KR20180098608A - 단말을 위한 충전 시스템, 충전 방법 및 전원 어댑터 - Google Patents

단말을 위한 충전 시스템, 충전 방법 및 전원 어댑터 Download PDF

Info

Publication number
KR20180098608A
KR20180098608A KR1020187021404A KR20187021404A KR20180098608A KR 20180098608 A KR20180098608 A KR 20180098608A KR 1020187021404 A KR1020187021404 A KR 1020187021404A KR 20187021404 A KR20187021404 A KR 20187021404A KR 20180098608 A KR20180098608 A KR 20180098608A
Authority
KR
South Korea
Prior art keywords
charging
terminal
command
power adapter
current
Prior art date
Application number
KR1020187021404A
Other languages
English (en)
Other versions
KR102193332B1 (ko
Inventor
쳔 티엔
지아량 쟝
Original Assignee
광동 오포 모바일 텔레커뮤니케이션즈 코포레이션 리미티드
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Priority claimed from PCT/CN2016/073679 external-priority patent/WO2017133001A1/zh
Application filed by 광동 오포 모바일 텔레커뮤니케이션즈 코포레이션 리미티드 filed Critical 광동 오포 모바일 텔레커뮤니케이션즈 코포레이션 리미티드
Publication of KR20180098608A publication Critical patent/KR20180098608A/ko
Application granted granted Critical
Publication of KR102193332B1 publication Critical patent/KR102193332B1/ko

Links

Images

Classifications

    • H02J7/022—
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02J—CIRCUIT ARRANGEMENTS OR SYSTEMS FOR SUPPLYING OR DISTRIBUTING ELECTRIC POWER; SYSTEMS FOR STORING ELECTRIC ENERGY
    • H02J7/00—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries
    • H02J7/02—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries for charging batteries from ac mains by converters
    • G—PHYSICS
    • G01—MEASURING; TESTING
    • G01R—MEASURING ELECTRIC VARIABLES; MEASURING MAGNETIC VARIABLES
    • G01R31/00—Arrangements for testing electric properties; Arrangements for locating electric faults; Arrangements for electrical testing characterised by what is being tested not provided for elsewhere
    • G01R31/36—Arrangements for testing, measuring or monitoring the electrical condition of accumulators or electric batteries, e.g. capacity or state of charge [SoC]
    • G01R31/382—Arrangements for monitoring battery or accumulator variables, e.g. SoC
    • G01R31/3842—Arrangements for monitoring battery or accumulator variables, e.g. SoC combining voltage and current measurements
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/05—Accumulators with non-aqueous electrolyte
    • H01M10/052—Li-accumulators
    • H01M10/0525—Rocking-chair batteries, i.e. batteries with lithium insertion or intercalation in both electrodes; Lithium-ion batteries
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/42—Methods or arrangements for servicing or maintenance of secondary cells or secondary half-cells
    • H01M10/425—Structural combination with electronic components, e.g. electronic circuits integrated to the outside of the casing
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/42—Methods or arrangements for servicing or maintenance of secondary cells or secondary half-cells
    • H01M10/44—Methods for charging or discharging
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02J—CIRCUIT ARRANGEMENTS OR SYSTEMS FOR SUPPLYING OR DISTRIBUTING ELECTRIC POWER; SYSTEMS FOR STORING ELECTRIC ENERGY
    • H02J7/00—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02J—CIRCUIT ARRANGEMENTS OR SYSTEMS FOR SUPPLYING OR DISTRIBUTING ELECTRIC POWER; SYSTEMS FOR STORING ELECTRIC ENERGY
    • H02J7/00—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries
    • H02J7/00032—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries characterised by data exchange
    • H02J7/00036—Charger exchanging data with battery
    • H02J7/0004—
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02J—CIRCUIT ARRANGEMENTS OR SYSTEMS FOR SUPPLYING OR DISTRIBUTING ELECTRIC POWER; SYSTEMS FOR STORING ELECTRIC ENERGY
    • H02J7/00—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries
    • H02J7/00032—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries characterised by data exchange
    • H02J7/00038—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries characterised by data exchange using passive battery identification means, e.g. resistors or capacitors
    • H02J7/00043—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries characterised by data exchange using passive battery identification means, e.g. resistors or capacitors using switches, contacts or markings, e.g. optical, magnetic or barcode
    • H02J7/0009—
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02J—CIRCUIT ARRANGEMENTS OR SYSTEMS FOR SUPPLYING OR DISTRIBUTING ELECTRIC POWER; SYSTEMS FOR STORING ELECTRIC ENERGY
    • H02J7/00—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries
    • H02J7/0013—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries acting upon several batteries simultaneously or sequentially
    • H02J7/0025—Sequential battery discharge in systems with a plurality of batteries
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02J—CIRCUIT ARRANGEMENTS OR SYSTEMS FOR SUPPLYING OR DISTRIBUTING ELECTRIC POWER; SYSTEMS FOR STORING ELECTRIC ENERGY
    • H02J7/00—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries
    • H02J7/0029—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries with safety or protection devices or circuits
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02J—CIRCUIT ARRANGEMENTS OR SYSTEMS FOR SUPPLYING OR DISTRIBUTING ELECTRIC POWER; SYSTEMS FOR STORING ELECTRIC ENERGY
    • H02J7/00—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries
    • H02J7/0029—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries with safety or protection devices or circuits
    • H02J7/0031—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries with safety or protection devices or circuits using battery or load disconnect circuits
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02J—CIRCUIT ARRANGEMENTS OR SYSTEMS FOR SUPPLYING OR DISTRIBUTING ELECTRIC POWER; SYSTEMS FOR STORING ELECTRIC ENERGY
    • H02J7/00—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries
    • H02J7/0042—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries characterised by the mechanical construction
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02J—CIRCUIT ARRANGEMENTS OR SYSTEMS FOR SUPPLYING OR DISTRIBUTING ELECTRIC POWER; SYSTEMS FOR STORING ELECTRIC ENERGY
    • H02J7/00—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries
    • H02J7/0047—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries with monitoring or indicating devices or circuits
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02J—CIRCUIT ARRANGEMENTS OR SYSTEMS FOR SUPPLYING OR DISTRIBUTING ELECTRIC POWER; SYSTEMS FOR STORING ELECTRIC ENERGY
    • H02J7/00—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries
    • H02J7/0047—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries with monitoring or indicating devices or circuits
    • H02J7/0048—Detection of remaining charge capacity or state of charge [SOC]
    • H02J7/0049—Detection of fully charged condition
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02J—CIRCUIT ARRANGEMENTS OR SYSTEMS FOR SUPPLYING OR DISTRIBUTING ELECTRIC POWER; SYSTEMS FOR STORING ELECTRIC ENERGY
    • H02J7/00—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries
    • H02J7/007—Regulation of charging or discharging current or voltage
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02J—CIRCUIT ARRANGEMENTS OR SYSTEMS FOR SUPPLYING OR DISTRIBUTING ELECTRIC POWER; SYSTEMS FOR STORING ELECTRIC ENERGY
    • H02J7/00—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries
    • H02J7/007—Regulation of charging or discharging current or voltage
    • H02J7/0071—Regulation of charging or discharging current or voltage with a programmable schedule
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02J—CIRCUIT ARRANGEMENTS OR SYSTEMS FOR SUPPLYING OR DISTRIBUTING ELECTRIC POWER; SYSTEMS FOR STORING ELECTRIC ENERGY
    • H02J7/00—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries
    • H02J7/007—Regulation of charging or discharging current or voltage
    • H02J7/00711—Regulation of charging or discharging current or voltage with introduction of pulses during the charging process
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02J—CIRCUIT ARRANGEMENTS OR SYSTEMS FOR SUPPLYING OR DISTRIBUTING ELECTRIC POWER; SYSTEMS FOR STORING ELECTRIC ENERGY
    • H02J7/00—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries
    • H02J7/007—Regulation of charging or discharging current or voltage
    • H02J7/00712—Regulation of charging or discharging current or voltage the cycle being controlled or terminated in response to electric parameters
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02J—CIRCUIT ARRANGEMENTS OR SYSTEMS FOR SUPPLYING OR DISTRIBUTING ELECTRIC POWER; SYSTEMS FOR STORING ELECTRIC ENERGY
    • H02J7/00—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries
    • H02J7/007—Regulation of charging or discharging current or voltage
    • H02J7/00712—Regulation of charging or discharging current or voltage the cycle being controlled or terminated in response to electric parameters
    • H02J7/00714—Regulation of charging or discharging current or voltage the cycle being controlled or terminated in response to electric parameters in response to battery charging or discharging current
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02J—CIRCUIT ARRANGEMENTS OR SYSTEMS FOR SUPPLYING OR DISTRIBUTING ELECTRIC POWER; SYSTEMS FOR STORING ELECTRIC ENERGY
    • H02J7/00—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries
    • H02J7/007—Regulation of charging or discharging current or voltage
    • H02J7/00712—Regulation of charging or discharging current or voltage the cycle being controlled or terminated in response to electric parameters
    • H02J7/007182—Regulation of charging or discharging current or voltage the cycle being controlled or terminated in response to electric parameters in response to battery voltage
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02J—CIRCUIT ARRANGEMENTS OR SYSTEMS FOR SUPPLYING OR DISTRIBUTING ELECTRIC POWER; SYSTEMS FOR STORING ELECTRIC ENERGY
    • H02J7/00—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries
    • H02J7/007—Regulation of charging or discharging current or voltage
    • H02J7/007188—Regulation of charging or discharging current or voltage the charge cycle being controlled or terminated in response to non-electric parameters
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02J—CIRCUIT ARRANGEMENTS OR SYSTEMS FOR SUPPLYING OR DISTRIBUTING ELECTRIC POWER; SYSTEMS FOR STORING ELECTRIC ENERGY
    • H02J7/00—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries
    • H02J7/007—Regulation of charging or discharging current or voltage
    • H02J7/007188—Regulation of charging or discharging current or voltage the charge cycle being controlled or terminated in response to non-electric parameters
    • H02J7/007192—Regulation of charging or discharging current or voltage the charge cycle being controlled or terminated in response to non-electric parameters in response to temperature
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02J—CIRCUIT ARRANGEMENTS OR SYSTEMS FOR SUPPLYING OR DISTRIBUTING ELECTRIC POWER; SYSTEMS FOR STORING ELECTRIC ENERGY
    • H02J7/00—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries
    • H02J7/02—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries for charging batteries from ac mains by converters
    • H02J7/04—Regulation of charging current or voltage
    • H02J7/041—
    • H02J7/045—
    • H02J7/047—
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02J—CIRCUIT ARRANGEMENTS OR SYSTEMS FOR SUPPLYING OR DISTRIBUTING ELECTRIC POWER; SYSTEMS FOR STORING ELECTRIC ENERGY
    • H02J7/00—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries
    • H02J7/02—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries for charging batteries from ac mains by converters
    • H02J7/04—Regulation of charging current or voltage
    • H02J7/06—Regulation of charging current or voltage using discharge tubes or semiconductor devices
    • H02J7/082—
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02J—CIRCUIT ARRANGEMENTS OR SYSTEMS FOR SUPPLYING OR DISTRIBUTING ELECTRIC POWER; SYSTEMS FOR STORING ELECTRIC ENERGY
    • H02J7/00—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries
    • H02J7/14—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries for charging batteries from dynamo-electric generators driven at varying speed, e.g. on vehicle
    • H02J7/1469—Regulation of the charging current or voltage otherwise than by variation of field
    • H02J7/1492—Regulation of the charging current or voltage otherwise than by variation of field by means of controlling devices between the generator output and the battery
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02J—CIRCUIT ARRANGEMENTS OR SYSTEMS FOR SUPPLYING OR DISTRIBUTING ELECTRIC POWER; SYSTEMS FOR STORING ELECTRIC ENERGY
    • H02J7/00—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries
    • H02J7/14—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries for charging batteries from dynamo-electric generators driven at varying speed, e.g. on vehicle
    • H02J7/16—Regulation of the charging current or voltage by variation of field
    • H02J7/24—Regulation of the charging current or voltage by variation of field using discharge tubes or semiconductor devices
    • H02J7/2434—Regulation of the charging current or voltage by variation of field using discharge tubes or semiconductor devices with pulse modulation
    • H02J7/245—
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02M—APPARATUS FOR CONVERSION BETWEEN AC AND AC, BETWEEN AC AND DC, OR BETWEEN DC AND DC, AND FOR USE WITH MAINS OR SIMILAR POWER SUPPLY SYSTEMS; CONVERSION OF DC OR AC INPUT POWER INTO SURGE OUTPUT POWER; CONTROL OR REGULATION THEREOF
    • H02M1/00—Details of apparatus for conversion
    • H02M1/0003—Details of control, feedback or regulation circuits
    • H02M1/0009—Devices or circuits for detecting current in a converter
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02M—APPARATUS FOR CONVERSION BETWEEN AC AND AC, BETWEEN AC AND DC, OR BETWEEN DC AND DC, AND FOR USE WITH MAINS OR SIMILAR POWER SUPPLY SYSTEMS; CONVERSION OF DC OR AC INPUT POWER INTO SURGE OUTPUT POWER; CONTROL OR REGULATION THEREOF
    • H02M1/00—Details of apparatus for conversion
    • H02M1/08—Circuits specially adapted for the generation of control voltages for semiconductor devices incorporated in static converters
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02M—APPARATUS FOR CONVERSION BETWEEN AC AND AC, BETWEEN AC AND DC, OR BETWEEN DC AND DC, AND FOR USE WITH MAINS OR SIMILAR POWER SUPPLY SYSTEMS; CONVERSION OF DC OR AC INPUT POWER INTO SURGE OUTPUT POWER; CONTROL OR REGULATION THEREOF
    • H02M1/00—Details of apparatus for conversion
    • H02M1/44—Circuits or arrangements for compensating for electromagnetic interference in converters or inverters
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02M—APPARATUS FOR CONVERSION BETWEEN AC AND AC, BETWEEN AC AND DC, OR BETWEEN DC AND DC, AND FOR USE WITH MAINS OR SIMILAR POWER SUPPLY SYSTEMS; CONVERSION OF DC OR AC INPUT POWER INTO SURGE OUTPUT POWER; CONTROL OR REGULATION THEREOF
    • H02M3/00—Conversion of dc power input into dc power output
    • H02M3/22—Conversion of dc power input into dc power output with intermediate conversion into ac
    • H02M3/24—Conversion of dc power input into dc power output with intermediate conversion into ac by static converters
    • H02M3/28—Conversion of dc power input into dc power output with intermediate conversion into ac by static converters using discharge tubes with control electrode or semiconductor devices with control electrode to produce the intermediate ac
    • H02M3/325—Conversion of dc power input into dc power output with intermediate conversion into ac by static converters using discharge tubes with control electrode or semiconductor devices with control electrode to produce the intermediate ac using devices of a triode or a transistor type requiring continuous application of a control signal
    • H02M3/335—Conversion of dc power input into dc power output with intermediate conversion into ac by static converters using discharge tubes with control electrode or semiconductor devices with control electrode to produce the intermediate ac using devices of a triode or a transistor type requiring continuous application of a control signal using semiconductor devices only
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02M—APPARATUS FOR CONVERSION BETWEEN AC AND AC, BETWEEN AC AND DC, OR BETWEEN DC AND DC, AND FOR USE WITH MAINS OR SIMILAR POWER SUPPLY SYSTEMS; CONVERSION OF DC OR AC INPUT POWER INTO SURGE OUTPUT POWER; CONTROL OR REGULATION THEREOF
    • H02M3/00—Conversion of dc power input into dc power output
    • H02M3/22—Conversion of dc power input into dc power output with intermediate conversion into ac
    • H02M3/24—Conversion of dc power input into dc power output with intermediate conversion into ac by static converters
    • H02M3/28—Conversion of dc power input into dc power output with intermediate conversion into ac by static converters using discharge tubes with control electrode or semiconductor devices with control electrode to produce the intermediate ac
    • H02M3/325—Conversion of dc power input into dc power output with intermediate conversion into ac by static converters using discharge tubes with control electrode or semiconductor devices with control electrode to produce the intermediate ac using devices of a triode or a transistor type requiring continuous application of a control signal
    • H02M3/335—Conversion of dc power input into dc power output with intermediate conversion into ac by static converters using discharge tubes with control electrode or semiconductor devices with control electrode to produce the intermediate ac using devices of a triode or a transistor type requiring continuous application of a control signal using semiconductor devices only
    • H02M3/33507—Conversion of dc power input into dc power output with intermediate conversion into ac by static converters using discharge tubes with control electrode or semiconductor devices with control electrode to produce the intermediate ac using devices of a triode or a transistor type requiring continuous application of a control signal using semiconductor devices only with automatic control of the output voltage or current, e.g. flyback converters
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02M—APPARATUS FOR CONVERSION BETWEEN AC AND AC, BETWEEN AC AND DC, OR BETWEEN DC AND DC, AND FOR USE WITH MAINS OR SIMILAR POWER SUPPLY SYSTEMS; CONVERSION OF DC OR AC INPUT POWER INTO SURGE OUTPUT POWER; CONTROL OR REGULATION THEREOF
    • H02M3/00—Conversion of dc power input into dc power output
    • H02M3/22—Conversion of dc power input into dc power output with intermediate conversion into ac
    • H02M3/24—Conversion of dc power input into dc power output with intermediate conversion into ac by static converters
    • H02M3/28—Conversion of dc power input into dc power output with intermediate conversion into ac by static converters using discharge tubes with control electrode or semiconductor devices with control electrode to produce the intermediate ac
    • H02M3/325—Conversion of dc power input into dc power output with intermediate conversion into ac by static converters using discharge tubes with control electrode or semiconductor devices with control electrode to produce the intermediate ac using devices of a triode or a transistor type requiring continuous application of a control signal
    • H02M3/335—Conversion of dc power input into dc power output with intermediate conversion into ac by static converters using discharge tubes with control electrode or semiconductor devices with control electrode to produce the intermediate ac using devices of a triode or a transistor type requiring continuous application of a control signal using semiconductor devices only
    • H02M3/33507—Conversion of dc power input into dc power output with intermediate conversion into ac by static converters using discharge tubes with control electrode or semiconductor devices with control electrode to produce the intermediate ac using devices of a triode or a transistor type requiring continuous application of a control signal using semiconductor devices only with automatic control of the output voltage or current, e.g. flyback converters
    • H02M3/33523—Conversion of dc power input into dc power output with intermediate conversion into ac by static converters using discharge tubes with control electrode or semiconductor devices with control electrode to produce the intermediate ac using devices of a triode or a transistor type requiring continuous application of a control signal using semiconductor devices only with automatic control of the output voltage or current, e.g. flyback converters with galvanic isolation between input and output of both the power stage and the feedback loop
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02M—APPARATUS FOR CONVERSION BETWEEN AC AND AC, BETWEEN AC AND DC, OR BETWEEN DC AND DC, AND FOR USE WITH MAINS OR SIMILAR POWER SUPPLY SYSTEMS; CONVERSION OF DC OR AC INPUT POWER INTO SURGE OUTPUT POWER; CONTROL OR REGULATION THEREOF
    • H02M3/00—Conversion of dc power input into dc power output
    • H02M3/22—Conversion of dc power input into dc power output with intermediate conversion into ac
    • H02M3/24—Conversion of dc power input into dc power output with intermediate conversion into ac by static converters
    • H02M3/28—Conversion of dc power input into dc power output with intermediate conversion into ac by static converters using discharge tubes with control electrode or semiconductor devices with control electrode to produce the intermediate ac
    • H02M3/325—Conversion of dc power input into dc power output with intermediate conversion into ac by static converters using discharge tubes with control electrode or semiconductor devices with control electrode to produce the intermediate ac using devices of a triode or a transistor type requiring continuous application of a control signal
    • H02M3/335—Conversion of dc power input into dc power output with intermediate conversion into ac by static converters using discharge tubes with control electrode or semiconductor devices with control electrode to produce the intermediate ac using devices of a triode or a transistor type requiring continuous application of a control signal using semiconductor devices only
    • H02M3/33569—Conversion of dc power input into dc power output with intermediate conversion into ac by static converters using discharge tubes with control electrode or semiconductor devices with control electrode to produce the intermediate ac using devices of a triode or a transistor type requiring continuous application of a control signal using semiconductor devices only having several active switching elements
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02M—APPARATUS FOR CONVERSION BETWEEN AC AND AC, BETWEEN AC AND DC, OR BETWEEN DC AND DC, AND FOR USE WITH MAINS OR SIMILAR POWER SUPPLY SYSTEMS; CONVERSION OF DC OR AC INPUT POWER INTO SURGE OUTPUT POWER; CONTROL OR REGULATION THEREOF
    • H02M3/00—Conversion of dc power input into dc power output
    • H02M3/22—Conversion of dc power input into dc power output with intermediate conversion into ac
    • H02M3/24—Conversion of dc power input into dc power output with intermediate conversion into ac by static converters
    • H02M3/28—Conversion of dc power input into dc power output with intermediate conversion into ac by static converters using discharge tubes with control electrode or semiconductor devices with control electrode to produce the intermediate ac
    • H02M3/325—Conversion of dc power input into dc power output with intermediate conversion into ac by static converters using discharge tubes with control electrode or semiconductor devices with control electrode to produce the intermediate ac using devices of a triode or a transistor type requiring continuous application of a control signal
    • H02M3/335—Conversion of dc power input into dc power output with intermediate conversion into ac by static converters using discharge tubes with control electrode or semiconductor devices with control electrode to produce the intermediate ac using devices of a triode or a transistor type requiring continuous application of a control signal using semiconductor devices only
    • H02M3/33569—Conversion of dc power input into dc power output with intermediate conversion into ac by static converters using discharge tubes with control electrode or semiconductor devices with control electrode to produce the intermediate ac using devices of a triode or a transistor type requiring continuous application of a control signal using semiconductor devices only having several active switching elements
    • H02M3/33576—Conversion of dc power input into dc power output with intermediate conversion into ac by static converters using discharge tubes with control electrode or semiconductor devices with control electrode to produce the intermediate ac using devices of a triode or a transistor type requiring continuous application of a control signal using semiconductor devices only having several active switching elements having at least one active switching element at the secondary side of an isolation transformer
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02M—APPARATUS FOR CONVERSION BETWEEN AC AND AC, BETWEEN AC AND DC, OR BETWEEN DC AND DC, AND FOR USE WITH MAINS OR SIMILAR POWER SUPPLY SYSTEMS; CONVERSION OF DC OR AC INPUT POWER INTO SURGE OUTPUT POWER; CONTROL OR REGULATION THEREOF
    • H02M3/00—Conversion of dc power input into dc power output
    • H02M3/22—Conversion of dc power input into dc power output with intermediate conversion into ac
    • H02M3/24—Conversion of dc power input into dc power output with intermediate conversion into ac by static converters
    • H02M3/28—Conversion of dc power input into dc power output with intermediate conversion into ac by static converters using discharge tubes with control electrode or semiconductor devices with control electrode to produce the intermediate ac
    • H02M3/325—Conversion of dc power input into dc power output with intermediate conversion into ac by static converters using discharge tubes with control electrode or semiconductor devices with control electrode to produce the intermediate ac using devices of a triode or a transistor type requiring continuous application of a control signal
    • H02M3/335—Conversion of dc power input into dc power output with intermediate conversion into ac by static converters using discharge tubes with control electrode or semiconductor devices with control electrode to produce the intermediate ac using devices of a triode or a transistor type requiring continuous application of a control signal using semiconductor devices only
    • H02M3/33569—Conversion of dc power input into dc power output with intermediate conversion into ac by static converters using discharge tubes with control electrode or semiconductor devices with control electrode to produce the intermediate ac using devices of a triode or a transistor type requiring continuous application of a control signal using semiconductor devices only having several active switching elements
    • H02M3/33576—Conversion of dc power input into dc power output with intermediate conversion into ac by static converters using discharge tubes with control electrode or semiconductor devices with control electrode to produce the intermediate ac using devices of a triode or a transistor type requiring continuous application of a control signal using semiconductor devices only having several active switching elements having at least one active switching element at the secondary side of an isolation transformer
    • H02M3/33592—Conversion of dc power input into dc power output with intermediate conversion into ac by static converters using discharge tubes with control electrode or semiconductor devices with control electrode to produce the intermediate ac using devices of a triode or a transistor type requiring continuous application of a control signal using semiconductor devices only having several active switching elements having at least one active switching element at the secondary side of an isolation transformer having a synchronous rectifier circuit or a synchronous freewheeling circuit at the secondary side of an isolation transformer
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02M—APPARATUS FOR CONVERSION BETWEEN AC AND AC, BETWEEN AC AND DC, OR BETWEEN DC AND DC, AND FOR USE WITH MAINS OR SIMILAR POWER SUPPLY SYSTEMS; CONVERSION OF DC OR AC INPUT POWER INTO SURGE OUTPUT POWER; CONTROL OR REGULATION THEREOF
    • H02M5/00—Conversion of ac power input into ac power output, e.g. for change of voltage, for change of frequency, for change of number of phases
    • H02M5/02—Conversion of ac power input into ac power output, e.g. for change of voltage, for change of frequency, for change of number of phases without intermediate conversion into dc
    • H02M5/04—Conversion of ac power input into ac power output, e.g. for change of voltage, for change of frequency, for change of number of phases without intermediate conversion into dc by static converters
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02M—APPARATUS FOR CONVERSION BETWEEN AC AND AC, BETWEEN AC AND DC, OR BETWEEN DC AND DC, AND FOR USE WITH MAINS OR SIMILAR POWER SUPPLY SYSTEMS; CONVERSION OF DC OR AC INPUT POWER INTO SURGE OUTPUT POWER; CONTROL OR REGULATION THEREOF
    • H02M7/00—Conversion of ac power input into dc power output; Conversion of dc power input into ac power output
    • H02M7/02—Conversion of ac power input into dc power output without possibility of reversal
    • H02M7/04—Conversion of ac power input into dc power output without possibility of reversal by static converters
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02M—APPARATUS FOR CONVERSION BETWEEN AC AND AC, BETWEEN AC AND DC, OR BETWEEN DC AND DC, AND FOR USE WITH MAINS OR SIMILAR POWER SUPPLY SYSTEMS; CONVERSION OF DC OR AC INPUT POWER INTO SURGE OUTPUT POWER; CONTROL OR REGULATION THEREOF
    • H02M7/00—Conversion of ac power input into dc power output; Conversion of dc power input into ac power output
    • H02M7/02—Conversion of ac power input into dc power output without possibility of reversal
    • H02M7/04—Conversion of ac power input into dc power output without possibility of reversal by static converters
    • H02M7/06—Conversion of ac power input into dc power output without possibility of reversal by static converters using discharge tubes without control electrode or semiconductor devices without control electrode
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02M—APPARATUS FOR CONVERSION BETWEEN AC AND AC, BETWEEN AC AND DC, OR BETWEEN DC AND DC, AND FOR USE WITH MAINS OR SIMILAR POWER SUPPLY SYSTEMS; CONVERSION OF DC OR AC INPUT POWER INTO SURGE OUTPUT POWER; CONTROL OR REGULATION THEREOF
    • H02M7/00—Conversion of ac power input into dc power output; Conversion of dc power input into ac power output
    • H02M7/02—Conversion of ac power input into dc power output without possibility of reversal
    • H02M7/04—Conversion of ac power input into dc power output without possibility of reversal by static converters
    • H02M7/12—Conversion of ac power input into dc power output without possibility of reversal by static converters using discharge tubes with control electrode or semiconductor devices with control electrode
    • H02M7/21—Conversion of ac power input into dc power output without possibility of reversal by static converters using discharge tubes with control electrode or semiconductor devices with control electrode using devices of a triode or transistor type requiring continuous application of a control signal
    • H02M7/217—Conversion of ac power input into dc power output without possibility of reversal by static converters using discharge tubes with control electrode or semiconductor devices with control electrode using devices of a triode or transistor type requiring continuous application of a control signal using semiconductor devices only
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/42—Methods or arrangements for servicing or maintenance of secondary cells or secondary half-cells
    • H01M10/425—Structural combination with electronic components, e.g. electronic circuits integrated to the outside of the casing
    • H01M10/4257—Smart batteries, e.g. electronic circuits inside the housing of the cells or batteries
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/42—Methods or arrangements for servicing or maintenance of secondary cells or secondary half-cells
    • H01M10/425—Structural combination with electronic components, e.g. electronic circuits integrated to the outside of the casing
    • H01M2010/4271—Battery management systems including electronic circuits, e.g. control of current or voltage to keep battery in healthy state, cell balancing
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02J—CIRCUIT ARRANGEMENTS OR SYSTEMS FOR SUPPLYING OR DISTRIBUTING ELECTRIC POWER; SYSTEMS FOR STORING ELECTRIC ENERGY
    • H02J2207/00—Indexing scheme relating to details of circuit arrangements for charging or depolarising batteries or for supplying loads from batteries
    • H02J2207/10—Control circuit supply, e.g. means for supplying power to the control circuit
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02J—CIRCUIT ARRANGEMENTS OR SYSTEMS FOR SUPPLYING OR DISTRIBUTING ELECTRIC POWER; SYSTEMS FOR STORING ELECTRIC ENERGY
    • H02J2207/00—Indexing scheme relating to details of circuit arrangements for charging or depolarising batteries or for supplying loads from batteries
    • H02J2207/20—Charging or discharging characterised by the power electronics converter
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02J—CIRCUIT ARRANGEMENTS OR SYSTEMS FOR SUPPLYING OR DISTRIBUTING ELECTRIC POWER; SYSTEMS FOR STORING ELECTRIC ENERGY
    • H02J7/00—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries
    • H02J7/00032—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries characterised by data exchange
    • H02J7/00034—Charger exchanging data with an electronic device, i.e. telephone, whose internal battery is under charge
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02J—CIRCUIT ARRANGEMENTS OR SYSTEMS FOR SUPPLYING OR DISTRIBUTING ELECTRIC POWER; SYSTEMS FOR STORING ELECTRIC ENERGY
    • H02J7/00—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries
    • H02J7/0029—Circuit arrangements for charging or depolarising batteries or for supplying loads from batteries with safety or protection devices or circuits
    • H02J7/00304—Overcurrent protection
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
    • Y02E60/00—Enabling technologies; Technologies with a potential or indirect contribution to GHG emissions mitigation
    • Y02E60/10—Energy storage using batteries

Landscapes

  • Engineering & Computer Science (AREA)
  • Power Engineering (AREA)
  • Chemical & Material Sciences (AREA)
  • Manufacturing & Machinery (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Electrochemistry (AREA)
  • General Chemical & Material Sciences (AREA)
  • Physics & Mathematics (AREA)
  • Microelectronics & Electronic Packaging (AREA)
  • General Physics & Mathematics (AREA)
  • Materials Engineering (AREA)
  • Electromagnetism (AREA)
  • Charge And Discharge Circuits For Batteries Or The Like (AREA)
  • Secondary Cells (AREA)
  • Dc-Dc Converters (AREA)
  • Direct Current Feeding And Distribution (AREA)
  • Theoretical Computer Science (AREA)
  • Emergency Protection Circuit Devices (AREA)
  • Protection Of Static Devices (AREA)
  • Rectifiers (AREA)

Abstract

단말을 위한 충전 시스템, 충전 방법 및 전원 어댑터(1)에 있어서,충전 시스템은 전원 어댑터(1) 및 단말(2)을 포함하고, 전원 어댑터(1)는 제1 정류 유닛(101), 스위치 유닛(102), 변압기(103), 제2 정류 유닛(104), 제1 충전 인터페이스(105), 샘플링 유닛(106) 및 제어 유닛(107)을 포함하되, 제어 유닛(107)은 제어 신호를 스위치 유닛(102)에 출력하며, 샘플링 유닛(106)에 의해 샘플링된 전압 샘플링 값 및/또는 전류 샘플링 값에 따라 제어 신호의 듀티비를 조절함으로써 제2 정류 유닛(104)이 출력한 제3 맥동 파형의 전압이 충전 수요를 만족시키도록 한다. 단말(2)은 제2 충전 인터페이스(201) 및 배터리(202)를 포함하되, 제2 충전 인터페이스(201)는 배터리(202)와 상호 연결되고, 제2 충전 인터페이스(201)와 제1 충전 인터페이스(105)가 연결되는 경우, 제2 충전 인터페이스(201)는 제3 맥동 파형의 전압을 배터리(202)에 인가함으로써 전원 어댑터(1)에 의해 출력된 맥동 파형의 전압이 직접 배터리(202)에 인가되도록 함으로써 전원 어댑터(1)의 소형화, 저렴화가 실현되며, 배터리(202)의 사용 수명이 향상된다.

Description

단말을 위한 충전 시스템, 충전 방법 및 전원 어댑터
본 발명은 단말 장비의 기술분야에 관한 것으로, 특히 단말을 위한 충전 시스템, 단말을 위한 충전 방법 및 전원 어댑터에 관한 것이다.
현재, 모바일 단말(예컨대 스마트 폰)은 날따라 많이 소비자들의 관심을 받고 있는데, 모바일 단말은 전기 소모량이 크기에 늘 충전해야 한다.
통상적으로, 모바일 단말은 전원 어댑터를 통해 충전을 진행한다. 여기서, 전원 어댑터는 일반적으로 1차측 정류 회로, 1차측 필터링 회로, 변압기, 2차측 정류 회로, 2차측 필터링 회로 및 제어 회로 등을 포함하는데, 이와 같은 전원 어댑터는 입력된 220V 교류 전기를 모바일 단말의 수요에 적합한 안정화된 저전압 직류 전기(예를 들면 5V)로 전환함으로써 모바일 단말의 전원 관리 장치 및 배터리에 제공해주어 모바일 단말의 충전을 실현한다.
그러나, 전원 어댑터의 전력이 증가함에 따라, 예를 들어 5W로부터 10W, 15W, 25W 등 더욱 큰 전력으로 업그레이드되는 경우, 고전력 견딤성 및 더욱 이상적인 정확율 제어를 가능케 하는 전자 소자의 맞춤 배치가 필요한데, 이는 전원 어댑터의 체적을 증가시킬 뿐만아니라, 동시에 어댑터의 생산 원가 및 제조 곤란성을 증가시키기도 한다.
그리고, 현재 전원 어댑터에서의 전류 검출은 일반적으로 전류 검출 저항과 연산 증폭기를 사용하여 구현한다. 전원 어댑터의 전력이 증가하기에, 검출 전류도 점점 커지고, 이로하여 전류 검출 회로의 동적 범위에 대한 요구가 더 높아지고, 연산 증폭기가 포화되지 않도록 확보해야 한다. 그러나 만약 연산 증폭기의 동적 범위를 크게 하고(즉, 더 작은 전류 검출 저항을 선택하고/증폭기의 증폭 배수를 감소함), 작은 전류로 충전할 경우, 연산 증폭기의 특성으로 인하여, 작은 전류 검출의 정밀도를 확보할 수 없는 것을 초래하여, 전원 어댑터의 응용에 영향준다.
본 발명은 하기 문제에 대한 발명자의 인지 및 연구에 기반하여 안출된 것이다.
발명자는 연구 과정에 하기 사실을 발견하였다. 전원 어댑터의 전력이 증가됨에 따라 전원 어댑터가 모바일 단말의 배터리에 대해 충전 시, 배터리의 편극 저항 증가, 배터리의 높은 온도 상승을 쉽게 초래하게 되어 배터리의 사용 수명을 감소시키며, 배터리의 신뢰성 및 안정성에 영향을 미친다.
또한, 교류 전기 전원 급전 시, 대다수 장비는 모두 직접 교류 전기를 사용하여 동작할 수 없는데, 그 원인은 하기와 같다. 교류 전기, 예컨대 50Hz의 220V 상용전기는 간헐적으로 전기 에너지를 출력하는데, "비간헐성"을 위해서는 전해 커패시터를 사용하여 에너지를 축적함으로써 급전이 파형의 골부에 위치하는 경우, 급전의 지속성이 전해 커패시터의 저장 에너지에 의해 안정적인 전기 에너지 공급을 실현할 수 있도록 한다. 그러므로, 교류 전기 전원이 전원 어댑터를 통해 모바일 단말을 위한 충전을 수행할 때에는, 모두 먼저 교류 전기 전원에 의해 제공된 교류 전기, 예컨대 220V의 교류 전기를 안정된 직류 전기로 전환시켜 모바일 단말에 제공해준다. 그러나, 전원 어댑터는 모바일 단말의 배터리를 위해 충전하는 것으로, 이에 의해 간접적으로 모바일 단말을 상대로 급전하게 되는데, 급전의 지속성은 배터리에 의해 확보되기에 전원 어댑터가 배터리를 상대로 충전 시, 연속적으로 안정화된 직류 전기를 출력할 필요가 없게 된다.
이를 위해, 본 발명의 제1 목적은 단말을 위한 충전 시스템을 제공하고자 하는 것으로, 전원 어댑터에서 출력한 맥동 파형의 전압이 직접 단말의 배터리에 인가될 수 있도록 하여 전원 어댑터의 소형화, 원가 저렴화 실현이 가능하며, 배터리의 사용 수명을 향상시킬 수 있고, 또한 충전 모드에 기반하여 두 가지 전류 검출 유닛의 전환을 적용하여 전류 검출을 함으로써, 전류 검출 기능이 검출 정밀도와 동적 범위에서의 호환성을 확보한다.
본 발명의 제2 목적은 전원 어댑터를 제공하는 것이다. 본 발명의 제3 목적은 단말을 위한 충전 방법을 제공하는 것이다.
상술한 목적을 달성하기 위하여, 본 발명의 제1 측면의 실시예에 따라 안출되는 단말을 위한 충전 시스템은, 전원 어댑터 및 단말을 포함하되, 상기 전원 어댑터는, 제1 맥동 파형의 전압이 출력되도록 입력된 교류 전기에 대해 정류를 수행하는 제1 정류 유닛; 제어 신호에 따라 상기 제1 맥동 파형의 전압에 대해 변조를 수행하는 스위치 유닛; 변조 후의 상기 제1 맥동 파형의 전압에 따라 제2 맥동 파형의 전압을 출력하는 변압기; 제3 맥동 파형의 전압이 출력되도록 상기 제2 맥동 파형의 전압에 대해 정류를 수행하는 제2 정류 유닛; 상기 제2 정류 유닛과 상호 연결된 제1 충전 인터페이스; 제1 전류 검출 유닛과 제2 전류 검출 유닛을 포함하고, 전류 샘플링 값이 획득되도록 상기 제1 전류 검출 유닛 또는 상기 제2 전류 검출 유닛을 통해 상기 제2 정류 유닛에 의해 출력된 전류에 대해 검출하는 제1 전류 샘플링 회로; 상기 제1 전류 검출 유닛과 상기 제2 전류 검출 유닛을 제어하여 전환 동작을 하기 위한 전환 스위치 유닛; 상기 제1 전류 샘플링 회로, 상기 전환 스위치 유닛 및 상기 스위치 유닛과 각각 상호 연결되되, 상기 제어 신호를 상기 스위치 유닛에 출력하며, 충전 모드에 따라 상기 전환 스위치 유닛을 제어하는 것을 통해 상기 제1 전류 검출 유닛과 상기 제2 전류 검출 유닛을 제어하여 전환 동작을 하고, 상기 전류 샘플링 값에 따라 상기 제어 신호의 듀티비에 대해 조절을 수행함으로써 상기 제3 맥동 파형의 전압이 충전 수요를 만족하도록 하는 제어 유닛을 포함하며; 상기 단말은 제2 충전 인터페이스 및 배터리를 포함하되, 상기 제2 충전 인터페이스는 상기 배터리와 상호 연결되며, 상기 제2 충전 인터페이스와 상기 제1 충전 인터페이스가 연결되는 경우, 상기 제2 충전 인터페이스는 상기 제3 맥동 파형의 전압을 상기 배터리에 인가한다.
본 발명의 실시예에 따른 단말을 위한 충전 시스템은 전원 어댑터에 의해 출력되는 제3 맥동 파형의 전압을 제어하고, 전원 어댑터에 의해 출력되는 제3 맥동 파형의 전압을 직접 단말의 배터리에 인가함으로써 맥동하는 출력 전압/전류에 의해 직접 배터리에 대한 급속 충전을 수행할 수 있다. 여기서, 맥동되는 출력 전압/전류의 크기는 주기적으로 변환되는 것으로, 전통적인 정전압 및 정전류와 비교할 경우, 리튬 배터리의 리튬 석출 현상을 감소할 수 있고, 배터리의 사용 수명이 향상되며, 충전 인터페이스의 접촉 포인트의 아크 오름 확율 및 강도를 감소할 수 있고, 충전 인터페이스의 수명을 향상시키며, 배터리의 편극 효과 감소, 충전 효율 향상 및 배터리의 발열 감소에 유리하여 단말 충전 시의 안전성 및 신뢰성이 확보된다. 그리고, 전원 어댑터에 의해 출력되는 것은 맥동 파형의 전압이기에 전원 어댑터 중에서 전해 커패시터를 설치할 필요가 없으며, 전원 어댑터의 간소화, 소형화를 실현할 수 있을 뿐만아니라 원가를 대폭 절감할 수도 있고 또한, 제1 전류 샘플링 회로는 제1 전류 검출 유닛과 제2 전류 검출 유닛 사이를 서로 전환하여 동작하는 것을 통해, 제2 정류 유닛이 출력한 전류를 검출함으로써, 전류 검출 기능이 검출 정밀도와 동적 범위에서의 호환성을 확보할 수 있으며, 응용 범위를 확장한다.
상술한 목적을 달성하기 위하여, 본 발명의 제2 측면의 실시예에 따라 제공되는 전원 어댑터는, 제1 맥동 파형의 전압이 출력되도록 입력된 교류 전기에 대해 정류를 수행하는 제1 정류 유닛; 제어 신호에 따라 상기 제1 맥동 파형의 전압에 대해 변조를 수행하는 스위치 유닛; 변조 후의 상기 제1 맥동 파형의 전압에 따라 제2 맥동 파형의 전압을 출력하는 변압기; 제3 맥동 파형의 전압이 출력되도록 상기 제2 맥동 파형의 전압에 대해 정류를 수행하는 제2 정류 유닛; 상기 제2 정류 유닛과 상호 연결되되, 단말의 제2 충전 인터페이스와 연결 시, 상기 제2 충전 인터페이스를 통해 상기 제3 맥동 파형의 전압을 상기 단말의 배터리에 인가하되, 상기 제2 충전 인터페이스와 상기 배터리는 상호 연결되게 구성되는 제1 충전 인터페이스; 제1 전류 검출 유닛과 제2 전류 검출 유닛을 포함하고, 전류 샘플링 값이 획득되도록 상기 제1 전류 검출 유닛 또는 상기 제2 전류 검출 유닛을 통해 상기 제2 정류 유닛에 의해 출력된 전류에 대해 검출하는 제1 전류 샘플링 회로; 상기 제1 전류 검출 유닛과 상기 제2 전류 검출 유닛을 제어하여 전환 동작을 하기 위한 전환 스위치 유닛; 상기 제1 전류 샘플링 회로, 상기 전환 스위치 유닛 및 상기 스위치 유닛과 각각 상호 연결되되, 상기 제어 신호를 상기 스위치 유닛에 출력하며, 충전 모드에 따라 상기 전환 스위치 유닛을 제어하는 것을 통해 상기 제1 전류 검출 유닛과 상기 제2 전류 검출 유닛을 제어하여 전환 동작을 하고, 상기 전류 샘플링 값에 따라 상기 제어 신호의 듀티비를 조절함으로써 상기 제3 맥동 파형의 전압이 충전 수요를 만족하도록 하는 제어 유닛을 포함한다.
본 발명의 실시예에 따른 전원 어댑터는 제1 충전 인터페이스를 통해 제3 맥동 파형의 전압을 출력하고, 단말의 제2 충전 인터페이스를 통해 제3 맥동 파형의 전압을 직접 단말의 배터리에 인가함으로써 맥동되는 출력 전압/전류에 의해 직접 배터리에 대한 급속 충전을 실현할 수 있다. 여기서, 맥동되는 출력 전압/전류의 크기는 주기적으로 변환되는 것으로, 전통적인 정전압 및 정전류와 비교할 경우, 리튬 배터리의 리튬 석출 현상을 감소할 수 있고, 배터리의 사용 수명이 향상되며, 충전 인터페이스의 접촉 포인트의 아크 오름 확율 및 강도를 감소할 수 있고, 충전 인터페이스의 수명을 향상시키며, 배터리의 편극 효과 감소, 충전 효율 향상 및 배터리의 발열 감소에 유리하여 단말 충전 시의 안전성 및 신뢰성이 확보된다. 그리고, 출력되는 것은 맥동 파형의 전압이기에 전해 커패시터를 설치할 필요가 없으며, 전원 어댑터의 간소화, 소형화를 실현할 수 있을 뿐만아니라 원가를 대폭 절감할 수도 있고 또한, 제1 전류 샘플링 회로는 제1 전류 검출 유닛과 제2 전류 검출 유닛 사이를 서로 전환하여 동작하는 것을 통해, 제2 정류 유닛이 출력한 전류를 검출함으로써, 전류 검출 기능이 검출 정밀도와 동적 범위에서의 호환성을 확보할 수 있으며, 응용 범위를 확장한다.
상술한 목적을 달성하기 위하여, 본 발명의 제3 측면의 실시예에 따라 제공되는 단말을 위한 충전 방법은, 전원 어댑터의 제1 충전 인터페이스와 상기 단말의 제2 충전 인터페이스가 연결되는 경우, 제1 맥동 파형의 전압이 출력되도록 입력된 교류 전기에 대해 1차 정류를 수행하는 단계; 스위치 유닛에 대한 제어를 통하여 상기 제1 맥동 파형의 전압에 대해 변조를 수행하고, 변압기에 대한 변환을 통하여 제2 맥동 파형의 전압이 출력되도록 하는 단계; 제3 맥동 파형의 전압이 출력되도록 상기 제2 맥동 파형의 전압에 대해 2차 정류를 수행하며, 상기 제2 충전 인터페이스를 통해 상기 제3 맥동 파형의 전압을 상기 단말의 배터리에 인가하는 단계; 전류 샘플링 값이 획득되도록 제1 전류 샘플링 회로가 제1 전류 검출 유닛 또는 제2 전류 검출 유닛을 통해 제2 정류 유닛에 의해 출력된 전류에 대해 검출하는 단계; 충전 모드에 따라 상기 제1 전류 검출 유닛과 상기 제2 전류 검출 유닛을 제어하여 전환 동작을 하고, 상기 전류 샘플링 값에 따라 상기 스위치 유닛에 출력하는 제어 신호의 듀티비를 조절함으로써 상기 제3 맥동 파형의 전압이 충전 수요를 만족시키도록 하는 단계를 포함한다.
본 발명의 실시예에 따른 단말을 위한 충전 방법은 전원 어댑터를 제어함으로써 충전 수요를 만족시키는 제3 맥동 파형의 전압을 출력하고, 전원 어댑터에 의해 출력되는 제3 맥동 파형의 전압을 직접 단말의 배터리에 인가함으로써 맥동하는 출력 전압/전류에 의해 직접 배터리에 대한 급속 충전을 수행할 수 있다. 여기서, 맥동되는 출력 전압/전류의 크기는 주기적으로 변환되는 것으로, 전통적인 정전압 및 정전류와 비교할 경우, 리튬 배터리의 리튬 석출 현상을 감소할 수 있고, 배터리의 사용 수명이 향상되며, 충전 인터페이스의 접촉 포인트의 아크 오름 확율 및 강도를 감소할 수 있고, 충전 인터페이스의 수명을 향상시키며, 배터리의 편극 효과 감소, 충전 속도 향상 및 배터리의 발열 감소에 유리하여 단말 충전 시의 안전성 및 신뢰성이 확보된다. 그리고, 전원 어댑터에 의해 출력되는 것은 맥동 파형의 전압이기에 전원 어댑터 중에서 전해 커패시터를 설치할 필요가 없으며, 전원 어댑터의 간소화, 소형화를 실현할 수 있을 뿐만아니라 원가를 대폭 절감할 수도 있고 또한, 제1 전류 샘플링 회로는 제1 전류 검출 유닛과 제2 전류 검출 유닛 사이를 서로 전환하여 동작하는 것을 통해, 제2 정류 유닛이 출력한 전류를 검출함으로써, 전류 검출 기능이 검출 정밀도와 동적 범위에서의 호환성을 확보할 수 있으며, 응용 범위를 확장한다.
도 1a는 본 발명의 일 실시예에 따른 단말을 위한 충전 시스템이 안티 여기 타입의 스위치 전원을 적용한 블록도이다.
도 1b는 본 발명의 일 실시예에 따른 단말을 위한 충전 시스템이 포워드 여기 타입의 스위치 전원를 적용한 블록도이다.
도 1c는 본 발명의 일 실시예에 따른 단말을 위한 충전 시스템이 푸시풀(push-pull) 타입의 스위치 전원을 적용한 블록도이다.
도 1d는 본 발명의 일 실시예에 따른 단말을 위한 충전 시스템이 하프 브리지 타입의 스위치 전원을 적용한 블록도이다.
도 1e는 본 발명의 일 실시예에 따른 단말을 위한 충전 시스템이 풀 브리지 타입의 스위치 전원을 적용한 블록도이다.
도 2a는 본 발명의 일 실시예에 따른 단말을 위한 충전 시스템의 블록도이다.
도 2b는 본 발명의 일 실시예에 따른 제1 전류 샘플링 회로의 회로 모식도이다.

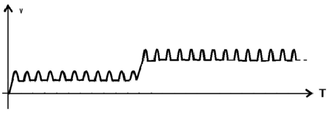

도 3은 본 발명의 일 실시예에 따른 전원 어댑터가 배터리에 출력하는 충전 전압의 파형 모식도이다.

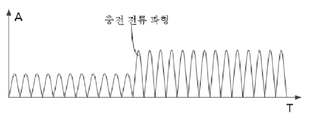

도 4는 본 발명의 일 실시예에 따른 전원 어댑터가 배터리에 출력하는 충전 전류의 파형 모식도이다.
도 5는 본 발명의 일 실시예에 따라 스위치 유닛에 출력되는 제어 신호의 모식도이다.
도 6은 본 발명의 일 실시예에 따른 급속 충전 과정의 모식도이다.
도 7a는 본 발명의 일 실시예에 따른 단말을 위한 충전 시스템의 블록도이다.
도 7b는 본 발명의 일 실시예에 따른 전원 어댑터에 LC 필터링 회로가 구비된 경우의 블록도이다.
도 8은 본 발명의 다른 일 실시예에 따른 단말을 위한 충전 시스템의 블록도이다.
도 9는 본 발명의 또 다른 일 실시예에 따른 단말을 위한 충전 시스템의 블록도이다.
도 10은 본 발명의 또 다른 일 실시예에 따른 단말을 위한 충전 시스템의 블록도이다.
도 11은 본 발명의 일 실시예에 따른 샘플링 유닛의 블록도이다.
도 12는 본 발명의 또 다른 일 실시예에 따른 단말을 위한 충전 시스템의 블록도이다.
도 13은 본 발명의 일 실시예에 따른 단말의 블록도이다.
도 14는 본 발명의 다른 일 실시예에 따른 단말의 블록도이다.
도 15는 본 발명의 실시예에 따른 단말을 위한 충전 방법의 흐름도이다.
이하, 본 발명의 실시예를 상세히 기재할 것이며, 상기 실시예의 예시는 도면에 도시될 것인데, 그 중 시종일관하게 동일하거나 유사한 부호는 동일하거나 유사한 소자 또는 동일하거나 유사한 기능을 구비한 소자를 지칭한다. 이하, 첨부도면을 참조하여 기재되는 실시예는 예시적인 것으로, 본 발명을 해석하고자 하는 것이지, 본 발명을 제한하는 것으로 해석하면 안된다.
본 발명의 실시예에서 제공하는 단말을 위한 충전 시스템, 전원 어댑터 및 단말을 위한 충전 방법을 설명하기 전에, 관련 기술에서의 단말이 충전 장비의 충전을 대기하는 전원 어댑터를 먼저 설명하되, 즉 하기에 “관련 어댑터”라고 할 수 있다.
관련 어댑터가 정전압 모드 하에서 동작할 경우, 출력하는 전압은 기본적으로 항상 고정된 상태를 유지하며, 예를 들어5V, 9V, 12V 또는 20V 등이다.
관련 어댑터가 출력하는 전압을 배터리 양단에 직접 인가하는 것이 적합하지 않고, 충전 대기 장비(예를 들어 단말) 내의 변환 회로를 먼저 거쳐 변환하는 것이 필요하여, 충전 대기 장비(예를 들어 단말) 내의 배터리가 기대하는 충전 전압 및/또는 충전 전류를 획득한다.
변환 회로는 관련 어댑터가 출력하는 전압을 변환하여, 배터리가 기대하는 충전 전압 및/또는 충전 전류의 수요를 만족시키기 위한 것이다.
일 실시예로서, 상기 변환 회로는 충전 관리 모듈을 가리키며, 예로 들면 단말중의 충전 IC이며, 배터리의 충전 과정에서, 배터리의 충전 전압 및/또는 충전 전류에 대해 관리를 수행하기 위한 것이다. 상기 변환 회로는 전압 피드백 모듈의 기능, 및/또는, 전류 피드백 모듈의 기능을 구비하여, 배터리의 충전 전압 및/또는 충전 전류에 대해 관리를 구현한다.
예로 들면, 배터리의 충전 과정은 트리클 충전 절차, 정전류 충전 절차와 정전압 충전 절차중 하나 또는 여러개를 포함할 수 있다. 트리클 충전 절차에서, 변환 회로는 전류 피드백 루프(current feedback loop)를 이용하여 트리클 충전 절차에서 배터리에 충전되는 전류가 배터리가 기대하는 충전 전류의 크기(예로 들면 제1 충전 전류)를 만족할 수 있도록 한다. 정전류 충전 절차에서, 변환 회로는 전류 피드백 루프를 이용하여 정전류 충전 절차에서 배터리에 충전되는 전류가 배터리가 기대하는 충전 전류의 크기(예로 들면 제2 충전 전류이며, 상기 제2 충전 전류는 제1 충전 전류보다 클 수 있다)를 만족할 수 있도록 한다. 정전압 충전 절차에서, 변환 회로는 전압 피드백 루프(voltage feedback loop)를 이용하여 정전압 충전 절차에서 배터리의 양단에 로딩되는 전압이 배터리가 기대하는 충전 전압의 크기를 만족할 수 있도록 한다.
일 실시예로서, 관련 어댑터에서 출력되는 전압이 배터리가 기대하는 충전 전압보다 클 경우, 변환 회로는 관련 어댑터가 출력한 전압에 대해 강압 전환 처리를 수행하여, 강압 전환 후에 획득된 충전 전압이 배터리가 기대하는 충전 전압의 수요를 만족하도록 한다. 다른 일 실시예로서, 관련 어댑터가 출력한 전압이 배터리가 기대하는 충전 전압보다 작을 경우, 변환 회로는 관련 어댑터에서 출력되는 전압에 대해 승압 전환 처리를 수행하여, 승압 전환 후에 획득된 충전 전압이 배터리가 기대하는 충전 전압의 수요를 만족하도록 한다.
다른 일 실시예로서, 관련 어댑터가5V 정전압을 출력하는 것을 예로 들면, 배터리가 1개 셀을 포함할 (리튬 배터리 셀을 예로 들면, 1개 셀의 충전 차단 전압은 통상적으로 4.2V임)경우, 변환 회로(예를 들면, Buck 강압 회로)는 관련 어댑터가 출력한 전압에 대해 강압 전환 처리를 수행하여, 강압 후에 획득한 충전 전압이 배터리가 기대하는 충전 전압의 수요를 만족하도록 한다.
다른 일 실시예로서, 관련 어댑터가 출력한 5V 정전압을 예로 들면, 관련 어댑터가 두개 또는 두개 이상의 단일한 셀의 전지（리튬 배터리 셀인 경우, 1개 셀의 충전 차단 전압은 통상적으로 4.2V임）에 대해 충전할 경우, 변환 회로(예로 들면, Boost승압 회로)는 관련 어댑터가 출력한 전압에 대해 승압 전환 처리를 수행하여, 승압 후에 획득한 충전 전압이 배터리가 기대하는 충전 전압의 수요를 만족하도록 한다.
변환 회로는 회로 전환 효율이 낮은 원인의 제한을 받아, 일부의 전기 에너지가 열량의 형식으로 방열되고, 상기 열량은 충전 대기 기기(예로 들면 단말) 내부에 집결된다. 충전 대기 기기(예로 들면 단말)의 설계 공간 및 방열 공간은 모두 아주 작다（예를 들어, 사용자가 사용하는 모바일 단말기의 물리적 사이즈는 갈수록 작아 가볍고 얇아지는 동시에 모바일 단말기 내에 대량의 전자 소자들이 밀집되게 배열되어 모바일 단말기의 성능을 향상시킴）. 따라서 변환 회로의 설계 난이도가 높아지고 또한 충전 대기 기기(예로 들면 단말) 내에 집결된 열량이 제때에 방열되기 어려워, 충전 대기 기기(예로 들면 단말)의 이상（異常）을 초래하게 된다..
예를 들면, 변환 회로에 집결된 열량은 변환 회로 근처의 전자 소자들에 대해 열간섭을 형성하여 전자 소자들의 작동에 이상을 초래할 수 있다. 또한 예를 들어, 변환 회로에 집결된 열량은 변환 회로 및 근처의 전자 소자들의 사용 수명을 단축시킬 수 있다. 또한 예를 들어, 변환 회로에 집결된 열량은 배터리에 대해 열간섭을 형성하여 배터리의 충전방전에 이상을 초래할 수 있다. 또한 예를 들어, 변환 회로에 집결된 열량은 충전 대기 기기(예로 들면 단말)의 온도가 높아지게 하여 사용자가 충전 시의 사용 체험에 영향을 줄 수 있다. 또한 예를 들어, 변환 회로에 집결된 열량은 변환 회로 자체의 단락(短路)을 초래하여, 관련 어댑터가 출력한 전압이 배터리 양단에 직접 로딩되어 충전 이상을 초래하게 되며,배터리가 장기간 과압 충전 상황하에 처해있을 경우, 심지어 배터리의 폭발을 일으킬 수 있어서, 일정한 안전성 우려가 있다.
본 발명의 실시예에서 제공한 전원 어댑터는 배터리의 상태 정보를 획득할 수 있으며, 배터리의 상태 정보는 적어도 배터리 현재의 전기량 정보 및/또는 전압 정보를 포함하고, 상기 전원 어댑터는 획득된 배터리의 상태 정보에 의해 전원 어댑터 자체의 출력 전압을 조절하여, 배터리가 기대하는 충전 전압 및/또는 충전 전류의 수요를 만족하도록 하고, 전원 어댑터에 의해 조절된 후 출력된 전압은 배터리의 양단에 직접 로딩하여 배터리에 충전하고, 여기서, 상기 전원 어댑터가 출력하는 것은 맥동 파형전압이다.
상기 전원 어댑터는 전압 피드백 기능 및/또는 전류 피드백 기능을 구비하여 배터리의 충전 전압 및/또는 충전 전류에 대한 폐쇄 루프 피드백 제어를 구현할 수 있다.
상기 전원 어댑터가 획득한 배터리의 상태 정보에 의하여 전원 어댑터 자체가 출력한 전압을 조정한다는 것은, 상기 전원 어댑터가 배터리의 상태 정보를 실시간으로 획득하고, 또한 매번 획득한 배터리의 상태 정보에 의하여 전원 어댑터 자체가 출력한 전압을 조정하여 배터리가 기대하는 충전 전압 및/또는 충전 전류를 만족시킬 수 있다는 것을 가리킨다.
상기 전원 어댑터는 실시간으로 획득한 배터리의 상태 정보에 의하여 전원 어댑터 자체가 출력한 전압을 조정한다는 것은, 충전 과정에서 배터리의 충전 전압이 높아짐에 따라 전원 어댑터는 배터리 충전 과정에서의 서로 다른 시각의 상태 정보를 획득하고, 배터리 충전 과정에서의 서로 다른 시각의 상태 정보에 의하여 전원 어댑터 자체가 출력한 전압을 실시간으로 조정하여, 배터리가 기대하는 충전 전압 및/또는 충전 전류의 수요를 만족시키며, 전원 어댑터가 조정한 후 출력한 전압은 배터리 양단에 직접 인가하여 배터리를 충전할 수 있다.
예로 들면, 배터리의 충전 과정은 트리클 충전 절차, 정전류 충전 절차와 정전압 충전 절차중 하나 또는 여러개를 포함할 수 있다. 트리클 충전 절차에서, 전원 어댑터는 트리클 충전 절차에서 제1 충전 전류를 출력하여 배터리에 대해 충전을 수행하여 배터리가 기대하는 충전 전류의 수요(제1 충전 전류는 맥동 파형의 전류일 수 있다)를 만족할 수 있도록 한다. 정전류 충전 절차에서, 전원 어댑터는 전류 피드백 루프를 이용하여 정전류 충전 절차에서 전원 어댑터로부터 출력하여 배터리에 충전되는 전류가 배터리가 기대하는 충전 전류의 수요(예로 들면, 제2 충전 전류는, 마찬가지로 맥동 파형의 전류이고, 상기 제2 충전 전류는 제1 충전 전류보다 클 수 있으며, 정전류 충전 절차의 맥동 파형의 전류 피크값은 트리클 충전 절차의 맥동 파형의 전류 피크값보다 클 수 있고, 정전류 충전 절차의 정전류는 맥동 파형의 전류 피크값 또는 평균치가 기본적으로 변하지 않고 유지되는 것을 가리킬 수 있다)를 만족할 수 있다.. 정전압 충전 절차에서, 전원 어댑터는 전압 피드백 루프를 이용하여 정전압 충전 절차에서 전원 어댑터가충전 대기 설비(예로 들면 단말)에 출력한 전압(즉 맥동 파형의 전압)이 일정하게 유지하게 한다.
예를 들어, 본 발명의 실시예의 전원 어댑터는 주요하게 충전 대기 기기(예로 들면 단말) 내의 배터리 정전류 충전 절차를 제어하도록 구성된다. 기타 실시예에서, 충전 대기 기기(예로 들면 단말) 내의 배터리의 트리클 충전 절차 및 정전압 충전 절차의 제어 기능도 본 발명의 실시예에 따른 전원 어댑터와 충전 대기 기기(예로 들면 단말) 내의 별도로 설치된 충전 칩이 협동하여 완성할 수 있다. 정전류 충전 절차와 비교하면 배터리가 트리클 충전 절차 및 정전압 충전 절차에서 수신한 충전 파워가 비교적 작고 충전 대기 기기(예로 들면 단말) 내부의 충전 칩의 전환 손실 및 열량의 누적은 접수 가능한 정도이다. 설명하고자 하는 것은, 본 발명의 실시예에서 언급한 정전류 충전 절차 또는 정전류 절차는 전원 어댑터가 출력한 전류에 대해 제어하는 충전 절차 또는 충전 모드일 수 있고, 전원 어댑터의 출력 전류가 완전히 일정하게 유지하라고 요구한 것이 아니다. 예로 들면, 전원 어댑터가 출력한 맥동 파형의 전류 피크 값 또는 평균치가 기본적으로 변하지 않고 유지된다는 것을 가리킬 수 있고 또는 일정한 시간대에서 기본적으로 변하지 않고 유지됨을 의미한다. 예를 들어, 실제적으로 전원 어댑터는 정전류 충전 절차에서 통상적으로 분단 정전류의 방식으로 충전을 진행한다.
분단 정전류 충전(Multi-stage constant current charging)은 N개의 정전류 절차(N는 2 보다 작지 않은 하나의 정수)를 포함하고, 분단 정전류 충전은 예정한 충전 전류로 제1 절차 충전을 시작하며, 상기 분단 정전류 충전의 N개 정전류 절차는 제1 절차로 부터 제(N-1) 개 절차까지 순차적으로 실행하며, 정전류 절차에서의 앞선 정전류 절차에서 다음 정전류 절차로 넘어간 후, 맥동 파형의 전류 피크값 또는 평균치는 작아질 수 있다. 배터리 전압이 충전 중지 전압의 문턱값에 도달하였을 경우, 정전류 절차중의 앞선 정전류 절차는 다음 정전류 절차로 넘어간다. 서로 인접한 2개의 정전류 절차사이의 전류 전환 과정은 점차 변화되는 것일 수 있으며, 또는 단계적인 점프(jump)식으로 변화되는 것일 수 도 있다.
더 나아가, 설명하고자 하는 것은, 본 발명 실시예에서 사용되는 “단말기”는, 유선 선로 연결 예를 들어, 공공 교환 전화 네트워크(PSTN), 디지털 사용자 선로(DSL), 디지털 케이블, 직접적인 케이블 연결 및/또는 다른 데이터 연결/네트워크 및/또는 예를 들어, 셀룰러 네트워크 무선 랜(WLAN), 휴대용 디지털 비디오 방송(DVB-H) 네트워크와 같은 디지털 TV 네트워크, 위성 네트워크, AM-FM방송 송신기 및/또는 다른 통신 단말기의 무선 인터페이스를 통하여 통신 신호를 수신/송신하는 기기를 포함하지만 이에 한정되지 않는다. 무선 인터페이스를 통하여 통신하는 통신 단말기을 "무선 통신 단말기", "무선 단말기" 및/또는 "모바일 단말기"이라고 칭할 수 있다. 모바일 단말기의 실시예는 위성 또는 셀룰러 전화를 포함하지만 이에 한정되지 않고, 셀룰러 무선전 전화 및 데이터 처리, 팩스 및 데이터 통신 기능을 조합한 개인 통신 시스템(PCS) 단말기일 수 있고, 무선전 전화, 호출기, 인터넷/인트라넷 액세스, Web 브라우저, 수첩, 달력 및/또는 위성 위치 확인 시스템(GPS) 수신기를 포함하는 개인 디지털 보조 장치(PDA) 및 일반 랩 타입 및/또는 핸드 헬드 수신기 또는 무선전 전화 수신기를 포함하는 기타 전자 기기일 수 있다.
또한, 본 발명의 실시예에서, 전원 어댑터가 출력한 맥동 파형의 전압이 충전 대기 기기의 배터리 양단에 직접 로딩되여 배터리를 충전할 때, 충전 전류는 맥동 파형 예를 들어, 만두 파(Steamed bread wave)을 나타날 수 있다. 이해할 수 있는 것은, 충전 전류는 간헐적인 방식으로 배터리를 충전할 수 있고 상기 충전 전류의 주기는 입력되는 교류의 주파수（예를 들어, 교류 전력망의 주파수）에 따라 변화될 수 있다. 예를 들어, 충전 전류의 주기에 대응되는 주파수는 전력망 주파수의 정수배 또는 역수배이다. 또한 충전 전류는 간헐적인 방식으로 배터리를 충전할 때 상기 충전 전류에 대응되는 전류 파형은 전력망과 동기화된 1개 또는 한 그룹의 펄스로 구성될 수 있다.
이하, 첨부도면을 참조하여 본 발명의 실시예에 따라 제공되는 단말을 위한 충전 시스템 및 전원 어댑터, 단말을 위한 충전 방법을 설명한다.
도 1a 내지 도 14를 결부하여 참조하면, 본 발명의 실시예에서 제공하는 단말을 위한 충전 시스템은 전원 어댑터(1) 및 단말(2)을 포함한다.
도 2a와 도 2b에 도시된 바와 같이, 전원 어댑터(1)는 제1 정류 유닛(101), 스위치 유닛(102), 변압기(103), 제2 정류 유닛(104), 제1 충전 인터페이스(105), 제1 전류 샘플링 회로(1061), 전환 스위치 유닛(115) 및 제어 유닛(107)을 포함한다. 제1 정류 유닛(101)은 입력되는 교류 전기(상용전기, 예컨대 AC220V)에 대해 정류를 수행하여 제1 맥동 파형의 전압[예를 들면, 스팀 브레드 웨이브(steamed bread wave)]이 출력되도록 하는데, 여기서, 도 1a에 도시된 바와 같이, 제1 정류 유닛(101)은 4개의 다이오드로 구성된 풀 브리지 정류 회로일 수 있다. 스위치 유닛(102)은 제어 신호에 따라 제1 맥동 파형의 전압에 대한 변조를 수행하기 위한 것으로, 스위치 유닛(102)은 MOS 튜브로 구성될 수 있으며, MOS 튜브에 대해 펄스 폭 변조(PWM; Pulse Width Modulation) 제어를 수행함으로써 스팀 브레드 웨이브 전압에 대한 초퍼(chopper) 변조를 수행한다. 변압기(103)는 변조 후의 상기 제1 맥동 파형의 전압에 따라 제2 맥동 파형의 전압을 출력하고, 제2 정류 유닛(104)은 상기 제2 맥동 파형의 전압에 대해 정류를 수행함으로써 제3 맥동 파형의 전압을 출력한다. 여기서, 제2 정류 유닛(104)은 다이오드 또는 MOS 튜브로 구성될 수 있으며, 2차측 동기화 정류가 실현 가능하여 제3 맥동 파형과 변조 후의 제1 맥동 파형은 동기화를 유지한다. 설명해야 하는 바는, 제3 맥동 파형과 변조 후의 제1 맥동 파형이 동기화를 유지한다는 것은, 구체적으로 제3 맥동 파형의 위상과 변조 후의 제1 맥동 파형의 위상이 일치함을 유지하며, 제3 맥동 파형의 폭 값과 변조 후의 제1 맥동 파형의 폭 값의 변화 추세가 일치함을 유지한다는 것을 가리킨다. 제1 충전 인터페이스(105)와 제2 정류 유닛(104)은 상호 연결되고, 제1 전류 샘플링 회로(1061)는 제1 전류 검출 유닛(10611)과 제2 전류 검출 유닛(10612)을 포함하고, 전류 샘플링 값이 획득되도록 제1 전류 샘플링 회로(1061)는 제1 전류 검출 유닛(10611) 또는 제2 전류 검출 유닛(10612)을 통해 제2 정류 유닛(104)에 의해 출력된 전류에 대해 검출하고, 전환 스위치 유닛(115)은 제1 전류 검출 유닛(10611)과 제2 전류 검출 유닛(10612)을 제어하여 전환 동작을 하기 위한 것이고, 제어 유닛(107)은 제1 전류 샘플링 회로(1061), 전환 스위치 유닛(115) 및 스위치 유닛(102)과 각각 상호 연결되되, 제어 유닛(107)은 제어 신호를 스위치 유닛(102)에 출력하며, 충전 모드에 따라 전환 스위치 유닛(115)을 제어하는 것을 통해 상기 제1 전류 검출 유닛과 상기 제2 전류 검출 유닛을 제어하여 전환 동작을 하고, 전류 샘플링 값에 따라 제어 신호의 듀티비를 조절함으로써 상기 제2 정류 유닛(104)에 의해 출력되는 제3 맥동 파형의 전압이 충전 수요를 만족시키도록 한다.
도 2a에 도시된 바와 같이, 단말(2)은 제2 충전 인터페이스(201) 및 배터리(202)를 포함하되, 제2 충전 인터페이스(201)와 배터리(202)는 상호 연결되며, 여기서, 제2 충전 인터페이스(201)와 제1 충전 인터페이스(105)가 연결되는 경우, 제2 충전 인터페이스(201)는 제3 맥동 파형의 전압을 배터리(202)에 인가하여 배터리(202)에 대한 충전을 실현한다.
본 발명의 일 실시예에 있어서, 도 1a에 도시된 바와 같이, 전원 어댑터(1)는 안티 여기 타입의 스위치 전원을 적용할 수 있다. 구체적으로, 변압기(103)는 1차측 권선(winding) 및 2차측 권선을 포함하되, 1차측 권선의 일단은 제1 정류 유닛(101)의 제1 출력단과 상호 연결되고, 제1 정류 유닛(101)의 제2 출력단은 그라운딩(접지)되며, 1차측 권선의 타단과 스위치 유닛(102)은 상호 연결(예를 들어, 상기 스위치 유닛(102)이 MOS 튜브인 경우, 1차측 권선의 타단과 MOS 튜브의 드레인 전극이 상호 연결됨)되고, 변압기(103)는 변조 후의 제1 맥동 파형의 전압에 따라 제2 맥동 파형의 전압을 출력한다.
여기서, 변압기(103)는 고주파 변압기로서, 그 동작 주파수는 50KHz ~ 2MHz일 수 있으며, 고주파 변압기는 변조 후의 제1 맥동 파형의 전압을 2차측에 커플링시키고, 2차측 권선에 의해 출력된다. 본 발명의 실시예에 있어서, 고주파 변압기를 적용하며, 고주파 변압기의 체적이 저주파 변압기(저주파 변압기는 또한 동작 주파 변압기로도 불리우며, 주로 상용전기의 주파수를 가리키는 바, 예컨대 50Hz 또는 60Hz의 교류 전기를 가리킴)의 체적보다 작은 특점을 이용하여 전원 어댑터(1)의 소형화를 구현할 수 있다.
본 발명의 일 실시예에 따르면, 도 1b에 도시된 바와 같이, 상술한 전원 어댑터(1)는 또한 포워드 여기 타입의 스위치 전원을 적용할 수도 있다. 구체적으로, 변압기(103)는 제1 권선, 제2 권선 및 제3 권선을 포함하되, 제1 권선의 동일 명명단은 하나의 역방향 다이오드를 통해 제1 정류 유닛(101)의 제2 출력단과 상호 연결되고, 제1 권선의 상이 명명단은 제2 권선의 동일 명명단과 상호 연결된 후 제1 정류 유닛(101)의 제1 출력단과 상호 연결되며, 제2 권선의 상이 명명단은 스위치 유닛(102)과 상호 연결되고, 제3 권선은 제2 정류 유닛(104)과 상호 연결된다. 여기서, 역방향 다이오드는 안티 피크 절삭 역할을 일으키고, 제1 권선에 의해 생성된 유도 기전력은 역방향 다이오드를 통해 안티 기전력에 대한 폭 한정을 수행할 수 있으며, 폭 한정적 에너지를 제1 정류 유닛에 반환하여 출력할 수 있고, 제1 정류 유닛의 출력에 대해 충전을 수행하며, 제1 권선 중에서 흐르는 전류에 의해 발생된 자기장은 변압기의 철심(Iron core)으로 하여금 자력을 상실하게 하여 변압기 철심 중의 자기장 강도가 초기 상태에로 회복되도록 한다. 변압기(103)는 변조 후의 제1 맥동 파형의 전압에 따라 제2 맥동 파형의 전압을 출력한다.
본 발명의 일 실시예에 따르면, 도 1c에 도시된 바와 같이, 상술한 전원 어댑터(1)는 또한 푸시풀 타입의 스위치 전원을 적용할 수도 있다. 구체적으로, 상기 변압기는 제1 권선, 제2 권선, 제3 권선 및 제4 권선을 포함하되, 상기 제1 권선의 동일 명명단은 상기 스위치 유닛과 상호 연결되고, 상기 제1 권선의 상이 명명단은 상기 제2 권선의 동일 명명단과 상호 연결된 후 상기 제1 정류 유닛의 제1 출력단과 상호 연결되며, 상기 제2 권선의 상이 명명단은 상기 스위치 유닛과 상호 연결되고, 상기 제3 권선의 상이 명명단은 상기 제4 권선의 동일 명명단과 상호 연결되며, 상기 변압기는 변조 후의 상기 제1 맥동 파형의 전압에 따라 제2 맥동 파형의 전압을 출력한다.
도 1c에 도시된 바와 같이, 스위치 유닛(102)은 제1 MOS 튜브(Q1) 및 제2 MOS 튜브(Q2)를 포함하고, 변압기(103)는 제1 권선, 제2 권선, 제3 권선 및 제4 권선을 포함하되, 제1 권선의 동일 명명단은 스위치 유닛(102) 중의 제1 MOS 튜브(Q1)의 드레인 전극과 상호 연결되며, 제1 권선의 상이 명명단은 제2 권선의 동일 명명단과 상호 연결되고, 제1 권선의 상이 명명단과 제2 권선의 동일 명명단 사이의 노드는 제1 정류 유닛(101)의 제1 출력단과 상호 연결되며, 제2 권선의 상이 명명단은 스위치 유닛(102) 중의 제2 MOS 튜브(Q2)의 드레인 전극과 상호 연결되고, 제1 MOS 튜브(Q1)의 소스 전극은 제2 MOS 튜브(Q2)의 소스 전극과 상호 연결된 후 제1 정류 유닛(101)의 제2 출력단과 상호 연결되며, 제3 권선의 동일 명명단은 제2 정류 유닛(104)의 제1 입력단과 상호 연결되고, 제3 권선의 상이 명명단은 제4 권선의 동일 명명단과 상호 연결되며, 제3 권선의 상이 명명단과 제4 권선의 동일 명명단 사이의 노드는 그라운딩되고, 제4 권선의 상이 명명단은 제2 정류 유닛(104)의 제2 입력단과 상호 연결된다.
도 1c에 도시된 바와 같이, 제2 정류 유닛(104)의 제1 입력단은 제3 권선의 동일 명명단과 상호 연결되고, 제2 정류 유닛(104)의 제2 입력단은 제4 권선의 상이 명명단과 상호 연결되며, 제2 정류 유닛(104)은 상기 제2 맥동 파형의 전압에 대해 정류를 수행함으로써 제3 맥동 파형의 전압이 출력되도록 한다. 제2 정류 유닛(104)은 두개의 다이오드를 포함하되, 하나의 다이오드의 양극은 제3 권선의 동일 명명단과 상호 연결되고, 다른 하나의 다이오드의 양극은 제4 권선의 상이 명명단과 상호 연결되며, 두개의 다이오드의 음극은 일체로 연결된다.
본 발명의 일 실시예에 따르면, 도 1d에 도시된 바와 같이, 상술한 전원 어댑터(1)는 또한 하프 브리지 타입의 스위치 전원을 적용할 수도 있다. 구체적으로, 스위치 유닛(102)은 제1 MOS 튜브(Q1), 제2 MOS 튜브(Q2) 및 제1 커패시터(C1), 제2 커패시터(C2)를 포함하되, 제1 커패시터(C1)는 제2 커패시터(C2)와 직렬 연결된 후 제1 정류 유닛(101)의 출력단에 병렬 연결되고, 제1 MOS 튜브(Q1)는 제2 MOS 튜브(Q2)와 직렬 연결된 후 제1 정류 유닛(101)의 출력단에 병렬 연결되며, 변압기(103)는 제1 권선, 제2 권선, 제3 권선을 포함하되, 제1 권선의 동일 명명단은 직렬 연결된 제1 커패시터(C1)와 제2 커패시터(C2) 사이의 노드와 상호 연결되고, 제1 권선의 상이 명명단은 직렬 연결된 제1 MOS 튜브(Q1)와 제2 MOS 튜브(Q2) 사이의 노드와 상호 연결되며, 제2 권선의 동일 명명단은 제2 정류 유닛(104)의 제1 입력단과 상호 연결되고, 제2 권선의 상이 명명단은 제3 권선의 동일 명명단과 상호 연결된 후 그라운딩되며, 제3 권선의 상이 명명단은 제2 정류 유닛(104)의 제2 입력단과 상호 연결된다. 변압기(103)는 변조 후의 상기 제1 맥동 파형의 전압에 따라 제2 맥동 파형의 전압을 출력한다.
본 발명의 일 실시예에 따르면, 도 1e에 도시된 바와 같이, 상술한 전원 어댑터(1)는 또한 풀 브리지 타입의 스위치 전원을 적용할 수도 있다. 구체적으로, 스위치 유닛(102)은 제1 MOS 튜브(Q1), 제2 MOS 튜브(Q2) 및 제3 MOS 튜브(Q3), 제4 MOS 튜브(Q4)를 포함하되, 제3 MOS 튜브(Q3)는 제4 MOS 튜브(Q4)와 직렬 연결된 후 제1 정류 유닛(101)의 출력단에 병렬 연결되고, 제1 MOS 튜브(Q1)는 제2 MOS 튜브(Q2)와 직렬 연결된 후 제1 정류 유닛(101)의 출력단에 병렬 연결되며, 변압기(103)는 제1 권선, 제2 권선 및 제3 권선을 포함하되, 제1 권선의 동일 명명단은 직렬 연결된 제3 MOS 튜브(Q3)와 제4 MOS 튜브(Q4) 사이의 노드와 상호 연결되고, 제1 권선의 상이 명명단은 직렬 연결된 제1 MOS 튜브(Q1)와 제2 MOS 튜브(Q2) 사이의 노드와 상호 연결되며, 제2 권선의 동일 명명단은 제2 정류 유닛(104)의 제1 입력단과 상호 연결되고, 제2 권선의 상이 명명단은 제3 권선의 동일 명명단과 상호 연결된 후 그라운딩되며, 제3 권선의 상이 명명단은 제2 정류 유닛(104)의 제2 입력단과 상호 연결된다. 변압기(103)는 변조 후의 상기 제1 맥동 파형의 전압에 따라 제2 맥동 파형의 전압을 출력한다.
따라서, 본 발명의 실시예에 있어서, 상술한 전원 어댑터(1)는 안티 여기 타입의 스위치 전원, 포워드 여기 타입의 스위치 전원, 푸시풀 타입의 스위치 전원, 하프 브리지 타입의 스위치 전원 및 풀 브리지 타입의 스위치 전원 중의 임의의 한가지 스위치 전원을 적용하여 맥동 파형의 전압을 출력할 수 있다.
나아가, 본 발명의 실시예에서, 도 1a에 도시된 바와 같이, 제2 정류 유닛(104)은 변압기(103)의 2차측 권선과 상호 연결되고, 제2 정류 유닛(104)은 제2 맥동 파형의 전압에 대해 정류를 수행함으로써 제3 맥동 파형의 전압이 출력되도록 한다. 여기서, 제2 정류 유닛(104)은 다이오드로 구성될 수 있으며, 2차측 동기화 정류를 실현하여 제3 맥동 파형과 변조 후의 제1 맥동 파형이 동기화를 유지하게 되는데, 설명해야 하는 바는, 제3 맥동 파형과 변조 후의 제1 맥동 파형이 동기화를 유지한다는 것은, 구체적으로 제3 맥동 파형의 위상과 변조 후의 제1 맥동 파형의 위상이 일치함을 유지하며, 제3 맥동 파형의 폭 값과 변조 후의 제1 맥동 파형의 폭 값의 변화 추세가 일치함을 유지한다는 것을 가리킨다. 제1 충전 인터페이스(105)는 제2 정류 유닛(104)과 상호 연결되고, 샘플링 유닛(106)은 제1 전류 샘플링 회로(1061)과 제1 전압 샘플링 유닛(1062)을 포함할 수 있고, 샘플링 유닛(106)은 제2 정류 유닛(104)에 의해 출력된 전압 및/또는 전류를 샘플링함으로써 전압 샘플링 값 및/또는 전류 샘플링 값이 획득되도록 하며, 제어 유닛(107)은 샘플링 유닛(106) 및 스위치 유닛(102)과 상호 연결되고, 제어 유닛(107)은 제어 신호를 스위치 유닛(102)에 출력하며, 전압 샘플링 값 및/또는 전류 샘플링 값에 따라 제어 신호의 듀티비를 조절함으로써 상기 제2 정류 유닛(104)에 의해 출력되는 제3 맥동 파형의 전압으로 하여금 충전 수요를 만족시키도록 한다.
도 1a에 도시된 바와 같이, 단말(2)은 제2 충전 인터페이스(201) 및 배터리(202)를 포함하고, 제2 충전 인터페이스(201)는 배터리(202)와 상호 연결되는데, 여기서, 제2 충전 인터페이스(201)와 제1 충전 인터페이스(105)가 연결되는 경우, 제2 충전 인터페이스(201)는 제3 맥동 파형의 전압을 배터리(202)에 인가하여 배터리(202)에 대한 충전을 실현한다.
여기서, 설명해야 하는 바는, 제3 맥동 파형의 전압이 충전 수요를 만족시킨다는 것은, 제3 맥동 파형의 전압 및 전류는 배터리 충전 시의 충전 전압 및 충전 전류를 만족해야 한다는 것을 가리킨다. 다시 말해서, 제어 유닛(107)은 샘플링해낸 전원 어댑터에 의해 출력되는 전압 및/또는 전류에 따라 제어 신호(예컨대 PWM 신호)의 듀티비를 조절하여 제2 정류 유닛(104)의 출력을 실시간적으로 조정하고, 폐환 조절 제어를 실현함으로써 제3 맥동 파형의 전압이 단말(2)의 충전 수요를 만족하도록 하며, 배터리(202)가 안전하고도 신뢰성 있게 충전되도록 확보하는 바, 구체적으로 PWM 신호의 듀티비를 통해 배터리(202)에 출력되는 충전 전압을 조절하는 파형은 도 3에 도시된 바와 같고, PWM 신호의 듀티비를 통해 배터리(202)에 출력되는 충전 전류를 조절하는 파형은 도 4에 도시된 바와 같다.
이해 가능할 것인 바, PWM 신호의 듀티비 조절 시, 전압 샘플링 값에 따라 조절 명령을 생성할 수도 있지만, 전류 샘플링 값에 따라 생성하거나 전압 샘플링 값 및 전류 샘플링 값에 따라 생성할 수도 있다.
따라서, 본 발명의 실시예에 있어서, 스위치 유닛(102)에 대한 제어를 통해 정류 후의 제1 맥동 파형의 전압 즉 스팀 브레드 웨이브 전압에 대해 직접 PWM 초퍼 변조를 수행하고, 고주파 변압기에 송달하며, 고주파 변압기를 통하여 1차측으로부터 2차측에 커플링된 다음, 동기화 정류를 거친 후 스팀 브레드 웨이브 전압/전류로 환원되고, 배터리에 직접 수송되어 배터리에 대한 급속 충전을 실현한다. 여기서, 스팀 브레드 웨이브의 전압 폭 값은 PWM 신호의 듀티비를 통해 조절될 수 있으며, 전원 어댑터의 출력이 배터리의 충전 수요를 만족시키도록 구현한다. 이로부터 알다시피, 본 발명의 실시예의 전원 어댑터는 1차측, 2차측의 전기분해 커패시터를 제거하고, 스팀 브레드 웨이브 전압에 의해 직접 배터리를 충전함으로써 전원 어댑터의 체적을 감소시켜 전원 어댑터의 소형화를 실현하며, 원가를 대폭적으로 저감할 수 있다.
여기서, 본 발명의 일 구체적인 예시 중에서, 제어 유닛(107)은 마이크로 제어 프로세서(MCU; Micro Controller Unit)일 수 있다. 즉, 스위치 구동 제어 기능, 동기화 정류 기능, 전압 전류 조절 제어 기능이 집적된 마이크로 프로세서일 수 있다.
본 발명의 일 실시예에 따르면, 제어 유닛(107)은 또한 전압 샘플링 값 및/또는 전류 샘플링 값에 따라 제어 신호의 주파수를 조절한다. 즉, 스위치 유닛(102)에 제어 가능하게 출력되는 PWM 신호는 소정 시간동안 지속적으로 출력된 후 다시 출력이 정지되고, 소정 시간 정지된 후 다시 PWM 신호의 출력을 작동하는데, 이는 배터리에 인가된 전압이 비연속적으로 이어지게 하여 배터리의 간헐성 충전이 실현되기에, 배터리 연속 충전 시 발열이 엄중하여 초래되는 보안성 우려를 해소할 수 있으며, 배터리 충전의 신뢰성 및 안전성을 향상시킨다.
리튬 배터리의 경우, 저온 조건하에서, 리튬 배터리 자체의 이온 및 전자 도전성 능령의 저하로 인해, 충전 과정 중 편극화 정도의 가중화를 쉽게 야기할 수 있는데, 지속적 충전 방식은 이와 같은 편극화 현상으로 하여금 가일층 선명해지게 하는 동시에, 리튬 석출의 발생 가능성을 증가시켜 배터리의 보안 성능에 영향을 미친다. 또한, 지속적인 충전은 충전에 의해 열량이 끊임 없이 축적되는 현상을 초래하게 되어 배터리 내부 온도가 끊임 없이 상승하게 하고, 온도가 소정 한계 값을 초과하는 경우, 배터리 성능의 발휘가 제한적일 수 있으며, 아울러 보안 우려가 증가된다.
반면에 본 발명의 실시예에서는, 제어 신호의 주파수에 대한 조절을 통해 전원 어댑터가 간헐적으로 출력되게 한다. 즉, 배터리 충전 과정 중 배터리 정지 거치 과정을 도입하는 것에 해당되어 지속적인 충전 과정 중 편극으로 인해 리튬 석출 현상이 야기되는 것을 완화할 수 있으며, 생성 열이 지속적으로 누적되는 영향을 감쇄하고, 온도 저감 효과가 달성되며, 배터리 충전의 신뢰성 및 안전성을 확보한다.
여기서, 스위치 유닛(102)에 출력되는 제어 신호는 도 5에 도시된 것과 같은 바, 먼저 소정 시간동안 지속적으로 PWM 신호를 출력한 다음, 소정 시간동안 출력을 정지하며, 그리고 다시 소정 시간동안 PWM 신호를 출력하고, 스위치 유닛(102)에 출력되는 제어 신호의 간헐성을 구현하며, 주파수는 조절 가능하게 마련한다.
도 1a에 도시된 바와 같이, 제어 유닛(107)는 제1 충전 인터페이스(105)와 상호 연결되고, 제어 유닛(107)은 또한 제1 충전 인터페이스(105)를 통해 단말(2)과 통신을 수행하여 단말(2)의 상태 정보가 획득되도록 한다. 이와 같이, 제어 유닛(107)은 또한 단말의 상태 정보, 전압 샘플링 값 및/또는 전류 샘플링 값에 따라 제어 신호(예를 들어 PWM 신호)의 듀티비를 조절한다.
여기서, 단말의 상태 정보는 상기 배터리의 전기량, 상기 배터리의 온도, 상기 배터리의 전압, 상기 단말의 인터페이스 정보, 및 상기 단말의 통로 저항의 정보 등을 포함할 수 있다.
구체적으로, 제1 충전 인터페이스(105)는 전원선 및 데이터선을 포함하되, 전원선은 배터리를 위한 충전을 수행하고, 데이터선은 단말과의 통신을 수행한다. 제2 충전 인터페이스(201)와 제1 충전 인터페이스(105)가 연결되는 경우, 전원 어댑터(1)와 단말(2) 사이는 서로 통신 문의 명령을 송신할 수 있으며, 상응한 응답 명령을 수신한 후, 전원 어댑터(1)와 단말(2) 사이에 통신 연결을 구축하며, 제어 유닛(107)은 단말(2)의 상태 정보를 획득할 수 있어 단말(2)과 충전 모드 및 충전 파라미터(예를 들면, 충전 전류 및 충전 전압)에 대한 협의를 수행하고, 충전 과정에 대해 제어를 수행한다.
여기서, 전원 어댑터 및/또는 단말에 의해 지원되는 충전 모드는 제2 충전 모드 및 제1 충전 모드를 포함할 수 있다. 제1 충전 모드의 충전 속도는 제2 충전 모드의 충전 속도보다 크다(예를 들어, 제1 충전 모드의 충전 전류는 제2 충전 모드의 충전 전류보다 크다). 일반적으로, 제2 충전 모드는 정격 출력 전압이 5V이며, 정격 출력 전류는 2.5A보다 작거나 같은 충전 모드인 것으로 이해할 수 있다. 이밖에, 제2 충전 모드 하에서, 전원 어댑터 출력 포트 데이터선 중의 D+와 D-는 단락될 수 있다. 반면에 본 발명의 실시예 중의 제1 충전 모드는 상이한 바, 본 발명의 실시예의 제1 충전 모드 하에서 전원 어댑터는 데이터선 중의 D+ 및 D-를 이용하여 단말과 통신을 수행함으로써 데이터 교환을 실현할 수 있다. 즉, 전원 어댑터와 단말 사이에 서로 급속 충전 명령을 수신할 수 있다. 전원 어댑터는 단말을 향해 급속 충전 문의 명령을 송신하고, 단말의 급속 충전 응답 명령을 수신한 후, 단말의 응답 명령에 따라 전원 어댑터는 단말의 상태 정보를 획득하며, 제1 충전 모드를 작동시키고, 제1 충전 모드 하의 충전 전류는 2.5A보다 클 수 있으며, 예컨대 4.5A에 도달하거나 더욱 클 수도 있다. 그러나, 본 발명의 실시예는 제2 충전 모드에 대해 구체적으로 한정하지 않는 바, 전원 어댑터가 두가지 충전 모드를 지원하기만 하면 되며, 그 중 한가지 충전 모드의 충전 속도(또는 전류)가 다른 한가지 충전 모드의 충전 속도보다 크면, 충전 속도가 비교적 느린 충전 모드를 제2 충전 모드로 이해할 수 있다. 충전 전력에 대해 말하면, 제1 충전 모드 하의 충전 전력은 15 W보다 크거나 같을 수 있다.
즉, 제어 유닛(107)은 제1 충전 인터페이스(105)를 통해 단말(2)과 통신을 수행함으로써 충전 모드가 결정되도록 하는데, 여기서, 충전 모드는 제1 충전 모드 및 제2 충전 모드를 포함한다.
구체적으로, 상기 전원 어댑터와 단말은 통용 직렬 버스(Universal Serial Bus; USB)를 통해 인터페이스와 상호 연결되며, 상기 USB 인터페이스는 일반 USB 인터페이스일 수도 있고, 마이크로(micro) USB 인터페이스일 수도 있고, 또는 기타 유형의USB 인터페이스일 수도 있다. USB 인터페이스 중의 데이터선 즉 제1 충전 인터페이스 중의 데이터선은 상기 전원 어댑터 및 상기 단말의 양방향 통신을 위해 이용되고, 상기 데이터선은 USB 인터페이스 중의 D+ 라인 및/또는 D- 라인일 수 있으며, 소위의 양방향 통신은 전원 어댑터 및 단말 양방이 정보 상호 작용을 수행하는 것을 의미할 수 있다.
여기서, 상기 전원 어댑터는 상기 USB 인터페이스 중의 데이터선을 통해 상기 단말과 양방향 통신을 수행함으로써 상기 제1 충전 모드를 사용하여 상기 단말을 위한 충전을 수행할 것을 결정한다.
설명해야 하는 바는, 전원 어댑터와 단말이 제1 충전 모드를 적용하여 상기 단말을 위한 충전을 수행할 것인지 여부를 협의하는 과정 중, 전원 어댑터는 단말과 단지 연결 상태를 유지할 뿐, 충전은 수행하지 않을 수 있으며, 제2 충전 모드를 적용하여 단말을 위한 충전을 수행할 수도 있고, 작은 전류를 적용하여 단말을 위한 충전을 수행할 수도 있는 바, 본 발명의 실시예는 이에 대해 구체적으로 한정하지 않는다.
상기 전원 어댑터는 충전 전류를 상기 제1 충전 모드에 대응되는 충전 전류에 도달하도록 조정하고, 상기 단말을 위한 충전을 수행한다. 전원 어댑터는 제1 충전 모드를 적용하여 단말을 위한 충전을 수행할 것을 결정한 후, 직접 충전 전류를 제1 충전 모드에 대응되는 충전 전류에 도달하도록 조정할 수도 있고, 단말과 제1 충전 모드의 충전 전류를 협의할 수도 있다. 예를 들어, 단말 중의 배터리의 현재 전기량에 따라 제1 충전 모드에 대응되는 충전 전류를 결정할 수 있다.
본 발명의 실시예에 있어서, 전원 어댑터는 맹목적으로 출력 전류를 증가하여 급속 충전을 수행하는 것이 아니라, 단말과 양방향 통신을 수행함으로써 제1 충전 모드의 적용 가능 여부를 협의하는 바, 종래기술과 비교할 경우, 급속 충전 과정의 보안성을 향상시킨다.
선택 가능하게, 일 실시예로서, 제어 유닛(107)은 상기 제1 충전 인터페이스 중의 데이터선을 통해 상기 단말과 양방향 통신을 수행함으로써 상기 제1 충전 모드를 사용하여 상기 단말을 위한 충전을 수행할 것을 결정하는 경우, 상기 제어 유닛은 상기 단말을 향해 제1 명령을 송신하되, 상기 제1 명령은 상기 단말이 상기 제1 충전 모드를 작동시키는지 여부를 문의하고; 상기 제어 유닛은 상기 단말로부터 상기 제1 명령의 답변 명령을 수신하며, 상기 제1 명령의 답변 명령은 상기 단말로 하여금 상기 제1 충전 모드를 작동하는데 동의하도록 지시한다.
선택 가능하게, 일 실시예로서, 상기 제어 유닛이 상기 단말을 향해 상기 제1 명령을 송신하기 저에, 상기 전원 어댑터와 상기 단말 사이에서 상기 제2 충전 모드를 통해 충전이 진행되고, 상기 제어 유닛이 상기 제2 충전 모드의 충전 시간 길이가 미리 설정 문턱값보다 크다는 것을 결정한 후, 상기 단말을 향해 상기 제1 명령을 송신한다.
이해해야 할 바로는, 전원 어댑터에 의해 상기 제2 충전 모드의 충전 시간 길이가 미리 설정 문턱값보다 크다는 것이 결정된 후, 전원 어댑터는 단말이 이미 자신은 전원 어댑터라는 것을 인지하였다고 인정할 수 있으며, 급속 문의 통신을 작동시킬 수 있다.
선택 가능하게, 일 실시예로서, 상기 전원 어댑터는 미리 설정된 전류 문턱값보다 크거나 같은 충전 전류를 적용하여 미리 설정 시간 길이동안 충전을 진행한 후, 상기 단말을 향해 상기 제1 명령을 송신한다.
선택 가능하게, 일 실시예로서, 상기 제어 유닛은 또한 상기 스위치 유닛을 제어함으로써 상기 전원 어댑터를 제어하여 충전 전류를 상기 제1 충전 모드에 대응되는 충전 전류에 도달하도록 조정하고, 상기 전원 어댑터가 상기 제1 충전 모드에 대응되는 충전 전류로 상기 단말을 위한 충전을 수행하기 전에, 상기 제어 유닛은 상기 제1 충전 인터페이스 중의 데이터선을 통해 상기 단말과 양방향 통신을 수행함으로써 상기 제1 충전 모드에 대응되는 충전 전압이 결정되도록 하고, 상기 전원 어댑터를 제어하여 충전 전압을 상기 제1 충전 모드에 대응되는 충전 전압에 도달하도록 조정한다.
선택 가능하게, 일 실시예로서, 상기 제어 유닛은 상기 제1 충전 인터페이스 중의 데이터선을 통해 상기 단말과 양방향 통신을 수행함으로써 상기 제1 충전 모드에 대응되는 충전 전압 결정 시, 상기 제어 유닛은 상기 단말을 향해 제2 명령을 송신하되, 상기 제2 명령은 상기 전원 어댑터의 현재 출력 전압을 상기 제1 충전 모드의 충전 전압으로 취급되기 적합한지 여부를 문의하고; 상기 제어 유닛은 상기 단말에 의해 송신된 상기 제2 명령의 답변 명령을 수신하되, 상기 제2 명령의 답변 명령은 상기 전원 어댑터의 현재 출력 전압의 적절함, 높은 편임 또는 낮은 편임을 지시하며; 상기 제어 유닛은 상기 제2 명령의 답변 명령에 따라 제1 충전 모드의 충전 전압을 결정한다.
선택 가능하게, 일 실시예로서, 상기 제어 유닛은 상기 전원 어댑터를 제어하여 충전 전류를 상기 제1 충전 모드에 대응되는 충전 전류에 도달하도록 조정하기 전에, 상기 제1 충전 인터페이스 중의 데이터선을 통해 상기 단말과 양방향 통신을 수행함으로써 상기 제1 충전 모드에 대응되는 충전 전류가 결정되도록 한다.
선택 가능하게, 일 실시예로서, 상기 제어 유닛은 상기 제1 충전 인터페이스 중의 데이터선을 통해 상기 단말과 양방향 통신을 수행함으로써 상기 제1 충전 모드에 대응되는 충전 전류 결정 시, 상기 제어 유닛은 상기 단말을 향해 제3 명령을 송신하되, 상기 제3 명령은 상기 단말이 현재 지원하는 최대 충전 전류를 문의하고; 상기 제어 유닛은 상기 단말에 의해 송신된 상기 제3 명령의 답변 명령을 수신하되, 상기 제3 명령의 답변 명령은 상기 단말이 현재 지원하는 최대 충전 전류를 지시하며; 상기 제어 유닛은 상기 제3 명령의 답변 명령에 따라 상기 제1 충전 모드의 충전 전류를 결정한다.
전원 어댑터는 상술한 최대 충전 전류를 직접 제1 충전 모드의 충전 전류로 결정하거나, 충전 전류를 상기 최대 충전 전류보다 작은 어느 한 전류값으로 설치할 수 있다.
선택 가능하게, 일 실시예로서, 상기 전원 어댑터가 상기 제1 충전 모드를 적용하여 상기 단말을 위한 충전을 수행하는 과정 중, 상기 제어 유닛은 또한 상기 제1 충전 인터페이스 중의 데이터선을 통해 상기 단말과 양방향 통신을 수행함으로써 상기 스위치 유닛에 대한 제어를 통해 상기 전원 어댑터가 배터리에 출력하는 충전 전류를 끊임 없이 조정한다.
전원 어댑터는 단말의 현재 상태 정보를 끊임 없이 문의할 수 있는 바, 예컨대 단말의 배터리 전압, 배터리 전기량 등을 문의하여 전원 어댑터가 배터리에 출력하는 충전 전류를 끊임 없이 조정한다.
선택 가능하게, 일 실시예로서, 상기 제어 유닛은 상기 제1 충전 인터페이스 중의 데이터선을 통해 상기 단말과 양방향 통신을 수행함으로써 상기 스위치 유닛에 대한 제어를 통해 상기 전원 어댑터가 배터리에 출력하는 충전 전류를 끊임 없이 조정 시, 상기 제어 유닛은 상기 단말을 향해 제4 명령을 송신하되, 상기 제4 명령은 상기 단말 내의 배터리의 현재 전압을 문의하고; 상기 제어 유닛은 상기 단말에 의해 송신된 상기 제4 명령의 답변 명령을 수신하되, 상기 제4 명령의 답변 명령은 상기 단말 내의 배터리의 현재 전압을 지시하며; 상기 제어 유닛은 상기 배터리의 현재 전압에 따라 상기 스위치 유닛에 대한 제어를 통해 상기 전원 어댑터가 배터리에 출력하는 충전 전류가 조정되도록 한다.
선택 가능하게, 일 실시예로서, 상기 제어 유닛은 상기 배터리의 현재 전압, 미리 설정된 배터리 전압값 및 충전 전류값의 대응 관계에 따라 상기 스위치 유닛에 대한 제어를 통해 상기 전원 어댑터가 배터리에 출력하는 충전 전류를 상기 배터리의 현재 전압에 대응되는 충전 전류값에 도달하도록 조정한다.
구체적으로, 전원 어댑터는 배터리 전압값과 충전 전류값의 대응 관계를 미리에 저장할 수 있으며, 전원 어댑터는 상기 제1 충전 인터페이스 중의 데이터선을 통해 상기 단말과 양방향 통신을 수행함으로써 단말측으로부터 단말 내에 저장된 배터리 전압값과 충전 전류값의 대응 관계를 획득한다.
선택 가능하게, 일 실시예로서, 상기 전원 어댑터가 상기 제1 충전 모드를 사용하여 상기 단말을 위한 충전을 수행하는 과정 중, 상기 제어 유닛은 또한 상기 제1 충전 인터페이스 중의 데이터선을 통해 상기 단말과 양방향 통신을 수행함으로써 상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이에 접촉 불량이 존재하는지 여부를 결정한다. 여기서, 상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이에 접촉 불량이 존재한다는 것이 결정된 경우, 상기 제어 유닛은 상기 전원 어댑터를 제어하여 상기 제1 충전 모드로부터 탈출한다.
선택 가능하게, 일 실시예로서, 상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이에 접촉 불량이 존재하는지 여부를 결정하기 전에, 상기 제어 유닛은 또한 상기 단말로부터 상기 단말의 통로 저항을 지시하기 위한 정보를 수신하는데, 여기서, 상기 제어 유닛은 상기 단말을 향해 제4 명령을 송신하되, 상기 제4 명령은 상기 단말 내의 배터리의 전압을 문의하고; 상기 제어 유닛은 상기 단말이 송신한 상기 제4 명령의 답변 명령을 수신하되, 상기 제4 명령의 답변 명령은 상기 단말 내의 배터리의 전압을 지시하며; 상기 제어 유닛은 상기 전원 어댑터의 출력 전압 및 상기 배터리의 전압에 따라 상기 전원 어댑터로부터 상기 배터리에 이르는 통로 저항을 결정한다. 상기 제어 유닛은 상기 전원 어댑터로부터 상기 배터리에 이르는 통로 저항, 상기 단말의 통로 저항, 및 상기 전원 어댑터와 상기 단말 사이의 충전 라인 선로의 통로 저항에 따라 상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이에 접촉 불량이 존재하는지 여부를 결정한다.
단말은 해당 통로 저항을 사전에 기록할 수 있다. 예를 들어, 동일 모델의 단말은 구조가 동일하므로, 출하 설치 시, 상기 단말의 통로 저향을 동일 값으로 설치할 수 있다. 마찬가지로, 전원 어댑터는 충전 선로의 통로 저항을 사전에 기록할 수 있다. 전원 어댑터가 단말의 배터리의 양단의 전압을 획득한 경우, 전원 어댑터로부터 배터리의 양단에 이르는 압력 강하 및 통로의 전류에 따라 전체 통로의 통로 저항을 결정할 수 있다. 전체 통로의 통로 저항 > 단말의 통로 저항 + 충전 선로의 통로 저항; 또는 전체 통로의 통로 저항 - (단말의 통로 저항 + 충전 선로의 통로 저항) > 저항 문턱값인 경우, 상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이에 접촉 불량이 존재하는 것으로 인정할 수 있다.
선택 가능하게, 일 실시예로서, 상기 전원 어댑터가 상기 제1 충전 모드로부터 탈출하기 전에, 상기 제어 유닛은 또한 상기 단말을 향해 제5 명령을 송신하되, 상기 제5 명령은 상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이의 접촉 불량을 지시한다.
전원 어댑터는 제5 명령을 송신 완료한 후, 제1 충전 모드로부터 탈출하거나 원위치 복귀될 수 있다.
이상, 전원 어댑터의 각도로부터 본 발명의 실시예에 따른 급속 충전 과정을 상세히 기재하였는데, 이하 단말의 각도로부터 본 발명의 실시예에 따른 급속 충전 과정을 설명한다.
이해해야 할 바로는, 단말측에 기재된 전원 어댑터와 단말의 상호 작용 관계 및 관련 특성, 기능 등은 전원 어댑터측의 기재와 대응되기에, 간결성을 위해 중복된 설명을 적절하게 생략한다.
본 발명의 일 실시예에 따르면, 도 13에 도시된 바와 같이, 단말(2)은 충전 제어 스위치(203) 및 컨트롤러(204)를 더 포함하되, 충전 제어 스위치(203), 예컨대 전자 스위치 소자에 의해 구성된 스위치 회로는 제2 충전 인터페이스(201)와 배터리(202) 사이에 연결되고, 충전 제어 스위치(203)가 컨트롤러(204)의 제어하에서 배터리(202)의 충전 과정을 턴오프(Turn Off) 또는 턴온(Turn On)하는 과정은, 단말측으로부터 배터리(202)의 충전 과정을 제어할 수도 있으며, 배터리(202) 충전의 안전성 및 신뢰성이 확보된다.
또한, 도 14에 도시된 바와 같이, 단말(2)은 통신 유닛(205)을 더 포함하되, 통신 유닛(205)은 제2 충전 인터페이스(201) 및 제1 충전 인터페이스(105)를 통해 컨트롤러(204)와 제어 유닛(107) 사이의 양방향 통신을 구축한다. 즉, 단말(2)과 전원 어댑터(1)는 USB 인터페이스 중의 데이터선을 통해 양방향 통신을 수행할 수 있으며, 상기 단말(2)은 제2 충전 모드 및 제1 충전 모드를 지원하고, 여기서, 상기 제1 충전 모드의 충전 전류는 상기 제2 충전 모드의 충전 전류보다 크고, 상기 통신 유닛(205)과 상기 제어 유닛(107)은 양방향 통신을 수행함으로써 상기 전원 어댑터(1)로 하여금 상기 제1 충전 모드를 사용하여 상기 단말(2)을 위한 충전을 수행할 것을 결정하도록 하며, 상기 제어 유닛(107)이 상기 전원 어댑터(1)를 제어하여 상기 제1 충전 모드에 대응되는 충전 전류에 근거하여 출력을 수행하도록 하고, 상기 단말(2) 내의 배터리(202)를 위한 충전이 이루어진다.
본 발명의 실시예에 있어서, 전원 어댑터(1)는 맹목적으로 출력 전류를 증가시켜 급속 충전을 수행하는 것이 아니라, 단말(2)과 양방향 통신을 수행함으로써 제1 충전 모드의 적용 가능 여부를 협의하는 것인 바, 종래기술과 비교하면, 급속 충전 과정의 안전성이 향상된다.
선택 가능하게, 일 실시예로서, 상기 컨트롤러는 통신 유닛을 통해 상기 제어 유닛에 의해 송신된 제1 명령을 수신하되, 상기 제1 명령은 상기 단말이 상기 제1 충전 모드를 작동할 것인지 여부를 문의하고; 상기 컨트롤러는 통신 유닛을 통하여 상기 제어 유닛을 향해 상기 제1 명령의 답변 명령을 송신하며, 상기 제1 명령의 답변 명령은 상기 단말이 상기 제1 충전 모드를 작동하는 것에 동의하도록 지시한다.
선택 가능하게, 일 실시예로서, 상기 컨트롤러가 통신 유닛을 통해 상기 제어 유닛에 의해 송신된 제1 명령을 수신하기 전에, 상기 전원 어댑터는 상기 제2 충전 모드를 통해 상기 단말 내의 배터리를 위한 충전을 수행하고, 상기 제어 유닛은 상기 제2 충전 모드의 충전 시간 길이가 미리 설정 문턱값보다 크다는 것이 결정된 후, 상기 제어 유닛에 의해 단말 내의 통신 유닛을 향해 상기 제1 명령을 송신하며, 상기 컨트롤러는 통신 유닛을 통해 상기 제어 유닛에 의해 송신된 상기 제1 명령을 수신한다.
선택 가능하게, 일 실시예로서, 상기 전원 어댑터는 상기 제1 충전 모드에 대응되는 충전 전류에 근거하여 출력을 수행함으로써 상기 단말 내의 배터리를 위한 충전이 진행되기 전에, 상기 컨트롤러는 통신 유닛을 통해 상기 제어 유닛과 양방향 통신을 수행하여 상기 전원 어댑터로 하여금 상기 제1 충전 모드에 대응되는 충전 전압을 편리하게 결정할 수 있도록 한다.
선택 가능하게, 일 실시예로서, 상기 컨트롤러는 상기 제어 유닛에 의해 송신된 제2 명령을 수신하되, 상기 제2 명령은 상기 전원 어댑터의 현재 출력 전압을 상기 제1 충전 모드의 충전 전압으로 취급되기 적합한지 여부를 문의하고; 상기 컨트롤러는 상기 제어 유닛을 향해 상기 제2 명령의 답변 명령을 송신하되, 상기 제2 명령의 답변 명령은 상기 전원 어댑터의 현재 출력 전압의 적절함, 높은 편임 또는 낮은 편임을 지시한다.
선택 가능하게, 일 실시예로서, 상기 컨트롤러는 상기 제어 유닛과 양방향 통신을 수행함으로써 상기 전원 어댑터로 하여금 상기 제1 충전 모드에 대응되는 충전 전류를 편리하게 결정하도록 한다.
여기서, 상기 컨트롤러는 상기 제어 유닛에 의해 송신된 제3 명령을 수신하되, 상기 제3 명령은 상기 단말이 현재 지원하는 최대 충전 전류를 문의하고; 상기 컨트롤러는 상기 제어 유닛을 향해 상기 제3 명령의 답변 명령을 송신하되, 상기 제3 명령의 답변 명령은 상기 단말 내의 배터리가 현재 지원하는 최대 충전 전류를 지시함으로써 상기 전원 어댑터로 하여금 상기 최대 충전 전류에 따라 상기 제1 충전 모드에 대응되는 충전 전류를 편리하게 결정하도록 한다.
선택 가능하게, 일 실시예로서, 상기 전원 어댑터가 상기 제1 충전 모드를 사용하여 상기 단말을 위한 충전을 수행하는 과정 중, 상기 컨트롤러는 상기 제어 유닛과 양방향 통신을 수행함으로써 상기 전원 어댑터로 하여금 상기 전원 어댑터가 배터리로 출력하는 충전 전류를 끊임 없이 조정하도록 한다.
여기서, 상기 컨트롤러는 상기 제어 유닛에 의해 송신된 제4 명령을 수신하되, 상기 제4 명령은 상기 단말 내의 배터리의 현재 전압을 문의하고; 상기 컨트롤러는 상기 제어 유닛을 향해 상기 제4 명령의 답변 명령을 송신하되, 상기 제4 명령의 답변 명령은 상기 단말 내의 배터리의 현재 전압을 지시함으로써 상기 전원 어댑터로 하여금 상기 배터리의 현재 전압에 따라 상기 전원 어댑터에서 배터리로 출력하는 충전 전류를 끊임 없이 조정하도록 한다.
선택 가능하게, 일 실시예로서, 상기 전원 어댑터가 상기 제1 충전 모드를 사용하여 상기 단말을 위한 충전을 수행하는 과정 중, 상기 컨트롤러는 통신 유닛을 통해 상기 제어 유닛과 양방향 통신을 수행함으로써 상기 전원 어댑터로 하여금 상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이에 접촉 불량이 존재하는지 여부를 편리하게 결정하도록 한다.
여기서, 상기 컨트롤러는 상기 제어 유닛에 의해 송신된 제4 명령을 수신하되, 상기 제4 명령은 상기 단말 내의 배터리의 현재 전압을 문의하고; 상기 컨트롤러는 상기 제어 유닛을 향해 상기 제4 명령의 답변 명령을 송신하되, 상기 제4 명령의 답변 명령은 상기 단말 내의 배터리의 현재 전압을 지시하며, 상기 제어 유닛으로 하여금 상기 전원 어댑터의 출력 전압 및 상기 배터리의 현재 전압에 따라 상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이에 접촉 불량이 존재하는지 여부를 편리하게 결정하도록 한다.
선택 가능하게, 일 실시예로서, 상기 컨트롤러는 상기 제어 유닛에 의해 송신된 제5 명령을 수신하되, 상기 제5 명령은 상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이에 접촉 불량이 존재함을 지시한다.
제1 충전 모드를 작동 및 사용하기 위하여, 전원 어댑터는 단말과 급속 통신 절차를 수행할 수 있으며, 한번 또는 여러번의 핸드 셰이크 협의를 통해 배터리의 급속 충전을 실현한다. 이하, 도 6을 결합하여 본 발명의 실시예의 급속 통신 절차, 및 급속 충전 과정에 포함되는 각각의 단계를 상세하게 설명한다. 이해해야 할 바로는, 도 6에 도시된 통신 단계 또는 동작은 단지 예시적인 것으로, 본 발명의 실시예는 기타 동작 또는 도 6 중의 다양한 동작의 변형을 실시할 수 있다. 이밖에, 도 6 중의 각각의 단계는 도 6에 나타난 것과 상이한 순서에 따라 수행될 수 있으며, 도 6 중의 전부 동작을 모두 수행하지는 않을 수도 있다. 여기서, 설명해야 하는 바는, 도 6 중의 곡선은 충전 전류의 피크값 또는 평균치의 변화 추세를 표시한 것으로, 실제 충전 전류 곡선이 아니다.
도 6에 도시된 바와 같이, 급속 충전 과정은 5개의 절차를 포함할 수 있다.
절차 1:
단말과 전원 제공 장치가 연결된 후, 단말은 데이터선(D+, D-)을 통해 전원 제공 장치의 유형을 검출할 수 있으며, 전원 제공 장치가 전원 어댑터라는 것이 검출된 경우, 단말이 흡수한 전류는 미리 설정된 전류 문턱값(I2)(예컨대 1a일 수 있음)보다 클 수 있다. 전원 어댑터에 의해 미리 설정 시간 길이(예컨대 연속된 T1 시간일 수 있음) 내에서 전원 어댑터의 출력 전류가 I2보다 크거나 같다는 것이 검출되면, 전원 어댑터는 전원 제공 장치의 유형에 대한 단말의 식별이 이미 완료되었다고 인정하고, 전원 어댑터는 어댑터와 단말 사이의 핸드 셰이크 통신을 작동시키며, 전원 어댑터는 명령(1)[상술한 제1 명령에 해당]을 송신하여 단말이 제1 충전 모드(또는 플래시 충전)를 작동하는지 여부를 문의한다.
전원 어댑터가 단말의 답변 명령을 수신하여 제1 충전 모드를 작동하는 것에 동의하지 않도록 단말을 지시하는 경우, 전원 어댑터의 출력 전류를 재차 검출하고, 전원 어댑터의 출력 전류가 미리 설정된 연속적인 시간 길이 내(예를 들면, 연속적인 T1 시간)에서 여전히 I2보다 크거나 같은 경우, 재차 청구를 송신하여 단말이 제1 충전 모드를 작동할 것인지 여부를 문의하며, 절차 1의 상술한 단계를 중복하되, 단말이 제1 충전 모드를 작동하는 것에 동의할 때까지 중복하거나, 전원 어댑터의 출력 전류가 더이상 I2보다 크거나 같은 조건을 만족하지 않을 때까지 중복한다.
단말이 제1 충전 모드를 작동하는 것에 동의한 후, 급속 충전 과정이 작동되며, 급속 충전 통신 절차는 제2 절차에 진입한다.
절차 2:
전원 어댑터가 출력하는 스팀 브레드 웨이브 전압은 복수의 준위를 포함할 수 있으며, 전원 어댑터는 단말을 향해 명령 2(상술한 제2 명령에 대응)를 송신하여 전원 어댑터의 출력 전압이 배터리의 현재 전압과 매칭되는지 여부(또는 적합한지 여부, 즉 제1 충전 모드하의 충전 전압으로 취급되기 적합한지 여부)를 단말에게 문의하는 바, 충전 수요 만족 여부를 문의하는 것이다.
단말은 전원 어댑터의 출력 전압이 높은 편임 또는 낮은 편임 또는 매칭됨을 답변한다. 예컨대 전원 어댑터가 어댑터의 출력 전압이 높은 편임 또는 낮은 편임에 관한 단말의 피드백을 수신한 경우, 제어 유닛은 PWM 신호의 듀티비를 조절하여 전원 어댑터의 출력 전압을 한 준위 조정하고, 다시 단말을 향해 명령 2를 송신하며, 전원 어댑터의 출력 전압이 매칭되는지 여부를 다시 단말에게 문의한다.
절차 2의 상술한 단계를 중복하되, 전원 어댑터의 출력 전압이 매칭 준위에 처해 있다는 것을 단말이 답변할 때까지 대기한 후 제3 절차에 진입한다.
절차 3:
전원 어댑터가 단말에 의한 전원 어댑터의 출력 전압 매칭 피드백 답변을 수신한 후, 전원 어댑터는 단말을 향해 명령 3(상술한 제3 명령에 대응)을 송신하고, 단말이 현재 지원하는 최대 충전 전류를 문의하며, 단말은 전원 어댑터를 상대로 현재 지원하는 최대 충전 전류값을 답변하고, 제4 절차에 진입한다.
절차 4:
전원 어댑터는 단말이 답변한 현재 지원하는 최대 충전 전류값의 피드백을 수신한 후, 전원 어댑터는 그 출력 전류의 기준값을 설치할 수 있으며, 제어 유닛(107)은 상기 전류 기준값에 따라 PWM 신호의 듀티비를 조절하여 전원 어댑터의 출력 전류가 단말의 충전 전류 수요를 만족시키도록 하고, 곧 바로 정전류 절차에 진입하는데, 여기서, 정전류 절차란, 전원 어댑터의 출력 전류 피크값 또는 평균치가 기본상 변함 없이 유지되는 것(다시 말해서, 출력 전류 피크값 또는 평균치의 변화 폭도가 극히 작은 바, 예컨대 출력 전류 피크값 또는 평균치의 5% 범위내에서 변화됨)을 가리킨다. 즉, 제3 맥동 파형의 전류 피크값은 모든 각각의 주기내에서 항상 고정된 상태를 유지한다.
절차 5:
전류의 정상 변화 절차에 진입한 후, 전원 어댑터는 소정 시간씩 사이 두고 명령 4(상술한 제4 명령에 대응)를 송신하고, 단말 배터리의 현재 전압을 문의하며, 단말은 전원 어댑터를 향해 단말 배터리의 현재 전압을 피드백할 수 있고, 전원 어댑터는 단말 배터리의 현재 전압에 관한 단말의 피드백에 따라 USB 접촉 즉 제1 충전 인터페이스와 제2 충전 인터페이스 사이의 접촉이 양호한지 여부 및 단말 현재의 충전 전류값을 저감시켜야 할지 여부를 판단한다. 전원 어댑터가 USB 접촉 불량임을 판단하면, 명령 5(상술한 제5 명령에 대응)를 송신하며, 그다음 원위치 복귀되어 절차 1에 다시 진입한다.
선택 가능하게, 일부 실시예에 있어서, 절차 1 중에서, 단말이 명령 1에 답변하는 경우, 명령1에 대응되는 데이터 중에는 상기 단말의 통로 저항의 데이터(또는 정보)가 휴대될 수 있으며, 단말 통로 저항 데이터는 절차 5 중에서 USB 접촉 양호 여부를 판단하기 위해 이용될 수 있다.
선택 가능하게, 일부 실시예에 있어서, 절차 2 중에서, 단말이 제1 충전 모드를 작동하는 것에 동의하는 시점부터 전원 어댑터가 전압을 적절값에 도달하도록 조정하는 시점까지의 시간은 소정 범위내에 포함되도록 제어할 수 있는 바, 상기 시간이 소정 범위를 초과하면 단말은 청구 이상인 것으로 판단하며, 급속 원위치 복귀를 수행할 수 있다.
선택 가능하게, 일부 실시예에 있어서, 절차 2 중에서, 전원 어댑터의 출력 전압을 배터리의 현재 전압과 비교하여
Figure pct00001
V(
Figure pct00002
V는 약 200~500 mV) 더 높은 수준에 도달하도록 조정한 경우, 단말은 전원 어댑터를 상대로 전원 어댑터의 출력 전압의 적절함/매칭됨과 관련된 피드백을 제공한다. 여기서, 단말이 전원 어댑터를 상대로 전원 어댑터의 출력 전압이 부적절(즉, 높은 편임 또는 낮은 편임)함에 관한 피드백을 제공하는 경우, 제어 유닛(107)은 전압 샘플링 값에 따라 PWM 신호의 듀티비를 조절함으로써 전원 어댑터의 출력 전압에 대한 조정을 수행한다.
선택 가능하게, 일부 실시예에 있어서, 절차 4 중에서, 전원 어댑터의 출력 전류값의 크기 조정은 소정 범위내에 포함되도록 제어할 수 있는 바, 이에 의해 조정 속도가 과도히 빠른 연고로 인해 급속 충전의 이상(비정상) 중단을 초래하는 것을 방지할 수 있다.
선택 가능하게, 일부 실시예 중에서, 절차 5 중에서, 전원 어댑터의 출력 전류값의 크기 변화 폭도는 5% 이내에 들어있도록 제어할 수 있다. 즉, 정전류 절차로 인정할 수 있는 것이다.
선택 가능하게, 일부 실시예에 있어서, 절차 5 중에서, 전원 어댑터는 충전 회로 저항을 실시간적으로 모니터링한다. 즉, 전원 어댑터의 출력 전압, 현재 충전 전류 및 판독한 단말 배터리 전압을 통해 전체 충전 회로 저항을 모니터링한다. 충전 회로 저항 > 단말 통로 저항 + 급속 충전 데이터선 저항인 경우, USB 접촉 불량임을 인정할 수 있으며, 급속 충전 원위치 복귀를 수행한다.
선택 가능하게, 일부 실시예에 있어서, 제1 충전 모드를 작동시킨 후, 전원 어댑터와 단말 사이의 통신 시간 간격은 소정 범위내에 포함되도록 제어하여 급속 충전 원위치 복귀의 발생을 회피할 수 있다.
선택 가능하게, 일부 실시예에 있어서, 제1 충전 모드(또는 급속 충전 과정)의 정지는 회복 가능한 정지 및 회복이 불가능한 정지 등 두가지로 구분될 수 있다.
예를 들어, 단말이 배터리의 충만 또는 USB 접촉 불량을 검출해낸 경우, 급속 충전은 정지되며 원위치 복귀가 이루어지고, 절차 1에 진입되며, 단말은 제1 충전 모드를 작동하는 것에 동의하지 않고, 급속 충전 통신 과정은 절차 2에 진입되지 않는데, 이때 정지된 급속 충전 과정은 회복이 불가능한 정지일 수 있다.
또 다른 예시로서, 단말과 전원 어댑터 사이에 통신 이상이 발생한 경우, 급속 충전이 정지되고 원위치 복귀가 이루어져 절차 1에 진입되며, 절차 1의 요구를 만족시킨 후, 단말은 급속 충전 과정이 회복되도록 제1 충전 모드를 작동시키는 것에 동의하는데, 이때 정지된 급속 충전 과정은 회복 가능한 정지일 수 있다.
또한 예컨대, 단말에 의해 배터리에 이상이 발생하였음을 검출해낸 경우, 급속 충전이 정지되고 원위치 복귀가 이루어져 절차 1에 진입되며, 절차 1에 진입한 후, 단말은 제1 충전 모드를 작동시키는 것에 동의하지 않는다. 배터리가 정상적인 상태를 회복하되, 절차 1의 요구를 만족시킬 때까지 대기한 후, 단말은 급속 충전의 작동을 동의하여 급속 충전 과정이 회복되게 하는데, 이때 정지된 급속 충전 과정은 회복 가능한 정지일 수 있다.
특별히 설명해야 하는 바는, 상술한 도 6과 관련하여 개시된 통신 단계 또는 동작은 단지 예시적인 것으로, 절차 1 중에서, 단말과 어댑터가 연결된 후, 단말과 어댑터 사이의 핸드 셰이크 통신은 단말에 의해 개시될 수도 있는 바, 단말이 명령 1을 송신하여 어댑터가 제1 충전 모드(또는 "플래시 충전"으로도 호칭)를 작동시키는지 여부를 문의하며, 단말이 전원 어댑터의 답변 명령을 수신하여 전원 어댑터가 제1 충전 모드를 작동시키는 것에 동의함을 지시하는 경우, 급속 충전 과정이 작동된다.
특별히 설명해야 하는 바는, 상술한 도 6에 도시된 통신 단계 또는 동작은 단지 예시적인 것으로, 예컨대 절차 5가 수행된 후, 정전압 충전 절차를 더 포함할 수도 있다. 즉, 절차 5 중에서, 단말은 전원 어댑터를 향해 단말 배터리의 현재 전압을 피드백할 수 있으며, 단말 배터리의 전압이 끊임 없이 상승함에 따라 상기 단말 배터리의 현재 전압이 정전압 충전 전압 문턱값에 도달한 경우, 충전은 정전압 충전 절차에 진입되고, 제어 유닛(107)은 상기 전압 기준값(즉, 정전압 충전 전압 문턱값)에 따라 PWM 신호의 듀티비를 조절하며, 전원 어댑터의 출력 전압이 단말 충전 전압 수요를 만족시키도록 한다. 즉, 전압으로 하여금 기본상 유지되어 정상 변화를 나타내게 하고, 정전압 충전 절차 중에서, 충전 전류는 점차적으로 감소되며, 전류가 어느 한 문턱값에까지 저감되면 충전이 정지되는데, 이때 배터리는 이미 충만되어 있다. 여기서, 정전압 충전이란, 제3 맥동 파형의 피크값 전압이 기본상 항상 고정된 상태를 유지한다는 것을 의미한다.
이해해야 할 바로는, 본 발명의 실시예에 있어서, 전원 어댑터의 출력 전압을 획득한다는 것은, 제3 맥동 파형의 피크값 전압 또는 전압평균치를 획득한다는 것을 의미하고, 전원 어댑터의 출력 전류를 획득한다는 것은, 제3 맥동 파형의 피크값 전류 또는 전류 평균치를 획득한다는 것을 의미한다.
본 발명의 일 실시예에 있어서, 도 7a에 도시된 바와 같이, 전원 어댑터(1)는 직렬 연결된 제어 가능형 스위치(108)와 필터링 유닛(109)을 포함하되, 직렬 연결된 제어 가능형 스위치(108) 및 필터링 유닛(109)은 제2 정류 유닛(104)의 제1 출력단과 상호 연결된다. 여기서, 제어 유닛(107)은 충전 모드를 제2 충전 모드로 결정 시, 제어 가능형 스위치(108)를 클로즈되도록 제어하고, 충전 모드를 제1 충전 모드로 결정하는 경우, 제어 가능형 스위치(108)를 오픈되도록 제어한다. 여기서, 제2 정류 유닛(104)의 출력단에는 일 그룹 또는 복수 그룹의 작은 커패시터가 추가로 병렬 연결되어 있으며, 노이즈 저감 효과의 달성은 물론, 서지(surge) 현상의 발생도 감소할 수 있다. 또는, 제2 정류 유닛(104)의 출력단에 LC 필터링 회로 또는 ð형 필터링 회로가 더 연결되어 있어 리플(ripple)파의 간섭을 필터링할 수 있다. 여기서, 도 7b에 도시된 바와 같이, 제2 정류 유닛(104)의 출력단에는 LC 필터링 회로가 연결되어 있다. 설명해야 하는 바는, LC 필터링 회로 또는 ð형 필터링 회로 중의 커패시터는 모드 작은 커패시터로서, 점유하는 공간이 매우 작다.
여기서, 필터링 유닛(109)은 필터링 커패시터를 포함하되, 상기 필터링 커패시터는 5V의 표준 충전을 지원할 수 있다. 즉, 제2 충전 모드에 대응되게, 제어 가능형 스위치(108)는 반도체 스위치 소자, 예컨대 MOS 튜브로 구성될 수 있다. 전원 어댑터이 제2 충전 모드(또는 표준 충전으로도 불리움)를 적용하여 단말 중의 배터리를 충전시키는 경우, 제어 유닛(107)은 제어 가능형 스위치(108)가 클로즈되도록 제어하며, 필터링 유닛(109)을 회로에 접속시켜 제2 정류 유닛의 출력에 대한 필터링을 실현하는데, 이에 의해 전류 충전 기술을 더욱 우수하게 겸용할 수 있다. 즉, 직류 전기를 단말의 배터리에 인가하여 배터리에 대한 직류 충전을 실현한다. 예를 들어, 일반적인 경우에 있어서, 필터링 유닛은 병렬 연결된 전기분해 커패시터 및 일반 커패시터, 즉 5V 급속 충전을 지원하는 작은 커패시터(예컨대 고체 커패시터)를 포함한다. 전기분해 커패시터는 점유하는 체적이 비교적 크기 때문에, 전원 어댑터의 사이즈를 감소하기 위해서는, 전원 어댑터 내의 전기분해 커패시터를 제거하며 용량값이 비교적 작은 하나의 커패시터를 남겨 둘 수 있다. 제2 충전 모드 적용 시, 상기 작은 커패시터가 위치한 회로 분지가 클로즈되도록 제어하여 전류에 대한 필터링을 수행함으로써 소전력 안정 출력을 실현하고, 배터리에 대해 지류 충전을 수행하며; 제1 충전 모드 적용 시, 작은 커패시터가 위치한 회로 분지를 오픈하며, 제2 정류 유닛(104)의 출력이 필터링을 거치지 않게 하고, 직접 맥동 파형의 전압/전류를 출력하며, 배터리에 인가하여 배터리에 대한 급속 충전을 실현한다.
제2 정류 유닛(104)의 출력 전류에 대하여 검출 샘플링을 하는 것을 말하자면, 본 발명의 실시예에서, 제1 전류 샘플링 회로(1061)는 하나의 전류 검출을 2개로 나누고, 구체적으로 도 2b에 도시된 바와 같이, 각각 제1 저항(R1)을 적용한 제1 전류 검출 회로와 제2 저항(R2)을 적용한 제2 전류 검출 회로로 제2 정류 유닛(104)의 출력 전류를 검출하고, 또한 전환 스위치 유닛(115)을 통해 제1 전류 검출 유닛(10611)과 제2 전류 검출 유닛(10612)을 제어하여 전환한다.
여기서, 제어 유닛(107)은 상기 제1 충전 인터페이스에서의 데이터선을 통해 상기 단말과 양방향 통신을 수행함으로써 상기 제1 충전 모드를 사용하여 상기 단말을 위해 충전하도록 결정할 경우, 상기 전환 스위치 유닛(115)을 제어하여 제1 전류 검출 유닛(10611)이 동작하도록 하고; 제어 유닛(107)은 상기 제1 충전 인터페이스에서의 데이터선을 통해 상기 단말과 양방향 통신을 수행함으로써 상기 제2 충전 모드를 사용하여 상기 단말을 위해 충전하도록 결정할 경우, 상기 전환 스위치 유닛(115)을 제어하여 제2 전류 검출 유닛(10612)이 동작하도록 한다.
구체적으로, 본 발명의 실시예에서, 도 2b에 도시된 바와 같이, 제1 전류 검출 유닛(10611)과 제2 전류 검출 유닛(10612)의 회로 구조는 같고, 여기서, 제1 전류 검출 유닛(10611)은 제1 저항(R1)을 포함하고, 제2 전류 검출 유닛(10612)은 제2 저항(R2)을 포함하며, 제2 저항(R2)의 전기 저항값은 제1 저항(R1)의 전기 저항값보다 크고, 즉 제2 저항(R2)은 큰 저항이고, 제1 저항(R1)은 작은 저항이다.
또한, 도 2b에 도시된 바와 같이, 제1 전류 검출 유닛(10611)은 제3 저항(R3), 제4 저항(R4)과 연산 증폭기를 더 포함한다. 제3 저항(R3)의 일단은 각각 제1 저항(R1)의 일단과 제2 정류 유닛(104)의 출력단과 상호 연결되고, 제3 저항(R3)의 타단은 제1 필터링 커패시터(C11)를 통해 접지되며, 제4 저항(R4)의 일단은 제1 저항(R1)의 타단과 상호 연결되고, 제4 저항(R4)의 타단은 제2 필터링 커패시터(C12)를 통해 접지되며, 연산 증폭기의 제1 입력단은 상기 제3 저항(R3)의 타단과 상호 연결되고, 상기 연산 증폭기의 제2 입력단은 상기 제4 저항(R4)의 타단과 상호 연결되며, 상기 연산 증폭기의 출력단은 상기 제어 유닛과 상호 연결된다. 여기서, 제2 전류 검출 유닛의 회로 구조는 제1 전류 검출 유닛과 같고, 여기서 다시 설명하지 않는다.
다시 말해서, 2개의 검출 저항인 제1 저항(R1)과 제2 저항(R2) 및 2개의 연산 증폭기를 통해, 제1 전류 샘플링 회로(1061)는 각각 작은 저항(R1)에 따른 전류 검출과 큰 저항(R2)에 따른 전류 검출을 구현할 수 있고, 즉 두 가지 전류 검출 모드의 기능을 구비한다.
본 발명의 실시예에서, 도 2b에 도시된 바와 같이, 전환 스위치 유닛(115)은 제1 스위치(SW1)와 제2 스위치(SW2)를 포함하고, 제1 스위치(SW1)의 일단은 제1 저항(R1)의 타단과 상호 연결되고, 제1 스위치(SW1)의 제어단은 제어 유닛(107)과 상호 연결되며, 제2 스위치(SW2)의 일단은 제2 저항(R2)의 타단과 상호 연결되고, 제2 스위치(SW2)의 제어단은 제어 유닛(107)과 상호 연결되며, 제2 스위치(SW2)의 타단은 제1 스위치(SW1)의 타단과 상호 연결된다. 여기서, 제1 스위치(SW1)와 제2 스위치(SW2)는 모두 MOS 튜브일 수 있다.
본 발명의 실시예에서, 제어 유닛이 상기 제1 충전 인터페이스에서의 데이터선을 통해 상기 단말과 양방향 통신을 수행함으로써 상기 제1 충전 모드를 사용하여 상기 단말을 위해 충전하도록 결정할 경우, 즉 급속 충전을 적용하여 큰 전류 충전을 할 경우, SW1를 켜고, SW2를 끈으며, 제1 전류 검출 유닛이 동작하고, 작은 전기 저항값의 저항(R1)을 적용하여 전류 검출을 행하고; 제어 유닛이 상기 제1 충전 인터페이스에서의 데이터선을 통해 상기 단말과 양방향 통신을 수행함으로써 상기 제2 충전 모드를 사용하여 상기 단말을 위해 충전하도록 결정할 경우, 즉 표준 충전(일반 충전)을 적용하여 작은 전류 충전을 할 경우, SW2를 켜고, SW1를 끈으며, 제2 전류 검출 유닛이 동작하고, 큰 전기 저항값의 저항(R2)을 적용하여 전류 검출을 행한다.
따라서, 본 발명의 실시예의 단말을 위한 충전 시스템은, 충전 모드에 기반하여 두 가지 전류 검출 유닛이 전환하는 것을 적용하여 전류 검출을 함으로써, 전류 검출 기능이 검출 정밀도과 동적 범위의 호환성을 확보할 수 있으며, 응용 범위를 확장한다.
본 발명의 일 실시예에 따르면, 제어 유닛(107)은 충전 모드가 제1 충전 모드인 것이 결정된 경우, 단말의 상태 정보에 따라 제1 충전 모드에 대응되는 충전 전류 및/또는 충전 전압을 획득하고, 제1 충전 모드에 대응되는 충전 전류 및/또는 충전 전압에 따라 제어 신호, 예컨대 PWM 신호의 듀티비를 조절한다. 다시 말해서, 현재 충전 모드가 제1 충전 모드인 것으로 결정된 경우, 제어 유닛(107)은 획득된 단말의 상태 정보, 예컨대 배터리의 전압, 전기량, 온도, 단말의 운행 파라미터, 및 단말 상에서 운행되는 응용 프로그램의 전기 소모 정보 등에 따라 제1 충전 모드에 대응되는 충전 전류 및/또는 충전 전압을 획득하며, 그다음 획득된 충전 전류 및/또는 충전 전압에 따라 제어 신호의 듀티비를 조절하여 전원 어댑터의 출력이 충전 수요를 만족시키도록 함으로써 배터리의 급속 충전을 실현한다.
여기서, 단말의 상태 정보는 배터리의 온도를 포함한다. 또한, 배터리의 온도가 제1 미리 설정 온도 문턱값보다 크거나, 배터리의 온도가 제2 미리 설정 온도 문턱값보다 작을 경우, 만약 현재 충전 모드가 제1 충전 모드이면, 제1 충전 모드를 제2 충전 모드로 전환하되, 제1 미리 설정 온도 문턱값은 제2 미리 설정 온도 문턱값보다 크다. 즉, 배터리의 온도가 지나치게 낮거나(예를 들어, 대응되게 제2 미리 설정 온도 문턱값보다 작음) 지나치게 높은(예를 들어, 대응되게 제1 미리 설정 온도 문턱값보다 큼) 경우, 모두 급속 충전을 수행하기 적합하지 않기 때문에, 제1 충전 모드를 제2 충전 모드로 전환해야 한다. 본 발명의 실시예에 있어서, 제1 미리 설정 온도 문턱값 및 제2 미리 설정 온도 문턱값은 실제 정황에 따라 설정하거나 제어 유닛(예를 들어, 전원 어댑터인 MCU)의 메모리에 기록할 수 있다.
본 발명의 일 실시예에 있어서, 제어 유닛(107)은 또한 배터리의 온도가 미리 설정된 고온 보호 문턱값보다 클 경우 스위치 유닛(102)이 턴오프되도록 제어한다. 즉, 배터리의 온도가 고온 보호 문턱값을 초과하는 경우, 제어 유닛(107)은 고온 보호 대안을 적용해야 하며, 스위치 유닛(102)을 제어하여 오픈 상태에 처하도록 함으로써 전원 어댑터로 하여금 배터리에 대한 충전을 정지하게 하고, 배터리에 대한 고온 보호를 실현하며, 충전 안전성을 향상시킨다. 상기 고온 보호 문턱값과 상기 제1 온도 문턱값은 서로 다를 수도 있고, 동일할 수도 있다. 바람직하게, 상기 고온 보호 문턱값은 상기 제1 온도 문턱값보다 크다.
본 발명의 다른 일 실시예에 있어서, 상기 컨트롤러는 또한 상기 배터리의 온도를 획득하되, 상기 배터리의 온도가 미리 설정된 고온 보호 문턱값보다 클 경우, 상기 충전 제어 스위치를 제어하여 턴오프시킨다. 즉, 단말측을 통해 충전 제어 스위치를 턴오프시켜 배터리의 충전 과정을 턴오프시키며, 충전 보안성을 확보한다.
본 발명의 일 실시예에 있어서, 상기 제어 유닛은 또한 상기 제1 충전 인터페이스의 온도를 획득하되, 상기 제1 충전 인터페이스의 온도가 미리 설정된 보호 온도보다 클 경우, 상기 스위치 유닛을 턴오프되도록 제어한다. 즉, 충전 인터페이스의 온도가 소정 온도를 초과하는 경우, 제어 유닛(107)도 고온 보호 대안을 수행해야 하는 바, 스위치 유닛(102)이 오픈되도록 제어하여 전원 어댑터로 하여금 배터리를 위한 충전을 정지하게 함으로써 충전 인터페이스에 대한 고온 보호를 실현하고, 충전의 보안성을 향상시킨다.
물론, 본 발명의 다른 일 실시예에 있어서, 상기 컨트롤러는 상기 제어 유닛과 양방향 통신을 수행함으로써 상기 제1 충전 인터페이스의 온도가 획득되도록 하며, 상기 제1 충전 인터페이스의 온도가 미리 설정된 보호 온도보다 클 경우, 상기 충전 제어 스위치를 제어(도 13 및 도 14를 참조)하여 턴오프되도록 한다. 즉, 단말측을 통해 충전 제어 스위치를 턴오프시키며, 배터리의 충전 과정을 턴오프시켜 충전 안전성을 확보한다.
구체적으로, 본 발명의 일 실시예에 있어서, 도 8에 도시된 바와 같이, 전원 어댑터(1)는 구동 유닛(110), 예컨대 MOSFET 구동기를 더 포함하며, 구동 유닛(110)은 스위치 유닛(102)과 제어 유닛(107) 사이에 연결되고, 구동 유닛(110)은 제어 신호에 따라 스위치 유닛(102)의 턴온 또는 턴오프를 구동한다. 물론, 설명해야 하는 바는, 본 발명의 기타 실시예 중에서, 구동 유닛(110)은 제어 유닛(107) 중에 집적될 수도 있다.
또한, 도 8에 도시된 바와 같이, 전원 어댑터(1)는 격리 유닛(111)을 더 포함하되, 격리 유닛(111)은 구동 유닛(110)과 제어 유닛(107) 사이에 연결되며, 전원 어댑터(1)의 1차측과 2차측 사이의 신호 격리(또는 변압기 103의 1차측 권선과 2차측 권선 사이의 신호 격리)를 실현한다. 여기서, 격리 유닛(111)은 광 커플링 격리 방식을 적용할 수도 있고, 기타 격리 방식을 적용할 수도 있다. 격리 유닛(111)을 설치함으로써 제어 유닛(107)은 전원 어댑터(1)의 2차측(또는 변압기 103의 2차측 권선측)에 설치될 수 있어 단말(2)과의 통신이 편리하고, 전원 어댑터(1)의 공간 설계로 하여금 더욱 간단하고 수월해지도록 할 수 있다.
물론, 이해해야 할 바로는, 본 발명의 기타 실시예에 있어서, 제어 유닛(107)과 구동 유닛(110)은 모두 1차측에 설치될 수 있는데, 이때 제어 유닛(107)과 샘플링 유닛(106) 사이에 격리 유닛(111)을 설치하여 전원 어댑터(1)의 1차측과 2차측 사이의 신호 격리를 실현할 수 있다.
또한, 설명해야 하는 바는, 본 발명의 실시예에 있어서, 제어 유닛(107)은 2차측에 설치되고, 격리 유닛(111)을 설치해야 하며, 격리 유닛(111)은 또한 제어 유닛(107) 중에 집적될 수도 있다. 다시 말해서, 1차측에서 2차측으로 신호를 전달하거나 2차측에서 1차측으로 신호를 전달하는 경우, 통상적으로 격리 유닛을 설치하여 신호 격리를 수행해야 한다.
본 발명의 일 실시예에 있어서, 도 9에 도시된 바와 같이, 전원 어댑터(1)는 보조 권선 및 급전 유닛(112)을 더 포함하되, 보조 권선은 변조 후의 제1 맥동 파형의 전압에 따라 제4 맥동 파형의 전압을 생성하고, 급전 유닛(112)은 보조 권선과 상호 연결되며, 급전 유닛(112)(예컨대 필터링 전압 안정화 모듈, 전압 변환 모듈 등을 포함)은 직류 전기가 출력되도록 제4 맥동 파형의 전압을 전환시키고, 구동 유닛(110) 및/또는 제어 유닛(107) 각각에 대한 급전을 수행한다. 급전 유닛(112)은 필터링 소형 커패시터, 전압 안정화 칩 등 소자에 의해 구성되고, 제4 맥동 파형의 전압에 대한 처리, 전환을 실현하며, 3.3V 또는 5V 등 저전압 직류 전기를 출력한다.
다시 말해서, 구동 유닛(110)의 급전 전압은 급전 유닛(112)에 의해 제4 맥동 파형의 전압을 전환시켜 획득할 수 있으며, 제어 유닛(107)이 1차측에 설치되는 경우, 그 급전 전원은 또한 급전 유닛(112)에 의해 제4 맥동 파형의 전압을 전환시켜 획득할 수도 있다. 여기서, 도 9에 도시된 바와 같이, 제어 유닛(107)이 1차측에 설치되는 경우, 급전 유닛(112)은 두갈래의 직류 전기 출력을 제공하여 구동 유닛(110) 및 제어 유닛(107) 각각을 위해 급전하며, 제어 유닛(107)과 샘플링 유닛(106) 사이에 광 커플링 격리 유닛(111)을 설치하여 전원 어댑터(1)의 1차측과 2차측 사이의 신호 격리를 실현한다.
제어 유닛(107)이 1차측에 설치되되 구동 유닛(110)이 집적되어 있는 경우, 급전 유닛(112)은 단독으로 제어 유닛(107)을 위해 급전한다. 제어 유닛(107)이 2차측에 설치되고 구동 유닛(110)은 1차측에 설치되는 경우, 급전 유닛(112)은 단독으로 구동 유닛(110)을 위해 급전하며, 제어 유닛(107)의 급전은 2차측에 의해 예컨대 하나의 급전 유닛을 통해 제2 정류 유닛(104)이 출력한 제3 맥동 파형의 전압을 직류 전기 전원으로 전환함으로써 제어 유닛(107)에 제공된다.
또한, 본 발명의 실시예에 있어서, 제1 정류 유닛(101)의 출력단에는 또한 복수의 소형 커패시터가 병렬 연결되어 있는 바, 필터링 역할을 일으킨다. 또는, 제1 정류 유닛(101)의 출력단에는 LC 필터링 회로가 연결되어 있다.
본 발명의 다른 일 실시예에 있어서, 도 10에 도시된 바와 같이, 전원 어댑터(1)는 제1 전압 검출 유닛(113)을 더 포함하되, 제1 전압 검출 유닛(113)은 각각 보조 권선 및 제어 유닛(107)과 상호 연결되고, 제1 전압 검출 유닛(113)은 전압 검출값이 생성되도록 제4 맥동 파형의 전압을 검출한다. 여기서, 제어 유닛(107)은 또한 전압 검출값에 따라 제어 신호의 듀티비를 조절한다.
다시 말해서, 제어 유닛(107)은 제1 전압 검출 유닛(113)에 의해 검출된 보조 권선이 출력한 전압에 따라 제2 정류 유닛(104)에 의해 출력되는 전압을 반영하고, 그다음 전압 검출값에 따라 제어 신호의 듀티비를 조절하여 제2 정류 유닛(104)의 출력으로 하여금 배터리의 충전 수요에 매칭되게 한다.
구체적으로, 본 발명의 일 실시예에 있어서, 도 11에 도시된 바와 같이, 샘플링 유닛(106)은 제1 전류 샘플링 회로(1061) 및 제1 전압 샘플링 회로(1062)를 포함한다. 여기서, 제1 전류 샘플링 회로(1061)는 전류 샘플링 값이 획득되도록 제2 정류 유닛(104)에 의해 출력되는 전류를 샘플링하고, 제1 전압 샘플링 회로(1062)는 전압 샘플링 값이 획득되도록 제2 정류 유닛(104)에 의해 출력되는 전압을 샘플링한다.
선택 가능하게, 제1 전류 샘플링 회로(1061)는 제2 정류 유닛(104)에 연결된 제1 출력단의 저항(전류 검출 저항) 상의 전압을 샘플링함으로써 제2 정류 유닛(104)에 의해 출력되는 전류에 대한 샘플링을 수행한다. 제1 전압 샘플링 회로(1062)는 제2 정류 유닛(104)의 제1 출력단과 제2 출력단 사이의 전압을 샘플링함으로써 제2 정류 유닛(104)에 의해 출력되는 전압에 대한 샘플링을 수행한다.
또한, 본 발명의 일 실시예에 있어서, 도 11에 도시된 바와 같이, 제1 전압 샘플링 회로(1062)는 피크값 전압 샘플링 유지 유닛, 제로 크로싱 샘플링 유닛, 블리더(bleeder) 유닛 및 AD 샘플링 유닛을 포함한다. 피크값 전압 샘플링 유지 유닛은 제3 맥동 파형의 전압의 피크값 전압을 샘플링하고 유지하며, 제로 크로싱 샘플링 유닛은 제3 맥동 파형의 전압의 제로 크로싱 포인트를 샘플링하고, 블리더 유닛은 제로 크로싱 포인트에 위치 시, 피크값 전압 샘플링 유지 유닛을 블리딩(bleeding)하며, AD 샘플링 유닛은 피크값 전압 샘플링 유지 유닛 중의 피크값 전압을 샘플링함으로써 전압 샘플링 값이 획득되도록 한다.
제1 전압 샘플링 회로(1062) 중에서 피크값 전압 샘플링 유지 유닛, 제로 크로싱 샘플링 유닛, 블리더 유닛 및 AD 샘플링 유닛을 설치함으로써 제2 정류 유닛(104)에 의해 출력되는 전압에 대한 정밀한 샘플링의 구현이 가능하며, 전압 샘플링 값이 제1 맥동 파형의 전압과 동기화를 유지하도록 확보한다. 즉, 위상 동기화를 확보하며, 폭 값 변화 추세는 일치함을 유지한다.
본 발명의 일 실시예에 따르면, 도 12에 도시된 바와 같이, 전원 어댑터(1)는 제2 전압 샘플링 회로(114)를 더 포함하되, 제2 전압 샘플링 회로(114)는 제1 맥동 파형의 전압을 샘플링하고, 제2 전압 샘플링 회로(114)는 제어 유닛(107)과 상호 연결된다. 여기서, 제2 전압 샘플링 회로(114)에 의해 샘플링된 전압값이 제1 미리 설정 전압값보다 클 경우, 제어 유닛(107)은 스위치 유닛(102)을 제어하여 제1 미리 설정 시간을 턴온함으로써 제1 맥동 파형 중의 서지 전압, 첨예성 피크 전압 등에 대한 방전 동작을 수행한다.
도 12에 도시된 바와 같이, 제2 전압 샘플링 회로(114)는 제1 정류 유닛(101)의 제1 출력단 및 제2 출력단에 연결될 수 있고, 제1 맥동 파형의 전압에 대한 샘플링을 실현하며, 제어 유닛(107)은 제2 전압 샘플링 회로(114)에 의해 샘플링된 전압값에 대해 판단을 수행하되, 만약 제2 전압 샘플링 회로(114)에 의해 샘플링된 전압값이 제1 미리 설정 전압값보다 크면, 전원 어댑터(1)가 번개 타격의 간섭을 받았다는 것을 설명하고, 서지 전압이 발생하며, 이때 서지 전압을 블리딩하여 충전의 안전성 및 신뢰성을 확보해야 하고, 제어 유닛(107)은 스위치 유닛(102)을 제어하여 소정 시간동안 턴온하며, 블리더 통로를 형성하고, 번개 타격에 의해 형성된 서지 전압을 블리딩하며, 번개 타격으로 인해 전원 어댑터가 단말을 위해 충전 시 간섭을 초래하는 것을 방지하고, 단말 충전 시의 안전성 및 신뢰성을 효과적으로 향상시킨다. 여기서, 제1 미리 설정 전압값은 실제 정황에 따라 표기하여 결정할 수 있다.
본 발명의 일 실시예에 있어서, 전원 어댑터(1)가 단말(2)의 배터리(202)를 위해 충전하는 과정 중, 제어 유닛(107)은 또한 샘플링 유닛(106)에 의해 샘플링된 전압값이 제2 미리 설정 전압값보다 클 경우, 스위치 유닛(102)를 제어하여 턴오프시킨다. 즉, 제어 유닛(107)은 또한 샘플링 유닛(106)에 의해 샘플링된 전압값의 크기에 대한 판단을 수행하되, 만약 샘플링 유닛(106)에 의해 샘플링된 전압값이 제2 미리 설정 전압값보다 크다면, 전원 어댑터(1)에 의해 출력되는 전압이 과도히 높다는 것을 설명하는데, 이때 제어 유닛(107)은 스위치 유닛(102)을 턴오프하도록 제어하여 전원 어댑터(1)로 하여금 단말(2)의 배터리(202)에 대한 충전을 정지하도록 한다. 즉, 제어 유닛(107)은 스위치 유닛(102)의 턴오프를 제어하여 전원 어댑터(1)의 과전압 보호를 실현하며, 충전 안전성을 확보한다.
물론, 본 발명의 일 실시예에 있어서, 상기 컨트롤러(204)는 상기 제어 유닛(107)과 양방향 통신을 수행함으로써 상기 샘플링 유닛(106)에 의해 샘플링된 전압값(도 13 및 도 14)을 획득하고, 상기 샘플링 유닛(106)에 의해 샘플링된 전압값이 제2 미리 설정 전압값보다 클 경우, 상기 충전 제어 스위치(203)가 턴오프되도록 제어한다. 즉, 단말(2)측을 통해 충전 제어 스위치(203)를 턴오프하고, 나아가 배터리(202)의 충전 과정을 턴오프하며, 충전 안전성을 확보한다.
또한, 제어 유닛(107)은 또한 샘플링 유닛(106)에 의해 샘플링된 전류값이 미리 설정 전류값보다 클 경우, 스위치 유닛(102)이 턴오프되도록 제어한다. 즉, 제어 유닛(107)은 또한 샘플링 유닛(106)에 의해 샘플링된 전류값의 크기를 판단하되, 만약 샘플링 유닛(106)에 의해 샘플링된 전류값이 미리 설정 전류값보다 크다면 전원 어댑터(1)에 의해 출력된 전류가 지나치게 크가는 것을 설명하는데, 이때 제어 유닛(107)은 스위치 유닛(102)이 턴오프되도록 제어하여 전원 어댑터(1)로 하여금 단말을 위한 충전을 정지하도록 한다. 즉, 제어 유닛(107)은 스위치 유닛(102)의 턴오프를 제어하여 전원 어댑터(1)의 과전류 보호를 실현하며, 충전 안전성을 확보한다.
마찬가지로, 상기 컨트롤러(204)는 상기 제어 유닛(107)과 양방향 통신을 수행함으로써 샘플링 유닛(106)에 의해 샘플링된 전류값(도 13 및 도 14)을 획득하고, 상기 샘플링 유닛(106)에 의해 샘플링된 전류값이 미리 설정 전류값보다 클 경우, 상기 충전 제어 스위치(203)가 턴오프되도록 제어한다. 즉, 단말(2)측을 통해 충전 제어 스위치(203)를 턴오프하고, 나아가 배터리(202)의 충전 과정을 턴오프하며, 충전 안전성을 확보한다.
여기서, 제2 사전 설정 전압값 및 사전 설정 전류값은 모두 실제 정황에 따라 설정되거나 제어 유닛[예컨대, 전원 어댑터(1)의 제어 유닛(107) 중, 예를 들면 제어 프로세서(MCU)]의 메모리에 기록될 수 있다.
본 발명의 실시예에 있어서, 단말은 모바일 단말(예를 들어 핸드폰), 모바일 전원(예를 들어 모바일 충전 장치), 멀티 미디어 플레이어, 노트북, 웨어러블 장비 등일 수 있다.
본 발명의 실시예에 따른 단말을 위한 충전 시스템은, 전원 어댑터를 제어하여 제3 맥동 파형의 전압을 출력하고, 전원 어댑터에 의해 출력되는 제3 맥동 파형의 전압을 직접 단말의 배터리에 인가함으로써 맥동되는 출력 전압/전류에 의해 직접 배터리에 대한 급속 충전을 수행할 수 있다. 여기서, 맥동되는 출력 전압/전류의 크기는 주기적으로 변화하는 바, 전통적인 정전압 및 정전류와 비교할 경우, 리튬 배터리의 리튬 석출 현상을 저감시킬 수 있고, 배터리의 사용 수명을 향상시키며, 아울러 충전 인터페이스의 접촉 포인트의 아크 오름 확율 및 강도를 감소시킬 수 있고, 충전 인터페이스의 수명이 향상되며, 배터리의 편극화 효과 감소, 충전 속도 향상 및 배터리 발열량 감소에 유리하고, 단말 충전 시의 안전성 및 신뢰성을 확보한다. 이밖에, 전원 어댑터에 의해 출력되는 것은 맥동 파형의 전압이기 때문에, 전원 어댑터 중에서 전기분해 커패시터를 설치할 필요가 없는 바, 전원 어댑터의 간이화, 소형화 실현이 가능할 뿐만아니라 원가 또한 대폭적으로 절감할 수 있고 또한, 제1 전류 샘플링 회로는 제1 전류 검출 유닛과 제2 전류 검출 유닛 사이를 서로 전환하여 동작하는 것을 통해, 제2 정류 유닛이 출력한 전류를 검출을 함으로써, 전류 검출 기능이 검출 정밀도와 동적 범위에서의 호환성을 확보할 수 있으며, 응용 범위를 확장한다.
또한, 본 발명의 실시예는 또한 전원 어댑터를 제공하되, 상기 전원 어댑터는 제1 정류 유닛, 스위치 유닛, 변압기, 제2 정류 유닛, 제1 충전 인터페이스, 제1 전류 샘플링 회로, 전환 스위치 유닛, 제어 유닛을 포함한다. 상기 제1 정류 유닛은 입력된 교류 전기에 대해 정류를 수행함으로써 제1 맥동 파형의 전압이 출력되도록 한다. 상기 스위치 유닛은 제어 신호에 따라 상기 제1 맥동 파형의 전압에 대해 변조를 수행한다. 상기 변압기는 변조 후의 상기 제1 맥동 파형의 전압에 따라 제2 맥동 파형의 전압을 출력한다. 상기 제2 정류 유닛은 상기 제2 맥동 파형의 전압에 대해 정류를 수행하여 제3 맥동 파형의 전압이 출력되도록 한다. 상기 제1 충전 인터페이스는 상기 제2 정류 유닛과 상호 연결되고, 상기 제1 충전 인터페이스는 단말의 제2 충전 인터페이스와 연결 시, 상기 제2 충전 인터페이스를 통해 상기 제3 맥동 파형의 전압을 상기 단말의 배터리에 인가하되, 상기 제2 충전 인터페이스는 상기 배터리와 상호 연결된다. 상기 제1 전류 샘플링 회로은 제1 전류 검출 유닛과 제2 전류 검출 유닛을 포함하고, 전류 샘플링 값이 획득되도록 상기 제1 전류 검출 유닛 또는 상기 제2 전류 검출 유닛을 통해 상기 제2 정류 유닛에 의해 출력된 전류에 대해 검출한다. 상기 전환 스위치 유닛은 상기 제1 전류 검출 유닛과 상기 제2 전류 검출 유닛을 제어하여 전환 동작을 하기 위한 것이다. 상기 제어 유닛은 상기 제1 전류 샘플링 회로, 상기 전환 스위치 유닛 및 상기 스위치 유닛과 각각 상호 연결되되, 상기 제어 유닛은 상기 제어 신호를 상기 스위치 유닛에 출력하며, 충전 모드에 따라 상기 전환 스위치 유닛을 제어하는 것을 통해 상기 제1 전류 검출 유닛과 상기 제2 전류 검출 유닛을 제어하여 전환 동작을 하고, 상기 전류 샘플링 값에 따라 상기 제어 신호의 듀티비를 조절하여 상기 제3 맥동 파형의 전압이 충전 수요를 만족시키도록 한다.
본 발명의 실시예에 따른 전원 어댑터는, 제1 충전 인터페이스를 통해 제3 맥동 파형의 전압을 출력하고, 단말의 제2 충전 인터페이스를 통해 제3 맥동 파형의 전압을 직접 단말의 배터리에 인가함으로써 맥동되는 출력 전압/전류에 의해 직접 배터리에 대한 급속 충전을 수행할 수 있다. 여기서, 맥동되는 출력 전압/전류의 크기는 주기적으로 변화하는 바, 전통적인 정전압 및 정전류와 비교할 경우, 리튬 배터리의 리튬 석출 현상을 저감시킬 수 있고, 배터리의 사용 수명을 향상시키며, 아울러 충전 인터페이스의 접촉 포인트의 아크 오름 확율 및 강도를 감소시킬 수 있고, 충전 인터페이스의 수명이 향상되며, 배터리의 편극화 효과 감소, 충전 속도 향상 및 배터리 발열량 감소에 유리하고, 단말 충전 시의 안전성 및 신뢰성을 확보한다. 이밖에, 출력되는 것은 맥동 파형의 전압이기 때문에, 전기분해 커패시터를 설치할 필요가 없는 바, 전원 어댑터의 간이화, 소형화 실현이 가능할 뿐만아니라 원가 또한 대폭적으로 절감할 수 있고 또한, 제1 전류 샘플링 회로는 제1 전류 검출 유닛과 제2 전류 검출 유닛 사이를 서로 전환하여 동작하는 것을 통해, 제2 정류 유닛이 출력한 전류를 검출함으로써, 전류 검출 기능이 검출 정밀도와 동적 범위에서의 호환성을 확보할 수 있으며, 응용 범위를 확장한다.
도 15는 본 발명의 실시예에 따른 단말을 위한 충전 방법의 흐름도이다. 도 15에 도시된 바와 같이, 상기 단말을 위한 충전 방법은 하기 단계들을 포함한다.
S1: 전원 어댑터의 제1 충전 인터페이스와 단말의 제2 충전 인터페이스가 연결되는 경우, 입력된 전원 어댑터의 교류 전기에 대해 1차 정류를 수행함으로써 제1 맥동 파형의 전압이 출력되도록 한다.
즉, 전원 어댑터 중의 제1 정류 유닛을 통해 입력된 교류 전기(즉 상용전기, 예컨대 220V, 50Hz 또는 60Hz)의 교류 상용전기에 대한 정류를 수행하며, 제1 맥동 파형의 전압(예컨대 100Hz 또는 120Hz)의 스팀 브레드 웨이브 전압을 출력한다.
S2: 스위치 유닛을 제어하여 제1 맥동 파형의 전압에 대한 변조를 수행하고, 제2 맥동 파형의 전압이 출력되도록 변압기의 변환을 거친다.
여기서, 스위치 유닛은 MOS 튜브로 구성될 수 있고, 스팀 브레드 웨이브 전압에 대한 초퍼 웨이브 변조가 이루어지도록 MOS 튜브에 대해 PWM 제어를 수행한다. 그다음, 변압기에 의해 변조 후의 제1 맥동 파형의 전압을 2차측에 커플링하며, 2차측 권선에 의해 제2 맥동 파형의 전압을 출력한다.
본 발명의 실시예에 있어서, 고주파 변압기를 적용하여 변환을 수행할 수 있는데, 그러면 변압기의 체적은 매우 작을 수 있어 전원 어댑터의 대전력, 소형화 설계가 실현된다.
S3: 제3 맥동 파형의 전압이 출력되도록 제2 맥동 파형의 전압에 대해 2차 정류를 수행하는데, 여기서, 제2 충전 인터페이스를 통해 제3 맥동 파형의 전압을 단말의 배터리에 인가할 수 있으며, 단말 배터리에 대한 충전을 실현한다.
본 발명의 일 실시예에 있어서, 제2 정류 유닛을 통해 제2 맥동 파형의 전압에 대한 2차 정류를 수행하되, 제2 정류 유닛은 다이오드 또는 MOS 튜브로 구성될 수 있어, 2차측 동기화 정류가 구현됨으로써 변조 후의 제1 맥동 파형과 제3 맥동 파형은 동기화를 유지한다.
S4: 전류 샘플링 값이 획득되도록 제1 전류 샘플링 회로은 제1 전류 검출 유닛 또는 제2 전류 검출 유닛을 통해 제2 정류 유닛에 의해 출력된 전류를 검출한다.
S5: 충전 모드에 따라 제1 전류 검출 유닛과 제2 전류 검출 유닛을 제어하여 전환 동작을 하고, 전류 샘플링 값에 따라 스위치 유닛에 출력하는 제어 신호의 듀티비를 조절함으로써 제3 맥동 파형의 전압이 충전 수요를 만족시키도록 한다.
본발명의 실시예에 따르면，또한 상기 전류 샘플링 값에 따라 상기 제어 신호의 주파수를 조절한다.
이밖에，전압 샘플링 값이 획득되도록 2차 정류 후의 전압을 샘플링할 수도 있고, 전압 샘플링 값 및/또는 전류 샘플링 값에 따라 제어 스위치 유닛의 제어 신호의 듀티비를 조절함으로써 제3 맥동 파형의 전압이 충전 수요를 만족시키도록 한다.
설명해야 하는 바는, 제3 맥동 파형의 전압이 충전 수요를 만족시킨다는 것은, 제3 맥동 파형의 전압 및 전류가 배터리 충전 시의 충전 전압 및 충전 전류를 만족시켜야 한다는 것이다. 다시 말해서, 샘플링해낸 전원 어댑터에 의해 출력된 전압 및/또는 전류에 따라 제어 신호, 예컨대 PWM 신호의 듀티비를 조절하고, 전원 어댑터의 출력을 실시간적으로 조정하며, 폐환 조절 제어를 실현함으로써 제3 맥동 파형의 전압이 단말의 충전 수요를 만족시키도록 하고, 배터리가 안전하고도 신뢰성 있게 충전되도록 확보하며, 구체적으로는 PWM 신호의 듀티비를 통해 배터리에 출력되는 충전 전압 을 조절하는 파형은 도 3에 도시된 바와 같고, PWM 신호의 듀티비를 통해 배터리에 출력되는 충전 전류를 조절하는 파형은 도 4에 도시된 바와 같다.
따라서, 본 발명의 실시예에 있어서, 스위치 유닛에 대한 제어를 통해 풀 브리지 정류 후의 제1 맥동 파형의 전압, 즉 스팀 브레드 웨이브 전압에 대해 PWM 초퍼 웨이브 변조를 수행하고, 고주파 변압기에 수송하며, 고주파 변압기를 통해 1차측으로부터 2차측에 커플링된 다음, 동기화 정류를 거친 후 스팀 브레드 웨이브 전압/전류로 환원되며, 직접 단말의 배터리에 수송되어 배터리 급속 충전을 실현한다. 여기서, 스팀 브레드 웨이브의 전압 폭 값은 PWM 신호의 듀티비를 통해 조절되며, 전원 어댑터의 출력으로 하여금 배터리의 충전 수요를 만족시키도록 한다. 이에 의해, 전원 어댑터 중의 1차측, 2차측의 전기분해 커패시터를 제거할 수 있으며, 스팀 브레드 웨이브 전압을 통해 직접 배터리를 충전함으로써 전원 어댑터의 체적을 감소할 수 있고, 전원 어댑터의 소형화가 실현되며, 원가를 대폭적으로 저감시킬 수 있다.
본 발명의 일 실시예에 따르면，상기 제1 충전 인터페이스에서의 데이터선을 통해 상기 단말과 양방향 통신을 수행함으로써 상기 제1 충전 모드를 사용하여 상기 단말을 위해 충전하도록 결정할 경우, 상기 제1 전류 검출 유닛을 제어하여 동작하고; 상기 제1 충전 인터페이스에서의 데이터선을 통해 상기 단말과 양방향 통신을 수행함으로써 상기 제2 충전 모드를 사용하여 상기 단말을 위해 충전하도록 결정할 경우, 상기 제2 전류 검출 유닛을 제어하여 동작한다.
본 발명의 일 실시예에 따르면, 또한 전압 샘플링 값 및/또는 전류 샘플링 값에 따라 제어 신호의 주파수를 조절한다. 즉, 제어 가능하게 스위치 유닛에 출력되는 PWM 신호는 소정 시간동안 지속적으로 출력된 후 다시 출력이 정지되고, 소정 시간동안 정지된 후 재차 PWM 신호의 출력을 작동하며, 이에 의해 배터리에 인가되는 전압으로 하여금 끊김과 이어짐을 반복하게 하고, 배터리의 비연속적인 충전을 실현함으로써 배터리의 연속 충전 시 발열이 엄중하여 초래되는 안전성 우려를 회피할 수 있으며, 배터리 충전의 신뢰성 및 안전성을 향상시킨다. 여기서, 스위치 유닛에 출력되는 제어 신호는 도 5에 도시된 바와 같다.
나아가, 상술한 단말을 위한 충전 방법은, 제1 충전 인터페이스를 통해 단말과 통신을 수행함으로써 단말의 상태 정보가 획득되도록 하여, 단말의 상태 정보, 전압 샘플링 값 및/또는 전류 샘플링 값에 따라 제어 신호의 듀티비를 조절한다.
다시 말해서, 제2 충전 인터페이스와 제1 충전 인터페이스가 연결되는 경우, 전원 어댑터와 단말 사이는 서로 통신 문의 명령을 송신할 수 있으며, 상응한 응답 명령을 수신한 후, 전원 어댑터와 단말 사이에서 통신 연결을 구축할 수 있는데, 그러면 단말의 상태 정보가 획득될 수 있어 단말과 충전 모드 및 충전 파라미터(예컨대 충전 전류, 충전 전압)에 대해 협의하며, 충전 과정을 제어하게 된다.
본 발명의 일 실시예에 따르면, 또한 변압기의 변환을 통해 제4 맥동 파형의 전압이 생성되도록 하고, 전압 검출값이 생성되도록 제4 맥동 파형의 전압을 검출함으로써 전압 검출값에 따라 제어 신호의 듀티비를 조절한다.
구체적으로, 변압기 중에는 보조 권선이 더 설치될 수 있고, 보조 권선은 변조 후의 제1 맥동 파형의 전압에 따라 제4 맥동 파형의 전압을 생성할 수 있다. 이에 의해, 제4 맥동 파형의 전압에 대한 검출을 통하여 전원 어댑터의 출력 전압을 반영할 수 있어 전압 검출값에 따라 제어 신호의 듀티비가 조절되며, 전원 어댑터의 출력으로 하여금 배터리의 충전 수요에 매칭되게 한다.
본 발명의 일 실시예에 있어서, 전압 샘플링 값이 획득되도록 2차 정류 후의 전압을 샘플링하는 단계는 하기 단계들을 포함한다. 상기 2차 정류 후의 전압의 피크값 전압을 샘플링하고 유지하며, 상기 2차 정류 후의 전압의 제로 크로싱 포인트를 샘플링하는 단계; 상기 제로 크로싱 포인트에 위치 시, 상기 피크값 전압을 샘플링하고 유지하는 피크값 전압 샘플링 유지 유닛에 대한 블리딩을 수행하는 단계; 상기 피크값 전압 샘플링 유지 유닛 중의 피크값 전압을 샘플링하여 상기 전압 샘플링 값이 획득되도록 하는 단계이다. 이에 의해, 전원 어댑터에 의해 출력되는 전압을 정밀하게 샘플링할 수 있으며, 전압 샘플링 값이 제1 맥동 파형의 전압과 동기화를 유지하도록 확보하게 된다. 즉, 위상 및 폭 값의 변화 추세는 일치함을 유지한다.
나아가, 본 발명의 일 실시예에 있어서, 상술한 단말을 위한 충전 방법은, 상기 제1 맥동 파형의 전압을 샘플링하되, 샘플링해낸 전압값이 제1 미리 설정 전압값보다 클 경우, 상기 스위치 유닛을 제어하여 제1 미리 설정 시간을 턴온시켜 제1 맥동 파형 중의 서지 전압에 대한 방전 동작을 수행한다.
제1 맥동 파형의 전압에 대한 샘플링을 수행하고, 그다음 샘플링해낸 전압값에 대해 판단을 진행하되, 만약 샘플링해낸 전압값이 제1 미리 설정 전압값보다 크다면, 전원 어댑터가 번개 타격 간섭을 받음을 설명하고, 서지 전압이 발생하는데, 이때는 서지 전압을 블리딩해버려야 하며, 이에 의해 충전의 안전성 및 신뢰성이 확보되고, 스위치 유닛을 제어하여 소정 시간동안 턴온해야 하며, 블리더 통로를 형성하고, 번개 타격에 의해 형성된 서지 전압을 블리딩하며, 번개 타격으로 인해 전원 어댑터가 단말을 위한 충전 시 간섭이 초래되는 것을 방지하고, 단말 충전 시의 안전성 및 신뢰성을 효과적으로 향상시킨다. 여기서, 제1 미리 설정 전압값은 실제 정황에 따라 표기 결정될 수 있다.
본 발명의 일 실시예에 따르면, 또한 제1 충전 인터페이스를 통해 단말과 통신을 수행함으로써 충전 모드가 결정되도록 하고, 충전 모드가 제1 충전 모드인 것으로 결정되는 경우, 단말의 상태 정보에 따라 제1 충전 모드에 대응되는 충전 전류 및/또는 충전 전압을 획득함으로써 제1 충전 모드에 대응되는 충전 전류 및/또는 충전 전압에 따라 제어 신호의 듀티비를 조절한다. 여기서, 충전 모드는 제1 충전 모드 및 제2 충전 모드를 포함한다.
다시 말해서, 현재 충전 모드가 제1 충전 모드인 것으로 결정된 경우, 획득된 단말의 상태 정보, 예컨대 배터리의 전압, 전기량, 온도, 단말의 운행 파라미터, 및 단말 상에서 운행되는 응용 프로그램의 전기 소모 정보 등에 따라 제1 충전 모드에 대응되는 충전 전류 및/또는 충전 전압을 획득하고, 그다음 획득된 충전 전류 및/또는 충전 전압에 따라 제어 신호의 듀티비를 조절함으로써 전원 어댑터의 출력으로 하여금 충전 수요를 만족시키도록 하며, 배터리의 급속 충전을 실현한다.
여기서, 단말의 상태 정보는 배터리의 온도를 포함한다. 또한, 상기 배터리의 온도가 제1 미리 설정 온도 문턱값보다 크거나, 상기 배터리의 온도가 제2 미리 설정 온도 문턱값보다 작을 경우, 만약 현재 충전 모드가 제1 충전 모드이면, 제1 충전 모드를 제2 충전 모드로 전환시키되, 상기 제1 미리 설정 온도 문턱값은 상기 제2 미리 설정 온도 문턱값보다 크다. 즉, 배터리의 온도가 지나치게 낮은 경우(예컨대, 대응되게 제2 미리 설정 온도 문턱값보다 작음) 또는 지나치게 높은 경우(예컨대, 대응되게 제1 미리 설정 온도 문턱값보다 큼)에, 모두 급속 충전을 수행하기 적합하지 않기에, 제1 충전 모드를 제2 충전 모드로 전환해야 한다. 본 발명의 실시예에 있어서, 제1 미리 설정 온도 문턱값 및 제2 미리 설정 온도 문턱값은 실제 정황에 따라 표기 결정된다.
본 발명의 일 실시예에 있어서, 상기 배터리의 온도가 미리 설정된 고온 보호 문턱값보다 클 경우, 상기 스위치 유닛을 턴오프되도록 제어한다. 즉, 배터리의 온도가 고온 보호 문턱값을 초과하는 경우, 고온 보호 대안을 적용해야 하며, 스위치 유닛이 오픈되도록 제어함으로써 전원 어댑터로 하여금 배터리를 위한 충전을 정지하도록 하고, 배터리에 대한 고온 보호를 실현하며, 충전의 안전성을 향상시킨다. 상기 고온 보호 문턱값과 상기 제1 온도문턱값은 서로 다를 수도 있고, 동일할 수도 있다. 바람직하게, 상기 고온 보호 문턱값은 상기 제1 온도문턱값보다 크다.
본 발명의 다른 일 실시예에 있어서, 상기 단말은 또한 상기 배터리의 온도를 획득하고, 상기 배터리의 온도가 미리 설정된 고온 보호 문턱값보다 클 경우, 상기 배터리를 제어하여 충전을 정지시킨다. 즉, 단말측을 통해 충전 제어 스위치를 턴오프함으로써 배터리의 충전 과정을 턴오프하며, 충전의 안전성을 확보한다.
또한, 본 발명의 일 실시예에 있어서, 상기 단말을 위한 충전 방법은, 상기 제1 충전 인터페이스의 온도를 획득하되, 상기 제1 충전 인터페이스의 온도가 미리 설정된 보호 온도보다 클 경우에 상기 스위치 유닛을 턴오프되도록 제어하는 단계를 더 포함한다. 즉, 충전 인터페이스의 온도가 소정 온도를 초과하는 경우, 제어 유닛도 고온 보호 대안을 수행할 필요가 있으며, 스위치 유닛이 오픈되도록 제어하여 전원 어댑터로 하여금 배터리를 위한 충전을 정지하게 하고, 충전 인터페이스에 대한 고온 보호를 실현하며, 충전의 안전성을 향상시킨다.
물론, 본 발명의 다른 일 실시예에 있어서, 상기 단말은 상기 제2 충전 인터페이스를 통해 상기 전원 어댑터와 양방향 통신을 수행함으로써 상기 제1 충전 인터페이스의 온도가 획득되게 하며, 상기 제1 충전 인터페이스의 온도가 미리 설정된 보호 온도보다 클 경우, 상기 배터리를 제어하여 충전을 정지시킨다. 즉, 단말측을 통해 충전 제어 스위치를 턴오프시켜 배터리의 충전 과정을 턴오프시키고, 충전 안전성을 확보한다.
또한, 전원 어댑터가 단말을 위해 충전하는 과정 중, 전압 샘플링 값이 제2 미리 설정 전압값보다 클 경우, 스위치 유닛을 턴오프되도록 제어한다. 즉, 전원 어댑터는 단말을 위해 충전하는 과정 중, 또한 전압 샘플링 값의 크기에 대한 판단을 수행하되, 만약 전압 샘플링 값이 제2 미리 설정 전압값보다 크면, 전원 어댑터에 의해 출력되는 전압이 지나치게 높다는 것을 의미하는데, 이때 스위치 유닛을 턴오프되도록 제어하여 전원 어댑터로 하여금 단말을 위한 충전을 정지하게 한다. 즉, 스위치 유닛의 턴오프를 제어하여 전원 어댑터의 과전압 보호를 실현하며, 충전 안전성을 확보한다.
물론, 본 발명의 일 실시예에 있어서, 상기 단말은 상기 제2 충전 인터페이스를 통해 상기 전원 어댑터와 양방향 통신을 수행함으로써 상기 전압 샘플링 값이 획득되도록 하되, 상기 전압 샘플링 값이 제2 미리 설정 전압값보다 클 경우, 상기 배터리를 제어하여 충전을 정지한다. 즉, 단말측을 통해 충전 제어 스위치를 턴오프하여 배터리의 충전 과정을 턴오프하며, 충전의 안전성을 확보한다.
본 발명의 일 실시예에 있어서, 전원 어댑터가 단말을 위해 충전하는 과정 중, 상기 전류 샘플링 값이 미리 설정 전류값보다 클 경우, 상기 스위치 유닛을 턴오프되도록 제어한다. 즉, 전원 어댑터가 단말을 위해 충전하는 과정 중, 전류 샘플링 값의 크기에 대해서도 판단하는데, 만약 전류 샘플링 값이 미리 설정 전류값보다 크다면, 전원 어댑터에 의해 출력되는 전류가 지나치게 크다는 것을 의미하는데, 이때 스위치 유닛을 턴오프되도록 제어함으로써 전원 어댑터로 하여금 단말을 위한 충전을 정지하도록 한다. 즉, 스위치 유닛의 턴오프를 제어하여 전원 어댑터의 과전류 보호를 실현하며, 충전 안전성을 확보한다.
마찬가지로, 상기 단말은 상기 제2 충전 인터페이스를 통해 상기 전원 어댑터와 양방향 통신을 수행하여 상기 전류 샘플링 값이 획득되도록 하되, 상기 전류 샘플링 값이 미리 설정 전류값보다 클 경우, 상기 배터리를 제어하여 충전을 정지한다. 즉, 단말측을 통해 충전 제어 스위치를 턴오프하여 배터리의 충전 과정을 턴오프시키며, 충전 안전성을 확보한다.
여기서, 제2 미리 설정 전압값 및 미리 설정 전류값은 모두 실제 정황에 따라 표기 결정될 수 있다.
본 발명의 실시예에 있어서, 상기 단말의 상태 정보는 상기 배터리의 전기량, 상기 배터리의 온도, 상기 단말의 전압/전류, 상기 단말의 인터페이스 정보, 상기 단말의 통로 저항의 정보 등을 포함할 수 있다.
구체적으로, 상기 전원 어댑터와 단말은 USB 인터페이스를 통해 상호 연결될 수 있으며, 상기 USB 인터페이스는 일반적인 USB 인터페이스일 수도 있고, 마이크로(micro) USB 인터페이스일 수도 있다. USB 인터페이스 중의 데이터선 즉 제1 충전 인터페이스 중의 데이터선은 상기 전원 어댑터와 상기 단말 사이의 양방향 통신을 위해 이용되고, 상기 데이터선은 USB 인터페이스 중의 D+ 라인 및/또는 D- 라인일 수 있으며, 소위의 양방향 통신이란 전원 어댑터와 단말 양방이 정보 상호 작용을 수행함을 의미할 수 있다.
여기서, 상기 전원 어댑터는 상기 USB 인터페이스 중의 데이터선을 통해 상기 단말과 양방향 통신을 수행함으로써 상기 제1 충전 모드를 사용하여 상기 단말을 위한 충전을 수행할 것을 결정한다.
선택 가능하게, 일 실시예로서, 상기 전원 어댑터는 상기 제1 충전 인터페이스를 통해 상기 단말과 양방향 통신을 수행함으로써 상기 제1 충전 모드를 사용하여 상기 단말을 위해 충전 시, 상기 전원 어댑터는 상기 단말을 향해 제1 명령을 송신하되, 상기 제1 명령은 상기 단말이 상기 제1 충전 모드를 작동시키는지 여부를 문의하고; 상기 전원 어댑터는 상기 단말로부터 상기 제1 명령의 답변 명령을 수신하되, 상기 제1 명령의 답변 명령은 상기 단말이 상기 제1 충전 모드를 작동하는 것에 동의하도록 지시한다.
선택 가능하게, 일 실시예로서, 상기 전원 어댑터가 상기 단말을 향해 상기 제1 명령을 송신하기 전에, 상기 전원 어댑터와 상기 단말 사이는 상기 제2 충전 모드를 통해 충전이 이루어지고, 상기 제2 충전 모드의 충전 시간 길이가 미리 설정 문턱값보다 크다는 것이 결정된 후, 상기 전원 어댑터는 상기 단말을 향해 상기 제1 명령을 송신한다.
이해해야 할 바로는, 전원 어댑터에 의해 상기 제2 충전 모드의 충전 시간 길이가 미리 설정 문턱값보다 크다는 것이 결정된 후, 전원 어댑터는 단말이 이미 자신이 전원 어댑터라는 것을 인식하였다고 인정하고, 급속 충전 문의 통신을 작동시킬 수 있다.
선택 가능하게, 일 실시예로서, 또한 상기 스위치 유닛을 제어하여 상기 전원 어댑터를 제어함으로써 충전 전류를 상기 제1 충전 모드에 대응되는 충전 전류에 도달하도록 조정하며, 상기 전원 어댑터는 상기 제1 충전 모드에 대응되는 충전 전류로 상기 단말을 위한 충전을 수행하기 전에, 상기 제1 충전 인터페이스를 통해 상기 단말과 양방향 통신을 수행하여 상기 제1 충전 모드에 대응되는 충전 전압이 결정되게 하고, 상기 전원 어댑터를 제어하여 충전 전압을 상기 제1 충전 모드에 대응되는 충전 전압에 도달하도록 조정한다.
선택 가능하게, 일 실시예로서, 상기 제1 충전 인터페이스를 통해 상기 단말과 양방향 통신을 수행하여 상기 제1 충전 모드에 대응되는 충전 전압이 결정되도록 하는 단계는 하기 단계들을 포함한다. 상기 전원 어댑터가 상기 단말을 향해 제2 명령을 송신하되, 상기 제2 명령은 상기 전원 어댑터의 현재 출력 전압을 상기 제1 충전 모드의 충전 전압으로 취급되기 적합한지 여부를 문의하는 단계; 상기 전원 어댑터가 상기 단말에 의해 송신된 상기 제2 명령의 답변 명령을 수신하되, 상기 제2 명령의 답변 명령은 상기 전원 어댑터의 현재 출력 전압이 적절한지, 높은 편인지 또는 낮은 편인지를 지시하는 단계; 상기 전원 어댑터가 상기 제2 명령의 답변 명령에 따라 상기 제1 충전 모드의 충전 전압을 결정하는 단계이다.
선택 가능하게, 일 실시예로서, 상기 전원 어댑터를 제어하여 충전 전류를 상기 제1 충전 모드에 대응되는 충전 전류에 도달하도록 조정하기 전에, 또한 상기 제1 충전 인터페이스를 통해 상기 단말과 양방향 통신을 수행함으로써 상기 제1 충전 모드에 대응되는 충전 전류가 결정되도록 한다.
선택 가능하게, 일 실시예로서, 상기 제1 충전 인터페이스를 통해 상기 단말과 양방향 통신을 수행하여 상기 제1 충전 모드에 대응되는 충전 전류가 결정되도록 하는 단계는 하기 단계들을 포함한다. 상기 전원 어댑터가 상기 단말을 향해 제3 명령을 송신하되, 상기 제3 명령은 상기 단말이 현재 지원하는 최대 충전 전류를 문의하는 단계; 상기 전원 어댑터는 상기 단말에 의해 송신되는 상기 제3 명령의 답변 명령을 수신하되, 상기 제3 명령의 답변 명령은 상기 단말이 현재 지원하는 최대 충전 전류를 지시하는 단계; 상기 전원 어댑터가 상기 제3 명령의 답변 명령에 따라 상기 제1 충전 모드의 충전 전류를 결정하는 단계이다.
전원 어댑터는 직접 상술한 최대 충전 전류를 제1 충전 모드의 충전 전류로 결정할 수도 있고, 또는 충전 전류를 상기 최대 충전 전류보다 작은 어느 한 전류값으로 설치할 수도 있다.
선택 가능하게, 일 실시예로서, 상기 전원 어댑터가 상기 제1 충전 모드를 사용하여 상기 단말을 위한 충전을 수행하는 과정 중, 또한 상기 제1 충전 인터페이스를 통해 상기 단말과 양방향 통신을 수행함으로써 상기 스위치 유닛에 대한 제어를 통하여 상기 전원 어댑터가 배터리에 출력하는 충전 전류를 끊임 없이 조정한다.
여기서, 전원 어댑터는 단말의 현재 상태 정보를 끊임 없이 문의하여 충전 전류를 끊임 없이 조정할 수 있다. 예를 들면, 단말의 배터리 전압, 배터리 전기량 등을 문의한다.
선택 가능하게, 일 실시예로서, 상기 제1 충전 인터페이스를 통해 상기 단말과 양방향 통신을 수행함으로써 상기 스위치 유닛에 대한 제어를 통해 상기 전원 어댑터가 배터리에 출력하는 충전 전류를 끊임 없이 조정하는 단계는 하기 단계들을 포함한다. 상기 전원 어댑터가 상기 단말을 향해 제4 명령을 송신하되, 상기 제4 명령은 상기 단말 내의 배터리의 현재 전압을 문의하는 단계; 상기 전원 어댑터는 상기 단말에 의해 송신된 상기 제4 명령의 답변 명령을 수신하되, 상기 제4 명령의 답변 명령은 상기 단말 내의 배터리의 현재 전압을 지시하는 단계; 상기 배터리의 현재 전압에 따라 상기 스위치 유닛을 제어함으로써 상기 충전 전류가 조정되도록 하는 단계이다.
선택 가능하게, 일 실시예로서, 상기 배터리의 현재 전압에 따라 상기 스위치 유닛에 대한 제어를 통해 상기 충전 전류가 조정되도록 하는 단계는 하기 단계를 포함한다. 상기 배터리의 현재 전압, 미리 설정된 배터리 전압값 및 충전 전류값의 대응 관계에 따라 상기 스위치 유닛을 제어하여 상기 전원 어댑터에서 배터리로 출력하는 충전 전류를 상기 배터리의 현재 전압에 대응되는 충전 전류값에 도달하도록 조정한다.
구체적으로, 전원 어댑터는 배터리 전압값과 충전 전류값의 대응 관계를 미리에 저장할 수 있다.
선택 가능하게, 일 실시예로서, 상기 전원 어댑터는 상기 제1 충전 모드를 사용하여 상기 단말을 위한 충전을 수행하는 과정 중, 또한 상기 제1 충전 인터페이스를 통해 상기 단말과 양방향 통신을 수행하여 상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이에 접촉 불량이 존재하는지 여부를 결정하는데, 여기서, 상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이에 접촉 불량이 존재한다는 것이 결정된 경우, 상기 전원 어댑터를 제어하여 상기 제1 충전 모드로부터 탈출한다.
선택 가능하게, 일 실시예로서, 상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이에 접촉 불량이 존재하는지 여부를 결정하기 전에, 상기 전원 어댑터는 상기 단말로부터 상기 단말의 통로 저항을 지시하기 위한 정보를 수신하되, 상기 전원 어댑터는 상기 단말을 향해 제4 명령을 송신하며, 상기 제4 명령은 상기 단말 내의 배터리의 전압을 문의하고; 상기 전원 어댑터는 상기 단말이 송신한 상기 제4 명령의 답변 명령을 수신하되, 상기 제4 명령의 답변 명령은 상기 단말 내의 배터리의 전압을 지시하며; 상기 전원 어댑터의 출력 전압 및 상기 배터리의 전압에 따라 상기 전원 어댑터로부터 상기 배터리에 이르는 통로 저항을 결정하고; 상기 전원 어댑터로부터 상기 배터리에 이르는 통로 저항, 상기 단말의 통로 저항, 및 상기 전원 어댑터와 상기 단말 사이의 충전 라인 선로의 통로 저항에 따라 상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이에 접촉 불량이 존재하는지 여부를 결정한다.
선택 가능하게, 일 실시예로서, 상기 전원 어댑터를 제어하여 상기 제1 충전 모드로부터 탈출하기 전에, 또한 상기 단말을 향해 제5 명령을 송신하되, 상기 제5 명령은 상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이의 접촉 불량을 지시한다.
전원 어댑터는 제5 명령을 송신 완료한 후, 제1 충전 모드로부터 탈출하거나 원위치 복귀될 수 있다.
이상, 전원 어댑터의 각도로부터 본 발명의 실시예에 따른 급속 충전 과정을 상세하게 기재하였는데, 이하 단말의 각도로부터 본 발명의 실시예에 따른 급속 충전 과정을 설명한다.
본 발명의 실시예에 있어서, 상기 단말은 제2 충전 모드 및 제1 충전 모드를 지원하되, 상기 제1 충전 모드의 충전 전류는 상기 제2 충전 모드의 충전 전류보다 크고, 상기 단말은 상기 제2 충전 인터페이스를 통해 상기 전원 어댑터와 양방향 통신을 수행함으로써 상기 전원 어댑터로 하여금 상기 제1 충전 모드를 사용하여 상기 단말을 위한 충전을 수행하도록 할 수 있다. 여기서, 상기 전원 어댑터는 상기 제1 충전 모드에 대응되는 충전 전류에 따라 출력을 수행하여 상기 단말 내의 배터리를 충전시킨다.
선택 가능하게, 일 실시예로서, 상기 단말은 상기 제2 충전 인터페이스를 통해 상기 전원 어댑터와 양방향 통신을 수행함으로써 상기 전원 어댑터로 하여금 상기 제1 충전 모드를 사용하여 상기 단말을 충전시킬 것을 결정하도록 하는 단계는 하기 단계들을 포함할 수 있다. 상기 단말이 상기 전원 어댑터에 의해 송신된 제1 명령을 수신하되, 상기 제1 명령은 상기 단말이 상기 제1 충전 모드를 작동시킬지 여부를 문의하는 단계; 상기 단말이 상기 전원 어댑터를 향해 상기 제1 명령의 답변 명령을 송신하되, 상기 제1 명령의 답변 명령은 상기 단말이 상기 제1 충전 모드를 작동시키는 것에 동의하도록 지시하는 단계이다.
선택 가능하게, 일 실시예로서, 상기 단말이 상기 전원 어댑터에 의해 송신된 제1 명령을 수신하기 전에, 상기 단말과 상기 전원 어댑터 사이에서 상기 제2 충전 모드를 통해 충전이 이루어지며, 상기 전원 어댑터는 상기 제2 충전 모드의 충전 시간 길이가 미리 설정 문턱값보다 크다는 것이 결정된 후, 상기 단말에 의해 상기 전원 어댑터가 송신한 상기 제1 명령을 수신한다.
선택 가능하게, 일 실시예로서, 상기 전원 어댑터는 상기 제1 충전 모드에 대응되는 충전 전류에 따라 출력을 수행하여 상기 단말 내의 배터리를 위해 충전하기 전에, 상기 단말은 상기 제2 충전 인터페이스를 통해 상기 전원 어댑터와 양방향 통신을 수행함으로써 상기 전원 어댑터로 하여금 상기 제1 충전 모드에 대응되는 충전 전압을 결정하도록 한다.
선택 가능하게, 일 실시예로서, 상기 단말이 상기 제2 충전 인터페이스를 통해 상기 전원 어댑터와 양방향 통신을 수행함으로써 상기 전원 어댑터로 하여금 상기 제1 충전 모드에 대응되는 충전 전압을 편리하게 결정하도록 하는 단계는 하기 단계들을 포함한다. 상기 단말은 상기 전원 어댑터에 의해 송신된 제2 명령을 수신하되, 상기 제2 명령은 상기 전원 어댑터의 현재 출력 전압을 상기 제1 충전 모드의 충전 전압으로 취급되기 적합한지 여부를 문의하는 단계; 상기 단말은 상기 전원 어댑터를 향해 상기 제2 명령의 답변 명령을 송신하되, 상기 제2 명령의 답변 명령은 상기 전원 어댑터의 현재 출력 전압의 적절함, 높은 편임 또는 낮은 편임을 지시하는 단계이다.
선택 가능하게, 일 실시예로서, 상기 단말이 상기 전원 어댑터로부터 상기 제1 충전 모드에 대응되는 충전 전류를 수신하여 상기 단말 내의 배터리를 위해 충전하기 전에, 상기 단말은 상기 제2 충전 인터페이스를 통해 상기 전원 어댑터와 양방향 통신을 수행함으로써 상기 전원 어댑터로 하여금 상기 제1 충전 모드에 대응되는 충전 전류를 편리하게 결정하도록 한다.
여기서, 상기 단말이 상기 제2 충전 인터페이스를 통해 상기 전원 어댑터와 양방향 통신을 수행함으로써 상기 전원 어댑터로 하여금 상기 제1 충전 모드에 대응되는 충전 전류를 결정하도록 하는 단계는 하기 단계들을 포함한다. 상기 단말은 상기 전원 어댑터가 송신한 제3 명령을 수신하되, 상기 제3 명령은 상기 단말이 현재 지원하는 최대 충전 전류를 문의하는 단계; 상기 단말은 상기 전원 어댑터를 향해 상기 제3 명령의 답변 명령을 수신하되, 상기 제3 명령의 답변 명령은 상기 단말이 현재 지원하는 최대 충전 전류를 지시함으로써 상기 전원 어댑터로 하여금 상기 최대 충전 전류에 따라 상기 제1 충전 모드에 대응되는 충전 전류를 편리하게 결정하도록 한다.
선택 가능하게, 일 실시예로서, 상기 전원 어댑터가 상기 제1 충전 모드를 사용하여 상기 단말을 위한 충전을 수행하는 과정 중, 상기 단말은 상기 제2 충전 인터페이스를 통해 상기 전원 어댑터와 양방향 통신을 수행함으로써 상기 전원 어댑터로 하여금 상기 전원 어댑터에서 배터리로 출력하는 충전 전류를 끊임 없이 조정하도록 한다.
여기서, 상기 단말이 상기 제2 충전 인터페이스를 통해 상기 전원 어댑터와 양방향 통신을 수행하여 상기 전원 어댑터로 하여금 상기 전원 어댑터에서 배터리로 출력하는 충전 전류를 끊임 없이 조정하도록 하는 단계는 하기 단계들을 포함한다. 상기 단말이 상기 전원 어댑터에 의해 송신된 제4 명령을 수신하되, 상기 제4 명령은 상기 단말 내의 배터리의 현재 전압을 문의하는 단계; 상기 단말은 상기 전원 어댑터를 향해 상기 제4 명령의 답변 명령을 송신하되, 상기 제4 명령의 답변 명령은 상기 단말 내의 배터리의 현재 전압을 지시함으로써 상기 배터리의 현재 전압에 따라 상기 전원 어댑터에서 배터리로 출력되는 충전 전류를 끊임 없이 조정하도록 마련하는 단계이다.
선택 가능하게, 일 실시예로서, 상기 전원 어댑터가 상기 제1 충전 모드를 사용하여 상기 단말을 위한 충전을 수행하는 과정 중, 상기 단말은 상기 제2 충전 인터페이스를 통해 상기 전원 어댑터와 양방향 통신을 수행함으로써 상기 전원 어댑터로 하여금 상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이에 접촉 불량이 존재하는지 여부를 결정하도록 한다.
여기서, 단말은 상기 제2 충전 인터페이스를 통해 상기 전원 어댑터와 양방향 통신을 수행하여 상기 전원 어댑터로 하여금 상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이에 접촉 불량이 존재하는지 여부를 결정하도록 하는 단계는 하기 단계들을 포함한다. 상기 단말은 상기 전원 어댑터에 의해 송신된 제4 명령을 수신하되, 상기 제4 명령은 상기 단말 내의 배터리의 현재 전압을 문의하는 단계; 상기 단말은 상기 전원 어댑터를 향해 상기 제4 명령의 답변 명령을 송신하되, 상기 제4 명령의 답변 명령은 상기 단말 내의 배터리의 현재 전압을 지시함으로써 상기 전원 어댑터로 하여금 상기 전원 어댑터의 출력 전압 및 상기 배터리의 현재 전압에 따라 상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이에 접촉 불량이 존재하는지 여부를 결정하도록 하는 단계이다.
선택 가능하게, 일 실시예로서, 상기 단말은 또한 상기 전원 어댑터에 의해 송신된 제5 명령을 수신하되, 상기 제5 명령은 상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이의 접촉 불량을 지시한다.
제1 충전 모드를 작동 및 사용하기 위하여, 전원 어댑터는 단말과 급속 충전 통신 절차를 수행할 수 있으며, 한번 또는 여러번의 핸드 셰이크 프로토콜을 통해 배터리의 급속 충전을 실현한다. 구체적으로, 도 6을 참조하면 본 발명의 실시예에 기재된 급속 충전 통신 절차 및 급속 충전 과정에 포함된 각각의 단계들을 이해할 수 있을 것이다. 도 6에 도시된 통신 단계 또는 동작은 단지 예시적인 것으로, 본 발명의 실시예는 기타 동작 또는 도 6 중의 다양한 동작의 변형을 수행할 수도 있다. 이밖에, 도 6 중의 각각의 단계는 도 6에 도시된 순서와 상이한 순서에 따라 수행될 수 있으며, 도 6 중의 전부 단계를 모두 수행하지는 않아도 된다.
이상 정리하면, 본 발명의 실시예에 따른 단말을 위한 충전 방법은, 전원 어댑터를 제어하여 충전 수요를 만족시키는 제3 맥동 파형의 전압을 출력하고, 전원 어댑터에 의해 출력되는 제3 맥동 파형의 전압을 직접 단말의 배터리에 인가함으로써 맥동되는 출력 전압/전류에 의해 직접 배터리에 대한 급속 충전을 수행할 수 있다. 여기서, 맥동되는 출력 전압/전류의 크기는 주기적으로 변화하는 바, 전통적인 정전압 및 정전류와 비교할 경우, 리튬 배터리의 리튬 석출 현상을 저감시킬 수 있고, 배터리의 사용 수명을 향상시키며, 아울러 충전 인터페이스의 접촉 포인트의 아크 오름 확율 및 강도를 감소시킬 수 있고, 충전 인터페이스의 수명이 향상되며, 배터리의 편극화 효과 감소, 충전 속도 향상 및 배터리 발열량 감소에 유리하고, 단말 충전 시의 안전성 및 신뢰성을 확보한다. 이밖에, 전원 어댑터에 의해 출력되는 것은 맥동 파형의 전압이기 때문에, 전원 어댑터 중에서 전기분해 커패시터를 설치할 필요가 없는 바, 전원 어댑터의 간이화, 소형화 실현이 가능할 뿐만아니라 원가 또한 대폭적으로 절감할 수 있고 또한, 제1 전류 샘플링 회로는 제1 전류 검출 유닛과 제2 전류 검출 유닛 사이를 서로 전환하여 동작하는 것을 통해, 제2 정류 유닛이 출력한 전류를 검출함으로써, 전류 검출 기능이 검출 정밀도와 동적 범위에서의 호환성을 확보할 수 있으며, 응용 범위를 확장한다.
본 발명에 대한 기재에 있어서, 유의할 점은 용어 "중심", "종방향", "횡방향", "길이", "폭", "두께", "상", "하", "전", "후", "좌", "우", "수직", "수평", "헤드", "바닥", "내부", "외부", "순시침방향", "역시침방향", "축방향", "반경방향", "원주방향" 등이 지시하는 방위 또는 위치 관계는 도면에 도시된 방위 또는 위치 관계에 기반한 것으로, 본 발명의 설명이 용이하고도 간결하도록 하기 위한 것이지, 지시된 장치 또는 소자가 반드시 특정된 방위를 가져야만 하며 특정된 방위에 따라 구성 및 동작해야 한다는 것을 명시 또는 암시하고자 하는 의도는 없다. 따라서, 본 발명이 이에 의해 제한되는 것으로 이해하면 안될 것이다.
이밖에, 용어 "제1", "제2"는 단순한 기재의 목적으로 이용될 뿐, 상대적 중요성을 명시 또는 암시하거나, 지시된 구성요소의 수량을 내포적으로 표현하고자 하는 의도는 없다. 따라서, "제1", "제2" 등 용어가 한정된 구성요소는 적어도 하나의 당해 구성요소를 명시적 또는 내포적으로 포함할 수 있다. 본 발명의 기재 중, 명확한 구체적 한정이 별도로 존재하지 않는 한, "복수'의 함의는 적어도 두개이며, 예를 들어 2개, 3개 등일 수 있다.
본 발명에 있어서, 별도의 명확한 규정 및 한정이 존재하지 않는 한, "장착", "상호 연결", "연결", "고정" 등 용어는 광범위하게 해석되어야 한다. 예를 들어 고정 연결일 수도 있고, 착탈 가능한 연결 또는 일체적 연결일 수도 있으며; 기계적 연결일 수도 있고, 전기적 연결일 수도 있으며; 직접적 연결일 수도 있고, 중간 매질을 경유한 간접적 상호 연결일 수도 있으며, 두개의 소자 내부의 연통 또는 두개의 소자의 상호작용 관계일 수도 있는데, 오직 별도의 명확한 규정이 있는 경우에만 제한적일 수 있다. 해당 분야의 당업자 수준에서는 구체적인 상황에 따라 상기 용어가 본 발명 중에서 가지는 구체적인 의미를 이해할 수 있을 것이다.
본 발명에 있어서, 명확한 규정 및 한정이 별도로 존재하지 않는 한, 제1 구성요소가 제2 구성요소 "상" 또는 "하"에 위치한다는 것은, 제1 구성요소와 제2 구성요소가 직접적으로 접촉되거나, 제1 구성요소와 제2 구성요소가 중간 매질을 통해 간접적으로 접촉되었다는 것을 의미할 수 있다. 또한, 제1 구성요소가 제2 구성요소의 "상부", "상방" 또는 "상면"에 위치한다는 것은, 제1 구성요소가 제2 구성요소의 직교 상방 또는 경사진 상방에 위치한 경우 또는 단순히 제1 구성요소의 수평 높이가 제2 구성요소보다 높은 경우를 포함할 수 있다. 제1 구성요소가 제2 구성요소의 "하부", "하방" 또는 "하면"에 위치한다는 것은, 제1 구성요소가 제2 구성요소의 직교 하방 또는 경사진 하방에 위치한 경우 또는 단순히 제1 구성요소의 수평 높이가 제2 구성요소보다 낮은 경우를 포함할 수 있다.
본 명세서의 기재에 있어서, 참고용어 "일 실시예", "일부 실시예", "예시", "구체적 예시" 또는 "일부 예시" 등 기재는 당해 실시예 또는 예시를 결부하여 기술된 구체적 구성요소, 구조, 재질 또는 특점이 본 발명의 적어도 하나의 실시예 또는 예시에 포함된다는 것을 의미한다. 본 명세서 중에서, 상기 용어의 개략성 표현은 동일한 실시예 또는 예시를 필연적인 상대로 하는 것은 아니다. 또한, 기술된 구체적 구성요소, 구조, 재질이나 특점은 임의의 하나 또는 복수의 실시예 혹은 예시에서 적절한 방식으로 결합될 수 있다. 이밖에, 상호 모순되지 않는 경우에, 해당 분야의 당업자는 본 명세서에 기재된 상이한 실시예 또는 예시 그 자체, 그리고 상이한 실시예 또는 예시의 구성요소를 결합 및 조합할 수 있다.
해당 분야의 일반 당업자는 본 명세서 중에서 개시한 실시예에 기재된 다양한 예시적 유닛 및 알고리즘 단계를 결합하여 전자 하드웨어 또는 컴퓨터 소프트웨어와 전자 하드웨어의 결합 형태로 본 발명을 실현하는 것을 인지할 수 있을 것이다. 이러한 기능이 필경 하드웨어 아니면 소프트웨어 형태로 수행될 것인지는 기술 방안의 특정적인 응용 및 설계 제약 조건에 의해 결정된다. 해당 분야의 당업자는 모든 각각의 특정된 응용에 대해 상이한 방법을 적용하여 상술한 기능을 실현할 수 있을 것인데, 이러한 구현은 본 발명의 범위를 일탈하는 것으로 인정하면 안된다.
본 발명이 소속된 기술 분야의 당업자는 기재의 편리성 및 간결성을 도모하기 위하여 상술한 시스템, 장치 및 유닛의 구체적인 동작 과정은 전술된 방법 실시예 중의 대응되는 과정을 참조하여 구현할 수 있다는 점을 명확이 이해할 수 있을 것인 바, 여기서 더이상 중복 설명하지 않는다.
본 발명에서 제공하는 일부 실시예에 있어서, 개시된 시스템, 장치 및 방법은 기타의 방식으로도 구현될 수 있다는 점을 이해할 필요가 있다. 예를 들어, 이상 기재된 장치 실시예는 단지 예시적인 것인 바, 일 예로 상기 유닛의 구분은 단지 한가지 로직 기능 구분일 뿐이며, 실제 구현 시 기타 구분 방식이 존재할 수도 있다. 예컨대, 복수의 유닛 또는 모듈은 다른 한 시스템에 결합 또는 집적될 수도 있으며, 일부 구성요소는 생략 가능하고, 수행하지 않아도 무방하다. 한편, 표시 또는 토론된 상호간의 커플링 또는 직접적 커플링 혹은 통신적 연결은 일부 인터페이스를 통해 실현될 수 있고, 장치 또는 유닛의 간접적 커플링 또는 통신적 연결은 전기적인 것일 수도 있고, 기계적 또는 기타 형태적인 것일 수도 있다.
분리 부재로서 설명된 유닛은 물리적으로 분리된 것이 아닐 수도 있는 바, 유닛으로서 도시된 부재는 물리적 부재일 수도 있고, 물리적 부재가 아닐 수도 있다. 즉, 한 지역에 위치할 수도 있고, 복수의 네트워크 유닛 상에 분포될 수도 있다. 실제 수요에 따라 그중의 일부분 또는 전부 유닛을 선택하여 본 실시예의 기술방안의 목적을 실현할 수 있다.
이밖에, 본 발명의 각각의 실시예 중의 기능 유닛 각각은 하나의 처리 유닛에 집적될 수도 있고, 각각의 유닛이 단독적으로 물리 형태로 존재할 수도 있으며, 두개 또는 두개 이상의 유닛이 하나의 유닛 중에 집적될 수도 있다.
상술한 기능이 만약 소프트웨어 기능 유닛의 형태로 구현되며 독립적인 제품으로 판매 또는 사용되는 경우, 하나의 컴퓨터 판독 가능 저장 매체 중에 저장될 수 있다. 이와 같은 이해에 기반하면, 본 발명의 기술 방안은 실질 상 또는 종래기술에 대해 기여가 있는 부분 또는 상술한 기술방안의 부분은 소프트웨어 형태로 구현될 수 있으며, 상기 컴퓨터 소프트웨어 제품은 하나의 저장 매체 중에 저장되고, 약간의 명령을 포함하여 하나의 컴퓨터 장비(개인용 컴퓨터, 서버 또는 네트워크 장비 등일 수 있음)로 하여금 본 발명의 각각의 실시예에 기재된 방법의 전부 또는 일부분 단계를 수행하도록 할 수 있다. 한편 전술한 저장 매체는 USB, 모바일 하드웨어, 판독 전용 메모리(ROM; Read-Only Memory), 랜덤 액세스 메모리(RAM; Random Access Memory), 자기 디스크 또는 광 디스크 등 다양한 프로그램 코드 저장이 가능한 매체를 포함한다.
비록 상술한 바와 같이 이미 본 발명의 실시예를 도시 및 기재하였지만, 상기 실시예들은 예시적인 것으로 본 발명에 대한 한정이 아니며, 본 발명이 소속된 기술분야의 일반 지식을 장악한 당업자라면 본 발명의 범위내에서 상기 실시예에 대한 변경, 수정, 대체 또는 변형을 가할 수 있을 것이라는 점을 이해할 것이다.

Claims (78)

  1. 단말을 위한 충전 시스템에 있어서,
    전원 어댑터 및 단말을 포함하며,
    상기 전원 어댑터는,
    제1 맥동 파형의 전압이 출력되도록 입력된 교류 전기에 대해 정류를 수행하는 제1 정류 유닛;
    제어 신호에 따라 상기 제1 맥동 파형의 전압에 대해 변조를 수행하는 스위치 유닛;
    변조 후의 상기 제1 맥동 파형의 전압에 따라 제2 맥동 파형의 전압을 출력하는 변압기;
    제3 맥동 파형의 전압이 출력되도록 상기 제2 맥동 파형의 전압에 대해 정류를 수행하는 제2 정류 유닛;
    상기 제2 정류 유닛과 상호 연결된 제1 충전 인터페이스;
    제1 전류 검출 유닛과 제2 전류 검출 유닛을 포함하고, 전류 샘플링 값이 획득되도록 상기 제1 전류 검출 유닛 또는 상기 제2 전류 검출 유닛을 통해 상기 제2 정류 유닛에 의해 출력된 전류에 대해 검출하는 제1 전류 샘플링 회로;
    상기 제1 전류 검출 유닛과 상기 제2 전류 검출 유닛을 제어하여 전환 동작을 하기 위한 전환 스위치 유닛; 및
    상기 제1 전류 샘플링 회로, 상기 전환 스위치 유닛 및 상기 스위치 유닛과 각각 상호 연결되되, 상기 제어 신호를 상기 스위치 유닛에 출력하며, 충전 모드에 따라 상기 전환 스위치 유닛을 제어하는 것을 통해 상기 제1 전류 검출 유닛과 상기 제2 전류 검출 유닛을 제어하여 전환 동작을 하고, 상기 전류 샘플링 값에 따라 상기 제어 신호의 듀티비에 대해 조절을 수행함으로써 상기 제3 맥동 파형의 전압이 충전 수요를 만족하도록 하는 제어 유닛을 포함하며;
    상기 단말은 제2 충전 인터페이스 및 배터리를 포함하되, 상기 제2 충전 인터페이스는 상기 배터리와 상호 연결되며,
    상기 제2 충전 인터페이스와 상기 제1 충전 인터페이스가 연결되는 경우, 상기 제2 충전 인터페이스는 상기 제3 맥동 파형의 전압을 상기 배터리에 인가하는것을 특징으로 하는 단말을 위한 충전 시스템.
  2. 제1항에 있어서,
    상기 제어 유닛은 또한 상기 전류 샘플링 값에 따라 상기 제어 신호의 주파수에 대해 조절을 수행하는 것을 특징으로 하는 단말을 위한 충전 시스템.
  3. 제1항에 있어서,
    상기 제1 충전 인터페이스는 전원선 및 데이터선을 포함하되, 상기 전원선은 상기 배터리를 위하여 충전을 수행하고, 상기 데이터선은 상기 단말과의 통신을 수행하며, 상기 제어 유닛은 상기 제1 충전 인터페이스를 통해 상기 단말과 통신을 수행함으로써 충전 모드가 결정되도록 하는데, 여기서, 상기 충전 모드는 제1 충전 모드 및 제2 충전 모드를 포함하는 것을 특징으로 하는 단말을 위한 충전 시스템.
  4. 제3항에 있어서,
    상기 제어 유닛은 상기 제1 충전 인터페이스에서의 데이터선을 통해 상기 단말과 양방향 통신을 수행함으로써 상기 제1 충전 모드를 사용하여 상기 단말을 위해 충전하도록 결정할 경우, 상기 전환 스위치 유닛을 제어하여 상기 제1 전류 검출 유닛이 동작하도록 하고,
    상기 제어 유닛은 상기 제1 충전 인터페이스에서의 데이터선을 통해 상기 단말과 양방향 통신을 수행함으로써 상기 제2 충전 모드를 사용하여 상기 단말을 위해 충전하도록 결정할 경우, 상기 전환 스위치 유닛을 제어하여 제1 전류 검출 유닛이 동작하도록 하는 것을 특징으로 하는 단말을 위한 충전 시스템.
  5. 제1 항 내지 제4 항 중 어느 한 항에 있어서,
    상기 제1 전류 검출 유닛과 상기 제2 전류 검출 유닛의 회로 구조는 같고, 여기서, 상기 제1 전류 검출 유닛은 제1 저항을 포함하고, 상기 제2 전류 검출 유닛은 제2 저항을 포함하며, 상기 제2 저항의 전기 저항값은 상기 제1 저항의 전기 저항값보다 큰 것을 특징으로 하는 단말을 위한 충전 시스템.
  6. 제5항에 있어서,
    상기 제1 전류 검출 유닛은 제3 저항, 제4 저항과 연산 증폭기를 더 포함하고,
    상기 제3 저항의 일단은 각각 상기 제1 저항의 일단과 상기 제2 정류 유닛의 출력단과 상호 연결되고, 상기 제3 저항의 타단은 제1 필터링 커패시터를 통해 접지되며,
    상기 제4 저항의 일단은 상기 제1 저항의 타단과 상호 연결되고, 상기 제4 저항의 타단은 제2 필터링 커패시터를 통해 접지되며,
    상기 연산 증폭기의 제1 입력단은 상기 제3 저항의 타단과 상호 연결되고, 상기 연산 증폭기의 제2 입력단은 상기 제4 저항의 타단과 상호 연결되며, 상기 연산 증폭기의 출력단은 상기 제어 유닛과 상호 연결되는 것을 특징으로 하는 단말을 위한 충전 시스템.
  7. 제5항에 있어서,
    상기 전환 스위치 유닛은 제1 스위치와 제2 스위치를 포함하고,
    상기 제1 스위치의 일단은 상기 제1 저항의 타단과 상호 연결되고, 상기 제1 스위치의 제어단은 상기 제어 유닛과 상호 연결되며,
    상기 제2 스위치의 일단은 상기 제2 저항의 타단과 상호 연결되고, 상기 제2 스위치의 제어단은 상기 제어 유닛과 상호 연결되며, 상기 제2 스위치의 타단은 상기 제1 스위치의 타단과 상호 연결되는 것을 특징으로 하는 단말을 위한 충전 시스템.
  8. 제3항에 있어서,
    상기 제어 유닛은 상기 제1 충전 인터페이스에서의 데이터선을 통해 상기 단말과 양방향 통신을 수행함으로써 상기 제1 충전 모드를 사용하여 상기 단말을 위해 충전하도록 결정할 경우,
    상기 제어 유닛은 상기 단말을 향해 제1 명령을 송신하되, 상기 제1 명령은 상기 단말이 상기 제1 충전 모드를 작동시켰는지 여부를 문의하고;
    상기 제어 유닛은 상기 단말로부터 상기 제1 명령의 답변 명령을 수신하되, 상기 제1 명령의 답변 명령은 상기 단말이 상기 제1 충전 모드의 작동을 동의하도록 지시하는 것을 특징으로 하는 단말을 위한 충전 시스템.
  9. 제8항에 있어서,
    상기 제어 유닛이 상기 단말을 향해 상기 제1 명령을 송신하기 전에, 상기 전원 어댑터와 상기 단말 사이에서 상기 제2 충전 모드를 통해 충전이 이루어지며, 상기 제어 유닛에 의해 상기 제2 충전 모드의 충전 시간 길이가 미리 설정 문턱값보다 큰 것으로 결정된 경우, 상기 단말을 향해 상기 제1 명령을 송신하는 것을 특징으로 하는 단말을 위한 충전 시스템.
  10. 제8항에 있어서,
    상기 제어 유닛은 또한 상기 스위치 유닛에 대한 제어를 통해 상기 전원 어댑터를 제어하여 충전 전류를 상기 제1 충전 모드에 대응되는 충전 전류에 이르기까지 조정하도록 하고, 상기 전원 어댑터가 상기 제1 충전 모드에 대응되는 충전 전류로 상기 단말을 위해 충전을 진행하기 전에,
    상기 제어 유닛은 상기 제1 충전 인터페이스 중의 데이터선을 통해 상기 단말과 양방향 통신을 수행함으로써 상기 제1 충전 모드에 대응되는 충전 전압이 결정되도록 하며, 상기 전원 어댑터를 제어하여 충전 전압을 상기 제1 충전 모드에 대응되는 충전 전압에 이르도록 조정하는 것을 특징으로 하는 단말을 위한 충전 시스템.
  11. 제10항에 있어서,
    상기 제어 유닛은 상기 제1 충전 인터페이스 중의 데이터선을 통하여 상기 단말과 양방향 통신을 수행함으로써 상기 제1 충전 모드에 대응되는 충전 전압 결정 시,
    상기 제어 유닛은 상기 단말을 향해 제2 명령을 송신하되, 상기 제2 명령은 상기 전원 어댑터의 현재 출력 전압을 상기 제1 충전 모드의 충전 전압으로 취급되기 적합한지 여부를 문의하고;
    상기 제어 유닛은 상기 단말이 송신한 상기 제2 명령의 답변 명령을 수신하되, 상기 제2 명령의 답변 명령은 상기 전원 어댑터의 현재 출력 전압의 적절함, 높은 편임 또는 낮은 편임을 지시하며;
    상기 제어 유닛은 상기 제2 명령의 답변 명령에 따라 상기 제1 충전 모드의 충전 전압을 결정하는 것을 특징으로 하는 단말을 위한 충전 시스템.
  12. 제10항에 있어서,
    상기 제어 유닛은 상기 전원 어댑터를 제어하여 충전 전류를 상기 제1 충전 모드에 대응되는 충전 전류에 이르기까지 조정하기 전에, 또 상기 제1 충전 모드에 대응되는 충전 전류가 결정되도록 상기 제1 충전 인터페이스 중의 데이터선을 통해 상기 단말과 양방향 통신을 수행하는 것을 특징으로 하는 단말을 위한 충전 시스템.
  13. 제12항에 있어서,
    상기 제어 유닛은 상기 제1 충전 인터페이스 중의 데이터선을 통해 상기 단말과 양방향 통신을 수행함으로써 상기 제1 충전 모드에 대응되는 충전 전류 결정 시,
    상기 제어 유닛은 상기 단말을 향해 제3 명령을 송신하되, 상기 제3 명령은 상기 단말이 현재 지원하는 최대 충전 전류를 문의하고;
    상기 제어 유닛은 상기 단말이 송신한 상기 제3 명령의 답변 명령을 수신하되, 상기 제3 명령의 답변 명령은 상기 단말이 현재 지원하는 최대 충전 전류를 문의하며;
    상기 제어 유닛은 상기 제3 명령의 답변 명령에 따라 상기 제1 충전 모드의 충전 전류를 결정하는 것을 특징으로 하는 단말을 위한 충전 시스템.
  14. 제8항에 있어서,
    상기 전원 어댑터가 상기 제1 충전 모드를 사용하여 상기 단말을 위한 충전을 진행하는 과정 중, 상기 제어 유닛은 또한 상기 제1 충전 인터페이스 중의 데이터선을 통해 상기 단말과 양방향 통신을 수행함으로써 상기 스위치 유닛에 대한 제어를 통하여 상기 전원 어댑터가 배터리에 출력하는 충전 전류를 끊임 없이 조정하는 것을 특징으로 하는 단말을 위한 충전 시스템.
  15. 제14항에 있어서,
    상기 제어 유닛이 상기 제1 충전 인터페이스 중의 데이터선을 통해 상기 단말과 양방향 통신을 수행함으로써 상기 스위치 유닛에 대한 제어를 통하여 상기 전원 어댑터가 배터리에 출력하는 충전 전류를 끊임 없이 조정 시,
    상기 제어 유닛은 상기 단말을 향해 제4 명령을 송신하되, 상기 제4 명령은 상기 단말 내의 배터리의 현재 전압을 문의하고;
    상기 제어 유닛은 상기 단말이 송신한 상기 제4 명령의 답변 명령을 수신하되, 상기 제4 명령의 답변 명령은 상기 단말 내의 배터리의 현재 전압을 문의하며;
    상기 제어 유닛은 상기 배터리의 현재 전압에 따라 상기 스위치 유닛에 대한 제어를 통해 상기 충전 전류가 조정되도록 하는 것을 특징으로 하는 단말을 위한 충전 시스템.
  16. 제15항에 있어서,
    상기 제어 유닛은 상기 배터리의 현재 전압, 미리 설정된 배터리 전압값 및 충전 전류값의 대응 관계에 따라 상기 스위치 유닛에 대한 제어를 통해 상기 전원 어댑터가 배터리에 출력하는 충전 전류를 상기 배터리의 현재 전압에 대응되는 충전 전류값에 도달하도록 조정하는 것을 특징으로 하는 단말을 위한 충전 시스템.
  17. 제14항에 있어서,
    상기 전원 어댑터가 상기 제1 충전 모드를 사용하여 상기 단말을 위한 충전을 수행하는 과정 중, 상기 제어 유닛은 또한 상기 제1 충전 인터페이스 중의 데이터선을 통해 상기 단말과 양방향 통신을 수행함으로써 상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이에 접촉 불량이 존재하는지 여부를 결정하되,
    상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이에 접촉 불량이 존재한다는 것이 결정된 경우, 상기 제어 유닛은 상기 전원 어댑터를 제어하여 상기 제1 충전 모드로부터 탈출하는 것을 특징으로 하는 단말을 위한 충전 시스템.
  18. 제17항에 있어서,
    상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이에 접촉 불량이 존재하는지 여부를 결정하기 전에, 상기 제어 유닛은 또한 상기 단말로부터 상기 단말의 통로 저항을 지시하기 위한 정보를 수신하되,
    상기 제어 유닛은 상기 단말을 향해 제4 명령을 송신하되, 상기 제4 명령은 상기 단말 내의 배터리의 전압을 문의하고;
    상기 제어 유닛은 상기 단말이 송신한 상기 제4 명령의 답변 명령을 수신하되, 상기 제4 명령의 답변 명령은 상기 단말 내의 배터리의 전압을 지시하며;
    상기 제어 유닛은 상기 전원 어댑터의 출력 전압 및 상기 배터리의 전압에 따라 상기 전원 어댑터로부터 상기 배터리에 이르는 통로 저항을 결정하고;
    상기 제어 유닛은 상기 전원 어댑터로부터 상기 배터리에 이르는 통로 저항, 상기 단말의 통로 저항, 및 상기 전원 어댑터와 상기 단말 사이의 충전 라인 선로의 통로 저항에 따라 상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이에 접촉 불량이 존재하는지 여부를 결정하는 것을 특징으로 하는 단말을 위한 충전 시스템.
  19. 제17항에 있어서,
    상기 전원 어댑터가 상기 제1 충전 모드로부터 탈출하기 전에, 상기 제어 유닛은 또한 상기 단말을 향해 제5 명령을 송신하되, 상기 제5 명령은 상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이의 접촉 불량을 지시하는 것을 특징으로 하는 단말을 위한 충전 시스템.
  20. 제3항에 있어서,
    상기 단말은 제2 충전 모드 및 급속제1 충전 모드를 지원하되, 상기 제1 충전 모드의 충전 전류는 상기 제2 충전 모드의 충전 전류보다 크고, 상기 단말에서의 컨트롤러는 상기 제어 유닛과 양방향 통신을 진행함으로써 상기 전원 어댑터로 하여금 상기 제1 충전 모드를 사용하여 상기 단말을 위한 충전을 수행할 것을 결정하도록 하며,
    상기 제어 유닛으로 하여금 상기 전원 어댑터를 제어하여 상기 제1 충전 모드에 대응되는 충전 전류에 따라 출력을 수행함으로써 상기 단말 내의 배터리를 위한 충전이 이루어지게 하는 것을 특징으로 하는 단말을 위한 충전 시스템.
  21. 제20항에 있어서,
    상기 컨트롤러는 상기 제어 유닛으로부터 송신한 제1 명령을 수신하되, 상기 제1 명령은 상기 단말이 상기 제1 충전 모드를 작동하였는지 여부를 문의하고;
    상기 컨트롤러는 상기 제어 유닛을 향해 상기 제1 명령의 답변 명령을 송신하되, 상기 제1 명령의 답변 명령은 상기 단말로 하여금 상기 제1 충전 모드를 작동시키는 것에 동의하도록 지시하는 것을 특징으로 하는 단말을 위한 충전 시스템.
  22. 제21항에 있어서,
    상기 컨트롤러가 상기 제어 유닛에 의해 송신된 제1 명령을 수신하기 전에, 상기 단말과 상기 전원 어댑터 사이에서 상기 제2 충전 모드를 통해 충전이 이루어지고, 상기 제어 유닛은 상기 제2 충전 모드의 충전 시간 길이가 미리 설정 문턱값보다 크다는 것을 결정한 후, 상기 컨트롤러에 의해 상기 제어 유닛으로부터 송신한 상기 제1 명령을 수신하는 것을 특징으로 하는 단말을 위한 충전 시스템.
  23. 제20항에 있어서,
    상기 전원 어댑터가 상기 제1 충전 모드에 대응되는 충전 전류에 따라 출력을 수행함으로써 상기 단말 내의 배터리를 위한 충전이 이루어지기 전에, 상기 컨트롤러는 상기 제어 유닛과 양방향 통신을 수행함으로써 상기 전원 어댑터로 하여금 상기 제1 충전 모드에 대응되는 충전 전압을 결정하도록 하는 것을 특징으로 하는 단말을 위한 충전 시스템.
  24. 제23항에 있어서,
    상기 컨트롤러는 상기 제어 유닛으로부터 송신한 제2 명령을 수신하되, 상기 제2 명령은 상기 전원 어댑터의 현재 출력 전압을 상기 제1 충전 모드의 충전 전압으로 취급되기 적합한지 여부를 문의하고;
    상기 컨트롤러는 상기 제어 유닛을 향해 상기 제2 명령의 답변 명령을 송신하되, 상기 제2 명령의 답변 명령은 상기 전원 어댑터의 현재 출력 전압의 적절함, 높은 편임 또는 낮은 편임을 지시하는 것을 특징으로 하는 단말을 위한 충전 시스템.
  25. 제24항에 있어서,
    상기 컨트롤러는 상기 제어 유닛과 양방향 통신을 수행함으로써 상기 전원 어댑터가 상기 제1 충전 모드에 대응되는 충전 전류를 결정하도록 하는 것을 특징으로 하는 단말을 위한 충전 시스템.
  26. 제25항에 있어서,
    상기 컨트롤러는 상기 제어 유닛에 의해 송신된 제3 명령을 수신하되, 상기 제3 명령은 상기 단말이 현재 지원하는 최대 충전 전류를 문의하고;
    상기 컨트롤러는 상기 제어 유닛을 향해 상기 제3 명령의 답변 명령을 송신하되, 상기 제3 명령의 답변 명령은 상기 단말이 현재 지원하는 최대 충전 전류를 문의함으로써 상기 전원 어댑터로 하여금 상기 최대 충전 전류에 따라 상기 제1 충전 모드에 대응되는 충전 전류를 결정하도록 하는 것을 특징으로 하는 단말을 위한 충전 시스템.
  27. 제21항에 있어서,
    상기 전원 어댑터가 상기 제1 충전 모드를 사용하여 상기 단말을 위한 충전을 수행하는 과정 중, 상기 컨트롤러는 상기 제어 유닛과 양방향 통신을 수행함으로써 상기 전원 어댑터로 하여금 상기 전원 어댑터에서 배터리로 출력하는 충전 전류를 끊임 없이 조정하도록 하는 것을 특징으로 하는 단말을 위한 충전 시스템.
  28. 제21항에 있어서,
    상기 컨트롤러는 상기 제어 유닛에 의해 송신된 제4 명령을 수신하되, 상기 제4 명령은 상기 단말 내의 배터리의 현재 전압을 문의하고;
    상기 컨트롤러는 상기 제어 유닛을 향해 상기 제4 명령의 답변 명령을 송신하되, 상기 제4 명령의 답변 명령은 상기 단말 내의 배터리의 현재 전압을 지시함으로써 상기 전원 어댑터로 하여금 상기 배터리의 현재 전압에 따라 상기 전원 어댑터에서 배터리로 출력하는 충전 전류를 끊임 없이 조정하도록 하는 것을 특징으로 하는 단말을 위한 충전 시스템.
  29. 제23항에 있어서,
    상기 전원 어댑터가 상기 제1 충전 모드를 사용하여 상기 단말을 위한 충전을 수행하는 과정 중, 상기 컨트롤러는 상기 제어 유닛과 양방향 통신을 수행함으로써 상기 전원 어댑터로 하여금 상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이에 접촉 불량이 존재하는지 여부를 결정하도록 하는 것을 특징으로 하는 단말을 위한 충전 시스템.
  30. 제29항에 있어서,
    상기 컨트롤러는 상기 제어 유닛에 의해 송신된 제4 명령을 수신하되, 상기 제4 명령은 상기 단말 내의 배터리의 현재 전압을 문의하고;
    상기 컨트롤러는 상기 제어 유닛을 향해 상기 제4 명령의 답변 명령을 송신하되, 상기 제4 명령의 답변 명령은 상기 단말 내의 배터리의 현재 전압을 지시함으로써 상기 제어 유닛으로 하여금 상기 전원 어댑터의 출력 전압 및 상기 배터리의 현재 전압에 따라 상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이에 접촉 불량이 존재하는지 여부를 결정하도록 하는 것을 특징으로 하는 단말을 위한 충전 시스템.
  31. 제30항에 있어서,
    상기 컨트롤러는 상기 제어 유닛으로부터 송신한 제5 명령을 수신하되, 상기 제5 명령은 상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이의 접촉 불량을 지시하는 것을 특징으로 하는 단말을 위한 충전 시스템.
  32. 전원 어댑터에 있어서,
    제1 맥동 파형의 전압이 출력되도록 입력된 교류 전기에 대해 정류를 수행하는 제1 정류 유닛;
    제어 신호에 따라 상기 제1 맥동 파형의 전압에 대해 변조를 수행하는 스위치 유닛;
    변조 후의 상기 제1 맥동 파형의 전압에 따라 제2 맥동 파형의 전압을 출력하는 변압기;
    제3 맥동 파형의 전압이 출력되도록 상기 제2 맥동 파형의 전압에 대해 정류를 수행하는 제2 정류 유닛;
    상기 제2 정류 유닛과 상호 연결되되, 단말의 제2 충전 인터페이스와 연결 시, 상기 제2 충전 인터페이스를 통해 상기 제3 맥동 파형의 전압을 상기 단말의 배터리에 인가하되, 상기 제2 충전 인터페이스와 상기 배터리는 상호 연결되게 구성되는 제1 충전 인터페이스;
    제1 전류 검출 유닛과 제2 전류 검출 유닛을 포함하고, 전류 샘플링 값이 획득되도록 상기 제1 전류 검출 유닛 또는 상기 제2 전류 검출 유닛을 통해 상기 제2 정류 유닛에 의해 출력된 전류에 대해 검출하는 제1 전류 샘플링 회로;
    상기 제1 전류 검출 유닛과 상기 제2 전류 검출 유닛을 제어하여 전환 동작을 하기 위한 전환 스위치 유닛; 및
    상기 제1 전류 샘플링 회로, 상기 전환 스위치 유닛 및 상기 스위치 유닛과 각각 상호 연결되되, 상기 제어 신호를 상기 스위치 유닛에 출력하며, 충전 모드에 따라 상기 전환 스위치 유닛을 제어하는 것을 통해 상기 제1 전류 검출 유닛과 상기 제2 전류 검출 유닛을 제어하여 전환 동작을 하고, 상기 전류 샘플링 값에 따라 상기 제어 신호의 듀티비에 대해 조절을 수행함으로써 상기 제3 맥동 파형의 전압이 충전 수요를 만족하도록 하는 제어 유닛을 포함하는 것을 특징으로 하는 전원 어댑터.
  33. 제32항에 있어서,
    상기 제어 유닛은 또한 상기 전류 샘플링 값에 따라 상기 제어 신호의 주파수에 대해 조절을 수행하는 것을 특징으로 하는 전원 어댑터.
  34. 제32항에 있어서,
    상기 제1 충전 인터페이스는 전원선 및 데이터선을 포함하되, 상기 전원선은 상기 배터리를 위하여 충전을 수행하고, 상기 데이터선은 상기 단말과의 통신을 수행하며, 상기 제어 유닛은 상기 제1 충전 인터페이스를 통해 상기 단말과 통신을 수행함으로써 충전 모드가 결정되도록 하는데, 여기서, 상기 충전 모드는 제1 충전 모드 및 제2 충전 모드를 포함하는 것을 특징으로 하는 전원 어댑터.
  35. 제34항에 있어서,
    상기 제어 유닛은 상기 제1 충전 인터페이스에서의 데이터선을 통해 상기 단말과 양방향 통신을 수행함으로써 상기 제1 충전 모드를 사용하여 상기 단말을 위해 충전하도록 결정할 경우, 상기 전환 스위치 유닛을 제어하여 상기 제1 전류 검출 유닛이 동작하도록 하고,
    상기 제어 유닛은 상기 제1 충전 인터페이스에서의 데이터선을 통해 상기 단말과 양방향 통신을 수행함으로써 상기 제2 충전 모드를 사용하여 상기 단말을 위해 충전하도록 결정할 경우, 상기 전환 스위치 유닛을 제어하여 제1 전류 검출 유닛이 동작하도록 하는 것을 특징으로 하는 전원 어댑터.
  36. 제32 항 내지 제35 항 중 어느 한 항에 있어서,
    상기 제1 전류 검출 유닛과 상기 제2 전류 검출 유닛의 회로 구조는 같고, 여기서, 상기 제1 전류 검출 유닛은 제1 저항을 포함하고, 상기 제2 전류 검출 유닛은 제2 저항을 포함하며, 상기 제2 저항의 전기 저항값은 상기 제1 저항의 전기 저항값보다 큰 것을 특징으로 하는 전원 어댑터.
  37. 제36항에 있어서,
    상기 제1 전류 검출 유닛은 제3 저항, 제4 저항과 연산 증폭기를 더 포함하고,
    상기 제3 저항의 일단은 각각 상기 제1 저항의 일단과 상기 제2 정류 유닛의 출력단과 상호 연결되고, 상기 제3 저항의 타단은 제1 필터링 커패시터를 통해 접지되며,
    상기 제4 저항의 일단은 상기 제1 저항의 타단과 상호 연결되고, 상기 제4 저항의 타단은 제2 필터링 커패시터를 통해 접지되며,
    상기 연산 증폭기의 제1 입력단은 상기 제3 저항의 타단과 상호 연결되고, 상기 연산 증폭기의 제2 입력단은 상기 제4 저항의 타단과 상호 연결되며, 상기 연산 증폭기의 출력단은 상기 제어 유닛과 상호 연결되는 것을 특징으로 하는 전원 어댑터.
  38. 제36항에 있어서,
    상기 전환 스위치 유닛은 제1 스위치와 제2 스위치를 포함하고,
    상기 제1 스위치의 일단은 상기 제1 저항의 타단과 상호 연결되고, 상기 제1 스위치의 제어단은 상기 제어 유닛과 상호 연결되며,
    상기 제2 스위치의 일단은 상기 제2 저항의 타단과 상호 연결되고, 상기 제2 스위치의 제어단은 상기 제어 유닛과 상호 연결되며, 상기 제2 스위치의 타단은 상기 제1 스위치의 타단과 상호 연결되는 것을 특징으로 하는 전원 어댑터.
  39. 제34항에 있어서,
    상기 제어 유닛은 상기 제1 충전 인터페이스에서의 데이터선을 통해 상기 단말과 양방향 통신을 수행함으로써 상기 제1 충전 모드를 사용하여 상기 단말을 위해 충전하도록 결정할 경우,
    상기 제어 유닛은 상기 단말을 향해 제1 명령을 송신하되, 상기 제1 명령은 상기 단말이 상기 제1 충전 모드를 작동시켰는지 여부를 문의하고;
    상기 제어 유닛은 상기 단말로부터 상기 제1 명령의 답변 명령을 수신하되, 상기 제1 명령의 답변 명령은 상기 단말이 상기 제1 충전 모드의 작동을 동의하도록 지시하는 것을 특징으로 하는 전원 어댑터.
  40. 제39항에 있어서,
    상기 제어 유닛이 상기 단말을 향해 상기 제1 명령을 송신하기 전에, 상기 전원 어댑터와 상기 단말 사이에서 상기 제2 충전 모드를 통해 충전이 이루어지며, 상기 제어 유닛에 의해 상기 제2 충전 모드의 충전 시간 길이가 미리 설정 문턱값보다 큰 것으로 결정된 경우, 상기 단말을 향해 상기 제1 명령을 송신하는 것을 특징으로 하는 전원 어댑터.
  41. 제39항에 있어서,
    상기 제어 유닛은 또한 상기 스위치 유닛에 대한 제어를 통해 상기 전원 어댑터를 제어하여 충전 전류를 상기 제1 충전 모드에 대응되는 충전 전류에 이르기까지 조정하도록 하고, 상기 전원 어댑터가 상기 제1 충전 모드에 대응되는 충전 전류로 상기 단말을 위해 충전을 진행하기 전에,
    상기 제어 유닛은 상기 제1 충전 인터페이스 중의 데이터선을 통해 상기 단말과 양방향 통신을 수행함으로써 상기 제1 충전 모드에 대응되는 충전 전압이 결정되도록 하며, 상기 전원 어댑터를 제어하여 충전 전압을 상기 제1 충전 모드에 대응되는 충전 전압에 이르도록 조정하는 것을 특징으로 하는 전원 어댑터.
  42. 제41항에 있어서,
    상기 제어 유닛은 상기 제1 충전 인터페이스 중의 데이터선을 통하여 상기 단말과 양방향 통신을 수행함으로써 상기 제1 충전 모드에 대응되는 충전 전압 결정 시,
    상기 제어 유닛은 상기 단말을 향해 제2 명령을 송신하되, 상기 제2 명령은 상기 전원 어댑터의 현재 출력 전압을 상기 제1 충전 모드의 충전 전압으로 취급되기 적합한지 여부를 문의하고;
    상기 제어 유닛은 상기 단말이 송신한 상기 제2 명령의 답변 명령을 수신하되, 상기 제2 명령의 답변 명령은 상기 전원 어댑터의 현재 출력 전압의 적절함, 높은 편임 또는 낮은 편임을 지시하며;
    상기 제어 유닛은 상기 제2 명령의 답변 명령에 따라 상기 제1 충전 모드의 충전 전압을 결정하는 것을 특징으로 하는 전원 어댑터.
  43. 제41항에 있어서,
    상기 제어 유닛은 상기 전원 어댑터를 제어하여 충전 전류를 상기 제1 충전 모드에 대응되는 충전 전류에 이르기까지 조정하기 전에, 또 상기 제1 충전 모드에 대응되는 충전 전류가 결정되도록 상기 제1 충전 인터페이스 중의 데이터선을 통해 상기 단말과 양방향 통신을 수행하는 것을 특징으로 하는 전원 어댑터.
  44. 제43항에 있어서,
    상기 제어 유닛은 상기 제1 충전 인터페이스 중의 데이터선을 통해 상기 단말과 양방향 통신을 수행함으로써 상기 제1 충전 모드에 대응되는 충전 전류 결정 시,
    상기 제어 유닛은 상기 단말을 향해 제3 명령을 송신하되, 상기 제3 명령은 상기 단말이 현재 지원하는 최대 충전 전류를 문의하고;
    상기 제어 유닛은 상기 단말이 송신한 상기 제3 명령의 답변 명령을 수신하되, 상기 제3 명령의 답변 명령은 상기 단말이 현재 지원하는 최대 충전 전류를 문의하며;
    상기 제어 유닛은 상기 제3 명령의 답변 명령에 따라 상기 제1 충전 모드의 충전 전류를 결정하는 것을 특징으로 하는 전원 어댑터.
  45. 제39항에 있어서,
    상기 전원 어댑터가 상기 제1 충전 모드를 사용하여 상기 단말을 위한 충전을 진행하는 과정 중, 상기 제어 유닛은 또한 상기 제1 충전 인터페이스 중의 데이터선을 통해 상기 단말과 양방향 통신을 수행함으로써 상기 스위치 유닛에 대한 제어를 통하여 상기 전원 어댑터가 배터리에 출력하는 충전 전류를 끊임 없이 조정하는 것을 특징으로 하는 전원 어댑터.
  46. 제45항에 있어서,
    상기 제어 유닛이 상기 제1 충전 인터페이스 중의 데이터선을 통해 상기 단말과 양방향 통신을 수행함으로써 상기 스위치 유닛에 대한 제어를 통하여 상기 전원 어댑터가 배터리에 출력하는 충전 전류를 끊임 없이 조정 시,
    상기 제어 유닛은 상기 단말을 향해 제4 명령을 송신하되, 상기 제4 명령은 상기 단말 내의 배터리의 현재 전압을 문의하고;
    상기 제어 유닛은 상기 단말이 송신한 상기 제4 명령의 답변 명령을 수신하되, 상기 제4 명령의 답변 명령은 상기 단말 내의 배터리의 현재 전압을 문의하며;
    상기 제어 유닛은 상기 배터리의 현재 전압에 따라 상기 스위치 유닛에 대한 제어를 통해 상기 충전 전류가 조정되도록 하는 것을 특징으로 하는 전원 어댑터.
  47. 제46항에 있어서,
    상기 제어 유닛은 상기 배터리의 현재 전압, 미리 설정된 배터리 전압값 및 충전 전류값의 대응 관계에 따라 상기 스위치 유닛에 대한 제어를 통해 상기 전원 어댑터가 배터리에 출력하는 충전 전류를 상기 배터리의 현재 전압에 대응되는 충전 전류값에 도달하도록 조정하는 것을 특징으로 하는 전원 어댑터.
  48. 제45항에 있어서,
    상기 전원 어댑터가 상기 제1 충전 모드를 사용하여 상기 단말을 위한 충전을 수행하는 과정 중, 상기 제어 유닛은 또한 상기 제1 충전 인터페이스 중의 데이터선을 통해 상기 단말과 양방향 통신을 수행함으로써 상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이에 접촉 불량이 존재하는지 여부를 결정하되,
    상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이에 접촉 불량이 존재한다는 것이 결정된 경우, 상기 제어 유닛은 상기 전원 어댑터를 제어하여 상기 제1 충전 모드로부터 탈출하는 것을 특징으로 하는 전원 어댑터.
  49. 제48항에 있어서,
    상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이에 접촉 불량이 존재하는지 여부를 결정하기 전에, 상기 제어 유닛은 또한 상기 단말로부터 상기 단말의 통로 저항을 지시하기 위한 정보를 수신하되,
    상기 제어 유닛은 상기 단말을 향해 제4 명령을 송신하되, 상기 제4 명령은 상기 단말 내의 배터리의 전압을 문의하고;
    상기 제어 유닛은 상기 단말이 송신한 상기 제4 명령의 답변 명령을 수신하되, 상기 제4 명령의 답변 명령은 상기 단말 내의 배터리의 전압을 지시하며;
    상기 제어 유닛은 상기 전원 어댑터의 출력 전압 및 상기 배터리의 전압에 따라 상기 전원 어댑터로부터 상기 배터리에 이르는 통로 저항을 결정하고;
    상기 제어 유닛은 상기 전원 어댑터로부터 상기 배터리에 이르는 통로 저항, 상기 단말의 통로 저항, 및 상기 전원 어댑터와 상기 단말 사이의 충전 라인 선로의 통로 저항에 따라 상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이에 접촉 불량이 존재하는지 여부를 결정하는 것을 특징으로 하는 전원 어댑터.
  50. 제49항에 있어서,
    상기 전원 어댑터가 상기 제1 충전 모드로부터 탈출하기 전에, 상기 제어 유닛은 또한 상기 단말을 향해 제5 명령을 송신하되, 상기 제5 명령은 상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이의 접촉 불량을 지시하는 것을 특징으로 하는 전원 어댑터.
  51. 단말을 위한 충전 방법에 있어서,
    전원 어댑터의 제1 충전 인터페이스와 상기 단말의 제2 충전 인터페이스가 연결되는 경우, 제1 맥동 파형의 전압이 출력되도록 입력된 교류 전기에 대해 1차 정류를 수행하는 단계;
    스위치 유닛에 대한 제어를 통하여 상기 제1 맥동 파형의 전압에 대해 변조를 수행하고, 변압기에 대한 변환을 통하여 제2 맥동 파형의 전압이 출력되도록 하는 단계;
    제3 맥동 파형의 전압이 출력되도록 상기 제2 맥동 파형의 전압에 대해 2차 정류를 수행하며, 상기 제2 충전 인터페이스를 통해 상기 제3 맥동 파형의 전압을 상기 단말의 배터리에 인가하는 단계;
    전류 샘플링 값이 획득되도록 제1 전류 샘플링 회로가 제1 전류 검출 유닛 또는 제2 전류 검출 유닛을 통해 상기 제2 정류 유닛에 의해 출력된 전류에 대해 검출하는 단계; 및
    충전 모드에 따라 상기 제1 전류 검출 유닛과 상기 제2 전류 검출 유닛을 제어하여 전환 동작을 하고, 상기 전류 샘플링 값에 따라 상기 스위치 유닛에 출력하는 제어 신호의 듀티비를 조절함으로써 상기 제3 맥동 파형의 전압이 충전 수요를 만족시키도록 하는 단계를 포함하는 것을 특징으로 하는 단말을 위한 충전 방법.
  52. 제51항에 있어서,
    상기 방법은 또한 상기 전류 샘플링 값에 따라 상기 제어 신호의 주파수에 대해 조절을 수행하는 것을 특징으로 하는 단말을 위한 충전 방법.
  53. 제51항에 있어서,
    상기 방법은 또한 상기 제1 충전 인터페이스를 통해 상기 단말과 통신을 수행함으로써 충전 모드가 결정되도록 하고, 여기서, 상기 충전 모드는 제1 충전 모드 및 제2 충전 모드를 포함하는 것을 특징으로 하는 단말을 위한 충전 방법.
  54. 제53항에 있어서,
    상기 제1 충전 인터페이스에서의 데이터선을 통해 상기 단말과 양방향 통신을 수행함으로써 상기 제1 충전 모드를 사용하여 상기 단말을 위해 충전하도록 결정할 경우, 상기 제1 전류 검출 유닛을 제어하여 동작하고;
    상기 제1 충전 인터페이스에서의 데이터선을 통해 상기 단말과 양방향 통신을 수행함으로써 상기 제2 충전 모드를 사용하여 상기 단말을 위해 충전하도록 결정할 경우, 상기 제2 전류 검출 유닛을 제어하여 동작하는 것을 특징으로 하는 단말을 위한 충전 방법.
  55. 제53항에 있어서,
    상기 전원 어댑터는 상기 제1 충전 인터페이스를 통해 상기 단말과 양방향 통신을 수행함으로써 상기 제1 충전 모드를 사용하여 상기 단말을 위한 충전을 진행할 것을 결정한 경우,
    상기 전원 어댑터는 상기 단말을 향해 제1 명령을 송신하되, 상기 제1 명령은 상기 단말이 상기 제1 충전 모드를 작동시키는지 여부를 문의하고;
    상기 전원 어댑터는 상기 단말로부터 상기 제1 명령의 답변 명령을 수신하되, 상기 제1 명령의 답변 명령은 상기 단말로 하여금 상기 제1 충전 모드를 작동시키는 것에 동의하도록 지시하는 것을 특징으로 하는 단말을 위한 충전 방법.
  56. 제55항에 있어서,
    상기 전원 어댑터가 상기 단말을 향해 상기 제1 명령을 송신하기 전에, 상기 전원 어댑터와 상기 단말 사이에서 상기 제2 충전 모드를 통해 충전이 이루어지며, 상기 제2 충전 모드의 충전 시간 길이가 미리 설정 문턱값보다 큰 것이 결정된 경우, 상기 전원 어댑터는 상기 단말을 향해 상기 제1 명령을 송신하는 것을 특징으로 하는 단말을 위한 충전 방법.
  57. 제55항에 있어서,
    상기 방법은 또한 상기 스위치 유닛에 대한 제어를 통해 상기 전원 어댑터를 제어하여 충전 전류를 상기 제1 충전 모드에 대응되는 충전 전류에 도달하도록 조정하며, 상기 전원 어댑터가 상기 제1 충전 모드에 대응되는 충전 전류로 상기 단말을 위한 충전을 수행하기 전에,
    상기 제1 충전 인터페이스를 통해 상기 단말과 양방향 통신을 수행함으로써 상기 제1 충전 모드에 대응되는 충전 전압이 결정되도록 하고, 상기 전원 어댑터를 제어하여 충전 전압을 상기 제1 충전 모드에 대응되는 충전 전압에 도달하도록 조정하는 것을 특징으로 하는 단말을 위한 충전 방법.
  58. 제57항에 있어서, 상기 제1 충전 인터페이스를 통해 상기 단말과 양방향 통신을 수행함으로써 상기 제1 충전 모드에 대응되는 충전 전압이 결정되도록 하는 단계는,
    상기 전원 어댑터가 상기 단말을 향해 제2 명령을 송신하되, 상기 제2 명령은 상기 전원 어댑터의 현재 출력 전압을 상기 제1 충전 모드의 충전 전압으로 취급되기 적합한지 여부를 문의하는 단계;
    상기 전원 어댑터가 상기 단말에 의해 송신된 상기 제2 명령의 답변 명령을 수신하되, 상기 제2 명령의 답변 명령은 상기 전원 어댑터의 현재 출력 전압의 적절함, 높은 편임 또는 낮은 편임을 지시하는 단계; 및
    상기 전원 어댑터가 상기 제2 명령의 답변 명령에 따라 상기 제1 충전 모드의 충전 전압을 결정하는 단계를 포함하는 것을 특징으로 하는 단말을 위한 충전 방법.
  59. 제57항에 있어서,
    상기 전원 어댑터를 제어하여 충전 전류를 상기 제1 충전 모드에 대응되는 충전 전류에 도달하도록 조정하기 전에, 상기 제1 충전 인터페이스를 통해 상기 단말과 양방향 통신을 수행함으로써 상기 제1 충전 모드에 대응되는 충전 전류가 결정되도록 하는 것을 특징으로 하는 단말을 위한 충전 방법.
  60. 제59항에 있어서, 상기 제1 충전 인터페이스를 통해 상기 단말과 양방향 통신을 수행함으로써 상기 제1 충전 모드에 대응되는 충전 전류가 결정되도록 하는 단계는,
    상기 전원 어댑터가 상기 단말을 향해 제3 명령을 송신하되, 상기 제3 명령은 상기 단말이 현재 지원하는 최대 충전 전류를 문의하는 단계;
    상기 전원 어댑터가 상기 단말에 의해 송신된 상기 제3 명령의 답변 명령을 수신하되, 상기 제3 명령의 답변 명령은 상기 단말이 현재 지원하는 최대 충전 전류를 문의하는 단계; 및
    상기 전원 어댑터가 상기 제3 명령의 답변 명령에 따라 상기 제1 충전 모드의 충전 전류를 결정하는 단계를 포함하는 것을 특징으로 하는 단말을 위한 충전 방법.
  61. 제55항에 있어서,
    상기 전원 어댑터가 상기 제1 충전 모드를 사용하여 상기 단말을 위한 충전을 수행하는 과정 중, 상기 제1 충전 인터페이스를 통해 상기 단말과 양방향 통신을 진행함으로써 상기 스위치 유닛에 대한 제어를 통하여 상기 전원 어댑터가 배터리에 출력하는 충전 전류를 끊임 없이 조정하는 것을 특징으로 하는 단말을 위한 충전 방법.
  62. 제61항에 있어서,
    상기 제1 충전 인터페이스를 통해 상기 단말과 양방향 통신을 진행함으로써 상기 스위치 유닛에 대한 제어를 통하여 상기 전원 어댑터가 배터리에 출력하는 충전 전류를 끊임 없이 조정하는 단계는,
    상기 전원 어댑터가 상기 단말을 향해 제4 명령을 송신하되, 상기 제4 명령은 상기 단말 내의 배터리의 현재 전압을 문의하는 단계;
    상기 전원 어댑터가 상기 단말에 의해 송신된 상기 제4 명령의 답변 명령을 수신하되, 상기 제4 명령의 답변 명령은 상기 단말 내의 배터리의 현재 전압을 지시하는 단계; 및
    상기 배터리의 현재 전압에 따라 상기 스위치 유닛에 대한 제어를 통해 상기 충전 전류를 조정하는 단계를 포함하는 것을 특징으로 하는 단말을 위한 충전 방법.
  63. 제62항에 있어서, 상기 배터리의 현재 전압에 따라 상기 스위치 유닛에 대한 제어를 통해 상기 충전 전류를 조정하는 단계는,
    상기 배터리의 현재 전압, 미리 설정된 배터리 전압값 및 충전 전류값의 대응 관계에 따라 상기 스위치 유닛에 대한 제어를 통해 상기 전원 어댑터가 배터리에 출력하는 충전 전류를 상기 배터리의 현재 전압에 대응되는 충전 전류값에 도달하도록 조정하는 단계를 포함하는 것을 특징으로 하는 단말을 위한 충전 방법.
  64. 제61항에 있어서,
    상기 전원 어댑터가 상기 제1 충전 모드를 사용하여 상기 단말을 위한 충전을 수행하는 과정 중, 상기 제1 충전 인터페이스를 통해 상기 단말과 양방향 통신을 수행함으로써 상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이에 접촉 불량이 존재하는지 여부를 결정하되,
    상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이에 접촉 불량이 존재하는 것으로 결정된 경우, 상기 전원 어댑터를 제어하여 상기 제1 충전 모드로부터 탈출하는 것을 특징으로 하는 단말을 위한 충전 방법.
  65. 제64항에 있어서,
    상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이에 접촉 불량이 존재하는지 여부를 결정하기 전에, 상기 전원 어댑터는 상기 단말로부터 상기 단말의 통로 저항을 지시하기 위한 정보를 수신하되,
    상기 전원 어댑터는 상기 단말을 향해 제4 명령을 송신하되, 상기 제4 명령은 상기 단말 내의 배터리의 전압을 문의하고;
    상기 전원 어댑터는 상기 단말이 송신한 상기 제4 명령의 답변 명령을 수신하되, 상기 제4 명령의 답변 명령은 상기 단말 내의 배터리의 전압을 지시하며;
    상기 전원 어댑터의 출력 전압 및 상기 배터리의 전압에 따라 상기 전원 어댑터로부터 상기 배터리에 이르는 통로 저항을 결정하며; 그리고
    상기 전원 어댑터로부터 상기 배터리에 이르는 통로 저항, 상기 단말의 통로 저항, 및 상기 전원 어댑터와 상기 단말 사이의 충전 라인 선로의 통로 저항에 따라 상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이에 접촉 불량이 존재하는지 여부를 결정하는 것을 특징으로 하는 단말을 위한 충전 방법.
  66. 제64항에 있어서,
    상기 전원 어댑터를 제어하여 상기 제1 충전 모드로부터 탈출하기 전에, 상기 단말을 향해 제5 명령을 송신하되, 상기 제5 명령은 상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이의 접촉 불량을 지시하는 것을 특징으로 하는 단말을 위한 충전 방법.
  67. 제53항에 있어서,
    상기 단말은 제2 충전 모드 및 제1 충전 모드를 지원하되, 상기 제1 충전 모드의 충전 전류는 상기 제2 충전 모드의 충전 전류보다 크고, 상기 단말은 상기 제2 충전 인터페이스를 통해 상기 전원 어댑터와 양방향 통신을 수행함으로써 상기 전원 어댑터로 하여금 상기 제1 충전 모드를 사용하여 상기 단말을 위한 충전을 수행하도록 하며, 상기 전원 어댑터는 상기 제1 충전 모드에 대응되는 충전 전류에 따라 출력을 수행하여 상기 단말 내의 배터리를 위한 충전이 이루어지도록 하는 것을 특징으로 하는 단말을 위한 충전 방법.
  68. 제67항에 있어서,
    상기 단말이 상기 제2 충전 인터페이스를 통해 상기 전원 어댑터와 양방향 통신을 수행함으로써 상기 전원 어댑터로 하여금 상기 제1 충전 모드를 사용하여 상기 단말을 위한 충전을 수행할 것을 결정하도록 하는 단계는,
    상기 단말이 상기 전원 어댑터에 의해 송신된 제1 명령을 수신하되, 상기 제1 명령은 상기 단말이 상기 제1 충전 모드를 작동시켰는지 여부를 문의하는 단계; 및
    상기 단말이 상기 전원 어댑터를 향해 상기 제1 명령의 답변 명령을 송신하되, 상기 제1 명령의 답변 명령은 상기 단말이 상기 제1 충전 모드를 작동하는 것에 동의하도록 지시하는 단계를 포함하는 것을 특징으로 하는 단말을 위한 충전 방법.
  69. 제68항에 있어서,
    상기 단말이 상기 전원 어댑터에 의해 송신된 제1 명령을 수신하기 전에, 상기 단말과 상기 전원 어댑터 사이에서 상기 제2 충전 모드를 통해 충전이 이루어지고, 상기 전원 어댑터는 상기 제2 충전 모드의 충전 시간 길이가 미리 설정 문턱값보다 크다는 것이 결정된 후, 상기 단말에 의해 상기 전원 어댑터가 송신한 상기 제1 명령을 수신하는 것을 특징으로 하는 단말을 위한 충전 방법.
  70. 제68항에 있어서,
    상기 전원 어댑터는 상기 제1 충전 모드에 대응되는 충전 전류에 따라 출력을 수행함으로써 상기 단말 내의 배터리를 위한 충전이 진행되기 전에, 상기 단말이 상기 제2 충전 인터페이스를 통해 상기 전원 어댑터와 양방향 통신을 수행하도록 하며, 상기 전원 어댑터로 하여금 상기 제1 충전 모드에 대응되는 충전 전압을 결정하도록 하는 것을 특징으로 하는 단말을 위한 충전 방법.
  71. 제70항에 있어서,
    상기 단말은 상기 제2 충전 인터페이스를 통해 상기 전원 어댑터와 양방향 통신을 수행함으로써 상기 전원 어댑터로 하여금 상기 제1 충전 모드에 대응되는 충전 전압을 결정하도록 하는 단계는,
    상기 단말이 상기 전원 어댑터에 의해 송신된 제2 명령을 수신하되, 상기 제2 명령은 상기 전원 어댑터의 현재 출력 전압을 상기 제1 충전 모드의 충전 전압으로 취급되기 적합한지 여부를 문의하는 단계; 및
    상기 단말이 상기 전원 어댑터를 향해 상기 제2 명령의 답변 명령을 송신하되, 상기 제2 명령의 답변 명령은 상기 전원 어댑터의 현재 출력 전압의 적절함, 높은 편임 또는 낮은 편임을 지시하는 단계를 포함하는 것을 특징으로 하는 단말을 위한 충전 방법.
  72. 제70항에 있어서,
    상기 단말이 상기 전원 어댑터로부터 상기 제1 충전 모드에 대응되는 충전 전류를 수신하여 상기 단말 내의 배터리를 위한 충전을 수행하기 전에, 상기 단말은 상기 제2 충전 인터페이스를 통해 상기 전원 어댑터와 양방향 통신을 수행함으로써 상기 전원 어댑터가 상기 제1 충전 모드에 대응되는 충전 전류를 결정하도록 하는 것을 특징으로 하는 단말을 위한 충전 방법.
  73. 제72항에 있어서,
    상기 단말이 상기 제2 충전 인터페이스를 통해 상기 전원 어댑터와 양방향 통신을 수행함으로써 상기 전원 어댑터가 상기 제1 충전 모드에 대응되는 충전 전류를 결정하도록 하는 단계는,
    상기 단말이 상기 전원 어댑터에 의해 송신된 제3 명령을 수신하되, 상기 제3 명령은 상기 단말이 현재 지원하는 최대 충전 전류를 문의하는 단계; 및
    상기 단말이 상기 전원 어댑터를 향해 상기 제3 명령의 답변 명령을 송신하되, 상기 제3 명령의 답변 명령은 상기 단말이 현재 지원하는 최대 충전 전류를 지시함으로써 상기 전원 어댑터가 상기 최대 충전 전류에 따라 상기 제1 충전 모드에 대응되는 충전 전류를 결정하도록 하는 단계를 포함하는 것을 특징으로 하는 단말을 위한 충전 방법.
  74. 제68항에 있어서,
    상기 전원 어댑터가 상기 제1 충전 모드를 사용하여 상기 단말을 위한 충전을 수행하는 과정 중, 상기 단말은 상기 제2 충전 인터페이스를 통해 상기 전원 어댑터와 양방향 통신을 수행함으로써 상기 전원 어댑터로 하여금 상기 전원 어댑터에서 배터리로 출력되는 충전 전류를 끊임 없이 조정하도록 하는 것을 특징으로 하는 단말을 위한 충전 방법.
  75. 제74항에 있어서,
    상기 단말이 상기 제2 충전 인터페이스를 통해 상기 전원 어댑터와 양방향 통신을 수행함으로써 상기 전원 어댑터로 하여금 상기 전원 어댑터에서 배터리로 출력되는 충전 전류를 끊임 없이 조정하도록 하는 단계는,
    상기 단말이 상기 전원 어댑터에 의해 송신된 제4 명령을 수신하되, 상기 제4 명령은 상기 단말 내의 배터리의 현재 전압을 문의하는 단계; 및
    상기 단말이 상기 전원 어댑터를 향해 상기 제4 명령의 답변 명령을 송신하되, 상기 제4 명령의 답변 명령은 상기 단말 내의 배터리의 현재 전압을 지시함으로써 상기 배터리의 현재 전압에 따라 상기 전원 어댑터에서 배터리로 출력하는 충전 전류가 끊임 없이 조정되도록 하는 단계를 포함하는 것을 특징으로 하는 단말을 위한 충전 방법.
  76. 제70항에 있어서,
    상기 전원 어댑터가 상기 제1 충전 모드를 사용하여 상기 단말을 위한 충전을 수행하는 과정 중, 상기 단말은 상기 제2 충전 인터페이스를 통해 상기 전원 어댑터와 양방향 통신을 수행함으로써 상기 전원 어댑터로 하여금 상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이에 접촉 불량이 존재하는지 여부를 결정하도록 하는 것을 특징으로 하는 단말을 위한 충전 방법.
  77. 제76항에 있어서,
    상기 단말이 상기 제2 충전 인터페이스를 통해 상기 전원 어댑터와 양방향 통신을 수행함으로써 상기 전원 어댑터로 하여금 상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이에 접촉 불량이 존재하는지 여부를 결정하도록 하는 단계는,
    상기 단말이 상기 전원 어댑터에 의해 송신된 제4 명령을 수신하되, 상기 제4 명령은 상기 단말 내의 배터리의 현재 전압을 문의하는 단계; 및
    상기 단말이 상기 전원 어댑터를 향해 상기 제4 명령의 답변 명령을 송신하되, 상기 제4 명령의 답변 명령은 상기 단말 내의 배터리의 현재 전압을 지시함으로써 상기 전원 어댑터로 하여금 상기 전원 어댑터의 출력 전압 및 상기 배터리의 현재 전압에 따라 상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이에 접촉 불량이 존재하는지 여부를 결정하도록 하는 단계를 포함하는 것을 특징으로 하는 단말을 위한 충전 방법.
  78. 제76항에 있어서,
    상기 단말은 또한 상기 전원 어댑터가 송신한 제5 명령을 수신하되, 상기 제5 명령은 상기 제1 충전 인터페이스와 상기 제2 충전 인터페이스 사이의 접촉 불량을 지시하는 것을 특징으로 하는 단말을 위한 충전 방법.
KR1020187021404A 2016-02-05 2017-01-07 단말을 위한 충전 시스템, 충전 방법 및 전원 어댑터 KR102193332B1 (ko)

Applications Claiming Priority (5)

Application Number Priority Date Filing Date Title
PCT/CN2016/073679 WO2017133001A1 (zh) 2016-02-05 2016-02-05 充电方法、适配器和移动终端
CNPCT/CN2016/073679 2016-02-05
CN201610600612 2016-07-26
CN201610600612.3 2016-07-26
PCT/CN2017/070540 WO2017133395A1 (zh) 2016-02-05 2017-01-07 用于终端的充电系统、充电方法以及电源适配器

Publications (2)

Publication Number Publication Date
KR20180098608A true KR20180098608A (ko) 2018-09-04
KR102193332B1 KR102193332B1 (ko) 2020-12-22

Family

ID=59499282

Family Applications (21)

Application Number Title Priority Date Filing Date
KR1020177031582A KR102178666B1 (ko) 2016-02-05 2017-01-07 어댑터 및 충전 제어 방법
KR1020177031620A KR102157331B1 (ko) 2016-02-05 2017-01-07 어댑터 및 충전 제어 방법
KR1020187006346A KR102301104B1 (ko) 2016-02-05 2017-01-07 단말기용 충전 시스템, 충전 방법 및 단말기
KR1020177031773A KR102189990B1 (ko) 2016-02-05 2017-01-07 어댑터 및 충전 제어 방법
KR1020187004498A KR102227157B1 (ko) 2016-02-05 2017-01-07 어댑터 및 충전 제어 방법
KR1020177036990A KR102157329B1 (ko) 2016-02-05 2017-01-07 단말을 위한 충전 시스템, 충전 방법 및 전원 어댑터
KR1020187021404A KR102193332B1 (ko) 2016-02-05 2017-01-07 단말을 위한 충전 시스템, 충전 방법 및 전원 어댑터
KR1020187003186A KR102183635B1 (ko) 2016-02-05 2017-01-07 어댑터 및 충전 제어 방법
KR1020177031772A KR102191090B1 (ko) 2016-02-05 2017-01-07 어댑터 및 충전 제어 방법
KR1020177032891A KR102183491B1 (ko) 2016-02-05 2017-01-07 어댑터 및 충전 제어 방법
KR1020177037496A KR102134066B1 (ko) 2016-02-05 2017-01-07 어댑터 및 충전 제어 방법
KR1020187001286A KR102196455B1 (ko) 2016-02-05 2017-01-07 어댑터 및 충전 제어 방법
KR1020187007677A KR102204603B1 (ko) 2016-02-05 2017-01-07 어댑터와 충전 제어 방법
KR1020177037882A KR102157343B1 (ko) 2016-02-05 2017-01-07 단말을 위한 충전 시스템, 충전 방법 및 전원 어댑터, 스위칭 전원
KR1020177037879A KR102157342B1 (ko) 2016-02-05 2017-01-07 충전 시스템, 충전 시의 보호 방법, 전원 어댑터
KR1020177035929A KR102138109B1 (ko) 2016-02-05 2017-01-07 어댑터 및 충전 제어 방법
KR1020187006356A KR102301103B1 (ko) 2016-02-05 2017-01-07 단말기용 충전 시스템, 충전 방법 및 전원 어댑터
KR1020177031705A KR102138091B1 (ko) 2016-02-05 2017-01-07 어댑터 및 충전 제어 방법
KR1020187006369A KR102204865B1 (ko) 2016-02-05 2017-01-10 단말기용 충전 시스템, 충전 방법 및 전원 어댑터
KR1020177033644A KR102183637B1 (ko) 2016-02-05 2017-01-10 단말기 충전 방법 및 시스템과 전원 어댑터
KR1020187034034A KR102176549B1 (ko) 2016-02-05 2017-07-18 충전 시스템, 충전 방법, 및 전원 어댑터 (charging system, charging method, and power adapter)

Family Applications Before (6)

Application Number Title Priority Date Filing Date
KR1020177031582A KR102178666B1 (ko) 2016-02-05 2017-01-07 어댑터 및 충전 제어 방법
KR1020177031620A KR102157331B1 (ko) 2016-02-05 2017-01-07 어댑터 및 충전 제어 방법
KR1020187006346A KR102301104B1 (ko) 2016-02-05 2017-01-07 단말기용 충전 시스템, 충전 방법 및 단말기
KR1020177031773A KR102189990B1 (ko) 2016-02-05 2017-01-07 어댑터 및 충전 제어 방법
KR1020187004498A KR102227157B1 (ko) 2016-02-05 2017-01-07 어댑터 및 충전 제어 방법
KR1020177036990A KR102157329B1 (ko) 2016-02-05 2017-01-07 단말을 위한 충전 시스템, 충전 방법 및 전원 어댑터

Family Applications After (14)

Application Number Title Priority Date Filing Date
KR1020187003186A KR102183635B1 (ko) 2016-02-05 2017-01-07 어댑터 및 충전 제어 방법
KR1020177031772A KR102191090B1 (ko) 2016-02-05 2017-01-07 어댑터 및 충전 제어 방법
KR1020177032891A KR102183491B1 (ko) 2016-02-05 2017-01-07 어댑터 및 충전 제어 방법
KR1020177037496A KR102134066B1 (ko) 2016-02-05 2017-01-07 어댑터 및 충전 제어 방법
KR1020187001286A KR102196455B1 (ko) 2016-02-05 2017-01-07 어댑터 및 충전 제어 방법
KR1020187007677A KR102204603B1 (ko) 2016-02-05 2017-01-07 어댑터와 충전 제어 방법
KR1020177037882A KR102157343B1 (ko) 2016-02-05 2017-01-07 단말을 위한 충전 시스템, 충전 방법 및 전원 어댑터, 스위칭 전원
