JP2005228570A - リチウムイオン伝導性硫化物系結晶化ガラス及びその製造方法 - Google Patents

リチウムイオン伝導性硫化物系結晶化ガラス及びその製造方法 Download PDF

Info

Publication number
JP2005228570A
JP2005228570A JP2004035380A JP2004035380A JP2005228570A JP 2005228570 A JP2005228570 A JP 2005228570A JP 2004035380 A JP2004035380 A JP 2004035380A JP 2004035380 A JP2004035380 A JP 2004035380A JP 2005228570 A JP2005228570 A JP 2005228570A
Authority
JP
Japan
Prior art keywords
sulfide
crystallized glass
lithium
lithium ion
glass
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
JP2004035380A
Other languages
English (en)
Other versions
JP4813767B2 (ja
JP2005228570A5 (ja
Inventor
Minoru Chiga
実 千賀
Yoshikatsu Kiyono
美勝 清野
Masahiro Tatsumisuna
昌弘 辰巳砂
Akitoshi Hayashi
晃敏 林
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Idemitsu Kosan Co Ltd
Original Assignee
Idemitsu Kosan Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Priority to JP2004035380A priority Critical patent/JP4813767B2/ja
Application filed by Idemitsu Kosan Co Ltd filed Critical Idemitsu Kosan Co Ltd
Priority to KR1020067016267A priority patent/KR101181148B1/ko
Priority to CN2005800043218A priority patent/CN1918668B/zh
Priority to DE112005000120.2T priority patent/DE112005000120B4/de
Priority to US10/586,924 priority patent/US8962194B2/en
Priority to PCT/JP2005/001323 priority patent/WO2005078740A1/ja
Priority to TW094103459A priority patent/TW200529247A/zh
Publication of JP2005228570A publication Critical patent/JP2005228570A/ja
Publication of JP2005228570A5 publication Critical patent/JP2005228570A5/ja
Application granted granted Critical
Publication of JP4813767B2 publication Critical patent/JP4813767B2/ja
Anticipated expiration legal-status Critical
Expired - Lifetime legal-status Critical Current

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03B—MANUFACTURE, SHAPING, OR SUPPLEMENTARY PROCESSES
    • C03B19/00—Other methods of shaping glass
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01B—CABLES; CONDUCTORS; INSULATORS; SELECTION OF MATERIALS FOR THEIR CONDUCTIVE, INSULATING OR DIELECTRIC PROPERTIES
    • H01B1/00—Conductors or conductive bodies characterised by the conductive materials; Selection of materials as conductors
    • H01B1/06—Conductors or conductive bodies characterised by the conductive materials; Selection of materials as conductors mainly consisting of other non-metallic substances
    • H01B1/10—Conductors or conductive bodies characterised by the conductive materials; Selection of materials as conductors mainly consisting of other non-metallic substances sulfides
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03B—MANUFACTURE, SHAPING, OR SUPPLEMENTARY PROCESSES
    • C03B32/00—Thermal after-treatment of glass products not provided for in groups C03B19/00, C03B25/00 - C03B31/00 or C03B37/00, e.g. crystallisation, eliminating gas inclusions or other impurities; Hot-pressing vitrified, non-porous, shaped glass products
    • C03B32/02—Thermal crystallisation, e.g. for crystallising glass bodies into glass-ceramic articles
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C10/00—Devitrified glass ceramics, i.e. glass ceramics having a crystalline phase dispersed in a glassy phase and constituting at least 50% by weight of the total composition
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C3/00—Glass compositions
    • C03C3/32—Non-oxide glass compositions, e.g. binary or ternary halides, sulfides or nitrides of germanium, selenium or tellurium
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C4/00—Compositions for glass with special properties
    • C03C4/18—Compositions for glass with special properties for ion-sensitive glass
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01B—CABLES; CONDUCTORS; INSULATORS; SELECTION OF MATERIALS FOR THEIR CONDUCTIVE, INSULATING OR DIELECTRIC PROPERTIES
    • H01B1/00—Conductors or conductive bodies characterised by the conductive materials; Selection of materials as conductors
    • H01B1/06—Conductors or conductive bodies characterised by the conductive materials; Selection of materials as conductors mainly consisting of other non-metallic substances
    • H01B1/12—Conductors or conductive bodies characterised by the conductive materials; Selection of materials as conductors mainly consisting of other non-metallic substances organic substances
    • H01B1/122—Ionic conductors
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/05—Accumulators with non-aqueous electrolyte
    • H01M10/052—Li-accumulators
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/05—Accumulators with non-aqueous electrolyte
    • H01M10/056—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes
    • H01M10/0561—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes the electrolyte being constituted of inorganic materials only
    • H01M10/0562—Solid materials
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M2300/00—Electrolytes
    • H01M2300/0017—Non-aqueous electrolytes
    • H01M2300/0065—Solid electrolytes
    • H01M2300/0068—Solid electrolytes inorganic
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
    • Y02E60/00—Enabling technologies; Technologies with a potential or indirect contribution to GHG emissions mitigation
    • Y02E60/10—Energy storage using batteries

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • General Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Materials Engineering (AREA)
  • Geochemistry & Mineralogy (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Manufacturing & Machinery (AREA)
  • Physics & Mathematics (AREA)
  • Crystallography & Structural Chemistry (AREA)
  • Ceramic Engineering (AREA)
  • Electrochemistry (AREA)
  • Dispersion Chemistry (AREA)
  • General Physics & Mathematics (AREA)
  • Condensed Matter Physics & Semiconductors (AREA)
  • Spectroscopy & Molecular Physics (AREA)
  • Inorganic Chemistry (AREA)
  • Thermal Sciences (AREA)
  • Glass Compositions (AREA)
  • Secondary Cells (AREA)
  • Conductive Materials (AREA)
  • Glass Melting And Manufacturing (AREA)
  • Re-Forming, After-Treatment, Cutting And Transporting Of Glass Products (AREA)

Abstract

【課題】 室温でも極めて高いリチウムイオン伝導性を示し、熱処理温度の低温化、Ｌｉ源使用量の低減を図ることにより工業生産が可能で、かつ経済性に優れた硫化物系結晶性ガラス及びその製造方法を提供する。
【解決手段】 構成成分として、リチウム（Ｌｉ）、リン（Ｐ）及び硫黄（Ｓ）元素を含有し、Ｘ線回折（ＣｕＫα：λ＝１．５４１８Å）において、２θ＝１７．８±０．３ｄｅｇ，１８．２±０．３ｄｅｇ，１９．８±０．３ｄｅｇ，２１．８±０．３ｄｅｇ，２３．８±０．３ｄｅｇ，２５．９±０．３ｄｅｇ，２９．５±０．３ｄｅｇ，３０．０±０．３ｄｅｇに回折ピークを有するリチウムイオン伝導性硫化物系結晶化ガラス。
【選択図】 図２

Description

本発明は、リチウムイオン伝導性硫化物系結晶化ガラス、その製造方法及びこれを用いた固体型電解質及び全固体電池に関する。
従来、室温で高いリチウムイオン伝導性を示す電解質は、ほとんど液体に限られていた。例えば、室温で高リチウムイオン伝導性を示す材料として、有機系電解液がある。
また、室温で１０−３Ｓｃｍ−１以上の高い伝導度を示す、Ｌｉ３Ｎをベースとするリチウムイオン伝導性セラミックスが知られている。
しかし、従来の有機系電解液は、有機溶媒を含むために可燃性である。従って、有機溶媒を含むイオン伝導性材料を電池の電解質として実際に用いる際には、液漏れの心配や発火の危険性がある。
また、かかる電解液は、液体であるため、リチウムイオンが伝導するだけでなく、対アニオンが伝導するために、リチウムイオン輸率が１でない。
従来のＬｉ３Ｎをベースとするリチウムイオン伝導性セラミックスは、分解電圧が低いために、３Ｖ以上で作動する全固体電池を構成することが困難であった。
この課題に関して、Ｌｉ２Ｓ５０〜９２．５モル％及びＰ２Ｓ５７．５〜５０モル％の組成で、３０〜９９％の結晶化率を有しており、Ｌｉ２ＳとＰ２Ｓ５とを主成分とするガラス相と、Ｌｉ７ＰＳ６、Ｌｉ４Ｐ２Ｓ６及びＬｉ３ＰＳ４からなる群より選ばれる少なくとも１種の化合物を含有する結晶相とが存在している硫化物系結晶化ガラスが開示されている（例えば、特許文献１参照。）。
この硫化物系結晶性ガラスは、室温でも高いリチウムイオン伝導性を示す。
しかしながら、この結晶系ガラスを製造する際に熱処理温度は５００℃以上で実施していて、工業生産する場合には、特殊な設備が必要である。また、高いイオン伝導度を示す領域は、８０モル％Ｌｉ２Ｓ、２０モル％Ｐ２Ｓ５組成であり、高価なＬｉ源を多量に使用していた。
このため、材料の製造コストが高くなり、経済性において必ずしも満足するものではなかった。
また、硫化物系結晶性ガラスを利用したリチウム二次電池の効率を向上するため、さらに高いリチウムイオン伝導性を有する材料が求められている。
特開２００２−１０９９５５号公報
本発明は上述の問題に鑑みなされたものであり、室温でも極めて高いリチウムイオン伝導性を示し、熱処理温度の低温化、Ｌｉ源使用量の低減を図ることにより工業生産が可能で、かつ経済性に優れた硫化物系結晶性ガラスを提供することを目的とする。
この課題を解決するために、本発明者らは、上記特許文献１記載の技術について、より詳細に研究を重ねた結果、熱処理温度が低く、Ｌｉ源使用量の比較的少ない組成において、硫化物系結晶性ガラスが新規な結晶構造を発現し、この結晶構造を有するときに、リチウムイオン伝導性が著しく優れていることを見出し、本発明を完成させた。
即ち、本発明によれば、以下に示すリチウムイオン伝導性硫化物系結晶化ガラス、その製造方法、これを用いた固体型電解質及び全固体電池が提供される。
１．構成成分として、リチウム（Ｌｉ）、リン（Ｐ）及び硫黄（Ｓ）元素を含有し、Ｘ線回折（ＣｕＫα：λ＝１．５４１８Å）において、２θ＝１７．８±０．３ｄｅｇ，１８．２±０．３ｄｅｇ，１９．８±０．３ｄｅｇ，２１．８±０．３ｄｅｇ，２３．８±０．３ｄｅｇ，２５．９±０．３ｄｅｇ，２９．５±０．３ｄｅｇ，３０．０±０．３ｄｅｇに回折ピークを有するリチウムイオン伝導性硫化物系結晶化ガラス。
２．Ｌｉ２Ｓ：６８〜７４モル％及びＰ２Ｓ５：２６〜３２モル％の組成からなる硫化物系ガラスを、１５０〜３６０℃で焼成処理するリチウムイオン伝導性硫化物系結晶化ガラスの製造方法。
３．前記Ｌｉ２Ｓが、非プロトン性有機溶媒中で水酸化リチウムと硫化水素とを反応させて得たＬｉ２Ｓを、有機溶媒を用い、１００℃以上の温度で洗浄して精製したものである２に記載のリチウムイオン伝導性硫化物系結晶化ガラスの製造方法。
４．前記Ｌｉ２Ｓに含まれる硫黄酸化物の総量が０．１５質量％以下であり、Ｎ−メチルアミノ酪酸リチウム（ＬＭＡＢ）が、０．１質量％以下である２又は３に記載のリチウムイオン伝導性硫化物系結晶化ガラスの製造方法。
５．前記Ｐ２Ｓ５に代えて、相当するモル比の単体リン（Ｐ）、単体硫黄（Ｓ）を用いる２〜４のいずれかに記載のリチウムイオン伝導性硫化物系結晶化ガラスの製造方法。
６．前記Ｌｉ２Ｓ及びＰ２Ｓ５又は単体リン（Ｐ）並びに単体硫黄（Ｓ）を、メカニカルミリング法により前記硫化物系ガラスとする２〜５のいずれかに記載の硫化物系結晶化ガラスの製造方法。
７．上記２〜６のいずれかに記載の製造方法により製造されたリチウムイオン伝導性硫化物系結晶化ガラス。
８．上記１又は７に記載のリチウムイオン伝導性硫化物系結晶化ガラスを原料とするリチウム二次電池用固体電解質。
９．上記８に記載のリチウム二次電池用固体電解質を使用した全固体電池。
本発明の硫化物系結晶性ガラス及びその製造方法は、焼成温度が１５０℃〜３６０℃と低温領域であり、かつ、Ｌｉ源の使用量を低減できるため、工業生産が可能で、経済性にも優れている。
また、室温でも極めて高いリチウムイオン伝導性を示すので、この硫化物系結晶性ガラスを使用したリチウム二次電池の性能を向上できる。
以下、本発明を具体的に説明する。
本発明のリチウムイオン伝導性硫化物系結晶化ガラスは、構成成分として、リチウム、リン及び硫黄元素を含有し、Ｘ線回折（ＣｕＫα：λ＝１．５４１８Å）において、２θ＝１７．８±０．３ｄｅｇ，１８．２±０．３ｄｅｇ，１９．８±０．３ｄｅｇ，２１．８±０．３ｄｅｇ，２３．８±０．３ｄｅｇ，２５．９±０．３ｄｅｇ，２９．５±０．３ｄｅｇ，３０．０±０．３ｄｅｇに回折ピークを有する。
上記の８領域において、回折ピークを有する結晶構造は、過去において観測されておらず、この硫化物系結晶化ガラスが新規な結晶構造を有していることを示している。本発明は、このような結晶構造を有する硫化物系結晶化ガラスが、極めて高いリチウムイオン伝導性を有することを見出したものである。
この結晶構造は、Ｌｉ２Ｓ：６８〜７４モル％及びＰ２Ｓ５：２６〜３２モル％の組成からなる硫化物系ガラスを、１５０〜３６０℃で焼成処理することで発現することができる。
出発原料のＬｉ２Ｓとしては、例えば、非プロトン性有機溶媒中で水酸化リチウムと硫化水素とを反応させて得たＬｉ２Ｓを、有機溶媒を用い、１００℃以上の温度で洗浄して精製したものが使用できる。
具体的には、特開平７−３３０３１２号公報に開示された製造方法で、Ｌｉ２Ｓを製造することが好ましく、このＬｉ２Ｓを特願２００３−３６３４０３号の記載の方法で精製したものが好ましい。
このＬｉ２Ｓの製造方法は、簡易な手段によって高純度の硫化リチウムを得ることができるため、硫化物系結晶化ガラスの原料コストを削減できる。また、上記の精製方法は、簡便な処理により、Ｌｉ２Ｓに含まれる不純物である硫黄酸化物やＮ−メチルアミノ酪酸リチウム（以下、ＬＭＡＢという）等を除去できるため、経済的に有利であるとともに、得られた高純度の硫化リチウムを用いたリチウム二次電池用固体電解質は、純度に起因する性能低下が抑えられ、その結果、優れたリチウム二次電池（固体電池）を得ることができる。
尚、Ｌｉ２Ｓに含まれる硫黄酸化物の総量は、０．１５質量％以下であることが好ましく、ＬＭＡＢは、０．１質量％以下であることが好ましい。
Ｐ２Ｓ５は、工業的に製造され、販売されているものであれば、特に限定なく使用することができる。
また、Ｐ２Ｓ５に代えて、相当するモル比の単体リン（Ｐ）及び単体硫黄（Ｓ）を用いることもできる。これにより、入手が容易で、かつ安価な材料から本発明の硫化物系結晶化ガラスを製造することができる。単体リン（Ｐ）及び単体硫黄（Ｓ）は、工業的に生産され、販売されているものであれば、特に限定なく使用することができる。
本発明の硫化物系結晶化ガラスの組成は、Ｌｉ２Ｓ：６８〜７４モル％及びＰ２Ｓ５：３２〜２６モル％とする。この配合比の範囲を外れると、本発明特有の結晶構造が発現せず、イオン伝導度が小さくなり、固体電解質として十分な性能を発揮しない。特にＬｉ２Ｓの配合量を、６８〜７３モル％とし、Ｐ２Ｓ５の配合量を、３２〜２７モル％とすることが好ましい。
尚、本発明の結晶化ガラスが有する結晶構造を発現できる範囲において、上記Ｐ２Ｓ５、Ｌｉ２Ｓの他に出発原料として、Ａｌ２Ｓ３、Ｂ２Ｓ３、ＧｅＳ２及びＳｉＳ２からなる群より選ばれる少なくとも１種の硫化物を含ませることができる。かかる硫化物を加えると、硫化物系ガラスを形成する際に、より安定なガラスを生成させることができる。
同様に、Ｌｉ２Ｓ及びＰ２Ｓ５に加え、Ｌｉ３ＰＯ４、Ｌｉ４ＳｉＯ４、Ｌｉ４ＧｅＯ４、Ｌｉ３ＢＯ３及びＬｉ３ＡｌＯ３からなる群より選ばれる少なくとも１種のオルトオキソ酸リチウムを含ませることができる。かかるオルトオキソ酸リチウムを含ませると、結晶化ガラス中のガラスを安定化させることができる。
さらに、Ｌｉ２Ｓ及びＰ２Ｓ５に加え、上述した硫化物を少なくとも一種類以上含ませ、さらに、上述したオルトオキソ酸リチウムを少なくとも一種類以上含ませることができる。
上記出発原料の混合物を硫化物系ガラスとする方法としては、例えば、メカニカルミリング処理（以下、ＭＭ処理と示すことがある。）又は溶融急冷法がある。
ＭＭ処理を用いて硫化物系ガラスを形成すると、ガラス生成域を拡大することができるため好ましい。また、溶融急冷法で行なう加熱処理が不要となり、室温で行えるので、製造工程の簡略化も可能となる。
溶融急冷法やＭＭ処理により硫化物系ガラスを形成する際、窒素等の不活性ガスの雰囲気を用いるのが好ましい。水蒸気や酸素等は、出発物質と反応し易いからである。
ＭＭ処理では、ボールミルを使用するのが好ましい。大きな機械的エネルギーが得られるからである。
ボールミルとしては、遊星型ボールミル機を使用するのが好ましい。遊星型ボールミルでは、ポットが自転回転しながら、台盤が公転回転するので、非常に高い衝撃エネルギーを効率良く発生させることができる。
ＭＭ処理の条件は、使用する機器等により適宜調整すればよいが、回転速度が速いほど、硫化物系ガラスの生成速度は速くなり、回転時間が長いほど硫化物系ガラスヘの原料の転化率は高くなる。例えば、一般的な遊星型ボールミル機を使用した場合は、回転速度を数十〜数百回転／分とし、０．５時間〜１００時間処理すればよい。
得られた硫化物系ガラスを焼成処理し結晶化させて、本発明のリチウムイオン伝導性硫化物系結晶化ガラスとする。このときの焼成温度は１５０℃〜３６０℃とする。１５０℃未満では、硫化物系ガラスのガラス転移点以下の温度であるため結晶化が進行しない。一方、３６０℃を超えると、上述した本発明特有の結晶構造を有する結晶ガラスが生成せず、上記特許文献１に記載された結晶構造に変化してしまう。焼成温度は２００℃〜３５０℃の範囲が特に好ましい。焼成時間は、結晶が生成する条件であれば特に限定はなく、瞬時であっても長時間であっても構わない。また、焼成温度までの昇温パターンについても特に限定はない。
本発明の硫化物系結晶化ガラスは、少なくとも５Ｖ以上の分解電圧を持ち、不燃性の無機固体、リチウムイオン輸率が１であるという特性を保持しつつ、室温において１０−３Ｓｃｍ−１台という、今までにない極めて高いリチウムイオン伝導性を示す。従って、リチウム電池の固体電解質用の材料として、極めて適している。
また、上記の特性を有する本発明の固体電解質を使用した全固体電池は、エネルギー密度が高く、安全性及び充放電サイクル特性が優れている。
以下、本発明を実施例によってさらに具体的に説明する。
製造例
（１）硫化リチウム（Ｌｉ２Ｓ）の製造
硫化リチウムは、特開平７−３３０３１２号公報の第１の態様（２工程法）の方法にしたがって製造した。具体的には、撹拌翼のついた１０リットルオートクレーブにＮ−メチル−２−ピロリドン（ＮＭＰ）３３２６．４ｇ（３３．６モル）及び水酸化リチウム２８７．４ｇ（１２モル）を仕込み、３００ｒｐｍ、１３０℃に昇温した。昇温後、液中に硫化水素を３リットル／分の供給速度で２時間吹き込んだ。続いてこの反応液を窒素気流下（２００ｃｃ／分）昇温し、反応した硫化水素の一部を脱硫化水素化した。昇温するにつれ、上記硫化水素と水酸化リチウムの反応により副生した水が蒸発を始めたが、この水はコンデンサにより凝縮し系外に抜き出した。水を系外に留去すると共に反応液の温度は上昇するが、１８０℃に達した時点で昇温を停止し、一定温度に保持した。脱硫化水素反応が終了後（約８０分）反応を終了し、硫化リチウムを得た。
（２）硫化リチウムの精製
上記（１）で得られた５００ｍＬのスラリー反応溶液（ＮＭＰ−硫化リチウムスラリー）中のＮＭＰをデカンテーションした後、脱水したＮＭＰ １００ｍＬを加え、１０５℃で約１時間撹拌した。その温度のままＮＭＰをデカンテーションした。さらにＮＭＰ １００ｍＬを加え、１０５℃で約１時間撹拌し、その温度のままＮＭＰをデカンテーションし、同様の操作を合計４回繰り返した。デカンテーション終了後、窒素気流下２３０℃（ＮＭＰの沸点以上の温度）で硫化リチウムを常圧下で３時間乾燥した。得られた硫化リチウム中の不純物含有量を測定した。
尚、亜硫酸リチウム（Ｌｉ２ＳＯ３）、硫酸リチウム（Ｌｉ２ＳＯ４）並びにチオ硫酸リチウム（Ｌｉ２Ｓ２Ｏ３）の各硫黄酸化物、及びＮ−メチルアミノ酪酸リチウム（ＬＭＡＢ）の含有量は、イオンクロマトグラフ法により定量した。その結果、硫黄酸化物の総含有量は０．１３質量％であり、ＬＭＡＢは０．０７質量％であった。
このようにして精製したＬｉ２Ｓを、以下の実施例及び比較例で使用した。
実施例１
上記製造例にて製造したＬｉ２ＳとＰ２Ｓ５（アルドリッチ製）を出発原料に用いた。これらを７０対３０のモル比に調製した混合物を約１ｇと粒径１０mmΦのアルミナ製ボール１０ケとを４５ｍＬのアルミナ製容器に入れ、遊星型ボールミル（フリッチュ社製：型番Ｐ−７）にて、窒素中、室温（２５℃）にて、回転速度を３７０ｒｐｍとし、２０時間メカニカルミリング処理することで、白黄色の粉末である硫化物系ガラスを得た。
得られた粉末について、粉末Ｘ線回折測定を行った（ＣｕＫα：λ＝１．５４１８Å）。このＸ線回折スペクトルチャートを図１に示す。尚、図１には、後述する比較例１−３のスペクトルも示してある。
このチャートが、非晶質体特有のブロードな形を示していることから、この粉末がガラス化（非晶質化）していることが確認できた。
この粉末（硫化物系ガラス）を、窒素中にて常温（２５℃）〜２６０℃までの温度範囲で焼成処理を行い、硫化物系結晶化ガラスを作製した。尚、焼成処理と同時に示差熱分析を行った。
このときの昇温・降温速度は、１０℃／分とし、２６０℃まで昇温した後、室温まで冷却した。
示差熱分析の結果、２３０〜２４０℃に非晶質体の結晶化にともなう発熱ピークが観察された。これにより、非晶質体が結晶性ガラスへ、２３０〜２４０℃で変化することが分かった。
上記にて作製した硫化物系結晶化ガラスについて、粉末Ｘ線回折測定を行った（ＣｕＫα：λ＝１．５４１８Å）。図２に、この硫化物系結晶化ガラスのＸ線回折スペクトルチャートを示す。尚、図２には、後述する比較例１−４のスペクトルも示してある。
図２より、得られた結晶化ガラスは、２θ＝１７．８ｄｅｇ，１８．２ｄｅｇ，１９．８ｄｅｇ，２１．８ｄｅｇ，２３．８ｄｅｇ，２５．９ｄｅｇ，２９．５ｄｅｇ，３０．０に回折ピークを有することが確認され、従来から知られている、Ｌｉ７ＰＳ６、Ｌｉ４Ｐ２Ｓ６、Ｌｉ３ＰＳ４とは異なる結晶相を有することが確認できた。
実施例２
実施例１において作製した硫化物系ガラス（焼成処理前の粉末）を、ペレット状（直径約１０ｍｍ、厚み約１ｍｍ）の成形体に加工した。
この成形体について、焼成処理を施しながら、イオン伝導度を測定した。測定は、成形体に電極としてカーボンペーストを塗布したものについて、交流二端子法により行った。
焼成（測定）は、室温（２５℃）から開始し、２５０℃付近まで昇温し、その後、室温まで降温することで行なった。このときの昇温・降温には、各々約３時間を要した。

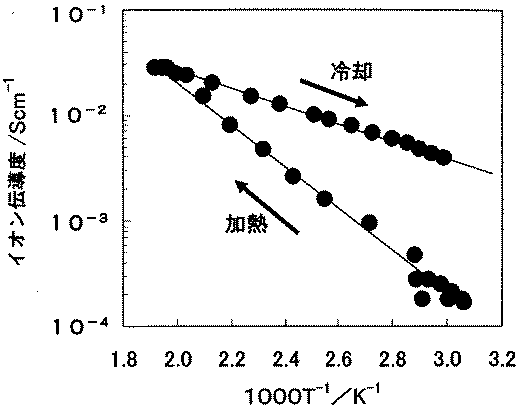

図３は、この硫化物系結晶化ガラスのイオン伝導度の測定結果をアレニウスプロットで示した図である。
この処理により得られた硫化物系結晶化ガラスの、室温（２５℃）におけるイオン伝導度は、２．１×１０−３Ｓｃｍ−１であった。この値は、本元素系（Ｌｉ，Ｐ，Ｓ）の電解質では過去最大の値であった。
測定後の試料についてＸ線回折測定を行った結果、実施例１と同様な回折ピークパターンとなっていることが確認できた。
実施例２及び以下に示す実施例、比較例の焼成温度、各例で作製した硫化物系結晶化ガラスのＸ線回折ピーク、結晶及びイオン伝導度を表１に示す。
Figure 2005228570
実施例３
Ｌｉ２ＳとＰ２Ｓ５のモル比を６８：３２に変更した他は、実施例１と同様にして結晶化ガラスを作製した。
得られた結晶化ガラスは、実施例１と同様なＸ線回折ピークが観察された。また、実施例２と同様な方法でイオン伝導度を測定した結果、１．０×１０−３Ｓ／ｃｍであった。
実施例４
Ｌｉ２ＳとＰ２Ｓ５のモル比を７３：２７に変更した他は、実施例１と同様にして結晶化ガラスを作製した。
得られた結晶化ガラスは、実施例１と同様なＸ線回折ピークが観察された。また、実施例２と同様な方法でイオン伝導度を測定した結果、１．３×１０−３Ｓ／ｃｍであった。
比較例１
Ｌｉ２ＳとＰ２Ｓ５のモル比を、６７：３３に変更した他は、実施例１と同様にして硫化物系結晶化ガラスを作製した。また、実施例２と同様な方法でイオン伝導度を測定した。
比較例２
Ｌｉ２ＳとＰ２Ｓ５のモル比を、７５：２５に変更した他は、実施例１と同様にして硫化物系結晶化ガラスを作製した。また、実施例２と同様な方法でイオン伝導度を測定した。
比較例３
Ｌｉ２ＳとＰ２Ｓ５のモル比を、８０：２０に変更した他は、実施例１と同様にして硫化物系結晶化ガラスを作製した。また、実施例２と同様な方法でイオン伝導度を測定した。
比較例４
焼成処理において、最高温度を２５０℃から５５０℃に変更した他は、実施例１、２と同様にして硫化物系結晶化ガラスを作製し、イオン伝導度を測定した。
図２に示すように、比較例１−４で作製した硫化物系結晶化ガラスは、本発明の結晶化ガラスが有する特有な回折ピークが出現しないことが確認できた。
また、表１に記載した実施例及び比較例のイオン伝導度の測定結果から、本発明の硫化物系結晶化ガラスが従来のものと比して、極めて高いイオン伝導度を示すことが確認できた。
本発明のリチウムイオン伝導性硫化物系結晶化ガラスは、少なくとも５Ｖ以上の分解電圧を持ち、不燃性の無機固体、リチウムイオン輸率が１であるという特性を保持しつつ、室温において１０−３Ｓｃｍ−１台という、今までにない極めて高いリチウムイオン伝導性を示す。従って、リチウム電池の固体電解質用の材料として、極めて適している。
また、本発明の製造方法は、焼成温度が１５０℃〜３６０℃と低温領域であり、かつ、Ｌｉ源の使用量を低減できるため、工業生産が可能で、経済性にも優れている。
さらに、上記の特性を有する本発明の固体電解質を使用した全固体電池は、エネルギー密度が高く、安全性及び充放電サイクル特性が優れている。
実施例１及び比較例１−３で作製した硫化物系ガラスのＸ線回折スペクトルチャートである。 実施例２及び比較例１−４で作製した硫化物系結晶化ガラスのＸ線回折スペクトルチャートである。 実施例２で作製した硫化物系結晶化ガラスのイオン伝導度の測定結果を示す図である。

Claims (9)

  1. 構成成分として、リチウム（Ｌｉ）、リン（Ｐ）及び硫黄（Ｓ）元素を含有し、Ｘ線回折（ＣｕＫα：λ＝１．５４１８Å）において、２θ＝１７．８±０．３ｄｅｇ，１８．２±０．３ｄｅｇ，１９．８±０．３ｄｅｇ，２１．８±０．３ｄｅｇ，２３．８±０．３ｄｅｇ，２５．９±０．３ｄｅｇ，２９．５±０．３ｄｅｇ，３０．０±０．３ｄｅｇに回折ピークを有するリチウムイオン伝導性硫化物系結晶化ガラス。
  2. Ｌｉ２Ｓ：６８〜７４モル％及びＰ２Ｓ５：２６〜３２モル％の組成からなる硫化物系ガラスを、１５０〜３６０℃で焼成処理するリチウムイオン伝導性硫化物系結晶化ガラスの製造方法。
  3. 前記Ｌｉ２Ｓが、非プロトン性有機溶媒中で水酸化リチウムと硫化水素とを反応させて得たＬｉ２Ｓを、有機溶媒を用い、１００℃以上の温度で洗浄して精製したものである請求項２に記載のリチウムイオン伝導性硫化物系結晶化ガラスの製造方法。
  4. 前記Ｌｉ２Ｓに含まれる硫黄酸化物の総量が０．１５質量％以下であり、Ｎ−メチルアミノ酪酸リチウム（ＬＭＡＢ）が、０．１質量％以下である請求項２又は３に記載のリチウムイオン伝導性硫化物系結晶化ガラスの製造方法。
  5. 前記Ｐ２Ｓ５に代えて、相当するモル比の単体リン（Ｐ）、単体硫黄（Ｓ）を用いる請求項２〜４のいずれかに記載のリチウムイオン伝導性硫化物系結晶化ガラスの製造方法。
  6. 前記Ｌｉ２Ｓ及びＰ２Ｓ５又は単体リン（Ｐ）並びに単体硫黄（Ｓ）を、メカニカルミリング法により前記硫化物系ガラスとする請求項２〜５のいずれかに記載の硫化物系結晶化ガラスの製造方法。
  7. 請求項２〜６のいずれかに記載の製造方法により製造されたリチウムイオン伝導性硫化物系結晶化ガラス。
  8. 請求項１又は７に記載のリチウムイオン伝導性硫化物系結晶化ガラスを原料とするリチウム二次電池用固体電解質。
  9. 請求項８に記載のリチウム二次電池用固体電解質を使用した全固体電池。
JP2004035380A 2004-02-12 2004-02-12 リチウムイオン伝導性硫化物系結晶化ガラス及びその製造方法 Expired - Lifetime JP4813767B2 (ja)

Priority Applications (7)

Application Number Priority Date Filing Date Title
JP2004035380A JP4813767B2 (ja) 2004-02-12 2004-02-12 リチウムイオン伝導性硫化物系結晶化ガラス及びその製造方法
CN2005800043218A CN1918668B (zh) 2004-02-12 2005-01-31 锂离子传导性硫化物系结晶化玻璃、其制造方法及其应用
DE112005000120.2T DE112005000120B4 (de) 2004-02-12 2005-01-31 Lithium-lonen-leitendes kristallisiertes Glas auf Sulfid-Basis, Verfahren zu dessen Herstellung, fester Elektrolyt und Trocken-Batterie unter Verwendung desselben
US10/586,924 US8962194B2 (en) 2004-02-12 2005-01-31 Lithium ion conducting sulfide based crystallized glass and method for production thereof
KR1020067016267A KR101181148B1 (ko) 2004-02-12 2005-01-31 리튬 이온 전도성 황화물계 결정화 유리 및 그의 제조방법
PCT/JP2005/001323 WO2005078740A1 (ja) 2004-02-12 2005-01-31 リチウムイオン伝導性硫化物系結晶化ガラス及びその製造方法
TW094103459A TW200529247A (en) 2004-02-12 2005-02-03 Lithium ion conducting sulfide based crystallized glass and method for production thereof

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
JP2004035380A JP4813767B2 (ja) 2004-02-12 2004-02-12 リチウムイオン伝導性硫化物系結晶化ガラス及びその製造方法

Publications (3)

Publication Number Publication Date
JP2005228570A true JP2005228570A (ja) 2005-08-25
JP2005228570A5 JP2005228570A5 (ja) 2006-11-24
JP4813767B2 JP4813767B2 (ja) 2011-11-09

Family

ID=34857681

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2004035380A Expired - Lifetime JP4813767B2 (ja) 2004-02-12 2004-02-12 リチウムイオン伝導性硫化物系結晶化ガラス及びその製造方法

Country Status (7)

Country Link
US (1) US8962194B2 (ja)
JP (1) JP4813767B2 (ja)
KR (1) KR101181148B1 (ja)
CN (1) CN1918668B (ja)
DE (1) DE112005000120B4 (ja)
TW (1) TW200529247A (ja)
WO (1) WO2005078740A1 (ja)

Cited By (77)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2005327528A (ja) * 2004-05-13 2005-11-24 Sanyo Electric Co Ltd リチウム二次電池用固体電解質含有電極
WO2007066539A1 (ja) * 2005-12-09 2007-06-14 Idemitsu Kosan Co., Ltd. リチウムイオン伝導性硫化物系固体電解質及びそれを用いた全固体リチウム電池
JP2007273217A (ja) * 2006-03-31 2007-10-18 Idemitsu Kosan Co Ltd 固体電解質、その製造方法及び全固体二次電池
JP2007273214A (ja) * 2006-03-31 2007-10-18 Idemitsu Kosan Co Ltd 固体電解質、その製造方法及び全固体二次電池
JP2008004334A (ja) * 2006-06-21 2008-01-10 Idemitsu Kosan Co Ltd 硫化物系固体電解質の製造方法
JP2008103194A (ja) * 2006-10-19 2008-05-01 Idemitsu Kosan Co Ltd 硫化リチウム系固体電解質
JP2008103285A (ja) * 2006-10-20 2008-05-01 Idemitsu Kosan Co Ltd 全固体バイポーラ電池
JP2008120666A (ja) * 2006-10-17 2008-05-29 Idemitsu Kosan Co Ltd ガラスセラミック及びその製造方法
JP2008288098A (ja) * 2007-05-18 2008-11-27 Idemitsu Kosan Co Ltd 硫化物系電解質粉体及びそれを用いた硫化物系電解質成形体
JP2009093995A (ja) * 2007-10-11 2009-04-30 Idemitsu Kosan Co Ltd リチウムイオン二次電池用硫化物系固体電解質
JP2009266575A (ja) * 2008-04-24 2009-11-12 Idemitsu Kosan Co Ltd 硫化物系電解質の製造方法及びボールミル
JP2010030840A (ja) * 2008-07-29 2010-02-12 Ohara Inc リチウムイオン伝導性ガラスセラミックスの製造方法
JP2010090003A (ja) * 2008-10-09 2010-04-22 Idemitsu Kosan Co Ltd 硫化物系固体電解質の製造方法
WO2010064127A1 (en) 2008-12-02 2010-06-10 Toyota Jidosha Kabushiki Kaisha All-solid battery
WO2010125467A1 (en) 2009-05-01 2010-11-04 Toyota Jidosha Kabushiki Kaisha Solid electrolyte material, electrode element that includes solid electrolyte material, all-solid battery that includes solid electrolyte material, and manufacturing method for solid electrolyte material
JP2010257878A (ja) * 2009-04-28 2010-11-11 Toyota Motor Corp 全固体電池
JP2010540396A (ja) * 2007-10-08 2010-12-24 ウニヴェルジテート ジーゲン リチウム硫銀ゲルマニウム鉱
US7901598B2 (en) 2006-05-15 2011-03-08 Sumitomo Electric Industries, Ltd. Solid electrolyte and method of producing the same
JP2011119159A (ja) * 2009-12-04 2011-06-16 Toyota Motor Corp 硫化物固体電解質材料の製造方法、硫化物固体電解質材料およびリチウム電池
JP2011134675A (ja) * 2009-12-25 2011-07-07 Toyota Motor Corp 電極層、固体電解質層および全固体二次電池
WO2012001773A1 (ja) * 2010-06-29 2012-01-05 トヨタ自動車株式会社 硫化物固体電解質材料の製造方法、リチウム固体電池の製造方法
US20120028128A1 (en) * 2009-03-18 2012-02-02 Santoku Corporation All-solid-state lithium battery
JP2012043654A (ja) * 2010-08-19 2012-03-01 Nippon Electric Glass Co Ltd リチウムイオン伝導性材料の製造方法
WO2012026238A1 (en) 2010-08-26 2012-03-01 Toyota Jidosha Kabushiki Kaisha Sulfide solid electrolyte material and lithium solid state battery
WO2012026561A2 (en) 2010-08-26 2012-03-01 Toyota Jidosha Kabushiki Kaisha Sulfide solid electrolyte material, cathode body and lithium solid state battery
JP2012041207A (ja) * 2010-08-13 2012-03-01 Idemitsu Kosan Co Ltd 固体電解質ガラス及びその製造方法
WO2012102037A1 (ja) 2011-01-27 2012-08-02 出光興産株式会社 アルカリ金属硫化物と導電剤の複合材料
WO2012176267A1 (ja) * 2011-06-20 2012-12-27 トヨタ自動車株式会社 二次電池用電極層、固体電解質層および全固体二次電池
WO2013042371A1 (ja) * 2011-09-22 2013-03-28 出光興産株式会社 ガラス粒子
WO2013069243A1 (ja) 2011-11-07 2013-05-16 出光興産株式会社 固体電解質
WO2013076955A1 (ja) 2011-11-24 2013-05-30 出光興産株式会社 電極材料、及びそれを用いたリチウムイオン電池
JP2013127982A (ja) * 2013-02-22 2013-06-27 Idemitsu Kosan Co Ltd リチウム電池用固体電解質シート、その製造方法、及びそれを用いた全固体二次電池
JPWO2012017544A1 (ja) * 2010-08-05 2013-09-19 トヨタ自動車株式会社 硫化物固体電解質ガラス、リチウム固体電池および硫化物固体電解質ガラスの製造方法
KR20130105724A (ko) 2009-02-27 2013-09-25 도요타지도샤가부시키가이샤 황화물 고체 전해질 재료
WO2014002483A1 (ja) 2012-06-29 2014-01-03 出光興産株式会社 正極合材
JP2014013772A (ja) * 2013-09-11 2014-01-23 Idemitsu Kosan Co Ltd リチウムイオン二次電池用硫化物系固体電解質
KR101383683B1 (ko) * 2009-11-25 2014-04-09 도요타 지도샤（주） 리튬 이온 전도성 재료 및 리튬 전지
JP2014089971A (ja) * 2013-12-18 2014-05-15 Toyota Motor Corp 硫化物固体電解質材料、リチウム固体電池、および、硫化物固体電解質材料の製造方法
WO2014073197A1 (ja) 2012-11-06 2014-05-15 出光興産株式会社 固体電解質
JP2014096391A (ja) * 2009-01-15 2014-05-22 Idemitsu Kosan Co Ltd リチウムイオン伝導性固体電解質の製造方法
WO2014103508A1 (ja) 2012-12-27 2014-07-03 トヨタ自動車株式会社 硫化物固体電解質の製造方法
WO2014112277A1 (ja) * 2013-01-17 2014-07-24 国立大学法人東京工業大学 硫化物固体電解質材料、電池および硫化物固体電解質材料の製造方法
KR20140103957A (ko) * 2011-12-22 2014-08-27 고쿠리츠다이가쿠호진 토쿄고교 다이가꾸 황화물 고체 전해질 재료, 전지 및 황화물 고체 전해질 재료의 제조 방법
KR20140116158A (ko) * 2012-02-06 2014-10-01 도요타지도샤가부시키가이샤 황화물 고체 전해질 재료, 전지 및 황화물 고체 전해질 재료의 제조 방법
WO2014162693A1 (ja) 2013-04-02 2014-10-09 出光興産株式会社 複合材料
WO2014174829A1 (ja) * 2013-04-24 2014-10-30 出光興産株式会社 固体電解質の製造方法
JP2014221714A (ja) * 2006-10-19 2014-11-27 出光興産株式会社 リチウムイオン伝導性固体電解質シート及びその製造方法
JP2014234212A (ja) * 2013-06-03 2014-12-15 出光興産株式会社 硫化物系化合物保存用容器の製造方法
DE102015100730A1 (de) 2014-01-24 2015-07-30 Toyota Jidosha Kabushiki Kaisha Verfahren für die herstellung eines sulfidfestelektrolyts
JP2015146239A (ja) * 2014-02-03 2015-08-13 古河機械金属株式会社 固体電解質材料、リチウムイオン電池および固体電解質材料の製造方法
JP2015179649A (ja) * 2014-03-20 2015-10-08 出光興産株式会社 結晶化硫化物系固体電解質の製造方法
US9172113B2 (en) 2011-07-06 2015-10-27 Toyota Jidosha Kabushiki Kaisha Sulfide solid electrolyte material, lithium solid-state battery, and method for producing sulfide solid electrolyte material
JP2015195155A (ja) * 2014-03-19 2015-11-05 出光興産株式会社 固体電解質及び電池
JP2016006798A (ja) * 2015-10-07 2016-01-14 出光興産株式会社 リチウムイオン二次電池用硫化物系固体電解質
JP2016117640A (ja) * 2014-12-05 2016-06-30 国立大学法人豊橋技術科学大学 固体電解質ガラス及びその製造方法、固体電解質ガラス用前駆体、サスペンジョン、リチウムイオン電池用電極並びにリチウムイオン電池
US9391328B2 (en) 2010-04-23 2016-07-12 Toyota Jidosha Kabushiki Kaisha Composite positive electrode active material, all solid-state battery, and methods for manufacture thereof
WO2017022464A1 (ja) * 2015-07-31 2017-02-09 国立大学法人東京工業大学 α－リチウム固体電解質
JP2017117639A (ja) * 2015-12-24 2017-06-29 出光興産株式会社 硫化物固体電解質、硫化物ガラス、電極合材及びリチウムイオン電池
US9722276B2 (en) 2008-05-13 2017-08-01 Tohoku University Solid electrolyte, method for producing the same, and secondary battery comprising solid electrolyte
WO2017159667A1 (ja) 2016-03-14 2017-09-21 出光興産株式会社 固体電解質及び固体電解質の製造方法
US9991554B2 (en) 2012-07-10 2018-06-05 Idemitsu Kosan Co., Ltd. Sulfide glass, and method for producing sulfide glass ceramic
JP2018092954A (ja) * 2018-03-19 2018-06-14 古河機械金属株式会社 固体電解質材料、リチウムイオン電池および固体電解質材料の製造方法
US10033065B2 (en) 2012-02-06 2018-07-24 Tokyo Institute Of Technology Sulfide solid electrolyte material, battery, and producing method for sulfide solid electrolyte material
WO2018168754A1 (ja) 2017-03-14 2018-09-20 出光興産株式会社 固体電解質の製造方法
US10411296B2 (en) 2015-05-07 2019-09-10 Kabushiki Kaisha Toyota Jidoshokki Structural body containing garnet-type ionic conductor
US10461363B2 (en) 2014-06-25 2019-10-29 Tokyo Institute Of Technology Sulfide solid electrolyte material, battery, and producing method for sulfide solid electrolyte material
JP2020164368A (ja) * 2019-03-29 2020-10-08 古河機械金属株式会社 無機材料の製造方法
US10910669B2 (en) 2016-03-14 2021-02-02 Idemitsu Kosan Co., Ltd. Alkali metal halide production method, and sulfide solid electrolyte production method
WO2021049415A1 (ja) * 2019-09-11 2021-03-18 三井金属鉱業株式会社 硫化物固体電解質
JPWO2021065227A1 (ja) * 2019-10-02 2021-04-08
US11165092B2 (en) 2016-10-31 2021-11-02 Japan Science And Technology Agency Ionic solid
US11664530B2 (en) 2018-07-17 2023-05-30 Idemitsu Kosan Co., Ltd. Production method for solid electrolyte
US11791452B2 (en) 2018-02-02 2023-10-17 Honda Motor Co., Ltd. Positive electrode for solid-state batteries, solid-state battery and method for producing solid-state battery
WO2024048411A1 (ja) 2022-08-29 2024-03-07 株式会社Ｇｓユアサ 固体電解質及び蓄電素子
WO2025069780A1 (ja) * 2023-09-28 2025-04-03 Ａｇｃ株式会社 硫化物固体電解質
US12586814B2 (en) 2021-12-27 2026-03-24 Idemitsu Kosan Co., Ltd. Method of producing sulfide solid electrolyte and method for producing electrode mixture
US12612313B2 (en) 2020-05-27 2026-04-28 Idemitsu Kosan Co., Ltd. Method for producing lithium halide compound

Families Citing this family (66)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20100151335A1 (en) * 2005-08-02 2010-06-17 Idemitsu Kosan Co., Ltd. Solid electrolyte sheet
US8518585B2 (en) * 2007-10-11 2013-08-27 Idemitsu Kosan Co., Ltd. Method for producing lithium ion conductive solid electrolyte
US8349498B2 (en) * 2010-01-12 2013-01-08 Sisom Thin Films, Llc Method of forming solid state electrolyte having high lithium ion conduction and battery incorporating same
JP5599573B2 (ja) * 2009-04-10 2014-10-01 出光興産株式会社 固体電解質粒子からなるガラス及びリチウム電池
JP5590836B2 (ja) * 2009-09-09 2014-09-17 公立大学法人大阪府立大学 硫化物固体電解質
JP5141675B2 (ja) 2009-12-16 2013-02-13 トヨタ自動車株式会社 硫化物固体電解質材料の製造方法、硫化物固体電解質材料およびリチウム電池
DE102010001631A1 (de) * 2009-12-23 2011-06-30 Robert Bosch GmbH, 70469 Verfahren zur Herstellung einer Kathodenstruktur für Li-Batterien mit gerichteten, zyklenfesten Strukturen
US8697292B2 (en) * 2010-03-26 2014-04-15 Tokyo Institute Of Technology Sulfide solid electrolyte material, battery, and method for producing sulfide solid electrolyte material
EP2577777B1 (en) 2010-06-07 2016-12-28 Sapurast Research LLC Rechargeable, high-density electrochemical device
WO2012157120A1 (ja) * 2011-05-19 2012-11-22 トヨタ自動車株式会社 硫化物系固体電池モジュール
US20140315098A1 (en) * 2011-06-20 2014-10-23 Toyota Jidosha Kabushiki Kaisha Solid electrolyte microparticle production method
JP5787291B2 (ja) * 2011-07-29 2015-09-30 国立大学法人東京工業大学 固体電解質およびリチウム電池
JP2013114966A (ja) * 2011-11-30 2013-06-10 Idemitsu Kosan Co Ltd 電解質シート
US9748602B2 (en) 2013-04-16 2017-08-29 Toyota Jidosha Kabushiki Kaisha Sulfide solid electrolyte material, battery, and producing method for sulfide solid electrolyte material
EP2997611B1 (en) * 2013-05-15 2026-04-22 QuantumScape Battery, Inc. Solid state catholyte or electrolyte for battery
US9761861B1 (en) 2013-06-25 2017-09-12 Quantumscape Corporation Pulse plating of lithium material in electrochemical devices
JP6003831B2 (ja) 2013-06-28 2016-10-05 トヨタ自動車株式会社 硫化物固体電解質材料、硫化物ガラス、リチウム固体電池、および、硫化物固体電解質材料の製造方法
JP6077403B2 (ja) 2013-06-28 2017-02-08 トヨタ自動車株式会社 硫化物固体電解質材料の製造方法
US9231275B2 (en) 2013-07-22 2016-01-05 Electronics And Telecommunications Research Institute Method for manufacturing sulfide-based solid electrolyte
US9466834B2 (en) 2013-08-23 2016-10-11 Ut-Battelle, Llc Lithium-conducting sulfur compound cathode for lithium-sulfur batteries
JP5741653B2 (ja) * 2013-09-02 2015-07-01 トヨタ自動車株式会社 硫化物固体電解質の製造方法
CN103515654B (zh) * 2013-09-13 2016-06-01 四川川为电子有限公司 一种聚合物固体电解质的制造方法
US9853323B2 (en) 2013-10-31 2017-12-26 Samsung Electronics Co., Ltd. Positive electrode for lithium-ion secondary battery, and lithium-ion secondary battery
JP6044588B2 (ja) * 2014-05-15 2016-12-14 トヨタ自動車株式会社 硫化物固体電解質材料、電池および硫化物固体電解質材料の製造方法
JP6044587B2 (ja) * 2014-05-15 2016-12-14 トヨタ自動車株式会社 硫化物固体電解質材料、電池および硫化物固体電解質材料の製造方法
US9859560B2 (en) 2014-06-04 2018-01-02 Quantumscape Corporation Electrode materials with mixed particle sizes
US12051824B2 (en) 2020-07-10 2024-07-30 Polyplus Battery Company Methods of making glass constructs
US11749834B2 (en) 2014-12-02 2023-09-05 Polyplus Battery Company Methods of making lithium ion conducting sulfide glass
US12294050B2 (en) 2014-12-02 2025-05-06 Polyplus Battery Company Lithium ion conducting sulfide glass fabrication
US12454478B2 (en) 2022-09-09 2025-10-28 Polyplus Battery Company Ionically conductive glass preform
US10147968B2 (en) 2014-12-02 2018-12-04 Polyplus Battery Company Standalone sulfide based lithium ion-conducting glass solid electrolyte and associated structures, cells and methods
US20190173128A1 (en) 2014-12-02 2019-06-06 Polyplus Battery Company Making and inspecting a web of vitreous lithium sulfide separator sheet and lithium electrode assemblies and battery cells
US11984553B2 (en) 2014-12-02 2024-05-14 Polyplus Battery Company Lithium ion conducting sulfide glass fabrication
US10164289B2 (en) 2014-12-02 2018-12-25 Polyplus Battery Company Vitreous solid electrolyte sheets of Li ion conducting sulfur-based glass and associated structures, cells and methods
KR101646416B1 (ko) 2014-12-18 2016-08-05 현대자동차주식회사 붕산염이 첨가된 전고체 이차전지용 황화물계 결정화 유리 및 이의 제조방법
RU2690293C2 (ru) 2014-12-22 2019-06-03 Мицубиси Газ Кемикал Компани, Инк. Ионный проводник и способ его изготовления
US10116003B2 (en) 2015-02-03 2018-10-30 Quantumscape Corporation Metal sulfide anolytes for electrochemical cells
CN104752759B (zh) * 2015-04-23 2017-02-01 中南大学 结晶态Li‑Sn‑S系无机锂离子固体电解质的制备方法
WO2016210371A1 (en) 2015-06-24 2016-12-29 Quantumscape Corporation Composite electrolytes
KR102765039B1 (ko) 2015-12-04 2025-02-11 퀀텀스케이프 배터리, 인코포레이티드 리튬, 인, 황 및 요오드를 포함하는 전해질 및 음극액 조성물, 전기화학적 장치를 위한 전해질 막, 및 이들 전해질 및 음극액을 제조하는 어닐링 방법(annealing method).
CN105609870A (zh) * 2015-12-23 2016-05-25 山东玉皇新能源科技有限公司 一种非晶态硫化物固体电解质的制备方法
US11245131B2 (en) 2015-12-25 2022-02-08 Samsung Electronics Co., Ltd. Solid electrolyte and lithium battery including the same
KR101930992B1 (ko) * 2016-02-15 2018-12-19 한양대학교 산학협력단 황화물계 고체 전해질의 제조방법, 이로부터 제조된 황화물계 고체 전해질 및 이를 포함하는 전고체 리튬 이차전지
US11631889B2 (en) 2020-01-15 2023-04-18 Polyplus Battery Company Methods and materials for protection of sulfide glass solid electrolytes
US12482827B2 (en) 2021-04-13 2025-11-25 Polyplus Battery Company Binary phosphorus nitride protective solid electrolyte intermediary structures for electrode assemblies
US10629950B2 (en) 2017-07-07 2020-04-21 Polyplus Battery Company Encapsulated sulfide glass solid electrolytes and solid-state laminate electrode assemblies
US10707536B2 (en) 2016-05-10 2020-07-07 Polyplus Battery Company Solid-state laminate electrode assemblies and methods of making
US10868293B2 (en) 2017-07-07 2020-12-15 Polyplus Battery Company Treating sulfide glass surfaces and making solid state laminate electrode assemblies
JP6257698B2 (ja) * 2016-05-23 2018-01-10 出光興産株式会社 極材層と電解質層を有する積層体の製造方法
US11342630B2 (en) 2016-08-29 2022-05-24 Quantumscape Battery, Inc. Catholytes for solid state rechargeable batteries, battery architectures suitable for use with these catholytes, and methods of making and using the same
US11011796B2 (en) 2016-10-21 2021-05-18 Quantumscape Battery, Inc. Electrolyte separators including lithium borohydride and composite electrolyte separators of lithium-stuffed garnet and lithium borohydride
JP6686860B2 (ja) * 2016-12-09 2020-04-22 トヨタ自動車株式会社 硫化物固体電解質の製造方法
WO2018165606A1 (en) 2017-03-10 2018-09-13 Quantumscape Corporation Metal negative electrode ultrasonic charging
KR20190050034A (ko) * 2017-11-02 2019-05-10 한양대학교 산학협력단 Li2S-P2S5-B2S3 글래스 세라믹 및 이를 고체 전해질로 함유하는 전고체 이차전지
CN109786814B (zh) 2017-11-14 2025-01-03 三星电子株式会社 用于全固态二次电池的固体电解质、复合电极、全固态二次电池和制备固体电解质的方法
US11127974B2 (en) 2018-05-14 2021-09-21 Samsung Electronics Co., Ltd. Method of preparing sulfide-based solid electrolyte, sulfide-based solid electrolyte prepared therefrom, and solid secondary battery including the sulfide electrolyte
KR102748657B1 (ko) * 2019-03-29 2024-12-30 후루카와 기카이 긴조쿠 가부시키가이샤 원료 무기 조성물 및 황화물계 무기 고체 전해질 재료
US11799126B2 (en) 2019-05-31 2023-10-24 Samsung Electronics Co., Ltd. Method of preparing solid electrolyte and all-solid battery including solid electrolyte prepared by the method
JP7623361B2 (ja) * 2019-09-06 2025-01-28 スペシャルティ オペレーションズ フランス Ｌｉ－ｐ－ｓ製品の新規な製造方法及び対応する製品
EP4029827B1 (en) * 2019-09-11 2024-02-28 Mitsui Mining & Smelting Co., Ltd. Sulfide solid electrolyte
US12021187B2 (en) 2020-08-04 2024-06-25 Polyplus Battery Company Surface treatment of a sulfide glass solid electrolyte layer
US12021238B2 (en) 2020-08-04 2024-06-25 Polyplus Battery Company Glassy embedded solid-state electrode assemblies, solid-state batteries and methods of making electrode assemblies and solid-state batteries
US12034116B2 (en) 2020-08-04 2024-07-09 Polyplus Battery Company Glass solid electrolyte layer, methods of making glass solid electrolyte layer and electrodes and battery cells thereof
CN116444162A (zh) * 2020-08-21 2023-07-18 Ａｇｃ株式会社 化学强化玻璃和微晶玻璃以及它们的制造方法
CN113363568B (zh) * 2021-06-29 2022-04-19 深圳高能时代科技有限公司 一种制备硫化物固态电解质的方法
CN118529941B (zh) * 2024-03-31 2025-09-26 武汉理工大学 一种碱金属硫化物纳米晶弥散玻璃及其制备方法

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH07330312A (ja) * 1994-06-03 1995-12-19 Idemitsu Petrochem Co Ltd 硫化リチウムの製造方法
JP2002109955A (ja) * 2000-10-02 2002-04-12 Osaka Prefecture 硫化物系結晶化ガラス、固体型電解質及び全固体二次電池
JP2003208919A (ja) * 2002-01-15 2003-07-25 Idemitsu Petrochem Co Ltd リチウムイオン伝導性硫化物ガラス及びガラスセラミックスの製造方法並びに該ガラスセラミックスを用いた全固体型電池

Family Cites Families (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US5834138A (en) * 1995-03-06 1998-11-10 Sony Corporation Negative electrode material for non-aqueous liquid electrolyte secondary cell and non-aqueous liquid electrolyte secondary cell employing same
JP4028920B2 (ja) 1997-11-06 2008-01-09 日本無機化学工業株式会社 リチウムイオン伝導性固体電解質の合成方法
JP4174816B2 (ja) * 2001-02-28 2008-11-05 住友電気工業株式会社 無機固体電解質およびリチウム電池部材

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH07330312A (ja) * 1994-06-03 1995-12-19 Idemitsu Petrochem Co Ltd 硫化リチウムの製造方法
JP2002109955A (ja) * 2000-10-02 2002-04-12 Osaka Prefecture 硫化物系結晶化ガラス、固体型電解質及び全固体二次電池
JP2003208919A (ja) * 2002-01-15 2003-07-25 Idemitsu Petrochem Co Ltd リチウムイオン伝導性硫化物ガラス及びガラスセラミックスの製造方法並びに該ガラスセラミックスを用いた全固体型電池

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
Ｍ．ＴＡＴＳＵＭＩＳＡＧＯ ＥＴ ＡＬ．: "Ｎｅｗ ｌｉｔｈｉｕｍ ｉｏｎ ｃｏｎｄｕｃｔｉｎｇ ｇｌａｓｓ−ｃｅｒａｍｉｃｓ ｐｒｅｐａｒｅｄ", ＳＯＬＩＤ ＳＴＡＴＥ ＩＯＮＩＣＳ, vol. Ｖｏｌｕｍｅｓ １５４−１５５, JPN6010015751, pages 635 - 640, ISSN: 0001573277 *

Cited By (125)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2005327528A (ja) * 2004-05-13 2005-11-24 Sanyo Electric Co Ltd リチウム二次電池用固体電解質含有電極
JPWO2007066539A1 (ja) * 2005-12-09 2009-05-14 出光興産株式会社 リチウムイオン伝導性硫化物系固体電解質及びそれを用いた全固体リチウム電池
WO2007066539A1 (ja) * 2005-12-09 2007-06-14 Idemitsu Kosan Co., Ltd. リチウムイオン伝導性硫化物系固体電解質及びそれを用いた全固体リチウム電池
US8012631B2 (en) * 2005-12-09 2011-09-06 Idemitsu Kosan Co., Ltd Lithium ion conductive sulfide-based solid electrolyte and all-solid lithium battery using same
KR101236059B1 (ko) 2005-12-09 2013-02-28 이데미쓰 고산 가부시키가이샤 리튬 이온 전도성 황화물계 고체 전해질 및 그것을 이용한전고체 리튬 전지
JP2007273217A (ja) * 2006-03-31 2007-10-18 Idemitsu Kosan Co Ltd 固体電解質、その製造方法及び全固体二次電池
JP2007273214A (ja) * 2006-03-31 2007-10-18 Idemitsu Kosan Co Ltd 固体電解質、その製造方法及び全固体二次電池
US7901598B2 (en) 2006-05-15 2011-03-08 Sumitomo Electric Industries, Ltd. Solid electrolyte and method of producing the same
JP2008004334A (ja) * 2006-06-21 2008-01-10 Idemitsu Kosan Co Ltd 硫化物系固体電解質の製造方法
JP2008120666A (ja) * 2006-10-17 2008-05-29 Idemitsu Kosan Co Ltd ガラスセラミック及びその製造方法
JP2008103194A (ja) * 2006-10-19 2008-05-01 Idemitsu Kosan Co Ltd 硫化リチウム系固体電解質
JP2014221714A (ja) * 2006-10-19 2014-11-27 出光興産株式会社 リチウムイオン伝導性固体電解質シート及びその製造方法
JP2008103285A (ja) * 2006-10-20 2008-05-01 Idemitsu Kosan Co Ltd 全固体バイポーラ電池
JP2008288098A (ja) * 2007-05-18 2008-11-27 Idemitsu Kosan Co Ltd 硫化物系電解質粉体及びそれを用いた硫化物系電解質成形体
JP2010540396A (ja) * 2007-10-08 2010-12-24 ウニヴェルジテート ジーゲン リチウム硫銀ゲルマニウム鉱
JP2009093995A (ja) * 2007-10-11 2009-04-30 Idemitsu Kosan Co Ltd リチウムイオン二次電池用硫化物系固体電解質
JP2009266575A (ja) * 2008-04-24 2009-11-12 Idemitsu Kosan Co Ltd 硫化物系電解質の製造方法及びボールミル
US9722276B2 (en) 2008-05-13 2017-08-01 Tohoku University Solid electrolyte, method for producing the same, and secondary battery comprising solid electrolyte
JP2010030840A (ja) * 2008-07-29 2010-02-12 Ohara Inc リチウムイオン伝導性ガラスセラミックスの製造方法
JP2010090003A (ja) * 2008-10-09 2010-04-22 Idemitsu Kosan Co Ltd 硫化物系固体電解質の製造方法
WO2010064127A1 (en) 2008-12-02 2010-06-10 Toyota Jidosha Kabushiki Kaisha All-solid battery
JP2014096391A (ja) * 2009-01-15 2014-05-22 Idemitsu Kosan Co Ltd リチウムイオン伝導性固体電解質の製造方法
US9064615B2 (en) 2009-02-27 2015-06-23 Toyota Jidosha Kabushiki Kaisha Sulfide solid electrolyte material
KR20130105724A (ko) 2009-02-27 2013-09-25 도요타지도샤가부시키가이샤 황화물 고체 전해질 재료
EP2916381A1 (en) 2009-02-27 2015-09-09 Toyota Jidosha Kabushiki Kaisha Sulfide solid electrolyte material
US20120028128A1 (en) * 2009-03-18 2012-02-02 Santoku Corporation All-solid-state lithium battery
JP2010257878A (ja) * 2009-04-28 2010-11-11 Toyota Motor Corp 全固体電池
US8557445B2 (en) 2009-04-28 2013-10-15 Toyota Jidosha Kabushiki Kaisha All solid state battery containing an electrolyte comprising chalcogens
WO2010125467A1 (en) 2009-05-01 2010-11-04 Toyota Jidosha Kabushiki Kaisha Solid electrolyte material, electrode element that includes solid electrolyte material, all-solid battery that includes solid electrolyte material, and manufacturing method for solid electrolyte material
US8968939B2 (en) 2009-05-01 2015-03-03 Toyota Jidosha Kabushiki Kaisha Solid electrolyte material, electrode element that includes solid electrolyte material, all-solid battery that includes solid electrolyte material, and manufacturing method for solid electrolyte material
KR101383683B1 (ko) * 2009-11-25 2014-04-09 도요타 지도샤（주） 리튬 이온 전도성 재료 및 리튬 전지
US9105941B2 (en) 2009-11-25 2015-08-11 Toyota Jidosha Kabushiki Kaisha Lithium ion conducting material and lithium battery
JP2011119159A (ja) * 2009-12-04 2011-06-16 Toyota Motor Corp 硫化物固体電解質材料の製造方法、硫化物固体電解質材料およびリチウム電池
JP2011134675A (ja) * 2009-12-25 2011-07-07 Toyota Motor Corp 電極層、固体電解質層および全固体二次電池
US9391328B2 (en) 2010-04-23 2016-07-12 Toyota Jidosha Kabushiki Kaisha Composite positive electrode active material, all solid-state battery, and methods for manufacture thereof
JPWO2012001773A1 (ja) * 2010-06-29 2013-08-22 トヨタ自動車株式会社 硫化物固体電解質材料の製造方法、リチウム固体電池の製造方法
WO2012001773A1 (ja) * 2010-06-29 2012-01-05 トヨタ自動車株式会社 硫化物固体電解質材料の製造方法、リチウム固体電池の製造方法
JPWO2012017544A1 (ja) * 2010-08-05 2013-09-19 トヨタ自動車株式会社 硫化物固体電解質ガラス、リチウム固体電池および硫化物固体電解質ガラスの製造方法
US9172112B2 (en) 2010-08-05 2015-10-27 Toyota Jidosha Kabushiki Kaisha Sulfide solid electrolyte glass, lithium solid state battery and producing method of sulfide solid electrolyte glass
JP2012041207A (ja) * 2010-08-13 2012-03-01 Idemitsu Kosan Co Ltd 固体電解質ガラス及びその製造方法
JP2012043654A (ja) * 2010-08-19 2012-03-01 Nippon Electric Glass Co Ltd リチウムイオン伝導性材料の製造方法
US9356315B2 (en) 2010-08-26 2016-05-31 Toyota Jidosha Kabushiki Kaisha Sulfide solid electrolyte material and lithium solid state battery
US10193185B2 (en) 2010-08-26 2019-01-29 Toyota Jidosha Kabushiki Kaisha Sulfide solid electrolyte material and lithium solid state battery
US9680179B2 (en) 2010-08-26 2017-06-13 Toyota Jidosha Kabushiki Kaisha Sulfide solid electrolyte material, cathode body and lithium solid state battery
WO2012026561A2 (en) 2010-08-26 2012-03-01 Toyota Jidosha Kabushiki Kaisha Sulfide solid electrolyte material, cathode body and lithium solid state battery
WO2012026238A1 (en) 2010-08-26 2012-03-01 Toyota Jidosha Kabushiki Kaisha Sulfide solid electrolyte material and lithium solid state battery
WO2012102037A1 (ja) 2011-01-27 2012-08-02 出光興産株式会社 アルカリ金属硫化物と導電剤の複合材料
WO2012176267A1 (ja) * 2011-06-20 2012-12-27 トヨタ自動車株式会社 二次電池用電極層、固体電解質層および全固体二次電池
US9484597B2 (en) 2011-07-06 2016-11-01 Toyota Jidosha Kabushiki Kaisha Sulfide solid electrolyte material, lithium solid-state battery, and method for producing sulfide solid electrolyte material
US9172113B2 (en) 2011-07-06 2015-10-27 Toyota Jidosha Kabushiki Kaisha Sulfide solid electrolyte material, lithium solid-state battery, and method for producing sulfide solid electrolyte material
CN103796964A (zh) * 2011-09-22 2014-05-14 出光兴产株式会社 玻璃颗粒
US9196925B2 (en) 2011-09-22 2015-11-24 Idemitsu Kosan Co., Ltd. Glass particles
WO2013042371A1 (ja) * 2011-09-22 2013-03-28 出光興産株式会社 ガラス粒子
KR20140096273A (ko) 2011-11-07 2014-08-05 이데미쓰 고산 가부시키가이샤 고체 전해질
US9620811B2 (en) 2011-11-07 2017-04-11 Idemitsu Kosan Co., Ltd. Solid electrolyte
US9806373B2 (en) 2011-11-07 2017-10-31 Idemitsu Kosan Co., Ltd. Solid electrolyte
EP3361545A1 (en) 2011-11-07 2018-08-15 Idemitsu Kosan Co., Ltd. Solid electrolyte
WO2013069243A1 (ja) 2011-11-07 2013-05-16 出光興産株式会社 固体電解質
WO2013076955A1 (ja) 2011-11-24 2013-05-30 出光興産株式会社 電極材料、及びそれを用いたリチウムイオン電池
KR20140103957A (ko) * 2011-12-22 2014-08-27 고쿠리츠다이가쿠호진 토쿄고교 다이가꾸 황화물 고체 전해질 재료, 전지 및 황화물 고체 전해질 재료의 제조 방법
KR101667468B1 (ko) 2011-12-22 2016-10-18 고쿠리츠다이가쿠호진 토쿄고교 다이가꾸 황화물 고체 전해질 재료, 전지 및 황화물 고체 전해질 재료의 제조 방법
KR20140116158A (ko) * 2012-02-06 2014-10-01 도요타지도샤가부시키가이샤 황화물 고체 전해질 재료, 전지 및 황화물 고체 전해질 재료의 제조 방법
US10033065B2 (en) 2012-02-06 2018-07-24 Tokyo Institute Of Technology Sulfide solid electrolyte material, battery, and producing method for sulfide solid electrolyte material
KR101660609B1 (ko) * 2012-02-06 2016-09-27 도요타지도샤가부시키가이샤 황화물 고체 전해질 재료, 전지 및 황화물 고체 전해질 재료의 제조 방법
US10388985B2 (en) 2012-02-06 2019-08-20 Toyota Jidosha Kabushiki Kaisha Sulfide solid electrolyte material, battery, and producing method for sulfide solid electrolyte material
KR20150035574A (ko) 2012-06-29 2015-04-06 이데미쓰 고산 가부시키가이샤 정극 합재
US9859562B2 (en) 2012-06-29 2018-01-02 Idemitsu Kosan Co., Ltd. Positive electrode mix
WO2014002483A1 (ja) 2012-06-29 2014-01-03 出光興産株式会社 正極合材
US9991554B2 (en) 2012-07-10 2018-06-05 Idemitsu Kosan Co., Ltd. Sulfide glass, and method for producing sulfide glass ceramic
US10090558B2 (en) 2012-11-06 2018-10-02 Idemitsu Kosan Co., Ltd. Solid electrolyte
WO2014073197A1 (ja) 2012-11-06 2014-05-15 出光興産株式会社 固体電解質
US9673482B2 (en) 2012-11-06 2017-06-06 Idemitsu Kosan Co., Ltd. Solid electrolyte
WO2014103508A1 (ja) 2012-12-27 2014-07-03 トヨタ自動車株式会社 硫化物固体電解質の製造方法
KR20190007109A (ko) 2012-12-27 2019-01-21 도요타 지도샤（주） 황화물 고체 전해질의 제조 방법
JP5904291B2 (ja) * 2012-12-27 2016-04-13 トヨタ自動車株式会社 硫化物固体電解質の製造方法
US9761906B2 (en) 2012-12-27 2017-09-12 Toyota Jidosha Kabushiki Kaisha Method for manufacturing sulfide solid electrolyte
CN104937761A (zh) * 2013-01-17 2015-09-23 国立大学法人东京工业大学 硫化物固体电解质材料、电池和硫化物固体电解质材料的制造方法
WO2014112277A1 (ja) * 2013-01-17 2014-07-24 国立大学法人東京工業大学 硫化物固体電解質材料、電池および硫化物固体電解質材料の製造方法
US9929433B2 (en) 2013-01-17 2018-03-27 Tokyo Institute Of Technology Sulfide solid electrolyte material, battery, and producing method for sulfide solid electrolyte material
CN104937761B (zh) * 2013-01-17 2018-01-09 国立大学法人东京工业大学 硫化物固体电解质材料、电池和硫化物固体电解质材料的制造方法
JP2013127982A (ja) * 2013-02-22 2013-06-27 Idemitsu Kosan Co Ltd リチウム電池用固体電解質シート、その製造方法、及びそれを用いた全固体二次電池
WO2014162693A1 (ja) 2013-04-02 2014-10-09 出光興産株式会社 複合材料
WO2014174829A1 (ja) * 2013-04-24 2014-10-30 出光興産株式会社 固体電解質の製造方法
US9793574B2 (en) 2013-04-24 2017-10-17 Idemitsu Kosan Co., Ltd. Method for producing solid electrolyte
JP2014234212A (ja) * 2013-06-03 2014-12-15 出光興産株式会社 硫化物系化合物保存用容器の製造方法
JP2014013772A (ja) * 2013-09-11 2014-01-23 Idemitsu Kosan Co Ltd リチウムイオン二次電池用硫化物系固体電解質
JP2014089971A (ja) * 2013-12-18 2014-05-15 Toyota Motor Corp 硫化物固体電解質材料、リチウム固体電池、および、硫化物固体電解質材料の製造方法
DE102015100730A1 (de) 2014-01-24 2015-07-30 Toyota Jidosha Kabushiki Kaisha Verfahren für die herstellung eines sulfidfestelektrolyts
JP2015146239A (ja) * 2014-02-03 2015-08-13 古河機械金属株式会社 固体電解質材料、リチウムイオン電池および固体電解質材料の製造方法
JP2015195155A (ja) * 2014-03-19 2015-11-05 出光興産株式会社 固体電解質及び電池
JP2015179649A (ja) * 2014-03-20 2015-10-08 出光興産株式会社 結晶化硫化物系固体電解質の製造方法
US10461363B2 (en) 2014-06-25 2019-10-29 Tokyo Institute Of Technology Sulfide solid electrolyte material, battery, and producing method for sulfide solid electrolyte material
JP2016117640A (ja) * 2014-12-05 2016-06-30 国立大学法人豊橋技術科学大学 固体電解質ガラス及びその製造方法、固体電解質ガラス用前駆体、サスペンジョン、リチウムイオン電池用電極並びにリチウムイオン電池
US10411296B2 (en) 2015-05-07 2019-09-10 Kabushiki Kaisha Toyota Jidoshokki Structural body containing garnet-type ionic conductor
WO2017022464A1 (ja) * 2015-07-31 2017-02-09 国立大学法人東京工業大学 α－リチウム固体電解質
US10741299B2 (en) 2015-07-31 2020-08-11 Tokyo Insititute of Technology Solid α-lithium electrolyte
JP2016006798A (ja) * 2015-10-07 2016-01-14 出光興産株式会社 リチウムイオン二次電池用硫化物系固体電解質
JP2017117639A (ja) * 2015-12-24 2017-06-29 出光興産株式会社 硫化物固体電解質、硫化物ガラス、電極合材及びリチウムイオン電池
US10910669B2 (en) 2016-03-14 2021-02-02 Idemitsu Kosan Co., Ltd. Alkali metal halide production method, and sulfide solid electrolyte production method
KR20180122348A (ko) 2016-03-14 2018-11-12 이데미쓰 고산 가부시키가이샤 고체 전해질 및 고체 전해질의 제조 방법
WO2017159667A1 (ja) 2016-03-14 2017-09-21 出光興産株式会社 固体電解質及び固体電解質の製造方法
US11038198B2 (en) 2016-03-14 2021-06-15 Idemitsu Kosan Co., Ltd. Solid electrolyte and method for producing solid electrolyte
US11165092B2 (en) 2016-10-31 2021-11-02 Japan Science And Technology Agency Ionic solid
WO2018168754A1 (ja) 2017-03-14 2018-09-20 出光興産株式会社 固体電解質の製造方法
US11705576B2 (en) 2017-03-14 2023-07-18 Idemitsu Kosan Co., Ltd. Method for producing solid electrolyte
US11791452B2 (en) 2018-02-02 2023-10-17 Honda Motor Co., Ltd. Positive electrode for solid-state batteries, solid-state battery and method for producing solid-state battery
JP2018092954A (ja) * 2018-03-19 2018-06-14 古河機械金属株式会社 固体電解質材料、リチウムイオン電池および固体電解質材料の製造方法
US11664530B2 (en) 2018-07-17 2023-05-30 Idemitsu Kosan Co., Ltd. Production method for solid electrolyte
JP2020164368A (ja) * 2019-03-29 2020-10-08 古河機械金属株式会社 無機材料の製造方法
JP7221114B2 (ja) 2019-03-29 2023-02-13 古河機械金属株式会社 無機材料の製造方法
WO2021049415A1 (ja) * 2019-09-11 2021-03-18 三井金属鉱業株式会社 硫化物固体電解質
TWI867044B (zh) * 2019-09-11 2024-12-21 日商三井金屬鑛業股份有限公司 硫化物固體電解質
JPWO2021049415A1 (ja) * 2019-09-11 2021-10-07 三井金属鉱業株式会社 硫化物固体電解質
US12327837B2 (en) 2019-09-11 2025-06-10 Mitsui Mining & Smelting Co., Ltd. Sulfide solid electrolyte
CN113366684A (zh) * 2019-09-11 2021-09-07 三井金属矿业株式会社 硫化物固体电解质
JP7029573B2 (ja) 2019-09-11 2022-03-03 三井金属鉱業株式会社 硫化物固体電解質
JP2023100681A (ja) * 2019-10-02 2023-07-19 古河機械金属株式会社 無機材料を製造する装置及び無機材料を製造する方法
JPWO2021065227A1 (ja) * 2019-10-02 2021-04-08
JP7498333B2 (ja) 2019-10-02 2024-06-11 古河機械金属株式会社 無機材料を製造する装置及び無機材料を製造する方法
WO2021065227A1 (ja) * 2019-10-02 2021-04-08 古河機械金属株式会社 無機材料を製造する装置及び無機材料を製造する方法
JP7266111B2 (ja) 2019-10-02 2023-04-27 古河機械金属株式会社 無機材料を製造する装置及び無機材料を製造する方法
US12612313B2 (en) 2020-05-27 2026-04-28 Idemitsu Kosan Co., Ltd. Method for producing lithium halide compound
US12586814B2 (en) 2021-12-27 2026-03-24 Idemitsu Kosan Co., Ltd. Method of producing sulfide solid electrolyte and method for producing electrode mixture
WO2024048411A1 (ja) 2022-08-29 2024-03-07 株式会社Ｇｓユアサ 固体電解質及び蓄電素子
WO2025069780A1 (ja) * 2023-09-28 2025-04-03 Ａｇｃ株式会社 硫化物固体電解質

Also Published As

Publication number Publication date
JP4813767B2 (ja) 2011-11-09
DE112005000120T5 (de) 2007-01-18
US20070160911A1 (en) 2007-07-12
US8962194B2 (en) 2015-02-24
CN1918668A (zh) 2007-02-21
DE112005000120B4 (de) 2016-09-15
WO2005078740A1 (ja) 2005-08-25
TW200529247A (en) 2005-09-01
KR20060103959A (ko) 2006-10-04
KR101181148B1 (ko) 2012-09-17
CN1918668B (zh) 2010-12-08
TWI370461B (ja) 2012-08-11

Similar Documents

Publication Publication Date Title
JP4813767B2 (ja) リチウムイオン伝導性硫化物系結晶化ガラス及びその製造方法
JP4873479B2 (ja) 高性能全固体リチウム電池
JP4996120B2 (ja) 固体電解質、その製造方法及び全固体二次電池
JP5848801B2 (ja) リチウムイオン伝導性固体電解質シート及びその製造方法
JP5590836B2 (ja) 硫化物固体電解質
JP5431809B2 (ja) リチウムイオン伝導性硫化物ガラスの製造方法、リチウムイオン伝導性硫化物ガラスセラミックスの製造方法及び硫化物ガラス製造用のメカニカルミリング処理装置
WO2013076955A1 (ja) 電極材料、及びそれを用いたリチウムイオン電池
JP5311169B2 (ja) リチウムイオン伝導性固体電解質、その製造方法及び該固体電解質を用いたリチウム二次電池用固体電解質並びに該二次電池用固体電解質を用いた全固体リチウム電池
US20180016185A1 (en) Sulfide glass and crystalline solid electrolyte production method, crystalline solid electrolyte, sulfide glass and solid-state battery
JP2008103146A (ja) 固体電解質及びそれを用いた二次電池
JP2009093995A (ja) リチウムイオン二次電池用硫化物系固体電解質
JP4834442B2 (ja) 固体電解質、その製造方法及び全固体二次電池
JP2006277997A (ja) 高性能全固体リチウム電池
JP2014029796A (ja) リチウムイオン伝導性結晶化固体電解質およびリチウムイオン伝導性結晶化固体電解質の製造方法
JP5414143B2 (ja) 硫化物系固体電解質の製造方法
JP5596900B2 (ja) リチウムイオン伝導性固体電解質シート及びその製造方法
JP5270825B2 (ja) ガラス組成物及びガラスセラミックの製造方法
CN100514510C (zh) 高性能全固体锂电池
CN100583543C (zh) 锂离子传导性固体电解质、其制造方法及使用了该固体电解质的锂二次电池用固体电解质以及使用了该二次电池用固体电解质的全固体锂电池
WO2018077433A1 (en) INCREASING IONIC CONDUCTIVITY OF LiTi2(PS4)3 BY AL DOPING
KR102180352B1 (ko) 황화물계 글래스 세라믹, 이의 제조방법 및 이를 고체전해질로 함유하는 전고체 이차전지
TW202504142A (zh) Lgps系固體電解質之製造方法
AU2024239189A1 (en) METHOD FOR PRODUCING Sn-CONTAINING SULFIDE SOLID ELECTROLYTE AND Sn-CONTAINING SULFIDE SOLID ELECTROLYTE
KR20070017190A (ko) 고성능 전고체 리튬 전지

Legal Events

Date Code Title Description
A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20061003

A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20061003

A711 Notification of change in applicant

Free format text: JAPANESE INTERMEDIATE CODE: A711

Effective date: 20090622

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A821

Effective date: 20090622

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20100330

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20100531

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20110510

RD03 Notification of appointment of power of attorney

Free format text: JAPANESE INTERMEDIATE CODE: A7423

Effective date: 20110609

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20110627

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20110802

A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20110825

R150 Certificate of patent or registration of utility model

Ref document number: 4813767

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150

Free format text: JAPANESE INTERMEDIATE CODE: R150

FPAY Renewal fee payment (event date is renewal date of database)

Free format text: PAYMENT UNTIL: 20140902

Year of fee payment: 3

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

S111 Request for change of ownership or part of ownership

Free format text: JAPANESE INTERMEDIATE CODE: R313115

R350 Written notification of registration of transfer

Free format text: JAPANESE INTERMEDIATE CODE: R350

S111 Request for change of ownership or part of ownership

Free format text: JAPANESE INTERMEDIATE CODE: R313117

R350 Written notification of registration of transfer

Free format text: JAPANESE INTERMEDIATE CODE: R350

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

S111 Request for change of ownership or part of ownership

Free format text: JAPANESE INTERMEDIATE CODE: R313114

R350 Written notification of registration of transfer

Free format text: JAPANESE INTERMEDIATE CODE: R350

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

EXPY Cancellation because of completion of term
