JP2013514963A - グラフェン分散液およびグラフェン−イオン性液体高分子複合物 - Google Patents

グラフェン分散液およびグラフェン−イオン性液体高分子複合物 Download PDF

Info

Publication number
JP2013514963A
JP2013514963A JP2012545833A JP2012545833A JP2013514963A JP 2013514963 A JP2013514963 A JP 2013514963A JP 2012545833 A JP2012545833 A JP 2012545833A JP 2012545833 A JP2012545833 A JP 2012545833A JP 2013514963 A JP2013514963 A JP 2013514963A
Authority
JP
Japan
Prior art keywords
graphene
ionic liquid
graphite
dispersion
liquid polymer
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Pending
Application number
JP2012545833A
Other languages
English (en)
Inventor
スー・クワンスック
キム・ジョンエウン
キム・タエヨウン
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Individual
Original Assignee
Individual
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Individual filed Critical Individual
Publication of JP2013514963A publication Critical patent/JP2013514963A/ja
Pending legal-status Critical Current

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L79/00—Compositions of macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing nitrogen with or without oxygen or carbon only, not provided for in groups C08L61/00 - C08L77/00
    • C08L79/04—Polycondensates having nitrogen-containing heterocyclic rings in the main chain; Polyhydrazides; Polyamide acids or similar polyimide precursors
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K3/00—Use of inorganic substances as compounding ingredients
    • C08K3/02—Elements
    • C08K3/04—Carbon
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B82—NANOTECHNOLOGY
    • B82Y—SPECIFIC USES OR APPLICATIONS OF NANOSTRUCTURES; MEASUREMENT OR ANALYSIS OF NANOSTRUCTURES; MANUFACTURE OR TREATMENT OF NANOSTRUCTURES
    • B82Y30/00—Nanotechnology for materials or surface science, e.g. nanocomposites
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B82—NANOTECHNOLOGY
    • B82Y—SPECIFIC USES OR APPLICATIONS OF NANOSTRUCTURES; MEASUREMENT OR ANALYSIS OF NANOSTRUCTURES; MANUFACTURE OR TREATMENT OF NANOSTRUCTURES
    • B82Y40/00—Manufacture or treatment of nanostructures
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01B—NON-METALLIC ELEMENTS; COMPOUNDS THEREOF; METALLOIDS OR COMPOUNDS THEREOF NOT COVERED BY SUBCLASS C01C
    • C01B32/00—Carbon; Compounds thereof
    • C01B32/15—Nano-sized carbon materials
    • C01B32/182—Graphene
    • C01B32/194—After-treatment
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K3/00—Use of inorganic substances as compounding ingredients
    • C08K3/02—Elements
    • C08K3/04—Carbon
    • C08K3/041—Carbon nanotubes
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K3/00—Use of inorganic substances as compounding ingredients
    • C08K3/02—Elements
    • C08K3/04—Carbon
    • C08K3/045—Fullerenes
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01G—CAPACITORS; CAPACITORS, RECTIFIERS, DETECTORS, SWITCHING DEVICES, LIGHT-SENSITIVE OR TEMPERATURE-SENSITIVE DEVICES OF THE ELECTROLYTIC TYPE
    • H01G9/00—Electrolytic capacitors, rectifiers, detectors, switching devices, light-sensitive or temperature-sensitive devices; Processes of their manufacture
    • H01G9/004—Details
    • H01G9/04—Electrodes or formation of dielectric layers thereon
    • H01G9/042—Electrodes or formation of dielectric layers thereon characterised by the material
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/60—Selection of substances as active materials, active masses, active liquids of organic compounds
    • H01M4/602—Polymers
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M8/00—Fuel cells; Manufacture thereof
    • H01M8/02—Details
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L79/00—Compositions of macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing nitrogen with or without oxygen or carbon only, not provided for in groups C08L61/00 - C08L77/00
    • C08L79/02—Polyamines
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
    • Y02E60/00—Enabling technologies; Technologies with a potential or indirect contribution to GHG emissions mitigation
    • Y02E60/10—Energy storage using batteries
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
    • Y02E60/00—Enabling technologies; Technologies with a potential or indirect contribution to GHG emissions mitigation
    • Y02E60/13—Energy storage using capacitors
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
    • Y02E60/00—Enabling technologies; Technologies with a potential or indirect contribution to GHG emissions mitigation
    • Y02E60/30—Hydrogen technology
    • Y02E60/50—Fuel cells

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Nanotechnology (AREA)
  • Organic Chemistry (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Materials Engineering (AREA)
  • Polymers & Plastics (AREA)
  • Health & Medical Sciences (AREA)
  • Medicinal Chemistry (AREA)
  • Crystallography & Structural Chemistry (AREA)
  • Condensed Matter Physics & Semiconductors (AREA)
  • General Physics & Mathematics (AREA)
  • Physics & Mathematics (AREA)
  • Manufacturing & Machinery (AREA)
  • Composite Materials (AREA)
  • Inorganic Chemistry (AREA)
  • Electrochemistry (AREA)
  • Power Engineering (AREA)
  • General Chemical & Material Sciences (AREA)
  • Sustainable Energy (AREA)
  • Sustainable Development (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Microelectronics & Electronic Packaging (AREA)
  • Carbon And Carbon Compounds (AREA)
  • Electric Double-Layer Capacitors Or The Like (AREA)
  • Compositions Of Macromolecular Compounds (AREA)
  • Battery Electrode And Active Subsutance (AREA)
  • Inert Electrodes (AREA)

Abstract

【課題】本発明は、グラフェン分散液の製造方法およびこれにより製造されるグラフェン-イオン性液体高分子複合物、並びにその製造方法に関する。
【解決手段】本発明は、黒鉛をイオン性液体に入れて分散させることにより製造されたグラフェン分散液を用いてグラフェン-イオン性液体高分子複合物を製造することができる。
【選択図】図４

Description

本発明は、グラフェン分散液およびグラフェン-イオン性液体高分子複合物、並びにその製造方法に関し、特に、黒鉛をイオン性液体に入れて分散させることにより製造されるグラフェン分散液およびグラフェンとイオン性液体高分子とが結合されたグラフェン-イオン性液体高分子複合物、並びにその製造方法に関する。
グラフェン(ｇｒａｐｈｅｎｅ)又はカーボンナノプレート(以下、グラフェンとする。)は、層状構造を有する黒鉛の各層を言い、電荷の移動度が約２０,０００〜５０,０００ｃｍ/Ｖｓと高く、比表面積が２,６３０ｍ２/ｇと非常に高いので、近年、これを超高容量のスーパーキャパシタ又は電気二重層キャパシタのような電気化学装置に応用しようとする研究が進められている。
グラフェンは、化学気相蒸着法(ｃｈｅｍｉｃａｌ ｖａｐｏｒ ｄｅｐｏｓｉｔｉｏｎ、ＣＶＤ)により基板の表面に直接グラフェンを形成する場合もあるが(参考文献:非特許文献１および非特許文献２)、量産のためには主に黒鉛から各層を分離して製造する。
黒鉛の各層を分離するための既存の技術としては、黒鉛を強酸溶液で処理して各層の物質が酸化された形態に分離して水などの溶媒に分散させた後、これを再度還元させてグラフェン分散液を得る方法と、膨張可能な黒鉛(ｅｘｐａｎｄａｂｌｅ ｇｒａｐｈｉｔｅ)を約１,０００℃程度の高い温度で熱処理してグラフェンを得る方法などが提案されている(参考文献:非特許文献３および非特許文献４)。
これらの方法は、黒鉛の各層を分離させるために黒鉛の層間結合力を弱化させるか、若しくは気体を膨張させて各層を分離する技術である。先ず、高い温度で加熱する方法は、黒鉛を高い温度で加熱して層間長さを膨張させた後、ここに気体を注入して層間結合力を低下させて分離する方法であり、強酸溶液を用いる方法は、強酸で黒鉛を処理することで各層の表面を酸素を有する物質に改質させ、これにより、各層の電荷状態が変更されて各層が容易に分離される。一応、各層を分離させた後、すなわち表面に酸化されたグラフェンを製造した後、表面の酸化状態を還元させると中性のグラフェンを得ることができる。
この方法は、グラフェン分散液を直接得ることができるものの、溶媒系が変わる場合には、すなわち水系溶媒から有機系溶媒に、又は有機系溶媒から水系溶媒に変換する場合には、別途の溶媒系変更のための複雑な処理過程を経なければならない。
これらの方法は、結局、約１,０００℃程度の高い温度で加熱したり、若しくは一旦酸化させた後再度還元させる複雑な工程を経なければならないという欠点、このような酸化還元過程を経ることで、グラフェンの表面にかなり多い欠陥が発生し、又、一旦作製されたグラフェンを溶媒に再度分散させたり、溶媒系変換のためには複雑な別途の過程を経なければならないなどの欠点があり、量産には適していない方法であり、したがって、応用性の面で非常に制限的である。
なお、グラフェンを用いるためには黒鉛から各層を大量に分離する必要があるが、今まで知られている溶液状態でグラフェン又はグラフェン分散液を製造する方法としては、黒鉛を先に酸化させた後再度還元させる酸化還元法、溶液状態で界面活性剤などの化合物を用いて加熱撹拌してグラフェンを製造する方法、溶液状態で黒鉛に電圧を加えてグラフェンを製造する方法など様々な方法が考案されている。
酸化還元法は、黒鉛を予め酸化させた後これを再度還元させるといった複雑な過程を経るものの、ナノ物質の層数が１個〜数個の層からなっており、面積が比較的広いグラフェンに最も近い構造を有する物質を製造できることで知られている。また、一般黒鉛を原材料として使用するので最も経済的な方法でもある。
酸化還元法によるグラフェンを製造する一般的な方法は、いわゆるＨｕｍｍｅｒ法(Ｈｕｍｍｅｒ ｍｅｔｈｏｄ)として知られている方法であって、一般黒鉛をＫｎＯ４、Ｈ２ＳＯ４、ＨＮＯ３等の混合溶液を用いて処理すると、黒鉛内各層の表面が酸化されて炭素の一部が酸素と結合してカルボニル基を有するようになる。これは、水などの水系溶媒への分散性が非常に良く、水系溶媒に分散されている酸化グラフェン分散液を作製することができる。その後、この分散液にヒドラジンなどの還元剤化合物を添加して常温又は加熱しながら撹拌すると還元反応が起こってグラフェンが作製される。
しかしながら、前記のような酸化還元法の場合、酸化グラフェンを水などの沸点が比較的低い溶媒に分散し、ヒドラジンハイドレートのような還元剤を用いるため、反応温度を大きく高めることができず、多量の還元剤を用いるか、若しくは還元時間を長くしなければならないという欠点がある。なお、還元反応後グラフェンの表面にヒドラジンのような粒子が残っているので、これを洗浄して除去しなければならないという面倒もある。この際、ヒドラジン系還元剤の含有量を増加させると還元工程をある程度短縮させることはできるものの、結局、溶媒が水のような水系溶媒であるため、沸点が低く還元時間を大きく高めることができず、還元時間の短縮に限界がある。この還元時間は、グラフェンの量産にかなり制約となるものであり、黒鉛からグラフェンを短い時間に大量に生産するためには還元時間が顕著に短くならなければならない。
なお、前記の方法は、酸化グラフェンを還元する過程でグラフェンが分散液中に再度凝集する現象が発生するので、電気化学反応のためのグラフェンの使用可能な比表面積が減る問題があり得、グラフェン分散液に再度バインダー物質を混合する必要があるので、工程が煩わしいという欠点がある。
よって、前記の問題点を解決しイオン性液体を含む電解質との相溶性が高い新しいグラフェン-イオン性液体高分子複合物の製造方法の開発が必要である。
Ｓｃｉｅｎｃｅ ３０１２、１１９１、２００６ Ｎａｔｕｒｅ Ｍａｔｅｒｉａｌｓ ７,４０６、２００８ Ｃａｒｂｏｎ、４５、１５５８、２００７ Ｎａｔｕｒｅ Ｎａｎｏｔｅｃｈｎｏｌｏｇｙ、３,１０１、２００８
本発明は、上述した従来技術の問題点を解決するためになされたものであり、黒鉛をイオン性液体に入れて分散させることによりグラフェン分散液を製造し、グラフェン分散液の製造時、イオン性液体が単量体である場合、これを重合させるか、高分子のイオン性液体を用いてグラフェン-イオン性液体高分子複合物を製造できるグラフェン分散液の製造方法およびこれにより製造されるグラフェン-イオン性液体高分子複合物、並びにその製造方法を提供することにその目的がある。
このような目的を達成するために、本発明は、黒鉛をイオン性液体に入れて分散されたグラフェン分散液を製造することができる。
なお、本発明は、黒鉛から作られたグラフェンに、イオン性液体高分子が結合されたグラフェン-イオン性液体高分子複合物を提供する。
前記黒鉛は、例えば、一般黒鉛、酸化と還元処理された黒鉛、高温で熱処理された黒鉛、又はこれらを併用して処理された黒鉛である。
前記分散は撹拌によりなされ、そして前記イオン性液体は陽イオンおよび陰イオンの組み合わせで構成された化合物であり、単量体(ｍｏｎｏｍｅｒ)形態や高分子(ｐｏｌｙｍｅｒ)形態であり、これらの成分のうちいずれか１つを用いるか、若しくは２以上を混合して用いることができる。
前記イオン性液体は、陽イオンとして下記の一般式(１)で表わすいずれかを用いるか、
Figure 2013514963
(式中、Ｒ１〜Ｒ１０は、互いに独立して次の群から選ばれるいずれか１つである。i)水素、ii)ハロゲン、iii)Ｃ１〜Ｃ２５の炭化水素で構成されたアルキル、アルケニル、アルキニル、ベンジル、フェニルであって、Ｏ、Ｎ、ＳｉおよびＳを異種原子として含むことができ、又、選択的にＣｌ、Ｂｒ、Ｆ、Ｉ、ＯＨ、ＮＨ２、ＳＨの群を含むことができる。)
陰イオンとして、[ＣＨ３ＣＯ２]-、[ＨＳＯ４]-、[ＣＨ３ＯＳＯ３]-、[Ｃ２Ｈ５ＯＳＯ３]-、[ＡｌＣｌ４]-、[ＣＯ３]２-、[ＨＣＯ３]-、[ＮＯ２]-、[ＮＯ３]-、[ＳＯ４]２-、[ＰＯ４]３-、[ＨＰＯ４]２-、[Ｈ２ＰＯ４]-、[ＨＳＯ３]-、[ＣｕＣｌ２]-、Ｃｌ-、Ｂｒ-、Ｉ-、[ＢＦ４]-、[ＰＦ６]-、[ＳｂＦ６]-、[ＣＦ３ＳＯ３]-、[ＨＣＦ２ＣＦ２ＳＯ３]-、[ＣＦ３ＨＦＣＣＦ２ＳＯ３]-、[ＨＣＣｌＦＣＦ２ＳＯ３]-、[(ＣＦ３ＳＯ２)２Ｎ]-、[(ＣＦ３ＣＦ２ＳＯ２)２Ｎ]-、[(ＣＦ３ＳＯ２)３Ｃ]-、[ＣＦ３ＣＯ２]-、[ＣＦ３ＯＣＦＨＣＦ２ＳＯ３]-、[ＣＦ３ＣＦ２ＯＣＦＨＣＦ２ＳＯ３]-、[ＣＦ３ＣＦＨＯＣＦ２ＣＦ２ＳＯ３]-のうちいずれかを用いるか、あるいは前記陽イオンと陰イオンとを含んだものを用いることができる。
前記イオン性液体高分子の分子量は例えば１,０００〜２,０００,０００ｇ/ｍｏｌである。
前記分散液に重合開始剤を添加してイオン性液体を高分子量化することができる。
前記分散液におけるイオン性液体の陰イオン成分をイオン交換して溶媒系を変換させることができる。
前記イオン性液体における陰イオン成分のイオン交換時、イオン交換反応を容易にするために、ゲル状態のグラフェン分散液生成物にプロピレンカーボネート、１-メチルピロリドン、ジメチルホルムアミド、アセトニトリル、ニトロメタン、アセトン、テトラヒドロフラン溶媒をさらに添加して粘度が低い状態に変えることが可能である。
前記イオン性液体は、前記酸化グラフェンが１重量部である場合、１重量部以上を添加することができる。
前記グラフェン分散液の製造方法において、添加されるイオン性液体が単量体である場合、これを重合させるか、前記イオン性液体を高分子として用いるグラフェン-イオン性液体高分子複合物を製造することができる。
前記グラフェン５〜９５重量％および前記イオン性液体高分子５〜９５重量％を使用して構成することができる。
前記イオン性液体を重合するための重合開始剤として２,２-アゾビスイソブチロニトリル(ＡＩＢＮ)、１,１-アゾビスシクロヘキサンカルボニトリル(ＡＢＣＮ)、過酸化ベンゾイル(ＢＰ)のうちいずれか１つ以上を用いることができる。
前記重合開始剤は前記イオン性液体１００重量部に対し０.１〜３重量部を用いることができる。
前記複合物は、バインダー、炭素材料、金属粒子および電気伝導性高分子を１つ以上さらに含むことができる。
前記バインダーは、ポリペルフルオロスルホン酸、ポリテトラフルオロエチレン、ポリビニリデンフルオライド共重合物のうちいずれか１つであり、前記炭素材料は、活性炭素、黒鉛、カーボンブラック、カーボンナノチューブ、フラーレンのうちいずれか１つ以上であり、前記電気伝導性高分子は、ポリアニリン、ポリピロール、ポリチオフェンおよびこれらの誘導体のうちいずれか１つ以上である。
グラフェン分散液の製造方法において、添加されるイオン性液体が単量体である場合、これを重合させるか、前記イオン性液体を高分子として用いてグラフェン-イオン性液体高分子複合物を製造することができる。
本発明によると、黒鉛をイオン性液体に入れて分散させることにより、グラフェン分散液を製造し、グラフェン分散液の製造時に用いられるイオン性液体が単量体である場合、これを重合させるか、高分子であるイオン性液体を用いてグラフェン-イオン性液体高分子複合物を製造できる効果がある。
なお、常温で黒鉛をイオン性液体に入れることでグラフェン分散液を容易に得、このグラフェン分散液からグラフェン-イオン性液体高分子複合物を得ることができ、イオン性液体の陰イオン成分をイオン交換法によって置換すると、溶媒系を容易に変換できる効果がある。
また、酸化されたグラフェンを還元させる時間が短縮され、還元後粒子状の異物が発生しない。したがって本発明の還元技術を利用すると、純粋なグラフェン分散液及びグラフェン-イオン性液体高分子複合物を製造できるのみでなく、還元時間、すなわち製造時間が短縮され、グラフェン分散液およびグラフェン-イオン性液体高分子複合物を大量に製造することが可能となる。
なお、酸化グラフェンにイオン性液体高分子を用いるか、若しくは、イオン性液体単量体を用いて還元工程を経た後、適宜時点でイオン性液体高分子を製造するための重合開始剤を添加して加熱すると、イオン性液体が高分子化されると共に、別途の処理過程が必要なく、容易にグラフェン-高分子複合物を製造できるという利点がある。
なお、本発明に係るグラフェン分散液およびグラフェン-イオン性液体高分子複合物は、イオン性液体によるグラフェンの表面状態の変化、すなわち、親水性および疏水性への変化が容易になる。
本発明に係るグラフェン-イオン性液体高分子複合物は、グラフェンが必要な分野において活用可能であり、特に、バッテリ、燃料電池、キャパシタ又はこれらの複合装置、スーパーキャパシタ、ウルトラキャパシタ、又は、電気二重層キャパシタなどの電気化学装置において電極材料として活用が可能である。

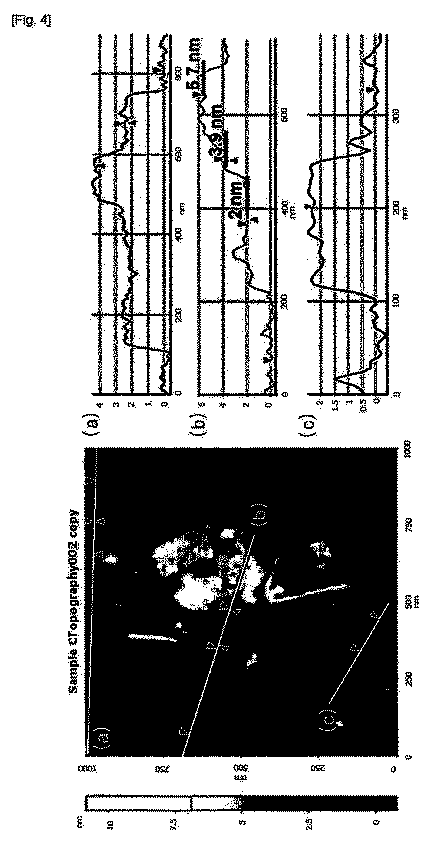

実施例１におけるイオン性液体を用いて製造したグラフェンの透過電子顕微鏡(ＴＥＭ)写真である。 実施例３におけるイオン性液体を用いて製造したグラフェン-イオン性液体高分子複合物の透過電子顕微鏡(ＴＥＭ)にて観察した写真である。 実施例３におけるイオン性液体を用いて製造したグラフェン-イオン性液体高分子複合物の透過電子顕微鏡(ＴＥＭ)にて観察した写真である。 実施例３におけるイオン性液体を用いて製造したグラフェン-イオン性液体高分子複合物の原子顕微鏡(ＡＦＭ)にて観察した結果の写真およびグラフである。 実施例１３におけるグラフェン-イオン性液体高分子複合物の電子走査顕微鏡にて観察した写真である。
本発明に係るグラフェン分散液は、非常に簡単な工程により製造することが可能であり、黒鉛をイオン性液体に入れて分散させる、単純に撹拌する方法を用いることができる。この際、イオン性液体はそのまま使用するか、又は、イオン性液体に重合開始剤を入れ加熱してイオン性液体高分子を作製することで、分散安定性に優れたグラフェン分散液を作製することができる。その後、グラフェン分散液から溶媒を除去して乾燥させるとグラフェン粒子を得ることができ、溶媒系変換のためにはイオン性液体の陰イオン成分を所望の陰イオンにイオン交換する方法を用いる。この際、得られたグラフェン粒子は、表面にイオン性液体が結合されている形態のグラフェン-イオン性液体複合物である。
以下、添付した図面を参照して本発明の実施例を詳細に説明するが、本発明はこれらの実施例により限定されるものではない。
本発明に係るグラフェン分散液の製造方法は、非常に簡単な工程であって、黒鉛をイオン性液体に入れて分散させる、単純に撹拌する方法を用いることができる。
そして、イオン性液体はそのまま使用するか、又は、イオン性液体に重合開始剤を入れて加熱してイオン性液体高分子を作製することで、分散安定性に優れたグラフェン分散液を作製することができる。この際、溶媒系変換のためにはイオン性液体の陰イオン成分を所望の陰イオンにイオン交換する方法を用いる。この際、得られたグラフェン粒子は、表面にイオン性液体が結合されている形態のグラフェン-イオン性液体複合物である。
先ず、本発明に使用可能な黒鉛は黒鉛自体を使用するか、若しくは層状分離を助けるために予め処理された黒鉛などをいずれも使用することが可能である。層状分離を助けるために予め処理する代表的な方法には、黒鉛を硝酸、硫酸水溶液に浸して処理したり、又は高い温度で(例えば、１,０００℃の温度)加熱して黒鉛を膨張させたり、又はこれらの方法を併行するなど様々な方法が可能である。
本発明に使用可能なイオン性液体は、陽イオンおよび陰イオンの組み合わせで構成された化合物であり、単量体(monomer)形態や高分子(polymer)形態であり、これらの成分のうちいずれか１つを用いるか、若しくは２以上を混合して用いることができる。本発明のイオン性液体を構成する代表的な陽イオンの例としては一般式(１)で表わすものである。
Figure 2013514963
式中、Ｒ１〜Ｒ１０は、互いに独立して次の群から選ばれるいずれか１つである。i)水素、ii)ハロゲン、iii)Ｃ１〜Ｃ２５の炭化水素で構成されたアルキル、アルケニル、アルキニル、ベンジル、フェニルであって、Ｏ、Ｎ、ＳｉおよびＳを異種原子として含むことができ、又、選択的にＣｌ、Ｂｒ、Ｆ、Ｉ、ＯＨ、ＮＨ２、ＳＨの群を含むことができる。
前記イオン性液体高分子を構成する陰イオンは、無機又は無機元素からなる化合物であり、特に限定されず、これらの具体的な例としては、[ＣＨ３ＣＯ２]-、[ＨＳＯ４]-、[ＣＨ３ＯＳＯ３]-、[Ｃ２Ｈ５ＯＳＯ３]-、[ＡｌＣｌ４]-、[ＣＯ３]２-、[ＨＣＯ３]-、[ＮＯ２]-、[ＮＯ３]-、[ＳＯ４]２-、[ＰＯ４]３-、[ＨＰＯ４]２-、[Ｈ２ＰＯ４]-、[ＨＳＯ３]-、[ＣｕＣｌ２]-、Ｃｌ-、Ｂｒ-、Ｉ-、[ＢＦ４]-、[ＰＦ６]-、[ＳｂＦ６]-、[ＣＦ３ＳＯ３]-、[ＨＣＦ２ＣＦ２ＳＯ３]-、[ＣＦ３ＨＦＣＣＦ２ＳＯ３]-、[ＨＣＣｌＦＣＦ２ＳＯ３]-、[(ＣＦ３ＳＯ２)２Ｎ]-、[(ＣＦ３ＣＦ２ＳＯ２)２Ｎ]-、[(ＣＦ３ＳＯ２)３Ｃ]-、[ＣＦ３ＣＯ２]-、[ＣＦ３ＯＣＦＨＣＦ２ＳＯ３]-、[ＣＦ３ＣＦ２ＯＣＦＨＣＦ２ＳＯ３]-、[ＣＦ３ＣＦＨＯＣＦ２ＣＦ２ＳＯ３]-がある。
この際、還元反応の促進剤および酸化グラフェンの分散剤として用いるイオン性液体の含有量は、酸化グラフェンの重さに対してイオン性液体の重さが１倍以上にならなければならない。イオン性液体の含有量がこれより低いと還元は可能であるものの、還元されたグラフェンの再分散に相当時間がかかったり、又は粒子状態に沈殿して再分散がされないという問題点が発生して良くない。しかしながら、イオン性液体の最大含有量は特に制限されない。これはイオン性液体の含有量がグラフェン重さの１倍以上、すなわち、酸化グラフェンを１にした時イオン性液体を１重量部以上含有すると、還元も良好に行われ還元されたグラフェンの再分散も良好に行われるためである。
上述した方法により得たグラフェン分散液を遠心分離して大きい粒子状の黒鉛を除去して用いることができる。
以下、膨張性黒鉛(ｅｘｐａｎｄａｂｌｅ ｇｒａｐｈｉｔｅ)を利用する溶媒の変換方法などについて説明する。
先ず、膨張性黒鉛を高温で熱処理して用いることが望ましいが、約６００〜１,２００℃程度の温度で１０〜３００秒間熱処理することが望ましい。このように熱処理された膨張性黒鉛をイオン性液体に分散させることが望ましい。この際、膨張性黒鉛をイオン性液体に簡単に撹拌して分散させることができる。
前記グラフェン分散液に重合開始剤を添加してイオン性液体を高分子量化すると、分散安定性に非常に優れたグラフェン分散液を得ることができる。イオン性液体を重合してイオン性液体高分子を作製するための開始剤としては、２,２-アゾビスイソブチロニトリル(ＡＩＢＮ)、１,１'-アゾビスシクロヘキサンカルボニトリル(ＡＢＣＮ)、過酸化ベンゾイル(ＢＰ)等を用いると良い。重合開始剤の含有量は、イオン性液体含有量に対して０.１〜３重量部を用いると良く、重合反応は５０〜８０℃の温度で５〜７２時間程度反応させると良い。
前記反応の重合開始剤の含有量、温度および反応時間の場合、下限値未満であると反応速度が非常に遅くなり、又は反応が起こり難く、高分子量化への進行が難くて良くなく、上限値を超えると不必要に多い量又は長時間反応させたり、又は、温度が非常に高くなるためイオン性液体高分子を劣化させるか、又は溶媒の蒸発が多くて良くない。
前記反応条件は、最終的に重合されたイオン性液体高分子の分子量が１,０００〜２,０００,０００ｇ/ｍｏｌの範囲にあるように調節することが望ましい。分子量が１,０００ｇ/ｍｏｌ未満であるとグラフェン分散液の長期安定性が良くなく、２,０００,０００ｇ/ｍｏｌを超えると分子量が非常に高く、溶解度が低下して良くない。
上述した方法で作製されたグラフェン分散液は、有機溶媒によく分散するグラフェン分散液であり、この際、イオン性液体の有機溶媒への分散を容易にするために使用できる陰イオンの例としては、[ＢＦ４]-、[ＰＦ６]-、[ＳｂＦ６]-、[ＣＦ３ＳＯ３]-、[ＨＣＦ２ＣＦ２ＳＯ３]-、[ＣＦ３ＨＦＣＣＦ２ＳＯ３]-、[ＨＣＣｌＦＣＦ２ＳＯ３]-、[(ＣＦ３ＳＯ２)２Ｎ]-、[(ＣＦ３ＣＦ２ＳＯ２)２Ｎ]-、[(ＣＦ３ＳＯ２)３Ｃ]-、[ＣＦ３ＣＯ２]-、[ＣＦ３ＯＣＦＨＣＦ２ＳＯ３]-、[ＣＦ３ＣＦ２ＯＣＦＨＣＦ２ＳＯ３]-、[ＣＦ３ＣＦＨＯＣＦ２ＣＦ２ＳＯ３]-が挙げられる。
上記のように有機溶媒に分散したグラフェン溶液の溶媒を変更しようとする場合には、イオン性液体の陰イオン成分を置換することにより、水又は水系溶媒によく分散するように構成することが可能である。
上述したように、黒鉛をイオン性液体に入れて撹拌することにより、イオン性液体にグラフェンが分散されているグラフェン分散液を得る。この溶液に重合開始剤を添加した後反応させることで、イオン性液体を高分子重合すると粘度が高くなりつつゲル状のグラフェン分散液が得られる。
このゲル状のグラフェン分散液は、プロピレンカーボネート、１-メチルピロリドン、ジメチルホルムアミド、アセトニトリル、ニトロメタン、アセトン、テトラヒドロフランのような極性有機溶媒に非常によく分散するので、前記有機溶媒に均一に分散されたグラフェン溶液を得ることができる。
前記分散されたグラフェン溶液から水分散グラフェン分散液を得る方法には、前記溶液のイオン性液体の陰イオンを、水分散させ易い陰イオンに交換する方法がある。例えば、前記重合反応を経たゲル状態又は有機溶媒がさらに添加された状態のグラフェン分散液にテトラブチルアンモニウムブロマイド又はテトラブチルホスホニウムブロマイドなどのブロム基を有する化合物を添加すると、グラフェンを囲んでいるイオン性液体高分子の陰イオン成分がブロム基に置換される(イオン交換反応)。
このように作製されたブロム系陰イオンに置換されたグラフェン/イオン性液体複合物は、水系溶媒に分散する形態に変わりながらグラフェンは沈殿する。これを洗浄した後再度水系溶媒に再分散させると、水系溶媒に均一に分散されているグラフェン分散液を得ることができる。
これらの方法のうち一次重合反応によって作られたゲル状の生成物をテトラブチルアンモニウムブロマイド又はテトラブチルホスホニウムブロマイドにイオン交換時、イオン交換反応を容易にするためにはゲル状の生成物にプロピレンカーボネート、１-メチルピロリドン、ジメチルホルムアミド、アセトニトリル、ニトロメタン、アセトン、テトラヒドロフランなどの溶媒をさらに添加して粘度が低い状態に変えると、より容易にテトラブチルアンモニウムブロマイド又はテトラブチルホスホニウムブロマイドを用いた陰イオン交換反応を行うことができる。
なお、テトラブチルアンモニウムブロマイド又はテトラブチルホスホニウムブロマイドは常温で固体であるので、このブロマイド化合物をプロピレンカーボネート、１-メチルピロリドン、ジメチルホルムアミド、アセトニトリル、ニトロメタン、アセトン、テトラヒドロフランなどの溶媒に予め溶かして使用すればより効果的である。
その反面、酸化及び還元過程を経たグラフェンは、主に水系溶媒によく分散するので、このように処理されたグラフェンを水系溶媒に分散させると水分散グラフェン分散液を得ることができる。この水系グラフェン分散液は、常温でかなり長い期間安定するものの、長期間が過ぎると結局グラフェン粒子が沈殿してしまうという問題点がある。従って、この水系グラフェン分散液にイオン性液体高分子を添加すると、分散安定性が顕著に向上して長い期間放置してもグラフェンが沈殿することはない。
ここに用いられるイオン性液体高分子は、水系溶媒に溶解可能な陰イオンを有するイオン性液体高分子を重合開始剤を添加して高分子量化したものであり、分子量が１,０００〜２,０００,０００ｇ/ｍｏｌであるイオン性液体高分子を用いると良い。
この際、分子量が１,０００ｇ/ｍｏｌ未満であるとイオン性液体の分子量が低く、分散安定性が殆どなくて良くなく、分子量が２,０００,０００ｇ/ｍｏｌを超えると分子量があまりにも大きいため、水系溶媒に溶解し難くて良くない。この場合に使用可能なイオン性液体の陰イオンとしては、[ＣＨ３ＣＯ２]-、[ＨＳＯ４]-、[ＣＨ３ＯＳＯ３]-、[Ｃ２Ｈ５ＯＳＯ３]-、[ＡｌＣｌ４]-、[ＣＯ３]２-、[ＨＣＯ３]-、[ＮＯ２]-、[ＮＯ３]-、[ＳＯ４]２-、[ＰＯ４]３-、[ＨＰＯ４]２-、[Ｈ２ＰＯ４]-、[ＨＳＯ３]-、[ＣｕＣｌ２]-、Ｃｌ-、Ｂｒ-、Ｉ-などがある。
前記言及した内容を実施例により具体的に説明する。しかしながら、本発明の範囲はこれらの実施例に限定されるものではない。
１,０００℃の温度で１分間熱処理した膨張性黒鉛１ｍｇをイオン性液体である１-ブチル-３-メチルイミダゾリウムヘキサフルオロフォスフェイト(１-ｖｉｎｙｌ-３-ｅｔｈｙｌ ｉｍｉｄａｚｏｌｉｍ ｈｅｘａｆｌｕｏｒｏｐｈｏｓｐｈａｔｅ) ３ｇに入れ８００ｒｐｍで２０分間撹拌した。この過程を通じて濃い灰色のイオン性液体分散液が得られ、前記サンプルの一部を採取して透過電子走査顕微鏡にて観察した結果、単一層に分離されたグラフェンが図１の写真のように観察された。
１,０００℃の温度で１分間熱処理した膨張性黒鉛１ｍｇをイオン性液体である１-ビニル-３-エチルイミダゾリウムトリフルオロメチルスルホニルイミド(１-ｖｉｎｙｌ-３-ｅｔｈｙｌ ｉｍｉｄａｚｏｌｉｍ ｔｒｉｆｌｕｏｒｏｍｅｔｈｙｌｓｕｌｆｏｎｙｌｉｍｉｄｅ)３ｇに入れ７００ｒｐｍで撹拌した。その後、前記グラフェン分散液に重合開始剤である２,２-アゾビスイソブチロニトリル(ＡＩＢＮ)
０.０３ｇを投入し、６５℃の温度で６時間反応させることによりイオン性液体を重合した。この過程を経たグラフェン分散液はゲル状となり、ここにプロピレンカーボネート２０ｇをさらに添加して撹拌すると、濃い灰色のグラフェン分散液が得られるが、この溶液が有機溶媒に均一に分散されているグラフェン分散液である。
実施例３は、酸化及び還元過程によりイオン性液体高分子で安定化させたグラフェン分散液に関し、これの具体的な製造方法は次のとおりである。
先ず、黒鉛５ｇをＫＭｎＯ４
２５ｇ、ＮａＮＯ３ ３.７５ｇ、Ｈ２ＳＯ４ １７０ｍｌの溶液に撹拌して反応させることにより酸化黒鉛を製造し、前記酸化黒鉛は水で３０分間撹拌し遠心分離することにより黄色の酸化グラフェン水分散液が得られる。前記酸化グラフェン水分散液１９ｍｌにイオン性液体高分子として、ポリ(１-ビニル-３-エチルイミダゾリウム)ブロマイド４００ｍｇを混合して撹拌することにより、イオン性液体高分子で安定化された酸化グラフェン水分散液を収得した。
その後、ヒドラジン３.２ｍｍｏｌを添加して約９０℃の温度で１時間還元反応をさせると、溶液が黄色から黒色に変わりながら、イオン性液体高分子で安定化されたグラフェン水分散液を得ることができた。前記グラフェン水分散液は５ヶ月以上放置しても沈殿が起こらない安定した分散液であることを確認した。このサンプルの一部を採取して透過電子顕微鏡(ｔｒａｎｓｍｉｓｓｉｏｎ ｅｌｅｃｔｒｏｎ ｍｉｃｒｏｓｃｏｐｅ)にて観察した結果、凝集現象が起こらず、単一層に分離されたグラフェン-イオン性液体高分子複合物として存在することを図２および図３の写真から確認した。図２および図３は、同じ試料を倍率を別にして撮った写真である。この溶液が水に分散されたグラフェン分散液であって、この溶液の一部を採取して原子顕微鏡(ａｔｏｍｉｃ ｆｏｒｃｅ ｍｉｃｒｏｓｃｏｐｅ)にて観察した結果は図４のＡＦＭ写真と厚さプロファイルを示すグラフから、高さ１〜２ナノメートル程度のグラフェン-イオン性液体高分子複合物であることを確認した。
実施例４は、実施例２で得たグラフェン分散液をイオン交換法により水分散性に変換する過程についての実施例である。
実施例２で得たグラフェン分散液２０ｇにテトラブチルアンモニウムブロマイドを３.６ｇ添加して１０分間撹拌すると濃い灰色の沈殿物が発生する。この沈殿物を収得して乾燥した後、これを再度水に分散して水系分散したグラフェンを得る。
一方、前記グラフェン分散液の製造方法において、黒鉛に添加されるイオン性液体が単量体である場合、これを重合させるか、イオン性液体を高分子として用いるグラフェン-イオン性液体高分子複合物を製造できる。
この際、イオン性液体単量体の陽イオンは重合反応を誘導できる官能基を有しており、陰イオンはグラフェン-イオン性液体高分子複合物の効果的な分離のために[ＢＦ４]-、[ＰＦ６]-、[ＣＦ３ＳＯ２)２Ｎ]-、[(ＣＦ３ＣＦ２ＳＯ２)２Ｎ]-を有しているイオン性液体単量体を用いる場合、還元反応後イオン性液体の重合反応のための重合開始剤を入れ反応させることでイオン性液体を高分子化すると、グラフェン-イオン性液体高分子複合物を製造することができる。ここで、グラフェン-イオン性液体高分子複合物はグラフェンとイオン性液体高分子とを含む物質を意味する。
この際、イオン性液体を重合するための開始剤としては、２,２-アゾビスイソブチロニトリル(ＡＩＢＮ)、１,１-アゾビスシクロヘキサンカルボニトリル(ＡＢＣＮ)、過酸化ベンゾイル(ＢＰ)のうちいずれか１つ又は２つ以上を混合して用いると良い。重合開始剤の含有量は、イオン性液体１００重量部対して０.１〜３重量部を用い、重合反応は、５０〜８０℃の温度で５〜７２時間程度反応させると良い。前記反応の開始剤の含有量、温度および反応時間の場合、下限値未満であると反応速度が非常に遅くなり、又は反応が起こり難く、高分子量化への進行が難くて良くなく、上限値を超えると不必要に多い量又は長時間反応させたり、又は、温度が非常に高くなるためイオン性液体高分子を劣化させるか、又は溶媒の蒸発が多くて良くない。
しかしながら、上述したように、イオン性液体を用いて酸化グラフェンを還元させた後、ここに重合開始剤を入れて重合する代わりに、予め重合したイオン性液体高分子を用いて酸化グラフェンを還元させても構わない。すなわち、酸化処理されたグラフェンをプロピレンカーボネートなどの溶媒に入れ、ここにイオン性液体高分子を入れ１００℃以上の温度で加熱して還元反応を経れば良い。この際、イオン性液体高分子は、グラフェンと結合して安定化させる効果を奏し、グラフェンが還元過程中に再度凝集する現象を防止する役割をする。
このようにイオン性液体高分子を用いる方法は、還元工程後別途の重合化過程がなく還元反応を起こしながら、グラフェン-イオン性液体高分子複合物を直接作製できるのでより一層効果的である。すなわち、還元工程中にイオン性液体高分子がグラフェンと結合して自然にグラフェン-イオン性液体高分子複合物が得られる。
前記二種の方法によりグラフェン-イオン性液体高分子複合物が製造できるが、この際、前記複合物中のイオン性液体高分子は、重量平均分子量が１,０００〜２,０００,０００ｇ/ｍｏｌの範囲にあるように調節することが望ましい。分子量が１,０００ｇ/ｍｏｌ未満であると、グラフェン分散液の長期安定性が良くなく、２,０００,０００ｇ/ｍｏｌを超えると分子量が非常に高く、溶解度が低下して良くない。
なお、本発明に係るグラフェン-イオン性液体高分子複合物は、イオン性液体高分子に結合された陰イオンを一般的な陰イオン交換反応により交換させることにより、水系、有機系、又はイオン性液体電解質との相溶性を容易に変化させることができる。例えば、前記複合物中のイオン性液体高分子の陰イオンとして、Ｃｌ-、Ｂｒ-、[ＮＯ３]-、[ＣＨ３ＳＯ４]-が結合されている場合、水系電解質との相溶性に優れるが、これを陰イオン置換して[ＢＦ４]-、[ＰＦ６]-、[ＣＦ３ＳＯ２)２Ｎ]-、[(ＣＦ３ＣＦ２ＳＯ２)２Ｎ]-が結合されると有機系電解質との相溶性に優れる。
本発明のグラフェン-イオン性液体高分子複合物は、濾過などの過程を経てスラリー状に得られ、これを乾燥して粉末形態で作ったり、若しくは他の形態で加工して用いることができる。
前記の言及した内容を実施例を用いてより具体的に説明する。但し、本発明の範囲は実施例に限定されるものではない。
(比較例１)
Ｈｕｍｍｅｒ方法(Ｈｕｍｍｅｒｓ Ｗ，Ｏｆｆｅｍａｎ Ｒ., "Ｐｒｅｐａｒａｔｉｏｎ
ｏｆ ｇｒａｐｈｉｔｅ ｏｘｉｄｅ", Ｊｏｕｎａｌ ｏｆ ｔｈｅ Ａｍｅｒｉｃａｎ Ｃｈｅｍｉｃａｌ
Ｓｏｃｉｅｔｙ, ８０, １９５８, １３３９)を用いて黒鉛(ＳＰ-１, Ｂａｙ Ｃａｒｂｏｎ社製)を酸処理して酸化グラファイトを製造した。前記酸化グラファイトをプロピレンカーボネートを溶媒にして約１時間撹拌することによって、１.０ｍｇ/ｍｌ濃度の酸化グラフェンが分散された有機溶媒分散液を得る。
前記酸化グラフェン分散液を約１５０℃の温度で約１２時間撹拌すると酸化グラフェンが還元されながら黒色のグラフェン-イオン性液体高分子複合物が製造されることを確認した。なお、上記の還元反応中にグラフェンが溶液中で凝集するものの、還元反応が終了した後にはグラフェンが沈殿することを確認した。
前記のように熱を利用した酸化グラフェンの還元反応において、還元反応時間に応じて製造されたグラフェン-イオン性液体高分子複合物試料の電気抵抗を標準４端子法(ＣＭＴ ｓｅｒｉｅｓ、Ｊａｎｄｅｌ Ｐｒｏｂｅ)により測定し、電気抵抗が４端子法により測定できないほど低い場合には２端子法を用いて測定した。還元時間が０、０.５、１、２、６、１２時間である場合、電気抵抗はそれぞれ１０１２、１０１０、１０９、１０６、１０５、１０３Ｏｈｍ/ｓｑ以上であった。前記比較例により一般的な熱還元方法で１０３Ｏｈｍ/ｓｑの電気抵抗を有するグラフェン-イオン性液体高分子複合物を得るためには、還元反応時間は約１２時間程度が必要であることが分かる。
Ｈｕｍｍｅｒ方法(Ｈｕｍｍｅｒｓ Ｗ，Ｏｆｆｅｍａｎ
Ｒ., "Ｐｒｅｐａｒａｔｉｏｎ ｏｆ ｇｒａｐｈｉｔｅ ｏｘｉｄｅ", Ｊｏｕｎａｌ ｏｆ ｔｈｅ Ａｍｅｒｉｃａｎ Ｃｈｅｍｉｃａｌ Ｓｏｃｉｅｔｙ, ８０, １９５８, １３３９)を用いて黒鉛(ＳＰ-１, Ｂａｙ
Ｃａｒｂｏｎ社製)を酸処理して酸化グラファイトを製造した。酸化グラファイトを製造した後、プロピレンカーボネートを溶媒にしてこれを約１時間撹拌することによって、１.０ｍｇ/ｍｌ濃度の酸化グラフェンが分散された有機溶媒分散液を得る。
前記酸化グラフェン分散液２０ｍｌにイオン性液体である１-ブチル-３-メチルイミダゾリウムビストリフルオロメチルスルホニルアミド[１-ｂｕｔｙｌ-３-ｍｅｔｈｙｌｉｍｉｄａｚｏｌｉｕｍ ｂｉｓ(ｔｒｉｆｌｕｏｒｏｍｅｔｈｙｌ)ｓｕｌｆｏｎｙｌａｍｉｄｅ]７０ｍｇを混合し約１５０℃の温度で撹拌した。前記の場合、還元時間が約０.５時間経過しながら、反応物の色が黒色に変わり還元反応が進行されることを観察でき、又、還元反応以降もグラフェンの沈殿が起こらず安定的に分散したグラフェン分散液を製造することができた。約１時間の還元反応後に濾過紙を利用して濾過させた後、濾過紙上に残っているグラフェン-イオン性液体高分子複合物の電気抵抗を確認した結果、電気抵抗は１０３Ｏｈｍ/ｓｑであって、速い時間内に酸化グラフェンの還元が進行されたことを確認することができた。
実施例６は、酸化グラフェン有機溶媒分散液にイオン性液体として１-オクチル-３-メチルイミダゾリウムビストリフルオロメチルスルホニルアミド[１-ｏｃｔｙｌ-３-ｍｅｔｈｙｌｉｍｉｄａｚｏｌｉｕｍ ｂｉｓ(ｔｒｉｆｌｕｏｒｏｍｅｔｈｙｌ)ｓｕｌｆｏｎｙｌａｍｉｄｅ]７０ｍｇを混合したことを除いては実施例５と同一である。実施例６の場合にも、還元反応以降にグラフェン-イオン性液体高分子複合物の沈殿が起こらず、約１時間以内に還元反応が速く進行され、電気抵抗が１０３Ｏｈｍ/ｓｑであるグラフェン-イオン性液体高分子複合物が製造されることを確認した。
実施例７は、イオン性液体として１-ブチル-３-メチルピロリジニウムビストリフルオロメチルスルホニルアミド[１-ｏｃｔｙｌ-３-ｍｅｔｈｙｌｐｙｒｒｏｌｉｄｉｎｉｕｍｂｉｓ(ｔｒｉｆｌｕｏｒｏｍｅｔｈｙｌ)ｓｕｌｆｏｎｙｌａｍｉｄｅ]７０ｍｇを混合したことを除いては実施例５と同一である。実施例７の場合にも、還元反応以降にグラフェン-イオン性液体高分子複合物の沈殿が起こらず、約１時間以内に還元反応が速く進行され、電気抵抗が１０３Ｏｈｍ/ｓｑであるグラフェン-イオン性液体高分子複合物が製造されることを確認した。
実施例８は、イオン性液体として１-ブチル-３-メチルピロリジニウムビストリフルオロメチルスルホニルアミド[１-ｏｃｔｙｌ-３-ｍｅｔｈｙｌｉｍｉｄａｚｏｌｉｕｍｂｉｓ(ｔｒｉｆｌｕｏｒｏｍｅｔｈｙｌ)ｓｕｌｆｏｎｙｌａｍｉｄｅ]７０ｍｇを混合し、還元反応の温度を２００℃にしたことを除いては実施例３と同一である。実施例８の場合、還元反応が約０.５時間内に進行されることを確認し、この際、電気抵抗は約１０３Ｏｈｍ/ｓｑであることを確認した。
(比較例２)
比較例２は、イオン性液体として１-ブチル-３-メチルイミダゾリウムビストリフルオロメチルスルホニルアミド[１-ｂｕｔｙｌ-３-ｍｅｔｈｙｌｉｍｉｄａｚｏｌｉｕｍｂｉｓ(ｔｒｉｆｌｕｏｒｏｍｅｔｈｙｌ)ｓｕｌｆｏｎｙｌａｍｉｄｅ]１５ｍｇを混合したことを除いては実施例５と同一である。比較例２の場合、還元反応時間が２時間である時、電気抵抗が約１０３Ｏｈｍ/ｓｑであるグラフェン-イオン性液体高分子複合物を製造することができたが、還元反応中にグラフェン-イオン性液体高分子複合物が溶液中で凝集する現象が発生した。
実施例９は、イオン性液体として１-ビニル-３-エチルイミダゾリウムビストリフルオロメチルスルホニルアミド[１-ｖｉｎｙｌ-３-ｅｔｈｙｌｉｍｉｄａｚｏｌｉｕｍｂｉｓ(ｔｒｉｆｌｕｏｒｏｍｅｔｈｙｌ)ｓｕｌｆｏｎｙｌａｍｉｄｅ]７０ｍｇを混合し、約１５０℃の温度で１時間撹拌することによって、グラフェン分散液を製造した。前記の方法で処理したグラフェン分散液に重合開始剤として２,２-アゾビスイソブチロニトリル(ＡＩＢＮ)をイオン性液体に対して約２重量％投入し、６５℃の温度で６時間反応させてイオン性液体を重合することにより、グラフェン-イオン性液体高分子複合物を形成した。前記グラフェン-イオン性液体高分子複合物を濾過した後乾燥して電気抵抗を測定した結果、１０４Ｏｈｍ/ｓｑの値を有することを確認した。
実施例１０は、実施例１により製造した酸化グラファイトをイオン性液体である１-エチル-３-メチルイミダゾリウムビストリフルオロメチルスルホニルアミド[１-ｅｔｈｙｌ-３-ｍｅｔｈｙｌｉｍｉｄａｚｏｌｉｕｍｂｉｓ(ｔｒｉｆｌｕｏｒｏｍｅｔｈｙｌ)ｓｕｌｆｏｎｙｌａｍｉｄｅ]に直接入れて１時間撹拌することによって、１.０ｍｇ/ｍｌ濃度の酸化グラフェンがイオン性液体に分散された溶液を得る。前記酸化グラフェン分散液を約３００℃の温度で撹拌すると、約１０分以内に反応物の色が黒色に変わりながら還元反応が進行されることを観察した。前記反応物の電気抵抗を確認した結果、１０４Ｏｈｍ/ｓｑであって、速い時間内に酸化グラフェンの還元が進行されたことを確認することができた。
実施例１１は、イオン性液体として１-ビニル-３-エチルイミダゾリウムビストリフルオロメチルスルホニルアミド[１-ｖｉｎｙｌ-３-ｅｔｈｙｌｉｍｉｄａｚｏｌｉｕｍｂｉｓ(ｔｒｉｆｌｕｏｒｏｍｅｔｈｙｌ)ｓｕｌｆｏｎｙｌａｍｉｄｅ]を重合してポリ(１-ビニル-３-エチルイミダゾリウム)ビストリフルオロメチルスルホニルアミドを先に製造した後、これを酸化グラフェン分散液に添加して還元反応を誘導した。
前記イオン性液体の重合反応のために、１-ビニル-３-エチルイミダゾリウムビストリフルオロメチルスルホニルアミド[１-ｖｉｎｙｌ-３-ｅｔｈｙｌｉｍｉｄａｚｏｌｉｕｍｂｉｓ(ｔｒｉｆｌｕｏｒｏｍｅｔｈｙｌ)ｓｕｌｆｏｎｙｌａｍｉｄｅ]をジメチルホルムアミド(ＤＭＦ)に約５重量％溶解させた後、重合開始剤として２,２-アゾビスイソブチロニトリル(ＡＩＢＮ)をイオン性液体に対して約２重量％を投入し、６５℃の温度で６時間反応させることによって、ポリ(１-ビニル-３-エチルイミダゾリウム)ビストリフルオロメチルスルホニルアミドを製造し、これを乾燥して収得した。
前記ポリ(１-ビニル-３-エチルイミダゾリウム)ビストリフルオロメチルスルホニルアミド１００ｍｇをプロピレンカーボネートに分散された酸化グラフェン分散液に添加し、約１５０℃の温度で１時間還元反応させることによって、グラフェン-イオン性液体高分子複合物を形成した。前記グラフェン-イオン性液体高分子複合物を濾過して乾燥した後、電気抵抗を測定した結果、１０４Ｏｈｍ/ｓｑであることを確認した。
以下、本発明のグラフェン-イオン性液体高分子の複合物を製造する方法について下記のようにより詳細に説明する。
(i) 一般黒鉛(ｐｒｉｓｔｉｎｅ ｇｒａｐｈｉｔｅ)を酸化して各層を分離した酸化グラフェン(ｇｒａｐｈｅｎｅ ｏｘｉｄｅ)をイオン性液体高分子に混合して酸化グラフェン-イオン性液体高分子を形成し、これを還元剤又は熱を利用して酸化グラフェンを還元させることによりグラフェン-イオン性液体高分子複合物を製造する。
(ii) 酸が黒鉛の各層に挿入されている膨張性黒鉛(ｅｘｐａｎｄａｂｌｅ ｇｒａｐｈｉｔｅ)を高温熱処理したり、アルカリ金属を黒鉛の各層に挿入させた黒鉛(ｉｎｔｅｒｃａｌａｔｅｄ ｇｒａｐｈｉｔｅ)をマイクロ波で処理したり、若しくは黒鉛を電気化学的方法で処理した後、これをイオン性液体単量体に入れ分散させてグラフェン-イオン性液体単量体を形成し、前記イオン性液体を重合することによりグラフェン-イオン性液体高分子複合物を製造する。
先ず、前記(i)の方法を用いたグラフェン-イオン性液体高分子複合物の製造方法は次の通りである。一般黒鉛をＨｕｍｍｅｒ方法で、ＫＭｎＯ４、Ｈ２ＳＯ４、ＨＮＯ３などの混合溶液を用いて酸化させ、水又は有機溶媒に分散させることにより酸化グラフェン分散液を得る。その後、前記溶液にイオン性液体高分子を混合して酸化グラフェン-イオン性液体高分子を形成する。
この際、酸化グラフェンが水に分散されている場合、親水性イオン性液体高分子、例えば、イオン性液体高分子の陰イオンとして[ＮＯ３]-、Ｃｌ-、Ｂｒ-、Ｉ-、[ＣＨ３ＳＯ４]-が結合されているイオン性液体高分子を用いることが望ましく、酸化グラフェンがプロピレンカーボネートのような有機溶媒に分散されている場合、疏水性イオン性液体高分子、例えば、イオン性液体高分子の陰イオンとして、[(ＣＦ３ＳＯ２)２Ｎ]-、[(ＣＦ３ＣＦ２ＳＯ２)２Ｎ]-、[(ＣＦ３ＳＯ２)３Ｃ]-、[ＣＦ３ＣＯ２]-、[ＣＦ３ＯＣＦＨＣＦ２ＳＯ３]-、[ＣＦ３ＣＦ２ＯＣＦＨＣＦ２ＳＯ３]-、[ＣＦ３ＣＦＨＯＣＦ２ＣＦ２ＳＯ３]-などが結合されているイオン性液体高分子を用いることが望ましい。
その後、前記酸化グラフェン-イオン性液体高分子分散液に、ヒドラジン(ｈｙｄｒａｚｉｎｅ)、ハイドロキノン(ｈｙｄｒｏｑｕｉｎｏｎｅ)、水素化ホウ素ナトリウム(ｓｏｄｉｕｍ ｂｏｒｏｈｙｄｒｉｄｅ)等を含む還元剤を投入して還元させるか、前記分散液の温度を１００℃〜３００℃にして熱を利用した還元過程を通じてグラフェン-イオン性液体高分子複合物を製造する。
本発明の酸化グラフェンを還元させてグラフェン-イオン性液体高分子複合物を製造する過程において、イオン性液体高分子は、グラフェンと結合して安定化させる効果を奏することから、グラフェンが還元過程中に再度凝集する現象を防止することができ、これにより、グラフェン-イオン性液体高分子複合物中のグラフェンは高い使用可能な比表面積を有する効果がある。
本発明のグラフェン-イオン性液体高分子複合物を製造する又他の方法として前記(ii)に提示された方法について説明する。酸が黒鉛の各層に挿入されている膨張性黒鉛（ｅｘｐａｎｄａｂｌｅ
ｇｒａｐｈｉｔｅ）を高温熱処理したり、アルカリ金属を黒鉛の各層に挿入させた黒鉛(ｉｎｔｅｒｃａｌａｔｅｄ ｇｒａｐｈｉｔｅ)をマイクロ波で処理したり、若しくは黒鉛を電気化学的方法で処理することにより、黒鉛の各層間引力を減少させる。
その後、これをイオン性液体単量体溶液に入れて分散させることにより、グラフェン-イオン性液体単量体分散液を形成する。この際、イオン性液体単量体は、陽イオンに重合反応を誘導できる官能基を有しており、陰イオンは、グラフェン-イオン性液体高分子複合物の効果的な分離のために、[ＢＦ４]-、[ＰＦ６]-、[ＣＦ３ＳＯ２)２Ｎ]-、[(ＣＦ３ＣＦ２ＳＯ２)２Ｎ]-を有していることが望ましい。
その後、前記グラフェン-イオン性液体単量体溶液にイオン性液体の重合反応のための重合開始剤を投入して反応することにより、グラフェン-イオン性液体高分子複合物を製造する。この際、イオン性液体単量体を重合するための開始剤としては、２,２-アゾビスイソブチロニトリル(ＡＩＢＮ)、１,１'-アゾビスシクロヘキサンカルボニトリル(ＡＢＣＮ)、過酸化ベンゾイル(ＢＰ)のうちいずれか１つ又は２つ以上を混合して用いる。
重合開始剤の含有量は、イオン性液体含有量に対して０.１〜３重量部を用いると良く、重合反応は５０℃〜８０℃の温度で５〜７２時間程度反応させると良い。前記反応において開始剤の含有量、温度および反応時間が、下限値未満であると反応速度が非常に遅くなり、又は反応が起こり難く、高分子量化への進行が難くて良くなく、上限値を超えると不必要に多い量又は長時間反応させたり、又は、温度が非常に高くなるためイオン性液体高分子を劣化させるか、又は溶媒の蒸発が多くて良くない。
前記(i)又は(ii)の方法でグラフェン-イオン性液体高分子複合物を製造するが、この際、前記複合物中のイオン性液体高分子は、重量平均分子量が１,０００〜２,０００,０００ｇ/ｍｏｌの範囲にあるように調節することが望ましい。分子量が１,０００ｇ/ｍｏｌ未満であるとグラフェン分散液の長期安定性が良くなく、２,０００,０００ｇ/ｍｏｌを超えると分子量が非常に高く、溶解度が低下して良くない。
なお、グラフェン-イオン性液体高分子で構成された複合物は、グラフェン５〜９５ｗｔ％およびイオン性液体高分子５〜９５ｗｔ％で構成されることを特徴とする。グラフェンの含有量が５ｗｔ％未満であると複合物の電気伝導度が非常に低く、電解質と電気二重層を形成し得るグラフェンの量があまりにも少ないので、十分な静電容量を確保し難く、グラフェンの含有量が９５ｗｔ％を超えるとグラフェン複合物の加工性が低下する問題点が生じる。
なお、本発明に係るグラフェン-イオン性液体高分子複合物は、イオン性液体高分子に結合された陰イオンを一般的な陰イオン交換反応により交換させることにより、水系、有機系、又はイオン性液体電解質との相溶性を容易に変化させることができる。例えば、前記複合物中におけるイオン性液体高分子の陰イオンとしてＣｌ-、Ｂｒ-、[ＮＯ３]-、[ＣＨ３ＳＯ４]-が結合されている場合、水系電解質との相溶性に優れるが、これを陰イオン置換して[ＢＦ４]-、[ＰＦ６]-、[ＣＦ３ＳＯ２)２Ｎ]-、[(ＣＦ３ＣＦ２ＳＯ２)２Ｎ]-が結合されると、有機系電解質との相溶性に優れるようになる。
本発明のグラフェン-イオン性液体高分子複合物は、濾過などの過程を経てスラリー状に得られ、これを各種電気化学装置の材料として活用することができる。
この際、グラフェン-イオン性液体高分子複合物の機械的性質を補完するか、又は他の電気的性質を補完するために別途の有無機材料、例えば、バインダー、炭素材料、金属粒子および電気伝導性高分子を選択的に混合して使用することができる。
バインダーとしては、ポリペルフルオロスルホン酸(Ｎａｆｉｏｎ)、ポリテトラフルオロエチレン、ポリビニリデンフルオライド共重合物などがあり、炭素材料としては、活性炭素、黒鉛、カーボンブラック、カーボンナノチューブ、フラーレンなどがあり、電気伝導性高分子としては、ポリアニリン、ポリピロール、ポリチオフェンおよびこれらの誘導体などがある。
通常、バインダー物質の含有量範囲は、グラフェン含有量に対して１〜２０ｗｔ％であって、含有量が１ｗｔ％未満であると機械的性質の補完効果が非常に僅かであるため良くなく、２０ｗｔ％を超えると電気的絶縁体であるバインダーが非常に多く入るため、電気化学装置としての性能が低下して良くない。ここで前記電気化学装置は、バッテリ、燃料電池、キャパシタ又はこれらの複合装置、スーパーキャパシタ、ウルトラキャパシタ、又は電気二重層キャパシタなど様々な装置を言う。すなわち、静電容量が従来より非常に優れるので様々な電気化学装置に用いることができる。
上述した内容を次の実施例により具体的に説明するが、本発明の範囲はこれらの実施例に限定されない。
Ｈｕｍｍｅｒ方法(Ｈｕｍｍｅｒｓ Ｗ，Ｏｆｆｅｍａｎ Ｒ., "Ｐｒｅｐａｒａｔｉｏｎ
ｏｆ ｇｒａｐｈｉｔｅ ｏｘｉｄｅ", Ｊｏｕｎａｌ ｏｆ ｔｈｅ Ａｍｅｒｉｃａｎ Ｃｈｅｍｉｃａｌ
Ｓｏｃｉｅｔｙ, ８０, １９５８, １３３９)を用いて黒鉛(ＳＰ-１、Ｂａｙ Ｃａｒｂｏｎ社製)を酸処理して酸化グラファイトを製造し、これを水に入れ３０分間撹拌することによって、１.０ｍｇ/ｍｌ濃度の酸化グラフェンが分散された水分散液を得る。
前記酸化グラフェン水分散液２０ｍｌにイオン性液体高分子として、ポリ(１-ビニル-３-エチルイミダゾリウム)ブロマイド[ｐｏｌｙ（１-ｖｉｎｙｌ-３-ｅｔｈｙｌｉｍｉｄａｚｏｌｉｕｍ）ｂｒｏｍｉｄｅ]１００ｍｇを混合して撹拌することにより、酸化グラフェン-イオン性液体高分子を収得した。その後、還元剤としてヒドラジンハイドレート６.４ｍｍｏｌを添加して約９０℃の温度で１時間還元反応させることにより、グラフェン-イオン性液体高分子複合物を製造した。
(比較例３)
比較例３は、イオン性液体高分子を用いず、還元反応により収得したグラフェンにバインダー物質としてポリテトラフルオロエチレンを３ｗｔ％混合したことを除いては実施例１２と同一である。
実施例１２の酸処理方法により製造された酸化グラファイトを有機溶媒であるプロピレンカーボネートに入れて超音波分散することにより、有機溶媒に１.０ｍｇ/ｍｌ濃度の酸化グラフェンが分散された溶液を得る。前記溶液２０ｍｌにイオン性液体高分子としてポリ(１-ビニル-３-エチルイミダゾリウム)ビストリフルオロメチルスルホニルアミド[ｐｏｌｙ（１-ｖｉｎｙｌ-３-ｅｔｈｙｌｉｍｉｄａｚｏｌｉｕｍｂｉｓ(ｔｒｉｆｌｕｏｒｏｍｅｔｈｙｌ)ｓｕｌｆｏｎｙｌａｍｉｄｅ]５０ｍｇを混合して撹拌することにより、酸化グラフェン-イオン性液体高分子を収得した。その後、前記溶液の温度を１５０℃に上げて１時間反応させることにより、グラフェン-イオン性液体高分子複合物を製造した。本実施例１３におけるグラフェン-イオン性液体高分子複合物は、図５の電子走査顕微鏡にて観察した写真におけるものと同一である。
(比較例４)
比較例４は、イオン性液体高分子を用いずグラフェンを製造することを除いては実施例１３と同一である。
Ｈ２ＳＯ４およびＨＮＯ３が黒鉛の各層に挿入されている膨張性黒鉛(ｅｘｐａｎｄａｂｌｅ ｇｒａｐｈｉｔｅ、Ｇｒａｆｇｕａｒｄ社製)を１,０００℃の温度で１分間熱処理した後、１ｍｇをイオン性液体である１-ビニル-３-エチルイミダゾリウムヘキサフルオロフォスフェイト[１-ｖｉｎｙｌ-３-ｅｔｈｙｌｉｍｉｄａｚｏｌｉｕｍ
ｈｅｘａｆｌｕｏｒｏｐｈｏｓｐｈａｔｅ]３ｇに入れて乳鉢でグラインドした後、再度３０分間超音波分散してグラフェン-イオン性液体単量体を形成した。その後、前記溶液に重合開始剤として２,２-アゾビスイソブチロニトリル(ＡＩＢＮ)０.０３ｇを投入し、６５℃の温度で６時間反応させることにより、グラフェン-イオン性液体高分子複合物を形成した。
このように本発明に係るグラフェン分散液の製造方法およびこれにより製造されるグラフェン-イオン性液体高分子複合物およびその製造方法は、黒鉛をイオン性液体に入れて分散させることにより製造されたグラフェン分散液を用いて、グラフェン-イオン性液体高分子複合物を製造することができる。
なお、このように製造されたグラフェン-イオン性液体高分子複合物をスーパーキャパシタ又は電気二重層などの電気化学装置の電極材料として利用できる効果がある。

Claims (19)

  1. 黒鉛がイオン性液体に分散されているグラフェン分散液。
  2. 前記黒鉛は、一般黒鉛、酸化と還元処理された黒鉛、高温で熱処理された黒鉛、又はこれらを併用して処理された黒鉛であることを特徴とする請求項１に記載のグラフェン分散液。
  3. 前記分散は撹拌によりなされ、そして前記イオン性液体は陽イオンおよび陰イオンの組み合わせで構成された化合物であって、単量体(ｍｏｎｏｍｅｒ)形態や高分子(ｐｏｌｙｍｅｒ)形態であり、これらの成分のうちいずれか１つを用いるか、若しくは、２以上を混合して用いることを特徴とする請求項１又は請求項２に記載のグラフェン分散液。
  4. 前記イオン性液体は、陽イオンとして下記一般式(１)で表わすいずれかを用いるか、
    Figure 2013514963
     (式中、Ｒ１〜Ｒ１０は、互いに独立して次の群から選ばれるいずれか１つである。i)水素、ii)ハロゲン、iii)Ｃ１〜Ｃ２５の炭化水素で構成されたアルキル、アルケニル、アルキニル、ベンジル、フェニルであって、Ｏ、Ｎ、ＳｉおよびＳを異種原子として含むことができ、又、選択的にＣｌ、Ｂｒ、Ｆ、Ｉ、ＯＨ、ＮＨ２、ＳＨの群を含むことができる。)陰イオンとして、[ＣＨ３ＣＯ２]-、[ＨＳＯ４]-、[ＣＨ３ＯＳＯ３]-、[Ｃ２Ｈ５ＯＳＯ３]-、[ＡｌＣｌ４]-、[ＣＯ３]２-、[ＨＣＯ３]-、[ＮＯ２]-、[ＮＯ３]-、[ＳＯ４]２-、[ＰＯ４]３-、[ＨＰＯ４]２-、[Ｈ２ＰＯ４]-、[ＨＳＯ３]-、[ＣｕＣｌ２]-、Ｃｌ-、Ｂｒ-、Ｉ-、[ＢＦ４]-、[ＰＦ６]-、[ＳｂＦ６]-、[ＣＦ３ＳＯ３]-、[ＨＣＦ２ＣＦ２ＳＯ３]-、[ＣＦ３ＨＦＣＣＦ２ＳＯ３]-、[ＨＣＣｌＦＣＦ２ＳＯ３]-、[(ＣＦ３ＳＯ２)２Ｎ]-、[(ＣＦ３ＣＦ２ＳＯ２)２Ｎ]-、[(ＣＦ３ＳＯ２)３Ｃ]-、[ＣＦ３ＣＯ２]-、[ＣＦ３ＯＣＦＨＣＦ２ＳＯ３]-、[ＣＦ３ＣＦ２ＯＣＦＨＣＦ２ＳＯ３]-、[ＣＦ３ＣＦＨＯＣＦ２ＣＦ２ＳＯ３]-のうちいずれかを用いるか、あるいは、前記陽イオンと陰イオンとを含んだものを用いることを特徴とする請求項１〜３のうちいずれか１項に記載のグラフェン分散液。
  5. 前記イオン性液体高分子の分子量は１,０００〜２,０００,０００ｇ/ｍｏｌであるものを併用することを特徴とする請求項１〜４のうちいずれか１項に記載のグラフェン分散液。
  6. 前記分散液に重合開始剤を添加してイオン性液体を高分子量化することを特徴とする請求項１〜５のうちいずれか１項に記載のグラフェン分散液。
  7. 前記分散液におけるイオン性液体の陰イオン成分をイオン交換して溶媒系を変換することを特徴とする請求項１〜６のうちいずれか１項に記載のグラフェン分散液。
  8. 前記イオン性液体の陰イオン成分のイオン交換時にイオン交換反応を容易にするために、ゲル状のグラフェン分散液生成物にプロピレンカーボネート、１-メチルピロリドン、ジメチルホルムアミド、アセトニトリル、ニトロメタン、アセトン、テトラヒドロフラン溶媒をさらに添加することを特徴とする請求項１〜７のうちいずれか１項に記載のグラフェン分散液。
  9. 前記イオン性液体は、前記酸化グラフェンの重さに対して１倍以上添加されることを特徴とする請求項１〜８のうちいずれか１項に記載のグラフェン分散液。
  10. グラフェンにイオン性液体高分子が結合されたグラフェン-イオン性液体高分子複合物。
  11. 前記グラフェン-イオン性液体高分子複合物は、請求項１〜９のうちいずれか１項記載のグラフェン分散液での添加されるイオン性液体が単量体である場合、これを重合させるか、若しくは前記イオン性液体を高分子として用いて製造されることを特徴とする請求項１０に記載のグラフェン-イオン性液体高分子複合物。
  12. 前記グラフェン５〜９５重量％および前記イオン性液体高分子５〜９５重量％で構成されることを特徴とする請求項１０又は請求項１１に記載のグラフェン-イオン性液体高分子複合物。
  13. イオン性液体を重合するための重合開始剤として、２,２-アゾビスイソブチロニトリル(ＡＩＢＮ)、１,１-アゾビスシクロヘキサンカルボニトリル(ＡＢＣＮ)、過酸化ベンゾイル(ＢＰ)のうちいずれか１つ以上を用いることを特徴とする請求項１１又は請求項１２に記載のグラフェン-イオン性液体高分子複合物。
  14. 前記重合開始剤は、前記イオン性液体１００重量部に対して０.１〜３重量部を用いることを特徴とする請求項１１〜１３のうちいずれか１項に記載のグラフェン-イオン性液体高分子複合物の製造方法。
  15. 前記複合物は、バインダー、炭素材料、金属粒子および電気伝導性高分子を１つ以上さらに含むことを特徴とする請求項１０〜１４のうちいずれか１項に記載のグラフェン-イオン性液体高分子複合物。
  16. 前記バインダーは、ポリペルフルオロスルホン酸、ポリテトラフルオロエチレン、ポリビニリデンフルオライド共重合物のうちいずれか１つであり、
    前記炭素材料は、活性炭素、黒鉛、カーボンブラック、カーボンナノチューブ、フラーレンのうちいずれか１つ以上であり、
    前記電気伝導性高分子は、ポリアニリン、ポリピロール、ポリチオフェンおよびこれらの誘導体のうちいずれか１つ以上であることを特徴とする請求項１５に記載のグラフェン-イオン性液体高分子複合物。
  17. 請求項１〜９に記載のグラフェン分散液の製造方法は、
    前記黒鉛を酸化処理して酸化グラフェンを製造するステップと、
    前記酸化グラフェンを溶媒に分散してイオン性液体を添加するか、若しくは前記酸化グラフェンに直接イオン性液体を添加してグラフェン分散液を作製するステップと、
    前記分散液を１００℃以上の温度で加熱したり還元剤を用いて還元させるステップと、
    を含むことを特徴とするグラフェンの製造方法。
  18. 請求項１〜９に記載のグラフェン分散液の製造方法は、
    膨張性黒鉛(ｅｘｐａｎｄａｂｌｅ ｇｒａｐｈｉｔｅ)を高温熱処理したり、アルカリ金属を黒鉛の各層に挿入させた黒鉛(ｉｎｔｅｒｃａｌａｔｅｄ ｇｒａｐｈｉｔｅ)をマイクロ波で処理したり、若しくは黒鉛を電気化学的方法で処理した後、これをイオン性液体に入れて分散させることを特徴とするグラフェンの製造方法。
  19. 請求項１７又は請求項１８に記載のグラフェンの製造方法において、前記グラフェン分散液に添加されるイオン性液体が単量体である場合、これを重合させたり、あるいは前記イオン性液体を高分子として用いて製造されることを特徴とするグラフェン-イオン性液体高分子複合物の製造方法。
JP2012545833A 2009-12-22 2010-08-16 グラフェン分散液およびグラフェン−イオン性液体高分子複合物 Pending JP2013514963A (ja)

Applications Claiming Priority (7)

Application Number Priority Date Filing Date Title
KR20090129361 2009-12-22
KR10-2009-0129361 2009-12-22
KR20100014723 2010-02-18
KR10-2010-0014723 2010-02-18
KR10-2010-0061995 2010-06-29
KR20100061995 2010-06-29
PCT/KR2010/005401 WO2011078462A2 (ko) 2009-12-22 2010-08-16 그래핀 분산액 및 그래핀-이온성 액체 고분자 복합물

Publications (1)

Publication Number Publication Date
JP2013514963A true JP2013514963A (ja) 2013-05-02

Family

ID=44196227

Family Applications (2)

Application Number Title Priority Date Filing Date
JP2012545833A Pending JP2013514963A (ja) 2009-12-22 2010-08-16 グラフェン分散液およびグラフェン−イオン性液体高分子複合物
JP2012545852A Pending JP2013534686A (ja) 2009-12-22 2010-12-22 電気化学装置

Family Applications After (1)

Application Number Title Priority Date Filing Date
JP2012545852A Pending JP2013534686A (ja) 2009-12-22 2010-12-22 電気化学装置

Country Status (6)

Country Link
US (2) US20120261612A1 (ja)
EP (2) EP2518103A4 (ja)
JP (2) JP2013514963A (ja)
KR (2) KR101550386B1 (ja)
CN (2) CN102712779A (ja)
WO (2) WO2011078462A2 (ja)

Cited By (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2013056815A (ja) * 2011-09-08 2013-03-28 Korea Inst Of Machinery & Materials 還元された酸化グラフェン層及びコーティング層が順次に積層されたグラフェンペーパー及びその製造方法
JP2015198089A (ja) * 2014-03-31 2015-11-09 長興材料工業股▲ふん▼有限公司 電解質組成物
KR20160010441A (ko) * 2013-05-22 2016-01-27 베르살리스 에스.피.에이. 그래핀을 함유하는 나노-구조 폴리머의 합성을 위한 양이온 중합 방법
JP2016030713A (ja) * 2014-07-29 2016-03-07 住友化学株式会社 成膜方法、膜及び分散液
WO2016056582A1 (ja) * 2014-10-10 2016-04-14 株式会社Adeka 層状物質含有液及びその製造方法
WO2016190225A1 (ja) * 2015-05-28 2016-12-01 国立研究開発法人物質・材料研究機構 電極材料、その製造方法、および、それを用いた蓄電デバイス
WO2018117013A1 (ja) * 2016-12-19 2018-06-28 株式会社Adeka 層状物質含有液及びその製造方法
JPWO2017141975A1 (ja) * 2016-02-15 2018-12-06 国立大学法人東京工業大学 ｓｐ２型炭素含有組成物、グラフェン量子ドット含有組成物およびこれらの製造方法、並びにグラファイトの剥離方法
CN111602218A (zh) * 2018-01-16 2020-08-28 株式会社村田制作所 蓄电器件以及蓄电器件的制造方法
JP2022084534A (ja) * 2020-11-26 2022-06-07 信越化学工業株式会社 生体電極組成物、生体電極、生体電極の製造方法、及び反応複合体
JP2023106447A (ja) * 2015-06-25 2023-08-01 株式会社半導体エネルギー研究所 二次電池用集電体

Families Citing this family (116)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20140150970A1 (en) 2010-11-19 2014-06-05 Ppg Industries Ohio, Inc. Structural adhesive compositions
US8796361B2 (en) 2010-11-19 2014-08-05 Ppg Industries Ohio, Inc. Adhesive compositions containing graphenic carbon particles
EP2658014A4 (en) * 2010-12-22 2014-08-27 Oceans King Lighting Science ELECTRODE PLATE, PREPARATION METHOD THEREFOR, SUPERCAPSET AND LITHIUM ION BATTERY
WO2012118935A1 (en) 2011-03-03 2012-09-07 Proteotech Inc Compounds for the treatment of neurodegenerative diseases
KR101275636B1 (ko) 2011-08-30 2013-06-17 전자부품연구원 도핑 폴리머층을 포함하는 그래핀 기반 적층체
PL222519B1 (pl) 2011-09-19 2016-08-31 Inst Tech Materiałów Elektronicznych Sposób otrzymywania warstw grafenowych i pasta zawierająca nanopłatki grafenowe
ES2785095T3 (es) 2011-12-21 2020-10-05 Univ California Red a base de carbono corrugada interconectada
KR101328495B1 (ko) 2011-12-28 2013-11-13 전자부품연구원 음이온성 고분자가 표면처리된 세라믹 입자 및 표면처리방법
WO2013123339A1 (en) 2012-02-17 2013-08-22 Aksay Ilhan A Graphene-ionic liquid composites
AU2013230195B2 (en) 2012-03-05 2017-04-20 The Regents Of The University Of California Capacitor with electrodes made of an interconnected corrugated carbon-based network
CN102683035B (zh) * 2012-05-02 2014-09-24 清华大学 一种用于超级电容器的碳纳米电极材料及其制备方法
US20130295290A1 (en) * 2012-05-03 2013-11-07 Ppg Industries Ohio, Inc. Compositions with a sulfur-containing polymer and graphenic carbon particles
MX371065B (es) * 2012-05-03 2020-01-14 Ppg Ind Ohio Inc Composiciones adhesivas que contienen partículas de carbono grafénicas.
KR101347198B1 (ko) * 2012-05-03 2014-01-10 한국에너지기술연구원 염료감응태양전지 표면 코팅액의 제조방법, 그 코팅액 및 그를 도포한 염료감응태양전지
RU2523425C2 (ru) * 2012-05-12 2014-07-20 Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Челябинская государственная агроинженерная академия" Суперконденсатор
US10030155B2 (en) 2012-05-14 2018-07-24 The University Of Tokyo Graphene nanodispersion and method for preparing same
CN102732230A (zh) * 2012-06-29 2012-10-17 华南理工大学 用于太阳能中高温热利用的离子液体纳米流体的制备方法
CN103681000A (zh) * 2012-09-25 2014-03-26 海洋王照明科技股份有限公司 一种石墨烯纸的制备方法
CN103681002A (zh) * 2012-09-26 2014-03-26 海洋王照明科技股份有限公司 掺氮石墨烯/离子液体复合电极及其制备方法与电容器
CN103680977A (zh) * 2012-09-26 2014-03-26 海洋王照明科技股份有限公司 石墨烯/离子液体复合电极及其制备方法与电容器
DE102012109404A1 (de) * 2012-10-02 2014-04-03 Byk-Chemie Gmbh Graphen-haltige Suspension, Verfahren zu deren Herstellung, Graphenplättchen und Verwendung
CN104718246B (zh) * 2012-10-09 2017-03-08 沙特基础工业公司 基于石墨烯的复合材料、其制造方法及应用
CN103779083A (zh) * 2012-10-23 2014-05-07 海洋王照明科技股份有限公司 一种氮掺杂石墨烯/金属复合集流体及其制备方法
US9545625B2 (en) * 2012-11-09 2017-01-17 Arizona Board Of Regents On Behalf Of Arizona State University Ionic liquid functionalized reduced graphite oxide / TiO2 nanocomposite for conversion of CO2 to CH4
KR20140075836A (ko) * 2012-11-27 2014-06-20 삼성전기주식회사 전극 구조체 및 그 제조 방법, 그리고 상기 전극 구조체를 구비하는 에너지 저장 장치
CN103839694B (zh) * 2012-11-27 2016-09-07 海洋王照明科技股份有限公司 一种石墨烯/金属集流体的制备方法
CN103839698A (zh) * 2012-11-27 2014-06-04 海洋王照明科技股份有限公司 石墨烯复合电极材料及其制备方法和应用
WO2014112337A1 (ja) * 2013-01-15 2014-07-24 学校法人 芝浦工業大学 誘電材料及びこれを用いた電気化学素子
CN103971951B (zh) * 2013-01-28 2017-02-01 海洋王照明科技股份有限公司 超级电容器的制备方法
CN103971944A (zh) * 2013-01-28 2014-08-06 海洋王照明科技股份有限公司 石墨烯-离子液体复合材料及超级电容器的制备方法
CN103971945A (zh) * 2013-01-28 2014-08-06 海洋王照明科技股份有限公司 石墨烯-离子液体复合材料及超级电容器的制备方法
CN103971943A (zh) * 2013-01-28 2014-08-06 海洋王照明科技股份有限公司 石墨烯-离子液体复合材料及超级电容器的制备方法
KR101455588B1 (ko) * 2013-02-08 2014-10-31 신라대학교 산학협력단 적층 캐패시터 및 이를 이용한 전자파차폐막
CN103991861A (zh) * 2013-02-20 2014-08-20 海洋王照明科技股份有限公司 氮掺杂石墨烯及其制备方法
CN104008894A (zh) * 2013-02-21 2014-08-27 海洋王照明科技股份有限公司 掺氮石墨烯材料及其制备方法、掺氮石墨烯电极和电化学电容器
KR101817260B1 (ko) 2013-02-22 2018-01-11 삼성전자주식회사 그래핀-나노소재 복합체, 이를 채용한 전극 및 전기소자, 및 상기 그래핀-나노소재 복합체의 제조방법
US9290524B2 (en) 2013-03-15 2016-03-22 Washington State University Methods for producing functionalized graphenes
EP2970627A4 (en) * 2013-03-15 2016-11-23 Reliance Ind Ltd POLYMER-GRAPH-NANO COMPOSITES
JP6028650B2 (ja) * 2013-03-26 2016-11-16 東洋インキＳｃホールディングス株式会社 炭素触媒、炭素触媒の製造方法、及び該炭素触媒を用いた触媒インキ並びに燃料電池
KR102055776B1 (ko) * 2013-03-28 2019-12-13 인텔렉추얼디스커버리 주식회사 질소 도핑한 환원된 산화 그래핀(N-doped rGO)을 이용한 n형 반도체의 제조 방법
JP2014225508A (ja) 2013-05-15 2014-12-04 住友電気工業株式会社 蓄電デバイス用電極、蓄電デバイスおよび蓄電デバイス用電極の製造方法
CN103320056B (zh) * 2013-07-11 2015-08-19 中国科学院宁波材料技术与工程研究所 集成材粘合剂
ES2534575B1 (es) 2013-09-24 2016-01-14 Consejo Superior De Investigaciones Científicas (Csic) Exfoliación de grafito con disolventes eutécticos profundos
KR20150063269A (ko) * 2013-11-29 2015-06-09 삼성전자주식회사 리튬 공기 전지용 복합전극, 그 제조방법 및 이를 포함한 리튬 공기 전지
KR101634961B1 (ko) 2013-12-26 2016-07-01 한국과학기술원 그래핀 수화젤과 그래핀 수화젤 나노복합재료, 및 이들의 제조방법
KR101614320B1 (ko) 2013-12-31 2016-04-21 한국세라믹기술원 흑연산화물 농축 슬러리 코팅액 제조 방법 및 흑연산화물 코팅물 제조 방법
WO2015131933A1 (en) 2014-03-05 2015-09-11 Westfälische Wilhelms-Universität Münster Method of producing graphene by exfoliation of graphite
CN103887075B (zh) * 2014-04-11 2017-04-26 电子科技大学 一种制造高比容量电极薄膜的方法
KR101870544B1 (ko) * 2014-04-28 2018-06-22 닝보 모시 테크놀로지 컴퍼니.,리미티드. 그래핀 복합 분말체 소재 및 제조방법
CN103980424A (zh) * 2014-05-08 2014-08-13 嘉兴学院 一种石墨烯-聚离子液体复合材料及其制备方法和应用
DE102014007137A1 (de) * 2014-05-16 2015-11-19 Dräger Safety AG & Co. KGaA Elektrode für einen elektronischen Gassensor, Herstellungsverfahren für eine Elektrode und Verwendung einer Elektrode
KR102443607B1 (ko) 2014-06-16 2022-09-16 더 리전트 오브 더 유니버시티 오브 캘리포니아 하이브리드 전기화학 전지
CN104071778A (zh) * 2014-06-20 2014-10-01 宁波墨西科技有限公司 石墨烯分散液及制备石墨烯材料粉体的方法
CN104122311A (zh) * 2014-07-29 2014-10-29 无锡百灵传感技术有限公司 一种基于富勒烯功能化改性电极的电化学传感器的制备方法
WO2016063036A1 (en) * 2014-10-21 2016-04-28 2-Dtech Limited Methods for the production of 2-d materials
EP3016186A1 (en) 2014-10-31 2016-05-04 Max-Planck-Gesellschaft zur Förderung der Wissenschaften e.V. Use of a poly(ionic liquid) as a binder material for electrodes in electrochemical devices
WO2016081638A1 (en) 2014-11-18 2016-05-26 The Regents Of The University Of California Porous interconnected corrugated carbon-based network (iccn) composite
CN104525254B (zh) * 2014-12-24 2016-08-17 东华大学 一种用于降解甲基橙的含金催化剂及其制备和应用
CN104617291A (zh) * 2015-01-24 2015-05-13 复旦大学 一种均匀碳包覆的锂离子电池正负极材料及其制备方法
CN107429070B (zh) * 2015-03-18 2021-06-22 株式会社Adeka 层状物质含有液及其制造方法
CN104843682A (zh) * 2015-04-07 2015-08-19 大连理工大学 一种还原氧化石墨烯的制备方法及其应用
KR102093118B1 (ko) 2015-05-11 2020-05-27 한국과학기술원 그래핀 섬유 복합체, 이의 제조 방법 및 이를 포함하는 발열 소재
KR101824207B1 (ko) * 2015-06-19 2018-03-14 순천향대학교 산학협력단 탄소나노튜브 전계효과 트랜지스터의 제조방법
WO2017083566A1 (en) * 2015-11-12 2017-05-18 Cornell University High performance electrodes
KR101751733B1 (ko) 2015-12-10 2017-06-28 성균관대학교산학협력단 음이온성 물질의 흡착 또는 센싱 방법
US10377928B2 (en) 2015-12-10 2019-08-13 Ppg Industries Ohio, Inc. Structural adhesive compositions
US10351661B2 (en) 2015-12-10 2019-07-16 Ppg Industries Ohio, Inc. Method for producing an aminimide
US10655020B2 (en) 2015-12-22 2020-05-19 The Regents Of The University Of California Cellular graphene films
CN105572200B (zh) * 2016-01-06 2018-09-21 辽宁大学 一种在抗坏血酸存在的条件下检测多巴胺的修饰玻碳电极、制备方法及应用
CN105548313A (zh) * 2016-01-06 2016-05-04 辽宁大学 一种检测低浓度多巴胺的修饰电极及其制备方法和应用
CN105462390B (zh) * 2016-01-08 2017-08-25 石棉县亿欣钙业有限责任公司 环境友好型手持设备电子屏幕修复材料
WO2017127539A1 (en) 2016-01-22 2017-07-27 The Regents Of The University Of California High-voltage devices
CN105776187A (zh) * 2016-01-27 2016-07-20 复旦大学 一种绿色环保制备高浓度超净石墨烯分散液的方法
AU2017238201B2 (en) 2016-03-23 2022-01-27 Nanotech Energy, Inc. Devices and methods for high voltage and solar applications
CN105633285A (zh) * 2016-03-24 2016-06-01 浙江零维光伏科技有限公司 一种有机薄膜太阳能电池碳电极的制备方法
KR102068257B1 (ko) * 2016-03-31 2020-01-20 주식회사 엘지화학 고분자-그래핀 하이브리드의 제조 방법
US10622163B2 (en) 2016-04-01 2020-04-14 The Regents Of The University Of California Direct growth of polyaniline nanotubes on carbon cloth for flexible and high-performance supercapacitors
CN106053561B (zh) * 2016-05-11 2018-08-17 华中科技大学 纳米石墨烯-碳纳米管-离子液体复合膜及其制备与应用
KR101866190B1 (ko) * 2016-05-31 2018-06-12 가천대학교 산학협력단 그래핀 금속나노입자-복합체
CN106124255B (zh) * 2016-06-17 2019-01-29 苍南县宝丰印业有限公司 一种石墨烯/离子液体复合材料富集空气中邻苯二甲酸酯的方法
US11097951B2 (en) 2016-06-24 2021-08-24 The Regents Of The University Of California Production of carbon-based oxide and reduced carbon-based oxide on a large scale
CN106430155A (zh) * 2016-08-17 2017-02-22 吉林吉大地球科学与地质开发股份有限公司 一种基于离子液体制备石墨烯的方法
JP7109790B2 (ja) 2016-08-31 2022-08-01 ザ リージェンツ オブ ザ ユニバーシティ オブ カリフォルニア 炭素系材料を含むデバイス及びその製造
CN106829941A (zh) * 2017-04-07 2017-06-13 厦门大学 一种石墨烯的制备方法
CN107189493A (zh) * 2017-04-10 2017-09-22 桂林理工大学 一种离子液体改性石墨烯的制备方法
KR101977232B1 (ko) * 2017-05-29 2019-09-10 한국생산기술연구원 전극 및 이를 구비한 에너지 저장 복합 재료
CN110892572B (zh) 2017-07-14 2023-02-17 加利福尼亚大学董事会 用碳纳米点制备高导电多孔石墨烯用于超级电容器应用的简单方法
KR102124789B1 (ko) * 2017-07-21 2020-06-22 충남대학교산학협력단 스폰지 구조의 그래핀닷-백금니켈 하이브리드의 제조방법 및 그에 의해 제조된 그래핀닷-백금니켈 하이브리드 촉매
CN107715283A (zh) * 2017-09-14 2018-02-23 江门大诚医疗器械有限公司 石墨烯极性碎片溶液、石墨烯织物及阴道填塞器
CN107574000A (zh) * 2017-10-10 2018-01-12 广西科技大学 一种导电润滑脂的制备方法
CN107596932B (zh) * 2017-10-16 2020-11-17 黑龙江青谷酒庄有限公司 一种阳离子交换膜及其制备方法和应用
DE102017223892A1 (de) * 2017-12-29 2019-07-04 Sixonia Tech Gmbh Verfahren zur Herstellung eines funktionalisierten Halbleiter- oder Leitermaterials und dessen Verwendung
CN108461308B (zh) * 2018-01-25 2019-11-12 齐鲁工业大学 一种石墨烯/聚离子液体复合材料及制备方法和应用
CN108424613A (zh) * 2018-02-02 2018-08-21 桂林理工大学 一种离子液体改性石墨烯/碳纳米管/环氧树脂复合材料的制备方法
CN108530621B (zh) * 2018-03-19 2021-01-01 厦门理工学院 一种可溶性的导电聚合物及其制备方法
CN110734516B (zh) * 2018-07-19 2022-03-01 中国石油天然气股份有限公司 一种离子液体改性氟化石墨烯制备含氟异丁烯、异戊二烯聚合物的方法
CN111313067B (zh) * 2018-12-11 2021-05-04 中国科学院大连化学物理研究所 基于离子液体有静电作用复合碱性电解质膜及制备和应用
CN109576047B (zh) * 2019-01-14 2021-06-15 西南交通大学 一种用离子液体制备高润滑性能石墨烯的方法
CN109868340A (zh) * 2019-02-20 2019-06-11 常州市宝平不锈钢制品有限公司 一种炼钢用高效增碳剂及其制备方法
KR102817406B1 (ko) 2019-02-27 2025-06-05 현대자동차주식회사 기계적 강성 및 수소 이온 전도성이 향상된 연료전지용 막-전극 접합체 및 그 제조방법
CN110203917B (zh) * 2019-05-29 2021-04-02 常熟理工学院 一种石墨烯超分散剂及其制备方法和在石墨烯中的应用
US10938032B1 (en) 2019-09-27 2021-03-02 The Regents Of The University Of California Composite graphene energy storage methods, devices, and systems
CN113387348B (zh) * 2020-08-14 2022-07-19 中国科学院过程工程研究所 一种利用复合离子液体制备石墨烯的方法
WO2022059368A1 (ja) * 2020-09-17 2022-03-24 日東電工株式会社 分離膜、分離膜の製造方法及び分離膜を製造するための塗布液
KR102415100B1 (ko) * 2020-09-23 2022-06-30 주식회사 지에버 건·습식 그래핀 플레이크 조성물의 제조방법 및 이에 따라 제조된 그래핀 플레이크 조성물
KR102415110B1 (ko) * 2020-09-23 2022-07-01 주식회사 지에버 건·습식 그래핀 플레이크의 제조방법 및 이에 따라 제조된 그래핀 플레이크
CN113248738B (zh) * 2021-06-24 2022-07-01 西南科技大学 一种二维材料改性环氧树脂复合材料及其制备方法
KR102681354B1 (ko) * 2021-09-07 2024-07-03 포항공과대학교 산학협력단 층상 구조가 분리된 2차원 물질을 포함하는 나노시트 분산액의 제조 방법
CN115015347B (zh) * 2022-04-20 2024-03-26 华东师范大学 基于微管的离子液体胶体/水界面的搭建及其应用
CN114852998A (zh) * 2022-04-20 2022-08-05 西南交通大学 一种电化学插层法制备聚苯胺杂化石墨烯材料的方法
CN115050984B (zh) * 2022-06-15 2024-06-18 一汽解放汽车有限公司 一种改性氧化石墨烯涂层双极板的制备方法及其应用
CN115368747B (zh) * 2022-09-27 2023-04-07 西南交通大学 一种提升蜡质沥青低温性能的分散剂及其沥青和制备方法
CN116009358A (zh) * 2022-11-28 2023-04-25 北京师范大学 制备光刻胶-石墨烯导电复合体系的方法、由其获得的导电复合体系及其用途
CN116515024B (zh) * 2023-05-09 2025-04-11 辽宁大学 一种以Pickering乳液为模板的离子凝胶球的制备方法
CN119170788B (zh) * 2024-11-21 2025-03-11 碳一新能源(杭州)有限责任公司 聚合物改性石墨材料及其制备方法和应用
CN119943985B (zh) * 2025-04-07 2025-07-15 浙江华熔科技股份有限公司 一种具有多尺度导电网络且易于热塑成型的复合双极板

Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2008201604A (ja) * 2007-02-17 2008-09-04 Tokyo Institute Of Technology カーボンオニオンおよびその製造方法、ならびに、ゲル組成物およびその製造方法

Family Cites Families (20)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US7167353B2 (en) * 2002-04-24 2007-01-23 Nisshinbo Industries, Inc. Ionic liquid, method of dehydration, electrical double layer capacitor, and secondary battery
US7321012B2 (en) * 2003-02-28 2008-01-22 The University Of Connecticut Method of crosslinking intrinsically conductive polymers or intrinsically conductive polymer precursors and the articles obtained therefrom
JP2004289130A (ja) * 2003-03-04 2004-10-14 Jeol Ltd 電気二重層キャパシタ
US20050227146A1 (en) * 2003-12-12 2005-10-13 Dania Ghantous Medium rate and high rate batteries
WO2005064712A1 (en) * 2003-12-30 2005-07-14 Lg Chem, Ltd. Ionic liquid-modified cathode and electrochemical device using the same
WO2006026064A2 (en) * 2004-08-05 2006-03-09 University Of Wyoming Poly(ionic liquid)s as materials for co2 separation
CN101006535A (zh) * 2004-08-30 2007-07-25 日清纺织株式会社 密闭型电容器
KR20090019870A (ko) * 2006-05-31 2009-02-25 막스-플랑크-게젤샤프트 츄어 푀르더룽 데어 비쎈샤프텐 에.파우. 다공성의 전기 전도성 탄소 재료 및 그의 용도
US7745047B2 (en) * 2007-11-05 2010-06-29 Nanotek Instruments, Inc. Nano graphene platelet-base composite anode compositions for lithium ion batteries
JP5429845B2 (ja) * 2007-12-04 2014-02-26 Ｎｅｃエナジーデバイス株式会社 非水電解液、ゲル電解質及びそれらを用いた二次電池
CN101910281A (zh) * 2007-12-05 2010-12-08 纽约州立大学研究基金会 含有功能性离子液体和碳纳米填料的聚烯烃纳米复合材料
KR101435999B1 (ko) * 2007-12-07 2014-08-29 삼성전자주식회사 도펀트로 도핑된 산화그라펜의 환원물, 이를 포함하는 박막및 투명전극
US9109113B2 (en) * 2008-01-07 2015-08-18 Wisys Technology Foundation Method and apparatus for identifying and characterizing material solvents and composited matrices and methods of using same
CN100586848C (zh) * 2008-01-22 2010-02-03 东北师范大学 带有离子液体阳离子基团修饰的具有导电性的单层石墨片的制备方法
WO2009134707A2 (en) * 2008-04-27 2009-11-05 Board Of Regents, The University Of Texas System Ultracapacitors and methods of making and using
TW201004869A (en) * 2008-06-10 2010-02-01 Nanotune Technologies Corp Nanoporous materials and related methods
WO2010065346A1 (en) * 2008-11-25 2010-06-10 The University Of Alabama Exfoliation of graphite using ionic liquids
CN101409368B (zh) * 2008-12-05 2010-12-01 北京理工大学 一种采用离子液体型固态聚合物电解质的锂二次电池
CN101575095B (zh) * 2009-05-26 2012-12-12 北京大学 石墨烯的制备方法
KR20110061909A (ko) * 2009-12-02 2011-06-10 삼성전자주식회사 도펀트로 도핑된 그라펜 및 이를 이용한 소자

Patent Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2008201604A (ja) * 2007-02-17 2008-09-04 Tokyo Institute Of Technology カーボンオニオンおよびその製造方法、ならびに、ゲル組成物およびその製造方法

Non-Patent Citations (3)

* Cited by examiner, † Cited by third party
Title
JPN6014037288; ＺＨＯＵ，Ｘ．　ｅｔ　ａｌ: '"Ｄｉｓｐｅｒｓｉｏｎ　ｏｆ　ｇｒａｐｈｅｎｅ　ｓｈｅｅｔｓ　ｉｎ　ｉｏｎｉｃ　ｌｉｑｕｉｄ　［ｂｍｉｍ］［ＰＦ６］　ｓｔａｂｉｌｉｚｅｄ　ｂｙ　ａｎ　ｉｏｎｉｃ　ｌｉｑｕｉｄ　ｐｏｌｙｍｅｒ"' Ｃｈｅｍｉｃａｌ　Ｃｏｍｍｕｎｉｃａｔｉｏｎｓ Ｖｏｌ．４６，　Ｎｏ．３, 20091201, ｐ．３８６-３８８ *
JPN6014037289; ＦＵＫＵＳＨＩＭＡ，　Ｔ．　ｅｔ　ａｌ: '"Ｉｏｎｉｃ　Ｌｉｑｕｉｄｓ　ｆｏｒ　Ｓｏｆｔ　Ｆｕｎｃｔｉｏｎａｌ　Ｍａｔｅｒｉａｌｓ　ｗｉｔｈ　Ｃａｒｂｏｎ　Ｎａｎｏｔｕｂｅｓ"' Ｃｈｅｍｉｓｔｒｙ　-　Ａ　Ｅｕｒｏｐｅａｎ　Ｊｏｕｒｎａｌ Ｖｏｌ．１３, 20070522, ｐ．５０４８-５０８ *
JPN6014037290; ＰＡＲＫ，Ｓ．　ｅｔ　ａｌ: '"Ｃｈｅｍｉｃａｌ　ｍｅｔｈｏｄｓ　ｆｏｒ　ｔｈｅ　ｐｒｏｄｕｃｔｉｏｎ　ｏｆ　ｇｒａｐｈｅｎｅｓ"' Ｎａｔｕｒｅ　Ｎａｎｏｔｅｃｈｎｏｌｏｇｙ Ｖｏｌ．４, 20090329, ｐ．２１７-２２４ *

Cited By (23)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2013056815A (ja) * 2011-09-08 2013-03-28 Korea Inst Of Machinery & Materials 還元された酸化グラフェン層及びコーティング層が順次に積層されたグラフェンペーパー及びその製造方法
JP2016519201A (ja) * 2013-05-22 2016-06-30 ベルサリス、ソシエタ、ペル、アチオニＶｅｒｓａｌｉｓ Ｓ．Ｐ．Ａ． グラフェン含有ナノ構造ポリマーの合成のためのカチオン重合プロセス
KR20160010441A (ko) * 2013-05-22 2016-01-27 베르살리스 에스.피.에이. 그래핀을 함유하는 나노-구조 폴리머의 합성을 위한 양이온 중합 방법
KR102152233B1 (ko) 2013-05-22 2020-09-07 베르살리스 에스.피.에이. 그래핀을 함유하는 나노-구조 폴리머의 합성을 위한 양이온 중합 방법
JP2015198089A (ja) * 2014-03-31 2015-11-09 長興材料工業股▲ふん▼有限公司 電解質組成物
US9735449B2 (en) 2014-03-31 2017-08-15 Eternal Materials Co., Ltd. Electrolyte composition
JP2016030713A (ja) * 2014-07-29 2016-03-07 住友化学株式会社 成膜方法、膜及び分散液
JP2016079044A (ja) * 2014-10-10 2016-05-16 株式会社Adeka 層状物質含有液及びその製造方法
WO2016056582A1 (ja) * 2014-10-10 2016-04-14 株式会社Adeka 層状物質含有液及びその製造方法
WO2016190225A1 (ja) * 2015-05-28 2016-12-01 国立研究開発法人物質・材料研究機構 電極材料、その製造方法、および、それを用いた蓄電デバイス
JPWO2016190225A1 (ja) * 2015-05-28 2018-02-01 国立研究開発法人物質・材料研究機構 電極材料、その製造方法、および、それを用いた蓄電デバイス
JP7580524B2 (ja) 2015-06-25 2024-11-11 株式会社半導体エネルギー研究所 二次電池用集電体
US12080893B2 (en) 2015-06-25 2024-09-03 Semiconductor Energy Laboratory Co., Ltd. Conductor, power storage device, electronic device, and method for forming conductor
JP2023106447A (ja) * 2015-06-25 2023-08-01 株式会社半導体エネルギー研究所 二次電池用集電体
US10961125B2 (en) 2016-02-15 2021-03-30 Tokyo Institute Of Technology SP2 carbon-containing composition, graphene quantum dot-containing composition, methods of manufacturing thereof, and method of peeling graphite
JPWO2017141975A1 (ja) * 2016-02-15 2018-12-06 国立大学法人東京工業大学 ｓｐ２型炭素含有組成物、グラフェン量子ドット含有組成物およびこれらの製造方法、並びにグラファイトの剥離方法
JP7076680B2 (ja) 2016-12-19 2022-05-30 株式会社Adeka 層状物質含有液及びその製造方法
US11634545B2 (en) 2016-12-19 2023-04-25 Adeka Corporation Layered-substance-containing solution and method of manufacturing same
JPWO2018117013A1 (ja) * 2016-12-19 2019-10-24 株式会社Ａｄｅｋａ 層状物質含有液及びその製造方法
WO2018117013A1 (ja) * 2016-12-19 2018-06-28 株式会社Adeka 層状物質含有液及びその製造方法
CN111602218A (zh) * 2018-01-16 2020-08-28 株式会社村田制作所 蓄电器件以及蓄电器件的制造方法
JP2022084534A (ja) * 2020-11-26 2022-06-07 信越化学工業株式会社 生体電極組成物、生体電極、生体電極の製造方法、及び反応複合体
JP7507737B2 (ja) 2020-11-26 2024-06-28 信越化学工業株式会社 生体電極組成物、生体電極、生体電極の製造方法、及び反応複合体

Also Published As

Publication number Publication date
US20120261612A1 (en) 2012-10-18
WO2011078585A3 (ko) 2011-11-17
EP2518805A2 (en) 2012-10-31
WO2011078462A3 (ko) 2011-08-25
US20120256138A1 (en) 2012-10-11
WO2011078585A2 (ko) 2011-06-30
CN102712779A (zh) 2012-10-03
CN102763251A (zh) 2012-10-31
EP2518103A4 (en) 2014-07-30
WO2011078462A2 (ko) 2011-06-30
KR20110073222A (ko) 2011-06-29
EP2518103A2 (en) 2012-10-31
JP2013534686A (ja) 2013-09-05
KR101550386B1 (ko) 2015-09-08
KR20120104264A (ko) 2012-09-20

Similar Documents

Publication Publication Date Title
KR101550386B1 (ko) 그래핀 분산액 및 그래핀-이온성 액체 고분자 복합물
Song et al. Room-temperature assembled MXene-based aerogels for high mass-loading sodium-ion storage
Liu et al. Conductive carbon nanofiber interpenetrated graphene architecture for ultra-stable sodium ion battery
Wang et al. High-performance flexible solid-state carbon cloth supercapacitors based on highly processible N-graphene doped polyacrylic acid/polyaniline composites
Li et al. Chemical intercalation of layered materials: from structure tailoring to applications
Bandyopadhyay et al. Facile synthesis of novel sulfonated polyaniline functionalized graphene using m-aminobenzene sulfonic acid for asymmetric supercapacitor application
Qin et al. A porous C/LiFePO4/multiwalled carbon nanotubes cathode material for Lithium ion batteries
Chen et al. Well-defined graphene/polyaniline flake composites for high performance supercapacitors
Kwon et al. Fabrication of graphene sheets intercalated with manganese oxide/carbon nanofibers: toward high‐capacity energy storage
Giri et al. In situ synthesis of cobalt doped polyaniline modified graphene composites for high performance supercapacitor electrode materials
Xiao et al. A simple process to prepare nitrogen-modified few-layer graphene for a supercapacitor electrode
CN105849821B (zh) 导电材料组合物、使用该导电材料组合物用于形成锂可再充电池的电极的浆料组合物和锂可再充电池
CN104300133B (zh) 一种碳纳米管包覆的钛酸锂材料及其制备方法
Lee et al. Understanding the impact of the morphology, phase structure, and mass fraction of MnO2 within MnO2/reduced graphene oxide composites for supercapacitor applications
Liu et al. The structure characteristic and electrochemical performance of graphene/polyaniline composites
Narayanan Single step hydrothermal synthesis of carbon nanodot decorated V2O5 nanobelts as hybrid conducting material for supercapacitor application
Gottam et al. Composite electrode material of MoO3‐MC‐SiO2‐PANI: Aqueous supercapacitor cell with high energy density, 1 V and 250,000 CD cycles
Tu et al. Mesoporous carbon nanomaterials with tunable geometries and porous structures fabricated by a surface-induced assembly strategy
Kim et al. Multidimensional polyaniline/reduced graphene oxide/silica nanocomposite for efficient supercapacitor electrodes
Diggikar et al. Unusual morphologies of reduced graphene oxide and polyaniline nanofibers-reduced graphene oxide composites for high performance supercapacitor applications
Rajesh et al. Expeditious and eco-friendly hydrothermal polymerization of PEDOT nanoparticles for binder-free high performance supercapacitor electrodes
Parveen et al. Manganese dioxide coupled with hollow carbon nanofiber toward high-performance electrochemical supercapacitive electrode materials
Georgakilas et al. Polypyrrole/MWNT nanocomposites synthesized through interfacial polymerization
Silva et al. Microwave-assisted hydrothermal synthesis and electrochemical characterization of niobium pentoxide/carbon nanotubes composites
Crisci et al. Easy direct functionalization of 2D MoS2 applied in covalent hybrids with PANI as dual blend supercapacitive materials

Legal Events

Date Code Title Description
A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20130809

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20130909

A977 Report on retrieval

Free format text: JAPANESE INTERMEDIATE CODE: A971007

Effective date: 20140725

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20140901

A02 Decision of refusal

Free format text: JAPANESE INTERMEDIATE CODE: A02

Effective date: 20150212
