本発明は発光素子及びその製造方法に係り、さらに詳しくは、窒化物系の半導体発光素子における発光効率及び輝度を高めるための発光素子及びその製造方法に関する。
発光素子（ｌｉｇｈｔ ｅｍｉｔｔｉｎｇ ｄｉｏｄｅ；ＬＥＤ）とは、半導体のｐｎ接合構造を用いて注入された少数キャリア（電子または正孔）を作り、これらの再結合により所定の光を発する素子を言い、ＧａＡｓ、ＡｌＧａＡｓ、ＧａＮ、ＩｎＧａＮ、ＡｌＧａＩｎＰなどの化合物半導体の材料を変えて発光源を構成することにより種々の色を実現することができる。例えば、赤色発光素子はＧａＡｓＰなどを用いて得ることができ、緑色発光素子はＧａＰ、ＩｎＧａＮなどを用いて得ることができ、青色発光素子はＩｎＧａＮ／ＧａＮダブルへテロ構造を用いて得ることができ、さらに、ＵＶ発光素子はＡｌＧａＮ／ＧａＮまたはＡｌＧａＮ／ＡｌＧａＮ構造を用いて得ることができる。
特に、ＧａＮは、常温下で３．４ｅＶの直接遷移型バンドギャップを有し、窒化インジウム（ＩｎＮ）、窒化アルミニウム（ＡｌＮ）などの物質との組み合わせにより１．９ｅＶ（ＩｎＮ）から３．４ｅＶ（ＧａＮ）、６．２ｅＶ（ＡｌＮ）までの直接エネルギーバンドギャップを有していて、可視光から紫外線域までの広い波長域が得られることから、光素子の応用可能性が極めて高い物質とされている。このように波長が調節できて短波長域における赤色、緑色及び青色発光素子によるフルカラーが実現可能になることから、ディスプレイ領域はもとより、一般の照明市場への波及効果は極めて大きくなると見込まれる。
発光素子は、既存の電球または蛍光灯に比べて、消耗電力が低く、長寿命であり、手狭いスペースに取り付け可能である他、振動に強い、という特性を示している。この種の発光素子は表示素子及びバックライトとして用いられているが、消耗電力の削減と耐久性の面で優れた特性を有することから、近年、照明用途として採用するための研究が盛んになされてきている。今後、大型ＬＣＤ−ＴＶのバックライトや自動車のヘッドライト、一般照明にまでその応用が拡大していくと見込まれる中で、発光素子の発光効率の改善、放熱問題の解消及び発光素子の高輝度化・高出力化が解決課題として残されている。
これまで発光素子の性能を高めるための数多くの技術が開発されている。発光素子の性能を示す指標としては、発光効率（ｌｍ／Ｗ）、内部量子効率（％）、外部量子効率（％）、取出効率（％）など種々あるが、取出効率は、発光素子に注入された電子と発光素子の外に発せられる光子との比により決まり、取出効率が高いほど発光素子が明るいことを意味する。発光素子の取出効率は、チップの形状や表面の形状、チップの構造、パッケージング方式に大きく影響されるため、発光素子を設計するに当たって細かい注意を払うことが必要である。

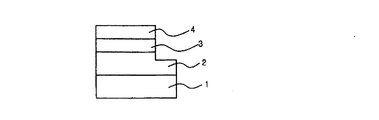

図１は、従来の水平構造の発光素子を示す断面図である。
図１を参照すれば、発光素子は、基板１と、基板１の上に形成されたＮ型半導体層２と、該Ｎ型半導体層２の一部に形成された活性層３と、Ｐ型半導体層４と、を備えている。これは、前記基板１の上にＮ型半導体層２、活性層３、Ｐ型半導体層４を順次に形成した後、所定の領域のＰ型半導体層４と活性層３をエッチングしてＮ型半導体層２の一部を露出させ、その露出されたＮ型半導体層２の上面とＰ型半導体層２の上面にそれぞれ所定の電圧を印加するためのものである。

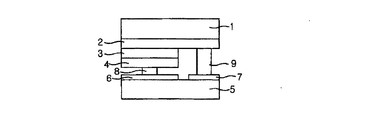

図２は、従来のフリップチップ構造の発光素子を示す断面図である。
図２を参照すれば、発光素子は、ベース基板１の上に順次に形成されたＮ型半導体層２と、活性層３及びＰ型半導体層４を備え、さらに、金属バンプ８、９を用いて前記ベース基板１をフリップチップボンディングしたサブマウント基板５を備えている。このために、所定の基板１の上にＮ型半導体層２と、活性層３及びＰ型半導体層４を順次に形成し、Ｐ型半導体層４と活性層３の一部をエッチングすることによりＮ型半導体層２を露出させて発光セルを形成する。また、別のサブマウント基板５を用意して第１及び第２の電極６、７を形成し、第１の電極６の上にはＰ型金属バンプ８を形成し、第２の電極７の上にはＮ型金属バンプ９を形成する。この後、前記発光セルを前記サブマウント基板５にボンディングするが、発光セルのＰ電極をＰ型金属バンプ８に、Ｎ電極をＮ型金属バンプ９にボンディングして発光素子を作製する。このような従来のフリップチップ構造の発光素子は、放熱効率が高く、且つ、光の遮蔽がほとんどないことから、光効率が既存の発光素子に比べて５０％以上増大するという効果があり、発光素子の駆動のための金線が不要になることから、種々の小型パッケージへの応用も考えられている。
発光素子の発光層において生成された光はチップの全面から発せられ、光の取出効率は、通常、光の臨界角により決まる。しかしながら、従来の発光素子は、Ｎ型半導体層を露出させるためにエッチングを行うとき、Ｐ型半導体層と活性層の側面が垂直に加工されて、発光素子の内部において生成された光の一部が水平面から垂直に加工されたエッチング面において全反射されてしまう。
また、全反射される相当量の光は内部反射により外部に放出されないままで発光素子の内部において消滅されてしまう。すなわち、電気エネルギーが光エネルギーに変換されて素子の外部に抜け出る発光効率が低いという不都合がある。
本発明は上記事情に鑑みてなされたものであり、その目的は、発光効率、外部量子効率、取出効率などの特性を高めると共に信頼性を確保することにより、高光度、高輝度の光を発光することのできる発光素子及びその製造方法を提供するところにある。
上述した目的を達成するために、本発明は、基板の上にＮ型半導体層及び該Ｎ型半導体層の一部に形成されたＰ型半導体層を含む発光セルを多数備え、
前記一方の発光セルのＮ型半導体層とそれに隣り合う他方の発光セルのＰ型半導体層が接続され、前記発光セルのＮ型半導体層またはＰ型半導体層を含む側面が水平面から２０〜８０°の勾配を有することを特徴とする発光素子を提供する。前記一方の発光セルのＮ型半導体層とそれに隣り合う他方の発光セルのＰ型半導体層を接続するための配線をさらに備えてもよい。前記Ｐ型半導体層の上に透明電極層をさらに備えてもよく、前記Ｐ型半導体層及び前記Ｎ型半導体層の上にＣｒまたはＡｕを含むＰ型オーミック金属層及びＮ型オーミック金属層をそれぞれさらに備えてもよい。
また、本発明は、Ｎ型半導体層及び該Ｎ型半導体層の上に形成されたＰ型半導体層を含む多数の発光セルが形成された基板と、前記基板がフリップチップボンディングされるサブマウント基板と、を備え、前記一方の発光セルのＮ型半導体層とそれに隣り合う他方の発光セルのＰ型半導体層が接続され、前記発光セルの少なくともＰ型半導体層を含む側面が水平面から２０〜８０°の勾配を有することを特徴とする発光素子を提供する。前記一方の発光セルのＮ型半導体層とそれに隣り合う他方の発光セルのＰ型半導体層を接続するための配線をさらに備えてもよい。
本発明は、基板の上にＮ型半導体層及びＰ型半導体層を順次に形成するステップと、前記Ｐ型半導体層の上に側面が水平面から垂直ではなく所定の勾配を有するエッチングマスクパターンを形成するステップと、前記エッチングマスクパターンにより露出されたＰ型半導体層及び前記エッチングマスクパターンを除去するステップと、を含むことを特徴とする発光素子の製造方法を提供する。
前記Ｐ型半導体層の除去により露出されたＮ型半導体層の一部を除去して多数の発光セルを形成するステップと、導電性配線を介して一方の発光セルのＮ型半導体層とそれに隣り合う他方の発光セルのＰ型半導体層を接続するステップと、をさらに含んでいてもよい。
また、前記Ｐ型半導体層及び前記エッチングマスクパターンを除去するステップ後に、前記基板を別のサブマウント基板にフリップチップボンディングするステップをさらに含んでいてもよい。ここで、前記Ｐ型半導体層の除去により露出されたＮ型半導体層の一部を除去して多数の発光セルを形成するステップを含み、前記Ｐ型半導体層及び前記エッチングマスクパターンを除去するステップ後に、導電性配線を介して一方の発光セルのＮ型半導体層とそれに隣り合う他方の発光セルのＰ型半導体層を接続するステップをさらに含んでいてもよい。
前記多数の発光セルを形成するステップは、前記Ｐ型半導体層の上に側面が水平面から垂直ではなく所定の勾配を有するエッチングマスクパターンを形成するステップと、前記エッチングマスクパターンにより露出されたＰ型半導体層及びＮ型半導体層を除去して多数の発光セルを形成するステップと、前記エッチングマスクパターンを除去するステップと、を含んでいてもよい。
前記導電性配線は、ブリッジ工程またはステップカバレジ工程により一方の発光セルのＮ型半導体層とそれに隣り合う他方の発光セルのＰ型半導体層を接続するものであることを特徴とする。
前記エッチングマスクパターンを形成するステップにおいて、３〜５０μｍの厚さの感光膜が用いられてもよい。前記エッチングマスクパターンを形成するステップは、前記Ｐ型半導体層の上に前記感光膜を塗布するステップと、所定のマスクパターンに応じて前記感光膜を露光するステップと、前記露光後に、ベーク工程を行うことなく現像を行うステップと、を含んでいてもよい。また、前記エッチングマスクパターンを形成するステップは、前記Ｐ型半導体層の上に前記感光膜を塗布するステップと、所定のマスクパターンに応じて前記感光膜を露光するステップと、１００〜１４０℃の温度下でハードベークを行うステップと、現像を行うステップと、を含んでいてもよい。
前記Ｐ型半導体層及び前記エッチングマスクパターンを除去するステップ後に、前記基板の背面を所定の厚さだけ除去するステップと、前記基板の背面にＡｌ、Ｔｉ、Ａｇ、Ｗ、Ｔａ、Ｎｉ、Ｒｕまたはこれらの合金を蒸着するステップと、をさらに含んでいてもよい。
本発明による発光素子及びその製造方法によれば、水平面から垂直ではなく所定の勾配を有する半導体層の側面から発せられた光が全反射されずに発光素子の外部に放出されることから、さらに高い光取出効率、外部量子効率、発光効率などの特性が得られる。
従来の発光素子を示す断面図。 従来の発光素子を示す断面図。 本発明による水平構造の発光素子を説明するための概念断面図。 Ａ，Ｂは本発明による第１の実施形態の製造工程を説明するための断面図。 Ａ〜Ｄは本発明による第２の実施形態の製造工程を説明するための断面図。 Ａ〜Ｄは本発明による第３の実施形態の製造工程を説明するための断面図。 Ａ〜Ｄは本発明による第４の実施形態の製造工程を説明するための断面図。 本発明によるフリップチップ構造の発光素子を説明するための概念断面図。 Ａ〜Ｅは本発明による第５の実施形態の製造工程を説明するための断面図。 Ａ〜Ｅは本発明による第６の実施形態の製造工程を説明するための断面図。 本発明による第７の実施形態を示す断面図。 Ａ，Ｂはそれぞれ従来の技術及び本発明による発光素子の効果を説明するための概念断面図。
以下、添付図面に基づき、本発明の好適な実施形態について詳細に説明する。しかし、本発明は後述する実施の形態に限定されるものではなく、相異なる形で実現可能であり、これらの実施の形態は、単に本発明の開示を完全たるものにし、且つ、この技術分野における通常の知識を持った者に発明の範疇を完全に報知するために提供されるものである。

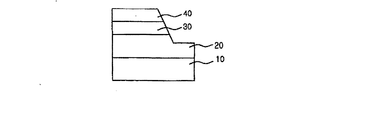

図３は、本発明による水平構造の発光素子を説明するための概念断面図である。
図３を参照すれば、発光素子は、基板１０と、基板１０の上に順次に形成されたＮ型半導体層２０と、活性層３０及びＰ型半導体層４０を備えている。前記Ｐ型半導体層４０と、活性層３０及び所定の部分のＮ型半導体層２０の側面は水平面から８０〜２０°の勾配を有し、この側面から光の臨界角を変えて容易に光を取り出すことができるので、発光素子の発光効率を改善することができる。
図４Ａ及び図４Ｂは、本発明による第１の実施形態の製造工程を説明するための断面図である。
図４Ａを参照すれば、基板１０の上にＮ型半導体層２０と、活性層３０及びＰ型半導体層４０を順次に形成する。
基板１０とは、発光素子を製作するための通常のウェーハを言い、Ａｌ２Ｏ３、ＳｉＣ、ＺｎＯ、Ｓｉ、ＧａＡｓ、ＧａＰ、ＬｉＡｌ２Ｏ３、ＢＮ、ＡｌＮ及びＧａＮのうち少なくともいずれか１種の基板１０を用いる。この実施形態においては、サファイア製の結晶成長基板が用いられている。
前記基板１０の上に結晶を成長させるに際して基板１０と後続層との間の格子不整合を低減するためのバッファ層（図示せず）をさらに形成してもよい。なお、バッファ層は、半導体材料としてのＧａＮまたはＡｌＮを含めて形成してもよい。
Ｎ型半導体層２０は電子が生成される層であって、Ｎ型不純物が注入された窒化ガリウム（ＧａＮ）を用いることが好ましいが、本発明はこれに限定されるものではなく、種々の半導体性質を有する物質層が採用可能である。この実施形態においては、Ｎ型ＡｌｘＧａ１−ｘＮ（０≦ｘ≦１）を含むＮ型半導体層２０を形成している。また、Ｐ型半導体層４０は正孔が生成される層であって、Ｐ型不純物が注入された窒化ガリウム（ＧａＮ）を用いることが好ましいが、本発明はこれに限定されるものではなく、種々の半導体性質を有する物質層が採用可能である。この実施形態においては、Ｐ型ＡｌｘＧａ１−ｘＮ（０≦ｘ≦１）を含むＰ型半導体層４０を形成している。加えて、前記半導体層としてＩｎＧａＮを用いてもよい。なお、上記のＮ型半導体層２０及びＰ型半導体層４０は多層膜であってもよい。
活性層３０は所定のバンドギャップを有し、且つ、量子井戸が形成されて電子及び正孔が再結合される領域であり、ＩｎＧａＮを含んでいてもよい。活性層３０を構成する物質の種類に応じて、電子及び正孔が結合して得られる発光波長が変わる。このため、目標とする波長に応じて、活性層３０に含まれる半導体材料を調節することが好ましい。
上述した物質層は、有機金属化学蒸着法（ＭＯＣＶＤ：Ｍｅｔａｌ Ｏｒｇａｎｉｃ Ｃｈｅｍｉｃａｌ Ｖａｐｏｒ Ｄｅｐｏｓｉｔｉｏｎ）、化学蒸着法（ＣＶＤ：Ｃｈｅｍｉｃａｌ Ｖａｐｏｒ Ｄｅｐｏｓｉｔｉｏｎ）、プラズマ化学蒸着法（ＰＣＶＤ：Ｐｌａｓｍａ−ｅｎｈａｎｃｅｄ Ｃｈｅｍｉｃａｌ Ｖａｐｏｒ Ｄｅｐｏｓｉｔｉｏｎ）、分子線成長法（ＭＢＥ：Ｍｏｌｅｃｕｌａｒ Ｂｅａｍ Ｅｐｉｔａｘｙ）、水素化物気相成長法（ＨＶＰＥ：Ｈｙｄｒｉｄｅ Ｖａｐｏｒ Ｐｈａｓｅ Ｅｐｉｔａｘｙ）などをはじめとする種々の蒸着及び成長方法により形成される。
この後、所定のエッチング工程によりＰ型半導体層４０及び活性層３０の一部を除去してＮ型半導体層２０の一部を露出させる。Ｐ型半導体層４０の上にエッチングマスクパターンを形成した後、ドライまたはウェットエッチング工程を行うことによりＰ型半導体層４０及び活性層３０を除去してＮ型半導体層２０を露出させる。
通常、前記エッチング工程を行うために、Ｐ型半導体層の上面に１〜２μｍの厚さにて感光膜を塗布した後、８０〜９０℃の温度下でソフトベークを行う。次いで、所定のフォトマスクを介して紫外線（ＵＶ）領域の光を照射することにより、マスクの上に形成されたパターンを塗布された感光膜に転写するという露光工程を行う。この後、１００〜１２０℃の温度下でハードベークを行い、露光工程により相対的に結合が弱まっている個所の感光膜を溶剤を用いて溶け出すという現像工程を行う。これらの過程を経て前記Ｐ型半導体層４０の上に所定のエッチングマスクパターンが形成される。
しかしながら、この実施形態においては、前記エッチングマスクパターンを形成するに当たって、従来に比べて厚目の３〜５０μｍの厚さに感光膜を塗布し、ソフトベークを経て露光工程を行っている。その後、ハードベークを行うことなく直ちに現像すれば、残留している感光膜の現像された側面は水平面から垂直（９０°）ではなく所定の勾配を有するような斜面を形成することになる。次いで、このような側面の勾配を有するエッチングマスクパターンを用いて露出された領域のＰ型半導体層４０、活性層３０、所定のＮ型半導体層２０をエッチングすれば、エッチングされたＰ型半導体層４０、活性層３０、所定のＮ型半導体層２０の側面は、上記と同様、水平面から垂直（９０°）ではなく所定の勾配を有するような斜面が得られる。
すなわち、図４Ａに示すＰ型半導体層４０の上に３〜５０μｍの厚さに感光膜を厚目に塗布して露光した後、ハードベークを行うことなく直ちに現像したエッチングマスクパターンを形成する。前記エッチングマスクパターンにより露出されたＰ型半導体層４０、活性層３０を誘導結合プラズマ（ＩＣＰ：Ｉｎｄｕｃｔｉｖｅ Ｃｏｕｐｌｅｄ Ｐｌａｓｍａ）またはドライエッチング工程により除去してＮ型半導体層２０を露出させる。露出されたＮ型半導体層２０の一部をさらに除去してもよい。この後、エッチングマスクパターンを除去すれば、図４Ｂに示すように、Ｐ型半導体層４０、活性層３０、一部のＮ型半導体層２０の側面が水平面から垂直（９０°）ではなく所定の勾配を有するような発光素子を製造することができる。
また、図４Ａに示すＰ型半導体層４０の上に３〜５０μｍの厚さに感光膜を厚目に塗布して露光した後、ハードベークを行う場合、ハードベークの温度を１００〜１４０℃にしてハードベークを行った後に現像を行うと、現像された感光膜の側面が水平面から８０〜２０°の勾配を有するようにエッチングされた側面が得られる。例えば、１００℃の温度下でハードベークを行う場合に、水平面から８０°程度の勾配を有するエッチングマスクパターンが得られ、これを用いて、Ｐ型半導体層４０、活性層３０、一部のＮ型半導体層２０の側面に水平面から８０°程度の勾配を持たせることができる。さらに、１４０℃の温度下でハードベークを行う場合に、水平面から２０°程度の勾配を有するエッチングマスクパターンが得られ、これを用いて、Ｐ型半導体層４０、活性層３０、一部のＮ型半導体層２０の側面に水平面から２０°程度の勾配を持たせることができる。
このようにして３〜５０μｍの厚さの感光膜を露光した後、１００〜１４０℃の温度下でハードベークを行った後に現像したエッチングマスクパターンを用いることにより、エッチングされたＰ型半導体層４０、活性層３０、所定のＮ型半導体層２０の側面が、上記と同様に、水平面から８０〜２０°の勾配を有するようにエッチングされた側面が得られる。しかして、発光層の内部において生成された光は種々の勾配を有するようにエッチングされた側面に全反射されずに発光素子の外部に抜け出ることになる。 前記Ｐ型半導体層４０の上部にＰ型半導体層４０の抵抗を削減して透光率を高める目的で透明電極層をさらに形成してもよく、Ｐ型半導体層４０または露出されたＮ型半導体層２０の上部への電流の供給をスムーズに行うための別のオーミック金属層をさらに別設してもよい。前記透明電極層としては、ＩＴＯ（Ｉｎｄｉｕｍ Ｔｉｎ Ｏｘｉｄｅ）、ＺｎＯまたは伝導性を有する透明金属が使用可能であり、前記オーミック金属層としては、Ｃｒ、Ａｕが使用可能である。さらに、電圧を印加する目的で、型半導体層４０の上部にＰ型電極をさらに形成してもよく、Ｎ型半導体層２０の上部にＮ型電極をさらに形成してもよい。
さらに、発光素子の放熱特性を高めるために、前記基板１０の背面を所定の厚さだけ除去した後、Ａｌ、Ｔｉ、Ａｇ、Ｗ、Ｎｉ、Ｔａ、Ｒｕまたはこれらの合金を基板１０の背面に蒸着してもよい。
図面から明らかなように、多数の発光素子を１枚の基板１０の上に製作してもよく、この場合には、今後の使用に際し、多数の発光素子から個別の発光素子を切り出して用いる。このとき、図４ＢのＡ部はこれらの多数の発光素子から個別の発光素子を切り出すための切出部となる。
これにより、Ｐ型半導体層４０、活性層３０、Ｎ型半導体層２０の側面の一部が水平面から垂直ではなく所定の勾配を有するような発光素子を製造することが可能になる。
上述した本発明の発光素子の製造工程は単なる例示に過ぎず、本発明はこれに限定されるものではなく、種々の工程及び製造方法が素子の特性及び工程の都合により変更または付加可能である。
図５Ａから図５Ｄは、本発明による第２の実施形態の製造工程を説明するための断面図である。
本発明による第２の実施形態は、第１の実施形態とほとんど同様である。単に相違点があれば、第２の実施形態は、ウェーハのレベルで多数の発光セルを直列、並列または直並列など種々に接続して素子を小型化させ、適正な電圧及び電流に駆動して照明として使用可能である他、交流電源においても駆動可能な発光素子を提供するということである。以下では、上述した第１の実施形態と重なる部分の説明は省く。
図５Ａを参照すれば、有機金属化学蒸着法、化学蒸着法、プラズマ化学蒸着法、分子線成長法、水素化物気相成長法などの種々の蒸着方法により基板１０の上にＮ型半導体層２０、活性層３０及びＰ型半導体層４０を順次に形成する。前記基板１０の上に結晶を成長させるに際して基板１０と後続層との間の格子不整合を低減するためのバッファ層をさらに形成してもよい。
この後、所定のエッチング工程によりＰ型半導体層４０及び活性層３０の一部を除去してＮ型半導体層２０の一部を露出させる。すなわち、図５Ａに示すＰ型半導体層４０の上に３〜５０μｍの厚さに感光膜を厚目に塗布して露光した後、ハードベークを行うことなく直ちに現像してエッチングマスクパターンを形成する。前記エッチングマスクパターンにより露出されたＰ型半導体層４０、活性層３０を誘導結合プラズマまたはドライエッチング工程により除去してＮ型半導体層２０を露出させる。露出されたＮ型半導体層２０の一部をさらに除去してもよい。この後、エッチングマスクパターンを除去すれば、図５Ｂに示すように、Ｐ型半導体層４０、活性層３０、所定のＮ型半導体層２０の側面が水平面から垂直（９０°）ではなく所定の勾配を有するような斜面が得られる。
また、図５Ａに示すＰ型半導体層４０の上に３〜５０μｍの厚さに感光膜を厚目に塗布して露光した後、１００〜１４０℃の温度下でハードベークを行った後に現像してエッチングマスクパターンを形成してもよい。このエッチングマスクパターンにより露出されたＰ型半導体層４０及び活性層３０をエッチングした後、エッチングマスクパターンを除去してエッチングされたＰ型半導体層４０及び活性層３０の側面に８０〜２０°の種々の勾配を持たせてもよい。
次いで、基板１０の上に多数の発光セルを形成するために露出されたＮ型半導体層２０の所定の領域を基板１０が露出されるようにして除去する。このために、前記基板１０が露出される所定の領域を除く全ての部分に所定のマスクパターンを形成した後、前記マスクパターンにより露出された領域のＮ型半導体層２０をエッチングして、図５Ｃに示すように、多数の発光セルを電気的に絶縁する。このとき、上述した工程により側面が勾配を有するマスクパターンを形成してエッチングすることにより、多数の発光セルが分離されるＮ型半導体層２０の側面が水平面から垂直ではなく種々の勾配を有するようにもできる。
図５Ｄを参照すれば、所定の配線形成工程により隣り合う発光セル間のＮ型半導体層２０とＰ型半導体層４０を接続する。すなわち、一方の発光セルの露出されたＮ型半導体層２０とこれと隣り合う他方の発光セルのＰ型半導体層４０を配線６０を介して接続する。このとき、ブリッジ工程により隣り合う発光セルのＮ型半導体層２０とＰ型半導体層４０との間を電気的に接続する導電性配線６０を形成する。
上述したブリッジ工程はエアブリッジ工程とも呼ばれ、互いに接続するチップ間にフォト工程を用いて感光液を塗布し且つ現像して感光膜パターンを形成し、先ずその上に金属などの物質を真空蒸着などの方法により薄膜として形成し、さらにその上に電気めっき、無電解めっきまたは金属蒸着などの方法により金を含む導電性物質を所定の厚さに塗布する。この後、ソルベントなどの溶液により感光膜パターンを除去すれば、導電性物質の下部は完全に除去されてブリッジ状の導電性物質のみが空間に形成される。
上記の配線６０としては、金属に加えて、伝導性を有するあらゆる物質が使用可能である。もちろん、不純物によりドープされたシリコン化合物を用いることも可能である。
さらに、発光素子に外部より電圧を印加する目的で、一方の周縁に位置する発光セルのＰ型半導体層４０にＰ型ボンディングパッド５０を形成し、他方の周縁に位置する発光セルの露出されたＮ型半導体層２０の上にＮ型ボンディングパッド５５を形成する。
上述した本発明の発光素子の製造工程は単なる例示に過ぎず、本発明はこれに限定されるものではなく、種々の変形及び種々の物質膜がさらに付加可能である。例えば、発光素子の放熱特性を高めるために、前記基板の背面を所定の厚さだけ除去した後、Ａｌ、Ｔｉ、Ａｇ、Ｗ、Ｔａ、Ｎｉ、Ｒｕまたはこれらの合金を基板の背面に蒸着してもよい。
これにより、Ｐ型半導体層４０、活性層３０、Ｎ型半導体層２０の側面の一部が水平面から垂直ではなく所定の勾配を有するような発光セルが多数接続されてなる発光素子を製造することができる。
図６Ａから図６Ｄは、本発明による第３の実施形態の製造方法を説明するための断面図である。
本発明による第３の実施形態は第２の実施形態とほとんど同様である。単に相違点があれば、第２の実施形態においては、先ず、Ｎ型半導体層２０を露出させた後、発光セル間の分離のために露出されたＮ型半導体層２０の一部を除去していたが、第３の実施形態においては、先ず、多数の発光セルを分離した後、Ｎ型半導体層２０の一部を露出させているところにある。以下では、上記の第２の実施形態と重なる説明は省く。
図６Ａを参照すれば、基板１０の上に順次に形成されたＮ型半導体層２０、活性層３０及びＰ型半導体層４０の一部を除去して多数の発光セルを形成する。このために、Ｐ型半導体層４０の上に３〜５０μｍの厚さに感光膜を厚目に塗布して露光した後、ハードベークを行うことなく直ちに現像してエッチングマスクパターンを形成する。前記エッチングマスクパターンにより露出されたＰ型半導体層４０、活性層３０、所定のＮ型半導体層２０と前記エッチングマスクパターンを除去して発光セルを分離する。そして、図面に示すように、Ｐ型半導体層４０、活性層３０、Ｎ型半導体層２０の全ての側面が水平面から水平面から垂直（９０°）ではなく所定の勾配を有するような斜面が得られる。また、Ｐ型半導体層４０の上に３〜５０μｍの厚さに感光膜を厚目に塗布して露光した後、１００〜１４０℃の温度下でハードベークを行った後に現像したエッチングマスクパターンを用いてＰ型半導体層４０、活性層３０、Ｎ型半導体層２０を除去することにより、Ｐ型半導体層４０、活性層３０、Ｎ型半導体層２０の全ての側面に８０〜２０°の種々の勾配を持たせることもできる。
この後、図６Ｂに示すように、所定のエッチング工程によりＰ型半導体層４０及び活性層３０の一部を除去してＮ型半導体層２０の一部を露出させる。
図６Ｃを参照すれば、ブリッジ工程により隣り合う発光セル間のＮ型半導体層２０とＰ型半導体層４０を接続する。
また、発光素子に外部電圧を印加するために、一方の周縁に位置する発光セルのＰ型半導体層４０にＰ型ボンディングパッド５０を形成し、他方の周縁に位置する発光セルの露出されたＮ型半導体層２０の上にＮ型ボンディングパッド５５を形成する。
上述した本発明の発光素子の製造工程は単なる例示に過ぎず、本発明はこれに限定されるものではなく、種々の変形及び物質膜がさらに付加可能である。例えば、発光素子の放熱特性を高めるために、前記基板の背面を所定の厚さだけ除去した後、Ａｌ、Ｔｉ、Ａｇ、Ｗ、Ｔａ、Ｎｉ、Ｒｕまたはこれらの合金を基板の背面に蒸着させてもよい。
さらに、図６Ａに示すように、側面が種々の勾配を有するようにエッチングして多数の発光セルを分離した後、Ｎ型半導体層２０を露出させるためにエッチングする場合にも同じエッチング工程により発光素子を製造することができる。すなわち、図６Ｄに示すように、Ｎ型半導体層２０が露出されるようにエッチングされるＰ型半導体層４０と活性層３０の側面が種々の勾配を有するようにできる。
これにより、Ｐ型半導体層４０、活性層３０、Ｎ型半導体層２０の全ての側面が水平面から垂直ではなく所定の勾配を有するような発光セルが多数接続されて得られる発光素子を製造することができる。
図７Ａから図７Ｄは、本発明による第４の実施形態の製造方法を説明するための断面図である。
本発明による第４の実施形態は第３の実施形態とほとんど同様である。単に相違点があれば、第３の実施形態においては、ブリッジ工程により隣り合う発光セルのＮ型半導体層とＰ型半導体層を電気的に接続する導電性配線を形成していたが、第４の実施形態においては、ステップカバレジ工程により上記の導電性配線を形成するところにある。以下では、上記の第３の実施形態と重なる説明は省く。
図７Ａを参照すれば、上述した工程により側面が種々の勾配を有するようにエッチングして多数の発光セルを分離した後、Ｎ型半導体層２０を露出させるためにエッチングする場合にも、Ｎ型半導体層２０が露出されるようにエッチングされるＰ型半導体層４０と活性層３０の側面が種々の勾配を有するようにする。また、前記Ｐ型半導体層４０の上部にＰ型半導体層４０の抵抗を削減して透光率を高める目的で透明電極層８５をさらに形成してもよく、Ｐ型半導体層４０または露出されたＮ型半導体層２０の上部への電流の供給をスムーズに行うための別のオーミック金属層８７をさらに別設してもよい。前記透明電極層８５としては、ＩＴＯ、ＺｎＯまたは伝導性を有する透明金属が使用可能であり、前記オーミック金属層８７としては、Ｃｒ、Ａｕが使用可能である。
図７Ｂを参照すれば、多数の発光セルが形成された基板１０の上面の全体に連続した絶縁層７０を形成する。絶縁層７０は、発光セルの側面及び上面を覆い、発光セル間の領域の基板１０の上部を覆う。前記絶縁層７０は、化学気相蒸着（ＣＶＤ）技術を用いて、例えば、シリコン酸化膜から形成可能である。
前記発光セルの側面が斜面となっているので、前記絶縁層７０は発光セルの側面を容易に覆うことができる。Ｎ型半導体層２０及び活性層３０の全体の厚さが薄く、且つ、Ｐ型半導体層４０間の空間が広いので、前記Ｎ型半導体層２０の露出された領域に隣り合うＰ型半導体層４０の側面も絶縁層７０により容易に覆われる。
図７Ｃを参照すれば、所定のエッチング工程により前記絶縁層７０をパターニングして発光セルの露出されたＮ型半導体層２０とＰ型半導体層４０の上に開口部を形成する。同図に示すように、透明電極層８５及び／またはオーミック金属層８７を形成している場合、前記開口部により透明電極層８５及び／またはオーミック金属層８７が露出される。
図７Ｄを参照すれば、前記開口部を有する絶縁層７０の上に配線８０が形成される。前記配線８０は、前記開口部を介してＮ型半導体層２０及びＰ型半導体層４０に電気的に接続し、隣り合う発光セルのＮ型半導体層２０とＰ型半導体層４０をそれぞれ電気的に接続する。
前記配線８０はめっき技術により形成可能である。すなわち、前記絶縁層７０の上に配線８０領域を限定する開口部を有するエッチングマスクパターンを形成し、前記開口部内に金属層をめっきした後、前記エッチングマスクパターンを除去することにより、配線８０を形成することができる。
さらに、前記配線８０は、化学気相蒸着または物理気相蒸着技術により形成されてもよい。すなわち、電子ビーム蒸着などの気相蒸着技術により金属層を形成した後、これを写真及びエッチング工程を用いてパターニングすることにより配線を形成することができる。前記発光セルの側面が斜面となっているので、金属層は発光セルの側面の上部に連設される。
このような方法により配線８０が形成された発光素子は、外圧により配線８０が短線または短絡されることを防ぐことができ、配線８０を形成する間に残存する金属などの導電性物質が発光セルを短絡させることを防止できるというメリットがある。
これにより、Ｐ型半導体層４０、活性層３０、Ｎ型半導体層２０の全ての側面が水平面から垂直ではなく所定の勾配を有するような発光セルが多数接続されて得られる発光素子を製造することができる。
上述したように、本発明による発光素子は、Ｐ型半導体層、活性層、Ｎ型半導体層の一部側面が水平面から垂直ではなく所定の勾配を有することにより、従来の発光素子に比べて発光効率を高めることができる。これは、従来の平らな表面において反射されていた光子が様々な角の表面により反射されずに外部に抜け出るためである。
図８は、本発明によるフリップチップ構造の発光素子を説明するための概念断面図である。
図８を参照すれば、ベース基板１１０の上に順次に形成された発光層、すなわち、Ｎ型半導体層１２０、活性層１３０及びＰ型半導体層１４０を備え、さらに、金属バンプ１５０、１５５を用いて前記発光層が形成されたベース基板１１０とフリップチップボンディングされるサブマウント基板２００を備える。前記Ｐ型半導体層１４０、活性層１３０及びＮ型半導体層１２０を備える発光層の側面は水平面から２０〜８０°の勾配を有し、この側面から光の臨界角を変えて容易に光を取り出すことができ、発光素子の発光効率を改善することができる。
図９Ａから図９Ｅは、本発明による第５の実施形態の製造工程を説明するための断面図である。
図９Ａを参照すれば、ベース基板１１０の上にＮ型半導体層１２０、活性層１３０及びＰ型半導体層１４０を順次に形成する。
ベース基板１１０とは、発光素子を製作するための通常のウェーハを言い、Ａｌ２Ｏ３、ＺｎＯ、ＬｉＡｌ２Ｏ３などの透明基板を用いる。この実施形態においては、サファイア製の透明な結晶成長基板が用いられている。
有機金属化学蒸着法、化学蒸着法、プラズマ化学蒸着法、分子線成長法、水素化物気相成長法などの種々の蒸着方法により前記ベース基板１１０の上にＮ型半導体層１２０、活性層１３０及びＰ型半導体層１４０を順次に形成する。前記基板１１０の上に結晶を成長させるに際して基板１１０と後続層との間の格子不整合を低減するためのバッファ層をさらに形成してもよい。これは上述した通りであるため、以下では重なる説明は省く。
この後、所定のエッチング工程によりＰ型半導体層１４０及び活性層１３０の一部を除去してＮ型半導体層１２０の一部を露出させる。これは、上述した実施形態と同様にして行う。
すなわち、図９Ａに示すＰ型半導体層１４０の上に３〜５０μｍの厚さに感光膜を厚目に塗布して露光した後、ハードベークを行うことなく直ちに現像してエッチングマスクパターンを形成する。前記エッチングマスクパターンにより露出されたＰ型半導体層１４０、活性層１３０を誘導結合プラズマまたはドライエッチング工程により除去してＮ型半導体層１２０を露出させる。この後、エッチングマスクパターンを除去すれば、図９Ｂに示すように、Ｐ型半導体層１４０、活性層１３０の側面が垂直（９０°）ではなく所定の勾配を有するような斜面が得られる。
また、図９Ａに示すＰ型半導体層１４０の上に３〜５０μｍの厚さに感光膜を厚目に塗布して露光した後、１００〜１４０℃の温度下でハードベークを行った後に現像してエッチングマスクパターンを形成してもよい。このようなエッチングマスクパターンにより露出されたＰ型半導体層１４０及び活性層１３０をエッチングした後、エッチングマスクパターンを除去してエッチングされたＰ型半導体層１４０及び活性層１３０の側面が水平面から８０〜２０°の種々の勾配を有するようにもできる。
前記Ｐ型半導体層１４０の上部に光の反射のための反射層をさらに形成してもよく、Ｐ型半導体層１４０または露出されたＮ型半導体層１２０の上部への電流の供給をスムーズに行うための別のオーミック金属層をさらに別設してもよい。前記オーミック金属層としては、Ｃｒ、Ａｕが使用可能である。
さらに、図９Ｃに示すように、Ｐ型半導体層１４０の上にＰ型金属バンプ１５５を、Ｎ型半導体層１２０の上にＮ型金属バンプ１５０をバンピング用として形成する。Ｐ型及びＮ型金属バンプ１５５、１５０としては、Ｐｂ、Ｓｎ、Ａｕ、Ｇｅ、Ｃｕ、Ｂｉ、Ｃｄ、Ｚｎ、Ａｇ、Ｎｉ及びＴｉのうち少なくともいずれか１種が使用可能であり、これらの合金も使用可能である。このために、全体の構造の上に感光膜を塗布した後、所定のマスクを用いた写真エッチング工程を行うことにより、Ｐ型半導体層１４０とＮ型半導体層１２０の一部を露出させた感光膜パターン（図示せず）を形成する。全体の構造の上に金属膜を蒸着した後、前記感光膜パターンにより露出されたＰ型半導体層１４０の上部に形成された金属膜と、Ｎ型半導体層１２０の上部に形成された金属膜を除く残りの領域の金属膜及び前記感光膜パターンを除去する。これにより、Ｐ型半導体層１４０の上にはＰ型金属バンプ１５５が形成され、Ｎ型半導体層１２０の上にはＮ型金属バンプ１５０が形成される。
次いで、図９Ｄを参照すれば、別のサブマウント基板２００を設けて前記Ｐ型金属バンプ１５５及びＮ型金属バンプ１５０にそれぞれ接続されるＰ型ボンディングパッド２１５及びＮ型ボンディングパッド２１０を形成する。
このとき、サブマウント基板２００としては、熱伝導性に優れた種々の基板２００を用いる。すなわち、ＳｉＣ、Ｓｉ、Ｇｅ、ＳｉＧｅ、ＡｌＮ、金属などを用いる。この実施形態においては、熱伝導性に優れ、且つ、絶縁性を有するＡｌＮが用いられている。もちろん、本発明はこれに限定されるものではなく、熱伝導率が高く、且つ、電気伝導性に優れた金属性物質を用いることができる。この場合には、基板２００の上に絶縁膜誘電体膜を形成して十分な絶縁を行わせる。誘電体膜としては、ＳｉＯ２、ＭｇＯ及びＳｉＮまたは絶縁性物質が使用可能である。また、前記Ｎ型ボンディングパッド２１０及びＰ型ボンディングパッド２１５は、電気伝導性に優れた金属を用いて形成する。なお、これは、スクリーン印刷法により形成するか、あるいは、所定のマスクパターンを用いた蒸着工程により形成する。
この後、前記サブマウント基板２００及び前記発光層が形成されたベース基板１１０をフリップチップボンディングする。
図９Ｅを参照すれば、本発明の発光素子は、発光層の上部に形成されたＮ型及びＰ型金属バンプ１５０、１５５とサブマウント基板２００のＮ型及びＰ型ボンディングパッド２１０、２１５が接続されるようにしてボンディングされる。このとき、熱及び超音波のいずれか一方、あるいは、これらの両方を用いてボンディングを行うことができる。金属バンプ１５０、１５５と下部ボンディングパッド２１０、２１５との接続は、種々のボンディング方法により行われる。
加えて、発光層の上部に必ずしもＮ型及びＰ型金属バンプ１５０、１５５が形成されるわけではなく、サブマウント基板２００の上にそれぞれの金属バンプが形成されてもよい。
図面から明らかなように、多数の発光素子を１枚の基板の上に製作してもよく、この場合、今後の使用に際して多数の発光素子から個別の発光素子を切り出して用いる。このとき、図９ＥのＡ部は、これらの多数の発光素子から個別の発光素子を切り出すための切出部となる。
上述した本発明の発光素子の製造工程は単なる例示に過ぎず、本発明はこれに限定されるものではなく、種々の工程と製造方法が素子の特性及び工程の都合に応じて変形あるいは付加可能である。例えば、上記と同じ工程において、図９Ａに示すように、Ｎ型半導体層、活性層、Ｐ型半導体層が順次に形成されたベース基板を形成し、まず、基板が露出されるように前記Ｐ型半導体層、活性層、Ｎ型半導体層の一部を除去して多数の発光素子を個別に分離することができる。このとき、上述した工程によりエッチングされるＰ型半導体層、活性層、Ｎ型半導体層の側面を水平面から垂直ではなく所定の勾配を有するように形成してもよい。
これにより、Ｐ型半導体層、活性層、Ｎ型半導体層側面の一部が水平面から垂直ではなく所定の勾配を有するようなフリップチップ構造の発光素子を製造することができる。
図１０Ａから図１０Ｅは、本発明による第６の実施形態の製造工程を説明するための断面図である。
本発明による第６の実施形態は第５の実施形態とほとんど同様である。単に相違点があれば、第６の実施形態においては、ウェーハのレベルで多数の発光セルを直列、並列または直並列など種々に接続して素子を小型化させ、適正な電圧及び電流に駆動して照明として使用可能であり、交流電源においても駆動可能なフリップチップ構造の発光素子を提供することである。以下では、上述した実施形態と重なる説明は省く。
図１０Ａを参照すれば、有機金属化学蒸着法、化学蒸着法、プラズマ化学蒸着法、分子線成長法、水素化物気相成長法などの種々の蒸着方法によりベース基板１１０の上にＮ型半導体層１２０、活性層１３０及びＰ型半導体層１４０を順次に形成する。前記ベース基板１１０の上に結晶を成長させるに際して基板１１０と後続層との間の格子不整合を低減するためのバッファ層をさらに形成してもよい。
この後、前記ベース基板１１０の上に順次に形成されたＮ型半導体層１２０、活性層１３０及びＰ型半導体層１４０の一部を除去して多数の発光セルを形成する。このために、図１０Ａに示すＰ型半導体層１４０の上に３〜５０μｍの厚さに感光膜を厚目に塗布して露光した後、ハードベークを行うことなく直ちに現像してエッチングマスクパターンを形成する。前記エッチングマスクパターンにより露出されたＰ型半導体層１４０、活性層１３０、所定のＮ型半導体層１２０を誘導結合プラズマまたはドライエッチング工程により除去して発光セルを分離する。次いで、エッチングマスクパターンを除去すれば、図１０Ｂに示すように、エッチングされたＰ型半導体層１４０、活性層１３０、Ｎ型半導体層１２０の全ての側面が水平面から垂直（９０°）ではなく所定の勾配を有するような斜面が得られる。
また、図１０Ａに示すＰ型半導体層１４０の上に３〜５０μｍの厚さに感光膜を厚目に塗布して露光した後、１００〜１４０℃の温度下でハードベークを行った後に現像してエッチングマスクパターンを形成してもよい。このようなエッチングマスクパターンにより露出されたＰ型半導体層１４０、活性層１３０、Ｎ型半導体層１２０をエッチングした後、エッチングマスクパターンを除去してエッチングされたＰ型半導体層１４０及び活性層１３０の側面に８０〜２０°の種々の勾配を持たせることもできる。
次いで、図１０Ｃに示すように、所定のエッチング工程によりＰ型半導体層１４０及び活性層１３０の一部を除去してＮ型半導体層１２０の一部を露出させる。所定の導電性配線を介して一方の発光セルの露出されたＮ型半導体層１２０と隣り合う他方の発光セルのＰ型半導体層１４０を接続する。このとき、ブリッジ配線１６０は導電性の物質を用いて形成するが、金属を用いて形成する。もちろん、不純物によりドープされたシリコン化合物を用いることもできる。前記ブリッジ配線１６０はブリッジ工程により形成される。
さらに、各発光セルの上部にバンピング用に多数の金属バンプを形成し、一方の周縁に位置する発光セルのＰ型半導体層１４０と他方の周縁に位置する発光セルのＮ型半導体層１２０の上にそれぞれＰ型金属バンプ１５５及びＮ型金属バンプ１５０をさらに形成する。
次いで、図１０Ｄに示すように、別のサブマウント基板２００を設けて、基板２００の上部に多数のボンディング層２２０と、サブマウント基板２００の一方の周縁に位置するＰ型ボンディングパッド２１５と、他方の周縁に位置するＮ型ボンディングパッド２１０と、を形成する。
この後、図１０Ｅに示すように、上述した多数の発光セルが形成されたベース基板１１０とサブマウント基板２００をフリップチップボンディングして発光素子を製作する。前記発光セルの上部に形成された金属バンプ１５０、１５５と前記サブマウント基板２００に形成されたボンディング層２２０を介してボンディングを行う。サブマウント基板２００の一方の周縁に位置するＰ型ボンディングパッド２１５は一方の周縁に位置する発光セルのＰ型金属バンプ１５５に接続され、他方の周縁に位置するＮ型ボンディングパッド２１０は他方の周縁に位置する発光セルのＮ型半導体層１５０に接続される。
上述した本発明の発光素子の製造方法はこれに限定されるものではなく、種々の工程と製造方法が素子の特性及び工程の都合に応じて変形または付加可能である。例えば、この実施形態においては、ブリッジ工程を介して隣り合う発光セルのＮ型半導体層とＰ型半導体層を電気的に接続する導電性配線を形成した後、サブマウント基板とフリップチップボンディングを行っているが、本発明はこれに限定されるものではなく、前記第４の実施形態と同じステップカバレジ工程により隣り合う発光セルのＮ型半導体層とＰ型半導体層を電気的に接続する導電性配線を形成してもよい。また、多数の発光セルとサブマウント基板のフリップチップボンディング時にサブマウント基板に電極層を形成し、金属バンプを介して隣り合う発光セルのＮ型半導体層とＰ型半導体層を電気的に接続してもよい。
これにより、発光層の側面が水平面から垂直ではなく所定の勾配を有するような多数のフリップチップ状の発光セルがサブマウント基板の上にアレイされた発光素子を製造することができる。前記発光セルは、目的に応じて、直列、並列または直並列など種々に種々に接続可能である。
図１１は、本発明による第７の実施形態を示す断面図である。
本発明による第７の実施形態は第６の実施形態とほとんど同様である。単に相違点があれば、第７の実施形態においては、図１０Ｂに示すように、側面が種々の勾配を有するようにエッチングして多数の発光セルを分離した後、Ｎ型半導体層を露出させるためにエッチングする場合にも、同じエッチング工程を用いて発光素子を製造できることである。すなわち、図１１に示すように、Ｎ型半導体層１２０が露出されるようにエッチングされるＰ型半導体層１４０と活性層１３０の側面が種々の勾配を有するようにできる。
これにより、発光層の全ての側面が水平面から垂直ではなく所定の勾配を有するような多数のフリップチップ状の発光セルがサブマウント基板の上にアレイされた発光素子を製造することができる。前記発光セルは、目的に応じて、直列、並列または直並列など種々に種々に接続可能である。
上述したように、本発明は、フリップチップ構造の発光素子において、発光層の一部の側面が水平面から垂直ではなく所定の勾配を有するようにすることにより、従来の発光素子に比べて発光効率を高めることができる。これは、従来の平らな表面において反射されていた光子が様々な角の表面により反射されずに外部に抜け出るためである。
図１２Ａ及び図１２Ｂは、それぞれ従来の技術及び本発明による発光素子の効果を説明するための概念断面図である。
発光素子の光効率は、内部量子効率と外部量子効率とに大別できるが、内部量子効率は、活性層の設計や品質により決まる。外部量子効率の場合、活性層において生成される光子が発光素子の外部に放出される量によって決まる。図１２Ａは、従来の技術による発光素子を示している。同図を参照すれば、半導体層の側面が水平面から垂直に形成される場合に、一部の光子が半導体層の側面を透過できずにそこから反射され、全反射された光は外部に透過できずに発光素子の内部において消滅されてしまう。これに対し、本発明による発光素子を示している図１２Ｂを参照すれば、半導体層の側面が水平面から垂直ではなく所定の勾配を有する場合に、所定の勾配を有する側面が光の臨界角を変えてより容易に光を取出可能に助長する。このため、活性層から発せられた光が全反射されずに発光素子の外部に放出される確率が高くなり、外部量子効率が格段に上がる結果となる。
以上、本発明による発光素子及びその製造方法について説明したが、これは単なる例示的なものに過ぎず、本発明はこれらに限定されるものではない。なお、特許請求の範囲において請求するように、本発明の要旨を逸脱することなく、この技術分野における通常の知識を持った者であれば誰でも種々の変更実施が行える範囲まで本発明の技術的な精神があると言えるであろう。
以上説明したように、本発明による発光素子及びその製造方法によれば、水平面から垂直ではなく所定の勾配を有する半導体層の側面から発せられた光が全反射されずに発光素子の外部に放出されることから、さらに高い光取出効率、外部量子効率、発光効率などの特性が得られる。また、本発明の発光素子は、高光度、高輝度の光を発光するものであって、優れた光特性が求められる種々の製品分野に応用可能であるというメリットがある。
１０、１１０：基板、
２０、１２０：Ｎ型半導体層、
３０、１３０：活性層、
４０、１４０：Ｐ型半導体層、
５０、５５：ボンディングパッド、
６０、１６０：配線、
２００：サブマウント基板、
２１０、２１５：金属バンプ、
２２０：ボンディング層

Claims (1)

  1. 基板上に複数の発光セルにそれぞれ対応させてｎ型半導体層、活性層、及びｐ型半導体層を順次に形成し、
    前記複数の発光セルごとに水平面に対して勾配を有し且つ前記ｐ型半導体層から前記活性層まで連続して形成された少なくとも一つの斜面を有するように前記ｐ型半導体層及び前記活性層の一部をそれぞれ除去して前記ｎ型半導体層の一部をそれぞれ露出させ、
    前記ｐ型半導体層の上部に反射層を形成し、
    一方の前記発光セルの前記露出されたｎ型半導体層と、前記一方の前記発光セルに隣接する他方の前記発光セルの前記反射層とを、前記基板の一方の周縁に位置する前記発光セルの前記反射層及び前記基板の他方の周縁に位置する前記発光セルの前記露出されたｎ型半導体層を除いて、それぞれブリッジ配線を介して接続し、
    前記複数の発光セルのうち、前記基板の一方の周縁に位置する前記発光セルの前記反射層上にｐ型金属バンプと、前記基板の一方の周縁に位置する前記発光セル以外の前記発光セルの前記反射層上にそれぞれバンピング用の金属バンプと、を形成し、
    前記複数の発光セルのうち、前記基板の他方の周縁に位置する前記発光セルの前記露出された前記ｎ型半導体層上にｎ型金属バンプを形成し、
    サブマウント基板上に前記ｐ型金属バンプ及び前記ｎ型金属バンプにそれぞれ対応するｐ型ボンディングパッド及びｎ型ボンディングパッドと、前記バンピング用の金属バンプにそれぞれ対応するボンディング層と、を形成し、
    前記ｐ型金属バンプ及び前記ｎ型金属バンプと、それぞれ対応する前記ｐ型ボンディングパッド及び前記ｎ型ボンディングパッドとがそれぞれ接続されるように、前記基板と前記サブマウント基板とをフリップチップボンディングし、
    前記フリップチップボンディングされた前記基板と前記サブマウント基板を、前記ブリッジ配線を介して接続された前記複数の発光セルを有する発光素子ごとに切り出すことを含み、
    前記反射層は電気伝導性を有することを特徴とする発光素子の製造方法。
JP2012021079A 2005-06-22 2012-02-02 発光素子及びその製造方法 Active JP5554792B2 (ja)

Applications Claiming Priority (6)

Application Number Priority Date Filing Date Title
KR10-2005-0053797 2005-06-22
KR1020050053797A KR100691497B1 (ko) 2005-06-22 2005-06-22 발광 소자 및 이의 제조 방법
KR1020050055179A KR100646635B1 (ko) 2005-06-24 2005-06-24 복수 셀의 단일 발광 소자 및 이의 제조 방법
KR10-2005-0055179 2005-06-24
KR10-2006-0021801 2006-03-08
KR1020060021801A KR100690323B1 (ko) 2006-03-08 2006-03-08 배선들을 갖는 교류용 발광 다이오드 및 그것을 제조하는방법

Related Parent Applications (1)

Application Number Title Priority Date Filing Date
JP2008518038A Division JP2008544540A (ja) 2005-06-22 2006-06-22 発光素子及びその製造方法

Related Child Applications (1)

Application Number Title Priority Date Filing Date
JP2014022820A Division JP2014112713A (ja) 2005-06-22 2014-02-07 発光素子及びその製造方法

Publications (2)

Publication Number Publication Date
JP2012084933A JP2012084933A (ja) 2012-04-26
JP5554792B2 true JP5554792B2 (ja) 2014-07-23

Family

ID=37570683

Family Applications (4)

Application Number Title Priority Date Filing Date
JP2008518038A Withdrawn JP2008544540A (ja) 2005-06-22 2006-06-22 発光素子及びその製造方法
JP2009262658A Withdrawn JP2010034608A (ja) 2005-06-22 2009-11-18 発光素子
JP2012021079A Active JP5554792B2 (ja) 2005-06-22 2012-02-02 発光素子及びその製造方法
JP2014022820A Pending JP2014112713A (ja) 2005-06-22 2014-02-07 発光素子及びその製造方法

Family Applications Before (2)

Application Number Title Priority Date Filing Date
JP2008518038A Withdrawn JP2008544540A (ja) 2005-06-22 2006-06-22 発光素子及びその製造方法
JP2009262658A Withdrawn JP2010034608A (ja) 2005-06-22 2009-11-18 発光素子

Family Applications After (1)

Application Number Title Priority Date Filing Date
JP2014022820A Pending JP2014112713A (ja) 2005-06-22 2014-02-07 発光素子及びその製造方法

Country Status (4)

Country Link
US (10) US8476648B2 (ja)
EP (3) EP1897151A4 (ja)
JP (4) JP2008544540A (ja)
WO (1) WO2006137711A1 (ja)

Families Citing this family (114)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US7638346B2 (en) * 2001-12-24 2009-12-29 Crystal Is, Inc. Nitride semiconductor heterostructures and related methods
US8545629B2 (en) 2001-12-24 2013-10-01 Crystal Is, Inc. Method and apparatus for producing large, single-crystals of aluminum nitride
US20060005763A1 (en) * 2001-12-24 2006-01-12 Crystal Is, Inc. Method and apparatus for producing large, single-crystals of aluminum nitride
JP3802910B2 (ja) * 2004-09-13 2006-08-02 ローム株式会社 半導体発光装置
JP2008544540A (ja) 2005-06-22 2008-12-04 ソウル オプト デバイス カンパニー リミテッド 発光素子及びその製造方法
US8901575B2 (en) * 2005-08-09 2014-12-02 Seoul Viosys Co., Ltd. AC light emitting diode and method for fabricating the same
KR100634307B1 (ko) * 2005-08-10 2006-10-16 서울옵토디바이스주식회사 발광 소자 및 이의 제조 방법
EP1954857B1 (en) 2005-12-02 2018-09-26 Crystal Is, Inc. Doped aluminum nitride crystals and methods of making them
CN101820043A (zh) 2006-01-09 2010-09-01 首尔Opto仪器股份有限公司 发光装置
US9034103B2 (en) * 2006-03-30 2015-05-19 Crystal Is, Inc. Aluminum nitride bulk crystals having high transparency to ultraviolet light and methods of forming them
JP5479888B2 (ja) * 2006-03-30 2014-04-23 クリスタル アイエス インコーポレイテッド 窒化アルミニウムバルク結晶を制御可能にドーピングする方法
US7274083B1 (en) * 2006-05-02 2007-09-25 Semisouth Laboratories, Inc. Semiconductor device with surge current protection and method of making the same
US8323406B2 (en) * 2007-01-17 2012-12-04 Crystal Is, Inc. Defect reduction in seeded aluminum nitride crystal growth
US9771666B2 (en) 2007-01-17 2017-09-26 Crystal Is, Inc. Defect reduction in seeded aluminum nitride crystal growth
EP3848970A1 (en) 2007-01-22 2021-07-14 Cree, Inc. Multiple light emitting diode emitter
JP5730484B2 (ja) * 2007-01-26 2015-06-10 クリスタル アイエス インコーポレイテッド 厚みのある擬似格子整合型の窒化物エピタキシャル層
US8080833B2 (en) 2007-01-26 2011-12-20 Crystal Is, Inc. Thick pseudomorphic nitride epitaxial layers
US8088220B2 (en) 2007-05-24 2012-01-03 Crystal Is, Inc. Deep-eutectic melt growth of nitride crystals
KR100889956B1 (ko) 2007-09-27 2009-03-20 서울옵토디바이스주식회사 교류용 발광다이오드
KR100928259B1 (ko) * 2007-10-15 2009-11-24 엘지전자 주식회사 발광 장치 및 그 제조방법
US8183582B2 (en) * 2007-10-16 2012-05-22 LumaChip, Inc. Bare die semiconductor device configured for lamination
TWI372478B (en) 2008-01-08 2012-09-11 Epistar Corp Light-emitting device
CN102136533A (zh) * 2008-01-24 2011-07-27 晶元光电股份有限公司 发光元件的制造方法
JP2009283912A (ja) * 2008-04-25 2009-12-03 Sanyo Electric Co Ltd 窒化物系半導体素子およびその製造方法
CN102124574B (zh) * 2008-06-16 2013-07-17 丰田合成株式会社 半导体发光元件、其电极及制造方法以及灯
US9293656B2 (en) * 2012-11-02 2016-03-22 Epistar Corporation Light emitting device
US8716723B2 (en) * 2008-08-18 2014-05-06 Tsmc Solid State Lighting Ltd. Reflective layer between light-emitting diodes
CN102067335A (zh) * 2008-08-22 2011-05-18 晶能光电（江西）有限公司 一种在复合衬底上制备InGaAlN发光器件的方法
US9117944B2 (en) * 2008-09-24 2015-08-25 Koninklijke Philips N.V. Semiconductor light emitting devices grown on composite substrates
DE102008049188A1 (de) * 2008-09-26 2010-04-01 Osram Opto Semiconductors Gmbh Optoelektronisches Modul mit einem Trägersubstrat und einer Mehrzahl von strahlungsemittierenden Halbleiterbauelementen und Verfahren zu dessen Herstellung
JP2010103522A (ja) * 2008-10-21 2010-05-06 Seoul Opto Devices Co Ltd 遅延蛍光体を備える交流駆動型の発光素子及び発光素子モジュール
CN101800219B (zh) * 2009-02-09 2019-09-17 晶元光电股份有限公司 发光元件
TWI466266B (zh) * 2009-02-24 2014-12-21 Epistar Corp 陣列式發光元件及其裝置
US20100314551A1 (en) * 2009-06-11 2010-12-16 Bettles Timothy J In-line Fluid Treatment by UV Radiation
US8963178B2 (en) 2009-11-13 2015-02-24 Seoul Viosys Co., Ltd. Light emitting diode chip having distributed bragg reflector and method of fabricating the same
KR101712543B1 (ko) * 2010-02-12 2017-03-07 서울바이오시스 주식회사 분포 브래그 반사기를 갖는 발광 다이오드 칩 및 그 제조방법
US8105852B2 (en) * 2010-01-15 2012-01-31 Koninklijke Philips Electronics N.V. Method of forming a composite substrate and growing a III-V light emitting device over the composite substrate
JP5855344B2 (ja) * 2010-02-12 2016-02-09 ソウル バイオシス カンパニー リミテッドＳｅｏｕｌ Ｖｉｏｓｙｓ Ｃｏ．，Ｌｔｄ． 分布ブラッグ反射器を有する発光ダイオードチップ及びその製造方法
US8658513B2 (en) * 2010-05-04 2014-02-25 Varian Semiconductor Equipment Associates, Inc. Isolation by implantation in LED array manufacturing
US8471282B2 (en) 2010-06-07 2013-06-25 Koninklijke Philips Electronics N.V. Passivation for a semiconductor light emitting device
WO2012003304A1 (en) 2010-06-30 2012-01-05 Crystal Is, Inc. Growth of large aluminum nitride single crystals with thermal-gradient control
TWI557875B (zh) * 2010-07-19 2016-11-11 晶元光電股份有限公司 多維度發光裝置
JP2012028749A (ja) * 2010-07-22 2012-02-09 Seoul Opto Devices Co Ltd 発光ダイオード
US9070851B2 (en) 2010-09-24 2015-06-30 Seoul Semiconductor Co., Ltd. Wafer-level light emitting diode package and method of fabricating the same
US9012948B2 (en) * 2010-10-04 2015-04-21 Epistar Corporation Light-emitting element having a plurality of contact parts
JP2012114377A (ja) * 2010-11-26 2012-06-14 Mitsubishi Chemicals Corp 半導体発光素子
TWI467805B (zh) * 2011-03-08 2015-01-01 Opto Tech Corp 具寬視角的發光二極體及其製造方法
US8592847B2 (en) * 2011-04-15 2013-11-26 Epistar Corporation Light-emitting device
TWI580070B (zh) * 2011-05-25 2017-04-21 元智大學 具光萃取層的發光元件及其製造方法
TW201301570A (zh) * 2011-06-28 2013-01-01 Aceplux Optotech Inc 多光色發光二極體及其製作方法
US8274091B1 (en) * 2011-07-07 2012-09-25 Yuan Ze University Light emitting device with light extraction layer and fabricating method thereof
US8962359B2 (en) 2011-07-19 2015-02-24 Crystal Is, Inc. Photon extraction from nitride ultraviolet light-emitting devices
CN102916090A (zh) * 2011-08-05 2013-02-06 展晶科技(深圳)有限公司 Led磊晶粗化制程
KR20130035658A (ko) * 2011-09-30 2013-04-09 서울옵토디바이스주식회사 발광 다이오드 소자용 기판 제조 방법
JP5644745B2 (ja) * 2011-12-05 2014-12-24 豊田合成株式会社 半導体発光素子および発光装置
JP2013135098A (ja) * 2011-12-27 2013-07-08 Sanken Electric Co Ltd 半導体発光装置
KR20130109319A (ko) * 2012-03-27 2013-10-08 삼성전자주식회사 반도체 발광장치, 발광모듈 및 조명장치
KR101669641B1 (ko) 2012-06-28 2016-10-26 서울바이오시스 주식회사 표면 실장용 발광 다이오드, 그 형성방법 및 발광 다이오드 모듈의 제조방법
US11160148B2 (en) 2017-06-13 2021-10-26 Ideal Industries Lighting Llc Adaptive area lamp
US11792898B2 (en) 2012-07-01 2023-10-17 Ideal Industries Lighting Llc Enhanced fixtures for area lighting
US8816383B2 (en) * 2012-07-06 2014-08-26 Invensas Corporation High performance light emitting diode with vias
US10804316B2 (en) * 2012-08-07 2020-10-13 Seoul Viosys Co., Ltd. Wafer level light-emitting diode array
US9318529B2 (en) 2012-09-07 2016-04-19 Seoul Viosys Co., Ltd. Wafer level light-emitting diode array
US10388690B2 (en) 2012-08-07 2019-08-20 Seoul Viosys Co., Ltd. Wafer level light-emitting diode array
IN2015KN00387A (ja) * 2012-09-07 2015-07-10 Seoul Viosys Co Ltd
KR102087933B1 (ko) * 2012-11-05 2020-04-14 엘지이노텍 주식회사 발광 소자 및 이를 포함하는 발광 소자 어레이
US20140209961A1 (en) * 2013-01-30 2014-07-31 Luxo-Led Co., Limited Alternating current light emitting diode flip-chip
CN105144345B (zh) 2013-03-15 2018-05-08 晶体公司 与赝配电子和光电器件的平面接触
EP2830094B1 (en) * 2013-07-22 2020-02-26 LG Innotek Co., Ltd. Light emitting device
KR102194805B1 (ko) * 2013-07-22 2020-12-28 엘지이노텍 주식회사 발광소자
EP3098852B1 (en) * 2014-01-23 2020-10-07 Suzhou Institute of Nano-Tech and Nano-Bionics of Chinese Academy of Sciences Wafer level semiconductor device and manufacturing method thereof
DE102014107555A1 (de) * 2014-05-28 2015-12-03 Osram Opto Semiconductors Gmbh Elektrische Kontaktstruktur für ein Halbleiterbauelement und Halbleiterbauelement
JP6328497B2 (ja) * 2014-06-17 2018-05-23 ソニーセミコンダクタソリューションズ株式会社 半導体発光素子、パッケージ素子、および発光パネル装置
US9444015B2 (en) * 2014-06-18 2016-09-13 X-Celeprint Limited Micro assembled LED displays and lighting elements
US11073248B2 (en) 2014-09-28 2021-07-27 Zhejiang Super Lighting Electric Appliance Co., Ltd. LED bulb lamp
US11997768B2 (en) 2014-09-28 2024-05-28 Zhejiang Super Lighting Electric Appliance Co., Ltd LED filament and LED light bulb
US11085591B2 (en) 2014-09-28 2021-08-10 Zhejiang Super Lighting Electric Appliance Co., Ltd LED light bulb with curved filament
US11543083B2 (en) 2014-09-28 2023-01-03 Zhejiang Super Lighting Electric Appliance Co., Ltd LED filament and LED light bulb
US11421827B2 (en) 2015-06-19 2022-08-23 Zhejiang Super Lighting Electric Appliance Co., Ltd LED filament and LED light bulb
US11525547B2 (en) 2014-09-28 2022-12-13 Zhejiang Super Lighting Electric Appliance Co., Ltd LED light bulb with curved filament
US11686436B2 (en) 2014-09-28 2023-06-27 Zhejiang Super Lighting Electric Appliance Co., Ltd LED filament and light bulb using LED filament
US12007077B2 (en) 2014-09-28 2024-06-11 Zhejiang Super Lighting Electric Appliance Co., Ltd. LED filament and LED light bulb
US9853197B2 (en) * 2014-09-29 2017-12-26 Bridgelux, Inc. Light emitting diode package having series connected LEDs
JP2016081562A (ja) * 2014-10-09 2016-05-16 ソニー株式会社 表示装置、表示装置の製造方法および電子機器
KR102231646B1 (ko) * 2014-10-17 2021-03-24 엘지이노텍 주식회사 발광 소자
KR20160054073A (ko) * 2014-11-05 2016-05-16 삼성전자주식회사 디스플레이 장치 및 디스플레이 패널
KR102255214B1 (ko) 2014-11-13 2021-05-24 삼성전자주식회사 발광 소자
EP3306684B9 (en) * 2015-06-01 2021-04-14 Toshiba Hokuto Electronics Corp. Light-emitting module
JP5967269B2 (ja) * 2015-06-11 2016-08-10 日亜化学工業株式会社 発光装置
KR102316325B1 (ko) * 2015-07-06 2021-10-22 엘지전자 주식회사 반도체 발광 소자를 이용한 디스플레이 장치 및 이의 제조방법
KR102594189B1 (ko) * 2015-08-18 2023-10-26 쑤저우 레킨 세미컨덕터 컴퍼니 리미티드 발광 소자, 이 소자를 포함하는 발광 소자 패키지 및 이 패키지를 포함하는 발광 장치
JP6834492B2 (ja) * 2015-10-30 2021-02-24 東レ株式会社 基板の製造方法およびそれを用いた発光素子の製造方法
CN205944139U (zh) 2016-03-30 2017-02-08 首尔伟傲世有限公司 紫外线发光二极管封装件以及包含此的发光二极管模块
US10529696B2 (en) 2016-04-12 2020-01-07 Cree, Inc. High density pixelated LED and devices and methods thereof
KR102572515B1 (ko) * 2016-08-09 2023-08-30 쑤저우 레킨 세미컨덕터 컴퍼니 리미티드 반도체 소자 및 이를 구비한 조명 장치
KR102571788B1 (ko) * 2016-08-30 2023-09-04 쑤저우 레킨 세미컨덕터 컴퍼니 리미티드 반도체 소자, 발광 소자 및 이를 구비한 조명 장치
US10734363B2 (en) 2017-08-03 2020-08-04 Cree, Inc. High density pixelated-LED chips and chip array devices
KR102601620B1 (ko) 2017-08-03 2023-11-15 크리엘이디, 인크. 고밀도 픽셀화된 led 칩 및 칩 어레이 장치, 그리고 그 제조 방법
US11037911B2 (en) 2017-12-27 2021-06-15 Nichia Corporation Light emitting device
US10529773B2 (en) 2018-02-14 2020-01-07 Cree, Inc. Solid state lighting devices with opposing emission directions
JP6822429B2 (ja) 2018-02-19 2021-01-27 日亜化学工業株式会社 発光素子
CN108470752A (zh) * 2018-03-27 2018-08-31 京东方科技集团股份有限公司 像素界定层及其制造方法和显示基板
US10982048B2 (en) 2018-04-17 2021-04-20 Jiaxing Super Lighting Electric Appliance Co., Ltd Organosilicon-modified polyimide resin composition and use thereof
US10607515B2 (en) * 2018-04-19 2020-03-31 Lg Electronics Inc. Display device using semiconductor light emitting device and method for manufacturing the same
US11282984B2 (en) * 2018-10-05 2022-03-22 Seoul Viosys Co., Ltd. Light emitting device
CN109300919B (zh) * 2018-10-15 2020-09-29 上海天马微电子有限公司 Micro LED显示基板及其制作方法、显示装置
US10903265B2 (en) 2018-12-21 2021-01-26 Cree, Inc. Pixelated-LED chips and chip array devices, and fabrication methods
KR20200111323A (ko) * 2019-03-18 2020-09-29 삼성전자주식회사 반도체 발광소자 및 그 제조 방법
WO2021087109A1 (en) 2019-10-29 2021-05-06 Cree, Inc. Texturing for high density pixelated-led chips
US11404473B2 (en) * 2019-12-23 2022-08-02 Lumileds Llc III-nitride multi-wavelength LED arrays
US11923398B2 (en) 2019-12-23 2024-03-05 Lumileds Llc III-nitride multi-wavelength LED arrays
US11437548B2 (en) 2020-10-23 2022-09-06 Creeled, Inc. Pixelated-LED chips with inter-pixel underfill materials, and fabrication methods
US11631786B2 (en) 2020-11-12 2023-04-18 Lumileds Llc III-nitride multi-wavelength LED arrays with etch stop layer
TWI789764B (zh) * 2021-05-21 2023-01-11 友達光電股份有限公司 發光元件及其製造方法與發光裝置的製造方法

Family Cites Families (83)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US5252434A (en) 1992-02-20 1993-10-12 At&T Bell Laboratories Method for forming a sloped surface having a predetermined slope
US5406095A (en) * 1992-08-27 1995-04-11 Victor Company Of Japan, Ltd. Light emitting diode array and production method of the light emitting diode
JP2964822B2 (ja) 1993-02-19 1999-10-18 日亜化学工業株式会社 発光ダイオードの製造方法
JPH06318731A (ja) * 1993-03-12 1994-11-15 Sharp Corp 半導体発光装置
EP0622858B2 (en) * 1993-04-28 2004-09-29 Nichia Corporation Gallium nitride-based III-V group compound semiconductor device and method of producing the same
JPH07153993A (ja) 1993-11-29 1995-06-16 Daido Steel Co Ltd 発光ダイオード
JP3717196B2 (ja) * 1994-07-19 2005-11-16 豊田合成株式会社 発光素子
US5940683A (en) 1996-01-18 1999-08-17 Motorola, Inc. LED display packaging with substrate removal and method of fabrication
DE19640003B4 (de) 1996-09-27 2005-07-07 Siemens Ag Halbleitervorrichtung und Verfahren zu dessen Herstellung
US6677619B1 (en) 1997-01-09 2004-01-13 Nichia Chemical Industries, Ltd. Nitride semiconductor device
JP4203132B2 (ja) * 1997-03-31 2008-12-24 シャープ株式会社 発光素子及びその製造方法
JP3505374B2 (ja) 1997-11-14 2004-03-08 三洋電機株式会社 発光部品
US6633120B2 (en) * 1998-11-19 2003-10-14 Unisplay S.A. LED lamps
US7253445B2 (en) * 1998-07-28 2007-08-07 Paul Heremans High-efficiency radiating device
US6608330B1 (en) * 1998-09-21 2003-08-19 Nichia Corporation Light emitting device
JP3659098B2 (ja) 1999-11-30 2005-06-15 日亜化学工業株式会社 窒化物半導体発光素子
JP2001168383A (ja) * 1999-12-03 2001-06-22 Matsushita Electronics Industry Corp 複合発光素子の製造方法
JP4773597B2 (ja) 1999-12-24 2011-09-14 ローム株式会社 半導体発光素子
TW465123B (en) * 2000-02-02 2001-11-21 Ind Tech Res Inst High power white light LED
JP2002026384A (ja) * 2000-07-05 2002-01-25 Nichia Chem Ind Ltd 集積型窒化物半導体発光素子
JP2002026378A (ja) 2000-07-05 2002-01-25 Kyocera Corp 発光ダイオードおよびｌｅｄアレーヘッド
JP2002043633A (ja) 2000-07-25 2002-02-08 Stanley Electric Co Ltd 白色発光ダイオ−ド
US6255129B1 (en) 2000-09-07 2001-07-03 Highlink Technology Corporation Light-emitting diode device and method of manufacturing the same
JP2002185032A (ja) 2000-10-06 2002-06-28 Furukawa Electric Co Ltd:The 受光アレイ素子、受光モジュール及び受光モジュールと光コネクタとの接続構造
US6547249B2 (en) * 2001-03-29 2003-04-15 Lumileds Lighting U.S., Llc Monolithic series/parallel led arrays formed on highly resistive substrates
US6987613B2 (en) 2001-03-30 2006-01-17 Lumileds Lighting U.S., Llc Forming an optical element on the surface of a light emitting device for improved light extraction
US20040012958A1 (en) 2001-04-23 2004-01-22 Takuma Hashimoto Light emitting device comprising led chip
JP4075321B2 (ja) * 2001-04-24 2008-04-16 日亜化学工業株式会社 集積型窒化物半導体発光素子
JP2002329896A (ja) * 2001-05-02 2002-11-15 Kansai Tlo Kk Ｌｅｄ面発光装置
US6455878B1 (en) * 2001-05-15 2002-09-24 Lumileds Lighting U.S., Llc Semiconductor LED flip-chip having low refractive index underfill
US7067916B2 (en) 2001-06-20 2006-06-27 International Business Machines Corporation Extension of fatigue life for C4 solder ball to chip connection
JP2003031840A (ja) 2001-07-11 2003-01-31 Hitachi Cable Ltd 発光ダイオードアレイ
KR100433989B1 (ko) 2001-09-11 2004-06-04 삼성전기주식회사 반도체 엘이디 소자 및 그 제조방법
JP4045767B2 (ja) * 2001-09-28 2008-02-13 日亜化学工業株式会社 半導体発光装置
JP3620498B2 (ja) 2001-12-07 2005-02-16 日亜化学工業株式会社 窒化物半導体レーザ素子
KR20030052499A (ko) 2001-12-21 2003-06-27 삼성전자주식회사 반도체 발광 소자
JP4269709B2 (ja) * 2002-02-19 2009-05-27 日亜化学工業株式会社 発光装置およびその製造方法
JP3822545B2 (ja) * 2002-04-12 2006-09-20 士郎 酒井 発光装置
US7164155B2 (en) 2002-05-15 2007-01-16 Semiconductor Energy Laboratory Co., Ltd. Light emitting device
US6635902B1 (en) 2002-05-24 2003-10-21 Para Light Electronics Co., Ltd. Serial connection structure of light emitting diode chip
JP4123830B2 (ja) * 2002-05-28 2008-07-23 松下電工株式会社 Ｌｅｄチップ
JP2003031852A (ja) * 2002-07-01 2003-01-31 Rohm Co Ltd 半導体発光素子、およびその製造方法
KR20040005098A (ko) * 2002-07-08 2004-01-16 주식회사 비첼 질화물계 반도체 발광 소자 및 그 제조방법
JP3912219B2 (ja) 2002-08-01 2007-05-09 日亜化学工業株式会社 窒化物半導体発光素子
US7511311B2 (en) * 2002-08-01 2009-03-31 Nichia Corporation Semiconductor light-emitting device, method for manufacturing the same, and light-emitting apparatus including the same
JP4309106B2 (ja) 2002-08-21 2009-08-05 士郎 酒井 ＩｎＧａＮ系化合物半導体発光装置の製造方法
EP2154722B1 (en) 2002-08-29 2017-10-11 Seoul Semiconductor Co., Ltd. Light-emitting device having light-emitting diodes
US7009199B2 (en) 2002-10-22 2006-03-07 Cree, Inc. Electronic devices having a header and antiparallel connected light emitting diodes for producing light from AC current
US7213942B2 (en) * 2002-10-24 2007-05-08 Ac Led Lighting, L.L.C. Light emitting diodes for high AC voltage operation and general lighting
US6957899B2 (en) * 2002-10-24 2005-10-25 Hongxing Jiang Light emitting diodes for high AC voltage operation and general lighting
JP2004200277A (ja) * 2002-12-17 2004-07-15 Matsushita Electric Ind Co Ltd 複合発光素子
GB0302580D0 (en) 2003-02-05 2003-03-12 Univ Strathclyde MICRO LEDs
TWI220798B (en) 2003-03-07 2004-09-01 Hitachi Cable Light-emitting diode array
JP2004273746A (ja) 2003-03-07 2004-09-30 Hitachi Cable Ltd 発光ダイオードアレイ
US7057208B2 (en) 2003-03-25 2006-06-06 Semiconductor Energy Laboratory Co., Ltd. Display device and manufacturing method thereof
JP2004311677A (ja) 2003-04-07 2004-11-04 Matsushita Electric Works Ltd 半導体発光素子
US20040206970A1 (en) * 2003-04-16 2004-10-21 Martin Paul S. Alternating current light emitting device
RU2231171C1 (ru) * 2003-04-30 2004-06-20 Закрытое акционерное общество "Инновационная фирма "ТЕТИС" Светоизлучающий диод
JP4699681B2 (ja) 2003-06-27 2011-06-15 パナソニック株式会社 Ｌｅｄモジュール、および照明装置
JP2005051233A (ja) * 2003-07-15 2005-02-24 Matsushita Electric Ind Co Ltd 半導体発光装置およびその製造方法
JP2007529105A (ja) * 2003-07-16 2007-10-18 松下電器産業株式会社 半導体発光装置とその製造方法、照明装置および表示装置
KR100706473B1 (ko) 2003-07-18 2007-04-10 산요덴키가부시키가이샤 발광 다이오드
JP2005064104A (ja) 2003-08-08 2005-03-10 Hitachi Cable Ltd 発光ダイオードアレイ
JP4160881B2 (ja) * 2003-08-28 2008-10-08 松下電器産業株式会社 半導体発光装置、発光モジュール、照明装置、および半導体発光装置の製造方法
JP4305102B2 (ja) * 2003-09-03 2009-07-29 豊田合成株式会社 半導体発光素子用複合基板及びその製造方法、並びに半導体発光素子の製造方法
JP2007528588A (ja) * 2003-09-16 2007-10-11 松下電器産業株式会社 Ｌｅｄ照明光源およびｌｅｄ照明装置
JP2005117020A (ja) 2003-09-16 2005-04-28 Stanley Electric Co Ltd 窒化ガリウム系化合物半導体素子とその製造方法
US7902747B2 (en) 2003-10-21 2011-03-08 Semiconductor Energy Laboratory Co., Ltd. Light-emitting device having a thin insulating film made of nitrogen and silicon and an electrode made of conductive transparent oxide and silicon dioxide
JP4683832B2 (ja) 2003-10-30 2011-05-18 京セラ株式会社 発光ダイオードアレイ装置及びそれを用いた発光ダイオードプリンタ
JP4334321B2 (ja) 2003-11-05 2009-09-30 シャープ株式会社 窒化物半導体発光ダイオードチップの作製方法
KR101127314B1 (ko) 2003-11-19 2012-03-29 니치아 카가쿠 고교 가부시키가이샤 반도체소자
KR100593891B1 (ko) 2003-12-26 2006-06-28 삼성전기주식회사 플립칩용 질화물 반도체 발광소자 및 그 제조방법
JP4868709B2 (ja) 2004-03-09 2012-02-01 三洋電機株式会社 発光素子
US7285801B2 (en) 2004-04-02 2007-10-23 Lumination, Llc LED with series-connected monolithically integrated mesas
TW200501464A (en) 2004-08-31 2005-01-01 Ind Tech Res Inst LED chip structure with AC loop
KR101216938B1 (ko) 2004-10-28 2012-12-31 서울반도체 주식회사 다수의 셀이 결합된 발광 소자 및 이의 제조 방법 및 이를이용한 발광 장치
US7221044B2 (en) 2005-01-21 2007-05-22 Ac Led Lighting, L.L.C. Heterogeneous integrated high voltage DC/AC light emitter
US7525248B1 (en) 2005-01-26 2009-04-28 Ac Led Lighting, L.L.C. Light emitting diode lamp
US7535028B2 (en) 2005-02-03 2009-05-19 Ac Led Lighting, L.Lc. Micro-LED based high voltage AC/DC indicator lamp
US7474681B2 (en) 2005-05-13 2009-01-06 Industrial Technology Research Institute Alternating current light-emitting device
JP2008544540A (ja) * 2005-06-22 2008-12-04 ソウル オプト デバイス カンパニー リミテッド 発光素子及びその製造方法
TWI331406B (en) * 2005-12-14 2010-10-01 Advanced Optoelectronic Tech Single chip with multi-led
KR100974923B1 (ko) 2007-03-19 2010-08-10 서울옵토디바이스주식회사 발광 다이오드

Also Published As

Publication number Publication date
EP1897151A4 (en) 2010-03-10
JP2014112713A (ja) 2014-06-19
US20100078658A1 (en) 2010-04-01
US20130341592A1 (en) 2013-12-26
US7951626B2 (en) 2011-05-31
US20100047943A1 (en) 2010-02-25
JP2008544540A (ja) 2008-12-04
EP1897151A1 (en) 2008-03-12
EP2750194A1 (en) 2014-07-02
US20180175105A1 (en) 2018-06-21
JP2010034608A (ja) 2010-02-12
US7723737B2 (en) 2010-05-25
US8476648B2 (en) 2013-07-02
US8704246B2 (en) 2014-04-22
US7977691B2 (en) 2011-07-12
US20170186810A1 (en) 2017-06-29
US9627435B2 (en) 2017-04-18
EP2161752A3 (en) 2010-03-24
US20160087003A1 (en) 2016-03-24
WO2006137711A1 (en) 2006-12-28
US8895957B2 (en) 2014-11-25
US20150102367A1 (en) 2015-04-16
EP2161752B1 (en) 2015-08-12
US10340309B2 (en) 2019-07-02
EP2161752A2 (en) 2010-03-10
US20100006870A1 (en) 2010-01-14
US9209223B2 (en) 2015-12-08
US20130234173A1 (en) 2013-09-12
JP2012084933A (ja) 2012-04-26
US9929208B2 (en) 2018-03-27
US20080251796A1 (en) 2008-10-16

Similar Documents

Publication Publication Date Title
JP5554792B2 (ja) 発光素子及びその製造方法
US7897981B2 (en) Light emitting device and method of manufacturing the same
JP4699258B2 (ja) フリップチップ発光ダイオード及びその製造方法
KR100691497B1 (ko) 발광 소자 및 이의 제조 방법
KR100646636B1 (ko) 발광 소자 및 이의 제조 방법
KR100675268B1 (ko) 다수의 발광 셀이 어레이된 플립칩 구조의 반도체 발광소자 및 이의 제조 방법
KR100646635B1 (ko) 복수 셀의 단일 발광 소자 및 이의 제조 방법
KR101221643B1 (ko) 플립칩 구조의 발광 소자 및 이의 제조 방법
KR101115533B1 (ko) 플립칩 구조의 발광 소자 및 이의 제조 방법
KR101205524B1 (ko) 플립칩 구조의 발광 소자 및 이의 제조 방법

Legal Events

Date Code Title Description
A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20120202

A977 Report on retrieval

Free format text: JAPANESE INTERMEDIATE CODE: A971007

Effective date: 20130130

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20130305

A601 Written request for extension of time

Free format text: JAPANESE INTERMEDIATE CODE: A601

Effective date: 20130604

A602 Written permission of extension of time

Free format text: JAPANESE INTERMEDIATE CODE: A602

Effective date: 20130607

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20130624

A02 Decision of refusal

Free format text: JAPANESE INTERMEDIATE CODE: A02

Effective date: 20131008

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20140207

A911 Transfer to examiner for re-examination before appeal (zenchi)

Free format text: JAPANESE INTERMEDIATE CODE: A911

Effective date: 20140325

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20140520

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20140529

R150 Certificate of patent or registration of utility model

Ref document number: 5554792

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150

S531 Written request for registration of change of domicile

Free format text: JAPANESE INTERMEDIATE CODE: R313531

R350 Written notification of registration of transfer

Free format text: JAPANESE INTERMEDIATE CODE: R350

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250
