【０００１】
【発明の属する技術分野】
本発明は重合体及びこれを利用した微細パターンの形成方法に関し、TSI（top surface image）や単一感光膜用樹脂にも使用可能な重合体に関する。さらに具体的に、本発明は４Ｇ、１６Ｇ DRAMの超微細パターンの形成に使用可能であり、KrF、ArF、E−beam、EUV、ino−beam、Ｘ線を使用できる重合体及びこれを利用した微細パターンの形成方法に関する。
【０００２】
【従来の技術】
一般に半導体素子の製造工程において、所定形状の半導体素子パターンを形成するため感光膜パターンが使用されている。
望みの感光膜パターンを得るためには半導体基板上にフォトレジストを塗布し、前記塗布されたフォトレジストを露光した後、現像工程を施して半導体基板上にフォトレジストパターンを形成する。
従来の一般的なシリレーション工程（Silylation）を利用して感光膜パターンを製造するにおいて、感光膜は主にノボラック樹脂又はポリビニルフェノール系樹脂で形成されている。従って、ArF光源（193nm）で露光後ベイク（bake）をすれば露光部ではアルコール基が形成される。ベイク後ヘキサメジチルシラザン、又はテトラメチルシラザン等のシリル化剤（Silylation agent）でシリレーションさせるとＮ−Si結合を有することになる。
このようなＮ−Si結合は弱いため重合体のR−O−Hと反応してR−O−Si結合を形成する。重合体と結合したシリコンはO2プラズマを利用した乾式現像（dry develop）によりシリコン酸化膜を形成することになり、この部分の下端部は現像後そのまま残りパターンを形成することになる。
【０００３】
【発明が解決しようとする課題】
しかしながら、前記の従来技術に係るArFシリレーション用感光膜パターンを形成する方法は、KrFエキシマレーザを用いる場合、０.１０μm L/S以下の超微細パターン形成が不可能であり、ArF光源を用いればArF光の高いエネルギーにより露光器のレンズが損われるため１０mJ/cm2以下の低い露光エルギーで露光しなければならないが、このように低いエネルギーでは感光膜が十分露光されないのでパターンを形成することができない。
【０００４】
本発明は、前記の従来の問題点を解決することを目的として発明したものであり、以下のフォトレジスト重合体とその製造方法、このフォトレジスト重合体を含むフォトレジスト組成物、及びフォトレジストパターンの形成方法を提供するものである。
【０００５】
【課題を解決するための手段】
本発明者等は、前述した従来技術の問題点を解決するため多数の研究と実験を重ねた結果、感光膜樹脂内に脂環族化合物（alicyclic compound）を導入することにより、TSIに伴われる工程中温度が高い露光後ベイク工程（post exposure bake）とシリレーション工程に耐え得る耐熱性の確保が可能であり、化学増幅型感光膜（chemically amplified resist）を用いることによりArF光源の使用時、ArF光により露光器のレンズが損われず少量のエネルギー（１０mJ/cm2）でも現像が可能であり、ArF（１９３nm）光源を利用した微細パターン形成時に生じる感光膜パターンの崩壊現像、又は解像力不足現象を防止することができ、さらに化学増幅型感光膜にO2プラズマを利用したシリレーション工程でシリコン感光膜を形成し、耐エッチング性と耐熱性を増加させ、乾式現像工程で微細パターンを形成できると言う驚くべき事実を明らかにして本発明を完成するに至った。
【０００６】
すなわち、本発明の請求項１に記載の発明は、
下記式（１）で示されるフォトレジスト重合体である。
【化３】
Figure 0004028131
前記式で、
Ｒ1は側鎖又は主鎖に置換された炭素数１〜１０のアルキル、又はベンジル基を示し、
Ｒ2は炭素数１〜１０の１級、２級或いは３級アルコールを示し、
ｍ及びｎはそれぞれ１〜３の数を示し、
Ｘ、Ｙ及びＺは各単量体の重合比を示し、
Ｘ：Ｙ：Ｚの比は１０〜８０：１０〜８０：１０〜８０モル％である。
【０００８】
請求項２記載の発明は、請求項１記載のフォトレジスト重合体であって、
前記フォトレジスト重合体は、
ポリ（エチルマレイミド／ｔ−ブチル−５−ノルボルネン−２−カルボキシレート／２−ヒドロキシエチル−５−ノルボルネン−２−カルボキシレート）、
ポリ（プロピルマレイミド／ｔ−ブチル−５−ノルボルネン−２−カルボキシレート／３−ヒドロキシプロピル−５−ノルボルネン−２−カルボキシレート）、
ポリ（ｔ−ブチルマレイミド／ｔ−ブチル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート／２−ヒドロキシエチル−５−ノルボルネン−２−カルボキシレート）、
ポリ（エチルマレイミド／ｔ−ブチル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート／３−ヒドロキシプロピル−５−ノルボルネン−２−カルボキシレート）、
ポリ（プロピルマレイミド／ｔ−ブチル−５−ノルボルネン−２−カルボキシレート／２−ヒドロキシエチル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート）、
ポリ（エチルマレイミド／ｔ−ブチル−５−ノルボルネン−２−カルボキシレート／３−ヒドロキシプロピル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート）、
ポリ（プロピルマレイミド／ｔ−ブチル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート／２−ヒドロキシエチル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート）、及び、
ポリ（エチルマレイミド／ｔ−ブチル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート／３−ヒドロキシプロピル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート）からなる群から選択されたことを特徴とする。
【０００９】
請求項３記載の発明は、請求項１記載のフォトレジスト重合体の製造方法であって、
（ａ）（i）下記式（２）の化合物と、（ii）下記式（３）の化合物と、（iii）下記式（４）の化合物を重合有機溶媒に溶解する段階と、
（ｂ）前記結果物溶液に重合開始剤を添加して重合反応を誘導する段階と、
（ｃ）前記結果物溶液を沈澱させた後、前記沈澱物を乾燥する段階を含むことを特徴とする。
【化４】
Figure 0004028131
前記式で、
Ｒ1は側鎖又は主鎖置換された炭素数１〜１０のアルキル、又はベンジル基を示し、
Ｒ2は炭素数１〜１０の１級、２級或いは３級アルコールを示し、ｍ及びｎはそれぞれ１〜３の数を示す。
【００１０】
請求項４記載の発明は、請求項３記載のフォトレジスト重合体の製造方法であって、前記重合開始剤は、ベンゾイルパーオキサイド、２、２−アゾビスイソブチロニトリル（AIBN）、アセチルパーオキサイド、ラウリルパーオキサイド、又はｔ−ブチルアセテートであることを特徴とする。
【００１１】
請求項５記載の発明は、請求項３記載のフォトレジスト重合体の製造方法であって、前記重合有機溶媒がテトラヒドロフラン（THF）、シクロヘキサン、メチルエチルケトン、ベンゼン、トルエン、ジオキサン、又はジメチルホルムアミドであることを特徴とする。
【００１２】
請求項６記載の発明は、請求項３記載のフォトレジスト重合体の製造方法であって、前記（ｂ）段階は、窒素又はアルゴン雰囲気下に６０〜７０℃の温度で４〜２４時間の間行われることを特徴とする。
【００１３】
請求項７記載の発明は、
（i）請求項１記載のフォトレジスト重合体と、
（ii）光酸発生剤と、
（iii）有機溶媒とを含むことを特徴とするフォトレジスト組成物である。
【００１４】
請求項８記載の発明は、請求項７記載のフォトレジスト組成物であって、前記光酸発生剤が硫化塩系又はオニウム塩系であることを特徴とする。
【００１５】
請求項９記載の発明は、請求項７記載のフォトレジスト組成物であって、前記光酸発生剤は、ジフェニルヨード塩ヘキサフルオロホスフェート、ジフェニルヨード塩ヘキサフルオロアルセネート、ジフェニルヨード塩ヘキサフロオロアンチモネート、ジフェニルパラメトキシフェニルトリフレート、ジフェニル パラトルエニルトリフレート、ジフェニル パライソブチルフェニルトリフレート、ジフェニルパラ−ｔ−ブチルフェニルトリフレート、トリフェニルスルホニウムヘキサフルオロホスフェート、トリフェニルスルホニウムヘキサフルオロアルセネート、トリフェニルスルホニウムヘキサフルオロアンチモネート、ジブチルナフチルスルホニウムトリフレート、及びトリフェニルスルホニウムトリフレートからなる群から選択されたことを特徴とする。
【００１６】
請求項１０記載の発明は、請求項７記載のフォトレジスト組成物であって、前記有機溶媒がエチル−３−エトキシプロピオネート、エチルラクテート、メチル−３−メトキシプロピオネート、又はプロピレングリコールメチルエーテルアセテートであることを特徴とする。
【００１７】
請求項１１記載の発明は、請求項７記載のフォトレジスト組成物であって、前記光酸発生剤は、用いられたフォトレジスト重合体の１〜２０重量％の量含まれることを特徴とする。
【００１８】
請求項１２記載の発明は、請求項７記載のフォトレジスト組成物であって、前記有機溶媒は、用いられたフォトレジスト重合体の１００〜７００重量％の量含まれることを特徴とする。
【００１９】
請求項１３記載の発明は、フォトレジストパターンの形成方法であって
（ａ）請求項７記載のフォトレジスト組成物を被エッチング層の上部に塗布してフォトレジスト層を形成する段階と、
（ｂ）露光装備を利用して前記フォトレジスト層を露光する段階と、
（ｃ）前記結果物全面にシリル化剤を噴射する段階と、
（ｄ）前記結果物全面に対し、乾式エッチング工程を行う段階とを含むことを特徴とする。
【００２０】
請求項１４記載の発明は、請求項１３記載のフォトレジストパターンの形成方法であって、前記（ｂ）段階の前及び／又は後に、前記フォトレジスト層を９０〜１８０℃の温度で３０〜３００秒の間ベイクする段階を含むことを特徴とする。
【００２１】
請求項１５記載の発明は、請求項１３記載のフォトレジストパターンの形成方法であって、前記（ｂ）段階はArF、EUV、E−beam、Ion−beam又はＸ線を用いて行うことを特徴とする。
【００２２】
請求項１６記載の発明は、請求項１３記載のフォトレジストパターンの形成方法であって、前記（ｂ）段階は１〜５０mJ/cm2の露光エネルギーを照射して行うことを特徴とする。
【００２３】
請求項１７記載の発明は、請求項１３記載のフォトレジストパターンの形成方法であって、前記（ｃ）段階のシリル化剤は、シリル化剤がヘキサメチルジシラザン、テトラメチルジシラザン、ジメチルアミノジメチルシラン、ジメチルアミノエチルシラン、ジメチルシリルジメチルアミン、トリメチルシリルジメチルアミン、トリメチルシリルジエチルアミン、又はジメチルアミノペンタメチルシランのうちのいずれか一つであることを特徴とする。
【００２４】
請求項１８記載の発明は、請求項１３記載のフォトレジストパターンの形成方法であって、前記（ｃ）段階は９０〜１８０℃の温度で３０〜３００秒間行われることを特徴とする。
【００２６】
【発明の実施の形態】
本発明の前記特徴および他の特徴を、以下において説明する。
【００２７】
本発明は下記式（１）で示される重合体に関するものであり、単一層工程は勿論、ＴＳＩ用フォトレジストにも用いることができる。
【化５】
Figure 0004028131
前記式で、
Ｒ1は側鎖又は主鎖に置換された炭素数１〜１０のアルキル、又はベンジル基を示し、
Ｒ2は炭素数１〜１０の１級、２級或いは３級アルコールを示し、
ｍ及びｎはそれぞれ１〜３の数を示し、
Ｘ、Ｙ及びＺは各共単量体の重合比であり、Ｘ：Ｙ：Ｚの比は１０〜８０：１０〜８０：１０〜８０モル％であることが好ましい。
【００２８】
また、本発明は、前記式（１）の重合体の製造方法、および前記式（１）の重合体、溶媒及び光酸発生剤を含むフォトレジスト（photoresist）、さらに前記フォトレジストを利用して微細パターンを形成する方法に関するものである。
【００２９】
以下、本発明を具体的に説明すれば次の通りである。
本発明に係る式（１）の重合体は、下記式（２）で示されるアルキルマレイミド、下記式（３）で示される化合物、及び下記式（４）で示される化合物を重合開始剤の存在下で重合させ製造することができる。
【化６】
Figure 0004028131
前記式で、
Ｒ1は側鎖又は主鎖に置換された炭素数１〜１０のアルキル、又はベンジル基を示し、
Ｒ2は炭素数１〜１０の１級、２級或いは３級アルコールを示し、
ｍ及びｎはそれぞれ１〜３の数を示す。
【００３０】
本発明で用いられる式（２）のアルキルマレイミドは、メチルマレイミド、エチルマレイミド、プロピルマレイミド、ｉ−プロピルマレイミド、ｎ−ブチルマレイミド、ｉ−ブチルマレイミド、ｔ−ブチルマレイミド、ペンチルマレイミド等を含むが、好ましくはエチルマレイミド、プロピルマレイミド、又はｔ−ブチルマレイミドが用いられる。
【００３１】
本発明で用いられる式（３）の化合物は、ｔ−ブチル−５−ノルボルネン−２−カルボキシレート、ｔ−ブチル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレートが好ましい。
【００３２】
本発明で式（４）の化合物は、R2がメチルアルコール、エチルアルコール、プロピルアルコール、ブチルアルコール又はペンチルアルコールの化合物を含む。好ましくは２−ヒドロキシエチル−５−ノルボルネン−２−カルボキシレート、３−ヒドロキシプロピル−５−ノルボルネン−２−カルボキシレート、２−ヒドロキシエチル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート又は３−ヒドロキシプロピル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレートが用いられる。
【００３３】
本発明によれば、式（２）のアルキルマレイミドと式（３）の化合物及び式（４）の化合物は（１〜２）：（０.５〜１.５）：（０.５〜１.５）のモル比で反応させ式（１）の重合体を製造する。
【００３４】
本発明の重合体は、重合開始剤の存在下で通常の重合方法により製造することができる。重合方法としては例えばバルク重合、溶液重合等が挙げられる。重合開始剤としてはベンゾイルパーオキサイド、２、２−アゾビスイソブチロニトリル（AIBN）、アセチルパーオキサイド、ラウリルパーオキサイド、又はｔ−ブチルアセテートを用いることができる。重合溶媒としてはテトラヒドロフラン（THF）、シクロヘキサン、メチルエチルケトン、ベンゼン、トルエン、ジオキサン又はジメチルホルムアミドが用いられる。重合は窒素又はアルゴン雰囲気下で６０〜７５℃の温度で４〜２４時間実施する。しかし、このような重合条件に限定されるものではない。
【００３５】
前記のように製造された式（１）の重合体は、半導体素子の微細パターンを形成するのに有用である。本発明に係るフォトレジスト組成物は式（１）の重合体を通常の方法で溶媒、及び光酸発生剤とともに混合させて製造することができる。
【００３６】
前記光酸発生剤(photoacid generator)は、硫化塩系又はオニウム塩系、例えばジフェニルヨードニウムヘキサフルオロホスフェイト、ジフェニルヨードニウムヘキサフルオロアルセネート、ジフェニルヨードニウムヘキサフルオロアンチモネート、ジフェニル パラメトキシフェニルトリフレート、ジフェニル パラトルエニルトリフレート、ジフェニル パライソブチルフェニルトリフレート、ジフェニル パラ−ｔ−ブチルフェニルトリフレート、トリフェニルスルホニウムヘキサフルオロホスフェイト、トリフェニルスルホニウムヘキサフルオロアルセネート、トリフェニルスルホニウムヘキサフルオロアンチモネート、ジブチルナフチルスルホニウムトリフレート、トリフェニルスルホニウムトリフレートのうちから選択される一つ又は多数個を用いる。
【００３７】
光酸発生剤は用いられたフォトレジスト重合体の１〜２０重量％の量で用いられる。これは１％以下のときは感度が不足し、２０％以上のときはエッチング耐性が不足するためである。溶媒としてはメチル−３−メトキシプロピオネート、エチルラクテート、エチル−３−エトキシプロピオネート、メチル−３−メトキシプロピオネート、プロピレングリコールメチルエーテルアセテートを用いることができる。
【００３８】
溶媒は用いられた重合体の重量に対し１００〜７００％の量で用いられる。前記溶媒の量に従い０.３〜３μmほどの厚さの感光膜を形成することができる。
【００３９】
本発明は、前記フォトレジスト組成物を利用して微細パターンを形成させる方法もさらに含まれる。具体的に図１および図２に示されているように、フォトレジスト２を基板１０上の被エッチング層３上部に塗布して一次硬化（ソフトベイク）させ（図１（ａ））、硬化したフォトレジスト２に露光マスク１を利用して露光して（図１（ｂ））露光領域１２を形成し、２次硬化（ホストベイク）させた後（図１（ｃ））、露光した部分にシリル化剤を分散させてシリレーション膜１４を形成させ（図２（ｄ））、O2プラズマを利用した乾式現像工程でシリコン酸化膜１６を形成させ（図２（ｅ））、前記シリコン酸化膜１６をエッチングマスクで覆い、被エッチング層３をエッチングして微細パターンを形成させる（図２（ｆ））。
【００４０】
以下、添付の図面を参照して本発明を詳しく説明すれば次の通りである。
図１および図２は、本発明に係る半導体素子のシリレーション感光膜パターンを形成する方法を示した断面図である。
先ず、式（１）の重合体を含むフォトレジストを被エッチング層３上部に塗布して硬化させ（第１硬化段階）、露光マスク１を利用して露光した後再び硬化させる（第２硬化段階）。前記第１、２硬化は９０〜１８０℃の温度で３０〜３００秒ほど行い、前記露光工程はArF、EUV、KrF、E−beam又はＸ線を用いて行う。露光した部分にシリル化剤を噴射させシリレーション膜を形成させる。
シリル化剤はヘキサメチルジシラザン、テトラメチルジシラザン、ジメチルアミノジメチルシラン、ジメチルアミノエチルシラン、ジメチルシリルジメチルアミン、トリメチルシリルジメチルアミン、トリメチルシリルジエチルアミン、ジメチルアミノペンタメチルシラン等を用いる。シリレーション工程は９０〜１８０℃の温度で３０〜３００秒ほど行う。シリレーション工程後、酸素雰囲気下でプラズマによる乾式現像工程でシリコン酸化膜を形成させ、前記シリコン酸化膜をエッチングマスクで覆い、被エッチング層３をエッチングして被エッチング層パターンを形成させる。
【００４１】
【実施例】
以下、製造例及び実施例に基づき本発明を具体的に説明するが、本発明の技術的範囲がこれ等に限定されるものと理解してはならない。
【００４２】
実施例１：ポリ（エチルマレイミド／ｔ−ブチル−５−ノルボルネン−２−カルボキシレート／２−ヒドロキシエチル−５−ノルボルネン−２−カルボキシレート）重合体（式（５））の合成
【化７】
Figure 0004028131
エチルマレイミド１モル、ｔ−ブチル−５−ノルボルネン−２−カルボキシレート０.５モル、２−ヒドロキシエチル−５−ノルボルネン−２−カルボキシレート０.５モルをテトラヒドロフラン（THF）溶媒５０ｇ〜３００ｇに溶解した後、２、２′−アゾビスイソブチロニトリル（AIBN）２g〜１５ｇを投入し、窒素雰囲気下で６０〜７０℃の温度で１０時間反応させた。
高分子反応完了後、エチルエーテル或いはヘキサン溶媒から沈澱を取り出して乾燥させ、標題のポリ（エチルマレイミド／ｔ−ブチル−５−ノルボルネン−２−カルボキシレート／２−ヒドロキシエチル−５−ノルボルネン−２−カルボキシレート）重合体を得た。そのNMRデータを図３に示す。（収率：８５％）
【００４３】
実施例２：ポリ（プロピルマレイミド／ｔ−ブチル−５−ノルボルネン−２−カルボキシレート／３−ヒドロキシプロピル−５−ノルボルネン−２−カルボキシレート）重合体（式（６））の合成
【化８】
Figure 0004028131
プロピルマレイミド１モル、ｔ−ブチル−５−ノルボルネン−２−カルボキシレート０.５モル、３−ヒドロキシプロピル−５−ノルボルネン−２−カルボキシレート０.５モルをテトラヒドロフラン（THF）溶媒５０〜３００ｇに溶解した後、２、２′−アゾビスイソブチロニトリル（AIBN）２g〜１５gを投入し、窒素雰囲気下で６０〜７０℃の温度で１０時間反応させた。
高分子反応完了後、エチルエーテル或いはヘキサン溶媒から沈澱を取り出して乾燥させ、標題のポリ（プロピルマレイミド／ｔ−ブチル−５−ノルボルネン−２−カルボキシレート／３−ヒドロキシプロピル−５−ノルボルネン−２−カルボキシレート）重合体を得た。そのNMRデータを図４に示す。（収率：８２％）
【００４４】
実施例３：ポリ（ｔ−ブチルマレイミド／ｔ−ブチル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート／２−ヒドロキシエチル−５−ノルボルネン−２−カルボキシレート）重合体（式（７））の合成
【化９】
Figure 0004028131
ｔ−ブチルマレイミド１モル、ｔ−ブチル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート０.５モル、２−ヒドロキシエチル−５−ノルボルネン−２−カルボキシレート０.５モルを、テトラヒドロフラン（THF）溶媒５０ｇ〜３００ｇに溶解した後、２、２′−アゾビスイソブチロニトリル（AIBN）２g〜１５gを投入し、窒素雰囲気下で６０〜７０℃の温度で１０時間反応させた。
高分子反応完了後、エチルエーテル或いはヘキサン溶媒から沈澱を取り出して乾燥させ、標題のポリ（ｔ−ブチルマレイミド／ｔ−ブチル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート／２−ヒドロキシエチル−５−ノルボルネン−２−カルボキシレート）重合体を得た。（収率：７５％）
【００４５】

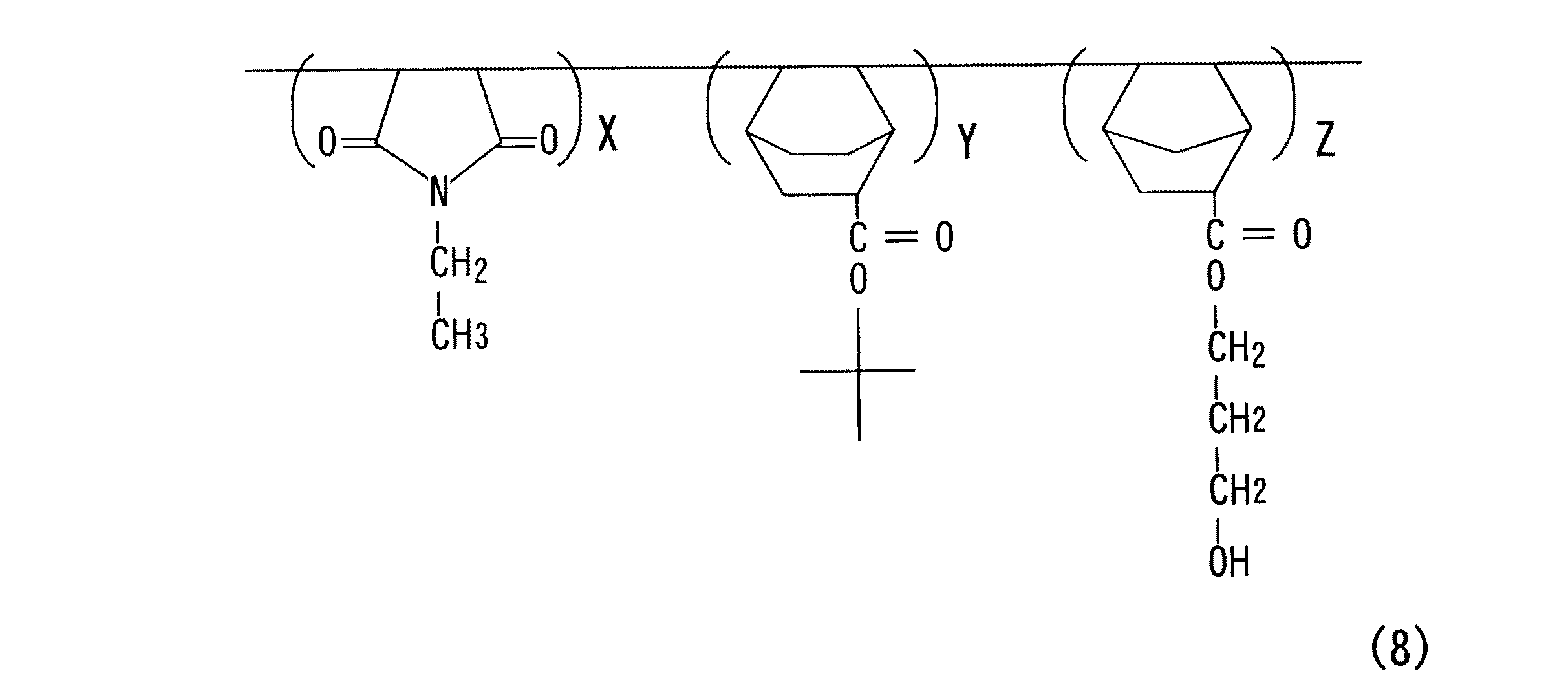

実施例４：ポリ（エチルマレイミド／ｔ−ブチル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート／３−ヒドロキシプロピル−５−ノルボルネン−２−カルボキシレート）重合体（式（８））の合成
【化１０】
Figure 0004028131
エチルマレイミド１モル、ｔ−ブチル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート０.５モル、３−ヒドロキシプロピル−５−ノルボルネン−２−カルボキシレート０.５モルをテトラヒドロフラン（THF）溶媒５０ｇ〜３００ｇに溶解した後、２、２′−アゾビスイソブチロニトリル（AIBN）２g〜１５ｇを投入し、窒素雰囲気下で６０〜７０℃の温度で１０時間反応させた。
高分子反応完了後、エチルエーテル或いはヘキサン溶媒から沈澱物を取り出して乾燥させ、標題のポリ（エチルマレイミド／ｔ−ブチル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート／３−ヒドロキシプロピル−５−ノルボルネン−２−カルボキシレート）重合体を得た。そのNMRデータを図５に示す。（収率：８３％）
【００４６】
実施例５：ポリ（プロピルマレイミド／ｔ−ブチル−５−ノルボルネン−２−カルボキシレート／２−ヒドロキシエチル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート）重合体（式（９））の合成
【化１１】
Figure 0004028131
プロピルマレイミド１モル、ｔ−ブチル−５−ノルボルネン−２−カルボキシレート０.５モル、３−ヒドロキシプロピル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート０.５モルをテトラヒドロフラン（THF）溶媒５０ｇ〜３００ｇに溶解した後、２、２′−アゾビスイソブチロニトリル（AIBN）２g〜１５gを投入し、窒素雰囲気下で６０〜７０℃の温度で１０時間反応させた。
高分子反応完了後、エチルエーテル或いはヘキサン溶媒から沈澱物を取り出して乾燥させ、標題のポリ（プロピルマレイミド／ｔ−ブチル−５−ノルボルネン−２−カルボキシレート／２−ヒドロキシエチル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート）重合体を得た。（収率：７９％）
【００４７】
実施例６：ポリ（エチルマレイミド／ｔ−ブチル−５−ノルボルネン−２−カルボキシレート／３−ヒドロキシプロピル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート）重合体（式（１０））の合成
【化１２】
Figure 0004028131
エチルマレイミド１モル、ｔ−ブチル−５−ノルボルネン−２−カルボキシレート０.５モル、３−ヒドロキシプロピル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート０.５モルをテトラヒドロフラン（THF）溶媒５０ｇ〜３００ｇに溶解した後、２、２′−アゾビスイソブチロニトリル（AIBN）２g〜１５gを投入し、窒素雰囲気下で６０〜７０℃の温度で１０時間反応させた。高分子反応完了後、エチルエーテル或いはヘキサン溶媒から沈澱物を取り出して乾燥させ、標題のポリ（エチルマレイミド／ｔ−ブチル−５−ノルボルネン−２−カルボキシレート／３−ヒドロキシプロピル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート）重合体を得た。（収率：７８％）
【００４８】
実施例７：ポリ（プロピルマレイミド／ｔ−ブチル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート／３−ヒドロキシプロピル−ビシクロ［２、２、２］オクト−２−カルボキシレート）重合体（式（１１））の合成
【化１３】
Figure 0004028131
プロピルマレイミド１モル、ｔ−ブチル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート０.５モル、２−ヒドロキシエチル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート０.５モルをテトラヒドロフラン（THF）溶媒５０ｇ〜３００ｇに溶解した後、２、２′−アゾビスイソブチロニトリル（AIBN）２g〜１５gを投入し、窒素雰囲気下で６０〜７０℃の温度で１０時間反応させた。
高分子反応完了後、エチルエーテル或いはヘキサン溶媒から沈澱物を取り出して乾燥させ、標題のポリ（プロピルマレイミド／ｔ−ブチル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート／２−ヒドロキシエチル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート）重合体を得た。（収率：７８％）
【００４９】
実施例８：ポリ（エチルマレイミド／ｔ−ブチル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート／３−ヒドロキシプロピル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート）重合体（式（１２））の合成
【化１４】
Figure 0004028131
エチルマレイミド１モル、ｔ−ブチル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート０.５モル、３−ヒドロキシプロピル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート０.５モルを、テトラヒドロフラン（THF）溶媒５０ｇ〜３００ｇに溶解した後、２、２′−アゾビスイソブチロニトリル（AIBN）２g〜１５gを投入し、窒素雰囲気下で６０〜７０℃の温度で１０時間反応させた。
高分子反応完了後、エチルエーテル或いはヘキサン溶媒から沈澱物を取り出して乾燥させ、標題のポリ（エチルマレイミド／ｔ−ブチル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート／３−ヒドロキシプロピル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート）重合体を得た。（収率：７５％）
【００５０】
適用例１：フォトレジスト組成物の製造及びパターン形成
実施例１で合成したポリ（エチルマレイミド／ｔ−ブチル−５−ノルボルネン−２−カルボキシレート／２−ヒドロキシエチル−５−ノルボルネン−２−カルボキシレート）重合体１０ｇをメチル３−メトキシプロピオネート溶媒４０ｇに溶解した後、トリフェニルスルホニウムトリフレート或いはジブチルナフチルスルホニウムトリフレート０.１〜２ｇを投入し、０.１０μmフィルターで濾過させて得たフォトレジストをウェーハ表面にコーティングさせた後、図１および図２に示すような方法で感光膜パターンを形成した。
【００５１】
適用例２：フォトレジストの製造及びパターン形成
実施例２で合成したポリ（プロピルマレイミド／ｔ−ブチル−５−ノルボルネン−２−カルボキシレート／３−ヒドロキシプロピル−５−ノルボルネン−２−カルボキシレート）重合体１０ｇを用い、適用例１の方法で感光膜パターンを形成した。
【００５２】
適用例３：フォトレジストの製造及びパターン形成
実施例３で合成したポリ（ｔ−ブチルマレイミド／ｔ−ブチル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート／３−ヒドロキシプロピル−５−ノルボルネン−２−カルボキシレート）重合体１０ｇを用い、適用例１の方法で感光膜パターンを形成した。
【００５３】
適用例４：フォトレジストの製造及びパターン形成
実施例４で合成したポリ（エチルマレイミド／ｔ−ブチル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート／３−ヒドロキシプロピル−５−ノルボルネン−２−カルボキシレート）重合体１０ｇを用い、適用例１の方法で感光膜パターンを形成した。
【００５４】
適用例５：フォトレジストの製造及びパターン形成
実施例５で合成したポリ（プロピルマレイミド／ｔ−ブチル−５−ノルボルネン−２−カルボキシレート／２−ヒドロキシエチル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート）重合体１０ｇを用い、適用例１の方法で感光膜パターンを形成した。
【００５５】
適用例６：フォトレジストの製造及びパターン形成
実施例６で合成したポリ（エチルマレイミド／ｔ−ブチル−５−ノルボルネン−２−カルボキシレート／３−ヒドロキシプロピル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート）重合体１０ｇを用い、適用例１の方法で感光膜パターンを形成した。
【００５６】
適用例７：フォトレジストの製造及びパターン形成
実施例７で合成したポリ（プロピルマレイミド／ｔ−ブチル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート／２−ヒドロキシエチル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート）重合体１０ｇを用い、適用例１の方法で感光膜パターンを形成した。
【００５７】
適用例８：感光膜の製造及びパターン形成
実施例８で合成したポリ（エチルマレイミド／ｔ−ブチル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート／３−ヒドロキシプロピル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート）重合体１０ｇを用い、適用例１の方法で感光膜パターンを形成した。
【００５８】
前記適用例１のフォトレジストを用い、４８mJ/cm2の露光エネルギーで露光して形成したパターンの状態を図６〜図１３に示し、露光エネルギーに伴う状態を図１４〜図２１に示した。
【００５９】
【発明の効果】
以上のように、本発明に係るフォトレジストはTSIに伴う工程中、高温度の露光後ベイク工程とシリレーション工程に耐え得る耐熱性を確保することができ、ArF光源を用いるときArF工程により露光器のレンズのレンズ損傷を防止でき、さらに１０mJ/cm2の少量のエネルギーにも解像の可能な化学増幅型感光膜に、Ｏ2プラズマを利用したシリレーション工程でシリコン酸化膜を形成させて耐エッチング性と耐熱性を増加させ、乾式現像工程で微細パターンを形成することができる。従って、本発明に係る重合体によるフォトレジストを利用すれば半導体素子の高集積化が可能である。
【図面の簡単な説明】
【図１】本発明に係る半導体素子のシリレーション感光膜パターンを形成する方法を示した図であり、
（ａ）はフォトレジストを基板上の被エッチング層上部に塗布して一次硬化した状態を示す断面図であり、
（ｂ）は硬化させたフォトレジストを露光マスクを用いて露光した状態を示す断面図であり、
（ｃ）は形成された露光領域を２次硬化した状態を示す断面図である。
【図２】本発明に係る半導体素子のシリレーション感光膜パターンを形成する方法を示した図であり、
（ｄ）は露光した部分にシリル化剤を分散させてシリレーション膜を形成した状態を示す断面図であり、
（ｅ）はO2プラズマを利用してシリコン酸化膜する乾式現像工程を示す断面図であり、
（ｆ）は被エッチング層をエッチングして微細パターンを形成した状態を示す断面図である。
【図３】ポリ（エチルマレイミド／ｔ−ブチル−５−ノルボルネン−２−カルボキシレート／２−ヒドロキシエチル−５−ノルボルネン−２−カルボキシレート）重合体のNMRデータである。
【図４】ポリ（プロピルマレイミド／ｔ−ブチル−５−ノルボルネン−２−カルボキシレート／３−ヒドロキシプロピル−５−ノルボルネン−２−カルボキシレート）重合体のNMRデータである。
【図５】ポリ（エチルマレイミド／ｔ−ブチル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート／３−ヒドロキシプロピル−５−ノルボルネン−２−カルボキシレート）重合体のNMRデータである。
【図６】適用例１のフォトレジストを用い、４８mJ/cm2の露光エネルギーで露光して形成したパターンの状態を示す図である。
【図７】適用例１のフォトレジストを用い、４８mJ/cm2の露光エネルギーで露光して形成したパターンの状態を示す図である。
【図８】適用例１のフォトレジストを用い、４８mJ/cm2の露光エネルギーで露光して形成したパターンの状態を示す図である。
【図９】適用例１のフォトレジストを用い、４８mJ/cm2の露光エネルギーで露光して形成したパターンの状態を示す図である。
【図１０】適用例１のフォトレジストを用い、４８mJ/cm2の露光エネルギーで露光して形成したパターンの状態を示す図である。
【図１１】適用例１のフォトレジストを用い、４８mJ/cm2の露光エネルギーで露光して形成したパターンの状態を示す図である。
【図１２】適用例１のフォトレジストを用い、４８mJ/cm2の露光エネルギーで露光して形成したパターンの状態を示す図である。
【図１３】適用例１のフォトレジストを用い、４８mJ/cm2の露光エネルギーで露光して形成したパターンの状態を示す図である。
【図１４】適用例１のフォトレジストを用い、露光エネルギーに伴うパターンの状態を示す図である。
【図１５】適用例１のフォトレジストを用い、露光エネルギーに伴うパターンの状態を示す図である。
【図１６】適用例１のフォトレジストを用い、露光エネルギーに伴うパターンの状態を示す図である。
【図１７】適用例１のフォトレジストを用い、露光エネルギーに伴うパターンの状態を示す図である。
【図１８】適用例１のフォトレジストを用い、露光エネルギーに伴うパターンの状態を示す図である。
【図１９】適用例１のフォトレジストを用い、露光エネルギーに伴うパターンの状態を示す図である。
【図２０】適用例１のフォトレジストを用い、露光エネルギーに伴うパターンの状態を示す図である。
【図２１】適用例１のフォトレジストを用い、露光エネルギーに伴うパターンの状態を示す図である。
【符号の説明】
１ 露光マスク
２ フォトレジスト
３ 被エッチング層
１０ 基板
１２ 露光領域
１４ シリレーション膜
１６ シリコン酸化膜

Claims (18)

  1. 下記式（１）で示されるフォトレジスト重合体。
    Figure 0004028131
     前記式で、
    Ｒ1は側鎖又は主鎖に置換された炭素数１〜１０のアルキル、又はベンジル基を示し、
    Ｒ2は炭素数１〜１０の１級、２級或いは３級アルコールを示し、
    ｍ及びｎはそれぞれ１〜３の数を示し、
    Ｘ、Ｙ及びＺは各単量体の重合比を示し、
    Ｘ：Ｙ：Ｚの比は１０〜８０：１０〜８０：１０〜８０モル％である。
  2. 前記フォトレジスト重合体は
    ポリ（エチルマレイミド／ｔ−ブチル−５−ノルボルネン−２−カルボキシレート／２−ヒドロキシエチル−５−ノルボルネン−２−カルボキシレート）、
    ポリ（プロピルマレイミド／ｔ−ブチル−５−ノルボルネン−２−カルボキシレート／３−ヒドロキシプロピル−５−ノルボルネン−２−カルボキシレート）、
    ポリ（ｔ−ブチルマレイミド／ｔ−ブチル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート／２−ヒドロキシエチル−５−ノルボルネン−２−カルボキシレート）、
    ポリ（エチルマレイミド／ｔ−ブチル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート／３−ヒドロキシプロピル−５−ノルボルネン−２−カルボキシレート）、
    ポリ（プロピルマレイミド／ｔ−ブチル−５−ノルボルネン−２−カルボキシレート／２−ヒドロキシエチル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート）、
    ポリ（エチルマレイミド／ｔ−ブチル−５−ノルボルネン−２−カルボキシレート／３−ヒドロキシプロピル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート）、
    ポリ（プロピルマレイミド／ｔ−ブチル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート／２−ヒドロキシエチル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート）、及び
    ポリ（エチルマレイミド／ｔ−ブチル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート／３−ヒドロキシプロピル−ビシクロ［２、２、２］オクト−５−エン−２−カルボキシレート）からなる群から選択されたことを特徴とする請求項１記載のフォトレジスト重合体。
  3. 請求項１記載のフォトレジスト重合体の製造方法であって、
    （ａ）（i）下記式（２）の化合物と、（ii）下記式（３）の化合物と、（iii）下記式（４）の化合物を重合有機溶媒に溶解する段階と、
    （ｂ）前記結果物溶液に重合開始剤を添加して重合反応を誘導する段階と、
    （ｃ）前記結果物溶液を沈澱させた後、前記沈澱物を乾燥する段階を含むことを特徴とするフォトレジスト重合体の製造方法。
    Figure 0004028131
     前記式で、
    Ｒ1は側鎖又は主鎖置換された炭素数１〜１０のアルキル、又はベンジル基を示し、
    Ｒ2は炭素数１〜１０の１級、２級或いは３級アルコールを示し、ｍ及びｎはそれぞれ１〜３の数を示す。
  4. 前記重合開始剤は、ベンゾイルパーオキサイド、２、２−アゾビスイソブチロニトリル（AIBN）、アセチルパーオキサイド、ラウリルパーオキサイド、又はｔ−ブチルアセテートであることを特徴とする請求項３記載のフォトレジスト重合体の製造方法。
  5. 前記重合有機溶媒がテトラヒドロフラン（THF）、シクロヘキサン、メチルエチルケトン、ベンゼン、トルエン、ジオキサン、又はジメチルホルムアミドであることを特徴とする請求項３記載のフォトレジスト重合体の製造方法。
  6. 前記（ｂ）段階は、窒素又はアルゴン雰囲気下に６０〜７０℃の温度で４〜２４時間行われることを特徴とする請求項３記載のフォトレジスト重合体の製造方法。
  7. （i）請求項１記載のフォトレジスト重合体と、
    （ii）光酸発生剤と、
    （iii）有機溶媒とを含むことを特徴とするフォトレジスト組成物。
  8. 前記光酸発生剤が硫化塩系又はオニウム塩系であることを特徴とする請求項７記載のフォトレジスト組成物。
  9. 前記光酸発生剤は、ジフェニルヨード塩ヘキサフルオロホスフェート、ジフェニルヨード塩ヘキサフルオロアルセネート、ジフェニルヨード塩ヘキサフロオロアンチモネート、ジフェニルパラメトキシフェニルトリフレート、ジフェニル パラトルエニルトリフレート、ジフェニル パライソブチルフェニルトリフレート、ジフェニルパラ−ｔ−ブチルフェニルトリフレート、トリフェニルスルホニウムヘキサフルオロホスフェート、トリフェニルスルホニウムヘキサフルオロアルセネート、トリフェニルスルホニウムヘキサフルオロアンチモネート、ジブチルナフチルスルホニウムトリフレート、及びトリフェニルスルホニウムトリフレートからなる群から選択されたことを特徴とする請求項７記載のフォトレジスト組成物。
  10. 前記有機溶媒がエチル−３−エトキシプロピオネート、エチルラクテート、メチル−３−メトキシプロピオネート、又はプロピレングリコールメチルエーテルアセテートであることを特徴とする請求項７記載のフォトレジスト組成物。
  11. 前記光酸発生剤は、用いられたフォトレジスト重合体の１〜２０重量％の量含まれることを特徴とする請求項７記載のフォトレジスト組成物。
  12. 前記有機溶媒は、用いられたフォトレジスト重合体の１００〜７００重量％の量含まれることを特徴とする請求項７記載のフォトレジスト組成物。
  13. （ａ）請求項７記載のフォトレジスト組成物を被エッチング層の上部に塗布してフォトレジスト層を形成する段階と、
    （ｂ）露光装備を利用して前記フォトレジスト層を露光する段階と、
    （ｃ）前記結果物全面にシリル化剤を噴射する段階と、
    （ｄ）前記結果物全面に対し、乾式エッチング工程を行う段階とを含むことを特徴とするフォトレジストパターンの形成方法。
  14. 前記（ｂ）段階の前及び／又は後に、前記フォトレジスト層を９０〜１８０℃の温度で３０〜３００秒の間ベイクする段階を含むことを特徴とする請求項１３記載のフォトレジストパターンの形成方法。
  15. 前記（ｂ）段階はArF、EUV、E−beam、Ion−beam又はＸ線を用いて行うことを特徴とする請求項１３記載のフォトレジストパターンの形成方法。
  16. 前記（ｂ）段階は１〜５０mJ/cm2の露光エネルギーを照射して行うことを特徴とする請求項１３記載のフォトレジストパターンの形成方法。
  17. 前記（ｃ）段階のシリル化剤は、シリル化剤がヘキサメチルジシラザン、テトラメチルジシラザン、ジメチルアミノジメチルシラン、ジメチルアミノエチルシラン、ジメチルシリルジメチルアミン、トリメチルシリルジメチルアミン、トリメチルシリルジエチルアミン、又はジメチルアミノペンタメチルシランのうちのいずれか一つであることを特徴とする請求項１３記載のフォトレジストパターンの形成方法。
  18. 前記（ｃ）段階は９０〜１８０℃の温度で３０〜３００秒間行われることを特徴とする請求項１３記載のフォトレジストパターンの形成方法。
JP12538199A 1998-04-30 1999-04-30 フォトレジスト重合体とその製造方法、フォトレジスト組成物、及びフォトレジストパターンの形成方法 Expired - Fee Related JP4028131B2 (ja)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
KR1998P-16222 1998-04-30
KR1019980016222A KR100376984B1 (ko) 1998-04-30 1998-04-30 포토레지스트중합체및이를이용한미세패턴의형성방법

Publications (3)

Publication Number Publication Date
JPH11349637A JPH11349637A (ja) 1999-12-21
JPH11349637A5 JPH11349637A5 (ja) 2005-08-25
JP4028131B2 true JP4028131B2 (ja) 2007-12-26

Family

ID=19537081

Family Applications (1)

Application Number Title Priority Date Filing Date
JP12538199A Expired - Fee Related JP4028131B2 (ja) 1998-04-30 1999-04-30 フォトレジスト重合体とその製造方法、フォトレジスト組成物、及びフォトレジストパターンの形成方法

Country Status (7)

Country Link
US (1) US6225020B1 (ja)
JP (1) JP4028131B2 (ja)
KR (1) KR100376984B1 (ja)
CN (1) CN1146602C (ja)
DE (1) DE19919795A1 (ja)
GB (1) GB2336846B (ja)
TW (1) TW491861B (ja)

Families Citing this family (388)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US6808859B1 (en) * 1996-12-31 2004-10-26 Hyundai Electronics Industries Co., Ltd. ArF photoresist copolymers
KR100321080B1 (ko) 1997-12-29 2002-11-22 주식회사 하이닉스반도체 공중합체수지와이의제조방법및이수지를이용한포토레지스트
KR20000015014A (ko) 1998-08-26 2000-03-15 김영환 신규의 포토레지스트용 단량체, 중합체 및 이를 이용한 포토레지스트 조성물
JP3587743B2 (ja) 1998-08-26 2004-11-10 株式会社ハイニックスセミコンダクター フォトレジスト単量体とその製造方法、フォトレジスト共重合体とその製造方法、フォトレジスト組成物、フォトレジストパターン形成方法、および、半導体素子。
US6569971B2 (en) 1998-08-27 2003-05-27 Hyundai Electronics Industries Co., Ltd. Polymers for photoresist and photoresist compositions using the same
TWI234051B (en) * 1998-10-14 2005-06-11 Clariant Int Ltd A mixed solvent system for positive photoresists
KR20000056355A (ko) * 1999-02-19 2000-09-15 김영환 고농도의 아민 존재하에서 우수한 특성을 갖는 포토레지스트 조성물
JP4469080B2 (ja) * 2000-12-13 2010-05-26 信越化学工業株式会社 脂環構造を有する新規第三級アルコール化合物
US6521731B2 (en) * 2001-02-07 2003-02-18 Henkel Loctite Corporation Radical polymerizable compositions containing polycyclic olefins
US6946523B2 (en) 2001-02-07 2005-09-20 Henkel Corporation Heterobifunctional monomers and uses therefor
US6423780B1 (en) * 2001-02-07 2002-07-23 Loctite Heterobifunctional monomers and uses therefor
KR20020088581A (ko) * 2001-05-18 2002-11-29 인더스트리얼 테크놀로지 리써치 인스티튜트 규소 함유 공중합체 및 이를 함유하는 감광성 수지 조성물
US7138218B2 (en) * 2001-12-18 2006-11-21 Hynix Semiconductor Inc. Process for forming an ultra fine pattern using a bottom anti-reflective coating film containing an acid generator
KR100415091B1 (ko) * 2002-03-26 2004-01-13 주식회사 하이닉스반도체 미세패턴 형성 방법
JP4222306B2 (ja) * 2002-09-30 2009-02-12 日本ゼオン株式会社 ポジ型感放射線性樹脂組成物、樹脂パターン膜とその形成方法、及び樹脂パターン膜の利用
US7338742B2 (en) * 2003-10-08 2008-03-04 Hynix Semiconductor Inc. Photoresist polymer and photoresist composition containing the same
US7270937B2 (en) * 2003-10-17 2007-09-18 Hynix Semiconductor Inc. Over-coating composition for photoresist and process for forming photoresist pattern using the same
KR100680405B1 (ko) * 2003-11-19 2007-02-08 주식회사 하이닉스반도체 Ｅｕｖ용 포토레지스트 조성물 및 이를 이용한포토레지스트 패턴 형성 방법
US7534548B2 (en) * 2005-06-02 2009-05-19 Hynix Semiconductor Inc. Polymer for immersion lithography and photoresist composition
US7745339B2 (en) * 2006-02-24 2010-06-29 Hynix Semiconductor Inc. Method for forming fine pattern of semiconductor device
KR100694412B1 (ko) * 2006-02-24 2007-03-12 주식회사 하이닉스반도체 반도체소자의 미세패턴 형성방법
US8313876B2 (en) * 2006-07-20 2012-11-20 Hynix Semiconductor Inc. Exposure mask and method for manufacturing semiconductor device using the same
KR100849800B1 (ko) * 2006-07-20 2008-07-31 주식회사 하이닉스반도체 노광 마스크 및 이를 이용한 반도체 소자의 제조 방법
US7790357B2 (en) * 2006-09-12 2010-09-07 Hynix Semiconductor Inc. Method of forming fine pattern of semiconductor device
US7959818B2 (en) 2006-09-12 2011-06-14 Hynix Semiconductor Inc. Method for forming a fine pattern of a semiconductor device
KR100861173B1 (ko) * 2006-12-01 2008-09-30 주식회사 하이닉스반도체 액침 노광 공정을 이용한 반도체 소자의 패턴 형성 방법
KR20080057562A (ko) * 2006-12-20 2008-06-25 주식회사 하이닉스반도체 반도체 소자의 미세 패턴 형성 방법
KR100919564B1 (ko) * 2007-06-29 2009-10-01 주식회사 하이닉스반도체 반도체 소자의 미세 패턴 형성 방법
KR100876816B1 (ko) * 2007-06-29 2009-01-07 주식회사 하이닉스반도체 반도체 소자의 미세 패턴 형성 방법
KR101249681B1 (ko) 2008-01-23 2013-04-05 주식회사 엘지화학 바인더 수지 및 이를 포함하는 감광성 수지조성물과, 이감광성 수지조성물에 의해 제조된 컬럼스페이서
KR101037528B1 (ko) * 2008-10-16 2011-05-26 주식회사 하이닉스반도체 반도체 소자의 패턴 형성 방법
US10378106B2 (en) 2008-11-14 2019-08-13 Asm Ip Holding B.V. Method of forming insulation film by modified PEALD
US9394608B2 (en) 2009-04-06 2016-07-19 Asm America, Inc. Semiconductor processing reactor and components thereof
US8802201B2 (en) 2009-08-14 2014-08-12 Asm America, Inc. Systems and methods for thin-film deposition of metal oxides using excited nitrogen-oxygen species
US9312155B2 (en) 2011-06-06 2016-04-12 Asm Japan K.K. High-throughput semiconductor-processing apparatus equipped with multiple dual-chamber modules
US10364496B2 (en) 2011-06-27 2019-07-30 Asm Ip Holding B.V. Dual section module having shared and unshared mass flow controllers
US10854498B2 (en) 2011-07-15 2020-12-01 Asm Ip Holding B.V. Wafer-supporting device and method for producing same
US20130023129A1 (en) 2011-07-20 2013-01-24 Asm America, Inc. Pressure transmitter for a semiconductor processing environment
US9017481B1 (en) 2011-10-28 2015-04-28 Asm America, Inc. Process feed management for semiconductor substrate processing
US9659799B2 (en) 2012-08-28 2017-05-23 Asm Ip Holding B.V. Systems and methods for dynamic semiconductor process scheduling
US10714315B2 (en) 2012-10-12 2020-07-14 Asm Ip Holdings B.V. Semiconductor reaction chamber showerhead
US20160376700A1 (en) 2013-02-01 2016-12-29 Asm Ip Holding B.V. System for treatment of deposition reactor
US9484191B2 (en) 2013-03-08 2016-11-01 Asm Ip Holding B.V. Pulsed remote plasma method and system
US9589770B2 (en) 2013-03-08 2017-03-07 Asm Ip Holding B.V. Method and systems for in-situ formation of intermediate reactive species
US9240412B2 (en) 2013-09-27 2016-01-19 Asm Ip Holding B.V. Semiconductor structure and device and methods of forming same using selective epitaxial process
US10683571B2 (en) 2014-02-25 2020-06-16 Asm Ip Holding B.V. Gas supply manifold and method of supplying gases to chamber using same
US10167557B2 (en) 2014-03-18 2019-01-01 Asm Ip Holding B.V. Gas distribution system, reactor including the system, and methods of using the same
US11015245B2 (en) 2014-03-19 2021-05-25 Asm Ip Holding B.V. Gas-phase reactor and system having exhaust plenum and components thereof
US10858737B2 (en) 2014-07-28 2020-12-08 Asm Ip Holding B.V. Showerhead assembly and components thereof
US9890456B2 (en) 2014-08-21 2018-02-13 Asm Ip Holding B.V. Method and system for in situ formation of gas-phase compounds
US9657845B2 (en) 2014-10-07 2017-05-23 Asm Ip Holding B.V. Variable conductance gas distribution apparatus and method
US10941490B2 (en) 2014-10-07 2021-03-09 Asm Ip Holding B.V. Multiple temperature range susceptor, assembly, reactor and system including the susceptor, and methods of using the same
KR102263121B1 (ko) 2014-12-22 2021-06-09 에이에스엠 아이피 홀딩 비.브이. 반도체 소자 및 그 제조 방법
US10529542B2 (en) 2015-03-11 2020-01-07 Asm Ip Holdings B.V. Cross-flow reactor and method
US10276355B2 (en) 2015-03-12 2019-04-30 Asm Ip Holding B.V. Multi-zone reactor, system including the reactor, and method of using the same
US10458018B2 (en) 2015-06-26 2019-10-29 Asm Ip Holding B.V. Structures including metal carbide material, devices including the structures, and methods of forming same
US10600673B2 (en) 2015-07-07 2020-03-24 Asm Ip Holding B.V. Magnetic susceptor to baseplate seal
US10083836B2 (en) 2015-07-24 2018-09-25 Asm Ip Holding B.V. Formation of boron-doped titanium metal films with high work function
US9960072B2 (en) 2015-09-29 2018-05-01 Asm Ip Holding B.V. Variable adjustment for precise matching of multiple chamber cavity housings
US10211308B2 (en) 2015-10-21 2019-02-19 Asm Ip Holding B.V. NbMC layers
US10322384B2 (en) 2015-11-09 2019-06-18 Asm Ip Holding B.V. Counter flow mixer for process chamber
US11139308B2 (en) 2015-12-29 2021-10-05 Asm Ip Holding B.V. Atomic layer deposition of III-V compounds to form V-NAND devices
US10529554B2 (en) 2016-02-19 2020-01-07 Asm Ip Holding B.V. Method for forming silicon nitride film selectively on sidewalls or flat surfaces of trenches
US10468251B2 (en) 2016-02-19 2019-11-05 Asm Ip Holding B.V. Method for forming spacers using silicon nitride film for spacer-defined multiple patterning
US10501866B2 (en) 2016-03-09 2019-12-10 Asm Ip Holding B.V. Gas distribution apparatus for improved film uniformity in an epitaxial system
US10343920B2 (en) 2016-03-18 2019-07-09 Asm Ip Holding B.V. Aligned carbon nanotubes
US9892913B2 (en) 2016-03-24 2018-02-13 Asm Ip Holding B.V. Radial and thickness control via biased multi-port injection settings
US10865475B2 (en) 2016-04-21 2020-12-15 Asm Ip Holding B.V. Deposition of metal borides and silicides
US10190213B2 (en) 2016-04-21 2019-01-29 Asm Ip Holding B.V. Deposition of metal borides
US10367080B2 (en) 2016-05-02 2019-07-30 Asm Ip Holding B.V. Method of forming a germanium oxynitride film
US10032628B2 (en) 2016-05-02 2018-07-24 Asm Ip Holding B.V. Source/drain performance through conformal solid state doping
KR102592471B1 (ko) 2016-05-17 2023-10-20 에이에스엠 아이피 홀딩 비.브이. 금속 배선 형성 방법 및 이를 이용한 반도체 장치의 제조 방법
US11453943B2 (en) 2016-05-25 2022-09-27 Asm Ip Holding B.V. Method for forming carbon-containing silicon/metal oxide or nitride film by ALD using silicon precursor and hydrocarbon precursor
US10388509B2 (en) 2016-06-28 2019-08-20 Asm Ip Holding B.V. Formation of epitaxial layers via dislocation filtering
US10612137B2 (en) 2016-07-08 2020-04-07 Asm Ip Holdings B.V. Organic reactants for atomic layer deposition
US9859151B1 (en) 2016-07-08 2018-01-02 Asm Ip Holding B.V. Selective film deposition method to form air gaps
US10714385B2 (en) 2016-07-19 2020-07-14 Asm Ip Holding B.V. Selective deposition of tungsten
KR102354490B1 (ko) 2016-07-27 2022-01-21 에이에스엠 아이피 홀딩 비.브이. 기판 처리 방법
KR102532607B1 (ko) 2016-07-28 2023-05-15 에이에스엠 아이피 홀딩 비.브이. 기판 가공 장치 및 그 동작 방법
US9812320B1 (en) 2016-07-28 2017-11-07 Asm Ip Holding B.V. Method and apparatus for filling a gap
US10395919B2 (en) 2016-07-28 2019-08-27 Asm Ip Holding B.V. Method and apparatus for filling a gap
US9887082B1 (en) 2016-07-28 2018-02-06 Asm Ip Holding B.V. Method and apparatus for filling a gap
US10410943B2 (en) 2016-10-13 2019-09-10 Asm Ip Holding B.V. Method for passivating a surface of a semiconductor and related systems
US10643826B2 (en) 2016-10-26 2020-05-05 Asm Ip Holdings B.V. Methods for thermally calibrating reaction chambers
US11532757B2 (en) 2016-10-27 2022-12-20 Asm Ip Holding B.V. Deposition of charge trapping layers
US10714350B2 (en) 2016-11-01 2020-07-14 ASM IP Holdings, B.V. Methods for forming a transition metal niobium nitride film on a substrate by atomic layer deposition and related semiconductor device structures
US10229833B2 (en) 2016-11-01 2019-03-12 Asm Ip Holding B.V. Methods for forming a transition metal nitride film on a substrate by atomic layer deposition and related semiconductor device structures
US10435790B2 (en) 2016-11-01 2019-10-08 Asm Ip Holding B.V. Method of subatmospheric plasma-enhanced ALD using capacitively coupled electrodes with narrow gap
US10643904B2 (en) 2016-11-01 2020-05-05 Asm Ip Holdings B.V. Methods for forming a semiconductor device and related semiconductor device structures
US10134757B2 (en) 2016-11-07 2018-11-20 Asm Ip Holding B.V. Method of processing a substrate and a device manufactured by using the method
KR102546317B1 (ko) 2016-11-15 2023-06-21 에이에스엠 아이피 홀딩 비.브이. 기체 공급 유닛 및 이를 포함하는 기판 처리 장치
US10340135B2 (en) 2016-11-28 2019-07-02 Asm Ip Holding B.V. Method of topologically restricted plasma-enhanced cyclic deposition of silicon or metal nitride
KR102762543B1 (ko) 2016-12-14 2025-02-05 에이에스엠 아이피 홀딩 비.브이. 기판 처리 장치
US11581186B2 (en) 2016-12-15 2023-02-14 Asm Ip Holding B.V. Sequential infiltration synthesis apparatus
US11447861B2 (en) 2016-12-15 2022-09-20 Asm Ip Holding B.V. Sequential infiltration synthesis apparatus and a method of forming a patterned structure
KR102700194B1 (ko) 2016-12-19 2024-08-28 에이에스엠 아이피 홀딩 비.브이. 기판 처리 장치
US10269558B2 (en) 2016-12-22 2019-04-23 Asm Ip Holding B.V. Method of forming a structure on a substrate
US10867788B2 (en) 2016-12-28 2020-12-15 Asm Ip Holding B.V. Method of forming a structure on a substrate
US11390950B2 (en) 2017-01-10 2022-07-19 Asm Ip Holding B.V. Reactor system and method to reduce residue buildup during a film deposition process
US10655221B2 (en) 2017-02-09 2020-05-19 Asm Ip Holding B.V. Method for depositing oxide film by thermal ALD and PEALD
US10468261B2 (en) 2017-02-15 2019-11-05 Asm Ip Holding B.V. Methods for forming a metallic film on a substrate by cyclical deposition and related semiconductor device structures
US10283353B2 (en) 2017-03-29 2019-05-07 Asm Ip Holding B.V. Method of reforming insulating film deposited on substrate with recess pattern
US10529563B2 (en) 2017-03-29 2020-01-07 Asm Ip Holdings B.V. Method for forming doped metal oxide films on a substrate by cyclical deposition and related semiconductor device structures
KR102457289B1 (ko) 2017-04-25 2022-10-21 에이에스엠 아이피 홀딩 비.브이. 박막 증착 방법 및 반도체 장치의 제조 방법
US10770286B2 (en) 2017-05-08 2020-09-08 Asm Ip Holdings B.V. Methods for selectively forming a silicon nitride film on a substrate and related semiconductor device structures
US10892156B2 (en) 2017-05-08 2021-01-12 Asm Ip Holding B.V. Methods for forming a silicon nitride film on a substrate and related semiconductor device structures
US10446393B2 (en) 2017-05-08 2019-10-15 Asm Ip Holding B.V. Methods for forming silicon-containing epitaxial layers and related semiconductor device structures
US10504742B2 (en) 2017-05-31 2019-12-10 Asm Ip Holding B.V. Method of atomic layer etching using hydrogen plasma
US10886123B2 (en) 2017-06-02 2021-01-05 Asm Ip Holding B.V. Methods for forming low temperature semiconductor layers and related semiconductor device structures
US12040200B2 (en) 2017-06-20 2024-07-16 Asm Ip Holding B.V. Semiconductor processing apparatus and methods for calibrating a semiconductor processing apparatus
US11306395B2 (en) 2017-06-28 2022-04-19 Asm Ip Holding B.V. Methods for depositing a transition metal nitride film on a substrate by atomic layer deposition and related deposition apparatus
US10685834B2 (en) 2017-07-05 2020-06-16 Asm Ip Holdings B.V. Methods for forming a silicon germanium tin layer and related semiconductor device structures
KR20190009245A (ko) 2017-07-18 2019-01-28 에이에스엠 아이피 홀딩 비.브이. 반도체 소자 구조물 형성 방법 및 관련된 반도체 소자 구조물
US11018002B2 (en) 2017-07-19 2021-05-25 Asm Ip Holding B.V. Method for selectively depositing a Group IV semiconductor and related semiconductor device structures
US10541333B2 (en) 2017-07-19 2020-01-21 Asm Ip Holding B.V. Method for depositing a group IV semiconductor and related semiconductor device structures
US11374112B2 (en) 2017-07-19 2022-06-28 Asm Ip Holding B.V. Method for depositing a group IV semiconductor and related semiconductor device structures
US10312055B2 (en) 2017-07-26 2019-06-04 Asm Ip Holding B.V. Method of depositing film by PEALD using negative bias
US10590535B2 (en) 2017-07-26 2020-03-17 Asm Ip Holdings B.V. Chemical treatment, deposition and/or infiltration apparatus and method for using the same
US10605530B2 (en) 2017-07-26 2020-03-31 Asm Ip Holding B.V. Assembly of a liner and a flange for a vertical furnace as well as the liner and the vertical furnace
TWI815813B (zh) 2017-08-04 2023-09-21 荷蘭商Ａｓｍ智慧財產控股公司 用於分配反應腔內氣體的噴頭總成
US10770336B2 (en) 2017-08-08 2020-09-08 Asm Ip Holding B.V. Substrate lift mechanism and reactor including same
US10692741B2 (en) 2017-08-08 2020-06-23 Asm Ip Holdings B.V. Radiation shield
US11139191B2 (en) 2017-08-09 2021-10-05 Asm Ip Holding B.V. Storage apparatus for storing cassettes for substrates and processing apparatus equipped therewith
US11769682B2 (en) 2017-08-09 2023-09-26 Asm Ip Holding B.V. Storage apparatus for storing cassettes for substrates and processing apparatus equipped therewith
US10249524B2 (en) 2017-08-09 2019-04-02 Asm Ip Holding B.V. Cassette holder assembly for a substrate cassette and holding member for use in such assembly
USD900036S1 (en) 2017-08-24 2020-10-27 Asm Ip Holding B.V. Heater electrical connector and adapter
US11830730B2 (en) 2017-08-29 2023-11-28 Asm Ip Holding B.V. Layer forming method and apparatus
US11056344B2 (en) 2017-08-30 2021-07-06 Asm Ip Holding B.V. Layer forming method
US11295980B2 (en) 2017-08-30 2022-04-05 Asm Ip Holding B.V. Methods for depositing a molybdenum metal film over a dielectric surface of a substrate by a cyclical deposition process and related semiconductor device structures
KR102491945B1 (ko) 2017-08-30 2023-01-26 에이에스엠 아이피 홀딩 비.브이. 기판 처리 장치
KR102401446B1 (ko) 2017-08-31 2022-05-24 에이에스엠 아이피 홀딩 비.브이. 기판 처리 장치
US10607895B2 (en) 2017-09-18 2020-03-31 Asm Ip Holdings B.V. Method for forming a semiconductor device structure comprising a gate fill metal
KR102630301B1 (ko) 2017-09-21 2024-01-29 에이에스엠 아이피 홀딩 비.브이. 침투성 재료의 순차 침투 합성 방법 처리 및 이를 이용하여 형성된 구조물 및 장치
US10844484B2 (en) 2017-09-22 2020-11-24 Asm Ip Holding B.V. Apparatus for dispensing a vapor phase reactant to a reaction chamber and related methods
US10658205B2 (en) 2017-09-28 2020-05-19 Asm Ip Holdings B.V. Chemical dispensing apparatus and methods for dispensing a chemical to a reaction chamber
US10403504B2 (en) 2017-10-05 2019-09-03 Asm Ip Holding B.V. Method for selectively depositing a metallic film on a substrate
US10319588B2 (en) 2017-10-10 2019-06-11 Asm Ip Holding B.V. Method for depositing a metal chalcogenide on a substrate by cyclical deposition
US10923344B2 (en) 2017-10-30 2021-02-16 Asm Ip Holding B.V. Methods for forming a semiconductor structure and related semiconductor structures
KR102443047B1 (ko) 2017-11-16 2022-09-14 에이에스엠 아이피 홀딩 비.브이. 기판 처리 장치 방법 및 그에 의해 제조된 장치
US10910262B2 (en) 2017-11-16 2021-02-02 Asm Ip Holding B.V. Method of selectively depositing a capping layer structure on a semiconductor device structure
US11022879B2 (en) 2017-11-24 2021-06-01 Asm Ip Holding B.V. Method of forming an enhanced unexposed photoresist layer
CN111316417B (zh) 2017-11-27 2023-12-22 阿斯莫Ip控股公司 与批式炉偕同使用的用于储存晶圆匣的储存装置
TWI791689B (zh) 2017-11-27 2023-02-11 荷蘭商Ａｓｍ智慧財產控股私人有限公司 包括潔淨迷你環境之裝置
US10290508B1 (en) 2017-12-05 2019-05-14 Asm Ip Holding B.V. Method for forming vertical spacers for spacer-defined patterning
KR102677295B1 (ko) * 2017-12-07 2024-06-25 주식회사 다이셀 잉크젯 인쇄용 잉크
US10872771B2 (en) 2018-01-16 2020-12-22 Asm Ip Holding B. V. Method for depositing a material film on a substrate within a reaction chamber by a cyclical deposition process and related device structures
CN111630203A (zh) 2018-01-19 2020-09-04 Asm Ip私人控股有限公司 通过等离子体辅助沉积来沉积间隙填充层的方法
TWI852426B (zh) 2018-01-19 2024-08-11 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 沈積方法
USD903477S1 (en) 2018-01-24 2020-12-01 Asm Ip Holdings B.V. Metal clamp
US11018047B2 (en) 2018-01-25 2021-05-25 Asm Ip Holding B.V. Hybrid lift pin
US10535516B2 (en) 2018-02-01 2020-01-14 Asm Ip Holdings B.V. Method for depositing a semiconductor structure on a surface of a substrate and related semiconductor structures
USD880437S1 (en) 2018-02-01 2020-04-07 Asm Ip Holding B.V. Gas supply plate for semiconductor manufacturing apparatus
US11081345B2 (en) 2018-02-06 2021-08-03 Asm Ip Holding B.V. Method of post-deposition treatment for silicon oxide film
CN116732497B (zh) 2018-02-14 2025-06-17 Asmip私人控股有限公司 通过循环沉积工艺在衬底上沉积含钌膜的方法
US10896820B2 (en) 2018-02-14 2021-01-19 Asm Ip Holding B.V. Method for depositing a ruthenium-containing film on a substrate by a cyclical deposition process
US10731249B2 (en) 2018-02-15 2020-08-04 Asm Ip Holding B.V. Method of forming a transition metal containing film on a substrate by a cyclical deposition process, a method for supplying a transition metal halide compound to a reaction chamber, and related vapor deposition apparatus
KR102636427B1 (ko) 2018-02-20 2024-02-13 에이에스엠 아이피 홀딩 비.브이. 기판 처리 방법 및 장치
US10658181B2 (en) 2018-02-20 2020-05-19 Asm Ip Holding B.V. Method of spacer-defined direct patterning in semiconductor fabrication
US10975470B2 (en) 2018-02-23 2021-04-13 Asm Ip Holding B.V. Apparatus for detecting or monitoring for a chemical precursor in a high temperature environment
US11473195B2 (en) 2018-03-01 2022-10-18 Asm Ip Holding B.V. Semiconductor processing apparatus and a method for processing a substrate
US11629406B2 (en) 2018-03-09 2023-04-18 Asm Ip Holding B.V. Semiconductor processing apparatus comprising one or more pyrometers for measuring a temperature of a substrate during transfer of the substrate
US11114283B2 (en) 2018-03-16 2021-09-07 Asm Ip Holding B.V. Reactor, system including the reactor, and methods of manufacturing and using same
KR102646467B1 (ko) 2018-03-27 2024-03-11 에이에스엠 아이피 홀딩 비.브이. 기판 상에 전극을 형성하는 방법 및 전극을 포함하는 반도체 소자 구조
US11088002B2 (en) 2018-03-29 2021-08-10 Asm Ip Holding B.V. Substrate rack and a substrate processing system and method
US11230766B2 (en) 2018-03-29 2022-01-25 Asm Ip Holding B.V. Substrate processing apparatus and method
US10510536B2 (en) 2018-03-29 2019-12-17 Asm Ip Holding B.V. Method of depositing a co-doped polysilicon film on a surface of a substrate within a reaction chamber
KR102501472B1 (ko) 2018-03-30 2023-02-20 에이에스엠 아이피 홀딩 비.브이. 기판 처리 방법
KR102600229B1 (ko) 2018-04-09 2023-11-10 에이에스엠 아이피 홀딩 비.브이. 기판 지지 장치, 이를 포함하는 기판 처리 장치 및 기판 처리 방법
TWI811348B (zh) 2018-05-08 2023-08-11 荷蘭商Ａｓｍ 智慧財產控股公司 藉由循環沉積製程於基板上沉積氧化物膜之方法及相關裝置結構
US12025484B2 (en) 2018-05-08 2024-07-02 Asm Ip Holding B.V. Thin film forming method
US12272527B2 (en) 2018-05-09 2025-04-08 Asm Ip Holding B.V. Apparatus for use with hydrogen radicals and method of using same
KR20190129718A (ko) 2018-05-11 2019-11-20 에이에스엠 아이피 홀딩 비.브이. 기판 상에 피도핑 금속 탄화물 막을 형성하는 방법 및 관련 반도체 소자 구조
KR102596988B1 (ko) 2018-05-28 2023-10-31 에이에스엠 아이피 홀딩 비.브이. 기판 처리 방법 및 그에 의해 제조된 장치
US11718913B2 (en) 2018-06-04 2023-08-08 Asm Ip Holding B.V. Gas distribution system and reactor system including same
TWI840362B (zh) 2018-06-04 2024-05-01 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 水氣降低的晶圓處置腔室
US11286562B2 (en) 2018-06-08 2022-03-29 Asm Ip Holding B.V. Gas-phase chemical reactor and method of using same
US10797133B2 (en) 2018-06-21 2020-10-06 Asm Ip Holding B.V. Method for depositing a phosphorus doped silicon arsenide film and related semiconductor device structures
KR102568797B1 (ko) 2018-06-21 2023-08-21 에이에스엠 아이피 홀딩 비.브이. 기판 처리 시스템
CN112292478A (zh) 2018-06-27 2021-01-29 Asm Ip私人控股有限公司 用于形成含金属的材料的循环沉积方法及包含含金属的材料的膜和结构
CN120591748A (zh) 2018-06-27 2025-09-05 Asm Ip私人控股有限公司 用于形成含金属的材料的循环沉积方法及膜和结构
KR102686758B1 (ko) 2018-06-29 2024-07-18 에이에스엠 아이피 홀딩 비.브이. 박막 증착 방법 및 반도체 장치의 제조 방법
US10612136B2 (en) 2018-06-29 2020-04-07 ASM IP Holding, B.V. Temperature-controlled flange and reactor system including same
US10755922B2 (en) 2018-07-03 2020-08-25 Asm Ip Holding B.V. Method for depositing silicon-free carbon-containing film as gap-fill layer by pulse plasma-assisted deposition
US10388513B1 (en) 2018-07-03 2019-08-20 Asm Ip Holding B.V. Method for depositing silicon-free carbon-containing film as gap-fill layer by pulse plasma-assisted deposition
US10767789B2 (en) 2018-07-16 2020-09-08 Asm Ip Holding B.V. Diaphragm valves, valve components, and methods for forming valve components
US10483099B1 (en) 2018-07-26 2019-11-19 Asm Ip Holding B.V. Method for forming thermally stable organosilicon polymer film
US11053591B2 (en) 2018-08-06 2021-07-06 Asm Ip Holding B.V. Multi-port gas injection system and reactor system including same
US10883175B2 (en) 2018-08-09 2021-01-05 Asm Ip Holding B.V. Vertical furnace for processing substrates and a liner for use therein
US10829852B2 (en) 2018-08-16 2020-11-10 Asm Ip Holding B.V. Gas distribution device for a wafer processing apparatus
US11430674B2 (en) 2018-08-22 2022-08-30 Asm Ip Holding B.V. Sensor array, apparatus for dispensing a vapor phase reactant to a reaction chamber and related methods
KR102707956B1 (ko) 2018-09-11 2024-09-19 에이에스엠 아이피 홀딩 비.브이. 박막 증착 방법
US11024523B2 (en) 2018-09-11 2021-06-01 Asm Ip Holding B.V. Substrate processing apparatus and method
US11049751B2 (en) 2018-09-14 2021-06-29 Asm Ip Holding B.V. Cassette supply system to store and handle cassettes and processing apparatus equipped therewith
CN110970344B (zh) 2018-10-01 2024-10-25 Asmip控股有限公司 衬底保持设备、包含所述设备的系统及其使用方法
US11232963B2 (en) 2018-10-03 2022-01-25 Asm Ip Holding B.V. Substrate processing apparatus and method
KR102592699B1 (ko) 2018-10-08 2023-10-23 에이에스엠 아이피 홀딩 비.브이. 기판 지지 유닛 및 이를 포함하는 박막 증착 장치와 기판 처리 장치
US10847365B2 (en) 2018-10-11 2020-11-24 Asm Ip Holding B.V. Method of forming conformal silicon carbide film by cyclic CVD
US10811256B2 (en) 2018-10-16 2020-10-20 Asm Ip Holding B.V. Method for etching a carbon-containing feature
KR102605121B1 (ko) 2018-10-19 2023-11-23 에이에스엠 아이피 홀딩 비.브이. 기판 처리 장치 및 기판 처리 방법
KR102546322B1 (ko) 2018-10-19 2023-06-21 에이에스엠 아이피 홀딩 비.브이. 기판 처리 장치 및 기판 처리 방법
USD948463S1 (en) 2018-10-24 2022-04-12 Asm Ip Holding B.V. Susceptor for semiconductor substrate supporting apparatus
US10381219B1 (en) 2018-10-25 2019-08-13 Asm Ip Holding B.V. Methods for forming a silicon nitride film
US12378665B2 (en) 2018-10-26 2025-08-05 Asm Ip Holding B.V. High temperature coatings for a preclean and etch apparatus and related methods
US11087997B2 (en) 2018-10-31 2021-08-10 Asm Ip Holding B.V. Substrate processing apparatus for processing substrates
KR102748291B1 (ko) 2018-11-02 2024-12-31 에이에스엠 아이피 홀딩 비.브이. 기판 지지 유닛 및 이를 포함하는 기판 처리 장치
US11572620B2 (en) 2018-11-06 2023-02-07 Asm Ip Holding B.V. Methods for selectively depositing an amorphous silicon film on a substrate
US11031242B2 (en) 2018-11-07 2021-06-08 Asm Ip Holding B.V. Methods for depositing a boron doped silicon germanium film
US10847366B2 (en) 2018-11-16 2020-11-24 Asm Ip Holding B.V. Methods for depositing a transition metal chalcogenide film on a substrate by a cyclical deposition process
US10818758B2 (en) 2018-11-16 2020-10-27 Asm Ip Holding B.V. Methods for forming a metal silicate film on a substrate in a reaction chamber and related semiconductor device structures
US10559458B1 (en) 2018-11-26 2020-02-11 Asm Ip Holding B.V. Method of forming oxynitride film
US12040199B2 (en) 2018-11-28 2024-07-16 Asm Ip Holding B.V. Substrate processing apparatus for processing substrates
US11217444B2 (en) 2018-11-30 2022-01-04 Asm Ip Holding B.V. Method for forming an ultraviolet radiation responsive metal oxide-containing film
KR102636428B1 (ko) 2018-12-04 2024-02-13 에이에스엠 아이피 홀딩 비.브이. 기판 처리 장치를 세정하는 방법
US11158513B2 (en) 2018-12-13 2021-10-26 Asm Ip Holding B.V. Methods for forming a rhenium-containing film on a substrate by a cyclical deposition process and related semiconductor device structures
TWI874340B (zh) 2018-12-14 2025-03-01 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 形成裝置結構之方法、其所形成之結構及施行其之系統
TWI819180B (zh) 2019-01-17 2023-10-21 荷蘭商Ａｓｍ 智慧財產控股公司 藉由循環沈積製程於基板上形成含過渡金屬膜之方法
KR102727227B1 (ko) 2019-01-22 2024-11-07 에이에스엠 아이피 홀딩 비.브이. 기판 처리 장치
CN111524788B (zh) 2019-02-01 2023-11-24 Asm Ip私人控股有限公司 氧化硅的拓扑选择性膜形成的方法
KR102626263B1 (ko) 2019-02-20 2024-01-16 에이에스엠 아이피 홀딩 비.브이. 처리 단계를 포함하는 주기적 증착 방법 및 이를 위한 장치
JP7603377B2 (ja) 2019-02-20 2024-12-20 エーエスエム・アイピー・ホールディング・ベー・フェー 基材表面内に形成された凹部を充填するための方法および装置
JP7509548B2 (ja) 2019-02-20 2024-07-02 エーエスエム・アイピー・ホールディング・ベー・フェー 基材表面内に形成された凹部を充填するための周期的堆積方法および装置
TWI838458B (zh) 2019-02-20 2024-04-11 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 用於3d nand應用中之插塞填充沉積之設備及方法
TWI842826B (zh) 2019-02-22 2024-05-21 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 基材處理設備及處理基材之方法
KR102858005B1 (ko) 2019-03-08 2025-09-09 에이에스엠 아이피 홀딩 비.브이. 실리콘 질화물 층을 선택적으로 증착하는 방법, 및 선택적으로 증착된 실리콘 질화물 층을 포함하는 구조체
KR102782593B1 (ko) 2019-03-08 2025-03-14 에이에스엠 아이피 홀딩 비.브이. SiOC 층을 포함한 구조체 및 이의 형성 방법
US11742198B2 (en) 2019-03-08 2023-08-29 Asm Ip Holding B.V. Structure including SiOCN layer and method of forming same
JP2020167398A (ja) 2019-03-28 2020-10-08 エーエスエム・アイピー・ホールディング・ベー・フェー ドアオープナーおよびドアオープナーが提供される基材処理装置
KR102809999B1 (ko) 2019-04-01 2025-05-19 에이에스엠 아이피 홀딩 비.브이. 반도체 소자를 제조하는 방법
US11447864B2 (en) 2019-04-19 2022-09-20 Asm Ip Holding B.V. Layer forming method and apparatus
KR20200125453A (ko) 2019-04-24 2020-11-04 에이에스엠 아이피 홀딩 비.브이. 기상 반응기 시스템 및 이를 사용하는 방법
KR20200130121A (ko) 2019-05-07 2020-11-18 에이에스엠 아이피 홀딩 비.브이. 딥 튜브가 있는 화학물질 공급원 용기
KR102869364B1 (ko) 2019-05-07 2025-10-10 에이에스엠 아이피 홀딩 비.브이. 비정질 탄소 중합체 막을 개질하는 방법
KR20200130652A (ko) 2019-05-10 2020-11-19 에이에스엠 아이피 홀딩 비.브이. 표면 상에 재료를 증착하는 방법 및 본 방법에 따라 형성된 구조
JP7612342B2 (ja) 2019-05-16 2025-01-14 エーエスエム・アイピー・ホールディング・ベー・フェー ウェハボートハンドリング装置、縦型バッチ炉および方法
JP7598201B2 (ja) 2019-05-16 2024-12-11 エーエスエム・アイピー・ホールディング・ベー・フェー ウェハボートハンドリング装置、縦型バッチ炉および方法
USD947913S1 (en) 2019-05-17 2022-04-05 Asm Ip Holding B.V. Susceptor shaft
USD975665S1 (en) 2019-05-17 2023-01-17 Asm Ip Holding B.V. Susceptor shaft
USD935572S1 (en) 2019-05-24 2021-11-09 Asm Ip Holding B.V. Gas channel plate
USD922229S1 (en) 2019-06-05 2021-06-15 Asm Ip Holding B.V. Device for controlling a temperature of a gas supply unit
KR20200141003A (ko) 2019-06-06 2020-12-17 에이에스엠 아이피 홀딩 비.브이. 가스 감지기를 포함하는 기상 반응기 시스템
KR20200141931A (ko) 2019-06-10 2020-12-21 에이에스엠 아이피 홀딩 비.브이. 석영 에피택셜 챔버를 세정하는 방법
KR20200143254A (ko) 2019-06-11 2020-12-23 에이에스엠 아이피 홀딩 비.브이. 개질 가스를 사용하여 전자 구조를 형성하는 방법, 상기 방법을 수행하기 위한 시스템, 및 상기 방법을 사용하여 형성되는 구조
USD944946S1 (en) 2019-06-14 2022-03-01 Asm Ip Holding B.V. Shower plate
USD931978S1 (en) 2019-06-27 2021-09-28 Asm Ip Holding B.V. Showerhead vacuum transport
KR20210005515A (ko) 2019-07-03 2021-01-14 에이에스엠 아이피 홀딩 비.브이. 기판 처리 장치용 온도 제어 조립체 및 이를 사용하는 방법
JP7499079B2 (ja) 2019-07-09 2024-06-13 エーエスエム・アイピー・ホールディング・ベー・フェー 同軸導波管を用いたプラズマ装置、基板処理方法
CN112216646A (zh) 2019-07-10 2021-01-12 Asm Ip私人控股有限公司 基板支撑组件及包括其的基板处理装置
CN112242318A (zh) 2019-07-16 2021-01-19 Asm Ip私人控股有限公司 基板处理装置
KR102860110B1 (ko) 2019-07-17 2025-09-16 에이에스엠 아이피 홀딩 비.브이. 실리콘 게르마늄 구조를 형성하는 방법
KR20210010816A (ko) 2019-07-17 2021-01-28 에이에스엠 아이피 홀딩 비.브이. 라디칼 보조 점화 플라즈마 시스템 및 방법
US11643724B2 (en) 2019-07-18 2023-05-09 Asm Ip Holding B.V. Method of forming structures using a neutral beam
TWI839544B (zh) 2019-07-19 2024-04-21 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 形成形貌受控的非晶碳聚合物膜之方法
CN112242295B (zh) 2019-07-19 2025-12-09 Asmip私人控股有限公司 形成拓扑受控的无定形碳聚合物膜的方法
CN112309843A (zh) 2019-07-29 2021-02-02 Asm Ip私人控股有限公司 实现高掺杂剂掺入的选择性沉积方法
KR20210015655A (ko) 2019-07-30 2021-02-10 에이에스엠 아이피 홀딩 비.브이. 기판 처리 장치 및 방법
CN112309900B (zh) 2019-07-30 2025-11-04 Asmip私人控股有限公司 基板处理设备
CN112309899B (zh) 2019-07-30 2025-11-14 Asmip私人控股有限公司 基板处理设备
US11587815B2 (en) 2019-07-31 2023-02-21 Asm Ip Holding B.V. Vertical batch furnace assembly
US11227782B2 (en) 2019-07-31 2022-01-18 Asm Ip Holding B.V. Vertical batch furnace assembly
US11587814B2 (en) 2019-07-31 2023-02-21 Asm Ip Holding B.V. Vertical batch furnace assembly
CN118422165A (zh) 2019-08-05 2024-08-02 Asm Ip私人控股有限公司 用于化学源容器的液位传感器
CN112342526A (zh) 2019-08-09 2021-02-09 Asm Ip私人控股有限公司 包括冷却装置的加热器组件及其使用方法
USD965044S1 (en) 2019-08-19 2022-09-27 Asm Ip Holding B.V. Susceptor shaft
USD965524S1 (en) 2019-08-19 2022-10-04 Asm Ip Holding B.V. Susceptor support
JP2021031769A (ja) 2019-08-21 2021-03-01 エーエスエム アイピー ホールディング ビー．ブイ． 成膜原料混合ガス生成装置及び成膜装置
USD949319S1 (en) 2019-08-22 2022-04-19 Asm Ip Holding B.V. Exhaust duct
USD940837S1 (en) 2019-08-22 2022-01-11 Asm Ip Holding B.V. Electrode
USD930782S1 (en) 2019-08-22 2021-09-14 Asm Ip Holding B.V. Gas distributor
USD979506S1 (en) 2019-08-22 2023-02-28 Asm Ip Holding B.V. Insulator
KR20210024423A (ko) 2019-08-22 2021-03-05 에이에스엠 아이피 홀딩 비.브이. 홀을 구비한 구조체를 형성하기 위한 방법
KR20210024420A (ko) 2019-08-23 2021-03-05 에이에스엠 아이피 홀딩 비.브이. 비스(디에틸아미노)실란을 사용하여 peald에 의해 개선된 품질을 갖는 실리콘 산화물 막을 증착하기 위한 방법
US11286558B2 (en) 2019-08-23 2022-03-29 Asm Ip Holding B.V. Methods for depositing a molybdenum nitride film on a surface of a substrate by a cyclical deposition process and related semiconductor device structures including a molybdenum nitride film
KR102806450B1 (ko) 2019-09-04 2025-05-12 에이에스엠 아이피 홀딩 비.브이. 희생 캡핑 층을 이용한 선택적 증착 방법
KR102733104B1 (ko) 2019-09-05 2024-11-22 에이에스엠 아이피 홀딩 비.브이. 기판 처리 장치
US12469693B2 (en) 2019-09-17 2025-11-11 Asm Ip Holding B.V. Method of forming a carbon-containing layer and structure including the layer
US11562901B2 (en) 2019-09-25 2023-01-24 Asm Ip Holding B.V. Substrate processing method
CN112593212B (zh) 2019-10-02 2023-12-22 Asm Ip私人控股有限公司 通过循环等离子体增强沉积工艺形成拓扑选择性氧化硅膜的方法
TW202128273A (zh) 2019-10-08 2021-08-01 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 氣體注入系統、及將材料沉積於反應室內之基板表面上的方法
KR20210042810A (ko) 2019-10-08 2021-04-20 에이에스엠 아이피 홀딩 비.브이. 활성 종을 이용하기 위한 가스 분배 어셈블리를 포함한 반응기 시스템 및 이를 사용하는 방법
TWI846953B (zh) 2019-10-08 2024-07-01 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 基板處理裝置
TWI846966B (zh) 2019-10-10 2024-07-01 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 形成光阻底層之方法及包括光阻底層之結構
US12009241B2 (en) 2019-10-14 2024-06-11 Asm Ip Holding B.V. Vertical batch furnace assembly with detector to detect cassette
TWI834919B (zh) 2019-10-16 2024-03-11 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 氧化矽之拓撲選擇性膜形成之方法
US11637014B2 (en) 2019-10-17 2023-04-25 Asm Ip Holding B.V. Methods for selective deposition of doped semiconductor material
KR102845724B1 (ko) 2019-10-21 2025-08-13 에이에스엠 아이피 홀딩 비.브이. 막을 선택적으로 에칭하기 위한 장치 및 방법
KR20210050453A (ko) 2019-10-25 2021-05-07 에이에스엠 아이피 홀딩 비.브이. 기판 표면 상의 갭 피처를 충진하는 방법 및 이와 관련된 반도체 소자 구조
US11646205B2 (en) 2019-10-29 2023-05-09 Asm Ip Holding B.V. Methods of selectively forming n-type doped material on a surface, systems for selectively forming n-type doped material, and structures formed using same
KR102890638B1 (ko) 2019-11-05 2025-11-25 에이에스엠 아이피 홀딩 비.브이. 도핑된 반도체 층을 갖는 구조체 및 이를 형성하기 위한 방법 및 시스템
US11501968B2 (en) 2019-11-15 2022-11-15 Asm Ip Holding B.V. Method for providing a semiconductor device with silicon filled gaps
KR102861314B1 (ko) 2019-11-20 2025-09-17 에이에스엠 아이피 홀딩 비.브이. 기판의 표면 상에 탄소 함유 물질을 증착하는 방법, 상기 방법을 사용하여 형성된 구조물, 및 상기 구조물을 형성하기 위한 시스템
KR20210065848A (ko) 2019-11-26 2021-06-04 에이에스엠 아이피 홀딩 비.브이. 제1 유전체 표면과 제2 금속성 표면을 포함한 기판 상에 타겟 막을 선택적으로 형성하기 위한 방법
CN112951697B (zh) 2019-11-26 2025-07-29 Asmip私人控股有限公司 基板处理设备
CN120998766A (zh) 2019-11-29 2025-11-21 Asm Ip私人控股有限公司 基板处理设备
CN112885693B (zh) 2019-11-29 2025-06-10 Asmip私人控股有限公司 基板处理设备
JP7527928B2 (ja) 2019-12-02 2024-08-05 エーエスエム・アイピー・ホールディング・ベー・フェー 基板処理装置、基板処理方法
KR20210070898A (ko) 2019-12-04 2021-06-15 에이에스엠 아이피 홀딩 비.브이. 기판 처리 장치
JP7703317B2 (ja) 2019-12-17 2025-07-07 エーエスエム・アイピー・ホールディング・ベー・フェー 窒化バナジウム層および窒化バナジウム層を含む構造体を形成する方法
US11527403B2 (en) 2019-12-19 2022-12-13 Asm Ip Holding B.V. Methods for filling a gap feature on a substrate surface and related semiconductor structures
KR20210089079A (ko) 2020-01-06 2021-07-15 에이에스엠 아이피 홀딩 비.브이. 채널형 리프트 핀
KR20210089077A (ko) 2020-01-06 2021-07-15 에이에스엠 아이피 홀딩 비.브이. 가스 공급 어셈블리, 이의 구성 요소, 및 이를 포함하는 반응기 시스템
US11993847B2 (en) 2020-01-08 2024-05-28 Asm Ip Holding B.V. Injector
KR102882467B1 (ko) 2020-01-16 2025-11-05 에이에스엠 아이피 홀딩 비.브이. 고 종횡비 피처를 형성하는 방법
KR102675856B1 (ko) 2020-01-20 2024-06-17 에이에스엠 아이피 홀딩 비.브이. 박막 형성 방법 및 박막 표면 개질 방법
TWI889744B (zh) 2020-01-29 2025-07-11 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 污染物捕集系統、及擋板堆疊
TWI871421B (zh) 2020-02-03 2025-02-01 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 包括釩或銦層的裝置、結構及其形成方法、系統
KR20210100010A (ko) 2020-02-04 2021-08-13 에이에스엠 아이피 홀딩 비.브이. 대형 물품의 투과율 측정을 위한 방법 및 장치
US11776846B2 (en) 2020-02-07 2023-10-03 Asm Ip Holding B.V. Methods for depositing gap filling fluids and related systems and devices
KR20210103956A (ko) 2020-02-13 2021-08-24 에이에스엠 아이피 홀딩 비.브이. 수광 장치를 포함하는 기판 처리 장치 및 수광 장치의 교정 방법
TW202146691A (zh) 2020-02-13 2021-12-16 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 氣體分配總成、噴淋板總成、及調整至反應室之氣體的傳導率之方法
US11781243B2 (en) 2020-02-17 2023-10-10 Asm Ip Holding B.V. Method for depositing low temperature phosphorous-doped silicon
TWI895326B (zh) 2020-02-28 2025-09-01 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 專用於零件清潔的系統
KR20210113043A (ko) 2020-03-04 2021-09-15 에이에스엠 아이피 홀딩 비.브이. 반응기 시스템용 정렬 고정구
KR20210116249A (ko) 2020-03-11 2021-09-27 에이에스엠 아이피 홀딩 비.브이. 록아웃 태그아웃 어셈블리 및 시스템 그리고 이의 사용 방법
KR20210116240A (ko) 2020-03-11 2021-09-27 에이에스엠 아이피 홀딩 비.브이. 조절성 접합부를 갖는 기판 핸들링 장치
CN113394086A (zh) 2020-03-12 2021-09-14 Asm Ip私人控股有限公司 用于制造具有目标拓扑轮廓的层结构的方法
US12173404B2 (en) 2020-03-17 2024-12-24 Asm Ip Holding B.V. Method of depositing epitaxial material, structure formed using the method, and system for performing the method
KR102755229B1 (ko) 2020-04-02 2025-01-14 에이에스엠 아이피 홀딩 비.브이. 박막 형성 방법
TWI887376B (zh) 2020-04-03 2025-06-21 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 半導體裝置的製造方法
TWI888525B (zh) 2020-04-08 2025-07-01 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 用於選擇性蝕刻氧化矽膜之設備及方法
US11821078B2 (en) 2020-04-15 2023-11-21 Asm Ip Holding B.V. Method for forming precoat film and method for forming silicon-containing film
KR20210128343A (ko) 2020-04-15 2021-10-26 에이에스엠 아이피 홀딩 비.브이. 크롬 나이트라이드 층을 형성하는 방법 및 크롬 나이트라이드 층을 포함하는 구조
US11996289B2 (en) 2020-04-16 2024-05-28 Asm Ip Holding B.V. Methods of forming structures including silicon germanium and silicon layers, devices formed using the methods, and systems for performing the methods
TW202143328A (zh) 2020-04-21 2021-11-16 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 用於調整膜應力之方法
TW202208671A (zh) 2020-04-24 2022-03-01 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 形成包括硼化釩及磷化釩層的結構之方法
KR20210132600A (ko) 2020-04-24 2021-11-04 에이에스엠 아이피 홀딩 비.브이. 바나듐, 질소 및 추가 원소를 포함한 층을 증착하기 위한 방법 및 시스템
KR102866804B1 (ko) 2020-04-24 2025-09-30 에이에스엠 아이피 홀딩 비.브이. 냉각 가스 공급부를 포함한 수직형 배치 퍼니스 어셈블리
JP2021172884A (ja) 2020-04-24 2021-11-01 エーエスエム・アイピー・ホールディング・ベー・フェー 窒化バナジウム含有層を形成する方法および窒化バナジウム含有層を含む構造体
KR20210132612A (ko) 2020-04-24 2021-11-04 에이에스엠 아이피 홀딩 비.브이. 바나듐 화합물들을 안정화하기 위한 방법들 및 장치
KR102783898B1 (ko) 2020-04-29 2025-03-18 에이에스엠 아이피 홀딩 비.브이. 고체 소스 전구체 용기
KR20210134869A (ko) 2020-05-01 2021-11-11 에이에스엠 아이피 홀딩 비.브이. Foup 핸들러를 이용한 foup의 빠른 교환
JP7726664B2 (ja) 2020-05-04 2025-08-20 エーエスエム・アイピー・ホールディング・ベー・フェー 基板を処理するための基板処理システム
JP7736446B2 (ja) 2020-05-07 2025-09-09 エーエスエム・アイピー・ホールディング・ベー・フェー 同調回路を備える反応器システム
KR20210137395A (ko) 2020-05-07 2021-11-17 에이에스엠 아이피 홀딩 비.브이. 불소계 라디칼을 이용하여 반응 챔버의 인시츄 식각을 수행하기 위한 장치 및 방법
KR102788543B1 (ko) 2020-05-13 2025-03-27 에이에스엠 아이피 홀딩 비.브이. 반응기 시스템용 레이저 정렬 고정구
TW202146699A (zh) 2020-05-15 2021-12-16 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 形成矽鍺層之方法、半導體結構、半導體裝置、形成沉積層之方法、及沉積系統
TW202147383A (zh) 2020-05-19 2021-12-16 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 基材處理設備
KR102795476B1 (ko) 2020-05-21 2025-04-11 에이에스엠 아이피 홀딩 비.브이. 다수의 탄소 층을 포함한 구조체 및 이를 형성하고 사용하는 방법
KR20210145079A (ko) 2020-05-21 2021-12-01 에이에스엠 아이피 홀딩 비.브이. 기판을 처리하기 위한 플랜지 및 장치
TWI873343B (zh) 2020-05-22 2025-02-21 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 用於在基材上形成薄膜之反應系統
TW202212650A (zh) 2020-05-26 2022-04-01 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 沉積含硼及鎵的矽鍺層之方法
TWI876048B (zh) 2020-05-29 2025-03-11 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 基板處理方法
TW202212620A (zh) 2020-06-02 2022-04-01 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 處理基板之設備、形成膜之方法、及控制用於處理基板之設備之方法
KR20210156219A (ko) 2020-06-16 2021-12-24 에이에스엠 아이피 홀딩 비.브이. 붕소를 함유한 실리콘 게르마늄 층을 증착하는 방법
US11646204B2 (en) 2020-06-24 2023-05-09 Asm Ip Holding B.V. Method for forming a layer provided with silicon
TWI873359B (zh) 2020-06-30 2025-02-21 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 基板處理方法
TWI896694B (zh) 2020-07-01 2025-09-11 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 沉積方法、半導體結構、及沉積系統
KR102707957B1 (ko) 2020-07-08 2024-09-19 에이에스엠 아이피 홀딩 비.브이. 기판 처리 방법
TWI864307B (zh) 2020-07-17 2024-12-01 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 用於光微影之結構、方法與系統
TWI878570B (zh) 2020-07-20 2025-04-01 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 用於沉積鉬層之方法及系統
KR20220011092A (ko) 2020-07-20 2022-01-27 에이에스엠 아이피 홀딩 비.브이. 전이 금속층을 포함하는 구조체를 형성하기 위한 방법 및 시스템
US12322591B2 (en) 2020-07-27 2025-06-03 Asm Ip Holding B.V. Thin film deposition process
KR20220021863A (ko) 2020-08-14 2022-02-22 에이에스엠 아이피 홀딩 비.브이. 기판 처리 방법
US12040177B2 (en) 2020-08-18 2024-07-16 Asm Ip Holding B.V. Methods for forming a laminate film by cyclical plasma-enhanced deposition processes
TW202228863A (zh) 2020-08-25 2022-08-01 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 清潔基板的方法、選擇性沉積的方法、及反應器系統
KR102855073B1 (ko) 2020-08-26 2025-09-03 에이에스엠 아이피 홀딩 비.브이. 금속 실리콘 산화물 및 금속 실리콘 산질화물 층을 형성하기 위한 방법 및 시스템
TW202229601A (zh) 2020-08-27 2022-08-01 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 形成圖案化結構的方法、操控機械特性的方法、裝置結構、及基板處理系統
KR20220033997A (ko) 2020-09-10 2022-03-17 에이에스엠 아이피 홀딩 비.브이. 갭 충진 유체를 증착하기 위한 방법 그리고 이와 관련된 시스템 및 장치
USD990534S1 (en) 2020-09-11 2023-06-27 Asm Ip Holding B.V. Weighted lift pin
KR20220036866A (ko) 2020-09-16 2022-03-23 에이에스엠 아이피 홀딩 비.브이. 실리콘 산화물 증착 방법
USD1012873S1 (en) 2020-09-24 2024-01-30 Asm Ip Holding B.V. Electrode for semiconductor processing apparatus
TWI889903B (zh) 2020-09-25 2025-07-11 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 基板處理方法
US12009224B2 (en) 2020-09-29 2024-06-11 Asm Ip Holding B.V. Apparatus and method for etching metal nitrides
KR20220045900A (ko) 2020-10-06 2022-04-13 에이에스엠 아이피 홀딩 비.브이. 실리콘 함유 재료를 증착하기 위한 증착 방법 및 장치
CN114293174A (zh) 2020-10-07 2022-04-08 Asm Ip私人控股有限公司 气体供应单元和包括气体供应单元的衬底处理设备
TW202229613A (zh) 2020-10-14 2022-08-01 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 於階梯式結構上沉積材料的方法
KR102873665B1 (ko) 2020-10-15 2025-10-17 에이에스엠 아이피 홀딩 비.브이. 반도체 소자의 제조 방법, 및 ether-cat을 사용하는 기판 처리 장치
KR20220053482A (ko) 2020-10-22 2022-04-29 에이에스엠 아이피 홀딩 비.브이. 바나듐 금속을 증착하는 방법, 구조체, 소자 및 증착 어셈블리
TW202223136A (zh) 2020-10-28 2022-06-16 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 用於在基板上形成層之方法、及半導體處理系統
TW202229620A (zh) 2020-11-12 2022-08-01 特文特大學 沉積系統、用於控制反應條件之方法、沉積方法
TW202229795A (zh) 2020-11-23 2022-08-01 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 具注入器之基板處理設備
TW202235649A (zh) 2020-11-24 2022-09-16 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 填充間隙之方法與相關之系統及裝置
KR20220076343A (ko) 2020-11-30 2022-06-08 에이에스엠 아이피 홀딩 비.브이. 기판 처리 장치의 반응 챔버 내에 배열되도록 구성된 인젝터
US12255053B2 (en) 2020-12-10 2025-03-18 Asm Ip Holding B.V. Methods and systems for depositing a layer
TW202233884A (zh) 2020-12-14 2022-09-01 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 形成臨限電壓控制用之結構的方法
CN114639631A (zh) 2020-12-16 2022-06-17 Asm Ip私人控股有限公司 跳动和摆动测量固定装置
TW202232639A (zh) 2020-12-18 2022-08-16 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 具有可旋轉台的晶圓處理設備
TW202242184A (zh) 2020-12-22 2022-11-01 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 前驅物膠囊、前驅物容器、氣相沉積總成、及將固態前驅物裝載至前驅物容器中之方法
TW202231903A (zh) 2020-12-22 2022-08-16 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 過渡金屬沉積方法、過渡金屬層、用於沉積過渡金屬於基板上的沉積總成
TW202226899A (zh) 2020-12-22 2022-07-01 荷蘭商Ａｓｍ Ｉｐ私人控股有限公司 具匹配器的電漿處理裝置
USD981973S1 (en) 2021-05-11 2023-03-28 Asm Ip Holding B.V. Reactor wall for substrate processing apparatus
USD1023959S1 (en) 2021-05-11 2024-04-23 Asm Ip Holding B.V. Electrode for substrate processing apparatus
USD980814S1 (en) 2021-05-11 2023-03-14 Asm Ip Holding B.V. Gas distributor for substrate processing apparatus
USD980813S1 (en) 2021-05-11 2023-03-14 Asm Ip Holding B.V. Gas flow control plate for substrate processing apparatus
CN113234194B (zh) * 2021-06-29 2022-08-12 北京科华微电子材料有限公司 一种共聚物、底层胶组合物、双层体系及其在双层剥离工艺中的应用
USD990441S1 (en) 2021-09-07 2023-06-27 Asm Ip Holding B.V. Gas flow control plate
CN115873176B (zh) * 2021-09-28 2023-09-26 上海新阳半导体材料股份有限公司 一种duv光刻用底部抗反射涂层及其制备方法和应用
USD1099184S1 (en) 2021-11-29 2025-10-21 Asm Ip Holding B.V. Weighted lift pin
USD1060598S1 (en) 2021-12-03 2025-02-04 Asm Ip Holding B.V. Split showerhead cover

Family Cites Families (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US2336846A (en) * 1938-01-03 1943-12-14 Gen Electric Etching of capacitor armatures
US4857435A (en) * 1983-11-01 1989-08-15 Hoechst Celanese Corporation Positive photoresist thermally stable compositions and elements having deep UV response with maleimide copolymer
JPS62255934A (ja) * 1986-04-30 1987-11-07 Ube Ind Ltd ネガ型フオトレジスト組成物
JPH02129641A (ja) * 1988-11-09 1990-05-17 Nagase Denshi Kagaku Kk フオトレジスト組成物
JPH05297591A (ja) * 1992-04-20 1993-11-12 Fujitsu Ltd ポジ型放射線レジストとレジストパターンの形成方法
US5312717A (en) * 1992-09-24 1994-05-17 International Business Machines Corporation Residue free vertical pattern transfer with top surface imaging resists
US5843624A (en) * 1996-03-08 1998-12-01 Lucent Technologies Inc. Energy-sensitive resist material and a process for device fabrication using an energy-sensitive resist material
TW353775B (en) * 1996-11-27 1999-03-01 Tokyo Electron Ltd Production of semiconductor device
KR100220953B1 (ko) * 1996-12-31 1999-10-01 김영환 아미드 또는 이미드를 도입한 ArF 감광막 수지
KR100252546B1 (ko) 1997-11-01 2000-04-15 김영환 공중합체 수지와 포토레지스트 및 그 제조방법

Also Published As

Publication number Publication date
KR19990081721A (ko) 1999-11-15
DE19919795A1 (de) 1999-12-16
GB2336846B (en) 2002-09-04
JPH11349637A (ja) 1999-12-21
CN1238344A (zh) 1999-12-15
CN1146602C (zh) 2004-04-21
GB2336846A (en) 1999-11-03
US6225020B1 (en) 2001-05-01
GB9909920D0 (en) 1999-06-30
KR100376984B1 (ko) 2003-07-16
TW491861B (en) 2002-06-21

Similar Documents

Publication Publication Date Title
JP4028131B2 (ja) フォトレジスト重合体とその製造方法、フォトレジスト組成物、及びフォトレジストパターンの形成方法
JP3895886B2 (ja) フォトレジストパターンの形成方法及び半導体素子の製造方法
JP4663075B2 (ja) フォトレジスト用単量体とその製造方法、フォトレジスト用共重合体とその製造方法及びフォトレジスト組成物
JP3946449B2 (ja) フォトレジスト重合体、フォトレジスト組成物、及びフォトレジストパターン形成方法
TWI282797B (en) Photoresist polymer and photoresist composition containing the same
JP4127941B2 (ja) フォトレジスト組成物、フォトレジストパターン形成方法、及び、半導体素子の製造方法
JP3875474B2 (ja) フォトレジスト組成物、フォトレジストパターン形成方法および半導体素子の製造方法
US6235448B1 (en) Photoresist monomers, polymers thereof, and photoresist compositions containing the same
JP2008170952A (ja) 感光剤組成物及びこれを利用したパターン形成方法
JPH07191463A (ja) レジストおよびこれを使った半導体装置の製造方法
JP4102010B2 (ja) 有機反射防止膜用組成物とその製造方法
JP4527827B2 (ja) フォトレジスト架橋剤、フォトレジスト組成物、フォトレジストパターン形成方法、および半導体素子
JP4002057B2 (ja) 有機反射防止膜用組成物、及び有機反射防止膜パターン形成方法
JP3587770B2 (ja) フォトレジスト用共重合体とその製造方法、フォトレジスト組成物、フォトレジストパターン形成方法、及び半導体素子
US6737217B2 (en) Photoresist monomers containing fluorine-substituted benzylcarboxylate and photoresist polymers comprising the same
JP3641748B2 (ja) フォトレジスト単量体、フォトレジスト重合体、フォトレジスト重合体の製造方法、フォトレジスト組成物、フォトレジストパターン形成方法、及び半導体素子
KR100527533B1 (ko) Ｔｉｐｓ 공정용 포토레지스트 중합체 및 이를 함유하는포토레지스트 조성물
US7270936B2 (en) Negative resist composition comprising hydroxy-substituted base polymer and Si-containing crosslinker having epoxy ring and a method for patterning semiconductor devices using the same
JP3547376B2 (ja) フォトレジスト用共重合体とその製造方法、フォトレジスト組成物、フォトレジストパターン形成方法、及び、半導体素子
TWI307451B (en) Photoresist composition
KR100520187B1 (ko) 할로겐을 포함하는 신규의 포토레지스트
KR100680427B1 (ko) 포토레지스트 중합체 및 이를 포함하는 포토레지스트 조성물
JP4041335B2 (ja) フォトレジスト重合体、フォトレジスト重合体の製造方法、フォトレジスト組成物、フォトレジストパターン形成方法及び半導体素子
KR100680404B1 (ko) 포토레지스트 중합체 및 이를 함유하는 포토레지스트 조성물
JPH11305445A (ja) フォトレジスト用重合体混合物及びこれを含むフォトレジスト組成物

Legal Events

Date Code Title Description
A521 Written amendment

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20050208

A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20050208

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20070508

A521 Written amendment

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20070808

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20071002

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20071011

FPAY Renewal fee payment (event date is renewal date of database)

Free format text: PAYMENT UNTIL: 20101019

Year of fee payment: 3

R150 Certificate of patent or registration of utility model

Free format text: JAPANESE INTERMEDIATE CODE: R150

LAPS Cancellation because of no payment of annual fees
