Abstract

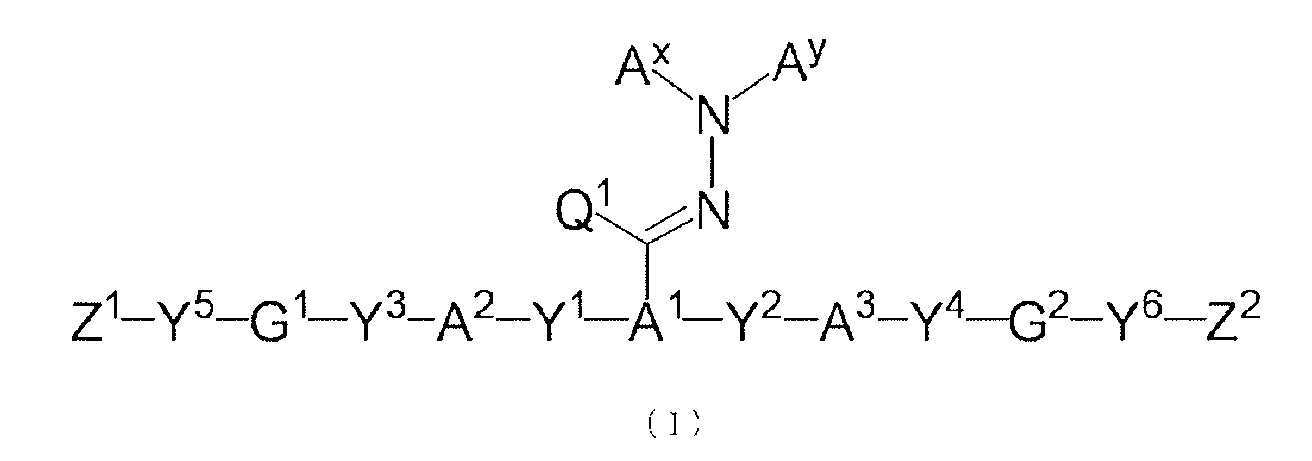

본 발명은 하기 식 (I) 로 나타내는 중합성 화합물에 관한 것이다. 본 발명에 의하면, 낮은 융점을 가지며, 용해성이 우수하고, 저비용으로 제조 가능하고, 또한, 넓은 파장역에 있어서 균일한 편광 변환이 가능한 광학 필름을 얻을 수 있는, 중합성 화합물, 중합성 조성물, 고분자, 및 광학 이방체가 제공된다.
Figure pat00231

〔식 중, Y1 ∼ Y6 은 단결합, -O-, -O-C(=O)-, -C(=O)-O- 등을, G1, G2 는 C 1 ∼ 20 의 2 가의 지방족기 등을, Z1, Z2 는 C 2 ∼ 10 의 알케닐기 등을, Ax 는 방향족 탄화수소 고리 및 방향족 복소 고리로 이루어지는 군에서 선택되는 적어도 하나의 방향 고리를 갖는, C 2 ∼ 30 의 유기기 등을, Ay 는 수소 원자, 치환기를 가지고 있어도 되는 C 1 ∼ 20 의 알킬기, 또는, 방향족 탄화수소 고리 및 방향족 복소 고리로 이루어지는 군에서 선택되는 적어도 하나의 방향 고리를 갖는, C 2 ∼ 30 의 유기기 등을, A1 은 3 가의 방향족기 등을, A2, A3 은 2 가의 방향족기 등을, Q1 은 수소 원자, C 1 ∼ 6 의 알킬기 등을 나타낸다.〕

Description

중합성 화합물, 중합성 조성물, 고분자, 및 광학 이방체 {POLYMERIZABLE COMPOUND, POLYMERIZABLE COMPOSITION, POLYMER, AND OPTICALLY ANISOTROPIC MATERIAL}
본 발명은 넓은 파장역에 있어서 균일한 편광 변환이 가능한 광학 필름을 제조할 수 있는 중합성 화합물, 중합성 조성물 및 고분자, 그리고 광학 이방체에 관한 것이다.
플랫 패널 표시 장치 (FPD) 는, 편광판이나 위상차판 등의 광학 필름을 사용함으로써 고정밀한 표시가 가능한 점에서, 우수한 표시 디바이스로서 텔레비전을 비롯하여 널리 사용되고 있다.
위상차판에는, 직선 편광을 원편광으로 변환하는 1/4 파장판이나 직선 편광의 편광 진동면을 90 도 변환하는 1/2 파장판 등이 있다. 이들 위상차판은, 어느 특정한 단색광에 대해서는 정확하게 광선 파장의 1/4 λ 혹은 1/2 λ 의 위상차로 변환 가능한 것이다.
그러나, 종래의 위상차판에는, 위상차판을 통과하여 출력되는 편광이 유색의 편광으로 변환되어 버린다는 문제가 있었다. 이것은, 위상차판을 구성하는 재료가 위상차에 대해 파장 분산성을 가지며, 가시광영역의 광선이 혼재하는 합성파인 백색광에 대해 각 파장마다의 편광 상태에 분포가 생기는 점에서, 모든 파장 영역에 있어서 정확한 1/4 λ 혹은 1/2 λ 의 위상차로 조정하는 것이 불가능한 것에서 기인한다.
이와 동일한 문제를 해결하기 위해, 넓은 파장역의 광에 대해 균일한 위상차를 부여할 수 있는 광대역 위상차판, 이른바 역파장 분산성을 갖는 위상차판이 여러 가지 검토되고 있다 (예를 들어, 특허문헌 1 ∼ 6).
한편, 모바일 PC, 휴대 전화 등 휴대형의 정보 단말의 고기능화 및 보급에 수반하여, 플랫 패널 표시 장치의 두께를 최대한 얇게 억제하는 것이 요구되어 오고 있다. 그 결과, 구성 부재인 위상차판의 박층화도 요구되고 있다.
박층화의 방법으로서는, 필름 기재에 저분자 중합성 화합물을 함유하는 중합성 조성물을 도포함으로써 위상차판을 제조하는 방법이 최근에는 가장 유효한 방법으로 되어 있다. 우수한 파장 분산성을 갖는 저분자 중합성 화합물 또는 그것을 사용한 중합성 조성물의 개발이 많이 실시되고 있다 (예를 들어, 특허문헌 7 ∼ 24).
그러나, 이들 문헌에 기재된 저분자 중합성 화합물 또는 중합성 조성물은 역파장 분산성이 불충분하거나, 공업적 프로세스에 있어서의 가공에는 적합하지 않은 높은 융점을 가지고 있기 때문에, 필름에 도포하는 것이 곤란하거나, 액정성을 나타내는 온도 범위가 극단적으로 좁거나, 공업적 프로세스에 있어서 일반적으로 사용되는 용매에 대한 용해도가 낮거나 하는 등, 성능면에서 많은 과제를 가지고 있다. 또, 이들의 저분자 중합성 화합물 등은 매우 고가의 시약을 사용하는 합성법을 구사하여, 다단계로 합성되는 것인 점에서, 비용면에서도 과제를 가지고 있었다.
일본 공개특허공보 평10-68816호 일본 공개특허공보 평10-90521호 일본 공개특허공보 평11-52131호 일본 공개특허공보 2000-284126호 (US20020159005A1) 일본 공개특허공보 2001-4837호 국제 공개 제2000/026705호 일본 공개특허공보 2002-267838호 일본 공개특허공보 2003-160540호 (US20030102458A1) 일본 공개특허공보 2005-208414호 일본 공개특허공보 2005-208415호 일본 공개특허공보 2005-208416호 일본 공개특허공보 2005-289980호 (US20070176145A1) 일본 공개특허공보 2006-330710호 (US20090072194A1) 일본 공개특허공보 2009-179563호 (US20090189120A1) 일본 공개특허공보 2010-31223호 일본 공개특허공보 2011-6360호 일본 공개특허공보 2011-6361호 일본 공개특허공보 2011-42606호 일본 공표특허공보 2010-537954호 (US20100201920A1) 일본 공표특허공보 2010-537955호 (US20100301271A1) 국제 공개 제2006/052001호 (US20070298191A1) 미국 특허 제6,139,771호 미국 특허 제6,203,724호 미국 특허 제5,567,349호
본 발명은 상기한 종래 기술을 감안하여 이루어진 것으로, 실용적인 낮은 융점을 가지며, 범용 용매에 대한 용해성이 우수하고, 저비용으로 제조 가능하며, 또한, 넓은 파장역에 있어서 균일한 편광 변환이 가능한 광학 필름을 얻을 수 있는, 중합성 화합물, 중합성 조성물, 및 고분자, 그리고, 광학 이방체를 제공하는 것을 목적으로 한다.
본 발명자들은 상기 과제를 해결하기 위해 예의 연구했다. 그 결과, 하기 식 (I) 로 나타내는 중합성 화합물, 또는 상기 중합성 화합물과 중합 개시제를 함유하는 중합성 조성물을 중합하여 얻어지는 고분자를 구성 재료로 하는 광학 이방체를 사용함으로써, 넓은 파장역에 있어서 균일한 편광 변환이 가능한, 성능면에서 만족스러운 광학 필름을 저비용으로 제조할 수 있는 것을 알아내어, 본 발명을 완성하기에 이르렀다.
이렇게 하여 본 발명에 의하면, (1) ∼ (9) 의 중합성 화합물, (10), (11) 의 중합성 조성물, (12), (13) 의 고분자, 및 (14) 의 광학 이방체가 제공된다.
(1) 하기 식 (I)
[화학식 1]
Figure pat00001
〔식 중, Y1 ∼ Y6 은 각각 독립적으로 화학적인 단결합, -O-, -S-, -O-C(=O)-, -C(=O)-O-, -O-C(=O)-O-, -NR1-C(=O)-, -C(=O)-NR1-, -O-C(=O)-NR1-, -NR1-C(=O)-O-, -NR1-C(=O)-NR1-, -O-NR1-, 또는, -NR1-O- 를 나타낸다. 여기서, R1 은 수소 원자 또는 탄소수 1 ∼ 6 의 알킬기를 나타낸다.
G1, G2 는 각각 독립적으로 치환기를 가지고 있어도 되는 탄소수 1 ∼ 20 의 2 가의 지방족기를 나타낸다〔그 지방족기에는, -O-, -S-, -O-C(=O)-, -C(=O)-O-, -O-C(=O)-O-, -NR2-C(=O)-, -C(=O)-NR2-, -NR2-, 또는, -C(=O)- 가 개재되어 있어도 된다. 단, -O- 또는 -S- 가 각각 2 이상 인접하여 개재되는 경우를 제외한다. 여기서, R2 는 수소 원자 또는 탄소수 1 ∼ 6 의 알킬기를 나타낸다.〕.
Z1, Z2 는 각각 독립적으로 할로겐 원자로 치환되어 있어도 되는 탄소수 2 ∼ 10 의 알케닐기를 나타낸다.

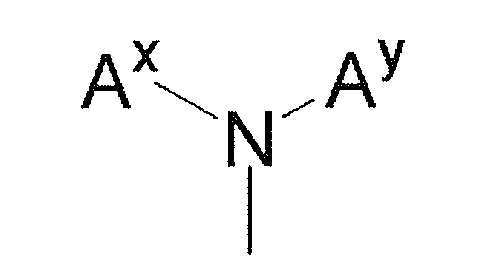

Ax 는 방향족 탄화수소 고리 및 방향족 복소 고리로 이루어지는 군에서 선택되는 적어도 하나의 방향 고리를 갖는, 탄소수 2 ∼ 30 의 유기기를 나타낸다.
Ay 는 수소 원자, 치환기를 가지고 있어도 되는 탄소수 1 ∼ 20 의 알킬기, 치환기를 가지고 있어도 되는 탄소수 2 ∼ 20 의 알케닐기, 치환기를 가지고 있어도 되는 탄소수 3 ∼ 12 의 시클로알킬기, -C(=O)-R3, -SO2-R6, 또는, 방향족 탄화수소 고리 및 방향족 복소 고리로 이루어지는 군에서 선택되는 적어도 하나의 방향 고리를 갖는, 탄소수 2 ∼ 30 의 유기기를 나타낸다.
상기 Ax 및 Ay 가 갖는 방향 고리는 치환기를 가지고 있어도 된다.
또, 상기 Ax 와 Ay 는 하나가 되어, 고리를 형성하고 있어도 된다. 여기서, R3 은 치환기를 가지고 있어도 되는 탄소수 1 ∼ 20 의 알킬기, 치환기를 가지고 있어도 되는 탄소수 2 ∼ 20 의 알케닐기, 치환기를 가지고 있어도 되는 탄소수 3 ∼ 12 의 시클로알킬기를 나타내고, R6 은, 탄소수 1 ∼ 20 의 알킬기, 탄소수 2 ∼ 20 의 알케닐기, 페닐기, 또는, 4-메틸페닐기를 나타낸다.
A1 은 치환기를 가지고 있어도 되는 3 가의 방향족기를 나타낸다.
A2, A3 은 각각 독립적으로 치환기를 가지고 있어도 되는 탄소수 6 ∼ 30 의 2 가의 방향족기를 나타낸다.
Q1 은 수소 원자, 또는, 치환기를 가지고 있어도 되는 탄소수 1 ∼ 6 의 알킬기를 나타낸다.〕
로 나타내는 중합성 화합물.
(2) 상기 Ax 와 Ay 에 포함되는 π 전자의 총 수가 4 이상 24 이하인 (1) 에 기재된 중합성 화합물.

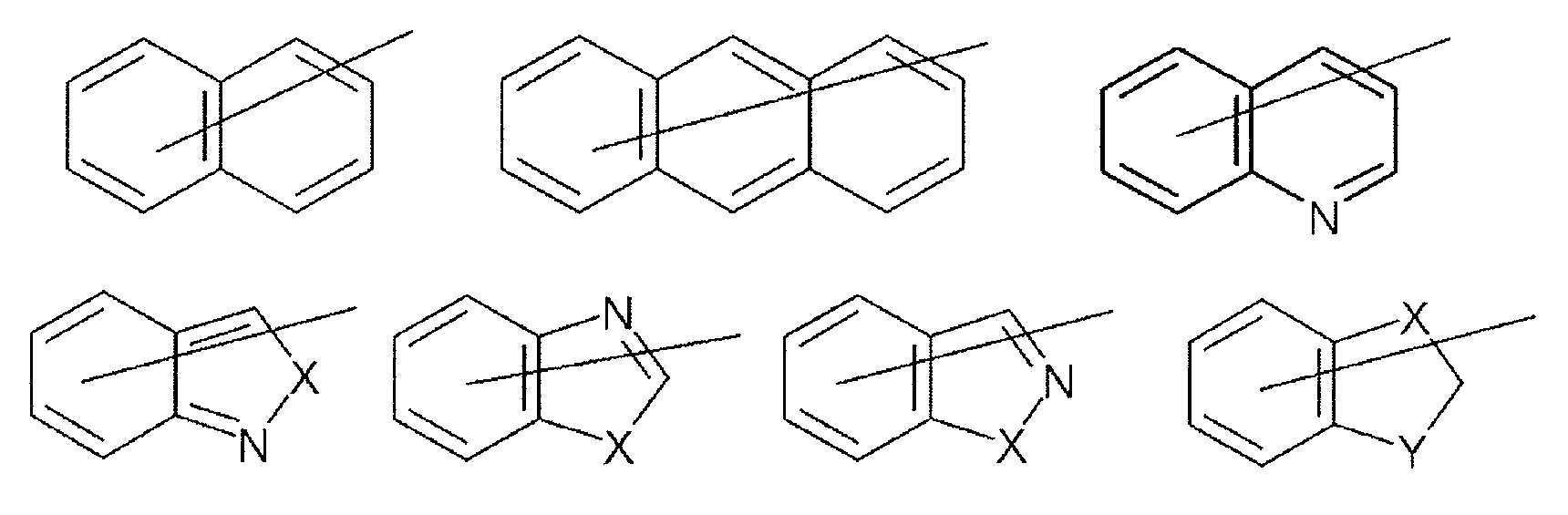

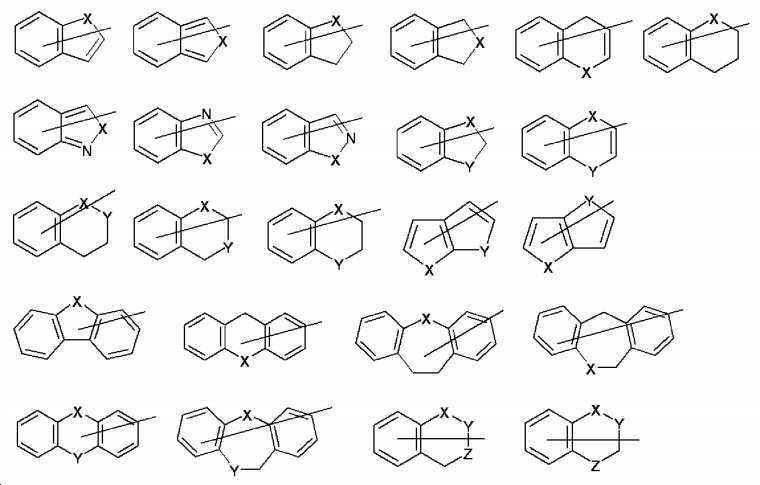

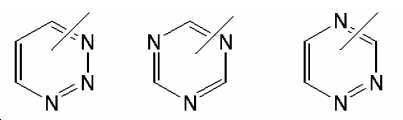

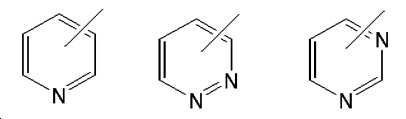

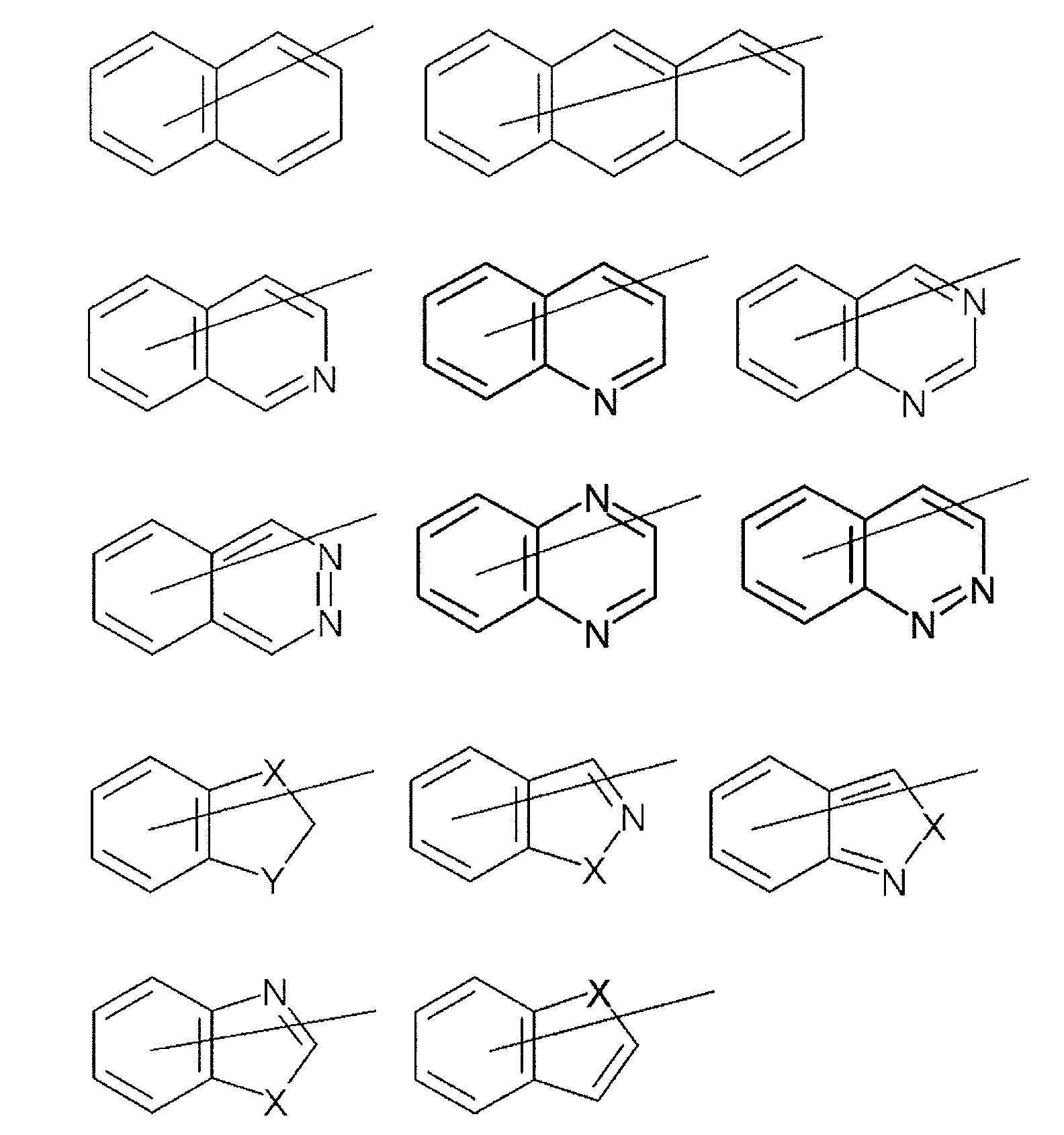

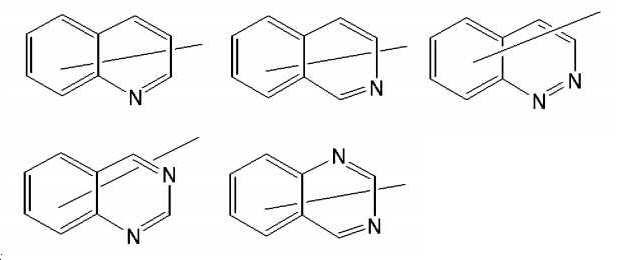

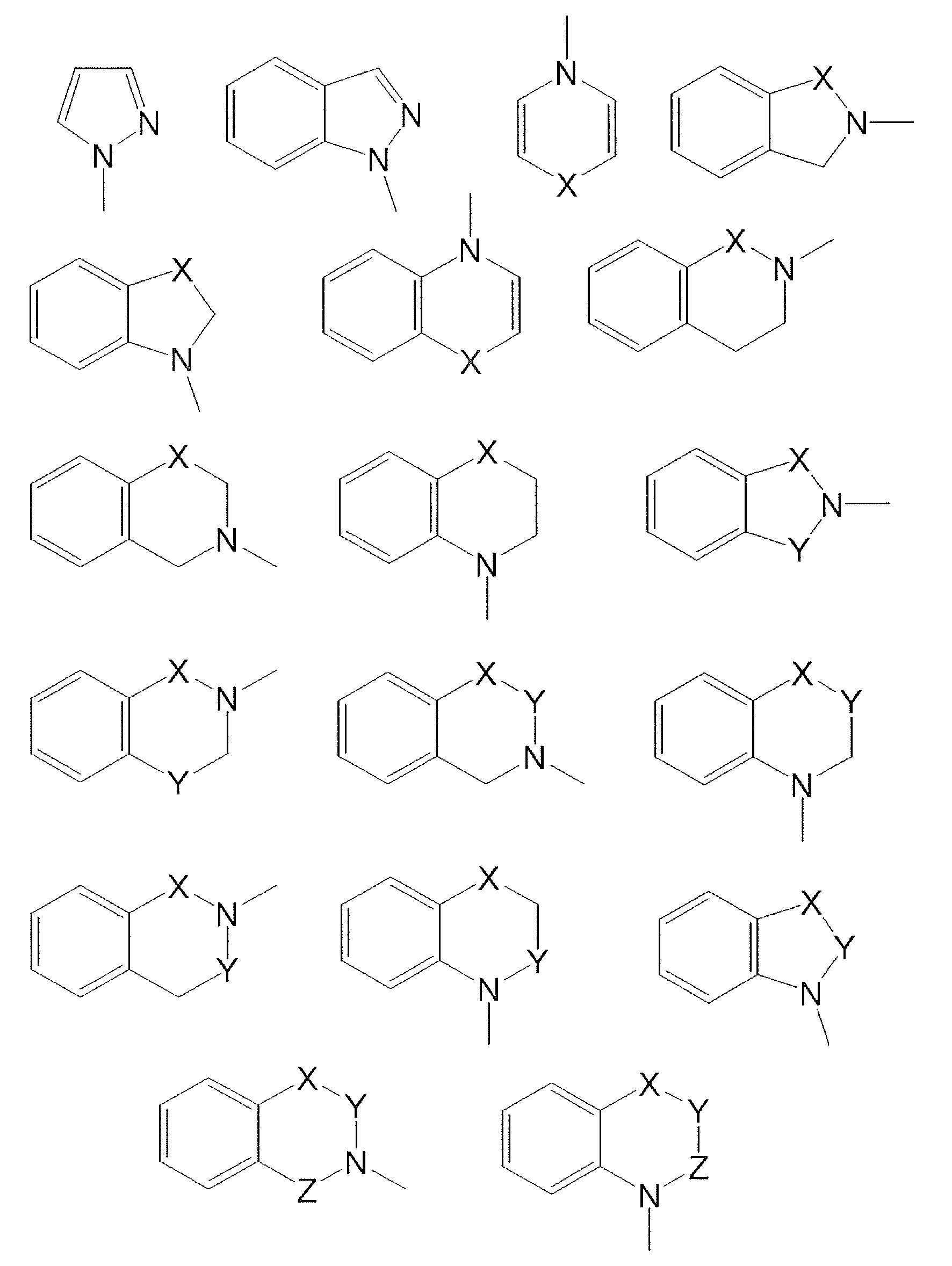

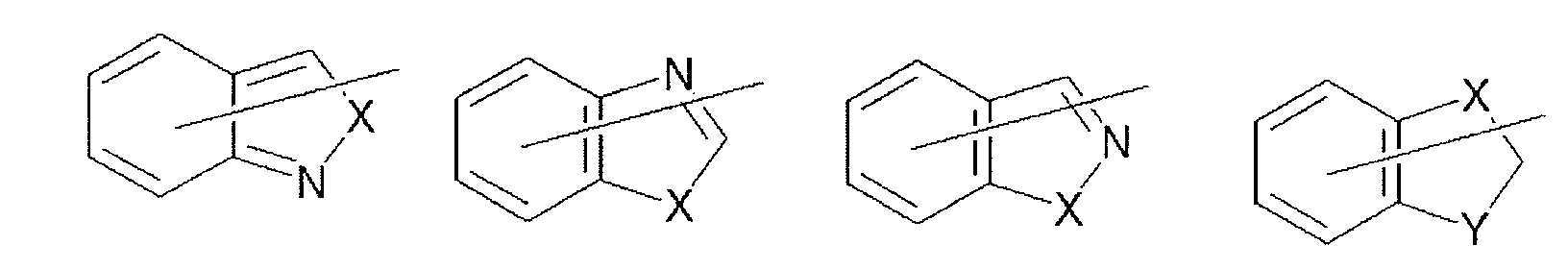

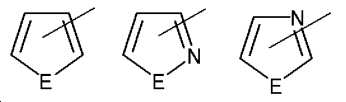

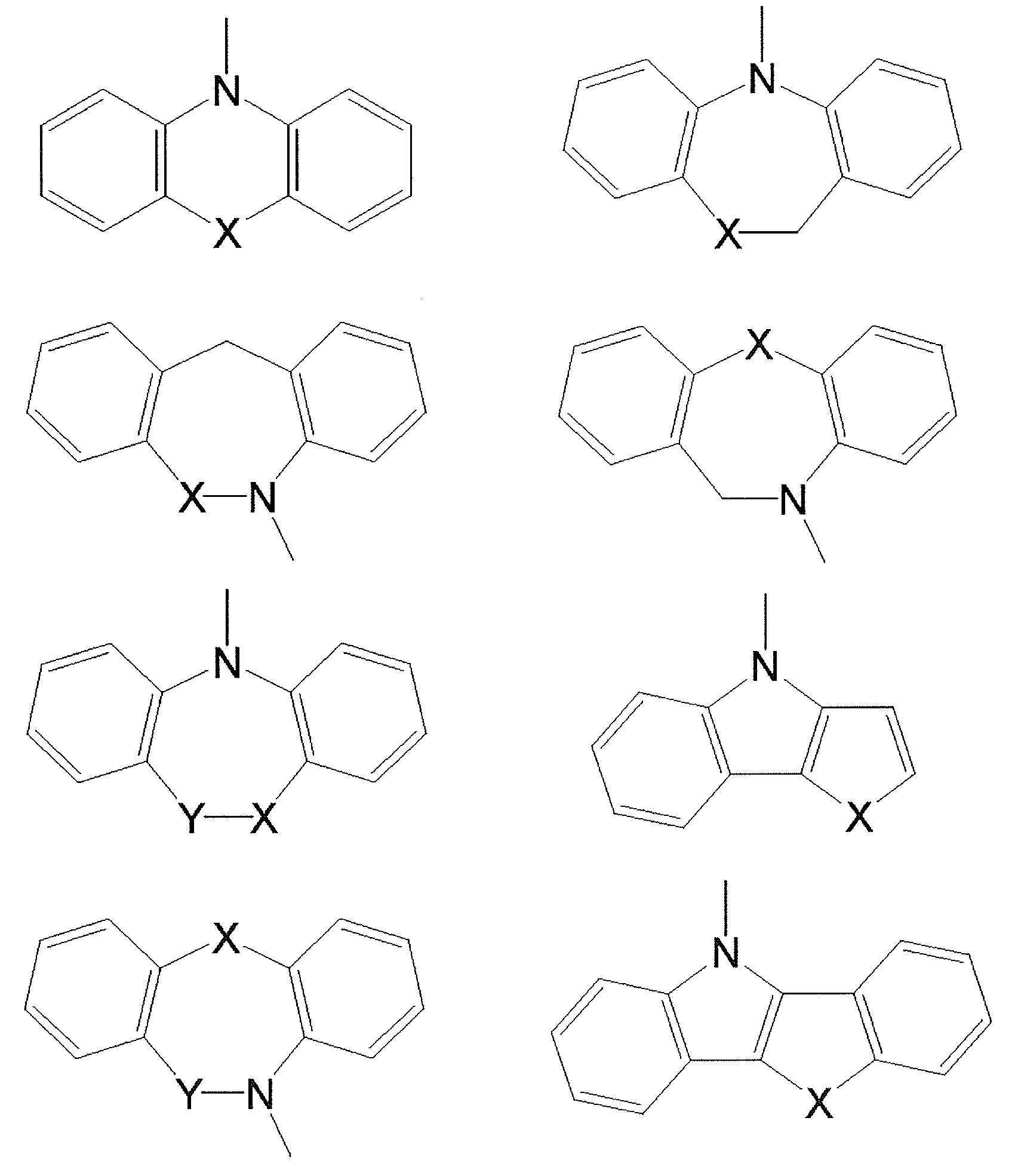

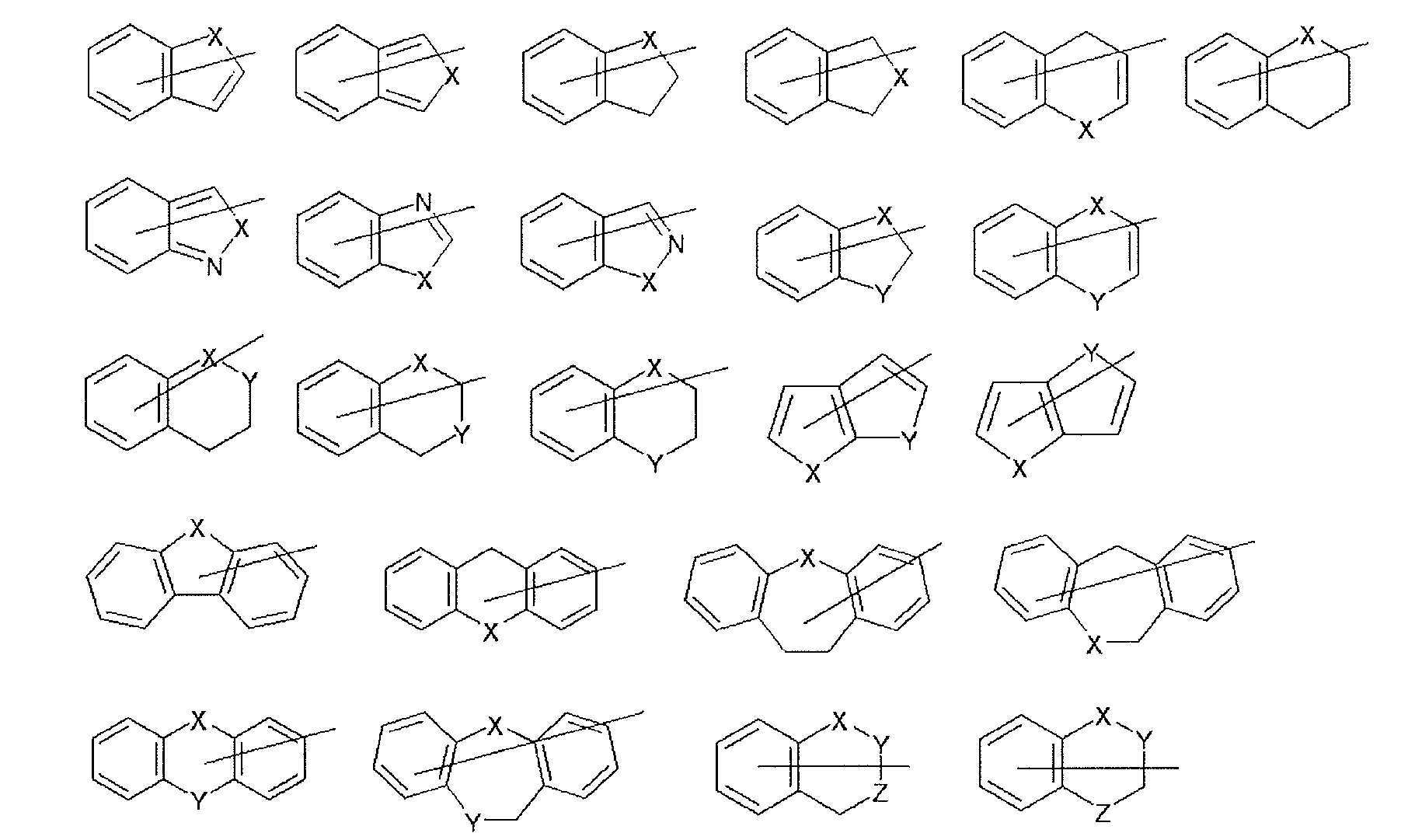

(3) 상기 Ax 가 치환기를 가지고 있어도 되는, 하기 구조식으로 나타내는 어느 기인 (1) 또는 (2) 중 어느 한 항에 기재된 중합성 화합물.
[화학식 2]
Figure pat00002
〔식 중 X 는 각각 독립적으로 NR5, 산소 원자, 황 원자, -SO- 또는, -SO2- 를 나타낸다 (단, 산소 원자, 황 원자, -SO-, -SO2- 가 각각 인접하는 경우를 제외한다.). R5 는 수소 원자 또는 탄소수 1 ∼ 6 의 알킬기를 나타낸다.〕
(4) 상기 Ay 가 수소 원자, 치환기를 가지고 있어도 되는 탄소수 1 ∼ 20 의 알킬기, 치환기를 가지고 있어도 되는 탄소수 2 ∼ 20 의 알케닐기, 치환기를 가지고 있어도 되는 탄소수 3 ∼ 12 의 시클로알킬기, -C(=O)-R3 (여기서, R3 은 치환기를 가지고 있어도 되는 탄소수 1 ∼ 12 의 알킬기, 치환기를 가지고 있어도 되는 탄소수 2 ∼ 12 의 알케닐기, 혹은 치환기를 가지고 있어도 되는 탄소수 3 ∼ 12 의 시클로알킬기를 나타낸다.) 로 나타내는 기, 또는, -SO2-R6 (여기서, R6 은 탄소수 1 ∼ 12 의 알킬기, 탄소수 2 ∼ 12 의 알케닐기, 페닐기, 또는, 4-메틸페닐기를 나타낸다.) 로 나타내는 기인 (1) ∼ (3) 중 어느 한 항에 기재된 중합성 화합물.

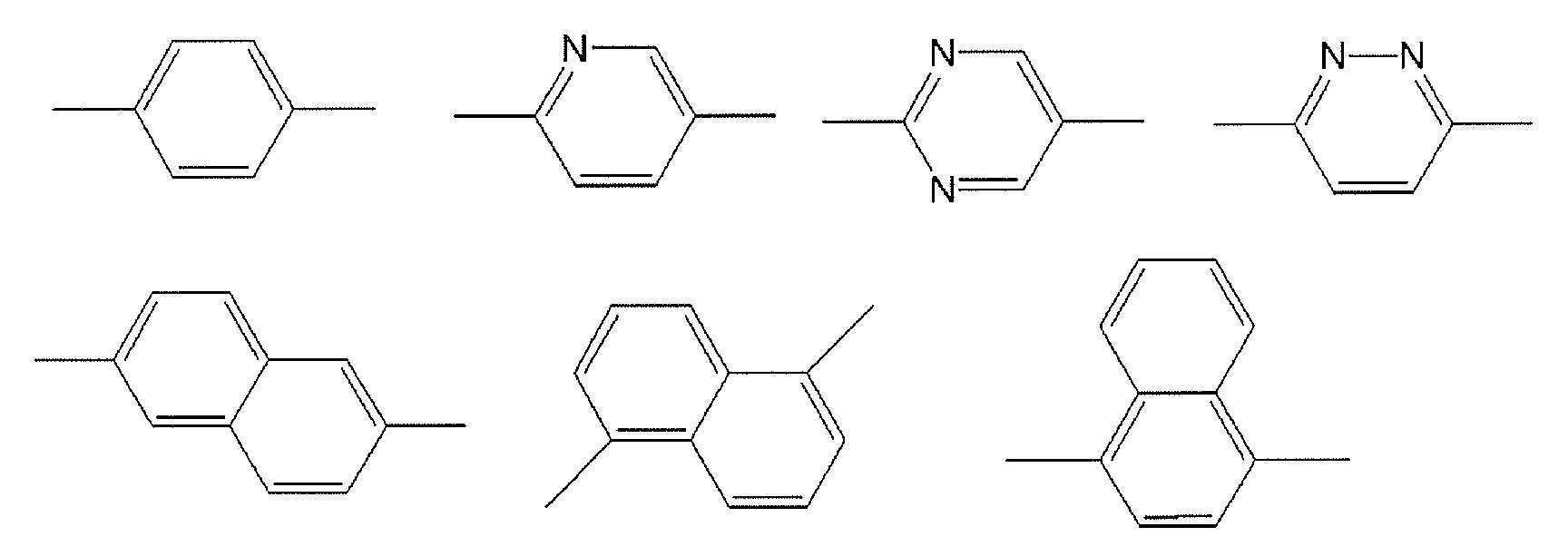

(5) 상기 A1 이 치환기를 가지고 있어도 되는, 3 가의 벤젠 고리기 또는 3 가의 나프탈렌 고리기이며, A2, A3 이 각각 독립적으로 치환기를 가지고 있어도 되는, 페닐렌기 또는 나프틸렌기인 (1) ∼ (4) 중 어느 한 항에 기재된 중합성 화합물.
(6) 상기 Y1 ∼ Y6 이 각각 독립적으로 화학적인 단결합, -O-, -O-C(=O)-, -C(=O)-O-, 또는, -O-C(=O)-O- 인 (1) ∼ (5) 중 어느 한 항에 기재된 중합성 화합물.
(7) 상기 Z1, Z2 가 각각 독립적으로 CH2=CH-, CH2=C(CH3)-, 또는, CH2=C(Cl)- 인 (1) ∼ (6) 중 어느 한 항에 기재된 중합성 화합물.
(8) 상기 G1, G2 가 각각 독립적으로 치환기를 가지고 있어도 되는 탄소수 1 ∼ 12 의 2 가의 지방족기〔그 지방족기에는, -O-, -O-C(=O)-, -C(=O)-O- 또는 -C(=O)- 가 개재되어 있어도 된다. 단, -O- 가 2 이상 인접하여 개재되는 경우를 제외한다.〕인 (1) ∼ (7) 중 어느 한 항에 기재된 중합성 화합물.
(9) 상기 G1, G2 가 각각 독립적으로 탄소수 1 ∼ 12 의 2 가의 알킬렌기인 (1) ∼ (8) 중 어느 한 항에 기재된 중합성 화합물.
(10) 상기 (1) ∼ (9) 중 어느 한 항에 기재된 중합성 화합물을 적어도 1 종류 함유하는 중합성 조성물.
(11) 상기 (1) ∼ (9) 중 어느 한 항에 기재된 중합성 화합물, 및 중합 개시제를 함유하는 중합성 조성물.
(12) 상기 (1) ∼ (9) 중 어느 한 항에 기재된 중합성 화합물, 또는, (10) 혹은 (11) 에 기재된 중합성 조성물을 중합하여 얻어지는 고분자.
(13) 액정성 고분자인 (12) 에 기재된 고분자.
(14) 상기 (13) 에 기재된 고분자를 구성 재료로 하는 광학 이방체.
본 발명의 중합성 화합물, 중합성 조성물, 고분자에 의하면, 넓은 파장역에 있어서 균일한 편광 변환이 가능한, 성능면에서 만족스러운 광학 이방체를 저비용으로 얻을 수 있다.
본 발명의 광학 이방체는 본 발명의 고분자를 구성 재료로 하기 때문에, 저비용으로 얻어지고, 넓은 파장역에 있어서 균일한 편광 변환이 가능한, 성능면에서 만족스러운 것이다.
그 구체적인 실용예로서는, 본 발명의 필름상의 광학 이방체를 편광판과 조합함으로써 반사 방지 필름을 제조할 수 있다. 이것은 산업상 예를 들어 터치 패널이나 유기 전계 발광 소자의 반사 방지에 바람직하게 사용할 수 있다.
도 1 은 실시예 26 의 중합성 조성물 6 을 중합하여 얻어진 액정성 고분자막의 파장 분산을 나타내는 도면이다.
도 2 는 실시예 29 의 중합성 조성물 9 를 중합하여 얻어진 액정성 고분자막의 파장 분산을 나타내는 도면이다.

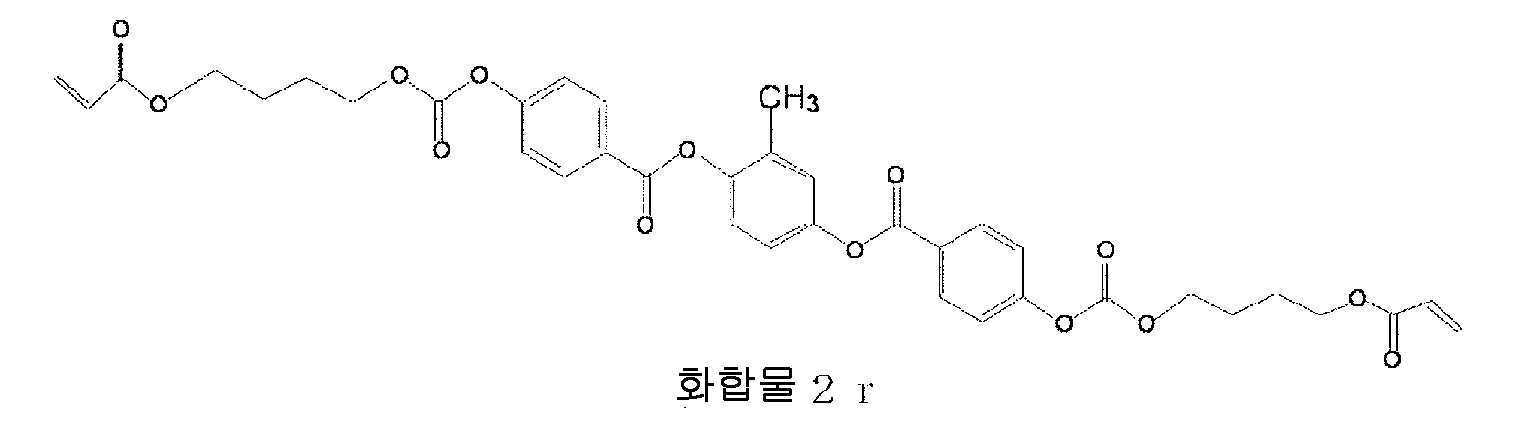

도 3 은 비교예 2 의 중합성 조성물 2r 을 중합하여 얻어진 액정성 고분자막의 파장 분산을 나타내는 도면이다.
이하, 본 발명을, 1) 중합성 화합물, 2) 중합성 조성물, 3) 고분자, 및, 4) 광학 이방체로 항목을 분류하여, 상세하게 설명한다.
1) 중합성 화합물
본 발명의 중합성 화합물은 상기 식 (I) 로 나타내는 화합물이다.
식 중, Y1 ∼ Y6 은 각각 독립적으로 화학적인 단결합, -O-, -S-, -O-C(=O)-, -C(=O)-O-, -O-C(=O)-O-, -NR1-C(=O)-, -C(=O)-NR1-, -O-C(=O)-NR1-, -NR1-C(=O)-O-, -NR1-C(=O)-NR1-, -O-NR1-, 또는, -NR1-O- 를 나타낸다.
여기서, R1 은 수소 원자 또는 탄소수 1 ∼ 6 의 알킬기를 나타낸다.
R1 의 탄소수 1 ∼ 6 의 알킬기로서는, 메틸기, 에틸기, n-프로필기, 이소프로필기, n-부틸기, sec-부틸기, t-부틸기, n-펜틸기, n-헥실기 등을 들 수 있다.
R1 로서는, 수소 원자 또는 탄소수 1 ∼ 4 의 알킬기가 바람직하다.
이들 중에서도, Y1 ∼ Y6 은 각각 독립적으로 화학적인 단결합, -O-, -O-C(=O)-, -C(=O)-O-, 또는, -O-C(=O)-O- 인 것이 바람직하다.
G1, G2 는 각각 독립적으로 치환기를 가지고 있어도 되는 탄소수 1 ∼ 20 의 2 가의 지방족기를 나타낸다.
탄소수 1 ∼ 20 의 2 가의 지방족기로서는, 사슬형 구조를 갖는 2 가의 지방족기 ； 포화 고리형 탄화수소 (시클로알칸) 구조, 불포화 고리형 탄화수소 (시클로알켄) 구조 등의 지환식 구조를 갖는 2 가의 지방족기 등을 들 수 있다.
G1, G2 의, 상기 2 가의 지방족기의 치환기로서는, 불소 원자, 염소 원자, 브롬 원자, 요오드 원자 등의 할로겐 원자 ； 메톡시기, 에톡시기, n-프로폭시기, 이소프로폭시기, n-부톡시기, sec-부톡시기, t-부톡시기, n-펜틸옥시기, n-헥실옥시기 등의 탄소수 1 ∼ 6 의 알콕시기 등을 들 수 있다. 그 중에서도, 불소 원자, 메톡시기, 에톡시기가 바람직하다.
또, 상기 지방족기에는, -O-, -S-, -O-C(=O)-, -C(=O)-O-, -O-C(=O)-O-, -NR2-C(=O)-, -C(=O)-NR2-, -NR2-, 또는, -C(=O)- 가 개재되어 있어도 된다 (단, -O- 또는 -S- 가 각각 2 이상 인접하여 개재되는 경우를 제외한다.). 여기서, R2 는, 상기 R1 과 동일한, 수소 원자 또는 탄소수 1 ∼ 6 의 알킬기를 나타내고, 수소 원자 또는 메틸기인 것이 바람직하다.
상기 지방족기에 개재되는 기로서는, -O-, -O-C(=O)-, -C(=O)-O-, -C(=O)- 가 바람직하다.
이들 기가 개재하는 지방족기의 구체예로서는, -CH2-CH2-O-CH2-CH2-, -CH2-CH2-S-CH2-CH2-, -CH2-CH2-O-C(=O)-CH2-CH2-, -CH2-CH2-C(=O)-O-CH2-CH2-, -CH2-CH2-C(=O)-O-CH2-, -CH2-O-C(=O)-O-CH2-CH2-, -CH2-CH2-NR2-C(=O)-CH2-CH2-, -CH2-CH2-C(=O)-NR2-CH2-, -CH2-NR2-CH2-CH2-, -CH2-C(=O)-CH2- 등을 들 수 있다.
이들 중에서도, 본 발명의 원하는 효과를 보다 양호하게 발현시키는 관점에서, G1, G2 는 각각 독립적으로 탄소수 1 ∼ 20 의 알킬렌기, 탄소수 2 ∼ 20 의 알케닐렌기 등의 사슬형 구조를 갖는 2 가의 지방족기가 바람직하고, 메틸렌기, 에틸렌기, 트리메틸렌기, 프로필렌기, 테트라메틸렌기, 펜타메틸렌기, 헥사메틸렌기, 옥타메틸렌기 등의, 탄소수 1 ∼ 12 의 알킬렌기가 보다 바람직하고, 테트라메틸렌기〔-(CH2)4-〕, 및, 헥사메틸렌기〔-(CH2)6-〕이 특히 바람직하다.
*Z1, Z2 는 각각 독립적으로 할로겐 원자로 치환되어 있어도 되는 탄소수 2 ∼ 10 의 알케닐기를 나타낸다.
그 알케닐기의 탄소수로서는, 2 ∼ 6 이 바람직하다. Z1 및 Z2 의 알케닐기의 치환기인 할로겐 원자로서는, 불소 원자, 염소 원자, 브롬 원자 등을 들 수 있고, 염소 원자가 바람직하다.
Z1 및 Z2 의 탄소수 2 ∼ 10 의 알케닐기의 구체예로서는, CH2=CH-, CH2=C(CH3)-, CH2=CH-CH2-, CH3-CH=CH-, CH2=CH-CH2-CH2-, CH2=C(CH3)-CH2-CH2-, (CH3)2 C=CH-CH2-, (CH3)2C=CH-CH2-CH2-, CH2=C(Cl)-, CH2=C(CH3)-CH2-, CH3-CH=CH-CH2- 등을 들 수 있다.
그 중에서도, 본 발명의 원하는 효과를 보다 양호하게 발현시키는 관점에서, Z1 및 Z2 로서는, 각각 독립적으로 CH2=CH2-, CH2=C(CH3)-, CH2=C(Cl)-, CH2=CH-CH2-, CH2=C(CH3)-CH2-, 또는, CH2=C(CH3)-CH2-CH2- 인 것이 바람직하고, CH2=CH2-, CH2=C(CH3)-, 또는, CH2=C(Cl)- 인 것이 보다 바람직하고, CH2=CH2- 인 것이 특히 바람직하다.
Ax 는 방향족 탄화수소 고리 및 방향족 복소 고리로 이루어지는 군에서 선택되는 적어도 하나의 방향 고리를 갖는, 탄소수 2 ∼ 30 의 유기기를 나타낸다.
본 발명에 있어서, 「방향 고리」는 Huckel 칙에 따르는 광의의 방향족성을 갖는 고리형 구조, 즉, π 전자를 (4n＋2) 개 갖는 고리형 공액 구조, 및 티오펜, 푸란, 벤조티아졸 등으로 대표되는, 황, 산소, 질소 등의 헤테로 원자의 고립 전자쌍이 π 전자계에 관여하여 방향족성을 나타내는 것을 의미한다.
Ax 의, 방향족 탄화수소 고리 및 방향족 복소 고리로 이루어지는 군에서 선택되는 적어도 하나의 방향 고리를 갖는, 탄소수 2 ∼ 30 의 유기기는 방향 고리를 복수개 갖는 것이어도 되고, 방향족 탄화수소 고리 및 방향족 복소 고리를 갖는 것이어도 된다.
상기 방향족 탄화수소 고리로서는, 벤젠 고리, 나프탈렌 고리, 안트라센 고리 등을 들 수 있다. 상기 방향족 복소 고리로서는, 피롤 고리, 푸란 고리, 티오펜 고리, 피리딘 고리, 피리다진 고리, 피리미딘 고리, 피라진 고리, 피라졸 고리, 이미다졸 고리, 옥사졸 고리, 티아졸 고리 등의 단고리의 방향족 복소 고리 ； 벤조티아졸 고리, 벤조옥사졸 고리, 퀴놀린 고리, 프탈라진 고리, 벤조이미다졸 고리, 벤조피라졸 고리, 벤조푸란 고리, 벤조티오펜 고리 등의 축합 고리의 방향족 복소 고리 등을 들 수 있다.
Ax 가 갖는 방향 고리는 치환기를 가지고 있어도 된다. 이러한 치환기로서는, 불소 원자, 염소 원자 등의 할로겐 원자 ； 시아노기 ； 메틸기, 에틸기, 프로필기 등의 탄소수 1 ∼ 6 의 알킬기 ； 비닐기, 알릴기 등의 탄소수 2 ∼ 6 의 알케닐기 ； 트리플루오로메틸기 등의 탄소수 1 ∼ 6 의 할로겐화알킬기 ； 디메틸아미노기 등의 치환 아미노기 ； 메톡시기, 에톡시기, 이소프로폭시기 등의 탄소수 1 ∼ 6 의 알콕시기 ； 니트로기 ； 페닐기, 나프틸기 등의 아릴기 ； -C(=O)-R4 ； -C(=O)-OR4 ； -SO2R4 등을 들 수 있다. 여기서 R4 는 탄소수 1 ∼ 6 의 알킬기, 또는 탄소수 6 ∼ 14 의 아릴기를 나타낸다.
또, Ax 가 갖는 방향 고리는 동일 또는 상이한 치환기를 복수 가지고 있어도 되고, 서로 인접한 2 개의 치환기가 하나가 되어 결합하여 고리를 형성하고 있어도 된다. 형성되는 고리는 단고리이거나, 축합 다고리이어도 된다.
또한, Ax 의 탄소수 2 ∼ 30 의 유기기의 「탄소수」는 치환기의 탄소 원자를 포함하지 않는 유기기 전체의 총 탄소수를 의미한다 (후술하는 Ay 에서 동일하다.).
Ax 의, 방향족 탄화수소 고리 및 방향족 복소 고리로 이루어지는 군에서 선택되는 적어도 하나의 방향 고리를 갖는, 탄소수 2 ∼ 30 의 유기기로서는, 방향족 탄화수소 고리기 ； 방향족 복소 고리기 ； 방향족 탄화수소 고리기 및 방향족 복소 고리기로 이루어지는 군에서 선택되는 적어도 하나의 방향 고리를 갖는, 탄소수 3 ∼ 30 의 알킬기 ； 방향족 탄화수소 고리기 및 방향족 복소 고리기로 이루어지는 군에서 선택되는 적어도 하나의 방향 고리를 갖는, 탄소수 4 ∼ 30 의 알케닐기 ； 방향족 탄화수소 고리기 및 방향족 복소 고리기로 이루어지는 군에서 선택되는 적어도 하나의 방향 고리를 갖는, 탄소수 4 ∼ 30 의 알키닐기 등을 들 수 있다.
Ay 는 수소 원자, 치환기를 가지고 있어도 되는 탄소수 1 ∼ 20 의 알킬기, 치환기를 가지고 있어도 되는 탄소수 2 ∼ 20 의 알케닐기, 치환기를 가지고 있어도 되는 탄소수 3 ∼ 12 의 시클로알킬기, -C(=O)-R3, -SO2-R6, 또는, 방향족 탄화수소 고리 및 방향족 복소 고리로 이루어지는 군에서 선택되는 적어도 하나의 방향 고리를 갖는, 탄소수 2 ∼ 30 의 유기기를 나타내고, 수소 원자, 치환기를 가지고 있어도 되는 탄소수 1 ∼ 12 의 알킬기, 치환기를 가지고 있어도 되는 탄소수 2 ∼ 12 의 알케닐기, 치환기를 가지고 있어도 되는 탄소수 3 ∼ 12 의 시클로알킬기, -C(=O)-R3, -SO2-R6, 또는, 방향족 탄화수소 고리 및 방향족 복소 고리로 이루어지는 군에서 선택되는 적어도 하나의 방향 고리를 갖는, 탄소수 2 ∼ 30 의 유기기인 것이 바람직하고, 수소 원자, 치환기를 가지고 있어도 되는 탄소수 1 ∼ 6 의 알킬기, 또는, 방향족 탄화수소 고리 및 방향족 복소 고리로 이루어지는 군에서 선택되는 적어도 하나의 방향 고리를 갖는, 탄소수 2 ∼ 30 의 유기기인 것이 더욱 바람직하다.
Ay 의, 치환기를 가지고 있어도 되는 탄소수 1 ∼ 20 의 알킬기의 탄소수 1 ∼ 20 의 알킬기로서는, 메틸기, 에틸기, n-프로필기, 이소프로필기, n-부틸기, sec-부틸기, t-부틸기, n-펜틸기, 이소펜틸기, 네오펜틸기, n-헥실기, 이소헥실기, n-헵틸기, n-옥틸기, n-노닐기, n-데실기, n-운데실기, n-도데실기, n-트리데실기, n-테트라데실기, n-펜타데실기, n-헥사데실기, n-헵타데실기, n-옥타데실기, n-노나데실기, n-이코실기 등을 들 수 있다. 치환기를 가져도 되는 탄소수 1 ∼ 20 의 알킬기의 탄소수는 1 ∼ 12 인 것이 바람직하고, 1 ∼ 6 인 것이 더욱 바람직하다.
Ay 의, 치환기를 가지고 있어도 되는 탄소수 1 ∼ 20 의 알킬기의 치환기로서는, 불소 원자, 염소 원자 등의 할로겐 원자 ； 시아노기 ； 디메틸아미노기 등의 치환 아미노기 ； 메톡시기, 에톡시기, 이소프로폭시기 등의 탄소수 1 ∼ 6 의 알콕시기 ； 메톡시메톡시기, 메톡시에톡시기 등의, 탄소수 1 ∼ 6 의 알콕시기로 치환된 탄소수 1 ∼ 6 의 알콕시기 ； 니트로기 ； 페닐기, 나프틸기 등의 아릴기 ； 시클로프로필기, 시클로펜틸기, 시클로헥실기 등의 탄소수 3 ∼ 8 의 시클로알킬기 ； -C(=O)-R4 ； -C(=O)-OR4 ； -SO2R4 ； 수산기 등을 들 수 있다. 여기서 R4 는 상기와 동일한 의미를 나타낸다.
Ay 의, 치환기를 가지고 있어도 되는 탄소수 2 ∼ 20 의 알케닐기의 탄소수 2 ∼ 20 의 알케닐기로서는, 비닐기, 프로페닐기, 이소프로페닐기, 부테닐기, 펜테닐기, 헥세닐기, 헵테닐기, 옥테닐기, 데세닐기, 운데세닐기, 도데세닐기, 트리데세닐기, 테트라데세닐기, 펜타데세닐기, 헥사데세닐기, 헵타데세닐기, 옥타데세닐기, 노나데세닐기, 이코세닐기 등을 들 수 있다. 치환기를 가지고 있어도 되는 탄소수 2 ∼ 20 의 알케닐기의 탄소수는 2 ∼ 12 인 것이 바람직하다.
Ay 의, 치환기를 가지고 있어도 되는 탄소수 3 ∼ 12 의 시클로알킬기의 탄소수 3 ∼ 12 의 시클로알킬기로서는, 시클로프로필기, 시클로부틸기, 시클로펜틸기, 시클로헥실기, 시클로옥틸기 등을 들 수 있다.
Ay 의, 치환기를 가지고 있어도 되는 탄소수 2 ∼ 20 의 알케닐기, 및 치환기를 가지고 있어도 되는 탄소수 3 ∼ 12 의 시클로알킬기의 치환기로서는, 불소 원자, 염소 원자 등의 할로겐 원자 ； 시아노기 ； 디메틸아미노기 등의 치환 아미노기 ； 메톡시기, 에톡시기, 이소프로폭시기 등의 탄소수 1 ∼ 6 의 알콕시기 ； 니트로기 ； 페닐기, 나프틸기 등의 아릴기 ； 시클로프로필기, 시클로펜틸기, 시클로헥실기 등의 탄소수 3 ∼ 8 의 시클로알킬기 ； -C(=O)-R4 ； -C(=O)-OR4 ； -SO2R4 ； 수산기 등을 들 수 있다. 여기서 R4 는 상기와 동일한 의미를 나타낸다.
Ay 의, -C(=O)-R3 으로 나타내는 기에 있어서, R3 은 치환기를 가지고 있어도 되는 탄소수 1 ∼ 20 의 알킬기, 치환기를 가지고 있어도 되는 탄소수 2 ∼ 20 의 알케닐기, 치환기를 가지고 있어도 되는 탄소수 3 ∼ 12 의 시클로알킬기를 나타낸다. 이들의 구체예는 상기 Ay 의, 치환기를 가지고 있어도 되는 탄소수 1 ∼ 20 의 알킬기, 치환기를 가지고 있어도 되는 탄소수 2 ∼ 20 의 알케닐기, 치환기를 가지고 있어도 되는 탄소수 3 ∼ 12 의 시클로알킬기의 예로서 열기한 것과 동일한 것을 들 수 있다.
Ay 의, -SO2-R6 으로 나타내는 기에 있어서, R6 은 탄소수 1 ∼ 20 의 알킬기, 탄소수 2 ∼ 20 의 알케닐기, 페닐기, 또는, 4-메틸페닐기를 나타낸다.
R6 의, 탄소수 1 ∼ 20 의 알킬기, 및 탄소수 2 ∼ 20 의 알케닐기의 구체예는 상기 Ay 의, 탄소수 1 ∼ 20 의 알킬기, 탄소수 2 ∼ 20 의 알케닐기의 예로서 열기한 것과 동일한 것을 들 수 있다.
Ay 의, 방향족 탄화수소 고리 및 방향족 복소 고리로 이루어지는 군에서 선택되는 적어도 하나의 방향 고리를 갖는, 탄소수 2 ∼ 30 의 유기기로서는, 상기 Ax 에서 예시한 것과 동일한 것을 들 수 있다.
또, Ay 가 갖는 방향 고리는 임의의 위치에 치환기를 가지고 있어도 된다. 이러한 치환기로서는, 상기 Ax 가 갖는 방향 고리의 치환기로서 열기한 것과 동일한 것을 들 수 있다.

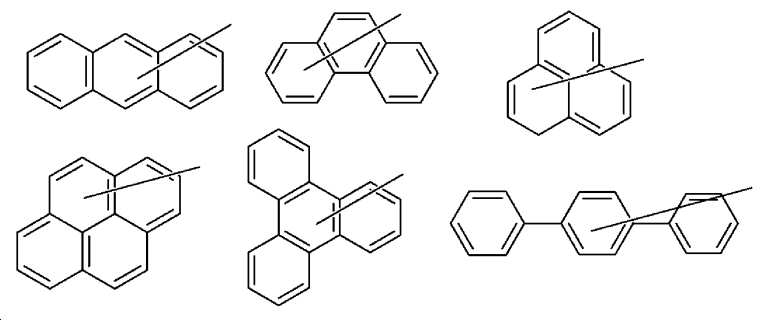

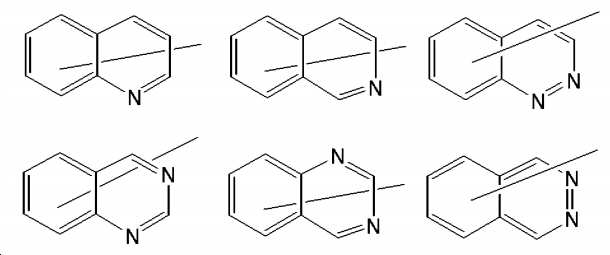

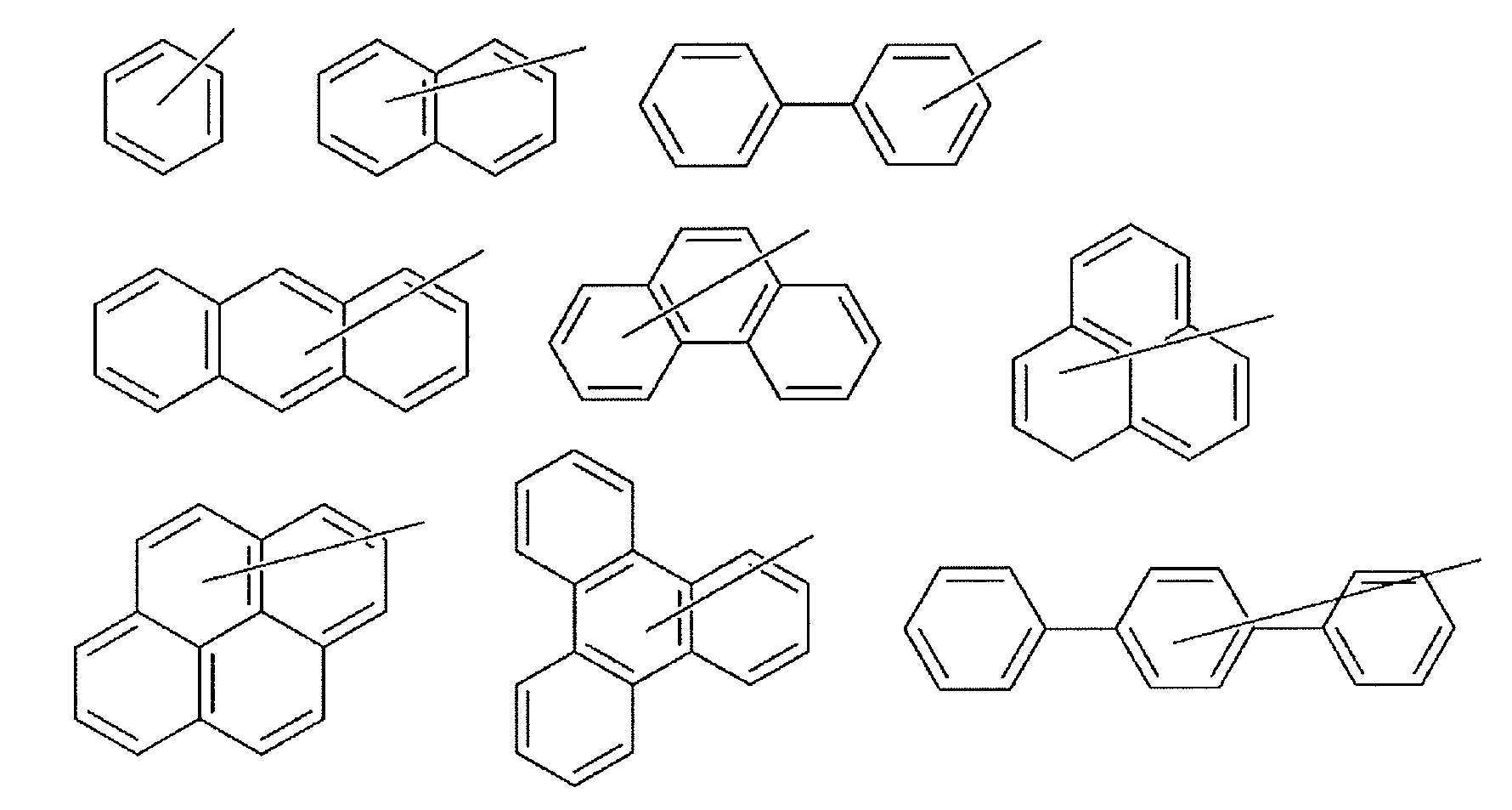

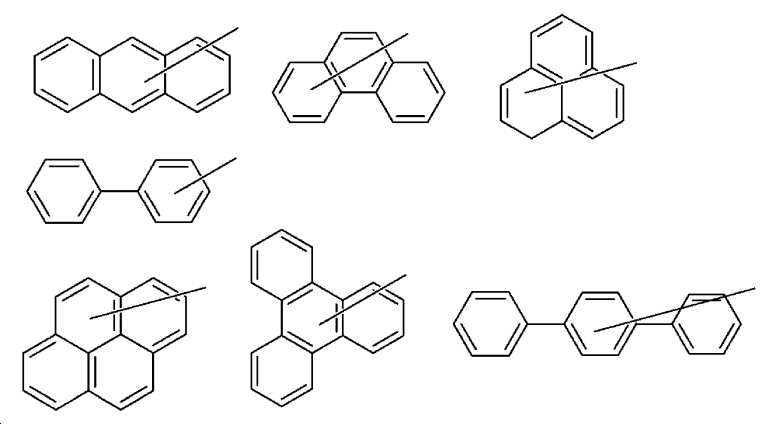

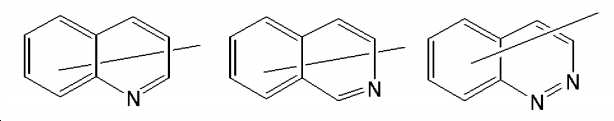

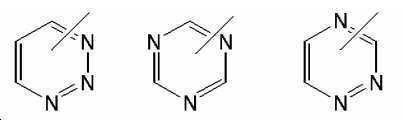

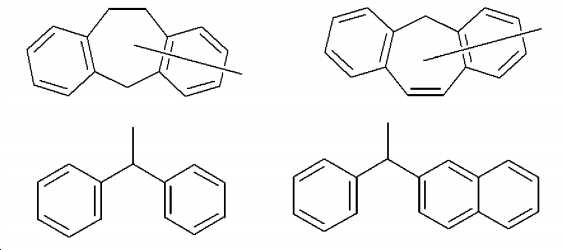

Ax, Ay 가 갖는 방향 고리의 구체예를 이하에 나타낸다. 단, 본 발명에 있어서는, Ax, Ay 가 갖는 방향 고리는 이하에 나타내는 것에 한정되는 것은 아니다. 또한, 하기 화합물 중,［-］는 방향 고리의 결합손을 나타낸다 (이하에서 동일하다.).
[화학식 3]
Figure pat00003
[화학식 4]
Figure pat00004
[화학식 5]
Figure pat00005

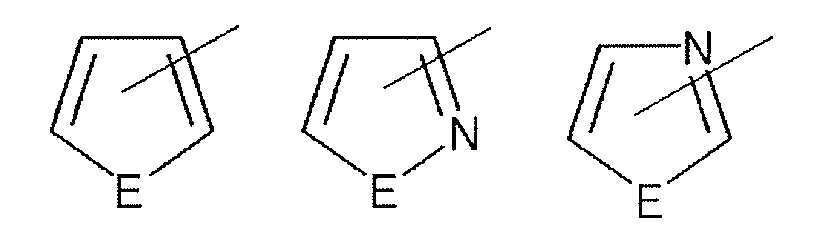

[화학식 6]
Figure pat00006
상기 식 중, E 는 NR5, 산소 원자 또는 황 원자를 나타낸다. 여기서, R5 는 수소 원자 또는, 탄소수 1 ∼ 6 의 알킬기를 나타낸다.
[화학식 7]
Figure pat00007
상기 식 중, X, Y, Z 는 각각 독립적으로 NR5, 산소 원자, 황 원자, -SO- 또는, -SO2- 를 나타낸다 (단, 산소 원자, 황 원자, -SO-, -SO2- 가 각각 인접하는 경우를 제외한다.). R5 는 상기와 동일한 의미를 나타낸다.

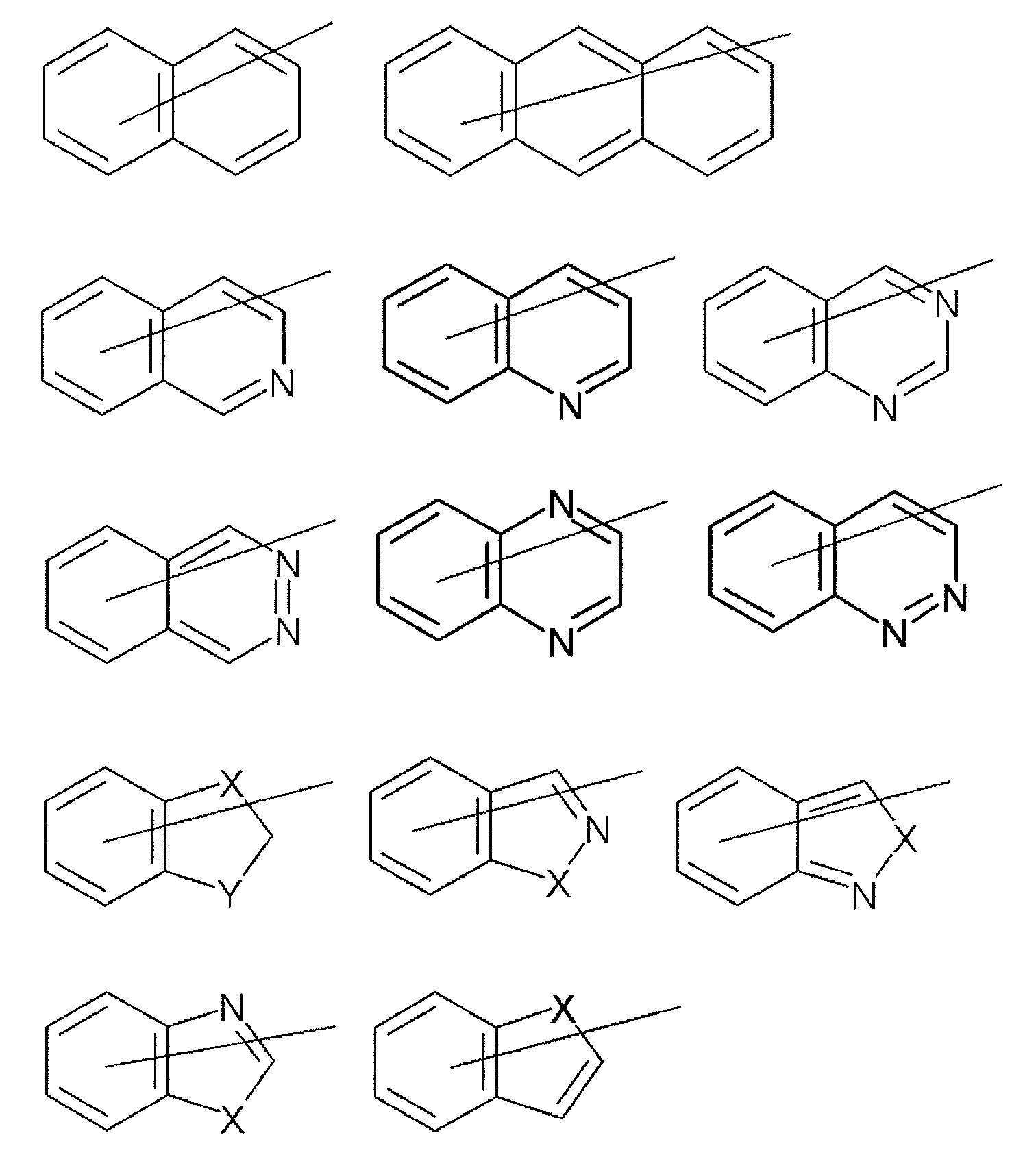

본 발명에 있어서는, 상기한 방향 고리 중에서도 하기의 것이 바람직하고,
[화학식 8]
Figure pat00008
(식 중 X 는 NR5, 산소 원자, 황 원자, -SO-, 또는, -SO2- 를 나타낸다. R5 는 수소 원자 또는 탄소수 1 ∼ 6 의 알킬기를 나타낸다.)
하기에 나타내는 기가 더욱 바람직하고,
[화학식 9]
Figure pat00009
(식 중, X, Y 는 상기와 동일한 의미를 나타낸다.)
하기에 나타내는 기가 특히 바람직하다.
[화학식 10]
Figure pat00010
(식 중, X 는 상기와 동일한 의미를 나타낸다.)
이들 기는 임의의 위치에 치환기를 가지고 있어도 된다. 이러한 치환기로서는, 상기 Ax 가 갖는 방향 고리의 치환기로서 열기한 것과 동일한 것을 들 수 있다.
상기 Ay 로서는, 수소 원자, 치환기를 가지고 있어도 되는 탄소수 1 ∼ 20 의 알킬기, 치환기를 가지고 있어도 되는 탄소수 2 ∼ 20 의 알케닐기, 치환기를 가지고 있어도 되는 탄소수 3 ∼ 12 의 시클로알킬기, -C(=O)-R3, -SO2-R6 으로 나타내는 기가 바람직하다. 여기서, R3, R6 은 상기와 동일한 의미를 나타낸다.
또, Ax 와 Ay 는 하나가 되어, 고리를 형성하고 있어도 된다. 이러한 고리로서는, 치환기를 가지고 있어도 되는 탄소수 4 ∼ 30 의 불포화 복소 고리, 탄소수 6 ∼ 30 의 불포화 탄소 고리가 바람직하다.
상기 탄소수 4 ∼ 30 의 불포화 복소 고리, 탄소수 6 ∼ 30 의 불포화 탄소 고리로서는, 특별히 제약은 없고, 방향족성을 가지고 있거나 가지지 않아도 된다. 예를 들어, 하기에 나타내는 고리를 들 수 있다. 또한, 하기에 나타내는 고리는 식 (I) 중의
[화학식 11]
Figure pat00011
로서 표시되는 부분을 나타내는 것이다.
[화학식 12]
Figure pat00012
[화학식 13]
Figure pat00013
[화학식 14]
Figure pat00014
식 중, X, Y, Z 는 상기와 동일한 의미를 나타낸다.
또, 이들 고리는 치환기를 가지고 있어도 된다.
이러한 치환기로서는, 할로겐 원자, 시아노기, 탄소수 1 ∼ 6 의 알킬기, 탄소수 1 ∼ 6 의 알콕시기, 니트로기, -C(=O)-R4, -C(=O)-OR4, -SO2R4 등을 들 수 있다. 여기서, R4 는 상기와 동일한 의미를 나타낸다.
Ax 와 Ay 에 포함되는 π 전자의 총 수는, 본 발명의 원하는 효과를 보다 양호하게 발현시키는 관점에서, 4 이상 24 이하인 것이 바람직하고, 6 이상 18 이하인 것이 보다 바람직하다.
Ax 와 Ay 의 바람직한 조합으로서는, Ax 가 탄소수 4 ∼ 30 의 방향족기이고, Ay 가 수소 원자, 탄소수 3 ∼ 8 의 시클로알킬기, 또는, (할로겐 원자, 시아노기, 탄소수 1 ∼ 6 의 알콕시기, 탄소수 1 ∼ 6 의 알콕시 탄소수 1 ∼ 6 의 알콕시기, 혹은 탄소수 3 ∼ 8 의 시클로알킬기) 를 치환기로서 가지고 있어도 되는 탄소수 1 ∼ 20 의 알킬기인 조합, 및, Ax 와 Ay 가 하나가 되어 불포화 복소 고리 또는 불포화 탄소 고리를 형성하고 있는 것을 들 수 있다.
Ax 와 Ay 의 보다 바람직한 조합으로서는, Ax 가 하기 구조를 갖는 기의 어느 것이며, Ay 가 수소 원자, 탄소수 3 ∼ 8 의 시클로알킬기, 또는, (할로겐 원자, 시아노기, 탄소수 1 ∼ 6 의 알콕시기, 탄소수 1 ∼ 6 의 알콕시 탄소수 1 ∼ 6 의 알콕시기, 혹은 탄소수 3 ∼ 8 의 시클로알킬기) 를 치환기로서 가지고 있어도 되는 탄소수 1 ∼ 20 의 알킬기인 조합이다.

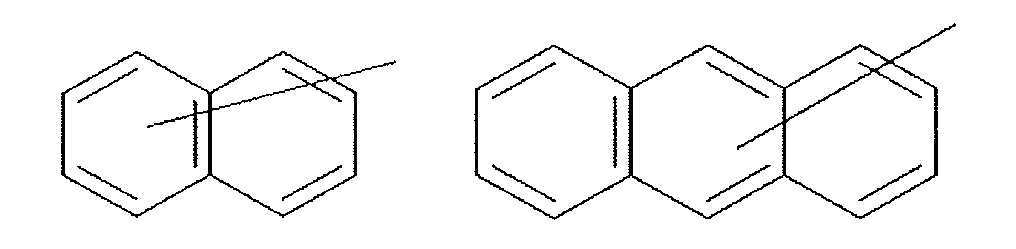

[화학식 15]
Figure pat00015
[화학식 16]
Figure pat00016
(식 중, X, Y 는 상기와 동일한 의미를 나타낸다.)
Ax 와 Ay 의 특히 바람직한 조합으로서는, Ax 가 하기 구조를 갖는 기의 어느 것이며, Ay 가 수소 원자, 탄소수 3 ∼ 8 의 시클로알킬기, 또는, (할로겐 원자, 시아노기, 탄소수 1 ∼ 6 의 알콕시기, 탄소수 1 ∼ 6 의 알콕시 탄소수 1 ∼ 6 의 알콕시기, 혹은 탄소수 3 ∼ 8 의 시클로알킬기) 를 치환기로서 가지고 있어도 되는 탄소수 1 ∼ 12 의 알킬기인 조합이다.
[화학식 17]
Figure pat00017
(식 중, X 는 상기와 동일한 의미를 나타낸다.)
A1 은 치환기를 가지고 있어도 되는 3 가의 방향족기를 나타낸다. 3 가의 방향족기로서는, 3 가의 탄소 고리형 방향족기이거나, 3 가의 복소 고리형 방향족기이어도 된다. 본 발명의 원하는 효과를 보다 양호하게 발현시키는 관점에서, 3 가의 탄소 고리형 방향족기가 바람직하고, 3 가의 벤젠 고리기 또는 3 가의 나프탈렌 고리기가 보다 바람직하고, 하기 식에 나타내는 3 가의 벤젠 고리기 또는 3 가의 나프탈렌 고리기가 더욱 바람직하다.
또한, 하기 식에 있어서는, 결합 상태를 보다 명확하게 하기 위해, 치환기 Y1, Y2 를 편의상 기재하고 있다 (Y1, Y2 는 상기와 동일한 의미를 나타낸다. 이하에서 동일하다.).
[화학식 18]
Figure pat00018
이들 중에서도, A1 로서는, 하기에 나타내는 식 (A11) ∼ (A25) 로 나타내는 기가 보다 바람직하고, 식 (A11), (A13), (A15), (A19), (A23) 으로 나타내는 기가 더욱 바람직하고, 식 (A11), (A23) 으로 나타내는 기가 특히 바람직하다.
[화학식 19]
Figure pat00019
A1 의, 3 가의 방향족기가 가지고 있어도 되는 치환기로서는, 상기 AX 의 방향족기의 치환기로서 예시한 것과 동일한 것을 들 수 있다. A1 로서는, 치환기를 갖지 않는 것이 바람직하다.
A2, A3 은 각각 독립적으로 치환기를 가지고 있어도 되는 탄소수 6 ∼ 30 의 2 가의 방향족기를 나타낸다.
A2, A3 의 방향족기는 단고리인 것이거나, 다고리인 것이어도 된다.
A2, A3 의 바람직한 구체예로서는, 하기의 것을 들 수 있다.
[화학식 20]
Figure pat00020
상기 A2, A3 의 구체예로서 든 방향족기는 임의의 위치에 치환기를 가지고 있어도 된다. 당해 치환기로서는, 할로겐 원자, 시아노기, 하이드록실기, 탄소수 1 ∼ 6 의 알킬기, 탄소수 1 ∼ 6 의 알콕시기, 니트로기, -C(=O)-OR 기 등을 들 수 있다. 여기서 R 은 탄소수 1 ∼ 6 의 알킬기이다. 그 중에서도, 할로겐 원자, 탄소수 1 ∼ 6 의 알킬기, 알콕시기가 바람직하다. 또, 할로겐 원자로서는 불소 원자가, 탄소수 1 ∼ 6 의 알킬기로서는 메틸기, 에틸기, 프로필기가, 알콕시기로서는 메톡시기, 에톡시기가 보다 바람직하다.

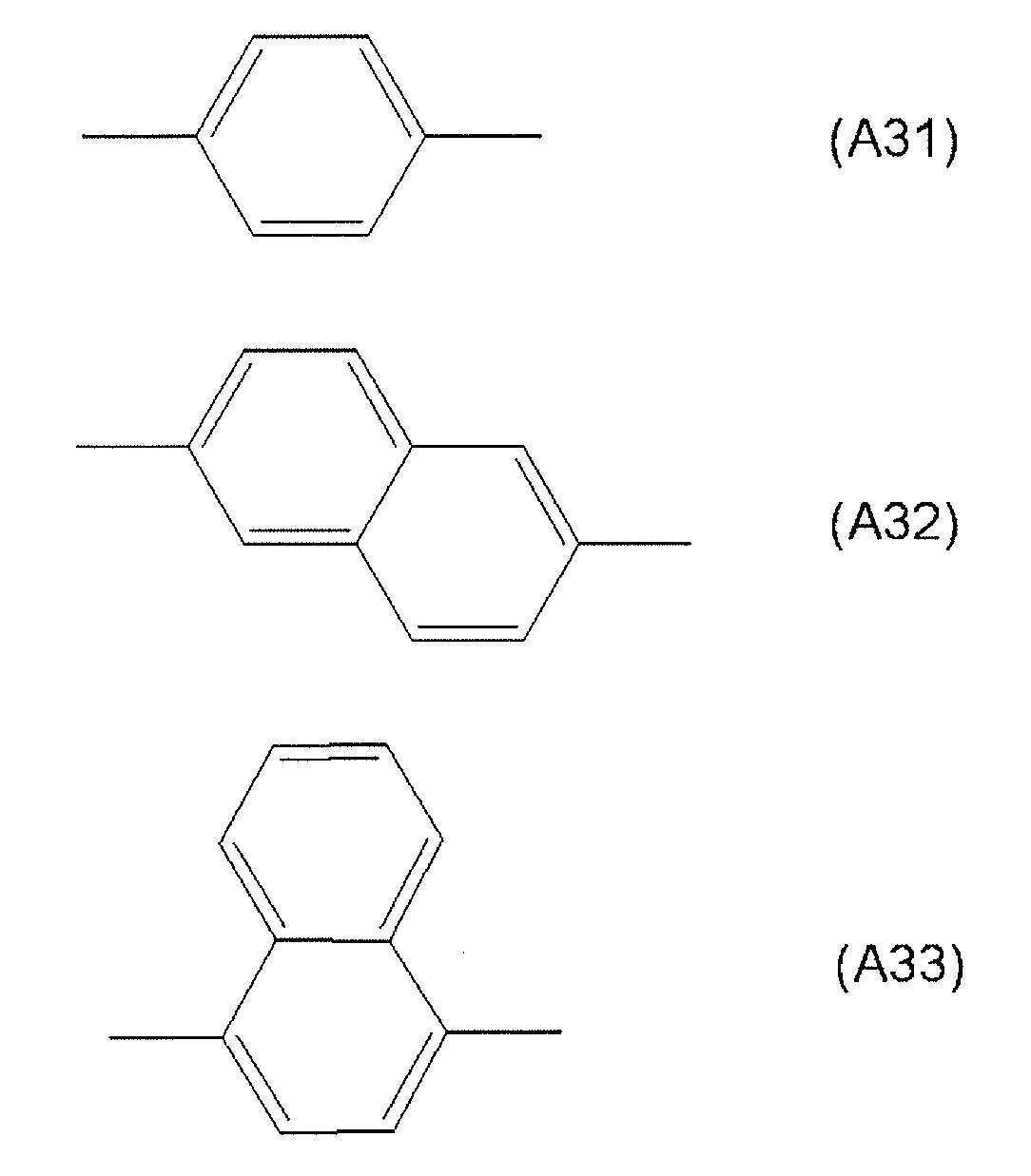

이들 중에서도, 본 발명의 원하는 효과를 보다 양호하게 발현시키는 관점에서, A2, A3 은 각각 독립적으로 치환기를 가지고 있어도 되는 하기 식 (A31), (A32) 및 (A33) 으로 나타내는 기가 보다 바람직하고, 치환기를 가지고 있어도 되는 식 (A31) 로 나타내는 기가 특히 바람직하다.
[화학식 21]
Figure pat00021
Q1 은 수소 원자, 치환기를 가지고 있어도 되는 탄소수 1 ∼ 6 의 알킬기를 나타낸다.
치환기를 가지고 있어도 되는 탄소수 1 ∼ 6 의 알킬기로서는, 상기 AX 에서 예시한 것과 동일한 것을 들 수 있다.
이들 중에서도, Q1 은 수소 원자 또는 탄소수 1 ∼ 6 의 알킬기가 바람직하고, 수소 원자 및 메틸기가 보다 바람직하다.
본 발명의 중합성 화합물은, 예를 들어, 하기에 나타내는 반응에 의해 제조할 수 있다.
[화학식 22]
Figure pat00022
(식 중, Y1 ∼ Y6, G1, G2, Z1, Z2, Ax, Ay, A1 ∼ A3, Q1 은 상기와 동일한 의미를 나타낸다.)

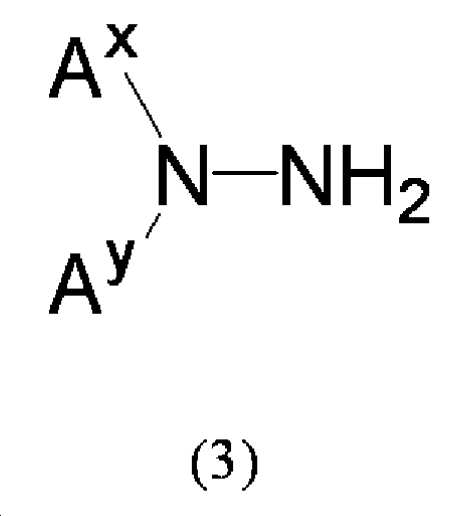

즉, 식 (3) 으로 나타내는 하이드라진 화합물 (하이드라진 화합물 (3)) 을, 식 (4) 로 나타내는 카르보닐 화합물 (카르보닐 화합물 (4)) 과,〔하이드라진 화합물 (3) ： 카르보닐 화합물 (4)〕의 몰비로, 1 ： 2 ∼ 2 ： 1, 바람직하게는 1 ： 1.5 ∼ 1.5 ： 1 의 비율로 반응시킴으로써, 고선택적이고 또한 고수율로 목적으로 하는 본 발명의 식 (I) 로 나타내는 중합성 화합물을 제조할 수 있다.
이 경우, (±)-10-캄파술폰산, 파라톨루엔술폰산 등의 유기산 ； 염산, 황산 등의 무기산 등의 산촉매를 첨가하여 반응을 실시할 수 있다. 산촉매를 첨가함으로써 반응 시간이 단축되어 수율이 향상되는 경우가 있다. 산촉매의 첨가량은, 카르보닐 화합물 (4) 1 몰에 대해, 통상적으로 0.001 ∼ 1 몰이다. 또, 산촉매는 그대로 첨가해도 되고, 적당한 용액에 용해시킨 용액으로서 첨가해도 된다.
이 반응에 사용하는 용매로서는, 반응에 불활성인 것이면 특별히 한정되지 않는다. 예를 들어, 메틸알코올, 에틸알코올, n-프로필알코올, 이소프로필알코올, n-부틸알코올, 이소부틸알코올, sec-부틸알코올, t-부틸알코올 등의 알코올계 용매 ； 디에틸에테르, 테트라하이드로푸란, 1,2-디메톡시에탄, 1,4-디옥산, 시클로펜틸메틸에테르 등의 에테르계 용매 ； 아세트산에틸, 아세트산프로필, 프로피온산메틸 등의 에스테르계 용매 ； 벤젠, 톨루엔, 자일렌 등의 방향족 탄화수소계 용매 ； n-펜탄, n-헥산, n-헵탄 등의 지방족 탄화수소계 용매 ； N,N-디메틸포름아미드, N-메틸피롤리돈, 헥사메틸인산트리아미드 등의 아미드계 용매 ； 디메틸술폭사이드, 술포란 등의 함황계 용매 ； 및 이들의 2 종 이상으로 이루어지는 혼합 용매 등을 들 수 있다.
이들 중에서도, 알코올계 용매, 에테르계 용매, 및 알코올계 용매와 에테르계 용매의 혼합 용매가 바람직하다.
용매의 사용량은 특별히 한정되지 않고, 사용하는 화합물의 종류나 반응 규모 등을 고려하여 적절히 결정할 수 있지만, 하이드라진 화합물 (3) 1 g 에 대해, 통상적으로 1 ∼ 100 g 이다.
반응은 -10 ℃ 로부터 사용하는 용매의 비점까지의 온도 범위에서 원활히 진행한다. 각 반응의 반응 시간은 반응 규모에 따라 다르기도 하지만, 통상적으로 수 분 내지 수 시간이다.
*하이드라진 화합물 (3) 은 다음과 같이 하여 제조할 수 있다.
[화학식 23]
Figure pat00023
(식 중, Ax, Ay 는 상기와 동일한 의미를 나타낸다. X 는 할로겐 원자, 메탄술포닐옥시기, p-톨루엔술포닐옥시기 등의 탈리기를 나타낸다.)
즉, 식 (2a) 로 나타내는 화합물과 하이드라진 (1) 을, 적당한 용매 중, (화합물 (2a) ： 하이드라진 (1)) 의 몰비로, 1 ： 1 ∼ 1 ： 20, 바람직하게는 1 ： 2 ∼ 1 ： 10 으로 반응시켜, 대응하는 하이드라진 화합물 (3a) 를 얻을 수 있고, 또한, 하이드라진 화합물 (3a) 와 식 (2b) 로 나타내는 화합물을 반응시킴으로써, 하이드라진 화합물 (3) 을 얻을 수 있다.
하이드라진 (1) 로서는, 통상적으로 1 수화물인 것을 사용한다. 하이드라진 (1) 은 시판품을 그대로 사용할 수 있다.
이 반응에 사용하는 용매로서는, 반응에 불활성인 것이면 특별히 한정되지 않는다. 예를 들어, 메틸알코올, 에틸알코올, n-프로필알코올, 이소프로필알코올, n-부틸알코올, 이소부틸알코올, sec-부틸알코올, t-부틸알코올 등의 알코올계 용매 ； 디에틸에테르, 테트라하이드로푸란, 1,2-디메톡시에탄, 1,4-디옥산, 시클로펜틸메틸에테르 등의 에테르계 용매 ； 벤젠, 톨루엔, 자일렌 등의 방향족 탄화수소계 용매 ； n-펜탄, n-헥산, n-헵탄 등의 지방족 탄화수소계 용매 ； N,N-디메틸포름아미드, N-메틸피롤리돈, 헥사메틸인산트리아미드 등의 아미드계 용매 ； 디메틸술폭사이드, 술포란 등의 함황계 용매 ； 및 이들의 2 종 이상으로 이루어지는 혼합 용매 등을 들 수 있다.
이들 중에서도, 알코올계 용매, 에테르계 용매, 및 알코올계 용매와 에테르계 용매의 혼합 용매가 바람직하다.
용매의 사용량은 특별히 한정되지 않고, 사용하는 화합물의 종류나 반응 규모 등을 고려하여 적절히 결정할 수 있지만, 하이드라진 1 g 에 대해, 통상적으로 1 ∼ 100 g 이다.
반응은 -10 ℃ 로부터 사용하는 용매의 비점까지의 온도 범위에서 원활히 진행한다. 각 반응의 반응 시간은 반응 규모에 따라 다르기도 하지만, 통상적으로 수 분 내지 수 시간이다.
또, 하이드라진 화합물 (3) 은, 다음과 같이 종래 공지된 방법을 이용하여, 디아조늄염 (5) 를 환원함으로써 제조할 수 있다.
[화학식 24]
Figure pat00024
식 (5) 중, Ax, Ay 는 상기와 동일한 의미를 나타낸다. X- 는 디아조늄에 대한 카운터 이온인 음이온을 나타낸다. X- 로서는, 예를 들어, 헥사플루오로인산 이온, 붕불화수소산 이온, 염화물 이온, 황산 이온 등의 무기 음이온 ； 폴리플루오로알킬카르복실산 이온, 폴리플루오로알킬술폰산 이온, 테트라페닐붕산 이온, 방향족 카르복실산 이온, 방향족 술폰산 이온 등의 유기 음이온 등을 들 수 있다.
상기 반응에 사용하는 환원제로서는 금속염 환원제를 들 수 있다.
금속염 환원제란, 일반적으로 저원자가 금속을 함유하는 화합물, 혹은 금속 이온과 하이드리드원으로 이루어지는 화합물이다 (「유기 합성 실험법 핸드북」 1990 년 사단법인 유기 합성 화학 협회편 마루젠 주식회사 발행 810 페이지를 참조).
금속염 환원제로서는, NaAlH4, NaAlHp(Or)q (p, q 는 각각 독립적으로 1 ∼ 3 의 정수를 나타내고, p＋q=4 이다. r 은 탄소수 1 ∼ 6 의 알킬기를 나타낸다.), LiAlH4, iBu2AlH, LiBH4, NaBH4, SnCl2, CrCl2, TiCl3 등을 들 수 있다.
환원 반응에 있어서는 공지된 반응 조건을 채용할 수 있다. 예를 들어, 일본 공개특허공보 2005-336103호, 신실험 화학 강좌 1978 년 마루젠 주식회사 발행 14 권, 실험 화학 강좌 1992 년 마루젠 주식회사 발행 20 권, 등의 문헌에 기재된 조건으로 반응을 실시할 수 있다.
또, 디아조늄염 (5) 는 아닐린 등의 화합물로부터 통상적인 방법에 의해 제조할 수 있다.
카르보닐 화합물 (4) 는, 전형적으로는, 에테르 결합 (-O-), 에스테르 결합 (-C(=O)-O-, -O-C(=O)-), 카보네이트 결합 (-O-C(=O)-O-) 및 아미드 결합 (-C(=O)NH-, -NHC(=O)-) 의 형성 반응을 임의로 조합하여, 원하는 구조를 갖는 복수의 공지 화합물을 적절히 결합·수식함으로써 제조할 수 있다.
에테르 결합의 형성은 이하와 같이 하여 실시할 수 있다.
(i) 식 ： D1-hal (hal 은 할로겐 원자를 나타낸다. 이하에서 동일하다.) 로 나타내는 화합물과, 식 ： D2-OMet (Met 는 알칼리 금속 (주로 나트륨) 을 나타낸다. 이하에서 동일하다.) 로 나타내는 화합물을 혼합하여 축합시킨다 (윌리엄슨 합성). 또한, 식 중, D1 및 D2 는 임의의 유기기를 나타낸다 (이하에서 동일하다.)
(ii) 식 ： D1-hal 로 나타내는 화합물과, 식 ： D2-OH 로 나타내는 화합물을 수산화나트륨, 수산화칼륨 등의 염기 존재하, 혼합하여 축합시킨다.
(iii) 식 ： D1-J (J 는 에폭시기를 나타낸다.) 로 나타내는 화합물과, 식 ： D2-OH 로 나타내는 화합물을 수산화나트륨, 수산화칼륨 등의 염기 존재하, 혼합하여 축합시킨다.
(iv) 식 ： D1-OFN (OFN 은 불포화 결합을 갖는 기를 나타낸다.) 로 나타내는 화합물과, 식 ： D2-OMet 로 나타내는 화합물을, 수산화나트륨, 수산화칼륨 등의 염기 존재하, 혼합하여 부가 반응시킨다.
(v) 식 ： D1-hal 로 나타내는 화합물과, 식 ： D2-OMet 로 나타내는 화합물을, 구리 혹은 염화 제 1 구리 존재하, 혼합하여 축합시킨다 (울만 축합).
에스테르 결합 및 아미드 결합의 형성은 이하와 같이 하여 실시할 수 있다.
(vi) 식 ： D1-COOH 로 나타내는 화합물과, 식 ： D2-OH 또는 D2-NH2 로 나타내는 화합물을, 탈수 축합제 (N,N-디시클로헥실카르보디이미드 등) 의 존재하에 탈수 축합시킨다.
(vii) 식 ： D1-COOH 로 나타내는 화합물에 할로겐화제를 작용시킴으로써, 식 ： D1-CO-hal 로 나타내는 화합물을 얻고, 이것과 식 ： D2-OH 또는 D2-NH2 로 나타내는 화합물을, 염기의 존재하에 반응시킨다.
(viii) 식 ： D1-COOH 로 나타내는 화합물에 산무수물을 작용시킴으로써, 혼합 산무수물을 얻은 후, 이것에, 식 ： D2-OH 또는 D2-NH2 로 나타내는 화합물을 반응시킨다.
(ix) 식 ： D1-COOH 로 나타내는 화합물과, 식 ： D2-OH 또는 D2-NH2 로 나타내는 화합물을, 산촉매 혹은 염기 촉매의 존재하에 탈수 축합시킨다.
보다 구체적으로는, 카르보닐 화합물 (4) 중, 상기 식 (4) 중, 식 ： Z2-Y6-G2-Y4-A3-Y2- 로 나타내는 기가 식 ： Z1-Y5-G1-Y3-A2-Y1- 로 나타내는 기와 동일하고, Y1 이 Y11-C(=O)-O- 로 나타내는 기인 화합물 (4') 는 이하에 나타내는 반응에 의해 제조할 수 있다.
[화학식 25]
Figure pat00025
(식 중, Y3, Y5, G1, Z1, A1, A2, Q1 은 상기와 동일한 의미를 나타낸다. Y11 은 Y11-C(=O)-O- 가 Y1 이 되는 기를 나타낸다. Y1 은 상기와 동일한 의미를 나타낸다. L 은 수산기, 할로겐 원자, 메탄술포닐옥시기, p-톨루엔술포닐옥시기 등의 탈리기를 나타낸다.)
상기 반응에 있어서는, 식 (6) 으로 나타내는 디하이드록시 화합물 (화합물 (6)) 과 식 (7) 로 나타내는 화합물 (화합물 (7)) 을, (화합물 (6) ： 화합물 (7)) 의 몰비로, 1 ： 2 ∼ 1 ： 4, 바람직하게는 1 ： 2 ∼ 1 ： 3 의 비율로 반응시킴으로써, 고선택적이고 또한 고수율로 목적으로 하는 화합물 (4') 를 얻을 수 있다.
화합물 (7) 이, 식 (7) 중, L 이 수산기의 화합물 (카르복실산) 인 경우에는, 1-에틸-3-(3-디메틸아미노프로필)카르보디이미드염산염, 디시클로헥실카르보디이미드 등의 탈수 축합제의 존재하에 반응시킴으로써, 목적물을 얻을 수 있다.
탈수 축합제의 사용량은, 화합물 (7) 1 몰에 대해, 통상적으로 1 ∼ 3 몰이다.
또, 화합물 (7) 이, 식 (7) 중, L 이 할로겐 원자의 화합물 (산할라이드) 인 경우에는, 염기의 존재하에 반응시킴으로써, 목적물을 얻을 수 있다.
사용하는 염기로서는, 트리에틸아민, 피리딘 등의 유기 염기 ； 수산화나트륨, 탄산나트륨, 탄산수소나트륨 등의 무기 염기를 들 수 있다.
염기의 사용량은, 화합물 (7) 1 몰에 대해, 통상적으로 1 ∼ 3 몰이다.
화합물 (7) 이, 식 (7) 중, L 이 메탄술포닐옥시기, 또는 p-톨루엔술포닐옥시기의 화합물 (혼합 산무수물) 인 경우도 할로겐 원자의 경우와 동일하다.
상기 반응에 사용하는 용매로서는, 예를 들어, 클로로포름, 염화메틸렌 등의 염소계 용매 ； N-메틸피롤리돈, N,N-디메틸포름아미드, N,N-디메틸아세타미드, 헥사메틸인산트리아미드 등의 아미드계 용매 ； 1,4-디옥산, 시클로펜틸메틸에테르, 테트라하이드로푸란, 테트라하이드로피란, 1,3-디옥소란 등의 에테르류 ； 디메틸술폭사이드, 술포란 등의 함황계 용매 ； 벤젠, 톨루엔, 자일렌 등의 방향족 탄화수소계 용매 ； n-펜탄, n-헥산, n-옥탄 등의 지방족 탄화수소계 용매 ； 시클로펜탄, 시클로헥산 등의 지환식 탄화수소계 용매 ； 및 이들 용매의 2 종 이상으로 이루어지는 혼합 용매 등을 들 수 있다.
용매의 사용량은 특별히 한정되지 않고, 사용하는 화합물의 종류나 반응 규모 등을 고려하여 적절히 결정할 수 있지만, 하이드록시 화합물 (6) 1 g 에 대해, 통상적으로 1 ∼ 50 g 이다.
화합물 (7) 의 대부분은 공지 화합물이며, 에테르 결합 (-O-), 에스테르 결합 (-C(=O)-O-, -O-C(=O)-), 카보네이트 결합 (-O-C(=O)-O-) 및 아미드 결합 (-C(=O)NH-, -NHC(=O)-) 의 형성 반응을 임의로 조합하여, 원하는 구조를 갖는 복수의 공지 화합물을 적절히 결합·수식함으로써 제조할 수 있다.
어느 반응에 있어서도, 반응 종료 후에는, 유기 합성 화학에 있어서의 통상적인 후 처리 조작을 실시하고, 원하는 바에 따라, 칼럼 크로마토그래피, 재결정법, 증류법 등의 공지된 분리·정제 수단을 실시함으로써, 목적물을 단리할 수 있다.

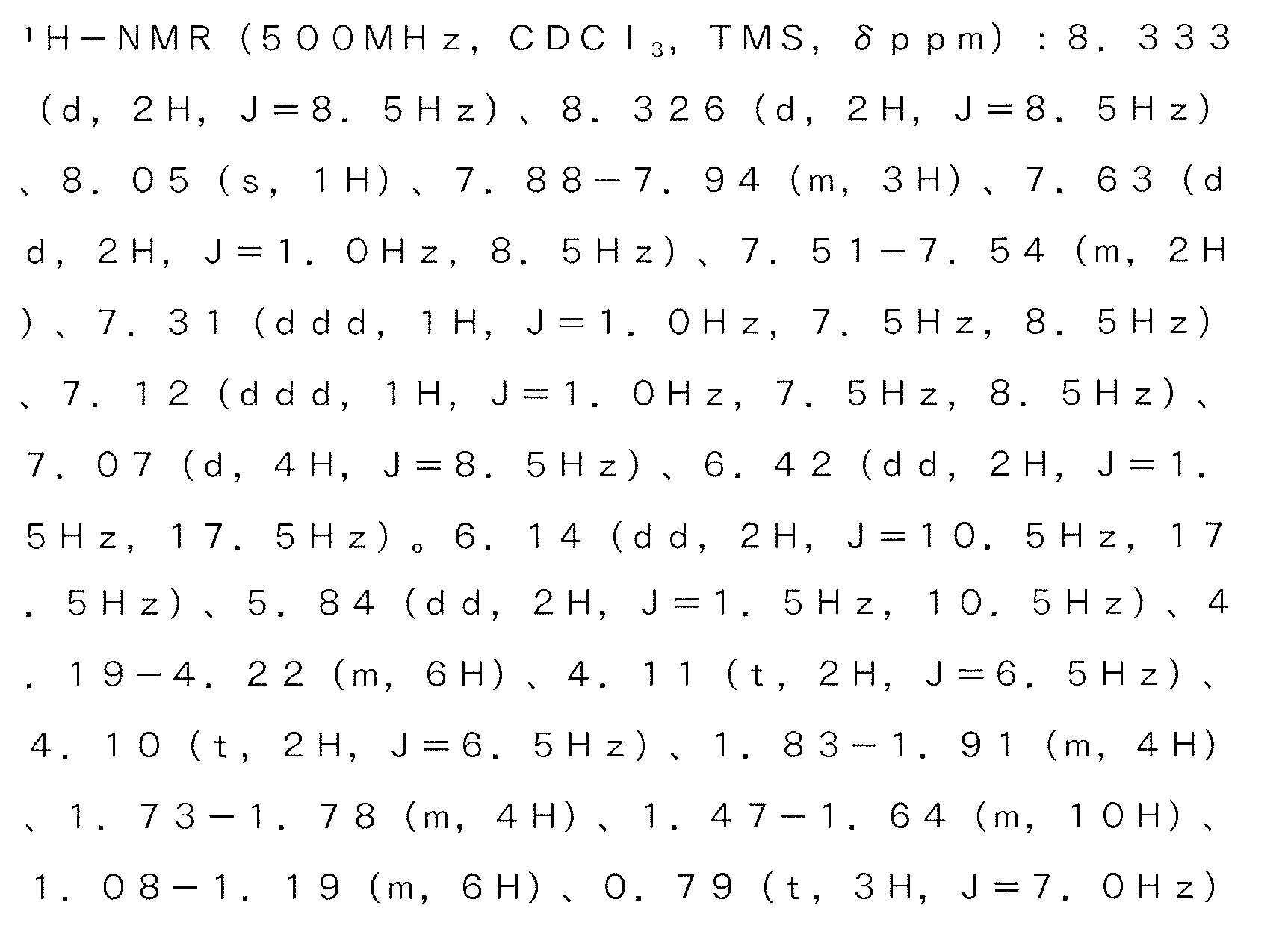

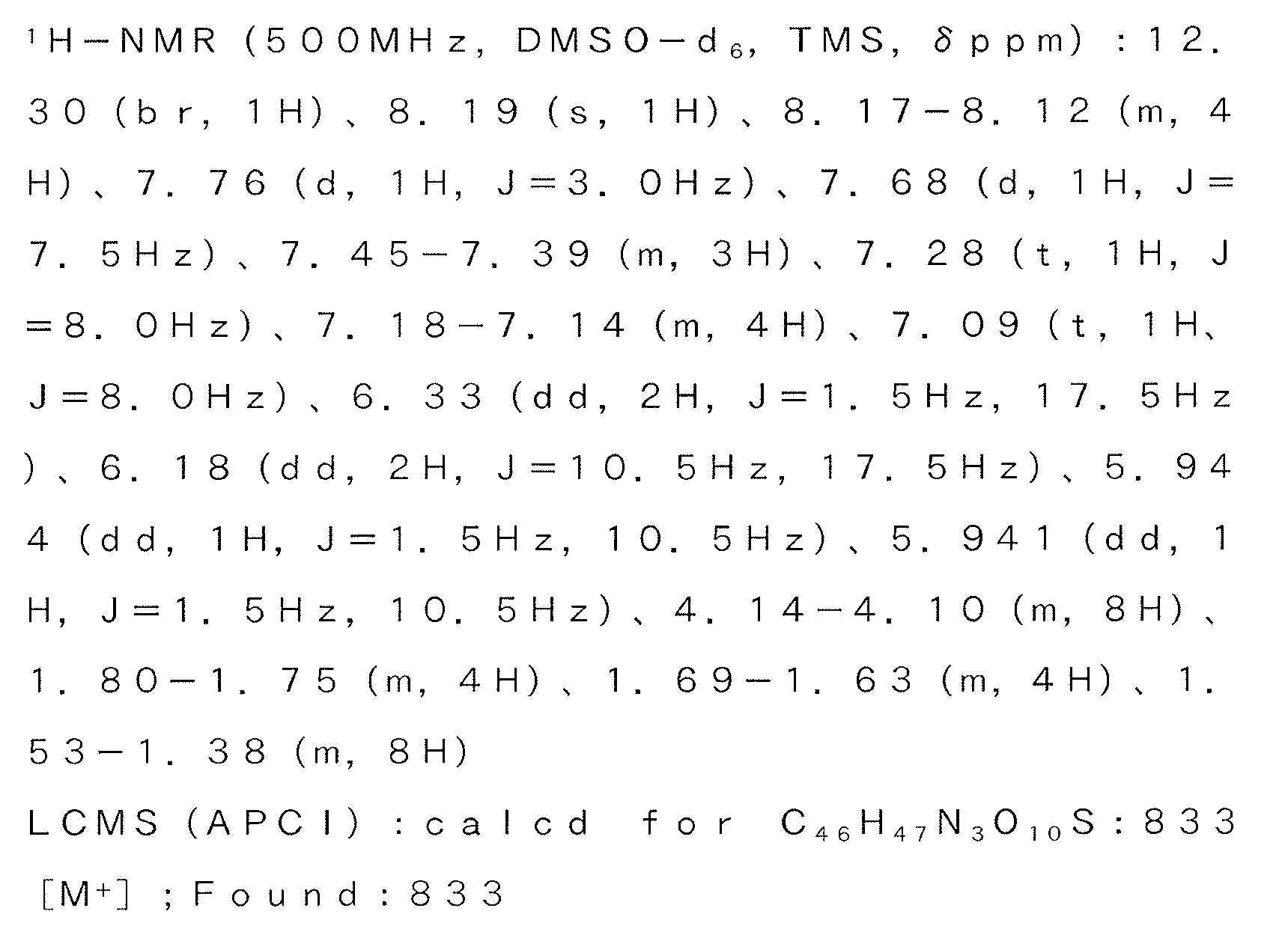

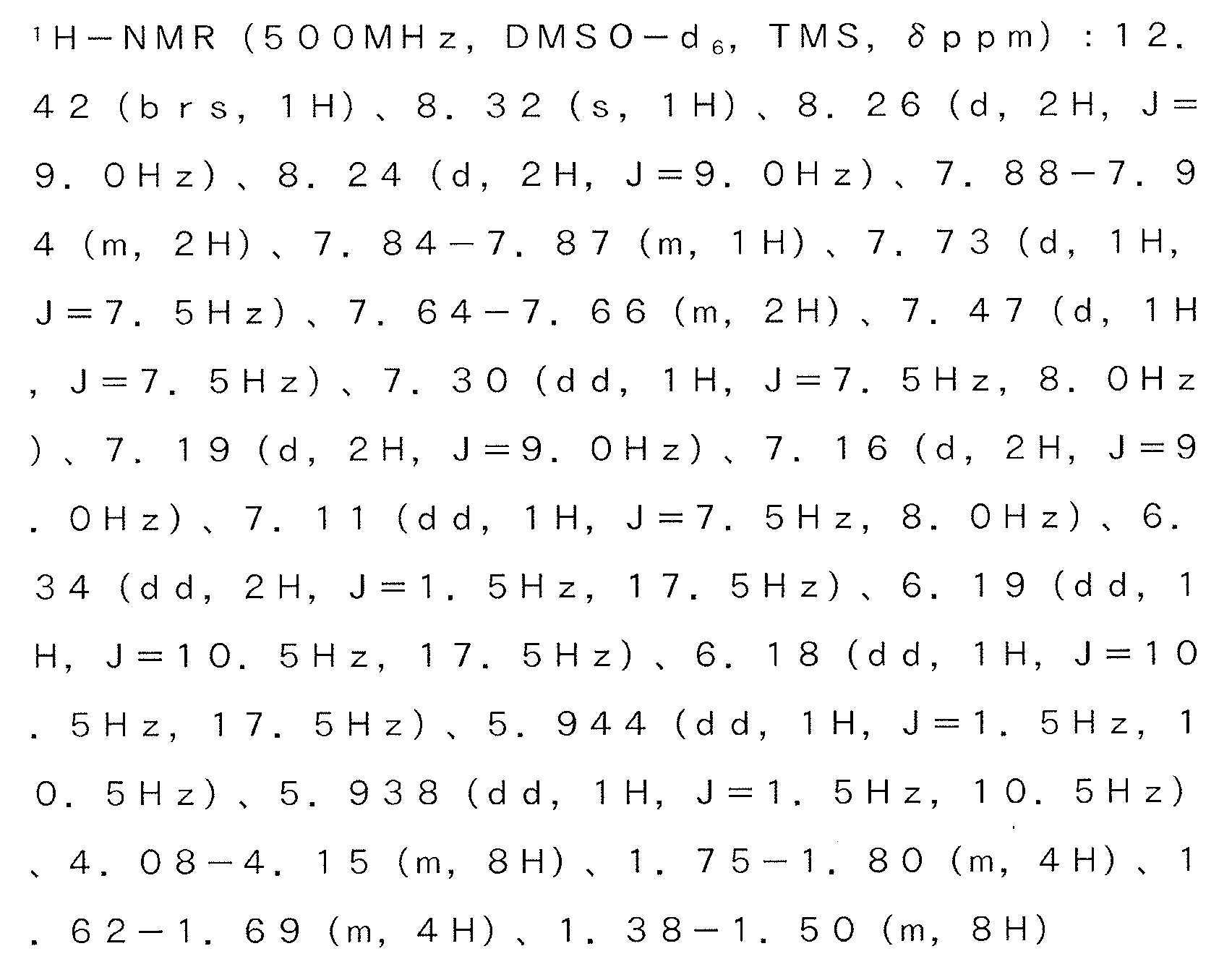

목적으로 하는 화합물의 구조는 NMR 스펙트럼, IR 스펙트럼, 매스 스펙트럼 등의 측정, 원소 분석 등에 의해 동정할 수 있다.
2) 중합성 조성물
본 발명의 제 2 는 본 발명의 중합성 화합물, 및 중합 개시제를 함유하는 중합성 조성물이다. 중합 개시제는 본 발명의 중합성 화합물의 중합 반응을 보다 효율적으로 실시하는 관점에서 배합된다.
사용하는 중합 개시제로서는, 중합성 화합물이 갖는 중합성기의 종류에 따라 적절한 것을 선택하여 사용하면 된다. 예를 들어, 중합성기가 라디칼 중합성이면 라디칼 중합 개시제를, 아니온 중합성의 기이면 아니온 중합 개시제를, 카티온 중합성의 기이면 카티온 중합 개시제를 각각 사용하면 된다.
라디칼 중합 개시제로서는 가열함으로써, 중합성 화합물의 중합을 개시할 수 있는 활성종이 발생하는 화합물인 열 라디칼 발생제와, 가시광선, 자외선 (i 선 등), 원자외선, 전자선, X 선 등의 노광 광의 노광에 의해, 중합성 화합물의 중합을 개시할 수 있는 활성종이 발생하는 화합물인 광 라디칼 발생제 중 어느 것이나 사용 가능하지만, 광 라디칼 발생제를 사용하는 것이 바람직하다.
광 라디칼 발생제로서는, 아세토페논계 화합물, 비이미다졸계 화합물, 트리아진계 화합물, O-아실옥심계 화합물, 오늄염계 화합물, 벤조인계 화합물, 벤조페논계 화합물, α-디케톤계 화합물, 다핵 퀴논계 화합물, 크산톤계 화합물, 디아조계 화합물, 이미드술포네이트계 화합물 등을 들 수 있다. 이들 화합물은 노광에 의해 활성 라디칼 또는 활성 산, 혹은 활성 라디칼과 활성 산의 양방을 발생하는 성분이다. 광 라디칼 발생제는 1 종 단독으로, 혹은 2 종 이상을 조합하여 사용할 수 있다.
아세토페논계 화합물의 구체예로서는, 2-하이드록시-2-메틸-1-페닐프로판-1-온, 2-메틸-1-〔4-(메틸티오)페닐〕-2-모르폴리노프로판-1-온, 2-벤질-2-디메틸아미노-1-(4-모르폴리노페닐)부탄-1-온, 1-하이드록시시클로헥실·페닐케톤, 2,2-디메톡시-1,2-디페닐에탄-1-온, 1,2-옥탄디온, 2-벤질-2-디메틸아미노-4'-모르폴리노부티로페논 등을 들 수 있다.
비이미다졸계 화합물의 구체예로서는, 2,2'-비스(2-클로로페닐)-4,4',5,5'-테트라키스(4-에톡시카르보닐페닐)-1,2'-비이미다졸, 2,2'-비스(2-브로모페닐)-4,4',5,5'-테트라키스(4-에톡시카르보닐페닐)-1,2'-비이미다졸, 2,2'-비스(2-클로로페닐)-4,4',5,5'-테트라페닐-1,2'-비이미다졸, 2,2'-비스(2,4-디클로로페닐)-4,4',5,5'-테트라페닐-1,2'-비이미다졸, 2,2'-비스(2,4,6-트리클로로페닐)-4,4',5,5'-테트라페닐-1,2'-비이미다졸, 2,2'-비스(2-브로모페닐)-4,4',5,5'-테트라페닐-1,2'-비이미다졸, 2,2'-비스(2,4-디브로모페닐)-4,4',5,5'-테트라페닐-1,2'-비이미다졸, 2,2'-비스(2,4,6-트리브로모페닐)-4,4',5,5'-테트라페닐-1,2'-비이미다졸 등을 들 수 있다.
본 발명에 있어서는, 광 중합 개시제로서 비이미다졸계 화합물을 사용하는 경우, 수소 공여체를 병용하는 것이 감도를 더욱 개량할 수 있는 점에서 바람직하다.
「수소 공여체」란, 노광에 의해 비이미다졸계 화합물로부터 발생한 라디칼에 대해, 수소 원자를 공여할 수 있는 화합물을 의미한다. 수소 공여체로서는, 하기에서 정의하는 메르캅탄계 화합물, 아민계 화합물 등이 바람직하다.
메르캅탄계 화합물로서는, 2-메르캅토벤조티아졸, 2-메르캅토벤조옥사졸, 2-메르캅토벤조이미다졸, 2,5-디메르캅토-1,3,4-티아디아졸, 2-메르캅토-2,5-디메틸아미노피리딘 등을 들 수 있다. 아민계 화합물로서는, 4,4'-비스(디메틸아미노)벤조페논, 4,4'-비스(디에틸아미노)벤조페논, 4-디에틸아미노아세토페논, 4-디메틸아미노프로피오페논, 에틸-4-디메틸아미노벤조에이트, 4-디메틸아미노벤조산, 4-디메틸아미노벤조니트릴 등을 들 수 있다.
트리아진계 화합물로서는, 2,4,6-트리스(트리클로로메틸)-s-트리아진, 2-메틸-4,6-비스(트리클로로메틸)-s-트리아진, 2-〔2-(5-메틸푸란-2-일)에테닐〕-4,6-비스(트리클로로메틸)-s-트리아진, 2-〔2-(푸란-2-일)에테닐〕-4,6-비스(트리클로로메틸)-s-트리아진, 2-〔2-(4-디에틸아미노-2-메틸페닐)에테닐〕-4,6-비스(트리클로로메틸)-s-트리아진, 2-〔2-(3,4-디메톡시페닐)에테닐〕-4,6-비스(트리클로로메틸)-s-트리아진, 2-(4-메톡시페닐)-4,6-비스(트리클로로메틸)-s-트리아진, 2-(4-에톡시스티릴)-4,6-비스(트리클로로메틸)-s-트리아진, 2-(4-n-부톡시페닐)-4,6-비스(트리클로로메틸)-s-트리아진 등의 할로메틸기를 갖는 트리아진계 화합물을 들 수 있다.
O-아실옥심계 화합물의 구체예로서는, 1-〔4-(페닐티오)페닐〕-헵탄-1,2-디온 2-(O-벤조일옥심), 1-〔4-(페닐티오)페닐〕-옥탄-1,2-디온 2-(O-벤조일옥심), 1-〔4-(벤조일)페닐〕-옥탄-1,2-디온 2-(O-벤조일옥심), 1-［9-에틸-6-(2-메틸벤조일)-9H-카르바졸-3-일］-에타논 1-(O-아세틸옥심), 1-［9-에틸-6-(3-메틸벤조일)-9H-카르바졸-3-일］-에타논 1-(O-아세틸옥심), 1-(9-에틸-6-벤조일-9H-카르바졸-3-일)-에타논 1-(O-아세틸옥심), 에타논-1-［9-에틸-6-(2-메틸-4-테트라하이드로푸라닐벤조일)-9.H.-카르바졸-3-일］-1-(O-아세틸옥심), 에타논-1-〔9-에틸-6-(2-메틸-4-테트라하이드로피라닐벤조일)-9.H.-카르바졸-3-일〕-1-(O-아세틸옥심), 에타논-1-〔9-에틸-6-(2-메틸-5-테트라하이드로푸라닐벤조일)-9.H.-카르바졸-3-일〕-1-(O-아세틸옥심), 에타논-1-〔9-에틸-6-(2-메틸-5-테트라하이드로피라닐벤조일)-9.H.-카르바졸-3-일〕-1-(O-아세틸옥심), 에타논-1-〔9-에틸-6-｛2-메틸-4-(2,2-디메틸-1,3-디옥소라닐)벤조일｝-9.H.-카르바졸-3-일〕-1-(O-아세틸옥심), 에타논-1-［9-에틸-6-(2-메틸-4-테트라하이드로푸라닐메톡시벤조일)-9.H.-카르바졸-3-일］-1-(O-아세틸옥심), 에타논-1-〔9-에틸-6-(2-메틸-4-테트라하이드로피라닐메톡시벤조일)-9.H.-카르바졸-3-일〕-1-(O-아세틸옥심), 에타논-1-〔9-에틸-6-(2-메틸-5-테트라하이드로푸라닐메톡시벤조일)-9.H.-카르바졸-3-일〕-1-(O-아세틸옥심), 에타논-1-［9-에틸-6-(2-메틸벤조일)-9H-카르바졸-3-일］-1-(O-아세틸옥심), 에타논-1-〔9-에틸-6-(2-메틸-5-테트라하이드로피라닐메톡시벤조일)-9.H.-카르바졸-3-일〕-1-(O-아세틸옥심), 에타논-1-〔9-에틸-6-(2-메틸-4-(2,2-디메틸-1,3-디옥소라닐)메톡시벤조일}-9.H.-카르바졸-3-일〕-1-(O-아세틸옥심) 등을 들 수 있다.
광 라디칼 발생제는 시판품을 그대로 사용할 수도 있다. 구체예로서는, BASF 사 제조의, 상품명 ： Irgacure 907, 상품명 ： Irgacure 184, 상품명 ： Irgacure 369, 품명 ： Irgacure 651, 품명 ： Irgacure 819, 품명 ： Irgacure 907, 및 상품명 ： Irgacure OXE02, ADEKA 사 제조의, 상품명 ： 아데카옵토마 N1919 등을 들 수 있다.
상기 아니온 중합 개시제로서는, 알킬리튬 화합물 ； 비페닐, 나프탈렌, 피렌 등의, 모노리튬염 또는 모노나트륨염 ； 디리튬염이나 트리리튬염 등의 다관능성 개시제 등을 들 수 있다.
또, 상기 카티온 중합 개시제로서는, 황산, 인산, 과염소산, 트리플루오로메탄술폰산 등의 프로톤산 ； 3 불화붕소, 염화알루미늄, 4 염화티탄, 4 염화주석과 같은 루이스산 ； 방향족 오늄염 또는 방향족 오늄염과 환원제의 병용계를 들 수 있다.
이들 중합 개시제는 1 종 단독으로, 또는 2 종 이상을 조합하여 사용할 수 있다.
본 발명의 중합성 조성물에 있어서, 중합 개시제의 배합 비율은, 중합성 화합물 100 중량부에 대해, 통상적으로 0.1 ∼ 30 중량부, 바람직하게는 0.5 ∼ 10 중량부이다.
또, 본 발명의 중합성 조성물에는, 표면 장력을 조정하기 위해서, 계면 활성제를 배합하는 것이 바람직하다. 당해 계면 활성제로서는, 특별히 한정은 없지만, 통상적으로, 논이온계 계면 활성제가 바람직하다. 당해 논이온계 계면 활성제로서는, 시판품을 사용하면 되고, 예를 들어, 분자량이 수천 정도의 올리고머인 논이온계 계면 활성제, 예를 들어, 세이미 케미칼 (주) 제조 KH-40 등을 들 수 있다. 본 발명의 중합성 조성물에 있어서, 계면 활성제의 배합 비율은, 중합성 화합물 100 중량부에 대해, 통상적으로 0.01 ∼ 10 중량부, 바람직하게는 0.1 ∼ 2 중량부이다.
또, 본 발명의 중합성 조성물에는, 추가로 후술하는 다른 공중합 가능한 단량체, 금속, 금속 착물, 염료, 안료, 형광 재료, 인광 재료, 레벨링제, 틱소제, 겔화제, 다당류, 자외선 흡수제, 적외선 흡수제, 항산화제, 이온 교환 수지, 산화티탄 등의 금속 산화물 등의, 그 밖의 첨가제를 배합해도 된다. 본 발명의 중합성 조성물에 있어서, 그 밖의 첨가제의 배합 비율은, 중합성 화합물 100 중량부에 대해, 통상적으로 각각 0.1 ∼ 20 중량부이다.
본 발명의 중합성 조성물은, 통상적으로, 본 발명의 중합성 화합물, 중합 개시제, 및 원하는 바에 따라 그 밖의 첨가제의 소정량을 적당한 유기 용매에 혼합·용해시킴으로써, 조제할 수 있다.
사용하는 유기 용매로서는, 시클로펜타논, 시클로헥사논, 메틸에틸케톤 등의 케톤류 ； 아세트산부틸, 아세트산아밀 등의 아세트산에스테르류 ； 클로로포름, 디클로로메탄, 디클로로에탄 등의 할로겐화 탄화수소류 ； 1,4-디옥산, 시클로펜틸메틸에테르, 테트라하이드로푸란, 테트라하이드로피란, 1,3-디옥소란 등의 에테르류 등을 들 수 있다.
이상과 같이 하여 얻어지는 중합성 조성물은 후술하는 바와 같이, 본 발명의 고분자나 광학 이방체의 제조 원료로서 유용하다.
3) 고분자
본 발명의 제 3 은 (1) 본 발명의 중합성 화합물을 중합하여 얻어지는 고분자, 또는, (2) 본 발명의 중합성 조성물을 중합하여 얻어지는 고분자이다.
여기서, 「중합」이란, 통상적인 중합 반응 외에, 가교 반응을 포함하는 넓은 의미에서의 화학 반응을 의미하는 것으로 한다.
(1) 본 발명의 중합성 화합물을 중합하여 얻어지는 고분자
본 발명의 중합성 화합물을 중합하여 얻어지는 고분자로서는, 본 발명의 중합성 화합물의 단독 중합체, 본 발명의 중합성 화합물의 2 종 이상으로 이루어지는 공중합체, 또는, 본 발명의 중합성 화합물과 다른 공중합 가능한 단량체의 공중합체를 들 수 있다.
상기 다른 공중합 가능한 단량체로서는, 특별히 한정되는 것이 아니고, 예를 들어, 4-(2-메타크릴로일옥시에틸옥시)벤조산-4'-메톡시페닐, 4-(6-메타크릴로일옥시헥실옥시)벤조산비페닐, 4-(2-아크릴로일옥시에틸옥시)벤조산-4'-시아노비페닐, 4-(2-메타크릴로일옥시에틸옥시)벤조산-4'-시아노비페닐, 4-(2-메타크릴로일옥시에틸옥시)벤조산-3',4'-디플루오로페닐, 4-(2-메타크릴로일옥시에틸옥시)벤조산나프틸, 4-아크릴로일옥시-4'-데실비페닐, 4-아크릴로일옥시-4'-시아노비페닐, 4-(2-아크릴로일옥시에틸옥시)-4'-시아노비페닐, 4-(2-메타크릴로일옥시에틸옥시)-4'-메톡시비페닐, 4-(2-메타크릴로일옥시에틸옥시)-4'-(4”-플루오로벤질옥시)-비페닐, 4-아크릴로일옥시-4'-프로필시클로헥실페닐, 4-메타크릴로일-4'-부틸비시클로헥실, 4-아크릴로일-4'-아밀톨란, 4-아크릴로일-4'-(3,4-디플루오로페닐)비시클로헥실, 4-(2-아크릴로일옥시에틸)벤조산(4-아밀페닐), 4-(2-아크릴로일옥시에틸)벤조산(4-(4'-프로필시클로헥실)페닐) 등을 들 수 있다.
시판품으로서는, LC-242 (BASF 사 제조) 등을 사용할 수 있다. 또, 일본 공개특허공보 2007-002208호, 일본 공개특허공보 2009-173893호, 일본 공개특허공보 2009-274984호, 일본 공개특허공보 2010-030979호, 일본 공개특허공보 2010-031223호, 일본 공개특허공보 2011-006360호 등에 개시되어 있는 화합물 등도 사용할 수 있다.
또, 상기에 예시한 단량체 이외에도, 아크릴로일기, 메타크릴로일기, 비닐기, 알릴기 등의 중합성 불포화기를 복수 개 갖는 다관능 단량체를 사용할 수 있다.
이와 같은 다관능 단량체로서는, 1,2-부탄디올디아크릴레이트, 1,3-부탄디올디아크릴레이트, 1,4-부탄디올디아크릴레이트, 네오펜탄디올디아크릴레이트, 1,6-헥산디올디아크릴레이트 등의 알칸디올디아크릴레이트류 ； 1,2-부탄디올디메타크릴레이트, 1,3-부탄디올디메타크릴레이트, 1,4-부탄디올디메타크릴레이트, 네오펜탄디올디메타크릴레이트, 1,6-헥산디올디메타크릴레이트 등의 알칸디올디메타크릴레이트류 ； 에틸렌글리콜디아크릴레이트, 디에틸렌글리콜디아크릴레이트, 트리에틸렌글리콜디아크릴레이트, 테트라에틸렌글리콜디아크릴레이트 등의 폴리에틸렌글리콜디아크릴레이트류 ； 프로필렌글리콜디아크릴레이트, 디프로필렌글리콜디아크릴레이트, 트리프로필렌글리콜디아크릴레이트, 테트라프로필렌글리콜디아크릴레이트 등의 폴리프로필렌글리콜디아크릴레이트류 ； 에틸렌글리콜디메타크릴레이트, 디에틸렌글리콜디메타크릴레이트, 트리에틸렌글리콜디메타크릴레이트, 테트라에틸렌글리콜디메타크릴레이트 등의 폴리에틸렌글리콜디메타크릴레이트류 ； 프로필렌글리콜디메타크릴레이트, 디프로필렌글리콜디메타크릴레이트, 트리프로필렌글리콜디메타크릴레이트, 테트라프로필렌글리콜디메타크릴레이트 등의 폴리프로필렌글리콜디메타크릴레이트류 ； 에틸렌글리콜디비닐에테르, 디에틸렌글리콜디비닐에테르, 트리에틸렌글리콜디비닐에테르, 테트라에틸렌글리콜디비닐에테르 등의 폴리에틸렌글리콜디비닐에테르류 ； 에틸렌글리콜디알릴에테르, 디에틸렌글리콜디알릴에테르, 트리에틸렌글리콜디알릴에테르, 테트라에틸렌글리콜디알릴에테르 등의 폴리에틸렌글리콜디알릴에테르류 ； 비스페놀 F 에톡시레이트디아크릴레이트 ； 비스페놀 F 에톡시레이트디메타크릴레이트 ； 비스페놀 A 에톡시레이트디아크릴레이트 ； 비스페놀 A 에톡시레이트디메타크릴레이트 ； 트리메틸올프로판트리아크릴레이트 ； 트리메틸올프로판트리메타크릴레이트 ； 트리메틸올프로판에톡시레이트트리아크릴레이트 ； 트리메틸올프로판에톡시레이트트리메타크릴레이트 ； 트리메틸올프로판프로폭시레이트트리아크릴레이트 ； 트리메틸올프로판프로폭시레이트트리메타크릴레이트 ； 이소시아누르산에톡시레이트트리아크릴레이트 ； 글리세롤에톡시레이트트리아크릴레이트 ； 글리세롤프로폭시레이트트리아크릴레이트 ； 펜타에리트리톨에톡시레이트테트라아크릴레이트 ； 디트리메틸올프로판에톡시레이트테트라아크릴레이트 ； 디펜타에리트리톨에톡시레이트헥사아크릴레이트 등을 들 수 있다.
본 발명의 중합성 화합물, 및 필요에 따라 사용되는 다른 공중합 가능한 단량체 등의 (공) 중합은 적당한 중합 개시제의 존재하에 실시할 수 있다. 중합 개시제의 사용 비율로서는, 상기 중합성 조성물 중의 중합성 화합물에 대한 배합 비율과 동일해도 된다.
본 발명의 고분자가 본 발명의 중합성 화합물과, 그 밖의 공중합 가능한 단량체와의 공중합체인 경우, 본 발명의 중합성 화합물 단위의 함유량은 특별히 한정되는 것은 아니지만, 전체 구성 단위에 대해 50 중량％ 이상이 바람직하고, 70 중량％ 이상이 보다 바람직하다. 이러한 범위에 있으면, 고분자의 유리 전이 온도 (Tg) 가 높고, 높은 막 경도가 얻어지기 때문에 바람직하다.
상기 (1) 의 고분자는, 보다 구체적으로는, (A) 적당한 중합 개시제의 존재하, 상기 중합성 화합물, 및 필요에 따라 사용되는 다른 공중합 가능한 단량체 등과의 (공) 중합을 적당한 유기 용매 중에서 중합 반응을 실시한 후, 목적으로 하는 고분자를 단리하고, 얻어지는 고분자를 적당한 유기 용매에 용해하여 용액을 조제하고, 이 용액을 적당한 기판 상에 도포하여 얻어진 도포막을 건조 후, 원하는 바에 따라 가열함으로써 얻는 방법, (B) 상기 중합성 화합물, 및 필요에 따라 사용되는 다른 공중합 가능한 단량체 등을 중합 개시제와 함께 유기 용매에 용해한 용액을, 공지된 도포법에 의해 기판 상에 도포한 후, 탈용매하고, 이어서 가열 또는 활성 에너지선을 조사함으로써 중합 반응을 실시하는 방법 등에 의해 바람직하게 제조할 수 있다.
사용하는 중합 개시제로서는, 상기 중합성 조성물의 성분으로서 예시한 것과 동일한 것을 들 수 있다.
상기 (A) 의 중합 반응에 사용하는 유기 용매로서는 불활성인 것이면, 특별히 제한되지 않는다. 예를 들어, 톨루엔, 자일렌, 메시틸렌 등의 방향족 탄화수소 ； 시클로헥사논, 시클로펜타논, 메틸에틸케톤 등의 케톤류 ； 아세트산부틸, 아세트산아밀 등의 아세트산에스테르류 ； 클로로포름, 디클로로메탄, 디클로로에탄 등의 할로겐화 탄화수소류 ； 시클로펜틸메틸에테르, 테트라하이드로푸란, 테트라하이드로피란 등의 에테르류 등을 들 수 있다. 이들 중에서도, 취급성이 우수한 관점에서, 비점이 60 ∼ 250 ℃ 인 것이 바람직하고, 60 ∼ 150 ℃ 인 것이 보다 바람직하다.
(A) 의 방법에 있어서의, 고분자를 용해하기 위한 유기 용매, 및, (B) 의 방법에서 사용하는 유기 용매로서는, 아세톤, 메틸에틸케톤, 메틸이소부틸케톤, 시클로펜타논, 시클로헥사논 등의 케톤계 용제 ； 아세트산부틸, 아세트산아밀 등의 에스테르계 용제 ； 디클로로메탄, 클로로포름, 디클로로에탄 등의 할로겐화 탄화수소계 용제 ； 테트라하이드로푸란, 테트라하이드로피란, 1,2-디메톡시에탄, 1,4-디옥산, 시클로펜틸메틸에테르, 1,3-디옥소란 등의 에테르계 용제 ； N,N-디메틸포름아미드, N,N-디메틸아세트아미드, 디메틸술폭사이드, γ-부티로락톤, N-메틸피롤리돈 등의 비프로톤성 극성 용제 등을 들 수 있다. 이들 중에서도, 취급이 용이한 점에서, 용매의 비점이 60 ∼ 200 ℃ 인 것이 바람직하다. 이들 용제는 단독으로도 사용해도 되고, 2 종 이상을 조합하여 사용해도 된다.
사용하는 기판으로서는, 유기, 무기를 불문하고, 공지 관용의 재질인 것을 사용할 수 있다. 예를 들어, 유기 재료로서는 폴리시클로올레핀〔예를 들어, 제오넥스, 제오노아 (등록상표 ； 닛폰 제온사 제조), 아톤 (등록상표 ； JSR 사 제조), 및 아펠 (등록상표 ； 미츠이 화학사 제조)〕, 폴리에틸렌테레프탈레이트, 폴리카보네이트, 폴리이미드, 폴리아미드, 폴리메타크릴산메틸, 폴리스티렌, 폴리염화비닐, 폴리테트라플루오로에틸렌, 셀룰로오스, 3 아세트산셀룰로오스, 폴리에테르술폰 등을 들 수 있고, 무기 재료로서는 실리콘, 유리, 방해석 등을 들 수 있고, 그 중에서도 유기 재료가 바람직하다.
또, 사용하는 기판은 단층인 것이거나, 적층체이어도 된다.
기판으로서는, 유기 재료가 바람직하고, 이 유기 재료를 필름으로 한 수지 필름이 더욱 바람직하다.
(A) 의 방법에 있어서 고분자의 용액을 기판에 도포하는 방법, (B) 의 방법에 있어서 중합 반응용의 용액을 기판에 도포하는 방법으로서는, 공지된 방법을 이용할 수 있고, 예를 들어 커튼 코팅법, 압출 코팅법, 롤 코팅법, 스핀 코팅법, 딥 코팅법, 바 코팅법, 스프레이 코팅법, 슬라이드 코팅법, 인쇄 코팅법 등을 들 수 있다.
(2) 본 발명의 중합성 조성물을 중합하여 얻어지는 고분자
본 발명의 중합성 조성물을 중합함으로써, 본 발명의 고분자를 용이하게 얻을 수 있다. 본 발명에 있어서는, 중합 반응을 보다 효율적으로 실시하는 관점에서, 상기한 바와 같은 중합 개시제, 특히 광 중합 개시제를 포함하는 중합성 조성물을 사용하는 것이 바람직하다.
구체적으로는, 상기 (B) 의 방법, 즉, 본 발명의 중합성 조성물을, 기판 상에 도포하여, 중합시킴으로써, 본 발명의 고분자를 얻는 것이 바람직하다. 사용하는 기판으로서는, 후술하는 광학 이방체의 제조에 사용되는 기판 등을 들 수 있다.
본 발명의 중합성 조성물을 기판 상에 도포하는 방법으로서는, 바 코팅, 스핀 코팅, 롤 코팅, 그라비아 코팅, 스프레이 코팅, 다이 코팅, 캡 코팅, 딥핑법 등의 공지 관용의 코팅법을 들 수 있다. 이 때, 도포성을 높이기 위해서, 본 발명의 중합성 조성물에 공지 관용의 유기 용매를 첨가해도 된다. 이 경우에는, 본 발명의 중합성 조성물을 기판 상에 도포 후, 자연 건조, 가열 건조, 감압 건조, 감압 가열 건조 등으로 유기 용매를 제거하는 것이 바람직하다.
본 발명의 중합성 화합물 또는 중합성 조성물을 중합시키는 방법으로서는, 활성 에너지선을 조사하는 방법이나 열중합법 등을 들 수 있지만, 가열을 필요로 하지 않고, 실온에서 반응이 진행되는 점에서 활성 에너지선을 조사하는 방법이 바람직하다. 그 중에서도, 조작이 간편한 점에서, 자외선 등의 광을 조사하는 방법이 바람직하다.
조사시의 온도는 30 ℃ 이하로 하는 것이 바람직하다. 광 조사 강도는, 통상적으로, 1 W/㎡ ∼ 10 kW/㎡ 의 범위, 바람직하게는 5 W/㎡ ∼ 2 kW/㎡ 의 범위이다.
본 발명의 중합성 화합물 또는 중합성 조성물을 중합시켜 얻어지는 고분자는 기판으로부터 박리하여 단체로 사용할 수도, 기판으로부터 박리하지 않고 그대로 광학 필름의 유기 재료 등으로서 사용할 수도 있다.
이상과 같이 하여 얻어지는 본 발명의 고분자의 수평균 분자량은 바람직하게는 500 ∼ 500,000, 더욱 바람직하게는 5,000 ∼ 300,000 이다. 그 수평균 분자량이 이러한 범위에 있으면, 높은 막경도가 얻어지고, 취급성도 우수하기 때문에 바람직하다. 고분자의 수평균 분자량은, 단분산의 폴리스티렌을 표준 시료로 하여, 테트라하이드로푸란을 용리액으로서 겔 퍼미에이션 크로마토그래피 (GPC) 에 의해 측정할 수 있다.
본 발명의 고분자는 가교점이 분자 내에서 균일하게 존재한다고 추정되며, 가교 효율이 높고, 경도가 우수하다.
본 발명의 고분자에 의하면, 넓은 파장역에 있어서 균일한 편광 변환이 가능한, 성능면에서 만족스러운 광학 필름을 저비용으로 얻을 수 있다.
4) 광학 이방체
본 발명의 광학 이방체는 본 발명의 고분자를 구성 재료로 한다.
본 발명의 광학 이방체는, 예를 들어, 기판 상에 배향막을 형성하고, 그 배향막 상에, 추가로 본 발명의 고분자로 이루어지는 액정층을 형성함으로써, 얻을 수 있다.
배향막은 유기 반도체 화합물을 면 내에서 일방향으로 배향 규제하기 위해서 기판의 표면에 형성된다.
배향막은 폴리이미드, 폴리비닐알코올, 폴리에스테르, 폴리아릴레이트, 폴리아미드이미드, 폴리에테르이미드 등의 폴리머를 함유하는 용액 (배향막용 조성물) 을 기판 상에 막형상으로 도포하여, 건조시키고, 그리고 일방향으로 러빙 처리 등함으로써, 얻을 수 있다.
배향막의 두께는 0.001 ∼ 5 ㎛ 인 것이 바람직하고, 0.001 ∼ 1 ㎛ 인 것이 더욱 바람직하다.
본 발명에 있어서는, 배향막 혹은 기판에 러빙 처리를 실시할 수 있다. 러빙 처리의 방법은 특별히 제한되지 않지만, 예를 들어 나일론 등의 합성 섬유, 목면 등의 천연 섬유로 이루어지는 천이나 펠트를 휘감은 롤로 일정 방향으로 배향막을 문지르는 방법을 들 수 있다. 러빙 처리했을 때에 발생하는 미분말 (이물질) 을 제거하여 배향막의 표면을 청정한 상태로 하기 위해서, 러빙 처리 후에 배향막을 이소프로필알코올 등에 의해 세정하는 것이 바람직하다.
또, 러빙 처리하는 방법 이외에, 배향막의 표면에 편광 자외선을 조사하는 방법에 의해서도, 배향막에 콜레스테릭 규칙성을 갖는 콜레스테릭 액정층을 면 내에서 일방향으로 배향 규제하는 기능을 갖게 할 수 있다.
본 발명에 있어서, 배향막 상에 본 발명의 고분자로 이루어지는 액정층을 형성하는 방법으로서는, 상기 본 발명의 고분자의 항에서 기재한 것과 동일한 방법을 들 수 있다.
본 발명의 광학 이방체는 본 발명의 고분자를 구성 재료로 하고 있으므로, 저비용으로 제조 가능하고, 또한, 넓은 파장역에 있어서 균일한 편광 변환이 가능한, 성능면에서도 우수한 것이다.
본 발명의 광학 이방체로서는, 위상차판, 액정 표시 소자용 배향막, 편광판, 시야각 확대판, 컬러 필터, 로우패스 필터, 광 편광 프리즘, 각종 광 필터 등을 들 수 있다.
실시예
이하, 본 발명을 실시예에 의해 더욱 상세하게 설명한다. 단, 본 발명은 이하의 실시예에 의해 전혀 제한되는 것은 아니다.
(실시예 1) 화합물 1 의 합성
[화학식 26]
Figure pat00026
〈단계 1 ： 중간체 A 의 합성〉
[화학식 27]
Figure pat00027
온도계를 구비한 4 구 반응기에, 질소 기류 중, 2,5-디하이드록시벤즈알데히드 20 g (144.8 mmol), 4-(6-아크릴로일-헥스-1-일옥시)벤조산 (DKSH 사 제조) 105.8 g (362.0 mmol), 4-(디메틸아미노)피리딘 5.3 g (43.4 mmol), 및 N-메틸피롤리돈 200 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, 1-에틸-3-(3-디메틸아미노프로필)카르보디이미드염산염 (이하, 「WSC」라고 약기한다.) 83.3 g (434.4 mmol) 을 첨가하여 25 ℃ 에서 12 시간 교반했다. 반응 종료 후, 반응액을 물 1.5 리터에 투입하여, 아세트산에틸 500 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시켜, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 담황색 고체를 얻었다. 이 담황색 고체를 실리카겔 칼럼 크로마토그래피 (톨루엔 ： 아세트산에틸 = 9 ： 1 (체적비)) 에 의해 정제하고, 백색 고체로서 중간체 A 를 75 g 얻었다 (수율 ： 75.4 ％).

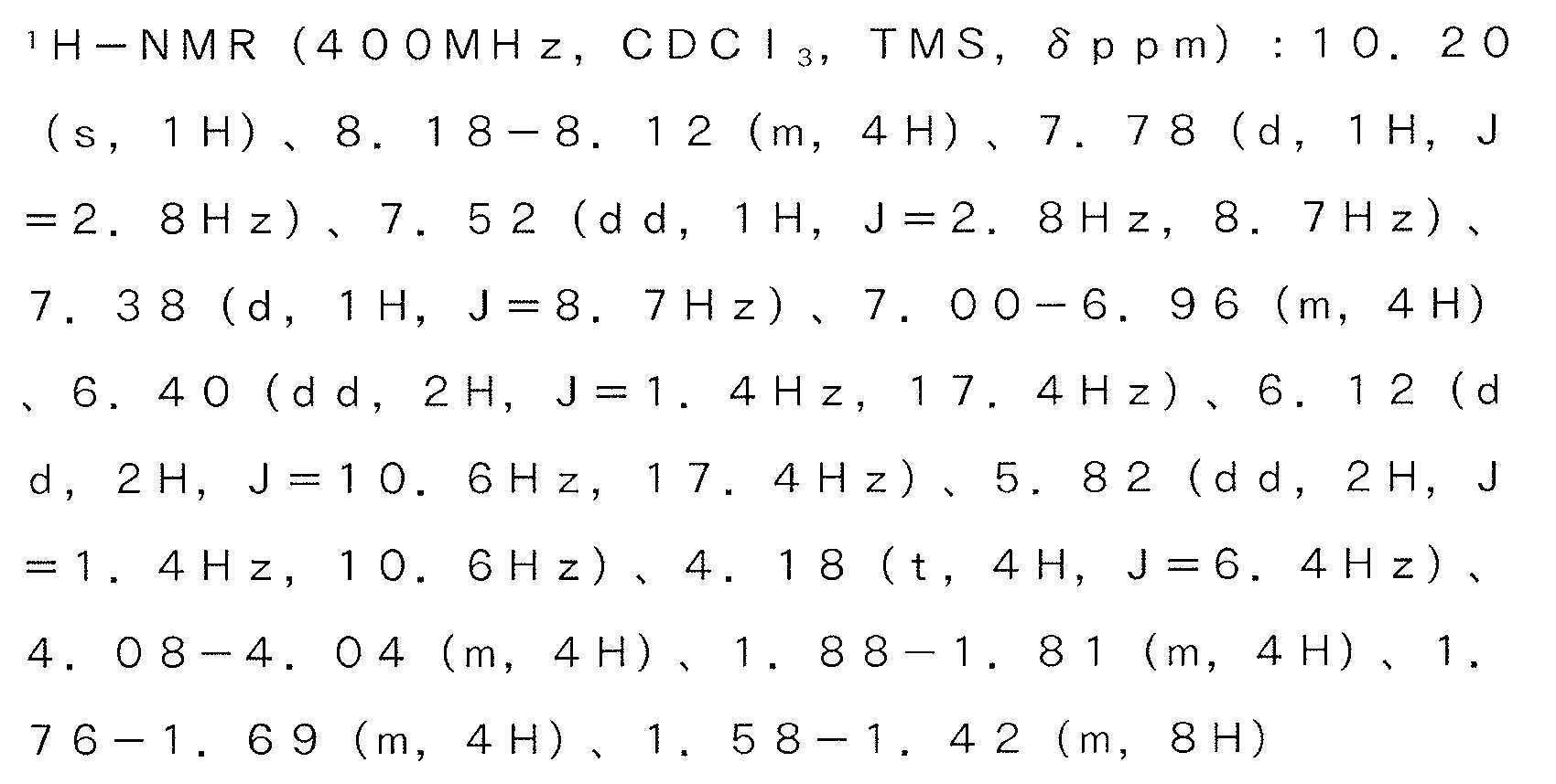

목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00028
〈단계 2 ： 화합물 1 의 합성〉
온도계를 구비한 4 구 반응기에, 질소 기류 중, 앞의 단계 1 에서 합성한 중간체 A 10.5 g (15.3 mmol), 2-하이드라지노벤조티아졸 3.0 g (18.3 mmol), 및 테트라하이드로푸란 (THF) 80 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, (±)-10-캄파술폰산 18 mg (0.08 mmol) 을 첨가하여 25 ℃ 에서 3 시간 교반했다. 반응 종료 후, 반응액을 10 ％ 탄산수소나트륨 수용액 800 ㎖ 에 투입하여, 아세트산에틸 100 ㎖ 로 2 회 추출했다. 아세트산에틸층을 모아서, 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 담황색 고체를 얻었다. 이 담황색 고체를 실리카겔 칼럼 크로마토그래피 (톨루엔 ： 아세트산에틸 = 8 ： 2 (체적비)) 에 의해 정제하여, 담황색 고체로서 화합물 1 을 8.0 g 얻었다 (수율 ： 62.7 ％).
목적물의 구조는 1H-NMR, 매스 스펙트럼으로 동정했다.
Figure pat00029

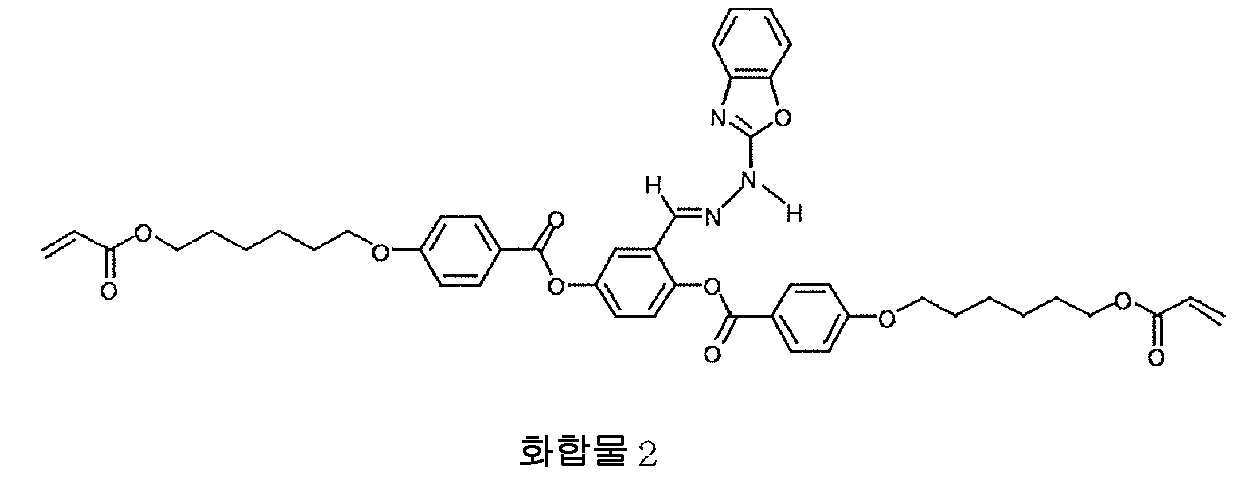

(실시예 2) 화합물 2 의 합성
[화학식 28]
Figure pat00030
〈단계 1 ： 중간체 B 의 합성〉
[화학식 29]
Figure pat00031
온도계를 구비한 4 구 반응기에, 질소 기류 중, 하이드라진 1 수화물 4.9 g (97.9 mmol), 및 에탄올 20 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액을 50 ℃ 까지 가온한 후, 에탄올에 용해시킨 2-클로로벤조옥사졸 3.0 g (19.54 mmol) 을 첨가하여 50 ℃ 에서 1 시간 교반했다. 반응 종료 후, 반응액을 10 ％ 탄산수소나트륨 수용액 500 ㎖ 에 투입하여, 클로로포름 200 ㎖ 로 추출했다. 클로로포름층을 10 ％ 탄산수소나트륨 수용액 500 ㎖ 로 세정하여, 클로로포름층을 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 클로로포름을 감압 증류 제거하여, 백색 고체로서 중간체 B 를 1.8 g 얻었다. 이것은 정제하지 않고 그대로 다음의 반응에 사용했다.
〈단계 2 ： 화합물 2 의 합성〉
온도계를 구비한 4 구 반응기에, 질소 기류 중, 화합물 1 의 합성에 있어서의 단계 1 에서 합성한 중간체 A 15 g (21.8 mmol), 앞의 단계 1 에서 합성한 중간체 B 4.89 g (32.8 mmol), 및 THF 100 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, (±)-10-캄파술폰산 25.4 mg (0.11 mmol) 을 첨가하여, 25 ℃ 에서 3 시간 교반했다. 반응 종료 후, 반응액을 10 ％ 탄산수소나트륨 수용액 800 ㎖ 에 투입하여, 아세트산에틸 150 ㎖ 로 2 회 추출했다. 아세트산에틸층을 모아서, 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 담황색 고체를 얻었다. 이 담황색 고체를 실리카겔 칼럼 크로마토그래피 (톨루엔 ： 아세트산에틸 = 8 ： 2 (체적비)) 에 의해 정제하여, 백색 고체로서 화합물 2 를 9.2 g 얻었다 (수율 ： 51.6 ％).

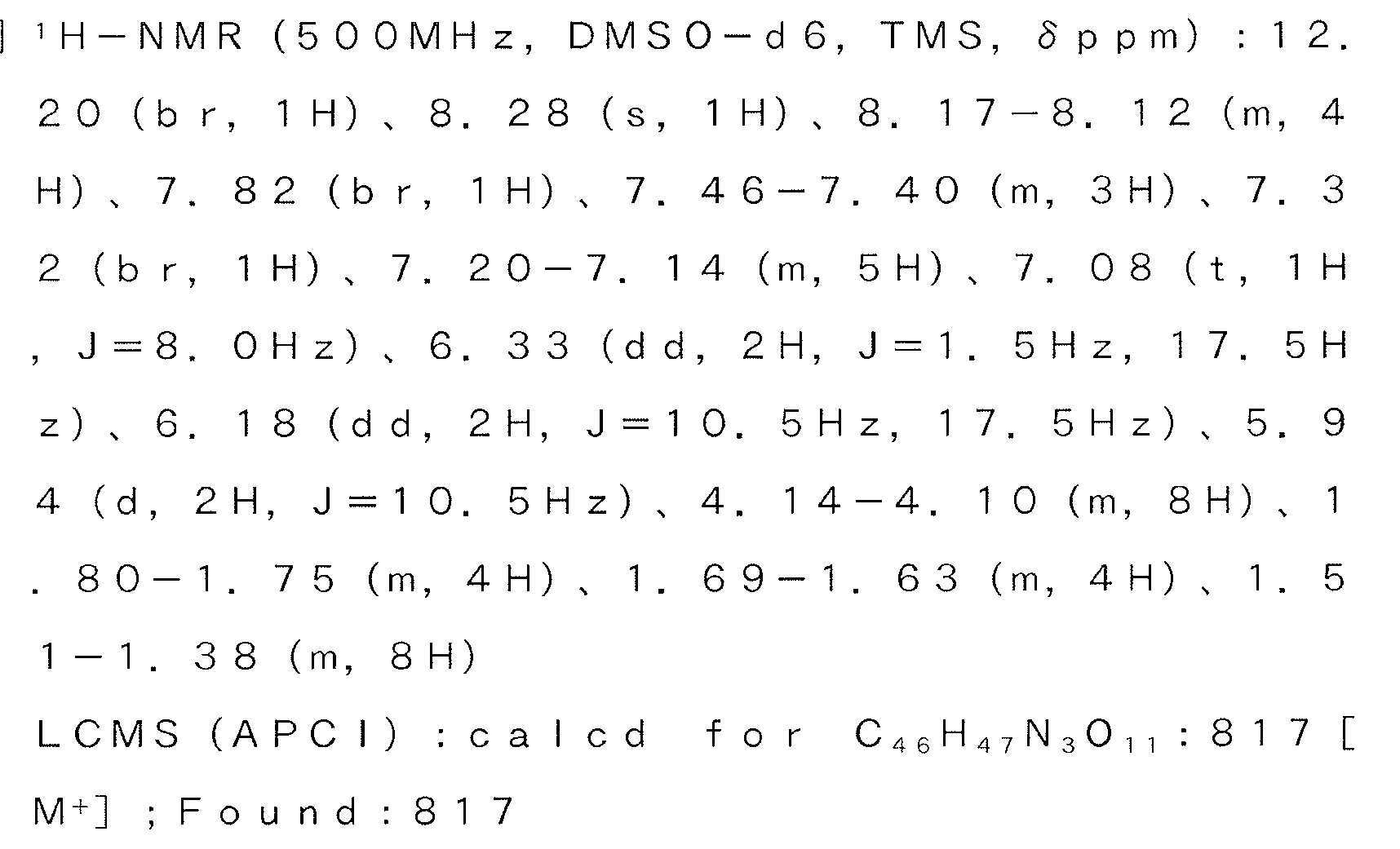

목적물의 구조는 1H-NMR, 매스 스펙트럼으로 동정했다.
Figure pat00032

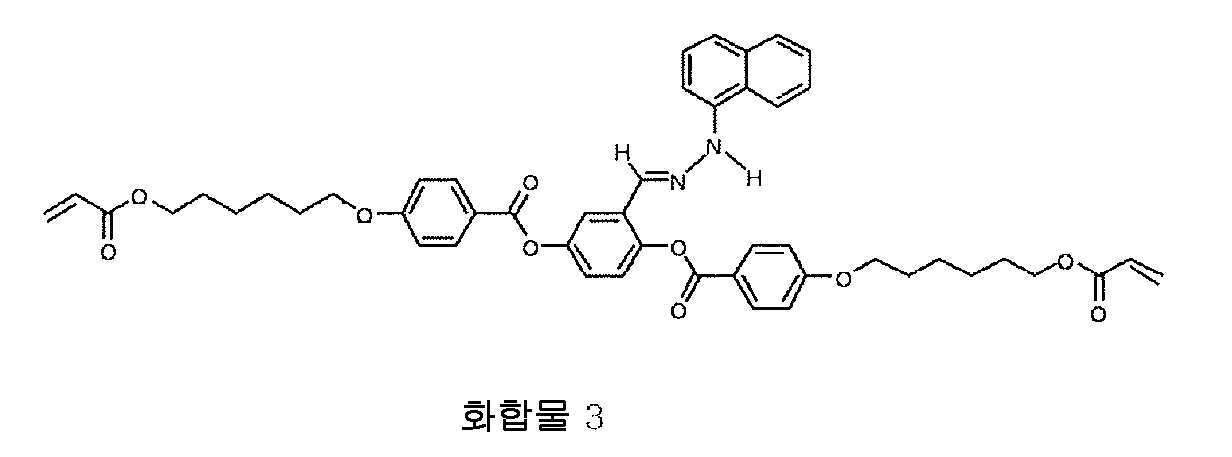

(실시예 3) 화합물 3 의 합성
[화학식 30]
Figure pat00033
온도계를 구비한 4 구 반응기에, 질소 기류 중, 화합물 1 의 합성에 있어서의 단계 1 에서 합성한 중간체 A 2.00 g (2.91 mmol), 1-나프틸하이드라진염산염 850 mg (4.37 mmol), THF 30 ㎖ 및 에탄올 10 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액을 50 ℃ 로 가온하고, 동일 온도에서 1 시간 교반하여 반응시켰다. 반응 종료 후, 반응액으로부터 로터리 이배퍼레이터로 용매를 감압 증류 제거하여, 적갈색 고체를 얻었다. 이 적갈색 고체를 실리카겔 칼럼 크로마토그래피 (n-헥산 ： 아세트산에틸 = 85 ： 15 (체적비)) 에 의해 정제하여, 등색 고체로서 화합물 3 을 1.04 g 얻었다 (수율 ： 43.0 ％).

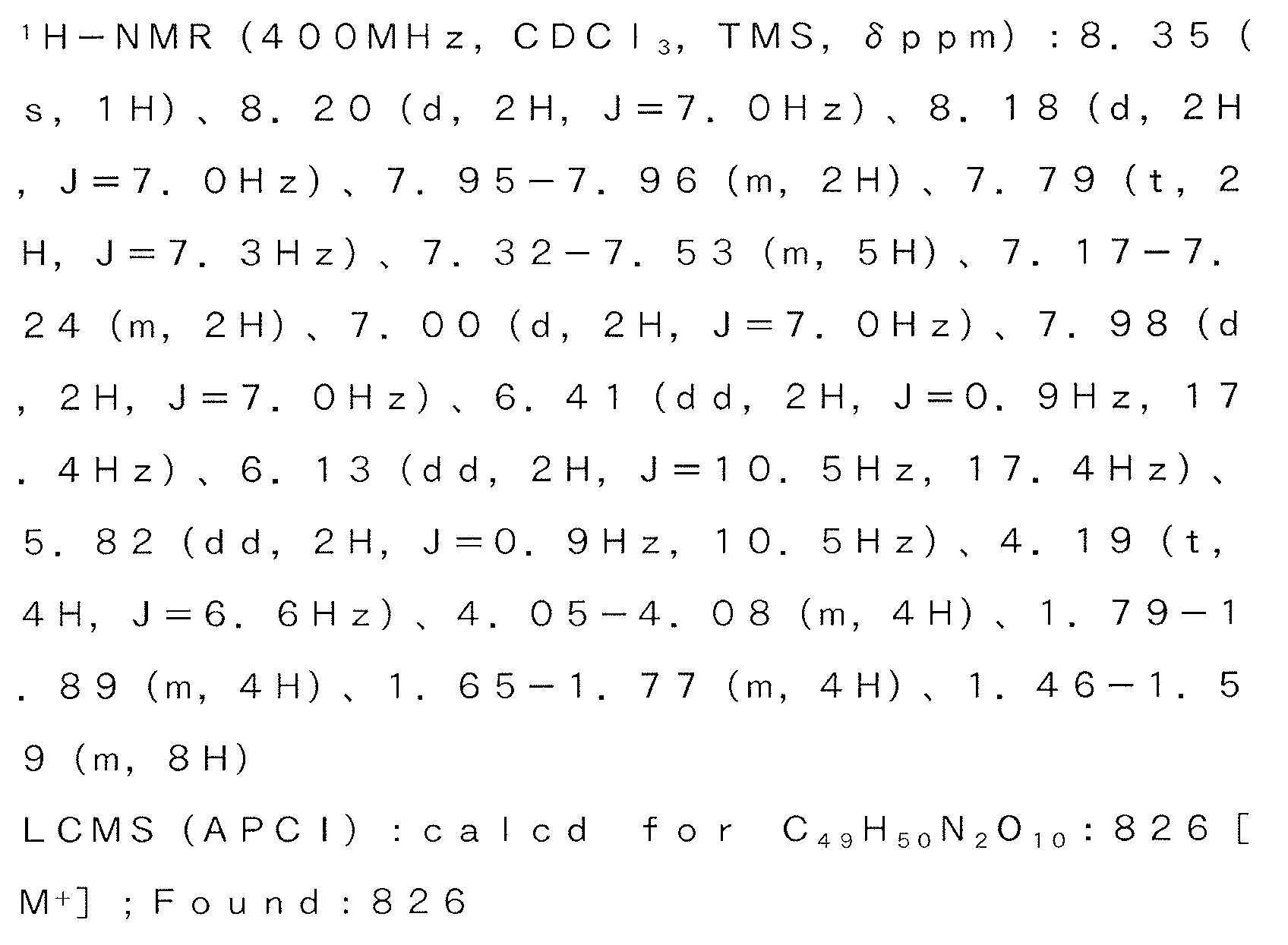

목적물의 구조는 1H-NMR, 매스 스펙트럼으로 동정했다.
Figure pat00034

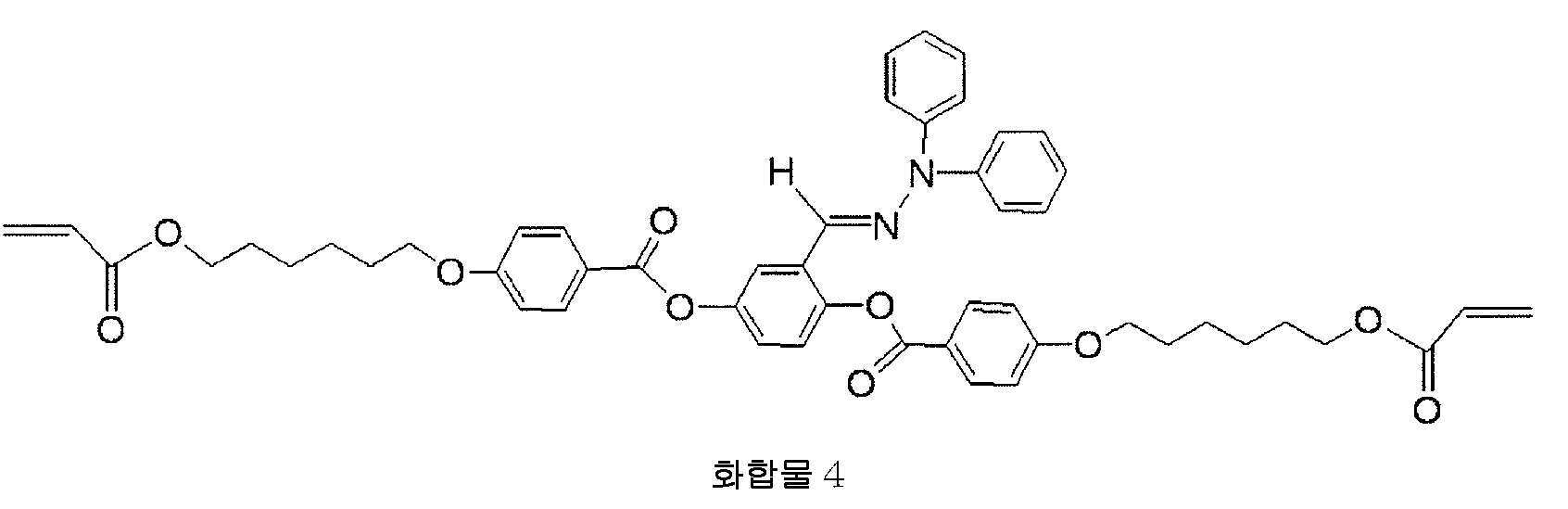

(실시예 4) 화합물 4 의 합성
[화학식 31]
Figure pat00035
온도계를 구비한 4 구 반응기에, 질소 기류 중, 화합물 1 합성의 단계 1 에서 합성한 중간체 A 1.50 g (2.18 mmol), 1,1-디페닐하이드라진 578 mg (2.62 mmol), THF 5 ㎖, 및 에탄올 10 ㎖ 를 첨가하여 균일한 용액으로 했다. 그 후, 50 ℃ 에서 3.5 시간 반응시켰다. 반응 종료 후, 반응액을 물 50 ㎖ 에 투입하여, 아세트산에틸 100 ㎖ 로 추출했다. 얻어진 아세트산에틸층을 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 황색 고체를 얻었다. 이 황색 고체를 실리카겔 칼럼 크로마토그래피 (n-헥산 ： 아세트산에틸 = 75 ： 25 (체적비)) 에 의해 정제하여, 담황색 고체로서 화합물 4 를 1.43 g 얻었다 (수율 ： 76.9 ％).
목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00036
(실시예 5) 화합물 5 의 합성
[화학식 32]
Figure pat00037
온도계를 구비한 4 구 반응기에, 질소 기류 중, 화합물 1 합성의 단계 1 에서 합성한 중간체 A 1.50 g (2.18 mmol), 2-하이드라지노퀴놀린 417 mg (2.62 mmol), THF 5 ㎖, 및 에탄올 10 ㎖ 를 첨가하여 전체 내용물을 50 ℃ 에서 2.5 시간 교반했다. 반응 종료 후, 로터리 이배퍼레이터로 용매를 감압 증류 제거하여, 등색 고체를 얻었다. 이 등색 고체를 실리카겔 칼럼 크로마토그래피 (클로로포름 ： 아세트산에틸 = 9 ： 1 (체적비)) 에 의해 정제하여, 황색 고체로서 화합물 5 를 1.31 g 얻었다 (수율 ： 72.6 ％).
목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00038
(실시예 6) 화합물 6 의 합성
[화학식 33]
Figure pat00039

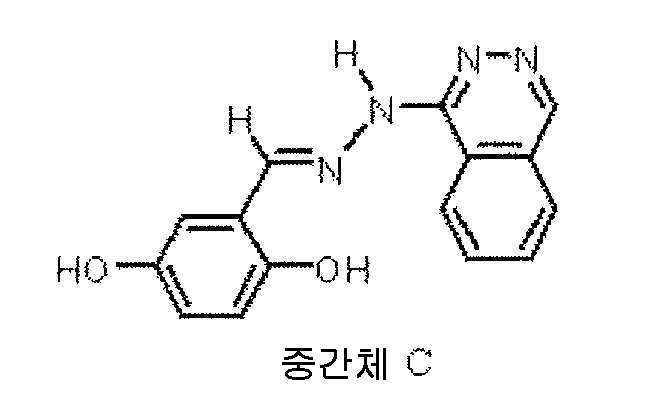

〈단계 1 ： 중간체 C 의 합성〉
[화학식 34]
Figure pat00040
온도계를 구비한 4 구 반응기에, 질소 기류 중, 2,5-디하이드록시벤즈알데히드 394 mg (2.85 mmol), 1-하이드라지노프탈라진염산염 562 mg (2.86 mmol), (±)-10-캄파술폰산 65 mg (0.28 mmol), 및 에탄올 20 ㎖ 를 첨가하여 전체 내용물을 25 ℃ 에서 3 시간 교반했다. 반응 종료 후, 석출된 고체를 여과 채취했다. 여과 채취한 고체를 에탄올로 세정 후, 진공 건조기로 건조시켜, 황색 고체로서 중간체 C 를 610 mg 얻었다 (수율 ： 76.4 ％).
목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00041
〈단계 2 ： 화합물 6 의 합성〉
온도계를 구비한 4 구 반응기에, 질소 기류 중, 중간체 C 600 mg (2.14 mmol), 4-(6-아크릴로일-헥스-1-일옥시)벤조산 (DKSH 사 제조) 1.56 g (5.35 mmol), 4-(디메틸아미노)피리딘 39 mg (0.32 mmol), 및 N-메틸피롤리돈 40 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, WSC 1.23 g (6.42 mmol) 을 첨가하여 전체 내용물을 25 ℃ 에서 15 시간 교반했다. 반응 종료 후, 반응액을 물 500 ㎖ 에 투입하여, 아세트산에틸 300 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 담황색 고체를 얻었다. 이 담황색 고체를 실리카겔 칼럼 크로마토그래피 (톨루엔 ： 아세트산에틸 = 9 ： 1 (체적비)) 에 의해 정제하여, 황색 고체로서 중합성 화합물 6 을 1.08 g 얻었다 (수율 ： 60.9 ％).
목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00042
(실시예 7) 화합물 7 의 합성
[화학식 35]
Figure pat00043

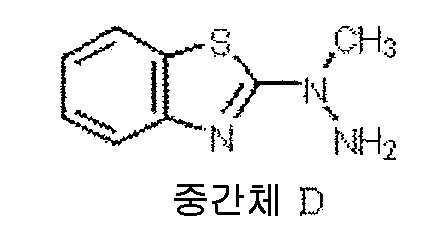

〈단계 1 ： 중간체 D 의 합성〉
[화학식 36]
*
Figure pat00044
온도계를 구비한 4 구 반응기에, 질소 기류 중, 2-하이드라지노벤조티아졸 1.00 g (6.05 mmol) 및 THF 15 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, 헥사메틸디실라잔리튬 (26 ％ THF 용액) 4.5 ㎖ (7.26 mmol) 를 천천히 적하했다. 전체 내용물을 0 ℃ 에서 30 분 교반한 후, 이 용액에, 요오드화메틸 0.46 ㎖ (7.26 mmol) 를 첨가하여 전체 내용물을 25 ℃ 에서 3 시간 교반했다. 반응 종료 후, 반응액을 물 100 ㎖ 에 투입하여, 아세트산에틸 100 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 황색 고체를 얻었다. 이 황색 고체를 실리카겔 칼럼 크로마토그래피 (n-헥산 ： 아세트산에틸 = 70 ： 30 (체적비)) 에 의해 정제하여, 담황색 고체로서 중간체 D 를 693 mg 얻었다 (수율 ： 63.9 ％).

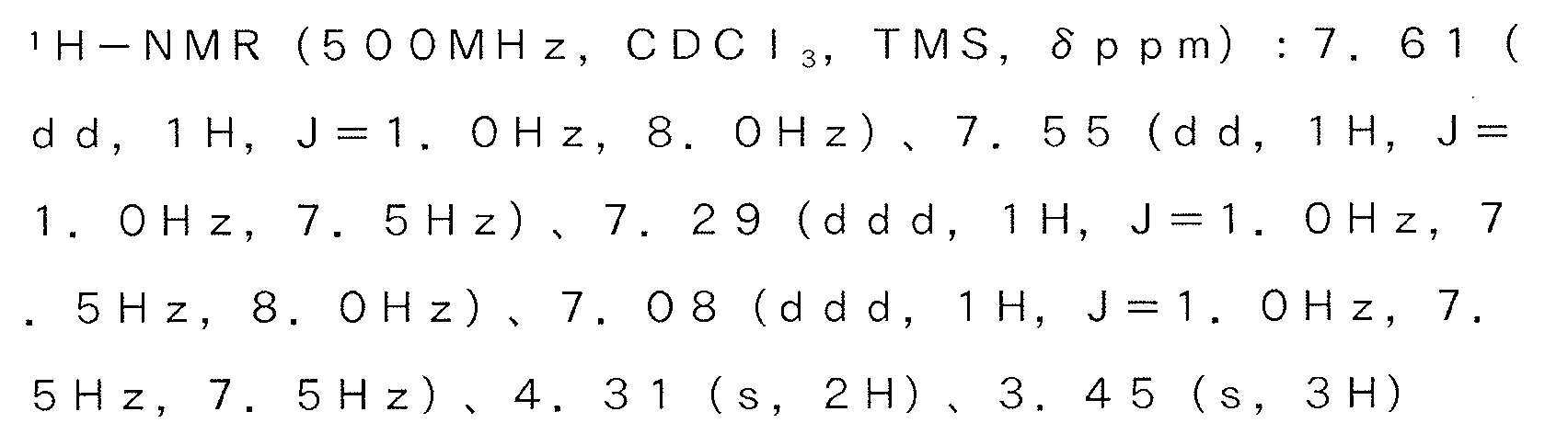

목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00045

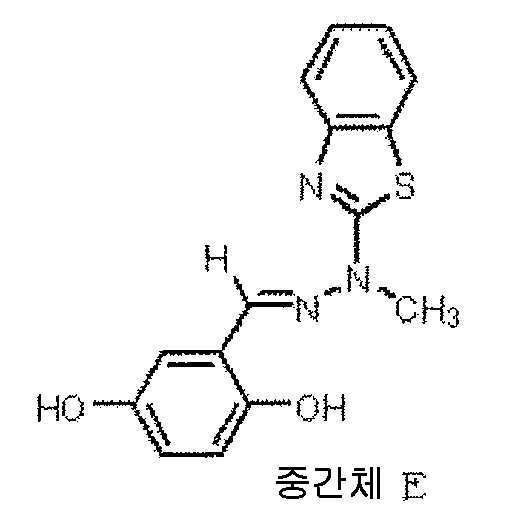

〈단계 2 ： 중간체 E 의 합성〉
[화학식 37]
Figure pat00046
온도계를 구비한 4 구 반응기에, 질소 기류 중, 2,5-디하이드록시벤즈알데히드 380 mg (2.75 mmol), 중간체 D 493 mg (2.75 mmol), 및 1-프로판올 10 ㎖ 를 첨가하여 전체 내용물을 80 ℃ 에서 1 시간 교반했다. 반응 종료 후, 반응액을 20 ℃ 까지 냉각시켜, 석출된 고체를 여과 채취했다. 여과 채취한 고체를 1-프로판올로 세정 후, 진공 건조기로 건조시켜, 담황색 고체로서 중간체 E 를 599 mg 얻었다 (수율 ： 72.7 ％).
목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00047
〈단계 3 ： 화합물 7 의 합성〉
온도계를 구비한 4 구 반응기에, 질소 기류 중, 중간체 E 500 mg (1.67 mmol), 4-(6-아크릴로일-헥스-1-일옥시)벤조산 (DKSH 사 제조) 1.22 g (4.18 mmol), 4-(디메틸아미노)피리딘 102 mg (835 ㎛ol), 및 N-메틸피롤리돈 20 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, WSC 960 mg (5.01 mmol) 을 첨가하여 전체 내용물을 25 ℃ 에서 15 시간 교반했다. 반응 종료 후, 반응액을 물 300 ㎖ 에 투입하여, 아세트산에틸 300 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 담황색 고체를 얻었다. 이 담황색 고체를 실리카겔 칼럼 크로마토그래피 (톨루엔 ： 아세트산에틸 = 9 ： 1 (체적비)) 에 의해 정제하여, 담황색 고체로서 화합물 7 을 1.03 g 얻었다 (수율 ： 72.4 ％).
목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00048
(실시예 8) 화합물 8 의 합성
[화학식 38]
Figure pat00049
〈단계 1 ： 중간체 F 의 합성〉
[화학식 39]
Figure pat00050
온도계를 구비한 4 구 반응기에, 질소 기류 중, 2-하이드라지노벤조티아졸 2.00 g (12.1 mmol), 및 N,N-디메틸포름아미드 (DMF) 20 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, 탄산칼륨 8.36 g (60.5 mmol), 및 1-요오도부탄 2.67 g (14.5 mmol) 을 첨가하여 전체 내용물을 50 ℃ 에서 7 시간 교반했다. 반응 종료 후, 반응액을 20 ℃ 까지 냉각시킨 후, 물 200 ㎖ 에 투입하여, 아세트산에틸 300 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 황색 고체를 얻었다. 이 황색 고체를 실리카겔 칼럼 크로마토그래피 (n-헥산 ： 아세트산에틸 = 75 ： 25 (체적비)) 에 의해 정제하여, 백색 고체로서 중간체 F 를 2.34 g 얻었다 (수율 ： 87.4 ％).

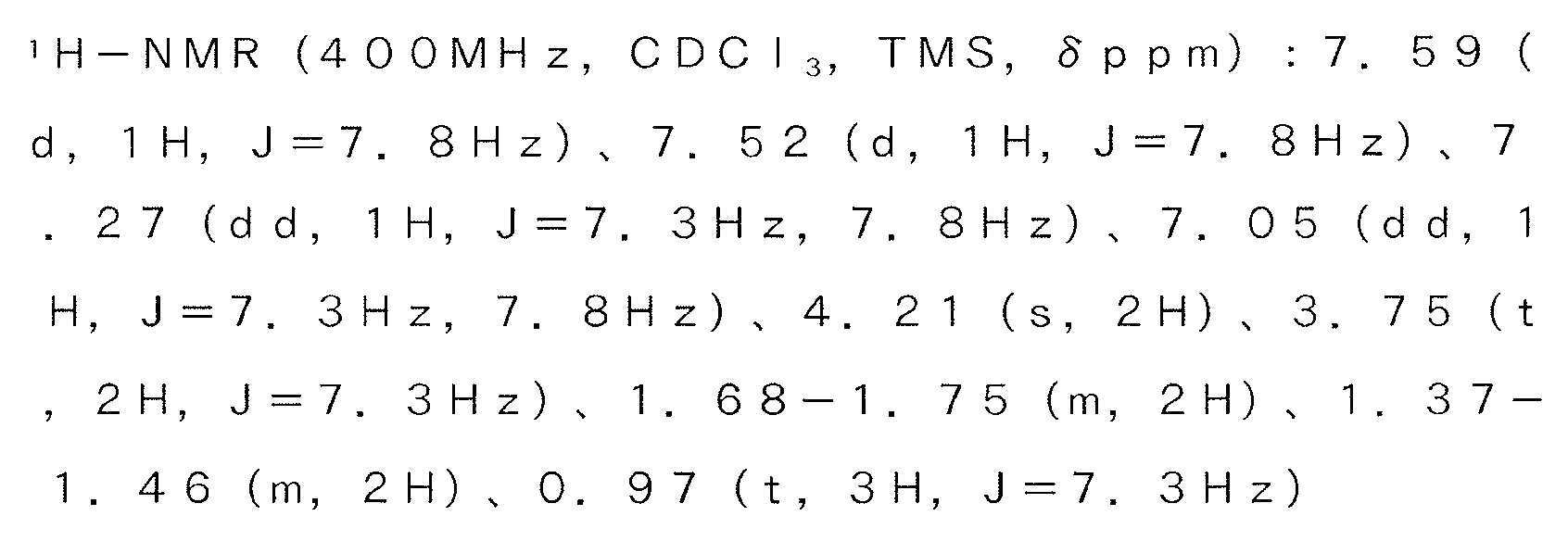

목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00051
〈단계 2 ： 중간체 G 의 합성〉
[화학식 40]
Figure pat00052
온도계를 구비한 4 구 반응기에, 질소 기류 중, 2,5-디하이드록시벤즈알데히드 763 mg (5.52 mmol), 중간체 F 1.34 g (6.07 mmol) 을 첨가하여 전체 내용물을 80 ℃ 에서 1.5 시간 교반했다. 반응 종료 후, 반응액을 20 ℃ 까지 냉각시켜, 석출된 고체를 여과 채취했다. 여과 채취한 고체를 1-프로판올로 세정 후, 진공 건조기로 건조시켜, 담황색 고체로서 중간체 G 를 1.76 g 얻었다 (수율 ： 84.9 ％).

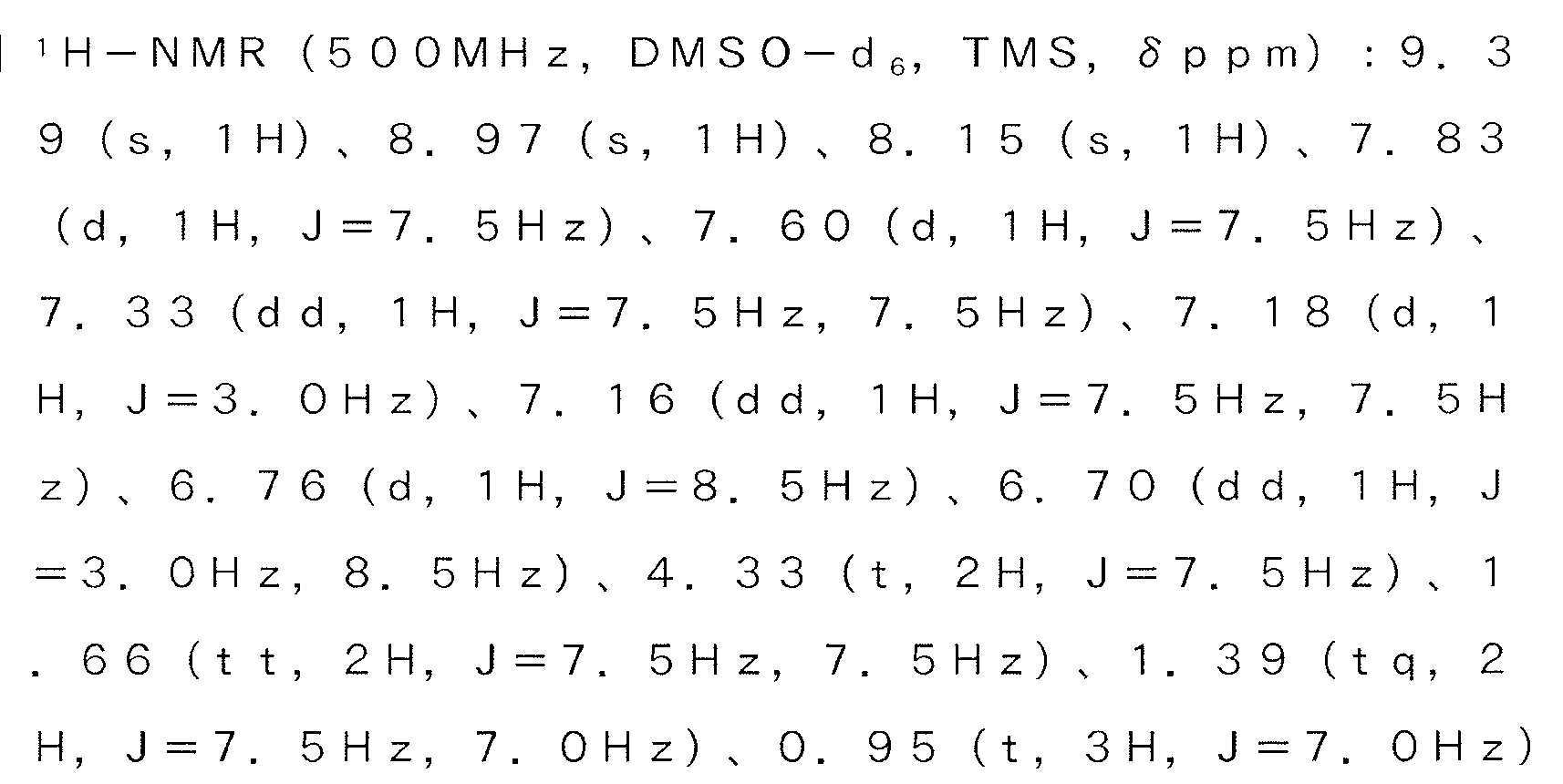

목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00053
〈단계 3 ： 화합물 8 의 합성〉
온도계를 구비한 4 구 반응기에, 질소 기류 중, 중간체 G 1.00 g (2.93 mmol), 4-(6-아크릴로일-헥스-1-일옥시)벤조산 (DKSH 사 제조) 2.14 g (7.32 mmol), 4-(디메틸아미노)피리딘 179 mg (1.47 mmol), 및 N-메틸피롤리돈 30 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, WSC 1.69 g (8.79 mmol) 을 첨가하여 전체 내용물을 25 ℃ 에서 18 시간 교반했다. 반응 종료 후, 반응액을 물 500 ㎖ 에 투입하여, 아세트산에틸 500 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 담황색 고체를 얻었다. 이 담황색 고체를 실리카겔 칼럼 크로마토그래피 (톨루엔 ： 아세트산에틸 = 9 ： 1 (체적비)) 에 의해 정제하여, 백색 고체로서 화합물 8 을 2.11 g 얻었다 (수율 ： 80.9 ％).
목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00054

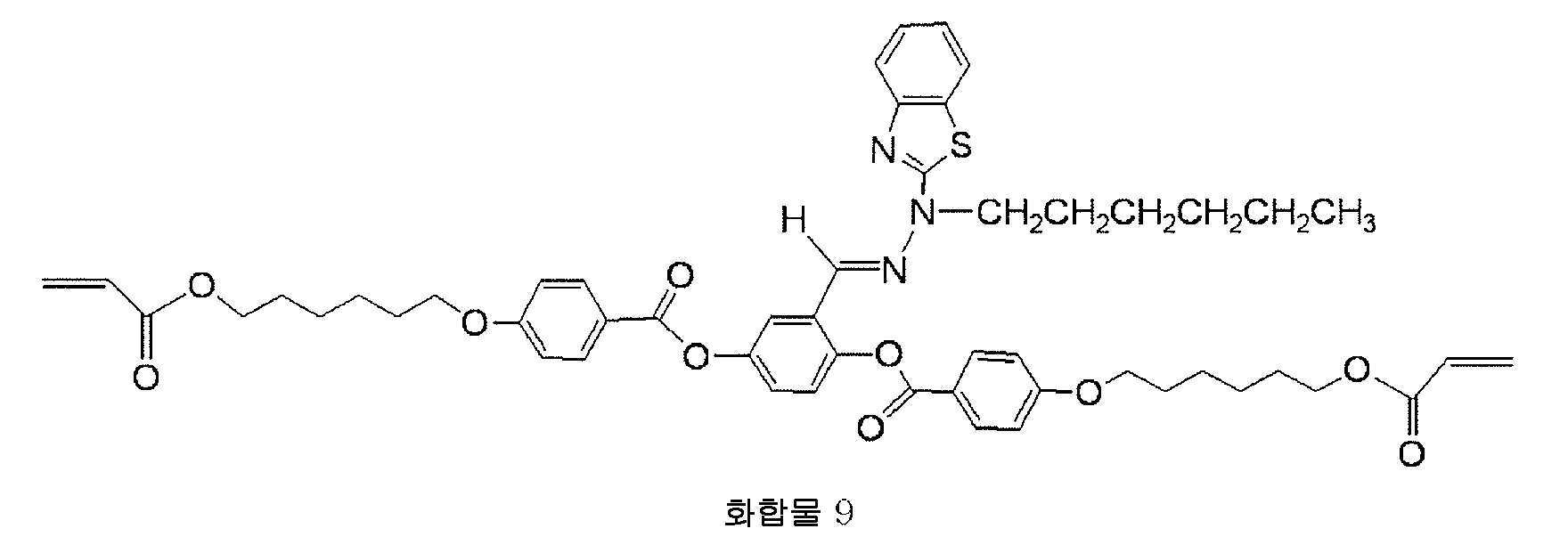

(실시예 9) 화합물 9 의 합성
[화학식 41]
Figure pat00055

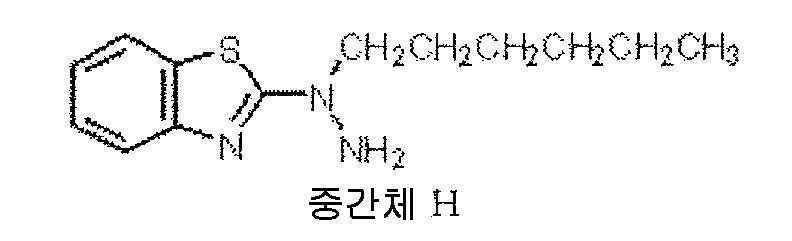

〈단계 1 ： 중간체 H 의 합성〉
[화학식 42]
Figure pat00056
온도계를 구비한 4 구 반응기에, 질소 기류 중, 2-하이드라지노벤조티아졸 2.00 g (12.1 mmol), 및 DMF 20 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, 탄산칼륨 8.36 g (60.5 mmol), 및, 1-요오도헥산 3.08 g (14.5 mmol) 을 첨가하여 전체 내용물을 50 ℃ 에서 7 시간 교반했다. 반응 종료 후, 반응액을 20 ℃ 까지 냉각시킨 후, 물 200 ㎖ 에 투입하여, 아세트산에틸 300 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 황색 고체를 얻었다. 이 황색 고체를 실리카겔 칼럼 크로마토그래피 (n-헥산 ： 아세트산에틸 = 75 ： 25 (체적비)) 에 의해 정제하여, 백색 고체로서 중간체 H 를 2.10 g 얻었다 (수율 ： 69.6 ％).
목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00057

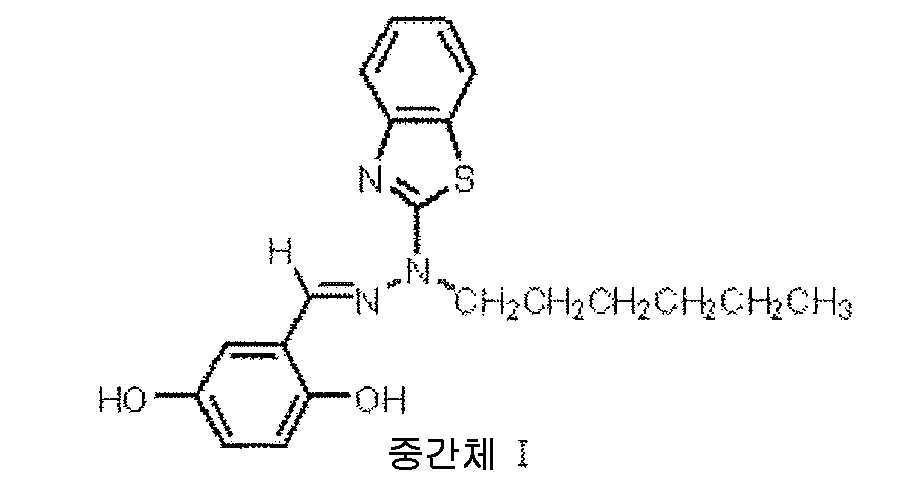

〈단계 2 ： 중간체 I 의 합성〉
*[화학식 43]
Figure pat00058
온도계를 구비한 4 구 반응기에, 질소 기류 중, 2,5-디하이드록시벤즈알데히드 504 mg (3.65 mmol), 중간체 H 1.00 g (4.01 mmol), 및 1-프로판올 10 ㎖ 를 첨가하여 전체 내용물을 80 ℃ 에서 3 시간 교반했다. 반응 종료 후, 반응액을 20 ℃ 까지 냉각시켜, 석출된 고체를 여과 채취했다. 여과 채취한 고체를 1-프로판올로 세정 후, 진공 건조기로 건조시켜, 담황색 고체로서 중간체 I 를 1.20 g 얻었다 (수율 ： 88.8 ％).
목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00059
〈단계 3 ： 화합물 9 의 합성〉
온도계를 구비한 4 구 반응기에, 질소 기류 중, 중간체 I 1.20 g (3.24 mmol), 4-(6-아크릴로일-헥스-1-일옥시)벤조산 (DKSH 사 제조) 2.37 g (8.10 mmol), 4-(디메틸아미노)피리딘 198 mg (1.62 mmol), 및 N-메틸피롤리돈 20 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, WSC 1.86 g (9.72 mmol) 을 첨가하여 전체 내용물을 25 ℃ 에서 15 시간 교반했다. 반응 종료 후, 반응액을 물 300 ㎖ 에 투입하여, 아세트산에틸 300 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 담황색 고체를 얻었다. 이 담황색 고체를 실리카겔 칼럼 크로마토그래피 (톨루엔 ： 아세트산에틸 = 9 ： 1 (체적비)) 에 의해 정제하여, 담황색 고체로서 화합물 9 를 1.13 g 얻었다 (수율 ： 37.9 ％).

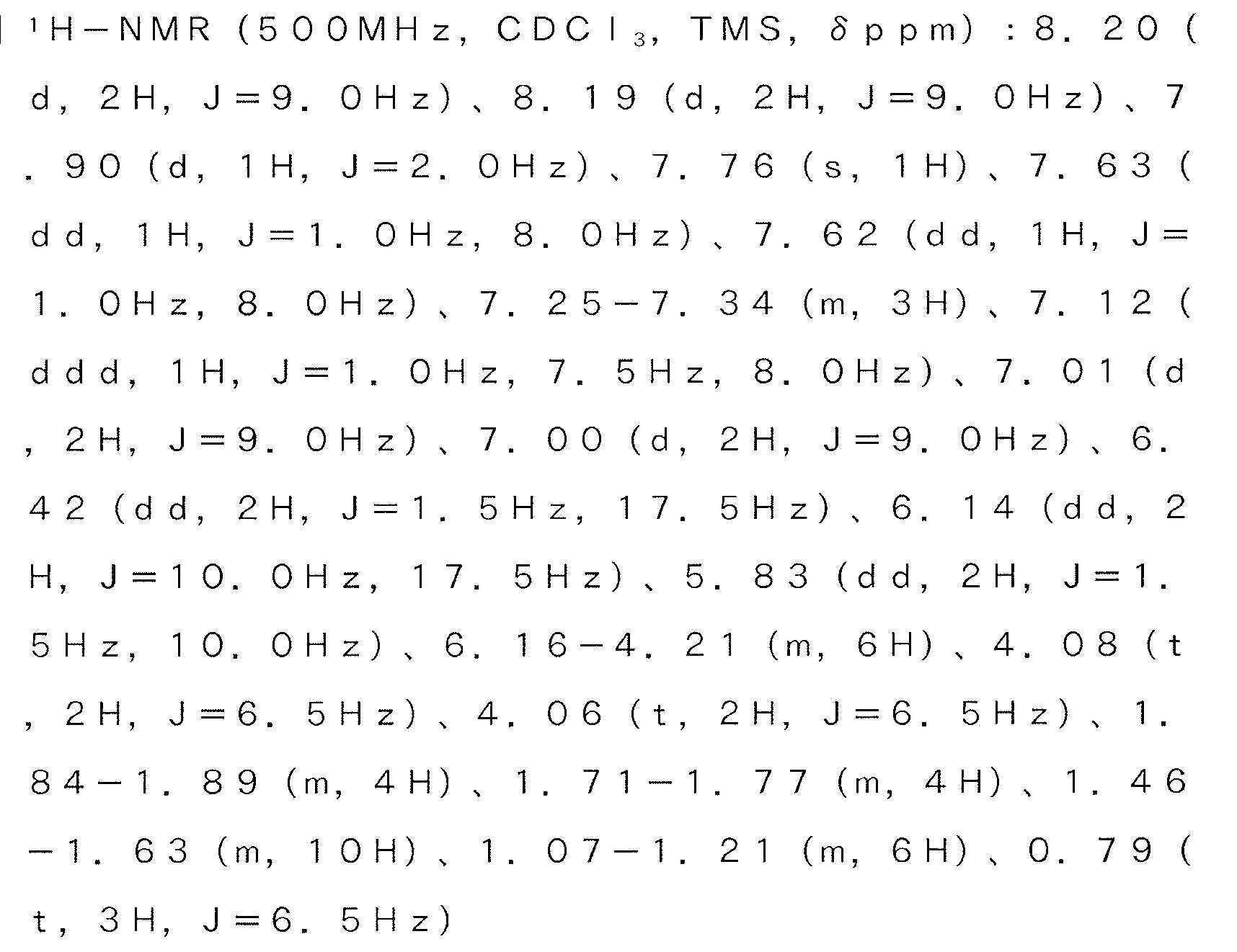

목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00060
(실시예 10) 화합물 10 의 합성
[화학식 44]
Figure pat00061
온도계를 구비한 4 구 반응기에, 질소 기류 중, 실시예 1 에서 합성한 중합성 화합물 15.0 g (5.98 mmol), 및 THF 100 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, 트리에틸아민 10.0 ㎖ (71.7 mmol), 아크릴로일클로라이드 812 mg (8.97 mmol) 을 첨가하여 전체 내용물을 25 ℃ 에서 2 시간 교반했다. 반응 종료 후, 반응액을 물 200 ㎖ 에 투입하여, 아세트산에틸 500 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 담황색 고체를 얻었다. 이 담황색 고체를 실리카겔 칼럼 크로마토그래피 (톨루엔 ： 아세트산에틸 = 9 ： 1 (체적비)) 에 의해 정제하여, 담황색 고체로서 중합성 화합물 10 을 1.21 g 얻었다 (수율 ： 22.8 ％).

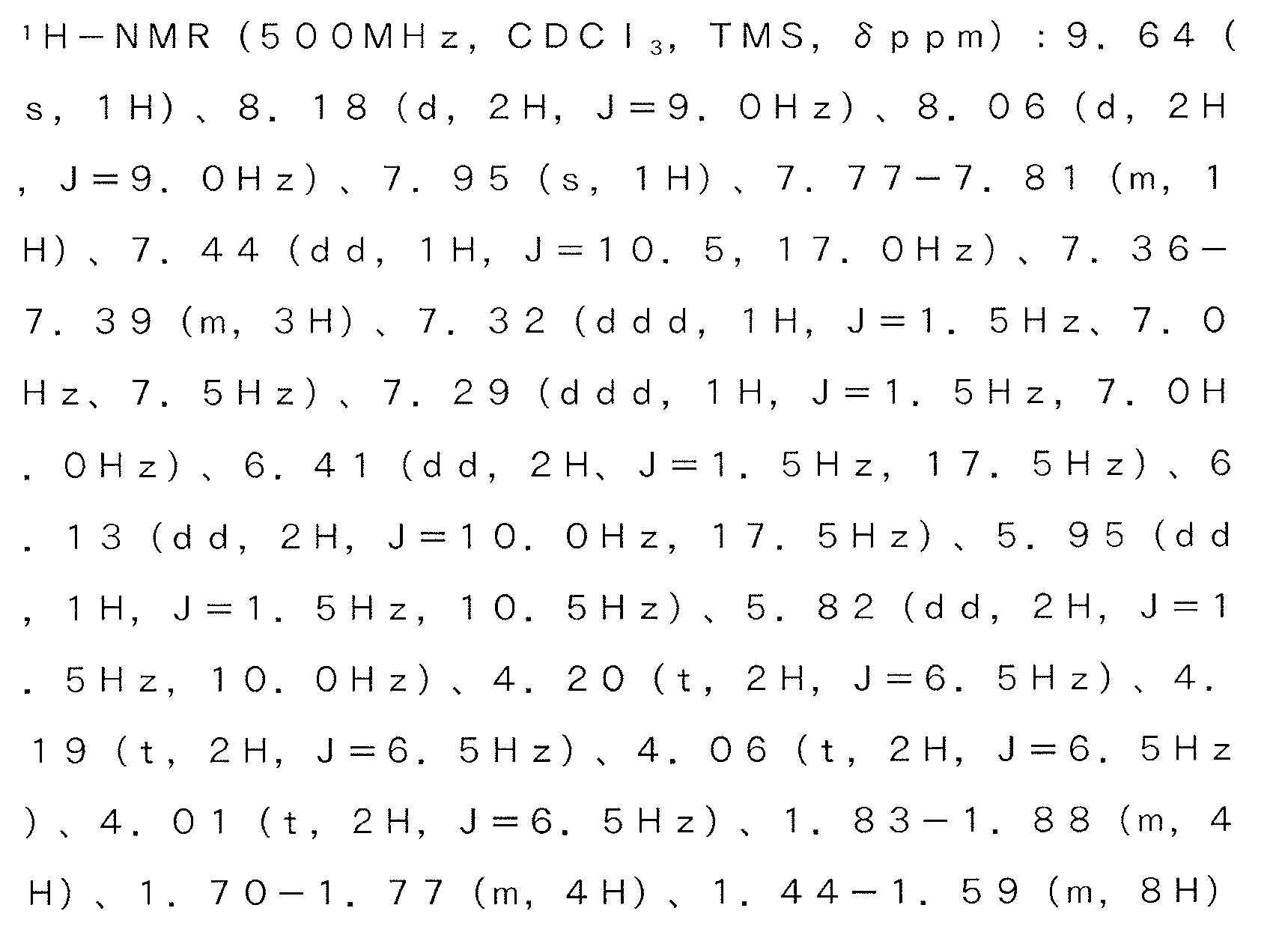

목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00062

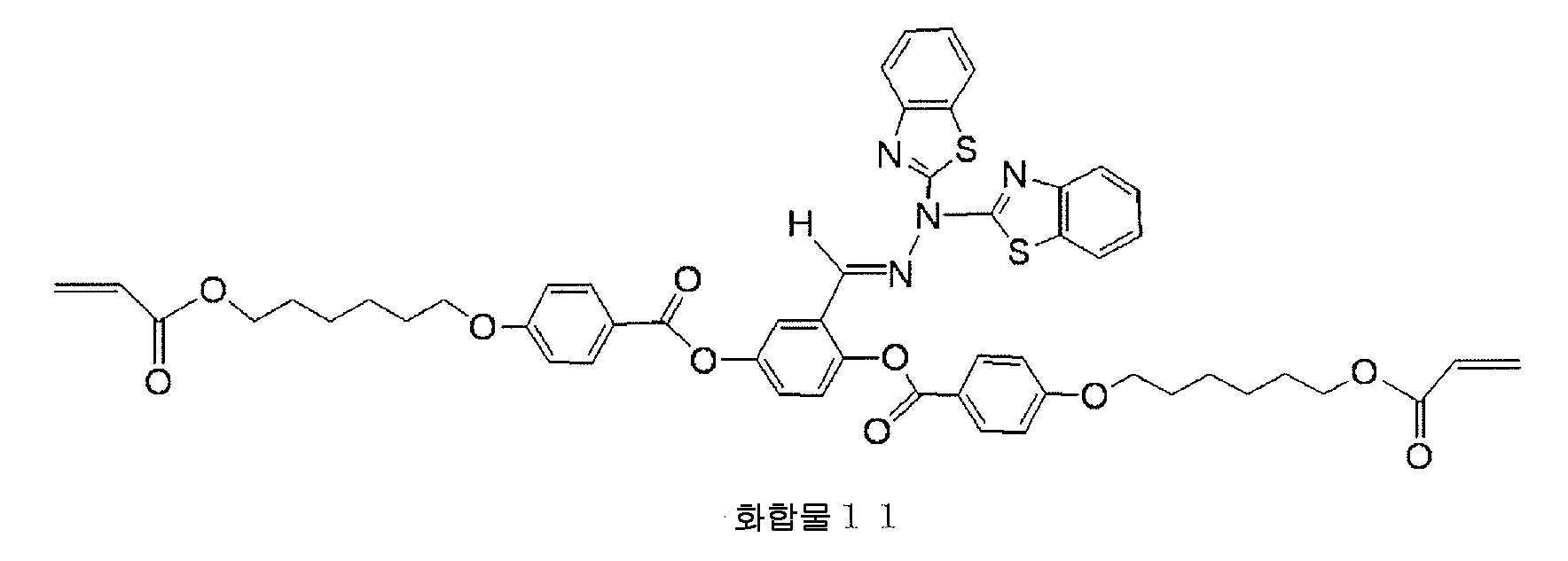

(실시예 11) 화합물 11 의 합성
[화학식 45]
Figure pat00063

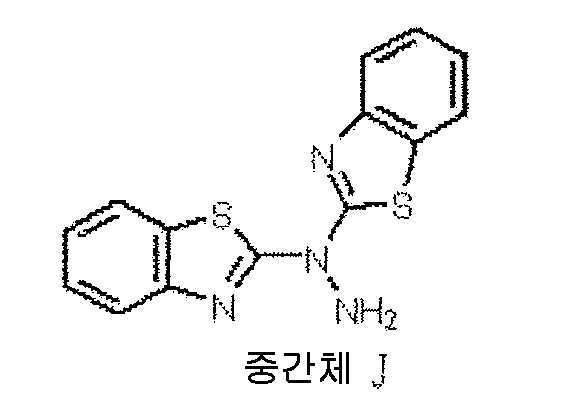

〈단계 1 ： 중간체 J 의 합성〉
[화학식 46]
Figure pat00064
온도계를 구비한 4 구 반응기에, 질소 기류 중, 2-하이드라지노벤조티아졸 2.00 g (12.1 mmol), 및 THF 30 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, 헥사메틸디실라잔리튬 (26 ％ THF 용액) 9.0 ㎖ (14.52 mmol) 를, 0 ℃ 에서 천천히 적하했다. 전체 내용물을 0 ℃ 에서 30 분 교반한 후, 이 용액에 2-클로로벤조티아졸 2.46 g (14.52 mmol) 을 첨가하여 전체 내용물을 25 ℃ 에서 3 시간 교반했다. 반응 종료 후, 반응액을 물 200 ㎖ 에 투입하여, 아세트산에틸 200 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 황색 고체를 얻었다. 이 황색 고체를 실리카겔 칼럼 크로마토그래피 (n-헥산 ： 아세트산에틸 = 75 ： 25 (체적비)) 에 의해 정제하여, 담황색 고체로서 중간체 J 를 1.02 mg 얻었다 (수율 ： 28.3 ％).

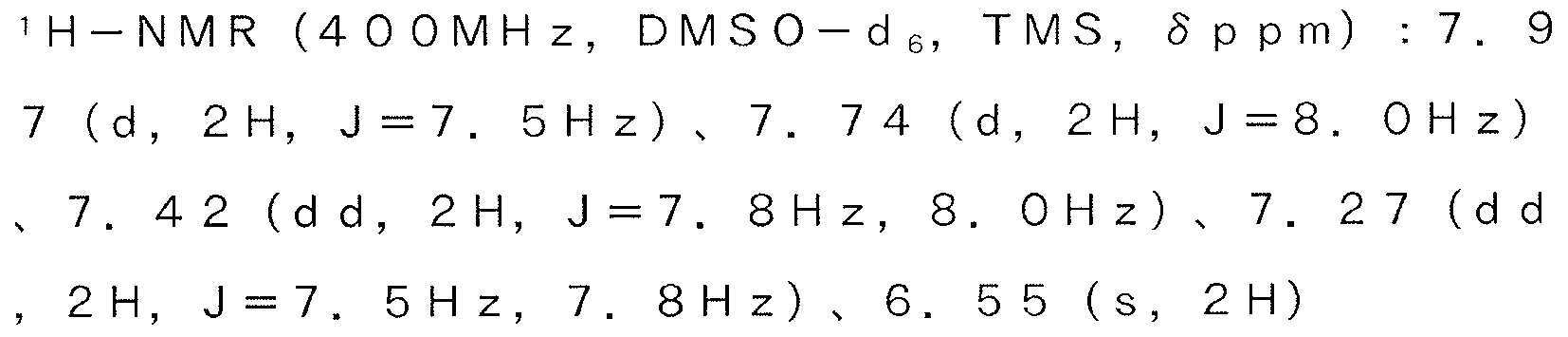

목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00065
〈단계 2 ： 중간체 K 의 합성〉
[화학식 47]
Figure pat00066
온도계를 구비한 4 구 반응기에, 질소 기류 중, 2,5-디하이드록시벤즈알데히드 394 mg (2.86 mmol), 중간체 J 1.02 mg (3.42 mmol), (±)-10-캄파술폰산 65 mg (0.28 mmol), 및 1-프로판올 20 ㎖ 를 첨가하여 전체 내용물을 80 ℃ 에서 2.5 시간 교반했다. 반응 종료 후, 반응액을 20 ℃ 까지 냉각시켜, 석출된 고체를 여과 채취했다. 여과 채취한 고체를 1-프로판올로 세정 후, 진공 건조기로 건조시켜, 담황색 고체로서 중간체 K 를 802 mg 얻었다 (수율 ： 66.9 ％).
목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00067
〈단계 3 ： 화합물 11 의 합성〉
온도계를 구비한 4 구 반응기에, 질소 기류 중, 중간체 K 800 mg (1.91 mmol), 4-(6-아크릴로일-헥스-1-일옥시)벤조산 (DKSH 사 제조) 1.4 g (4.78 mmol), 4-(디메틸아미노)피리딘 117 mg (14.3 mmol), 및 N-메틸피롤리돈 30 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, WSC 1.1 g (5.74 mmol) 을 첨가하여 전체 내용물을 25 ℃ 에서 18 시간 교반했다. 반응 종료 후, 반응액을 물 600 ㎖ 에 투입하여, 아세트산에틸 500 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 담황색 고체를 얻었다. 이 담황색 고체를 실리카겔 칼럼 크로마토그래피 (톨루엔 ： 아세트산에틸 = 9 ： 1 (체적비)) 에 의해 정제하여, 백색 고체로서 화합물 11 을 12.8 g 얻었다 (수율 ： 68.8 ％).
목적물의 구조는 1H-NMR 로 동정했다.

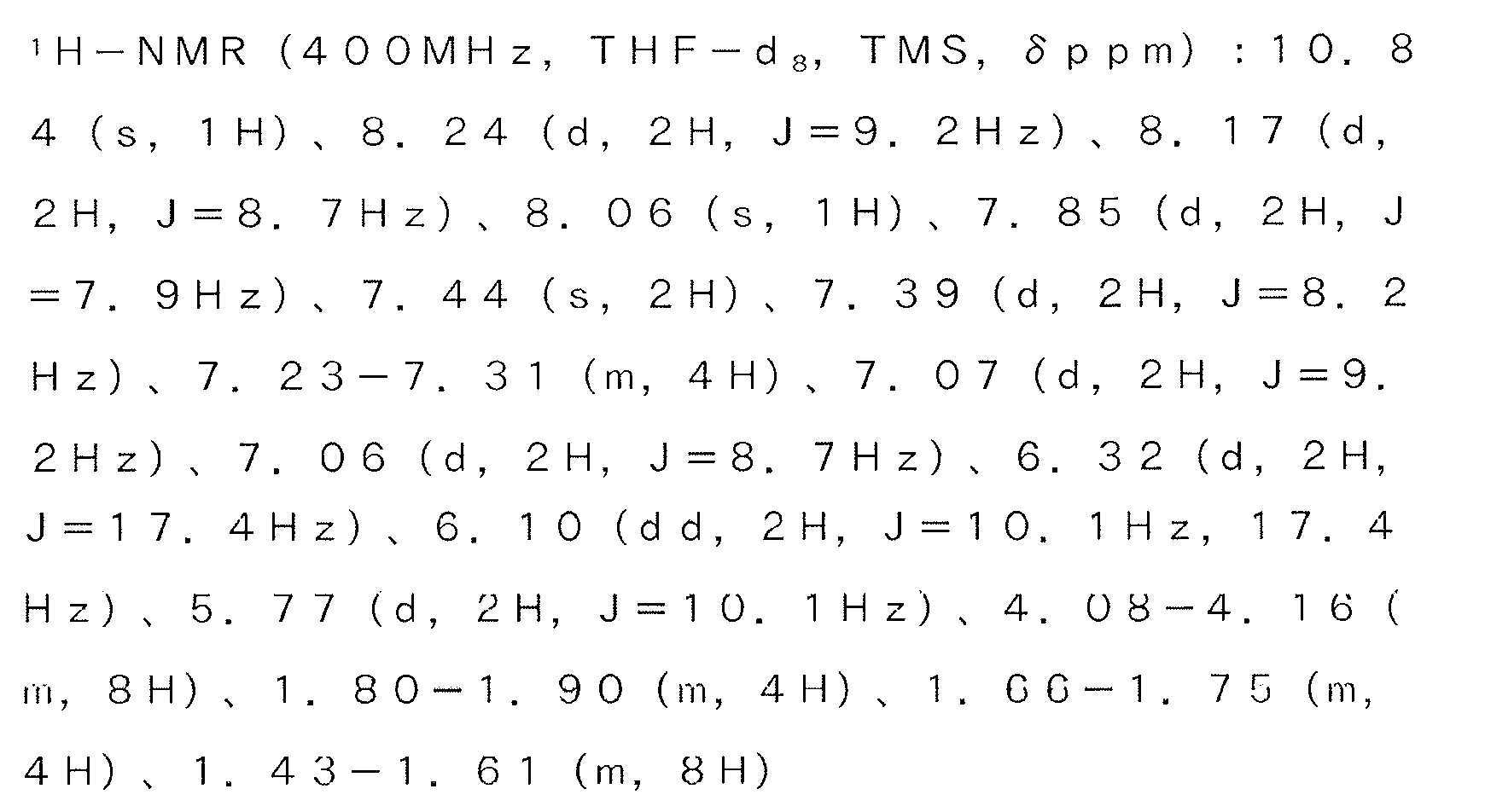

Figure pat00068

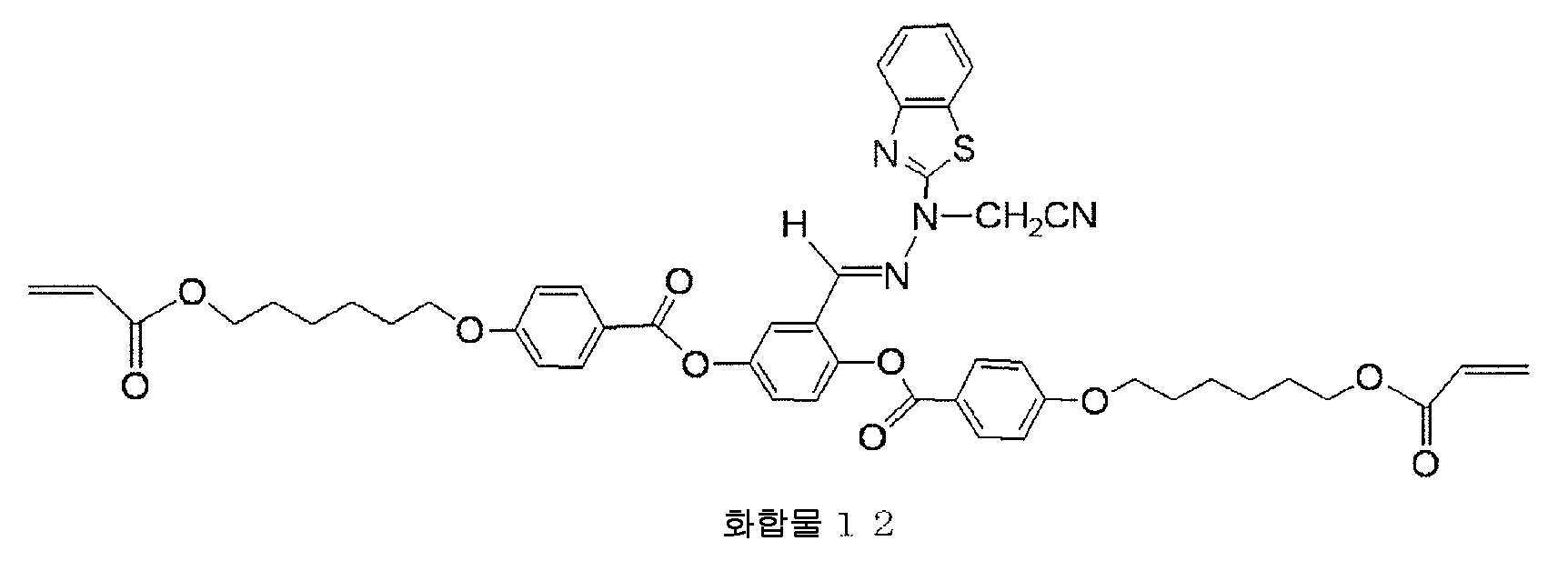

(실시예 12) 화합물 12 의 합성
[화학식 48]
Figure pat00069
〈단계 1 ： 중간체 L 의 합성〉
[화학식 49]
Figure pat00070
온도계를 구비한 4 구 반응기에, 질소 기류 중, 2-하이드라지노벤조티아졸 2.00 g (12.1 mmol), 및 DMF 20 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, 탄산칼륨 8.36 g (60.5 mmol), 및 클로로아세토니트릴 959 mg (12.7 mmol) 을 첨가하여 전체 내용물을 60 ℃ 에서 6 시간 교반했다. 반응 종료 후, 반응액을 20 ℃ 까지 냉각시키고, 반응액을 물 200 ㎖ 에 투입하여, 아세트산에틸 300 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 황색 고체를 얻었다. 이 황색 고체를 실리카겔 칼럼 크로마토그래피 (n-헥산 ： 아세트산에틸 = 60 ： 40 (체적비)) 에 의해 정제하여, 백색 고체로서 중간체 L 을 1.20 g 얻었다 (수율 ： 48.6 ％).
목적물의 구조는 1H-NMR, 매스 스펙트럼 데이터로 동정했다.
Figure pat00071

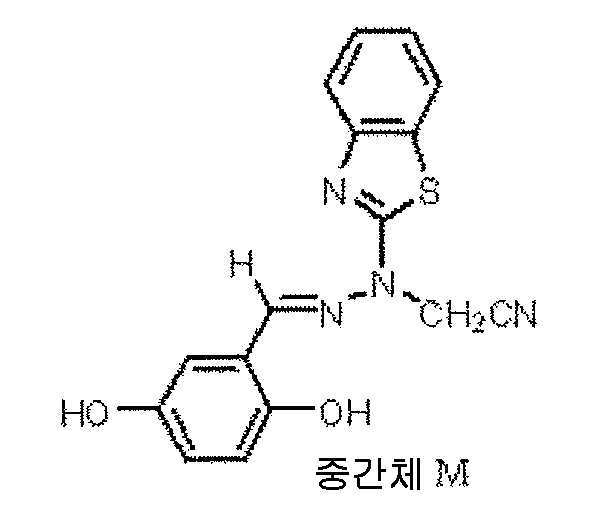

〈단계 2 ： 중간체 M 의 합성〉
[화학식 50]
Figure pat00072
온도계를 구비한 4 구 반응기에, 질소 기류 중, 2,5-디하이드록시벤즈알데히드 395 mg (2.86 mmol), 중간체 L 700 mg (3.43 mmol), (±)-10-캄파술폰산 67.4 mg (0.29 mmol), 및 1-프로판올 10 ㎖ 를 첨가하여 전체 내용물을 80 ℃ 에서 1 시간 교반했다. 반응 종료 후, 반응액을 20 ℃ 까지 냉각시켜, 석출된 고체를 여과 채취했다. 여과 채취한 고체를 1-프로판올로 세정 후, 진공 건조기로 건조시켜, 백색 고체로서 중간체 M 을 788 mg 얻었다 (수율 ： 85.0 ％).
목적물의 구조는 1H-NMR, 매스 스펙트럼 데이터로 동정했다.
Figure pat00073
〈단계 3 ： 화합물 12 의 합성〉
온도계를 구비한 4 구 반응기에, 질소 기류 중, 중간체 M 650 mg (2.00 mmol), 4-(6-아크릴로일-헥스-1-일옥시)벤조산 (DKSH 사 제조) 1.46 g (5.00 mmol), 4-(디메틸아미노)피리딘 122 mg (1.00 mmol), 및 N-메틸피롤리돈 15 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, WSC 1.15 g (6.00 mmol) 을 첨가하여 전체 내용물을 25 ℃ 에서 18 시간 교반했다. 반응 종료 후, 반응액을 물 300 ㎖ 에 투입하여, 아세트산에틸 300 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 백색 고체를 얻었다. 이 백색 고체를 실리카겔 칼럼 크로마토그래피 (톨루엔 ： 아세트산에틸 = 95 ： 5 (체적비)) 에 의해 정제하여, 백색 고체로서 화합물 12 를 907 mg 얻었다 (수율 ： 51.8 ％).
목적물의 구조는 1H-NMR, 매스 스펙트럼 데이터로 동정했다.
Figure pat00074
(실시예 13) 화합물 13 의 합성
[화학식 51]
Figure pat00075
〈단계 1 ： 중간체 N 의 합성〉
[화학식 52]
Figure pat00076
온도계를 구비한 4 구 반응기에, 질소 기류 중, 2-하이드라지노벤조티아졸 2.00 g (12.1 mmol), 및 DMF 20 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, 탄산칼륨 8.36 g (60.5 mmol), 1,1,1-트리플루오로-2-요오도에탄 3.05 g (14.5 mmol) 을 첨가하여 50 ℃ 에서 6 시간 교반했다. 반응 종료 후, 반응액을 20 ℃ 까지 냉각시킨 후, 물 200 ㎖ 에 투입하여, 아세트산에틸 300 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 황색 고체를 얻었다. 이 황색 고체를 실리카겔 칼럼 크로마토그래피 (n-헥산 ： 아세트산에틸 = 75 ： 25 (체적비)) 에 의해 정제하여, 백색 고체로서 중간체 N 을 1.83 g 얻었다 (수율 ： 61.1 ％).
목적물의 구조는 1H-NMR, 매스 스펙트럼 데이터로 동정했다.

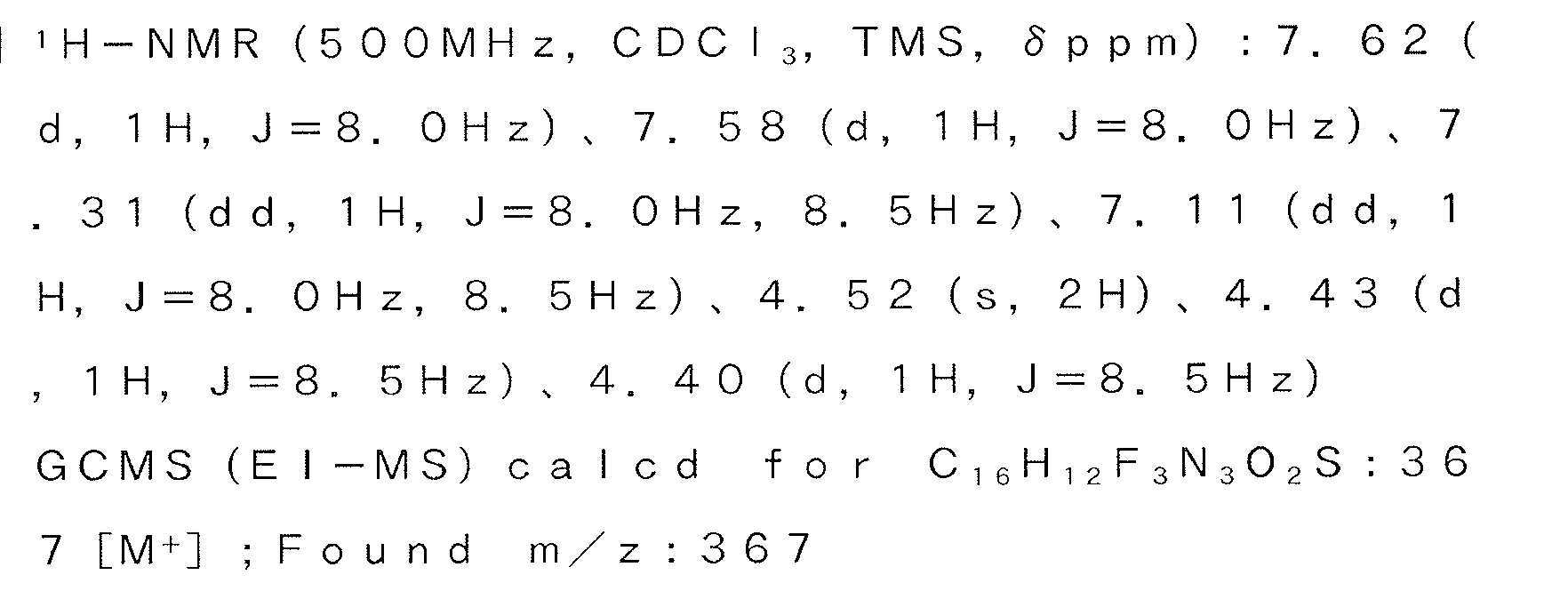

Figure pat00077
〈단계 2 ： 중간체 O 의 합성〉
[화학식 53]
Figure pat00078
온도계를 구비한 4 구 반응기에, 질소 기류 중, 2,5-디하이드록시벤즈알데히드 1.02 g (7.40 mmol), 중간체 N 1.83 g (7.40 mmol), 및 1-프로판올 20 ㎖ 를 첨가하여 전체 내용물을 80 ℃ 에서 3 시간 교반했다. 반응 종료 후, 반응액을 20 ℃ 까지 냉각시켜, 석출된 고체를 여과 채취했다. 여과 채취한 고체를 1-프로판올로 세정 후, 진공 건조기로 건조시켜, 백색 고체로서 중간체 O 를 1.96 g 얻었다 (수율 ： 71.9 ％).

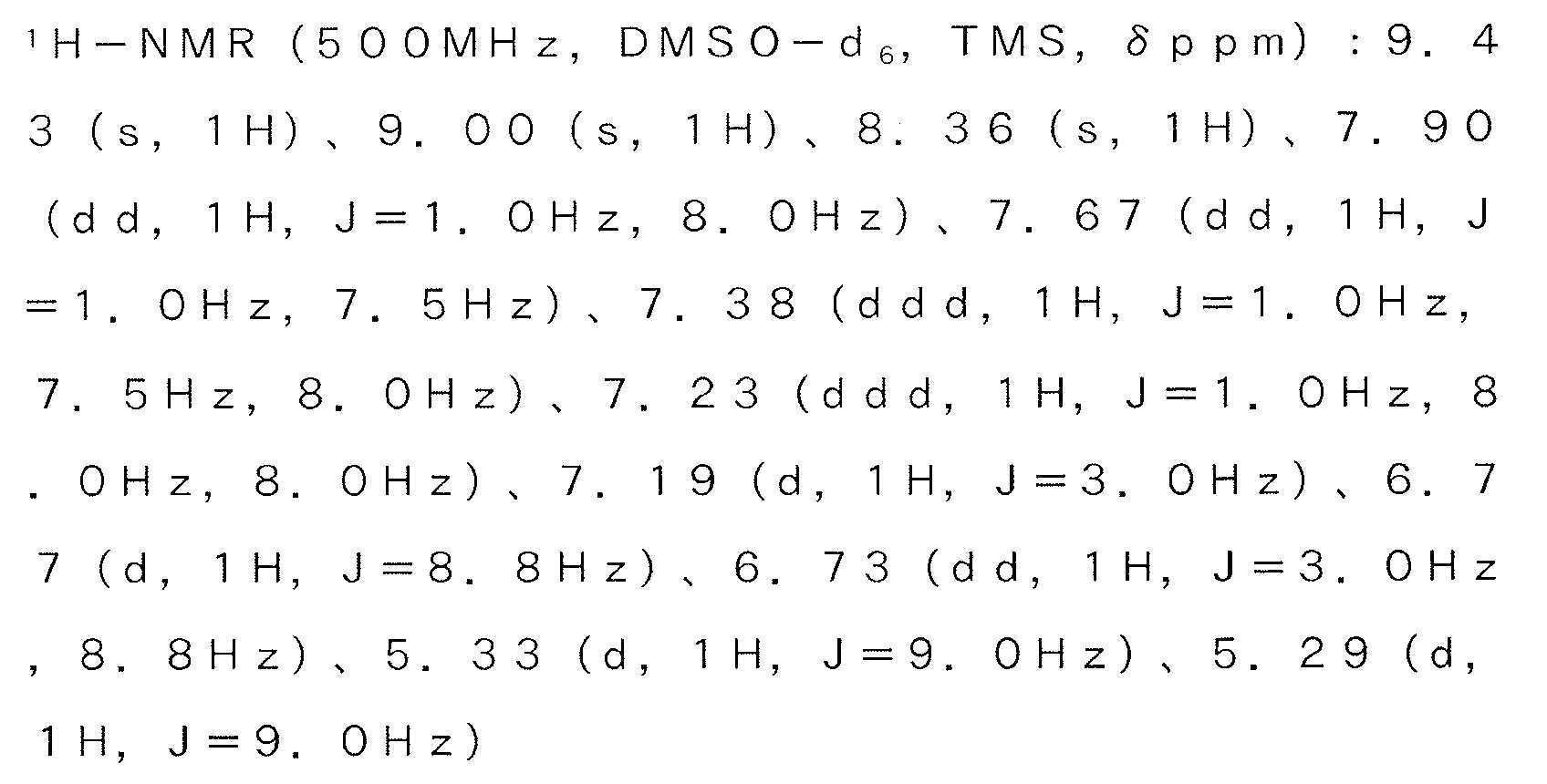

목적물의 구조는 1H-NMR, 매스 스펙트럼 데이터로 동정했다.
Figure pat00079
〈단계 3 ： 화합물 13 의 합성〉
온도계를 구비한 4 구 반응기에, 질소 기류 중, 중간체 O 1.85 g (4.85 mmol), 4-(6-아크릴로일-헥스-1-일옥시)벤조산 (DKSH 사 제조) 3.54 g (12.1 mmol), 4-(디메틸아미노)피리딘 296 mg (2.43 mmol), 및 N-메틸피롤리돈 40 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, WSC 2.80 g (14.6 mmol) 을 첨가하여 전체 내용물을 25 ℃ 에서 12 시간 교반했다. 반응 종료 후, 반응액을 물 300 ㎖ 에 투입하여, 아세트산에틸 300 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 백색 고체를 얻었다. 이 백색 고체를 실리카겔 칼럼 크로마토그래피 (톨루엔 ： 아세트산에틸 = 95 ： 5 (체적비)) 에 의해 정제하여, 백색 고체로서 화합물 13 을 3.31 g 얻었다 (수율 ： 74.5 ％).
목적물의 구조는 1H-NMR, 매스 스펙트럼 데이터로 동정했다.
Figure pat00080
(실시예 14) 화합물 14 의 합성
[화학식 54]
Figure pat00081
〈단계 1 ： 중간체 P 의 합성〉
[화학식 55]
Figure pat00082
온도계를 구비한 4 구 반응기에, 질소 기류 중, 2,5-디하이드록시아세토페논 3.0 g (19.7 mmol), 2-하이드라지노벤조티아졸 3.91 g (23.7 mmol), 및 1-프로판올 50 ㎖ 를 첨가하여 전체 내용물을 80 ℃ 에서 9 시간 교반했다. 반응 종료 후, 반응액을 20 ℃ 까지 냉각시킨 후, 물/메탄올 = 2/1 (체적비) 의 혼합 용매에 투입하여, 석출된 고체를 여과 채취했다. 얻어진 고체를 진공 건조기로 건조시켜, 황색 고체로서 중간체 P 를 2.33 g 얻었다 (수율 ： 39.5 ％).
목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00083
〈단계 2 ： 화합물 14 의 합성〉
온도계를 구비한 4 구 반응기에, 질소 기류 중, 중간체 P 1.50 g (5.01 mmol), 4-(6-아크릴로일-헥스-1-일옥시)벤조산 (DKSH 사 제조) 3.66 g (12.5 mmol), 4-(디메틸아미노)피리딘 184 mg (1.50 mmol), 및 N-메틸피롤리돈 30 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, WSC 2.88 g (15.0 mmol) 을 첨가하여 전체 내용물을 25 ℃ 에서 20 시간 교반했다. 반응 종료 후, 반응액을 물 300 ㎖ 에 투입하여, 아세트산에틸 300 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 황색 고체를 얻었다. 이 황색 고체를 실리카겔 칼럼 크로마토그래피 (톨루엔 ： 아세트산에틸 = 80 ： 20 (체적비)) 에 의해 정제하여, 담황색 고체로서 화합물 14 를 2.56 g 얻었다 (수율 ： 60.3 ％).

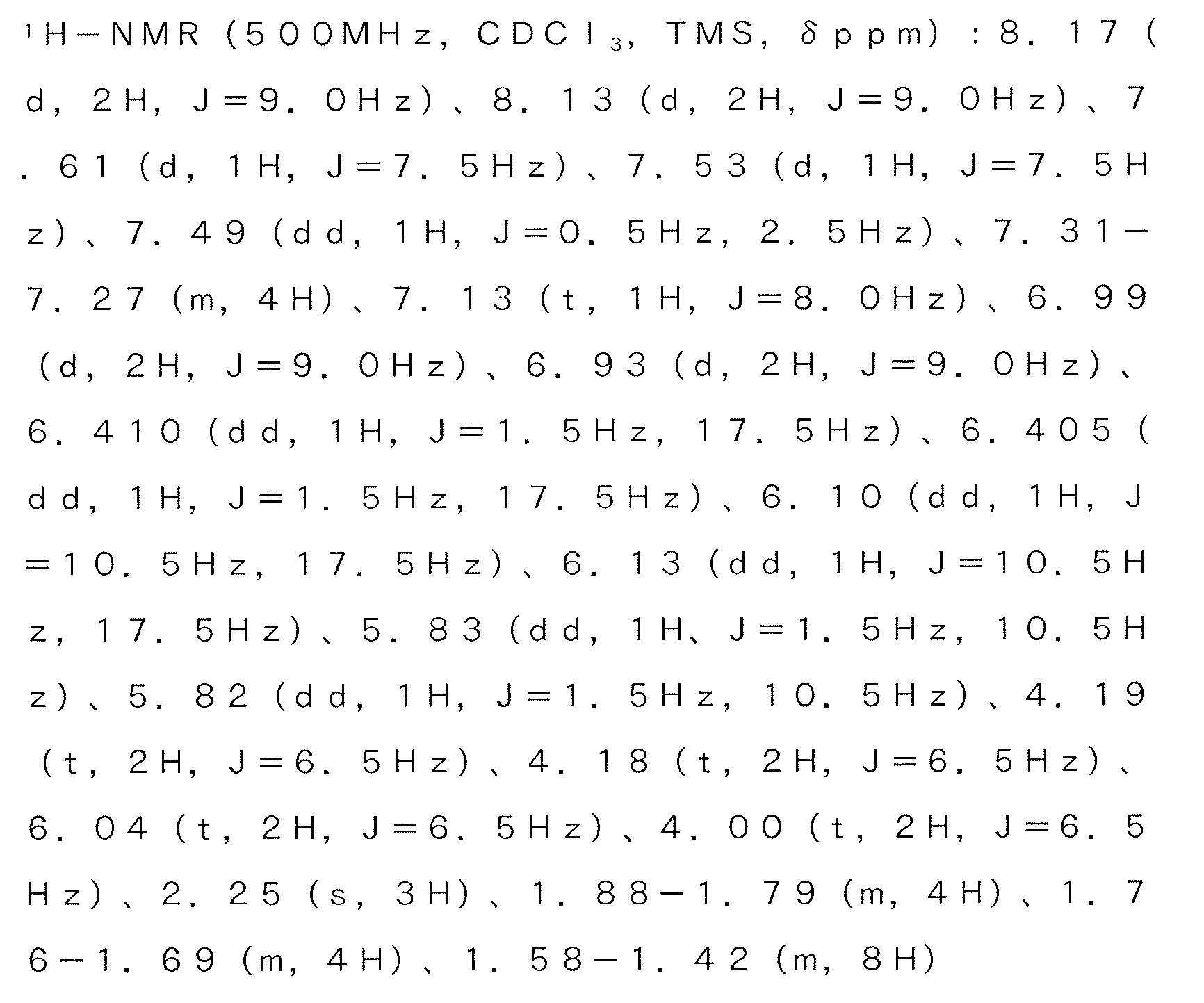

목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00084
(실시예 15) 화합물 15 의 합성
[화학식 56]
Figure pat00085

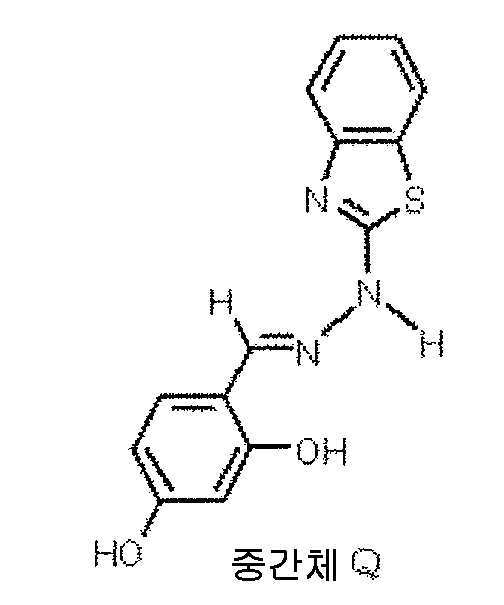

〈단계 1 ： 중간체 Q 의 합성〉
[화학식 57]
Figure pat00086
온도계를 구비한 4 구 반응기에, 질소 기류 중, 2,4-디하이드록시벤즈알데히드 10.0 g (72.4 mol), 및 에탄올 150 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, 2-하이드라지노벤조티아졸 13.0 g (79.6 mol) 을 첨가하여 전체 내용물을 25 ℃ 에서 2 시간 반응시켰다. 반응 종료 후, 석출된 고체를 흡인 여과에 의해 여과 채취했다. 여과물인 고체를 에탄올로 세정한 후, 진공 건조기로 건조시켜, 담황색 고체로서 중간체 Q 를 13.0 g 얻었다 (수율 ： 63.9 ％).

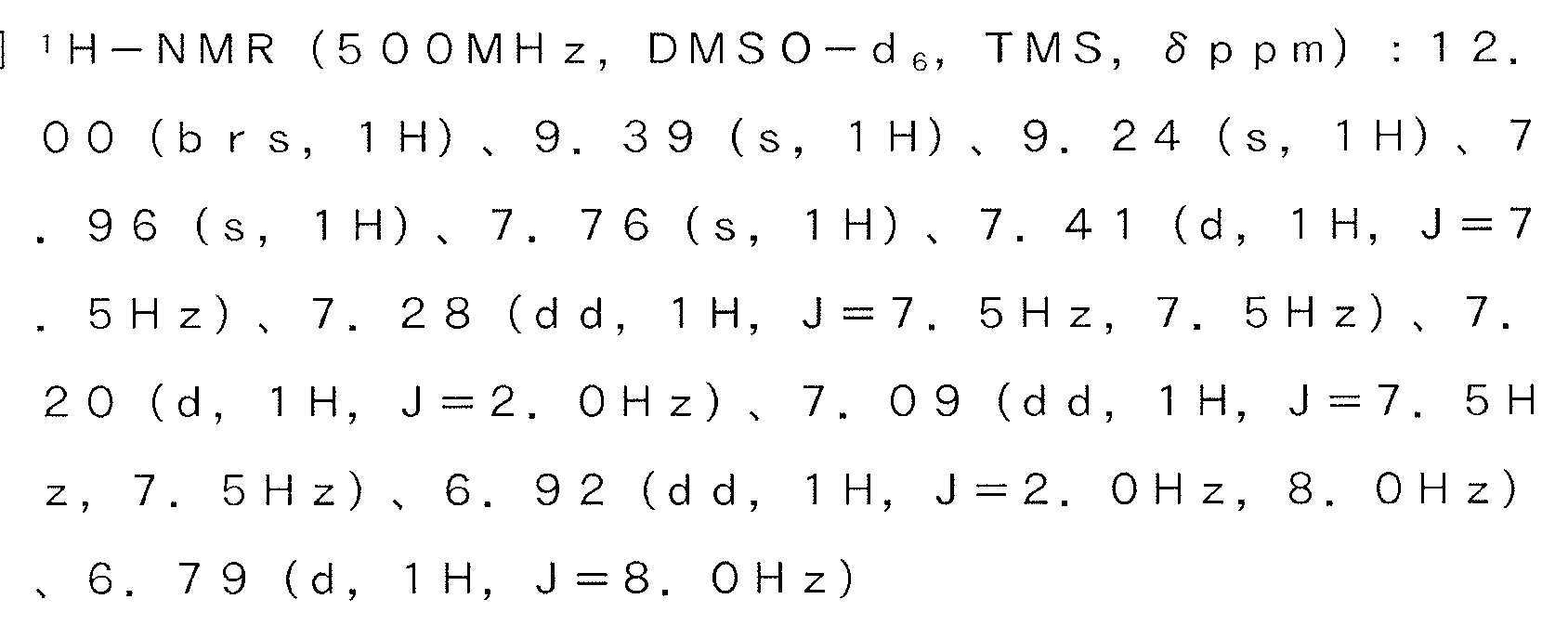

목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00087
〈단계 2 ： 화합물 15 의 합성〉
온도계를 구비한 4 구 반응기에, 질소 기류 중, 앞의 단계 1 에서 합성한 중간체 Q 947 mg (3.32 mmol), 4-(6-아크릴로일-헥스-1-일옥시)벤조산 (DKSH 사 제조) 2.42 g (8.29 mmol), 4-(디메틸아미노)피리딘 203 mg (1.66 mmol), 및 N-메틸피롤리돈 50 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, WSC 1.91 g (9.96 mmol) 을 첨가하여 전체 내용물을 25 ℃ 에서 16 시간 교반했다. 반응 종료 후, 반응액을 물 200 ㎖ 에 투입하여, 아세트산에틸 300 ㎖ 로 추출했다. 얻어진 아세트산에틸층을 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 황색 고체를 얻었다. 이 황색 고체를 실리카겔 칼럼 크로마토그래피 (톨루엔 ： 아세트산에틸 = 95 ： 5 (체적비)) 에 의해 정제하여, 담황색 고체로서 화합물 15 를 1.6 g 얻었다 (수율 ： 58.2 ％).
목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00088

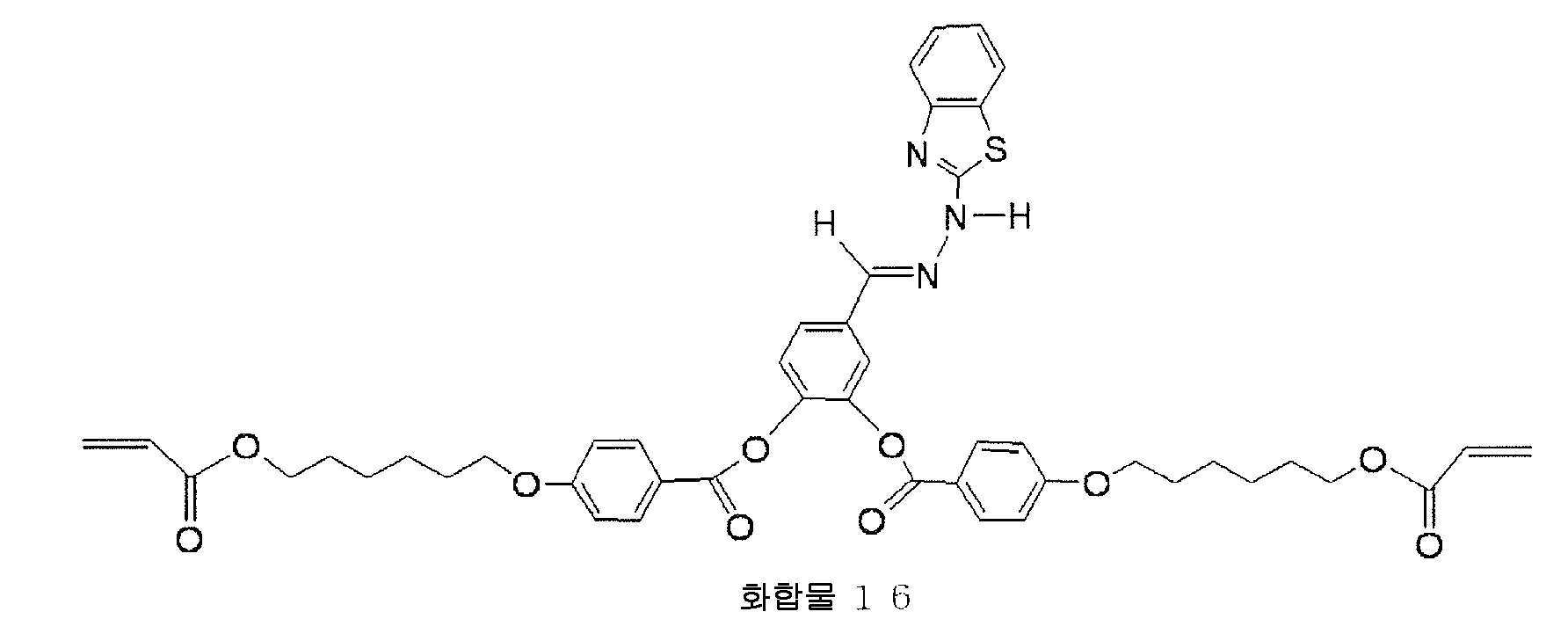

(실시예 16) 화합물 16 의 합성
[화학식 58]
Figure pat00089
〈단계 1 ： 중간체 R 의 합성〉
[화학식 59]
Figure pat00090
온도계를 구비한 4 구 반응기에, 질소 기류 중, 3,4-디하이드록시벤즈알데히드 10.0 g (72.4 mol), 및 에탄올 150 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, 2-하이드라지노벤조티아졸 13.0 g (79.6 mol) 을 첨가하여 전체 내용물을 25 ℃ 에서 5 시간 교반했다. 반응 종료 후, 석출된 고체를 흡인 여과에 의해 여과 채취했다. 여과물인 고체를 에탄올로 세정한 후, 진공 건조기로 건조시켜, 담황색 고체로서 중간체 R 을 17.0 g 얻었다 (수율 ： 81.2 ％).

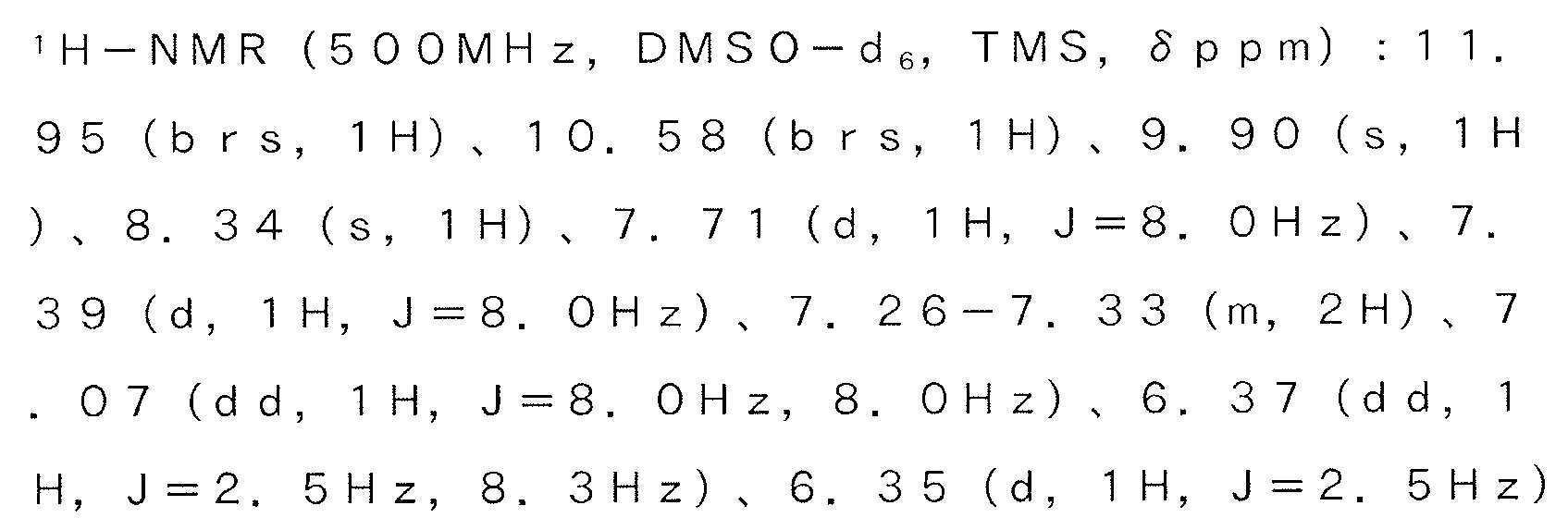

목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00091
〈단계 2 ： 화합물 16 의 합성〉
온도계를 구비한 4 구 반응기에, 질소 기류 중, 앞의 단계 1 에서 합성한 중간체 R 1.41 g (4.97 mmol), 4-(6-아크릴로일-헥스-1-일옥시)벤조산 (DKSH 사 제조) 3.63 g (12.4 mmol), 4-(디메틸아미노)피리딘 304 mg (2.49 mmol), 및 N-메틸피롤리돈 60 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, WSC 2.56 g (14.9 mmol) 을 첨가하여 전체 내용물을 25 ℃ 에서 15 시간 교반했다. 반응 종료 후, 반응액을 물 200 ㎖ 에 투입하여, 아세트산에틸 300 ㎖ 로 추출했다. 얻어진 아세트산에틸층을 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 황색 고체를 얻었다. 이 황색 고체를 실리카겔 칼럼 크로마토그래피 (톨루엔 ： 아세트산에틸 = 95 ： 5 (체적비)) 에 의해 정제하여, 백색 고체로서 중합성 화합물 16 을 3.21 g 얻었다 (수율 ： 77.5 ％).
목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00092
(실시예 17) 화합물 17 의 합성
[화학식 60]
Figure pat00093
〈단계 1 ： 중간체 S 의 합성〉
[화학식 61]
Figure pat00094
온도계를 구비한 4 구 반응기에, 질소 기류 중, 2-하이드라지노벤조티아졸 3.00 g (18.2 mmol), 및 DMF 30 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, 탄산칼륨 7.55 g (54.6 mmol), (브로모메틸)시클로헥산 3.86 g (21.8 mmol) 을 첨가하여 전체 내용물을 80 ℃ 에서 9 시간 교반했다. 반응 종료 후, 반응액을 20 ℃ 까지 냉각시킨 후, 물 300 ㎖ 에 투입하여, 아세트산에틸 500 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 황색 고체를 얻었다. 이 황색 고체를 실리카겔 칼럼 크로마토그래피 (n-헥산 ： 아세트산에틸 = 85 ： 15 (체적비)) 에 의해 정제하여, 백색 고체로서 중간체 S 를 2.36 g 얻었다 (수율 ： 49.7 ％).

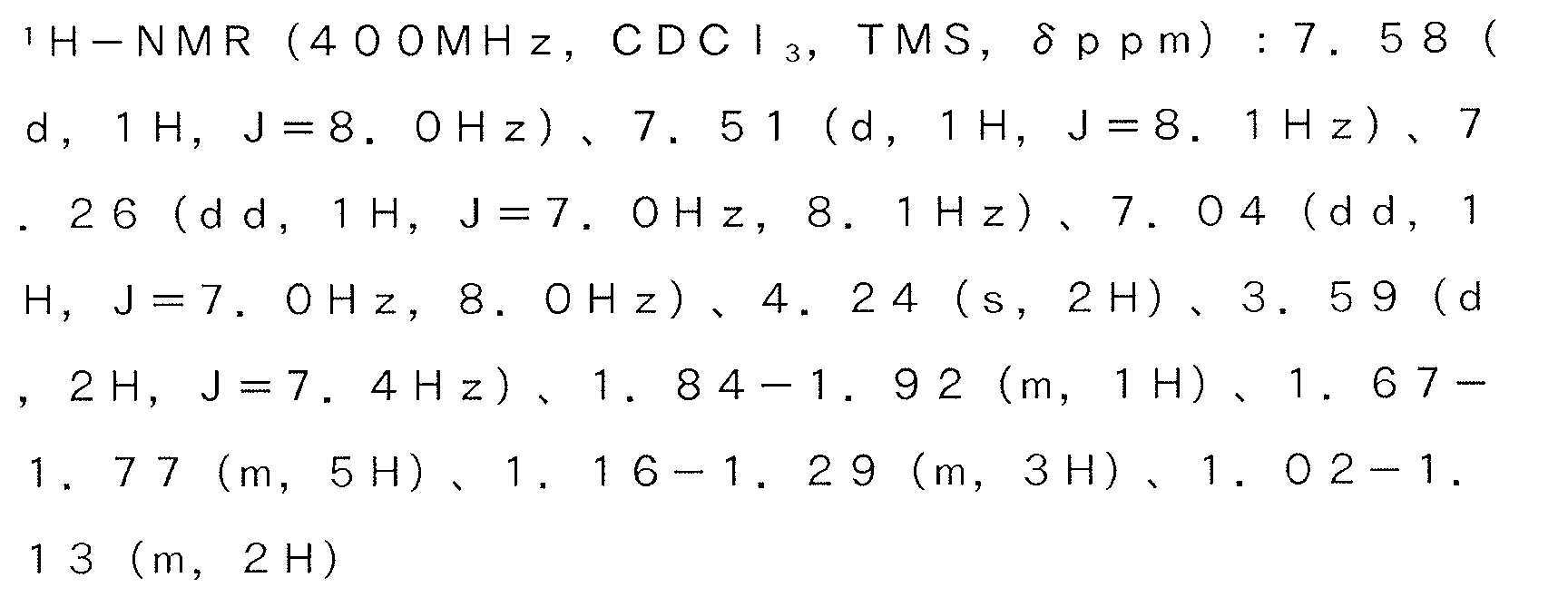

목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00095

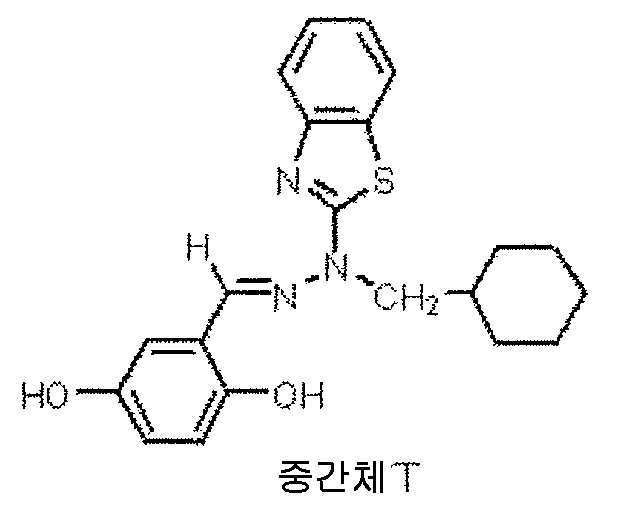

〈단계 2 ： 중간체 T 의 합성〉
[화학식 62]
Figure pat00096
온도계를 구비한 4 구 반응기에, 질소 기류 중, 2,5-디하이드록시벤즈알데히드 1.06 g (7.65 mmol), 앞의 단계 1 에서 합성한 중간체 S 2.00 g (7.65 mmol), 및 1-프로판올 20 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액을 80 ℃ 에서 5 시간 교반했다. 반응 종료 후, 반응액을 20 ℃ 까지 냉각시켜, 석출된 고체를 여과 채취했다. 여과 채취한 고체를 1-프로판올로 세정 후, 진공 건조기로 건조시켜, 백색 고체로서 중간체 T 를 2.00 g 얻었다 (수율 ： 70.8 ％).
목적물의 구조는 1H-NMR 로 동정했다.

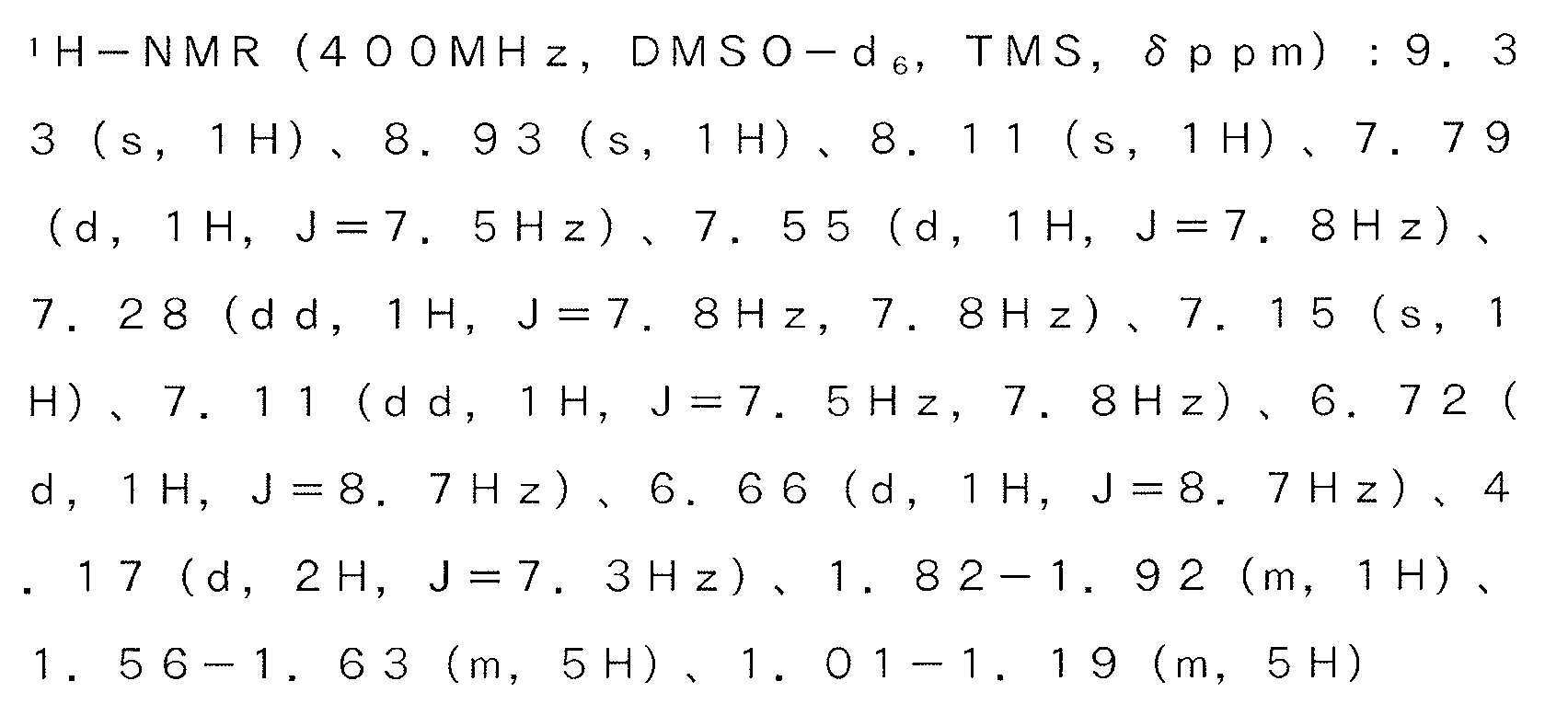

Figure pat00097
〈단계 3 ： 화합물 17 의 합성〉
온도계를 구비한 4 구 반응기에, 질소 기류 중, 상기 단계 2 에서 합성한 중간체 T 2.00 g (5.42 mmol), 4-(6-아크릴로일-헥스-1-일옥시)벤조산 (DKSH 사 제조) 3.83 g (13.1 mmol), 4-(디메틸아미노)피리딘 320 mg (2.62 mmol), 및 N-메틸피롤리돈 20 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, WSC 3.01 g (15.7 mmol) 을 첨가하여 전체 내용물을 25 ℃ 에서 16 시간 교반했다. 반응 종료 후, 반응액을 물 300 ㎖ 에 투입하여, 아세트산에틸 500 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 백색 고체를 얻었다. 이 백색 고체를 실리카겔 칼럼 크로마토그래피 (톨루엔 ： 아세트산에틸 = 95 ： 5 (체적비)) 에 의해 정제하여, 백색 고체로서 화합물 17 을 2.68 g 얻었다 (수율 ： 55.0 ％).
목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00098

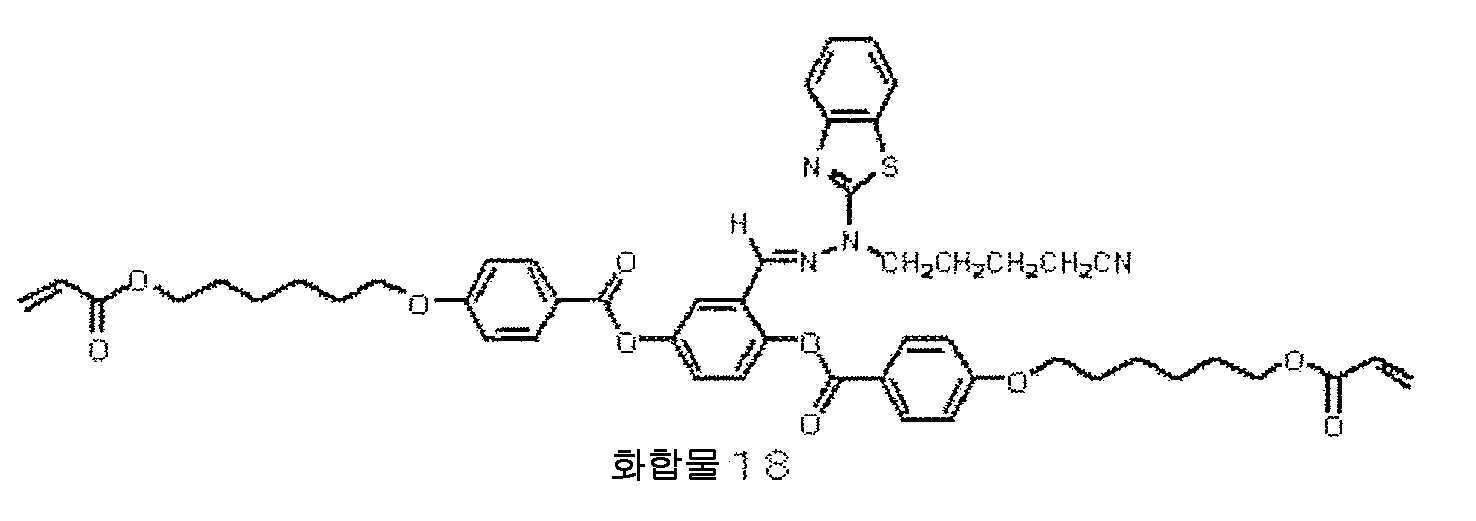

(실시예 18) 화합물 18 의 합성
[화학식 63]
Figure pat00099

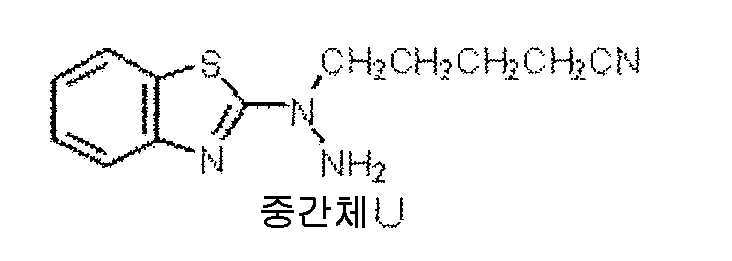

〈단계 1 ： 중간체 U 의 합성〉
[화학식 64]
Figure pat00100
온도계를 구비한 4 구 반응기에, 질소 기류 중, 2-하이드라지노벤조티아졸 5.00 g (30.3 mmol), 및 DMF 100 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에 탄산칼륨 20.9 g (152 mmol), 5-브로모발레로니트릴 5.17 g (30.3 mmol) 을 첨가하여 전체 내용물을 60 ℃ 에서 8 시간 교반했다. 반응 종료 후, 반응액을 20 ℃ 까지 냉각시킨 후, 물 500 ㎖ 에 투입하여, 아세트산에틸 500 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 황색 고체를 얻었다. 이 황색 고체를 실리카겔 칼럼 크로마토그래피 (n-헥산 ： 아세트산에틸 = 60 ： 40 (체적비)) 에 의해 정제하여, 백색 고체로서 중간체 U 를 3.41 g 얻었다 (수율 ： 45.7 ％).
목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00101

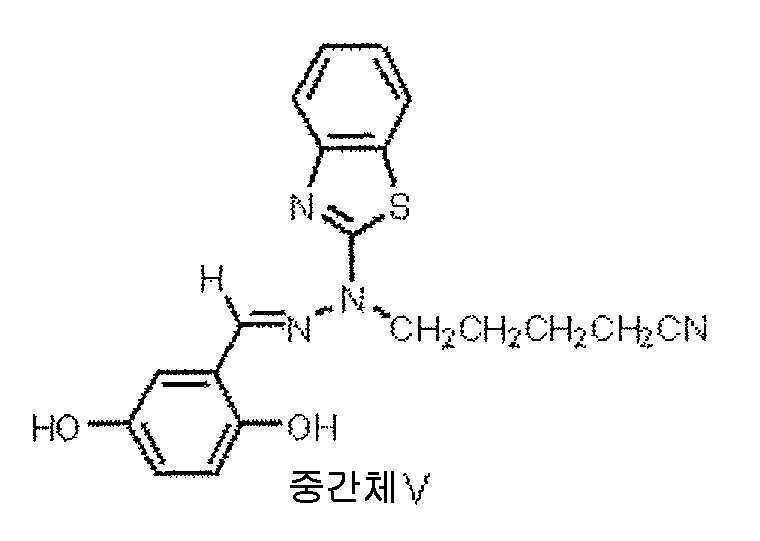

〈단계 2 ： 중간체 V 의 합성〉
[화학식 65]
Figure pat00102
온도계를 구비한 4 구 반응기에, 질소 기류 중, 2,5-디하이드록시벤즈알데히드 1.62 g (11.7 mmol), 앞의 단계 1 에서 합성한 중간체 U 2.89 g (11.7 mmol), 및 1-프로판올 30 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액을 80 ℃ 에서 7 시간 교반했다. 반응 종료 후, 반응액을 20 ℃ 까지 냉각시켜, 석출된 고체를 여과 채취했다. 여과 채취한 고체를 1-프로판올로 세정 후, 진공 건조기로 건조시켜, 백색 고체로서 중간체 V 를 2.92 g 얻었다 (수율 ： 68.2 ％).
목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00103
〈단계 3 ： 화합물 18 의 합성〉
온도계를 구비한 4 구 반응기에, 질소 기류 중, 상기 단계 2 에서 합성한 중간체 V 1.90 g (5.19 mmol), 4-(6-아크릴로일-헥스-1-일옥시)벤조산 (DKSH 사 제조) 3.79 g (13.0 mmol), 4-(디메틸아미노)피리딘 318 mg (2.60 mmol), 및 N-메틸피롤리돈 20 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, WSC 2.98 g (15.6 mmol) 을 첨가하여 전체 내용물을 25 ℃ 에서 16 시간 교반했다. 반응 종료 후, 반응액을 물 300 ㎖ 에 투입하여, 아세트산에틸 500 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 백색 고체를 얻었다. 이 백색 고체를 실리카겔 칼럼 크로마토그래피 (톨루엔 ： 아세트산에틸 = 95 ： 5 (체적비)) 에 의해 정제하여, 백색 고체로서 화합물 18 을 1.92 g 얻었다 (수율 ： 40.4 ％).
목적물의 구조는 1H-NMR 로 동정했다.

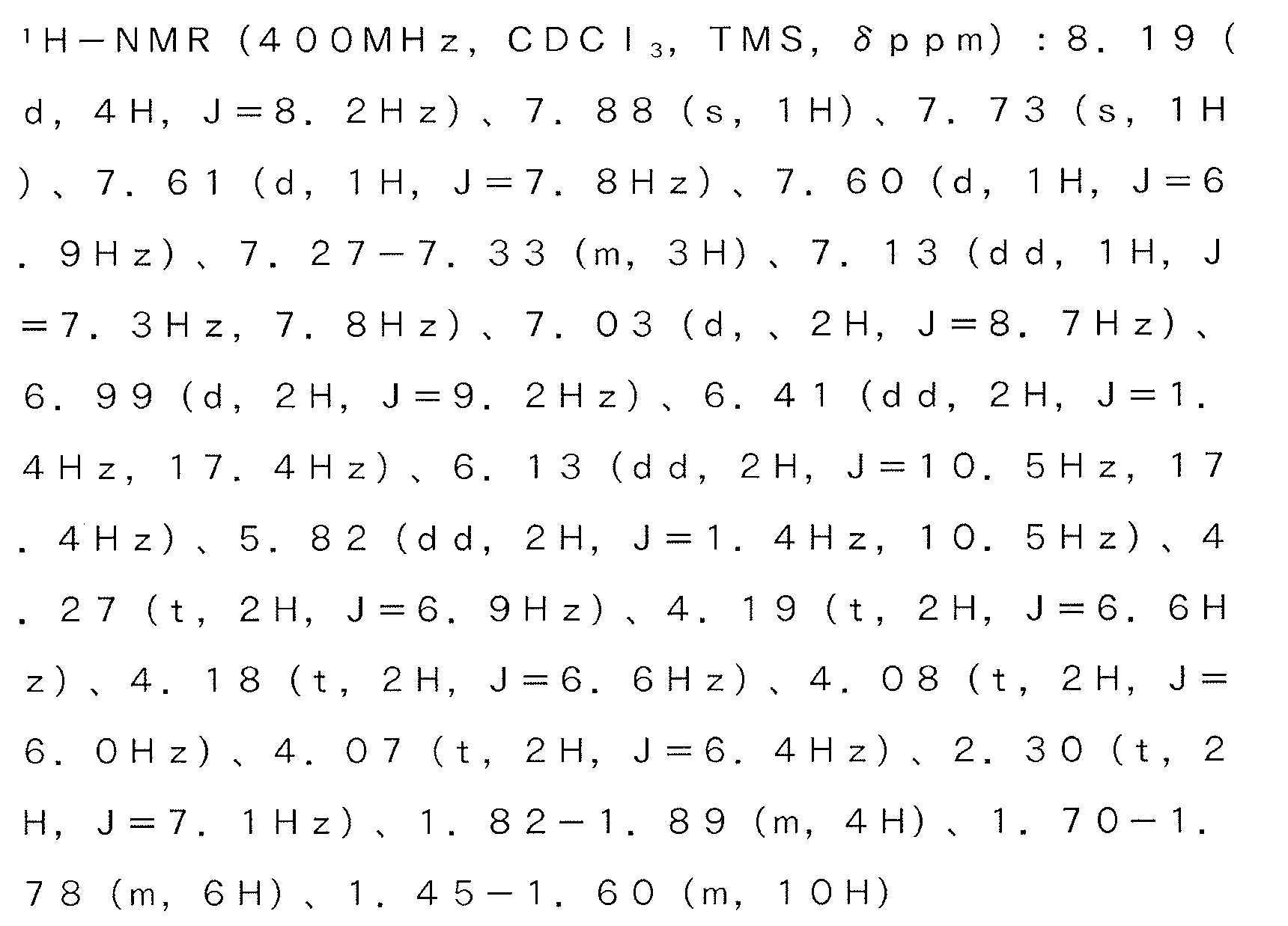

Figure pat00104

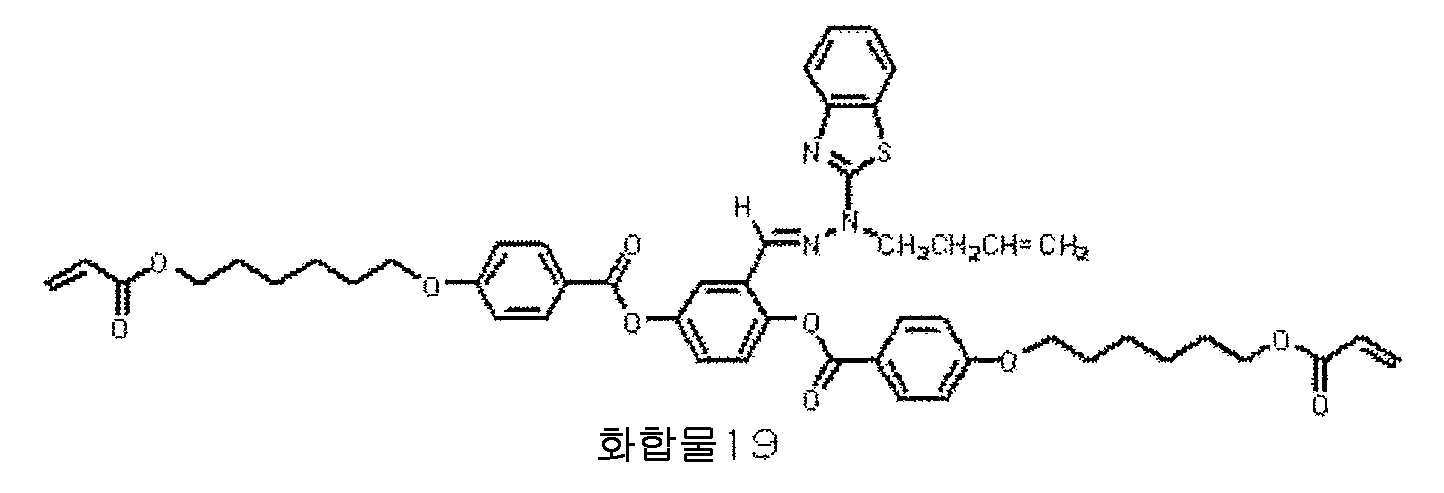

(실시예 19) 화합물 19 의 합성
[화학식 66]
Figure pat00105

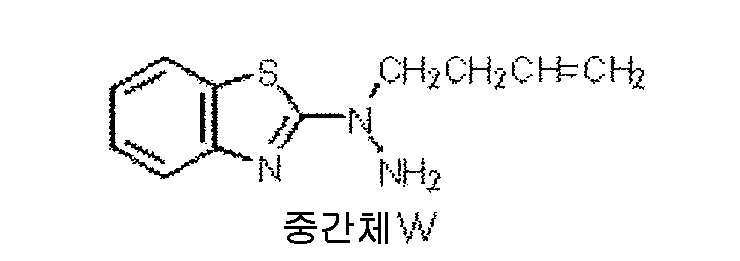

〈단계 1 ： 중간체 W 의 합성〉
[화학식 67]
Figure pat00106
온도계를 구비한 4 구 반응기에, 질소 기류 중, 2-하이드라지노벤조티아졸 3.00 g (18.2 mmol), 및 DMF 30 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, 탄산칼륨 7.55 g (54.6 mmol), 4-브로모-1-부텐 2.94 g (21.8 mmol) 을 첨가하여 전체 내용물을 80 ℃ 에서 4 시간 교반했다. 반응 종료 후, 반응액을 20 ℃ 까지 냉각시킨 후, 물 300 ㎖ 에 투입하여, 아세트산에틸 500 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 황색 고체를 얻었다. 이 황색 고체를 실리카겔 칼럼 크로마토그래피 (n-헥산 ： 아세트산에틸 = 85 ： 15 (체적비)) 에 의해 정제하여, 백색 고체로서 중간체 W 를 1.44 g 얻었다 (수율 ： 36.1 ％).

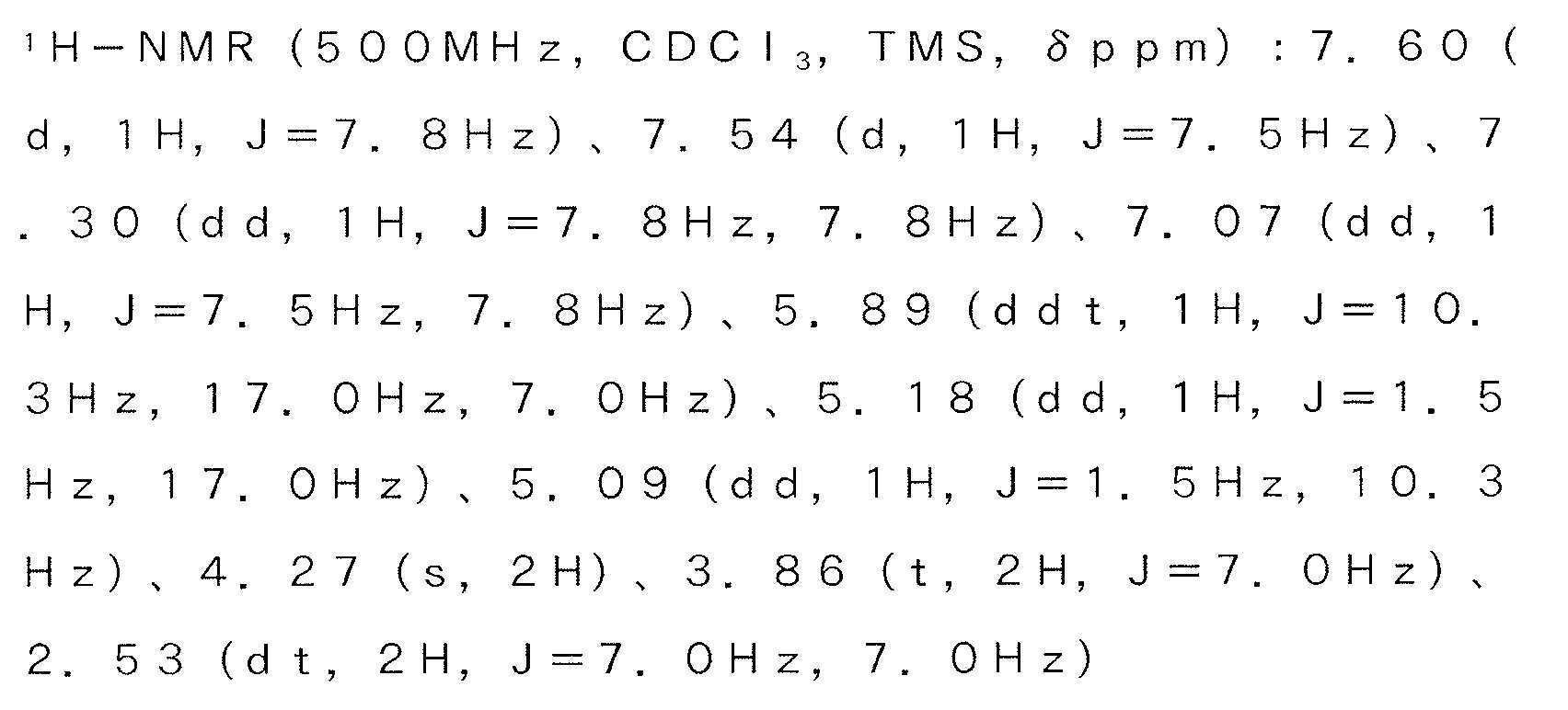

목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00107

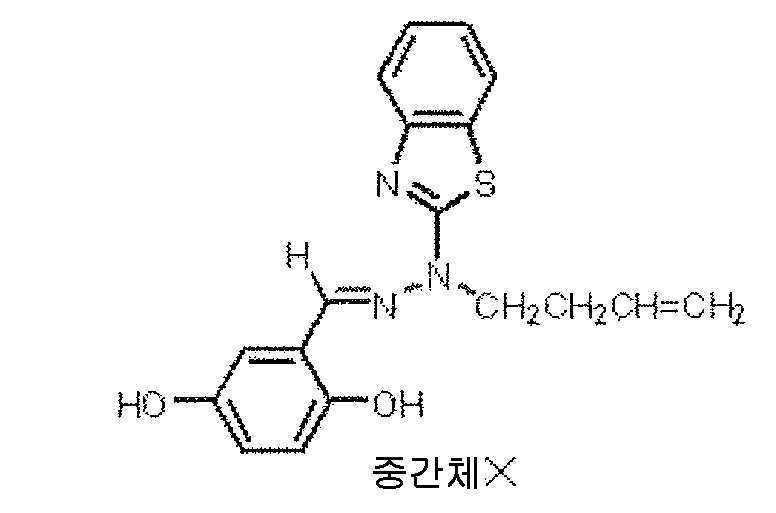

〈단계 2 ： 중간체 X 의 합성〉
[화학식 68]
Figure pat00108
온도계를 구비한 4 구 반응기에, 질소 기류 중, 2,5-디하이드록시벤즈알데히드 630 mg (4.56 mmol), 앞의 단계 1 에서 합성한 중간체 W 1.00 g (4.56 mmol), 및 1-프로판올 15 ㎖ 를 첨가하여 전체 내용물을 80 ℃ 에서 6 시간 교반했다. 반응 종료 후, 반응액을 20 ℃ 까지 냉각시켜, 석출된 고체를 여과 채취했다. 여과 채취한 고체를 1-프로판올로 세정 후, 진공 건조기로 건조시켜, 백색 고체로서 중간체 X 를 760 mg 얻었다 (수율 ： 49.1 ％).
목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00109
〈단계 3 ： 화합물 19 의 합성〉
온도계를 구비한 4 구 반응기에, 질소 기류 중, 상기 단계 2 에서 합성한 중간체 X 560 mg (1.65 mmol), 4-(6-아크릴로일-헥스-1-일옥시)벤조산 (DKSH 사 제조) 1.21 g (4.13 mmol), 4-(디메틸아미노)피리딘 100.8 mg (0.825 mmol), 및 N-메틸피롤리돈 20 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, WSC 948 mg (4.95 mmol) 을 첨가하여 전체 내용물을 25 ℃ 에서 16 시간 교반했다. 반응 종료 후, 반응액을 물 200 ㎖ 에 투입하여, 아세트산에틸 250 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 백색 고체를 얻었다. 이 백색 고체를 실리카겔 칼럼 크로마토그래피 (톨루엔 ： 아세트산에틸 = 90 ： 10 (체적비)) 에 의해 정제하여, 백색 고체로서 화합물 19 를 1.09 g 얻었다 (수율 ： 74.4 ％).
목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00110
(실시예 20) 화합물 20 의 합성
[화학식 69]
Figure pat00111
〈단계 1 ： 중간체 Y 의 합성〉
[화학식 70]
Figure pat00112
온도계를 구비한 4 구 반응기에 질소 기류 중, 2-하이드라지노벤조티아졸 1.45 g (8.75 mmol), 및 DMF 20 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, 탄산칼륨 3.63 g (26.3 mmol), 1,1,1-트리플루오로-4-요오도부탄 2.50 g (10.5 mmol) 을 첨가하여 전체 내용물을 80 ℃ 에서 8 시간 교반했다. 반응 종료 후, 반응액을 20 ℃ 까지 냉각시킨 후, 물 200 ㎖ 에 투입하여, 아세트산에틸 300 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 황색 고체를 얻었다. 이 황색 고체를 실리카겔 칼럼 크로마토그래피 (n-헥산 ： 아세트산에틸 = 85 ： 15 (체적비)) 에 의해 정제하여, 백색 고체로서 중간체 Y 를 961 mg 얻었다 (수율 ： 39.9 ％).

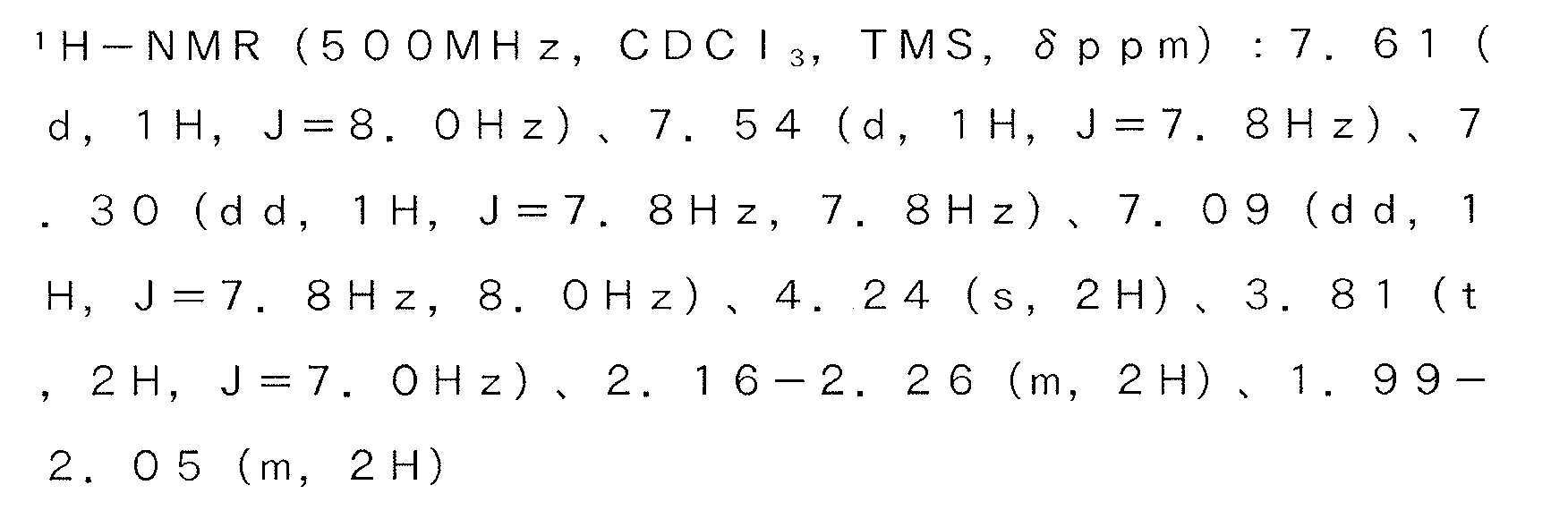

목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00113
〈단계 2 ： 중간체 Z 의 합성〉
[화학식 71]
Figure pat00114
온도계를 구비한 4 구 반응기에, 질소 기류 중, 2,5-디하이드록시벤즈알데히드 372 mg (2.69 mmol), 앞의 단계 1 에서 합성한 중간체 Y 740 mg (2.69 mmol), 및 1-프로판올 10 ㎖ 를 첨가하여 전체 내용물을 80 ℃ 에서 6 시간 교반했다. 반응 종료 후, 반응액을 20 ℃ 까지 냉각시켜, 석출된 고체를 여과 채취했다. 여과 채취한 고체를 1-프로판올로 세정 후, 진공 건조기로 건조시켜, 백색 고체로서 중간체 Z 를 916 mg 얻었다 (수율 ： 86.1 ％).
목적물의 구조는 1H-NMR 로 동정했다.

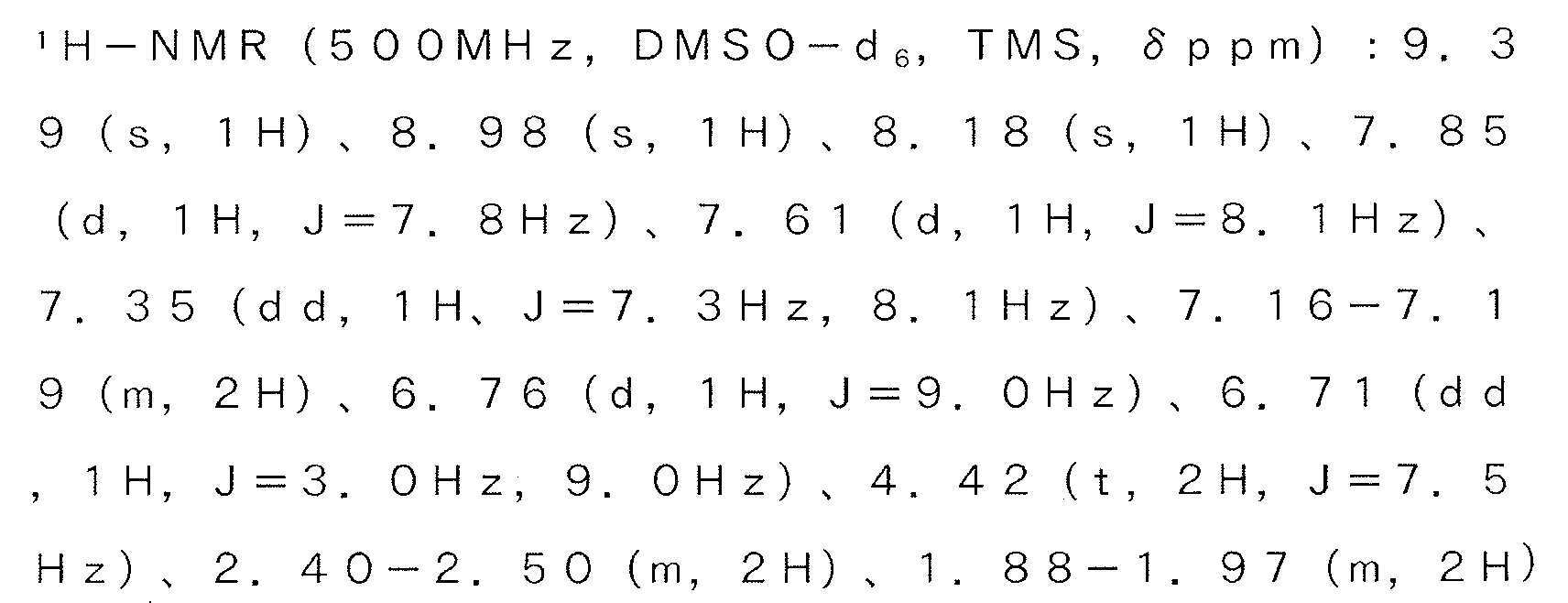

Figure pat00115
〈단계 3 ： 화합물 20 의 합성〉
온도계를 구비한 4 구 반응기에, 질소 기류 중, 상기 단계 2 에서 합성한 중간체 Z 575 mg (1.45 mmol), 4-(6-아크릴로일-헥스-1-일옥시)벤조산 (DKSH 사 제조) 1.06 g (3.64 mmol), 4-(디메틸아미노)피리딘 88.6 mg (0.73 mmol), 및 N-메틸피롤리돈 10 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, WSC 834 mg (4.35 mmol) 을 첨가하여 전체 내용물을 25 ℃ 에서 16 시간 교반했다. 반응 종료 후, 반응액을 물 150 ㎖ 에 투입하여, 아세트산에틸 200 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 백색 고체를 얻었다. 이 백색 고체를 실리카겔 칼럼 크로마토그래피 (톨루엔 ： 아세트산에틸 = 95 ： 5 (체적비)) 에 의해 정제하여, 백색 고체로서 화합물 20 을 1.13 g 얻었다 (수율 ： 82.6 ％).
목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00116

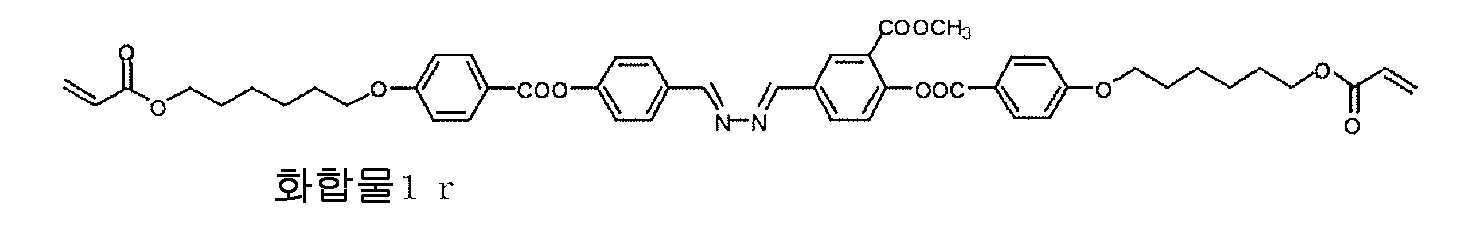

실시예 1 ∼ 20 에서 얻어진 화합물 1 ∼ 20, 및, 하기에 나타내는 비교예 1 에서 사용하는 참고예 1 의 화합물 1r (닛폰 제온사 제조, K35), 비교예 2 에서 사용하는 참고예 2 의 화합물 2r (BASF 사 제조, LC242) 에 대해, 이하에 나타내는 방법으로 상전이 온도를 측정했다.
[화학식 72]
Figure pat00117
[화학식 73]
Figure pat00118
〈상전이 온도의 측정 1〉
화합물 1 ∼ 20, 화합물 1r 및 2r 을 각각 10 mg 계량하고, 고체 상태인 채로, 러빙 처리를 실시한 폴리이미드 배향막이 형성된 유리 기판 2 매에 끼웠다. 이 기판을 핫 플레이트 상에 올려놓고, 50 ℃ 에서 200 ℃ 까지 승온한 후, 다시 50 ℃ 까지 강온했다. 승온, 강온할 때의 조직 구조의 변화를 편향 광학 현미경 (니콘사 제조, ECLIPSE LV100POL 형) 으로 관찰했다.
측정한 상전이 온도를 하기 표 1 에 나타낸다.
표 1 중, 「C」는 Crystal, 「N」은 Nematic, 「I」는 Isotropic 를 각각 나타낸다. 여기서, Crystal 이란, 시험 화합물이 고상으로 있는 것을, Nematic 이란, 시험 화합물이 네마틱 액정상으로 있는 것을, Isotropic 이란, 시험 화합물이 등방성 액체상으로 있는 것을 각각 나타낸다.
측정을 실시한 화합물 중, 화합물 12 와 화합물 15 는 승온 중에 열중합을 일으켜, 상전이 온도를 측정할 수 없었다. 또, 화합물 14 는 50 ℃ 까지 냉각시켜도, 네마틱 액정상 및 고상을 관찰할 수 없었다.
Figure pat00119
(실시예 21 ∼ 25)
실시예 1 ∼ 5 에서 얻어진 화합물 1 ∼ 5 의 각각을 1 g, 광 중합 개시제로서, 이르가큐어 907 (BASF 사 제조) 을 30 mg, 계면 활성제로서 KH-40 (AGC 세이미 케미칼사 제조, 이하에서 동일하다.) 의 1 ％ 시클로펜타논 용액 100 mg 을, 시클로펜타논 2.3 g 에 용해시켰다. 이 용액을 0.45 ㎛ 의 미세 구멍 지름을 갖는 디스포저블 필터로 여과하여, 중합성 조성물 1 ∼ 5 를 각각 얻었다.
(실시예 26 ∼ 35, 실시예 43 ∼ 44, 실시예 47, 비교예 1, 2)
실시예 1 ∼ 10 에서 얻어진 화합물 1 ∼ 10, 실시예 17 ∼ 18 에서 얻어진 화합물 17 ∼ 18, 실시예 20 에서 얻어진 화합물 20, 참고예 1 의 화합물 1r, 및 참고예 2 의 화합물 2r 의 각각을 1 g, 광 중합 개시제로서, 아데카옵토마 N-1919 (ADEKA 사 제조, 이하에서 동일하다.) 를 30 mg, 계면 활성제로서 KH-40 의 1 ％ 시클로펜타논 용액 100 mg 을, 시클로펜타논 2.3 g 에 용해시켰다. 이 용액을 0.45 ㎛ 의 미세 구멍 지름을 갖는 디스포저블 필터로 여과하여, 중합성 조성물 6 ∼ 15, 23 ∼ 24, 27, 1r, 및 2r 을 각각 얻었다.
(실시예 36 ∼ 41, 실시예 45)
실시예 1 에서 얻어진 화합물 1 0.8 g 에, 실시예 11 ∼ 16 에서 얻어진 화합물 11 ∼ 16, 및 실시예 19 에서 얻어진 화합물 19 의 각각을 0.2 g 첨가하고, 광 중합 개시제로서 아데카옵토마 N-1919 를 30 mg, 계면 활성제로서 KH-40 의 1 ％ 시클로펜타논 용액 100 mg 을, 시클로펜타논 2.3 g 에 용해시켰다. 이 용액을 0.45 ㎛ 의 미세 구멍 지름을 갖는 디스포저블 필터로 여과하여, 중합성 조성물 16 ∼ 21 및 25 를 각각 얻었다.
(실시예 42)
실시예 13 에서 얻어진 화합물 13 0.33 g 에, 중합성 액정 화합물 LC242 (BASF 사 제조, 화합물 2r) 를 0.67 g 첨가하고, 광 중합 개시제로서 아데카옵토마 N-1919 를 30 mg, 계면 활성제로서 KH-40 의 1 ％ 시클로펜타논 용액 100 mg 을, 시클로펜타논 2.3 g 에 용해시켰다. 이 용액을 0.45 ㎛ 의 미세 구멍 지름을 갖는 디스포저블 필터로 여과하여, 중합성 조성물 22 를 얻었다.
(실시예 46)
*실시예 19 에서 얻어진 화합물 19 0.5 g 에, 중합성 액정 화합물 LC242 (BASF 사 제조, 화합물 2r) 를 0.5 g 첨가하고, 광 중합 개시제로서 아데카옵토마 N-1919 를 30 mg, 계면 활성제로서 KH-40 의 1 ％ 시클로펜타논 용액 100 mg 을, 시클로펜타논 2.3 g 에 용해시켰다. 이 용액을 0.45 ㎛ 의 미세 구멍 지름을 갖는 디스포저블 필터로 여과하여, 중합성 조성물 26 을 얻었다.
얻어진 중합성 조성물 1 ∼ 27, 및, 1r, 2r 에 대해, 하기의 방법으로 중합하여 고분자로 하고, 그 고분자에 대해, 위상차의 측정과 파장 분산의 평가를 실시했다.
〈위상차의 측정과 파장 분산의 평가 1〉
(i) 배향막을 갖는 투명 수지 기재의 제조
두께 100 ㎛ 의, 지환식 올레핀 폴리머로 이루어지는 필름 (닛폰 제온사 제조, 상품명 ： 제오노아 필름 ZF16-100) 의 양면을 코로나 방전 처리했다. 5 ％ 의 폴리비닐알코올의 수용액을 당해 필름의 편면에 ＃2 의 와이어 바를 사용하여 도포하고, 도포막을 건조시켜, 막두께 0.1 ㎛ 의 배향막을 형성했다. 이어서, 당해 배향막을 러빙 처리하여, 배향막을 갖는 투명 수지 기재를 제조했다.
(ii) 중합성 조성물에 의한 액정층의 형성
실시예 21 ∼ 47, 비교예 1, 2 에 대해, 이하와 같이 하여 파장 분산 측정용의 시료를 제조했다.
얻어진 배향막을 갖는 투명 수지 기재의, 배향막을 갖는 면에, 중합성 조성물 6 ∼ 27, 및, 1r, 2r 을, ＃4 의 와이어 바를 사용하여 도포했다. 도포막을, 하기 표 2, 표 3 에 나타내는 온도에서 30 초간 건조시킨 후, 표 2, 표 3 에 나타내는 온도에서 1 분간 배향 처리하여, 막두께 약 1.5 ㎛ 의 액정층을 형성했다. 그 후, 액정층의 도포면측으로부터 2000 mJ/c㎡ 의 자외선을 조사하여 중합시키고, 파장 분산 측정용의 시료로 했다. 여기서, 실시예 27 은 125 ℃ 에서 노광하고, 그 이외의 실시예는 23 ℃ 에서 노광했다.
(iii) 위상차의 측정
얻어진 시료에 대해, 400 nm 내지 800 nm 간의 위상차를, 엘립소미터 (J. A. Woollam 사 제조 XLS-100 형) 를 사용하여 측정했다.
(iv) 파장 분산의 평가
측정한 위상차를 사용하여 이하와 같이 산출되는 α, β 값으로부터 파장 분산을 평가했다.
[수학식 1]
α = (449.9 ㎚ 에 있어서의 위상차)/(548.5 ㎚ 에 있어서의 위상차)
[수학식 2]
β = (650.2 ㎚ 에 있어서의 위상차)/(548.5 ㎚ 에 있어서의 위상차)
광대역성을 나타내는 이상적인 파장 분산성, 즉 역파장 분산성을 나타내는 경우, α 는 1 보다 작고, β 는 1 보다 크다. 플랫한 파장 분산을 가지고 있는 경우, α 와 β 는 동일한 정도의 값이 된다. 일반적인 통상 분산을 가지고 있는 경우, α 는 1 보다 크고, β 는 1 보다 작다.
즉, α 와 β 가 동일한 정도의 값이 되는 플랫한 파장 분산성이 바람직하고, α 가 1 보다 작고, β 가 1 보다 큰 역파장 분산성이 특히 바람직하다.
실시예 21 ∼ 47, 비교예 1, 2 에서 사용한 중합성 조성물 1 ∼ 27, 1r, 및 2r 중의, 중합성 화합물 1 의 종류 및 사용 비율 (％), 중합성 화합물 2 의 종류 및 사용 비율 (％), 중합성 조성물 1 ∼ 27, 1r 및 2r 의 도포막의 건조 온도, 배향 처리 온도, 중합성 조성물 1 ∼ 27, 1r 및 2r 을 중합하여 얻어진 액정성 고분자막의 막두께 (㎛), 파장 548.5 nm 에 있어서의 위상차 (Re), α, β 의 값을, 하기 표 2 및 표 3 에 정리하여 나타낸다.
또, 실시예 26, 실시예 29 및 비교예 2 의 중합성 조성물을 중합하여 얻어진 액정성 고분자막 (액정층) 의 파장 분산을 도 1 ∼ 3 에 나타낸다.
도 1 ∼ 3 중, 가로축은 측정 파장 (nm), 세로축은 위상차 (Re) 이다.
또한, 중합성 조성물의 α, β 값은 계산 (시뮬레이션) 에 의해 구할 수 있다. 예를 들어, 비교예 1 의 경우, α 가 1.298, β 가 0.995 이며, 비교예 2 의 경우, α 가 1.260, β 가 0.943 이다.
Figure pat00120

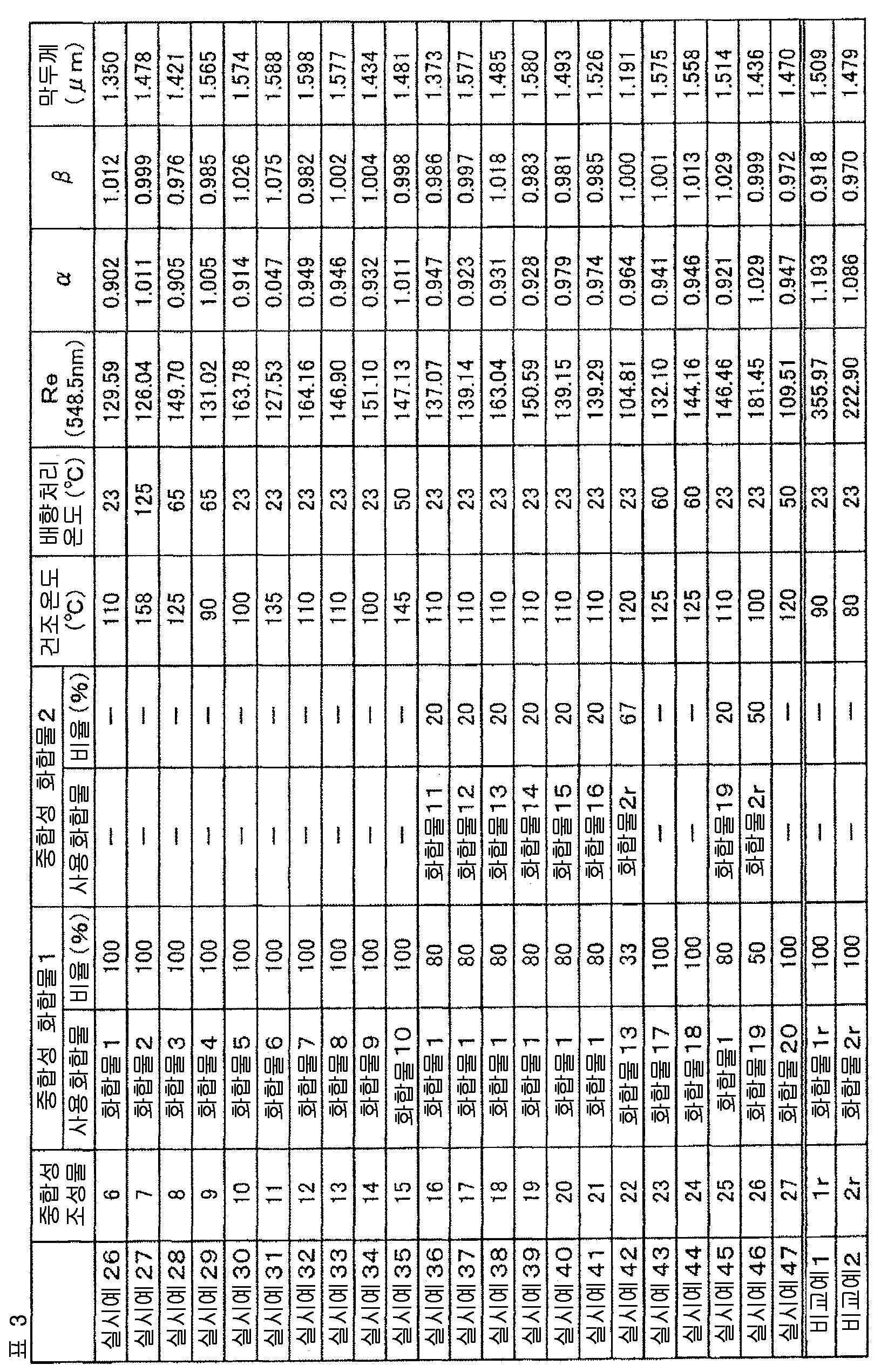

Figure pat00121
표 2, 표 3 으로부터, 실시예 21 ∼ 47 에서는, 얻어진 고분자는 광학 이방체인 것을 알 수 있다. 또, 실시예 21 ∼ 30, 32 ∼ 47 에서는, 얻어진 광학 이방체의 α 와 β 는 동일한 정도였다. 실시예 21, 25, 26, 30, 33, 34, 38 및 43 ∼ 45 의 광학 이방체에서는, α 가 1 보다 작고, 또한 β 가 1 보다 커서 특히 바람직한 것인 것을 알 수 있다.
이에 대해, 비교예 1 및 비교예 2 에서는, 광학 이방체의 α 는 1 보다 상당히 크고, β 는 1 보다 작은 것이었다.
또, 도 1 로부터, 실시예 26 의 중합성 조성물을 중합하여 얻어진 액정성 고분자막은, 단파장측에 있어서의 위상차보다, 장파장측에 있어서의 위상차가 큰, 이른바 역파장 분산 특성을 나타내고 있는 것을 알 수 있다. 또, 도 2 로부터, 실시예 29 의 중합성 조성물을 중합하여 얻어진 액정성 고분자막은 역파장 분산에 가까운, 플랫한 파장 분산 특성을 나타내고 있는 것을 알 수 있다. 한편, 도 3 으로부터, 비교예 2 의 중합성 조성물을 중합하여 얻어진 액정성 고분자막은, 단파장측에 있어서의 위상차가, 장파장측에 있어서의 위상차보다 큰, 통상적인 파장 분산 특성을 나타내고 있는 것을 알 수 있다.

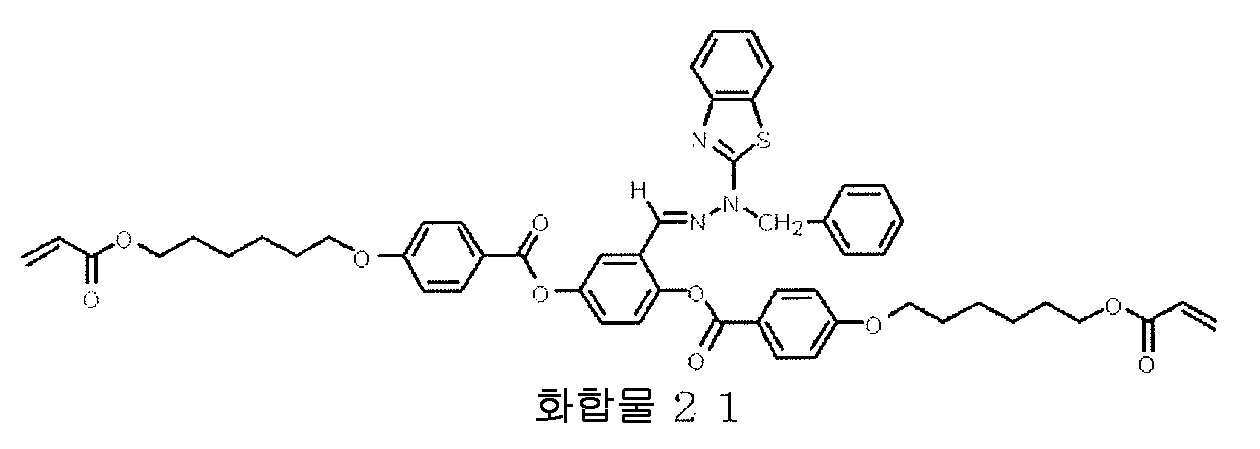

(실시예 48) 화합물 21 의 합성
[화학식 74]
Figure pat00122

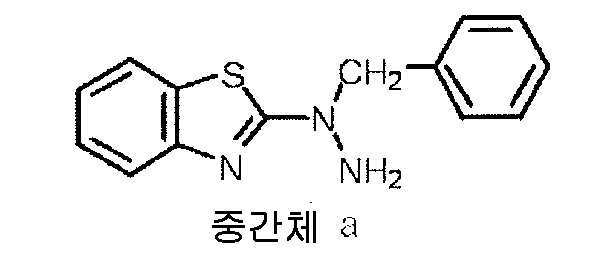

〈단계 1 ： 중간체 a 의 합성〉
[화학식 75]
Figure pat00123
온도계를 구비한 4 구 반응기에, 질소 기류 중, 벤질하이드라진 2 염산염 2.0 g (10.3 mmol), 및 트리에틸아민 10 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, 2-클로로벤조티아졸 3.48 g (20.5 mmol) 을 첨가하여 전체 내용물을 80 ℃ 에서 30 분 교반했다. 반응 종료 후, 반응액을 20 ℃ 까지 냉각시킨 후, 포화 탄산수소나트륨 수용액 100 ㎖ 에 투입하여, 아세트산에틸 200 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 황색 고체를 얻었다. 이 황색 고체를 실리카겔 칼럼 크로마토그래피 (n-헥산 ： 아세트산에틸 = 75 ： 25 (체적비)) 에 의해 정제하여, 백색 고체로서 중간체 a 를 1.76 g 얻었다 (수율 ： 66.9 ％).

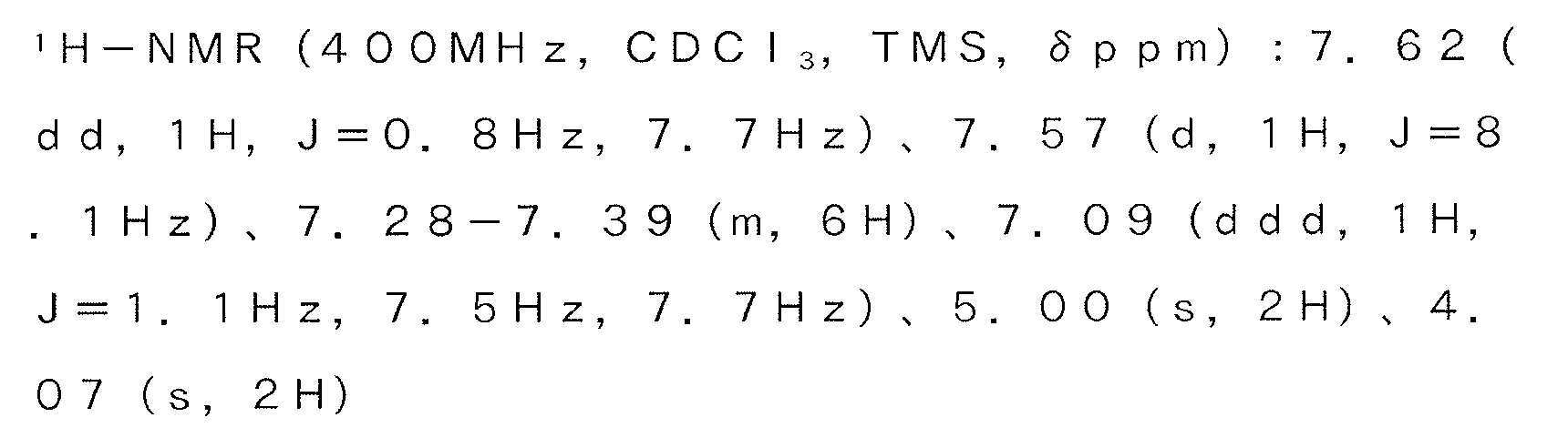

목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00124

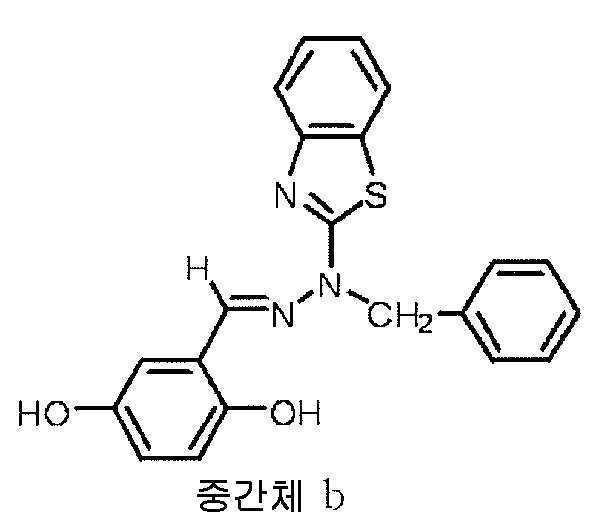

〈단계 2 ： 중간체 b 의 합성〉
[화학식 76]
Figure pat00125
온도계를 구비한 4 구 반응기에, 질소 기류 중, 2,5-디하이드록시벤즈알데히드 952 mg (6.89 mmol), 앞의 단계 1 에서 합성한 중간체 a 1.76 g (6.89 mmol), 및 2-프로판올 15 ㎖ 를 첨가하여 전체 내용물을 80 ℃ 에서 1.5 시간 교반했다. 반응 종료 후, 반응액을 20 ℃ 까지 냉각시켜, 석출된 고체를 여과 채취했다. 여과 채취한 고체를 2-프로판올로 세정 후, 진공 건조기로 건조시켜, 백색 고체로서 중간체 b 를 1.60 g 얻었다 (수율 ： 61.9 ％).
목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00126
〈단계 3 ： 화합물 21 의 합성〉
온도계를 구비한 4 구 반응기에, 질소 기류 중, 상기 단계 2 에서 합성한 중간체 b 1.60 g (4.26 mmol), 4-(6-아크릴로일-헥스-1-일옥시)벤조산 (DKSH 사 제조) 3.11 g (10.7 mmol), 4-(디메틸아미노)피리딘 260 mg (2.13 mmol), 및 N-메틸피롤리돈 25 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, WSC 2.45 g (12.8 mmol) 을 첨가하여 전체 내용물을 25 ℃ 에서 16 시간 교반했다. 반응 종료 후, 반응액을 물 300 ㎖ 에 투입하여, 아세트산에틸 500 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 백색 고체를 얻었다. 이 백색 고체를 실리카겔 칼럼 크로마토그래피 (톨루엔 ： 아세트산에틸 = 90 ： 10 (체적비)) 에 의해 정제하여, 백색 고체로서 화합물 21 을 1.78 g 얻었다 (수율 ： 45.2 ％).
목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00127
(실시예 49) 화합물 22 의 합성
[화학식 77]
Figure pat00128
〈단계 1 ： 중간체 c 의 합성〉
[화학식 78]
*
Figure pat00129
온도계를 구비한 4 구 반응기에, 질소 기류 중, 1,4-디하이드록시나프탈렌-2-카르보알데히드 1.00 g (5.31 mmol), 2-하이드라지노벤조티아졸 878 mg (5.31 mmol), 및 1-프로판올 20 ㎖ 를 첨가하여 전체 내용물을 6.5 시간 환류했다. 반응 종료 후, 반응액을 20 ℃ 까지 냉각시켜, 석출된 고체를 여과 채취했다. 여과 채취한 고체를 1-프로판올로 세정 후, 진공 건조기로 건조시켜, 황색 고체로서 중간체 c 를 1.63 g 얻었다 (수율 ： 91.5 ％).
목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00130
〈단계 2 ： 화합물 22 의 합성〉
온도계를 구비한 4 구 반응기에, 질소 기류 중, 상기 단계 1 에서 합성한 중간체 c 1.50 g (4.47 mmol), 4-(6-아크릴로일-헥스-1-일옥시)벤조산 (DKSH 사 제조) 3.27 g (11.2 mmol), 4-(디메틸아미노)피리딘 273 mg (2.24 mmol), 및 N-메틸피롤리돈 15 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, WSC 2.57 g (13.4 mmol) 을 첨가하여 전체 내용물을 25 ℃ 에서 6 시간 교반했다. 반응 종료 후, 반응액을 물 100 ㎖ 에 투입하여, 아세트산에틸 300 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 황색 고체를 얻었다. 이 백색 고체를 실리카겔 칼럼 크로마토그래피 (톨루엔 ： 아세트산에틸 = 90 ： 10 (체적비)) 에 의해 정제하여, 황색 고체로서 화합물 22 를 1.48 g 얻었다 (수율 ： 37.5 ％).
목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00131
(실시예 50) 화합물 23 의 합성
[화학식 79]
Figure pat00132

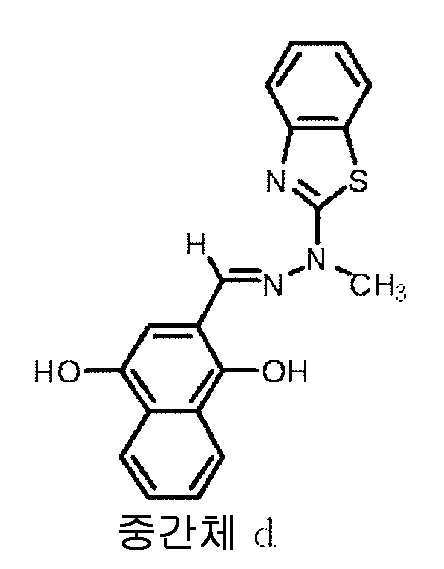

〈단계 1 ： 중간체 d 의 합성〉
[화학식 80]
Figure pat00133
온도계를 구비한 4 구 반응기에, 질소 기류 중, 1,4-디하이드록시나프탈렌-2-카르보알데히드 931 mg (4.95 mmol), 앞의 실시예 7 에서 합성한 중간체 D 887 mg (4.95 mmol), 및 1-프로판올 10 ㎖ 를 첨가하여 전체 내용물을 3 시간 환류했다. 반응 종료 후, 반응액을 20 ℃ 까지 냉각시켜, 석출된 고체를 여과 채취했다. 여과 채취한 고체를 1-프로판올로 세정 후, 진공 건조기로 건조시켜, 황색 고체로서 중간체 d 를 1.55 g 얻었다 (수율 ： 89.7 ％).

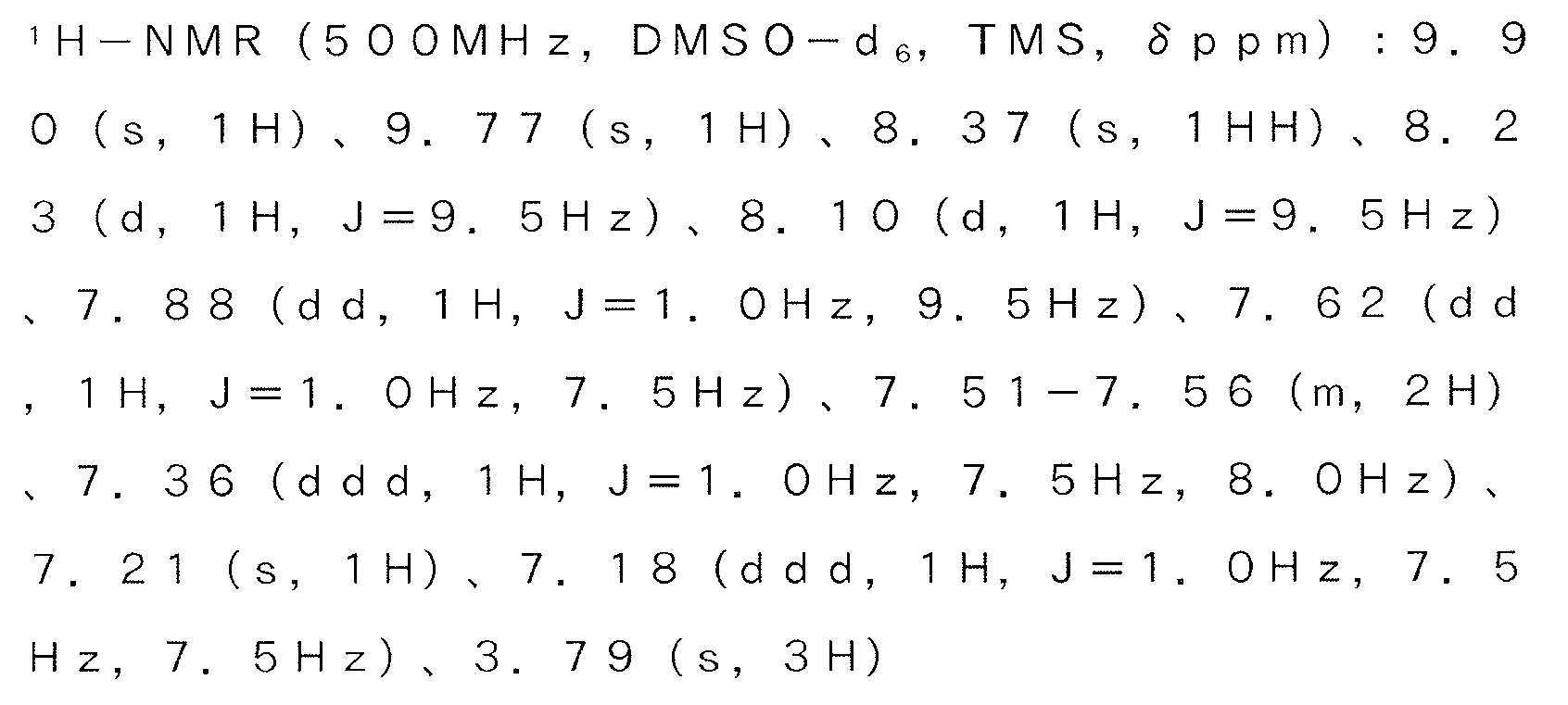

목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00134
〈단계 2 ： 화합물 23 의 합성〉
온도계를 구비한 4 구 반응기에, 질소 기류 중, 상기 단계 1 에서 합성한 중간체 d 1.55 g (4.44 mmol), 4-(6-아크릴로일-헥스-1-일옥시)벤조산 (DKSH 사 제조) 3.24 g (11.1 mmol), 4-(디메틸아미노)피리딘 271 mg (2.22 mmol), 및 N-메틸피롤리돈 20 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, WSC 2.55 g (13.3 mmol) 을 첨가하여 전체 내용물을 25 ℃ 에서 16 시간 교반했다. 반응 종료 후, 반응액을 물 200 ㎖ 에 투입하여, 아세트산에틸 300 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 담황색 고체를 얻었다. 이 담황색 고체를 실리카겔 칼럼 크로마토그래피 (클로로포름 ： 메탄올 = 95 ： 5 (체적비)) 에 의해 정제하여, 담황색 고체로서 화합물 23 을 1.61 g 얻었다 (수율 ： 40.4 ％).
목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00135

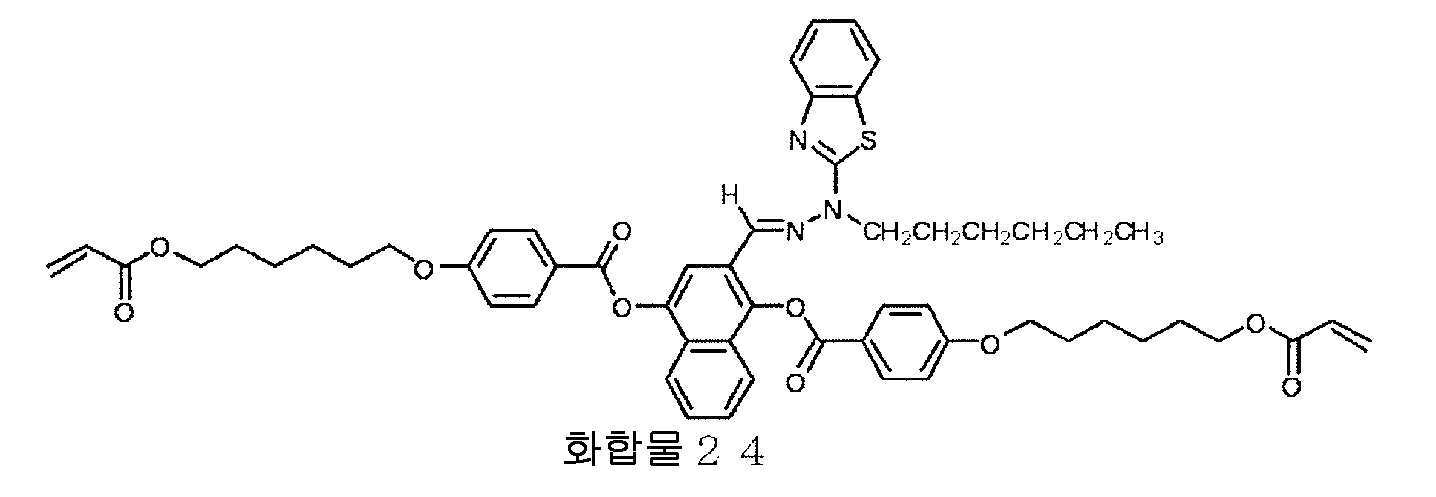

(실시예 51) 화합물 24 의 합성
[화학식 81]
Figure pat00136

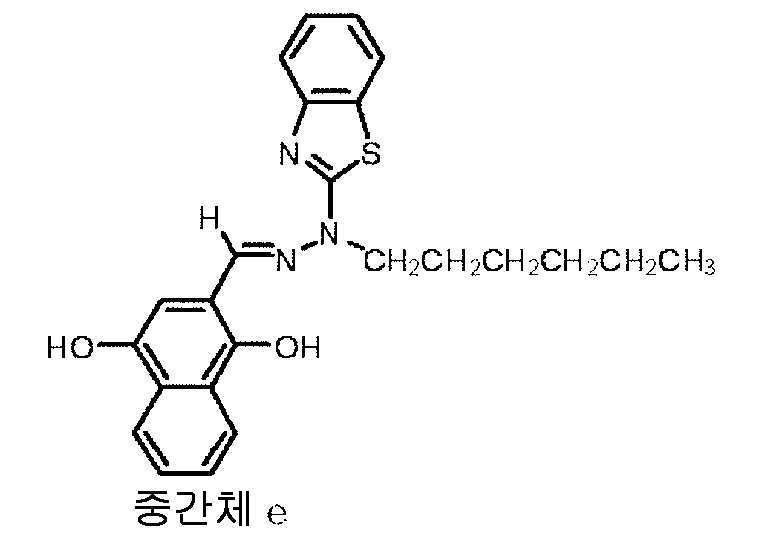

〈단계 1 ： 중간체 e 의 합성〉
[화학식 82]
Figure pat00137
온도계를 구비한 4 구 반응기에, 질소 기류 중, 1,4-디하이드록시나프탈렌-2-카르보알데히드 808 mg (4.29 mmol), 앞의 실시예 9 에서 합성한 중간체 H 1.53 g (6.13 mmol), 및 2-프로판올 10 ㎖ 를 첨가하여 전체 내용물을 3 시간 환류했다. 반응 종료 후, 반응액을 20 ℃ 까지 냉각시켜, 석출된 고체를 여과 채취했다. 여과 채취한 고체를 1-프로판올로 세정 후, 진공 건조기로 건조시켜, 황색 고체로서 중간체 e 를 1.31 g 얻었다 (수율 ： 72.6 ％).
목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00138
〈단계 2 ： 화합물 24 의 합성〉
온도계를 구비한 4 구 반응기에, 질소 기류 중, 상기 단계 1 에서 합성한 중간체 e 1.00 g (2.38 mmol), 4-(6-아크릴로일-헥스-1-일옥시)벤조산 (DKSH 사 제조) 1.74 g (5.96 mmol), 4-(디메틸아미노)피리딘 145 mg (1.19 mmol), 및 N-메틸피롤리돈 15 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, WSC 1.37 g (7.14 mmol) 을 첨가하여 전체 내용물을 25 ℃ 에서 15 시간 교반했다. 반응 종료 후, 반응액을 물 200 ㎖ 에 투입하여, 아세트산에틸 300 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 담황색 고체를 얻었다. 이 담황색 고체를 실리카겔 칼럼 크로마토그래피 (톨루엔 ： 아세트산에틸 = 90 ： 10 (체적비)) 에 의해 정제하여, 담황색 고체로서 화합물 24 를 1.79 g 얻었다 (수율 ： 77.7 ％).
목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00139
(실시예 52) 화합물 25 의 합성
[화학식 83]
Figure pat00140

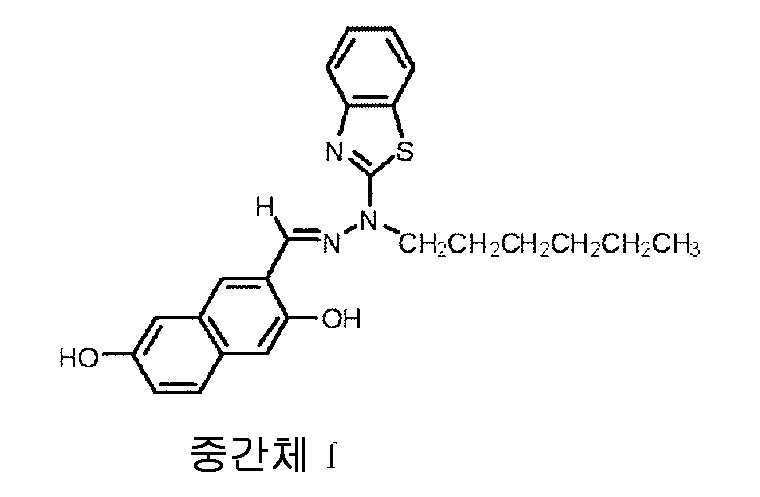

〈단계 1 ： 중간체 f 의 합성〉
[화학식 84]
Figure pat00141
온도계를 구비한 4 구 반응기에, 질소 기류 중, 2,6-디하이드록시나프탈렌-1-카르보알데히드 744 mg (3.96 mmol), 앞의 실시예 9 에서 합성한 중간체 H 2.84 g (7.89 mmol), 및 2-프로판올 10 ㎖ 를 첨가하여 전체 내용물을 4 시간 환류했다. 반응 종료 후, 반응액을 20 ℃ 까지 냉각시켜, 석출된 고체를 여과 채취했다. 여과 채취한 고체를 1-프로판올로 세정 후, 진공 건조기로 건조시켜, 황색 고체로서 중간체 f 를 672 mg 얻었다 (수율 ： 40.4 ％).
목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00142
〈단계 2 ： 화합물 25 의 합성〉
온도계를 구비한 4 구 반응기에, 질소 기류 중, 상기 단계 1 에서 합성한 중간체 f 672 mg (1.60 mmol), 4-(6-아크릴로일-헥스-1-일옥시)벤조산 (DKSH 사 제조) 1.17 g (4.01 mmol), 4-(디메틸아미노)피리딘 97.8 mg (0.801 mmol), 및 N-메틸피롤리돈 15 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, WSC 921 mg (4.80 mmol) 을 첨가하여 전체 내용물을 25 ℃ 에서 16 시간 교반했다. 반응 종료 후, 반응액을 물 200 ㎖ 에 투입하여, 아세트산에틸 300 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 담황색 고체를 얻었다. 이 담황색 고체를 실리카겔 칼럼 크로마토그래피 (톨루엔 ： 아세트산에틸 = 90 ： 10 (체적비)) 에 의해 정제하여, 담황색 고체로서 화합물 25 를 1.16 g 얻었다 (수율 ： 40.0 ％).

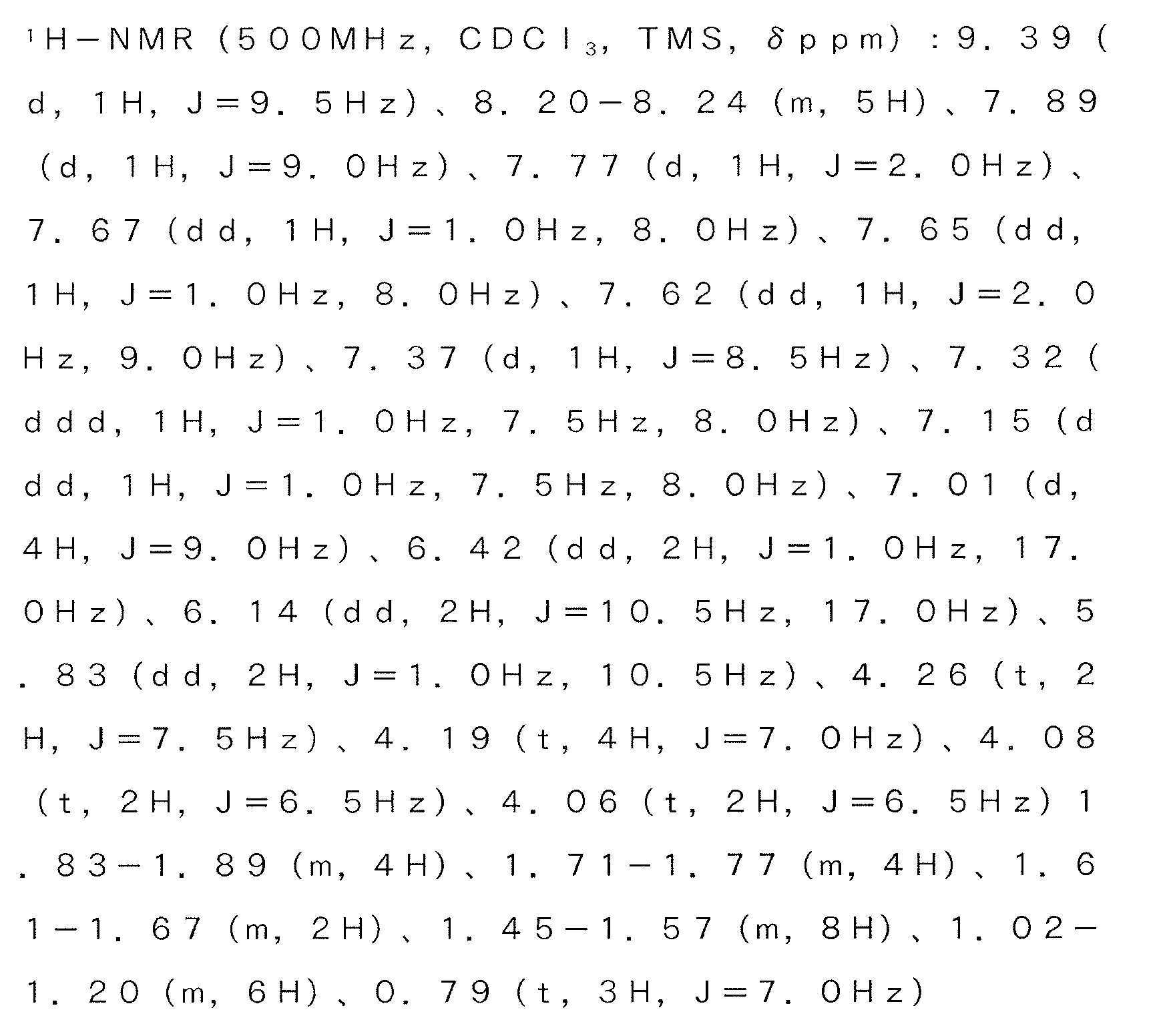

목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00143
(실시예 53) 화합물 26 의 합성
[화학식 85]
Figure pat00144

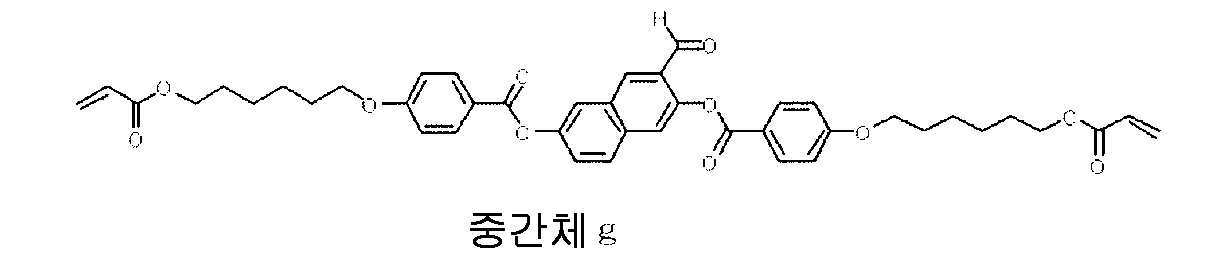

〈단계 1 ： 중간체 g 의 합성〉
[화학식 86]
Figure pat00145
온도계를 구비한 4 구 반응기에, 질소 기류 중, 2,6-디하이드록시나프탈렌-1-카르보알데히드 1.20 g (6.36 mmol), 4-(6-아크릴로일-헥스-1-일옥시)벤조산 4.66 g (15.9 mmol), 4-(디메틸아미노)피리딘 388 mg (3.18 mmol), 및 N-메틸피롤리돈 30 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, WSC 3.66 g (19.1 mmol) 을 첨가하여 전체 내용물을 25 ℃ 에서 8 시간 교반했다. 반응 종료 후, 반응액을 물 300 ㎖ 에 투입하여, 아세트산에틸 500 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 황색 고체를 얻었다. 이 황색 고체를 실리카겔 칼럼 크로마토그래피 (톨루엔 ： 아세트산에틸 = 90 ： 10 (체적비)) 에 의해 정제하여, 황색 고체로서 중간체 g 를 3.00 g 얻었다 (수율 ： 64.2 ％).

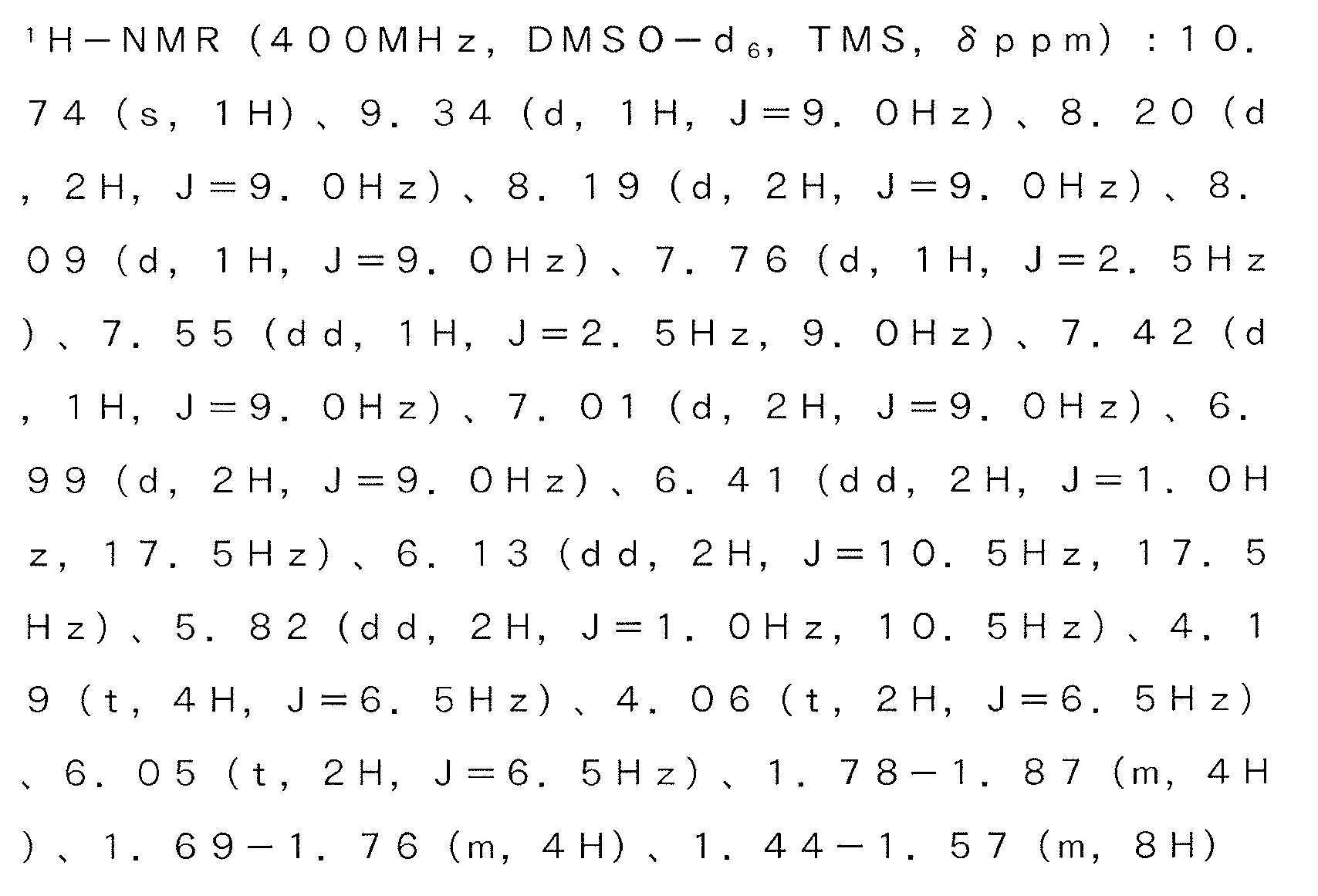

목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00146
〈단계 2 ： 화합물 26 의 합성〉
온도계를 구비한 4 구 반응기에, 질소 기류 중, 상기 단계 1 에서 합성한 중간체 g 3.00 g (4.08 mmol), 2-하이드라지노벤조티아졸 672 mg (4.08 mmol), THF 10 ㎖ 및 에탄올 10 ㎖ 를 첨가하여 전체 내용물을 50 ℃ 에서 7 시간 교반했다. 반응 종료 후, 반응액을 물 200 ㎖ 에 투입하여, 아세트산에틸 300 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 황색 고체를 얻었다. 이 황색 고체를 실리카겔 칼럼 크로마토그래피 (톨루엔 ： 아세트산에틸 = 95 ： 5 (체적비)) 에 의해 정제하여, 황색 고체로서 화합물 26 을 1.94 g 얻었다 (수율 ： 66.6 ％).

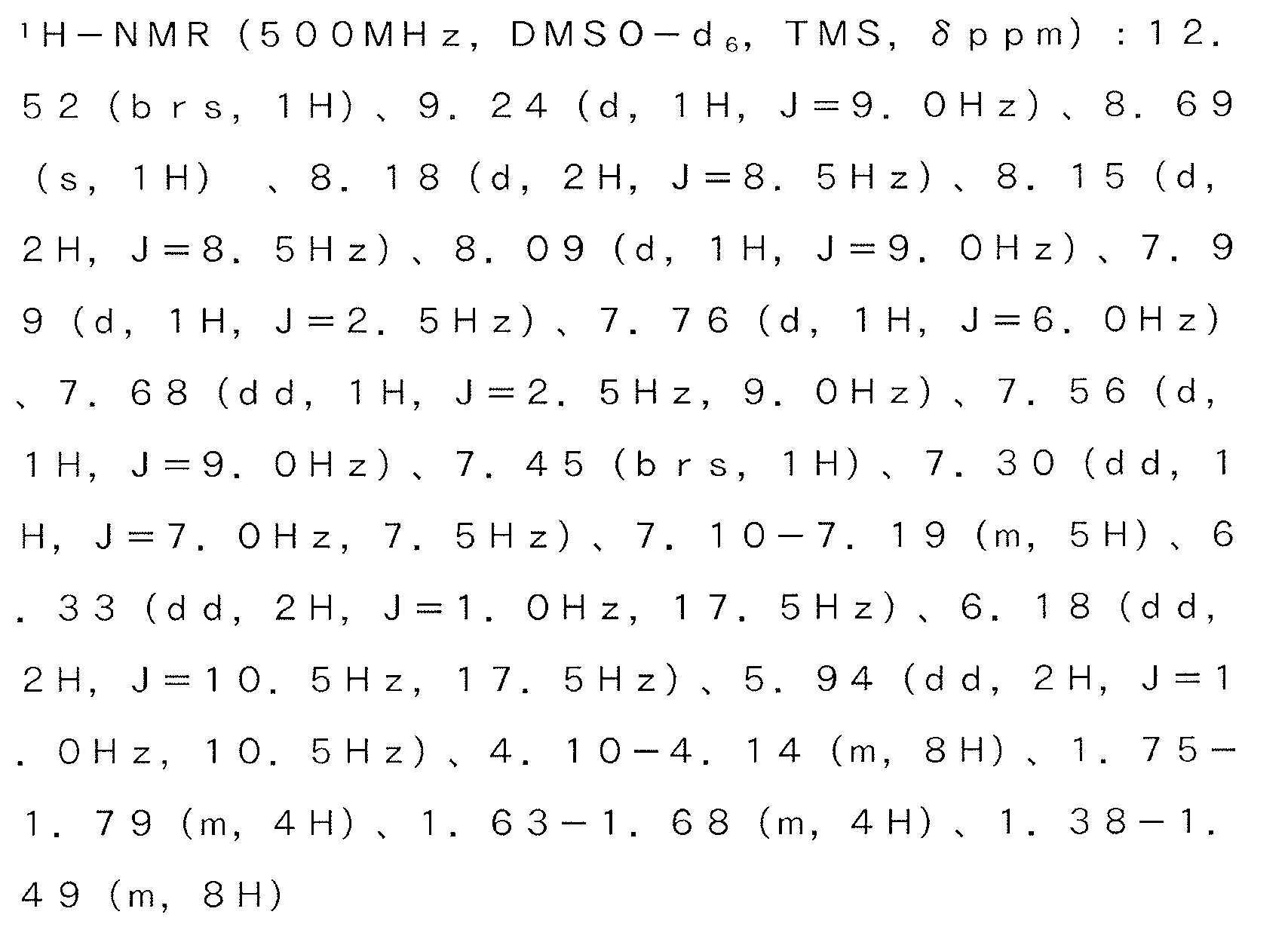

목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00147
(실시예 54) 화합물 27 의 합성
[화학식 87]
Figure pat00148
온도계를 구비한 4 구 반응기에, 질소 기류 중, 앞의 실시예 1 에서 합성한 화합물 12.0 g (2.40 mmol), 파라톨루엔술포닐클로라이드 0.5 g (2.62 mmol), 및 THF 40 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, THF 10 ㎖ 에 용해시킨 N,N-디이소프로필에틸아민 620 mg (4.80 mmol) 을, 빙욕하에서 천천히 적하한 후, 추가로 4-(디메틸아미노)피리딘 586 mg (4.80 mmol) 을 첨가했다. 그 후, 전체 내용물을 50 ℃ 에서 3 시간 교반했다. 반응 종료 후, 반응액을 0.05 N 의 염산 수용액 500 ㎖ 에 투입하여, 아세트산에틸 200 ㎖ 로 2 회 추출했다. 아세트산에틸층을 모아서 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 황색 고체를 얻었다. 이 황색 고체를 실리카겔 칼럼 크로마토그래피 (톨루엔 ： 아세트산에틸 = 95 ： 5 내지 90 ： 10 으로 구배 (체적비)) 에 의해 정제하여, 담황색 고체로서 화합물 27 을 1.48 g 얻었다 (수율 ： 62.4 ％).
목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00149

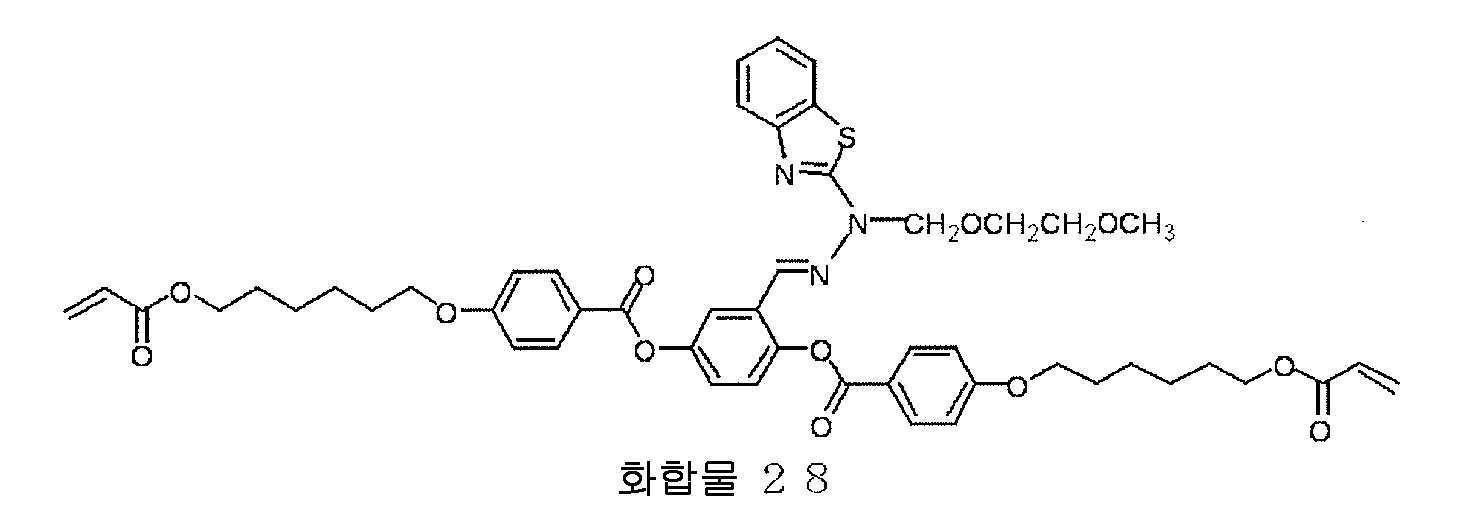

(실시예 55) 화합물 28 의 합성
[화학식 88]
Figure pat00150
온도계를 구비한 4 구 반응기에, 질소 기류 중, 앞의 실시예 1 에서 합성한 화합물 1 을 2.0 g (2.40 mmol), 2-메톡시에톡시메틸클로라이드 448 mg (3.60 mmol), 및 THF 40 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, THF 10 ㎖ 에 용해시킨 N,N-디이소프로필에틸아민 620 mg (4.80 mmol) 을, 23 ℃ 에서 천천히 적하했다. 그 후, 전체 내용물을 23 ℃ 에서 2 시간 교반했다. 반응 종료 후, 반응액을 물 500 ㎖ 에 투입하여, 아세트산에틸 200 ㎖ 로 2 회 추출을 실시했다. 아세트산에틸층을 모아서, 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 황색 고체를 얻었다. 이 황색 고체를 실리카겔 칼럼 크로마토그래피 (톨루엔 ： 아세트산에틸 = 90 ： 10 내지 85 ： 15 로 구배 (체적비)) 에 의해 정제하여, 담황색 고체로서 화합물 28 을 1.1 g 얻었다 (수율 ： 49.7 ％).

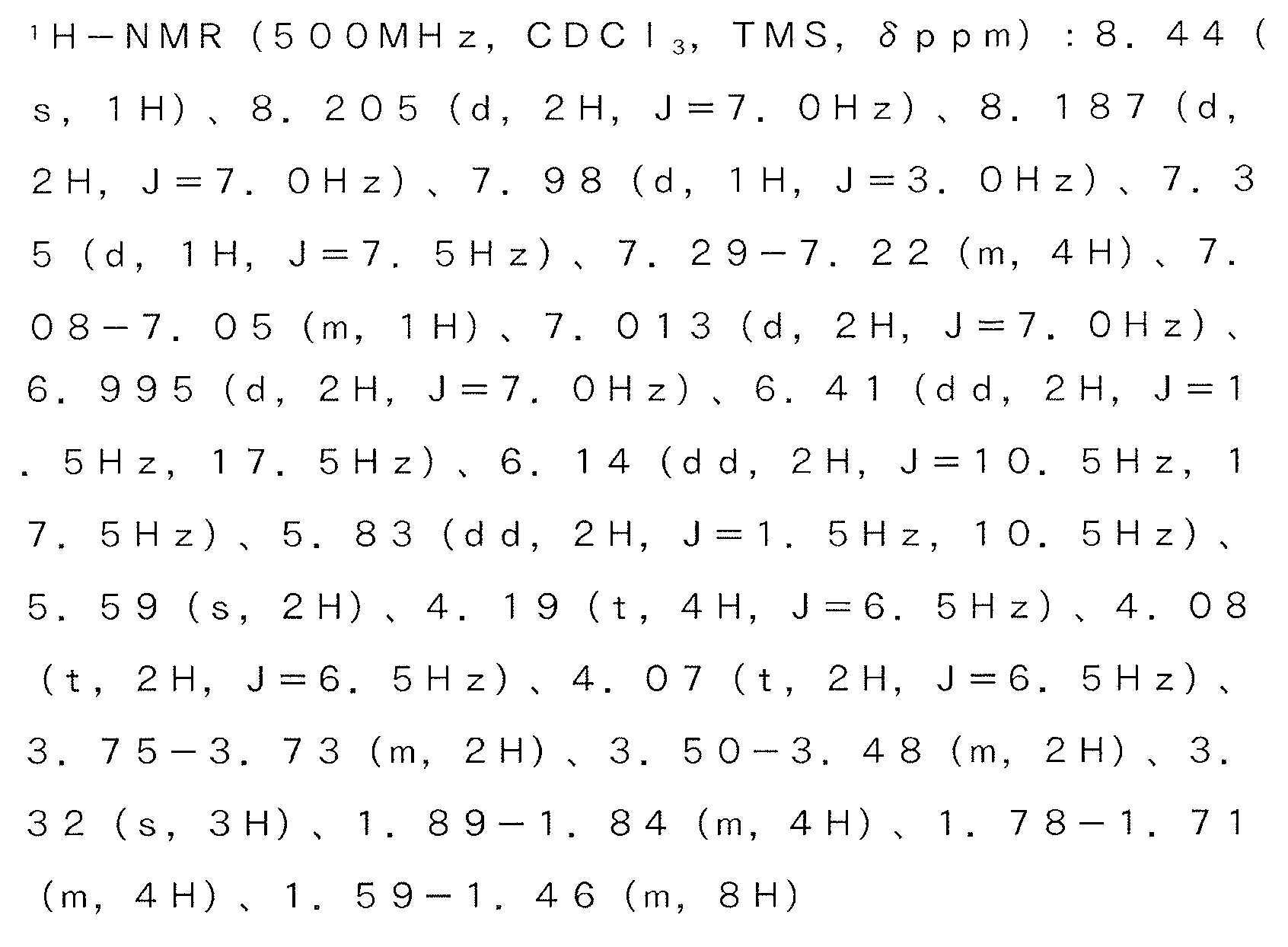

목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00151

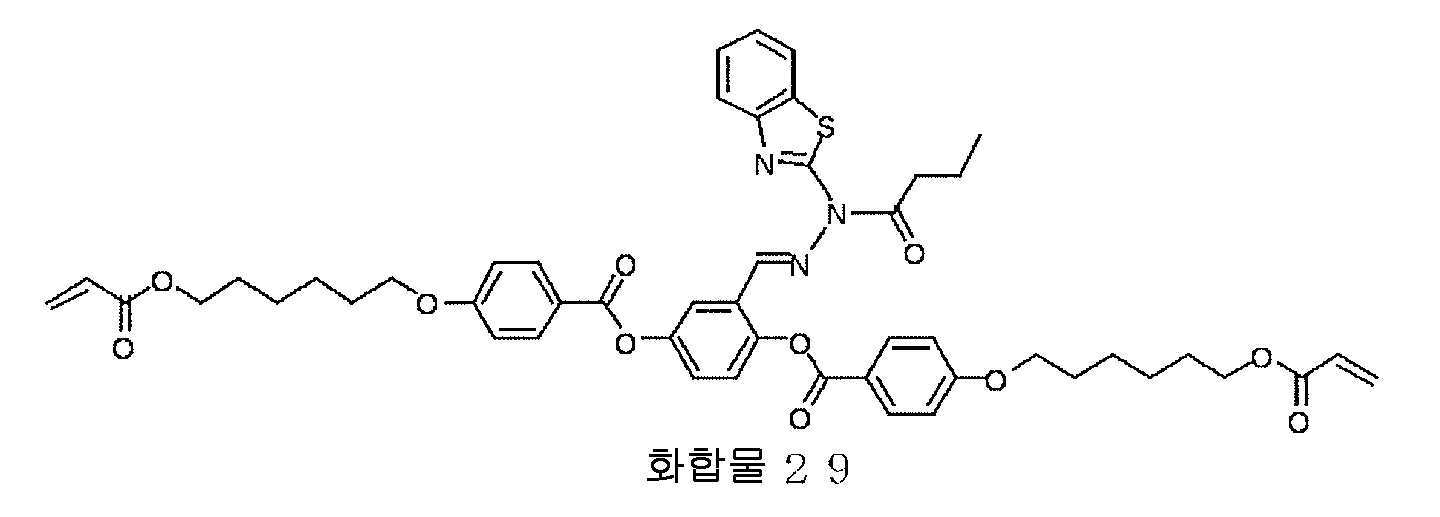

(실시예 56) 화합물 29 의 합성
[화학식 89]
Figure pat00152
온도계를 구비한 4 구 반응기에, 질소 기류 중, 앞의 실시예 1 에서 합성한 화합물 1 을 4.0 g (4.80 mmol), 부티릴클로라이드 767 mg (7.20 mmol) 을 THF 50 ㎖ 에 용해시켰다. 이 용액에, THF 20 ㎖ 에 용해시킨 N,N-디이소프로필에틸아민 1.24 g (9.60 mmol) 을, 23 ℃ 에서 천천히 적하했다. 그 후, 전체 내용물을 23 ℃ 에서 2 시간 교반했다. 반응 종료 후, 반응액을 0.05 N 의 염산 수용액 500 ㎖ 에 투입하여, 아세트산에틸 200 ㎖ 로 2 회 추출했다. 아세트산에틸층을 모아서, 무수 황산나트륨으로 건조시키고, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 황색 고체를 얻었다. 이 황색 고체를 실리카겔 칼럼 크로마토그래피 (톨루엔 ： 아세트산에틸 = 95 ： 5 (체적비)) 에 의해 정제하여, 담황색 고체로서 화합물 29 를 1.0 g 얻었다 (수율 ： 23.0 ％).
목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00153
〈상전이 온도의 측정 2〉
화합물 21 ∼ 29 에 대해, 상기〈상전이 온도의 측정 1〉에 있어서, 「50 ℃ 에서 200 ℃ 까지 승온한 후, 다시 50 ℃ 까지 강온하는」조작 대신에, 「40 ℃ 에서 200 ℃ 까지 승온한 후, 다시 40 ℃ 까지 강온하는」조작을 실시한 것 이외에는,〈상전이 온도의 측정 1〉과 동일하게 하여, 상전이 온도를 측정했다.

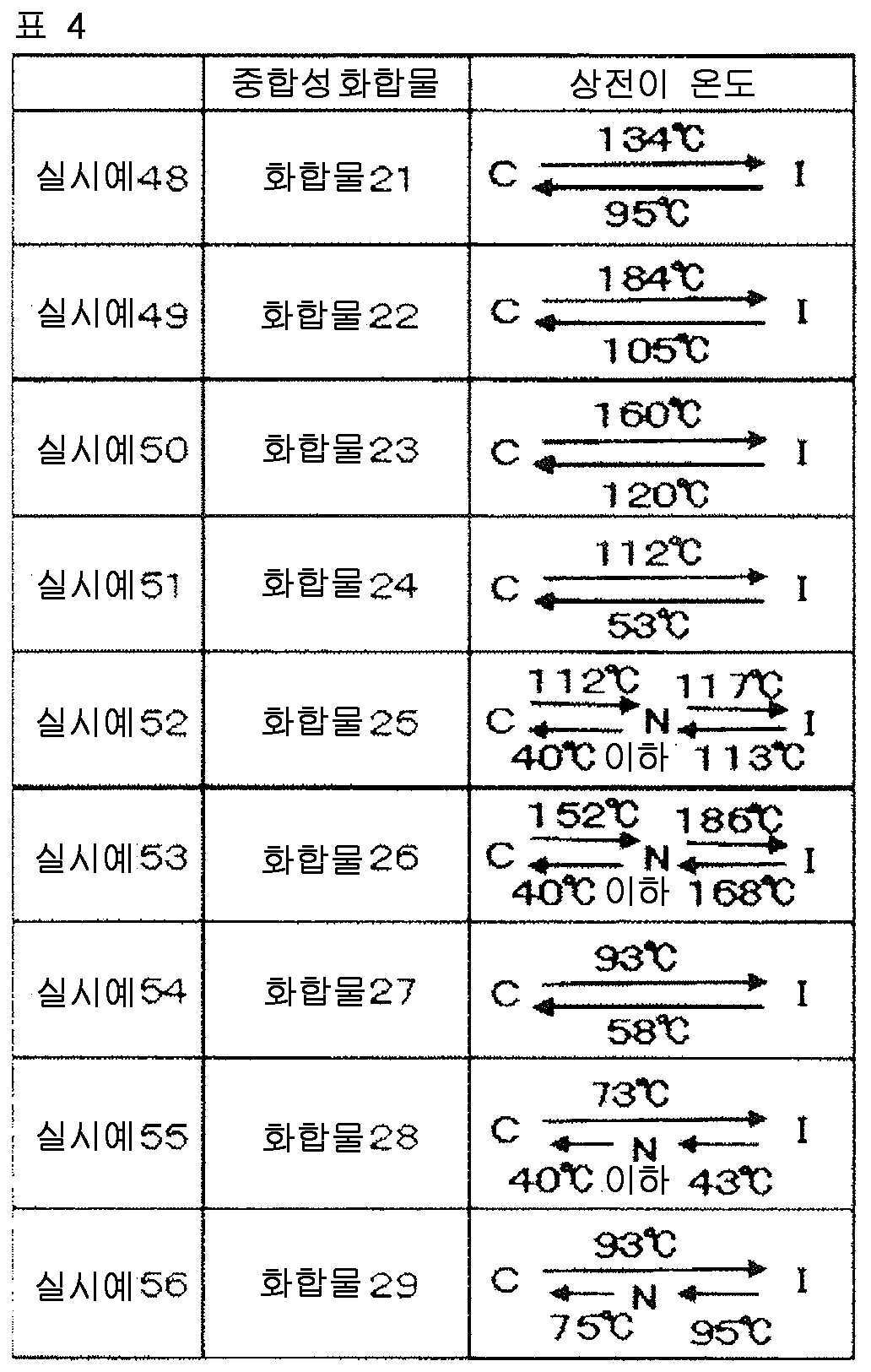

측정한 상전이 온도를 하기 표 4 에 나타낸다.
Figure pat00154
(실시예 57)
실시예 48 에서 얻어진 화합물 21 0.2 g 에, 실시예 1 에서 얻어진 화합물 1 을 0.8 g 첨가하고, 광 중합 개시제로서 아데카옵토마 N-1919 30 mg, 계면 활성제로서 KH-40 의 1 ％ 시클로펜타논 용액 100 mg 을 시클로펜타논 2.3 g 에 용해시켰다. 이 용액을 0.45 ㎛ 의 미세 구멍 지름을 갖는 디스포저블 필터로 여과하여, 중합성 조성물 28 을 얻었다.
(실시예 58 ∼ 61)
실시예 49 ∼ 51, 54 에서 얻어진 화합물 22 ∼ 24, 27 의 각각 0.5 g 에, 실시예 1 에서 얻어진 화합물 1 을 0.5 g 첨가하고, 광 중합 개시제로서 아데카옵토마 N-1919 30 mg, 계면 활성제로서 KH-40 의 1 ％ 시클로펜타논 용액 100 mg 을 시클로펜타논 2.3 g 에 용해시켰다. 이 용액을 0.45 ㎛ 의 미세 구멍 지름을 갖는 디스포저블 필터로 여과하여, 중합성 조성물 29 ∼ 32 를 얻었다.
(실시예 62 ∼ 67)
실시예 52, 55, 53, 56, 19, 11 에서 얻어진 화합물 25, 28, 26, 29, 19, 11 의 각각 1.0 g 에, 광 중합 개시제로서 아데카옵토마 N-1919 30 mg, 계면 활성제로서 KH-40 의 1 ％ 시클로펜타논 용액 100 mg 을 시클로펜타논 2.3 g 에 용해시켰다. 이 용액을 0.45 ㎛ 의 미세 구멍 지름을 갖는 디스포저블 필터로 여과하여, 중합성 조성물 33 ∼ 38 을 얻었다.
〈위상차의 측정과 파장 분산의 평가 2〉
중합성 조성물 28 ∼ 34 에 대해, 상기〈위상차의 측정과 파장 분산의 평가 1〉과 동일하게 하여, 위상차의 측정과 파장 분산의 평가를 실시했다. 건조 온도, 배향 온도, 막두께, 및, 위상차 (Re), α, β 의 값을 하기 표 5 에 정리하여 나타낸다.
〈위상차의 측정과 파장 분산의 평가 3〉
중합성 조성물 35 에 대해, 상기〈위상차의 측정과 파장 분산의 평가 1〉에 있어서, 「배향막을 갖는 투명 수지 기재」대신에, 「러빙 처리된 폴리이미드 배향막이 부여된 투명 유리 기판 (상품명 ： 배향 처리 유리 기판 ； E. H. C. Co., Ltd. 제조)」를 사용하는 것 이외에는,〈위상차의 측정과 파장 분산의 평가 1〉과 동일하게 하여, 위상차의 측정과 파장 분산의 평가를 실시했다. 건조 온도, 배향 온도, 막두께, 및, 위상차 (Re), α, β 의 값을 하기 표 5 에 정리하여 나타낸다.
〈위상차의 측정과 파장 분산의 평가 4〉
중합성 조성물 36 ∼ 38 에 대해, 상기〈위상차의 측정과 파장 분산의 평가 1〉에 있어서, 「1 분간의 배향 처리」를 하기 표 5 에 나타내는 온도에서 실시하고, 그 후, 「그 온도를 유지한 상태에서」, 액정층의 도포면측으로부터 2000 mJ/㎠ 의 자외선을 조사하여 중합시킨 것 이외에는,〈위상차의 측정과 파장 분산의 평가 1〉과 동일하게 하여, 위상차의 측정과 파장 분산의 평가를 실시했다. 건조 온도, 배향 온도, 막두께, 및, 위상차 (Re), α, β 의 값을 하기 표 5 에 정리하여 나타낸다.
Figure pat00155

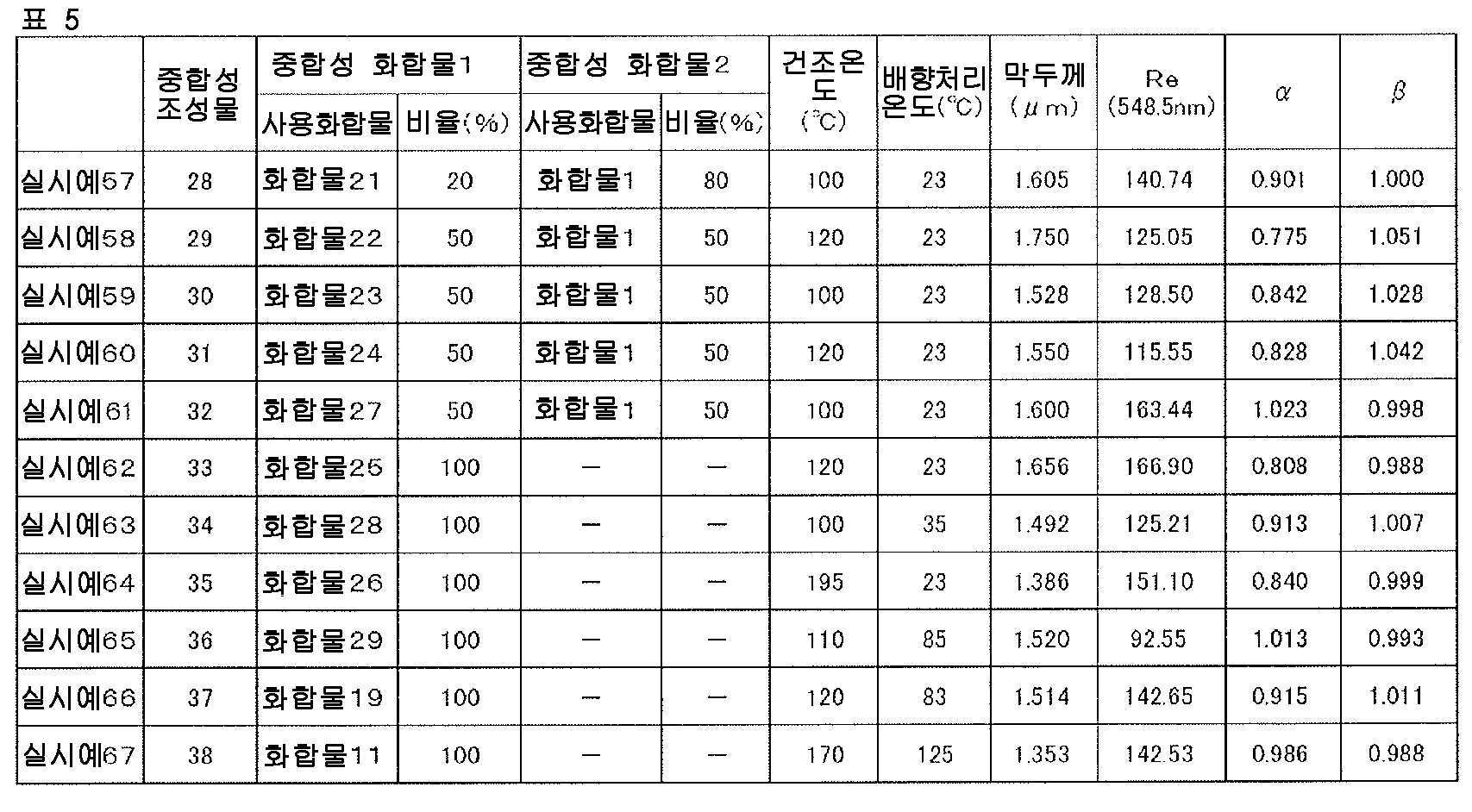

표 5 로부터, 본 발명에 관련된 실시예 57 ∼ 67 에서는, 얻어진 고분자는 광학 이방체인 것을 알 수 있다. 또, 얻어진 광학 이방체의 α 와 β 의 값은 동일한 정도였다. 실시예 57 ∼ 60, 63, 66 의 광학 이방체에서는, α 가 1 보다 작고, 또한 β 가 1 보다 커서, 특히 바람직한 것인 것을 알 수 있다.
(실시예 68) 화합물 30 의 합성
[화학식 90]
Figure pat00156

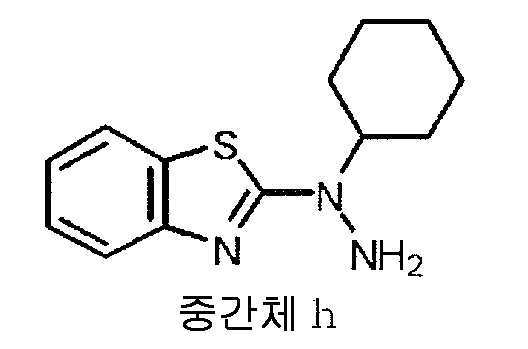

단계 1 ： 중간체 h 의 합성
[화학식 91]
Figure pat00157
온도계를 구비한 4 구 반응기에, 질소 기류하 중, 시클로헥실하이드라진염산 염 2.50 g (16.6 mmol), 및 트리에틸아민 8 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, 2-클로로벤조티아졸 5.63 g (33.2 mmol) 을 첨가하여 전체 내용물을 80 ℃ 에서 5 시간 교반했다. 반응 종료 후, 반응액을 20 ℃ 까지 냉각시켜, 포화 탄산수소나트륨 수용액 150 ㎖ 에 투입하여, 아세트산에틸 300 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시킨 후, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 황색 고체를 얻었다. 이 황색 고체를 실리카겔 칼럼 크로마토그래피 (n-헥산 ： 아세트산에틸 = 75 ： 25 (체적비)) 에 의해 정제하여, 백색 고체로서 중간체 h 를 1.02 g 얻었다 (수율 ： 22.3 ％).

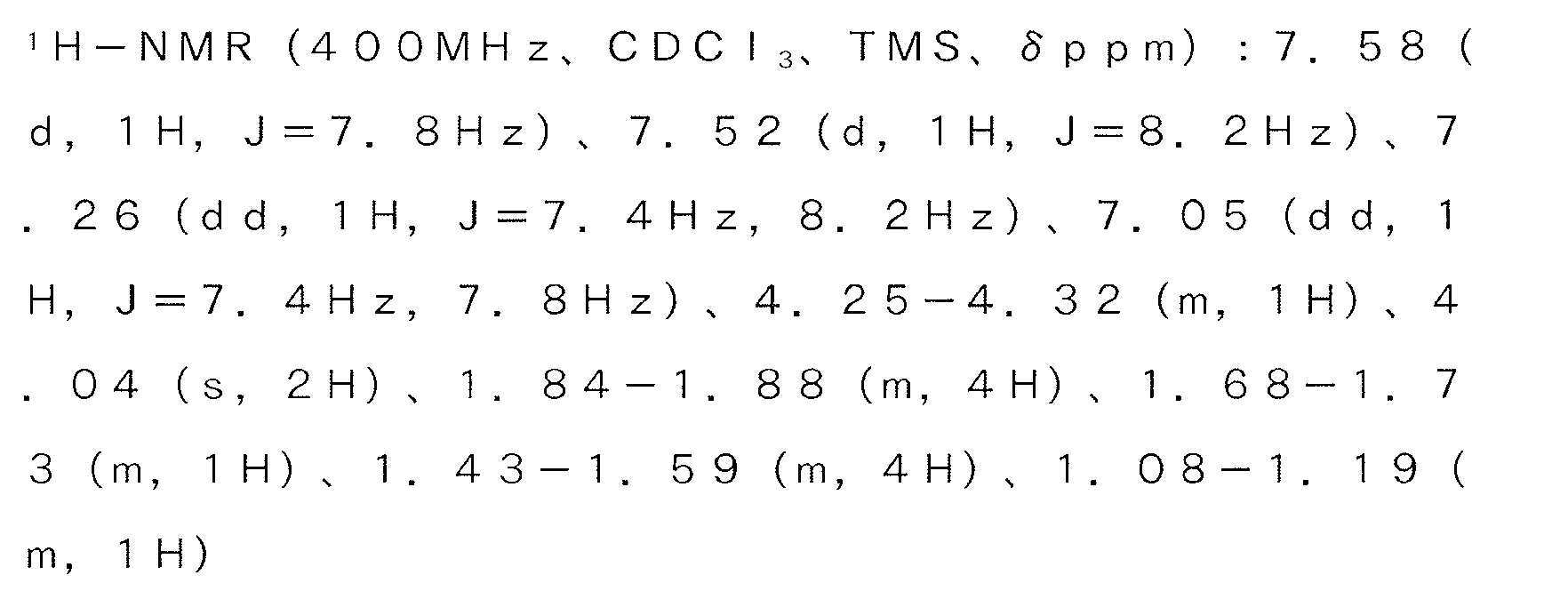

목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00158
단계 2 ： 중간체 i 의 합성
[화학식 92]
Figure pat00159
온도계를 구비한 4 구 반응기에, 질소 기류하 중, 2,5-디하이드록시벤즈알데히드 510 mg (3.69 mmol), 앞의 단계 1 에서 합성한 중간체 h 1.02 g (3.69 mmol), 및 2-프로판올 10 ㎖ 를 첨가하여 균일한 용액으로 한, 이 용액을 80 ℃ 에서 3 시간 교반했다. 반응 종료 후, 반응액을 20 ℃ 까지 냉각시켜, 석출된 고체를 여과 채취했다. 여과 채취한 고체를 2-프로판올로 세정 후, 진공 건조기로 건조시켜, 백색 고체로서 중간체 i 를 685 mg 얻었다 (수율 ： 46.9 ％).

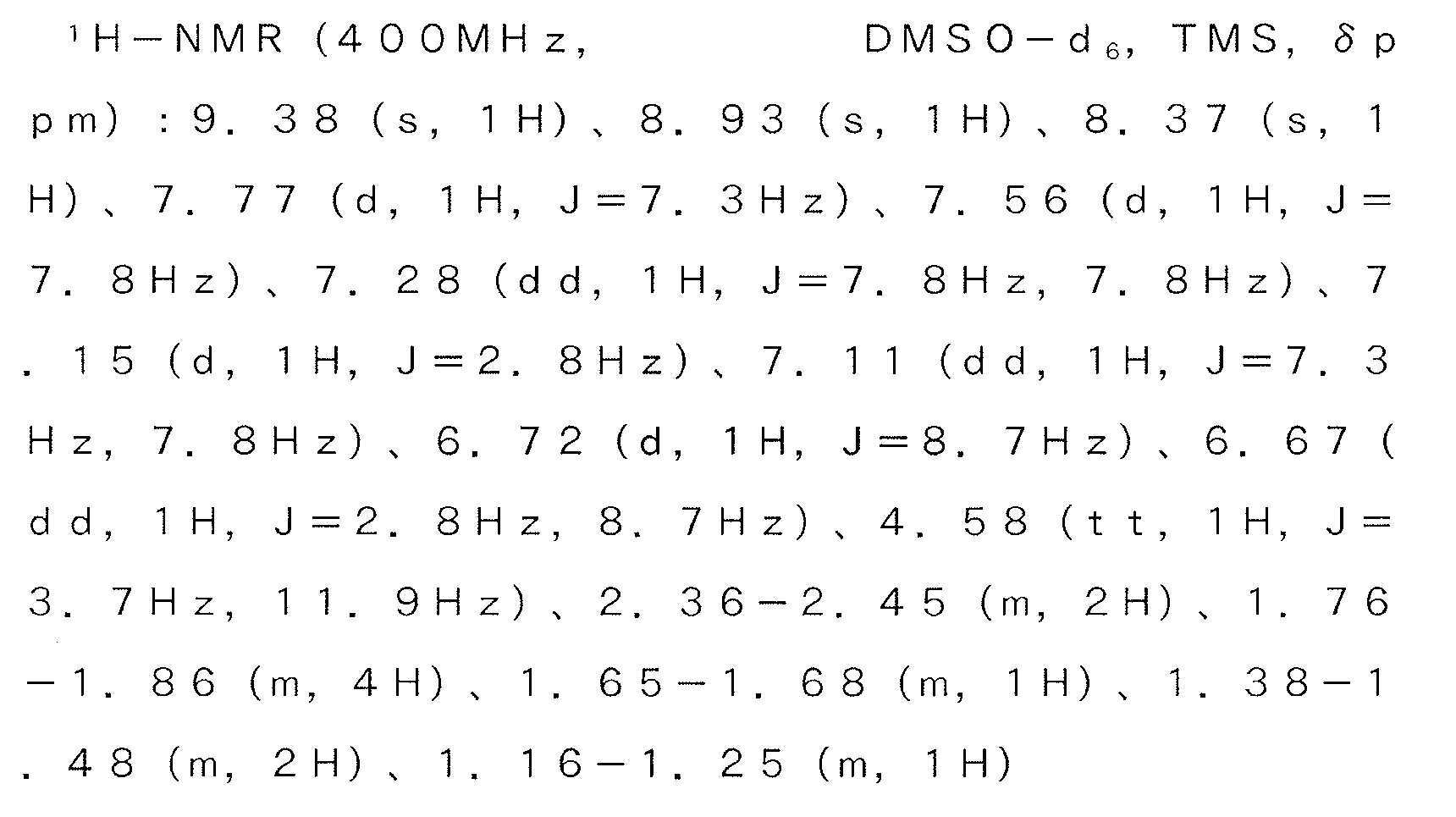

목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00160
단계 3 ： 화합물 30 의 합성
온도계를 구비한 4 구 반응기에, 질소 기류하 중, 상기 단계 2 에서 합성한 중간체 i 85 mg (1.73 mmol), 4-(6-아크릴로일-헥스-1-일옥시)벤조산 (DKSH 사 제조) 1.27 g (4.33 mmol), 4-(디메틸아미노)피리딘 106 mg (0.865 mmol), 및, N-메틸피롤리돈 10 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, WSC 995 mg (5.19 mmol) 을 첨가하여 전체 내용물을 25 ℃ 에서 18 시간 교반했다. 반응 종료 후, 반응액을 물 100 ㎖ 에 투입하여, 아세트산에틸 200 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시킨 후, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 백색 고체를 얻었다. 이 백색 고체를 실리카겔 칼럼 크로마토그래피 (톨루엔 ： 아세트산에틸 = 90 ： 10 (체적비)) 에 의해 정제하여, 백색 고체로서 화합물 30 을 1.17 g 얻었다 (수율 ： 73.8 ％).
목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00161

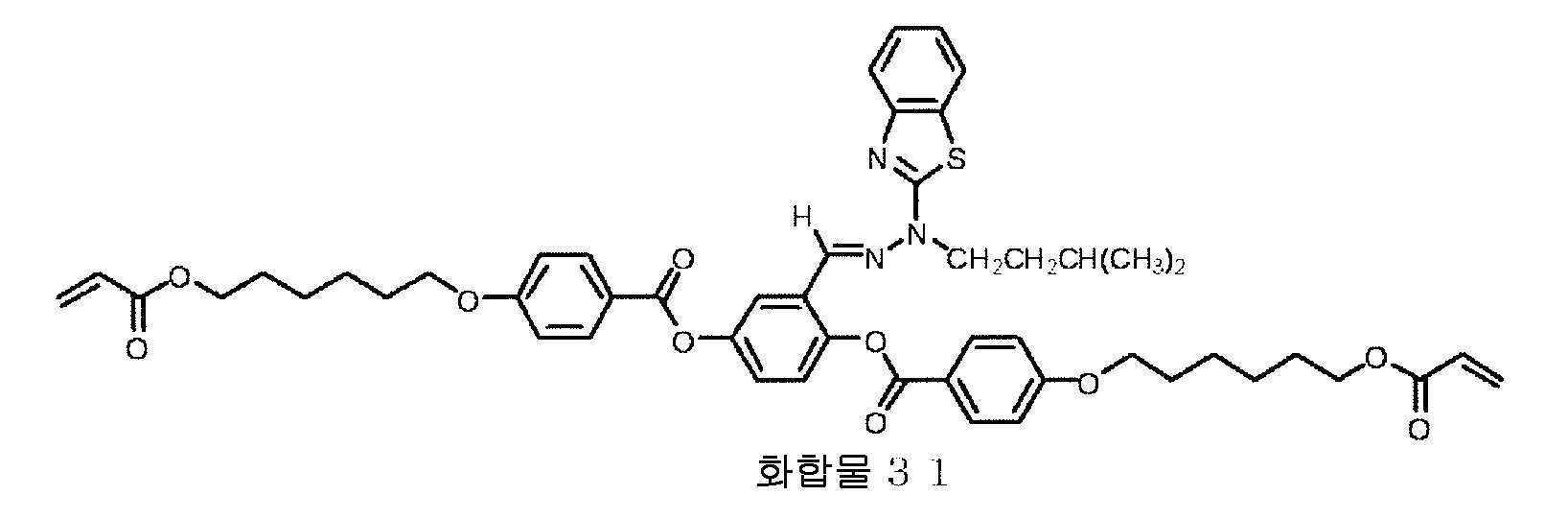

(실시예 69) 화합물 31 의 합성
[화학식 93]
Figure pat00162
단계 1 ： 중간체 j 의 합성
[화학식 94]
Figure pat00163
온도계를 구비한 4 구 반응기에, 질소 기류하 중, 2-하이드라지노벤조티아졸 3.00 g (18.2 mmol), 및 THF 20 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, 헥사메틸디실라잔리튬 (26 ％ THF 용액) 11.4 ㎖ (18.2 mmol) 를 0 ℃ 에서 천천히 적하하고, 적하 종료 후, 다시 0 ℃ 에서 30 분 교반했다. 이 용액에, 1-요오도-3-메틸부탄 2.9 ㎖ (21.8 mmol) 를 첨가하여 전체 내용물을 25 ℃ 에서 6 시간 교반했다. 반응 종료 후, 반응액을 물 100 ㎖ 에 투입하여, 아세트산에틸 150 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시킨 후, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 황색 고체를 얻었다. 이 황색 고체를 실리카겔 칼럼 크로마토그래피 (n-헥산 ： 아세트산에틸 = 75 ： 25 (체적비)) 에 의해 정제하여, 백색 고체로서 중간체 j 를 2.07 g 얻었다 (수율 ： 48.2 ％).
목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00164

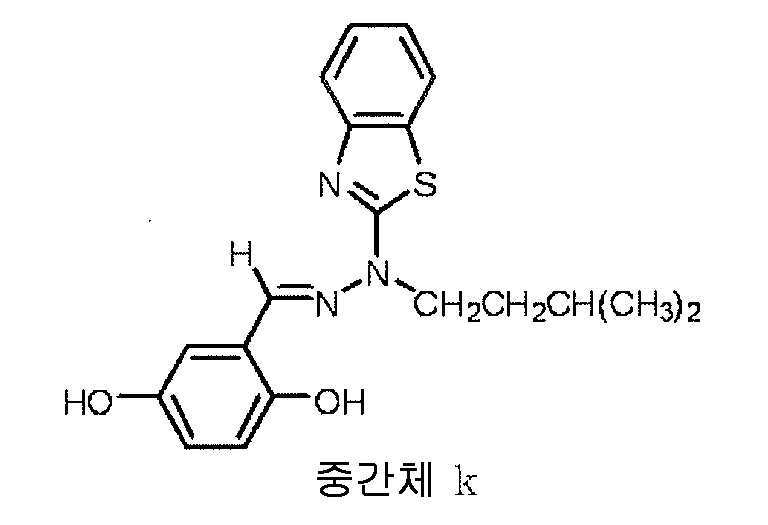

단계 2 ： 중간체 k 의 합성
[화학식 95]
Figure pat00165
온도계를 구비한 4 구 반응기에, 질소 기류하 중, 2,5-디하이드록시벤즈알데히드 1.21 g (8.78 mmol), 앞의 단계 1 에서 합성한 중간체 j 2.07 g (8.78 mmol), 및 2-프로판올 15 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액을 80 ℃ 에서 1.5 시간 교반했다. 반응 종료 후, 반응액을 20 ℃ 까지 냉각시켜, 석출된 고체를 여과 채취했다. 여과 채취한 고체를 2-프로판올로 세정 후, 진공 건조기로 건조시켜, 백색 고체로서 중간체 k 를 1.36 g 얻었다 (수율 ： 43.6 ％).

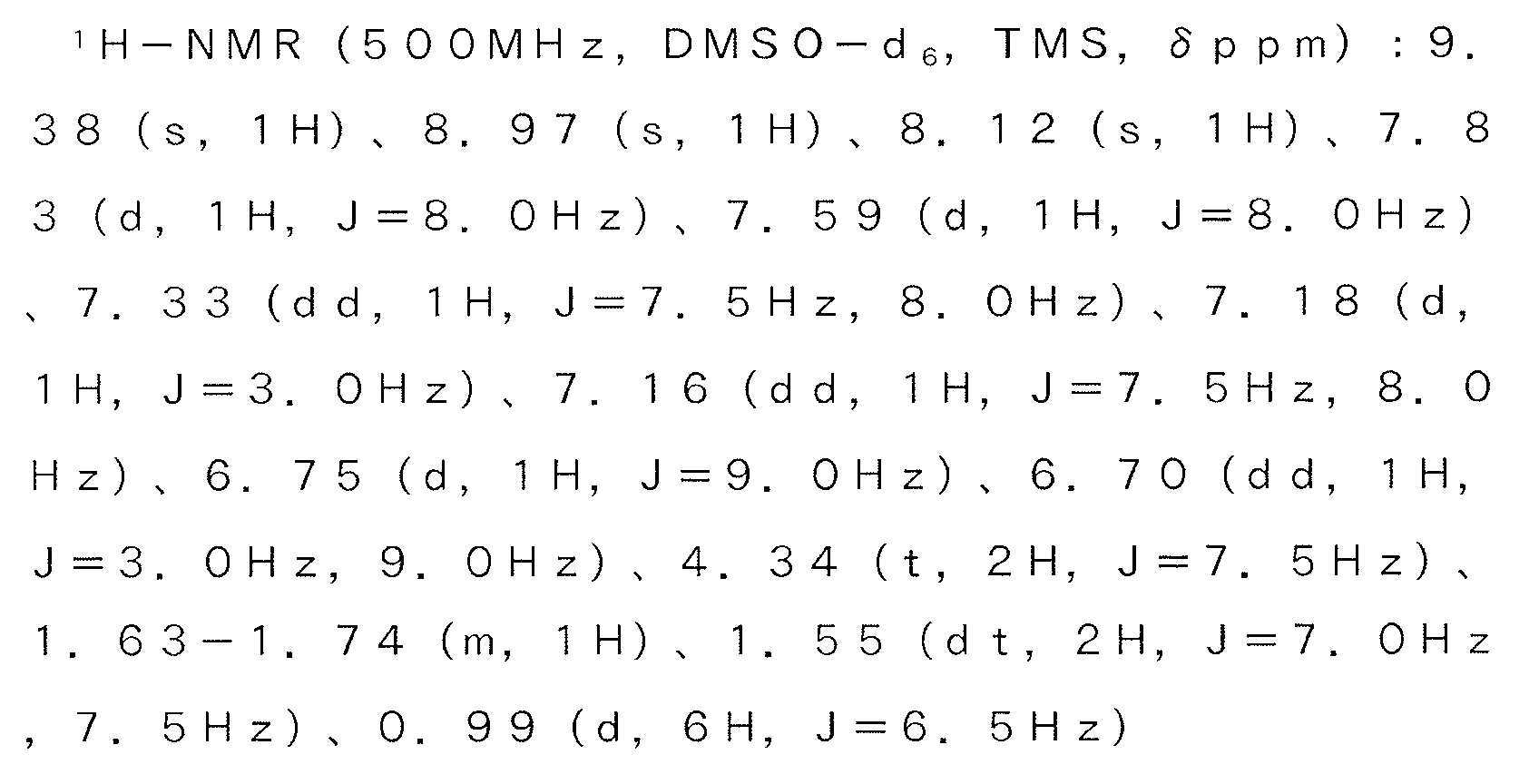

목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00166
단계 3 ： 화합물 31 의 합성
온도계를 구비한 4 구 반응기에, 질소 기류하 중, 상기 단계 2 에서 합성한 중간체 k 1.36 g (3.83 mmol), 4-(6-아크릴로일-헥스-1-일옥시)벤조산 (DKSH 사 제조) 2.80 g (9.58 mmol), 4-(디메틸아미노)피리딘 234 mg (1.92 mmol), 및 N-메틸피롤리돈 20 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, WSC 2.20 g (11.5 mmol) 을 첨가하여 전체 내용물을 25 ℃ 에서 5 시간 교반했다. 반응 종료 후, 반응액을 물 200 ㎖ 에 투입하여, 아세트산에틸 300 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시킨 후, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 백색 고체를 얻었다. 이 백색 고체를 실리카겔 칼럼 크로마토그래피 (톨루엔 ： 아세트산에틸 = 90 ： 10 (체적비)) 에 의해 정제하여, 백색 고체로서 화합물 31 을 1.61 g 얻었다 (수율 ： 46.5 ％).

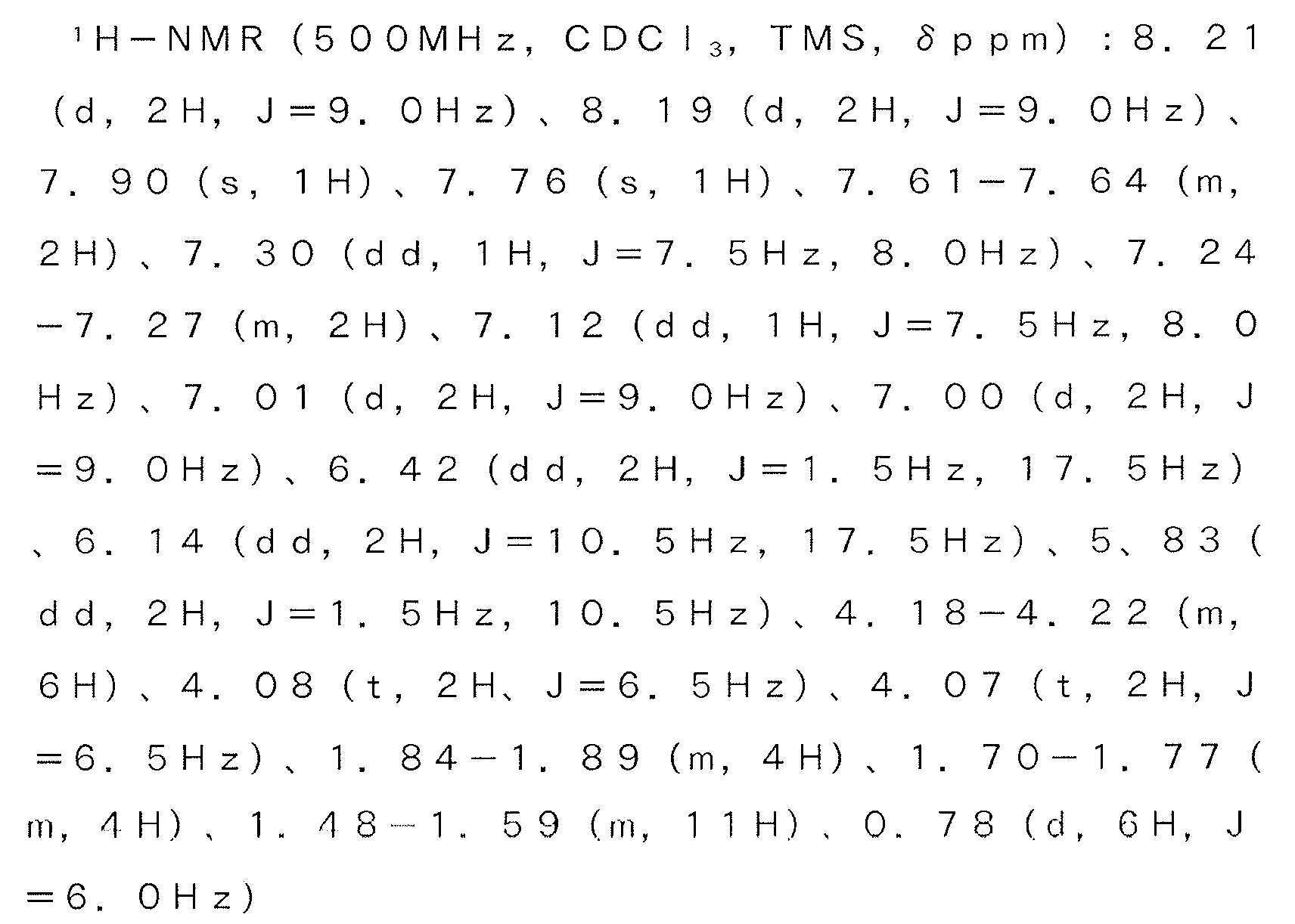

목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00167

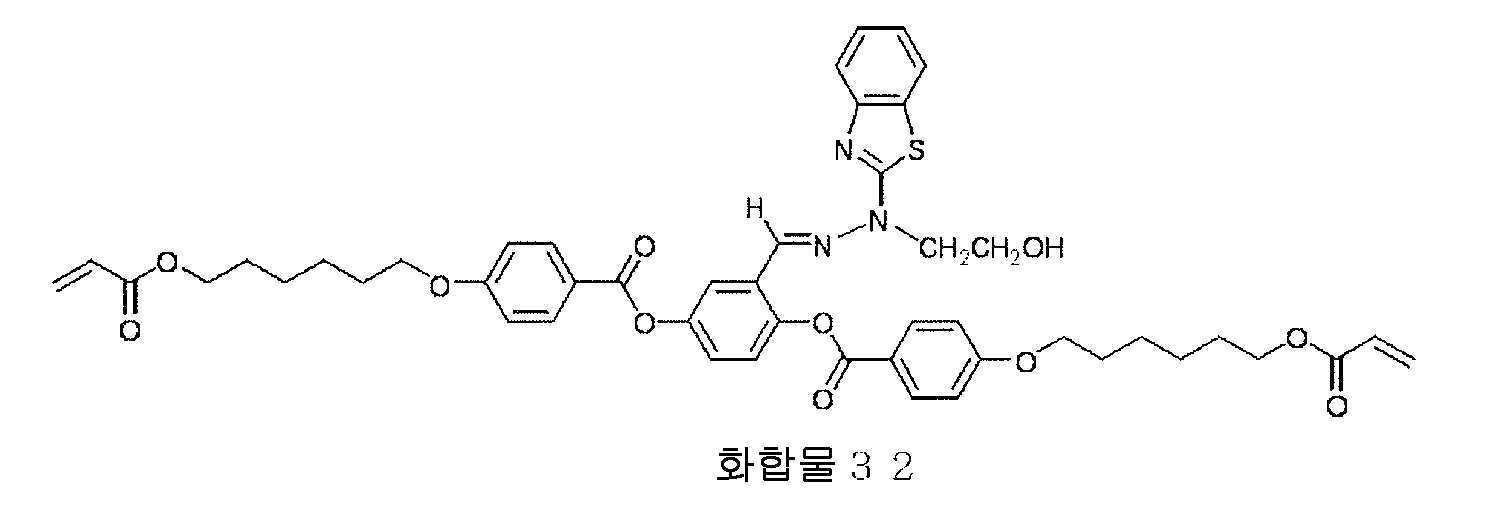

(실시예 70) 화합물 32 의 합성
[화학식 96]
Figure pat00168
단계 1 ： 중간체 l 의 합성
[화학식 97]
Figure pat00169
온도계를 구비한 4 구 반응기에, 질소 기류 중, 2-하이드라지노에탄올 8.00 g (0.11 mol), 및 메탄올 30 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, 2-클로로벤조티아졸 2.0 g (26.28 mmol) 을 메탄올 30 ㎖ 에 용해한 용액을 25 ℃ 에서 천천히 첨가했다. 그 후, 전체 내용물을 3 시간 환류했다. 반응 종료 후, 반응액을 20 ℃ 까지 냉각시키고, 물 500 ㎖ 에 투입하여, 아세트산에틸 300 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시킨 후, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 백색 고체를 얻었다. 얻어진 백색 고체를 아세트산에틸로 재결정을 실시하여 중간체 l 을 0.6 g (수율 ： 10.9 ％) 얻었다.

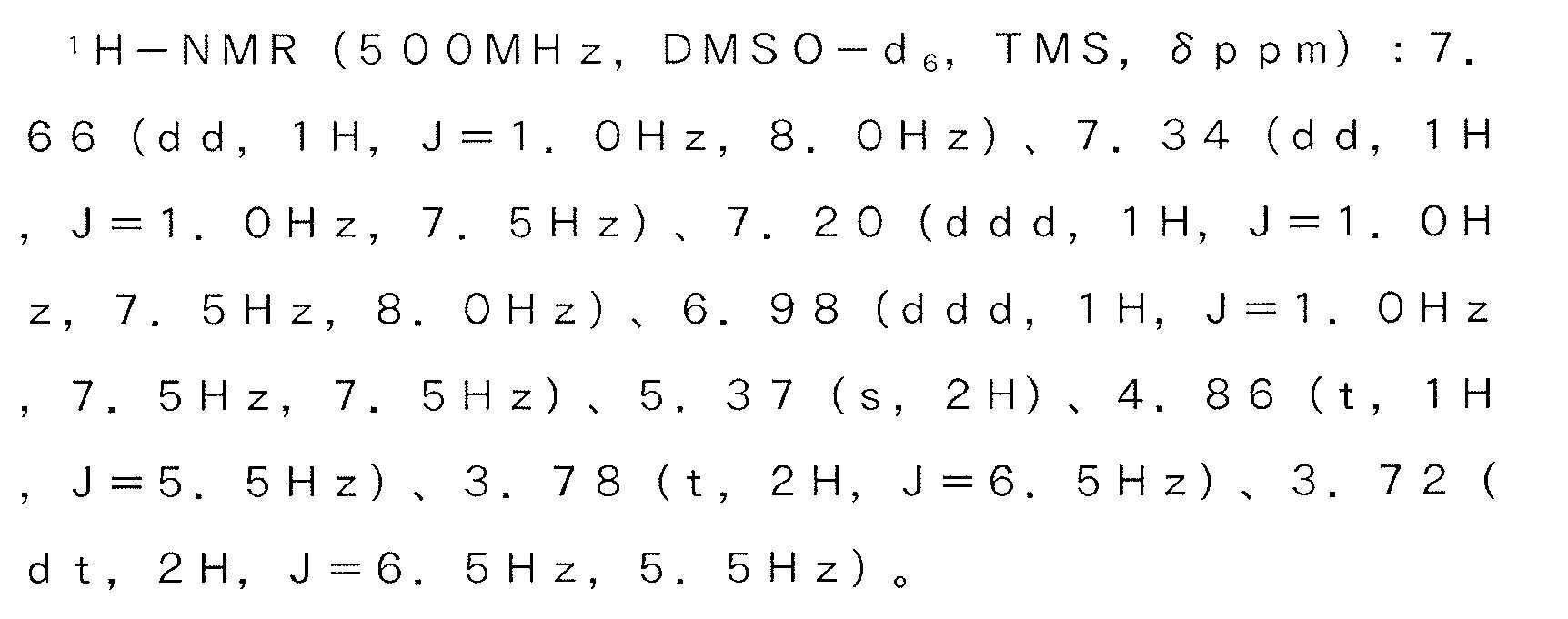

목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00170
단계 2 ： 화합물 32 의 합성
온도계를 구비한 4 구 반응기에, 질소 기류 중, 실시예 1 의 화합물 1 의 합성에 있어서의 단계 1 에서 합성한 중간체 A 1.2 g (1.75 mmol), THF 20 ㎖, 및, 앞의 단계 1 에서 합성한 중간체 l 0.55 g (2.63 mmol) 을 첨가하여 균일한 용액으로 했다. 이 용액에, (±)-10-캄파술폰산 41 mg (0.175 mmol) 을 첨가하여 전체 내용물을 25 ℃ 에서 20 시간 교반했다. 반응 종료 후, 반응액을 10 ％ 의 탄산수소나트륨 300 ㎖ 에 투입하여, 아세트산에틸 100 ㎖ 로 2 회 추출했다. 아세트산에틸층을 모아서, 무수 황산나트륨으로 건조시킨 후, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 담황색 고체를 얻었다. 이 담황색 고체를 실리카겔 칼럼 크로마토그래피 (톨루엔 ： 아세트산에틸 = 8 ： 2 (체적비)) 에 의해 정제하여, 백색 고체로서 화합물 32 를 1.0 g 얻었다 (수율 ： 65.1 ％).
목적물의 구조는 1H-NMR 로 동정했다.
Figure pat00171
(실시예 71) 화합물 33 의 합성
[화학식 98]
Figure pat00172

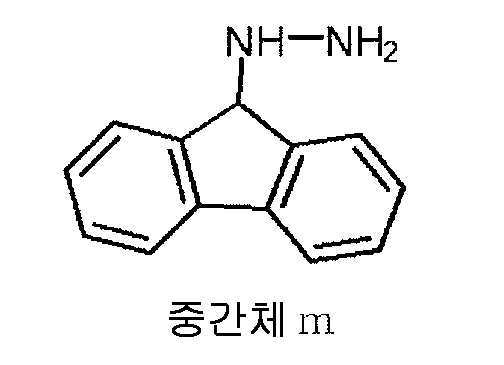

단계 1 ： 중간체 m 의 합성
[화학식 99]
Figure pat00173
온도계를 구비한 4 구 반응기에, 질소 기류 중, 하이드라진 1 수화물 8.2 g (0.163 mol), 및 에탄올 80 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, 9-브로모플루오렌 8.00 g (32.6 mmol) 을 첨가하여 전체 내용물을 2 시간 환류했다. 반응 종료 후, 반응액을 포화 탄산수소나트륨 수용액 800 ㎖ 에 투입하여, 클로로포름 300 ㎖ 로 추출했다. 얻어진 클로로포름층을 포화 탄산수소나트륨 수용액 300 ㎖ 로 2 회 세정하고, 클로로포름층을 무수 황산나트륨으로 건조시킨 후, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 클로로포름을 감압 증류 제거하여, 중간체 m 을 함유하는 황색 오일 7.5 g 을 얻었다.
이 황색 오일은 정제하지 않고, 그대로 다음의 반응에 사용했다.
단계 2 ：화합물 33 의 합성
온도계를 구비한 4 구 반응기에, 질소 기류 중, 실시예 1 의 화합물 1 합성에 있어서의 단계 1 에서 합성한 중간체 A 4.0 g (5.82 mmol), 및 THF 80 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, 상기 단계 1 에서 합성한 중간체 m 을 함유하는 황색 오일 4.6 g 을 첨가하여 전체 내용물을 25 ℃ 에서 2 시간 교반했다. 반응 종료 후, 로터리 이배퍼레이터로 THF 를 감압 증류 제거하여, 황색 오일을 얻었다. 이 황색 오일을 실리카겔 칼럼 크로마토그래피 (톨루엔 ： 아세트산에틸 = 95 ： 5 (체적비)) 에 의해 정제했다. 또한, 클로로포름을 이동상으로 하는 리사이클 분취 겔 침투 크로마토그래피 (리사이클 분취 GPC) 에 의한 정제를 실시하여, 황색 고체로서 화합물 33 을 1.35 g 얻었다 (수율 ： 26.8 ％).
화합물 33 의 1H-NMR 스펙트럼 데이터를 하기에 나타낸다.
Figure pat00174

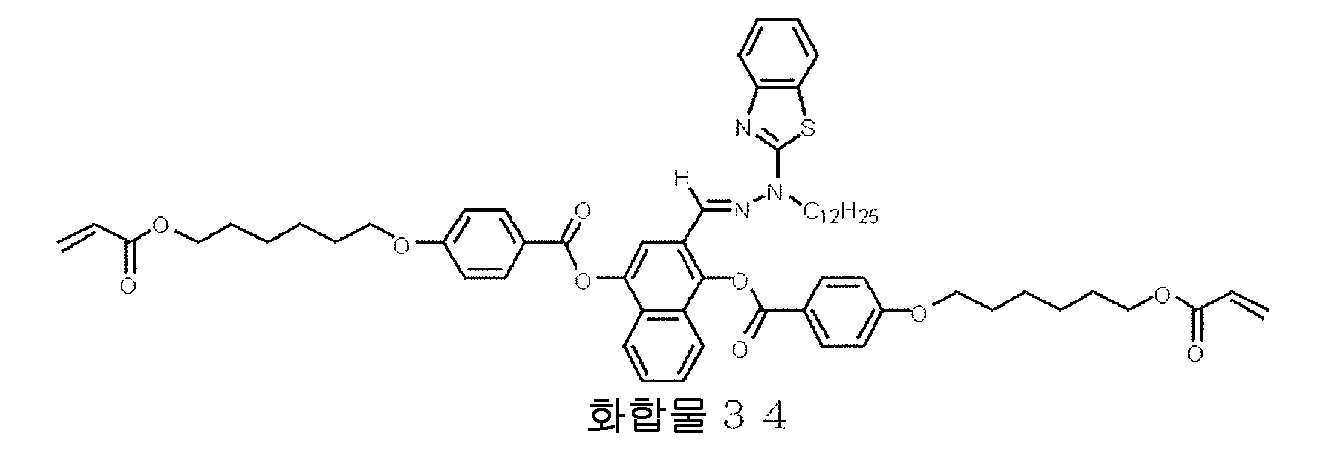

(실시예 72) 화합물 34 의 합성
[화학식 100]
Figure pat00175
단계 1 ： 중간체 n 의 합성
[화학식 101]
Figure pat00176
온도계를 구비한 4 구 반응기에, 질소 기류 중, 2-하이드라지노벤조티아졸 3.00 g (18.2 mmol), 및 DMF 45 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, 탄산세슘 11.9 g (36.4 mmol), 및, 1-요오도데칸 6.45 g (21.8 mmol) 을 첨가하여 전체 내용물을 25 ℃ 에서 20 시간 교반했다. 반응 종료 후, 반응액을 물 200 ㎖ 에 투입하여, 아세트산에틸 300 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시킨 후, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 황색 고체를 얻었다. 이 황색 고체를 실리카겔 칼럼 크로마토그래피 (톨루엔 ： 아세트산에틸 = 95 ： 5 (체적비)) 에 의해 정제하여, 백색 고체로서 중간체 n 을 2.93 g 얻었다 (수율 ： 48.3 ％).
목적물의 구조는 1H-NMR 로 동정했다.

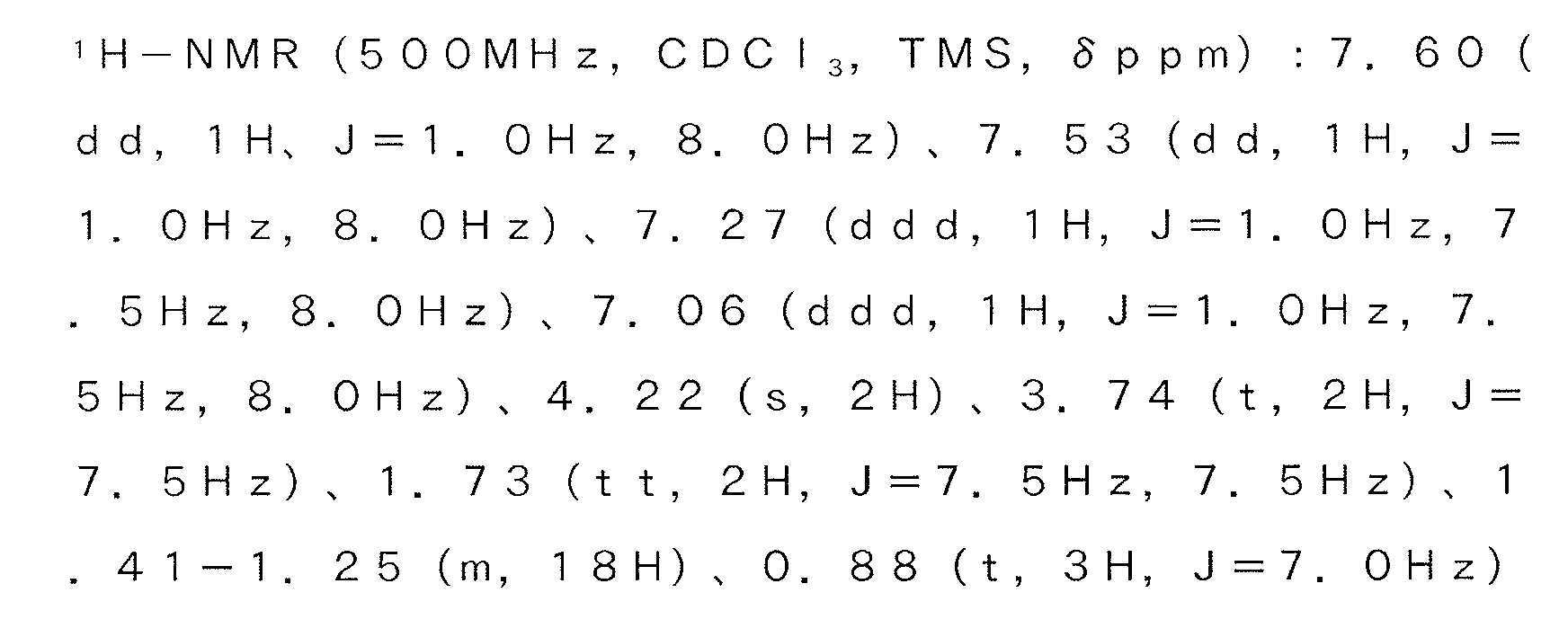

중간체 n 의 1H-NMR 스펙트럼 데이터를 하기에 나타낸다.
Figure pat00177
단계 2 ： 중간체 o 의 합성
[화학식 102]
Figure pat00178
온도계를 구비한 4 구 반응기에, 질소 기류 중, 1,4-디하이드록시나프탈렌-2-카르보알데히드 564 mg (3.00 mmol), 앞의 단계 1 에서 합성한 중간체 n 1.00 g (3.00 mmol), 및 2-프로판올 10 ㎖ 를 첨가하여 전체 내용물을 1.5 시간 환류했다. 반응 종료 후, 반응액을 20 ℃ 까지 냉각시켜, 석출된 고체를 여과 채취했다. 여과 채취한 고체를 2-프로판올로 세정 후, 진공 건조기로 건조시켜, 황색 고체로서 중간체 o 를 975 mg 얻었다 (수율 ： 64.5 ％).

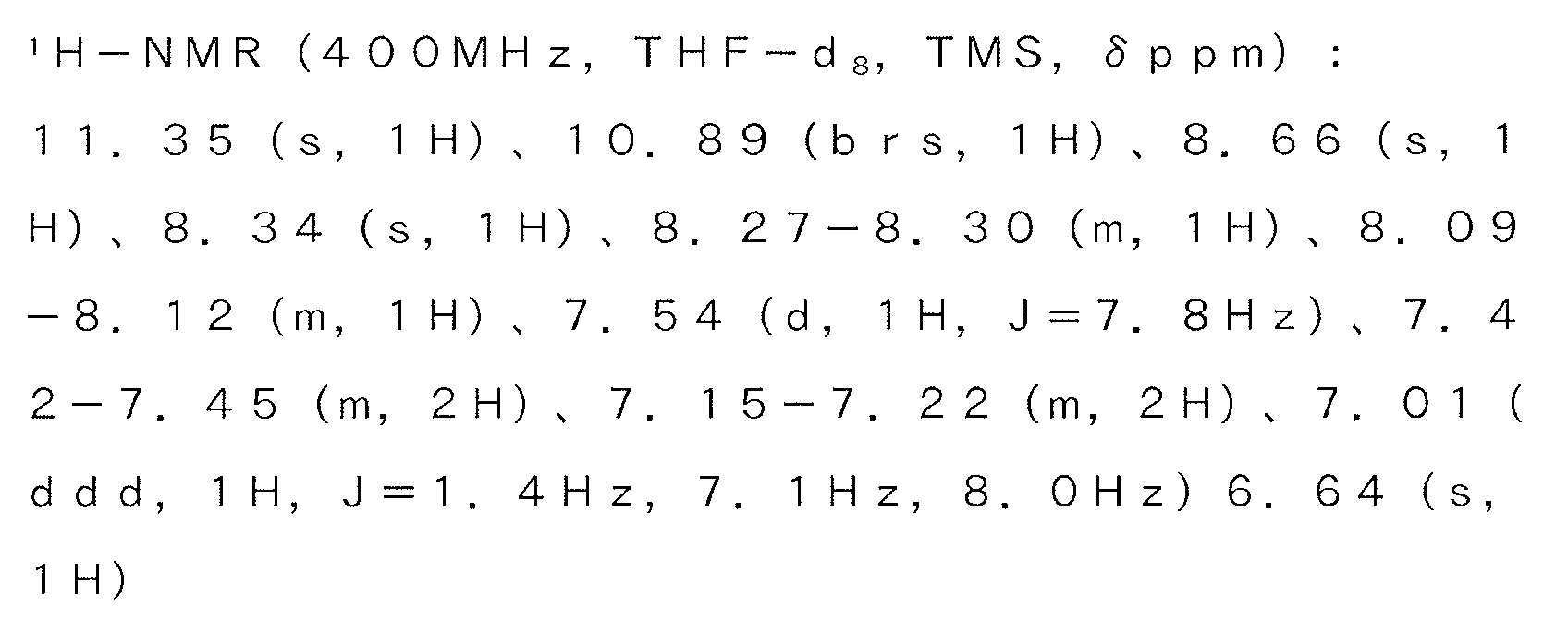

목적물의 구조는 1H-NMR 로 동정했다.

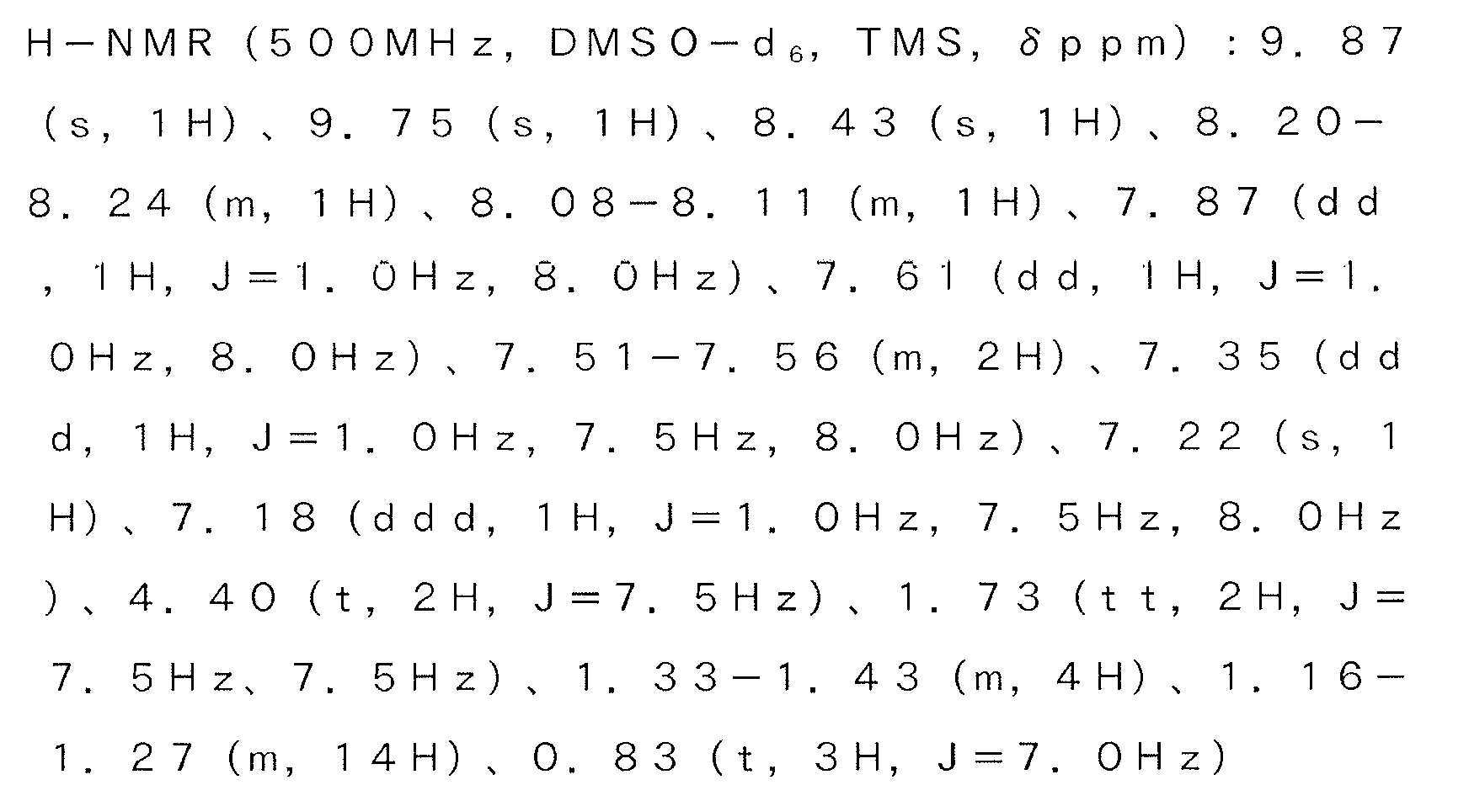

1H-NMR 스펙트럼 데이터를 하기에 나타낸다.
Figure pat00179
단계 3 ： 화합물 34 의 합성
온도계를 구비한 4 구 반응기에, 질소 기류 중, 상기 단계 2 에서 합성한 중간체 o 975 mg (1.94 mmol), 4-(6-아크릴로일-헥스-1-일옥시)벤조산 (DKSH 사 제조) 1.42 g (4.85 mmol), 4-(디메틸아미노)피리딘 119 mg (0.97 mmol), 및 N-메틸피롤리돈 15 ㎖ 를 첨가하여 균일한 용액으로 했다. 이 용액에, WSC 1.12 g (5.82 mmol) 을 첨가하여 전체 내용물을 25 ℃ 에서 4 시간 교반했다. 반응 종료 후, 반응액을 물 100 ㎖ 에 투입하여, 아세트산에틸 300 ㎖ 로 추출했다. 아세트산에틸층을 무수 황산나트륨으로 건조시킨 후, 황산나트륨을 여과 분리했다. 로터리 이배퍼레이터로, 여과액으로부터 아세트산에틸을 감압 증류 제거하여, 황색 고체를 얻었다. 이 황색 고체를 실리카겔 칼럼 크로마토그래피 (톨루엔 ： 아세트산에틸 = 95 ： 5 (체적비)) 에 의해 정제하여, 황색 고체로서 화합물 34 를 1.21 g 얻었다 (수율 ： 59.3 ％).
목적물의 구조는 1H-NMR 로 동정했다.

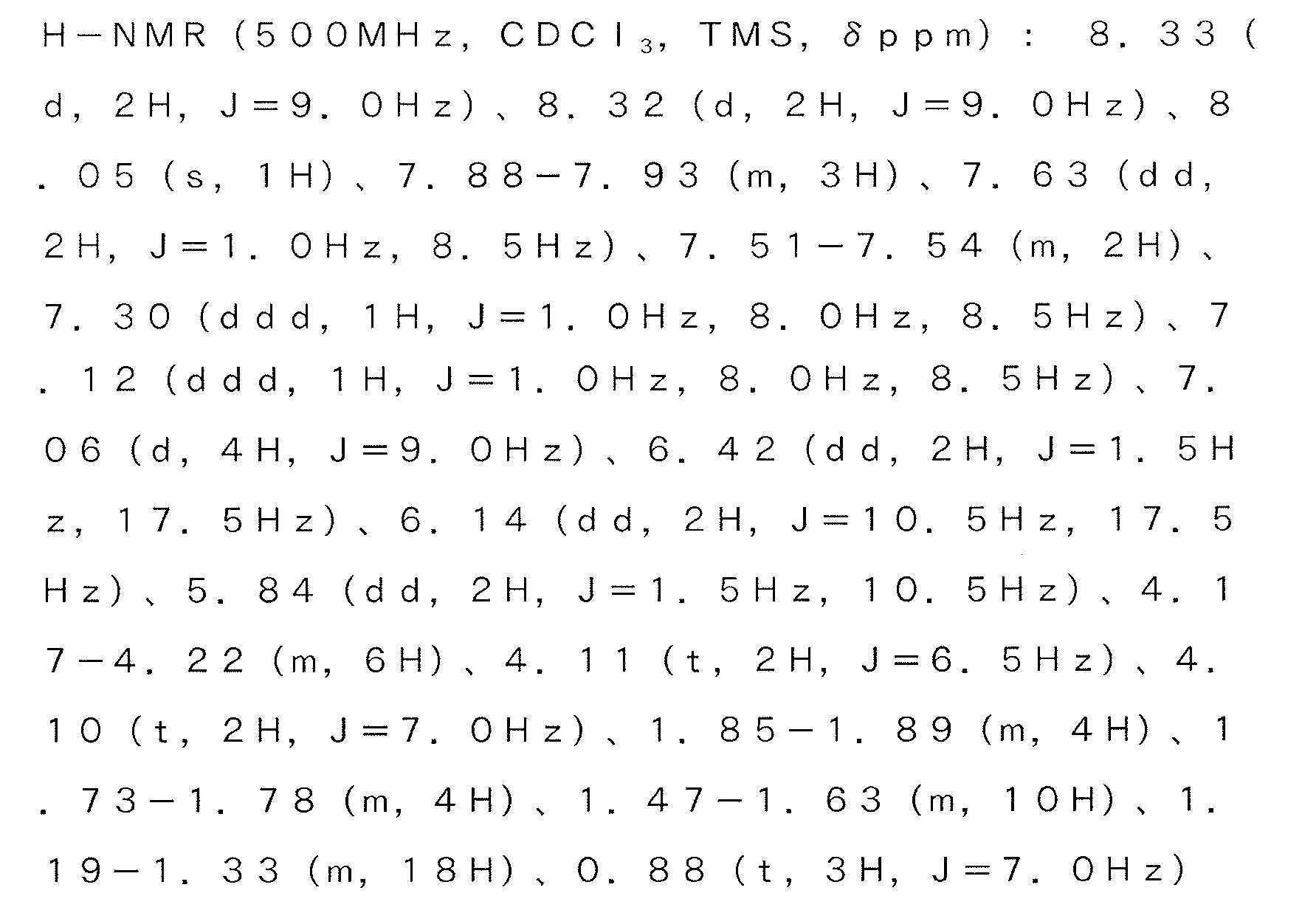

1H-NMR 스펙트럼 데이터를 하기에 나타낸다.
Figure pat00180
〈상전이 온도의 측정〉
화합물 30 ∼ 34 를 각각 10 mg 계량하여, 고체 상태인 채로, 러빙 처리를 실시한 폴리이미드 배향막이 형성된 유리 기판 2 매에 끼웠다. 이 기판을 핫 플레이트 상에 올려놓고, 30 ℃ 에서 200 ℃ 까지 승온한 후, 다시 30 ℃ 까지 강온했다. 승온, 강온할 때의 조직 구조의 변화를 편향 광학 현미경 (니콘사 제조, ECLIPSE LV100POL 형) 으로 관찰했다. 측정한 상전이 온도를 하기 제 6 표에 나타낸다. 제 6 표 중, 「C」, 「N」, 「I」는 상기와 동일한 의미를 나타낸다.
Figure pat00181
(실시예 73 ∼ 76)
실시예 68 ∼ 71 에서 얻어진 화합물 30 ∼ 33 의 각각 1.0 g 에, 광 중합 개시제로서 아데카옵토마 N-1919 를 30 mg, 계면 활성제로서 KH-40 의 1 ％ 시클로펜타논 용액 100 mg 을 시클로펜타논 2.3 g 에 용해시켰다. 이 용액을 0.45 ㎛ 의 미세 구멍 지름을 갖는 디스포저블 필터로 여과하여, 중합성 조성물 39 ∼ 42 를 얻었다.
(실시예 77)
실시예 72 에서 얻어진 화합물 34 0.5 g 에 실시예 1 에서 얻어진 화합물 1 을 0.5 g 첨가하고, 광 중합 개시제로서 아데카옵토마 N-1919 를 30 mg, 계면 활성제로서 KH-40 의 1 ％ 시클로펜타논 용액 100 mg 을 시클로펜타논 2.3 g 에 용해시켰다. 이 용액을 0.45 ㎛ 의 미세 구멍 지름을 갖는 디스포저블 필터로 여과하여, 중합성 조성물 43 을 얻었다.
〈위상차의 측정과 파장 분산의 평가 5〉
중합성 조성물 39 ∼ 43 에 대해, 상기〈위상차의 측정과 파장 분산의 평가 1〉과 동일하게 하여, 위상차의 측정과 파장 분산의 평가를 실시했다. 건조 온도, 배향 온도, 막두께, 및, 위상차 (Re), α, β 의 값을 하기 표 7 에 정리하여 나타낸다.
Figure pat00182
표 7 로부터, 본 발명에 관련된 실시예 73 ∼ 77 에서 얻어진 고분자는 광학 이방체인 것을 알 수 있다. 또, 얻어진 광학 이방체의 α 와 β 의 값은 동일한 정도였다.

Claims (12)

  1. 하기 식 (3)
    [화학식 1]
    Figure pat00183

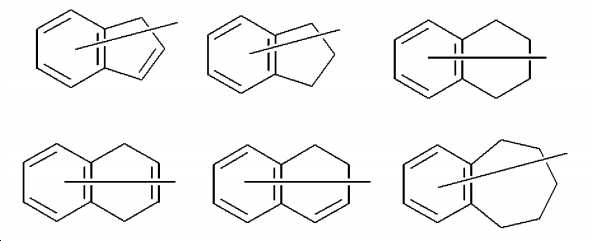

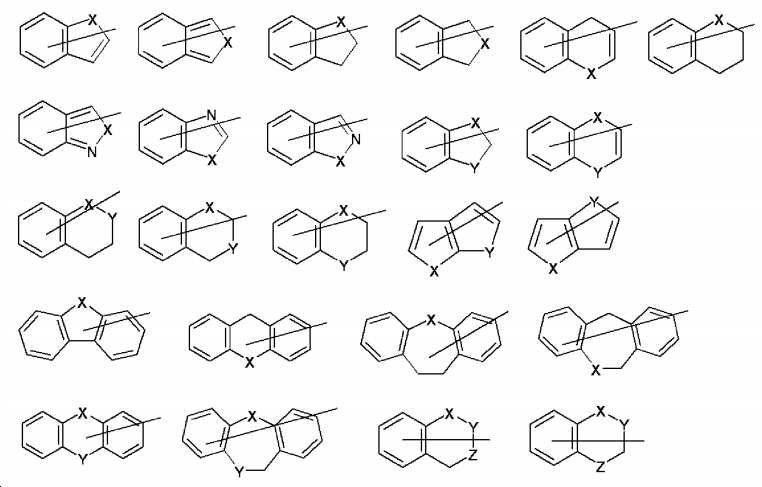

    〔식 중, Ax 는, 적어도 하나의 방향 고리를 갖는, 탄소수 2 ∼ 30 의 유기기를 나타내며, 상기 방향 고리는 하기 식으로 나타내는 구조로부터 선택되며, 또한, 치환기를 가지고 있어도 된다.
    E 는, -NR5-, 산소 원자 또는 황 원자를 나타내며, R5 는 수소 원자 또는 탄소수 1 ∼ 6 의 알킬기를 나타낸다.
    X, Y, Z 는 각각 독립적으로 -NR5-, 산소 원자, 황 원자, -SO-, 또는 -SO2- 를 나타낸다. 단, 산소 원자, 황 원자, -SO-, 또는 -SO2- 가 각각 인접하는 경우를 제외한다.
    [화학식 2]
    Figure pat00184
    Figure pat00185

    Figure pat00186

    Figure pat00187

    Figure pat00188

    Figure pat00189
    Figure pat00190

    Figure pat00191

    Figure pat00192
    Figure pat00193

    Figure pat00194

    Ay 는, 치환기를 가지고 있어도 되는 탄소수 1 ∼ 20 의 알킬기, 치환기를 가지고 있어도 되는 탄소수 2 ∼ 20 의 알케닐기, 치환기를 가지고 있어도 되는 탄소수 3 ∼ 12 의 시클로알킬기, -C(=O)-R3, 또는 -SO2-R6 을 나타낸다.
    여기서, R3 은 치환기를 가지고 있어도 되는 탄소수 1 ∼ 20 의 알킬기, 치환기를 가지고 있어도 되는 탄소수 2 ∼ 20 의 알케닐기, 또는 치환기를 가지고 있어도 되는 탄소수 3 ∼ 12 의 시클로알킬기를 나타내고, R6 은, 탄소수 1 ∼ 20 의 알킬기, 탄소수 2 ∼ 20 의 알케닐기, 페닐기, 또는 4-메틸페닐기를 나타낸다.〕
    으로 나타내는 하이드라진 화합물.
  2. 하기 식 (3)
    [화학식 3]
    Figure pat00195

    〔식 중, Ax 는, 적어도 하나의 방향 고리를 갖는, 탄소수 2 ∼ 30 의 유기기를 나타내며, 그 방향 고리는 하기 식으로 나타내는 구조로부터 선택되며, 또한, 치환기를 가지고 있어도 된다.
    [화학식 4]
    Figure pat00196

    Figure pat00197

    Figure pat00198

    Figure pat00199

    Figure pat00200

    Ay 는, 적어도 하나의 방향 고리를 갖는, 탄소수 2 ∼ 30 의 유기기를 나타내며, 그 방향 고리는 하기 식으로 나타내는 구조로부터 선택되며, 또한, 치환기를 가지고 있어도 된다.
    [화학식 5]
    Figure pat00201

    Figure pat00202

    Figure pat00203
    Figure pat00204

    Figure pat00205

    Figure pat00206

    Figure pat00207
    Figure pat00208

    Figure pat00209

    E 는, -NR5-, 산소 원자 또는 황 원자를 나타내며, R5 는 수소 원자 또는 탄소수 1 ∼ 6 의 알킬기를 나타낸다.
    X, Y, Z 는 각각 독립적으로 -NR5-, 산소 원자, 황 원자, -SO-, 또는 -SO2- 를 나타낸다(단, 산소 원자, 황 원자, -SO-, 또는 -SO2- 가 각각 인접하는 경우를 제외한다.).〕으로 나타내는 하이드라진 화합물.
  3. 하기 식 (3)
    [화학식 6]
    Figure pat00210

    〔식 중, Ax 는, 적어도 하나의 방향 고리를 갖는, 탄소수 2 ∼ 30 의 유기기를 나타내며, 그 방향 고리는 하기 식으로 나타내는 구조로부터 선택되며, 또한, 치환기를 가지고 있어도 된다.
    [화학식 7]
    Figure pat00211
    Figure pat00212

    Figure pat00213
    Figure pat00214

    Figure pat00215

    Ay 는, 적어도 하나의 방향 고리를 갖는, 탄소수 2 ∼ 30 의 유기기를 나타내며, 그 방향 고리는 하기 식으로 나타내는 구조로부터 선택되며, 또한, 치환기를 가지고 있어도 된다.
    [화학식 8]
    Figure pat00216
    Figure pat00217

    Figure pat00218

    Figure pat00219

    Figure pat00220

    E 는, -NR5-, 산소 원자 또는 황 원자를 나타내며, R5 는 수소 원자 또는 탄소수 1 ∼ 6 의 알킬기를 나타낸다.
    X, Y, Z 는 각각 독립적으로 -NR5-, 산소 원자, 황 원자, -SO-, 또는 -SO2- 를 나타낸다(단, 산소 원자, 황 원자, -SO-, 또는 -SO2- 가 각각 인접하는 경우를 제외한다.).〕으로 나타내는 하이드라진 화합물.
  4. 하기 식 (3)
    [화학식 9]
    Figure pat00221

    〔식 중, Ax 와 Ay 는 하나가 되어, 고리를 형성하고 있고, 상기 고리는 치환기를 가지고 있어도 되는 탄소수 4 ∼ 30 의 불포화 복소 고리, 또는 탄소수 6 ∼ 30 의 불포화 탄소 고리를 나타낸다.〕으로 나타내는 하이드라진 화합물.
  5. 제 4 항에 있어서,
    상기 식 (3) 중의 -NAxAy 로 표시되는 부분이, 치환기를 가지고 있어도 되는 하기 식 중 어느 하나이며, 식 중, X, Y, Z 는 각각 독립적으로 -NR5-, 산소 원자, 황 원자, -SO-, 또는 -SO2- 를 나타내는(단, 산소 원자, 황 원자, -SO-, 또는 -SO2- 가 각각 인접하는 경우를 제외한다.) 것을 특징으로 하는 하이드라진 화합물.
    [화학식 10]
    Figure pat00222

    Figure pat00223

    Figure pat00224
  6. 하기 식 (H), (L), (S), (N), (U), (W), (Y), (a), (h), (j), 및 (n) 중 어느 하나로 나타내는 것을 특징으로 하는, 하이드라진 화합물.
    [화학식 11]
    Figure pat00225
  7. 하기 식 (3) 으로 나타내는 히드라진 화합물을 카르보닐 화합물과 반응시켜서, 중합성 화합물을 얻는 공정과, 기판 상에 배향막을 형성하는 공정과, 상기 배향막 상에, 상기 중합성 화합물, 또는 상기 중합성 화합물 및 중합 개시제를 함유하는 중합성 화합물을 중합하여 얻어지는 고분자로 이루어지는 액정층을 형성하는 공정을 포함하는, 광학 이방체의 제조 방법.
    [화학식 12]
    Figure pat00226

    〔식 중, Ax 는,방향족 탄화수소 고리 및 방향족 복소 고리로 이루어지는 군에서 선택되는 적어도 하나의 방향 고리를 갖는, 탄소수 2 ∼ 30 의 유기기를 나타내며,
    Ay 는 수소 원자, 치환기를 가지고 있어도 되는 탄소수 1 ∼ 20 의 알킬기, 치환기를 가지고 있어도 되는 탄소수 2 ∼ 20 의 알케닐기, 치환기를 가지고 있어도 되는 탄소수 3 ∼ 12 의 시클로알킬기, -C(=O)-R3, -SO2-R6, 또는 방향족 탄화수소 고리 및 방향족 복소 고리로 이루어지는 군에서 선택되는 적어도 하나의 방향 고리를 갖는, 탄소수 2 ∼ 30 의 유기기를 나타낸다.
    상기 Ax 및 Ay 가 갖는 방향 고리는 치환기를 가지고 있어도 된다.
    또, Ax 와 Ay 는 하나가 되어, 고리를 형성하고 있어도 된다. 여기서, R3 은 치환기를 가지고 있어도 되는 탄소수 1 ∼ 20 의 알킬기, 치환기를 가지고 있어도 되는 탄소수 2 ∼ 20 의 알케닐기, 또는 치환기를 가지고 있어도 되는 탄소수 3 ∼ 12 의 시클로알킬기를 나타내고, R6 은, 탄소수 1 ∼ 20 의 알킬기, 탄소수 2 ∼ 20 의 알케닐기, 페닐기, 또는 4-메틸페닐기를 나타낸다.〕
  8. 하기 식 (3) 으로 나타내는 히드라진 화합물을 중합성 화합물의 원료로서 사용하는 방법.
    [화학식 13]
    Figure pat00227

    〔식 중, Ax 는,방향족 탄화수소 고리 및 방향족 복소 고리로 이루어지는 군에서 선택되는 적어도 하나의 방향 고리를 갖는, 탄소수 2 ∼ 30 의 유기기를 나타내며,
    Ay 는 수소 원자, 치환기를 가지고 있어도 되는 탄소수 1 ∼ 20 의 알킬기, 치환기를 가지고 있어도 되는 탄소수 2 ∼ 20 의 알케닐기, 치환기를 가지고 있어도 되는 탄소수 3 ∼ 12 의 시클로알킬기, -C(=O)-R3, -SO2-R6, 또는, 방향족 탄화수소 고리 및 방향족 복소 고리로 이루어지는 군에서 선택되는 적어도 하나의 방향 고리를 갖는, 탄소수 2 ∼ 30 의 유기기를 나타낸다.
    상기 Ax 및 Ay 가 갖는 방향 고리는 치환기를 가지고 있어도 된다.
    또, Ax 와 Ay 는 하나가 되어, 고리를 형성하고 있어도 된다. 여기서, R3 은 치환기를 가지고 있어도 되는 탄소수 1 ∼ 20 의 알킬기, 치환기를 가지고 있어도 되는 탄소수 2 ∼ 20 의 알케닐기, 또는 치환기를 가지고 있어도 되는 탄소수 3 ∼ 12 의 시클로알킬기를 나타내고, R6 은, 탄소수 1 ∼ 20 의 알킬기, 탄소수 2 ∼ 20 의 알케닐기, 페닐기, 또는 4-메틸페닐기를 나타낸다.〕
  9. 하기 화합물을 중합성 화합물의 원료로서 사용하는 방법.
    [화학식 14]
    Figure pat00228
  10. 제 8 항 또는 제 9 항에 있어서,
    상기 중합성 화합물이 액정성 화합물인 방법.
  11. 제 1 항 내지 제 4 항 중 어느 한 항에 기재된 하이드라진 화합물과, 식 (4)
    Figure pat00229

    〔식 중, Y1 ∼ Y6 은 각각 독립적으로 화학적인 단결합, -O-, -S-, -O-C(=O)-, -C(=O)-O-, -O-C(=O)-O-, -NR1-C(=O)-, -C(=O)-NR1-, -O-C(=O)-NR1-, -NR1-C(=O)-O-, -NR1-C(=O)-NR1-, -O-NR1-, 또는 -NR1-O- 를 나타낸다. 여기서, R1 은 수소 원자 또는 탄소수 1 ∼ 6 의 알킬기를 나타낸다.
    G1, G2 는 각각 독립적으로 치환기를 가지고 있어도 되는 탄소수 1 ∼ 20 의 2 가의 지방족기를 나타낸다〔상기 지방족기에는, -O-, -S-, -O-C(=O)-, -C(=O)-O-, -O-C(=O)-O-, -NR2-C(=O)-, -C(=O)-NR2-, -NR2-, 또는 -C(=O)- 가 개재되어 있어도 된다. 단, -O- 또는 -S- 가 각각 2 이상 인접하여 개재되는 경우를 제외한다. 여기서, R2 는 수소 원자 또는 탄소수 1 ∼ 6 의 알킬기를 나타낸다.〕.
    Z1, Z2 는 각각 독립적으로 할로겐 원자로 치환되어 있어도 되는 탄소수 2 ∼ 10 의 알케닐기를 나타낸다.
    A1 은 치환기를 가지고 있어도 되는 3 가의 방향족기를 나타낸다.
    A2, A3 은 각각 독립적으로 치환기를 가지고 있어도 되는 탄소수 6 ∼ 30 의 2 가의 방향족기를 나타낸다.
    Q1 은 수소 원자, 또는 치환기를 가지고 있어도 되는 탄소수 1 ∼ 6 의 알킬기를 나타낸다.〕
    로 나타내는 카르보닐 화합물
    을 반응시키는 것을 특징으로 하는, 식 (I)
    Figure pat00230

    로 나타내는 중합성 화합물의 제조 방법.
  12. 제 11 항에 있어서,
    상기 하이드라진 화합물과 상기 카르보닐 화합물을 몰비로, 1 ： 2 ∼ 2 ： 1 로 반응시키는 것을 특징으로 하는 중합성 화합물의 제조 방법.
KR1020187023848A 2011-04-27 2012-04-27 중합성 화합물, 중합성 조성물, 고분자, 및 광학 이방체 Active KR101985943B1 (ko)

Applications Claiming Priority (5)

Application Number Priority Date Filing Date Title
JPJP-P-2011-099525 2011-04-27
JP2011099525 2011-04-27
JPJP-P-2011-237993 2011-10-28
JP2011237993 2011-10-28
PCT/JP2012/061321 WO2012147904A1 (ja) 2011-04-27 2012-04-27 重合性化合物、重合性組成物、高分子、及び光学異方体

Related Parent Applications (1)

Application Number Title Priority Date Filing Date
KR1020137028017A Division KR101891573B1 (ko) 2011-04-27 2012-04-27 중합성 화합물, 중합성 조성물, 고분자, 및 광학 이방체

Related Child Applications (1)

Application Number Title Priority Date Filing Date
KR1020197015430A Division KR102093947B1 (ko) 2011-04-27 2012-04-27 중합성 화합물, 중합성 조성물, 고분자, 및 광학 이방체

Publications (2)

Publication Number Publication Date
KR20180098417A true KR20180098417A (ko) 2018-09-03
KR101985943B1 KR101985943B1 (ko) 2019-06-04

Family

ID=47072416

Family Applications (3)

Application Number Title Priority Date Filing Date
KR1020197015430A Active KR102093947B1 (ko) 2011-04-27 2012-04-27 중합성 화합물, 중합성 조성물, 고분자, 및 광학 이방체
KR1020137028017A Active KR101891573B1 (ko) 2011-04-27 2012-04-27 중합성 화합물, 중합성 조성물, 고분자, 및 광학 이방체
KR1020187023848A Active KR101985943B1 (ko) 2011-04-27 2012-04-27 중합성 화합물, 중합성 조성물, 고분자, 및 광학 이방체

Family Applications Before (2)

Application Number Title Priority Date Filing Date
KR1020197015430A Active KR102093947B1 (ko) 2011-04-27 2012-04-27 중합성 화합물, 중합성 조성물, 고분자, 및 광학 이방체
KR1020137028017A Active KR101891573B1 (ko) 2011-04-27 2012-04-27 중합성 화합물, 중합성 조성물, 고분자, 및 광학 이방체

Country Status (6)

Country Link
US (2) US9207360B2 (ko)
EP (4) EP4223746A1 (ko)
JP (4) JP5979136B2 (ko)
KR (3) KR102093947B1 (ko)
CN (2) CN103492363B (ko)
WO (1) WO2012147904A1 (ko)

Families Citing this family (83)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2013146633A1 (ja) * 2012-03-30 2013-10-03 日本ゼオン株式会社 位相差フィルム積層体およびその製造方法、ならびに液晶表示装置
JP5880226B2 (ja) * 2012-04-03 2016-03-08 日本ゼオン株式会社 重合性化合物の製造方法
WO2013180217A1 (ja) * 2012-05-30 2013-12-05 日本ゼオン株式会社 重合性化合物、重合性組成物、高分子、及び光学異方体
CN107253935B (zh) 2012-07-09 2020-10-09 日本瑞翁株式会社 肼化合物、聚合性化合物的制备方法及将肼化合物作为聚合性化合物的制造原料使用的方法
JP6206413B2 (ja) 2012-10-19 2017-10-04 日本ゼオン株式会社 重合性化合物、重合性組成物、高分子、及び光学異方体
CN104737044B (zh) * 2012-10-22 2017-09-01 日本瑞翁株式会社 相位差板、圆偏振片及图像显示装置
US9777096B2 (en) 2012-10-23 2017-10-03 Zeon Corporation Polymerizable compound, polymerizable composition, polymer, and optical anisotropic body
JP6428265B2 (ja) 2012-10-30 2018-11-28 日本ゼオン株式会社 液晶組成物、位相差板、画像表示装置、および光学異方性層の波長分散制御方法
US10273322B2 (en) * 2013-08-22 2019-04-30 Zeon Corporation Polymerizable compound, polymerizable composition, polymer, and optical anisotropic body
KR101628288B1 (ko) 2013-09-30 2016-06-08 주식회사 엘지화학 음성 광학 분산도를 갖는 광학 소자 제조용 조성물 및 이로부터 제조된 광학 이방체
EP3064969B1 (en) 2013-10-28 2024-10-16 Zeon Corporation Multilayer film, optically anisotropic laminate, circular polarizer and manufacturing methods
WO2015064698A1 (ja) 2013-10-31 2015-05-07 日本ゼオン株式会社 重合性化合物、重合性組成物、高分子、及び光学異方体
CN105960392B (zh) * 2014-02-12 2018-06-22 日本瑞翁株式会社 聚合性化合物、聚合性组合物、高分子和光学各向异性体
EP3106478B1 (en) * 2014-02-14 2019-12-25 Zeon Corporation Polymerizable compound, polymerizable composition, polymer, and optically anisotropic body
US9643942B2 (en) 2014-02-28 2017-05-09 Zeon Corporation Method for manufacturing 1,1-disubstituted hydrazine compound
JP6049651B2 (ja) * 2014-03-19 2016-12-21 富士フイルム株式会社 硬化性組成物、光学部品、および、化合物
CN106068257B (zh) * 2014-03-19 2018-09-14 日本瑞翁株式会社 聚合性化合物的制造方法
JP6047604B2 (ja) 2014-03-31 2016-12-21 富士フイルム株式会社 液晶化合物および光学フィルム、ならびに光学フィルムの製造方法
JP6217999B2 (ja) * 2014-10-09 2017-10-25 Dic株式会社 重合性化合物及び光学異方体
CN105524625B (zh) * 2014-10-21 2020-10-09 富士胶片株式会社 光学各向异性层及其制造方法、层叠体、偏振片、显示装置、液晶化合物及其制造方法、羧酸化合物
JP6597244B2 (ja) * 2014-12-02 2019-10-30 Ｊｎｃ株式会社 液晶性化合物、液晶組成物およびその重合体
JP6387109B2 (ja) 2014-12-04 2018-09-05 Dic株式会社 重合性化合物、組成物、重合体、光学異方体、液晶表示素子及び有機ｅｌ素子
JP6531935B2 (ja) * 2014-12-17 2019-06-19 Dic株式会社 重合性化合物及び光学異方体
US11261378B2 (en) 2014-12-25 2022-03-01 Dic Corporation Polymerizable compound and optically anisotropic object
CN107108770B (zh) 2015-01-16 2019-12-13 Dic株式会社 聚合性组合物和使用该聚合性组合物的光学各向异性体
CN107207676B (zh) * 2015-01-16 2020-10-09 Dic株式会社 聚合性组合物和光学各向异性体
KR102613244B1 (ko) 2015-01-16 2023-12-14 디아이씨 가부시끼가이샤 중합성 화합물 및 광학 이방체
JP6172557B2 (ja) * 2015-01-16 2017-08-02 Dic株式会社 重合性組成物及びそれを用いた光学異方体
WO2016114345A1 (ja) * 2015-01-16 2016-07-21 Dic株式会社 重合性化合物及び光学異方体
KR102552213B1 (ko) 2015-01-16 2023-07-06 디아이씨 가부시끼가이샤 중합성 조성물 및 이를 이용한 광학 이방체
KR102444525B1 (ko) 2015-01-16 2022-09-20 디아이씨 가부시끼가이샤 중합성 조성물 및 그것을 사용한 광학 이방체
US10729671B2 (en) 2015-01-27 2020-08-04 Rutgers, The State University Of New Jersey Zinc complexes of hydrazones and (thio)semicarbazones and their use for the treatment of cancer
US10604480B2 (en) 2015-01-27 2020-03-31 Rutgers, The State University Of New Jersey (Thio, oxo, and seleno) semicarbazone derivatives and their use for treating cancer
US10221133B2 (en) 2015-01-27 2019-03-05 Rutgers, The State University Of New Jersey (Thio, oxo, and seleno) semicarbazone complexes with zinc and their use for treating cancer
WO2016123253A1 (en) * 2015-01-27 2016-08-04 Rutgers, The State University Of New Jersey Hydrazne derivatives for the treatment of cancer
JP6711283B2 (ja) 2015-01-28 2020-06-17 日本ゼオン株式会社 複層フィルム、並びに、複層フィルム、光学異方性積層体、円偏光板、及び有機エレクトロルミネッセンス表示装置の、製造方法
US10712484B2 (en) 2015-01-30 2020-07-14 Zeon Corporation Multilayer film, use thereof, and production method thereof
CN107207419B (zh) * 2015-02-24 2021-03-09 Dic株式会社 聚合性化合物和光学各向异性体
KR102617303B1 (ko) 2015-02-26 2023-12-21 니폰 제온 가부시키가이샤 광학 필름용 전사체, 광학 필름, 유기 일렉트로루미네센스 표시 장치, 및 광학 필름의 제조 방법
JP6618699B2 (ja) * 2015-03-31 2019-12-11 日本ゼオン株式会社 １，１−ジ置換ヒドラジン化合物の製造方法
JP2016190828A (ja) * 2015-03-31 2016-11-10 日本ゼオン株式会社 重合性化合物の製造方法
US20180277780A1 (en) 2015-09-30 2018-09-27 Dic Corporation Polymerizable composition and optically anistropic body using same
JP6292462B2 (ja) 2015-10-23 2018-03-14 Dic株式会社 重合性化合物及び光学異方体
US10927087B2 (en) 2015-12-07 2021-02-23 Dic Corporation Method for producing polymerizable compound
WO2017098988A1 (ja) 2015-12-08 2017-06-15 Dic株式会社 重合性化合物及び光学異方体
KR20170074178A (ko) * 2015-12-21 2017-06-29 제이엔씨 주식회사 중합성 액정 화합물, 조성물, 그 액정 중합막류 및 이들의 용도
KR20180091827A (ko) 2015-12-22 2018-08-16 니폰 제온 가부시키가이샤 액정성 조성물, 액정 경화층 및 그 제조 방법, 그리고 광학 필름
US20180370184A1 (en) * 2015-12-25 2018-12-27 Zeon Corporation Optical anisotropic layer and manufacturing method therefor, optical anisotropic laminate, and circularly polarizing plate
JP6399246B2 (ja) * 2016-03-10 2018-10-03 Dic株式会社 エステル基を有する化合物の製造方法
CN108495847B (zh) * 2016-03-30 2022-07-01 Dic株式会社 2-肼基苯并噻唑衍生物的制造方法
JP6927198B2 (ja) 2016-03-30 2021-08-25 日本ゼオン株式会社 光学異方性積層体、円偏光板、及び、画像表示装置
TWI722154B (zh) * 2016-03-30 2021-03-21 日商日本瑞翁股份有限公司 光學異向性層及其製造方法、光學異向性層積體及其製造方法、光學異向性轉寫體、偏光板及影像顯示裝置
JP6055569B1 (ja) * 2016-05-18 2016-12-27 日本ゼオン株式会社 重合性化合物、混合物、重合性液晶組成物、高分子、光学フィルム、光学異方体、偏光板、フラットパネル表示装置、有機エレクトロルミネッセンス表示装置および反射防止フィルム
KR102170657B1 (ko) * 2016-07-15 2020-10-28 디아이씨 가부시끼가이샤 중합성 조성물, 및, 그것을 이용한 광학 이방체
CN109477926B (zh) * 2016-08-08 2021-03-19 日本瑞翁株式会社 光学各向异性层叠体、偏振片及图像显示装置
JPWO2018096938A1 (ja) * 2016-11-22 2019-10-17 日本ゼオン株式会社 重合性化合物、重合性組成物、高分子、光学フィルム、光学異方体、偏光板、フラットパネル表示装置、有機エレクトロルミネッセンス表示装置、反射防止フィルム、および化合物
CN110088152B (zh) * 2016-12-26 2021-02-12 日本瑞翁株式会社 混合物及其制造方法、高分子、光学膜、光学各向异性体、偏振片、显示装置及防反射膜
US20190322936A1 (en) 2016-12-27 2019-10-24 Zeon Corporation Polymerizable compound, polymerizable liquid crystal mixture, polymer, optical film, optically anisotropic body, polarizer, display, antireflection film, and compound
US20200031786A1 (en) 2017-03-17 2020-01-30 Zeon Corporation Polymerizable compound, polymerizable liquid crystal mixture, polymer, optical film, optically anisotropic body, polarizing plate, display device, antireflection film, and compound
JP7151699B2 (ja) 2017-03-23 2022-10-12 日本ゼオン株式会社 重合性化合物およびその製造方法、重合性組成物、高分子、光学フィルム、光学異方体、偏光板、表示装置、反射防止フィルム、並びに、化合物およびその使用方法
WO2018173778A1 (ja) * 2017-03-24 2018-09-27 日本ゼオン株式会社 液晶組成物、液晶硬化フィルム及びその製造方法
US20200283399A1 (en) 2017-03-27 2020-09-10 Zeon Corporation Method of producing polymerizable compound, and solution of polymerizable compound
US20200012026A1 (en) 2017-03-28 2020-01-09 Zeon Corporation Phase difference plate, multilayer phase difference plate, polarizing plate, image display device and polymerizable compound
JP6907654B2 (ja) 2017-03-31 2021-07-21 日本ゼオン株式会社 コレステリック液晶樹脂微粒子の製造方法
WO2018199096A1 (ja) 2017-04-25 2018-11-01 富士フイルム株式会社 液晶組成物、光吸収異方性膜、積層体および画像表示装置
WO2019039165A1 (ja) 2017-08-23 2019-02-28 日本ゼオン株式会社 重合性液晶材料、重合性液晶組成物、高分子、光学フィルム、光学異方体、偏光板、反射防止フィルム、表示装置、並びに、重合性液晶組成物の製造方法
KR102161673B1 (ko) * 2017-09-07 2020-10-05 주식회사 엘지화학 액정 배향제 조성물, 이를 이용한 액정 배향막의 제조 방법, 및 이를 이용한 액정 배향막
TWI828609B (zh) * 2017-09-13 2024-01-11 日商迪愛生股份有限公司 ２－肼基苯并噻唑衍生物之製造方法、從該衍生物衍生之化合物、組成物、聚合物、光學各向異性體及樹脂
JP7318535B2 (ja) * 2018-02-05 2023-08-01 日本ゼオン株式会社 １，１－ジ置換ヒドラジン化合物の製造方法および重合性化合物の製造方法
KR102351458B1 (ko) * 2018-02-14 2022-01-13 후지필름 가부시키가이샤 중합성 액정 조성물, 광학 이방성막, 광학 필름, 편광판 및 화상 표시 장치
JP7081660B2 (ja) * 2018-03-30 2022-06-07 日本ゼオン株式会社 液晶硬化フィルム及びその製造方法、第一硬化層、偏光板、並びに有機エレクトロルミネッセンス表示装置
WO2019188495A1 (ja) * 2018-03-30 2019-10-03 日本ゼオン株式会社 光学異方体及びその製造方法、１／４波長板、偏光板及び有機エレクトロルミネッセンス表示パネル
WO2019230848A1 (ja) * 2018-06-01 2019-12-05 日本ゼオン株式会社 重合性化合物の製造方法
US12344626B2 (en) 2019-04-23 2025-07-01 Rutgers, The State University Of New Jersey Pharmaceutical compounds and therapeutic methods
WO2020219589A1 (en) 2019-04-23 2020-10-29 Rutgers, The State University Of New Jersey Pharmaceutical compounds and therapeutic methods
KR102857085B1 (ko) 2019-06-28 2025-09-10 롤릭 테크놀로지스 아게 퀴녹살린-하이드라존 코어를 갖는 신규한 중합성 액정
JP7578614B2 (ja) * 2019-06-28 2024-11-06 ロリク・テクノロジーズ・アーゲー カルバゾールコアを有する新規な重合性液晶
US11702595B2 (en) 2019-06-28 2023-07-18 Rolic Technologies AG Polymerizable liquid crystal
CN114286852B (zh) * 2019-08-28 2024-06-25 罗利克技术有限公司 可聚合液晶的组合物
US11829036B2 (en) 2019-09-30 2023-11-28 Zeon Corporation Optically anisotropic multilayer product and method for producing same
CN114920712B (zh) * 2022-06-06 2023-08-29 石家庄诚志永华显示材料有限公司 化合物、光学各向异性体及液晶显示器件
TW202448972A (zh) 2023-05-12 2024-12-16 瑞士商羅立克科技股份公司 可聚合液晶組成物
WO2025013902A1 (ja) 2023-07-11 2025-01-16 富士フイルム株式会社 組成物、光学異方性膜、化合物

Citations (25)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS6250765A (ja) * 1985-08-30 1987-03-05 Toyo Ink Mfg Co Ltd 電子写真感光体
US5567349A (en) 1994-03-30 1996-10-22 Hoffmann-La Roche Inc. Photo cross-linkable liquid crystals
JPH1068816A (ja) 1996-08-29 1998-03-10 Sharp Corp 位相差板及び円偏光板
JPH1090521A (ja) 1996-07-24 1998-04-10 Sumitomo Chem Co Ltd 偏光軸回転積層位相差板およびこれを用いた投射型液晶表示装置
JPH1152131A (ja) 1997-08-01 1999-02-26 Sumitomo Bakelite Co Ltd 位相差板及びそれを用いた偏光素子
WO2000026705A1 (en) 1998-10-30 2000-05-11 Teijin Limited Phase difference film and optical device using it
JP2000284126A (ja) 1999-01-27 2000-10-13 Fuji Photo Film Co Ltd 位相差板、円偏光板および反射型液晶表示装置
US6139771A (en) 1997-04-04 2000-10-31 Displaytech, Inc. Mesogenic materials with anomalous birefringence dispersion and high second order susceptibility (X.sup.(2)).
JP2001004837A (ja) 1999-06-22 2001-01-12 Fuji Photo Film Co Ltd 位相差板および円偏光板
US6203724B1 (en) 1998-12-03 2001-03-20 Merck Patent Gesellschaft Mit Beschrankter Haftung Crosslinked cyclohexane derivatives, and liquid-crystalline medium
JP2002267838A (ja) 2001-03-06 2002-09-18 Fuji Photo Film Co Ltd 位相差膜
JP2003160540A (ja) 2001-09-17 2003-06-03 Fuji Photo Film Co Ltd 四員環化合物、それを用いた複屈折媒体および光学部材
JP2005208414A (ja) 2004-01-23 2005-08-04 Nitto Denko Corp 逆波長分散位相差フィルム、それを用いた偏光板及びディスプレイ装置
JP2005208415A (ja) 2004-01-23 2005-08-04 Nitto Denko Corp 逆波長分散位相差フィルム、それを用いた偏光板及びディスプレイ装置
JP2005208416A (ja) 2004-01-23 2005-08-04 Nitto Denko Corp 逆波長分散位相差フィルム、それを用いた偏光板及びディスプレイ装置
JP2005289980A (ja) 2004-03-08 2005-10-20 Fuji Photo Film Co Ltd 液晶化合物、液晶組成物、重合体、位相差板、及び楕円偏光板
WO2006052001A1 (ja) 2004-11-11 2006-05-18 Sumitomo Chemical Company, Limited 光学フィルム
JP2006330710A (ja) 2005-04-28 2006-12-07 Sumitomo Chemical Co Ltd フィルム及びその製造方法
JP2009179563A (ja) 2008-01-29 2009-08-13 Fujifilm Corp 化合物、液晶組成物及び異方性材料
JP2010031223A (ja) 2007-12-28 2010-02-12 Sumitomo Chemical Co Ltd 化合物、光学フィルム及び光学フィルムの製造方法
JP2010537954A (ja) 2007-09-03 2010-12-09 メルク パテント ゲゼルシャフト ミット ベシュレンクテル ハフツング カラミチックメソゲン化合物
JP2010537955A (ja) 2007-09-03 2010-12-09 メルク パテント ゲゼルシャフト ミット ベシュレンクテル ハフツング フルオレン誘導体
JP2011006361A (ja) 2009-06-26 2011-01-13 Sumitomo Chemical Co Ltd 化合物、光学フィルム及び光学フィルムの製造方法
JP2011006360A (ja) 2009-06-26 2011-01-13 Sumitomo Chemical Co Ltd 化合物、光学フィルム及び光学フィルムの製造方法
JP2011042606A (ja) 2009-08-20 2011-03-03 Sumitomo Chemical Co Ltd 化合物、光学フィルム及び光学フィルムの製造方法

Family Cites Families (42)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS5512427B2 (ko) * 1971-12-29 1980-04-02
DE2340571C3 (de) * 1973-08-10 1982-01-21 Bayer Ag, 5090 Leverkusen Verfahren zur Herstellung von heterocyclischen Verbindungen
DE2740836A1 (de) * 1977-09-10 1979-03-22 Troponwerke Gmbh & Co Kg Anellierte indolderivate, verfahren zu ihrer herstellung und ihre verwendung als arzneimittel
US4319026A (en) * 1980-08-14 1982-03-09 Gulf Oil Corporation Heterocyclic-substituted hydrazides and hydrazones as plant growth regulators
JPS58501722A (ja) * 1981-10-16 1983-10-13 アボツト　ラボラトリ−ズ 〔１↓−（２↓−ベンゾオキサゾリル）ヒドラジノ〕アルキルニトリル誘導体
DE3413875A1 (de) * 1984-04-12 1985-10-17 Ludwig Heumann & Co GmbH, 8500 Nürnberg Benzothiazolderivate, verfahren zu ihrer herstellung und diese verbindungen enthaltendes arzneimittel
JPH0619581B2 (ja) * 1984-05-24 1994-03-16 東洋インキ製造株式会社 電子写真感光体
JPS61151181A (ja) * 1984-12-25 1986-07-09 Toshiba Corp ヒドラゾン化合物
JPS6298357A (ja) * 1985-10-25 1987-05-07 Toyo Ink Mfg Co Ltd 電子写真感光体
JPS649935A (en) * 1987-06-30 1989-01-13 Kyowa Hakko Kogyo Kk Remedy for hepatopathy
JPH0532662A (ja) * 1990-11-09 1993-02-09 Nissan Chem Ind Ltd 置換ピラゾール誘導体および農園芸用殺菌剤
GB9601603D0 (en) * 1996-01-26 1996-03-27 Isis Innovations Ltd Terpyridine-platinum (II) complexes
US6235936B1 (en) * 1998-02-26 2001-05-22 Massachusetts Institute Of Technology Metal-catalyzed arylations of hydrazines, hydrazones, and related substrates
US6400433B1 (en) 1998-11-06 2002-06-04 Fuji Photo Film Co., Ltd. Circularly polarizing plate comprising linearly polarizing membrane and quarter wave plate
JP4666742B2 (ja) * 1999-12-14 2011-04-06 株式会社林原生物化学研究所 光吸収材とその用途
JP2002014478A (ja) * 2000-06-30 2002-01-18 Hodogaya Chem Co Ltd 電子製品材料の精製方法
DE60229695D1 (de) * 2001-08-10 2008-12-18 Samsung Electronics Co Ltd Elektrophotographischer organischer Photorezeptor mit Ladungsübertragungsmitteln
JP2005336103A (ja) 2004-05-27 2005-12-08 Fuji Photo Film Co Ltd フェニルヒドラジン類の製造方法
JP4186980B2 (ja) 2004-11-11 2008-11-26 住友化学株式会社 光学フィルム
DE112006001096T5 (de) 2005-04-28 2008-03-13 Sumitomo Chemical Co., Ltd. Filme und Verfahren zu ihrer Herstellung
WO2007065940A1 (en) * 2005-12-08 2007-06-14 Laboratoires Serono S.A. Antiproliferative pyrimidyl, fused pyrimidyl and pyrimidyl hydrazones
US20070238700A1 (en) * 2006-04-10 2007-10-11 Winzenberg Kevin N N-phenyl-1,1,1-trifluoromethanesulfonamide hydrazone derivative compounds and their usage in controlling parasites
AR060635A1 (es) * 2006-04-27 2008-07-02 Banyu Pharma Co Ltd Derivados de 1,2-dihidro-3h-pirazolo[3,4-d]pirimidin-3-ona, composiciones farmaceuticas que los comprenden y su uso en el tratamiento del cancer
WO2008084872A1 (ja) * 2007-01-10 2008-07-17 Mitsubishi Tanabe Pharma Corporation ヒドラゾン誘導体
WO2008102838A1 (ja) * 2007-02-23 2008-08-28 Zeon Corporation 液晶性化合物、液晶性組成物、光学フィルムおよび光学積層体
JPWO2008105538A1 (ja) * 2007-03-01 2010-06-03 日本ゼオン株式会社 重合性液晶化合物、重合性液晶組成物、液晶性高分子及び光学異方体
EP2143710B1 (en) * 2007-04-24 2014-07-09 Zeon Corporation Polymerizable liquid crystal compound, polymerizable liquid crystal composition, liquid crystalline polymer, and optically anisotropic material
JP5407870B2 (ja) * 2007-12-19 2014-02-05 日本ゼオン株式会社 重合性液晶化合物、重合性液晶組成物、液晶性高分子および光学異方体
JP2009149754A (ja) 2007-12-20 2009-07-09 Sumitomo Chemical Co Ltd 重合性化合物および該重合性化合物を重合してなる光学フィルム
CN101470212B (zh) * 2007-12-28 2014-10-22 住友化学株式会社 光学膜
JP5453798B2 (ja) 2007-12-28 2014-03-26 住友化学株式会社 化合物、光学フィルムおよび光学フィルムの製造方法
JP2009274984A (ja) 2008-05-14 2009-11-26 Sumitomo Chemical Co Ltd 化合物、光学フィルムおよび光学フィルムの製造方法
JP5564773B2 (ja) 2008-09-19 2014-08-06 日本ゼオン株式会社 重合性液晶化合物、重合性液晶組成物、液晶性高分子及び光学異方体
JP2010138283A (ja) 2008-12-11 2010-06-24 Fujifilm Corp 重合性液晶組成物、位相差フィルム、画像表示装置用基板、及び液晶表示装置
JP5384950B2 (ja) 2009-01-06 2014-01-08 株式会社Ａｄｅｋａ 重合性液晶化合物を含有する重合性液晶組成物及び該重合性液晶組成物の重合物を含有する光学異方性膜
EP2473563B1 (en) * 2009-08-31 2019-06-19 Promega Corporation Reactive cyanine compounds
US9200201B2 (en) 2009-10-22 2015-12-01 Zeon Corporation Heat-insulating particulate pigment and infrared-reflective coating solution
JP5411769B2 (ja) 2010-03-29 2014-02-12 富士フイルム株式会社 重合性液晶化合物、重合性液晶組成物、高分子、及びフィルム
EP2719683B1 (en) * 2011-06-10 2015-11-18 Zeon Corporation Polymerizable compound, polymerizable composition, polymer, and optically anisotropic body
WO2013180217A1 (ja) * 2012-05-30 2013-12-05 日本ゼオン株式会社 重合性化合物、重合性組成物、高分子、及び光学異方体
CN107253935B (zh) * 2012-07-09 2020-10-09 日本瑞翁株式会社 肼化合物、聚合性化合物的制备方法及将肼化合物作为聚合性化合物的制造原料使用的方法
US9643942B2 (en) * 2014-02-28 2017-05-09 Zeon Corporation Method for manufacturing 1,1-disubstituted hydrazine compound

Patent Citations (25)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS6250765A (ja) * 1985-08-30 1987-03-05 Toyo Ink Mfg Co Ltd 電子写真感光体
US5567349A (en) 1994-03-30 1996-10-22 Hoffmann-La Roche Inc. Photo cross-linkable liquid crystals
JPH1090521A (ja) 1996-07-24 1998-04-10 Sumitomo Chem Co Ltd 偏光軸回転積層位相差板およびこれを用いた投射型液晶表示装置
JPH1068816A (ja) 1996-08-29 1998-03-10 Sharp Corp 位相差板及び円偏光板
US6139771A (en) 1997-04-04 2000-10-31 Displaytech, Inc. Mesogenic materials with anomalous birefringence dispersion and high second order susceptibility (X.sup.(2)).
JPH1152131A (ja) 1997-08-01 1999-02-26 Sumitomo Bakelite Co Ltd 位相差板及びそれを用いた偏光素子
WO2000026705A1 (en) 1998-10-30 2000-05-11 Teijin Limited Phase difference film and optical device using it
US6203724B1 (en) 1998-12-03 2001-03-20 Merck Patent Gesellschaft Mit Beschrankter Haftung Crosslinked cyclohexane derivatives, and liquid-crystalline medium
JP2000284126A (ja) 1999-01-27 2000-10-13 Fuji Photo Film Co Ltd 位相差板、円偏光板および反射型液晶表示装置
JP2001004837A (ja) 1999-06-22 2001-01-12 Fuji Photo Film Co Ltd 位相差板および円偏光板
JP2002267838A (ja) 2001-03-06 2002-09-18 Fuji Photo Film Co Ltd 位相差膜
JP2003160540A (ja) 2001-09-17 2003-06-03 Fuji Photo Film Co Ltd 四員環化合物、それを用いた複屈折媒体および光学部材
JP2005208414A (ja) 2004-01-23 2005-08-04 Nitto Denko Corp 逆波長分散位相差フィルム、それを用いた偏光板及びディスプレイ装置
JP2005208415A (ja) 2004-01-23 2005-08-04 Nitto Denko Corp 逆波長分散位相差フィルム、それを用いた偏光板及びディスプレイ装置
JP2005208416A (ja) 2004-01-23 2005-08-04 Nitto Denko Corp 逆波長分散位相差フィルム、それを用いた偏光板及びディスプレイ装置
JP2005289980A (ja) 2004-03-08 2005-10-20 Fuji Photo Film Co Ltd 液晶化合物、液晶組成物、重合体、位相差板、及び楕円偏光板
WO2006052001A1 (ja) 2004-11-11 2006-05-18 Sumitomo Chemical Company, Limited 光学フィルム
JP2006330710A (ja) 2005-04-28 2006-12-07 Sumitomo Chemical Co Ltd フィルム及びその製造方法
JP2010537954A (ja) 2007-09-03 2010-12-09 メルク パテント ゲゼルシャフト ミット ベシュレンクテル ハフツング カラミチックメソゲン化合物
JP2010537955A (ja) 2007-09-03 2010-12-09 メルク パテント ゲゼルシャフト ミット ベシュレンクテル ハフツング フルオレン誘導体
JP2010031223A (ja) 2007-12-28 2010-02-12 Sumitomo Chemical Co Ltd 化合物、光学フィルム及び光学フィルムの製造方法
JP2009179563A (ja) 2008-01-29 2009-08-13 Fujifilm Corp 化合物、液晶組成物及び異方性材料
JP2011006361A (ja) 2009-06-26 2011-01-13 Sumitomo Chemical Co Ltd 化合物、光学フィルム及び光学フィルムの製造方法
JP2011006360A (ja) 2009-06-26 2011-01-13 Sumitomo Chemical Co Ltd 化合物、光学フィルム及び光学フィルムの製造方法
JP2011042606A (ja) 2009-08-20 2011-03-03 Sumitomo Chemical Co Ltd 化合物、光学フィルム及び光学フィルムの製造方法

Also Published As

Publication number Publication date
JP2018024640A (ja) 2018-02-15
US20160145363A1 (en) 2016-05-26
JP6773613B2 (ja) 2020-10-21
EP4223746A1 (en) 2023-08-09
WO2012147904A1 (ja) 2012-11-01
US10647794B2 (en) 2020-05-12
US20140142266A1 (en) 2014-05-22
EP3266764B1 (en) 2019-01-09
JP2020015736A (ja) 2020-01-30
KR20140020296A (ko) 2014-02-18
EP3266764A1 (en) 2018-01-10
JP5979136B2 (ja) 2016-08-24
EP2703385A4 (en) 2014-10-08
KR101891573B1 (ko) 2018-08-24
CN103492363B (zh) 2016-08-24
KR102093947B1 (ko) 2020-03-26
CN103492363A (zh) 2014-01-01
CN106278943B (zh) 2019-07-30
EP3483141A2 (en) 2019-05-15
EP3483141B1 (en) 2023-07-19
EP2703385B1 (en) 2017-09-20
JPWO2012147904A1 (ja) 2014-07-28
EP3483141A3 (en) 2019-07-10
EP2703385A1 (en) 2014-03-05
KR20190061104A (ko) 2019-06-04
JP6183514B2 (ja) 2017-08-23
KR101985943B1 (ko) 2019-06-04
JP2017032987A (ja) 2017-02-09
CN106278943A (zh) 2017-01-04
US9207360B2 (en) 2015-12-08

Similar Documents

Publication Publication Date Title
KR101985943B1 (ko) 중합성 화합물, 중합성 조성물, 고분자, 및 광학 이방체
KR101968235B1 (ko) 중합성 화합물, 중합성 조성물, 고분자, 및 광학 이방체
JP6544400B2 (ja) 化合物の製造方法
KR101972064B1 (ko) 중합성 화합물, 중합성 조성물, 고분자, 광학 이방체, 및 중합성 화합물의 제조 방법
KR101939572B1 (ko) 중합성 화합물, 중합성 조성물, 고분자, 및 광학 이방체
KR102188319B1 (ko) 중합성 화합물, 중합성 조성물, 고분자, 및 광학 이방체
KR102128555B1 (ko) 중합성 화합물, 중합성 조성물, 고분자, 및 광학 이방체
KR102137419B1 (ko) 중합성 화합물, 중합성 조성물, 고분자, 및 광학 이방체
KR20160123327A (ko) 중합성 화합물, 중합성 조성물, 고분자, 및 광학 이방체
KR20160122139A (ko) 중합성 화합물, 중합성 조성물, 고분자, 및 광학 이방체

Legal Events

Date Code Title Description
A107 Divisional application of patent
A201 Request for examination
PA0104 Divisional application for international application

Comment text: Divisional Application for International Patent

Patent event code: PA01041R01D

Patent event date: 20180820

Application number text: 1020137028017

Filing date: 20131024

PA0201 Request for examination
PG1501 Laying open of application
E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20181030

Patent event code: PE09021S01D

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

Patent event code: PE07011S01D

Comment text: Decision to Grant Registration

Patent event date: 20190401

A107 Divisional application of patent
GRNT Written decision to grant
PA0104 Divisional application for international application

Comment text: Divisional Application for International Patent

Patent event code: PA01041R01D

Patent event date: 20190529

Application number text: 1020137028017

Filing date: 20131024

PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20190529

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20190529

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
PR1001 Payment of annual fee

Payment date: 20220418

Start annual number: 4

End annual number: 4

PR1001 Payment of annual fee

Payment date: 20230419

Start annual number: 5

End annual number: 5

PR1001 Payment of annual fee

Payment date: 20240429

Start annual number: 6

End annual number: 6
