Abstract

【課題】目標駐車枠の変更画面の視認や画面上の操作を必要とせず、変更後の目標駐車枠に途中停止なしで自動駐車を行うことが可能な駐車支援方法、駐車支援装置および駐車支援プログラムを提供する。
【解決手段】駐車支援方法は、車両の乗員の操作を受け付け、駐車枠を検知し、車両の駐車経路を設定し、駐車経路から分岐する分岐路を設定し、駐車経路に沿って車両を自動駐車させる。検知ステップにおいて駐車枠を複数検出している場合に、経路設定において、車両を第１の駐車枠に駐車させる駐車経路を設定し、分岐設定において、駐車経路上に分岐点を設定して、車両を分岐点から第２の駐車枠に駐車させる分岐路を設定する。自動駐車において、車両を第１の駐車経路に沿って自動駐車させている時に、目標駐車枠を変更させる変更指示操作を受け付け、変更指示操作を検出した場合、分岐路に沿って車両を自動駐車させる。
【選択図】図４

Description

本開示は、駐車支援方法、駐車支援装置および駐車支援プログラムに関する。

従来、車両が目標駐車枠に向けて自律走行する途中で、検出した駐車枠を画像上に表示し、運転者による駐車枠の選択に基づいて、目標駐車枠を変更する駐車支援装置が知られている（例えば、特許文献１参照）。

国際公開第２０１９／０５８７８１号

しかしながら、駐車場内では車両の影から歩行者が飛び出すことがあるので、自律走行中であっても、運転者は、車両の周辺を目視して安全を確認し、事故防止に努めるべきである。特許文献１に記載の構成は、運転者に画像を見せて、目標駐車枠を変更する操作をさせているので、運転者による安全確認を阻害するおそれがある。また、車両を停車させて変更操作を受け付ける構成であると、安全性が向上するが、駐車にかかる時間が長くなり、利便性が減じる。

本開示の目的は、目標駐車枠の変更画面の視認や画面上の操作を必要とせず、変更後の目標駐車枠に途中停止なしで自動駐車を行うことが可能な駐車支援方法、駐車支援装置および駐車支援プログラムを提供することである。

本開示に係る駐車支援方法は、
車両の乗員の操作を受け付ける受付けステップと、
駐車枠を検知する検知ステップと、
前記車両の駐車経路を設定する経路設定ステップと、
前記駐車経路から分岐する分岐路を設定する分岐設定ステップと、
前記駐車経路に沿って前記車両を自動駐車させる自動駐車ステップと、
を有し、
前記検知ステップにおいて前記駐車枠を複数検出している場合に、
前記経路設定ステップは、
前記車両を第１の駐車枠に駐車させる駐車経路を設定するステップを含み、
前記分岐設定ステップは、
前記駐車経路上に分岐点を設定して、前記車両を前記分岐点から第２の駐車枠に駐車させる分岐路を設定するステップを含み、
前記自動駐車ステップにおいて、
前記車両を第１の駐車経路に沿って自動駐車させている時に、
目標駐車枠を変更させる変更指示操作を受け付けるステップと、
前記変更指示操作を受け付けるステップにおいて、前記変更指示操作を検出した場合、前記分岐路に沿って前記車両を自動駐車させるステップと、
をさらに含む。

本開示に係る駐車支援装置は、
車両の乗員の操作を受け付ける操作受付部と、
駐車枠を検知する駐車枠検知部と、
前記車両の駐車経路を設定する経路設定部と、
前記駐車経路に沿って前記車両を自動駐車させる走行制御部と、
を備え、
前記経路設定部は、前記駐車経路から分岐する分岐路を設定し、
前記駐車枠検知部が前記駐車枠を複数検出している場合に、
前記経路設定部は、前記車両を第１の駐車枠に駐車させる駐車経路を設定し、
前記経路設定部は、前記駐車経路上に分岐点を設定して、前記車両を前記分岐点から第２の駐車枠に駐車させる分岐路を設定し、
前記走行制御部が、前記車両を第１の駐車経路に沿って自動駐車させている時に、
前記操作受付部は、目標駐車枠を変更させる変更指示操作を受け付け、
前記操作受付部が前記変更指示操作を検出した場合、
前記走行制御部は、前記分岐路に沿って前記車両を自動駐車させる。

本開示に係る駐車支援プログラムは、
車両のコンピュータに、
車両の乗員の操作を受け付ける受付け処理と、
駐車枠を検知する検知処理と、
前記車両の駐車経路を設定する経路設定処理と、
前記駐車経路から分岐する分岐路を設定する分岐設定処理と、
前記駐車経路に沿って前記車両を自動駐車させる自動駐車処理と、
を実行させ、
前記検知処理において前記駐車枠を複数検出している場合に、
前記経路設定処理は、
前記車両を第１の駐車枠に駐車させる駐車経路を設定する処理を含み、
前記分岐設定処理は、前記駐車経路上に分岐点を設定して、前記車両を前記分岐点から第２の駐車枠に駐車させる分岐路を設定する処理を含み、
前記自動駐車処理において、
前記車両を第１の駐車経路に沿って自動駐車させている時に、
目標駐車枠を変更させる変更指示操作を受け付ける処理と、
前記変更指示操作を受け付ける処理において、前記変更指示操作を検出した場合、
前記分岐路に沿って前記車両を自動駐車させる処理と、
を前記コンピュータに実行させる。

本開示によれば、目標駐車枠の変更を、画面の視認や画面上の操作を必要とせずに行い、変更後の目標駐車枠に途中停止なしで自動駐車することができる。

本実施の形態に係る駐車支援装置を適用可能な車両を示す図である。 駐車支援装置が適用されるシステムのネットワーク上の構成を示す図である。 駐車支援装置の機能を実装したハードウェアを示すブロック図である。 駐車支援装置を示すブロック図である。 駐車支援装置における前進駐車による駐車例を説明するための図である。 駐車支援装置における後退駐車による駐車例を説明するための図である。 駐車支援装置における後退駐車による駐車例を説明するための図である。 駐車支援装置における前進駐車による駐車例を説明するための図である。 駐車支援装置における前進駐車による駐車例を説明するための図である。 駐車支援装置における後退駐車による駐車例を説明するための図である。 駐車支援装置における前進駐車による駐車例を説明するための図である。 駐車支援装置における前進駐車による駐車例を説明するための図である。 駐車支援装置における駐車支援制御の動作例を示すフローチャートである。 駐車支援装置における駐車支援制御の動作例を示すフローチャートである。

（実施の形態）
以下、本開示の実施の形態を図面に基づいて詳細に説明する。図１は、本開示の実施の形態に係る駐車支援装置１００を適用した車両１による自動駐車を説明するための図である。図２は、本実施の形態に係る駐車支援装置１００を適用可能な車両１を示す図である。

図１に示すように、車両１は、車両周辺を監視するカメラ２（図２等参照）を備え、図３に示す駐車支援装置１００により、１つ以上の駐車枠が配置された駐車場において、自動駐車を行うことが可能に構成されている。駐車枠は、略平行な２本の駐車枠線で挟まれた領域である。各駐車枠線は、車両１の幅よりも大きい間隔で配置されている。

図１に示すように、車両１の車体の前後左右の４箇所には、カメラ２が設けられている。各カメラ２は、魚眼レンズを備えており、水平方向に１８０度以上の視野範囲（破線参照）をもつ。各カメラ２は、路面をとらえるために俯角を付けて装着されているので、路面が映る範囲を水平方向の視野に換算すると、２４０度程度の範囲の路面が１つのカメラ２に映る。例えば、車体の左右に設けられるサイドカメラ２Ａの撮影画像には、前輪と後輪と、車体の側面とが映りこむ。

また、図２に示すように、車両１は、４つのカメラ２の他、操作装置１０と、ＨＭＩ（ヒューマンマシンインターフェース）装置２０と、車両制御装置３０と、駐車支援装置１００とを備える。操作装置１０は、運転者（乗員）が手動で操作するためのものであり、運転席のパネル上の物理的なスイッチ、タッチパネル上に表示されたソフト的なスイッチの他、ハンドル、ペダル、ギヤのような運転操作のためのものを含む。ＨＭＩ装置２０は、例えば、車両１に設けられるナビゲーション装置４０に付属するタッチパネル等、乗員が駐車支援装置１００へ操作入力するためのＨＭＩとして利用される。タッチパネルは、操作装置１０に含まれても良いし、運転席に設置された各種のスイッチ類も操作装置１０に含まれても良いので、操作装置１０およびＨＭＩ装置２０は、重複したものであっても良い。

車両制御装置３０は、図示しないＣＰＵ（Central Processing Unit）、ＲＯＭ（Read Only Memory）、ＲＡＭ（Random Access Memory）および入出力回路を備えている。乗員が操作装置１０を操作すると、車両制御装置３０は、操作を受け付ける。通常の運転モードでは、操作の情報に応じて、車両制御装置３０がモーター（不図示）を駆動することにより、舵角や車速を制御すると同時に、操作の情報と舵角や車速等の車両情報をＬＡＮ（Local Area Network：車内ＬＡＮ等）に出力する。駐車支援モードになると、車両制御装置３０は、ＬＡＮ経由で速度や舵角の指令を駐車支援装置１００から受け、指令に応じて速度や舵角を制御する。

駐車支援装置１００は、車両制御装置３０が操作装置１０の動作を監視していることから、操作装置１０の操作情報をＬＡＮ経由で取得する。乗員は、ＨＭＩ装置２０を介して、駐車支援装置１００を操作可能である。駐車支援装置１００は、ナビゲーション装置４０が出力する車両１の位置情報をＬＡＮ経由で受信しても良いし、ナビゲーション装置４０から直接、取得しても良い。カメラ２は、撮影画像を駐車支援装置１００に常時出力しており、駐車支援をしない時も、駐車支援装置１００は、撮影画像から車両周辺を示す表示画像を生成して出力する。また、上記のタッチパネルは、駐車支援装置１００が生成した表示画像を出力するディスプレイとしても機能するので、駐車支援装置１００とＨＭＩ装置２０とは直結している。駐車支援装置１００は、タッチパネルに行われた操作の情報を直接受信しても良いし、ＬＡＮ経由で受信するようにしても良い。また、駐車支援装置１００は、ナビゲーション装置４０が出力する車両１の位置情報をＬＡＮ経由で受信することができる。

また、駐車支援装置１００の機能は、図３に示すハードウェアに実装されても良い。駐車支援装置１００は、ＣＰＵ１０１、ＲＯＭ１０２、ＲＡＭ１０３、Ｉ／Ｏ（入出力インターフェース）１０４およびＩＭＰ（Image Processor）１０５を備える。駐車支援装置１００は、各要素をバスで接続するコンピュータでも良い。また、複数の要素が一つのチップに収容されていても良いし、一つの要素が複数のチップで構成されていても良い。バスは、単独ではなく、複数の種類のバスが組み合わされたものでも良い。例えば、一つのチップに収容されたＣＰＵ１０１、ＲＯＭ１０２、ＲＡＭ１０３およびＩＭＰ１０５がパラレルバスで接続され、複数のチップで構成されたＩ／Ｏ１０４が、ＣＰＵ１０１等を収容したチップとシリアルバスで接続されるようにしても良い。

ＣＰＵ１０１は、駐車支援装置１００全体を制御する。ＲＯＭ１０２は、電気的に書き換え可能なメモリであり、ＣＰＵ１０１が実行するプログラムを記憶するとともに、不揮発なデータ保存領域としても機能し、駐車支援装置１００の電源が切られてもデータ等を保持する。ＲＡＭ１０３は、ＣＰＵ１０１の作業領域として一時記憶に用いられる。例えば、最新の周辺画像のように、一時的に記憶できれば良いデータは、ＲＡＭ１０３に記憶される。ＲＡＭ１０３は、周辺画像を複数枚、記憶可能な容量を持つ。ＩＭＰ１０５は、画像処理に特化して処理性能を上げたプロセッサであり、図４に示す画像取得部１３０、駐車枠検知部１４０、報知部１８０の処理を実行する。

上述のカメラ２は、撮影したカメラ画像を駐車支援装置１００に常時、出力している。駐車支援装置１００は、駐車支援をしない時もカメラ画像から車両１周辺を示す表示画像を生成して出力する。図４に示すように、駐車支援装置１００は、操作受付部１１０と、状態管理部１２０と、画像取得部１３０と、駐車枠検知部１４０と、経路設定部１５０と、走行制御部１６０と、記憶部１７０と、報知部１８０とを有する。

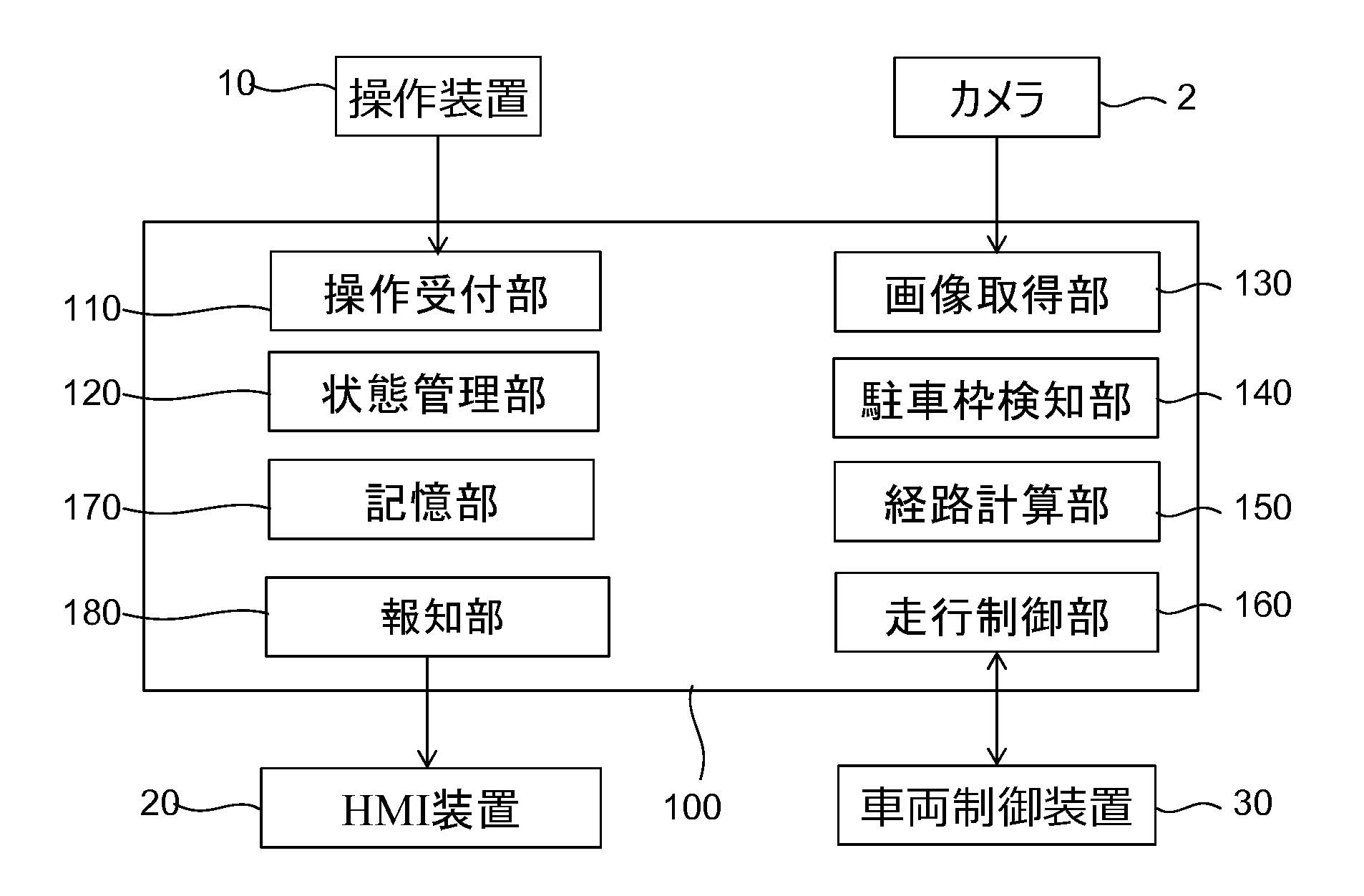

操作受付部１１０は、運転操作を含む乗員の操作を示す操作情報を受け付ける。

状態管理部１２０は、操作情報や、車両の状態に応じて、駐車支援の状態（ステート）を管理する。駐車支援装置１００の起動から自動駐車の完了までの制御は、状態管理部１２０が管理するステート毎に予め定められた遷移条件に従ってステートを遷移させ、ステート毎に定められた処理を実行することにより実行される。駐車支援のステートは、例えば、以下に示すステート０からステート９のように設定されても良い。

ステート０は、停車状態であり、車両１が停止している状態である。ステート１は、走行状態であり、車両１が走行中であって駐車枠を検知していない状態である。ステート２は、検知状態であり、車両１が走行中であって駐車枠を検知している状態である。ステート３は、検出状態であり、駐車枠を検出している状態である。ステート４は、設定状態であり、経路を設定する状態である。ステート５は、受付状態であり、駐車指示を受け付ける状態である。

ステート６は、照会状態であり、自動駐車を承認する承認動作を受け付ける状態である。ステート７は、自走状態であり、自動駐車を実行中の状態である。ステート８は、応答状態であり、経路を変更する状態である。ステート９は、完了状態であり、自動駐車を完了する状態である。

上記のステートは、一例である。上記の例では、車両１の走行中に駐車枠が検知されるが、車両１の停車中に駐車枠検知が開始される様にしても良く、ステート０（停車状態）で乗員の操作を受付け、停車したままの状態で経路設定（ステート４）から自動駐車の承認（ステート６）までの動作が実行されても良い。本願は、自動駐車の開始後の動作に特長があるので、自動駐車の開始前の動作やステート構成は任意で良い。

画像取得部１３０は、カメラ画像を取得して、車両１周辺を示す周辺画像を生成する。周辺画像は、カメラ画像を路面に投影した俯瞰画であっても良いし、別の形式の画像であっても良いし、カメラ画像のままでも良い。本実施の形態では、周辺画像は俯瞰画であるものとする。

駐車枠検知部１４０は、周辺画像の中から、白線を抽出する。次に駐車枠検知部１４０は、抽出した白線から白線の対を生成し、白線の対を評価して、駐車枠の条件に合うか判定する。例えば、駐車枠検知部１４０は、周辺画像から白線の対を検出した時に、２本の白線が路面上で平行であること、２本の白線が車長より長いこと、２本の白線の間隔が車幅より大きいこと、の三つの条件が成立する場合、車両１を駐車可能な駐車枠を検出した、と判定する。駐車枠検知部１４０は、白線の対を長辺とする長方形（つまり、駐車枠）の４隅の座標を出力する。この座標は、周辺画像を撮影した時の自車両を基準とする相対座標である。車両１が移動する場合は、車両１の移動量を補正することにより、駐車枠の絶対座標を得ることができる。

駐車車両が停車している駐車枠は、通路側から見ると、白線の一部が駐車車両で隠されるので、駐車枠検知部１４０は、この駐車枠を検知しない。つまり、駐車枠検知部１４０が検出した駐車枠は、全て空き駐車枠である。駐車車両が存在する駐車枠は、自動駐車の対象とならず、検出もされないので、以下の説明では、駐車枠検知部１４０が検出した駐車枠を、単に駐車枠と称する。

また、駐車枠検知部１４０は、一度に複数の駐車枠を検出することがある。その場合、複数の駐車枠のうち、乗員が選択したもの、または、所定の基準に従って状態管理部１２０が選択したものを、目標駐車枠とする。

経路設定部１５０は、目標駐車枠の中央に目標駐車位置を設定し、目標停車位置に駐車した時に車体が目標駐車枠の長辺と平行になるように、現在位置から目標停車位置までの駐車経路を設定する。具体的には、経路設定部１５０は直線区間と曲線区間を組み合わせて駐車経路を構成する。曲線区間は弧、または弧の組合せにより構成する。弧の回転半径または舵角の設定値を決めると、曲線区間の曲率が決まり、弧の長さ、または弧の中心角を決めると、曲線区間を走る距離が決まる。更に、直線区間の長さを決めると、経路全体の設定値が決まる。つまり、経路設定の処理は、経路を区間に分解し、各区間の設定値を設定する処理である、と言い換えても良い。

走行制御部１６０は、設定された駐車経路に沿って車両１が走行するように、舵角および車速を制御する。より具体的には、走行制御部１６０は、走行している区間が直線区間であれば、舵角の目標値を０度とし、走行している区間が直線区間であれば、回転半径に対応する舵角を、舵角の目標値とする。車速の目標値は、一定値でも良く、例えば時速５ｋｍを車速の目標値としても良い。走行制御部１６０は、舵角および車速の目標値に基づいて、舵角および車速の指示値を車両制御装置３０に出力する。指示値とは、目標値にフィードバック補正を掛けた値である。走行制御部１６０は、車両制御装置３０が出力する計測値に基づいて舵角および車速の実測値を算出する。例えば、車速の実測値は、車輪の回転数の計測値と、車輪の外周長のデータと、から算出される。舵角の実測値は、操舵装置から得られた計測値であっても良いし、複数の車輪の回転数の差から算出された内輪差に基づいて算出されても良い。走行制御部１６０は、目標値と実測値との差がある時に、舵角および車速の実測値が、舵角および車速の目標値と同じになるように、舵角および車速の指示値を補正する。つまり、走行制御部１６０は、車両１の舵角や車速を、フィードバック制御している。

走行制御部１６０は、算出した舵角および車速の実測値に基づいて、走行中の車両１の位置および向きを追跡し、それに応じて舵角および車速の目標値を変更する。例えば、曲線区間を走行して、設定された距離だけ走行した時は、曲線区間が終わったと判定し、舵角の目標値を０度に変更する。また、走行制御部１６０は、自動走行中または手動走行中に、舵角および車速の実測値に基づいて、車両１の走行軌跡を算出する。走行軌跡は、移動距離と移動方向と車体の角度とを、単位時間毎に記録した移動情報の形式で算出されても良い。移動情報の形式は、これに限定されず、例えば、単位時間毎に記録した座標情報の形式でも良い。

走行制御部１６０は、自動走行中に、経路設定部１５０が設定した駐車経路と、移動情報で表される走行軌跡とを比較して、走行軌跡が駐車経路を辿るように舵角を補正する。例えば、車両１が、舵角を付けて旋回しながら後退する際に、旋回の中心点から見て、走行軌跡が駐車経路よりも外側を通っている時に、走行制御部１６０は、舵角の指示値を増やして回転半径を小さくする。これにより、車両１の走行軌跡が駐車経路の方に引き戻される。

なお、自動駐車においては、自動で設定した駐車経路を、舵角を自動制御して走行できれば良いので、走行制御部１６０は、操舵だけ自動制御し、車速は乗員に制御させるようにしても良い。走行制御部１６０は、例えば、車速が時速５ｋｍを超える時だけ車両１の加速を抑制し、時速５ｋｍ以下である時は乗員が好む車速で駐車できるようにしても良い。本実施の形態では、自動駐車は自動走行（舵角と車速が自動制御）で行われるが、自動操舵で行われても良い。

記憶部１７０は、駐車支援装置１００の各部が行う処理の、入力データや出力データを一時的に記憶し、各部の処理を支援する。例えば、記憶部１７０は、画像取得部１３０が取得したフロントカメラ画像のデータを記憶し、駐車枠検知部１４０が参照できるようにする。また、記憶部１７０は、駐車枠検知部１４０が検出した駐車枠の位置情報を記憶し、経路設定部１５０が参照できるようにする。また、記憶部１７０は、経路設定部１５０が設定した駐車経路を記憶し、走行制御部１６０が参照できるようにする。また、記憶部１７０は、フロントカメラ画像の撮影時点、車両１が転舵した時点、駐車枠の中心線に乗って車両１が直進走行を始めた時点、等を記憶し、その時点から車両１がどれだけ移動したかを記憶する。これにより、車両１が刻々位置を変えていても、駐車枠に対して車両１がどこに位置するか、常に特定できるようになる。つまり、駐車支援装置１００の各部が行う処理は、記憶部１７０において有機的に結合される。

報知部１８０は、カメラ画像または周辺画像に基づいて表示画像を生成する。表示画像は、車両１周辺を上方から俯瞰する俯瞰画像であっても良い。つまり、報知部１８０は、俯瞰画像を表示画像として出力しても良い。

報知部１８０は、状態管理部１２０の要求に応じて、表示画像にメッセージや図形を重畳して表示する。例えば、報知部１８０は、自動駐車を開始する際には、駐車枠検知部１４０が検出した駐車枠の位置を示す半透過の長方形を俯瞰画像上に重畳して表示し、経路設定部１５０が算出した、自車両から目標駐車位置に向かう経路を点線で表示させても良い。

メッセージは、画像上に表示されるだけでなく、音声で読み上げられても良い。または、メッセージは、音声だけで出力されても良い。具体的には、状態管理部１２０は、予め設定されたテキストの一つを指定して出力するように指令し、これに応じて報知部１８０は、指定されたテキストに対応する文字列の画像を生成して、これを表示画像に重畳してＨＭＩ装置２０に出力すると同時に、報知部１８０は、テキストとともに保存されていた音声データを、表示画像と併せてＨＭＩ装置２０に出力する。これにより、乗員は、ＨＭＩ装置２０を見ていなくてもメッセージを受け取ることができる。

次に、駐車支援装置１００における自動駐車の詳細について説明する。図５は、本実施の形態に係る駐車支援装置１００における、前進駐車による駐車例を説明するための図である。なお、図５等の説明においては、直交座標系（Ｘ，Ｙ）を使用し、後述する図においても共通の直交座標系（Ｘ，Ｙ）を用いている。直交座標系では、Ｘ方向が左右方向を示し、Ｙ方向が上下方向を示している。

図５に示す例では、Ｘ方向の－側から順に４つの駐車枠Ｓ１～Ｓ４が配置された駐車場が示されている。駐車枠Ｓ１は、駐車枠線Ｌ１，Ｌ２に挟まれた駐車枠であり、駐車枠Ｓ２は、駐車枠線Ｌ２，Ｌ３で挟まれた駐車枠であり、駐車枠Ｓ３は、駐車枠線Ｌ３，Ｌ４で挟まれた駐車枠であり、駐車枠Ｓ４は、駐車枠線Ｌ４，Ｌ５で挟まれた駐車枠である。図５に示す例では、空き駐車枠がＳ２，Ｓ３であり、車両１が４つの駐車枠Ｓ１～Ｓ４に面した通路を、Ｘ方向の－側から、Ｘ方向の＋側に進行している状況が示されている。また、各駐車枠線は、Ｘ方向の＋側に向かう進路に対して約６０度、傾斜している。

図５では、車両１の代表点の軌跡が走行経路として示されている。ここでは、車両１の２つの後輪の中点を車両１の位置を代表する点（車両１の代表点）としている。図５に示された経路では、車両１が通路を直進している時に、駐車枠Ｓ２を目標駐車枠とする自動駐車を開始し、Ｐ１の位置で駐車枠Ｓ２に向けて旋回を開始するが、Ｐ２の位置で目標駐車枠を駐車枠Ｓ２から駐車枠Ｓ３に変更して、自動駐車を続行している。Ｐ１は、駐車枠Ｓ１に対応する位置であり、前進駐車による自動駐車で駐車枠Ｓ２に駐車する際の旋回開始位置である。Ｐ２は、駐車枠Ｓ２への自動駐車の経路上の位置であり、車両１は、ここから通路と平行な方向に進路を変えている。Ｐ２の様に、駐車経路の途中から、別の経路に進路変更する点を分岐点と呼ぶ事にする。例えば、Ｐ２は駐車枠Ｓ２に向かう経路から駐車枠Ｓ３に向かう経路に分岐する分岐点である。

車両１が通路を直進している時に、駐車支援装置１００が目標駐車枠を自動選択して自動駐車を開始する場合、例えば、駐車経路を設定可能な駐車枠のうち、最も駐車経路が短くなる駐車枠である駐車枠Ｓ２を選択する。すると、間もなく車両１は、旋回開始位置Ｐ１から駐車枠Ｓ２に向けて旋回を開始するが、乗員の意図する駐車枠が、Ｓ２ではなくＳ３である場合がある。

この様に、乗員が最寄りの駐車枠ではなく、次の駐車枠への駐車を意図する場合の例として、通路に誘導員がいて、駐車枠Ｓ２より奥にある駐車枠Ｓ３に詰めて駐車するよう、乗員に指示している場合や、車両１の後方に後続車があって、後続車が駐車枠Ｓ２に駐車できるよう、乗員が配慮する場合が挙げられる。他には、助手席の乗員が降車する際に、Ｓ２よりもＳ３の方が好都合であると考えた場合や、駐車枠Ｓ２に落下物、水溜まりがある場合等が挙げられる。

駐車位置はＳ３の方が良い、と乗員が考えていて、自動駐車の開始前に、駐車支援装置１００が選択した目標駐車枠がＳ２である事に乗員が気付いた場合には、自動駐車の開始前に目標駐車枠を変更できる可能性もある。しかし、車両１は自動駐車の開始後に旋回開始位置Ｐ１で旋回を開始するまでは直進しているため、自動駐車の開始前の車両１の挙動から目標駐車枠がＳ２だと気付く事は不可能なので、その可能性は低い。そこで、自動駐車の開始後も、乗員の意図した自動駐車に変更出来る様に、次に示すような手段により、自動駐車開始後の目標駐車枠の変更を可能にする。

例えば、車両１の走行中に起動されていた駐車枠検知機能により、駐車枠Ｓ２，Ｓ３を検出しているときに、左へのウインカレバー操作をトリガとして自動駐車を開始した場合、自動駐車の開始指示と同じ手段であるウインカレバー操作を、目標駐車枠の変更指示として受け付けても良い。例えば、自動駐車の開始指示と逆方向の操作を検出した時に、目標駐車枠を変更しても良い。具体的には、左へのウインカレバー操作を検出した時に自動駐車を開始した場合は、自動駐車の実行中に右へのウインカレバー操作を検出した時に、駐車支援装置１００は、目標駐車枠をＳ２からＳ３に変更しても良い。

また、左へのハンドル操作をトリガとして自動駐車を開始した場合、自動駐車の開始指示と同じ手段であるハンドル操作を、目標駐車枠の変更指示として受け付けても良い。例えば、自動駐車の実行中に右へのハンドル操作を検出した時に、駐車支援装置１００は、目標駐車枠をＳ２からＳ３に変更しても良い。

こうしたウインカレバーやハンドルの操作は、乗員が周囲を目視したまま実行可能なので、車両１の走行中に乗員にタッチパネルを操作させる場合と比較して、車両１の周辺の監視を妨げない点で好ましい。しかし、助手席の乗員が駐車位置を決定する場合や、助手席の乗員の方が駐車枠に問題があることに気付く場合もある。そこで、駐車位置を変更する手段として、ウインカレバーやハンドルの操作を基本とした上で、助手席の乗員にも実行できるタッチパネルの操作を含めても良い。

例えば、車両１が停車している時に、タッチパネルの操作により自動駐車が開始された場合、自動駐車の実行中のタッチパネルの操作が、目標駐車枠の変更の操作であっても良い。具体的には、タッチパネルの画面上に表示した駐車枠Ｓ２へのタッチ操作を検出した時に、駐車支援装置１００は、自動駐車を開始し、自動駐車の実行中に、画面上の駐車枠Ｓ３へのタッチ操作を検出した時に、駐車支援装置１００は、目標駐車枠をＳ２からＳ３に変更しても良い。

図６は、本実施の形態に係る駐車支援装置１００における、後退駐車による自動駐車の例を説明するための図である。図６に示す例では、図５と同様に、４つの駐車枠Ｓ１～Ｓ４が配置された駐車場が示されているが、図６における、各駐車枠は、Ｘ方向に対して直角である。

また、図６におけるＫ０～Ｋ３は、自動駐車の経路の例である。経路Ｋ０は、駐車枠Ｓ３への経路であり、途中で目標駐車枠を変更しなかった場合の経路である。経路Ｋ１は、駐車枠Ｓ２への経路であり、経路Ｋ０から分岐点Ｂ１で分岐している。経路Ｋ１は、早い時点で目標駐車枠を変更した場合の経路である。経路Ｋ２は、駐車枠Ｓ２への経路であり、経路Ｋ０から分岐点Ｂ２で分岐した経路である。分岐点Ｂ２の位置は、分岐点Ｂ１よりも駐車枠Ｓ３に近い位置であり、経路Ｋ２は、少し遅い時点で目標駐車枠を変更した場合の経路である。経路Ｋ３は、駐車枠Ｓ２への経路であり、経路Ｋ０から分岐点Ｂ３で分岐した場合の経路である。経路Ｋ３は、経路Ｋ２の場合より遅い時点で目標駐車枠を変更した場合の経路なので、分岐点Ｂ３の位置は、分岐点Ｂ２よりも更に駐車枠Ｓ３に近い。経路Ｋ１～Ｋ３は、経路Ｋ０から分岐した経路なので、分岐路と呼んでも良い。

例えば、駐車支援装置１００の経路設定部１５０は、駐車枠Ｓ２への自動駐車を行う際、後退を開始する前に、駐車枠Ｓ２への経路Ｋ０を設定する。そして、後退を開始してからは、駐車支援装置１００の走行制御部１６０が、経路Ｋ０を車両１が辿るように舵角および車速を制御する。そして、車両１が経路Ｋ０を走行している時に、目標駐車枠が変更された場合について考える。ここで、経路設定部１５０が、その時の車両１の位置を起点として駐車枠Ｓ２に駐車するための経路を設定する、と仮定すると、経路設定を処理している間も車両１の走行が継続されるので、経路設定が終わる前に、車両１は経路の起点を通り過ぎてしまう。つまり、車両１の現在位置を起点として駐車枠に駐車するための経路を設定する、という従来の経路設定処理では、走行を継続しながら分岐路を設定する事は出来ない。

目標駐車枠が変更された時に車両１を停車させ、停車位置を起点として別の駐車枠に駐車するための経路を設定するならば、従来の経路設定処理でも分岐路を設定する事が出来る。しかし、自動駐車の途中で車両１が停止すると、駐車に要する時間が増加するので、利便性が低下する。また、停車して経路の起点が確定してから経路設定を開始するので、経路設定の分も、自動駐車の所要時間が増加する。

この問題を回避する手段として、経路設定部１５０に分岐路を設定する分岐処理機能を実装し、分岐処理機能により分岐路を設定する。この分岐路を設定する処理を、分岐設定、または分岐処理と呼ぶ事にする。分岐処理は次のような処理である。例えば、車両が点Ｂ１の位置にある時に目標駐車枠が変更された場合、駐車支援装置１００の経路設定部１５０は、経路Ｋ０上で車両１の現在位置よりも進行方向にある点、例えば、点Ｂ３を分岐点として設定し、分岐点Ｂ３から分岐して駐車枠Ｓ２に駐車する経路Ｋ３を設定する。車両１の現在位置から分岐点Ｂ３までの距離は、例えば３ｍであっても良い。経路設定部１５０が経路Ｋ２を設定している間に、走行制御部１６０は車両１を経路Ｋ０に沿って走行させる。車両１が分岐点Ｂ３に達した時に経路Ｋ２の設定が終わっていれば良いので、車両１の現在位置から分岐点Ｂ３までの距離は、経路設定に要する時間に応じて決めても良いし、経路Ｋ２の設定が終わるまで分岐点Ｂ３に達しない様に、車両１の車速を制御しても良い。

この様にすると、車両が一時停止し、経路設定している間、乗員が待たされる問題は回避できる。しかし、残る問題も幾つかある。

第一に、乗員が目標駐車枠の変更を指示してから分岐処理を開始すると、分岐処理が終わるまで車両１が進路を変えないので、目標駐車枠の変更指示が受け付けられていない、と乗員が誤解し、不必要な操作や、過剰な操作を行う恐れがある。特に、目標駐車枠の変更指示をハンドルの操作で行う場合、乗員が過剰にハンドルを廻して、車両１の進路が経路Ｋ０から大きく外れてしまう恐れがある。

また、分岐点が駐車枠に近い位置になると、駐車に掛る時間が長くなる事がある。例えば、車両１が点Ｂ２の位置にある時に目標駐車枠が変更された場合、経路設定部１５０が設定する分岐点は、点Ｂ３よりも駐車枠Ｓ３に近い位置になる。すると、その位置からは、切り返し無しで駐車枠Ｓ２に駐車する事が出来ず、一旦、停止してから前進し、再度停止してから駐車枠Ｓ２に向けて後退する、という経路になり、点Ｂ２で停止して経路設定した場合よりも、かえって所要時間が長くなる事がある。

そこで、自動駐車を開始する前に分岐路を設定する分岐処理を行い、経路Ｋ０の途中に離散的に分岐点Ｂ１～Ｂ３を設定して、予め経路を設定しておくと良い。駐車支援装置１００は、目標駐車枠が変更された時に、分岐点Ｂ１～Ｂ３の何れかで分岐して、（つまり、経路Ｋ１～Ｋ３の何れかを辿って）駐車枠Ｓ２に車両１を自動駐車させる。予め、分岐する経路の起点（つまり分岐点）を設定しておけば、駐車支援装置１００の経路設定部１５０は予め経路を設定しておくことができるので、経路設定のために停車する必要がなくなる。

目標駐車枠が変更された時に経路Ｋ１～Ｋ３の何れを辿るかについて、駐車支援装置１００は、目標駐車枠が変更された時の車両１の位置に応じて選択すれば良い。例えば、駐車支援装置１００は、分岐点Ｂ１の手前で目標駐車枠が変更された場合、経路Ｋ１を選択する。また、駐車支援装置１００は、分岐点Ｂ１を超えて分岐点Ｂ２の手前で目標駐車枠が変更された場合、経路Ｋ２を選択する。また、駐車支援装置１００は、分岐点Ｂ２を超えて分岐点Ｂ３の手前で目標駐車枠が変更された場合、経路Ｋ３を選択する。分岐点Ｂ３を超えて目標駐車枠が変更された場合、駐車支援装置１００は、例えば経路Ｋ０の分岐点Ｂ３まで車両１を逆行させ、分岐点Ｂ３から経路Ｋ３を走行させるようにしても良い。

このように、離散的に分岐点を設定し、目標駐車枠の変更指示があった時に、進行方向の最寄りの分岐点で進路変更すると、乗員が目標駐車枠の変更を指示してから、車両１が進路を変えるまでの時間の上限を抑えられる。図示した例では、分岐点の数は三つであるが、分岐点を増やして間隔を短くすれば、より近い分岐点で分岐できる様になるので、目標駐車枠の変更指示から進路変更までの時間を短く出来る。

また、図７は、駐車支援装置１００における、後退駐車による自動駐車の別の例を示している。図７では、自動駐車開始時の目標駐車枠がＳ２であり、変更後の目標駐車枠がＳ３である。つまり、図６では目標駐車枠を開始位置に近い側に変更しているのに対し、図７では目標駐車枠を開始位置から遠い側に変更している。

図７におけるＫ４～Ｋ７は、自動駐車の経路の例である。経路Ｋ４は、駐車枠Ｓ２への経路であり、途中で目標駐車枠を変更しなかった場合の経路である。経路Ｋ５は、駐車枠Ｓ３への経路であり、早い時点で目標駐車枠を変更した場合に、経路Ｋ４から分岐点Ｂ５で分岐する経路である。経路Ｋ６は、駐車枠Ｓ３への経路であり、少し遅い時点で目標駐車枠を変更した場合に、経路Ｋ４から分岐点Ｂ６で分岐する経路である。経路Ｋ６は、経路Ｋ５よりも遅い時点で目標駐車枠を変更した場合の経路なので、分岐点Ｂ６の位置は、分岐点Ｂ５よりも駐車枠Ｓ２に近い。経路Ｋ７は、駐車枠Ｓ３への経路であり、更に遅い時点で目標駐車枠を変更した場合に、経路Ｋ４から分岐点Ｂ７で分岐する経路である。経路Ｋ７は、経路Ｋ６よりも遅い時点で目標駐車枠を変更した場合の経路なので、分岐点Ｂ７の位置は、分岐点Ｂ６よりも駐車枠Ｓ２に近い。経路Ｋ５～Ｋ７は、経路Ｋ４から分岐した経路なので、分岐路と呼んでも良い。

駐車支援装置１００は、隣接する２つの駐車枠を検出している場合、乗員が目標駐車枠を認識しやすいように、初期の駐車経路（図６における経路Ｋ０、図７における経路Ｋ４）を最適化しても良い。例えば、図６における経路Ｋ０は、自動駐車の開始位置から駐車枠Ｓ３の間口付近まで車両１を直進させる経路であるのに対し、図７における経路Ｋ４は、自動駐車の開始位置から車両１を直ちに旋回させる経路である。

この様に、自動駐車の開始直後から、車両１の動きが異なる様に駐車経路を設定すると、目標駐車枠がＳ２，Ｓ３の何れかであるかを、乗員が早い時点で認識することができる。つまり、乗員が目標駐車枠を確認していなかった場合や、目標駐車枠の思い違いをしていた場合にも、目標駐車枠がＳ２，Ｓ３の何れかであるかを自動駐車の開始直後の車両１の動きにより、気付かせることができる。例えば、目標駐車枠が意図しない駐車枠である事に気付くのが遅れて、目標駐車枠を変更する時点が遅くなると、切り返しが必要になって、自動駐車を開始してから駐車完了するまでに要する時間が長くなる事がある。つまり、車両１の動き始めの時点から目標駐車枠が判るように経路を設定する事によって、時間のロスの発生を回避できることがある。

初期の駐車経路（図６における経路Ｋ０、図７における経路Ｋ４）は、直線区間が長くなるように最適化しても良い。図６の例では、経路Ｋ０の直線区間に分岐点Ｂ１～Ｂ３が位置するので、経路の起点が設定しやすくなる。また、図７の例では、経路Ｋ４の直線区間に分岐点Ｂ６，Ｂ７が位置しており、経路Ｋ６の曲線区間と経路Ｋ７の曲線区間とが平行移動の関係になるので、経路Ｋ６の曲線区間の設定値（回転半径や中心角）が、経路Ｋ７の設定に流用可能である。

次に、車両１の走行中に乗員が、ウインカレバー操作で左側の駐車枠に前進駐車する様に指示し、自動駐車の開始後に目標駐車枠を変更する場合について説明する。図８および図９に示す駐車場は、図５に示す駐車場と同様に、駐車枠と通路の方向（Ｘ方向）が成す角が、約６０度である。図８は、空き駐車枠がＳ２のみである例を示しており、図９は、空き駐車枠がＳ２，Ｓ３である例を示している。

前進駐車の場合も、空き駐車枠が複数ある場合に、目標駐車枠が早く判るよう、駐車経路を工夫すると良い。図８において、駐車枠Ｓ２のみを検出している場合に、駐車支援装置１００の経路設定部１５０は、車両１が旋回する旋回区間の回転半径を、標準的な回転半径Ｒ１に設定する。一方、図９の様に、駐車枠Ｓ２と，Ｓ３を検出していて、駐車枠Ｓ２を目標駐車枠とする場合、経路設定部１５０は、車両１が旋回する旋回区間の回転半径Ｒ２を、駐車枠Ｓ２のみを検出している場合の回転半径Ｒ１よりも大きく設定しても良い。これにより、駐車枠Ｓ２への車両１の旋回の開始が早くなる。

そのようにすると、目標駐車枠がＳ３ではなくＳ２であることを、乗員に早期に気付かせることができるので、乗員が駐車枠の変更を指示する際にも、時間的余裕を大きくすることができる。また、回転半径が大きいと乗員が感じる加速度が小さくなるので、駐車枠変更の指示を出しやすくすることができる。さらに、回転半径が大きいと、駐車枠への車両１の接近が遅くなるので、駐車枠からより離れた、より安全な位置に経路の分岐点を設定できる可能性が高くなる。

また、駐車動作を乗員に知らせる報知を工夫する事により、目標駐車枠を早期に気付かせても良い。例えば図１１の様に空き駐車枠が複数ある時に、「手前の駐車枠に駐車します」の様に、目標駐車枠の位置を含む報知を行っても良い。または、駐車動作を報知するタイミングを早くしても良い。例えば、転舵するタイミングよりも早いタイミングで「左に旋回します」と報知しても良い。空き駐車枠が一つの時と空き駐車枠が複数ある時とで、メッセージや報知のタイミングを変えても良い。例えば、空き駐車枠が一つの時は、旋回開始の１秒前から音声メッセージ「左に旋回します」の出力を開始し、空き駐車枠が複数の時は「手前の駐車枠に向かって、左に旋回します」という音声を、旋回開始の３秒前から出力しても良い。

そのようにすると、目標駐車枠がＳ２である事が早めに判り、乗員が意図する駐車枠がＳ３であれば、乗員は早めに変更を指示することが出来る。例えば、転舵点Ａの手前で変更を指示すれば、車両は転舵点Ａで旋回せずに駐車枠Ｓ３に向かうので、よりスムーズに自動駐車できる。

図６と図７に戻って、駐車支援装置１００の経路設定部１５０が経路設定するタイミングについて説明する。自動駐車の初期の経路（図６の経路Ｋ０、図７の経路Ｋ４）は、自動駐車の開始前に経路設定が完了している必要があるが、初期の経路の途中に設定した分岐点から始まる分岐路（図６の経路Ｋ１～Ｋ３、図７の経路Ｋ５～Ｋ７）は、必要に応じて、経路設定を行うタイミングを変えても良い。予め経路を数多く設定し、分岐点の間隔を短くしておけば、目標駐車枠の変更指示に対し短時間で経路変更出来るので使用感が良いが、その為には、高い処理能力が必要である。そこで、自動駐車の開始前に全ての分岐路を設定しても良いが、それが出来ない場合には、自動駐車の開始前に分岐路の一部を設定し、自動駐車の開始後も、残りの分岐路の設定を継続するようにしても良い。

例えば、図６において、車両１が分岐点Ｂ１に達する前に目標駐車枠が変更された場合、自動駐車の経路が分岐点Ｂ１から経路Ｋ１に変わるので、車両１が分岐点Ｂ１に達するまで、経路Ｋ２，Ｋ３は未設定でも良い。車両１が分岐点Ｂ１を超えた後、分岐点Ｂ２に達する前に目標駐車枠の変更指示があった場合、自動駐車の経路は分岐点Ｂ２から経路Ｋ２に変わるので、車両１が分岐点Ｂ２に達する前に、経路Ｋ２の設定が完了していれば良い。この場合、駐車支援装置１００は、車両１が分岐点Ｂ２に達するまでに経路Ｋ２の設定が完了するように車速を制御しても良いし、経路設定にかかる時間と車速とに基づいて、分岐点の間隔を設定しても良い。

また、駐車支援装置１００の経路設定部１５０は、分岐点を一つだけ設定し、自動駐車の開始後に分岐路を設定するようにしても良い。例えば、図６において、経路設定部１５０は、分岐点Ｂ３だけを設定し、自動駐車の開始後に経路Ｋ３だけを設定する。この場合、目標駐車枠が変更された際は、目標駐車枠の変更があった時点に関わらず、分岐点Ｂ３から経路Ｋ３に分岐する。経路Ｋ３は、車両１が分岐点Ｂ３に達するまでに設定されていれば良いので、経路Ｋ１～Ｋ３を次々と設定する場合よりも、処理回路の処理性能を低く抑えることができる。つまり、分岐点と経路を減らせば、ハードウェアのコストを下げられる可能性がある。

なお、分岐点を減らすると、乗員が目標駐車枠の変更を指示してから車両１の挙動が変化するまでの時間が平均的に長くなる。また、先述の様に、予め分岐点の設定や分岐路の設定をせず、目標駐車枠の変更が指示された時に分岐点を設定して分岐路を設定する場合も、同様に分岐するまでの時間が長くなるので、反応が遅いと評価されることがある。そこで、駐車支援装置１００は、目標駐車枠の変更を受け付けた時に、指示を受け付けたことを直ちに報知し、間もなく進路が変わることを続いて報知しても良い。これにより、乗員の印象を良化させることができる。

また、電力効率を重視する観点からは、予め分岐点の設定や分岐路の設定をせず、駐車支援装置１００が目標駐車枠の変更を受け付けた時に分岐点を設定して、一つの経路だけを設定することが最も効率が良い。ただし、目標駐車枠の変更の時点で分岐点の位置を決めると、その位置から切り返し無しで駐車出来るか、経路設定してみるまで判定できず、乗員に適切な報知が出来ない事がある。つまり、切り返し（一時停止）が必要になる場合があるのに、目標駐車枠の変更を受付けた時点で、切り返しの有無を報知できない。そこで、経路設定部１５０は、例えば分岐点Ｂ３だけを予め設定し、遅くとも自動駐車の開始時に経路設定を開始して、分岐点Ｂ３に車両１が達した時に経路Ｋ３の設定が完了しているようにすると良い。すると、分岐点Ｂ３に車両１が達する前に目標駐車枠が変更された場合は、分岐点Ｂ３に達した時に分岐すると報知すれば良く、分岐点Ｂ３に車両１が達した後に目標駐車枠が変更された場合は、分岐点Ｂ３に戻ってから分岐すると報知すれば良い。つまり、予め分岐点を設定しておけば、分岐路の計算が完了していなくても、目標駐車枠が変更された時点で、一時停止の有無を乗員に報知できる。

駐車支援装置１００の経路設定部１５０が経路設定する駐車枠は、自動駐車の途中で停車せずに駐車可能な駐車枠のうち、第２候補までの駐車枠としても良い。つまり、経路設定部１５０は、第１候補の駐車枠に駐車する駐車経路と、第２候補の駐車枠に駐車する分岐路とを設定する。以下、図１０を用いて説明する。

例えば、図１０の場合、実線の車両１は、駐車枠Ｓ２，Ｓ３，Ｓ４には、途中停車なしで駐車することが可能であるが、駐車枠Ｓ１には、途中停車なしで駐車することができない。車両１の旋回時の回転半径には下限があり、車両１の旋回運動が制約されるためである。例えば、図１０の実線の車両１の位置から最小回転半径で旋回しても、左右の後輪が駐車枠Ｓ１の中に入る前に、駐車枠Ｓ１の遠端に車両１が達してしまうので、それ以上、後退して車体を駐車枠線と平行にすることができない。実線の車両１が駐車枠Ｓ１に駐車するためには、一旦前進した後に、後退駐車を始める必要がある。

自動駐車の開始後の目標駐車枠の変更は、途中で停車せずに短時間で駐車を完了可能である点に特長があるので、途中停車する必要がある駐車枠まで対象を広げなくても良い。処理の対象とする駐車枠が増えれば、処理量や処理時間に伴うコストが増えるし、途中で停車する場合は、停車中に経路の設定を行っても、駐車にかかる時間は大差ないからである。

図１０の場合、駐車支援装置１００は、乗員の指示がなければ、駐車枠Ｓ２を第１候補、駐車枠Ｓ３を第２候補としても良い。乗員の指示が駐車枠Ｓ３である場合、駐車支援装置１００は、駐車枠Ｓ３を第１候補とし、Ｓ２，Ｓ４のうち、車両１により近いＳ２を第２候補としても良い。乗員が駐車枠Ｓ４への駐車を希望する場合もあるが、発生確率が引く場合に対応しても、効果の期待値が小さいので、コスト増を回避すると良い。

また、前進駐車の場合でも、最小回転半径により車両１の運動が制約される。例えば、図１１に示すように、駐車枠Ｓ２，Ｓ３，Ｓ４に対応して、その点から最小回転半径で車両１を旋回させると駐車枠の中央に車体が収まる転舵点Ａ、転舵点Ｂ、転舵点Ｃが設定できる。例えば、その点から最小回転半径で車両１を旋回させると駐車枠Ｓ２の中央に車両１が進入可能な位置が、転舵点Ａである。

この場合、車両１が転舵点Ａで転舵せず、直進した後で駐車枠Ｓ２に進入しようとすると、最小回転半径の制約から、駐車経路の途中で切り返しをしない限り、車体が駐車枠Ｓ２に納まらない。駐車枠Ｓ３、駐車枠Ｓ４等の他の駐車枠についても同様に、転舵点Ｂ、転舵点Ｃを越えた位置からは切り返しを入れないと正しく駐車できない。後退駐車では、一旦停車した後に最終ストロークが開始されるのに対し、前進駐車では、一時停止せずに駐車枠に車両が進入することが普通であるので、自動駐車でも、ノンストップのスピーディーな駐車が要求される。つまり、前進駐車の自動駐車では、切り返しは容認されないので、対応する転舵点を越えた駐車枠には自動駐車しない。

例えば、乗員が転舵点Ａを直進で通過した後、転舵点Ｂより手前で自動駐車を指示した時に、駐車支援装置１００は、駐車枠Ｓ３を目標駐車枠として自動駐車を開始し、転舵点Ｂまで直進し、転舵点Ｂで車両１の旋回を開始する駐車経路を辿る。この、転舵点Ｂまで直進中の時点で、乗員が駐車枠Ｓ４へ目標駐車枠の変更を指示すると、駐車支援装置１００は、自動駐車の経路を、転舵点Ｃまで直進して転舵点Ｃで旋回を開始し、駐車枠Ｓ４に進入する駐車経路に切り替える。しかし、同じ転舵点Ｂまで直進中の時点で、乗員が駐車枠Ｓ２へ目標駐車枠の変更を指示した場合は、車両１が直進したまま転舵点Ａを通過しているので、転舵点Ａを通過した後に駐車枠Ｓ２に目標駐車枠の変更が指示されても、駐車枠Ｓ２には切り返し無し（ノンストップ）では駐車することができない。つまり、前進駐車では、手前の駐車枠への目標駐車枠の変更は有効性がなく、次の駐車枠への目標駐車枠の変更だけが有効である。

このように、前進駐車では、次の駐車枠への目標駐車枠の変更は可能であるが、手前の駐車枠への目標駐車枠の変更は実質的にできない。そのことに適応するため、駐車支援装置１００は、目標駐車枠を自動選択するようにしても良い。例えば、転舵点Ａを越えて転舵点Ｂより手前の地点で自動駐車が指示された時に、駐車支援装置１００は、駐車枠Ｓ３を目標駐車枠として自動選択して自動駐車を開始する。そして、駐車枠Ｓ４への目標駐車枠変更を指示する操作があった場合、駐車支援装置１００は、目標駐車枠の変更を受け付けるが、駐車枠Ｓ２への目標駐車枠変更を指示する操作があった場合には、目標駐車枠の変更を受け付けない。

例えば、転舵点Ａより先であるが転舵点Ｂよりは手前の位置で、乗員がハンドルを軽く左に廻し、それを駐車支援装置１００の操作受付部１１０が自動駐車の指示として受け付けた時に、駐車支援装置１００の報知部１８０は「左に駐車します。ハンドルを離してください。」とアナウンスする。これに応じて乗員がハンドルを離すと、駐車支援装置１００は、車両１の自動駐車を開始する。

乗員にハンドルを解放させることは、自動操舵を妨げられないようにするための手順であり、必要なタイミングで、必要に応じて実施されれば良い。例えば、車両１が駐車場内の通路を直進している時に、乗員によって駐車枠検知ボタンが押された場合、駐車支援装置１００は、乗員にハンドルを解放させて、自動操舵を開始しても良い。そうして、乗員が進路維持の為の操舵操作をしない状態にしておくと、乗員によるハンドル操作があった時に、自動駐車の開始の指示や、目標駐車枠の変更の指示として受け付ける事が出来る。例えば、自動操舵が開始されている時に、ハンドルを軽く左に廻した動作を検出した場合は、これを自動駐車の指示と判定して自動駐車を開始し、報知部１８０は、「左に駐車します」と報知して、転舵点Ｂで車両１を左に旋回させても良い。

転舵点Ｂで旋回を開始した後、乗員が意図する駐車枠がＳ４であった場合、乗員がハンドルを軽く右に廻すと、目標駐車枠の変更の指示として受け付けられることにより、目標駐車枠を、次の駐車枠であるＳ４に変更させることができる。前述の通り、前進駐車では、目標駐車枠の次の駐車枠への変更は可能であるが、手前の駐車枠への変更は出来ないので、ハンドルが右に軽く廻された時は、「右の枠に目標を変更します」と報知するのに対し、ハンドルが左に軽く廻された時は、「左の枠には駐車できません」と報知し、就社枠Ｓ３への進入を続行する。

また、自動駐車の開始の指示手段や、目標駐車枠を変更させる手段は、ウインカレバーの操作や、所定のボタン操作でも良い。例えば、ウインカレバーが左に倒された時に「左に駐車します」と報知して、自動駐車中にウインカレバーが右に倒された時に「右の枠に目標を変更します」と報知しても良い。ウインカレバーの場合、ウインカレバーが左に倒れた状態から、更に左に倒す事は出来ないので、目標駐車枠を左の枠（つまり手前の枠）に変更出来ない事が、直感的に判る。

前進駐車においては、自動操舵の様な舵角制御の他に、速度の制御を加えても良い。例えば、前進駐車による自動駐車は、一旦、停車して後退で駐車枠に向かう後退駐車の場合よりも、車速が速くなる傾向がある。そこで、乗員がアナウンス等を確認するための時間を確保したり、舵角変更に伴って乗員が感じる加速度を低減したり、分岐路を設定する為の時間的余裕を増やしたりできるように、駐車支援装置１００は、変更指示を受け付けた時点で車両１を減速させても良い。この制御は、後退駐車の場合でも一定の効果があるので、駐車支援装置１００は、変更指示を受け付けたことを条件として、車両１を減速させるようにしても良い。

また、前進駐車においても後退駐車の場合と同様に、駐車経路の途中に分岐点が設定されていても良い。具体的には、駐車支援装置１００は、設定した分岐点を始点として、次の駐車枠に駐車するための分岐路を、自動駐車の開始前に設定しておいても良い。例えば、分岐路を、最初の曲線区間と、最初の直線区間と、最後の曲線区間と、最後の直線区間とに分解して、曲線区間の回転半径や、直線区間の傾きを予め決めておいても良いし、変更指示を受け付けた時に分岐路を決めても良い。

例えば、図１２に示すように、駐車枠Ｓ３に向かう分岐路における最後の直線区間（駐車位置に向かう直線区間）の、通路の方向（転舵点Ａまでの車両の進路）に対する傾きは、駐車枠Ｓ３の中心線の傾きと同じであり、駐車枠Ｓ３は駐車枠Ｓ２と平行なので、分岐路の最後の直線区間の傾きは、駐車枠Ｓ２への駐車経路の最後の直線区間の傾きと同じで良い。つまり、分岐路の設定値の一部は、新たに計算する必要が無く、既にある駐車経路の設定値を流用することが出来る。また、分岐路の最初の直線区間を、通路の方向（転舵点Ａまでの車両の進路）と平行にする事を予め決めておけば、最初の直線区間の傾きを計算しなくて良い。すると、分岐路の最初の直線区間と最後の直線区間の間で、車両１が旋回する弧の中心角は、駐車枠Ｓ２への駐車経路にある弧の中心角と同じになるので、回転半径も同じにして、計算済みの曲線区間の設定値を全て流用すれば良い。分岐路の最初の直線区間を通路と平行にするには、転舵点Ａから分岐点までの弧を、分岐点を中心に１８０度回転させたものを、分岐路の最初の曲線区間とすればよい。つまり、駐車枠Ｓ３に駐車する分岐路の、直線区間の傾きと、曲線区間の回転半径と弧の長さは、変更指示の時点で決まっているので、計算不要である。この様に、分岐路の設定値の多くは、駐車枠Ｓ２への駐車経路の設定値を流用できる。

当初の駐車経路の設定値を流用できず、新たに設定すべき分岐路の設定値は、二つの直線区間の長さだけであるが、処理量が小さいので、変更指示を受付けてから処理しても良いし、予め分岐点を幾つか設定して、変更指示の前に分岐路を設定しておいても良い。この直線区間の長さは、転舵点Ａから分岐点までの弧の長さに依存するので、離散的に複数の弧の長さを仮定して、予め設定しておくと良い。

また、変更指示のタイミングが早く、変更指示を受付けた位置が通路に近い場合、車両を通路に戻しても良い。例えば、図１１の転舵点Ａで旋回を開始した直後に変更を指示すると、車両は通路に戻って通路上を直進し、転舵点Bで旋回を開始して駐車枠Ｓ３に駐車する。車両を通路に戻すと、車両を通路上で走行させ続ける事が出来るので、乗員が立て続けに変更を指示する場合にも対応できる。乗員が連続して目標駐車枠変更を指示し、図１２の分岐路の最初の直線区間の様に、駐車枠に近付いた位置のまま車両が走行を続けると、駐車車両がある駐車枠に接近した時に危険である。そこで、例えば、図１２の分岐路の最初の直線区間に車両がある時に、乗員が更に目標駐車枠変更を指示し、駐車枠Ｓ３にも駐車しない事を意思表示した場合には、車両を通路に戻す様にしても良い。車両を通路に戻せば、前述の危険は無くなるので、車両を通路に戻せる場合は、出来るだけ通路に戻す様にしても良い。

また、変更指示のタイミングが遅く、車両が駐車枠に接近した位置で変更指示を受付けた場合、次の駐車枠に正しく駐車する為には、切り返しを必要とする事がある。その様な場合に、切り返しを含む経路で自動駐車させても良いが、前述の様に、切り返しを入れると前進駐車の要請（スピーディーな駐車）に反するので、「変更できません」と報知して、当初の駐車枠への駐車を続行しても良い。つまり、変更指示があった時の車両の位置に応じて、変更指示を受付けないようにしても良い。

また、変更指示を受付けるタイミングは、旋回の開始前であっても良い。例えば、駐車支援装置１００の報知部１８０は、駐車枠に進入するための旋回を開始する前に、「手前の枠に駐車します」と、アナウンスし、乗員が不同意である場合、目標駐車枠を次の枠に変更できるようにしても良い。旋回の開始前に変更指示を受付けると、旋回を開始せずに次の枠に向かうので、駐車枠にアプローチせずに次の枠に変更する操作を、スキップと言い換えても良い。自動駐車を指示した時点から自動駐車が始まると言っても良いが、外見上、通路の走行中は自動駐車の実行中の様には見えないので、旋回を開始して駐車枠にアプローチした時に自動駐車が始まると考え、駐車枠に進入するための旋回開始後の走行を自動駐車と呼んでも良い。そうすると、このスキップは、自動駐車の開始前の目標駐車枠変更と称することができる。ここで、スキップ（自動駐車の開始前の目標駐車枠変更）の指示手段が、自動駐車の開始後の目標駐車枠変更の手段と同じに設定されていれば、乗員は、自動駐車の開始前か、開始後かを考えずに目標駐車枠を変更することができる。また、旋回の開始後も変更指示を受け付けるので、乗員は気づいた時点で変更を指示すれば良いし、タイミングによって指示方法を変える必要も無い。

例えば、乗員が、転舵点Ａより手前でウインカレバーを左に倒して自動駐車を指示した場合、車両１が駐車枠Ｓ２の転舵点に接近した際に、「この駐車枠に駐車します」とアナウンスがあったとする。これに対して、乗員が、駐車枠Ｓ２に駐車したくないと考えてウインカレバーを中立に戻すと、「スキップします」とアナウンスがあり、車両１が転舵せずに直進を続ける。または、車両１が左への旋回を始めた後で、乗員が、駐車したくないと考えてウインカレバーを中立に戻すと、「スキップします」とアナウンスがあり、車両１が元の通路に戻る。

このようにすると、同じ操作に対して同じ結果が得られ、タイミングが前後しても、意図した駐車枠に駐車できるので、乗員は安心して自動駐車を利用することができる。

また、駐車枠の変更を指示する操作は、所定のボタン操作であっても良いし駐車枠の変更を指示する乗員は、運転者ではなく、助手席の乗員でも良い。例えば、転舵点Ａよりも手前でハザードランプのボタンを助手席の乗員が押したことに応じて、駐車枠Ｓ２を目標駐車枠とする自動駐車が開始された後、助手席の乗員が駐車枠Ｓ２に問題があることに気付くことがある。また、駐車枠Ｓ３に駐車させるつもりで、助手席の乗員が、ハザードランプのボタンを押したが、押すタイミングが早すぎていて、駐車枠Ｓ２に向けて車両１が旋回を開始した時に、意図しない駐車枠に向かっていると気付くこともある。そのような場合、駐車支援装置１００は、ハザードランプのボタンが再び押されたことを、駐車枠の変更指示として受け付けても良い。

なお、駐車支援装置１００は、ハザードランプのボタン等、所定のボタンが操作された時に、ＨＭＩ装置２０を用いて、目標駐車枠を変更させる意図を照会しても良い。乗員が、目標駐車枠を変更させる意図がなくても、ボタンを操作することがあるからである。照会があった場合、駐車支援装置１００は、目標駐車枠を変更させる意図を、助手席の乗員が操作可能なように、ＨＭＩ装置２０のタッチパネルによって受け付けても良いし、ハンドル、ウインカレバーの操作のような運転者の操作によって受け付けても良い。また、所定のボタンはハザードランプのボタンの様な物理的なボタンに限らず、タッチパネル上に表示された、ソフト的なボタンであっても良い。

また、駐車支援装置１００は、目標駐車枠を変更させる意図を照会する際に、車両１を減速させても良いし、停止させても良い。例えば、車両１が一時停止すれば、自動駐車の進行が止まるので、乗員は、意図を照会するメッセージの確認と、目標駐車枠を変更させる操作とに十分な時間を費やすことができるし、停車中であれば、乗員が車両周辺を目視していなくても良い。また、乗員は、何らかの問題がある時にハザードランプを点灯させることがあるので、駐車支援装置１００は、ハザードランプの操作があったことを条件として、意図の照会と平行して車両１を減速させても良い。

ここから、駐車枠の変更を指示する操作が、ハンドル操作である場合の課題について説明する。例えば、ハンドル操作が自動駐車の開始を指示する手段である場合に、自動駐車の開始指示と同じ手段であるハンドル操作で、目標駐車を変更できるようにすると、目標駐車枠の変更手段として受け入れやすくなる。また、ハンドルは進路変更の手段として使用されていることから、目標駐車枠の変更手段として想起されやすいので、自動駐車の指示手段がハンドル操作ではない場合でも、ハンドル操作は目標駐車枠の変更手段として受け入れ易い。

ただし、ハンドルが目標駐車枠の変更手段であると、それに付随した課題が発生する。

例えば、目標駐車枠の変更指示の為にハンドルを操作すると、車両１の進路が変わり、設定した駐車経路から外れるおそれがある。自動駐車では、車両１が設定した経路に沿って走行するよう、舵角をフィードバック制御しながら、走行するので、経路からのズレ幅が小さければ、車両１はフィードバック制御により設定した経路に戻るが、ズレ幅が大きければ戻るのが遅れたり、戻らなかったりする。

そこで、駐車支援装置１００は、目標駐車枠の変更手段としてハンドルが操作された時に発生する経路からのズレ幅を、より小さくするように制御しても良い。例えば、駐車支援装置１００は、自動駐車中にハンドル操作が検出された時に、目標駐車枠の変更指示を受け付けたことを直ちに報知し、ハンドルを解放するよう乗員に促して、舵角がハンドル操作前の状態に、早期に復帰するようにしても良い。例えば、駐車支援装置１００は、「ハンドルを離してください」と報知したり、ハンドルを振動させたりして、乗員にハンドルの解放を促しても良い。

また、駐車支援装置１００は、自動駐車中にハンドル操作を検出した時に、走行制御部１６０の指示により、電動パワーステアリング（ＥＰＳ：Electric Power Steering Systems）にハンドル操作に逆らう反力（操作方向と逆方向のトルク）を発生させ、ハンドル操作による舵角の変化を抑えても良い。ただし、ＥＰＳが反力を発生すると、乗員が危険回避の目的で操舵している場合に、危険回避を妨げる可能性がある。

そこで、例えば、操舵トルクや舵角の変化率が所定の閾値を超える場合、または、上記の報知やハンドルの振動があっても操舵が続く場合には、駐車支援装置１００は、危険回避の目的で操舵が行われていると判定しても良い。危険回避の目的で操舵が行われていると判定した場合に、駐車支援装置１００は、乗員の操舵方向に対して順方向のトルクを発生させ、操舵を支援しても良い。逆に、操舵トルクや舵角の変化率が小さい場合に、駐車支援装置１００は、危険回避を目的とする操舵ではないと推定し、ハンドルの振動が終わるまでを期限として反力を発生させても良い。

具体的には、駐車支援装置１００は、以下に示す方法でＥＰＳを制御する。
・操舵トルクが第１閾値未満である場合、ノイズと判断して無視する（回避操作とも変更指示とも判定しない）。
・操舵トルクが、第１閾値より大きい第２閾値以上である場合、順方向トルクを発生させ、操舵を支援する（操舵は回避操作だと判定する）。
・操舵トルクが第１閾値以上であって、第２閾値未満である場合、逆方向トルクを発生させ、ハンドルを振動させる。
・振動開始から所定時間が経過しても操舵トルクが第１閾値以上である場合、回避操作と判定し、振動を停止して順方向トルクを発生させ、操舵を支援する。
・振動開始から所定時間内に操舵トルクが第１閾値未満となった場合、変更指示と判定し、振動を停止して、経路または分岐路に合流するための自動操舵を開始する。

駐車支援装置１００がこのように制御すると、乗員は、危険回避の目的で操舵する場合は、ハンドルを強く廻すか、振動を無視してハンドルを廻し続けるか、すれば良く、そうすることにより、操舵支援を受けることができる。また、駐車枠変更を指示する場合は、ハンドルを軽く、短時間だけ廻すことにより、操舵介入による進路の変化量（ズレ幅）を抑えることができる。ハンドル操作が弱すぎると無視されるので、ハンドルが振動するまで廻して、ハンドルが振動したら離せば良い。

また、自動駐車中に乗員が問題を発見した場合、ブレーキが操作されることがある。例えば、駐車枠内に歩行者がいることを乗員が発見した場合、ブレーキが操作される。この時に、隣接する駐車枠が空いている場合、乗員は、歩行者が駐車枠内から立ち去るまで待っても良いが、駐車枠を変更して自動駐車を続行しても良い。

そこで、駐車支援装置１００は、空き駐車枠が連続している場所で、自動駐車中にブレーキの操作を検出した時に、目標駐車枠を変更させる意図があるか、照会しても良い。変更させる意図は、上述の駐車枠変更の指示手段の何れかで受け付ければ良い。つまり、変更させる意図は、ハンドルやウインカレバーの操作によって受け付けても良いし、タッチパネルの操作で受け付けても良い。ブレーキの操作により車両１が停止した後であれば、運転者がタッチパネルを見たり、操作したりしても問題はない。

運転者が、照会に対して何も操作しないまま、ブレーキを解放した場合、駐車支援装置１００は、駐車枠を変更せずに自動駐車を続行するようにしても良いし、意図を示す操作が行われるまで、車両１の停止状態を維持させるようにしても良い。

また、自動駐車中にハンドルとブレーキの両方が操作された場合は、ハンドルのみが操作された場合よりも、危険回避のための操作である確率が高い。そこで、駐車支援装置１００は、ハンドルとブレーキの両方が操作された場合に、ハンドルのみが操作された場合よりも、トルクを判定する第２閾値を引き下げて、ＥＰＳがステアリング操作に逆らうトルクではなく、ステアリング操作を補助するトルクを発生し易くするようにしても良い。または、駐車支援装置１００は、ハンドルとブレーキの両方が操作されたことを条件として、ステアリング操作に逆らうトルクをＥＰＳで発生させることを禁止するか、または、ステアリング操作を支援する順方向トルクを発生させるようにしても良い。

次に、駐車支援装置１００の動作例について説明する。図１３および図１４は、駐車支援装置１００における駐車支援制御の動作例を示すフローチャートである。駐車支援装置１００は、乗員により駐車枠検知ボタンが押されると起動する。本制御、つまりフローチャートに記載の制御は、駐車支援装置１００と、その駐車枠検知部１４０が起動して、駐車枠検知がＯＮになった時にスタートする。

スタート時点の初期状態では、車両１は停車中でも良いし、走行中でも良い。本実施の形態に係る駐車支援装置１００は、前進駐車の自動駐車と、後退駐車の自動駐車との両方に対応しても良いし、一方のみに対応しても良い。ここでは、自動駐車が前進駐車と後退駐車の何れかについては、スタートの時点で決定済みであるものとする。例えば、車両１のギヤが前進位置の時に駐車枠検知ボタンが押された場合は、その時点で前進駐車に決定しても良い。また、車両１が直進状態から旋回して停車した後、ギヤが後退位置の時に駐車枠検知ボタンが押された場合は、その時点で後退駐車に決定しても良い。駐車支援装置１００では、ボタンやギヤの操作は操作受付部１１０が受付け、判定と判定結果の管理は、状態管理部１２０が行う。つまり、前進駐車と後退駐車との何れで自動駐車するかは、スタート時点までに状態管理部１２０で決定されているものとする。

図１３に示すように、駐車支援装置１００の状態管理部１２０は、駐車枠検知部１４０の検知結果に基づいて、駐車枠の検出数が０か判定する（ステップＳ１０１）。判定の結果、駐車枠の検出数が０の場合（ステップＳ１０１、ＹＥＳ）、処理はステップＳ１０１に戻る。つまり、ステップＳ１０１の処理を、駐車枠検知部１４０が駐車枠を検出するまで繰り返す。

一方、駐車枠の検出数が０でない場合（ステップＳ１０１、ＮＯ）、状態管理部１２０は、駐車枠の検出数が１か判定する（ステップＳ１０２）。判定の結果、駐車枠の検出数が１の場合（ステップＳ１０２、ＹＥＳ）、駐車枠検知部１４０は、駐車経路を設定する（ステップＳ１０３）。ステップＳ１０３では、検出された一つの駐車枠に対応する駐車経路を設定し、駐車枠検知部１４０が設定した駐車経路は、記憶部１７０が記憶する。

一方、駐車枠の検出数が２以上の場合（ステップＳ１０２、ＮＯ）、駐車支援装置１００の経路設定部１５０は、駐車経路と、その駐車経路から分岐する分岐路を設定する（ステップＳ１０４）。ステップＳ１０４では、検出した複数の駐車枠のうち、第１候補の駐車枠に駐車する駐車経路と、駐車経路の途中の分岐点から第２候補の駐車枠に駐車する分岐路と、を設定する。第１候補の駐車枠および第２候補の駐車枠は、複数の駐車枠の中から、車両１を駐車する上での条件に基づいて選択された駐車枠である。例えば、前進駐車の場合、車両１の進行方向に転舵点がある駐車枠のうち、車両１に最も近いものを第１候補の駐車枠とし、車両１に２番目に近いものを第２候補の駐車枠としても良い。また、後退駐車の場合、複数の駐車枠のうち、車両の後端からの距離が最も短いものを第１候補の駐車枠とし、２番目に短いものを第２候補の駐車枠としても良い。

ステップＳ１０３またはステップＳ１０４の後、報知部１８０は、自動駐車の開始を報知し、自動駐車を承認するか、照会する（ステップＳ１０５）。ステップＳ１０５では、例えば、「自動駐車を開始するので、ハンドルを離してください」のようにアナウンスしても良い。

次に、状態管理部１２０は、承認動作（例えば、ハンドルを離す等の、照会に対応する動作）を検出したか否かについて判定する（ステップＳ１０６）。判定の結果、承認動作を検出しない場合（ステップＳ１０６、ＮＯ）、状態管理部１２０は、ステップＳ１０６の処理を繰り返す。一方、承認動作を検出した場合（ステップＳ１０６、ＹＥＳ）、駐車支援装置１００の走行制御部１６０は、自動走行を開始し、状態管理部１２０は、変数ｍの初期値を１に設定する（ステップＳ１０７）。ｍは、分岐路の番号であって、設定済みの分岐路はｍ番目の分岐路、次に設定する分岐路はｍ＋１番目の分岐路である。ステップＳ１０７の処理では、ステップＳ１０４の処理において、第２候補の駐車経路（１番目の分岐路）が設定済みである場合に対応して、ｍを１に設定する。駐車枠の検出数が１の場合、設定済みの分岐路は無いので、ｍと設定済みの分岐路の数が合わないが、駐車枠の検出数が１の場合は、ｍを参照しないので問題ない。

次に、状態管理部１２０は、駐車枠の検出数が１か判定する（ステップＳ１０８）。これは、目標駐車枠変更が無い場合と、目標駐車枠変更がある場合とで処理を分ける為のステップである。判定の結果、検出数が１の場合（ステップＳ１０８、ＹＥＳ）、処理はＢに分岐し、ステップＳ１１９に遷移する。ステップＳ１１９からの処理は、目標駐車枠変更の無い、普通の自動駐車の処理であり、そこでは分岐路の番号ｍを参照しない。一方、検出数が２以上の場合（ステップＳ１０８、ＮＯ）、ステップＳ１０９以降の、目標駐車枠変更がある場合の処理を開始する。先ず、ステップＳ１０９では、経路設定部１５０は、ｍ＋１番目の分岐路を設定する（ステップＳ１０９）。ｍ＋１番目の分岐路とは、最寄りの分岐路（ｍ番目の分岐路）の分岐点よりも先の分岐点で分岐する次の分岐路であり、車両は自動駐車しながら次の分岐路を設定している。

自動駐車開始の時点でｍは１であり、最初の分岐点（分岐点１）で分岐する分岐路１（第２候補の駐車枠に駐車する駐車経路のうち最初のもの）を設定済みであるので、ステップＳ１０９で設定される分岐路は、その次の分岐点２で分岐する分岐路２である。つまり、ｍ番目の分岐点までに、その次のｍ＋１番目の分岐点で分岐する分岐路ｍ＋１を設定しておくことにより、常に、進行方向にある分岐点で分岐する分岐路が設定済みである状態にする。

次に、状態管理部１２０は、ハンドル操作の有無を判定する（ステップＳ１１０）。ハンドル操作は、目標駐車枠変更を指示する操作の一例である。判定の結果、ハンドル操作を検出していない場合（ステップＳ１１０、ＮＯ）、図１４に示すように、状態管理部１２０は、ｍ番目の分岐点を車両１が通過したか否かについて判定する（ステップＳ１１１）。

判定の結果、ｍ番目の分岐点を車両１が通過した場合（ステップＳ１１１、ＹＥＳ）、状態管理部１２０は、ｍをｍ＋１に更新する（ステップＳ１１２）。ステップＳ１１２の後、または、ステップＳ１１１で、ｍ番目の分岐点を車両１が通過していない場合（ステップＳ１１１、ＮＯ）、駐車支援装置１００は、車両１が進んだ距離を評価し、駐車経路の終点（目標駐車位置）に車両１が到着したか否かについて判定する（ステップＳ１１３）。

判定の結果、車両１が終点に到着していない場合（ステップＳ１１３、ＮＯ）、処理はステップＳ１０９に戻る。つまり、再び、分岐路の設定に戻り、車両１が分岐点を超える毎に次の分岐路の設定を行う。一方、車両１が終点に到着した場合（ステップＳ１１３、ＹＥＳ）、処理はステップＳ１２０に進み、停車シーケンスを実行して自動駐車を終了する。つまり、駐車枠を複数、検出している場合は、分岐路を設定しながら自動駐車を実行し、その間に、目標駐車枠変更を指示するハンドル操作を検出しなければ、そのまま当初の駐車枠に駐車して終了する。

ステップＳ１１０の判定に戻り、ハンドル操作を検出した場合（ステップＳ１１０、ＹＥＳ）、Ｄに進む。Ｄ以降は、目標駐車枠の変更指示に対応する処理である。図１４が示す様に、ＤからステップＳ１１４に進み、報知部１８０は、バイブレータをＯＮにして、状態管理部１２０はタイマーを０に設定する（ステップＳ１１４）。このステップＳ１１４では、目標駐車位置の変更を受け付ける処理を開始する。具体的には、バイブレータによりハンドルを振動させ、振動の継続時間をタイマーにより計時する。つまり、ハンドルを振動させて、目標駐車位置の変更指示を検出した事を報知する。また、ハンドルを振動させている間、同時に、ＥＰＳで操舵に逆らうトルクを発生させて、進路を維持する制御を加えても良い。

なお、ステップＳ１１０に操舵トルクの評価を追加しても良い。例えば、駐車支援装置１００の状態管理部１２０は、ハンドル操作を検知する際に、操舵トルクを評価し、操舵トルクが第１閾値以上、第２閾値未満である時、つまり、危険回避のための操舵であると判定する条件に当たらない場合のみＹＥＳとしても良い。操舵トルクを評価した結果、操舵トルクが第２閾値以上である場合は、危険回避のための操舵であると判定し、不図示の遷移でステップＳ１１７に分岐させ、自動駐車を終了させても良い。

目標駐車枠の変更の指示であると判定した場合（ステップＳ１１０、ＹＥＳ）、ステップＳ１１４でハンドルを振動させた上で、状態管理部１２０は、ハンドルの解放を検出したか否かについて判定する（ステップＳ１１５）。判定の結果、ハンドルの解放を検出していない場合（ステップＳ１１５、ＮＯ）、状態管理部１２０は、タイマーの計時が１秒以上であるか否かについて判定する（ステップＳ１１６）。

判定の結果、タイマーの計時が１秒以上ではない場合（ステップＳ１１６、ＮＯ）、処理はステップＳ１１５に戻る。つまり、ハンドルの振動時間が１秒未満である場合、ハンドル解放の検知を続ける。一方、タイマーの計時が１秒以上である場合（ステップＳ１１６、ＹＥＳ）、駐車支援装置１００は、バイブレータをＯＦＦにして、自動駐車の終了を報知し（ステップＳ１１７）、ステップＳ１１７の後、本制御は終了する。自動駐車を終了する理由は、乗員が危険回避の為にハンドル操作を続けている場合に対応する為と、乗員がハンドルを握り続けていると、操舵制御ができない為である。つまり、ハンドルが１秒以上、操舵され続けた場合、乗員がハンドルの手動制御を必要としているか、または自動操舵の続行が困難な状況であると判断して、自動駐車を終了する。また、ステップＳ１１７の後に、ＥＰＳで順方向のトルクを発生させて、操舵を支援する制御を加えても良い。

ステップＳ１１５の判定に戻り、ハンドルの解放を検出した場合（ステップＳ１１５、ＹＥＳ）、駐車支援装置１００の報知部１８０は、バイブレータをＯＦＦにし、走行制御部１６０は駐車経路を変更する（ステップＳ１１８）。ステップＳ１１８では、駐車経路をｍ番目の分岐路を通る経路に変更する。つまり、ハンドルが短時間だけ操舵された場合は、目標駐車枠の変更の指示であると判定して、進行方向の最寄りの分岐点から、分岐路ｍに進路変更する。

次に、状態管理部１２０は、駐車経路の終点（目標駐車位置）に車両１が到着したか否かについて判定する（ステップＳ１１９）。駐車経路の情報は、駐車経路の終点までの距離の情報を含むので、ステップＳ１１９では、終点までの距離を車両１が走行したか否かを判定する。

判定の結果、終点に車両１が到達していない場合（ステップＳ１１９、ＮＯ）、ステップＳ１１９の処理を繰り返す。一方、終点に車両１が到達した場合（ステップＳ１１９、ＹＥＳ）、駐車支援装置１００は、停車シーケンスを実行する（ステップＳ１２０）。停車シーケンスは、自動駐車が終了したことの報知と、パーキングブレーキをＯＮにすることを含む。ステップＳ１２０の後、本制御は終了する。

以上のように構成された本実施の形態によれば、駐車支援装置１００は、駐車枠を複数検出している場合に、車両を第１の駐車枠に駐車させる駐車経路を設定し、駐車経路上に分岐点を設定して、車両を分岐点から第２の駐車枠に駐車させる分岐路を設定する。そして、駐車支援装置１００は、車両を第１の駐車経路に沿って自動駐車させている時に目標駐車枠を変更させる変更指示操作を検出した場合、分岐路に沿って車両を自動駐車させる。

これにより、変更指示操作によって、第１の駐車枠から第２の駐車枠に自動駐車の駐車位置を変更することができる。駐車位置を変更した時に、既に第２の駐車枠に駐車する分岐路を設定済みであるので、途中停車なしで自動駐車を行うことができる。つまり、駐車位置を別の駐車枠に変更した時に駐車にかかる時間を、短縮することができる。

また、分岐路に関わる設定を、自動駐車の開始前に行うので、第２の駐車枠に駐車位置を変更する変更指示操作があった時に、分岐路の設定の為に車両を一時停車させる必要が無い。そのため、駐車位置を別の駐車枠に変更した場合も、車両１をスムーズに自動駐車させることができる。

また、分岐路の旋回区間の回転半径、または、前記旋回区間の弧の長さ、または、前記分岐路の直線区間の角度、のうち少なくとも一つを、第１の駐車経路の設定値に基づいて設定するので、第２の駐車経路の設定を簡易にすることができる。

また、駐車支援装置１００は、変更指示操作を検出した時に、複数の分岐点のうち最寄りの分岐点を選択し、最寄りの分岐点までは前記第１の駐車経路に沿って走行し、最寄りの分岐点からは分岐路に沿って自動駐車する。そうすると、乗員が変更指示をしてから進路変更するまでの時間が短いために応答性が良いと感じられ、使用感が良くなる。

また、駐車支援装置１００は、複数の分岐点の間隔を、分岐路の設定に要する時間に基づいて設定し、分岐点を越える毎に次の分岐路を設定する。この様に、分岐路を設定するタイミングを分散させる事により、処理性能が低くても分岐路を設定する事が出来る。そのため、駐車支援装置１００のコストを抑えることが出来ることができる。

また、駐車支援装置１００は、ハンドルやウインカレバーの操作の様な、周囲を監視したままでも可能な操作を変更指示操作として受け付け、目標駐車枠の変更の為に、ディスプレイ画面の視認や画面上の操作を必要としない。その為、車両周囲の安全確認を阻害することなく、駐車位置を別の駐車枠に変更できる。また、所定のボタンの操作を検出した場合にも変更指示操作として受け付けるので、助手席の乗員も変更指示ができる。

また、ステアリング操作の、操舵力、操舵時間、角速度の何れかが、第１の閾値を超え、かつ、第２の閾値を超えない場合に、変更指示操作を検出したと判定する。これにより、ステアリング操作が変更指示操作ではなく、危険回避の為の操舵である場合に、変更指示操作と誤判定することを予防できる。

また、ステアリングの操作が第２の閾値を超えない場合、ステアリングの操作に逆らうトルクを、車両の電動パワーステアリングで発生させる。これにより、変更指示操作の影響で、車両が自動駐車の経路から逸脱することを抑制できる。また、ステアリングの操作が第２の閾値を超える場合、ステアリングの操作に逆らうトルクを電動パワーステアリングで発生させない。これにより、ステアリングの操作が変更指示操作ではなく危険回避のための操作である場合に、危険回避を妨げない様にすることができる。

また、自動駐車中にステアリングの操作とブレーキの操作の両方を検出している場合は、ステアリングの操作に逆らうトルクを電動パワーステアリングで発生させない様にするか、または、ステアリングの操作を検出してブレーキの操作を検出していない場合と比較して、ステアリングの操作に逆らうトルクを電動パワーステアリングで発生させ難くする。これは、自動駐車中にハンドルとブレーキの両方が操作された場合は、ハンドルのみが操作された場合よりも、危険回避のための操作である確率が高い事を考慮したものであり、これにより、危険回避のための操舵を妨げないように制御する事が出来る。

また、ステアリングの操作を検出した時にステアリングを振動させ、ステアリングに加えられた力、または、トルクが第３の閾値未満になった場合に、変更指示操作を検出したと判定する。これにより、変更指示操作を検出した事を乗員に知らせ、ステアリングを離させる事により、車両の駐車経路からの逸脱を抑制することができる。

また、複数の駐車枠を検出している場合の駐車経路の設定においてを、駐車枠を１つだけ検出している場合に設定する駐車経路と比較して、旋回を開始する時期を早くしたり、旋回区間の回転半径を大きくしたり、直線区間の長さを長くしたりする。これにより、乗員が目標駐車位置を早い時点で察知出来る様になり、分岐路の設定を容易化することができる。

また、車両の動作を乗員に報知する際に、乗員に対して目標駐車位置を含む報知をしたり、旋回するタイミングよりも早いタイミングで報知したりするので、乗員が目標駐車位置を速やかに認識することができる。

また、車両が第１の駐車経路に沿って自動駐車をしている時に、ステアリングの操作、ブレーキペダルの操作、および、所定のボタンの操作、の何れかを検出した場合、目標駐車枠を変更させる意図を照会する報知を行う。これにより、乗員の操作が、目標駐車枠の変更指示か否かを、乗員に確認できるので、乗員が希望する駐車枠に確実に自動駐車することができる。

また、変更指示操作を検出した時に、車両を減速させるように車両の速度を制御する。これにより、乗員がアナウンス等を確認するための時間を確保したり、舵角変更に伴って乗員が感じる加速度を低減したり、分岐路を設定する為の時間的余裕を増やしたりできる。

また、目標駐車枠を変更させる意図を照会する報知を行う際に、車両を減速させるように車両の速度を制御するので、目標駐車枠の変更の意図を乗員が確認するための時間を確保することができる。

また、第１の駐車枠に隣接する駐車枠から第２の駐車枠を選択するので、第１の駐車枠への駐車経路から分岐する第２の駐車枠への駐車経路を設定しやすくすることができる。また、第２の駐車枠の選択方法を簡易にすることができる。

その他、上記実施の形態は、何れも本開示を実施するにあたっての具体化の一例を示したものに過ぎず、これらによって本開示の技術的範囲が限定的に解釈されてはならないものである。すなわち、本開示はその要旨、またはその主要な特徴から逸脱することなく、様々な形で実施することができる。

本開示の駐車支援装置は、目標駐車枠の変更画面の視認や画面上の操作を必要とせず、変更後の目標駐車枠に途中停止なしで自動駐車を行うことが可能な駐車支援方法、駐車支援装置および駐車支援プログラムとして有用である。

１ 車両
２ カメラ
１０ 操作装置
２０ ＨＭＩ装置
３０ 車両制御装置
４０ ナビゲーション装置
１００ 駐車支援装置
１０１ ＣＰＵ
１０２ ＲＯＭ
１０３ ＲＡＭ
１０４ Ｉ／Ｏ
１０５ ＩＭＰ
１１０ 操作受付部
１２０ 状態管理部
１３０ 画像取得部
１４０ 駐車枠検知部
１５０ 経路設定部
１６０ 走行制御部
１７０ 記憶部
１８０ 報知部

Claims (18)

1. 車両の乗員の操作を受け付ける受付けステップと、
   駐車枠を検知する検知ステップと、
   前記車両の駐車経路を設定する経路設定ステップと、
   前記駐車経路から分岐する分岐路を設定する分岐設定ステップと、
   前記駐車経路に沿って前記車両を自動駐車させる自動駐車ステップと、
   を有し、
   前記検知ステップにおいて前記駐車枠を複数検出している場合に、
   前記経路設定ステップは、
   前記車両を第１の駐車枠に駐車させる駐車経路を設定するステップを含み、
   前記分岐設定ステップは、前記駐車経路上に分岐点を設定して、前記車両を前記分岐点から第２の駐車枠に駐車させる分岐路を設定するステップを含み、
   前記自動駐車ステップにおいて、
   前記車両を第１の駐車経路に沿って自動駐車させている時に、
   目標駐車枠を変更させる変更指示操作を受け付けるステップと、
   前記変更指示操作を受け付けるステップにおいて、前記変更指示操作を検出した場合、前記分岐路に沿って前記車両を自動駐車させるステップと、
   をさらに含む、
   駐車支援方法。
2. 前記分岐設定ステップは、
   前記分岐路に関わる設定の一部、または全部を、前記自動駐車の開始前に行うステップを含む、
   請求項１に記載の駐車支援方法。
3. 前記分岐設定ステップは、
   前記分岐路の旋回区間の回転半径、
   または、前記旋回区間の弧の長さ、
   または、前記分岐路の直線区間の角度、
   のうち少なくとも一つを、
   前記第１の駐車経路の設定値に基づいて設定するステップを含む、
   請求項１に記載の駐車支援方法。
4. 前記分岐設定ステップは、前記分岐点を前記第１の駐車経路上に、複数、設定するステップを含み、
   前記自動駐車ステップにおいて、前記変更指示操作を検出した時に、複数の分岐点のうち最寄りの分岐点を選択し、
   前記最寄りの分岐点までは前記第１の駐車経路に沿って走行し、
   前記最寄りの分岐点からは分岐路に沿って自動駐車する、
   請求項１に記載の駐車支援方法。
5. 前記分岐設定ステップは、
   前記複数の分岐点の間隔を、前記分岐路の設定に要する時間に基づいて設定するステップを含み、
   前記分岐設定ステップは、前記第１の駐車経路に沿って自動駐車している時に前記分岐路を設定するステップを含む、
   請求項４に記載の駐車支援方法。
6. 前記自動駐車ステップにおいて、前記車両が前記第１の駐車経路に沿って自動駐車をしている時に、ステアリングの操作、ウインカレバーの操作、または、所定のボタンの操作を検出した場合に、前記変更指示操作を検出したと判定する、
   請求項１に記載の駐車支援方法。
7. 前記自動駐車ステップにおいて、前記ステアリングの操作の、操舵力、操舵時間、角速度の値の何れかが、第１の閾値を超え、かつ、第２の閾値を超えない場合に、前記変更指示操作を検出したと判定する、
   請求項６に記載の駐車支援方法。
8. 前記自動駐車ステップにおいて、
   前記ステアリングの操作の前記値が前記第２の閾値を超えない場合、前記ステアリングの操作に逆らうトルクを、前記車両の電動パワーステアリングで発生させ、
   前記ステアリングの操作の前記値が前記第２の閾値を超える場合、前記ステアリングの操作に逆らうトルクを前記電動パワーステアリングで発生させない、
   請求項７に記載の駐車支援方法。
9. 前記自動駐車ステップにおいて、前記ステアリングの操作とブレーキの操作の両方を検出している場合は、
   前記ステアリングの操作に逆らうトルクを前記車両の電動パワーステアリングで発生させないか、または、
   前記ステアリングの操作を検出して前記ブレーキの操作を検出していない場合と比較して、前記ステアリングの操作に逆らうトルクを前記電動パワーステアリングで発生させ難くする、
   請求項７または請求項８に記載の駐車支援方法。
10. 前記車両は、前記ステアリングを振動させる機能を有し、
    前記自動駐車ステップにおいて、
    前記ステアリングの操作を検出した時に前記ステアリングを振動させ、
    前記ステアリングに加えられた力、または、トルクが第３の閾値未満になった場合に、前記変更指示操作を検出したと判定する、
    請求項６に記載の駐車支援方法。
11. 前記駐車経路を設定するステップにおいて、複数の駐車枠を検出している場合に設定する駐車経路は、前記駐車枠を１つだけ検出している場合に設定する駐車経路と比較して、
    前進駐車または後退駐車の場合に、旋回を開始する時期が、より早い、および、
    前記前進駐車の場合に、旋回区間の回転半径が、より大きい、および、
    前記後退駐車の場合に、経路の支点から直進する距離が、より長い、
    のうちの何れかに該当する、
    請求項１に記載の駐車支援方法。
12. 前記乗員に対して前記車両の動作を報知するステップをさらに含み、複数の駐車枠を検出している場合に、
    前記報知するステップは、目標駐車位置の報知を含む報知をするか、または
    前記車両の動作のタイミングよりも早いタイミングで、前記車両の動作を報知する、
    請求項１に記載の駐車支援方法。
13. 前記目標駐車枠を変更させる意図を照会する報知を、前記乗員に対して報知するステップをさらに含み、
    前記自動駐車ステップにおいて、前記車両が前記第１の駐車経路に沿って自動駐車をしている時に、ステアリングの操作、ブレーキペダルの操作、および、所定のボタンの操作、の何れかを検出した場合、前記目標駐車枠を変更させる意図を照会する報知を行う、
    請求項１に記載の駐車支援方法。
14. 前記自動駐車ステップにおいて、前記変更指示操作を検出した時に、前記車両を減速させるように前記車両の速度を制御する、
    請求項１に記載の駐車支援方法。
15. 前記自動駐車ステップにおいて、前記目標駐車枠を変更させる意図を照会する報知を行う際に、前記車両を減速させるように前記車両の速度を制御する、
    請求項１３に記載の駐車支援方法。
16. 前記自動駐車ステップにおいて、前記第１の駐車枠に隣接する駐車枠から前記第２の駐車枠を選択する、
    請求項１に記載の駐車支援方法。
17. 車両の乗員の操作を受け付ける操作受付部と、
    駐車枠を検知する駐車枠検知部と、
    前記車両の駐車経路を設定する経路設定部と、
    前記駐車経路に沿って前記車両を自動駐車させる走行制御部と、
    を備え、
    前記経路設定部は、前記駐車経路から分岐する分岐路を設定し、
    前記駐車枠検知部が前記駐車枠を複数検出している場合に、
    前記経路設定部は、前記車両を第１の駐車枠に駐車させる駐車経路を設定し、
    前記経路設定部は、前記駐車経路上に分岐点を設定して、前記車両を前記分岐点から第２の駐車枠に駐車させる分岐路を設定し、
    前記走行制御部が、前記車両を第１の駐車経路に沿って自動駐車させている時に、
    前記操作受付部は、目標駐車枠を変更させる変更指示操作を受け付け、
    前記操作受付部が前記変更指示操作を検出した場合、
    前記走行制御部は、前記分岐路に沿って前記車両を自動駐車させる、
    駐車支援装置。
18. 車両のコンピュータに、
    車両の乗員の操作を受け付ける受付け処理と、
    駐車枠を検知する検知処理と、
    前記車両の駐車経路を設定する経路設定処理と、
    前記駐車経路から分岐する分岐路を設定する分岐設定処理と、
    前記駐車経路に沿って前記車両を自動駐車させる自動駐車処理と、
    を実行させ、
    前記検知処理において前記駐車枠を複数検出している場合に、
    前記経路設定処理は、
    前記車両を第１の駐車枠に駐車させる駐車経路を設定する処理を含み、
    前記分岐設定処理は、前記駐車経路上に分岐点を設定して、前記車両を前記分岐点から第２の駐車枠に駐車させる分岐路を設定する処理を含み、
    前記自動駐車処理において、
    前記車両を第１の駐車経路に沿って自動駐車させている時に、
    目標駐車枠を変更させる変更指示操作を受け付ける処理と、
    前記変更指示操作を受け付ける処理において、前記変更指示操作を検出した場合、
    前記分岐路に沿って前記車両を自動駐車させる処理と、
    を前記コンピュータに実行させる、
    駐車支援プログラム。

Images
