Abstract

【課題】 炭素繊維を導電助剤として用いたリチウム電池用負極材であって、電極抵抗が低く、電極強度が良好で、電解液浸透性に優れ、高エネルギー密度で高速充放電性能の良好な高性能の電池とし得る負極材の提供。
【解決手段】 比表面積１ｍ²／ｇ以上の炭素系負極活物質、スチレン−ブタジエンゴムからなる結着材、及び繊維径１〜１０００ｎｍの炭素繊維を含有することを特徴とするリチウム電池用負極材、及びその負極材を用いたリチウム電池。炭素繊維の含有量は０.０５〜２０質量％であり、スチレンブタジエンゴムからなる結着材の含有量は０.１〜６.０質量％。カルボキシメチルセルロース等の増粘剤を０.３〜３質量％含み得る。
【選択図】 なし

Description

本発明は、体積あたりの充放電容量が大きく、充放電サイクル特性、大電流負荷特性に優れたリチウム電池用炭素系負極材、その負極材を得るための組成物、その製造方法、及びリチウム電池用炭素系負極材を用いたリチウム電池及びリチウム二次電池に関する。

携帯機器の小型軽量化及び高性能化に伴い、高いエネルギー密度を有する二次電池、二次電池の高容量化が益々求められている。このような背景の下で携帯電話やビデオカメラ等の小型携帯機器用二次電池として、高エネルギー密度、高電圧という特徴から非水系電解液を用いるリチウムイオン電池やリチウムポリマー電池のような非水系リチウム二次電池が多くの機器に使われるようになっている。これらリチウム二次電池に用いられる負極材料としては、リチウム（Ｌｉ）に近い卑な電位で単位質量あたりの充放電容量の大きい黒鉛に代表される炭素材料が用いられている。しかしながらこれらの電極材料は質量あたりの充放電容量が理論値に近いところまで使われており、電池としての質量あたりのエネルギー密度は限界に近づいている。従って、電極としての利用率を上げるため、放電容量には寄与しない電極結着材や導電助剤を減らす試みが行われている。

負極用結着材としてはこれまではポリフッ化ビニリデン（ＰＶＤＦと略す。）及びその共重合体に代表されるフッ素樹脂が主に用いられてきたが、最近ではスチレンブタジエン系ゴム（ＳＢＲと略す。）が添加量を少なくできることや、水系分散液で用いるため電極製造工程が簡易化されることなどのメリットから多く用いられるようになってきた。
また、導電助剤として、従来のアセチレンブラックのようなカーボンブラックに比較し、高導電性で電極強度にも効果のある気相成長炭素繊維が多く使われるようになっている。例えば、特開平４−１５５７７６号公報（特許文献１）、特開平４−２３７９７１号公報（特許文献２）等では黒鉛負極に気相成長炭素繊維を添加することにより、電極抵抗を下げ、電池の負荷特性を改善したり、電極の強度を上げ、電極の耐膨張収縮性を上げ、リチウム二次電池のサイクル寿命を向上させている。
しかしながら、気相成長炭素繊維は疎水性であるため結着材としては有機溶媒分散系のＰＶＤＦとの組み合わせで用いられており、水系分散液であるＳＢＲとの併用は行われていない。

また、小型携帯機器に用いられる二次電池として、よりコンパクトなものが要求され、質量あたりのエネルギー密度だけでなく、体積あたりのエネルギー密度も高いことが要求されている。従って、上述したように理論値に近づいてきている電極材料の電極密度を上げ、電池容器内の充填量を高め、電極及び電池としての体積あたりのエネルギー密度を高める検討がされ始めた。

例えば、現在負極材料として最も多く用いられている黒鉛はその真密度が２.２ｇ／ｃｍ³程度であるが、これまで負極密度としては１.５ｇ／ｃｍ³程度のものが用いられていた。負極密度を１.７ｇ／ｃｍ³以上とすることにより電池体積あたりのエネルギー密度を向上させることが可能と考えられるが、負極密度を上げると、負極内の空孔は減少し、通常、空孔内に存在する電極反応に重要な電解液の不足を招いたり、電解液の負極内の浸透が遅くなるという問題が生じてくる。負極内の電解液が不足すると、電極反応が遅くなり、エネルギー密度の低下や高速充放電性能が低下し、また、電解液の浸透性が遅くなると電池製造時間が長くなり、製造コストアップにつながる。リチウムポリマー電池のような高粘性のポリマー電解液を用いる場合には、これらの問題がより顕著になってくる。

特開平４−１５５７７６号公報 特開平４−２３７９７１号公報

本発明は、サイクル特性、高速充放電性能に優れた高エネルギー密度リチウム電池を達成するために必要な、高エネルギー密度炭素系負極材を提供することを目的とする。

本発明者らは、炭素系負極材の問題点に鑑みて、上記課題を解決するために鋭意検討を重ねた結果、炭素系負極材に、添加量が比較的少量で結着性のあるＳＢＲを結着材として用い、導電助剤として繊維径１〜１０００ｎｍの炭素繊維を均一に分散させることにより、電極抵抗が低く、電極強度が良好で、電解液浸透性も高く、高エネルギー密度で高速充放電性能の良好な高性能の電池が得られることを見出し、本発明を完成した。
すなわち、本発明は、以下のリチウム電池用負極材、その製造方法及び用途等を提供するものである。

［１］比表面積１ｍ²／ｇ以上の炭素系負極活物質、スチレンブタジエンゴムからなる結着材、及び繊維径１〜１０００ｎｍの炭素繊維を含有することを特徴とするリチウム電池用負極材。
［２］スチレンブタジエンゴムが平均粒径１０〜５００ｎｍの微粒子である前記１に記載のリチウム電池用負極材。
［３］炭素系負極活物質、結着材及び炭素繊維の合計量に対して、炭素繊維の含有量が０.０５〜２０質量％であり、スチレンブタジエンゴムからなる結着材の含有量が０.１〜６.０質量％である前記１または２に記載のリチウム電池用負極材。
［４］さらに増粘剤を含む前記１乃至３のいずれかに記載のリチウム電池用負極材。
［５］増粘剤の含有量が、炭素系負極活物質、結着材、炭素繊維及び増粘剤の合計量に対して、０.１〜４質量％である前記４に記載のリチウム電池用負極材。
［６］増粘剤がカルボキシメチルセルロースである前記４に記載のリチウム電池用負極材。
［７］２５℃での負極の比抵抗が０.５Ωｃｍ以下である前記１乃至６のいずれかに記載のリチウム電池用負極材。
［８］炭素繊維が、２０００℃以上で熱処理された黒鉛系炭素繊維である前記１乃至７のいずれかに記載のリチウム電池用負極材。
［９］炭素繊維が、酸化処理により表面に含酸素官能基が導入された黒鉛系炭素繊維である前記１乃至７のいずれかに記載のリチウム電池用負極材。
［１０］炭素繊維が、ホウ素を０.１〜１０００００ｐｐｍ含有する黒鉛系炭素繊維である前記１乃至７のいずれかに記載のリチウム電池用負極材。
［１１］黒鉛系炭素繊維のＸ線回折法による（００２）面の平均面間隔ｄ₀₀₂が、０.３４４ｎｍ以下である前記８に記載のリチウム電池用負極材。
［１２］炭素繊維が内部に中空構造を有するものである前記１乃至１１のいずれかに記載のリチウム電池用負極材。
［１３］炭素繊維が分岐状炭素繊維を含む前記１乃至１２のいずれかに記載のリチウム電池用負極材。
［１４］炭素系負極活物質がＳｉを含む前記１乃至１３のいずれかに記載のリチウム電池用負極材。
［１５］炭素系負極活物質が非黒鉛系炭素材料であり、負極活物質、結着材、及び導電助剤からなる合剤層の密度が１.５ｇ／ｃｍ³以上である前記１乃至１４のいずれかに記載のリチウム電池用負極材。
［１６］電極成形前の炭素系負極活物質が、以下の要件を満足する炭素質粒子である前記１乃至１５のいずれかに記載のリチウム電池用負極材：
（１）フロー式粒子像解析装置によって測定される平均円形度が０.７０〜０.９９、
（２）レーザー回折法による平均粒子径が１〜５０μｍ。
［１７］炭素系負極活物質が５０質量％以上の黒鉛炭素系材料を含む前記１乃至１６のいずれかに記載のリチウム電池用負極材。
［１８］黒鉛系材料がホウ素を含む前記１７に記載のリチウム電池用負極材。
［１９］電極活物質の電極成形前の炭素系負極活物質が、以下の要件を満足する黒鉛粒子を５０質量％以上含む炭素質粒子である前記１乃至１８のいずれかに記載のリチウム電池用負極材：
（１）フロー式粒子像解析装置によって測定される平均円形度が０.７０〜０.９９、
（２）レーザー回折法による平均粒子径が１〜５０μｍ。
［２０］黒鉛系炭素材料が、以下の要件を満足する黒鉛粒子を５０質量％以上含む炭素質粒子である前記１７に記載のリチウム電池用負極材：
（１）Ｘ線回折測定での（００２）面のＣ₀が０.６９００ｎｍ以下、Ｌａ（ａ軸方向の結晶子サイズ）＞１００ｎｍ、Ｌｃ（ｃ軸方向の結晶子サイズ）＞１００ｎｍ、
（２）比表面積が１.０〜１０ｍ²／ｇ、
（３）真密度が２.２０ｇ／ｃｍ³以上、
（４）レーザーラマンＲ値（レーザーラマンスペクトルによる１５８０ｃｍ^-1のピーク強度に対する１３６０ｃｍ^-1のピーク強度比）が０.０１〜０.９。
［２１］負極活物質、結着材、及び導電助剤からなる合剤層の密度が１.７ｇ／ｃｍ³以上である前記１５に記載のリチウム電池用負極材。
［２２］増粘剤水溶液中に繊維径１〜１０００ｎｍの炭素繊維、比表面積１ｍ²／ｇ以上の炭素系負極活物質を分散してなる炭素繊維／活物質分散液に、スチレンブタジエンゴム水系分散液を添加し、撹拌混合することを特徴とするリチウム電池用負極材用組成物の製造方法。
［２３］炭素繊維／活物質分散液が、増粘剤水溶液に繊維径１〜１０００ｎｍの炭素繊維を添加、撹拌して炭素繊維を分散させた後、比表面積１ｍ²／ｇ以上の炭素系負極活物質を添加し、撹拌混合することにより調製されるものである前記２２に記載のリチウム電池用負極材用組成物の製造方法。
［２４］炭素繊維／活物質分散液が、増粘剤水溶液に繊維径１〜１０００ｎｍの炭素繊維を添加、撹拌して炭素繊維を分散させた後、比表面積１ｍ²／ｇ以上の炭素系負極活物質を添加し、撹拌混合後、さらに増粘剤水溶液により調製されるものである前記２２に記載のリチウム電池用負極材用組成物の製造方法。
［２５］炭素繊維／活物質分散液が、増粘剤水溶液に比表面積１ｍ²／ｇ以上の炭素系負極活物質を添加し、撹拌混合後、繊維径１〜１０００ｎｍの炭素繊維を添加、撹拌して炭素繊維を分散させることにより調製されるものである前記２２に記載のリチウム電池用負極材用組成物の製造方法。
［２６］炭素繊維／活物質分散液が、比表面積１ｍ²／ｇ以上の炭素系負極活物質と繊維径１〜１０００ｎｍの炭素繊維を乾式撹拌し炭素繊維を分散させた後、増粘剤水溶液を添加、撹拌混合することにより調製されるものである前記２２に記載のリチウム電池用負極材用組成物の製造方法。
［２７］増粘剤水溶液中の増粘剤の濃度が０.３〜５質量％であり、スチレンブタジエンゴム水系分散液中のスチレンブタジエンゴムの濃度が１０〜６０質量％である前記２２乃至２６のいずれかに記載のリチウム電池用負極材用組成物の製造方法。
［２８］増粘剤がカルボキシメチルセルロースである前記２２乃至２７のいずれかに記載のリチウム電池用負極材用組成物の製造方法。
［２９］前記２２乃至２８のいずれかに記載の方法で得られるリチウム電池用負極材用組成物。
［３０］増粘剤水溶液に繊維径１〜１０００ｎｍの炭素繊維が分散したリチウム電池用負極材組成物。
［３１］増粘剤水溶液中の増粘剤の濃度が０.３〜５質量％であり、組成物全体に占める炭素繊維の割合が０.１〜１０質量％である前記３０に記載のリチウム電池用負極材組成物。
［３２］増粘剤がカルボキシメチルセルロースである前記３０または３１に記載のリチウム電池用負極材組成物。
［３３］前記２９に記載のリチウム電池用負極材用組成物を金属集電体箔上に塗布し、乾燥後、加圧成形してなる前記１乃至２１のいずれかに記載のリチウム電池用負極材。
［３４］金属集電体箔が厚み１〜５０μｍの銅箔または銅合金箔である前記３３に記載のリチウム電池用負極材。
［３５］前記１乃至２１、３３及び３４のいずれかに記載のリチウム電池用負極材を構成要素として含むリチウム電池。
［３６］前記１乃至２１、３３及び３４のいずれかに記載のリチウム電池用負極材を構成要素として含むリチウム二次電池。
［３７］非水系電解質を用い、前記非水系電解質の非水系溶媒として、エチレンカーボネート、ジエチルカーボネート、ジメチルカーボネート、メチルエチルカーボネート、プロピレンカーボネート、ブチレンカーボネート、及びビニレンカーボネートからなる群から選ばれる少なくとも１種を用いる前記３６に記載のリチウム二次電池。
以下、本発明を詳細に説明する。

１．炭素繊維
一般的に炭素系負極材は平均粒子径数〜数十μｍの炭素系負極活物質粉末を結着材、導電助剤と湿式で混合し、それを金属集電体箔上に均一に塗布、乾燥後、加圧成形することにより得られる。
導電助剤としては従来、主にアセチレンブラック等のカーボンブラック粉末が用いられてきたが、炭素繊維のようなアスペクト比の高い導電助剤の方が、電極全体にネットワークを形成することができ、電極全体の導電性という観点から少ない添加量で導電性を高めることができる。一般にカーボンブラックは炭素系負極活物質、結着材、及び導電助剤の合計量に対して５質量％程度必要であるのに対し、気相成長炭素繊維のようなアスペクト比の大きい導電繊維は３質量％以下、例えば１質量％でも十分に効果を発揮する。また、前述したように最近は炭素系電極活物質のエネルギー密度が限界に近づいており、体積あたりのエネルギー密度を上げるために、電極を高密度化する試みがなされているが、従来のカーボンブラック系導電助剤では高密度化時の成形（高圧プレス）により変形し、電極中の導電パスや電解液浸透パスを阻害してしまう。一方、炭素繊維は圧力に対して変形しにくく、高密度電極においても、導電パスネットワーク及び電解液浸透パスを維持し、また、電極反応時に膨張収縮が起こっても、繊維によるネットワークにより電極強度を維持しており、高密度電極においても高容量で高速充放電性能の良好な炭素系負極材が得られる。
このような機能を顕現するには添加する炭素繊維自身が導電性に優れ、また導電パスを増やすためにできるだけ繊維径は細く、繊維長は長いことが好ましい。そのような観点から添加する導電繊維としては導電性で強靱で微細な炭素繊維を用いる必要がある。

１−１．炭素繊維の繊維径
本発明のリチウム電池用負極材に使用する炭素繊維の繊維径は、太過ぎると電極内の空隙が大きくなり過ぎ電極密度を高くできないため好ましくない。現在Ｌｉイオン電池やＬｉポリマー電池に使用されている炭素系電極活物質粒子の平均粒子径は数〜数十μｍ程度であるため、炭素繊維の繊維径は最大でも１μｍ程度である。また繊維径が細過ぎると活物質粒子間に埋没し、電極内のネットワークを形成できず、また活物質間の空隙生成が不能となるため好ましくなく、最小でも１〜数ｎｍ程度の繊維径が必要である。以上の理由から本発明のリチウム電池用負極材に使用することのできる炭素繊維の繊維径は１〜１０００ｎｍの範囲であり、好ましくは１０〜５００ｎｍの範囲である。平均繊維径でいえば、５〜５００ｎｍの範囲が好ましく、１０〜２００ｎｍの範囲がより好ましい。

１−２．炭素繊維の結晶化度
炭素繊維の結晶化度（いわゆる黒鉛化度）は高い方が望ましい。一般的に炭素材料の黒鉛化度が高いほど、層状構造が発達し、より硬くなり、また導電性も向上し、前述したようにリチウム電池用炭素系負極材の使用に適している。炭素材料を黒鉛化するには一般的に高温で処理すればよく、その場合の処理温度としては、用いる炭素繊維によっても異なるが、２０００℃以上が好ましく、２５００℃以上がさらに好ましい。また、この場合、黒鉛化度を促進させる働きのある黒鉛化助触媒であるホウ素やＳｉなどを熱処理前に添加しておくことが有効である。助触媒の添加量は特に限定されないが、添加量が少なすぎると効果がでず、多すぎると不純物として残るため好ましくない。好ましい添加量は０.１〜１０００００ｐｐｍであり、さらに好ましくは１０〜５００００ｐｐｍである。

これら炭素繊維の結晶化度は特に限定されないが、好ましくはＸ線回折法による平均面間隔ｄ₀₀₂が０.３４４ｎｍ以下、さらに好ましくは０.３３９ｎｍ以下であって、結晶のＣ軸方向の厚さＬｃが４０ｎｍ以下のものである。

１−３．炭素繊維の繊維長、アスペクト比
炭素繊維の繊維長は特に限定されない。前述したように繊維長は長いほど電極内の導電性、電極の強度、電解液保液性が増し好ましいが、長すぎると、電極内の繊維分散性が損なわれるため好ましくない。好ましい平均繊維長の範囲は、用いる炭素繊維の種類や繊維径によっても異なるが、０.５〜１００μｍであり、１〜５０μｍのものがさらに好ましい。この平均繊維長の好ましい範囲を平均アスペクト比（繊維径に対する繊維長の割合）で示すと、５〜５００００の範囲であり、１０〜１５０００の範囲がさらに好ましい。

炭素繊維に枝分かれ（分岐状）したものが含まれていると、電極全体の導電性、電極の強度、電解液保液性がさらに増すため好ましい。但し、分岐状繊維が多すぎると繊維長同様、電極内の分散性が損なわれるため、適度な割合で含まれていることが好ましい。これら分岐状繊維の割合は製造法やその後の粉砕処理である程度制御できる。

１−４．炭素繊維の製造方法
本発明で用いる炭素繊維の製造方法は特に限定されない。例えば紡糸法等で高分子を繊維状にし、不活性雰囲気中で熱処理する方法や、触媒存在下、高温で有機化合物を反応させる気相成長法などが挙げられる。気相成長法で得られる炭素繊維（気相法炭素繊維）は結晶成長方向は繊維軸に平行であり、黒鉛構造の繊維長方向の結晶性が高くなりやすく、比較的、短繊維径、高導電性、高強度の炭素繊維が得られる。

本発明の目的を達成するためには、繊維軸方向に結晶が成長し、繊維が枝分かれをしている気相法炭素繊維が適している。気相法炭素繊維は、例えば、高温雰囲気下に、触媒となる鉄と共にガス化された有機化合物を吹き込むことにより製造することができる。気相法炭素繊維は、製造した状態のままのもの、８００〜１５００℃で熱処理したもの、２０００〜３０００℃で黒鉛化処理したもののいずれも使用可能であり、使用する電極活物質粉末に適したものを用いるが、熱処理さらには黒鉛化処理したものの方が、炭素の結晶性が進んでおり、高導電性及び高耐圧特性を有するため好ましい。

また、気相法炭素繊維の好ましい形態として、分岐状繊維がある。分岐部分はその部分を含めて繊維全体が互いに連通した中空構造を有している箇所があってもよい。そのため繊維の円筒部分を構成している炭素層が連続している。中空構造とは炭素層が円筒状に巻いている構造であって、完全な円筒でないもの、部分的な切断箇所を有するもの、積層した２層の炭素層が１層に結合したものなどを含む。また、円筒の断面は完全な円に限らず楕円や多角形のものを含む。

気相法炭素繊維は、繊維表面に凹凸や乱れがあるものが多く、そのため電極活物質との密着性が向上する利点もある。特に、電極活物質として炭素質粉体粒子を用い、二次電池の負極として使用する場合は、核となる炭素質材料との密着性が向上するため充放電を繰り返しても炭素質材料と導電性補助剤としての役割も兼ねている気相法炭素繊維とが解離せずに密着した状態を保つことができ、電子伝導性が保持できサイクル特性が向上する。
気相法炭素繊維が分岐状繊維を多く含む場合は、効率よくネットワークを形成することができ、高い電子伝導性や熱伝導性を得やすい。また、活物質を包むように分散することができ、電極の強度を高め、粒子間の接触も良好に保てる。

１−５．炭素繊維の添加量
炭素繊維の含有量は、炭素系負極活物質、結着材、炭素繊維及び所望により配合する増粘剤の合計量に対して、０.０５〜２０質量％の範囲がよく、好ましくは０.１〜１５質量％、より好ましくは０.５〜１０質量％である。含有量が２０質量％を超えると、電極中の活物質比率が小さくなるため、電気容量が小さくなる。添加量が０.０５質量％未満では本発明のリチウム電池用炭素系負極材に対する電気抵抗減や電解液浸透性向上等の効果が現れない。含有量をこの範囲に調整するには、製法において同比率となるように添加することにより行なうことができる。

１−６．炭素繊維の表面処理
炭素繊維は、電極中での分散状態を制御するために表面処理したものも用いることができる。表面処理の方法は特に限定されないが、酸化処理により含酸素官能基を導入し親水性にしたものや、フッ化処理やシリコン処理により疎水性にしたものが挙げられる。また、フェノール樹脂等のコーティングやメカノケミカル処理等も挙げられる。表面処理しすぎると、炭素繊維の導電性や強度を著しく損なうことになるため、適度な処理が必要である。酸化処理は、例えば、炭素繊維を空気中で、５００℃、１時間程度加熱することにより行なうことができる。この処理により炭素繊維の親水性度が向上する。
本発明においては、結着材としてのスチレンブタジエンゴムは水系分散液として使用されることが多いため、親水性の表面を有する、酸化処理された炭素繊維が好ましい。

２．スチレンブタジエンゴム（ＳＢＲ）（結着材）
本発明のリチウム電池用炭素系負極材の電極結着材にはＳＢＲが使用される。ＳＢＲは、これまで主に用いられてきたＰＶＤＦ等のフッ素樹脂系結着材に比べて使用量を少なくすることができ、また電極活物質との混合は水分散液が用いられるためＰＶＤＦのような有機溶媒系に比べて防爆設備が不要であるなど電極製造工程が簡易化される長所がある。また、ＳＢＲを結着材として使用した電極は、ＳＢＲのガラス転移点（Ｔｇ）が一般的に低いため、低温特性、高速充放電特性に優れる。

ＳＢＲには乳化重合ＳＢＲ、溶液重合ＳＢＲの二種類がある。乳化重合ＳＢＲは、ラテックス状で得られるが、乾燥してドライラバーとして用いてもよい。溶液重合ＳＢＲの中にはスチレンとブタジエンの共重合様式によって、ランダム型、ブロック型、対称ブロック型等がある。また、スチレン組成比が多く、ガラス転移点（Ｔｇ）の高いハイスチレンゴムもある。さらに、不飽和カルボン酸や不飽和ニトリル化合物を共重合させた変性ＳＢＲもある。これらはその重合様式、スチレン／ブタジエン共重合比によって接着性、強度、熱物性等の物性が少しずつ異なる。本発明のリチウム電池用炭素系負極材の結着材として用いるこれらのＳＢＲは、用いる負極活物質の種類に合わせて適当なものを選択して用いることができる。

その中でも乳化重合や溶液重合で得られるＳＢＲを水に分散させたラテックスタイプの水分散液が炭素系負極活物質と混合しやすいため、本発明のリチウム電池用炭素系負極材に好適に用いることができる。また、得られる電極の電解液とのなじみや低温特性を良くするためには、スチレンの共重合割合は５０質量％以下でガラス転移点が０℃以下のものが好ましい。

また、炭素系負極活物質中にＳＢＲを均一に分散し、さらに炭素系負極活物質を効率的に接着するためには、分散液中のＳＢＲ粒子は大きすぎても、小さすぎても使いにくくなる。本発明のリチウム電池用炭素系負極材に用いる好適なＳＢＲの個数平均粒径は、１０〜５００ｎｍの範囲である。

ＳＢＲの負極材中の含量は混合する炭素繊維や炭素系負極活物質によって異なり、一概には限定できないが、多すぎると負極材中の炭素系負極活物質が少なくなり、負極としての容量が低下し、抵抗も増加する。また、負極反応部位が減少し、さらに容量が低下することにもなる。少なすぎると、結着材としての効果が低下し、電池組み立て時や充放電中に負極の崩壊が起こり、充放電サイクル寿命が低下するので好ましくない。好ましいＳＢＲの添加量は、炭素系負極活物質、結着材、炭素繊維及び所望により配合する増粘剤の合計量に対して、０.１〜６.０質量％であり、さらに好ましくは０.３〜５.０質量％である。

３．炭素系負極活物質
炭素系負極活物質とは、炭素を含み、電気化学的にイオンを吸蔵、放出できるものである。
本発明では、電極の結着材としてＳＢＲ、好ましくはＳＢＲの水系分散液を用いるため、炭素系負極活物質の比表面積はできるだけ高い方が濡れ性が改善され、扱いやすく、電極強度や電解液保持性にも有利である。具体的には、ＢＥＴ法で測定される比表面積（ＢＥＴ比表面積）で１ｍ²／ｇ以上のものを用いる。しかし、比表面積があまり高すぎると、電解液と副反応を起こしやすい。好ましいＢＥＴ比表面積の範囲としては、１.０〜７.０ｍ²／ｇであり、さらに好ましくは１.５〜６.０ｍ²／ｇである。

炭素系負極活物質材料としては、非黒鉛系炭素材料を主成分とするもの及び黒鉛系炭素材料を主成分とするもののいずれもが使用できる。
非黒鉛系炭素材料とは、黒鉛の三次元的結晶規則性を有しない炭素材料であり、乱層構造炭素材料、非晶質炭素材料がこれに含まれ、例えばガラス状炭素や、熱処理温度が低いために結晶化の進んでいない炭素材料も含まれる。
黒鉛系炭素材料とは、黒鉛の三次元的結晶規則性を有する炭素材料であり、天然に産出する天然黒鉛、易黒鉛化性炭素材料を熱処理して得られる人造黒鉛がこれに含まれ、鉄融体中から黒鉛が再析出して得られるキッシュ黒鉛も含まれる。
また、「主成分とするもの」とは全体の５０質量％以上、好ましくは６０質量％以上、さらに好ましくは８０質量％以上、特に好ましくは９０質量％以上をその材料が占めることを意味する。

非黒鉛系炭素材料を主成分とするものとしては、フェノール樹脂等の難黒鉛系高分子を熱処理した炭素材料や、ピッチやコークスを１０００℃程度で熱処理したもの、導電性高分子等の共役系高分子を熱処理したもの、熱ＣＶＤ法により基板に堆積させたＣＶＤ炭素等が挙げられる。また、これらの材料の熱処理時にＳｉを混入して、負極としての電気容量を増加させたものが挙げられる。
これら非黒鉛系炭素材料はできるだけ円形度が高い球状のものが電極シートを作成する場合の取扱いや電池に用いる場合の電解液との副反応が抑えられ好ましい。
好ましい円形度は、フロー式粒子像解析装置によって測定される平均円形度として０.７０〜０.９９である。
これら非黒鉛系炭素材料の平均粒子径は目的とする電極シート形状によって異なり、特に限定されないが、一般的には、レーザー回折法による平均粒子径が１〜５０μｍの範囲で用いられる。
これら非黒鉛系炭素材料を用いる負極材の嵩密度については、炭素系活物質の真密度が様々であり、特に限定されないが、一般には非黒鉛系炭素材料の真密度は１.９ｇ／ｃｍ³以上であり、負極活物質、結着材、及び導電助剤からなる合剤層の密度（電極嵩密度）は１.５ｇ／ｃｍ³以上、さらには１.７ｇ／ｃｍ³以上のものが好ましい。

黒鉛系炭素材料を主成分とするものとしては、一般にＬｉイオン電池の炭素系活物質材料として使用されている黒鉛系炭素材料が本発明においても使用できる。黒鉛系活物質材料は結晶性が発達し、Ｌｉイオンの挿入脱離が均一に起こり、拡散も早いため、電池の放電電位の変化が少なく、また高負荷特性も優れるという特徴を有している。これらは真密度が２.２ｇ／ｃｍ³程度と高く、電極嵩密度も１.５ｇ／ｃｍ³で使われる。本発明においては、さらに空隙率を減らし、電極嵩密度１.７ｇ／ｃｍ³以上とすることもできる。
この黒鉛系活物質材料もできるだけ円形度が高いものが好ましく、フロー式粒子像解析装置によって測定される平均円形度が０.７０〜０.９９、レーザー回折法による平均粒子径が１〜５０μｍ程度のものが用いられる。
黒鉛系材料はできるだけ結晶性が高いことが好ましく、Ｘ線回折測定での００２面のＣ₀が０.６９００ｎｍ（ｄ₀₀₂＝０.３４５０ｎｍ）以下であり、Ｌａ（ａ軸方向の結晶子サイズ）が１００ｎｍより大きく、Ｌｃ（ｃ軸方向の結晶子サイズ）も１００ｎｍより大きいことが好ましい。また、レーザーラマンＲ値は０.０１〜０.９（Ｒ値：レーザーラマンスペクトルによる１５８０ｃｍ^-1のピーク強度に対する１３６０ｃｍ^-1のピーク強度比）が好ましく、真密度は２.２０ｇ／ｃｍ³以上が好ましい。

黒鉛系活物質材料にホウ素を加えて熱処理すると、結晶性向上や、電解液とのなじみや安定性が改善されるため好ましい。ホウ素の添加量は特に限定されないが、添加量が少なすぎると効果がでず、多すぎると不純物として残るため好ましくない。好ましい添加量は、０.１質量ｐｐｍ〜１０００００質量ｐｐｍ、さらに好ましくは１０質量ｐｐｍから５００００質量ｐｐｍの範囲である。

４．リチウム電池用負極
４−１．炭素系負極活物質／電極結着材／炭素繊維を含む負極材用組成物
リチウム電池用炭素系負極材は、一般には、炭素系負極活物質と電極結着材、場合によってはカーボンブラックや黒鉛微粉等の他の導電助剤を加え、湿式または乾式で所定の比率で混合後、Ｃｕ等の金属集電体上に塗布後、乾燥、プレスすることにより製造される。しかしながら、本発明のリチウム電池用炭素系負極材では、アスペクト比の大きい炭素繊維を添加するために、これまでの一般的な方法では炭素繊維を均一に分散することができない。また、電極結着材としてＳＢＲ水分散液を用いるため、疎水性の炭素繊維、特に黒鉛化した炭素繊維を十分に分散させることができない。

本発明のリチウム電池用炭素系負極材は、炭素系負極活物質、炭素繊維及びＳＢＲからなる結着材を混合した負極材用組成物を、集電体上に塗布、成形することによって得られるが、この負極材用組成物の調製を従来知られていない方法、すなわち、繊維径１〜１０００ｎｍの炭素繊維、ＢＥＴ比表面積１ｍ²／ｇ以上の炭素系負極活物質及び所望により他の炭素系粉末導電助剤を増粘剤水溶液（例えばカルボキシメチルセルロース化合物水溶液）に充分に分散させた後、スチレンブタジエンゴムの水系分散液を添加し、比較的短時間で撹拌混合する方法により行なう。
この方法は、炭素繊維を水系溶液に予め十分に分散させた後、ＳＢＲ水分散液を添加し、その際の撹拌混合を簡単に行なうことを意図した方法である。ＳＢＲ結着材添加後の撹拌混合に時間をかけると、一度分散した炭素繊維が再度凝集することがあり、その結果、電極比抵抗が増加したり、電解液浸透性が低下したりし、電池性能を悪化させる。炭素繊維が再度凝集する理由としては、後から添加した結着材と増粘剤水溶液との親和性が高いため、増粘剤中に分散していた疎水性の炭素繊維が増粘剤から徐々に分離していくためと考えられる。具体的な方法としては、例えば以下の（Ａ）〜（Ｄ）の方法がある。

（Ａ） 増粘剤水溶液に炭素繊維を添加、撹拌して炭素繊維を十分に分散させた後、炭素系負極活物質及び所望により他の炭素系粉末導電助剤を添加し、撹拌混合後、ＳＢＲ水分散液を添加し、比較的短時間で撹拌混合する方法。
（Ｂ） 増粘剤水溶液に炭素繊維を添加、撹拌して炭素繊維を十分に分散させた後、炭素系負極活物質及び所望により他の炭素系粉末導電助剤を添加し、撹拌混合後、増粘剤水溶液を添加して粘度調整をし、ＳＢＲ水分散液を添加し、比較的短時間で撹拌混合する方法。
（Ｃ） 増粘剤水溶液に炭素系負極活物質及び所望により他の炭素系粉末導電助剤を添加し、撹拌混合し、次いで炭素繊維を添加、撹拌して炭素繊維を十分に分散させた後に、ＳＢＲ水分散液を添加し、比較的短時間で撹拌混合する方法。
（Ｄ） 炭素系負極活物質粉末と炭素繊維及び所望により他の炭素系粉末導電助剤とを乾式撹拌して、炭素繊維を十分に分散させた後、増粘剤水溶液を添加し撹拌混合し、次いでＳＢＲ水分散液を添加し、比較的短時間で撹拌混合する方法。

ＳＢＲ水分散液を添加後に撹拌する時間の目安は、炭素繊維の種類、撹拌方法、量等によるので一概には限定できないが、撹拌後に静置した場合の組成物の状態により随時判断する。一般的には１２０分以内であり、好ましくは１０〜９０分である。
上記方法の中では、炭素繊維の分散が比較的容易な（Ａ）及び（Ｂ）が特に好ましい。その場合の炭素繊維の添加は、炭素繊維の占める割合が炭素系負極活物質、結着材、及び導電助剤の合計量に対して０.１〜１０質量％となるように行なうことが好ましい。

上記方法で増粘剤は、負極材用組成物を集電体上に塗布可能な粘度に制御するために用いられる非イオン性ポリマーである。
増粘剤としては、例えばポリエチレングリコール類、セルロース類、ポリアクリルアミド類、ポリＮ−ビニルアミド類、ポリＮ−ビニルピロリドン類等が挙げられるが、これらの中でも、ポリエチレングリコール類、カルボキシメチルセルロース（ＣＭＣ）等のセルロース類等が好ましく、カルボキシメチルセルロース（ＣＭＣ）が特に好ましい。増粘剤の配合量は、増粘剤の種類によるので一概に言えないが、通常、炭素系負極活物質、結着材、炭素繊維及び増粘剤の合計量に対して、０.１〜４質量％が好ましく、０.３〜３質量％がより好ましい。また、増粘剤は水溶液として用いることが好ましい。増粘剤水溶液中の増粘剤の濃度は、粘度として室温で５０〜５０００ｍＰａ・ｓ、好ましくは１００〜３０００ｍＰａ・ｓとできる濃度であり、通常０.３〜５質量％の範囲が好ましい。
以下好ましい増粘剤であるカルボキシメチルセルロース（ＣＭＣ）化合物を例に挙げて説明する。
ＣＭＣ化合物の分子量等の物性は特に限定されず、使用する炭素繊維や負極活物質の種類によって異なるが、ＣＭＣ化合物は電池反応に関与せず、多すぎると電極中の負極活物質割合が小さくなるため添加量はできるだけ少ない方がよい。またＣＭＣ化合物水溶液中のＣＭＣ化合物濃度も増粘剤の効果が発揮できる範囲でできるだけ低い方がよい。好ましいＣＭＣ化合物の配合量は炭素系負極活物質、結着材、炭素繊維及びＣＭＣ化合物の合計量に対して、０.１〜４.０質量％であり、さらに好ましくは０.３〜３質量％である。ＣＭＣ化合物は０.３〜５質量％、好ましくは１質量％程度の水溶液として使用し、その場合の粘度は室温で５０〜５０００ｍＰａ・ｓであり、１００〜３０００ｍＰａ・ｓが好ましい。

ＳＢＲ水分散液中のＳＢＲ濃度は、高すぎると短時間での混合がしにくく、また低すぎるとＣＭＣ水溶液で増粘した組成物粘度をまた低下させることになるので好ましくない。従って、ＳＢＲ水分散液中のＳＢＲ濃度は１０〜６０質量％が好ましい。
各々の材料の種類や組成比、組み合わせ等で電極内の分散状態が異なり、電極抵抗、吸液性等に影響してくるので、最適な組成及び濃度条件を選択する必要がある。

撹拌機としては、種々のものを使用することができる。例えば、リボンミキサー、スクリュー型ニーダー、スパルタンリューザー、レディゲミキサー、プラネタリーミキサー、脱泡ニーダー、撹拌羽根つき万能ミキサー、ペイントシェーカー等の装置を使用することができる。これらのなかで上述した４通りの方法の撹拌が比較的容易にできるものとして、プラネタリーミキサー、脱泡ニーダー、撹拌羽根つき万能ミキサーが挙げられ、脱泡ニーダー、撹拌羽根つき万能ミキサーが好ましく、撹拌羽根つき万能ミキサーが特に好ましい。

４−２．シート状負極材の作製
上述の方法で得た負極材組成物を集電体箔に塗布することにより、本発明のリチウム電池用のシート状負極材を作製できる。
組成物の集電体箔への塗布は、公知の方法により実施できるが、例えばドクターブレードやバーコーターなどで塗布後、ロールプレス等で成形する方法等が挙げられる。
集電体としては、現在のＬｉイオン電池では銅箔が用いられているが、銅箔、アルミニウム箔、ステンレス箔、ニッケル箔、チタン箔及びそれらの合金箔、カーボンシートなど公知の材料が使用できる。これらの中では、強度、電気化学安定性、コスト等の面から、銅箔や銅合金箔が好ましい。
本発明で用いられる集電体箔の厚みに特に制限はないが、薄すぎると強度が低下し、シート状負極材の強度や塗布時の取扱い性に問題が生じる。また、厚すぎると、電池構成体中の集電体箔の質量、体積の割合が高くなり、電池のエネルギー密度が低下し、さらに電池作製時のシート状電極が堅くなり、捲回に支障をきたす。従って集電体箔の厚みは、０.５〜１００μｍが好ましく、１〜５０μｍが特に好ましい。
これら塗布した電極シートを公知の方法で乾燥後、ロールプレス、加圧プレス等公知の方法で所望の厚み、密度に成形する。

プレス圧力は使用する負極活物質材料によって異なり、また、目的とする電極密度によるため、特に限定されないが、通常は１ｔｏｎ／ｃｍ²以上の加圧条件で行なう。また、電極シート厚みは目的とする電池の形状によって異なり、特に限定されないが、通常は０.５〜２０００μｍ、好ましくは５〜１０００μｍに成形される。

４−３．負極材の特性
上述した方法で得られる本発明のリチウム電池用炭素系負極材は、炭素繊維が良好に分散して存在するため、電極としての比抵抗が低い。電極比抵抗が低いほど電池充放電での電流密度を高くすることができ、高速充放電が可能になる。また、電極比抵抗が低いということは、炭素繊維のネットワークが十分に広がっており、電極強度が増していることになり、電池の充放電サイクル寿命が長くなる。
本発明負極材の電極比抵抗は、２５℃で０.５Ωｃｍ以下、さらには０.３Ωｃｍ以下を示す。

また、上記（Ａ）〜（Ｄ）の製法においてＳＢＲを添加した後の撹拌混合に時間をかけると、前述したように一度分散した炭素繊維が再度凝集し易くなり、その結果、得られる負極材の比抵抗が高くなる。具体的には、上記（Ａ）〜（Ｄ）の方法においてＳＢＲ添加後の撹拌に時間をかけた組成物からなる負極材の比抵抗は、上記（Ａ）〜（Ｄ）の方法において炭素繊維を用いない組成物からなる負極材の比抵抗に比べて、せいぜい１０％程度しか改善しない。それに対して、上記（Ａ）〜（Ｄ）の方法による本発明負極材の比抵抗は、上記（Ａ）〜（Ｄ）の方法において炭素繊維を用いない組成物からなる負極材の比抵抗に比べて、少なくとも２０％改善し、多くは４０％以上改善する。言い換えれば、本発明負極材は、その負極材から繊維径１〜１０００ｎｍの炭素繊維を除いた電極に比べて、電極比抵抗を８０％以下、さらには６０％以下にまで低減することが可能である。

電解液の浸透性についても、同様のことが言える。すなわち、上記（Ａ）〜（Ｄ）の方法においてＳＢＲを添加した後の撹拌混合に時間をかけると、得られる負極材の電解液浸透性を十分に改善させることができない。これは電極の密度を高くしたときに顕著である。具体的には、例えば、黒鉛系負極において電極密度を１.７ｇ／ｃｍ³以上とした場合、上記（Ａ）〜（Ｄ）の方法においてＳＢＲ添加後の撹拌に時間をかけた組成物からなる負極材の電解液浸透速度は、上記（Ａ）〜（Ｄ）の方法において炭素繊維を用いない組成物からなる負極材の電解液浸透速度に比べて、最大でも３０％程度しか改善されない。これに対して、上記（Ａ）〜（Ｄ）の方法による本発明負極材の電解液浸透速度は、上記（Ａ）〜（Ｄ）の方法において炭素繊維を用いない組成物からなる負極材の電解液浸透速度に比べて、少なくとも３５％改善し、多くは６０％以上改善される。

５．リチウム電池
本発明のリチウム電池用負極材をコバルト酸リチウム等の各種正極材と組み合わせることにより、高性能のリチウム電池を作製できる。特に本発明のリチウム電池用負極材は、現在、市場で伸びているＬｉイオン電池やＬｉポリマー電池等の高エネルギー密度非水系二次電池へのニーズが大きい。
以下、本発明負極材を用いたＬｉイオン電池及びＬｉポリマー電池の製造方法について説明するが、電池の製造法はこれらに限定されるものではない。

５−１．正極活物質材料
コバルト酸リチウム等のコバルト系酸化物、マンガン酸リチウム等のマンガン系酸化物、ニッケル酸リチウム等のニッケル系酸化物及びこれらの複合酸化物や混合物等が現在、Ｌｉイオン電池の正極活物質材料として用いられている。

本発明のリチウム電池用炭素系負極材を用いたリチウム電池の正極活物質としては、上記金属酸化物系材料以外にも種々のものを用いることができる。本発明のリチウム電池の正極活物質として用いられるリチウム含有遷移金属酸化物は、好ましくは、Ｔｉ、Ｖ、Ｃｒ、Ｍｎ、Ｆｅ、Ｃｏ、Ｎｉ、Ｍｏ及びＷから選ばれる少なくとも１種の遷移金属元素とリチウムとを主として含有する酸化物であって、リチウムと遷移金属のモル比が０.３〜２.２の化合物である。より好ましくは、Ｖ、Ｃｒ、Ｍｎ、Ｆｅ、Ｃｏ及びＮｉから選ばれる少なくとも１種の遷移金属元素とリチウムとを主として含有する酸化物であって、リチウムと遷移金属のモル比が０.３〜２.２の化合物である。なお、主として存在する遷移金属に対し３０モルパーセント未満の範囲でＡｌ、Ｇａ、Ｉｎ、Ｇｅ、Ｓｎ、Ｐｂ、Ｓｂ、Ｂｉ、Ｓｉ、Ｐ、Ｂなどを含有していても良い。上記の正極活物質の中で、一般式Ｌｉ_xＭＯ₂（ＭはＣｏ、Ｎｉ、Ｆｅ、Ｍｎの少なくとも１種、ｘ＝０〜１.２）、またはＬｉ_yＮ₂Ｏ₄（Ｎは少なくともＭｎを含む。ｙ＝０〜２）で表されるスピネル構造を有する材料の少なくとも１種を用いることが好ましい。

さらに、正極活物質はＬｉ_yＭ_aＤ_1-aＯ₂（ＭはＣｏ、Ｎｉ、Ｆｅ、Ｍｎの少なくとも１種、ＤはＣｏ、Ｎｉ、Ｆｅ、Ｍｎ、Ａｌ、Ｚｎ、Ｃｕ、Ｍｏ、Ａｇ、Ｗ、Ｇａ、Ｉｎ、Ｓｎ、Ｐｂ、Ｓｂ、Ｓｒ、Ｂ、Ｐの中のＭ以外の少なくとも１種、ｙ＝０〜１.２、ａ＝０.５〜１）を含む材料、またはＬｉ_z（Ｎ_bＥ_1-b）₂Ｏ₄（ＮはＭｎ、ＥはＣｏ、Ｎｉ、Ｆｅ、Ｍｎ、Ａｌ、Ｚｎ、Ｃｕ、Ｍｏ、Ａｇ、Ｗ、Ｇａ、Ｉｎ、Ｓｎ、Ｐｂ、Ｓｂ、Ｓｒ、Ｂ、Ｐの少なくとも１種、ｂ＝１〜０.２、ｚ＝０〜２）で表されるスピネル構造を有する材料の少なくとも１種を用いることが特に好ましい。

具体的には、Ｌｉ_xＣｏＯ₂、Ｌｉ_xＮｉＯ₂、Ｌｉ_xＭｎＯ₂、Ｌｉ_xＣｏ_aＮｉ_1-aＯ₂、Ｌｉ_xＣｏ_bＶ_1-bＯ_z、Ｌｉ_xＣｏ_bＦｅ_1-bＯ₂、Ｌｉ_xＭｎ₂Ｏ₄、Ｌｉ_xＭｎ_cＣｏ_2-cＯ₄、Ｌｉ_xＭｎ_cＮｉ_2-cＯ₄、Ｌｉ_xＭｎ_cＶ_2-cＯ₄、Ｌｉ_xＭｎ_cＦｅ_2-cＯ₄（ここでｘ＝０.０２〜１.２、ａ＝０.１〜０.９、ｂ＝０.８〜０.９８、ｃ＝１.６〜１.９６、ｚ＝２.０１〜２.３）が挙げられる。最も好ましいリチウム含有遷移金属酸化物としては、Ｌｉ_xＣｏＯ₂、Ｌｉ_xＮｉＯ₂、Ｌｉ_xＭｎＯ₂、Ｌｉ_xＣｏ_aＮｉ_1-aＯ₂、Ｌｉ_xＭｎ₂Ｏ₄、Ｌｉ_xＣｏ_bＶ_1-bＯ_z（ｘ＝０.０２〜１.２、ａ＝０.１〜０.９、ｂ＝０.９〜０.９８、ｚ＝２.０１〜２.３）が挙げられる。なお、ｘの値は充放電開始前の値であり、充放電により増減する。

その他の次世代Ｌｉ電池正極材料として、硫化チタン、硫化モリブデン等の金属硫化物、ＬｉＦｅＰＯ₄等の鉄オリビン系化合物等も使用可能である。特に、ＬｉＦｅＰＯ₄等の鉄オリビン系化合物は理論容量が高く、鉄を用いており、資源性、環境安全性、耐熱性等に優れている。

正極活物質の平均粒子サイズは特に限定されないが、０.１〜５０μｍが好ましい。０.５〜３０μｍの粒子の体積が９５％以上であることが好ましい。粒径３μｍ以下の粒子群の占める体積が全体積の１８％以下であり、かつ１５μｍ以上２５μｍ以下の粒子群の占める体積が、全体積の１８％以下であることがさらに好ましい。比表面積は特に限定されないが、ＢＥＴ法で０.０１〜５０ｍ²／ｇが好ましく、特に０.２〜１０ｍ²／ｇが好ましい。

５−２．正極シートの作製
本発明のリチウム電池の正極シートの作製法は、特に限定されない。一般的にはコバルト酸リチウム等の正極活物質と電極結着材、場合によってはカーボンブラックや黒鉛微粉等の導電助剤、または本発明のリチウム電池用炭素系負極材に用いるような炭素繊維を加え、湿式または乾式で所定の比率で混合し、Ａｌ等の集電体上に塗布後、乾燥、プレスすることにより作製することができる。

例えば、コバルト酸リチウム粉末、アセチレンブラック（ＡＢと略す。）を所定の組成比で乾式で、羽根つき高速小形ミキサー（ＩＫミキサー）で混合後、この正極用混合物に電極結着材としてポリビニリデンフルオライド（ＰＶＤＦ）を含有したＮ−メチルピロリドン（ＮＭＰ）溶液を所定の質量比になるように加え、プラネタリーミキサーにて混練りし、正極材用組成物とする。

この正極材用組成物にＮＭＰをさらに加え、粘度を調整した後、正極用に圧延Ａｌ箔（２５μｍ）上でドクターブレードを用いて所定の厚みに塗布し、これを加熱減圧乾燥後、プレスにより所望の厚み、密度に成形する。プレス圧は特に限定はないが、１×１０³〜３×１０³ｋｇ／ｃｍ²程度が一般的である。その後、さらに加熱減圧乾燥し、正極シートを作製することができる。

正極材の電極結着材としては、上記したＰＶＤＦの他、ポリテトラフルオロエチレン等のフッ素系ポリマーや、上記炭素系負極材に用いたＳＢＲやアクリレート系重合体等のゴムが使用できる。溶媒には、各々の電極結着材に適した公知のもの、例えばフッ素系ポリマーの場合なら上記のＮ−メチルピロリドンや、トルエン、アセトン等、ＳＢＲの場合なら水等、公知のものが使用できる。
正極材での電極結着材の使用量は、正極活物質を１００質量部とした場合、０.５〜２０質量部が適当であるが、特に１〜１５質量部程度が好ましい。

溶媒添加後の混練り法は特に限定されないが、例えば、リボンミキサー、スクリュー型ニーダー、スパルタンリューザー、レディゲミキサー、プラネタリーミキサー、撹拌はね付き万能ミキサー等公知の装置が使用できる。

以上説明した本発明のリチウム電池用負極材シート及び正極材シートを所望の形状に加工し、正極材シート／セパレータ／負極材シートに積層し、正極と負極が接触しないようにし、コイン型、角型、円筒型、シート型等の容器の中に収納する。積層、収納で水分や酸素を吸着した可能性がある場合は、このまま減圧及びまたは低露点（−５０℃以下）不活性雰囲気中で再度乾燥後、低露点の不活性雰囲気内に移す。次いで、電解液を注入し、容器を封印することにより、Ｌｉイオン電池及び／またはＬｉポリマー電池が作製できる。

セパレータは公知のものが使用できるが、薄くて強度が高いという観点から、特にポリエチレンやポリプロピレン性の多孔性のマイクロポーラスフィルムが好ましい。多孔度はイオン伝導という観点から高い方がよいが、高すぎると強度の低下や正極、負極の短絡の原因となり、通常は３０〜９０％で用いられ、好ましくは５０〜８０％である。また厚みもイオン伝導、電池容量という観点から薄い方がよいが、薄すぎると強度の低下や正極、負極の短絡の原因となるため、通常は５〜１００μｍ、好ましくは５〜５０μｍで用いられる。これらマイクロポーラスフィルムは二種以上の併用や不織布等の他のセパレータと併用して用いることができる。

本発明の非水系二次電池、特にリチウムイオン電池及び／またはＬｉポリマー電池における電解質としては、公知の非水系電解質が使用できる。
本発明の非水系電解質としては、電解質塩を非水系溶媒に溶解してなる非水系電解液、高分子固体電解質を非水系溶媒で膨潤させてなる非水系ポリマー電解質など公知のものが使用できる。

非水系溶媒としては、ジエチルエーテル、ジブチルエーテル、エチレングリコールモノメチルエーテル、エチレングリコールモノエチルエーテル、エチレングリコールモノブチルエーテル、ジエチレングリコールモノメチルエーテル、ジエチレングリコールモノエチルエーテル、ジエチレングリコールモノブチルエーテル、ジエチレングリコールジメチルエーテル、エチレングリコールフェニルエーテル等のエーテル；ホルムアミド、Ｎ−メチルホルムアミド、Ｎ，Ｎ−ジメチルホルムアミド、Ｎ−エチルホルムアミド、Ｎ，Ｎ−ジエチルホルムアミド、Ｎ−メチルアセトアミド、Ｎ，Ｎ−ジメチルアセトアミド、Ｎ−エチルアセトアミド、Ｎ，Ｎ−ジエチルアセトアミド、Ｎ，Ｎ−ジメチルプロピオンアミド、ヘキサメチルホスホリルアミド等のアミド；ジメチルスルホキシド、スルホラン等の含硫黄化合物；メチルエチルケトン、メチルイソブチルケトン等のジアルキルケトン；エチレンオキシド、プロピレンオキシド、テトラヒドロフラン、２−メトキシテトラヒドロフラン、１，２−ジメトキシエタン、１，３−ジオキソラン等の環状エーテル；エチレンカーボネート、プロピレンカーボネート等のカーボネート；γ−ブチロラクトン；Ｎ−メチルピロリドン；アセトニトリル、ニトロメタン等の有機溶媒の溶液が好ましい。さらに、好ましくはエチレンカーボネート、ブチレンカーボネート、ジエチルカーボネート、ジメチルカーボネート、プロピレンカーボネート、ビニレンカーボネート、γ−ブチロラクトン等のエステル類、ジオキソラン、ジエチルエーテル、ジエトキシエタン等のエーテル類、ジメチルスルホキシド、アセトニトリル、テトラヒドロフラン等が挙げられ、特に好ましくはエチレンカーボネート、プロピレンカーボネート等のカーボネート系非水溶媒を用いることができる。これらの溶媒は、単独でまたは２種以上を混合して使用することができる。

電解質塩には、リチウム塩が使用される。一般的に知られているリチウム塩にはＬｉＣｌＯ₄、ＬｉＢＦ₄、ＬｉＰＦ₆、ＬｉＡｌＣｌ₄、ＬｉＳｂＦ₆、ＬｉＳＣＮ、ＬｉＣｌ、ＬｉＣＦ₃ＳＯ₃、ＬｉＣＦ₃ＣＯ₂、ＬｉＮ（ＣＦ₃ＳＯ₂）₂等がある。

高分子固体電解質としては、ポリエチレンオキサイド誘導体及び該誘導体を含む重合体、ポリプロピレンオキサイド誘導体及び該誘導体を含む重合体、リン酸エステル重合体、ポリカーボネート誘導体及び該誘導体を含む重合体等に上記の電解質塩を含有させたものが挙げられる。
上記以外の電池構成上必要な部材の選択についてはなんら制約を受けるものではない。

本発明のリチウム電池用負極材は、ＳＢＲを結着材として用い、それに導電助剤として繊維径１〜１０００ｎｍの炭素繊維を高度に分散させてなるものであり、電極抵抗が低く、電極強度が良好で、電解液浸透性に優れ、高エネルギー密度で高速充放電性能の良好な高性能の電池とすることができる。

以下に本発明について代表的な例を示し、さらに具体的に説明する。なお、これらは説明のための単なる例示であって、本発明はこれらに何等制限されるものではない。

［１］平均円形度：
炭素材料の平均円形度は、フロー式粒子像分析装置ＦＰＩＡ−２１００（シスメックス（株）製）を用いて以下のように測定した。
測定用試料は１０６μｍのフィルターを通して微細なゴミを取り除いて精製した。その試料０.１ｇを２０ｍｌのイオン交換水中に添加し、陰・非イオン界面活性剤０.１〜０.５質量％加えることによって均一に分散させ、測定用試料分散液を調製した。分散は、超音波洗浄機ＵＴ−１０５Ｓ（シャープマニファクチャリングシステム（株）製）を用い、５分間処理することにより行った。
測定原理等の概略は、「粉体と工業」，ＶＯＬ.３２，Ｎｏ.２，２０００、特開平８−１３６４３９号公報（米国特許第５,７２１,４３３号）などに記載されているが、具体的には以下の通りである。
測定試料の分散液がフラットで透明なフローセル（厚み約２００μｍ）の流路を通過したときにストロボ光が１／３０秒間隔で照射され、ＣＣＤカメラで撮像される。その静止画像を一定枚数撮像し画像解析し、下記式によって算出した。
円形度＝（円相当径から求めた円の周囲長）／（粒子投影像の周囲長）
円相当径とは実際に撮像された粒子の周囲長さと同じ投影面積を持つ真円の直径であり、この円相当径から求めた円の周囲長を実際に撮像された粒子の周囲長で割った値である。例えば真円で１、形状が複雑になるほど小さい値となる。平均円形度は、測定された粒子個々に円形度の平均値である。

［２］平均粒子径：
レーザー回析散乱式粒度分布測定装置マイクロトラックＨＲＡ（日機装（株）製）を用いて測定した。

［３］比表面積：
比表面積測定装置ＮＯＶＡ−１２００（ユアサアイオニクス（株）製）を用いて、一般的な比表面積の測定方法であるＢＥＴ法により測定した。

［４］炭素系負極材用組成物の調製
方法Ａ：
室温で、撹拌羽根付き万能ミキサー（Ｔ.Ｋ.ハイビスミックス，特殊機化工業（株）製）中で１質量％ＣＭＣ水溶液（ダイセル化学工業（株）製、ダイセル２２００）に炭素繊維を所定の比率で添加し、回転速度２５ｒｐｍで３０分撹拌し分散した後に、所定量の炭素系負極活物質粉末を添加し、３０分撹拌混合した。その後４０質量％ＳＢＲ水分散液（日本ゼオン（株）製、ＢＭ４００Ｂ）を添加、１５分撹拌混合し、炭素系負極材用組成物を得た。

方法Ａ−２：
４０質量％ＳＢＲ水分散液（日本ゼオン（株）製、ＢＭ４００Ｂ）を添加後、１００分撹拌混合した以外は方法Ａと同様の方法で、炭素系負極材用組成物を得た。

方法Ａ−３：
４０質量％ＳＢＲ水分散液（日本ゼオン（株）製、ＢＭ４００Ｂ）を添加後、１５０分撹拌混合した以外は方法Ａと同様の方法で、炭素系負極材用組成物を得た。

方法Ｂ：
室温で、撹拌羽根付き万能ミキサー（Ｔ.Ｋ.ハイビスミックス，特殊機化工業（株）製）中で１質量％のＣＭＣ水溶液（ダイセル化学工業（株）製、ダイセル２２００）に炭素繊維を所定の比率で添加し、回転速度２５ｒｐｍで３０分撹拌し分散した後に、所定量の炭素系負極活物質粉末を添加し、３０分撹拌混合した。さらに粘度調整として同様の１質量％ＣＭＣ水溶液を所定量添加し、その後４０質量％ＳＢＲ水系分散液（日本ゼオン（株）製、ＢＭ４００Ｂ）を添加、１５分撹拌混合し、炭素系負極材用組成物を得た。

方法Ｃ：
室温で、撹拌羽根付き万能ミキサー（Ｔ.Ｋ.ハイビスミックス，特殊機化工業（株）製）中で１質量％のＣＭＣ水溶液（ダイセル化学工業（株）製、ダイセル２２００）に炭素系負極活物質粉末を所定の比率で添加し、回転速度２５ｒｐｍで３０分撹拌混合後、所定量の炭素繊維を添加し、３０分撹拌し分散した後に、４０質量％ＳＢＲ水系分散液（日本ゼオン（株）製、ＢＭ４００Ｂ）を添加、１５分撹拌混合し、炭素系負極材用組成物を得た。

方法Ｄ：
羽根付き卓上高速ミキサー（ＩＫＡミキサー）中で炭素系負極活物質粉末と炭素繊維を所定の比率で、１００００ｒｐｍで１分を２回乾式撹拌混合した。この混合物を撹拌羽根付き万能ミキサー（Ｔ.Ｋ.ハイビスミックス，特殊機化工業（株）製）に移し、１質量％のＣＭＣ水溶液（ダイセル化学工業（株）製、ダイセル２２００）を所定量添加し、室温で３０分撹拌混合後、４０質量％ＳＢＲ水系分散液（日本ゼオン（株）製、ＢＭ４００Ｂ）を添加、１５分撹拌混合し、炭素系負極材用組成物を得た。

方法Ｒｅｆ（炭素繊維を添加しない場合）：
室温、撹拌羽根付き万能ミキサー（Ｔ.Ｋ.ハイビスミックス，特殊機化工業（株）製）中で１質量％ＣＭＣ水溶液（ダイセル化学工業（株）製、ダイセル２２００）に、所定量の炭素系負極活物質粉末を添加し、３０分撹拌混合した。その後４０質量％ＳＢＲ水系分散液（日本ゼオン（株）製、ＢＭ４００Ｂ）を添加、１５分撹拌混合し、炭素系負極材用組成物を得た。

［５］電極及び電池の製造及び評価
（１）炭素系負極シートの製造
上記の方法で作成した炭素系負極材用組成物を日本製箔（株）製圧延銅箔（１８μｍ）上にドクターブレードを用いて所定の厚みに塗布した。これを１２０℃、１時間真空乾燥し、１８ｍｍφに打ち抜いた。さらに、打ち抜いた電極を超鋼製プレス板で挟み、プレス圧が電極に対して１×１０³〜３×１０³ｋｇ／ｃｍ²となるようにプレスし、約１００μｍで、所望の電極密度（１.６ｇ／ｃｍ³または１.８ｇ／ｃｍ³）とした。
その後、真空乾燥器で１２０℃、１２時間乾燥し、電池評価用炭素系負極シートとした。

（２）正極材組成物の調製
正極活物質ＬｉＣｏＯ₂、電気化学工業（株）製アセチレンブラック、昭和電工（株）製気相法黒鉛繊維を９３：１：２（質量比）で乾式で羽根付き卓上高速ミキサー（ＩＫミキサー）で１００００ｒｐｍで１分×２回混合した正極混合物に呉羽化学工業（株）製ＫＦポリマーＬ１３２０（ポリビニリデンフルオライド（ＰＶＤＦ）を１２質量％含有したＮ−メチルピロリドン（ＮＭＰ）溶液）を正極混合物とＰＶＤＦの質量比が９６：４になるように加え、プラネタリーミキサーにて混練し、正極材組成物を得た。

（３）正極シートの製造
正極材組成物にＮＭＰをさらに加え、粘度を調整した後、昭和電工（株）製圧延Ａｌ箔（２５μｍ）上でドクターブレードを用いて所定の厚みに塗布した。これを１２０℃、１時間真空乾燥し、１８ｍｍφに打ち抜いた。さらに、打ち抜いた電極を超鋼製プレス板で挟み、プレス圧が電極に対して１×１０³ｋｇ／ｃｍ²となるようにプレスし、約１００μｍで、電極密度３.３ｇ／ｃｍ³とした。
その後、真空乾燥器で１２０℃、１２時間乾燥し、評価用電極とした。

（４）電解液浸透速度の評価
各種負極シート（１８ｍｍφ）上に２５℃の大気中で、各種電解液とほぼ同等の粘度を有し、揮発性の低いプロピレンカーボネート（ＰＣと略す。）を電解液としてマイクロシリンジで３μｌ適下し、ＰＣが電極内に浸透する時間を比較した（各水準で３回の平均値）。

（５）電極比抵抗の測定
各種負極シートについて４探針法で体積固有抵抗値（２５℃）を測定した。

（６）Ｌｉイオン電池試験セルの作製
露点−８０℃以下の乾燥アルゴン雰囲気下、下記のようにして三極セルを作製した。
ポリプロピレン製のねじ込み式フタ付きのセル（内径約１８ｍｍ）内において、上記（１）で作製した銅箔付き負極シート、上記（３）で作製したＡｌ箔付き正極シートをセパレータ（ポリプロピレン製マイクロポ−ラスフィルム（セルガ−ド２４００）、２５μｍ）で挟み込んで積層した。さらにリファレンス用の金属リチウム箔（５０μｍ）を同様に積層した。これに電解液を加えて試験用セルとした。

（７）電解液
ＥＣ系：ＥＣ（エチレンカーボネート）８質量部及びＤＥＣ（ジエチルカーボネート）１２質量部の混合品で、電解質としてＬｉＰＦ₆を１モル／リットル溶解した。

（８）充放電サイクル試験
電流密度０.６ｍＡ／ｃｍ²（０.３Ｃ相当）で定電流低電圧充放電試験を行った。
充電レストポテンシャルから４.２Ｖまで０.６ｍＡ／ｃｍ²でＣＣ（コンスタントカレント：定電流）充電を行った。次に４.２ＶでＣＶ（コンスタントボルト：定電圧）充電に切り替え、電流値が２５.４μＡに低下した時点で停止させた。
放電は０.６ｍＡ／ｃｍ²（０.３Ｃ相当）でＣＣ放電を行い、電圧２.７Ｖでカットオフした。

使用した材料：
＜負極活物質＞
ＳＣＭＧ−１：昭和電工（株）製球状黒鉛粒子、
平均粒径：２４.５μｍ、 平均円形度：０.９３、
Ｘ線Ｃ₀：０.６７１６ｎｍ、 Ｌｃ：４５９ｎｍ、
ラマンＲ値：０.０５、
比表面積：１.２ｍ²／ｇ、 真密度：２.１７ｇ／ｃｍ³

ＳＣＭＧ−２：昭和電工（株）製球状黒鉛粒子、
平均粒径：１９.０μｍ、 平均円形度：０.９１、
Ｘ線Ｃ₀：０.６７１６ｎｍ、 Ｌｃ：４８９ｎｍ、
ラマンＲ値：０.０６、
比表面積：２.５ｍ²／ｇ、 真密度：２.１７ｇ／ｃｍ³

ＭＡＧ ：日立化成工業（株）製黒鉛粒子、
平均粒径：２０.１μｍ、 平均円形度：０.８５、
Ｘ線Ｃ₀：０.６７１６ｎｍ、 Ｌｃ：４２０ｎｍ、
ラマンＲ値：０.１０、
比表面積：３.２ｍ²／ｇ、 真密度：２.２０ｇ／ｃｍ³

上海ＭＣ ：上海杉杉社製メソフェーズ黒鉛粒子、
平均粒径１７.４μｍ、 平均円形度０.８８、
Ｘ線Ｃ₀：０.６７３２ｎｍ、 Ｌｃ：８２.０ｎｍ、
ラマンＲ値：０.１５、
比表面積：１.３ｍ²／ｇ、 真密度：２.１５ｇ／ｃｍ³

ＭＣＭＢ ：大阪ガスケミカル（株）製メソフェーズ球状黒鉛粒子、
平均粒径１６.６μｍ、 平均円形度０.９４、
Ｘ線Ｃ₀：０.６７２９ｎｍ、 Ｌｃ：８４.４ｎｍ、
ラマンＲ値：０.１２、
比表面積：１.１ｍ²／ｇ、 真密度：２.１９ｇ／ｃｍ³

ＬＢＣＧ ：日本黒鉛工業（株）製球状天然黒鉛、
平均粒径２４.０μｍ、 平均円形度０.８５、
Ｘ線Ｃ₀：０.６７１７ｎｍ、 Ｌｃ：２８３.５ｎｍ、
ラマンＲ値：０.２３、
比表面積：４.６ｍ²／ｇ、 真密度：２.２７ｇ／ｃｍ³

＜正極活物質材料＞
ＬｉＣｏＯ₂：日本化学工業（株）製、平均粒径２８.９μｍ、平均円形度０.９６

＜炭素繊維＞
ＶＧ ：気相成長黒鉛繊維、
平均繊維径（ＳＥＭ画像解析より）：１５０ｎｍ、
平均繊維長（ＳＥＭ画像解析より）：８μｍ、
平均アスペクト比：６０、
分岐度（ＳＥＭ画像解析より）：０.１％、
Ｘ線Ｃ₀：０.６７６７ｎｍ、Ｌｃ：４８.０ｎｍ

ＶＧ−Ａ ：気相成長炭素繊維（未黒鉛化品、１２００℃焼成）、
平均繊維径（ＳＥＭ画像解析より）：１５０ｎｍ、
平均繊維長（ＳＥＭ画像解析より）：８μｍ、
平均アスペクト比：６５、
分岐度（ＳＥＭ画像解析より）：０.１％、
Ｘ線Ｃ₀：０.６９９２ｎｍ、Ｌｃ：３.０ｎｍ

ＶＧ−Ｂ ：気相成長黒鉛繊維（黒鉛化時ホウ素２％添加）、
平均繊維径（ＳＥＭ画像解析より）：１５０ｎｍ、
平均繊維長（ＳＥＭ画像解析より）：８μｍ、
平均アスペクト比：６０、
分岐度（ＳＥＭ画像解析より）：０.１％、
Ｘ線Ｃ₀：０.６７５７ｎｍ、Ｌｃ：７２.０ｎｍ

ＶＧ−Ｈ ：気相成長黒鉛繊維（ジェットミル粉砕）、
平均繊維径（ＳＥＭ画像解析より）：１５０ｎｍ、
平均繊維長（ＳＥＭ画像解析より）：５μｍ、
平均アスペクト比：３７、
分岐度（ＳＥＭ画像解析より）：０.１％、
Ｘ線Ｃ₀：０.６７６９ｎｍ、Ｌｃ：４７.０ｎｍ

ＶＧ−Ｏ ：気相成長黒鉛繊維（５００℃酸化処理品）、
平均繊維径（ＳＥＭ画像解析より）：１５０ｎｍ、
平均繊維長（ＳＥＭ画像解析より）：８μｍ、
平均アスペクト比：５５、
分岐度（ＳＥＭ画像解析より）：０.１％、
Ｘ線Ｃ₀：０.６７６９ｎｍ、Ｌｃ：４２.０ｎｍ

ＶＧ−Ｆ ：気相成長黒鉛繊維、
平均繊維径（ＳＥＭ画像解析より）：８０ｎｍ、
平均繊維長（ＳＥＭ画像解析より）：６μｍ、
平均アスペクト比：９０、
分岐度（ＳＥＭ画像解析より）：０.１％、
Ｘ線Ｃ₀：０.６８０１ｎｍ、Ｌｃ：３５.０ｎｍ

ＶＧ−Ｔ ：気相成長黒鉛繊維、
平均繊維径（ＳＥＭ画像解析より）：２０ｎｍ、
平均繊維長（ＳＥＭ画像解析より）：６μｍ、
平均アスペクト比：１５０、
分岐度（ＳＥＭ画像解析より）：０.１％、
Ｘ線Ｃ₀：０.６８９８ｎｍ、Ｌｃ：３０.０ｎｍ

＜ＳＢＲ電極結着材＞
ＢＭ−４００Ｂ：日本ゼオン（株）製４０質量％水系分散液、ガラス転移点−５℃（ＤＳＣより）、平均粒径１２０ｎｍ。

実施例：負極及び電池の作製・評価

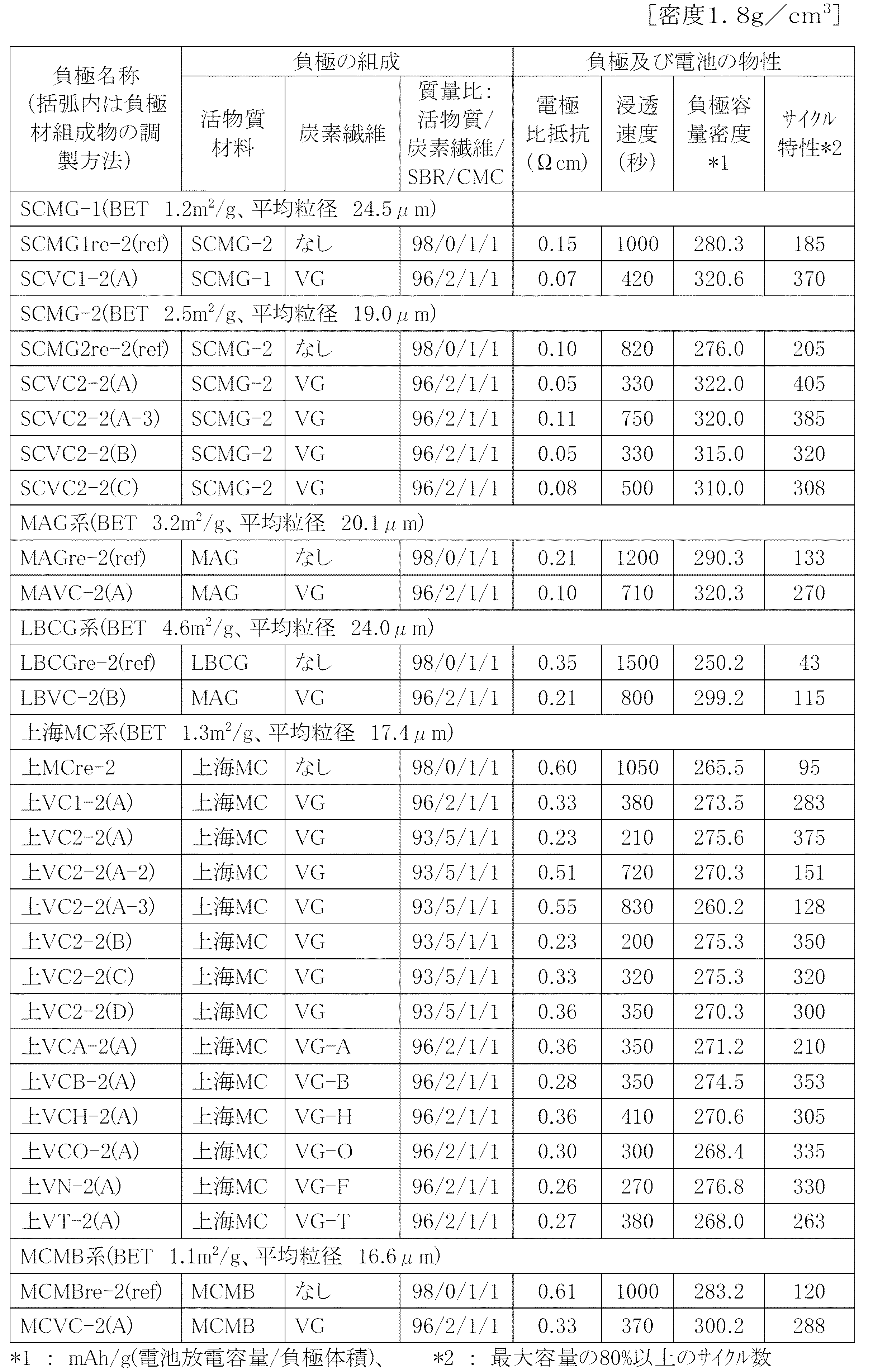

表１（表１−１：負極材密度１.６ｇ／ｃｍ³，表１−２：負極材密度１.８ｇ／ｃｍ³）に示す組成及び方法により、炭素系負極材を作製し、電極比抵抗及び電解液浸透速度を測定した。次に、上記の正極材と組み合わせてＬｉイオン電池試験セルを作製し、負極容量密度と（充放電）サイクル特性を測定評価した。結果を表１に併せて示す。
表１から明らかなように、（Ａ）〜（Ｄ）及び（Ａ−２）〜（Ａ−３）の方法で調製した負極材用組成物から作製した負極は、炭素繊維未添加品に比較して電解液浸透性が改善され、電池としたときのサイクル特性が向上している。特に（Ａ）〜（Ｄ）の方法を用いた場合には、電極比抵抗、電解液浸透性及び容量密度のいずれもが改善し、電池としたときのサイクル特性も大幅に向上していることが分かる。また、混合方法としては（Ａ）＝（Ｂ）＞（Ｃ）＞（Ｄ）の順で効果があった。

Claims (37)

1. 比表面積１ｍ²／ｇ以上の炭素系負極活物質、スチレンブタジエンゴムからなる結着材、及び繊維径１〜１０００ｎｍの炭素繊維を含有することを特徴とするリチウム電池用負極材。
2. スチレンブタジエンゴムが平均粒径１０〜５００ｎｍの微粒子である請求項１に記載のリチウム電池用負極材。
3. 炭素系負極活物質、結着材及び炭素繊維の合計量に対して、炭素繊維の含有量が０.０５〜２０質量％であり、スチレンブタジエンゴムからなる結着材の含有量が０.１〜６.０質量％である請求項１または２に記載のリチウム電池用負極材。
4. さらに増粘剤を含む請求項１乃至３のいずれかに記載のリチウム電池用負極材。
5. 増粘剤の含有量が、炭素系負極活物質、結着材、炭素繊維及び増粘剤の合計量に対して、０.１〜４質量％である請求項４に記載のリチウム電池用負極材。
6. 増粘剤がカルボキシメチルセルロースである請求項４に記載のリチウム電池用負極材。
7. ２５℃での負極の比抵抗が０.５Ωｃｍ以下である請求項１乃至６のいずれかに記載のリチウム電池用負極材。
8. 炭素繊維が、２０００℃以上で熱処理された黒鉛系炭素繊維である請求項１乃至７のいずれかに記載のリチウム電池用負極材。
9. 炭素繊維が、酸化処理により表面に含酸素官能基が導入された黒鉛系炭素繊維である請求項１乃至７のいずれかに記載のリチウム電池用負極材。
10. 炭素繊維が、ホウ素を０.１〜１０００００ｐｐｍ含有する黒鉛系炭素繊維である請求項１乃至７のいずれかに記載のリチウム電池用負極材。
11. 黒鉛系炭素繊維のＸ線回折法による（００２）面の平均面間隔ｄ₀₀₂が、０.３４４ｎｍ以下である請求項８に記載のリチウム電池用負極材。
12. 炭素繊維が内部に中空構造を有するものである請求項１乃至１１のいずれかに記載のリチウム電池用負極材。
13. 炭素繊維が分岐状炭素繊維を含む請求項１乃至１２のいずれかに記載のリチウム電池用負極材。
14. 炭素系負極活物質がＳｉを含む請求項１乃至１３のいずれかに記載のリチウム電池用負極材。
15. 炭素系負極活物質が非黒鉛系炭素材料であり、負極活物質、結着材、及び導電助剤からなる合剤層の密度が１.５ｇ／ｃｍ³以上である請求項１乃至１４のいずれかに記載のリチウム電池用負極材。
16. 電極成形前の炭素系負極活物質が、以下の要件を満足する炭素質粒子である請求項１乃至１５のいずれかに記載のリチウム電池用負極材：
    （１）フロー式粒子像解析装置によって測定される平均円形度が０.７０〜０.９９、
    （２）レーザー回折法による平均粒子径が１〜５０μｍ。
17. 炭素系負極活物質が５０質量％以上の黒鉛炭素系材料を含む請求項１乃至１６のいずれかに記載のリチウム電池用負極材。
18. 黒鉛系材料がホウ素を含む請求項１７に記載のリチウム電池用負極材。
19. 電極活物質の電極成形前の炭素系負極活物質が、以下の要件を満足する黒鉛粒子を５０質量％以上含む炭素質粒子である請求項１乃至１８のいずれかに記載のリチウム電池用負極材：
    （１）フロー式粒子像解析装置によって測定される平均円形度が０.７０〜０.９９、
    （２）レーザー回折法による平均粒子径が１〜５０μｍ。
20. 黒鉛系炭素材料が、以下の要件を満足する黒鉛粒子を５０質量％以上含む炭素質粒子である請求項１７に記載のリチウム電池用負極材：
    （１）Ｘ線回折測定での（００２）面のＣ₀が０.６９００ｎｍ以下、Ｌａ（ａ軸方向の結晶子サイズ）＞１００ｎｍ、Ｌｃ（ｃ軸方向の結晶子サイズ）＞１００ｎｍ、
    （２）比表面積が１.０〜１０ｍ²／ｇ、
    （３）真密度が２.２０ｇ／ｃｍ³以上、
    （４）レーザーラマンＲ値（レーザーラマンスペクトルによる１５８０ｃｍ^-1のピーク強度に対する１３６０ｃｍ^-1のピーク強度比）が０.０１〜０.９。
21. 負極活物質、結着材、及び導電助剤からなる合剤層の密度が１.７ｇ／ｃｍ³以上である請求項１５に記載のリチウム電池用負極材。
22. 増粘剤水溶液中に繊維径１〜１０００ｎｍの炭素繊維、比表面積１ｍ²／ｇ以上の炭素系負極活物質を分散してなる炭素繊維／活物質分散液に、スチレンブタジエンゴム水系分散液を添加し、撹拌混合することを特徴とするリチウム電池用負極材用組成物の製造方法。
23. 炭素繊維／活物質分散液が、増粘剤水溶液に繊維径１〜１０００ｎｍの炭素繊維を添加、撹拌して炭素繊維を分散させた後、比表面積１ｍ²／ｇ以上の炭素系負極活物質を添加し、撹拌混合することにより調製されるものである請求項２２に記載のリチウム電池用負極材用組成物の製造方法。
24. 炭素繊維／活物質分散液が、増粘剤水溶液に繊維径１〜１０００ｎｍの炭素繊維を添加、撹拌して炭素繊維を分散させた後、比表面積１ｍ²／ｇ以上の炭素系負極活物質を添加し、撹拌混合後、さらに増粘剤水溶液により調製されるものである請求項２２に記載のリチウム電池用負極材用組成物の製造方法。
25. 炭素繊維／活物質分散液が、増粘剤水溶液に比表面積１ｍ²／ｇ以上の炭素系負極活物質を添加し、撹拌混合後、繊維径１〜１０００ｎｍの炭素繊維を添加、撹拌して炭素繊維を分散させることにより調製されるものである請求項２２に記載のリチウム電池用負極材用組成物の製造方法。
26. 炭素繊維／活物質分散液が、比表面積１ｍ²／ｇ以上の炭素系負極活物質と繊維径１〜１０００ｎｍの炭素繊維を乾式撹拌し炭素繊維を分散させた後、増粘剤水溶液を添加、撹拌混合することにより調製されるものである請求項２２に記載のリチウム電池用負極材用組成物の製造方法。
27. 増粘剤水溶液中の増粘剤の濃度が０.３〜５質量％であり、スチレンブタジエンゴム水系分散液中のスチレンブタジエンゴムの濃度が１０〜６０質量％である請求項２２乃至２６のいずれかに記載のリチウム電池用負極材用組成物の製造方法。
28. 増粘剤がカルボキシメチルセルロースである請求項２２乃至２７のいずれかに記載のリチウム電池用負極材用組成物の製造方法。
29. 請求項２２乃至２８のいずれかに記載の方法で得られるリチウム電池用負極材用組成物。
30. 増粘剤水溶液に繊維径１〜１０００ｎｍの炭素繊維が分散したリチウム電池用負極材組成物。
31. 増粘剤水溶液中の増粘剤の濃度が０.３〜５質量％であり、組成物全体に占める炭素繊維の割合が０.１〜１０質量％である請求項３０に記載のリチウム電池用負極材組成物。
32. 増粘剤がカルボキシメチルセルロースである請求項３０または３１に記載のリチウム電池用負極材組成物。
33. 請求項２９に記載のリチウム電池用負極材用組成物を金属集電体箔上に塗布し、乾燥後、加圧成形してなる請求項１乃至２１のいずれかに記載のリチウム電池用負極材。
34. 金属集電体箔が厚み１〜５０μｍの銅箔または銅合金箔である請求項３３に記載のリチウム電池用負極材。
35. 請求項１乃至２１、３３及び３４のいずれかに記載のリチウム電池用負極材を構成要素として含むリチウム電池。
36. 請求項１乃至２１、３３及び３４のいずれかに記載のリチウム電池用負極材を構成要素として含むリチウム二次電池。
37. 非水系電解質を用い、前記非水系電解質の非水系溶媒として、エチレンカーボネート、ジエチルカーボネート、ジメチルカーボネート、メチルエチルカーボネート、プロピレンカーボネート、ブチレンカーボネート、及びビニレンカーボネートからなる群から選ばれる少なくとも１種を用いる請求項３６に記載のリチウム二次電池。
