WO2014097822A1 - 積層セラミック電子部品 - Google Patents

積層セラミック電子部品 Download PDF

Info

Publication number
WO2014097822A1
WO2014097822A1 PCT/JP2013/081568 JP2013081568W WO2014097822A1 WO 2014097822 A1 WO2014097822 A1 WO 2014097822A1 JP 2013081568 W JP2013081568 W JP 2013081568W WO 2014097822 A1 WO2014097822 A1 WO 2014097822A1
Authority
WO
WIPO (PCT)
Prior art keywords
powder
multilayer ceramic
thermosetting
sample
conductive layer
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2013/081568
Other languages
English (en)
French (fr)
Inventor
真史 大谷
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Murata Manufacturing Co Ltd
Original Assignee
Murata Manufacturing Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Murata Manufacturing Co Ltd filed Critical Murata Manufacturing Co Ltd
Priority to KR1020157016121A priority Critical patent/KR101775914B1/ko
Priority to CN201380066173.7A priority patent/CN104871271B/zh
Priority to JP2014553039A priority patent/JP6094596B2/ja
Publication of WO2014097822A1 publication Critical patent/WO2014097822A1/ja
Priority to US14/736,739 priority patent/US9881737B2/en
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01G—CAPACITORS; CAPACITORS, RECTIFIERS, DETECTORS, SWITCHING DEVICES, LIGHT-SENSITIVE OR TEMPERATURE-SENSITIVE DEVICES OF THE ELECTROLYTIC TYPE
    • H01G4/00—Fixed capacitors; Processes of their manufacture
    • H01G4/002—Details
    • H01G4/005—Electrodes
    • H01G4/008—Selection of materials
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01G—CAPACITORS; CAPACITORS, RECTIFIERS, DETECTORS, SWITCHING DEVICES, LIGHT-SENSITIVE OR TEMPERATURE-SENSITIVE DEVICES OF THE ELECTROLYTIC TYPE
    • H01G4/00—Fixed capacitors; Processes of their manufacture
    • H01G4/30—Stacked capacitors
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01G—CAPACITORS; CAPACITORS, RECTIFIERS, DETECTORS, SWITCHING DEVICES, LIGHT-SENSITIVE OR TEMPERATURE-SENSITIVE DEVICES OF THE ELECTROLYTIC TYPE
    • H01G4/00—Fixed capacitors; Processes of their manufacture
    • H01G4/002—Details
    • H01G4/005—Electrodes
    • H01G4/012—Form of non-self-supporting electrodes
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01G—CAPACITORS; CAPACITORS, RECTIFIERS, DETECTORS, SWITCHING DEVICES, LIGHT-SENSITIVE OR TEMPERATURE-SENSITIVE DEVICES OF THE ELECTROLYTIC TYPE
    • H01G4/00—Fixed capacitors; Processes of their manufacture
    • H01G4/002—Details
    • H01G4/228—Terminals
    • H01G4/232—Terminals electrically connecting two or more layers of a stacked or rolled capacitor
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01G—CAPACITORS; CAPACITORS, RECTIFIERS, DETECTORS, SWITCHING DEVICES, LIGHT-SENSITIVE OR TEMPERATURE-SENSITIVE DEVICES OF THE ELECTROLYTIC TYPE
    • H01G4/00—Fixed capacitors; Processes of their manufacture
    • H01G4/002—Details
    • H01G4/228—Terminals
    • H01G4/232—Terminals electrically connecting two or more layers of a stacked or rolled capacitor
    • H01G4/2325—Terminals electrically connecting two or more layers of a stacked or rolled capacitor characterised by the material of the terminals
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01G—CAPACITORS; CAPACITORS, RECTIFIERS, DETECTORS, SWITCHING DEVICES, LIGHT-SENSITIVE OR TEMPERATURE-SENSITIVE DEVICES OF THE ELECTROLYTIC TYPE
    • H01G4/00—Fixed capacitors; Processes of their manufacture
    • H01G4/002—Details
    • H01G4/228—Terminals
    • H01G4/248—Terminals the terminals embracing or surrounding the capacitive element, e.g. caps
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01G—CAPACITORS; CAPACITORS, RECTIFIERS, DETECTORS, SWITCHING DEVICES, LIGHT-SENSITIVE OR TEMPERATURE-SENSITIVE DEVICES OF THE ELECTROLYTIC TYPE
    • H01G4/00—Fixed capacitors; Processes of their manufacture
    • H01G4/002—Details
    • H01G4/018—Dielectrics
    • H01G4/06—Solid dielectrics
    • H01G4/08—Inorganic dielectrics
    • H01G4/12—Ceramic dielectrics

Definitions

  • the present invention relates to a multilayer ceramic electronic component, and more particularly to a configuration of an external electrode.
  • Patent Document 1 Japanese Patent Application Laid-Open No. 10-279903
  • Patent Document 2 International Publication No. 2004/053901
  • a conductive adhesive is described.
  • the blending ratio of the low melting point metal (A) is defined as 5 to 50% by weight in claim 1 of Patent Document 1. ing.
  • a low melting point metal It has been found that when the blending ratio of A) is less than 36.5% by weight or exceeds 47.8% by weight, the bondability to the internal electrode becomes poor.
  • Patent Document 2 discloses a thermosetting conductive paste containing a metal powder (metal A) having a melting point of 300 ° C. or less, conductive particles having a high melting point (metal B), and a resin as described in claim 1.
  • a multilayer ceramic electronic component having an external electrode formed is described.
  • Claim 2 stipulates that the total amount of A + B in the paste is 70 to 95% by weight with respect to the total amount of A + B + resin. The ratio is specified to be 5:95 to 20:80 by weight. Further, in the same claim 4, in order to obtain an external electrode, it is prescribed to hold at 80 to 400 ° C. for 1 to 60 minutes. In the same claim 5, the conductive particles in the external electrode and the metal of the internal electrode are specified. And are diffusion-bonded.
  • Patent Document 2 stipulates that the blending ratio of the low melting point metal (A) is 5 to 20% by weight.
  • a low melting point metal Since the ratio of A was as low as 5 to 20% by weight, it was found that the bondability with the internal electrode was poor. If the heat treatment is performed at 500 ° C. or more exceeding the range of 80 to 400 ° C. specified in claim 4, good bonding with the internal electrode is possible, but metal balls are deposited from the external electrode ( In other plating processes such as Ni plating that are performed thereafter, defective plating is caused.
  • an object of the present invention is to solve the above-described problems, have a good bondability to the internal electrode, and have a multilayer ceramic provided with an external electrode in which the precipitation (or ejection) of metal balls is suppressed. It is to provide electronic components.
  • the present invention includes a laminate in which a ceramic layer and an internal electrode are laminated, and an external electrode formed on the outer surface of the laminate so as to be electrically connected to the internal electrode.
  • the conductive layer includes a conductive layer in contact with the internal electrode, and the internal electrode is directed to a multilayer ceramic electronic component including Ni.
  • the conductive layer includes a Cu 3 Sn alloy.
  • the metal particles including the metal particles and the thermosetting resin are characterized in that the weight ratio of Sn to the total amount of Sn and Cu is 36.5 to 47.8%.
  • Cu 3 Sn alloy which is an intermetallic compound that can be generated in the conductive layer of the external electrode, is a composition having a weight ratio of Cu: Sn of 62:38. Therefore, it is presumed that when the Sn amount, which is the equivalent of Cu 3 Sn, is in the vicinity of 38%, metal bonding is performed with the internal electrode containing Ni.
  • the Cn 3 Sn alloy ratio with respect to the total amount of Sn and Cu contained in the metal particles is 25% by weight or more.
  • the Cu 3 Sn alloy ratio is 25% by weight or more, it is estimated that variation in electrical characteristics can be reduced.
  • a CuSnNi alloy phase is formed at a portion in contact with the internal electrode and the conductive layer, and the Ni solid solution amount in the alloy phase is 5 to 42 atm%.
  • the Ni solid solution amount in the alloy phase is 5 to 42 atm%.
  • the conductive layer described above preferably includes Cu powder, Sn powder, a thermosetting resin, and an organic solvent, and the content of Sn powder with respect to the total amount of Cu powder and Sn powder is 36.5 to 47.8. It is obtained by thermosetting a thermosetting conductive resin composition having a weight%.
  • the residual stress after curing of the thermosetting conductive resin composition is preferably 8 MPa or more.
  • the fact that the residual stress after curing is as large as 8 MPa or more means that the amount of shrinkage at the time of curing of the resin composition is large, and the external electrode has a large clamping force against the metal particles by the thermosetting resin. Become. Therefore, since the contact probability between the Cu powder and the Sn powder is increased, a Cu 3 Sn alloy is easily generated. At the same time, the distance between the metal particles is shortened, and the external electrode exhibits good conductivity. Therefore, the multilayer ceramic electronic component can provide good and stable electrical characteristics.
  • the total content of Cu powder and Sn powder in the thermosetting conductive resin composition is preferably 45 to 65% by volume excluding the organic solvent. According to this configuration, the application shape of the thermosetting conductive resin composition can be made good, and the plating property such as Ni plating on the external electrode formed thereby is good. It can be.
  • the D50 of the Cu powder is 0.5 to 3.0 ⁇ m and the D50 of the Sn powder is 1.5 to 5.0 ⁇ m before the thermosetting conductive resin composition is cured. According to this configuration, the application shape of the thermosetting conductive resin composition can be improved, and the plating property such as Ni plating on the external electrode can be improved. At the same time, the density of the external electrode can be increased.
  • the deposition (or ejection) of metal balls on the external electrode first, it is possible to suppress the deposition (or ejection) of metal balls on the external electrode.
  • the plurality of metal particles including the Cu 3 Sn alloy are generated by mutual diffusion of Cu and Sn in the heat treatment process for forming the external electrode.
  • Cu 3 Sn has a melting point of 600 ° C. or more, the heat treatment process Does not remelt. Therefore, as described above, it is presumed that the precipitation (or ejection) of the metal ball can be suppressed.
  • an external electrode shows favorable joining property with respect to an internal electrode.
  • Cu 3 Sn which is an intermetallic compound that can be generated in the conductive layer of the external electrode, is a composition having a weight ratio of Cu: Sn of 62:38. Therefore, it is presumed that when the Sn amount, which is the equivalent of Cu 3 Sn, is in the vicinity of 38%, metal bonding is performed with the internal electrode containing Ni. And it is estimated that this has contributed to the improvement of bondability.
  • FIG. 1 is a cross-sectional view showing a multilayer ceramic capacitor 1 according to an embodiment of the present invention.
  • FIG. 2 is a partially enlarged cross-sectional view of the conductive layer 10 schematically showing the formation process of the conductive layer 10 in the external electrodes 8 and 9 of the multilayer ceramic capacitor 1 shown in FIG. 1, wherein (1) is a state before heat treatment; 2) shows the state after heat treatment. It is a figure which shows the SEM photograph which image
  • a multilayer ceramic capacitor 1 includes a multilayer body 5 in which a plurality of ceramic layers 2 made of a dielectric ceramic and a plurality of first and second internal electrodes 3 and 4 are laminated. .
  • the first internal electrodes 3 and the second internal electrodes 4 are alternately arranged as viewed in the stacking direction, and the first internal electrodes 3 and the second internal electrodes 4 sandwich the ceramic layer 2.
  • the first internal electrode 3 is drawn out to the first end face 6 of the multilayer body 5, and the second internal electrode 4 is drawn out to the second end face 7 facing the first end face 6 of the multilayer body 5. It is.
  • the internal electrodes 3 and 4 contain Ni as a conductive component.
  • the multilayer ceramic capacitor 1 also includes first and second external electrodes 8 and 9 formed on the outer surface of the multilayer body 5.
  • the first external electrode 8 is formed so as to cover the first end face 6 of the multilayer body 5 and is electrically connected to the first internal electrode 3.
  • the second external electrode 9 is formed so as to cover the second end face 7 of the multilayer body 5 and is electrically connected to the second internal electrode 4.
  • Each of the external electrodes 8 and 9 includes a conductive layer 10 in contact with the outer surface of the multilayer body 5. Therefore, the conductive layers 10 of the first and second external electrodes 8 and 9 are in contact with the first and second internal electrodes 3 and 4, respectively.
  • the detailed composition and forming method of the conductive layer 10 will be described later.
  • the conductive layer 10 containing a resin has a single-layer structure, but a further conductive layer containing a resin may be formed on the conductive layer 10.
  • each of the external electrodes 8 and 9 further includes a Ni plating layer 11 formed on the conductive layer 10 and a Sn plating layer 12 formed thereon.
  • Ni and Sn constituting the plating layers 11 and 12 may be replaced with other metals such as Cu and Au as necessary. Further, either one of the plating layers 11 and 12 may be omitted. Furthermore, the plating layers 11 and 12 may not be formed, and the external electrodes 8 and 9 may be configured only by the conductive layer 10.
  • thermosetting resin composition is prepared.
  • the thermosetting resin contained in the thermosetting conductive resin composition is preferably selected so that the residual stress after curing is 8 MPa or more.
  • thermosetting resin to be used is not particularly limited as long as the residual stress after curing satisfies 8 MPa or more.
  • an epoxy resin is used as the main agent
  • an alkaline resol type phenol resin or novolac type as the curing agent is used.
  • the main epoxy resin is bisphenol A type epoxy resin, bisphenol F type epoxy resin, phenol novolac type epoxy resin, cresol novolac type epoxy resin, aromatic glycidylamine type epoxy resin, dimer acid modified epoxy resin, urethane modified
  • An epoxy resin, a silicon-modified epoxy resin, a chelate-modified epoxy resin, an alicyclic epoxy resin, or a combination thereof can be used.
  • thermosetting resin instead of a combination of an epoxy resin and a curing agent, a combination of an isocyanate compound and a polyol or an alkali resol type phenol resin exhibiting a self-polymerization reaction may be used alone as a thermosetting resin.
  • thermosetting conductive resin composition described above is applied to the end faces 6 and 7 of the laminate 5 obtained through the firing process. More specifically, for example, by extending a paste-like uncured thermosetting conductive resin composition to a predetermined thickness with a squeegee and immersing each of the end faces 6 and 7 of the laminate 5 therein, An uncured thermosetting conductive resin composition is applied to the end faces 6 and 7 of the laminate 5. The applied thermosetting conductive resin composition is then dried to remove the organic solvent.
  • FIG. 2 (1) schematically shows a cross-sectional structure of the thermosetting conductive resin composition 21 that should constitute the conductive layer 10 in a state after drying.
  • the thermosetting conductive resin composition 21 is in a state where Cu powder 22 and Sn powder 23 are dispersed in the thermosetting resin 24. At least a part of each of the Cu powder 22 and the Sn powder 23 is in contact with each other.
  • the total content of the Cu powder 22 and the Sn powder 23 in the dried thermosetting conductive resin composition 21 is preferably 45 to 65% by volume.
  • the D50 of the Cu powder 22 contained in the thermosetting conductive resin composition before curing is 0.5 to 3.0 ⁇ m, and the D50 of the Sn powder 23 is 1.5 to 5.0 ⁇ m. preferable.
  • thermosetting conductive resin composition 21 a heat treatment step of the thermosetting conductive resin composition 21 is performed.
  • the above-described thermosetting resin 24 is cured, and mutual diffusion proceeds between the Cu powder 22 and the Sn powder 23.
  • the thermosetting resin 24 is first cured, and the distance between the Cu powder 22 and the Sn powder 23 is shortened by curing shrinkage, and the contact increases. Subsequently, mutual diffusion proceeds between the Cu powder 22 and the Sn powder 23.
  • FIG. 2 (2) a plurality of metal particles 25 containing a Cu 3 Sn alloy are generated.
  • thermosetting conductive resin composition 21 has a Sn powder 23 content of 36.5 to the total amount of the Cu powder 22 and the Sn powder 23. Since it is 47.8% by weight, the metal component contained in the metal particles 25 shown in FIG. 2 (2) contains Cu and Sn, and the weight ratio of Sn to the total amount of Sn and Cu is 36.5 to 47.8%.
  • the metal particles 25 may contain Cu 6 Sn 5 alloy, Cu 6 Sn 5 alloy, Cu metal and / or Sn metal in addition to Cu 3 Sn alloy. Further, as a result of mutual diffusion, holes may be left in a part of the portion where the Cu powder 22 or the Sn powder 23 is present in the thermosetting resin 24.
  • the cured conductive layer 10 is formed.
  • the deposition (or ejection) of the metal balls can be suppressed. It is presumed that Cu 3 Sn has a melting point of about 676 ° C. and does not remelt in the heat treatment process.
  • a CuSnNi alloy phase is preferably formed in a portion in contact with each of the internal electrodes 3 and 4 and the conductive layer 10.
  • FIG. 3 shows the “CuSnNi alloy phase” confirmed by the SEM photograph.
  • a “CuSnNi alloy phase” is formed in a portion in contact with the “internal electrode” containing Ni and the conductive layer (portion where “Cu 3 Sn alloy” and “thermosetting resin” exist).
  • the CuSnNi alloy phase shows an alloy composition of (Cu, Ni) 6 Sn 5 , and the composition varies depending on the solid solution amount of Ni.
  • the amount of Ni solid solution in the alloy phase is preferably 5 to 42 atm%.
  • the CuSnNi alloy phase contributes to the improvement of the bondability of the external electrodes 8 and 9 to the internal electrodes 3 and 4. It is presumed that the aforementioned Cu 3 Sn, which is an intermetallic compound that can be generated in the conductive layer 10, is metal-bonded to the internal electrodes 3 and 4 containing Ni, and as a result, a CuSnNi alloy phase is formed.
  • the present invention has been described above in relation to the multilayer ceramic capacitor. However, the present invention can also be applied to multilayer ceramic electronic components other than the multilayer ceramic capacitor.
  • thermosetting conductive resin composition Cu powder made of spherical particles with D50 of 1.0 ⁇ m, Sn powder made of spherical particles with D50 of 2.5 ⁇ m, and resol type phenol as a thermosetting resin Resin A and diethylene glycol monobutyl ether as an organic solvent were mixed with a small mixer and then kneaded with a three-metal roll. Then, while measuring the viscosity using an E-type viscometer, adjusting the amount of diethylene glycol monobutyl ether as an organic solvent to adjust the viscosity to 1 rpm / 30 ⁇ 2 Pa ⁇ s, an uncured thermosetting sample. Type conductive resin composition was obtained.
  • the total content of Cu powder and Sn powder in the thermosetting conductive resin composition was 55% by volume, excluding the organic solvent, but Sn powder relative to the total amount of Sn powder and Cu powder.
  • the ratio was changed as shown in the “Sn ratio” column of Table 1.
  • the above D50 is a volume-based value measured by a laser diffraction method.
  • thermosetting conductive resin composition prepared as described above is stretched to a thickness of 150 ⁇ m with a squeegee, and one end face of the laminate is immersed therein, thereby thermosetting conductive resin.
  • the composition was applied, and then dried for 10 minutes at a temperature of 150 ° C. using a hot air circulating oven. Subsequently, the same process was implemented also about the other end surface of the laminated body. Thus, the laminated body to which the thermosetting conductive resin composition was provided to both end surfaces was obtained.
  • the laminated body was heat-treated in a nitrogen atmosphere having an actually measured oxygen concentration of less than 10 ppm at a temperature rising rate of 15 ° C./min and kept at a top temperature of 450 ° C. for 20 minutes to obtain a thermosetting conductive
  • the functional resin composition was cured.
  • a laminated body in which the conductive layer in the external electrode was formed on both end surfaces was obtained.
  • thermosetting conductive resin composition on the phosphor bronze plate was dried at a temperature of 150 ° C. for 10 minutes using a hot air drying oven, and then the temperature rising rate was 15 in a nitrogen atmosphere with an actually measured oxygen concentration of less than 10 ppm.
  • the thermosetting conductive resin composition was cured by heating at a temperature of °C / min and heat treatment under the condition of keeping the top temperature at 450 ° C. for 20 minutes.
  • the thickness of the cured resin film was measured with a micrometer, and the bending amount h of the phosphor bronze plate was measured by image analysis. Further, the Young's modulus of each of the cured resin film and phosphor bronze plate was measured with five samples using a micro hardness meter, and the average value was obtained. And the residual stress value after resin hardening was calculated
  • the multilayer ceramic capacitor according to each sample was embedded in a resin and wet-polished to a position (W / 2 position) that was 1/2 of the width direction dimension. Using a SEM, the backscattered electron image was taken at a magnification of 1500 times.
  • “x” is displayed in the “Jointability” column of Table 1, and all five CuSnNi alloy phases. Those that could be confirmed were marked with “ ⁇ ” in the same column.
  • ⁇ indicates that the capacitance was all within ⁇ 20% of 1.0 ⁇ F, that is, in the range of 0.8 to 1.2 ⁇ F, in 20 samples. In addition, with respect to the dielectric loss tangent, all of the 20 samples were 7.5% or less.
  • ⁇ (DF) indicates that the dielectric loss tangent was not higher than 15%, but even one piece was higher than 7.5%.
  • the multilayer ceramic capacitor according to each sample is embedded in a resin and wet-polished to a position (W / 2 position) that is 1/2 of the width direction dimension, and then the entire cross section of the exposed conductive layer is subjected to energy dispersion X
  • the intensity ratio of Cu and Sn was calculated
  • EDX line analysis
  • the obtained value coincided with the Sn powder content (“Sn ratio” in Table 1) of the thermosetting conductive resin composition before thermosetting.
  • the “Ni ratio of the CuSnNi alloy phase” is preferably 5 to 42 atm% for samples 2 to 6.
  • the “residual stress after curing” obtained for the sample 4 showed a value of 10 MPa. From this, it can be inferred that the same “residual stress after curing” can be obtained for the other samples 1 to 3 and 5 to 7 which differ from the sample 4 only in the “Sn ratio”.
  • thermosetting conductive resin composition An uncured thermosetting conductive resin composition having the same composition as Sample 4 in Experimental Example 1 was prepared.

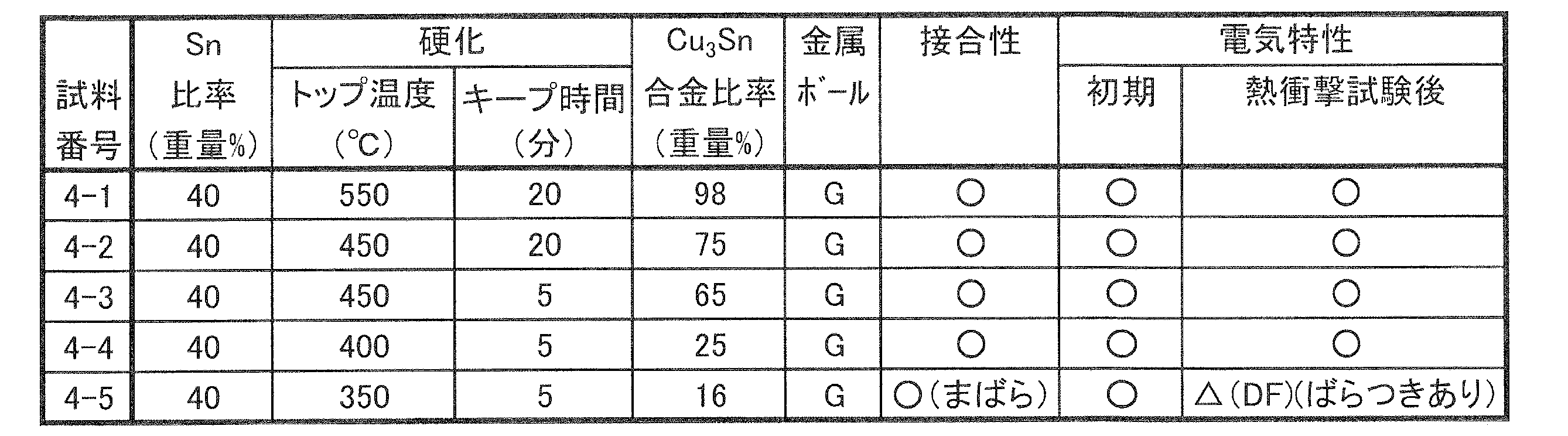

  • top temperature and the keep time for obtaining the sample 4-2 in Experimental Example 2 are the same as the top temperature and the keep time for obtaining the sample 4 in Experimental Example 1.
  • the CuSnNi alloy phase between the internal electrode and the external electrode also tends to be difficult to form. Therefore, in the sample 4-5 in which the Cu 3 Sn alloy ratio was 15% by weight, the “joinability” was evaluated as “ ⁇ ”, but the CuSnNi alloy phase was formed only sparsely. Moreover, the electrical characteristics after the thermal shock test varied. These causes can be estimated to be due to a decrease in the production ratio of the Cu 3 Sn alloy.
  • the Cu 3 Sn alloy ratio to the total amount of Sn and Cu contained in the conductive layer to 25% by weight or more as in Samples 4-1 to 4-4, the CuSnNi alloy phase can be sufficiently obtained. It can be estimated that variation in electrical characteristics can be reduced.
  • thermosetting conductive resin composition (Experimental example with different thermosetting resin) (1) Preparation of thermosetting conductive resin composition The ratio of Sn powder to the total amount of Sn powder and Cu powder was fixed to 40% by weight. An uncured thermosetting conductive resin composition serving as a sample was obtained through the same operation as in Experimental Example 1 except that the resin shown in the “Type of resin” column was used.
  • thermosetting resin not a resol type phenol resin but a combination of a polyfunctional epoxy resin and a novolac type phenol resin was used as the thermosetting resin. Comparing the sample 13 and the sample 14, as the thermosetting resin, the sample 13 uses a combination of a polyfunctional epoxy resin and a novolac type phenol resin D, and the sample 14 uses a polyfunctional epoxy resin and a novolac type phenol resin E. The combination with was used.
  • thermosetting resin whose “residual stress after curing” can be 8 MPa or more can reduce variations in initial electrical characteristics.
  • thermosetting conductive resin composition (Experimental example in which the metal content after drying was changed) (1) Preparation of thermosetting conductive resin composition The ratio of Sn powder to the total amount of Sn powder and Cu powder was fixed at 40 wt%, and instead, the organic solvent in the thermosetting conductive resin composition The total content of the Cu powder and the Sn powder excluding the sample, that is, the “metal content after drying” was changed as shown in Table 4, and the sample was subjected to the same operation as in Experimental Example 1. An uncured thermosetting conductive resin composition was obtained.
  • sample 24 in the experimental example 4 is the same as the sample 4 in the experimental example 1.
  • the “metal content after drying” is 40 vol%, 45 vol%, 50 vol%, 55 vol%, 60 vol%, 65 vol% and 70 vol%, respectively.
  • the sample 27 having a “metal content after drying” of 70% by volume does not cause a problem in terms of product characteristics. The denseness of was getting worse.
  • the sample 21 having a “metal content after drying” of 40% by volume had no problem in terms of product characteristics, but the Ni plating property was deteriorated. This can be presumed to be due to the fact that the metal amount in the conductive layer is insufficient.
  • the “metal content after drying” is preferably 45 to 65% by volume.
  • thermosetting conductive resin composition (Experimental example in which D50 of Cu powder was changed) (1) Production of thermosetting conductive resin composition The ratio of Sn powder to the total amount of Sn powder and Cu powder was fixed at 40 wt%, and instead, “D50 of Cu powder” is shown in Table 5 Except for the change, the same operation as in Experimental Example 1 was performed to obtain an uncured thermosetting conductive resin composition as a sample.
  • Sample 33 in Experimental Example 5 is the same as Sample 4 in Experimental Example 1.
  • Example D31 in which “D50 of Cu powder” is 0.3 ⁇ m, 0.5 ⁇ m, 1.0 ⁇ m, 2.0 ⁇ m, 3.0 ⁇ m and 5.0 ⁇ m, respectively
  • Samples 32, 33, 34, 35 and 36 good results were obtained in all of “Metal Ball”, “Jointability”, and “Electrical Properties” “Initial” and “After Thermal Shock Test”. It was.
  • thermosetting conductive resin composition As the sample 31 with “Cu powder D50” of 0.3 ⁇ m, there is no problem in terms of product characteristics, but since the yield value of the paste of the thermosetting conductive resin composition is high, the thermosetting type When the conductive resin composition was applied to the laminate, it became a “horn” shape.
  • “D50 of Cu powder” is preferably in the range of 0.5 to 3.0 ⁇ m.

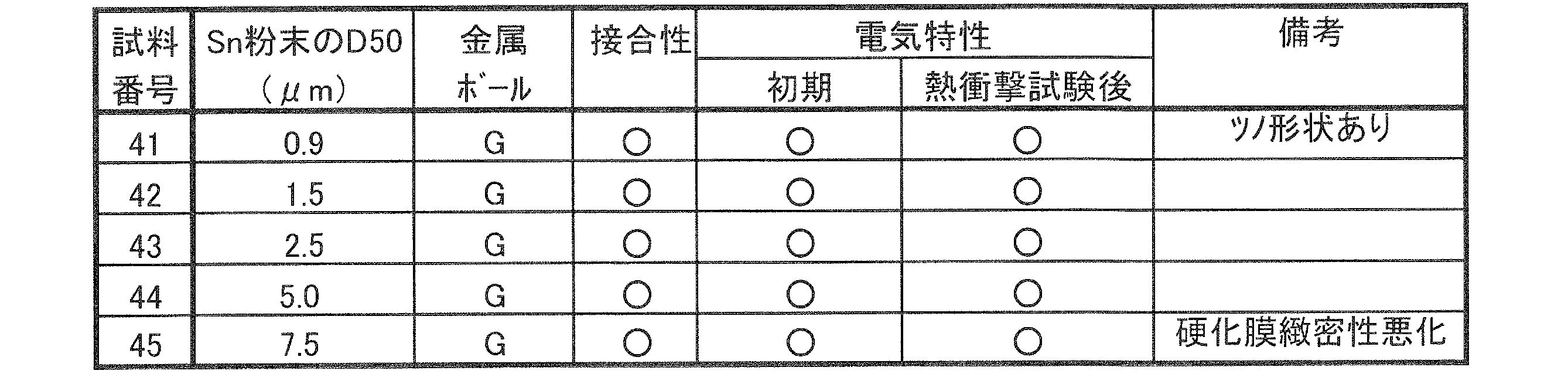

  • thermosetting conductive resin composition (Experimental example in which D50 of Sn powder was changed) (1) Production of thermosetting conductive resin composition The ratio of Sn powder to the total amount of Sn powder and Cu powder was fixed at 40 wt%, and instead, “D50 of Sn powder” is shown in Table 6 Except for the change, the same operation as in Experimental Example 1 was performed to obtain an uncured thermosetting conductive resin composition as a sample.
  • sample 42 in the experimental example 6 is the same as the sample 4 in the experimental example 1.
  • D50 of Sn powder is preferably in the range of 1.5 to 5.0 ⁇ m.

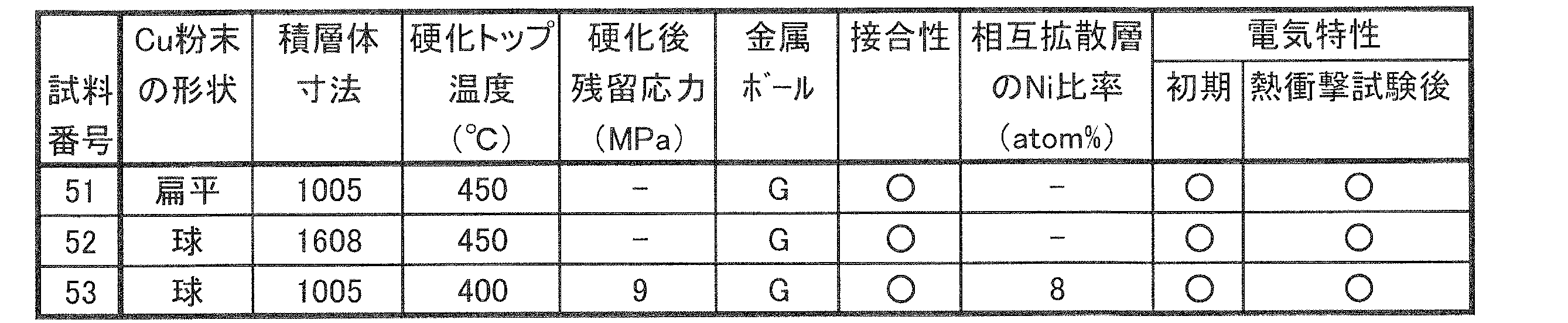

  • thermosetting conductive resin composition (Experimental example with other conditions changed) (1) Preparation of thermosetting conductive resin composition The ratio of Sn powder to the total amount of Sn powder and Cu powder was fixed to 40 wt%. Instead, as shown in Table 7, in sample 51, "Cu An uncured thermosetting conductive resin composition serving as a sample was obtained through the same operation as in Experimental Example 1 except that the “powder shape” was flattened.
  • thermosetting conductive resin composition according to Samples 52 and 53 in Experimental Example 7 is the same as the thermosetting conductive resin composition produced in Experimental Example 1.
  • Sample 52 a laminate having a planar dimension of 1.6 mm ⁇ 0.8 mm was used as the laminate, as described in “1608” in the “laminate dimensions” column of Table 7.
  • the plane size is 1.0 mm ⁇ 0.
  • a laminate of 5 mm was used.
  • thermosetting conductive resin composition As shown in the column of “Curing Top Temperature” in Table 7, the heat treatment top temperature for curing the thermosetting conductive resin composition was set to 400 ° C. In the other samples 51 and 52, as shown in the column of “curing top temperature” in Table 7, the heat treatment top temperature for curing the thermosetting conductive resin composition was set to 450 as in the case of Experimental Example 1. C.
  • thermosetting conductive resin composition (Comparative Experimental Example of Sn Ratio) (1) Production of thermosetting conductive resin composition The ratio of Sn powder to the total amount of Sn powder and Cu powder is in the column of “Sn ratio” in Table 8 according to the ratio described in claim 3 of Patent Document 2. An uncured thermosetting conductive resin composition serving as a sample was obtained through the same operation as in Experimental Example 1 except that it was changed as shown in FIG.
  • thermosetting conductive resin composition Formation of conductive layer As shown in the column of “curing top temperature” in Table 8, for samples 62 and 64, the heat treatment top temperature for curing the thermosetting conductive resin composition was 550 ° C. Except that, applying the same conditions as in Experimental Example 1 while applying a thermosetting conductive resin composition to both end faces of the laminate as a component body for a multilayer ceramic capacitor, and by heat treatment, A laminate in which conductive layers in the external electrode were formed on both end surfaces was obtained.
  • the “curing top temperature” is, of course, the case of the samples 61 and 63 having a relatively low “curing top temperature” of 450 ° C. Even in the case of Samples 62 and 64 having a comparatively high value of 550 ° C., “Jointability” was “x”, and “Electrical characteristics” of “Initial” was also evaluated as “x (cap / DF)”. . The reason can be assumed to be because the absolute amount of Sn was insufficient.
  • thermosetting conductive resin composition Ag powder was used instead of Cu powder, and the ratio of Sn powder to the total amount of Ag powder and Sn powder was defined in claim 3 of Patent Document 2.
  • An uncured thermosetting conductive resin composition serving as a sample was obtained through the same operation as in Experimental Example 1 except that it was fixed at 20% by weight, which was the upper limit of the metal ratio on the low melting point side.
  • thermosetting conductive resin composition is applied to both end faces of a laminate as a component body for a multilayer ceramic capacitor, and heat treatment is performed, so that a conductive layer in the external electrode is formed on both end faces. A formed laminate was obtained.
  • the “joining property” is “ ⁇ ”
  • the “electric property” is “initial” and “after the thermal shock test”.
  • the rating was “ ⁇ ”. It can be inferred that this is because the “curing top temperature” of 550 ° C. is higher than the melting point (481 ° C.) of the produced Ag 3 Sn and a liquid phase is produced.
  • the “metal ball” becomes “NG”, which causes an appearance defect, and there is a concern about practical problems.

Landscapes

  • Engineering & Computer Science (AREA)
  • Power Engineering (AREA)
  • Manufacturing & Machinery (AREA)
  • Microelectronics & Electronic Packaging (AREA)
  • Chemical & Material Sciences (AREA)
  • Materials Engineering (AREA)
  • Ceramic Capacitors (AREA)
  • Fixed Capacitors And Capacitor Manufacturing Machines (AREA)
  • Thermistors And Varistors (AREA)
  • Ceramic Engineering (AREA)
  • Inorganic Chemistry (AREA)
  • Conductive Materials (AREA)

Abstract

　内部電極に対して良好な接合性を有するとともに、金属ボールの析出（または噴出）が抑制された、外部電極を備える、積層セラミック電子部品を提供する。　セラミック層と内部電極とが積層された積層体と、内部電極と電気的に接続されるように、積層体の外表面上に形成された外部電極とを備え、外部電極は、内部電極に接する導通層（１０）を含み、また、内部電極はＮｉを含む。導通層（１０）は、Ｃｕ３Ｓｎ合金を含む金属粒子（２５）と熱硬化性樹脂（２４）とを含む。金属粒子は、ＳｎおよびＣｕの合計量に対するＳｎの重量比が３６．５～４７．８％である。導通層（１０）は、Ｎｉを含む内部電極と金属接合すると推定される。

Description

積層セラミック電子部品
　この発明は、積層セラミック電子部品に関するもので、特に、外部電極の構成に関するものである。
　この発明にとって興味ある技術が、たとえば、特開平１０－２７９９０３号公報（特許文献１）、あるいは国際公開第２００４／０５３９０１号パンフレット（特許文献２）に記載されている。
　特許文献１には、その請求項１にあるように、融点が３００℃以下の低融点金属からなる粒子（Ａ）、該低融点金属の融点よりも高い融点をもつ導電性粒子（Ｂ）、および有機バインダからなる導電性接着剤であって、ＡとＢの総量が７０～９５重量％、Ａ：Ｂの配合割合が５：９５～５０：５０(重量比)の範囲であることを特徴とする導電性接着剤が記載されている。
　上記の導電性接着剤における低融点金属（Ａ）の配合比率に注目すると、特許文献１の請求項１には、低融点金属（Ａ）の配合比率は５～５０重量％であると規定されている。しかしながら、本件発明者による実験の結果、Ｎｉを含む内部電極を備える積層セラミック電子部品において、外部電極を形成するために、特許文献１に記載の導電性接着剤を用いた場合、低融点金属（Ａ）の配合比率が３６．５重量％未満となったり、４７．８重量％を超えたりすると、内部電極に対する接合性が不良となることがわかった。
　他方、特許文献２には、その請求項１にあるように、融点が３００℃以下の金属粉末(金属Ａ)、高融点の導電粒子(金属Ｂ)、および樹脂を含む熱硬化型導電ペーストで形成された外部電極を有する積層セラミック電子部品が記載されている。同請求項２には、上記ペースト中のＡ＋Ｂの合計量が、Ａ＋Ｂ＋樹脂の合計量に対して、７０～９５重量％であることが規定され、同請求項３には、Ａ：Ｂの配合割合が、重量比で、５：９５～２０：８０であることが規定されている。また、同請求項４には、外部電極を得るため、８０～４００℃、１～６０分で保持することが規定され、同請求項５には、外部電極中の導電粒子と内部電極の金属とが拡散接合していることが規定されている。
　上記の低融点金属（Ａ）の配合比率に注目すると、特許文献２の請求項３には、低融点金属（Ａ）の配合比率は５～２０重量％であると規定されている。しかしながら、本件発明者による実験の結果、Ｎｉを含む内部電極を備える積層セラミック電子部品において、外部電極を形成するために、特許文献２に記載の導電性接着剤を用いた場合、低融点金属（Ａ）の比率が５～２０重量％と低いため、内部電極との接合性が悪いことがわかった。仮に、請求項４に規定される８０～４００℃の範囲を超えて、５００℃以上で熱処理すれば、内部電極との間で良好な接合は可能であるが、外部電極から金属ボールが析出（または噴出）するため、その後に実施されるＮｉめっきなどのめっき工程で、めっき付き不良を招く。
特開平１０－２７９９０３号公報 国際公開第２００４／０５３９０１号パンフレット
　そこで、この発明の目的は、上述したような問題を解決し、内部電極に対して良好な接合性を有するとともに、金属ボールの析出（または噴出）が抑制された、外部電極を備える、積層セラミック電子部品を提供しようとすることである。
　この発明は、セラミック層と内部電極とが積層された積層体と、内部電極と電気的に接続されるように、積層体の外表面上に形成された外部電極とを備え、外部電極は、内部電極に接する導通層を含み、また、内部電極はＮｉを含む、積層セラミック電子部品に向けられるものであって、上述した技術的課題を解決するため、上記導通層は、Ｃｕ３Ｓｎ合金を含む金属粒子と熱硬化性樹脂とを含み、上記金属粒子は、ＳｎおよびＣｕの合計量に対するＳｎの重量比が３６．５～４７．８％であることを特徴としている。
　外部電極の導通層中で生成され得る金属間化合物であるＣｕ３Ｓｎ合金は、Ｃｕ：Ｓｎの重量比が６２：３８の組成物である。よって、Ｃｕ３Ｓｎの当量であるＳｎ量３８％近傍であれば、Ｎｉを含む内部電極と金属接合すると推定される。
　好ましくは、金属粒子に含まれるＳｎおよびＣｕの合計量に対するＣｎ３Ｓｎ合金比率は２５重量％以上である。このようにＣｕ３Ｓｎ合金比率が２５重量％以上であれば、電気特性のばらつきを低減できると推定される。
　好ましくは、内部電極と上記導通層とに接する部分には、ＣｕＳｎＮｉ合金相が形成され、合金相中のＮｉ固溶量は５～４２atm％である。このように、外部電極の導通層と内部電極との間に、ＣｕＳｎＮｉ合金相が形成されると、内部電極と外部電極との間で金属接合が達成され、より強固な接合状態を得ることができる。
　上述した導通層は、好ましくは、Ｃｕ粉末とＳｎ粉末と熱硬化性樹脂と有機溶剤とを含み、かつＣｕ粉末とＳｎ粉末との合計量に対するＳｎ粉末の含有量が３６．５～４７．８重量％である、熱硬化型導電性樹脂組成物を熱硬化させて得られたものである。
　上記熱硬化型導電性樹脂組成物の硬化後の残留応力が８ＭＰａ以上であることが好ましい。このように、硬化後の残留応力が８ＭＰａ以上と大きいということは、樹脂組成物の硬化時の収縮量が大きいということであり、外部電極において、熱硬化性樹脂による金属粒子に対する締め付け力が大きくなる。したがって、Ｃｕ粉末とＳｎ粉末との接触確率が高まるため、Ｃｕ３Ｓｎ合金が生成しやすくなる。同時に、金属粒子同士の距離が短くなり、外部電極は良好な導電性を示し、よって、積層セラミック電子部品は、良好なかつ安定した電気的特性を与えることができる。
　また、熱硬化型導電性樹脂組成物中でのＣｕ粉末とＳｎ粉末との合計含有量は、有機溶剤を除いて、４５～６５体積％であることが好ましい。この構成によれば、熱硬化型導電性樹脂組成物の塗布形状を良好なものとすることができ、また、これによって形成された外部電極上でのＮｉめっき等のめっき付き性を良好なものとすることができる。
　また、熱硬化型導電性樹脂組成物の硬化前の状態で、Ｃｕ粉末のＤ５０は０．５～３．０μｍであり、Ｓｎ粉末のＤ５０は１．５～５．０μｍであることが好ましい。この構成によれば、熱硬化型導電性樹脂組成物の塗布形状を良好なものとすることができ、また、外部電極上でのＮｉめっき等のめっき付き性を良好なものとすることができるとともに、外部電極の緻密性を高めることができる。
　この発明によれば、まず、外部電極での金属ボールの析出（または噴出）を抑制することができる。Ｃｕ３Ｓｎ合金を含む複数の金属粒子は、外部電極を形成するための熱処理過程において、ＣｕとＳｎとの相互拡散によって生成するが、Ｃｕ３Ｓｎは６００℃以上の融点を持つため、熱処理過程で再溶融することがない。そのため、前述したように、金属ボールの析出（または噴出）を抑制することができると推定される。
　また、この発明によれば、外部電極は、内部電極に対して良好な接合性を示す。前述したように、外部電極の導通層中で生成され得る金属間化合物であるＣｕ３Ｓｎは、Ｃｕ：Ｓｎの重量比が６２：３８の組成物である。よって、Ｃｕ３Ｓｎの当量であるＳｎ量３８％近傍であれば、Ｎｉを含む内部電極と金属接合すると推定される。そして、このことが接合性の向上に寄与しているものと推測される。
この発明の一実施形態による積層セラミックコンデンサ１を示す断面図である。 図１に示した積層セラミックコンデンサ１の外部電極８および９における導通層１０の形成過程を模式的に示す、導通層１０の一部拡大断面図であり、（１）は熱処理前の状態、（２）は熱処理後の状態を示す。 内部電極と導通層との接する部分に形成されたＣｕＳｎＮｉ合金相を撮影したＳＥＭ写真を示す図である。
　以下、この発明の実施形態を、積層セラミックコンデンサに関連して説明する。
　図１を参照して、積層セラミックコンデンサ１は、誘電体セラミックからなる複数のセラミック層２と各々複数の第１および第２の内部電極３および４とが積層された積層体５を備えている。積層体５において、第１の内部電極３と第２の内部電極４とは積層方向に見て交互に配置され、第１の内部電極３と第２の内部電極４とはセラミック層２を挟んで対向している。第１の内部電極３は、積層体５の第１の端面６にまで引き出され、第２の内部電極４は、積層体５の第１の端面６に対向する第２の端面７にまで引き出されている。内部電極３および４は、導電成分としてＮｉを含んでいる。
　積層セラミックコンデンサ１は、また、積層体５の外表面上に形成された第１および第２の外部電極８および９を備える。第１の外部電極８は、積層体５の第１の端面６を覆うように形成され、第１の内部電極３と電気的に接続される。第２の外部電極９は、積層体５の第２の端面７を覆うように形成され、第２の内部電極４と電気的に接続される。
　外部電極８および９の各々は、積層体５の外表面に接する導通層１０を含む。したがって、第１および第２の外部電極８および９の各々の導通層１０は、それぞれ、第１および第２の内部電極３および４に接している。導通層１０の詳細な組成および形成方法については後述する。
　なお、図示の実施形態では、樹脂を含む導通層１０は１層構造であるが、導通層１０の上に樹脂を含むさらなる導通層が形成されていてもよい。
　また、図示の実施形態では、外部電極８および９の各々は、導通層１０上に形成されるＮｉめっき層１１およびその上に形成されるＳｎめっき層１２をさらに含んでいる。
　なお、めっき層１１および１２をそれぞれ構成するＮｉおよびＳｎは、必要に応じて、Ｃｕ、Ａｕなどの他の金属に置き換えられてもよい。また、めっき層１１および１２のいずれか一方が省略されてもよい。さらに、めっき層１１および１２が形成されず、外部電極８および９が導通層１０のみで構成されてもよい。
　次に、外部電極８および９の形成方法、特に導通層１０の形成方法について説明する。
　導通層１０を形成するため、Ｃｕ粉末とＳｎ粉末と熱硬化性樹脂と有機溶剤とを含み、かつＣｕ粉末とＳｎ粉末との合計量に対するＳｎ粉末の含有量が３６．５～４７．８重量％である、熱硬化型導電性樹脂組成物が用意される。この熱硬化型導電性樹脂組成物は、硬化後の残留応力が８ＭＰａ以上となるように、含有される熱硬化性樹脂を選ぶことが好ましい。
　用いる熱硬化性樹脂は、硬化後の残留応力が８ＭＰａ以上を満たせば、特に限定されることはなく、たとえば、主剤としてエポキシ樹脂を用いる場合は、硬化剤としてアルカリレゾール型のフェノール樹脂、ノボラック型のフェノール樹脂、ジヒドラジド、ジシアンジアミド、脂肪族もしくは芳香族のアミン、三級アミン、イミダゾールなどの窒素化合物、酸無水物、その他有機酸もしくはその塩を用いたり、あるいは、これらを組み合わせて用いたりすることができる。
　また、主剤のエポキシ樹脂は、ビスフェノールＡ型エポキシ樹脂、ビスフェノールＦ型エポキシ樹脂、フェノールノボラック型エポキシ樹脂、クレゾールノボラック型エポキシ樹脂、芳香族系のグリシジルアミン型エポキシ樹脂、ダイマー酸変性エポキシ樹脂、ウレタン変性エポキシ樹脂、シリコン変性エポキシ樹脂、キレート変性エポキシ樹脂、もしくは脂環式エポキシ樹脂を用いたり、あるいは、これらを組み合わせて用いたりすることができる。
　また、エポキシ樹脂と硬化剤との組合せでなくとも、熱硬化性樹脂としてイソシアネート化合物とポリオールとの組合せやあるいは、自己重合反応を呈するアルカリレゾール型のフェノール樹脂を単独で用いてもよい。
　上述した熱硬化型導電性樹脂組成物は、焼成工程を経て得られた積層体５の端面６および７に付与される。より具体的には、たとえば、ペースト状の未硬化の熱硬化型導電性樹脂組成物をスキージによって所定の厚みに伸ばし、そこに、積層体５の端面６および７の各々を浸漬することによって、未硬化の熱硬化型導電性樹脂組成物が積層体５の端面６および７に付与される。付与された熱硬化型導電性樹脂組成物は、次いで乾燥され、有機溶剤が除去される。
　図２（１）には、導通層１０を構成すべき上述の熱硬化型導電性樹脂組成物２１の乾燥後の状態の断面構造が模式的に示されている。図２（１）に示すように、熱硬化型導電性樹脂組成物２１は、Ｃｕ粉末２２とＳｎ粉末２３とが熱硬化性樹脂２４中に分散した状態にある。Ｃｕ粉末２２とＳｎ粉末２３とは、各々の少なくとも一部が互いに接触している。
　ここで、乾燥後の熱硬化型導電性樹脂組成物２１中でのＣｕ粉末２２とＳｎ粉末２３との合計含有量は、４５～６５体積％であることが好ましい。また、硬化前の熱硬化型導電性樹脂組成物に含まれるＣｕ粉末２２のＤ５０は０．５～３．０μｍであり、同じくＳｎ粉末２３のＤ５０は１．５～５．０μｍであることが好ましい。
　次に、熱硬化型導電性樹脂組成物２１の熱処理工程が実施される。この熱処理工程では、上述の熱硬化性樹脂２４が硬化するとともに、Ｃｕ粉末２２とＳｎ粉末２３との間で相互拡散が進行する。通常、熱硬化性樹脂２４がまず硬化し、硬化収縮により、Ｃｕ粉末２２とＳｎ粉末２３との距離が短縮され、接触が多くなる。引き続き、Ｃｕ粉末２２とＳｎ粉末２３との間で相互拡散が進行する。その結果、図２（２）に示すように、Ｃｕ３Ｓｎ合金を含む複数の金属粒子２５が生成される。
　前述したように、熱硬化型導電性樹脂組成物２１は、図２（１）に示した状態において、Ｃｕ粉末２２とＳｎ粉末２３との合計量に対するＳｎ粉末２３の含有量が３６．５～４７．８重量％であるので、図２（２）に示した金属粒子２５に含まれる金属成分は、ＣｕおよびＳｎを含むとともに、ＳｎおよびＣｕの合計量に対するＳｎの重量比が３６．５～４７．８％となる。
　図２（２）では図示されないが、相互拡散の進行状況によっては、金属粒子２５には、Ｃｕ３Ｓｎ合金のほか、Ｃｕ６Ｓｎ５合金、Ｃｕ金属および／またはＳｎ金属が残存することがあり、また、相互拡散の結果、熱硬化性樹脂２４中におけるＣｕ粉末２２またはＳｎ粉末２３が存在していた箇所の一部に空孔が残されることもある。
　このとき、Ｃｕ３Ｓｎ合金の存在比率は１００重量％に近いほど、後述するＣｕＳｎＮｉ合金相が生成しやすくなるため好ましいが、２５重量％以上であれば、実用上、問題はない。
　以上のようにして、硬化した導通層１０が形成されるが、この形成工程において、金属ボールの析出（または噴出）は抑制され得る。Ｃｕ３Ｓｎは約６７６℃の融点を持ち、熱処理過程で再溶融することがないためであると推測される。
　また、この熱処理工程において、内部電極３および４の各々と導通層１０とに接する部分には、好ましくは、ＣｕＳｎＮｉ合金相が形成される。図３には、ＳＥＭ写真によって確認された「ＣｕＳｎＮｉ合金相」が示されている。図３に示すように、Ｎｉを含む「内部電極」と導通層（「Ｃｕ３Ｓｎ合金」および「熱硬化性樹脂」が存在する部分）とに接する部分には、「ＣｕＳｎＮｉ合金相」が形成されている。ＣｕＳｎＮｉ合金相は、（Ｃｕ，Ｎｉ）６Ｓｎ５の合金組成を示し、Ｎｉの固溶量によってその組成が変動するものである。この合金相中のＮｉ固溶量は５～４２atm％であることが好ましい。ＣｕＳｎＮｉ合金相は、外部電極８および９の、内部電極３および４に対する接合性の向上に寄与する。導通層１０中で生成され得る金属間化合物である前述のＣｕ３Ｓｎは、Ｎｉを含む内部電極３および４と金属接合し、その結果として、ＣｕＳｎＮｉ合金相が形成されるものと推測される。
　以上、この発明を積層セラミックコンデンサに関連して説明したが、この発明は、積層セラミックコンデンサ以外の積層セラミック電子部品にも適用することができる。
　次に、この発明の範囲およびより好ましい範囲を求めるために実施した実験例について説明する。なお、この発明の範囲内にあるが、より好ましい範囲を外れたものであっても、実用上、問題となることはなく、この発明が解決しようとする課題を解決し得るものであると理解すべきである。
　［実験例１］（Ｓｎ比率を変えた実験例）
　（１）熱硬化型導電性樹脂組成物の作製
　Ｄ５０が１．０μｍの球状粒子からなるＣｕ粉末と、Ｄ５０が２．５μｍの球状粒子からなるＳｎ粉末と、熱硬化性樹脂としてのレゾール型フェノール樹脂Ａと、有機溶剤としてのジエチレングリコールモノブチルエーテルとを、小型ミキサーで混合した後、金属３本ロールで混練した。その後、Ｅ型粘度計を用いて粘度測定しながら、有機溶剤としてのジエチレングリコールモノブチルエーテルの量を調整することによって、１ｒｐｍ／３０±２Ｐａ・ｓに粘度調整された、試料となる未硬化の熱硬化型導電性樹脂組成物を得た。
　ここで、熱硬化型導電性樹脂組成物中でのＣｕ粉末とＳｎ粉末との合計含有量は、有機溶剤を除いて、５５体積％としたが、Ｓｎ粉末およびＣｕ粉末の合計量に対するＳｎ粉末の比率を、表１の「Ｓｎ比率」の欄に示すように変えた。
　なお、上述のＤ５０は、レーザー回折法により測定した体積基準の値である。
　（２）導通層の形成
　Ｎｉを主成分とする内部電極が形成され、平面寸法が１．０ｍｍ×０．５ｍｍであり、静電容量が１μＦの積層セラミックコンデンサのための部品本体としての積層体を用意した。
　他方、上述のように作製された未硬化の熱硬化型導電性樹脂組成物をスキージで１５０μｍの厚みに伸ばし、そこに、上記積層体の一方端面を浸漬することによって、熱硬化型導電性樹脂組成物を塗布し、その後、熱風循環オーブンを用いて、温度１５０℃で１０分間乾燥した。次いで、積層体の他方端面に対しても、同様の工程を実施した。このようにして、両端面に熱硬化型導電性樹脂組成物が付与された積層体を得た。
　次に、上記積層体を、実測酸素濃度が１０ｐｐｍ未満の窒素雰囲気中で、昇温速度１５℃／分で昇温し、トップ温度４５０℃で２０分キープする条件で熱処理し、熱硬化型導電性樹脂組成物を硬化させた。これによって、外部電極における導通層が両端面に形成された積層体を得た。
　（３）めっき層の形成
　次に、湿式電解バレル法を用いて、上記導通層上に、約２．５±１．５μｍの厚みをもってＮｉめっき層を形成し、次いで、約３．５±１．５μｍの厚みをもってＳｎめっき層を形成した。これによって、試料となる積層セラミックコンデンサを得た。
　（４）評価
　　（４Ａ）硬化後残留応力（リン青銅板法）
　平面寸法が１０ｍｍ×６０ｍｍで厚みが２００μｍのリン青銅板を用意し、このリン青銅板上に、試料となる熱硬化型導電性樹脂組成物を約１５０μｍの厚みで塗布した。
　次いで、リン青銅板上の熱硬化型導電性樹脂組成物を、熱風乾燥オーブンを用いて、温度１５０℃で１０分間乾燥した後、実測酸素濃度が１０ｐｐｍ未満の窒素雰囲気中で、昇温速度１５℃／分で昇温し、トップ温度４５０℃で２０分キープする条件で熱処理し、熱硬化型導電性樹脂組成物を硬化させた。
　その後、マイクロメータで、上記の硬化した樹脂膜の厚みを測定するとともに、リン青銅板の湾曲量ｈを画像解析により測定した。また、微小硬度計を用いて、硬化した樹脂膜およびリン青銅板の各々のヤング率を、試料数５個で測定し、その平均値を求めた。そして、以下の井上小畠式より樹脂硬化後の残留応力値を求めた。
　残留応力Ｐ[ＧＰａ]＝Ｅ２×ｈ２／（１２ρ）×Ｆ(m,n)／（ｎ（ｎ＋１））
ただし、
　Ｆ(m,n)＝((1－mn2)3×(1＋m))＋(mn(n＋2)＋1)3＋m(mn2＋2n＋1)3)/(1＋mn)3、　曲率半径ρ[ｍｍ]＝（４ｘ２＋Ｌ２）／８ｘ、
　ｘ＝ｈ／４、
　ｈ[ｍｍ]：リン青銅板湾曲量、
　Ｌ[ｍｍ]：リン青銅板全長、
　Ｅ１[ＧＰａ]：樹脂ヤング率、
　Ｅ２[ＧＰａ]：リン青銅板ヤング率、
　m＝Ｅ１／Ｅ２、
　ｈ１[ｍｍ]：硬化した樹脂膜の厚み、
　ｈ２[ｍｍ]：リン青銅板厚み、
　n＝ｈ１／ｈ２
である。
　その結果が表１の「硬化後残留応力」の欄に示されている。なお、表１に示した試料１～７では、「硬化後残留応力」は試料４についてのみ求めた。
　　（４Ｂ）導通層の外観観察
　外部電極における導通層が両端面に形成されためっき前の積層体を各試料につき５個準備し、積層体のいずれか一方の端面上の導通層の中央部を、電界放出型走査電子顕微鏡（ＦＥ－ＳＥＭ）を用いて、二次電子像１０００倍で観察した。積層体５個中、１個でも、径１０μｍ以上の金属ボールの噴出が認められたものについては、表１の「金属ボール」の欄に「ＮＧ」と表示し、５個すべてで径１０μｍ以上の金属ボールが認められなかったものについては、同欄に「Ｇ」と表示した。
　なお、表１では、「ＮＧ」と表示すべきものはなかった。
　　（４Ｃ）内部電極と外部電極（導通層）との接合性評価
　試料としての積層セラミックコンデンサから、各試料につき５個の積層セラミックコンデンサを選出した。
　次いで、各試料に係る積層セラミックコンデンサを樹脂包埋して、幅方向寸法の１／２の位置（Ｗ／２位置）まで湿式研磨したのち、内部電極と導通層との界面部分を、ＦＥ－ＳＥＭを用いて、反射電子像１５００倍で撮影した。積層セラミックコンデンサ５個中、１個でも内部電極直上でＣｕＳｎＮｉ合金相を確認できなかったものについては、表１の「接合性」の欄に「×」と表示し、５個すべてでＣｕＳｎＮｉ合金相を確認できたものについては、同欄に「〇」と表示した。
　　（４Ｄ）ＣｕＳｎＮｉ合金相のＮｉ比率
　上記（４Ｃ）において評価した試料について、積層方向での中央位置にある内部電極直上に生成したＣｕＳｎＮｉ合金相を、エネルギー分散型Ｘ線分析（ＥＤＸ）を用いて加速電圧１０ｋＶで点分析し、ＣｕとＳｎとＮｉとの金属組成比を定量し、Ｎｉ固溶量を求め、５個の試料についてのＮｉ固溶量の平均値を求めた。
　その結果が表１の「ＣｕＳｎＮｉ合金相のＮｉ比率」の欄に示されている。
　　（４Ｅ）初期電気特性
　各試料につき、２０個の積層セラミックコンデンサを、１５０℃の温度で６０分間熱処理した後、室温で２４時間放置した。その後、ＬＣＲメータを用い、１ＭＨｚ、０．５Ｖrmsの条件で、静電容量（ｃａｐ）および誘電正接（ＤＦ）を測定した。
　その結果が表１の「電気特性」における「初期」の欄に示されている。
　この欄において、「〇」と表示されているものは、静電容量については、試料２０個中、すべてが１．０μＦの±２０％以内、つまり０．８～１．２μＦの範囲にあったとともに、誘電正接については、試料２０個中、すべてが７．５％以下であったことを示している。
　「×（ｃａｐ／ＤＦ）」と表示されているものは、静電容量については、試料２０個中、１個でも０．８～１．２μＦの範囲を外れ、かつ誘電正接については、試料２０個中、１個でも１５％より高かったことを示している。
　「△（ＤＦ）」と表示されているものは、誘電正接について、１５％より高くはなかったが、１個でも７．５％より高かったことを示している。
　なお、表１では、「△（ＤＦ）」と表示すべきものはなかった。
　　（４Ｆ）熱衝撃試験後の電気特性
　各試料につき、２０個の積層セラミックコンデンサを、１５０℃の温度で６０分間熱処理した後、室温で２４時間放置し、次いで、気相式熱衝撃槽に投入し、「室温」→「－５５℃で３０分間」→「＋１２５℃で３０分間」→「室温」で１サイクルとして、５００サイクル熱衝撃試験を実施した後、再び、１５０℃の温度で６０分間熱処理した後、室温で２４時間放置した。
　その後、ＬＣＲメータを用い、１ＭＨｚ、０．５Ｖrmsの条件で、静電容量および誘電正接を測定した。その結果が表１の「電気特性」における「熱衝撃試験後」の欄に示されている。同欄での判定基準および表示方法は、上記（４Ｅ）の場合と同様である。
　　（４Ｇ）ＳｎおよびＣｕの合計量に対するＳｎ重量比の定量
　試料としての積層セラミックコンデンサから、各試料につき５個の積層セラミックコンデンサを選出した。
　次いで、各試料に係る積層セラミックコンデンサを樹脂包埋して、幅方向寸法の１／２の位置（Ｗ／２位置）まで湿式研磨したのち、露出した導通層の断面全体を、エネルギー分散型Ｘ線分析（ＥＤＸ）を用いて、加速電圧１０ｋＶで分析することでＣｕとＳｎとの強度比を求め、ＳｎおよびＣｕの合計量に対するＳｎ重量比を定量し、平均値を求めた。
　得られた値は、熱硬化させる前における熱硬化型導電性樹脂組成物のＳｎ粉末の含有量（表１の「Ｓｎ比率」）に一致した。
　　（４Ｈ）導通層に含まれるＳｎおよびＣｕの合計量に対するＣｕ３Ｓｎ合金比率
　試料としての積層セラミックコンデンサから、各試料につき３個の積層セラミックコンデンサを選出した。次いで、各試料に係る積層セラミックコンデンサを樹脂包埋して、幅方向寸法の１／２の位置（Ｗ／２位置）まで湿式研磨したのち、露出した樹脂電極層の断面全体を、ＸＲＤを用いて分析することで、樹脂電極層内に含まれるＣｕとＳｎとＣｕ３Ｓｎ合金とＣｕ６Ｓｎ５合金の強度比を求めた。そして３個の試料についてＣｕ３Ｓｎ合金比率の平均値を求めた。得られた値は表１の「Ｃｕ３Ｓｎ合金比率」の欄に示されている。
Figure JPOXMLDOC01-appb-T000001

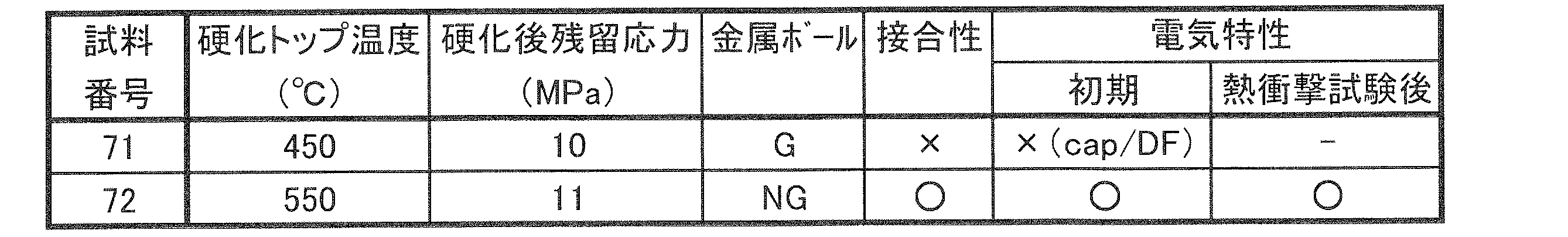

　表１ならびに後の表３、表７および表９において、評価結果を示す欄に「－」と表示されているものは、評価しなかったことを示している。
　（５）考察
　「Ｓｎ比率」が３６．５～４７．８重量％の範囲にある試料２～６では、「金属ボール」、「接合性」、および「電気特性」の各評価項目において、好ましい結果が得られた。
　これに対し、「Ｓｎ比率」が３５重量％の試料１では、「接合性」が「×」となった。すなわち、試料１では、内部電極と外部電極との間でＣｕＳｎＮｉ合金相が形成されなかった。これは、内部電極との接合に供するＳｎが不足したためであると推測できる。その結果、試料１では、「電気特性」における「初期」で「×（ｃａｐ／ＤＦ）」の評価となった。
　他方、「Ｓｎ比率」が４８重量％の試料７では、「接合性」が「〇」となったが、内部電極と導通層との間で過剰な拡散が起こり、「電気特性」における「熱衝撃試験後」で「×（ｃａｐ／ＤＦ）」の評価となった。これは、「ＣｕＳｎＮｉ合金相のＮｉ比率」が４４atm％と高すぎたため、接合部が脆弱となったためであると推測できる。
　上述のことから、「ＣｕＳｎＮｉ合金相のＮｉ比率」は、試料２～６についての５～４２atm％が好ましいことがわかる。
　なお、試料４について求めた「硬化後残留応力」は、１０ＭＰａの値を示した。このことから、試料４とは「Ｓｎ比率」だけが異なる他の試料１～３および５～７についても、同じ「硬化後残留応力」が得られるものと推測できる。
　［実験例２］（硬化時の条件を変えＣｕ３Ｓｎ合金比率を変えた実験例）
　（１）熱硬化型導電性樹脂組成物の作製
　実験例１における試料４と同様の組成の未硬化の熱硬化型導電性樹脂組成物を作製した。
　（２）導通層の形成
　硬化時のトップ温度およびキープ時間を、表２の「硬化」における「トップ温度」および「キープ温度」にそれぞれ示すように変更したこと以外は、実験例１の場合と同様の操作を経て、外部電極における導通層が両端面に形成された積層体を得た。
　なお、実験例２における試料４－２を得るためのトップ温度およびキープ時間は、実験例１における試料４を得るためのトップ温度およびキープ時間と同じである。
　（３）めっき層の形成
　実験例１の場合と同様の条件を適用しながら、導通層上に、Ｎｉめっき層およびＳｎめっき層を形成し、試料となる積層セラミックコンデンサを得た。
　（４）評価
　表２に示すように、各試料について、実験例１の場合と同様の要領で、「金属ボール」、「接合性」、「Ｃｕ３Ｓｎ合金比率」、ならびに「電気特性」の「初期」および「熱衝撃試験後」を評価した。
Figure JPOXMLDOC01-appb-T000002
　（５）考察
　硬化時のトップ温度を低くすると、配合したＣｕ粉とＳｎ粉との相互拡散が促進されにくいため、導通層に含まれるＳｎおよびＣｕの合計量に対するＣｕ３Ｓｎ合金比率が低くなった。
　Ｃｕ３Ｓｎ合金比率が低くなると、内部電極と外部電極との間のＣｕＳｎＮｉ合金相も形成されにくくなる傾向がある。したがって、Ｃｕ３Ｓｎ合金比率が１５重量％の試料４－５において、「接合性」は「〇」と評価されたものの、ＣｕＳｎＮｉ合金相がまばらにしか形成されなかった。また、熱衝撃試験後の電気特性にばらつきが生じた。これらの原因は、Ｃｕ３Ｓｎ合金の生成比率の低下によるものと推定できる。
　以上より、導通層に含まれるＳｎおよびＣｕの合計量に対するＣｕ３Ｓｎ合金比率は、試料４－１ないし試料４－４のように、２５重量％以上にすることで、ＣｕＳｎＮｉ合金相を十分に形成でき、電気特性のばらつきを低減できると推測できる。
　［実験例３］（熱硬化性樹脂を変えた実験例）
　（１）熱硬化型導電性樹脂組成物の作製
　Ｓｎ粉末およびＣｕ粉末の合計量に対するＳｎ粉末の比率を４０重量％に固定し、代わりに、熱硬化性樹脂として、表３の「熱硬化性樹脂の種類」の欄に示したものを用いたことを除いて、実験例１と同様の操作を経て、試料となる未硬化の熱硬化型導電性樹脂組成物を得た。
　（２）導通層の形成
　実験例１と同様の条件を適用しながら、積層セラミックコンデンサのための部品本体としての積層体の両端面に熱硬化型導電性樹脂組成物を付与し、熱処理することによって、外部電極における導通層が両端面に形成された積層体を得た。
　（３）めっき層の形成
　実験例１と同様の条件を適用しながら、導通層上に、Ｎｉめっき層およびＳｎめっき層を形成し、試料となる積層セラミックコンデンサを得た。
　（４）評価
　表３に示すように、実験例１において評価した「硬化後残留応力」、「金属ボール」「接合性」、ならびに「電気特性」の「初期」および「熱衝撃試験後」を評価した。
Figure JPOXMLDOC01-appb-T000003
　（５）考察
　実験例１における試料４では、熱硬化性樹脂として、レゾール型フェノール樹脂Ａを用い、表１に示すように、「硬化後残留応力」は１０ＭＰａであった。実験例３においては、表３に示すように、試料１１では、「熱硬化性樹脂の種類」がレゾール型フェノール樹脂Ｂであり、「硬化後残留応力」は８ＭＰａであった。これら試料４および１１では、「金属ボール」「接合性」、ならびに「電気特性」の「初期」および「熱衝撃試験後」のすべてにおいて、良好な結果が得られた。
　これに対して、試料１２では、「熱硬化性樹脂の種類」がレゾール型フェノール樹脂Ｃであり、「硬化後残留応力」は５ＭＰａであった。そのため、「電気特性」の「初期」において、「△（ＤＦ）」の評価となり、誘電正接の比較的大きいばらつきが認められた。この原因は、導通層となる樹脂膜の硬化後の締め付け力（収縮力）が不足したため、導通層の導電性が悪化したためであると推測できる。
　次に、試料１３および１４では、熱硬化性樹脂として、レゾール型フェノール樹脂ではなく、多官能エポキシ樹脂とノボラック型フェノール樹脂との組合せを用いた。試料１３と試料１４とを比較すると、熱硬化性樹脂として、試料１３では、多官能エポキシ樹脂とノボラック型フェノール樹脂Ｄとの組合せを用い、試料１４では、多官能エポキシ樹脂とノボラック型フェノール樹脂Ｅとの組合せを用いた。
　その結果、試料１３では、「硬化後残留応力」が８ＭＰａであり、「金属ボール」「接合性」、ならびに「電気特性」の「初期」および「熱衝撃試験後」のすべてにおいて、良好な結果が得られた。他方、試料１４では、「硬化後残留応力」が６ＭＰａであり、「電気特性」の「初期」において、「△（ＤＦ）」の評価となり、誘電正接の比較的大きいばらつきが認められた。この原因も、上記試料１２の場合と同様、導通層となる樹脂膜の硬化後の締め付け力（収縮力）が不足したため、導通層の導電性が悪化したためであると推測できる。
　以上のことから、「硬化後残留応力」が８ＭＰａ以上となり得る熱硬化性樹脂を用いれば、初期の電気特性のばらつきを低減できることが推測できる。
　［実験例４］（乾燥後の金属含有率を変えた実験例）
　（１）熱硬化型導電性樹脂組成物の作製
　Ｓｎ粉末およびＣｕ粉末の合計量に対するＳｎ粉末の比率を４０重量％に固定し、代わりに、熱硬化型導電性樹脂組成物中での有機溶剤を除いてのＣｕ粉末とＳｎ粉末との合計含有量、すなわち、「乾燥後の金属含有率」を表４に示すように変えたことを除いて、実験例１と同様の操作を経て、試料となる未硬化の熱硬化型導電性樹脂組成物を得た。
　なお、実験例４における試料２４は、実験例１における試料４と同じである。
　（２）導通層の形成
　実験例１と同様の条件を適用しながら、積層セラミックコンデンサのための部品本体としての積層体の両端面に熱硬化型導電性樹脂組成物を付与し、熱処理することによって、外部電極における導通層が両端面に形成された積層体を得た。
　（３）めっき層の形成
　実験例１と同様の条件を適用しながら、導通層上に、Ｎｉめっき層およびＳｎめっき層を形成し、試料となる積層セラミックコンデンサを得た。
　（４）評価
　表４に示すように、実験例１において評価した「金属ボール」「接合性」、ならびに「電気特性」の「初期」および「熱衝撃試験後」を評価した。
Figure JPOXMLDOC01-appb-T000004
　（５）考察
　表４に示すように、「乾燥後の金属含有率」が、それぞれ、４０体積％、４５体積％、５０体積％、５５体積％、６０体積％、６５体積％および７０体積％である試料２１、試料２２、試料２３、試料２４、試料２５、試料２６および試料２７では、「金属ボール」「接合性」、ならびに「電気特性」の「初期」および「熱衝撃試験後」のすべてにおいて、良好な結果が得られた。
　しかしながら、導通層となる硬化後の樹脂膜の緻密性を評価したところ、「乾燥後の金属含有率」が７０体積％の試料２７では、商品特性上、問題となることはないが、樹脂膜の緻密性が悪化していた。
　他方、Ｎｉめっき付き性を評価したところ、「乾燥後の金属含有率」が４０体積％の試料２１では、商品特性上、問題となることはないが、Ｎｉめっき付き性が悪化していた。これは、導通層での金属量が不足したことが影響しているためであると推測できる。
　以上のことから、「乾燥後の金属含有率」は、好ましくは、４５～６５体積％であると判断できる。
　［実験例５］（Ｃｕ粉末のＤ５０を変えた実験例）
　（１）熱硬化型導電性樹脂組成物の作製
　Ｓｎ粉末およびＣｕ粉末の合計量に対するＳｎ粉末の比率を４０重量％に固定し、代わりに、「Ｃｕ粉末のＤ５０」を表５に示すように変えたことを除いて、実験例１と同様の操作を経て、試料となる未硬化の熱硬化型導電性樹脂組成物を得た。
　なお、実験例５における試料３３は、実験例１における試料４と同じである。
　（２）導通層の形成
　実験例１と同様の条件を適用しながら、積層セラミックコンデンサのための部品本体としての積層体の両端面に熱硬化型導電性樹脂組成物を付与し、熱処理することによって、外部電極における導通層が両端面に形成された積層体を得た。
　（３）めっき層の形成
　実験例１と同様の条件を適用しながら、導通層上に、Ｎｉめっき層およびＳｎめっき層を形成し、試料となる積層セラミックコンデンサを得た。
　（４）評価
　表５に示すように、実験例１において評価した「金属ボール」「接合性」、ならびに「電気特性」の「初期」および「熱衝撃試験後」を評価した。
Figure JPOXMLDOC01-appb-T000005
　（５）考察
　表５に示すように、「Ｃｕ粉末のＤ５０」が、それぞれ、０．３μｍ、０．５μｍ、１．０μｍ、２．０μｍ、３．０μｍおよび５．０μｍである試料３１、試料３２、試料３３、試料３４、試料３５および試料３６では、「金属ボール」「接合性」、ならびに「電気特性」の「初期」および「熱衝撃試験後」のすべてにおいて、良好な結果が得られた。
　しかしながら、「Ｃｕ粉末のＤ５０」が０．３μｍの試料３１では、商品特性上、問題となることはないが、熱硬化型導電性樹脂組成物のペーストの降伏値が高くなるため、熱硬化型導電性樹脂組成物を積層体へ塗布したとき、“ツノ”形状となった。
　他方、「Ｃｕ粉末のＤ５０」が５．０μｍの試料３６では、商品特性上、問題となることはないが、Ｎｉめっき付き性が悪化していた。
　以上のことから、「Ｃｕ粉末のＤ５０」は、好ましくは、０．５～３．０μｍの範囲であると判断できる。
　［実験例６］（Ｓｎ粉末のＤ５０を変えた実験例）
　（１）熱硬化型導電性樹脂組成物の作製
　Ｓｎ粉末およびＣｕ粉末の合計量に対するＳｎ粉末の比率を４０重量％に固定し、代わりに、「Ｓｎ粉末のＤ５０」を表６に示すように変えたことを除いて、実験例１と同様の操作を経て、試料となる未硬化の熱硬化型導電性樹脂組成物を得た。
　なお、実験例６における試料４２は、実験例１における試料４と同じである。
　（２）導通層の形成
　実験例１と同様の条件を適用しながら、積層セラミックコンデンサのための部品本体としての積層体の両端面に熱硬化型導電性樹脂組成物を付与し、熱処理することによって、外部電極における導通層が両端面に形成された積層体を得た。
　（３）めっき層の形成
　実験例１と同様の条件を適用しながら、導通層上に、Ｎｉめっき層およびＳｎめっき層を形成し、試料となる積層セラミックコンデンサを得た。
　（４）評価
　表６に示すように、実験例１において評価した「金属ボール」「接合性」、ならびに「電気特性」の「初期」および「熱衝撃試験後」を評価した。
Figure JPOXMLDOC01-appb-T000006
　（５）考察
　表６に示すように、「Ｓｎ粉末のＤ５０」が、それぞれ、０．９μｍ、１．５μｍ、２．５μｍ、５．０μｍおよび７．５μｍである試料４１、試料４２、試料４３、試料４４および試料４５では、「金属ボール」「接合性」、ならびに「電気特性」の「初期」および「熱衝撃試験後」のすべてにおいて、良好な結果が得られた。
　しかしながら、「Ｓｎ粉末のＤ５０」が０．９μｍの試料４１では、商品特性上、問題となることはないが、熱硬化型導電性樹脂組成物を積層体へ塗布したとき、“ツノ”形状となった。
　他方、「Ｓｎ粉末のＤ５０」が７．５μｍの試料４５では、商品特性上、問題となることはないが、導通層となる硬化後の樹脂膜の緻密性が悪化していた。
　以上のことから、「Ｓｎ粉末のＤ５０」は、好ましくは、１．５～５．０μｍの範囲であると判断できる。
　　［実験例７］（その他の条件を変えた実験例）
　（１）熱硬化型導電性樹脂組成物の作製
　Ｓｎ粉末およびＣｕ粉末の合計量に対するＳｎ粉末の比率を４０重量％に固定し、代わりに、表７に示すように、試料５１では、「Ｃｕ粉末の形状」を扁平としたことを除いて、実験例１と同様の操作を経て、試料となる未硬化の熱硬化型導電性樹脂組成物を得た。
　なお、実験例７における試料５２および５３に係る熱硬化型導電性樹脂組成物は、実験例１において作製した熱硬化型導電性樹脂組成物と同じである。
　（２）導通層の形成
　基本的には、実験例１と同様の条件を適用しながら、積層セラミックコンデンサのための部品本体としての積層体の両端面に熱硬化型導電性樹脂組成物を付与し、熱処理することによって、外部電極における導通層が両端面に形成された積層体を得た。異なる点は以下のとおりである。
　試料５２では、積層体として、表７の「積層体寸法」の欄に「１６０８」と記載されているように、平面寸法が１．６ｍｍ×０．８ｍｍの積層体を用いた。他の試料５１および５３では、積層体として、表７の「積層体寸法」の欄に「１００５」と記載されているように、実験例１の場合と同様、平面寸法が１．０ｍｍ×０．５ｍｍの積層体を用いた。
　また、試料５３では、表７の「硬化トップ温度」の欄に示すように、熱硬化型導電性樹脂組成物の硬化のための熱処理トップ温度を４００℃とした。他の試料５１および５２では、表７の「硬化トップ温度」の欄に示すように、熱硬化型導電性樹脂組成物の硬化のための熱処理トップ温度を、実験例１の場合と同様、４５０℃とした。
　（３）めっき層の形成
　実験例１と同様の条件を適用しながら、導通層上に、Ｎｉめっき層およびＳｎめっき層を形成し、試料となる積層セラミックコンデンサを得た。
　（４）評価
　表７に示すように、実験例１において評価した「金属ボール」「接合性」、ならびに「電気特性」の「初期」および「熱衝撃試験後」を評価した。
　また、試料５３については、「硬化後残留応力」および「ＣｕＳｎＮｉ合金相のＮｉ比率」をも評価した。
Figure JPOXMLDOC01-appb-T000007
　（５）考察
　表７に示すように、試料５１～５３のいずれにおいても、「金属ボール」「接合性」、ならびに「電気特性」の「初期」および「熱衝撃試験後」のすべてについて、良好な結果が得られた。
　このことから、Ｃｕ粉が扁平粉に変更されても、積層体の寸法が変更されても、硬化トップ温度が４５０℃から４００℃に変更されても、所望の特性を発現できることがわかった。
　特に、試料５３に注目すると、硬化トップ温度が４５０℃から４００℃に変更されても、「硬化後残留応力」として、実験例３で好ましいとされた８ＭＰａ以上の９ＭＰａが得られ、また、「ＣｕＳｎＮｉ合金相のＮｉ比率」として、実験例１で好ましいとされた５～４２atm％の範囲内の８atm％が得られている。
　［実験例８］（Ｓｎ比率についての比較実験例）
　（１）熱硬化型導電性樹脂組成物の作製
　Ｓｎ粉末およびＣｕ粉末の合計量に対するＳｎ粉末の比率を、特許文献２の請求項３に記載の比率に従い、表８の「Ｓｎ比率」の欄に示すように変えたことを除いて、実験例１と同様の操作を経て、試料となる未硬化の熱硬化型導電性樹脂組成物を得た。
　（２）導通層の形成
　表８の「硬化トップ温度」の欄に示すように、試料６２および６４については、熱硬化型導電性樹脂組成物の硬化のための熱処理トップ温度を５５０℃としたことを除いて、実験例１と同様の条件を適用しながら、積層セラミックコンデンサのための部品本体としての積層体の両端面に熱硬化型導電性樹脂組成物を付与し、熱処理することによって、外部電極における導通層が両端面に形成された積層体を得た。
　（３）めっき層の形成
　実験例１と同様の条件を適用しながら、導通層上に、Ｎｉめっき層およびＳｎめっき層を形成し、試料となる積層セラミックコンデンサを得た。
　（４）評価
　表８に示すように、実験例１において評価した「硬化後残留応力」、「金属ボール」「接合性」、および「電気特性」の「初期」を評価した。

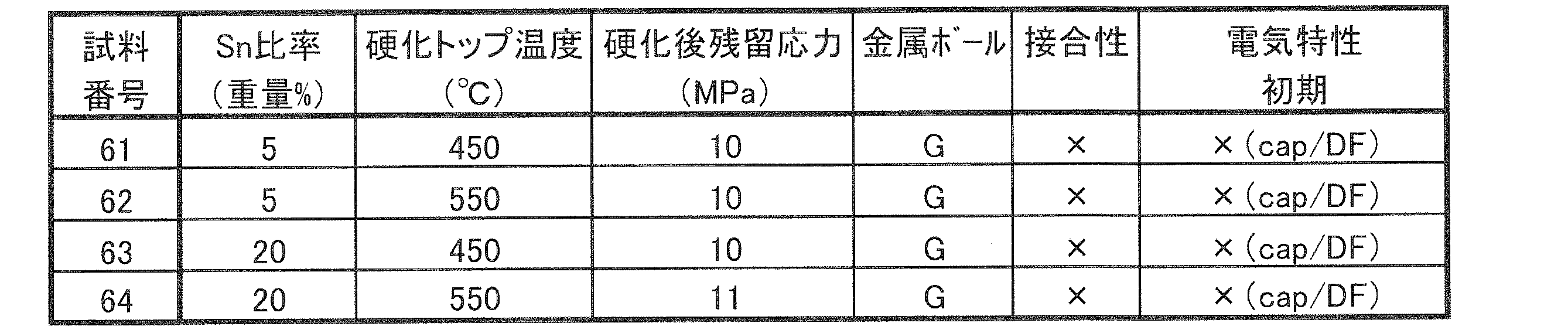

Figure JPOXMLDOC01-appb-T000008
　（５）考察
　表８に示すように、試料６１～６４では、８ＭＰａ以上の「硬化後残留応力」が得られ、「金属ボール」についても「Ｇ」の評価が得られた。
　しかし、「Ｓｎ比率」が５重量％および２０重量％といった低レベルの試料６１～６４では、「硬化トップ温度」が４５０℃と比較的低い試料６１および６３の場合はもちろん、「硬化トップ温度」が５５０℃と比較的高い試料６２および６４の場合でさえも、「接合性」が「×」となり、「初期」の「電気特性」についても「×（ｃａｐ／ＤＦ）」の評価となった。理由は、Ｓｎの絶対量が不足していたためであると推測できる。
　［実験例９］（Ｃｕ粉末に代えてＡｇ粉末を用いた比較実験例）
　（１）熱硬化型導電性樹脂組成物の作製
　Ｃｕ粉末に代えてＡｇ粉末を用い、かつＡｇ粉末およびＳｎ粉末の合計量に対するＳｎ粉末の比率を、特許文献２の請求項３に規定された低融点側の金属の比率の上限である２０重量％に固定したことを除いて、実験例１と同様の操作を経て、試料となる未硬化の熱硬化型導電性樹脂組成物を得た。
　（２）導通層の形成
　表９の「硬化トップ温度」の欄に示すように、熱硬化型導電性樹脂組成物の硬化のための熱処理トップ温度を適用しながら、その他の条件については、実験例１と同様の条件で、積層セラミックコンデンサのための部品本体としての積層体の両端面に熱硬化型導電性樹脂組成物を付与し、熱処理することによって、外部電極における導通層が両端面に形成された積層体を得た。
　（３）めっき層の形成
　実験例１と同様の条件を適用しながら、導通層上に、Ｎｉめっき層およびＳｎめっき層を形成し、試料となる積層セラミックコンデンサを得た。
　（４）評価
　表９に示すように、実験例１において評価した「硬化後残留応力」、「金属ボール」「接合性」、ならびに「電気特性」の「初期」および「熱衝撃試験後」を評価した。
Figure JPOXMLDOC01-appb-T000009
　（５）考察
　表９に示すように、試料７１および７２では、８ＭＰａ以上の「硬化後残留応力」が得られた。
　しかし、試料７１では、「硬化トップ温度」が４５０℃であるため、「接合性」は「×」であり、その結果、「電気特性」は、「初期」において、「×（ｃａｐ／ＤＦ）」の評価となった。
　他方、「硬化トップ温度」が５５０℃である試料７２では、「接合性」は「〇」であり、また、「電気特性」は、「初期」および「熱衝撃試験後」のいずれにおいても、「〇」の評価となった。この理由は、「硬化トップ温度」の５５０℃が、生成したＡｇ３Ｓｎの融点（４８１℃）より高く、液相が生成したためであると推測できる。しかし、試料７２では、上述の液相が導通層の表面にも噴出したため、「金属ボール」が「ＮＧ」となって、外観不良を招き、実用上の問題が懸念される。
１　積層セラミックコンデンサ
２　セラミック層
３，４　内部電極
５　積層体
８，９　外部電極
１０　導通層
１１　Ｎｉめっき層
１２　Ｓｎめっき層
２１　熱硬化型導電性樹脂組成物
２２　Ｃｕ粉末
２３　Ｓｎ粉末
２４　熱硬化性樹脂
２５　金属粒子

Claims (7)

  1. 　セラミック層と内部電極とが積層された積層体と、
    　前記内部電極と電気的に接続されるように、前記積層体の外表面上に形成された外部電極と
    を備え、
    　前記外部電極は、前記内部電極に接する導通層を含み、
    　前記導通層は、Ｃｕ３Ｓｎ合金を含む金属粒子と熱硬化性樹脂とを含み、
    　前記金属粒子は、ＳｎおよびＣｕの合計量に対するＳｎの重量比が３６．５～４７．８％であり、
    　前記内部電極はＮｉを含む、
    積層セラミック電子部品。
  2. 　前記金属粒子に含まれるＳｎおよびＣｕの合計量に対するＣｕ３Ｓｎ合金比率が２５重量％以上である、請求項１に記載の積層セラミック電子部品。
  3. 　前記内部電極と前記導通層とに接する部分には、ＣｕＳｎＮｉ合金相が形成され、前記合金相中のＮｉ固溶量は５～４２atm％である、請求項１または２に記載の積層セラミック電子部品。
  4. 　前記導通層は、Ｃｕ粉末とＳｎ粉末と熱硬化性樹脂と有機溶剤とを含み、かつ前記Ｃｕ粉末と前記Ｓｎ粉末との合計量に対する前記Ｓｎ粉末の含有量が３６．５～４７．８重量％である、熱硬化型導電性樹脂組成物を熱硬化させて得られたものである、請求項１ないし３のいずれかに記載の積層セラミック電子部品。
  5. 　前記熱硬化型導電性樹脂組成物の硬化後の残留応力が８ＭＰａ以上である、請求項４に記載の積層セラミック電子部品。
  6. 　前記熱硬化型導電性樹脂組成物中での前記Ｃｕ粉末と前記Ｓｎ粉末との合計含有量は、前記有機溶剤を除いて、４５～６５体積％である、請求項４または５に記載の積層セラミック電子部品。
  7. 　前記熱硬化型導電性樹脂組成物の硬化前の状態で、前記Ｃｕ粉末のＤ５０は０．５～３．０μｍであり、前記Ｓｎ粉末のＤ５０は１．５～５．０μｍである、請求項４ないし６のいずれかに記載の積層セラミック電子部品。
PCT/JP2013/081568 2012-12-18 2013-11-23 積層セラミック電子部品 Ceased WO2014097822A1 (ja)

Priority Applications (4)

Application Number Priority Date Filing Date Title
KR1020157016121A KR101775914B1 (ko) 2012-12-18 2013-11-23 적층 세라믹 전자부품
CN201380066173.7A CN104871271B (zh) 2012-12-18 2013-11-23 层叠陶瓷电子部件
JP2014553039A JP6094596B2 (ja) 2012-12-18 2013-11-23 積層セラミック電子部品
US14/736,739 US9881737B2 (en) 2012-12-18 2015-06-11 Laminated ceramic electronic component

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2012-275526 2012-12-18
JP2012275526 2012-12-18

Related Child Applications (1)

Application Number Title Priority Date Filing Date
US14/736,739 Continuation US9881737B2 (en) 2012-12-18 2015-06-11 Laminated ceramic electronic component

Publications (1)

Publication Number Publication Date
WO2014097822A1 true WO2014097822A1 (ja) 2014-06-26

Family

ID=50978164

Family Applications (2)

Application Number Title Priority Date Filing Date
PCT/JP2013/081569 Ceased WO2014097823A1 (ja) 2012-12-18 2013-11-23 積層セラミック電子部品
PCT/JP2013/081568 Ceased WO2014097822A1 (ja) 2012-12-18 2013-11-23 積層セラミック電子部品

Family Applications Before (1)

Application Number Title Priority Date Filing Date
PCT/JP2013/081569 Ceased WO2014097823A1 (ja) 2012-12-18 2013-11-23 積層セラミック電子部品

Country Status (6)

Country Link
US (2) US9881737B2 (ja)
JP (2) JP6094597B2 (ja)
KR (2) KR101775914B1 (ja)
CN (2) CN104823252B (ja)
TW (2) TWI536412B (ja)
WO (2) WO2014097823A1 (ja)

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2018019061A (ja) * 2016-07-26 2018-02-01 サムソン エレクトロ−メカニックス カンパニーリミテッド． コイル部品及びその製造方法
JP2018098475A (ja) * 2016-12-09 2018-06-21 株式会社村田製作所 積層セラミックコンデンサ
JP2019091805A (ja) * 2017-11-15 2019-06-13 株式会社村田製作所 積層セラミックコンデンサ
JP2021057455A (ja) * 2019-09-30 2021-04-08 太陽誘電株式会社 コイル部品、回路基板及び電子機器

Families Citing this family (40)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN104823252B (zh) * 2012-12-18 2018-04-06 株式会社村田制作所 层叠陶瓷电子部件
JP6112060B2 (ja) * 2013-06-19 2017-04-12 株式会社村田製作所 セラミック電子部品およびその製造方法
JP2015026816A (ja) * 2013-06-19 2015-02-05 株式会社村田製作所 セラミック電子部品およびその製造方法
KR102097329B1 (ko) * 2013-09-12 2020-04-06 삼성전기주식회사 적층 세라믹 커패시터, 그 제조방법 및 적층 세라믹 커패시터 실장 기판
JP6378122B2 (ja) * 2014-12-05 2018-08-22 太陽誘電株式会社 積層セラミック電子部品
KR102139753B1 (ko) * 2015-02-26 2020-07-31 삼성전기주식회사 세라믹 전자 부품 및 이의 제조방법
JP6623574B2 (ja) * 2015-06-24 2019-12-25 株式会社村田製作所 積層セラミックコンデンサ
JP6597008B2 (ja) * 2015-07-16 2019-10-30 株式会社村田製作所 積層セラミックコンデンサ及び積層セラミックコンデンサの製造方法
US10236123B2 (en) * 2015-07-19 2019-03-19 Vq Research, Inc. Methods and systems to minimize delamination of multilayer ceramic capacitors
JP2017034010A (ja) * 2015-07-30 2017-02-09 株式会社村田製作所 積層セラミックコンデンサおよびその製造方法
US10446320B2 (en) 2016-04-15 2019-10-15 Samsung Electro-Mechanics Co., Ltd. Multilayer capacitor having external electrode including conductive resin layer
KR101973433B1 (ko) 2016-04-15 2019-04-29 삼성전기주식회사 적층형 커패시터 및 그 제조 방법
KR101892802B1 (ko) 2016-04-25 2018-08-28 삼성전기주식회사 적층형 커패시터 및 그 실장 기판
KR101892819B1 (ko) 2016-07-26 2018-08-28 삼성전기주식회사 코일 부품
KR102105345B1 (ko) * 2016-12-09 2020-04-28 가부시키가이샤 무라타 세이사쿠쇼 적층 세라믹 콘덴서
KR101941954B1 (ko) 2017-07-04 2019-01-24 삼성전기 주식회사 적층 세라믹 커패시터
US10770230B2 (en) 2017-07-04 2020-09-08 Samsung Electro-Mechanics Co., Ltd. Multilayer ceramic capacitor and method of manufacturing the same
KR101973441B1 (ko) 2017-07-04 2019-09-02 삼성전기주식회사 적층 세라믹 커패시터 및 그 제조방법
JP7089404B2 (ja) * 2018-05-22 2022-06-22 太陽誘電株式会社 セラミック電子部品およびその製造方法
JP6904309B2 (ja) * 2018-06-21 2021-07-14 株式会社村田製作所 電子部品および電子部品の製造方法
KR102789045B1 (ko) * 2018-10-17 2025-04-01 삼성전기주식회사 적층 세라믹 전자부품 및 그 제조방법
JP7053095B2 (ja) 2018-11-29 2022-04-12 サムソン エレクトロ－メカニックス カンパニーリミテッド． 積層セラミックキャパシタ
KR102734416B1 (ko) 2018-11-29 2024-11-27 삼성전기주식회사 적층 세라믹 커패시터
JP7276646B2 (ja) * 2019-02-01 2023-05-18 Tdk株式会社 セラミック電子部品
KR102772046B1 (ko) 2019-09-20 2025-02-25 삼성전기주식회사 적층 세라믹 전자부품
KR102281451B1 (ko) * 2019-10-16 2021-07-27 삼성전기주식회사 전고체 전지
KR20220166340A (ko) * 2020-05-19 2022-12-16 교세라 가부시키가이샤 콘덴서
KR102813236B1 (ko) * 2020-06-02 2025-05-27 삼성전기주식회사 전자 부품 및 그 제조방법
WO2022065004A1 (ja) * 2020-09-25 2022-03-31 株式会社村田製作所 チップ型セラミック電子部品およびその製造方法
KR102724891B1 (ko) * 2020-10-20 2024-11-01 삼성전기주식회사 적층형 전자 부품
KR102867013B1 (ko) 2020-11-23 2025-10-01 삼성전기주식회사 적층형 전자 부품
KR102533750B1 (ko) * 2021-06-22 2023-05-18 삼화콘덴서공업 주식회사 적층 세라믹 커패시터의 외부전극용 도전성 페이스트 조성물
KR102505434B1 (ko) * 2021-10-19 2023-03-03 삼성전기주식회사 적층형 전자 부품
KR102933568B1 (ko) 2021-11-03 2026-03-04 삼성전기주식회사 적층형 커패시터
KR102881004B1 (ko) 2021-11-11 2025-11-04 삼성전기주식회사 복합　전자부품
KR102881362B1 (ko) * 2021-12-20 2025-11-04 삼성전기주식회사 적층형 전자부품
KR20230172183A (ko) * 2022-06-15 2023-12-22 삼성전기주식회사 적층형 전자 부품
KR102937458B1 (ko) * 2022-11-24 2026-03-12 한국과학기술연구원 프러시안 블루 기반 응집제 및 이를 이용한 미세플라스틱 응집방법
KR20240092958A (ko) * 2022-12-15 2024-06-24 삼성전기주식회사 적층형 전자 부품
KR102873140B1 (ko) * 2023-01-30 2025-10-20 가부시키가이샤 무라타 세이사쿠쇼 적층 세라믹 전자부품, 페이스트, 및 적층 세라믹 전자부품의 제조 방법

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH11307930A (ja) * 1998-04-24 1999-11-05 Namics Corp 基板およびその製造方法
WO2004053901A1 (ja) * 2002-12-09 2004-06-24 Matsushita Electric Industrial Co., Ltd. 外部電極を備えた電子部品
WO2007072894A1 (ja) * 2005-12-22 2007-06-28 Namics Corporation 熱硬化性導電ペースト及びそれを用いて形成した外部電極を有する積層セラミック部品

Family Cites Families (17)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2658509B2 (ja) * 1989-06-16 1997-09-30 松下電器産業株式会社 電子部品と電極ペーストおよび端子電極の形成方法
JP2895793B2 (ja) * 1995-02-24 1999-05-24 マブチモーター株式会社 摺動接点材料及びクラッド複合材ならびにそれらからなるコンミテータ及びそのコンミテータを使用した直流小型モータ
JPH10279903A (ja) 1997-04-04 1998-10-20 Asahi Chem Ind Co Ltd 導電性接着剤
JP2001118424A (ja) * 1999-10-19 2001-04-27 Kawatetsu Mining Co Ltd 導電ペースト用銅合金粉
JP3472523B2 (ja) * 2000-02-29 2003-12-02 京セラ株式会社 電気素子内蔵配線基板
JP2001244467A (ja) 2000-02-28 2001-09-07 Hitachi Ltd コプラナー型半導体装置とそれを用いた表示装置および製法
JP2002198654A (ja) * 2000-12-25 2002-07-12 Kyocera Corp 電気素子内蔵配線基板およびその製造方法
CA2359347A1 (en) * 2001-10-18 2003-04-18 Cesur Celik Laminated ceramic capacitor internal electrode material
WO2006022060A1 (ja) * 2004-08-27 2006-03-02 Murata Manufacturing Co., Ltd. 積層セラミックコンデンサおよびその等価直列抵抗調整方法
JP2007035848A (ja) * 2005-07-26 2007-02-08 Taiyo Yuden Co Ltd 積層セラミックコンデンサ及びその製造方法
JP4934456B2 (ja) * 2006-02-20 2012-05-16 古河電気工業株式会社 めっき材料および前記めっき材料が用いられた電気電子部品
EP2058822A4 (en) * 2006-08-28 2011-01-05 Murata Manufacturing Co CONDUCTIVE BINDER AND ELECTRONIC DEVICE
JP2009141292A (ja) * 2007-12-11 2009-06-25 Taiyo Kagaku Kogyo Kk 外部端子電極具備電子部品、その搭載電子用品及び外部端子電極具備電子部品の製造方法
JP5115349B2 (ja) * 2008-06-13 2013-01-09 株式会社村田製作所 積層セラミック電子部品およびその製造方法
JPWO2012128175A1 (ja) * 2011-03-18 2014-07-24 株式会社村田製作所 積層セラミックコンデンサ、誘電体セラミック、積層セラミック電子部品および積層セラミックコンデンサの製造方法
CN102222564B (zh) * 2011-03-31 2012-11-28 亿曼丰科技（深圳）有限公司 基于平衡电极内浆和陶瓷膜收缩率的mlcc电容器
CN104823252B (zh) * 2012-12-18 2018-04-06 株式会社村田制作所 层叠陶瓷电子部件

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH11307930A (ja) * 1998-04-24 1999-11-05 Namics Corp 基板およびその製造方法
WO2004053901A1 (ja) * 2002-12-09 2004-06-24 Matsushita Electric Industrial Co., Ltd. 外部電極を備えた電子部品
WO2007072894A1 (ja) * 2005-12-22 2007-06-28 Namics Corporation 熱硬化性導電ペースト及びそれを用いて形成した外部電極を有する積層セラミック部品

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2018019061A (ja) * 2016-07-26 2018-02-01 サムソン エレクトロ−メカニックス カンパニーリミテッド． コイル部品及びその製造方法
JP2018098475A (ja) * 2016-12-09 2018-06-21 株式会社村田製作所 積層セラミックコンデンサ
JP2019091805A (ja) * 2017-11-15 2019-06-13 株式会社村田製作所 積層セラミックコンデンサ
JP2021057455A (ja) * 2019-09-30 2021-04-08 太陽誘電株式会社 コイル部品、回路基板及び電子機器

Also Published As

Publication number Publication date
TWI585794B (zh) 2017-06-01
TW201435941A (zh) 2014-09-16
WO2014097823A1 (ja) 2014-06-26
CN104871271A (zh) 2015-08-26
US9881737B2 (en) 2018-01-30
TW201440100A (zh) 2014-10-16
CN104823252B (zh) 2018-04-06
US20150279566A1 (en) 2015-10-01
US20150279563A1 (en) 2015-10-01
US9627133B2 (en) 2017-04-18
KR20150086342A (ko) 2015-07-27
JPWO2014097822A1 (ja) 2017-01-12
CN104871271B (zh) 2018-04-20
KR101775913B1 (ko) 2017-09-07
KR101775914B1 (ko) 2017-09-07
JPWO2014097823A1 (ja) 2017-01-12
CN104823252A (zh) 2015-08-05
JP6094597B2 (ja) 2017-03-15
TWI536412B (zh) 2016-06-01
JP6094596B2 (ja) 2017-03-15
KR20150086343A (ko) 2015-07-27

Similar Documents

Publication Publication Date Title
JP6094596B2 (ja) 積層セラミック電子部品
US10658117B2 (en) Multilayer capacitor having external electrode including conductive resin layer
JP6623574B2 (ja) 積層セラミックコンデンサ
JP5246207B2 (ja) チップ型電子部品
KR102952186B1 (ko) 도전성 수지 조성물
KR101559605B1 (ko) 열 경화성 도전 페이스트, 및 그것을 이용하여 형성한 외부 전극을 갖는 적층 세라믹 전자 부품
JP2017034010A (ja) 積層セラミックコンデンサおよびその製造方法
WO2015118982A1 (ja) 電子部品モジュール、および電子部品モジュールの製造方法
JP2018098475A (ja) 積層セラミックコンデンサ
KR101831322B1 (ko) 니켈도금층이 제거된 연성외부전극 제조용 도전성 페이스트 및 이를 포함하는 수동 전자 부품
JP6852846B2 (ja) 電極用ペーストおよび積層セラミック電子部品
JP7793827B1 (ja) 導電性ペーストおよびその利用
JP7176654B2 (ja) 電子部品の製造方法
JP2014003048A (ja) 電子部品の製造方法

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 13864987

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2014553039

Country of ref document: JP

Kind code of ref document: A

ENP Entry into the national phase

Ref document number: 20157016121

Country of ref document: KR

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 13864987

Country of ref document: EP

Kind code of ref document: A1
