JP2016033902A - 正極活物質、正極および電池 - Google Patents

正極活物質、正極および電池 Download PDF

Info

Publication number
JP2016033902A
JP2016033902A JP2014157040A JP2014157040A JP2016033902A JP 2016033902 A JP2016033902 A JP 2016033902A JP 2014157040 A JP2014157040 A JP 2014157040A JP 2014157040 A JP2014157040 A JP 2014157040A JP 2016033902 A JP2016033902 A JP 2016033902A
Authority
JP
Japan
Prior art keywords
positive electrode
layer
active material
electrode active
particles
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Pending
Application number
JP2014157040A
Other languages
English (en)
Inventor
明日輝 柳原
Akiteru Yanagihara
明日輝 柳原
槙吾 中里
Shingo Nakazato
槙吾 中里
祐樹 庭田
Yuki Niwata
祐樹 庭田
細谷　洋介
Yosuke Hosoya
洋介 細谷
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Sony Corp
Original Assignee
Sony Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Sony Corp filed Critical Sony Corp
Priority to JP2014157040A priority Critical patent/JP2016033902A/ja
Priority to US15/324,924 priority patent/US10559810B2/en
Priority to PCT/JP2015/003465 priority patent/WO2016017077A1/ja
Priority to KR1020207025011A priority patent/KR20200105545A/ko
Priority to CN201580040839.0A priority patent/CN106575755B/zh
Priority to KR1020177000991A priority patent/KR102334085B1/ko
Publication of JP2016033902A publication Critical patent/JP2016033902A/ja
Pending legal-status Critical Current

Links

Images

Classifications

    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/13—Electrodes for accumulators with non-aqueous electrolyte, e.g. for lithium-accumulators; Processes of manufacture thereof
    • H01M4/131—Electrodes based on mixed oxides or hydroxides, or on mixtures of oxides or hydroxides, e.g. LiCoOx
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B60—VEHICLES IN GENERAL
    • B60K—ARRANGEMENT OR MOUNTING OF PROPULSION UNITS OR OF TRANSMISSIONS IN VEHICLES; ARRANGEMENT OR MOUNTING OF PLURAL DIVERSE PRIME-MOVERS IN VEHICLES; AUXILIARY DRIVES FOR VEHICLES; INSTRUMENTATION OR DASHBOARDS FOR VEHICLES; ARRANGEMENTS IN CONNECTION WITH COOLING, AIR INTAKE, GAS EXHAUST OR FUEL SUPPLY OF PROPULSION UNITS IN VEHICLES
    • B60K6/00—Arrangement or mounting of plural diverse prime-movers for mutual or common propulsion, e.g. hybrid propulsion systems comprising electric motors and internal combustion engines
    • B60K6/20—Arrangement or mounting of plural diverse prime-movers for mutual or common propulsion, e.g. hybrid propulsion systems comprising electric motors and internal combustion engines the prime-movers consisting of electric motors and internal combustion engines, e.g. HEVs
    • B60K6/42—Arrangement or mounting of plural diverse prime-movers for mutual or common propulsion, e.g. hybrid propulsion systems comprising electric motors and internal combustion engines the prime-movers consisting of electric motors and internal combustion engines, e.g. HEVs characterised by the architecture of the hybrid electric vehicle
    • B60K6/46—Series type
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B60—VEHICLES IN GENERAL
    • B60L—PROPULSION OF ELECTRICALLY-PROPELLED VEHICLES; SUPPLYING ELECTRIC POWER FOR AUXILIARY EQUIPMENT OF ELECTRICALLY-PROPELLED VEHICLES; ELECTRODYNAMIC BRAKE SYSTEMS FOR VEHICLES IN GENERAL; MAGNETIC SUSPENSION OR LEVITATION FOR VEHICLES; MONITORING OPERATING VARIABLES OF ELECTRICALLY-PROPELLED VEHICLES; ELECTRIC SAFETY DEVICES FOR ELECTRICALLY-PROPELLED VEHICLES
    • B60L50/00—Electric propulsion with power supplied within the vehicle
    • B60L50/50—Electric propulsion with power supplied within the vehicle using propulsion power supplied by batteries or fuel cells
    • B60L50/60—Electric propulsion with power supplied within the vehicle using propulsion power supplied by batteries or fuel cells using power supplied by batteries
    • B60L50/64—Constructional details of batteries specially adapted for electric vehicles
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B60—VEHICLES IN GENERAL
    • B60L—PROPULSION OF ELECTRICALLY-PROPELLED VEHICLES; SUPPLYING ELECTRIC POWER FOR AUXILIARY EQUIPMENT OF ELECTRICALLY-PROPELLED VEHICLES; ELECTRODYNAMIC BRAKE SYSTEMS FOR VEHICLES IN GENERAL; MAGNETIC SUSPENSION OR LEVITATION FOR VEHICLES; MONITORING OPERATING VARIABLES OF ELECTRICALLY-PROPELLED VEHICLES; ELECTRIC SAFETY DEVICES FOR ELECTRICALLY-PROPELLED VEHICLES
    • B60L53/00—Methods of charging batteries, specially adapted for electric vehicles; Charging stations or on-board charging equipment therefor; Exchange of energy storage elements in electric vehicles
    • B60L53/10—Methods of charging batteries, specially adapted for electric vehicles; Charging stations or on-board charging equipment therefor; Exchange of energy storage elements in electric vehicles characterised by the energy transfer between the charging station and the vehicle
    • B60L53/14—Conductive energy transfer
    • B60L53/16—Connectors, e.g. plugs or sockets, specially adapted for charging electric vehicles
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B60—VEHICLES IN GENERAL
    • B60L—PROPULSION OF ELECTRICALLY-PROPELLED VEHICLES; SUPPLYING ELECTRIC POWER FOR AUXILIARY EQUIPMENT OF ELECTRICALLY-PROPELLED VEHICLES; ELECTRODYNAMIC BRAKE SYSTEMS FOR VEHICLES IN GENERAL; MAGNETIC SUSPENSION OR LEVITATION FOR VEHICLES; MONITORING OPERATING VARIABLES OF ELECTRICALLY-PROPELLED VEHICLES; ELECTRIC SAFETY DEVICES FOR ELECTRICALLY-PROPELLED VEHICLES
    • B60L53/00—Methods of charging batteries, specially adapted for electric vehicles; Charging stations or on-board charging equipment therefor; Exchange of energy storage elements in electric vehicles
    • B60L53/20—Methods of charging batteries, specially adapted for electric vehicles; Charging stations or on-board charging equipment therefor; Exchange of energy storage elements in electric vehicles characterised by converters located in the vehicle
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B60—VEHICLES IN GENERAL
    • B60L—PROPULSION OF ELECTRICALLY-PROPELLED VEHICLES; SUPPLYING ELECTRIC POWER FOR AUXILIARY EQUIPMENT OF ELECTRICALLY-PROPELLED VEHICLES; ELECTRODYNAMIC BRAKE SYSTEMS FOR VEHICLES IN GENERAL; MAGNETIC SUSPENSION OR LEVITATION FOR VEHICLES; MONITORING OPERATING VARIABLES OF ELECTRICALLY-PROPELLED VEHICLES; ELECTRIC SAFETY DEVICES FOR ELECTRICALLY-PROPELLED VEHICLES
    • B60L58/00—Methods or circuit arrangements for monitoring or controlling batteries or fuel cells, specially adapted for electric vehicles
    • B60L58/10—Methods or circuit arrangements for monitoring or controlling batteries or fuel cells, specially adapted for electric vehicles for monitoring or controlling batteries
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01B—NON-METALLIC ELEMENTS; COMPOUNDS THEREOF; METALLOIDS OR COMPOUNDS THEREOF NOT COVERED BY SUBCLASS C01C
    • C01B25/00—Phosphorus; Compounds thereof
    • C01B25/12—Oxides of phosphorus
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01B—NON-METALLIC ELEMENTS; COMPOUNDS THEREOF; METALLOIDS OR COMPOUNDS THEREOF NOT COVERED BY SUBCLASS C01C
    • C01B25/00—Phosphorus; Compounds thereof
    • C01B25/16—Oxyacids of phosphorus; Salts thereof
    • C01B25/26—Phosphates
    • C01B25/30—Alkali metal phosphates
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01B—NON-METALLIC ELEMENTS; COMPOUNDS THEREOF; METALLOIDS OR COMPOUNDS THEREOF NOT COVERED BY SUBCLASS C01C
    • C01B25/00—Phosphorus; Compounds thereof
    • C01B25/16—Oxyacids of phosphorus; Salts thereof
    • C01B25/26—Phosphates
    • C01B25/45—Phosphates containing plural metal, or metal and ammonium
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01B—NON-METALLIC ELEMENTS; COMPOUNDS THEREOF; METALLOIDS OR COMPOUNDS THEREOF NOT COVERED BY SUBCLASS C01C
    • C01B35/00—Boron; Compounds thereof
    • C01B35/08—Compounds containing boron and nitrogen, phosphorus, oxygen, sulfur, selenium or tellurium
    • C01B35/10—Compounds containing boron and oxygen
    • C01B35/1027—Oxides
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01D—COMPOUNDS OF ALKALI METALS, i.e. LITHIUM, SODIUM, POTASSIUM, RUBIDIUM, CAESIUM, OR FRANCIUM
    • C01D15/00—Lithium compounds
    • C01D15/04—Halides
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01F—COMPOUNDS OF THE METALS BERYLLIUM, MAGNESIUM, ALUMINIUM, CALCIUM, STRONTIUM, BARIUM, RADIUM, THORIUM, OR OF THE RARE-EARTH METALS
    • C01F5/00—Compounds of magnesium
    • C01F5/02—Magnesia
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01F—COMPOUNDS OF THE METALS BERYLLIUM, MAGNESIUM, ALUMINIUM, CALCIUM, STRONTIUM, BARIUM, RADIUM, THORIUM, OR OF THE RARE-EARTH METALS
    • C01F5/00—Compounds of magnesium
    • C01F5/26—Magnesium halides
    • C01F5/28—Fluorides
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01F—COMPOUNDS OF THE METALS BERYLLIUM, MAGNESIUM, ALUMINIUM, CALCIUM, STRONTIUM, BARIUM, RADIUM, THORIUM, OR OF THE RARE-EARTH METALS
    • C01F7/00—Compounds of aluminium
    • C01F7/02—Aluminium oxide; Aluminium hydroxide; Aluminates
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01G—COMPOUNDS CONTAINING METALS NOT COVERED BY SUBCLASSES C01D OR C01F
    • C01G23/00—Compounds of titanium
    • C01G23/003—Titanates
    • C01G23/005—Alkali titanates
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01G—COMPOUNDS CONTAINING METALS NOT COVERED BY SUBCLASSES C01D OR C01F
    • C01G23/00—Compounds of titanium
    • C01G23/04—Oxides; Hydroxides
    • C01G23/047—Titanium dioxide
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01G—COMPOUNDS CONTAINING METALS NOT COVERED BY SUBCLASSES C01D OR C01F
    • C01G25/00—Compounds of zirconium
    • C01G25/02—Oxides
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01G—COMPOUNDS CONTAINING METALS NOT COVERED BY SUBCLASSES C01D OR C01F
    • C01G41/00—Compounds of tungsten
    • C01G41/02—Oxides; Hydroxides
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01G—COMPOUNDS CONTAINING METALS NOT COVERED BY SUBCLASSES C01D OR C01F
    • C01G45/00—Compounds of manganese
    • C01G45/02—Oxides
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01G—COMPOUNDS CONTAINING METALS NOT COVERED BY SUBCLASSES C01D OR C01F
    • C01G45/00—Compounds of manganese
    • C01G45/12—Complex oxides containing manganese and at least one other metal element
    • C01G45/1221—Manganates or manganites with trivalent manganese, tetravalent manganese or mixtures thereof
    • C01G45/1242—Manganates or manganites with trivalent manganese, tetravalent manganese or mixtures thereof of the type (Mn2O4)-, e.g. LiMn2O4 or Li(MxMn2-x)O4
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01G—COMPOUNDS CONTAINING METALS NOT COVERED BY SUBCLASSES C01D OR C01F
    • C01G51/00—Compounds of cobalt
    • C01G51/40—Complex oxides containing cobalt and at least one other metal element
    • C01G51/42—Complex oxides containing cobalt and at least one other metal element containing alkali metals, e.g. LiCoO2
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01G—COMPOUNDS CONTAINING METALS NOT COVERED BY SUBCLASSES C01D OR C01F
    • C01G51/00—Compounds of cobalt
    • C01G51/40—Complex oxides containing cobalt and at least one other metal element
    • C01G51/42—Complex oxides containing cobalt and at least one other metal element containing alkali metals, e.g. LiCoO2
    • C01G51/44—Complex oxides containing cobalt and at least one other metal element containing alkali metals, e.g. LiCoO2 containing manganese
    • C01G51/50—Complex oxides containing cobalt and at least one other metal element containing alkali metals, e.g. LiCoO2 containing manganese of the type (MnO2)n-, e.g. Li(CoxMn1-x)O2 or Li(MyCoxMn1-x-y)O2
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01G—COMPOUNDS CONTAINING METALS NOT COVERED BY SUBCLASSES C01D OR C01F
    • C01G51/00—Compounds of cobalt
    • C01G51/40—Complex oxides containing cobalt and at least one other metal element
    • C01G51/66—Complex oxides containing cobalt and at least one other metal element containing alkaline earth metals, e.g. SrCoO3
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01G—COMPOUNDS CONTAINING METALS NOT COVERED BY SUBCLASSES C01D OR C01F
    • C01G53/00—Compounds of nickel
    • C01G53/04—Oxides
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01G—COMPOUNDS CONTAINING METALS NOT COVERED BY SUBCLASSES C01D OR C01F
    • C01G53/00—Compounds of nickel
    • C01G53/40—Complex oxides containing nickel and at least one other metal element
    • C01G53/42—Complex oxides containing nickel and at least one other metal element containing alkali metals, e.g. LiNiO2
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01G—COMPOUNDS CONTAINING METALS NOT COVERED BY SUBCLASSES C01D OR C01F
    • C01G53/00—Compounds of nickel
    • C01G53/40—Complex oxides containing nickel and at least one other metal element
    • C01G53/42—Complex oxides containing nickel and at least one other metal element containing alkali metals, e.g. LiNiO2
    • C01G53/44—Complex oxides containing nickel and at least one other metal element containing alkali metals, e.g. LiNiO2 containing manganese
    • C01G53/50—Complex oxides containing nickel and at least one other metal element containing alkali metals, e.g. LiNiO2 containing manganese of the type (MnO2)n-, e.g. Li(NixMn1-x)O2 or Li(MyNixMn1-x-y)O2
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/05—Accumulators with non-aqueous electrolyte
    • H01M10/052—Li-accumulators
    • H01M10/0525—Rocking-chair batteries, i.e. batteries with lithium insertion or intercalation in both electrodes; Lithium-ion batteries
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/05—Accumulators with non-aqueous electrolyte
    • H01M10/056—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes
    • H01M10/0564—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes the electrolyte being constituted of organic materials only
    • H01M10/0566—Liquid materials
    • H01M10/0568—Liquid materials characterised by the solutes
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/05—Accumulators with non-aqueous electrolyte
    • H01M10/056—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes
    • H01M10/0564—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes the electrolyte being constituted of organic materials only
    • H01M10/0566—Liquid materials
    • H01M10/0569—Liquid materials characterised by the solvents
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/42—Methods or arrangements for servicing or maintenance of secondary cells or secondary half-cells
    • H01M10/425—Structural combination with electronic components, e.g. electronic circuits integrated to the outside of the casing
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/13—Electrodes for accumulators with non-aqueous electrolyte, e.g. for lithium-accumulators; Processes of manufacture thereof
    • H01M4/133—Electrodes based on carbonaceous material, e.g. graphite-intercalation compounds or CFx
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/362—Composites
    • H01M4/366—Composites as layered products
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/48—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides
    • H01M4/483—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides for non-aqueous cells
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/48—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides
    • H01M4/50—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides of manganese
    • H01M4/502—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides of manganese for non-aqueous cells
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/48—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides
    • H01M4/50—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides of manganese
    • H01M4/505—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides of manganese of mixed oxides or hydroxides containing manganese for inserting or intercalating light metals, e.g. LiMn2O4 or LiMn2OxFy
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/48—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides
    • H01M4/52—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides of nickel, cobalt or iron
    • H01M4/523—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides of nickel, cobalt or iron for non-aqueous cells
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/48—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides
    • H01M4/52—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides of nickel, cobalt or iron
    • H01M4/525—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides of nickel, cobalt or iron of mixed oxides or hydroxides containing iron, cobalt or nickel for inserting or intercalating light metals, e.g. LiNiO2, LiCoO2 or LiCoOxFy
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/58—Selection of substances as active materials, active masses, active liquids of inorganic compounds other than oxides or hydroxides, e.g. sulfides, selenides, tellurides, halogenides or LiCoFy; of polyanionic structures, e.g. phosphates, silicates or borates
    • H01M4/5825—Oxygenated metallic salts or polyanionic structures, e.g. borates, phosphates, silicates, olivines
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/58—Selection of substances as active materials, active masses, active liquids of inorganic compounds other than oxides or hydroxides, e.g. sulfides, selenides, tellurides, halogenides or LiCoFy; of polyanionic structures, e.g. phosphates, silicates or borates
    • H01M4/583—Carbonaceous material, e.g. graphite-intercalation compounds or CFx
    • H01M4/587—Carbonaceous material, e.g. graphite-intercalation compounds or CFx for inserting or intercalating light metals
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/62—Selection of inactive substances as ingredients for active masses, e.g. binders, fillers
    • H01M4/621—Binders
    • H01M4/622—Binders being polymers
    • H01M4/623—Binders being polymers fluorinated polymers
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/62—Selection of inactive substances as ingredients for active masses, e.g. binders, fillers
    • H01M4/624—Electric conductive fillers
    • H01M4/625—Carbon or graphite
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/64—Carriers or collectors
    • H01M4/66—Selection of materials
    • H01M4/661—Metal or alloys, e.g. alloy coatings
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M50/00—Constructional details or processes of manufacture of the non-active parts of electrochemical cells other than fuel cells, e.g. hybrid cells
    • H01M50/20—Mountings; Secondary casings or frames; Racks, modules or packs; Suspension devices; Shock absorbers; Transport or carrying devices; Holders
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M50/00—Constructional details or processes of manufacture of the non-active parts of electrochemical cells other than fuel cells, e.g. hybrid cells
    • H01M50/20—Mountings; Secondary casings or frames; Racks, modules or packs; Suspension devices; Shock absorbers; Transport or carrying devices; Holders
    • H01M50/204—Racks, modules or packs for multiple batteries or multiple cells
    • H01M50/207—Racks, modules or packs for multiple batteries or multiple cells characterised by their shape
    • H01M50/211—Racks, modules or packs for multiple batteries or multiple cells characterised by their shape adapted for pouch cells
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M50/00—Constructional details or processes of manufacture of the non-active parts of electrochemical cells other than fuel cells, e.g. hybrid cells
    • H01M50/20—Mountings; Secondary casings or frames; Racks, modules or packs; Suspension devices; Shock absorbers; Transport or carrying devices; Holders
    • H01M50/204—Racks, modules or packs for multiple batteries or multiple cells
    • H01M50/207—Racks, modules or packs for multiple batteries or multiple cells characterised by their shape
    • H01M50/213—Racks, modules or packs for multiple batteries or multiple cells characterised by their shape adapted for cells having curved cross-section, e.g. round or elliptic
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M50/00—Constructional details or processes of manufacture of the non-active parts of electrochemical cells other than fuel cells, e.g. hybrid cells
    • H01M50/20—Mountings; Secondary casings or frames; Racks, modules or packs; Suspension devices; Shock absorbers; Transport or carrying devices; Holders
    • H01M50/249—Mountings; Secondary casings or frames; Racks, modules or packs; Suspension devices; Shock absorbers; Transport or carrying devices; Holders specially adapted for aircraft or vehicles, e.g. cars or trains
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M50/00—Constructional details or processes of manufacture of the non-active parts of electrochemical cells other than fuel cells, e.g. hybrid cells
    • H01M50/20—Mountings; Secondary casings or frames; Racks, modules or packs; Suspension devices; Shock absorbers; Transport or carrying devices; Holders
    • H01M50/251—Mountings; Secondary casings or frames; Racks, modules or packs; Suspension devices; Shock absorbers; Transport or carrying devices; Holders specially adapted for stationary devices, e.g. power plant buffering or backup power supplies
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B60—VEHICLES IN GENERAL
    • B60K—ARRANGEMENT OR MOUNTING OF PROPULSION UNITS OR OF TRANSMISSIONS IN VEHICLES; ARRANGEMENT OR MOUNTING OF PLURAL DIVERSE PRIME-MOVERS IN VEHICLES; AUXILIARY DRIVES FOR VEHICLES; INSTRUMENTATION OR DASHBOARDS FOR VEHICLES; ARRANGEMENTS IN CONNECTION WITH COOLING, AIR INTAKE, GAS EXHAUST OR FUEL SUPPLY OF PROPULSION UNITS IN VEHICLES
    • B60K6/00—Arrangement or mounting of plural diverse prime-movers for mutual or common propulsion, e.g. hybrid propulsion systems comprising electric motors and internal combustion engines
    • B60K6/20—Arrangement or mounting of plural diverse prime-movers for mutual or common propulsion, e.g. hybrid propulsion systems comprising electric motors and internal combustion engines the prime-movers consisting of electric motors and internal combustion engines, e.g. HEVs
    • B60K6/42—Arrangement or mounting of plural diverse prime-movers for mutual or common propulsion, e.g. hybrid propulsion systems comprising electric motors and internal combustion engines the prime-movers consisting of electric motors and internal combustion engines, e.g. HEVs characterised by the architecture of the hybrid electric vehicle
    • B60K6/48—Parallel type
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
    • C01P2002/00—Crystal-structural characteristics
    • C01P2002/50—Solid solutions
    • C01P2002/52—Solid solutions containing elements as dopants
    • C01P2002/54—Solid solutions containing elements as dopants one element only
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
    • C01P2002/00—Crystal-structural characteristics
    • C01P2002/80—Crystal-structural characteristics defined by measured data other than those specified in group C01P2002/70
    • C01P2002/82—Crystal-structural characteristics defined by measured data other than those specified in group C01P2002/70 by IR- or Raman-data
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
    • C01P2004/00—Particle morphology
    • C01P2004/80—Particles consisting of a mixture of two or more inorganic phases
    • C01P2004/82—Particles consisting of a mixture of two or more inorganic phases two phases having the same anion, e.g. both oxidic phases
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
    • C01P2004/00—Particle morphology
    • C01P2004/80—Particles consisting of a mixture of two or more inorganic phases
    • C01P2004/82—Particles consisting of a mixture of two or more inorganic phases two phases having the same anion, e.g. both oxidic phases
    • C01P2004/84—Particles consisting of a mixture of two or more inorganic phases two phases having the same anion, e.g. both oxidic phases one phase coated with the other
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
    • C01P2006/00—Physical properties of inorganic compounds
    • C01P2006/40—Electric properties
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M2004/021—Physical characteristics, e.g. porosity, surface area
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M2004/026—Electrodes composed of, or comprising, active material characterised by the polarity
    • H01M2004/027—Negative electrodes
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M2004/026—Electrodes composed of, or comprising, active material characterised by the polarity
    • H01M2004/028—Positive electrodes
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/42—Methods or arrangements for servicing or maintenance of secondary cells or secondary half-cells
    • H01M10/425—Structural combination with electronic components, e.g. electronic circuits integrated to the outside of the casing
    • H01M2010/4278—Systems for data transfer from batteries, e.g. transfer of battery parameters to a controller, data transferred between battery controller and main controller
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M2220/00—Batteries for particular applications
    • H01M2220/10—Batteries in stationary systems, e.g. emergency power source in plant
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M2220/00—Batteries for particular applications
    • H01M2220/20—Batteries in motive systems, e.g. vehicle, ship, plane
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M2220/00—Batteries for particular applications
    • H01M2220/30—Batteries in portable systems, e.g. mobile phone, laptop
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M2300/00—Electrolytes
    • H01M2300/0017—Non-aqueous electrolytes
    • H01M2300/0025—Organic electrolyte
    • H01M2300/0028—Organic electrolyte characterised by the solvent
    • H01M2300/0037—Mixture of solvents
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M50/00—Constructional details or processes of manufacture of the non-active parts of electrochemical cells other than fuel cells, e.g. hybrid cells
    • H01M50/40—Separators; Membranes; Diaphragms; Spacing elements inside cells
    • H01M50/409—Separators, membranes or diaphragms characterised by the material
    • H01M50/411—Organic material
    • H01M50/414—Synthetic resins, e.g. thermoplastics or thermosetting resins
    • H01M50/417—Polyolefins
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M50/00—Constructional details or processes of manufacture of the non-active parts of electrochemical cells other than fuel cells, e.g. hybrid cells
    • H01M50/40—Separators; Membranes; Diaphragms; Spacing elements inside cells
    • H01M50/409—Separators, membranes or diaphragms characterised by the material
    • H01M50/411—Organic material
    • H01M50/414—Synthetic resins, e.g. thermoplastics or thermosetting resins
    • H01M50/426—Fluorocarbon polymers
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
    • Y02E60/00—Enabling technologies; Technologies with a potential or indirect contribution to GHG emissions mitigation
    • Y02E60/10—Energy storage using batteries
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02T—CLIMATE CHANGE MITIGATION TECHNOLOGIES RELATED TO TRANSPORTATION
    • Y02T10/00—Road transport of goods or passengers
    • Y02T10/60—Other road transportation technologies with climate change mitigation effect
    • Y02T10/62—Hybrid vehicles
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02T—CLIMATE CHANGE MITIGATION TECHNOLOGIES RELATED TO TRANSPORTATION
    • Y02T10/00—Road transport of goods or passengers
    • Y02T10/60—Other road transportation technologies with climate change mitigation effect
    • Y02T10/70—Energy storage systems for electromobility, e.g. batteries
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02T—CLIMATE CHANGE MITIGATION TECHNOLOGIES RELATED TO TRANSPORTATION
    • Y02T10/00—Road transport of goods or passengers
    • Y02T10/60—Other road transportation technologies with climate change mitigation effect
    • Y02T10/7072—Electromobility specific charging systems or methods for batteries, ultracapacitors, supercapacitors or double-layer capacitors
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02T—CLIMATE CHANGE MITIGATION TECHNOLOGIES RELATED TO TRANSPORTATION
    • Y02T90/00—Enabling technologies or technologies with a potential or indirect contribution to GHG emissions mitigation
    • Y02T90/10—Technologies relating to charging of electric vehicles
    • Y02T90/14—Plug-in electric vehicles

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Inorganic Chemistry (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Electrochemistry (AREA)
  • General Chemical & Material Sciences (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Materials Engineering (AREA)
  • Transportation (AREA)
  • Mechanical Engineering (AREA)
  • Manufacturing & Machinery (AREA)
  • Geology (AREA)
  • Power Engineering (AREA)
  • Composite Materials (AREA)
  • General Life Sciences & Earth Sciences (AREA)
  • Sustainable Energy (AREA)
  • Sustainable Development (AREA)
  • Microelectronics & Electronic Packaging (AREA)
  • Physics & Mathematics (AREA)
  • Condensed Matter Physics & Semiconductors (AREA)
  • General Physics & Mathematics (AREA)
  • Environmental & Geological Engineering (AREA)
  • Combustion & Propulsion (AREA)
  • Aviation & Aerospace Engineering (AREA)
  • Crystallography & Structural Chemistry (AREA)
  • Battery Electrode And Active Subsutance (AREA)
  • Inorganic Compounds Of Heavy Metals (AREA)

Abstract

【課題】サイクル特性に優れた正極活物質を提供する。
【解決手段】正極活物質は、リチウム複合酸化物を含む粒子と、粒子の表面に設けられ、リチウム複合酸化物を含む第１の層と、第１の層の表面に設けられた第２の層とを備える。粒子に含まれるリチウム複合酸化物と第１の層に含まれるリチウム複合酸化物とは同組成またはほぼ同組成である。第２の層は、酸化物またはフッ化物を含んでいる。第１の層に含まれるリチウム複合酸化物は、粒子に含まれるリチウム複合酸化物よりも結晶性が低い。
【選択図】図１

Description

本技術は、正極活物質、それを備える正極および電池に関する。詳しくは、リチウム複合酸化物を含む正極活物質に関する。
コバルト酸リチウムやニッケル酸リチウムなどのα−ＮａＦｅＯ2構造を有する正極活物質は、充電電圧をあげることで充放電可能な容量を増やすことができる。しかしながら、高充電電圧領域で電池を使用した場合、局所的により高電位な状態となり、意図しない正極活物質のＬｉ挿入脱離反応が生じる。
非特許文献１によると、高電位で充放電を行った場合、結晶相転移を伴うＬｉ挿入脱離を使用することとなる。上記相転移を伴うＬｉ挿入脱離反応は可逆的な反応が難しく不安定であり、局所的な電位分布によって正極の一部が高電位にさらされた場合、容量劣化の原因となる。
特許文献１では、正極活物質をアモルファスＬｉＣｏＯ2とすることで、サイクル特性を向上させる技術が公開されている。しかしながら、この方法では、結晶相転移に由来するＬｉ挿入脱離が利用できず、容量が著しく低下する。また高電位での副反応も多く、とくにＣｏなどの金属の溶出が多い。
特許文献２、３では、粉末本体の表面の少なくとも一部にアモルファスのリチウム遷移金属酸化物を被覆することで、正極粉末間のリチウムイオンの移動抵抗を低減しサイクル特性を向上させる技術が公開されている。しかしながら、この方法では、リチウムイオンの移動抵抗を低減することはできるが、結晶相転移の可逆性を担保することはできないため、高電位で用いた場合、容量が劣化する。また高電位での副反応も多く、とくにＣｏなどの金属の溶出が多い。
特開平０５−０２１０６６号公報
特開２０１０−１７７０４２号公報
特表２００５−５２４２０４号公報
Journal of The Electrochemical Society, 149 (12) A1604-A1609 (2002)
したがって、本技術の目的は、高容量かつサイクル特性に優れた正極活物質、それを備える正極および電池を提供することにある。
上述の課題を解決するために、第１の技術は、
リチウム複合酸化物を含む粒子と、
粒子の表面に設けられ、リチウム複合酸化物を含む第１の層と、
第１の層の表面に設けられた第２の層と
を備え、
粒子に含まれるリチウム複合酸化物と第１の層に含まれるリチウム複合酸化物とは同組成またはほぼ同組成であり、
第２の層は、酸化物またはフッ化物を含んでおり、
第１の層に含まれるリチウム複合酸化物は、粒子に含まれるリチウム複合酸化物よりも結晶性が低い正極活物質である。
第２の技術は、
リチウム複合酸化物を含む粒子と、
粒子の表面に設けられ、リチウム複合酸化物を含む第１の層と、
第１の層の表面に設けられた第２の層と
を備える正極活物質を含み、
粒子に含まれるリチウム複合酸化物と第１の層に含まれるリチウム複合酸化物とは同組成またはほぼ同組成であり、
第２の層は、酸化物またはフッ化物を含んでおり、
第１の層に含まれるリチウム複合酸化物は、粒子に含まれるリチウム複合酸化物よりも結晶性が低い正極である。
第３の技術は、
正極活物質を含む正極と、負極と、電解質とを備え、
正極活物質は、
リチウム複合酸化物を含む粒子と、
粒子の表面に設けられ、リチウム複合酸化物を含む第１の層と、
第１の層の表面に設けられた第２の層と
を備え、
粒子に含まれるリチウム複合酸化物と第１の層に含まれるリチウム複合酸化物とは同組成またはほぼ同組成であり、
第２の層は、酸化物またはフッ化物を含んでおり、
第１の層に含まれるリチウム複合酸化物は、粒子に含まれるリチウム複合酸化物よりも結晶性が低い電池である。
以上説明したように、本技術によれば、高容量かつ優れたサイクル特性を実現することができる。
図１は、本技術の第１の実施形態に係る正極活物質の一構成例を示す模式図である。 図２Ａは、本技術の第１の実施形態の第１の変形例に係る正極活物質の一構成例を示す模式図である。図２Ａは、本技術の第１の実施形態の第２の変形例に係る正極活物質の一構成例を示す模式図である。 本技術の第１の実施形態に係る非水電解質二次電池の一構成例を示す断面図である。 図３に示した巻回電極体の一部を拡大して表す断面図である。 本技術の第２の実施形態に係る非水電解質二次電池の一構成例を示す分解斜視図である。 図５のＶＩ−ＶＩ線に沿った巻回電極体の断面図である。 本技術の第４の実施形態に係る非水電解質二次電池の一構成例を示す分解斜視図である。 図７に示した電池素子の外観の一例を示す斜視図である。 図７に示した電池素子の一構成例を示す断面図である。 正極の一構成例を示す平面図である。 負極の一構成例を示す平面図である。 セパレータの一構成例を示す平面図である。 本技術の第４の実施形態の変形例に係る非水電解質二次電池に用いられる電池素子の一構成例を示す断面図である。 本技術の第５の実施形態に係る電池パックおよび電子機器の一構成例を示すブロック図である。 本技術の第６の実施形態に係る蓄電システムの一構成例を示す概略図である。 本技術の第７の実施形態に係る電動車両の一構成を示す概略図である。 実施例４４、比較例３の正極活物質のラマンスペクトルを示す図である。
本技術の実施形態について以下の順序で説明する。
１ 第１の実施形態（正極活物質の例）
２ 第２の実施形態（円筒型電池の例）
３ 第３の実施形態（扁平型電池の例）
４ 第４の実施形態（スタック型電池の例）
５ 第５の実施形態（電池パックおよび電子機器の例）
６ 第６の実施形態（蓄電システムの例）
７ 第７の実施形態（電動車両の例）
＜１ 第１の実施形態＞
［正極活物質の構成］
第１の実施形態に係る正極活物質は、２層被覆型の複合粒子の粉末を含んでいる。正極活物質は、必要に応じて、２層被覆型の複合粒子の粉末に加えて、それ以外の粒子の粉末をさらに含んでいてもよい。図１に示すように、２層被覆型の複合粒子は、コア粒子１と、コア粒子１の表面に設けられた第１の被覆層２と、第１の被覆層２の表面に設けられた第２の被覆層３とを備える。
（コア粒子）
コア粒子１は、例えば、球状、楕円体状、針状、板状、鱗片状、チューブ状、ワイヤー状、棒状（ロッド状）、不定形状などが挙げられるが、特にこれらに限定されるものではない。なお、２種以上の形状の粒子を組み合わせて用いてもよい。ここで、球状には、真球状のみならず、真球状がやや扁平または歪んだ形状、真球状の表面に凹凸が形成された形状、またはこれらの形状が組み合わされた形状なども含まれる。楕円体状には、厳密な楕円体状のみならず、厳密な楕円体状がやや扁平または歪んだ形状、厳密な楕円体状の表面に凹凸が形成された形状、またはこれらの形状が組み合わされた形状なども含まれる。
コア粒子１は、リチウム複合酸化物を含んでいる。リチウム複合酸化物は、結晶性が高いことが好ましい。このような状態の複合酸化物は、例えば、結晶質、または結晶質と非晶質との混合体である。ここで、結晶質には、単結晶のみならず、多数の結晶粒が集合した多結晶も含むものとする。リチウム複合酸化物は、リチウムを吸蔵および放出することが可能な正極材料である。このような正極材料としては、エネルギー密度を高くする観点から、リチウムと１種または２種以上の遷移金属元素と酸素（Ｏ）とを含むリチウム遷移金属複合酸化物が好ましい。このようなリチウム遷移金属複合酸化物としては、結晶相転移に由来するＬｉ挿入脱離反応を利用するものが好ましい。サイクル特性を改善する効果の発現が特に顕著に現れるからである。Ｌｉ挿入脱離反応を利用するリチウム遷移金属複合酸化物としては、層状岩塩型の構造を有するリチウム複合酸化物、オリビン型の構造を有するリチウム複合リン酸塩、スピネル型構造を有するリチウムマンガン複合酸化物などを用いることができる。それらのリチウム遷移金属複合酸化物うちでも、層状岩塩型の構造を有するリチウム複合酸化物を用いることが特に好ましい。充電電圧をあげることで充放電可能な容量を増やすことができるからである。
層状岩塩型の構造を有するリチウム複合酸化物としては、例えば、以下の式（Ａ）または式（Ｂ）で平均組成が表されるものが用いられる。
ＬｉwＭxＮyＯ2-zＸz ・・・（Ａ）
（但し、ｗは０．８＜ｗ＜１．２、ｘ＋ｙは０．９＜ｘ＋ｙ＜１．１、ｙは０≦ｙ＜０．１、ｚは０≦ｚ＜０．０５である。ＭはＴｉ、Ｖ、Ｃｒ、Ｍｎ、Ｆｅ、Ｃｏ、Ｎｉ、ＭｎおよびＣｕのうちの少なくとも１種である。ＮはＮａ、Ｍｇ、Ａｌ、Ｓｉ、Ｋ、Ｃａ、Ｚｎ、Ｇａ、Ｓｒ、Ｙ、Ｚｒ、Ｎｂ、Ｍｏ、Ｂａ、Ｌａ、ＷおよびＢｉのうちの少なくとも１種である。ＸはＦ、ＣｌおよびＳのうちの少なくとも１種である。なお、リチウムの組成は充放電の状態によって異なり、ｗの値は完全放電状態における値を表している。）
ＬｉxＣｏ1-yＭyＯ2-zＸz ・・・（Ｂ）
（但し、ｘは０．８＜ｘ＜１．２、ｙは０≦ｙ＜０．１５、ｚは０≦ｚ＜０．０５である。ＭはＴｉ、Ｖ、Ｃｒ、Ｍｎ、Ｆｅ、Ｎｉ、Ｍｎ、Ｃｕ、Ｎａ、Ｍｇ、Ａｌ、Ｓｉ、Ｋ、Ｃａ、Ｚｎ、Ｇａ、Ｓｒ、Ｙ、Ｚｒ、Ｎｂ、Ｍｏ、Ｂａ、ＬａおよびＷのうちの少なくとも１種である。ＸはＦ、ＣｌおよびＳのうちの少なくとも１種である。なお、リチウムの組成は充放電の状態によって異なり、ｘの値は完全放電状態における値を表している。）
オリビン型の構造を有するリチウム複合リン酸塩としては、例えば、以下の式（Ｃ）または式（Ｄ）で平均組成が表されるものが用いられる。
ＬｉaＭ１bＰＯ4 ・・・（Ｃ）
（但し、Ｍ１は、２族〜１５族から選ばれる元素のうちの少なくとも１種である。ａ、ｂは、０≦ａ≦２．０、０．５≦ｂ≦２．０の範囲内の値である。なお、リチウムの組成は充放電の状態によって異なり、ａの値は完全放電状態における値を表している。）
ＬｉzＭ２ＰＯ4 ・・・（Ｄ）
（但し、Ｍ２は、Ｃｏ、Ｍｎ、Ｆｅ、Ｎｉ、Ｍｇ、Ａｌ、Ｂ、Ｔｉ、Ｖ、Ｎｂ、Ｃｕ、Ｚｎ、Ｍｏ、Ｃａ、Ｓｒ、ＷおよびＺｒのうちの少なくとも１種である。ｚは、０．９≦ｚ≦１．１の範囲内の値である。なお、リチウムの組成は充放電の状態によって異なり、ｚの値は完全放電状態における値を表している。）
スピネル型構造を有するリチウムマンガン複合酸化物としては、例えば、以下の式（Ｅ）で平均組成が表されるものが用いられる。
ＬｉvＭｎ2-wＭ３wＯxＦy ・・・（Ｅ）
（但し、式（Ｆ）中、Ｍ３は、Ｃｏ、Ｎｉ、Ｍｇ、Ａｌ、Ｂ、Ｔｉ、Ｖ、Ｃｒ、Ｆｅ、Ｃｕ、Ｚｎ、Ｍｏ、Ｓｎ、Ｃａ、ＳｒおよびＷのうちの少なくとも１種である。ｖ、ｗ、ｘおよびｙは、０．９≦ｖ≦１．１、０≦ｗ≦０．６、３．７≦ｘ≦４．１、０≦ｙ≦０．１の範囲内の値である。なお、リチウムの組成は充放電の状態によって異なり、ｖの値は完全放電状態における値を表している。）
（第１の被覆層）
第１の被覆層２は、コア粒子１の表面の少なくとも一部を被覆している。具体的には、第１の被覆層２は、コア粒子１の表面を部分的に被覆していてもよいし、コア粒子１の表面全体を被覆していてもよいが、サイクル特性の向上の観点からすると、コア粒子１の表面全体を被覆していることが好ましい。コア粒子１と第１の被覆層２の界面において、両者の組成や状態などが不連続的に変化していてもよいし、連続的に変化していてもよい。
第１の被覆層２は、リチウム複合酸化物を含んでいる。リチウム複合酸化物は、結晶性が低いことが好ましい。このような状態の複合酸化物は、例えば、結晶質と非晶質との混合体、または非晶質である。ここで、結晶質には、単結晶のみならず、多数の結晶粒が集合した多結晶も含むものとする。コア粒子１に含まれるリチウム複合酸化物と第１の被覆層２に含まれるリチウム複合酸化物とは、同組成またはほぼ同組成である。ここで、同組成とは、コア粒子１と第１の被覆層２とに含まれるリチウム複合酸化物の構成元素が同一であり、かつ、コア粒子１と第１の被覆層２とにおいて各構成元素の原子比率が、同一であることをいう。また、ほぼ同組成とは、コア粒子１と第１の被覆層２とに含まれるリチウム複合酸化物の構成元素が同一であり、かつ、コア粒子１と第１の被覆層２とにおいて各構成元素の原子比率が、コア粒子１と第１の被覆層２とに含まれるリチウム複合酸化物のＬｉ挿入脱離反応時の結晶相転移反応が同じになる範囲で異なっていることをいう。コア粒子１と第１の被覆層２とに含まれるリチウム複合酸化物のＬｉ挿入脱離反応時の相転移反応を同じにする観点からすると、コア粒子１と第１の被覆層２とにおける各構成元素の原子比率の違いは、好ましくは１０原子％以内、より好ましくは３原子％以内である。
第１の被覆層２に含まれるリチウム複合酸化物の結晶性は、コア粒子１に含まれるリチウム複合酸化物の結晶性よりも低い。この場合、コア粒子１と第１の被覆層２とに含まれるリチウム複合酸化物は、具体的には、以下の状態であることが好ましい。すなわち、（ａ）コア粒子１に含まれるリチウム複合酸化物は結晶質であり、第１の被覆層２に含まれるリチウム複合酸化物は非晶質である、（ｂ）コア粒子１に含まれるリチウム複合酸化物は結晶質であり、第１の被覆層２に含まれるリチウム複合酸化物は結晶質と非晶質との混合体である、もしくは（ｃ）コア粒子１に含まれるリチウム複合酸化物と第１の被覆層２に含まれるリチウム複合酸化物とは、結晶質と非晶質との混合体であり、コア粒子１に含まれる結晶質の量が、第１の被覆層２に含まれる結晶質の量よりも多いことが好ましい。ここで、結晶質には、単結晶のみならず、多数の結晶粒が集合した多結晶も含むものとする。
第１の被覆層２に含まれるリチウム複合酸化物が、コア粒子１に含まれるリチウム複合酸化物よりも低い結晶性を有しているか否かは、例えば、２層被覆型の複合粒子の断面ＴＥＭ（Transmission Electron Microscope）像により確認することができる。また、ラマン分光法により確認することもできる。具体的には、正極活物質のラマンスペクトルにおいて、５５０ｃｍ-1以上６５０ｃｍ-1以下の範囲にあるピークの強度Ａと４５０ｃｍ-1以上５００ｃｍ-1以下の範囲にあるピークの強度Ｅのピーク強度比Ｅ／Ａを解析することによって確認できる。
ラマンスペクトルにおけるピーク強度Ａはｃ軸に平行な方向のＣｏ−Ｏの振動によるものであり、ピーク強度ＥはＬｉ層に平行な方向の振動によるものである。ピーク強度Ａに対してピーク強度Ｅが小さいということは、ラマン分光法で検出可能な表面の結晶性が低いことを示していると考えられる（C. Julien / Solid State Ionics 157 (2003) 57_71参照）。
正極活物質のラマンスペクトルにおいて、５５０ｃｍ-1以上６５０ｃｍ-1以下の範囲にあるピークの強度Ａと４５０ｃｍ-1以上５００ｃｍ-1以下の範囲にあるピークの強度Ｅのピーク強度比Ｅ／Ａが、以下の式（１）で表される関係を満たしていることが好ましい。
０．１≦Ｅ／Ａ≦０．３５ ・・・（１）
Ｅ／Ａ＜０．１であると、コア粒子１の結晶性が低いために、固体内拡散によってコア粒子１からの金属溶出が増加し、サイクル特性が低下する。一方、０．３５＜Ｅ／Ａであると、第１の被覆層２の結晶性が高いために、相転移を伴うＬｉ挿入脱離反応によって生じるコア粒子１内の格子や結晶子のひずみを緩和できなくなり、サイクル特性が低下する。
コア粒子１と第１の被覆層２に含まれるリチウム複合酸化物がほぼ同組成である場合には、第１の被覆層２に含まれるリチウム複合酸化物のリチウム含有量は、コア粒子１に含まれるリチウム複合酸化物のリチウム含有量よりも少ないことが好ましい。第１の被覆層２に含まれるリチウム複合酸化物を、コア粒子１に含まれるリチウム複合酸化物よりも低い結晶性とすることが容易になるからである。
上述のように、コア粒子１と第１の被覆層２に含まれるリチウム複合酸化物を同組成またはほぼ同組成とし、かつ、第１の被覆層２に含まれるリチウム複合酸化物を、コア粒子１に含まれるリチウム複合酸化物よりも低結晶性とすることで、以下の利点が得られる。すなわち、相転移を伴うＬｉ挿入脱離反応によって生じるコア粒子１内の格子や結晶子のひずみを第１の被覆層２により緩和できる。したがって、コア粒子１内の相転移反応の可逆性を向上し、良好なサイクル特性を得ることができる。
第１の被覆層２の平均膜厚は、１ｎｍ以上５０ｎｍ以下であることが好ましい。平均膜厚が１ｎｍ以上であると、第１の被覆層２の膜厚の均一性を高めることができ、相転移の可逆性をより向上できる。したがって、サイクル特性を更に向上できる。平均膜厚が５０ｎｍ以下であると、低結晶性を有するリチウム複合酸化物を含む第１の被覆層２の被覆量を低減できるので、第１の被覆層２から電解液への金属の溶出量を低減できる。したがって、サイクル特性を更に向上できる。
（第２の被覆層）
第２の被覆層３は、第１の被覆層２の表面の少なくとも一部を被覆している。具体的には、第２の被覆層３は、第１の被覆層２の表面を部分的に被覆していてもよいし、第１の被覆層２の表面全体を被覆していてもよいが、サイクル特性の向上の観点からすると、第１の被覆層２の表面全体を被覆していることが好ましい。第１の被覆層２と第２の被覆層３の界面において、両層の組成や状態などが不連続的に変化していてもよいし、連続的に変化していてもよい。コア粒子１の表面が第１の被覆層２に被覆されず露出している部分がある場合には、その露出部分を第２の被覆層３が直接被覆していてもよい。
第２の被覆層３により第１の被覆層２の表面の少なくとも一部を被覆することにより、第１の被覆層２と電解液との接触を抑制することができる。これにより、２層被覆型の複合粒子から電解液への金属溶出を抑制し、サイクル特性を向上できる。
第２の被覆層３は、例えば、酸化物またはフッ化物を含んでいる。酸化物およびフッ化物は、結晶性を有していることが好ましい。酸化物は、例えば、コア粒子１に含まれるリチウム複合酸化物とは異なった酸化物であってもよいし、同一の酸化物であってもよい。酸化物は、例えば、Ｌｉ、Ｔｉ、Ｖ、Ｃｒ、Ｍｎ、Ｆｅ、Ｃｏ、Ｎｉ、Ｍｎ、Ｃｕ、Ｎａ、Ｍｇ、Ａｌ、Ｓｉ、Ｋ、Ｃａ、Ｚｎ、Ｇａ、Ｓｒ、Ｙ、Ｚｒ、Ｎｂ、Ｍｏ、Ｂａ、Ｌａ、Ｗ、Ｂｉ、ＰおよびＢのうちの少なくとも１種を含んでいる。
酸化物は、例えば、単一酸化物、リチウム複合酸化物などの複合酸化物、またはフッ素で置換された複合酸化物である。単一酸化物としては、例えば上記材料のうちの１種を含むものが挙げられる。複合酸化物としては、例えば上記材料のうちの２種以上を含むものが挙げられる。フッ素で置換された複合酸化物としては、例えば上記材料のうちの２種以上を含む複合酸化物をフッ素で置換したものが挙げられる。
第２の被覆層３に含まれるリチウム複合酸化物としては、例えば、リチウムと１種または２種以上の遷移金属元素と酸素（Ｏ）とを含むリチウム遷移金属複合酸化物を用いることができる。このリチウム遷移金属複合酸化物としては、例えば、以下の式（Ｆ）で平均組成が表わされるものが用いられる。
ＬｉwＭxＮyＯ2-zＸz ・・・（Ｆ）
（但し、ｗは０．８＜ｗ＜１．２、ｘ＋ｙは０．９＜ｘ＋ｙ＜１．１、ｙは０≦ｙ＜０．１、ｚは０≦ｚ＜０．０５である。ＭはＴｉ、Ｖ、Ｃｒ、Ｍｎ、Ｆｅ、Ｃｏ、Ｎｉ、ＭｎおよびＣｕのうちの少なくとも１種である。ＮはＮａ、Ｍｇ、Ａｌ、Ｓｉ、Ｋ、Ｃａ、Ｚｎ、Ｇａ、Ｓｒ、Ｙ、Ｚｒ、Ｎｂ、Ｍｏ、Ｂａ、Ｌａ、ＷおよびＢｉのうちの少なくとも１種である。ＸはＦ、ＣｌおよびＳのうちの少なくとも１種である。）
フッ化物は、例えば、Ｌｉ、Ｔｉ、Ｖ、Ｃｒ、Ｍｎ、Ｆｅ、Ｃｏ、Ｎｉ、Ｍｎ、Ｃｕ、Ｎａ、Ｍｇ、Ａｌ、Ｓｉ、Ｋ、Ｃａ、Ｚｎ、Ｇａ、Ｓｒ、Ｙ、Ｚｒ、Ｎｂ、Ｍｏ、Ｂａ、Ｌａ、Ｗ、Ｂｉ、ＰおよびＢのうちの少なくとも１種を含んでいる。フッ化物は、例えば、複合フッ化物であってもよい。複合フッ化物は、例えば上記材料のうちの２種以上を含むものが挙げられる。
コア粒子１、第１の被覆層２および第２の被覆層３の総量に対する第２の被覆層３の割合は、０．１ｍｏｌ％以上１０ｍｏｌ％以下であることが好ましい。第２の被覆層３の割合が０．１ｍｏｌ以上であると、第２の被覆層３に覆われずに第１の被覆層２の表面が露出する部分が発生することを抑制できる。これにより、第１の被覆層２と電解液との接触を抑制できるので、サイクル特性を更に向上できる。第２の被覆層３の割合が１０ｍｏｌ％を超えると、被覆形態によっては充放電容量が低下する虞がある。また充放電に寄与するような被覆形態であっても充放電カーブ形状に大きな差異が生じるなどの点で好ましくない。
第２の被覆層３がリチウム遷移金属複合酸化物などの遷移金属酸化物を含んでいる場合には、その遷移金属酸化物は、結晶性が高いことが好ましい。このような状態の遷移金属酸化物は、例えば、結晶質、または結晶質と非晶質との混合体である。遷移金属酸化物の結晶性が高い場合には、遷移金属酸化物の結晶性が低い場合に比して第２の被覆層３から電解液への金属溶出を抑制できる。第１、第２の被覆層２、３が共にリチウム遷移金属複合酸化物などの遷移金属酸化物を含んでいる場合には、電解液への金属溶出の抑制の観点から、第２の被覆層３に含まれる遷移金属酸化物が、第１の被覆層２に含まれる遷移金属酸化物よりも結晶性が高いことが好ましい。第２の被覆層３が遷移金属酸化物以外の酸化物またはフッ化物を含んでいる場合には、その酸化物またはフッ化物の結晶性の高低に依らず、良好な金属溶出の抑制効果が得られる。
［正極活物質の製造方法］
（単層被覆型の複合粒子の粉末の作製工程）
まず、高結晶性を有するコア粒子の粉末と、低結晶性を有する第１の被覆材の粉末とを配合し、この配合物に対してメカニカルアロイングなどの機械的な複合化処理を施し、第１の被覆材でコア粒子１の表面を被覆する。これにより、コア粒子１と第１の被覆層２とを備える単層被覆型の複合粒子が得られる。
［２層被覆型の複合粒子の粉末の作製工程］
次に、得られた単層被覆型の複合粒子の粉末と第２の被覆材の粉末を配合し、この配合物に対してメカニカルアロイングなどの機械的な複合化処理を施し、第２の被覆材で第１の被覆層２の表面を被覆する。これにより、コア粒子１と第１の被覆層２と第２の被覆層３とを備える２層被覆型の複合粒子が得られる。以上により、目的とする正極活物質が得られる。
［効果］
第１の実施形態に係る正極活物質によれば、コア粒子１の表面に第１の被覆層２を設け、コア粒子１と第１の被覆層２とに含まれるリチウム複合酸化物を同組成またはほぼ同組成としている。また、第１の被覆層２に含まれるリチウム複合酸化物の結晶性を、コア粒子１に含まれるリチウム複合酸化物の結晶性よりも低くしている。これにより、相転移を伴うＬｉ挿入脱離反応によって生じるコア粒子１内の格子や結晶子のひずみを、低結晶性の第１の被覆層２で緩和することができる。したがって、コア粒子１内の相転移反応の可逆性を向上できる。
また、第１の被覆層２の表面を第２の被覆層３により保護することで、低結晶性のリチウム複合酸化物を含む第１の被覆層２と電解液との接触を抑制できる。これにより、２層被覆型の被覆粒子から電解液への金属溶出を抑制できる。よって、サイクル特性に優れた電池を作製することが可能となる。
［変形例］
第１の実施形態では、正極活物質が、２層被覆型の複合粒子（複合一次粒子）の粉末を含む例について説明したが、正極活物質の構成はこの例に限定されるものではない。例えば、正極活物質が、２層被覆型の複合粒子の粉末に代えて被覆型の複合二次粒子を含むようにしてもよいし、２層被覆型の複合粒子の粉末とともに被覆型の複合二次粒子を含むようにしてもよい。

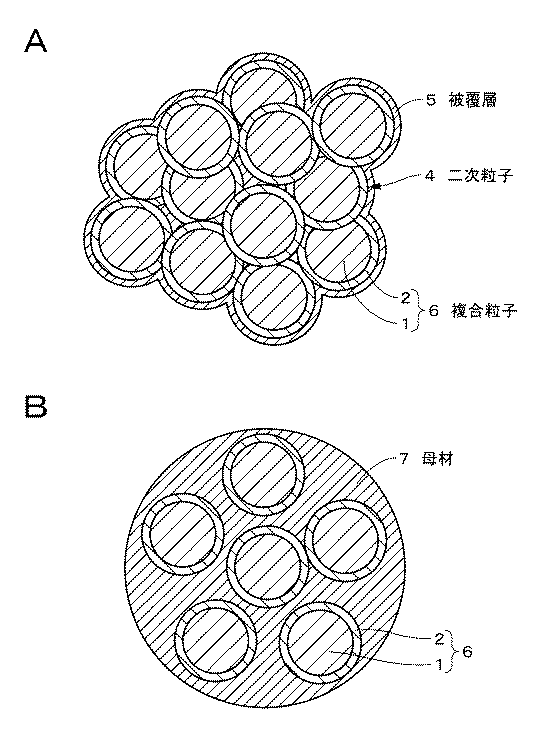

図２Ａに示すように、この被覆型の複合二次粒子は、二次粒子４と、この二次粒子４の表面に設けられた被覆層５とを備える。なお、この変形例において、第１の実施形態と同様の箇所には同一の符号を付して説明を省略する。
二次粒子４は、凝集した複数の単層被覆型の複合粒子６により構成されている。被覆層５は、二次粒子４の表面を部分的に被覆していてもよいし、二次粒子４の表面全体を被覆していてもよいが、サイクル特性の向上の観点からすると、二次粒子４の表面全体を被覆していることが好ましい。被覆層５の材料は、上述の第１の実施形態における第２の被覆層３のものと同様である。
また、正極活物質が、２層被覆型の複合粒子の粉末に代えて分散型の複合粒子の粉末を含むようにしてもよいし、２層被覆型の複合粒子の粉末とともに分散型の複合粒子の粉末を含むようにしてもよい。
図２Ｂに示すように、この分散型の複合粒子は、母材７と、この母材７に分散された複数の単層被覆型の複合粒子６とを備える。なお、この変形例において、第１の実施形態と同様の箇所には同一の符号を付して説明を省略する。母材７の材料は、上述の第１の実施形態における第２の被覆層３のものと同様である。
また、上述の第１の実施形態では、メカニカルアロイングなどの機械的な複合化処理で、第１の被覆層および第２の被覆層をコア粒子の表面に形成する例について説明したが、被覆の方法はこれに限定されるものではない。例えば、ゾル−ゲル法、ＣＶＤ法（Chemical Vapor Deposition（化学蒸着法））、ＰＶＤ法（Physical Vapor Deposition（物理蒸着法））などを用いてもよい。
＜２．第２の実施形態＞
［電池の構成］
以下、図３を参照しながら、本技術の第２の実施形態に係る非水電解質二次電池の一構成例について説明する。この非水電解質二次電池は、例えば、負極の容量が、電極反応物質であるリチウム（Ｌｉ）の吸蔵および放出による容量成分により表されるいわゆるリチウムイオン二次電池である。この非水電解質二次電池はいわゆる円筒型といわれるものであり、ほぼ中空円柱状の電池缶１１の内部に、一対の帯状の正極２１と帯状の負極２２とがセパレータ２３を介して積層し巻回された巻回電極体２０を有している。電池缶１１は、ニッケル（Ｎｉ）のめっきがされた鉄（Ｆｅ）により構成されており、一端部が閉鎖され他端部が開放されている。電池缶１１の内部には、電解質としての電解液が注入され、正極２１、負極２２およびセパレータ２３に含浸されている。また、巻回電極体２０を挟むように巻回周面に対して垂直に一対の絶縁板１２、１３がそれぞれ配置されている。
電池缶１１の開放端部には、電池蓋１４と、この電池蓋１４の内側に設けられた安全弁機構１５および熱感抵抗素子（Positive Temperature Coefficient；ＰＴＣ素子）１６とが、封口ガスケット１７を介してかしめられることにより取り付けられている。これにより、電池缶１１の内部は密閉されている。電池蓋１４は、例えば、電池缶１１と同様の材料により構成されている。安全弁機構１５は、電池蓋１４と電気的に接続されており、内部短絡あるいは外部からの加熱などにより電池の内圧が一定以上となった場合に、ディスク板１５Ａが反転して電池蓋１４と巻回電極体２０との電気的接続を切断するようになっている。封口ガスケット１７は、例えば、絶縁材料により構成されており、表面にはアスファルトが塗布されている。
巻回電極体２０の中心には、例えばセンターピン２４が挿入されている。巻回電極体２０の正極２１にはアルミニウム（Ａｌ）などよりなる正極リード２５が接続されており、負極２２にはニッケルなどよりなる負極リード２６が接続されている。正極リード２５は安全弁機構１５に溶接されることにより電池蓋１４と電気的に接続されており、負極リード２６は電池缶１１に溶接され電気的に接続されている。
第２の実施形態に係る非水電解質二次電池では、一対の正極２１および負極２２当たりの完全充電状態における開回路電圧（すなわち電池電圧）は、４．２Ｖ以下でもよいが、４．２Ｖよりも高く、好ましくは４．３Ｖ以上５．０Ｖ以下、より好ましくは４．３５Ｖ以上４．６０Ｖ以下の範囲内になるように設計されていてもよい。このような電池電圧の範囲とすることにより、高いエネルギー密度を得ることができると共に、サイクル特性向上の効果が顕著に発現する。
以下、図４を参照しながら、非水電解質二次電池を構成する正極２１、負極２２、セパレータ２３、および電解液について順次説明する。
（正極）
正極２１は、例えば、正極集電体２１Ａの両面に正極活物質層２１Ｂが設けられた構造を有している。なお、図示はしないが、正極集電体２１Ａの片面のみに正極活物質層２１Ｂを設けるようにしてもよい。正極集電体２１Ａは、例えば、アルミニウム箔、ニッケル箔あるいはステンレス箔などの金属箔により構成されている。正極活物質層２１Ｂは、例えば、電極反応物質であるリチウム（Ｌｉ）を吸蔵および放出することが可能な正極活物質を含んでいる。正極活物質層２１Ｂは、必要に応じて添加剤をさらに含んでいてもよい。添加剤としては、例えば、導電剤および結着剤のうちの少なくとも１種を用いることができる。
（正極活物質）
正極活物質は、上述の第１の実施形態またはその変形例に係る正極活物質である。
（結着剤）
結着材としては、例えば、ポリフッ化ビニリデン（ＰＶｄＦ）、ポリテトラフルオロエチレン（ＰＴＦＥ）、ポリアクリロニトリル（ＰＡＮ）、スチレンブタジエンゴム（ＳＢＲ）およびカルボキシメチルセルロース（ＣＭＣ）などの樹脂材料、ならびにこれら樹脂材料を主体とする共重合体などから選択される少なくとも１種が用いられる。
（導電剤）
導電剤としては、例えば、黒鉛、カーボンブラックあるいはケッチェンブラックなどの炭素材料が挙げられ、それらのうちの１種または２種以上が混合して用いられる。また、炭素材料の他にも、導電性を有する材料であれば金属材料あるいは導電性高分子材料などを用いるようにしてもよい。
（負極）
負極２２は、例えば、負極集電体２２Ａの両面に負極活物質層２２Ｂが設けられた構造を有している。なお、図示はしないが、負極集電体２２Ａの片面のみに負極活物質層２２Ｂを設けるようにしてもよい。負極集電体２２Ａは、例えば、銅箔、ニッケル箔あるいはステンレス箔などの金属箔により構成されている。
負極活物質層２２Ｂは、負極活物質として、リチウムを吸蔵および放出することが可能な１種または２種以上の負極活物質を含んでいる。負極活物質層２２Ｂは、必要に応じて結着剤などの添加剤をさらに含んでいてもよい。
なお、第２の実施形態に係る非水電解質二次電池では、リチウムを吸蔵および放出することが可能な負極材料の電気化学当量が、正極２１の電気化学当量よりも大きくなっており、充電の途中において負極２２にリチウム金属が析出しないようになっている。
リチウムを吸蔵および放出することが可能な負極材料としては、例えば、リチウムを吸蔵および放出することが可能であり、金属元素および半金属元素のうちの少なくとも１種を構成元素として含む材料が挙げられる。ここでは、このような負極材料を含む負極２２を合金系負極と称する。このような材料を用いれば、高いエネルギー密度を得ることができるからである。特に、炭素材料と共に用いるようにすれば、高エネルギー密度を得ることができると共に、優れたサイクル特性を得ることができるのでより好ましい。この負極材料は金属元素あるいは半金属元素の単体でも合金でも化合物でもよく、またこれらの１種または２種以上の相を少なくとも一部に有するようなものでもよい。なお、本技術において、合金には２種以上の金属元素からなるものに加えて、１種以上の金属元素と１種以上の半金属元素とを含むものも含める。また、非金属元素を含んでいてもよい。その組織には固溶体、共晶（共融混合物）、金属間化合物あるいはそれらのうちの２種以上が共存するものがある。
この負極材料を構成する金属元素あるいは半金属元素としては、例えば、マグネシウム（Ｍｇ）、ホウ素（Ｂ）、アルミニウム（Ａｌ）、ガリウム（Ｇａ）、インジウム（Ｉｎ）、ケイ素（Ｓｉ）、ゲルマニウム（Ｇｅ）、スズ（Ｓｎ）、鉛（Ｐｂ）、ビスマス（Ｂｉ）、カドミウム（Ｃｄ）、銀（Ａｇ）、亜鉛（Ｚｎ）、ハフニウム（Ｈｆ）、ジルコニウム（Ｚｒ）、イットリウム（Ｙ）、パラジウム（Ｐｄ）あるいは白金（Ｐｔ）が挙げられる。これらは結晶質のものでもアモルファスのものでもよい。
中でも、この負極材料としては、短周期型周期表における４Ｂ族の金属元素あるいは半金属元素を構成元素として含むものが好ましく、特に好ましいのはケイ素（Ｓｉ）およびスズ（Ｓｎ）の少なくとも一方を構成元素として含むものである。ケイ素（Ｓｉ）およびスズ（Ｓｎ）は、リチウム（Ｌｉ）を吸蔵および放出する能力が大きく、高いエネルギー密度を得ることができるからである。
スズ（Ｓｎ）の合金としては、例えば、スズ（Ｓｎ）以外の第２の構成元素として、ケイ素（Ｓｉ）、ニッケル（Ｎｉ）、銅（Ｃｕ）、鉄（Ｆｅ）、コバルト（Ｃｏ）、マンガン（Ｍｎ）、亜鉛（Ｚｎ）、インジウム（Ｉｎ）、銀（Ａｇ）、チタン（Ｔｉ）、ゲルマニウム（Ｇｅ）、ビスマス（Ｂｉ）、アンチモン（Ｓｂ）、およびクロム（Ｃｒ）からなる群のうちの少なくとも１種を含むものが挙げられる。ケイ素（Ｓｉ）の合金としては、例えば、ケイ素（Ｓｉ）以外の第２の構成元素として、スズ（Ｓｎ）、ニッケル（Ｎｉ）、銅（Ｃｕ）、鉄（Ｆｅ）、コバルト（Ｃｏ）、マンガン（Ｍｎ）、亜鉛（Ｚｎ）、インジウム（Ｉｎ）、銀（Ａｇ）、チタン（Ｔｉ）、ゲルマニウム（Ｇｅ）、ビスマス（Ｂｉ）、アンチモン（Ｓｂ）およびクロム（Ｃｒ）からなる群のうちの少なくとも１種を含むものが挙げられる。
スズ（Ｓｎ）の化合物あるいはケイ素（Ｓｉ）の化合物としては、例えば、酸素（Ｏ）あるいは炭素（Ｃ）を含むものが挙げられ、スズ（Ｓｎ）またはケイ素（Ｓｉ）に加えて、上述した第２の構成元素を含んでいてもよい。スズ（Ｓｎ）の化合物の具体例としては、ＳｉＯv（０．２＜ｖ＜１．４）で表される酸化ケイ素が挙げられる。
リチウムを吸蔵および放出することが可能な負極材料としては、例えば、難黒鉛化性炭素、易黒鉛化性炭素、黒鉛、熱分解炭素類、コークス類、ガラス状炭素類、有機高分子化合物焼成体、炭素繊維あるいは活性炭などの炭素材料も挙げられる。黒鉛としては、球形化処理などを施した天然黒鉛、略球状の人造黒鉛を用いることが好ましい。人造黒鉛としては、メソカーボンマイクロビーズ（ＭＣＭＢ）を黒鉛化した人造黒鉛、またはコークス原料を黒鉛化、粉砕した人造黒鉛が好ましい。コークス類には、ピッチコークス、ニードルコークスあるいは石油コークスなどがある。有機高分子化合物焼成体というのは、フェノール樹脂やフラン樹脂などの高分子材料を適当な温度で焼成して炭素化したものをいい、一部には難黒鉛化性炭素または易黒鉛化性炭素に分類されるものもある。また、高分子材料としてはポリアセチレンあるいはポリピロールなどがある。これら炭素材料は、充放電時に生じる結晶構造の変化が非常に少なく、高い充放電容量を得ることができると共に、良好なサイクル特性を得ることができるので好ましい。特に黒鉛は、電気化学当量が大きく、高いエネルギー密度を得ることができ好ましい。また、難黒鉛化性炭素は、優れた特性が得られるので好ましい。更にまた、充放電電位が低いもの、具体的には充放電電位がリチウム金属に近いものが、電池の高エネルギー密度化を容易に実現することができるので好ましい。
リチウムを吸蔵および放出することが可能な負極材料としては、更に、他の金属化合物あるいは高分子材料が挙げられる。他の金属化合物としては、ＭｎＯ2、Ｖ2Ｏ5、Ｖ6Ｏ13などの酸化物、ＮｉＳ、ＭｏＳなどの硫化物、あるいはＬｉＮ3などのリチウム窒化物が挙げられ、高分子材料としてはポリアセチレン、ポリアニリンあるいはポリピロールなどが挙げられる。
リチウムイオン二次電池の負極活物質には、一般には炭素材料が使用されている。近年の電子機器の多機能化に伴いその消費電力が著しく増加しており、大容量の二次電池がますます必要となっているが、炭素材料を用いている限り、近い将来そのニーズに応えるのは困難になる。そこで、炭素材料よりも高容量の材料であるＳｎ系材料やＳｉ系材料からなる負極活物質の開発が活発になされている。しかし、Ｓｎ系材料やＳｉ系材料からなる負極活物質は、一般的に初回充電時の不可逆容量が大きい。したがって、これら負極活物質が有する高容量の特性を活用するためには、これら負極活物質を、高容量でありかつ適切な不可逆容量を有する正極活物質と組み合わせて使用することが好ましい。このような正極活物質としては、上述した第１の正極活物質および第２の正極活物質を含む正極活物質が好適である。すなわち、ケイ素（Ｓｉ）およびスズ（Ｓｎ）のうちの少なくとも一方を含む負極活物質と、上述した第１の正極活物質および第２の正極活物質を含む正極活物質とを組み合わせて用いることが好ましい。
（結着剤）
結着剤としては、例えば、ポリフッ化ビニリデン（ＰＶｄＦ）、ポリテトラフルオロエチレン（ＰＴＦＥ）、ポリアクリロニトリル（ＰＡＮ）、スチレンブタジエンゴム（ＳＢＲ）およびカルボキシメチルセルロース（ＣＭＣ）などの樹脂材料、ならびにこれら樹脂材料を主体とする共重合体などから選択される少なくとも１種が用いられる。
（セパレータ）
セパレータ２３は、正極２１と負極２２とを隔離し、両極の接触による電流の短絡を防止しつつ、リチウムイオンを通過させるものである。セパレータ２３は、例えば、ポリテトラフルオロエチレン、ポリプロピレンあるいはポリエチレンなどよりなる合成樹脂製の多孔質膜、またはセラミック製の多孔質膜により構成されており、これらの２種以上の多孔質膜を積層した構造とされていてもよい。中でも、ポリオレフィン製の多孔質膜は短絡防止効果に優れ、かつシャットダウン効果による電池の安全性向上を図ることができるので好ましい。特にポリエチレンは、１００℃以上１６０℃以下の範囲内においてシャットダウン効果を得ることができ、かつ電気化学的安定性にも優れているので、セパレータ２３を構成する材料として好ましい。また、ポリプロピレンも好ましく、他にも、化学的安定性を備えた樹脂であればポリエチレンあるいはポリプロピレンと共重合させたり、またはブレンド化することで用いることができる。
（電解液）
セパレータ２３には、液状の電解質である電解液が含浸されている。電解液は、溶媒と、この溶媒に溶解された電解質塩とを含んでいる。電解液が、電池特性を向上するために、公知の添加剤を含んでいてもよい。
溶媒としては、炭酸エチレンあるいは炭酸プロピレンなどの環状の炭酸エステルを用いることができ、炭酸エチレンおよび炭酸プロピレンのうちの一方、特に両方を混合して用いることが好ましい。サイクル特性を向上させることができるからである。
溶媒としては、また、これらの環状の炭酸エステルに加えて、炭酸ジエチル、炭酸ジメチル、炭酸エチルメチルあるいは炭酸メチルプロピルなどの鎖状の炭酸エステルを混合して用いることが好ましい。高いイオン伝導性を得ることができるからである。
溶媒としては、さらにまた、２，４−ジフルオロアニソールあるいは炭酸ビニレンを含むこと好ましい。２，４−ジフルオロアニソールは放電容量を向上させることができ、また、炭酸ビニレンはサイクル特性を向上させることができるからである。よって、これらを混合して用いれば、放電容量およびサイクル特性を向上させることができるので好ましい。
これらの他にも、溶媒としては、炭酸ブチレン、γ−ブチロラクトン、γ−バレロラクトン、１，２−ジメトキシエタン、テトラヒドロフラン、２−メチルテトラヒドロフラン、１，３−ジオキソラン、４−メチル−１，３−ジオキソラン、酢酸メチル、プロピオン酸メチル、アセトニトリル、グルタロニトリル、アジポニトリル、メトキシアセトニトリル、３−メトキシプロピロニトリル、Ｎ，Ｎ−ジメチルフォルムアミド、Ｎ−メチルピロリジノン、Ｎ−メチルオキサゾリジノン、Ｎ，Ｎ−ジメチルイミダゾリジノン、ニトロメタン、ニトロエタン、スルホラン、ジメチルスルフォキシドあるいはリン酸トリメチルなどが挙げられる。
なお、これらの非水溶媒の少なくとも一部の水素をフッ素で置換した化合物は、組み合わせる電極の種類によっては、電極反応の可逆性を向上させることができる場合があるので、好ましい場合もある。
電解質塩としては、例えばリチウム塩が挙げられ、１種を単独で用いてもよく、２種以上を混合して用いてもよい。リチウム塩としては、ＬｉＰＦ6、ＬｉＢＦ4、ＬｉＡｓＦ6、ＬｉＣｌＯ4、ＬｉＢ（Ｃ6Ｈ5）4、ＬｉＣＨ3ＳＯ3、ＬｉＣＦ3ＳＯ3、ＬｉＮ（ＳＯ2ＣＦ3）2、ＬｉＣ（ＳＯ2ＣＦ3）3、ＬｉＡｌＣｌ4、ＬｉＳｉＦ6、ＬｉＣｌ、ジフルオロ［オキソラト−Ｏ，Ｏ'］ホウ酸リチウム、リチウムビスオキサレートボレート、あるいはＬｉＢｒなどが挙げられる。中でも、ＬｉＰＦ6は高いイオン伝導性を得ることができるとともに、サイクル特性を向上させることができるので好ましい。
上述の構成を有する非水電解質二次電池では、充電を行うと、例えば、正極活物質層２１Ｂからリチウムイオンが放出され、電解液を介して負極活物質層２２Ｂに吸蔵される。また、放電を行うと、例えば、負極活物質層２２Ｂからリチウムイオンが放出され、電解液を介して正極活物質層２１Ｂに吸蔵される。
［電池の製造方法］
次に、本技術の第２の実施形態に係る非水電解質二次電池の製造方法の一例について説明する。
まず、例えば、正極活物質と、導電剤と、結着剤とを混合して正極合剤を調製し、この正極合剤をＮ−メチル−２−ピロリドン（ＮＭＰ）などの溶剤に分散させてペースト状の正極合剤スラリーを作製する。次に、この正極合剤スラリーを正極集電体２１Ａに塗布し溶剤を乾燥させ、ロールプレス機などにより圧縮成型することにより正極活物質層２１Ｂを形成し、正極２１を形成する。
また、例えば、負極活物質と、結着剤とを混合して負極合剤を調製し、この負極合剤をＮ−メチル−２−ピロリドンなどの溶剤に分散させてペースト状の負極合剤スラリーを作製する。次に、この負極合剤スラリーを負極集電体２２Ａに塗布し溶剤を乾燥させ、ロールプレス機などにより圧縮成型することにより負極活物質層２２Ｂを形成し、負極２２を作製する。
次に、正極集電体２１Ａに正極リード２５を溶接などにより取り付けるとともに、負極集電体２２Ａに負極リード２６を溶接などにより取り付ける。次に、正極２１と負極２２とをセパレータ２３を介して巻回する。次に、正極リード２５の先端部を安全弁機構１５に溶接するとともに、負極リード２６の先端部を電池缶１１に溶接して、巻回した正極２１および負極２２を一対の絶縁板１２、１３で挟み電池缶１１の内部に収納する。次に、正極２１および負極２２を電池缶１１の内部に収納したのち、電解液を電池缶１１の内部に注入し、セパレータ２３に含浸させる。次に、電池缶１１の開口端部に電池蓋１４、安全弁機構１５および熱感抵抗素子１６を封口ガスケット１７を介してかしめることにより固定する。これにより、図３に示した二次電池が得られる。
＜３．第３の実施形態＞
［電池の構成］
図５は、本技術の第３の実施形態に係る非水電解質二次電池の一構成例を示す分解斜視図である。この非水電解質二次電池はいわゆる扁平型といわれるものであり、正極リード３１および負極リード３２が取り付けられた巻回電極体３０をフィルム状の外装部材４０の内部に収容したものであり、小型化、軽量化および薄型化が可能となっている。
正極リード３１および負極リード３２は、それぞれ、外装部材４０の内部から外部に向かい例えば同一方向に導出されている。正極リード３１および負極リード３２は、例えば、アルミニウム、銅、ニッケルあるいはステンレスなどの金属材料によりそれぞれ構成されており、それぞれ薄板状または網目状とされている。
外装部材４０は、例えば、ナイロンフィルム、アルミニウム箔およびポリエチレンフィルムをこの順に貼り合わせた矩形状のアルミラミネートフィルムにより構成されている。外装部材４０は、例えば、ポリエチレンフィルム側と巻回電極体３０とが対向するように配設されており、各外縁部が融着あるいは接着剤により互いに密着されている。外装部材４０と正極リード３１および負極リード３２との間には、外気の侵入を防止するための密着フィルム４１が挿入されている。密着フィルム４１は、正極リード３１および負極リード３２に対して密着性を有する材料、例えば、ポリエチレン、ポリプロピレン、変性ポリエチレンまたは変性ポリプロピレンなどのポリオレフィン樹脂により構成されている。
なお、外装部材４０は、上述したアルミラミネートフィルムに代えて、他の構造を有するラミネートフィルム、ポリプロピレンなどの高分子フィルムまたは金属フィルムにより構成するようにしてもよい。
図６は、図５に示した巻回電極体３０のＶＩ−ＶＩ線に沿った断面図である。巻回電極体３０は、正極３３と負極３４とをセパレータ３５および電解質層３６を介して積層し、巻回したものであり、最外周部は保護テープ３７により保護されている。
正極３３は、正極集電体３３Ａの片面あるいは両面に正極活物質層３３Ｂが設けられた構造を有している。負極３４は、負極集電体３４Ａの片面あるいは両面に負極活物質層３４Ｂが設けられた構造を有しており、負極活物質層３４Ｂと正極活物質層３３Ｂとが対向するように配置されている。正極集電体３３Ａ、正極活物質層３３Ｂ、負極集電体３４Ａ、負極活物質層３４Ｂおよびセパレータ３５の構成は、それぞれ第２の実施形態における正極集電体２１Ａ、正極活物質層２１Ｂ、負極集電体２２Ａ、負極活物質層２２Ｂおよびセパレータ２３と同様である。
電解質層３６は、電解液と、この電解液を保持する保持体となる高分子化合物とを含み、いわゆるゲル状となっている。ゲル状の電解質層３６は高いイオン伝導率を得ることができると共に、電池の漏液を防止することができるので好ましい。電解液の組成は、第２の実施形態に係る二次電池と同様である。高分子化合物としては、例えば、ポリアクリロニトリル、ポリフッ化ビニリデン、フッ化ビニリデンとヘキサフルオロプロピレンとの共重合体、ポリテトラフルオロエチレン、ポリヘキサフルオロプロピレン、ポリエチレンオキサイド、ポリプロピレンオキサイド、ポリフォスファゼン、ポリシロキサン、ポリ酢酸ビニル、ポリビニルアルコール、ポリメタクリル酸メチル、ポリアクリル酸、ポリメタクリル酸、スチレン−ブタジエンゴム、ニトリル−ブタジエンゴム、ポリスチレンまたはポリカーボネートが挙げられる。特に電気化学的な安定性の点からはポリアクリロニトリル、ポリフッ化ビニリデン、ポリヘキサフルオロプロピレンあるいはポリエチレンオキサイドが好ましい。
［電池の製造方法］
次に、本技術の第３の実施形態に係る非水電解質二次電池の製造方法の一例について説明する。
まず、正極３３および負極３４のそれぞれに、溶媒と、電解質塩と、高分子化合物と、混合溶剤とを含む前駆溶液を塗布し、混合溶剤を揮発させて電解質層３６を形成する。次に、正極集電体３３Ａの端部に正極リード３１を溶接により取り付けると共に、負極集電体３４Ａの端部に負極リード３２を溶接により取り付ける。次に、電解質層３６が形成された正極３３と負極３４とをセパレータ３５を介して積層し積層体としたのち、この積層体をその長手方向に巻回して、最外周部に保護テープ３７を接着して巻回電極体３０を形成する。最後に、例えば、外装部材４０の間に巻回電極体３０を挟み込み、外装部材４０の外縁部同士を熱融着などにより密着させて封入する。その際、正極リード３１および負極リード３２と外装部材４０との間には密着フィルム４１を挿入する。これにより、図５および図６に示した二次電池が得られる。
また、この二次電池は、次のようにして作製してもよい。まず、上述のようにして正極３３および負極３４を作製し、正極３３および負極３４に正極リード３１および負極リード３２を取り付ける。次に、正極３３と負極３４とをセパレータ３５を介して積層して巻回し、最外周部に保護テープ３７を接着して、巻回電極体３０の前駆体である巻回体を形成する。次に、この巻回体を外装部材４０に挟み、一辺を除く外周縁部を熱融着して袋状とし、外装部材４０の内部に収納する。次に、溶媒と、電解質塩と、高分子化合物の原料であるモノマーと、重合開始剤と、必要に応じて重合禁止剤などの他の材料とを含む電解質用組成物を用意し、外装部材４０の内部に注入する。
次に、電解質用組成物を外装部材４０内に注入したのち、外装部材４０の開口部を真空雰囲気下で熱融着して密封する。次に、熱を加えてモノマーを重合させて高分子化合物とすることによりゲル状の電解質層３６を形成する。以上により、図６に示した二次電池が得られる。
＜４．第４の実施形態＞
（非水電解質二次電池の構成）
図７は、本技術の第４の実施形態による非水電解質二次電池の一構成例を示す分解斜視図である。図７に示すように、この非水電解質二次電池は、正極リード７３および負極リード７４が取り付けられた電池素子７１をフィルム状の外装部材７２の内部に収容したものであり、小型化、軽量化および薄型化が可能となっている。
正極リード７３および負極リード７４は、それぞれ外装部材７２の内部から外部に向かい例えば同一方向に導出されている。
図８は、電池素子７１の外観の一例を示す斜視図である。図９は、電池素子７１の一構成例を示す断面図である。図８および図９に示すように、この電池素子７１は、正極８１と負極８２とをセパレータ８３を介して積層した積層電極体であり、電池素子７１には、第２の実施形態と同様の電解液が含浸されている。
正極８１は、例えば、一対の面を有する正極集電体８１Ａの両面に正極活物質層８１Ｂが設けられた構造を有している。正極８１は、図１０に示すように、矩形状の電極部分と、その電極部分の一辺から延在された集電体露出部分８１Ｃとを有する。この集電体露出部分８１Ｃには正極活物質層８１Ｂが設けられず、正極集電体８１Ａが露出した状態となっている。集電体露出部８１Ｃは、正極リード７３と電気的に接続される。なお、図示はしないが、正極集電体８１Ａの片面のみに正極活物質層８１Ｂが存在する領域を設けるようにしてもよい。
負極８２は、例えば、一対の面を有する負極集電体８２Ａの両面に負極活物質層８２Ｂが設けられた構造を有している。負極８２は、図１１に示すように、矩形状の電極部分と、その電極部分の一辺から延在された集電体露出部分８２Ｃとを有する。この集電体露出部分８２Ｃには負極活物質層８２Ｂが設けられず、負極集電体８２Ａが露出した状態となっている。集電体露出部８２Ｃは、負極リード７４と電気的に接続される。なお、図示はしないが、負極集電体８２Ａの片面のみに負極活物質層８２Ｂが存在する領域を設けるようにしてもよい。
セパレータ８３は、図１２に示すように、矩形状などの形状を有する。
正極集電体８１Ａ、正極活物質層８１Ｂ、負極集電体８２Ａ、負極活物質層８２Ｂ、セパレータ８３を構成する材料は、それぞれ、上述の第２の実施形態における正極集電体２１Ａ、正極活物質層２１Ｂ、負極集電体２２Ａ、負極活物質層２２Ｂおよびセパレータ２３と同様である。
（非水電解質二次電池の製造方法）
上述のように構成された非水電解質二次電池は、例えば以下のようにして製造することができる。
（正極の作製）
正極８１は以下のようにして作製する。まず、例えば、正極活物質と、バインダと、導電助剤とを混合して正極合剤を調製し、この正極合剤をＮ−メチルピロリドンなどの有機溶剤に分散させてペースト状の正極合剤スラリーを作製する。次に、これを正極集電体８１Ａの両面に塗布、乾燥後、プレスすることにより正極活物質層８１Ｂを形成する。その後、これを図１０に示す形状などに切断し、正極８１を得る。
（負極の作製）
負極８２は以下のようにして作製する。まず、例えば、負極活物質と、バインダと、導電助剤とを混合して負極合剤を調製し、この負極合剤をＮ−メチルピロリドンなどの有機溶剤に分散させてペースト状の負極合剤スラリーを作製する。次に、これを負極集電体８２Ａの両面に塗布、乾燥後、プレスすることにより負極活物質層８２Ｂを形成する。その後、これを図１１に示す形状などに切断し、負極８２を得る。
（電池素子の作製）
電池素子７１を以下のようにして作製する。まず、ポリプロピレン製微多孔フィルムなどを図１２に示す形状に切断し、セパレータ８３を作製する。次に、上述のようにして得られた複数枚の負極８２、正極８１およびセパレータ８３を、例えば、図９に示すように、負極８２、セパレータ８３、正極８１、・・・、正極８１、セパレータ８３、負極８２の順で積層して電池素子７１を作製する。
次に、正極８１の集電体露出部８２Ｃを正極リード７３に溶接する。同様にして、負極８２の集電体露出部８２Ｃを負極リード７４に溶接する。次に、電解液を電池素子７１に含浸させた後、外装部材７２の間に電池素子７１を挟み込み、外装部材７２の外縁部同士を熱溶着などにより密着させて封入する。その際、正極リード７３、負極リード７４が熱融着部を介して外装部材７２の外部に出るようにし、これらを正負極端子とする。以上により、目的とする非水電解質二次電池が得られる。
［変形例］
次に、本技術の第４の実施形態の変形例について説明する。この変形例に係る非水電解質二次電池は、電解液の代わりに、ゲル状の電解質層を用いている点において第４の実施形態に係るものとは異なっている。なお、上述の第４の実施形態と同様の部分には同一の符号を付してその説明を省略する。
（非水電解質二次電池の構造）
図１３は、本技術の第５の実施形態の変形例に係る非水電解質二次電池に用いられる電池素子の一構成例を示す断面図である。電池素子８５は、正極８１と負極８２とをセパレータ８３および電解質層８４を介して積層したものである。
電解質層８４は、第１の実施形態による電解液と、この電解液を保持する保持体となる高分子化合物とを含み、いわゆるゲル状となっている。ゲル状の電解質層８４は高いイオン伝導率を得ることができると共に、電池の漏液を防止することができるので好ましい。高分子化合物の構成は、第３の実施形態による非水電解質二次電池と同様である。
（非水電解質二次電池の製造方法）
上述のように構成された非水電解質二次電池は、例えば、次のようにして製造することができる。
まず、正極８１および負極８２のそれぞれに、溶媒と、電解質塩と、高分子化合物と、混合溶剤とを含む前駆溶液を塗布し、混合溶剤を揮発させて電解質層８４を形成する。その後の工程は、電解質層８４が形成された正極８１および負極８２を用いる以外のことは上述の第４の実施形態と同様にして、非水電解質二次電池を得ることができる。
＜５．第５の実施形態＞
第５の実施形態では、第２から第４の実施形態のいずれかに係る非水電解質二次電池を備える電池パックおよび電子機器について説明する。
以下、図１４を参照して、本技術の第４の実施形態に係る電池パック３００および電子機器４００の一構成例について説明する。電子機器４００は、電子機器本体の電子回路４０１と、電池パック３００とを備える。電池パック３００は、正極端子３３１ａおよび負極端子３３１ｂを介して電子回路４０１に対して電気的に接続されている。電子機器４００は、例えば、ユーザにより電池パック３００を着脱自在な構成を有している。なお、電子機器４００の構成はこれに限定されるものではなく、ユーザにより電池パック３００を電子機器４００から取り外しできないように、電池パック３００が電子機器４００内に内蔵されている構成を有していてもよい。
電池パック３００の充電時には、電池パック３００の正極端子３３１ａ、負極端子３３１ｂがそれぞれ、充電器（図示せず）の正極端子、負極端子に接続される。一方、電池パック３００の放電時（電子機器４００の使用時）には、電池パック３００の正極端子３３１ａ、負極端子３３１ｂがそれぞれ、電子回路４０１の正極端子、負極端子に接続される。
電子機器４００としては、例えば、ノート型パーソナルコンピュータ、タブレット型コンピュータ、携帯電話（例えばスマートフォンなど）、携帯情報端末（Personal Digital Assistants：ＰＤＡ）、撮像装置（例えばデジタルスチルカメラ、デジタルビデオカメラなど）、オーディオ機器（例えばポータブルオーディオプレイヤー）、ゲーム機器、コードレスフォン子機、電子書籍、電子辞書、ラジオ、ヘッドホン、ナビゲーションシステム、メモリーカード、ペースメーカー、補聴器、電動工具、電気シェーバー、冷蔵庫、エアコン、テレビ、ステレオ、温水器、電子レンジ、食器洗い器、洗濯機、乾燥器、照明機器、玩具、医療機器、ロボット、ロードコンディショナー、信号機などが挙げられるが、これに限定されるものでなない。
（電子回路）
電子回路４０１は、例えば、ＣＰＵ、周辺ロジック部、インターフェース部および記憶部などを備え、電子機器４００の全体を制御する。
（電池パック）
電池パック３００は、組電池３０１と、充放電回路３０２とを備える。組電池３０１は、複数の二次電池３０１ａを直列および／または並列に接続して構成されている。複数の二次電池３０１ａは、例えばｎ並列ｍ直列（ｎ、ｍは正の整数）に接続される。なお、図１４では、６つの二次電池３０１ａが２並列３直列（２Ｐ３Ｓ）に接続された例が示されている。二次電池３０１ａとしては、第２から第４の実施形態のいずれかに係る非水電解質二次電池が用いられる。
充電時には、充放電回路３０２は、組電池３０１に対する充電を制御する。一方、放電時（すなわち電子機器４００の使用時）には、充放電回路３０２は、電子機器４００に対する放電を制御する。
＜６．第６の実施形態＞
第６の実施形態では、第２から第４の実施形態のいずれかに係る非水電解質二次電池を蓄電装置に備える蓄電システムについて説明する。この蓄電システムは、およそ電力を使用するものである限り、どのようなものであってもよく、単なる電力装置も含む。この電力システムは、例えば、スマートグリッド、家庭用エネルギー管理システム（ＨＥＭＳ）、車両など含み、蓄電も可能である。
［蓄電システムの構成］
以下、図１５を参照して、第６の実施形態に係る蓄電システム（電力システム）１００の構成例について説明する。この蓄電システム１００は、住宅用の蓄電システムであり、火力発電１０２ａ、原子力発電１０２ｂ、水力発電１０２ｃなどの集中型電力系統１０２から電力網１０９、情報網１１２、スマートメータ１０７、パワーハブ１０８などを介し、電力が蓄電装置１０３に供給される。これと共に、家庭内発電装置１０４などの独立電源から電力が蓄電装置１０３に供給される。蓄電装置１０３に供給された電力が蓄電される。蓄電装置１０３を使用して、住宅１０１で使用する電力が給電される。住宅１０１に限らずビルに関しても同様の蓄電システムを使用できる。
住宅１０１には、家庭内発電装置１０４、電力消費装置１０５、蓄電装置１０３、各装置を制御する制御装置１１０、スマートメータ１０７、パワーハブ１０８、各種情報を取得するセンサ１１１が設けられている。各装置は、電力網１０９および情報網１１２によって接続されている。家庭内発電装置１０４として、太陽電池、燃料電池などが利用され、発電した電力が電力消費装置１０５および／または蓄電装置１０３に供給される。電力消費装置１０５は、冷蔵庫１０５ａ、空調装置１０５ｂ、テレビジョン受信機１０５ｃ、風呂１０５ｄなどである。さらに、電力消費装置１０５には、電動車両１０６が含まれる。電動車両１０６は、電気自動車１０６ａ、ハイブリッドカー１０６ｂ、電気バイク１０６ｃである。
蓄電装置１０３は、第２から第４の実施形態のいずれかに係る非水電解質二次電池を備えている。スマートメータ１０７は、商用電力の使用量を測定し、測定された使用量を、電力会社に送信する機能を備えている。電力網１０９は、直流給電、交流給電、非接触給電の何れか一つまたは複数の組み合わせであってもよい。
各種のセンサ１１１は、例えば人感センサ、照度センサ、物体検知センサ、消費電力センサ、振動センサ、接触センサ、温度センサ、赤外線センサなどである。各種のセンサ１１１により取得された情報は、制御装置１１０に送信される。センサ１１１からの情報によって、気象の状態、人の状態などが把握されて電力消費装置１０５を自動的に制御してエネルギー消費を最小とすることができる。さらに、制御装置１１０は、住宅１０１に関する情報をインターネットを介して外部の電力会社などに送信することができる。
パワーハブ１０８によって、電力線の分岐、直流交流変換などの処理がなされる。制御装置１１０と接続される情報網１１２の通信方式としては、ＵＡＲＴ(Universal Asynchronous Receiver-Transceiver:非同期シリアル通信用送受信回路）などの通信インターフェースを使う方法、Ｂｌｕｅｔｏｏｔｈ（登録商標）、ＺｉｇＢｅｅ、Ｗｉ−Ｆｉなどの無線通信規格によるセンサーネットワークを利用する方法がある。Ｂｌｕｅｔｏｏｔｈ（登録商標）方式は、マルチメディア通信に適用され、一対多接続の通信を行うことができる。ＺｉｇＢｅｅは、ＩＥＥＥ(Institute of Electrical and Electronics Engineers)８０２．１５．４の物理層を使用するものである。ＩＥＥＥ８０２．１５．４は、ＰＡＮ(Personal Area Network) またはＷ(Wireless)ＰＡＮと呼ばれる短距離無線ネットワーク規格の名称である。
制御装置１１０は、外部のサーバ１１３と接続されている。このサーバ１１３は、住宅１０１、電力会社、およびサービスプロバイダーのいずれかによって管理されていてもよい。サーバ１１３が送受信する情報は、たとえば、消費電力情報、生活パターン情報、電力料金、天気情報、天災情報、電力取引に関する情報である。これらの情報は、家庭内の電力消費装置（たとえばテレビジョン受信機）から送受信してもよいが、家庭外の装置（たとえば、携帯電話機など）から送受信してもよい。これらの情報は、表示機能を持つ機器、たとえば、テレビジョン受信機、携帯電話機、ＰＤＡ(Personal Digital Assistants)などに、表示されてもよい。
各部を制御する制御装置１１０は、ＣＰＵ（Central Processing Unit ）、ＲＡＭ（Random Access Memory）、ＲＯＭ（Read Only Memory）などで構成され、この例では、蓄電装置１０３に格納されている。制御装置１１０は、蓄電装置１０３、家庭内発電装置１０４、電力消費装置１０５、各種のセンサ１１１、サーバ１１３と情報網１１２により接続され、例えば、商用電力の使用量と、発電量とを調整する機能を有している。なお、その他にも、電力市場で電力取引を行う機能などを備えていてもよい。
以上のように、電力が火力発電１０２ａ、原子力発電１０２ｂ、水力発電１０２ｃなどの集中型電力系統１０２のみならず、家庭内発電装置１０４（太陽光発電、風力発電）の発電電力を蓄電装置１０３に蓄えることができる。したがって、家庭内発電装置１０４の発電電力が変動しても、外部に送出する電力量を一定にしたり、または、必要なだけ放電するといった制御を行うことができる。例えば、太陽光発電で得られた電力を蓄電装置１０３に蓄えると共に、夜間は料金が安い深夜電力を蓄電装置１０３に蓄え、昼間の料金が高い時間帯に蓄電装置１０３によって蓄電した電力を放電して利用するといった使い方もできる。
なお、この例では、制御装置１１０が蓄電装置１０３内に格納される例を説明したが、スマートメータ１０７内に格納されてもよいし、単独で構成されていてもよい。さらに、蓄電システム１００は、集合住宅における複数の家庭を対象として用いられてもよいし、複数の戸建て住宅を対象として用いられてもよい。
＜７．第７の実施形態＞
第７の実施形態では、第２から第４の実施形態のいずれかに係る非水電解質二次電池を備える電動車両について説明する。
図１６を参照して、本技術の第６の実施形態に係る電動車両の一構成について説明する。このハイブリッド車両２００は、シリーズハイブリッドシステムを採用するハイブリッド車両である。シリーズハイブリッドシステムは、エンジンで動かす発電機で発電された電力、あるいはそれをバッテリーに一旦貯めておいた電力を用いて、電力駆動力変換装置２０３で走行する車である。
このハイブリッド車両２００には、エンジン２０１、発電機２０２、電力駆動力変換装置２０３、駆動輪２０４ａ、駆動輪２０４ｂ、車輪２０５ａ、車輪２０５ｂ、バッテリー２０８、車両制御装置２０９、各種センサ２１０、充電口２１１が搭載されている。バッテリー２０８としては、第２から第４の実施形態のいずれかに係る非水電解質二次電池が用いられる。
ハイブリッド車両２００は、電力駆動力変換装置２０３を動力源として走行する。電力駆動力変換装置２０３の一例は、モータである。バッテリー２０８の電力によって電力駆動力変換装置２０３が作動し、この電力駆動力変換装置２０３の回転力が駆動輪２０４ａ、２０４ｂに伝達される。なお、必要な個所に直流−交流（ＤＣ−ＡＣ）あるいは逆変換（ＡＣ−ＤＣ変換）を用いることによって、電力駆動力変換装置２０３が交流モータでも直流モータでも適用可能である。各種センサ２１０は、車両制御装置２０９を介してエンジン回転数を制御したり、図示しないスロットルバルブの開度（スロットル開度）を制御したりする。各種センサ２１０には、速度センサ、加速度センサ、エンジン回転数センサなどが含まれる。
エンジン２０１の回転力は発電機２０２に伝えられ、その回転力によって発電機２０２により生成された電力をバッテリー２０８に蓄積することが可能である。
図示しない制動機構によりハイブリッド車両２００が減速すると、その減速時の抵抗力が電力駆動力変換装置２０３に回転力として加わり、この回転力によって電力駆動力変換装置２０３により生成された回生電力がバッテリー２０８に蓄積される。
バッテリー２０８は、充電口２１１を介してハイブリッド車両２００の外部の電源に接続されることで、その外部電源から充電口２１１を入力口として電力供給を受け、受けた電力を蓄積することも可能である。
図示しないが、非水電解質二次電池に関する情報に基づいて車両制御に関する情報処理を行なう情報処理装置を備えていてもよい。このような情報処理装置としては、例えば、非水電解質二次電池の残量に関する情報に基づき、電池残量表示を行う情報処理装置などがある。
なお、以上は、エンジンで動かす発電機で発電された電力、またはそれをバッテリーに一旦貯めておいた電力を用いて、モータで走行するシリーズハイブリッド車を例として説明した。しかしながら、エンジンとモータの出力をいずれも駆動源とし、エンジンのみで走行、モータのみで走行、エンジンとモータ走行という３つの方式を適宜切り替えて使用するパラレルハイブリッド車に対しても本技術は有効に適用可能である。さらに、エンジンを用いず駆動モータのみによる駆動で走行する所謂、電動車両に対しても本技術は有効に適用可能である。
以下、実施例により本技術を具体的に説明するが、本技術はこれらの実施例のみに限定されるものではない。
本技術の実施例について以下の順序で説明する。
ｉ 複合粒子の構成について
ii 第２の被覆材について
iii 第２の被覆材の被覆量について
iv コア粒子および第１の被覆材について
ｖ 二次粒子化について
（実施例１）
＜ｉ 複合粒子の構成について＞
［コア粒子の粉末の作製工程］
酸化コバルトと炭酸リチウムをＬｉ量とＣｏ量のモル比（Ｌｉ：Ｃｏ）が１：１となるよう混合し、空気中１０００℃６ｈ焼成し、徐冷することで、高結晶性のＬｉＣｏＯ2粒子の粉末を得た。
［第１の被覆材の作製工程］
酸化コバルトと炭酸リチウムをＬｉ量とＣｏ量のモル比（Ｌｉ：Ｃｏ）が１：１となるよう混合し、空気中１０００℃６ｈ焼成し、室温でクエンチを行うことで、低結晶性のＬｉＣｏＯ2粒子の粉末を得た。
［第２の被覆材の作製工程］
Ｎｉ、Ｍｎ、Ｃｏの複合水酸化物と炭酸リチウムをＬｉ量とＮｉ量とＣｏ量とＭｎ量のモル比（Ｌｉ：Ｎｉ：Ｃｏ：Ｍｎ）が１０：５：２：３となるよう混合し、空気中９００℃６ｈ焼成することで、ＬｉＮｉ0.5Ｃｏ0.2Ｍｎ0.3Ｏ2粒子の粉末を得た。
［単層被覆型の複合粒子の粉末の作製工程］
得られた高結晶性のＬｉＣｏＯ2粒子の粉末９７重量％と低結晶性のＬｉＣｏＯ2粒子の粉末３重量％を配合し、高速回転式衝撃粉砕機の一種である高速撹拌混合機（ホソカワミクロン株式会社製、ノビルタ）に投入した。回転翼を１０００ｒｐｍで回転させ、１０分間の処理を施し、高結晶性のＬｉＣｏＯ2粒子の表面に低結晶性のＬｉＣｏＯ2粒子を被着させることで、単層被覆型の複合粒子の粉末を得た。
［２層被覆型の複合粒子の粉末の作製工程］
得られた単層被覆型の複合粒子の粉末９７重量％とＬｉＮｉ0.5Ｃｏ0.2Ｍｎ0.3Ｏ2粒子の粉末３重量％を配合し、高速回転式衝撃粉砕機の一種である高速撹拌混合機（ホソカワミクロン株式会社製、ノビルタ）に投入した。回転翼を１０００ｒｐｍで回転させ、１０分間の処理を施し、単層被覆型の複合粒子の表面に結晶性のＬｉＮｉ0.5Ｃｏ0.2Ｍｎ0.3Ｏ2粒子を被着させることで、２層被覆型の複合粒子の粉末を作製した。以上により、目的とする正極活物質が得られた。
（実施例２）
高結晶性のＬｉＣｏＯ2粒子の粉末９９重量％と低結晶性のＬｉＣｏＯ2粒子の粉末１重量％を配合したこと以外は、実施例１と同様にして正極活物質を得た。
（実施例３）
高結晶性のＬｉＣｏＯ2粒子の粉末９９．５重量％と低結晶性のＬｉＣｏＯ2粒子の粉末０．５重量％を配合したこと以外は、実施例１と同様にして正極活物質を得た。
（比較例１）
コア粒子の粉末の作製工程、第１の被覆材の作製工程および単層被覆型の複合粒子の作製工程を実施例２と同様にして行うことで、正極活物質としての単層被覆型の複合粒子の粉末を得た。
（比較例２）
コア粒子の粉末として低結晶性のＬｉＣｏＯ2粒子の粉末を用いたこと以外は、実施例２と同様にして正極活物質を得た。なお、そのコア粒子の粉末は以下のようにして作製された。
［コア粒子の粉末の作製工程］
まず、酸化コバルトと炭酸リチウムをＬｉ量とＣｏ量のモル比（Ｌｉ：Ｃｏ）が１：１となるよう混合し、空気中１０００℃６ｈ焼成し、室温でクエンチを行うことで、低結晶性のＬｉＣｏＯ2粒子の粉末を得た。
（比較例３）
第１の被覆材として高結晶性のＬｉＣｏＯ2粒子の粉末を用いたこと以外は、実施例２と同様にして正極活物質を得た。なお、その第１の被覆材は以下のようにして作製された。
［第１の被覆材の作製工程］
酸化コバルトと炭酸リチウムをＬｉ量とＣｏ量のモル比（Ｌｉ：Ｃｏ）が１：１となるよう混合し、空気中１０００℃６ｈ焼成し、徐冷することで高結晶性のＬｉＣｏＯ2粒子の粉末を得た。
（比較例４）
第１の被覆材として低結晶性のＬｉＮｉ0.5Ｃｏ0.2Ｍｎ0.3Ｏ2粒子の粉末を用いたこと以外は、実施例２と同様にして正極活物質を得た。なお、その第１の被覆材は以下のようにして作製された。
［第１の被覆材の作製工程］
Ｎｉ、Ｍｎ、Ｃｏの複合水酸化物と炭酸リチウムをＬｉ量、Ｎｉ量、Ｃｏ量、Ｍｎ量のモル比（Ｌｉ：Ｎｉ：Ｃｏ：Ｍｎ）が１０：５：２：３となるよう混合し、空気中９００℃６ｈ焼成し、室温でクエンチを行うことによって、低結晶性のＬｉＮｉ0.5Ｃｏ0.2Ｍｎ0.3Ｏ2粒子の粉末を得た。
（正極活物質の評価）
上述のようにして得られた実施例１〜３、比較例１〜４の正極活物質について、以下の評価を行った。
（ラマンスペクトルのピーク強度比）
まず、上述のようにして得られた正極活物質のラマンスペクトルを得た。ラマン分光の装置としては、ナノフォトン社製、RAMAN-11を用いた。分析条件は、レーザー波長５３２ｎｍで１２００ｇｒ／ｍｍの分光器を使用し、分解能〜２．０ｃｍ-1となる条件とした。次に、得られたラマンスペクトルに対してベースライン補正を行った後に、ガウス関数を用いてフィッティングを行い、５５０ｃｍ-1以上６５０ｃｍ-1以下の範囲にあるピークの強度Ａと４５０ｃｍ-1以上５００ｃｍ-1以下の範囲にあるピークの強度Ｅを求めた。次に、求めたピークの強度Ａ、Ｅを用いてピーク強度比Ｅ／Ａを求めた。
また、実施例１〜３の正極活物質の作製に用いたコア粒子単体のピーク強度比Ｅ／Ａを上記正極活物質と同様にして求めた。
（サイクル特性）
上述のようにして得られた正極活物質を用いて、容量５００ｍＡｈのラミネート型のリチウムイオン二次電池を以下のようにして作製した。
（正極の作製）
正極は以下のようにして作製した。まず、活物質粉末９０重量部と、ポリフッ化ビニリデン（ＰＶｄＦ）５重量部と、カーボンブラック５重量部と、分量外のＮ−メチルピロリドン（ＮＭＰ）と、をミキサーで混練し、さらに所望の粘度になるようにＮ−メチルピロリドン（ＮＭＰ）を添加し分散させ、正極合剤スラリーを得た。これを厚さ１５μｍのアルミニウム箔の両面に塗布、乾燥後、プレスすることにより正極合剤層を形成した。このときアルミニウム箔の両面に露出した部分を約３０ｍｍ残した。その際、両面の塗布端が略同一線上となるようにした。その後、これを図１０に示す形状に切断し、正極を得た。
（負極の作製）
負極は以下のようにして作製した。まず、人造黒鉛９０重量部と、ポリフッ化ビニリデン（ＰＶｄＦ）５重量部と、カーボンブラック５重量部、分量外のＮ−メチルピロリドン（ＮＭＰ）とを混練し、負極合剤スラリーを得た。次に、これを厚さ１５μｍの銅箔の両面に塗布、乾燥後、プレスすることにより負極合剤層を形成した。このとき銅箔が露出した部分を約３０ｍｍ残した。その際、両面の塗布端が略同一線上となるようにした。その後、これを図１１に示す形状に切断し、負極を得た。
なお、負極合剤層、正極合剤層をそれぞれ集電体に塗布形成する前に、あらかじめ負極合剤の重量あたりのリチウム吸蔵能力、正極合剤の重量あたりのリチウム放出能力を測定しておき、負極合剤層の単位面積あたりのリチウム吸蔵能力が、正極合剤層の単位面積あたりのリチウム放出能力を超えることのないようにした。
（電池素子の作製）
電池素子は以下のようにして作製した。まず、厚さ２５μｍのポリプロピレン製微多孔フィルムを図１２に示す形状に切断し、これをセパレータとした。次に、上述のようにして得られた負極９枚、正極８枚、セパレータ１６枚を、図９に示すように、負極、セパレータ、正極、・・・、正極、セパレータ、負極の順で積層した。これにより、正極合剤層、セパレータおよび負極合剤層からなる基本積層単位を１６層分内包する電池素子が得られた。なお、電池素子の上下最外層は負極合剤層となるが、これらの部分は正極と対向していないため電池反応には寄与するものではない。また、この積層に際しては、積層方向から見て、正極合剤層の投影面が負極合剤層の投影面の内側に収まるように、負極と正極の相対位置を調整した。
次に、図８に示すように正極の集電体露出部８枚を同時にアルミニウム製の正極リードに超音波溶接した。同様にして、負極の集電体露出部９枚を同時にニッケル製の負極リードに超音波溶接した。次に、非水電解液として、エチレンカーボネート（ＥＣ）とジメチルカーボネート（ＤＭＣ）との等容量混合溶媒にＬｉＰＦ6を１ｍｏｌ／ｌ溶解させたものを準備し、この非水電解液を電池素子に含浸させた後、樹脂層、アルミニウム層、樹脂層からなるアルミニウムラミネートフィルムからなる外装材を用い、減圧下で開口部を熱融着することにより電池素子を封止した。その際、正負極リードが熱融着部を介して外装部材の外部に出るようにし、これらを正負極端子とした。以上により、目的とするリチウムイオン二次電池を得た。
作製した二次電池のサイクル特性を以下のようにして評価した。まず、高温環境中（４５℃）において二次電池を１サイクル充放電させたのち、同環境中において二次電池をさらに１サイクル充放電させて放電容量を測定した。続いて、同環境中においてサイクル数の合計が１００サイクルになるまで充放電を繰り返して放電容量を測定した。この結果から、サイクル維持率（％）＝（１００サイクル目の放電容量／２サイクル目の放電容量）×１００を算出した。
充電時には、１Ｃの電流で上限電圧が４．４５Ｖに到達するまで定電流充電したのち、４．４５Ｖの電圧で電流が０．０５Ｃに到達するまで定電圧充電した。放電時には、１Ｃの電流で終始電圧３．０Ｖに到達するまで定電流放電した。なお、「１Ｃ」とは、電池容量（理論容量）を１時間で放電しきる電流値であり、「０．０５Ｃ」とは、電池容量を２０時間で放電しきる電流値である。
（初期容量、４．５５Ｖ充放電効率）
上述の“サイクル特性”の評価で用いた正極について、対極Ｌｉのコインセルを作製し、単極の４．５５Ｖ充放電効率を以下のようにして評価した。室温環境中（２３℃）において二次電池を１サイクル充放電させ充放電容量を測定した。この結果から、４．５５Ｖ充放電効率（％）＝（１サイクル目の放電容量／１サイクル目の充電容量）×１００を算出した。
充電時には、０．１Ｃの電流で上限電圧が４．５５Ｖに到達するまで定電流充電したのち、４．５５Ｖの電圧で電流が０．０１Ｃに到達するまで定電圧充電した。放電時には、０．１Ｃの電流で終始電圧３．０Ｖに到達するまで定電流放電した。得られた初回充放電容量を、用いた電極に含まれる活物質重量で割ることで、活物質重量あたりの初回充放電容量を得た。
表１は、実施例１〜３、比較例１〜４の正極活物質の構成および評価結果を示す。
Figure 2016033902
上記評価結果から以下のことがわかる。
実施例１〜３では、コア粒子と第１の被覆層に含まれるリチウム複合酸化物は同組成であり、コア粒子が高結晶性を有し、第１の被覆層が低結晶性を有している。また、低結晶性の第１の被覆層の表面は、第２の被覆層により被覆されている。これにより、高容量で、かつ良好なサイクル特性が得られている。
比較例１では、第１の被覆層の表面が第２の被覆層により被覆されていないため、低結晶性の第１の被覆層が電解液と接触し、単層被覆型の複合粒子から電解液への金属溶出が生じている。これにより、サイクル特性が低下している。
比較例２では、コア粒子の結晶性が低いため、第１の被覆層の表面が第２の被覆層により被覆されているにも関わらず、固体内拡散によってコア粒子内部から電解液への金属溶出が発生する。これにより、サイクル特性が低下している。
比較例３では、第１の被覆層の結晶性が高いため、相転移を伴うＬｉ挿入脱離反応によって生じるコア粒子内の格子や結晶子のひずみを緩和できない。これにより、サイクル特性が低下している。
比較例４では、コア粒子と第１の被覆層の構成材料が異なっているため、相転移を伴うＬｉ挿入脱離反応によって生じるコア粒子内の格子や結晶子のひずみを緩和できない。これにより、サイクル特性が低下している。
コア粒子が高結晶性を有し、第１の被覆層が低結晶性を有している実施例１〜３では、正極活物質のラマンスペクトルのピーク強度比Ｅ／Ａが、０．１≦Ｅ／Ａ≦０．３５の関係を満たしている。これに対して、コア粒子および第１の被覆層が共に低結晶性を有する比較例２では、ラマンスペクトルのピーク強度比Ｅ／ＡがＥ／Ａ＜０．１となっている。また、コア粒子および第１の被覆層の結晶性が共に高結晶性を有している比較例３では、ラマンスペクトルのピーク強度比Ｅ／Ａが０．３５＜Ｅ／Ａとなっている。
実施例１〜３では、正極活物質（二次粒子の粉末）のピーク強度比Ｅ／Ａが、コア粒子単体のピーク強度比Ｅ／Ａに比して低下している。これは、高結晶性を有するコア粒子の表面を、低結晶性を有する被覆層により覆っているためである。
＜ii 第２の被覆材について＞
（実施例４）
第２の被覆材としてＡｌ2Ｏ3粒子の粉末を用いたこと以外は、実施例２と同様にして正極活物質を得た。
（実施例５）
第２の被覆材としてＭｇＯ粒子の粉末を用いたこと以外は、実施例２と同様にして正極活物質を得た。
（実施例６）
第２の被覆材としてＮｉＯ粒子の粉末を用いたこと以外は、実施例２と同様にして正極活物質を得た。
（実施例７）
第２の被覆材としてＭｎ2Ｏ3粒子の粉末を用いたこと以外は、実施例２と同様にして正極活物質を得た。
（実施例８）
第２の被覆材としてＺｒＯ2粒子の粉末を用いたこと以外は、実施例２と同様にして正極活物質を得た。
（実施例９）
第２の被覆材としてＴｉＯ2粒子の粉末を用いたこと以外は、実施例２と同様にして正極活物質を得た。
（実施例１０）
第２の被覆材としてＢ2Ｏ3粒子の粉末を用いたこと以外は、実施例２と同様にして正極活物質を得た。
（実施例１１）
第２の被覆材としてＷＯ3粒子の粉末を用いたこと以外は、実施例２と同様にして正極活物質を得た。
（実施例１２）
第２の被覆材としてＢｉ2Ｏ3粒子の粉末を用いたこと以外は、実施例２と同様にして正極活物質を得た。
（実施例１３）
第２の被覆材としてＰ2Ｏ5粒子の粉末を用いたこと以外は、実施例２と同様にして正極活物質を得た。
（実施例１４）
第２の被覆材としてＬｉＦ粒子の粉末を用いたこと以外は、実施例２と同様にして正極活物質を得た。
（実施例１５）
第２の被覆材としてＬｉＭｎ2Ｏ4粒子の粉末を用いたこと以外は、実施例２と同様にして正極活物質を得た。
（実施例１６）
第２の被覆材としてＬｉＮｉ0.8Ｃｏ0.15Ａｌ0.05Ｏ2粒子の粉末を用いたこと以外は、実施例２と同様にして正極活物質を得た。
（実施例１７）
第２の被覆材としてＬｉＮｉ0.33Ｃｏ0.33Ｍｎ0.33Ｏ2粒子の粉末を用いたこと以外は、実施例２と同様にして正極活物質を得た。
（実施例１８）
第２の被覆材としてＬｉＦｅＰＯ4粒子の粉末を用いたこと以外は、実施例２と同様にして正極活物質を得た。
（実施例１９）
第２の被覆材としてＬｉＭｎ0.7Ｆｅ0.3ＰＯ4粒子の粉末を用いたこと以外は、実施例２と同様にして正極活物質を得た。
（実施例２０）
第２の被覆材としてＬｉ4Ｔｉ5Ｏ12粒子の粉末を用いたこと以外は、実施例２と同様にして正極活物質を得た。
（実施例２１）
第２の被覆材としてＬｉ3ＰＯ4粒子の粉末を用いたこと以外は、実施例２と同様にして正極活物質を得た。
（実施例２２）
第２の被覆材としてＭｇＦ2粒子の粉末を用いたこと以外は、実施例２と同様にして正極活物質を得た。
（正極活物質の評価）
上述のようにして得られた実施例４〜２２の正極活物質について、ラマンスペクトルのピーク強度比およびサイクル特性を実施例１〜３、比較例１〜４と同様にして評価した。
表２は、実施例４〜２２の正極活物質の構成および評価結果を示す。
Figure 2016033902
上記評価結果から以下のことがわかる。
第２の被覆層の材料としてＬｉＮｉ0.5Ｃｏ0.2Ｍｎ0.3Ｏ2粒子の粉末以外の酸化物粒子の粉末、またはフッ化物粒子の粉末を用いた場合にも、第２の被覆層の材料としてＬｉＮｉ0.5Ｃｏ0.2Ｍｎ0.3Ｏ2粒子の粉末を用いた場合と同様に、良好なサイクル特性を得ることができる。
なお、表２では、具体的な初期充放電容量の記載を省略しているが、実施例４〜２２でも、実施例１〜３と同様に高い初期充放電容量が得られた。
＜iii 第２の被覆材の被覆量について＞
（実施例２３）
単層被覆型の複合粒子の粉末９９．５重量％とＬｉＮｉ0.5Ｃｏ0.2Ｍｎ0.3Ｏ2粒子の粉末０．５重量％を配合したこと以外は、実施例２と同様にして正極活物質を得た。
（実施例２４）
単層被覆型の複合粒子の粉末９５重量％とＬｉＮｉ0.5Ｃｏ0.2Ｍｎ0.3Ｏ2粒子の粉末５重量％を配合したこと以外は、実施例２と同様にして正極活物質を得た。
（実施例２５）
単層被覆型の複合粒子の粉末９９．９５重量％とＬｉＮｉ0.5Ｃｏ0.2Ｍｎ0.3Ｏ2粒子の粉末００．５重量％を配合したこと以外は、実施例２と同様にして正極活物質を得た。
（実施例２６）
単層被覆型の複合粒子の粉末８９重量％とＬｉＮｉ0.5Ｃｏ0.2Ｍｎ0.3Ｏ2粒子の粉末１１重量％を配合したこと以外は、実施例２と同様にして正極活物質を得た。
（実施例２７）
単層被覆型の複合粒子の粉末９９．８重量％とＡｌ2Ｏ3粒子の粉末０．２重量％を配合したこと以外は、実施例４と同様にして正極活物質を得た。
（実施例２８）
単層被覆型の複合粒子の粉末９５重量％とＡｌ2Ｏ3粒子の粉末５重量％を配合したこと以外は、実施例４と同様にして正極活物質を得た。
（実施例２９）
単層被覆型の複合粒子の粉末９９．９５重量％とＡｌ2Ｏ3粒子の粉末０．０５重量％を配合したこと以外は、実施例４と同様にして正極活物質を得た。
（実施例３０）
単層被覆型の複合粒子の粉末８９重量％とＡｌ2Ｏ3粒子の粉末１１重量％を配合したこと以外は、実施例４と同様にして正極活物質を得た。
（正極活物質の評価）
上述のようにして得られた実施例２３〜３０の正極活物質について、サイクル特性を実施例１〜３、比較例１〜４と同様にして評価した。
表３は、実施例２３〜３０の正極活物質の構成および評価結果を示す。
Figure 2016033902
上記評価結果から以下のことがわかる。
コア粒子、第１の被覆材および第２の被覆材の総量に対する第２の被覆材の割合を０．１ｍｏｌ％以上１０ｍｏｌ％以下とすることで、特に良好なサイクル特性を得ることができる。
なお、表２では、具体的な初期充放電容量の記載を省略しているが、実施例２３〜３０でも、実施例１〜３と同様に高い初期充放電容量が得られた。
＜iv コア粒子および第１の被覆材について＞
（実施例３１）
第１の被覆材としてＬｉ0.9ＣｏＯ2粒子の粉末を用いたこと以外は、実施例２と同様にして正極活物質を得た。なお、その第１の被覆材は、以下のようにして作製された。
［第１の被覆材の作製工程］
酸化コバルトと炭酸リチウムをＬｉ量とＣｏ量のモル比（Ｌｉ：Ｃｏ）が０．９：１となるよう混合し、空気中１０００℃６ｈ焼成し、室温でクエンチを行うことで、低結晶性のＬｉ0.9ＣｏＯ2粒子の粉末を得た。
（実施例３２）
第１の被覆材としてＬｉ1.1ＣｏＯ2粒子の粉末を用いたこと以外は、実施例２と同様にして正極活物質を得た。なお、その第１の被覆材は、以下のようにして作製された。
［第１の被覆材の作製工程］
酸化コバルトと炭酸リチウムをＬｉ量とＣｏ量のモル比（Ｌｉ：Ｃｏ）が１．１：１となるよう混合し、空気中１０００℃６ｈ焼成し、室温でクエンチを行うことで、低結晶性のＬｉ1.1ＣｏＯ2粒子の粉末を得た。
（実施例３３）
コア粒子の粉末として高結晶性のＬｉ0.9ＣｏＯ2粒子の粉末を用いたこと以外は、実施例２と同様にして正極活物質を得た。なお、そのコア粒子の粉末は、以下のようにして作製された。
［コア粒子の粉末の作製工程］
酸化コバルトと炭酸リチウムをＬｉ量とＣｏ量のモル比（Ｌｉ：Ｃｏ）が０．９：１となるよう混合し、空気中１０００℃６ｈ焼成し、徐冷することで、高結晶性のＬｉ0.9ＣｏＯ2粒子の粉末を得た。
（実施例３４）
コア粒子の粉末として高結晶性のＬｉ1.1ＣｏＯ2粒子の粉末を用いたこと以外は、実施例２と同様にして正極活物質を得た。なお、そのコア粒子の粉末は、以下のようにして作製された。
［コア粒子の粉末の作製工程］
酸化コバルトと炭酸リチウムをＬｉ量とＣｏ量のモル比（Ｌｉ：Ｃｏ）が１．１：１となるよう混合し、空気中１０００℃６ｈ焼成し、徐冷することで、高結晶性のＬｉ1.1ＣｏＯ2粒子の粉末を得た。
（実施例３５）
コア粒子の粉末として高結晶性のＬｉＣｏＯ1.97Ｆ0.03粒子の粉末を用いたこと、第１の被覆材として低結晶性のＬｉＣｏＯ1.97Ｆ0.03粒子の粉末を用いたこと以外は実施例２と同様にして、正極活物質を得た。なお、それらのコア粒子の粉末および第１の被覆材は、以下のようにして作製された。
［コア粒子の粉末の作製工程］
酸化コバルトと炭酸リチウムとフッ化リチウムをＬｉ量とＣｏ量とＦ量のモル比（Ｌｉ：Ｃｏ：Ｆ）が１：１：０．０３となるよう混合し、空気中１０００℃６ｈ焼成し、徐冷することで、高結晶性のＬｉＣｏＯ1.97Ｆ0.03粒子の粉末を得た。
［第１の被覆材の作製工程］
酸化コバルトと炭酸リチウムとフッ化リチウムをＬｉ量とＣｏ量とＦ量のモル比（Ｌｉ：Ｃｏ：Ｆ）が１：１：０．０３となるよう混合し、空気中１０００℃６ｈ焼成し、室温でクエンチを行うことで、低結晶性のＬｉＣｏＯ1.97Ｆ0.03粒子の粉末を得た。
（実施例３６）
コア粒子の粉末として高結晶性のＬｉＣｏ0.95Ｍｇ0.05Ｏ2粒子の粉末を用いたこと、第１の被覆材として低結晶性のＬｉＣｏ0.95Ｍｇ0.05Ｏ2粒子の粉末を用いたこと以外は実施例２と同様にして、正極活物質を得た。なお、それらのコア粒子の粉末および第１の被覆材は、以下のようにして作製された。
［コア粒子の粉末の作製工程］
酸化コバルトと炭酸リチウムと酸化マグネシウムをＬｉ量とＣｏ量とＭｇ量のモル比（Ｌｉ：Ｃｏ：Ｍｇ）が１：０．９５：０．０５となるよう混合し、空気中１０００℃６ｈ焼成し、徐冷することで、高結晶性のＬｉＣｏ0.95Ｍｇ0.05Ｏ2粒子の粉末を得た。
［第１の被覆材の作製工程］
酸化コバルトと炭酸リチウムと酸化マグネシウムをＬｉ量とＣｏ量とＭｇ量のモル比（Ｌｉ：Ｃｏ：Ｍｇ）が１：０．９５：０．０５となるよう混合し、空気中１０００℃６ｈ焼成し、室温でクエンチを行うことで、低結晶性のＬｉＣｏ0.95Ｍｇ0.05Ｏ2粒子の粉末を得た。
（実施例３７）
コア粒子の粉末として高結晶性のＬｉＣｏ0.95Ａｌ0.05Ｏ2粒子の粉末を用いたこと、第１の被覆材として低結晶性のＬｉＣｏ0.95Ａｌ0.05Ｏ2粒子の粉末を用いたこと以外は実施例２と同様にして、正極活物質を得た。なお、それらのコア粒子の粉末および第１の被覆材は、以下のようにして作製された。
［コア粒子の粉末の作製工程］
酸化コバルトと炭酸リチウムと酸化アルミニウムをＬｉ量とＣｏ量とＡｌ量のモル比（Ｌｉ：Ｃｏ：Ａｌ）が１：０．９５：０．０５となるよう混合し、空気中１０００℃６ｈ焼成し、徐冷することで、高結晶性のＬｉＣｏ0.95Ａｌ0.05Ｏ2粒子の粉末を得た。
［第１の被覆材の作製工程］
酸化コバルト、炭酸リチウム、酸化アルミニウムをＬｉ量とＣｏ量とＡｌ量のモル比（Ｌｉ：Ｃｏ：Ａｌ）が１：０．９５：０．０５となるよう混合し、空気中１０００℃６ｈ焼成し、室温でクエンチを行うことで低結晶性のＬｉＣｏ0.95Ａｌ0.05Ｏ2粒子の粉末を得た。
（実施例３８）
コア粒子の粉末として高結晶性のＬｉＣｏ0.95Ｍｎ0.05Ｏ2粒子の粉末を用いたこと、第１の被覆材として低結晶性のＬｉＣｏ0.95Ｍｎ0.05Ｏ2粒子の粉末を用いたこと以外は実施例２と同様にして、正極活物質を得た。なお、それらのコア粒子の粉末および第１の被覆材は、以下のようにして作製された。
［コア粒子の粉末の作製工程］
酸化コバルトと炭酸リチウムと酸化マンガンをＬｉ量とＣｏ量とＭｎ量のモル比（Ｌｉ：Ｃｏ：Ｍｎ）が１：０．９５：０．０５となるよう混合し、空気中１０００℃６ｈ焼成し、徐冷することで、高結晶性のＬｉＣｏ0.95Ｍｎ0.05Ｏ2粒子の粉末を得た。
［第１の被覆材の作製工程］
酸化コバルトと炭酸リチウムと酸化マンガンをＬｉ量とＣｏ量とＭｎ量のモル比（Ｌｉ：Ｃｏ：Ｍｎ）が１：０．９５：０．０５となるよう混合し、空気中１０００℃６ｈ焼成し、室温でクエンチを行うことで、低結晶性のＬｉＣｏ0.95Ｍｎ0.05Ｏ2粒子の粉末を得た。
（実施例３９）
コア粒子の粉末として高結晶性のＬｉＣｏ0.95Ｎｉ0.05Ｏ2粒子の粉末を用いたこと、第１の被覆材として低結晶性のＬｉＣｏ0.95Ｎｉ0.05Ｏ2粒子の粉末を用いたこと以外は実施例２と同様にして、正極活物質を得た。なお、それらのコア粒子の粉末および第１の被覆材は、以下のようにして作製された。
［コア粒子の粉末の作製工程］
酸化コバルトと炭酸リチウムと水酸化ニッケルをＬｉ量とＣｏ量とＮｉ量のモル比（Ｌｉ：Ｃｏ：Ｎｉ）が１：０．９５：０．０５となるよう混合し、空気中１０００℃６ｈ焼成し、徐冷することで、高結晶性のＬｉＣｏ0.95Ｎｉ0.05Ｏ2粒子の粉末を得た。
［第１の被覆材の作製工程］
酸化コバルトと炭酸リチウムと水酸化ニッケルをＬｉ量とＣｏ量とＮｉ量のモル比（Ｌｉ：Ｃｏ：Ｎｉ）が１：０．９５：０．０５となるよう混合し、空気中１０００℃６ｈ焼成し、室温でクエンチを行うことで、低結晶性のＬｉＣｏ0.95Ｎｉ0.05Ｏ2粒子の粉末を得た。
（実施例４０）
コア粒子の粉末として高結晶性のＬｉＮｉ0.5Ｃｏ0.2Ｍｎ0.3Ｏ2粒子の粉末を用いたこと、第１の被覆材として低結晶性のＬｉＮｉ0.5Ｃｏ0.2Ｍｎ0.3Ｏ2粒子の粉末を用いたこと以外は実施例２と同様にして、正極活物質を得た。なお、それらのコア粒子の粉末および第１の被覆材は、以下のようにして作製された。
［コア粒子の粉末の作製工程］
Ｎｉ、Ｍｎ、Ｃｏの複合水酸化物と炭酸リチウムをＬｉ量、Ｎｉ量、Ｃｏ量、Ｍｎ量のモル比（Ｌｉ：Ｎｉ：Ｃｏ：Ｍｎ）が１０：５：２：３となるよう混合し、空気中９００℃６ｈ焼成し、徐冷することで、高結晶性のＬｉＮｉ0.5Ｃｏ0.2Ｍｎ0.3Ｏ2粒子の粉末を得た。
［第１の被覆材の作製工程］
Ｎｉ、Ｍｎ、Ｃｏの複合水酸化物および炭酸リチウムをＬｉ量、Ｎｉ量、Ｃｏ量、Ｍｎ量のモル比（Ｌｉ：Ｎｉ：Ｃｏ：Ｍｎ）が１０：５：２：３となるよう混合し、空気中９００℃６ｈ焼成し、室温でクエンチを行うことで、低結晶性のＬｉＮｉ0.5Ｃｏ0.2Ｍｎ0.3Ｏ2粒子の粉末を得た。
（実施例４１）
コア粒子の粉末として高結晶性のＬｉＮｉ0.33Ｃｏ0.33Ｍｎ0.33Ｏ2粒子の粉末を用いたこと、第１の被覆材として低結晶性のＬｉＮｉ0.33Ｃｏ0.33Ｍｎ0.33Ｏ2粒子の粉末を用いたこと以外は実施例２と同様にして、正極活物質を得た。なお、それらのコア粒子の粉末および第１の被覆材は、以下のようにして作製された。
［コア粒子の粉末の作製工程］
Ｎｉ、Ｍｎ、Ｃｏの複合水酸化物および炭酸リチウムをＬｉ量、Ｎｉ量、Ｃｏ量、Ｍｎ量のモル比（Ｌｉ：Ｎｉ：Ｃｏ：Ｍｎ）が１０：３．３：３．３：３．３となるよう混合し、空気中９００℃６ｈ焼成し、徐冷することで、高結晶性のＬｉＮｉ0.33Ｃｏ0.33Ｍｎ0.33Ｏ2粒子の粉末を得た。
［第１の被覆材の作製工程］
Ｎｉ、Ｍｎ、Ｃｏの複合水酸化物および炭酸リチウムをＬｉ量、Ｎｉ量、Ｃｏ量、Ｍｎ量のモル比（Ｌｉ：Ｎｉ：Ｃｏ：Ｍｎ）が１０：３．３：３．３：３．３となるよう混合し、空気中９００℃６ｈ焼成し、室温でクエンチを行うことで、低結晶性のＬｉＮｉ0.33Ｃｏ0.33Ｍｎ0.33Ｏ2粒子の粉末を得た。
（実施例４２）
コア粒子の粉末として高結晶性のＬｉＮｉ0.8Ｃｏ0.15Ａｌ0.05Ｏ2粒子の粉末を用いたこと、第１の被覆材として低結晶性のＬｉＮｉ0.8Ｃｏ0.15Ａｌ0.05Ｏ2粒子の粉末を用いたこと以外は実施例２と同様にして、正極活物質を得た。なお、それらのコア粒子の粉末および第１の被覆材は、以下のようにして作製された。
［コア粒子の粉末の作製工程］
Ｎｉ、Ｃｏ、Ａｌの複合水酸化物と炭酸リチウムをＮｉ量、Ｃｏ量、Ａｌ量、Ｌｉ量のモル比（Ｌｉ：Ｎｉ：Ｃｏ：Ａｌ）が１０：８．０：１．５：０．５となるよう混合し、酸素雰囲気中９００℃６ｈ焼成し、徐冷することで、高結晶性のＬｉＮｉ0.8Ｃｏ0.15Ａｌ0.05Ｏ2粒子の粉末を得た。
［第１の被覆材の作製工程］
Ｎｉ、Ｃｏ、Ａｌの複合水酸化物と炭酸リチウムをＮｉ量、Ｃｏ量、Ａｌ量、Ｌｉ量のモル比（Ｌｉ：Ｎｉ：Ｃｏ：Ａｌ）が１０：８．０：１．５：０．５となるよう混合し、酸素雰囲気中９００℃６ｈ焼成し、室温でクエンチを行うことで、低結晶性のＬｉＮｉ0.8Ｃｏ0.15Ａｌ0.05Ｏ2粒子の粉末を得た。
（実施例４３）
コア粒子の粉末として高結晶性のＬｉＭｎ2Ｏ4粒子の粉末を用いたこと、第１の被覆材として低結晶性のＬｉＭｎ2Ｏ4粒子の粉末を用いたこと以外は実施例２と同様にして、正極活物質を得た。なお、それらのコア粒子の粉末および第１の被覆材は、以下のようにして作製された。
［コア粒子の粉末の作製工程］
マンガン水酸化物と炭酸リチウムをＬｉ量とＭｎ量のモル比（Ｌｉ：Ｍｎ）が１：２となるよう混合し、空気中９００℃６ｈ焼成し、徐冷することで、高結晶性のＬｉＭｎ2Ｏ4粒子の粉末を得た。
［第１の被覆材の作製工程］
マンガン水酸化物と炭酸リチウムをＬｉ量とＭｎ量のモル比（Ｌｉ：Ｍｎ）が１：２となるよう混合し、空気中９００℃６ｈ焼成し、室温でクエンチを行うことで、低結晶性のＬｉＭｎ2Ｏ4粒子の粉末を得た。
（正極活物質の評価）
上述のようにして得られた実施例３１〜４３の正極活物質について、サイクル特性を実施例１〜３、比較例１〜４と同様にして評価した。
表４は、実施例３１〜４３の正極活物質の構成および評価結果を示す。
Figure 2016033902
上記評価結果から以下のことがわかる。
コア粒子の粉末および第１の被覆材としてＬｉＣｏＯ2粒子の粉末以外のリチウム複合酸化物粒子の粉末を用いた場合にも、コア粒子の粉末および第１の被覆材としてＬｉＣｏＯ2粒子の粉末を用いた場合と同様に、良好なサイクル特性を得ることができる。
なお、表４では、具体的な初期充放電容量の記載を省略しているが、実施例３１〜４３でも、実施例１〜３と同様に高い初期充放電容量が得られた。
＜ｖ 二次粒子化について＞
（実施例４４）
コア粒子の粉末の作製工程、第１の被覆材の作製工程および単層被覆型の複合粒子の作製工程を実施例２と同様にして行うことで、単層被覆型の複合粒子の粉末を得たのち、その複合粒子の粉末を造粒し、複数の複合粒子からなる二次粒子の粉末を得た。また、第１の被覆材の作製工程を実施例２と同様にして行うことで、ＬｉＮｉ0.5Ｃｏ0.2Ｍｎ0.3Ｏ2粒子の粉末を得た。
得られた二次粒子の粉末９７重量％とＬｉＮｉ0.5Ｃｏ0.2Ｍｎ0.3Ｏ2粒子の粉末３重量％を配合し、高速回転式衝撃粉砕機の一種である高速撹拌混合機（ホソカワミクロン社製、ノビルタ）に投入した。回転翼を１０００ｒｐｍで回転させ、１０分間の処理を施し、二次粒子の表面にＬｉＮｉ0.5Ｃｏ0.2Ｍｎ0.3Ｏ2粒子を被着させることで、単層被覆型の複合二次粒子の粉末を得た。以上により、目的とする正極活物質が得られた。
（比較例５）
コア粒子の粉末の作製工程、第１の被覆材の作製工程および単層被覆型の複合粒子の作製工程を実施例２と同様にして行うことで、単層被覆型の複合粒子の粉末を得たのち、その複合粒子の粉末を造粒し、複数の複合粒子からなる表面露出型の複合二次粒子の粉末を得た。以上により、目的とする正極活物質が得られた。
（正極活物質の評価）
上述のようにして得られた実施例４４、比較例５の正極活物質について、サイクル特性を実施例１〜３、比較例１〜４と同様にして評価した。
表５は、実施例４４、比較例５の正極活物質の構成および評価結果を示す。
Figure 2016033902
上記評価結果から以下のことがわかる。正極活物質として表面被覆型の複合二次粒子の粉末を用いた場合には、正極活物質として２層被覆型の複合一次粒子の粉末を用いた場合に比べて、サイクル特性を向上することができる。一方、正極活物質として表面露出型の複合二次粒子を用いた場合には、正極活物質として２層被覆型の複合一次粒子の粉末を用いた場合に比べて、サイクル特性が低下する。
なお、表５では、具体的な初期充放電容量の記載を省略しているが、実施例４４でも、実施例１〜３と同様に高い初期充放電容量が得られた。
図１７に、比較例３および実施例４４の正極活物質のラマンスペクトルを示す。比較例３では、コア粒子と第１の被覆層の両方が高い結晶性を有しているため、４５０ｃｍ-1以上５００ｃｍ-1以下の範囲にあるピークの強度Ｅが大きくなっている。一方、実施例４４では、二次粒子の被覆層が高い結晶性を有しているが、第１の被覆層が低結晶性を有するため、４５０ｃｍ-1以上５００ｃｍ-1以下の範囲にあるピークの強度Ｅが小さくなっている。
以上、本技術の実施形態およびその変形例、ならびに実施例について具体的に説明したが、本技術は、上述の実施形態およびその変形例、ならびに実施例に限定されるものではなく、本技術の技術的思想に基づく各種の変形が可能である。
例えば、上述の実施形態およびその変形例、ならびに実施例において挙げた構成、方法、工程、形状、材料および数値などはあくまでも例に過ぎず、必要に応じてこれと異なる構成、方法、工程、形状、材料および数値などを用いてもよい。
また、上述の実施形態およびその変形例、ならびに実施例の構成、方法、工程、形状、材料および数値などは、本技術の主旨を逸脱しない限り、互いに組み合わせることが可能である。
また、本技術は以下の構成を採用することもできる。
（１）
リチウム複合酸化物を含む粒子と、
上記粒子の表面に設けられ、リチウム複合酸化物を含む第１の層と、
上記第１の層の表面に設けられた第２の層と
を備え、
上記粒子に含まれる上記リチウム複合酸化物と上記第１の層に含まれる上記リチウム複合酸化物とは同組成またはほぼ同組成であり、
上記第２の層は、酸化物またはフッ化物を含んでおり、
上記第１の層に含まれる上記リチウム複合酸化物は、上記粒子に含まれる上記リチウム複合酸化物よりも結晶性が低い正極活物質。
（２）
ラマンスペクトルにおいて、５５０ｃｍ-1以上６５０ｃｍ-1以下の範囲にあるピークの強度Ａと４５０ｃｍ-1以上５００ｃｍ-1以下の範囲にあるピークの強度Ｅのピーク強度比Ｅ／Ａが以下の式（１）で表される関係を満たす（１）に記載の正極活物質。
０．１≦Ｅ／Ａ≦０．３５ ・・・（１）
（３）
上記第２の層に含まれる上記酸化物および上記フッ化物は、Ｌｉ、Ｔｉ、Ｖ、Ｃｒ、Ｍｎ、Ｆｅ、Ｃｏ、Ｎｉ、Ｍｎ、Ｃｕ、Ｎａ、Ｍｇ、Ａｌ、Ｓｉ、Ｋ、Ｃａ、Ｚｎ、Ｇａ、Ｓｒ、Ｙ、Ｚｒ、Ｎｂ、Ｍｏ、Ｂａ、Ｌａ、Ｗ、Ｂｉ、ＰおよびＢのうちの少なくとも１種を含む（１）または（２）に記載の正極活物質。
（４）
上記第２の層に含まれる上記酸化物は、リチウム複合酸化物である（１）から（３）のいずれかに記載の正極活物質。
（５）
上記第２の層に含まれる上記リチウム複合酸化物の平均組成は、以下の式（Ａ）で表される（１）から（４）のいずれかに記載の正極活物質。
ＬｉwＭxＮyＯ2-zＸz ・・・（Ａ）
（但し、ｗは０．８＜ｗ＜１．２、ｘ＋ｙは０．９＜ｘ＋ｙ＜１．１、ｙは０≦ｙ＜０．１、ｚは０≦ｚ＜０．０５である。ＭはＴｉ、Ｖ、Ｃｒ、Ｍｎ、Ｆｅ、Ｃｏ、Ｎｉ、ＭｎおよびＣｕのうちの少なくとも１種である。ＮはＮａ、Ｍｇ、Ａｌ、Ｓｉ、Ｋ、Ｃａ、Ｚｎ、Ｇａ、Ｓｒ、Ｙ、Ｚｒ、Ｎｂ、Ｍｏ、Ｂａ、Ｌａ、ＷおよびＢｉのうちの少なくとも１種である。ＸはＦ、ＣｌおよびＳのうちの少なくとも１種である。）
（６）
上記粒子、上記第１の層および上記第２の層の総量に対する上記第２の層の量の割合は、０．１ｍｏｌ％以上１０ｍｏｌ％以下である（１）から（５）のいずれかに記載の正極活物質。
（７）
上記粒子に含まれる上記リチウム複合酸化物の平均組成は、以下の式（Ｂ）で表される（１）から（６）のいずれかに記載の正極活物質。
ＬｉwＭxＮyＯ2-zＸz ・・・（Ｂ）
（但し、ｗは０．８＜ｗ＜１．２、ｘ＋ｙは０．９＜ｘ＋ｙ＜１．１、ｙは０≦ｙ＜０．１、ｚは０≦ｚ＜０．０５である。ＭはＴｉ、Ｖ、Ｃｒ、Ｍｎ、Ｆｅ、Ｃｏ、Ｎｉ、ＭｎおよびＣｕのうちの少なくとも１種である。ＮはＮａ、Ｍｇ、Ａｌ、Ｓｉ、Ｋ、Ｃａ、Ｚｎ、Ｇａ、Ｓｒ、Ｙ、Ｚｒ、Ｎｂ、Ｍｏ、Ｂａ、Ｌａ、ＷおよびＢｉのうちの少なくとも１種である。ＸはＦ、ＣｌおよびＳのうちの少なくとも１種である。）
（８）
上記粒子に含まれる上記リチウム複合酸化物の平均組成は、以下の式（Ｃ）で表される（１）から（６）のいずれかに記載の正極活物質。
ＬｉxＣｏ1-yＭyＯ2-zＸz ・・・（Ｃ）
（但し、ｘは０．８＜ｘ＜１．２、ｙは０≦ｙ＜０．１５、ｚは０≦ｚ＜０．０５である。ＭはＴｉ、Ｖ、Ｃｒ、Ｍｎ、Ｆｅ、Ｎｉ、Ｍｎ、Ｃｕ、Ｎａ、Ｍｇ、Ａｌ、Ｓｉ、Ｋ、Ｃａ、Ｚｎ、Ｇａ、Ｓｒ、Ｙ、Ｚｒ、Ｎｂ、Ｍｏ、Ｂａ、ＬａおよびＷのうちの少なくとも１種である。ＸはＦ、ＣｌおよびＳのうちの少なくとも１種である。）
（９）
（１）から（８）のいずれかに記載の正極活物質を含む正極。
（１０）
（９）に記載の正極を備える電池。
（１１）
（１０）に記載の電池を備える電池パック。
（１２）
（１０）に記載の電池を備え、
上記電池から電力の供給を受ける電子機器。
（１３）
（１０）に記載の電池と、
上記電池から電力の供給を受けて車両の駆動力に変換する変換装置と、
上記電池に関する情報に基づいて車両制御に関する情報処理を行う制御装置と
を備える電動車両。
（１４）
（１０）に記載の電池を備え、
上記電池に接続される電子機器に電力を供給する蓄電装置。
（１５）
他の機器とネットワークを介して信号を送受信する電力情報制御装置を備え、
上記電力情報制御装置が受信した情報に基づき、上記電池の充放電制御を行う（１４）に記載の蓄電装置。
（１６）
（１０）に記載の電池を備え、
上記電池から電力の供給を受け、または、発電装置もしくは電力網から上記電池に電力が供給される電力システム。
１１ 電池缶
１２、１３ 絶縁板
１４ 電池蓋
１５ 安全弁機構
１５Ａ ディスク板
１６ 熱感抵抗素子
１７ ガスケット
２０ 巻回電極体
２１ 正極
２１Ａ 正極集電体
２１Ｂ 正極活物質層
２２ 負極
２２Ａ 負極集電体
２２Ｂ 負極活物質層
２３ セパレータ
２４ センターピン
２５ 正極リード
２６ 負極リード

Claims (10)

  1. リチウム複合酸化物を含む粒子と、
    上記粒子の表面に設けられ、リチウム複合酸化物を含む第１の層と、
    上記第１の層の表面に設けられた第２の層と
    を備え、
    上記粒子に含まれる上記リチウム複合酸化物と上記第１の層に含まれる上記リチウム複合酸化物とは同組成またはほぼ同組成であり、
    上記第２の層は、酸化物またはフッ化物を含んでおり、
    上記第１の層に含まれる上記リチウム複合酸化物は、上記粒子に含まれる上記リチウム複合酸化物よりも結晶性が低い正極活物質。
  2. ラマンスペクトルにおいて、５５０ｃｍ-1以上６５０ｃｍ-1以下の範囲にあるピークの強度Ａと４５０ｃｍ-1以上５００ｃｍ-1以下の範囲にあるピークの強度Ｅのピーク強度比Ｅ／Ａが以下の式（１）で表される関係を満たす請求項１に記載の正極活物質。
    ０．１≦Ｅ／Ａ≦０．３５ ・・・（１）
  3. 上記第２の層に含まれる上記酸化物および上記フッ化物は、Ｌｉ、Ｔｉ、Ｖ、Ｃｒ、Ｍｎ、Ｆｅ、Ｃｏ、Ｎｉ、Ｍｎ、Ｃｕ、Ｎａ、Ｍｇ、Ａｌ、Ｓｉ、Ｋ、Ｃａ、Ｚｎ、Ｇａ、Ｓｒ、Ｙ、Ｚｒ、Ｎｂ、Ｍｏ、Ｂａ、Ｌａ、Ｗ、Ｂｉ、ＰおよびＢのうちの少なくとも１種を含む請求項１に記載の正極活物質。
  4. 上記第２の層に含まれる上記酸化物は、リチウム複合酸化物である請求項３に記載の正極活物質。
  5. 上記第２の層に含まれる上記リチウム複合酸化物の平均組成は、以下の式（Ａ）で表される請求項４に記載の正極活物質。
    ＬｉwＭxＮyＯ2-zＸz ・・・（Ａ）
    （但し、ｗは０．８＜ｗ＜１．２、ｘ＋ｙは０．９＜ｘ＋ｙ＜１．１、ｙは０≦ｙ＜０．１、ｚは０≦ｚ＜０．０５である。ＭはＴｉ、Ｖ、Ｃｒ、Ｍｎ、Ｆｅ、Ｃｏ、Ｎｉ、ＭｎおよびＣｕのうちの少なくとも１種である。ＮはＮａ、Ｍｇ、Ａｌ、Ｓｉ、Ｋ、Ｃａ、Ｚｎ、Ｇａ、Ｓｒ、Ｙ、Ｚｒ、Ｎｂ、Ｍｏ、Ｂａ、Ｌａ、ＷおよびＢｉのうちの少なくとも１種である。ＸはＦ、ＣｌおよびＳのうちの少なくとも１種である。）
  6. 上記粒子、上記第１の層および上記第２の層の総量に対する上記第２の層の量の割合は、０．１ｍｏｌ％以上１０ｍｏｌ％以下である請求項１に記載の正極活物質。
  7. 上記粒子に含まれる上記リチウム複合酸化物の平均組成は、以下の式（Ｂ）で表される請求項１に記載の正極活物質。
    ＬｉwＭxＮyＯ2-zＸz ・・・（Ｂ）
    （但し、ｗは０．８＜ｗ＜１．２、ｘ＋ｙは０．９＜ｘ＋ｙ＜１．１、ｙは０≦ｙ＜０．１、ｚは０≦ｚ＜０．０５である。ＭはＴｉ、Ｖ、Ｃｒ、Ｍｎ、Ｆｅ、Ｃｏ、Ｎｉ、ＭｎおよびＣｕのうちの少なくとも１種である。ＮはＮａ、Ｍｇ、Ａｌ、Ｓｉ、Ｋ、Ｃａ、Ｚｎ、Ｇａ、Ｓｒ、Ｙ、Ｚｒ、Ｎｂ、Ｍｏ、Ｂａ、Ｌａ、ＷおよびＢｉのうちの少なくとも１種である。ＸはＦ、ＣｌおよびＳのうちの少なくとも１種である。）
  8. 上記粒子に含まれる上記リチウム複合酸化物の平均組成は、以下の式（Ｃ）で表される請求項１に記載の正極活物質。
    ＬｉxＣｏ1-yＭyＯ2-zＸz ・・・（Ｃ）
    （但し、ｘは０．８＜ｘ＜１．２、ｙは０≦ｙ＜０．１５、ｚは０≦ｚ＜０．０５である。ＭはＴｉ、Ｖ、Ｃｒ、Ｍｎ、Ｆｅ、Ｎｉ、Ｍｎ、Ｃｕ、Ｎａ、Ｍｇ、Ａｌ、Ｓｉ、Ｋ、Ｃａ、Ｚｎ、Ｇａ、Ｓｒ、Ｙ、Ｚｒ、Ｎｂ、Ｍｏ、Ｂａ、ＬａおよびＷのうちの少なくとも１種である。ＸはＦ、ＣｌおよびＳのうちの少なくとも１種である。）
  9. リチウム複合酸化物を含む粒子と、
    上記粒子の表面に設けられ、リチウム複合酸化物を含む第１の層と、
    上記第１の層の表面に設けられた第２の層と
    を備える正極活物質を含み、
    上記粒子に含まれる上記リチウム複合酸化物と上記第１の層に含まれる上記リチウム複合酸化物とは同組成またはほぼ同組成であり、
    上記第２の層は、酸化物またはフッ化物を含んでおり、
    上記第１の層に含まれる上記リチウム複合酸化物は、上記粒子に含まれる上記リチウム複合酸化物よりも結晶性が低い正極。
  10. 正極活物質を含む正極と、負極と、電解質とを備え、
    上記正極活物質は、
    リチウム複合酸化物を含む粒子と、
    上記粒子の表面に設けられ、リチウム複合酸化物を含む第１の層と、
    上記第１の層の表面に設けられた第２の層と
    を備え、
    上記粒子に含まれる上記リチウム複合酸化物と上記第１の層に含まれる上記リチウム複合酸化物とは同組成またはほぼ同組成であり、
    上記第２の層は、酸化物またはフッ化物を含んでおり、
    上記第１の層に含まれる上記リチウム複合酸化物は、上記粒子に含まれる上記リチウム複合酸化物よりも結晶性が低い電池。
JP2014157040A 2014-07-31 2014-07-31 正極活物質、正極および電池 Pending JP2016033902A (ja)

Priority Applications (6)

Application Number Priority Date Filing Date Title
JP2014157040A JP2016033902A (ja) 2014-07-31 2014-07-31 正極活物質、正極および電池
US15/324,924 US10559810B2 (en) 2014-07-31 2015-07-09 Positive electrode active material, positive electrode, battery, battery pack, electronic device, electric vehicle, power storage device, and power system
PCT/JP2015/003465 WO2016017077A1 (ja) 2014-07-31 2015-07-09 正極活物質、正極、電池、電池パック、電子機器、電動車両、蓄電装置および電力システム
KR1020207025011A KR20200105545A (ko) 2014-07-31 2015-07-09 정극 활물질, 정극, 전지, 전지 팩, 전자 기기, 전동 차량, 축전 장치 및 전력 시스템
CN201580040839.0A CN106575755B (zh) 2014-07-31 2015-07-09 正极活性材料、正极、电池、电池组、电子装置、电动车辆、电力存储装置、以及电力系统
KR1020177000991A KR102334085B1 (ko) 2014-07-31 2015-07-09 정극 활물질, 정극, 전지, 전지 팩, 전자 기기, 전동 차량, 축전 장치 및 전력 시스템

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
JP2014157040A JP2016033902A (ja) 2014-07-31 2014-07-31 正極活物質、正極および電池

Publications (1)

Publication Number Publication Date
JP2016033902A true JP2016033902A (ja) 2016-03-10

Family

ID=55217005

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2014157040A Pending JP2016033902A (ja) 2014-07-31 2014-07-31 正極活物質、正極および電池

Country Status (5)

Country Link
US (1) US10559810B2 (ja)
JP (1) JP2016033902A (ja)
KR (2) KR20200105545A (ja)
CN (1) CN106575755B (ja)
WO (1) WO2016017077A1 (ja)

Cited By (36)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN108075114A (zh) * 2016-11-18 2018-05-25 株式会社半导体能源研究所 正极活性物质、正极活性物质的制造方法及二次电池
JP2018116930A (ja) * 2017-01-19 2018-07-26 パナソニックＩｐマネジメント株式会社 正極活物質、および、電池
WO2018225450A1 (ja) * 2017-06-09 2018-12-13 株式会社村田製作所 正極活物質、正極、電池、電池パック、電子機器、電動車両、蓄電装置および電力システム
JP2019024004A (ja) * 2017-07-24 2019-02-14 三星エスディアイ株式会社Samsung SDI Co., Ltd. リチウム二次電池用正極活物質およびこれを含むリチウム二次電池
CN109417170A (zh) * 2016-07-05 2019-03-01 株式会社半导体能源研究所 正极活性物质、正极活性物质的制造方法以及二次电池
WO2019159563A1 (ja) * 2018-02-19 2019-08-22 パナソニックＩｐマネジメント株式会社 二次電池用正極、二次電池および二次電池用正極の製造方法
JP2019192512A (ja) * 2018-04-26 2019-10-31 住友金属鉱山株式会社 非水系電解質二次電池用正極活物質とその製造方法
JP2019192513A (ja) * 2018-04-26 2019-10-31 住友金属鉱山株式会社 非水系電解質二次電池用正極活物質とその製造方法
WO2020149244A1 (ja) * 2019-01-18 2020-07-23 日本化学工業株式会社 リチウム二次電池用正極活物質、その製造方法及びリチウム二次電池
JP2020140954A (ja) * 2018-12-13 2020-09-03 株式会社半導体エネルギー研究所 正極活物質および正極活物質の作製方法、及び二次電池
US10811673B2 (en) 2015-09-16 2020-10-20 Panasonic Intellectual Property Management Co., Ltd. Battery
US10811671B2 (en) 2015-09-16 2020-10-20 Panasonic Intellectual Property Management Co., Ltd. Positive-electrode active material and battery
US10811672B2 (en) 2015-09-16 2020-10-20 Panasonic Intellectual Property Management Co., Ltd. Battery
US10818912B2 (en) 2015-09-16 2020-10-27 Panasonic Intellectual Property Management Co., Ltd. Battery
US10818911B2 (en) 2015-09-16 2020-10-27 Panasonic Intellectual Property Management Co., Ltd. Positive-electrode active material and battery
US10818910B2 (en) 2015-07-23 2020-10-27 Panasonic Intellectual Property Management Co., Ltd. Positive-electrode active material and battery
US10833316B2 (en) 2015-09-16 2020-11-10 Panasonic Intellectual Property Management Co., Ltd. Battery
US10833315B2 (en) 2015-09-16 2020-11-10 Panasonic Intellectual Property Management Co., Ltd. Battery
US10833317B2 (en) 2015-09-16 2020-11-10 Panasonic Intellectual Property Management Co., Ltd. Positive-electrode active material and battery
US10840499B2 (en) 2016-11-15 2020-11-17 Panasonic Intellectual Property Management Co., Ltd. Positive electrode active material and battery using positive electrode active material
US10854876B2 (en) 2016-11-15 2020-12-01 Panasonic Intellectual Property Management Co., Ltd. Positive electrode active material and battery using positive electrode active material
US11043661B2 (en) 2017-01-19 2021-06-22 Panasonic Intellectual Property Management Co., Ltd. Positive electrode active material containing lithium composite oxyfluoride and organosilicon compound, and battery including positive electrode containing the positive electrode active material
US11081687B2 (en) 2016-12-02 2021-08-03 Panasonic Intellectual Property Management Co., Ltd. Positive-electrode active material and battery including positive-electrode active material
JP2022075768A (ja) * 2016-09-21 2022-05-18 アップル インコーポレイテッド リチウムイオン電池用の表面安定化カソード材料及びその合成方法
JPWO2022113686A1 (ja) * 2020-11-30 2022-06-02
JP2022121369A (ja) * 2021-02-08 2022-08-19 台湾立凱電能科技股▲ふん▼有限公司 正極材料の顆粒構造及びその製造方法
CN115477319A (zh) * 2022-09-16 2022-12-16 无锡成旸科技股份有限公司 防抱团的复合粉体及其制备方法
JP2023517376A (ja) * 2020-03-20 2023-04-25 ジーアールエスティー・インターナショナル・リミテッド 二次電池のための、カソードおよびカソードスラリー
JP2023533368A (ja) * 2020-07-15 2023-08-02 ビーワイディー カンパニー リミテッド 正極材料及びその製造方法、正極複合材料及び電池
JP2023544927A (ja) * 2021-09-14 2023-10-26 寧徳時代新能源科技股▲分▼有限公司 高ニッケル正極活物質、その製造方法、それを含むリチウムイオン電池、電池モジュール、電池パック及び電力消費装置
JP2024509859A (ja) * 2021-03-10 2024-03-05 三星エスディアイ株式会社 複合正極活物質、それを採用した正極及びリチウム電池、並びにその製造方法
JP2024545107A (ja) * 2021-12-23 2024-12-05 エルジー エナジー ソリューション リミテッド リチウム二次電池の製造方法およびこれにより製造されたリチウム二次電池
WO2025057577A1 (ja) * 2023-09-15 2025-03-20 株式会社村田製作所 二次電池
WO2025187800A1 (ja) * 2024-03-07 2025-09-12 三井金属鉱業株式会社 被覆粒子及びその製造方法
JP2026017659A (ja) * 2024-07-24 2026-02-05 株式会社デンソー 活物質複合粒子および電池
US12548765B2 (en) 2017-07-24 2026-02-10 Samsung Sdi Co., Ltd. Positive active material for rechargeable lithium battery and rechargeable lithium battery including same

Families Citing this family (33)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US12308421B2 (en) 2016-09-12 2025-05-20 Semiconductor Energy Laboratory Co., Ltd. Electrode and power storage device comprising graphene compound
CN115188931A (zh) * 2016-10-12 2022-10-14 株式会社半导体能源研究所 正极活性物质粒子以及正极活性物质粒子的制造方法
US10811732B1 (en) * 2016-12-28 2020-10-20 Google Llc Pre-lithiation for batteries having si-anodes
JP6809313B2 (ja) * 2017-03-14 2021-01-06 株式会社村田製作所 正極、電池、電池パック、電子機器、電動車両、蓄電装置および電力システム
WO2018198967A1 (ja) * 2017-04-27 2018-11-01 株式会社村田製作所 正極活物質、正極、電池、電池パック、電子機器、電動車両、蓄電装置および電力システム
CN110546794A (zh) 2017-05-12 2019-12-06 株式会社半导体能源研究所 正极活性物质粒子
KR20240023214A (ko) 2017-05-19 2024-02-20 가부시키가이샤 한도오따이 에네루기 켄큐쇼 양극 활물질, 양극 활물질의 제작 방법, 및 이차 전지
CN112201844A (zh) 2017-06-26 2021-01-08 株式会社半导体能源研究所 正极活性物质的制造方法及二次电池
CN107978744B (zh) * 2017-11-20 2020-06-12 无锡市产品质量监督检验院 一种高容量锂二次电池用正极材料及其制备方法
HUE068477T2 (hu) * 2017-11-21 2024-12-28 Lg Energy Solution Ltd Pozitív elektróda aktív anyag prekurzor, eljárás annak elõállítására, az annak alkalmazásával elõállított pozitív elektróda aktív anyag, pozitív elektróda aktív anyag és szekunder akkumulátor
CN110165205B (zh) * 2018-02-11 2021-06-08 宁德时代新能源科技股份有限公司 正极材料及其制备方法、电池
PL3788667T3 (pl) * 2018-05-04 2025-04-22 Umicore Wtórna bateria na bazie litu i tlenku kobaltu zawierająca fluorowany elektrolit i materiał elektrody dodatniej do zastosowań wysokonapięciowych
WO2019244936A1 (ja) * 2018-06-21 2019-12-26 株式会社村田製作所 正極活物質および電池
JP7397792B2 (ja) 2018-06-22 2023-12-13 株式会社半導体エネルギー研究所 正極活物質、正極、および二次電池、ならびに正極の作製方法
EP3846261A4 (en) * 2018-08-31 2021-11-17 Panasonic Intellectual Property Management Co., Ltd. POSITIVE ELECTRODE ACTIVE MATERIAL AND BATTERY INCLUDING THE LATTER
WO2020068134A1 (en) * 2018-09-30 2020-04-02 Seeo, Inc. High-energy cathode material particles with oxy-fluoride surfaces for aqueous processing
JP7044174B2 (ja) * 2018-11-30 2022-03-30 株式会社村田製作所 二次電池
JP7452548B2 (ja) * 2019-09-30 2024-03-19 株式会社村田製作所 二次電池用負極および二次電池
KR102126898B1 (ko) * 2019-12-05 2020-06-25 주식회사 에스엠랩 양극활물질, 이의 제조방법 및 이를 포함하는 양극을 포함한 리튬이차전지
CN111435735B (zh) * 2019-12-27 2022-10-25 蜂巢能源科技有限公司 富锂锰基正极材料及其制备方法和应用
CN111430703B (zh) * 2020-03-18 2023-09-22 蜂巢能源科技有限公司 用于锂离子电池的富锂锰基正极材料及其制备方法、正极片、锂离子电池和电动汽车
WO2021191733A1 (ja) * 2020-03-27 2021-09-30 株式会社半導体エネルギー研究所 二次電池、電子機器、車両及び二次電池の作製方法
KR102518213B1 (ko) * 2020-10-12 2023-04-05 주식회사 에코프로비엠 양극 활물질 및 이를 포함하는 리튬 이차전지
CN112382741B (zh) * 2020-10-12 2022-09-13 深圳市贝特瑞纳米科技有限公司 高镍正极材料及其制备方法、锂离子二次电池
US20240025762A1 (en) * 2020-12-15 2024-01-25 Umicore A positive electrode active material for rechargeable lithium-ion batteries
JP7275180B2 (ja) * 2021-03-11 2023-05-17 プライムプラネットエナジー＆ソリューションズ株式会社 正極活物質および該正極活物質を備えたリチウムイオン二次電池
FR3121788B1 (fr) * 2021-04-09 2024-05-10 Accumulateurs Fixes Revêtement pour oxyde spinelle de lithium-manganèse-nickel
KR20240036042A (ko) * 2021-07-16 2024-03-19 헌트 에너지 엔터프라이시즈, 엘.엘.씨. 에너지 저장 디바이스를 위한 캐소드 물질의 코팅
EP4421905A4 (en) * 2021-10-25 2025-10-01 Ningde Amperex Technology Ltd POSITIVE ELECTRODE, PREPARATION METHOD THEREOF AND LITHIUM-ION SECONDARY BATTERY
US20230387389A1 (en) * 2022-05-27 2023-11-30 Rivian Ip Holdings, Llc Degradation-resistant coating for cathodes
CN118645586A (zh) * 2023-03-13 2024-09-13 宁德时代新能源科技股份有限公司 正极极片、电池和用电装置
CN121666641A (zh) * 2023-09-20 2026-03-13 松下知识产权经营株式会社 被覆活性物质、电极、电池、以及被覆活性物质的制造方法
EP4687183A1 (en) * 2024-08-02 2026-02-04 Nanjing Chervon Industry Co., Ltd. Battery pack

Family Cites Families (17)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH0521066A (ja) 1991-07-12 1993-01-29 Yuasa Corp リチウム二次電池
JPH10144291A (ja) 1996-11-12 1998-05-29 Sanyo Electric Co Ltd 非水電解質電池及びその正極の製造方法
KR20030083476A (ko) 2002-04-23 2003-10-30 주식회사 엘지화학 수명 특성과 안전성이 우수한 리튬 금속 복합 산화물 및이의 제조 방법
JP4608946B2 (ja) 2004-05-26 2011-01-12 トヨタ自動車株式会社 リチウム複合酸化物材料およびその利用
KR100822013B1 (ko) 2005-04-15 2008-04-14 주식회사 에너세라믹 불소화합물코팅 리튬이차전지 양극 활물질 및 그 제조방법
US8785042B2 (en) * 2007-01-29 2014-07-22 Umicore Island-covered lithium cobaltite oxides
JP2008289273A (ja) * 2007-05-17 2008-11-27 Toyota Motor Corp 給電システムおよび車両
JP4518125B2 (ja) 2007-09-27 2010-08-04 トヨタ自動車株式会社 正極活物質およびリチウム二次電池
JP4873000B2 (ja) 2008-12-05 2012-02-08 ソニー株式会社 非水電解質二次電池用正極活物質および非水電解質二次電池
JP2010177042A (ja) 2009-01-29 2010-08-12 Sumitomo Electric Ind Ltd 非水電解質電池用正極とその製造方法および非水電解質電池
CN101997113A (zh) * 2009-08-17 2011-03-30 北京当升材料科技股份有限公司 一种锂离子电池用多层包覆结构的多元材料及其制备方法
BR112012010448A2 (pt) * 2009-11-05 2016-03-08 Umicore Nv pó de óxido de metal de transição de lítio para uso em uma bateria recarregável, processo para cobrir o mesmo, e, uso de um pó de óxido de metal de transição de lítio
JP2013026038A (ja) 2011-07-21 2013-02-04 Sumitomo Electric Ind Ltd 非水電解質二次電池とその製造方法
JP2013218787A (ja) 2012-04-04 2013-10-24 Sony Corp 正極活物質、正極、二次電池、電池パック、電動車両、電力貯蔵システム、電動工具および電子機器
CN103779554B (zh) * 2012-10-25 2016-05-11 中国科学院宁波材料技术与工程研究所 改性高能量密度锂离子电池正极材料及其制备方法
CN103296249B (zh) * 2013-06-19 2018-05-29 宁德新能源科技有限公司 掺杂改性锂镍钴锰、制备方法及锂离子电池
KR102201686B1 (ko) * 2014-06-17 2021-01-11 삼성에스디아이 주식회사 리튬 이차 전지용 양극 활물질, 이의 제조 방법 및 이를 포함하는 리튬 이차 전지

Cited By (58)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US11637277B2 (en) 2015-07-23 2023-04-25 Panasonic Intellectual Property Management Co., Ltd. Positive-electrode active material and battery
US10818910B2 (en) 2015-07-23 2020-10-27 Panasonic Intellectual Property Management Co., Ltd. Positive-electrode active material and battery
US10818912B2 (en) 2015-09-16 2020-10-27 Panasonic Intellectual Property Management Co., Ltd. Battery
US10833315B2 (en) 2015-09-16 2020-11-10 Panasonic Intellectual Property Management Co., Ltd. Battery
US10833316B2 (en) 2015-09-16 2020-11-10 Panasonic Intellectual Property Management Co., Ltd. Battery
US11721800B2 (en) 2015-09-16 2023-08-08 Panasonic Intellectual Property Management Co., Ltd. Battery
US11569492B2 (en) 2015-09-16 2023-01-31 Panasonic Intellectual Property Management Co., Ltd. Positive-electrode active material and battery
US11799067B2 (en) 2015-09-16 2023-10-24 Panasonic Intellectual Property Management Co., Ltd. Battery
US10833317B2 (en) 2015-09-16 2020-11-10 Panasonic Intellectual Property Management Co., Ltd. Positive-electrode active material and battery
US11710816B2 (en) 2015-09-16 2023-07-25 Panasonic Intellectual Property Management Co., Ltd. Battery
US10818911B2 (en) 2015-09-16 2020-10-27 Panasonic Intellectual Property Management Co., Ltd. Positive-electrode active material and battery
US11588143B2 (en) 2015-09-16 2023-02-21 Panasonic Intellectual Property Management Co., Ltd. Battery
US10811673B2 (en) 2015-09-16 2020-10-20 Panasonic Intellectual Property Management Co., Ltd. Battery
US10811671B2 (en) 2015-09-16 2020-10-20 Panasonic Intellectual Property Management Co., Ltd. Positive-electrode active material and battery
US10811672B2 (en) 2015-09-16 2020-10-20 Panasonic Intellectual Property Management Co., Ltd. Battery
CN110957479A (zh) * 2016-07-05 2020-04-03 株式会社半导体能源研究所 正极活性物质
CN109417170A (zh) * 2016-07-05 2019-03-01 株式会社半导体能源研究所 正极活性物质、正极活性物质的制造方法以及二次电池
JP2022075768A (ja) * 2016-09-21 2022-05-18 アップル インコーポレイテッド リチウムイオン電池用の表面安定化カソード材料及びその合成方法
US10840499B2 (en) 2016-11-15 2020-11-17 Panasonic Intellectual Property Management Co., Ltd. Positive electrode active material and battery using positive electrode active material
US10854876B2 (en) 2016-11-15 2020-12-01 Panasonic Intellectual Property Management Co., Ltd. Positive electrode active material and battery using positive electrode active material
CN114583249A (zh) * 2016-11-18 2022-06-03 株式会社半导体能源研究所 正极活性物质、正极活性物质的制造方法及二次电池
CN108075114A (zh) * 2016-11-18 2018-05-25 株式会社半导体能源研究所 正极活性物质、正极活性物质的制造方法及二次电池
US11081687B2 (en) 2016-12-02 2021-08-03 Panasonic Intellectual Property Management Co., Ltd. Positive-electrode active material and battery including positive-electrode active material
JP2018116930A (ja) * 2017-01-19 2018-07-26 パナソニックＩｐマネジメント株式会社 正極活物質、および、電池
US10833322B2 (en) 2017-01-19 2020-11-10 Panasonic Intellectual Property Management Co., Ltd. Positive electrode active material containing lithium composite oxide and lithium composite oxyfluoride, and battery including positive electrode containing positive electrode active material
US11043661B2 (en) 2017-01-19 2021-06-22 Panasonic Intellectual Property Management Co., Ltd. Positive electrode active material containing lithium composite oxyfluoride and organosilicon compound, and battery including positive electrode containing the positive electrode active material
WO2018225450A1 (ja) * 2017-06-09 2018-12-13 株式会社村田製作所 正極活物質、正極、電池、電池パック、電子機器、電動車両、蓄電装置および電力システム
JPWO2018225450A1 (ja) * 2017-06-09 2020-04-09 株式会社村田製作所 正極活物質、正極、電池、電池パック、電子機器、電動車両、蓄電装置および電力システム
JP2019024004A (ja) * 2017-07-24 2019-02-14 三星エスディアイ株式会社Samsung SDI Co., Ltd. リチウム二次電池用正極活物質およびこれを含むリチウム二次電池
US12548765B2 (en) 2017-07-24 2026-02-10 Samsung Sdi Co., Ltd. Positive active material for rechargeable lithium battery and rechargeable lithium battery including same
JP7182305B2 (ja) 2018-02-19 2022-12-02 パナソニックＩｐマネジメント株式会社 二次電池用正極、二次電池および二次電池用正極の製造方法
WO2019159563A1 (ja) * 2018-02-19 2019-08-22 パナソニックＩｐマネジメント株式会社 二次電池用正極、二次電池および二次電池用正極の製造方法
JPWO2019159563A1 (ja) * 2018-02-19 2021-01-28 パナソニックＩｐマネジメント株式会社 二次電池用正極、二次電池および二次電池用正極の製造方法
US11594720B2 (en) 2018-02-19 2023-02-28 Panasonic Intellectual Property Management Co., Ltd. Positive electrode for secondary battery, secondary battery, and method for producing positive electrode for secondary battery
JP2019192513A (ja) * 2018-04-26 2019-10-31 住友金属鉱山株式会社 非水系電解質二次電池用正極活物質とその製造方法
JP2019192512A (ja) * 2018-04-26 2019-10-31 住友金属鉱山株式会社 非水系電解質二次電池用正極活物質とその製造方法
JP7530714B2 (ja) 2018-12-13 2024-08-08 株式会社半導体エネルギー研究所 正極活物質の作製方法
JP2020140954A (ja) * 2018-12-13 2020-09-03 株式会社半導体エネルギー研究所 正極活物質および正極活物質の作製方法、及び二次電池
WO2020149244A1 (ja) * 2019-01-18 2020-07-23 日本化学工業株式会社 リチウム二次電池用正極活物質、その製造方法及びリチウム二次電池
JP7822948B2 (ja) 2020-03-20 2026-03-03 ジーアールエスティー・シンガポール・ピーティーイー・リミテッド 二次電池のための、カソードおよびカソードスラリー
JP2023517376A (ja) * 2020-03-20 2023-04-25 ジーアールエスティー・インターナショナル・リミテッド 二次電池のための、カソードおよびカソードスラリー
JP2023533368A (ja) * 2020-07-15 2023-08-02 ビーワイディー カンパニー リミテッド 正極材料及びその製造方法、正極複合材料及び電池
JP7825205B2 (ja) 2020-11-30 2026-03-06 パナソニックＩｐマネジメント株式会社 非水電解質二次電池用正極活物質及び非水電解質二次電池
JPWO2022113686A1 (ja) * 2020-11-30 2022-06-02
WO2022113686A1 (ja) * 2020-11-30 2022-06-02 パナソニックＩｐマネジメント株式会社 非水電解質二次電池用正極活物質及び非水電解質二次電池
JP7222050B2 (ja) 2021-02-08 2023-02-14 台湾立凱電能科技股▲ふん▼有限公司 正極材料の顆粒構造及びその製造方法
US11955634B2 (en) 2021-02-08 2024-04-09 Advanced Lithium Electrochemistry Co., Ltd. Particle structure of cathode material and preparation method thereof
JP2022121369A (ja) * 2021-02-08 2022-08-19 台湾立凱電能科技股▲ふん▼有限公司 正極材料の顆粒構造及びその製造方法
JP7705467B2 (ja) 2021-03-10 2025-07-09 三星エスディアイ株式会社 複合正極活物質、それを採用した正極及びリチウム電池、並びにその製造方法
JP2024509859A (ja) * 2021-03-10 2024-03-05 三星エスディアイ株式会社 複合正極活物質、それを採用した正極及びリチウム電池、並びにその製造方法
JP2023544927A (ja) * 2021-09-14 2023-10-26 寧徳時代新能源科技股▲分▼有限公司 高ニッケル正極活物質、その製造方法、それを含むリチウムイオン電池、電池モジュール、電池パック及び電力消費装置
JP7483044B2 (ja) 2021-09-14 2024-05-14 寧徳時代新能源科技股▲分▼有限公司 高ニッケル正極活物質、その製造方法、それを含むリチウムイオン電池、電池モジュール、電池パック及び電力消費装置
JP2024545107A (ja) * 2021-12-23 2024-12-05 エルジー エナジー ソリューション リミテッド リチウム二次電池の製造方法およびこれにより製造されたリチウム二次電池
CN115477319B (zh) * 2022-09-16 2023-07-25 无锡成旸科技股份有限公司 防抱团的复合粉体及其制备方法
CN115477319A (zh) * 2022-09-16 2022-12-16 无锡成旸科技股份有限公司 防抱团的复合粉体及其制备方法
WO2025057577A1 (ja) * 2023-09-15 2025-03-20 株式会社村田製作所 二次電池
WO2025187800A1 (ja) * 2024-03-07 2025-09-12 三井金属鉱業株式会社 被覆粒子及びその製造方法
JP2026017659A (ja) * 2024-07-24 2026-02-05 株式会社デンソー 活物質複合粒子および電池

Also Published As

Publication number Publication date
CN106575755A (zh) 2017-04-19
WO2016017077A1 (ja) 2016-02-04
US10559810B2 (en) 2020-02-11
KR102334085B1 (ko) 2021-12-01
US20170207444A1 (en) 2017-07-20
CN106575755B (zh) 2019-11-05
KR20200105545A (ko) 2020-09-07
KR20170038787A (ko) 2017-04-07

Similar Documents

Publication Publication Date Title
KR102334085B1 (ko) 정극 활물질, 정극, 전지, 전지 팩, 전자 기기, 전동 차량, 축전 장치 및 전력 시스템
KR102300465B1 (ko) 정극 활물질, 정극, 전지, 전지 팩, 전자 기기, 전동 차량, 축전 장치 및 전력 시스템
JP6414214B2 (ja) 正極、電池、電池パック、電子機器、電動車両、蓄電装置および電力システム
JP5915804B2 (ja) 二次電池ならびに電池パック、電子機器、電動車両、蓄電装置および電力システム
JP6776530B2 (ja) 電池、電池パック、電子機器、電動車両、蓄電装置および電力システム
US10629904B2 (en) Positive electrode active material, positive electrode, battery, battery pack, electronic device, electric vehicle, power storage device, and power system
JP2013222502A (ja) 正極活物質およびその製造方法、正極、電池、電池パック、電子機器、電動車両、蓄電装置ならびに電力システム
JP2018010764A (ja) 電池、電池パック、電子機器、電動車両、蓄電装置および電力システム
CN108352460A (zh) 电池、电池组、电子设备、电动车辆、蓄电装置及电力系统
KR102160332B1 (ko) 전지, 전지 팩, 전자 기기, 전동 차량, 축전 장치 및 전력 시스템
WO2017002288A1 (ja) 負極、電池、電池パック、電子機器、電動車両、蓄電装置および電力システム
JP2016152213A (ja) 負極活物質粒子およびその製造方法、負極、電池、ならびに導電性粒子
JP2013222503A (ja) 正極活物質、正極、電池、電池パック、電子機器、電動車両、蓄電装置および電力システム
WO2018198967A1 (ja) 正極活物質、正極、電池、電池パック、電子機器、電動車両、蓄電装置および電力システム
WO2018135061A1 (ja) 正極活物質、正極、電池、電池パック、電子機器、電動車両、蓄電装置および電力システム
JPWO2018225450A1 (ja) 正極活物質、正極、電池、電池パック、電子機器、電動車両、蓄電装置および電力システム
