Abstract

【課題】安全性が高く、高容量で、大電流充放電が可能で、しかも長寿命なリチウムイオン二次電池用正極材を提供する。
【解決手段】
繊維状炭素とカーボンブラックが連結されてなりかつＪＩＳ Ｋ １４６９で規定される灰分が１．０質量％以下であるカーボンブラック複合体を５〜３０質量％含有し、残部はオリビン型リン酸鉄リチウムからなり、揮発性酸素含有官能基の含有量が１．０質量％以下であるリチウムイオン二次電池用正極材。繊維状炭素が、繊維径が５〜５０ｎｍであり、かつ比表面積が５０〜４００ｍ２／ｇのカーボンナノチューブであることが好ましい。
【選択図】 なし

Description

本発明はリチウムイオン二次電池用正極材に関するものである。
リチウムイオンの吸蔵、放出が可能な材料を用いて負極を形成したリチウムイオン二次電池は、金属リチウムを用いて負極を形成したリチウム電池に比べてデンドライドの析出を抑制することができる。そのため、電池の短絡を防止して安全性を高めた上で高容量なエネルギー密度の高い電池を提供できるという利点を有している。
近年ではこのリチウムイオン二次電池のさらなる高容量化が求められる一方、パワー系用途の電池として電池抵抗の低減による大電流充放電性能の向上が求められている。この点で従来では電池反応物質であるリチウム金属酸化物正極材や炭素系負極材自体の高容量化、またはこれら反応物質粒子の小粒径化、粒子比表面積や電池設計による電極面積の増加、さらにはセパレータの薄形化による液拡散抵抗の低減等の工夫がなされてきた。しかし、一方では小粒径化や比表面積の増加によりバインダーの増加を招き、結果として高容量化に逆行したり、さらには正・負極材が集電体である金属箔から剥離・脱落して電池内部短絡を生じ、電池の電圧低下や発熱暴走などによりリチウムイオン二次電池の安全性が損なわれることがあった。そこで箔との結着性増加させるためにバインダー種類を変更する検討がなされた（特許文献１）。
しかしながら、バインダー種類の変更によっては、容量は増大できるものの抵抗低減による大電流充放電特性の改善という点では不十分であり、ニカド電池やニッケル水素電池等の二次電池と比較して、リチウムイオン二次電池の大きな性能障壁であった大電流充放電が必要とされる電動工具やハイブリッドカー用途への展開は困難であった。
また、リチウムイオン二次電池の大電流充放電化に対しては電極抵抗の低減を目的にカーボン導電材を用いて工夫するものがあった（特許文献２〜４）。しかし、大電流による充放電サイクルを繰り返すと正・負極材の膨張収縮により正・負極間粒子の導電パスが損なわれ、結果として早期に大電流が流せなくなってしまう問題があった。
一方、近年安全性とコスト重視の観点からリチウムイオン電池用の正極材としてオリビン型リン酸鉄リチウム（ＬｉＦｅＰＯ４）が注目されつつあるが、この材料は材料自体の抵抗が大きく、その低抵抗化が大きな課題である（特許文献５、６）。
オリビン型リン酸鉄リチウムが有する上記課題を解決するために、オリビン型リン酸鉄リチウムと、導電材料である黒鉛を複合化させて正極材とする各種の検討が、種々なされてきた（特許文献７〜１２）。かかる検討によって、オリビン型リン酸鉄リチウムを用いた正極材の性能は向上してきたが、未だ既存のリチウムイオン二次電池用正極材と同等以上の高性能を得るには至っていなかった。
特開平５−２２６００４号公報 特開２００５−１９３９９号公報 特開２００１−１２６７３３号公報 特開２００３−１６８４２９号公報 特表２０００−５０９１９３号公報 特開平９−１３４７２４号公報 特開２００２−７５３６４号公報 特開２００２−１１０１６２号公報 特開２００４−６３３８６号公報 特開２００５−１２３１０７号公報 特開２００６−３０２６７１号公報 特開２００７−８０６５２号公報 特表２００９−５０３１８２号公報
本発明は、かかるリチウムイオン二次電池用正極材が有する課題に対処するためになされたものであり、大電流充放電を寿命中長きに渡って維持できるリチウムイオン二次電池用の正極材を提供することを目的とする。
すなわち、本発明は上記の課題を解決するために、以下の手段を採用する。
（１）繊維状炭素とカーボンブラックが連結されてなりかつＪＩＳ Ｋ １４６９で規定される灰分が１．０質量％以下であるカーボンブラック複合体を５〜３０質量％含有し、残部は主にオリビン型リン酸鉄リチウムからなり、揮発性酸素含有官能基の含有量が１．０質量％以下であることを特徴とするリチウムイオン二次電池用正極材。
（２）繊維状炭素は、繊維径が５〜５０ｎｍでありかつ比表面積が５０〜４００ｍ２／ｇのカーボンナノチューブであることを特徴とする、前記（１）に記載のリチウムイオン二次電池用正極材。
（３）カーボンブラックの比表面積は、繊維状炭素の比表面積よりも小さくかつ１０〜２００ｍ２／ｇであることを特徴とする、前記（１）又は（２）に記載のリチウムイオン二次電池用正極材。
（４）含有される繊維状炭素とカーボンブラックとの割合が、質量比で７０：３０〜５：９５であることを特徴とする、前記（１）〜（３）のいずれか１に記載のリチウムイオン二次電池用正極材。
（５）繊維状炭素とカーボンブラックを連結後、または連結と同時にオリビン型リン酸鉄リチウムを混合し、さらにその後、真空又は不活性雰囲気下２００〜９００℃の温度で加熱することを特徴とする、リチウムイオン二次電池用正極材の製造方法。
本発明のリチウムイオン二次電池用正極材を用いることにより、電極内の電子伝導ネットワークが向上し、しかもオリビン型リン酸鉄リチウムと導電材であるカーボンブラック複合体間における電子の授受、及びカーボンブラック複合体と金属の集電体間における電子の授受が円滑に行われるため、正極電極抵抗が低減され、大電流充放電が可能になる。
また、本発明のリチウムイオン二次電池用正極材は充放電中に正極粒子（オリビン型リン酸鉄リチウム粒子）が膨張収縮しても、正極粒子と導電材との接触性が向上維持され、急激な容量や出力の低下防止が可能になる。
以下、本発明を詳細に説明する。
本発明のリチウムイオン二次電池用正極材は、負極と正極とが、セパレータを介して積層あるいは捲回されることにより形成される電極群と、上記電極群が浸漬される電解液とを備えてなるリチウムイオン二次電池において、カーボンブラック複合体とオリビン型リン酸鉄リチウムを含有してなるリチウムイオン二次電池用正極電極であり、カーボンブラック複合体が繊維状炭素とカーボンブラックが連結されたものであり、またカーボンブラック複合体がＪＩＳ Ｋ １４６９で規定される灰分が１．０質量％以下でありかつ含有量が５〜３０質量％であり、しかも揮発性酸素含有官能基の含有量が１．０質量％以下であることを特徴とするリチウムイオン二次電池用正極材である。
本発明においては、繊維状炭素は繊維径が５〜５０ｎｍでありかつ比表面積が５０〜４００ｍ２／ｇのカーボンナノチューブであること、さらにカーボンブラックの比表面積は繊維状炭素の比表面積よりも小さくかつ１０〜２００ｍ２／ｇであることが好ましい。
本発明のリチウムイオン二次電池用の正極材は、導電材としてカーボンブラック複合体を含有する。カーボンブラック複合体は繊維状炭素とカーボンブラックとが連結結合されたものであり、ＪＩＳ Ｋ １４６９で規定される灰分が１．０質量％以下であることが特徴である。本発明のリチウムイオン二次電池用正極材は、カーボンブラック複合体とオリビン型リン酸鉄リチウムと混合することにより形成するが、繊維状炭素、カーボンブラック及びオリビン型リン酸鉄リチウムの三者を同時に複合一体化することによって形成しても良い。なお、正極材形成時に必要に応じ成型用バインダーを添加してもよい。本発明のオリビン型リン酸鉄リチウムは特に限定されるものではないが、一次粒子径が１０〜３００ｎｍ、さらには５０〜２００ｎｍであるものが好ましい。
電池の充放電時の抵抗に大きく寄与する電池構成材としては、正極材が主たるものであり、本発明品の正極材により正極電極内の電子伝導ネットワークが向上し、正極電極抵抗が低減され、大電流充放電が可能となる。
また、当該正極材は充放電中に膨張収縮しても、正極粒子と導電材との接触が維持され、急激な容量や出力の低下防止を可能にする。
なお、オリビン型リン酸鉄リチウム粒子の電気抵抗は、粒子カーボンコート層を被覆することによっても低減が可能である。
カーボンブラック複合体は繊維状炭素とカーボンブラックとが連結されたものである。繊維状炭素とカーボンブラックの連結とは単なる接触ではなく、炭素質で物理的に融着していることを意味し、通常の機械的操作では容易に分離されることなく、連結された繊維状炭素とカーボンブラック間では接触抵抗がなく電子が自由に移動できる。そのため、活物質と混合した後もカーボンブラック複合体のまま存在し、良好な分散性が得られると同時に高導電性が維持され、しかもバラツキの小さい安定した導電性が得られる。
繊維状炭素単独では、活物質等やその他の材料と混合する場合、配向や繊維同士の絡み合いのため、良好な分散性を得ることが困難であり、導電性にバラツキが生じる。一方、カーボンブラック単独では、繊維状炭素よりも導電性が劣るため、正極電極抵抗を充分に低減することができない。また、繊維状炭素とカーボンブラックとを単純に混合した場合は形状が極端に異なるため更にバラツキが大きくなってしまう。このため、何れも本発明には適さない。
本発明のカーボンブラック複合体は、ＪＩＳ Ｋ １４６９で規定される灰分が１．０質量％以下である。灰分は主に繊維状炭素製造時の触媒や不純物の金属（例えばＦｅ、Ｎｉ等）やその酸化物からなり、灰分が１．０質量％を超えると、例えばＬｉイオン二次電池とした場合、充電時に負極上への金属の析出が起こり、充放電容量が低下するばかりか、セパレータを突き破り短絡して発火する危険性があるため、本発明には適さない。
本発明のリチウムイオン二次電池用正極材のカーボンブラック複合体含有量は、５〜３０質量％、好ましくは８〜２０質量％である。含有量がこれよりも少ないと、正極電極抵抗を充分に低減することができなくなり、また電池の充放電時において、ＤＣＲ、レート特性及び／又はサイクル維持率等の特性が低下する。含有量がこれよりも多いと、特性の改善効果はもはや認められなくなり、活物質であるオリビン型リン酸鉄リチウム粒子の含有量のみが減少するため、電池の充放電容量が徒に低減してしまう。このため、何れも本発明には適さない。
本発明者等は上記の要件に加え、正極材が含有する揮発性酸素含有官能基の量が、充放電特性に大きく関与すること新たに知得した。揮発性酸素含有官能基とは、末端又は末端近傍に水酸基（−ＯＨ）、カルボニル基（＞Ｃ＝Ｏ）、カルボキシル基（−ＣＯＯＨ）、エーテル結合又はエステル結合を含む官能基であり、加熱により水（Ｈ２Ｏ）、一酸化炭素（ＣＯ）又は二酸化炭素（ＣＯ２）を放出する。本発明者等は、これらの揮発性酸素含有官能基の量を正極材の１．０質量％以下に抑えることで、正極材の導電性が向上し、さらにＤＣＲ、レート特性及び／又はサイクル維持率等の電池特性が顕著に向上することを新たに知得したのである。揮発性酸素含有官能基の存在の有無は、昇温脱離ガスクロマトグラフ／質量分析法（ＴＤＳ−ＧＣ／ＭＳ法）によって確認することができる。正極材をＴＤＳ−ＧＣ／ＭＳ法にて分析した際、２００℃以上の昇温時にＨ２Ｏ（質量数＝１８）、一酸化炭素（質量数＝２８）又は二酸化炭素（質量数＝４４）に帰属される質量スペクトルが検出されれば、揮発性酸素含有官能基が存在していることが解る。温度を２００℃以上としたのは、２００℃未満では揮発性酸素含有官能基は温度が低過ぎて殆ど揮発しないためである。
揮発性酸素含有官能基の含有量は、上記の質量スペクトル検出時における昇温の、昇温前後の正極材質量より、次式によって算出される。
［揮発性酸素含有官能基の含有量（質量％）］＝［｛（昇温前の正極材質量）−（昇温後の正極材質量）｝÷（昇温前の正極材質量）］×１００
本発明の正極材の揮発性酸素含有官能基の含有量は、前記の通り１．０質量％以下、さらに好ましくは０．５質量％以下である。含有量が１．０質量％を超えると、正極材の抵抗増大が顕著になり、ＤＣＲ、レート特性及び／又はサイクル維持率等の電池特性が低下してしまい、本発明には適さない。
本発明で使用される繊維状炭素は、炭素繊維（カーボンファイバー）、気相成長炭素繊維、カーボンナノチューブ、カーボンナノファイバー等である。本発明においては繊維状炭素を適宜選択可能である。繊維状炭素は活物質との電子の授受を効果的に行うため、特に繊維状炭素の繊維径は小さい方が好ましく、具体的には５〜５０ｎｍであることが好まく、５〜３０ｎｍであることがさらに好ましい。電子の授受をさらに効果的に行うため、繊維状炭素の表面に微細な凹凸が適度に存在することが好ましい。凹凸の多寡は比表面積で表すことが可能であり、凹凸が多いほど比表面積は大きくなる。繊維状炭素の比表面積は、５０〜４００ｍ２／ｇであることが好ましく、１００〜３００ｍ２／ｇであることがさらに好ましい。
本発明で使用されるカーボンブラックは、電極全体の導電性を保つとともに、活物質の膨張・収縮の緩衝材としての役割を担い、具体的にはサーマルブラック、ファーネスブラック、ランプブラック、チャンネルブラック、アセチレンブラック等が例示される。中でもアセチレンブラックは、アセチレンガスが原料であるため高純度であり、しかもアセチレンガスの熱分解という還元雰囲気での反応で生成することから、アセチレンブラック生成場に繊維状炭素を導入して複合化する場合は、燃焼ロスが少なく、好適である。
本発明者等は、複合材に含まれるカーボンブラックの比表面積が、適度に小さくしかも繊維状炭素の比表面積値よりも小さい場合に、特に正極電極抵抗が低減し、また電池の充放電時においてＤＣＲ、レート特性及び／又はサイクル維持率等の特性が向上することを新たに知見した。この理由は明らかではないが、前記の通り表面に微細な凹凸が存在する繊維状炭素の相手材であるカーボンブラックの表面は、微細な凹凸を有するよりも、ある程度滑らかであるほうが、かえって接触性が向上するためではないかと推察される。本発明においては、カーボンブラックの比表面積は繊維状炭素の比表面積よりも小さく、かつ１０〜２００ｍ２／ｇであることが好ましい。
本発明の正極材に含まれる繊維状炭素とカーボンブラックとの割合は、質量比で７０：３０〜５：９５であることが好ましい。繊維状炭素の割合が多くなると、カーボンブラックの役割である活物質の膨張・収縮の緩衝材としての機能が発揮されにくくなる。一方、繊維状炭素の割合が小さくなると、繊維状炭素が少ないため活物質との間の電子の効果的な授受が行われにくくなる。
カーボンブラック複合体とは、繊維状炭素とカーボンブラックが連結しているものである。その製造方法は、特に限定されないが、例えば、炭化水素熱分解中に繊維状炭素を導入し複合化する方法、アセチレンガスの熱分解中、及び／又はアセチレンガスを熱分解させた状態で、繊維状炭素化触媒を含む炭化水素を供給し、複合化する方法（特表２００９−５０３１８２号公報）、繊維状炭素とカーボンブラックを炭化水素やアルコールなどの炭素化原料液中に分散させ、炭素化原料液を液状またはガス化した状態で加熱等の操作により炭素化する方法、繊維状炭素及びカーボンブラックを、固体媒体を用いたメカノケミカル的手法によって複合化する方法、などである。メカノケミカル的手法による複合化とは、ビーズミル、振動ミル又はボールミル等の媒体撹拌型混合機を用いた複合化である。
さらに、カーボンブラック複合体及びオリビン型リン酸鉄リチウムを用いて正極材が形成される。正極材形成は、具体的にはらいかい機、万能混合機、ヘンシェルミキサー若しくはリボンブレンダー等の混合機、又はビーズミル、振動ミル若しくはボールミル等の媒体撹拌型混合機を用い、カーボンブラック複合体及びオリビン型リン酸鉄リチウムを混合することによって行われる。カーボンブラック複合体及びオリビン型リン酸鉄リチウムがお互いに充分に混ざり合った状態を形成するためには、これらの成分にさらに液体の媒体を加え、湿式混合を行うことが好ましい。なお、カーボンブラックの複合化方法として、メカノケミカル的手法を採用する場合は、繊維状炭素及びカーボンブラックに、さらにオリビン型リン酸鉄リチウムを加えて同時に混合することによって、カーボンブラック複合体形成及び正極材形成を同時に行うことが可能である。
さらにその後、リチウムイオン二次電池用正極材の揮発性酸素含有官能基量の含有量が１．０質量％以下に低減される。低減の具体的な方法は、前記の方法で作製したカーボンブラック複合体及びオリビン型リン酸鉄リチウムからなる正極材を、真空又は不活性雰囲気下２００〜９００℃の温度で加熱する方法である。加熱には、管状炉、雰囲気炉、マッフル炉等の電気炉を用いることができる。雰囲気を真空にする際は、通常の回転式真空ポンプを用い、電気炉内を１０Ｐａ以下程度の圧力に保持すれば良い。不活性雰囲気にする際は、電気炉内を、窒素、アルゴン等の不活性ガスで満たせば良い。正極材は加熱に伴い揮発性酸素含有官能基を放出するが、電気炉内に揮発性酸素含有官能基を含むガスが充満すると、その後の正極材からの放出が阻害されてしまう。充満を防ぐためには、炉内を真空にする場合は加熱が終了するまで真空ポンプを連続的に稼動させる方法、また炉内を不活性雰囲気にする場合は加熱が終了するまで不活性ガスを連続的に流通させる方法によって、発生した揮発性酸素含有官能基を含むガスを排気することが好ましい。
加熱の温度は２００〜９００℃が好ましく、４００〜８００℃がさらに好ましい。加熱温度が２００℃未満であると、揮発性酸素含有官能基は温度が低過ぎて殆ど揮発しない。加熱温度が９００℃を超えると、加熱による揮発促進の効果はもはや得られないだけでなくオリビン型リン酸鉄リチウムが熱分解してしまう懸念が生じる。このため何れも本発明には適さない。なお、加熱の時間は特に制限はないが、３０分〜５時間が好ましい。
本発明の正極材は、アルミ等の極板上に成形された正極電極として、リチウムイオン二次電池に使用される。リチウムイオン二次電池に使用される他の材料としては、セパレータ、電解液、負極材等が挙げられる。セパレータは、正極および負極を電気的に絶縁して電解液を保持するものであり、ポリエチレン、ポリプロピレン製等の合成樹脂製のものを使用することができる。電解液の保持性を向上させるために、多孔性フィルム状のものを用いることが好ましい。
また本発明正極電極を用いたリチウム二次電池において、当該電極群が浸漬される電解液としては、リチウム塩を含む非水電解液またはイオン伝導ポリマーなどを用いることが好ましい。リチウム塩を含む非水電解液における非水電解質の非水溶媒としては、エチレンカーボネート（ＥＣ）、プロピレンカーボネート（ＰＣ）、ジエチルカーボネート（ＤＥＣ）、ジメチルカーボネート（ＤＭＣ）、メチルエチルカーボネート（ＭＥＣ）等が挙げられる。また、上記非水溶媒に溶解できるリチウム塩としては、六フッ化リン酸リチウム（ＬｉＰＦ６）、ホウ四フッ化リチウム（ＬｉＢＦ４）、トリフルオロメタンスルホン酸リチウム（ＬｉＳＯ３ＣＦ４）等が挙げられる。
負極材としては、正極と同様に可逆的にＬｉイオンを吸蔵、放出することが可能であり、電解液との反応性に乏しく、しかも酸化還元電位が正極材よりも低い材料が好ましい。例えば黒鉛やチタン酸リチウム等である。
以下、実施例及び比較例により、本発明に係るリチウム二次電池用正極材を詳細に説明する。しかし、本発明はその要旨を超えない限り、以下の実施例に限定されるものではない。
実施例１
カーボンナノチューブ（昭和電工製、ＶＧＣＦ−Ｘ、繊維径：１５ｎｍ、比表面積：２６０ｍ２／ｇ）を２質量％含有するエタノールスラリーを、２０００℃に加熱した高周波加熱炉内に窒素をキャリアーガスに用いて噴霧すると同時に、アセチレンガスを炉内に導入した。この時、スラリー中のカーボンナノチューブと、エタノール及びアセチレンの熱分解によって生じるカーボン粒子（カーボンブラック）との質量比が、１０：９０になるようにアセチレンの導入量を調整した。生成物を冷却・捕集後、透過型電子顕微鏡透過型電子顕微鏡（ＴＥＭ）観察に供した。ＴＥＭ観察は日本電子製の透過型電子顕微鏡、２０００ＦＸを用い、加速電圧２００ｋＶ、観察倍率２０万倍の条件にて実施した。ＴＥＭ観察により、繊維状のカーボンナノチューブと、エタノール及びアセチレンの熱分解によって生じたカーボンブラック（粒径約５０ｎｍ）とは、相互に連結して存在しており、複合体を形成していることが分かった。このカーボンブラック複合体の灰分をＪＩＳ Ｋ １４６９の方法で測定したところ、０．１質量％であった。この複合体の比表面積を、全自動比表面積測定装置（マイクロデータ社製、マイクロソープ４２３２II）を用いＢＥＴ一点法によって測定したところ２４０ｍ２／ｇであった。カーボンナノチューブ及び複合体の比表面積値、並びにカーボンナノチューブとカーボンブラックの質量比から計算したカーボンブラックの比表面積値は６０ｍ２／ｇであった。
このカーボンブラック複合体２０ｇ及びオリビン型リン酸鉄リチウム（三井造船製、一次粒子径８５ｎｍ）８０ｇを、らいかい機を用いて８時間混合して正極材混合物を形成した。この混合物５０ｇを管状炉に充填し、油回転式真空ポンプで、炉内圧力を１〜５Ｐａに保持しながら、３００℃で２時間加熱して正極材を形成した。冷却後正極材を回収して重量を測定したところ、４９．５ｇであった。この正極材の揮発性有機官能基を、昇温脱離装置（アジレント社製、ダブルショットパイロライザー７６８３Ｂ）、ガスクロマトグラフ装置（ヒューレットパッカード社製、ＨＰ６８９０）及び質量分析計（ヒューレットパッカード社製、５９７３）を用い、昇温脱離ガスクロマトグラフ／質量分析法（ＴＤＳ−ＧＣ／ＭＳ法）によって測定したところ、水（質量数＝１８）及び二酸化炭素（質量数＝４４）に帰属される質量スペクトルが僅かに検出された。昇温脱離装置と同じ条件（真空下、８００℃まで２５℃／分の昇温速度で加熱）にて正極材１０ｇを電気炉で加熱して、加熱前後の重量変化を測定し、次式、
［揮発性酸素含有官能基の含有量（質量％）］＝［｛（昇温前の正極材質量）−（昇温後の正極材質量）｝÷（昇温前の正極材質量）］×１００
にて重量減少分を算出して揮発性有機官能基の含有量と見なしたところ、０．６質量％であった。この正極材の粉体抵抗値をＪＩＳ Ｋ １４６９の方法で測定したところ、２．５１Ω・ｃｍであった。
実施例２
カーボンナノチューブ（三菱マテリアル電子化成製、ＣＮＦ−Ｔ、繊維径：２０ｎｍ、比表面積：２２０ｍ２／ｇ、灰分：０．６質量％）２ｇ、アセチレンブラック（電気化学工業製、ＨＳ−１００、比表面積：４０ｍ２／ｇ、灰分：０．０１％）８ｇ及びオリビン型リン酸鉄リチウム（フォスティックリチウム社製、一次粒子径２００ｎｍ）９０ｇを、エタノール１リットルに加え、アルミナ製ボールからなる撹拌媒体を用い、振動ミルで５時間湿式撹拌することによって、カーボンナノチューブとアセチレンブラックのメカノケミカル的複合化と、オリビン型リン酸鉄リチウムとの混合を、同時に実施した。撹拌後、濾過によりエタノールを除去し、乾燥機で１００℃、３時間保持して乾燥し、さらにらいかい機を用いて８時間解砕することによって、正極材混合物を形成した。この混合物５０ｇをマッフル炉に充填し、窒素ガスを流しながら７００℃で１時間加熱処理を行い正極材を形成した。冷却後正極材を回収して重量を測定したところ、４８．５ｇであった。この正極材の揮発性有機官能基を、ＴＤＳ−ＧＣ／ＭＳ法によって測定したところ、顕著な質量スペクトルは検出されなかった。昇温脱離装置と同じ条件にて正極材１０ｇを電気炉で加熱して、加熱前後の重量変化を測定し、重量減少分を揮発性有機官能基の含有量と見なしたところ、０．０５質量％であった。正極材の粉体抵抗値は３．７５Ω・ｃｍであった。
カーボンブラック複合体の灰分量、正極材中のカーボンブラック複合体の含有量及びカーボンナノチューブとアセチレンブラックの質量比を、出発原料の配合割合から算出し、それぞれ０．１３質量％、１０質量％及び２０：８０であった。
実施例３
カーボンナノチューブを１０ｇ、アセチレンブラックを５ｇ、オリビン型リン酸鉄リチウムを３５ｇとした他は、実施例２と全く同様にして正極材混合物を形成した。この混合物５０ｇを管状炉に充填し、アルゴンガスを流しながら５００℃で３０分間加熱処理を行い正極材を形成した。冷却後正極材を回収して重量を測定したところ、４９ｇであった。この正極材の揮発性有機官能基を、ＴＤＳ−ＧＣ／ＭＳ法によって測定したところ、二酸化炭素（質量数＝４４）に帰属される質量スペクトルが僅かに検出された。昇温脱離装置と同じ条件にて正極材１０ｇを電気炉で加熱して、加熱前後の重量変化を測定し、重量減少分を揮発性有機官能基の含有量と見なしたところ、０．１質量％であった。正極材の粉体抵抗値は３．１８Ω・ｃｍであった。
カーボンブラック複合体の灰分量、正極材中のカーボンブラック複合体の含有量及びカーボンナノチューブとアセチレンブラックの質量比を、出発原料の配合割合から算出し、それぞれ０．４０質量％、３０質量％及び６７：３３であった。
実施例４
ＣＮＦ−Ｔと異なるカーボンナノチューブ（昭和電工製、ＶＧＣＦ−Ｓ、繊維径：８０ｎｍ、比表面積：４３ｍ２／ｇ、灰分：０．７質量％）を用いた他は、実施例２と同様にして正極材を形成した。冷却後正極材を回収して重量を測定したところ、４８．２ｇであった。この正極材の揮発性有機官能基を、ＴＤＳ−ＧＣ／ＭＳ法によって測定したところ、顕著な質量スペクトルは検出されなかった。昇温脱離装置と同じ条件にて正極材１０ｇを電気炉で加熱して、加熱前後の重量変化を測定し、重量減少分を揮発性有機官能基の含有量と見なしたところ、０．０８質量％であった。正極材の粉体抵抗値は３．６８Ω・ｃｍであった。
カーボンブラック複合体の灰分量、正極材中のカーボンブラック複合体の含有量及びカーボンナノチューブとアセチレンブラックの質量比を、出発原料の配合割合から算出し、それぞれ０．１５質量％、１０質量％及び２０：８０であった。
実施例５
実施例２と同様にして、カーボンナノチューブとアセチレンブラックのメカノケミカル的複合化と、オリビン型リン酸鉄リチウムとの混合を、同時に実施し、濾過、乾燥後、らいかい機を用いて８時間解砕することによって、正極材混合物を形成した。その後、実施例２とは異なり窒素中での加熱を９００℃で３０分間行い、その他は実施例２と同様にして正極材とした。この正極材の揮発性有機官能基を、ＴＤＳ−ＧＣ／ＭＳ法によって測定したところ、顕著な質量スペクトルは検出されなかった。昇温脱離装置と同じ条件（真空下、８００℃まで２５℃／分の昇温速度で加熱）にて正極材１０ｇを電気炉で加熱して、加熱前後の重量変化を測定し、重量減少分を揮発性有機官能基の含有量と見なしたところ、０．５質量％であった。この正極材の粉体抵抗値をＪＩＳ Ｋ １４６９の方法で測定したところ、５．７８Ω・ｃｍであった。出発原料の配合割合から算出した、カーボンブラック複合体の灰分量、正極材中のカーボンブラック複合体の含有量及びカーボンナノチューブとアセチレンブラックの質量比は、実施例２と同じであった。
実施例６〜１０
実施例１〜５の正極材を用い、コイン電池を作製して充放電特性を評価した。正極電極およびコイン電池作製方法の一例を以下に示す。正極材として実施例１〜３の正極材を、結着剤としてポリフッ化ビニリデン（呉羽化学製、ＫＦポリマー溶液）を用いた。これに分散溶媒としてＮ−メチルピロリドン（Ａｌｄｒｉｃｈ製）を添加、混練した正極合剤（スラリー）を作製した。当該正極合剤スラリーを厚さ２０μｍのアルミニウム箔に塗布、乾燥し、その後、プレス、裁断して、リチウム二次電池用正極電極を得た。対極には金属リチウム（本城金属製）を用い、これらを電気的に隔離するセパレータとしてオレフィン繊維製不織布を用いた。電解液にはＥＣ（エチレンカーボネート、Ａｌｄｒｉｃｈ製）、ＭＥＣ（メチルエチルカーボネート、Ａｌｄｒｉｃｈ製）を体積比で３０：７０ に混合した溶液中に六フッ化リン酸リチウム（ＬｉＰＦ６、ステラケミファ製）を１ｍｏｌ／Ｌ 溶解したものを用い、ＣＲ−２０３２型コイン電池とした。
電池の放電性能試験としては、電池を初充電後、充放電効率が１００％近傍になるのを確認後、０．７ｍＡ／ｃｍ２の電流密度にて定電流放電を２．１Ｖまで行った際の放電容量を測定し、正極活物質量で除した容量密度（ｍＡｈ／ｇ）を算出した。この容量（ｍＡｈ）を１時間で充放電可能な電流値を「１Ｃ」とした。
その後サイクル性能試験として、充電２Ｃ定電流（４．１Ｖ到達後、０．０５Ｃ電流時充電終了）、放電２Ｃの定電流で２．１Ｖまで行い、休止をそれぞれの間に１０分間行って５０サイクル繰り返した際のサイクル試験において、１サイクル目の放電容量に対する５０サイクル目の容量比率（％）を放電容量維持率とした。また、初回充放電後、充電はは４．１Ｖ（０．２Ｃ定電流、０．０５Ｃ電流時終了）放電はサイクル毎に、０．２Ｃ、０．３３Ｃ、０．５Ｃ、１．０Ｃ（定電流、２．１Ｖ時終了）と徐々に電流値を増加させて、休止はそれぞれの間に１０分間行って充放電を行い、０．２Ｃの放電容量に対する１．０Ｃの放電容量の比（％）をレート特性とした。さらに、ＳＯＣ（充電深度）５０％時におけるＩ−Ｖ特性より、電池の直流抵抗（ＤＣＲ）を算出した。充電時における直流抵抗を「充電ＤＣＲ」、放電時を「放電ＤＣＲ」とした。これらの結果は、表１にまとめて示した。

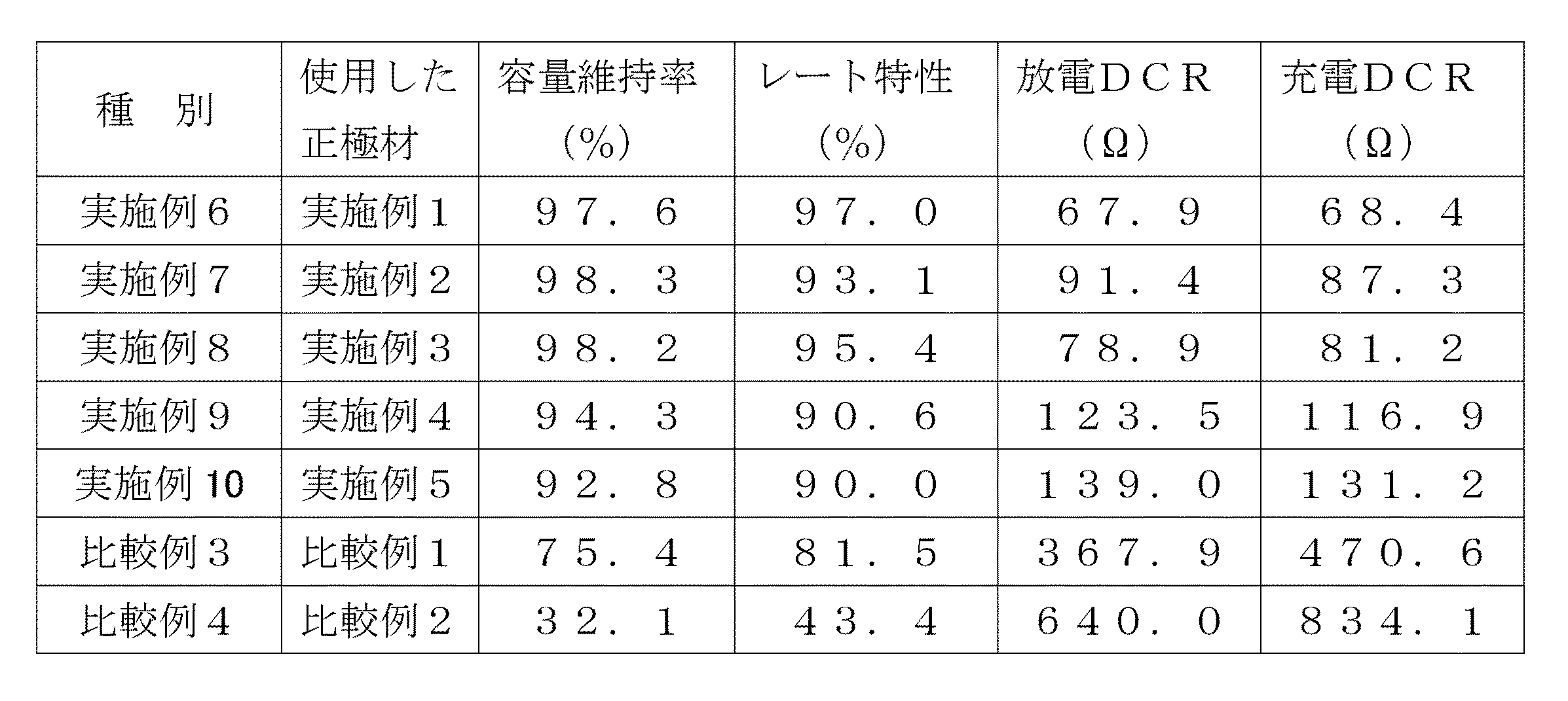

Figure 2011108522
比較例１
実施例１と同様にして、カーボンナノチューブ及びカーボンブラックの複合体と、オリビン型リン酸鉄リチウムを、らいかい機を用いて８時間混合して正極材混合物を形成した。その後、実施例１とは異なり真空中での加熱は行わずにこれをそのまま正極材とした。この正極材の揮発性有機官能基を、ＴＤＳ−ＧＣ／ＭＳ法によって測定したところ、水（質量数＝１８）及び二酸化炭素（質量数＝４４）に帰属される質量スペクトルが顕著に検出された。昇温脱離装置と同じ条件（真空下、８００℃まで２５℃／分の昇温速度で加熱）にて正極材１０ｇを電気炉で加熱して、加熱前後の重量変化を測定し、重量減少分を揮発性有機官能基の含有量と見なしたところ、１．２質量％であった。この正極材の粉体抵抗値をＪＩＳ Ｋ １４６９の方法で測定したところ、１０．８６Ω・ｃｍであった。
比較例２
実施例２と同様にして、カーボンナノチューブとアセチレンブラックのメカノケミカル的複合化と、オリビン型リン酸鉄リチウムとの混合を、同時に実施し、濾過、乾燥後、らいかい機を用いて８時間解砕することによって、正極材混合物を形成した。その後、実施例２とは異なり窒素中での加熱を１５０℃で１時間行い、その他は実施例２と同様にして正極材とした。この正極材の揮発性有機官能基を、ＴＤＳ−ＧＣ／ＭＳ法によって測定したところ、水（質量数＝１８）及び二酸化炭素（質量数＝４４）に帰属される質量スペクトルが顕著に検出された。昇温脱離装置と同じ条件（真空下、８００℃まで２５℃／分の昇温速度で加熱）にて正極材１０ｇを電気炉で加熱して、加熱前後の重量変化を測定し、重量減少分を揮発性有機官能基の含有量と見なしたところ、１．９質量％であった。この正極材の粉体抵抗値をＪＩＳ Ｋ １４６９の方法で測定したところ、２３．８６Ω・ｃｍであった。
比較例３〜４
比較例１〜２の正極材を用い、実施例６〜１０と同様にしてコイン電池を作製して充放電特性を評価し、結果を表１に示した。
比較例５
カーボンナノチューブ（ＩＬＪＩＮ製、ＣＭ−９５、繊維径：２０ｎｍ、比表面積：１７０ｍ２／ｇ、灰分：４．１質量％）２ｇ、アセチレンブラックの代わりにカーボンブラック（東海カーボン製、シーストＮＨ、比表面積：７４ｍ２／ｇ、灰分：０．３質量％）８ｇを乳鉢を用いて混合し、灰分をＪＩＳ Ｋ １４６９の方法で測定したところ、１．１質量％であった。
上記カーボンナノチューブ２ｇ、カーボンブラック８ｇ及びオリビン型リン酸鉄リチウム（フォスティックリチウム社製、一次粒子径２００ｎｍ）９０ｇを、エタノール１リットルに加えた後、実施例２と全く同様にして正極材を作製し、その後、実施例４〜６と同様にしてコイン電池を作製し、充放電特性を評価したところ、２Ｃ充電／２Ｃ放電サイクル性能試験において２０サイクル目から容量が急激に低下して充放電不能となった。電池を解体したところ、対極表面からリチウムの樹枝状晶（デンドライド）が成長し、セパレーターを突き破っている様子が観察された。
比較例６
実施例２と同様にして、カーボンナノチューブとアセチレンブラックのメカノケミカル的複合化と、オリビン型リン酸鉄リチウムとの混合を、同時に実施し、濾過、乾燥後、らいかい機を用いて８時間解砕することによって、正極材混合物を形成した。その後、実施例２とは異なり窒素中での加熱を１０００℃で１時間行い、その他は実施例２と同様にして正極材としたところ、オリビン型リン酸鉄リチウムが顕著に分解し、リン化鉄（Ｆｅ２Ｐ）が生成していることが、粉末Ｘ線回折測定において観察された。Ｆｅ２Ｐは、リチウムイオン二次電池用正極活物質としての機能を有していない。
本発明のリチウムイオン二次電池用正極材は、熱的に安定で高い安全性が期待される反面、抵抗値が高いという短所を有するオリビン型リン酸鉄リチウムを正極活物質として使用しながら、短所を補って従来にない優れた導電性能を有している。本発明の正極材によって、オリビン型リン酸鉄リチウムの短所が解消され、その結果、高容量で、大電流充放電が繰り返し可能で、しかも高い安全性を有するリチウムイオン二次電池が実現できる。本発明の正極材を用いたリチウムイオン二次電池は、電動工具やハイブリッドカーなど大電流充放電が必要とされる用途に好適に利用できる。

Claims (5)

  1. 繊維状炭素とカーボンブラックが連結されてなりかつＪＩＳ Ｋ １４６９で規定される灰分が１．０質量％以下であるカーボンブラック複合体を５〜３０質量％含有し、残部は主にオリビン型リン酸鉄リチウムからなり、揮発性酸素含有官能基の含有量が１．０質量％以下であることを特徴とするリチウムイオン二次電池用正極材。
  2. 繊維状炭素は、繊維径が５〜５０ｎｍでありかつ比表面積が５０〜４００ｍ２／ｇのカーボンナノチューブであることを特徴とする、請求項１に記載のリチウムイオン二次電池用正極材。
  3. カーボンブラックの比表面積は、繊維状炭素の比表面積よりも小さくかつ１０〜２００ｍ２／ｇであることを特徴とする、請求項１又は２に記載のリチウムイオン二次電池用正極材。
  4. 含有される繊維状炭素とカーボンブラックとの割合が、質量比で７０：３０〜５：９５であることを特徴とする、請求項１〜３のいずれか１項に記載のリチウムイオン二次電池用正極材。
  5. 繊維状炭素とカーボンブラックを連結後、または連結と同時にオリビン型リン酸鉄リチウムを混合し、さらにその後、真空又は不活性雰囲気下２００〜９００℃の温度で加熱することを特徴とする、リチウムイオン二次電池用正極材の製造方法。

JP2009263035A 2009-11-18 2009-11-18 リチウムイオン二次電池用正極材及びその製造方法 Active JP5486907B2 (ja)

Priority Applications (7)

Application Number Priority Date Filing Date Title
JP2009263035A JP5486907B2 (ja) 2009-11-18 2009-11-18 リチウムイオン二次電池用正極材及びその製造方法
PCT/JP2010/068379 WO2011062019A1 (ja) 2009-11-18 2010-10-19 リチウムイオン二次電池用正極材及びその製造方法
KR1020127009302A KR101951488B1 (ko) 2009-11-18 2010-10-19 리튬 이온 이차 전지용 정극재 및 그 제조방법
CA2781164A CA2781164C (en) 2009-11-18 2010-10-19 Positive-electrode material for a lithium ion secondary battery and manufacturing method of the same
CN201080052004.4A CN102668191B (zh) 2009-11-18 2010-10-19 锂离子二次电池用正极材料及其制造方法
EP10831415.4A EP2503626B1 (en) 2009-11-18 2010-10-19 Positive-electrode material for a lithium ion secondary battery, and manufacturing method therefor
US13/473,071 US8597835B2 (en) 2009-11-18 2012-05-16 Positive-electrode material for a lithium ion secondary battery and manufacturing method of the same

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
JP2009263035A JP5486907B2 (ja) 2009-11-18 2009-11-18 リチウムイオン二次電池用正極材及びその製造方法

Publications (2)

Publication Number Publication Date
JP2011108522A true JP2011108522A (ja) 2011-06-02
JP5486907B2 JP5486907B2 (ja) 2014-05-07

Family

ID=44059503

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2009263035A Active JP5486907B2 (ja) 2009-11-18 2009-11-18 リチウムイオン二次電池用正極材及びその製造方法

Country Status (7)

Country Link
US (1) US8597835B2 (ja)
EP (1) EP2503626B1 (ja)
JP (1) JP5486907B2 (ja)
KR (1) KR101951488B1 (ja)
CN (1) CN102668191B (ja)
CA (1) CA2781164C (ja)
WO (1) WO2011062019A1 (ja)

Cited By (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2013073561A1 (ja) * 2011-11-15 2013-05-23 電気化学工業株式会社 複合粒子、その製造方法、二次電池用電極材料及び二次電池
WO2014034635A1 (ja) * 2012-08-28 2014-03-06 電気化学工業株式会社 リチウムイオン二次電池用電極材、その製造方法及びリチウムイオン二次電池
WO2014051147A1 (ja) * 2012-09-28 2014-04-03 日本ケミコン株式会社 電極材料及びその製造方法
WO2014063244A1 (en) 2012-10-22 2014-05-01 HYDRO-QUéBEC Method of producing electrode material for lithium-ion secondary battery and lithium-ion battery using such electrode material
JP2014532263A (ja) * 2011-10-04 2014-12-04 ハイドロ−ケベック 正電極材料、その製造方法およびリチウム二次電池における使用
KR20150021033A (ko) * 2012-05-08 2015-02-27 하이드로-퀘벡 리튬 이온 2차 전지 및 이를 제조하는 방법
WO2015064192A1 (ja) 2013-10-30 2015-05-07 住友大阪セメント株式会社 電極材料及び電極並びにリチウムイオン電池
JP2015115106A (ja) * 2013-12-09 2015-06-22 三星エスディアイ株式会社Ｓａｍｓｕｎｇ ＳＤＩ Ｃｏ．，Ｌｔｄ． 導電組成物、正極、およびリチウムイオン二次電池。
WO2015108056A1 (ja) 2014-01-14 2015-07-23 昭和電工株式会社 リチウム二次電池及びそれに使用する導電助剤
JP2022037549A (ja) * 2020-08-25 2022-03-09 プライムアースＥｖエナジー株式会社 リチウムイオン二次電池用正極の製造方法、リチウムイオン二次電池用正極、及びリチウムイオン二次電池
KR20240014517A (ko) * 2021-07-28 2024-02-01 비와이디 컴퍼니 리미티드 양극 및 배터리

Families Citing this family (20)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2012141308A1 (ja) * 2011-04-15 2012-10-18 電気化学工業株式会社 カーボンブラック複合体及びそれを用いるリチウムイオン二次電池
US9065136B2 (en) * 2011-09-14 2015-06-23 Samsung Sdi Co., Ltd. Positive electrode for rechargeable lithium battery, method of preparing the same, and rechargeable lithium battery including the same
CN103907224A (zh) * 2011-10-29 2014-07-02 日本贵弥功株式会社 片材状复合体、其制造方法、使用了该复合体的电极及电化学元件
KR20130108816A (ko) * 2012-03-26 2013-10-07 삼성에스디아이 주식회사 이차 전지
KR102273769B1 (ko) 2013-12-30 2021-07-07 삼성에스디아이 주식회사 리튬 전이금속 인산화물, 그 제조방법 및 이를 이용하여 제조된 리튬 이차전지
KR102204701B1 (ko) 2014-02-07 2021-01-18 삼성에스디아이 주식회사 리튬 이차 전지용 양극 활물질, 이의 제조 방법, 및 리튬 이차 전지
JP2015154039A (ja) * 2014-02-19 2015-08-24 住友電気工業株式会社 キャパシタおよびその充放電方法
CN103794788B (zh) * 2014-02-21 2016-01-20 合肥国轩高科动力能源有限公司 一种磷酸铁锂正极材料的表面碳包覆方法
CN104064769B (zh) * 2014-06-18 2016-08-24 中南大学 一种模板法制备锂离子电池正极材料磷酸氧钒锂的方法
CN104129778B (zh) * 2014-06-25 2016-08-17 天津师范大学 一种锂离子电池正极材料用功能化石墨烯的制备方法
US9819016B1 (en) 2015-09-29 2017-11-14 The United States Of America As Represented By The Secretary Of The Navy Carbon nanotube based composite electrode
CN105845993B (zh) * 2016-03-15 2018-03-02 芜湖天弋能源科技有限公司 磷酸铁锂电极材料的碳含量测定方法
KR102086533B1 (ko) * 2016-03-25 2020-03-09 주식회사 엘지화학 이차전지용 양극활물질 및 이를 포함하는 이차전지
CN108511753A (zh) * 2017-05-02 2018-09-07 万向二三股份公司 一种磷酸铁锂电池正极导电剂及其应用
CN109817907B (zh) * 2019-01-03 2021-02-26 北京泰丰先行新能源科技有限公司 正极活性材料、含有该正极活性材料的正极和锂二次电池
CN110808376A (zh) * 2019-11-12 2020-02-18 湖南艾威尔新能源科技有限公司 一种导电剂及其制备方法与应用
KR20230029696A (ko) 2020-06-29 2023-03-03 가부시키가이샤 아데카 황 변성 폴리아크릴로니트릴, 그것을 포함하는 전극 활물질, 그 전극 활물질을 포함하는 이차 전지용 전극, 그 전극의 제조 방법 및 그 전극을 사용한 비수 전해질 이차 전지
US20220093929A1 (en) * 2020-09-24 2022-03-24 24M Technologies, Inc. Semi-solid electrodes with carbon additives, and methods of making the same
CN114899368B (zh) * 2022-03-28 2024-05-31 深圳市德方纳米科技股份有限公司 复合正极材料及其制备方法和应用
KR20260045703A (ko) * 2024-09-27 2026-04-03 주식회사 엘지에너지솔루션 양극 및 이를 포함하는 리튬 이차전지

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2005135723A (ja) * 2003-10-30 2005-05-26 National Institute Of Advanced Industrial & Technology 電極用複合粉末及びその製造方法
JP2005183032A (ja) * 2003-12-16 2005-07-07 Sumitomo Osaka Cement Co Ltd リチウム電池用電極の製造方法とリチウム電池用電極及びリチウム電池
JP2007035295A (ja) * 2005-07-22 2007-02-08 Tayca Corp 炭素−オリビン型リン酸鉄リチウム複合粒子の製造方法、およびリチウムイオン電池用正極材料
JP2008117749A (ja) * 2006-10-13 2008-05-22 Gs Yuasa Corporation:Kk リチウムリン酸遷移金属化合物とカーボンとの混合体、それを備えた電極、その電極を備えた電池、その混合体の製造方法、及び電池の製造方法
JP2009533799A (ja) * 2006-04-07 2009-09-17 ハイ パワー リチウム ソシエテ アノニム リチウム充電式電気化学電池

Family Cites Families (20)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CA2106066C (en) 1991-09-13 1997-08-12 Akira Yoshino Secondary battery
JP3523397B2 (ja) 1995-11-07 2004-04-26 日本電信電話株式会社 非水電解質二次電池
US5910382A (en) 1996-04-23 1999-06-08 Board Of Regents, University Of Texas Systems Cathode materials for secondary (rechargeable) lithium batteries
JP4595145B2 (ja) 1999-10-27 2010-12-08 ソニー株式会社 非水電解質電池
JP4151210B2 (ja) 2000-08-30 2008-09-17 ソニー株式会社 正極活物質及びその製造方法、並びに非水電解質電池及びその製造方法
JP3921931B2 (ja) 2000-09-29 2007-05-30 ソニー株式会社 正極活物質及び非水電解質電池
JP2003168429A (ja) 2001-11-29 2003-06-13 Sanyo Electric Co Ltd 非水電解質二次電池
JP4297406B2 (ja) 2002-07-31 2009-07-15 三井造船株式会社 ２次電池正極材料の製造方法、および２次電池
JP4040606B2 (ja) 2003-06-06 2008-01-30 Ｊｆｅケミカル株式会社 リチウムイオン二次電池用負極材料およびその製造方法、ならびにリチウムイオン二次電池用負極およびリチウムイオン二次電池
JP4641375B2 (ja) 2003-10-20 2011-03-02 日立マクセル株式会社 オリビン型リン酸リチウムと炭素材料との複合体の製造方法
JP2005302671A (ja) 2004-04-16 2005-10-27 Fujikura Ltd 電気接続装置
JP4684727B2 (ja) 2005-04-20 2011-05-18 日本コークス工業株式会社 リチウムイオン二次電池用正極材料及びその製造方法、並びにリチウムイオン二次電池
SG129313A1 (en) 2005-07-27 2007-02-26 Denka Singapore Private Ltd Carbon black, method for producing the same, and its use
JP2007080652A (ja) 2005-09-14 2007-03-29 Sumitomo Osaka Cement Co Ltd リチウムイオン電池の電極形成用スラリーおよびリチウムイオン電池
CN101595580B (zh) * 2007-01-25 2011-11-30 日本电气株式会社 聚自由基化合物-导电材料的复合体、及其制备方法和使用其的电池
CN101090154A (zh) * 2007-08-14 2007-12-19 深圳市海盈科技有限公司 锂离子电池的正极组成物
JP5108588B2 (ja) * 2008-03-31 2012-12-26 古河電池株式会社 二次電池用正極板およびその製造方法
CN101442126B (zh) * 2008-08-01 2010-07-07 上海华实纳米材料有限公司 一种碳纳米管键接磷酸亚铁锂复合电极材料及其制备方法
CN101409343A (zh) * 2008-10-22 2009-04-15 昆明理工大学 一种锂离子电池正极片真空搅料涂布方法
US9099744B2 (en) * 2011-03-31 2015-08-04 Basf Se Particulate porous carbon material and use thereof in lithium cells

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2005135723A (ja) * 2003-10-30 2005-05-26 National Institute Of Advanced Industrial & Technology 電極用複合粉末及びその製造方法
JP2005183032A (ja) * 2003-12-16 2005-07-07 Sumitomo Osaka Cement Co Ltd リチウム電池用電極の製造方法とリチウム電池用電極及びリチウム電池
JP2007035295A (ja) * 2005-07-22 2007-02-08 Tayca Corp 炭素−オリビン型リン酸鉄リチウム複合粒子の製造方法、およびリチウムイオン電池用正極材料
JP2009533799A (ja) * 2006-04-07 2009-09-17 ハイ パワー リチウム ソシエテ アノニム リチウム充電式電気化学電池
JP2008117749A (ja) * 2006-10-13 2008-05-22 Gs Yuasa Corporation:Kk リチウムリン酸遷移金属化合物とカーボンとの混合体、それを備えた電極、その電極を備えた電池、その混合体の製造方法、及び電池の製造方法

Cited By (42)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US11715828B2 (en) 2011-10-04 2023-08-01 HYDRO-QUéBEC Positive-electrode materials: methods for their preparation and use in lithium secondary batteries
US10944107B2 (en) 2011-10-04 2021-03-09 HYDRO-QUéBEC Methods for the preparation and use of positive electrode materials coated with carbon in lithium secondary batteries
JP2014532263A (ja) * 2011-10-04 2014-12-04 ハイドロ−ケベック 正電極材料、その製造方法およびリチウム二次電池における使用
US10090525B2 (en) 2011-10-04 2018-10-02 Hydro-Quebec Positive-electrode materials: methods for their preparation and use in lithium secondary batteries
US9577253B2 (en) 2011-10-04 2017-02-21 Hydro-Quebec Positive-electrode materials: methods for their preparation and use in lithium secondary batteries
WO2013073561A1 (ja) * 2011-11-15 2013-05-23 電気化学工業株式会社 複合粒子、その製造方法、二次電池用電極材料及び二次電池
US10873073B2 (en) 2011-11-15 2020-12-22 Denka Company Limited Composite particles, manufacturing method thereof, electrode material for secondary battery, and secondary battery
KR20140096120A (ko) * 2011-11-15 2014-08-04 덴키 가가쿠 고교 가부시기가이샤 복합 입자, 그 제조 방법, 이차전지용 전극재료 및 이차전지
KR101980796B1 (ko) * 2011-11-15 2019-05-21 덴카 주식회사 복합 입자, 그 제조 방법, 이차전지용 전극재료 및 이차전지
JPWO2013073561A1 (ja) * 2011-11-15 2015-04-02 電気化学工業株式会社 複合粒子、その製造方法、二次電池用電極材料及び二次電池
KR20200004922A (ko) * 2012-05-08 2020-01-14 하이드로-퀘벡 리튬 이온 2차 전지 및 이를 제조하는 방법
US10050270B2 (en) 2012-05-08 2018-08-14 Hydro-Quebec Lithium-ion secondary battery and method of producing same
USRE49319E1 (en) 2012-05-08 2022-11-29 Hydro-Quebec Lithium-ion secondary battery and method of producing same
KR102215419B1 (ko) 2012-05-08 2021-02-16 하이드로-퀘벡 리튬 이온 2차 전지 및 이를 제조하는 방법
KR102065579B1 (ko) 2012-05-08 2020-01-13 하이드로-퀘벡 리튬 이온 2차 전지 및 이를 제조하는 방법
KR20150021033A (ko) * 2012-05-08 2015-02-27 하이드로-퀘벡 리튬 이온 2차 전지 및 이를 제조하는 방법
JP2015519699A (ja) * 2012-05-08 2015-07-09 ハイドロ−ケベック リチウムイオン二次電池およびその生産方法
JP2017123351A (ja) * 2012-05-08 2017-07-13 ハイドロ−ケベック リチウムイオン二次電池およびその生産方法
KR20150052004A (ko) 2012-08-28 2015-05-13 덴키 가가쿠 고교 가부시기가이샤 리튬 이온 이차 전지용 전극재, 그의 제조 방법 및 리튬 이온 이차 전지
WO2014034635A1 (ja) * 2012-08-28 2014-03-06 電気化学工業株式会社 リチウムイオン二次電池用電極材、その製造方法及びリチウムイオン二次電池
JPWO2014051147A1 (ja) * 2012-09-28 2016-08-25 日本ケミコン株式会社 電極材料及びその製造方法
WO2014051147A1 (ja) * 2012-09-28 2014-04-03 日本ケミコン株式会社 電極材料及びその製造方法
WO2014063244A1 (en) 2012-10-22 2014-05-01 HYDRO-QUéBEC Method of producing electrode material for lithium-ion secondary battery and lithium-ion battery using such electrode material
US12068484B2 (en) 2012-10-22 2024-08-20 HYDRO-QUéBEC Method of producing electrode material for lithium-ion secondary battery and lithium-ion battery using such electrode material
US11545668B2 (en) 2012-10-22 2023-01-03 Hydro-Quebec Method of producing electrode material for lithium-ion secondary battery and lithium-ion battery using such electrode material
KR20150086280A (ko) 2012-10-22 2015-07-27 하이드로-퀘벡 리튬 이온 2차 배터리용 전극 재료 제조 방법 및 이러한 전극 재료를 사용하는 리튬 이온 배터리
EP3826087A1 (en) 2012-10-22 2021-05-26 Hydro-Québec Method of producing electrode material for lithium-ion secondary battery and lithium-ion battery using such electrode material
KR20230145493A (ko) 2012-10-22 2023-10-17 하이드로-퀘벡 리튬 이온 2차 배터리용 전극 재료 제조 방법 및 이러한 전극 재료를 사용하는 리튬 이온 배터리
KR20220046702A (ko) 2012-10-22 2022-04-14 하이드로-퀘벡 리튬 이온 2차 배터리용 전극 재료 제조 방법 및 이러한 전극 재료를 사용하는 리튬 이온 배터리
US12368168B2 (en) 2012-10-22 2025-07-22 HYDRO-QUéBEC Method of producing electrode material for lithium-ion secondary battery and lithium-ion battery using such electrode material
US9865876B2 (en) 2013-10-30 2018-01-09 Sumitomo Osaka Cement Co., Ltd. Electrode material, electrode, and lithium ion battery
WO2015064192A1 (ja) 2013-10-30 2015-05-07 住友大阪セメント株式会社 電極材料及び電極並びにリチウムイオン電池
JP2015115106A (ja) * 2013-12-09 2015-06-22 三星エスディアイ株式会社Ｓａｍｓｕｎｇ ＳＤＩ Ｃｏ．，Ｌｔｄ． 導電組成物、正極、およびリチウムイオン二次電池。
US10084190B2 (en) 2014-01-14 2018-09-25 Showa Denko K.K. Lithium secondary battery and conductive assistant used in same
KR20160098370A (ko) 2014-01-14 2016-08-18 쇼와 덴코 가부시키가이샤 리튬 2차 전지 및 그것에 사용하는 도전 조제
WO2015108056A1 (ja) 2014-01-14 2015-07-23 昭和電工株式会社 リチウム二次電池及びそれに使用する導電助剤
JP2022037549A (ja) * 2020-08-25 2022-03-09 プライムアースＥｖエナジー株式会社 リチウムイオン二次電池用正極の製造方法、リチウムイオン二次電池用正極、及びリチウムイオン二次電池
JP7576741B2 (ja) 2020-08-25 2024-11-01 トヨタバッテリー株式会社 リチウムイオン二次電池用正極の製造方法
KR20240014517A (ko) * 2021-07-28 2024-02-01 비와이디 컴퍼니 리미티드 양극 및 배터리
JP2024526619A (ja) * 2021-07-28 2024-07-19 ビーワイディー カンパニー リミテッド 正電極及び電池
KR102826941B1 (ko) 2021-07-28 2025-07-01 비와이디 컴퍼니 리미티드 양극 및 배터리
EP4345952A4 (en) * 2021-07-28 2025-08-27 Byd Co Ltd POSITIVE ELECTRODE AND BATTERY

Also Published As

Publication number Publication date
KR101951488B1 (ko) 2019-02-22
EP2503626A4 (en) 2014-02-05
US8597835B2 (en) 2013-12-03
EP2503626B1 (en) 2018-05-23
CA2781164C (en) 2018-11-13
US20120258363A1 (en) 2012-10-11
CN102668191A (zh) 2012-09-12
WO2011062019A1 (ja) 2011-05-26
JP5486907B2 (ja) 2014-05-07
CA2781164A1 (en) 2011-05-26
CN102668191B (zh) 2015-04-22
KR20120093874A (ko) 2012-08-23
EP2503626A1 (en) 2012-09-26

Similar Documents

Publication Publication Date Title
JP5486907B2 (ja) リチウムイオン二次電池用正極材及びその製造方法
JP5794753B2 (ja) 二次電池用正極
JP6086246B2 (ja) 複合粒子、その製造方法、二次電池用電極材料及び二次電池
JP6596779B2 (ja) 複合粒子、その製造方法、二次電池用電極材料及び二次電池
JP5366909B2 (ja) リチウム二次電池用正極活物質およびこれを含むリチウム二次電池
CN104603992B (zh) 锂离子二次电池用电极材料、其制造方法及锂离子二次电池
JPWO2009133807A1 (ja) リチウム二次電池負極用炭素材、その製造方法、リチウム二次電池負極およびリチウム二次電池
JP2015532514A (ja) リチウム−イオン二次電池のための電極材料を製造する方法およびその電極材料を使用するリチウム−イオン電池
JP7223999B2 (ja) リチウムイオン二次電池用正極組成物、リチウムイオン二次電池用正極、及びリチウムイオン二次電池
KR20250046398A (ko) 음극 활물질, 이의 제조방법 및 이를 포함하는 리튬 이차전지
JP2020077544A (ja) 電解液及び蓄電装置
JP2011258457A (ja) リチウムイオン二次電池用負極活物質及び負極極板

Legal Events

Date Code Title Description
A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20120921

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20131119

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20140115

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20140204

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20140224

R150 Certificate of patent or registration of utility model

Ref document number: 5486907

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250
