JP4635283B2

JP4635283B2 - 非水電解質二次電池

Info

Publication number: JP4635283B2
Application number: JP28130999A
Authority: JP
Inventors: 芳明新田; 浩司芳澤; 治成島村
Original assignee: Panasonic Corp; Matsushita Electric Industrial Co Ltd
Current assignee: Panasonic Corp; Panasonic Holdings Corp
Priority date: 1999-10-01
Filing date: 1999-10-01
Publication date: 2011-02-23
Anticipated expiration: 2019-10-01
Also published as: JP2001102052A

Description

【０００１】
【発明の属する技術分野】
本発明は、非水電解質二次電池、特にその負極材料に関するものである。
【０００２】
【従来の技術】
近年、移動体通信機器、携帯電子機器の主電源として利用されているリチウム二次電池は、起電力が高く、高エネルギー密度である特長を有している。負極材料としてリチウム金属を用いたリチウム二次電池は、エネルギー密度は高いが、充電時に負極にデンドライトが析出し、充放電を繰り返すことによりセパレータを突き破って正極側に達し、内部短絡を起こす恐れがあった。また、析出したデンドライトは比表面積が大きいため反応活性度が高く、その表面で電解液中の溶媒と反応して電子伝導性に欠いた固体電解質的な界面皮膜を形成する。そのため電池の内部抵抗が高くなったり、電子伝導のネットワークから孤立した粒子が存在するようになり、これらが充放電効率を低下させる要因となっている。これらの理由で負極材料としてリチウム金属を用いたリチウム二次電池は、低い信頼性、および短いサイクル寿命に問題があった。
【０００３】
現在、リチウム金属に替わる負極材料として、リチウムイオンを吸蔵・放出できる炭素材料を使用し実用化に至っている。通常、炭素材料負極には金属リチウムは析出しないため、デンドライトによる内部短絡の問題はない。しかし、炭素材料の一つである黒鉛の理論容量は３７２ｍＡｈ／ｇであり、Ｌｉ金属単体の理論容量の１０分の１程度と少ない。
【０００４】
他の負極材料として、リチウムと化合物を形成する単体金属材料および単体非金属材料が知られている。例えば、ケイ素（Ｓｉ）（米国特許３，９６９，１３９号）、スズ（Ｓｎ）（米国特許４，４３６，７９６号）、亜鉛（Ｚｎ）のリチウムを最も含む化合物の組成式は、それぞれＬｉ₂₂Ｓｉ₅、Ｌｉ₂₂Ｓｎ₅、ＬｉＺｎであり、この範囲では金属リチウムは通常析出しないため、デンドライトによる内部短絡の問題はない。そして、これら化合物と各単体材料との間の電気化学容量は、それぞれ４１９９ｍＡｈ／ｇ、９９３ｍＡｈ／ｇ、４１０ｍＡｈ／ｇであり、いずれも黒鉛の理論容量よりも大きい。
【０００５】
またリチウムと化合物を形成する単体金属材料および単体非金属材料の他に化合物負極材料として、特開平４−１２６３７１号公報、特開平７−２９６０２号公報、特開平７−２４０２０１号公報、特開平８−１５３５１７号公報に遷移元素などからなる金属間化合物が、特開平９−６３６５１号公報には４Ｂ族元素及びＰ、Ｓｂの少なくとも一つを含む金属間化合物からなり、その結晶構造がＣａＦ₂型、ＺｎＳ型、ＡｌＬｉＳｉ型のいずれかからなる負極材料などが提案されている。このほか、特開平１０−２９４１１２号公報に超急冷の金属硅化物を負極材料として用いることが提案され、さらに特開平１１−８６８５３号公報に金属間化合物相を含みかつこの金属間化合物に含まれる元素で構成される上記金属間化合物以外の相を１相以上含む粒子を用いることなどが提案されている。
【０００６】
【発明が解決しようとする課題】
しかしながら、上記のような炭素材料よりも高容量の負極材料には、それぞれ以下に示すような課題がある。
【０００７】
リチウムと化合物を形成する単体金属材料および単体非金属材料の負極材料は共通して、炭素負極材料にくらべて充放電サイクル特性が悪い。その理由は充電時と放電時のリチウムの吸蔵・放出に伴う体積差が大きくなるため、材料に大きな歪みや亀裂が生じ、粒子が微細化すると考えられている。さらにこの微細化した粒子間に空間が生じ、電子伝導ネットワークが分断され、電気化学的な反応に関与できない部分が増加し、充放電容量が低下すると考えられる。
【０００８】
すなわちリチウムと化合物を形成する単体金属材料および単体非金属材料の負極材料に共通する大きな体積変化と、これによる組織変化が、炭素負極材料に比べて充放電サイクル特性を悪化させる要因であると推察される。
【０００９】
一方、上述の単体材料と異なり、遷移元素からなる非鉄金属の珪化物や４Ｂ族元素及びＰ、Ｓｂの少なくとも一つを含む金属間化合物からなり、その結晶構造がＣａＦ₂型、ＺｎＳ型、ＡｌＬｉＳｉ型のいずれかからなる負極材料などは、サイクル寿命特性の改善された負極材料としてそれぞれ特開平７−２４０２０１号公報、特開平９−６３６５１号公報に提案されている。
【００１０】
特開平７−２４０２０１号公報に示された遷移元素からなる非鉄金属の珪化物負極材料を用いた電池は、リチウム金属負極材料と比較して充放電サイクル特性は改善されるが、天然黒鉛負極材料と比較して容量は最大でも１２％程度しか増加していない。よって、遷移元素からなる非鉄金属の珪化物負極材料は黒鉛負極材料に比べて大幅な容量増加は期待されない。
【００１１】
また、特開平９−６３６５１号公報に示された材料は、Ｌｉ−Ｐｂ合金負極材料よりも充放電サイクル特性が改善されており、かつ黒鉛負極材料よりも高容量であることが示されている。しかし、１０〜２０サイクルまでの充放電サイクルで放電容量の減少が著しく、最も良好と思われるＭｇ₂Ｓｎにおいても約２０サイクル後には初期容量の７０％程度に減少している。単体材料とその金属間化合物を備えた、たとえば特開平４−１２６３７１号公報や特開平７−２９６０２号公報記載の材料は確かに単体で用いるよりも金属間化合物や合金などの作用により構造の維持が可能になりサイクル特性の改善がみられるが、単体材料自身が電解液と直接反応する界面が存在するためこの部分での金属間化合物や合金による構造維持の寄与がなくなり単体材料が示す挙動と同様になる。したがって、十分なサイクル特性を得ることが困難であった。
【００１２】
ニッケル珪化物を負極材料に用いるたとえば特開平８−１５３５１７号公報記載の材料は、サイクル特性に優れた特性が得られるが単体材料の存在比率が極端に少なく、故に容量密度の高い特性を得ることが困難であった。
【００１３】
また、遷移金属元素などに対し単体材料元素比率を多くした仕込み組成で超急冷して得られるたとえば特開平１０−２９４１１２号公報記載の材料は確かに単体材料比率が大きいため高容量が得られるが、全ての粒子において単体材料と金属間化合物の複合あるいは包接化が行えず、金属間化合物などの作用による構造維持が困難になる。この場合、単体材料と電解液との直接反応界面が存在するようになり構造維持を来す金属間化合物などの寄与が得られなくなり単体材料が示す挙動と類似する。したがって十分なサイクル特性を得ることが困難であった。
【００１４】
このようにこれまでの合金負極を用いた非水電解質二次電池においては、単体材料成分の電解液への露出頻度を制御したり、充放電時に合金組織あるいは表面形態が逐次変化することによる伝導ネットワーク機能の低下を修復したりすることが困難であった。
【００１５】
【課題を解決するための手段】
上記の課題を解決するために本発明のケイ素、スズ、亜鉛の少なくとも一種を構成元素として含む合金を有する負極を備えた非水電解質二次電池は、その合金材料に、固相Ａからなる核粒子の周囲の全面または一部を、固相Ｂによって被覆した複合粒子であり、その複合粒子の表面がガリウムと少なくともインジウム、スズ、亜鉛のいずれかの元素を含む低融点合金で覆われたものを用いたものである（固相Ａはケイ素、スズ、亜鉛の少なくとも一種を構成元素として含み、固相Ｂは固相Ａの構成元素であるケイ素、スズ、亜鉛のいずれかと、前記構成元素を除いて、周期表の２族元素、遷移元素、１２族、１３族元素、ならびに炭素を除く１４族元素からなる群から選ばれた少なくとも一種の元素との固溶体、または金属間化合物）。
【００１６】
このような形態を持つ合金負極を用いることで、粒子表面の高抵抗性被膜の生成を防止したり、粒子内の伝導ネットワーク機能の低下を防止することによって、高容量で、かつサイクル特性、高率充放電特性に優れた非水電解質二次電池が得られる。
【００１７】
【発明の実施の形態】
本発明は、ケイ素、スズ、亜鉛の少なくとも一種を構成元素として含む合金を有する負極であって、この負極の構成は固相Ａからなる核粒子の周囲の全面または一部を、固相Ｂによって被覆した複合粒子であり、固相Ａはケイ素、スズ、亜鉛の少なくとも一種を構成元素として含み、固相Ｂは固相Ａの構成元素であるケイ素、スズ、亜鉛のいずれかと、前記構成元素を除いて、周期表の２族元素、遷移元素、１２族、１３族元素、ならびに炭素を除く１４族元素からなる群から選ばれた少なくとも一種の元素との固溶体、または金属間化合物である材料を用い、該複合粒子の表面がガリウムと少なくともインジウム、スズ、亜鉛のいずれかの元素を含む低融点合金で覆われるようにしたものである。さらにこの低融点合金の融点は少なくとも５℃以上である共晶合金を用いることが好ましい。このような形態を持つ合金負極を用いることで従来の課題を解決することを目的としている。
【００１８】
本発明の負極材料で固相Ａは高容量のケイ素、スズ、亜鉛の少なくともいずれかを構成元素として含むことから主として充放電容量の高容量化に寄与しているものと考えられる。また固相Ａからなる核粒子の周囲の全面または一部を被覆している固相Ｂは、固相Ａの電解液との直接接触を防ぐことにより、充放電サイクル特性の改善に寄与しており、固相Ｂに含有されるリチウム量は、通常、金属、固溶体、金属間化合物、それぞれ単独の場合より少ない。そして、常温では液状であるガリウムを含む少なくともインジウム、スズ、亜鉛のいずれかの金属元素を含む共晶合金を負極活物質である複合粒子表面に被覆してあるので合金複合粒子間での電子伝導性の付与、固相Ａの電解液との直接接触のさらなる激減化、そして充放電に伴う組織・表面形態の変化、膨張収縮などの体積変化に対する柔軟な張力効果を発揮する。
【００１９】
本発明に用いられる正極及び負極は、リチウムイオンを電気化学的かつ可逆的に挿入・放出できる正極活物質や負極材料に導電材、結着剤等を含む合剤層を集電体の表面に塗着して作製されたものである。
【００２０】
本発明に用いられる負極合金の複合粒子の製造方法の一つとしては、複合粒子を構成する各元素の仕込み組成分の溶融物を、乾式噴霧法、湿式噴霧法、ロール急冷法及び回転電極法などで急冷、凝固させ、その凝固物を、仕込み組成から決まる固溶体または金属間化合物の固相線温度より低い温度で熱処理するという方法がある。溶融物の急冷凝固により、核粒子として固相Ａ粒子とその固相Ａ粒子の周囲の全面または一部を被覆する固相Ｂを析出させることにより、請求項１記載の複合粒子を得ることができる。また上記冷却方法以外の方法においても十分に冷却可能な方法であれば用いることができる。
【００２１】
その他の製造方法としては、固相Ａの粉末の表面に、固相Ｂを形成するのに必要な固相Ａに含まれる元素以外の元素からなる付着層を形成させ、それを、仕込み組成から決まる固溶体または金属間化合物の固相線温度より低い温度で熱処理するという方法がある。この熱処理により、固相Ａ中の成分元素が付着層に拡散して、被覆層として固相Ｂが形成される。この付着層の形成方法としては、メッキ法またはメカニカルアロイング法などによって行うことができる。その他、付着層を形成可能な方法であれば用いることができる。
【００２２】
また、活物質合金の複合粒子に被覆しようとする低融点合金としては、たとえばガリウムとインジウム、スズの共晶合金があり、この合金の融点は低く５℃付近にあることが知られている。このような常温付近で液状である性質を利用し、この液状共晶合金と負極活物質合金の複合粒子をたとえばメタノール溶液中で所定量加えて混合すると、表面が液状合金で被覆された新たな複合粒子を得ることができる。
【００２３】
本発明に用いられる負極用導電材は、電子伝導性材料であれば何でもよい。例えば、天然黒鉛（鱗片状黒鉛など）、人造黒鉛、膨張黒鉛などのグラファイト類、アセチレンブラック、ケッチェンブラック、チャンネルブラック、ファーネスブラック、ランプブラック、サーマルブラック等のカ−ボンブラック類、炭素繊維、金属繊維などの導電性繊維類、銅、ニッケル等の金属粉末類およびポリフェニレン誘導体などの有機導電性材料などを単独又はこれらの混合物として含ませることができる。これらの導電材のなかで、人造黒鉛、アセチレンブラック、炭素繊維が特に好ましい。導電材の添加量は、特に限定されないが、負極材料に対して１〜５０重量％が好ましく、特に１〜３０重量％が好ましい。また本発明の負極材料はそれ自身電子伝導性を有するため、導電材を添加しなくても電池として機能させることは可能である。
【００２４】
本発明に用いられる負極用結着剤としては、熱可塑性樹脂、熱硬化性樹脂のいずれであってもよい。本発明において好ましい結着剤は、例えば、ポリエチレン、ポリプロピレン、ポリテトラフルオロエチレン（ＰＴＦＥ）、ポリフッ化ビニリデン（ＰＶＤＦ）、スチレンブタジエンゴム、テトラフルオロエチレン−ヘキサフルオロエチレン共重合体、テトラフルオロエチレン−ヘキサフルオロプロピレン共重合体（ＦＥＰ）、テトラフルオロエチレン−パーフルオロアルキルビニルエーテル共重合体（ＰＦＡ）、フッ化ビニリデン−ヘキサフルオロプロピレン共重合体、フッ化ビニリデン−クロロトリフルオロエチレン共重合体、エチレン−テトラフルオロエチレン共重合体（ＥＴＦＥ樹脂）、ポリクロロトリフルオロエチレン（ＰＣＴＦＥ）、フッ化ビニリデン−ペンタフルオロプロピレン共重合体、プロピレン−テトラフルオロエチレン共重合体、エチレン−クロロトリフルオロエチレン共重合体（ＥＣＴＦＥ）、フッ化ビニリデン−ヘキサフルオロプロピレン−テトラフルオロエチレン共重合体、フッ化ビニリデン−パーフルオロメチルビニルエーテル−テトラフルオロエチレン共重合体、エチレン−アクリル酸共重合体または前記材料の（Ｎａ⁺）イオン架橋体、エチレン−メタクリル酸共重合体または前記材料の（Ｎａ⁺）イオン架橋体、エチレン−アクリル酸メチル共重合体または前記材料の（Ｎａ⁺）イオン架橋体、エチレン−メタクリル酸メチル共重合体または前記材料の（Ｎａ⁺）イオン架橋体を挙げる事ができ、これらの材料を単独又は混合物として用いることができる。またこれらの材料の中でより好ましい材料は、スチレンブタジエンゴム、ポリフッ化ビニリデン、エチレン−アクリル酸共重合体または前記材料の（Ｎａ⁺）イオン架橋体、エチレン−メタクリル酸共重合体または前記材料の（Ｎａ⁺）イオン架橋体、エチレン−アクリル酸メチル共重合体または前記材料の（Ｎａ⁺）イオン架橋体、エチレン−メタクリル酸メチル共重合体または前記材料の（Ｎａ⁺）イオン架橋体である。
【００２５】
本発明に用いられる負極用集電体としては、構成された電池において化学変化を起こさない電子伝導体であれば何でもよい。例えば、材料としてステンレス鋼、ニッケル、銅、チタン、炭素、導電性樹脂などの他に、銅やステンレス鋼の表面にカーボン、ニッケルあるいはチタンを処理させたものなどが用いられる。特に、銅あるいは銅合金が好ましい。これらの材料の表面を酸化して用いることもできる。また、表面処理により集電体表面に凹凸を付けることが望ましい。形状は、フォイルの他、フィルム、シート、ネット、パンチングされたもの、ラス体、多孔質体、発泡体、繊維群の成形体などが用いられる。厚みは、特に限定されないが、１〜５００μｍのものが用いられる。
【００２６】
本発明に用いられる正極材料には、リチウム含有遷移金属酸化物を用いることができる。例えば、Ｌｉ_xＣｏＯ₂、Ｌｉ_xＮｉＯ₂、Ｌｉ_xＭｎＯ₂、Ｌｉ_xＣｏ_yＮｉ_1-yＯ₂、Ｌｉ_xＣｏ_yＭ_1-yＯ_z、Ｌｉ_xＮｉ_1-yＭ_yＯ_z、Ｌｉ_xＭｎ₂Ｏ₄、Ｌｉ_xＭｎ_2-yＭ_yＯ₄（Ｍ＝Ｎａ、Ｍｇ、Ｓｃ、Ｙ、Ｍｎ、Ｆｅ、Ｃｏ、Ｎｉ、Ｃｕ、Ｚｎ、Ａｌ、Ｃｒ、Ｐｂ、Ｓｂ、Ｂのうち少なくとも一種）、（ここでｘ＝０〜１．２、ｙ＝０〜０．９、ｚ＝２．０〜２．３）があげられる。ここで、上記のｘ値は、充放電開始前の値であり、充放電により増減する。ただし、遷移金属カルコゲン化物、バナジウム酸化物およびそのリチウム化合物、ニオブ酸化物およびそのリチウム化合物、有機導電性物質を用いた共役系ポリマー、シェブレル相化合物等の他の正極材料を用いることも可能である。また、複数の異なった正極材料を混合して用いることも可能である。正極活物質粒子の平均粒径は、特に限定はされないが、１〜３０μｍであることが好ましい。
【００２７】
本発明で使用される正極用導電材は、用いる正極材料の充放電電位において、化学変化を起こさない電子伝導性材料であれば何でもよい。例えば、天然黒鉛（鱗片状黒鉛など）、人造黒鉛などのグラファイト類、アセチレンブラック、ケッチェンブラック、チャンネルブラック、ファーネスブラック、ランプブラック、サーマルブラック等のカ−ボンブラック類、炭素繊維、金属繊維などの導電性繊維類、フッ化カーボン、アルミニウム等の金属粉末類、酸化亜鉛、チタン酸カリウムなどの導電性ウィスカー類、酸化チタンなどの導電性金属酸化物あるいはポリフェニレン誘導体などの有機導電性材料などを単独又はこれらの混合物として含ませることができる。これらの導電材のなかで、人造黒鉛、アセチレンブラックが特に好ましい。導電材の添加量は、特に限定されないが、正極材料に対して１〜５０重量％が好ましく、特に１〜３０重量％が好ましい。カーボンやグラファイトでは、２〜１５重量％が特に好ましい。
【００２８】
本発明に用いられる正極用結着剤としては、熱可塑性樹脂、熱硬化性樹脂のいずれであってもよい。本発明に於いて好ましい結着剤は、例えば、ポリエチレン、ポリプロピレン、ポリテトラフルオロエチレン（ＰＴＦＥ）、ポリフッ化ビニリデン（ＰＶＤＦ）、スチレンブタジエンゴム、テトラフルオロエチレン−ヘキサフルオロエチレン共重合体、テトラフルオロエチレン−ヘキサフルオロプロピレン共重合体（ＦＥＰ）、テトラフルオロエチレン−パーフルオロアルキルビニルエーテル共重合体（ＰＦＡ）、フッ化ビニリデン−ヘキサフルオロプロピレン共重合体、フッ化ビニリデン−クロロトリフルオロエチレン共重合体、エチレン−テトラフルオロエチレン共重合体（ＥＴＦＥ樹脂）、ポリクロロトリフルオロエチレン（ＰＣＴＦＥ）、フッ化ビニリデン−ペンタフルオロプロピレン共重合体、プロピレン−テトラフルオロエチレン共重合体、エチレン−クロロトリフルオロエチレン共重合体（ＥＣＴＦＥ）、フッ化ビニリデン−ヘキサフルオロプロピレン−テトラフルオロエチレン共重合体、フッ化ビニリデン−パーフルオロメチルビニルエーテル−テトラフルオロエチレン共重合体、エチレン−アクリル酸共重合体または前記材料の（Ｎａ⁺）イオン架橋体、エチレン−メタクリル酸共重合体または前記材料の（Ｎａ⁺）イオン架橋体、エチレン−アクリル酸メチル共重合体または前記材料の（Ｎａ⁺）イオン架橋体、エチレン−メタクリル酸メチル共重合体または前記材料の（Ｎａ⁺）イオン架橋体を挙げる事ができ、これらの材料を単独又は混合物として用いることができる。またこれらの材料の中でより好ましい材料はポリフッ化ビニリデン（ＰＶＤＦ）、ポリテトラフルオロエチレン（ＰＴＦＥ）である。
【００２９】
本発明に用いられる正極用集電体としては、用いる正極材料の充放電電位において化学変化を起こさない電子伝導体であれば何でもよい。例えば、材料としてステンレス鋼、アルミニウム、チタン、炭素、導電性樹脂などの他に、アルミニウムやステンレス鋼の表面にカーボンあるいはチタンを処理させたものが用いられる。特に、アルミニウムあるいはアルミニウム合金が好ましい。これらの材料の表面を酸化して用いることもできる。また、表面処理により集電体表面に凹凸を付けることが望ましい。形状は、フォイルの他、フィルム、シート、ネット、パンチされたもの、ラス体、多孔質体、発泡体、繊維群、不織布体の成形体などが用いられる。厚みは、特に限定されないが、１〜５００μｍのものが用いられる。
【００３０】
電極合剤には、導電材や結着剤の他、フィラー、分散剤、イオン伝導体、圧力増強剤及びその他の各種添加剤を用いることができる。フィラーは、構成された電池において、化学変化を起こさない繊維状材料であれば何でも用いることができる。通常、ポリプロピレン、ポリエチレンなどのオレフィン系ポリマー、ガラス、炭素などの繊維が用いられる。フィラーの添加量は特に限定されないが、電極合剤に対して０〜３０重量％が好ましい。
【００３１】
本発明における負極板と正極板の構成は、少なくとも正極合剤面の対向面に負極合剤面が存在していることが好ましい。
【００３２】
本発明に用いられる非水電解質は、溶媒と、その溶媒に溶解するリチウム塩とから構成されている。非水溶媒としては、例えば、エチレンカーボネ−ト（ＥＣ）、プロピレンカ−ボネ−ト（ＰＣ）、ブチレンカーボネート（ＢＣ）、ビニレンカーボネート（ＶＣ）などの環状カーボネート類、ジメチルカーボネート（ＤＭＣ）、ジエチルカーボネート（ＤＥＣ）、エチルメチルカーボネート（ＥＭＣ）、ジプロピルカーボネート（ＤＰＣ）などの鎖状カーボネート類、ギ酸メチル、酢酸メチル、プロピオン酸メチル、プロピオン酸エチルなどの脂肪族カルボン酸エステル類、γ−ブチロラクトン等のγ−ラクトン類、１、２−ジメトキシエタン（ＤＭＥ）、１、２−ジエトキシエタン（ＤＥＥ）、エトキシメトキシエタン（ＥＭＥ）等の鎖状エーテル類、テトラヒドロフラン、２−メチルテトラヒドロフラン等の環状エーテル類、ジメチルスルホキシド、１、３−ジオキソラン、ホルムアミド、アセトアミド、ジメチルホルムアミド、ジオキソラン、アセトニトリル、プロピルニトリル、ニトロメタン、エチルモノグライム、リン酸トリエステル、トリメトキシメタン、ジオキソラン誘導体、スルホラン、メチルスルホラン、１、３−ジメチル−２−イミダゾリジノン、３−メチル−２−オキサゾリジノン、プロピレンカーボネート誘導体、テトラヒドロフラン誘導体、エチルエーテル、１、３−プロパンサルトン、アニソール、ジメチルスルホキシド、Ｎ−メチルピロリドン、などの非プロトン性有機溶媒を挙げることができ、これらの一種または二種以上を混合して使用する。なかでも環状カーボネートと鎖状カーボネートとの混合系または環状カーボネートと鎖状カーボネート及び脂肪族カルボン酸エステルとの混合系が好ましい。
【００３３】
これらの溶媒に溶解するリチウム塩としては、例えばＬｉＣｌＯ₄、ＬｉＢＦ₄、ＬｉＰＦ₆、ＬｉＡｌＣｌ₄、ＬｉＳｂＦ₆、ＬｉＳＣＮ、ＬｉＣｌ、ＬｉＣＦ₃ＳＯ₃、ＬｉＣＦ₃ＣＯ₂、Ｌｉ（ＣＦ₃ＳＯ₂）₂、ＬｉＡｓＦ₆、ＬｉＮ（ＣＦ₃ＳＯ₂）₂、ＬｉＢ₁₀Ｃｌ₁₀、低級脂肪族カルボン酸リチウム、ＬｉＣｌ、ＬｉＢｒ、ＬｉＩ、クロロボランリチウム、四フェニルホウ酸リチウム、イミド類等を挙げることができ、これらを使用する電解液等に単独又は二種以上を組み合わせて使用することができるが、特にＬｉＰＦ₆を含ませることがより好ましい。
【００３４】
本発明における特に好ましい非水電解質は、エチレンカーボネートとエチルメチルカーボネートを少なくとも含み、支持塩としてＬｉＰＦ₆を含む電解液である。これら電解質を電池内に添加する量は、特に限定されないが、正極材料や負極材料の量や電池のサイズによって必要量を用いることができる。支持電解質の非水溶媒に対する溶解量は、特に限定されないが、０．２〜２ｍｏｌ／ｌが好ましい。特に、０．５〜１．５ｍｏｌ／ｌとすることがより好ましい。
【００３５】
また、電解液の他に次の様な固体電解質も用いることができる。固体電解質としては、無機固体電解質と有機固体電解質に分けられる。無機固体電解質には、Ｌｉの窒化物、ハロゲン化物、酸素酸塩などがよく知られている。なかでも、Ｌｉ₄ＳｉＯ₄、Ｌｉ₄ＳｉＯ₄−ＬｉＩ−ＬｉＯＨ、x Ｌｉ₃ＰＯ₄−（１−ｘ）Ｌｉ₄ＳｉＯ₄、Ｌｉ₂ＳｉＳ₃、Ｌｉ₃ＰＯ₄−Ｌｉ₂Ｓ−ＳｉＳ₂、硫化リン化合物などが有効である。有機固体電解質では、例えば、ポリエチレンオキサイド、ポリプロピレンオキサイド、ポリホスファゼン、ポリアジリジン、ポリエチレンスルフィド、ポリビニルアルコール、ポリフッ化ビニリデン、ポリヘキサフルオロプロピレンなどやこれらの誘導体、混合物、複合体などのポリマー材料が有効である。
【００３６】
さらに、放電や充放電特性を改良する目的で、他の化合物を電解質に添加することも有効である。例えば、トリエチルフォスファイト、トリエタノールアミン、環状エーテル、エチレンジアミン、ｎ−グライム、ピリジン、ヘキサリン酸トリアミド、ニトロベンゼン誘導体、クラウンエーテル類、第四級アンモニウム塩、エチレングリコールジアルキルエーテル等を挙げることができる。
【００３７】
本発明に用いられるセパレータとしては、大きなイオン透過度を持ち、所定の機械的強度を持ち、絶縁性の微多孔性薄膜が用いられる。また、一定温度以上で孔を閉塞し、抵抗をあげる機能を持つことが好ましい。耐有機溶剤性と疎水性からポリプロピレン、ポリエチレンなどの単独又は組み合わせたオレフィン系ポリマーあるいはガラス繊維などからつくられたシートや不織布または織布が用いられる。セパレータの孔径は、電極シートより脱離した正負極材料、結着剤、導電材が透過しない範囲であることが望ましく、例えば、０．０１〜１μｍであるものが望ましい。セパレータの厚みは、一般的には、１０〜３００μｍが用いられる。また、空孔率は、電子やイオンの透過性と素材や膜厚に応じて決定されるが、一般的には３０〜８０％であることが望ましい。
【００３８】
また、ポリマー材料に、溶媒とその溶媒に溶解するリチウム塩とから構成される有機電解液を吸収保持させたものを正極合剤、負極合剤に含ませ、さらに有機電解液を吸収保持するポリマーからなる多孔性のセパレータを正極、負極と一体化した電池を構成することも可能である。このポリマー材料としては、有機電解液を吸収保持できるものであればよいが、特にフッ化ビニリデンとヘキサフルオロプロピレンの共重合体が好ましい。
【００３９】
電池の形状はコイン型、ボタン型、シート型、積層型、円筒型、偏平型、角型、電気自動車等に用いる大型のものなどいずれにも適用できる。
【００４０】
また、本発明の非水電解質二次電池は、携帯情報端末、携帯電子機器、家庭用小型電力貯蔵装置、自動二輪車、電気自動車、ハイブリッド電気自動車等に用いることができるが、特にこれらに限定されるわけではない。
【００４１】
【実施例】
以下、実施例により本発明をさらに詳しく説明する。ただし、本発明はこれらの実施例に限定されるものではない。
【００４２】
負極材料の製造方法を示す。
【００４３】
（表１）に本実施例で用いた負極材料（材料Ａ〜材料Ｓ）の固相Ａと固相Ｂの成分（単体元素、金属間化合物、固溶体）、仕込み時の元素比率、溶融温度、および固相線温度を示す。
【００４４】
負極材料を構成する各元素の粉体またはブロックを、（表１）に示す仕込み比率で溶解槽に投入し、（表１）に示す溶融温度で溶解し、その溶融物をロール急冷法で急冷、凝固させ、凝固物を得た。続いて、その凝固物を（表１）に示す仕込み組成から決まる固溶体または金属間化合物の固相線温度より１０℃〜５０℃程度低い温度で不活性雰囲気下で２０時間熱処理を行った。この熱処理品をボールミルで粉砕し、篩で分級することにより４５μｍ以下の粒子にした材料Ａ〜材料Ｓを得た。これらの材料は電子顕微鏡観察結果から固相Ａ粒子の周囲の全面または一部が固相Ｂによって被覆されていることが確認できた。
【００４５】
【表１】

【００４６】
こうして得られた負極合金粉末とガリウムを含む合金としてガリウム：インジウム：スズ＝６２：２５：１０ｗｔ％の組成を持つ液状合金を用いてメタノール溶媒中で被覆処理した。これにより処理前に対し０．００７〜０．０２ｗｔ％程度重量が増加した。重量増に幅が生じるのは基の合金粉末自身の粒度分布、比表面積、細孔構造などの分布が合金種によって異なるためと考えている。ここで用いられる液状合金の組成は上記のガリウム：インジウム：スズ＝６２：２５：１０ｗｔ％の他に、たとえばガリウム：インジウム＝７５．５：２４．５ｗｔ％、ガリウム：インジウム：亜鉛＝６７：２９：４ｗｔ％、ガリウム：スズ＝９２：８、ガリウム：亜鉛＝９５：５ｗｔ％などがある。それぞれの純度は４Ｎ以上の純度であれば問題はない。これらのうち最も低い融点を有するのはガリウム：インジウム：スズ＝６２：２５：１０であり５℃である。逆に比較的高いものはガリウム：亜鉛＝９５：５ｗｔ％であり２５℃である。
【００４７】
後に加えられる液状の共晶合金を構成する各元素の存在状態は活物質として用いる液相温度付近から冷却されて得られる複合粒子の構成元素の存在状態と異なるため、仮りに共通元素が存在しても種々の機器分析によって区別が可能であり、その機能も異なるものである。
【００４８】
次に、円筒型電池の製造方法を示す。
【００４９】

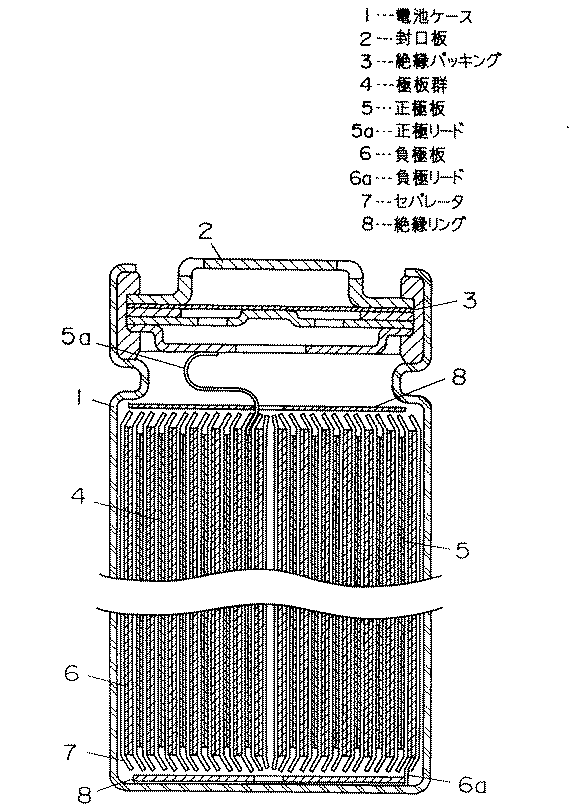

図１に本発明における円筒型電池の縦断面図を示す。正極板５及び負極板６がセパレータ７を介して複数回渦巻状に巻回されて電池ケース１内に収納されている。そして、上記正極板５からは正極リード５ａが引き出されて封口板２に接続され、負極板６からは負極リード６ａが引き出されて電池ケース１の底部に接続されている。電池ケースやリード板は、耐有機電解液性の電子伝導性をもつ金属や合金を用いることができる。例えば、鉄、ニッケル、チタン、クロム、モリブデン、銅、アルミニウムなどの金属あるいはそれらの合金が用いられる。特に、電池ケースはステンレス鋼板、Ａｌ−Ｍｎ合金板を加工したもの、正極リードはアルミニウム、負極リードはニッケルが最も好ましい。また、電池ケースには、軽量化を図るため各種エンジニアリングプラスチックス及びこれと金属の併用したものを用いることも可能である。８は絶縁リングで極板群４の上下部にそれぞれ設けられている。そして、電解液を注入し、封口板を用いて電池缶を形成する。このとき、安全弁を封口板として用いることができる。安全弁の他、従来から知られている種々の安全素子を備えつけても良い。例えば、過電流防止素子として、ヒューズ、バイメタル、ＰＴＣ素子などが用いられる。また、安全弁のほかに電池ケースの内圧上昇の対策として、電池ケースに切込を入れる方法、ガスケット亀裂方法あるいは封口板亀裂方法あるいはリード板との切断方法を利用することができる。また、充電器に過充電や過放電対策を組み込んだ保護回路を具備させるか、あるいは、独立に接続させてもよい。また、過充電対策として、電池内圧の上昇により電流を遮断する方式を具備することができる。このとき、内圧を上げる化合物を合剤の中あるいは電解質の中に含ませることができる。内圧を上げる化合物としてはＬｉ₂ＣＯ₃、ＬｉＨＣＯ₃、Ｎａ₂ＣＯ₃、ＮａＨＣＯ₃、ＣａＣＯ₃、ＭｇＣＯ₃などの炭酸塩などがあげられる。キャップ、電池ケース、シート、リード板の溶接法は、公知の方法（例、直流又は交流の電気溶接、レーザー溶接、超音波溶接）を用いることができる。封口用シール剤は、アスファルトなどの従来から知られている化合物や混合物を用いることができる。
【００５０】
負極板６は、得られた前記液状合金を被覆した合金粉末負極材料７５重量％に対し、導電材である炭素粉末２０重量％と結着剤のポリフッ化ビニリデン樹脂５重量％を混合し、これらを脱水Ｎ−メチルピロリジノンに分散させてスラリーを作製し、銅箔からなる負極集電体上に塗布し、乾燥後、圧延して作製した。
【００５１】
一方、正極板５は、コバルト酸リチウム粉末８５重量％に対し、導電材の炭素粉末１０重量％と結着剤のポリフッ化ビニリデン樹脂５重量％を混合し、これらを脱水Ｎ−メチルピロリジノンに分散させてスラリーを作製し、アルミ箔からなる正極集電体上に塗布し、乾燥後、圧延して作製した。
【００５２】
また、有機電解液には、エチレンカーボネートとエチルメチルカーボネートの体積比１：１の混合溶媒に、ＬｉＰＦ₆を１．５モル／リットル溶解したものを使用した。
【００５３】
以上のようにして、（表２）に示す材料Ａ〜Ｓを負極に用いた電池Ａ〜Ｓを作製した。尚、作製した円筒型電池は直径１８ｍｍ、高さ６５ｍｍである。これらの電池を１００ｍＡの定電流で、まず４．１Ｖになるまで充電した後、１００ｍＡの定電流で２．０Ｖになるまで放電する充放電サイクルを繰り返した。また充放電は２０℃の恒温槽の中で行った。尚、充放電は１００サイクルまで繰り返し行い、初期の放電容量に対する１００サイクル目の放電容量の比を容量維持率として（表２）に示す。
【００５４】
【表２】

【００５５】
なお本実施例で用いた負極材料を構成する元素は、固相ＡがＳｎの場合、２族元素としてＭｇ、遷移元素としてＦｅおよびＭｏ、１２族元素としてＺｎおよびＣｄ、１３族元素としてＩｎ、１４族元素としてＰｂを用いたが、これら以外の各族の元素を用いても同様な効果が得られた。また固相ＡがＳｉの場合、２族元素としてＭｇ、遷移元素としてＣｏおよびＮｉ、１２族元素としてＺｎ、１３族元素としてＡｌ、１４族元素としてＳｎを用いたが、これら以外の各族の元素を用いても同様な効果が得られた。また固相ＡがＺｎの場合、２族元素としてＭｇ、遷移元素としてＣｕおよびＶ、１２族元素としてＣｄ、１３族元素としてＡｌ、１４族元素としてＧｅを用いたが、これら以外の各族の元素を用いても同様な効果が得られた。
【００５６】
また負極材料構成元素の仕込み比率については、特に限定されたものではなく、相が２相になり、１相（固相Ａ）が主にＳｎ、Ｓｉ、Ｚｎを主体とした相で、もう一つ別の相（固相Ｂ）がその周りを一部または全部を被覆するような状態になればよく、仕込み組成を特に限定するものではない。さらに、相Ａは、Ｓｎ、Ｓｉ、Ｚｎのみからだけではなく、各元素以外の元素、例えば、Ｏ、Ｃ、Ｎ、Ｓ、Ｃａ、Ｍｇ、Ａｌ、Ｆｅ、Ｗ、Ｖ、Ｔｉ、Ｃｕ、Ｃｒ、Ｃｏ、Ｐ等の元素が微量存在している場合も含まれる。相Ｂは表１に示した固溶体、金属間化合物のみからなるだけではなく、それぞれの各固溶体、金属間化合物を構成している元素やそれ以外の元素、例えば、Ｏ、Ｃ、Ｎ、Ｓ、Ｃａ、Ｍｇ、Ａｌ、Ｆｅ、Ｗ、Ｖ、Ｔｉ、Ｃｕ、Ｃｒ、Ｃｏ、Ｐ等の元素が微量存在している場合も含まれる。
【００５７】
【発明の効果】
以上のように本発明は、合金複合粒子の表面を低融点合金で覆うことにより、前記複合粒子表面の高抵抗被膜の生成を防止したり、粒子内の伝導ネットワーク機能を防止することができ、高容量で、かつサイクル特性、高率充放電特性に優れた非水電解質二次電池が得られる。
【図面の簡単な説明】
【図１】本発明の円筒形電池の縦断面図
【符号の説明】
１電池ケース
２封口板
４極板群
５正極板
６負極板
７セパレータ

Claims

非水電解質、リチウムの吸蔵・放出が可能な正極およびケイ素、スズ、亜鉛の少なくとも一種を構成元素として含む合金を有する負極を備えた非水電解質二次電池であって、前記ケイ素、スズ、亜鉛の少なくとも一種を構成元素として含む合金は、固相Ａからなる核粒子の周囲の全面または一部を、固相Ｂによって被覆した複合粒子で、前記固相Ａはケイ素、スズ、亜鉛の少なくとも一種を単体元素として含み、前記固相Ｂは固相Ａの構成元素であるケイ素、スズ、亜鉛のいずれかと、前記構成元素を除いて、周期表の２族元素、遷移元素、１２族、１３族元素、ならびに炭素を除く１４族元素からなる群から選ばれた少なくとも一種の元素との固溶体、または金属間化合物である材料を用い、前記複合粒子の表面がガリウムと少なくともインジウム、スズ、亜鉛のいずれかの元素を含む低融点合金で覆われていることを特徴とする非水電解質二次電池。
低融点合金の融点が少なくとも５℃以上である共晶合金を用いることを特徴とする請求項１記載の非水電解質二次電池。
