JP2005158673A - 電極活物質およびその製造方法ならびに非水電解質二次電池 - Google Patents

Abstract

【課題】 金属リン酸錯体を主体とし、良好な充放電特性を発揮し得る電極活物質およびその製造方法を提供する。
【解決手段】 本発明の電極活物質は、一般式Ａ_ｘＭ（ＰＯ_４）_ｙで表される非晶質の金属錯体を主体とする。ここで、Ａはアルカリ金属、Ｍは遷移金属から選択される一種または二種以上の金属元素である。また、０≦ｘ≦２であり、０＜ｙ≦２である。このような電極活物質は、結晶質の金属錯体を用いた従来の電極活物質に比べて安価かつ短時間に製造可能でありながら、上記従来の電極活物質と同様の電池特性を発揮し得る。
【選択図】 なし

Description

本発明は、非水電解質二次電池等の電池の構成材料として好適な電極活物質およびその製造方法に関する。また本発明は、そのような電極活物質を用いた非水電解質二次電池に関する。

リチウムイオン等のカチオンが両極間を行き来することにより充放電する二次電池が知られている。このような二次電池の典型例としてリチウムイオン二次電池が挙げられる。かかる二次電池の電極活物質としては、リチウムイオンを吸蔵放出し得る材料を用いることができる。負極活物質の例としてはグラファイト等の炭素質材料が挙げられる。正極活物質の例としては、リチウムニッケル系酸化物、リチウムコバルト系酸化物等の、リチウムと遷移金属とを構成元素とする酸化物（以下、「リチウム含有複合酸化物」ともいう。）が挙げられる。

このような二次電池の高機能化、高容量化、低コスト化等の観点から、正極活物質または負極活物質として種々の材料が検討されている。例えば特許文献１には、一般式ＬｉＦｅＰＯ_４で表されるオリビン型鉄リン酸錯体を主体とする電極活物質が記載されている。また、Ｌｉ_３Ｆｅ_２（ＰＯ_４）_３で表されるナシコン型鉄リン酸錯体よりなる電極活物質に関する他の従来技術文献として特許文献２が挙げられる。ここで、リン酸塩系の電極活物質であってさらに良好な電池特性を実現し得るもの、またはより簡便に作製しうるものを提供することができれば有益である。
また、製造方法としては、例えばＬｉＦｅＰＯ_４は、原料の２価の鉄が３価に酸化されるのを防ぐため窒素ガス気流などの雰囲気中での反応が必要であり、また鉄２価の出発原料は決して安価ではない。さらに反応に長時間かかるという合成プロセス上の問題がある。従来の合成例として、例えば特許文献３では、炭酸リチウムとシュウ酸鉄二水和物、及びリン酸二アンモニウムを秤量混合の上、窒素ガス気流中８００℃で数日間焼成してＬｉＦｅＰＯ_４を合成している。特許文献４ではＬｉ_３ＰＯ_４とＦｅ_３（ＰＯ_４）_２またはその水和物であるＦｅ_３（ＰＯ_４）_２・ｎＨ_２Ｏとを混合して前駆体とする混合工程と、その混合工程で得られた前駆体を５００〜７００℃で５〜２４時間焼成してＬｉＦｅＰＯ_４を合成している。特許文献５ではリチウム化合物と、鉄化合物と、リン含有アンモニウム塩とを混合し、その混合物を６００℃以上７００℃以下の温度で焼成してＬｉＦｅＰＯ_４を合成しており、リチウム源となるリチウム化合物としてＬｉ_２ＣＯ_３、Ｌｉ（ＯＨ）・Ｈ_２Ｏ、ＬｉＮＯ_３等、鉄源となる鉄化合物として、鉄の値数が２価であるＦｅＣ_２Ｏ_４・２Ｈ_２Ｏ、ＦｅＣｌ_２等、リン源となるリン含有アンモニウム塩としてＮＨ_４Ｈ_２ＰＯ_４、（ＮＨ_４）_２ＨＰＯ_４、Ｐ_２Ｏ_５等が挙げられている。これらの特許文献に記載されているのはいずれも結晶質のＬｉＦｅＰＯ_４であり、その合成には不活性ガス気流中、高温で長時間の反応が必要で、しかも安価ながら反応性の低い鉄酸化物が使えないという欠点がある。
特開平９−１３４７２４号公報 特表２０００−５０９１９３号公報 特開平９−１３４７２５号公報 特開２００１−２５０５５５号公報 特開２００２−１５７３５号公報

そこで本発明は、金属リン酸錯体を主体とする電極活物質であって、良好な電池特性（例えば充放電特性）を発揮し得る電極活物質を提供することを一つの目的とする。本発明の他の一つの目的は、そのような電極活物質の製造方法を提供することである。本発明のさらに他の一つの目的は、かかる電極活物質を備える非水電解質二次電池を提供することである。関連する他の一つの目的は、かかる電極活物質を備える電池用電極およびその製造方法を提供することである。

本発明者は、金属リン酸錯体を主体とする電極活物質において、安価な金属酸化物から溶融急冷することにより従来の結晶体に比べ極めて安価、かつ短時間に非晶質体を合成でき、そうして得られた非晶質体においても結晶体同様に電池特性が発揮され得ることを見出して本発明を完成した。

本発明によると、一般式Ａ_ｘＭ（ＰＯ_４）_ｙで表される金属リン酸錯体を主体とする電極活物質が提供される。上記一般式におけるＡはアルカリ金属から選択される一種または二種以上の元素である。Ｍは遷移金属元素から選択される一種または二種以上の元素である。ここで、ｘは０≦ｘ≦２を満たす数、ｙは０＜ｙ≦２を満たす数である。そして、該電極活物質を構成する金属リン酸錯体は非晶質である。
上記一般式で表される金属錯体は、相対的に電気化学当量が小さいことから、理論容量の大きなものとなり得る。そして、このような金属錯体であって非晶質のものは、結晶質のものに比べて、より良好な充放電特性を示す電極活物質となり得る。かかる電極活物質によると、例えば、初回の充電電気量（初期容量）の向上、初回の放電電気量（初期可逆容量）の向上、初期容量と初期可逆容量との差（不可逆容量）の低減、初期容量に対する不可逆容量の割合（不可逆容量／初期容量）の低減等のうち、少なくとも一つの効果を実現することができる。上記一般式におけるＭの具体例としては、鉄（Ｆｅ），バナジウム（Ｖ）およびチタン（Ｔｉ）が挙げられる。また、上記金属リン酸錯体は、非晶質（アモルファス体）であるが故に、一般式におけるｘとｙは結晶体では取りえない多様な値をとり得る。例えば、ｘ＝ｙ＝１のときは、オリビン型であり、ｘ＝ｙ＝１．５のときはナシコン型となるが、その途中の値も連続固溶体として得ることができる。

ここで開示される電極活物質の一つの好ましい態様では、上記一般式におけるＭが主としてＦｅである。Ｍのうち凡そ７５個数％以上がＦｅであるものが好ましく、凡そ９０個数％以上がＦｅであるものがより好ましく、Ｍが実質的にＦｅであるものがさらに好ましい。このような鉄リン酸錯体は、例えば上記一般式Ａ_ｘＭ（ＰＯ_４）_ｙにおけるｘ＝ｙ＝１の場合、一般式ＡＦｅＰＯ_４で表すことができる。この一般式におけるＡとしては、Ｌｉ負極に対してはＬｉを選択することが望ましく、Ｎａ負極に対してはＮａを選択することが望ましい。

ここで開示される他の一つの好ましい態様では、上記一般式における組成がｘ＝ｙ＝１．５の（例えば、Ｌｉ_３Ｆｅ_２（ＰＯ_４）_３）である組成物、すなわちナシコン型に相当する組成物である。

このような電極活物質は、結晶体同様の充放電特性を示すことから、二次電池（好ましくは、非水系の電解質を備えた二次電池）の電極活物質として好適である。他の電池構成材料（特に、他方の電極を構成する電極活物質）の選択等によって、正極活物質として用いることも、あるいは負極活物質として用いることも可能である。通常は、本発明に係る電極活物質を正極活物質として用いることがより好ましい。

また、本発明によると、このような電極活物質を製造する方法が提供される。その電極活物質製造方法の一つの態様は、一般式Ａ_ｘＭ（ＰＯ_４）_ｙで表される金属錯体を用意する工程を含む。また、その金属錯体を非晶質化する工程を含む。上記Ａはアルカリ金属から選択される一種または二種以上の金属元素（例えばＬｉ）であり、Ｍは遷移金属元素から選択される一種または二種以上の金属元素（例えばＦｅ）である。

ここで開示される他の一つの電極活物質製造方法は、上記一般式に相当するＡ原料（例えばＡの塩）、Ｍ原料（例えばＭの酸化物）、およびＰ原料（リン化合物）を含む混合物を溶融状態から急冷凝固させる処理を含む。ここで、Ａはアルカリ金属から選択される一種または二種以上の元素である。また、Ｍは遷移金属元素（例えばＦｅ，Ｖ，Ｔｉ）から選択される一種または二種以上の金属元素である。この方法は、Ａが主としてＬｉであり、Ｍが主としてＦｅである金属リン酸錯体等に対して好ましく適用することができる。

かかる製造方法の一つの好ましい態様として、上記ＡがＬｉである場合、上記Ｍを構成金属元素とする酸化物（例えば、ＦｅＯ，Ｆｅ_２Ｏ_３等の鉄酸化物）および上記Ｐ原料（例えばリン酸化物、リンアンモニウム塩等）に加えてさらにリチウム化合物を含む混合物を溶融状態から急冷凝固させる態様を挙げることができる。混合物に含有させるリチウム化合物としては、例えば、Ｌｉ₂ＣＯ₃等のリチウム塩から選択される一種または二種以上の化合物を用いることができる。このようにリチウム化合物を用いることにより、リチウムをあらかじめ吸蔵した状態に相当する電極活物質が得られる。このことによって不可逆容量の低減を図ることができる。また、融剤として機能し得るリチウム化合物（例えばＬｉ₂ＣＯ₃）を選択することにより、上記混合物の融点を低下させることができる。本態様によると、これらのうち少なくとも一つの効果が実現され得る。また、上記ＡがＮａである場合には、上記リチウムに代えてナトリウム化合物を用いることにより同様の効果が実現され得る。

上述したいずれかの電極活物質は、二次電池（典型的にはリチウムイオン二次電池）の構成材料として好適に用いることができる。そのような二次電池は、例えば、上述したいずれかの電極活物質を有する第一の電極（正極または負極）と、カチオンを吸蔵放出する材料を有する第二の電極（第一の電極と対になる電極、すなわち負極または正極）と、非水系電解質とを備える。
本発明により提供される一つの非水電解質二次電池は、上述したいずれかの電極活物質を有する正極を備える。また、アルカリ金属イオン（好ましくはリチウムイオン）を吸蔵放出する材料を有する負極を備える。また、この二次電池は非水系電解質を備えることができる。このような二次電池は、充放電特性の改善された電極活物質を備えることから、電池性能のよいものとなり得る。

以下、本発明の好適な実施形態について詳細に説明する。なお、本明細書において特に言及している内容以外の技術的事項であって本発明の実施に必要な事項は、従来技術に基づく当業者の設計事項として把握され得る。本発明は、本明細書によって開示されている技術内容と当該分野における技術常識とに基づいて実施することができる。

本発明に係る電極活物質は、非晶質のアルカリ金属遷移金属リン酸錯体（典型的には、リチウム鉄リン酸錯体）を主体とする。この金属錯体は、例えば、以下の条件：
(1).平均結晶子サイズが約１０００Å以下（より好ましくは約１００Å以下、さらに好ましくは５０Å以下）である；
(2).完全に結晶質である場合の比重（理論値）に比べて、該金属錯体の比重が約３％以上（より好ましくは約５％以上）大きい；および、
(3).Ｘ線回折パターンにおいて結晶質であることを裏付けるピークが観察されない；
のうち一または二以上の条件を満たす程度に非晶質であることが好ましい。すなわち、ここで開示される電極活物質の典型例は、上記(1).〜(3).のうち一または二以上を満たすリチウム鉄リン酸錯体を主体とする電極活物質である。例えば、少なくとも上記(3).を満たす金属錯体が好ましい。なお、上記Ｘ線回折パターンは、例えば、理学電機株式会社から入手可能なＸ線回折装置（型番「Ｒｉｇａｋｕ ＲＩＮＴ ２１００ＨＬＲ／ＰＣ」）等を用いて得ることができる。本発明の適用効果は、より非晶質性の高い（結晶性の低い）金属錯体を用いることによって、よりよく発揮される傾向にある。

この電極活物質はアルカリ金属成分（典型的にはリチウム成分）をオリビンまたはナシコン組成より多く含有することができる。このようにアルカリ金属成分を含有する電極活物質も、「一般式Ａ_ｘＭ（ＰＯ_４）_ｙで表される金属錯体を主体とする電極活物質」の概念に含まれ得る。上記アルカリ金属成分は、例えばＬｉ₂ＣＯ₃として含有され得る。このようにアルカリ金属成分を該当結晶組成より過剰に含有する電極活物質は、より不可逆容量の低減されたものとなり得る。特に限定するものではないが、１モルのオリビン、ナシコン組成物に対するアルカリ金属成分の過剰割合（アルカリ金属原子換算のモル比）は、例えば２モル以下（典型的には０．０５〜２モル）の範囲とすることができ、あるいは１モル以下（典型的には０．１〜１モル）の範囲とすることができる。本発明に係る電極活物質は、その構造が非晶質であることから、このようにリチウム成分を各結晶組成より過剰に含有させるのに適している。

金属錯体を非晶質化する方法としては、前記金属錯体を溶融状態から急冷凝固させる方法が挙げられる。例えば、溶融状態にある金属錯体を低温の媒体（氷水等）に投入して急冷凝固させる。また、いわゆる溶融急冷単ロール法、アトマイズ法、更に平易には溶融急冷プレスを用いてもよい。このような非晶質方法は、必要に応じて二回以上繰り返して実施することができる。この際２価のＦｅを含有させるには、不活性または還元雰囲気にて実施するのがより好ましい。

本発明に係る電極活物質は、各種カチオンの挿入・脱離により二次電池の電極活物質として機能し得る。挿入・脱離するカチオンとしては、リチウムイオン，ナトリウムイオン，カリウムイオン，セシウムイオン等のアルカリ金属イオン、カルシウムイオン，バリウムイオン等のアルカリ土類金属イオン、マグネシウムイオン、アルミニウムイオン、銀イオン、亜鉛イオン、テトラブチルアンモニウムイオン，テトラエチルアンモニウムイオン，テトラメチルアンモニウムイオン，トリエチルメチルアンモニウムイオン，トリエチルアンモニウムイオン等のアンモニウムイオン類、イミダゾリウムイオン，エチルメチルイミダゾリウムイオン等のイミダゾリウムイオン類、ピリジニウムイオン、水素イオン、テトラエチルホスホニウムイオン、テトラメチルホスホニウムイオン、テトラフェニルホスホニウムイオン、トリフェニルスルホニウムイオン、トリエチルスルホニウムイオン等が挙げられる。これらのうち好ましいものはアルカリ金属イオンであり、特にリチウムイオンが好ましい。

この電極活物質を電池の正極に用いる場合、その対極である負極の活物質としては、Ｌｉ，Ｎａ，Ｍｇ，Ａｌ等の金属またはその合金、あるいはカチオンを吸蔵放出可能な炭素材料等を用いることができる。

本発明に係る電極活物質を有する電極は、コイン型、円筒型、角型等の各種形状の二次電池の電極として好適に用いることができる。例えば、この電極活物質を圧縮成形してペレット状等の電極を形成することができる。また、金属等の導電性材料からなる集電体に上記電極活物質を付着させることによって、板状またはシート状の電極を形成することができる。このような電極は、本発明に係る電極活物質の他に、一般的な電極活物質を用いた電極と同様の一種または二種以上の材料を必要に応じて含有することができる。そのような材料の代表例としては導電材および結着剤が挙げられる。導電材としてはアセチレンブラック等の炭素材料を用いることができる。また、結着剤としては、ポリフッ化ビニリデン（ＰＶＤＦ）、ポリテトラフルオロエチレン（ＰＴＦＥ）、ポリフッ化ビニリデン−ヘキサフルオロプロピレン共重合体（ＰＶＤＦ−ＨＦＰ）等を用いることができる。

二次電池に用いる非水系電解質としては、非水系溶媒と、電極活物質に挿入・脱離し得るカチオンを含む化合物（支持電解質）とを含むものを使用することができる。
非水系電解質を構成する非水系溶媒としては、カーボネート類、エステル類、エーテル類、ニトリル類、スルホン類、ラクトン類等の非プロトン性の溶媒を特に限定なく用いることができる。例えば、プロピレンカーボネート、エチレンカーボネート、ジエチルカーボネート、ジメチルカーボネート、エチルメチルカーボネート、１，２−ジメトキシエタン、１，２−ジエトキシエタン、アセトニトリル、プロピオニトリル、テトラヒドロフラン、２−メチルテトラヒドロフラン、ジオキサン、１，３−ジオキソラン、ニトロメタン、Ｎ，Ｎ−ジメチルホルムアミド、ジメチルスルホキシド、スルホラン、γ−ブチロラクトン等が挙げられる。このような非水系溶媒から選択される一種のみを用いてもよく、二種以上を混合して用いてもよい。
また、非水系電解質を構成する支持電解質としては、電極活物質に挿入・脱離するカチオンを含む化合物、例えばリチウムイオン二次電池の場合であればＬｉＰＦ₆，ＬｉＢＦ₄，ＬｉＮ（ＣＦ₃ＳＯ₂）₂，ＬｉＣＦ₃ＳＯ₃，ＬｉＣ₄Ｆ₉ＳＯ₃，ＬｉＣ（ＣＦ₃ＳＯ₂）₃，ＬｉＣｌＯ₄等のリチウム化合物（リチウム塩）から選択される一種または二種以上を用いることができる。

以下、実験例により本発明をさらに詳細に説明する。
＜実験例１：鉄２価オリビン組成の単ロール法による非晶質試料の作製と非晶質化確認＞
鉄２価のオリビンの非晶質体を狙うため、鉄２価酸化物を出発原料にしてＦｅＯ、Ｐ_２Ｏ_５とＬｉＯＨ・Ｈ_２０をモル比１：０．５：１の割合で混合した。これをＦｅを２価に維持するためＡｒ雰囲気中にて１５００℃で５分間溶融し、単ロール急冷装置を用い２０００ｒｐｍの単ロールにて急冷した。結果物を常法により粉砕して得られた試料（平均粒径 約１６．８μm）につき、粉末Ｘ線回折（ＸＲＤ）測定を行った。測定には、理学電機株式会社から入手可能なＸ線回折装置（型番「Ｒｉｇａｋｕ ＲＩＮＴ ２１００ＨＬＲ／ＰＣ」）を用いた。その結果を図１に示す。非晶質特有のＸ線散漫散乱のみが見られ、何れの急冷法でも同一の非晶質物が得られることがわかった。

＜実験例２：鉄２価オリビン組成の溶融急冷法による非晶質試料の作製と非晶質化確認＞
鉄２価のオリビンの非晶質体を狙うため、鉄２価酸化物を出発原料にしてＦｅＯ、Ｐ_２Ｏ_５とＬｉＯＨ・Ｈ_２Ｏをモル比１：０．５：１の割合で混合した。これをＦｅを２価に維持するためＡｒ雰囲気の雰囲気炉中で５分間溶融後、素早く取り出し、急冷プレスした。結果物を常法により粉砕して得られた試料（平均粒径 約１６．８μm）につき、粉末Ｘ線回折（ＸＲＤ）測定を行った。測定には、理学電機株式会社から入手可能なＸ線回折装置（型番「Ｒｉｇａｋｕ ＲＩＮＴ ２１００ＨＬＲ／ＰＣ」）を用いた。その結果図示しないが、実験例１同様の非晶質特有のＸ線散漫散乱のみが見られ何れの急冷法でも同一の非晶質物が得られることがわかった。

＜実験例３：鉄３価ナシコン組成の単ロール法もしくは溶融急冷法による非晶質試料の作製と非晶質化確認＞
鉄３価のナシコンの非晶質体を狙うため、鉄３価酸化物を出発原料にしてＦｅ_２Ｏ_３、Ｐ_２Ｏ_５とＬｉＯＨ・Ｈ_２Ｏをモル比１：１．５：３の割合で混合した。これを大気中にて１５００℃で５分間溶融し、単ロール急冷装置を用い２０００ｒｐｍの単ロールにて急冷した。または大気中の電気炉中で５分間溶融し急冷プレスした。結果物を常法により粉砕して得られた試料（平均粒径 約１６．８μm）につき、粉末Ｘ線回折（ＸＲＤ）測定を行った。測定には、理学電機株式会社から入手可能なＸ線回折装置（型番「Ｒｉｇａｋｕ ＲＩＮＴ ２１００ＨＬＲ／ＰＣ」）を用いた。その結果、図示しないが、実施例１同様の非晶質特有のＸ線散漫散乱のみが見られ何れの急冷法でも同一の非晶質物が得られることがわかった。

＜実験例４：Ｆｅ系オリビン組成の結晶質試料の作製と同定＞
ＦｅＣ_２Ｏ_４・２Ｈ_２Ｏと、ＬｉＯＨ・Ｈ_２Ｏと（ＮＨ_４）_２ＨＰＯ_４を１：１：１の化学量論比でアルゴン気流中３５０℃で５時間仮焼き後、再混合の上６７５℃で１日合成し、Pnma斜方晶の結晶質オリビン型ＬｉＦｅＰＯ_４を得た。

＜実験例５：Ｆｅ系オリビン組成の非晶質試料の組成確認＞
実験例１と２で得られた試料をＩＣＰ組成分析した結果、表１に示すように、実験例１で得られた非晶質体は、オリビン結晶質体同様の組成であることを確認した。

＜実験例６：測定用セルの作製＞
実験例１、４により得られた試料を用いて測定用セルを作製した。
すなわち、電極活物質として指先に感じない程度まで事前に粉砕した非晶質試料約０．２５ｇと、導電材としてのアセチレンブラック（ＡＢ）約０．０８９ｇと、結着剤としてのポリテトラフルオロエチレン（ＰＴＦＥ）約０．０１８ｇとを混合した（質量比 約７０：２５：１５）。この混合物を直径１．０ｃｍ、厚さ０．５ｍｍの円盤状（ペレット状）に圧縮成形して試験用電極を作製した。対極としては、直径１．５ｍｍ、厚さ０．１５ｍｍのリチウム箔を用いた。セパレータとしては、直径２２ｍｍ、厚さ０．０２ｍｍの多孔質ポリエチレンシートを用いた。また、非水系電解質としては、エチレンカーボネート（ＥＣ）とジエチルカーボネート（ＤＥＣ）との体積比１：１の混合溶媒に、約１モル／リットルの濃度でＬｉＰＦ₆を溶解させたものを使用した。これらの構成要素をステンレス製容器に組み込んで、厚さ２ｍｍ、直径３２ｍｍ（２０３２型）の図２に示すコイン型セルを構築した。図２中、符号１は正極（試験用電極）を、符号２は負極（対極）を、符号３はセパレータおよび電解質溶液（非水系電解質）を、符号４はガスケットを、符号５は正極容器を、符号６は負極蓋を示す。

＜実験例７：実験例１、４より得た活物質を用いた電池の測定＞
実験例１の試料（非晶質ＬｉＦｅＰＯ_４組成物）と実施例４の試料（結晶質オリビン型ＬｉＦｅＰＯ_４）を用いて作製した測定用セルを、その作製から約１２時間放置した後、以下のようにして定電流充放電試験を行った。すなわち、電流密度０．２ｍＡ／ｃｍ²で1モルのＬｉを脱離（充電に相等）させその後同様に同じ量のＬｉを挿入（放電に相等）させた。その際０．０２５モルＬｉ分充放電を行った後同時間休止を置くＱＯＣＶ（擬開放電圧）測定を２５℃にて行った結果を図３に示す。結晶質に比べて放電電圧平坦性に劣るものの、１．２５Ｖ終止容量は１Ｌｉの理論容量に相当する１７０ｍＡｈ／ｇに達した。

＜実験例８：実験例１より得た活物質を用いた電池の測定＞
実験例１の試料に対し、実験例４と同様のＱＯＣＶ（擬開放電圧）の測定を２５℃と６０℃で行った結果を図４に示す。放電は４Ｖ付近から均一反応的な単調減少型プロファイルを示し、その容量は１．２５Ｖ終止でどちらもほぼ１７０ｍＡｈ/ｇである。しかし６０℃の放電プロファイルは２５℃のものと比べて充電電圧の低下及び放電電圧の上昇が観察された。

＜実験例９：実験例１より得た活物質を用いた電池のサイクル測定＞
図５に、電流密度を０．２ｍＡ/ｃｍ^２とし電池電圧４．５〜１．５Ｖの電圧規制条件で６０℃にてサイクル試験を行った結果を示す。約８０ｍＡｈ/ｇの不可逆容量とが観察されたものの、約９０ｍＡｈ/ｇの可逆容量が２サイクル後安定して得られた。

＜実験例１０：実験例１よりＬｉ量を増した組成の非晶質試料の作製と電池特性>
表２に示すように、ＦｅＯ、Ｐ_２Ｏ_５とＬｉＯＨ・Ｈ_２Ｏをモル比１：０．５：１＋ｘの割合で混合し、実験例１と同じ方法で非晶質試料を得た。これらの試料につき実験例９と同じようにして電池特性評価を行った。その際測定した各ｘ値の試料について不可逆容量／可逆容量の割合を測定し、その結果を表２に示す。Xが０．１〜０．５の範囲で不可逆容量の割合が減少することがわかった。結晶質の組成が１：０．５：１に限定されるのに比べ、非晶質化することで組成の自由度が増し、同組成よりＬｉ比を増すことで電極特性が向上することが判る。

＜実験例１１：実験例１よりＬｉ量とＰ量を連続変化させた固溶組成の非晶質試料の作製と電池特性>
ＦｅＯもしくはＦｅ_２Ｏ_３とＰ_２Ｏ_５とＬｉＯＨ・Ｈ_２Ｏを出発原料にし、Ｆｅ：Ｐ：Ｌｉ＝１：ｙ：ｘのモル比を表３に示す割合として混合し、鉄２価非晶質体の場合は実験例１もしくは２と同じ方法で、鉄３価非晶質体の場合は実験例３と同じ方法で各組成の非晶質試料を得た。これらの試料につき実験例９と同じようにして電池特性評価を行った。その際測定した各ｘ，ｙ値の試料について可逆容量を測定し、その結果を表３に示す。一般式Ｌｉ_ｘＭ（ＰＯ_４）_ｙにおいてｘ＝ｙ＝１に相当する組成を与えるＦｅＯ：Ｐ_２Ｏ_５：ＬｉＯＨ・Ｈ_２Ｏ＝１：０．５：０．５において最も良好な１．５Ｖ終止可逆容量が得られた。また、低電位かつ初期容量ながら０．５Ｖ終止可逆容量ではｘ＝０，ｙ＝０．３の組成において最も良好な結果が得られた。

＜実験例１２：実験例１よりＬｉ量とＰ量を連続変化させた固溶組成の非晶質試料の作製と電池特性>
ＦｅＯもしくはＦｅ_２Ｏ_３とＰ_２Ｏ_５とＬｉＯＨ・Ｈ_２Ｏを出発原料にし、Ｆｅ：Ｐ：Ｌｉ＝１：ｙ：ｘのモル比を表４に示す割合として混合し、鉄２価非晶質体の場合は実験例１もしくは２と同じ方法で、鉄３価非晶質体の場合は実験例３と同じ方法で各組成の非晶質試料を得た。これらの試料につき、電圧規制条件を４．５〜２．５Ｖとした点以外は実験例９と同じようにしてサイクル試験を行った。その際に測定した各ｘ，ｙ値の試料の可逆容量を表４に併せて示す。また、これらの試料のうちｘ＝１，ｙ＝１（Ｆｅ：Ｐ：Ｌｉ＝１：１：１）、ｘ＝１，ｙ＝１．５（Ｆｅ：Ｐ：Ｌｉ＝２：３：２）、ｘ＝１．５，ｙ＝１．５（Ｆｅ：Ｐ：Ｌｉ＝２：３：３）、ｘ＝２，ｙ＝１．５（Ｆｅ：Ｐ：Ｌｉ＝２：３：４）のものにつきサイクル試験の結果を図６に示す。表４および図６からわかるように、一般式Ｌｉ_ｘＭ（ＰＯ_４）_ｙにおいてｘ＝２、ｙ＝１．５に相当する仕込み組成において最も良好な２．５Ｖ終止可逆容量が得られた。

以上、本発明の具体例を詳細に説明したが、これらは例示にすぎず、特許請求の範囲を限定するものではない。特許請求の範囲に記載の技術には、以上に例示した具体例を様々に変形、変更したものが含まれる。
また、本明細書または図面に説明した技術要素は、単独であるいは各種の組み合わせによって技術的有用性を発揮するものであり、出願時請求項記載の組み合わせに限定されるものではない。また、本明細書または図面に例示した技術は複数目的を同時に達成するものであり、そのうちの一つの目的を達成すること自体で技術的有用性を持つものである。

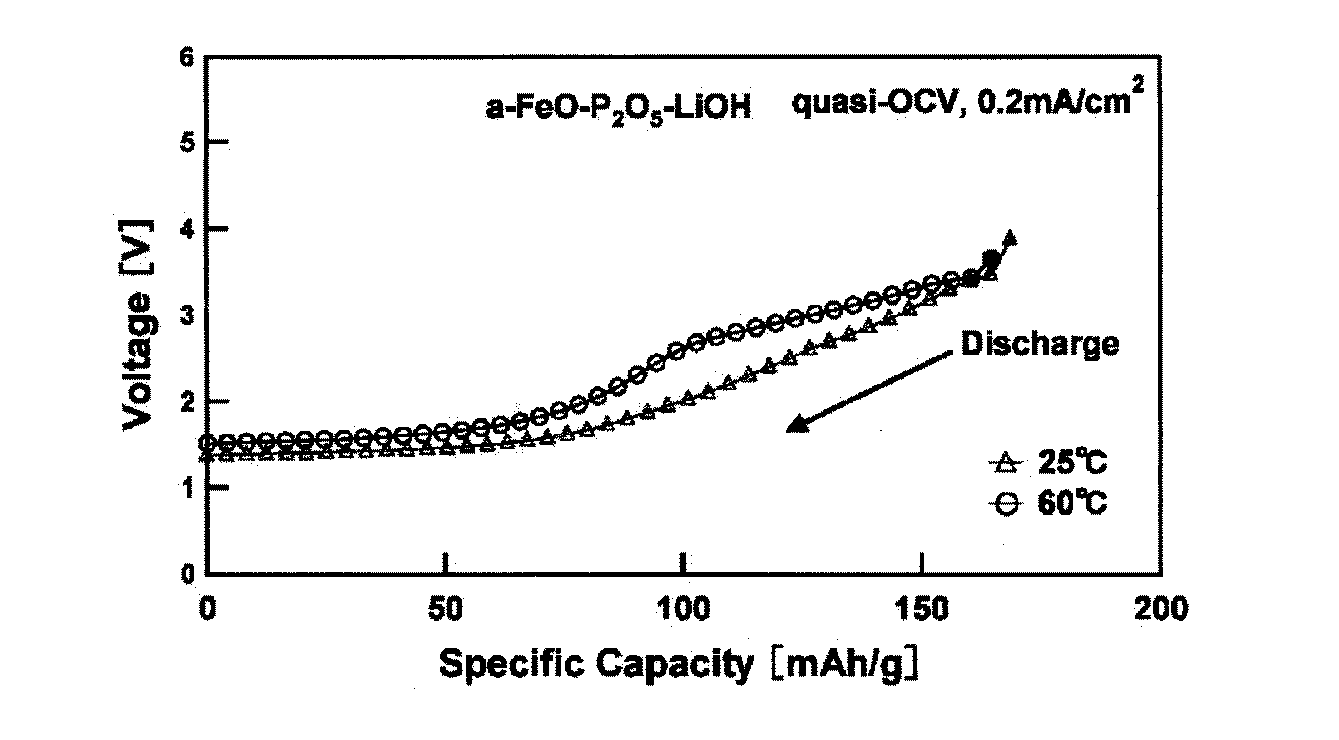

実験例１で作製した試料のＸ線プロファイルを示すグラフである。 実験例３で作製したコインセルを示す部分断面斜視図である。 実験例１および２で作製した試料の充放電プロファイルを示すグラフである。 実験例１で作製した試料の放電プロファイルの温度依存性を示すグラフである。 実験例１で作製した試料のサイクル特性を示すグラフである。 実験例１２で作製した試料のサイクル特性を示すグラフである。

符号の説明

１ 正極
２ 負極

Claims (9)

1. 一般式Ａ_ｘＭ（ＰＯ_４）_ｙ（０≦ｘ≦２、０＜ｙ≦２、Ａはアルカリ金属、Ｍは遷移金属から選択される一種または二種以上の金属元素）で表される、非晶質の遷移金属リン酸錯体を主体とする電極活物質。
2. 前記一般式におけるＭが主としてＦｅである請求項１に記載の電極活物質。
3. 前記一般式におけるＡが主としてＬｉである請求項１または２に記載の電極活物質。
4. 非水電解質二次電池の正極活物質として用いられる請求項１から３のいずれか一項に記載の電極活物質。
5. 請求項１から３のいずれか一項に記載の電極活物質を製造する方法であって、一般式Ａ_ｘＭ（ＰＯ_４）_ｙ（０≦ｘ≦２、０＜ｙ≦２、Ａはアルカリ金属、Ｍは遷移金属から選択される一種または二種以上の金属元素）で表される金属錯体を用意する工程と、該金属錯体を非晶質化する工程とを含む電極活物質製造方法。
6. 請求項１から３のいずれか一項に記載の電極活物質を製造する方法であって、前記Ａの塩、前記Ｍの酸化物およびリン化合物を含む混合物を溶融状態から急冷凝固させることを特徴とする電極活物質製造方法。
7. 一般式Ａ_ｘＭ（ＰＯ_４）_ｙ（０≦ｘ≦２、０＜ｙ≦２、Ａはアルカリ金属、Ｍは遷移金属から選択される一種または二種以上の金属元素）よりＡ，Ｍ，ＰＯ_４の割合を変動させ、ガラス化しうる組成からなる混合物を含む請求項６に記載の方法。
8. 請求項１から４のいずれか一項に記載の電極活物質を有する正極と、アルカリ金属イオンを吸蔵放出する材料を有する負極と、非水系電解質もしくは固体電解質とを備える非水電解質二次電池。
9. 前記アルカリ金属がＬｉである請求項８に記載の非水電解質二次電池。
