DE69918233T2 - Polymilchsäure zusammensetzung und daraus hergestellter film - Google Patents

Polymilchsäure zusammensetzung und daraus hergestellter film Download PDF

Info

Publication number
DE69918233T2
DE69918233T2 DE69918233T DE69918233T DE69918233T2 DE 69918233 T2 DE69918233 T2 DE 69918233T2 DE 69918233 T DE69918233 T DE 69918233T DE 69918233 T DE69918233 T DE 69918233T DE 69918233 T2 DE69918233 T2 DE 69918233T2
Authority
DE
Germany
Prior art keywords
polylactic acid
film
weight
acid
plasticizer
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Expired - Lifetime
Application number
DE69918233T
Other languages
English (en)
Other versions
DE69918233D1 (de
Inventor
Yasunori Yokohama-shi YOSHIDA
Shoji Yokohama-shi Obuchi
Yasuhiro Kawasaki-shi Kitahara
Takayuki Yokohama-shi Watanabe
Hisashi Hadano-shi AIHARA
Tomoyuki Yokohama-shi Nakata
Kazuhiko Yokosuka-shi Suzuki
Masanobu Yokohama-shi Ajioka
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Mitsui Chemicals Inc
Original Assignee
Mitsui Chemicals Inc
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Mitsui Chemicals Inc filed Critical Mitsui Chemicals Inc
Publication of DE69918233D1 publication Critical patent/DE69918233D1/de
Application granted granted Critical
Publication of DE69918233T2 publication Critical patent/DE69918233T2/de
Anticipated expiration legal-status Critical
Expired - Lifetime legal-status Critical Current

Links

Classifications

    • CCHEMISTRY; METALLURGY
    • C08ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08JWORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J5/00Manufacture of articles or shaped materials containing macromolecular substances
    • C08J5/18Manufacture of films or sheets
    • BPERFORMING OPERATIONS; TRANSPORTING
    • B29WORKING OF PLASTICS; WORKING OF SUBSTANCES IN A PLASTIC STATE IN GENERAL
    • B29CSHAPING OR JOINING OF PLASTICS; SHAPING OF MATERIAL IN A PLASTIC STATE, NOT OTHERWISE PROVIDED FOR; AFTER-TREATMENT OF THE SHAPED PRODUCTS, e.g. REPAIRING
    • B29C55/00Shaping by stretching, e.g. drawing through a die; Apparatus therefor
    • B29C55/28Shaping by stretching, e.g. drawing through a die; Apparatus therefor of blown tubular films, e.g. by inflation
    • CCHEMISTRY; METALLURGY
    • C08ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08KUse of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00Use of organic ingredients
    • C08K5/0008Organic ingredients according to more than one of the "one dot" groups of C08K5/01 - C08K5/59
    • C08K5/0016Plasticisers
    • CCHEMISTRY; METALLURGY
    • C08ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08LCOMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L67/00Compositions of polyesters obtained by reactions forming a carboxylic ester link in the main chain; Compositions of derivatives of such polymers
    • C08L67/02Polyesters derived from dicarboxylic acids and dihydroxy compounds
    • CCHEMISTRY; METALLURGY
    • C08ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08LCOMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L67/00Compositions of polyesters obtained by reactions forming a carboxylic ester link in the main chain; Compositions of derivatives of such polymers
    • C08L67/04Polyesters derived from hydroxycarboxylic acids, e.g. lactones
    • BPERFORMING OPERATIONS; TRANSPORTING
    • B29WORKING OF PLASTICS; WORKING OF SUBSTANCES IN A PLASTIC STATE IN GENERAL
    • B29KINDEXING SCHEME ASSOCIATED WITH SUBCLASSES B29B, B29C OR B29D, RELATING TO MOULDING MATERIALS OR TO MATERIALS FOR MOULDS, REINFORCEMENTS, FILLERS OR PREFORMED PARTS, e.g. INSERTS
    • B29K2995/00Properties of moulding materials, reinforcements, fillers, preformed parts or moulds
    • B29K2995/0037Other properties
    • B29K2995/0059Degradable
    • B29K2995/006Bio-degradable, e.g. bioabsorbable, bioresorbable or bioerodible
    • CCHEMISTRY; METALLURGY
    • C08ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08JWORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2367/00Characterised by the use of polyesters obtained by reactions forming a carboxylic ester link in the main chain; Derivatives of such polymers
    • C08J2367/04Polyesters derived from hydroxy carboxylic acids, e.g. lactones

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Engineering & Computer Science (AREA)
  • Manufacturing & Machinery (AREA)
  • Materials Engineering (AREA)
  • Mechanical Engineering (AREA)
  • Compositions Of Macromolecular Compounds (AREA)
  • Manufacture Of Macromolecular Shaped Articles (AREA)
  • Biological Depolymerization Polymers (AREA)
  • Shaping By String And By Release Of Stress In Plastics And The Like (AREA)

Description

  • Technisches Gebiet
  • Die vorliegende Erfindung bezieht sich auf eine Harzzusammensetzung auf Basis von Polymilchsäure und eine Folie, welche diese Zusammensetzung enthält. Spezifischer bezieht sich die Erfindung auf eine Harzzusammensetzung auf Basis von Polymilchsäure und eine die Zusammensetzung enthaltende Folie, die ausgezeichnete Flexibilität und Wärmebeständigkeit aufweist und darüber hinaus überragende Abbaubarkeit im Kompost nach ihrer Anwendung besitzt.
  • Stand der Technik
  • Üblicherweise sind Polyethylen, Polypropylen, flexibles Polyvinylchlorid und Polyethylenterephthalat und andere Harze dafür bekannt, daß sie ausgezeichnete Flexibilität, Wärmebeständigkeit und Wasserbeständigkeit besitzen. Diese Harze werden als Abfallsäcke und Verpackungsbeutel eingesetzt. Jedoch erhöhen diese Harze die Menge des Abfalls, wenn sie nach ihrer Verwendung weggeworfen werden und sind darüber hinaus in der natürlichen Umgebung kaum abbaubar. Daher verbleiben diese Harze semi-permanent in der Erde, selbst wenn sie zur Beseitigung vergraben wurden. Diese beseitigten Kunststoffe haben auch zu Schwierigkeiten geführt, wie der Zerstörung des allgemeinen Ausblicks und eine Schädigung des Lebensraums von Meeresorganismen.
  • Andererseits ist bekannt, daß Polymilchsäure, ein Copolymeres von Milchsäure und einer anderen aliphatischen Hydroxycarbonsäure und Polyester, die von aliphatischen mehrwertigen Alkoholen und aliphatischen mehrbasischen Säuren abgeleitet sind, dafür bekannt, daß sie thermoplastische Eigenschaften und Bioabbaubarkeit besitzen. Die Verwendung dieser Polymeren für verschiedene Anwendungszwecke wurde entwickelt.
  • Unter diesen Polymeren wird speziell Polymilchsäure im tierischen Körper innerhalb einer Dauer von mehreren Monaten bis zu einem Jahr vollständig biologisch abgebaut. Wenn diese Polymeren in Erde oder Meerwasser gegeben werden, beginnen sie in einigen Wochen in einer feuchten Umgebung sich abzubauen und verschwinden innerhalb einer Dauer von einem bis mehreren Jahren. Die Abbauprodukte sind als Milchsäure, Kohlendioxid und Wasser charakterisiert, welche unschädlich für den menschlichen Körper sind.
  • Außerdem wird in letzter Zeit erwartet, daß das Anwendungsgebiet für Polymilchsäure erweitert wird, weil das Ausgangsmaterial L-Milchsäure mit Hilfe eines Fermentationsverfahrens kostengünstig und in großem Umfang hergestellt werden kann und weil Polymilchsäure ausgezeichnete Beständigkeit gegen Pilze hat und Nahrungsmittel vor Geruchsverunreinigung und Farbverunreinigung schützt.
  • Jedoch hat Polymilchsäure hohe Steifigkeit und ist daher ungeeignet für landwirtschaftliche Multi-Folien, Verpackungsbeutel für Nahrungsmittel, Abfallsäcke und andere Folien- und Verpackungs-Anwendungen, die speziell Flexibilität erfordern.
  • Als Beispiel eines flexiblen und bioabbaubaren Harzes hat eine aus Polybutylen-succinat hergestellte Blasfolie große Anisotropie der Reißfestigkeit zwischen Längsrichtung und Querrichtung und ist durch sehr geringe Reißfestigkeit in Längsrichtung charakterisiert. Die geringe Reißfestigkeit und deren Anisotropie führen, in Abhängigkeit von den Anwendungszwecken, zu Schwierigkeiten. So sind Blasfolien aus Polybutylen-succinat auch ungeeignet für die Anwendung für landwirtschaftliche Multifolien, Verpackungsbeutel für Nahrungsmittel, Abfallbeutel und andere Folien oder Einwickelmaterialien.
  • Allgemein bekannte Methoden, um ein Harz flexibel zu machen, sind (1) der Zusatz eines Weichmachers, (2) die Copolymerisa tion und (3) das Zumischen von flexiblen Polymeren. Die Methoden (1) und (2) erniedrigen jedoch die Glasübergangstemperatur der Harzzusammensetzung, selbst obwohl zufriedenstellende Flexibilität erzielt werden kann. Infolgedessen findet man bei der üblichen Umgebungstemperatur eine Änderung der physikalischen Eigenschaften, wie eine Erhöhung der Kristallinität und der Steifigkeit. Außerdem führt die Verwendung eines Weichmachers zu der Schwierigkeit, daß der Weichmacher ausblutet. So treten im wesentlichen verschiedene Probleme auf, wenn diese Methoden praktisch verwendet werden sollen.
  • Andererseits ist bei Methode (3) das zuzumischende Harz auf bioabbaubare Harze mit Flexibilität beschränkt, im Hinblick auf die biologische Abbaubarkeit, die ein Merkmal der Erfindung darstellt. Solche Harze umfassen beispielsweise Polybutylen-succinat, Polyethylen-succinat und Polycaprolacton. Derartige Harze sind in den offengelegten Japanischen Patentanmeldungen HEI 8-245866 und HEI 9-111107 offenbart. Um jedoch eine ausreichende Flexibilität für die Polymilchsäure zu erzielen (Elastizitätsmodul von 1.000 MPa oder weniger) erfordert es die Methode, eine große Menge des Harzes, beispielsweise 60 Gew.-% oder mehr Polybutylen-succinat, zuzusetzen. Infolgedessen werden die vorstehenden Eigenschaften der Polymilchsäure beeinträchtigt.
  • Im Vergleich mit Polybutylen-succinat hat Polymilchsäure eine geringere Anisotropie der Reißfestigkeit. Tatsächlich können konventionelle Methoden keine bioabbaubare Folie, die Flexibilität und Wärmebeständigkeit hat, ohne daß die Eigenschaften der Polymilchsäure beeinträchtigt werden, und die außerdem keine Anisotropie der Reißfestigkeit zeigt, bereitzustellen.
  • Die erfindungsgemäß zu lösende Aufgabe ist es daher, eine bioabbaubare Folie bereitzustellen, die dadurch gekennzeichnet ist, daß sie Flexibilität und Wärmebeständigkeit in Kombination hat, ohne daß Anisotropie der Reißfestigkeit besteht.
  • Genauer angegeben ist es Aufgabe der Erfindung, eine bioabbaubare Folie zur Verfügung zu stellen, die ausgezeichnete Wärmebeständigkeit und als Ergebnis einer ausgezeichneten Flexibilität, wie Polypropylen, Polyethylen und Polyvinylchlorid, keine Anisotropie der Reißfestigkeit zeigt, die für Abfallsäcke, Verpackungsmaterialien verwendet werden, und die überragende Beständigkeit gegen Blocken der Folie und Ausbluten des Weichmachers bei hoher Temperatur besitzt.
  • Offenbarung der Erfindung
  • Als Ergebnis von intensiven Untersuchungen über Polymilchsäure, um den vorstehend angegebenen Gegenstand zu erzielen, haben die Erfinder eine Folie gefunden, die eine Harzzusammensetzung auf Polymilchsäure-Basis umfaßt, die durch Vermischen von Polymilchsäure mit einem spezifischen flexiblen aliphatischen Polyester und Vermischen des gebildeten Gemisches mit einem bioabbaubaren Weichmacher erhalten wird, der gute Verträglichkeit mit dem resultierenden Gemisch hat. Somit wurde die Erfindung fertiggestellt.
  • Erster Gegenstand der Erfindung ist eine Harzzusammensetzung auf Polymilchsäure-Basis, die 100 Gewichtsteile eines hochmolekularen Bestandteils (A) der 50 bis 90 Gew.-% Polymilchsäure (a1) und 10 bis 50 Gew.-% eines bioabbaubaren aliphatischen Polyesters (a2) mit einem Schmelzpunkt von 80 bis 250°C und 5 bis 25 Gewichtsteile eines bioabbaubaren Weichmachers (B) umfaßt.
  • Der zweite Aspekt der Erfindung ist eine flexible Folie aus einem Harz auf Polymilchsäure-Basis, speziell eine Blasfolie aus einem Harz auf Polymilchsäure-Basis, die eine Harzzusammensetzung auf Polymilchsäure-Basis enthält, die aus 100 Ge wichtsteilen eines hochmolekularen Bestandteils (A), der 50 bis 90 Gew.-% Polymilchsäure (a1) und 10 bis 50 Gew.-% eines bioabbaubaren aliphatischen Polyesters (a2) mit einem Schmelzpunkt von 80 bis 250°C enthält, und 5 bis 25 Gewichtsteilen eines bioabbaubaren Weichmachers (B) gebildet ist, wobei die Folie einen Elastizitätsmodul von 200 bis 1.000 MPa und ein Längs-/Quer-Verhältnis der Reißfestigkeit von 0,8 bis 1,2 aufweist, weder zum Ausbluten des Weichmachers, noch zum Film-Blocken bei 60 bis 120°C führt und ausgezeichnete Beständigkeit gegen Blocken und Ausbluten bei hoher Temperatur besitzt.
  • Der dritte Aspekt der Erfindung ist ein Verfahren zur Herstellung einer flexiblen Folie aus einem Harz auf Polymilchsäure-Basis, die ausgezeichnete Widerstandsfähigkeit gegen Blocken und Ausbluten bei hoher Temperatur zeigt, das durch Blasformen einer Harzzusammensetzung auf Polymilchsäure-Basis, wobei der hochmolekulare Bestandteil (A) 50 bis 90 Gew.-% Polymilchsäure (a1) und 10 bis 50 Gew.-% eines bioabbaubaren aliphatischen Polyesters (a2) mit einem Schmelzpunkt von 80 bis 250°C umfaßt, und die Menge eines bioabbaubaren Weichmachers (B) 5 bis 25 Gewichtsteile auf 100 Gewichtsteile des hochmolekularen Bestandteils (A) beträgt, unter Verarbeitungsbedingungen einer Harz-Extrusionstemperatur von 150 bis 220°C und einer Film-Aufblasrate von 1,5 bis 3,0 gekennzeichnet ist.
  • Beste Ausführungsform zur Verkörperung der Erfindung
  • Die vorliegende Erfindung wird nachstehend ausführlich erläutert.
  • Flexible Folie
  • Die erfindungsgemäß benutzte Bezeichnung "flexible Folie" bezieht sich auf eine Folie mit einem Elastizitätsmodul im Bereich von 200 bis 1.000 MPa gemäß JIS K-6732. Die flexible Folie kann in geeigneter Weise für landwirtschaftliche Multifo lien, Beutel zur Nahrungsmittelverpackung und Müllsäcke verwendet werden. Wenn der Elastizitätsmodul 1.000 MPa überschreitet, wird die Flexibilität der Folie erniedrigt und diese wird steif.
  • Folie mit Widerstandsfähigkeit gegen Blocken und Ausbluten bei hoher Temperatur
  • Die Bezeichnung "Widerstandsfähigkeit der Folie gegen Blocken und Ausbluten bei hoher Temperatur" bezieht sich gemäß der Erfindung auf eine Eigenschaft, bei der ein Ausbluten des Weichmachers und damit verbundenes Blocken zwischen Folien im Bereich von 60 bis 120°C nicht verursacht wird.
  • Wenn ein Weichmacher zugesetzt wird beobachtet man manchmal Ausbluten, eine Erscheinung, bei der der Weichmacher aus einem Formkörper abgesondert wird. Das Ausbluten des Weichmachers hat die Tendenz, mit einer Erhöhung der Temperatur aufzutreten. Wenn daher eine weichgemachte Folie kein Ausbluten des Weichmachers bei höherer Temperatur zeigt, kann die Folie in einem breiteren Temperaturbereich angewendet werden, was eine ausgezeichnete Wärmebeständigkeit bedeutet.
  • Reißfestigkeit und Anisotropie
  • Die Reißfestigkeit einer erfindungsgemäßen Folie wird gemäß JIS P8116 bewertet und wird in einen Wert umgewandelt, der durch Aufeinanderstapeln von 16 Folienblättern in einer Dicke von 30 μm erhalten wird. Die Bezeichnung "Anisotropie" bezieht sich auf eine Eigenschaft, gemäß der die Reißfestigkeit zwischen Längsrichtung und Querrichtung verschieden ist und wird als Längs-/Quer-Verhältnis der Reißfestigkeit ausgedrückt. Beispielsweise hat eine aus Polybutylen-succinat hergestellte Blasfolie sehr geringe Reißfestigkeit in Querrichtung und hat somit hohe Anisotropie.
  • Außerdem bedeutet die Längsrichtung einer Folie gemäß der Erfindung die Richtung parallel zu der Fließrichtung des Harzes aus der Extrusionsdüse und die Querrichtung bedeutet die Richtung quer zu der Richtung des Harzstroms aus der Extrusionsdüse.
  • Harzzusammensetzung auf Polymilchsäure-Basis
  • Die erfindungsgemäße Harzzusammensetzung auf Polymilchsäure-Basis umfaßt einen bioabbaubaren hochmolekularen Bestandteil (A), der 50 bis 90 Gew.-% Polymilchsäure (a1) und 10 bis 50 Gew.-% eines bioabbaubaren, aliphatischen Polyesters (a2) mit einem Schmelzpunkt von 80 bis 250°C enthält, und 5 bis 25 Gewichtsteile eines bioabbaubaren Weichmachers (B) auf 100 Gewichtsteile des bioabbaubaren hochmolekularen Bestandteils (A).
  • Polymilchsäure (a1)
  • Spezifische Beispiele für die Milchsäure, die erfindungsgemäß das Ausgangsmaterial für Polymilchsäure darstellt, umfassen L-Milchsäure, D-Milchsäure, DL-Milchsäure, Gemische davon und Lactid, welches das cyclische Dimere von Milchsäure ist. Wenn jedoch ein Gemisch aus L-Milchsäure und D-Milchsäure verwendet wird muß die resultierende Polymilchsäure 75 Gew.-% oder mehr L-Milchsäure oder D-Milchsäure enthalten.
  • Repräsentative Herstellungsverfahren für Polymilchsäure zur erfindungsgemäßen Verwendung umfassen beispielsweise
    • 1) Das Verfahren der direkten Dehydratations-Polykondensation von Milchsäure (dieses Herstellungsverfahren ist beispielsweise in US 5,310,865 offenbart),
    • 2) Ringöffnungs-Polymerisationsverfahren durch Schmelzpolymerisation von Lactid, das heißt, dem cyclischen Dimeren von Milchsäure (dieses Herstellungsverfahren ist beispielsweise in US 2,758,987 offenbart),
    • 3) Festphasen-Polymerisationsverfahren in mindestens einem Teil der Stufen zur Herstellung von Polymilchsäure durch Dehydratations-Polykondensation von Milchsäure in Gegenwart eines Katalysators.
  • Das Herstellungsverfahren von Polymilchsäure ist jedoch nicht auf diese Verfahren beschränkt.
  • Bei den vorstehenden Verfahren kann auch die Copolymerisation durch Zugabe einer kleinen Menge von Glycerin und anderen mehrwertigen Alkoholen, von Butantetracarbonsäure und anderen aliphatischen mehrbasischen Säuren oder eines Polysaccharids und anderen mehrwertigen Alkoholen durchgeführt werden. Außerdem kann das Molekulargewicht der Polymilchsäure durch Zugabe eines Kettenverlängerungsmittels, wie Diisocyanat, erhöht werden.
  • Aliphatischer Polyester (a2)
  • Der für die Zwecke der Erfindung verwendete aliphatische Polyester wird aus verschiedenen Kombinationen der nachstehend beschriebenen aliphatischen Hydroxycarbonsäure, des aliphatischen zweiwertigen Alkohols und der aliphatischen dibasischen Säure hergestellt und das so erhaltene Polymere hat Bioabbaubarkeit. Die erfindungsgemäß verwendete Polymilchsäure wird jedoch von dem obigen Polyester nicht eingeschlossen.
  • Repräsentative Hydroxycarbonsäuren, die zur Herstellung des erfindungsgemäß verwendeten aliphatischen Polyesters verwendet werden können, umfassen beispielsweise Glycolsäure, Milchsäure, 3-Hydroxybuttersäure, 4-Hydroxybuttersäure, 3-Hydroxyvaleriansäure, 4-Hydroxyvaleriansäure und 6-Hydroxycapronsäure und weiterhin eingeschlossen sind cyclische Ester von aliphatischen Hydroxycarbonsäuren, beispielsweise Glycolid, ein Dime res von Glycolsäure, ε-Caprolacton, ein cyclischer Ester von 6-Hydroxycapronsäure. Diese Verbindungen können einzeln oder als Gemisch verwendet werden.
  • Spezifische aliphatische zweiwertige Alkohole, die zur Herstellung eines erfindungsgemäßen aliphatischen Polyesters verwendet werden können, umfassen beispielsweise Ethylenglycol, Diethylenglycol, Triethylenglycol, Polyethylenglycol, Propylenglycol, Dipropylenglycol, 1,3-Butandiol, 1,4-Butandiol, 3-Methyl-1,5-pentandiol, 1,6-Hexandiol, 1,9-Nonandiol, Neapentylglycol, Polytetramethylenglycol und 1,4-Cyclohexan-dimethanol. Diese Verbindungen können einzeln oder als Gemisch verwendet werden.
  • Beispielhafte aliphatische dibasische Säuren, die erfindungsgemäß zur Herstellung des aliphatischen Polyesters verwendet werden können, umfassen Bernsteinsäure, Oxalsäure, Malonsäure, Glutaminsäure, Adipinsäure, Pimelinsäure, Korksäure, Azelainsäure, Sebacinsäure, Undecan-disäure und Dodecan-disäure. Diese Verbindungen können einzeln oder als Gemisch verwendet werden.
  • Spezifische Verfahren zur Herstellung des aliphatischen Polyesters gemäß der Erfindung umfassen die nachstehend beschriebenen Verfahren.
    • 1) Ein Verfahren zur direkten Dehydratations-Polykondensation einer aliphatischen Hydroxycarbonsäure, beispielsweise das in der US 5,310,865 beschriebenen Herstellungsverfahren,
    • 2) Ein Ringöffnungs-Polymerisationsverfahren, bei dem Glycolid oder ein anderes cyclisches Dimeres einer Hydroxycarbonsäure und ε-Caprolacton im geschmolzenen Zustand in Gegenwart eines Katalysators polymerisiert werden, beispielsweise das in der US 4,057,537 offenbarte Herstellungsverfahren,
    • 3) Ein direktes Dehydratations-Polykondensationsverfahren eines Gemisches aus einem aliphatischen zweiwertigen Alkohol und einer aliphatischen dibasischen Säure, beispielsweise das in der US 5,428,126 beschriebene Verfahren,
    • 4) Ein Verfahren, bei dem die Kondensation von Polymilchsäure in Gegenwart eines organischen Lösungsmittels mit einem von einem aliphatischen zweiwertigen Alkohol und einer aliphatischen dibasischen Säure abgeleiteten Polymeren durchgeführt wird, beispielsweise das in der EP 0712880-A2 offenbarte Verfahren.
  • Jedoch ist das Verfahren zur Herstellung des aliphatischen Polyesters nicht auf diese Verfahren beschränkt.
  • Die Copolymerisation kann bei den vorstehend beschriebenen Verfahren durch Zugabe einer kleinen Menge eines anderen aliphatischen mehrwertigen Alkohols, wie Glycerin und eines Polysaccharids, oder einer anderen aliphatischen mehrbasischen Säure, wie Butantetracarbonsäure, durchgeführt werden. Außerdem kann das Molekulargewicht des aliphatischen Polyesters durch Zugabe eines Kettenverlängerungsmittels, wie eines Diisocyanats, erhöht werden.
  • Der erfindungsgemäße aliphatische Polyester läßt sich zufriedenstellend einsetzen, solange der Polyester Bioabbaubarkeit besitzt und bevorzugte Polyester haben außerdem einen Schmelzpunkt von 80 bis 250°C. Besonders bevorzugt werden flexible aliphatische Polyester mit Kristallisierbarkeit. Wenn der Schmelzpunkt des aliphatischen Polyesters niedriger als 80°C ist, wird die Wärmebeständigkeit der resultierenden Harzzusammensetzung auf Polymilchsäure-Basis und der aus der Zusammensetzung hergestellten Folie erniedrigt. Andererseits führt ein höherer Schmelzpunkt als 250°C zu einer höheren Schmelztemperatur in der Pelletisierungsstufe und neigt daher in ungünstiger Weise zum Verursachen des Abbaus und des Verfärbens des Polymilchsäure-Bestandteils. Beispielhafte bevorzugte aliphatische Polyester umfassen Polyethylen-oxalat, Polybutylenoxalat, Polyneopentylglycol-oxalat, Polyethylen-succinat, Polybutylen-succinat, Polyhydroxybuttersäure und Copolymere von β-Hydroxybuttersäure und β-Hydroxyvaleriansäure. Besonders bevorzugt werden Polyethylen-succinat und Polybutylen-succinat.
  • Gewichtsmittel des Molekulargewichts (MW) und Molekulargewichtsverteilung von Polymilchsäure und aliphatischem Polyester
  • Gemäß der Erfindung unterliegen das Gewichtsmittel des Molekulargewichts (MW) und die Molekulargewichtsverteilung von Polymilchsäure und aliphatischem Polyester im wesentlichen keiner speziellen Beschränkung, solange die Verarbeitung möglich ist. Das Gewichtsmittel des Molekulargewichts (MW) von Polymilchsäure und aliphatischem Polyester, die erfindungsgemäß verwendet werden, ist insbesondere nicht beschränkt, solange im wesentlichen ausreichende mechanische Eigenschaften gezeigt werden. Im allgemeinen ist das Gewichtsmittel des Molekulargewichts (MW) vorzugsweise 10.000 bis 1.000.000, stärker bevorzugt 30.000 bis 500.000 und am stärksten bevorzugt 50.000 bis 300.000. Wenn das Gewichtsmittel des Molekulargewichts (MW) niedriger als 10.000 ist, sind normalerweise die mechanischen Eigenschaften unbefriedigend. Wenn andererseits das Molekulargewicht 1.000.000 überschreitet, wird die Handhabung schwierig oder die Wirtschaftlichkeit ungünstig.
  • Hochmolekularer Bestandteil (A)
  • Der hochmolekulare Bestandteil (A) kann erfindungsgemäß durch Zugabe eines aliphatischen Polyesters (a2) zu Polymilchsäure (a1) erhalten werden. Das Ziel der Zugabe des aliphatischen Polyesters besteht darin, der Polymilchsäure Flexibilität zu verleihen und das Ausbluten des Weichmachers und das resultierende Folien-Blocken zu verhindern. Auf 100 Gewichtsteile des hochmolekularen Bestandteils (A) betragen die zugemischten Mengen im allgemeinen 50 bis 90 Gewichtsteile Polymilchsäure (a1) und 10 bis 50 Gewichtsteile des aliphatischen Polyesters (a2), vorzugsweise 55 bis 85 Gewichtsteile Polymilchsäure (a1) und 15 bis 45 Gewichtsteile des aliphatischen Polyesters (a2), stärker bevorzugt 60 bis 80 Gewichtsteile Polymilchsäure (a1) und 20 bis 40 Gewichtsteile des aliphatischen Polyesters (a2). Das heißt, der hochmolekulare Bestandteil (A) umfaßt 50 bis 90 Gew.-% Polymilchsäure und 10 bis 50 Gew.-% des aliphatischen Polyesters, vorzugsweise 55 bis 85 Gew.-% Polymilchsäure und 15 bis 45 Gew.-% des aliphatischen Polyesters, stärker bevorzugt 60 bis 80 Gew.-% Polymilchsäure und 20 bis 40 Gew.-% des aliphatischen Polyesters. Wenn die Menge der Polymilchsäure 90 Gew.-% überschreitet, wird die Flexibilität unzureichend. Obwohl Weichmacher zugesetzt wird, um, wie vorstehend erwähnt, Flexibilität zu erzielen, ist eine große Menge des Weichmachers notwendig und infolgedessen treten Schwierigkeiten, wie Ausbluten des Weichmachers und Blocken der Folien auf.
  • Wenn andererseits die Menge der Polymilchsäure weniger als 50 Gewichtsteile, d. h., 50 Gew.-% beträgt, neigt die Polymilchsäure zu einer niedrigeren Bioabbaubarkeit im Kompost und kann daher nicht für Beutel zur Nahrungsmittelverpackung und andere Anwendungszwecke, bei denen sie in Kontakt mit Nahrungsmitteln kommt, verwendet werden. Außerdem hat die erhaltene Folie große Anisotropie der Reißfestigkeit.
  • Weichmacher (B)
  • Erfindungsgemäß muß außerdem Weichmacher zugesetzt werden, um den hochmolekularen Bestandteil (A) mit der gewünschten Flexibilität entsprechend einem Elastizitätsmodul von weniger als 100 MPa auszustatten. Es ist erforderlich, daß der erfindungsgemäß verwendbare Weichmacher (B) Bioabbaubarkeit und außerdem gute Verträglichkeit mit dem hochmolekularen Bestandteil (A) besitzt. Zu repräsentativen Weichmachern gehören Ester von aliphatischen mehrbasischen Säuren, Ester von aliphatischen mehrwertigen Alkoholen und Ester von Oxysäuren.
  • Ester von mehrwertigen aliphatischen Säuren umfassen beispielsweise Dimethyladipat, Di(2-ethylhexyl)-adipat, Diisobutyladipat, Dibutyladipat, Diisodecyladipat, Dibutyldiglycoladipat, Di(2-ethylhexyl)-adipat, Dibutylsebacat und Di(2-ethylhexyl)-sebacat.
  • Ester von aliphatischen mehrwertigen Alkoholen umfassen beispielsweise Diethylenglycol-monoacetat, Diethylenglycol-diacetat, Diethylenglycol-monopropionat, Diethylenglycol-dipropionat, Diethylenglycol-monobutyrat, Diethylenglycol-dibutyrat, Diethylenglycol-monovalerat, Diethylenglycol-divalerat, Triethylenglycol-monoacetat, Triethylenglycol-diacetat, Triethylenglycol-monopropionat, Triethylenglycol-dipropionat, Triethylenglycol-monobutyrat, Triethylenglycol-dibutyrat, Triethylenglycol-monovalerat, Triethylenglycol-divalerat, Tracetin und Glycerin-tripropionat.
  • Ester von Oxysäuren umfassen beispielsweise Methyl-acetylricinoleat, Butyl-acetylricinoleat und Acetyltributylcitronensäure.
  • Diese Verbindungen können einzeln oder als Gemisch verwendet werden. So können spezifisch Triacetin, Acetyltributylcitronensäure, Dibutylsebacat und Triethylenglycol-diacetat in geeigneter Weise eingesetzt werden, weil sie ausgezeichnete Verträglichkeit mit dem hochmolekularen Bestandteil (A) haben.
  • Die Menge des Weichmachers (B) beträgt im allgemeinen 5 bis 25 Gewichtsteile, vorzugsweise 7 bis 20 Gewichtsteile, stärker bevorzugt 10 bis 18 Gewichtsteile auf 100 Gewichtsteile des hochmolekularen Bestandteils (A). Wenn die Menge des Weichmachers weniger als 5 Gewichtsteile ist, wird die weichmachende Wirkung unbefriedigend und die gewünschte Flexibilität kann nicht erhalten werden. Andererseits führt eine Menge des Weichmachers, die 25 Gewichtsteile überschreitet, zum Ausbluten des Weichmachers.
  • Zusatzstoffe
  • In Abhängigkeit von dem Ziel, wie der Verbesserung der Zugfestigkeit, Festigkeit, Wärmebeständigkeit und Wetterbeständigkeit kann die erfindungsgemäße Harzzusammensetzung auf Polymilchsäure-Basis mit verschiedenen Zusätzen versehen werden, wie Antioxidationsmitteln, Ultraviolettabsorbern, Wärmestabilisatoren, flammbeständig machenden Mitteln, inneren Trennmitteln, anorganischen Zusätzen, Antistatikmitteln, Mittel zum Verbessern der Oberflächen-Benetzung, Hilfsincineratoren, Farbmitteln und Schmiermitteln.
  • So wird beispielsweise beim Verformen mit Hilfe einer T-Düse, dem Blasformen und anderen Verarbeitungsmethoden für Folien und Platten die Zugabe eines anorganischen Zusatzes und eines Schmiermittels (eines aliphatischen Carbonsäureamids) empfohlen, um die Beständigkeit gegen Blocken und die Gleiteigenschaften von Folien und Platten zu verbessern.
  • Beispielhafte anorganische Zusätze umfassen Kieselsäure (SiO2), Calciumcarbonat, Talkum, Kaolin, Kaolinit und Zinkoxid. Kieselsäure beziehungsweise Siliciumdioxid wird besonders bevorzugt. Diese Zusätze können einzeln oder als Gemisch verwendet werden.
  • Die Menge der anorganischen Zusätze beträgt gewöhnlich 0,05 bis 15 Gewichtsteile, vorzugsweise 0,5 bis 10 Gewichtsteile, stärker bevorzugt 1 bis 5 Gewichtsteile auf 100 Gewichtsteile des hochmolekularen Bestandteils (A). Die beste Menge des Zusatzes kann in geeigneter Weise so ausgewählt werden, daß gute Bedingungen hinsichtlich der Verarbeitbarkeit in der Stufe der Filmbildung und Beständigkeit gegen Blocken und Gleiteigenschaften der resultierenden Folie und Platte erzielt werden.
  • Die aliphatischen Carbonsäureamide zur Verwendung für Gleitmittel schließen das "Aliphatische Säureamid" ein, das auf Seite 389, rechte Spalte bis Seite 391, linke Spalte in "10889 Chemical Goods", veröffentlicht 1989 von Kagakukogyonippo Co., beschrieben ist.
  • Jede Beschreibung in diesem Kapitel wird als Teil der Offenbarung in der erfindungsgemäßen Beschreibung als Ergebnis der offensichtlich gezeigten genannten Literaturstellen und im Hinblick auf den genannten Umfang betrachtet.
  • Im Hinblick auf den Gegenstand und die Offenbarung in der erfindungsgemäßen Beschreibung soll jeglicher Gegenstand, der direkt und offensichtlich durch den Fachmann unter Bezugnahme auf den klar genannten Umfang abgeleitet werden kann, als Offenbarung betrachtet werden.
  • Repräsentative Verbindungen für das aliphatische Carbonsäureamid umschließen beispielsweise Ölsäureamid, Stearinsäureamid, Erucasäureamid, Behensäureamid, N-Oleylpalmitinsäureamid, N-Stearylerucasäureamid, N,N'-Ethylenbisstearinsäureamid, Ethylenbisölsäureamid, Ethylenbisbehensäureamid, Ethylenbisstearinsäureamid, Ethylenbislaurinsäureamid, Hexamethylenbisstearinsäureamid, Butylenbisstearinsäureamid, N,N'-Dioleylsebacinsäureamid, N,N'-Dioleyladipinsäureamid, N,N'-Distearyladipinsäureamid, N,N'-Distearylisophthalsäureamid, N,N'-Distearylterephthalamid, N-Oleyloleinsäureamid, N-Stearyloleinsäureamid, N-Stearylerucasäureamid, N-Oleylstearinsäureamid, N-Stearylstearinsäureamid, N-Butyl-N'-stearylharnstoff, N-Propyl-N'-stearylharnstoff, N-Alkyl-N'-stearylharnstoff, N-Phenyl-N'-stearylharnstoff, N-Stearyl-N'-stearylharnstoff, Dimethylölsäureamid, Dimethyllaurinsäureamid und Dimethylstearinsäureamid. Besonders bevorzugte Verbindungen sind Ölsäureamid, Stea rinsäureamid, Erucasäureamid, Behensäureamid, N-Oleylpalmitinsäureamid und N-Stearylerucasäureamid und diese werden einzeln oder als Gemische eingesetzt.
  • Die Menge des aliphatischen Carbonsäureamids beträgt im allgemeinen 0,05 bis 10 Gewichtsteile, vorzugsweise 0,1 bis 7,0 Gewichtsteile, stärker bevorzugt 0,3 bis 5,0 Gewichtsteile und am stärksten bevorzugt 0,5 bis 3,0 Gewichtsteile auf 100 Gewichtsteile des hochmolekularen Bestandteils (A). Wie im Fall von anorganischen Zusatzstoffen kann die beste Menge des Zusatzes in geeigneter Weise ausgewählt werden, um gute Bedingungen im Hinblick auf die Verarbeitbarkeit in der Filmbildungsstufe und die Beständigkeit gegen Blocken und Gleiteigenschaften der resultierenden Folie und Platte zu erzielen.
  • Verfahren zur Herstellung der Harzzusammensetzung auf Polymilchsäure-Basis
  • Die erfindungsgemäße Harzzusammensetzung auf Polymilchsäure-Basis kann hergestellt werden, indem der hochmolekulare Bestandteil (A), der aus Polymilchsäure (a1) und aliphatischem Polyester (a2) besteht, mit dem Weichmacher (B) und in bestimmten Fällen in Gegenwart von anderen Zusatzstoffen unter Verwendung eines Mischers mit hoher Geschwindigkeit oder mit niederer Geschwindigkeit gleichförmig vermischt wird und danach das resultierende Gemisch mit Hilfe eines Einschnecken- oder Mehrschnecken-Extruders mit ausreichender Knetwirkung schmelzgeknetet wird.
  • Die gewöhnlich bevorzugte Gestalt der erfindungsgemäßen Harzzusammensetzung auf Polymilchsäure-Basis ist die Form von Pellets, Stäben und Pulver.
  • Verfahren zur Herstellung von Folien und Platten
  • Die erfindungsgemäße Harzzusammensetzung auf Polymilchsäure-Basis ist ein geeignetes Material zur Herstellung einer Folie und einer Platte. Dabei können ohne jede Schwierigkeit übliche Vorrichtungen für die Folien- und Platten-Herstellung verwendet werden. Die erfindungsgemäße Harzzusammensetzung auf Polymilchsäure-Basis kann verwendet werden, um Folien und Platten mit Hilfe eines Formverfahrens, beispielsweise durch Blasformen, T-Düsen-Formen, Kalander-Formen, Ballon-Formen, Lösungsmittel-Gießen und Heißpreß-Formen herzustellen.
  • Durch Kombination dieser Verfahren mit einer Co-Extrusions-Methode kann eine Mehrschicht-Folie, die aus mehreren erfindungsgemäßen Harzzusammensetzungen auf Polymilchsäure-Basis und anderen Polymerspezies besteht, in hoher Produktivität hergestellt werden.
  • Die Folie oder Platte, welche die erfindungsgemäße Harzzusammensetzung auf Polymilchsäure-Basis enthält, kann in Form einer Rolle, eines Bandes, einer geschnittenen Bahn, Platte und eines nahtlosen Beutels hergestellt werden, indem die Bedingungen der Herstellungsstufe in Abhängigkeit von dem Gegenstand eingestellt werden. Die aus der erfindungsgemäßen Harzzusammensetzung auf Polymilchsäure-Basis bestehende Folie und Platte sind außerdem ein geeignetes Material zur Verwendung für die Bearbeitung durch Verstrecken, Vakuumformen und andere Produktionsverfahren, die eine zweidimensionale oder dreidimensionale Struktur ausbilden.
  • Die aus der erfindungsgemäßen Harzzusammensetzung auf Polymilchsäure-Basis bestehende Folie und Platte zersetzen sich rasch im Kompost, haben ausgezeichnete Beständigkeit gegen Pilze und Fähigkeit zum Schützen von Nahrungsmitteln gegen Verunreinigungen durch Geruch und Färbung und können daher für die nachstehend beschriebenen verschiedenen Anwendungszorecke eingesetzt werden.
  • Blasformen
  • Die erfindungsgemäße Harzzusammensetzung auf Polymilchsäure-Basis ist ein Material, das speziell für die Herstellung einer Blasfolie geeignet ist. Durch Anwendung einer Blasform-Methode kann die Blasfolie aus der erfindungsgemäßen Harzzusammensetzung auf Polymilchsäure-Basis in hoher Produktivität mit relativ niederen Kosten hergestellt werden. Die Blasfolie hat die Gestalt eines nahtlosen Beutels und kann somit in geeigneter Weise für Mitnahmebeutel im Supermarkt, einen Beutel zum Verhindern, daß die Kondensationsfeuchtigkeit auf einer Packung von gefrorenen Nahrungsmitteln und Fleisch die Umgebung benetzt und für Kompostsäcke verwendet werden.
  • Die Blasfolie kann ohne jede Schwierigkeit unter Verwendung von üblichen Vorrichtungen hergestellt werden. Dabei wird vorzugsweise eine Spiraldüse verwendet, um die Genauigkeit der Dicke und die Gleichförmigkeit der Folie zu erhöhen. Für die Bildung der Blasfolie wird gewöhnlich ein Einschnecken-Extruder bevorzugt.
  • Die Formbedingungen der Blasfolie unter Verwendung der erfindungsgemäßen Harzzusammensetzung auf Polymilchsäure-Basis hängen von der Formulierung der Harzzusammensetzung auf Polymilchsäure-Basis und der Dicke der Folie ab. Um die gewünschte Reißfestigkeit zu erhalten werden eine Harz-Extrusionstemperatur und ein Aufblas-Verhältnis in den nachstehenden Bereichen angewendet.
  • Die Harz-Extrusionstemperatur ist im allgemeinen im Bereich von 150 bis 220°C, vorzugsweise 170 bis 200°C. Wenn die Temperatur weniger als 150°C beträgt, hat das aus der Düse abgegebene Harz niedere Temperatur, führt zu einer starken Orientierung in der Aufblasstufe und verursacht Anisotropie. Die Extrusion kann wegen einer zu niederen Temperatur bei einigen der Harzzusammensetzungen auf Polymilchsäure-Basis nicht durchgeführt werden. Wenn die Temperatur höher als 220°C ist, wird die Schmelzviskosität zu niedrig, das Aufwickeln der Folie wird schwierig und das Harz neigt zur thermischen Zersetzung.
  • Die Harz-Extrusionstemperatur wird vorzugsweise innerhalb des Bereiches von ±5°C kontrolliert. Eine unzureichende Temperaturkontrolle führt zu Unregelmäßigkeiten der Dicke und Festigkeit der gebildeten Blasfolien.
  • Das Aufblas-Verhältnis der Blasfolie ist im Bereich von 1,5 bis 3,0, vorzugsweise 2,0 bis 2,8. Wenn das Verhältnis weniger als 1,5 ist, wird fast keine Orientierung erzeugt und die resultierende Folie hat geringe Festigkeit. Wenn das Verhältnis 3,0 überschreitet, wird die Anisotropie größer und die Folie neigt dazu, in der Herstellungsstufe zu reißen.
  • Die so erhaltene Blasfolie gemäß der Erfindung hat einen Elastizitätsmodul von 200 bis 1.000 MPa gemäß JIS K6732, ist flexibel, zeigt keine Anisotropie der Reißfestigkeit und kein Ausbluten des Weichmachers bei hoher Temperatur und verursacht kein Blocken.
  • Eine Blase aus dem geschmolzenen Harz, das bei der Herstellung eines Ballons von der Düse abgegeben wird, wird mit Hilfe einer geeigneten Methode gekühlt. Für die Harzzusammensetzung auf Basis von Polymilchsäure wird vorzugsweise ein Luftkühlsystem verwendet.
  • Die gekühlte Blase wird mit Quetschwalzen gequetscht und im allgemeinen in flacher Form aufgewickelt.
  • Die erfindungsgemäße Folie hat eine Reißfestigkeit von 20 bis 1.000 g sowohl in Längsrichtung, als auch in Querrichtung und die Werte werden in die Festigkeit von aufeinander gestapelten 16 Folienbahnen einer Dicke von 30 mμ umgerechnet. Das Verhältnis der Reißfestigkeit in Längsrichtung/Querrichtung ist 0,8 bis 1,2 und es kann keine Anisotropie beobachtet werden.
  • Verwendung der Folie und Platte
  • Die aus der Harzzusammensetzung auf Basis von Polymilchsäure bestehende Folie und Platte kann in geeigneter Weise für Einkaufsbeutel, Müllsäcke, Kompostsäcke, Folie zum Einwickeln von Nahrungsmitteln und Süßwaren, Nahrungsmittel-Einwickelfolie, Einwickelfolie für Kosmetika und Parfüms, medizinische Einwickelfolie, Einwickelfolie für rohe Arzneidrogen, Einwickelfolie für medizinische Salbe, die für Schultersteifigkeit und Verstauchungen aufgetragen wird, als Folie für die Landwirtschaft und den Gartenbau, Einwickelfolie für landwirtschaftliche Chemikalien, Treibhausfolie, Düngemittelsack, Verpackungsfolie für Magnetband-Kassetten, wie Video- und Audio-Kassetten, Verpackungsfolie für Floppy Disks, als Gravurfolie, Klebeband, gewöhnliches Band, wasserfeste Bahn und Sandsack verwendet werden.
  • Die erfindungsgemäße Folie und Platte kann in geeigneter Weise eingesetzt werden, indem die Eigenschaften für Verwendungen ausgenutzt werden, die insbesondere Abbaubarkeit erfordern.
  • Wenn Nahrungsmittel oder Süßwaren in eine Packung eingesiegelt werden, die aus der erfindungsgemäßen Folie oder Platte hergestellt wurde, wird weder eine Verfärbung, noch eine Geruchsverunreinigung beobachtet. Außerdem können die Aufbewahrungsdauer und die Dauer des Genießens stark erhöht werden, indem ein Sauerstoff-Absorber in die Packung eingefügt wird.
  • Beispiele
  • Die Erfindung wird nachstehend mit Hilfe von Beispielen ausführlich erläutert. Diese Beispiele sollen jedoch nicht den Bereich der Erfindung einschränken.
  • Die folgenden Methoden wurden zur Messung des Gewichtsmittels des Molekulargewichts (MW) des hochmolekularen Bestandteils (A), des Elastizitätsmoduls der Folie, des Ausblutens des Weichmachers, des Blockens der Folie, der Zugfestigkeit, der Pilz-Beständigkeit und der Bioabbaubarkeit der Folie angewendet.
  • 1) Gewichtsmittel des Molekulargewichts (MW)
  • Gemessen durch Gelpermeationschromatographie (GPC) unter Verwendung von Polystyrol als Referenz bei einer Säulentemperatur von 40°C in Chloroform als Lösungsmittel.
  • 2) Elastizitätsmodul der Folie
  • Gemessen nach JIS K6732.
  • 3) Ausbluten des Weichmachers und Blocken der Folie
  • Eine Folie wurde in Stücke einer Größe von 45 × 30 mm geschnitten und zwei Bahnen der Folie wurden auf einer Glasplatte aufeinandergelegt. Eine Metallplatte wurde auf die Folie gelegt, ein Gewicht von 500 g wurde auf die Metallplatte gelegt und die Anordnung wurde 1 Stunde in einem Thermohygrostat bei 80°C und 75% relativer Feuchte (RH) stehengelassen.
  • Danach wurde die Folie in einen Exsiccator übergeführt und 30 Minuten bei Raumtemperatur stehengelassen. Schließlich wurden die beiden Bahnen der Folie abgelöst und das Vorliegen oder die Abwesenheit von Folien-Blocken und Ausbluten des Weichmachers wurden beobachtet.
  • Folien-Blocken
    • O: kein Blocken
    • Δ: leichtes Blocken
    • X: starkes Blocken
  • Ausbluten des Weichmachers
    • O: kein Ausbluten
    • X: Ausbluten wurde beobachtet
  • 4) Reißfestigkeit
  • Die Reißfestigkeit in Längsrichtung und in Querrichtung der Folie wurden gemäß JIS P8116 gemessen.
  • Die Reißfestigkeit in den Beispielen und Vergleichsbeispielen wurde in den Wert umgerechnet, der durch Aufeinanderstapeln von 16 Lagen der Folie einer Dicke von 30 mμ erhalten wird.
  • 5) Beständigkeit gegen Fungi
  • Eine Folie der Größe von 5 × 5 cm wurde auf ein vorher sterilisiertes und verfestigtes Medium gelegt, und eine Sporen-Suspension der folgenden Test-Fungi wurde durch Aufsprühen aufgeimpft und 6 Monate in einem Behälter bei 30°C inkubiert. Der Wachstums-Zustand des Test-Fungus wurde bewertet.
  • Testfungus
    • Aspergillus niger
    • Rhizopus oryzae
    • Penicillium citrinium
    • Cladosporium cladosporioides
    • Chaetomium globosum
  • Medium
  • Anorganisches Salz-Agar-Medium gemäß JIS Z2911.
    Ammoniumnitrat 3,0 g
    Kaliumphosphat 1,0 g
    Magnesiumsulfat 0,5 g
    Kaliumchlorid 0,25 g
    Eisen-II-sulfat 0,002 g
    Agar 25 g
  • Bewertungsmethode
    • O: Es wird kein Pilzwachstum gefunden.
    • Δ: Die Fläche des Pilzwachstums ist 1/3 oder weniger.
    • X: Die Fläche des Pilzwachstums ist größer als 1/3.
  • 6) Bioabbaubarkeit
  • Eine Preßfolie der Abmessungen 10 × 10 cm und einer Dicke von 100 μm wurde hergestellt. Die Folie wurde in Kompost einer Feuchtigkeit von 60% bei 58°C eingegraben und die Veränderung in Abhängigkeit von der Zeit wurde beobachtet.
  • Bewertung
    • ⌾: Innerhalb von 7 Tagen abgebaut und verschwunden.
    • O: Innerhalb einer Dauer von 8 bis 14 Tagen abgebaut und verschwunden.
    • Δ: Innerhalb einer Dauer von 15 bis 25 Tagen abgebaut und verschwunden.
    • X: Innerhalb einer Dauer von 26 bis 40 Tagen abgebaut und verschwunden.
  • Herstellungsbeispiel 1
  • In ein dickwandiges zylindrisches Polymerisationsgefäß aus rostfreiem Stahl, das mit einem Rührer ausgestattet war, wurden 400 g L-Lactid, 0,04 g Zinn-II-Octoat und 0,12 g Laurylalkohol gegeben und es wurde 2 Stunden unter Vakuum entlüftet. Nachdem das Gefäß mit gasförmigem Stickstoff gefüllt war, wurde das Gemisch 2 Stunden unter Rühren auf 200°C/10 mmHg erhitzt.
  • Nach Beendigung der Reaktion wurde die geschmolzene Polymilchsäure aus dem Bodenteil entnommen, an der Luft gekühlt und mit Hilfe einer Pelletisiervorrichtung zu Pellets geschnitten. Polymilchsäure wurde in einer Menge von 340 g (85% Ausbeute) er halten und hatte ein Gewichtsmittel des Molekulargewichts (MW) von 138.000.
  • Herstellungsbeispiel 2
  • In ein mit einer Dean-Stark-Falle ausgestattetes Reaktionsgefäß wurden 10 kg 90%ige L-Milchsäure und 45 g Zinnpulver gegeben und es wurde unter Rühren 3 Stunden auf 150°C/50 mmHg erhitzt, während Wasser abdestilliert wurde. Durch weiteres Erhitzen während 2 Stunden unter Rühren auf 150°C/30 mmHg wurde ein Oligomeres erhalten. Zu dem Oligomeren wurden 21,1 kg Diphenylether zugesetzt und eine azeotrope Destillationsreaktion wurde bei 150°C/35 mmHg durchgeführt. Das abdestillierte Gemisch aus Wasser und Lösungsmittel wurde in einem Separator getrennt und nur das Lösungsmittel wurde in das Reaktionsgefäß zurückgeführt. Nach 2 Stunden wurde eine mit 4,6 kg Molekularsieb 3A gefüllte Kolonne angebracht, um das Lösungsmittel mit Hilfe der Kolonne in das Reaktionsgefäß zurückzuführen. Die Reaktion wurde 20 Stunden bei 130°C/17 mmHg durchgeführt, wobei eine Lösung von Polymilchsäure mit einem Gewichtsmittel des Molekulargewichts von 150.000 erhalten wurde. Die Lösung wurde mit 44 kg entwässertem Diphenylether verdünnt und auf 40°C gekühlt. Die abgeschiedenen Kristalle wurden abfiltriert. Zu den Kristallen wurden 12 kg 0,5 n HCl und 12 kg Ethanol zugesetzt, 1 Stunde bei 35°C gerührt, filtriert und bei 60°C/50 mmHg getrocknet, wobei 6,1 kg pulverförmige Polymilchsäure (85% Ausbeute) erhalten wurden. Das Pulver wurde mit Hilfe eines Extruders pelletisiert, wobei Polymilchsäure mit einem Gewichtsmittel des Molekulargewichts von 147.000 erhalten wurde.
  • Herstellungsbeispiel 3
  • In ein mit einer Dean-Stark-Falle ausgestattetes Reaktionsgefäß wurden 50,5 kg 1,4-Butandiol und 66,5 kg Bernsteinsäure und 45 g Zinnpulver gegeben und Wasser wurde unter Rühren bei 100°C während 3 Stunden abdestilliert. Durch weiteres Erhitzen unter Rühren während 2 Stunden bei 150°C/50 mmHg wurde ein Oligomeres erhalten. Zu dem Oligomeren wurden 385 kg Diphenylether zugesetzt und eine azeotrope Dehydratisierungsreaktion wurde bei 150°C/35 mmHg durchgeführt. Das abdestillierte Gemisch aus Wasser und dem Lösungsmittel wurde in dem Wasserabscheider getrennt und nur das Lösungsmittel wurde in das Reaktionsgefäß zurückgeführt. Nach 2 Stunden wurde eine mit 50 kg Molekularsieb 3A gefüllte Kolonne montiert, um das Lösungsmittel über die Kolonne in das Reaktionsgefäß zurückzuführen.
  • Die Reaktion wurde 15 Stunden lang bei 130°C/17 mmHg durchgeführt, wobei eine Lösung von Polybutylen-succinat mit einem Gewichtsmittel des Molekulargewichts von 140.000 erhalten wurde. Zu der Lösung wurden 180 kg entwässerter Diphenylether zugesetzt und die resultierende verdünnte Lösung wurde auf 40°C gekühlt. Die ausgefällten Kristalle wurden abfiltriert. Zu den Kristallen wurden 200 kg 0,5 n HCl und 200 kg Ethanol zugesetzt, es wurde eine Stunde bei 25°C gerührt, filtriert und bei 60°C/50 mmHg getrocknet, wobei 91,5 kg Polybutylen-succinat (nachstehend einfach als PSB1 bezeichnet) erhalten wurden (94,8% Ausbeute). PSB1 hatte ein Gewichtsmittel des Molekulargewichts von 138.000.
  • Beispiele 1 bis 8
  • Als Polymilchsäure (a1) wurde die in Herstellungsbeispielen 1 und 2 erhaltene Polymilchsäure verwendet. Das in Herstellungsbeispiel 3 erhaltene PSB1 oder BIONOLLE #3001 (PSB2) (hergestellt von Showa High Polymer Co. Ltd.) wurde als aliphatischer Polyester (a2) verwendet. Die nachstehend beschriebenen Ester wurden als Weichmacher verwendet. Als anorganischer Zusatz wurde SiO2 eingesetzt. Diese Ausgangsmaterialien wunden mit einem Henschel-Mischer in den in Tabelle 1 gezeigten Verhältnissen vermischt, um eine Harzzusammensetzung auf Polymilchsäure-Basis zu erhalten. Die Zusammensetzung wurde mit Hilfe eines Extruders bei einer Zylindertemperatur von 160 bis 210°C pelletisiert. Die folgenden Weichmacher wurden verwendet.
    ATBC: Acetyltributylcitronensäure
    TEDA: Triethylenglycol-diacetat
    TRAC: Triacetin
    DBS: Dibutylsebacat
  • Die Pellets wurden 10 Stunden bei 60°C getrocknet und danach mit Hilfe einer 40 mm-Blasformmaschine mit einer Düsengröße von 40 mm bei einer Harz-Extrusionstemperatur von 160 bis 170°C unter einem Aufblas-Verhältnis von 2,5 zu einer Folie geformt und aufgewickelt. Die so erhaltene Folie hatte im flachgelegten Zustand eine Breite von 150 mm und eine Dicke von 30 μm.
  • Für die Folie wurden der Elastizitätsmodul, das Ausbluten des Weichmachers, das Blocken, die Reißfestigkeit, die Beständigkeit gegen Pilze und die Bioabbaubarkeit gemessen. Die Ergebnisse sind in Tabelle 2 gezeigt.

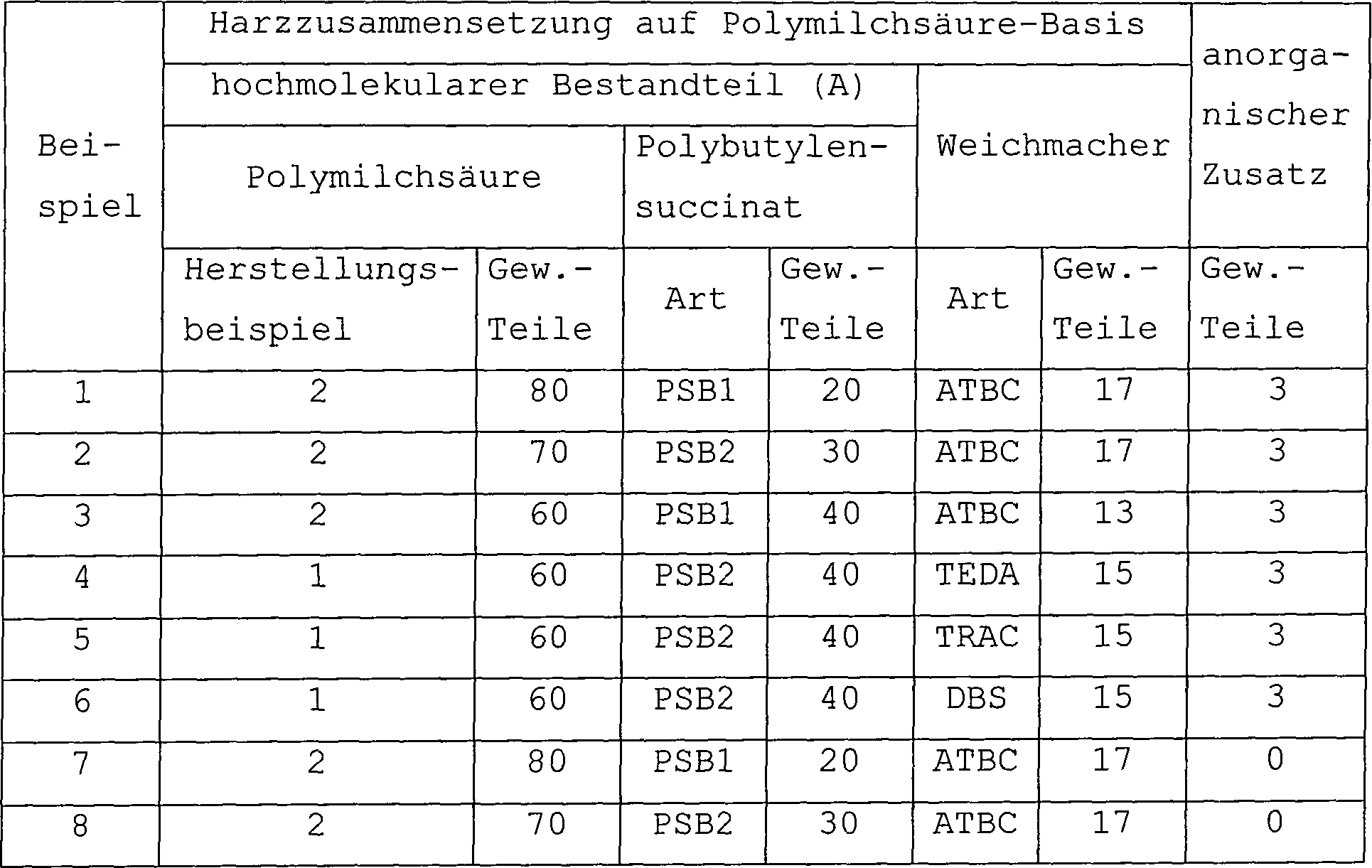

  • Tabelle 1
    Figure 00270001
  • Tabelle 2
    Figure 00270002
  • Vergleichsbeispiele 1 bis 16
  • Zu einem Gemisch der in Herstellungsbeispiel 1 und 2 erhaltenen Polymilchsäure mit Folybutylen-succinat (PSB1) oder BIONOLLE #3001 (PSB2) wurden Weichmacher und der anorganische Zusatz SiO2 in der in Tabelle 3 gezeigten Menge gegeben und mit Hilfe eines Henschel-Mischers eingemischt, wobei eine Harzzusammensetzung auf Polymilchsäure-Basis erhalten wurde. Eine Folie wurde aus der Harzzusammensetzung mit Hilfe der gleichen Verfahrensweise wie in den Beispielen hergestellt, mit der Ausnahme, daß die Extrusionstemperatur des Harzes und das Aufblas-Verhältnis, wie sie in Tabelle 4 gezeigt sind, angewendet wurden. An den resultierenden Folien wurden die verschiedenen Eigenschaften gemessen, wie Elastizitätsmodul, Ausbluten des Weichmachers, Folien-Blocken, Reißfestigkeit, Pilz-Beständigkeit und Bioabbaubarkeit. Die Ergebnisse sind in Tabelle 4 gezeigt.
  • Es wurden folgende Weichmacher verwendet:
    ATBC: Acetyltributylcitronensäure
    LP: flüssiges Paraffin
    DOP: Dioctylphthalat
    TOTM: Trioctyltrimellitat
    SE: Ethylstearat
    EDO: epoxidiertes Sojbohnenöl
    PTB: Tributylphosphat
    Tabelle 3
    Figure 00290001
    Tabelle 4
    Figure 00300001
  • *:
    kann wegen schlechter Dispersion des Weichmachers nicht gemessen werden
    KD:
    Keine Daten
    Tabelle 4 (Fortsetzung)
    Figure 00310001
    *:
    kann wegen schlechter Dispersion des Weichmachers nicht gemessen werden
    KD:
    Keine Daten
  • Möglichkeit der Anwendung in der Industrie
  • Die Folie, insbesondere Blasfolie, die aus der Harzzusammensetzung auf Basis von Polymilchsäure besteht, hat Bioabbaubarkeit, ausgezeichnete Flexibilität, Beständigkeit gegen das Ausbluten des Weichmachers und Beständigkeit gegen Folien-Blocken bei hoher Temperatur, zeigt keine Anisotropie der Reißfestigkeit und kann daher in geeigneter Weise für Mehrfachfolien für die Landwirtschaft und Müllsäcke verwendet werden. Wenn die Folie zum Einwickeln von Nahrungsmitteln verwendet wird, verhindert die Folie das Pilzwachstum und eine Verunreinigung mit Farbe und Geruch und läßt sich daher in geeigneter Weise für diese Zwecke verwenden.

Claims (7)

  1. Blasfolie aus einem Harz auf Polymilchsäurebasis, welche eine Harzzusammensetzung umfaßt, die 100 Gewichtsteile eines hochmolekularen Bestandteils (A) und 5 bis 25 Gewichtsteile eines oder mehrerer bioabbaubarer Weichmacher (B), die aus der Gruppe ausgewählt sind, die aus einem Ester einer aliphatischen mehrwertigen Säure, einem Ester eines aliphatischen mehrwertigen Alkohols und einem Oxysäureester besteht, umfasst, worin der hochmolekulare Bestandteil (A) 50 bis 90 Gew.-% einer Polymilchsäure (a1) und 10 bis 50 Gew.-% eines bioabbaubaren aliphatischen Polyesters (a2) umfaßt, und wobei der bioabbaubare aliphatische Polyester (a2) kristallisierbar ist und einen Schmelzpunkt von 80 bis 250°C aufweist, wobei die Blasfolie ein Elastizitätsmodul von 200 bis 1000 MPa und ein Längs-/Querverhältnis der Zugfestigkeit von 0,8 bis 1,2 aufweist und weder ein Ausbluten des Weichmachers noch ein Blockieren der Folie bei 60 bis 120°C zeigt.
  2. Folie aus einem Harz auf Polymilchsäurebasis nach Anspruch 1, wobei bei Umwandlung in den Wert der Überlagerung von 16 Folienschichten mit einer Dicke von 30 μm die Zugfestigkeit sowohl in den Längs- als auch Querrichtungen 20 bis 1000 g beträgt.
  3. Folie aus einem Harz auf Polymilchsäurebasis nach Anspruch 1 oder 2, wobei der aliphatische Polyester (a2) Polybutylensuccinat ist.
  4. Folie aus einem Harz auf Polymilchsäurebasis nach einem der Ansprüche 1 bis 3, wobei der Weichmacher (B) ein oder mehrere Verbindungen ist, die aus der Gruppe ausgewählt sind, die aus Acetyltributylzitronensäure, Triacetin, Dibutylsebacat und Triethylenglycoldiacetat besteht.
  5. Verfahren zur Herstellung einer Blasfolie aus einem Harz auf Polymilchsäurebasis durch Blasformen bei einer Harzextrusionstemperatur von 150 bis 220°C und mit einem Aufblasverhältnis von 1,5 bis 3,0 einer Harzzusammensetzung, welche 100 Gewichtsteile eines hochmolekularen Bestandteils (A) und 5 bis 25 Gewichtsteile eines oder mehrerer bioabbaubarer Weichmacher (B) umfaßt, die aus der Gruppe ausgewählt sind, die aus einem Ester einer aliphatischen mehrwertigen Säure, einem Ester eines aliphatischen mehrwertigen Alkohols und einem Oxysäureester besteht, wobei der hochmolekulare Bestandteil (A) 50 bis 90 Gew.-% einer Polymilchsäure (a1) und 10 bis 50 Gew.-% eines bioabbaubaren aliphatischen Polyesters (a2) umfaßt, und wobei der bioabbaubare aliphatische Polyester (a2) kristallisierbar ist und einen Schmelzpunkt von 80 bis 250°C aufweist.
  6. Verfahren zur Herstellung einer Folie aus einem Harz auf Milchsäurebasis nach Anspruch 5, worin der aliphatische Polyester (a2) Polybutylensuccinat ist.
  7. Verfahren zur Herstellung einer Folie aus einem Harz auf Milchsäurebasis nach Anspruch 5 oder 6, worin der Weichmacher (B) ein oder mehrere Verbindungen ist, die aus der Gruppe ausgewählt sind, die aus Acetyltributylzitronensäure, Triacetin, Dibutylsebacat und Triethylenglycoldiacetat besteht.
DE69918233T 1998-03-05 1999-03-05 Polymilchsäure zusammensetzung und daraus hergestellter film Expired - Lifetime DE69918233T2 (de)

Applications Claiming Priority (5)

Application Number Priority Date Filing Date Title
JP5368498 1998-03-05
JP5368598 1998-03-05
JP5368598 1998-03-05
JP5368498 1998-03-05
PCT/JP1999/001074 WO1999045067A1 (en) 1998-03-05 1999-03-05 Polylactic acid composition and film thereof

Publications (2)

Publication Number Publication Date
DE69918233D1 DE69918233D1 (de) 2004-07-29
DE69918233T2 true DE69918233T2 (de) 2005-02-24

Family

ID=26394396

Family Applications (1)

Application Number Title Priority Date Filing Date
DE69918233T Expired - Lifetime DE69918233T2 (de) 1998-03-05 1999-03-05 Polymilchsäure zusammensetzung und daraus hergestellter film

Country Status (5)

Country Link
US (1) US6235825B1 (de)
EP (1) EP0980894B1 (de)
JP (1) JP3753254B2 (de)
DE (1) DE69918233T2 (de)
WO (1) WO1999045067A1 (de)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE102014223470A1 (de) * 2014-11-18 2016-05-19 Tesa Se Flexible, thermisch stabile und gleichzeitig transparente biobasierte Folie basierend auf Polymilchsäure, eine Formulierung zur Herstellung der Folie sowie ihre Verwendung

Families Citing this family (121)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP1018982B1 (de) * 1996-12-03 2005-03-09 Osteobiologics, Inc. Biologisch abbaubare kunstoff-folien
JP2001288431A (ja) * 2000-04-04 2001-10-16 Sony Chem Corp 印刷媒体
US6573340B1 (en) * 2000-08-23 2003-06-03 Biotec Biologische Naturverpackungen Gmbh & Co. Kg Biodegradable polymer films and sheets suitable for use as laminate coatings as well as wraps and other packaging materials
DE10054277A1 (de) * 2000-11-02 2002-05-08 Wolff Walsrode Ag Aufreißstreifen sowie diesen Aufreißstreifen enthaltendes Verpackungsmaterial
JP4524046B2 (ja) * 2001-01-05 2010-08-11 アキレス株式会社 農業用塩化ビニル系樹脂フィルム
ITTO20010059A1 (it) * 2001-01-25 2002-07-25 Novamont Spa Miscele ternarie di poliesteri alifatici biodegradabili e prodotti daqueste ottenuti.
ITTO20010062A1 (it) 2001-01-25 2002-07-25 Novamont Spa Miscele binarie di poliesteri alifatici biodegradabili e prodotti da queste ottenuti.
ITTO20010058A1 (it) 2001-01-25 2002-07-25 Novamont Spa Miscele ternarie di poliesteri biodegradabili e prodotti da queste ottenuti.
ITTO20010057A1 (it) 2001-01-25 2002-07-25 Novamont Spa Miscele ternarie di poliesteri biodegradabili e prodotti da queste ottenuti.
ITTO20010060A1 (it) 2001-01-25 2002-07-25 Novamont Spa Miscele ternartie di poliesteri alifatici biodegradabili e prodotti da queste ottenuti.
JP4846110B2 (ja) * 2001-02-27 2011-12-28 三井化学株式会社 脂肪族ポリエステルフィルム
US7241832B2 (en) * 2002-03-01 2007-07-10 bio-tec Biologische Naturverpackungen GmbH & Co., KG Biodegradable polymer blends for use in making films, sheets and other articles of manufacture
US7297394B2 (en) 2002-03-01 2007-11-20 Bio-Tec Biologische Naturverpackungen Gmbh & Co. Kg Biodegradable films and sheets suitable for use as coatings, wraps and packaging materials
DE10127314A1 (de) * 2001-06-06 2002-12-19 Trespaphan Gmbh Biologisch abbaubare biaxial verstreckte Folie mit kontrolliertem Weiterreißverhalten
DE60224729T2 (de) * 2001-08-20 2009-01-22 Cargill Dow LLC, Minnetonka Verfahren zur bildung hitzebeständiger, halbkristalliner artikel aus polymilchsäure
JP2003082212A (ja) * 2001-09-13 2003-03-19 Unitika Ltd 生分解性樹脂フィルム
US20050068759A1 (en) * 2001-10-12 2005-03-31 Hiroyuki Takemoto Light control sheet and method of manufacturing the sheet
JP2003253009A (ja) * 2002-03-06 2003-09-10 Unitika Ltd ポリ乳酸系成形体およびその製造方法
JP2004051959A (ja) * 2002-05-30 2004-02-19 Toray Ind Inc 脂肪族ポリエステルフィルムおよび積層体
US7776314B2 (en) 2002-06-17 2010-08-17 Grunenthal Gmbh Abuse-proofed dosage system
US7351785B2 (en) 2002-06-20 2008-04-01 Toray Industries, Inc. Poly (lactic acid) base polymer composition, molding thereof and film
US20040062834A1 (en) * 2002-09-26 2004-04-01 Casematic, S.A. De C.V. Polyamide-based sausage casing
JP2004189991A (ja) * 2002-12-13 2004-07-08 Three M Innovative Properties Co 脂肪族ポリエステル樹脂組成物
WO2004061037A1 (en) * 2002-12-27 2004-07-22 Exxonmobil Oil Corporation Film for patch labels that are removable
JP2004224990A (ja) * 2003-01-27 2004-08-12 Suzuki Motor Corp ポリ乳酸系ポリマー樹脂組成物とその成形品
JPWO2004069535A1 (ja) * 2003-02-10 2006-05-25 タマポリ株式会社 ポリ乳酸多層フィルム及びその成形方法
US6844077B2 (en) * 2003-03-26 2005-01-18 Exxonmobil Oil Corporation High barrier metallized film with mirror-like appearance
US7172814B2 (en) * 2003-06-03 2007-02-06 Bio-Tec Biologische Naturverpackungen Gmbh & Co Fibrous sheets coated or impregnated with biodegradable polymers or polymers blends
DE102004032051A1 (de) 2004-07-01 2006-01-19 Grünenthal GmbH Verfahren zur Herstellung einer gegen Missbrauch gesicherten, festen Darreichungsform
US20070048228A1 (en) * 2003-08-06 2007-03-01 Elisabeth Arkenau-Maric Abuse-proofed dosage form
DE10336400A1 (de) 2003-08-06 2005-03-24 Grünenthal GmbH Gegen Missbrauch gesicherte Darreichungsform
DE102005005446A1 (de) 2005-02-04 2006-08-10 Grünenthal GmbH Bruchfeste Darreichungsformen mit retardierter Freisetzung
DE102004020220A1 (de) * 2004-04-22 2005-11-10 Grünenthal GmbH Verfahren zur Herstellung einer gegen Missbrauch gesicherten, festen Darreichungsform
US8075872B2 (en) 2003-08-06 2011-12-13 Gruenenthal Gmbh Abuse-proofed dosage form
DE10361596A1 (de) 2003-12-24 2005-09-29 Grünenthal GmbH Verfahren zur Herstellung einer gegen Missbrauch gesicherten Darreichungsform
BRPI0413361B8 (pt) * 2003-08-06 2021-05-25 Gruenenthal Gmbh comprimido seguro contra abuso termo-moldado por extrusão sem descoramento
US7514503B2 (en) * 2003-10-08 2009-04-07 Asahi Kasei Chemicals Corporation Molded article produced from aliphatic polyester resin composition
WO2005079383A2 (en) * 2004-02-16 2005-09-01 Leucadia, Inc. Biodegradable netting
US7393590B2 (en) * 2004-02-27 2008-07-01 Cereplast, Inc. Biodegradable poly(lactic acid) polymer composition and films, coatings and products comprising Biodegradable poly(lactic acid) polymer compositions
WO2005103149A1 (ja) * 2004-04-26 2005-11-03 Kaneka Corporation 熱可塑性ポリエステル樹脂用増粘剤およびこれを配合してなる熱可塑性ポリエステル樹脂組成物
EP1746136B1 (de) * 2004-05-11 2015-04-22 Kao Corporation Biologisch abbaubare harzzusammensetzung
JP2006016605A (ja) * 2004-06-04 2006-01-19 Mitsubishi Plastics Ind Ltd 乳酸系軟質フィルム
DE102004032049A1 (de) * 2004-07-01 2006-01-19 Grünenthal GmbH Gegen Missbrauch gesicherte, orale Darreichungsform
DE102004032103A1 (de) * 2004-07-01 2006-01-19 Grünenthal GmbH Gegen Missbrauch gesicherte, orale Darreichungsform
DE102005005449A1 (de) 2005-02-04 2006-08-10 Grünenthal GmbH Verfahren zur Herstellung einer gegen Missbrauch gesicherten Darreichungsform
US20060228312A1 (en) * 2005-04-08 2006-10-12 Rutherford Chemicals Llc - Caschem Unit Delivery system for film-forming polymer
US8058500B2 (en) * 2005-05-06 2011-11-15 Kimberly-Clark Worldwide, Inc. Malodor reduction patch
JP2006335878A (ja) * 2005-06-02 2006-12-14 Taihei Kagaku Seihin Kk 生分解性シート材
DE202006001693U1 (de) 2006-02-01 2006-03-30 Logo tape Gesellschaft für Selbstklebebänder GmbH Co. KG Biologisch abbaubares Klebeband auf der Basis von nachwachsenden Rohstoffen
KR20090042820A (ko) * 2006-07-26 2009-04-30 미쓰이 가가쿠 가부시키가이샤 폴리락트산계 수지 조성물, 그의 성형체 및 폴리락트산계 화합물
US7951436B2 (en) * 2006-08-14 2011-05-31 Frito-Lay North America, Inc. Environmentally-friendly multi-layer flexible film having barrier properties
US20100221560A1 (en) * 2006-08-14 2010-09-02 Frito-Lay North America, Inc. Bio-Based In-Line High Barrier Metalized Film and Process for its Production
US20090061126A1 (en) * 2007-08-31 2009-03-05 Anthony Robert Knoerzer Package and Multi-Layer Flexible Film Having Paper Containing Post Consumer Recycled Fiber
US7943218B2 (en) * 2006-08-14 2011-05-17 Frito-Lay North America, Inc. Environmentally-friendly multi-layer flexible film having barrier properties
SA07280459B1 (ar) 2006-08-25 2011-07-20 بيورديو فارما إل. بي. أشكال جرعة صيدلانية للتناول عن طريق الفم مقاومة للعبث تشتمل على مسكن شبه أفيوني
US8399101B2 (en) * 2006-09-19 2013-03-19 E I Du Pont De Nemours And Company Toughened poly(hydroxyalkanoic acid) compositions
JP5440998B2 (ja) * 2006-09-26 2014-03-12 東洋製罐株式会社 易分解性樹脂組成物及びそれを用いた生分解性容器
US20100151219A1 (en) 2006-10-05 2010-06-17 Treofan Germany Gmbh & Co., Kg Simultaneously oriented pla film with improved mechanical properties
DE102007011485A1 (de) 2007-03-07 2008-09-11 Grünenthal GmbH Darreichungsform mit erschwertem Missbrauch
JP5347238B2 (ja) * 2007-05-15 2013-11-20 三菱化学株式会社 熱可塑性樹脂組成物および樹脂成形品
US8182734B1 (en) 2007-08-20 2012-05-22 E. I. Du Pont De Nemours And Company Thermoformed articles and compositions of poly(hydroxyalkanoic acid) and polyoxymethylene
JP5061868B2 (ja) * 2007-12-06 2012-10-31 東レ株式会社 ポリ乳酸系フィルム
JP5774853B2 (ja) * 2008-01-25 2015-09-09 グリュネンタール・ゲゼルシャフト・ミト・ベシュレンクテル・ハフツング 医薬投薬形
US7842761B2 (en) * 2008-04-03 2010-11-30 Lapol, Llc Bioderived plasticizer for biopolymers
ES2486565T3 (es) * 2008-04-21 2014-08-18 Nv Bekaert Sa Alambre de encuadernación y clip sujetapapeles con recubrimientos biodegradables y método para su descomposición
EP2276677A1 (de) * 2008-04-21 2011-01-26 NV Bekaert SA Vorrichtung zum verschliessen eines beutels mit abbaubarer, biologisch abbaubarer und/oder kompostierfähiger beschichtung
DK2273983T3 (en) 2008-05-09 2016-09-19 Gruenenthal Gmbh A process for the preparation of a powdery formulation intermediate and a fixed final dosage form using a sprøjtestørkningstrin
JP5470761B2 (ja) * 2008-07-07 2014-04-16 パナソニック株式会社 スピーカ用振動板およびこれを用いたスピーカならびにこのスピーカを用いた電子機器および装置と、前記スピーカ用振動板の製造方法
KR101322099B1 (ko) * 2008-07-08 2013-10-25 (주)엘지하우시스 친환경 생분해성 광고용 소재
KR100903886B1 (ko) * 2008-12-16 2009-06-24 이상한 폴리유산을 이용한 생분해성 농업용 멀칭필름과 그 제조방법
WO2010070588A2 (en) * 2008-12-19 2010-06-24 Kimberly-Clark Worldwide, Inc. Plasticizer for thermoplastic polymer materials
RU2015138422A (ru) 2009-07-22 2018-12-25 Грюненталь Гмбх Стабильная при окислении, прочная на излом лекарственная форма
TW201105316A (en) 2009-07-22 2011-02-16 Gruenenthal Gmbh Hot-melt extruded pharmaceutical dosage form
US20110028622A1 (en) 2009-07-28 2011-02-03 E. I. Du Pont De Nemours And Company Poly(hydroxyalkanoic acid) blown film
US8158731B2 (en) 2010-01-27 2012-04-17 Hallstar Innovations Corp. Biopolymer compositions having improved flexibility
US9579285B2 (en) 2010-02-03 2017-02-28 Gruenenthal Gmbh Preparation of a powdery pharmaceutical composition by means of an extruder
US20110200844A1 (en) * 2010-02-17 2011-08-18 Frito-Lay North America, Inc. Composition for facilitating environmental degradation of a film
JP5566157B2 (ja) * 2010-03-30 2014-08-06 ユニ・チャーム株式会社 透湿性及び防水性を有するフィルム、並びにその製造方法
US10753023B2 (en) 2010-08-13 2020-08-25 Kimberly-Clark Worldwide, Inc. Toughened polylactic acid fibers
US8936740B2 (en) 2010-08-13 2015-01-20 Kimberly-Clark Worldwide, Inc. Modified polylactic acid fibers
MX2013002293A (es) 2010-09-02 2013-05-09 Gruenenthal Gmbh Forma de dosificacion resistente a alteracion que comprende un polimero anionico.
JP5925779B2 (ja) 2010-09-02 2016-05-25 グリュネンタール・ゲゼルシャフト・ミト・ベシュレンクテル・ハフツング 無機塩を含む不正使用抵抗性剤形
EP2649127A4 (de) * 2011-01-14 2015-10-21 Cerestech Inc Poly(milchsäure)harzzusammensetzungen
WO2013017242A1 (en) 2011-07-29 2013-02-07 Grünenthal GmbH Tamper-resistant tablet providing immediate drug release
CN103841964A (zh) 2011-07-29 2014-06-04 格吕伦塔尔有限公司 提供药物立即释放的抗破碎片剂
US9040120B2 (en) 2011-08-05 2015-05-26 Frito-Lay North America, Inc. Inorganic nanocoating primed organic film
EP2813537B1 (de) * 2012-02-10 2017-05-31 Nitto Denko Corporation Abscheider
US9040598B2 (en) 2012-02-10 2015-05-26 Kimberly-Clark Worldwide, Inc. Renewable polyester compositions having a low density
US10858762B2 (en) 2012-02-10 2020-12-08 Kimberly-Clark Worldwide, Inc. Renewable polyester fibers having a low density
US8980964B2 (en) 2012-02-10 2015-03-17 Kimberly-Clark Worldwide, Inc. Renewable polyester film having a low modulus and high tensile elongation
US8637130B2 (en) 2012-02-10 2014-01-28 Kimberly-Clark Worldwide, Inc. Molded parts containing a polylactic acid composition
US8975305B2 (en) 2012-02-10 2015-03-10 Kimberly-Clark Worldwide, Inc. Rigid renewable polyester compositions having a high impact strength and tensile elongation
JP6117249B2 (ja) 2012-02-28 2017-04-19 グリュネンタール・ゲゼルシャフト・ミト・ベシュレンクテル・ハフツング 薬理学的に活性な化合物および陰イオン性ポリマーを含むタンパーレジスタント剤形
US9267011B2 (en) 2012-03-20 2016-02-23 Frito-Lay North America, Inc. Composition and method for making a cavitated bio-based film
ITMI20120634A1 (it) * 2012-04-17 2013-10-18 Bio On S R L Composizione comprendente almeno un polimero biodegradabile e almeno un plastificante
WO2013156453A1 (en) 2012-04-18 2013-10-24 Grünenthal GmbH Tamper resistant and dose-dumping resistant pharmaceutical dosage form
US9162421B2 (en) 2012-04-25 2015-10-20 Frito-Lay North America, Inc. Film with compostable heat seal layer
US10064945B2 (en) 2012-05-11 2018-09-04 Gruenenthal Gmbh Thermoformed, tamper-resistant pharmaceutical dosage form containing zinc
WO2013192547A1 (en) 2012-06-23 2013-12-27 Frito-Lay North America, Inc. Deposition of ultra-thin inorganic oxide coatings on packaging
US9149980B2 (en) 2012-08-02 2015-10-06 Frito-Lay North America, Inc. Ultrasonic sealing of packages
US9090021B2 (en) 2012-08-02 2015-07-28 Frito-Lay North America, Inc. Ultrasonic sealing of packages
JP6183039B2 (ja) 2012-12-12 2017-08-23 東洋製罐株式会社 掘削用分散液及びこれを用いた採掘方法
EP2938676A4 (de) 2012-12-27 2016-08-10 Saint Gobain Performance Plast Stabilisierte polyesterzusammensetzungen
MX2015016254A (es) 2013-05-29 2016-04-20 Gruenenthal Gmbh Forma de dosificacion resistente al uso indebido con perfil de liberacion bimodal.
BR112015026549A2 (pt) 2013-05-29 2017-07-25 Gruenenthal Gmbh forma de dosagem à prova de violação contendo uma ou mais partículas
CA2917136C (en) 2013-07-12 2022-05-31 Grunenthal Gmbh Tamper-resistant dosage form containing ethylene-vinyl acetate polymer
CN105492513B (zh) 2013-08-09 2019-03-08 金伯利-克拉克环球有限公司 各向异性的聚合物材料
SG11201601706RA (en) 2013-08-09 2016-04-28 Kimberly Clark Co Technique for selectively controlling the porosity of a polymeric material
CN103408907A (zh) * 2013-08-27 2013-11-27 天津市鸿大色母粒有限公司 一种改性的聚乳酸树脂颗粒及其应用
CN105934241B (zh) 2013-11-26 2020-06-05 格吕伦塔尔有限公司 通过低温研磨制备粉末状药物组合物
FR3014885B1 (fr) * 2013-12-17 2017-04-14 Univ De Reims Champagne-Ardenne Composition a base de polymeres agro-sources et biodegradables
US20150320690A1 (en) 2014-05-12 2015-11-12 Grünenthal GmbH Tamper resistant immediate release capsule formulation comprising tapentadol
US9872835B2 (en) 2014-05-26 2018-01-23 Grünenthal GmbH Multiparticles safeguarded against ethanolic dose-dumping
KR102300994B1 (ko) 2015-03-23 2021-09-13 이엠디 밀리포어 코포레이션 생물용기용 내마모성 필름
MX2017013637A (es) 2015-04-24 2018-03-08 Gruenenthal Gmbh Forma de dosificacion resistente a alteraciones con liberacion inmediata y resistencia contra la extraccion por solventes.
EP3346991A1 (de) 2015-09-10 2018-07-18 Grünenthal GmbH Schutz vor oraler überdosierung mit missbrauchssicheren formulierungen mit sofortiger freisetzung
EP3385329B1 (de) * 2015-12-04 2020-07-29 Nec Corporation Polymilchsäureharzzusammensetzung und polyesterharzzusammensetzung und verfahren zur herstellung davon und formartikel daraus
CN105536063B (zh) * 2015-12-17 2018-11-20 大博医疗科技股份有限公司 一种聚乳酸基抑菌缓释复合涂层及其制备方法
CN107057306A (zh) * 2017-05-22 2017-08-18 安徽三义和能源科技有限公司 一种软包装材料用环保塑料
DE102019108905A1 (de) 2019-04-04 2020-10-08 Spc Sunflower Plastic Compound Gmbh Polybutylensuccinat und Polybutylensuccinat-co-adipat umfassendes Verbundmaterial sowie dieses enthaltende kompostierbare Artikel
WO2022008051A1 (en) * 2020-07-08 2022-01-13 Emery Oleochemicals Gmbh Plasticizer compositions

Family Cites Families (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
GB9311399D0 (en) * 1993-06-02 1993-07-21 Zeneca Ltd Polyester composition
WO1995010577A1 (en) * 1993-10-15 1995-04-20 H.B. Fuller Licensing & Financing Inc. Biodegradable/compostable hot melt adhesives comprising polyester of lactic acid
JPH09169896A (ja) * 1995-09-25 1997-06-30 Shin Etsu Chem Co Ltd 生分解性を有するポリマー組成物および収縮フィルム
US5866634A (en) * 1995-09-25 1999-02-02 Shin-Etsu Chemical Co., Ltd Biodegradable polymer compositions and shrink films
US5686540A (en) * 1995-09-29 1997-11-11 Dainippon Ink And Chemicals, Inc. Process for the preparation of lactic acid-based polyester
JP3739470B2 (ja) * 1996-02-29 2006-01-25 三菱化学エムケーブイ株式会社 農業用展張フイルム
JP3182077B2 (ja) * 1996-04-02 2001-07-03 三菱樹脂株式会社 生分解性フィルム
JP3797444B2 (ja) * 1996-05-24 2006-07-19 大日本インキ化学工業株式会社 乳酸系ポリエステル組成物及びその成形物

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE102014223470A1 (de) * 2014-11-18 2016-05-19 Tesa Se Flexible, thermisch stabile und gleichzeitig transparente biobasierte Folie basierend auf Polymilchsäure, eine Formulierung zur Herstellung der Folie sowie ihre Verwendung

Also Published As

Publication number Publication date
WO1999045067A1 (en) 1999-09-10
EP0980894A4 (de) 2002-03-13
DE69918233D1 (de) 2004-07-29
EP0980894A1 (de) 2000-02-23
JP3753254B2 (ja) 2006-03-08
EP0980894B1 (de) 2004-06-23
US6235825B1 (en) 2001-05-22

Similar Documents

Publication Publication Date Title
DE69918233T2 (de) Polymilchsäure zusammensetzung und daraus hergestellter film
DE60012381T2 (de) Aliphatische Polyesterabmischung und daraus erhaltener verstreckter Film
JPWO1999045067A1 (ja) ポリ乳酸樹脂組成物及びそれからなるフィルム
DE60025381T2 (de) Bioabbaubarer sack
DE69730771T2 (de) Orientierte Folie aus Polyglykolsäure und Verfahren zu ihrer Herstellung
DE69214183T2 (de) Abbaubarer Schaum, Verfahren zu seiner Herstellung und seine Verwendung
DE60214913T2 (de) Ternäre Mischungen von bioabbaubaren Polyestern und daraus hergestellten Produkten
EP1302509B1 (de) Auf milchsäure basierende harzzusammensetzungen und daraus hergestellte formteile
DE69730897T2 (de) Folie aus Polyglykolsäure und Verfahren zu ihrer Herstellung
DE60200881T2 (de) Ternäre mischung biologisch abbaubarer polyester und damit erhaltene produkte
EP2331634B1 (de) Biologisch abbaubare polymermischung
DE69224772T2 (de) Abbaubare Schichtstoffzusammensetzung
DE69827030T2 (de) Biologisch abbaubare folie und verfahren zu deren herstellung
DE69332523T2 (de) Abbaubare polymerzusammensetzung
DE69313331T3 (de) Biodegradierbarer Behälter aus Milchsäurepolymeren
DE602005002198T2 (de) Biaxial gestreckte Polymilchsäure-Mehrschichtfolie und ihre Verwendung
DE202005022027U1 (de) Polymilchsäure-Blasfolie und System zu deren Herstellung
EP3140350B1 (de) Spritzgussartikel
JPH11116788A (ja) ポリ乳酸系樹脂組成物
DE60207206T2 (de) Binäre mischungen von bioabbaubaren aliphatischen polyestern und daraus hergestellte produkte
EP2550329B1 (de) Verfahren zur folienherstellung
JPH11241008A (ja) ポリ乳酸系樹脂組成物
DE69905182T2 (de) Verwendung von polyesterharzen für die herstellung von artikeln die gute barriereeigenschaften hinsichtlich der wasserdampfdurchlässigkeit aufweisen
DE60036845T2 (de) Aliphatische polyesterzusammensetzung für eine grundmischung und verfahren zur herstellung einer aliphatischen polyesterfolie unter verwendung der zusammensetzung
JPH11241009A (ja) ポリ乳酸系樹脂組成物

Legal Events

Date Code Title Description
8364 No opposition during term of opposition
