JP2005294478A - 熱電変換材料 - Google Patents

Abstract

【課題】 本発明は、高い熱電変換の性能を示し、量産性に優れた熱電変換材料を提供することを主目的とする。
【解決手段】 本発明は、複数のコア部と上記コア部を被覆するシェル部とを有するコアシェル構造体で構成される熱電変換材料であって、上記複数のコア部は互いに独立し、上記シェル部は連続していることを特徴とする熱電変換材料を提供することにより、上記目的を達成するものである。
【選択図】 図１

Description

本発明は、熱電変換素子等に用いられる熱電変換材料に関するものである。

熱電変換素子に用いられる熱電変換材料には、熱エネルギーの電気エネルギーへの変換効率が高いことが要求され、次のような性能が要求される。（１）温度差を与えたときに発生する電圧は大きい方がよく、温度差１Ｋ当りの熱起電力が大きいことが要求される。（２）電流が流れたとき電気抵抗が大きいとジュール熱によってエネルギーが失われるので、電気抵抗は小さい方がよい。（３）熱伝導が起きると電気エネルギーに変換されるべき熱エネルギーが熱のまま逃げてしまうので、熱伝導率は小さい方がよい。以上のことから、熱電変換材料の特性は、性能指数Ｚと呼ばれる下記式（ｉ）で示される値で支配される。
Ｚ＝Ｓ^２・σ／ｋ （ｉ）
ここで、Ｓは熱起電力、σは導電率、ｋは熱伝導率である。この性能指数Ｚの値の大きい材料ほど優れた熱電変換材料となる。

近年、熱電変換材料の性能を向上させる試みの一つとして、熱電変換材料中に微粒子を分散させる研究が行われている。熱電変換材料としてスクッテルダイト化合物やＳｉＧｅ等の移動度の高い材料を用いると、これらの材料は導電率σが大きいので性能向上に寄与する一方、熱伝導率ｋも大きいことから性能指数Ｚを大きくすることができなかったが、このような熱電変換材料中に微粒子を分散させることで、微粒子によりフォノンが散乱されるので、熱伝導率ｋを小さくすることができ、性能を向上させることができるのである。

例えば非特許文献１には、スクッテルダイト化合物のマトリックス中にＦｅＳｂ_２微粒子を、メカニカルアロイング処理により、モル比で４０％まで導入した熱電変換材料が提案されている。ＦｅＳｂ_２微粒子のサイズはサブミクロンオーダーであり、６００Ｋ〜８００Ｋの範囲内における性能指数は、ＦｅＳｂ_２微粒子を導入した系の方が、ＦｅＳｂ_２微粒子を導入しない系より大きいことが示されている。しかしながら、５００Ｋ以下ではＦｅＳｂ_２微粒子の導入による性能向上は示されなかった。

また、非特許文献２には、ＳｉＧｅ合金（Ｇｅ：２０ａｔｍ％）に粒径０．７ｎｍのフレライト（Ｃ６０：９０％とＣ７０：１０％との混合物）を、１ｗｔ％までメカニカルアロイング処理により導入した。しかしながら、フレライトの分散性については述べられていなく、性能向上は示されなかった。性能が向上しない主な原因は、微粒子導入により熱伝導率ｋは減少するが、導電率σも減少してしまうことにあると考えられる。

さらに、非特許文献３には、ＰｂＴｅ／ＰｂＳｅＴｅ系の量子ドット超格子により性能を向上させる方法が提案されている。この量子ドット超格子は、分子線エピタキシー（molecular beam epitaxy）法によりＰｂＴｅとＰｂＳｅＴｅ（配合モル比 Ｐｂ：Ｓｅ：Ｔｅ＝１．００：０．９８：０．０２、以降、省略する。）とを交互に積層させることで作製されるものであり、ＰｂＴｅ上に成膜されたＰｂＳｅＴｅが、成膜直後の薄膜から、経時でＰｂＴｅとの格子不整合により粒子状に変化することを利用したものである。ＰｂＴｅ膜上で粒子状に変化したＰｂＳｅＴｅ粒子を覆うようにＰｂＴｅをさらに成膜し、再びＰｂＳｅＴｅを成膜することにより、ＰｂＳｅＴｅ微粒子（量子ドット）がＰｂＴｅ中に規則的に分散した構造を有する量子ドット超格子が得られる。ＰｂＳｅＴｅ微粒子のサイズは３０ｎｍ以下であり、３００Ｋ〜５００Ｋの範囲内において、ＰｂＴｅ中にＰｂＳｅＴｅ微粒子を導入した系の方が、導入しない系より７倍から１３倍も大きい性能指数を示した。これは、上述したフォノンの散乱による効果だけでなく、量子効果が性能向上に寄与するためであると考えられている。この理論については、非特許文献４に詳述されている。一般的に量子効果の発現するサイズは、１００ｎｍ以下である。

しかしながら、量子ドット超格子は、上述したように分子線エピタキシー法により真空系においてＰｂＴｅとＰｂＳｅＴｅとを交互に積層させることで作製されるため、大変手間がかかるという問題がある。また、各層の厚みは１０ｎｍ程度であり、熱電変換材料として使用するには１０μｍ以上必要であることから、各層を少なくとも５００層ずつ積層しなければならず、量産には適していない。

一方、熱電変換材料中に微粒子を分散させた系ではないが、非特許文献５には、ＳｉＯ_２微粒子をスクッテルダイト化合物で被覆する方法が提案されている。これは、粒径が３００ｎｍのＳｉＯ_２微粒子に、金をスパッタリングにより１０〜６０ｎｍの厚みでコーティングし、さらにその上にスクッテルダイト化合物の１種であるＣｏＳｂ_３をコーティングするという方法である。このＣｏＳｂ_３は、その前駆体を金の上にコーティングした後に還元焼成することにより形成される。しかしながらこの方法では、ＳｉＯ_２微粒子を単なる支持体として用いており、ＳｉＯ_２微粒子によるフォノンの散乱効果については述べられていない。また、ＣｏＳｂ_３の前駆体を還元する際に還元ガスを用いるために前駆体の内部まで十分に還元されない場合があるという問題がある。

J. Applied Physics, 88, p.3484-3489(2000) Materials Science and Engineering, B41, p.280-288 (1996) 18th International Conference on Thermoelectrics, p.280-284(1999) Phys. Rev. B, 47, p.16631(1993) Nanostructured Films and Coatings, p.149-156(2000)

本発明は、高い熱電変換の性能を示し、量産性に優れた熱電変換材料を提供することを主目的とするものである。

上記目的を達成するために、本発明は、複数のコア部と上記コア部を被覆するシェル部とを有するコアシェル構造体で構成される熱電変換材料であって、上記複数のコア部は互いに独立し、上記シェル部は連続していることを特徴とする熱電変換材料を提供する。

本発明においては、コアシェル構造体中で複数のコア部が互いに独立しており、細かく分散しているものであることから、電気および熱がコアシェル構造体を伝導する際に、このコア部によりフォノンが散乱されるので熱伝導率を小さくすることができ、熱電変換の性能を向上させることができる。また、本発明におけるコアシェル構造体は、コアシェル構造を有するコアシェル微粒子を圧縮成型して作製することができるので、上述した量子ドット超格子の作製と比較して量産に適しているという利点を有する。

上記発明おいては、上記コア部の構成材料は、上記シェル部の構成材料より融点が高いことが好ましい。本発明におけるコアシェル構造体は、上述したように、コアシェル構造を有するコアシェル微粒子を圧縮成型して作製されるものであり、この圧縮成型時にシェル部の構成材料が溶融し、隣り合うコアシェル微粒子のシェル部同士が結合してコアシェル構造体が形成されるので、圧縮成型の際にシェル部の構成材料は溶融し、コア部の構成材料は溶融しないことが好ましいからである。

本発明においては、電気および熱がコアシェル構造体を伝導する際に、独立分散して存在するコア部によりフォノンが散乱されるので熱伝導率を小さくすることができ、熱電変換の性能を向上させることが可能である。また、本発明におけるコアシェル構造体は、コアシェル構造を有するコアシェル微粒子を圧縮成型して作製することができるので、量産に適しているという効果を奏する。

以下、本発明の熱電変換材料について詳細に説明する。
本発明の熱電変換材料は、複数のコア部と上記コア部を被覆するシェル部とを有するコアシェル構造体で構成されるものであって、上記複数のコア部は互いに独立し、上記シェル部は連続していることを特徴とする。

本発明の熱電変換材料について図面を参照しながら説明する。図１は、本発明の熱電変換材料を構成するコアシェル構造体の一例を示す概略断面図である。図１において、コアシェル構造体１１は、複数のコア部１と、このコア部１を被覆するシェル部２とを有している。また、複数のコア部１は互いに独立しており、コアシェル構造体１１中に分散して存在している。一方、シェル部２は独立しているものではなく連続しているものである。

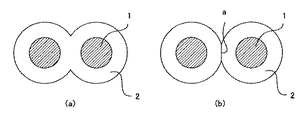

なお、本発明においてシェル部が連続しているとは、例えば図２（ａ）に示すようなシェル部の内部に界面が存在しない場合のほか、内部にある程度の界面が存在する場合もシェル部を移動する電子の導電率が向上することから含むものであり、一部、不連続または独立している部分があっても本発明でいう「連続している」に含まれるものである。ここで、界面が存在するとは、例えば図２（ｂ）に示すように隣接するコア部１を被覆するシェル部２同士が結合していなく、その間に界面ａが存在する状態である。

本発明においては、コア部１はコアシェル構造体１１中に細かく分散して存在しているものであることから、電気および熱がコアシェル構造体１１を伝導する際に、このコア部１によりフォノンが散乱され、矢印Ｐのように移動するので、熱が伝導しにくくなり熱伝導率を小さくすることができる。一方、電子は、シェル部２が連続していることによりほとんど散乱されることなく、矢印Ｅのようにシェル部２内を移動することができるので、導電率が大幅に減少することはない。また、電子やフォノンの通り道であるシェル部２の厚みが量子効果の発現する１００ｎｍ以下の場合には、量子効果により性能指数Ｚが向上する場合がある。したがって本発明においては、熱電変換の性能を向上させることができる。

また、本発明におけるコアシェル構造体は、後述するように、コアシェル構造を有するコアシェル微粒子を圧縮成型して作製することができるので、量子ドット超格子の作製と比較して量産に適しているという利点を有する。

本発明の熱電変換材料は、コアシェル構造体で構成されるものであれば特に限定されるものではない。以下、このようなコアシェル構造体について説明する。

１．コアシェル構造体
本発明に用いられるコアシェル構造体は、複数のコア部と、このコア部を被覆するシェル部とを有するものである。また、複数のコア部は互いに独立し、シェル部は連続しているものである。
以下、コアシェル構造体の各構成について説明する。

（１）シェル部
本発明におけるシェル部は、後述するコア部を被覆しているものである。また、本発明におけるシェル部は、コアシェル構造体中で連続しているものであり、上述したようにシェル部の内部の界面は少ないことが好ましく、内部に界面が存在しないことが特に好ましい。

本発明に用いられるシェル部の構成材料としては、導電性を有し、熱起電力を生じさせることができる材料であり、かつ、ホットソープ法を用いてコア部を被覆することが可能な材料であれば特に限定されるものではない。なお、ホットソープ法については後述する「２．熱電変換材料の製造方法」の項に詳述するので、ここでの説明は省略する。

上記シェル部の構成材料の導電性としては、導電率が１００Ｓ／ｍ以上であることが好ましく、より好ましくは１０００Ｓ／ｍ以上、特に１００００Ｓ／ｍ以上であることが好ましい。上記導電率が小さすぎると、熱電変換の性能が低下する可能性があるからである。一方、上記導電率の上限値は特に限定されるものではないが、通常１Ｅ＋９Ｓ／ｍ以下とする。

また、上記シェル部の構成材料の導電性としては、３００Ｋにおける移動度が０．００１ｍ^２／Ｖ ｓ以上であることが好ましく、より好ましくは０．００５ｍ^２／Ｖ ｓ以上、特に０．０１ｍ^２／Ｖ ｓ以上であることが好ましい。上記移動度が小さすぎると、熱電変換の性能が低下する可能性があるからである。一方、上記移動度の上限値は特に限定されるものではないが、通常１００ｍ^２／Ｖ ｓ以下とする。

さらに、上記シェル部の構成材料は、温度差１Ｋ当りの熱起電力が１０μＶ／Ｋ以上であることが好ましく、より好ましくは３０μＶ／Ｋ以上であり、特に１００μＶ／Ｋ以上であることが好ましい。上記熱起電力が小さすぎると、熱電変換の性能が低下する可能性があるからである。一方、上記熱起電力の上限値は特に限定されるものではないが、通常５０００μＶ／Ｋ以下とする。

上記シェル部の構成材料は、後述するコア部の構成材料より融点が低いことが好ましい。なお、微粒子のサイズが１μｍ以下の場合、微粒子の融点がその材料の本来有する融点よりも低くなる場合があるが、本発明で示す融点は、材料が本来有する融点を示すものとする。
本発明におけるコアシェル構造体は、後述するように、コアシェル構造を有するコアシェル微粒子を圧縮成型して作製されるものであり、この圧縮成型時にシェル部の構成材料が溶融し、隣り合うコアシェル微粒子のシェル部同士が結合してコアシェル構造体が形成される。したがって、圧縮成型の際に、シェル部の構成材料は溶融し、コア部の構成材料は溶融しないことが好ましいのである。上記シェル部の構成材料の融点としては、コア部の構成材料の融点より低ければ特に限定されるものではないが、具体的に５０００℃以下であることが好ましく、より好ましくは５００℃〜３０００℃の範囲内、特に７００℃〜２５００℃の範囲内であることが好ましい。

このようなシェル部の構成材料としては、単一の成分から構成されていてもよく、二成分から構成されていてもよく、三成分以上の多成分から構成されていてもよいが、中でも単一の成分または二成分から構成されていることが好ましい。多成分から構成されるシェル部を作製するのは困難な場合があるからである。

本発明に用いられるシェル部の構成材料としては、具体的にＭＸ_３（Ｍ：Ｃｏ、Ｒｈ、Ｉｒ、Ｘ：Ｐ、Ａｓ、Ｓｂ）で示されるスクッテルダイト化合物、ＳｉＧｅ合金（Ｇｅ含有量：２０〜８０ａｔｍ％）、Ｓｉ、Ｇｅ、Ｃｏ、Ｓｂ、Ｔｅ、Ｂｉ等、単一元素からなる金属または半導体、ＰｂＴｅ、ＳｎＴｅ等、４Ｂ族元素と６Ｂ族元素の組合せからなる化合物、ＩｎＡｓ、ＩｎＳｂ、ＩｎＢｉ、ＧａＡｓ、ＧａＳｂ等、３Ｂ族元素と５Ｂ族元素の組合せからなる化合物、ＺｎＳｅ、ＺｎＴｅ、ＣｄＳｅ、ＣｄＴｅ等、４Ｂ族元素と６Ｂ族元素の組合せからなる化合物、Ｌａ_３Ｔｅ_４に代表されるレアアースカルコゲン化合物、Ｍｇ_２Ｓｉ、ＣｏＳｉ、ＣｒＳｉ_２、ＭｎＳｉ_{（２−ｘ）}、ＦｅＳｉ_２等、遷移元素とＭｇの中から選ばれる元素とＳｉの化合物、ＮａＣｏ_２Ｏ_４に代表される層状酸化物、ＺｎＡｌＯ等が挙げられる。
本発明においては、上記の中でも、スクッテルダイト化合物、ＳｉＧｅ合金、４Ｂ族元素と６Ｂ族元素の組合せからなる化合物、３Ｂ族元素と５Ｂ族元素の組合せからなる化合物、４Ｂ族元素と６Ｂ族元素の組合せからなる化合物は、特に移動度が高いために好適に用いられる。
これらシェル部の構成材料は、必要に応じて導電率を向上させる目的でドーピングを行っても良い。たとえばＩｎＡｓに、ＰまたはＧａをドーピングし、ＩｎＡｓ_0.9Ｐ_0.1、Ｉｎ_0.9Ｇａ_0.1Ａｓといった化合物とする。ドーピングの方法はコアシェル構造体を形成した後に半導体の分野で一般的に行っている方法が適用できる。たとえば熱拡散が適用される。または、後述する方法によりコアシェル構造体を作製する際に、出発原料にドーピング元素またはドーピング元素を含む前駆体を添加することでドーピングを行っても良い。

本発明において、シェル部のコア部を覆っている部分の厚みとしては、電子およびフォノンを伝導させることができ、かつ、量子効果を発現することができる厚みであれば特に限定されるものではないが、具体的には１ｎｍ〜１００ｎｍの範囲内であることが好ましく、より好ましくは１ｎｍ〜７０ｎｍの範囲内であり、特に２ｎｍ〜５０ｎｍの範囲内であることが好ましい。上記厚みが薄すぎると電子が十分に伝導されなくなり、導電性が減少して性能が低下する可能性があるからである。逆に、上記厚みが厚すぎるとコア部によるフォノンの散乱効果が得られにくくなる場合があるからである。ここで、上記シェル部のコア部を覆っている部分の厚みとは、例えば図１のｎで示される厚みをいう。

なお、上記シェル部のコア部を覆っている部分の厚みは、シェル部まで形成した微粒子の粒径から、コア部のみを形成した微粒子の粒径を差し引き、２で除することにより得られる。各微粒子の粒径は、本発明の熱電変換材料の走査型電子顕微鏡（ＳＥＭ）または透過型電子顕微鏡（ＴＥＭ）を用いて得られた画像から、微粒子が２０個以上存在していることが確認される領域を選択し、この領域中の全ての微粒子について、粒径を測定し、平均値を求めることにより得られる値とする。ただし、焦点がぼやけている部分については測定対象から除外するものとする。

（２）コア部
次に、本発明におけるコア部について説明する。本発明におけるコア部は、上記シェル部に被覆されるものであり、かつ、コアシェル構造体中で互いに独立しているものである。

本発明におけるコア部は、コアシェル構造体中で互いに独立しているものであればよいが、中でも均一に分散していることが好ましい。コア部がコアシェル構造体中に均一に分散していることにより、フォノンを効率よく散乱させることができ、効果的に熱伝導率を減少させることができるからである。

本発明に用いられるコア部の構成材料としては、上記シェル部の構成材料に対して界面を形成することが可能であり、かつ、コアシェル構造体を形成する際の圧縮成型時にコアシェル構造を維持することができる微粒子であれば特に限定されるものではない。

また、上記コア部を構成するコア部微粒子は、上記シェル部の構成材料より融点が高いことが好ましい。本発明におけるコアシェル構造体は、コアシェル構造を有するコアシェル微粒子を圧縮成型して形成されるので、圧縮成型の際に、シェル部の構成材料は溶融し、コア部の構成材料は溶融しないことが好ましいからである。上記コア部微粒子の融点としては、シェル部の構成材料の融点より高い温度であれば特に限定されるものではないが、具体的には上述したシェル部の構成材料の融点よりも５０℃以上高いことが好ましい。コア部微粒子とシェル部の構成材料との融点の差が小さすぎると、圧縮成型時にコア部微粒子も溶融してしまう可能性があるからである。
具体的なコア部の構成材料の融点としては、５５０℃〜５０００℃の範囲内、特に１０５０℃〜４０００℃の範囲内であることが好ましい。

このようなコア部微粒子としては、例えばＳｉＯ_２、Ａｌ_２Ｏ_３、ＺｎＯ等の無機酸化物、ＢＮ、Ｓｉ_３Ｎ_４等の無機窒化物、Ａｕ、Ｃｕ、Ｕ、Ｍｎ、Ｓｍ、Ｂｅ、Ｇｄ、Ｔｂ、Ｓｉ、Ｎｉ、Ｃｏ、Ｄｙ、Ｙ、Ｅｒ、Ｆｅ、Ｓｃ、Ｐｄ、Ｔｉ、Ｔｈ、Ｐｔ、Ｚｒ、Ｃｒ、Ｖ、Ｒｈ、Ｈｆ、Ｂ、Ｒｕ、Ｉｒ、Ｎｂ、Ｍｏ、Ｏｓ、Ｔａ、Ｒｅ、Ｗ等の単一元素からなる材料、上記元素を少なくとも一つ以上含む合金、ＮｉＳｉ、ＦｅＳｉ、ＴｉＳｉ等の無機ケイ化物、ＳｉＣ、ＭｏＣ等の無機炭化物、カーボン、ＣＢ_４等が挙げられる。

上記コア部微粒子の平均粒径は、フォノンを効果的に散乱することができる大きさであれば特に限定されるものではないが、具体的には０．３ｎｍ〜１００ｎｍの範囲内であることが好ましく、より好ましくは１ｎｍ〜７０ｎｍの範囲内、特に２ｎｍ〜５０ｎｍの範囲内であることが好ましい。上記平均粒径が大きすぎると、コアシェル構造体の形成時に例えば図３（ａ）に示すようにコアシェル微粒子１２を隙間なく配列してもコアシェル微粒子１２間に生じる空間ｂが大きくなり、圧縮成型する際にこの空間ｂにシェル部２の構成材料が流動し、例えば図３（ｂ）に示すようにコア部１がシェル部２に覆われていない部分ｃが生じ、コアシェル構造を維持できなくなり、シェルの厚みが極端に薄い部分や極端に熱い部分を生じる可能性があるからである。また、平均粒径が上記範囲内より小さい微粒子は、製造が困難であるからである。

なお、上記平均粒径は、本発明の熱電変換材料の走査型電子顕微鏡（ＳＥＭ）または透過型電子顕微鏡（ＴＥＭ）を用いて得られた画像から、コア部が２０個以上存在していることが確認される領域を選択し、この領域中の全てのコア部について粒径を測定し、平均値を求めることにより得られる値とする。ただし、焦点がぼやけているコア部については測定対象から除外するものとする。

また、上記コア部微粒子の平均粒径の標準偏差は、２０％以下であることが好ましく、より好ましくは１０％以下である。上記標準偏差が大きすぎると、コアシェル微粒子の圧縮成型前の段階で、上述したようにコアシェル微粒子間に大きな空間が生じる可能性があるからである。

（３）その他
本発明に用いられるコアシェル構造体中のコア部の粒径とシェル部の厚みとの比率としては、電子および熱を伝導することができ、コア部によりフォノンを散乱させることができるようなものであれば特に限定されるものではないが、具体的には１：１０〜１０：１の範囲内であることが好ましく、より好ましくは１：７〜７：１の範囲内、特に１：５〜５：１の範囲内であることが好ましい。コア部とシェル部との比率が上記範囲内であることにより、効果的に熱伝導率を減少させることができるからである。

２．熱電変換材料の製造方法
次に、本発明の熱電変換材料の製造方法について説明する。本発明においては、コア部をシェル部で被覆する際のシェル部の形成方法として、液相法を用いることが好ましい。液相法は、構成成分が２種類以上の化合物を形成する場合に化学的に組成を均一にできるという利点があるからである。この液相法としては、共沈法、逆ミセル法、ホットソープ法を挙げることができるが、本発明においてはこれらの中でもホットソープ法を用いることが好ましい。

ここで、ホットソープ法とは、目的とする化合物の前駆体の少なくとも１種を高温に加熱された分散剤中で熱分解させた結果、開始する反応により結晶の核生成と結晶成長とを進行させる方法である。この結晶の核生成および結晶成長の過程の反応速度を制御する目的で、目的とする化合物の構成元素に適切な配位力のある分散剤が、液相媒体を構成する必須成分として使用される。この分散剤が結晶に配位して安定化する状況が、石鹸分子が油滴を水中で安定化する状況に似ているため、この反応はホットソープ（Ｈｏｔ ｓｏａｐ）法と呼ばれる。

本発明においては、このようなホットソープ法を用いることにより、コア部を核として、コア部の周囲にシェル部を成長させることができるので、コア部をシェル部で均一に被覆することができるという利点を有する。
以下、ホットソープ法を用いた熱電変換材料の製造方法について説明する。

本発明において、ホットソープ法を用いた熱電変換材料の製造方法は、コア部微粒子を調製するコア部調製工程と、分散剤を加熱し、この加熱した分散剤に上記コア部微粒子およびシェル部の構成元素を含むシェル部前駆体を注入して、コア部をシェル部で被覆して、コアシェル構造を有するコアシェル微粒子を形成するシェル部調製工程と、残存する有機物を除去する除去工程と、有機物を除去したコアシェル微粒子を圧縮成型する圧縮成型工程とを有するものである。以下、このような熱電変換材料の製造方法における各工程について説明する。

（１）コア部調製工程
本発明におけるコア部調製工程は、コア部微粒子を調製する工程である。
本発明に用いられるコア部微粒子の形成方法としては、上述した「１．コアシェル構造体」のコア部の項に記載したようなコア部微粒子を形成することができる方法であれば特に限定されるものではないが、シェル部の形成方法と同様に、液相法を用いることが好ましく、中でもホットソープ法を用いることが好ましい。ホットソープ法を用いることにより、粒径分布の狭いコア部微粒子を得ることができるからである。また、ホットソープ法を用いて得られたコア部微粒子は、後述するシェル部調製工程において、シェル部の構成元素を含むシェル部前駆体および分散剤中での分散性が良好であるからである。

このようなホットソープ法を用いてコア部微粒子を形成するには、分散剤を加熱し、この加熱した分散剤に上記コア部の構成元素を含むコア部前駆体を注入する方法を用いることができる。
以下、このようなホットソープ法を用いたコア部微粒子の形成方法について説明する。

本発明に用いられるコア部前駆体としては、上述したコア部の構成元素を含むものであり、上記コア部微粒子を形成することが可能なものであれば特に限定されるものではない。例えばＺｎＯ微粒子を形成するには、コア部前駆体としてはＺｎを含む化合物とＯを含む化合物とを用いればよく、具体的にはJ. Am. Chem. Soc., 123, p.11651-11654(2001) に記載のものを使用することができる。たとえば、Ｚｎ（Ｃ_２Ｈ_５）_２や、Ｏ_２が用いられる。また、このようにコア部前駆体が２種以上用いられる場合、その混合比としては、例えば目的とする化合物の化学量論比に基づいて設定すればよい。

また、上記コア部前駆体は、製造操作上の簡便性の理由で液状であることが好ましい。このコア部前駆体自身が常温で液体であればそのまま使用することができるが、必要に応じて適当な有機溶媒に溶解または分散しても用いてもよい。このような有機溶媒としては、ｎ−ヘキサン、ｎ−ヘプタン、ｎ−オクタン、イソオクタン、ノナン、デカン等のアルカン類、ベンゼン、トルエン、キシレン、ナフタレン等の芳香族炭化水素、ジフェニルエーテル、ジ（ｎ−オクチル）エーテル等のエーテル、クロロホルム、ジクロロメタン、ジクロロエタン、モノクロロベンゼン、ジクロロベンゼン等のハロゲン系炭化水素、ｎ−ヘキシルアミン、ｎ−オクチルアミン、トリ（ｎ−ヘキシル）アミン、トリ（ｎ−オクチル）アミン等のアミン類、あるいは後述する分散剤に用いられる化合物等が挙げられる。これらの中でも、ｎ−ヘキサン、ｎ−ヘプタン、ｎ−オクタン、イソオクタン等のアルカン類、あるいはトリブチルホスフィン、トリヘキシルホスフィン、トリオクチルホスフィン等のトリアルキルホスフィン類、エーテル類が好ましく用いられる。

さらに、上記コア部前駆体の少なくとも１種が気体である場合、前記有機溶媒もしくは分散剤にバブリング等で溶解させて導入するか、その他のコア部前駆体を注入した反応液相中に、この気体を直接導入することもできる。

本発明に用いられる分散剤としては、高温液相において微結晶に配位して安定化する物質であれば特に限定されるものではないが、例えばトリブチルホスフィン、トリヘキシルホスフィン、トリオクチルホスフィン等のトリアルキルホスフィン類、トリブチルホスフィンオキシド、トリヘキシルホスフィンオキシド、トリオクチルホスフィンオキシド、トリデシルホスフィンオキシド等の有機リン化合物、オクチルアミン、デシルアミン、ドデシルアミン、テトラデシルアミン、ヘキサデシルアミン、オクタデシルアミン等のω−アミノアルカン類、トリ（ｎ−ヘキシル）アミン、トリ（ｎ−オクチル）アミン等の第３級アミン類、ピリジン、ルチジン、コリジン、キノリン類の含窒素芳香族化合物等の有機窒素化合物、ジブチルスルフィド等のジアルキルスルフィド類、ジメチルスルホキシドやジブチルスルホキシド等のジアルキルスルホキシド類、チオフェン等の含硫黄芳香族化合物等の有機硫黄化合物、パルミチン酸、ステアリン酸、オレイン酸等の高級脂肪酸、1-adamantanecarboxylic acid等が挙げられる。これらの中でも、トリブチルホスフィン、トリオクチルホスフィン等のトリアルキルホスフィン類、トリブチルホスフィンオキシドやトリオクチルホスフィンオキシド等のトリアルキルホスフィンオキシド類、ドデシルアミン、ヘキサデシルアミン、オクタデシルアミン等の炭素数１２以上のω−アミノアルカン類等の分子構造中に窒素原子またはリン原子を含む化合物が好ましく用いられる。より好ましいものとしては、トリブチルホスフィン、トリオクチルホスフィン等のトリアルキルホスフィン類、トリブチルホスフィンオキシドやトリオクチルホスフィンオキシド等のトリアルキルホスフィンオキシド類等の炭素−リン単結合を有する化合物が挙げられる。特に、トリオクチルホスフィンオキシド等のトリアルキルホスフィンオキシド類は好適に用いられる。これらの分散剤は、単独で用いても、必要に応じ複数種を混合して使用してもよい。

さらに、上記分散剤は、適当な有機溶剤（例えばトルエン、キシレン、ナフタレン等の芳香族炭化水素、オクタン、デカン、ドデカン、オクタデカン等の長鎖アルカン類、ジフェニルエーテル、ジ（ｎ−オクチル）エーテル、テトラヒドロフラン等のエーテル類、ハロゲン系炭化水素等）で希釈して使用してもよい。

上記分散剤の加熱温度としては、上記分散剤およびコア部前駆体が溶融する温度であれば特に限定されるものではなく、圧力条件等によっても異なるものであるが、通常は１５０℃以上とする。また、この加熱温度は比較的高い方が好ましい。高温に設定することにより分散剤に注入されたコア部前駆体が一斉に分解することで、多数の核が一気に生成するために、比較的粒径の小さいコア部微粒子が得られやすくなるからである。

また、この加熱した分散剤への上記コア部前駆体の注入方法としては、コア部微粒子を形成することができるものであれば特に限定されるものではない。また、コア部前駆体の注入は、比較的粒径の小さいコア部微粒子を得るには１回をさらに可能なら短時間で行うことが望ましい。粒径を大きくしたい場合には、注入を複数回行っても良く連続して行っても良い。

上記コア部前駆体を加熱した分散剤に注入した後の、コア部微粒子を形成する際の反応温度としては、上記分散剤およびコア部前駆体が溶融または有機溶媒に溶解する温度であり、かつ、結晶成長が起こる温度であれば特に限定されるものではなく、圧力条件等によっても異なるものであるが、通常は１５０℃以上とする。

上述したようにコア部前駆体を分散剤に注入することによりコア部微粒子を形成した後は、通常、このコア部微粒子を上記分散剤と分離する。この分離方法としては、例えば遠心分離、浮上分離、泡沫分離等の沈降分離法、ケークろ過、清澄ろ過等のろ過法、圧搾法が挙げられる。本発明においては、上記の中でも遠心分離が好ましく用いられる。ただし、分離操作後に得られたコア部微粒子は、少量の分散剤との混合物として得られる場合が多い。

上述した分離の際に、上記コア部微粒子の大きさが極めて小さいためにコア部微粒子の沈降が困難である場合は、沈降性を向上させるために、アセトニトリル、メタノール、エタノール、ｎ−プロピルアルコール、イソプロピルアルコール、ｎ−ブチルアルコール、イソブチルアルコール、第２ブチルアルコール、第３ブチルアルコール等の炭素数１〜４のアルコール類、ホルムアルデヒド、アセトアルデヒド、アクロレイン、クロトンアルデヒド等の炭素数１〜４のアルデヒド類、アセトン、メチルエチルケトン、ジエチルケトン等の炭素数３〜５のケトン類、ジメチルエーテル、メチルエチルエーテル、ジエチルエーテル、テトラヒドロフラン等の炭素数２〜４のエーテル類、メチルアミン、ジメチルアミン、トリメチルアミン、ジメチルホルムアミド等の炭素数１〜４の有機含窒素化合物などの添加剤を使用することができる。これらの中でも、水、またはメタノール、エタノール等のアルコール類が好ましく用いられる。上述した添加剤は、単独で使用してもよく、２種類以上を混合して使用してもよい。

上記コア部微粒子の形成は、通常、アルゴンガス、窒素ガス等の不活性ガスの雰囲気下で行われる。

（２）シェル部調製工程
次に、本発明におけるシェル部調製工程について説明する。本発明におけるシェル部調製工程は、分散剤を加熱し、この加熱した分散剤に上記コア部微粒子およびシェル部の構成元素を含むシェル部前駆体を注入して、コア部をシェル部で被覆して、コアシェル構造を有するコアシェル微粒子を形成する工程である。

本発明に用いられるシェル部前駆体としては、上述したシェル部の構成元素を含むものであり、上記コア部微粒子を被覆することが可能なものであれば特に限定されるものではない。例えばＣｏＳｂ_３でコア部微粒子を被覆するには、シェル部前駆体としてはＣｏを含む化合物とＳｂを含む化合物とを用いればよい。このＣｏを含む化合物としては、Ｃｏを含む有機金属化合物を用いることができ、例えばコバルトカルボニル等が挙げられる。また、Ｓｂを含む化合物としては、Ｓｂを含む有機金属化合物を用いることができ、例えばＳｂアルコキシド等が挙げられる。また、このようにシェル部前駆体が２種以上用いられる場合、その混合比としては、例えば目的とする化合物の化学量論比に基づいて設定すればよい。

また、上記シェル部前駆体は、製造操作上の簡便性の理由で液状であることが好ましい。このシェル部前駆体自身が常温で液体であればそのまま使用することができるが、必要に応じて適当な有機溶媒に溶解または分散しても用いてもよい。このような有機溶媒としては、ｎ−ヘキサン、ｎ−ヘプタン、ｎ−オクタン、イソオクタン、ノナン、デカン等のアルカン類、ベンゼン、トルエン、キシレン、ナフタレン等の芳香族炭化水素、あるいは上述した分散剤に用いられる化合物等が挙げられる。これらの中でも、ｎ−ヘキサン、ｎ−ヘプタン、ｎ−オクタン、イソオクタン等のアルカン類、あるいはトリブチルホスフィン、トリヘキシルホスフィン、トリオクチルホスフィン等のトリアルキルホスフィン類、エーテル類が好ましく用いられる。

さらに、上記シェル部前駆体の少なくとも１種が気体である場合、前記有機溶媒もしくは分散剤にバブリング等で溶解させて導入するか、その他のシェル部前駆体を注入した反応液相中に、この気体を直接導入することもできる。

なお、分散剤については、上記コア部調製工程の項に記載したものと同様であるので、ここでの説明は省略する。

上記分散剤の加熱温度としては、上記分散剤およびシェル部前駆体が溶融または有機溶媒に溶解する温度であれば特に限定されるものではなく、圧力条件等によっても異なるものであるが、通常は６０℃以上とする。

また、この加熱した分散剤への上記コア部微粒子およびシェル部前駆体の注入方法としては、コア部をシェル部で被覆することができる方法であれば特に限定されるものではない。例えばコア部微粒子およびシェル部前駆体を同時に注入してもよく、コア部微粒子を先に注入するものでもよいが、本発明においては、コア部微粒子を注入した後に、シェル部前駆体を徐々に注入することが好ましい。シェル部前駆体を先に注入したり、一度に大量に注入したりすると、シェル部前駆体による核生成が起こり、シェル部のみから構成される微粒子が形成される可能性があるからである。

上記コア部微粒子およびシェル部前駆体を加熱した分散剤に注入した後の、コア部をシェル部で被覆する際の反応温度としては、上記分散剤およびシェル部前駆体が溶融または有機溶媒に溶解する温度であり、かつ、シェル部の構成材料の結晶成長が起こる温度であれば特に限定されるものではなく、圧力条件等によっても異なるものであるが、通常は１００℃以上とする。

上述したようにコア部をシェル部で被覆することによりコアシェル構造を有するコアシェル微粒子が形成された後は、通常、このコアシェル微粒子を上記分散剤と分離する。この分離方法としては、例えば遠心分離、浮上分離、泡沫分離等の沈降分離法、ケークろ過、清澄ろ過等のろ過法、圧搾法が挙げられる。本発明においては、上記の中でも遠心分離が好ましく用いられる。

上述した分離の際に、上記コアシェル微粒子の大きさが極めて小さいためにコアシェル微粒子の沈降が困難である場合は、沈降性を向上させるために添加剤を使用することができる。なお、添加剤については、上記コア部調製工程の項に記載したものと同様であるので、ここでの説明は省略する。

また本工程は、通常、アルゴンガス、窒素ガス等の不活性ガスの雰囲気下で行われる。

（３）除去工程
次に、本発明における除去工程について説明する。本発明における除去工程は、上述したシェル部調製工程後に残存する有機物を除去する工程である。

上記シェル部調製工程にて形成されたコアシェル微粒子は、上述したように分散剤と分離した後も、分散剤、有機溶剤、コア部前駆体およびシェル部前駆体に用いる有機金属化合物に由来する有機物質、有機溶媒、添加剤などが付着している場合がある。本工程は、このような残存する有機物質や分散剤などの有機物を除去するために行われるのである。

本工程においては、このような有機物を熱分解して除去することができる。加熱温度、加熱時間、圧力などの反応条件としては、上記有機物が分解除去される条件であれば特に限定されるものではない。この反応条件は、例えば示差熱分析（ＤＴＡ）などを用いて決定することができる。通常は窒素、アルゴン等の不活性ガス雰囲気中、もしくは減圧雰囲気にして行う。

（４）圧縮成型工程
次に、本発明における圧縮成型工程について説明する。本発明における圧縮成型工程は、有機物を除去したコアシェル微粒子を圧縮成型する工程である。

上記コアシェル微粒子を圧縮成型する方法としては、隣接するコアシェル微粒子のシェル部のみを結合させることができる方法であれば特に限定されるものではなく、例えばホットプレス法や放電プラズマ焼結法等が挙げられる。

また、コアシェル微粒子を圧縮成型する際の温度としては、シェル部の構成材料を溶融させて、隣接するコアシェル微粒子のシェル部を界面が形成されないように結合することができる温度であれば特に限定されるものではなく、圧力条件やシェル部の構成材料によって異なるものである。例えば、シェル部の構成材料の融点より高く、コア部微粒子の融点より低い温度に設定することができる。また、上記の温度は上述したように圧力条件によって異なるため、圧力が所定の値より大きい場合には、シェル部の構成材料の融点より低い温度に設定することもできる。

さらに、コアシェル微粒子を圧縮成型する際の圧力としては、シェル部の構成材料を溶融させて、隣接するコアシェル微粒子のシェル部を界面が形成されないように結合することができる圧力であれば特に限定されるものではなく、上記の温度と同様に適宜調整して設定すればよい。

なお、本発明は、上記実施形態に限定されるものではない。上記実施形態は、例示であり、本発明の特許請求の範囲に記載された技術的思想と実質的に同一な構成を有し、同様な作用効果を奏するものは、いかなるものであっても本発明の技術的範囲に包含される。

以下、本発明について実施例を用いて具体的に説明する。

［実施例１］
（コア部微粒子の形成）
J. Am. Chem. Soc., 123, 11651-11654(2001) に記載の方法により、粒径が３ｎｍのＺｎＯ微粒子を合成した。なお、ＺｎＯ微粒子単独ではなく、トリオクチルホスフィンオキシド（TOPO）との混合物として得られた。

（シェル部によるコア部の被覆）
ホットソープ法の反応場を、下記の分散剤および有機溶剤にて構成した。
分散剤：１，２−ヘキサデカンジオール（ALDRICH製） １．２ｇ
１−adamantanecarboxylic acid（ACROS社製） ０．７６ｇ
ヘキサデシルアミン（関東化学（株）製） １２ｇ
有機溶剤：ジフェニルエーテル（関東化学（株）製） ６ｍｌ

上記の分散剤および有機溶剤をフラスコ内で混合し、このフラスコ内に上記ＺｎＯ微粒子およびトリオクチルホスフィンオキシド（TOPO）の混合物０．１２６ｇを添加し、フラスコ内をアルゴンガス雰囲気に置換した後に８０℃まで昇温した。

次に、シェル部前駆体としてブトキシＳｂ（アヅマックス（株）製）およびコバルトカルボニル（関東化学（株）製）を準備し、上記フラスコ内にブトキシＳｂ ０．２６ｇを注入した。さらに、コバルトカルボニル ０．０４３ｇをジクロロベンゼン（関東化学（株）製）０．４ｍｌに混合溶解させた溶液を、上記フラスコ内に注入した。

上記シェル部前駆体の注入後、温度を２３０℃まで昇温し、この温度にて４０分間保持した。その後、反応液を空冷し、６０℃まで冷却したところでエタノールを５０ｍｌ添加した。遠心分離によって黒色沈殿物を反応液から分離した後、クロロホルム／エタノール＝１／２（体積比）の混合溶媒で洗浄し、黒色粉体を得た。得られた黒色粉体は、透過型電子顕微鏡（ＴＥＭ）観察により、粒径が約２０ｎｍの球状であることが観察された。また、ＥＤＸ（元素分析）測定により、微粒子の中心付近にＺｎが存在することから、ＺｎＯをコア部、ＣｏＳｂ_３をシェル部としたコアシェル構造を有するコアシェル微粒子が作製されたことを確認した。

（有機物の除去）
上記黒色粉体を減圧雰囲気において５００℃で１０時間保持し、残存する有機物を除去した。

（圧縮成型）
上記の有機物を除去した黒色粉体を、所定の形状のダイス中に入れ、ホットプレス法により成型を行い、コアシェル構造体を得た。ホットプレスの条件は、温度５００℃、圧力１００ＭＰａである。成型後のコアシェル構造体の外観は、銀色固体であった。

［比較例］
（微粒子の形成）
上述した実施例において、ＺｎＯ微粒子およびトリオクチルホスフィンオキシド（TOPO）を添加しなかった以外は、実施例と同様にして微粒子を作製したところ、ＣｏＳｂ_３からなる微粒子が得られた。このＣｏＳｂ_３微粒子の外観は黒色粉体であった。また、この黒色粉体は、透過型電子顕微鏡（ＴＥＭ）観察により、粒径が約２０ｎｍの球状であることが観察された。

（有機物の除去）
上記黒色粉体を減圧雰囲気において５００℃で１０時間保持し、残存する有機物を除去した。

（圧縮成型）
上記の有機物を除去した黒色粉体を、所定の形状のダイス中に入れ、ホットプレス法により成型を行った。ホットプレスの条件は、温度５００℃、圧力１００ＭＰａである。成型後の外観は、銀色固体であった。

［評価］
（熱電変換性能の比較）
実施例１および比較例にて得られた銀色固体を、それぞれ０．５ｍｍ×０．５ｍｍ×３ｍｍの直方体に１００個ずつ切り出した。次に、図４に示すように切り出した銀色固体２２を配置し、熱電変換素子２１を作製した。なお、図４では銀色固体２２が１０個の場合を記載しているが、中心部８個と同様の配置を繰り返すことで、１００個の銀色固体２２をつないで配置するものとする。ここで、アルミナ基板２３は厚さ１ｍｍで、切り出した銀色固体２２は直列に銅線２４でつないでいる。また、２５は発光ダイオードで、２６は昇圧回路である。この熱電素子を作製する際には、銀色固体および銅線は、必要に応じてハンダづけしてもよい。また、アルミナ基板および銀色固体は、必要に応じて銀等の金属等でろうづけしてもよい。室温が３００Ｋの部屋においてアルミナ基板側に５００Ｋの熱を供給したところ、比較例の銀色固体で構成される熱電変換素子よりも、実施例１の銀色固体で構成される熱電変換素子の方が、発光ダイオードが明るく光った。

［実施例２］
ホットソープ法の反応場を、下記の分散剤及び有機溶媒にて構成した。
分散剤：１，２−ヘキサデカンジオール（ALDRICH製） １．２ｇ
１−adamantanecarboxylic acid（ACROS社製） ０．７６ｇ
ヘキサデシルアミン（関東化学（株）製） １２ｇ
有機溶剤：ジフェニルエーテル（関東化学（株）製） ６ｍｌ

上記の分散剤および有機溶剤をフラスコ内で混合し、フラスコ内をアルゴンガス雰囲気に置換した後に２２０℃まで昇温した。次に、コア部前駆体としてロジウムアセチルアセトネート（ALDRICH製）０．０２５ｇをジクロロベンゼン（関東化学（株）製）１．０ｇに溶解させた溶液を上記フラスコ内に一気に注入した。注入後２２０℃で２０分保持し、その後反応液を８０℃まで空冷した。この反応液の一部を採取し、残りはシェル形成用に用いた。
一部を採取した反応液は、６０℃まで空冷した後にエタノールを添加し、黒色沈殿物を得た。その後遠心分離により黒色沈殿物を反応液から分離した後、クロロホルムを添加して分散液を作製し、エタノール中に再沈殿させた。沈殿物を遠心分離により再沈殿液から分離し、黒色粉体を得た。この粉体は、ＴＥＭ観察及びＸＲＤ測定から粒径が２ｎｍのＲｈ微粒子であることを確認した。

シェルの形成方法は、実施例１における（シェル部によるコア部の被覆）の項目において、シェル部前駆体を注入する部分以降を同様に行った。その結果黒色粉体を得、ＴＥＭ観察により粒径が約１０ｎｍの球状であることが観察された。また、ＥＤＸ測定により、微粒子の中心付近にＲｈが存在することから、Ｒｈをコア部、ＣｏＳｂ_３をシェル部としたコアシェル構造を有するコアシェル微粒子が作製されたことを確認した。

その後の工程である（有機物の除去）および（圧縮成型）は、実施例１と同様に行い、得られたコアシェル構造体の外観は、銀色固体であった。

［評価］
（熱電変換性能の比較）
実施例２および比較例にて得られた銀色固体を、それぞれ０．５ｍｍ×０．５ｍｍ×３ｍｍの直方体に１００個ずつ切り出した。次に、図４に示すように切り出した銀色固体２２を配置し、熱電変換素子２１を作製した。なお、図４では銀色固体２２が１０個の場合を記載しているが、中心部８個と同様の配置を繰り返すことで、１００個の銀色固体２２をつないで配置するものとする。ここで、アルミナ基板２３は厚さ１ｍｍで、切り出した銀色固体２２は直列に銅線２４でつないでいる。また、２５は発光ダイオードで、２６は昇圧回路である。この熱電素子を作製する際には、銀色固体および銅線は、必要に応じてハンダづけしてもよい。また、アルミナ基板および銀色固体は、必要に応じて銀等の金属等でろうづけしてもよい。室温が３００Ｋの部屋においてアルミナ基板側に５００Ｋの熱を供給したところ、比較例の銀色固体で構成される熱電変換素子よりも、実施例２の銀色固体で構成される熱電変換素子の方が、発光ダイオードが明るく光った。

本発明に用いられるコアシェル構造体の一例を示す概略断面図である。 シェル部を説明するための図である。 コア部およびシェル部を説明するための図である。 本発明の熱電変換材料を用いた熱電変換素子の一例を示す模式図である。

符号の説明

１ … コア部
２ … シェル部
１１ … コアシェル構造体
１２ … コアシェル微粒子

Claims (2)

1. 複数のコア部と前記コア部を被覆するシェル部とを有するコアシェル構造体で構成される熱電変換材料であって、前記複数のコア部は互いに独立し、前記シェル部は連続していることを特徴とする熱電変換材料。
2. 前記コア部の構成材料は、前記シェル部の構成材料より融点が高いことを特徴とする請求項１に記載の熱電変換材料。
