EP0814168B1 - Verfahren zur Gerbung von Leder - Google Patents

Verfahren zur Gerbung von Leder Download PDF

Info

Publication number
EP0814168B1
EP0814168B1 EP97109282A EP97109282A EP0814168B1 EP 0814168 B1 EP0814168 B1 EP 0814168B1 EP 97109282 A EP97109282 A EP 97109282A EP 97109282 A EP97109282 A EP 97109282A EP 0814168 B1 EP0814168 B1 EP 0814168B1
Authority
EP
European Patent Office
Prior art keywords
tanning
chromium
iii
leather
process according
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Expired - Lifetime
Application number
EP97109282A
Other languages
English (en)
French (fr)
Other versions
EP0814168A1 (de
Inventor
Harro Träubel
Fritz Novotny
Helmut Dr. Reiff
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Bayer AG
Original Assignee
Bayer AG
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Bayer AG filed Critical Bayer AG
Publication of EP0814168A1 publication Critical patent/EP0814168A1/de
Application granted granted Critical
Publication of EP0814168B1 publication Critical patent/EP0814168B1/de
Anticipated expiration legal-status Critical
Expired - Lifetime legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C14—SKINS; HIDES; PELTS; LEATHER
    • C14C—CHEMICAL TREATMENT OF HIDES, SKINS OR LEATHER, e.g. TANNING, IMPREGNATING, FINISHING; APPARATUS THEREFOR; COMPOSITIONS FOR TANNING
    • C14C3/00—Tanning; Compositions for tanning
    • C14C3/02—Chemical tanning
    • C14C3/28—Multi-step processes
    • C—CHEMISTRY; METALLURGY
    • C14—SKINS; HIDES; PELTS; LEATHER
    • C14C—CHEMICAL TREATMENT OF HIDES, SKINS OR LEATHER, e.g. TANNING, IMPREGNATING, FINISHING; APPARATUS THEREFOR; COMPOSITIONS FOR TANNING
    • C14C3/00—Tanning; Compositions for tanning
    • C14C3/02—Chemical tanning
    • C14C3/08—Chemical tanning by organic agents
    • C14C3/18—Chemical tanning by organic agents using polycondensation products or precursors thereof

Definitions

  • the invention relates to a method for pretanning and tanning leather using blocked polyisocyanates containing ether groups and mineral tannins.
  • the tanning transforms animal skins into leather by cross-linking the collagen.
  • One of the most important characteristics of leather is that of untanned hides increased shrinkage temperature, i.e. the improved hot water resistance, and the white appearance (non-transparent, non-pigment-like) after the Dry.
  • the type of tanning that is still dominant today is chrome tanning that using chromium (III) compounds under the influence of OH ions cross-linking covalent bonds with the carboxyl groups of Collagen are formed.
  • the one with polyfunctional vegetable tannins available hydrogen bonds to the amide groups of collagen are, however, much weaker, which can also be seen in a moderately increased shrinking temperature affects.
  • Aliphatic aldehydes, e.g. Glutaraldehyde, which lead to crosslinking via the primary amino groups of the collagen, has been recommended as tanning agents (US Pat. No. 2,941,859).
  • the emerging aldimines can, however, react reversibly back to aldehyde and amine in the presence of water.
  • aliphatic diisocyanates such as hexamethylene diisocyanate (DE-PS 72 981) has not been able to assert itself for toxicological reasons.
  • the invention relates to a method for tanning using
  • reaction products to be used according to the invention can be derived from the from A, B and optionally C available intermediates with NCO contents from 3 to 50, preferably 5 to 45, in particular 20 to 45% by weight (based on Intermediate) by subsequent blocking of the free isocyanate groups receive.
  • the products according to the invention then contain - calculated as sodium salt and solids-related - 9.7 to 78, preferably 14 to 74, in particular 46.5 to 74% by weight carbamoyl sulfonate groups.
  • Suitable organic polyisocyanates A) are aliphatic, cycloaliphatic, araliphatic, aromatic or heterocyclic polyisocyanates as described, for example, by W. Siefken in Liebigs Annalen der Chemie 562, pages 75 to 136.
  • Preferred polyisocyanates A) are compounds of the formula Q (NCO) n with an average molecular weight below 800, where n is a number of at least 2, preferably from 2 to 4, Q is an aliphatic C 4 -C 12 -hydrocarbon radical, a cycloaliphatic C 6 - C 15 hydrocarbon radical, an araliphatic C 7 -C 15 hydrocarbon radical or a heterocyclic C 2 -C 12 radical with 1 to 3 heteroatoms from the series oxygen, sulfur, nitrogen, for example (i) diisocyanates such as ethylene diisocyanate, 1.4 -Tetramethylene diisocyanate, 1,6-hexamethylene diisocyanate, 1,12-dodecane diisocyanate, cyclobutane-1,3-diisocyanate, cyclohexane-1,3- and -1,4-diisocyanate and any mixtures of these isomers, 1-isocyanato-2-isocyana
  • Particularly preferred polyisocyanates A are those with a molecular weight of 140 to 400 with NCO groups bonded to aliphatics or cycloaliphatics, such as, for example, 1,4-diisocyanatobutane, 1,6-diisocyanatohexane, 1,5-diisocyanato-2,2-dimethylpentane, 2 , 2,4- or 2,4,4-trimethyl-1,6-diisocyanatohexane, 1,3- and 1,4-diisocyanatohexane, 1-isocyanato-3,3,5-trimethyl-5-isocyanatomethyl-cyclohexane, 1-isocyanato-1-methyl-4-isocyanatomethyl-cyclohexane and 4,4'-diisocyanatodicyclohexyl-methane, and any mixtures of such diisocyanates.
  • araliphatic polyisocyanates such as the xylylene di
  • diisocyanates are preferably used.
  • the higher-functionality polyisocyanates are preferably im essentially from trimeric 1,6-diisocyanatohexane or 1-isocyanato-3,3,5-trimethyl-5-isocyanatomethyl-cyclohexane and optionally dimeric 1,6-diisocyanatohexane or 1-isocyanato-3,3,5-trimethyl-5-isocyanatomethyl-cyclohexane and the corresponding higher homologues of isocyanurate groups and optionally polyisocyanate mixtures containing uretdione groups with a NCO content of 19 to 24 wt .-%, as is known by catalytic Trimerization and with the formation of isocyanurate of 1,6-diisocyanatohexane or 1-isocyanato-3,3,5-trimethyl-5-isocyanatomethyl-cyclohexane can be obtained and which preferably have an (average) NCO functionality of 3.2 to 4.2.
  • Suitable polyisocyanates A are modified by aliphatic or Polyisocyanates prepared with cycloaliphatic diisocyanates with uretdione and / or Isocyanurate, urethane and / or allophanate, biuret or oxadiazine structure, such as they for example in DE-OS 1 670 666, 3 700 209 and 3 900 053 and in the EP 336 205 and 339 396 are described by way of example.
  • Suitable polyisocyanates are e.g. also the ester group-containing polyisocyanates, e.g.
  • the use of monofunctional and more than difunctional isocyanates in both cases is preferably to a maximum of each 10 mol%, based on all polyisocyanates A, limited.
  • the polyether alcohols B are accessible in a manner known per se by alkoxylation of suitable starter molecules. Any mono- or polyhydric alcohols with a molecular weight of 32 to 250 can be used as starter molecules to produce the polyether alcohols. Monofunctional aliphatic C 1 -C 18 , preferably C 1 -C 4 alcohols are preferably used as starter molecules.
  • the use of methanol, butanol, ethylene glycol monomethyl ether or ethylene glycol monobutyl ether as starter is particularly preferred.
  • Alkylene oxides suitable for the alkoxylation reaction are in particular Ethylene oxide and propylene oxide, which are in any order at the Alkoxylation reaction can be used. Any other epoxies such as butylene oxide, dodecene oxide or styrene oxide can also be used become. Pure polyethylene oxide alcohols are particularly preferred.
  • Polyalkylene oxide alcohols containing ester groups can also be used.
  • Suitable polyalkylene oxide alcohols containing ester groups are OH-terminated polyester ethers which, by reacting aliphatic C 2 -C 8 -dicarboxylic acids or their esters or acid chlorides with polyethers from the group consisting of polyethylene oxides, polypropylene oxides, their mixtures or mixed polyethers, with 0 per OH equivalent of the polyether, 8 to 0.99 equivalents of carboxyl groups or their derivatives are used, are available and have an average molecular weight below 10,000, preferably below 3,000.
  • the NCO-reactive components C which may also be used include Common mono- to tetrafunctional used in polyurethane chemistry Building blocks such as alcohols, amines, amino alcohols and mercaptans with molecular weights below 6,000, preferably below 2,000, e.g. Polyester, polyetherester, Aminopolyethers and polycarbonates, provided they do not fall under definition B.
  • Preferred components C are "greasing” or “re-greasing” long-chain, optionally branched so-called fatty alcohols or fatty amines 12 to 30 carbon atoms and OH groups containing esters of natural fatty acids such as stearic acid, oleic acid, palmitic acid, linoleic acid, linolenic acid etc.
  • Very particularly preferred components C are natural OH groups Fats and oils such as castor oil.
  • reaction products from the components to be used according to the invention A to D can contain up to 20% by weight of component C.
  • Preferred blocking agents D are the sodium salts of sulphurous or disulphurous acid, ie sodium bisulphite (NaHSO 3 ) or sodium disulphite (Na 2 S 2 O 5 ).
  • alkali and ammonium salts can also be used advantageously these acids, namely potassium bisulfite, potassium disulfite, lithium bisulfite, lithium disulfite, Ammonium bisulfite, ammonium disulfite and simple tetraalkylammonium salts these acids, such as, for example, tetramethylammonium bisulfite, Tetraethylammonium bisulfite, etc.
  • the salts are preferred as aqueous solutions with solids contents of 5 to 40% by weight are used.
  • reaction products to be used according to the invention can be, for example manufacture as follows:
  • the polyisocyanate is reacted with the polyether alcohol B, until all OH groups are urethanized.
  • the NCO end so obtained Prepolymer is then in a second step with alkali or Ammonium bisulfite or disulfite blocked until all NCO groups are implemented are.
  • the entire process is particularly preferably carried out solvent-free as a one-pot process.
  • the reaction (1st step) is carried out in the temperature range up to 130 ° C., preferably in the range between 50 ° C. and 120 ° C., particularly preferably between 80 ° C. and 110 ° C.
  • the reaction can be followed by titration of the NCO content or by measuring the IR spectra and evaluating the carbonyl band at approx. 2 100 cm -1 and is complete when the isocyanate content is not more than 0.1% by weight above the value which is to be achieved with complete sales. As a rule, response times of less than 4 hours are sufficient.
  • NCO prepolymers thus obtained with NCO contents of 5 to 45% by weight are now in a second step at 0 to 60 ° C, preferably at 10 to 40 ° C implemented aqueous solutions of alkali or ammonium sulfites and water, until all NCO groups have reacted. This generally includes response times from 1 to 12, preferably 3 to 8 hours.
  • the end products are optically clear aqueous solutions, in a few isolated cases stable, finely divided Emulsions with average particle diameters below 8000 nanometers.
  • the NCO prepolymers initially with 20 to 50 wt .-% aqueous solutions of the alkali or ammonium bisulfites or disulfites implement and add the remaining water after 5 to 45 minutes, so that then a solids content of the aqueous preparations of 10 to 50% by weight, preferably 25 to 40 wt .-% results.
  • reaction products to be used according to the invention one uses generally amounts of 1 to 20, preferably 3 to 15% by weight of reaction product, based on sheer weight.
  • Suitable mineral tannins are salts of aluminum, chromium, iron, titanium and zircon.
  • 100 ° C are reached and - in Dependence of the quantity used and process control (pH, temperature etc.) - clearly exceeded.
  • a particularly preferred working method is the use of tanning chromium compounds that are stable at high pH values.
  • pH-resistant chromium compounds are described, for example, in EP-A 304 677; there one uses an aqueous solution of basic chromium (III) sulfate and, per mole of chromium oxide of the basic chromium (III) sulfate, 0.2 to 0.8 mol of aliphatic C 4 -C 6 dicarboxylic acid and subsequent adjustment of the theoretical Basicity to 0 to 50% prepared reaction product, the addition of the reaction product to the pickling liquor as an aqueous solution with a chromium oxide content of at least 5% by weight or in powdered form in an amount of 0.9 to 1.5% by weight chromium oxide (based on pelt weight), the liquor volume is less than 100% by weight (based on pelt weight), the final pH is above 4.0 and the final temperature is above 40 ° C.
  • a chromium (III) compound tans
  • Example 1 of EP-A 304 677 describes a product which has 0.2 mol of glutaric acid with a basicity of 30 per mol of Cr 2 O 3 .
  • This product can be added free of salt and pimples in a short liquor of up to pH 9, preferably 5-8, to the material to be tanned without spontaneous precipitation.
  • the tanning proceeds without having to be basified.
  • Shrinking temperatures of approximately 100 ° C. are achieved with quantities of 1.25% by weight of Cr 2 O 3 (based on shaved weight).
  • a particular advantage of such a combined procedure is the high exhaustion of chromium III salt from the residual liquor of the tanning: With a liquor length of, for example, 50 wt leather tanned through (with a Cr 2 O 3 content in the leather of approx. 3% by weight) and in the remaining liquor of this tanning a Cr 2 O 3 content of 0.4 g per liter at a final pH (the pH -Value drops due to the added tanning agent) of 4.1 found.
  • tanning is described in example A 66, in which after pre-tanning with carbamoylsulfonate formic acid and then a commercial self-dulling chrome tanning agent was added. That kind of Tanning already provides leather with a high shrinking temperature and residual liquors sufficiently good chromium depletion. But if you use a formate or dicarboxylate stabilized Chromium tanning agent according to EP-A 304 677 results in one further reduction in the chromium 3 + ion content of the remaining liquor.
  • retanning can be carried out using synthetic organic polymers (incl. resin tanning agents) or with vegetable tanning agents.
  • the average molecular weights mentioned in this application are number average certain molecular weights.
  • the percentages in the following examples relate to the Weight and on nakedness / leather.
  • the liquor is drained, the leathers are rinsed for 10 minutes at room temperature, then they are wilted and folded to a thickness of 1 mm.
  • the folded leather is placed in a barrel and washed for 10 minutes with 200% (based on the fold weight) of water (from room temperature). The fleet is released.
  • the subsequent mineral tanning is carried out by 50% water at 35 ° C (the pH value has set itself to 6.8) and 5% of a product that after Example 1 of EP-A 304677 was initiated. After 150 minutes Movement sets a pH value of 4.1.
  • the fleet is drained, the leathers have a Ts of 100 ° C. After a Wash the fleet with 300% water at 40 ° C (10 minutes). In The neutralization that now begins becomes 200% water (40 ° C), 3% TANIGAN PAK-N 1 hour (pH 4.7), then 4% CUTAPOL TIS-MF (diluted 1: 4) 30 Leave on for minutes. Then drain and 10 minutes at 200% Washed water (35 ° C).
  • the retanning is done with 150% water (40 ° C) started: 3% TANIGAN BN and 2% TANIGAN LF 20 minutes, then one Solution made of 3% BAYGENAL Braun CGG and 2% BAYKANOL TF-2N (1:20 in 60 ° C warm water) added. After 60 minutes, 100% water (70 ° C) added, after a further 10 minutes 2% formic acid (diluted 1: 5) added and let it run for 30 minutes (pH 3.4). After draining the fleet is in 200% water (50 ° C) with a mixture of 8% CORIPOL MK, 6% CUTAPOL TIS-MF and 1% TETRAPOL SAF (1: 4 diluted with 60 ° C water) Greased for 90 minutes.
  • Example A 1 of EP-A 690 135 12 pieces of 100 g of bare bark in 40% liquor with 0.35% magnesium oxide were allowed to run for 1 hour in a test kettle from Dose (pH 7.4), then 7 , 5% (active substance) of a product according to Example 1 of EP-A 690 135 added, after 3 hours a further 0.35% magnesium oxide (pH 6.6) and then let it run overnight.
  • the resulting leather had a Ts of 77 ° C. 5 of these leathers were treated in 100% liquor with 0.05% formic acid and 0.08% sulfuric acid to a pH of 3, a further 3 with 0.08% sulfuric acid to a pH of 4, and one each with 0.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • General Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Treatment And Processing Of Natural Fur Or Leather (AREA)

Description

Die Erfindung betrifft ein Verfahren zur Vorgerbung und Ausgerbung von Leder unter Verwendung Ethergruppen-haltiger blockierter Polyisocyanate und mineralischer Gerbstoffe .
Die Gerbung überführt tierische Häute unter Vernetzung des Kollagens in Leder. Eines der wichtigsten Merkmale von Leder ist die gegenüber ungegerbten Häuten erhöhte Schrumpfungstemperatur, d.h. die verbesserte Heißwasserbeständigkeit, und das weiße Aussehen (nicht-transparent, nicht-pigmentartig) nach dem Trocknen.
Die heute immer noch dominierende Art der Gerbung ist die Chromgerbung, bei der unter Verwendung von Chrom(III)-verbindungen unter dem Einfluß von OH-Ionen vernetzend wirkende kovalente Bindungen mit den Carboxylgruppen des Kollagens ausgebildet werden. Die mit polyfunktionellen Vegetabilgerbstoffen erhältlichen Wasserstoffbrückenbindungen zu den Amidgruppen des Kollagens sind dagegen viel schwächer, was sich auch in einer nur mäßig erhöhten Schrumpfungstemperatur auswirkt. Auch aliphatische Aldehyde, wie z.B. Glutaraldehyd, die zu einer Vernetzung über die primären Aminogruppen des Kollagens führen, hat man als Gerbstoffe empfohlen (US-PS 2 941 859). Die entstehenden Aldimine können jedoch in Gegenwart von Wasser reversibel zu Aldehyd und Amin zurückreagieren.
Die Verwendung von aliphatischen Diisocyanaten wie Hexamethylendiisocyanat (DE-PS 72 981) hat sich aus toxikologischen Gründen nicht durchsetzen können.
Die in den US-PS 2 923 594 und 4 413 997 empfohlene Verwendung von Bisulfit-blockierten aliphatischen, cycloaliphatischen oder aromatischen Diisocyanaten wie Hexamethylendiisocyanat, Isophorondiisocyanat und Toluylendiisocyanat als Gerbstoffe ergibt zwar helle, lichtechte Leder, die Gerbflotten sind jedoch nicht pH-stabil.
Die Verwendung der in EP-A 690 135 beschriebenen, Polyethylenoxidgruppenhaltigen Bisulfit-blockierten Polyisocyanaten hat anwendungstechnische Vorteile, weil man Restflotten der Gerbung erhält, die frei von Schwermetallionen sind. Die mit diesen Produkten erreichbaren Schrumpfungstemperaturen der Leder liegen mit mehr als 80°C innerhalb der für die meisten Lederarten erforderlichen Schrumpfungstemperaturen. Wenn man aber hochrationell Schuhe herstellen will, so muß man sich des sog. Thermosetting-Verfahrens bedienen. Dabei werden Schuhschäfte auf Leisten gezogen und durch Hitze ( > 100°C) und Wasserdampf (> 80% relative Feuchte) fixiert. Dieses Verfahren ermöglicht es, die Herstellungszeit des Schuhes deutlich zu verkürzen und die teuren Leisten besser auszunutzen. Wenn man das Thermosettingverfahren einsetzen will, so müssen die dafür benutzten Materialien diese Verarbeitungsbedingungen aushalten.
Es hat sich gezeigt, daß für diesen und ähnliche Einsatzzwecke Leder benötigt werden, deren Schrumpfungstemperaturen (Ts) im trockenen Zustand etwa 100°C betragen. Andererseits möchte man die ökologischen Vorteile, die mit dem der EP-A 690 135 zugrunde liegenden Verfahren erreicht werden, nicht aufgeben. Es bestand also Bedarf nach einem Verfahren, das mineralgerbstoffhaltige Leder liefert und mit möglichst geringen Umweltbelastungen verknüpft ist.
Gegenstand der Erfindung ist ein Verfahren zur Gerbung unter Verwendung
  • I. Carbamoylsulfonatgruppen-haltiger Umsetzungsprodukte aus
  • A. organischem Polyisocyanat,
  • B. pro Isocyanatgruppe von A. 0,01 bis 0,4 Äquivalenten Polyetheralkohol mit eingebauten Polyalkylenoxideinheiten (die Äquivalente beziehen sich auf die Hydroxylgruppen des Polyetheralkohols), wobei die Polyalkylenoxideinheiten zu 40 bis 100, vorzugsweise 50 bis 100 Mol-% aus Polyethylenoxideinheiten einer Sequenzlänge von 5 bis 70, vorzugsweise 6 bis 60, insbesondere 7 bis 40, bestehen,
  • C. gegebenenfalls anderen NCO-reaktiven Komponenten, und
  • D. Ammonium- oder Alkalibisulfiten oder -disulfiten,
    • und nachfolgend
  • II. mineralischer Gerbstoffe aus der Reihe Chrom(III), Eisen(II), Eisen(III), Aluminium(III), Titan(IV) und Zirkon(IV) ohne Pickel bei einem pH-Wert über 4, vorzugsweise über 5.
    • Die erfindungsgemäß zu verwendenden Umsetzungsprodukte lassen sich aus den aus A, B und gegebenenfalls C erhältlichen Zwischenprodukten mit NCO-Gehalten von 3 bis 50, vorzugsweise 5 bis 45, insbesondere 20 bis 45 Gew.-% (bezogen auf Zwischenprodukt) durch anschließende Blockierung der freien Isocyanatgruppen erhalten. Die erfindungsgemäßen Produkte enthalten dann - berechnet als Natriumsalz und festkörperbezogen - 9,7 bis 78, vorzugsweise 14 bis 74, insbesondere 46,5 bis 74 Gew.-% Carbamoylsulfonatgruppen.
    Als organische Polyisocyanate A) kommen aliphatische, cycloaliphatische, araliphatische, aromatische oder heterocyclische Polyisocyanate in Betracht, wie sie z.B. von W. Siefken in Liebigs Annalen der Chemie 562, Seiten 75 bis 136, beschrieben werden.
    Bevorzugte Polyisocyanate A) sind Verbindungen der Formel Q(NCO)n mit einem mittleren Molekulargewicht unter 800, worin n eine Zahl von mindestens 2, vorzugsweise von 2 bis 4, Q einen aliphatischen C4-C12-Kohlenwasserstoffrest, einen cycloaliphatischen C6-C15-Kohlenwasserstoffrest, einen araliphatischen C7-C15-Kohlenwasserstoffrest oder einen heterocyclischen C2-C12-Rest mit 1 bis 3 Heteroatomen aus der Reihe Sauerstoff, Schwefel, Stickstoff bedeuten, beispielsweise (i) Diisocyanate wie Ethylendiisocyanat, 1,4-Tetramethylendiisocyanat, 1,6-Hexamethylendiisocyanat, 1,12-Dodecandiisocyanat, Cyclobutan-1,3-diisocyanat, Cyclohexan-1,3- und -1,4-diisocyanat sowie beliebige Gemische dieser Isomeren, 1-Isocyanato-2-isocyanatomethyl-cyclopentan, 1-Isocyanato-3,3,5-trimethyl-5-isocyanatomethyl-cyclohexan, 2,4- und 2,6-Hexahydrotoluylendiisocyanat sowie beliebige Gemische dieser Isomeren, Hexahydro-1,3- und/oder -1,4-phenylendiisocyanat, Perhydro-2,4'- und/oder -4,4'-diphenylmethyl-diisocyanat, 1,3- und 1,4-Phenylen-diisocyanat, 2,4- und 2,6-Toluylendiisocyanat sowie beliebige Gemische dieser Isomeren, Diphenylmethan-2,4'- und/oder -4,4'-diisocyanat, Naphthalin-1,5-diisocyanat, Uretdiongruppen enthaltende Polyisocyanate wie z.B. das Bis-(6-isocyanatohexyl)-uretdion oder das die Uretdion-Struktur enthaltende Dimere des 1-lsocyanato-3,3,5-trimethyl-5-isocyanatomethylcyclohexans und beliebige Mischungen der vorgenannten Polyisocyanate; (ii) tri- und höherfunktionelle Polyisocyanate wie die Isomeren der Triisocyanatotriphenylmethanreihe (wie Triphenylmethan-4,4',4"-triisocyanat) und ihre Gemische; (iii) durch Allophanatisierung, Trimerisierung oder Biuretisierung aus den Polyisocyanaten (i) und/oder (ii) hergestellte Verbindungen, die mindestens 3 Isocyanatgruppen pro Molekül aufweisen. Beispiele für durch Trimerisierung hergestellte Polyisocyanate sind das durch Isocyanurat-Bildung erhältliche Trimerisat des 1-Isocyanato-3,3,5-trimethyl-5-isocyanatomethylcyclohexans und die durch Trimerisierung von Hexamethylendiisocyanat, gegebenenfalls im Gemisch mit 2,4-Diisocyanatotoluol, erhältlichen Isocyanuratgruppen enthaltenden Polyisocyanate. Beispiele für durch Biuretisierung hergestellte Polyisocyanate sind Tris-(isocyanatohexyl)-biuret und dessen Gemische mit seinen höheren Homologen, wie sie z.B. gemäß DE-OS 23 08 015 zugänglich sind.
    Besonders bevorzugte Polyisocyanate A sind solche mit einem Molekulargewicht von 140 bis 400 mit an Aliphaten oder Cycloaliphaten gebundenen NCO-Gruppen, wie z.B. 1,4-Diisocyanatobutan, 1,6-Diisocyanatohexan, 1,5-Diisocyanato-2,2-dimethylpentan, 2,2,4- bzw. 2,4,4-Trimethyl-1,6-diisocyanatohexan, 1,3- und 1,4-Diisocyanatohexan, 1-Isocyanato-3,3,5-trimethyl-5-isocyanatomethyl-cyclohexan, 1-Isocyanato-1-methyl-4-isocyanatomethyl-cyclohexan und 4,4'-Diisocyanatodicyclohexyl-methan, und beliebige Gemische solcher Diisocyanate. Auch araliphatische Polyisocyanate wie die Xylylendiisocyanate der Formeln

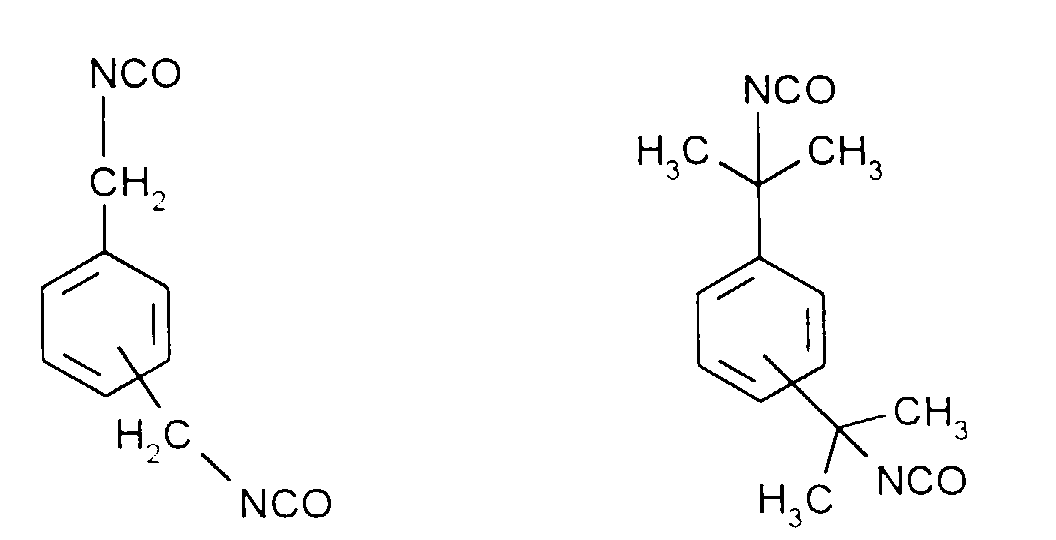

    Figure 00040001
    können verwendet werden.
    Bevorzugt verwendet werden obige Diisocyanate. Man kann aber auch monofunktionelle aliphatische Isocyanate wie beispielsweise Butylisocyanat, Hexylisocyanat, Cyclohexylisocyanat, Stearylisocyanat oder Dodecylisocyanat und/oder Polyisocyanate mit einer durchschnittlichen Funktionalität von 2,2 bis 4,2 mitverwenden. Bevorzugt handelt es sich bei den höherfunktionellen Polyisocyanaten um im wesentlichen aus trimerem 1,6-Diisocyanatohexan oder 1-Isocyanato-3,3,5-trimethyl-5-isocyanatomethyl-cyclohexan und gegebenenfalls dimerem 1,6-Diisocyanatohexan oder 1-Isocyanato-3,3,5-trimethyl-5-isocyanatomethyl-cyclohexan und den entsprechend höheren Homologen bestehenden Isocyanuratgruppen und gegebenenfalls Uretdiongruppen aufweisenden Polyisocyanatgemischen mit einem NCO-Gehalt von 19 bis 24 Gew.-%, wie sie durch an sich bekannte katalytische Trimerisierung und unter Isocyanurat-Bildung von 1,6-Diisocyanatohexan oder 1-Isocyanato-3,3,5-trimethyl-5-isocyanatomethyl-cyclohexan erhalten werden und die vorzugsweise eine (mittlere) NCO-Funktionalität von 3,2 bis 4,2 aufweisen.
    Weitere geeignete Polyisocyanate A sind durch Modifizierung aliphatischer oder cycloaliphatischer Diisocyanate hergestellte Polyisocyanate mit Uretdion- und/oder Isocyanurat-, Urethan- und/oder Allophanat-, Biuret- oder Oxadiazinstruktur, wie sie beispielsweise in den DE-OS 1 670 666, 3 700 209 und 3 900 053 und in den EP 336 205 und 339 396 beispielhaft beschrieben sind. Geeignete Polyisocyanate sind z.B. auch die estergruppenhaltigen Polyisocyanate, wie z.B. die durch Umsetzung von Pentaerythrit- oder Trimethylolpropan-silylethern mit Isocyanatocapronsäurechlorid zugänglichen Tetrakis- bzw. Triisocyanate (vgl. DE-OS 3 743 782). Außerdem ist es auch möglich, Triisocyanate wie z.B. Tris-isocyanatodicyclohexylmethan zu verwenden.
    Die Verwendung von monofunktionellen und von mehr als difunktionellen Isocyanaten wird in beiden Fällen vorzugsweise auf Mengen von je maximal 10 Mol-%, bezogen auf sämtliche Polyisocyanate A, beschränkt.
    Ganz besonders bevorzugt sind jedoch die obengenannten aliphatischen, cycloaliphatischen und araliphatischen Diisocyanate.
    Die Polyetheralkohole B sind in an sich bekannter Weise durch Alkoxylierung geeigneter Startermoleküle zugänglich. Zur Herstellung der Polyetheralkohole können beliebige ein- oder mehrwertige Alkohole des Molekulargewichts 32 bis 250 als Startermoleküle eingesetzt werden. Bevorzugt werden als Startermoleküle monofunktionelle aliphatische C1-C18-, vorzugsweise C1-C4-Alkohole verwendet. Besonders bevorzugt ist die Verwendung von Methanol, Butanol, Ethylenglykolmonomethylether oder Ethylenglykolmonobutylether als Starter.
    Für die Alkoxylierungsreaktion geeignete Alkylenoxide sind insbesondere Ethylenoxid und Propylenoxid, die in beliebiger Reihenfolge bei der Alkoxylierungsreaktion eingesetzt werden können. Auch beliebige andere Epoxide wie beispielsweise Butylenoxid, Dodecenoxid oder Styroloxid können mitverwendet werden. Reine Polyethylenoxidalkohole sind besonders bevorzugt.
    Auch estergruppenhaltige Polyalkylenoxidalkohole können mitverwendet werden. Geeignete estergruppenhaltige Polyalkylenoxidalkohole sind OH-terminierte Polyesterether, die durch Umsetzung von aliphatischen C2-C8-Dicarbonsäuren oder deren Estern oder Säurechloriden mit Polyethern aus der Gruppe der Polyethylenoxide, Polypropylenoxide, deren Gemische oder Mischpolyether, wobei pro OH-Äquivalent des Polyethers 0,8 bis 0,99 Äquivalente an Carboxylgruppen oder deren Derivate eingesetzt werden, erhältlich sind und ein mittleres Molekulargewicht unter 10 000, vorzugsweise unter 3 000 aufweisen.
    Die gegebenenfalls mitverwendeten NCO-reaktiven Komponenten C umfassen übliche, in der Polyurethanchemie verwendete mono- bis tetrafunktionelle Bausteine wie Alkohole, Amine, Aminoalkohole und Mercaptane mit Molekulargewichten unter 6 000, bevorzugt unter 2 000, wie z.B. Polyester, Polyetherester, Aminopolyether und Polycarbonate, sofern sie nicht unter die Definition B fallen.
    Bevorzugte Komponenten C sind "fettend" bzw. "nachfettend" wirkende langkettige, gegebenenfalls verzweigte sogenannte Fettalkohole oder Fettamine mit 12 bis 30 Kohlenstoffatomen sowie OH-Gruppen tragende Ester natürlicher Fettsäuren wie Stearinsäure, Ölsäure, Palmitinsäure, Linolsäure, Linolensäure etc.
    Ganz besonders bevorzugte Komponenten C sind OH-Gruppen tragende natürliche Fette und Öle wie beispielsweise Rizinusöl.
    Die erfindungsgemäß zu verwendenden Umsetzungsprodukte aus den Komponenten A bis D können bis zu 20 Gew.-% der Komponente C enthalten.
    Bevorzugte Blockierungsmittel D sind die Natriumsalze der schwefligen bzw. dischwefligen Säure, d.h. Natriumhydrogensulfit (NaHSO3) bzw. Natriumdisulfit (Na2S2O5).
    Vorteilhaft verwendet werden können auch die anderen Alkali- und Ammoniusalze dieser Säuren, nämlich Kaliumbisulfit, Kaliumdisulfit, Lithiumbisulfit, Lithiumdisulfit, Ammoniumbisulfit, Ammoniumdisulfit sowie einfache Tetraalkylammoniumsalze dieser Säuren wie beispielsweise Tetramethylammonium-bisulfit, Tetraethylammonium-bisulfit usw. Zur Blockierung werden die Salze bevorzugt als wäßrige Lösungen mit Festkörpergehalten von 5 bis 40 Gew.-% eingesetzt.
    Die erfindungsgemäß zu verwendenden Umsetzungsprodukte lassen sich beispielsweise folgendermaßen herstellen:
    In einem ersten Schritt wird das Polyisocyanat mit dem Polyetheralkohol B umgesetzt, bis sämtliche OH-Gruppen urethanisiert sind. Das so erhaltene NCO-end-ständige Präpolymer wird dann in einem zweiten Schritt mit Alkali- oder Ammonium-bisulfit oder -disulfit blockiert, bis sämtliche NCO-Gruppen umgesetzt sind.
    Das gesamte Verfahren wird besonders bevorzugt lösungsmittelfrei als Eintopfverfahren durchgeführt. Die Reaktion (1. Schritt) wird im Temperaturbereich bis 130°C, vorzugsweise im Bereich zwischen 50°C und 120°C, besonders bevorzugt zwischen 80°C und 110°C durchgeführt. Die Reaktion kann durch Titration des NCO-Gehaltes oder durch Messung der IR-Spektren und Auswertung der Carbonylbande bei ca. 2 100 cm-1 verfolgt werden und ist beendet, wenn der Isocyanatgehalt nicht mehr als 0,1 Gew.-% oberhalb des Wertes liegt, der bei vollständigem Umsatz erreicht werden soll. In der Regel sind Reaktionszeiten von weniger als 4 Stunden ausreichend.
    Durch die Mitverwendung von Katalysatoren wie Dibutylzinndilaurat, Zinn-(II)-octoat oder 1,4-Diazabicyclo-[2.2.2]octan in Mengen von 10 bis 1 000 ppm, bezogen auf die Reaktionskomponenten, kann die Reaktion beschleunigt werden. Die so erhaltenen NCO-Präpolymeren mit NCO-Gehalten von 5 bis 45 Gew.-% werden nun in einem 2. Schritt bei 0 bis 60°C, bevorzugt bei 10 bis 40°C, mit wäßrigen Lösungen von Alkali- bzw. Ammoniumsulfiten und Wasser umgesetzt, bis alle NCO-Gruppen reagiert haben. Dazu sind im allgemeinen Reaktionszeiten von 1 bis 12, vorzugsweise 3 bis 8 Stunden notwendig. Die Endprodukte sind optisch klare wäßrige Lösungen, in wenigen Einzelfällen stabile, feinteilige Emulsionen mit mittleren Teilchendurchmessern unter 8000 Nanometer. Es kann vorteilhaft sein, die NCO-Präpolymeren zunächst mit 20 bis 50 gew.-%igen wäßrigen Lösungen der Alkali- oder Ammonium-bisulfite oder -disulfite umzusetzen und nach 5 bis 45 Minuten das restliche Wasser zuzusetzen, so daß dann ein Festkörpergehalt der wäßrigen Zubereitungen von 10 bis 50 Gew.-%, vorzugsweise 25 bis 40 Gew.-% resultiert.
    In der ersten Stufe einer solchen kombinierten Gerbung wird, wie in EP-A 690 135 beschrieben, gegebenenfalls unter Zuhilfename eines Basifizierungsmittels mit 0,1 - 30, vorzugsweise 0,5 - 10, ganz besonders bevorzugt 1 - 7, Gew.-% Carbamoylsulfonat bei pH 5 - 14, vorzugsweise 7,5 - 9,5 vorgegerbt. Zur Basifizierung sind alle bekannten, in der Gerberei üblichen Abstumpfmittel geeignet:
    Natriumcarbonat und -hydrogencarbonat, Magnesiumoxid, Dolomit, tertiäre Amine usw. Auch die kontrollierte Zugabe von Natrium- oder Kaliumhydroxid ist generell möglich (aber ungebräuchlich). Besonders bevorzugt ist Magnesiumoxid.
    Bei der Vorgerbung mit den erfindungsgemäß zu verwendenden Umsetzungsprodukten benötigt man keinen niedrigen pH-Wert, wie er bei der Mineralgerbung üblich ist. Dadurch kann man sich den Salzzusatz (Pickel) ersparen. Blöße wird z.B. bis auf einen pH-Wert von 5 bis 8, vorzugsweise um 7, entkälkt, das erfindungsgemäß zu verwendende Umsetzungsprodukt zugegeben und nach einer Stunde Laufzeit mit der Basifizierung begonnen. (Im Falle von geglühtem Magnesiumoxid kann sofort mit der Zugabe begonnen werden). Je nach mechanischer Walkwirkung und Dicke sowie Aufschluß (z.B. enzymatisch) der Blöße kann die Vorgerbung und vorzugsweise die gleichzeitig stattfindende Basifizierung in 4 bis 6 Stunden abgeschlossen sein. Im allgemeinen läßt man aber - wie bei der Chromgerbung üblich - nach dem Vorlauf von 1 Stunde sowie nach Zugabe des Basifizierungsmittels in weiteren 2 Schritten (jeweils nach 1 Stunde Laufzeit) über Nacht laufen, spült am nächsten Morgen und arbeitet wie gewöhnlich weiter.
    Von den erfindungsgemäß zu verwendenden Umsetzungsprodukten verwendet man im allgemeinen Mengen von 1 bis 20, vorzugsweise 3 bis 15 Gew.-% Umsetzungsprodukt, bezogen auf Blößengewicht. Dabei dienen die mit dem Umsetzungsprodukt gegerbten Leder mit Schrumpfungstemperaturen von über 70°C, vorzugsweise über 75°C, als Vorstufe (analog wet blue) für die Ausgerbung.
    Dann kann man bei einem pH-Wert über 4, vorzugsweise über 5, mit minimaler Mineralgerbstoffmenge pickel- und salzfrei ausgerben. Geeignete Mineralgerbstoffe sind Salze des Aluminiums, Chroms, Eisens, Titans und Zirkons. Die bei Aluminium (Ts= 70 - 80°C) , Eisen (Ts= 70 - 80°C), Titan (Ts= 75 - 85°C) oder Zirkon (Ts= 70 - 80°C) laut J. Kochta et al., Das Leder, Aug. 1990, maximal erreichbaren Schrumpfungstemperaturen werden durch diese kombinierte Gerbung z.T. erhöht. Beim erfindungsgemäßen Verfahren werden 100°C erreicht und - in Abhängigkeit der Einsatzmenge und Prozeßführung (pH, Temperatur etc.) - deutlich überschritten.
    Eine besonders bevorzugte Arbeitsmethode besteht in der Verwendung von gerbenden Chromverbindungen, die bei hohen pH -Werten beständig sind. Solche pH-beständigen Chromverbindungen werden z.B. in der EP-A 304 677 beschrieben; dort verwendet man ein in wäßriger Lösung aus basischen Chrom(III)-sulfat und, pro Mol Chromoxid des basischen Chrom(III)-sulfats, 0,2 bis 0,8 mol aliphatische C4-C6-Dicarbonsäure und anschließendes Einstellen der theoretischen Basizität auf 0 bis 50 % hergestelltes Reaktionsprodukt, wobei die Zugabe des Reaktionsprodukts zur Pickelflotte als wäßrige Lösung mit einem Chromoxidgehalt von mindestens 5 Gew.-% bzw. in pulverisierter Form in einer Menge von 0,9 bis 1,5 Gew.-% Chromoxid (bezogen auf Blößengewicht) erfolgt, das Flottenvolumen weniger als 100 Gew.-% (bezogen auf Blößengewicht) beträgt, der End-pH-Wert über 4,0 liegt und die Endtemperatur über 40°C beträgt. Ob eine Chrom(III)-Verbindung gerbt oder nicht, wird durch ihre Basizität bestimmt (s. F. Stather, Gerbereichemie und Gerbereitechnologie, Leipzig, 1967, S. 409, 458-459).
    In Beispiel 1 der EP-A 304 677 wird ein Produkt beschrieben, das pro Mol Cr2O3 0,2 mol Glutarsäure bei einer Basizität von 30 hat. Dieses Produkt kann salz- und pickelfrei in kurzer Flotte von bis zu pH 9, vorzugsweise 5 - 8, dem zu gerbenden Material zugegeben werden, ohne daß es spontan zu Ausfällungen kommt. Die Gerbung verläuft, ohne daß basifiziert werden muß. Bereits mit Mengen von 1,25 Gew.-% Cr2O3 (bezogen auf Falzgewicht) werden Schrumpfungstemperaturen von ca. 100°C erzielt. Ein besonderer Vorteil einer solchen kombinierten Arbeitsweise ist die hohe Auszehrung an Chrom-III-salz aus der Restflotte der Gerbung: Bei einer Flottenlänge von beispielsweise 50 Gew.-% bei 40°C wird nach 2 - 3 Stunden ein auf ca. 1 mm gefalztes Leder durchgegerbt (mit einem Cr2O3-Gehalt im Leder von ca. 3 Gew.-%) und in der Restflotte dieser Gerbung ein Cr2O3-Gehalt von 0,4 g pro Liter bei einem End-pH (der pH-Wert sinkt infolge des zugesetzten Gerbstoffes) von 4,1 gefunden.
    Rein rechnerisch ergibt sich z.B. gegenüber dem Beispiel 12 der EP-A 304 677, das ein im Hinblick auf Auszehrung optimiertes Verfahren darstellt, folgendes Bild:
    Vergleich: Materialbilanz konventionell gegen Carbamoylsulfonat
    hochauszehrende Gerbung gemäß EP-A 304 677 Carbamoylsulfonat gemäß EP-A 690 135
    Salzgewicht 430 kg 430 kg
    Spaltgewicht (Blöße) 142 kg
    Falzgewicht 67 kg
    Flotte 72 kg 34 kg
    NaCl 7,2 kg 0
    Schwefelsäure 1,5 kg 0
    Cr2O3/l Restflotte 0,3 g 0,4 g
    Cr in Gesamtflotte 14,4 g 9,2 g
    Vergleich / erfindungsgemäß
    Rohhaut Beispiel 12 der EP-A 304 677 Beispiel Carbamoylsulfonat/Chrom
    Einsatz gesalzen 1000 kg 430 kg 430 kg
    Gesamtabwasser 18000 kg 7740 kg 7740 kg
    Cr-haltige Falzspäne 145 kg 65 kg 0
    Cr-freie Falzspäne 0 0 23 kg
    Cr im Gesamt-Abwasser 0 2 ppm 1,2 ppm
    In EP-A 690 135 wird im Beispiel A 66 eine Gerbung beschrieben, bei der nach einer Vorgerbung mit Carbamoylsulfonat Ameisensäure und dann ein handelsüblicher, selbstabstumpfender Chromgerbstoff zugefügt wurde. Diese Art der Gerbung liefert bereits Leder hoher Schrumpfungstemperatur und Restflotten ausreichend guter Chromauszehrung. Setzt man aber einen formiat- oder dicarboxylatstabilisierten Chromgerbstoff gemäß EP-A 304 677 ein, ergibt sich eine weitere Erniedrigung des Gehalts an Chrom-3+-ionen der Restflotte.
    Sofern man also einen stabilisierten selbstabstumpfenden Chromgerbstoff verwendet, kann man nach der Vorgerbung, gegebenenfalls nach dem Falzen, ohne pH-Wert-Erniedrigung und ohne Pickel bei einem pH-Wert von mindestens 4 gerben und anschließend in gewohnter Weise nachgerben.
    Die Nachgerbung kann, wie üblich, mit synthetischen organischen Polymeren (incl. Harzgerbstoffen) oder mit Vegetabilgerbstoffen erfolgen.
    Die in dieser Anmeldung genannten mittleren Molekulargewichte sind als Zahlenmittel bestimmte Molekulargewichte.
    Die Prozentangaben der nachfolgenden Beispiele beziehen sich jeweils auf das Gewicht und auf Blöße/Leder.
    Beispiele Verwendete Hilfsmittel
    ®BAYCHROM A
    selbstabstumpfender Chromgerbstoff. der Bayer AG mit 21 % Chromoxid
    ®BAYKANOL TF-2N
    Färbereihilfsmittel auf Basis aromatischer Sulfonsäure der Bayer AG
    ®BAYGENAL Braun CGG
    Acid Brown 83 der Bayer AG
    ®BAYMOL FD fl.
    80 %ige wäßrige Lösung eines nichtionischen Emulgators der Bayer AG
    ®BLANCOROL ZB 33
    0 % basisches Zirkonsulfat mit 33 % Zirkonoxid der Bayer AG
    ®BLANCOROL ZBE
    50 % basisches Zirkonsulfat mit 31 % Zirkonoxid der Bayer AG
    ®TANIGAN BN
    Organisch synthetischer Austauschgerbstoff der Bayer AG auf Basis Dioxy-diphenyl-sulfon und Naphthalinsulfosäure; Säurezahl 85
    ®TANIGAN LF
    Synthetischer Austausch- und Weißgerbstoff der Bayer AG
    ®TANIGAN PAK-N
    Neutralisationsgerbstoff auf Basis aromatischer, Sulfonsäure der Bayer AG
    ®TANIGAN OS
    analog TANIGAN BN aufgebauter Austauschgerbstoff der Bayer AG der Säurezahl 32
    ®RETINGAN R7
    anionischer Harzgerbstoff der Bayer AG mit selektiver Füllwirkung auf Basis Dicyandiamid
    Quebracho, Mimosa, Kastanie:
    handelsübliche Vegetabilgerbstoffe
    ®CUTAPOL TIS-MF
    sulfitiertes Fischöl, 65 % WS von Dr.Th.Böhme
    ®CORIPOL MK
    Mischung aus sulfitierten, natürlichen Ölen und synthetischen Sulfoestern von Stockhausen & Cie.
    ®LUTAN BN
    basisches Aluminiumchlorid der BASF AG
    ®TETRAPOL SAF
    weichmachendes Stabilisierungsmittel auf Grundlage von Fettalkoholen von Stockhausen & Cie.
    ®POLYZIM 202
    proteolytisches Beizmittel auf Basis Pankreas der Fa. Diamalt
    Magnesiumoxid
    Magnesia 322 der Fa. Magnesia GmbH, Lüneburg
    Beispiel 1
    Betriebsüblich geäscherte Blöße wird auf 2 mm gespalten. Dann wird die Blöße in ein übliches Gerbfaß gegeben und einmal mit 200 % (%-Angaben beziehen sich hier und im folgenden auf Spaltgewicht) Wasser von 35°C 15 Minuten lang gewaschen. Dann läßt man die Flotte ab. In der anschließenden Entkälkung wird 30 % Wasser von 35°C, 2% Ammoniumsulfat und 0,2 % Natrium-meta-bisulfit zugegeben und 10 Minuten bewegt. Danach gibt man 0,2 % Ameisensäure (1:10 verdünnt) und 0,2 % BAYMOL FD flüssig und läßt 20 Minuten laufen. Mit 0,5 % Polyzim 202 wird 30 Minuten in der gleichen Flotte gebeizt. Es resultiert ein pH-Wert von 7,9 (Schnitt der Blöße mit Phenolphthalein farblos). Dann läßt man die Flotte ab.
    Man wäscht 2 mal mit 150 % Wasser (von Raumtemperatur) und die Flotte wird abgelassen.
    In der jetzt beginnenden Gerbung wird 30 % Wasser von 30°C eingefüllt und 0,35 % Magnesiumoxid (Magnesia 322) und nach 60 Minuten 7,5 % (bezogen auf Wirksubstanz) eines Produktes, das nach Beispiel 1 der EP-A 690 135 hergestellt worden war, zugegeben. Nach einer Laufzeit von 6 Stunden stellt sich ein pH-Wert von 7,1 ein; man fügt weitere 0,35 % Magnesiumoxid (Magnesia 322) zu und läßt über Nacht laufen (End-pH-Wert 6,8).
    Am nächsten Morgen hat das entstandene Leder eine Schrumpfungstemperatur von 78°C.
    Die Flotte wird abgelassen, die Leder werden 10 Minuten bei Raumtemperatur gespült, dann werden sie abgewelkt und auf 1 mm Stärke gefalzt.
    Man gibt die gefalzten Leder in ein Faß und wäscht sie 10 Minuten lang mit 200 % (bezogen auf Falzgewicht) Wasser (von Raumtemperatur). Man läßt die Flotte ab.
    Die anschließende Mineralgerbung wird durch 50 % Wasser von 35°C (der pH-Wert hat sich auf 6,8 eingestellt) sowie von 5 % eines Produktes, das nach Beispiel 1 der EP-A 304677 hergestellt wurde, eingeleitet. Nach 150 Minuten Bewegung stellt sich ein pH-Wert 4,1 ein.
    Die Flotte wird abgelassen, die Leder haben eine Ts von 100°C. Nach einer Wäsche mit 300 % Wasser von 40°C (10 Minuten) wird die Flotte abgelassen. In der jetzt einsetzenden Neutralisation wird 200 % Wasser (40°C), 3 % TANIGAN PAK-N 1 Stunde (pH-Wert 4,7), dann 4 % CUTAPOL TIS-MF (1:4 verdünnt) 30 Minuten einwirken lassen. Dann wird abgelassen und 10 Minuten mit 200 % Wasser (35°C) gewaschen. Mit 150 % Wasser (40°C) wird die Nachgerbung angefangen: 3 % TANIGAN BN und 2 % TANIGAN LF 20 Minuten, sodann eine Lösung aus 3 % BAYGENAL Braun CGG und 2 % BAYKANOL TF-2N (1:20 in 60°C warmem Wasser) zugefügt. Nach 60 Minuten wird 100 % Wasser (70°C) zugefügt, nach weiteren 10 Minuten 2 % Ameisensäure (1:5 verdünnt) zugesetzt und 30 Minuten laufen lassen (pH-Wert 3,4). Nach Ablassen der Flotte wird in 200 % Wasser (50°C) mit einer Mischung aus 8 % CORIPOL MK, 6 % CUTAPOL TIS-MF und 1 % TETRAPOL SAF (1:4 mit 60°C Wasser verdünnt) 90 Minuten gefettet. Danach kommt 1,5 % Ameisensäure (1:5 verdünnt) für 45 Minuten dazu (pH-Wert 3.1); die Flotte wird klar. Nach Ablassen der Flotte wird zweimal mit 200 % Wasser von Raumtemperatur jeweils 10 Minuten gewaschen. Die Leder kommen auf Bock, werden naß gespannt, klimatisiert, gestollt, gemillt, gespannt und beurteilt.
    Beispiel 2
    In Anlehnung an Beispiel A 1 der EP-A 690 135 wurden 12 Stücke von 100 g Rindblöße in 40 % Flotte mit 0,35 % Magnesiumoxid 1 Stunde in einem Versuchsfäßchen der Firma Dose vorlaufen lassen (pH-Wert 7,4), dann 7,5 % (Wirksubstanz) eines Produktes gemäß Beispiel 1 der EP-A 690 135 zugegeben, nach 3 Stunden weitere 0,35 % Magnesiumoxid (pH-Wert 6,6) und dann über Nacht laufen lassen. Das resultierende Leder hatte eine Ts von 77°C. 5 dieser Leder wurden in 100 % Flotte mit 0,05 % Ameisensäure und 0,08 % Schwefelsäure auf einen pH-Wert von 3, weitere 3 mit 0,08 % Schwefelsäure auf einen pH-Wert von 4, und je eines mit 0,03 % Ameisensäure auf pH von 5, eines bei 6,6 (vorliegend belassen) und eines mit 0,04 % 42 %iger wäßriger Natronlauge auf 8,2 eingestellt.
    Alle diese Leder wurden nun mineralisch nachgegerbt.
    Leder Anfangs pH Gegerbt mit % End pH Additive % Ts °C
    1 6,6 - - 6,6 - - 77
    2 5 Chrom des Beispiels 1 5 3,7 - - 100
    3 6,5 " 5 3,9 - - 100
    4 8,2 " 6 3.7 - - 100
    5 3 LUTAN BN 6 3 - - 80
    6 4 " 6 4,1 - - 79
    7 3 BLANCOROL ZB 33 4 3 - - 74
    8 4 " 4 4 - - 75
    9 3 BLANCOROL ZBE 4 3 - - 74
    10 3 Ammonium-titanyl-sulfat (22%TiO2) 6 4,2 Zitronensäure 1 82
    Beispiele 3 bis 6
    Das in EP-A 690 135 unter A 66 aufgeführte Beispiel wurde nachgearbeitet (Beispiele 3 bis 5) und mit dem erfindungsgemäßen Verfahren verglichen (Beispiel 6). Die erhaltenen Leder wurden auf Schrumpfungstemperatur untersucht und die Chromgehalte der Leder und der Restflotten ermittelt.
    Versuchsbeschreibung
    Vergleichs-Beispiel 3 Vergleichs-Beispiel 4 Vergleichs-Beispiel 5 Beispiel 6
    Gewicht Blöße 190 g 180 g 150g 150g
    Wasser (30°C) 50 % 50 % 50% 50%
    Carbamoylsulfonat gemäß
    Beispiel 7 der EP-A 690 135 30% 10 % 30% 30%
    MgO 0,5 % 0,3 % 0,5% 0,5%
    nach 3h
    MgO 0,5 % 0,2% 0,5% 0,5%
    Laufzeit 12h
    End pH 7,2 9,5 6.7 6,9
    Schrumpfungstemperatur (°C) 84 85 80 80
    spülen, auf 1 mm falzen
    dann gerben
    Falzgewicht (g) 67 75 72 78
    Wasser 40°C 100 % 100 % 100% 100%
    Ameisensäure 0,25 % 0,25%
    Schwefelsäure 1 % 1%
    nach 2 h; pH 3,6 3,5 6,7 6,9
    Flotte ab
    Wasser 25 °C 100 % 100% 100% 100%
    BAYCHROM A 6% 6% 6% -
    mit 21,2% Cr2O3
    Chromgerbstoff gemäß
    Beispiel 1 der EP 304 677
    mit 24,8 % Cr2O3 - - - 5%
    innerhalb 6b von 25°C auf 40°C
    dann 2h bei 40°C
    End pH 6,3 6,2 6,7 4,3
    Schrumpftemp. (°C) 93 90 85 100
    Gehalt Cr2O3
    im Leder (%) 3,2 3,2 3,3 3,3
    Gehalt Cr2O3 in Restflotte 0,1 g/l 0,1 g/l 0,5g/l 0,3 g/l
    Um mit der Gerbmethode der EP-A 690 135 zu Ledern hoher Schrumpfungstemperatur zu kommen, sollte man - um Ausfällungen zu verhindern - pickeln. Wenn man aber auf das Pickeln verzichten will, sind Gerbstoffen analog denen der EP-A 304 677 zu empfehlen, wenn man gleichzeitig Wert auf hohe Auszehrung aus den Restflotten der Gerbung legt.

    Claims (5)

    1. Verfahren zur Gerbung unter Verwendung
      I. Carbamoylsulfonatgruppen-haltiger Umsetzungsprodukte aus
      A. organischem Polyisocyanat,
      B. pro Isocyanatgruppe von A. 0,01 bis 0,4 Äquivalenten Polyetheralkohol mit eingebauten Polyalkylenoxideinheiten (die Äquivalente beziehen sich auf die Hydroxylgruppen des Polyetheralkohols), wobei die Polyalkylenoxideinheiten zu 40 bis 100 Mol-% aus Polyethylenoxideinheiten einer Sequenzlänge von 5 bis 70 bestehen,
      C. gegebenenfalls anderen NCO-reaktiven Komponenten, und
      D. Ammonium- oder Alkalibisulfiten oder -disulfiten,
      und nachfolgend
      II. mineralischer Gerbstoffe aus der Reihe Chrom(III), Eisen(II), Eisen(III), Aluminium(lII), Titan(IV) und Zirkon(IV) ohne Pickel bei einem pH-Wert über 4.
    2. Verfahren nach Anspruch 1, wonach als mineralischer Gerbstoff ein C4-C6-Dicarboxylatkomplex des Chroms eingesetzt wird
    3. Verfahren nach Anspruch 1, wobei als Mineralgerbstoff ein Ammoniumtitanylsulfat und/oder ein Zitrat-komplexiertes Titanylsulfat verwandt wird
    4. Verfahren nach Anspruch 1, wobei ein basisches, gerbaktives Aluminiumsalz verwandt wird
    5. Verfahren nach Anspruch 1, wobei eine gerbaktive Zirkonverbindung benutzt wird.
    EP97109282A 1996-06-21 1997-06-09 Verfahren zur Gerbung von Leder Expired - Lifetime EP0814168B1 (de)

    Applications Claiming Priority (2)

    Application Number Priority Date Filing Date Title
    DE19624821A DE19624821A1 (de) 1996-06-21 1996-06-21 Verfahren zur Gerbung von Leder
    DE19624821 1996-06-21

    Publications (2)

    Publication Number Publication Date
    EP0814168A1 EP0814168A1 (de) 1997-12-29
    EP0814168B1 true EP0814168B1 (de) 2000-10-18

    Family

    ID=7797601

    Family Applications (1)

    Application Number Title Priority Date Filing Date
    EP97109282A Expired - Lifetime EP0814168B1 (de) 1996-06-21 1997-06-09 Verfahren zur Gerbung von Leder

    Country Status (5)

    Country Link
    US (1) US5820634A (de)
    EP (1) EP0814168B1 (de)
    JP (1) JPH1060499A (de)
    DE (2) DE19624821A1 (de)
    ES (1) ES2152594T3 (de)

    Families Citing this family (17)

    * Cited by examiner, † Cited by third party
    Publication number Priority date Publication date Assignee Title
    DE102004050284A1 (de) * 2004-10-15 2006-04-27 Lanxess Deutschland Gmbh Isocyanat-basierende Gerbstoffe
    EP2415879A1 (de) * 2010-08-06 2012-02-08 LANXESS Deutschland GmbH Zusammensetzungen enthaltend wenigstens eine Carbamoylsulfonatgruppen-haltige Verbindung und ihre Verwendung als Gerbstoffe
    CN102168154B (zh) * 2011-03-24 2013-05-08 黄石圣康医药化工有限公司 一种多核低铬革鞣剂的制备方法
    EP2508626A1 (de) 2011-04-04 2012-10-10 LANXESS Deutschland GmbH Feste, partikuläre Gerbstoffpräparationen
    EP2508627A1 (de) 2011-04-04 2012-10-10 LANXESS Deutschland GmbH Festes, partikuläres Material auf Basis Carbamoylsulfonatgruppen-haltiger Verbindungen
    CN102242228A (zh) * 2011-05-18 2011-11-16 齐河力厚化工有限公司 一种新型的无盐浸酸皮革助剂
    EP2540753A1 (de) 2011-06-29 2013-01-02 LANXESS Deutschland GmbH Zusammensetzung auf Basis Carbamoylsulfonatgruppen-haltiger Verbindungen
    AR087018A1 (es) 2011-06-29 2014-02-05 Lanxess Deutschland Gmbh Composicion basada en compuestos que contienen grupos carbamoilsulfonato
    EP2557224A1 (de) 2011-08-12 2013-02-13 LANXESS Deutschland GmbH Verfahren zum Färben von collagenfaserhaltigen Substraten
    EP2557181A1 (de) 2011-08-12 2013-02-13 LANXESS Deutschland GmbH Verfahren zum Hydrophobieren von collagenfaserhaltigen Substraten
    CN102321771B (zh) * 2011-08-22 2015-03-11 温州大学 一种非铬类金属复合鞣剂及其制备方法
    CN103060484B (zh) * 2013-01-24 2015-03-11 焦作隆丰皮草企业有限公司 一种无盐鞣制的制革方法
    EP2607499A3 (de) * 2013-02-14 2013-07-10 Basf Se Verfahren zur Herstellung von Leder
    CN104046707B (zh) * 2014-06-30 2016-05-11 四川大学 铁-锆-铝配合鞣剂及其制备方法
    CN104073575B (zh) * 2014-07-16 2016-07-06 四川大学 基于异氰酸酯的毛皮鞣剂及其制备方法
    CN105969920B (zh) * 2016-07-25 2018-02-27 兴业皮革科技股份有限公司 一种基于铁锆铝配合物制备黄牛鞋面革的无铬湿态染整工艺
    CN114479061A (zh) * 2022-01-21 2022-05-13 四川大学 一种聚醚胺氯三嗪遥爪聚合物鞣剂、制备方法及应用

    Family Cites Families (18)

    * Cited by examiner, † Cited by third party
    Publication number Priority date Publication date Assignee Title
    US2923594A (en) * 1958-05-29 1960-02-02 Ethicon Inc Method of tanning
    US2941859A (en) * 1959-04-08 1960-06-21 Martin L Fein Tanning with glutaraldehyde
    US3748329A (en) * 1970-07-08 1973-07-24 Bayer Ag Compounds containing the 2,4,6-triketo-1,3,5-oxadiazine ring
    US3976622A (en) * 1973-02-17 1976-08-24 Bayer Aktiengesellschaft Process for the production of polyisocyanates with a biuret structure
    DE2308015B2 (de) * 1973-02-17 1980-07-31 Bayer Ag, 5090 Leverkusen Verfahren zur Herstellung von Polyisocyanaten mit Biuretstruktur
    DE2739378A1 (de) * 1977-09-01 1979-03-15 Bayer Ag Wasserloesliche kationische oligourethan-harze und deren verwendung zur behandlung von bloesse oder leder
    EP0085107B1 (de) * 1981-05-19 1986-09-03 Institut Khimii I Tekhnologii Redkikh Elementov I Mineralnogo Syrya Kolskogo Filiala Akademii Nauk Sssr Gerbmittel für häute und verfahren zu dessen herstellung
    US4413997A (en) * 1983-02-07 1983-11-08 The United States Of America As Represented By The Secretary Of Agriculture Dicarbamoylsulfonate tanning agent
    GB8426851D0 (en) * 1984-10-24 1984-11-28 British Leather Manufacturers Tanning agents
    DE3700209A1 (de) * 1987-01-07 1988-07-21 Bayer Ag Verfahren zur herstellung von polyisocyanaten mit biuretstruktur
    ES2028275T3 (es) * 1987-04-24 1992-07-01 I.C.I. Francolor Snc Un agente de curtido.
    DE3726796A1 (de) * 1987-08-12 1989-02-23 Bayer Ag Verfahren zur hochauszehrenden chromgerbung
    DE3743782A1 (de) * 1987-12-23 1989-07-13 Bayer Ag Ester-urethan-(meth)-acrylsaeurederivate
    DE3811350A1 (de) * 1988-04-02 1989-10-19 Bayer Ag Verfahren zur herstellung von isocyanuratpolyisocyanaten, die nach diesem verfahren erhaltenen verbindungen und ihre verwendung
    DE3814167A1 (de) * 1988-04-27 1989-11-09 Bayer Ag Verfahren zur herstellung von isocyanuratgruppen aufweisenden polyisocyanaten und ihre verwendung
    DE3900053A1 (de) * 1989-01-03 1990-07-12 Bayer Ag Verfahren zur herstellung von uretdion- und isocyanuratgruppen aufweisenden polyisocyanaten, die nach diesem verfahren erhaeltlichen polyisocyanate und ihre verwendung in zweikomponenten-polyurethanlacken
    US5417723A (en) * 1993-03-25 1995-05-23 Bayer Aktiengesellschaft Use of ester urethanes for retanning
    DE4422569A1 (de) * 1994-06-28 1996-01-04 Bayer Ag Bisulfit-blockierte Polyisocyanate als Gerbstoffe

    Also Published As

    Publication number Publication date
    JPH1060499A (ja) 1998-03-03
    DE59702486D1 (de) 2000-11-23
    US5820634A (en) 1998-10-13
    ES2152594T3 (es) 2001-02-01
    DE19624821A1 (de) 1998-01-02
    EP0814168A1 (de) 1997-12-29

    Similar Documents

    Publication Publication Date Title
    EP2601317B1 (de) Zusammensetzungen enthaltend wenigstens eine carbamoylsulfonatgruppen-haltige verbindung und ihre verwendung als gerbstoffe
    EP0814168A1 (de) Verfahren zur Gerbung von Leder
    EP0690135B1 (de) Bisulfit-blockierte Polyisocyanate als Gerbstoffe
    EP0963445A1 (de) Biologisch abbaubares leder
    EP1647563A2 (de) Tanning agents based on isocyanates
    EP0429830A2 (de) Verfahren zum Alleingerben von Blössen und zum Nachgerben von Chromleder
    WO2013023979A1 (de) Verfahren zum färben von collagenfaserhaltigen substraten
    EP0533011B1 (de) Verfahren zur Herstellung von Chromleder
    AT409384B (de) Wässerige zusammensetzung zum vorgerben von hautblössen oder nachgerben von leder
    EP0526815B1 (de) Verfahren zum füllenden Gerben und/oder Nachgerben von Leder
    EP1941065B1 (de) Verfahren zur herstellung von leder und dafür geeignete produkte
    DE3540211A1 (de) Gerbstoff und verfahren zu seiner herstellung
    EP0347373B1 (de) Wässrige Lösungen von synthetischen Gerbstoffen
    EP3390673B1 (de) Verfahren zur herstellung von leder- oder pelz-halbfabrikaten
    DE2504081C3 (de) Verfahren zum Gerben bzw. Nachgerben von Blößen oder Leder mit hydrophilen Oligourethanen
    EP0574800B1 (de) Verfahren zum Gerben von Leder und Pelzen
    AT124692B (de) Verfahren zum Ausgerben von Leder.
    DE19707578A1 (de) Biologisch abbaubares Leder
    DE1284028C2 (de) Verfahren zum schnellgerben von haeuten
    DE1000563B (de) Gerben von Haeuten und Fellen
    DE1289941B (de) Wasserloesliche Kondensationsprodukte aus Dicyandiamid, Oxoverbindungen und Salzen der schwefligen Saeure zum Gerben von Haeuten oder Fellen
    DE19736309A1 (de) Biologisch abbaubares Leder
    DE3306374A1 (de) Verfahren zum gerben von haeuten mit einem hochbasischen chromgerbstoff
    DE2416485A1 (de) Ledergerbung mit oligourethanen
    WO2001002533A1 (de) Mittel und verfahren zur herstellung von lederhalbfabrikaten

    Legal Events

    Date Code Title Description
    PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

    Free format text: ORIGINAL CODE: 0009012

    AK Designated contracting states

    Kind code of ref document: A1

    Designated state(s): DE ES GB IT NL SE

    17P Request for examination filed

    Effective date: 19980629

    AKX Designation fees paid

    Free format text: DE ES GB IT NL SE

    RBV Designated contracting states (corrected)

    Designated state(s): DE ES GB IT NL SE

    GRAG Despatch of communication of intention to grant

    Free format text: ORIGINAL CODE: EPIDOS AGRA

    17Q First examination report despatched

    Effective date: 19991019

    GRAG Despatch of communication of intention to grant

    Free format text: ORIGINAL CODE: EPIDOS AGRA

    GRAH Despatch of communication of intention to grant a patent

    Free format text: ORIGINAL CODE: EPIDOS IGRA

    GRAH Despatch of communication of intention to grant a patent

    Free format text: ORIGINAL CODE: EPIDOS IGRA

    GRAA (expected) grant

    Free format text: ORIGINAL CODE: 0009210

    AK Designated contracting states

    Kind code of ref document: B1

    Designated state(s): DE ES GB IT NL SE

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: SE

    Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

    Effective date: 20001018

    GBT Gb: translation of ep patent filed (gb section 77(6)(a)/1977)

    Effective date: 20001018

    REF Corresponds to:

    Ref document number: 59702486

    Country of ref document: DE

    Date of ref document: 20001123

    ITF It: translation for a ep patent filed
    REG Reference to a national code

    Ref country code: ES

    Ref legal event code: FG2A

    Ref document number: 2152594

    Country of ref document: ES

    Kind code of ref document: T3

    EN Fr: translation not filed
    PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

    Ref country code: DE

    Payment date: 20010515

    Year of fee payment: 5

    PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

    Ref country code: ES

    Payment date: 20010605

    Year of fee payment: 5

    PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

    Ref country code: GB

    Payment date: 20010606

    Year of fee payment: 5

    PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

    Ref country code: NL

    Payment date: 20010630

    Year of fee payment: 5

    PLBE No opposition filed within time limit

    Free format text: ORIGINAL CODE: 0009261

    STAA Information on the status of an ep patent application or granted ep patent

    Free format text: STATUS: NO OPPOSITION FILED WITHIN TIME LIMIT

    26N No opposition filed
    REG Reference to a national code

    Ref country code: GB

    Ref legal event code: IF02

    EUG Se: european patent has lapsed

    Ref document number: 97109282.0

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: GB

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20020609

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: ES

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20020610

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: NL

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20030101

    Ref country code: DE

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20030101

    GBPC Gb: european patent ceased through non-payment of renewal fee

    Effective date: 20020609

    NLV4 Nl: lapsed or anulled due to non-payment of the annual fee

    Effective date: 20030101

    REG Reference to a national code

    Ref country code: ES

    Ref legal event code: FD2A

    Effective date: 20030711

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: IT

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES;WARNING: LAPSES OF ITALIAN PATENTS WITH EFFECTIVE DATE BEFORE 2007 MAY HAVE OCCURRED AT ANY TIME BEFORE 2007. THE CORRECT EFFECTIVE DATE MAY BE DIFFERENT FROM THE ONE RECORDED.

    Effective date: 20050609
