EP0154367A2 - Verfahren zur Phosphatierung von Metallen - Google Patents

Verfahren zur Phosphatierung von Metallen Download PDF

Info

Publication number
EP0154367A2
EP0154367A2 EP85200192A EP85200192A EP0154367A2 EP 0154367 A2 EP0154367 A2 EP 0154367A2 EP 85200192 A EP85200192 A EP 85200192A EP 85200192 A EP85200192 A EP 85200192A EP 0154367 A2 EP0154367 A2 EP 0154367A2
Authority
EP
European Patent Office
Prior art keywords
phosphating
activator
steel
phosphating solution
contact
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
EP85200192A
Other languages
English (en)
French (fr)
Other versions
EP0154367B1 (de
EP0154367A3 (en
Inventor
Gerhard Müller
Werner Dr. Rausch
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
GEA Group AG
Continentale Parker Ste
Continentale Parker SA
Original Assignee
Metallgesellschaft AG
Continentale Parker Ste
Continentale Parker SA
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Metallgesellschaft AG, Continentale Parker Ste, Continentale Parker SA filed Critical Metallgesellschaft AG
Priority to AT85200192T priority Critical patent/ATE37203T1/de
Publication of EP0154367A2 publication Critical patent/EP0154367A2/de
Publication of EP0154367A3 publication Critical patent/EP0154367A3/de
Application granted granted Critical
Publication of EP0154367B1 publication Critical patent/EP0154367B1/de
Expired legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
    • C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
    • C23C22/00—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals
    • C23C22/05—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals using aqueous solutions
    • C23C22/06—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals using aqueous solutions using aqueous acidic solutions with pH less than 6
    • C23C22/07—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals using aqueous solutions using aqueous acidic solutions with pH less than 6 containing phosphates
    • C23C22/23—Condensed phosphates
    • C—CHEMISTRY; METALLURGY
    • C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
    • C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
    • C23C22/00—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals
    • C23C22/05—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals using aqueous solutions
    • C23C22/06—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals using aqueous solutions using aqueous acidic solutions with pH less than 6
    • C23C22/07—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals using aqueous solutions using aqueous acidic solutions with pH less than 6 containing phosphates
    • C23C22/08—Orthophosphates
    • C23C22/12—Orthophosphates containing zinc cations
    • C23C22/17—Orthophosphates containing zinc cations containing also organic acids
    • C—CHEMISTRY; METALLURGY
    • C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
    • C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
    • C23C22/00—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals
    • C23C22/05—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals using aqueous solutions
    • C23C22/06—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals using aqueous solutions using aqueous acidic solutions with pH less than 6
    • C23C22/34—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals using aqueous solutions using aqueous acidic solutions with pH less than 6 containing fluorides or complex fluorides
    • C23C22/36—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals using aqueous solutions using aqueous acidic solutions with pH less than 6 containing fluorides or complex fluorides containing also phosphates
    • C23C22/362—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals using aqueous solutions using aqueous acidic solutions with pH less than 6 containing fluorides or complex fluorides containing also phosphates containing also zinc cations

Definitions

  • the invention relates to a method for phosphating metals, in particular steel and galvanized steel, by spraying using an aqueous, acid accelerator, zinc and optionally nickel-containing phosphating solution and its use before electrocoating.
  • the reduced zinc content compared to the usual phosphating baths leads to improved thin and uniform phosphate coatings, which are very adhesive and durable and are particularly suitable as a basis for the subsequent electrocoating.
  • PCT publication WO 84/00386 discloses phosphating solutions with 0.2 to 0.6 g / 1 Zn and Ni in a ratio of 5.2 to 16 mol Ni to 1 mol Zn, the phosphate layers with a particularly high resistance to Have resolution in alkali.
  • the Japanese patent publication (according to Chemical Abstracts 99/216843 u) 58 144 477 describes spray phosphating solutions for steel containing 0.1 to 0.5 g / 1 Zn, 15 to 30 g / 1 phosphate and 0.01 to 0.2 g / 1 nitrite.
  • the phosphate layers thus produced are particularly suitable for pretreatment subsequent cathodic electrodeposition coating is well suited.
  • the object of the invention is to provide a process which does not have the disadvantages of the known processes and which forms uniform, uniform phosphate layers with improved paint adhesion.
  • the object is achieved by designing the method of the type mentioned at the outset in accordance with the invention in such a way that the metal surfaces are brought into contact with an aqueous acidic phosphating solution which and contains at least one activator from the group formate, nitrilotriacetate, trichloroacetate and ethylenediaminetetraacetate.
  • the method according to the invention is intended in particular for the treatment of iron, steel and galvanized steel. However, it is also suitable for the phosphating of zinc alloys, Aluminum and aluminum alloys.
  • the treatment is carried out by spraying, the contact times for iron, steel and aluminum being 90 to 240 seconds, for example, and zinc 5 to 240 seconds.
  • the method according to the invention is mostly used at bath temperatures between 30 and 60 ° C.
  • the addition of nickel to the phosphating bath generally has a favorable effect on the phosphating speed, the formation of layers on steel surfaces that are difficult to phosphate, on the phosphating of zinc surfaces and on the corrosion protection properties.
  • the phosphating solutions to be used in the process according to the invention preferably contain alkali ions, for example Na, K, Li, NH 4 and, if necessary, further anions, for example N0 3 , Cl, 8 ° 4.
  • the baths can also contain other cations known in phosphating technology, such as Co, Cu, Mn, Ca, Mg and Fe.
  • nitrite and / or nitrobenzenesulfonate are used as oxidation accelerators.
  • further oxidation accelerators e.g. Chlorate is possible and can be beneficial.
  • An advantageous embodiment of the method according to the invention is to bring the metal surface into contact with a phosphating solution which contains at least one further activator from the group consisting of fluoride, hexafluorosilicate, tetrafluoroborate, glycolate, citrate, tartrate and condensed phosphate.
  • the activators to be used in the method according to the invention have an accelerating and comparative effect on the layer formation and control the weight per unit area of the phosphate layers.
  • the addition can e.g. over the corresponding acids or alkali salts.
  • concentrations in the phosphating solution apply to the activators: 0.5 to 3 g / 1 fluoride; 1 to 5 g / 1 hexafluorosilicate; 3 to 10 g / 1 tetrafluoroborate; 5 to 15 g / 1 formate; 0.3 to 5 g / 1 glycolate; 0.3 to 3 g / 1 nitrilotriacetate; 2 to 15 g / 1 trichloroacetate; 0.1 to 3 g / 1 ethylenediaminetetraacetate; 0.01 to 0.5 g / 1 citrate; 0.03 to 0.8 g / 1 tartrate; 0.03 to 0.3 g / 1 condensed phosphate such as pyro-, tripo
  • the weight per unit area of the phosphate layers produced on steel using the method according to the invention is usually between 0.8 and 2.5 g / m 2 .
  • activating agents for example based on titanium phosphate, in the pre-rinse bath or in the last cleaning stage is recommended.
  • the phosphate layers produced with the method according to the invention are suitable in principle for all purposes for which phosphate layers are suitable.
  • the layers bring about an unusually strong improvement in the resistance of the coating film against the infiltration of the coating in the event of corrosive stress as well as a considerable increase in the adhesion of the coating to the metallic substrate in the event of scratching, impact and bending stress.
  • electrocoating in particular in cathodic electrocoating, which is why the method is preferably used as a preparation for this type of painting.
  • the method according to the invention finds practical application e.g. for the phosphating of car bodies.
  • Body steel sheets degreased with mildly alkaline, activating cleaner in the spray process and then rinsed with water were sprayed with the following phosphating solutions for 2 min at 55 ° C., then rinsed with water, passively rinsed with dilute Cr (VI) / Cr (III) solution, rinsed with demineralized water and partly dried and partly cathodically electro-coated.
  • the phosphating solutions according to 1 to 7 contained identical as well as the zinc contents indicated in the table.
  • the phosphating solutions according to 8 to 11 contained as well as the activator levels listed in the table.
  • the phosphating solutions mentioned were adjusted to the phosphating equilibrium with alkali.
  • Examples 8 to 11 show clearly the advantages of the procedure according to the invention in comparison with Examples 1 to 6 according to the prior art. Due to the different chemical surface activity of steel sheets from different rolled batches, the absolute value of the visual assessment is subject to certain fluctuations, but without significantly influencing the relative differences.
  • a portion of the cathodically coated panels was about / tested with an automobile paint system of a total of 100 micrometers and provided by various methods.
  • the results of the sheets treated according to the invention with regard to VW stone chips with a salt spray test, cross-cut after exposure to condensation and bending over the conical mandrel are very good and behave significantly better than Examples 4 and 7 of the prior art.

Abstract

Bei einem Verfahren zur Phosphatierung von Metallen, insbesondere von Stahl und verzinktem Stahl, im Spritzverfahren wird zwecks Erzeugung einer einwandfreien, deckenden Phosphatschicht mit einer wäßrigen, sauren Phosphatierungslösung gearbeitet, die 0,2 bis 0,5 g/l Zn<+><+> 0 bis 1 g/l Ni<+><+> 8 bis 20 g/l P2O5- 0,05 bis 0,2 g/l NO2 und/oder 0,1 bis 1 g/l Nitrobenzolsulfonat und mindestens einen Aktivator aus der Gruppe Formiat, Nitrilotriacetat, Trichloracetat und Ethylendiamintetraacetat enthält. Vorzusweise ist ein Gehalt mindestens eines weiteren Aktivators aus der Gruppe Fluorid, Hexafluorosilikat, Tetrafluoroborat, Glykolat, Citrat, Tartrat und kondensiertes Phosphat vorgesehen. Besondere Bedeutung hat das Verfahren zur Vorbereitung von Metalloberflächen für die Elektrotauchlackierung, insbesondere die kathodische Elektrotauchlackierung.

Description

  • Die Erfindung betrifft ein Verfahren zur Phosphatierung von Metallen, insbesondere von Stahl und verzinktem Stahl, im Spritzverfahren mittels einer wäßrigen, sauren Beschleuniger, Zink und gegebenenfalls Nickel enthaltenden Phosphatierungslösung und dessen Anwendung vor der Elektrotauchlackierung.
  • In der DE-OS 22 32 067 werden wäßrige saure Phosphatierungslösungen mit einem Gewichtsverhältnis von Zn : P04 = 1,: (12 bis 110) zur Oberflächenbehandlung von Metallen, insbesondere Eisen und Stahl, beschrieben. Der gegenüber den üblichen Phosphatierbädern verringerte Zinkgehalt führt zu verbesserten dünnen und gleichmäßigen Phosphatüberzügen, die sehr haftfest und beständig und als Grundlage für die anschließende Elektrotauchlackierung besonders geeignet sind.
  • Aus der PCT-Publikation WO 84/00386 sind Phosphatierungslösungen mit 0,2 bis 0,6 g/1 Zn und Ni in einem Verhältnis von 5,2 bis 16 Mol Ni zu 1 Mol Zn bekannt, die Phosphatschichten mit einer besonders hohen Beständigkeit gegen Auflösung in Alkali aufweisen.
  • Die japanische Patentpublikation (gemäß Chemical Abstracts 99/216843 u) 58 144 477 beschreibt Spritzphosphatierlösungen für Stahl mit einem Gehalt an 0,1 bis 0,5 g/1 Zn, 15 bis 30 g/1 Phosphat und 0,01 bis 0,2 g/1 Nitrit. Die damit erzeugten Phosphatschichten sind insbesondere als Vorbehandlung für eine anschließende kathodische Elektrotauchlackieung gut geeignet.
  • Nachteilig an den bekannten Verfahren mit Zinkkonzentrationen im Phosphatierbad von 0,1 bis 0,6 g/1 ist, daß sie bei der Anwendung im Spritzen auf Stahl häufig zu ungleichmäßigen Phosphatschichten mit teils grauer, teils.grünlich-bläulich irisierender Farbe führen. Diese Ungleichmäßigkeiten können sich im anschließend aufgebrachten Elektrotauchlack markieren und teure Nacharbeiten verursachen. Ferner genügt die Lackhaftung bei Beanspruchung durch z.B. Biegung oder durch längeren Kontakt mit Wasser nicht immer den gestellten Anforderungen.
  • Aufgabe der Erfindung ist es, ein Verfahren bereitzustellen, das die Nachteile der bekannten Verfahren nicht aufweist und gleichmäßige, einheitliche Phosphatschichten mit verbesserter Lackhaftung ausbildet.
  • Die Aufgabe wird gelöst, indem man das Verfahren der eingangs genannten Art entsprechend der Erfindung derart ausgestaltet, daß die Metalloberflächen mit einer wäßrigen sauren Phosphatierungslösung in Berührung gebracht werden, die
    Figure imgb0001
    und mindestens einen Aktivator aus der Gruppe Formiat, Nitrilotriacetat, Trichloracetat und Ethylendiamintetraacetat enthält.
  • Das erfindungsgemäße Verfahren ist insbesondere für die Behandlung von Eisen, Stahl und verzinktem Stahl gedacht. Es eignet sich jedoch außerdem für die Phosphatierung von Zinklegierungen, Aluminium und Aluminiumlegierungen.
  • Die Behandlung erfolgt im Spritzverfahren, wobei die Kontaktzeiten für Eisen, Stahl und Aluminium beispielsweise 90 bis 240 sec, die für Zink beispielsweise 5 bis 240 sec betragen.
  • Das erfindungsgemäße Verfahren wird meist bei Badtemperaturen zwischen 30 und 60 °C eingesetzt.
  • Die Zugabe von Nickel zum Phosphatierbad wirkt sich in der Regel günstig auf die Phosphatiergeschwindigkeit, die Schichtbildung auf schwerer phosphatierbaren Stahloberflächen, auf die Phosphatierung von Zinkoberflächen und auf die Korrosionsschutzeigenschaften aus.
  • Zur Einstellung des Phosphatiergleichgewichtes enthalten die im erfindungsgemäßen Verfahren einzusetzenden Phosphatierungslösungen vorzugsweise Alkaliionen, z.B. Na, K, Li, NH4 und erforderlichenfalls weitere Anionen, z.B. N03, Cl, 8°4. Die Bäder können ferner weitere in der Phosphatiertechnik bekannte Kationen, wie Co, Cu, Mn, Ca, Mg und Fe enthalten.
  • Als Oxidationsbeschleuniger werden beim erfindungsgemäßen Verfahren Nitrit und/oder Nitrobenzolsulfonat verwendet. Die Mitverwendung weiterer Oxidationsbeschleuniger, z.B. Chlorat, ist möglich und kann vorteilhaft sein.
  • Eine vorteilhafte Ausgestaltung des erfindungsgemäßen Verfahrens besteht darin, die Metalloberfläche mit einer Phosphatierungslösung in Berührung zu bringen, die mindestens einen weiteren Aktivator aus der Gruppe Fluorid, Hexafluorosilikat, Tetrafluoroborat, Glykolat, Citrat, Tartrat und kondensiertes Phosphat enthält.
  • Die beim erfindungsgemäßen Verfahren einzusetzenden Aktivatoren wirken beschleunigend und vergleichmäßigend auf die Schichtbildung und steuern das Flächengewicht der Phosphatschichten. Die Zugabe kann z.B. über die entsprechenden Säuren oder auch Alkalisalze erfolgen. Für die Aktivatoren gelten folgende vorzugsweise Konzentrationen in der Phosphatierungslösung: 0,5 bis 3 g/1 Flüorid; 1 bis 5 g/1 Hexafluorosilikat; 3 bis 10 g/1 Tetrafluoroborat; 5 bis 15 g/1 Formiat; 0,3 bis 5 g/1 Glykolat; 0,3 bis 3 g/1 Nitrilotriacetat; 2 bis 15 g/1 Trichloracetat; 0,1 bis 3 g/1 Ethylendiamintetraacetat; 0,01 bis 0,5 g/1 Citrat; 0,03 bis 0,8 g/1 Tartrat; 0,03 bis 0,3 g/1 kondensiertes Phosphat, wie Pyro-, Tripoly- und Hexametaphosphat.
  • Das Flächengewicht der mit dem erfindungsgemäBen Verfahren auf Stahl erzeugten Phosphatschichten liegt meist zwischen 0,8 und 2,5 g/m2. Um die Ausbildung besonders dünner feinkristalliner Phosphatschichten weiter zu_unterstützen, empfiehlt sich die Anwendung von Aktivierungsmitteln, z.B. auf Titanphosphatbasis, im Vorspülbad oder der letzten Reinigerstufe.
  • Die mit dem erfindungsgemäßen Verfahren erzeugten Phosphatschichten eignen sich prinzipiell für alle Zwecke, für die Phosphatschichten geeignet sind. In Verbindung mit einer Lackierung, bewirken die Schichten eine ungewöhnlich starke Verbesserung der Beständigkeit des Lackfilmes gegen Lackunterwanderung bei korrosiver Beanspruchung sowie eine erhebliche Erhöhung der Lackhaftung zum metallischen Untergrund bei Kratz-, Schlag- und Biegebeanspruchung. Diese Vorteile werden besonders bei der Elektrotauchlackierung, insbesondere bei der kathodischen Elektrotauchlackierung, deutlich, weshalb das Verfahren vorzugsweise als Vorbereitung für diese Lackierart angewendet wird. Praktische Anwendung findet das erfindungsgemäße Verfahren z.B. für die Phosphatierung von Autokarosserien.
  • Das erfindungsgemäße Verfahren wird anhand der folgenden Beispiele beispielsweise und näher erläutert.
    • Beispiele
  • Mit mildalkalischem, aktivierendem Reiniger im Spritzverfahren entfettete und anschließend mit Wasser gespülte Karosseriestahlbleche wurden mit den nachstehenden Phosphatierungslösungen 2 min bei 55 °C im Spritzen behandelt, danach mit Wasser gespült, mit verdünnter Cr(VI)/Cr(III)-Lösung passivierend nachgespült, mit vollentsalztem Wasser abgebraust und zum Teil getrocknet und zum Teil kathodisch elektrotauchlackiert. Die Phosphatierungslösungen gemäß 1 bis 7 enthielten übereinstimmend
    Figure imgb0002
    Figure imgb0003
    Figure imgb0004
    Figure imgb0005
    sowie die tabellarisch angegebenen zinkgehalte.
  • Die Phosphatierungslösungen gemäß 8 bis 11 enthielten
    Figure imgb0006
    Figure imgb0007
    Figure imgb0008
    Figure imgb0009
    Figure imgb0010
    sowie zusätzlich die tabellarisch genannten Aktivatorgehalte. Die genannten Phosphatierungslösungen waren jeweils mit Alkali auf das Phosphatiergleichgewicht eingestellt.

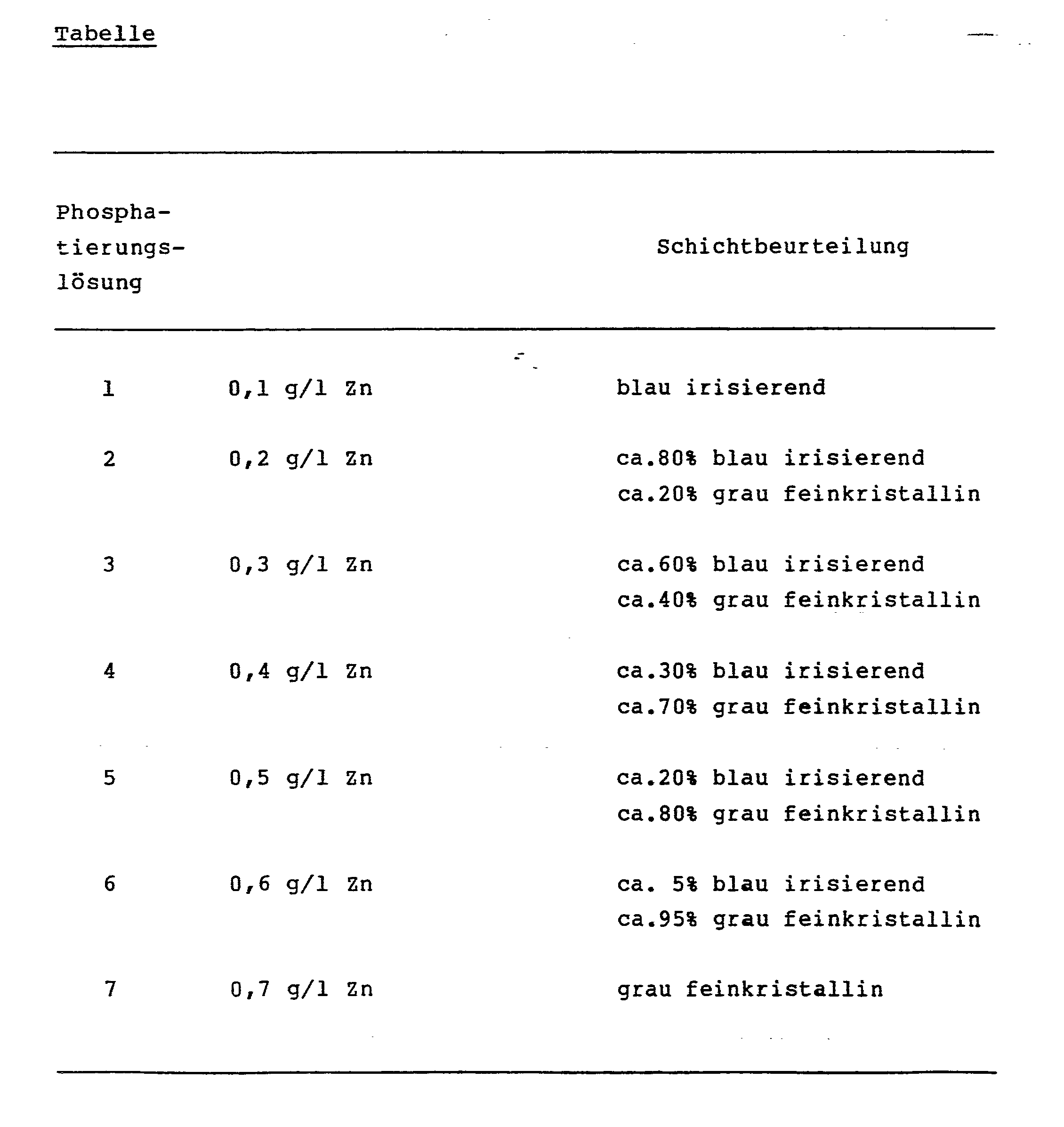

  • Die Ergebnisse der Phosphatierbehandlung sind in Form der Schichtbeurteilung nachfolgend zusammengestellt.
    Figure imgb0011
    Figure imgb0012
  • Die Schichtbeurteilung zeigt an den Beispielen 8 bis 11 deutlich die Vorteile der erfindungsgemäßen Arbeitsweise im Vergleich zu den Beispielen 1 bis 6 nach dem Stand der Technik. Aufgrund unterschiedlicher chemischer Oberflächenaktivität von Stahlblechen aus verschiedenen Walzchargen unterliegt der Absolutwert der visuellen Beurteilung gewissen Schwankungen, ohne jedoch die relativen Unterschiede wesentlich zu beeinflussen.
  • Auch in nitrithaltigen chloratfreien Phosphatierungslösungen sowie solchen mit Nitrobenzolsulfonat, gegebenenfalls zusammen mit Nitrit, ergaben sich ähnliche Schichtbeurteilungen.
  • Die gemäß Beispiel 1 bis 6 phosphatierten Stahlbleche führten nach der kathodischen Elektrotauchlackierung zu einem Lackfilm mit unruhiger Oberflächenstruktur, während auf den gemäß Beispiel 7 bis 11 phosphatierten Stahlblechen gleichmäßige Lackfilme abzuscheiden waren.
  • Ein Teil der kathodisch lackierten Bleche wurde mit einem Automobillackaufbau von insgesamt etwa 100 /um versehen und nach verschiedenen Methoden geprüft. Die Ergebnisse der erfindungsgemäß behandelten Bleche hinsichtlich VW-Steinschlag mit Salzsprühtest, Gitterschnitt nach Schwitzwasserbeanspruchung und Biegung über den konischen Dorn sind sehr gut und verhalten sich deutlich besser als die Beispiele 4 und 7 des Standes der Technik.

Claims (4)

  1. .1:. Verfahren zur Phosphatierung von Metallen, insbesondere von Stahl und verzinktem Stahl, im Spritzverfahren mittels einer wäßrigen, sauren Beschleuniger, Zink und gegebenenfalls Nickel enthaltenden Phosphatierungslösung, dadurch gekennzeichnet, daß die Metalloberfläche mit einer Phosphatierungslösung in Berührung gebracht wird, die
    Figure imgb0013
    und mindestens einen Aktivator aus der Gruppe Formiat, Nitrilotriacetat, Trichloracetat und Ethylendiamintetraacetat enthält.
  2. 2. Verfahren nach Anspruch 1, dadurch gekennzeichnet, daß die Metalloberfläche mit einer Phosphatierungslösung in Berührung gebracht wird, die mindestens einen weiteren Aktivator aus der Gruppe Fluorid, Hexafluorosilikat, Tetrafluoroborat, Glykolat, Citrat, Tartrat und kondensiertes Phosphat enthält.
  3. 3. Verfahren nach Anspruch 1 oder 2, dadurch gekennzeichnet, daß die Metalloberfläche mit einer Phosphatierungslösung in Berührung gebracht wird, die den Aktivator in einer Menge von
    Figure imgb0014
    enthält.
  4. 4. Anwendung des Verfahrens nach einem oder mehreren der Ansprüche 1 bis 3 auf die Vorbereitung von Metalloberflächen für die Elektrotauchlackierung, insbesondere die kathodische Elektrotauchlackierung.
EP85200192A 1984-03-09 1985-02-15 Verfahren zur Phosphatierung von Metallen Expired EP0154367B1 (de)

Priority Applications (1)

Application Number Priority Date Filing Date Title
AT85200192T ATE37203T1 (de) 1984-03-09 1985-02-15 Verfahren zur phosphatierung von metallen.

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
DE19843408577 DE3408577A1 (de) 1984-03-09 1984-03-09 Verfahren zur phosphatierung von metallen
DE3408577 1984-03-09

Publications (3)

Publication Number Publication Date
EP0154367A2 true EP0154367A2 (de) 1985-09-11
EP0154367A3 EP0154367A3 (en) 1986-08-20
EP0154367B1 EP0154367B1 (de) 1988-09-14

Family

ID=6229954

Family Applications (1)

Application Number Title Priority Date Filing Date
EP85200192A Expired EP0154367B1 (de) 1984-03-09 1985-02-15 Verfahren zur Phosphatierung von Metallen

Country Status (10)

Country Link
US (1) US4637838A (de)
EP (1) EP0154367B1 (de)
CN (1) CN85101297A (de)
AT (1) ATE37203T1 (de)
AU (1) AU575380B2 (de)
CA (1) CA1224121A (de)
DE (2) DE3408577A1 (de)
ES (1) ES541015A0 (de)
GB (1) GB2155960A (de)
ZA (1) ZA851761B (de)

Cited By (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
GB2196024A (en) * 1986-09-05 1988-04-20 Pyrene Chemical Services Ltd Process for producing phosphate coatings
GB2208876A (en) * 1987-08-19 1989-04-19 Ardrox Pyrene Ltd Process for forming phosphate coatings on metals
EP0361375A1 (de) * 1988-09-27 1990-04-04 Nihon Parkerizing Co., Ltd. Verfahren zum Aufbringen von Phosphatüberzügen
EP0369616A2 (de) * 1988-10-20 1990-05-23 Nippon Paint Co., Ltd. Zusammensetzung und Verfahren zur Behandlung von Metalloberflächen
EP0399425A1 (de) * 1989-05-20 1990-11-28 KOLBENSCHMIDT Aktiengesellschaft Verfahren zum Aufbringen einer Phosphat-Laufschicht auf eine Lagermetallschicht
WO1995032319A1 (de) * 1994-05-21 1995-11-30 Henkel Kommanditgesellschaft Auf Aktien Eisenphosphatierung unter verwendung von substituierten monocarbonsäuren

Families Citing this family (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
GB8527833D0 (en) * 1985-11-12 1985-12-18 Pyrene Chemicals Services Ltd Phosphate coating of metals
JPH01100281A (ja) * 1987-10-13 1989-04-18 Nippon Parkerizing Co Ltd 金属表面の皮膜化成処理液
JP2636919B2 (ja) * 1989-01-26 1997-08-06 日本パーカライジング株式会社 鉄鋼の冷間塑性加工用潤滑処理方法
DE4409306A1 (de) * 1994-03-18 1995-09-21 Basf Ag Verfahren zur Modifizierung von Metalloberflächen
US6716192B1 (en) * 1997-09-30 2004-04-06 Charles F. Schroeder Medical needle having a visibly marked tip
US6551417B1 (en) 2000-09-20 2003-04-22 Ge Betz, Inc. Tri-cation zinc phosphate conversion coating and process of making the same
DE102005047424A1 (de) * 2005-09-30 2007-04-05 Henkel Kgaa Phosphatierlösung mit Wasserstoffperoxid und chelatbildenden Carbonsäuren
CN102839374A (zh) * 2012-09-05 2012-12-26 业纮企业股份有限公司 球阀用碳钢球体表面处理方法
CN103668149B (zh) * 2013-12-19 2016-08-24 湖南金裕化工有限公司 常温快速磷化液及其制备方法
CN103695881B (zh) * 2013-12-19 2016-08-24 湖南金裕化工有限公司 常温无渣快速磷化液及其制备方法

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
FR1086955A (fr) * 1952-08-28 1955-02-17 Parker Ste Continentale Perfectionnements relatifs à l'enduisage des métaux
EP0015021A1 (de) * 1979-02-23 1980-09-03 Metallgesellschaft Ag Verfahren zur Vorbereitung von Metalloberflächen für die elektrophoretische Tauchlackierung
SU800240A1 (ru) * 1977-03-05 1981-01-30 Научно-Исследовательский Институтхимии Саратовского Государственногоордена Трудового Красного Знамениуниверситета Им.H.Г.Чернышевского Раствор дл фосфатировани кадми
JPS58144477A (ja) * 1982-02-20 1983-08-27 Nippon Paint Co Ltd 金属表面のリン酸塩処理法

Family Cites Families (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US2884351A (en) * 1956-01-25 1959-04-28 Parker Rust Proof Co Method of cold rolling ferrous strip stock
GB865497A (en) * 1958-10-03 1961-04-19 Pyrene Co Ltd Improvements relating to the cleaning and phosphate coating of metallic surfaces
GB1414484A (en) * 1972-05-03 1975-11-19 Pyrene Chemical Services Ltd Treatment of zinc surfaces
GB1591039A (en) * 1977-05-03 1981-06-10 Pyrene Chemical Services Ltd Processes and compositions for coating metal surfaces
JPS5811513B2 (ja) * 1979-02-13 1983-03-03 日本ペイント株式会社 金属表面の保護方法
GB2072225B (en) * 1980-03-21 1983-11-02 Pyrene Chemical Services Ltd Process and composition for coating metal surfaces
DE3016576A1 (de) * 1980-04-30 1981-11-05 Metallgesellschaft Ag, 6000 Frankfurt Verfahren zur phosphatierung von metalloberflaechen sowie dessen anwendung
DE3118375A1 (de) * 1981-05-09 1982-11-25 Metallgesellschaft Ag, 6000 Frankfurt Verfahren zur phosphatierung von metallen sowie dessen anwendung zur vorbehandlung fuer die elektrotauchlackierung
US4498935A (en) * 1981-07-13 1985-02-12 Parker Chemical Company Zinc phosphate conversion coating composition
US4486241A (en) * 1981-09-17 1984-12-04 Amchem Products, Inc. Composition and process for treating steel
DE3311738A1 (de) * 1983-03-31 1984-10-04 Metallgesellschaft Ag, 6000 Frankfurt Verfahren zur phosphatierung von metalloberflaechen

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
FR1086955A (fr) * 1952-08-28 1955-02-17 Parker Ste Continentale Perfectionnements relatifs à l'enduisage des métaux
SU800240A1 (ru) * 1977-03-05 1981-01-30 Научно-Исследовательский Институтхимии Саратовского Государственногоордена Трудового Красного Знамениуниверситета Им.H.Г.Чернышевского Раствор дл фосфатировани кадми
EP0015021A1 (de) * 1979-02-23 1980-09-03 Metallgesellschaft Ag Verfahren zur Vorbereitung von Metalloberflächen für die elektrophoretische Tauchlackierung
JPS58144477A (ja) * 1982-02-20 1983-08-27 Nippon Paint Co Ltd 金属表面のリン酸塩処理法

Non-Patent Citations (2)

* Cited by examiner, † Cited by third party
Title
CHEMICAL ABSTRACTS, Band 94, Nr. 22, Juni 1981, Seite 280, Nr. 179325a, Columbus, Ohio, US; & SU - A - 800 240 (SARATOV STATE UNIVERSITY) 23-01-1981 *
CHEMICAL ABSTRACTS, Band 99, Nr. 26, Dezember 1983, Seite 273, Nr. 216843u, Columbus, Ohio, US; & JP - A - 58 144 477 (NIPPON PAINT CO., LTD.) 27-08-1983 *

Cited By (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
GB2196024A (en) * 1986-09-05 1988-04-20 Pyrene Chemical Services Ltd Process for producing phosphate coatings
GB2208876A (en) * 1987-08-19 1989-04-19 Ardrox Pyrene Ltd Process for forming phosphate coatings on metals
GB2208876B (en) * 1987-08-19 1991-08-14 Ardrox Pyrene Ltd Processes for forming phosphate coatings on metals
EP0361375A1 (de) * 1988-09-27 1990-04-04 Nihon Parkerizing Co., Ltd. Verfahren zum Aufbringen von Phosphatüberzügen
AU617870B2 (en) * 1988-09-27 1991-12-05 Nihon Parkerizing Company Limited Zinc-nickel phosphate conversion coating composition and process
EP0369616A2 (de) * 1988-10-20 1990-05-23 Nippon Paint Co., Ltd. Zusammensetzung und Verfahren zur Behandlung von Metalloberflächen
EP0369616A3 (en) * 1988-10-20 1990-07-18 Nippon Paint Co., Ltd. Metal surface treatment composition and process
US5039563A (en) * 1988-10-20 1991-08-13 Nippon Paint Co., Ltd. Surface treating agent before coating
EP0399425A1 (de) * 1989-05-20 1990-11-28 KOLBENSCHMIDT Aktiengesellschaft Verfahren zum Aufbringen einer Phosphat-Laufschicht auf eine Lagermetallschicht
WO1995032319A1 (de) * 1994-05-21 1995-11-30 Henkel Kommanditgesellschaft Auf Aktien Eisenphosphatierung unter verwendung von substituierten monocarbonsäuren
US5919318A (en) * 1994-05-21 1999-07-06 Henkel Kommanditgesellschaft Auf Aktien Iron phosphating using substituted monocarboxylic acids

Also Published As

Publication number Publication date
ZA851761B (en) 1985-11-27
ATE37203T1 (de) 1988-09-15
AU575380B2 (en) 1988-07-28
CN85101297A (zh) 1987-01-24
ES8602152A1 (es) 1985-12-01
GB2155960A (en) 1985-10-02
EP0154367B1 (de) 1988-09-14
AU3957485A (en) 1985-09-12
CA1224121A (en) 1987-07-14
ES541015A0 (es) 1985-12-01
DE3564967D1 (en) 1988-10-20
EP0154367A3 (en) 1986-08-20
DE3408577A1 (de) 1985-09-12
GB8506049D0 (en) 1985-04-11
US4637838A (en) 1987-01-20

Similar Documents

Publication Publication Date Title
DE69737195T2 (de) Lösung und Verfahren zur Herstellung von Schutzschichten auf Metallen
DE3118375C2 (de)
EP0056881B1 (de) Verfahren zur Phosphatierung von Metallen
EP0154367B1 (de) Verfahren zur Phosphatierung von Metallen
EP0796356B1 (de) Verfahren zum aufbringen von phosphatüberzügen auf metalloberflächen
EP1200641A1 (de) Vorbehandlung von aluminiumoberflächen durch chromfreie lösungen
EP0015021B1 (de) Verfahren zur Vorbereitung von Metalloberflächen für die elektrophoretische Tauchlackierung
DE3500443A1 (de) Verfahren zur verbesserung des korrosionsschutzes autophoretisch abgeschiedener harzschichten auf metalloberflaechen
EP0287133A1 (de) Verfahren zur Phosphatierung vor der Elektrotauchlackierung
DE1955002C3 (de) Verfahren zur Aufbringung von Zinkphosphatumwandlungsüberzügen auf Metalloberflächen
EP0261704A1 (de) Verfahren zum Erzeugen von Phosphatüberzügen auf Metalloberflächen
DE3932006A1 (de) Verfahren zum aufbringen von phosphatueberzuegen
EP0410497B1 (de) Verfahren zur passivierenden Nachspülung von Phosphatschichten
DE2406411A1 (de) Verfahren zur erhoehung der korrosionsbestaendigkeit von metallen
DE2232067C3 (de) Verfahren zur Vorbereitung von Metalloberflächen für die elektrophoretische Tauchlackierung
DE2739006C2 (de)
DE3245411C2 (de)
EP0039093B1 (de) Verfahren zur Phosphatierung von Metalloberflächen sowie dessen Anwendung
EP0366941B1 (de) Verfahren zur elektrophoretischen Tauchlackierung von chromatierbaren Metalloberflächen
EP0662164B1 (de) Verfahren zum phosphatieren von verzinkten stahloberflächen
DE19718891A1 (de) Verfahren und Mittel zur Phosphatierung von Aluminiumoberflächen
EP0154384B1 (de) Verfahren zur Vorbereitung von Zinkoberflächen für die Lackierung
EP0096753B1 (de) Verfahren zur stromlosen Erzeugung von korrosionsschützenden Schichten auf Aluminiumbauteilen
DE1521879B2 (de) Verfahren zum Aufbringen von Phosphatüberzügen auf Eisen und Stahl
EP0127204B1 (de) Verfahren zum Phosphatieren von Verbundmetallen

Legal Events

Date Code Title Description
PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

Free format text: ORIGINAL CODE: 0009012

AK Designated contracting states

Designated state(s): AT BE CH DE FR IT LI NL SE

PUAL Search report despatched

Free format text: ORIGINAL CODE: 0009013

AK Designated contracting states

Kind code of ref document: A3

Designated state(s): AT BE CH DE FR IT LI NL SE

17P Request for examination filed

Effective date: 19861008

17Q First examination report despatched

Effective date: 19871030

GRAA (expected) grant

Free format text: ORIGINAL CODE: 0009210

AK Designated contracting states

Kind code of ref document: B1

Designated state(s): AT BE CH DE FR IT LI NL SE

REF Corresponds to:

Ref document number: 37203

Country of ref document: AT

Date of ref document: 19880915

Kind code of ref document: T

REF Corresponds to:

Ref document number: 3564967

Country of ref document: DE

Date of ref document: 19881020

ET Fr: translation filed
ITF It: translation for a ep patent filed

Owner name: STUDIO JAUMANN

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: NL

Payment date: 19890228

Year of fee payment: 5

PLBE No opposition filed within time limit

Free format text: ORIGINAL CODE: 0009261

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: NO OPPOSITION FILED WITHIN TIME LIMIT

26N No opposition filed
PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: NL

Effective date: 19900901

NLV4 Nl: lapsed or anulled due to non-payment of the annual fee
ITTA It: last paid annual fee
PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: DE

Payment date: 19910313

Year of fee payment: 7

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: AT

Payment date: 19911213

Year of fee payment: 8

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: FR

Payment date: 19911217

Year of fee payment: 8

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: SE

Payment date: 19920115

Year of fee payment: 8

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: BE

Payment date: 19920226

Year of fee payment: 8

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: CH

Payment date: 19920323

Year of fee payment: 8

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: DE

Effective date: 19921103

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: AT

Effective date: 19930215

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: SE

Effective date: 19930216

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: LI

Effective date: 19930228

Ref country code: CH

Effective date: 19930228

Ref country code: BE

Effective date: 19930228

BERE Be: lapsed

Owner name: SOC. CONTINENTALE PARKER

Effective date: 19930228

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: FR

Effective date: 19931029

REG Reference to a national code

Ref country code: CH

Ref legal event code: PL

REG Reference to a national code

Ref country code: FR

Ref legal event code: ST

EUG Se: european patent has lapsed

Ref document number: 85200192.4

Effective date: 19930912
