WO2016143777A1 - 樹脂組成物、接着剤、および封止剤 - Google Patents

樹脂組成物、接着剤、および封止剤 Download PDF

Info

Publication number
WO2016143777A1
WO2016143777A1 PCT/JP2016/057106 JP2016057106W WO2016143777A1 WO 2016143777 A1 WO2016143777 A1 WO 2016143777A1 JP 2016057106 W JP2016057106 W JP 2016057106W WO 2016143777 A1 WO2016143777 A1 WO 2016143777A1
Authority
WO
WIPO (PCT)
Prior art keywords
resin composition
component
composition according
compound
mass
Prior art date
Application number
PCT/JP2016/057106
Other languages
English (en)
French (fr)
Inventor
一希 岩谷
史紀 新井
Original Assignee
ナミックス株式会社
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by ナミックス株式会社 filed Critical ナミックス株式会社
Priority to CN201680013356.6A priority Critical patent/CN107428939B/zh
Priority to JP2017505348A priority patent/JP6675380B2/ja
Priority to US15/556,955 priority patent/US10221282B2/en
Priority to SG11201707283SA priority patent/SG11201707283SA/en
Priority to KR1020177024943A priority patent/KR102451905B1/ko
Publication of WO2016143777A1 publication Critical patent/WO2016143777A1/ja
Priority to PH12017501623A priority patent/PH12017501623A1/en

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G75/00—Macromolecular compounds obtained by reactions forming a linkage containing sulfur with or without nitrogen, oxygen, or carbon in the main chain of the macromolecule
    • C08G75/02—Polythioethers
    • C08G75/04—Polythioethers from mercapto compounds or metallic derivatives thereof
    • C08G75/045—Polythioethers from mercapto compounds or metallic derivatives thereof from mercapto compounds and unsaturated compounds
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L33/00—Compositions of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides or nitriles thereof; Compositions of derivatives of such polymers
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G75/00—Macromolecular compounds obtained by reactions forming a linkage containing sulfur with or without nitrogen, oxygen, or carbon in the main chain of the macromolecule
    • C08G75/02—Polythioethers
    • C08G75/0204—Polyarylenethioethers
    • C08G75/0209—Polyarylenethioethers derived from monomers containing one aromatic ring
    • C08G75/0213—Polyarylenethioethers derived from monomers containing one aromatic ring containing elements other than carbon, hydrogen or sulfur
    • C08G75/0222—Polyarylenethioethers derived from monomers containing one aromatic ring containing elements other than carbon, hydrogen or sulfur containing nitrogen
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G75/00—Macromolecular compounds obtained by reactions forming a linkage containing sulfur with or without nitrogen, oxygen, or carbon in the main chain of the macromolecule
    • C08G75/02—Polythioethers
    • C08G75/04—Polythioethers from mercapto compounds or metallic derivatives thereof
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/0008—Organic ingredients according to more than one of the "one dot" groups of C08K5/01 - C08K5/59
    • C08K5/0025—Crosslinking or vulcanising agents; including accelerators
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/04—Oxygen-containing compounds
    • C08K5/05—Alcohols; Metal alcoholates
    • C08K5/057—Metal alcoholates
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/16—Nitrogen-containing compounds
    • C08K5/32—Compounds containing nitrogen bound to oxygen
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/36—Sulfur-, selenium-, or tellurium-containing compounds
    • C08K5/37—Thiols
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/49—Phosphorus-containing compounds
    • C08K5/50—Phosphorus bound to carbon only
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L47/00—Compositions of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, at least one having two or more carbon-to-carbon double bonds; Compositions of derivatives of such polymers
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L63/00—Compositions of epoxy resins; Compositions of derivatives of epoxy resins
    • C08L63/08—Epoxidised polymerised polyenes
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J11/00—Features of adhesives not provided for in group C09J9/00, e.g. additives
    • C09J11/02—Non-macromolecular additives
    • C09J11/06—Non-macromolecular additives organic
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J133/00—Adhesives based on homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides, or nitriles thereof; Adhesives based on derivatives of such polymers
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J133/00—Adhesives based on homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides, or nitriles thereof; Adhesives based on derivatives of such polymers
    • C09J133/04—Homopolymers or copolymers of esters
    • C09J133/06—Homopolymers or copolymers of esters of esters containing only carbon, hydrogen and oxygen, the oxygen atom being present only as part of the carboxyl radical
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J133/00—Adhesives based on homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides, or nitriles thereof; Adhesives based on derivatives of such polymers
    • C09J133/04—Homopolymers or copolymers of esters
    • C09J133/06—Homopolymers or copolymers of esters of esters containing only carbon, hydrogen and oxygen, the oxygen atom being present only as part of the carboxyl radical
    • C09J133/08—Homopolymers or copolymers of acrylic acid esters
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J163/00—Adhesives based on epoxy resins; Adhesives based on derivatives of epoxy resins
    • C09J163/08—Epoxidised polymerised polyenes
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J181/00—Adhesives based on macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing sulfur, with or without nitrogen, oxygen, or carbon only; Adhesives based on polysulfones; Adhesives based on derivatives of such polymers
    • C09J181/02—Polythioethers; Polythioether-ethers
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K3/00—Materials not provided for elsewhere
    • C09K3/10—Materials in mouldable or extrudable form for sealing or packing joints or covers

Definitions

  • the present invention relates to a resin composition that is cured by light and heating. More specifically, the present invention relates to a light and thermosetting resin composition that can be temporarily fixed by light irradiation and can be cured by heating.
  • Adhesives of the type that are temporarily fixed by ultraviolet (UV) irradiation and are fully cured by heat are used in many fields (for example, Patent Documents 1 and 2), and are particularly often used in image sensor module applications. .
  • UV ultraviolet
  • the temperature of the manufacturing process of the image sensor becomes high, a lens used for the image sensor is deteriorated. Therefore, low temperature curability is required for the adhesive and the sealing material used for manufacturing the image sensor.
  • short-time curability is also required.
  • Examples of the low-temperature short-time curing adhesive include thiol-based adhesives (for example, Patent Documents 3 and 4).
  • it is very difficult to impart UV curability to the thiol-based adhesive The curing reaction between UV-curing acrylic resin and thiol resin is more likely to proceed than curing reaction between resin other than acrylic resin (for example, epoxy resin) and thiol resin, so that pot life cannot be used practically. This is because it becomes shorter.
  • JP 2009-51954 A International Publication No. 2005/052021 JP-A-6-211969 Japanese Patent Laid-Open No. 6-21970 Japanese Patent No. 4976575
  • the resin composition containing the above-mentioned (A) acrylic resin, (B) thiol compound, (C) latent curing agent, (D) radical polymerization inhibitor, and (E) anionic polymerization inhibitor.
  • the adhesive strength decreases in a moisture resistance test such as a pressure cooker test (pressure cooker test: a reliability test in which the cured resin composition is maintained at 121 ° C., 2 atm, and 100% relative humidity).
  • pressure cooker test a reliability test in which the cured resin composition is maintained at 121 ° C., 2 atm, and 100% relative humidity.
  • the present invention has been made in view of the above-described problems, and suppresses a decrease in adhesive strength in a moisture resistance test of a cured resin composition and has a sufficiently long pot life.
  • An object is to provide a curable resin composition.
  • the present inventors have intensively studied to solve the above problems, and add an acrylic resin, a specific polyfunctional nitrogen-containing heterocyclic compound, a latent curing agent, a radical polymerization inhibitor, and an anionic polymerization inhibitor.
  • an acrylic resin a specific polyfunctional nitrogen-containing heterocyclic compound
  • a latent curing agent a radical polymerization inhibitor
  • an anionic polymerization inhibitor a radical polymerization inhibitor
  • the present invention relates to a resin composition, an adhesive, and a sealant that have solved the above problems by having the following configuration.
  • A acrylic resin
  • B a polyfunctional nitrogen-containing heterocyclic compound represented by the chemical formula (1) or (2)
  • a resin composition comprising: [2] The resin composition according to [1] above, further comprising (F) a compound other than an acrylic resin having a glycidyl group. [3] The resin composition according to the above [2], wherein the component (F) is a vinyl compound having at least one glycidyl group. [4] The resin composition according to [2], wherein the component (F) is a polybutadiene having at least one glycidyl group.
  • a light and thermosetting resin composition that suppresses a decrease in adhesive strength in a moisture resistance test of a cured resin composition and has a sufficiently long pot life. Can do.
  • the present invention it is possible to obtain a semiconductor element such as a highly reliable image sensor module manufactured by an adhesive having excellent moisture resistance.
  • a highly reliable semiconductor element such as an image sensor module in which components such as a lens are sealed with a sealant excellent in moisture resistance.
  • the resin composition of the present invention (hereinafter referred to as a resin composition) includes (A) an acrylic resin, (B) a polyfunctional nitrogen-containing heterocyclic compound represented by the chemical formula (1) or (2),
  • the acrylic resin as component (A) can impart transparency and appropriate hardness to the cured resin composition.
  • the component (A) is an acrylate monomer and / or a methacrylic acid ester monomer, or an oligomer thereof.
  • acrylic ester monomers and / or methacrylic ester monomers that can be used in the present invention include diacrylate and / or dimethacrylate of tris (2-hydroxyethyl) isocyanurate; tris (2-hydroxyethyl) Isocyanurate triacrylate and / or trimethacrylate; trimethylolpropane triacrylate and / or trimethacrylate or oligomer thereof; pentaerythritol triacrylate and / or trimethacrylate or oligomer thereof; polyacrylate and / or polymethacrylate of dipentaerythritol Tris (acryloxyethyl) isocyanurate; caprolactone-modified tris (acryloxyethyl
  • a component As a commercial item of a component, the polyester acrylate (product name: EBECRYL810) by Daicel Ornex Co., Ltd. The polyester acrylate (product name: M7100) by Toa Gosei Co., Ltd. is mentioned.
  • a component may be individual or may use 2 or more types together.
  • the functional group (—CH 2 —CH 2 —SH) or (—CH 2 —CH 2 —CH 2 —SH) is bonded to each of the four nitrogen atoms of the nitrogen-containing heterocyclic compound. is there.
  • pentaerythritol tetrakis (3-mercaptopropionate), trimethylolpropane tris (3-mercaptopropionate), dipentaerythritol hexakis (used as thiol compounds used in Patent Document 5) 3-mercaptopropionate) and pentaerythritol tetrakis (3-mercaptobutyrate) both contain an ester bond, and this ester bond is likely to be hydrolyzed, so it is considered that the moisture resistance is poor.
  • the component (B) does not contain an ester bond.

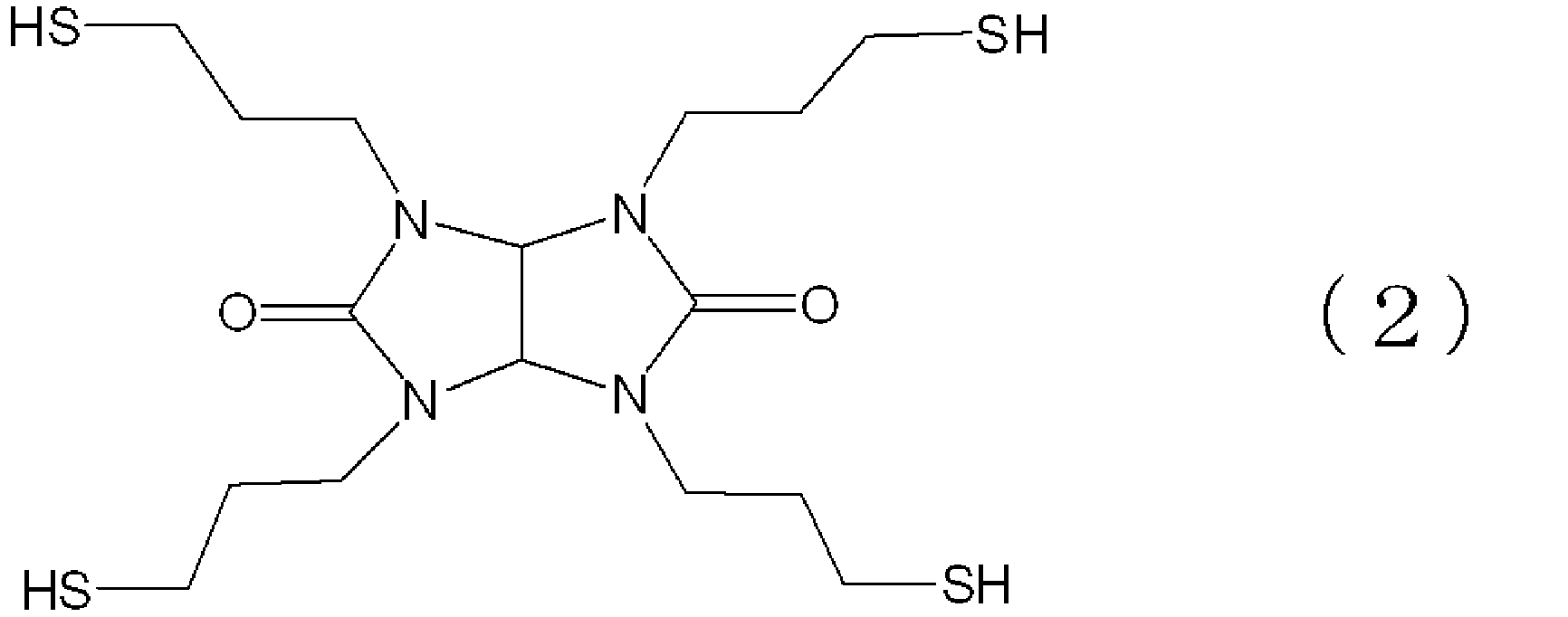

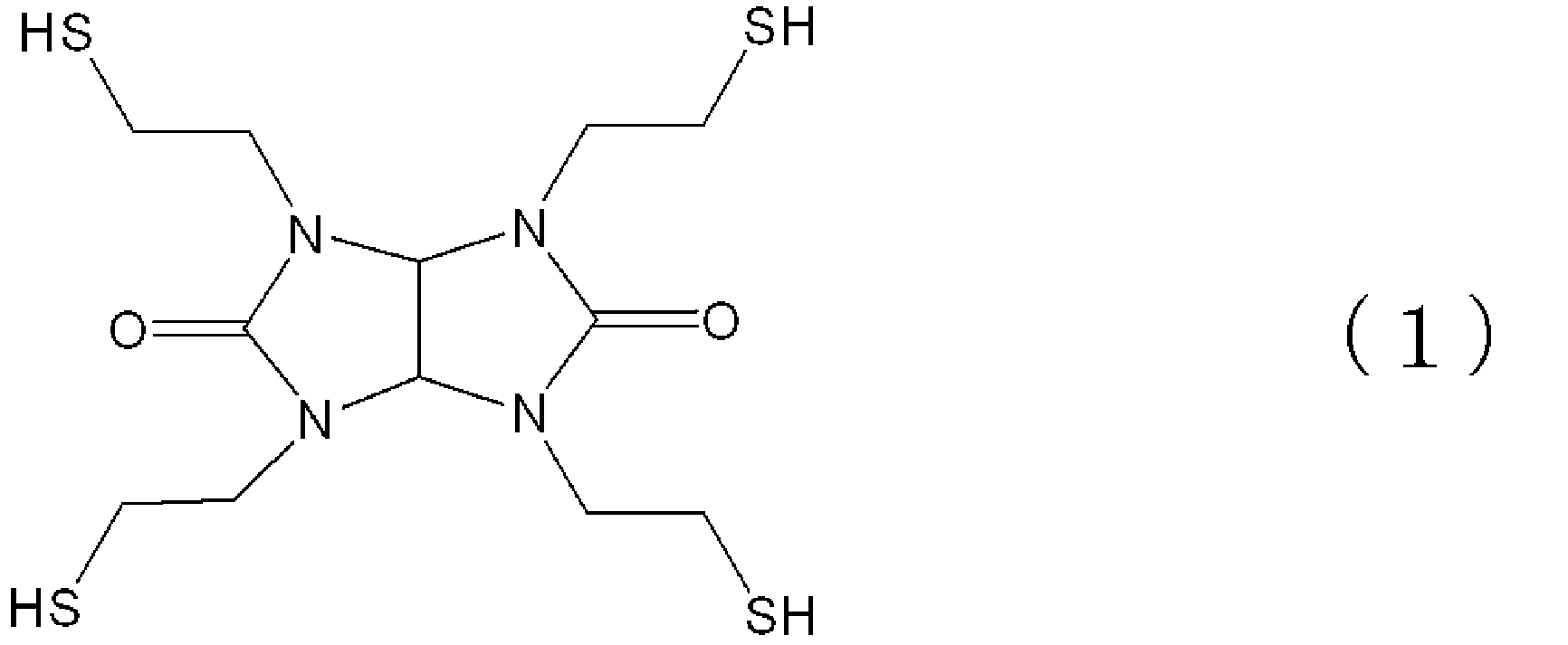

  • the Shikoku Kasei Kogyo thiol glycoluril derivative is mentioned.
  • a component may be individual or may use 2 types together.
  • the latent curing agent of the component (C) is a compound that is inactive at room temperature and is activated by heating to function as a curing accelerator.
  • a curing accelerator for example, an imidazole compound that is solid at room temperature; an amine compound Reaction product of amine and epoxy compound (amine-epoxy adduct system) solid dispersion type amine adduct system latent curing accelerator; reaction product of amine compound and isocyanate compound or urea compound (urea type adduct system), etc.
  • Examples of the epoxy compound used as one of the raw materials for producing the solid dispersion type amine adduct-based latent curing accelerator include polyhydric phenols such as bisphenol A, bisphenol F, catechol, and resorcinol, A polyglycidyl ether obtained by reacting a polyhydric alcohol such as glycerin or polyethylene glycol with epichlorohydrin; a hydroxycarboxylic acid such as p-hydroxybenzoic acid or ⁇ -hydroxynaphthoic acid and epichlorohydrin Glycidyl ether ester obtained by reaction; polyglycidyl ester obtained by reacting polycarboxylic acid such as phthalic acid and terephthalic acid with epichlorohydrin; and 4,4′-diaminodiphenylmethane and m-aminophenol Glycidylamine compounds obtained by reacting with chlorohydrin; in addition, polyfunctional epoxy compounds such as
  • the amine compound used as another raw material for producing the solid dispersion type amine adduct-based latent curing accelerator has at least one active hydrogen capable of addition reaction with an epoxy group in the molecule, and has a primary amino group, 2 What is necessary is just to have at least one functional group selected from the primary amino group and the tertiary amino group in the molecule. Examples of such amine compounds are shown below, but are not limited thereto.
  • aliphatic amines such as diethylenetriamine, triethylenetetramine, n-propylamine, 2-hydroxyethylaminopropylamine, cyclohexylamine, 4,4'-diamino-dicyclohexylmethane; 4,4'-diaminodiphenylmethane, 2 -Aromatic amine compounds such as methylaniline; heterocyclic compounds containing nitrogen atoms such as 2-ethyl-4-methylimidazole, 2-ethyl-4-methylimidazoline, 2,4-dimethylimidazoline, piperidine, piperazine; However, it is not limited to these.
  • a compound having a tertiary amino group in the molecule is a raw material that provides a latent curing accelerator having excellent curing acceleration ability.
  • Examples of such a compound include dimethylaminopropyl.
  • Amine compounds such as amine, diethylaminopropylamine, di-n-propylaminopropylamine, dibutylaminopropylamine, dimethylaminoethylamine, diethylaminoethylamine, N-methylpiperazine, 2-methylimidazole, 2-ethylimidazole, 2-ethyl Primary or secondary amines having a tertiary amino group in the molecule, such as imidazole compounds such as -4-methylimidazole and 2-phenylimidazole; 2-dimethylaminoethanol, 1-methyl-2-dimethylaminoethanol , 1-phenoxime 2-dimethylaminoethanol, 2-diethylaminoethanol, 1-butoxymethyl-2-di
  • Examples of the isocyanate compound used as the solid dispersion type amine adduct-based latent curing accelerator and another production raw material include monofunctional isocyanate compounds such as n-butyl isocyanate, isopropyl isocyanate, phenyl isocyanate, and benzyl isocyanate; Hexamethylene diisocyanate, toluylene diisocyanate, 1,5-naphthalene diisocyanate, diphenylmethane-4,4'-diisocyanate, isophorone diisocyanate, xylylene diisocyanate, paraphenylene diisocyanate, 1,3,6-hexamethylene triisocyanate, bicycloheptane triisocyanate
  • a polyfunctional isocyanate compound such as a polyfunctional isocyanate compound and an active hydrogen compound; Obtained by response, terminal isocyanate groups-containing compounds may also be used.
  • terminal isocyanate group-containing compounds examples include addition compounds having terminal isocyanate groups obtained by reaction of toluylene diisocyanate and trimethylolpropane, and terminal isocyanate groups obtained by reaction of toluylene diisocyanate and pentaerythritol.
  • the present invention is not limited thereto.
  • examples of the urea compound include urea and thiourea, but are not limited thereto.
  • the solid dispersion type latent curing accelerator that can be used in the present invention includes, for example, (a) two components of an amine compound and an epoxy compound, (b) three components of the two components and an active hydrogen compound, or (c ) A combination of two or three components of an amine compound and an isocyanate compound and / or a urea compound, each component is taken and mixed, reacted at a temperature from room temperature to 200 ° C., cooled and solidified, and then ground, Alternatively, it can be easily prepared by reacting in a solvent such as methyl ethyl ketone, dioxane, tetrahydrofuran, etc., removing the solvent, and pulverizing the solid content.
  • a solvent such as methyl ethyl ketone, dioxane, tetrahydrofuran, etc.
  • amine-epoxy adduct system As the amine-epoxy adduct system (amine adduct system), “Amicure PN-23” (trade name of Ajinomoto Fine Techno Co., Ltd.) "Amicure PN-40” (Ajinomoto Fine Techno Co., Ltd.), “Amicure PN-50” (Ajinomoto Fine Techno Co., Ltd.), “Hardner X-3661S” (ARC, Inc.) (Trade name), “Hardener X-3670S” (trade name of AC R Corporation), “Novacure HX-3742” (trade name of Asahi Kasei E-Materials Co., Ltd.), “Novacure HX-3721” (Asahi Kasei E) Materials Co., Ltd.
  • amine adduct system amine adduct system
  • “Amicure PN-23” trade name of Ajinomoto Fine Techno Co., Ltd.
  • Amicure PN-40 Al
  • a component may be individual or may use 2 or more types together.
  • the radical polymerization inhibitor of component (D) is added to enhance the stability of the resin composition during storage, and is added to suppress the unintended progress of the radical polymerization reaction.
  • the (A) component acrylic resin may generate a radical from itself with a low probability, and an unintended radical polymerization reaction may proceed from the radical as a base point. By adding the radical polymerization inhibitor, it is possible to suppress the progress of the radical polymerization reaction of the unintended component (A).
  • a known component can be used.
  • at least one selected from the group consisting of N-nitroso-N-phenylhydroxylamine aluminum, triphenylphosphine, p-methoxyphenol, and hydroquinone is used. be able to.
  • known radical polymerization inhibitors disclosed in JP 2010-117545 A, JP 2008-184514 A, and the like can also be used.
  • a component may be individual or may use 2 or more types together.
  • the anionic polymerization inhibitor as the component (E) imparts stability during storage to the resin composition, and suppresses an unintended reaction between an amino group that can be contained in the component (C) and the component (B). Added.
  • the imidazole and tertiary amine that can be contained in the component (C) have an amino group, and the amino group reacts with the component (B) to initiate polymerization.
  • the latent curing agent is designed to prevent the reaction of amino groups at room temperature, there is a slight possibility that the amino groups react with the component (B) at room temperature.
  • the component (E) has a function of reacting with the amino group before the amino group reacts with the component (B) and suppressing an unintended reaction between the amino group and the component (B).
  • (E) A well-known thing can be used for a component, For example, at least 1 sort (s) chosen from the group which consists of boric acid ester, aluminum chelate, and an organic acid can be used.
  • the boric acid ester for example, those disclosed in Japanese Patent Application Laid-Open No. 2011-026539 and No. 2005/070991 can be used.
  • the aluminum chelate for example, the one disclosed in Table 2005/077091 can be used.
  • the organic acid for example, those disclosed in Japanese Patent No. 4394281 can be used.
  • a component may be individual or may use 2 or more types together.
  • the resin composition preferably has a [thiol equivalent of component (B)] / [acryl equivalent of component (A)] of 0.5 to 2.0.
  • the thiol equivalent of the component (B) is obtained by dividing the molecular weight of the component (B) (chemical formula (1): 382.6, chemical formula (2): 438.7) by the number of thiol groups in one molecule (4). (Chemical formula (1): 95.7, chemical formula (2): 109.7).
  • the equivalent of the acrylic resin is equal to the number obtained by dividing the molecular weight of the acrylic resin by the number of acrylic groups (or methacrylic groups) in one molecule. Therefore, [[thiol equivalent of component (B)] / [acryl equivalent of component (A)] is 0.5 to 2.0.
  • [(95.7 of chemical formula (1) or chemical formula (2) 109.7) / acryl equivalent of component (A)] is 0.5 to 2.0, and the acrylic equivalent of component (A) is 188 to 250.
  • [(B) component thiol equivalent] / [(A) component acrylic equivalent] in the range of 0.5 to 2.0, a certain amount or more of acrylic and thiol reacts to ensure firm curing. Since it becomes a thing, it becomes possible to express high adhesive strength.
  • the component (A) is preferably 10 to 90 parts by mass with respect to 100 parts by mass of the resin composition from the viewpoint of the viscosity of the resin composition.
  • the component (C) is preferably 0.1 to 40 parts by mass with respect to 100 parts by mass of the resin composition from the viewpoint of the curing speed and pot life of the resin composition.
  • the component (D) is 0.0001 to 1.0 part by mass with respect to 100 parts by mass of the resin composition, the stability of the resin composition during storage can be further increased, and the pot life of the resin composition can be increased. Since it becomes possible to make it longer, it is preferable.
  • the stability of the resin composition during storage can be further improved, and the pot life of the resin composition Can be made longer, which is preferable.
  • the resin composition of the present invention preferably further comprises (F) a compound other than an acrylic resin having a glycidyl group. Since (F) component does not react so much with (B) component by heating, it is possible to improve the stability at the time of storage of the resin composition, similarly to the anionic polymerization inhibitor which is (E) component.
  • a vinyl compound having at least one glycidyl group and a polybutadiene having at least one glycidyl group are preferable from the viewpoint of reactivity with the component (B).
  • Commercial products of polybutadiene having at least one glycidyl group include epoxidized 1,2-polybutadiene manufactured by ADEKA.
  • a component may be individual or may use 2 or more types together.
  • the component (F) is preferably 1 to 50 parts by mass with respect to 100 parts by mass of the resin composition from the viewpoint of pot life and UV curability of the resin composition.
  • the resin composition further contains a radical polymerization initiator as component (G).
  • a radical polymerization initiator that can be used is not particularly limited, and a known material can be used.
  • radical polymerization initiator examples include, for example, 1-hydroxycyclohexyl phenyl ketone, 2-hydroxy-2-methyl-1-phenylpropan-1-one, diethoxyacetophenone, 1- (4-isopropylphenyl) -2 -Hydroxy-2-methylpropan-1-one, 1- (4-dodecylphenyl) -2-hydroxy-2-methylpropan-1-one, 4- (2-hydroxyethoxy) -phenyl (2-hydroxy-2 -Propyl) ketone, 2-methyl-1- [4- (methylthio) phenyl] -2-morpholinopropane-1, benzoin, benzoin methyl ether, benzoin ethyl ether, benzoin isopropyl ether, benzoin n-butyl ether, benzoin phenyl ether, Benzyl dimethyl ketal, Nzophenone, benzoylbenzoic acid, methyl benzoylbenzoic
  • the epoxy resin, carbon black, titanium black, silica filler, alumina filler, silane coupling agent, ion trapping agent, leveling agent, antioxidant are further added as necessary without departing from the object of the present invention.
  • An agent, an antifoaming agent, a discoloring agent, other additives, etc. can be blended.
  • carbon black and titanium black can be used as a light-shielding property-imparting material, and titanium black is preferably used from the viewpoint of achieving both light-shielding properties and UV curability (curing depth).
  • Titanium black 12S (manufactured by Mitsubishi Materials Electronics), titanium black 13M (manufactured by Mitsubishi Materials), titanium black 13M-C (manufactured by Mitsubishi Materials), Tilac D (manufactured by Ako Kasei) Etc.), and titanium black 13M is particularly preferable.
  • the resin composition can be obtained, for example, by stirring, melting, mixing, and dispersing the components (A) to (E) and other additives simultaneously or separately, with heat treatment as necessary.
  • the mixing, stirring, and dispersing devices are not particularly limited, but a raikai machine, a Henschel mixer, a three-roll mill, a ball mill, a planetary mixer, a bead mill, etc. equipped with a stirring and heating device are used. be able to. Moreover, you may use combining these apparatuses suitably.
  • the resin composition thus obtained is photocurable and thermosetting.
  • the heat curing of the resin composition is preferably 70 to 80 ° C. when used for an image sensor module.
  • the resin composition of the present invention can be used, for example, as an adhesive for joining parts together, or as a raw material thereof. Moreover, this resin composition can be used, for example, as a sealant for electronic components or a raw material thereof.
  • ⁇ Viscosity, thickening rate> The initial viscosity was measured by measuring the value at 10 rpm of the resin composition produced within 1 hour using an E-type viscometer (rotor name: 3 ° ⁇ R9.7). After measuring the initial viscosity, it was allowed to stand for 24 hours in an environment of 25 ° C./50% RH, the viscosity was measured again, and the thickening rate was calculated.
  • the resin composition was stencil-printed with a size of ⁇ 2 mm and a thickness of 125 ⁇ m, and an alumina chip of 3.2 mm ⁇ 1.6 mm ⁇ 0.45 mm thickness was mounted on the printed resin composition.
  • the curing conditions are “UV only”, UV irradiation amount 2000 mJ / cm 2 (UV wavelength: 365 nm, LED lamp) from the opposite surface (back surface) of the alumina chip mounting surface (front surface), “heat only” In the case of, 80 ° C./60 minutes in a blower dryer, and in the case of “UV + heat”, the UV irradiation amount is 2000 mJ / cm 2 (UV wavelength: 365 nm, from the opposite surface (back surface) of the alumina chip mounting surface (front surface). After the LED lamp), the temperature was set to 80 ° C./60 minutes in a blower dryer.
  • the alumina chip on this glass plate was struck from the side surface with a MODEL-1605 HTP type strength tester manufactured by Aiko Engineering, and the shear strength was calculated from the numerical value when the alumina chip was peeled off.
  • the shear strength is preferably 3 Kgf / Chip or more, more preferably 5 Kgf / Chip or more.
  • Tables 1 and 2 show the measurement results (unit: Kgf / Chip).
  • PCT pressure cooker test
  • the thickening ratio was within the appropriate range, and the adhesive strength measured under each condition was also high.
  • the comparative example 1 which does not contain (E) component has gelatinized at the time of preparation of a resin composition part.
  • the comparative example 2 which does not contain a component had a bad viscosity increase rate.
  • Comparative Example 3 containing no component (C) was not cured by heat alone.
  • Comparative Example 4 containing no component (B) only UV and heat alone were not cured, and the adhesive strength after PCT was significantly reduced.
  • Comparative Example 5 containing no component (A) UV alone and heat alone did not cure.
  • Comparative Example 6 using the thiol compound instead of the component (B) the adhesive strength after PCT was significantly reduced.
  • the present invention is a light and thermosetting resin composition that suppresses a decrease in adhesive strength in a moisture resistance test of a cured resin composition and has a sufficiently long pot life. Very useful as a stopper.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Health & Medical Sciences (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Adhesives Or Adhesive Processes (AREA)
  • Epoxy Resins (AREA)
  • Sealing Material Composition (AREA)
  • Compositions Of Macromolecular Compounds (AREA)
  • Polymers With Sulfur, Phosphorus Or Metals In The Main Chain (AREA)

Abstract

　硬化後の樹脂組成物の耐湿試験での接着強度の低下を抑制し、かつ十分に長いポットライフを有する、光および熱硬化性の樹脂組成物を提供する。　（Ａ）アクリル樹脂、（Ｂ）特定の化学式で表される多官能の含窒素複素環化合物、（Ｃ）潜在性硬化剤、（Ｄ）ラジカル重合禁止剤、および（Ｅ）アニオン重合抑制剤、を含有することを特徴とする、樹脂組成物である。樹脂組成物は、さらに、（Ｆ）グリシジル基を有するアクリル樹脂以外の化合物を含むと、好ましい。

Description

樹脂組成物、接着剤、および封止剤
　本発明は、光および加熱により硬化する樹脂組成物に関する。より詳しくは、光照射による仮固定が可能であり、加熱することで本硬化させることが可能な光および熱硬化性樹脂組成物に関する。
　紫外線（ＵＶ）照射により仮固定し、熱により本硬化させるタイプの接着剤は多くの分野に使用されており（例えば、特許文献１、２）、特に、イメージセンサーモジュール用途でよく利用されている。イメージセンサーの製造工程が高温になると、イメージセンサーに用いられるレンズ等が劣化してしまうため、イメージセンサーの製造に使用される接着剤や封止材には、低温硬化性が要求される。また、生産コストの面から、短時間硬化性も同時に要求される。低温短時間硬化型接着剤としては、チオール系接着剤が例として挙げられる（例えば、特許文献３、４）。しかし、チオール系接着剤にＵＶ硬化性を付与することは、非常に難しい。ＵＶ硬化性を有するアクリル樹脂とチオール樹脂との硬化反応は、アクリル樹脂以外の樹脂（例えばエポキシ樹脂）とチオール樹脂との硬化反応に比べて進行しやすいため、ポットライフが実用上使用できないレベルにまで短くなってしまうためである。
　本発明者らは、上記のような問題点に鑑み、十分に長いポットライフを有する光および加熱硬化性樹脂組成物を提供することを目的として、（Ａ）アクリル樹脂と、（Ｂ）チオール化合物と、（Ｃ）潜在性硬化剤と、（Ｄ）ラジカル重合禁止剤と、（Ｅ）アニオン重合抑制剤とを含有する樹脂組成物を開発した（特許文献５）。
特開２００９－５１９５４号公報 国際公開第２００５／０５２０２１号 特開平６－２１１９６９号公報 特開平６－２１１９７０号公報 特許第４９７６５７５号公報
　しかしながら、上述の（Ａ）アクリル樹脂と、（Ｂ）チオール化合物と、（Ｃ）潜在性硬化剤と、（Ｄ）ラジカル重合禁止剤と、（Ｅ）アニオン重合抑制剤とを含有する樹脂組成物は、プレッシャークッカーテスト（Ｐｒｅｓｓｕｒｅ　Ｃｏｏｋｅｒ　Ｔｅｓｔ：硬化後の樹脂組成物を、１２１℃、２気圧、１００％相対湿度に保持する信頼性試験）等での耐湿試験で接着強度が低下してしまう、という問題があり、高信頼性の用途では使用できない場合があることがわかった。
　本発明は上記のような問題点に鑑みてなされたものであって、硬化後の樹脂組成物の耐湿試験での接着強度の低下を抑制し、かつ十分に長いポットライフを有する、光および熱硬化性の樹脂組成物を提供することを目的とする。
　本発明者らは、上記の課題を解決すべく鋭意検討を行い、アクリル樹脂、特定の多官能の含窒素複素環化合物、潜在性硬化剤、ラジカル重合禁止剤、およびアニオン重合抑制剤を加えることによって、耐湿試験での接着強度の低下を抑制し、かつ実使用に耐えうるレベルの十分に長いポットライフを有する、光および熱硬化性の樹脂組成物を得ることができた。
　本発明は、以下の構成を有することによって上記問題を解決した樹脂組成物、接着剤、および封止剤に関する。
〔１〕　（Ａ）アクリル樹脂、
　（Ｂ）化学式（１）または化学式（２）で表される多官能の含窒素複素環化合物、
Figure JPOXMLDOC01-appb-C000003
Figure JPOXMLDOC01-appb-C000004
　（Ｃ）潜在性硬化剤、
　（Ｄ）ラジカル重合禁止剤、および
　（Ｅ）アニオン重合抑制剤、
を含有することを特徴とする、樹脂組成物。
〔２〕さらに、（Ｆ）グリシジル基を有するアクリル樹脂以外の化合物を含む、上記〔１〕記載の樹脂組成物。
〔３〕（Ｆ）成分が、少なくとも１つのグリシジル基を有するビニル化合物である、上記〔２〕記載の樹脂組成物。
〔４〕（Ｆ）成分が、少なくとも１つのグリシジル基を有するポリブタジエンである、上記〔２〕記載の樹脂組成物。
〔５〕〔（Ｂ）成分のチオール当量〕／〔（Ａ）成分のアクリル当量〕が、０．５～２．０である、上記〔１〕～〔４〕のいずれか記載の樹脂組成物。
〔６〕（Ｄ）成分が、樹脂組成物１００質量部に対して、０．０００１～１．０質量部である、上記〔１〕～〔５〕のいずれか記載の樹脂組成物。
〔７〕（Ｅ）成分が、（Ｃ）成分１質量部に対して、０．００１～１．０質量部である、上記〔１〕～〔６〕のいずれか１項記載の樹脂組成物。
〔８〕（Ｄ）成分が、Ｎ－ニトロソ－Ｎ－フェニルヒドロキシルアミンアルミニウム、トリフェニルホスフィン、ｐ－メトキシフェノール、およびハイドロキノンからなる群より選ばれる少なくとも１種である、上記〔１〕～〔７〕のいずれか記載の樹脂組成物。
〔９〕（Ｅ）成分が、ホウ酸エステル、アルミニウムキレート、および有機酸からなる群より選ばれる少なくとも１種である、上記〔１〕～〔８〕のいずれか１項記載の樹脂組成物。
〔１０〕上記〔１〕～〔９〕のいずれか記載の樹脂組成物を含む、接着剤。
〔１１〕上記〔１〕～〔９〕のいずれか記載の樹脂組成物を含む封止剤。
　本発明〔１〕によれば、硬化後の樹脂組成物の耐湿試験での接着強度の低下を抑制し、かつ十分に長いポットライフを有する、光および熱硬化性の樹脂組成物を提供することができる。
　本発明〔１０〕によれば、耐湿性に優れた接着剤により製造された信頼性の高いイメージセンサーモジュール等の半導体素子を得ることができる。本発明〔１１〕によれば、耐湿性に優れた封止剤により、レンズ等の部品が封止された信頼性の高いイメージセンサーモジュール等の半導体素子を得ることができる。
　本発明の樹脂組成物（以下、樹脂組成物という）は、（Ａ）アクリル樹脂、
　（Ｂ）化学式（１）または化学式（２）で表される多官能の含窒素複素環化合物、
Figure JPOXMLDOC01-appb-C000005
Figure JPOXMLDOC01-appb-C000006
　（Ｃ）潜在性硬化剤、
　（Ｄ）ラジカル重合禁止剤、および
　（Ｅ）アニオン重合抑制剤、
を含有することを特徴とする。
　（Ａ）成分であるアクリル樹脂は、硬化後の樹脂組成物に透明性や適度な硬度を付与することができる。この（Ａ）成分は、アクリル酸エステルモノマーおよび／またはメタクリル酸エステルモノマー、あるいはこれらのオリゴマーである。本発明に使用可能なアクリル酸エステルモノマーおよび／またはメタクリル酸エステルモノマー、あるいはこれらのオリゴマーとしては、トリス（２－ヒドロキシエチル）イソシアヌレートのジアクリレートおよび／またはジメタクリレート；トリス（２－ヒドロキシエチル）イソシアヌレートトリアクリレートおよび／またはトリメタクリレート；トリメチロールプロパントリアクリレートおよび／またはトリメタクリレート、あるいはそのオリゴマー；ペンタエリスリトールトリアクリレートおよび／またはトリメタクリレート、あるいはそのオリゴマー；ジペンタエリスリトールのポリアクリレートおよび／またはポリメタクリレート；トリス（アクリロキシエチル）イソシアヌレート；カプロラクトン変性トリス（アクリロキシエチル）イソシアヌレート；カプロラクトン変性トリス（メタクリロキシエチル）イソシアヌレート；アルキル変性ジペンタエリスリトールのポリアクリレートおよび／またはポリメタクリレート；カプロラクトン変性ジペンタエリスリトールのポリアクリレートおよび／またはポリメタクリレート等が挙げられる。（Ａ）成分の市販品としては、ダイセル・オルネクス株式会社製ポリエステルアクリレート（品名：ＥＢＥＣＲＹＬ８１０）東亜合成株式会社製ポリエステルアクリレート（品名：Ｍ７１００）が挙げられる。（Ａ）成分は、単独でも２種以上を併用してもよい。
　（Ｂ）成分である多官能の含窒素複素環化合物は、化学式（１）：
Figure JPOXMLDOC01-appb-C000007
または化学式（２）：
Figure JPOXMLDOC01-appb-C000008
で表され、含窒素複素環化合物の４つの各窒素原子に、官能基である（－ＣＨ２－ＣＨ２―ＳＨ）または（－ＣＨ２－ＣＨ２－ＣＨ２―ＳＨ）が結合したものである。ここで、上記特許文献５で使用されているチオール化合物として使用されているペンタエリスリトールテトラキス（３－メルカプトプロピオネート）、トリメチロールプロパントリス（３－メルカプトプロピオネート）、ジペンタエリスリトールヘキサキス（３－メルカプトプロピオネート）、ペンタエリスリトールテトラキス（３－メルカプトブチレート）は、いずれもエステル結合を含み、このエステル結合が加水分解し易いため、耐湿性に劣る、と考えられる。これに対して、（Ｂ）成分は、エステル結合を含有していない。（Ｂ）成分の市販品としては、四国化成工業製チオールグリコールウリル誘導体が挙げられる。（Ｂ）成分は、単独でも２種を併用してもよい。
　上記（Ｃ）成分の潜在性硬化剤とは、室温では不活性の状態で、加熱することにより活性化して、硬化促進剤として機能する化合物であり、例えば、常温で固体のイミダゾール化合物；アミン化合物とエポキシ化合物との反応生成物（アミン－エポキシアダクト系）等の固体分散型アミンアダクト系潜在性硬化促進剤；アミン化合物とイソシアネート化合物または尿素化合物との反応生成物（尿素型アダクト系）等が、挙げられる。
　常温で固体のイミダゾール化合物としては、例えば、２－ヘプタデシルイミダゾール、２－フェニル－４，５－ジヒドロキシメチルイミダゾール、２－ウンデシルイミダゾール、２－フェニル－４－メチル－５－ヒドロキシメチルイミダゾール、２－フェニル－４－ベンジル－５－ヒドロキシメチルイミダゾール、２，４－ジアミノ－６－（２－メチルイミダゾリル－（１））－エチル－Ｓ－トリアジン、２，４－ジアミノ－６－（２′－メチルイミダゾリル－（１）′）－エチル－Ｓ－トリアジン・イソシアヌール酸付加物、２－メチルイミダゾール、２－フェニルイミダゾール、２－フェニル－４－メチルイミダゾール、１－シアノエチル－２－フェニルイミダゾール、１－シアノエチル－２－メチルイミダゾール－トリメリテイト、１－シアノエチル－２－フェニルイミダゾール－トリメリテイト、Ｎ－（２－メチルイミダゾリル－１－エチル）－尿素、Ｎ，Ｎ′－（２－メチルイミダゾリル－（１）－エチル）－アジボイルジアミド等が挙げられるが、これらに限定されるものではない。
　固体分散型アミンアダクト系潜在性硬化促進剤（アミン－エポキシアダクト系）の製造原料の一つとして用いられるエポキシ化合物としては、例えば、ビスフェノールＡ、ビスフェノールＦ、カテコール、レゾルシノール等の多価フェノール、またはグリセリンやポリエチレングリコールのような多価アルコールとエピクロロヒドリンとを反応させて得られるポリグリシジルエーテル；ｐ－ヒドロキシ安息香酸、β－ヒドロキシナフトエ酸のようなヒドロキシカルボン酸とエピクロロヒドリンとを反応させて得られるグリシジルエーテルエステル；フタル酸、テレフタル酸のようなポリカルボン酸とエピクロロヒドリンとを反応させて得られるポリグリシジルエステル；４，４′－ジアミノジフェニルメタンやｍ－アミノフェノールなどとエピクロロヒドリンとを反応させて得られるグリシジルアミン化合物；さらに、エポキシ化フェノールノボラック樹脂、エポキシ化クレゾールノボラック樹脂、エポキシ化ポリオレフィンなどの多官能性エポキシ化合物やブチルグリシジルエーテル、フェニルグリシジルエーテル、グリシジルメタクリレートなどの単官能性エポキシ化合物等が挙げられるが、これらに限定されるものではない。
　固体分散型アミンアダクト系潜在性硬化促進剤のもう一つの製造原料として用いられるアミン化合物は、エポキシ基と付加反応しうる活性水素を分子内に１個以上有し、かつ１級アミノ基、２級アミノ基および３級アミノ基の中から選ばれた官能基を少なくとも分子内に１個以上有するものであればよい。このような、アミン化合物の例を以下に示すが、これらに限定されるものではない。例えば、ジエチレントリアミン、トリエチレンテトラミン、ｎ－プロピルアミン、２－ヒドロキシエチルアミノプロピルアミン、シクロヘキシルアミン、４，４′－ジアミノ－ジシクロヘキシルメタンのような脂肪族アミン類；４，４′－ジアミノジフェニルメタン、２－メチルアニリンなどの芳香族アミン化合物；２－エチル－４－メチルイミダゾール、２－エチル－４－メチルイミダゾリン、２，４－ジメチルイミダゾリン、ピペリジン、ピペラジンなどの窒素原子が含有された複素環化合物；等が挙げられるが、これらに限定されるものではない。
　また、この中で特に分子内に３級アミノ基を有する化合物は、優れた硬化促進能を有する潜在性硬化促進剤を与える原料であり、そのような化合物の例としては、例えば、ジメチルアミノプロピルアミン、ジエチルアミノプロピルアミン、ジ－ｎ－プロピルアミノプロピルアミン、ジブチルアミノプロピルアミン、ジメチルアミノエチルアミン、ジエチルアミノエチルアミン、Ｎ－メチルピペラジンなどのアミン化合物や、２－メチルイミダゾール、２－エチルイミダゾール、２－エチル－４－メチルイミダゾール、２－フェニルイミダゾールなどのイミダゾール化合物のような、分子内に３級アミノ基を有する１級もしくは２級アミン類；２－ジメチルアミノエタノール、１－メチル－２－ジメチルアミノエタノール、１－フェノキシメチル－２－ジメチルアミノエタノール、２－ジエチルアミノエタノール、１－ブトキシメチル－２－ジメチルアミノエタノール、１－（２－ヒドロキシ－３－フェノキシプロピル）－２－メチルイミダゾール、１－（２－ヒドロキシ－３－フェノキシプロピル）－２－エチル－４－メチルイミダゾール、１－（２－ヒドロキシ－３－ブトキシプロピル）－２－メチルイミダゾール、１－（２－ヒドロキシ－３－ブトキシプロピル）－２－エチル－４－メチルイミダゾール、１－（２－ヒドロキシ－３－フェノキシプロピル）－２－フェニルイミダゾリン、１－（２－ヒドロキシ－３－ブトキシプロピル）－２－メチルイミダゾリン、２－（ジメチルアミノメチル）フェノール、２，４，６－トリス（ジメチルアミノメチル）フェノール、Ｎ－β－ヒドロキシエチルモルホリン、２－ジメチルアミノエタンチオール、２－メルカプトピリジン、２－ベンゾイミダゾール、２－メルカプトベンゾイミダゾール、２－メルカプトベンゾチアゾール、４－メルカプトピリジン、Ｎ，Ｎ－ジメチルアミノ安息香酸、Ｎ，Ｎ－ジメチルグリシン、ニコチン酸、イソニコチン酸、ピコリン酸、Ｎ，Ｎ－ジメチルグリシンヒドラジド、Ｎ，Ｎ－ジメチルプロピオン酸ヒドラジド、ニコチン酸ヒドラジド、イソニコチン酸ヒドラジド等のような、分子内に３級アミノ基を有するアルコール類、フェノール類、チオール類、カルボン酸類およびヒドラジド類等が挙げられるが、これらに限定されるものではない。
　固体分散型アミンアダクト系潜在性硬化促進剤に、さらに、もう一つの製造原料として用いられるイソシアネート化合物としては、例えば、ｎ－ブチルイソシアネート、イソプロピルイソシアネート、フェニルイソシアネート、ベンジルイソシアネートなどの単官能イソシアネート化合物；ヘキサメチレンジイソシアネート、トルイレンジイソシアネート、１，５－ナフタレンジイソシアネート、ジフェニルメタン－４，４′－ジイソシアネート、イソホロンジイソシアネート、キシリレンジイソシアネート、パラフェニレンジイソシアネート、１，３，６－ヘキサメチレントリイソシアネート、ビシクロヘプタントリイソシアネートなどの多官能イソシアネート化合物；さらに、これら多官能イソシアネート化合物と活性水素化合物との反応によって得られる、末端イソシアネート基含有化合物等も用いることができる。このような末端イソシアネート基含有化合物の例としては、トルイレンジイソシアネートとトリメチロールプロパンとの反応により得られる末端イソシアネート基を有する付加化合物、トルイレンジイソシアネートとペンタエリスリトールとの反応により得られる末端イソシアネート基を有する付加化合物などが挙げられるが、これらに限定されるものではない。
　また、尿素化合物としては、例えば、尿素、チオ尿素などが挙げられるが、これらに限定されるものではない。
　本発明に用いることのできる固体分散型潜在性硬化促進剤は、例えば、上記の（ａ）アミン化合物とエポキシ化合物の２成分、（ｂ）この２成分と活性水素化合物の３成分、または（ｃ）アミン化合物とイソシアネート化合物および／または尿素化合物の２成分もしくは３成分の組合せで、各成分を採って混合し、室温から２００℃の温度において反応させた後、冷却固化してから粉砕するか、あるいは、メチルエチルケトン、ジオキサン、テトラヒドロフラン等の溶媒中で反応させ、脱溶媒後、固形分を粉砕することにより容易に作製することが出来る。
　上記の固体分散型潜在性硬化促進剤の市販品の代表的な例としては、アミン－エポキシアダクト系（アミンアダクト系）としては、「アミキュアＰＮ－２３」（味の素ファインテクノ（株）商品名）、「アミキュアＰＮ－４０」（味の素ファインテクノ（株）商品名）、「アミキュアＰＮ－５０」（味の素ファインテクノ（株）商品名）、「ハードナーＸ－３６６１Ｓ」（エー・シー・アール（株）商品名）、「ハードナーＸ－３６７０Ｓ」（エー・シー・アール（株）商品名）、「ノバキュアＨＸ－３７４２」（旭化成イーマテリアルズ（株）商品名）、「ノバキュアＨＸ－３７２１」（旭化成イーマテリアルズ（株）商品名）、「ＦＸＲ１１２１」（Ｔ＆Ｋ　ＴＯＫＡ（株）商品名）などが挙げられ、また、尿素型アダクト系としては、「フジキュアＦＸＥ－１０００」（Ｔ＆Ｋ　ＴＯＫＡ（株）商品名）、「フジキュアＦＸＲ－１０３０」（Ｔ＆Ｋ　ＴＯＫＡ（株）商品名）等が挙げられるが、これらに限定されるものではない。（Ｃ）成分は、単独でも２種以上を併用してもよい。
　（Ｄ）成分のラジカル重合禁止剤は、樹脂組成物の保存時の安定性を高めるために添加されるものであり、意図しないラジカル重合反応の進行を抑制するために添加されるものである。（Ａ）成分のアクリル樹脂は、低い確率で自分からラジカルを発生することがあり、そのラジカルを基点として意図しないラジカル重合反応が進行する場合がある。ラジカル重合禁止剤を添加することによって、このような意図しない（Ａ）成分のラジカル重合反応の進行を抑制することができる。
　（Ｄ）成分は、公知のものを使用可能であり、例えば、Ｎ－ニトロソ－Ｎ－フェニルヒドロキシルアミンアルミニウム、トリフェニルホスフィン、ｐ－メトキシフェノール、およびハイドロキノンからなる群より選ばれる少なくとも１種を用いることができる。また、特開２０１０－１１７５４５号公報、特開２００８－１８４５１４号公報などに開示された公知のラジカル重合禁止剤を用いることもできる。（Ｄ）成分は、単独でも２種以上を併用してもよい。
　（Ｅ）成分であるアニオン重合抑制剤は、樹脂組成物に保存時の安定性を付与し、意図しない（Ｃ）成分に含まれ得るアミノ基と（Ｂ）成分との反応を抑制するために、添加される。（Ｃ）成分に含まれ得るイミダゾールや３級アミンは、アミノ基を有しており、そのアミノ基が（Ｂ）成分と反応して重合が開始する。潜在性硬化剤は、室温ではアミノ基の反応が起こりにくい設計になっているが、僅かに、アミノ基が室温で（Ｂ）成分と反応してしまう可能性を残している。（Ｅ）成分は、アミノ基が（Ｂ）成分と反応する前にそのアミノ基と反応し、意図しないアミノ基と（Ｂ）成分との反応を抑制する働きを有している。
　（Ｅ）成分は、公知のものを使用可能であり、例えば、ホウ酸エステル、アルミニウムキレート、および有機酸からなる群より選ばれる少なくとも１種を用いることができる。ホウ酸エステルは、例えば、特開２０１１－０２６５３９号公報、再表２００５／０７０９９１号公報に開示されたものを使用可能である。アルミニウムキレートは、例えば再表２００５／０７０９９１号公報に開示されたものを使用可能である。有機酸は、例えば特許４３９４２８１号公報に開示されたものを使用可能である。（Ｅ）成分の市販品としては、ホウ酸トリイソプロピル、バルビツール酸等が挙げられる。（Ｅ）成分は、単独でも２種以上を併用してもよい。
　樹脂組成物は、〔（Ｂ）成分のチオール当量〕／〔（Ａ）成分のアクリル当量〕が、０．５～２．０であると、好ましい。（Ｂ）成分のチオール当量は、（Ｂ）成分の分子量（化学式（１）：３８２．６、化学式（２）：４３８．７）を１分子中のチオール基の数（４）で割った数（化学式（１）：９５．７、化学式（２）：１０９．７）になる。アクリル樹脂の当量は、アクリル樹脂の分子量を１分子中のアクリル基（もしくはメタクリル基）の数で割った数に等しい。よって、〔（Ｂ）成分のチオール当量〕／〔（Ａ）成分のアクリル当量〕が、０．５～２．０であるとは、〔（化学式（１）の９５．７または化学式（２）の１０９．７）／（Ａ）成分のアクリル当量〕が、０．５～２．０であり、（Ａ）成分のアクリル当量は、１８８～２５０である。〔（Ｂ）成分のチオール当量〕／〔（Ａ）成分のアクリル当量〕を、０．５～２．０の範囲にすることによって、アクリルとチオールが一定量以上反応して、しっかりとした硬化物になるため、高い接着強度を発現することが可能となる。
　（Ａ）成分は、樹脂組成物１００質量部に対して、１０～９０質量部であると、樹脂組成物の粘度の観点から好ましい。
　（Ｃ）成分は、樹脂組成物１００質量部に対して、０．１～４０質量部であると、樹脂組成物の硬化速度、ポットライフの観点から好ましい。
　（Ｄ）成分は、樹脂組成物１００質量部に対して、０．０００１～１．０質量部であると、樹脂組成物の保存時の安定性をより高くでき、樹脂組成物のポットライフをより長くすることが可能となるため、好ましい。
　（Ｅ）成分は、（Ｃ）成分１質量部に対して、０．０００１～１．０質量部であると、樹脂組成物の保存時を安定性がより高くでき、樹脂組成物のポットライフをより長くすることが可能となるため、好ましい。
　本発明の樹脂組成物は、さらに、（Ｆ）グリシジル基を有するアクリル樹脂以外の化合物を含むと、好ましい。（Ｆ）成分は、加熱によって（Ｂ）成分とあまり反応しないため、（Ｅ）成分であるアニオン重合抑制剤と同様に、樹脂組成物の保存時の安定性を高めることが可能である。
　（Ｆ）成分としては、少なくとも１つのグリシジル基を有するビニル化合物、少なくとも１つのグリシジル基を有するポリブタジエンが、（Ｂ）成分との反応性の観点から、好ましい。少なくとも１つのグリシジル基を有するポリブタジエンの市販品としては、ＡＤＥＫＡ製エポキシ化１，２－ポリブタジエンが挙げられる。（Ｆ）成分は、単独でも２種以上を併用してもよい。
　（Ｆ）成分は、樹脂組成物１００質量部に対して、１～５０質量部であると、樹脂組成物のポットライフ、ＵＶ硬化性の観点から好ましい。
　樹脂組成物は、さらに（Ｇ）成分であるラジカル重合開始剤を含有すると好ましい。樹脂組成物に（Ｇ）成分を含有させることにより、短時間のＵＶ照射で樹脂組成物を硬化させることが可能となる。使用可能なラジカル重合開始剤としては、特に限定されず、公知の材料を使用することが可能である。ラジカル重合開始剤の具体例としては、例えば、１－ヒドロキシシクロヘキシルフェニルケトン、２－ヒドロキシ－２－メチル－１－フェニルプロパン－１－オン、ジエトキシアセトフェノン、１－（４－イソプロピルフェニル）－２－ヒドロキシ－２－メチルプロパン－１－オン、１－（４－ドデシルフェニル）－２－ヒドロキシ－２－メチルプロパン－１－オン、４－（２－ヒドロキシエトキシ）－フェニル（２－ヒドロキシ－２－プロピル）ケトン、２－メチル－１－［４－（メチルチオ）フェニル］－２－モルホリノプロパン－１、ベンゾイン、ベンゾインメチルエーテル、ベンゾインエチルエーテル、ベンゾインイソプロピルエーテル、ベンゾインｎ－ブチルエーテル、ベンゾインフェニルエーテル、ベンジルジメチルケタール、ベンゾフェノン、ベンゾイル安息香酸、ベンゾイル安息香酸メチル、４－フェニルベンゾフェノン、ヒドロキシベンゾフェノン、アクリル化ベンゾフェノン、４－ベンゾイル－４’－メチルジフェニルサルファイド、３，３’－ジメチル－４－メトキシベンゾフェノン、チオキサンソン、２－クロルチオキサンソン、２－メチルチオキサンソン、２，４－ジメチルチオキサンソン、イソプロピルチオキサンソン、２，４－ジクロロチオキサンソン、２，４－ジエチルチオキサンソン、２，４－ジイソプロピルチオキサンソン、２，４，６－トリメチルベンゾイルジフェニルホスフインオキサイド、メチルフェニルグリオキシレート、ベンジル、カンファーキノン等が挙げられる。（Ｇ）成分は、単独でも２種以上を併用してもよい。
　樹脂組成物には、本発明の目的を損なわない範囲で、更に必要に応じ、エポキシ樹脂、カーボンブラック、チタンブラック、シリカフィラー、アルミナフィラー、シランカップリング剤、イオントラップ剤、レベリング剤、酸化防止剤、消泡剤、搖変剤、その他の添加剤等を配合させることができる。また、樹脂組成物に、粘度調整剤、難燃剤、または溶剤等を配合させてもよい。ここで、カーボンブラックとチタンブラックは、遮光性付与材として用いることができ、遮光性とUV硬化性（硬化深度）の両立を図る観点からはチタンブラックを用いることが好ましい。チタンブラックとしては、チタンブラック１２Ｓ（三菱マテリアル電子化成株式会社製）、チタンブラック１３Ｍ（三菱マテリアル株式会社製）、チタンブラック１３Ｍ－Ｃ（三菱マテリアル株式会社製）、Ｔｉｌａｃｋ　Ｄ（赤穂化成株式会社製）などが挙げられ、チタンブラック１３Ｍが特に好ましい。
　樹脂組成物は、例えば、（Ａ）成分～（Ｅ）成分およびその他添加剤等を同時にまたは別々に、必要により加熱処理を加えながら、撹拌、溶融、混合、分散させることにより得ることができる。これらの混合、撹拌、分散等の装置としては、特に限定されるものではないが、撹拌、加熱装置を備えたライカイ機、ヘンシェルミキサー、３本ロールミル、ボールミル、プラネタリーミキサー、ビーズミル等を使用することができる。また、これら装置を適宜組み合わせて使用してもよい。
　このようにして得られた樹脂組成物は、光硬化性および熱硬化性である。樹脂組成物の熱硬化は、イメージセンサーモジュールに使用する場合には、７０～８０℃が好ましい。
　本発明の樹脂組成物は、例えば、部品同士を接合するための接着剤、またはその原料として用いることができる。また、この樹脂組成物は、例えば、電子部品の封止剤、またはその原料として用いることができる。
　以下、本発明について、実施例により説明するが、本発明はこれらに限定されるものではない。なお、以下の実施例において、部、％はことわりのない限り、質量部、質量％を示す。
〔実施例１～１２、比較例１～６〕
　表１、２に示す配合で、３本ロールミルを用いて、樹脂組成物を調製した。
〈粘度、増粘率〉
　作製して１時間以内の樹脂組成物を、Ｅ型粘度計（ロータ名称：３°×Ｒ９．７）を用い、１０ｒｐｍでの値を測定し、初期粘度を測定した。初期粘度を測定した後、２５℃／５０％ＲＨ環境下で２４時間放置し、再度粘度を測定し、増粘率を算出した。ここで、粘度増加率は、下記式：
　増粘率＝〔（２４時間後の粘度）－（初期粘度）〕／（初期粘度）×１００
で算出した。粘度は、０．１～１００Ｐａが好ましく、増粘率は、１．０～１．２が好ましい。表１～表２に、測定結果を示す。
〈接着強度〉
　ガラス板上に、樹脂組成物をφ２ｍｍの大きさ、１２５μｍの厚さで孔版印刷し、印刷した樹脂組成物の上に、３．２ｍｍ×１．６ｍｍ×０．４５ｍｍ厚のアルミナチップを搭載し、荷重をかけたものを硬化させて、試験片を作製した（ｎ＝１０）。このときの硬化条件は、「ＵＶのみ」の場合は、アルミナチップ搭載面（表面）の反対面（裏面）よりＵＶ照射量２０００ｍＪ／ｃｍ２（ＵＶ波長：３６５ｎｍ、ＬＥＤランプ）、「熱のみ」の場合は、送風乾燥機中で８０℃／６０分、「ＵＶ＋熱」の場合は、アルミナチップ搭載面（表面）の反対面（裏面）よりＵＶ照射量２０００ｍＪ／ｃｍ２（ＵＶ波長：３６５ｎｍ、ＬＥＤランプ）の後、送風乾燥機中で８０℃／６０分とした。このガラス板上のアルミナチップを、アイコーエンジニアリング社製ＭＯＤＥＬ－１６０５ＨＴＰ型強度試験機で側面から突き、アルミナチップが剥がれた時の数値からせん断強度を算出した。せん断強度は、好ましくは３Ｋｇｆ／Ｃｈｉｐ以上、さらに好ましくは５Ｋｇｆ／Ｃｈｉｐ以上である。表１、表２に、測定結果（単位は、Ｋｇｆ／Ｃｈｉｐ）を示す。次に、実施例１～１２、比較例２、４、６については、「ＵＶ＋熱硬化」処理後の試験片をプレッシャークッカー試験（Ｐｒｅｓｓｕｒｅ　Ｃｏｏｋｅｒ　Ｔｅｓｔ；以下、ＰＣＴ）（２ａｔｍ、１２１℃、１００％ＲＨ、１時間）を行った後、同様にしてせん断強度を算出した。表１、表２に、結果（単位は、Ｋｇｆ／Ｃｈｉｐ）を示す。

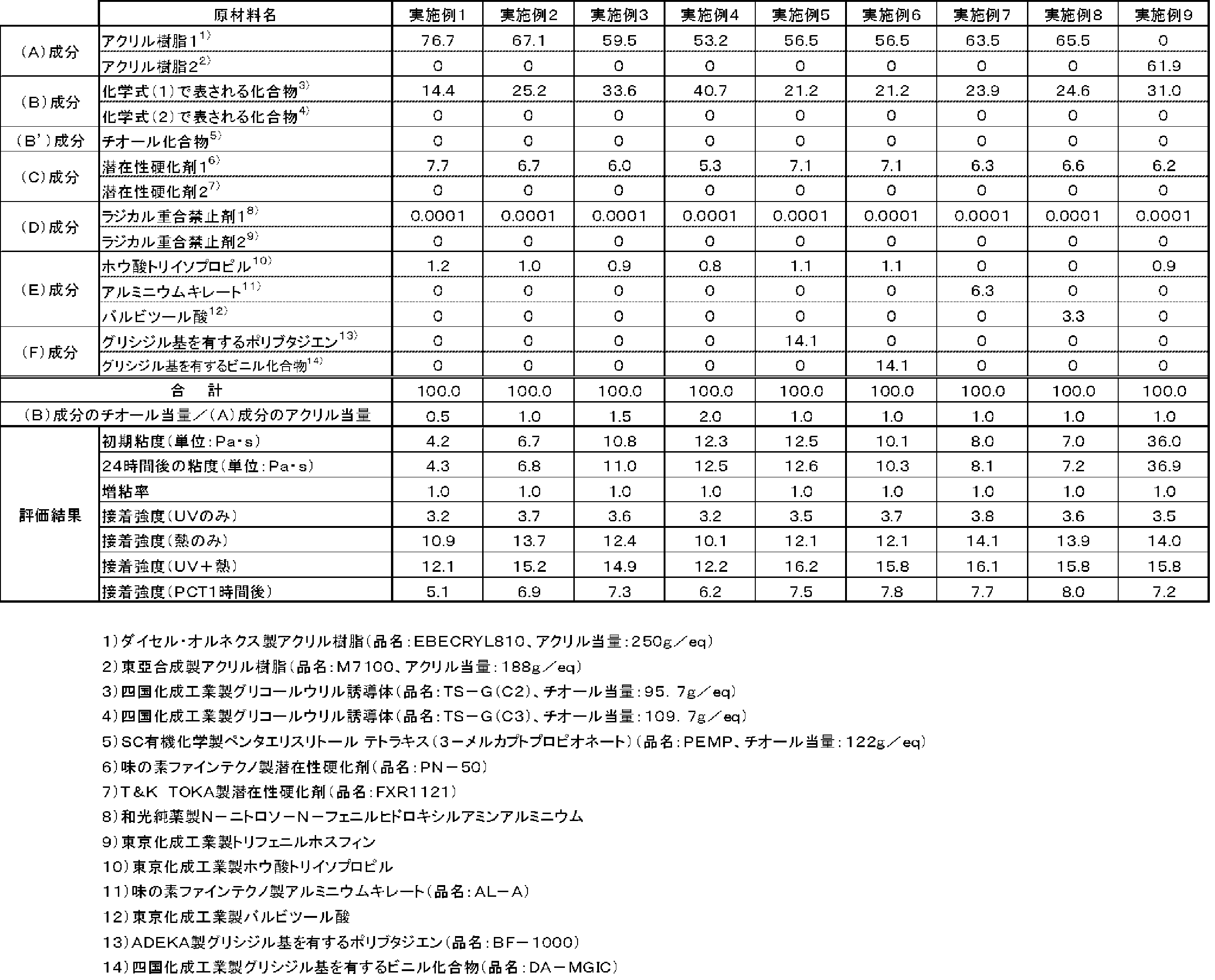

Figure JPOXMLDOC01-appb-T000009
Figure JPOXMLDOC01-appb-T000010
　表１、２からわかるように、実施例１～１２のすべてで、増粘率が適性範囲内であり、各条件で測定した接着強度も高かった。これに対して、（Ｅ）成分を含まない比較例１は、樹脂組成部の作製時にゲル化してしまった。（Ｄ）成分を含まない比較例２は、増粘率が悪かった。（Ｃ）成分を含まない比較例３は、熱のみでは硬化しなかった。（Ｂ）成分を含まない比較例４は、ＵＶのみ、熱のみでは硬化せず、ＰＣＴ後の接着強度が著しく低下した。（Ａ）成分を含まない比較例５は、ＵＶのみ、熱のみでは硬化しなかった。（Ｂ）成分の代わりのチオール化合物を使用した比較例６は、ＰＣＴ後の接着強度が著しく低下した。
　本発明は、硬化後の樹脂組成物の耐湿試験での接着強度の低下を抑制し、かつ十分に長いポットライフを有する、光および熱硬化性の樹脂組成物であり、特に、接着剤、封止剤として、非常に有用である。

Claims (11)

  1. 　（Ａ）アクリル樹脂、
    　（Ｂ）化学式（１）または化学式（２）で表される多官能の含窒素複素環化合物、
    Figure JPOXMLDOC01-appb-C000001
    Figure JPOXMLDOC01-appb-C000002
     　（Ｃ）潜在性硬化剤、
    　（Ｄ）ラジカル重合禁止剤、および
    　（Ｅ）アニオン重合抑制剤、
    を含有することを特徴とする、樹脂組成物。
  2. 　さらに、（Ｆ）グリシジル基を有するアクリル樹脂以外の化合物を含む、請求項１記載の樹脂組成物。
  3. 　（Ｆ）成分が、少なくとも１つのグリシジル基を有するビニル化合物である、請求項２記載の樹脂組成物。
  4. 　（Ｆ）成分が、少なくとも１つのグリシジル基を有するポリブタジエンである、請求項２記載の樹脂組成物。
  5. 　〔（Ｂ）成分のチオール当量〕／〔（Ａ）成分のアクリル当量〕が、０．５～２．０である、請求項１～４のいずれか１項記載の樹脂組成物。
  6. 　（Ｄ）成分が、樹脂組成物１００質量部に対して、０．０００１～１．０質量部である、請求項１～５のいずれか１項記載の樹脂組成物。
  7. 　（Ｅ）成分が、（Ｃ）成分１質量部に対して、０．００１～１．０質量部である、請求項１～６のいずれか１項記載の樹脂組成物。
  8. 　（Ｄ）成分が、Ｎ－ニトロソ－Ｎ－フェニルヒドロキシルアミンアルミニウム、トリフェニルホスフィン、ｐ－メトキシフェノール、およびハイドロキノンからなる群より選ばれる少なくとも１種である、請求項１～７のいずれか１項記載の樹脂組成物。
  9. 　（Ｅ）成分が、ホウ酸エステル、アルミニウムキレート、および有機酸からなる群より選ばれる少なくとも１種である、請求項１～８のいずれか１項記載の樹脂組成物。
  10. 　請求項１～９のいずれか１項記載の樹脂組成物を含む、接着剤。
  11. 　請求項１～９のいずれか１項記載の樹脂組成物を含む封止剤。
PCT/JP2016/057106 2015-03-12 2016-03-08 樹脂組成物、接着剤、および封止剤 WO2016143777A1 (ja)

Priority Applications (6)

Application Number Priority Date Filing Date Title
CN201680013356.6A CN107428939B (zh) 2015-03-12 2016-03-08 树脂组合物、粘接剂和密封剂
JP2017505348A JP6675380B2 (ja) 2015-03-12 2016-03-08 樹脂組成物、接着剤、および封止剤
US15/556,955 US10221282B2 (en) 2015-03-12 2016-03-08 Resin composition, adhesive agent, and sealing agent
SG11201707283SA SG11201707283SA (en) 2015-03-12 2016-03-08 Resin composition, adhesive agent, and sealing agent
KR1020177024943A KR102451905B1 (ko) 2015-03-12 2016-03-08 수지 조성물, 접착제 및 봉지제
PH12017501623A PH12017501623A1 (en) 2015-03-12 2017-09-07 Resin composition, adhesive agent, and sealing agent

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2015048910 2015-03-12
JP2015-048910 2015-03-12

Publications (1)

Publication Number Publication Date
WO2016143777A1 true WO2016143777A1 (ja) 2016-09-15

Family

ID=56880255

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2016/057106 WO2016143777A1 (ja) 2015-03-12 2016-03-08 樹脂組成物、接着剤、および封止剤

Country Status (8)

Country Link
US (1) US10221282B2 (ja)
JP (1) JP6675380B2 (ja)
KR (1) KR102451905B1 (ja)
CN (1) CN107428939B (ja)
PH (1) PH12017501623A1 (ja)
SG (1) SG11201707283SA (ja)
TW (1) TWI672335B (ja)
WO (1) WO2016143777A1 (ja)

Cited By (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPWO2016143815A1 (ja) * 2015-03-12 2017-12-28 ナミックス株式会社 半導体装置、およびイメージセンサーモジュール
WO2018047849A1 (ja) * 2016-09-12 2018-03-15 ナミックス株式会社 樹脂組成物、接着剤、封止材、ダム剤、および半導体装置
JP2019077740A (ja) * 2017-10-20 2019-05-23 日本化薬株式会社 樹脂組成物及び電子部品用接着剤
KR20200103782A (ko) * 2017-12-28 2020-09-02 헨켈 아게 운트 코. 카게아아 에폭시 기재 조성물
JPWO2019151256A1 (ja) * 2018-01-30 2021-01-28 ナミックス株式会社 樹脂組成物およびその硬化物、接着剤、半導体装置、ならびに電子部品
WO2022210261A1 (ja) 2021-03-30 2022-10-06 ナミックス株式会社 硬化性樹脂組成物
KR20240026200A (ko) 2021-06-28 2024-02-27 나믹스 가부시끼가이샤 수지 조성물 및 접착제
JP7515433B2 (ja) 2021-03-08 2024-07-12 株式会社デンソー 光硬化性接着剤

Families Citing this family (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP3336120A1 (de) * 2016-12-14 2018-06-20 Sika Technology AG Epoxidharz-klebstoff mit hoher druckfestigkeit
CN111491805B (zh) * 2017-12-21 2022-04-26 米其林集团总公司 包含酚化合物的经二酸交联的橡胶组合物
EP3960828A1 (en) * 2020-08-31 2022-03-02 Henkel AG & Co. KGaA Resin composition and cured product thereof
CN113105720A (zh) * 2021-03-29 2021-07-13 湖南创瑾技术研究院有限公司 一种封装模塑料及其制备方法与应用

Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS60108430A (ja) * 1983-11-18 1985-06-13 Showa Highpolymer Co Ltd 常温で硬化可能な組成物
WO2005052021A1 (ja) * 2003-11-26 2005-06-09 Mitsui Chemicals, Inc. １液型の光及び熱併用硬化性樹脂組成物及びその用途
WO2013005471A1 (ja) * 2011-07-07 2013-01-10 ナミックス株式会社 樹脂組成物
WO2013137087A1 (ja) * 2012-03-12 2013-09-19 日立化成株式会社 光硬化性樹脂組成物、画像表示用装置、及び画像表示用装置の製造方法
JP2015059099A (ja) * 2013-09-18 2015-03-30 四国化成工業株式会社 メルカプトアルキルグリコールウリル類とその利用
WO2015141347A1 (ja) * 2014-03-17 2015-09-24 ナミックス株式会社 樹脂組成物
WO2016027716A1 (ja) * 2014-08-19 2016-02-25 積水化学工業株式会社 表示素子用封止剤

Family Cites Families (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP3367531B2 (ja) 1992-10-22 2003-01-14 味の素株式会社 エポキシ樹脂組成物
EP0594133B1 (en) 1992-10-22 1998-05-06 Ajinomoto Co., Inc. Polythiol epoxy resin composition with extended working life
JP3367532B2 (ja) 1992-10-22 2003-01-14 味の素株式会社 エポキシ樹脂組成物
KR100573326B1 (ko) 1998-01-16 2006-04-24 록타이트(알 앤 디) 리미티드 경화성 에폭시-기제 조성물
US6653371B1 (en) 1998-01-16 2003-11-25 Barry E. Burns One-part curable composition of polyepoxide, polythiol, latent hardener and solid organic acid
US20050113491A1 (en) * 2003-11-25 2005-05-26 Warren Leslie F.Jr. Flame retardant polymer compositions and methods for making the same
EP1707585B1 (en) 2004-01-22 2011-09-28 Ajinomoto Co., Inc. One-component epoxy resin composition
JP5311744B2 (ja) 2007-01-29 2013-10-09 地方独立行政法人 大阪市立工業研究所 紫外線硬化性樹脂組成物、当該硬化物、およびこれらから誘導される各種物品
JP2009051954A (ja) 2007-08-28 2009-03-12 Three Bond Co Ltd 光および加熱硬化性組成物とその硬化物
JP2010117545A (ja) 2008-11-13 2010-05-27 Asahi Kasei E-Materials Corp 感光性樹脂組成物及びその用途
JP5558118B2 (ja) 2009-07-01 2014-07-23 旭化成イーマテリアルズ株式会社 マイクロカプセル型エポキシ樹脂用硬化剤、及びそれを含むマスターバッチ型エポキシ樹脂用硬化剤組成物

Patent Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS60108430A (ja) * 1983-11-18 1985-06-13 Showa Highpolymer Co Ltd 常温で硬化可能な組成物
WO2005052021A1 (ja) * 2003-11-26 2005-06-09 Mitsui Chemicals, Inc. １液型の光及び熱併用硬化性樹脂組成物及びその用途
WO2013005471A1 (ja) * 2011-07-07 2013-01-10 ナミックス株式会社 樹脂組成物
WO2013137087A1 (ja) * 2012-03-12 2013-09-19 日立化成株式会社 光硬化性樹脂組成物、画像表示用装置、及び画像表示用装置の製造方法
JP2015059099A (ja) * 2013-09-18 2015-03-30 四国化成工業株式会社 メルカプトアルキルグリコールウリル類とその利用
WO2015141347A1 (ja) * 2014-03-17 2015-09-24 ナミックス株式会社 樹脂組成物
WO2016027716A1 (ja) * 2014-08-19 2016-02-25 積水化学工業株式会社 表示素子用封止剤

Cited By (14)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPWO2016143815A1 (ja) * 2015-03-12 2017-12-28 ナミックス株式会社 半導体装置、およびイメージセンサーモジュール
WO2018047849A1 (ja) * 2016-09-12 2018-03-15 ナミックス株式会社 樹脂組成物、接着剤、封止材、ダム剤、および半導体装置
JP2019077740A (ja) * 2017-10-20 2019-05-23 日本化薬株式会社 樹脂組成物及び電子部品用接着剤
KR102465098B1 (ko) 2017-12-28 2022-11-10 헨켈 아게 운트 코. 카게아아 에폭시 기재 조성물
JP2021516267A (ja) * 2017-12-28 2021-07-01 ヘンケル・アクチェンゲゼルシャフト・ウント・コムパニー・コマンディットゲゼルシャフト・アウフ・アクチェンＨｅｎｋｅｌ ＡＧ ＆ Ｃｏ． ＫＧａＡ エポキシ系組成物
JP7154301B2 (ja) 2017-12-28 2022-10-17 ヘンケル・アクチェンゲゼルシャフト・ウント・コムパニー・コマンディットゲゼルシャフト・アウフ・アクチェン エポキシ系組成物
KR20200103782A (ko) * 2017-12-28 2020-09-02 헨켈 아게 운트 코. 카게아아 에폭시 기재 조성물
JPWO2019151256A1 (ja) * 2018-01-30 2021-01-28 ナミックス株式会社 樹脂組成物およびその硬化物、接着剤、半導体装置、ならびに電子部品
EP3747933A4 (en) * 2018-01-30 2021-11-10 Namics Corporation COMPOSITION OF RESIN AND HARDENED MATERIAL THEREOF, ADHESIVE, SEMICONDUCTOR DEVICE AND ELECTRONIC COMPONENT
JP7266881B2 (ja) 2018-01-30 2023-05-01 ナミックス株式会社 光硬化性および熱硬化性を有する樹脂組成物およびその硬化物、接着剤、半導体装置、ならびに電子部品
JP7515433B2 (ja) 2021-03-08 2024-07-12 株式会社デンソー 光硬化性接着剤
WO2022210261A1 (ja) 2021-03-30 2022-10-06 ナミックス株式会社 硬化性樹脂組成物
KR20230162003A (ko) 2021-03-30 2023-11-28 나믹스 가부시끼가이샤 경화성 수지 조성물
KR20240026200A (ko) 2021-06-28 2024-02-27 나믹스 가부시끼가이샤 수지 조성물 및 접착제

Also Published As

Publication number Publication date
KR20170128268A (ko) 2017-11-22
TWI672335B (zh) 2019-09-21
TW201641576A (zh) 2016-12-01
US10221282B2 (en) 2019-03-05
PH12017501623B1 (en) 2018-02-12
JP6675380B2 (ja) 2020-04-01
KR102451905B1 (ko) 2022-10-06
CN107428939A (zh) 2017-12-01
SG11201707283SA (en) 2017-10-30
CN107428939B (zh) 2019-11-22
PH12017501623A1 (en) 2018-02-12
US20180044478A1 (en) 2018-02-15
JPWO2016143777A1 (ja) 2017-12-21

Similar Documents

Publication Publication Date Title
WO2016143777A1 (ja) 樹脂組成物、接着剤、および封止剤
JP4976575B1 (ja) 樹脂組成物
JP7552221B2 (ja) 硬化性組成物
JP6873489B2 (ja) 樹脂組成物、接着剤、封止材、ダム剤、および半導体装置
WO2016143815A1 (ja) 半導体装置、およびイメージセンサーモジュール
JPWO2018181421A1 (ja) 硬化性組成物および構造物
WO2020080391A1 (ja) 樹脂組成物
WO2023276773A1 (ja) 樹脂組成物及び接着剤
JP7217565B1 (ja) 樹脂組成物、接着剤、封止材、硬化物、半導体装置及び電子部品
WO2023017752A1 (ja) 樹脂組成物及び接着剤
JP2018178058A (ja) 接着剤
JP7217566B1 (ja) 樹脂組成物、接着剤、封止材、硬化物及び半導体装置
EP4403596A1 (en) Resin composition, adhesive for electronic component, cured products of these, and electronic component
WO2023042599A1 (ja) ジェットディスペンス用樹脂組成物、電子部品用接着剤、及びそれらの硬化物、並びに電子部品
WO2024090259A1 (ja) 樹脂組成物、接着剤、封止材、硬化物、半導体装置及び電子部品

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 16761745

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2017505348

Country of ref document: JP

Kind code of ref document: A

ENP Entry into the national phase

Ref document number: 20177024943

Country of ref document: KR

Kind code of ref document: A

WWE Wipo information: entry into national phase

Ref document number: 11201707283S

Country of ref document: SG

Ref document number: 12017501623

Country of ref document: PH

WWE Wipo information: entry into national phase

Ref document number: 15556955

Country of ref document: US

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 16761745

Country of ref document: EP

Kind code of ref document: A1
