WO2016006523A1 - 金属錯体およびそれを用いた発光素子 - Google Patents

金属錯体およびそれを用いた発光素子 Download PDF

Info

Publication number
WO2016006523A1
WO2016006523A1 PCT/JP2015/069108 JP2015069108W WO2016006523A1 WO 2016006523 A1 WO2016006523 A1 WO 2016006523A1 JP 2015069108 W JP2015069108 W JP 2015069108W WO 2016006523 A1 WO2016006523 A1 WO 2016006523A1
Authority
WO
WIPO (PCT)
Prior art keywords
group
metal complex
formula
represented
substituent
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2015/069108
Other languages
English (en)
French (fr)
Inventor
太一 安倍
浩平 浅田
一栄 大内
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Sumitomo Chemical Co Ltd
Original Assignee
Sumitomo Chemical Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Sumitomo Chemical Co Ltd filed Critical Sumitomo Chemical Co Ltd
Priority to US15/324,450 priority Critical patent/US20170166599A1/en
Priority to CN201580036254.1A priority patent/CN106471007B/zh
Priority to EP15818212.1A priority patent/EP3168223B1/en
Priority to JP2016532903A priority patent/JP6603661B2/ja
Priority to KR1020177002814A priority patent/KR102373028B1/ko
Publication of WO2016006523A1 publication Critical patent/WO2016006523A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F15/00—Compounds containing elements of Groups 8, 9, 10 or 18 of the Periodic Table
    • C07F15/0006—Compounds containing elements of Groups 8, 9, 10 or 18 of the Periodic Table compounds of the platinum group
    • C07F15/0033—Iridium compounds
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F15/00—Compounds containing elements of Groups 8, 9, 10 or 18 of the Periodic Table
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F15/00—Compounds containing elements of Groups 8, 9, 10 or 18 of the Periodic Table
    • C07F15/0006—Compounds containing elements of Groups 8, 9, 10 or 18 of the Periodic Table compounds of the platinum group
    • C07F15/0086—Platinum compounds
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K11/00—Luminescent materials, e.g. electroluminescent or chemiluminescent
    • C09K11/06—Luminescent materials, e.g. electroluminescent or chemiluminescent containing organic luminescent materials
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/11—OLEDs or polymer light-emitting diodes [PLED] characterised by the electroluminescent [EL] layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/14—Carrier transporting layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/17—Carrier injection layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/30—Coordination compounds
    • H10K85/341—Transition metal complexes, e.g. Ru(II)polypyridine complexes
    • H10K85/342—Transition metal complexes, e.g. Ru(II)polypyridine complexes comprising iridium
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/30—Coordination compounds
    • H10K85/341—Transition metal complexes, e.g. Ru(II)polypyridine complexes
    • H10K85/346—Transition metal complexes, e.g. Ru(II)polypyridine complexes comprising platinum
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/18—Metal complexes
    • C09K2211/185—Metal complexes of the platinum group, i.e. Os, Ir, Pt, Ru, Rh or Pd
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K2101/00—Properties of the organic materials covered by group H10K85/00
    • H10K2101/10—Triplet emission
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/14—Carrier transporting layers
    • H10K50/15—Hole transporting layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/14—Carrier transporting layers
    • H10K50/16—Electron transporting layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/17—Carrier injection layers
    • H10K50/171—Electron injection layers

Definitions

  • the present invention relates to a metal complex, a composition containing the metal complex, and a light-emitting element obtained using the metal complex.

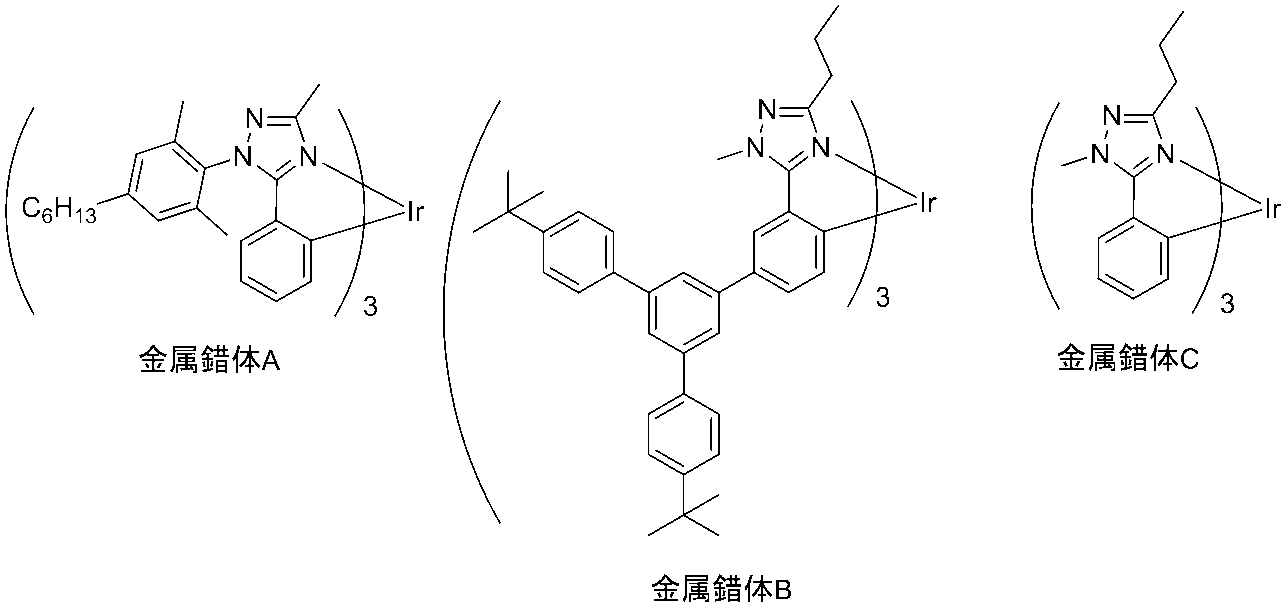

  • Patent Document 1 describes a metal complex A represented by the following formula.
  • Patent Document 2 describes a metal complex B and a metal complex C represented by the following formula. These metal complexes are metal complexes in which the ligand has a phenyltriazole structure.
  • an object of the present invention is to provide a metal complex having excellent light emission stability. Another object of the present invention is to provide a composition containing the metal complex and a light-emitting device obtained using the metal complex.
  • a metal complex having excellent emission stability means that the emission luminance from the triplet excited state of the metal complex is unlikely to decrease when the metal complex is continuously excited under certain excitation conditions.
  • the method for exciting the metal complex may be either photoexcitation or current excitation.

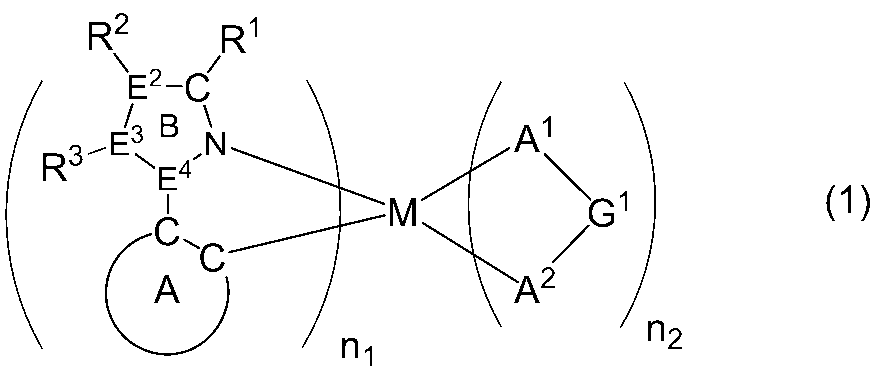

  • a metal complex represented by the following formula (1) [Where: M represents an iridium atom or a platinum atom. n 1 represents 1 , 2 or 3. n 2 represents 0, 1 or 2. When M is an iridium atom, n 1 + n 2 is 3, and when M is a platinum atom, n 1 + n 2 is 2. E 2 , E 3 and E 4 each independently represent a nitrogen atom or a carbon atom. When there are a plurality of E 2 , E 3 and E 4 , they may be the same or different. When E 2 and E 3 are nitrogen atoms, R 2 and R 3 may or may not be present.
  • R 1 represents an aryl group or a monovalent heterocyclic group, and these groups optionally have a substituent. When a plurality of R 1 are present, they may be the same or different.
  • R 2 and R 3 each independently represents a hydrogen atom, an alkyl group, a cycloalkyl group, an alkoxy group, a cycloalkoxy group, an aryl group, an aryloxy group, a monovalent heterocyclic group or a halogen atom, and these groups May have a substituent. When a plurality of R 2 and R 3 are present, they may be the same or different.
  • Ring B represents a triazole ring.
  • Ring A represents an aromatic hydrocarbon ring or an aromatic heterocyclic ring, and these rings may have a substituent.
  • a 1 -G 1 -A 2 represents an anionic bidentate ligand.
  • a 1 and A 2 each independently represent a carbon atom, an oxygen atom or a nitrogen atom, and these atoms may be atoms constituting a ring.
  • G 1 represents a single bond or an atomic group constituting a bidentate ligand together with A 1 and A 2 . When a plurality of A 1 -G 1 -A 2 are present, they may be the same or different.
  • the metal complex according to [1] represented by the following formula (1-a).
  • R 4 , R 5 , R 6 and R 7 are each independently a hydrogen atom, alkyl group, cycloalkyl group, alkoxy group, cycloalkoxy group, aryl group, aryloxy group, monovalent heterocyclic group or halogen atom. These groups may have a substituent. When a plurality of R 4 , R 5 , R 6 and R 7 are present, they may be the same or different.
  • R 4 and R 5 may be bonded to form a ring with the carbon atoms to which they are bonded, or R 5 and R 6 may be bonded to form a ring with the carbon atoms to which they are bonded. Alternatively, R 6 and R 7 may be bonded to form a ring together with the carbon atom to which each is bonded.

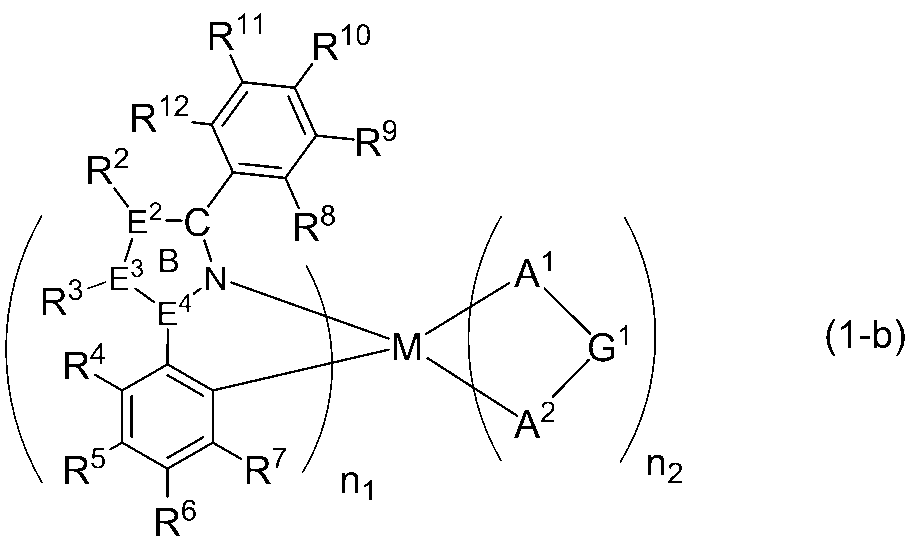

  • the metal complex according to [2] represented by the following formula (1-b). [Where: M, n 1 , n 2 , E 2 , E 3 , E 4 , R 2 , R 3 , R 4 , R 5 , R 6 , R 7 , ring B and A 1 -G 1 -A 2 are Represents the same meaning.
  • R 8 , R 9 , R 10 , R 11 and R 12 are each independently a hydrogen atom, alkyl group, cycloalkyl group, alkoxy group, cycloalkoxy group, aryl group, aryloxy group or monovalent heterocyclic group. Alternatively, it represents a halogen atom, and these groups may have a substituent.
  • R 8 , R 9 , R 10 , R 11 and R 12 they may be the same or different.
  • R 8 and R 9 may be bonded to form a ring with the carbon atoms to which they are bonded, or R 9 and R 10 may be bonded to form a ring with the carbon atoms to which they are bonded.
  • R 10 and R 11 may be bonded to form a ring with the carbon atoms to which they are bonded, or R 11 and R 12 are bonded to form a ring with the carbon atoms to which they are bonded. May be.
  • [4] The metal complex according to [3], represented by the following formula (1-c). [Wherein M, n 1 , n 2 , R 3 , R 4 , R 5 , R 6 , R 7 , R 8 , R 9 , R 10 , R 11 , R 12 and A 1 -G 1 -A 2 Represents the same meaning as described above. ] [5]
  • R 13 , R 14 , R 15 , R 16 and R 17 are each independently a hydrogen atom, alkyl group, cycloalkyl group, alkoxy group, cycloalkoxy group, aryl group, aryloxy group or monovalent heterocyclic group. Alternatively, it represents a halogen atom, and these groups may have a substituent.
  • R 13 , R 14 , R 15 , R 16 and R 17 they may be the same or different.
  • R 13 and R 14 may be bonded to form a ring with the carbon atoms to which they are bonded, or R 14 and R 15 may be bonded to form a ring with the carbon atoms to which they are bonded.
  • R 15 and R 16 may be bonded to form a ring with the carbon atoms to which they are bonded, or R 16 and R 17 are bonded to form a ring with the carbon atoms to which they are bonded. May be. ]
  • At least one selected from the group consisting of R 1 , R 2 , R 3 , R 5 , R 6 , R 10 and R 15 is represented by the following formula (DA) or (DB):

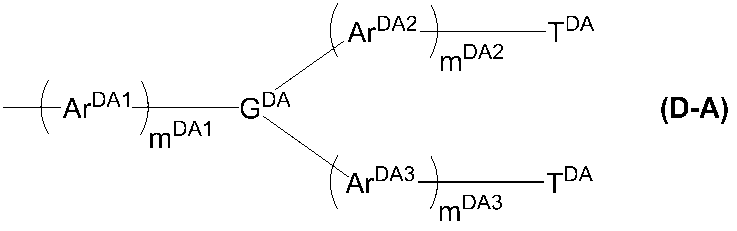

  • m DA1 , m DA2 and m DA3 each independently represent an integer of 0 or more.

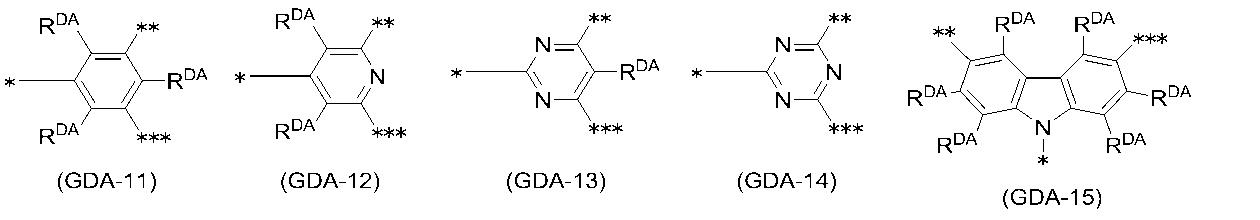

  • GDA represents an aromatic hydrocarbon group or a heterocyclic group, and these groups optionally have a substituent.
  • Ar DA1 , Ar DA2 and Ar DA3 each independently represent an arylene group or a divalent heterocyclic group, and these groups optionally have a substituent.
  • TDA represents an aryl group or a monovalent heterocyclic group, and these groups optionally have a substituent.
  • a plurality of TDA may be the same or different.
  • m DA1, m DA2, m DA3 , m DA4, m DA5, m DA6 and m DA7 each independently represent an integer of 0 or more.
  • GDA represents an aromatic hydrocarbon group or a heterocyclic group, and these groups optionally have a substituent.
  • a plurality of GDAs may be the same or different.
  • Ar DA1 , Ar DA2 , Ar DA3 , Ar DA4 , Ar DA5 , Ar DA6 and Ar DA7 each independently represent an arylene group or a divalent heterocyclic group, and these groups may have a substituent. Good.
  • Ar DA1 , Ar DA2 , Ar DA3 , Ar DA4 , Ar DA5 , Ar DA6 and Ar DA7 they may be the same or different.
  • TDA represents an aryl group or a monovalent heterocyclic group, and these groups optionally have a substituent.
  • a plurality of TDA may be the same or different.
  • the group represented by the formula (DA) is a group represented by the following formula (D-A1), (D-A2) or (D-A3), Metal complex.
  • R p1 , R p2 and R p3 each independently represents an alkyl group, a cycloalkyl group or a halogen atom. When a plurality of R p1 and R p2 are present, they may be the same or different. Further, at least one selected from a plurality of R p1 is an alkyl group having 4 or more carbon atoms.
  • np1 represents an integer of 1 to 5
  • np2 represents an integer of 0 to 3
  • np3 represents 0 or 1.
  • a plurality of np1 may be the same or different.

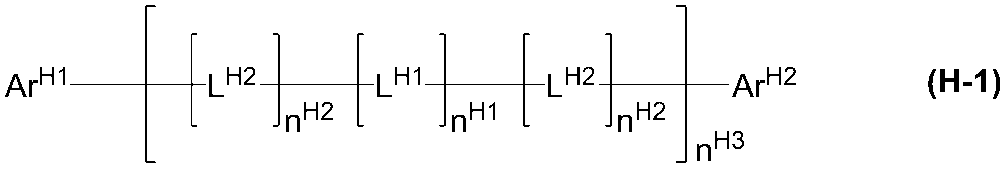

  • n H1 and n H2 each independently represent 0 or 1.
  • n H1 When a plurality of n H1 are present, they may be the same or different. A plurality of n H2 may be the same or different. n H3 represents an integer of 0 or more. L H1 represents an arylene group, a divalent heterocyclic group, or a group represented by — [C (R H11 ) 2 ] n H11 —, and these groups optionally have a substituent. When a plurality of L H1 are present, they may be the same or different. n H11 represents an integer of 1 or more and 10 or less.
  • R H11 represents a hydrogen atom, an alkyl group, a cycloalkyl group, an alkoxy group, a cycloalkoxy group, an aryl group or a monovalent heterocyclic group, and these groups optionally have a substituent.
  • a plurality of R H11 may be the same or different, and may be bonded to each other to form a ring together with the carbon atom to which each is bonded.
  • L H2 represents a group represented by —N (—L H21 —R H21 ) —. When a plurality of L H2 are present, they may be the same or different.
  • L H21 represents a single bond, an arylene group or a divalent heterocyclic group, and these groups optionally have a substituent.
  • R H21 represents a hydrogen atom, an alkyl group, a cycloalkyl group, an aryl group, or a monovalent heterocyclic group, and these groups optionally have a substituent.
  • the metal complex according to any one of [1] to [13], The composition containing the high molecular compound containing the structural unit represented by a following formula (Y).

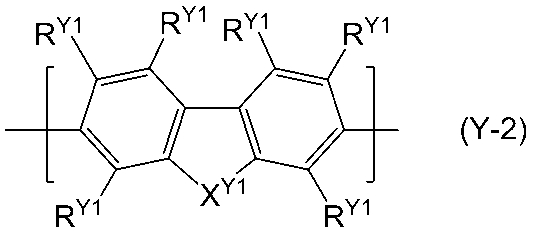

  • Ar Y1 represents an arylene group, a divalent heterocyclic group, or a divalent group in which at least one arylene group and at least one divalent heterocyclic group are directly bonded. And these groups may have a substituent.
  • a metal complex having excellent light emission stability can be provided. Moreover, according to this invention, the light emitting element obtained using the composition containing this metal complex and this metal complex can be provided. Since the metal complex of the present invention is excellent in light emission stability, a light-emitting element obtained using the metal complex has excellent luminance life.
  • Me represents a methyl group
  • Et represents an ethyl group
  • Bu represents a butyl group
  • i-Pr represents an isopropyl group
  • t-Bu represents a tert-butyl group.
  • the hydrogen atom may be a deuterium atom or a light hydrogen atom.
  • the solid line representing the bond with the central metal means a covalent bond or a coordinate bond.
  • the “polymer compound” means a polymer having a molecular weight distribution and having a polystyrene-equivalent number average molecular weight of 1 ⁇ 10 3 to 1 ⁇ 10 8 .
  • the polymer compound may be any of a block copolymer, a random copolymer, an alternating copolymer, and a graft copolymer, or other embodiments.
  • the terminal group of the polymer compound is preferably a stable group because if the polymerization active group remains as it is, there is a possibility that the light emission characteristics or the luminance life may be lowered when the polymer compound is used for the production of a light emitting device. It is.
  • the terminal group is preferably a group that is conjugated to the main chain, and examples thereof include a group that is bonded to an aryl group or a monovalent heterocyclic group via a carbon-carbon bond.
  • Low molecular weight compound means a compound having no molecular weight distribution and a molecular weight of 1 ⁇ 10 4 or less.
  • “Structural unit” means one or more units present in a polymer compound.
  • the “alkyl group” may be linear or branched.
  • the number of carbon atoms of the straight chain alkyl group is usually 1 to 50, preferably 3 to 30, and more preferably 4 to 20, excluding the number of carbon atoms of the substituent.
  • the number of carbon atoms of the branched alkyl group is usually 3 to 50, preferably 3 to 30, more preferably 4 to 20, excluding the number of carbon atoms of the substituent.
  • the alkyl group may have a substituent, for example, methyl group, ethyl group, propyl group, isopropyl group, butyl group, isobutyl group, tert-butyl group, pentyl group, isoamyl group, 2-ethylbutyl group, Hexyl group, heptyl group, octyl group, 2-ethylhexyl group, 3-propylheptyl group, decyl group, 3,7-dimethyloctyl group, 2-ethyloctyl group, 2-hexyldecyl group, dodecyl group, and these Examples include groups in which the hydrogen atom in the group is substituted with a cycloalkyl group, an alkoxy group, a cycloalkoxy group, an aryl group, a fluorine atom, etc., for example, a trifluoromethyl group, a pentafluoroeth
  • the number of carbon atoms of the “cycloalkyl group” is usually 3 to 50, preferably 3 to 30, and more preferably 4 to 20, excluding the number of carbon atoms of the substituent.
  • the cycloalkyl group may have a substituent, and examples thereof include a cyclohexyl group, a cyclohexylmethyl group, and a cyclohexylethyl group.
  • Aryl group means an atomic group remaining after removing one hydrogen atom directly bonded to a carbon atom constituting a ring from an aromatic hydrocarbon.
  • the number of carbon atoms of the aryl group is usually 6 to 60, preferably 6 to 20, more preferably 6 to 10, not including the number of carbon atoms of the substituent.
  • the “alkoxy group” may be linear or branched.
  • the number of carbon atoms of the straight-chain alkoxy group is usually 1 to 40, preferably 4 to 10, excluding the number of carbon atoms of the substituent.
  • the number of carbon atoms of the branched alkoxy group is usually 3 to 40, preferably 4 to 10, excluding the number of carbon atoms of the substituent.
  • the alkoxy group may have a substituent, for example, methoxy group, ethoxy group, propyloxy group, isopropyloxy group, butyloxy group, isobutyloxy group, tert-butyloxy group, pentyloxy group, hexyloxy group, Heptyloxy group, octyloxy group, 2-ethylhexyloxy group, nonyloxy group, decyloxy group, 3,7-dimethyloctyloxy group, lauryloxy group, and the hydrogen atom in these groups is a cycloalkyl group, an alkoxy group, And a group substituted with a cycloalkoxy group, an aryl group, a fluorine atom, or the like.
  • a substituent for example, methoxy group, ethoxy group, propyloxy group, isopropyloxy group, butyloxy group, isobutyloxy group, tert-buty
  • the number of carbon atoms of the “cycloalkoxy group” is usually 3 to 40, preferably 4 to 10, not including the number of carbon atoms of the substituent.
  • the cycloalkoxy group may have a substituent, and examples thereof include a cyclohexyloxy group.
  • the number of carbon atoms of the “aryloxy group” is usually 6 to 60, preferably 7 to 48, not including the number of carbon atoms of the substituent.
  • the aryloxy group may have a substituent, for example, a phenoxy group, 1-naphthyloxy group, 2-naphthyloxy group, 1-anthracenyloxy group, 9-anthracenyloxy group, 1- Examples include a pyrenyloxy group and a group in which a hydrogen atom in these groups is substituted with an alkyl group, a cycloalkyl group, an alkoxy group, a cycloalkoxy group, a fluorine atom, or the like.
  • P-valent heterocyclic group (p represents an integer of 1 or more) is a p-group of hydrogen atoms directly bonded to a carbon atom or a hetero atom constituting a ring from a heterocyclic compound. This means the remaining atomic group excluding the hydrogen atom.
  • this is an atomic group obtained by removing p hydrogen atoms from an aromatic heterocyclic compound directly bonded to carbon atoms or heteroatoms constituting the ring.
  • a “p-valent aromatic heterocyclic group” is preferable.
  • Aromatic heterocyclic compounds '' are oxadiazole, thiadiazole, thiazole, oxazole, thiophene, pyrrole, phosphole, furan, pyridine, pyrazine, pyrimidine, triazine, pyridazine, quinoline, isoquinoline, carbazole, dibenzophosphole, etc.
  • a compound in which the ring itself exhibits aromaticity and a heterocyclic ring such as phenoxazine, phenothiazine, dibenzoborol, dibenzosilol, and benzopyran itself does not exhibit aromaticity, but the aromatic ring is condensed to the heterocyclic ring.
  • the number of carbon atoms of the monovalent heterocyclic group is usually 2 to 60, preferably 4 to 20, excluding the number of carbon atoms of the substituent.
  • the monovalent heterocyclic group may have a substituent, for example, thienyl group, pyrrolyl group, furyl group, pyridyl group, piperidinyl group, quinolinyl group, isoquinolinyl group, pyrimidinyl group, triazinyl group, and these And a group in which the hydrogen atom in the group is substituted with an alkyl group, a cycloalkyl group, an alkoxy group, a cycloalkoxy group, or the like.
  • Halogen atom means a fluorine atom, a chlorine atom, a bromine atom or an iodine atom.
  • the “amino group” may have a substituent, and a substituted amino group is preferable.
  • a substituent which an amino group has an alkyl group, a cycloalkyl group, an aryl group or a monovalent heterocyclic group is preferable.
  • the substituted amino group include a dialkylamino group, a dicycloalkylamino group, and a diarylamino group.
  • the amino group include dimethylamino group, diethylamino group, diphenylamino group, bis (4-methylphenyl) amino group, bis (4-tert-butylphenyl) amino group, bis (3,5-di-tert- Butylphenyl) amino group.
  • the “alkenyl group” may be linear or branched.
  • the number of carbon atoms of the straight-chain alkenyl group is usually 2-30, preferably 3-20, excluding the number of carbon atoms of the substituent.
  • the number of carbon atoms of the branched alkenyl group is usually 3 to 30, preferably 4 to 20, not including the number of carbon atoms of the substituent.
  • the number of carbon atoms of the “cycloalkenyl group” is usually 3 to 30, preferably 4 to 20, not including the number of carbon atoms of the substituent.
  • the alkenyl group and the cycloalkenyl group may have a substituent, for example, a vinyl group, a 1-propenyl group, a 2-propenyl group, a 2-butenyl group, a 3-butenyl group, a 3-pentenyl group, a 4-pentenyl group, Examples include a pentenyl group, a 1-hexenyl group, a 5-hexenyl group, a 7-octenyl group, and a group in which these groups have a substituent.
  • the “alkynyl group” may be linear or branched.
  • the number of carbon atoms of the alkynyl group is usually 2 to 20, preferably 3 to 20, not including the carbon atom of the substituent.
  • the number of carbon atoms of the branched alkynyl group is usually from 4 to 30, and preferably from 4 to 20, not including the carbon atom of the substituent.
  • the number of carbon atoms of the “cycloalkynyl group” is usually 4 to 30, preferably 4 to 20, not including the carbon atom of the substituent.
  • the alkynyl group and cycloalkynyl group may have a substituent, for example, ethynyl group, 1-propynyl group, 2-propynyl group, 2-butynyl group, 3-butynyl group, 3-pentynyl group, 4- Examples include a pentynyl group, 1-hexynyl group, 5-hexynyl group, and groups in which these groups have a substituent.
  • the “arylene group” means an atomic group remaining after removing two hydrogen atoms directly bonded to a carbon atom constituting a ring from an aromatic hydrocarbon.
  • the number of carbon atoms of the arylene group is usually 6 to 60, preferably 6 to 30, and more preferably 6 to 18, excluding the number of carbon atoms of the substituent.
  • the arylene group may have a substituent. Examples include chrysenediyl groups and groups in which these groups have substituents, and groups represented by formulas (A-1) to (A-20) are preferable.
  • the arylene group includes a group in which a plurality of these groups are bonded.
  • R and R a each independently represents a hydrogen atom, an alkyl group, a cycloalkyl group, an aryl group or a monovalent heterocyclic group.
  • a plurality of R and R a may be the same or different, and R a may be bonded to each other to form a ring together with the atoms to which each is bonded.
  • the number of carbon atoms of the divalent heterocyclic group is usually 2 to 60, preferably 3 to 20, and more preferably 4 to 15 excluding the number of carbon atoms of the substituent.
  • the divalent heterocyclic group may have a substituent, for example, pyridine, diazabenzene, triazine, azanaphthalene, diazanaphthalene, carbazole, dibenzofuran, dibenzothiophene, dibenzosilol, phenoxazine, phenothiazine, acridine, Divalent acridine, furan, thiophene, azole, diazole, and triazole include divalent groups obtained by removing two hydrogen atoms from hydrogen atoms directly bonded to carbon atoms or heteroatoms constituting the ring, and preferably Is a group represented by formula (AA-1) to formula (AA-34).
  • the divalent heterocyclic group includes a group in which a plurality of these groups
  • crosslinking group is a group capable of generating a new bond by being subjected to heat treatment, ultraviolet irradiation treatment, radical reaction or the like, and preferably has the formula (B-1)-(B-17 ). These groups may have a substituent.
  • “Substituent” means a halogen atom, cyano group, alkyl group, cycloalkyl group, aryl group, monovalent heterocyclic group, alkoxy group, cycloalkoxy group, aryloxy group, amino group, substituted amino group, alkenyl group. Represents a cycloalkenyl group, an alkynyl group or a cycloalkynyl group.
  • the substituent may be a crosslinking group.
  • Dendrimer means a group having a regular dendritic branched structure (ie, a dendrimer structure) having an atom or a ring as a branching point.
  • dendrimer examples include, for example, International Publication No. 02/067343, Japanese Patent Application Laid-Open No. 2003-231692, International Publication No. 2003/079736, International Publication No. 2006/097717. And the structure described in the literature.
  • the dendron is preferably a group represented by the formula (D-A) or (D-B).
  • m DA1 , m DA2 , m DA3 , m DA4 , m DA5 , m DA6 and m DA7 are usually an integer of 10 or less, preferably an integer of 5 or less, more preferably 0 or 1.
  • m DA1 , m DA2 , m DA3 , m DA4 , m DA5 , m DA6 and m DA7 are preferably the same integer.
  • G DA is preferably a group represented by the formula (GDA-11) ⁇ (GDA -15), these groups may have a substituent.
  • R DA represents a hydrogen atom, an alkyl group, a cycloalkyl group, an alkoxy group, a cycloalkoxy group, an aryl group, or a monovalent heterocyclic group, and these groups may further have a substituent. When there are a plurality of RDA , they may be the same or different. ]
  • R DA is preferably a hydrogen atom, an alkyl group, a cycloalkyl group, an alkoxy group or a cycloalkoxy group, more preferably a hydrogen atom, an alkyl group or a cycloalkyl group, and these groups have a substituent. May be.
  • Ar DA1 , Ar DA2 , Ar DA3 , Ar DA4 , Ar DA5 , Ar DA6 and Ar DA7 are preferably groups represented by the formulas (ArDA-1) to (ArDA-3).
  • R DA represents the same meaning as described above.
  • R DB represents a hydrogen atom, an alkyl group, a cycloalkyl group, an aryl group or a monovalent heterocyclic group, and these groups may have a substituent. When there are a plurality of RDBs , they may be the same or different. ]
  • R DB is preferably an alkyl group, a cycloalkyl group, an aryl group or a monovalent heterocyclic group, more preferably an aryl group or a monovalent heterocyclic group, and still more preferably an aryl group.
  • T DA is preferably a group represented by the formula (TDA-1) ⁇ (TDA -3).
  • R DA and R DB represent the same meaning as described above.
  • At least one of a plurality of R DA and R DB is an alkyl group having 4 or more carbon atoms or a cycloalkyl group having 4 or more carbon atoms.
  • at least one of a plurality of RDA is an alkyl group having 4 or more carbon atoms or a cycloalkyl group having 4 or more carbon atoms.
  • the group represented by the formula (D-A) is preferably a group represented by the formulas (D-A1) to (D-A3).
  • the group represented by the formula (D-B) is preferably a group represented by the formulas (D-B1) to (D-B3).
  • R p1 , R p2 and R p3 each independently represents an alkyl group, a cycloalkyl group, an alkoxy group, a cycloalkoxy group or a halogen atom.
  • R p1 and R p2 they may be the same or different.
  • np1 represents an integer of 0 to 5
  • np2 represents an integer of 0 to 3
  • np3 represents 0 or 1.
  • np1 and np2 may be the same or different.
  • Np1 is preferably 0 or 1, more preferably 1.
  • np2 is preferably 0 or 1, more preferably 0.
  • np3 is preferably 0.
  • R p1 , R p2 and R p3 are preferably an alkyl group or a cycloalkyl group.
  • the metal complex of the present invention is a metal complex represented by the formula (1).
  • the metal complex represented by the formula (1) has M (iridium atom or platinum atom), a ligand whose number is defined by the subscript n 1 , and its number is defined by the subscript n 2. And is composed of a ligand.
  • M is preferably an iridium atom.
  • n 1 is preferably 2 or 3, more preferably 3, when M is an iridium atom. In formula (1), n 1 is preferably 2 when M is a platinum atom.
  • a combination of E 2 , E 3 and E 4 is a combination in which E 2 and E 3 are nitrogen atoms and E 4 is a carbon atom, or E 2 and E 4 are nitrogen atoms and E A combination in which 3 is a carbon atom is preferable, and a combination in which E 2 and E 3 are nitrogen atoms and E 4 is a carbon atom is more preferable.
  • R 1 is preferably an aryl group because synthesis of the metal complex of the present invention is easy.
  • examples of the aryl group or monovalent heterocyclic group represented by R 1 include groups represented by the formulas (L-1) to (L-19). -1) to (L-16) are preferable, and groups represented by formulas (L-1) to (L-10) are more preferable, and formula (L-1) The group represented by (L-5) is more preferred, and the group represented by formula (L-1) is particularly preferred.
  • R L4 represents a hydrogen atom, an alkyl group, a cycloalkyl group, an aryl group, or a monovalent heterocyclic group, and these groups optionally have a substituent.
  • a plurality of R L4 may be the same or different, and adjacent R L4 may be bonded to each other to form a ring together with the carbon atom to which each is bonded.
  • R L5 represents an alkyl group, a cycloalkyl group, an aryl group, or a monovalent heterocyclic group, and these groups optionally have a substituent.
  • a plurality of R L5 may be the same or different, and may be bonded to each other to form a ring together with the carbon atom to which each is bonded.
  • R L4 is preferably a hydrogen atom, an alkyl group or a cycloalkyl group.
  • the alkyl group or cycloalkyl group represented by R L4 is preferably a group selected from groups represented by formulas (II-01) to (II-010).
  • At least two of a plurality of R L4 are An alkyl group, a cycloalkyl group, an aryl group or a monovalent heterocyclic group is preferred, an alkyl group, a cycloalkyl group or an aryl group is more preferred, and an alkyl group or a cycloalkyl group is still more preferred.

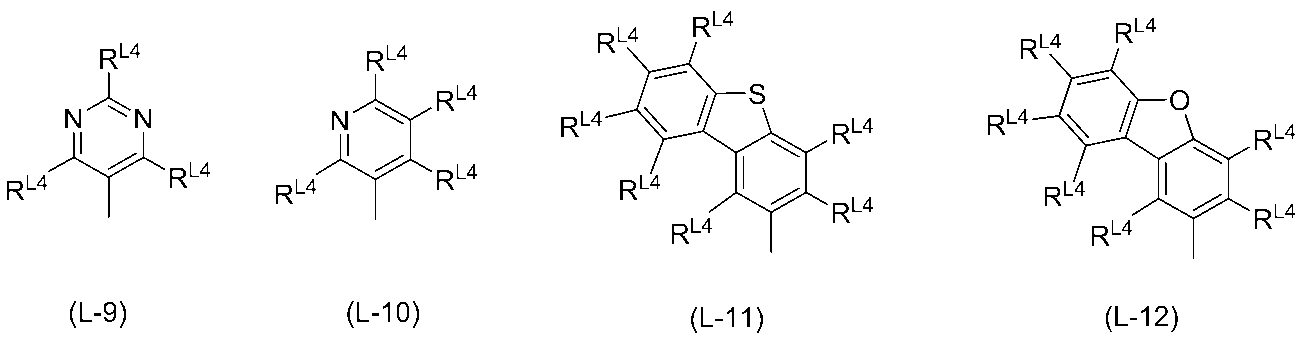

  • Particularly preferred are groups selected from the groups represented by formulas (II-01) to (II-010).
  • R L5 is preferably an alkyl group or a cycloalkyl group, and is selected from groups represented by formulas (II-01) to (II-010) More preferably, it is a group.
  • R 2 is preferably an alkyl group, a cycloalkyl group, an aryl group, or a monovalent heterocyclic group, More preferably, it is a group.
  • R 3 is preferably an alkyl group, a cycloalkyl group, an aryl group, or a monovalent heterocyclic group, More preferably, it is a group.
  • ring A is preferably a 5-membered or 6-membered aromatic hydrocarbon ring, or a 5-membered or 6-membered aromatic heterocyclic ring, and preferably a 5-membered or 6-membered aromatic hydrocarbon.
  • a ring is more preferable, and a 6-membered aromatic hydrocarbon ring is still more preferable.
  • ring A for example, a benzene ring, naphthalene ring, fluorene ring, indene ring, phenanthrene ring, dibenzofuran ring, dibenzothiophene ring, carbazole ring, pyridine ring, diazabenzene ring, triazine ring, pyrrole ring, A furan ring or a thiophene ring, preferably a benzene ring, an indene ring, a fluorene ring, a phenanthrene ring, a dibenzofuran ring, a dibenzothiophene ring, a carbazole ring, a pyridine ring, a diazabenzene ring or a triazine ring, a benzene ring, a fluorene ring , A phenanthrene ring, a dibenzofuran ring, a
  • Ring more preferably a carbazole ring, a pyridine ring or a pyrimidine ring, a benzene ring, particularly preferably a pyridine ring or a pyrimidine ring, it is particularly preferably a benzene ring.
  • the aromatic hydrocarbon ring or aromatic heterocycle represented by ring A has at least one substituent because the light emission stability of the metal complex of the present invention is more excellent.
  • the substituent which ring A may have is preferably an alkyl group, a cycloalkyl group, an aryl group, a monovalent heterocyclic group or a halogen atom, and is an alkyl group, a cycloalkyl group or an aryl group. Is more preferable, and an aryl group is still more preferable.
  • examples of the anionic bidentate ligand represented by A 1 -G 1 -A 2 include the ligands represented by the following.
  • the anionic bidentate ligand represented by A 1 -G 1 -A 2 may be a ligand represented by the following.
  • R L1 represents a hydrogen atom, an alkyl group, a cycloalkyl group, an aryl group, a monovalent heterocyclic group, or a halogen atom, and these groups optionally have a substituent.
  • a plurality of R L1 may be the same or different.
  • R L2 represents an alkyl group, a cycloalkyl group, an aryl group, a monovalent heterocyclic group or a halogen atom, and these groups optionally have a substituent.
  • R L3 represents an alkyl group, a cycloalkyl group, or a halogen atom, and these groups optionally have a substituent.
  • the metal complex represented by the formula (1) may have a plurality of optical isomers and structural isomers from the viewpoint of the three-dimensional structure. Therefore, the metal complex represented by the formula (1) may be produced as a mixture of a plurality of optical isomers and structural isomers.
  • the metal complex represented by the formula (1) is produced as a mixture of a plurality of optical isomers and structural isomers, high performance liquid chromatography analysis using a column (ODS) packed with achiral silica gel as a stationary phase
  • ODS column
  • the area percentage of a single component of the metal complex represented by the formula (1) is preferably 90% or more, more preferably 95% or more, still more preferably 98% or more, and 99. 5% or more is particularly preferable.
  • the metal complex represented by the formula (1) is more preferably a metal complex represented by the formula (1-a) because the stability of light emission is more excellent.
  • R 4 and R 7 are a hydrogen atom, an alkyl group, a cycloalkyl group, an aryl group, a monovalent heterocyclic group, or a halogen atom because the synthesis of the metal complex of the present invention is facilitated. It is preferably a hydrogen atom, an alkyl group or an aryl group, more preferably a hydrogen atom.
  • R 5 and R 6 are a hydrogen atom, an alkyl group, a cycloalkyl group, an aryl group, a monovalent heterocyclic group, or a halogen atom because the synthesis of the metal complex of the present invention is facilitated. It is preferably a hydrogen atom, an alkyl group, a cycloalkyl group or an aryl group, more preferably a hydrogen atom or an aryl group, and at least one of R 5 and R 6 is an aryl group It is particularly preferred.
  • the metal complex represented by the formula (1-a) is preferably a metal complex represented by the formula (1-b) because it is more excellent in light emission stability.
  • R 8 and R 12 are a hydrogen atom, an alkyl group, a cycloalkyl group, an aryl group, or a monovalent heterocyclic group because it facilitates the synthesis of the metal complex of the present invention.
  • R 9 and R 11 are excellent in the solubility and film-forming property of the metal complex of the present invention in a solvent, and therefore, a hydrogen atom, an alkyl group, a cycloalkyl group, an aryl group, or a monovalent complex. It is preferably a cyclic group, more preferably a hydrogen atom, an alkyl group or an aryl group, still more preferably an alkyl group or an aryl group, and particularly preferably an alkyl group.
  • R 8 , R 9 , R 11 and R 12 are more excellent in light emission stability of the metal complex of the present invention, and therefore R 9 and R 11 are the same atom or group. More preferably, R 8 and R 12 are the same atom or group, and R 9 and R 11 are more preferably the same atom or group.
  • R 10 is a hydrogen atom, an alkyl group, a cycloalkyl group, an aryl group, or a monovalent heterocyclic group because it has excellent solubility in a solvent and film-forming property of the metal complex of the present invention. It is preferably a hydrogen atom, an alkyl group or an aryl group, more preferably a hydrogen atom or an alkyl group, and particularly preferably a hydrogen atom.
  • the metal complex represented by the formula (1-b) is a metal complex represented by the formula (1-c) or the metal complex represented by the formula (1-d) because the stability of light emission is more excellent.
  • the metal complex represented by the formula (1-c) is more preferable.
  • the metal complex represented by the formula (1-c) is preferably a metal complex represented by the formula (1-e) because the stability of light emission is further excellent.
  • R 13 and R 17 are preferably an alkyl group, a cycloalkyl group, an aryl group or a monovalent heterocyclic group, more preferably an alkyl group or an aryl group, More preferably, it is a group.
  • R 14 , R 15 and R 16 are preferably a hydrogen atom, an alkyl group, a cycloalkyl group, an aryl group or a monovalent heterocyclic group, and a hydrogen atom, an alkyl group or an aryl group More preferably, it is a group.
  • formula (1-a), formula (1-b), formula (1-c), formula (1-d) and formula (1-e), R 1 , R 2 , R 3 Since at least one selected from the group consisting of R 5 , R 6 , R 10 and R 15 is more excellent in light emission stability of the metal complex of the present invention, it may be an aryl group or a monovalent heterocyclic group. Preferably, it is an aryl group.
  • the aryl group and the monovalent heterocyclic group are preferably a dendron, more preferably a group represented by the formula (DA) or (DB), and a group represented by the formula (DA). And more preferably a group represented by formula (D-A1), (D-A2) or (D-A3), represented by formula (D-A1). Particularly preferred is a group.
  • Examples of the metal complex represented by the formula (1) include metal complexes represented by the formulas (Ir-1) to (Ir-18) and the formulas (Pt-1) to (Pt-3).

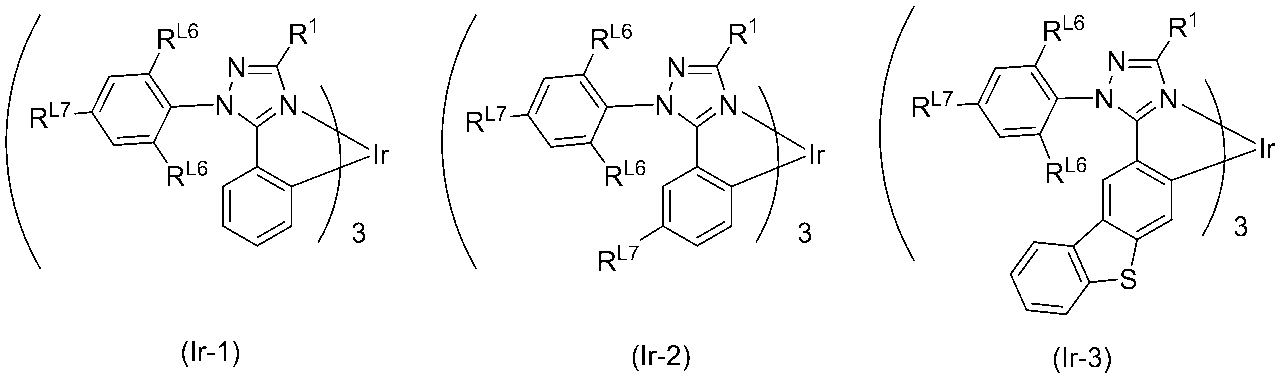

  • a metal complex represented by the formula (Ir-1) to (Ir-12) or the formula (Pt-1) is preferable, and a metal complex represented by the formula (Ir-1) to (Ir-8) More preferred is a metal complex represented by the formulas (Ir-1) to (Ir-4).
  • R L6 represents an alkyl group or a cycloalkyl group, and these groups optionally have a substituent.
  • a plurality of R L6 may be the same or different.
  • R L7 represents an alkyl group, a cycloalkyl group, an aryl group, a monovalent heterocyclic group, or a halogen atom, and these groups optionally have a substituent. When a plurality of R L7 are present, they may be the same or different.
  • R L6 is preferably an alkyl group or a cycloalkyl group, and has formulas (II-01) to A group selected from the groups represented by formula (II-010) is more preferable.

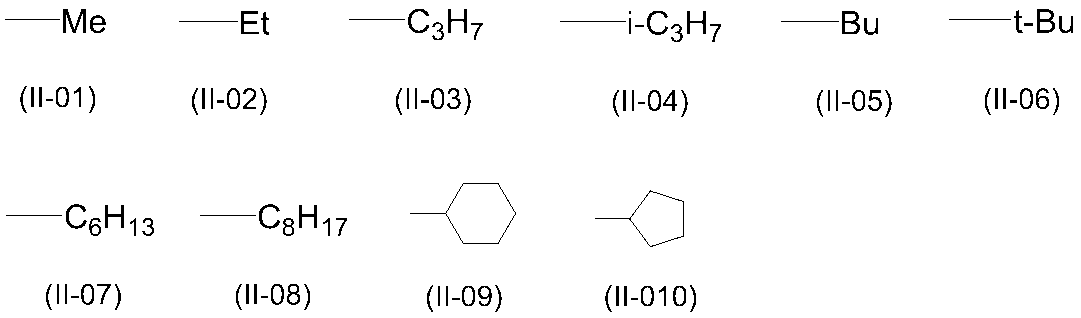

  • formula (II-01) to formula (II-04) formula (II-09) or formula (II-010), More preferably, it is a group represented.
  • R L7 is preferably an alkyl group, an aryl group or a monovalent heterocyclic group.

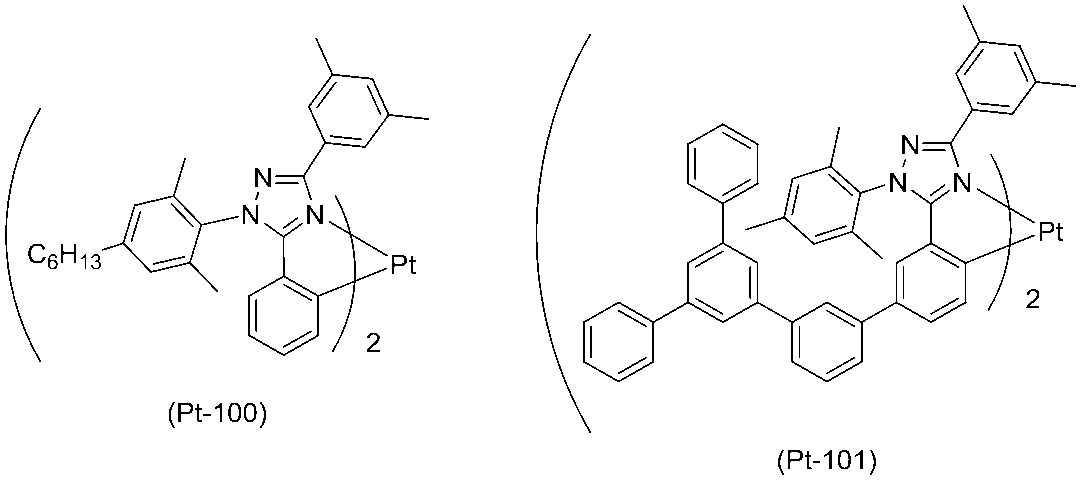

  • Examples of the metal complex represented by the formula (1) include metal complexes represented by the formulas (Ir-100) to (Ir-124) and the formulas (Pt-100) to (Pt-103). .
  • the metal complex represented by the formula (1) may have a plurality of geometric isomers, and any geometric isomer may be used. However, the luminance lifetime of the light-emitting element obtained by using the metal complex of the present invention is high. Since it is excellent, the facial isomer is preferably contained in an amount of 80 mol% or more, more preferably 90 mol% or more, further preferably 99 mol% or more, more preferably 100 mol% or more, based on the entire metal complex of the present invention. It is particularly preferred that it is mol%.
  • the metal complex of the present invention may be used alone or in combination of two or more.
  • the metal complex of the present invention can be produced, for example, by a method of reacting a compound serving as a ligand with a metal compound. You may perform the functional group conversion reaction of the ligand of a metal complex as needed.
  • the metal complex represented by the formula (1) is, for example, a step A in which a compound represented by the formula (M-1) is reacted with an iridium compound or a hydrate thereof, or a platinum compound or a hydrate thereof. And a metal complex represented by the formula (M-2) and a compound represented by the formula (M-1) or a precursor of a ligand represented by A 1 -G 1 -A 2 It can manufacture by the method including the process B to make.
  • n 3 represents 1 or 2.
  • M is an iridium atom
  • n 3 is 2
  • M is a platinum atom
  • n 3 is 1.
  • examples of the iridium compound include iridium chloride and chloro (cyclooctadiene) iridium (I) dimer.
  • examples of the hydrate of the iridium compound include iridium chloride trihydrate.
  • examples of the platinum compound include potassium chloroplatinate.
  • Process A and process B are usually performed in a solvent.
  • Solvents include alcohol solvents such as methanol, ethanol, propanol, ethylene glycol, glycerin, 2-methoxyethanol, and 2-ethoxyethanol; ether solvents such as diethyl ether, tetrahydrofuran (THF), dioxane, cyclopentyl methyl ether, and diglyme.
  • alcohol solvents such as methanol, ethanol, propanol, ethylene glycol, glycerin, 2-methoxyethanol, and 2-ethoxyethanol
  • ether solvents such as diethyl ether, tetrahydrofuran (THF), dioxane, cyclopentyl methyl ether, and diglyme.
  • Halogen compounds such as methylene chloride and chloroform; nitrile solvents such as acetonitrile and benzonitrile; hydrocarbon solvents such as hexane, decalin, toluene, xylene and mesitylene; N, N-dimethylformamide and N, N-dimethylacetamide Amide solvents such as acetone, dimethyl sulfoxide, water and the like.
  • step A and step B the reaction time is usually 30 minutes to 200 hours, and the reaction temperature is usually between the melting point and boiling point of the solvent present in the reaction system.
  • the compound represented by the formula (M-1) is usually 2 to 20 mol per 1 mol of the iridium compound or its hydrate or 1 mol of the platinum compound or its hydrate. .
  • step B the amount of the compound represented by the formula (M-1) or the precursor of the ligand represented by A 1 -G 1 -A 2 is the metal complex represented by the formula (M-2).
  • the amount is usually 1 to 100 mol per mol.
  • step B the reaction is preferably performed in the presence of a silver compound such as silver trifluoromethanesulfonate.
  • a silver compound such as silver trifluoromethanesulfonate.
  • the amount is usually 2 to 20 mol per 1 mol of the metal complex represented by the formula (M-2).

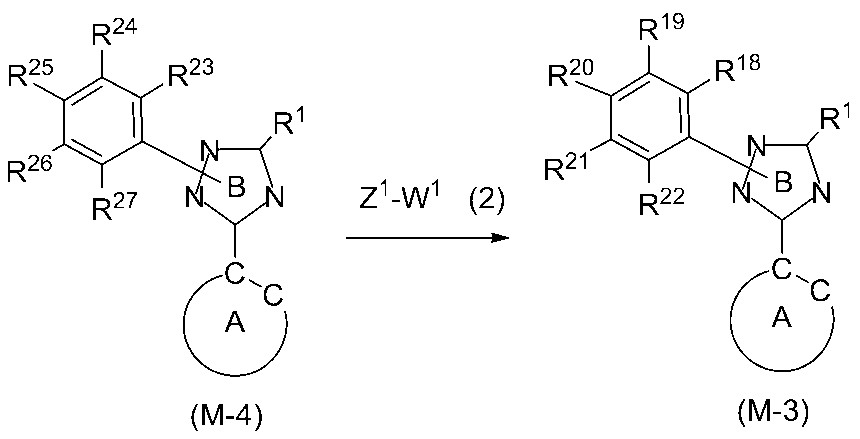

  • the compound represented by the formula (M-3), which is one embodiment of the compound represented by the formula (M-1), includes, for example, a compound represented by the formula (M-4) and a formula (2 ) Can be synthesized by a step of coupling reaction such as Suzuki reaction, Kumada reaction, Stille reaction.
  • R 18 , R 19 , R 20 , R 21 and R 22 are each independently a hydrogen atom, alkyl group, cycloalkyl group, alkoxy group, cycloalkoxy group, aryl group, aryloxy group or monovalent heterocyclic group. Alternatively, it represents a halogen atom, and these groups may have a substituent. However, at least one of R 19 , R 20 and R 21 is a group represented by Z 1 .
  • R 23 , R 24 , R 25 , R 26 and R 27 are each independently a hydrogen atom, alkyl group, cycloalkyl group, alkoxy group, cycloalkoxy group, aryl group, aryloxy group or monovalent heterocyclic group.
  • a halogen atom a group represented by —B (OR W1 ) 2 , an alkylsulfonyloxy group, a cycloalkylsulfonyloxy group or an arylsulfonyloxy group, and these groups optionally have a substituent.
  • R 24 , R 25 and R 26 is a group represented by —B (OR W1 ) 2 , an alkylsulfonyloxy group, a cycloalkylsulfonyloxy group, an arylsulfonyloxy group, a chlorine atom, a bromine atom Or an iodine atom.
  • Z 1 represents an alkyl group, a cycloalkyl group, an aryl group, or a monovalent heterocyclic group, and these groups may have a substituent.
  • W 1 is a group represented by —B (OR W1 ) 2 , a group represented by —MgX W1 , an alkylsulfonyloxy group, a cycloalkylsulfonyloxy group, an arylsulfonyloxy group, a chlorine atom, a bromine atom or an iodine atom These groups may have a substituent.
  • X W1 represents a chlorine atom, a bromine atom or an iodine atom.
  • R W1 represents a hydrogen atom, an alkyl group, a cycloalkyl group, an aryl group, or an amino group, and these groups may have a substituent.
  • a plurality of R W1 may be the same or different, and may be bonded to each other to form a ring structure together with the oxygen atom to which each is bonded. ]

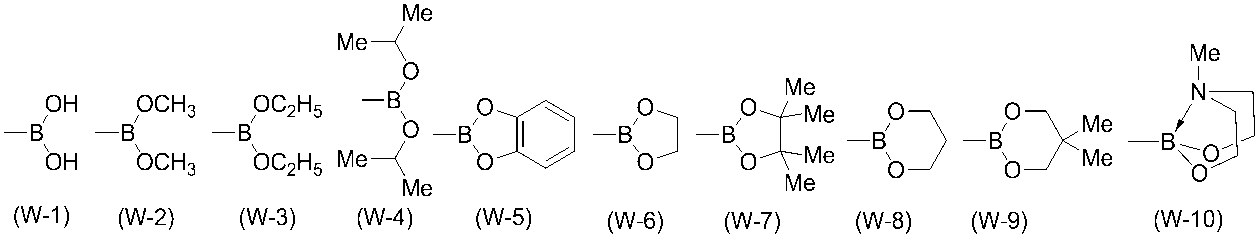

  • Examples of the group represented by —B (OR W1 ) 2 include groups represented by the following formulas (W-1)-(W-10).
  • Examples of the alkylsulfonyloxy group represented by W 1 include a methanesulfonyloxy group, an ethanesulfonyloxy group, and a trifluoromethanesulfonyloxy group.
  • Examples of the arylsulfonyloxy group represented by W 1 include a p-toluenesulfonyloxy group.
  • W 1 is preferably represented by —B (OR W1 ) 2 because the coupling reaction of the compound represented by Formula (2) and the compound represented by Formula (M-4) proceeds easily.
  • Examples of the alkylsulfonyloxy group, cycloalkylsulfonyloxy group and arylsulfonyloxy group represented by R 24 , R 25 and R 26 are the alkylsulfonyloxy group, cycloalkylsulfonyloxy group represented by W 1 and The same as the examples of the arylsulfonyloxy group.
  • R 24 , R 25 and R 26 are preferably a bromine atom, an iodine atom or a group represented by the formula (W-7).
  • Z 1 is preferably an alkyl group or an aryl group, more preferably a group selected from the groups represented by the above formulas (II-01) to (II-010), the above formula (III- 01) to a group selected from groups represented by formula (III-08), or a group represented by formula (DA).
  • This reaction is usually performed in a solvent.
  • the solvent, reaction time, and reaction temperature are the same as those described for step A and step B.
  • the amount of the compound represented by the formula (2) is usually 0.05 to 20 mol with respect to 1 mol of the compound represented by the formula (M-4).
  • the compound represented by the formula (2) is described in documents such as International Publication No. 2002/066733, Japanese Patent Application Laid-Open No. 2003-231692, International Publication No. 2003/079736, International Publication No. 2006/097717, and the like. It can be synthesized according to the method.
  • the compound represented by the formula (M-5), which is one of the embodiments of the compound represented by the formula (M-4), is, for example, a benzoyl imido acid ester compound represented by the formula (M-7) and And an aryl hydrazine compound represented by the formula (M-6).
  • R 1 , R 23 , R 24 , R 25 , R 26 and R 27 represent the same meaning as described above.
  • R 28 represents an alkyl group, and this alkyl group may have a substituent.
  • This reaction is usually performed in a solvent.
  • the solvent, reaction time, and reaction temperature are the same as those described for step A and step B. You may use a base together as needed.
  • the amount of the compound represented by the formula (M-6) is usually 0.05 to 20 mol with respect to 1 mol of the compound represented by the formula (M-7).
  • the compound represented by the formula (M-6) is synthesized according to a method described in literatures such as JP2013-147551A, “Journal of the American Chemical Society, Vol. 131, p16681 (2009)”. be able to.
  • the compound represented by the formula (M-6) may be a salt such as hydrochloride.
  • the compound represented by the formula (M-7) includes, for example, “Tetrahedron Letters, No. 3, p325 (1968)”, “Bioorganic & Medicinal Chemistry, 12, p2013 (2004)”, “European Journal of Organics”. p3197 (2011) “and the like.
  • the metal complex represented by the formula (3) which is one embodiment of the metal complex represented by the formula (1), is represented by, for example, a compound represented by the formula (2) and a formula (4). And a metal complex (which is one of the embodiments of the metal complex represented by the formula (1)). This coupling reaction is the same as that described for the compound represented by formula (M-3).
  • R 29 , R 30 , R 31 , R 32 , R 33 , R 34 , R 35 , R 36 and R 37 are each independently a hydrogen atom, alkyl group, cycloalkyl group, alkoxy group, cycloalkoxy group, aryl A group, an aryloxy group, a monovalent heterocyclic group, a halogen atom, a group represented by —B (OR W1 ) 2 , an alkylsulfonyloxy group, a cycloalkylsulfonyloxy group or an arylsulfonyloxy group, and these groups May have a substituent.
  • R W1 represents the same meaning as described above. However, at least one of R 30 , R 31 , R 34 , R 35 and R 36 is a group represented by —B (OR W1 ) 2 , an alkylsulfonyloxy group, a cycloalkylsulfonyloxy group, an arylsulfonyloxy group , Chlorine atom, bromine atom or iodine atom.
  • R 38 , R 39 , R 40 , R 41 and R 42 each independently represent a hydrogen atom, an alkyl group, a cycloalkyl group, an alkoxy group, a cycloalkoxy group, an aryl group, an aryloxy group or a monovalent heterocyclic group. Alternatively, it represents a halogen atom, and these groups may have a substituent. However, at least one of R 38 , R 39 , R 40 , R 41 and R 42 is a group represented by Z 1 . ]
  • the metal complex represented by the formula (4-a) or the formula (4-b), which is one embodiment of the metal complex represented by the formula (4), is, for example, a metal represented by the formula (5) It can be synthesized from the complex.
  • the metal complex represented by the formula (4a) is synthesized by, for example, the step C in which the metal complex represented by the formula (5) and N-bromosuccinimide are reacted in an organic solvent. Can do.
  • the amount of N-bromosuccinimide is usually 1 to 50 mol with respect to 1 mol of the compound represented by the formula (5).
  • the metal complex represented by the formula (4b) is synthesized by, for example, the step D in which the metal complex represented by the formula (4a) and bis (pinacolato) diboron are reacted in an organic solvent. be able to.
  • step D the amount of bis (pinacolato) diboron is usually 1 to 50 mol with respect to 1 mol of the compound represented by formula (4a).
  • Process C and process D are usually performed in a solvent.
  • the solvent, reaction time, and reaction temperature are the same as those described for step A and step B.
  • a catalyst such as a palladium catalyst may be used in order to accelerate the reaction.
  • Palladium catalysts include palladium acetate, bis (triphenylphosphine) palladium (II) dichloride, tetrakis (triphenylphosphine) palladium (0), [1,1'-bis (diphenylphosphino) ferrocene] dichloropalladium (II) , Tris (dibenzylideneacetone) dipalladium (0) and the like.
  • the palladium catalyst may be used in combination with a phosphorus compound such as triphenylphosphine, tri (o-tolyl) phosphine, tri (tert-butyl) phosphine, tricyclohexylphosphine, 1,1′-bis (diphenylphosphino) ferrocene. .
  • a phosphorus compound such as triphenylphosphine, tri (o-tolyl) phosphine, tri (tert-butyl) phosphine, tricyclohexylphosphine, 1,1′-bis (diphenylphosphino) ferrocene. .
  • the amount thereof is, for example, based on 1 mol of the compound represented by formula (M-4), formula (4), formula (4-a) or formula (4-b). In general, it is an effective amount, preferably 0.00001 to 10 mol in terms of palladium element.
  • the compound, catalyst, and solvent used in each reaction described in ⁇ Method for producing metal complex> may be used singly or in combination of two or more.
  • composition of the present invention is selected from the group consisting of a hole transport material, a hole injection material, an electron transport material, an electron injection material, a light emitting material (different from the metal complex of the present invention), an antioxidant and a solvent. It contains at least one material and the metal complex of the present invention.
  • the metal complex of the present invention may be contained singly or in combination of two or more.
  • the metal complex of the present invention is a composition with a host material having at least one function selected from the group consisting of hole injecting property, hole transporting property, electron injecting property, and electron transporting property.
  • the light emitting element obtained using the metal complex has excellent light emission efficiency.
  • the host material may be contained singly or in combination of two or more.
  • the content of the metal complex of the present invention is usually 0.05 to 80 when the total of the metal complex of the present invention and the host material is 100 parts by weight. Parts by weight, preferably 0.1 to 50 parts by weight, more preferably 0.5 to 40 parts by weight.
  • the energy level equivalent to T 1 of the metal complex of the present invention is a higher energy level.
  • a light-emitting element obtained using the composition of the present invention can be produced by a solution coating process, and therefore, the host material is soluble in a solvent capable of dissolving the metal complex of the present invention. Is preferred.
  • Host materials are classified into low molecular compounds and high molecular compounds.
  • low molecular weight compound (hereinafter referred to as “low molecular host”) that is preferable as the host material will be described.
  • the low molecular host is preferably a compound represented by the formula (H-1).
  • Ar H1 and Ar H2 are phenyl group, fluorenyl group, spirobifluorenyl group, pyridyl group, pyrimidinyl group, triazinyl group, quinolinyl group, isoquinolinyl group, thienyl group, benzothienyl group, dibenzothienyl group, furyl group, benzofuryl Group, dibenzofuryl group, pyrrolyl group, indolyl group, azaindolyl group, carbazolyl group, azacarbazolyl group, diazacarbazolyl group, phenoxazinyl group or phenothiazinyl group, phenyl group, spirobifluorenyl group, A pyridyl group, pyrimidinyl group, triazinyl group, dibenzothienyl group, dibenzofuryl group, carbazolyl group or azacarbazolyl group is more prefer
  • Ar H1 and Ar H2 may have, a halogen atom, an alkyl group, a cycloalkyl group, an alkoxy group, a cycloalkoxy group, an aryl group, or a monovalent heterocyclic group is preferable, and an alkyl group, a cyclo An alkoxy group, an alkoxy group or a cycloalkoxy group is more preferable, an alkyl group or a cycloalkoxy group is more preferable, and these groups may further have a substituent.
  • n H1 is preferably 1.
  • n H2 is preferably 0.
  • n H3 is generally an integer of 0 or more and 10 or less, preferably an integer of 0 or more and 5 or less, more preferably an integer of 1 or more and 3 or less, and particularly preferably 1.
  • n H11 is preferably an integer of 1 or more and 5 or less, more preferably an integer of 1 or more and 3 or less, and even more preferably 1.
  • R H11 is preferably a hydrogen atom, an alkyl group, a cycloalkyl group, an aryl group or a monovalent heterocyclic group, more preferably a hydrogen atom, an alkyl group or a cycloalkyl group, and a hydrogen atom or an alkyl group. It is more preferable that these groups may have a substituent.
  • L H1 is preferably an arylene group or a divalent heterocyclic group.
  • L H1 represents formulas (A-1) to (A-3), formulas (A-8) to (A-10), formulas (AA-1) to (AA-6), formulas (AA-10) to A group represented by formula (AA-21) or formulas (AA-24) to (AA-34) is preferred.
  • Formula (AA-4), Formula (AA-10), Formula (AA-12) or Formula A group represented by (AA-14) is particularly preferred, and is represented by formula (A-1), formula (A-2), formula (AA-2), formula (AA-4) or formula (AA-14). It is especially preferable that it is group represented by.
  • L H1 may have, a halogen atom, an alkyl group, a cycloalkyl group, an alkoxy group, a cycloalkoxy group, an aryl group, or a monovalent heterocyclic group is preferable, and an alkyl group, an alkoxy group, an aryl group A group or a monovalent heterocyclic group is more preferable, an alkyl group, an aryl group or a monovalent heterocyclic group is more preferable, and these groups may further have a substituent.
  • L H21 is preferably a single bond or an arylene group, more preferably a single bond, and this arylene group may have a substituent.
  • the definition and examples of the arylene group or divalent heterocyclic group represented by L H21 are the same as the definitions and examples of the arylene group or divalent heterocyclic group represented by L H1 .
  • R H21 is preferably an aryl group or a monovalent heterocyclic group, and these groups optionally have a substituent.
  • aryl group and monovalent heterocyclic group represented by R H21 are the same as those of the aryl group and monovalent heterocyclic group represented by Ar H1 and Ar H2 .
  • the compound represented by the formula (H-1) is preferably a compound represented by the formula (H-2).

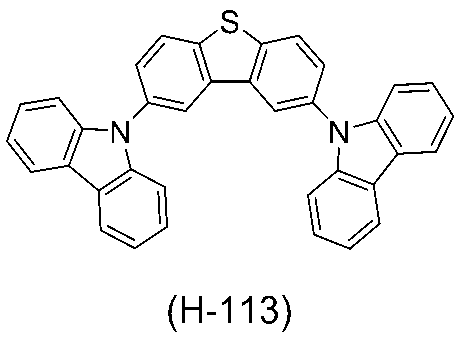

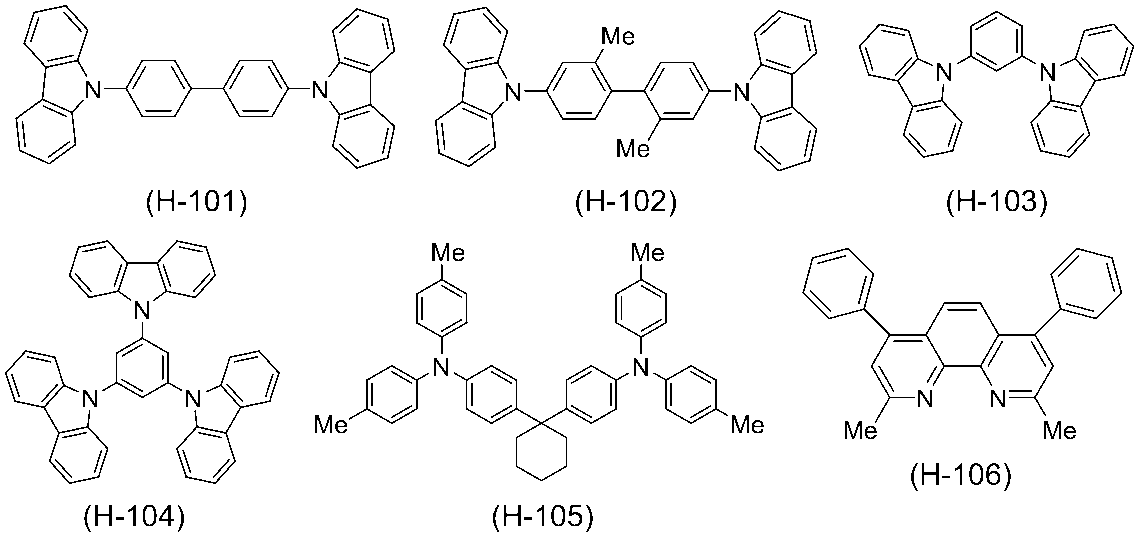

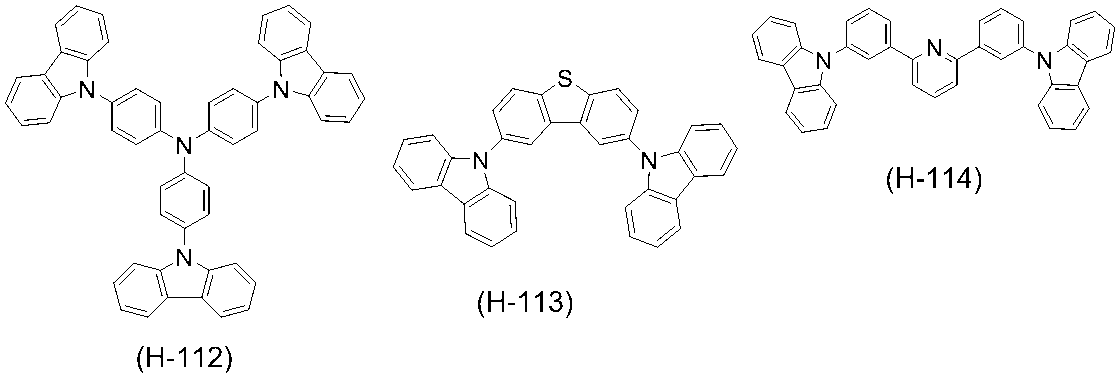

  • Examples of the compound represented by the formula (H-1) include compounds represented by the following formulas (H-101) to (H-118).
  • Examples of the polymer compound used for the host material include a polymer compound that is a hole transport material described later and a polymer compound that is an electron transport material described later.
  • Polymer host A polymer compound preferable as a host material (hereinafter referred to as “polymer host”) will be described.
  • the polymer host is preferably a polymer compound containing a structural unit represented by the formula (Y).
  • the arylene group represented by Ar Y1 is more preferably the formula (A-1), the formula (A-2), the formula (A-6)-(A-10), the formula (A-19) or the formula (A A-20), more preferably a group represented by formula (A-1), formula (A-2), formula (A-7), formula (A-9) or formula (A-19) These groups may have a substituent.
  • the divalent heterocyclic group represented by Ar Y1 is more preferably a formula (AA-1)-(AA-4), a formula (AA-10)-(AA-15), a formula (AA-18) -(AA-21), a group represented by formula (AA-33) or formula (AA-34), and more preferably a group represented by formula (AA-4), formula (AA-10), formula (AA- 12) a group represented by formula (AA-14) or formula (AA-33), and these groups may have a substituent.
  • the ranges are the same as the more preferable ranges and further preferable ranges of the above-mentioned arylene group and divalent heterocyclic group represented by Ar Y1 .
  • divalent group in which at least one arylene group and at least one divalent heterocyclic group are directly bonded examples include groups represented by the following formulas, which have a substituent. You may do it.
  • R XX represents a hydrogen atom, an alkyl group, a cycloalkyl group, an aryl group or a monovalent heterocyclic group, and these groups optionally have a substituent.
  • R XX is preferably an alkyl group, a cycloalkyl group, or an aryl group, and these groups optionally have a substituent.
  • the substituent that the group represented by Ar Y1 may have is preferably an alkyl group, a cycloalkyl group, or an aryl group, and these groups may further have a substituent.

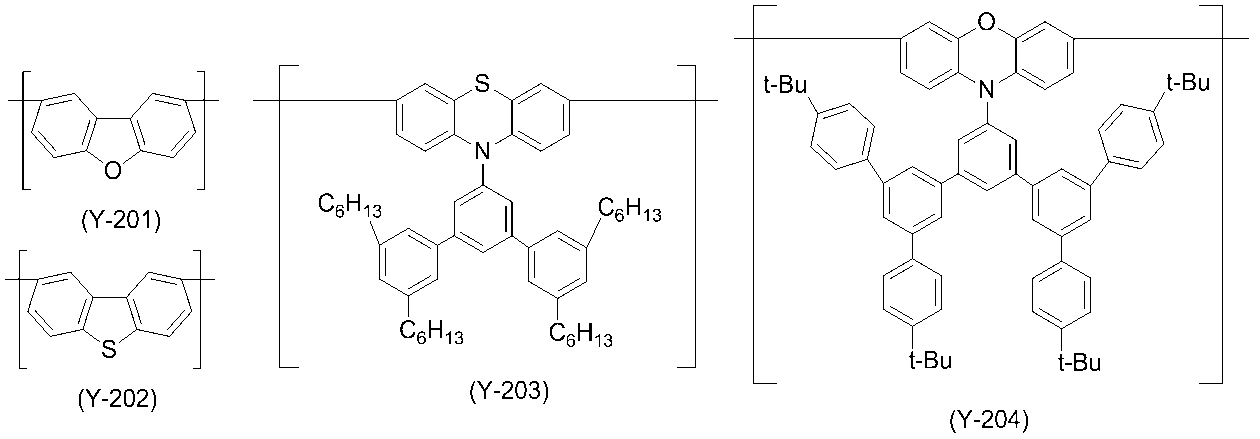

  • Examples of the structural unit represented by the formula (Y) include structural units represented by the formulas (Y-1)-(Y-10), and a composition of the polymer host and the metal complex of the present invention. Is a structural unit represented by the formula (Y-1)-(Y-3), preferably from the viewpoint of the luminance life of the light emitting device using, and from the viewpoint of electron transport properties, preferably the formula (Y- 4)-(Y-7), which is preferably a structural unit represented by the formula (Y-8)-(Y-10) from the viewpoint of hole transportability.
  • R Y1 represents a hydrogen atom, an alkyl group, a cycloalkyl group, an alkoxy group, a cycloalkoxy group, an aryl group or a monovalent heterocyclic group, and these groups optionally have a substituent.
  • a plurality of R Y1 may be the same or different, and adjacent R Y1 may be bonded to each other to form a ring together with the carbon atom to which each is bonded.
  • R Y1 is preferably a hydrogen atom, an alkyl group, a cycloalkyl group, or an aryl group, and these groups optionally have a substituent.

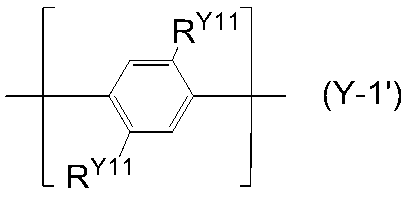

  • the structural unit represented by the formula (Y-1) is preferably a structural unit represented by the formula (Y-1 ′).
  • R Y11 represents an alkyl group, a cycloalkyl group, an alkoxy group, a cycloalkoxy group, an aryl group, or a monovalent heterocyclic group, and these groups optionally have a substituent.
  • a plurality of R Y11 may be the same or different.
  • R Y11 is preferably an alkyl group, a cycloalkyl group, or an aryl group, more preferably an alkyl group or a cycloalkyl group, and these groups optionally have a substituent.
  • R Y1 represents the same meaning as described above.
  • X Y1 is, -C (R Y2) 2 -
  • R Y2 represents a hydrogen atom, an alkyl group, a cycloalkyl group, an alkoxy group, a cycloalkoxy group, an aryl group, or a monovalent heterocyclic group, and these groups may have a substituent.
  • a plurality of R Y2 may be the same or different, and R Y2 may be bonded to each other to form a ring together with the carbon atom to which each is bonded. ]
  • R Y2 is preferably an alkyl group, a cycloalkyl group, an aryl group or a monovalent heterocyclic group, more preferably an alkyl group, a cycloalkyl group or an aryl group, and these groups have a substituent. You may do it.
  • the combination of two R Y2 in the group represented by —C (R Y2 ) 2 — is preferably an alkyl group or a cycloalkyl group, both are aryl groups, and both are monovalent complex A cyclic group, or one is an alkyl group or a cycloalkyl group and the other is an aryl group or a monovalent heterocyclic group, more preferably one is an alkyl group or a cycloalkyl group and the other is an aryl group. May have a substituent.
  • Two R Y2 s may be bonded to each other to form a ring together with the atoms to which they are bonded.
  • R Y2 forms a ring
  • the group represented by —C (R Y2 ) 2 — Is preferably a group represented by the formula (Y-A1)-(Y-A5), more preferably a group represented by the formula (Y-A4), and these groups have a substituent. It may be.
  • the combination of two R Y2 in the group represented by —C (R Y2 ) ⁇ C (R Y2 ) — is preferably such that both are alkyl groups or cycloalkyl groups, or one is an alkyl group Alternatively, a cycloalkyl group and the other is an aryl group, and these groups may have a substituent.
  • R Y2 in the group represented by —C (R Y2 ) 2 —C (R Y2 ) 2 — are preferably an alkyl group or a cycloalkyl group which may have a substituent. It is. A plurality of R Y2 may be bonded to each other to form a ring together with the atoms to which each is bonded. When R Y2 forms a ring, —C (R Y2 ) 2 —C (R Y2 ) 2 —
  • the group represented is preferably a group represented by the formula (Y-B1)-(Y-B5), more preferably a group represented by the formula (Y-B3), and these groups are substituted. It may have a group.
  • R Y2 represents the same meaning as described above.
  • the structural unit represented by the formula (Y-2) is preferably a structural unit represented by the formula (Y-2 ′).

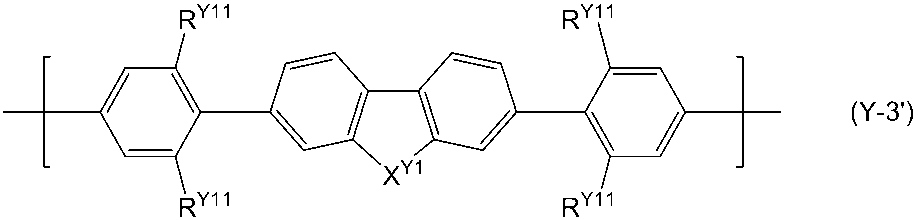

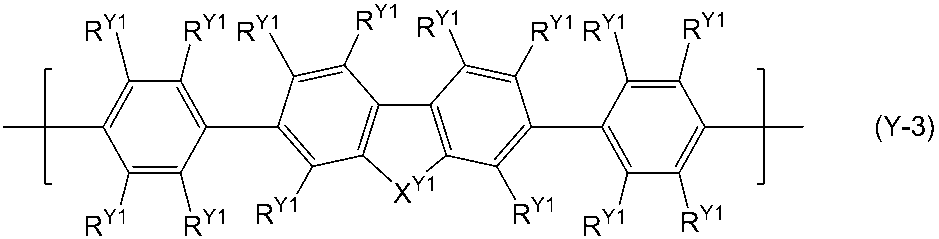

  • the structural unit represented by the formula (Y-3) is preferably a structural unit represented by the formula (Y-3 ′).
  • R Y1 represents the same meaning as described above.
  • R Y3 represents a hydrogen atom, an alkyl group, a cycloalkyl group, an alkoxy group, a cycloalkoxy group, an aryl group, or a monovalent heterocyclic group, and these groups may have a substituent.
  • R Y3 is preferably an alkyl group, a cycloalkyl group, an alkoxy group, a cycloalkoxy group, an aryl group or a monovalent heterocyclic group, more preferably an aryl group, and these groups have a substituent. May be.

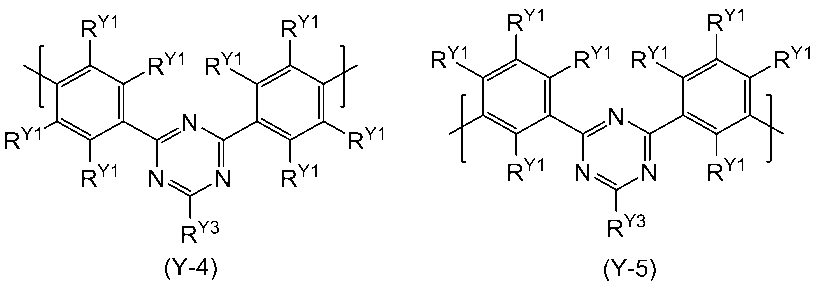

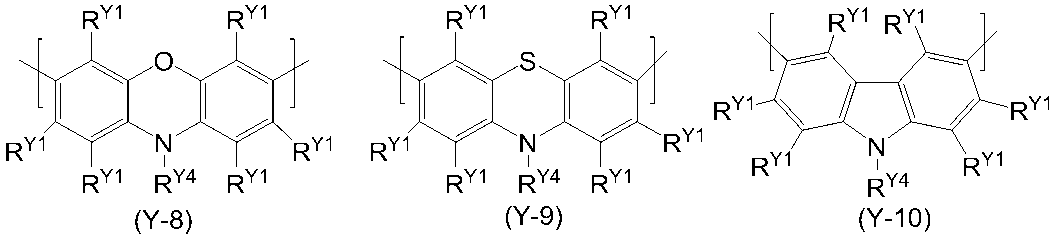

  • the structural unit represented by the formula (Y-4) is preferably a structural unit represented by the formula (Y-4 ′), and the structural unit represented by the formula (Y-6) is represented by the formula (Y -6 ′) is preferred.
  • R Y1 represents the same meaning as described above.
  • R Y4 represents a hydrogen atom, an alkyl group, a cycloalkyl group, an alkoxy group, a cycloalkoxy group, an aryl group, or a monovalent heterocyclic group, and these groups optionally have a substituent.
  • R Y4 is preferably an alkyl group, a cycloalkyl group, an alkoxy group, a cycloalkoxy group, an aryl group or a monovalent heterocyclic group, more preferably an aryl group, and these groups have a substituent. May be.

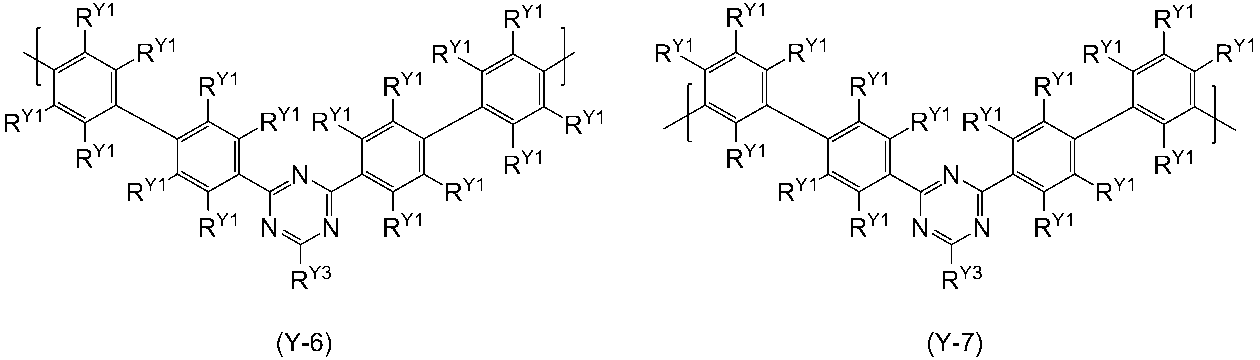

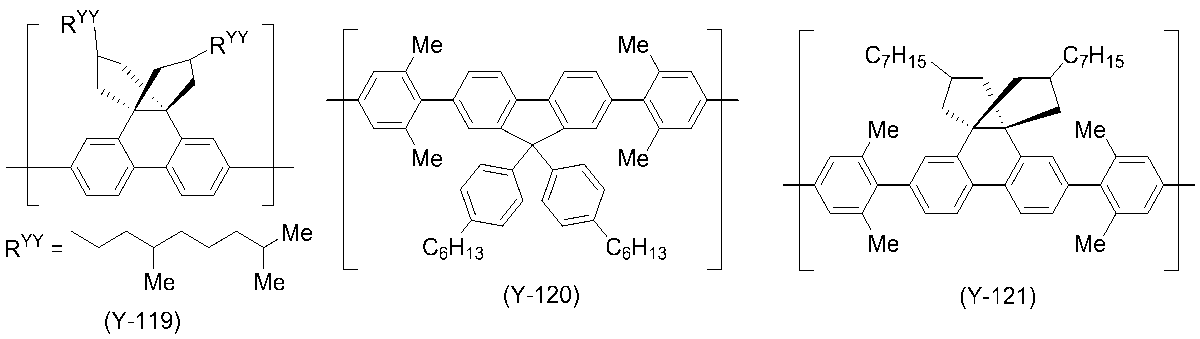

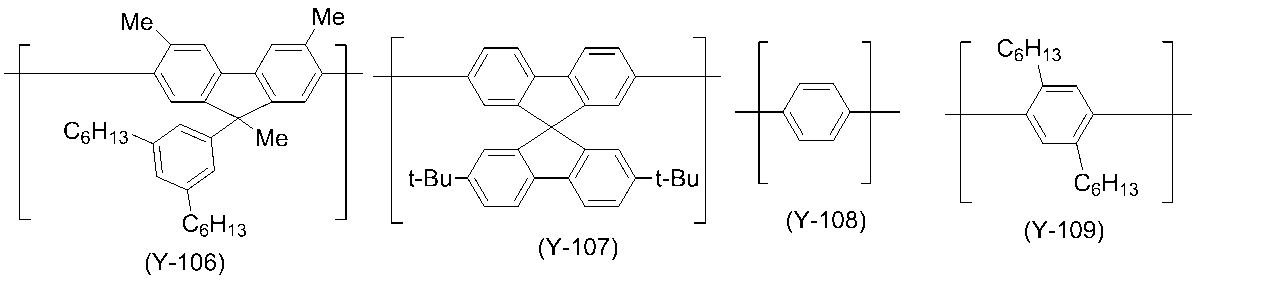

  • a structural unit represented by the formula (Y) for example, a structural unit comprising an arylene group represented by the formula (Y-101)-(Y-121), a formula (Y-201)-(Y-206)
  • the structural unit represented by the formula (Y), in which Ar Y1 is an arylene group, is excellent in the luminance life of a light-emitting element using a composition of a polymer host and the metal complex of the present invention.
  • the amount is preferably 0.5 to 80 mol%, more preferably 30 to 60 mol%, based on the total amount of structural units contained in the polymer compound.
  • the structural unit that is a group is preferably the total amount of the structural units contained in the polymer compound because the charge transport property of the light-emitting device using the composition of the polymer host and the metal complex of the present invention is excellent. Is 0.5 to 30 mol%, more preferably 3 to 20 mol%.
  • the polymer host is excellent in hole transport properties, it is preferable that the polymer host further contains a structural unit represented by the following formula (X).

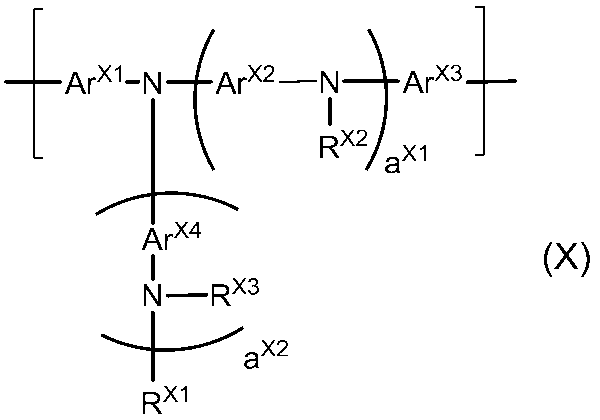

  • a X1 and a X2 each independently represent an integer of 0 or more.
  • Ar X1 and Ar X3 each independently represent an arylene group or a divalent heterocyclic group, and these groups optionally have a substituent.
  • Ar X2 and Ar X4 each independently represent an arylene group, a divalent heterocyclic group, or a divalent group in which at least one arylene group and at least one divalent heterocyclic group are directly bonded to each other. And these groups may have a substituent.
  • R X1 , R X2 and R X3 each independently represent a hydrogen atom, an alkyl group, a cycloalkyl group, an aryl group or a monovalent heterocyclic group, and these groups optionally have a substituent.
  • a X1 is preferably 2 or less, more preferably 1 because the luminance life of a light-emitting device using the composition of the polymer host and the metal complex of the present invention is excellent.
  • a X2 is preferably 2 or less, more preferably 0, because the luminance life of a light-emitting device using a composition of a polymer host and the metal complex of the present invention is excellent.
  • R X1 , R X2 and R X3 are preferably an alkyl group, a cycloalkyl group, an aryl group or a monovalent heterocyclic group, more preferably an aryl group, and these groups have a substituent. Also good.
  • the arylene group represented by Ar X1 and Ar X3 is more preferably a group represented by the formula (A-1) or the formula (A-9), more preferably a formula (A-1). These groups may have a substituent.
  • the divalent heterocyclic group represented by Ar X1 and Ar X3 is more preferably represented by the formula (AA-1), the formula (AA-2) or the formula (AA-7)-(AA-26). These groups may have a substituent.
  • Ar X1 and Ar X3 are preferably an arylene group which may have a substituent.
  • the more preferable range of the divalent heterocyclic group represented by Ar X2 and Ar X4 is the same as the more preferable range of the divalent heterocyclic group represented by Ar X1 and Ar X3 .
  • Further preferred ranges are the same as the more preferred ranges and further preferred ranges of the arylene group and divalent heterocyclic group represented by Ar X1 and Ar X3 , respectively.
  • the divalent group in which at least one arylene group represented by Ar X2 and Ar X4 and at least one divalent heterocyclic group are directly bonded to each other is at least represented by Ar Y1 in the formula (Y) Examples thereof include the same divalent groups in which one kind of arylene group and at least one kind of divalent heterocyclic group are directly bonded.
  • Ar X2 and Ar X4 are preferably an arylene group which may have a substituent.
  • the substituent that the groups represented by Ar X1 to Ar X4 and R X1 to R X3 may have is preferably an alkyl group, a cycloalkyl group or an aryl group, and these groups further have a substituent. You may do it.

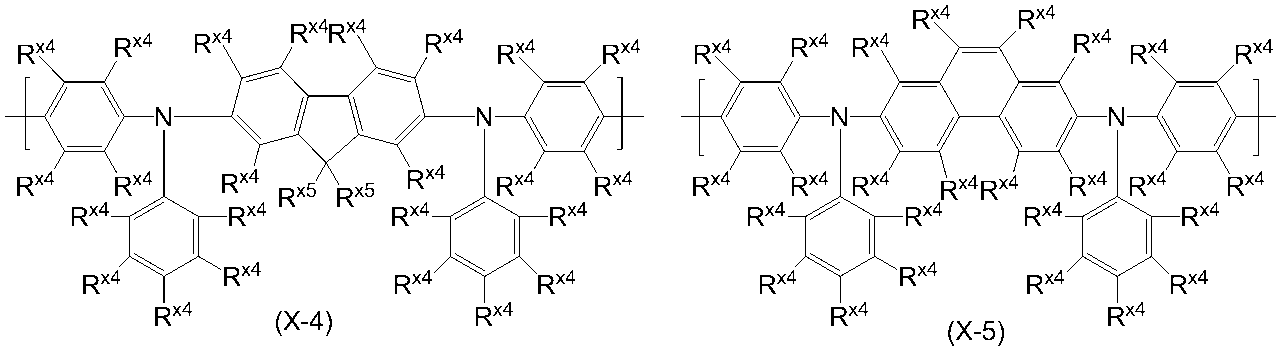

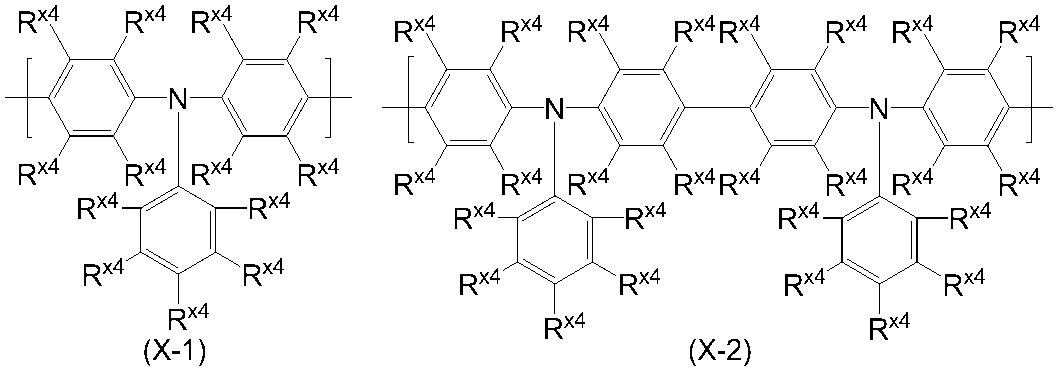

  • the structural unit represented by the formula (X) is preferably a structural unit represented by the formula (X-1)-(X-7), more preferably the formula (X-1)-(X-6) And more preferably a structural unit represented by the formula (X-3)-(X-6).
  • R X4 and R X5 each independently represent a hydrogen atom, an alkyl group, a cycloalkyl group, an alkoxy group, a cycloalkoxy group, an aryl group, an aryloxy group, a halogen atom, a monovalent heterocyclic group or cyano. Represents a group, and these groups may have a substituent.
  • a plurality of R X4 may be the same or different.
  • a plurality of R X5 may be the same or different, and adjacent R X5 may be bonded to each other to form a ring together with the carbon atom to which each is bonded.
  • the structural unit represented by the formula (X) has excellent hole transportability, it is preferably 0.1 to 50 mol%, more preferably 1 to 5 mol% with respect to the total amount of the structural units contained in the polymer host. It is 40 mol%, more preferably 5 to 30 mol%.

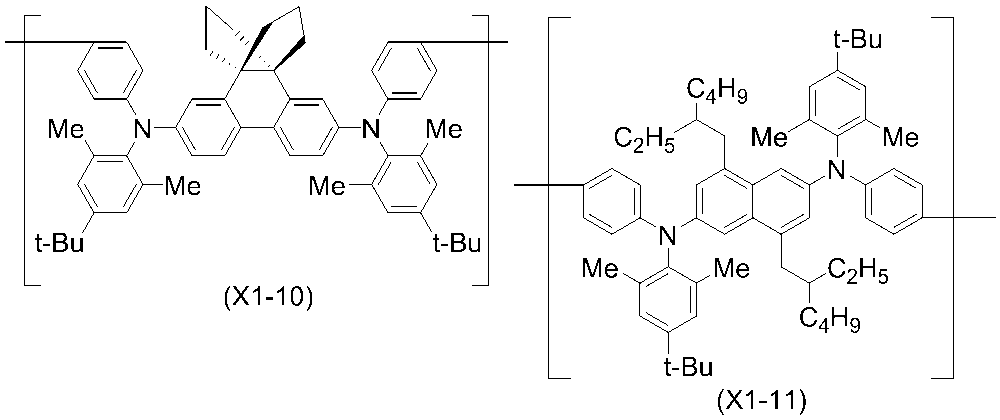

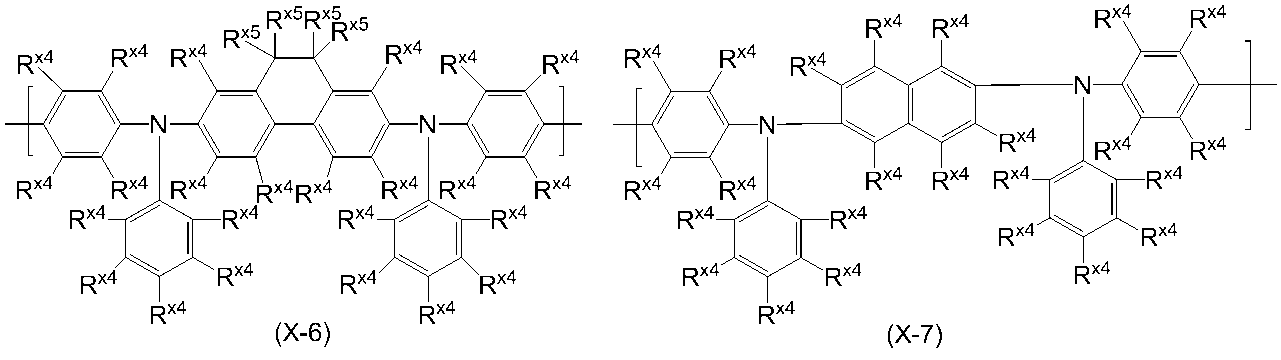

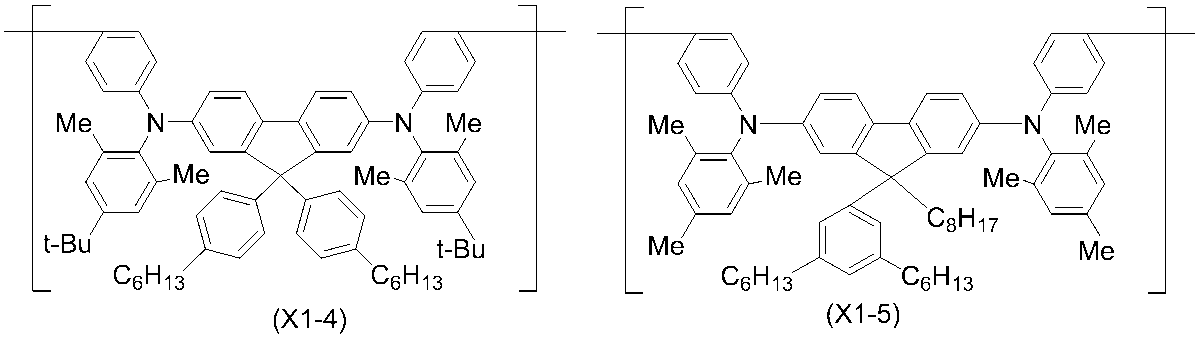

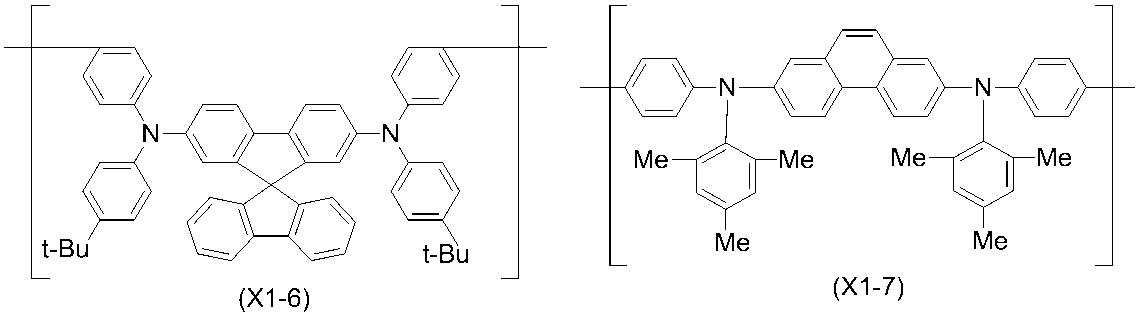

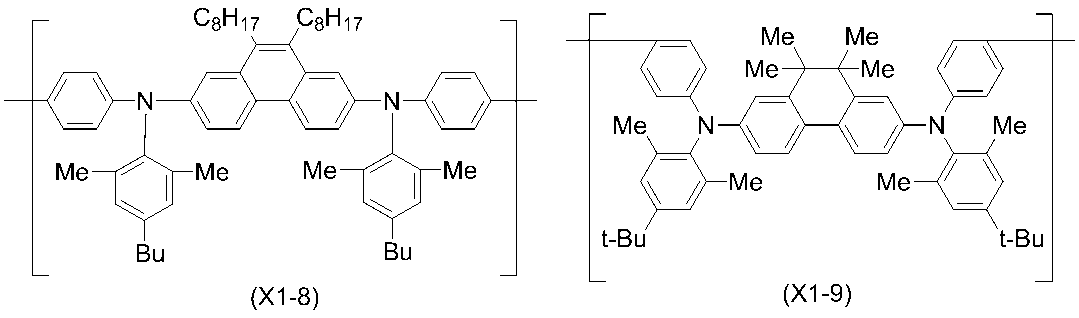

  • Examples of the structural unit represented by the formula (X) include structural units represented by the formula (X1-1)-(X1-11), preferably the formula (X1-3)-(X1-10). ).

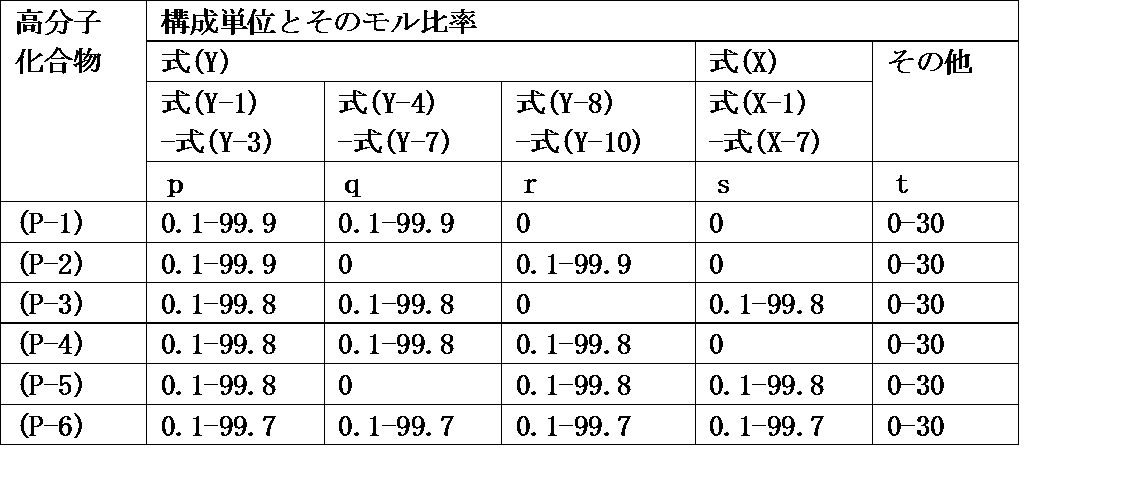

  • polymer host examples include polymer compounds (P-1) to (P-6) shown in Table 1.
  • the “other” structural unit means a structural unit other than the structural unit represented by the formula (Y) and the structural unit represented by the formula (X).
  • p, q, r, s and t represent the molar ratio of each constituent unit.
  • p + q + r + s + t 100 and 100 ⁇ p + q + r + s ⁇ 70.
  • the other structural unit means a structural unit other than the structural unit represented by the formula (Y) and the structural unit represented by the formula (X). ]
  • the polymer host may be any of a block copolymer, a random copolymer, an alternating copolymer, and a graft copolymer, and may be in other modes.
  • a copolymer obtained by polymerization is preferred.
  • the polymer host can be produced by using a known polymerization method described in Chemical Review (Chem. Rev.), Vol. 109, pp. 897-1091 (2009), etc., and Suzuki reaction, Yamamoto reaction, Buchwald Examples of the polymerization method include a coupling reaction using a transition metal catalyst such as a reaction, Stille reaction, Negishi reaction, and Kumada reaction.
  • a method of charging the monomer a method of charging the entire amount of the monomer into the reaction system at once, a part of the monomer is charged and reacted, and then the remaining monomer is batched, Examples thereof include a method of charging continuously or divided, a method of charging monomer continuously or divided, and the like.
  • transition metal catalysts examples include palladium catalysts and nickel catalysts.
  • Post-treatment of the polymerization reaction is a known method, for example, a method of removing water-soluble impurities by liquid separation, adding the reaction solution after polymerization reaction to a lower alcohol such as methanol, filtering the deposited precipitate, and then drying. These methods are performed alone or in combination.
  • a lower alcohol such as methanol
  • filtering the deposited precipitate and then drying.
  • These methods are performed alone or in combination.
  • the purity of the polymer host is low, it can be purified by a usual method such as recrystallization, reprecipitation, continuous extraction with a Soxhlet extractor, column chromatography, or the like.
  • composition containing the metal complex of the present invention and a solvent (hereinafter referred to as “ink”) is suitable for production of a light-emitting element using a printing method such as an inkjet printing method or a nozzle printing method.
  • the viscosity of the ink may be adjusted according to the type of printing method, but when a solution such as an ink jet printing method is applied to a printing method that passes through a discharge device, clogging and flight bending at the time of discharge are less likely to occur.
  • the pressure is preferably 1 to 20 mPa ⁇ s at 25 ° C.
  • the solvent contained in the ink is preferably a solvent that can dissolve or uniformly disperse the solid content in the ink.
  • the solvent include chlorine solvents such as 1,2-dichloroethane, 1,1,2-trichloroethane, chlorobenzene and o-dichlorobenzene; ether solvents such as THF, dioxane, anisole and 4-methylanisole; Aromatic hydrocarbon solvents such as xylene, mesitylene, ethylbenzene, n-hexylbenzene, cyclohexylbenzene; cyclohexane, methylcyclohexane, n-pentane, n-hexane, n-heptane, n-octane, n-nonane, n- Aliphatic hydrocarbon solvents such as decane, n-dodecane, and bicyclohexyl; ketone solvents such as acetone,
  • the blending amount of the solvent is usually 1000 to 100,000 parts by weight, preferably 2000 to 20000 parts by weight with respect to 100 parts by weight of the metal complex of the present invention.
  • the hole transport material is classified into a low molecular compound and a high molecular compound, preferably a high molecular compound, and more preferably a high molecular compound having a crosslinking group.
  • polymer compound examples include polyvinyl carbazole and derivatives thereof; polyarylene having an aromatic amine structure in the side chain or main chain and derivatives thereof.
  • the polymer compound may be a compound to which an electron accepting site is bonded. Examples of the electron accepting site include fullerene, tetrafluorotetracyanoquinodimethane, tetracyanoethylene, trinitrofluorenone, and fullerene is preferable.
  • the compounding amount of the hole transport material is usually 1 to 400 parts by weight, preferably 5 to 150 parts by weight with respect to 100 parts by weight of the metal complex of the present invention.
  • the hole transport material may be used alone or in combination of two or more.
  • Electron transport materials are classified into low molecular compounds and high molecular compounds.
  • the electron transport material may have a crosslinking group.
  • Low molecular weight compounds include, for example, metal complexes having 8-hydroxyquinoline as a ligand, oxadiazole, anthraquinodimethane, benzoquinone, naphthoquinone, anthraquinone, tetracyanoanthraquinodimethane, fluorenone, diphenyldicyanoethylene and diphenoquinone. As well as these derivatives.
  • polymer compound examples include polyphenylene, polyfluorene, and derivatives thereof.
  • the polymer compound may be doped with a metal.
  • the compounding amount of the electron transport material is usually 1 to 400 parts by weight, preferably 5 to 150 parts by weight with respect to 100 parts by weight of the metal complex of the present invention.
  • the electron transport material may be used alone or in combination of two or more.
  • the hole injection material and the electron injection material are each classified into a low molecular compound and a high molecular compound.
  • the hole injection material and the electron injection material may have a crosslinking group.
  • low molecular weight compounds include metal phthalocyanines such as copper phthalocyanine; carbon; metal oxides such as molybdenum and tungsten; and metal fluorides such as lithium fluoride, sodium fluoride, cesium fluoride, and potassium fluoride.
  • metal phthalocyanines such as copper phthalocyanine
  • carbon such as carbon
  • metal oxides such as molybdenum and tungsten
  • metal fluorides such as lithium fluoride, sodium fluoride, cesium fluoride, and potassium fluoride.
  • polymer compound examples include polyaniline, polythiophene, polypyrrole, polyphenylene vinylene, polythienylene vinylene, polyquinoline and polyquinoxaline, and derivatives thereof; conductive polymers such as polymers containing an aromatic amine structure in the main chain or side chain. A functional polymer.
  • the amount of the hole injection material and the electron injection material is usually 1 to 400 parts by weight, preferably 5 to 150 parts by weight, with respect to 100 parts by weight of the metal complex of the present invention. Part.
  • the hole injection material and the electron injection material may be used alone or in combination of two or more.
  • the electrical conductivity of the conductive polymer is preferably 1 ⁇ 10 ⁇ 5 S / cm to 1 ⁇ 10 3 S / cm.
  • the conductive polymer can be doped with an appropriate amount of ions.
  • the kind of ions to be doped is an anion for a hole injection material and a cation for an electron injection material.
  • the anion include polystyrene sulfonate ion, alkylbenzene sulfonate ion, and camphor sulfonate ion.
  • the cation include lithium ion, sodium ion, potassium ion, and tetrabutylammonium ion.
  • the ions to be doped may be used alone or in combination of two or more.
  • Luminescent materials are classified into low molecular compounds and high molecular compounds.
  • the light emitting material may have a crosslinking group.
  • low molecular weight compound examples include naphthalene and derivatives thereof, anthracene and derivatives thereof, perylene and derivatives thereof, and triplet light-emitting complexes having iridium, platinum, or europium as a central metal.
  • Examples of the polymer compound include a phenylene group, a naphthalenediyl group, a fluorenediyl group, a phenanthrene diyl group, a dihydrophenanthrene diyl group, a group represented by the formula (X), a carbazole diyl group, a phenoxazine diyl group, and a phenothiazine diyl.
  • the light emitting material preferably contains a triplet light emitting complex and a polymer compound.
  • triplet light-emitting complex examples include the metal complexes shown below.
  • the content of the luminescent material is usually 0.1 to 400 parts by weight with respect to 100 parts by weight of the metal complex of the present invention.
  • the antioxidant may be any compound that is soluble in the same solvent as the metal complex of the present invention and does not inhibit light emission and charge transport. Examples thereof include phenol-based antioxidants and phosphorus-based antioxidants.
  • the amount of the antioxidant is usually 0.001 to 10 parts by weight with respect to 100 parts by weight of the metal complex of the present invention.
  • Antioxidants may be used alone or in combination of two or more.
  • the film contains the metal complex of the present invention.
  • the film includes an insolubilized film obtained by insolubilizing the metal complex of the present invention in a solvent by crosslinking.
  • the insolubilized film is a film obtained by crosslinking the metal complex of the present invention by an external stimulus such as heating or light irradiation. Since the insolubilized film is substantially insoluble in a solvent, the insolubilized film can be suitably used for stacking light emitting elements.
  • the heating temperature for crosslinking the film is usually 25 to 300 ° C., and since the external quantum efficiency is excellent, it is preferably 50 to 250 ° C., more preferably 150 to 200 ° C.
  • the type of light used for light irradiation for crosslinking the film is, for example, ultraviolet light, near ultraviolet light, or visible light.
  • the film is suitable as a light emitting layer in the light emitting element.
  • the film is made of ink, for example, spin coating method, casting method, micro gravure coating method, gravure coating method, bar coating method, roll coating method, wire bar coating method, dip coating method, spray coating method, screen printing method. , Flexographic printing, offset printing, ink jet printing, capillary coating, and nozzle coating.
  • the thickness of the film is usually 1 nm to 10 ⁇ m.
  • the light-emitting device of the present invention is a light-emitting device obtained using the metal complex of the present invention.
  • the metal complex of the present invention has a crosslinking group, for example, a light emitting device containing the metal complex of the present invention, light emission in which the metal complex of the present invention is crosslinked intramolecularly, between molecules, or both.
  • it is an element and the metal complex of the present invention does not have a crosslinking group, for example, it is a light-emitting element containing the metal complex of the present invention.
  • As a structure of the light emitting element of this invention it has an electrode which consists of an anode and a cathode, and a layer obtained using the metal complex of this invention provided between this electrode, for example.
  • the layer obtained using the metal complex of the present invention is usually one or more layers of a light emitting layer, a hole transport layer, a hole injection layer, an electron transport layer, and an electron injection layer, preferably a light emitting layer. is there.
  • Each of these layers includes a light emitting material, a hole transport material, a hole injection material, an electron transport material, and an electron injection material.
  • Each of these layers is the same as the above-described film production, in which a light-emitting material, a hole transport material, a hole injection material, an electron transport material, and an electron injection material are dissolved in the above-described solvent and ink is prepared and used. It can be formed using a method.
  • the light emitting element has a light emitting layer between the anode and the cathode.
  • the light-emitting element of the present invention preferably has at least one of a hole injection layer and a hole transport layer between the anode and the light-emitting layer from the viewpoint of hole injection and hole transport. From the viewpoint of injection property and electron transport property, it is preferable to have at least one of an electron injection layer and an electron transport layer between the cathode and the light emitting layer.
  • the above-described hole transport material, electron transport material, light emitting material, hole injection layer and electron injection layer in addition to the metal complex of the present invention, the above-described hole transport material, electron transport material, light emitting material, positive Examples thereof include a hole injection material and an electron injection material.
  • the material of the hole transport layer, the material of the electron transport layer, and the material of the light emitting layer are used as solvents used in forming the layer adjacent to the hole transport layer, the electron transport layer, and the light emitting layer, respectively, in the production of the light emitting element.
  • the material When dissolved, the material preferably has a cross-linking group in order to avoid dissolution of the material in the solvent. After forming each layer using a material having a crosslinking group, the layer can be insolubilized by crosslinking the crosslinking group.
  • each layer such as a light emitting layer, a hole transport layer, an electron transport layer, a hole injection layer, and an electron injection layer
  • a low molecular compound for example, vacuum deposition from powder
  • a method using a film formation from a solution or a molten state may be used.
  • the order, number and thickness of the layers to be laminated are adjusted in consideration of the external quantum efficiency and the luminance lifetime.
  • the substrate in the light-emitting element may be any substrate that can form electrodes and does not change chemically when the organic layer is formed.
  • the substrate is made of a material such as glass, plastic, or silicon.
  • the electrode farthest from the substrate is preferably transparent or translucent.
  • Examples of the material for the anode include conductive metal oxides and translucent metals, preferably indium oxide, zinc oxide, tin oxide; indium tin oxide (ITO), indium zinc oxide, etc.
  • conductive metal oxides and translucent metals preferably indium oxide, zinc oxide, tin oxide; indium tin oxide (ITO), indium zinc oxide, etc.
  • Examples of the material of the cathode include metals such as lithium, sodium, potassium, rubidium, cesium, beryllium, magnesium, calcium, strontium, barium, aluminum, zinc, indium; two or more kinds of alloys thereof; Alloys of one or more species with one or more of silver, copper, manganese, titanium, cobalt, nickel, tungsten, tin; and graphite and graphite intercalation compounds.
  • the alloy include a magnesium-silver alloy, a magnesium-indium alloy, a magnesium-aluminum alloy, an indium-silver alloy, a lithium-aluminum alloy, a lithium-magnesium alloy, a lithium-indium alloy, and a calcium-aluminum alloy.
  • Each of the anode and the cathode may have a laminated structure of two or more layers.
  • the planar anode and the cathode may be arranged so as to overlap each other.
  • a method of forming an anode or a cathode, or both electrodes in a pattern is a method.
  • a segment type display device capable of displaying numbers, characters, and the like can be obtained.
  • both the anode and the cathode may be formed in stripes and arranged orthogonally. Partial color display and multicolor display are possible by a method of separately coating a plurality of types of polymer compounds having different emission colors, or a method using a color filter or a fluorescence conversion filter.
  • the dot matrix display device can be driven passively, or can be driven active in combination with a TFT or the like.
  • These display devices can be used for displays of computers, televisions, portable terminals and the like.
  • the planar light emitting element can be suitably used as a planar light source for backlight of a liquid crystal display device or a planar illumination light source. If a flexible substrate is used, it can also be used as a curved light source and display device.
  • the polystyrene-equivalent number average molecular weight (Mn) and polystyrene-equivalent weight average molecular weight (Mw) of the polymer compound are size exclusion chromatography (SEC) (manufactured by Shimadzu Corporation, trade name: LC-10Avp). Determined by The SEC measurement conditions are as follows.
  • the polymer compound to be measured was dissolved in THF at a concentration of about 0.05% by weight, and 10 ⁇ L was injected into SEC. THF was used as the mobile phase of SEC and flowed at a flow rate of 2.0 mL / min.
  • PLgel MIXED-B manufactured by Polymer Laboratories
  • a UV-VIS detector manufactured by Shimadzu Corporation, trade name: SPD-10Avp was used as the detector.
  • LC-MS Liquid chromatograph mass spectrometry
  • NMR measurement was performed by the following method. About 5 to 10 mg of a measurement sample was added to about 0.5 mL of deuterated chloroform (CDCl 3 -d 1 ), deuterated dichloromethane (CD 2 Cl 2 -d 2 ), deuterated tetrahydrofuran (THF-d 8 ) or deuterated acetone ((CD 3 ) 2 CO-d 6 ) and measurement was performed using an NMR apparatus (manufactured by Agilent, trade name: INOVA300 or MERCURY 300).
  • HPLC high performance liquid chromatography
  • Kaseisorb LC-ODS 2000 manufactured by Tokyo Chemical Industry
  • ODS column having equivalent performance was used as the column.
  • a photodiode array detector manufactured by Shimadzu Corporation, trade name: SPD-M20A was used as the detector.
  • TLC-MS was measured by the following method. The measurement sample was dissolved in toluene, tetrahydrofuran or chloroform, and applied to a TLC plate for DART (YSK5-100 manufactured by Techno Applications), and TLC-MS (manufactured by JEOL Ltd., product name JMS-T100TD). (The AccuTOF TLC)). The helium gas temperature during measurement was adjusted in the range of 200 to 400 ° C.
  • the evaluation apparatus for light emission stability irradiated the excitation light from the glass substrate side of the measurement sample to be described later, and caused the organic layer contained in the measurement sample to emit light.
  • As the excitation light source Lightningcur LC-L1V3 (wavelength 365 nm) manufactured by Hamamatsu Photonics was used.
  • For measurement of light emission from the measurement sample BM-9 manufactured by Topcon Co., Ltd., which is a light emission luminance measuring device, was used.
  • a short wavelength impervious filter was installed at the photometric entrance of the emission luminance measuring device so that light with a wavelength of 400 nm or less was not measured.
  • Equation (11), Equation (12), Equation (13-1), Equation (13-2), Equation (14), Equation (15), Formula (16), and Formula (17) were used.

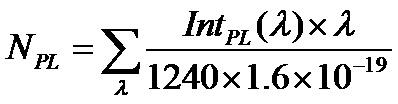

  • Equation (11) the number of photons emitted from the measurement sample was calculated from Equation (11).
  • Int PL ( ⁇ ) representing the emission spectrum intensity was measured using a FP-6500 manufactured by JASCO Corporation using a sample in which an organic layer contained in a measurement sample described later was formed on a quartz substrate.
  • N PL represents the number of photons of the light emitting [pieces].
  • ⁇ represents the wavelength [nm].
  • Int PL ( ⁇ ) represents the emission spectrum intensity [W]. )
  • NPL represents the same meaning as described above.
  • K int represents a proportionality coefficient.
  • n nrm-PL represents the normalized number of photons.
  • N nrm-PL representing the normalized number of photons in equation (12) was calculated from equation (13-1).
  • Formula (13-1) (here, ⁇ and nnrm-PL have the same meaning as described above.
  • Int nrm-PL ( ⁇ ) represents a normalized emission spectrum.
  • Formula (14) (here, ⁇ and Int nrm-PL ( ⁇ ) have the same meaning as described above. ) l nrm represents the normalized luminance. Lf ( ⁇ ) represents a visibility spectrum. )
  • emission luminance was calculated from Equation (15) using l nrm representing normalized luminance.
  • L PL represents the light emission luminance [cd / m 2 ].
  • ⁇ , Int PL ( ⁇ ), Lf ( ⁇ ), K int , Int nrm-PL ( ⁇ ), and l nrm have the same meaning as described above.
  • N PL , K int and n nrm-PL have the same meaning as described above.

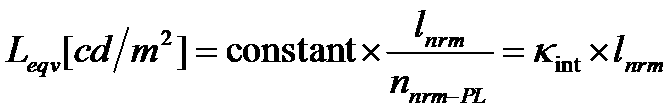

  • Formula (16) (here, L eqv represents the emission luminance [cd / m 2 ]. l nrm , n nrm-PL and K int have the same meaning as described above. )
  • emission intensity of the sample B such as the number of photons of the light emitting is same as the sample A
  • the normalized number of photons and the normalized brightness of Sample A and Sample B It can be calculated from the following equation (17).
  • L A represents the emission luminance [cd / m 2 ] of the sample A.
  • L B represents the emission luminance [cd / m 2 ] of sample B.
  • n A nrm-PL represents the normalized number of photons of sample A.
  • n B nrm-PL represents the normalized number of photons of sample B.
  • l A nrm represents the normalized luminance of sample A.
  • l B nrm represents the normalized luminance of sample B.
  • the metal complex MM1 was synthesized according to the method described in US Patent Application Publication No. 2014/0151659.
  • the metal complex MM2 was synthesized according to the method described in JP2013-147551A.

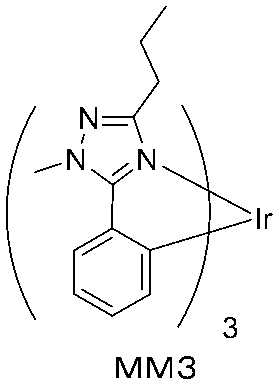

  • the metal complex MM3 was synthesized according to the method described in JP2013-147551A.
  • reaction vessel After making the inside of the reaction vessel an argon gas atmosphere, compound MC1-a (33.7 g) and dichloromethane (400 mL) were added, and the reaction vessel was placed in an ice bath and cooled. Thereafter, a 25 wt% aqueous ammonia solution (40.8 g) was added thereto, and the reaction vessel was stirred for 1 hour while being cooled in an ice bath. Thereafter, ion-exchanged water (200 mL) and dichloromethane (150 mL) were added thereto, and the organic layer was extracted.
  • the obtained organic layer was dried over anhydrous magnesium sulfate, heptane (400 mL) was added, and dichloromethane was concentrated under reduced pressure to obtain a solution containing a white solid.
  • the obtained solution containing white solid was filtered, and then the obtained white solid was dried under reduced pressure to obtain compound MC1-b (27.8 g, yield 93%) as a white solid.
  • the HPLC area percentage value of compound MC1-b was 99.3%. By repeating this work, the required amount of compound MC1-b was obtained.
  • the compound MC1-b (34.3 g) and dichloromethane (1.38 L) were added. Then, the dichloromethane solution (1 mol / L, 276 mL) of triethyloxonium tetrafluoroborate was added there, and it stirred at room temperature for 34 hours. Thereafter, an aqueous sodium hydrogen carbonate solution (1 mol / L, 352 mL) was added thereto, and the mixture was stirred at room temperature for 30 minutes. After extracting the organic layer of the obtained reaction solution, the obtained organic layer was washed with saturated brine (300 mL) to obtain an organic layer.
  • reaction vessel After making the inside of the reaction vessel an argon gas atmosphere, compound MC1-e (55.8 g) and toluene (925 mL) were added, and the reaction vessel was placed in an ice bath and cooled. Thereafter, an aqueous sodium hydroxide solution (1 mol / L, 222 mL) was added thereto, and the reaction vessel was stirred for 30 minutes while being cooled in an ice bath. The organic layer of the obtained reaction solution was extracted to obtain a toluene solution as an organic layer.
  • the obtained residue was purified by silica gel column chromatography (a mixed solvent of chloroform and hexane) and then recrystallized using a mixed solvent of chloroform and heptane. Then, it was dried under reduced pressure at 50 ° C. to obtain compound MC1-f (17.6 g, yield 22%) as a white solid.
  • the HPLC area percentage value of the compound MC1-f was 99.5% or more.
  • the obtained organic layer was washed twice with ion-exchanged water (100 mL), dried over anhydrous magnesium sulfate, filtered, and the obtained filtrate was concentrated under reduced pressure to obtain an oil.
  • Toluene and activated carbon were added to the obtained oil and stirred at 50 ° C. for 30 minutes. Then, it filtered with the filter which spread silica gel and celite, and solid was obtained by concentrating the obtained filtrate under reduced pressure.
  • the obtained solid was purified by silica gel column chromatography (a mixed solvent of hexane and ethyl acetate), and then recrystallized using methanol. Then, it was dried at 50 ° C. under reduced pressure to obtain Compound MC1-g (12.1 g, yield 69%) as a white solid.
  • the HPLC area percentage value of the compound MC1-g was 99.5% or more.
  • the obtained solid was purified by silica gel column chromatography (a mixed solvent of hexane and toluene), and then recrystallized using a mixed solvent of ethyl acetate and ethanol. Then, it dried under reduced pressure at 50 degreeC, and obtained metal complex MC1 (2.32g, yield 35%) as yellow solid.
  • the HPLC area percentage value of the metal complex MC1 was 99.5% or more.
  • the obtained organic layer was dried over anhydrous sodium sulfate and then filtered, and the obtained filtrate was concentrated under reduced pressure to obtain a solid.
  • the obtained solid was purified by silica gel column chromatography (a mixed solvent of hexane and chloroform), and then recrystallized using heptane. Then, it was dried under reduced pressure at 50 ° C. to obtain compound MC2-b (1.29 g, yield 66%) as a white solid.
  • the HPLC area percentage value of Compound MC2-b was 99.5% or more. By repeating this work, the required amount of compound MC2-b was obtained.
  • the obtained solid was purified by silica gel column chromatography (a mixed solvent of hexane and toluene), and then recrystallized using a mixed solvent of toluene and heptane. Then, it dried under reduced pressure at 50 degreeC, and obtained metal complex MC2 (0.17g, yield 16%) as yellow solid.
  • the HPLC area percentage value of the metal complex MC2 was 99.5% or more.
  • metal complex MC1 (0.50 g), dichloromethane (25 mL) and N-bromosuccinimide (203 mg) were added, and the mixture was stirred at room temperature for 27.5 hours. Thereafter, a 10% by weight aqueous sodium sulfite solution (4.20 g) was added thereto, and then ion-exchanged water (8.40 mL) was added, followed by stirring at room temperature for 30 minutes. The organic layer was extracted from the obtained reaction solution, and the obtained organic layer was filtered with a filter covered with silica gel. A precipitate was precipitated by adding methanol to the obtained filtrate.
  • the obtained precipitate was filtered and then vacuum-dried at 50 ° C. to obtain a metal complex MC1TBR (0.55 g, yield 95%) as a yellow solid.
  • the HPLC area percentage value of the metal complex MC1TBR was 99.5% or more.
  • the metal complex MC1TBR (0.50 g), the compound MC3-a (0.44 g), toluene (30 mL), tris (dibenzylideneacetone) dipalladium (0) (7.9 mg) ) And 2-dicyclohexylphosphino-2 ′, 6′-dimethoxybiphenyl (8.5 mg) were added, and the temperature was raised to 80 ° C. Thereafter, 20% by weight of tetraethylammonium hydroxide aqueous solution (4.2 mL) was added thereto, and the mixture was stirred for 6 hours under heating and reflux.
  • tetraethylammonium hydroxide aqueous solution 4.2 mL

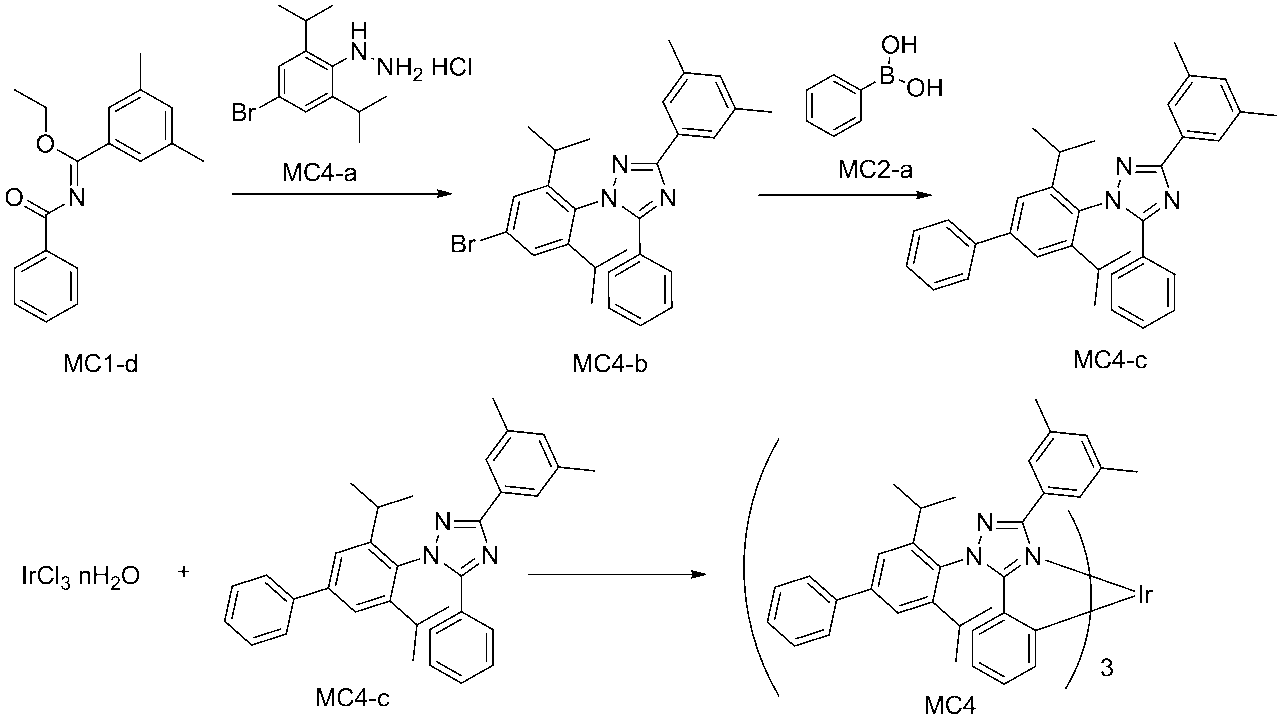

  • reaction vessel After making the inside of the reaction vessel an argon gas atmosphere, compound MC4-a (13.1 g) and tert-butyl methyl ether (110 mL) were added, and the reaction vessel was placed in an ice bath and cooled. Then, sodium hydroxide aqueous solution (1 mol / L, 125 mL) was added there, and it stirred for 30 minutes, cooling a reaction container with an ice bath. The organic layer of the obtained reaction solution was extracted to obtain a tert-butyl methyl ether solution as an organic layer.
  • the obtained residue was purified by silica gel column chromatography (a mixed solvent of chloroform and hexane) and then recrystallized using a mixed solvent of chloroform and heptane. Then, it dried under reduced pressure at 50 degreeC, and obtained compound MC4-b (10.2g, 55% of yield) as white solid.
  • the HPLC area percentage value of the compound MC4-b was 99.5% or more.
  • the obtained organic layer was dried over anhydrous sodium sulfate, then silica gel (10 g) was added and filtered, and the obtained filtrate was concentrated under reduced pressure to obtain a solid.
  • the obtained solid was recrystallized using a mixed solvent of heptane and chloroform. Then, it was dried under reduced pressure at 50 ° C. to obtain compound MC4-c (8.55 g, yield 84%) as a white solid.
  • the HPLC area percentage value of the compound MC4-c was 99.5% or more.
  • the obtained organic layer was dried over anhydrous magnesium sulfate, then silica gel (18.6 g) was added and filtered, and the resulting filtrate was concentrated under reduced pressure to obtain a solid.
  • the obtained solid was purified by silica gel column chromatography (a mixed solvent of cyclohexane and dichloromethane), and then recrystallized using a mixed solvent of toluene and acetonitrile. Then, it dried under reduced pressure at 50 degreeC, and obtained metal complex MC4 (1.9g, yield 24%) as yellow solid.
  • the HPLC area percentage value of the metal complex MC4 was 98.9%.
  • metal complex MC4 (0.70 g), dichloromethane (35 mL) and N-bromosuccinimide (825 mg) were added and stirred at room temperature for 40 hours. Thereafter, a 10% by weight aqueous sodium sulfite solution (7.7 g) was added thereto, and then ion-exchanged water (15 mL) was added, followed by stirring at room temperature for 30 minutes. The organic layer was extracted from the obtained reaction solution, and the obtained organic layer was filtered with a filter covered with silica gel. A precipitate was deposited by adding ethanol to the obtained filtrate. The obtained precipitate was filtered and then vacuum-dried at 50 ° C.
  • metal complex MC4TBR (0.60 g), compound MC5-a (0.52 g), toluene (18 mL) and bis (di-tert-butyl (4-dimethylaminophenyl) phosphine ) Dichloropalladium (II) (6.8 mg) was added, and the temperature was raised to 90 ° C. Then, 20 wt% tetraethylammonium hydroxide aqueous solution (9.1 mL) was added thereto, and the mixture was stirred for 19 hours under heating and reflux. Then, toluene was added there and the organic layer was extracted.
  • the obtained organic layer was washed with ion exchange water, dried over anhydrous magnesium sulfate, filtered through a filter covered with silica gel, and the obtained filtrate was concentrated under reduced pressure to obtain a solid.
  • the obtained solid was purified by silica gel column chromatography (a mixed solvent of cyclohexane and dichloromethane), and then recrystallized using a mixed solvent of toluene and acetonitrile. Then, it dried under reduced pressure at 50 degreeC, and obtained metal complex MC5 (0.30g, 47% of yield) as yellow solid.
  • the HPLC area percentage value of the metal complex MC5 was 97.5%.
  • the metal complex MC4TBR (0.31 g), the compound MC3-a (0.31 g), toluene (9.3 mL) and bis (di-tert-butyl (4-dimethylaminophenyl) ) Phosphine) dichloropalladium (II) (3.5 mg) was added and the temperature was raised to 90 ° C. Thereafter, 20% by weight of an aqueous tetraethylammonium hydroxide solution (2.7 mL) was added thereto, and the mixture was stirred for 5 hours with heating under reflux. Then, toluene was added there and the organic layer was extracted.
  • the obtained organic layer was washed with ion exchange water, dried over anhydrous magnesium sulfate, filtered through a filter covered with silica gel, and the obtained filtrate was concentrated under reduced pressure to obtain a solid.
  • the obtained solid was purified by silica gel column chromatography (mixed solvent of cyclohexane and dichloromethane), and then recrystallized using a mixed solvent of dichloromethane and hexane. Then, it dried under reduced pressure at 50 degreeC, and obtained metal complex MC6 (0.26g, 60% of yield) as yellow solid.
  • the HPLC area percentage value of the metal complex MC6 was 99.5% or more.
  • the obtained organic layer was washed with ion-exchanged water, dried over anhydrous magnesium sulfate, filtered through a filter covered with silica gel, and the obtained filtrate was concentrated under reduced pressure to obtain an oil.
  • the obtained oil was purified by silica gel column chromatography (mixed solvent of heptane and ethyl acetate) and then dried under reduced pressure at 45 ° C. to give compound MC7-c (117 g, yield 94%) as a colorless oil. Obtained.
  • the HPLC area percentage value of compound MC7-c was 99.5% or more. By repeating this work, the required amount of compound MC7-c was obtained.
  • the obtained organic layer was washed with ion-exchanged water and dried over anhydrous magnesium sulfate, and the resulting solution was concentrated under reduced pressure to obtain an oily substance.
  • the obtained oil was purified several times by silica gel column chromatography (mixed solvent of toluene and ethyl acetate), and then dried under reduced pressure at 45 ° C. to give compound MC7-e (63.2 g, yield 39%). Obtained as a colorless oil.
  • the HPLC area percentage value of compound MC7-e was 99.5% or more.
  • the obtained organic layer was washed with ion-exchanged water and dried over anhydrous magnesium sulfate, and the resulting solution was concentrated under reduced pressure to obtain an oily substance.
  • the obtained oil was purified by silica gel column chromatography (mixed solvent of heptane and ethyl acetate) and then dried under reduced pressure at 45 ° C. to give compound MC7-g (26.5 g, yield 99%) as a colorless oil Obtained as a thing.
  • the HPLC area percentage value of compound MC7-g was 99.5% or more.
  • the obtained filtrate was concentrated under reduced pressure, purified by column chromatography (toluene), and recrystallized using a mixed solvent of toluene and methanol. Then, it dried under reduced pressure at 50 degreeC, and obtained metal complex MC7 (270 mg, 20% of yield) as yellow solid.
  • the HPLC area percentage value of the metal complex MC7 was 88%.
  • the obtained organic layer was washed with ion-exchanged water and dried over anhydrous magnesium sulfate, and the resulting solution was concentrated under reduced pressure to obtain an oily substance.
  • the obtained oil was purified several times by silica gel column chromatography (a mixed solvent of toluene and ethyl acetate), and then dried under reduced pressure at 45 ° C. to obtain compound MC8-b (24.2 g, yield 90%). Obtained as a yellow oil.
  • the HPLC area percentage value of Compound MC8-b was 99.5% or more.
  • the obtained precipitate was filtered, washed with cyclopentyl methyl ether, and then dried under reduced pressure at 50 ° C. to obtain a solid (3.0 g).
  • An argon gas atmosphere was set in a separately prepared reaction vessel, and then the solid (1.5 g) obtained above, silver trifluoromethanesulfonate (0.58 g), compound MC8-b (0.87 g) and 2,6 -Lutidine (0.9 mL) was added, and the mixture was heated with stirring at 160 ° C. for 12 hours.
  • the obtained organic layer was washed twice with ion-exchanged water (85 mL), dried over anhydrous magnesium sulfate, filtered, and the obtained filtrate was concentrated under reduced pressure to obtain an oil.
  • Toluene and silica gel were added to the obtained oil and stirred at room temperature for 30 minutes. Then, it filtered with the filter which spread Celite, and obtained the solid by concentrating the obtained filtrate under reduced pressure.
  • the obtained solid was recrystallized using acetonitrile. Then, it was dried under reduced pressure at 50 ° C. to obtain compound MC9-a (13.7 g, yield 80%) as a white solid.
  • the HPLC area percentage value of the compound MC9-a was 99.5% or more.
  • the obtained solid was purified by silica gel column chromatography (mixed solvent of dichloromethane and cyclohexane), and then recrystallized using a mixed solvent of toluene and methanol. Then, metal complex MC9 (1.47 g, yield 14%) was obtained as a yellow solid by drying under reduced pressure at 50 ° C. The HPLC area percentage value of the metal complex MC9 was 99.4%.
  • metal complex MC9 (1.36 g), dichloromethane (68 mL) and N-bromosuccinimide (1.23 g) were added and stirred at room temperature for 32 hours. Thereafter, 10% by weight aqueous sodium sulfite solution (8.71 g) was added thereto, and then ion-exchanged water (70 mL) was added, followed by stirring at room temperature for 30 minutes. The organic layer was extracted from the obtained reaction solution, and the obtained organic layer was filtered with a filter covered with silica gel. The obtained filtrate was concentrated under reduced pressure to obtain a solid.
  • the obtained solid was dissolved in toluene, and then methanol was added to precipitate a precipitate.
  • the obtained precipitate was filtered and then vacuum-dried at 50 ° C. to obtain a metal complex MC9TBR (1.47 g, yield 95%) as a yellow solid.
  • the HPLC area percentage value of the metal complex MC9TBR was 99.5% or more.
  • metal complex MC9TBR (1.30 g), compound MC10-a (0.44 g), toluene (65 mL) and (di-tert-butyl (4-dimethylaminophenyl) phosphine) Dichloropalladium (II) (16 mg) was added, and the temperature was raised to 80 ° C. Thereafter, a 20% by weight tetrabutylammonium hydroxide aqueous solution (23 mL) was added thereto, and the mixture was stirred for 36 hours under heating and reflux. Then, it cooled to room temperature, toluene was added, and the organic layer was extracted.
  • the obtained organic layer was washed with ion-exchanged water, dried over anhydrous magnesium sulfate, filtered through a filter covered with silica gel and celite, and the obtained filtrate was concentrated under reduced pressure to obtain a solid.
  • the obtained solid was purified by silica gel column chromatography (a mixed solvent of dichloromethane and cyclohexane), and then recrystallized using a mixed solvent of ethyl acetate and acetonitrile. Then, it dried under reduced pressure at 50 degreeC, and obtained metal complex MC10 (0.93g, 72% of yield) as yellow solid.
  • the HPLC area percentage value of the metal complex MC10 was 99.5% or more.
  • reaction vessel After making the inside of the reaction vessel an argon gas atmosphere, compound MC11-a (140 g) and concentrated hydrochloric acid (1.26 L) were added, and the reaction vessel was placed in an ice bath and cooled. Thereafter, sodium nitrite (50 g) was added thereto, and the reaction vessel was stirred for 30 minutes while cooling with an ice bath. Thereafter, tin (II) chloride (400 g) was added thereto, followed by stirring at room temperature for 18 hours. Then, the obtained reaction liquid was concentrated under reduced pressure, and the resulting residue was washed with a mixed solvent of hexane and diethyl ether to obtain a solid.
  • sodium nitrite 50 g
  • tin (II) chloride 400 g
  • the obtained solid was purified by silica gel column chromatography (a mixed solvent of hexane and ethyl acetate), and then recrystallized using a mixed solvent of toluene and acetonitrile. Then, it was dried under reduced pressure at 50 ° C. to obtain compound MC11-e (85 g, yield 97%) as a white solid.
  • the HPLC area percentage value of compound MC11-e was 99.5% or more.
  • the obtained solid was recrystallized using ethyl acetate, and further recrystallized using a mixed solvent of toluene and acetonitrile. Thereafter, the metal complex MC11 (0.40 g, yield 65%) was obtained as a yellow solid by drying under reduced pressure at 50 ° C.
  • the HPLC area percentage value of the metal complex MC11 was 97.9%.
  • reaction vessel After the inside of the reaction vessel is filled with an argon gas atmosphere, compound MC4-a (56.8 g) and tert-butyl methyl ether (570 mL) are added, and the reaction vessel is adjusted to a range of 0 ° C. to 10 ° C. using an ice bath. Cooled down. Thereafter, an aqueous sodium hydroxide solution (1 mol / L, 550 mL) was added thereto, and the mixture was stirred for 30 minutes while cooling the reaction vessel in the range of 0 ° C. to 10 ° C. using an ice bath. The organic layer of the obtained reaction solution was extracted to obtain tert-butyl methyl ether as an organic layer.
  • reaction vessel The inside of a separately prepared reaction vessel was filled with an argon gas atmosphere, then compound MC12-c (60.0 g) and chloroform (1.20 L) were added, and the reaction vessel was placed in an ice bath and cooled. Thereafter, the tert-butyl methyl ether solution obtained above was added thereto. Thereafter, the reaction vessel was stirred for 6 hours while being cooled in an ice bath, then stirred at room temperature for 100 hours, then stirred under heating to reflux for 200 hours, and then cooled to room temperature. Ion exchange water (500 mL) was added to the obtained reaction solution, the organic layer was extracted, and the obtained organic layer was concentrated under reduced pressure.
  • Ion exchange water 500 mL
  • the obtained organic layer was washed three times with ion-exchanged water (300 mL), dried over anhydrous magnesium sulfate, filtered by adding silica gel (30 g), and the obtained filtrate was concentrated under reduced pressure to give an oily substance. Obtained.
  • the obtained oil was purified by silica gel column chromatography (mixed solvent of hexane and ethyl acetate) to give compound MC12-e (28.5 g, yield 79%) as a colorless oil.
  • the HPLC area percentage value of compound MC12-e was 84%.
  • the obtained organic layer was washed with ion-exchanged water, dried over anhydrous magnesium sulfate, filtered through a filter covered with silica gel and celite, and the obtained filtrate was concentrated under reduced pressure to obtain an oil.
  • the obtained oil was purified by silica gel column chromatography (mixed solvent of hexane and ethyl acetate), and then recrystallized from acetonitrile. Thereafter, the resultant was dried under reduced pressure at 50 ° C. to obtain Compound MC12-f (15.2 g, yield 79%) as a white solid.
  • the HPLC area percentage value of compound MC12-f was 99.5% or more.
  • the reaction vessel prepared separately was filled with an argon gas atmosphere, and then the solid (9.0 g) obtained above, compound MC12-f (4.54 g), 2,6-lutidine (3.5 mL) and pentadecane (4 0.5 mL) and stirred at 190 ° C. for 70 hours. Then, it cooled to room temperature, the dichloromethane (130 mL) was added, and the reaction mixture was dissolved in the dichloromethane. Thereafter, 2-propanol (30 mL) was added thereto, and dichloromethane was concentrated under reduced pressure to cause precipitation. The resulting precipitate was filtered to obtain a filtrate. The obtained filtrate was concentrated under reduced pressure to obtain an oily substance.
  • the obtained oily matter was purified by silica gel column chromatography (mixed solvent of toluene and hexane), and further purified multiple times by reverse-phase column chromatography (mixed solvent of acetonitrile and ethyl acetate), whereby metal complex MC12, Metal complex MC13 and metal complex MC14 were obtained in a separated state.
  • the obtained metal complex MC12 was further recrystallized using acetonitrile and dried under reduced pressure at 50 ° C. to obtain a yellow solid (70 mg, yield 0.6%).
  • the HPLC area percentage value of the metal complex MC12 was 99.5% or more.
  • the obtained metal complex MC13 was further recrystallized using a mixed solvent of dichloromethane, acetonitrile and methanol, and dried under reduced pressure at 50 ° C. to obtain a yellow solid (120 mg, yield 1.1%).
  • the HPLC area percentage value of the metal complex MC13 was 99.5% or more.
  • the obtained metal complex MC14 was further recrystallized using a mixed solvent of dichloromethane and acetonitrile, and dried under reduced pressure at 50 ° C. to obtain a yellow solid (230 mg, yield 2.1%).
  • the HPLC area percentage value of the metal complex MC14 was 98.7%.
  • Monomer CM1 was synthesized according to the method described in JP 2010-189630 A.
  • Monomer CM2 was synthesized according to the method described in International Publication No. 2015/008851.
  • 2-isopropylphenylboronic acid 0.0630 g
  • bis [tris (2-methoxyphenyl) phosphine] palladium dichloride 2.17 mg
  • a 20 wt% tetraethylammonium hydroxide aqueous solution 9.1 g
  • the mixture was stirred for 15.5 hours under reflux of argon gas.
  • a solution obtained by dissolving sodium N, N-diethyldithiocarbamate trihydrate (0.72 g) in ion-exchanged water (14 ml) was added thereto, followed by stirring at 85 ° C. for 5 hours.
  • the obtained organic layer was cooled and then washed successively with 3.6 wt% hydrochloric acid twice, 2.5 wt% aqueous ammonia twice, and ion-exchanged water five times.
  • the obtained organic layer was dropped into methanol, precipitation occurred.
  • the resulting precipitate was filtered and dried to obtain a solid.
  • the obtained solid was dissolved in toluene, and passed through a silica gel column and an alumina column through which toluene was passed in advance.
  • the obtained solution was added dropwise to methanol to cause precipitation, and the polymer compound P1 (2.279 g) was obtained by filtration and drying.
  • the polymer compound P1 is a copolymer in which the structural units derived from the respective monomers are configured in the molar ratio shown in Table 2 below, according to the theoretical values obtained from the charged raw materials.
  • a metal complex MC1 and a compound represented by the formula (H-113) (hereinafter, also referred to as “compound H-113”) (manufactured by Luminescence Technology, LT-N4013) at a concentration of 2.0% by weight.
  • the toluene solution obtained above is formed on a glass substrate with a thickness of 75 nm by spin coating, and heated at 130 ° C. for 10 minutes in a nitrogen gas atmosphere (oxygen concentration 10 ppm or less, moisture concentration 10 ppm or less). Thus, an organic layer was formed.
  • measurement sample FL-1 was produced by sealing with a glass substrate in a nitrogen gas atmosphere (oxygen concentration 10 ppm or less, moisture concentration 10 ppm or less).
  • the excitation light intensity of the excitation light source was adjusted so that the emission luminance of the measurement sample FL-1 was 2130 cd / m 2 .
  • the emission spectrum peak of the emission observed from the measurement sample FL-1 is 462 nm
  • the chromaticity CIE (x, y) is (0.150, 0.224)
  • the measurement sample FL-1 is continuously emitted while the adjusted excitation light intensity is kept constant, and the time until the emission luminance becomes 85% of the emission luminance at the start of measurement (hereinafter referred to as “LT85”). Measured).

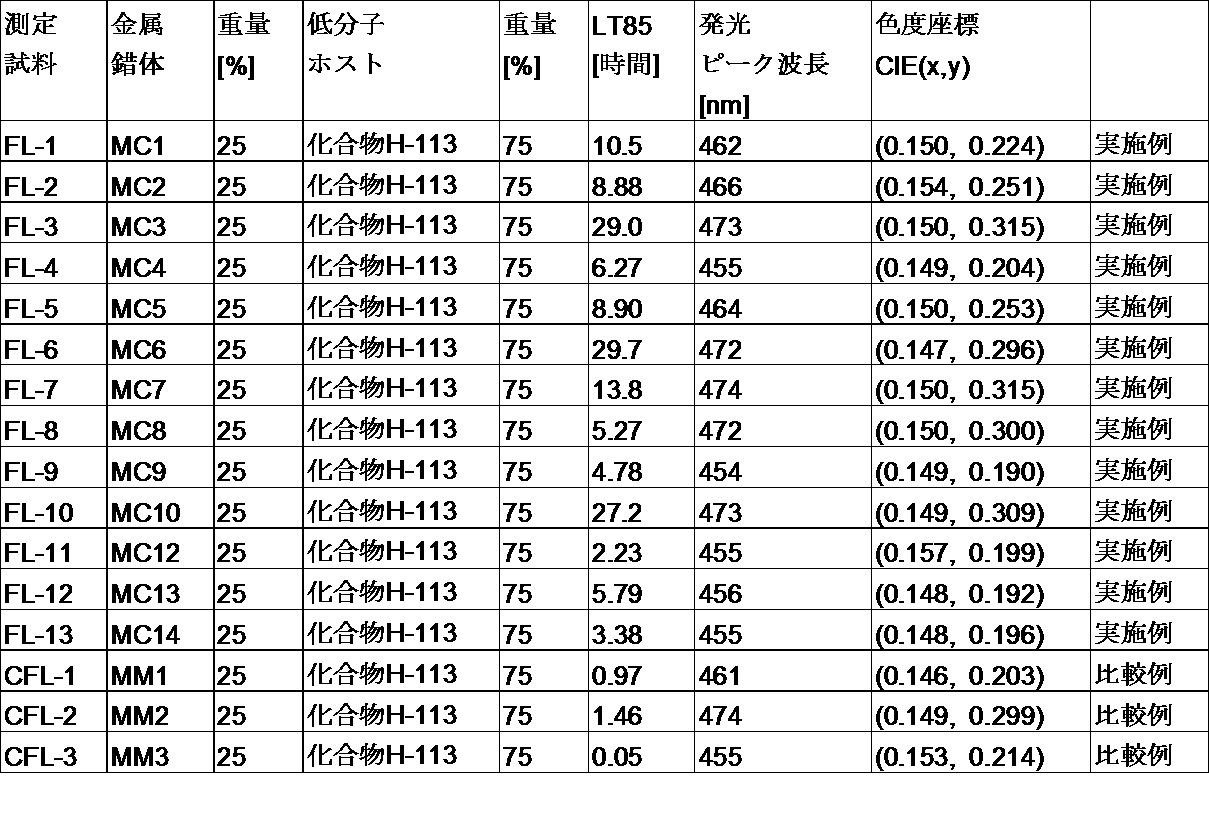

  • Table 3 The results are shown in Table 3.
  • Luminescence Stability A measurement sample FL-2 was prepared in the same manner as in the measurement example 1 except that the metal complex MC2 was used instead of the metal complex MC1 in the measurement example 1. Luminescence stability was measured.
  • the emission luminance of the measurement sample FL-2 which is the same as the number of photons emitted from the measurement sample FL-1, was calculated to be 2290 cd / m 2 .
  • the excitation light intensity of the excitation light source was adjusted so that the emission luminance of the measurement sample FL-2 was 2290 cd / m 2 .
  • the emission spectrum peak of the emission observed from the measurement sample FL-2 is 466 nm
  • the chromaticity CIE (x, y) is (0.154, 0.251)
  • the emission derived from the metal complex MC2. Met is the excitation light intensity of the excitation light source.
  • Example 3 Measurement of Luminescence Stability A measurement sample FL-3 was prepared in the same manner as Example 1 except that the metal complex MC3 was used instead of the metal complex MC1 in Example 1 Luminescence stability was measured.
  • the emission luminance of the measurement sample FL-3 which is the same as the number of photons emitted from the measurement sample FL-1, was calculated to be 2570 cd / m 2 .
  • the excitation light intensity of the excitation light source was adjusted so that the emission luminance of the measurement sample FL-3 was 2570 cd / m 2 .
  • the emission spectrum peak of emission observed from the measurement sample FL-3 is 473 nm
  • the chromaticity CIE (x, y) is (0.150, 0.315)
  • the measured sample FL-3 was continuously emitted while the adjusted excitation light intensity was kept constant, and LT85 was measured. The results are shown in Table 3.
  • Luminescence Stability A measurement sample FL-4 was prepared in the same manner as in the measurement example 1 except that the metal complex MC4 was used instead of the metal complex MC1 in the measurement example 1. Luminescence stability was measured.
  • the emission luminance of the measurement sample FL-4 which is the same as the number of photons emitted from the measurement sample FL-1, was calculated to be 2010 cd / m 2 .
  • the excitation light intensity of the excitation light source was adjusted so that the emission luminance of the measurement sample FL-4 was 2010 cd / m 2 .
  • the emission spectrum peak of the emission observed from the measurement sample FL-4 is 455 nm
  • the chromaticity CIE (x, y) is (0.149, 0.204)
  • the emission derived from the metal complex MC4. Met is the measurement sample FL-4 was continuously emitted while the adjusted excitation light intensity was kept constant, and LT85 was measured.
  • Table 3 The results are shown in Table 3.
  • Example 5 Measurement of Luminescence Stability A measurement sample FL-5 was prepared in the same manner as in the measurement example 1 except that the metal complex MC5 was used instead of the metal complex MC1 in the measurement example 1. Luminescence stability was measured.
  • the emission luminance of the measurement sample FL-5 which is the same as the number of photons emitted from the measurement sample FL-1, was calculated to be 2280 cd / m 2 .
  • the excitation light intensity of the excitation light source was adjusted so that the emission luminance of the measurement sample FL-5 was 2280 cd / m 2 .
  • the emission spectrum peak of emission observed from the measurement sample FL-5 is 464 nm, the chromaticity CIE (x, y) is (0.150, 0.253), and the emission derived from the metal complex MC5. Met. Thereafter, the measurement sample FL-5 was continuously emitted while the adjusted excitation light intensity was kept constant, and LT85 was measured. The results are shown in Table 3.
  • Example 6 Measurement of Luminescence Stability A measurement sample FL-6 was prepared in the same manner as in the measurement example 1 except that the metal complex MC6 was used instead of the metal complex MC1 in the measurement example 1. Luminescence stability was measured.
  • the emission luminance of the measurement sample FL-6 which is the same as the number of photons emitted from the measurement sample FL-1, was calculated to be 2460 cd / m 2 .
  • the excitation light intensity of the excitation light source was adjusted so that the emission luminance of the measurement sample FL-6 was 2460 cd / m 2 .
  • the emission spectrum peak of emission observed from the measurement sample FL-6 is 472 nm
  • the chromaticity CIE (x, y) is (0.147, 0.296)
  • the measurement sample FL-6 was continuously emitted while the adjusted excitation light intensity was kept constant, and LT85 was measured. The results are shown in Table 3.
  • Example 7 Measurement of Luminescence Stability
  • a measurement sample FL-7 was prepared in the same manner as in the measurement example 1 except that the metal complex MC7 was used instead of the metal complex MC1 in the measurement example 1. Luminescence stability was measured.
  • the emission luminance of the measurement sample FL-7 which is the same as the number of photons emitted from the measurement sample FL-1, was calculated to be 2560 cd / m 2 .
  • the excitation light intensity of the excitation light source was adjusted so that the emission luminance of the measurement sample FL-7 was 2560 cd / m 2 .
  • the emission spectrum peak of the emission observed from the measurement sample FL-7 is 474 nm, the chromaticity CIE (x, y) is (0.150, 0.315), and the emission derived from the metal complex MC7. Met. Thereafter, the measurement sample FL-7 was continuously emitted while the adjusted excitation light intensity was kept constant, and LT85 was measured. The results are shown in Table 3.
  • Example 8 Measurement of Luminescence Stability A measurement sample FL-8 was prepared in the same manner as in the measurement example 1 except that the metal complex MC8 was used instead of the metal complex MC1 in the measurement example 1. Luminescence stability was measured.
  • the emission luminance of the measurement sample FL-8 which is the same as the number of photons emitted from the measurement sample FL-1, was calculated to be 2480 cd / m 2 .
  • the excitation light intensity of the excitation light source was adjusted so that the emission luminance of the measurement sample FL-8 was 2480 cd / m 2 .
  • the emission spectrum peak of the emission observed from the measurement sample FL-8 is 472 nm
  • the chromaticity CIE (x, y) is (0.150, 0.300)
  • the measurement sample FL-8 was continuously emitted while the adjusted excitation light intensity was kept constant, and LT85 was measured. The results are shown in Table 3.
  • Luminescence Stability A measurement sample FL-9 was prepared in the same manner as in the measurement example 1 except that the metal complex MC9 was used instead of the metal complex MC1 in the measurement example 1. Luminescence stability was measured.
  • the emission luminance of the measurement sample FL-9 which is the same as the number of photons emitted from the measurement sample FL-1, was calculated to be 1890 cd / m 2 .
  • the excitation light intensity of the excitation light source was adjusted so that the emission luminance of the measurement sample FL-9 was 1890 cd / m 2 .
  • the emission spectrum peak of emission observed from the measurement sample FL-9 is 454 nm
  • the chromaticity CIE (x, y) is (0.149, 0.190)
  • the emission derived from the metal complex MC9. Met Thereafter, the measurement sample FL-9 was continuously emitted while the adjusted excitation light intensity was kept constant, and LT85 was measured. The results are shown in Table 3.
  • the emission luminance of the measurement sample FL-10 which is the same as the number of photons emitted from the measurement sample FL-1, was calculated to be 2530 cd / m 2 .
  • the excitation light intensity of the excitation light source was adjusted so that the emission luminance of the measurement sample FL-10 was 2530 cd / m 2 .
  • the emission spectrum peak of the emission observed from the measurement sample FL-10 is 473 nm
  • the chromaticity CIE (x, y) is (0.149, 0.309)
  • the emission derived from the metal complex MC10. Met is a measurement sample FL-10 that was continuously emitted while the adjusted excitation light intensity was kept constant, and LT85 was measured.
  • Table 3 The results are shown in Table 3.
  • Luminescence Stability A measurement sample FL-11 was prepared in the same manner as in the measurement example 1 except that the metal complex MC12 was used instead of the metal complex MC1 in the measurement example 1. Luminescence stability was measured.
  • the emission luminance of the measurement sample FL-11 which is the same as the number of photons emitted from the measurement sample FL-1, was calculated to be 1950 cd / m 2 .
  • the excitation light intensity of the excitation light source was adjusted so that the emission luminance of the measurement sample FL-11 was 1950 cd / m 2 .
  • the emission spectrum peak of emission observed from the measurement sample FL-11 is 455 nm
  • the chromaticity CIE (x, y) is (0.157, 0.199)
  • the emission derived from the metal complex MC12. Met was measured.
  • the emission luminance of the measurement sample FL-12 that is the same as the number of photons emitted from the measurement sample FL-1 was calculated to be 1870 cd / m 2 .
  • the excitation light intensity of the excitation light source was adjusted so that the emission luminance of the measurement sample FL-12 was 1870 cd / m 2 .
  • the emission spectrum peak of emission observed from the measurement sample FL-12 is 456 nm
  • the chromaticity CIE (x, y) is (0.148, 0.192)
  • the measurement sample FL-12 was continuously emitted while the adjusted excitation light intensity was kept constant, and LT85 was measured. The results are shown in Table 3.
  • Examplementation Measurement Example 13 Measurement of Luminescence Stability A measurement sample FL-13 was prepared in the same manner as in the measurement example 1 except that the metal complex MC14 was used instead of the metal complex MC1 in the measurement example 1. Luminescence stability was measured.
  • the emission luminance of the measurement sample FL-13 which is the same as the number of photons emitted from the measurement sample FL-1, was calculated to be 1910 cd / m 2 .
  • the excitation light intensity of the excitation light source was adjusted so that the emission luminance of the measurement sample FL-13 was 1910 cd / m 2 .
  • the emission spectrum peak of the emission observed from the measurement sample FL-13 is 455 nm
  • the chromaticity CIE (x, y) is (0.148, 0.196)
  • the measurement sample FL-13 was continuously emitted while the adjusted excitation light intensity was kept constant, and LT85 was measured. The results are shown in Table 3.
  • Luminescence Stability A measurement sample CFL-1 was prepared in the same manner as in the measurement example 1 except that the metal complex MM1 was used instead of the metal complex MC1 in the measurement example 1. Luminescence stability was measured.
  • the emission luminance of the measurement sample CFL-1 that is the same as the number of photons emitted from the measurement sample FL-1 was calculated to be 1980 cd / m 2 .
  • the excitation light intensity of the excitation light source was adjusted so that the emission luminance of the measurement sample CFL-1 was 1980 cd / m 2 .
  • the emission spectrum peak of the emission observed from the measurement sample CFL-1 is 461 nm
  • the chromaticity CIE (x, y) is (0.146, 0.203)
  • the measurement sample CFL-1 was continuously emitted while the adjusted excitation light intensity was kept constant, and LT85 was measured. The results are shown in Table 3.
  • the emission luminance of the measurement sample CFL-2 which is the same as the number of photons emitted from the measurement sample FL-1, was calculated to be 2490 cd / m 2 .
  • the excitation light intensity of the excitation light source was adjusted so that the emission luminance of the measurement sample CFL-2 was 2490 cd / m 2 .
  • the emission spectrum peak of the emission observed from the measurement sample CFL-2 is 474 nm
  • the chromaticity CIE (x, y) is (0.149, 0.299)
  • the emission derived from the metal complex MM2. Met is the measurement sample CFL-2 was continuously emitted while the adjusted excitation light intensity was kept constant, and LT85 was measured.
  • Table 3 The results are shown in Table 3.
  • the emission luminance of the measurement sample CFL-3 which is the same as the number of photons emitted from the measurement sample FL-1, was calculated to be 2070 cd / m 2 .
  • the excitation light intensity of the excitation light source was adjusted so that the emission luminance of the measurement sample CFL-3 was 2070 cd / m 2 .
  • the emission spectrum peak of the emission observed from the measurement sample CFL-3 is 455 nm
  • the chromaticity CIE (x, y) is (0.153, 0.214)
  • the emission derived from the metal complex MM3. Met Thereafter, the measurement sample CFL-3 was continuously emitted while the adjusted excitation light intensity was kept constant, and LT85 was measured. The results are shown in Table 3.

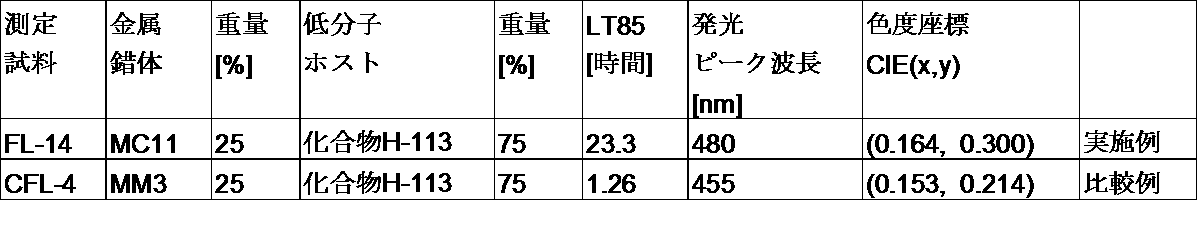

  • Luminescence Stability A measurement sample FL-14 was prepared in the same manner as in the measurement example 1 except that the metal complex MC11 was used instead of the metal complex MC1 in the measurement example 1. Luminescence stability was measured.
  • the excitation light intensity of the excitation light source was adjusted so that the emission luminance of the measurement sample FL-14 was 430 cd / m 2 .
  • the emission spectrum peak of emission observed from the measurement sample FL-14 is 480 nm
  • the chromaticity CIE (x, y) is (0.164, 0.300)
  • the measured sample FL-14 was continuously emitted while the adjusted excitation light intensity was kept constant, and LT85 was measured. The results are shown in Table 4.
  • the emission luminance of the measurement sample CFL-4 which is the same as the number of photons emitted from the measurement sample FL-14, was calculated to be 430 cd / m 2 .
  • the excitation light intensity of the excitation light source was adjusted so that the emission luminance of the measurement sample CFL-4 was 430 cd / m 2 . Note that the emission spectrum peak of the emission observed from the measurement sample CFL-4 is 455 nm, the chromaticity CIE (x, y) is (0.153, 0.214), and the emission derived from the metal complex MM3. Met. Thereafter, the measurement sample CFL-4 was continuously emitted while the adjusted excitation light intensity was kept constant, and LT85 was measured. The results are shown in Table 4.
  • Example 15 of measurement Measurement of luminescence stability
  • metal complex MC6 and polymer compound P1 were used instead of metal complex MC1 and compound H-113 in Example 1 of measurement. Then, a measurement sample FL-15 was prepared, and the light emission stability was measured.
  • the excitation light intensity of the excitation light source was adjusted so that the emission luminance of the measurement sample FL-15 was 2460 cd / m 2 .
  • the emission spectrum peak of emission observed from the measurement sample FL-15 is 472 nm
  • the chromaticity CIE (x, y) is (0.143, 0.265)
  • the measurement sample FL-15 was continuously emitted while the adjusted excitation light intensity was kept constant, and LT85 was measured. The results are shown in Table 5.
  • Example 5 Measurement of Luminescence Stability In the same manner as Example 1 except that metal complex MM2 and polymer compound P1 were used instead of metal complex MC1 and compound H-113 in Example 1 of measurement. Then, a measurement sample CFL-5 was prepared, and the light emission stability was measured.
  • the emission luminance of the measurement sample CFL-5 which is the same as the number of photons emitted from the measurement sample FL-15, was calculated to be 2490 cd / m 2 .
  • the excitation light intensity of the excitation light source was adjusted so that the emission luminance of the measurement sample CFL-5 was 2490 cd / m 2 .
  • the emission spectrum peak of the emission observed from the measurement sample CFL-5 is 474 nm
  • the chromaticity CIE (x, y) is (0.147, 0.271)
  • the emission derived from the metal complex MM2. Met is the measurement sample CFL-5 was continuously emitted while the adjusted excitation light intensity was kept constant, and LT85 was measured. The results are shown in Table 5.
  • the metal complex of the present invention (metal complex MC1, metal complex MC2, metal complex MC3, metal complex MC4, metal complex MC5, metal complex MC6, metal complex MC7, metal complex MC8, metal complex MC9, metal complex MC10 It can be seen that the metal complex MC11, the metal complex MC12, the metal complex MC13, and the metal complex MC14) are superior in light emission stability compared to the metal complex MM1, the metal complex MM2, and the metal complex MM3.
  • a metal complex having excellent light emission stability can be provided. Moreover, according to this invention, the light emitting element obtained using the composition containing this metal complex and this metal complex can be provided. Since the metal complex of the present invention is excellent in light emission stability, a light-emitting element obtained using the metal complex has excellent luminance life.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Physics & Mathematics (AREA)
  • Optics & Photonics (AREA)
  • Crystallography & Structural Chemistry (AREA)
  • Inorganic Chemistry (AREA)
  • Electroluminescent Light Sources (AREA)

Abstract

　発光の安定性に優れる金属錯体を提供する。　式（１）で表される金属錯体。［式中、Ｍはイリジウム原子等を表す。ｎ１は１～３の整数を表す。ｎ２は０～２の整数を表す。Ｅ２～Ｅ４は窒素原子または炭素原子を表す。但し、Ｅ２～Ｅ４から選ばれる２つは窒素原子であり、残りの１つは炭素原子である。Ｒ１はアリール基等を表す。Ｒ２およびＲ３は、水素原子、アルキル基、アリール基等を表す。環Ｂはトリアゾール環を表す。環Ａは芳香族炭化水素環等を表す。Ａ1－Ｇ1－Ａ2は、アニオン性の２座配位子を表す。］

Description

金属錯体およびそれを用いた発光素子
　本発明は、金属錯体、該金属錯体を含有する組成物および該金属錯体を用いて得られる発光素子に関する。
　発光素子の発光層に用いる発光材料として、三重項励起状態からの発光を示す燐光発光性化合物等が検討されている。例えば、特許文献１には、下記式で表される金属錯体Ａが記載されている。特許文献２には、下記式で表される金属錯体Ｂおよび金属錯体Ｃが記載されている。これらの金属錯体は、配位子がフェニルトリアゾール構造を有する金属錯体である。
Figure JPOXMLDOC01-appb-C000012
米国特許出願公開第２０１４／０１５１６５９号 特開２０１３－１４７５５１号公報
　しかしながら、上記の金属錯体は発光の安定性が十分でなかった。
　そこで、本発明は、発光の安定性に優れる金属錯体を提供することを目的とする。本発明はまた、該金属錯体を含有する組成物および該金属錯体を用いて得られる発光素子を提供することを目的とする。
　ここで、「発光の安定性に優れる金属錯体」とは、一定の励起条件にて金属錯体を連続的に励起させた場合に、金属錯体の三重項励起状態からの発光輝度が低下しにくいことを意味する。金属錯体を励起させる方法は、光励起、電流励起のいずれであってもよい。
［１］下記式（１）で表される金属錯体。
Figure JPOXMLDOC01-appb-C000013
 ［式中、
　Ｍは、イリジウム原子または白金原子を表す。
　ｎ１は、１、２または３を表す。ｎ２は、０、１または２を表す。Ｍがイリジウム原子の場合、ｎ１＋ｎ２は３であり、Ｍが白金原子の場合、ｎ１＋ｎ２は２である。
　Ｅ２、Ｅ３およびＥ４は、それぞれ独立に、窒素原子または炭素原子を表す。Ｅ２、Ｅ３およびＥ４が複数存在する場合、それらはそれぞれ同一でも異なっていてもよい。Ｅ２およびＥ３が窒素原子の場合、Ｒ２およびＲ３は、存在しても存在しなくてもよい。但し、Ｅ２、Ｅ３およびＥ４からなる群から選ばれる２つは窒素原子であり、残りの１つは炭素原子である。
　Ｒ１は、アリール基または１価の複素環基を表し、これらの基は置換基を有していてもよい。Ｒ１が複数存在する場合、それらは同一でも異なっていてもよい。
　Ｒ２およびＲ３は、それぞれ独立に、水素原子、アルキル基、シクロアルキル基、アルコキシ基、シクロアルコキシ基、アリール基、アリールオキシ基、１価の複素環基またはハロゲン原子を表し、これらの基は置換基を有していてもよい。Ｒ２およびＲ３が複数存在する場合、それらはそれぞれ同一でも異なっていてもよい。
　環Ｂは、トリアゾール環を表す。
　環Ａは、芳香族炭化水素環または芳香族複素環を表し、これらの環は置換基を有していてもよい。
　Ａ1－Ｇ1－Ａ2は、アニオン性の２座配位子を表す。Ａ1およびＡ2は、それぞれ独立に、炭素原子、酸素原子または窒素原子を表し、これらの原子は環を構成する原子であってもよい。Ｇ1は、単結合、または、Ａ1およびＡ2とともに２座配位子を構成する原子団を表す。Ａ1－Ｇ1－Ａ2が複数存在する場合、それらは同一でも異なっていてもよい。］
［２］下記式（１－ａ）で表される、［１］に記載の金属錯体。
Figure JPOXMLDOC01-appb-C000014
 ［式中、
　Ｍ、ｎ１、ｎ２、Ｅ２、Ｅ３、Ｅ４、Ｒ１、Ｒ２、Ｒ３、環ＢおよびＡ1－Ｇ1－Ａ2は、前記と同じ意味を表す。
　Ｒ４、Ｒ５、Ｒ６およびＲ７は、それぞれ独立に、水素原子、アルキル基、シクロアルキル基、アルコキシ基、シクロアルコキシ基、アリール基、アリールオキシ基、１価の複素環基またはハロゲン原子を表し、これらの基は置換基を有していてもよい。Ｒ４、Ｒ５、Ｒ６およびＲ７が複数存在する場合、それらはそれぞれ同一でも異なっていてもよい。Ｒ４とＲ５が結合して、それぞれが結合する炭素原子とともに環を形成していてもよく、Ｒ５とＲ６が結合して、それぞれが結合する炭素原子とともに環を形成していてもよく、Ｒ６とＲ７が結合して、それぞれが結合する炭素原子とともに環を形成していてもよい。]
［３］下記式（１－ｂ）で表される、［２］に記載の金属錯体。
Figure JPOXMLDOC01-appb-C000015
 ［式中、
　Ｍ、ｎ１、ｎ２、Ｅ２、Ｅ３、Ｅ４、Ｒ２、Ｒ３、Ｒ４、Ｒ５、Ｒ６、Ｒ７、環ＢおよびＡ1－Ｇ1－Ａ2は、前記と同じ意味を表す。
　Ｒ８、Ｒ９、Ｒ１０、Ｒ１１およびＲ１２は、それぞれ独立に、水素原子、アルキル基、シクロアルキル基、アルコキシ基、シクロアルコキシ基、アリール基、アリールオキシ基、１価の複素環基またはハロゲン原子を表し、これらの基は置換基を有していてもよい。Ｒ８、Ｒ９、Ｒ１０、Ｒ１１およびＲ１２が複数存在する場合、それらはそれぞれ同一でも異なっていてもよい。Ｒ８とＲ９が結合して、それぞれが結合する炭素原子とともに環を形成していてもよく、Ｒ９とＲ１０が結合して、それぞれが結合する炭素原子とともに環を形成していてもよく、Ｒ１０とＲ１１が結合して、それぞれが結合する炭素原子とともに環を形成していてもよく、Ｒ１１とＲ１２が結合して、それぞれが結合する炭素原子とともに環を形成していてもよい。］
［４］下記式（１－ｃ）で表される、［３］に記載の金属錯体。
Figure JPOXMLDOC01-appb-C000016
 ［式中、Ｍ、ｎ１、ｎ２、Ｒ３、Ｒ４、Ｒ５、Ｒ６、Ｒ７、Ｒ８、Ｒ９、Ｒ１０、Ｒ１１、Ｒ１２およびＡ1－Ｇ1－Ａ2は前記と同じ意味を表す。］
［５］下記式（１－ｄ）で表される、［３］に記載の金属錯体。
Figure JPOXMLDOC01-appb-C000017
 ［式中、Ｍ、ｎ１、ｎ２、Ｒ２、Ｒ４、Ｒ５、Ｒ６、Ｒ７、Ｒ８、Ｒ９、Ｒ１０、Ｒ１１、Ｒ１２およびＡ1－Ｇ1－Ａ2は、前記と同じ意味を表す。］
［６］下記式（１－ｅ）で表される、［４］に記載の金属錯体。
Figure JPOXMLDOC01-appb-C000018
 ［式中、
　Ｍ、ｎ１、ｎ２、Ｒ４、Ｒ５、Ｒ６、Ｒ７、Ｒ８、Ｒ９、Ｒ１０、Ｒ１１、Ｒ１２およびＡ1－Ｇ1－Ａ2は、前記と同じ意味を表す。
　Ｒ１３、Ｒ１４、Ｒ１５、Ｒ１６およびＲ１７は、それぞれ独立に、水素原子、アルキル基、シクロアルキル基、アルコキシ基、シクロアルコキシ基、アリール基、アリールオキシ基、１価の複素環基またはハロゲン原子を表し、これらの基は置換基を有していてもよい。Ｒ１３、Ｒ１４、Ｒ１５、Ｒ１６およびＲ１７が複数存在する場合、それらはそれぞれ同一でも異なっていてもよい。Ｒ１３とＲ１４が結合して、それぞれが結合する炭素原子とともに環を形成していてもよく、Ｒ１４とＲ１５が結合して、それぞれが結合する炭素原子とともに環を形成していてもよく、Ｒ１５とＲ１６が結合して、それぞれが結合する炭素原子とともに環を形成していてもよく、Ｒ１６とＲ１７が結合して、それぞれが結合する炭素原子とともに環を形成していてもよい。］
［７］前記Ｒ９およびＲ１１が、アルキル基またはアリール基である、［３］～［６］のいずれかに記載の金属錯体。
［８］前記Ｒ１、Ｒ２、Ｒ３、Ｒ５、Ｒ６、Ｒ１０およびＲ１５からなる群から選ばれる少なくとも１つが、デンドロンである、［１］～［６］のいずれか一項に記載の金属錯体。
［９］前記Ｒ１、Ｒ２、Ｒ３、Ｒ５、Ｒ６、Ｒ１０およびＲ１５からなる群から選ばれる少なくとも１つが、下記式（Ｄ－Ａ）または（Ｄ－Ｂ）で表される基である、［８］に記載の金属錯体。
Figure JPOXMLDOC01-appb-C000019
 ［式中、
　ｍDA1、ｍDA2およびｍDA3は、それぞれ独立に、０以上の整数を表す。
　ＧDAは、芳香族炭化水素基または複素環基を表し、これらの基は置換基を有していてもよい。
　ＡｒDA1、ＡｒDA2およびＡｒDA3は、それぞれ独立に、アリーレン基または２価の複素環基を表し、これらの基は置換基を有していてもよい。ＡｒDA1、ＡｒDA2およびＡｒDA3が複数存在する場合、それらはそれぞれ同一でも異なっていてもよい。
　ＴDAは、アリール基または１価の複素環基を表し、これらの基は置換基を有していてもよい。複数存在するＴDAは、同一でも異なっていてもよい。］
Figure JPOXMLDOC01-appb-C000020
 ［式中、
　ｍDA1、ｍDA2、ｍDA3、ｍDA4、ｍDA5、ｍDA6およびｍDA7は、それぞれ独立に、０以上の整数を表す。
　ＧDAは、芳香族炭化水素基または複素環基を表し、これらの基は置換基を有していてもよい。複数存在するＧDAは、同一でも異なっていてもよい。
　ＡｒDA1、ＡｒDA2、ＡｒDA3、ＡｒDA4、ＡｒDA5、ＡｒDA6およびＡｒDA7は、それぞれ独立に、アリーレン基または２価の複素環基を表し、これらの基は置換基を有していてもよい。ＡｒDA1、ＡｒDA2、ＡｒDA3、ＡｒDA4、ＡｒDA5、ＡｒDA6およびＡｒDA7が複数存在する場合、それらはそれぞれ同一でも異なっていてもよい。
　ＴDAは、アリール基または１価の複素環基を表し、これらの基は置換基を有していてもよい。複数存在するＴDAは、同一でも異なっていてもよい。］
［１０］前記式（Ｄ－Ａ）で表される基が、下記式（Ｄ－Ａ１）、（Ｄ－Ａ２）または（Ｄ－Ａ３）で表される基である、［９］に記載の金属錯体。
Figure JPOXMLDOC01-appb-C000021
 ［式中、
　Ｒp1、Ｒp2およびＲp3は、それぞれ独立に、アルキル基、シクロアルキル基またはハロゲン原子を表す。Ｒp1およびＲp2が複数存在する場合、それらはそれぞれ同一であっても異なっていてもよい。また、複数存在するＲp1から選ばれる少なくとも１つは炭素数４以上のアルキル基である。
　ｎｐ１は、１～５の整数を表し、ｎｐ２は０～３の整数を表し、ｎｐ３は０または１を表す。複数存在するｎｐ１は、同一でも異なっていてもよい。］
［１１］前記式（Ｄ－Ａ）で表される基が、前記式（Ｄ－Ａ１）で表される基である、［１０］に記載の金属錯体。
［１２］前記Ｍがイリジウム原子である、［１］～［１１］のいずれかに記載の金属錯体。
［１３］前記ｎ１が３である、［１２］に記載の金属錯体。
［１４］［１］～［１３］のいずれかに記載の金属錯体と、
　下記式（Ｈ－１）で表される化合物とを含有する組成物。
Figure JPOXMLDOC01-appb-C000022
 ［式中、
　ＡｒＨ１およびＡｒＨ２は、それぞれ独立に、アリール基または１価の複素環基を表し、これらの基は置換基を有していてもよい。
　ｎＨ１およびｎＨ２は、それぞれ独立に、０または１を表す。ｎＨ１が複数存在する場合、それらは同一でも異なっていてもよい。複数存在するｎＨ２は、同一でも異なっていてもよい。
　ｎＨ３は、０以上の整数を表す。
　ＬＨ１は、アリーレン基、２価の複素環基、または、－［Ｃ（ＲＨ１１）２］ｎＨ１１－で表される基を表し、これらの基は置換基を有していてもよい。ＬＨ１が複数存在する場合、それらは同一でも異なっていてもよい。
　ｎＨ１１は、１以上１０以下の整数を表す。ＲＨ１１は、水素原子、アルキル基、シクロアルキル基、アルコキシ基、シクロアルコキシ基、アリール基または１価の複素環基を表し、これらの基は置換基を有していてもよい。複数存在するＲＨ１１は、同一でも異なっていてもよく、互いに結合して、それぞれが結合する炭素原子とともに環を形成していてもよい。
　ＬＨ２は、－Ｎ（－ＬＨ２１－ＲＨ２１）－で表される基を表す。ＬＨ２が複数存在する場合、それらは同一でも異なっていてもよい。
　ＬＨ２１は、単結合、アリーレン基または２価の複素環基を表し、これらの基は置換基を有していてもよい。ＲＨ２１は、水素原子、アルキル基、シクロアルキル基、アリール基または１価の複素環基を表し、これらの基は置換基を有していてもよい。］
［１５］［１］～［１３］のいずれかに記載の金属錯体と、
　下記式（Ｙ）で表される構成単位を含む高分子化合物とを含有する組成物。
Figure JPOXMLDOC01-appb-C000023
 ［式（Ｙ）中、ＡｒY1は、アリーレン基、２価の複素環基、または、少なくとも１種のアリーレン基と少なくとも１種の２価の複素環基とが直接結合した２価の基を表し、これらの基は置換基を有していてもよい。］
［１６］［１］～［１３］のいずれかに記載の金属錯体と、
　正孔輸送材料、正孔注入材料、電子輸送材料、電子注入材料、発光材料、酸化防止剤および溶媒からなる群より選ばれる少なくとも１種の材料とを含有する組成物。
［１７］［１］～［１３］のいずれかに記載の金属錯体を用いて得られる発光素子。
　本発明によれば、発光の安定性に優れる金属錯体を提供することができる。また、本発明によれば、該金属錯体を含有する組成物および該金属錯体を用いて得られる発光素子を提供することができる。本発明の金属錯体は、発光の安定性に優れるため、該金属錯体を用いて得られる発光素子は輝度寿命に優れるものとなる。
　以下、本発明の好適な実施形態について詳細に説明する。
　＜共通する用語の説明＞
　本明細書で共通して用いられる用語は、特記しない限り、以下の意味である。
　Meはメチル基、Etはエチル基、Buはブチル基、i-Prはイソプロピル基、t-Buはtert-ブチル基を表す。
　水素原子は、重水素原子であっても、軽水素原子であってもよい。
　金属錯体を表す式中、中心金属との結合を表す実線は、共有結合または配位結合を意味する。
　「高分子化合物」とは、分子量分布を有し、ポリスチレン換算の数平均分子量が１×103～１×108である重合体を意味する。
　高分子化合物は、ブロック共重合体、ランダム共重合体、交互共重合体、グラフト共重合体のいずれであってもよいし、その他の態様であってもよい。
　高分子化合物の末端基は、重合活性基がそのまま残っていると、高分子化合物を発光素子の作製に用いた場合に発光特性または輝度寿命が低下する可能性があるので、好ましくは安定な基である。この末端基としては、好ましくは主鎖と共役結合している基であり、例えば、炭素－炭素結合を介してアリール基または１価の複素環基と結合している基が挙げられる。
　「低分子化合物」とは、分子量分布を有さず、分子量が１×104以下の化合物を意味する。
　「構成単位」とは、高分子化合物中に１個以上存在する単位を意味する。
　「アルキル基」は、直鎖および分岐のいずれでもよい。直鎖のアルキル基の炭素原子数は、置換基の炭素原子数を含めないで、通常１～50であり、好ましくは３～30であり、より好ましくは４～20である。分岐のアルキル基の炭素原子数は、置換基の炭素原子数を含めないで、通常３～50であり、好ましくは３～30であり、より好ましくは４～20である。
　アルキル基は、置換基を有していてもよく、例えば、メチル基、エチル基、プロピル基、イソプロピル基、ブチル基、イソブチル基、tert-ブチル基、ペンチル基、イソアミル基、2-エチルブチル基、ヘキシル基、ヘプチル基、オクチル基、2-エチルヘキシル基、3-プロピルヘプチル基、デシル基、3,7-ジメチルオクチル基、2-エチルオクチル基、2-ヘキシルデシル基、ドデシル基、および、これらの基における水素原子が、シクロアルキル基、アルコキシ基、シクロアルコキシ基、アリール基、フッ素原子等で置換された基が挙げられ、例えば、トリフルオロメチル基、ペンタフルオロエチル基、パーフルオロブチル基、パーフルオロヘキシル基、パーフルオロオクチル基、3-フェニルプロピル基、3-(4-メチルフェニル）プロピル基、3-(3,5-ジ-ヘキシルフェニル)プロピル基、6-エチルオキシヘキシル基が挙げられる。
　「シクロアルキル基」の炭素原子数は、置換基の炭素原子数を含めないで、通常３～50であり、好ましくは３～30であり、より好ましくは４～20である。
　シクロアルキル基は、置換基を有していてもよく、例えば、シクロヘキシル基、シクロヘキシルメチル基、シクロヘキシルエチル基が挙げられる。
　「アリール基」は、芳香族炭化水素から環を構成する炭素原子に直接結合する水素原子１個を除いた残りの原子団を意味する。アリール基の炭素原子数は、置換基の炭素原子数を含めないで、通常６～60であり、好ましくは６～20であり、より好ましくは６～10である。
　アリール基は、置換基を有していてもよく、例えば、フェニル基、1-ナフチル基、2-ナフチル基、1-アントラセニル基、2-アントラセニル基、9-アントラセニル基、1-ピレニル基、2-ピレニル基、4-ピレニル基、2-フルオレニル基、3-フルオレニル基、4-フルオレニル基、2-フェニルフェニル基、3-フェニルフェニル基、4-フェニルフェニル基、および、これらの基における水素原子が、アルキル基、シクロアルキル基、アルコキシ基、シクロアルコキシ基、アリール基、フッ素原子等で置換された基が挙げられる。
　「アルコキシ基」は、直鎖および分岐のいずれでもよい。直鎖のアルコキシ基の炭素原子数は、置換基の炭素原子数を含めないで、通常１～40であり、好ましくは４～10である。分岐のアルコキシ基の炭素原子数は、置換基の炭素原子数を含めないで、通常３～40であり、好ましくは４～10である。
　アルコキシ基は、置換基を有していてもよく、例えば、メトキシ基、エトキシ基、プロピルオキシ基、イソプロピルオキシ基、ブチルオキシ基、イソブチルオキシ基、tert-ブチルオキシ基、ペンチルオキシ基、ヘキシルオキシ基、ヘプチルオキシ基、オクチルオキシ基、2-エチルヘキシルオキシ基、ノニルオキシ基、デシルオキシ基、3,7-ジメチルオクチルオキシ基、ラウリルオキシ基、および、これらの基における水素原子が、シクロアルキル基、アルコキシ基、シクロアルコキシ基、アリール基、フッ素原子等で置換された基が挙げられる。
　「シクロアルコキシ基」の炭素原子数は、置換基の炭素原子数を含めないで、通常３～40であり、好ましくは４～10である。
　シクロアルコキシ基は、置換基を有していてもよく、例えば、シクロヘキシルオキシ基が挙げられる。
　「アリールオキシ基」の炭素原子数は、置換基の炭素原子数を含めないで、通常６～60であり、好ましくは７～48である。
　アリールオキシ基は、置換基を有していてもよく、例えば、フェノキシ基、1-ナフチルオキシ基、2-ナフチルオキシ基、1-アントラセニルオキシ基、9-アントラセニルオキシ基、1-ピレニルオキシ基、および、これらの基における水素原子が、アルキル基、シクロアルキル基、アルコキシ基、シクロアルコキシ基、フッ素原子等で置換された基が挙げられる。
　「ｐ価の複素環基」（ｐは、１以上の整数を表す。）とは、複素環式化合物から、環を構成する炭素原子またはヘテロ原子に直接結合している水素原子のうちｐ個の水素原子を除いた残りの原子団を意味する。ｐ価の複素環基の中でも、芳香族複素環式化合物から、環を構成する炭素原子またはヘテロ原子に直接結合している水素原子のうちｐ個の水素原子を除いた残りの原子団である「ｐ価の芳香族複素環基」が好ましい。
　「芳香族複素環式化合物」は、オキサジアゾール、チアジアゾール、チアゾール、オキサゾール、チオフェン、ピロール、ホスホール、フラン、ピリジン、ピラジン、ピリミジン、トリアジン、ピリダジン、キノリン、イソキノリン、カルバゾール、ジベンゾホスホール等の複素環自体が芳香族性を示す化合物、および、フェノキサジン、フェノチアジン、ジベンゾボロール、ジベンゾシロール、ベンゾピラン等の複素環自体は芳香族性を示さなくとも、複素環に芳香環が縮環されている化合物を意味する。
　１価の複素環基の炭素原子数は、置換基の炭素原子数を含めないで、通常、２～60であり、好ましくは４～20である。
　１価の複素環基は、置換基を有していてもよく、例えば、チエニル基、ピロリル基、フリル基、ピリジル基、ピペリジニル基、キノリニル基、イソキノリニル基、ピリミジニル基、トリアジニル基、および、これらの基における水素原子が、アルキル基、シクロアルキル基、アルコキシ基、シクロアルコキシ基等で置換された基が挙げられる。
　「ハロゲン原子」とは、フッ素原子、塩素原子、臭素原子またはヨウ素原子を示す。
　「アミノ基」は、置換基を有していてもよく、置換アミノ基が好ましい。アミノ基が有する置換基としては、アルキル基、シクロアルキル基、アリール基または１価の複素環基が好ましい。
　置換アミノ基としては、例えば、ジアルキルアミノ基、ジシクロアルキルアミノ基およびジアリールアミノ基が挙げられる。
　アミノ基としては、例えば、ジメチルアミノ基、ジエチルアミノ基、ジフェニルアミノ基、ビス(4-メチルフェニル)アミノ基、ビス(4-tert-ブチルフェニル)アミノ基、ビス(3,5-ジ-tert-ブチルフェニル)アミノ基が挙げられる。
　「アルケニル基」は、直鎖および分岐のいずれでもよい。直鎖のアルケニル基の炭素原子数は、置換基の炭素原子数を含めないで、通常２～30であり、好ましくは３～20である。分岐のアルケニル基の炭素原子数は、置換基の炭素原子数を含めないで、通常３～30であり、好ましくは４～20である。
　「シクロアルケニル基」の炭素原子数は、置換基の炭素原子数を含めないで、通常３～30であり、好ましくは４～20である。
　アルケニル基およびシクロアルケニル基は、置換基を有していてもよく、例えば、ビニル基、1-プロペニル基、2-プロペニル基、2-ブテニル基、3-ブテニル基、3-ペンテニル基、4-ペンテニル基、1-ヘキセニル基、5-ヘキセニル基、7-オクテニル基、および、これらの基が置換基を有する基が挙げられる。
　「アルキニル基」は、直鎖および分岐のいずれでもよい。アルキニル基の炭素原子数は、置換基の炭素原子を含めないで、通常２～20であり、好ましくは３～20である。分岐のアルキニル基の炭素原子数は、置換基の炭素原子を含めないで、通常４～30であり、好ましくは４～20である。
　「シクロアルキニル基」の炭素原子数は、置換基の炭素原子を含めないで、通常４～30であり、好ましくは４～20である。
　アルキニル基およびシクロアルキニル基は、置換基を有していてもよく、例えば、エチニル基、1-プロピニル基、2-プロピニル基、2-ブチニル基、3-ブチニル基、3-ペンチニル基、4-ペンチニル基、1-ヘキシニル基、5-ヘキシニル基、および、これらの基が置換基を有する基が挙げられる。
　「アリーレン基」は、芳香族炭化水素から環を構成する炭素原子に直接結合する水素原子２個を除いた残りの原子団を意味する。アリーレン基の炭素原子数は、置換基の炭素原子数を含めないで、通常、６～60であり、好ましくは６～30であり、より好ましくは６～18である。
　アリーレン基は、置換基を有していてもよく、例えば、フェニレン基、ナフタレンジイル基、アントラセンジイル基、フェナントレンジイル基、ジヒドロフェナントレンジイル基、ナフタセンジイル基、フルオレンジイル基、ピレンジイル基、ペリレンジイル基、クリセンジイル基、および、これらの基が置換基を有する基が挙げられ、好ましくは、式(A-1)～式(A-20)で表される基である。アリーレン基は、これらの基が複数結合した基を含む。
Figure JPOXMLDOC01-appb-C000024
Figure JPOXMLDOC01-appb-C000025
Figure JPOXMLDOC01-appb-C000026

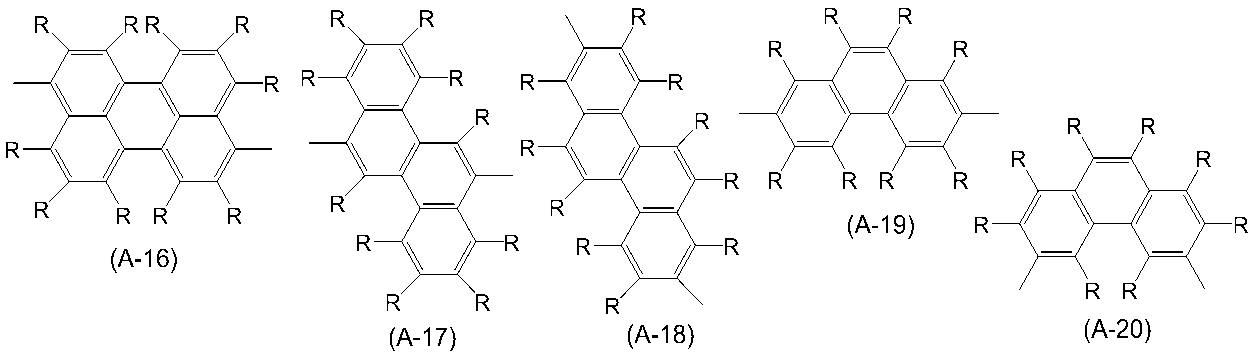

Figure JPOXMLDOC01-appb-C000027
 ［式中、ＲおよびＲaは、それぞれ独立に、水素原子、アルキル基、シクロアルキル基、アリール基または１価の複素環基を表す。複数存在するＲおよびＲaは、各々、同一でも異なっていてもよく、Ｒa同士は互いに結合して、それぞれが結合する原子と共に環を形成していてもよい。］
　２価の複素環基の炭素原子数は、置換基の炭素原子数を含めないで、通常、２～60であり、好ましくは、３～20であり、より好ましくは、４～15である。
　２価の複素環基は、置換基を有していてもよく、例えば、ピリジン、ジアザベンゼン、トリアジン、アザナフタレン、ジアザナフタレン、カルバゾール、ジベンゾフラン、ジベンゾチオフェン、ジベンゾシロール、フェノキサジン、フェノチアジン、アクリジン、ジヒドロアクリジン、フラン、チオフェン、アゾール、ジアゾール、トリアゾールから、環を構成する炭素原子またはヘテロ原子に直接結合している水素原子のうち２個の水素原子を除いた２価の基が挙げられ、好ましくは、式(AA-1)～式(AA-34)で表される基である。２価の複素環基は、これらの基が複数結合した基を含む。
Figure JPOXMLDOC01-appb-C000028
Figure JPOXMLDOC01-appb-C000029

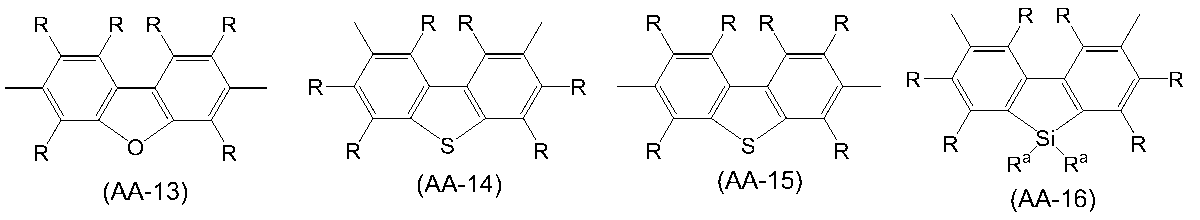

Figure JPOXMLDOC01-appb-C000030
Figure JPOXMLDOC01-appb-C000031
Figure JPOXMLDOC01-appb-C000032

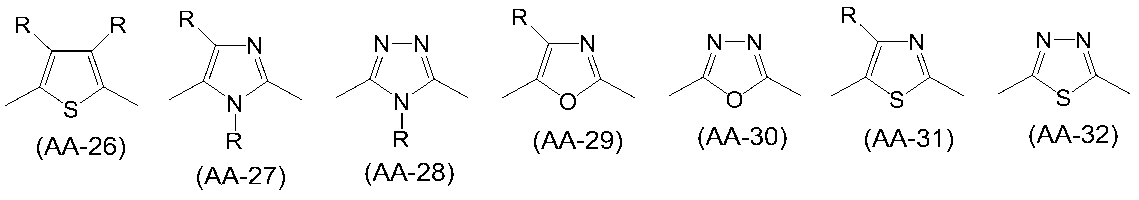

Figure JPOXMLDOC01-appb-C000033
Figure JPOXMLDOC01-appb-C000034
 ［式中、ＲおよびＲaは、前記と同じ意味を表す。］
　「架橋基」とは、加熱処理、紫外線照射処理、ラジカル反応等に供することにより、新たな結合を生成することが可能な基であり、好ましくは、式(B-1)-(B-17)のいずれかで表される基である。これらの基は、置換基を有していてもよい。

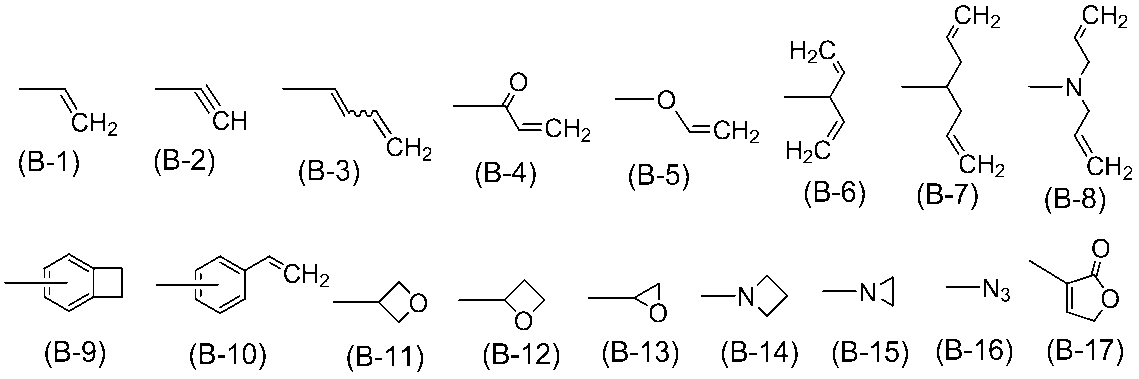

Figure JPOXMLDOC01-appb-C000035
　「置換基」とは、ハロゲン原子、シアノ基、アルキル基、シクロアルキル基、アリール基、１価の複素環基、アルコキシ基、シクロアルコキシ基、アリールオキシ基、アミノ基、置換アミノ基、アルケニル基、シクロアルケニル基、アルキニル基またはシクロアルキニル基を表す。置換基は架橋基であってもよい。
　「デンドロン」とは、原子または環を分岐点とする規則的な樹枝状分岐構造(即ち、デンドリマー構造)を有する基を意味する。デンドロンを有する化合物(以下、「デンドリマー」と言う。)としては、例えば、国際公開第02/067343号、特開2003-231692号公報、国際公開第2003/079736号、国際公開第2006/097717号等の文献に記載の構造が挙げられる。
　デンドロンとしては、好ましくは、式(D-A)または(D-B)で表される基である。
　ｍDA1、ｍDA2、ｍDA3、ｍDA4、ｍDA5、ｍDA6およびｍDA7は、通常10以下の整数であり、好ましくは５以下の整数であり、より好ましくは０または１である。ｍDA1、ｍDA2、ｍDA3、ｍDA4、ｍDA5、ｍDA6およびｍDA7は、同一の整数であることが好ましい。
　ＧDAは、好ましくは式(GDA-11)～(GDA-15)で表される基であり、これらの基は置換基を有していてもよい。
Figure JPOXMLDOC01-appb-C000036
 ［式中、
　＊は、式(D-A)におけるＡｒDA1、式(D-B)におけるＡｒDA1、式(D-B)におけるＡｒDA2、または、式(D-B)におけるＡｒDA3との結合を表す。
　＊＊は、式(D-A)におけるＡｒDA2、式(D-B)におけるＡｒDA2、式(D-B)におけるＡｒDA4、または、式(D-B)におけるＡｒDA6との結合を表す。
　＊＊＊は、式(D-A)におけるＡｒDA3、式(D-B)におけるＡ
3、式(D-B)におけるＡｒDA5、または、式(D-B)におけるＡｒDA7との結合を表す。
　ＲDAは、水素原子、アルキル基、シクロアルキル基、アルコキシ基、シクロアルコキシ基、アリール基または１価の複素環基を表し、これらの基は更に置換基を有していてもよい。ＲDAが複数ある場合、それらは同一でも異なっていてもよい。］
　ＲDAは、好ましくは水素原子、アルキル基、シクロアルキル基、アルコキシ基またはシクロアルコキシ基であり、より好ましくは水素原子、アルキル基またはシクロアルキル基であり、これらの基は置換基を有していてもよい。
　ＡｒDA1、ＡｒDA2、ＡｒDA3、ＡｒDA4、ＡｒDA5、ＡｒDA6およびＡｒDA7は、好ましくは式(ArDA-1)～(ArDA-3)で表される基である。
Figure JPOXMLDOC01-appb-C000037
 ［式中、
　ＲDAは前記と同じ意味を表す。
　ＲDBは、水素原子、アルキル基、シクロアルキル基、アリール基または１価の複素環基を表し、これらの基は置換基を有していてもよい。ＲDBが複数ある場合、それらは同一でも異なっていてもよい。］
　ＲDBは、好ましくはアルキル基、シクロアルキル基、アリール基または１価の複素環基であり、より好ましくはアリール基または１価の複素環基であり、更に好ましくはアリール基である。
　ＴDAは、好ましくは式(TDA-1)～(TDA-3)で表される基である。
Figure JPOXMLDOC01-appb-C000038
 ［式中、ＲDAおよびＲDBは前記と同じ意味を表す。］
　式（TDA-1）～(TDA-3)で表される基において、複数あるＲDAおよびＲDBの少なくとも１つが、炭素原子数４以上のアルキル基または炭素原子数４以上のシクロアルキル基であることが好ましく、複数あるＲDAの少なくとも１つが、炭素原子数４以上のアルキル基または炭素原子数４以上のシクロアルキル基であることが好ましい。
　式(D-A)で表される基は、好ましくは式(D-A1)～(D-A3)で表される基である。
　式(D-B)で表される基は、好ましくは式(D-B1)～(D-B3)で表される基である。
Figure JPOXMLDOC01-appb-C000039
 ［式中、
　Ｒp1、Ｒp2およびＲp3は、それぞれ独立に、アルキル基、シクロアルキル基、アルコキシ基、シクロアルコキシ基またはハロゲン原子を表す。Ｒp1およびＲp2が複数ある場合、それらはそれぞれ同一でも異なっていてもよい。
　ｎｐ１は０～５の整数を表し、ｎｐ２は０～３の整数を表し、ｎｐ３は０または１を表す。ｎｐ１およびｎｐ２が複数ある場合、それらはそれぞれ同一でも異なっていてもよい。］
　ｎｐ１は、好ましくは０または１であり、より好ましくは１である。ｎｐ２は、好ましくは０または１であり、より好ましくは０である。ｎｐ３は好ましくは０である。
　Ｒp1、Ｒp2およびＲp3は、好ましくはアルキル基またはシクロアルキル基である。
　＜金属錯体＞
　次に、本発明の金属錯体について説明する。本発明の金属錯体は、式（１）で表される金属錯体である。
　式（１）で表される金属錯体は、Ｍ（イリジウム原子または白金原子）と、添え字ｎ1でその数を規定されている配位子と、添え字ｎ２でその数を規定されている配位子とから構成されている。
　式（１）中、Ｍは、イリジウム原子であることが好ましい。
　式（１）中、ｎ1は、Ｍがイリジウム原子である場合、２または３であることが好ましく、３であることがより好ましい。
　式（１）中、ｎ1は、Ｍが白金原子である場合、２であることが好ましい。
　式（１）中、Ｅ２、Ｅ３およびＥ４の組み合わせは、Ｅ２およびＥ３が窒素原子でありＥ４が炭素原子である組み合わせ、または、Ｅ２およびＥ４が窒素原子でありＥ３が炭素原子である組み合わせが好ましく、Ｅ２およびＥ３が窒素原子でありＥ４が炭素原子である組み合わせがより好ましい。
　式（１）中、Ｒ１は、本発明の金属錯体の合成が容易であるため、アリール基であることが好ましい。
　式（１）中、Ｒ１で表されるアリール基または１価の複素環基としては、例えば、式（Ｌ－１）～（Ｌ－１９）で表される基が挙げられ、式（Ｌ－１）～（Ｌ－１６）で表される基であることが好ましく、式（Ｌ－１）～（Ｌ－１０）で表される基であることがより好ましく、式（Ｌ－１）～（Ｌ－５）で表される基であることが更に好ましく、式（Ｌ－１）で表される基であることが特に好ましい。
Figure JPOXMLDOC01-appb-C000040

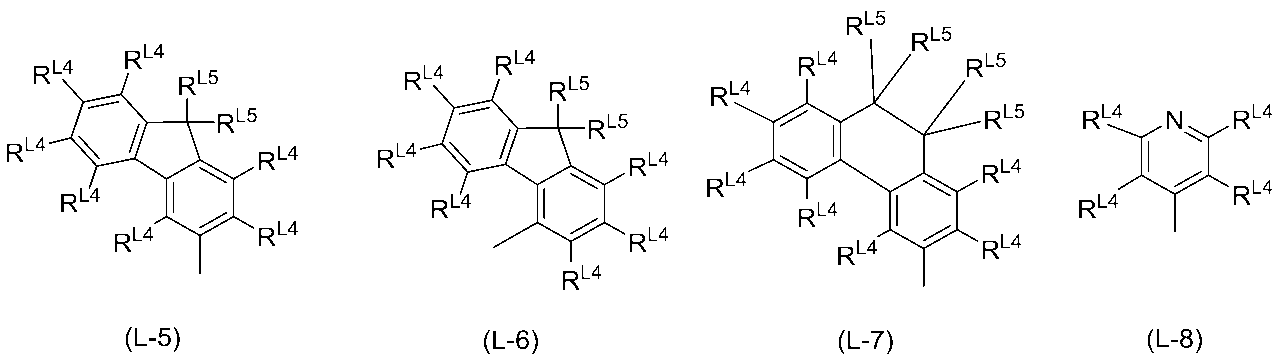

Figure JPOXMLDOC01-appb-C000041
Figure JPOXMLDOC01-appb-C000042
Figure JPOXMLDOC01-appb-C000043
Figure JPOXMLDOC01-appb-C000044
 ［式中、
　ＲＬ４は、水素原子、アルキル基、シクロアルキル基、アリール基または１価の複素環基を表し、これらの基は置換基を有していてもよい。複数存在するＲL４は、同一でも異なっていてもよく、隣接するＲL４同士は互いに結合して、それぞれが結合する炭素原子とともに環を形成していてもよい。
　ＲＬ５は、アルキル基、シクロアルキル基、アリール基または１価の複素環基を表し、これらの基は置換基を有していてもよい。複数存在するＲL５は、同一でも異なっていてもよく、互いに結合して、それぞれが結合する炭素原子とともに環を形成していてもよい。］
　式（Ｌ－１）～（Ｌ－１９）中、ＲＬ４は、水素原子、アルキル基またはシクロアルキル基であることが好ましい。ＲＬ４で表されるアルキル基またはシクロアルキル基としては、式（ＩＩ－０１）～（ＩＩ－０１０）で表される基から選ばれる基であることが好ましい。
Figure JPOXMLDOC01-appb-C000045
　式（Ｌ－１）～（Ｌ－１９）中、複数存在するＲＬ４のうち少なくとも２つは、
　アルキル基、シクロアルキル基、アリール基または１価の複素環基であることが好ましく、アルキル基、シクロアルキル基またはアリール基であることがより好ましく、アルキル基またはシクロアルキル基であることが更に好ましく、式（ＩＩ－０１）～（ＩＩ－０１０）で表される基から選ばれる基であることが特に好ましい。
　式（Ｌ－１）～（Ｌ－１９）中、ＲＬ５は、アルキル基またはシクロアルキル基であることが好ましく、式（ＩＩ－０１）～式（ＩＩ－０１０）で表される基から選ばれる基であることがより好ましい。
　式（１）中、Ｅ２が窒素原子であり、且つ、Ｒ２が存在する場合、Ｒ２は、アルキル基、シクロアルキル基、アリール基または１価の複素環基であることが好ましく、アリール基であることがより好ましい。
　式（１）中、Ｅ３が窒素原子であり、且つ、Ｒ３が存在する場合、Ｒ３は、アルキル基、シクロアルキル基、アリール基または１価の複素環基であることが好ましく、アリール基であることがより好ましい。
　式（１）中、環Ａは、５員もしくは６員の芳香族炭化水素環、または、５員もしくは６員の芳香族複素環であることが好ましく、５員もしくは６員の芳香族炭化水素環であることがより好ましく、６員の芳香族炭化水素環であることが更に好ましい。
式（１）中、環Ａとしては、例えば、ベンゼン環、ナフタレン環、フルオレン環、インデン環、フェナントレン環、ジベンゾフラン環、ジベンゾチオフェン環、カルバゾール環、ピリジン環、ジアザベンゼン環、トリアジン環、ピロール環、フラン環またはチオフェン環が挙げられ、ベンゼン環、インデン環、フルオレン環、フェナントレン環、ジベンゾフラン環、ジベンゾチオフェン環、カルバゾール環、ピリジン環、ジアザベンゼン環またはトリアジン環であることが好ましく、ベンゼン環、フルオレン環、フェナントレン環、ジベンゾフラン環、ジベンゾチオフェン環、カルバゾール環、ピリジン環、ジアザベンゼン環またはトリアジン環であることがより好ましく、ベンゼン環、フルオレン環、ジベンゾフラン環、ジベンゾチオフェン環、カルバゾール環、ピリジン環またはピリミジン環であることが更に好ましく、ベンゼン環、ピリジン環またはピリミジン環であることが特に好ましく、ベンゼン環であることがとりわけ好ましい。
　式（１）中、環Ａで表される芳香族炭化水素環または芳香族複素環は、本発明の金属錯体の発光の安定性がより優れるので、少なくとも１つの置換基を有していることが好ましい。環Ａが有していてもよい置換基は、アルキル基、シクロアルキル基、アリール基、１価の複素環基またはハロゲン原子であることが好ましく、アルキル基、シクロアルキル基またはアリール基であることがより好ましく、アリール基であることが更に好ましい。
　式（１）中、Ａ1－Ｇ1－Ａ2で表されるアニオン性の２座配位子としては、例えば、下記で表される配位子が挙げられる。
Figure JPOXMLDOC01-appb-C000046
Figure JPOXMLDOC01-appb-C000047
 ［式中、＊は、イリジウム原子または白金原子と結合する部位を表す。］
　式（１）中、Ａ1－Ｇ1－Ａ2で表されるアニオン性の２座配位子は、下記で表される配位子であってもよい。
Figure JPOXMLDOC01-appb-C000048
 ［式中、
　＊は、イリジウム原子または白金原子と結合する部位を表す。
　ＲL1は、水素原子、アルキル基、シクロアルキル基、アリール基、１価の複素環基またはハロゲン原子を表し、これらの基は置換基を有していてもよい。複数存在するＲL1は、同一でも異なっていてもよい。
　ＲL2は、アルキル基、シクロアルキル基、アリール基、１価の複素環基またはハロゲン原子を表し、これらの基は置換基を有していてもよい。
　ＲL３は、アルキル基、シクロアルキル基またはハロゲン原子を表し、これらの基は置換基を有していてもよい。］
　式（１）で表される金属錯体は、その立体構造の観点から、複数の光学異性体および構造異性体を有する場合がある。そのため、式（１）で表される金属錯体は、複数の光学異性体および構造異性体の混合物として製造される場合がある。式（１）で表される金属錯体が、複数の光学異性体および構造異性体の混合物として製造される場合、アキラルなシリカゲルを充填したカラム（ＯＤＳ）を固定相とした高速液体クロマトグラフィー分析において、式（１）で表される金属錯体の単一成分の面積百分率が９０％以上であることが好ましく、９５％以上であることがより好ましく、９８％以上であることが更に好ましく、９９．５％以上であることが取り分け好ましい。
　式（１）で表される金属錯体は、発光の安定性がより優れるので、式（１－ａ）で表される金属錯体であることが好ましい。
　式（１－ａ）中、Ｒ４およびＲ７は、本発明の金属錯体の合成が容易になるため、水素原子、アルキル基、シクロアルキル基、アリール基、１価の複素環基またはハロゲン原子であることが好ましく、水素原子、アルキル基またはアリール基であることがより好ましく、水素原子であることが更に好ましい。
　式（１－ａ）中、Ｒ５およびＲ６は、本発明の金属錯体の合成が容易になるため、水素原子、アルキル基、シクロアルキル基、アリール基、１価の複素環基またはハロゲン原子であることが好ましく、水素原子、アルキル基、シクロアルキル基またはアリール基であることがより好ましく、水素原子またはアリール基であることが更に好ましく、Ｒ５およびＲ６の少なくとも一方がアリール基であることが特に好ましい。
　式（１－ａ）で表される金属錯体は、発光の安定性がより優れるので、式（１－ｂ）で表される金属錯体であることが好ましい。
　式（１－ｂ）中、Ｒ８およびＲ１２は、本発明の金属錯体の合成が容易になるため、水素原子、アルキル基、シクロアルキル基、アリール基または１価の複素環基であることが好ましく、水素原子、アルキル基またはアリール基であることがより好ましく、水素原子またはアルキル基であることが更に好ましく、水素原子であることが特に好ましい。
　式（１－ｂ）中、Ｒ９およびＲ１１は、本発明の金属錯体の溶媒に対する溶解性および成膜性が優れるので、水素原子、アルキル基、シクロアルキル基、アリール基または１価の複素環基であることが好ましく、水素原子、アルキル基またはアリール基であることがより好ましく、アルキル基またはアリール基であることが更に好ましく、アルキル基であることが特に好ましい。
　式（１－ｂ）中、Ｒ８、Ｒ９、Ｒ11およびＲ１２は、本発明の金属錯体の発光の安定性がより優れるので、Ｒ９とＲ１１とが同一の原子または基であることがより好ましく、Ｒ８とＲ１２とが同一の原子または基であり、かつＲ９とＲ１１とが同一の原子または基であることがより好ましい。
　式（１－ｂ）中、Ｒ１０は、本発明の金属錯体の溶媒に対する溶解性および成膜性が優れるので、水素原子、アルキル基、シクロアルキル基、アリール基または１価の複素環基であることが好ましく、水素原子、アルキル基またはアリール基であることがより好ましく、水素原子またはアルキル基であることが更に好ましく、水素原子であることが特に好ましい。
　式（１－ｂ）で表される金属錯体は、発光の安定性がより優れるので、式（１－ｃ）で表される金属錯体または式（１－ｄ）で表される金属錯体であることが好ましく、式（１－ｃ）で表される金属錯体であることがより好ましい。式（１－ｃ）で表される金属錯体は、発光の安定性が更に優れるので、式（１－ｅ）で表される金属錯体であることが好ましい。
　式（１－ｅ）中、Ｒ１３およびＲ１７は、アルキル基、シクロアルキル基、アリール基または１価の複素環基であることが好ましく、アルキル基またはアリール基であることがより好ましく、アルキル基であることが更に好ましい。
　式（１－ｅ）中、Ｒ１４、Ｒ１５およびＲ１６は、水素原子、アルキル基、シクロアルキル基、アリール基または１価の複素環基であることが好ましく、水素原子、アルキル基またはアリール基であることがより好ましい。
　式（１）、式（１－ａ）、式（１－ｂ）、式（１－ｃ）、式（１－ｄ）、式（１－ｅ）中、Ｒ１、Ｒ２、Ｒ３、Ｒ５、Ｒ６、Ｒ１０およびＲ１５からなる群から選ばれる少なくとも１つは、本発明の金属錯体の発光の安定性がより優れるので、アリール基または１価の複素環基であることが好ましく、アリール基であることがより好ましい。アリール基および１価の複素環基は、デンドロンであることが好ましく、式（Ｄ－Ａ）または（Ｄ－Ｂ）で表される基であることがより好ましく、式（Ｄ－Ａ）で表される基であることが更に好ましく、式（Ｄ－Ａ１）、（Ｄ－Ａ２）または（Ｄ－Ａ３）で表される基であることが特に好ましく、式（Ｄ－Ａ１）で表される基であることがとりわけ好ましい。
　式（１）で表される金属錯体としては、例えば、式（Ｉｒ－１）～（Ｉｒ－１８）および式（Ｐｔ－１）～（Ｐｔ－３）で表される金属錯体が挙げられ、式（Ｉｒ－１）～（Ｉｒ－１２）または式（Ｐｔ－１）で表される金属錯体であることが好ましく、式（Ｉｒ－１）～（Ｉｒ－８）で表される金属錯体であることがより好ましく、式（Ｉｒ－１）～（Ｉｒ－４）で表される金属錯体であることが更に好ましい。
Figure JPOXMLDOC01-appb-C000049
Figure JPOXMLDOC01-appb-C000050
Figure JPOXMLDOC01-appb-C000051
Figure JPOXMLDOC01-appb-C000052
Figure JPOXMLDOC01-appb-C000053
Figure JPOXMLDOC01-appb-C000054
Figure JPOXMLDOC01-appb-C000055
Figure JPOXMLDOC01-appb-C000056
 ［式中、
　Ｒ１、ＲL１およびＲL２は、前記と同様の意味を表す。
　ＲL６は、アルキル基またはシクロアルキル基を表し、これらの基は置換基を有していてもよい。複数存在するＲL６は、同一でも異なっていてもよい。
　ＲＬ７は、アルキル基、シクロアルキル基、アリール基、１価の複素環基またはハロゲン原子を表し、これらの基は置換基を有していてもよい。ＲＬ７が複数存在する場合、それらは同一でも異なっていてもよい。]
　式（Ｉｒ－１）～（Ｉｒ－１８）および式（Ｐｔ－１）～（Ｐｔ－３）中、ＲＬ６は、アルキル基またはシクロアルキル基であることが好ましく、式（ＩＩ－０１）～式（ＩＩ－０１０）で表される基から選ばれる基であることがより好ましく、式（ＩＩ－０１）～式（ＩＩ－０４）、式（ＩＩ－０９）または式（ＩＩ－０１０）で表される基であることが更に好ましい。
　式（Ｉｒ－１）～（Ｉｒ－１８）および式（Ｐｔ－１）～（Ｐｔ－３）中、ＲＬ７は、アルキル基、アリール基または１価の複素環基であることが好ましく、式（ＩＩ－０１）～式（ＩＩ－０１０）で表される基から選ばれる基、式（ＩＩＩ－０１）～式（ＩＩＩ－０９）で表される基から選ばれる基、または、式（Ｄ－Ａ）で表される基であることがより好ましい。
Figure JPOXMLDOC01-appb-C000057
　式（１）で表される金属錯体としては、例えば、式（Ｉｒ－１００）～式（Ｉｒ－１２４）および式（Ｐｔ－１００）～（Ｐｔ－１０３）で表される金属錯体が挙げられる。

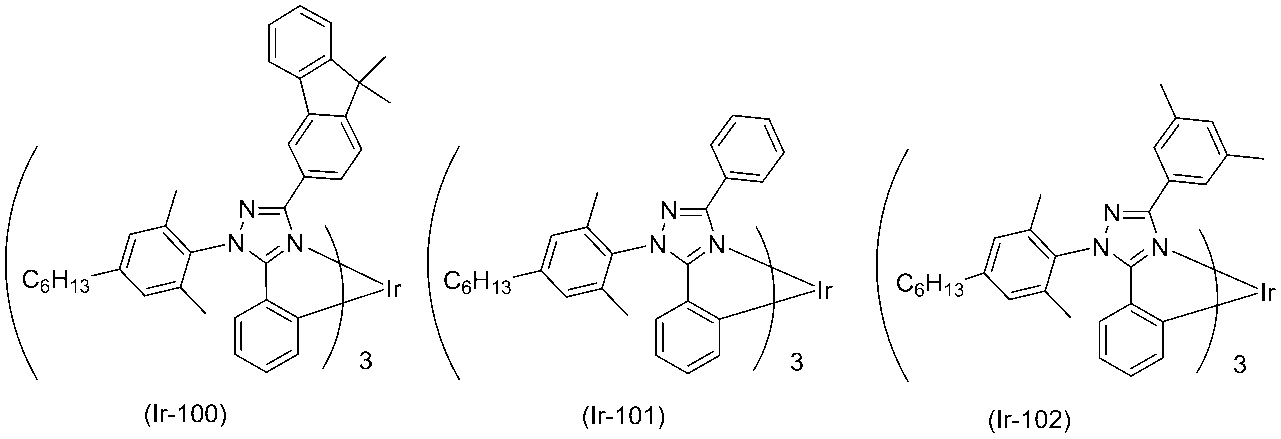

Figure JPOXMLDOC01-appb-C000058
Figure JPOXMLDOC01-appb-C000059
Figure JPOXMLDOC01-appb-C000060

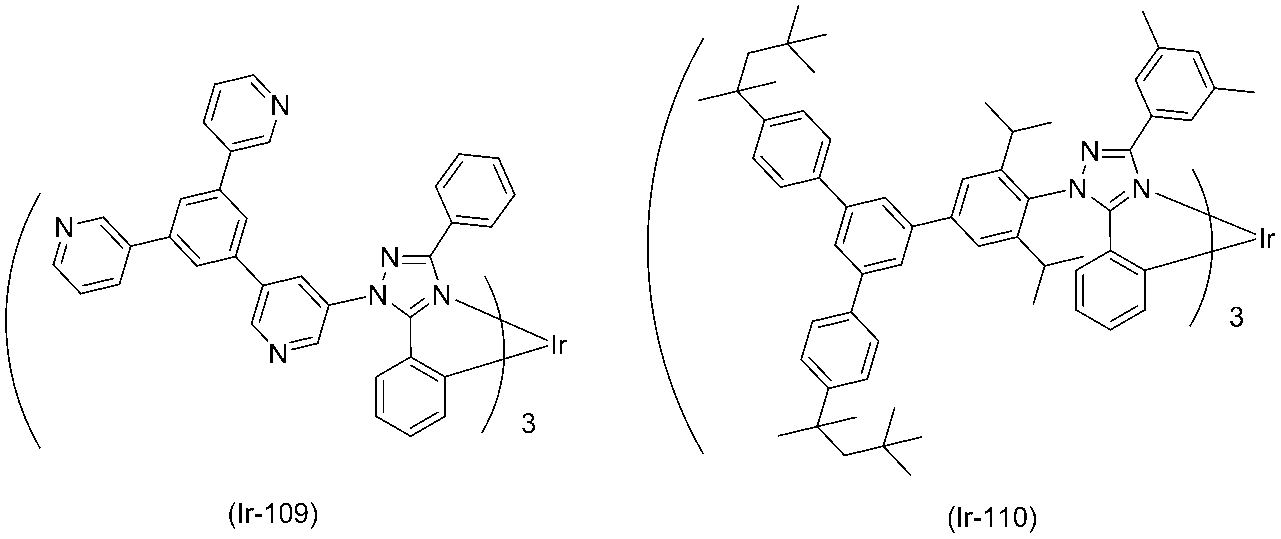

Figure JPOXMLDOC01-appb-C000061

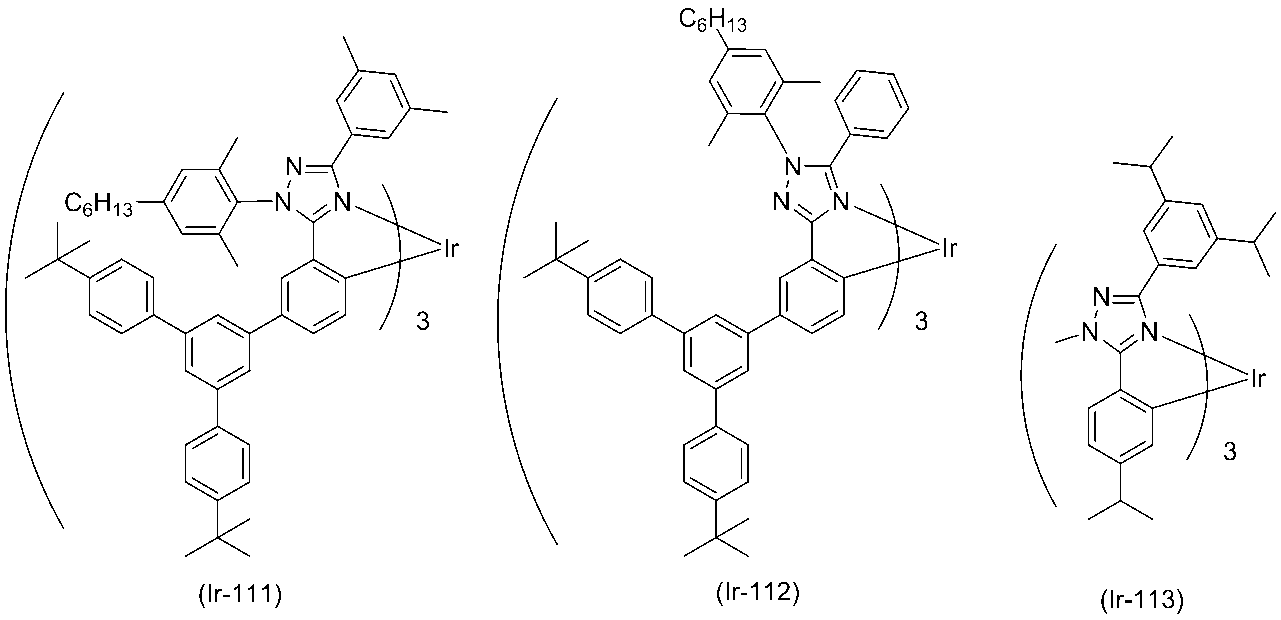

Figure JPOXMLDOC01-appb-C000062
Figure JPOXMLDOC01-appb-C000063

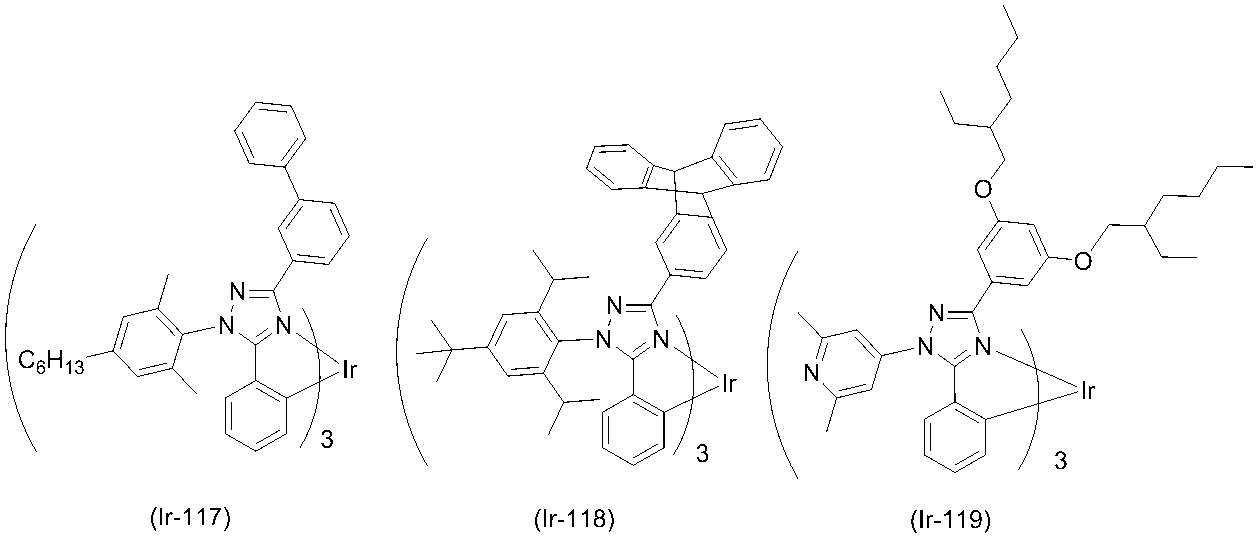

Figure JPOXMLDOC01-appb-C000064

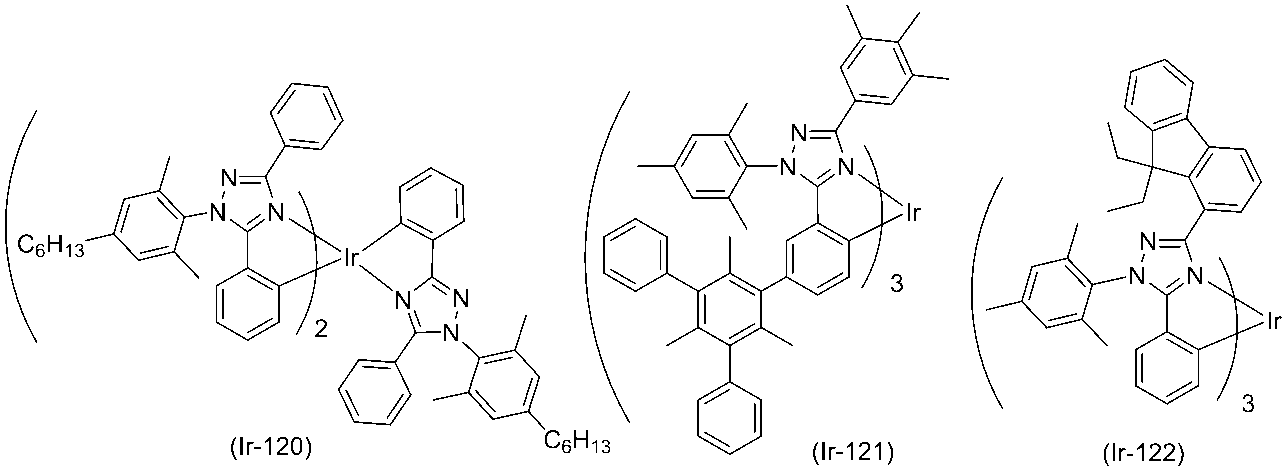

Figure JPOXMLDOC01-appb-C000065

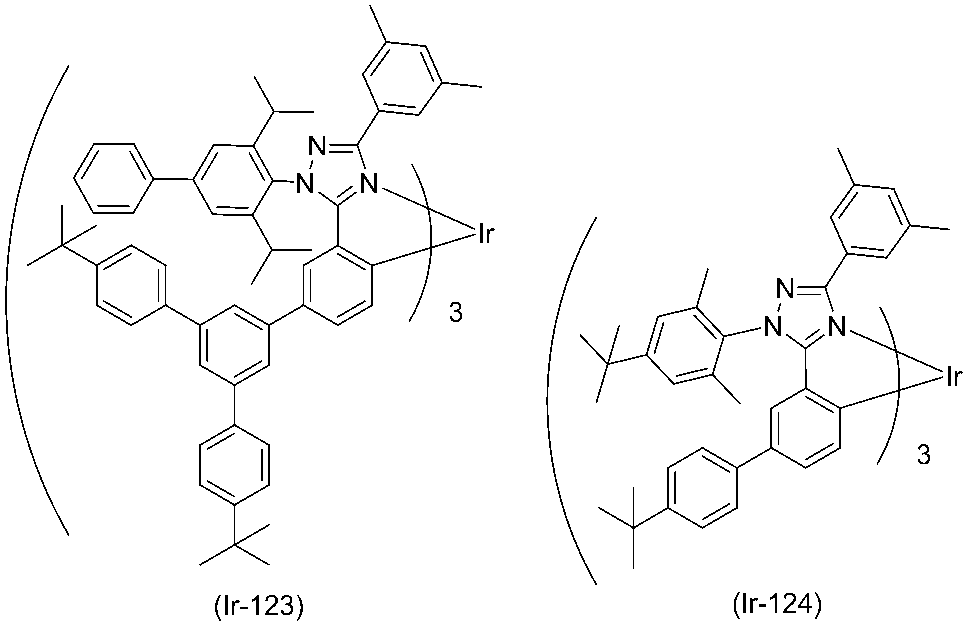

Figure JPOXMLDOC01-appb-C000066
Figure JPOXMLDOC01-appb-C000067
Figure JPOXMLDOC01-appb-C000068
　式（１）で表される金属錯体には、複数の幾何異性体が考えられ、いずれの幾何異性体であってもよいが、本発明の金属錯体を用いて得られる発光素子の輝度寿命が優れるので、facial体が、本発明の金属錯体全体に対して、80モル％以上含まれることが好ましく、90モル％以上含まれることがより好ましく、99モル％以上含まれることが更に好ましく、100モル％であることが特に好ましい。
　本発明の発光素子には、本発明の金属錯体を１種単独で用いても、２種以上を併用してもよい。
　＜金属錯体の製造方法＞
　本発明の金属錯体は、例えば、配位子となる化合物と金属化合物とを反応させる方法により製造することができる。必要に応じて、金属錯体の配位子の官能基変換反応を行ってもよい。
　式（１）で表される金属錯体は、例えば、式（Ｍ－１）で表される化合物と、イリジウム化合物もしくはその水和物、または、白金化合物もしくはその水和物とを反応させる工程Ａ、および、式（Ｍ－２)で表される金属錯体と、式（Ｍ－１）で表される化合物またはＡ1－Ｇ1－Ａ2で表される配位子の前駆体とを反応させる工程Ｂ、を含む方法により製造することができる。
Figure JPOXMLDOC01-appb-C000069
 ［式中、
　Ｍ、ｎ１、ｎ２、Ｅ２、Ｅ３、Ｅ４、Ｒ１、Ｒ２、Ｒ３、環Ａ、環ＢおよびＡ1－Ｇ1－Ａ2は、前記と同じ意味を表す。
　ｎ３は、１または２を表す。Ｍがイリジウム原子の場合、ｎ３は２であり、Ｍが白金原子の場合、ｎ３は１である。］
　工程Ａにおいて、イリジウム化合物としては、例えば、塩化イリジウム、クロロ（シクロオクタジエン）イリジウム（Ｉ）ダイマーが挙げられる。イリジウム化合物の水和物としては、例えば、塩化イリジウム・三水和物が挙げられる。
　工程Ａにおいて、白金化合物としては、例えば、塩化白金酸カリウムが挙げられる。
　工程Ａおよび工程Ｂは、通常、溶媒中で行う。溶媒としては、メタノール、エタノール、プロパノール、エチレングリコール、グリセリン、２-メトキシエタノール、２-エトキシエタノール等のアルコール系溶媒；ジエチルエーテル、テトラヒドロフラン（ＴＨＦ）、ジオキサン、シクロペンチルメチルエーテル、ジグライム等のエーテル系溶媒；塩化メチレン、クロロホルム等のハロゲン系溶媒；アセトニトリル、ベンゾニトリル等のニトリル系溶媒；ヘキサン、デカリン、トルエン、キシレン、メシチレン等の炭化水素系溶媒；Ｎ，Ｎ-ジメチルホルムアミド、Ｎ，Ｎ-ジメチルアセトアミド等のアミド系溶媒；アセトン、ジメチルスルホキシド、水等が挙げられる。
　工程Ａおよび工程Ｂにおいて、反応時間は、通常、３０分間～２００時間であり、反応温度は、通常、反応系に存在する溶媒の融点から沸点の間である。
　工程Ａにおいて、式（Ｍ－１）で表される化合物は、イリジウム化合物もしくはその水和物１モル、または、白金化合物もしくはその水和物１モルに対して、通常、２～２０モルである。
　工程Ｂにおいて、式（Ｍ－１)で表される化合物またはＡ1－Ｇ1－Ａ2で表される配位子の前駆体の量は、式（Ｍ－２）で表される金属錯体１モルに対して、通常、１～１００モルである。
　工程Ｂにおいて、反応は、トリフルオロメタンスルホン酸銀等の銀化合物の存在下で行うことが好ましい。銀化合物を用いる場合、その量は、式（Ｍ－２）で表される金属錯体１モルに対して、通常、２～２０モルである。
　式（Ｍ－１）で表される化合物の実施形態の１つである式（Ｍ－３）で表される化合物は、例えば、式（Ｍ－４）で表される化合物と、式（２）で表される化合物とを、Suzuki反応、Kumada反応、Stille反応等のカップリング反応させる工程により合成することができる。
Figure JPOXMLDOC01-appb-C000070
 ［式中、
　Ｒ１、環Ｂおよび環Ａは、前記と同じ意味を表す。
　Ｒ１８、Ｒ１９、Ｒ２０、Ｒ２１およびＲ２２は、それぞれ独立に、水素原子、アルキル基、シクロアルキル基、アルコキシ基、シクロアルコキシ基、アリール基、アリールオキシ基、１価の複素環基またはハロゲン原子を表し、これらの基は置換基を有していてもよい。ただし、Ｒ１９、Ｒ２０およびＲ２１の少なくとも１つは、Ｚ1で表される基である。
　Ｒ２３、Ｒ２４、Ｒ２５、Ｒ２６およびＲ２７は、それぞれ独立に、水素原子、アルキル基、シクロアルキル基、アルコキシ基、シクロアルコキシ基、アリール基、アリールオキシ基、１価の複素環基、ハロゲン原子、－Ｂ(ＯＲW1)2で表される基、アルキルスルホニルオキシ基、シクロアルキルスルホニルオキシ基またはアリールスルホニルオキシ基を表し、これらの基は置換基を有していてもよい。ただし、Ｒ２４、Ｒ２５およびＲ２６の少なくとも１つは、－Ｂ(ＯＲW1)2で表される基、アルキルスルホニルオキシ基、シクロアルキルスルホニルオキシ基、アリールスルホニルオキシ基、塩素原子、臭素原子またはヨウ素原子である。
　Ｚ1は、アルキル基、シクロアルキル基、アリール基または１価の複素環基を表し、これらの基は置換基を有していてもよい。
　Ｗ1は、－Ｂ(ＯＲW1)2で表される基、－ＭｇＸＷ１で表される基、アルキルスルホニルオキシ基、シクロアルキルスルホニルオキシ基、アリールスルホニルオキシ基、塩素原子、臭素原子またはヨウ素原子を表し、これらの基は置換基を有していてもよい。
　ＸＷ１は、塩素原子、臭素原子またはヨウ素原子を表す。
　ＲW1は、水素原子、アルキル基、シクロアルキル基、アリール基またはアミノ基を表し、これらの基は置換基を有していてもよい。複数存在するＲW1は、同一でも異なっていてもよく、互いに結合して、それぞれが結合する酸素原子とともに環構造を形成していてもよい。］
　－Ｂ(ＯＲW1)2で表される基としては、例えば、下記式（Ｗ－１）－（Ｗ－１０）で表される基が挙げられる。
Figure JPOXMLDOC01-appb-C000071
　Ｗ1で表されるアルキルスルホニルオキシ基としては、メタンスルホニルオキシ基、エタンスルホニルオキシ基、トリフルオロメタンスルホニルオキシ基等が挙げられる。
　Ｗ1で表されるアリールスルホニルオキシ基としては、p-トルエンスルホニルオキシ基等が挙げられる。
　Ｗ1は、式（２）で表される化合物と式（Ｍ－４）で表される化合物とのカップリング反応が容易に進行するので、好ましくは、－Ｂ(ＯＲW1)2で表される基、トリフルオロメタンスルホニルオキシ基、臭素原子またはヨウ素原子であり、より好ましくは、臭素原子または式（Ｗ－７）で表される基である。
　Ｒ２４、Ｒ２５およびＲ２６で表されるアルキルスルホニルオキシ基、シクロアルキルスルホニルオキシ基およびアリールスルホニルオキシ基の例は、それぞれ、Ｗ1で表されるアルキルスルホニルオキシ基、シクロアルキルスルホニルオキシ基およびアリールスルホニルオキシ基の例と同じである。
　Ｒ２４、Ｒ２５およびＲ２６は、好ましくは、臭素原子、ヨウ素原子または式（Ｗ－７）で表される基である。
　Ｚ１は、好ましくは、アルキル基またはアリール基であり、より好ましくは、前記の式（ＩＩ－０１）～式（ＩＩ－０１０）で表される基から選ばれる基、前記の式（ＩＩＩ－０１）～式（ＩＩＩ－０８）で表される基から選ばれる基、または、前記式（Ｄ－Ａ）で表される基である。
　この反応は、通常、溶媒中で行う。溶媒、反応時間および反応温度は、工程Ａおよび工程Ｂについて説明したものと同じである。
　この反応において、式（２）で表される化合物の量は、式（Ｍ－４）で表される化合物１モルに対して、通常、０．０５～２０モルである。
　式（２）で表される化合物は、例えば、国際公開第２００２／０６７３４３号、特開２００３－２３１６９２号公報、国際公開第２００３／０７９７３６号、国際公開第２００６／０９７７１７号等の文献に記載の方法に従って合成することができる。
　式（Ｍ－４）で表される化合物の実施形態の１つである式（Ｍ－５）で表される化合物は、例えば、式（Ｍ－７）で表されるベンゾイルイミド酸エステル化合物と、式（Ｍ－６）で表されるアリールヒドラジン化合物とを縮合させる方法で合成することができる。
Figure JPOXMLDOC01-appb-C000072
 ［式中、
　Ｒ１、Ｒ２３、Ｒ２４、Ｒ２５、Ｒ２６およびＲ２７は、前記と同じ意味を表す。
　Ｒ２８は、アルキル基を表し、このアルキル基は置換基を有していてもよい。］
　この反応は、通常、溶媒中で行う。溶媒、反応時間および反応温度は、工程Ａおよび工程Ｂについて説明したものと同じである。必要に応じて、塩基を併用してもよい。
　この反応において、式（Ｍ－６）で表される化合物の量は、式（Ｍ－７）で表される化合物１モルに対して、通常、０．０５～２０モルである。
　式（Ｍ－６）で表される化合物は、例えば、特開２０１３－１４７５５１号公報、「Ｊｏｕｒｎａｌ　ｏｆ　ｔｈｅ　Ａｍｅｒｉｃａｎ　Ｃｈｅｍｃａｌ　Ｓｏｃｉｅｔｙ，Ｖｏｌ．１３１，ｐ１６６８１（２００９）」等の文献に記載の方法に従って合成することができる。式（Ｍ－６）で表される化合物は、塩酸塩等の塩であってもよい。
　式（Ｍ－７）で表される化合物は、例えば、「Ｔｅｔｒａｈｅｄｒｏｎ　Ｌｅｔｔｅｒｓ，Ｎｏ．３，ｐ３２５（１９６８）」、「Ｂｉｏｏｒｇａｎｉｃ　＆　Ｍｅｄｉｃｉｎａｌ　Ｃｈｅｍｉｓｔｒｙ，１２，ｐ２０１３（２００４）」、「Ｅｕｒｏｐｉａｎ　Ｊｏｕｒｎａｌ　ｏｆ　Ｏｒｇａｎｉｃ　Ｃｈｅｍｉｓｔｒｙ，ｐ３１９７（２０１１）」等の文献に記載の方法に従って合成することができる。
　式（１）で表される金属錯体の実施形態の１つである式（３）で表される金属錯体は、例えば、式（２）で表される化合物と、式（４）で表される金属錯体（式（１）で表される金属錯体の実施形態の１つである。）とをカップリング反応させることにより製造することができる。このカップリング反応は、式（Ｍ－３）で表される化合物について説明したものと同じである。
Figure JPOXMLDOC01-appb-C000073
 ［式中、
　Ｍ、ｎ1、ｎ２、Ｒ１、環Ｂ、Ｚ１、Ｗ1およびＡ1－Ｇ1－Ａ2は、前記と同じ意味を表す。
　Ｒ２９、Ｒ３０、Ｒ３１、Ｒ３２、Ｒ３３、Ｒ３４、Ｒ３５、Ｒ３６およびＲ３７は、それぞれ独立に、水素原子、アルキル基、シクロアルキル基、アルコキシ基、シクロアルコキシ基、アリール基、アリールオキシ基、１価の複素環基、ハロゲン原子、－Ｂ(ＯＲW1)2で表される基、アルキルスルホニルオキシ基、シクロアルキルスルホニルオキシ基またはアリールスルホニルオキシ基を表し、これらの基は置換基を有していてもよい。ＲW1は前記と同じ意味を表す。ただし、Ｒ３０、Ｒ３１、Ｒ３４、Ｒ３５およびＲ３６の少なくとも１つは、－Ｂ(ＯＲW1)2で表される基、アルキルスルホニルオキシ基、シクロアルキルスルホニルオキシ基、アリールスルホニルオキシ基、塩素原子、臭素原子またはヨウ素原子である。
　Ｒ３８、Ｒ３９、Ｒ４０、Ｒ４１およびＲ４２は、それぞれ独立に、水素原子、アルキル基、シクロアルキル基、アルコキシ基、シクロアルコキシ基、アリール基、アリールオキシ基、１価の複素環基またはハロゲン原子を表し、これらの基は置換基を有していてもよい。ただし、Ｒ３８、Ｒ３９、Ｒ４０、Ｒ４１およびＲ４２の少なくとも１つは、Ｚ１で表される基である。］
　式（４）で表される金属錯体の実施形態の１つである式（４－ａ）または式（４－ｂ）で表される金属錯体は、例えば、式（５）で表される金属錯体から合成することができる。
Figure JPOXMLDOC01-appb-C000074
 ［式中、Ｍ、ｎ1、ｎ２、Ｒ１、環Ｂ、Ｒ２９、Ｒ３１、Ｒ３２、Ｒ３３、Ｒ３４、Ｒ３５、Ｒ３６およびＲ３７およびＡ1－Ｇ1－Ａ2は、前記と同じ意味を表す。］
　より詳細には、式（４ａ）で表される金属錯体は、例えば、式（５）で表される金属錯体と、Ｎ－ブロモスクシンイミドとを、有機溶媒中で反応させる工程Ｃにより合成することができる。
　工程Ｃにおいて、Ｎ－ブロモスクシンイミドの量は、式（５）で表される化合物１モルに対して、通常、１～５０モルである。
　より詳細には、式（４ｂ）で表される金属錯体は、例えば、式（４ａ）で表される金属錯体と、ビス（ピナコラート）ジボロンとを、有機溶媒中で反応させる工程Ｄにより合成することができる。
　工程Ｄにおいて、ビス（ピナコラート）ジボロンの量は、式（４ａ）で表される化合物１モルに対して、通常、１～５０モルである。
　工程Ｃおよび工程Ｄは、通常、溶媒中で行う。溶媒、反応時間および反応温度は、工程Ａおよび工程Ｂについて説明したものと同じである。
　本発明の金属錯体の製造方法で用いる上記のカップリング反応において、反応を促進するために、パラジウム触媒等の触媒を用いてもよい。パラジウム触媒としては、酢酸パラジウム、ビス(トリフェニルホスフィン)パラジウム(II)ジクロリド、テトラキス(トリフェニルホスフィン)パラジウム(0)、[1,1'-ビス(ジフェニルホスフィノ)フェロセン]ジクロロパラジウム(II)、トリス(ジベンジリデンアセトン)二パラジウム(0)等が挙げられる。
　パラジウム触媒は、トリフェニルホスフィン、トリ(o-トリル)ホスフィン、トリ(tert-ブチル)ホスフィン、トリシクロヘキシルホスフィン、1,1'-ビス(ジフェニルホスフィノ)フェロセン等のリン化合物と併用してもよい。
　カップリング反応においてパラジウム触媒を用いる場合、その量は、例えば、式（Ｍ－４）、式（４）、式（４－ａ）または式（４－ｂ）で表される化合物１モルに対して、通常、有効量であり、好ましくは、パラジウム元素換算で0.00001～10モルである。
　カップリング反応において、必要に応じて、塩基を併用する。
　＜金属錯体の製造方法＞で説明した各反応において用いられる化合物、触媒および溶媒は、各々、一種単独で用いても二種以上を併用してもよい。
　＜組成物＞
　本発明の組成物は、正孔輸送材料、正孔注入材料、電子輸送材料、電子注入材料、発光材料（本発明の金属錯体とは異なる。）、酸化防止剤および溶媒からなる群から選ばれる少なくとも１種の材料と、本発明の金属錯体とを含有する。
　本発明の組成物において、本発明の金属錯体は、１種単独で含有されていても、２種以上含有されていてもよい。
　［ホスト材料］
　本発明の金属錯体は、正孔注入性、正孔輸送性、電子注入性および電子輸送性からなる群から選ばれる少なくとも１つの機能を有するホスト材料との組成物とすることにより、本発明の金属錯体を用いて得られる発光素子の発光効率が優れたものとなる。本発明の組成物において、ホスト材料は、１種単独で含有されていても、２種以上含有されていてもよい。
　本発明の金属錯体とホスト材料とを含有する組成物において、本発明の金属錯体の含有量は、本発明の金属錯体とホスト材料との合計を100重量部とした場合、通常、0.05～80重量部であり、好ましくは0.1～50重量部であり、より好ましくは0.5～40重量部である。
　ホスト材料の有する最低励起三重項状態(Ｔ1)は、本発明の組成物を用いて得られる発光素子の発光効率が優れるので、本発明の金属錯体の有するＴ1と同等のエネルギー準位、または、より高いエネルギー準位であることが好ましい。
　ホスト材料としては、本発明の組成物を用いて得られる発光素子を溶液塗布プロセスで作製できるので、本発明の金属錯体を溶解することが可能な溶媒に対して溶解性を示すものであることが好ましい。
　ホスト材料は、低分子化合物と高分子化合物とに分類される。
　ホスト材料として好ましい低分子化合物（以下、「低分子ホスト」と言う。）に関して説明する。
　［低分子ホスト］
　低分子ホストは、好ましくは、式（Ｈ－１）で表される化合物である。
　ＡｒＨ１およびＡｒＨ２は、フェニル基、フルオレニル基、スピロビフルオレニル基、ピリジル基、ピリミジニル基、トリアジニル基、キノリニル基、イソキノリニル基、チエニル基、ベンゾチエニル基、ジベンゾチエニル基、フリル基、ベンゾフリル基、ジベンゾフリル基、ピロリル基、インドリル基、アザインドリル基、カルバゾリル基、アザカルバゾリル基、ジアザカルバゾリル基、フェノキサジニル基またはフェノチアジニル基であることが好ましく、フェニル基、スピロビフルオレニル基、ピリジル基、ピリミジニル基、トリアジニル基、ジベンゾチエニル基、ジベンゾフリル基、カルバゾリル基またはアザカルバゾリル基であることがより好ましく、フェニル基、ピリジル基、カルバゾリル基またはアザカルバゾリル基であることが更に好ましく、上記式（ＴＤＡ－１）または（ＴＤＡ－３）で表される基であることが特に好ましく、上記式（ＴＤＡ－３）で表される基であることがとりわけ好ましく、これらの基は置換基を有していてもよい。
　ＡｒＨ１およびＡｒＨ２が有していてもよい置換基としては、ハロゲン原子、アルキル基、シクロアルキル基、アルコキシ基、シクロアルコキシ基、アリール基または１価の複素環基が好ましく、アルキル基、シクロアルコキシ基、アルコキシ基またはシクロアルコキシ基がより好ましく、アルキル基またはシクロアルコキシ基が更に好ましく、これらの基は更に置換基を有していてもよい。
　ｎＨ１は、好ましくは１である。ｎＨ２は、好ましくは０である。
　ｎＨ３は、通常、０以上１０以下の整数であり、好ましくは０以上５以下の整数であり、更に好ましくは１以上３以下の整数であり、特に好ましくは１である。
　ｎＨ１１は、好ましくは１以上５以下の整数であり、より好ましく１以上３以下の整数であり、更に好ましく１である。
　ＲＨ１１は、水素原子、アルキル基、シクロアルキル基、アリール基または１価の複素環基であることが好ましく、水素原子、アルキル基またはシクロアルキル基であることがより好ましく、水素原子またはアルキル基であることが更に好ましく、これらの基は置換基を有していてもよい。
　ＬＨ１は、アリーレン基または２価の複素環基であることが好ましい。
　ＬＨ１は、式（Ａ－１）～（Ａ－３）、式（Ａ－８）～（Ａ－１０）、式（ＡＡ－１）～（ＡＡ－６）、式（ＡＡ－１０）～（ＡＡ－２１）または式（ＡＡ－２４）～（ＡＡ－３４）で表される基であることが好ましく、式（Ａ－１）、式（Ａ－２）、式（Ａ－８）、式（Ａ－９）、式（ＡＡ－１）～（ＡＡ－４）、式（ＡＡ－１０）～（ＡＡ－１５）または式（ＡＡ－２９）～（ＡＡ－３４）で表される基であることがより好ましく、式（Ａ－１）、式（Ａ－２）、式（Ａ－８）、式（Ａ－９）、式（ＡＡ－２）、式（ＡＡ－４）、式（ＡＡ－１０）～（ＡＡ－１５）で表される基であることが更に好ましく、式（Ａ－１）、式（Ａ－２）、式（Ａ－８）、式（ＡＡ－２）、式（ＡＡ－４）、式（ＡＡ－１０）、式（ＡＡ－１２）または式（ＡＡ－１４）で表される基であることが特に好ましく、式（Ａ－１）、式（Ａ－２）、式（ＡＡ－２）、式（ＡＡ－４）または式（ＡＡ－１４）で表される基であることがとりわけ好ましい。
　ＬＨ１が有していてもよい置換基としては、ハロゲン原子、アルキル基、シクロアルキル基、アルコキシ基、シクロアルコキシ基、アリール基または１価の複素環基が好ましく、アルキル基、アルコキシ基、アリール基または１価の複素環基がより好ましく、アルキル基、アリール基または１価の複素環基が更に好ましく、これらの基は更に置換基を有していてもよい。
　ＬＨ２１は、単結合またはアリーレン基であることが好ましく、単結合であることがより好ましく、このアリーレン基は置換基を有していてもよい。
　ＬＨ２１で表されるアリーレン基または２価の複素環基の定義および例は、ＬＨ１で表されるアリーレン基または２価の複素環基の定義および例と同様である。
　ＲＨ２１は、アリール基または１価の複素環基であることが好ましく、これらの基は置換基を有していてもよい。
　ＲＨ２１で表されるアリール基および１価の複素環基の定義および例は、ＡｒＨ１およびＡｒＨ２で表されるアリール基および１価の複素環基の定義および例と同様である。
　ＲＨ２１が有していてもよい置換基の定義および例は、ＡｒＨ１およびＡｒＨ２が有していてもよい置換基の定義および例と同様である。
　式（Ｈ－１）で表される化合物は、式（Ｈ－２）で表される化合物であることが好ましい。

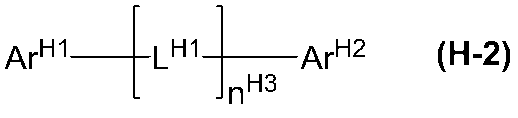

Figure JPOXMLDOC01-appb-C000075
 ［式中、ＡｒＨ１、ＡｒＨ２、ｎＨ３およびＬＨ１は、前記と同じ意味を表す。］
　式（Ｈ－１）で表される化合物としては、下記式（Ｈ－１０１）～（Ｈ－１１８）で表される化合物が例示される。
Figure JPOXMLDOC01-appb-C000076
Figure JPOXMLDOC01-appb-C000077
Figure JPOXMLDOC01-appb-C000078
Figure JPOXMLDOC01-appb-C000079
　ホスト材料に用いられる高分子化合物としては、例えば、後述の正孔輸送材料である高分子化合物、後述の電子輸送材料である高分子化合物が挙げられる。
　［高分子ホスト］
　ホスト材料として好ましい高分子化合物（以下、「高分子ホスト」と言う。）に関して説明する。
　高分子ホストは、好ましくは、式(Ｙ)で表される構成単位を含む高分子化合物である。
　ＡｒY1で表されるアリーレン基は、より好ましくは、式(A-1)、式(A-2)、式(A-6)-(A-10)、式(A-19)または式(A-20)で表される基であり、更に好ましくは、式(A-1)、式(A-2)、式(A-7)、式(A-9)または式(A-19)で表される基であり、これらの基は置換基を有していてもよい。
　ＡｒY1で表される２価の複素環基は、より好ましくは、式(AA-1)-(AA-4)、式(AA-10)-(AA-15)、式(AA-18)-(AA-21)、式(AA-33)または式(AA-34)で表される基であり、更に好ましくは、式(AA-4)、式(AA-10)、式(AA-12)、式(AA-14)または式(AA-33)で表される基であり、これらの基は置換基を有していてもよい。
　ＡｒY1で表される少なくとも１種のアリーレン基と少なくとも１種の２価の複素環基とが直接結合した２価の基における、アリーレン基および２価の複素環基のより好ましい範囲、更に好ましい範囲は、それぞれ、前述のＡｒY1で表されるアリーレン基および２価の複素環基のより好ましい範囲、更に好ましい範囲と同様である。
　「少なくとも１種のアリーレン基と少なくとも１種の２価の複素環基とが直接結合した２価の基」としては、例えば、下記式で表される基が挙げられ、これらは置換基を有していてもよい。
Figure JPOXMLDOC01-appb-C000080
 ［式中、ＲXXは、水素原子、アルキル基、シクロアルキル基、アリール基または１価の複素環基を表し、これらの基は置換基を有していてもよい。］
　ＲXXは、好ましくは、アルキル基、シクロアルキル基またはアリール基であり、これらの基は置換基を有していてもよい。
　ＡｒY1で表される基が有してもよい置換基は、好ましくは、アルキル基、シクロアルキル基またはアリール基であり、これらの基は更に置換基を有していてもよい。
　式(Ｙ)で表される構成単位としては、例えば、式(Y-1)-(Y-10)で表される構成単位が挙げられ、高分子ホストと本発明の金属錯体との組成物を用いた発光素子の輝度寿命の観点からは、好ましくは式(Y-1)-(Y-3)で表される構成単位であり、電子輸送性の観点からは、好ましくは式(Y-4)-(Y-7)で表される構成単位であり、正孔輸送性の観点からは、好ましくは式(Y-8)-(Y-10)で表される構成単位である。
Figure JPOXMLDOC01-appb-C000081
 ［式中、ＲY1は、水素原子、アルキル基、シクロアルキル基、アルコキシ基、シクロアルコキシ基、アリール基または１価の複素環基を表し、これらの基は置換基を有していてもよい。複数存在するＲY1は、同一でも異なっていてもよく、隣接するＲY1同士は互いに結合して、それぞれが結合する炭素原子と共に環を形成していてもよい。］
　ＲY1は、好ましくは、水素原子、アルキル基、シクロアルキル基またはアリール基であり、これらの基は置換基を有していてもよい。
　式(Y-1)で表される構成単位は、好ましくは、式(Y-1')で表される構成単位である。
Figure JPOXMLDOC01-appb-C000082
 ［式中、ＲY11は、アルキル基、シクロアルキル基、アルコキシ基、シクロアルコキシ基、アリール基または１価の複素環基を表し、これらの基は置換基を有していてもよい。複数存在するＲY11は、同一でも異なっていてもよい。］
　ＲY11は、好ましくは、アルキル基、シクロアルキル基またはアリール基であり、より好ましくは、アルキル基またはシクロアルキル基であり、これらの基は置換基を有していてもよい。
Figure JPOXMLDOC01-appb-C000083
 ［式中、ＲY1は前記と同じ意味を表す。ＸY1は、－Ｃ(ＲY2)2－、－Ｃ(ＲY2)＝Ｃ(ＲY2)－またはＣ(ＲY2)2－Ｃ(ＲY2)2－で表される基を表す。ＲY2は、水素原子、アルキル基、シクロアルキル基、アルコキシ基、シクロアルコキシ基、アリール基または１価の複素環基を表し、これらの基は置換基を有していてもよい。複数存在するＲY2は、同一でも異なっていてもよく、ＲY2同士は互いに結合して、それぞれが結合する炭素原子と共に環を形成していてもよい。］
　ＲY2は、好ましくは、アルキル基、シクロアルキル基、アリール基または１価の複素環基であり、より好ましくは、アルキル基、シクロアルキル基またはアリール基であり、これらの基は置換基を有していてもよい。
　ＸY1において、－Ｃ(ＲY2)2－で表される基中の２個のＲY2の組み合わせは、好ましくは両方がアルキル基もしくはシクロアルキル基、両方がアリール基、両方が１価の複素環基、または、一方がアルキル基もしくはシクロアルキル基で他方がアリール基若しくは１価の複素環基であり、より好ましくは一方がアルキル基もしくはシクロアルキル基で他方がアリール基であり、これらの基は置換基を有していてもよい。２個存在するＲY2は互いに結合して、それぞれが結合する原子と共に環を形成していてもよく、ＲY2が環を形成する場合、－Ｃ(ＲY2)2－で表される基としては、好ましくは式(Y-A1)-(Y-A5)で表される基であり、より好ましくは式(Y-A4)で表される基であり、これらの基は置換基を有していてもよい。
Figure JPOXMLDOC01-appb-C000084
　ＸY1において、－Ｃ(ＲY2)＝Ｃ(ＲY2)－で表される基中の２個のＲY2の組み合わせは、好ましくは両方がアルキル基もしくはシクロアルキル基、または、一方がアルキル基もしくはシクロアルキル基で他方がアリール基であり、これらの基は置換基を有していてもよい。
　ＸY1において、－Ｃ(ＲY2)2－Ｃ(ＲY2)2－で表される基中の４個のＲY2は、好ましくは置換基を有していてもよいアルキル基またはシクロアルキル基である。複数あるＲY2は互いに結合して、それぞれが結合する原子と共に環を形成していてもよく、ＲY2が環を形成する場合、－Ｃ(ＲY2)2－Ｃ(ＲY2)2－で表される基は、好ましくは式(Y-B1)-(Y-B5)で表される基であり、より好ましくは式(Y-B3)で表される基であり、これらの基は置換基を有していてもよい。
Figure JPOXMLDOC01-appb-C000085
 ［式中、ＲY2は前記と同じ意味を表す。］
　式(Y-2)で表される構成単位は、式(Y-2')で表される構成単位であることが好ましい。
Figure JPOXMLDOC01-appb-C000086
 ［式中、ＲY11およびＸY1は前記と同じ意味を表す。］
Figure JPOXMLDOC01-appb-C000087
 ［式中、ＲY1およびＸY1は前記と同じ意味を表す。］
　式(Y-3)で表される構成単位は、式(Y-3')で表される構成単位であることが好ましい。
Figure JPOXMLDOC01-appb-C000088
 ［式中、ＲY11およびＸY1は前記と同じ意味を表す。］
Figure JPOXMLDOC01-appb-C000089
Figure JPOXMLDOC01-appb-C000090
 ［式中、ＲY1は前記と同じ意味を表す。ＲY3は、水素原子、アルキル基、シクロアルキル基、アルコキシ基、シクロアルコキシ基、アリール基または１価の複素環基を表し、これらの基は置換基を有していてもよい。］
　ＲY3は、好ましくはアルキル基、シクロアルキル基、アルコキシ基、シクロアルコキシ基、アリール基または１価の複素環基であり、より好ましくはアリール基であり、これらの基は置換基を有していてもよい。
　式(Y-4)で表される構成単位は、式(Y-4')で表される構成単位であることが好ましく、式(Y-6)で表される構成単位は、式(Y-6')で表される構成単位であることが好ましい。
Figure JPOXMLDOC01-appb-C000091
 ［式中、ＲY11およびＲY3は前記と同じ意味を表す。］
Figure JPOXMLDOC01-appb-C000092
 ［式中、ＲY1は前記を同じ意味を表す。ＲY4は、水素原子、アルキル基、シクロアルキル基、アルコキシ基、シクロアルコキシ基、アリール基または１価の複素環基を表し、これらの基は置換基を有していてもよい。］
　ＲY4は、好ましくはアルキル基、シクロアルキル基、アルコキシ基、シクロアルコキシ基、アリール基または１価の複素環基であり、より好ましくはアリール基であり、これらの基は置換基を有していてもよい。
　式(Ｙ)で表される構成単位としては、例えば、式(Y-101)-(Y-121)で表されるアリーレン基からなる構成単位、式(Y-201)-(Y-206)で表される２価の複素環基からなる構成単位、式(Y-301)-(Y-304)で表される少なくとも１種のアリーレン基と少なくとも１種の２価の複素環基とが直接結合した２価の基からなる構成単位が挙げられる。
Figure JPOXMLDOC01-appb-C000093
Figure JPOXMLDOC01-appb-C000094
Figure JPOXMLDOC01-appb-C000095

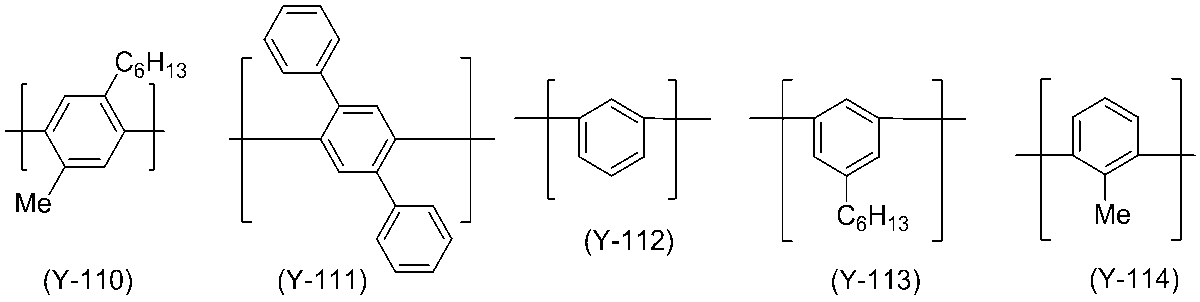

Figure JPOXMLDOC01-appb-C000096
Figure JPOXMLDOC01-appb-C000097
Figure JPOXMLDOC01-appb-C000098
Figure JPOXMLDOC01-appb-C000099
Figure JPOXMLDOC01-appb-C000100
Figure JPOXMLDOC01-appb-C000101
　式(Ｙ)で表される構成単位であって、ＡｒY1がアリーレン基である構成単位は、高分子ホストと本発明の金属錯体との組成物を用いた発光素子の輝度寿命が優れるので、高分子化合物に含まれる構成単位の合計量に対して、好ましくは0.5～80モル％であり、より好ましくは30～60モル％である。
　式(Ｙ)で表される構成単位であって、ＡｒY1が２価の複素環基、または、少なくとも１種のアリーレン基と少なくとも１種の２価の複素環基とが直接結合した２価の基である構成単位は、高分子ホストと本発明の金属錯体との組成物を用いた発光素子の電荷輸送性が優れるので、高分子化合物に含まれる構成単位の合計量に対して、好ましくは0.5～30モル％であり、より好ましくは３～20モル％である。
　式(Ｙ)で表される構成単位は、高分子ホスト中に、１種のみ含まれていてもよく、２種以上含まれていてもよい。
　高分子ホストは、正孔輸送性が優れるので、更に、下記式(Ｘ)で表される構成単位を含むことが好ましい。
Figure JPOXMLDOC01-appb-C000102
 ［式中、ａX1およびａX2は、それぞれ独立に、０以上の整数を表す。ＡｒX1およびＡｒX3は、それぞれ独立に、アリーレン基または２価の複素環基を表し、これらの基は置換基を有していてもよい。ＡｒX2およびＡｒX4は、それぞれ独立に、アリーレン基、２価の複素環基、または、少なくとも１種のアリーレン基と少なくとも１種の２価の複素環基とが直接結合した２価の基を表し、これらの基は置換基を有していてもよい。ＲX1、ＲX2およびＲX3は、それぞれ独立に、水素原子、アルキル基、シクロアルキル基、アリール基または１価の複素環基を表し、これらの基は置換基を有していてもよい。］
　ａX1は、高分子ホストと本発明の金属錯体との組成物を用いた発光素子の輝度寿命が優れるので、好ましくは２以下であり、より好ましくは１である。
　ａX2は、高分子ホストと本発明の金属錯体との組成物を用いた発光素子の輝度寿命が優れるので、好ましくは２以下であり、より好ましくは０である。
　ＲX1、ＲX2およびＲX3は、好ましくはアルキル基、シクロアルキル基、アリール基または１価の複素環基であり、より好ましくはアリール基であり、これらの基は置換基を有していてもよい。
　ＡｒX1およびＡｒX3で表されるアリーレン基は、より好ましくは式(A-1)または式(A-9)で表される基であり、更に好ましくは式(A-1)で表される基であり、これらの基は置換基を有していてもよい。
　ＡｒX1およびＡｒX3で表される２価の複素環基は、より好ましくは式(AA-1)、式(AA-2)または式(AA-7)-(AA-26)で表される基であり、これらの基は置換基を有していてもよい。
　ＡｒX1およびＡｒX3は、好ましくは置換基を有していてもよいアリーレン基である。
　ＡｒX2およびＡｒX4で表されるアリーレン基としては、より好ましくは式(A-1)、式(A-6)、式(A-7)、式(A-9)-(A-11)または式(A-19)で表される基であり、これらの基は置換基を有していてもよい。
　ＡｒX2およびＡｒX4で表される２価の複素環基のより好ましい範囲は、ＡｒX1およびＡｒX3で表される２価の複素環基のより好ましい範囲と同じである。
　ＡｒX2およびＡｒX4で表される少なくとも１種のアリーレン基と少なくとも１種の２価の複素環基とが直接結合した２価の基における、アリーレン基および２価の複素環基のより好ましい範囲、更に好ましい範囲は、それぞれ、ＡｒX1およびＡｒX3で表されるアリーレン基および２価の複素環基のより好ましい範囲、更に好ましい範囲と同様である。
　ＡｒX2およびＡｒX4で表される少なくとも１種のアリーレン基と少なくとも１種の２価の複素環基とが直接結合した２価の基としては、式(Ｙ)のＡｒY1で表される少なくとも１種のアリーレン基と少なくとも１種の２価の複素環基とが直接結合した２価の基と同様のものが挙げられる。
　ＡｒX2およびＡｒX4は、好ましくは置換基を有していてもよいアリーレン基である。
　ＡｒX1～ＡｒX4およびＲX1～ＲX3で表される基が有してもよい置換基としては、好ましくはアルキル基、シクロアルキル基またはアリール基であり、これらの基は更に置換基を有していてもよい。
　式(Ｘ)で表される構成単位は、好ましくは式(X-1)-(X-7)で表される構成単位であり、より好ましくは式(X-1)-(X-6)で表される構成単位であり、更に好ましくは式(X-3)-(X-6)で表される構成単位である。
Figure JPOXMLDOC01-appb-C000103
Figure JPOXMLDOC01-appb-C000104
Figure JPOXMLDOC01-appb-C000105
Figure JPOXMLDOC01-appb-C000106
 ［式中、ＲX4およびＲX5は、それぞれ独立に、水素原子、アルキル基、シクロアルキル基、アルコキシ基、シクロアルコキシ基、アリール基、アリールオキシ基、ハロゲン原子、１価の複素環基またはシアノ基を表し、これらの基は置換基を有していてもよい。複数存在するＲX4は、同一でも異なっていてもよい。複数存在するＲX5は、同一でも異なっていてもよく、隣接するＲX5同士は互いに結合して、それぞれが結合する炭素原子と共に環を形成していてもよい。］
　式(Ｘ)で表される構成単位は、正孔輸送性が優れるので、高分子ホストに含まれる構成単位の合計量に対して、好ましくは0.1～50モル％であり、より好ましくは１～40モル％であり、更に好ましくは５～30モル％である。
　式(Ｘ)で表される構成単位としては、例えば、式(X1-1)-(X1-11)で表される構成単位が挙げられ、好ましくは式(X1-3)-(X1-10)で表される構成単位である。
Figure JPOXMLDOC01-appb-C000107
Figure JPOXMLDOC01-appb-C000108
Figure JPOXMLDOC01-appb-C000109
Figure JPOXMLDOC01-appb-C000110
Figure JPOXMLDOC01-appb-C000111
　高分子ホストにおいて、式(Ｘ)で表される構成単位は、１種のみ含まれていても、２種以上含まれていてもよい。
　高分子ホストとしては、例えば、表１の高分子化合物(P-1)～(P-6)が挙げられる。ここで、「その他」の構成単位とは、式(Ｙ)で表される構成単位、式(Ｘ)で表される構成単位以外の構成単位を意味する。
Figure JPOXMLDOC01-appb-T000112
［表中、ｐ、ｑ、ｒ、ｓおよびｔは、各構成単位のモル比率を示す。ｐ＋ｑ＋ｒ＋ｓ＋ｔ＝100であり、かつ、100≧ｐ＋ｑ＋ｒ＋ｓ≧70である。その他の構成単位とは、式(Ｙ)で表される構成単位、式(Ｘ)で表される構成単位以外の構成単位を意味する。］
　高分子ホストは、ブロック共重合体、ランダム共重合体、交互共重合体、グラフト共重合体のいずれであってもよいし、その他の態様であってもよいが、複数種の原料モノマーを共重合してなる共重合体であることが好ましい。
　＜高分子ホストの製造方法＞
　高分子ホストは、ケミカルレビュー(Chem. Rev.)，第109巻，897-1091頁(2009年)等に記載の公知の重合方法を用いて製造することができ、Suzuki反応、Yamamoto反応、Buchwald反応、Stille反応、Negishi反応およびKumada反応等の遷移金属触媒を用いるカップリング反応により重合させる方法が例示される。
　前記重合方法において、単量体を仕込む方法としては、単量体全量を反応系に一括して仕込む方法、単量体の一部を仕込んで反応させた後、残りの単量体を一括、連続または分割して仕込む方法、単量体を連続または分割して仕込む方法等が挙げられる。
　遷移金属触媒としては、パラジウム触媒、ニッケル触媒等が挙げられる。
　重合反応の後処理は、公知の方法、例えば、分液により水溶性不純物を除去する方法、メタノール等の低級アルコールに重合反応後の反応液を加えて、析出させた沈殿を濾過した後、乾燥させる方法等を単独または組み合わせて行う。高分子ホストの純度が低い場合、例えば、再結晶、再沈殿、ソックスレー抽出器による連続抽出、カラムクロマトグラフィー等の通常の方法にて精製することができる。
　本発明の金属錯体および溶媒を含有する組成物（以下、「インク」と言う。）は、インクジェットプリント法、ノズルプリント法等の印刷法を用いた発光素子の作製に好適である。
　インクの粘度は、印刷法の種類によって調整すればよいが、インクジェットプリント法等の溶液が吐出装置を経由する印刷法に適用する場合には、吐出時の目づまりと飛行曲がりが起こりづらいので、好ましくは25℃において１～20mPa・sである。
　インクに含まれる溶媒は、好ましくは、インク中の固形分を溶解または均一に分散できる溶媒である。溶媒としては、例えば、1,2-ジクロロエタン、1,1,2-トリクロロエタン、クロロベンゼン、o-ジクロロベンゼン等の塩素系溶媒；THF、ジオキサン、アニソール、4-メチルアニソール等のエーテル系溶媒；トルエン、キシレン、メシチレン、エチルベンゼン、n-ヘキシルベンゼン、シクロヘキシルベンゼン等の芳香族炭化水素系溶媒；シクロヘキサン、メチルシクロヘキサン、n-ペンタン、n-ヘキサン、n-へプタン、n-オクタン、n-ノナン、n-デカン、n-ドデカン、ビシクロヘキシル等の脂肪族炭化水素系溶媒；アセトン、メチルエチルケトン、シクロヘキサノン、アセトフェノン等のケトン系溶媒；酢酸エチル、酢酸ブチル、エチルセルソルブアセテート、安息香酸メチル、酢酸フェニル等のエステル系溶媒；エチレングリコール、グリセリン、1,2-ヘキサンジオール等の多価アルコール系溶媒；イソプロピルアルコール、シクロヘキサノール等のアルコール系溶媒；ジメチルスルホキシド等のスルホキシド系溶媒；N-メチル-2-ピロリドン、N,N-ジメチルホルムアミド等のアミド系溶媒が挙げられる。溶媒は、一種単独で用いても二種以上を併用してもよい。
　インクにおいて、溶媒の配合量は、本発明の金属錯体100重量部に対して、通常、1000～100000重量部であり、好ましくは2000～20000重量部である。
　［正孔輸送材料］
　正孔輸送材料は、低分子化合物と高分子化合物とに分類され、好ましくは高分子化合物であり、より好ましくは架橋基を有する高分子化合物である。
　高分子化合物としては、例えば、ポリビニルカルバゾールおよびその誘導体；側鎖または主鎖に芳香族アミン構造を有するポリアリーレンおよびその誘導体が挙げられる。高分子化合物は、電子受容性部位が結合された化合物でもよい。電子受容性部位としては、例えば、フラーレン、テトラフルオロテトラシアノキノジメタン、テトラシアノエチレン、トリニトロフルオレノン等が挙げられ、好ましくはフラーレンである。
　本発明の組成物において、正孔輸送材料の配合量は、本発明の金属錯体100重量部に対して、通常、１～400重量部であり、好ましくは５～150重量部である。
　正孔輸送材料は、一種単独で用いても二種以上を併用してもよい。
　［電子輸送材料］
　電子輸送材料は、低分子化合物と高分子化合物とに分類される。電子輸送材料は、架橋基を有していてもよい。
　低分子化合物としては、例えば、8-ヒドロキシキノリンを配位子とする金属錯体、オキサジアゾール、アントラキノジメタン、ベンゾキノン、ナフトキノン、アントラキノン、テトラシアノアントラキノジメタン、フルオレノン、ジフェニルジシアノエチレンおよびジフェノキノン、並びに、これらの誘導体が挙げられる。
　高分子化合物としては、例えば、ポリフェニレン、ポリフルオレン、および、これらの誘導体が挙げられる。高分子化合物は、金属でドープされていてもよい。
　本発明の組成物において、電子輸送材料の配合量は、本発明の金属錯体100重量部に対して、通常、１～400重量部であり、好ましくは５～150重量部である。
　電子輸送材料は、一種単独で用いても二種以上を併用してもよい。
　［正孔注入材料および電子注入材料］
　正孔注入材料および電子注入材料は、各々、低分子化合物と高分子化合物とに分類される。正孔注入材料および電子注入材料は、架橋基を有していてもよい。
　低分子化合物としては、例えば、銅フタロシアニン等の金属フタロシアニン；カーボン；モリブデン、タングステン等の金属酸化物；フッ化リチウム、フッ化ナトリウム、フッ化セシウム、フッ化カリウム等の金属フッ化物が挙げられる。
　高分子化合物としては、例えば、ポリアニリン、ポリチオフェン、ポリピロール、ポリフェニレンビニレン、ポリチエニレンビニレン、ポリキノリンおよびポリキノキサリン、並びに、これらの誘導体；芳香族アミン構造を主鎖または側鎖に含む重合体等の導電性高分子が挙げられる。
　本発明の組成物において、正孔注入材料および電子注入材料の配合量は、各々、本発明の金属錯体100重量部に対して、通常、１～400重量部であり、好ましくは５～150重量部である。
　正孔注入材料および電子注入材料は、各々、一種単独で用いても二種以上を併用してもよい。
　［イオンドープ］
　正孔注入材料または電子注入材料が導電性高分子を含む場合、導電性高分子の電気伝導度は、好ましくは、１×10-5S/cm～１×103S/cmである。導電性高分子の電気伝導度をかかる範囲とするために、導電性高分子に適量のイオンをドープすることができる。
　ドープするイオンの種類は、正孔注入材料であればアニオン、電子注入材料であればカチオンである。アニオンとしては、例えば、ポリスチレンスルホン酸イオン、アルキルベンゼンスルホン酸イオン、樟脳スルホン酸イオンが挙げられる。カチオンとしては、例えば、リチウムイオン、ナトリウムイオン、カリウムイオン、テトラブチルアンモニウムイオンが挙げられる。
　ドープするイオンは、一種単独で用いても二種以上を併用してもよい。
　［発光材料］
　発光材料（本発明の金属錯体とは異なる。）は、低分子化合物と高分子化合物とに分類される。発光材料は、架橋基を有していてもよい。
　低分子化合物としては、例えば、ナフタレンおよびその誘導体、アントラセンおよびその誘導体、ペリレンおよびその誘導体、並びに、イリジウム、白金またはユーロピウムを中心金属とする三重項発光錯体が挙げられる。
　高分子化合物としては、例えば、フェニレン基、ナフタレンジイル基、フルオレンジイル基、フェナントレンジイル基、ジヒドロフェナントレンジイル基、式（Ｘ）で表される基、カルバゾールジイル基、フェノキサジンジイル基、フェノチアジンジイル基、アントラセンジイル基、ピレンジイル基等を含む高分子化合物が挙げられる。
　発光材料は、好ましくは、三重項発光錯体および高分子化合物を含む。
　三重項発光錯体としては、例えば、以下に示す金属錯体が挙げられる。
Figure JPOXMLDOC01-appb-C000113

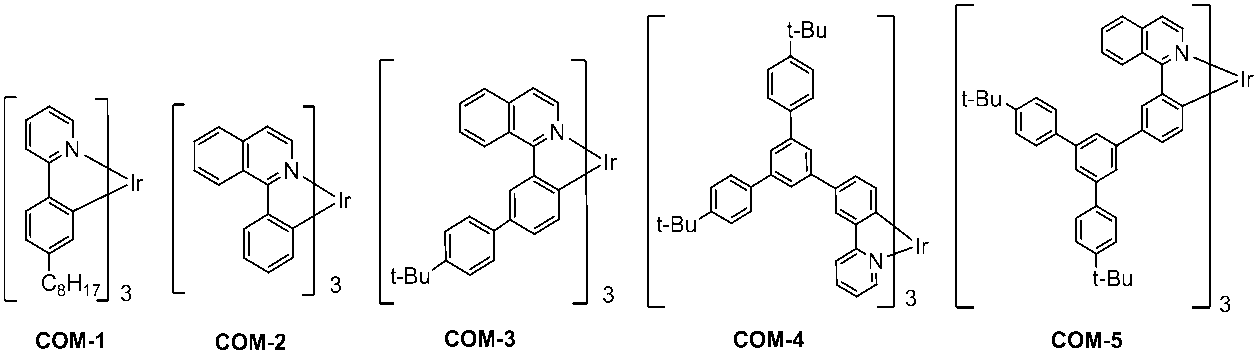

Figure JPOXMLDOC01-appb-C000114
Figure JPOXMLDOC01-appb-C000115
Figure JPOXMLDOC01-appb-C000116
　本発明の組成物において、発光材料の含有量は、本発明の金属錯体100重量部に対して、通常、0.1～400重量部である。
　［酸化防止剤］
　酸化防止剤は、本発明の金属錯体と同じ溶媒に可溶であり、発光および電荷輸送を阻害しない化合物であればよく、例えば、フェノール系酸化防止剤、リン系酸化防止剤が挙げられる。
　本発明の組成物において、酸化防止剤の配合量は、本発明の金属錯体100重量部に対して、通常、0.001～10重量部である。
　酸化防止剤は、一種単独で用いても二種以上を併用してもよい。
　＜膜＞
　膜は、本発明の金属錯体を含有する。
　膜には、本発明の金属錯体を架橋により溶媒に対して不溶化させた、不溶化膜も含まれる。不溶化膜は、本発明の金属錯体を加熱、光照射等の外部刺激により架橋させて得られる膜である。不溶化膜は、溶媒に実質的に不溶であるので、発光素子の積層化に好適に使用することができる。
　膜を架橋させるための加熱の温度は、通常、25～300℃であり、外部量子効率が優れるので、好ましくは50～250℃であり、より好ましくは150～200℃である。
　膜を架橋させるための光照射に用いられる光の種類は、例えば、紫外光、近紫外光、可視光である。
　膜は、発光素子における発光層として好適である。
　膜は、インクを用いて、例えば、スピンコート法、キャスティング法、マイクログラビアコート法、グラビアコート法、バーコート法、ロールコート法、ワイヤーバーコート法、ディップコート法、スプレーコート法、スクリーン印刷法、フレキソ印刷法、オフセット印刷法、インクジェット印刷法、キャピラリ－コート法、ノズルコート法により作製することができる。
　膜の厚さは、通常、１ｎｍ～10μｍである。
　＜発光素子＞
　本発明の発光素子は、本発明の金属錯体を用いて得られる発光素子である。該発光素子は、本発明の金属錯体が架橋基を有する場合、例えば、本発明の金属錯体を含む発光素子、本発明の金属錯体が分子内、分子間、または、それらの両方で架橋した発光素子であり、本発明の金属錯体が架橋基を有しない場合、例えば、本発明の金属錯体を含む発光素子である。
　本発明の発光素子の構成としては、例えば、陽極および陰極からなる電極と、該電極間に設けられた本発明の金属錯体を用いて得られる層とを有する。
　［層構成］
　本発明の金属錯体を用いて得られる層は、通常、発光層、正孔輸送層、正孔注入層、電子輸送層、電子注入層の１種以上の層であり、好ましくは、発光層である。これらの層は、各々、発光材料、正孔輸送材料、正孔注入材料、電子輸送材料、電子注入材料を含む。これらの層は、各々、発光材料、正孔輸送材料、正孔注入材料、電子輸送材料、電子注入材料を、上述した溶媒に溶解させ、インクを調製して用い、上述した膜の作製と同じ方法を用いて形成することができる。
　発光素子は、陽極と陰極の間に発光層を有する。本発明の発光素子は、正孔注入性および正孔輸送性の観点からは、陽極と発光層との間に、正孔注入層および正孔輸送層の少なくとも１層を有することが好ましく、電子注入性および電子輸送性の観点からは、陰極と発光層の間に、電子注入層および電子輸送層の少なくとも１層を有することが好ましい。
　正孔輸送層、電子輸送層、発光層、正孔注入層および電子注入層の材料としては、本発明の金属錯体の他、各々、上述した正孔輸送材料、電子輸送材料、発光材料、正孔注入材料および電子注入材料等が挙げられる。
　正孔輸送層の材料、電子輸送層の材料および発光層の材料は、発光素子の作製において、各々、正孔輸送層、電子輸送層および発光層に隣接する層の形成時に使用される溶媒に溶解する場合、該溶媒に該材料が溶解することを回避するために、該材料が架橋基を有することが好ましい。架橋基を有する材料を用いて各層を形成した後、該架橋基を架橋させることにより、該層を不溶化させることができる。
　本発明の発光素子において、発光層、正孔輸送層、電子輸送層、正孔注入層、電子注入層等の各層の形成方法としては、低分子化合物を用いる場合、例えば、粉末からの真空蒸着法、溶液または溶融状態からの成膜による方法が挙げられ、高分子化合物を用いる場合、例えば、溶液または溶融状態からの成膜による方法が挙げられる。
　積層する層の順番、数および厚さは、外部量子効率および輝度寿命を勘案して調整する。
　［基板/電極］
　発光素子における基板は、電極を形成することができ、かつ、有機層を形成する際に化学的に変化しない基板であればよく、例えば、ガラス、プラスチック、シリコン等の材料からなる基板である。不透明な基板の場合には、基板から最も遠くにある電極が透明または半透明であることが好ましい。
　陽極の材料としては、例えば、導電性の金属酸化物、半透明の金属が挙げられ、好ましくは、酸化インジウム、酸化亜鉛、酸化スズ；インジウム・スズ・オキサイド(ITO)、インジウム・亜鉛・オキサイド等の導電性化合物；銀とパラジウムと銅との複合体(APC)；NESA、金、白金、銀、銅である。
　陰極の材料としては、例えば、リチウム、ナトリウム、カリウム、ルビジウム、セシウム、ベリリウム、マグネシウム、カルシウム、ストロンチウム、バリウム、アルミニウム、亜鉛、インジウム等の金属；それらのうち２種以上の合金；それらのうち１種以上と、銀、銅、マンガン、チタン、コバルト、ニッケル、タングステン、錫のうち１種以上との合金；並びに、グラファイトおよびグラファイト層間化合物が挙げられる。合金としては、例えば、マグネシウム－銀合金、マグネシウム－インジウム合金、マグネシウム－アルミニウム合金、インジウム－銀合金、リチウム－アルミニウム合金、リチウム－マグネシウム合金、リチウム－インジウム合金、カルシウム－アルミニウム合金が挙げられる。
　陽極および陰極は、各々、２層以上の積層構造としてもよい。
　［用途］
　発光素子を用いて面状の発光を得るためには、面状の陽極と陰極が重なり合うように配置すればよい。パターン状の発光を得るためには、面状の発光素子の表面にパターン状の窓を設けたマスクを設置する方法、非発光部にしたい層を極端に厚く形成し実質的に非発光とする方法、陽極もしくは陰極、または、両方の電極をパターン状に形成する方法がある。これらのいずれかの方法でパターンを形成し、いくつかの電極を独立にON/OFFできるように配置することにより、数字、文字等を表示できるセグメントタイプの表示装置が得られる。ドットマトリックス表示装置とするためには、陽極と陰極を共にストライプ状に形成して直交するように配置すればよい。複数の種類の発光色の異なる高分子化合物を塗り分ける方法、カラーフィルターまたは蛍光変換フィルターを用いる方法により、部分カラー表示、マルチカラー表示が可能となる。ドットマトリックス表示装置は、パッシブ駆動も可能であるし、TFT等と組み合わせてアクティブ駆動も可能である。これらの表示装置は、コンピュータ、テレビ、携帯端末等のディスプレイに用いることができる。面状の発光素子は、液晶表示装置のバックライト用の面状光源、または、面状の照明用光源として好適に用いることができる。フレキシブルな基板を用いれば、曲面状の光源および表示装置としても使用できる。
　以下、実施例によって本発明を更に詳細に説明するが、本発明はこれらの実施例に限定されるものではない。
　実施例において、高分子化合物のポリスチレン換算の数平均分子量(Mn)およびポリスチレン換算の重量平均分子量(Mw)は、サイズエクスクルージョンクロマトグラフィー(SEC)（島津製作所製、商品名：LC-10Avp）により求めた。なお、SECの測定条件は、次のとおりである。
　［測定条件］
　測定する高分子化合物を約0.05重量％の濃度でTHFに溶解させ、SECに10μＬ注入した。SECの移動相としてTHFを用い、2.0mL/分の流量で流した。カラムとして、PLgel MIXED-B（ポリマーラボラトリーズ製）を用いた。検出器にはUV-VIS検出器（島津製作所製、商品名：SPD-10Avp）を用いた。
　液体クロマトグラフ質量分析(LC-MS)は、下記の方法で行った。
　測定試料を約２mg/mLの濃度になるようにクロロホルムまたはTHFに溶解させ、LC-MS（アジレントテクノロジー製、商品名：1100LCMSD）に約１μＬ注入した。LC-MSの移動相には、アセトニトリルおよびTHFの比率を変化させながら用い、0.2mL/分の流量で流した。カラムは、L-column 2 ODS（３μｍ）（化学物質評価研究機構製、内径：2.1mm、長さ：100mm、粒径３μｍ）を用いた。
　ＮＭＲの測定は、下記の方法で行った。
　５～１０mgの測定試料を約０．５ｍＬの重クロロホルム（ＣＤＣｌ３－ｄ１）、重ジクロロメタン（ＣＤ２Ｃｌ２－ｄ２）、重テトラヒドロフラン（ＴＨＦ－ｄ８）または重アセトン（（ＣＤ３）２ＣＯ－ｄ６）に溶解させ、ＮＭＲ装置（Ａｇｉｌｅｎｔ製、商品名：ＩＮＯＶＡ３００またはＭＥＲＣＵＲＹ　３００）を用いて測定した。
　化合物の純度の指標として、高速液体クロマトグラフィー(HPLC)面積百分率の値を用いた。この値は、特に記載がない限り、HPLC（島津製作所製、商品名：LC-20A）での254nmにおける値とする。この際、測定する化合物は、0.01～0.2重量％の濃度になるようにTHFまたはクロロホルムに溶解させ、HPLCに、濃度に応じて１～10μＬ注入した。HPLCの移動相には、アセトニトリルおよびTHFを用い、１mL/分の流速で、アセトニトリル/THF＝100/０～０/100（容積比）のグラジエント分析で流した。カラムは、Kaseisorb LC ODS 2000（東京化成工業製）または同等の性能を有するODSカラムを用いた。検出器には、フォトダイオードアレイ検出器（島津製作所製、商品名：SPD-M20A）を用いた。
　ＴＬＣ－ＭＳの測定は、下記の方法で行った。
　測定試料を、トルエン、テトラヒドロフランまたはクロロホルムに溶解させ、ＤＡＲＴ用ＴＬＣプレート（テクノアプリケーションズ社製　ＹＳＫ５－１００）上に塗布し、ＴＬＣ－ＭＳ（日本電子（ＪＥＯＬ　Ｌｔｄ．）社製、商品名　ＪＭＳ－Ｔ１００ＴＤ（Ｔｈｅ　ＡｃｃｕＴＯＦ　ＴＬＣ））を用いて測定した。測定時のヘリウムガス温度は、２００～４００℃の範囲で調整した。
　＜発光安定性の評価＞
　［発光安定性の評価装置］
　発光安定性の評価装置は、後述する測定試料のガラス基板側から励起光を照射し、測定試料に含まれる有機層を発光させた。励起光源には、浜松フォトニクス社製のＬｉｇｈｔｎｉｎｇｃｕｒｅ　ＬＣ－Ｌ１Ｖ３（波長３６５ｎｍ）を用いた。測定試料からの発光の測定には、発光輝度測定装置である株式会社トプコン製のＢＭ－９を用いた。発光輝度測定装置の測光入射口には、短波長不透過フィルターを設置して、波長４００ｎｍ以下の光が測光されないようにした。
　［励起光源の励起光強度の調整］
　発光安定性の評価では、後述する各測定試料からの発光のフォトン数が同数となるように、励起光源の励起光強度を調整した。
　各測定試料からの発光のフォトン数が同数となる条件を算出するために、式（１１）、式（１２）、式（１３－１）、式（１３－２）、式（１４）、式（１５）、式（１６）および式（１７）を用いた。
　第一に、測定試料からの発光のフォトン数を、式（１１）から算出した。ここで、発光スペクトル強度を表すＩｎｔＰＬ（λ）は、後述する測定試料に含まれる有機層を石英基板上に形成した試料を用いて、日本分光社製のＦＰ－６５００を用いて測定した。
Figure JPOXMLDOC01-appb-I000117
　　　式（１１）
（ここで、
　ＮＰＬは、発光のフォトン数［個］を表す。
　λは、波長［ｎｍ］を表す。
　ＩｎｔＰＬ（λ）は、発光スペクトル強度［Ｗ］を表す。）
　第二に、式（１１）から算出された発光のフォトン数を表すＮＰＬを、式（１２）に書き換えた。
Figure JPOXMLDOC01-appb-I000118
　　　式（１２）
（ここで、
　ＮＰＬは、前記と同じ意味を表す。
　Ｋｉｎｔは、比例係数を表す。
　ｎｎｒｍ－ＰＬは、規格化フォトン数を表す。）
　式（１２）において規格化フォトン数を表すｎｎｒｍ－ＰＬは、式（１３－１）から算出した。
Figure JPOXMLDOC01-appb-I000119
　　　式（１３－１）
（ここで、
　λおよびｎｎｒｍ－ＰＬは、前記と同じ意味を表す。
　Ｉｎｔｎｒｍ－ＰＬ（λ）は、規格化発光スペクトルを表す。）
　式（１３－１）において規格化発光スペクトルを表すＩｎｔｎｒｍ－ＰＬ（λ）は、式（１３－２）から算出した。
Figure JPOXMLDOC01-appb-I000120
　　　式（１３－２）
（ここで、λ、Ｉｎｔｎｒｍ－ＰＬ（λ）およびＩｎｔＰＬ（λ）は、前記と同じ意味を表す。）
　第三に、規格化発光スペクトルを表すＩｎｔｎｒｍ－ＰＬ（λ）を用いて、規格化輝度を式（１４）から算出した。
Figure JPOXMLDOC01-appb-I000121
　　　式（１４）
（ここで、
　λおよびＩｎｔｎｒｍ－ＰＬ（λ）は、前記と同じ意味を表す。）
　ｌｎｒｍは、規格化輝度を表す。
　Ｌｆ（λ）は、視感度スペクトルを表す。）
　第四に、規格化輝度を表すｌｎｒｍを用いて、発光輝度を式（１５）から算出した。
Figure JPOXMLDOC01-appb-I000122
　　　式（１５）
（ここで、
　ＬＰＬは、発光輝度［ｃｄ／ｍ２］を表す。
　λ、ＩｎｔＰＬ（λ）、Ｌｆ（λ）、Ｋｉｎｔ、Ｉｎｔｎｒｍ－ＰＬ（λ）およびｌｎｒｍは、前記と同じ意味を表す。）
　第五に、式（１２）と式（１５）とを用いて、発光のフォトン数が同数の条件を、式（１６）から算出した。この式（１６）を用いることで、各測定試料からの発光のフォトン数が同数となる条件を満たす、各測定試料の発光輝度を算出することができる。
Figure JPOXMLDOC01-appb-I000123
　　　発光のフォトン数が一定の条件
（ここで、ＮＰＬ、Ｋｉｎｔおよびｎｎｒｍ－ＰＬは、前記と同じ意味を表す。）
Figure JPOXMLDOC01-appb-I000124
　　　式（１６）
（ここで、
　Ｌｅｑｖは、発光輝度［ｃｄ／ｍ２］を表す。
　ｌｎｒｍ、ｎｎｒｍ－ＰＬおよびＫｉｎｔは、前記と同じ意味を表す。）
　例えば、試料Ａを輝度ＬＡで発光させる場合、発光のフォトン数が試料Ａと同数になるような試料Ｂの発光輝度は、試料Ａおよび試料Ｂの規格化フォトン数と規格化輝度とを用いた式（１７）から算出することができる。
Figure JPOXMLDOC01-appb-I000125
　　　式（１７）
（ここで、
　ＬＡは、試料Ａの発光輝度［ｃｄ／ｍ２］を表す。
　ＬＢは、試料Ｂの発光輝度［ｃｄ／ｍ２］を表す。
　ｎＡ ｎｒｍ－ＰＬは、試料Ａの規格化フォトン数を表す。
　ｎＢ ｎｒｍ－ＰＬは、試料Ｂの規格化フォトン数を表す。
　ｌＡ ｎｒｍは、試料Ａの規格化輝度を表す。
　ｌＢ ｎｒｍは、試料Ｂの規格化輝度を表す。）
　＜比較例１＞　金属錯体ＭＭ１の合成
Figure JPOXMLDOC01-appb-C000126
　金属錯体ＭＭ１は、米国特許出願公開第２０１４／０１５１６５９号明細書に記載の方法に従って合成した。
　＜比較例２＞　金属錯体ＭＭ２の合成
Figure JPOXMLDOC01-appb-C000127
　金属錯体ＭＭ２は、特開２０１３－１４７５５１号公報に記載の方法に従って合成した。
　＜比較例３＞　金属錯体ＭＭ３の合成
Figure JPOXMLDOC01-appb-C000128
　金属錯体ＭＭ３は、特開２０１３－１４７５５１号公報に記載の方法に従って合成した。
　＜実施例１＞　金属錯体ＭＣ１の合成
Figure JPOXMLDOC01-appb-C000129
　反応容器内をアルゴンガス雰囲気とした後、化合物ＭＣ１－ａ（３３．７ｇ）およびジクロロメタン（４００ｍＬ）を加え、反応容器を氷浴に設置して冷却した。その後、そこへ、２５重量％アンモニア水溶液（４０．８ｇ）を加え、反応容器を氷浴で冷却しながら１時間撹拌した。その後、そこへ、イオン交換水（２００ｍＬ）およびジクロロメタン（１５０ｍＬ）を加え、有機層を抽出した。得られた有機層を無水硫酸マグネシウムで乾燥した後、ヘプタン（４００ｍＬ）を加えて、ジクロロメタンを減圧濃縮することにより、白色固体を含む溶液を得た。得られた白色固体を含む溶液をろ過した後、得られた白色固体を減圧乾燥することにより、化合物ＭＣ１－ｂ（２７．８ｇ、収率９３％）を白色固体として得た。化合物ＭＣ１－ｂのＨＰＬＣ面積百分率値は９９．３％であった。この作業を繰り返し行うことで、化合物ＭＣ１－ｂの必要量を得た。
　ＴＬＣ／ＭＳ（ＤＡＲＴ，ｐｏｓｉｔｉｖｅ）：ｍ／ｚ＝１５０［Ｍ＋Ｈ］＋
　反応容器内をアルゴンガス雰囲気とした後、化合物ＭＣ１－ｂ（３４．３ｇ）およびジクロロメタン（１．３８Ｌ）を加えた。その後、そこへ、トリエチルオキソニウムテトラフルオロボレートのジクロロメタン溶液（１ｍｏｌ／Ｌ、２７６ｍＬ）を加え、室温で３４時間攪拌した。その後、そこへ、炭酸水素ナトリウム水溶液（１ｍｏｌ／Ｌ、３５２ｍＬ）を加え、室温で３０分攪拌した。得られた反応溶液の有機層を抽出した後、得られた有機層を飽和食塩水（３００ｍＬ）で洗浄し、有機層を得た。得られた有機層にヘプタン（２００ｍＬ）を加えた後、ジクロロメタンを減圧濃縮することにより、白色固体を含む溶液を得た。得られた白色固体を含む溶液をろ過した後、得られたろ液を濃縮することにより、化合物ＭＣ１－ｃ（３３．６ｇ、収率８２％）を黄色油状物として得た。化合物ＭＣ１－ｃのＨＰＬＣ面積百分率値は９８．０％であった。
　ＴＬＣ／ＭＳ（ＤＡＲＴ，ｐｏｓｉｔｉｖｅ）：ｍ／ｚ＝１７８［Ｍ＋Ｈ］＋
　反応容器内をアルゴンガス雰囲気とした後、化合物ＭＣ１－ｃ（３３．５ｇ）、塩化ベンゾイル（２６．６ｇ）およびクロロホルム（５７０ｍＬ）を加え、次いで、トリエチルアミン（２６．４ｍＬ）を加え、室温で６６時間攪拌した。得られた反応溶液を減圧濃縮し、得られた残渣に、イオン交換水（２１０ｍＬ）およびクロロホルム（２１０ｍＬ）を加え、有機層を抽出した。得られた有機層を飽和食塩水（１５０ｍＬ）で洗浄し、無水硫酸マグネシウムで乾燥した後、減圧濃縮することにより、化合物ＭＣ１－ｄ（５４．２ｇ、収率８８％）を橙色油状物として得た。化合物ＭＣ１－ｄのＨＰＬＣ面積百分率値は８６．０％であった。
　ＴＬＣ／ＭＳ（ＤＡＲＴ，ｐｏｓｉｔｉｖｅ）：ｍ／ｚ＝２８２［Ｍ＋Ｈ］＋
　１Ｈ－ＮＭＲ（３００ＭＨｚ、ＣＤＣｌ３－ｄ１）：δ（ｐｐｍ）＝８．０１－７．９８（ｍ，２Ｈ），７．５６－７．５１（ｍ，１Ｈ），７．４６－７．４１（ｍ，２Ｈ），７．１９（ｓ，２Ｈ），７．０３（ｓ，１Ｈ），４．４８－４．４１（ｍ，２Ｈ），２．２３（ｓ，６Ｈ），１．４８（ｔ，３Ｈ）．
　反応容器内をアルゴンガス雰囲気とした後、化合物ＭＣ１－ｅ（５５．８ｇ）およびトルエン（９２５ｍＬ）を加え、反応容器を氷浴に設置して冷却した。その後、そこへ、水酸化ナトリウム水溶液（１ｍｏｌ／Ｌ、２２２ｍＬ）を加え、反応容器を氷浴で冷却しながら３０分間撹拌した。得られた反応溶液の有機層を抽出し、有機層であるトルエン溶液を得た。
　別途用意した反応容器内をアルゴンガス雰囲気とした後、化合物ＭＣ１－ｄ（５２．０ｇ）およびクロロホルム（９２５ｍＬ）を加え、反応容器を氷浴に設置して冷却した。その後、そこへ、上記で得られたトルエン溶液を加えた。その後、反応容器を氷浴で冷却しながら７時間攪拌し、次いで、室温で１００時間攪拌した。得られた反応溶液にイオン交換水（５００ｍＬ）を加え、有機層を抽出し、得られた有機層を減圧濃縮した。得られた残渣をシリカゲルカラムクロマトグラフィー（クロロホルムおよびヘキサンの混合溶媒）で精製した後、クロロホルムおよびヘプタンの混合溶媒を用いて再結晶した。その後、５０℃で減圧乾燥することにより、化合物ＭＣ１－ｆ（１７．６ｇ、収率２２％）を白色固体として得た。化合物ＭＣ１－ｆのＨＰＬＣ面積百分率値は９９．５％以上であった。この作業を繰り返し行うことで、化合物ＭＣ１－ｆの必要量を得た。
　ＴＬＣ／ＭＳ（ＤＡＲＴ，ｐｏｓｉｔｉｖｅ）：ｍ／ｚ＝４３２［Ｍ＋Ｈ］＋
　１Ｈ－ＮＭＲ（３００ＭＨｚ、ＣＤ２Ｃｌ２－ｄ２）：δ（ｐｐｍ）＝７．８４（ｓ，２Ｈ），７．５６－７．５４（ｍ，２Ｈ），７．４３－７．３２（ｍ，５Ｈ），７．０９（ｓ，１Ｈ），２．４０（ｓ，６Ｈ），１．９９（ｓ，６Ｈ）．
　反応容器内をアルゴンガス雰囲気とした後、化合物ＭＣ１－ｆ（１７．３ｇ）、シクロペンチルメチルエーテル（２４０ｍＬ）および［１，１’－ビス（ジフェニルホスフィノ）フェロセン］パラジウム（ＩＩ）ジクロリド（９８ｍｇ）を加え、５０℃に昇温した。その後、そこへ、ヘキシルマグネシウムブロミドのジエチルエーテル溶液（２ｍｏｌ／Ｌ、４０ｍＬ）を加えた後、５０℃で２時間攪拌した。その後、そこへ、塩酸水溶液（１ｍｏｌ／Ｌ、８０ｍＬ）を加え、有機層を抽出した。得られた有機層をイオン交換水（１００ｍＬ）で２回洗浄し、無水硫酸マグネシウムで乾燥させた後、ろ過し、得られたろ液を減圧濃縮することにより油状物を得た。得れらた油状物に、トルエンおよび活性炭を加え、５０℃で３０分間攪拌した。その後、シリカゲルおよびセライトを敷いたろ過器でろ過し、得られたろ液を減圧濃縮することにより固体を得た。得られた固体をシリカゲルカラムクロマトグラフィー（ヘキサンおよび酢酸エチルの混合溶媒）で精製した後、メタノールを用いて再結晶した。その後、５０℃で減圧乾燥させることにより、化合物ＭＣ１－ｇ（１２．１ｇ、収率６９％）を白色固体として得た。化合物ＭＣ１－ｇのＨＰＬＣ面積百分率値は９９．５％以上であった。
　ＴＬＣ／ＭＳ（ＤＡＲＴ，ｐｏｓｉｔｉｖｅ）：ｍ／ｚ＝４３８［Ｍ＋Ｈ］＋
　１Ｈ－ＮＭＲ（３００ＭＨｚ、ＣＤ２Ｃｌ２－ｄ２）δ（ｐｐｍ）＝７．９２（ｓ，２Ｈ），７．６５－７．６２（ｍ，２Ｈ），７．４８－７．３５（ｍ，３Ｈ），７．１５（ｓ，１Ｈ），７．０９（ｓ，２Ｈ），２．７０（ｔ，２Ｈ），２．４６（ｓ，６Ｈ），２．０３(ｓ，６Ｈ)，１．７７－１．６７（ｍ，２Ｈ），１．４６－１．３６（ｍ，６Ｈ），１．００－０．９５（ｍ，３Ｈ）．
　＜１－６＞金属錯体ＭＣ１の合成
　反応容器内をアルゴンガス雰囲気とした後、塩化イリジウムｎ水和物（２．５０ｇ）、化合物ＭＣ１－ｇ（６．４３ｇ）、イオン交換水（２８ｍＬ）および２－エトキシエタノール（１１２ｍＬ）を加え、加熱還流下で２５時間攪拌した。その後、そこへ、トルエンを加え、イオン交換水で洗浄した。得られた洗浄液の有機層を抽出し、得られた有機層を減圧濃縮することにより固体を得た。得られた固体を、シリカゲルカラムクロマトグラフィー（トルエンおよびメタノールの混合溶媒）で精製することにより固体（４．８２ｇ）を得た。
　別途用意した反応容器内をアルゴンガス雰囲気とした後、上記で得られた固体（４．８１ｇ）、トリフルオロメタンスルホン酸銀（１．４３ｇ）、化合物ＭＣ１－ｇ（４．８１ｇ）およびトリデカン（１．１ｍＬ）を加え、１５０℃で１５時間加熱攪拌した。その後、そこへ、トルエンを加え、シリカゲルおよびセライトを敷いたろ過器でろ過し、得られたろ液をイオン交換水で洗浄し、有機層を得た。得られた有機層を減圧濃縮することにより固体を得た。得られた固体をシリカゲルカラムクロマトグラフィー（ヘキサンおよびトルエンの混合溶媒）で精製した後、酢酸エチルおよびエタノールの混合溶媒を用いて再結晶した。その後、５０℃で減圧乾燥することにより、金属錯体ＭＣ１（２．３２ｇ、収率３５％）を黄色固体として得た。金属錯体ＭＣ１のＨＰＬＣ面積百分率値は９９．５％以上であった。
　ＬＣ－ＭＳ（ＡＰＣＩ，ｐｏｓｉｔｉｖｅ）：ｍ／ｚ＝１５０２．８［Ｍ＋Ｈ］＋
　１Ｈ－ＮＭＲ（３００ＭＨｚ、ＣＤ２Ｃｌ２－ｄ２）δ（ｐｐｍ）＝７．９６（ｓ，６Ｈ），７．０７（ｓ，６Ｈ），６．９１（ｓ，３Ｈ），６．６０（ｔ，３Ｈ），６．５１（ｔ，３Ｈ），６．４１（ｄ，３Ｈ），６．２９（ｄ，３Ｈ），２．７０(ｔ，６Ｈ)，２．０９（ｓ，１８Ｈ），１．８５（ｓ，９Ｈ），１．７６－１．６７（ｍ，６Ｈ），１．６０（ｓ，９Ｈ），１．４４－１．３５（ｍ，１８Ｈ），１．００－０．９５（ｍ，９Ｈ）．
　＜実施例２＞　金属錯体ＭＣ２の合成
Figure JPOXMLDOC01-appb-C000130
　反応容器内をアルゴンガス雰囲気とした後、化合物ＭＣ１－ｆ（２．００ｇ）、化合物ＭＣ２－ａ（０．６２ｇ）、ビス［トリ（２－メトキシフェニル）ホスフィン］パラジウム（ＩＩ）ジクロリド（４１．０ｍｇ）、トルエン（２０．０ｇ）および２０重量％テトラエチルアンモニウムヒドロキシド水溶液（８．１７ｇ）を加え、加熱還流下で４時間撹拌した。その後、そこへ、トルエンを加え、有機層を抽出した。得られた有機層をイオン交換水で洗浄し、有機層を得た。得られた有機層を無水硫酸ナトリウムで乾燥させた後、ろ過し、得られたろ液を減圧濃縮することにより固体を得た。得られた固体をシリカゲルカラムクロマトグラフィー(ヘキサンおよびクロロホルムの混合溶媒)で精製した後、ヘプタンを用いて再結晶した。その後、５０℃で減圧乾燥させることにより、化合物ＭＣ２－ｂ（１．２９ｇ、収率６６％）を白色固体として得た。化合物ＭＣ２－ｂのＨＰＬＣ面積百分率値は９９．５％以上であった。この作業を繰り返し行うことで、化合物ＭＣ２－ｂの必要量を得た。
　１Ｈ－ＮＭＲ（３００ＭＨｚ、ＣＤ２Ｃｌ２－ｄ２）δ（ｐｐｍ）＝７．９３（ｓ，２Ｈ），７．７５－７．６８（ｍ，４Ｈ），７．５８－７．５２（ｍ，４Ｈ），７．５０－７．３８（ｍ，４Ｈ），７．１６（ｓ，１Ｈ），２．４７（ｓ，６Ｈ），２．１４（ｓ，６Ｈ）．
　反応容器内をアルゴンガス雰囲気とした後、塩化イリジウムｎ水和物（０．２７ｇ）、化合物ＭＣ２－ｂ（０．６８ｇ）、イオン交換水（５．３５ｇ）、２－エトキシエタノール（１６．０ｇ）および１，４－ジオキサン（８．００ｇ）を加え、加熱還流下で２８時間攪拌した。その後、そこへ、酢酸エチルを加え、イオン交換水で洗浄し、有機層を得た。得られた有機層を減圧濃縮することにより固体（０．８１ｇ）を得た。
　別途用意した反応容器内をアルゴンガス雰囲気とした後、上記で得られた固体（０．８１ｇ）、トリフルオロメタンスルホン酸銀（０．２９ｇ）、化合物ＭＣ２－ｂ（０．６４５）、ジグライム（０．８１ｇ）および２，６－ルチジン（０．２０ｇ）を加え、１５０℃で２２時間加熱攪拌した。その後、そこへ、トルエンを加え、シリカゲルおよびセライトを敷いたろ過器でろ過し、得られたろ液をイオン交換水で洗浄し、有機層を得た。得られた有機層を減圧濃縮することにより固体を得た。得られた固体をシリカゲルカラムクロマトグラフィー（ヘキサンおよびトルエンの混合溶媒）で精製した後、トルエンおよびヘプタンの混合溶媒を用いて再結晶した。その後、５０℃で減圧乾燥することにより、金属錯体ＭＣ２（０．１７ｇ、収率１６％）を黄色固体として得た。金属錯体ＭＣ２のＨＰＬＣ面積百分率値は９９．５％以上であった。
　ＬＣ－ＭＳ（ＡＰＣＩ，ｐｏｓｉｔｉｖｅ）：ｍ／ｚ＝１４７８．６［Ｍ＋Ｈ］＋
　１Ｈ－ＮＭＲ（３００ＭＨｚ、ＣＤ２Ｃｌ２－ｄ２）δ（ｐｐｍ）＝８．０２（ｓ，６Ｈ），７．７５（ｄ，６Ｈ），６．６６－６．４４（ｍ，１５Ｈ），６．９７（ｓ，３Ｈ），６．６８－６．４４（ｍ，１２Ｈ），２．１４（ｓ，１８Ｈ），１．９８（ｓ，９Ｈ），１．７４（ｓ，９Ｈ）．
　＜実施例３＞　金属錯体ＭＣ３の合成
Figure JPOXMLDOC01-appb-C000131
　反応容器内をアルゴンガス雰囲気とした後、金属錯体ＭＣ１（０．５０ｇ）、ジクロロメタン（２５ｍＬ）およびＮ－ブロモスクシンイミド（２０３ｍｇ）を加え、室温で２７．５時間攪拌した。その後、そこへ、１０重量％の亜硫酸ナトリウム水溶液（４．２０ｇ）を加え、次いで、イオン交換水（８．４０ｍL）を加え、室温で３０分間攪拌した。得られた反応溶液から有機層を抽出し、得られた有機層を、シリカゲルを敷いたろ過器でろ過した。得られたろ液にメタノールを加えることで沈殿を析出させた。得られた沈殿をろ過した後、５０℃で真空乾燥することにより、金属錯体ＭＣ１ＴＢＲ（０．５５ｇ、収率９５％）を黄色固体として得た。金属錯体ＭＣ１ＴＢＲのＨＰＬＣ面積百分率値は９９．５％以上であった。
　ＬＣ－ＭＳ（ＡＰＣＩ，ｐｏｓｉｔｉｖｅ）：ｍ／ｚ＝１７３６．５［Ｍ＋Ｈ］＋
　１Ｈ－ＮＭＲ（３００ＭＨｚ、ＣＤ２Ｃｌ２－ｄ２）δ（ｐｐｍ）＝７．９４（ｓ，６Ｈ），７．７１（ｄ，６Ｈ），６．９４（ｓ，３Ｈ），６．７３－６．７０（ｍ，３Ｈ），６．２９（ｄ，３Ｈ），６．２５（ｄ，３Ｈ），２．７２（ｔ，６Ｈ），２．１０（ｓ，１８Ｈ），１．８４（ｓ，９Ｈ），１．７７－１．６７（ｍ，６Ｈ），１．５７（ｓ，９Ｈ），１．４５－１．３４（ｍ，１８Ｈ），０．９９－０．９４（ｍ，９Ｈ）．
　反応容器内をアルゴンガス雰囲気とした後、金属錯体ＭＣ１ＴＢＲ（０．５０ｇ）、化合物ＭＣ３－ａ（０．４４ｇ）、トルエン（３０ｍＬ）、トリス（ジベンジリデンアセトン）ジパラジウム（０）（７．９ｍｇ）および２－ジシクロヘキシルホスフィノ－２’，６’－ジメトキシビフェニル（８．５ｍｇ）を加え、８０℃に昇温した。その後、そこへ、２０重量％のテトラエチルアンモニウムヒドロキシド水溶液（４．２ｍＬ）を加え、加熱還流下で６時間攪拌した。その後、そこへ、トルエンを加え、有機層を抽出した。得られた有機層をイオン交換水で洗浄し、無水硫酸マグネシウムで乾燥させた後、シリカゲルおよびセライトを敷いたろ過器でろ過し、得られたろ液を減圧濃縮することで固体を得た。得られた固体をシリカゲルカラムクロマトグラフィー（ヘキサンおよびトルエンの混合溶媒）で精製することにより、金属錯体ＭＣ３（０．５４ｇ、収率７４％）を黄色固体として得た。金属錯体ＭＣ３のＨＰＬＣ面積百分率値は９９．５％以上であった。
　ＬＣ－ＭＳ（ＡＰＣＩ，ｐｏｓｉｔｉｖｅ）：ｍ／ｚ＝２５２３．５［Ｍ＋Ｈ］＋
　１Ｈ－ＮＭＲ（３００ＭＨｚ、ＣＤ２Ｃｌ２－ｄ２）δ（ｐｐｍ）＝８．０５（ｓ（ｂｒ），６Ｈ），７．７０－７．５０（ｍ，２７Ｈ），７．３８（ｓ（ｂｒ），６Ｈ），７．１３－７．０１（ｍ，９Ｈ），６．９５（ｓ，３Ｈ），６．８２（ｓ（ｂｒ），３Ｈ），６．６５（ｓ（ｂｒ），３H），２．２５（ｔ，６Ｈ），２．１１（ｓ，１８Ｈ），２．０２（ｓ，９H）１．７１－１．６４（ｍ，９Ｈ），１．４８－１．２０（ｍ，７８Ｈ），０．９６－０．８６（ｍ，９Ｈ）．
　＜実施例４＞　金属錯体ＭＣ４の合成
Figure JPOXMLDOC01-appb-C000132
　反応容器内をアルゴンガス雰囲気とした後、化合物ＭＣ４－ａ（１３．１ｇ）およびｔｅｒｔ－ブチルメチルエーテル（１１０ｍＬ）を加え、反応容器を氷浴に設置して冷却した。その後、そこへ、水酸化ナトリウム水溶液（１ｍｏｌ／Ｌ、１２５ｍＬ）を加え、反応容器を氷浴で冷却しながら３０分間撹拌した。得られた反応溶液の有機層を抽出し、有機層であるｔｅｒｔ－ブチルメチルエーテル溶液を得た。
　別途用意した反応容器内をアルゴンガス雰囲気とした後、化合物ＭＣ１－ｄ（１１．０ｇ）およびクロロホルム（２２０ｍＬ）を加え、反応容器を氷浴に設置して冷却した。その後、そこへ、上記で得られたｔｅｒｔ－ブチルメチルエーテル溶液を加えた。その後、反応容器を氷浴で冷却しながら７時間攪拌し、次いで、室温で１１０時間攪拌した。得られた反応溶液にイオン交換水（３３０ｍＬ）を加え、有機層を抽出し、得られた有機層を減圧濃縮した。得られた残渣をシリカゲルカラムクロマトグラフィー（クロロホルムおよびヘキサンの混合溶媒）で精製した後、クロロホルムおよびヘプタンの混合溶媒を用いて再結晶した。その後、５０℃で減圧乾燥することにより、化合物ＭＣ４－ｂ（１０．２ｇ、収率５５％）を白色固体として得た。化合物ＭＣ４－ｂのＨＰＬＣ面積百分率値は９９．５％以上であった。
　ＬＣ－ＭＳ（ＥＳＩ，ｐｏｓｉｔｉｖｅ）：ｍ／ｚ＝４８８．２［Ｍ＋Ｈ］＋
　１Ｈ－ＮＭＲ（ＣＤ２Ｃｌ２，３００ＭＨｚ）：δ（ｐｐｍ）＝７．９２（ｓ，２Ｈ），７．６６－７．６２（ｍ，２Ｈ），７．５２(ｓ，２Ｈ)，７．５２－７．３６（ｍ，３Ｈ），７．１６（ｓ，１Ｈ），２．５７－２．４６（ｍ，８Ｈ），１．２０（ｄ，６Ｈ），０．９７（ｄ，６Ｈ）．
　反応容器内をアルゴンガス雰囲気とした後、化合物ＭＣ４－ｂ（１０．２ｇ）、化合物ＭＣ２－ａ（２．８ｇ）、ビス［トリ（２－メトキシフェニル）ホスフィン］パラジウム（ＩＩ）ジクロリド（９２．１ｍｇ）、トルエン（１０２ｍＬ）および２０重量％テトラエチルアンモニウムヒドロキシド水溶液（３６．９ｇ）を加え、加熱還流下で４時間撹拌した。その後、そこへ、トルエンを加え、有機層を抽出した。得られた有機層をイオン交換水で洗浄し、有機層を得た。得られた有機層を無水硫酸ナトリウムで乾燥させた後、シリカゲル（１０ｇ）を加えてろ過し、得られたろ液を減圧濃縮することにより固体を得た。得られた固体をヘプタンおよびクロロホルムの混合溶媒を用いて再結晶した。その後、５０℃で減圧乾燥させることにより、化合物ＭＣ４－ｃ（８．５５ｇ、収率８４％）を白色固体として得た。化合物ＭＣ４－ｃのＨＰＬＣ面積百分率値は９９．５％以上であった。
　ＬＣ－ＭＳ（ＥＳＩ，ｐｏｓｉｔｉｖｅ）：ｍ／ｚ＝４８６．３［Ｍ＋Ｈ］＋
　１Ｈ－ＮＭＲ（ＣＤ２Ｃｌ２，３００ＭＨｚ）：δ（ｐｐｍ）＝７．９６（ｓ，２Ｈ），７．７５（ｔ，４Ｈ），７．６０－７．５５(ｍ，４Ｈ)，７．５１－７．４１（ｍ，４Ｈ），７．１７（ｓ，１Ｈ），２．６３－２．５８（ｍ，２Ｈ），２．４７（ｄ，６Ｈ），１．２７（ｄ，６Ｈ），１．０５（ｄ，６Ｈ）．
　反応容器内をアルゴンガス雰囲気とした後、塩化イリジウムｎ水和物（１．９６ｇ）、化合物ＭＣ４－ｃ（５．６１ｇ）、イオン交換水（２０ｍＬ）およびジグライム（８０ｍＬ）を加え、１５０℃で１８時間加熱攪拌した。その後、そこへ、トルエンを加え、イオン交換水で洗浄し、有機層を得た。得られた有機層を減圧濃縮することにより固体を得た。得られた固体をシリカゲルクロマトグラフィー（トルエンおよびメタノールの混合溶媒）で精製した。その後、５０℃で減圧乾燥することにより、固体（５．１６ｇ）を得た。
　別途用意した反応容器内をアルゴンガス雰囲気とした後、上記で得られた固体（４．５ｇ）、トリフルオロメタンスルホン酸銀（１．９３ｇ）、化合物ＭＣ４－ｃ（２．７８ｇ）、ジグライム（４．５ｍＬ）、デカン（４．５ｍＬ）および２，６－ルチジン（１．１ｍＬ）を加え、１６０℃で３１時間加熱攪拌した。その後、そこへ、ジクロロメタンを加え、セライトを敷いたろ過器でろ過し、得られたろ液をイオン交換水で洗浄し、有機層を得た。得られた有機層を無水硫酸マグネシウムで乾燥させた後、シリカゲル（１８．６ｇ）を加えてろ過し、得られたろ液を減圧濃縮することにより固体を得た。得られた固体をシリカゲルカラムクロマトグラフィー（シクロヘキサンおよびジクロロメタンの混合溶媒）で精製した後、トルエンおよびアセトニトリルの混合溶媒を用いて再結晶した。その後、５０℃で減圧乾燥することにより、金属錯体ＭＣ４（１．９ｇ、収率２４％）を黄色固体として得た。金属錯体ＭＣ４のＨＰＬＣ面積百分率値は９８．９％であった。
　ＬＣ－ＭＳ（ＡＰＣＩ，ｐｏｓｉｔｉｖｅ）：ｍ／ｚ＝１６４６．８［Ｍ＋Ｈ］＋
　１Ｈ－ＮＭＲ（ＣＤ２Ｃｌ２，３００ＭＨｚ）：δ（ｐｐｍ）＝９．１２－７．１０（ｍ，２７Ｈ），７．００（ｓ，３Ｈ），６．７２(ｔ，３Ｈ)，６．６２－６．３３（ｍ，９Ｈ），２．７４－１．６７（ｍ，２４Ｈ），１．２５（ｄ，９Ｈ），１．１５－１．００（ｍ，１８Ｈ），０．８４（ｄ，９Ｈ）．
　＜実施例５＞　金属錯体ＭＣ５の合成
Figure JPOXMLDOC01-appb-C000133
　反応容器内をアルゴンガス雰囲気とした後、金属錯体ＭＣ４（０．７０ｇ）、ジクロロメタン（３５ｍＬ）およびＮ－ブロモスクシンイミド（８２５ｍｇ）を加え、室温で４０時間攪拌した。その後、そこへ、１０重量％の亜硫酸ナトリウム水溶液（７．７ｇ）を加え、次いで、イオン交換水（１５ｍL）を加え、室温で３０分間攪拌した。得られた反応溶液から有機層を抽出し、得られた有機層を、シリカゲルを敷いたろ過器でろ過した。得られたろ液にエタノールを加えることで沈殿を析出させた。得られた沈殿をろ過した後、５０℃で真空乾燥することにより、金属錯体ＭＣ４ＴＢＲ（０．７３ｇ、収率９１％）を黄色固体として得た。金属錯体ＭＣ４ＴＢＲのＨＰＬＣ面積百分率値は９６％であった。この作業を繰り返し行うことで、化合物ＭＣ４ＴＢＲの必要量を得た。
　ＬＣ－ＭＳ（ＡＰＣＩ，ｐｏｓｉｔｉｖｅ）：ｍ／ｚ＝１８８０．５［Ｍ＋Ｈ］＋
　１Ｈ－ＮＭＲ（ＣＤ２Ｃｌ２，３００ＭＨｚ）：δ（ｐｐｍ）＝８．２５－７．８３（ｍ，６Ｈ），７．７６（ｄ，６Ｈ），７．７６－７．４６（ｍ，１５Ｈ)，７．０４（ｓ，３Ｈ），６．８３（ｄ，３Ｈ），６．５０（ｓ，３Ｈ），６．３１（ｄ，３Ｈ），２．３３－１．８５（ｍ，２４Ｈ），１．２５（ｄ，９Ｈ），１．１２－１．０７（ｍ，１８Ｈ），０．８４（ｄ，９Ｈ）．
　反応容器内をアルゴンガス雰囲気とした後、金属錯体ＭＣ４ＴＢＲ（０．６０ｇ）、化合物ＭＣ５－ａ（０．５２ｇ）、トルエン（１８ｍＬ）およびビス（ジ－ｔｅｒｔ－ブチル（４－ジメチルアミノフェニル）ホスフィン）ジクロロパラジウム（ＩＩ）（６．８ｍｇ）を加え、９０℃に昇温した。その後、そこへ、２０重量％のテトラエチルアンモニウムヒドロキシド水溶液（９．１ｍＬ）を加え、加熱還流下で１９時間攪拌した。その後、そこへ、トルエンを加え、有機層を抽出した。得られた有機層をイオン交換水で洗浄し、無水硫酸マグネシウムで乾燥させた後、シリカゲルを敷いたろ過器でろ過し、得られたろ液を減圧濃縮することで固体を得た。得られた固体をシリカゲルカラムクロマトグラフィー（シクロヘキサンおよびジクロロメタンの混合溶媒）で精製した後、トルエンおよびアセトニトリルの混合溶媒を用いて再結晶した。その後、５０℃で減圧乾燥することにより、金属錯体ＭＣ５（０．３０ｇ、収率４７％）を黄色固体として得た。金属錯体ＭＣ５のＨＰＬＣ面積百分率値は９７．５％であった。
　ＬＣ－ＭＳ（ＡＰＣＩ，ｐｏｓｉｔｉｖｅ）：ｍ／ｚ＝２００１．１［Ｍ＋Ｈ］＋
　１Ｈ－ＮＭＲ（ＣＤ２Ｃｌ２，３００ＭＨｚ）：δ（ｐｐｍ）＝７．７０－７．４０（ｍ，２７Ｈ），７．０４（ｓ，３Ｈ），６．７８（ｓ，９Ｈ），６．５６－６．５２（ｍ，３Ｈ)，６．２１（ｓ，３Ｈ），２．４３－１．８８（ｍ，４２Ｈ），１．７５（ｓ，９Ｈ），１．２３（ｄ，９Ｈ），１．０７－１．０１（ｍ，１８Ｈ），０．８５（ｄ，９Ｈ）．
　＜実施例６＞　金属錯体ＭＣ６の合成
Figure JPOXMLDOC01-appb-C000134
　反応容器内をアルゴンガス雰囲気とした後、金属錯体ＭＣ４ＴＢＲ（０．３１ｇ）、化合物ＭＣ３－ａ（０．３１ｇ）、トルエン（９．３ｍＬ）およびビス（ジ－ｔｅｒｔ－ブチル（４－ジメチルアミノフェニル）ホスフィン）ジクロロパラジウム（ＩＩ）（３．５ｍｇ）を加え、９０℃に昇温した。その後、そこへ、２０重量％のテトラエチルアンモニウムヒドロキシド水溶液（２．７ｍＬ）を加え、加熱還流下で５時間攪拌した。その後、そこへ、トルエンを加え、有機層を抽出した。得られた有機層をイオン交換水で洗浄し、無水硫酸マグネシウムで乾燥させた後、シリカゲルを敷いたろ過器でろ過し、得られたろ液を減圧濃縮することで固体を得た。得られた固体をシリカゲルカラムクロマトグラフィー（シクロヘキサンおよびジクロロメタンの混合溶媒）で精製した後、ジクロロメタンおよびヘキサンの混合溶媒を用いて再結晶した。その後、５０℃で減圧乾燥することにより、金属錯体ＭＣ６（０．２６ｇ、収率６０％）を黄色固体として得た。金属錯体ＭＣ６のＨＰＬＣ面積百分率値は９９．５％以上であった。
　ＬＣ－ＭＳ（ＡＰＣＩ，ｐｏｓｉｔｉｖｅ）：ｍ／ｚ＝２６６７．５［Ｍ＋Ｈ］＋
　１Ｈ－ＮＭＲ（ＣＤ２Ｃｌ２，３００ＭＨｚ）：δ（ｐｐｍ）＝８．４０－７．３２（ｍ，６０Ｈ），７．１５（ｄ，３Ｈ），７．０５－７．０３（ｍ，６Ｈ），６．７６（ｓ，３Ｈ），２．５４－２．５０（ｍ，３Ｈ），２．１８－２．１３（ｍ，１８Ｈ），１．３８（ｓ，５４Ｈ），１．３１－１．１３（ｍ，３０Ｈ），０．９０（ｄ，９Ｈ）.
　＜実施例７＞　金属錯体ＭＣ７の合成
Figure JPOXMLDOC01-appb-C000135
　反応容器内をアルゴンガス雰囲気とした後、化合物ＭＣ７－ａ（１００ｇ）、炭酸カリウム（１１０ｇ）およびＮ，Ｎ’－ジメチルホルムアミド（５００ｍＬ）を加え、９０℃に昇温した。その後、そこへ、化合物ＭＣ７－ｂ（１０９ｇ）を含むＮ，Ｎ’－ジメチルホルムアミド（１００ｍＬ）溶液を加え、１００℃で１時間攪拌した。その後、室温まで冷却し、イオン交換水およびクロロホルムを加え、有機層を抽出した。得られた有機層をイオン交換水で洗浄し、無水硫酸マグネシウムで乾燥させた後、シリカゲルを敷いたろ過器でろ過し、得られたろ液を減圧濃縮することで油状物を得た。得られた油状物をシリカゲルカラムクロマトグラフィー（ヘプタンおよび酢酸エチルの混合溶媒）で精製した後、４５℃で減圧乾燥することにより、化合物ＭＣ７－ｃ（１１７ｇ、収率９４％）を無色油状物として得た。化合物ＭＣ７－ｃのＨＰＬＣ面積百分率値は９９．５％以上であった。この作業を繰り返し行うことで、化合物ＭＣ７－ｃの必要量を得た。
　ＴＬＣ／ＭＳ（ＤＡＲＴ，ｐｏｓｉｔｉｖｅ）：ｍ／ｚ＝２８１．９［Ｍ＋Ｈ］＋
　１Ｈ－ＮＭＲ（ＣＤ２Ｃｌ２，３００ＭＨｚ）：δ（ｐｐｍ）＝３．９４（ｄ，２Ｈ），２．３２－２．２３（ｍ，１Ｈ），０．９５（ｄ，６Ｈ）.
　反応容器内をアルゴンガス雰囲気とした後、化合物ＭＣ７－ｃ（１２７ｇ）、化合物ＭＣ７－ｄ（８８．９ｇ）、エタノール（３８０ｍＬ）、トルエン（１１４０ｍＬ）およびテトラキス（トリフェニルホスフィン）パラジウム（０）（１５．６ｇ）を加え、５５℃に昇温した。その後、そこへ、炭酸ナトリウム水溶液（２ｍｏｌ／Ｌ，４５０ｍＬ）を加え、７０℃で２９時間攪拌した。その後、そこへ、トルエンを加え、有機層を抽出した。得られた有機層をイオン交換水で洗浄し、無水硫酸マグネシウムで乾燥させた後、得られ溶液を減圧濃縮することで油状物を得た。得られた油状物をシリカゲルカラムクロマトグラフィー（トルエンおよび酢酸エチルの混合溶媒）で複数回精製した後、４５℃で減圧乾燥することにより、化合物ＭＣ７－ｅ（６３．２ｇ、収率３９％）を無色油状物として得た。化合物ＭＣ７－ｅのＨＰＬＣ面積百分率値は９９．５％以上であった。
　ＴＬＣ／ＭＳ（ＤＡＲＴ，ｐｏｓｉｔｉｖｅ）：ｍ／ｚ＝３５６．１［Ｍ＋Ｈ］＋
　１Ｈ－ＮＭＲ（ＣＤ２Ｃｌ２，３００ＭＨｚ）：δ（ｐｐｍ）＝７．８３－７．８２（ｍ，１Ｈ），７．７６－７．７４（ｍ，１Ｈ），７．６３－７．５３（ｍ，４Ｈ），７．５６－７．４６（ｍ，２Ｈ），７．４２－７．３９（ｍ，１Ｈ），４．０３（ｄ，２Ｈ），２．３８－２．２８（ｍ，１Ｈ），０．８８（ｄ，６Ｈ）.
　反応容器内をアルゴンガス雰囲気とした後、化合物ＭＣ７－ｅ（２５．０ｇ）、化合物ＭＣ７－ｆ（１１．６ｇ）、エタノール（７５ｍＬ）、トルエン（２２５ｍＬ）およびテトラキス（トリフェニルホスフィン）パラジウム（０）（２．４３ｇ）を加え、８０℃に昇温した。その後、そこへ、炭酸ナトリウム水溶液（２ｍｏｌ／Ｌ，７０ｍＬ）を加え、８０℃で１６時間攪拌した。その後、そこへ、トルエンを加え、有機層を抽出した。得られた有機層をイオン交換水で洗浄し、無水硫酸マグネシウムで乾燥させた後、得られ溶液を減圧濃縮することで油状物を得た。得られた油状物をシリカゲルカラムクロマトグラフィー（ヘプタンおよび酢酸エチルの混合溶媒）で精製した後、４５℃で減圧乾燥することにより、化合物ＭＣ７－ｇ（２６．５ｇ、収率９９％）を無色油状物として得た。化合物ＭＣ７－ｇのＨＰＬＣ面積百分率値は９９．５％以上であった。
　ＴＬＣ／ＭＳ（ＤＡＲＴ，ｐｏｓｉｔｉｖｅ）：ｍ／ｚ＝３８２．２［Ｍ＋Ｈ］＋
　１Ｈ－ＮＭＲ（ＣＤ２Ｃｌ２，３００ＭＨｚ）：δ（ｐｐｍ）＝７．８８－７．８７（ｍ，１Ｈ），７．８２－７．８０（ｍ，２Ｈ），７．７５－７．７２（ｍ，１Ｈ），７．６７－７．５６（ｍ，４Ｈ），７．４９－７．４５（ｍ，２Ｈ），７．４１－７．３７（ｍ，１Ｈ），７．０５－７．０４（ｍ，１Ｈ），４．０６（ｄ，２Ｈ），２．４２－２．３８（ｍ，７Ｈ），０．８８（ｄ，６Ｈ）.
　反応容器内をアルゴンガス雰囲気とした後、塩化イリジウムｎ水和物（１．４３ｇ）、化合物ＭＣ７－ｇ（３．２０ｇ）、イオン交換水（１１ｍＬ）およびジグライム（３５ｍＬ）を加え、１４０℃で１８時間加熱攪拌した。その後、そこへ、トルエンを加え、イオン交換水で洗浄し、有機層を得た。得られた有機層を減圧濃縮することにより固体を得た。得られた固体をｔｅｒｔ－ブチルメチルエーテルおよびヘプタンの混合溶媒を用いて再結晶することで、固体（２．５ｇ）を得た。
　別途用意した反応容器内をアルゴンガス雰囲気とした後、上記で得られた固体（１．０ｇ）、トリフルオロメタンスルホン酸銀（０．５８ｇ）、化合物ＭＣ７－ｇ（１．１６ｇ）および２，６－ルチジン（０．９ｍＬ）を加え、１６０℃で１２時間加熱攪拌した。その後、そこへ、ジクロロメタンを加え、セライトを敷いたろ過器でろ過し、得られたろ液をアセトニトリルに加えたところ、沈殿が生じた。得られた沈殿をろ過することで固体を得た。得られた固体をジクロロメタンに溶解させシリカゲルを加えてろ過した。得られたろ液を減圧濃縮し、カラムクロマトグラフィー（トルエン）で精製した後、トルエンおよびメタノールの混合溶媒を用いて再結晶した。その後、５０℃で減圧乾燥することにより、金属錯体ＭＣ７（２７０ｍｇ、収率２０％）を黄色固体として得た。金属錯体ＭＣ７のＨＰＬＣ面積百分率値は８８％であった。
　ＬＣ－ＭＳ（ＡＰＣＩ，ｐｏｓｉｔｉｖｅ）：ｍ／ｚ＝１３３４．６［Ｍ＋Ｈ］＋
　１Ｈ－ＮＭＲ（ＣＤ２Ｃｌ２，３００ＭＨｚ）：δ（ｐｐｍ）＝７．７５（ｄ，３Ｈ），７．６７－７．６４（ｍ，６Ｈ），７．４９（ｔ，６Ｈ），７．３９－７．３４（ｍ，３Ｈ），７．１２－７．０８（ｍ，３Ｈ），６．９６（ｓ，３Ｈ），６．８６－６．８３（ｍ，３Ｈ），６．５０（ｓ，６Ｈ），４．５３－４．４６（ｍ，３Ｈ），４．１４－４．００（ｍ，３Ｈ），２．４５－２．３２（ｍ，３Ｈ），２．２３－２．１８（ｍ，１８Ｈ），１．０８（ｄ，９Ｈ），０．９１（ｄ，９Ｈ）.
　＜実施例８＞　金属錯体ＭＣ８の合成
Figure JPOXMLDOC01-appb-C000136
　反応容器内をアルゴンガス雰囲気とした後、化合物ＭＣ７－ｅ（２５．０ｇ）、化合物ＭＣ８－ａ（１８．０ｇ）、エタノール（７５ｍＬ）、トルエン（２２５ｍＬ）およびテトラキス（トリフェニルホスフィン）パラジウム（０）（２．４３ｇ）を加え、８０℃に昇温した。その後、そこへ、炭酸ナトリウム水溶液（２ｍｏｌ／Ｌ，７０ｍＬ）を加え、８０℃で４８時間攪拌した。その後、室温まで冷却し、トルエンを加え、有機層を抽出した。得られた有機層をイオン交換水で洗浄し、無水硫酸マグネシウムで乾燥させた後、得られ溶液を減圧濃縮することで油状物を得た。得られた油状物をシリカゲルカラムクロマトグラフィー（トルエンおよび酢酸エチルの混合溶媒）で複数回精製した後、４５℃で減圧乾燥することにより、化合物ＭＣ８－ｂ（２４．２ｇ、収率９０％）を黄色油状物として得た。化合物ＭＣ８－ｂのＨＰＬＣ面積百分率値は９９．５％以上であった。
　ＴＬＣ／ＭＳ（ＤＡＲＴ，ｐｏｓｉｔｉｖｅ）：ｍ／ｚ＝３８３．２［Ｍ＋Ｈ］＋
　１Ｈ－ＮＭＲ（ＣＤ２Ｃｌ２，３００ＭＨｚ）：δ（ｐｐｍ）＝１Ｈ－ＮＭＲ（ＣＤＣｌ３，３００ＭＨｚ）：δ（ｐｐｍ）＝７．８７（ｓ，１Ｈ），７．７８－７．７２（ｍ，３Ｈ），７．６６－７．５９（ｍ，４Ｈ），７．５０－７．４６（ｍ，２Ｈ），７．４２－７．３８（ｍ，１Ｈ），４．０９（ｄ，２Ｈ），２．６０（ｍ，６Ｈ），２．４２－２．３３（ｍ，１Ｈ），０．８９（ｄ，６Ｈ）.
　反応容器内をアルゴンガス雰囲気とした後、塩化イリジウムｎ水和物（１．４３ｇ）、化合物ＭＣ８－ｂ（３．２１ｇ）、イオン交換水（１１ｍＬ）およびジグライム（３５ｍＬ）を加え、加熱還流下で１８時間加熱攪拌した。その後、そこへ、ジクロロメタンを加え、飽和食塩水で洗浄し、有機層を得た。得られた有機層を無水硫酸マグネシウムで乾燥し、得られたろ液を減圧濃縮することにより油状物を得た。得られた油状物にヘキサンを加えることで沈殿を析出させた。得られた沈殿をろ過し、シクロペンチルメチルエーテルで洗浄した後、５０℃で減圧乾燥することにより固体（３．０ｇ）を得た。
　別途用意した反応容器内をアルゴンガス雰囲気とした後、上記で得られた固体（１．５ｇ）、トリフルオロメタンスルホン酸銀（０．５８ｇ）、化合物ＭＣ８－ｂ（０．８７ｇ）および２，６－ルチジン（０．９ｍＬ）を加え、１６０℃で１２時間加熱攪拌した。その後、そこへ、１ｖｏｌ％のメタノールを含むジクロロメタンを加え、次いで、シリカゲルを加え、セライトを敷いたろ過器でろ過し、得られたろ液を減圧濃縮することで固体を得た。得られた固体をカラムクロマトグラフィー（トルエンおよびメタノールの混合溶媒）で精製した後、トルエンおよびアセトニトリルの混合溶媒を用いて再結晶した。その後、５０℃で減圧乾燥することにより、金属錯体ＭＣ８（１３０ｍｇ、収率１３％）を黄色固体として得た。金属錯体ＭＣ８のＨＰＬＣ面積百分率値は９８．６％であった。
　ＬＣ－ＭＳ（ＡＰＣＩ，ｐｏｓｉｔｉｖｅ）：ｍ／ｚ＝１３３７．６［Ｍ＋Ｈ］＋
　１Ｈ－ＮＭＲ（ＣＤ２Ｃｌ２，３００ＭＨｚ）：δ（ｐｐｍ）＝７．７７（ｄ，３Ｈ），７．６６－７．６３（ｍ，６Ｈ），７．５０（ｔ，６Ｈ），７．４０－７．３５（ｍ，３Ｈ），７．１４－７．１０（ｍ，３Ｈ），６．８０（ｄ，３Ｈ），６．７２－６．４８（ｍ，６Ｈ），４．５７－４．５０（ｍ，３Ｈ），４．２１－４．１３（ｍ，３Ｈ），２．４５－２．３１（ｍ，２１Ｈ），１．０９（ｄ，９Ｈ），０．９２（ｄ，９Ｈ）.
　＜実施例９＞　金属錯体ＭＣ９の合成

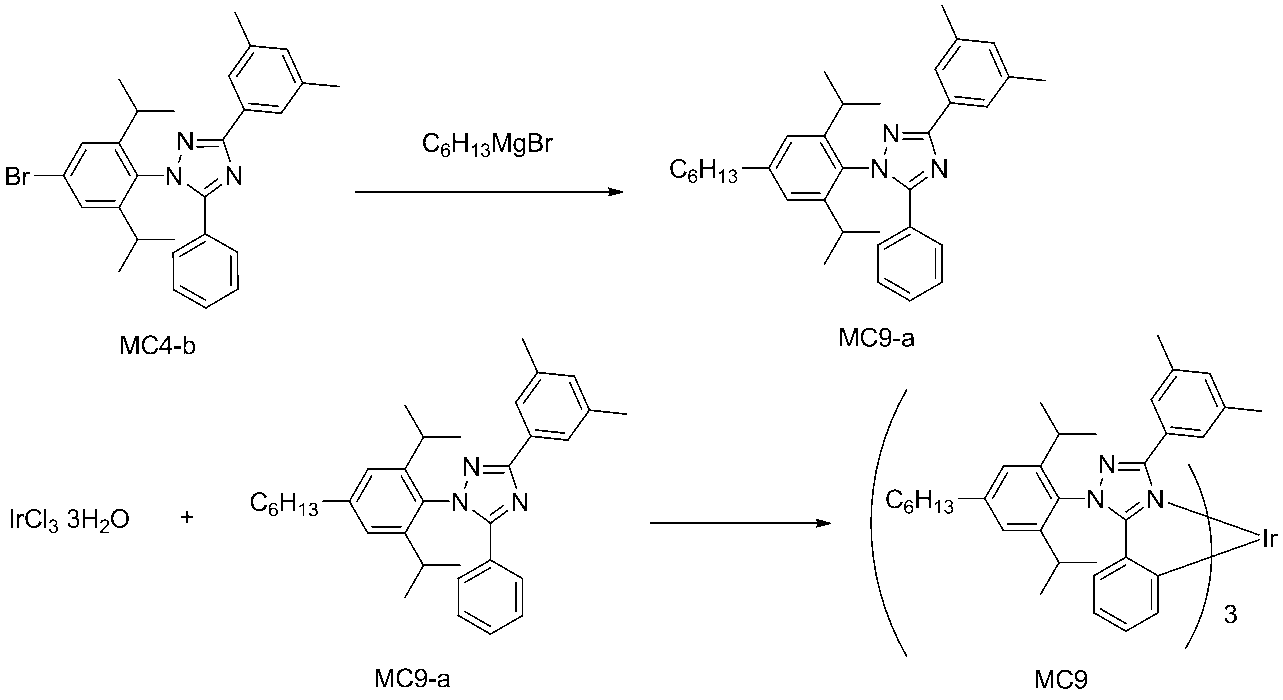

Figure JPOXMLDOC01-appb-C000137
　反応容器内をアルゴンガス雰囲気とした後、化合物ＭＣ４－ｂ（１７．０ｇ）、シクロペンチルメチルエーテル（１５０ｍＬ）および［１，１’－ビス（ジフェニルホスフィノ）フェロセン］パラジウム（ＩＩ）ジクロリド（１７２ｍｇ）を加え、５０℃に昇温した。その後、そこへ、ヘキシルマグネシウムブロミドのジエチルエーテル溶液（２ｍｏｌ／Ｌ、３５ｍＬ）を加えた後、５０℃で５時間攪拌した。その後、そこへ、塩酸水溶液（１ｍｏｌ／Ｌ、３５ｍＬ）を加え、有機層を抽出した。得られた有機層をイオン交換水（８５ｍＬ）で２回洗浄し、無水硫酸マグネシウムで乾燥させた後、ろ過し、得られたろ液を減圧濃縮することにより油状物を得た。得れらた油状物に、トルエンおよびシリカゲルを加え、室温で３０分間攪拌した。その後、セライトを敷いたろ過器でろ過し、得られたろ液を減圧濃縮することにより固体を得た。得られた固体をアセトニトリルを用いて再結晶した。その後、５０℃で減圧乾燥させることにより、化合物ＭＣ９－ａ（１３．７ｇ、収率８０％）を白色固体として得た。化合物ＭＣ９－ａのＨＰＬＣ面積百分率値は９９．５％以上であった。
　ＴＬＣ／ＭＳ（ＤＡＲＴ，ｐｏｓｉｔｉｖｅ）：ｍ／ｚ＝４９４［Ｍ＋Ｈ］＋
　１Ｈ－ＮＭＲ（３００ＭＨｚ、ＣＤ２Ｃｌ２－ｄ２）δ（ｐｐｍ）＝７．９２（ｓ，２Ｈ），７．６７－７．６３（ｍ，２Ｈ），７．４６－７．３３（ｍ，３Ｈ），７．１８（ｓ，２Ｈ），７．１４（ｓ，１Ｈ），２．７６（ｔ，２Ｈ），２．５７－２．４６（ｍ，８Ｈ），１．７７－１．７０ (ｍ，２Ｈ)，１．４８－１．４２（ｍ，６Ｈ），１．２１－１．１９（ｍ，６Ｈ），０．９８－０．９６（ｍ，９Ｈ）．
　反応容器内をアルゴンガス雰囲気とした後、塩化イリジウムｎ水和物（２．９６ｇ）、化合物ＭＣ９－ａ（８．６５ｇ）、イオン交換水（３０ｍＬ）およびジグライム（７４ｍＬ）を加え、加熱還流下で１８時間攪拌した。その後、室温まで冷却し、トルエンを加え、イオン交換水で洗浄した。得られた洗浄液の有機層を抽出し、得られた有機層を減圧濃縮することにより固体を得た。得られた固体を、シリカゲルカラムクロマトグラフィー（トルエンおよびエタノールの混合溶媒）で精製することにより固体（７．５１ｇ）を得た。
　別途用意した反応容器内をアルゴンガス雰囲気とした後、上記で得られた固体（７．４０ｇ）、トリフルオロメタンスルホン酸銀（３．１９ｇ）、化合物ＭＣ９－ａ（４．５９ｇ）、２，６－ルチジン（１．６６ｇ）およびデカン（１５ｍＬ）を加え、１５０℃で２０時間加熱攪拌した。その後、室温まで冷却し、トルエンを加え、シリカゲルおよびセライトを敷いたろ過器でろ過し、得られたろ液をイオン交換水で洗浄し、有機層を得た。得られた有機層を減圧濃縮することにより固体を得た。得られた固体をシリカゲルカラムクロマトグラフィー（ジクロロメタンよびシクロヘキサンの混合溶媒）で精製した後、トルエンおよびメタノールの混合溶媒を用いて再結晶した。その後、５０℃で減圧乾燥することにより、金属錯体ＭＣ９（１．４７ｇ、収率１４％）を黄色固体として得た。金属錯体ＭＣ９のＨＰＬＣ面積百分率値は９９．４％であった。
　ＬＣ－ＭＳ（ＡＰＣＩ，ｐｏｓｉｔｉｖｅ）：ｍ／ｚ＝１６７１．０［Ｍ＋Ｈ］＋
　１Ｈ－ＮＭＲ（３００ＭＨｚ、ＣＤ２Ｃｌ２－ｄ２）δ（ｐｐｍ）＝８．０３（ｂｒ，６Ｈ），７．１７（ｓ，６Ｈ），６．９６（ｓ，３Ｈ），６．６６（ｔ，３Ｈ），６．５１－６．４１（ｍ，６Ｈ），６．３２（ｄ，３Ｈ），２．７６(ｔ，６Ｈ)，２．２３－１．９２（ｍ，２１Ｈ），１．７６－１．６９（ｍ，６Ｈ），１．５８（ｓ，３Ｈ），１．５３－１．４２（ｍ，１８Ｈ），１．１６（ｄ，９Ｈ），１．０１－０．９６（ｍ，２７Ｈ），０．７３（ｄ，９Ｈ）．
　＜実施例１０＞　金属錯体ＭＣ１０の合成
Figure JPOXMLDOC01-appb-C000138
　反応容器内をアルゴンガス雰囲気とした後、金属錯体ＭＣ９（１．３６ｇ）、ジクロロメタン（６８ｍＬ）およびＮ－ブロモスクシンイミド（１．２３ｇ）を加え、室温で３２時間攪拌した。その後、そこへ、１０重量％の亜硫酸ナトリウム水溶液（８．７１ｇ）を加え、次いで、イオン交換水（７０ｍL）を加え、室温で３０分間攪拌した。得られた反応溶液から有機層を抽出し、得られた有機層を、シリカゲルを敷いたろ過器でろ過した。得られたろ液を減圧濃縮することにより固体を得た。得られた固体をトルエンに溶解させた後、メタノールを加えることで沈殿を析出させた。得られた沈殿をろ過した後、５０℃で真空乾燥することにより、金属錯体ＭＣ９ＴＢＲ（１．４７ｇ、収率９５％）を黄色固体として得た。金属錯体ＭＣ９ＴＢＲのＨＰＬＣ面積百分率値は９９．５％以上であった。
　ＬＣ－ＭＳ（ＡＰＣＩ，ｐｏｓｉｔｉｖｅ）：ｍ／ｚ＝１９０３．７［Ｍ＋Ｈ］＋
　１Ｈ－ＮＭＲ（３００ＭＨｚ、ＣＤ２Ｃｌ２－ｄ２）δ（ｐｐｍ）＝８．００（ｂｒ，６Ｈ），７．２０（ｓ，６Ｈ），６．９９（ｓ，３Ｈ），６．６７（ｄ，３Ｈ），６．３６（ｄ，３Ｈ），６．２５（ｄ，３Ｈ），２．７８(ｔ，６Ｈ)，２．０６－１．６９（ｍ，３０Ｈ），１．４６－１．４１（ｍ，１８Ｈ），１．１６（ｄ，９Ｈ），１．０３－０．９４（ｍ，２７Ｈ），０．７４（ｄ，９Ｈ）．
　反応容器内をアルゴンガス雰囲気とした後、金属錯体ＭＣ９ＴＢＲ（１．３０ｇ）、化合物ＭＣ１０－ａ（０．４４ｇ）、トルエン（６５ｍＬ）および（ジ－ｔｅｒｔ－ブチル（４－ジメチルアミノフェニル）ホスフィン）ジクロロパラジウム（ＩＩ）（１６ｍｇ）を加え、８０℃に昇温した。その後、そこへ、２０重量％のテトラブチルアンモニウムヒドロキシド水溶液（２３ｍＬ）を加え、加熱還流下で３６時間攪拌した。その後、室温まで冷却し、トルエンを加え、有機層を抽出した。得られた有機層をイオン交換水で洗浄し、無水硫酸マグネシウムで乾燥させた後、シリカゲルおよびセライトを敷いたろ過器でろ過し、得られたろ液を減圧濃縮することで固体を得た。得られた固体をシリカゲルカラムクロマトグラフィー（ジクロロメタンおよびシクロヘキサンの混合溶媒）で精製した後、酢酸エチルおよびアセトニトリルの混合溶媒を用いて再結晶した。その後、５０℃で減圧乾燥することにより、金属錯体ＭＣ１０（０．９３ｇ、収率７２％）を黄色固体として得た。金属錯体ＭＣ１０のＨＰＬＣ面積百分率値は９９．５％以上であった。
　ＬＣ－ＭＳ（ＡＰＣＩ，ｐｏｓｉｔｉｖｅ）：ｍ／ｚ＝２０６７．３［Ｍ＋Ｈ］＋
　１Ｈ－ＮＭＲ（３００ＭＨｚ、ＣＤ２Ｃｌ２－ｄ２）δ（ｐｐｍ）＝８．０４（ｂｒ，６Ｈ），７．３０－７．２６（ｍ，１２Ｈ），７．０６－６．９８（ｍ，１２Ｈ），６．７０（ｓ，３Ｈ），６．５４（ｄ，３Ｈ），２．８２（ｔ，６Ｈ），２．３２－１．７８（ｍ，２７Ｈ）,１．５９－１．４２（ｍ，２１Ｈ），１．３４（ｓ，２７Ｈ），１．２０（ｄ，９Ｈ），１．１０（ｄ，９Ｈ），１．０４－０．９８（ｍ，１８Ｈ），０．７３（ｄ，９Ｈ）．
　＜実施例１１＞　金属錯体ＭＣ１１の合成
Figure JPOXMLDOC01-appb-C000139
　反応容器内をアルゴンガス雰囲気とした後、化合物ＭＣ１１－ａ（１４０ｇ）および濃塩酸（１．２６Ｌ）を加え、反応容器を氷浴に設置して冷却した。その後、そこへ、亜硝酸ナトリウム（５０ｇ）を加え、反応容器を氷浴で冷却しながら３０分間撹拌した。その後、そこへ、塩化スズ（ＩＩ）（４００ｇ）を加えた後、室温で１８時間撹拌した。その後、得られた反応液を減圧濃縮し、得られた残渣をヘキサンおよびジエチルエーテルの混合溶媒により洗浄することにより、固体を得た。得られた固体にｔｅｒｔ－ブチルメチルエーテルおよび１０％水酸化ナトリウム水溶液を加え、有機層を抽出した。得られた有機層をイオン交換水で洗浄し、無水硫酸ナトリウムを加えて乾燥させた後、減圧濃縮することにより、化合物ＭＣ１１－ｂ（１２５ｇ、収率８３％）を白色固体として得た。
　反応容器内をアルゴンガス雰囲気とした後、化合物ＭＣ１－ｃ（８０ｇ）、３－ブロモ塩化ベンゾイル（１００ｇ）およびクロロホルムを加え、次いで、トリエチルアミン（９４ｍＬ）を加え、室温で１６時間攪拌した。得られた反応溶液を減圧濃縮し、得られた残渣に、ヘプタンを加え、白色固体を含む溶液を得た。得られた白色固体を含む溶液をろ過した後、得られたろ液を濃縮することにより、化合物ＭＣ１１－ｃ（９０ｇ、収率５５％）を得た。
　反応容器内をアルゴンガス雰囲気とした後、化合物ＭＣ１１－ｃ（９０ｇ）、化合物ＭＣ１１－ｂ（５６ｇ）、トリエチルアミン（１００ｍＬ）および四塩化炭素を加え、５０℃で３日間攪拌した。得られた反応混合物をシリカゲルカラムクロマトグラフィー（酢酸エチルおよびヘキサンの混合溶媒）で精製することにより、化合物ＭＣ１１－ｄ（４５ｇ、収率３２％）を白色固体として得た。化合物ＭＣ１１－ｄのＨＰＬＣ面積百分率値は９４．８％であった。この作業を繰り返し行うことで、化合物ＭＣ１１－ｄの必要量を得た。
　反応容器内をアルゴンガス雰囲気とした後、化合物ＭＣ１１－ｄ（６０ｇ）、化合物ＭＣ３－ａ（５５ｇ）、トリス（ジベンジリデンアセトン）ジパラジウム（０）（９８０ｍｇ）、２－ジシクロヘキシルホスフィノ－２’，６’－ジメトキシビフェニル（４４０ｍｇ）、トルエンおよび４０重量％テトラエチルアンモニウムヒドロキシド水溶液（１５６ｇ）を加え、加熱還流下で１８時間撹拌した。その後、室温まで冷却し、有機層を抽出し、得られた有機層を減圧濃縮することで固体を得た。得られた固体をシリカゲルカラムクロマトグラフィー(ヘキサンおよび酢酸エチルの混合溶媒)で精製した後、トルエンおよびアセトニトリルの混合溶媒を用いて再結晶した。その後、５０℃で減圧乾燥させることにより、化合物ＭＣ１１－ｅ（８５ｇ、収率９７％）を白色固体として得た。化合物ＭＣ１１－ｅのＨＰＬＣ面積百分率値は９９．５％以上であった。
　ＬＣ－ＭＳ（ＥＳＩ，ｐｏｓｉｔｉｖｅ）：ｍ／ｚ＝８２６．５［Ｍ＋Ｈ］＋
　１Ｈ－ＮＭＲ（ＣＤ２Ｃｌ２，３００ＭＨｚ）：δ（ｐｐｍ）＝８．００（ｔ，１Ｈ），７．９６（ｓ，２Ｈ），７．８７－７．８２（ｍ，３Ｈ），７．６８－７．４６（ｍ，１８Ｈ），７．１７（ｓ，１Ｈ），２．７１－２．６２（ｍ，２Ｈ），２．４７（ｓ，６Ｈ），１．４２（ｓ，１８Ｈ），１．２９（ｄ，６Ｈ），１．０７（ｓ，６Ｈ）．
　反応容器内をアルゴンガス雰囲気とした後、塩化イリジウムｎ水和物（６．３８ｇ）、化合物ＭＣ１１－ｅ（３１．１ｇ）、イオン交換水（５１ｍＬ）およびジグライム（１５１ｍＬ）を加え、加熱還流下で３６時間攪拌した。その後、そこへ、トルエンを加え、イオン交換水で洗浄した。得られた洗浄液の有機層を抽出し、得られた有機層を減圧濃縮することにより固体を得た。得られた固体を、シリカゲルカラムクロマトグラフィー（トルエンおよびエタノールの混合溶媒）で精製することにより固体（２８．５ｇ）を得た。
　別途用意した反応容器内をアルゴンガス雰囲気とした後、上記で得られた固体（０．６０ｇ）、アセチルアセトン（０．９６ｇ）、炭酸ナトリウム（０．３４ｇ）および２－エトキシエタノール（１８ｍＬ）を加え、１２０℃で２時間攪拌することで沈殿を析出させた。得られた沈殿をろ過し、２－エトキシエタノール（３０ｍＬ）、イオン交換水（３０ｍＬ）およびメタノール（３０ｍＬ）の順で洗浄することにより固体を得た。得られた固体をジクロロメタン（５ｍＬ）に溶解させた後、シリカゲル（３ｇ）を敷いたろ過器でろ過し、得られたろ液を減圧濃縮することにより固体を得た。得られた固体を、酢酸エチルを用いて再結晶した後、さらにトルエンおよびアセトニトリルの混合溶媒を用いて再結晶した。その後、５０℃で減圧乾燥させることにより、金属錯体ＭＣ１１（０．４０ｇ、収率６５％）を黄色固体として得た。金属錯体ＭＣ１１のＨＰＬＣ面積百分率値は９７．９％であった。
　ＬＣ－ＭＳ（ＥＳＩ，ｐｏｓｉｔｉｖｅ）：ｍ／ｚ＝１９８０．０［Ｍ＋Ｋ］＋
　１Ｈ－ＮＭＲ（３００ＭＨｚ、ＣＤ２Ｃｌ２－ｄ２）δ（ｐｐｍ）＝７．７８（ｄ，４Ｈ），７．６９－７．６５（ｍ，１０Ｈ），７．５３－７．５０（ｍ，１８Ｈ），７．３６－７．３０（ｍ，１２Ｈ），７．０７－７．０４（ｍ，４Ｈ），４．７１（ｓ，１Ｈ），３．１５－３．０６（ｍ，２Ｈ），２．８６－２．７７（ｍ，２Ｈ），２．２５（ｓ，１２Ｈ），１．４６－１．２６（ｍ，６６Ｈ）．
　＜実施例１２＞　金属錯体ＭＣ１２、ＭＣ１３およびＭＣ１４の合成
Figure JPOXMLDOC01-appb-C000140
　反応容器内をアルゴンガス雰囲気とした後、化合物ＭＣ１２－ａ（９０．０ｇ）およびジクロロメタン（９００ｍＬ）を加えた。その後、そこへ、トリエチルオキソニウムテトラフルオロボレートのジクロロメタン溶液（１ｍｏｌ／Ｌ、５２５ｍＬ）を加え、室温で３８時間攪拌した。その後、そこへ、炭酸水素ナトリウム水溶液（１ｍｏｌ／Ｌ、５２５ｍＬ）を加え、室温で３０分攪拌した。得られた反応溶液の有機層を抽出した後、得られた有機層をイオン交換水で洗浄し、有機層を得た。得られた有機層にヘプタン（２００ｍＬ）を加えた後、ジクロロメタンを減圧濃縮することにより、白色固体を含む溶液を得た。得られた白色固体を含む溶液をろ過した後、得られたろ液を濃縮することにより、化合物ＭＣ１２－ｂ（７４．２ｇ、収率６５％）を黄色油状物として得た。化合物ＭＣ１２－ｂのＨＰＬＣ面積百分率値は９８．６％であった。
　ＴＬＣ／ＭＳ（ＤＡＲＴ，ｐｏｓｉｔｉｖｅ）：ｍ／ｚ＝２２８［Ｍ＋Ｈ］＋
　反応容器内をアルゴンガス雰囲気とした後、化合物ＭＣ１２－ｂ（３３．５ｇ）、塩化ベンゾイル（５２．４ｇ）およびクロロホルム（７３０ｍＬ）を加え、次いで、トリエチルアミン（５２．０ｍＬ）を加え、室温で６６時間攪拌した。得られた反応溶液を減圧濃縮し、得られた残渣に、シクロペンチルメチルエーテル（６００ｍＬ）を加え、ろ過し、ろ液を得た。得られたろ液を減圧濃縮し、得られた残渣をシリカゲルカラムクロマトグラフィー（クロロホルム）で精製することにより、化合物ＭＣ１２－ｃ（８８．０ｇ、収率７８％）を黄色油状物として得た。化合物ＭＣ１２－ｃのＨＰＬＣ面積百分率値は９１．３％であった。
　ＴＬＣ／ＭＳ（ＤＡＲＴ，ｐｏｓｉｔｉｖｅ）：ｍ／ｚ＝３３２［Ｍ＋Ｈ］＋
　反応容器内をアルゴンガス雰囲気とした後、化合物ＭＣ４－ａ（５６．８ｇ）およびｔｅｒｔ－ブチルメチルエーテル（５７０ｍＬ）を加え、氷浴を用いて反応容器を０℃～１０℃の範囲なるように冷却した。その後、そこへ、水酸化ナトリウム水溶液（１ｍｏｌ／Ｌ、５５０ｍＬ）を加え、氷浴を用いて反応容器を０℃～１０℃の範囲となるよう冷却しながら３０分間撹拌した。得られた反応溶液の有機層を抽出し、有機層であるｔｅｒｔ－ブチルメチルエーテルを得た。
　別途用意した反応容器内をアルゴンガス雰囲気とした後、化合物ＭＣ１２－ｃ（６０．０ｇ）およびクロロホルム（１．２０Ｌ）を加え、反応容器を氷浴に設置して冷却した。その後、そこへ、上記で得られたｔｅｒｔ－ブチルメチルエーテル溶液を加えた。その後、反応容器を氷浴で冷却しながら６時間攪拌し、次いで、室温で１００時間攪拌し、次いで、加熱還流下で２００時間攪拌した後、室温まで冷却した。得られた反応溶液にイオン交換水（５００ｍＬ）を加え、有機層を抽出し、得られた有機層を減圧濃縮した。得られた残渣をシリカゲルカラムクロマトグラフィー（トルエン）で精製した後、ヘプタンを用いて再結晶した。その後、５０℃で減圧乾燥することにより、化合物ＭＣ１２－ｄ（５８．５ｇ、収率６６％）を白色固体として得た。化合物ＭＣ１２－ｄのＨＰＬＣ面積百分率値は９９．５％以上であった。
　ＬＣ－ＭＳ（ＥＳＩ，ｐｏｓｉｔｉｖｅ）：ｍ／ｚ＝５３８．１［Ｍ＋Ｈ］＋
　１Ｈ－ＮＭＲ（３００ＭＨｚ、ＣＤ２Ｃｌ２－ｄ２）：δ（ｐｐｍ）＝８．０６－８．０４（ｍ，１Ｈ），７．８２－７．７９（ｍ，１Ｈ），７．６８－７．６２(ｍ，２Ｈ)，７．５３－７．３６（ｍ，７Ｈ），２．６３－２．４９（ｍ，２Ｈ），１．２２（ｄ，６Ｈ），１．００（ｄ，６Ｈ）．
　反応容器内をアルゴンガス雰囲気とした後、化合物ＭＣ１２－ｄ（３０．０ｇ）、シクロペンチルメチルエーテル（１．２０Ｌ）および［１，１’－ビス（ジフェニルホスフィノ）フェロセン］パラジウム（ＩＩ）ジクロリド（２３０ｍｇ）を加え、４０℃に昇温した。その後、そこへ、ヘキシルマグネシウムブロミドのジエチルエーテル溶液（２ｍｏｌ／Ｌ、３３．４ｍＬ）を加えた後、４０℃で３時間攪拌した。その後、そこへ、塩酸水溶液（１ｍｏｌ／Ｌ、８０ｍＬ）を加え、有機層を抽出した。得られた有機層をイオン交換水（３００ｍＬ）で３回洗浄し、無水硫酸マグネシウムで乾燥させた後、シリカゲル（３０ｇ）を加えてろ過し、得られたろ液を減圧濃縮することにより油状物を得た。得れらた油状物をシリカゲルカラムクロマトグラフィー（ヘキサンおよび酢酸エチルの混合溶媒）で精製することにより、化合物ＭＣ１２－ｅ（２８．５ｇ、収率７９％）を無色油状物として得た。化合物ＭＣ１２－ｅのＨＰＬＣ面積百分率値は８４％であった。
　ＬＣ－ＭＳ（ＥＳＩ，ｐｏｓｉｔｉｖｅ）：ｍ／ｚ＝５４４．２［Ｍ＋Ｈ］＋
　反応容器内をアルゴンガス雰囲気とした後、化合物ＭＣ１２－ｅ（２３．０ｇ）、化合物ＭＣ２－ａ（５．２０ｇ）、トルエン（４６０ｍＬ）および（ジ－ｔｅｒｔ－ブチル（４－ジメチルアミノフェニル）ホスフィン）ジクロロパラジウム（ＩＩ）（２５１ｍｇ）を加え、８０℃に昇温した。その後、そこへ、１０重量％のテトラブチルアンモニウムヒドロキシド水溶液（２７６ｍＬ）を加え、加熱還流下で３２時間攪拌した。その後、室温まで冷却し、トルエンを加え、有機層を抽出した。得られた有機層をイオン交換水で洗浄し、無水硫酸マグネシウムで乾燥させた後、シリカゲルおよびセライトを敷いたろ過器でろ過し、得られたろ液を減圧濃縮することで油状物を得た。得られた油状物をシリカゲルカラムクロマトグラフィー（ヘキサンおよび酢酸エチルの混合溶媒）で精製した後、アセトニトリルを用いて再結晶した。その後、５０℃で減圧乾燥することにより、化合物ＭＣ１２－ｆ（１５．２ｇ、収率７９％）を白色固体として得た。化合物ＭＣ１２－ｆのＨＰＬＣ面積百分率値は９９．５％以上であった。
　ＬＣ－ＭＳ（ＡＰＣＩ，ｐｏｓｉｔｉｖｅ）：ｍ／ｚ＝５４２．４［Ｍ＋Ｈ］＋
　１Ｈ－ＮＭＲ（３００ＭＨｚ、ＣＤ２Ｃｌ２－ｄ２）δ（ｐｐｍ）＝７．９６－７．９３（ｍ，１Ｈ），７．６３－７．５３（ｍ，３Ｈ），７．４５－７．２７(ｍ，１０Ｈ)，７．１４（ｓ，２Ｈ），２．７５（ｔ，２Ｈ），２．４６－２．３３（ｍ，２Ｈ），１．７８－１．６８（ｍ，２Ｈ），１．４８－１．３８（ｍ，６Ｈ），１．１２（ｄ，６Ｈ），１．０１－０．９４（ｍ，９Ｈ）．
　反応容器内をアルゴンガス雰囲気とした後、塩化イリジウムｎ水和物（３．１４ｇ）、化合物ＭＣ１２－ｆ（１０．０ｇ）、イオン交換水（２５ｍＬ）およびジグライム（７８ｍＬ）を加え、１３０℃で４２時間攪拌した後、室温まで冷却した。その後、そこへ、トルエンを加え、イオン交換水で洗浄し、有機層を得た。得られた有機層を減圧濃縮することにより固体を得た。得られた固体を、シリカゲルカラムクロマトグラフィー（トルエンおよびエタノールの混合溶媒）で精製することにより固体（１０．０ｇ）を得た。
　別途用意した反応容器内をアルゴンガス雰囲気とした後、上記で得られた固体（１０．０ｇ）、トリフルオロメタンスルホン酸銀（２．９４ｇ）およびアセトニトリル（２５０ｍＬ）を加え、加熱還流下で２時間攪拌した。その後、室温まで冷却し、セライトを敷いたろ過器を用いてろ過し、得られたろ液を減圧濃縮することにより油状物を得た。得られた油状物をアルミナカラムクロマトグラフィー（アセトニトリル）で精製した後、室温でアルゴンガスを用いて乾燥することにより、固体（９．９４ｇ）を得た。
　別途用意した反応容器内をアルゴンガス雰囲気とした後、上記で得られた固体（９．０ｇ）、化合物ＭＣ１２－ｆ（４．５４ｇ）、２，６－ルチジン（３．５ｍＬ）およびペンタデカン（４．５ｍＬ）を加え、１９０℃で７０時間攪拌した。その後、室温まで冷却し、ジクロロメタン（１３０ｍＬ）を加え、反応混合物をジクロロメタンに溶解させた。その後、そこへ、２－プロパノール（３０ｍＬ）を加え、ジクロロメタンを減圧濃縮すると沈殿が生じた。得られた沈殿をろ過し、ろ液を得た。得られたろ液を減圧濃縮することで油状物を得た。得られた油状物をシリカゲルカラムクロマトグラフィー（トルエンおよびヘキサンの混合溶媒）で精製した後、さらに逆相カラムクロマトグラフィー（アセトニトリルおよび酢酸エチルの混合溶媒）で複数回精製することにより、金属錯体ＭＣ１２、金属錯体ＭＣ１３および金属錯体ＭＣ１４がそれぞれ分離された状態で得た。
　得られた金属錯体ＭＣ１２をさらに、アセトニトリルを用いて再結晶し、５０℃で減圧乾燥することにより黄色固体（７０ｍｇ、収率０．６％）として得た。金属錯体ＭＣ１２のＨＰＬＣ面積百分率値は９９．５％以上であった。得られた金属錯体ＭＣ１３をさらに、ジクロロメタン、アセトニトリルおよびメタノールの混合溶媒を用いて再結晶し、５０℃で減圧乾燥することにより、黄色固体（１２０ｍｇ、収率１．１％）として得た。金属錯体ＭＣ１３のＨＰＬＣ面積百分率値は９９．５％以上であった。得られた金属錯体ＭＣ１４をさらに、ジクロロメタンおよびアセトニトリルの混合溶媒を用いて再結晶し、５０℃で減圧乾燥することにより黄色固体（２３０ｍｇ、収率２．１％）として得た。金属錯体ＭＣ１４のＨＰＬＣ面積百分率値は９８．７％であった。
　金属錯体ＭＣ１２
　ＬＣ－ＭＳ（ＡＰＣＩ，ｐｏｓｉｔｉｖｅ）：ｍ／ｚ＝１８１５．０［Ｍ＋Ｈ］＋
　１Ｈ－ＮＭＲ（３００ＭＨｚ、ＣＤ２Ｃｌ２－ｄ２）δ（ｐｐｍ）＝９．１９－９．１６（ｍ，３Ｈ），７．３９－７．２６（ｍ，９Ｈ），６．９７－６．８８（ｍ，１５Ｈ），６．７２（ｔ，３Ｈ），６．６１（ｔ，３Ｈ），６．５２（ｄ，３Ｈ），６．４４－６．３５（ｍ，６Ｈ），６．２２(ｄ，３Ｈ)，２．５４（ｔ，６Ｈ），１．８９－１．８３（ｍ，３Ｈ），１．６０－１．５０（ｍ，６Ｈ），１．４３－１．３４（ｍ，３Ｈ），１．３０－１．２４（ｍ，１８Ｈ），０．８６－０．７２（ｍ，２７Ｈ），０．５５（ｄ，９Ｈ），０．４７（ｄ，１８Ｈ）．
　金属錯体ＭＣ１３
　ＬＣ－ＭＳ（ＥＳＩ，ｐｏｓｉｔｉｖｅ）：ｍ／ｚ＝１８５２．９［Ｍ＋Ｋ］＋
　１Ｈ－ＮＭＲ（３００ＭＨｚ、ＣＤ２Ｃｌ２－ｄ２）δ（ｐｐｍ）＝７．９６（ｄ，１Ｈ），７．４６（ｔ，１Ｈ），７．３７（ｄ，１Ｈ），７．２９－６．３６（ｍ，４１Ｈ）６．２２（ｄ，１Ｈ），２．６２（ｔ，２Ｈ），２．５３（ｔ，２Ｈ），２．４８－２．３１（ｍ，４Ｈ），２．２１－２．０６（ｍ，１Ｈ），１．９０－１．７４（ｍ，１Ｈ），１．６７－１．５７（ｍ，２Ｈ），１．３７－１．１５（ｍ，２７Ｈ），１．０４（ｄ，３Ｈ），０．９６－０．９１（ｍ，６Ｈ），０．８７－０．７３（ｍ，１５Ｈ），０．６５－０．５１（ｍ，１２Ｈ），０．３５（ｄ，３Ｈ），０．２６（ｄ，３Ｈ）．
　金属錯体ＭＣ１４
　ＬＣ－ＭＳ（ＥＳＩ，ｐｏｓｉｔｉｖｅ）：ｍ／ｚ＝１８５２．９［Ｍ＋Ｋ］＋
　１Ｈ－ＮＭＲ（３００ＭＨｚ、ＣＤ２Ｃｌ２－ｄ２）δ（ｐｐｍ）＝７．４７－７．３３（ｍ，４Ｈ），７．２８－７．１８（ｍ，４Ｈ），７．１１－６．７８（２５Ｈ），６．６７－６．５１（ｍ，９Ｈ），６．３１（ｄ，１Ｈ），６．２１（ｄ，２Ｈ），２．６３－２．５０（ｍ，３Ｈ），２．４３－２．３７（ｍ，４Ｈ），２．３０－２．１９（ｍ，１Ｈ），２．１８－２．０６（ｍ，１Ｈ），２．０５－１．９７（ｍ，１Ｈ），１．６５－１．５３（ｍ，２Ｈ），１．４２－１．１５（ｍ，２７Ｈ），１．０５－１．０１（ｍ，３Ｈ），０．９７－０．９３（ｍ，３Ｈ），０．８７－０．７６（ｍ，１８Ｈ），０．７２－０．６４（ｍ，９Ｈ），０．６２－０．５６（ｍ，６Ｈ），０．４３（ｄ，３Ｈ）．
　＜合成例１＞　単量体ＣＭ１の合成
Figure JPOXMLDOC01-appb-C000141
　単量体ＣＭ１は、特開２０１０―１８９６３０号公報に記載の方法に従って合成した。
　＜合成例２＞　単量体ＣＭ２の合成
Figure JPOXMLDOC01-appb-C000142
　単量体ＣＭ２は、国際公開第２０１５／００８８５１号に記載の方法に従って合成した。
　＜合成例３＞　高分子化合物Ｐ１の合成
　反応容器内の気体を窒素ガス雰囲気とした後、化合物ＣＭ１（１．２８ｇ）、化合物ＣＭ２（２．１８ｇ）およびトルエン（５５ｍｌ）を加え、８０℃に加熱した。その後、そこへ、ビス［トリス（２－メトキシフェニル）ホスフィン］パラジウムジクロリド（２．３４ｍｇ）および２０重量％テトラエチルアンモニウムヒドロキシド水溶液（９．１ｇ）を加え、アルゴンガス還流下で４時間攪拌した。その後、そこへ、２－イソプロピルフェニルボロン酸（０．０６３０ｇ）、ビス［トリス（２－メトキシフェニル）ホスフィン］パラジウムジクロリド（２．１７ｍｇ）および２０重量％テトラエチルアンモニウムヒドロキシド水溶液（９．１ｇ）を加え、アルゴンガス還流下で１５．５時間攪拌した。その後、そこへ、Ｎ，Ｎ－ジエチルジチオカルバミド酸ナトリウム三水和物（０．７２ｇ）をイオン交換水（１４ｍｌ）に溶解させた溶液を加え、８５℃で５時間攪拌した。得られた有機層を冷却した後、３．６重量％塩酸で２回、２．５重量％アンモニア水で２回、イオン交換水で５回、順次洗浄した。得られた有機層をメタノールに滴下したところ沈殿が生じた。得られた沈殿をろ過し、乾燥させることにより、固体を得た。得られた固体をトルエンに溶解させ、予めトルエンを通液したシリカゲルカラムおよびアルミナカラムに通液した。得られた溶液をメタノールに滴下することで沈殿を生じさせ、ろ取、乾燥させることにより、高分子化合物Ｐ１（２．２７９ｇ）を得た。高分子化合物Ｐ１のポリスチレン換算の数平均分子量（Ｍｎ）および重量平均分子量（Ｍｗ）は、Ｍｎ＝７．４×１０４、Ｍｗ＝２．３×１０５であった。
　高分子化合物Ｐ１は、仕込み原料から求めた理論値では、それぞれの単量体から誘導される構成単位が、下記表２に示されるモル比で構成されてなる共重合体である。
Figure JPOXMLDOC01-appb-T000143
　＜実施測定例１＞発光安定性の測定
　金属錯体ＭＣ１と、式（Ｈ－１１３）で表される化合物（以下、「化合物Ｈ－１１３」ともいう。）（Ｌｕｍｉｎｅｓｃｅｎｃｅ　Ｔｅｃｈｎｏｌｏｇｙ社製、ＬＴ－Ｎ４０１３）とを、２．０重量％の濃度で溶解させたトルエン溶液（金属錯体ＭＣ１：化合物Ｈ－１１３＝２５重量％：７５重量％）を調製した。
Figure JPOXMLDOC01-appb-C000144
　ガラス基板上に、上記で得られたトルエン溶液をスピンコート法により７５ｎｍの厚さで成膜し、窒素ガス雰囲気下（酸素濃度１０ｐｐｍ以下、水分濃度１０ｐｐｍ以下）において、１３０℃、１０分間加熱させることにより有機層を形成した。
　有機層を形成した基板を蒸着機内において、１．０×１０-4Ｐａ以下にまで減圧した後、アルミニウムを約８０ｎｍ蒸着した。蒸着後、窒素ガス雰囲気下（酸素濃度１０ｐｐｍ以下、水分濃度１０ｐｐｍ以下）において、ガラス基板を用いて封止することにより、測定試料ＦＬ－１を作製した。
　測定試料ＦＬ－１の発光輝度が２１３０ｃｄ／ｍ２となるように励起光源の励起光強度を調整した。なお、測定試料ＦＬ－１から観測された発光の発光スペクトルピークは４６２ｎｍであり、色度ＣＩＥ（ｘ，ｙ）は、（０．１５０，０．２２４）であり、金属錯体ＭＣ１に由来する発光であった。
　その後、調整した励起光強度を一定に保ったまま測定試料ＦＬ－１を連続的に発光させ、発光輝度が測定開始時の発光輝度に対して８５％になるまでの時間（以下、「ＬＴ８５」という）を測定した。結果を表３に示す。
　＜実施測定例２＞発光安定性の測定
　実施測定例１における金属錯体ＭＣ１に代えて、金属錯体ＭＣ２を用いた以外は、実施測定例１と同様にして、測定試料ＦＬ－２を作製し、発光安定性を測定した。
　上記式（１７）に従って、測定試料ＦＬ－１の発光のフォトン数と同数になる測定試料ＦＬ－２の発光輝度を算出すると、２２９０ｃｄ／ｍ２であった。
　測定試料ＦＬ－２の発光輝度が２２９０ｃｄ／ｍ２となるように励起光源の励起光強度を調整した。なお、測定試料ＦＬ－２から観測された発光の発光スペクトルピークは４６６ｎｍであり、色度ＣＩＥ（ｘ，ｙ）は、（０．１５４，０．２５１）であり、金属錯体ＭＣ２に由来する発光であった。
　その後、調整した励起光強度を一定に保ったまま測定試料ＦＬ－２を連続的に発光させ、ＬＴ８５を測定した。結果を表３に示す。
　＜実施測定例３＞発光安定性の測定
　実施測定例１における金属錯体ＭＣ１に代えて、金属錯体ＭＣ３を用いた以外は、実施測定例１と同様にして、測定試料ＦＬ－３を作製し、発光安定性を測定した。
　上記式（１７）に従って、測定試料ＦＬ－１の発光のフォトン数と同数になる測定試料ＦＬ－３の発光輝度を算出すると、２５７０ｃｄ／ｍ２であった。
　測定試料ＦＬ－３の発光輝度が２５７０ｃｄ／ｍ２となるように励起光源の励起光強度を調整した。なお、測定試料ＦＬ－３から観測された発光の発光スペクトルピークは４７３ｎｍであり、色度ＣＩＥ（ｘ，ｙ）は、（０．１５０，０．３１５）であり、金属錯体ＭＣ３に由来する発光であった。
　その後、調整した励起光強度を一定に保ったまま測定試料ＦＬ－３を連続的に発光させ、ＬＴ８５を測定した。結果を表３に示す。
　＜実施測定例４＞発光安定性の測定
　実施測定例１における金属錯体ＭＣ１に代えて、金属錯体ＭＣ４を用いた以外は、実施測定例１と同様にして、測定試料ＦＬ－４を作製し、発光安定性を測定した。
　上記式（１７）に従って、測定試料ＦＬ－１の発光のフォトン数と同数になる測定試料ＦＬ－４の発光輝度を算出すると、２０１０ｃｄ／ｍ２であった。
　測定試料ＦＬ－４の発光輝度が２０１０ｃｄ／ｍ２となるように励起光源の励起光強度を調整した。なお、測定試料ＦＬ－４から観測された発光の発光スペクトルピークは４５５ｎｍであり、色度ＣＩＥ（ｘ，ｙ）は、（０．１４９，０．２０４）であり、金属錯体ＭＣ４に由来する発光であった。
　その後、調整した励起光強度を一定に保ったまま測定試料ＦＬ－４を連続的に発光させ、ＬＴ８５を測定した。結果を表３に示す。
　＜実施測定例５＞発光安定性の測定
　実施測定例１における金属錯体ＭＣ１に代えて、金属錯体ＭＣ５を用いた以外は、実施測定例１と同様にして、測定試料ＦＬ－５を作製し、発光安定性を測定した。
　上記式（１７）に従って、測定試料ＦＬ－１の発光のフォトン数と同数になる測定試料ＦＬ－５の発光輝度を算出すると、２２８０ｃｄ／ｍ２であった。
　測定試料ＦＬ－５の発光輝度が２２８０ｃｄ／ｍ２となるように励起光源の励起光強度を調整した。なお、測定試料ＦＬ－５から観測された発光の発光スペクトルピークは４６４ｎｍであり、色度ＣＩＥ（ｘ，ｙ）は、（０．１５０，０．２５３）であり、金属錯体ＭＣ５に由来する発光であった。
　その後、調整した励起光強度を一定に保ったまま測定試料ＦＬ－５を連続的に発光させ、ＬＴ８５を測定した。結果を表３に示す。
　＜実施測定例６＞発光安定性の測定
　実施測定例１における金属錯体ＭＣ１に代えて、金属錯体ＭＣ６を用いた以外は、実施測定例１と同様にして、測定試料ＦＬ－６を作製し、発光安定性を測定した。
　上記式（１７）に従って、測定試料ＦＬ－１の発光のフォトン数と同数になる測定試料ＦＬ－６の発光輝度を算出すると、２４６０ｃｄ／ｍ２であった。
　測定試料ＦＬ－６の発光輝度が２４６０ｃｄ／ｍ２となるように励起光源の励起光強度を調整した。なお、測定試料ＦＬ－６から観測された発光の発光スペクトルピークは４７２ｎｍであり、色度ＣＩＥ（ｘ，ｙ）は、（０．１４７，０．２９６）であり、金属錯体ＭＣ６に由来する発光であった。
　その後、調整した励起光強度を一定に保ったまま測定試料ＦＬ－６を連続的に発光させ、ＬＴ８５を測定した。結果を表３に示す。
　＜実施測定例７＞発光安定性の測定
　実施測定例１における金属錯体ＭＣ１に代えて、金属錯体ＭＣ７を用いた以外は、実施測定例１と同様にして、測定試料ＦＬ－７を作製し、発光安定性を測定した。
　上記式（１７）に従って、測定試料ＦＬ－１の発光のフォトン数と同数になる測定試料ＦＬ－７の発光輝度を算出すると、２５６０ｃｄ／ｍ２であった。
　測定試料ＦＬ－７の発光輝度が２５６０ｃｄ／ｍ２となるように励起光源の励起光強度を調整した。なお、測定試料ＦＬ－７から観測された発光の発光スペクトルピークは４７４ｎｍであり、色度ＣＩＥ（ｘ，ｙ）は、（０．１５０，０．３１５）であり、金属錯体ＭＣ７に由来する発光であった。
　その後、調整した励起光強度を一定に保ったまま測定試料ＦＬ－７を連続的に発光させ、ＬＴ８５を測定した。結果を表３に示す。
　＜実施測定例８＞発光安定性の測定
　実施測定例１における金属錯体ＭＣ１に代えて、金属錯体ＭＣ８を用いた以外は、実施測定例１と同様にして、測定試料ＦＬ－８を作製し、発光安定性を測定した。
　上記式（１７）に従って、測定試料ＦＬ－１の発光のフォトン数と同数になる測定試料ＦＬ－８の発光輝度を算出すると、２４８０ｃｄ／ｍ２であった。
　測定試料ＦＬ－８の発光輝度が２４８０ｃｄ／ｍ２となるように励起光源の励起光強度を調整した。なお、測定試料ＦＬ－８から観測された発光の発光スペクトルピークは４７２ｎｍであり、色度ＣＩＥ（ｘ，ｙ）は、（０．１５０，０．３００）であり、金属錯体ＭＣ８に由来する発光であった。
　その後、調整した励起光強度を一定に保ったまま測定試料ＦＬ－８を連続的に発光させ、ＬＴ８５を測定した。結果を表３に示す。
　＜実施測定例９＞発光安定性の測定
　実施測定例１における金属錯体ＭＣ１に代えて、金属錯体ＭＣ９を用いた以外は、実施測定例１と同様にして、測定試料ＦＬ－９を作製し、発光安定性を測定した。
　上記式（１７）に従って、測定試料ＦＬ－１の発光のフォトン数と同数になる測定試料ＦＬ－９の発光輝度を算出すると、１８９０ｃｄ／ｍ２であった。
　測定試料ＦＬ－９の発光輝度が１８９０ｃｄ／ｍ２となるように励起光源の励起光強度を調整した。なお、測定試料ＦＬ－９から観測された発光の発光スペクトルピークは４５４ｎｍであり、色度ＣＩＥ（ｘ，ｙ）は、（０．１４９，０．１９０）であり、金属錯体ＭＣ９に由来する発光であった。
　その後、調整した励起光強度を一定に保ったまま測定試料ＦＬ－９を連続的に発光させ、ＬＴ８５を測定した。結果を表３に示す。
　＜実施測定例１０＞発光安定性の測定
　実施測定例１における金属錯体ＭＣ１に代えて、金属錯体ＭＣ１０を用いた以外は、実施測定例１と同様にして、測定試料ＦＬ－１０を作製し、発光安定性を測定した。
　上記式（１７）に従って、測定試料ＦＬ－１の発光のフォトン数と同数になる測定試料ＦＬ－１０の発光輝度を算出すると、２５３０ｃｄ／ｍ２であった。
　測定試料ＦＬ－１０の発光輝度が２５３０ｃｄ／ｍ２となるように励起光源の励起光強度を調整した。なお、測定試料ＦＬ－１０から観測された発光の発光スペクトルピークは４７３ｎｍであり、色度ＣＩＥ（ｘ，ｙ）は、（０．１４９，０．３０９）であり、金属錯体ＭＣ１０に由来する発光であった。
　その後、調整した励起光強度を一定に保ったまま測定試料ＦＬ－１０を連続的に発光させ、ＬＴ８５を測定した。結果を表３に示す。
　＜実施測定例１１＞発光安定性の測定
　実施測定例１における金属錯体ＭＣ１に代えて、金属錯体ＭＣ１２を用いた以外は、実施測定例１と同様にして、測定試料ＦＬ－１１を作製し、発光安定性を測定した。
　上記式（１７）に従って、測定試料ＦＬ－１の発光のフォトン数と同数になる測定試料ＦＬ－１１の発光輝度を算出すると、１９５０ｃｄ／ｍ２であった。
　測定試料ＦＬ－１１の発光輝度が１９５０ｃｄ／ｍ２となるように励起光源の励起光強度を調整した。なお、測定試料ＦＬ－１１から観測された発光の発光スペクトルピークは４５５ｎｍであり、色度ＣＩＥ（ｘ，ｙ）は、（０．１５７，０．１９９）であり、金属錯体ＭＣ１２に由来する発光であった。
　その後、調整した励起光強度を一定に保ったまま測定試料ＦＬ－１１を連続的に発光させ、ＬＴ８５を測定した。結果を表３に示す。
　＜実施測定例１２＞発光安定性の測定
　実施測定例１における金属錯体ＭＣ１に代えて、金属錯体ＭＣ１３を用いた以外は、実施測定例１と同様にして、測定試料ＦＬ－１２を作製し、発光安定性を測定した。
　上記式（１７）に従って、測定試料ＦＬ－１の発光のフォトン数と同数になる測定試料ＦＬ－１２の発光輝度を算出すると、１８７０ｃｄ／ｍ２であった。
　測定試料ＦＬ－１２の発光輝度が１８７０ｃｄ／ｍ２となるように励起光源の励起光強度を調整した。なお、測定試料ＦＬ－１２から観測された発光の発光スペクトルピークは４５６ｎｍであり、色度ＣＩＥ（ｘ，ｙ）は、（０．１４８，０．１９２）であり、金属錯体ＭＣ１３に由来する発光であった。
　その後、調整した励起光強度を一定に保ったまま測定試料ＦＬ－１２を連続的に発光させ、ＬＴ８５を測定した。結果を表３に示す。
　＜実施測定例１３＞発光安定性の測定
　実施測定例１における金属錯体ＭＣ１に代えて、金属錯体ＭＣ１４を用いた以外は、実施測定例１と同様にして、測定試料ＦＬ－１３を作製し、発光安定性を測定した。
　上記式（１７）に従って、測定試料ＦＬ－１の発光のフォトン数と同数になる測定試料ＦＬ－１３の発光輝度を算出すると、１９１０ｃｄ／ｍ２であった。
　測定試料ＦＬ－１３の発光輝度が１９１０ｃｄ／ｍ２となるように励起光源の励起光強度を調整した。なお、測定試料ＦＬ－１３から観測された発光の発光スペクトルピークは４５５ｎｍであり、色度ＣＩＥ（ｘ，ｙ）は、（０．１４８，０．１９６）であり、金属錯体ＭＣ１４に由来する発光であった。
　その後、調整した励起光強度を一定に保ったまま測定試料ＦＬ－１３を連続的に発光させ、ＬＴ８５を測定した。結果を表３に示す。
　＜比較測定例１＞発光安定性の測定
　実施測定例１における金属錯体ＭＣ１に代えて、金属錯体ＭＭ１を用いた以外は、実施測定例１と同様にして、測定試料CＦＬ－１を作製し、発光安定性を測定した。
　上記式（１７）に従って、測定試料ＦＬ－１の発光のフォトン数と同数になる測定試料ＣＦＬ－１の発光輝度を算出すると、１９８０ｃｄ／ｍ２であった。
　測定試料ＣＦＬ－１の発光輝度が１９８０ｃｄ／ｍ２となるように励起光源の励起光強度を調整した。なお、測定試料ＣＦＬ－１から観測された発光の発光スペクトルピークは４６１ｎｍであり、色度ＣＩＥ（ｘ，ｙ）は、（０．１４６，０．２０３）であり、金属錯体ＭＭ１に由来する発光であった。
　その後、調整した励起光強度を一定に保ったまま測定試料ＣＦＬ－１を連続的に発光させ、ＬＴ８５を測定した。結果を表３に示す。
　＜比較測定例２＞発光安定性の測定
　実施測定例１における金属錯体ＭＣ１に代えて、金属錯体ＭＭ２を用いた以外は、実施測定例１と同様にして、測定試料ＣＦＬ－２を作製し、発光安定性を測定した。
　上記式（１７）に従って、測定試料ＦＬ－１の発光のフォトン数と同数になる測定試料ＣＦＬ－２の発光輝度を算出すると、２４９０ｃｄ／ｍ２であった。
　測定試料ＣＦＬ－２の発光輝度が２４９０ｃｄ／ｍ２となるように励起光源の励起光強度を調整した。なお、測定試料ＣＦＬ－２から観測された発光の発光スペクトルピークは４７４ｎｍであり、色度ＣＩＥ（ｘ，ｙ）は、（０．１４９，０．２９９）であり、金属錯体ＭＭ２に由来する発光であった。
　その後、調整した励起光強度を一定に保ったまま測定試料ＣＦＬ－２を連続的に発光させ、ＬＴ８５を測定した。結果を表３に示す。
　＜比較測定例３＞発光安定性の測定
　実施測定例１における金属錯体ＭＣ１に代えて、金属錯体ＭＭ３を用いた以外は、実施測定例１と同様にして、測定試料ＣＦＬ－３を作製し、発光安定性を測定した。
　上記式（１７）に従って、測定試料ＦＬ－１の発光のフォトン数と同数になる測定試料ＣＦＬ－３の発光輝度を算出すると、２０７０ｃｄ／ｍ２であった。
　測定試料ＣＦＬ－３の発光輝度が２０７０ｃｄ／ｍ２となるように励起光源の励起光強度を調整した。なお、測定試料ＣＦＬ－３から観測された発光の発光スペクトルピークは４５５ｎｍであり、色度ＣＩＥ（ｘ，ｙ）は、（０．１５３，０．２１４）であり、金属錯体ＭＭ３に由来する発光であった。
　その後、調整した励起光強度を一定に保ったまま測定試料ＣＦＬ－３を連続的に発光させ、ＬＴ８５を測定した。結果を表３に示す。
　＜実施測定例１４＞発光安定性の測定
　実施測定例１における金属錯体ＭＣ１に代えて、金属錯体ＭＣ１１を用いた以外は、実施測定例１と同様にして、測定試料ＦＬ－１４を作製し、発光安定性を測定した。
　測定試料ＦＬ－１４の発光輝度が４３０ｃｄ／ｍ２となるように励起光源の励起光強度を調整した。なお、測定試料ＦＬ－１４から観測された発光の発光スペクトルピークは４８０ｎｍであり、色度ＣＩＥ（ｘ，ｙ）は、（０．１６４，０．３００）であり、金属錯体ＭＣ１１に由来する発光であった。
　その後、調整した励起光強度を一定に保ったまま測定試料ＦＬ－１４を連続的に発光させ、ＬＴ８５を測定した。結果を表４に示す。
　＜比較測定例４＞発光安定性の測定
　実施測定例１における金属錯体ＭＣ１に代えて、金属錯体ＭＭ３を用いた以外は、実施測定例１と同様にして、測定試料ＣＦＬ－４を作製し、発光安定性を測定した。
　上記式（１７）に従って、測定試料ＦＬ－１４の発光のフォトン数と同数になる測定試料ＣＦＬ－４の発光輝度を算出すると、４３０ｃｄ／ｍ２であった。
　測定試料ＣＦＬ－４の発光輝度が４３０ｃｄ／ｍ２となるように励起光源の励起光強度を調整した。なお、測定試料ＣＦＬ－４から観測された発光の発光スペクトルピークは４５５ｎｍであり、色度ＣＩＥ（ｘ，ｙ）は、（０．１５３，０．２１４）であり、金属錯体ＭＭ３に由来する発光であった。
　その後、調整した励起光強度を一定に保ったまま測定試料ＣＦＬ－４を連続的に発光させ、ＬＴ８５を測定した。結果を表４に示す。
　＜実施測定例１５＞発光安定性の測定
　実施測定例１における金属錯体ＭＣ１および化合物Ｈ－１１３に代えて、金属錯体ＭＣ６および高分子化合物Ｐ１を用いた以外は、実施測定例１と同様にして、測定試料ＦＬ－１５を作製し、発光安定性を測定した。
　測定試料ＦＬ－１５の発光輝度が２４６０ｃｄ／ｍ２となるように励起光源の励起光強度を調整した。なお、測定試料ＦＬ－１５から観測された発光の発光スペクトルピークは４７２ｎｍであり、色度ＣＩＥ（ｘ，ｙ）は、（０．１４３，０．２６５）であり、金属錯体ＭＣ６に由来する発光であった。
　その後、調整した励起光強度を一定に保ったまま測定試料ＦＬ－１５を連続的に発光させ、ＬＴ８５を測定した。結果を表５に示す。
　＜比較測定例５＞発光安定性の測定
　実施測定例１における金属錯体ＭＣ１および化合物Ｈ－１１３に代えて、金属錯体ＭＭ２および高分子化合物Ｐ１を用いた以外は、実施測定例１と同様にして、測定試料ＣＦＬ－５を作製し、発光安定性を測定した。
　上記式（１７）に従って、測定試料ＦＬ－１５の発光のフォトン数と同数になる測定試料ＣＦＬ－５の発光輝度を算出すると、２４９０ｃｄ／ｍ２であった。
　測定試料ＣＦＬ－５の発光輝度が２４９０ｃｄ／ｍ２となるように励起光源の励起光強度を調整した。なお、測定試料ＣＦＬ－５から観測された発光の発光スペクトルピークは４７４ｎｍであり、色度ＣＩＥ（ｘ，ｙ）は、（０．１４７，０．２７１）であり、金属錯体ＭＭ２に由来する発光であった。
　その後、調整した励起光強度を一定に保ったまま測定試料ＣＦＬ－５を連続的に発光させ、ＬＴ８５を測定した。結果を表５に示す。
Figure JPOXMLDOC01-appb-T000145
Figure JPOXMLDOC01-appb-T000146
Figure JPOXMLDOC01-appb-T000147
　これらの結果から、本発明の金属錯体（金属錯体ＭＣ１、金属錯体ＭＣ２、金属錯体ＭＣ３、金属錯体ＭＣ４、金属錯体ＭＣ５、金属錯体ＭＣ６、金属錯体ＭＣ７、金属錯体ＭＣ８、金属錯体ＭＣ９、金属錯体ＭＣ１０、金属錯体ＭＣ１１、金属錯体ＭＣ１２、金属錯体ＭＣ１３および金属錯体ＭＣ１４）は、金属錯体ＭＭ１、金属錯体ＭＭ２および金属錯体ＭＭ３と比較して、発光の安定性に優れることがわかる。
　本発明によれば、発光の安定性に優れる金属錯体を提供することができる。また、本発明によれば、該金属錯体を含有する組成物および該金属錯体を用いて得られる発光素子を提供することができる。本発明の金属錯体は、発光の安定性に優れるため、該金属錯体を用いて得られる発光素子は輝度寿命に優れるものとなる。

Claims (17)

  1. 　下記式（１）で表される金属錯体。
    Figure JPOXMLDOC01-appb-C000001
     ［式中、
    　Ｍは、イリジウム原子または白金原子を表す。
    　ｎ１は、１、２または３を表す。ｎ２は、０、１または２を表す。Ｍがイリジウム原子の場合、ｎ１＋ｎ２は３であり、Ｍが白金原子の場合、ｎ１＋ｎ２は２である。
    　Ｅ２、Ｅ３およびＥ４は、それぞれ独立に、窒素原子または炭素原子を表す。Ｅ２、Ｅ３およびＥ４が複数存在する場合、それらはそれぞれ同一でも異なっていてもよい。Ｅ２およびＥ３が窒素原子の場合、Ｒ２およびＲ３は、存在しても存在しなくてもよい。但し、Ｅ２、Ｅ３およびＥ４からなる群から選ばれる２つは窒素原子であり、残りの１つは炭素原子である。
    　Ｒ１は、アリール基または１価の複素環基を表し、これらの基は置換基を有していてもよい。Ｒ１が複数存在する場合、それらは同一でも異なっていてもよい。
    　Ｒ２およびＲ３は、それぞれ独立に、水素原子、アルキル基、シクロアルキル基、アルコキシ基、シクロアルコキシ基、アリール基、アリールオキシ基、１価の複素環基またはハロゲン原子を表し、これらの基は置換基を有していてもよい。Ｒ２およびＲ３が複数存在する場合、それらはそれぞれ同一でも異なっていてもよい。
    　環Ｂは、トリアゾール環を表す。
    　環Ａは、芳香族炭化水素環または芳香族複素環を表し、これらの環は置換基を有していてもよい。
    　Ａ1－Ｇ1－Ａ2は、アニオン性の２座配位子を表す。Ａ1およびＡ2は、それぞれ独立に、炭素原子、酸素原子または窒素原子を表し、これらの原子は環を構成する原子であってもよい。Ｇ1は、単結合、または、Ａ1およびＡ2とともに２座配位子を構成する原子団を表す。Ａ1－Ｇ1－Ａ2が複数存在する場合、それらは同一でも異なっていてもよい。］
  2. 　下記式（１－ａ）で表される、請求項１に記載の金属錯体。
    Figure JPOXMLDOC01-appb-C000002
     ［式中、
    　Ｍ、ｎ１、ｎ２、Ｅ２、Ｅ３、Ｅ４、Ｒ１、Ｒ２、Ｒ３、環ＢおよびＡ1－Ｇ1－Ａ2は、前記と同じ意味を表す。
    　Ｒ４、Ｒ５、Ｒ６およびＲ７は、それぞれ独立に、水素原子、アルキル基、シクロアルキル基、アルコキシ基、シクロアルコキシ基、アリール基、アリールオキシ基、１価の複素環基またはハロゲン原子を表し、これらの基は置換基を有していてもよい。Ｒ４、Ｒ５、Ｒ６およびＲ７が複数存在する場合、それらはそれぞれ同一でも異なっていてもよい。Ｒ４とＲ５が結合して、それぞれが結合する炭素原子とともに環を形成していてもよく、Ｒ５とＲ６が結合して、それぞれが結合する炭素原子とともに環を形成していてもよく、Ｒ６とＲ７が結合して、それぞれが結合する炭素原子とともに環を形成していてもよい。]
  3. 　下記式（１－ｂ）で表される、請求項２に記載の金属錯体。
    Figure JPOXMLDOC01-appb-C000003
     ［式中、
    　Ｍ、ｎ１、ｎ２、Ｅ２、Ｅ３、Ｅ４、Ｒ２、Ｒ３、Ｒ４、Ｒ５、Ｒ６、Ｒ７、環ＢおよびＡ1－Ｇ1－Ａ2は、前記と同じ意味を表す。
    　Ｒ８、Ｒ９、Ｒ１０、Ｒ１１およびＲ１２は、それぞれ独立に、水素原子、アルキル基、シクロアルキル基、アルコキシ基、シクロアルコキシ基、アリール基、アリールオキシ基、１価の複素環基またはハロゲン原子を表し、これらの基は置換基を有していてもよい。Ｒ８、Ｒ９、Ｒ１０、Ｒ１１およびＲ１２が複数存在する場合、それらはそれぞれ同一でも異なっていてもよい。Ｒ８とＲ９が結合して、それぞれが結合する炭素原子とともに環を形成していてもよく、Ｒ９とＲ１０が結合して、それぞれが結合する炭素原子とともに環を形成していてもよく、Ｒ１０とＲ１１が結合して、それぞれが結合する炭素原子とともに環を形成していてもよく、Ｒ１１とＲ１２が結合して、それぞれが結合する炭素原子とともに環を形成していてもよい。］
  4. 　下記式（１－ｃ）で表される、請求項３に記載の金属錯体。
    Figure JPOXMLDOC01-appb-C000004
     ［式中、Ｍ、ｎ１、ｎ２、Ｒ３、Ｒ４、Ｒ５、Ｒ６、Ｒ７、Ｒ８、Ｒ９、Ｒ１０、Ｒ１１、Ｒ１２およびＡ1－Ｇ1－Ａ2は前記と同じ意味を表す。］
  5. 　下記式（１－ｄ）で表される、請求項３に記載の金属錯体。
    Figure JPOXMLDOC01-appb-C000005
     ［式中、Ｍ、ｎ１、ｎ２、Ｒ２、Ｒ４、Ｒ５、Ｒ６、Ｒ７、Ｒ８、Ｒ９、Ｒ１０、Ｒ１１、Ｒ１２およびＡ1－Ｇ1－Ａ2は、前記と同じ意味を表す。］
  6. 　下記式（１－ｅ）で表される、請求項４に記載の金属錯体。
    Figure JPOXMLDOC01-appb-C000006
     ［式中、
    　Ｍ、ｎ１、ｎ２、Ｒ４、Ｒ５、Ｒ６、Ｒ７、Ｒ８、Ｒ９、Ｒ１０、Ｒ１１、Ｒ１２およびＡ1－Ｇ1－Ａ2は、前記と同じ意味を表す。
    　Ｒ１３、Ｒ１４、Ｒ１５、Ｒ１６およびＲ１７は、それぞれ独立に、水素原子、アルキル基、シクロアルキル基、アルコキシ基、シクロアルコキシ基、アリール基、アリールオキシ基、１価の複素環基またはハロゲン原子を表し、これらの基は置換基を有していてもよい。Ｒ１３、Ｒ１４、Ｒ１５、Ｒ１６およびＲ１７が複数存在する場合、それらはそれぞれ同一でも異なっていてもよい。Ｒ１３とＲ１４が結合して、それぞれが結合する炭素原子とともに環を形成していてもよく、Ｒ１４とＲ１５が結合して、それぞれが結合する炭素原子とともに環を形成していてもよく、Ｒ１５とＲ１６が結合して、それぞれが結合する炭素原子とともに環を形成していてもよく、Ｒ１６とＲ１７が結合して、それぞれが結合する炭素原子とともに環を形成していてもよい。］
  7. 　前記Ｒ９およびＲ１１が、アルキル基またはアリール基である、請求項３～６のいずれか一項に記載の金属錯体。
  8. 　前記Ｒ１、Ｒ２、Ｒ３、Ｒ５、Ｒ６、Ｒ１０およびＲ１５からなる群から選ばれる少なくとも１つが、デンドロンである、請求項１～６のいずれか一項に記載の金属錯体。
  9. 　前記Ｒ１、Ｒ２、Ｒ３、Ｒ５、Ｒ６、Ｒ１０およびＲ１５からなる群から選ばれる少なくとも１つが、下記式（Ｄ－Ａ）または（Ｄ－Ｂ）で表される基である、請求項８に記載の金属錯体。
    Figure JPOXMLDOC01-appb-C000007
     ［式中、
    　ｍDA1、ｍDA2およびｍDA3は、それぞれ独立に、０以上の整数を表す。
    　ＧDAは、芳香族炭化水素基または複素環基を表し、これらの基は置換基を有していてもよい。
    　ＡｒDA1、ＡｒDA2およびＡｒDA3は、それぞれ独立に、アリーレン基または２価の複素環基を表し、これらの基は置換基を有していてもよい。ＡｒDA1、ＡｒDA2およびＡｒDA3が複数存在する場合、それらはそれぞれ同一でも異なっていてもよい。
    　ＴDAは、アリール基または１価の複素環基を表し、これらの基は置換基を有していてもよい。複数存在するＴDAは、同一でも異なっていてもよい。］
    Figure JPOXMLDOC01-appb-C000008
     ［式中、
    　ｍDA1、ｍDA2、ｍDA3、ｍDA4、ｍDA5、ｍDA6およびｍDA7は、それぞれ独立に、０以上の整数を表す。
    　ＧDAは、芳香族炭化水素基または複素環基を表し、これらの基は置換基を有していてもよい。複数存在するＧDAは、同一でも異なっていてもよい。
    　ＡｒDA1、ＡｒDA2、ＡｒDA3、ＡｒDA4、ＡｒDA5、ＡｒDA6およびＡｒDA7は、それぞれ独立に、アリーレン基または２価の複素環基を表し、これらの基は置換基を有していてもよい。ＡｒDA1、ＡｒDA2、ＡｒDA3、ＡｒDA4、ＡｒDA5、ＡｒDA6およびＡｒDA7が複数存在する場合、それらはそれぞれ同一でも異なっていてもよい。
    　ＴDAは、アリール基または１価の複素環基を表し、これらの基は置換基を有していてもよい。複数存在するＴDAは、同一でも異なっていてもよい。］
  10. 　前記式（Ｄ－Ａ）で表される基が、下記式（Ｄ－Ａ１）、（Ｄ－Ａ２）または（Ｄ－Ａ３）で表される基である、請求項９に記載の金属錯体。
    Figure JPOXMLDOC01-appb-C000009
     ［式中、
    　Ｒp1、Ｒp2およびＲp3は、それぞれ独立に、アルキル基、シクロアルキル基またはハロゲン原子を表す。Ｒp1およびＲp2が複数存在する場合、それらはそれぞれ同一であっても異なっていてもよい。また、複数存在するＲp1から選ばれる少なくとも１つは炭素数４以上のアルキル基である。
    　ｎｐ１は、１～５の整数を表し、ｎｐ２は０～３の整数を表し、ｎｐ３は０または１を表す。複数存在するｎｐ１は、同一でも異なっていてもよい。］
  11. 　前記式（Ｄ－Ａ）で表される基が、前記式（Ｄ－Ａ１）で表される基である、請求項１０に記載の金属錯体。
  12. 　前記Ｍがイリジウム原子である、請求項１～１１のいずれか一項に記載の金属錯体。
  13. 　前記ｎ１が３である、請求項１２に記載の金属錯体。
  14. 　請求項１～１３のいずれか一項に記載の金属錯体と、
    　下記式（Ｈ－１）で表される化合物とを含有する組成物。
    Figure JPOXMLDOC01-appb-C000010
     ［式中、
    　ＡｒＨ１およびＡｒＨ２は、それぞれ独立に、アリール基または１価の複素環基を表し、これらの基は置換基を有していてもよい。
    　ｎＨ１およびｎＨ２は、それぞれ独立に、０または１を表す。ｎＨ１が複数存在する場合、それらは同一でも異なっていてもよい。複数存在するｎＨ２は、同一でも異なっていてもよい。
    　ｎＨ３は、０以上の整数を表す。
    　ＬＨ１は、アリーレン基、２価の複素環基、または、－［Ｃ（ＲＨ１１）２］ｎＨ１１－で表される基を表し、これらの基は置換基を有していてもよい。ＬＨ１が複数存在する場合、それらは同一でも異なっていてもよい。
    　ｎＨ１１は、１以上１０以下の整数を表す。ＲＨ１１は、水素原子、アルキル基、シクロアルキル基、アルコキシ基、シクロアルコキシ基、アリール基または１価の複素環基を表し、これらの基は置換基を有していてもよい。複数存在するＲＨ１１は、同一でも異なっていてもよく、互いに結合して、それぞれが結合する炭素原子とともに環を形成していてもよい。
    　ＬＨ２は、－Ｎ（－ＬＨ２１－ＲＨ２１）－で表される基を表す。ＬＨ２が複数存在する場合、それらは同一でも異なっていてもよい。
    　ＬＨ２１は、単結合、アリーレン基または２価の複素環基を表し、これらの基は置換基を有していてもよい。ＲＨ２１は、水素原子、アルキル基、シクロアルキル基、アリール基または１価の複素環基を表し、これらの基は置換基を有していてもよい。］
  15. 　請求項１～１３のいずれか一項に記載の金属錯体と、
    　下記式（Ｙ）で表される構成単位を含む高分子化合物とを含有する組成物。
    Figure JPOXMLDOC01-appb-C000011
     ［式（Ｙ）中、ＡｒY1は、アリーレン基、２価の複素環基、または、少なくとも１種のアリーレン基と少なくとも１種の２価の複素環基とが直接結合した２価の基を表し、これらの基は置換基を有していてもよい。］
  16. 　請求項１～１３のいずれか一項に記載の金属錯体と、
    　正孔輸送材料、正孔注入材料、電子輸送材料、電子注入材料、発光材料、酸化防止剤および溶媒からなる群より選ばれる少なくとも１種の材料とを含有する組成物。
  17. 　請求項１～１３のいずれか一項に記載の金属錯体を用いて得られる発光素子。
PCT/JP2015/069108 2014-07-08 2015-07-02 金属錯体およびそれを用いた発光素子 Ceased WO2016006523A1 (ja)

Priority Applications (5)

Application Number Priority Date Filing Date Title
US15/324,450 US20170166599A1 (en) 2014-07-08 2015-07-02 Metal complex and light emitting device using the same
CN201580036254.1A CN106471007B (zh) 2014-07-08 2015-07-02 金属络合物及使用了其的发光元件
EP15818212.1A EP3168223B1 (en) 2014-07-08 2015-07-02 Metal complex and light emitting element using same
JP2016532903A JP6603661B2 (ja) 2014-07-08 2015-07-02 金属錯体およびそれを用いた発光素子
KR1020177002814A KR102373028B1 (ko) 2014-07-08 2015-07-02 금속 착체 및 그것을 사용한 발광 소자

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2014-140241 2014-07-08
JP2014140241 2014-07-08

Publications (1)

Publication Number Publication Date
WO2016006523A1 true WO2016006523A1 (ja) 2016-01-14

Family

ID=55064159

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2015/069108 Ceased WO2016006523A1 (ja) 2014-07-08 2015-07-02 金属錯体およびそれを用いた発光素子

Country Status (6)

Country Link
US (1) US20170166599A1 (ja)
EP (1) EP3168223B1 (ja)
JP (1) JP6603661B2 (ja)
KR (1) KR102373028B1 (ja)
CN (1) CN106471007B (ja)
WO (1) WO2016006523A1 (ja)

Cited By (14)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2017099013A1 (ja) * 2015-12-07 2017-06-15 住友化学株式会社 組成物及びそれを用いた発光素子
WO2017099012A1 (ja) * 2015-12-07 2017-06-15 住友化学株式会社 発光素子
GB2545657A (en) * 2015-12-18 2017-06-28 Cambridge Display Tech Ltd Light-emitting compound
JP2017171656A (ja) * 2016-03-18 2017-09-28 株式会社半導体エネルギー研究所 有機金属錯体、発光素子、発光装置、電子機器及び照明装置
WO2017221849A1 (ja) 2016-06-24 2017-12-28 国立研究開発法人産業技術総合研究所 シクロメタル化イリジウム錯体の製造方法、及び、当該方法に好適に用いられる新規なイリジウム化合物
WO2017221848A1 (ja) 2016-06-24 2017-12-28 国立研究開発法人産業技術総合研究所 ハロゲン架橋イリジウムダイマーの製造方法
WO2017221847A1 (ja) 2016-06-24 2017-12-28 国立研究開発法人産業技術総合研究所 イリジウム化合物及び該イリジウム化合物を用いたイリジウム錯体の製造方法
WO2018116796A1 (ja) 2016-12-21 2018-06-28 国立研究開発法人産業技術総合研究所 シクロメタル化イリジウム錯体の製造方法
WO2018149793A1 (de) * 2017-02-14 2018-08-23 Merck Patent Gmbh Verfahren zur herstellung ortho-metallierter metallverbindungen
DE112017005353T5 (de) 2016-10-24 2019-07-11 National Institute Of Advanced Industrial Science And Technology Verfahren zur Erzeugung von cyclometalliertem Iridium-Komplex und Organoiridium-Material-Vorläufer von cyclometalliertem Iridium-Komplex
WO2020094363A1 (en) 2018-11-05 2020-05-14 Syngenta Participations Ag Pesticidally active azole-amide compounds
JP2020138934A (ja) * 2019-02-28 2020-09-03 住友化学株式会社 金属錯体及び前記金属錯体を含む組成物
WO2020193341A1 (en) 2019-03-22 2020-10-01 Syngenta Crop Protection Ag N-[1-(5-bromo-2-pyrimidin-2-yl-1,2,4-triazol-3-yl)ethyl]-2-cyclopropyl-6-(trifluoromethyl)pyridine-4-carboxamide derivatives and related compounds as insecticides
WO2021199948A1 (ja) 2020-03-31 2021-10-07 住友化学株式会社 組成物及びそれを含有する発光素子

Families Citing this family (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR102021436B1 (ko) 2018-01-22 2019-09-16 기초과학연구원 유기 발광 복합체 및 유기 발광 복합체의 제조 방법
CN115057827B (zh) * 2022-07-20 2023-06-30 河南大学 地拉罗司衍生物及其合成方法和在制备铁过载肝细胞癌诊断和治疗药物中的应用

Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2008210941A (ja) * 2007-02-26 2008-09-11 Konica Minolta Holdings Inc 有機エレクトロルミネッセンス素子、表示装置及び照明装置
JP2009102533A (ja) * 2007-10-24 2009-05-14 Konica Minolta Holdings Inc 有機エレクトロルミネッセンス素子材料、有機エレクトロルミネッセンス素子、表示装置及び照明装置
US20140167001A1 (en) * 2012-12-17 2014-06-19 Lg Display Co., Ltd. Blue phosphorescence compound and organic light emitting diode comprising the same
WO2014156922A1 (ja) * 2013-03-29 2014-10-02 コニカミノルタ株式会社 異性体混合金属錯体組成物、有機エレクトロルミネッセンス素子、照明装置及び表示装置
JP2014196258A (ja) * 2013-03-29 2014-10-16 コニカミノルタ株式会社 有機エレクトロルミネッセンス素子、照明装置及び表示装置
WO2015046452A1 (ja) * 2013-09-27 2015-04-02 コニカミノルタ株式会社 イリジウム錯体、イリジウム錯体の製造方法、有機エレクトロルミネッセンス素子、表示装置及び照明装置

Family Cites Families (13)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
GB0311234D0 (en) * 2003-05-16 2003-06-18 Isis Innovation Organic phosphorescent material and organic optoelectronic device
US20090091253A1 (en) * 2006-03-17 2009-04-09 Konica Minolta Holdings, Inc. Organic electroluminescent element, display device and lighting device
KR101893624B1 (ko) * 2010-11-26 2018-08-30 가부시키가이샤 한도오따이 에네루기 켄큐쇼 유기금속 착물, 발광 엘리먼트, 발광 디바이스, 전자 디바이스 및 조명 디바이스
JP2013010752A (ja) * 2011-06-03 2013-01-17 Semiconductor Energy Lab Co Ltd 有機金属錯体、有機発光素子、発光装置、電子機器、及び照明装置
JP5742581B2 (ja) * 2011-08-16 2015-07-01 コニカミノルタ株式会社 有機エレクトロルミネッセンス素子、表示装置、照明装置
EP2754661A1 (en) * 2011-09-09 2014-07-16 Idemitsu Kosan Co., Ltd Nitrogen-containing heteroaromatic ring compound
JP2013063920A (ja) * 2011-09-16 2013-04-11 Semiconductor Energy Lab Co Ltd 有機金属錯体、発光素子、発光装置、電子機器、および照明装置
JP5905271B2 (ja) * 2012-01-18 2016-04-20 住友化学株式会社 金属錯体及び該金属錯体を含む発光素子
JP5955566B2 (ja) 2012-01-18 2016-07-20 住友化学株式会社 燐光性発光化合物及び高分子化合物を含む組成物、並びにそれを用いた発光素子
JP6090316B2 (ja) * 2012-06-19 2017-03-08 住友化学株式会社 高分子化合物およびそれを用いた発光素子
GB2508408A (en) 2012-11-30 2014-06-04 Cambridge Display Tech Ltd Phosphorescent light-emitting 1,2,4-triazine compounds
GB2512021B (en) * 2012-12-21 2015-12-23 Cambridge Display Tech Ltd Light-emitting compound
US9929359B2 (en) * 2013-07-17 2018-03-27 Sumitomo Chemical Company, Limited Composition and light emitting device using the same

Patent Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2008210941A (ja) * 2007-02-26 2008-09-11 Konica Minolta Holdings Inc 有機エレクトロルミネッセンス素子、表示装置及び照明装置
JP2009102533A (ja) * 2007-10-24 2009-05-14 Konica Minolta Holdings Inc 有機エレクトロルミネッセンス素子材料、有機エレクトロルミネッセンス素子、表示装置及び照明装置
US20140167001A1 (en) * 2012-12-17 2014-06-19 Lg Display Co., Ltd. Blue phosphorescence compound and organic light emitting diode comprising the same
WO2014156922A1 (ja) * 2013-03-29 2014-10-02 コニカミノルタ株式会社 異性体混合金属錯体組成物、有機エレクトロルミネッセンス素子、照明装置及び表示装置
JP2014196258A (ja) * 2013-03-29 2014-10-16 コニカミノルタ株式会社 有機エレクトロルミネッセンス素子、照明装置及び表示装置
WO2015046452A1 (ja) * 2013-09-27 2015-04-02 コニカミノルタ株式会社 イリジウム錯体、イリジウム錯体の製造方法、有機エレクトロルミネッセンス素子、表示装置及び照明装置

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
See also references of EP3168223A4 *

Cited By (26)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2017099013A1 (ja) * 2015-12-07 2017-06-15 住友化学株式会社 組成物及びそれを用いた発光素子
WO2017099012A1 (ja) * 2015-12-07 2017-06-15 住友化学株式会社 発光素子
JPWO2017099013A1 (ja) * 2015-12-07 2018-11-01 住友化学株式会社 組成物及びそれを用いた発光素子
GB2545657A (en) * 2015-12-18 2017-06-28 Cambridge Display Tech Ltd Light-emitting compound
US11040992B2 (en) 2015-12-18 2021-06-22 Cambridge Display Technology Limited Light-emitting compound
JP2017171656A (ja) * 2016-03-18 2017-09-28 株式会社半導体エネルギー研究所 有機金属錯体、発光素子、発光装置、電子機器及び照明装置
WO2017221849A1 (ja) 2016-06-24 2017-12-28 国立研究開発法人産業技術総合研究所 シクロメタル化イリジウム錯体の製造方法、及び、当該方法に好適に用いられる新規なイリジウム化合物
WO2017221848A1 (ja) 2016-06-24 2017-12-28 国立研究開発法人産業技術総合研究所 ハロゲン架橋イリジウムダイマーの製造方法
WO2017221847A1 (ja) 2016-06-24 2017-12-28 国立研究開発法人産業技術総合研究所 イリジウム化合物及び該イリジウム化合物を用いたイリジウム錯体の製造方法
US10844086B2 (en) 2016-06-24 2020-11-24 National Institute Of Advanced Industrial Science And Technology Method for producing halogen-crosslinked iridium dimer
US10538543B2 (en) 2016-10-24 2020-01-21 National Institute Of Advanced Industrial Science And Technology Method for producing cyclometalated iridium complex, and cyclometalated iridium complex precursor including organoiridium material
DE112017005353T5 (de) 2016-10-24 2019-07-11 National Institute Of Advanced Industrial Science And Technology Verfahren zur Erzeugung von cyclometalliertem Iridium-Komplex und Organoiridium-Material-Vorläufer von cyclometalliertem Iridium-Komplex
WO2018116796A1 (ja) 2016-12-21 2018-06-28 国立研究開発法人産業技術総合研究所 シクロメタル化イリジウム錯体の製造方法
US11008352B2 (en) 2016-12-21 2021-05-18 National Institute Of Advanced Industrial Science And Technology Method for producing cyclometalated iridium complex
KR20190119081A (ko) * 2017-02-14 2019-10-21 메르크 파텐트 게엠베하 오르토-금속화 금속 화합물의 제조 방법
KR102585136B1 (ko) 2017-02-14 2023-10-06 유디씨 아일랜드 리미티드 오르토-금속화 금속 화합물의 제조 방법
US11267835B2 (en) 2017-02-14 2022-03-08 Merck Patent Gmbh Process for preparing ortho-metallated metal compounds
WO2018149793A1 (de) * 2017-02-14 2018-08-23 Merck Patent Gmbh Verfahren zur herstellung ortho-metallierter metallverbindungen
WO2020094363A1 (en) 2018-11-05 2020-05-14 Syngenta Participations Ag Pesticidally active azole-amide compounds
JP2020138934A (ja) * 2019-02-28 2020-09-03 住友化学株式会社 金属錯体及び前記金属錯体を含む組成物
KR20210134677A (ko) 2019-02-28 2021-11-10 스미또모 가가꾸 가부시키가이샤 금속 착체 및 상기 금속 착체를 포함하는 조성물
EP3932927A4 (en) * 2019-02-28 2022-12-21 Sumitomo Chemical Company Limited Metal complex and composition including said metal complex
JP7298187B2 (ja) 2019-02-28 2023-06-27 住友化学株式会社 金属錯体及び前記金属錯体を含む組成物
WO2020174838A1 (ja) 2019-02-28 2020-09-03 住友化学株式会社 金属錯体及び前記金属錯体を含む組成物
WO2020193341A1 (en) 2019-03-22 2020-10-01 Syngenta Crop Protection Ag N-[1-(5-bromo-2-pyrimidin-2-yl-1,2,4-triazol-3-yl)ethyl]-2-cyclopropyl-6-(trifluoromethyl)pyridine-4-carboxamide derivatives and related compounds as insecticides
WO2021199948A1 (ja) 2020-03-31 2021-10-07 住友化学株式会社 組成物及びそれを含有する発光素子

Also Published As

Publication number Publication date
EP3168223B1 (en) 2019-10-16
KR102373028B1 (ko) 2022-03-11
KR20170031156A (ko) 2017-03-20
US20170166599A1 (en) 2017-06-15
CN106471007A (zh) 2017-03-01
EP3168223A4 (en) 2018-02-28
EP3168223A1 (en) 2017-05-17
JPWO2016006523A1 (ja) 2017-04-27
JP6603661B2 (ja) 2019-11-06
CN106471007B (zh) 2019-05-28

Similar Documents

Publication Publication Date Title
JP6603661B2 (ja) 金属錯体およびそれを用いた発光素子
JP6555130B2 (ja) 金属錯体およびそれを用いた発光素子
JP5842989B2 (ja) 組成物およびそれを用いた発光素子
JP6747293B2 (ja) 金属錯体およびそれを用いた発光素子
JP6468289B2 (ja) 発光素子
JP5880679B2 (ja) 発光素子の製造方法
JP6754774B2 (ja) 発光素子
EP3438114B1 (en) Metal complex, composition and light-emitting device
JP2017125087A (ja) 高分子化合物及びそれを用いた発光素子
JP2015174824A (ja) 金属錯体およびそれを用いた発光素子
WO2018062277A1 (ja) 発光素子
JP6851189B2 (ja) 発光素子及び金属錯体
WO2015141603A1 (ja) 金属錯体およびそれを用いた発光素子
JP6543902B2 (ja) 金属錯体およびそれを用いた発光素子
JP6546045B2 (ja) 金属錯体および該金属錯体を含む発光素子
JP6804465B2 (ja) 組成物及びそれを用いた発光素子
JP7603392B2 (ja) 金属錯体、組成物、膜及び発光素子
WO2018088573A1 (ja) 発光素子、並びに、それに用いる金属錯体及び組成物
JP6491420B2 (ja) 金属錯体及び該金属錯体を用いた発光素子
JP2016129140A (ja) 発光素子の製造方法

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 15818212

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2016532903

Country of ref document: JP

Kind code of ref document: A

REEP Request for entry into the european phase

Ref document number: 2015818212

Country of ref document: EP

WWE Wipo information: entry into national phase

Ref document number: 2015818212

Country of ref document: EP

WWE Wipo information: entry into national phase

Ref document number: 15324450

Country of ref document: US

NENP Non-entry into the national phase

Ref country code: DE

ENP Entry into the national phase

Ref document number: 20177002814

Country of ref document: KR

Kind code of ref document: A
