【０００１】
【発明の属する技術分野】
本発明は、ＩＩＩ−Ｖ族化合物結晶およびその製造方法に関し、特に、種々の基板を用いてもクラックを発生することなく良好なＩＩＩ−Ｖ族化合物結晶を製造する方法に関する。
【０００２】
【従来の技術】
ＧａＮ結晶などのＩＩＩ−Ｖ族化合物結晶を、結晶材料と異種の基板であるサファイア基板、シリコン（Ｓｉ）基板などの上に成長させると、結晶の格子定数、熱膨張率などの違いにより結晶と基板の間に応力が発生し、反りやクラックが発生し、良好なＩＩＩ−Ｖ族化合物結晶を得ることができない。
【０００３】
そこで、サファイア基板の上に酸化シリコン（ＳｉＯ2など）膜を堆積させてフォトリソグラフィ法などにより酸化シリコン膜をパターニングした後、ＩＩＩ−Ｖ族化合物結晶を成長させることにより、結晶と基板との間の応力を緩和する方法が行なわれている。しかし、かかる方法では、酸化シリコン膜のパターニングが必要で、製造コストが高いという問題があった。
【０００４】
また、サファイア基板などの上にＭＯＣＶＤ（Metal Organic Chemical Vapor Deposition：有機金属化学気相成長）法によってＧａＮ層を成長させ、その上に金属膜を堆積させた後、熱処理を行ない、前記ＧａＮ層に空隙部を形成させた後、ＧａＮ結晶を成長させる方法が提案されている（たとえば、特許文献１参照。）。しかし、かかる方法では、ＭＯＣＤＶ法によるＧａＮ層の成長が必須であり、製造コストが極めて高いという問題があった。
【０００５】
さらに、サファイア基板などの上に金属膜を堆積させた後に、ＧａＮ結晶を成長させる方法が提案されている（たとえば、特許文献２参照。）。しかし、かかる方法では、ＧａＮ結晶と格子定数が異なる金属膜の上にＧａＮ結晶を成長させているために、得られるＧａＮ結晶の特性が低下するという問題があった。
【０００６】
【特許文献１】
特開２００２−３４３７２８号公報
【０００７】
【特許文献２】
特開２００２−２８４６００号公報
【０００８】
【発明が解決しようとする課題】
本発明は、上記問題点を解決するため、簡便でコストの低い製造方法により得られる良質なＩＩＩ−Ｖ族化合物結晶およびその製造方法を提供することを目的とする。
【０００９】
【課題を解決するための手段】
上記目的を達成するため、本発明にかかるＩＩＩ−Ｖ族化合物の製造方法は、シリコン、サファイア、ＳｉＣまたはＺｒＢ2の基板上にチタンまたはバナジウムを含有する厚さ１０ｎｍ〜１０００ｎｍの金属膜を堆積する工程と、前記金属膜をアンモニアまたは窒素の存在雰囲気下８００℃〜１２００℃で０．５分間〜２０分間熱処理する工程と、前記熱処理後の金属膜上にＧａ x Ａｌ y Ｉｎ 1-x-y Ｎ（０≦ｘ≦１、０≦ｙ≦１）の組成を有するＩＩＩ−Ｖ族化合物結晶を成長させる工程とを備えることを特徴とする。さらに、上記熱処理工程の後に、前記熱処理後の金属膜上にＩＩＩ−Ｖ族化合物バッファ膜を成長させる工程と、前記ＩＩＩ−Ｖ族化合物バッファ膜上にＧａ x Ａｌ y Ｉｎ 1-x-y Ｎ（０≦ｘ≦１、０≦ｙ≦１）の組成を有するＩＩＩ−Ｖ族化合物結晶を成長させる工程とを備えることを特徴とすることができる。
【００１０】
【発明の実施の形態】
（実施形態１）
本発明にかかるＩＩＩ−Ｖ族化合物結晶の一の製造方法は、図１を参照して、図１（ａ）に示すように基板１上に金属膜２を堆積する工程と、図１（ｂ）に示すように前記金属膜２をパターニングする化合物の存在雰囲気下で熱処理する工程と、図１（ｃ）に示すように前記熱処理後の金属膜２上にＩＩＩ−Ｖ族化合物結晶４を成長させる工程とを備えることを特徴とする。
【００１１】
すなわち、図１および図３を参照して、本発明にかかるＩＩＩ−Ｖ族化合物結晶の一の製造方法は、以下の工程により行なわれる。まず、図１（ａ）に示すように、基板１上に、蒸着法またはスパッタ法などの方法を用いて金属膜２を堆積する。次に、金属膜２をパタニーングする化合物の存在雰囲気下で熱処理することにより、図１（ｂ）に示すように金属膜２が不定形にパターニングされて、図３（ａ）または図３（ｂ）に示すような虫食い状の穴または溝１２が形成され、穴または溝１２の底部には基板１が露出する。次いで、図１（ｃ）に示すように、前記熱処理後の虫食い状の穴または溝１２が形成された金属膜２上に、たとえばＨＶＰＥ（Hydride Vapor Phase Epitaxy：ハイドライド気相エピタキシャル成長）法などを用いてＩＩＩ−Ｖ族化合物結晶４を成長させる。
【００１２】
ここで、図３（ａ）および図３（ｂ）は、いずれも金属膜２をパターニングする化合物の存在雰囲気下で熱処理することにより金属膜２に形成される虫食い状の穴または溝の代表的な形態を模式的に示したものである。なお、穴または溝が少ない場合には図３（ａ）の形態が多く、穴または溝が多くなるにつれて図３（ｂ）の形態をとる傾向がある。
【００１３】
かかる製造方法によると、図１を参照して、ＩＩＩ−Ｖ族化合物結晶４は、基板１の結晶の格子定数などの情報を拾うことができるので、良好なＩＩＩ−Ｖ族化合物結晶４が成長する。また、金属膜に虫食い状の穴または溝１２のパターンが形成されることにより、ＩＩＩ−Ｖ族化合物結晶４と金属膜２の間の応力が緩和され、ＩＩＩ−Ｖ族化合物結晶４にクラックは発生しなくなる。また、ＩＩＩ−Ｖ族化合物結晶は、高コストであるＭＯＣＶＤ法ではなく、上記ＨＶＰＥ法などのＶＰＥ（Vapor Phase Epitaxy：気相エピタキシャル成長）法により製造できるため、製造コストも低減できる。
【００１４】
本発明にかかるＩＩＩ−Ｖ族化合物結晶の製造方法においては、図１および図３を参照して、金属膜をパターニングする化合物の存在雰囲気下で熱処理することにより金属膜に形成される穴または溝の平均幅Ｗが２ｎｍ〜５０００ｎｍであり、基板全面積に対する穴または溝の領域面積の百分率である開口率が５％〜８０％とすることが好ましい。穴または溝の平均幅Ｗが２ｎｍ未満であると基板まで達する穴または溝とならず基板の情報を読み取ることが困難となり、５０００ｎｍを越えるとＩＩＩ−Ｖ族化合物結晶と基板の応力を緩和することが困難となる。かかる観点から、穴または溝の平均幅Ｗは、５ｎｍ〜１０００ｎｍであることがより好ましい。また、開口率が５％未満であるとＩＩＩ−Ｖ族化合物結晶が基板と接触する面積が小さく基板の情報を読み取ることが難しくなり、８０％を越えると金属膜のない部分が大きくなりすぎＩＩＩ−Ｖ族化合物結晶と基板の応力を緩和することが難しくなる。かかる観点から、開口率は、１０％〜５０％であることがより好ましい。ここで、開口率とは、上記のように基板全面積に対する穴または溝の領域面積の百分率として、次式（１）によって定義される。
【００１５】
開口率（％）＝（穴または溝の領域面積）／（基板全面積）×１００ （１）ここで、基板は、本発明の目的に反さない限り、成長させるＩＩＩ−Ｖ族化合物結晶と同種、異種とを問わず広く用いることができる。たとえば、シリコン、サファイア、ＳｉＣ、ＺｒＢ2またはＩＩＩ−Ｖ族化合物が好ましい。前記列挙した化合物の結晶の格子定数は、ＩＩＩ−Ｖ族化合物結晶の格子定数に近く、良質な結晶を得やすい。なお、基板とするＩＩＩ−Ｖ化合物とその上に成長させるＩＩＩ−Ｖ族化合物結晶とは、同一の化合物でなくともよい。
【００１６】
また、金属膜は、特に制限はないが、パターニングを行ないやすいという観点から、チタン（Ｔｉ）またはバナジウム（Ｖ）を含有するものが好ましい。好ましいものとしてＴｉ、Ｔｉ−Ａｌ、ＶまたはＶ−Ａｌなどの金属または合金が挙げられる。
【００１７】
金属膜の厚さは、特に制限はないが、１０ｎｍ〜１０００ｎｍとすることが好ましい。１０ｎｍ未満であるとパターニングの際に金属膜を残すことが難しくなり、１０００ｎｍを越えるとパターニングの際に基板を露出させることが難しくなる。かかる観点から、金属膜の厚さは、３０ｎｍ〜５００ｎｍであることがより好ましい。
【００１８】
金属膜をパターニングする化合物とは、この化合物の存在雰囲気下に金属膜を熱処理すると、金属膜に虫食い状の穴または溝を不定形にパターニングする化合物をいい、アンモニア（ＮＨ3）、窒素（Ｎ2）などが好ましいものとして挙げられる。
【００１９】
金属膜をパターニングする化合物の存在雰囲気下で熱処理する際の熱処理条件は、８００℃〜１２００℃で０．５分間〜２０分間行なうことが好ましい。熱処理温度が８００℃未満または熱処理時間が０．５分間未満であると金属膜のパタニーングが不十分となり、熱処理温度が１２００℃を越える場合または熱処理時間が２０分間を越える場合には金属膜のパターニングが過剰となる。上記観点から、熱処理温度は９００℃〜１１００℃であることがより好ましく、熱処理時間は０．５分間〜１０分間であることがより好ましい。
【００２０】
上記の簡便でコストの低い製造方法により、良質なＩＩＩ−Ｖ族化合物結晶が得られる。また、上記においてＩＩＩ−Ｖ族化合物結晶がＧａxＡｌyＩｎ1-x-yＮ（０≦ｘ≦１、０≦ｙ≦１）である場合には、これらの結晶については、現在のところ他に特に有用な製造方法がないことから、極めて有用な製造方法となる。
【００２１】
（実施形態２）
本発明にかかるＩＩＩ−Ｖ族化合物結晶の別の製造方法は、図２を参照して、図２（ａ）に示すように基板１上に金属膜２を堆積する工程と、図２（ｂ）に示すように前記金属膜２をパターニングする化合物の存在雰囲気下で熱処理する工程と、図２（ｃ）に示すように前記熱処理後の金属膜２上にＩＩＩ−Ｖ族化合物バッファ膜３を成長させる工程と、図２（ｄ）に示すように前記ＩＩＩ−Ｖ族化合物バッファ膜３上にＩＩＩ−Ｖ族化合物結晶４を成長させる工程とを備えることを特徴とする。
【００２２】
すなわち、図２および図３を参照して、本発明にかかるＩＩＩ−Ｖ族化合物結晶の別の製造方法は、以下の工程により行なわれる。まず、図２（ａ）に示すように、基板１上に、蒸着法またはスパッタ法などの方法を用いて金属膜２を堆積する。次に、金属膜２をパタニーングする化合物の存在雰囲気下で熱処理することにより、図２（ｂ）に示すように金属膜２が不定形にパターニングされて、図３（ａ）または図３（ｂ）に示すような虫食い状の穴または溝１２が形成され、穴または溝１２の底部には基板１が露出する。
【００２３】
次いで、図２（ｃ）に示すように、前記熱処理後の虫食い状の穴または溝１２が形成された金属膜２上に、たとえばＨＶＰＥ法などを用いてＩＩＩ−Ｖ族化合物バッファ膜３を成長させる。ここで、ＩＩＩ−Ｖ族化合物バッファ膜３とは、結晶を成長させる場合に比べて低温で成長させたＩＩＩ−Ｖ族化合物のアモルファス膜をいう。また、バッファ膜を形成するＩＩＩ−Ｖ族化合物と、結晶を形成するＩＩＩ−Ｖ族化合物とは、必ずしも同一の化学組成でなくともよいが、同一の化学組成を有することが、成長させる結晶の質を向上させる観点から好ましい。次いで、図２（ｄ）に示すように、ＩＩＩ−Ｖ族化合物バッファ膜３上に、たとえばＨＶＰＥ法などを用いてＩＩＩ−Ｖ族化合物結晶４を成長させる。
【００２４】
上記実施形態２においては、虫食い状の穴または溝が形成された金属膜２上に形成されることによって、後にＩＩＩ−Ｖ族化合物バッファ膜３上に形成されるＩＩＩ−Ｖ族化合物結晶４と基板１の間の応力をより緩和することができる。また、ＩＩＩ−Ｖ族化合物結晶４の成長の際には、基板１ではなく、ＩＩＩ−Ｖ族化合物のアモルファス膜の情報を拾うため、不要な結晶情報が入らずより良質なＩＩＩ−Ｖ族化合物結晶が得られる。
【００２５】
【実施例】
さらに、上記実施形態１および実施形態２について、具体的な実施例に基づいて説明する。
【００２６】
（実施例１）
実施形態１に基づいて、図１を参照して、図１（ａ）に示すように、基板１としてサファイア基板を用い、基板１上に蒸着法により金属膜２として金属Ｔｉ膜を３０ｎｍ堆積した。次に、図１（ｂ）に示すように、金属膜２をＮＨ3雰囲気中１０００℃で０．５分間熱処理した。降温後、ＳＥＭ（Scanning Electron Microscope：走査型電子顕微鏡）で金属膜２の表面を観察すると、図３（ａ）に示すような虫食い状の穴または溝が見られ、穴または溝の平均幅Ｗは８ｎｍ、開口率は１２％であった。さらに、図１（ｃ）に示すように、原料にＧａおよびＮＨ3を用いたＨＶＰＥ法により、１０００℃で５時間かけてＩＩＩ−Ｖ族化合物結晶４を成長させたところクラックのない結晶が得られた。得られた結晶は、ＸＲＤ測定によりＧａＮ結晶であり、ＸＲＤにおけるＦＷＨＭ（Full Width Half Maximum；半値幅）は１２０ａｒｓｅｃの良好な結晶であることがわかった。結果を表１に示す。
【００２７】
（実施例２〜実施例９、参考例１〜参考例３）
表１に示す試験条件において、実施例１と同様の手順でＩＩＩ−Ｖ族化合物結晶を成長させた。結果を表１にまとめた。
【００２８】
【表１】
Figure 0004457576
【００２９】
（実施例１０）
実施形態２に基づいて、図２を参照して、図２（ａ）に示すように、基板１としてサファイア基板を用い、基板１上に蒸着法により金属膜２として金属Ｔｉ膜を２００ｎｍ堆積した。次に、図２（ｂ）に示すように、金属膜２をＮＨ3雰囲気中１０００℃で３分間熱処理した。降温後、ＳＥＭ（Scanning Electron Microscope：走査型電子顕微鏡）で金属膜２の表面を観察すると、図３（ａ）に示すような虫食い状の穴または溝が見られ、穴または溝の平均幅Ｗは３１ｎｍ、開口率は２２％であった。次に、図２（ｃ）に示すように、原料にＧａおよびＮＨ3を用いたＨＶＰＥ法により、５００℃で０．５時間かけてＩＩＩ−Ｖ族化合物バッファ膜３を成長させた。さらに、図２（ｄ）に示すように、原料にＧａおよびＮＨ3を用いたＨＶＰＥ法により、１０００℃で５時間かけてＩＩＩ−Ｖ族化合物結晶４を成長させたところクラックのない結晶が得られた。得られた結晶は、ＸＲＤ測定によりＧａＮ結晶であり、ＸＲＤにおけるＦＷＨＭ（Full Width Half Maximum；半値幅）は８０ａｒｓｅｃの良好な結晶であることがわかった。結果を表２に示す。
【００３０】
（実施例１１〜実施例１４、参考例４〜参考例６）
表２に示す試験条件において、実施例１０と同様の手順でＩＩＩ−Ｖ族化合物結晶を成長させた。結果を表２にまとめた。
【００３１】
【表２】
Figure 0004457576
【００３２】
表１および表２から明らかなように、いずれの実施例においてもクラックの発生のない良質のＩＩＩ−Ｖ族化合物結晶が得られた。また、たとえば、実施例３と実施例１０または実施例８と実施例１３を対比すると、結晶のＸＲＤ回折におけるＦＷＨＭが、それぞれ１１０ａｒｓｅｃから８０ａｒｓｅｃ、１１５ａｒｓｅｃから９０ａｒｓｅｃと減少し、ＩＩＩ−Ｖ族化合物結晶の結晶成長の前にバッファ膜成長を行なうことにより、結晶の質がさらに向上していることがわかる。
【００３３】
今回開示された実施の形態および実施例はすべての点で例示であって制限的なものではないと考えられるべきである。本発明の範囲は、上記した説明でなくて特許請求の範囲によって示され、特許請求の範囲と均等の意味および範囲内のすべての変更が含まれることが意図される。
【００３４】
【発明の効果】
上記のように、本発明によれば、基板上に金属膜を堆積する工程と、前記金属膜をパターニングする化合物の存在雰囲気下で熱処理する工程と、前記熱処理後の金属膜上にＩＩＩ−Ｖ族化合物結晶を成長させる工程とを備えることにより、簡便でコストの低い製造法方法で、クラックを発生させることなく良質のＩＩＩ−Ｖ族化合物結晶を得ることができる。
【図面の簡単な説明】
【図１】 本発明にかかるＩＩＩ−Ｖ族化合物結晶の一の製造方法を説明する図である。
【図２】 本発明にかかるＩＩＩ−Ｖ族化合物結晶の別の製造方法を説明する図である。

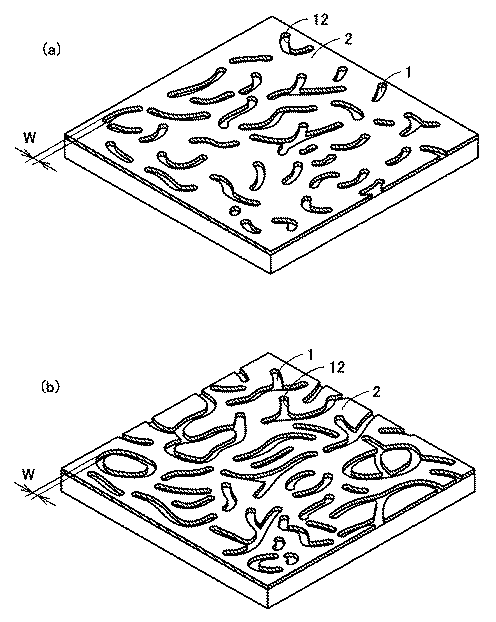

【図３】 （ａ）は金属膜に形成される穴または溝の代表的な一の形態を示す模式図であり、（ｂ）は金属膜に形成される穴または溝の代表的な別の形態を示す模式図である。
【符号の説明】
１ 基板、２ 金属膜、３ ＩＩＩ−Ｖ族化合物バッファ膜、４ ＩＩＩ−Ｖ族化合物結晶、１２ 穴または溝。

Claims (3)

  1. シリコン、サファイア、ＳｉＣまたはＺｒＢ2の基板上にチタンまたはバナジウムを含有する厚さ１０ｎｍ〜１０００ｎｍの金属膜を堆積する工程と、前記金属膜をアンモニアまたは窒素の存在雰囲気下８００℃〜１２００℃で０．５分間〜２０分間熱処理する工程と、前記熱処理後の金属膜上にＧａ x Ａｌ y Ｉｎ 1-x-y Ｎ（０≦ｘ≦１、０≦ｙ≦１）の組成を有するＩＩＩ−Ｖ族化合物結晶を成長させる工程とを備えることを特徴とするＩＩＩ−Ｖ族化合物結晶の製造方法。
  2. シリコン、サファイア、ＳｉＣまたはＺｒＢ2の基板上にチタンまたはバナジウムを含有する厚さ１０ｎｍ〜１０００ｎｍの金属膜を堆積する工程と、前記金属膜をアンモニアまたは窒素の存在雰囲気下８００℃〜１２００℃で０．５分間〜２０分間熱処理する工程と、前記熱処理後の金属膜上にＩＩＩ−Ｖ族化合物バッファ膜を成長させる工程と、前記ＩＩＩ−Ｖ族化合物バッファ膜上にＧａ x Ａｌ y Ｉｎ 1-x-y Ｎ（０≦ｘ≦１、０≦ｙ≦１）の組成を有するＩＩＩ−Ｖ族化合物結晶を成長させる工程とを備えることを特徴とするＩＩＩ−Ｖ族化合物結晶の製造方法。
  3. 金属膜をパターニングする化合物の存在雰囲気下で熱処理することにより金属膜に形成される穴または溝の平均幅が２ｎｍ〜５０００ｎｍであり、基板全面積に対する穴または溝の領域面積の百分率である開口率が５％〜８０％である請求項１または請求項２に記載のＩＩＩ−Ｖ族化合物結晶の製造方法。
JP2003129829A 2003-05-08 2003-05-08 Ｉｉｉ−ｖ族化合物結晶およびその製造方法 Expired - Fee Related JP4457576B2 (ja)

Priority Applications (11)

Application Number Priority Date Filing Date Title
JP2003129829A JP4457576B2 (ja) 2003-05-08 2003-05-08 Ｉｉｉ−ｖ族化合物結晶およびその製造方法
CNB2004800006464A CN1318661C (zh) 2003-05-08 2004-04-01 Ⅲ－v族晶体及其生产方法
CN200710102802.3A CN101071794B (zh) 2003-05-08 2004-04-01 Iii-v族晶体及其生产方法
PCT/JP2004/004811 WO2004099472A1 (ja) 2003-05-08 2004-04-01 Ｉｉｉ－ⅴ族化合物結晶およびその製造方法
EP04725190A EP1522612A4 (en) 2003-05-08 2004-04-01 COMPOUND III-V SEMICONDUCTOR CRYSTAL AND PROCESS FOR PRODUCING THE SAME
US10/521,060 US7297625B2 (en) 2003-05-08 2004-04-01 Group III-V crystal and manufacturing method thereof
TW093109623A TW200503076A (en) 2003-05-08 2004-04-07 III-V compound semiconductor crystal and method for production thereof
US11/871,162 US7485484B2 (en) 2003-05-08 2007-10-12 Group III-V crystal
US12/188,214 US20080299748A1 (en) 2003-05-08 2008-08-08 Group III-V Crystal
US12/617,733 US8134223B2 (en) 2003-05-08 2009-11-13 III-V compound crystal and semiconductor electronic circuit element
US13/368,329 US8304334B2 (en) 2003-05-08 2012-02-07 III-V compound crystal and semiconductor electronic circuit element

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
JP2003129829A JP4457576B2 (ja) 2003-05-08 2003-05-08 Ｉｉｉ−ｖ族化合物結晶およびその製造方法

Related Child Applications (1)

Application Number Title Priority Date Filing Date
JP2009177767A Division JP2009292718A (ja) 2009-07-30 2009-07-30 Ｉｉｉ−ｖ族化合物結晶含有体、およびｉｉｉ−ｖ族化合物結晶の製造方法

Publications (2)

Publication Number Publication Date
JP2004331453A JP2004331453A (ja) 2004-11-25
JP4457576B2 true JP4457576B2 (ja) 2010-04-28

Family

ID=33432087

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2003129829A Expired - Fee Related JP4457576B2 (ja) 2003-05-08 2003-05-08 Ｉｉｉ−ｖ族化合物結晶およびその製造方法

Country Status (6)

Country Link
US (3) US7297625B2 (ja)
EP (1) EP1522612A4 (ja)
JP (1) JP4457576B2 (ja)
CN (2) CN1318661C (ja)
TW (1) TW200503076A (ja)
WO (1) WO2004099472A1 (ja)

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20170028962A (ko) 2014-08-12 2017-03-14 티디케이가부시기가이샤 알루미나 기판
KR20170106375A (ko) 2015-03-23 2017-09-20 티디케이가부시기가이샤 알루미나 기판
US10337120B2 (en) 2014-08-12 2019-07-02 Tdk Corporation Alumina substrate

Families Citing this family (25)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP4457576B2 (ja) * 2003-05-08 2010-04-28 住友電気工業株式会社 Ｉｉｉ−ｖ族化合物結晶およびその製造方法
JP4396816B2 (ja) 2003-10-17 2010-01-13 日立電線株式会社 Ｉｉｉ族窒化物半導体基板およびその製造方法
JP2007027417A (ja) * 2005-07-15 2007-02-01 Sanken Electric Co Ltd 窒化物半導体装置及びその製造方法
JP5057774B2 (ja) * 2006-12-26 2012-10-24 京セラ株式会社 発光素子及び照明装置
US8896100B2 (en) * 2007-09-03 2014-11-25 Sophia School Corporation III nitride structure and method for manufacturing III nitride semiconductor fine columnar crystal
US8927392B2 (en) 2007-11-02 2015-01-06 Siva Power, Inc. Methods for forming crystalline thin-film photovoltaic structures
JP2010042981A (ja) 2008-07-17 2010-02-25 Sumitomo Electric Ind Ltd ＡｌＧａＮバルク結晶の製造方法およびＡｌＧａＮ基板の製造方法
US8803189B2 (en) * 2008-08-11 2014-08-12 Taiwan Semiconductor Manufacturing Company, Ltd. III-V compound semiconductor epitaxy using lateral overgrowth
WO2010088366A1 (en) 2009-01-28 2010-08-05 Wakonda Technologies, Inc. Large-grain crystalline thin-film structures and devices and methods for forming the same
US8507304B2 (en) 2009-07-17 2013-08-13 Applied Materials, Inc. Method of forming a group III-nitride crystalline film on a patterned substrate by hydride vapor phase epitaxy (HVPE)
US8148241B2 (en) * 2009-07-31 2012-04-03 Applied Materials, Inc. Indium surfactant assisted HVPE of high quality gallium nitride and gallium nitride alloy films
US20110027973A1 (en) * 2009-07-31 2011-02-03 Applied Materials, Inc. Method of forming led structures
JP2012054364A (ja) * 2010-08-31 2012-03-15 Nobuyuki Akiyama シリコン薄膜の製造方法、シリコン薄膜太陽電池の製造方法、シリコン薄膜、シリコン薄膜太陽電池
KR101207412B1 (ko) * 2011-06-20 2012-12-04 삼성코닝정밀소재 주식회사 질화갈륨 기판 및 그 제조방법
JP6051524B2 (ja) * 2012-01-18 2016-12-27 セイコーエプソン株式会社 半導体基板及び半導体基板の製造方法
JP2013203617A (ja) * 2012-03-29 2013-10-07 Ngk Insulators Ltd １３族元素窒化物結晶の製造方法および積層体
CN103814160B (zh) * 2012-08-30 2018-09-14 日本碍子株式会社 复合基板、其制造方法、13族元素氮化物构成的功能层的制造方法以及功能元件
JP2014067869A (ja) * 2012-09-26 2014-04-17 Nobuyuki Akiyama ヘテロエピタキシャル単結晶の製造方法、ヘテロ接合太陽電池の製造方法、ヘテロエピタキシャル単結晶、ヘテロ接合太陽電池
KR20160089519A (ko) * 2013-12-20 2016-07-27 후아웨이 테크놀러지 컴퍼니 리미티드 반도체 디바이스 및 반도체 디바이스 제조 방법
CN104716241B (zh) * 2015-03-16 2018-10-16 映瑞光电科技(上海)有限公司 一种led结构及其制作方法
CN105826438B (zh) * 2016-06-01 2018-05-08 安徽三安光电有限公司 一种具有金属缓冲层的发光二极管及其制备方法
CN108736317B (zh) * 2018-05-15 2021-01-12 深圳市光脉电子有限公司 一种发光二极管外延结构及其矩阵式激光器器件
US11056338B2 (en) 2018-10-10 2021-07-06 The Johns Hopkins University Method for printing wide bandgap semiconductor materials
US11823900B2 (en) 2018-10-10 2023-11-21 The Johns Hopkins University Method for printing wide bandgap semiconductor materials
CN110120448B (zh) * 2019-05-07 2021-05-25 厦门大学 一种基于金属掩膜衬底的氮化物led制作方法

Family Cites Families (20)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US5868837A (en) * 1997-01-17 1999-02-09 Cornell Research Foundation, Inc. Low temperature method of preparing GaN single crystals
JP3934320B2 (ja) * 1997-03-13 2007-06-20 日本電気株式会社 ＧａＮ系半導体素子とその製造方法
TW490441B (en) 1998-06-12 2002-06-11 Rohm & Haas Lithium manganate composition
CN1077607C (zh) * 1998-11-03 2002-01-09 南京大学 光辐射加热金属有机化学汽相淀积氮化镓生长方法与装置
JP3470623B2 (ja) 1998-11-26 2003-11-25 ソニー株式会社 窒化物系ｉｉｉ−ｖ族化合物半導体の成長方法、半導体装置の製造方法および半導体装置
JP3305310B1 (ja) 1998-12-09 2002-07-22 松下電器産業株式会社 温度測定方法
JP3929657B2 (ja) * 1999-09-29 2007-06-13 株式会社リコー 結晶成長方法およびｉｉｉ族窒化物結晶の製造方法
JP3519641B2 (ja) 1999-08-18 2004-04-19 シャープ株式会社 金配線を有する半導体装置およびその製造方法
JP2001223165A (ja) 2000-02-10 2001-08-17 Hitachi Cable Ltd 窒化物半導体及びその製造方法
JP2002270516A (ja) * 2001-03-07 2002-09-20 Nec Corp Ｉｉｉ族窒化物半導体の成長方法、ｉｉｉ族窒化物半導体膜およびそれを用いた半導体素子
JP2002280314A (ja) * 2001-03-22 2002-09-27 Toyoda Gosei Co Ltd Ｉｉｉ族窒化物系化合物半導体の製造方法、及びそれに基づくｉｉｉ族窒化物系化合物半導体素子
JP2003007616A (ja) * 2001-03-23 2003-01-10 Matsushita Electric Ind Co Ltd 半導体膜の製造方法
JP2002284600A (ja) 2001-03-26 2002-10-03 Hitachi Cable Ltd 窒化ガリウム結晶基板の製造方法及び窒化ガリウム結晶基板
JP3631724B2 (ja) * 2001-03-27 2005-03-23 日本電気株式会社 Ｉｉｉ族窒化物半導体基板およびその製造方法
US6939730B2 (en) * 2001-04-24 2005-09-06 Sony Corporation Nitride semiconductor, semiconductor device, and method of manufacturing the same
JP4575616B2 (ja) 2001-04-26 2010-11-04 ルネサスエレクトロニクス株式会社 半導体装置およびその製造方法
JP3886341B2 (ja) * 2001-05-21 2007-02-28 日本電気株式会社 窒化ガリウム結晶基板の製造方法及び窒化ガリウム結晶基板
CN1167140C (zh) * 2002-05-17 2004-09-15 清华大学 高亮度氮化镓基发光二极管外延片的衬底处理方法
CN1174470C (zh) * 2002-05-31 2004-11-03 南京大学 横向外延生长高质量氮化镓薄膜的方法
JP4457576B2 (ja) * 2003-05-08 2010-04-28 住友電気工業株式会社 Ｉｉｉ−ｖ族化合物結晶およびその製造方法

Cited By (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20170028962A (ko) 2014-08-12 2017-03-14 티디케이가부시기가이샤 알루미나 기판
US10294585B2 (en) 2014-08-12 2019-05-21 Tdk Corporation Alumina substrate
US10337120B2 (en) 2014-08-12 2019-07-02 Tdk Corporation Alumina substrate
KR20170106375A (ko) 2015-03-23 2017-09-20 티디케이가부시기가이샤 알루미나 기판
US10458041B2 (en) 2015-03-23 2019-10-29 Tdk Corporation Alumina substrate

Also Published As

Publication number Publication date
US20080299748A1 (en) 2008-12-04
EP1522612A1 (en) 2005-04-13
CN1318661C (zh) 2007-05-30
WO2004099472A1 (ja) 2004-11-18
US20050227472A1 (en) 2005-10-13
US7297625B2 (en) 2007-11-20
TWI295481B (ja) 2008-04-01
CN101071794B (zh) 2010-09-01
CN101071794A (zh) 2007-11-14
US7485484B2 (en) 2009-02-03
JP2004331453A (ja) 2004-11-25
TW200503076A (en) 2005-01-16
US20080038580A1 (en) 2008-02-14
CN1697895A (zh) 2005-11-16
EP1522612A4 (en) 2008-09-03

Similar Documents

Publication Publication Date Title
JP4457576B2 (ja) Ｉｉｉ−ｖ族化合物結晶およびその製造方法
KR100682880B1 (ko) 결정 성장 방법
JP4117156B2 (ja) Ｉｉｉ族窒化物半導体基板の製造方法
JP3886341B2 (ja) 窒化ガリウム結晶基板の製造方法及び窒化ガリウム結晶基板
JP4597259B2 (ja) Ｉｉｉ族窒化物半導体成長用基板、ｉｉｉ族窒化物半導体エピタキシャル基板、ｉｉｉ族窒化物半導体素子およびｉｉｉ族窒化物半導体自立基板、ならびに、これらの製造方法
JP2008543087A5 (ja)
JP2009099932A (ja) 半導体基板上において３族窒化物半導体層を形成する方法
KR20090081879A (ko) 질화물 반도체 기판의 제조방법
JP4301592B2 (ja) 窒化物半導体層付き基板の製造方法
JP2004111848A (ja) サファイア基板とそれを用いたエピタキシャル基板およびその製造方法
CN102326228B (zh) 第ⅲ族氮化物半导体生长基板、第ⅲ族氮化物半导体外延基板、第ⅲ族氮化物半导体元件、第ⅲ族氮化物半导体自立基板及它们的制造方法
JP4768759B2 (ja) Ｉｉｉ族窒化物半導体基板
WO2015198492A1 (ja) エピタキシャルウェーハの製造方法およびエピタキシャルウェーハ
KR101635530B1 (ko) 다수의 공극을 갖는 질화물 반도체 결정 성장 방법 및 이를 이용한 질화물 반도체 기판 제조 방법
JP2009292718A (ja) Ｉｉｉ−ｖ族化合物結晶含有体、およびｉｉｉ−ｖ族化合物結晶の製造方法
JP5684551B2 (ja) Ｉｉｉ族窒化物半導体成長用基板、ｉｉｉ族窒化物半導体エピタキシャル基板、ｉｉｉ族窒化物半導体素子およびｉｉｉ族窒化物半導体自立基板、ならびに、これらの製造方法
JP2010278470A (ja) Ｉｉｉ族窒化物半導体成長用基板、ｉｉｉ族窒化物半導体エピタキシャル基板、ｉｉｉ族窒化物半導体素子およびｉｉｉ族窒化物半導体自立基板、ならびに、これらの製造方法
JP2008091729A (ja) 半導体基板の製造方法
JP3967282B2 (ja) ＳｉＣ、ＧａＮ半導体及びその製造方法

Legal Events

Date Code Title Description
A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20051019

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20080909

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20081105

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20090602

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20090730

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20090929

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20091124

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20100119

A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20100201

R150 Certificate of patent or registration of utility model

Free format text: JAPANESE INTERMEDIATE CODE: R150

FPAY Renewal fee payment (event date is renewal date of database)

Free format text: PAYMENT UNTIL: 20130219

Year of fee payment: 3

FPAY Renewal fee payment (event date is renewal date of database)

Free format text: PAYMENT UNTIL: 20140219

Year of fee payment: 4

LAPS Cancellation because of no payment of annual fees
