JP2011521069A - ジシクロペンタジエンのメタセシス重合触媒、その製造方法および重合方法 - Google Patents
ジシクロペンタジエンのメタセシス重合触媒、その製造方法および重合方法 Download PDFInfo
- Publication number
- JP2011521069A JP2011521069A JP2011510451A JP2011510451A JP2011521069A JP 2011521069 A JP2011521069 A JP 2011521069A JP 2011510451 A JP2011510451 A JP 2011510451A JP 2011510451 A JP2011510451 A JP 2011510451A JP 2011521069 A JP2011521069 A JP 2011521069A
- Authority
- JP
- Japan
- Prior art keywords
- catalyst
- vinylbenzyl
- inert atmosphere
- mmol
- complex
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Granted
Links
Classifications
-
- C—CHEMISTRY; METALLURGY
- C07—ORGANIC CHEMISTRY
- C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
- C07F15/00—Compounds containing elements of Groups 8, 9, 10 or 18 of the Periodic Table
- C07F15/0006—Compounds containing elements of Groups 8, 9, 10 or 18 of the Periodic Table compounds of the platinum group
- C07F15/0046—Ruthenium compounds
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
- B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
- B01J31/00—Catalysts comprising hydrides, coordination complexes or organic compounds
- B01J31/16—Catalysts comprising hydrides, coordination complexes or organic compounds containing coordination complexes
- B01J31/22—Organic complexes
- B01J31/2265—Carbenes or carbynes, i.e.(image)
- B01J31/2269—Heterocyclic carbenes
- B01J31/2273—Heterocyclic carbenes with only nitrogen as heteroatomic ring members, e.g. 1,3-diarylimidazoline-2-ylidenes
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
- B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
- B01J31/00—Catalysts comprising hydrides, coordination complexes or organic compounds
- B01J31/16—Catalysts comprising hydrides, coordination complexes or organic compounds containing coordination complexes
- B01J31/22—Organic complexes
- B01J31/2265—Carbenes or carbynes, i.e.(image)
- B01J31/2278—Complexes comprising two carbene ligands differing from each other, e.g. Grubbs second generation catalysts
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G61/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
- C08G61/02—Macromolecular compounds containing only carbon atoms in the main chain of the macromolecule, e.g. polyxylylenes
- C08G61/04—Macromolecular compounds containing only carbon atoms in the main chain of the macromolecule, e.g. polyxylylenes only aliphatic carbon atoms
- C08G61/06—Macromolecular compounds containing only carbon atoms in the main chain of the macromolecule, e.g. polyxylylenes only aliphatic carbon atoms prepared by ring-opening of carbocyclic compounds
- C08G61/08—Macromolecular compounds containing only carbon atoms in the main chain of the macromolecule, e.g. polyxylylenes only aliphatic carbon atoms prepared by ring-opening of carbocyclic compounds of carbocyclic compounds containing one or more carbon-to-carbon double bonds in the ring
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
- B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
- B01J2231/00—Catalytic reactions performed with catalysts classified in B01J31/00
- B01J2231/50—Redistribution or isomerisation reactions of C-C, C=C or C-C triple bonds
- B01J2231/54—Metathesis reactions, e.g. olefin metathesis
- B01J2231/543—Metathesis reactions, e.g. olefin metathesis alkene metathesis
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
- B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
- B01J2531/00—Additional information regarding catalytic systems classified in B01J31/00
- B01J2531/80—Complexes comprising metals of Group VIII as the central metal
- B01J2531/82—Metals of the platinum group
- B01J2531/821—Ruthenium
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G2261/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
- C08G2261/40—Polymerisation processes
- C08G2261/41—Organometallic coupling reactions
- C08G2261/418—Ring opening metathesis polymerisation [ROMP]
Landscapes
- Chemical & Material Sciences (AREA)
- Organic Chemistry (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Inorganic Chemistry (AREA)
- Engineering & Computer Science (AREA)
- Materials Engineering (AREA)
- Health & Medical Sciences (AREA)
- Medicinal Chemistry (AREA)
- Polymers & Plastics (AREA)
- Polyoxymethylene Polymers And Polymers With Carbon-To-Carbon Bonds (AREA)
- Catalysts (AREA)
Abstract
本発明は、ジシクロペンタジエン（ＤＣＰＤ）開環メタセシス重合触媒およびその製造に関する。式（１）のメタセシス重合触媒（式中、Ｌは、Ｎ１、Ｎ２、Ｎ３、Ｎ４、Ｎ５を含む群から選択される置換基である。）の権利を主張する。式（Ｉ）の触媒（式中、ＬはＮ１〜Ｎ５である。）の製造方法は、第２世代グラブス触媒をＮ，Ｎ−ジアルキル−（２−ビニルベンジル）アミンまたは１−（２−ビニルベンジル）ピロリジンまたは４−（２−ビニルベンジル）モルホリンと、不活性雰囲気中で６０〜８５℃において溶媒の存在下において反応させ、ジアルキル−は、メチルエチレン−またはメチル（２−メトキシエチル）である。更に、式（１）の触媒（式中、ＬはＮ１〜Ｎ５またはＮである。）の製造方法も開示する。この方法は、ルテニウムのトリフェニルホスフィン錯体を、テトラヒドロフラン中で溶媒沸点において不活性雰囲気中で１，１−ジフェニル−２−プロピン−１−オールと相互作用させ、次に室温において不活性雰囲気中でトリシクロヘキシルホスフィンと相互作用させ、そのようにして製造されるルテニウムのインデニリデン錯体を回収し、次に前記錯体を１つのリアクター中で段階的に１，３−ビス−（２，４，６−トリメチルフェニル）−２−（トリクロロメチル）イミダゾリジンおよび２−（Ｎ，Ｎ−ジアルキルアミノメチル）スチレンまたは１−（２−ビニルベンジル）ピロリジンまたは４−（２−ビニルベンジル）モルホリンと、トルエン中で６０〜７０℃に加熱しながら不活性雰囲気中で相互作用させることを含み、ジアルキルはジメチル、ジエチル−またはメチルエチル−またはメチル（２−メトキシエチル）−である。更に、上記触媒を使用するジシクロペンタジエンのメタセシス重合の方法も開示する。技術的結果は、触媒収率の増加および高い適用性を有するポリジシクロペンタジエンの製造を可能にする。
Description
本発明は、ジシクロペンタジエン（ＤＣＰＤ）メタセシス重合用触媒およびその製造方法に関する。
触媒活性が制御された一連のメタセシス重合用触媒は既知であり、Ｇｒｕｂｂｓによって公開され、Ｃａｌｉｆｏｒｎｉａ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｔｅｃｈｎｏｌｏｇｙによって特許が取得されている［ＵＮＧ ＴＨＡＹ；ＳＣＨＲＯＤＩ ＹＡＮＮ，ＵＳ２００５２６１４５１ ２００５−１１−２４；Ａ．Ｈｅｊｌ，Ｍ．Ｗ．Ｄａｙ，Ｒ．Ｈ．Ｇｒｕｂｂｓ Ｏｒｇａｎｏｍｅｔａｌｌｉｃｓ ２００６，２５，６１４９−６１５４，Ｔ．Ｕｎｇ，Ａ．Ｈｅｊｌ，Ｒ．Ｈ．Ｇｒｕｂｂｓ，Ｙ．Ｓｃｈｒｏｄｉ Ｏｒｇａｎｏｍｅｔａｌｌｉｃｓ ２００４，２３，５３９９−５４０１］。
触媒は、モノマー：触媒のモル比３００００：１〜４００００：１の範囲でモノマーの開環を伴うメタセシス重合の反応によるシクロオレフィンおよびビシクロオレフィンからのポリマー製造に適用される。
特定の触媒の速い開始は、それらのＤＣＰＤ重合への適用を困難にする。というのも、形成されるポリマーで触媒の粒子がカバーされ、マイクロカプセルが生じて触媒がモノマー中に溶解することを妨げるからである。このことは、触媒の高い消費をもたらし、結果として、ポリジシクロペンタジエン製造のコストを高くする。
触媒の不活性溶媒への事前溶解は、ポリマー−ポリジシクロペンタジエン（ＰＤＣＰＤ）−の品質を損なう。
ジシクロペンタジエンメタセシス重合用触媒の既知の製造方法（ＵＳ２００５２６１４５１ ２００５−１１−２４）は、第２世代グラブス触媒またはその誘導体を塩化メチレン中で４０℃において適切なスチレンで処理する工程からなる。
特許ＵＳ２００５２６１４５１の方法の欠点は、多段階合成および方法の不完全性に起因する、標的生成物の第１世代触媒に関して５０〜６５％の低い収率である。
上記特許は更に、４００００：１以下のモノマー：触媒比におけるジシクロペンタジエンメタセシス重合の方法も包含する。
請求項に記載の本発明において解決される課題は、モノマーへの改良された溶解性によって触媒消費の低減を可能にする新規の有効なジシクロペンタジエンメタセシス重合用触媒、触媒の高い収率を確実にする製造方法、並びにシクロペンタジエンの重合方法を創り出すことにある。
課題のセットに従って、発明者らは、次式：
（式中、Ｌは、下記群：
から選択される置換基である。）
のジシクロペンタジエンメタセシス重合用触媒を創り出した。
のジシクロペンタジエンメタセシス重合用触媒を創り出した。
請求項に記載の触媒は、特許［ＵＳ２００５２６１４５１］に開示されている触媒よりも優れており、モノマー：触媒のモル比７００００：１〜２０００００：１で、高い適用特性を有するポリジシクロペンタジエンの製造を可能にし、一方、既知の触媒に関して、この比は３００００：１〜４００００：１である（ＵＳ２００５２６１４５１ ２００５−１１−２４）。
課題のセットに従って、発明者らは、請求項に記載の触媒の製造方法を開発した。
次式：
（式中、Ｌは、下記群：
から選択される置換基である。）
の触媒を製造するために、第２世代グラブス触媒（ＧＩＩ）を、不活性雰囲気中で温度６０〜８５℃において、溶媒の存在中で、Ｎ，Ｎ−ジ−アルキル−（２−ビニル−ベンジル）アミンまたは１−（２−ビニル−ベンジル）ピロリドンまたは４−（２−ビニル−ベンジル）モルホリンと相互作用させ、ジ−アルキル−はメチルエチル−またはジエチルまたはメチル（２−メトキシエチル）である。
の触媒を製造するために、第２世代グラブス触媒（ＧＩＩ）を、不活性雰囲気中で温度６０〜８５℃において、溶媒の存在中で、Ｎ，Ｎ−ジ−アルキル−（２−ビニル−ベンジル）アミンまたは１−（２−ビニル−ベンジル）ピロリドンまたは４−（２−ビニル−ベンジル）モルホリンと相互作用させ、ジ−アルキル−はメチルエチル−またはジエチルまたはメチル（２−メトキシエチル）である。
次式：
（式中、Ｌは、下記群：
から選択される置換基である。）
の触媒を製造するために、ＲｕＣｌ２（ＰＰｈ３）３を、テトラヒドロフラン中で溶媒が沸騰する温度において、不活性雰囲気中で１，１−ジフェニル−２−プロピン−１−オールと相互作用させ、次に室温において不活性雰囲気中でトリシクロヘキシルホスフィンと相互作用させ；ルテニウムのインデニリデン錯体を単離し、次に１つのリアクターにおいてトルエン中で６０〜７０℃に加熱しながら不活性雰囲気中で段階的に１，３−ビス−（２，４，６−トリメチルフェニル）−２−トリ−クロロ−メチル−イミダゾリジンおよび２−（Ｎ，Ｎ−ジアルキル−アミノメチル）スチレンまたは１−（２−ビニル−ベンジル）ピロリジンまたは４−（２−ビニル−ベンジル）モルホリンと相互作用させ、ジアルキルはジメチル、ジエチル−またはメチルエチル−またはメチル（２−メトキシエチル）−である。
の触媒を製造するために、ＲｕＣｌ２（ＰＰｈ３）３を、テトラヒドロフラン中で溶媒が沸騰する温度において、不活性雰囲気中で１，１−ジフェニル−２−プロピン−１−オールと相互作用させ、次に室温において不活性雰囲気中でトリシクロヘキシルホスフィンと相互作用させ；ルテニウムのインデニリデン錯体を単離し、次に１つのリアクターにおいてトルエン中で６０〜７０℃に加熱しながら不活性雰囲気中で段階的に１，３−ビス−（２，４，６−トリメチルフェニル）−２−トリ−クロロ−メチル−イミダゾリジンおよび２−（Ｎ，Ｎ−ジアルキル−アミノメチル）スチレンまたは１−（２−ビニル−ベンジル）ピロリジンまたは４−（２−ビニル−ベンジル）モルホリンと相互作用させ、ジアルキルはジメチル、ジエチル−またはメチルエチル−またはメチル（２−メトキシエチル）−である。
この方法は、２つのパーツからなる。グラブスの第２世代触媒の代わりに改良された方法で製造されたインデニリデン錯体Ｉｎ（１．２）を適用する。
第１パート（前駆体の合成）は、中間生成物の単離なしに行われる２つの段階からなる。ＲｕＣｌ２（ＰＰｈ３）３と１，１−ジフェニル−２−プロピン−１−オールとを処理することによるルテニウムのインデニリデントリフェニルホスフィンカルベン錯体の合成およびトリシクロヘキシル−ホスフィン錯体の製造である。第２パートは、インデニリデン錯体のＮ−複素環カルベン前駆体：［１，３−ビス（２，４，６−トリメチルフェニル）−２−（トリクロロメチル）イミダゾリジン−ＣＳＩＭｅｓ（Ｈ）（ＣＣｌ３）］および標的生成物の形成に関連するアミノスチレンでの処理を含む。第１世代のグラブス触媒の代わりに、この方法は改良された技術によって製造されるインデニリデン錯体（Ｉｎ１．２）を使用する。標的生成物の収率は、刊行物によると、７５〜９０％である。
ジシクロペンタジエンメタセシス重合の方法は、請求項に記載の触媒を、基質対触媒のモル比７００００：１〜２０００００：１で用いて重合を行うことからなる。この触媒を用いるメタセシス重合は、触媒が３５℃においてモノマーへの良好な溶解性を有するので、触媒のモノマーへの溶解性の増加によって触媒消費の低減を可能にする。
発明を実施するための最良の形態
第２世代グラブス触媒（ＧＩＩ）と、関連アミン誘導体である２−ビニルベンジルアミンとの、不活性雰囲気中で温度６０〜８５℃において溶媒の存在中での相互作用によって触媒を製造する。
第２世代グラブス触媒（ＧＩＩ）と、関連アミン誘導体である２−ビニルベンジルアミンとの、不活性雰囲気中で温度６０〜８５℃において溶媒の存在中での相互作用によって触媒を製造する。
このプロセスのスキームは下記の通りである：
標的生成物の収率は７０〜９８％である。
下記スキームに従って、触媒をルテニウム塩化物のトリフェニルホスフィン錯体から製造する：
（式中、Ｌは、下記群：
から選択される置換基である。）
スキーム５

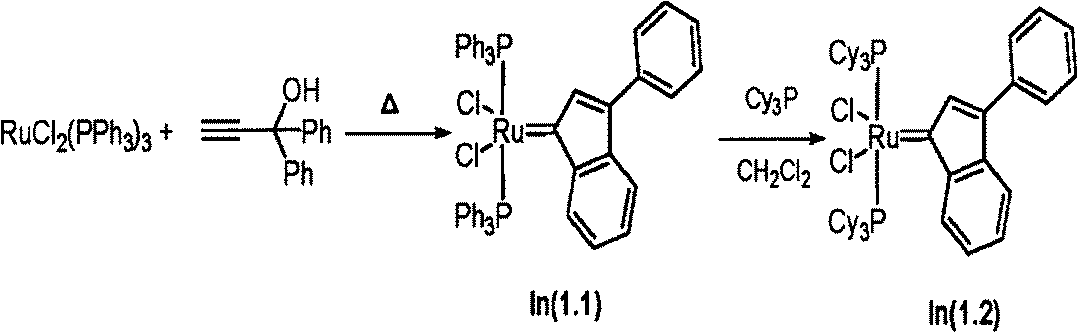

ルテニウム塩化物のトリフェニルホスフィン錯体は、ジフェニルプロピノールと相互作用して、トリフェニル−ホスフィン配位子を有するルテニウムのインデニリデン錯体Ｉｎ（１．１）を生成する。次に、Ｉｎ（１．１）を、イミダゾールのクロロホルムアダクトおよびアミノスチレンによる更なる処理を伴って、トリ−シクロヘキシル−ホスフィンとの反応に導入する。
ルテニウム塩化物のトリフェニルホスフィン錯体は、ジフェニルプロピノールと相互作用して、トリフェニル−ホスフィン配位子を有するルテニウムのインデニリデン錯体Ｉｎ（１．１）を生成する。次に、Ｉｎ（１．１）を、イミダゾールのクロロホルムアダクトおよびアミノスチレンによる更なる処理を伴って、トリ−シクロヘキシル−ホスフィンとの反応に導入する。
段階１は、ＲｕＣｌ２（ＰＰｈ３）３と１，１−ジフェニル−２−プロピン−１−オールとのテトラヒドロフラン中での沸騰を伴って、収率９９％で行われる。
段階１．１は、段階１の後に室温において、生成物回収を除いて収率９０〜９３％で行われる。
段階２．１は、トルエン中で６０〜７０℃において、収率８６〜９０％で行われる。
段階２は、トルエン中で６０〜７０℃において、収率４０〜５０％で行われる。
ジシクロペンタジエンのメタセシス重合は、請求項に記載の触媒を、基質対触媒のモル比７００００：１〜２０００００：１で用いて行われる。触媒を３５℃においてＤＣＰＤ中に溶解する。次に、得られる混合物を５０℃において２０分間加熱し、次に２００℃において３０分間加熱する。
下記実施例を用いて本発明を説明する。
反応システムへの水分や空気の侵入を排除する条件下で触媒の合成を行った。シュレンクの技術（Ｓｈｌｅｎｋ’ｓ ｔｅｃｈｎｉｑｕｅｓ）および真空システムおよびドライアルゴンのラインに接続されたリアクターを使用した。標準方法を用いて溶媒−塩化メチレン、トルエン、ヘキサン、メタノール−を乾燥させ、不活性雰囲気中で保持した［Ａｒｍａｒｅｇｏ，Ｗｉｌｆｒｅｄ，Ｌ．Ｆ．；Ｃｈａｉ，Ｃｈｒｉｓｔｉｎａ，Ｌ．Ｌ．（２００３）．Ｐｕｒｉｆｉｃａｔｉｏｎ ｏｆ Ｌａｂｏｒａｔｏｒｙ Ｃｈｅｍｉｃａｌｓ（第５版）．Ｅｌｓｅｖｉｅｒ．］。２−ビニル−Ｎ，Ｎ−アルキル−ベンジルアミンを既知の方法で製造した［Ｇ／Ｓ／Ｋｏｌｅｓｎｉｋｏｖ，Ｓｙｎｔｈｅｓｉｓ ｏｆ ｖｉｎｙｌ ｄｅｒｉｖａｔｉｖｅｓ ｏｆ ａｒｏｍａｔｉｃ ａｎｄ ｈｅｔｅｒｏｃｙｃｌｉｃ ｃｏｍｐｏｕｎｄｓ，１９６０］。
実施例１
第２世代グラブス触媒（ＧＩＩ）２２０ｍｇ（０．２６ｍｍｏｌ）を２５ｍｌシュレンクフラスコに入れた。このフラスコはアルゴンで満たされており、純粋なトルエン４ｍｌ中の（２−メトキシエチル）メチル（２−ビニルベンジル）アミン１８６ｍｇ（０．９１ｍｍｏｌ）の溶液を添加した。反応混合物を１０分間８５℃において加熱し、次に冷却し、溶媒を真空中で蒸発させた。残留物をヘキサンで洗浄し、真空中で乾燥した。緑色結晶の形態で触媒Ｎ２を１７０ｍｇ（９８％）得た。１Ｈ ＮＭＲ（３００ＭＨｚ，ＣＤＣｌ３）δＨ：１．８１（３Ｈ，ｃ），２．１９−２．５８（１８Ｈ，ｍ），２．９６−３．１４（６Ｈ，ｍ），３．３８（１Ｈ，ｍ），３．９５（１Ｈ，ｍ），４．０４（４Ｈ，ｍ），５．３４（１Ｈ，ｄ，Ｊ１３．７Ｈｚ），６．５８（１Ｈ，ｄ，Ｊ７．３Ｈｚ），６．９５−７．１３（６Ｈ，ｍ），７．４６（１Ｈ，ｔ，Ｊ７．３Ｈｚ），１８．７５（１Ｈ，ｃ）．
第２世代グラブス触媒（ＧＩＩ）２２０ｍｇ（０．２６ｍｍｏｌ）を２５ｍｌシュレンクフラスコに入れた。このフラスコはアルゴンで満たされており、純粋なトルエン４ｍｌ中の（２−メトキシエチル）メチル（２−ビニルベンジル）アミン１８６ｍｇ（０．９１ｍｍｏｌ）の溶液を添加した。反応混合物を１０分間８５℃において加熱し、次に冷却し、溶媒を真空中で蒸発させた。残留物をヘキサンで洗浄し、真空中で乾燥した。緑色結晶の形態で触媒Ｎ２を１７０ｍｇ（９８％）得た。１Ｈ ＮＭＲ（３００ＭＨｚ，ＣＤＣｌ３）δＨ：１．８１（３Ｈ，ｃ），２．１９−２．５８（１８Ｈ，ｍ），２．９６−３．１４（６Ｈ，ｍ），３．３８（１Ｈ，ｍ），３．９５（１Ｈ，ｍ），４．０４（４Ｈ，ｍ），５．３４（１Ｈ，ｄ，Ｊ１３．７Ｈｚ），６．５８（１Ｈ，ｄ，Ｊ７．３Ｈｚ），６．９５−７．１３（６Ｈ，ｍ），７．４６（１Ｈ，ｔ，Ｊ７．３Ｈｚ），１８．７５（１Ｈ，ｃ）．
実施例２
実施例１と同様に、６０℃において１時間加熱し、Ｎ２を１６３ｍｇ（９４％）得た。
実施例１と同様に、６０℃において１時間加熱し、Ｎ２を１６３ｍｇ（９４％）得た。
実施例３
第２世代グラブス触媒（ＧＩＩ）２００ｍｇ（０．２３ｍｍｏｌ）を２５ｍｌシュレンクフラスコに入れた。このフラスコはアルゴンで満たされており、純粋なトルエン４ｍｌ中のＮ−メチル−Ｎ−（２−ビニルベンジル）エチルアミン１４０ｍｇ（０．７８ｍｍｏｌ）の溶液を添加した。反応混合物を２０分間８５℃において加熱し、次に冷却し、溶媒を真空中で蒸発させた。残留物をメタノールで洗浄し、真空中で乾燥した。緑色結晶の形態で触媒Ｎ１を１２５ｍｇ（８３％）得た。１Ｈ ＮＭＲ（３００ＭＨｚ，ＣＤＣｌ３）δＨ：０．４８（３Ｈ，ｔ，Ｊ７．１Ｈｚ），１．６４（３Ｈ，ｃ），１．９７（４Ｈ，ｍ），２．３５−２．９３（１６Ｈ，ｍ），３．２４（１Ｈ，ｍ），４．０３（４Ｈ，ｍ），５．２６（１Ｈ，ｄ，Ｊ１４．４Ｈｚ），６．５５（１Ｈ，ｄ，Ｊ７．２Ｈｚ），６．９０−７．１（６Ｈ，ｍ），７．４１（１Ｈ，ｔ，Ｊ７．２Ｈｚ），１８．７０（１Ｈ，ｃ）．
第２世代グラブス触媒（ＧＩＩ）２００ｍｇ（０．２３ｍｍｏｌ）を２５ｍｌシュレンクフラスコに入れた。このフラスコはアルゴンで満たされており、純粋なトルエン４ｍｌ中のＮ−メチル−Ｎ−（２−ビニルベンジル）エチルアミン１４０ｍｇ（０．７８ｍｍｏｌ）の溶液を添加した。反応混合物を２０分間８５℃において加熱し、次に冷却し、溶媒を真空中で蒸発させた。残留物をメタノールで洗浄し、真空中で乾燥した。緑色結晶の形態で触媒Ｎ１を１２５ｍｇ（８３％）得た。１Ｈ ＮＭＲ（３００ＭＨｚ，ＣＤＣｌ３）δＨ：０．４８（３Ｈ，ｔ，Ｊ７．１Ｈｚ），１．６４（３Ｈ，ｃ），１．９７（４Ｈ，ｍ），２．３５−２．９３（１６Ｈ，ｍ），３．２４（１Ｈ，ｍ），４．０３（４Ｈ，ｍ），５．２６（１Ｈ，ｄ，Ｊ１４．４Ｈｚ），６．５５（１Ｈ，ｄ，Ｊ７．２Ｈｚ），６．９０−７．１（６Ｈ，ｍ），７．４１（１Ｈ，ｔ，Ｊ７．２Ｈｚ），１８．７０（１Ｈ，ｃ）．
実施例４
実施例３と同様に、６０℃において１時間加熱し、Ｎ１を収量１２７ｍｇ（８４％）で得た。
実施例３と同様に、６０℃において１時間加熱し、Ｎ１を収量１２７ｍｇ（８４％）で得た。
実施例５
第２世代グラブス触媒（ＧＩＩ）２２０ｍｇ（０．２６ｍｍｏｌ）を、４−（２−ビニルベンジル）モルホリン１８６ｍｇ（０．９１ｍｍｏｌ）を有する純粋なトルエン４ｍｌ中で１０分間８５℃において加熱した。トルエンを蒸発させ、ヘキサン５ｍｌを添加した。残留物を濾過し、ヘキサンおよび冷メタノール４ｍｌで洗浄した。１４８ｍｇの８６％錯体Ｎ３を得た。１Ｈ ＮＭＲ（３００ＭＨｚ，ＣＤＣｌ３）δＨ：１．５６（２Ｈ，ｃ），２．０６（２Ｈ，ｍ），２．３２−２．７５（１６Ｈ，ｍ），３．０８（２Ｈ，ｍ），３．２５（２Ｈ，ｍ），３．５７（２Ｈ，ｍ），４．１１（４Ｈ ｍ），４．１５（２Ｈ ｍ），６．６０（１Ｈ，ｄ，Ｊ７．２Ｈｚ），７．００（１Ｈ ｄ，Ｊ８．２Ｈｚ），７．０７（４Ｈ，ｃ），７．１７（１Ｈ，ｔ，Ｊ７．２Ｈｚ），７．４２（１Ｈ，ｔ，Ｊ７．２Ｈｚ），１８．９２（１Ｈ，ｃ）
第２世代グラブス触媒（ＧＩＩ）２２０ｍｇ（０．２６ｍｍｏｌ）を、４−（２−ビニルベンジル）モルホリン１８６ｍｇ（０．９１ｍｍｏｌ）を有する純粋なトルエン４ｍｌ中で１０分間８５℃において加熱した。トルエンを蒸発させ、ヘキサン５ｍｌを添加した。残留物を濾過し、ヘキサンおよび冷メタノール４ｍｌで洗浄した。１４８ｍｇの８６％錯体Ｎ３を得た。１Ｈ ＮＭＲ（３００ＭＨｚ，ＣＤＣｌ３）δＨ：１．５６（２Ｈ，ｃ），２．０６（２Ｈ，ｍ），２．３２−２．７５（１６Ｈ，ｍ），３．０８（２Ｈ，ｍ），３．２５（２Ｈ，ｍ），３．５７（２Ｈ，ｍ），４．１１（４Ｈ ｍ），４．１５（２Ｈ ｍ），６．６０（１Ｈ，ｄ，Ｊ７．２Ｈｚ），７．００（１Ｈ ｄ，Ｊ８．２Ｈｚ），７．０７（４Ｈ，ｃ），７．１７（１Ｈ，ｔ，Ｊ７．２Ｈｚ），７．４２（１Ｈ，ｔ，Ｊ７．２Ｈｚ），１８．９２（１Ｈ，ｃ）
実施例６
実施例５と同様に、６０℃において１時間加熱した。Ｎ３の収量１４５ｍｇ（８３％）
実施例５と同様に、６０℃において１時間加熱した。Ｎ３の収量１４５ｍｇ（８３％）
実施例７
第２世代グラブス触媒（ＧＩＩ）１７０ｍｇ（０．２ｍｍｏｌ）を２５ｍｌシュレンクフラスコに入れた。このフラスコはアルゴンで満たされており、ドライトルエン４ｍｌ中のＮ，Ｎ−ジエチル−（２−ビニルベンジル）アミン１１４ｍｇ（０．６ｍｍｏｌ）の溶液を添加した。反応混合物を２時間加熱し（７０℃）、次に冷却し、溶媒を真空中で蒸発させた。シクロヘキサン：テトラヒドロフラン＝４：１混合物を用いて抽出することによるシリカゲルプレパラティブクロマトグラフィ（ｐｒｅｐａｒａｔｉｖｅ ｃｈｒｏｍａｔｏｇｒａｐｈｙ）を用いて生成物を回収した。緑色結晶の形態で触媒Ｎ４を１１５ｍｇ（７１％）得た。
第２世代グラブス触媒（ＧＩＩ）１７０ｍｇ（０．２ｍｍｏｌ）を２５ｍｌシュレンクフラスコに入れた。このフラスコはアルゴンで満たされており、ドライトルエン４ｍｌ中のＮ，Ｎ−ジエチル−（２−ビニルベンジル）アミン１１４ｍｇ（０．６ｍｍｏｌ）の溶液を添加した。反応混合物を２時間加熱し（７０℃）、次に冷却し、溶媒を真空中で蒸発させた。シクロヘキサン：テトラヒドロフラン＝４：１混合物を用いて抽出することによるシリカゲルプレパラティブクロマトグラフィ（ｐｒｅｐａｒａｔｉｖｅ ｃｈｒｏｍａｔｏｇｒａｐｈｙ）を用いて生成物を回収した。緑色結晶の形態で触媒Ｎ４を１１５ｍｇ（７１％）得た。
実施例８
第２世代グラブス触媒（ＧＩＩ）２００ｍｇ（０．２３ｍｍｏｌ）を２５ｍｌシュレンクフラスコに入れた。このフラスコはアルゴンで満たされており、純粋なトルエン４ｍｌ中の１−（２−ビニルベンジル）ピロリジン１１０ｍｇ（０．５７ｍｍｏｌ）の溶液を添加した。反応混合物を２０分間７０℃において加熱し、次に冷却し、溶媒を真空中で蒸発させた。残留物をメタノールで洗浄し、真空中で乾燥させた。緑色結晶の形態の触媒Ｎ５を１０９ｍｇ（７１％）得た。１Ｈ ＮＭＲ（３００ＭＨｚ，ＣＤ２Ｃｌ２）δＨ：１．２７（２Ｈ，ｍ），１．４４（２Ｈ，ｍ），２．０９（２Ｈ，ｍ），２．３８（１２Ｈ，ｃ），２．４７（６Ｈ，ｃ），４．０７（４Ｈ，ｍ），４．２１（２Ｈ，ｍ），６．６９（１Ｈ，ｄ，Ｊ７．５Ｈｚ），６．９７（１Ｈ，ｄ，Ｊ７．５Ｈｚ），７．０３（４Ｈ，ｃ），７．１６（１Ｈ，ｔ，Ｊ７．５Ｈｚ），７．４８（１Ｈ，ｔ，Ｊ７．５Ｈｚ），１８．７９（１Ｈ，ｃ）．
第２世代グラブス触媒（ＧＩＩ）２００ｍｇ（０．２３ｍｍｏｌ）を２５ｍｌシュレンクフラスコに入れた。このフラスコはアルゴンで満たされており、純粋なトルエン４ｍｌ中の１−（２−ビニルベンジル）ピロリジン１１０ｍｇ（０．５７ｍｍｏｌ）の溶液を添加した。反応混合物を２０分間７０℃において加熱し、次に冷却し、溶媒を真空中で蒸発させた。残留物をメタノールで洗浄し、真空中で乾燥させた。緑色結晶の形態の触媒Ｎ５を１０９ｍｇ（７１％）得た。１Ｈ ＮＭＲ（３００ＭＨｚ，ＣＤ２Ｃｌ２）δＨ：１．２７（２Ｈ，ｍ），１．４４（２Ｈ，ｍ），２．０９（２Ｈ，ｍ），２．３８（１２Ｈ，ｃ），２．４７（６Ｈ，ｃ），４．０７（４Ｈ，ｍ），４．２１（２Ｈ，ｍ），６．６９（１Ｈ，ｄ，Ｊ７．５Ｈｚ），６．９７（１Ｈ，ｄ，Ｊ７．５Ｈｚ），７．０３（４Ｈ，ｃ），７．１６（１Ｈ，ｔ，Ｊ７．５Ｈｚ），７．４８（１Ｈ，ｔ，Ｊ７．５Ｈｚ），１８．７９（１Ｈ，ｃ）．
実施例９
ＲｕＣｌ２（ＰＰｈ３）２ １５ｇ（１５．６４ｍｍｏｌ）、１，１−ジフェニル−２−プロピン−１−オール ５．３ｇ（２５．４５ｍｍｏｌ）を１０００ｍｌシュレンクフラスコに入れ、アルゴンでパージした。純粋なテトラヒドロフラン８００ｍｌを添加し、３時間アルゴン下で還流した。混合物を真空中で５０％まで蒸発させ、トリシクロヘキシルホスフィン１４ｇ（５０．０４ｍｍｏｌ）をアルゴンの流れの中で添加し、８時間周囲温度において撹拌した。溶媒を真空中で蒸発させ、残留物にアセトン４００ｍｌを添加し、次に懸濁液を−４０℃において１０時間貯蔵した。残留物を濾過し、段階的にメタノール、アセトン、ヘキサンで洗浄し、真空中で乾燥させた。ルテニウムのインデニリデン錯体Ｉｎ（１．２）１５．３ｇを収量１４．８３ｍｍｏｌ（９４．８％）で得た。
ＲｕＣｌ２（ＰＰｈ３）２ １５ｇ（１５．６４ｍｍｏｌ）、１，１−ジフェニル−２−プロピン−１−オール ５．３ｇ（２５．４５ｍｍｏｌ）を１０００ｍｌシュレンクフラスコに入れ、アルゴンでパージした。純粋なテトラヒドロフラン８００ｍｌを添加し、３時間アルゴン下で還流した。混合物を真空中で５０％まで蒸発させ、トリシクロヘキシルホスフィン１４ｇ（５０．０４ｍｍｏｌ）をアルゴンの流れの中で添加し、８時間周囲温度において撹拌した。溶媒を真空中で蒸発させ、残留物にアセトン４００ｍｌを添加し、次に懸濁液を−４０℃において１０時間貯蔵した。残留物を濾過し、段階的にメタノール、アセトン、ヘキサンで洗浄し、真空中で乾燥させた。ルテニウムのインデニリデン錯体Ｉｎ（１．２）１５．３ｇを収量１４．８３ｍｍｏｌ（９４．８％）で得た。
実施例１０
純粋なトルエン２１０ｍｌ中の（Ｉｎ ＩＩ）９．２３ｇ（１０ｍｍｏｌ）１，３−ビス（２，４，６−トリメチルフェニル）−２−（トリクロロメチル）イミダゾリジン７．２３２ｇ（１７ｍｍｏｌ）を２５０ｍｌシュレンクフラスコに入れ、不活性雰囲気中で７０℃において１５時間加熱した。混合物を冷却し、アミノスチレン４．０３６ｇ（２５ｍｍｏｌ）をアルゴンの流れの中で添加し、次に３．５時間加熱した。混合物を冷却し、濾過し、トルエンを真空中で蒸発させ、残留物をヘキサン５５ｍｌ中に懸濁した。混合物を−４０℃において１０時間保持した。残留物を濾過し、ヘキサン２×１５ｍｌおよびメタノール３×１５ｍｌで洗浄した。真空中での乾燥後、錯体Ｎを５．３６６ｇ（８５．８％）得た。ＮＭＲ １Ｈ（３００ＭＨｚ ＣＤ２Ｃｌ２）１．７５（６Ｈ，ｃ）；２．３３（１８Ｈ，ｂｒ．ｄ）；４．０１（６Ｈ，ｂｒ．ｃ）；６．６３（１Ｈ，ｄ，Ｊ７．６Ｈｚ）；６．９４ｍ．（５Ｈ）；７．１１（１Ｈ，ｔ，Ｊ７．６Ｈｚ）；７．４３（１Ｈ，ｔ，Ｊ７．６Ｈｚ）；１８．５８ｃ．（１Ｈ）．
純粋なトルエン２１０ｍｌ中の（Ｉｎ ＩＩ）９．２３ｇ（１０ｍｍｏｌ）１，３−ビス（２，４，６−トリメチルフェニル）−２−（トリクロロメチル）イミダゾリジン７．２３２ｇ（１７ｍｍｏｌ）を２５０ｍｌシュレンクフラスコに入れ、不活性雰囲気中で７０℃において１５時間加熱した。混合物を冷却し、アミノスチレン４．０３６ｇ（２５ｍｍｏｌ）をアルゴンの流れの中で添加し、次に３．５時間加熱した。混合物を冷却し、濾過し、トルエンを真空中で蒸発させ、残留物をヘキサン５５ｍｌ中に懸濁した。混合物を−４０℃において１０時間保持した。残留物を濾過し、ヘキサン２×１５ｍｌおよびメタノール３×１５ｍｌで洗浄した。真空中での乾燥後、錯体Ｎを５．３６６ｇ（８５．８％）得た。ＮＭＲ １Ｈ（３００ＭＨｚ ＣＤ２Ｃｌ２）１．７５（６Ｈ，ｃ）；２．３３（１８Ｈ，ｂｒ．ｄ）；４．０１（６Ｈ，ｂｒ．ｃ）；６．６３（１Ｈ，ｄ，Ｊ７．６Ｈｚ）；６．９４ｍ．（５Ｈ）；７．１１（１Ｈ，ｔ，Ｊ７．６Ｈｚ）；７．４３（１Ｈ，ｔ，Ｊ７．６Ｈｚ）；１８．５８ｃ．（１Ｈ）．
実施例１１
純粋なトルエン２１０ｍｌ中のＩｎ（１．２）０．９２３ｇ（１ｍｍｏｌ）、１，３−ビス（２，４，６−トリメチルフェニル）−２−（トリクロロメチル）イミダゾリジン０．７２３ｇ（１．７ｍｍｏｌ）を２５ｍｌシュレンクフラスコに入れ、不活性雰囲気中で７０℃において１５時間加熱した。混合物を冷却し、ジエチル（２−ビニルベンジル）アミン０．６６２ｇ（３．５ｍｍｏｌ）をアルゴンの流れの中で添加し、次に６時間加熱した。混合物を冷却し、濾過し、トルエンを真空中で蒸発させ、残留物をヘキサン５．５ｍｌ中に懸濁した。混合物を−４０℃において１０時間保持した。残留物を濾過し、ヘキサンおよびメタノールで洗浄した。真空中での乾燥後、触媒Ｎ４を０．４７７ｇ（７３％）得た。
純粋なトルエン２１０ｍｌ中のＩｎ（１．２）０．９２３ｇ（１ｍｍｏｌ）、１，３−ビス（２，４，６−トリメチルフェニル）−２−（トリクロロメチル）イミダゾリジン０．７２３ｇ（１．７ｍｍｏｌ）を２５ｍｌシュレンクフラスコに入れ、不活性雰囲気中で７０℃において１５時間加熱した。混合物を冷却し、ジエチル（２−ビニルベンジル）アミン０．６６２ｇ（３．５ｍｍｏｌ）をアルゴンの流れの中で添加し、次に６時間加熱した。混合物を冷却し、濾過し、トルエンを真空中で蒸発させ、残留物をヘキサン５．５ｍｌ中に懸濁した。混合物を−４０℃において１０時間保持した。残留物を濾過し、ヘキサンおよびメタノールで洗浄した。真空中での乾燥後、触媒Ｎ４を０．４７７ｇ（７３％）得た。
実施例１２
実施例１１と同様に、６０℃において１５および６時間加熱し、Ｎ４を０．４２４ｇ（６４％）得た。
実施例１１と同様に、６０℃において１５および６時間加熱し、Ｎ４を０．４２４ｇ（６４％）得た。
実施例１３
純粋なトルエン２１０ｍｌ中のＩｎ（１．２）０．９２３ｇ（１ｍｍｏｌ）、１，３−ビス（２，４，６−トリメチルフェニル）−２−（トリクロロメチル）イミダゾリジン０．７２３ｇ（１．７ｍｍｏｌ）を２５０ｍｌシュレンクフラスコに入れ、不活性雰囲気中で７０℃において１５時間加熱した。混合物を冷却し、１−（２−ビニルベンジル）ピロリジン０．６５５ｇ（３．５ｍｍｏｌ）をアルゴンの流れの中で添加し、次に６時間加熱した。混合物を冷却し、濾過し、トルエンを真空中で蒸発させ、残留物をヘキサン５．５ｍｌ中に懸濁した。混合物を−４０℃において１０時間保持した。残留物を濾過し、ヘキサンおよびメタノールで洗浄した。真空乾燥後、Ｎ５を０．４８８ｇ（７５％）得た。
純粋なトルエン２１０ｍｌ中のＩｎ（１．２）０．９２３ｇ（１ｍｍｏｌ）、１，３−ビス（２，４，６−トリメチルフェニル）−２−（トリクロロメチル）イミダゾリジン０．７２３ｇ（１．７ｍｍｏｌ）を２５０ｍｌシュレンクフラスコに入れ、不活性雰囲気中で７０℃において１５時間加熱した。混合物を冷却し、１−（２−ビニルベンジル）ピロリジン０．６５５ｇ（３．５ｍｍｏｌ）をアルゴンの流れの中で添加し、次に６時間加熱した。混合物を冷却し、濾過し、トルエンを真空中で蒸発させ、残留物をヘキサン５．５ｍｌ中に懸濁した。混合物を−４０℃において１０時間保持した。残留物を濾過し、ヘキサンおよびメタノールで洗浄した。真空乾燥後、Ｎ５を０．４８８ｇ（７５％）得た。
実施例１４
実施例１３と同様に、６０℃において１５時間加熱した。Ｎ５を０．４３７ｇ（６７％）得た。
実施例１３と同様に、６０℃において１５時間加熱した。Ｎ５を０．４３７ｇ（６７％）得た。
実施例１５
純粋なトルエン２１０ｍｌ中のＩｎ（１．２）０．９２３ｇ（１ｍｍｏｌ）、１，３−ビス（２，４，６−トリメチルフェニル）−２−（トリクロロメチル）イミダゾリジン０．７２３ｇ（１．７ｍｍｏｌ）を２５ｍｌシュレンクフラスコに入れ、次に１５時間加熱した。混合物を冷却し、Ｎ−メチル−Ｎ−（２−ビニルベンジル）ビニルアミン０．６２８ｇ（３．５ｍｍｏｌ）をアルゴンの流れに添加し、不活性雰囲気中で３．５時間加熱した。混合物を冷却し、濾過し、トルエンを真空中で蒸発させ、残留物をヘキサン５．５ｍｌ中に懸濁した。混合物を−２０℃において１０時間保持した。残留物を濾過し、ヘキサンおよびメタノールで洗浄した。真空乾燥後、Ｎ１を０．５１０ｇ（７８％）得た。
純粋なトルエン２１０ｍｌ中のＩｎ（１．２）０．９２３ｇ（１ｍｍｏｌ）、１，３−ビス（２，４，６−トリメチルフェニル）−２−（トリクロロメチル）イミダゾリジン０．７２３ｇ（１．７ｍｍｏｌ）を２５ｍｌシュレンクフラスコに入れ、次に１５時間加熱した。混合物を冷却し、Ｎ−メチル−Ｎ−（２−ビニルベンジル）ビニルアミン０．６２８ｇ（３．５ｍｍｏｌ）をアルゴンの流れに添加し、不活性雰囲気中で３．５時間加熱した。混合物を冷却し、濾過し、トルエンを真空中で蒸発させ、残留物をヘキサン５．５ｍｌ中に懸濁した。混合物を−２０℃において１０時間保持した。残留物を濾過し、ヘキサンおよびメタノールで洗浄した。真空乾燥後、Ｎ１を０．５１０ｇ（７８％）得た。
実施例１６
実施例１５と同様に、６０℃において１５時間加熱した。Ｎ１を０．５０３ｇ（７７％）得た。
実施例１５と同様に、６０℃において１５時間加熱した。Ｎ１を０．５０３ｇ（７７％）得た。
実施例１７
純粋なトルエン２１０ｍｌ中のＩｎ（１．２）０．９２３ｇ（１ｍｍｏｌ）、１，３−ビス（２，４，６−トリメチルフェニル）−２−（トリクロロメチル）イミダゾリジン０．７２３ｇ（１．７ｍｍｏｌ）を２５ｍｌシュレンクフラスコに入れ、不活性雰囲気中で７０℃において１５時間加熱した。混合物を冷却し、（２−メトキシエチル）メチル（２−ビニルベンジル）アミン０．７１５ｇ（３．５ｍｍｏｌ）をアルゴンの流れに添加し、次に３．５時間加熱した。混合物を冷却し、濾過し、トルエンを真空中で蒸発させ、残留物をヘキサン５．５ｍｌ中に懸濁した。混合物を−４０℃において１０時間保持した。残留物を濾過し、ヘキサンおよびメタノールで洗浄した。真空乾燥後、Ｎ２を０．５４０ｇ（８１％）得た。
純粋なトルエン２１０ｍｌ中のＩｎ（１．２）０．９２３ｇ（１ｍｍｏｌ）、１，３−ビス（２，４，６−トリメチルフェニル）−２−（トリクロロメチル）イミダゾリジン０．７２３ｇ（１．７ｍｍｏｌ）を２５ｍｌシュレンクフラスコに入れ、不活性雰囲気中で７０℃において１５時間加熱した。混合物を冷却し、（２−メトキシエチル）メチル（２−ビニルベンジル）アミン０．７１５ｇ（３．５ｍｍｏｌ）をアルゴンの流れに添加し、次に３．５時間加熱した。混合物を冷却し、濾過し、トルエンを真空中で蒸発させ、残留物をヘキサン５．５ｍｌ中に懸濁した。混合物を−４０℃において１０時間保持した。残留物を濾過し、ヘキサンおよびメタノールで洗浄した。真空乾燥後、Ｎ２を０．５４０ｇ（８１％）得た。
実施例１８
実施例１７と同様に、６０℃において１５時間加熱した。Ｎ２を０．５４２ｇ（８１％）得た。
実施例１７と同様に、６０℃において１５時間加熱した。Ｎ２を０．５４２ｇ（８１％）得た。
実施例１９
純粋なトルエン２１０ｍｌ中のＩｎ（１．２）０．９２３ｇ（１ｍｍｏｌ）、１，３−ビス（２，４，６−トリメチルフェニル）−２−（トリクロロメチル）イミダゾリジン０．７２３ｇ（１．７ｍｍｏｌ）を２５ｍｌシュレンクフラスコに入れ、不活性雰囲気中で７０℃において１５時間加熱した。混合物を冷却し、４−（２−ビニルベンジル）モルホリン０．７１０ｇ（３．５ｍｍｏｌ）をアルゴンの流れの中で添加し、次に３．５時間加熱した。混合物を冷却し、濾過し、トルエンを真空中で蒸発させ、残留物をヘキサン５．５ｍｌ中に懸濁した。混合物を−４０℃において１０時間保持した。残留物を濾過し、ヘキサンおよびメタノールで洗浄した。真空乾燥後、Ｎ３を収量０．５２２ｇ（７９％）で得た。
純粋なトルエン２１０ｍｌ中のＩｎ（１．２）０．９２３ｇ（１ｍｍｏｌ）、１，３−ビス（２，４，６−トリメチルフェニル）−２−（トリクロロメチル）イミダゾリジン０．７２３ｇ（１．７ｍｍｏｌ）を２５ｍｌシュレンクフラスコに入れ、不活性雰囲気中で７０℃において１５時間加熱した。混合物を冷却し、４−（２−ビニルベンジル）モルホリン０．７１０ｇ（３．５ｍｍｏｌ）をアルゴンの流れの中で添加し、次に３．５時間加熱した。混合物を冷却し、濾過し、トルエンを真空中で蒸発させ、残留物をヘキサン５．５ｍｌ中に懸濁した。混合物を−４０℃において１０時間保持した。残留物を濾過し、ヘキサンおよびメタノールで洗浄した。真空乾燥後、Ｎ３を収量０．５２２ｇ（７９％）で得た。
実施例２０
実施例１９と同様に、６０℃において１５時間加熱した。Ｎ３を０．５１６ｇ（７８％）得た。
実施例１９と同様に、６０℃において１５時間加熱した。Ｎ３を０．５１６ｇ（７８％）得た。
実施例２１
錯体Ｉｎ（２．２）２５３ｍｇ（０．２６ｍｍｏｌ）を２５ｍｌシュレンクフラスコに入れた。フラスコをアルゴンでパージし、純粋なトルエン４ｍｌ中のＮ−メチル−Ｎ−（２−ビニルベンジル）エチルアミン１７０ｍｇ（０．９４ｍｍｏｌ）の溶液を添加した。反応混合物を７時間７０℃において加熱し、次に冷却し、溶媒を真空中で蒸発させた。残留物をメタノールで洗浄し、真空中で乾燥した。緑色結晶の形態のＮ１を１３５ｍｇ（８０％）得た。
錯体Ｉｎ（２．２）２５３ｍｇ（０．２６ｍｍｏｌ）を２５ｍｌシュレンクフラスコに入れた。フラスコをアルゴンでパージし、純粋なトルエン４ｍｌ中のＮ−メチル−Ｎ−（２−ビニルベンジル）エチルアミン１７０ｍｇ（０．９４ｍｍｏｌ）の溶液を添加した。反応混合物を７時間７０℃において加熱し、次に冷却し、溶媒を真空中で蒸発させた。残留物をメタノールで洗浄し、真空中で乾燥した。緑色結晶の形態のＮ１を１３５ｍｇ（８０％）得た。
実施例２２
実施例２１と同様に、６０℃において７時間加熱した。Ｎ３を収量１２７ｍｇ（７５％）で得た。
実施例２１と同様に、６０℃において７時間加熱した。Ｎ３を収量１２７ｍｇ（７５％）で得た。
実施例２３
錯体＜＜Ｎ＞＞１．３７ｍｇ（０．００１７ｍｍｏｌ）を３５℃において純度９９％のジシクロペンタジエン（ＤＣＰＤ）２６．８７ｇ（１７３ｍｍｏｌ）中に溶解する（触媒対ＤＣＰＤのモル比は１：１０００００である。）。混合物をビーカー中で５０℃において２０分間加熱し、次に２００℃において３０分間加熱する。固体の透明な臭いのないポリジシクロペンタジエン（ＰＤＣＰＤ）のサンプルが得られる。ガラス転移温度Ｔｇ１５２℃、弾性率１．８０ＧＰａ、熱膨張率８１．６、降伏点引張強さ５２．０ＭＰａ。
錯体＜＜Ｎ＞＞１．３７ｍｇ（０．００１７ｍｍｏｌ）を３５℃において純度９９％のジシクロペンタジエン（ＤＣＰＤ）２６．８７ｇ（１７３ｍｍｏｌ）中に溶解する（触媒対ＤＣＰＤのモル比は１：１０００００である。）。混合物をビーカー中で５０℃において２０分間加熱し、次に２００℃において３０分間加熱する。固体の透明な臭いのないポリジシクロペンタジエン（ＰＤＣＰＤ）のサンプルが得られる。ガラス転移温度Ｔｇ１５２℃、弾性率１．８０ＧＰａ、熱膨張率８１．６、降伏点引張強さ５２．０ＭＰａ。
実施例２４
錯体＜＜Ｎ＞＞１．８９ｍｇ（０．００２４ｍｍｏｌ）を３５℃において純度９９％のＤＣＰＤ２６．８７ｇ（１７３ｍｍｏｌ）中に溶解する（触媒対ＤＣＰＤのモル比は１：７００００である。）。混合物をビーカー中で５０℃において２０分間加熱し、次に２００℃において３０分間加熱する。固体の透明な臭いのないＰＤＣＰＤのサンプルが得られる。ガラス転移温度１６１℃、弾性率１．８６ＧＰａ、熱膨張率４５．８、降伏点引張強さ５６．１ＭＰａ。
錯体＜＜Ｎ＞＞１．８９ｍｇ（０．００２４ｍｍｏｌ）を３５℃において純度９９％のＤＣＰＤ２６．８７ｇ（１７３ｍｍｏｌ）中に溶解する（触媒対ＤＣＰＤのモル比は１：７００００である。）。混合物をビーカー中で５０℃において２０分間加熱し、次に２００℃において３０分間加熱する。固体の透明な臭いのないＰＤＣＰＤのサンプルが得られる。ガラス転移温度１６１℃、弾性率１．８６ＧＰａ、熱膨張率４５．８、降伏点引張強さ５６．１ＭＰａ。
実施例２５
錯体＜＜Ｎ４＞＞１．８７ｍｇ（０．００２４ｍｍｏｌ）を３５℃において純度９９％のＤＣＰＤ２６．８７ｇ（１７３ｍｍｏｌ）中に溶解する（触媒対ＤＣＰＤのモル比は１：７００００である。）。混合物をビーカー中で５０℃において２０分間加熱し、次に２００℃において３０分間加熱する。固体の透明な臭いのないＰＤＣＰＤのサンプルが得られる。ガラス転移温度１７３℃、弾性率１．６８ＧＰａ、熱膨張率６６．０、降伏点引張強さ５２．４ＭＰａ。
錯体＜＜Ｎ４＞＞１．８７ｍｇ（０．００２４ｍｍｏｌ）を３５℃において純度９９％のＤＣＰＤ２６．８７ｇ（１７３ｍｍｏｌ）中に溶解する（触媒対ＤＣＰＤのモル比は１：７００００である。）。混合物をビーカー中で５０℃において２０分間加熱し、次に２００℃において３０分間加熱する。固体の透明な臭いのないＰＤＣＰＤのサンプルが得られる。ガラス転移温度１７３℃、弾性率１．６８ＧＰａ、熱膨張率６６．０、降伏点引張強さ５２．４ＭＰａ。
実施例２６
錯体＜＜Ｎ４＞＞１．３ｍｇ（０．００１７ｍｍｏｌ）を３５℃において純度９９％のＤＣＰＤ２６．８７ｇ（１７３ｍｍｏｌ）に溶解する（触媒対ＤＣＰＤのモル比は１：１０００００である。）。混合物をビーカー中で５０℃において２０分間加熱し、次に２００℃において３０分間加熱する。固体の透明な臭いのないＰＤＣＰＤのサンプルを得る。ガラス転移温度１５３℃、弾性率１．７８ＧＰａ、熱膨張率８６．０、降伏点引張強さ５２．１ＭＰａ。
錯体＜＜Ｎ４＞＞１．３ｍｇ（０．００１７ｍｍｏｌ）を３５℃において純度９９％のＤＣＰＤ２６．８７ｇ（１７３ｍｍｏｌ）に溶解する（触媒対ＤＣＰＤのモル比は１：１０００００である。）。混合物をビーカー中で５０℃において２０分間加熱し、次に２００℃において３０分間加熱する。固体の透明な臭いのないＰＤＣＰＤのサンプルを得る。ガラス転移温度１５３℃、弾性率１．７８ＧＰａ、熱膨張率８６．０、降伏点引張強さ５２．１ＭＰａ。
実施例２７
錯体＜＜Ｎ２＞＞１．６ｍｇ（０．００２４ｍｍｏｌ）を３５℃において純度９９％のＤＣＰＤ２６．８７ｇ（１７３ｍｍｏｌ）に溶解する（触媒対ＤＣＰＤのモル比は１：７００００である。）。混合物をビーカー中で５０℃において発熱反応が開始するまで加熱し、次に２００℃において３０分間加熱する。固体の透明な臭いのないＰＤＣＰＤのサンプルを得た。ガラス転移温度１６８℃、弾性率１．８０ＧＰａ、熱膨張率５６．０、降伏点引張強さ５８．５ＭＰａ、極限引張応力４３．５ＭＰａ、降伏範囲内の相対伸び率（ｒｅｌａｔｉｖｅ ｅｌｏｎｇａｔｉｏｎ ｗｉｔｈｉｎ ｙｉｅｌｄ ｒａｎｇｅ）９．１％、破断点伸び３１．８％。
錯体＜＜Ｎ２＞＞１．６ｍｇ（０．００２４ｍｍｏｌ）を３５℃において純度９９％のＤＣＰＤ２６．８７ｇ（１７３ｍｍｏｌ）に溶解する（触媒対ＤＣＰＤのモル比は１：７００００である。）。混合物をビーカー中で５０℃において発熱反応が開始するまで加熱し、次に２００℃において３０分間加熱する。固体の透明な臭いのないＰＤＣＰＤのサンプルを得た。ガラス転移温度１６８℃、弾性率１．８０ＧＰａ、熱膨張率５６．０、降伏点引張強さ５８．５ＭＰａ、極限引張応力４３．５ＭＰａ、降伏範囲内の相対伸び率（ｒｅｌａｔｉｖｅ ｅｌｏｎｇａｔｉｏｎ ｗｉｔｈｉｎ ｙｉｅｌｄ ｒａｎｇｅ）９．１％、破断点伸び３１．８％。
実施例２８
ＤＣＰＤ：Ｎ２＝１０００００：１のモル比において実施例２７と同様である。
ＤＣＰＤ：Ｎ２＝１０００００：１のモル比において実施例２７と同様である。
実施例２９
ＤＣＰＤ：Ｎ２＝１５００００：１のモル比において実施例２７と同様である。
ＤＣＰＤ：Ｎ２＝１５００００：１のモル比において実施例２７と同様である。
実施例３０
ＤＣＰＤ：Ｎ２＝２０００００：１のモル比において実施例２７と同様である。
ＤＣＰＤ：Ｎ２＝２０００００：１のモル比において実施例２７と同様である。
得られるポリマーの技術的特徴を下記表に示す。
ジシクロペンタジエン開環メタセシス重合用触媒は、ポリジシクロペンタジエンの製造に使用されうる。製造されるポリマーは臭いがなく、それらの機械的および熱的特性は、ポリジシクロペンタジエンからの工業材料の特性に一致し、場合によっては越える。
Claims (4)
- 次式：
のジシクロペンタジエン開環メタセシス重合用触媒。 - 不活性雰囲気中で温度６０〜８５℃において溶媒の存在下において第２世代グラブス触媒を（Ｎ，Ｎ−ジアルキル−（２−ビニルベンジル）アミンまたは１−（２−ビニルベンジル）ピロリジンまたは４−（２−ビニルベンジル）モルホリンと相互作用させ、ジアルキル−がメチルエチル−またはメチル（２−メトキシエチル）である、次式：
の触媒の製造方法。 - ルテニウムのトリフェニルホスフィン錯体を１，１−ジフェニル−２−プロピリン−１−オールと、テトラヒドロフラン中で溶媒が沸騰する温度において不活性雰囲気中で相互作用させ、次にトリシクロヘキシルホスフィンと室温において不活性雰囲気中で相互作用させ；生じるルテニウムのインデニリデン錯体を回収し、次に段階的に、１つのリアクター中で、トルエン中で６０〜７０℃において加熱しながら不活性雰囲気中で１，３−ビス（２，４，６−トリメチルフェニル）−２−（トリクロロメチル）イミダゾリジンおよび２−（Ｎ，Ｎ−ジアルキルアミノエチル）スチレンまたは１−（２−ビニルベンジル）ピロリジンまたは４−（２−ビニルベンジル）モルホリンと相互作用させ、ジアルキル−がジメチル、ジエチル−、またはメチルエチル−またはメチル（２−メトキシエチル）−である、次式：
の触媒の製造方法。 - 請求項１に記載の触媒を用いて基質対触媒のモル比７００００：１〜２０００００：１で重合を行う、ジシクロペンタジエンのメタセシス重合方法。
Applications Claiming Priority (7)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| RU2008120013 | 2008-05-22 | ||
| RU2008120013/04A RU2375379C1 (ru) | 2008-05-22 | 2008-05-22 | Катализатор метатезисной полимеризации дициклопентадиена, способ его получения (варианты) и способ его полимеризации |
| RU2008131456 | 2008-07-31 | ||
| RU2008131456/04A RU2377257C1 (ru) | 2008-07-31 | 2008-07-31 | Способ получения катализатора метатезисной полимеризации дициклопентадиена |
| RU2008148502 | 2008-12-10 | ||
| RU2008148502/04A RU2393171C1 (ru) | 2008-12-10 | 2008-12-10 | Катализатор метатезисной полимеризации дициклопентадиена, способы его получения и способ его полимеризации |
| PCT/RU2008/000794 WO2009142535A1 (ru) | 2008-05-22 | 2008-12-24 | Катализатор метатезисной полимеризации дициклопентадиена |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JP2011521069A true JP2011521069A (ja) | 2011-07-21 |
| JP5314753B2 JP5314753B2 (ja) | 2013-10-16 |
Family
ID=41340325
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2011510451A Active JP5314753B2 (ja) | 2008-05-22 | 2008-12-24 | ジシクロペンタジエンのメタセシス重合触媒、その製造方法および重合方法 |
Country Status (3)
| Country | Link |
|---|---|
| EP (1) | EP2280033B1 (ja) |
| JP (1) | JP5314753B2 (ja) |
| WO (1) | WO2009142535A1 (ja) |
Cited By (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2015527306A (ja) * | 2012-06-26 | 2015-09-17 | ユミコア・アクチエンゲゼルシャフト・ウント・コムパニー・コマンディットゲゼルシャフトＵｍｉｃｏｒｅ ＡＧ ＆ Ｃｏ．ＫＧ | ルテニウムインデニリデン錯体を調製するための方法 |
| JP2021530432A (ja) * | 2018-07-12 | 2021-11-11 | アペイロン シンセシス エス アー | メタセシス反応におけるｎ−キレート化ルテニウム錯体の使用 |
| JP2022532283A (ja) * | 2020-04-07 | 2022-07-14 | エルジー・ケム・リミテッド | 触媒組成物、それを含む洗浄液組成物、およびそれを用いた重合装置の洗浄方法 |
Families Citing this family (9)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| RU2402572C1 (ru) * | 2009-07-09 | 2010-10-27 | Общество с ограниченной ответственностью "Объединенный центр исследований и разработок" | Способ получения полидициклопентадиена и материалов на его основе |
| WO2011079439A1 (en) * | 2009-12-30 | 2011-07-07 | Zannan Scitech Co., Ltd. | Highly active metathesis catalysts selective for romp and rcm reactions |
| GB201004732D0 (en) | 2010-03-22 | 2010-05-05 | Univ Aberdeen | Ruthenium complexes for use in olefin metathesis |
| RU2451692C2 (ru) | 2010-08-13 | 2012-05-27 | Закрытое Акционерное Общество "Сибур Холдинг" | Способ очистки полимеризационного оборудования от труднорастворимых отложений высокомолекулярного полимера (варианты) |
| RU2465286C2 (ru) * | 2011-01-27 | 2012-10-27 | Закрытое акционерное общество "СИБУР Холдинг" (ЗАО "СИБУР Холдинг") | Материал, содержащий полидициклопентадиен, и способ его получения (варианты) |
| EP2933274A1 (de) | 2014-04-16 | 2015-10-21 | Evonik Degussa GmbH | Verfahren zur Herstellung von Polymeren mittels ringöffnender Polymerisation |
| RU2577252C1 (ru) * | 2015-02-26 | 2016-03-10 | Открытое акционерное общество "Нефтяная компания "Роснефть" | Способ получения катализатора метатезисной полимеризации дициклопентадиена |
| WO2017185324A1 (en) * | 2016-04-29 | 2017-11-02 | Xia, Ling | Group 8 transition metal catalysts and method for making same and process for use of same in olefin disproportionation reactions |
| KR102036525B1 (ko) | 2018-02-28 | 2019-10-25 | 서울대학교산학협력단 | 시클릭올레핀을 개환 복분해 중합하여 고분자를 제조하는 방법 및 이를 위한 촉매 |
Citations (9)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2004506755A (ja) * | 2000-08-10 | 2004-03-04 | トラスティーズ オブ ボストン カレッジ | リサイクル可能メタセシス触媒 |
| JP2005524733A (ja) * | 2002-05-06 | 2005-08-18 | ケール コーポレーション | メタセシス反応による硬化性組成物 |
| JP2007224301A (ja) * | 2006-02-21 | 2007-09-06 | Kerr Corp | メタセシス反応により硬化可能なポリエーテルをベースにした組成物 |
| JP2007530706A (ja) * | 2004-03-29 | 2007-11-01 | カリフォルニア インスティテュート オブ テクノロジー | Ｎ−複素環カルベンリガンドを含有する高活性潜伏オレフィン複分解触媒 |
| WO2008000644A1 (en) * | 2006-06-30 | 2008-01-03 | F. Hoffmann-La Roche Ag | New ruthenium complexes as catalysts for metahesis reactions |
| WO2008105430A1 (ja) * | 2007-02-27 | 2008-09-04 | Zeon Corporation | 重合性組成物 |
| JP2008273971A (ja) * | 2007-05-03 | 2008-11-13 | Evonik Degussa Gmbh | 硫黄含有のメタセシス触媒 |
| WO2009123209A1 (ja) * | 2008-03-31 | 2009-10-08 | 日本ゼオン株式会社 | 重合性組成物、樹脂成形体、及び架橋樹脂成形体 |
| JP2009263469A (ja) * | 2008-04-24 | 2009-11-12 | Rimtec Kk | 反応射出成形用反応原液、反応射出成形方法及び反応射出成形体 |
Family Cites Families (4)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| EP1253156A3 (en) * | 1992-04-03 | 2004-01-07 | California Institute Of Technology | High activity ruthenium or osmium metal carbene complexes for olefin metathesis reactions and synthesis and application thereof |
| CN1096480C (zh) * | 1994-12-23 | 2002-12-18 | 希巴特殊化学控股公司 | 可聚合组合物及聚合方法 |
| US5831108A (en) * | 1995-08-03 | 1998-11-03 | California Institute Of Technology | High metathesis activity ruthenium and osmium metal carbene complexes |
| PL1757613T3 (pl) * | 2005-08-22 | 2011-06-30 | Rimtec Corp | Wielokoordynacyjne kompleksy metalu do zastosowania w reakcjach metatezy |
-
2008
- 2008-12-24 JP JP2011510451A patent/JP5314753B2/ja active Active
- 2008-12-24 WO PCT/RU2008/000794 patent/WO2009142535A1/ru not_active Ceased
- 2008-12-24 EP EP08874420.6A patent/EP2280033B1/en active Active
Patent Citations (10)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2004506755A (ja) * | 2000-08-10 | 2004-03-04 | トラスティーズ オブ ボストン カレッジ | リサイクル可能メタセシス触媒 |
| JP2005524733A (ja) * | 2002-05-06 | 2005-08-18 | ケール コーポレーション | メタセシス反応による硬化性組成物 |
| JP2007530706A (ja) * | 2004-03-29 | 2007-11-01 | カリフォルニア インスティテュート オブ テクノロジー | Ｎ−複素環カルベンリガンドを含有する高活性潜伏オレフィン複分解触媒 |
| JP2007224301A (ja) * | 2006-02-21 | 2007-09-06 | Kerr Corp | メタセシス反応により硬化可能なポリエーテルをベースにした組成物 |
| WO2008000644A1 (en) * | 2006-06-30 | 2008-01-03 | F. Hoffmann-La Roche Ag | New ruthenium complexes as catalysts for metahesis reactions |
| JP2009541414A (ja) * | 2006-06-30 | 2009-11-26 | エフ．ホフマン−ラ ロシュ アーゲー | メタセシス反応用触媒としての新規ルテニウム錯体 |
| WO2008105430A1 (ja) * | 2007-02-27 | 2008-09-04 | Zeon Corporation | 重合性組成物 |
| JP2008273971A (ja) * | 2007-05-03 | 2008-11-13 | Evonik Degussa Gmbh | 硫黄含有のメタセシス触媒 |
| WO2009123209A1 (ja) * | 2008-03-31 | 2009-10-08 | 日本ゼオン株式会社 | 重合性組成物、樹脂成形体、及び架橋樹脂成形体 |
| JP2009263469A (ja) * | 2008-04-24 | 2009-11-12 | Rimtec Kk | 反応射出成形用反応原液、反応射出成形方法及び反応射出成形体 |
Cited By (4)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2015527306A (ja) * | 2012-06-26 | 2015-09-17 | ユミコア・アクチエンゲゼルシャフト・ウント・コムパニー・コマンディットゲゼルシャフトＵｍｉｃｏｒｅ ＡＧ ＆ Ｃｏ．ＫＧ | ルテニウムインデニリデン錯体を調製するための方法 |
| JP2021530432A (ja) * | 2018-07-12 | 2021-11-11 | アペイロン シンセシス エス アー | メタセシス反応におけるｎ−キレート化ルテニウム錯体の使用 |
| JP2022532283A (ja) * | 2020-04-07 | 2022-07-14 | エルジー・ケム・リミテッド | 触媒組成物、それを含む洗浄液組成物、およびそれを用いた重合装置の洗浄方法 |
| JP7138805B2 (ja) | 2020-04-07 | 2022-09-16 | エルジー・ケム・リミテッド | 触媒組成物、それを含む洗浄液組成物、およびそれを用いた重合装置の洗浄方法 |
Also Published As
| Publication number | Publication date |
|---|---|
| EP2280033A1 (en) | 2011-02-02 |
| EP2280033A4 (en) | 2012-03-21 |
| WO2009142535A1 (ru) | 2009-11-26 |
| JP5314753B2 (ja) | 2013-10-16 |
| EP2280033B1 (en) | 2014-03-12 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| JP5314753B2 (ja) | ジシクロペンタジエンのメタセシス重合触媒、その製造方法および重合方法 | |
| JP4410422B2 (ja) | イミダゾリジンに基づく金属カルベンメタセシス触媒 | |
| CN104370951B (zh) | 一种四齿氮氧配体的甲基铝配合物及其应用 | |
| TW200906870A (en) | Norbornene monomers with epoxy group and polymer material thereof | |
| JP2009024147A (ja) | フルオレン基を有するノルボルネン単量体およびその重合体 | |
| RU2375379C1 (ru) | Катализатор метатезисной полимеризации дициклопентадиена, способ его получения (варианты) и способ его полимеризации | |
| RU2393171C1 (ru) | Катализатор метатезисной полимеризации дициклопентадиена, способы его получения и способ его полимеризации | |
| CN107987107B (zh) | 钌卡宾催化剂及其催化的降冰片烯开环易位聚合反应 | |
| JP2012518040A (ja) | 熱スイッチ可能なルテニウム開始剤 | |
| WO2013029079A1 (en) | Olefin metathesis | |
| RU2374269C2 (ru) | Рутениевый катализатор полимеризации дициклопентадиена и способ его получения (варианты) | |
| CN104327108A (zh) | 一种四齿氮氧配体的甲基铝配合物的制备方法 | |
| RU2377257C1 (ru) | Способ получения катализатора метатезисной полимеризации дициклопентадиена | |
| RU2409420C1 (ru) | Рутениевый катализатор метатезисной полимеризации дициклопентадиена и способ его получения | |
| RU2560151C1 (ru) | Рутениевый катализатор метатезисной полимеризации дициклопентадиена в форме катионного комплекса и способ его получения | |
| CN104387283B (zh) | 一种四齿氮氧配体及其应用 | |
| EP2588486B1 (fr) | Ligands supportes a haute densite locale d'atomes coordinants | |
| US20030069385A1 (en) | Optically active maleimide derivatives, optically active polymaleimide derivatives,production method thereof, separating agent using the same derivative, and method for separating optically active compounds using the same agent | |
| CN107641165A (zh) | 钌金属催化剂DREAM‑2nd及其在烯烃关环复分解和双环戊二烯聚合反应中的应用 | |
| CN104327261A (zh) | 一种聚丙交酯的制备方法 | |
| CN108239263A (zh) | 利用含水杨醛基的铝配合物催化己内酯聚合的方法 | |
| RU2583790C1 (ru) | Катализатор метатезисной полимеризации дициклопентадиена, содержащий тиобензилиденовый фрагмент и способ его получения | |
| CN107987267B (zh) | 一种利用四齿氮氧配位的铝化合物催化乙交酯聚合的方法 | |
| RU2545179C1 (ru) | Катализатор метатезисной полимеризации дициклопентадиена в форме рутениевого комплекса и способ его получения | |
| RU2805057C1 (ru) | Рутениевый катализатор и применение его в реакции метатезиса |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A821 Effective date: 20100825 |
|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20111020 |
|
| A977 | Report on retrieval |
Free format text: JAPANESE INTERMEDIATE CODE: A971007 Effective date: 20130614 |
|
| TRDD | Decision of grant or rejection written | ||
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20130702 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20130705 |
|
| R150 | Certificate of patent or registration of utility model |
Free format text: JAPANESE INTERMEDIATE CODE: R150 Ref document number: 5314753 Country of ref document: JP |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
