RU2392701C2 - Комплект адаптер/аккумуляторная батарея (варианты), электроинструмент (варианты), использующий этот комплект, адаптер и соединительное устройство - Google Patents

Комплект адаптер/аккумуляторная батарея (варианты), электроинструмент (варианты), использующий этот комплект, адаптер и соединительное устройство Download PDF

Info

Publication number
RU2392701C2
RU2392701C2 RU2007134316/09A RU2007134316A RU2392701C2 RU 2392701 C2 RU2392701 C2 RU 2392701C2 RU 2007134316/09 A RU2007134316/09 A RU 2007134316/09A RU 2007134316 A RU2007134316 A RU 2007134316A RU 2392701 C2 RU2392701 C2 RU 2392701C2
Authority
RU
Russia
Prior art keywords
terminal
voltage
unit
switching
battery
Prior art date
Application number
RU2007134316/09A
Other languages
English (en)
Other versions
RU2007134316A (ru
Inventor
Нобухиро ТАКАНО (JP)
Нобухиро ТАКАНО
Ешикадзу КАВАНО (JP)
Ешикадзу КАВАНО
Кадзухико ФУНАБАШИ (JP)
Кадзухико ФУНАБАШИ
Юичи КОНУМА (JP)
Юичи КОНУМА
Масатеру НИЯДА (JP)
Масатеру НИЯДА
Тикаи ЁШИМИДЗУ (JP)
Тикаи ЁШИМИДЗУ
Еижи НАКАЯМА (JP)
Еижи НАКАЯМА
Кенро ИШИМАРУ (JP)
Кенро ИШИМАРУ
Original Assignee
Хитачи Коки Ко., Лтд.
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Хитачи Коки Ко., Лтд. filed Critical Хитачи Коки Ко., Лтд.
Publication of RU2007134316A publication Critical patent/RU2007134316A/ru
Application granted granted Critical
Publication of RU2392701C2 publication Critical patent/RU2392701C2/ru

Links

Images

Classifications

    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/42—Methods or arrangements for servicing or maintenance of secondary cells or secondary half-cells
    • H01M10/44—Methods for charging or discharging
    • H01M10/441—Methods for charging or discharging for several batteries or cells simultaneously or sequentially
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B25—HAND TOOLS; PORTABLE POWER-DRIVEN TOOLS; MANIPULATORS
    • B25F—COMBINATION OR MULTI-PURPOSE TOOLS NOT OTHERWISE PROVIDED FOR; DETAILS OR COMPONENTS OF PORTABLE POWER-DRIVEN TOOLS NOT PARTICULARLY RELATED TO THE OPERATIONS PERFORMED AND NOT OTHERWISE PROVIDED FOR
    • B25F5/00—Details or components of portable power-driven tools not particularly related to the operations performed and not otherwise provided for
    • B25F5/02—Construction of casings, bodies or handles
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/42—Methods or arrangements for servicing or maintenance of secondary cells or secondary half-cells
    • H01M10/48—Accumulators combined with arrangements for measuring, testing or indicating the condition of cells, e.g. the level or density of the electrolyte
    • H01M10/482—Accumulators combined with arrangements for measuring, testing or indicating the condition of cells, e.g. the level or density of the electrolyte for several batteries or cells simultaneously or sequentially
    • H—ELECTRICITY
    • H02—GENERATION; CONVERSION OR DISTRIBUTION OF ELECTRIC POWER
    • H02J—ELECTRIC POWER NETWORKS; CIRCUIT ARRANGEMENTS OR SYSTEMS FOR SUPPLYING OR DISTRIBUTING ELECTRIC POWER; SYSTEMS FOR STORING ELECTRIC ENERGY
    • H02J7/00—Circuit arrangements for charging or discharging batteries or for supplying loads from batteries
    • H02J7/60—Circuit arrangements for charging or discharging batteries or for supplying loads from batteries including safety or protection arrangements
    • H02J7/663—Circuit arrangements for charging or discharging batteries or for supplying loads from batteries including safety or protection arrangements using battery or load disconnect circuits
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
    • Y02E60/00—Enabling technologies; Technologies with a potential or indirect contribution to GHG emissions mitigation
    • Y02E60/10—Energy storage using batteries

Landscapes

  • Engineering & Computer Science (AREA)
  • Manufacturing & Machinery (AREA)
  • Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Electrochemistry (AREA)
  • General Chemical & Material Sciences (AREA)
  • Mechanical Engineering (AREA)
  • Secondary Cells (AREA)
  • Battery Mounting, Suspending (AREA)
  • Portable Power Tools In General (AREA)
  • Charge And Discharge Circuits For Batteries Or The Like (AREA)

Abstract

Изобретение относится к области электротехники. При необходимости использования аккумуляторной батареи с выходным напряжением 14,4 В, присоединяемой к электроинструменту посредством скольжения по направляющим, в качестве источника питания электроинструмента с номинальным напряжением 12 В, рассчитанного на подключение аккумуляторной батареи путем ввода ее присоединительного устройства в приемную полость инструмента, электроинструмент и аккумуляторная батарея взаимно сопрягаются посредством включенного между ними адаптера. Адаптер содержит полевой транзистор, который переключается с заданной частотой и с заданным рабочим циклом. Электрическое соединение или отсоединение аккумуляторной батареи и электроинструмента производится посредством замыкания и размыкания ключа, причем при его размыкании выходное напряжение аккумуляторной батареи падает. Производится детектирование выходного напряжения аккумуляторной батареи. Падение этого напряжения ниже заданного уровня рассматривается как сигнал о недопустимом повышении тока или о недопустимой глубине разрядки. В этом случае полевой транзистор закрывается, чтобы отключить электроинструмент. Технический результат - расширение функциональных возможностей устройства и повышение безопасности работы. 6 н. и 28 з.п. ф-лы, 22 ил.

Description

Текст описания приведен в факсимильном виде.

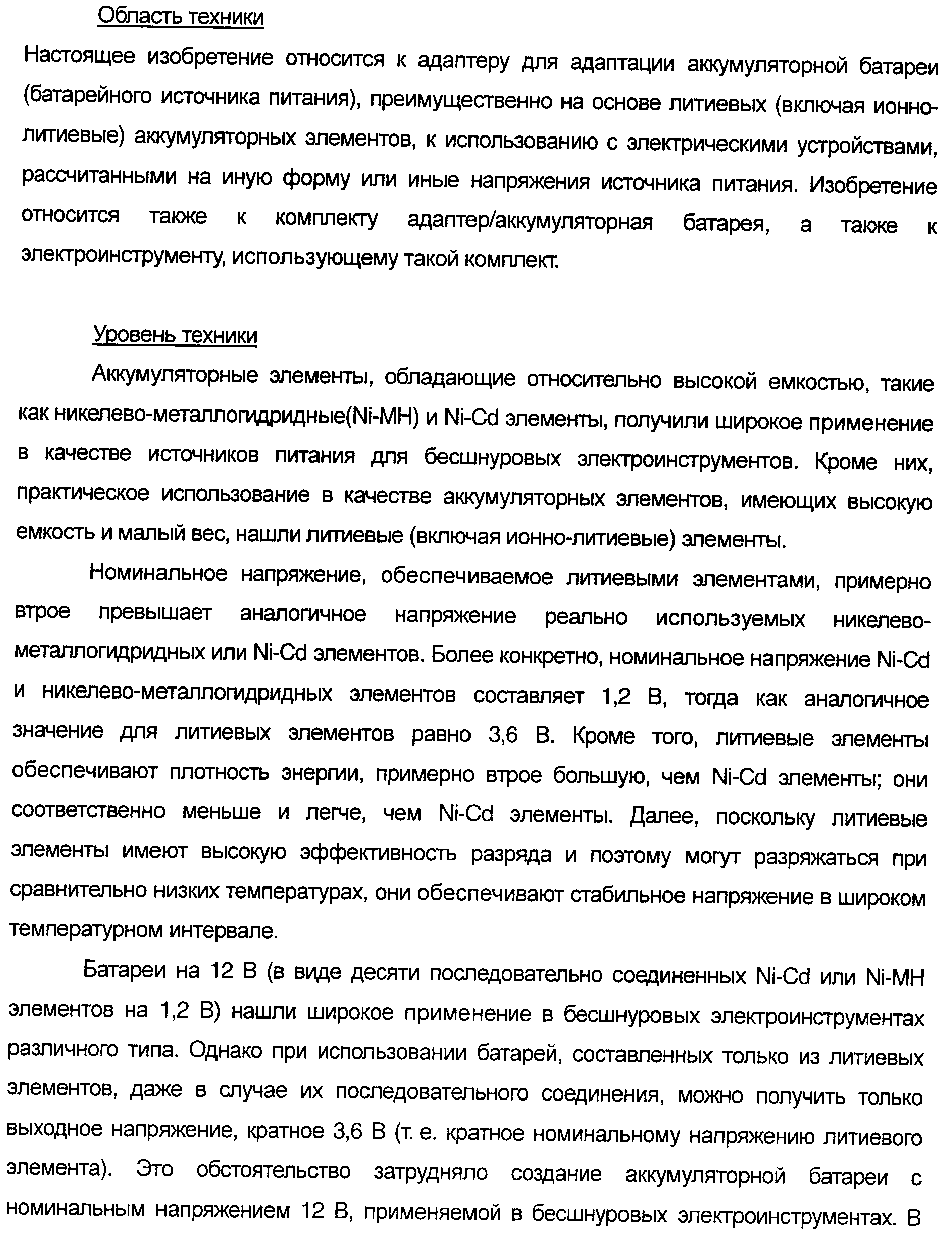

Figure 00000001

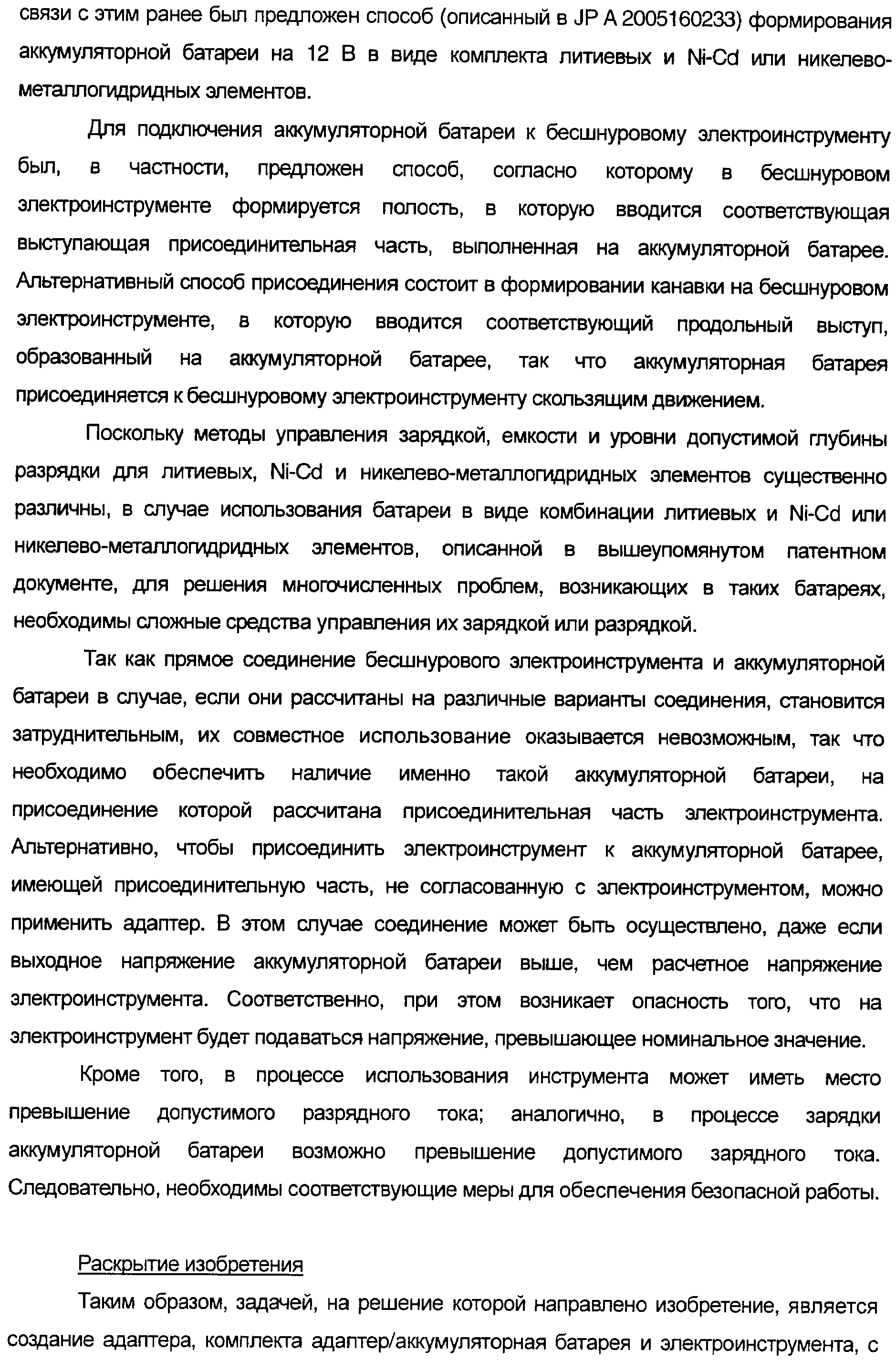

Figure 00000002

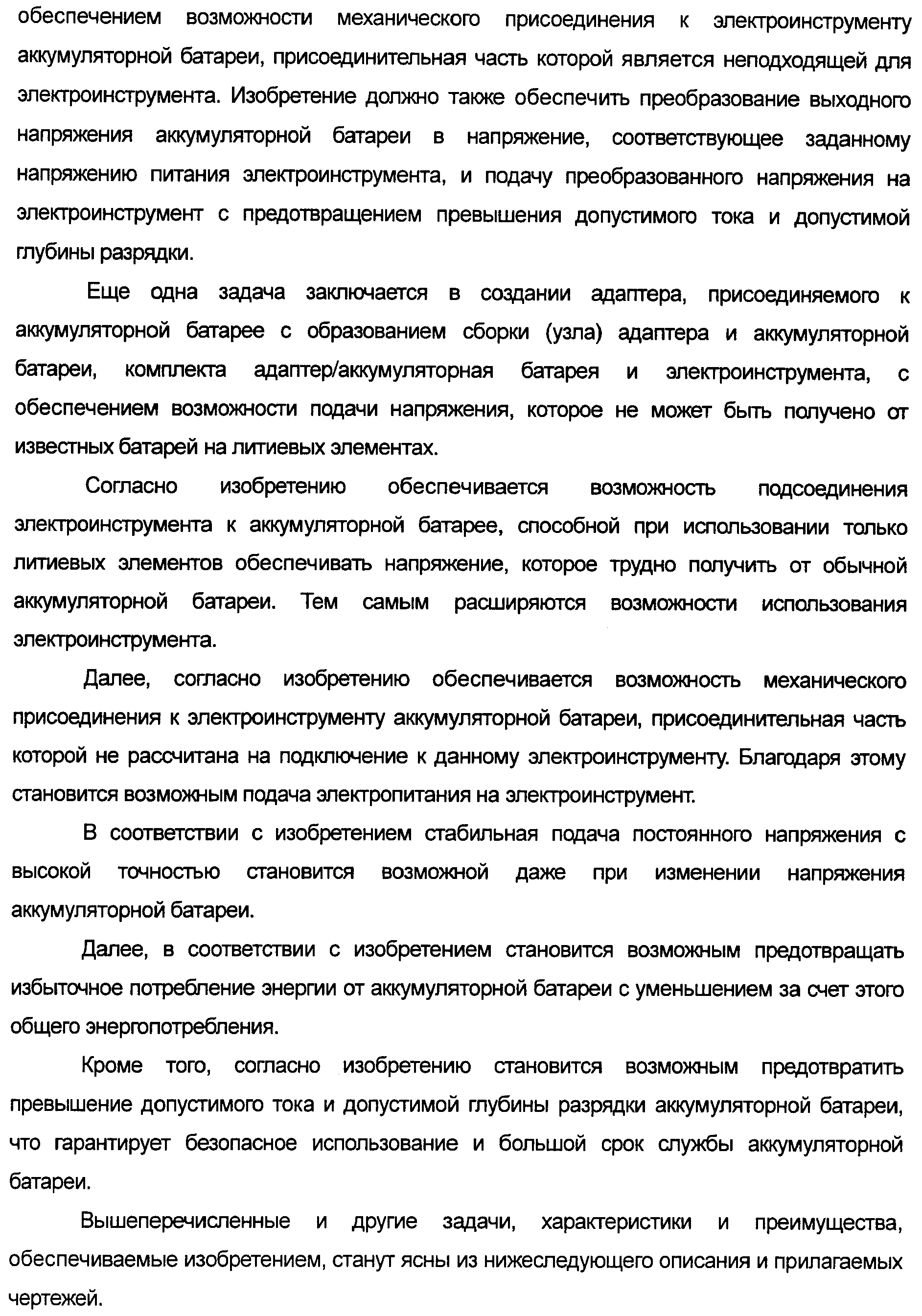

Figure 00000003

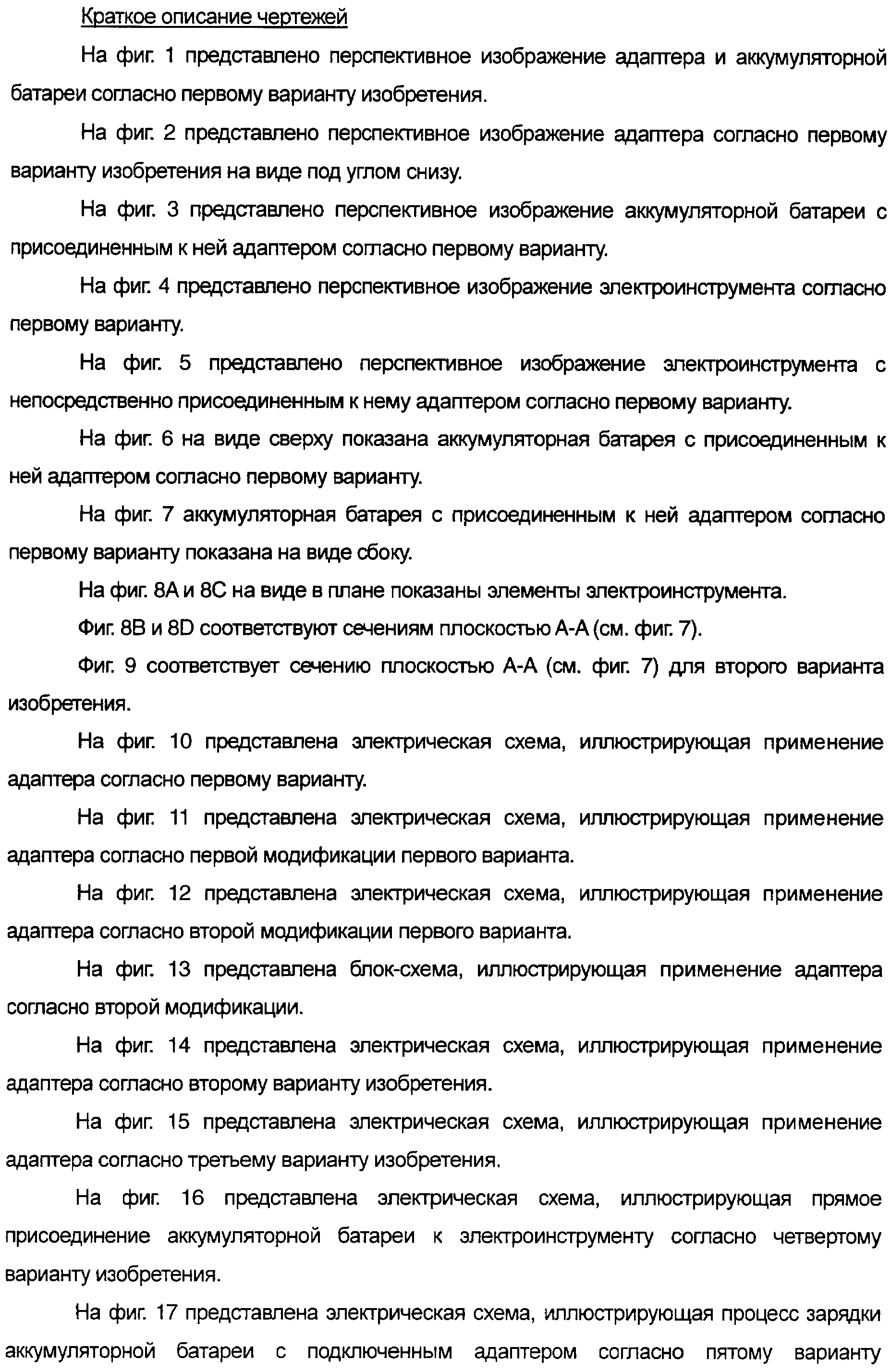

Figure 00000004

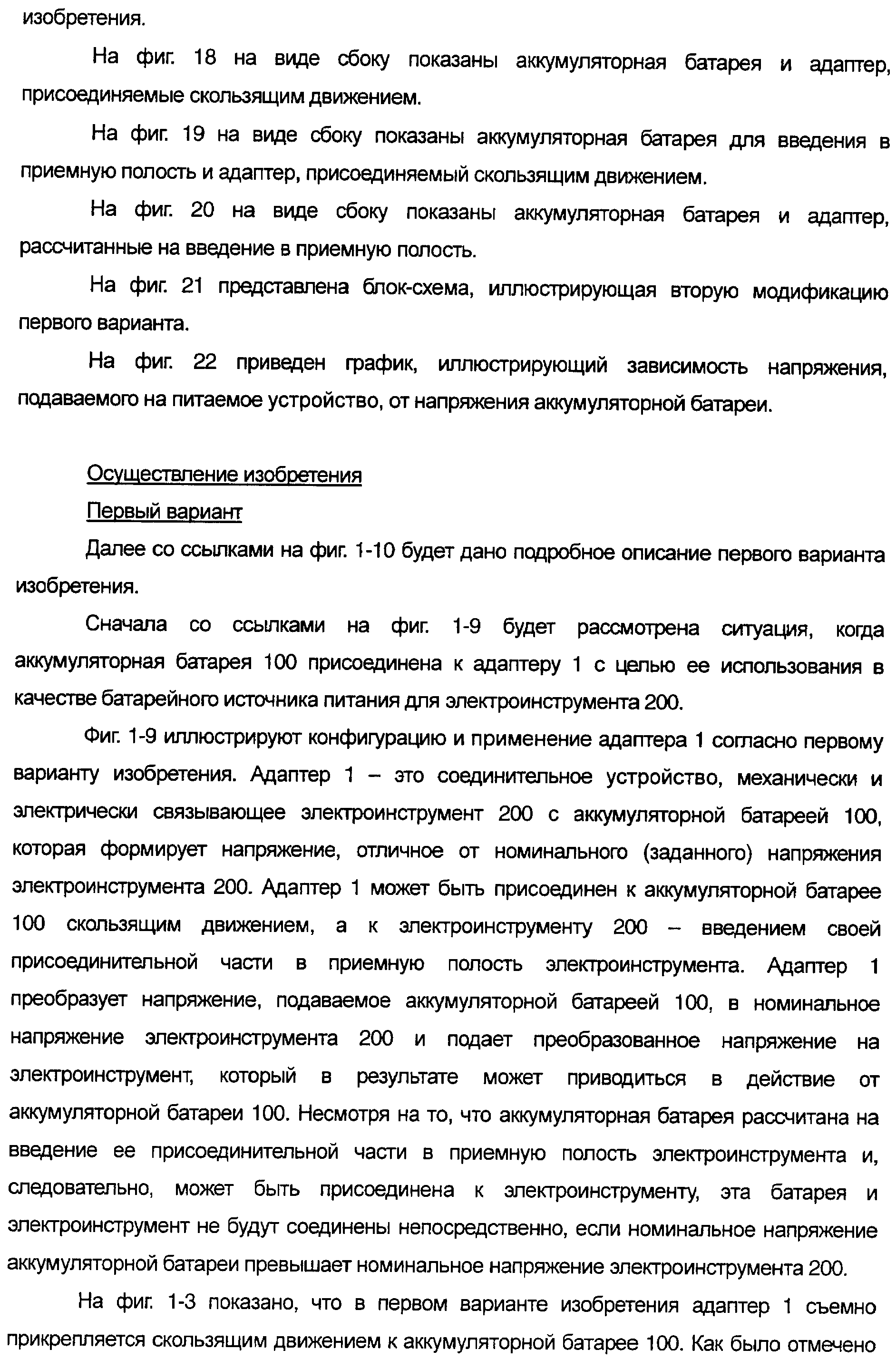

Figure 00000005

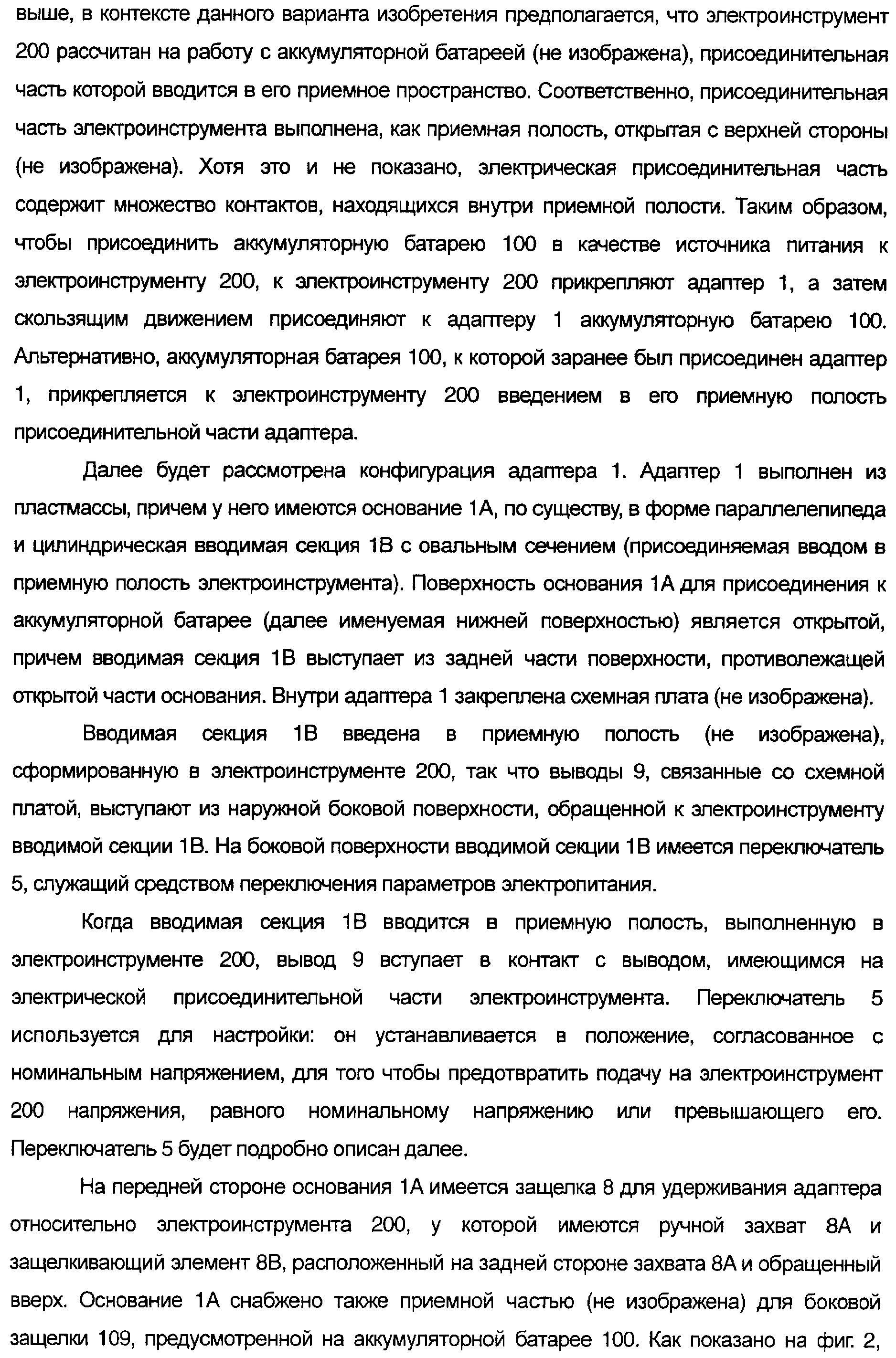

Figure 00000006

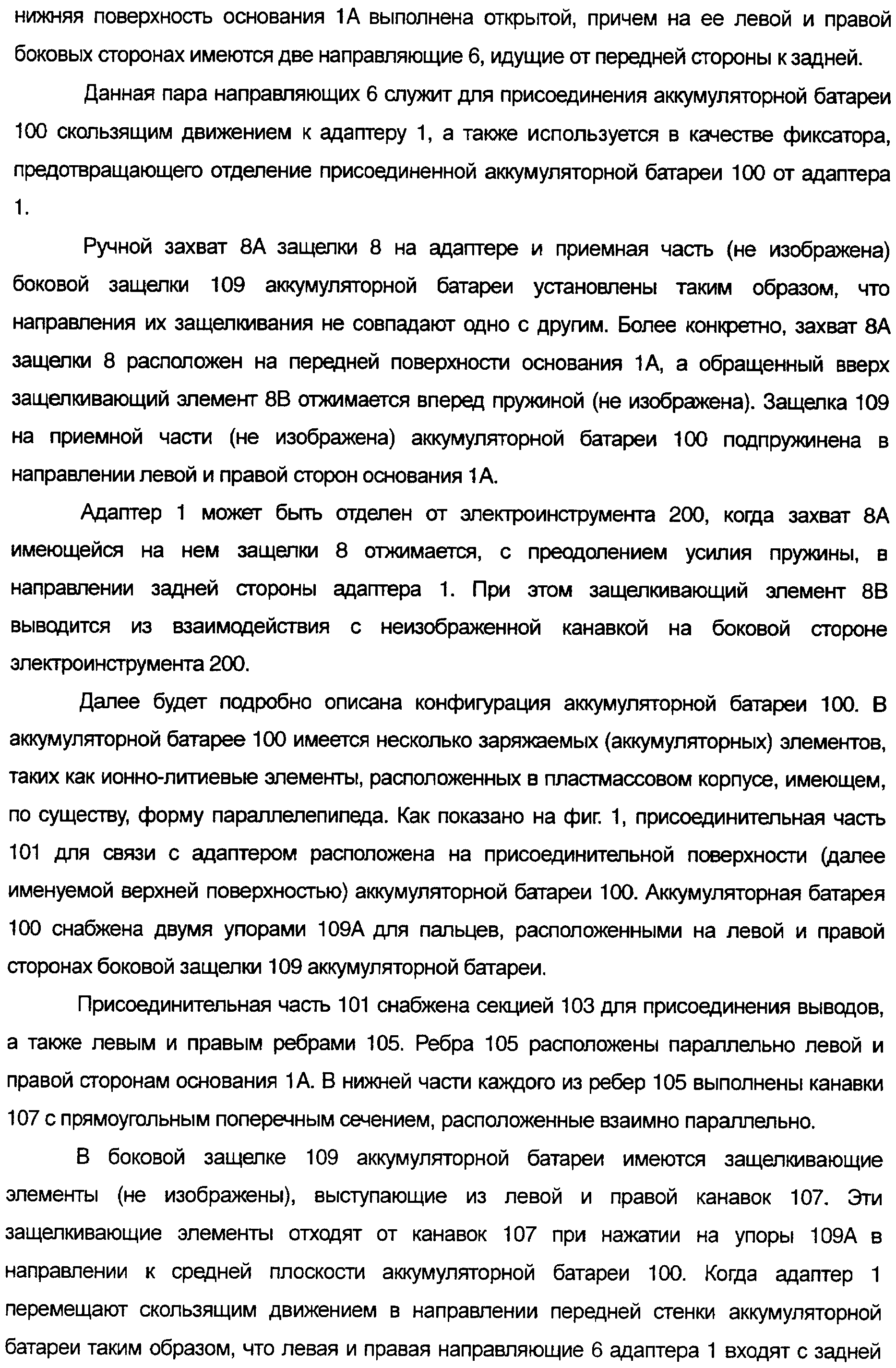

Figure 00000007

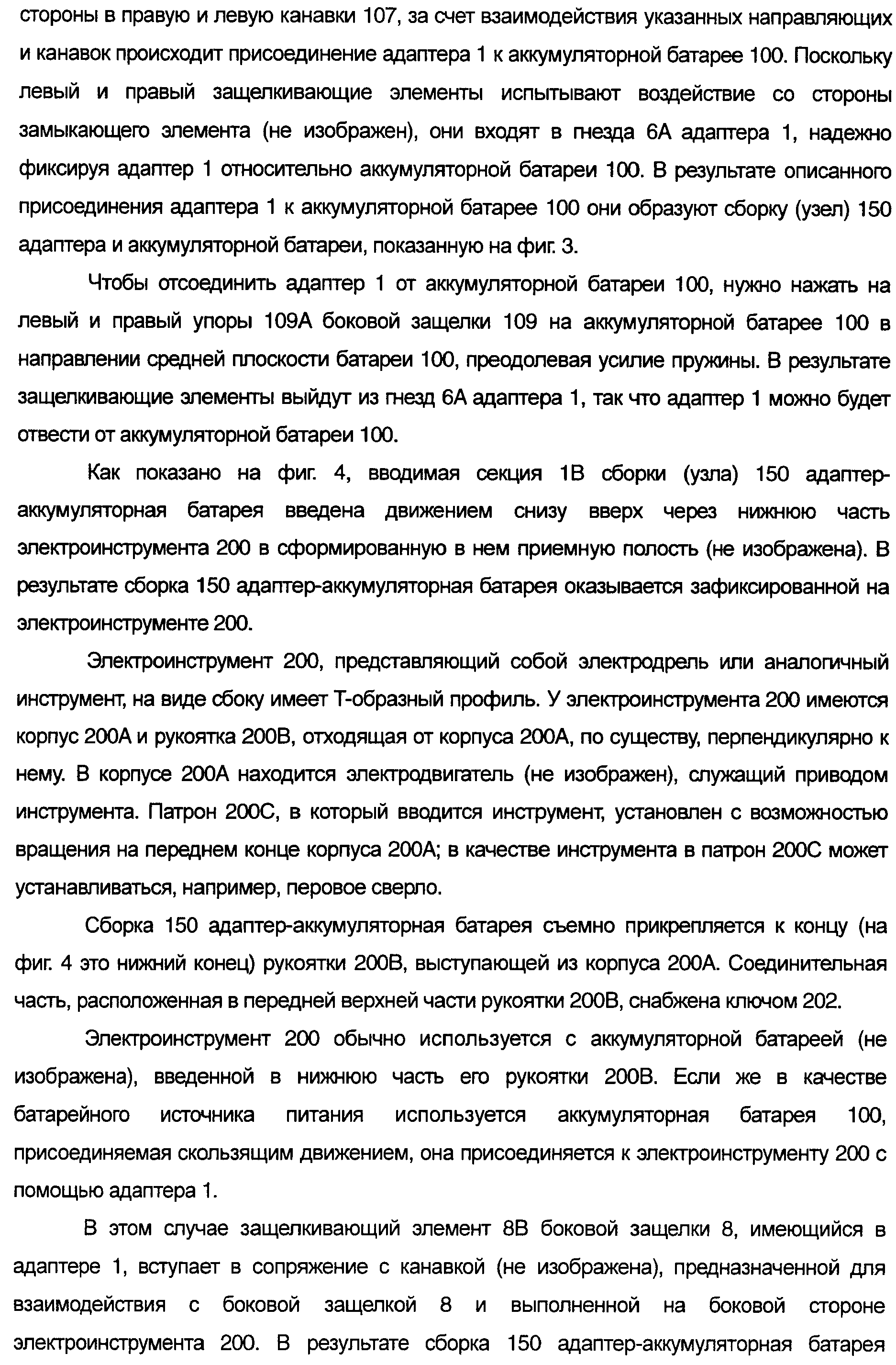

Figure 00000008

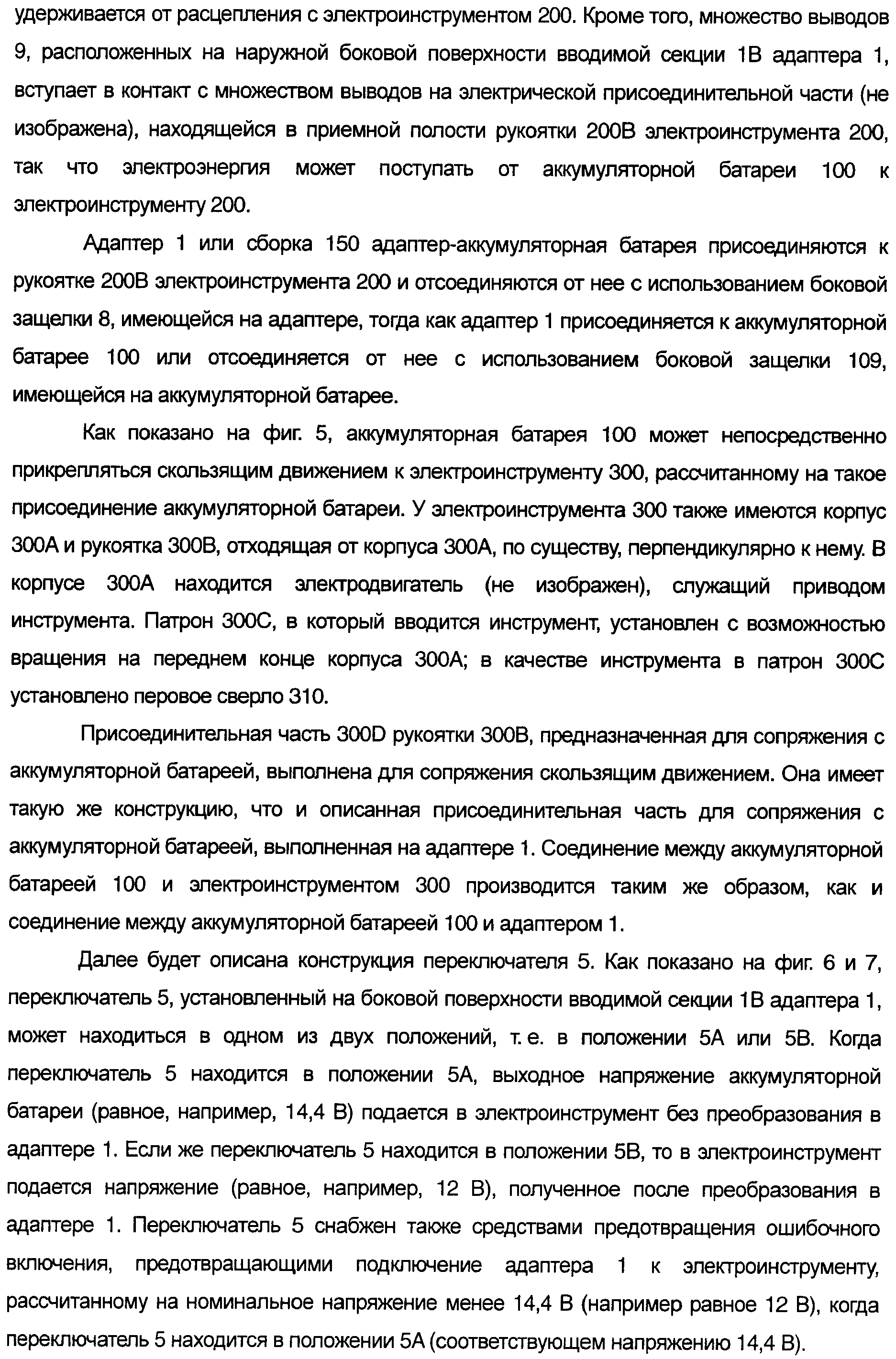

Figure 00000009

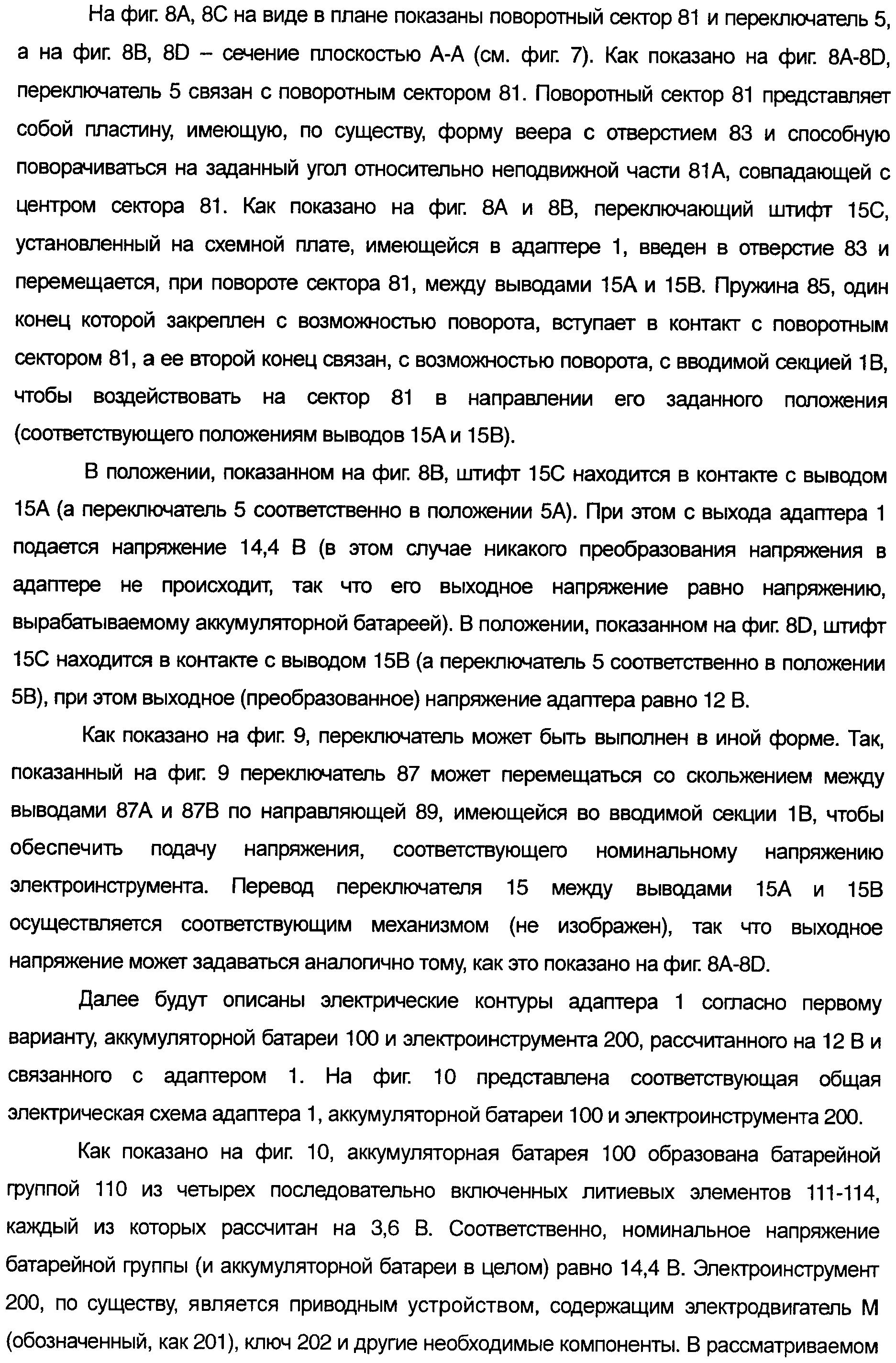

Figure 00000010

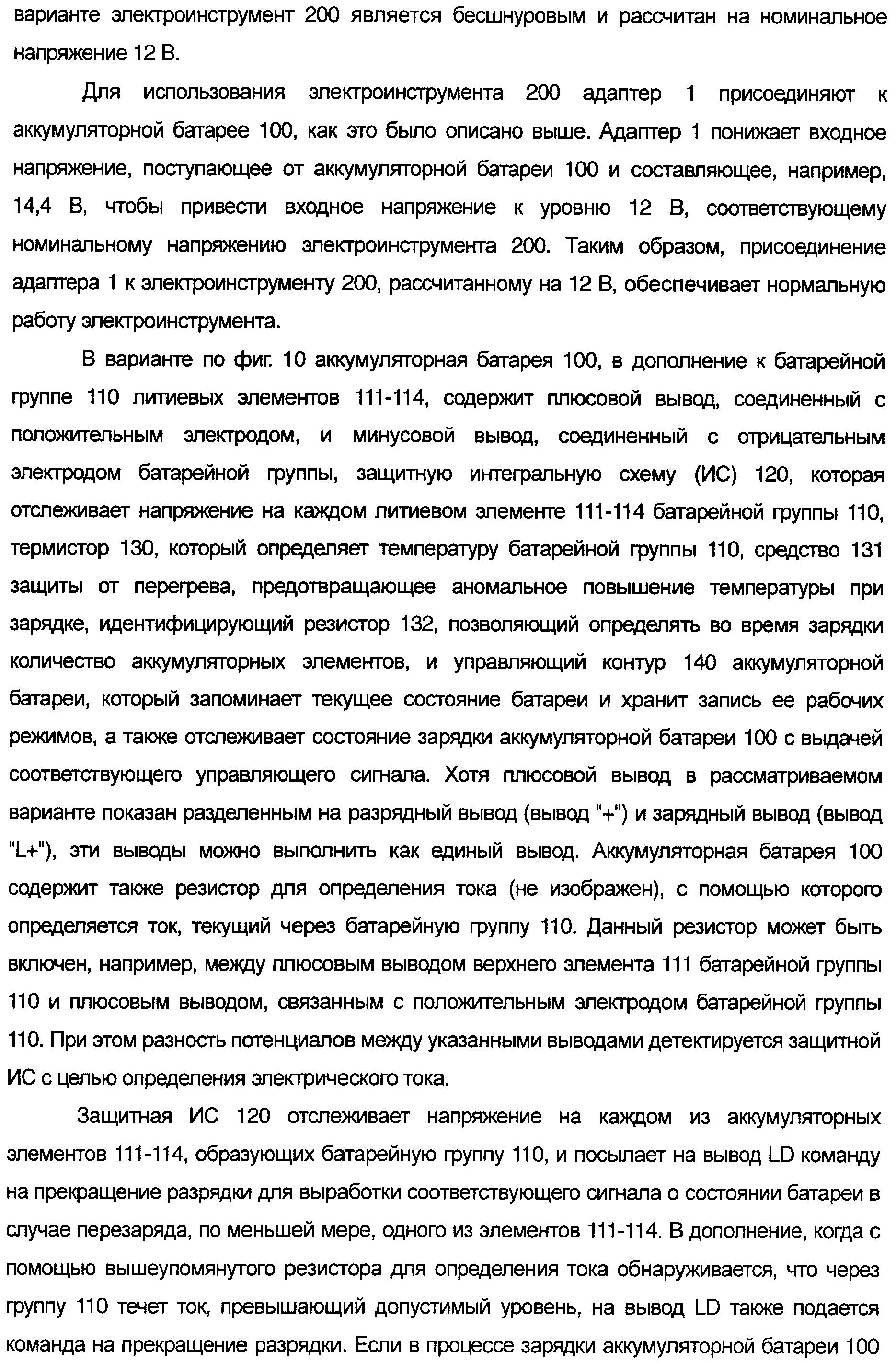

Figure 00000011

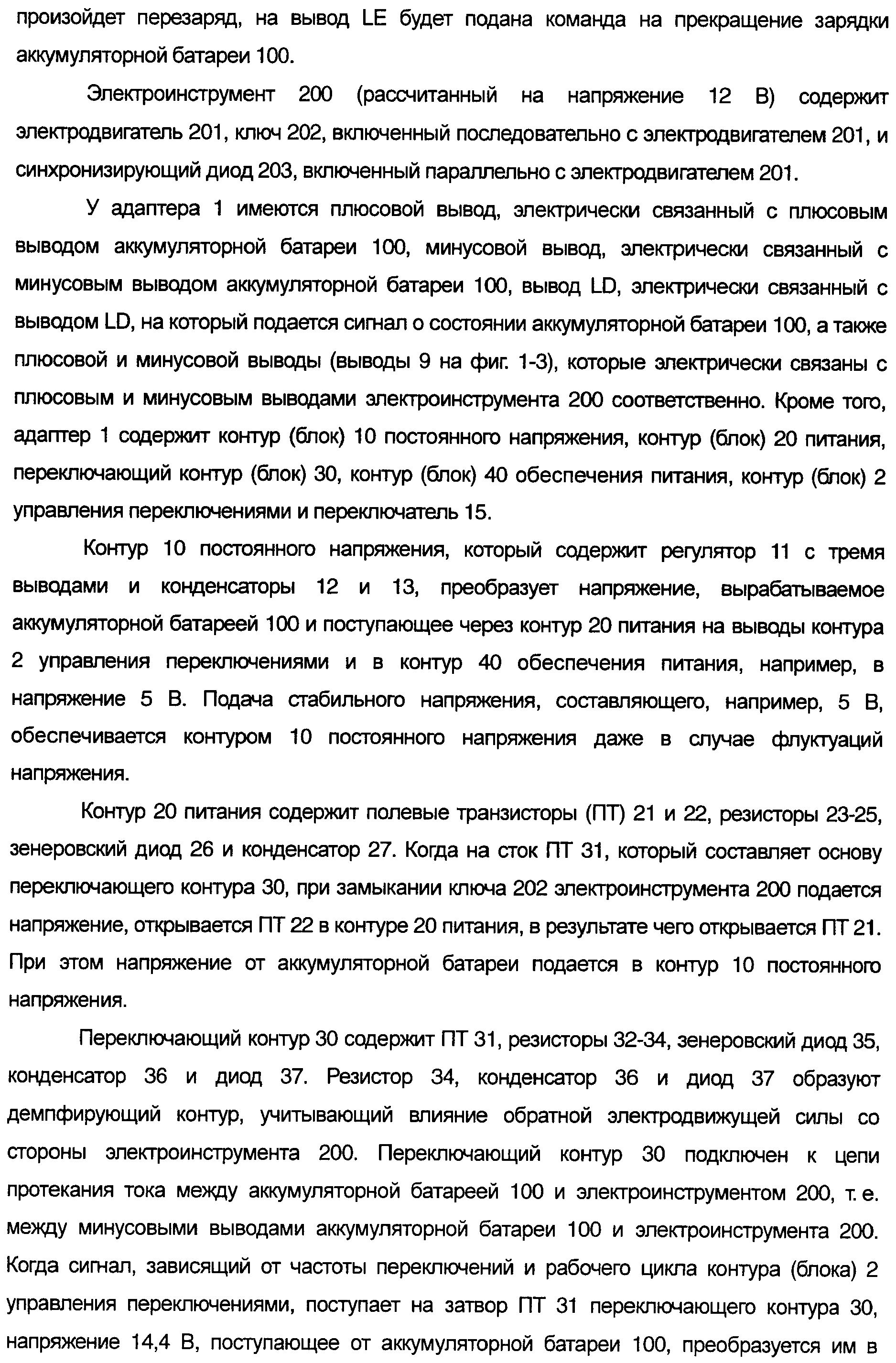

Figure 00000012

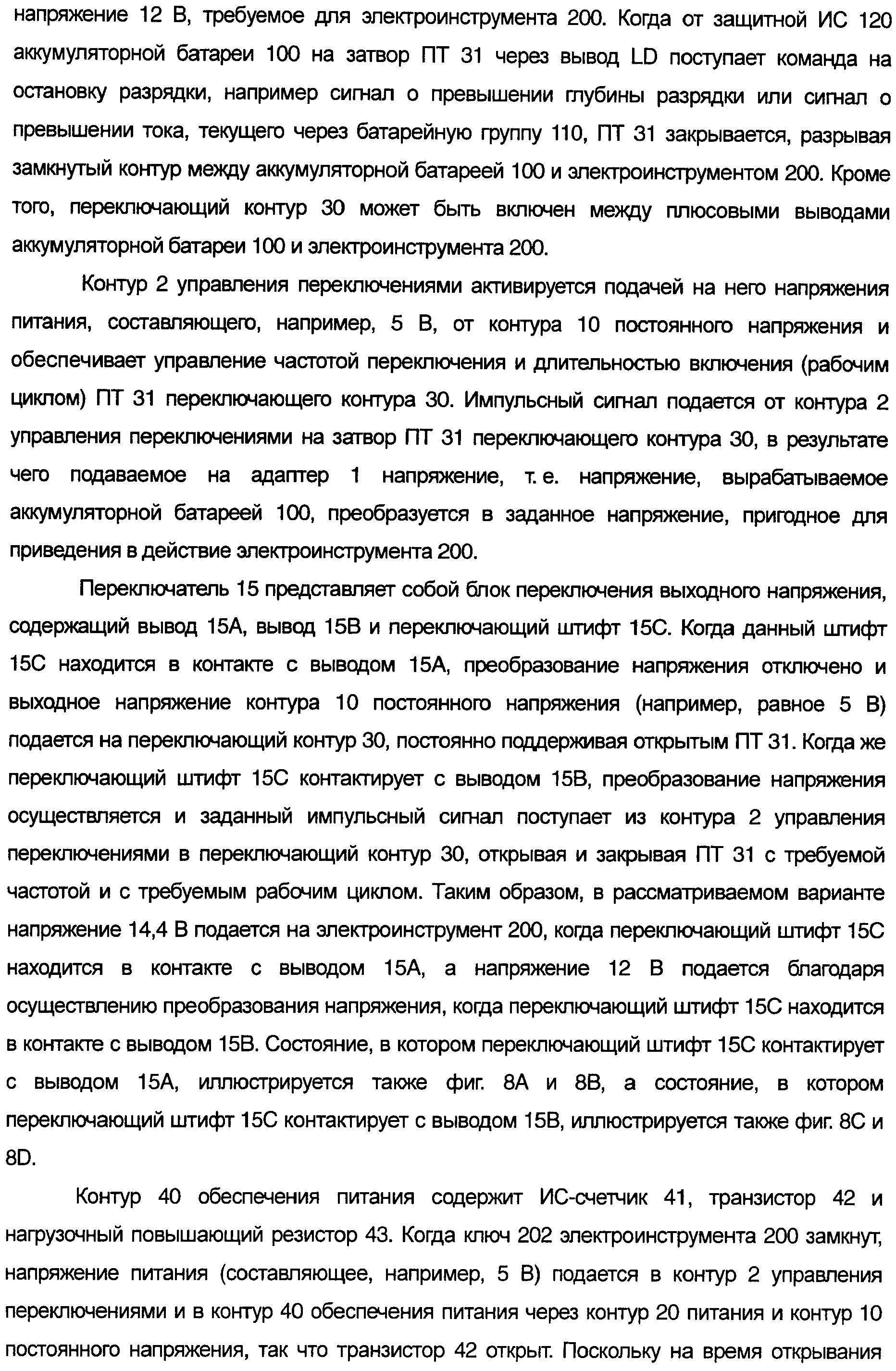

Figure 00000013

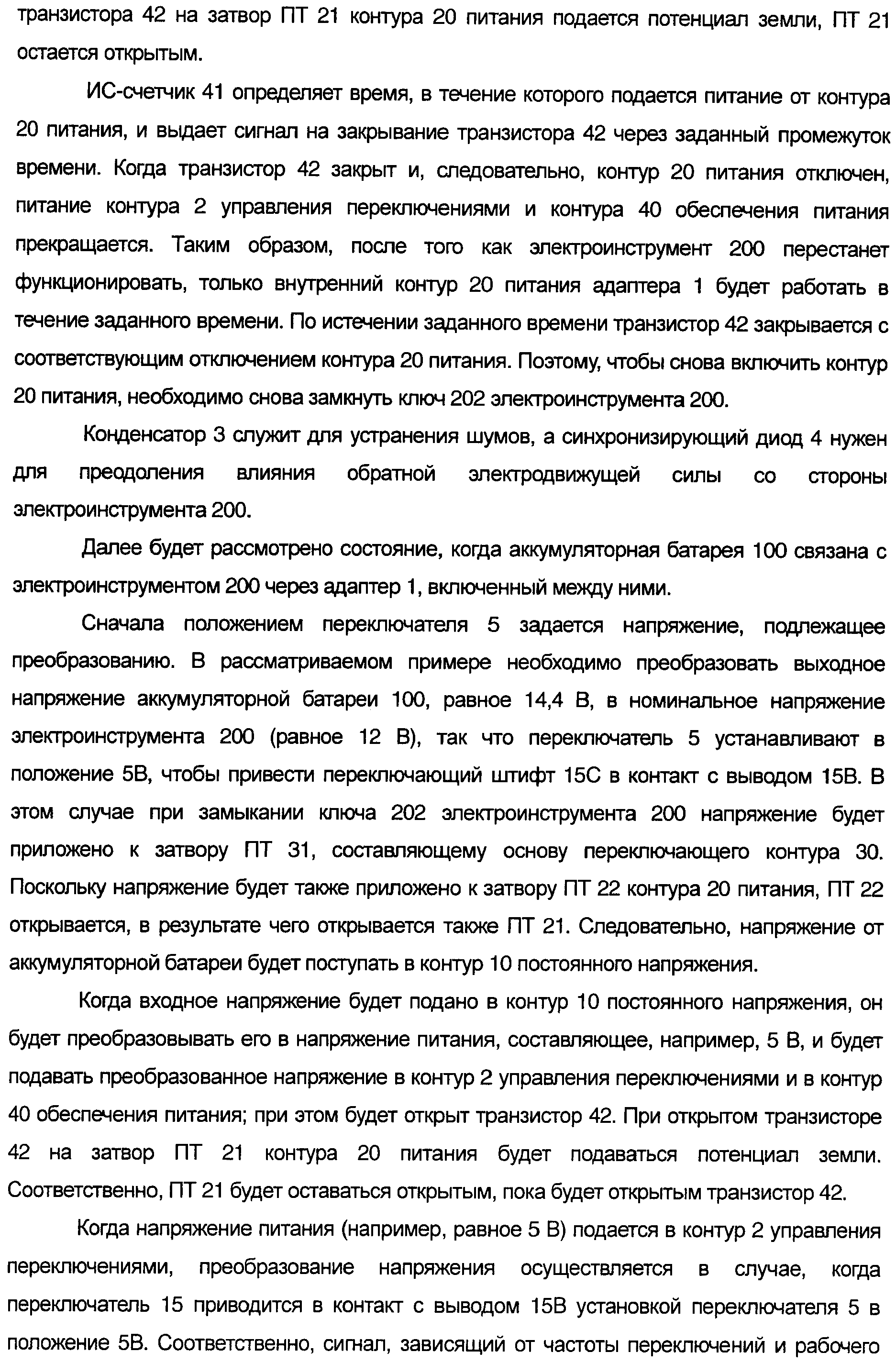

Figure 00000014

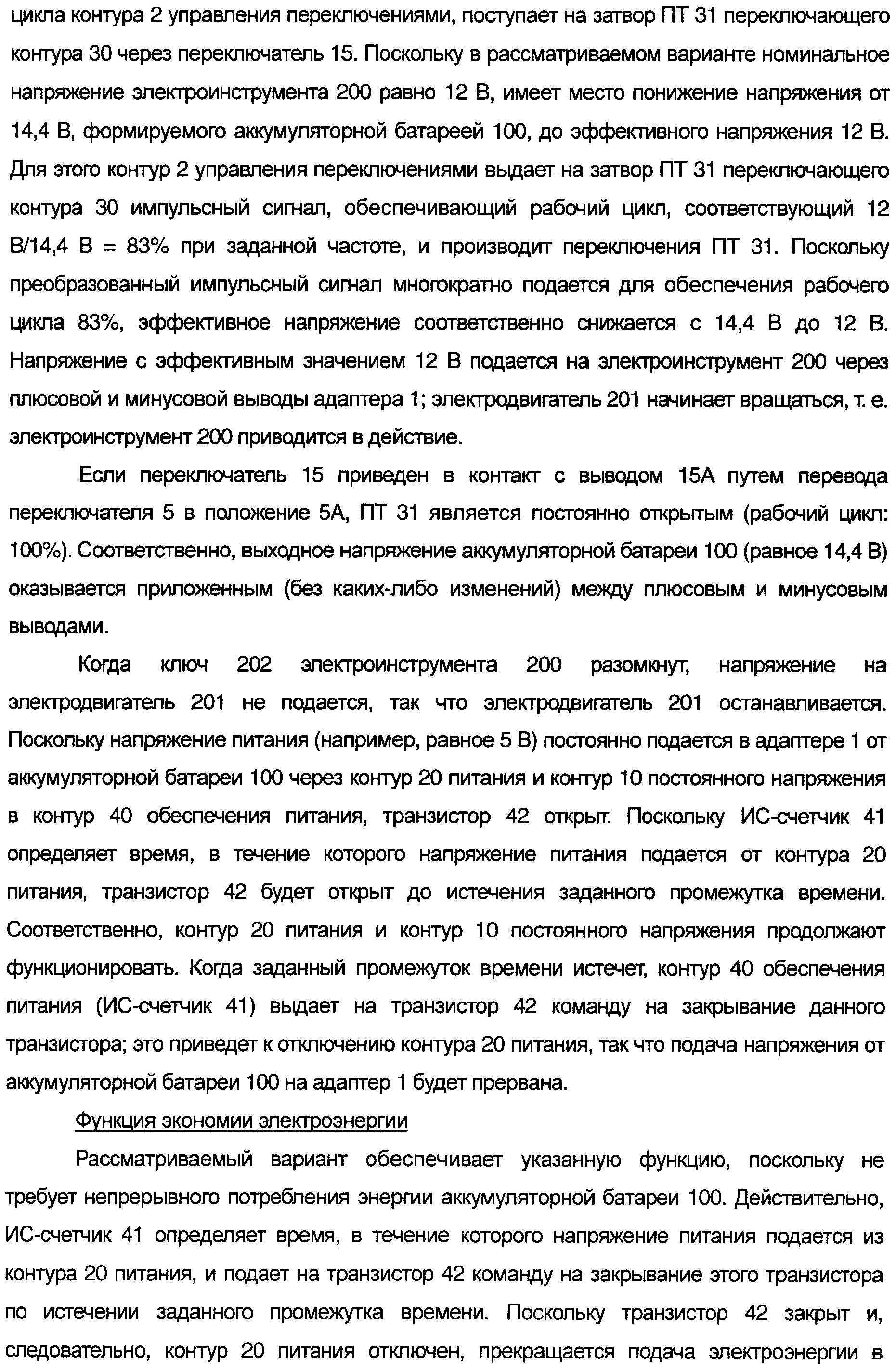

Figure 00000015

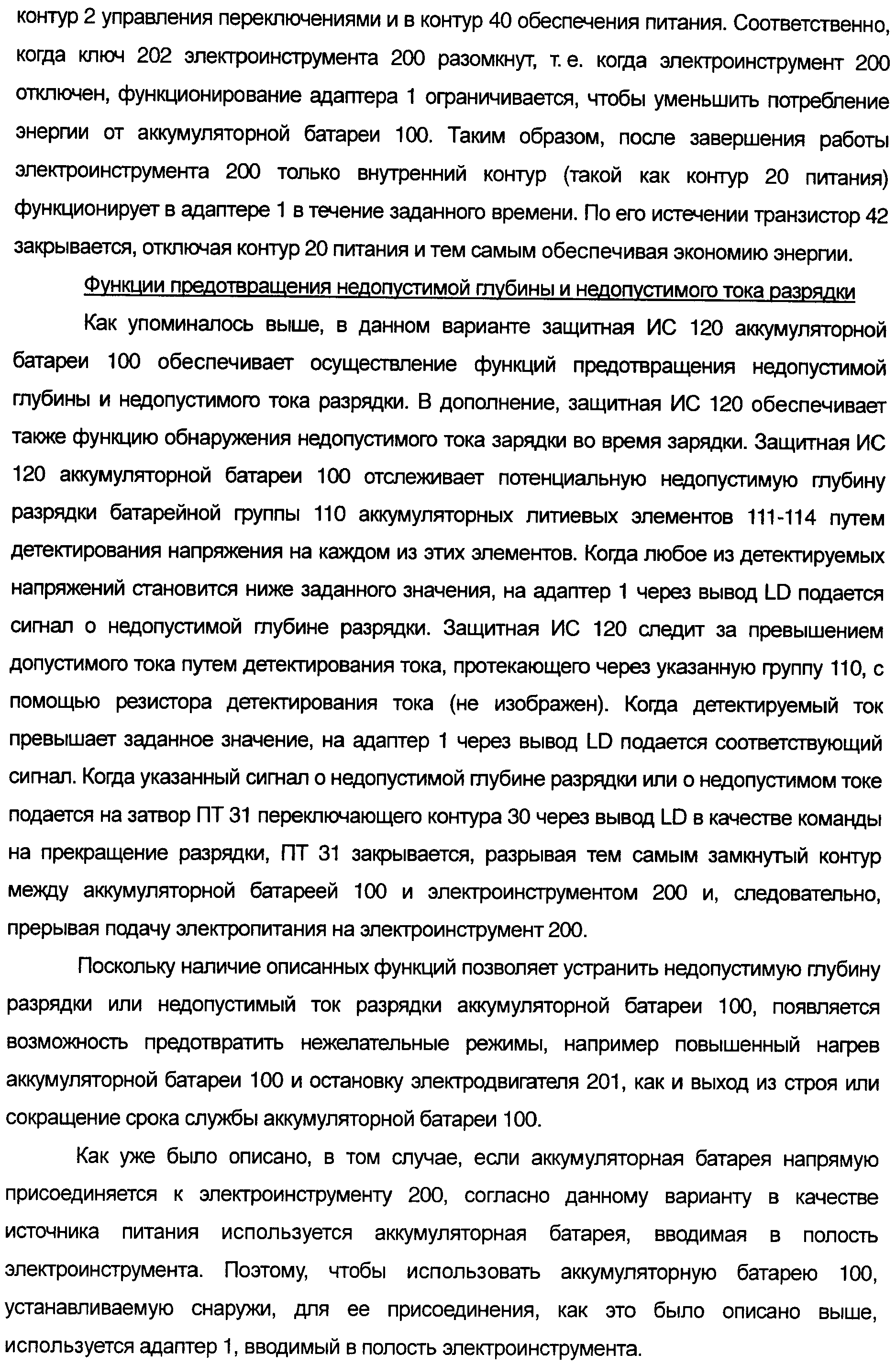

Figure 00000016

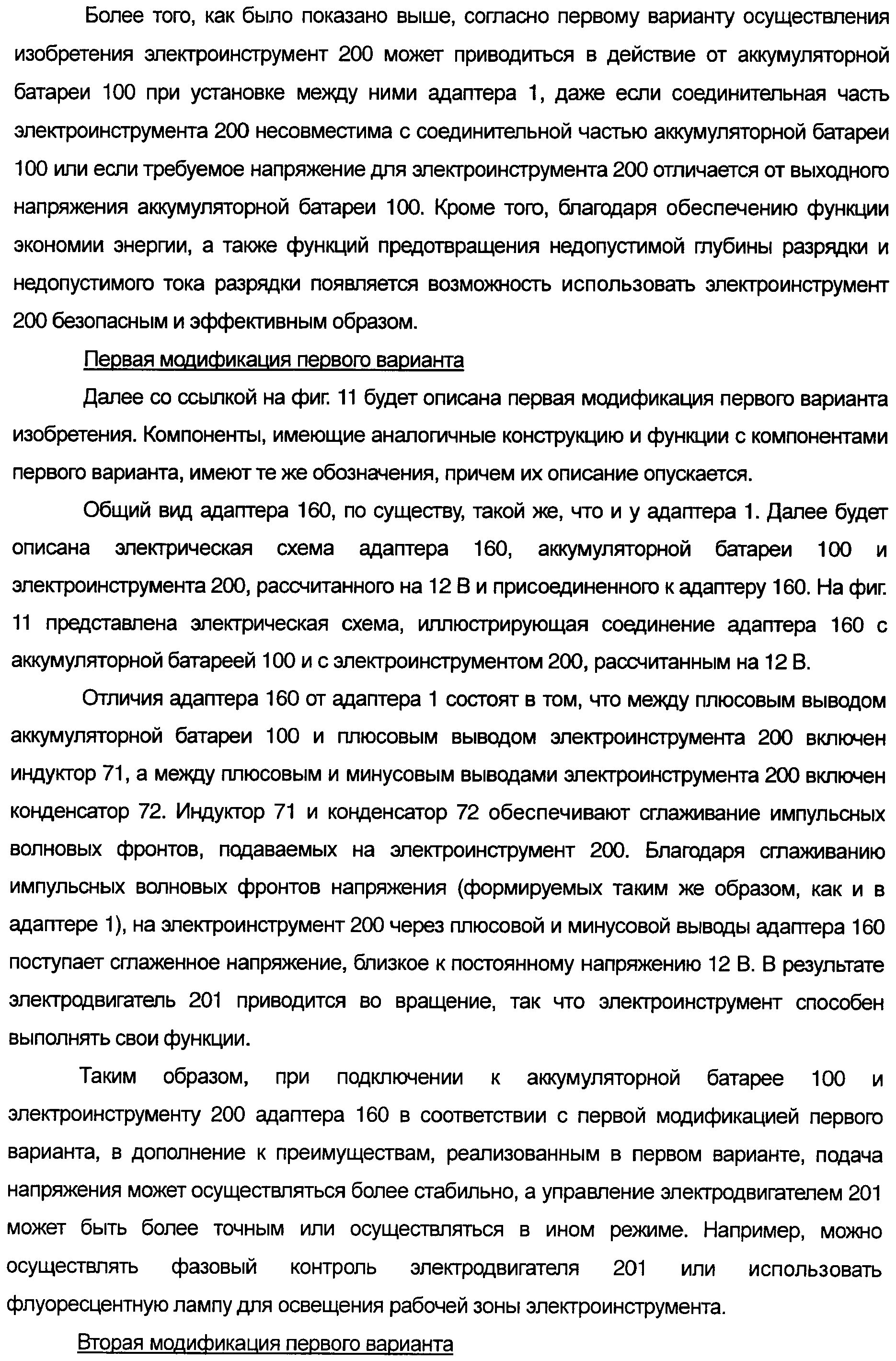

Figure 00000017

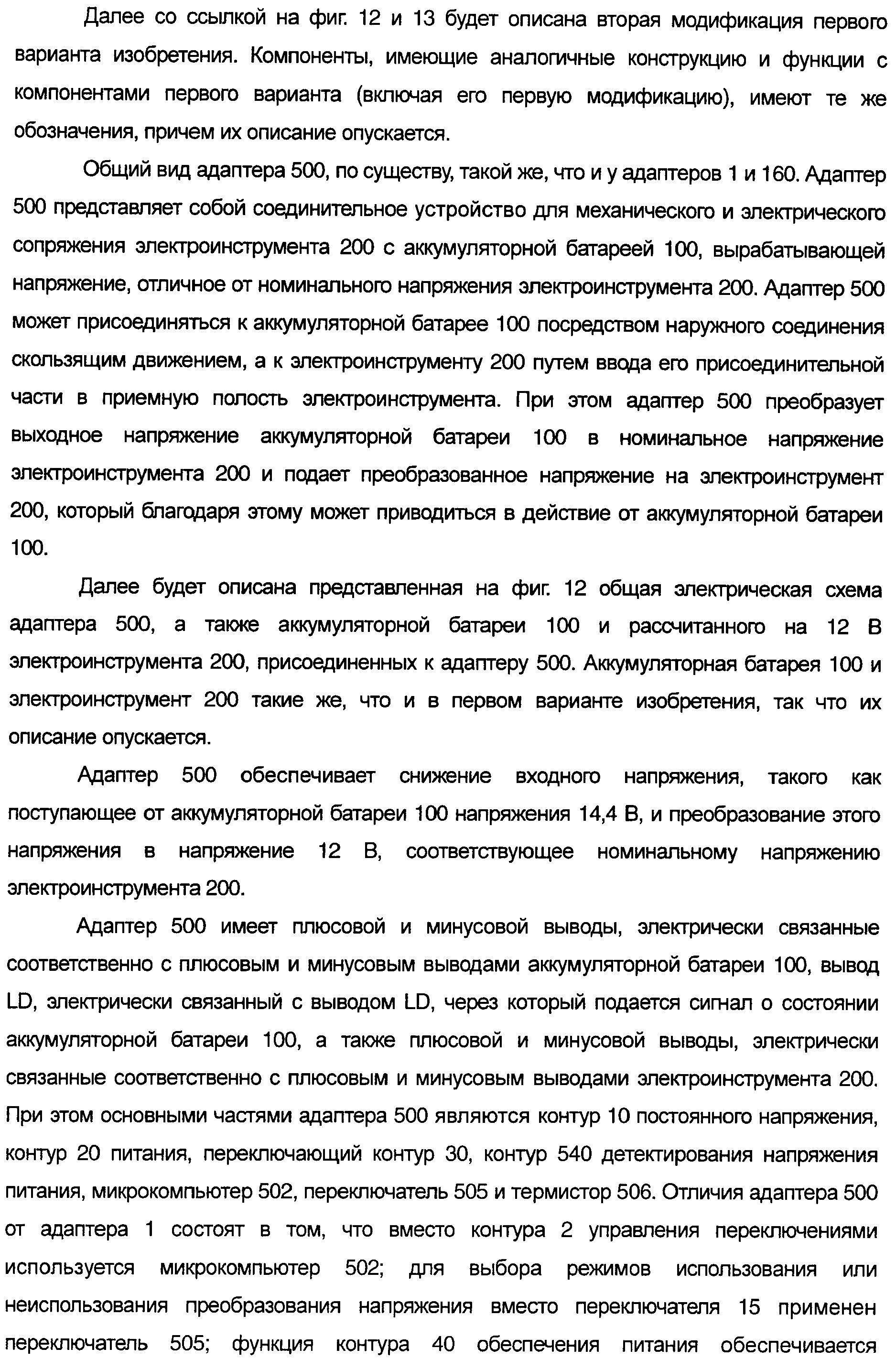

Figure 00000018

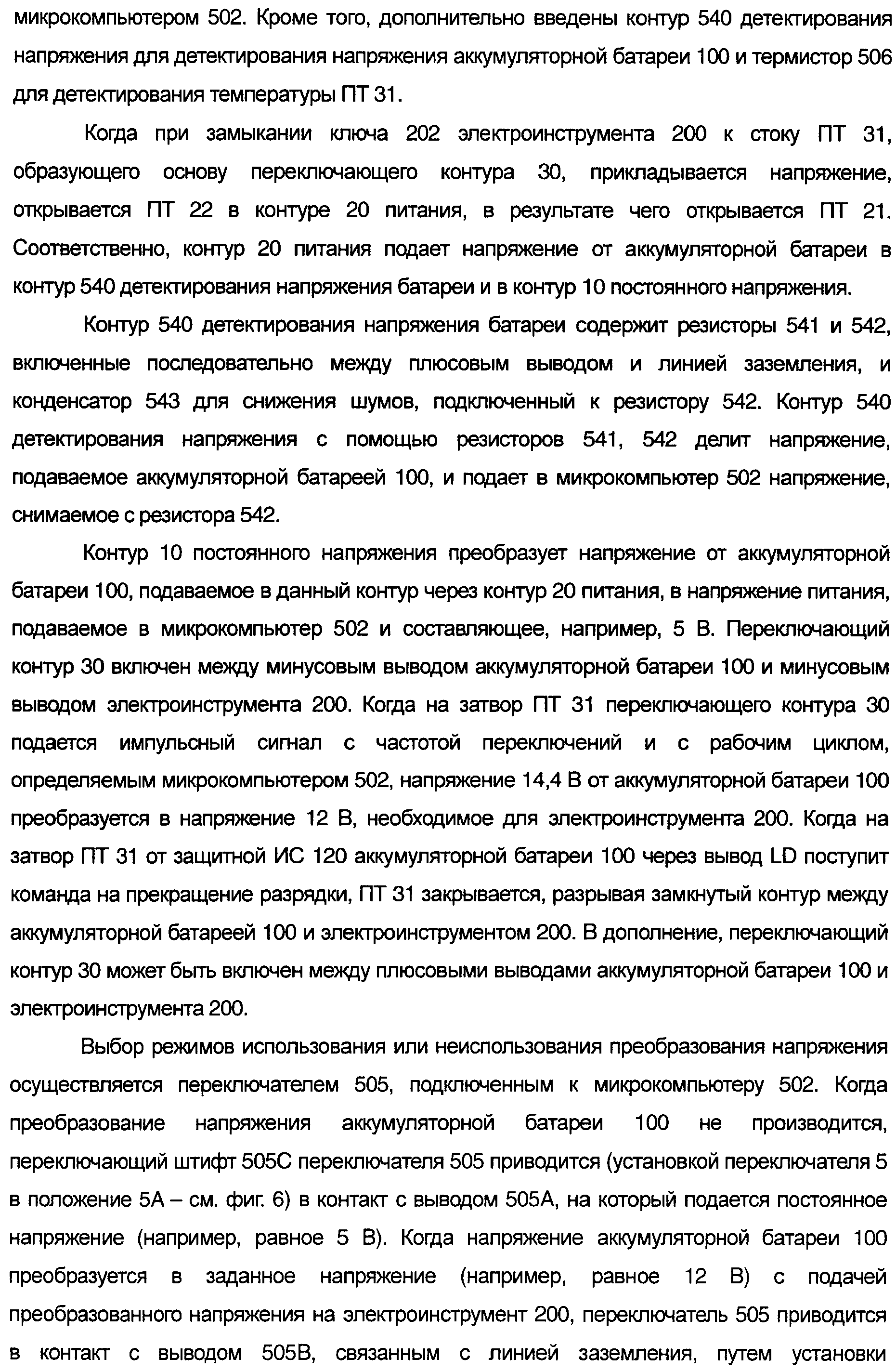

Figure 00000019

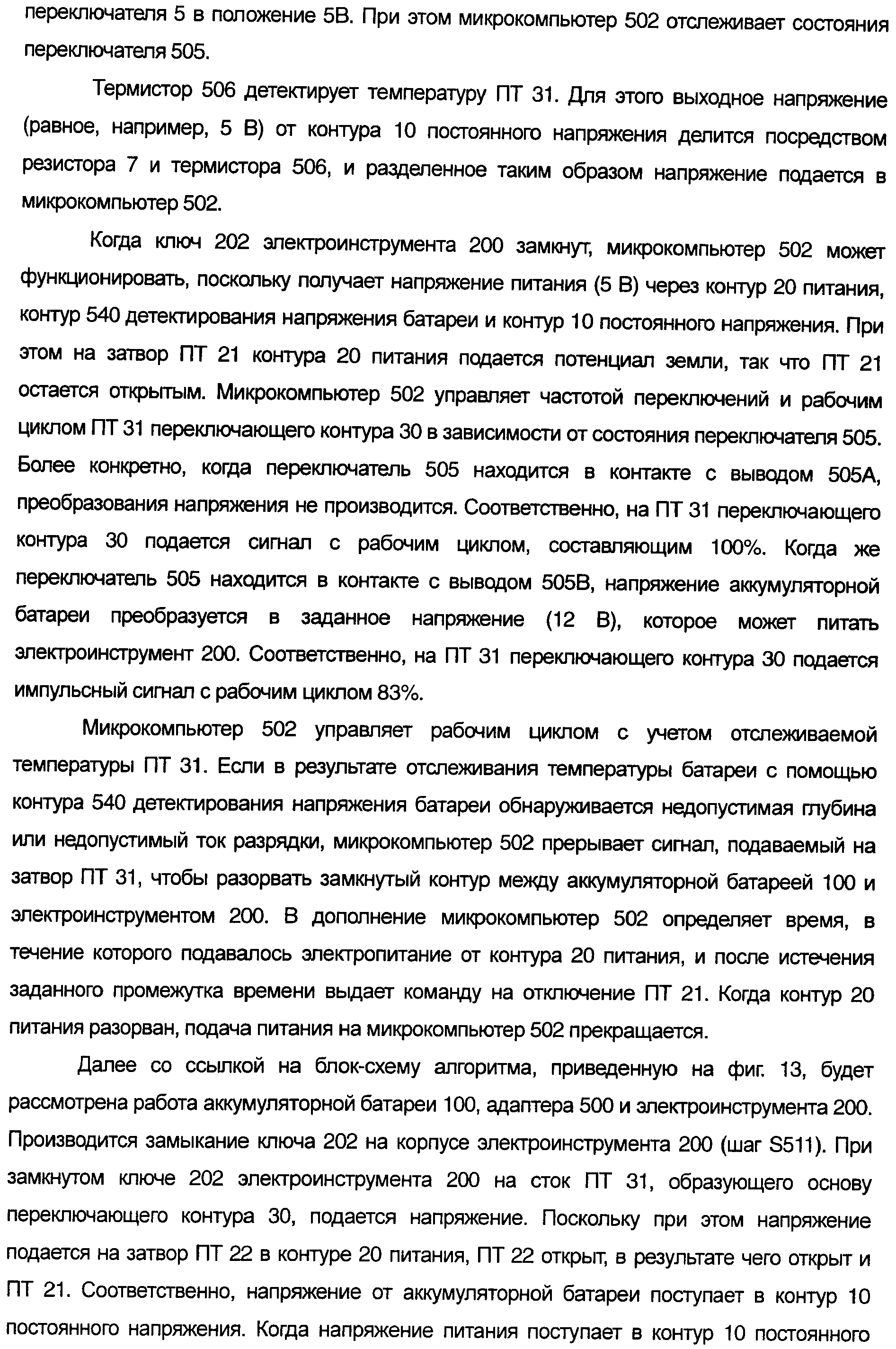

Figure 00000020

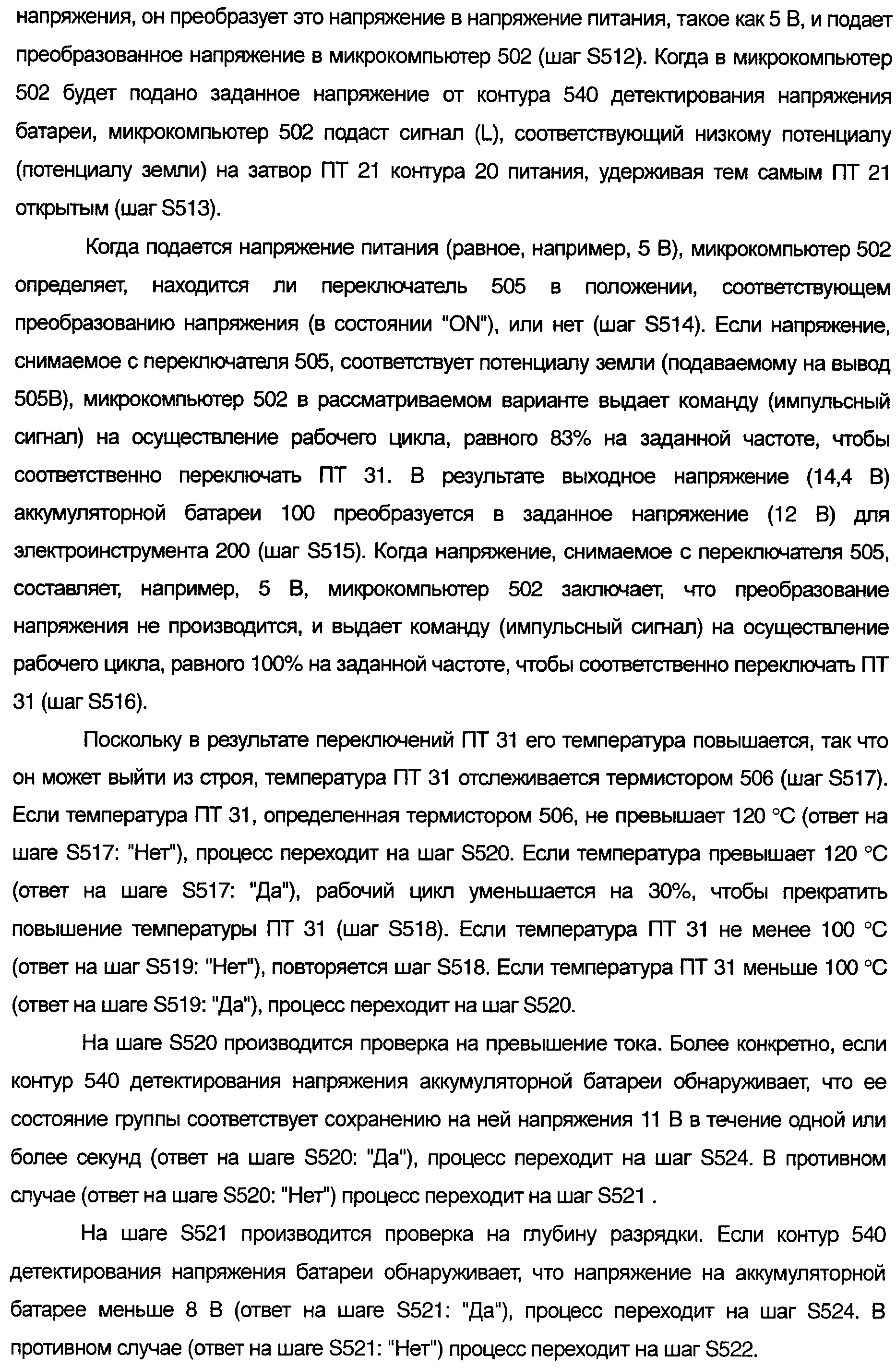

Figure 00000021

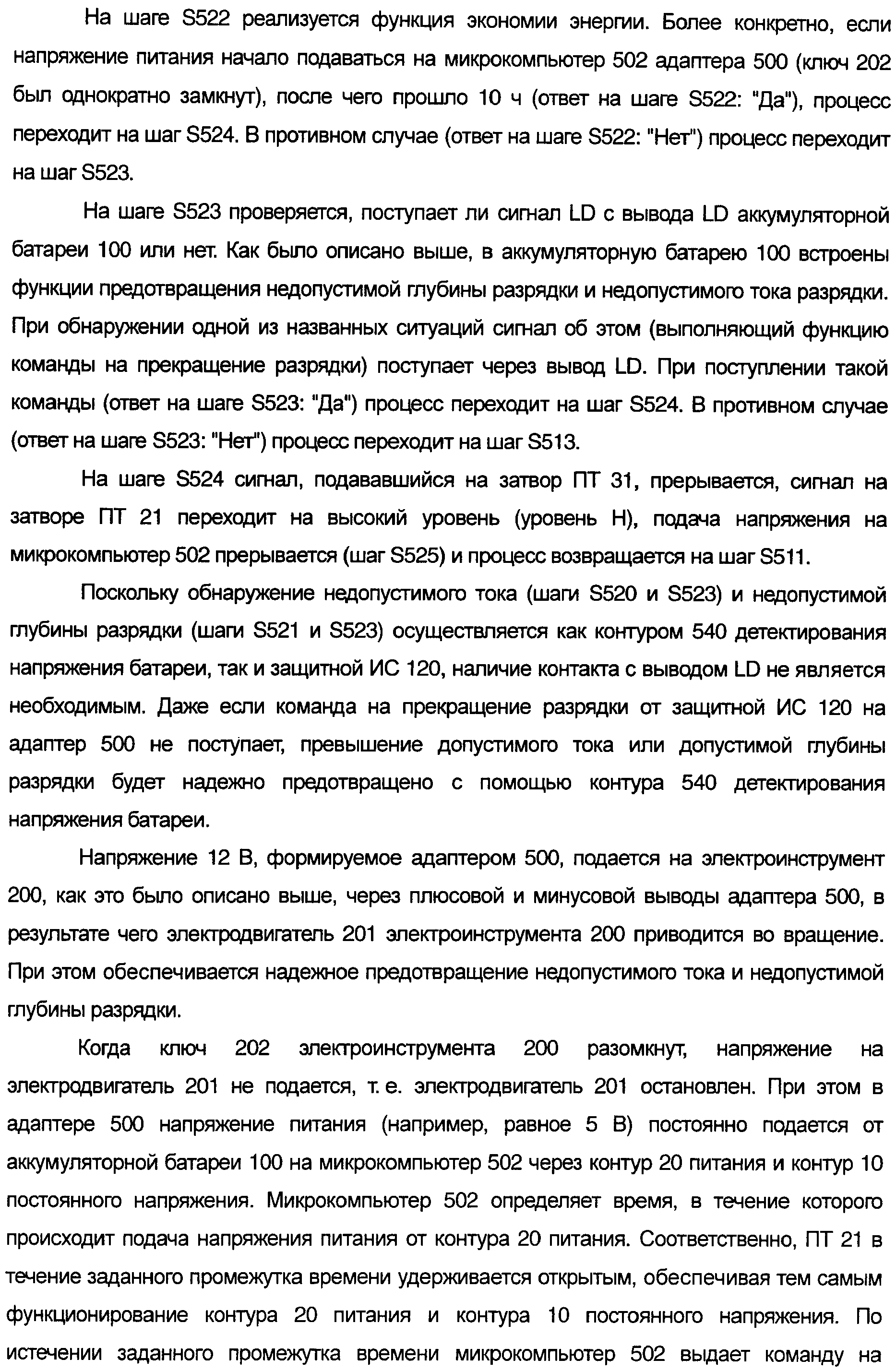

Figure 00000022

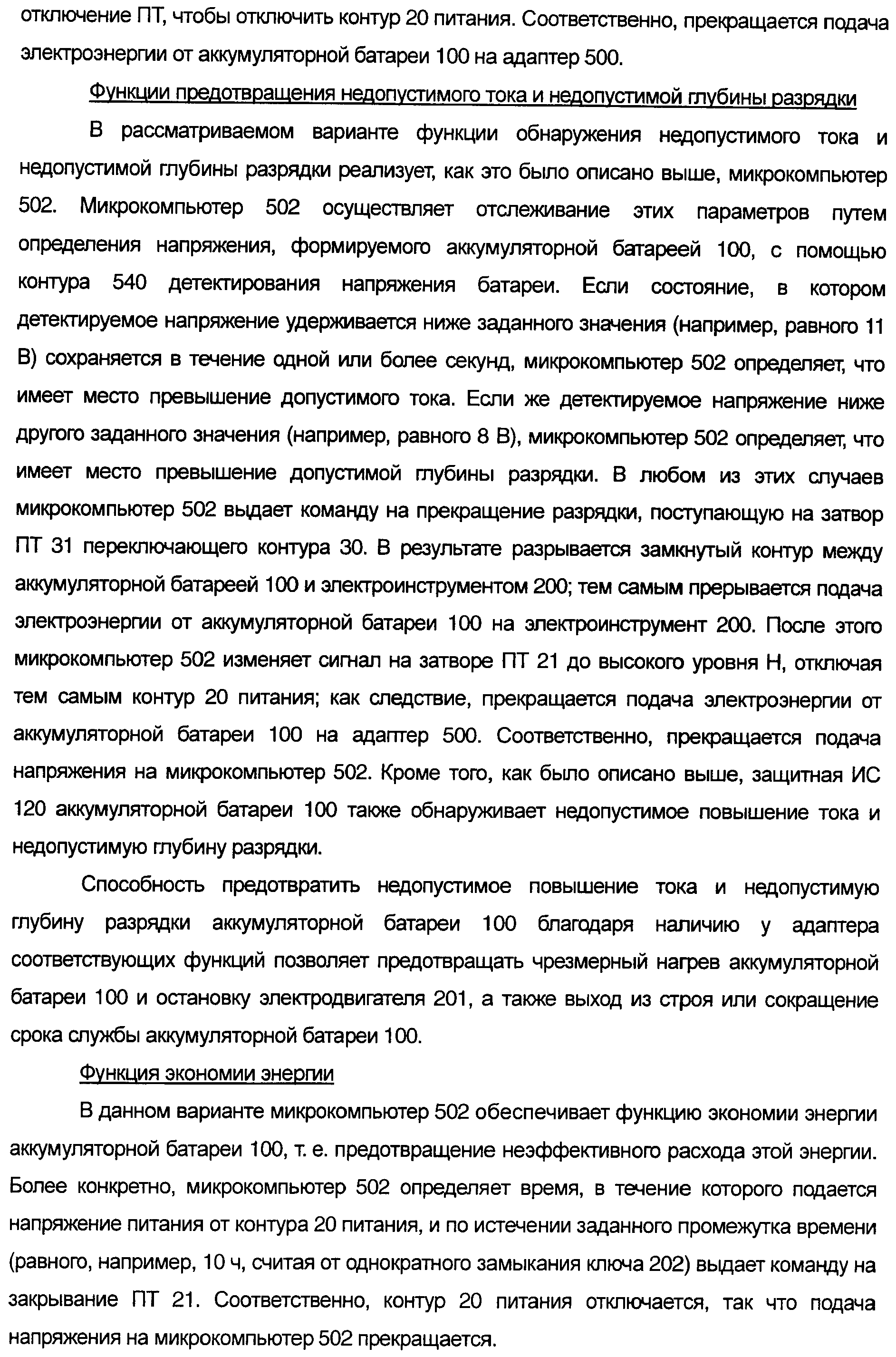

Figure 00000023

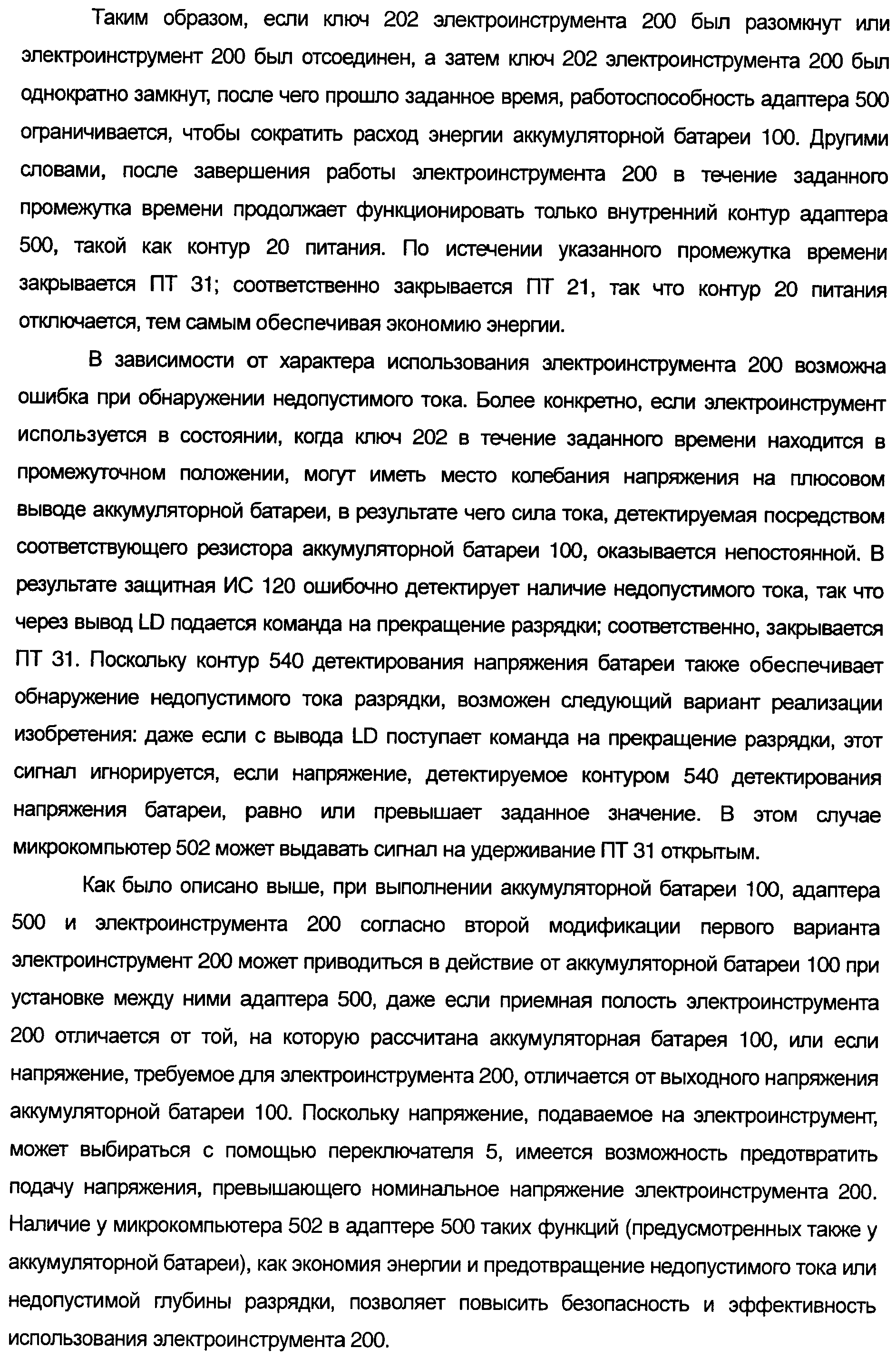

Figure 00000024

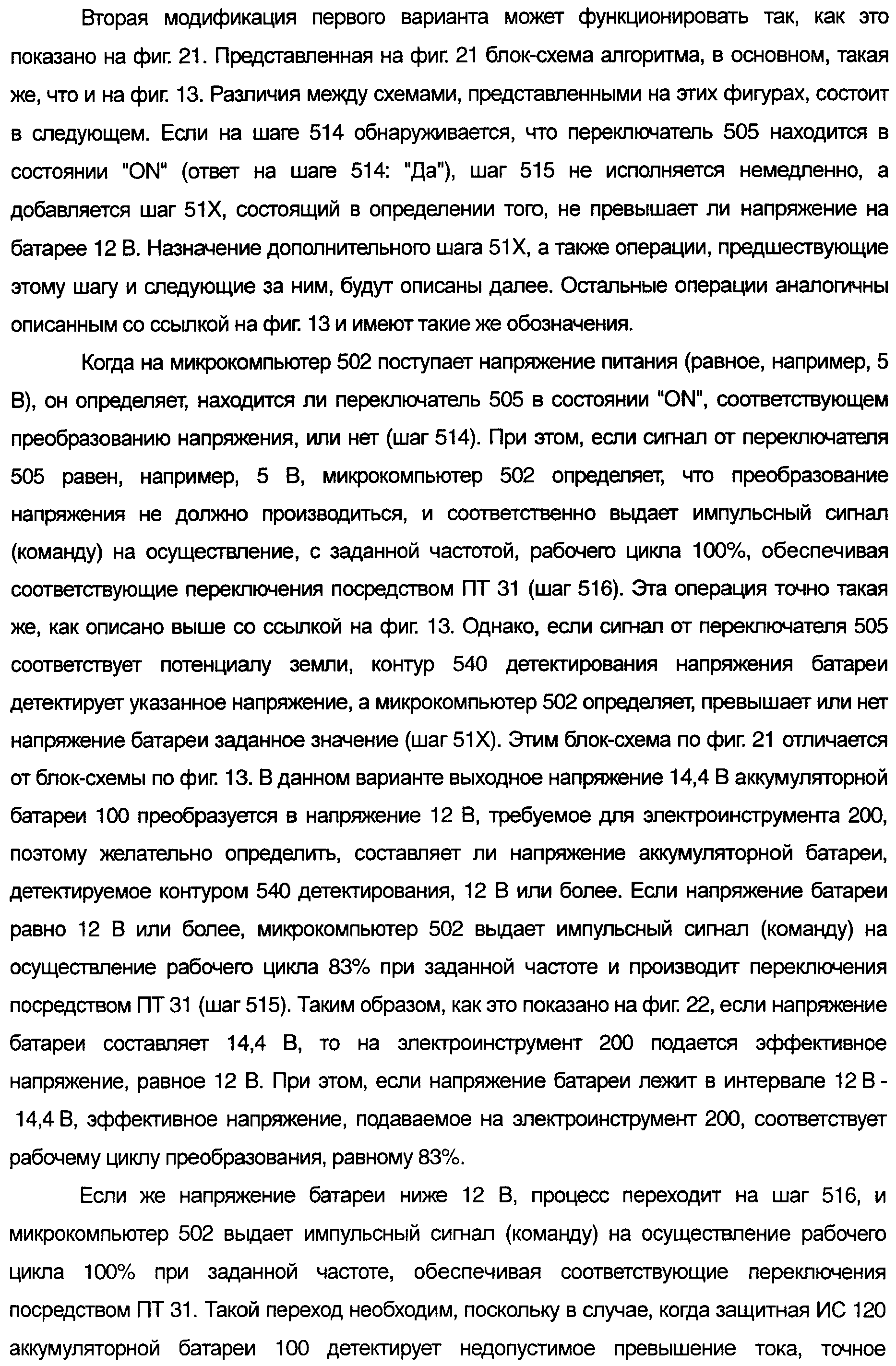

Figure 00000025

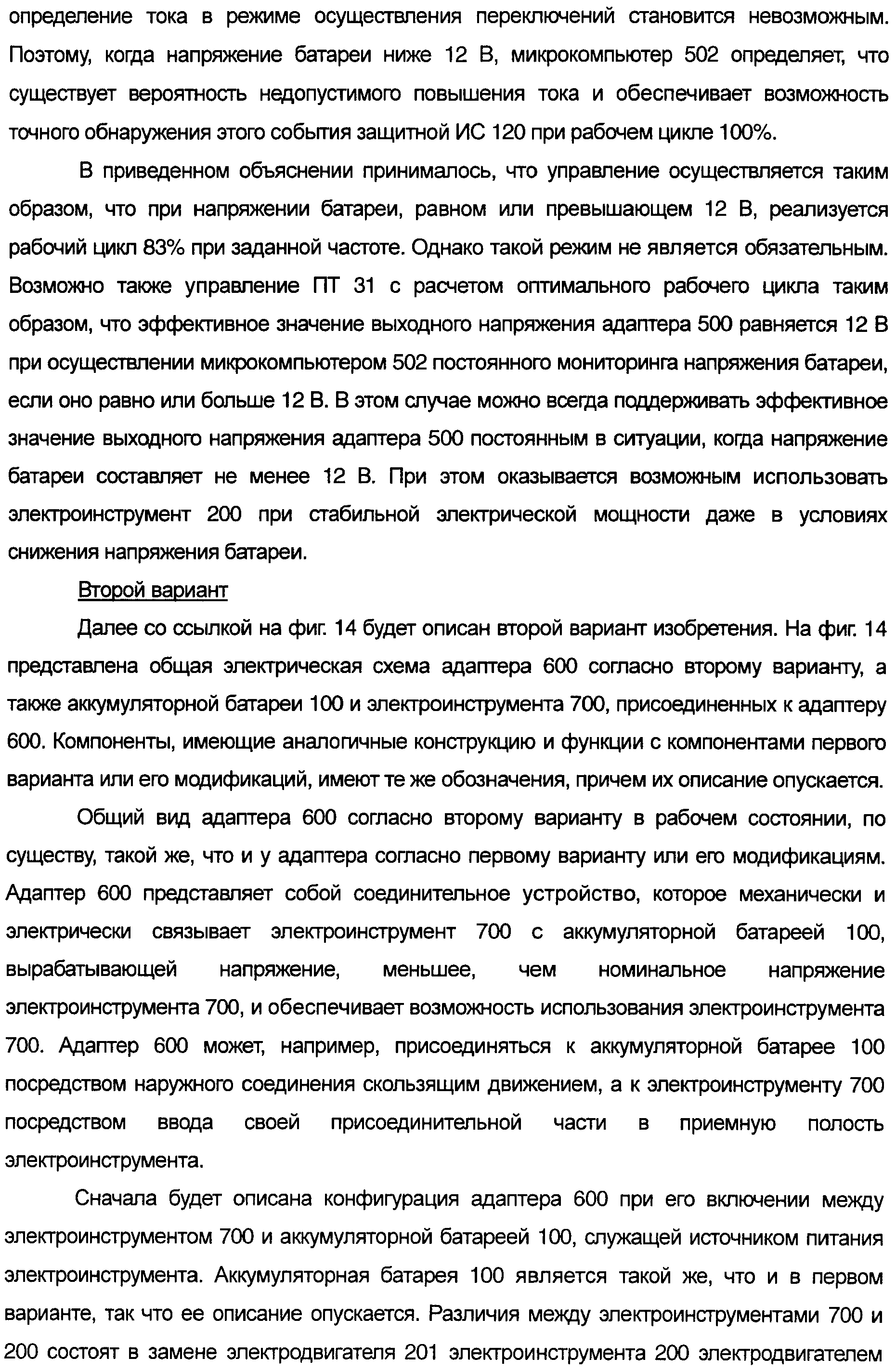

Figure 00000026
Figure 00000027

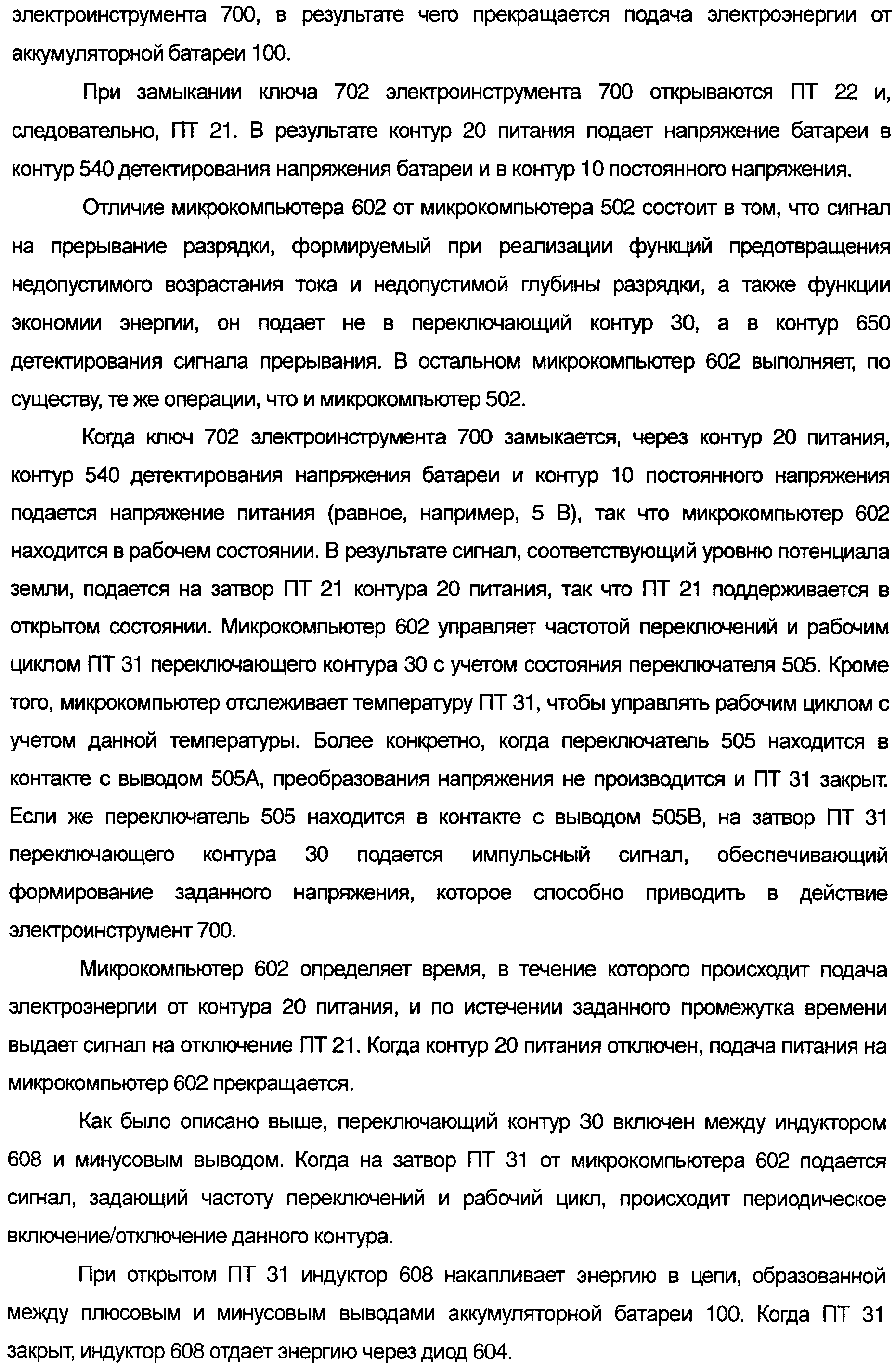

Figure 00000028

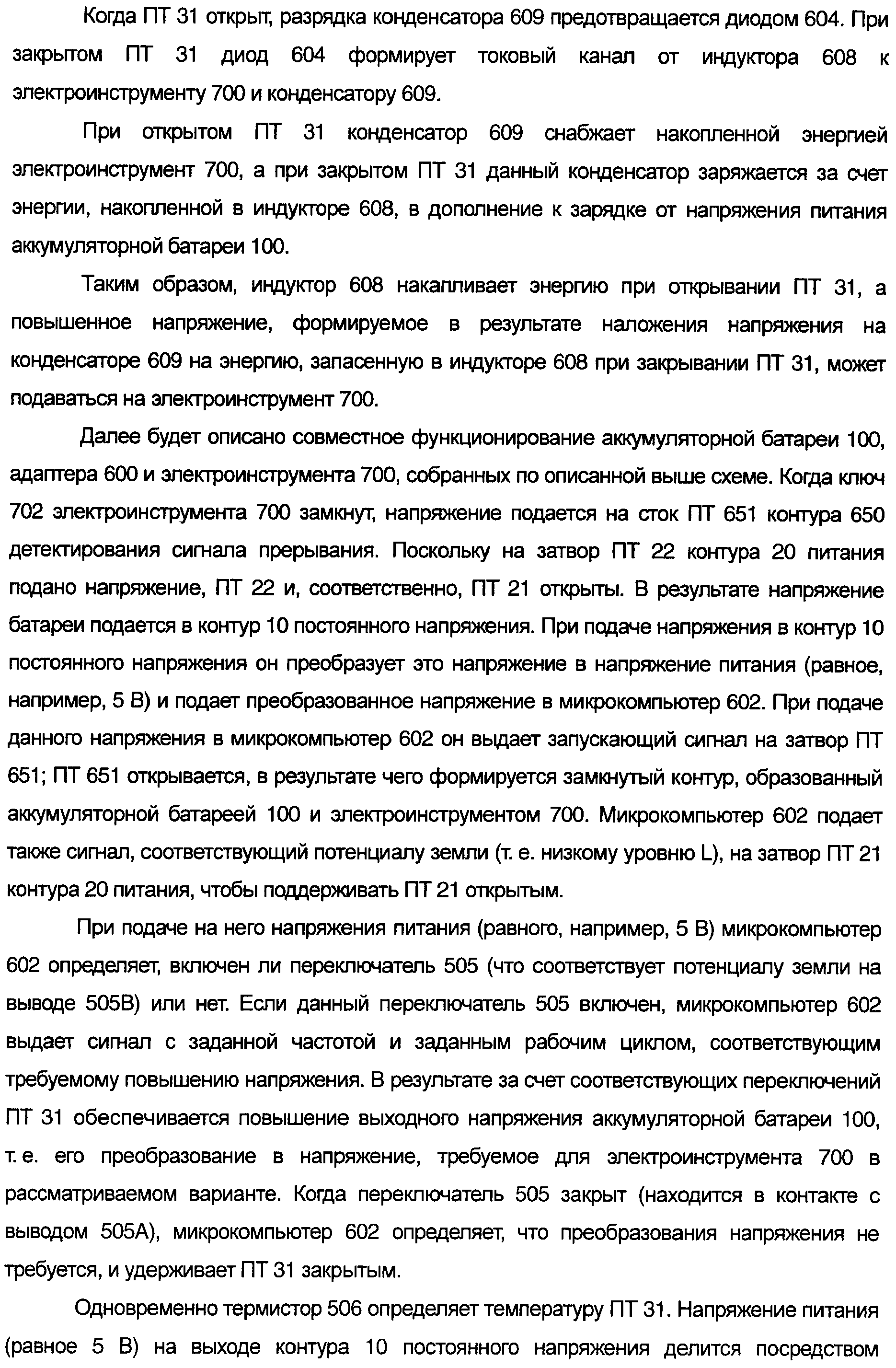

Figure 00000029

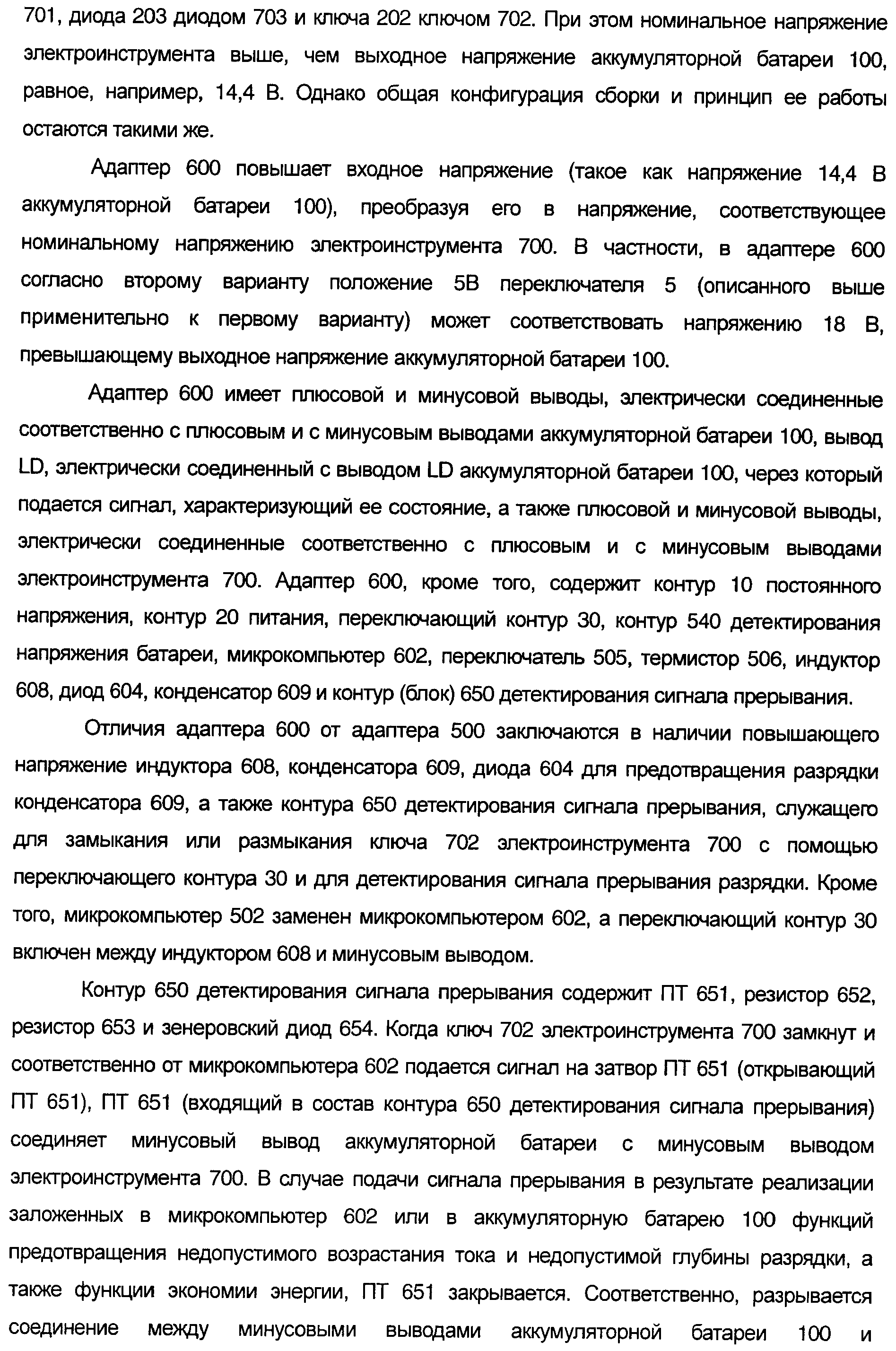

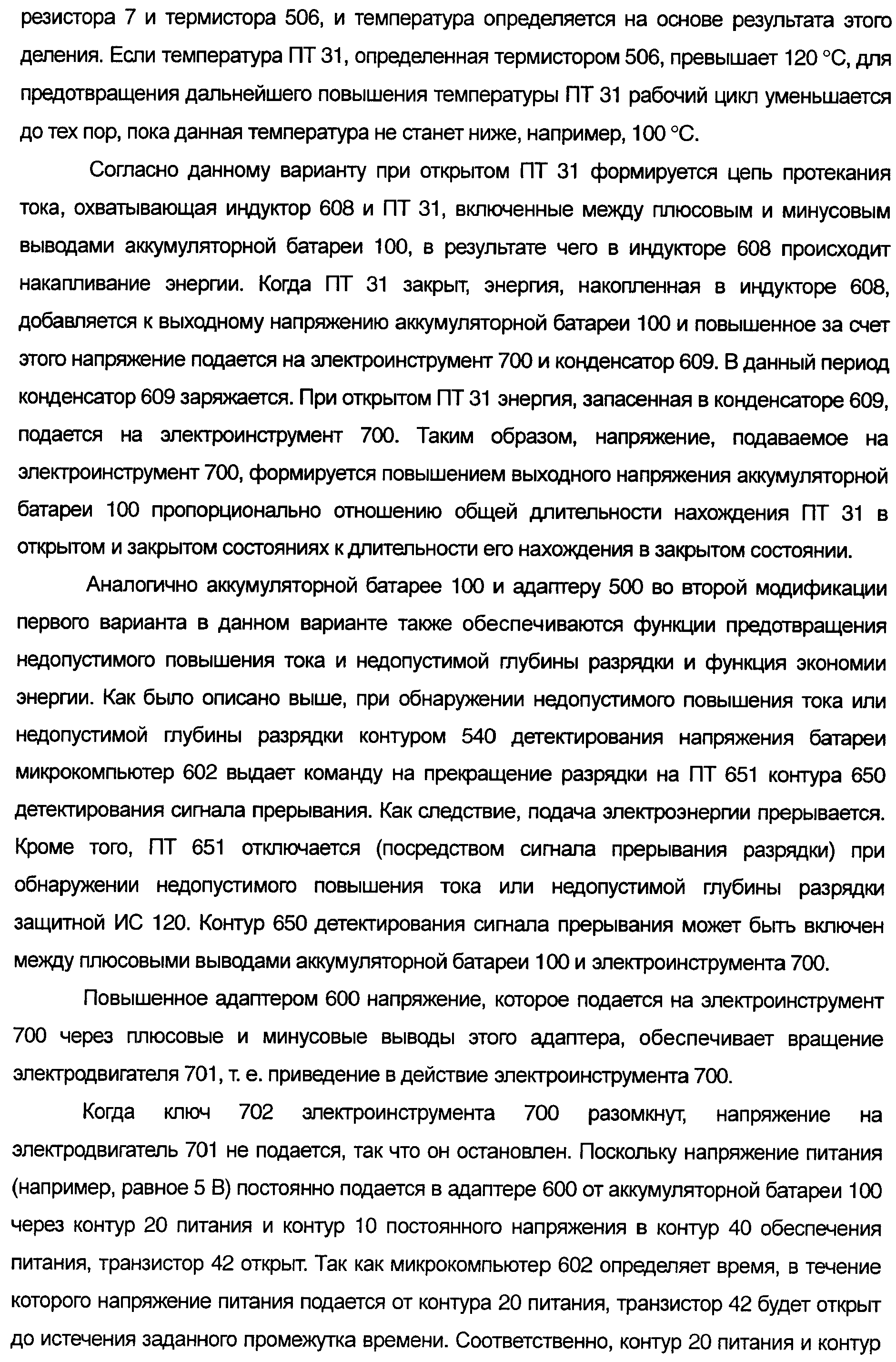

Figure 00000030
Figure 00000031

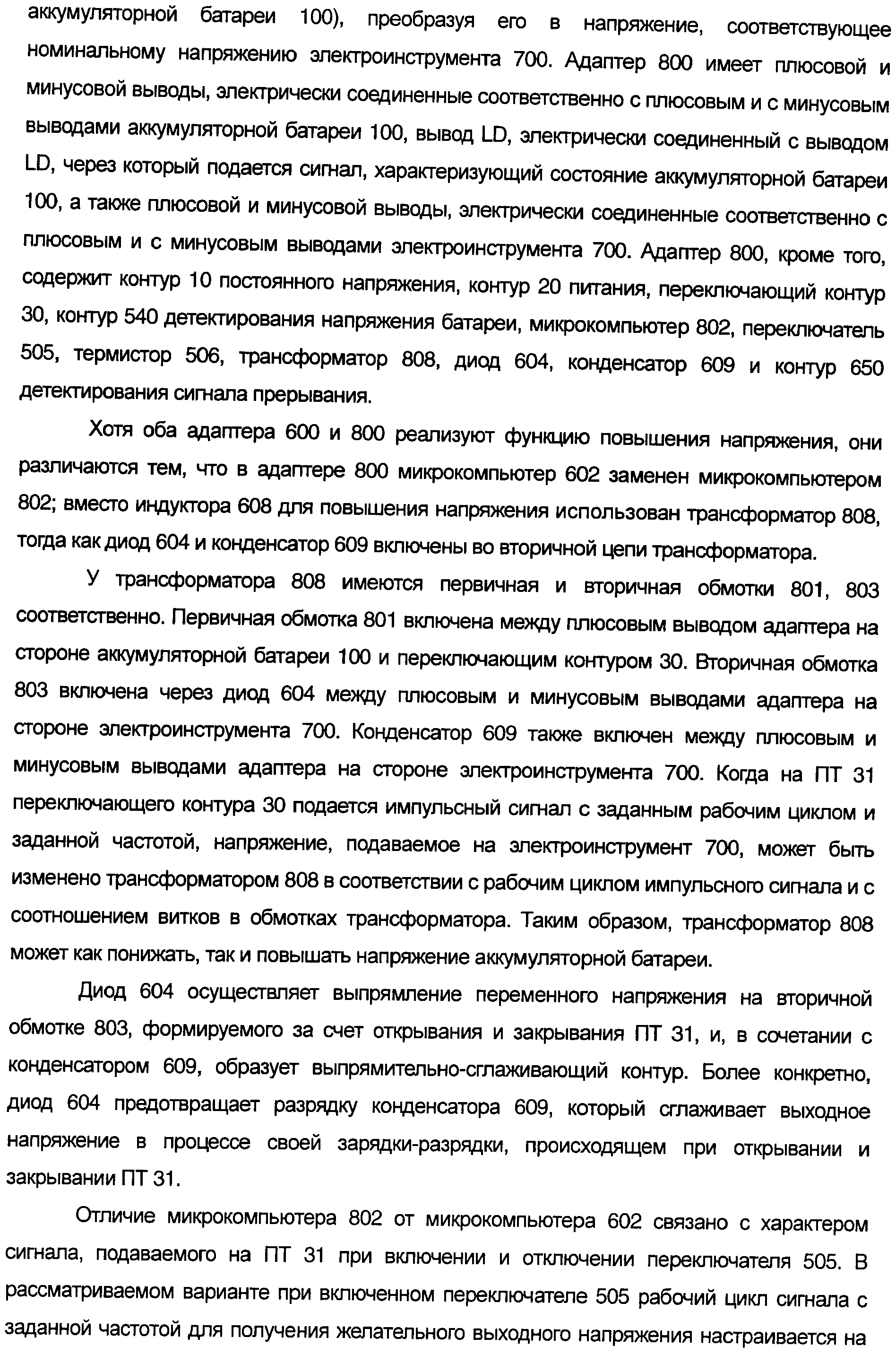

Figure 00000032

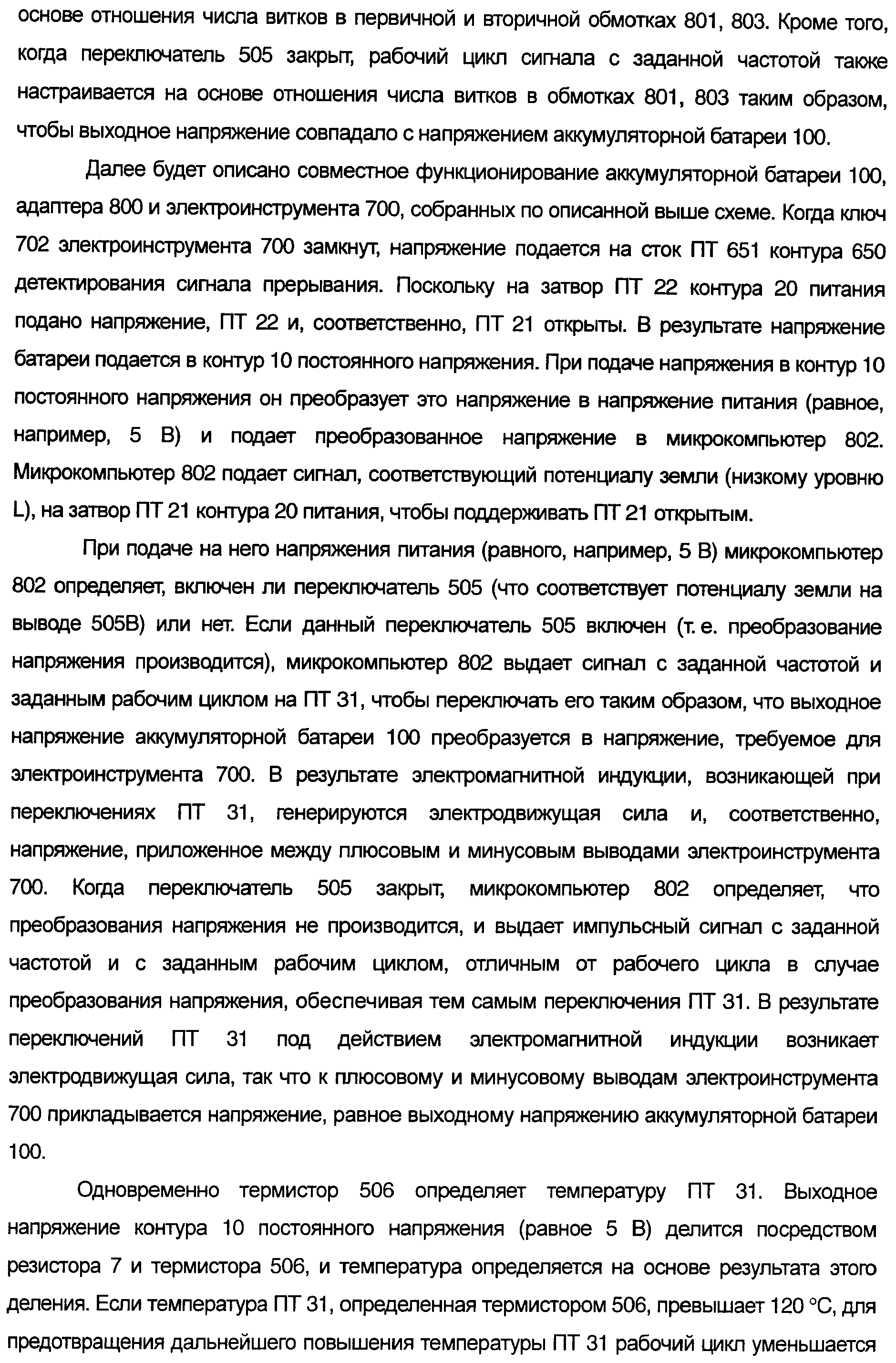

Figure 00000033

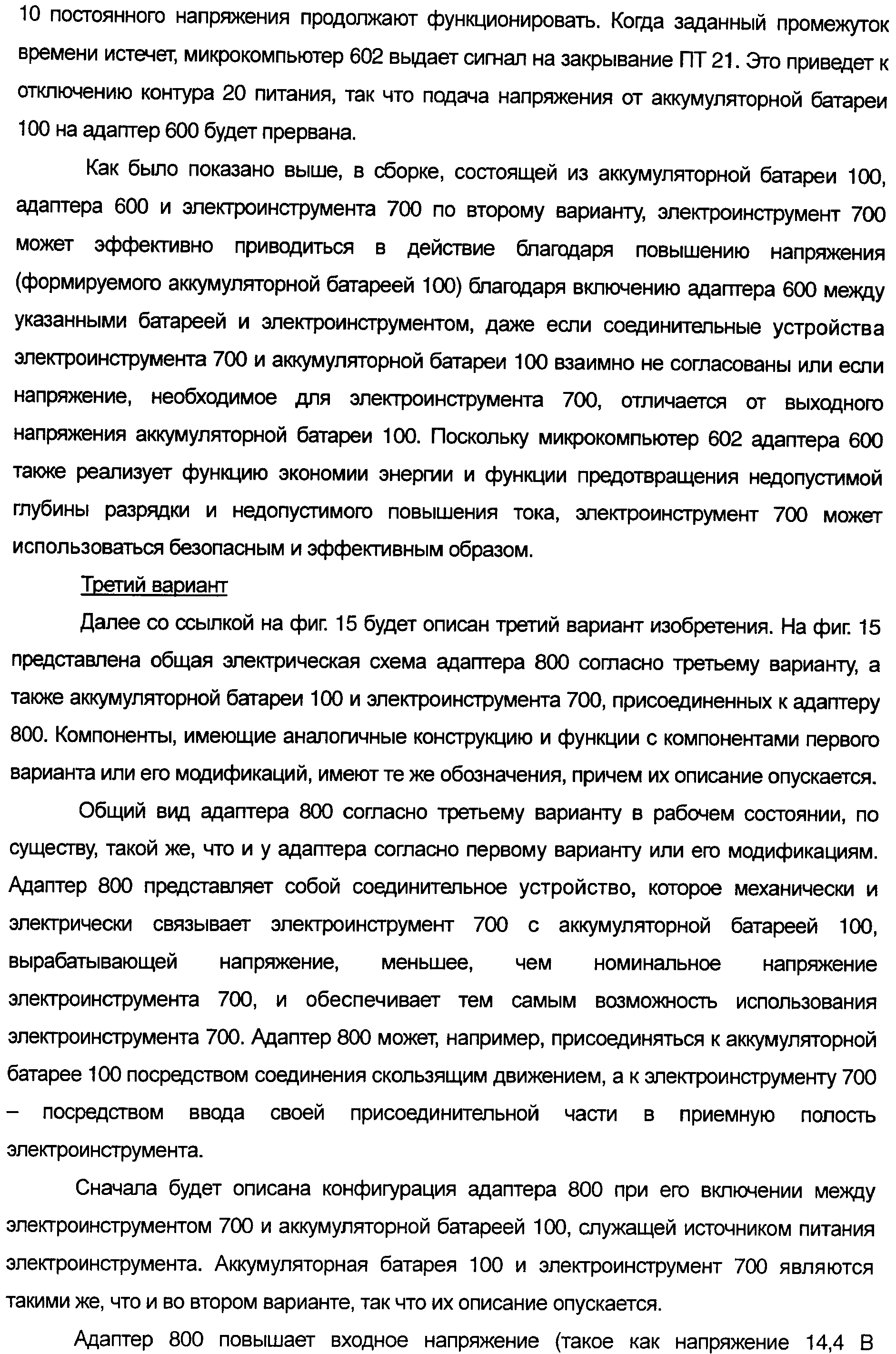

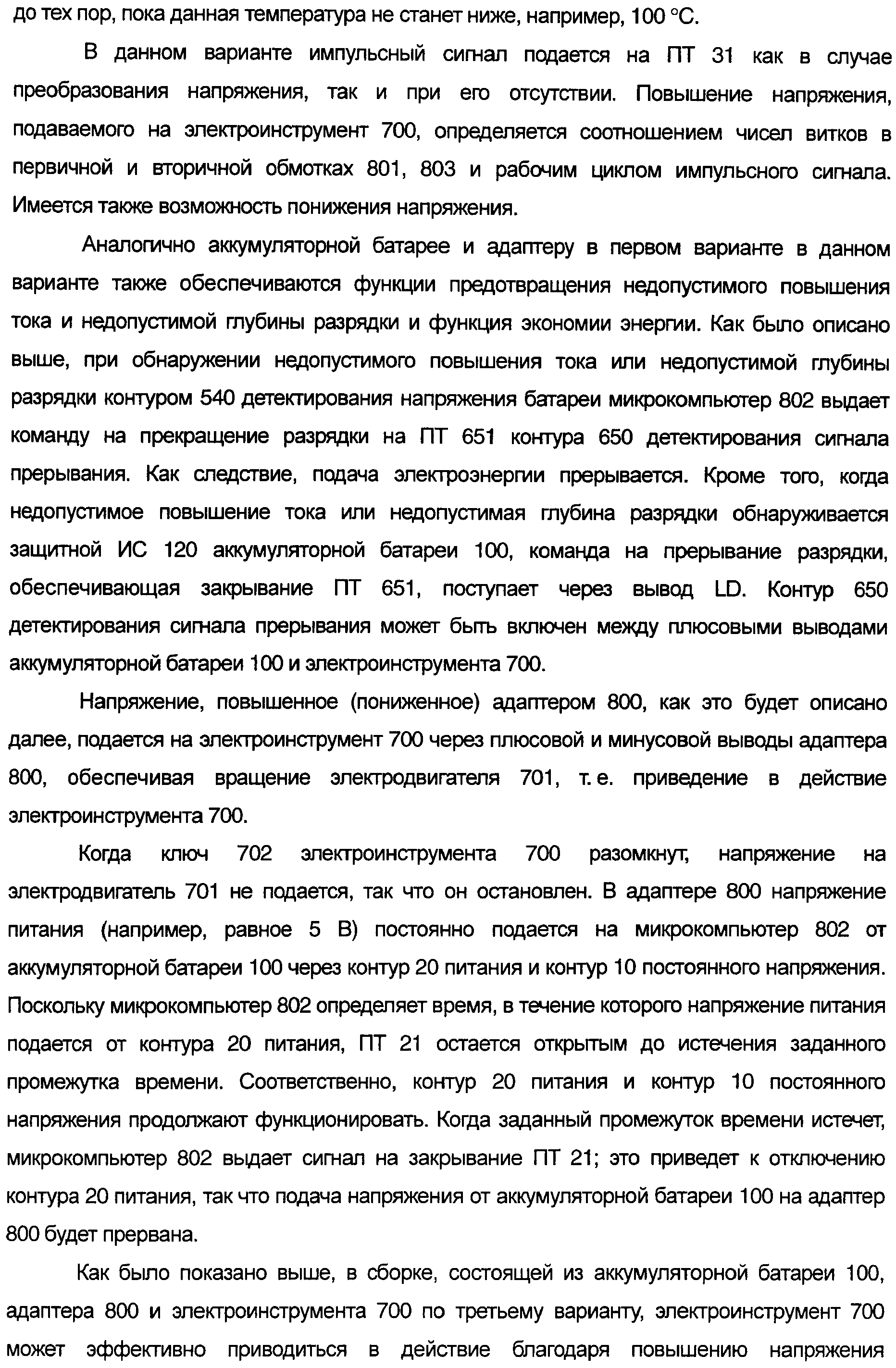

Figure 00000034

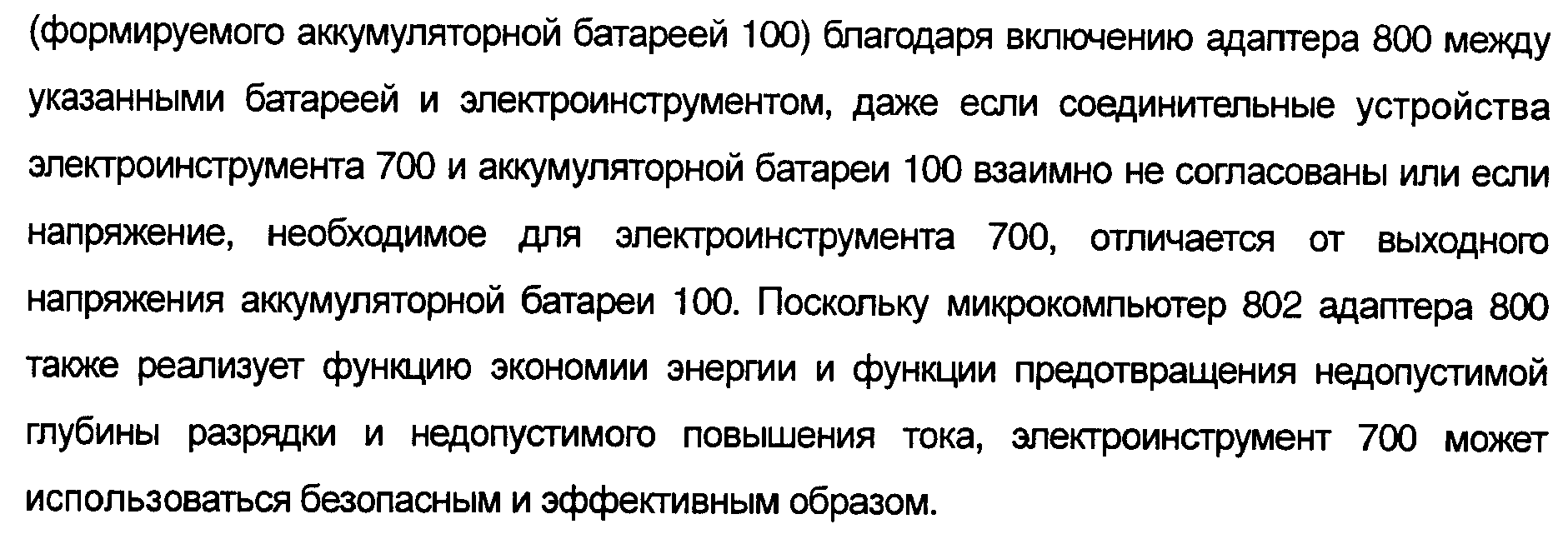

Figure 00000035
Figure 00000036

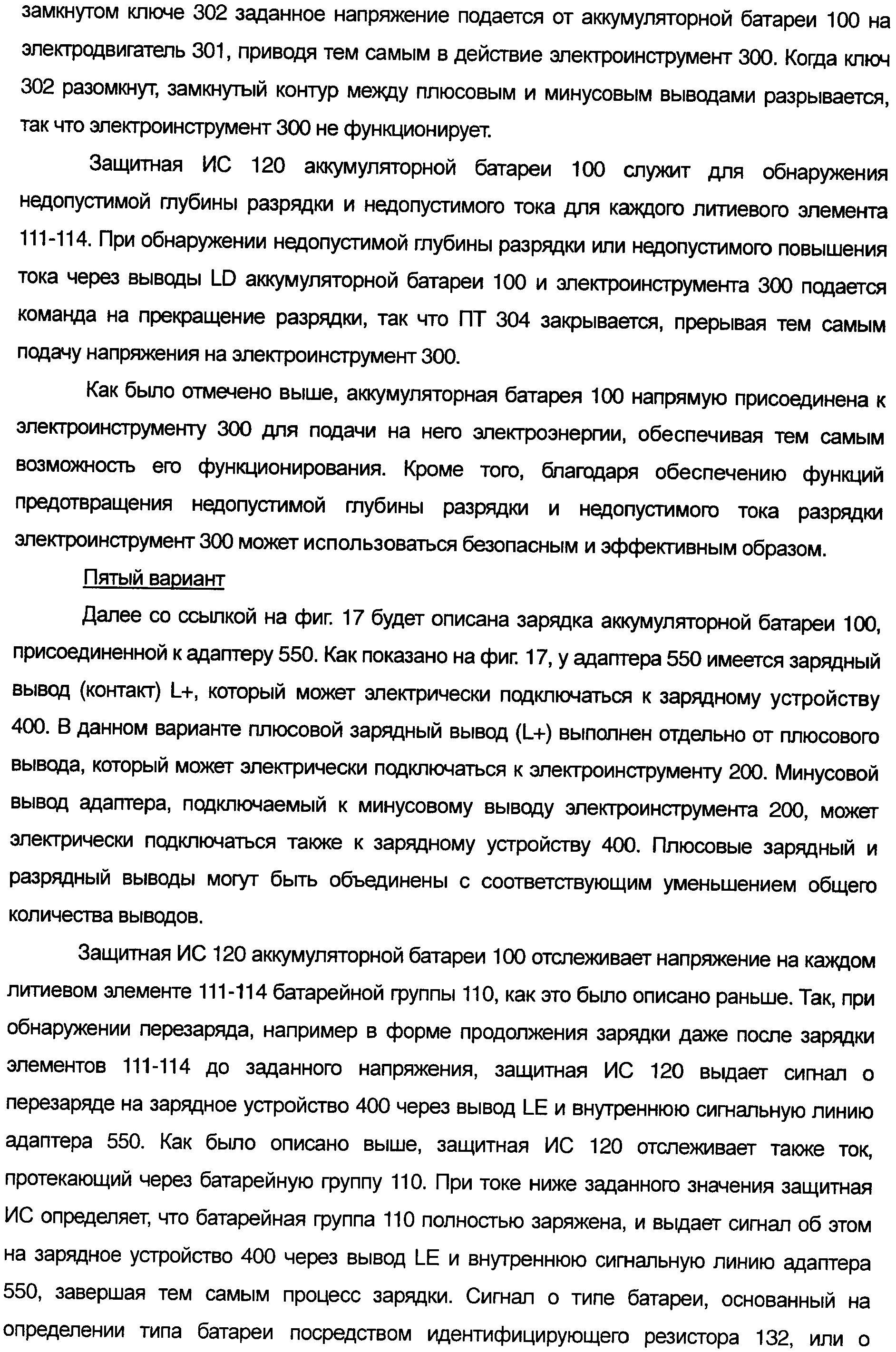

Figure 00000037

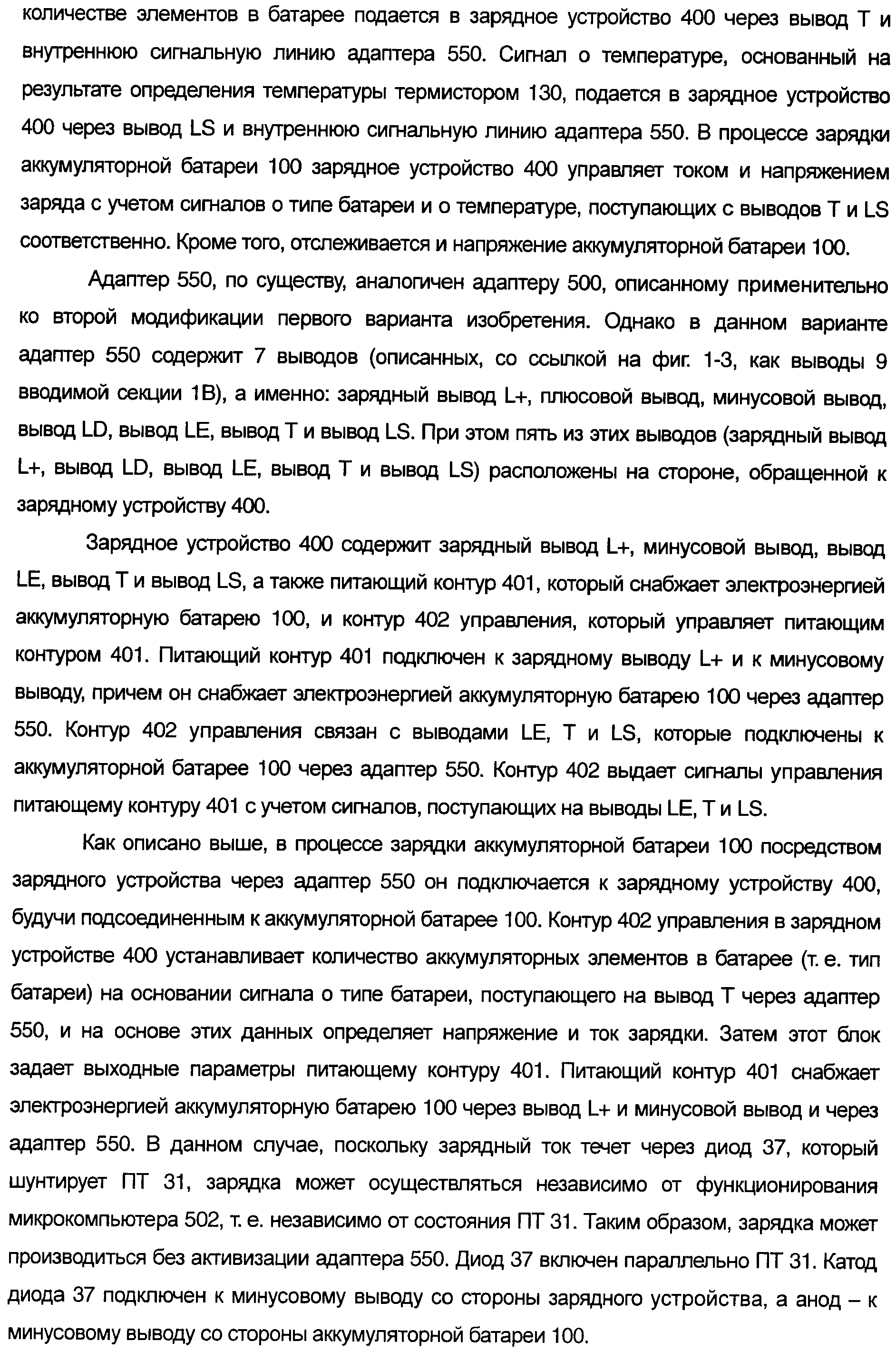

Figure 00000038

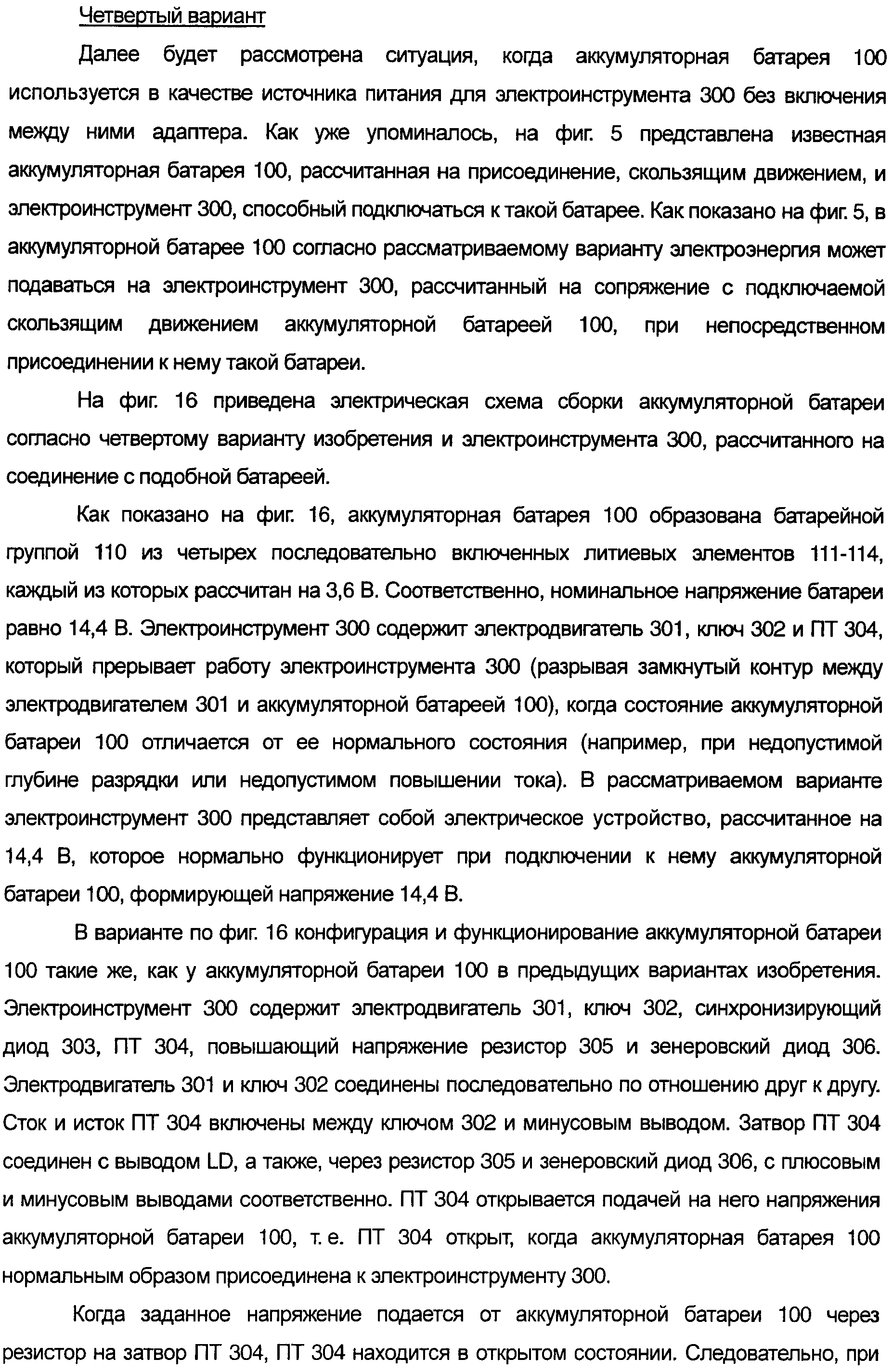

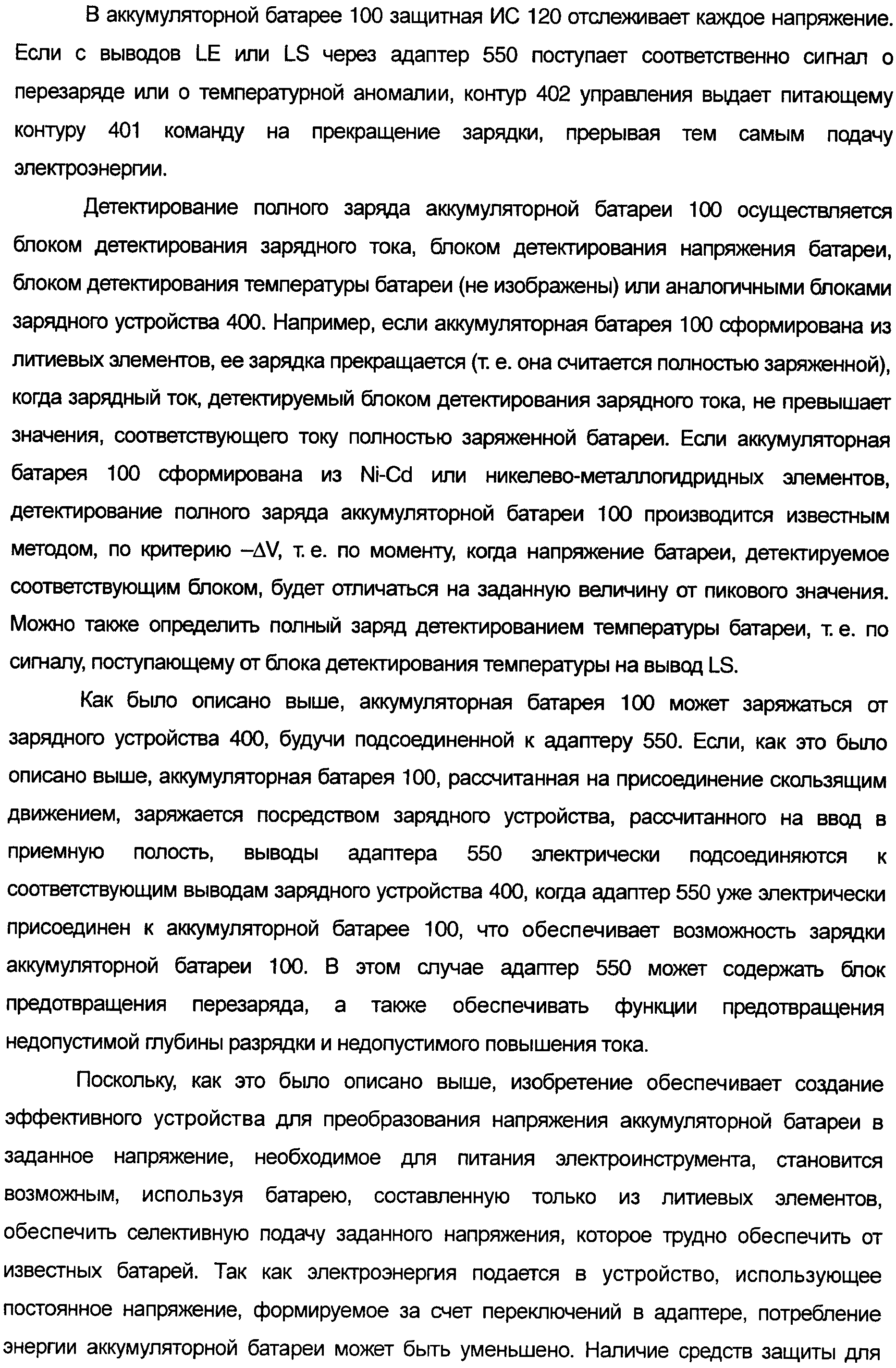

Figure 00000039

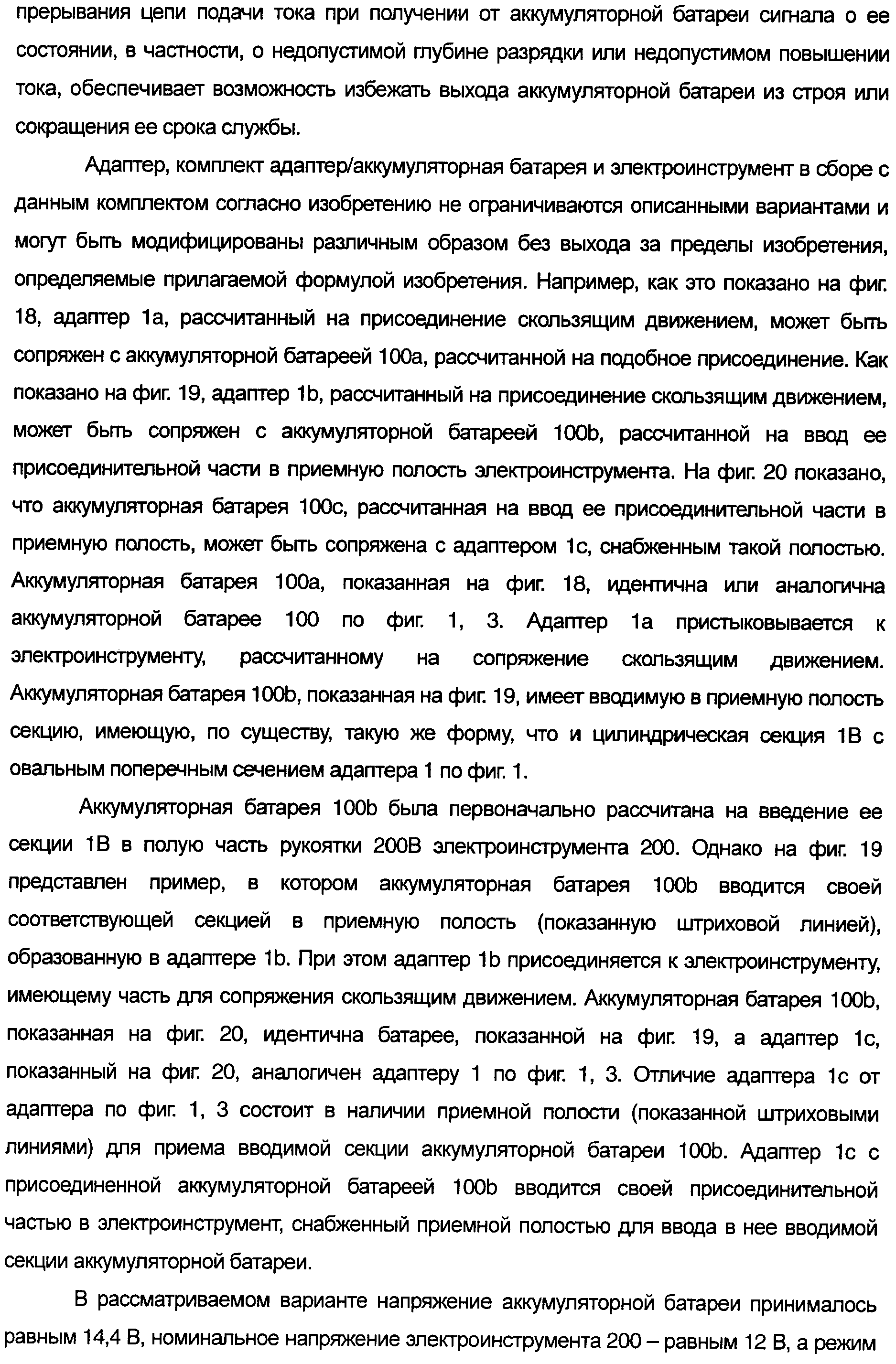

Figure 00000040

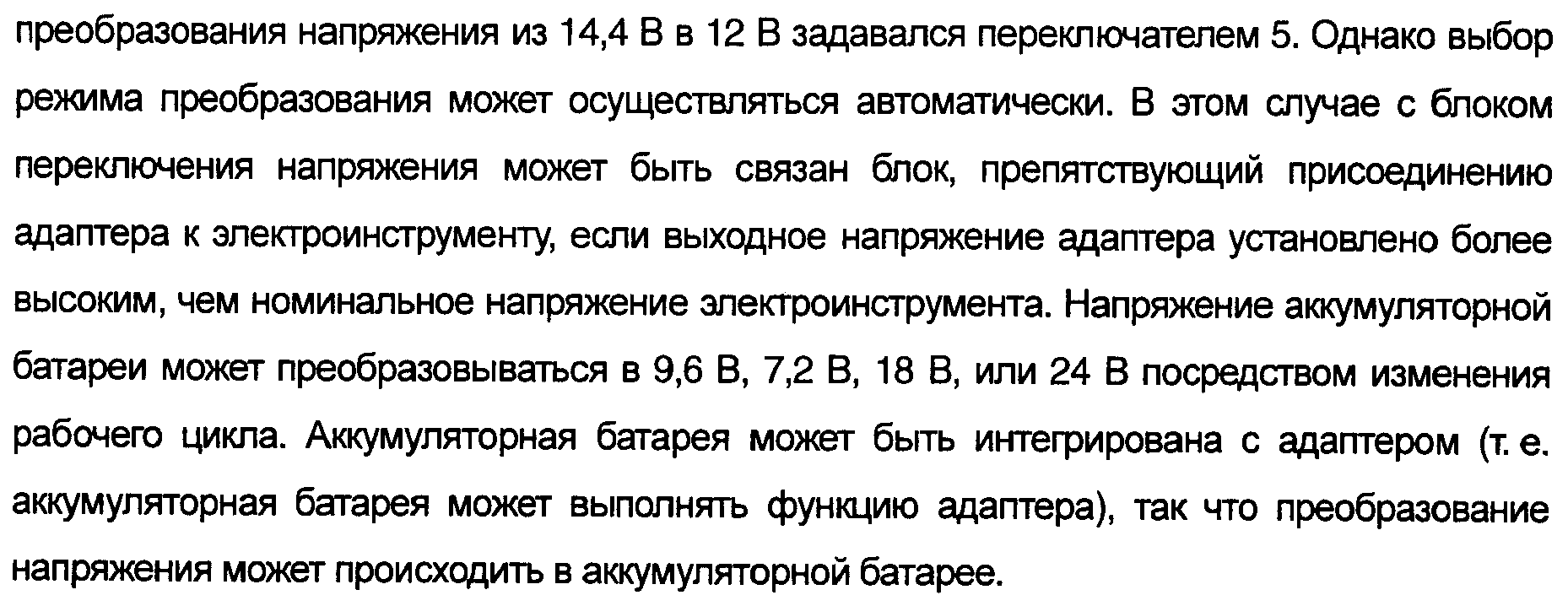

Figure 00000041

Claims (34)

1. Комплект адаптер/аккумуляторная батарея, в котором адаптер содержит:
первый вывод, на который подается напряжение от аккумуляторной батареи;
второй вывод, электрически подсоединяемый к электроинструменту, и средство преобразования эффективного напряжения для преобразования эффективного значения напряжения, подаваемого от аккумуляторной батареи через первый вывод, и для подачи напряжения на второй вывод, причем указанное средство содержит переключающий блок, включенный между первым выводом и вторым выводом, блок переключения выходного напряжения и блок управления переключениями для управления переключениями переключающего блока путем изменения частоты переключений и рабочего цикла переключающего блока подачей на него импульсного сигнала через блок переключения выходного напряжения, при этом переключающий блок выполнен с возможностью обеспечения рабочего цикла, равного 100%, или рабочего цикла с частотой переключений и длительностью включения, управляемыми выдачей указанного импульсного сигнала, а аккумуляторная батарея содержит:
третий вывод, электрически подсоединяемый к первому выводу, средство детектирования аномалии для обнаружения аномалий при подаче электроэнергии в адаптер и
первое средство прерывания для прерывания подачи электроэнергии в адаптер при обнаружении аномалии средством детектирования аномалии.
2. Комплект по п.1, отличающийся тем, что блок управления переключениями задает время включения и выключения переключающего контура, причем первое средство прерывания отключает переключающий контур при обнаружении аномалии блоком детектирования аномалии.
3. Комплект по п.1, отличающийся тем, что адаптер содержит:
блок детектирования напряжения батареи для детектирования напряжения аккумуляторной батареи и второе средство прерывания для прерывания подачи электроэнергии средству преобразования эффективного напряжения, когда напряжение, детектируемое блоком детектирования напряжения батареи, равно или меньше заданного значения.
4. Комплект по п.1, отличающийся тем, что средство преобразования эффективного напряжения дополнительно содержит:
переключающий блок, включенный между первым выводом и вторым выводом;
блок детектирования температуры для детектирования температуры переключающего блока и
блок управления переключениями для отключения переключающего блока, когда температура, детектируемая блоком детектирования температуры, равна заданному значению или превышает его.
5. Соединительное устройство, содержащее:
первый вывод, подсоединенный к источнику питания;
второй вывод, подсоединенный к электрическому аппарату;
средство переключения для переключения параметров электропитания, обеспечиваемого источником питания, причем указанное средство содержит переключающий блок, включенный между первым выводом и вторым выводом, блок переключения выходного напряжения и блок управления переключениями для управления переключениями переключающего блока путем изменения частоты переключений и рабочего цикла переключающего блока подачей на него импульсного сигнала через блок переключения выходного напряжения, при этом переключающий блок выполнен с возможностью обеспечения рабочего цикла, равного 100%, или рабочего цикла с частотой переключений и длительностью включения, управляемыми выдачей указанного импульсного сигнала, и
отключающий блок для отключения средства переключения, когда источник питания находится в аномальном состоянии.
6. Устройство по п.5, отличающееся тем, что источник питания содержит:
батарейную группу, состоящую из одного или более аккумуляторных элементов, и
средство детектирования аномалии для обнаружения аномалии параметров батарейной группы,
при этом отключающий блок отключает средство переключения в зависимости от сигнала средства детектирования аномалии.
7. Устройство по п.5, отличающееся тем, что дополнительно содержит средство детектирования напряжения источника питания, при этом отключающий блок отключает средство переключения, если блок детектирования напряжения обнаруживает аномалию в источнике питания.
8. Устройство по п.5, отличающееся тем, что источник питания содержит:
батарейную группу, состоящую из одного или более аккумуляторных элементов,
средство детектирования аномалии для обнаружения аномалии параметров батарейной группы и блок детектирования напряжения для детектирования напряжения источника питания,
причем отключающий блок отключает средство переключения по сигналу от средства детектирования аномалии и/или блока детектирования напряжения.
9. Устройство по п.5, отличающееся тем, что источник питания содержит:
батарейную группу, состоящую из одного или более аккумуляторных элементов, средство детектирования аномалии для обнаружения аномалии параметров батарейной группы и
блок детектирования напряжения для детектирования напряжения источника питания,
причем отключающий блок отключает средство переключения по сигналу от блока детектирования напряжения независимо от сигнала от средства детектирования аномалии.
10. Электроинструмент, содержащий:
электродвигатель;
ключ, включенный последовательно с электродвигателем, аккумуляторную батарею, служащую источником электроэнергии для электродвигателя, и
адаптер, содержащий первый вывод, электрически подсоединяемый к аккумуляторной батарее, и второй вывод, электрически подсоединяемый к электродвигателю;
средство преобразования эффективного напряжения для преобразования эффективного значения напряжения, подаваемого через первый вывод, и для выведения напряжения через второй вывод, причем указанное средство содержит переключающий блок, включенный между первым выводом и вторым выводом, блок переключения выходного напряжения и блок управления переключениями для управления переключениями переключающего блока путем изменения частоты переключений и рабочего цикла переключающего блока подачей на него импульсного сигнала через блок переключения выходного напряжения, при этом переключающий блок выполнен с возможностью обеспечения рабочего цикла, равного 100%, или рабочего цикла с частотой переключений и длительностью включения, управляемыми выдачей указанного импульсного сигнала, и
отключающий блок для разрывания замкнутого блока между электродвигателем и аккумуляторной батареей, когда аккумуляторная батарея находится в аномальном состоянии.
11. Адаптер, содержащий:
первый вывод, электрически подсоединяемый к аккумуляторной батарее;
второй вывод, электрически подсоединяемый к электроинструменту, и средство преобразования напряжения для преобразования напряжения аккумуляторной батареи, подаваемого через первый вывод, в заданное напряжение и для выведения преобразованного напряжения через второй вывод, причем указанное средство содержит переключающий блок, включенный между первым выводом и вторым выводом, блок переключения выходного напряжения и блок управления переключениями для управления переключениями переключающего блока путем изменения частоты переключений и рабочего цикла переключающего блока подачей на него импульсного сигнала через блок переключения выходного напряжения, при этом переключающий блок выполнен с возможностью обеспечения рабочего цикла, равного 100%, или рабочего цикла с частотой переключений и длительностью включения, управляемыми выдачей указанного импульсного сигнала.
12. Адаптер по п.11, отличающийся тем, что дополнительно содержит блок постоянного напряжения для подачи постоянного напряжения в блок управления переключениями.
13. Адаптер по п.12, отличающийся тем, что дополнительно содержит блок питания для подачи напряжения питания в блок постоянного напряжения в соответствии с установкой ключа, имеющегося в электроинструменте.
14. Адаптер по п.13, отличающийся тем, что дополнительно содержит блок обеспечения питания, в который от блока постоянного напряжения подается постоянное напряжение для обеспечения подачи напряжения питания от блока питания.
15. Адаптер по п.14, отличающийся тем, что блок обеспечения питания отслеживает подачу напряжения питания от блока питания и отключает блок питания в зависимости от того, подключен ли электроинструмент ко второму выводу или нет.
16. Адаптер по п.15, отличающийся тем, что блок обеспечения питания определяет время, в течение которого подается питание от блока питания, и отключает блок питания через заданный промежуток времени.
17. Адаптер по п.11, отличающийся тем, что дополнительно содержит:
третий вывод, на который подается сигнал, характеризующий состояние аккумуляторной батареи, и
защитное средство для разрыва соединения между первым выводом и вторым выводом на основе сигнала, поступившего через третий вывод.
18. Адаптер по п.17, отличающийся тем, что защитное средство содержит переключающий блок, включенный между первым выводом и вторым выводом, причем защитное средство разрывает указанное соединение при поступлении через третий вывод сигнала о недопустимой глубине разрядки или сигнала о недопустимом повышении тока.
19. Комплект адаптер/аккумуляторная батарея, в котором аккумуляторная батарея содержит:
батарейную группу состоящую из нескольких аккумуляторных элементов, и
первый вывод, электрически подсоединяемый к электроинструменту, адаптер содержит:
второй вывод, электрически подсоединяемый к первому выводу;
третий вывод, электрически подсоединяемый к электроинструменту, и средство преобразования напряжения для преобразования напряжения аккумуляторной батареи, подаваемого через второй вывод, в заданное напряжение и для выведения преобразованного напряжения через второй вывод, причем указанное средство содержит переключающий блок, включенный между первым выводом и вторым выводом, блок переключения выходного напряжения и блок управления переключениями для управления переключениями переключающего блока путем изменения частоты переключений и рабочего цикла переключающего блока подачей на него импульсного сигнала через блок переключения выходного напряжения, при этом переключающий блок выполнен с возможностью обеспечения рабочего цикла, равного 100%, или рабочего цикла с частотой переключений и длительностью включения, управляемыми выдачей указанного импульсного сигнала.
20. Комплект по п.19, отличающийся тем, что адаптер дополнительно содержит блок постоянного напряжения для подачи постоянного напряжения в блок управления переключениями.
21. Комплект по п.20, отличающийся тем, что адаптер дополнительно содержит блок питания для подачи напряжения питания в блок постоянного напряжения в соответствии с установкой ключа, имеющегося в электроинструменте.
22. Комплект по п.21, отличающийся тем, что адаптер дополнительно содержит блок обеспечения питания, в который от блока постоянного напряжения подается постоянное напряжение для обеспечения подачи напряжения питания от блока питания.
23. Комплект по п.22, отличающийся тем, что блок обеспечения питания отслеживает подачу напряжения питания от блока питания и отключает блок питания в зависимости от того, подключен ли электроинструмент ко второму выводу или нет.
24. Комплект по п.23, отличающийся тем, что блок обеспечения питания определяет время, в течение которого подается питание от блока питания, и отключает блок питания через заданный промежуток времени.
25. Комплект по п.19, отличающийся тем, что аккумуляторная батарея дополнительно содержит:
первое защитное средство для отслеживания состояния батарейной группы и
четвертый вывод, через который выдается сигнал, поступающий от первого защитного средства,
адаптер дополнительно содержит:
пятый вывод, электрически связанный с четвертым выводом, и второе защитное средство для разрыва соединения между вторым выводом и третьим выводом на основе сигнала, поступившего через пятый вывод.
26. Комплект по п.25, отличающийся тем, что второе защитное средство содержит переключающий блок, включенный между вторым выводом и третьим выводом, при этом первое защитное средство выполнено с возможностью обнаружения недопустимой глубины разрядки или недопустимого повышения тока, текущего через батарейную группу, а второе защитное средство разрывает указанное соединение при поступлении сигнала о недопустимой глубине разрядки или сигнала о недопустимом повышении тока через четвертый вывод.
27. Электроинструмент, содержащий:
электродвигатель,
ключ, включенный последовательно с электродвигателем,
аккумуляторную батарею, служащую источником электроэнергии для электродвигателя, и
адаптер, содержащий:
первый вывод, электрически подсоединяемый к аккумуляторной батарее, второй вывод, подающий на электродвигатель напряжение, подаваемое через первый вывод, и
средство преобразования напряжения для преобразования напряжения аккумуляторной батареи, подаваемого через первый вывод, в заданное напряжение и подачи преобразованного напряжения через второй вывод, причем указанное средство содержит переключающий блок, включенный между первым выводом и вторым выводом, блок переключения выходного напряжения и блок управления переключениями для управления переключениями переключающего блока путем изменения частоты переключений и рабочего цикла переключающего блока подачей на него импульсного сигнала через блок переключения выходного напряжения, при этом переключающий блок выполнен с возможностью обеспечения рабочего цикла, равного 100%, или рабочего цикла с частотой переключений и длительностью включения, управляемыми выдачей указанного импульсного сигнала.
28. Электроинструмент по п.27, отличающийся тем, что дополнительно содержит блок постоянного напряжения для подачи постоянного напряжения в блок управления переключениями.
29. Электроинструмент по п.28, отличающийся тем, что содержит блок питания для подачи напряжения питания в блок постоянного напряжения в соответствии с установкой ключа.
30. Электроинструмент по п.29, отличающийся тем, что дополнительно содержит блок обеспечения питания, в который от блока постоянного напряжения подается постоянное напряжение для обеспечения подачи напряжения питания от блока питания.
31. Электроинструмент по п.30, отличающийся тем, что блок обеспечения питания отслеживает подачу напряжения питания от блока питания и отключает блок питания в зависимости от того, подключен ли электродвигатель ко второму выводу или нет.
32. Электроинструмент по п.31, отличающийся тем, что блок обеспечения питания определяет время, в течение которого подается питание от блока питания, и отключает блок питания через заданный промежуток времени.
33. Электроинструмент по п.27, отличающийся тем, что аккумуляторная батарея содержит:
батарейную группу, состоящую из одного или более аккумуляторных элементов;
первое защитное средство для отслеживания состояния батарейной группы и третий вывод, через который выдается сигнал, поступающий от первого защитного средства, а
адаптер дополнительно содержит:
четвертый вывод, электрически связанный с третьим выводом, и второе защитное средство для разрыва соединения между вторым выводом и первым выводом на основе сигнала, поданного на четвертый вывод.
34. Электроинструмент по п.33, отличающийся тем, что второе защитное средство содержит переключающий блок, включенный между первым выводом и вторым выводом, при этом первое защитное средство выполнено с возможностью обнаружения недопустимой глубины разрядки или недопустимого повышения тока, текущего через батарейную группу, а второе защитное средство разрывает указанное соединение при поступлении сигнала о недопустимой глубине разрядки или сигнала о недопустимом повышении тока с третьего вывода.
RU2007134316/09A 2006-09-19 2007-09-17 Комплект адаптер/аккумуляторная батарея (варианты), электроинструмент (варианты), использующий этот комплект, адаптер и соединительное устройство RU2392701C2 (ru)

Applications Claiming Priority (5)

Application Number Priority Date Filing Date Title
JP2006-253250 2006-09-19
JP2006253250 2006-09-19
JP2006-342797 2006-12-20
JP2006342797 2006-12-20
JP2007-029702 2007-02-08

Publications (2)

Publication Number Publication Date
RU2007134316A RU2007134316A (ru) 2009-03-27
RU2392701C2 true RU2392701C2 (ru) 2010-06-20

Family

ID=39703996

Family Applications (1)

Application Number Title Priority Date Filing Date
RU2007134316/09A RU2392701C2 (ru) 2006-09-19 2007-09-17 Комплект адаптер/аккумуляторная батарея (варианты), электроинструмент (варианты), использующий этот комплект, адаптер и соединительное устройство

Country Status (4)

Country Link
US (2) US8237404B2 (ru)
JP (1) JP5574138B2 (ru)
CN (1) CN101154820B (ru)
RU (1) RU2392701C2 (ru)

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
RU2538097C2 (ru) * 2010-07-16 2015-01-10 Макита Корпорейшн Инструмент с электрическим приводом, питаемый посредством батарейного источника питания, и адаптер для них
RU2633704C1 (ru) * 2016-12-27 2017-10-17 Открытое акционерное общество "Научно-производственное объединение Ангстрем" Разовая (неперезаряжаемая) батарея

Families Citing this family (112)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE10318947A1 (de) * 2003-04-26 2004-11-18 Robert Bosch Gmbh Elektrische Handwerkzeugmaschine mit Akkupack
US9486864B2 (en) 2007-07-03 2016-11-08 Milwaukee Electric Tool Corporation Pipe cutter
JP4216898B1 (ja) * 2008-03-28 2009-01-28 和征 榊原 電池パック
CN101604849B (zh) * 2008-06-15 2012-07-18 苏州宝时得电动工具有限公司 充电装置，以及充电装置和电池包的组合
DE102008040061A1 (de) * 2008-07-02 2010-01-07 Robert Bosch Gmbh Elektrowerkzeugmaschine
CN102210080B (zh) * 2008-09-08 2015-06-03 创科电动工具科技有限公司 电池充电器
US8441230B2 (en) * 2008-09-08 2013-05-14 Techtronic Power Tools Technology Limited Battery charger
DE102009000102A1 (de) * 2009-01-09 2010-07-15 Hilti Aktiengesellschaft Steuerungsverfahren für einen Akkumulator und eine Handwerkzeugmaschine
JP5593849B2 (ja) * 2009-06-12 2014-09-24 日産自動車株式会社 組電池の監視装置
JP5354363B2 (ja) * 2009-06-16 2013-11-27 日立工機株式会社 電動工具
CN102596467B (zh) * 2009-08-28 2015-09-16 密尔沃基电动工具公司 切管机
JP5488877B2 (ja) * 2009-09-17 2014-05-14 日立工機株式会社 電動工具
JP5829006B2 (ja) * 2010-01-14 2015-12-09 日立工機株式会社 電動作業機
JP5668290B2 (ja) * 2010-01-14 2015-02-12 日立工機株式会社 電動作業機
JP5614572B2 (ja) * 2010-02-02 2014-10-29 日立工機株式会社 電動工具及び電池パック
JP5461221B2 (ja) 2010-02-12 2014-04-02 株式会社マキタ 複数のバッテリパックを電源とする電動工具
JP2013520325A (ja) * 2010-02-25 2013-06-06 ディメイン テクノロジー プロプライエタリー リミテッド モジュール式電動工具
JP5491925B2 (ja) * 2010-03-26 2014-05-14 パナソニック株式会社 電動工具
JP5595773B2 (ja) * 2010-03-31 2014-09-24 株式会社マキタ 携帯用電源バッグ
JP5616104B2 (ja) 2010-04-12 2014-10-29 株式会社マキタ バッテリパックを電源とする電動工具とそのアダプタ
JP4602471B1 (ja) 2010-04-14 2010-12-22 和征 榊原 電池パックおよび電池パックシステム
JP2011233410A (ja) * 2010-04-28 2011-11-17 Makita Corp 電気機器システム、及びそれに使用されるアダプタ
KR101672736B1 (ko) * 2010-05-14 2016-11-04 삼성전자주식회사 이동체를 이용한 전력 및 데이터 전송 장치 및 방법
JP5887521B2 (ja) * 2010-08-04 2016-03-16 パナソニックＩｐマネジメント株式会社 電動工具システム
JP5573480B2 (ja) * 2010-08-10 2014-08-20 日立工機株式会社 工具制御装置、工具制御ユニット、および電動工具
JP2012049074A (ja) * 2010-08-30 2012-03-08 Makita Corp 電動工具のバッテリパック
JP5582397B2 (ja) * 2010-08-31 2014-09-03 日立工機株式会社 電動工具及び電動工具に用いられる電池パック
JP5395771B2 (ja) * 2010-09-22 2014-01-22 パナソニック株式会社 電動工具
JP5657332B2 (ja) 2010-10-08 2015-01-21 株式会社マキタ 電気機器
JP2012151921A (ja) * 2011-01-14 2012-08-09 Hitachi Koki Co Ltd インバータ装置及びそれを備えた電動工具
JP2012191838A (ja) * 2011-02-24 2012-10-04 Hitachi Koki Co Ltd 電池パック、電動工具、電池パックと電動工具とを接続するアダプタ、及び、電動工具システム
EP2735077B1 (en) 2011-07-24 2017-06-21 Makita Corporation Portable battery pack charging system and method for recharging a battery pack
US20130051104A1 (en) * 2011-08-23 2013-02-28 Hitachi Koki Co., Ltd. Battery Adapter and Power Source Device Employing Same
JP5758276B2 (ja) 2011-11-18 2015-08-05 株式会社マキタ バッテリアダプタ
US9189663B2 (en) 2011-12-02 2015-11-17 The Stanley Works Israel, Ltd Battery operated device and tag for a battery operated tool
US9281770B2 (en) * 2012-01-27 2016-03-08 Ingersoll-Rand Company Precision-fastening handheld cordless power tools
JP5942500B2 (ja) * 2012-03-14 2016-06-29 日立工機株式会社 電動工具
JP5956245B2 (ja) * 2012-05-11 2016-07-27 株式会社マキタ バッテリパック及び電動機器システム
JP2014017952A (ja) * 2012-07-06 2014-01-30 Hitachi Koki Co Ltd 背負式電源
JP2014036521A (ja) * 2012-08-09 2014-02-24 Panasonic Corp アダプタ及び電動工具
JP5962983B2 (ja) * 2012-08-30 2016-08-03 日立工機株式会社 電動工具
US9400517B2 (en) * 2012-11-13 2016-07-26 Milwaukee Electric Tool Corporation Snubber circuit for a hand held power tool
JP6024470B2 (ja) 2013-01-17 2016-11-16 日立工機株式会社 電動工具
JP6104717B2 (ja) * 2013-05-31 2017-03-29 株式会社マキタ アダプタユニット、電動作業機械セット
US10131042B2 (en) * 2013-10-21 2018-11-20 Milwaukee Electric Tool Corporation Adapter for power tool devices
USD742081S1 (en) 2014-01-15 2015-10-27 Milwaukee Electric Tool Corporation Dust collector
USD741557S1 (en) 2014-01-15 2015-10-20 Milwaukee Electric Tool Corporation Dust collector
JP6159666B2 (ja) * 2014-02-05 2017-07-05 株式会社マキタ 電動機械器具
JP6304533B2 (ja) * 2014-03-04 2018-04-04 パナソニックＩｐマネジメント株式会社 インパクト回転工具
GB201403971D0 (en) 2014-03-06 2014-04-23 7Rdd Ltd Portable power supply improvements
CN108400629B (zh) 2014-05-18 2023-01-24 百得有限公司 电池组
US9893384B2 (en) 2014-05-18 2018-02-13 Black & Decker Inc. Transport system for convertible battery pack
CN105337319B (zh) * 2014-06-30 2018-02-23 南京德朔实业有限公司 电动工具及其供电电路
WO2016098565A1 (ja) * 2014-12-18 2016-06-23 日立工機株式会社 電動工具
EP3970918A1 (en) * 2015-04-24 2022-03-23 Koki Holdings Co., Ltd. Electric tool
CN108064433B (zh) * 2015-06-10 2022-04-19 博朗公司 用于控制二次电池的电池容量的方法及电池驱动的家用电器
US10388921B2 (en) 2015-07-22 2019-08-20 Tti (Macao Commercial Offshore) Limited Latching mechanism for a battery pack
JP6536891B2 (ja) * 2015-08-04 2019-07-03 パナソニックＩｐマネジメント株式会社 アダプタ及び電動工具
US11133662B2 (en) 2015-09-01 2021-09-28 Black & Decker Inc. Battery pack adaptor with overstress detection circuit
US9871370B2 (en) * 2015-09-01 2018-01-16 Black & Decker, Inc. Battery pack adaptor with overstress detection circuit
US10148111B2 (en) * 2015-09-02 2018-12-04 Tti (Macao Commercial Offshore) Limited Power tool, battery pack, and combination, and method of controlling the same
CN106532794B (zh) * 2015-09-14 2019-03-08 南京德朔实业有限公司 割草机
JP6320453B2 (ja) * 2016-05-13 2018-05-09 株式会社マキタ 電動工具のセット
CN107394833A (zh) * 2016-05-16 2017-11-24 南京德朔实业有限公司 适配器、电源装置及过放的保护方法
US20180090964A1 (en) * 2016-09-29 2018-03-29 Jonathan Henry Williams Apparatus for powering an electrical device from different battery packs
DE102016118805A1 (de) * 2016-10-05 2018-04-05 Metabowerke Gmbh Elektrohandwerkzeugmaschine
US11205820B2 (en) 2016-10-31 2021-12-21 Koki Holdings Co., Ltd. Battery pack, electrical device using battery pack, and electrical device system
JP6992317B2 (ja) * 2016-10-31 2022-02-03 工機ホールディングス株式会社 電池パック及び電池パックを用いた電気機器、電気機器システム
JP6808450B2 (ja) * 2016-11-04 2021-01-06 株式会社マキタ 通信アダプタ装着装置及び電動作業機
CN211062817U (zh) 2016-12-16 2020-07-21 米沃奇电动工具公司 电池组
CN211455740U (zh) 2016-12-16 2020-09-08 米沃奇电动工具公司 电池组、接口、电气组合、闩锁机构、弹出器、双动作闩锁机构和减震组件
WO2018119256A1 (en) 2016-12-23 2018-06-28 Black & Decker Inc. Cordless power tool system
JP6669097B2 (ja) * 2017-02-14 2020-03-18 株式会社オートネットワーク技術研究所 給電制御装置
EP3913723A1 (en) 2017-03-24 2021-11-24 Milwaukee Electric Tool Corporation Terminal configuration for a battery pack
CN207559587U (zh) * 2017-06-15 2018-06-29 浙江白马实业有限公司 一种园林工具的电压向下兼容控制器
TWM578899U (zh) 2017-06-30 2019-06-01 美商米沃奇電子工具公司 電氣組合、動力工具系統、電動馬達總成、電動馬達、電池組以及馬達總成
CN109276132B (zh) 2017-07-19 2021-11-02 株式会社牧田 电气设备
CN111095727B (zh) * 2017-09-01 2023-11-07 本田技研工业株式会社 负载工作装置
USD887980S1 (en) 2018-02-16 2020-06-23 Milwaukee Electric Tool Corporation Interface portion of a battery pack
CN110401385B (zh) * 2018-04-18 2022-01-18 苏州宝时得电动工具有限公司 电动工具和电动工具系统
WO2020054808A1 (ja) 2018-09-14 2020-03-19 株式会社マキタ 電動作業機、及びバッテリパック
CN112672851B (zh) * 2018-09-14 2024-04-05 株式会社牧田 电动作业机
CN110970961B (zh) 2018-12-06 2021-06-08 宁德时代新能源科技股份有限公司 用电保护电路
DE102018222159A1 (de) * 2018-12-18 2020-06-18 Robert Bosch Gmbh Werkzeugmaschine
JP7159035B2 (ja) * 2018-12-25 2022-10-24 株式会社マキタ 充電システム、バッテリパック及び充電器
JP7110129B2 (ja) * 2019-01-22 2022-08-01 株式会社マキタ 電源制御装置、電力供給装置および電動作業システム
CN112003510B (zh) * 2019-05-10 2022-01-18 苏州宝时得电动工具有限公司 控制设备、电动工具及其系统
EP3760385B1 (en) * 2019-07-01 2024-03-20 Guido Valentini Electric power tool with two or more battery units and electric power tool arrangement comprising such an electronic power tool and a voltage converter unit
US11705600B2 (en) 2019-09-06 2023-07-18 Snap-On Incorporated Electronic torque wrench with interchangeable battery
JP7266214B2 (ja) * 2019-09-30 2023-04-28 パナソニックＩｐマネジメント株式会社 電動工具、及び電池パック
EP3808508A1 (de) * 2019-10-16 2021-04-21 Hilti Aktiengesellschaft Adapter
CN110829556B (zh) * 2019-12-12 2026-03-27 格力博(江苏)股份有限公司 一种适配器以及电动工具系统
CN110912240B (zh) * 2019-12-12 2025-09-16 格力博(江苏)股份有限公司 一种适配器以及电动工具系统
JP2021145510A (ja) * 2020-03-13 2021-09-24 マクセルホールディングス株式会社 アダプタ及び直流電力利用システム
JP7225153B2 (ja) * 2020-03-13 2023-02-20 株式会社東芝 充放電制御方法、電池搭載機器、管理システム、充放電制御プログラム、管理方法、管理サーバ及び管理プログラム
EP4109686B1 (en) * 2020-03-17 2025-07-09 Globe (Jiangsu) Co., Ltd. Electric energy switching assembly, tool with electric energy switching assembly and system
CN212323756U (zh) * 2020-04-13 2021-01-08 浙江动一新能源动力科技股份有限公司 一种转接座与移动电源的连接结构
CN111408092A (zh) * 2020-04-29 2020-07-14 大连理工度达安全工程有限公司 一种粉尘防爆抑制器
US11728538B2 (en) 2020-09-23 2023-08-15 Techtronic Cordless Gp Power tool battery pack receptacle
CN112467844B (zh) * 2020-11-30 2025-05-30 珠海格力电器股份有限公司 一种电池均衡系统的控制装置、方法和汽车
DE102020215037A1 (de) * 2020-11-30 2022-06-02 Robert Bosch Gesellschaft mit beschränkter Haftung Wechselakkupack mit zumindest einem Schaltelement zur Unterbrechung bzw. Ermöglichung eines Lade- oder Entladestroms
DE102021104825A1 (de) * 2021-03-01 2022-09-01 Einhell Germany Ag Energieversorgung eines Elektrogeräts mittels eines Akkupacks und Laden eines Akkupacks anhand eines Adapters
JP7742034B2 (ja) * 2021-08-04 2025-09-19 マックス株式会社 電源装置
JP2024531098A (ja) 2021-08-12 2024-08-29 ミルウォーキー エレクトリック ツール コーポレイション 電動工具バッテリパックのための電力供給調整器
JP2023079884A (ja) 2021-11-29 2023-06-08 株式会社マキタ インパクトドライバ
EP4190499A1 (de) * 2021-12-01 2023-06-07 Hilti Aktiengesellschaft System, schnittstelle, werkzeugmaschine und energieversorgungsvorrichtung
CN114285134B (zh) * 2021-12-29 2024-11-26 格力博(江苏)股份有限公司 一种电池包安装系统、供电系统以及电动工具系统
USD1114724S1 (en) 2022-03-08 2026-02-24 Milwaukee Electric Tool Corporation Battery pack
US12573861B2 (en) 2022-06-14 2026-03-10 Kyocera Senco Industrial Tools, Inc. Battery adapter for power tools
CN116214448B (zh) * 2023-02-11 2025-06-24 江苏东成工具科技有限公司 一种上电判断的控制方法、电动工具及计算机可读介质
USD1118483S1 (en) 2023-06-29 2026-03-17 Milwaukee Electric Tool Corporation Battery pack
USD1120861S1 (en) 2023-07-12 2026-03-31 Milwaukee Electric Tool Corporation Battery pack

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US5929597A (en) * 1997-04-23 1999-07-27 Fiskars Inc. Portable electrical power system to supply direct current voltage
US6525511B2 (en) * 2000-08-11 2003-02-25 Milwaukee Electric Tool Corporation Adapter for a power tool battery
US6727679B2 (en) * 2002-03-12 2004-04-27 S-B Power Tool Corporation DC to DC voltage converter having a switching signal with adjustable frequency and an adjustable duty cycle
RU2277279C2 (ru) * 2003-07-18 2006-05-27 Хитачи Коки Ко., Лтд. Источник постоянного тока с функцией зарядки аккумуляторных батарей
JP2006198690A (ja) * 2005-01-18 2006-08-03 Hitachi Koki Co Ltd 電動工具

Family Cites Families (26)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS5711466A (en) * 1980-06-26 1982-01-21 Matsushita Electric Works Ltd Dc/dc converter built-in battery system
JPS6185066A (ja) * 1984-09-28 1986-04-30 Toshiba Corp Ｄｃ−ｄｃコンバ−タ
US4835410A (en) * 1988-02-26 1989-05-30 Black & Decker Inc. Dual-mode corded/cordless system for power-operated devices
SE9100612L (sv) * 1991-02-06 1992-08-07 Lauzun Corp Hybriddrivsystem foer motorfordon
JPH05115129A (ja) * 1991-10-22 1993-05-07 Nagano Japan Radio Co 二次電池の過放電防止装置
JPH06276728A (ja) * 1993-03-16 1994-09-30 Toshiba Corp 可変出力電源及び電子機器システム及びバッテリーパック
JPH08171942A (ja) * 1994-12-19 1996-07-02 Yamaha Motor Co Ltd 電池温度上昇保護装置
JP3028501U (ja) * 1996-02-28 1996-09-03 株式会社関電工 バッテリアダプタ
JPH10308200A (ja) * 1997-05-08 1998-11-17 Yaesu Musen Co Ltd 電池ケース
JP3431867B2 (ja) * 1999-09-21 2003-07-28 松下電器産業株式会社 電池電源装置及びこれを用いた電動機器
JP2001145276A (ja) * 1999-11-19 2001-05-25 Suzuki Atsuko 電動工具用電源供給アダプター装置
JP4234875B2 (ja) * 2000-02-18 2009-03-04 日立工機株式会社 直流電源装置
JP2002262557A (ja) * 2001-02-27 2002-09-13 Fuji Electric Co Ltd スイッチングレギュレータの保護回路
JP3873648B2 (ja) * 2001-04-10 2007-01-24 日立工機株式会社 充電機能付き直流電源装置
CN1326307C (zh) * 2001-04-10 2007-07-11 日立工机株式会社 具有电池充电功能的直流电源单元
JP2002315198A (ja) * 2001-04-17 2002-10-25 Makita Corp 電池駆動機器
JP2003164066A (ja) * 2001-11-21 2003-06-06 Hitachi Koki Co Ltd 電池パック
JP2007520180A (ja) * 2003-10-14 2007-07-19 ブラック　アンド　デッカー　インク 電池パックの障害状態からの保護を提供するべく適合された二次電池、電動工具、充電器、及び電池パック用の保護方法、保護回路、及び保護装置
JP3972890B2 (ja) * 2003-10-28 2007-09-05 松下電工株式会社 電気機器
FR2862558B1 (fr) * 2003-11-20 2006-04-28 Pellenc Sa Outil portatif electrique autonome de puissance
JP2005160233A (ja) 2003-11-26 2005-06-16 Makita Corp 組電池及び電池パック
JP4186218B2 (ja) * 2004-03-25 2008-11-26 デンセイ・ラムダ株式会社 二次電池パック
JP4506288B2 (ja) * 2004-05-31 2010-07-21 パナソニック電工株式会社 充電式電動工具
JP4560834B2 (ja) * 2005-01-17 2010-10-13 Ｔｄｋラムダ株式会社 電力バックアップ装置
RU2007136916A (ru) * 2005-03-11 2009-04-20 Тектиум Лтд. (Il) Устройство для реверсивной регулировки заряда батареи
US20080018313A1 (en) * 2006-07-20 2008-01-24 International Business Machines Corporation Power supply system using delay lines in regulator topology to reduce input ripple voltage

Patent Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US5929597A (en) * 1997-04-23 1999-07-27 Fiskars Inc. Portable electrical power system to supply direct current voltage
US6087815A (en) * 1997-04-23 2000-07-11 Fiskars Inc. Portable power system using DC to DC converter
US6525511B2 (en) * 2000-08-11 2003-02-25 Milwaukee Electric Tool Corporation Adapter for a power tool battery
US6727679B2 (en) * 2002-03-12 2004-04-27 S-B Power Tool Corporation DC to DC voltage converter having a switching signal with adjustable frequency and an adjustable duty cycle
RU2277279C2 (ru) * 2003-07-18 2006-05-27 Хитачи Коки Ко., Лтд. Источник постоянного тока с функцией зарядки аккумуляторных батарей
JP2006198690A (ja) * 2005-01-18 2006-08-03 Hitachi Koki Co Ltd 電動工具

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
RU2538097C2 (ru) * 2010-07-16 2015-01-10 Макита Корпорейшн Инструмент с электрическим приводом, питаемый посредством батарейного источника питания, и адаптер для них
US9337677B2 (en) 2010-07-16 2016-05-10 Makita Corporation Electric power tool powered by battery pack and adapter therefor
RU2633704C1 (ru) * 2016-12-27 2017-10-17 Открытое акционерное общество "Научно-производственное объединение Ангстрем" Разовая (неперезаряжаемая) батарея

Also Published As

Publication number Publication date
US9065155B2 (en) 2015-06-23
CN101154820B (zh) 2013-03-27
JP5574138B2 (ja) 2014-08-20
RU2007134316A (ru) 2009-03-27
US20120262035A1 (en) 2012-10-18
US20090108806A1 (en) 2009-04-30
CN101154820A (zh) 2008-04-02
US8237404B2 (en) 2012-08-07
JP2008177138A (ja) 2008-07-31

Similar Documents

Publication Publication Date Title
RU2392701C2 (ru) Комплект адаптер/аккумуляторная батарея (варианты), электроинструмент (варианты), использующий этот комплект, адаптер и соединительное устройство
JP4602471B1 (ja) 電池パックおよび電池パックシステム
KR101473890B1 (ko) 대기전력을 차단하는 기능을 갖는 전원시스템
JP4831179B2 (ja) 充電制御装置
WO2009028135A1 (ja) 充電回路、及びこれを備えた電池パック、充電システム
EP2592738A3 (en) Method and apparatus for implementing a power converter input terminal voltage discharge circuit
CN100474736C (zh) 用于提供不间断功率的装置
WO2013013555A1 (zh) 一种通信电源蓄电池接入控制装置
RU2010136971A (ru) Автоматическое восстановление соединения аккумуляторной батареи
US7944089B2 (en) Uninterruptible power supply module
CN103166172A (zh) 漏电保护电路、具有漏电保护电路的插座及电子装置
CN104836196A (zh) 一种延时启动的过流保护电路
KR20210071601A (ko) 단로기를 이용한 전류 차단 장치 및 방법
CN212725408U (zh) 电池管理电路和电源电路
KR101520365B1 (ko) 대기전력을 차단하는 충전장치 및 그 제어방법
CN104953546A (zh) 用于光伏组件或电源系统的保护检测装置及其控制方法
CN101752832A (zh) 漏电断路器
CN210640722U (zh) 一种电池开关电路以及包含该电路的供电管理系统
CN209313464U (zh) 供电装置及电动工具
CN102282736B (zh) 一种电源的开关控制电路及一种供电电路
KR101329129B1 (ko) 배터리가 적용된 시스템의 양산테스트를 위한 전원 제어장치
CN200941553Y (zh) 一种直流电源的短路保护电路
CN209963830U (zh) 直流不间断电源系统
CN112769004A (zh) 消除直流系统插座电弧的方法及其装置和应用
CN115132544B (zh) 一种固态直流断路器及其控制方法

Legal Events

Date Code Title Description
MM4A The patent is invalid due to non-payment of fees

Effective date: 20180918
