すなわち、本発明は以下の(1)〜(12)の構成からなる。
(1)樹脂(A)中に導電性フィラー(B)が均一に分散された導電性ペーストであって、樹脂(A)が、硫黄原子を含有するゴム(A1)および/またはニトリル基を含有するゴム(A2)であり、導電性フィラー(B)が、平均粒径0.5〜10μmの金属粉(B1)、およびメルカプト基、アミノ基、またはニトリル基から選ばれる基を表面に有し、かつアスペクト比が10〜10000である導電材料(B2)であること、及び導電性ペーストの固形分中の樹脂(A)、金属粉(B1)、及び導電材料(B2)の各配合量がそれぞれ50〜80体積%、19〜49体積%、及び1〜10体積%であることを特徴とする導電性ペースト。
(2)樹脂(A)中に導電性フィラー(B)が均一に分散された導電性ペーストであって、樹脂(A)が、硫黄原子を含有するゴム(A1)および/またはニトリル基を含有するゴム(A2)であり、導電性フィラー(B)が、平均粒径0.5〜10μmの金属粉(B1)、およびスルフィド結合および/またはニトリル基を含有するゴムで表面処理され、かつアスペクト比が10〜10000である導電材料(B2)であること、及び導電性ペーストの固形分中の樹脂(A)、金属粉(B1)、及び導電材料(B2)の各配合量がそれぞれ50〜80体積%、19〜49体積%、及び1〜10体積%であることを特徴とする導電性ペースト。
(3)樹脂(A)中に導電性フィラー(B)が均一に分散された導電性ペーストであって、樹脂(A)が、硫黄原子を含有するゴム(A1)および/またはニトリル基を含有するゴム(A2)であり、導電性フィラー(B)が、平均粒径0.5〜10μmの金属粉(B1)、およびアスペクト比が10〜5000である金属ナノワイヤ(B2)であること、及び導電性ペーストの固形分中の樹脂(A)、金属粉(B1)、及び金属ナノワイヤ(B2)の各配合量がそれぞれ50〜80体積%、19〜49体積%、及び1〜10体積%であることを特徴とする導電性ペースト。
(4)硫黄原子を含有するゴム(A1)が、メルカプト基、スルフィド結合またはジスルフィド結合を含有する、ポリサルファイドゴム、ポリエーテルゴム、ポリアクリレートゴムまたはシリコーンゴムから選ばれることを特徴とする(1)〜(3)のいずれかに記載の導電性ペースト。
(5)ニトリル基を含有するゴム(A2)がアクリロニトリルブタジエン共重合体ゴムであることを特徴とする(1)〜(3)のいずれかに記載の導電性ペースト。
(6)金属粉(B1)が、フレーク状金属粉、球状金属粉または凝集状金属粉であることを特徴とする(1)〜(3)のいずれかに記載の導電性ペースト。
(7)導電材料(B2)が、メルカプト基、アミノ基またはニトリル基を含有する芳香族化合物で表面処理されたカーボンナノチューブであることを特徴とする(1)に記載の導電性ペースト。
(8)導電材料(B2)が、スルフィド結合および/またはニトリル基を含有するゴムで表面処理されたカーボンナノチューブであることを特徴とする(2)に記載の導電性ペースト。
(9)導電性フィラーとして平均粒径2〜100nmの金属ナノ粒子(B3)をさらに含むことを特徴とする(1)〜(3)のいずれかに記載の導電性ペースト。
(10)金属粉(B1)および金属ナノ粒子(B3)が、主成分として銀および/または銅を含むことを特徴とする(9)に記載の導電性ペースト。
(11)(1)〜(10)のいずれかに記載の導電性ペーストを用いて得られることを特徴とする導電性膜または導電性パターン。
(12)布基材上に(11)に記載の導電性膜または導電性パターンを形成してなることを特徴とする導電性積層体。
本発明の導電性ペーストの第一実施形態は、樹脂(A)中に導電性フィラー(B)が均一に分散された導電性ペーストであって、樹脂(A)が、硫黄原子を含有するゴム(A1)および/またはニトリル基を含有するゴム(A2)であり、導電性フィラー(B)が、平均粒径0.5〜10μmの金属粉(B1)、およびメルカプト基、アミノ基、またはニトリル基から選ばれる基を表面に有し、かつアスペクト比が10〜10000である導電材料(B2)であることを特徴とする。
50mgの多層カーボンナノチューブ(SWeNT MW100、SouthWest Nano Technologies社製、直径6〜9nm、長さ5μm、アスペクト比556〜833)を0.006mol/lの2−メルカプトーN−(2−ナフチル)アセトアミドのエタノール溶液100mlに添加し、超音波処理を30分間行った。PTFE膜を用いてろ過し、エタノールで数回洗浄した後、乾燥させて表面にメルカプト基を有するカーボンナノチューブ(CNT−A)を作製した。
2−メルカプトーN−(2−ナフチル)アセトアミドの代わりに、N−(1−ナフチルメチル)アミンを用いる以外は、CNT−Aと同様の操作で表面にアミノ基を有するカーボンナノチューブ(CNT−B)を作製した。
2−メルカプトーN−(2−ナフチル)アセトアミドの代わりに、1−ナフチルアセトニトリルを用いる以外は、CNT−Aと同様の操作で表面にニトリル基を有するカーボンナノチューブ(CNT−C)を作製した。
樹脂をジエチレングリコールモノメチルエーテルアセテートに溶解させて、この溶液に銀粒子(及び必要により銀ナノ粒子)と、無処理のカーボンナノチューブ(無処理CNT)または表面処理したカーボンナノチューブ(CNT−A〜C)を均一に分散した液を、各成分が表1,2に記載の固形分中の体積%となるように配合し、3本ロールミルにて混練して、導電性ペーストを得た。導電ペーストをガラス板の上にドロップキャスト法にて製膜し、150℃で30分間乾燥して、厚み100μmのシート状の導電性膜を作製した。導電性膜は、後述する方法で伸長率0%、20%、50%、80%時の比抵抗を評価した。また、10%伸長を1000回繰り返した後の導電性膜の比抵抗変化率を評価した。実施例1A〜10A、比較例1A〜6Aの導電性ペーストの組成とその評価結果を表1及び表2に示す。
実施例1Aで作成した導電性ペーストを2WAYニット生地の上にドロップキャスト法で製膜し、120℃で30分間乾燥して、生地上に厚さ100μmのシート状の導電性膜を積層した導電性積層体を作成した。この導電性積層体を目視で評価したところ、クラック等の欠点のない均一な導電性膜が形成されており、基材からの剥がれも観察されなかった。
1)銀粒子:凝集銀粉G−35(平均粒径5.9μm、DOWAエレクトロニクス社製)
2)表面にメルカプト基を有するカーボンナノチューブ
3)表面にアミノ基を有するカーボンナノチューブ
4)表面にニトリル基を有するカーボンナノチューブ
5)無処理CNT:SWeNT MW100(多層カーボンナノチューブ、直径6〜9nm、長さ5μm、アスペクト比556〜833、SouthWest Nano Technologies社製)
6)銀ナノ粒子:銀ナノ粒子乾粉2(平均粒径60nm、DOWAエレクトロニクス社製)
7)ニトリル基含有ゴムA:Nipol 1042(アクリロニトリル含量33.3重量%、日本ゼオン社製)
8)ニトリル基含有ゴムB:Nipol 1043(アクリロニトリル含量29.0重量%、日本ゼオン社製)
9)硫黄含有ゴム:チオコールLP−23(硫黄含量21.5%、東レファインケミカル社製)
10)ポリエステル:バイロンRV630(東洋紡社製)
[比抵抗の評価]
自然状態(伸長率0%)の導電性膜試験片のシート抵抗と膜厚を測定し、比抵抗を算出した。膜厚はシックネスゲージ SMD−565L(TECLOCK社製)を用い、シート抵抗はLoresta−GP MCP−T610(三菱化学アナリテック社製)を用いて試験片4枚について測定し、その平均値を用いた。
そして自然状態(伸長率0%)と同様にして、伸長率20%、50%、80%時の比抵抗を測定した。伸長率は以下の式により算出した。
伸長率(%)=(ΔL0/L0)×100
ここで、L0は試験片の標線間距離、ΔL0は試験片の標線韓距離の増加分を示す。
また、10%伸長を1000回繰り返した後の比抵抗を測定し、比抵抗変化率を以下の式により算出した。
比抵抗変化率=(R1000―R0)/R0×100(%)
ここで、R1000は10%繰り返し伸長(1000回)後の比抵抗、R0は自然状態の比抵抗を示す。
50mgの多層カーボンナノチューブ(SWeNT MW100、SouthWest Nano Technologies社製、直径6〜9nm、長さ5μm、アスペクト比556〜833)を0.006mol/lのo−フェニルフェニルグリシジルエーテルのエタノール溶液100mlに添加し、超音波処理を30分間行った。PTFE膜を用いてろ過し、エタノールで数回洗浄した後、乾燥させて表面にグリシジル基を有するカーボンナノチューブを作製した。
末端アミノ基アクリロニトリルブタジエンオリゴマーであるHyproTM 1300×16 ATBNの代わりに、末端カルボキシル基アクリロニトリルブタジエンオリゴマーであるHyproTM 1300×8 CTBN(アクリロニトリル含量18重量%、酸価29、分子量3550、Emerald Performance Materials社製)を用いる以外は、CNT−Aと同様の操作で表面にアクリロニトリルブタジエンオリゴマーを有するカーボンナノチューブ(CNT−B)を作製した。
末端アミノ基アクリロニトリルブタジエンオリゴマーであるHyproTM 1300×16ATBNの代わりに、メルカプト基末端ポリスルフィドオリゴマーであるチオコールLP−3(メルカプト含有量6.8重量%、東レファインケミカル社製)を用いる以外は、CNT−Aと同様の操作で表面にポリスルフィドオリゴマーを有するカーボンナノチューブ(CNT−C)を作製した。
樹脂をジエチレングリコールモノメチルエーテルアセテートに溶解させて、この溶液に銀粒子(及び必要により銀ナノ粒子)と、無処理のカーボンナノチューブ(無処理CNT)または表面処理したカーボンナノチューブ(CNT−A〜C)を均一に分散した液を、各成分が表3,4に記載の固形分中の体積%となるように配合し、3本ロールミルにて混練して、導電性ペーストを得た。導電ペーストをガラス板の上にドロップキャスト法にて製膜し、150℃で30分間乾燥して、厚み100μmのシート状の導電性膜を作製した。導電性膜は、後述する方法で伸長率0%、20%、50%、80%時の比抵抗を評価した。また、10%伸長を1000回繰り返した後の導電性膜の比抵抗変化率を評価した。実施例1B〜10B、比較例1B〜6Bの導電性ペーストの組成とその評価結果を表3及び表4に示す。
実施例1Bで作成した導電性ペーストをテフロン(登録商標)シートの上にドロップキャスト法で製膜し、2WAYニット生地と貼り合わせて、120℃で30分間乾燥した後、テフロン(登録商標)シートを剥がし、生地上に厚さ100μmのシート状の導電性膜を積層した導電性積層体を作成した。この導電性積層体を目視で評価したところ、クラック等の欠点のない均一な導電性膜が形成されており、基材からの剥がれも観察されなかった。
1)銀粒子A:凝集銀粉G−35(平均粒径5.9μm、DOWAエレクトロニクス社製)
2)表面にアクリロニトリルブタジエンオリゴマーを有するカーボンナノチューブ
3)表面にアクリロニトリルブタジエンオリゴマーを有するカーボンナノチューブ
4)表面にポリスルフィドオリゴマーを有するカーボンナノチューブ
5)無処理CNT:SWeNT MW100(多層カーボンナノチューブ、直径6〜9nm、長さ5μm、アスペクト比556〜833、SouthWest Nano Technologies社製)
6)銀ナノ粒子:銀ナノ粒子乾粉2(平均粒径60nm、DOWAエレクトロニクス社製)
7)ニトリル基含有ゴムA:Nipol 1042(アクリロニトリル含量33.3重量%、日本ゼオン社製)
8)ニトリル基含有ゴムB:Nipol 1043(アクリロニトリル含量29.0重量%、日本ゼオン社製)
9)硫黄含有ゴム:チオコールLP−23(硫黄含量21.5重量%、東レファインケミカル社製)
10)ポリエステル:バイロンRV630(東洋紡社製)
[比抵抗の評価]
自然状態(伸長率0%)の導電性膜試験片のシート抵抗と膜厚を測定し、比抵抗を算出した。膜厚はシックネスゲージ SMD−565L(TECLOCK社製)を用い、シート抵抗はLoresta−GP MCP−T610(三菱化学アナリテック社製)を用いて試験片4枚について測定し、その平均値を用いた。
そして自然状態(伸長率0%)と同様にして、伸長率20%、50%、80%時の比抵抗を測定した。伸長率は以下の式により算出した。
伸長率(%)=(ΔL0/L0)×100
ここで、L0は試験片の標線間距離、ΔL0は試験片の標線韓距離の増加分を示す。
また、10%伸長を1000回繰り返した後の比抵抗を測定し、比抵抗変化率を以下の式により算出した。
比抵抗変化率=(R1000―R0)/R0×100(%)
ここで、R1000は10%繰り返し伸長(1000回)後の比抵抗、R0は自然状態の比抵抗を示す。
樹脂をジエチレングリコールモノエチルエーテルアセテートに溶解させて、この溶液に銀粒子(及び必要により銀ナノ粒子)と、銀ナノワイヤを均一に分散したイソプロパノール溶液を、各成分が表5,6に記載の固形分中の体積%となるように配合し、3本ロールミルにて混練して、導電性ペーストを得た。導電性ペーストをガラス板の上にドロップキャスト法にて製膜し、150℃で30分間乾燥して、厚み100μmのシート状の導電性膜を作製した。導電性膜は、後述する方法で伸長率0%、20%、50%、80%時の比抵抗を評価した。また、10%伸長を1000回繰り返した後の導電性膜の比抵抗変化率を評価した。実施例1C〜10C、比較例1C〜6Cの導電性ペーストの組成とその評価結果を表5及び表6に示す。
実施例1Cで作成した導電性ペーストをテフロン(登録商標)シートの上にドロップキャスト法で製膜し、丸編生地と貼り合わせて、120℃で30分間乾燥した後、テフロン(登録商標)シートを剥がし、生地上に厚さ100μmのシート状の導電性膜を積層した導電性積層体を作成した。この導電性積層体を目視で評価したところ、クラック等の欠点のない均一な導電性膜が形成されており、基材からの剥がれも観察されなかった。
1)銀粒子A:凝集銀粉G−35(平均粒径5.9μm、DOWAエレクトロニクス社製)
2)銀粒子B:フレーク銀粉FA−D−7(平均粒径3μm、DOWAエレクトロニクス社製)
3)銀粒子C:球状銀粉AG5−7F(平均粒径3μm、DOWAエレクトロニクス社製)

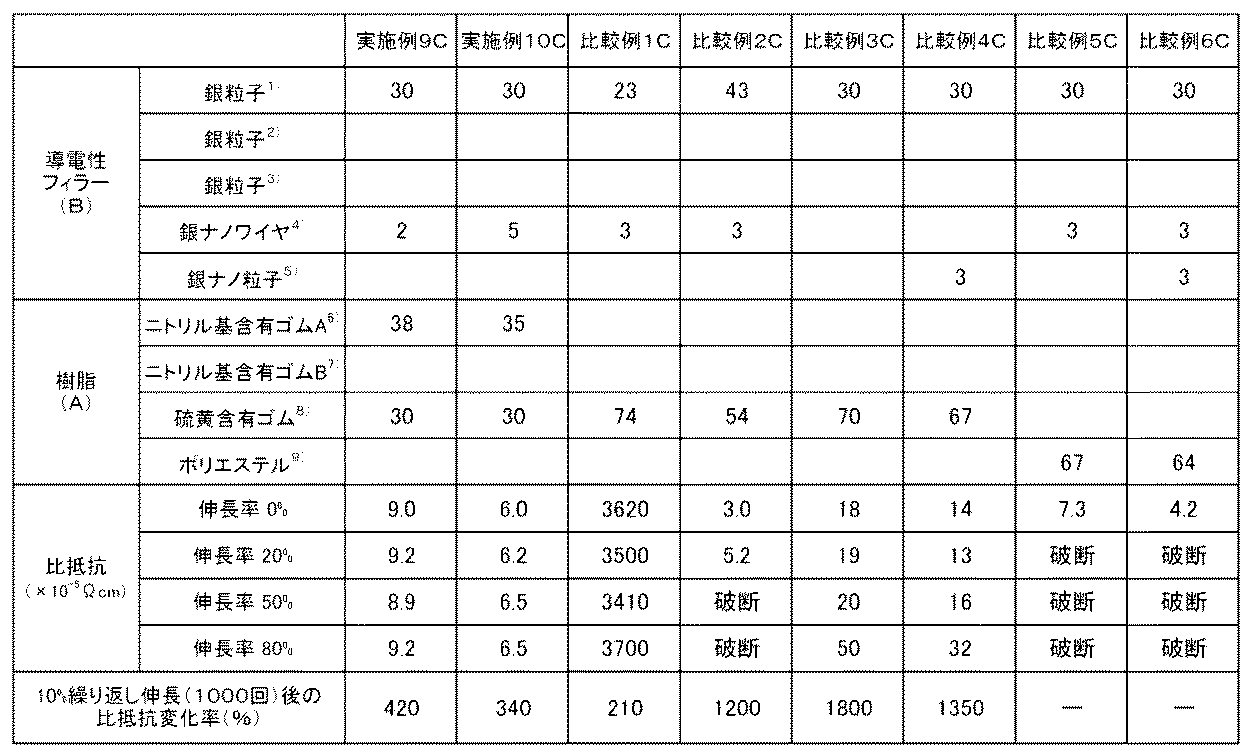

4)銀ナノワイヤ:NanoMeet NM−SNW70(直径70nm、長さ20〜80μm、アスペクト比286〜1143、2.5重量%イソプロパノール分散液、Beijing NanoMeet Technology社製)
5)銀ナノ粒子:銀ナノ粒子乾粉2(平均粒径60nm、DOWAエレクトロニクス社製)
6)ニトリル基含有ゴムA:Nipol 1042(アクリロニトリル含量33.3重量%、日本ゼオン社製)
7)ニトリル基含有ゴムB:Nipol 1043(アクリロニトリル含量29.0重量%、日本ゼオン社製)
8)硫黄含有ゴム:チオコールLP−23(硫黄含量21.5重量%、東レファインケミカル社製)
9)ポリエステル:バイロンRV630(東洋紡社製)
[比抵抗の評価]
自然状態(伸長率0%)の導電性膜試験片のシート抵抗と膜厚を測定し、比抵抗を算出した。膜厚はシックネスゲージ SMD−565L(TECLOCK社製)を用い、シート抵抗はLoresta−GP MCP−T610(三菱化学アナリテック社製)を用いて試験片4枚について測定し、その平均値を用いた。
そして自然状態(伸長率0%)と同様にして、伸長率20%、50%、80%時の比抵抗を測定した。伸長率は以下の式により算出した。
伸長率(%)=(ΔL0/L0)×100
ここで、L0は試験片の標線間距離、ΔL0は試験片の標線韓距離の増加分を示す。
また、10%伸長を1000回繰り返した後の比抵抗を測定し、比抵抗変化率を以下の式により算出した。
比抵抗変化率=(R1000―R0)/R0×100(%)
ここで、R1000は10%繰り返し伸長(1000回)後の比抵抗、R0は自然状態の比抵抗を示す。
Claims (12)
- 樹脂(A)中に導電性フィラー(B)が均一に分散された導電性ペーストであって、樹脂(A)が、硫黄原子を含有するゴム(A1)および/またはニトリル基を含有するゴム(A2)であり、導電性フィラー(B)が、平均粒径0.5〜10μmの金属粉(B1)、およびメルカプト基、アミノ基、またはニトリル基から選ばれる基を表面に有し、かつアスペクト比が10〜10000である導電材料(B2)であること、及び導電性ペーストの固形分中の樹脂(A)、金属粉(B1)、及び導電材料(B2)の各配合量がそれぞれ50〜80体積%、19〜49体積%、及び1〜10体積%であることを特徴とする導電性ペースト。
- 樹脂(A)中に導電性フィラー(B)が均一に分散された導電性ペーストであって、樹脂(A)が、硫黄原子を含有するゴム(A1)および/またはニトリル基を含有するゴム(A2)であり、導電性フィラー(B)が、平均粒径0.5〜10μmの金属粉(B1)、およびスルフィド結合および/またはニトリル基を含有するゴムで表面処理され、かつアスペクト比が10〜10000である導電材料(B2)であること、及び導電性ペーストの固形分中の樹脂(A)、金属粉(B1)、及び導電材料(B2)の各配合量がそれぞれ50〜80体積%、19〜49体積%、及び1〜10体積%であることを特徴とする導電性ペースト。
- 樹脂(A)中に導電性フィラー(B)が均一に分散された導電性ペーストであって、樹脂(A)が、硫黄原子を含有するゴム(A1)および/またはニトリル基を含有するゴム(A2)であり、導電性フィラー(B)が、平均粒径0.5〜10μmの金属粉(B1)、およびアスペクト比が10〜5000である金属ナノワイヤ(B2)であること、及び導電性ペーストの固形分中の樹脂(A)、金属粉(B1)、及び金属ナノワイヤ(B2)の各配合量がそれぞれ50〜80体積%、19〜49体積%、及び1〜10体積%であることを特徴とする導電性ペースト。
- 硫黄原子を含有するゴム(A1)が、メルカプト基、スルフィド結合またはジスルフィド結合を含有する、ポリサルファイドゴム、ポリエーテルゴム、ポリアクリレートゴムまたはシリコーンゴムから選ばれることを特徴とする請求項1〜3のいずれかに記載の導電性ペースト。
- ニトリル基を含有するゴム(A2)がアクリロニトリルブタジエン共重合体ゴムであることを特徴とする請求項1〜3のいずれかに記載の導電性ペースト。
- 金属粉(B1)が、フレーク状金属粉、球状金属粉または凝集状金属粉であることを特徴とする請求項1〜3のいずれかに記載の導電性ペースト。
- 導電材料(B2)が、メルカプト基、アミノ基またはニトリル基を含有する芳香族化合物で表面処理されたカーボンナノチューブであることを特徴とする請求項1に記載の導電性ペースト。
- 導電材料(B2)が、スルフィド結合および/またはニトリル基を含有するゴムで表面処理されたカーボンナノチューブであることを特徴とする請求項2に記載の導電性ペースト。
- 導電性フィラーとして平均粒径2〜100nmの金属ナノ粒子(B3)をさらに含むことを特徴とする請求項1〜3のいずれかに記載の導電性ペースト。
- 金属粉(B1)および金属ナノ粒子(B3)が、主成分として銀および/または銅を含むことを特徴とする請求項9に記載の導電性ペースト。
- 請求項1〜10のいずれかに記載の導電性ペーストを用いて得られることを特徴とする導電性膜または導電性パターン。
- 布基材上に請求項11に記載の導電性膜または導電性パターンを形成してなることを特徴とする導電性積層体。
