WO2016010143A1

WO2016010143A1 - ゴム組成物およびそれを用いた空気入りタイヤ

Info

Publication number: WO2016010143A1
Application number: PCT/JP2015/070564
Authority: WO
Inventors: 新築島; 美幸岡; 慶介村瀬; 洋樹杉本
Original assignee: Yokohama Rubber Co Ltd
Current assignee: Yokohama Rubber Co Ltd
Priority date: 2014-07-18
Filing date: 2015-07-17
Publication date: 2016-01-21
Anticipated expiration: 2017-01-18
Also published as: CN106536610A; US10647833B2; CN106536610B; DE112015003318T5; US20170158842A1; DE112015003318B4

Abstract

　シリカの分散性を高め、転がり抵抗性を向上させ、かつ加工性に優れるゴム組成物およびそれを用いた空気入りタイヤを提供すること。（Ａ）ジエン系ゴム１００質量部に対し、（Ｂ）シリカを５～２００質量部、（Ｃ）硫黄含有シランカップリング剤を前記シリカに対し１～２０質量％、（Ｄ）例えばｎ－オクチルトリエトキシシランを前記シリカに対し１～２０質量％、および（Ｅ）炭素数８～２４の脂肪酸を由来とするグリセリンモノ脂肪酸エステルを前記（Ｂ）シリカの質量に対し１～２０質量％配合してなるゴム組成物。

Description

ゴム組成物およびそれを用いた空気入りタイヤ

　本発明は、ゴム組成物およびそれを用いた空気入りタイヤに関するものであり、詳しくは、シリカの分散性を高め、転がり抵抗性を向上させ、かつ加工性に優れるゴム組成物およびそれを用いた空気入りタイヤに関するものである。

　近年益々厳しくなるタイヤ高性能化への要求に伴い、例えば低転がり抵抗性を獲得するために、タイヤにシリカを配合する手法が知られている。しかしながらシリカは、その粒子表面に存在するシラノール基による水素結合の形成のために凝集する傾向を有し、混練時にゴム組成物のムーニー粘度が高くなり、加工性を悪化させるという問題点があった。
　シリカの分散性を高めるためには、反応性の高い硫黄含有シランカップリング剤を添加するのが有利である。しかし、このような硫黄含有シランカップリング剤は、未加硫ゴムのヤケ等、加工上の問題があるため多量に配合することができず、シリカの十分な分散性が得られず、良好な低転がり抵抗性が得られないという課題があった。

　なおシリカ配合ゴム組成物の加工性を高める従来技術として、例えば下記特許文献１には、添加剤として脂肪酸およびトリメチロールプロパンをゴムに添加する技術が開示されている。しかしながら従来技術ではいずれも、ゴム組成物における前記問題点を解決するには至っていない。

特開２００６－５２４０７号公報

　したがって本発明の目的は、シリカの分散性を高め、転がり抵抗性を向上させ、かつ加工性に優れるゴム組成物およびそれを用いた空気入りタイヤを提供することにある。

　本発明者らは鋭意研究を重ねた結果、ジエン系ゴムに対し、シリカ、硫黄含有シランカップリング剤、特定の（Ｄ）成分および特定のグリセリンモノ脂肪酸エステルを特定量でもって配合することにより、上記課題を解決できることを見出し、本発明を完成することができた。
　すなわち本発明は以下の通りである。

　１．（Ａ）ジエン系ゴム１００質量部に対し、
　（Ｂ）シリカを５～２００質量部、
　（Ｃ）硫黄含有シランカップリング剤を前記シリカに対し１～２０質量％、
　（Ｄ）（Ｄ－１）下記式（１）で表されるアルキルトリエトキシシランを前記シリカに対し１～２０質量％、（Ｄ－２）脂肪酸金属塩を前記ジエン系ゴム１００質量部に対し１～２０質量部、または（Ｄ－３）チウラム系加硫促進剤を前記ジエン系ゴム１００質量部に対し０．１～５．０質量部、および
　（Ｅ）炭素数８～２４の脂肪酸を由来とするグリセリンモノ脂肪酸エステルを前記（Ｂ）シリカの質量に対し１～２０質量％配合してなることを特徴とするゴム組成物。

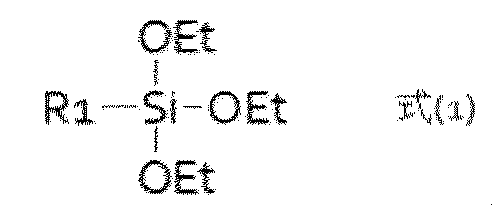

（式（１）中、Ｒ_１は炭素数１～２０のアルキル基を表し、Ｅｔはエチル基を表す。）

　２．下記（１）～（３）の共重合体および下記（４）の水素添加物のうち少なくとも１種をさらに配合してなることを特徴とする前記１に記載のゴム組成物。
（１） α－ピネン－芳香族ビニル共重合体
（２） β－ピネン－芳香族ビニル共重合体
（３） α－ピネン、β－ピネン、ジペンテンからなる群のうち少なくとも２種と芳香族ビニルとの共重合体
（４）上記（１）～（３）の共重合体の水素添加物。

　３．前記（Ｅ）グリセリンモノ脂肪酸エステルの配合量が、前記（Ｄ）式（１）で表されるアルキルトリエトキシシランに対して１０～１０００質量％であることを特徴とする前記１に記載のゴム組成物。
　４．前記（Ｅ）グリセリンモノ脂肪酸エステルが不飽和結合を含むことを特徴とする前記１～３のいずれかに記載のゴム組成物。
　５．前記１～４のいずれかに記載のゴム組成物をトレッドに使用した空気入りタイヤ。

　本発明によれば、（Ａ）ジエン系ゴムに対し、（Ｂ）シリカ、（Ｃ）硫黄含有シランカップリング剤、特定の（Ｄ）成分および特定の（Ｅ）グリセリンモノ脂肪酸エステルを特定量でもって配合したので、（Ｂ）シリカの分散性を高め、転がり抵抗性を向上させ、かつ加工性に優れるゴム組成物およびそれを用いた空気入りタイヤを提供することができる。

　とくに、（Ｄ－１）アルキルトリエトキシシランは、加工性を損なうことなくシリカの高い分散性を提供できるが、アルキルトリエトキシシランは、シリカ－ポリマー間に結合を生成しないためゴムの補強性を低下させてしまい、これにより破断特性が低下し耐摩耗性を悪化させることが懸念される。この理由としては、シリカ表面のシラノール基に対する、硫黄含有シランカップリング剤とアルキルトリエトキシシランの反応速度が両者間で等しいため、硫黄含有シランカップリング剤の反応量が相対的に減少するためであると考えられる。そこで本発明では、特定の（Ｅ）グリセリンモノ脂肪酸エステルを配合している。（Ｅ）グリセリンモノ脂肪酸エステルの持つ２つの－ＯＨ基が（Ｂ）シリカ表面のシラノール基に吸着し、脂肪酸の炭素鎖が疎水化部位として作用し分散性が向上し、シリカ凝集塊がより細かくなる。この作用によってシリカの表面積が増加するため、カップリング剤との反応点も増加する。一方で（Ｅ）グリセリンモノ脂肪酸エステルはシリカ表面には水素結合を介して吸着しているのみで脱離可能であり、シランカップリング剤の反応を阻害しない。そのため、（Ｄ－１）アルキルトリエトキシシラン存在下でも破断特性は悪化しない。

　また、（Ｄ－２）脂肪酸金属塩は、シリカの分散性を向上できるものの、ゴムに対する可塑化効果が高く、硬度が低下し、タイヤの操縦安定性が悪化してしまう。すなわち、脂肪酸金属塩は、ゴム中でミセルのような会合体を形成し、変形時にこの会合体が崩壊することで可塑効果を発揮すると考えられるが、このような系に（Ｅ）グリセリンモノ脂肪酸エステルを配合すると、脂肪酸金属塩の会合時に該エステルが共存し、会合体の形成を阻害することで可塑効果を抑制し、ゴムの低硬度化を抑制することができる。シリカ多量配合による加工性の悪化も避けることができる。

　また、（Ｄ－３）チウラム系加硫促進剤は、シリカの表面に吸着され易く、加硫速度を遅らせるという問題点があったが、（Ｅ）グリセリンモノ脂肪酸エステルは、シリカ表面への加硫促進剤の吸着量を減少させる効果を奏し、加硫速度の低下を抑制し得る。また、加硫促進剤を増量する必要がないので、スコーチの悪化や耐屈曲疲労性の悪化も避けられる。

　特に、（Ｅ）グリセリンモノ脂肪酸エステルのアルキル鎖が不飽和である場合、不飽和結合が硫黄との反応点となり、ポリマーの架橋密度を相対的に低下させ、余分な架橋を抑制する事で破断強度・破断伸びを向上させる事が可能である。

　以下、本発明をさらに詳細に説明する。

（Ａ）ジエン系ゴム
　本発明で使用される（Ａ）ジエン系ゴムは、通常のゴム組成物に配合することができる任意のジエン系ゴムを用いることができ、例えば、天然ゴム（ＮＲ）、イソプレンゴム（ＩＲ）、ブタジエンゴム（ＢＲ）、スチレン－ブタジエン共重合体ゴム（ＳＢＲ）、アクリロニトリル－ブタジエン共重合体ゴム（ＮＢＲ）等が挙げられる。これらは、単独で用いてもよく、２種以上を併用してもよい。また、その分子量やミクロ構造はとくに制限されず、アミン、アミド、シリル、アルコキシシリル、カルボキシル、ヒドロキシル基等で末端変性されていても、エポキシ化されていてもよい。
　これらのジエン系ゴムの中でも、本発明の効果の点からジエン系ゴムはＳＢＲ、ＢＲが好ましい。

（Ｂ）シリカ
　本発明で使用されるシリカとしては、乾式シリカ、湿式シリカ、コロイダルシリカおよび沈降シリカなど、従来からゴム組成物において使用することが知られている任意のシリカを単独でまたは２種以上組み合わせて使用できる。
　なお本発明では、本発明の効果がさらに向上するという観点から、シリカの窒素吸着比表面積（Ｎ_２ＳＡ）は100～400ｍ^２／ｇであるのが好ましく、150～300ｍ^２／ｇであるのがさらに好ましい。窒素吸着比表面積（Ｎ_２ＳＡ）はＪＩＳＫ６２１７－２に準拠して求めた値である。

（Ｃ）硫黄含有シランカップリング剤
　本発明で使用される硫黄含有シランカップリング剤は、シリカ配合のゴム組成物に使用可能なものであればよく、例えばビス－（３－トリエトキシシリルプロピル）テトラスルフィド、ビス（３－トリエトキシシリルプロピル）ジスルフィド、３－トリメトキシシリルプロピルベンゾチアゾールテトラスルフィド、γ－メルカプトプロピルトリエトキシシラン、３－オクタノイルチオプロピルトリエトキシシラン等を例示することができる。

（Ｄ－１）アルキルトリエトキシシラン
　本発明で使用されるアルキルトリエトキシシランは、下記式（１）で表される化合物である。

（式（１）中、Ｒ１は炭素数１～２０のアルキル基を表し、Ｅｔはエチル基を表す。）
シラン化合物である。

　ここで、Ｒ１の炭素数１～２０のアルキル基としては、中でも、炭素数７～２０のアルキル基が好ましく、具体的には、ヘプチル基、オクチル基、ノニル基、デシル基、ウンデシル基、ドデシル基等が挙げられる。これらのうち、ジエン系ゴムとの相溶性の観点から、炭素数８～１０のアルキル基がさらに好ましく、オクチル基、ノニル基であるのがとくに好ましい。
　（Ｄ－１）アルキルトリエトキシシランを用いることにより、シリカの凝集や粘度上昇を抑制する効果を奏する。

（Ｄ－２）脂肪酸金属塩
　本発明で使用される脂肪酸金属塩としては、例えば炭素数３～３０の飽和または不飽和脂肪酸の金属塩が挙げられる。脂肪酸としては好ましいものとして、例えばラウリン酸、ミリスチン酸、パルミチン酸、ステアリン酸、オレイン酸、リノール酸等が挙げられる。また、これらの脂肪酸の塩を形成する金属としては、Ｋ、Ｃａ、Ｎａ、Ｍｇ、Ｚｎ、Ｃｏ、Ｎｉ、Ｂａ、Ｆｅ、Ａｌ、ＣｕおよびＭｎから選ばれた少なくとも１種の金属が挙げられ、とくにＺｎ、Ｋ、Ｃａが好ましい。

（Ｄ－３）チウラム系加硫促進剤
　本発明で使用されるチウラム系加硫促進剤としては、例えば、テトラメチルチウラムジスルフィド、テトラエチルチウラムジスルフィド、テトラブチルチウラムジスルフィド、テトラベンジルチウラムジスルフィド、テトラキス（２－エチルヘキシル）チウラムジスルフィド、テトラメチルチウラムモノスルフィド、ジペンタメチレンチウラムテトラスルフィド等が挙げられ、中でも好ましくは、テトラメチルチウラムジスルフィドである。

（Ｅ）グリセリンモノ脂肪酸エステル
　本発明で使用される（Ｅ）グリセリンモノ脂肪酸エステルは、炭素数８～２４の脂肪酸を由来とするモノグリセリドである。
　脂肪酸としては、具体的には、カプリル酸、ペラルゴン酸、カプリン酸、ラウリン酸、ミリスチン酸、ペンタデシル酸、パルミチン酸、マルガリン酸、ステアリン酸、オレイン酸、アラキジン酸、ベヘン酸、リグノセリン酸等の直鎖脂肪酸類が挙げられる。
　グリセリンモノ脂肪酸エステルは、１種類を使用してもよいし、２種以上を併用してもよい。
　本発明の効果が向上するという観点から、前記脂肪酸は、ステアリン酸、オレイン酸、リノール酸、リノレン酸が好ましい。

（ゴム組成物の配合割合）
　本発明のゴム組成物は、
　（Ａ）ジエン系ゴム１００質量部に対し、
　（Ｂ）シリカを５～２００質量部、
　（Ｃ）硫黄含有シランカップリング剤を前記シリカに対し１～２０質量％、
　（Ｄ）（Ｄ－１）下記式（１）で表されるアルキルトリエトキシシランを前記シリカに対し１～２０質量％、（Ｄ－２）脂肪酸金属塩を前記ジエン系ゴム１００質量部に対し１～２０質量部、または（Ｄ－３）チウラム系加硫促進剤を前記ジエン系ゴム１００質量部に対し０．１～５．０質量部、および
　（Ｅ）炭素数８～２４の脂肪酸を由来とするグリセリンモノ脂肪酸エステルを前記（Ｂ）シリカの質量に対し１～２０質量％配合してなることを特徴とする。

　（Ｂ）シリカの配合量が５質量部未満であると、補強性が悪化し、２００質量部を超えると加工性が悪化する。
　（Ｃ）硫黄含有シランカップリング剤の配合量が（Ｂ）シリカに対し１質量％未満であると、配合量が少な過ぎて本発明の効果を奏することができない。逆に２０質量％を超えるとスコーチが悪化する。
　（Ｄ－１）アルキルトリエトキシシランの配合量が（Ｂ）シリカに対し１質量％未満であると、配合量が少な過ぎて本発明の効果を奏することができない。逆に２０質量％を超えると破断強度・破断伸びが悪化する。
　（Ｄ－２）脂肪酸金属塩の配合量が１質量部未満であると、シリカの分散性が悪化する。逆に２０質量部を超えると加工性が悪化する。
　（Ｄ－３）チウラム系加硫促進剤の配合量が０．１質量部未満であると、配合量が少な過ぎて本発明の効果を奏することができない。逆に５．０質量部を超えると耐スコーチ性・耐屈曲疲労性が悪化する。
　（Ｅ）グリセリンモノ脂肪酸エステルの配合量が（Ｂ）シリカに対し１質量％未満であると、配合量が少な過ぎて本発明の効果を奏することができない。逆に２０質量％を超えると破断強度・破断伸びが悪化する。

　（Ｂ）シリカのさらに好ましい配合量は、（Ａ）ジエン系ゴム１００質量部に対し、５０～１５０質量部である。
　（Ｃ）硫黄含有シランカップリング剤のさらに好ましい配合量は、（Ｂ）シリカに対し、２～１５質量％である。
　（Ｄ－１）アルキルトリエトキシシランのさらに好ましい配合量は、（Ｂ）シリカに対し、２～１０質量％である。
　（Ｄ－２）脂肪酸金属塩のさらに好ましい配合量は、ジエン系ゴム１００質量部に対し、１～１０質量部である。
　（Ｄ－３）チウラム系加硫促進剤のさらに好ましい配合量は、（Ａ）ジエン系ゴム１００質量部に対し、０．１～３質量部である。
　（Ｅ）グリセリンモノ脂肪酸エステルのさらに好ましい配合量は、（Ｂ）シリカに対し、１～１０質量％である。

　ここで本発明では、（Ｅ）グリセリンモノ脂肪酸エステルの配合量が、（Ｄ－１）アルキルトリエトキシシランに対して１０～１０００質量％であることが未加硫ゴムのヤケ防止、破断特性の向上の観点から好ましい。さらに好ましい上記割合は、２０～５００質量％である。

　また本発明では、破断特性をさらに向上させることを目的として、下記（１）～（３）の共重合体および下記（４）の水素添加物のうち少なくとも１種をさらに配合してなることが好ましい。
（１） α－ピネン－芳香族ビニル共重合体
（２） β－ピネン－芳香族ビニル共重合体
（３） α－ピネン、β－ピネン、ジペンテンからなる群のうち少なくとも２種と芳香族ビニルとの共重合体
（４）上記（１）～（３）の共重合体の水素添加物。
　上記共重合体を構成する芳香族ビニルは、例えば、スチレン、α－メチルスチレンが挙げられ、スチレンを用いるのが好ましい。
　上記共重合体の配合量は、（Ａ）ジエン系ゴム１００重量部に対し３～３０重量部であるのが好ましい。

（その他成分）
　本発明におけるゴム組成物には、前記した成分に加えて、加硫又は架橋剤；加硫又は架橋促進剤；酸化亜鉛、カーボンブラック、クレー、タルク、炭酸カルシウムのような各種充填剤；老化防止剤；可塑剤などのゴム組成物に一般的に配合されている各種添加剤を配合することができ、かかる添加剤は一般的な方法で混練して組成物とし、加硫又は架橋するのに使用することができる。これらの添加剤の配合量も、本発明の目的に反しない限り、従来の一般的な配合量とすることができる。

　また本発明のゴム組成物は従来の空気入りタイヤの製造方法に従って空気入りタイヤを製造するのに適しており、トレッドに適用するのがよい。

　以下、本発明を実施例および比較例によりさらに説明するが、本発明は下記例に制限されるものではない。

標準例１、実施例１～２および比較例１～７
サンプルの調製
　表１に示す配合（質量部）において、加硫促進剤と硫黄を除く成分を１．７リットルの密閉式バンバリーミキサーで５分間混練した後、混練物をミキサー外に放出させて質量冷却させ、同バンバリーミキサーにて加硫促進剤および硫黄を加えてさらに混練し、ゴム組成物を得た。次に得られたゴム組成物を所定の金型中で１６０℃、２０分間プレス加硫して加硫ゴム試験片を得、以下に示す試験法で未加硫のゴム組成物および加硫ゴム試験片の物性を測定した。

　ムーニービス：ＪＩＳＫ６３００に従い、１００℃における未加硫ゴムの粘度を測定した。結果は標準例１の値を１００として指数表示した。この値が低いほど粘度が低く、加工性が良好であることを示す。
　ムーニースコーチ：ＪＩＳＫ６３００に従い、１２５℃で試験した。結果は標準例１の値を１００として指数表示した。この値が高いほど、ヤケ性に優れることを示す。
　破断強度：ＪＩＳＫ６２５１に従い、室温で試験した。結果は標準例１の値を１００として指数表示した。この値が高いほど、補強性に優れることを示す。
　破断伸び：ＪＩＳＫ６２５１に従い、室温で試験した。結果は標準例１の値を１００として指数表示した。この値が高いほど、耐摩耗性に優れることを示す。
　結果を表１に併せて示す。

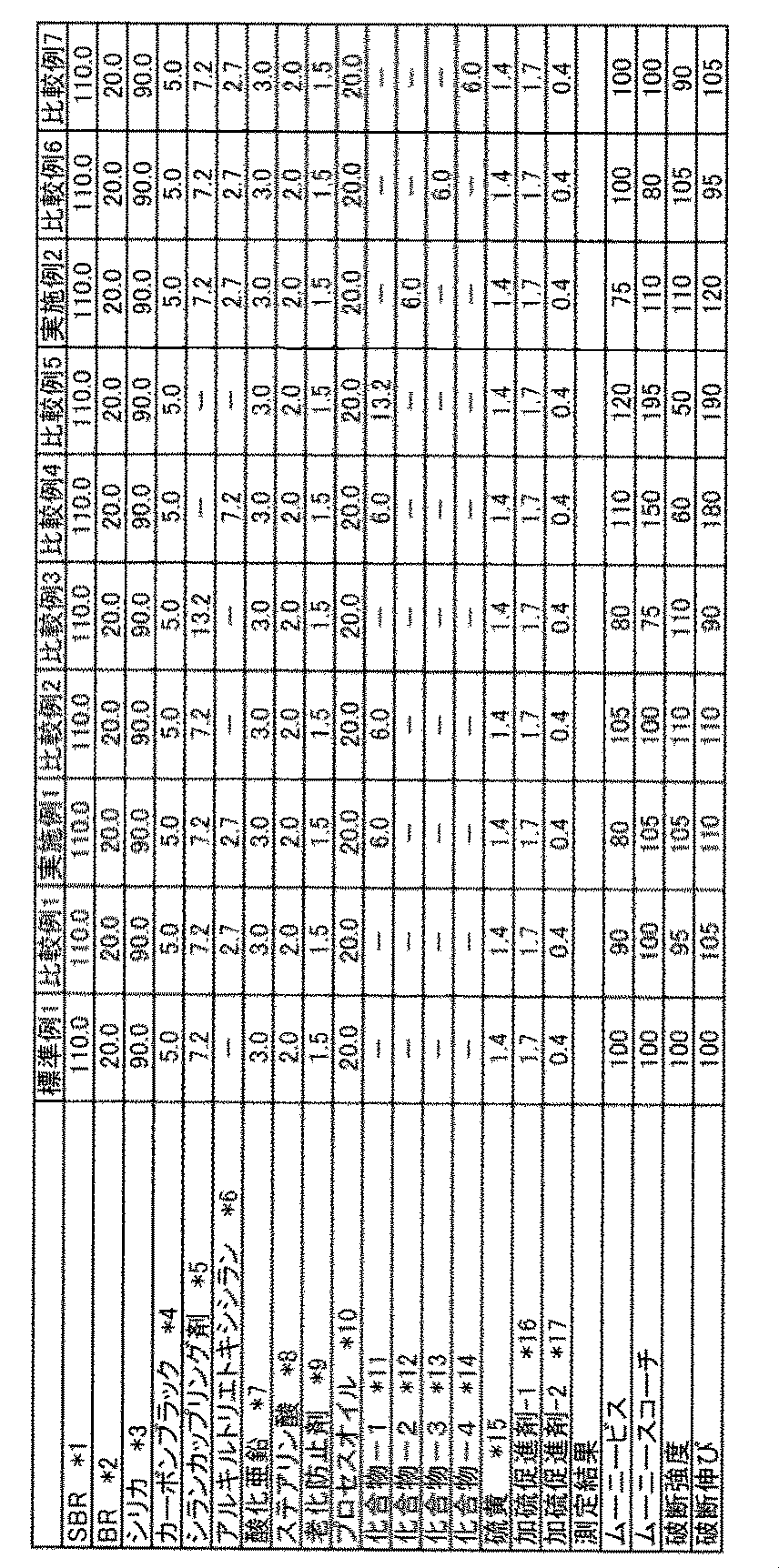

＊１：ＳＢＲ（旭化成（株）製タフデン３８３０、油展量＝ＳＢＲ１００質量部に対し３７．５質量部）
＊２：ＢＲ（日本ゼオン（株）製ＮｉｐｏｌＢＲ１２２０）
＊３：シリカ（ローディア社製Zeosil 1165MP、窒素吸着比表面積（Ｎ_２ＳＡ）＝１６５ｍ^２／ｇ）
＊４：カーボンブラック（キャボットジャパン（株）製ショウブラックＮ３３９、窒素吸着比表面積（Ｎ_２ＳＡ）＝９０ｍ^２／ｇ））
＊５：シランカップリング剤（エボニックデグッサ社製Ｓｉ６９、ビス（３－トリエトキシシリルプロピル）テトラスルフィド）
＊６：アルキルトリエトキシシラン（信越化学（株）製ＫＢＥ－３０８３、ｎ－オクチルトリエトキシシラン）
＊７：酸化亜鉛（正同化学工業（株）製酸化亜鉛３種）
＊８：ステアリン酸（日油（株）製ステアリン酸ＹＲ）
＊９：老化防止剤（Solutia Europe社製Santoflex 6PPD）
＊１０：プロセスオイル（昭和シェル石油（株）製エキストラクト4号Ｓ）
＊１１：化合物－１（シグマアルドリッチ社製モノステアリン酸グリセロール）
＊１２：化合物－２（シグマアルドリッチ社製モノオレイン酸グリセロール）
＊１３：化合物－３（シグマアルドリッチ社製グリセリン）
＊１４：化合物－４（シグマアルドリッチ社製トリステアリン酸グリセリン）
＊１５：硫黄（軽井沢精錬所社製油処理イオウ）
＊１６：加硫促進剤－１（大内新興化学工業（株）製ノクセラーＣＺ－Ｇ）
＊１７：加硫促進剤－２（Flexsys社製Perkacit DPG）

　上記の表１の結果から明らかなように、実施例１および２で得られたゴム組成物は、（Ａ）ジエン系ゴムに対し、（Ｂ）シリカ、（Ｃ）硫黄含有シランカップリング剤、（Ｄ－１）アルキルトリエトキシシランおよび特定の（Ｅ）グリセリンモノ脂肪酸エステルを特定量でもって配合したので、前記（Ｄ）および（Ｅ）を配合していない標準例１に対し、（Ｂ）シリカの分散性が高まり、破断特性が向上し、硫黄のヤケの問題も防止されていることが分かる。
　比較例１は、標準例１に記載のゴム組成物に、（Ｄ－１）アルキルトリエトキシシランを配合した例であるが、破断強度が悪化した。
　比較例２は、標準例１に記載のゴム組成物に、（Ｅ）グリセリンモノ脂肪酸エステルを配合した例であるが、ムーニービスが悪化した。
　比較例３は、標準例１に記載のゴム組成物における（Ｃ）硫黄含有シランカップリング剤を増量した例であるが、破断伸びおよびスコーチが悪化した。
　比較例４は、（Ｃ）硫黄含有シランカップリング剤を配合していないので、破断強度およびムーニービスが悪化した。
　比較例５は、（Ｃ）硫黄含有シランカップリング剤および（Ｄ－１）アルキルトリエトキシシランを配合せず、（Ｅ）グリセリンモノ脂肪酸エステルを増量した例であるので、破断強度およびムーニービスが悪化した。
　比較例６は、（Ｅ）グリセリンモノ脂肪酸エステルを配合せず、その替わりにグリセリンを配合した例であるので、破断伸びおよびスコーチが悪化した。
　比較例７は、（Ｅ）グリセリンモノ脂肪酸エステルを配合せず、その替わりにトリステアリン酸グリセリンを配合した例であるので、破断強度が悪化した。

実施例３～７および比較例８～１１
　（Ｂ）シリカに対する（Ｅ）グリセリンモノ脂肪酸エステルの配合量を種々変更する以外は、上記例を繰り返した。結果を表２に示す。なお、前掲の標準例１、実施例１、比較例１の結果も併せて表２に記載した。

実施例８～９および比較例１２
　樹脂を添加した系において、（Ｅ）グリセリンモノ脂肪酸エステルの配合の効果を調べた。それ以外は、上記例を繰り返した。結果を表２に併せて示す。

樹脂：（ヤスハラケミカル（株）製テルペンスチレン樹脂ＴＯ－１２５）

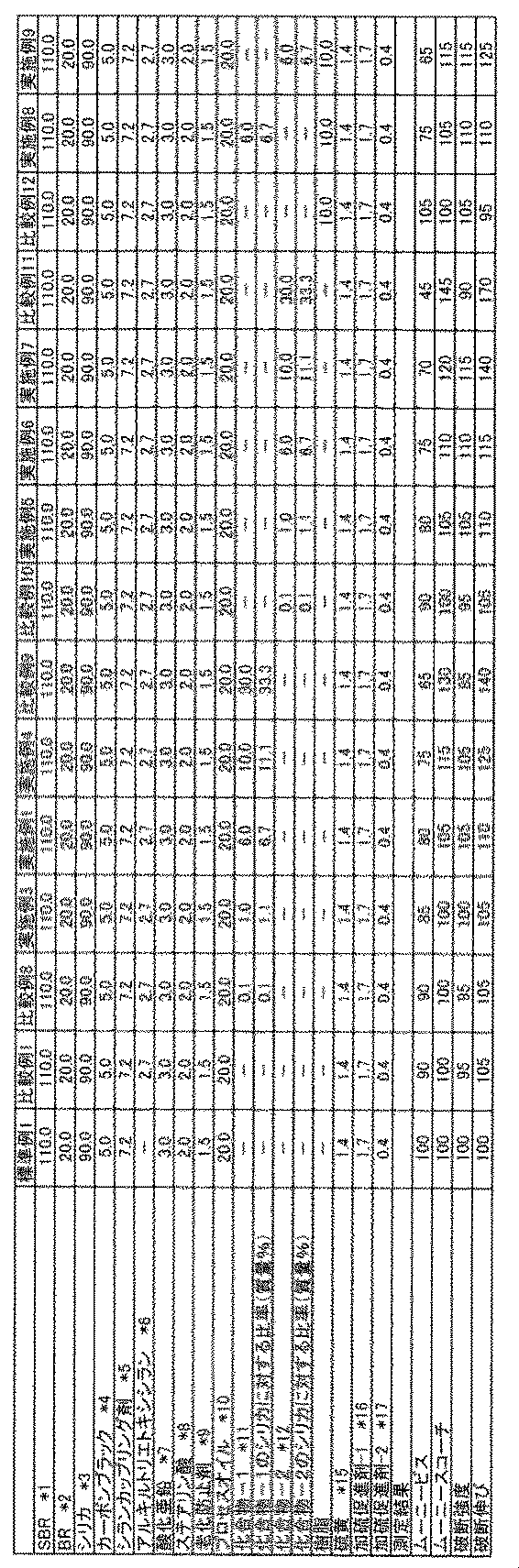

　表２の結果から、比較例１、８、１０は、（Ｅ）グリセリンモノ脂肪酸エステルを配合していないか、配合量が本発明で規定する下限未満であるので、破断強度が悪化した。
　これに対し、実施例３、５は、（Ｅ）グリセリンモノ脂肪酸エステルの配合量が本発明で規定する範囲内であるので、スコーチを悪化させずにムーニービスおよび破断伸びが向上している。実施例４、６、７は、（Ｅ）グリセリンモノ脂肪酸エステルの配合量を増加させた例であり、各物性がさらに向上している。
　比較例９、１１は、（Ｅ）グリセリンモノ脂肪酸エステルの配合量が本発明で規定する上限を超えているので、破断強度が悪化した。
　比較例１２は、（Ｅ）グリセリンモノ脂肪酸エステルを配合せずに、樹脂を配合した例であるが、破断伸びおよびムーニービスが悪化した。
　これに対し、実施例８、９は、（Ｅ）グリセリンモノ脂肪酸エステルを本発明で規定する範囲内で配合したので、比較例１２の結果に比べ、すべての物性が向上した。

実施例１０～１５および比較例１３～１６
　（Ｄ－１）アルキルトリエトキシシランに対する（Ｅ）グリセリンモノ脂肪酸エステルの配合量を種々変更する以外は、上記例を繰り返した。結果を表３に示す。なお、前掲の標準例１の結果も併せて表３に記載した。

　表３の結果から、実施例１０～１５は、（Ｅ）グリセリンモノ脂肪酸エステルの配合量が、（Ｄ－１）アルキルトリエトキシシランに対して１０～１０００質量％の範囲内であるので、各種物性が良化している。
　比較例１３、１５は、（Ｄ－１）アルキルトリエトキシシランの配合量が本発明で規定する下限未満であるので、ムーニービスが悪化し、その他の物性も良化しなかった。
　比較例１４、１６は、（Ｅ）グリセリンモノ脂肪酸エステルの配合量が本発明で規定する下限未満であり、（Ｅ）グリセリンモノ脂肪酸エステルの配合量が、（Ｄ－１）アルキルトリエトキシシランに対して約２質量％であるので、破断強度が悪化した。

標準例２、実施例１６～２４および比較例１７～２４
サンプルの調製
　表４に示す配合（質量部）において、加硫促進剤と硫黄を除く成分を１．７リットルの密閉式バンバリーミキサーで５分間混練し、ゴムをミキサー外に放出して室温冷却した。次いで、該ゴムを同ミキサーに再度入れ、加硫促進剤および硫黄を加えてさらに混練し、ゴム組成物を得た。次に得られたゴム組成物を所定の金型中で１６０℃、２０分間プレス加硫して加硫ゴム試験片を得、以下に示す試験法で未加硫のゴム組成物および加硫ゴム試験片の物性を測定した。

　ムーニー粘度：上記ゴム組成物を用い、ＪＩＳＫ６３００に従い、１００℃における未加硫ゴムの粘度を測定した。結果は標準例２の値を１００として指数表示した。指数が小さいほど粘度が低く、加工性が良好であることを示す。なお、ゴム組成物を調製後、室温で１週間保管した後、これを用いて上記ムーニー粘度を測定した実験も行った。
　タイヤ転がり抵抗性：JIS D 4324:2009、乗用車用条件に従って80km/hで試験した。結果は、標準例２の値を１００として指数で示した。指数が小さいほど、低転がり抵抗性であることを示す。
　タイヤ操縦安定性：加硫ゴム試験片をトレッドに組み込んだ実車を用意し、テストドライバーによる官能評価を行い、下記の評価基準により評価した。Ａ：優、Ｂ：良、Ｃ：可。
　ペイン効果：未加硫の組成物を用いてＡＳＴＭＰ６２０４に準拠してＲＰＡ２０００においてＧ’（０．５６％歪）を測定した。結果は、標準例２の値を１００として指数表示した。指数が小さいほどシリカの分散性が高いことを意味する。
　結果を表４に併せて示す。

＊１８：ＳＢＲ（旭化成（株）製タフデン３８３０、油展量＝ＳＢＲ１００質量部に対し３７．５質量部）
＊１９：ＢＲ（日本ゼオン（株）製ＮｉｐｏｌＢＲ１２２０）
＊２０：シリカ（ローディア社製Ｚｅｏｓｉｌ１１６５ＧＲ、窒素吸着比表面積（Ｎ_２ＳＡ）＝１６５ｍ^２／ｇ）
＊２１：カーボンブラック（キャボットジャパン（株）製ショウブラックＮ３３９、窒素吸着比表面積（Ｎ_２ＳＡ）＝９０ｍ^２／ｇ）
＊２２：シランカップリング剤（Evonik Degussa社製Ｓｉ６９、ビス（３－トリエトキシシリルプロピル）テトラスルフィド）
＊２３：酸化亜鉛（正同化学工業（株）製酸化亜鉛３種）
＊２４：ステアリン酸（日油（株）製ビーズステアリン酸ＹＲ）
＊２５：老化防止剤（Solutia Europe社製Santoflex 6PPD）
＊２６：プロセスオイル（昭和シェル石油（株）製エキストラクト４号Ｓ）
＊２７－１：ステアリン酸亜鉛（東京化成工業（株）製）
＊２７－２：ステアリン酸カリウム
＊２７－３：ステアリン酸カルシウム
＊２７－４：ステアリン酸ナトリウム
＊２７－５：ステアリン酸マグネシウム
＊２８－１：グリセリンモノ脂肪酸エステル－１（シグマアルドリッチ製モノステアリン酸グリセロール）
＊２８－２：グリセリンモノ脂肪酸エステル－２（モノオレイン酸グリセロール）
＊２８－３：グリセリンモノ脂肪酸エステル－３（モノベヘン酸グリセロール）
＊２９－１：比較脂肪酸エステル－１（シグマアルドリッチ製グリセリン）
＊２９－２：比較脂肪酸エステル－２（モノ酪酸グリセロール）
＊３０：硫黄（軽井沢精錬所社製油処理イオウ）
＊３１：加硫促進剤－１（大内新興化学工業（株）製ノクセラーＣＺ－Ｇ）
＊３２：加硫促進剤－２（Flexsys社製Perkacit DPG）

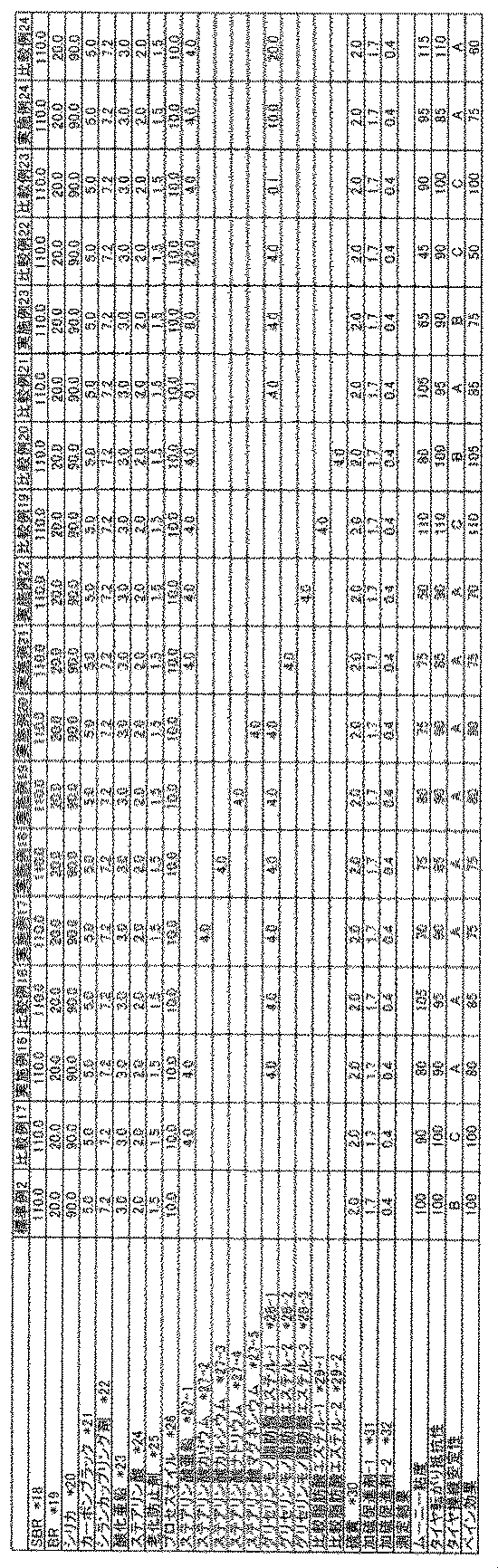

　上記の表４の結果から、標準例２と比較例１７とを比較すると、比較例１７の組成物は、ステアリン酸亜鉛からなる加工助剤を配合しているので、加工性は良化しているものの、硬度が低下し、タイヤ操縦安定性が悪化している。
　これに対し、実施例１６～２４では、ジエン系ゴムに対し、特定の比表面積を有するシリカ、シランカップリング剤、特定のグリセリンモノ脂肪酸エステルおよび脂肪酸金属塩を特定量でもって配合したので、良好な加工性を示し、またシリカの高分散化により優れた低転がり抵抗性を示している。さらに硬度の低下が抑制され、優れたタイヤ操縦安定性を確保している。
　比較例１８は、脂肪酸金属塩を配合していないので、加工性が悪化した。
　比較例１９は、グリセリンモノ脂肪酸エステルの替わりにグリセリンを使用した例であるので、加工性、転がり抵抗性が悪化し、タイヤ操縦安定性に改善が見られなかった。
　比較例２０は、モノ酪酸グリセロールを使用した例であるので、ペイン効果が悪化した。また、転がり抵抗性、タイヤ操縦安定性に改善が見られなかった。
　比較例２１は、脂肪酸金属塩の配合量が本発明で規定する下限未満であるので、加工性が悪化した。
　比較例２２は、脂肪酸金属塩の配合量が本発明で規定する上限を超えているので、タイヤ操縦安定性に改善が見られなかった。
　比較例２３は、グリセリンモノ脂肪酸エステルの配合量が本発明で規定する下限未満であるので、転がり抵抗性、タイヤ操縦安定性、ペイン効果に改善が見られなかった。
　比較例２４は、グリセリンモノ脂肪酸エステルの配合量が本発明で規定する上限を超えているので、加工性、転がり抵抗性が悪化した。

標準例３、実施例２５～２６、２８～３４および比較例２５～３５
サンプルの調製
　表５および６に示す配合（質量部）において、加硫促進剤と硫黄を除く成分を１．７リットルの密閉式バンバリーミキサーで５分間混練し、ゴムをミキサー外に放出して室温冷却した。次いで、該ゴムを同ミキサーに再度入れ、加硫促進剤および硫黄を加えてさらに混練し、ゴム組成物を得た。次に得られたゴム組成物を所定の金型中で１６０℃、２０分間プレス加硫して加硫ゴム試験片を得、以下に示す試験法で未加硫のゴム組成物および加硫ゴム試験片の物性を測定した。

　加硫速度：ＪＩＳ６３００に準拠して、振動式ディスク加硫試験機にて、振幅１度、１６０℃で９５％の加硫度に達する時間（Ｔ９５、分）を測定した。結果は、標準例３の値を１００として指数で示した。この値が小さいほど、加硫速度が速く、生産性に優れることを示す。
　耐屈曲疲労性：ＪＩＳＫ６２５１に準拠して、ＪＩＳ３号ダンベル状サンプルを用いて、歪率６０％にて繰返し歪を与え、破断に至るまでの回数を測定した。結果は、標準例３の値を１００として指数表示した。指数が大きいほど耐屈曲疲労性に優れることを示す。
　硬度：ＪＩＳＫ６２５３に従い、２０℃で試験した。結果は標準例３の値を１００として指数表示した。指数が大きいほど、硬度が高いことを示す。
　ｔａｎδ（６０℃）：ＪＩＳＫ６３９４に準拠して６０℃で試験した。結果は、標準例３の値を１００として指数で示した。指数が小さいほど、低発熱性であることを示す。
　結果を表５および６に併せて示す。

＊３３：ＳＢＲ（旭化成（株）製タフデン３８３０、油展量＝ＳＢＲ１００質量部に対し３７．５質量部）
＊３４：ＢＲ（日本ゼオン（株）製ＮｉｐｏｌＢＲ１２２０）
＊３５：シリカ－１（（Evonik Degussa社製Ultrasil 9000GR、ＢＥＴ比表面積＝２３５ｍ^２／ｇ）
＊３６：シリカ－２（ローディア社製Ｚｅｏｓｉｌ１１６５ＧＲ、窒素吸着比表面積（Ｎ_２ＳＡ）＝１６５ｍ^２／ｇ）
＊３７：カーボンブラック（キャボットジャパン（株）製ショウブラックＮ３３９、窒素吸着比表面積（Ｎ_２ＳＡ）＝９０ｍ^２／ｇ）
＊３８：シランカップリング剤－１（Evonik Degussa社製Ｓｉ６９、ビス（３－トリエトキシシリルプロピル）テトラスルフィド）
＊３９：酸化亜鉛（正同化学工業（株）製酸化亜鉛３種）
＊４０：ステアリン酸（日油（株）製ビーズステアリン酸ＹＲ）
＊４１：老化防止剤（Solutia Europe社製Santoflex 6PPD）
＊４２：プロセスオイル（昭和シェル石油（株）製エキストラクト４号Ｓ）
＊４３：グリセリンモノ脂肪酸エステル－１（シグマアルドリッチ製モノステアリン酸グリセロール）
＊４３’：グリセリンモノ脂肪酸エステル－２（モノオレイン酸グリセロール）
＊４３’’：グリセリンモノ脂肪酸エステル－３（モノベヘン酸グリセロール）
＊４４：比較脂肪酸エステル－１（シグマアルドリッチ製グリセリン）
＊４４’：比較脂肪酸エステル－２（モノ酪酸グリセロール）
＊４５：硫黄（軽井沢精錬所社製油処理イオウ）
＊４６：加硫促進剤－１（大内新興化学工業（株）製ノクセラーＣＺ－Ｇ、スルフェンアミド系）
＊４７：加硫促進剤－２（Flexsys社製Perkacit DPG、ジフェニルグアニジン系）
＊４８：加硫促進剤－３（大内新興化学工業（株）製ノクセラーＴＯＴ－Ｎ、チウラム系）
＊４８’：加硫促進剤－４（大内新興化学工業（株）製ノクセラーＴＴ、チウラム系）
＊４８’’：加硫促進剤－５（大内新興化学工業（株）製ノクセラーTBzTD、チウラム系）
＊４８’’’：加硫促進剤－６（Lanxess社製Vulcuren、チウラム系）
＊４９：シランカップリング剤－２（ｎ－オクチルトリエトキシシラン（信越化学工業（株）製ＫＢＥ－３０８３）

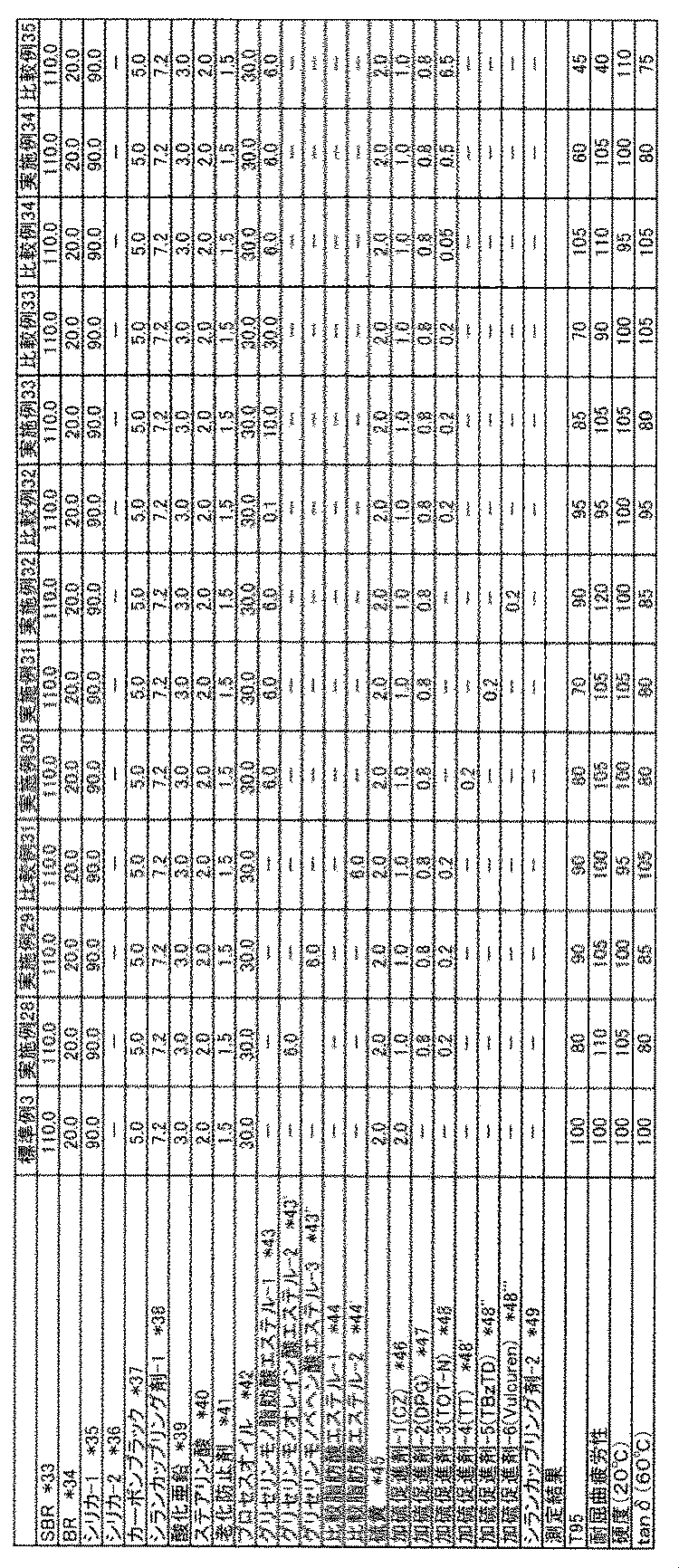

　下記の表５および６の結果から、実施例２５～２６、２８～３４のゴム組成物は、ジエン系ゴムに対し、特定の比表面積を有するシリカ、シランカップリング剤、特定のグリセリンモノ脂肪酸エステルおよびチウラム系加硫促進剤を特定量でもって配合したので、標準例に比べて、高比表面積のシリカを多量に配合しても、その分散性を高め、加硫速度を低下させず、耐屈曲疲労性に優れ、硬度および発熱性を維持し、あるいは向上していることが分かる。
　これに対し、比較例２５～２６は特定のグリセリンモノ脂肪酸エステルを配合していないので、耐屈曲疲労性に劣る結果となった。
　比較例２７は、チウラム系加硫促進剤を配合していないので、加硫速度が悪化した。
　比較例２８は、グリセリンモノ脂肪酸エステルの替わりにグリセリンを使用した例であるので、耐屈曲疲労性、硬度および発熱性がいずれも損なわれた。
　比較例２９は、シリカの窒素吸着比表面積（Ｎ_２ＳＡ）が２００ｍ^２／ｇ未満であるので、硬度が低下した。
　比較例３０は、シリカの配合量が本発明で規定する下限未満であるので、硬度が低下した。
　比較例３１は、グリセリンモノ酪酸エステルを配合した例であるので、硬度が低下した。
　比較例３２は、グリセリンモノ脂肪酸エステルの配合量が本発明で規定する下限未満であるので、耐屈曲疲労性が悪化した。
　比較例３３は、グリセリンモノ脂肪酸エステルの配合量が本発明で規定する上限を超えているので、耐屈曲疲労性および発熱性が悪化した。
　比較例３４は、チウラム系加硫促進剤の配合量が本発明で規定する下限未満であるので、加硫速度、硬度および発熱性が悪化した。
　比較例３５は、チウラム系加硫促進剤の配合量が本発明で規定する上限を超えているので、耐屈曲疲労性が悪化した。

実施例２７
　実施例２５において、ｎ－オクチルトリエトキシシラン（信越化学工業（株）製ＫＢＥ－３０８３）を３．０質量部さらに配合し、実施例２５を繰り返した。
　その結果を併せて表５に示す。加硫速度および発熱性がさらに良化したことが分かる。

Claims

　（Ａ）ジエン系ゴム１００質量部に対し、
　（Ｂ）シリカを５～２００質量部、
　（Ｃ）硫黄含有シランカップリング剤を前記シリカに対し１～２０質量％、
　（Ｄ）（Ｄ－１）下記式（１）で表されるアルキルトリエトキシシランを前記シリカに対し１～２０質量％、（Ｄ－２）脂肪酸金属塩を前記ジエン系ゴム１００質量部に対し１～２０質量部、または（Ｄ－３）チウラム系加硫促進剤を前記ジエン系ゴム１００質量部に対し０．１～５．０質量部、および
　（Ｅ）炭素数８～２４の脂肪酸を由来とするグリセリンモノ脂肪酸エステルを前記（Ｂ）シリカの質量に対し１～２０質量％配合してなることを特徴とするゴム組成物。

（式（１）中、Ｒ１は炭素数１～２０のアルキル基を表し、Ｅｔはエチル基を表す。）
　下記（１）～（３）の共重合体および下記（４）の水素添加物のうち少なくとも１種をさらに配合してなることを特徴とする請求項１に記載のゴム組成物。
（１） α－ピネン－芳香族ビニル共重合体
（２） β－ピネン－芳香族ビニル共重合体
（３） α－ピネン、β－ピネン、ジペンテンからなる群のうち少なくとも２種と芳香族ビニルとの共重合体
（４）上記（１）～（３）の共重合体の水素添加物。
　前記（Ｅ）グリセリンモノ脂肪酸エステルの配合量が、前記（Ｄ）式（１）で表されるアルキルトリエトキシシランに対して１０～１０００質量％であることを特徴とする請求項１に記載のゴム組成物。
　前記（Ｅ）グリセリンモノ脂肪酸エステルが不飽和結合を含むことを特徴とする請求項１～３のいずれかに記載のゴム組成物
　請求項１～４のいずれかに記載のゴム組成物をトレッドに使用した空気入りタイヤ。
