WO2012165477A1 - タンパク質繊維及びその製造方法 - Google Patents

タンパク質繊維及びその製造方法 Download PDF

Info

Publication number
WO2012165477A1
WO2012165477A1 PCT/JP2012/063924 JP2012063924W WO2012165477A1 WO 2012165477 A1 WO2012165477 A1 WO 2012165477A1 JP 2012063924 W JP2012063924 W JP 2012063924W WO 2012165477 A1 WO2012165477 A1 WO 2012165477A1
Authority
WO
WIPO (PCT)
Prior art keywords
protein fiber
protein
fiber
stress
producing
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2012/063924
Other languages
English (en)
French (fr)
Inventor
関山和秀
横尾義春
関山香里
菅原潤一
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Spiber Inc
Original Assignee
Spiber Inc
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Spiber Inc filed Critical Spiber Inc
Priority to JP2013518123A priority Critical patent/JP5739992B2/ja
Publication of WO2012165477A1 publication Critical patent/WO2012165477A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • D—TEXTILES; PAPER
    • D01—NATURAL OR MAN-MADE THREADS OR FIBRES; SPINNING
    • D01D—MECHANICAL METHODS OR APPARATUS IN THE MANUFACTURE OF ARTIFICIAL FILAMENTS, THREADS, FIBRES, BRISTLES OR RIBBONS
    • D01D5/00—Formation of filaments, threads, or the like
    • D01D5/04—Dry spinning methods
    • D—TEXTILES; PAPER
    • D01—NATURAL OR MAN-MADE THREADS OR FIBRES; SPINNING
    • D01F—CHEMICAL FEATURES IN THE MANUFACTURE OF ARTIFICIAL FILAMENTS, THREADS, FIBRES, BRISTLES OR RIBBONS; APPARATUS SPECIALLY ADAPTED FOR THE MANUFACTURE OF CARBON FILAMENTS
    • D01F4/00—Monocomponent artificial filaments or the like of proteins; Manufacture thereof
    • D01F4/02—Monocomponent artificial filaments or the like of proteins; Manufacture thereof from fibroin
    • D—TEXTILES; PAPER
    • D02—YARNS; MECHANICAL FINISHING OF YARNS OR ROPES; WARPING OR BEAMING
    • D02J—FINISHING OR DRESSING OF FILAMENTS, YARNS, THREADS, CORDS, ROPES OR THE LIKE
    • D02J1/00—Modifying the structure or properties resulting from a particular structure; Modifying, retaining, or restoring the physical form or cross-sectional shape, e.g. by use of dies or squeeze rollers
    • D02J1/22—Stretching or tensioning, shrinking or relaxing, e.g. by use of overfeed and underfeed apparatus, or preventing stretch

Definitions

  • the present invention relates to a protein fiber containing a silk fibroin component and a method for producing the same.
  • Fibroin fiber is also called regenerated silk fiber and is known as biodegradable fiber with strength and elongation.
  • Patent Document 1 proposes that a dope solution is prepared using hexafluoroisopropanol (HFIP) as a solvent for silk fibroin, and after spinning, cold drawing is performed to obtain a regenerated silk fiber.
  • Patent Document 2 proposes that silk fibroin and hematin are added to a hexafluoroisopropanol (HFIP) solvent, extruded into a methanol coagulation liquid, spun, and cold-drawn.
  • HFIP hexafluoroisopropanol
  • the present invention provides a protein fiber having a high stress and having an appropriate elongation at break and a method for producing the same in order to solve the conventional problems.
  • the protein fiber of the present invention contains silk fibroin, and the protein fiber has a stress of 450 MPa or more and a breaking elongation of 5% or more.
  • the protein fiber production method of the present invention is a production method for obtaining the protein fiber, wherein the dope solution containing silk fibroin is wet-spun, and the unstretched yarn of the protein fiber is heated and stretched at least with dry heat. It is characterized by.
  • the present invention can provide a protein fiber having a high stress and an appropriate elongation at break and a method for producing the same. That is, according to the present invention, a protein fiber having a stress of 450 MPa or more and a breaking elongation of 5% or more can be realized. High stress, moderate elongation at break, and advantageous for composite materials (reinforced fibers) with metals, resins, rubbers, etc.
  • FIG. 1 is an explanatory view showing a manufacturing process in one embodiment of the present invention.
  • 2A and 2B are explanatory views showing a manufacturing process in another embodiment of the present invention.
  • FIG. 2A shows a spinning process and
  • FIG. 2B shows a drawing process.
  • FIG. 3 is a stress-displacement (strain) curve of the fibers obtained in Example 1 and Example 2 of the present invention.
  • FIG. 4 is a stress-displacement (strain) curve of the crosslinked fiber and raw unstretched fiber obtained in Example 3 of the present invention.
  • FIG. 5 is a SEM surface observation photograph of the fiber in one example of the present invention.
  • FIG. 6 is an SEM cross-sectional observation photograph of the fiber in one example of the present invention.
  • FIG. 7A is a schematic cross-sectional view of rabbit yarn
  • FIG. 7B is a schematic explanatory view showing the structure of rabbit yarn.
  • FIG. 8 is a stress-displacement (strain) curve of the drawn fiber obtained in Example 4 of the present invention.
  • FIG. 9 is a stress-displacement (strain) curve of the drawn fiber obtained in Example 5 of the present invention.
  • FIG. 10 is a stress-displacement (strain) curve of the drawn fiber obtained in Example 6 of the present invention.
  • FIG. 11 is a stress-displacement (strain) curve of the drawn fiber obtained in Example 7 of the present invention.
  • silk Silk is a fiber obtained from a silkworm made by silkworm (Bombyx mori) larvae.
  • silk thread 40 is composed of two fibroin 41s. Is covered with an outer glue (sericin) 42 to form one.
  • the fibroin 41 is composed of a large number of fibrils 43, and the outside of the fibroin 41 is covered with four layers of sericin 42 to form a single thread string 44.
  • the outer sericin 42 is dissolved and removed by refining and used as a silk filament for clothing.
  • the specific gravity of silk is 1.33.
  • the fineness is generally 3.3 deci tex and the fiber length is generally about 1300 to 1500 m.
  • the reason why the fineness is averaged is that the outer layer portion of the cocoon is thicker and thinner toward the inner side, resulting in an uneven fineness as a whole.
  • Silk fibroin The silk fibroin used in the present invention is made from natural or domestic silkworms or used or discarded silk fabric as a raw material, and refines silk fibroin from which silk fibroin is covered and from which other fats have been removed. Silk fibroin freeze-dried powder is preferred.
  • the protein fiber of the present invention may contain a polypeptide derived from spider silk protein in addition to silk fibroin.
  • the polypeptide derived from spider silk protein is not particularly limited as long as it is derived from or similar to natural spider silk protein.
  • the polypeptide is preferably a polypeptide derived from a large sputum bookmark thread protein produced in a spider large bottle-like line.
  • the large sputum bookmarker protein include large bottle-shaped spidroin MaSp1 and MaSp2 derived from the American spider spider (Nephila clavipes), and ADF3 and ADF4 derived from the Araneus diadematus.
  • the polypeptide derived from the large sputum bookmark thread protein includes a mutant, analog or derivative of the large sputum bookmark thread protein.
  • the protein fiber of the present invention comprises 10 to 100% by mass of silk fibroin and 0 to 90% by mass of polypeptide derived from spider silk protein. Is preferred. More preferably, the silk fibroin is 30 to 100% by mass, and the polypeptide derived from spider silk protein is 0 to 70% by mass. If it is the said range, there exists preferable spinnability, both components are favorable affinity without peeling, it becomes a hybrid fiber, and it becomes a protein fiber with a high stress and a moderate elongation at break.
  • Spinning solution As the solvent for the polypeptide derived from silk fibroin (lyophilized powder) and spider silk protein (lyophilized powder), any solvent can be used as long as it can dissolve the polypeptide.
  • an aqueous solution containing hexafluoroisopropanol (HFIP), hexafluoroacetone (HFA), urea, guanidine, sodium lauryl sulfate (SDS), lithium bromide, calcium chloride, lithium thiocyanate, etc. is added to an appropriate concentration.
  • the total concentration of the silk fibroin frozen powder and the polypeptide freeze-dried powder derived from spider silk protein is preferably 4.2 to 15.8% by mass. Dust and bubbles are removed to obtain a spinning solution (dope solution) having a solution viscosity of 2,500 to 15,000 cP (centipoise).
  • the coagulation liquid used for wet spinning may be any solution as long as it can be desolvated.
  • the solvent is HFIP
  • the coagulating liquid is preferably a lower alcohol having 1 to 5 carbon atoms such as methanol, ethanol, 2-propanol.
  • the temperature of the coagulation liquid is preferably 0 to 30 ° C. If it is the said range, spinning will be stabilized.
  • An undrawn yarn is obtained by extruding the spinning solution into a coagulating solution.
  • the extrusion speed is preferably 0.2 to 2.4 ml / h per hole. Within this range, spinning is stable. A more preferable extrusion rate is 0.25 to 1 ml / h per hole.
  • the length of the coagulation liquid tank is preferably 200 to 500 mm, the undrawn yarn take-up speed is preferably 1 to 20 m / min, and the residence time is preferably 0.05 to 0.15 min. If it is this range, solvent removal can be performed efficiently. Stretching (pre-stretching) may be performed in the coagulating liquid, but considering the evaporation of the lower alcohol, it is preferable to keep the coagulating liquid at a low temperature and take it off in the state of unstretched yarn.
  • the unstretched yarn is stretched 1.05 to 4 times by dry heat at a stretching temperature of 170 ° C to 230 ° C.
  • the molecules are highly oriented by high-temperature dry heat heating as described above, and a high-strength drawn yarn can be obtained.
  • a preferred stretching temperature is 180 ° C. to 225 ° C., and more preferably 190 ° C. to 220 ° C.
  • the preferred draw ratio is 2.7 to 3.9 times, and more preferably 2.9 to 3.5 times.
  • the dry heat an electric tubular furnace or a hot plate is used.
  • FIG. 1 is an explanatory view showing a manufacturing process in one embodiment of the present invention.
  • FIG. 1 shows a continuous process.
  • the spinning drawing apparatus 10 includes an extrusion process 1, an undrawn yarn manufacturing process 2, and a dry heat drawing process 3.
  • the spinning solution 6 is stored in the storage tank 7 and pushed out from the gear pump 8 to the base 9.
  • the spinning solution may be filled into a cylinder and extruded from a nozzle using a syringe pump.
  • the extruded spinning solution has an air gap 13 or is directly supplied into the coagulating liquid 11 in the coagulating liquid tank 12 to remove the solvent.
  • FIGS. 2A-B are explanatory views of an example in which the production process is separated in another embodiment of the present invention.
  • 2A shows the spinning step 20
  • FIG. 2B shows the drawing step 30.
  • the yarn may be wound up in each step or may be stored in the container without being wound up.
  • the spinning solution 22 is placed in the microsyringe 21, moved in the direction of arrow P using a syringe pump, the spinning solution 22 is pushed out from the nozzle 23, and the coagulating solution 25 in the coagulating solution tank 24 is discharged.
  • the unwound yarn wound body 26 is supplied.
  • the undrawn yarn is drawn out from the wound body 26, supplied to the dry heat drawing device 29, and drawn in the yarn path 31. Stretching is determined by the speed ratio between the supply nip roller 27 and the take-up nip roller 28. Next, the drawn yarn is wound around the wound body 32. Thereby, the fibroin fiber drawn yarn of the present invention is obtained.
  • Hot-water bath stretching may be performed in advance before dry heat heating stretching.
  • the molecular orientation can be further advanced by hot water bath stretching.
  • Hot water bath drawing is also useful for mixing (hybrid) of silk fibroin and spider silk protein.
  • the hot bath stretching conditions are preferably 30 to 90 ° C. and a stretching ratio of 1.05 to 6 times.
  • Fiber properties Fibroin fiber is obtained as described above.
  • the obtained fibroin fiber has a stress of 450 MPa or more and a breaking elongation of 5% or more. Since the natural silk fiber has a stress of about 410 MPa and the stress disclosed in FIG. 3 of Patent Document 2 is about 390 MPa, the stress of the fibroin yarn of the present invention is high.
  • the toughness is calculated from the integrated value of the stress-strain curve (SS curve) when measuring the strength and elongation of the fiber.
  • FIG. 3 is an explanatory diagram of the toughness of the fiber obtained in one example of the present invention, and shows a stress-displacement (strain) curve and toughness (shaded portion). It can be seen that toughness is high when both stress and elongation at break are high.
  • the preferred stress of the crosslinked fibroin fiber of the present invention is 600 MPa or more, more preferably 800 MPa or more.
  • the elongation of the crosslinked fiber is lowered, but the stress is surprisingly high.
  • the preferable breaking elongation of the non-crosslinked fiber is 9% or more, more preferably 15% or more, and further preferably 20% or more.
  • the diameter of the fibroin fiber of the present invention is preferably in the range of 5 to 100 ⁇ m. If it is the said range, a drawn fiber can be obtained stably.
  • a more preferable fiber diameter is in the range of 7 to 60 ⁇ m, still more preferably in the range of 10 to 40 ⁇ m.
  • the fibroin fiber (drawn yarn) of the present invention or the undrawn yarn of the raw material may be chemically crosslinked between polypeptide molecules in the fibroin fiber.
  • a known method for polymerizing or crosslinking a polymer material such as plastic or fiber material or a protein material such as collagen can be applied.
  • it may be performed using a condensation reaction by heating, ultraviolet rays, electron beams or the like, or using a known condensing agent.
  • functional groups that can be used for cross-linking in polypeptides include amino groups, carboxyl groups, thiol groups, and hydroxy groups, but are not limited thereto.
  • the amino group of the lysine side chain contained in the polypeptide can be cross-linked with an amide bond by dehydration condensation with the carboxyl group of the glutamic acid or aspartic acid side chain.
  • Crosslinking may be carried out by a dehydration condensation reaction under vacuum heating or by a dehydration condensation agent such as carbodiimide.
  • a crosslinking reaction may be performed with carbodiimide, glutaraldehyde, or the like.
  • the carbodiimide is represented by the general formula R 1 N ⁇ C ⁇ NR 2 (wherein R 1 and R 2 represent an organic group containing an alkyl group having 1 to 6 carbon atoms and a cycloalkyl group), and the specific compound is 1 -Ethyl-3- (3-dimethylaminopropyl) carbodiimide hydrochloride (EDC), diisopropylcarbodiimide (DIC), N, N'-dicyclohexylcarbodiimide (DCC), 1-cyclohexyl-3- (2-morpholinoethyl) carbodiimide, etc.
  • EDC Ethyl-3- (3-dimethylaminopropyl) carbodiimide hydrochloride
  • DIC diisopropylcarbodiimide
  • DCC N, N'-dicyclohexylcarbodiimide
  • 1-cyclohexyl-3- (2-morpholinoethyl) carbodiimide etc.
  • EDC and DIC are preferable because they have a high amide bond forming ability of peptide chains and easily undergo a crosslinking reaction.
  • the cross-linking treatment may be performed by applying a cross-linking agent to the fibroin fiber and performing cross-linking by vacuum heating and drying.
  • the carbodiimide may be applied to the fiber as a 100% product, or may be diluted with a lower alcohol having 1 to 5 carbon atoms or a buffer solution and applied to the fiber at a concentration of 0.005 to 10% by mass.
  • the treatment conditions are preferably immersed at a temperature of 20 to 45 ° C. for 3 to 48 hours. Ex. Of FIG. 3 is obtained by crosslinking treatment with carbodiimide. As shown in FIG.
  • the fibroin drawn yarn has a higher stress.
  • the stretched fiber is immersed in a solution obtained by adding carbodiimide and 1-hydroxybenzotriazole (HOBt) to 70% by mass ethanol or phosphate buffer, and reacted at 20 to 45 ° C. for 6 to 48 hours. After the reaction, it is washed with 100% by mass methanol for about 1 to 10 minutes.
  • HOBt 1-hydroxybenzotriazole
  • Example 1 Preparation of silk fibroin raw material (1) The silk fabric was cut to about 2 mm ⁇ 10 mm and boiled in boiling 0.5% by weight Marcel soap water (use Marcel soap fined with grater) for about 30 minutes. (2) Then, it boiled for 30 minutes with boiling hot water. (3) Procedures 1 and 2 were repeated two more times (3 times in total). (4) Finally boiled in boiling water for 30 minutes. By this operation, sericin and other additives covering the silk fibroin were completely removed. (5) The wet silk fibroin was dried overnight at 37 ° C. (6) The dried silk was weighed, and an LiBr aqueous solution (9 mol / L) was added so as to be 10 w / v%, followed by dissolution in a 40 ° C.
  • LiBr aqueous solution 9 mol / L
  • the aqueous solution was put into a cellulose dialysis membrane (Seamless Cellulose Tubing, 36/32 manufactured by VISKASESELES COAP) and dialyzed for 3 to 4 days using distilled water.
  • the recovered solution after dialysis was centrifuged at 20 ° C., 15,000 rpm for 1 hour to remove undissolved parts and dust.
  • the fine dust was completely removed by passing through a 150 ⁇ m filter manufactured by ADVANTEC.
  • the silk fibroin aqueous solution was frozen at ⁇ 80 ° C. and lyophilized overnight. After confirming that water was sufficiently removed, it was stored as silk fibroin powder. In this way, silk fibroin freeze-dried powder was obtained.
  • a spinning solution (dope solution) was filled in a cylinder, and an undrawn yarn was prepared in a 100% by mass methanol coagulation solution using a syringe pump from a nozzle having a diameter of 0.57 mm.
  • the extrusion speed was good from 0.2 to 2.4 ml / h. In this example, the extrusion speed was 0.6 ml / h, the coagulation liquid tank length was 400 mm, and the winding speed was 2 m / min.
  • the toughness calculation formula was as follows.
  • Toughness [E / (r 2 ⁇ ⁇ ⁇ L) ⁇ 1000] (unit: MJ / m 3 )
  • E Breaking energy (Unit: J)
  • r Radius of fiber (unit: mm)
  • Circumference ratio L
  • D The specific gravity of the fiber was measured according to the JIS L 1015 floatation method by requesting an outsourced analysis to the Kaken Test Center.
  • the specific gravity of the product of Example 1 was 1.36.
  • the stress-displacement (strain) curve of the drawn fiber obtained in Example 1 is shown in Ex. It is shown in 1.
  • Various physical property values are summarized below. Stress: 474.2 MPa Elongation: 21.3% Fiber diameter: 35.1 ⁇ m Breaking energy: 0.00164J Toughness: 84.8 MJ / m 3 Initial elastic modulus: 11.9 GPa
  • Example 2 In this example, the stretched fiber is post-crosslinked.
  • the carbodiimide diisopropylcarbodiimide (DIC) was used.
  • the stretched fiber obtained in Example 1 was immersed in a solution in which 20 ml of 70% by mass ethanol, 200 ⁇ l of diisopropylcarbodiimide (DIC) (liquid carbodiimide), and 4 mg of 1-hydroxybenzotriazole (HOBt) were mixed. And reacted at 25 ° C. for 6 hours. Thereafter, it was washed with 100% by mass methanol for 10 seconds and dried for 8 hours or more.
  • a stress-displacement (strain) curve of the obtained drawn fiber is shown in Ex. It is shown in 2.
  • Various physical property values are summarized below. Stress: 858.9 MPa Elongation: 9.4% Fiber diameter: 28.7 ⁇ m Breaking energy: 0.00070J Toughness: 54.1 MJ / m 3
  • Initial elastic modulus 18.3 GPa
  • the example product after crosslinking according to the present invention was a fibroin fiber having higher stress.

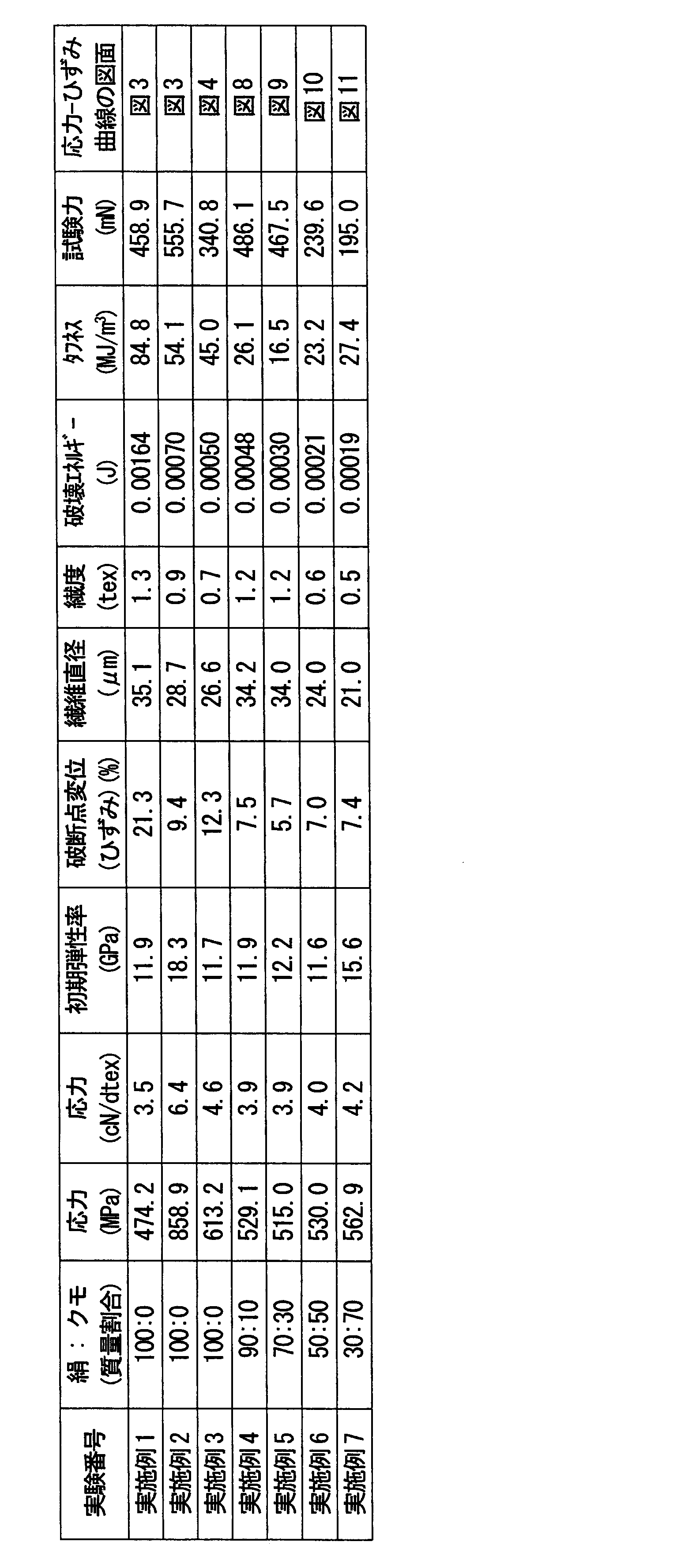

  • Table 1 compares the stresses of the fibers of Examples 1 to 3 with those of natural silk fibers.
  • a pUC57 vector (with an Nde I site immediately upstream of the 5 ′ end and an Xba I site immediately downstream of the 5 ′ end) into which the ADF3Kai gene having the base sequence represented by SEQ ID NO: 5 had been introduced was obtained. Thereafter, the gene was treated with restriction enzymes with Nde I and EcoR I and recombined into a pET22b (+) expression vector.
  • a PCR reaction was performed using ADF3Kai as a template using a T7 promoter primer (SEQ ID NO: 8) and Rep Xba I primer (SEQ ID NO: 9), and the 5 ′ half of the ADF3Kai gene sequence
  • sequence A The sequence (hereinafter referred to as “sequence A”) was amplified, and the fragment was subjected to restriction enzyme treatment with Nde I and Xba I in advance using a Mighty Cloning Kit (manufactured by Takara Bio Inc.). Recombined.
  • PCR reaction was performed using ADF3Kai as a template and an Xba I Rep primer (SEQ ID NO: 10) and a T7 terminator primer (SEQ ID NO: 11), and the sequence of the 3 ′ half of the gene sequence of ADF3Kai (hereinafter referred to as sequence B and The fragment was recombined into a pUC118 vector previously treated with Xba I and EcoR I using a Mighty Cloning Kit (Takara Bio Inc.).
  • the pUC118 vector into which the sequence A was introduced was treated with Nde I and Xba I
  • the pUC118 vector into which the sequence B was introduced was treated with restriction enzymes with Xba I and EcoR I, respectively, and the target DNA fragments of the sequences A and B were obtained by cutting out the gel.
  • the DNA fragments A and B and pET22b (+) previously treated with Nde I and EcoR I were subjected to a ligation reaction and transformed into E. coli DH5 ⁇ .
  • ADF3Kai-Large gene shown in SEQ ID NO: 6 was confirmed.
  • the amino acid sequence of ADF3Kai-Large is as shown in SEQ ID NO: 3.
  • pET22b (+) expression vector containing the ADF3Kai-Large-NRSH1 gene sequence obtained above was transformed into Escherichia coli Rosetta (DE3). After culturing the obtained single colony in 2 mL of LB medium containing ampicillin for 15 hours, 1.4 ml of the same culture solution was added to 140 mL of LB medium containing ampicillin and cultured at 37 ° C. and 200 rpm. The culture was continued until the OD 600 was 3.5. Then, OD 600 of the culture broth of 3.5, added with 50% glucose 140mL in 2 ⁇ YT medium 7L containing ampicillin, and further cultured until an OD 600 of 4.0.
  • IPTG isopropyl- ⁇ -thiogalactopyranoside
  • the cells recovered 2 hours after the addition of IPTG were washed with 20 mM Tris-HCl buffer (pH 7.4).
  • the washed cells were suspended in 20 mM Tris-HCl buffer (pH 7.4) containing about 1 mM PMSF, and the cells were disrupted with a high-pressure homogenizer (GEA Niro Soavi).
  • the disrupted cells were centrifuged to obtain a precipitate.
  • the resulting precipitate was washed with 20 mM Tris-HCl buffer (pH 7.4) until high purity.
  • the washed precipitate was dissolved in 7.5 M urea DB buffer (7.5 M urea, 10 mM sodium dihydrogen phosphate, 20 mM NaCl, 1 mM Tris-HCl, pH 7.0), and stirred with a stirrer.
  • Dialysis was performed with water using a cellulose tube 36/32) manufactured by Yakuhin Co., Ltd.
  • the white aggregated protein obtained after dialysis was recovered by centrifugation, the water was removed with a freeze dryer, and the lyophilized powder was recovered.
  • the degree of purification of the target protein (about 101.1 kDa) in the obtained lyophilized powder was confirmed by image analysis of the results of polyacrylamide gel electrophoresis of the powder using Totallab (nonlinear dynamics ltd.). As a result, the purification degree of ADF3Kai-Large-NRSH1 was about 85%.
  • a dope solution was prepared in the same manner as in Example 1. Silk fibroin and spider silk protein were mixed when preparing the dope solution.

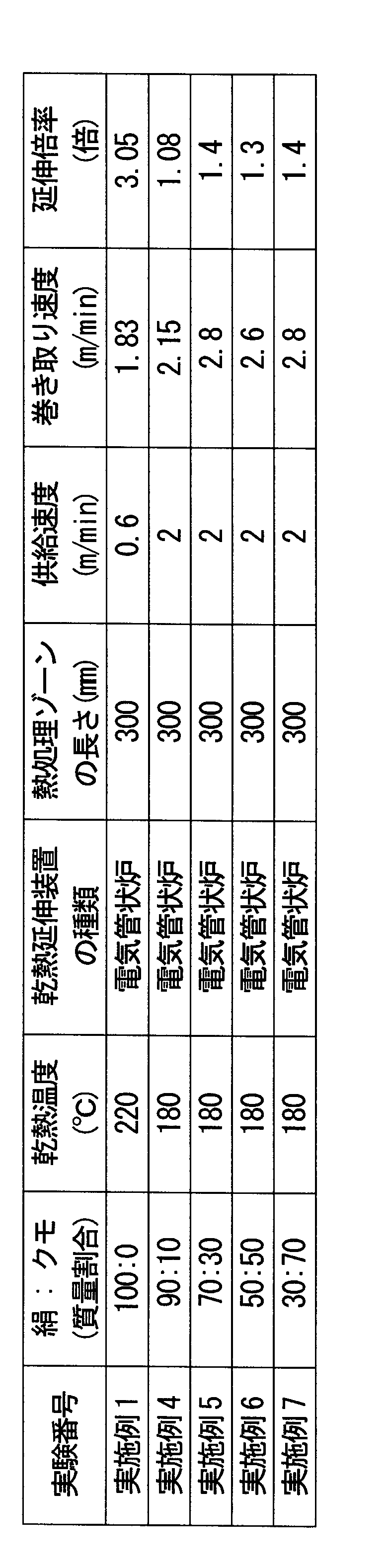

  • Stretching conditions and results Stretching was carried out in the order of hot water bath stretching and dry heat stretching. Hot water bath stretching was performed continuously after the coagulation step.
  • the mass mixing ratio (silk: spider mass ratio) of silk fibroin and spider silk protein in Examples 4 to 7 and the conditions of the stretching process are shown in Table 2 (hot water bath stretching) and Table 3 (dry heat stretching). For reference, the conditions of Example 1 are also shown. The results are shown in Table 4. For reference, the results of Examples 1 to 3 are also shown.
  • the protein fiber of the present invention can be suitably used for resin or metal reinforcing fibers, composite materials, injection molding and the like.
  • the application can be applied to transportation equipment members such as automobiles, tire reinforcing fibers, and the like.
  • it can be applied to fishing lines, tennis and badminton guts, violin kites, violin bows, and artificial hair.
  • it can be applied to yarn, cotton, woven fabric, knitted fabric, braided fabric, non-woven fabric and the like.

Landscapes

  • Engineering & Computer Science (AREA)
  • Textile Engineering (AREA)
  • Mechanical Engineering (AREA)
  • Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • General Chemical & Material Sciences (AREA)
  • Artificial Filaments (AREA)
  • Treatments For Attaching Organic Compounds To Fibrous Goods (AREA)

Abstract

　本発明のタンパク質繊維は、絹フィブロインを含み、前記タンパク質繊維は応力４５０ＭＰａ以上、破断伸度５％以上である。本発明のタンパク質繊維の製造方法は、前記のタンパク質繊維を得るための製造方法であって、絹フィブロインを含むドープ液を湿式紡糸し、タンパク質繊維の未延伸糸を少なくとも乾熱で加熱延伸することにより得る。前記タンパク質繊維の延伸糸又は未延伸糸は、さらにカルボジイミドにより架橋してもよい。これにより応力が高く適度な破断伸度があるタンパク質繊維及びその製造方法を提供する。

Description

タンパク質繊維及びその製造方法
　本発明は絹フィブロイン成分を含むタンパク質繊維及びその製造方法に関する。
　フィブロイン繊維は再生絹繊維とも言われ、強度と伸びがある生分解性繊維として知られている。例えば特許文献１には絹フィブロインの溶媒としてヘキサフルオロイソプロパノール（ＨＦＩＰ）を用いてドープ液を作製し、紡糸後、冷延伸して再生絹繊維を得ることが提案されている。特許文献２にはヘキサフルオロイソプロパノール（ＨＦＩＰ）溶媒中に絹フィブロインとヘマチンを加えてメタノール凝固液に押し出して紡糸し、冷延伸することが提案されている。
　しかし、従来のフィブロイン繊維の応力はいまだ不足であり、さらに高い強度と適度な伸度を有する強靭な繊維が望まれていた。さらにクモ糸タンパク質に由来するポリペプチドと混合したタンパク質繊維も要望されていた。
特表平７－５０３２８８号公報 ＷＯ２００８－００４３５６号公報
　本発明は、前記従来の問題を解決するため、応力が高く、適度な破断伸度があるタンパク質繊維及びその製造方法を提供する。
　本発明のタンパク質繊維は、絹フィブロインを含み、前記タンパク質繊維は応力４５０ＭＰａ以上、破断伸度５％以上であることを特徴とする。
　本発明のタンパク質繊維の製造方法は、前記のタンパク質繊維を得るための製造方法であって、絹フィブロインを含むドープ液を湿式紡糸し、タンパク質繊維の未延伸糸を少なくとも乾熱で加熱延伸することを特徴とする。
　本発明は、応力が高く適度な破断伸度があるタンパク質繊維及びその製造方法を提供できる。すなわち、本発明によると、応力４５０ＭＰａ以上、破断伸度５％以上のタンパク質繊維を実現できる。応力が高く、適度な破断伸度があり、金属、樹脂、ゴムなどとの複合材料（強化繊維）にとって有利である。
図１は本発明の一実施例における製造工程を示す説明図である。 図２Ａ－Ｂは本発明の別の実施例における製造工程を示す説明図であり、図２Ａは紡糸工程、図２Ｂは延伸工程を示す。 図３は本発明の実施例１及び実施例２で得られた繊維の応力－変位（ひずみ）曲線である。 図４は本発明の実施例３で得られた架橋繊維と原料の未延伸繊維の応力－変位（ひずみ）曲線である。 図５は本発明の一実施例における繊維のＳＥＭの表面観察写真である。 図６は本発明の一実施例における繊維のＳＥＭの断面観察写真である。 図７Ａは家蚕繭糸の模式的断面図、図７Ｂは家蚕繭糸の構造を示す模式的説明図である。 図８は本発明の実施例４で得られた延伸繊維の応力－変位（ひずみ）曲線である。 図９は本発明の実施例５で得られた延伸繊維の応力－変位（ひずみ）曲線である。 図１０は本発明の実施例６で得られた延伸繊維の応力－変位（ひずみ）曲線である。 図１１は本発明の実施例７で得られた延伸繊維の応力－変位（ひずみ）曲線である。
（１）絹の説明
　絹はカイコガ(Bombyx mori)の幼虫である蚕の作る繭から得られる繊維であり、図７Ａの家蚕繭糸の模式的断面図に示すように繭糸４０は２本のフィブロイン４１が外側のニカワ質（セリシン）４２で覆われる形で１本になっている。さらに詳しくは図７Ｂに示す家蚕繭糸の構造のように、フィブロイン４１は多数のフィブリル４３で構成され、フィブロイン４１の外側は４層のセリシン４２で覆われ、１本の繭糸４４が構成されている。実用的には精錬により外側のセリシン４２を溶解して取り除き、絹フィラメントとして衣料用途に使用されている。絹の比重は１．３３である。また、繊度は平均３．３ｄｅｃｉ　ｔｅｘ、繊維長は１３００～１５００ｍ程度が一般的である。繊度を平均としているのは、繭の外層部は太く、内側に行くほど細くなっており、全体としては不均一な繊度となっていることによる。
（２）絹フィブロイン
　本発明で使用する絹フィブロインは、天然もしくは家蚕の繭または中古や廃棄のシルク生地を原料とし、絹フィブロインを覆うセリシンや、その他の脂肪分などを除去した絹フィブロインを精製し、絹フィブロイン凍結乾燥粉末としたものが好ましい。
（３）クモ糸タンパク質に由来するポリペプチド
　本発明のタンパク質繊維は、絹フィブロインに加えてクモ糸タンパク質に由来するポリペプチドを含んでいてもよい。クモ糸タンパク質に由来するポリペプチドとは、天然型クモ糸タンパク質に由来又は類似するものであればよく、特に限定されない。前記ポリペプチドは、強靭性に優れるという観点からクモの大瓶状線で産生される大吐糸管しおり糸タンパク質に由来するポリペプチドであることが好ましい。前記大吐糸管しおり糸タンパク質としては、アメリカジョロウグモ(Nephila clavipes)に由来する大瓶状線スピドロインＭａＳｐ１やＭａＳｐ２、二ワオニグモ(Araneus diadematus)に由来するＡＤＦ３やＡＤＦ４などが挙げられる。前記大吐糸管しおり糸タンパク質に由来するポリペプチドは、大吐糸管しおり糸タンパク質の変異体、類似体又は誘導体などを含む。
（４）絹フィブロインとクモ糸タンパク質に由来するポリペプチドの混合割合
　本発明のタンパク質繊維は、絹フィブロインが１０～１００質量％、クモ糸タンパク質に由来するポリペプチドが０～９０質量％であることが好ましい。さらに好ましくは、絹フィブロインが３０～１００質量％、クモ糸タンパク質に由来するポリペプチドが０～７０質量％である。前記の範囲であれば好ましい可紡性があり、両成分は剥離することなく親和性が良好であり、ハイブリッド繊維となり、応力が高く適度な破断伸度があるタンパク質繊維となる。
（５）紡糸液（ドープ液）
　前記絹フィブロイン（凍結乾燥粉末）及びクモ糸タンパク質に由来するポリペプチド（凍結乾燥粉末）の溶媒としては、ポリペプチドを溶解できるものであればどのようなものでも良い。例えばヘキサフルオロイソプロパノール（ＨＦＩＰ）、ヘキサフルオロアセトン（ＨＦＡ）、尿素、グアニジン、ラウリル硫酸ナトリウム（ＳＤＳ）、臭化リチウム、塩化カルシウム、チオシアン酸リチウムなどを含む水溶液などを適切な濃度になるように加える。絹フィブロイン凍結粉末及びクモ糸タンパク質に由来するポリペプチド凍結乾燥粉末の合計濃度は４．２～１５．８質量％が好ましい。ゴミと泡を取り除き、溶液粘度２，５００～１５，０００ｃＰ（センチポイズ）の紡糸液（ドープ液）とする。
（６）紡糸工程
　紡糸は湿式紡糸を採用する。これにより、ポリマーを溶解させた溶媒を除去し（脱溶媒ともいう）、未延伸糸を得る。湿式紡糸に使用する凝固液は、脱溶媒できる溶液であればどのようなものでも良い。溶媒がＨＦＩＰの場合、凝固液はメタノール、エタノール、２－プロパノールなどの炭素数１～５の低級アルコールを使用するのが好ましい。凝固液の温度は０～３０℃が好ましい。前記の範囲であれば紡糸は安定する。前記紡糸液を凝固液に押し出すことにより、未延伸糸が得られる。直径０．１～０．６ｍｍのノズルを有するシリンジポンプの場合、押し出し速度は１ホール当たり、０．２～２．４ｍｌ／ｈが好ましい。この範囲であれば紡糸は安定する。さらに好ましい押し出し速度は１ホール当たり、０．２５～１ｍｌ／ｈである。凝固液槽の長さは２００～５００ｍｍ、未延伸糸の引き取り速度は１～２０ｍ／ｍｉｎ、滞留時間は０．０５～０．１５ｍｉｎが好ましい。この範囲であれば脱溶媒が効率よくできる。凝固液において延伸（前延伸）をしても良いが、低級アルコールの蒸発を考えると凝固液を低温に維持し、未延伸糸の状態で引き取るのが好ましい。
（７）延伸工程
　延伸工程は、未延伸糸を延伸温度１７０℃～２３０℃の乾熱で１．０５～４倍延伸することが好ましい。本発明は前記のような高温乾熱加熱することにより、分子は高度に配向され、高強度の延伸糸が得られる。好ましい延伸温度は１８０℃～２２５℃であり、さらに好ましくは１９０℃～２２０℃である。また好ましい延伸倍率は２．７～３．９倍であり、さらに好ましくは２．９～３．５倍である。乾熱は一例として電気管状炉または熱板を使用する。
（ａ）連続工程
　紡糸から延伸までは連続工程としても良いし、任意の工程に分けて実施しても良い。図１は本発明の一実施例における製造工程を示す説明図である。図１は連続工程を示している。紡糸延伸装置１０は、押し出し工程１と、未延伸糸製造工程２と、乾熱延伸工程３を含む。紡糸液６は貯槽７に貯蔵され、ギアポンプ８から口金９に押し出す。ラボスケールにおいては、紡糸液をシリンダーに充填し、シリンジポンプを用いてノズルから押し出しても良い。押し出された紡糸液は、エアギャップ１３を有するか又は直接、凝固液槽１２の凝固液１１内に供給し、溶媒を除去する。次いで乾熱延伸装置１７に供給し、糸道１８内で延伸し、巻糸体４とする。延伸は供給ニップローラ１５と引き取りニップローラ１６との速度比によって決まる。１４ａ～１４ｆは糸ガイドである。
（ｂ）分離工程
　図２Ａ－Ｂは本発明の別の実施例における製造工程を分離した例の説明図である。図２Ａは紡糸工程２０、図２Ｂは延伸工程３０を示す。それぞれの工程ごとに糸を巻き取るかまたは巻き取らずに容器に溜めてもよい。紡糸工程２０においては、マイクロシリンジ２１内に紡糸液２２を入れておき、シリンジポンプを用いて矢印Ｐ方向に移動させ、ノズル２３から紡糸液２２を押し出し、凝固液槽２４内の凝固液２５に供給し、未延伸糸の巻糸体２６とする。次に延伸工程３０においては、巻糸体２６から未延伸糸を引き出し、乾熱延伸装置２９に供給し、糸道３１内で延伸する。延伸は供給ニップローラ２７と引き取りニップローラ２８との速度比によって決まる。次いで延伸糸を巻糸体３２に巻き取る。これにより本発明のフィブロイン繊維延伸糸を得る。
（ｃ）湯浴延伸
　本発明方法においては、乾熱加熱延伸の前に予め湯浴延伸をしておくこともできる。湯浴延伸により、さらに分子配向を進めることができる。湯浴延伸は、絹フィブロインとクモ糸タンパク質との混合（ハイブリッド）にも有用である。湯浴延伸の条件は３０～９０℃、延伸倍率１．０５～６倍が好ましい。
（８）繊維物性
　以上のようにしてフィブロイン繊維を得る。得られたフィブロイン繊維は応力４５０ＭＰａ以上、破断伸度５％以上である。天然の絹繊維の応力は約４１０ＭＰａであり、前記特許文献２の図３に開示されている応力は約３９０ＭＰａであることから、本発明のフィブロイン糸の応力は高い。タフネスは繊維の強伸度を測定する際の応力－ひずみ曲線（Ｓ－Ｓカーブ）の積分値から算出される。図３は本発明の一実施例で得られた繊維のタフネスの説明図であり、応力－変位（ひずみ）曲線とタフネス（斜線部）を示す。応力と破断伸度の両方が高いとタフネスも高いことがわかる。
　本発明の架橋フィブロイン繊維は、好ましい応力は６００ＭＰａ以上であり、より好ましくは８００ＭＰａ以上である。架橋繊維の伸度は低くなるが応力は驚くほど高くなる。非架橋繊維の好ましい破断伸度は９％以上であり、より好ましくは１５％以上、さらに好ましくは２０％以上である。
　本発明のフィブロイン繊維は直径が５～１００μｍの範囲であることが好ましい。前記の範囲であれば安定して延伸繊維を得ることができる。より好ましい繊維直径は７～６０μｍの範囲、さらに好ましくは１０～４０μｍの範囲である。繊度(単位：ｔｅｘまたはｄｅｃｉ　ｔｅｘ）を算出する場合は、繊維断面が丸の場合は繊維直径から計算される断面積と比重と長さから算出する。なお、本発明の繊維は湿式紡糸により得られるため、断面が円形とは限らず様々な形状を含むため、繊維直径（平均直径）は断面を円形と想定した場合の平均径を言う。
（９）架橋処理
　本発明のフィブロイン繊維（延伸糸）又はその原料の未延伸糸は、フィブロイン繊維内のポリペプチド分子間について化学的に架橋させてもよい。架橋方法は、プラスチックや繊維材料などの高分子材料や、コラーゲンなどのタンパク質材料を重合又は架橋させるための公知の方法が適用できる。例えば、加熱、紫外線、電子線などによる縮合反応、または、公知の縮合剤などを用いて行なっても良い。ポリペプチドにおいて架橋に使える官能基は例えばアミノ基、カルボキシル基、チオール基、ヒドロキシ基などがあるが、これに限定されるものではない。ポリペプチドに含まれるリジン側鎖のアミノ基は、グルタミン酸若しくはアスパラギン酸側鎖のカルボキシル基と脱水縮合によりアミド結合で架橋できる。架橋は真空加熱下で脱水縮合反応を行なっても良いし、カルボジイミドなどの脱水縮合剤により架橋させても良い。また、グルタルアルデヒドなどの架橋剤を用いても良い。また、トランスグルタミナーゼなどの酵素により架橋することもできる。一例として、カルボジイミド、グルタルアルデヒドなどで架橋反応させても良い。カルボジイミドは一般式Ｒ１Ｎ＝Ｃ＝ＮＲ２（但し、Ｒ１，Ｒ２は炭素数１～６のアルキル基、シクロアルキル基を含む有機基を示す。）で示され、具体的化合物は１－エチル－３－（３－ジメチルアミノプロピル）カルボジイミド塩酸塩（ＥＤＣ）、ジイソプロピルカルボジイミド（ＤＩＣ）、Ｎ，Ｎ’－ジシクロヘキシルカルボジイミド（ＤＣＣ）、１－シクロヘキシル－３－（２－モルホリノエチル）カルボジイミドなどがある。この中でもＥＤＣ、ＤＩＣはペプチド鎖のアミド結合形成能が高く、架橋反応し易いことから好ましい。架橋処理は、フィブロイン繊維に架橋剤を付与して真空加熱乾燥で架橋させても良い。カルボジイミドは１００％品を繊維に付与しても良いし、炭素数１～５の低級アルコールや緩衝液などで希釈して０．００５～１０質量％の濃度で繊維に付与しても良い。処理条件は、温度２０～４５℃で３～４８時間浸漬させておくのが好ましい。カルボジイミドによる架橋処理により、図３のＥｘ．２に示すとおり、フィブロイン延伸糸はさらに高い応力となる。架橋の方法は、延伸後の繊維を７０質量％エタノールもしくはリン酸バッファーにカルボジイミドと１－ヒドロキシベンゾトリアゾール（ＨＯＢｔ）を加えた液中に浸漬させ、２０～４５℃で６～４８時間反応させる。反応後、１００質量％メタノールで１～１０分程洗浄する。
　以下実施例を用いて、本発明をさらに具体的に説明する。なお、本発明は下記の実施例に限定されるものではない。
　（実施例１）
１．絹フィブロイン原料の準備
（１）シルク生地を約２ｍｍ×１０ｍｍ程度に裁断し、沸騰した０．５質量％マルセル石鹸水（マルセル石鹸はおろし金で細かくしたものを使用）で約３０分間煮た。
（２）その後、沸騰したお湯で３０分間煮た。
（３）手順１と２をさらに２回繰り返した（計３回）。
（４）最後に沸騰したお湯で３０分間煮た。この操作で絹フィブロインを覆うセリシンやその他の添加剤などを完全に除去した。
（５）湿った絹フィブロインを３７℃環境で一晩乾燥させた。
（６）乾燥後の絹の重さを測り、１０w/v％となるように、ＬｉＢｒ水溶液（９ｍｏｌ／Ｌ）を加え、４０℃環境で２時間溶解させた。
（７）その水溶液をセルロース透析膜(VISKASESELES COAP製のSeamless Cellulose Tubing、36/32)に入れ、蒸留水を用いて３～４日間透析した。
（８）透析後の回収溶液を、２０℃、１５，０００ｒｐｍ、１時間で遠心し、解け残りやゴミなどを除去した。
（９）更に濃度が２質量％以下になるようにＭｉｌｌｉＱで希釈した。
（１０）希釈後、ADVANTEC社の１５０μｍフィルターに通し、細かなゴミを完全に除去した。
（１１）絹フィブロイン水溶液を－８０℃環境で凍結させ、一晩かけて凍結乾燥した。十分に水分が抜けたことを確認し、絹フィブロイン粉末として保存した。このようにして絹フィブロイン凍結乾燥粉末を得た。
２．紡糸液（ドープ液）の調整
　上記で得られた絹フィブロイン凍結乾燥粉末を測り取り、ヘキサフルオロイソプロパノール（ＨＦＩＰ）を適切な濃度になるように加えた。絹フィブロイン凍結乾燥粉末の濃度を５．９質量％とした。次いでローテーターで１６時間溶解した後、ゴミと泡を取り除き、紡糸液（ドープ液）とした。溶液粘度は４，５００ｃＰ（センチポイズ）であった。
３．紡糸工程
　紡糸工程から延伸工程は図２に示す方法を用いた。まず、紡糸液（ドープ液）をシリンダーに充填し、０．５７ｍｍ径のノズルからシリンジポンプを用い１００質量％メタノール凝固液中で未延伸糸を作製した。押し出しスピードは０．２～２．４ｍｌ／ｈがよかった。本実施例では押し出し速度を０．６ｍｌ／ｈ、凝固液槽の長さは４００ｍｍ、巻き取り速度を２ｍ／ｍｉｎとした。
４．延伸工程
　前記で得られた未延伸糸を、供給速度０．６ｍ／ｍｉｎ、２２０℃の電気管状炉内で３．０５倍に延伸し、巻き取り速度は１.８３ｍ／ｍｉｎとした。電気管状炉の長さは３００ｍｍとした。
５．物性測定
（ａ）走査型電子顕微鏡（ＳＥＭ）で表面構造を観察した。繊維の長さ方向に沿って筋が見えた。図５にＳＥＭの表面観察写真、図６に同断面観察写真を示した。
（ｂ）光学顕微鏡を用いて繊維の直径を求めた。
（ｃ）温度２５℃、相対湿度６０％の雰囲気温度で引張り試験機（島津社製小型卓上試験機ＥＺ－Ｓ）を用いて繊維の強度（応力）、初期弾性率（２０点の最大傾きで測定した。具体的には、５０ｍｓｅｃ間隔で測定し、傾きの計算を２０点間隔で行ったときの最大傾きを初期弾性率とした。）、伸度（破断点変位、変位）を測定し、下記式によりタフネスを算出した。サンプルは厚紙で作製した型枠に貼り付け、つかみ具間距離は２０ｍｍ、引張り速度は１０ｍｍ／ｍｉｎで行った。ロードセル容量１Ｎ、つかみ冶具はクリップ式とした。測定値はサンプル数ｎ＝５の平均値とした。タフネスの算出式は次のとおりとした。
タフネス＝［Ｅ／（ｒ２×π×Ｌ）×１０００］（単位：ＭＪ／ｍ３）
但し、
Ｅ　破壊エネルギー（単位：Ｊ）
ｒ　繊維の半径（単位：ｍｍ）
π　円周率
Ｌ　引張り試験測定時のつかみ具間距離：２０ｍｍ
（ｄ）繊維の比重測定は一般財団法人カケンテストセンターに外注分析を依頼し、JIS L 1015 浮沈法に準じて測定した。実施例１品の比重は１．３６であった。
　実施例１で得られた延伸繊維の応力－変位（ひずみ）曲線を図３のＥｘ．１に示す。各種物性値を下記にまとめて示す。
応力：４７４．２ＭＰａ
伸び：２１．３％
繊維直径：３５．１μｍ
破壊エネルギー：０．００１６４Ｊ
タフネス：８４．８ＭＪ／ｍ３
初期弾性率：１１．９ＧＰａ
　（実施例２）
　本実施例は、延伸後の繊維を後架橋させた例である。カルボジイミドはジイソプロピルカルボジイミド（ＤＩＣ）を使用した。実施例１で得られた延伸後繊維を２０ｍｌの７０質量％エタノールと、２００μｌのジイソプロピルカルボジイミド（ＤＩＣ）（液体カルボジイミド）と、４ｍｇの１－ヒドロキシベンゾトリアゾール（ＨＯＢｔ）を混和した溶液内に浸漬させ、２５℃で６時間反応させた。その後１００質量％メタノールで１０秒間洗浄し、８時間以上乾燥させた。得られた延伸繊維の応力－変位（ひずみ）曲線を図３のＥｘ．２に示す。各種物性値を下記にまとめて示す。
応力：８５８．９ＭＰａ
伸び：９．４％
繊維直径：２８．７μｍ
破壊エネルギー：０．０００７０Ｊ
タフネス：５４．１ＭＪ／ｍ３
初期弾性率：１８．３ＧＰａ
　以上から明らかなとおり、本発明の架橋後の実施例品はさらに応力が高いフィブロイン繊維であることが確認できた。
　（実施例３）
応力：６１３．２ＭＰａ
伸び：１２．３％
繊維直径：２６．６μｍ
破壊エネルギー：０．０００５０Ｊ
タフネス：４５．０ＭＪ／ｍ３
初期弾性率：１１．７ＧＰａ
　実施例１～３の繊維の応力と、天然絹繊維の応力を比較して表１に示す。
Figure JPOXMLDOC01-appb-T000001
表１から明らかなとおり、本発明の実施例で得られた繊維の応力は高いことが確認できた。
　（実施例４～７）
１．クモ糸タンパク質に由来するポリペプチドの準備
　＜遺伝子合成＞
　（１）ＡＤＦ３Ｋａｉの遺伝子の合成
　ニワオニグモの２つの主要なしおり糸タンパク質の一つであるＡＤＦ３（ＧＩ：１２６３２８７）の部分的なアミノ酸配列をＮＣＢＩのウェブデータベースより取得し、同配列のＮ末端に開始コドン、Ｈｉｓ１０タグ及びＨＲＶ３Ｃプロテアーゼ（Human rhinovirus 3Cプロテアーゼ）認識サイトからなるアミノ酸配列（配列番号４）を付加したアミノ酸配列（配列番号２）をコードする遺伝子を、ＧｅｎＳｃｒｉｐｔ社に合成受託した。その結果、配列番号５で示す塩基配列からなるＡＤＦ３Ｋａｉの遺伝子が導入されたｐＵＣ５７ベクター（遺伝子の５’末端直上流にＮｄｅ　Ｉサイト、及び５’末端直下流にＸｂａ　Ｉサイト有り）を取得した。その後、同遺伝子をＮｄｅ　Ｉ及びＥｃｏＲ　Ｉで制限酵素処理し、ｐＥＴ２２ｂ（＋）発現ベクターに組み換えた。
（２）ＡＤＦ３Ｋａｉ－Ｌａｒｇｅの遺伝子の合成
　ＡＤＦ３Ｋａｉを鋳型にＴ７プロモータープライマー（配列番号８）とＲｅｐ　Ｘｂａ　Ｉプライマー（配列番号９）を用いてＰＣＲ反応を行い、ＡＤＦ３Ｋａｉの遺伝子配列における５’側半分の配列（以下、配列Ａと記す。）を増幅し、同断片をＭｉｇｈｔｙ　Ｃｌｏｎｉｎｇ　Ｋｉｔ（タカラバイオ株式会社製）を使用して、予めＮｄｅ　Ｉ及びＸｂａ　Ｉで制限酵素処理をしておいたｐＵＣ１１８ベクターに組み換えた。同様に、ＡＤＦ３Ｋａｉを鋳型にＸｂａ　Ｉ　Ｒｅｐプライマー（配列番号１０）とＴ７ターミネータープライマー（配列番号１１）を用いてＰＣＲ反応を行い、ＡＤＦ３Ｋａｉの遺伝子配列における３’側半分の配列（以下、配列Ｂと記す。）を増幅し、同断片をＭｉｇｈｔｙ　Ｃｌｏｎｉｎｇ　Ｋｉｔ（タカラバイオ株式会社製）を使用して、予めＸｂａ　Ｉ、ＥｃｏＲ　Ｉで制限酵素処理をしておいたｐＵＣ１１８ベクターに組み換えた。配列Ａの導入されたｐＵＣ１１８ベクターをＮｄｅ　Ｉ、Ｘｂａ　Ｉで、配列Ｂの導入されたｐＵＣ１１８ベクターをＸｂａ　Ｉ、ＥｃｏＲ　Ｉでそれぞれ制限酵素処理し、ゲルの切り出しによって配列Ａ及び配列Ｂの目的ＤＮＡ断片を精製した。ＤＮＡ断片Ａ、Ｂ及び予めＮｄｅ　Ｉ及びＥｃｏＲ　Ｉで制限酵素処理をしておいたｐＥＴ２２ｂ（＋）をライゲーション反応させ、大腸菌ＤＨ５αに形質転換した。Ｔ７プロモータープライマー及びＴ７ターミネータープライマーを用いたコロニーＰＣＲにより、目的ＤＮＡ断片の挿入を確認した後、目的サイズ（３．６　ｋｂｐ）のバンドが得られたコロニーからプラスミドを抽出し、３１３０ｘｌ　Ｇｅｎｅｔｉｃ　Ａｎａｌｙｚｅｒ（Ａｐｐｌｉｅｄ　Ｂｉｏｓｙｓｔｅｍｓ）を用いたシーケンス反応により全塩基配列を確認した。その結果、配列番号６に示すＡＤＦ３Ｋａｉ－Ｌａｒｇｅの遺伝子の構築が確認された。なお、ＡＤＦ３Ｋａｉ－Ｌａｒｇｅのアミノ酸配列は配列番号３で示すとおりである。
（３）ＡＤＦ３Ｋａｉ－Ｌａｒｇｅ－ＮＲＳＨ１の遺伝子の合成
　上記で得られたＡＤＦ３Ｋａｉ－Ｌａｒｇｅの遺伝子が導入されたｐＥＴ２２ｂ（＋）ベクターを鋳型に、ＰｒｉｍｅＳｔａｒ　Ｍｕｔａｇｅｎｅｓｉｓ　Ｂａｓａｌ　Ｋｉｔ（タカラバイオ株式会社製）を用いた部位特異的変異導入により、ＡＤＦ３Ｋａｉ－Ｌａｒｇｅのアミノ酸配列（配列番号３）における第１１５５番目のアミノ酸残基グリシン（Ｇｌｙ）に対応するコドンＧＧＣを終止コドンＴＡＡに変異させ、配列番号７に示すＡＤＦ３Ｋａｉ－Ｌａｒｇｅ－ＮＲＳＨ１の遺伝子をｐＥＴ２２ｂ（＋）上に構築した。変異の導入の正確性については、３１３０ｘｌ　Ｇｅｎｅｔｉｃ　Ａｎａｌｙｚｅｒ（Ａｐｐｌｉｅｄ　Ｂｉｏｓｙｓｔｅｍｓ）を用いたシーケンス反応により確認した。なお、ＡＤＦ３Ｋａｉ－Ｌａｒｇｅ－ＮＲＳＨ１のアミノ酸配列は配列番号１で示すとおりである。
　＜タンパク質の発現＞
　上記で得られたＡＤＦ３Ｋａｉ－Ｌａｒｇｅ－ＮＲＳＨ１の遺伝子配列を含むｐＥＴ２２ｂ（＋）発現ベクターを、大腸菌Ｒｏｓｅｔｔａ（ＤＥ３）に形質転換した。得られたシングルコロニーを、アンピシリンを含む２ｍＬのＬＢ培地で１５時間培養後、同培養液１．４ｍｌを、アンピシリンを含む１４０ｍＬのＬＢ培地に添加し、３７℃、２００ｒｐｍの条件下で、培養液のＯＤ６００が３．５になるまで培養した。次に、ＯＤ６００が３．５の培養液を、アンピシリンを含む７Ｌの２×ＹＴ培地に５０％グルコース１４０ｍＬと共に加え、ＯＤ６００が４．０になるまでさらに培養した。その後、得られたＯＤ６００が４．０の培養液に、終濃度が０．５ｍＭになるようにイソプロピル－β－チオガラクトピラノシド（ＩＰＴＧ）を添加してタンパク質発現を誘導した。ＩＰＴＧ添加後２時間経過した時点で、培養液を遠心分離し、菌体を回収した。ＩＰＴＧ添加前とＩＰＴＧ添加後の培養液から調製したタンパク質溶液をポリアクリルアミドゲルに泳動させたところ、ＩＰＴＧ添加に依存して目的サイズ（約１０１．１ｋＤａ）のバンドが観察され、目的とするタンパク質が発現していることを確認した。
　＜精製＞
　ＩＰＴＧを添加してから２時間後に回収した菌体を２０ｍＭ　Ｔｒｉｓ－ＨＣｌ　ｂｕｆｆｅｒ　（ｐＨ７．４）で洗浄した。洗浄後の菌体を約１ｍＭのＰＭＳＦを含む２０ｍＭＴｒｉｓ－ＨＣｌ緩衝液（ｐＨ７．４）に懸濁させ、高圧ホモジナイザー（ＧＥＡ　Ｎｉｒｏ　Ｓｏａｖｉ社）で細胞を破砕した。破砕した細胞を遠心分離し、沈殿物を得た。得られた沈殿物を、高純度になるまで２０ｍＭＴｒｉｓ－ＨＣｌ緩衝液（ｐＨ７．４）で洗浄した。洗浄後の沈殿物を７．５ＭＵｒｅａ　ＤＢ緩衝液（７．５Ｍ尿素、１０ｍＭリン酸二水素ナトリウム、２０ｍＭＮａＣｌ、１ｍＭＴｒｉｓ－ＨＣｌ、ｐＨ７．０）で溶解し、スターラーで撹拌した後、透析チューブ（三光純薬株式会社製のセルロースチューブ３６／３２）を用いて水で透析を行った。透析後に得られた白色の凝集タンパク質を遠心分離により回収し、凍結乾燥機で水分をのぞき、凍結乾燥粉末を回収した。得られた凍結乾燥粉末における目的タンパク質（約１０１．１ｋＤａ）の精製度は、粉末のポリアクリルアミドゲル電気泳動の結果をＴｏｔａｌｌａｂ（ｎｏｎｌｉｎｅａｒ　ｄｙｎａｍｉｃｓ　ｌｔｄ．）を用いて画像解析することにより確認した。その結果、ＡＤＦ３Ｋａｉ－Ｌａｒｇｅ－ＮＲＳＨ１の精製度は約８５％であった。
２．紡糸液（ドープ液）の調整
　実施例１と同様にしてドープ液を作成した。ドープ液を調整する際に、絹フィブロインとクモ糸タンパク質を混合した。
３．延伸条件と結果
　延伸は湯浴延伸と乾熱延伸をこの順番に行った。湯浴延伸は凝固工程の後に連続して行った。実施例４～７における絹フィブロインとクモ糸タンパク質の質量混合割合（絹：クモ質量割合）、延伸工程の条件を表２（湯浴延伸）及び表３（乾熱延伸）に示す。参考のため、実施例１の条件も併記する。また、結果を表４に示す。参考のため、実施例１～３の結果も併記する。
Figure JPOXMLDOC01-appb-T000002
Figure JPOXMLDOC01-appb-T000003
Figure JPOXMLDOC01-appb-T000004
　表２～４の結果から、絹フィブロインとクモ糸タンパク質を混合しても応力が高い繊維が得られたことがわかる。
　本発明のタンパク質繊維は、樹脂や金属の強化繊維、複合材料、射出成形などに好適に使用できる。また、その用途は、自動車などの輸送機器部材、タイヤの補強繊維などに適用できる。さらに、釣り糸、テニスやバドミントンのガット、バイオリンの絃、バイオリンの弓、人造毛髪などにも適用できる。形態としては、糸、綿、織物、編物、組み物、不織布などに応用できる。
１　押し出し工程
２，２０　未延伸糸製造工程
３，３０　延伸工程
４，２６，３２　巻糸体
６，２２　紡糸液
７　貯槽
８　ギアポンプ
９　口金
１０　紡糸延伸装置
１１，２５　凝固液
１２，２４　凝固液槽
１５，２７　供給ニップローラ
１６，２８　引き取りニップローラ
１７，２９　乾熱延伸装置
１３　エアギャップ
１４ａ～１４ｆ　糸ガイド
１８，３１　糸道
２１　シリンジ
２３　ノズル
４０　２本の繭糸
４１　フィブロイン
４２　セリシン
４３　フィブリル
４４　１本の繭糸
　配列番号１～４　　アミノ酸配列
　配列番号５～７　　塩基配列
　配列番号８～１１　プライマーシーケンス

Claims (11)

  1. 　絹フィブロインを含むタンパク質繊維であって、
    　前記タンパク質繊維は応力４５０ＭＰａ以上、破断伸度５％以上であることを特徴とするタンパク質繊維。
  2. 　前記タンパク質繊維は、さらに前記繊維に含まれるポリペプチド分子間の一部において化学的に架橋されている請求項１に記載のタンパク質繊維。
  3. 　前記タンパク質繊維の応力は５００ＭＰａ以上である請求項１又は２に記載のタンパク質繊維。
  4. 　前記タンパク質繊維は、絹フィブロインを１０～１００質量％、クモ糸タンパク質に由来するポリペプチドを０～９０質量％含む請求項１～３のいずれか１項に記載のタンパク質繊維。
  5. 　前記タンパク質繊維の直径が５～１００μｍの範囲である請求項１～４のいずれか１項に記載のタンパク質繊維。
  6. 　請求項１～５のいずれか１項に記載のタンパク質繊維を得るための製造方法であって、
    　絹フィブロインを含むドープ液を湿式紡糸し、タンパク質繊維の未延伸糸を少なくとも乾熱で加熱延伸することを特徴とするタンパク質繊維の製造方法。
  7. 　前記乾熱加熱延伸の条件が、１７０℃以上、延伸倍率１．０５～４倍である請求項６に記載のタンパク質繊維の製造方法。
  8. 　前記乾熱加熱延伸の前に、予め湯浴延伸をしておく請求項６又は７に記載のタンパク質繊維の製造方法。
  9. 　前記湯浴延伸の条件が、３０～９０℃、延伸倍率１．０５～６倍である請求項８に記載のタンパク質繊維の製造方法。
  10. 　前記加熱延伸後、さらにカルボジイミド及びグルタルアルデヒドから選ばれる少なくとも一つの架橋剤を反応させて架橋する請求項６～９のいずれか１項に記載のタンパク質繊維の製造方法。
  11. 　前記タンパク質繊維の未延伸糸をカルボジイミド及びグルタルアルデヒドから選ばれる少なくとも一つの架橋剤を反応させて架橋する請求項６～１０のいずれか１項に記載のタンパク質繊維の製造方法。
PCT/JP2012/063924 2011-06-01 2012-05-30 タンパク質繊維及びその製造方法 Ceased WO2012165477A1 (ja)

Priority Applications (1)

Application Number Priority Date Filing Date Title
JP2013518123A JP5739992B2 (ja) 2011-06-01 2012-05-30 タンパク質繊維及びその製造方法

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2011123648 2011-06-01
JP2011-123648 2011-06-01

Publications (1)

Publication Number Publication Date
WO2012165477A1 true WO2012165477A1 (ja) 2012-12-06

Family

ID=47259329

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2012/063924 Ceased WO2012165477A1 (ja) 2011-06-01 2012-05-30 タンパク質繊維及びその製造方法

Country Status (2)

Country Link
JP (1) JP5739992B2 (ja)
WO (1) WO2012165477A1 (ja)

Cited By (35)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2014002605A1 (ja) * 2012-06-28 2014-01-03 スパイバー株式会社 原着タンパク質繊維及びその製造方法
CN104790087A (zh) * 2015-03-29 2015-07-22 吴江市鼎盛丝绸有限公司 一种获取高强度蚕丝纤维的工艺方法及制备装置
JP2016223027A (ja) * 2015-05-29 2016-12-28 豊田合成株式会社 抗菌性再生シルクの製造方法
WO2017030197A1 (ja) * 2015-08-20 2017-02-23 国立研究開発法人理化学研究所 フィブロイン様構造を有するポリペプチド組成物の製造方法
US9617315B2 (en) 2011-06-01 2017-04-11 Spiber Inc. Artificial polypeptide fiber and method for producing the same
WO2017131196A1 (ja) * 2016-01-29 2017-08-03 国立研究開発法人理化学研究所 成形体及びその製造方法、並びに成形体のタフネスを向上させる方法
WO2017131195A1 (ja) * 2016-01-29 2017-08-03 国立研究開発法人理化学研究所 成形体及びその製造方法、並びに成形体の結晶化度を向上させる方法
WO2018034111A1 (ja) * 2016-08-19 2018-02-22 国立研究開発法人理化学研究所 フィブロイン様タンパク質を含むコンポジット成形組成物及びその製造方法
WO2018164189A1 (ja) * 2017-03-10 2018-09-13 Ｓｐｉｂｅｒ株式会社 タンパク質成形体及びこれを製造する方法、並びにタンパク質溶液
JP2018197415A (ja) * 2016-06-02 2018-12-13 国立研究開発法人農業・食品産業技術総合研究機構 長尺ミノムシ絹糸の生産方法及びその生産装置
WO2019003364A1 (ja) 2017-06-29 2019-01-03 国立研究開発法人農業・食品産業技術総合研究機構 長尺ミノムシ絹糸の生産方法及びその生産装置
WO2019049771A1 (ja) 2017-09-05 2019-03-14 国立研究開発法人農業・食品産業技術総合研究機構 繊維強化複合材料及びその製造方法
WO2019064382A1 (ja) 2017-09-27 2019-04-04 国立研究開発法人農業・食品産業技術総合研究機構 採糸装置
WO2019066037A1 (ja) * 2017-09-29 2019-04-04 Ｓｐｉｂｅｒ株式会社 ドープ液及びそれを用いた製品、並びに、構造タンパク質繊維及びその製造方法
WO2019151352A1 (ja) * 2018-01-31 2019-08-08 Ｓｐｉｂｅｒ株式会社 タンパク質繊維及びその製造方法
WO2019151430A1 (ja) * 2018-01-31 2019-08-08 株式会社島精機製作所 タンパク質繊維糸及び編織体、並びに、タンパク質繊維糸の製造方法及び編織体の製造方法
JP2019178465A (ja) * 2018-03-30 2019-10-17 住友ゴム工業株式会社 コード・ゴム組成物複合体、タイヤ及びコード・ゴム組成物複合体の製造方法
WO2019203228A1 (ja) 2018-04-16 2019-10-24 国立研究開発法人農業・食品産業技術総合研究機構 ミノムシ絹糸の糸塊生産方法
CN110462118A (zh) * 2017-03-10 2019-11-15 丝芭博株式会社 蛋白质纤维的制造方法和制造装置
WO2020045381A1 (ja) 2018-08-27 2020-03-05 国立研究開発法人農業・食品産業技術総合研究機構 基材表面上に吐糸されたミノムシ絹糸由来の糸塊生産方法
WO2020067513A1 (ja) * 2018-09-28 2020-04-02 Ｓｐｉｂｅｒ株式会社 人造繊維綿
WO2020067547A1 (ja) * 2018-09-28 2020-04-02 Ｓｐｉｂｅｒ株式会社 改変フィブロイン繊維
JP2020090461A (ja) * 2018-12-06 2020-06-11 国立研究開発法人理化学研究所 修飾シルクフィブロインタンパク質、及びその利用
WO2020116503A1 (ja) 2018-12-04 2020-06-11 国立研究開発法人農業・食品産業技術総合研究機構 ミノムシ絹糸の採糸装置及び長尺ミノムシ絹糸の生産方法
WO2020184697A1 (ja) 2019-03-13 2020-09-17 国立研究開発法人農業・食品産業技術総合研究機構 繊維強化複合材料及びその製造方法
US10975206B2 (en) 2015-04-09 2021-04-13 Spiber Inc. Polar solvent solution and production method thereof
WO2021246398A1 (ja) 2020-06-02 2021-12-09 国立研究開発法人農業・食品産業技術総合研究機構 ミノムシ絹糸の採糸装置及び長尺ミノムシ絹糸の生産方法
CN113846485A (zh) * 2021-10-26 2021-12-28 厦门大学 一种简便高效的老化蚕丝丝素蛋白纤维修复方法
CN114000237A (zh) * 2021-10-31 2022-02-01 山东康利达医用制品有限公司 一种新型乐器线的生产工艺及其应用
WO2022071480A1 (ja) 2020-09-30 2022-04-07 国立研究開発法人農業・食品産業技術総合研究機構 ミノムシの行動制御方法及び吐糸位置制御方法
EP3808882A4 (en) * 2018-04-03 2022-05-04 Hasetora Spinning Co. Ltd. BLENDED YARN, KNITTED KNIT AND METHOD OF PRODUCTION THEREOF
US20230035011A1 (en) * 2021-08-01 2023-02-02 Nano And Advanced Materials Institute Limited Anti-pilling merino wool fabric, garments comprising thereof, and method of fabrication thereof
US11668024B2 (en) 2015-04-09 2023-06-06 Spiber, Inc. Polar solvent solution and production method thereof
US11926927B2 (en) 2017-12-27 2024-03-12 National Agriculture And Food Research Organization Method of collecting bagworm silk thread
CN117758385A (zh) * 2023-11-30 2024-03-26 祥符实验室 一种适用于蛋白纤维成型的纺丝工艺

Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH04263614A (ja) * 1990-11-28 1992-09-18 E I Du Pont De Nemours & Co ポリペプチド繊維を紡糸する方法
JPH07207520A (ja) * 1994-01-14 1995-08-08 Kiyoichi Matsumoto 絹フィブロイン繊維の製造法
WO2003060099A2 (en) * 2002-01-11 2003-07-24 Nexia Biotechnologies, Inc. Methods and apparatus for spinning spider silk protein
JP2004068161A (ja) * 2001-03-14 2004-03-04 Tokyo Univ Of Agriculture & Technology 絹及び絹様材料の繊維、フィルム及び不織布の製造方法、並びに、それらの方法によって製造された繊維、フィルム又は不織布
JP2004532362A (ja) * 2001-04-02 2004-10-21 ザイロス ピーエルシー 絹繊維
JP2005515309A (ja) * 2002-01-09 2005-05-26 イー・アイ・デュポン・ドウ・ヌムール・アンド・カンパニー ポリペプチド繊維およびそれらの製造方法
JP2009221401A (ja) * 2008-03-18 2009-10-01 Tokyo Univ Of Agriculture & Technology 再生絹材料及びその製造方法

Family Cites Families (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP4881155B2 (ja) * 2004-04-20 2012-02-22 日本新薬株式会社 絹フィブロインフィルム
JP2007169806A (ja) * 2005-12-20 2007-07-05 Kaneka Corp 人工毛髪用繊維束及びそれを用いた頭飾製品
JP2009155774A (ja) * 2007-12-27 2009-07-16 Toray Ind Inc 繊維構造物およびその製造方法

Patent Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH04263614A (ja) * 1990-11-28 1992-09-18 E I Du Pont De Nemours & Co ポリペプチド繊維を紡糸する方法
JPH07207520A (ja) * 1994-01-14 1995-08-08 Kiyoichi Matsumoto 絹フィブロイン繊維の製造法
JP2004068161A (ja) * 2001-03-14 2004-03-04 Tokyo Univ Of Agriculture & Technology 絹及び絹様材料の繊維、フィルム及び不織布の製造方法、並びに、それらの方法によって製造された繊維、フィルム又は不織布
JP2004532362A (ja) * 2001-04-02 2004-10-21 ザイロス ピーエルシー 絹繊維
JP2005515309A (ja) * 2002-01-09 2005-05-26 イー・アイ・デュポン・ドウ・ヌムール・アンド・カンパニー ポリペプチド繊維およびそれらの製造方法
WO2003060099A2 (en) * 2002-01-11 2003-07-24 Nexia Biotechnologies, Inc. Methods and apparatus for spinning spider silk protein
JP2009221401A (ja) * 2008-03-18 2009-10-01 Tokyo Univ Of Agriculture & Technology 再生絹材料及びその製造方法

Cited By (72)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US9617315B2 (en) 2011-06-01 2017-04-11 Spiber Inc. Artificial polypeptide fiber and method for producing the same
JP5407009B1 (ja) * 2012-06-28 2014-02-05 スパイバー株式会社 原着タンパク質繊維の製造方法
JP2014029054A (ja) * 2012-06-28 2014-02-13 Spiber Inc 原着タンパク質繊維及びその製造方法
WO2014002605A1 (ja) * 2012-06-28 2014-01-03 スパイバー株式会社 原着タンパク質繊維及びその製造方法
US9689089B2 (en) 2012-06-28 2017-06-27 Spiber Inc. Solution-dyed protein fiber and method for producing same
CN104790087A (zh) * 2015-03-29 2015-07-22 吴江市鼎盛丝绸有限公司 一种获取高强度蚕丝纤维的工艺方法及制备装置
US10975206B2 (en) 2015-04-09 2021-04-13 Spiber Inc. Polar solvent solution and production method thereof
US11668024B2 (en) 2015-04-09 2023-06-06 Spiber, Inc. Polar solvent solution and production method thereof
JP2016223027A (ja) * 2015-05-29 2016-12-28 豊田合成株式会社 抗菌性再生シルクの製造方法
WO2017030197A1 (ja) * 2015-08-20 2017-02-23 国立研究開発法人理化学研究所 フィブロイン様構造を有するポリペプチド組成物の製造方法
US11174572B2 (en) 2015-08-20 2021-11-16 Riken Composite molding composition including fibroin-like protein, and method for producing composite molding composition
WO2017131196A1 (ja) * 2016-01-29 2017-08-03 国立研究開発法人理化学研究所 成形体及びその製造方法、並びに成形体のタフネスを向上させる方法
WO2017131195A1 (ja) * 2016-01-29 2017-08-03 国立研究開発法人理化学研究所 成形体及びその製造方法、並びに成形体の結晶化度を向上させる方法
JPWO2017131195A1 (ja) * 2016-01-29 2018-11-22 国立研究開発法人理化学研究所 成形体及びその製造方法、並びに成形体の結晶化度を向上させる方法
JPWO2017131196A1 (ja) * 2016-01-29 2018-11-22 国立研究開発法人理化学研究所 成形体及びその製造方法、並びに成形体のタフネスを向上させる方法
JP6998032B2 (ja) 2016-06-02 2022-02-10 国立研究開発法人農業・食品産業技術総合研究機構 長尺ミノムシ絹糸の生産方法及びその生産装置
JP2022028690A (ja) * 2016-06-02 2022-02-16 国立研究開発法人農業・食品産業技術総合研究機構 長尺ミノムシ絹糸の生産方法及びその生産装置
JP2018197415A (ja) * 2016-06-02 2018-12-13 国立研究開発法人農業・食品産業技術総合研究機構 長尺ミノムシ絹糸の生産方法及びその生産装置
JP7334995B2 (ja) 2016-06-02 2023-08-29 国立研究開発法人農業・食品産業技術総合研究機構 長尺ミノムシ絹糸の生産方法及びその生産装置
JP7088511B2 (ja) 2016-08-19 2022-06-21 国立研究開発法人理化学研究所 フィブロイン様タンパク質を含むコンポジット成形組成物及びその製造方法
JPWO2018034111A1 (ja) * 2016-08-19 2019-07-18 国立研究開発法人理化学研究所 フィブロイン様タンパク質を含むコンポジット成形組成物及びその製造方法
WO2018034111A1 (ja) * 2016-08-19 2018-02-22 国立研究開発法人理化学研究所 フィブロイン様タンパク質を含むコンポジット成形組成物及びその製造方法
CN110462118A (zh) * 2017-03-10 2019-11-15 丝芭博株式会社 蛋白质纤维的制造方法和制造装置
CN110462118B (zh) * 2017-03-10 2022-10-11 丝芭博株式会社 蛋白质纤维的制造方法和制造装置
US11286286B2 (en) 2017-03-10 2022-03-29 Spiber Inc. Method and device for manufacturing protein fiber
WO2018164189A1 (ja) * 2017-03-10 2018-09-13 Ｓｐｉｂｅｒ株式会社 タンパク質成形体及びこれを製造する方法、並びにタンパク質溶液
CN110753765A (zh) * 2017-06-29 2020-02-04 国立研究开发法人农业·食品产业技术综合研究机构 长蓑蛾虫丝的生产方法及其生产装置
KR20200023418A (ko) 2017-06-29 2020-03-04 코쿠리츠켄큐카이하츠호진 노교쇼쿠힌산교기주츠소고켄큐키코 장척 도롱이벌레 견사의 생산 방법 및 그 생산 장치
US11814751B2 (en) 2017-06-29 2023-11-14 National Agriculture And Food Research Organization Method for producing long bagworm silk threads and production device therefor
JPWO2019003364A1 (ja) * 2017-06-29 2020-04-30 国立研究開発法人農業・食品産業技術総合研究機構 長尺ミノムシ絹糸の生産方法及びその生産装置
WO2019003364A1 (ja) 2017-06-29 2019-01-03 国立研究開発法人農業・食品産業技術総合研究機構 長尺ミノムシ絹糸の生産方法及びその生産装置
JP6998069B2 (ja) 2017-06-29 2022-02-10 国立研究開発法人農業・食品産業技術総合研究機構 長尺ミノムシ絹糸の生産方法及びその生産装置
KR20220003144A (ko) 2017-06-29 2022-01-07 코쿠리츠켄큐카이하츠호진 노교쇼쿠힌산교기주츠소고켄큐키코 장척 도롱이벌레 견사의 생산 방법 및 그 생산 장치
US11732096B2 (en) 2017-09-05 2023-08-22 National Agriculture And Food Research Organization Fiber-reinforced composite material and method for manufacturing same
WO2019049771A1 (ja) 2017-09-05 2019-03-14 国立研究開発法人農業・食品産業技術総合研究機構 繊維強化複合材料及びその製造方法
WO2019064382A1 (ja) 2017-09-27 2019-04-04 国立研究開発法人農業・食品産業技術総合研究機構 採糸装置
US11788206B2 (en) 2017-09-27 2023-10-17 National Agriculture And Food Research Organization Thread collecting device
WO2019066037A1 (ja) * 2017-09-29 2019-04-04 Ｓｐｉｂｅｒ株式会社 ドープ液及びそれを用いた製品、並びに、構造タンパク質繊維及びその製造方法
US11926927B2 (en) 2017-12-27 2024-03-12 National Agriculture And Food Research Organization Method of collecting bagworm silk thread
WO2019151430A1 (ja) * 2018-01-31 2019-08-08 株式会社島精機製作所 タンパク質繊維糸及び編織体、並びに、タンパク質繊維糸の製造方法及び編織体の製造方法
WO2019151352A1 (ja) * 2018-01-31 2019-08-08 Ｓｐｉｂｅｒ株式会社 タンパク質繊維及びその製造方法
JP2019178465A (ja) * 2018-03-30 2019-10-17 住友ゴム工業株式会社 コード・ゴム組成物複合体、タイヤ及びコード・ゴム組成物複合体の製造方法
JP7087586B2 (ja) 2018-03-30 2022-06-21 住友ゴム工業株式会社 コード・ゴム組成物複合体、タイヤ及びコード・ゴム組成物複合体の製造方法
EP3808882A4 (en) * 2018-04-03 2022-05-04 Hasetora Spinning Co. Ltd. BLENDED YARN, KNITTED KNIT AND METHOD OF PRODUCTION THEREOF
US12037708B2 (en) 2018-04-16 2024-07-16 National Agriculture And Food Research Organization Method for producing thread bundle of bagworm silk thread
WO2019203228A1 (ja) 2018-04-16 2019-10-24 国立研究開発法人農業・食品産業技術総合研究機構 ミノムシ絹糸の糸塊生産方法
WO2020045381A1 (ja) 2018-08-27 2020-03-05 国立研究開発法人農業・食品産業技術総合研究機構 基材表面上に吐糸されたミノムシ絹糸由来の糸塊生産方法
CN112714813A (zh) * 2018-09-28 2021-04-27 丝芭博株式会社 改性丝心蛋白纤维
JP7618209B2 (ja) 2018-09-28 2025-01-21 Ｓｐｉｂｅｒ株式会社 改変フィブロイン繊維
WO2020067513A1 (ja) * 2018-09-28 2020-04-02 Ｓｐｉｂｅｒ株式会社 人造繊維綿
WO2020067547A1 (ja) * 2018-09-28 2020-04-02 Ｓｐｉｂｅｒ株式会社 改変フィブロイン繊維
JP7446578B2 (ja) 2018-09-28 2024-03-11 Ｓｐｉｂｅｒ株式会社 人造繊維綿
JPWO2020067547A1 (ja) * 2018-09-28 2021-09-02 Ｓｐｉｂｅｒ株式会社 改変フィブロイン繊維
JP2022024191A (ja) * 2018-09-28 2022-02-09 Ｓｐｉｂｅｒ株式会社 人造繊維綿
US12195883B2 (en) 2018-09-28 2025-01-14 Spiber Inc. Modified fibroin fibers
WO2020116503A1 (ja) 2018-12-04 2020-06-11 国立研究開発法人農業・食品産業技術総合研究機構 ミノムシ絹糸の採糸装置及び長尺ミノムシ絹糸の生産方法
US11877567B2 (en) 2018-12-04 2024-01-23 National Agriculture And Food Research Organization Apparatus for producing a bagworm silk thread, and method of producing long bagworm silk thread
US12408643B2 (en) 2018-12-04 2025-09-09 National Agriculture And Food Research Organization Apparatus for producing a bagworm silk thread, and method of producing long bagworm silk thread
JP2020090461A (ja) * 2018-12-06 2020-06-11 国立研究開発法人理化学研究所 修飾シルクフィブロインタンパク質、及びその利用
JP7362096B2 (ja) 2018-12-06 2023-10-17 国立研究開発法人理化学研究所 修飾シルクフィブロインタンパク質、及びその利用
WO2020184697A1 (ja) 2019-03-13 2020-09-17 国立研究開発法人農業・食品産業技術総合研究機構 繊維強化複合材料及びその製造方法
US12467170B2 (en) 2019-03-13 2025-11-11 National Agriculture And Food Research Organization Fiber-reinforced composite material and method for producing the same
US12116700B2 (en) 2020-06-02 2024-10-15 National Agriculture And Food Research Organization Apparatus for collecting bagworm silk thread and method for producing long bagworm silk thread
WO2021246398A1 (ja) 2020-06-02 2021-12-09 国立研究開発法人農業・食品産業技術総合研究機構 ミノムシ絹糸の採糸装置及び長尺ミノムシ絹糸の生産方法
JPWO2021246398A1 (ja) * 2020-06-02 2021-12-09
JP7828612B2 (ja) 2020-06-02 2026-03-12 国立研究開発法人農業・食品産業技術総合研究機構 ミノムシ絹糸の採糸装置及び長尺ミノムシ絹糸の生産方法
WO2022071480A1 (ja) 2020-09-30 2022-04-07 国立研究開発法人農業・食品産業技術総合研究機構 ミノムシの行動制御方法及び吐糸位置制御方法
US11846066B2 (en) * 2021-08-01 2023-12-19 Nano And Advanced Materials Institute Limited Anti-pilling merino wool fabric, garments comprising thereof, and method of fabrication thereof
US20230035011A1 (en) * 2021-08-01 2023-02-02 Nano And Advanced Materials Institute Limited Anti-pilling merino wool fabric, garments comprising thereof, and method of fabrication thereof
CN113846485A (zh) * 2021-10-26 2021-12-28 厦门大学 一种简便高效的老化蚕丝丝素蛋白纤维修复方法
CN114000237A (zh) * 2021-10-31 2022-02-01 山东康利达医用制品有限公司 一种新型乐器线的生产工艺及其应用
CN117758385A (zh) * 2023-11-30 2024-03-26 祥符实验室 一种适用于蛋白纤维成型的纺丝工艺

Also Published As

Publication number Publication date
JP5739992B2 (ja) 2015-06-24
JPWO2012165477A1 (ja) 2015-02-23

Similar Documents

Publication Publication Date Title
JP5739992B2 (ja) タンパク質繊維及びその製造方法
JP5540166B1 (ja) 人造ポリペプチド繊維の製造方法
JP5584932B2 (ja) タンパク質繊維の製造方法
JP5427322B2 (ja) ポリペプチドの溶液とこれを用いた人造ポリペプチド繊維の製造方法及びポリペプチドの精製方法
JP5407009B1 (ja) 原着タンパク質繊維の製造方法
CN102532295B (zh) 重组蜘蛛丝蛋白
JP5883271B2 (ja) 人造ポリペプチド極細繊維の製造方法
WO2019009302A1 (ja) 複合材および複合材の製造方法
JP2021080168A (ja) フィブロイン組成物、フィブロイン溶液、及びフィブロイン繊維の製造方法
US12195883B2 (en) Modified fibroin fibers
WO2020027153A1 (ja) 改変フィブロイン繊維及びその製造方法
JP2020122249A (ja) フィブロイン繊維の製造方法及びフィブロイン溶液
JP2020122248A (ja) フィブロイン繊維の製造方法及びフィブロイン溶液

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 12793801

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2013518123

Country of ref document: JP

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 12793801

Country of ref document: EP

Kind code of ref document: A1
