Description

本発明は、電極活物質及び電極活物質の製造方法に関する。
近年、パソコン、ビデオカメラ、携帯電話等の情報関連機器や通信機器等の急速な普及に伴い、その電源として利用される電池の開発が重要視されている。また、自動車産業界においても、電気自動車やハイブリッド自動車用の高出力且つ高容量の電池の開発が進められている。各種電池の中でも、エネルギー密度と出力が高いことから、リチウム二次電池が注目されている。
一般的なリチウム二次電池は、正極活物質を含有する正極活物質層と、負極活物質を含有する負極活物質層と、これら正極活物質層と負極活物質層との間に介在する電解質層とを有する。より具体的には、例えば、図２に示すようなリチウム二次電池が挙げられる。図２において、リチウム二次電池１００は、正極缶１内に正極活物質層２が配置されている。正極活物質層２の上には、電解質層３を介して、負極活物質層４が配置されている。負極物質層４は負極キャップ５内に充填されており、負極キャップ５を正極缶１内に嵌め込むことで、正極活物質層２−電解質層３−負極活物質層４の電池構造が形成されている。正極缶１と負極キャップ５の内部は、ガスケット６により気密性が保持されている。
リチウム二次電池の電極活物質としては、例えば、正極活物質として、ＬｉＣｏＯ2、ＬｉＭｎＯ2、ＬｉＭｎ2Ｏ4、ＬｉＮｉＯ2、ＬｉＣｏＭｎＯ4等、また、負極活物質として、Ｌｉ4Ｔｉ5Ｏ12等が用いられている。このような従来使用されている電極活物質は、電子伝導度が低いという問題がある。そのため、一般的には、活物質層の電子伝導度を確保することを目的として、電極活物質と共に、アセチレンブラックや黒鉛等の電子伝導性の高い材料が電子伝導補助材として併用されている。また、電極活物質と電子伝導補助材とを結着させるために、バインダー成分も使用されることがある。しかしながら、これら炭素材料等の電子伝導補助材やバインダー成分は、電池の容量に寄与しないため、電池のエネルギー密度を低下させる要因の１つとなっている。
そこで、電極活物質の電子伝導性を向上させる技術が提案されている（例えば、特許文献１）。特許文献１には、抵抗率が１×１０４Ωｃｍ以上の酸化物を還元性雰囲気下で加熱した後、前記酸化物をアンモニアガスと反応させて、組成式：ＬｉｘＭｅＯｙＮｚ（式中、０≦ｘ≦２、０．１＜ｙ＜２．２、０＜ｚ＜１．４、ＭｅはＴｉ、Ｃｏ、Ｎｉ、Ｍｎ、Ｓｉ、Ｇｅ及びＳｎよりなる群から選択される少なくとも１種）で表される、抵抗率が１×１０４Ωｃｍ未満の窒素酸化物を得る活物質材料の製造方法が開示されている。
また、電極活物質の製造方法ではないが、尿素等の窒素化合物を用いて酸化物を窒化する方法が知られている。例えば、特許文献２には、特定の比表面積を有する酸化物（例えば、酸化チタン、酸化亜鉛、酸化スズ、酸化鉄等）と、常温で前記酸化物に吸着する窒素化合物（例えば尿素）との混合物を加熱して、光触媒活性を有する無機系酸窒化物の製造方法が開示されている。
特開２００６−０３２３２１号公報 特開２００２−１５４８２３号公報
しかしながら、特許文献１に開示されたような、アンモニアを用いた窒化方法は、窒化反応が充分に進みにくく、電子伝導性向上には限界がある。また、本発明者らが鋭意検討した結果、電子伝導性を向上させるべく、リチウム−遷移金属複合酸化物からなる電極活物質に窒素を導入し、電極活物質中の酸素を窒素に置換する場合、窒素導入量が過剰になると、電極活物質の結晶構造が崩れてしまうことが見出された。リチウム−遷移金属複合酸化物の結晶性が低下すると、リチウムイオンの挿入脱離の可逆性の低下や電極電位の低下等のデメリットが生じるおそれがある。すなわち、結晶構造を維持して安定したリチウムイオンの挿入脱離特性や酸化還元電位を有すると共に、優れた電子伝導性を示す電極活物質が求められている。
本発明は上記実情を鑑みて成し遂げられたものであり、本発明の目的は、結晶構造を維持しつつ、電子伝導性に優れる電極活物質を提供することである。
本発明の電極活物質は、岩塩層状構造又はスピネル構造を有し、且つ、フッ素及び窒素が導入された、リチウム−遷移金属複合酸化物からなり、且つ、電子伝導度が１．０×１０ −３ Ｓ／ｃｍ以上であることを特徴とするものである。
本発明の電極活物質は、リチウム−遷移金属複合酸化物に、ドーパントとして、アクセプター種である窒素と共に、ドナー種であるフッ素が導入されている。このように、リチウム−遷移金属複合酸化物の酸素の一部を窒素及びフッ素で置換することによって、リチウム−遷移金属複合酸化物の酸素の一部を窒素のみで置換する場合と比較して、結晶構造を維持しつつ、多くの窒素を導入することができ、リチウム−遷移金属複合酸化物の電子伝導性を向上させることができる。
前記リチウム−遷移金属複合酸化物としては、例えば、ＬｉＣｏＯ2、ＬｉＮｉＯ2、Ｌｉ（Ｎｉ,Ｍｎ）Ｏ2、Ｌｉ（Ｎｉ,Ｍｎ,Ｃｏ）Ｏ2、及びＬｉＭｎ2Ｏ4から選ばれる少なくとも１種が挙げられる。
前記リチウム−窒素遷移金属複合酸化物としては、コバルト酸リチウム（ＬｉＣｏＯ2）が特に好適である。
本発明において、電極活物質は、平均粒径が０．１μｍ〜５０μｍであることが好ましい。
本発明の電極活物質は、特に正極活物質として有用である。
本発明の電極活物質の製造方法は、フッ素が導入されたリチウム−遷移金属複合酸化物（ａ）と、下記式（１）で表され、常温で固体又は液体である窒化剤（ｂ）と、を含有する原料組成物を焼成することによって、岩塩層状構造又はスピネル構造を有し且つフッ素及び窒素が導入され、さらに電子伝導度が１．０×１０ −３ Ｓ／ｃｍ以上であるリチウム−遷移金属複合酸化物（ｃ）を合成する、窒素導入工程を有することを特徴る。
Figure 0005494792
（式（１）において、Ｒ1、Ｒ2及びＲ3は、互いに独立に、炭素（Ｃ）、水素（Ｈ）、酸素（Ｏ）及び窒素（Ｎ）の少なくとも１つを有する基である。）
本発明の電極活物質の製造方法によれば、安定したリチウムイオンの挿入脱離特性や酸化還元電位を有すると共に優れた電子伝導性を示す電極活物質を、簡便に得ることができる。
前記フッ素が導入されたリチウム−遷移金属複合酸化物（ａ）としては、ＬｉＣｏＯ2、ＬｉＮｉＯ2、Ｌｉ（Ｎｉ,Ｍｎ）Ｏ2、Ｌｉ（Ｎｉ,Ｍｎ,Ｃｏ）Ｏ2、及びＬｉＭｎ2Ｏ4から選ばれる少なくとも１種のリチウム−遷移金属複合酸化物にフッ素が導入されたものが挙げられる。
前記フッ素が導入されたリチウム−窒素遷移金属複合酸化物としては、特に、フッ素が導入されたコバルト酸リチウム（ＬｉＣｏＯ2）が好適である。
本発明の電極活物質の製造方法は、リチウム元素、遷移金属元素、フッ素元素及び酸素元素を含有する原料を焼成することによって、前記フッ素が導入されたリチウム−遷移金属複合酸化物（ａ）を合成する、フッ素導入工程を有していてもよい。
このとき、前記原料として、例えば、少なくともリチウム化合物とフッ素化合物と遷移金属化合物とを含有する原料混合物を用いることができる。前記リチウム化合物としては、炭酸リチウム、水酸化リチウム、硝酸リチウム、酸化リチウム及び酢酸リチウムよりなる群から選ばれる少なくとも１種が挙げられる。また、前記フッ素化合物としては、フッ化リチウムが挙げられる。また、前記遷移金属化合物としては、酸化コバルト、炭酸コバルト、硝酸コバルト、酢酸コバルト、及び水酸化コバルトよりなる群から選ばれる少なくとも１種が挙げられる。
前記窒化剤としては、尿素、メチルアミン、エチルアミン、ジエチルアミン、トリエチルアミン、アニリン、ニコチン、及びシクロヘキシルアミンよりなる群から選ばれる少なくとも１種が挙げられる。
前記窒素導入工程における焼成温度は、３００℃〜６００℃であることが好ましい。
また、前記フッ素導入工程における焼成温度は、５００℃〜９００℃であることが好ましい。
本発明の電極活物質の製造方法は、前記窒素導入工程後、前記フッ素及び窒素が導入されたリチウム−遷移金属複合酸化物（ｃ）を加熱し、残留した前記窒化剤を除去する窒化剤除去工程をさらに有することが好ましい。
本発明によれば、安定したリチウムイオンの挿入脱離特性や酸化還元電位を有すると共に、優れた電子伝導性を示す電極活物質を得ることができる。従って、本発明の電極活物質を用いることによって、電池を構成する電極活物質層における電子伝導補助材の割合を低減することが可能であり、電池のエネルギー密度を向上させることができる。

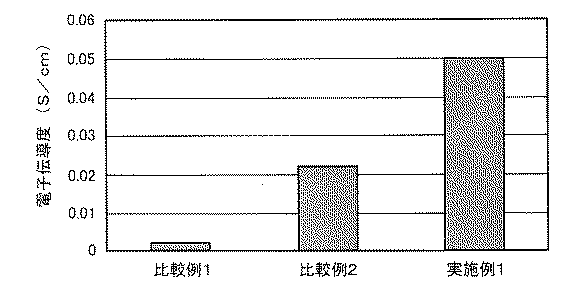

本発明の電極活物質の製造方法の一形態を示す図である。 リチウム二次電池の構造例を示す模式断面図である。 実施例及び比較例の電子伝導度の結果を示すグラフである。
本発明の電極活物質は、岩塩層状構造又はスピネル構造を有し、且つ、フッ素及び窒素が導入された、リチウム−遷移金属複合酸化物からなることを特徴とするものである。
本発明者らは、電極活物質として用いられている、岩塩層状構造又はスピネル構造を有するリチウム−遷移金属複合酸化物の電子伝導性を向上させるべく鋭意検討した結果、該リチウム−遷移金属複合酸化物に窒素を導入し、一部の酸素（Ｏ）を窒素（Ｎ）に置換する場合、窒素導入量が過剰になると、リチウム−遷移金属複合酸化物の結晶構造が不安定になり、崩れてしまうという知見を得た。結晶構造が崩れてしまうと、Ｌｉイオンの挿入脱離の可逆性が低下したり、電極電位が低下するといった問題が生じる。過剰の窒素導入による結晶構造の崩れは、−２価の酸素イオンのサイトに、−３価の窒素を導入するために、価数のバランスが崩れるためである。
そして、本発明者らは、アクセプター種である−３価の窒素を導入すると共に、ドナー種である−１価のフッ素を導入することで、リチウム−遷移金属複合酸化物の結晶構造を維持しつつ、多量の窒素導入が可能であることを見出した。すなわち、岩塩層状構造又はスピネル構造を有し且つフッ素及び窒素が導入されたリチウム−遷移金属複合酸化物からなる、本願の電極活物質は、Ｌｉイオンの挿入脱離特性及び電極電位を維持しつつ、優れた電子伝導性を有するものである。
本発明において、岩塩層状構造又はスピネル構造を有するリチウム−遷移金属複合酸化物にフッ素及び窒素が導入（ドープ）されていること、すなわち、該リチウム−遷移金属複合酸化物の酸素の一部がフッ素及び窒素で置換されていることは、ＸＰＳ測定のＮ１ｓ及びＦ１ｓのスペクトルより判断することができる。
また、リチウム−遷移金属複合酸化物の結晶構造は、ＸＰＳ測定により判断することができる。後述する本発明の電極活物質の製造方法において、原料として用いられるフッ素が導入されたリチウム−遷移金属複合酸化物（ａ）の結晶構造を確認し、該リチウム−遷移金属複合酸化物（ａ）の結晶構造と、フッ素及び窒素が導入されたリチウム−遷移金属複合酸化物の結晶構造（ｃ）を比較することで、該リチウム−遷移金属複合酸化物（ｃ）において該リチウム−遷移金属複合酸化物（ａ）の結晶構造が維持されているかを確認することもできる。
本発明によれば、電子伝導度が、１．０×１０−３Ｓ／ｃｍ以上、さらには５．０×１０−２Ｓ／ｃｍ以上の電子伝導性に優れた電極活物質を得ることが可能である。電極活物質の電子伝導度は、例えば、粉体抵抗測定機（例えば、三菱化学アナリテック社製、ＭＣＰ−ＰＤ５１等）を用いて測定することができる。
このように電子伝導性に優れる本発明の電極活物質を用いることで、リチウム二次電池等の電池において、電極活物質層中の電子伝導補助材の量を低減すること、若しくは、電子伝導補助材を用いずに電極活物質層を形成することが可能となる。その結果、電極活物質層における電極活物質の割合を増加させることができ、電池のエネルギー密度を向上させることが可能である。
本発明において、岩塩層状構造又はスピネル構造を有するリチウム−遷移金属複合酸化物としては、特に限定されないが、例えば、岩塩層状構造を有するリチウム−遷移金属複合酸化物としては、例えば、下記一般式（２）で表される化合物を挙げることができる。
一般式（２）：ＬｉａＭｂＯｃ
（式中、Ｍは少なくとも一種の遷移金属元素であり、ａ〜ｃは、０＜ａ≦１．３、０．７≦ｂ≦１．３、１．５≦ｃ≦２．５を満たす）
一般式（２）において、ｂは、０．８≦ｂ≦１．２が好ましく、０．９≦ｂ≦１．１がより好ましい。ｃは、１．４≦ｃ≦２．３が好ましく、１．６≦ｃ≦２．１がより好ましい。
さらに、一般式（２）におけるＭは、例えば、Ｍｎ、Ｃｏ、Ｎｉ、Ｖ、Ｃｒ及びＴｉよりなる群から選ばれる少なくとも１種であることが好ましく、特に、Ｍｎ、Ｃｏ及びＮｉからなる群から選択される少なくも一種であることが好ましく、中でも、Ｃｏが好ましい。電子伝導性がより良好な電極活物質を得ることができるからである。
岩塩層状構造を有するリチウム−遷移金属複合酸化物としては、具体的には、ＬｉＣｏＯ２、ＬｉＮｉＯ２、ＬｉＭｎＯ2、Ｌｉ（Ｎｉ,Ｍｎ）Ｏ2、ＬｉＣｏ１／３Ｎｉ１／３Ｍｎ１／３Ｏ２等のＬｉ（Ｎｉ,Ｍｎ,Ｃｏ）Ｏ2、ＬｉＶＯ２、ＬｉＣｒＯ２等を挙げることができる。好ましくは、ＬｉＣｏＯ2、ＬｉＮｉＯ2、Ｌｉ（Ｎｉ,Ｍｎ）Ｏ2、Ｌｉ（Ｎｉ,Ｍｎ,Ｃｏ）Ｏ2、及びＬｉＭｎＯ2から選ばれる少なくとも１種であり、さらに好ましくはＬｉＣｏＯ2、ＬｉＮｉＯ2、Ｌｉ（Ｎｉ,Ｍｎ）Ｏ2、及びＬｉ（Ｎｉ,Ｍｎ,Ｃｏ）Ｏ2から選ばれる少なくとも１種であり、中でもＬｉＣｏＯ２が好ましい。
一方、スピネル構造を有するリチウム−遷移金属複合酸化物としては、例えば、下記一般式（３）で表される化合物を挙げることができる。
一般式（３）：ＬｉａＭｂＯｃ
（式中、Ｍは少なくとも一種の遷移金属元素であり、ａ〜ｃは、０＜ａ≦２．０、１．５≦ｂ≦２．５、３≦ｃ≦５を満たす）
一般式（３）において、ｂは、１．７≦ｂ≦２．４が好ましく、１．９≦ｂ≦２．２がより好ましい。ｃは、３．５≦ｃ≦４．５が好ましく、３．２≦ｃ≦４．２がより好ましい。さらに、一般式（３）におけるＭは、例えば、Ｍｎ、Ｃｏ、Ｎｉ、Ｖ、Ｃｒ及びＴｉよりなる群から選ばれる少なくとも１種であることが好ましく、特に、Ｍｎ、Ｃｏ及びＮｉからなる群から選択される少なくも一種であることが好ましく、中でも、Ｃｏが好ましい。電子伝導性がより良好な電極活物質を得ることができるからである。
スピネル構造を有するリチウム−遷移金属複合酸化物としては、具体的には、ＬｉＭｎ２Ｏ４、ＬｉＣｏＭｎＯ４、ＬｉＮｉ０．５Ｍｎ１．５Ｏ４等のＬｉ（ＮｉｘＭｎｙ）Ｏ4、ＬｉＣｏ０．５Ｍｎ１．５Ｏ４、ＬｉＦｅ０．５Ｍｎ１．５Ｏ４、ＬｉＣｕ０．５Ｍｎ１．５Ｏ４等を挙げることができ、好ましいものとしてＬｉＭｎ２Ｏ４が挙げられる。
本発明において、岩塩層状構造又はスピネル構造を有するリチウム−遷移金属複合酸化物に導入されるフッ素及び窒素の量は、特に限定されず、アクセプター種である窒素と、ドナー種であるフッ素の量が異なればよい。
本発明の電極活物質は、粒子状（粉末状）であっても、薄膜状であってもよいが、粒子状であることが好ましい。粒子状である場合、薄膜のように剥離やクラック等が生じず、耐久性に優れているからである。粒子状の電極活物質の平均粒径は、１００ｎｍ以上、中でも２μｍ以上、特に４μｍ以上であることが好ましく、一方、１００μｍ以下、特に５０μｍ以下、中でも２０μｍ以下であることが好ましい。なお、電極活物質の平均粒径は、レーザー回折式の粒度分布計により算出することができる。
また、本発明の電極活物質は、比表面積が、０．１ｍ２／ｇ以上、中でも０．５ｍ２／ｇ以上であることが好ましく、一方、３００ｍ２／ｇ以下、中でも１００ｍ２／ｇ以下であることが好ましい。なお、電極活物質の比表面積は、ＢＥＴ法（気体吸着法）により算出することができる。
本発明の電極活物質は、対極の電極活物質との組み合わせによって、正極活物質としても、又は、負極活物質としても利用することができるが、通常、正極活物質として好適である。特に、リチウム−遷移金属複合酸化物が、上記式（２）又は（３）で表される場合において、ＭがＭｎ、Ｃｏ及びＮｉからなる群から選択される少なくも一種である場合、中でもＭがＣｏである場合、正極活物質として好適である。
次に、本発明の電極活物質の製造方法について説明する。上記にて説明した本発明の電極活物質は、以下説明する本発明の電極活物質の製造方法によって合成することができる。但し、本発明の電極活物質は、以下の製造方法以外の方法で製造されていてもよい。
本発明の電極活物質の製造方法は、フッ素が導入されたリチウム−遷移金属複合酸化物（ａ）と、下記式（１）で表され、常温で固体又は液体である窒化剤（ｂ）と、を含有する原料組成物を焼成することによって、岩塩層状構造又はスピネル構造を有し且つフッ素及び窒素が導入されたリチウム−遷移金属複合酸化物（ｃ）を合成する、窒素導入工程を有することを特徴とする。
Figure 0005494792
（式（１）において、Ｒ1、Ｒ2及びＲ3は、互いに独立に、炭素（Ｃ）、水素（Ｈ）、酸素（Ｏ）及び窒素（Ｎ）の少なくとも１つを有する基である。）
本発明によれば、結晶構造を維持して安定したリチウムイオンの挿入脱離特性や酸化還元電位を有すると共に、多量の窒素が導入されたリチウム−遷移金属複合酸化物を、簡便に得ることができる。
図１は、本発明の電極活物質の製造方法の一例を示す図である。図１においては、まず、炭酸リチウム（Ｌｉ2ＣＯ3）とフッ化リチウム（ＬｉＦ）と酸化コバルト（Ｃｏ3Ｏ4）とを含む原料を焼成することにより、フッ素が導入されたコバルト酸リチウム［フッ素が導入されたリチウム−遷移金属複合酸化物（ａ）］を合成する（フッ素導入工程）。次に、得られたフッ素が導入されたコバルト酸リチウム［フッ素が導入されたリチウム−遷移金属複合酸化物（ａ）］と尿素［窒化剤（ｂ）］とを含有する原料組成物を焼成することにより、岩塩層状構造又はスピネル構造を有し且つフッ素及び窒素が導入されたコバルト酸リチウム［フッ素及び窒素が導入されたリチウム−コバルト複合酸化物（ｃ）］を合成する（窒素導入工程）。その後、窒素導入工程において得られた、フッ素及び窒素が導入されたコバルト酸リチウムを、加熱することによって、残留する尿素を除去する（窒化剤除去工程）。
以下、本発明の電極活物質の製造方法の各工程について説明する。
［窒素導入工程、フッ素導入工程］
窒素導入工程は、フッ素が導入されたリチウム−遷移金属複合酸化物（ａ）と、上記式（１）で表され、常温で固体又は液体である窒化剤（ｂ）と、を含有する原料組成物を焼成することによって、岩塩層状構造又はスピネル構造を有し且つフッ素及び窒素が導入されたリチウム−遷移金属複合酸化物（ｃ）を合成する工程である。
フッ素が導入されたリチウム−遷移金属複合酸化物（ａ）（以下、Ｆ導入リチウム−遷移金属複合酸化物（ａ）ということがある）は、リチウム−遷移金属複合酸化物の酸素の一部がフッ素で置換されたものであれば、特に限定されない。例えば、上記したような一般式（２）で表される岩塩層状構造を有するリチウム−遷移金属複合酸化物や一般式（３）で表されるスピネル構造を有するリチウム−遷移金属複合酸化物に、フッ素が導入されたものが挙げられる。
中でも、ＬｉＣｏＯ2、ＬｉＮｉＯ2、Ｌｉ（Ｎｉ,Ｍｎ）Ｏ2、Ｌｉ（Ｎｉ,Ｍｎ,Ｃｏ）Ｏ2、及びＬｉＭｎ２Ｏ４から選ばれる少なくとも１種の岩塩層状構造を有するリチウム−遷移金属複合酸化物にフッ素が導入されたものが好ましく、特にフッ素が導入されたＬｉＣｏＯ２が好ましい。
Ｆ導入リチウム−遷移金属複合酸化物（ａ）は、粒子状（粉末状）であっても、薄膜状であってもよいが、粒子状であることが好ましい。粒子状であることによって、薄膜のように剥離やクラック等が生じず、耐久性に優れているからである。粒子状のＦ導入リチウム−遷移金属複合酸化物（ａ）の平均粒径は、１００ｎｍ以上、中でも２μｍ以上、特に４μｍ以上であることが好ましく、一方、１００μｍ以下、特に５０μｍ以下、中でも２０μｍ以下であることが好ましい。尚、Ｆ導入リチウム−遷移金属複合酸化物（ａ）の平均粒径は、レーザー回折式の粒度分布計により算出することができる。
また、Ｆ導入リチウム−遷移金属複合酸化物（ａ）は、比表面積が、０．１ｍ２／ｇ以上、中でも０．５ｍ２／ｇ以上であることが好ましく、一方、３００ｍ２／ｇ以下、中でも１００ｍ２／ｇ以下であることが好ましい。尚、Ｆ導入リチウム−遷移金属複合酸化物（ａ）比表面積は、ＢＥＴ法（気体吸着法）により算出することができる。
尚、従来のスパッタリング法や蒸着法を用いて、Ｆ導入リチウム−遷移金属複合酸化物（ａ）の薄膜を形成し、この薄膜を削った場合、上記と同様の粒径を有する粒子状のＦ導入リチウム−遷移金属複合酸化物（ａ）が得られる可能性がある。しかしながら、このような粒子は、凹凸の少ない薄膜から形成されるものであるため、粒子の比表面積は小さくなる。これに対して、後述のフッ素導入工程に記載された方法で得られるＦ導入リチウム−遷移金属複合酸化物（ａ）は、通常、粒子の表面に凹凸を有するため、上記範囲のように比較的大きな比表面積を有する。
Ｆ導入リチウム−遷移金属複合酸化物（ａ）は、例えば、以下のようなフッ素導入工程によって合成することができる。ここで、フッ素導入工程について説明する。
＜フッ素導入工程＞
フッ素導入工程は、リチウム元素、遷移金属元素、フッ素元素及び酸素元素を含有する原料を焼成することによって、Ｆ導入リチウム−遷移金属複合酸化物（ａ）を合成する工程である。
フッ素導入工程における原料は、リチウム元素、遷移金属元素、フッ素元素及び酸素元素を含有するものであれば特に限定されず、例えば、少なくともリチウム化合物と遷移金属化合物とフッ素化合物とを含有する原料混合物（以下、原料混合物（Ａ−１）ということがある）が挙げられる。
尚、フッ素導入工程における原料中の酸素元素は、原料混合物を構成する化合物の少なくとも１つとして酸素元素を含有する化合物を用い、該酸素含有化合物から供給してもよいし、或いは、フッ素導入工程における反応雰囲気中の酸素から供給してもよい。通常、原料混合物を構成する化合物として、酸素含有化合物を用いることが好ましい。具体的には、例えば、上記原料混合物（Ａ−１）を構成するリチウム化合物、遷移金属化合物及びフッ素化合物の少なくとも１つとして、酸素を含有する化合物を用いる。
原料として原料混合物（Ａ−１）を用いる場合、リチウム化合物としては、リチウム元素を含む化合物であれば、特に限定されないが、リチウム元素と共に酸素元素を含有し、リチウム元素供給源と酸素元素供給源とを兼ねる化合物が好ましい。具体的なリチウム化合物としては、例えば、炭酸リチウム、硝酸リチウム、酢酸リチウム、酸化リチウム、及び水酸化リチウム等が挙げられる。尚、水酸化リチウムは、水和物であっても、無水物であってもよい。
また、フッ素化合物としては、フッ素元素を含む化合物であれば特に限定されず、具体的なフッ素化合物としては、例えば、フッ化リチウムが挙げられる。
また、遷移金属化合物としては、遷移金属元素を含有する化合物であれば、特に限定されないが、遷移金属元素と共に酸素元素を含有し、遷移金属元素供給源と酸素元素供給源とを兼ねる化合物が好ましい。遷移金属元素としては、上記リチウム−遷移金属複合酸化物を構成する遷移金属として例示したものが挙げられる。具体的な遷移金属化合物としては、例えば、酸化コバルト、炭酸コバルト、硝酸コバルト、酢酸コバルト、水酸化コバルト等が挙げられる。
原料として原料混合物（Ａ−１）を用いる場合、上記したようなリチウム化合物、フッ素化合物及び遷移金属化合物の他、酸素元素を含有する酸素化合物を用いてもよい。
尚、原料として原料混合物（Ａ−１）を用いる場合、リチウム化合物、遷移金属化合物、及びフッ素化合物は、それぞれが別個の化合物であってもよいし、或いは、リチウム元素、遷移金属元素及びフッ素元素のうちの２種以上の元素を有する化合物を用いてもよい。
フッ素導入工程において、原料混合物中の各化合物の割合は、目的とするＦ導入リチウム−遷移金属複合酸化物（ａ）の組成に応じて適宜選択すればよい。
フッ素導入工程における原料は、原料混合物を構成する化合物を混合することで調製できる。原料調製における混合方法は特に限定されないが、本発明においては、メカニカルミリング法が好ましい。メカニカルミリング法を採用することによって、原料中の各成分の粉砕と混合を同時に行うことができ、各成分の接触面積を大きくすることができるからである。
メカニカルミリング法は、合成反応を伴うメカニカルミリング法であってもよく、合成反応を伴わないメカニカルミリング法であってもよい。尚、ここでいう合成反応とは、原料化合物を合成する合成反応を意味する。そのため、合成反応を伴うメカニカルミリング法は、原料が原料混合物である場合に用いることができる。
ボールミル法によりメカニカルミリングを行う場合、回転速度は、例えば、１００ｒｐｍ〜１１０００ｒｐｍの範囲内であることが好ましく、特に５００〜５０００ｒｐｍの範囲内であることが好ましい。また、処理時間は、特に限定されず、適宜設定すればよい。
フッ素導入工程において、原料の焼成条件は、Ｆ導入リチウム−遷移金属複合酸化物（ａ）が合成できれば特に限定されるものではない。具体的には、焼成温度は、各原料の分解温度以上であることが好ましく、使用する原料の分解温度に応じて適宜設定すればよいが、通常は、５００℃以上、特に６００℃以上であることが好ましく、一方、９００℃以下、特に、８００℃以下であることが好ましい。焼成時間は、適宜設定すればよいが、通常、３０分以上、特に６０分以上であることが好ましく、一方、４８時間以下、特に２４時間以下であることが好ましい。
フッ素導入工程において、焼成時の雰囲気は、特に限定されるものではないが、例えば、大気雰囲気；窒素雰囲気及びアルゴン雰囲気等の不活性雰囲気；アンモニア雰囲気及び水素雰囲気等の還元雰囲気；真空等を挙げることができ、中でも不活性雰囲気、還元雰囲気、真空が好ましく、特に還元雰囲気が好ましい。Ｆ導入リチウム−遷移金属複合酸化物（ａ）の酸化劣化を防止することができるからである。
尚、本発明において、Ｆ導入リチウム−遷移金属複合酸化物（ａ）は、上記フッ素導入工程において合成されるものに限定されず、その他合成方法によって入手されたものでもよい。
次に、窒素導入工程において使用される窒化剤（ｂ）について説明する。
本発明において使用する窒化剤（ｂ）は、上記式（１）で表されるものである。上記式（１）において、Ｒ1、Ｒ2及びＲ3は、互いに同じであってもよいし、互いに異なっていてもよい。Ｒ1、Ｒ2及びＲ3は、少なくとも１つが炭素（Ｃ）を有することが好ましい。
窒化剤（ｂ）は、常温（２５℃）において、固体又は液体である。固体又は液体であることで、窒化剤（ｂ）とＦ導入リチウム−遷移金属複合酸化物（ａ）とが効率良く物理的に接触した原料組成物を調製することができ、原料組成物の窒化効率が向上する。尚、アンモニア等の気体を窒化剤とした場合、窒化反応が生じにくく、腐食性が高く、設備が高コストになる可能性がある点に留意すべきである。
具体的な窒化剤（ｂ）としては、例えば、尿素、メチルアミン、エチルアミン、ジエチルアミン、トリエチルアミン、アニリン、ニコチン、シクロヘキシルアミン等を挙げることができ、中でも尿素が好ましい。尚、尿素は、式（１）において、Ｒ１〜Ｒ３のうちの２つがＨであり、残りの１つが−ＣＯＮＨ2である。
窒素導入工程において、原料組成物におけるＦ導入リチウム−遷移金属複合酸化物（ａ）と窒化剤（ｂ）の割合は、目的とする、フッ素及び窒素が導入されたリチウム−遷移金属複合酸化物（ｃ）（以下、Ｆ及びＮ導入リチウム−遷移金属複合酸化物（ｃ）ということがある）の組成に応じて適宜選択すればよいが、通常、Ｆ導入リチウム−遷移金属複合酸化物（ａ）中に含まれるリチウム１００モル部に対して、窒化剤（ｂ）中に含まれるＮが１０〜１００モル部であることが好ましく、特に３０〜６０モル部であることが好ましい。
尚、本発明においては、Ｆ導入リチウム−遷移金属複合酸化物（ａ）と窒化剤（ｂ）とが焼成前に充分に接していることが重要である。そのため、窒化剤（ｂ）の割合が多すぎる場合、Ｆ導入リチウム−遷移金属複合酸化物（ａ）に接していない部分では充分な窒化が生じないため、全体として窒化剤（ｂ）の利用効率が悪くなる可能性がある。
窒素導入工程における原料組成物は、原料組成物を構成するＦ導入リチウム−遷移金属複合酸化物（ａ）と窒化剤（ｂ）、及び必要に応じてその他成分とを混合することで調製することができる。原料組成物調製における混合方法は特に限定されないが、本発明においては、メカニカルミリング法が好ましい。メカニカルミリング法を採用することによって、原料組成物中の各成分の粉砕と混合を同時に行うことができ、各成分の接触面積を大きくすることができるからである。
メカニカルミリング法は、合成反応を伴うメカニカルミリング法であってもよく、合成反応を伴わないメカニカルミリング法であってもよい。
ボールミル法によりメカニカルミリングを行う場合、回転速度は、例えば、１００ｒｐｍ〜１１０００ｒｐｍの範囲内であることが好ましく、特に５００〜５０００ｒｐｍの範囲内であることが好ましい。また、処理時間は、特に限定されず、適宜設定すればよい。
窒素導入工程において、原料組成物の焼成条件は、Ｆ及びＮ導入リチウム−遷移金属複合酸化物（ｃ）が合成できれば特に限定されるものではない。具体的には、焼成温度は、窒化剤（ｂ）が分解又は溶解する温度以上であることが好ましい。すなわち、焼成温度は、用いる窒化剤（ｂ）に応じて適宜設定すればよく、通常は、３００℃以上、特に４００℃以上であることが好ましく、一方、６００℃以下、特に５００℃以下であることが好ましい。焼成時間は、適宜設定すればよいが、通常、３０分以上、特に６０分以上であることが好ましく、一方、４８時間以下、特に２４時間以下であることが好ましい。
窒素導入工程において、焼成時の雰囲気は、特に限定されるものではないが、例えば、大気雰囲気；窒素雰囲気及びアルゴン雰囲気等の不活性雰囲気；アンモニア雰囲気及び水素雰囲気等の還元雰囲気；真空等を挙げることができ、中でも不活性雰囲気、還元雰囲気、真空が好ましく、特に還元雰囲気が好ましい。Ｆ導入リチウム−遷移金属複合酸化物（ａ）及びＦ及びＮ導入リチウム−遷移金属複合酸化物（ｃ）の酸化劣化を防止することができるからである。
［窒化剤除去工程］
窒化剤除去工程は、上記窒素導入工程の後、得られたＦ及びＮ導入リチウム−遷移金属複合酸化物（ｃ）を加熱することによって、残留する窒化剤（ｂ）を除去する工程である。本発明にかかる製造方法において、この窒化剤除去工程は必須の工程ではないが、過剰の窒化剤（ｂ）がＦ及びＮ導入リチウム−遷移金属複合酸化物（ｃ）内に残留すると、電解液に窒化剤（ｂ）が溶解し、電池特性が劣化するという不具合が生じるおそれがあるため、窒化剤除去工程を設けることが好ましい。
窒化剤除去工程において、Ｆ及びＮ導入リチウム−遷移金属複合酸化物（ｃ）の加熱条件は、窒素導入工程において使用した窒化剤（ｂ）を除去することができれば特に限定されない。具体的には、窒素導入工程において使用する窒化剤（ｂ）の分解温度以上であることが好ましい。すなわち、加熱温度は、使用する窒化剤（ｂ）に応じて適宜設定すればよいが、通常は、２００℃以上であることが好ましく、特に３００℃以上であることが好ましい。一方、導入したＮ及びＦの抜け防止の観点から、加熱温度は、８００℃以下であることが好ましく、特に６００℃以下、さらに５００℃以下であることが好ましい。尚、加熱時間は適宜設定すればよいが、通常、３０分以上、特に６０分以上であることが好ましく、一方、４８時間以下、特に２４時間以下であることが好ましい。
本発明により提供される電極活物質は、上記したように正極活物質として又は負極活物質として利用することができ、特に正極活物質として好適である。以下、本発明の電極活物質を正極活物質として利用するリチウム二次電池を例に、本発明の電極活物質を用いた電池について説明する。
具体的なリチウム二次電池の構造としては、例えば、正極活物質を含有する正極活物質層と、負極活物質を含有する負極活物質層と、上記正極活物質層及び上記負極活物質層の間に形成された電解質層と、を有するリチウム電池であって、上記正極活物質が、本発明の電極活物質であるリチウム二次電池が挙げられる。
より具体的には、例えば、図２に示すようなリチウム二次電池が挙げられる。図２において、リチウム二次電池１００は、正極缶１内に正極活物質層２が配置されている。正極活物質層２の上には、電解質層３を介して、負極活物質層４が配置されている。負極物質層４は負極キャップ５内に充填されており、負極キャップ５を正極缶１内に嵌め込むことで、正極活物質層２−電解質層３−負極活物質層４の電池構造が形成されている。正極缶１と負極キャップ５の内部は、ガスケット６により気密性が保持されている。
本発明にかかる電子伝導性に優れた電極活物質を用いることによって、リチウム伝導性を保持しつつ、相対的に電子伝導補助材の使用量を低減でき、電池の高容量化を図ることができる。
以下、リチウム二次電池を構成する各層について説明する。
まず、正極活物質層について説明する。正極活物質層は、正極活物質として、本発明の電極活物質を少なくとも含有する層であり、必要に応じて、電子伝導補助材、バインダー成分及び固体電解質材料の少なくとも一つを含有していてもよい。特に、電解質層が液体電解質層である場合、正極活物質層はバインダー成分を含有することが好ましい。正極活物質層からの正極活物質の滑落を効果的に抑制することができるからである。また、電解質層が固体電解質層である場合、正極活物質層は固体電解質材料を含有することが好ましい。正極活物質層におけるリチウムイオン伝導性を向上させることができるからである。
正極活物質として用いられる本発明の電極活物質については上述したため、ここでの説明は省略する。
電子伝導補助材としては、所望の導電性を有するものであれば特に限定されるものではないが、例えば炭素材料からなる電子導電補助材を挙げることができる。具体的には、アセチレンブラック、カーボンブラック、コークス、炭素繊維、黒鉛等が挙げられる。より好ましくは、熱処理温度が８００℃〜２０００℃の平均粒子径１０μｍ以下のコークス、黒鉛、平均粒子径１μｍ以下の炭素繊維が好ましい。また、電子伝導補助材のＮ２吸着によるＢＥＴ比表面積は１０ｍ２／ｇ以上が好ましい。
バインダー成分は、化学的、電気的に安定なものであることが好ましく、具体的には、ポリフッ化ビニリデン（ＰＶＤＦ）、ポリテトラフルオロエチレン（ＰＴＦＥ）等のフッ素系バインダー成分、及び、スチレンブタジエンゴム等のゴム系バインダー成分等を挙げることができる。
固体電解質材料は、リチウムイオン伝導性を有するものであれば特に限定されるものではないが、例えば、酸化物固体電解質材料、硫化物固体電解質材料を挙げることができ、中でも硫化物固体電解質材料が好ましい。リチウムイオン伝導性が高く、高出力な電池を得ることができるからである。尚、固体電解質材料については、後述の電解質層の説明において詳細に説明する。
正極活物質層に含まれる正極活物質の含有量は、容量の観点からはより多いことが好ましく、例えば６０重量％〜９９重量％の範囲内、中でも７０重量％〜９５重量％の範囲内であることが好ましい。また、電子伝導補助材の含有量は、所望の電子伝導性を確保できれば、より少ないことが好ましく、例えば１重量％〜３０重量％の範囲内であることが好ましい。また、バインダー成分の含有量は、正極活物質等を安定に固定化できれば、より少ないことが好ましく、例えば１重量％〜３０重量％の範囲内であることが好ましい。また、固体電解質材料の含有量は、所望の電子伝導性を確保できれば、より少ないことが好ましく、例えば１重量％〜４０重量％の範囲内であることが好ましい。
また、正極活物質層の厚さは、リチウム電池の構成によって大きく異なるものであるが、例えば０．１μｍ〜１０００μｍの範囲内であることが好ましい。
次に、負極活物質層について説明する。負極活物質層は、負極活物質を少なくとも含有する層であり、必要に応じて、電子伝導補助材、バインダー成分および固体電解質材料の少なくとも一つを含有していても良い。
負極活物質としては、例えば金属活物質およびカーボン活物質を挙げることができる。金属活物質としては、例えばＬｉ、Ｉｎ、Ａｌ、Ｓｉ及びＳｎ等を挙げることができる。一方、カーボン活物質としては、例えばメソカーボンマイクロビーズ（ＭＣＭＢ）、高配向性グラファイト（ＨＯＰＧ）、ハードカーボン、ソフトカーボン等を挙げることができる。また、負極活物質の形状は、例えば、膜状であっても良く、粒子状であっても良い。ここで前者の場合は、通常、負極活物質そのものが負極活物質層になる。また、粒子状の負極活物質の平均粒径は、例えば１ｎｍ〜１００μｍの範囲内、中でも１０ｎｍ〜３０μｍの範囲内であることが好ましい。さらに、粒子状の負極活物質の比表面積は、例えば０．１ｍ２／ｇ〜１０ｍ２／ｇの範囲内であることが好ましい。
負極活物質が粒子状である場合、負極活物質層は、粒子状の負極活物質の他に、必要に応じて、電子伝導補助材、バインダー成分及び固体電解質材料の少なくとも一つを含有していても良い。
この場合、負極活物質層に含まれる負極活物質の含有量は、容量の観点からはより多いことが好ましく、例えば６０重量％〜９９重量％の範囲内、中でも７０重量％〜９５重量％の範囲内であることが好ましい。また、電子伝導補助材の含有量は、所望の電子伝導性を確保できれば、より少ないことが好ましく、例えば１重量％〜３０重量％の範囲内であることが好ましい。また、バインダー成分の含有量は、負極活物質等を安定に固定化できれば、より少ないことが好ましく、例えば１重量％〜３０重量％の範囲内であることが好ましい。また、固体電解質材料の含有量は、所望の電子伝導性を確保できれば、より少ないことが好ましく、例えば１重量％〜４０重量％の範囲内であることが好ましい。
尚、負極活物質層に用いられる、電子伝導補助材、バインダー成分及び固体電解質材料については、上述した正極活物質層に用いられるものと同様であるので、ここでの記載は省略する。
また、負極活物質層の厚さは、リチウム電池の構成によって大きく異なるものであるが、例えば０．１μｍ〜１０００μｍの範囲内であることが好ましい。
次に、電解質層について説明する。電解質層は、上記正極活物質層および上記負極活物質層の間に形成される層である。電解質層に含まれる電解質を介して、正極活物質と負極活物質との間のＬｉイオン伝導が行われる。電解質層の形態は、特に限定されるものではなく、液体電解質層、ゲル電解質層、固体電解質層等を挙げることができる。
液体電解質層は、通常、非水電解液を用いてなる層である。リチウム電池の非水電解液は、通常、リチウム塩及び非水溶媒を含有する。上記リチウム塩としては、例えばＬｉＰＦ６、ＬｉＢＦ４、ＬｉＣｌＯ４及びＬｉＡｓＦ６等の無機リチウム塩；並びにＬｉＣＦ３ＳＯ３、ＬｉＮ（ＣＦ３ＳＯ２）２、ＬｉＮ（Ｃ２Ｆ５ＳＯ２）２、ＬｉＣ（ＣＦ３ＳＯ２）３等の有機リチウム塩等を挙げることができる。上記非水溶媒としては、例えばエチレンカーボネート（ＥＣ）、プロピレンカーボネート（ＰＣ）、ジメチルカーボネート（ＤＭＣ）、ジエチルカーボネート（ＤＥＣ）、エチルメチルカーボネート（ＥＭＣ）、ブチレンカーボネート、γ−ブチロラクトン、スルホラン、アセトニトリル、１，２−ジメトキシメタン、１，３−ジメトキシプロパン、ジエチルエーテル、テトラヒドロフラン、２−メチルテトラヒドロフラン及びこれらの混合物等を挙げることができる。非水電解液におけるリチウム塩の濃度は、例えば０．５ｍｏｌ／Ｌ〜３ｍｏｌ／Ｌの範囲内である。尚、本発明においては、非水電解液として、例えばイオン性液体等の低揮発性液体を用いてもよい。
ゲル電解質層は、例えば、上記非水電解液にポリマーを添加してゲル化することで得ることができる。具体的には、上記非水電解液に、ポリエチレンオキシド（ＰＥＯ）、ポリアクリルニトリル（ＰＡＮ）またはポリメチルメタクリレート（ＰＭＭＡ）等のポリマーを添加することにより、ゲル化を行うことができる。
固体電解質層は、固体電解質材料を用いてなる層である。固体電解質材料としては、例えば、酸化物固体電解質材料及び硫化物固体電解質材料を挙げることができ、中でも硫化物固体電解質材料が好ましい。Ｌｉイオン伝導性が高く、高出力な電池を得ることができるからである。
硫化物固体電解質材料は、Ｌｉ及びＳを有し、Ｌｉイオン伝導性を有するものであれば特に限定されるものではないが、例えば、Ｌｉ、Ｓおよび第三成分Ａを有するもの等を挙げることができる。第三成分Ａとしては、例えばＰ、Ｇｅ、Ｂ、Ｓｉ、Ｉ、Ａｌ、ＧａおよびＡｓからなる群より選択される少なくとも一種を挙げることができる。
中でも、硫化物固体電解質材料が、Ｌｉ２Ｓと、Ｌｉ２Ｓ以外の硫化物ＭＳとを用いた化合物であることが好ましい。具体的には、Ｌｉ２Ｓ−Ｐ２Ｓ５化合物、Ｌｉ２Ｓ−ＳｉＳ２化合物、Ｌｉ２Ｓ−ＧｅＳ２化合物等を挙げることができ、中でもＬｉ２Ｓ−Ｐ２Ｓ５化合物が好ましい。Ｌｉイオン伝導性が高いからである。さらに、Ｌｉ２Ｓおよび硫化物ＭＳとのモル比を、ｘＬｉ２Ｓ−（１００−ｘ）ＭＳとした場合、ｘは、５０≦ｘ≦９５の関係を満たすことが好ましく、６０≦ｘ≦８５の関係を満たすことがより好ましい。
尚、Ｌｉ２Ｓ−Ｐ２Ｓ５化合物は、Ｌｉ２Ｓ及びＰ２Ｓ５を用いた硫化物固体電解質材料を意味する。その他の化合物についても同様である。
例えば、Ｌｉ２Ｓ及びＰ２Ｓ５を用いて、メカニカルミリング法または溶融急冷法を行うことで、非晶質のＬｉ２Ｓ−Ｐ２Ｓ５化合物を得ることができる。
硫化物固体電解質材料は、非晶質であってもよく、結晶質であってもよい。結晶質の硫化物固体電解質材料は、例えば、非晶質の硫化物固体電解質材料を焼成することで得ることができる。また、硫化物固体電解質材料は、架橋硫黄を有することが好ましい。硫化物固体電解質材料のＬｉイオン伝導性が高いからである。
硫化物固体電解質材料としては、特に、Ｌｉ７Ｐ３Ｓ１１が好ましい。Ｌｉイオン伝導性が高いからである。
固体電解質材料の平均粒径は、例えば１ｎｍ〜１００μｍの範囲内、中でも１０ｎｍ〜３０μｍの範囲内であることが好ましい。
電解質層の厚さは、リチウム電池の構成によって大きく異なるものであるが、例えば０．１μｍ〜１０００μｍの範囲内、中でも０．１μｍ〜３００μｍの範囲内であることが好ましい。
リチウム電池は、上述した正極活物質層、電解質層及び負極活物質層を少なくとも有するものである。さらに通常は、正極活物質層の集電を行う正極集電体、及び負極活物質層の集電を行う負極集電体を有する。正極集電体の材料としては、例えばＳＵＳ、アルミニウム、ニッケル、鉄、チタンおよびカーボン等を挙げることができ、中でもＳＵＳが好ましい。一方、負極集電体の材料としては、例えばＳＵＳ、銅、ニッケルおよびカーボン等を挙げることができ、中でもＳＵＳが好ましい。また、正極集電体および負極集電体の厚さや形状等については、リチウム電池の用途等に応じて適宜選択することが好ましい。
また、リチウム電池は、正極活物質層及び負極活物質層の間に、セパレータを有していても良い。より安全性の高いリチウム電池を得ることができるからである。セパレータの材料としては、例えば、ポリエチレン、ポリプロピレン、セルロース、ポリフッ化ビニリデン等の多孔膜；及び樹脂不織布、ガラス繊維不織布等の不織布等を挙げることができる。
また、リチウム電池を収納する電池ケースとしては、一般的なリチウム電池の電池ケースを用いることができる。電池ケースとしては、例えばＳＵＳ製電池ケース等を挙げることができる。また、リチウム電池が全固体電池である場合、発電要素を絶縁リングの内部に形成しても良い。
［実施例１］
（Ｆ及びＮ導入コバルト酸リチウムの合成）
図１に示す手順で、Ｆ及びＮ導入コバルト酸リチウムを合成した。
＜フッ素導入工程＞
Ｌｉ2ＣＯ3（和光純薬工業製）７．５６５ｇと、ＬｉＦ（和光純薬工業製）１．７７０ｇと、Ｃｏ3Ｏ4（和光純薬工業製）２０．８６８ｇとを、乳鉢で混合した。その後、得られた原料混合物を、大気中、容器内で、焼成（９００℃で２０時間保持、昇温速度５℃／ｍｉｎ）した（Ｆ導入ＬｉＣｏＯ2の合成）。
＜窒素導入工程＞
次に上記にて合成した、Ｆ導入コバルト酸リチウム（Ｆ導入ＬｉＣｏＯ2）１ｇと、尿素（アルドリッチ社製）１ｇとを、乳鉢で混合し、原料組成物を得た。得られた原料組成物を、真空容器内で、焼成（５００℃で６時間保持、昇温速度５℃／ｍｉｎ）した（Ｆ及びＮ導入ＬｉＣｏＯ2の合成）。
＜残留尿素除去工程＞
上記容器を大気開放した後、再び、７５０℃で６時間保持（昇温速度５℃／ｍｉｎ）、尿素を除去した。
（Ｆ及びＮ導入コバルト酸リチウムの評価）
＜結晶構造＞
上記にて得られたＦ導入コバルト酸リチウムと、Ｆ及びＮ導入コバルト酸リチウムの結晶構造を、ＸＲＤ測定により確認したところ、共に、岩塩層状構造を有していた。
＜比表面積＞
得られたＦ及びＮ導入コバルト酸リチウムについて、ＢＥＴ法により比表面積を測定したところ、２．３ｍ2／ｇだった。尚、比表面積の測定は、比表面積及び細孔分布全自動ガス吸着測定装置（オートソープ−１、湯浅アイオニクス社製）を用いた。
＜電子伝導度＞
得られたＦ及びＮ導入コバルト酸リチウムについて、４端子法（印加電圧９０Ｖ）で電子伝導度を測定した。結果を図３に示す。尚、電子伝導度の測定には、粉体抵抗測定機（三菱化学アナリテック社製、ＭＣＰ−ＰＤ５１）を用いた。
［比較例１］
ＬｉＣｏＯ2（戸田工業社製、平均粒径２．５μｍ）について、実施例１と同様にして、電子伝導度を測定した。結果を図３に示す。
［比較例２］
（Ｎ導入コバルト酸リチウムの合成）
ＬｉＣｏＯ2（戸田工業社製、平均粒径２．５μｍ）１ｇと、尿素（アルドリッチ製）とを、乳鉢で混合した。得られた混合物を、真空容器内で焼成（５００℃で６時間保持、昇温速度５℃／ｍｉｎ）した。
続いて、上記容器を大気開放した後、再び、７５０℃で５時間保持（昇温速度５℃／ｍｉｎ）し、尿素を除去した。
（Ｎ導入コバルト酸リチウムの評価）
得られた窒素を導入したコバルト酸リチウムについて、実施例１と同様にして電子伝導度を測定した。結果を図３に示す。
［評価結果］
図３に示すように、純粋なＬｉＣｏＯ2（比較例１）と比較して、窒素を導入したＬｉＣｏＯ2（比較例２）は、１０倍の電子伝導度を示した。さらに、フッ素及び窒素を導入したＬｉＣｏＯ2（実施例１）は、比較例２と比べて、２倍以上の電子伝導度を示した。
以上の結果から、コバルト酸リチウムに窒素と共にフッ素を導入することで、窒素のみを導入したコバルト酸リチウムと比較して、電子伝導度を大幅に向上できることが示された。これは、コバルト酸リチウムへのフッ素の導入により、コバルト酸リチウムの結晶構造を保持しつつ、大量の窒素を導入することができたためと考えられる。
１…正極缶
２…正極活物質層
３…電解質層
４…負極活物質層
５…負極キャップ
６…ガスケット
１００…リチウム二次電池

Claims (17)

  1. 岩塩層状構造又はスピネル構造を有し、且つ、フッ素及び窒素が導入された、リチウム−遷移金属複合酸化物からなり、且つ、
    電子伝導度が１．０×１０ −３ Ｓ／ｃｍ以上であることを特徴とする電極活物質。
  2. 前記リチウム−遷移金属複合酸化物が、ＬｉＣｏＯ２、ＬｉＮｉＯ２、Ｌｉ（Ｎｉ，Ｍｎ）Ｏ２、Ｌｉ（Ｎｉ，Ｍｎ，Ｃｏ）Ｏ２、及びＬｉＭｎ２Ｏ４から選ばれる少なくとも１種である、請求項１に記載の電極活物質。
  3. 前記リチウム−窒素遷移金属複合酸化物が、ＬｉＣｏＯ２である、請求項１又は２に記載の電極活物質。
  4. 平均粒径が０．１〜５０μｍである、請求項１乃至３のいずれか一項に記載の電極活物質。
  5. 正極活物質である、請求項１乃至４のいずれか一項に記載の電極活物質。
  6. フッ素が導入されたリチウム−遷移金属複合酸化物（ａ）と、下記式（１）で表され、常温で固体又は液体である窒化剤（ｂ）と、を含有する原料組成物を焼成することによって、岩塩層状構造又はスピネル構造を有し且つフッ素及び窒素が導入され、さらに電子伝導度が１．０×１０ −３ Ｓ／ｃｍ以上であるリチウム−遷移金属複合酸化物（ｃ）を合成する、窒素導入工程を有することを特徴とする電極活物質の製造方法。
    Figure 0005494792
     （式（１）において、Ｒ１、Ｒ２及びＲ３は、互いに独立に、炭素（Ｃ）、水素（Ｈ）、酸素（Ｏ）及び窒素（Ｎ）の少なくとも１つを有する基である。）
  7. 前記フッ素が導入されたリチウム−遷移金属複合酸化物（ａ）が、ＬｉＣｏＯ２、ＬｉＮｉＯ２、Ｌｉ（Ｎｉ，Ｍｎ）Ｏ２、Ｌｉ（Ｎｉ，Ｍｎ，Ｃｏ）Ｏ２、及びＬｉＭｎ２Ｏ４から選ばれる少なくとも１種のリチウム−遷移金属複合酸化物にフッ素が導入されたものである、請求項６に記載の電極活物質の製造方法。
  8. 前記フッ素が導入されたリチウム−窒素遷移金属複合酸化物（ａ）が、フッ素が導入されたＬｉＣｏＯ２である、請求項６又は７に記載の電極活物質の製造方法。
  9. リチウム元素、遷移金属元素、フッ素元素及び酸素元素を含有する原料を焼成することによって、前記フッ素が導入されたリチウム−遷移金属複合酸化物（ａ）を合成する、フッ素導入工程を有する、請求項６乃至８のいずれか一項に記載の電極活物質の製造方法。
  10. 前記原料が、少なくともリチウム化合物とフッ素化合物と遷移金属化合物とを含有する原料混合物である、請求項９に記載の電極活物質の製造方法。
  11. 前記リチウム化合物が、炭酸リチウム、硝酸リチウム、酢酸リチウム、酸化リチウム、及び水酸化リチウムよりなる群から選ばれる少なくとも１種である、請求項１０に記載の電極活物質の製造方法。
  12. 前記フッ素化合物が、フッ化リチウムである、請求項１０又は１１に記載の電極活物質の製造方法。
  13. 前記遷移金属化合物が、酸化コバルト、硝酸コバルト、酢酸コバルト、炭酸コバルト、及び水酸化コバルトよりなる群から選ばれる少なくとも１種である、請求項１０乃至１２のいずれか一項に記載の電極活物質の製造方法。
  14. 前記窒化剤が、尿素、メチルアミン、エチルアミン、ジエチルアミン、トリエチルアミン、アニリン、ニコチン、及びシクロヘキシルアミンよりなる群から選ばれる少なくとも１種である、請求項６乃至１３のいずれか一項に記載の電極活物質の製造方法。
  15. 前記窒素導入工程における焼成温度が３００〜６００℃である、請求項６乃至１４のいずれか一項に記載の電極活物質の製造方法。
  16. 前記フッ素導入工程における焼成温度が５００〜９００℃である、請求項９乃至１５のいずれか一項に記載の電極活物質の製造方法。
  17. 前記窒素導入工程後、前記フッ素及び窒素が導入されたリチウム−遷移金属複合酸化物（ｃ）を加熱し、残留した前記窒化剤を除去する窒化剤除去工程をさらに有する、請求項６乃至１６のいずれか一項に記載の電極活物質の製造方法。
JP2012504253A 2010-03-12 2010-03-12 電極活物質及び電極活物質の製造方法 Active JP5494792B2 (ja)

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
PCT/JP2010/054243 WO2011111228A1 (ja) 2010-03-12 2010-03-12 電極活物質及び電極活物質の製造方法

Publications (2)

Publication Number Publication Date
JPWO2011111228A1 JPWO2011111228A1 (ja) 2013-06-27
JP5494792B2 true JP5494792B2 (ja) 2014-05-21

Family

ID=44563070

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2012504253A Active JP5494792B2 (ja) 2010-03-12 2010-03-12 電極活物質及び電極活物質の製造方法

Country Status (4)

Country Link
US (1) US8852740B2 (ja)
JP (1) JP5494792B2 (ja)
CN (1) CN102792495B (ja)
WO (1) WO2011111228A1 (ja)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US10305090B2 (en) 2015-09-24 2019-05-28 Samsung Electronics Co., Ltd. Composite electrode active material, electrode and lithium battery including the composite electrode active material, and method of preparing the composite electrode active material

Families Citing this family (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP5671831B2 (ja) * 2009-05-21 2015-02-18 トヨタ自動車株式会社 窒化リチウム−遷移金属複合酸化物の製造方法、窒化リチウム−遷移金属複合酸化物およびリチウム電池
CN102767898A (zh) * 2012-07-20 2012-11-07 法罗力热能设备(中国)有限公司 一种加热水箱
JP6107192B2 (ja) * 2013-02-08 2017-04-05 Tdk株式会社 硫化物固体電解質材料および電気化学素子
KR102165175B1 (ko) 2013-10-10 2020-10-13 삼성전자주식회사 리튬 이차 전지용 전해질 및 이를 포함하는 리튬 이차 전지
JP6274533B2 (ja) * 2014-07-22 2018-02-07 トヨタ自動車株式会社 リチウム二次電池用正極活物質およびその利用
KR20170138489A (ko) 2015-04-23 2017-12-15 유미코아 리튬 이온 충전식 배터리용 캐소드 재료
JP2018073624A (ja) * 2016-10-28 2018-05-10 トヨタ自動車株式会社 正極活物質
JP6919458B2 (ja) * 2017-09-26 2021-08-18 オムロン株式会社 変位計測装置、計測システム、および変位計測方法
FR3107615B1 (fr) * 2020-02-21 2022-06-03 Accumulateurs Fixes Matériau d’électrode pour cathode d’élément électrochimique lithium-ion
TWI862169B (zh) * 2023-09-15 2024-11-11 南亞塑膠工業股份有限公司 鋰電池正極材料及其製造方法

Citations (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2001052702A (ja) * 1999-08-09 2001-02-23 Toshiba Corp 非水電解質二次電池
JP2001250549A (ja) * 2000-03-03 2001-09-14 Nissan Motor Co Ltd 非水電解質二次電池用正極活物質および非水電解質二次電池
JP2002087824A (ja) * 2000-09-12 2002-03-27 Tokuyama Corp フッ素置換遷移金属酸化物
JP2005522832A (ja) * 2002-04-08 2005-07-28 カウンシル・オブ・サイエンティフィック・アンド・インダストリアル・リサーチ リチウム電池のカソード材料の製造プロセス
JP2006286240A (ja) * 2005-03-31 2006-10-19 Toyo Tanso Kk 正極活物質及びその製造方法
JP2007128719A (ja) * 2005-11-02 2007-05-24 Toyo Tanso Kk リチウムイオン二次電池
JP2007520038A (ja) * 2004-01-28 2007-07-19 コミッサリア ア レネルジー アトミーク 電極活性化合物と炭素のような導電性化合物とを含む複合材料、特にリチウム電池用の複合材料の調製方法
JP2007257885A (ja) * 2006-03-20 2007-10-04 Nissan Motor Co Ltd 非水電解質リチウムイオン電池用正極材料およびこれを用いた電池
JP2008542979A (ja) * 2005-05-06 2008-11-27 フォステック リチウム インコーポレイテッド リチウム／遷移金属複合酸化物を含む電極材料
JP2009110952A (ja) * 2007-10-11 2009-05-21 Univ Of Fukui 非水電解質二次電池用正極材料

Family Cites Families (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP3589177B2 (ja) 2000-11-10 2004-11-17 株式会社豊田中央研究所 無機系酸窒化物の製造方法
US6953566B2 (en) * 2002-03-29 2005-10-11 Council Of Scientific & Industrial Research Process for preparing cathode material for lithium batteries
CN100344019C (zh) * 2004-06-16 2007-10-17 松下电器产业株式会社 活性物质材料、其制造方法及含该材料的非水电解质二次电池
JP2006032321A (ja) 2004-06-16 2006-02-02 Matsushita Electric Ind Co Ltd 活物質材料、その製造方法、およびそれを含む非水電解質二次電池
CN101409346B (zh) * 2007-10-12 2013-06-26 松下电器产业株式会社 锂离子电池用正极材料的制备方法
JP5671831B2 (ja) * 2009-05-21 2015-02-18 トヨタ自動車株式会社 窒化リチウム−遷移金属複合酸化物の製造方法、窒化リチウム−遷移金属複合酸化物およびリチウム電池

Patent Citations (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2001052702A (ja) * 1999-08-09 2001-02-23 Toshiba Corp 非水電解質二次電池
JP2001250549A (ja) * 2000-03-03 2001-09-14 Nissan Motor Co Ltd 非水電解質二次電池用正極活物質および非水電解質二次電池
JP2002087824A (ja) * 2000-09-12 2002-03-27 Tokuyama Corp フッ素置換遷移金属酸化物
JP2005522832A (ja) * 2002-04-08 2005-07-28 カウンシル・オブ・サイエンティフィック・アンド・インダストリアル・リサーチ リチウム電池のカソード材料の製造プロセス
JP2007520038A (ja) * 2004-01-28 2007-07-19 コミッサリア ア レネルジー アトミーク 電極活性化合物と炭素のような導電性化合物とを含む複合材料、特にリチウム電池用の複合材料の調製方法
JP2006286240A (ja) * 2005-03-31 2006-10-19 Toyo Tanso Kk 正極活物質及びその製造方法
JP2008542979A (ja) * 2005-05-06 2008-11-27 フォステック リチウム インコーポレイテッド リチウム／遷移金属複合酸化物を含む電極材料
JP2007128719A (ja) * 2005-11-02 2007-05-24 Toyo Tanso Kk リチウムイオン二次電池
JP2007257885A (ja) * 2006-03-20 2007-10-04 Nissan Motor Co Ltd 非水電解質リチウムイオン電池用正極材料およびこれを用いた電池
JP2009110952A (ja) * 2007-10-11 2009-05-21 Univ Of Fukui 非水電解質二次電池用正極材料

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US10305090B2 (en) 2015-09-24 2019-05-28 Samsung Electronics Co., Ltd. Composite electrode active material, electrode and lithium battery including the composite electrode active material, and method of preparing the composite electrode active material

Also Published As

Publication number Publication date
CN102792495A (zh) 2012-11-21
US8852740B2 (en) 2014-10-07
WO2011111228A1 (ja) 2011-09-15
JPWO2011111228A1 (ja) 2013-06-27
US20130022815A1 (en) 2013-01-24
CN102792495B (zh) 2015-10-21

Similar Documents

Publication Publication Date Title
JP5494792B2 (ja) 電極活物質及び電極活物質の製造方法
JP5671831B2 (ja) 窒化リチウム−遷移金属複合酸化物の製造方法、窒化リチウム−遷移金属複合酸化物およびリチウム電池
KR102675258B1 (ko) 고온 저장 특성이 향상된 리튬 이차전지
JP7116314B2 (ja) 非水電解液電池用電解液及びそれを用いた非水電解液電池
CN109155411B (zh) 富锂反钙钛矿涂覆的lco类锂复合物、其制备方法以及包含其的正极活性材料和锂二次电池
JP5870930B2 (ja) 複合金属酸化物、当該複合金属酸化物の製造方法、ナトリウム二次電池用正極活物質、ナトリウム二次電池用正極、及びナトリウム二次電池
JP5765705B2 (ja) 複合金属酸化物、ナトリウム二次電池用正極活物質、ナトリウム二次電池用正極、及びナトリウム二次電池
JP2009224307A (ja) 非水電解質二次電池及びその製造方法
JP5472237B2 (ja) 電池用活物質、電池用活物質の製造方法、および電池
KR20190059115A (ko) 리튬 이차전지용 양극재에 포함되는 비가역 첨가제, 이의 제조방법, 및 이 및 포함하는 양극재
JP2011001254A (ja) 窒化Ｌｉ−Ｔｉ複合酸化物の製造方法、窒化Ｌｉ−Ｔｉ複合酸化物およびリチウム電池
JP2008098151A (ja) 非水電解質二次電池及びその製造方法
CN102812584B (zh) 电池用活性物质和电池
JP7742307B2 (ja) 層状カリウム金属酸化物を含む電極材料、電極材料を含む電極、および電気化学における電極材料の使用
WO2014155988A1 (ja) 非水電解質二次電池用正極活物質及びこれを用いた非水電解質二次電池
JP2025502386A (ja) 非水電解液およびそれを含むリチウム二次電池
WO2013038918A1 (ja) 非水電解質二次電池の正極活物質及び非水電解質二次電池
KR20200121777A (ko) 표면이 안정한 이차전지용 양극 재료 및 그의 제조방법
JP2013125594A (ja) 活物質の置換元素の選択方法、活物質の製造方法、活物質、および電池
KR20200033764A (ko) 표면 코팅된 양극 활물질을 갖는 리튬 이차전지용 양극 재료, 이의 제조방법, 및 이를 포함하는 리튬 이차전지
KR101576274B1 (ko) 리튬 이차전지용 양극 활물질, 이들의 제조방법, 및 이를 포함하는 리튬 이차전지
JP2022095988A (ja) 非水系電解質二次電池用正極活物質、および非水系電解質二次電池
JP7142301B2 (ja) 正極活物質およびそれを備えた電池
WO2011111227A1 (ja) 電極活物質及び電極活物質の製造方法
JP2013020702A (ja) 電解液及びリチウムイオン二次電池

Legal Events

Date Code Title Description
A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20131105

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20131224

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20140204

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20140217

R151 Written notification of patent or utility model registration

Ref document number: 5494792

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R151
