EP1359008A1 - Strahlungsempfindliches Gemisch und damit hergestelltes Aufzeichnungsmaterial - Google Patents

Strahlungsempfindliches Gemisch und damit hergestelltes Aufzeichnungsmaterial Download PDF

Info

Publication number
EP1359008A1
EP1359008A1 EP02100424A EP02100424A EP1359008A1 EP 1359008 A1 EP1359008 A1 EP 1359008A1 EP 02100424 A EP02100424 A EP 02100424A EP 02100424 A EP02100424 A EP 02100424A EP 1359008 A1 EP1359008 A1 EP 1359008A1
Authority
EP
European Patent Office
Prior art keywords
meth
acrylate
mixture
mixture according
weight
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
EP02100424A
Other languages
English (en)
French (fr)
Other versions
EP1359008B1 (de
Inventor
Willi - Kurt c/o AGFA-GEVAERT Gries
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Agfa Gevaert NV
Agfa Gevaert AG
Original Assignee
Agfa Gevaert NV
Agfa Gevaert AG
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Agfa Gevaert NV, Agfa Gevaert AG filed Critical Agfa Gevaert NV
Priority to DE50204080T priority Critical patent/DE50204080D1/de
Priority to EP20020100424 priority patent/EP1359008B1/de
Priority to US10/425,158 priority patent/US7314699B2/en
Priority to JP2003125528A priority patent/JP2003344997A/ja
Publication of EP1359008A1 publication Critical patent/EP1359008A1/de
Application granted granted Critical
Publication of EP1359008B1 publication Critical patent/EP1359008B1/de
Anticipated expiration legal-status Critical
Expired - Lifetime legal-status Critical Current

Links

Classifications

    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B41—PRINTING; LINING MACHINES; TYPEWRITERS; STAMPS
    • B41C—PROCESSES FOR THE MANUFACTURE OR REPRODUCTION OF PRINTING SURFACES
    • B41C1/00—Forme preparation
    • B41C1/10—Forme preparation for lithographic printing; Master sheets for transferring a lithographic image to the forme
    • B41C1/1008—Forme preparation for lithographic printing; Master sheets for transferring a lithographic image to the forme by removal or destruction of lithographic material on the lithographic support, e.g. by laser or spark ablation; by the use of materials rendered soluble or insoluble by heat exposure, e.g. by heat produced from a light to heat transforming system; by on-the-press exposure or on-the-press development, e.g. by the fountain of photolithographic materials
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B41—PRINTING; LINING MACHINES; TYPEWRITERS; STAMPS
    • B41C—PROCESSES FOR THE MANUFACTURE OR REPRODUCTION OF PRINTING SURFACES
    • B41C2210/00—Preparation or type or constituents of the imaging layers, in relation to lithographic printing forme preparation
    • B41C2210/04—Negative working, i.e. the non-exposed (non-imaged) areas are removed
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B41—PRINTING; LINING MACHINES; TYPEWRITERS; STAMPS
    • B41C—PROCESSES FOR THE MANUFACTURE OR REPRODUCTION OF PRINTING SURFACES
    • B41C2210/00—Preparation or type or constituents of the imaging layers, in relation to lithographic printing forme preparation
    • B41C2210/06—Developable by an alkaline solution
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B41—PRINTING; LINING MACHINES; TYPEWRITERS; STAMPS
    • B41C—PROCESSES FOR THE MANUFACTURE OR REPRODUCTION OF PRINTING SURFACES
    • B41C2210/00—Preparation or type or constituents of the imaging layers, in relation to lithographic printing forme preparation
    • B41C2210/12—Developable by an organic solution
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B41—PRINTING; LINING MACHINES; TYPEWRITERS; STAMPS
    • B41C—PROCESSES FOR THE MANUFACTURE OR REPRODUCTION OF PRINTING SURFACES
    • B41C2210/00—Preparation or type or constituents of the imaging layers, in relation to lithographic printing forme preparation
    • B41C2210/22—Preparation or type or constituents of the imaging layers, in relation to lithographic printing forme preparation characterised by organic non-macromolecular additives, e.g. dyes, UV-absorbers, plasticisers
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B41—PRINTING; LINING MACHINES; TYPEWRITERS; STAMPS
    • B41C—PROCESSES FOR THE MANUFACTURE OR REPRODUCTION OF PRINTING SURFACES
    • B41C2210/00—Preparation or type or constituents of the imaging layers, in relation to lithographic printing forme preparation
    • B41C2210/24—Preparation or type or constituents of the imaging layers, in relation to lithographic printing forme preparation characterised by a macromolecular compound or binder obtained by reactions involving carbon-to-carbon unsaturated bonds, e.g. acrylics, vinyl polymers
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B41—PRINTING; LINING MACHINES; TYPEWRITERS; STAMPS
    • B41C—PROCESSES FOR THE MANUFACTURE OR REPRODUCTION OF PRINTING SURFACES
    • B41C2210/00—Preparation or type or constituents of the imaging layers, in relation to lithographic printing forme preparation
    • B41C2210/26—Preparation or type or constituents of the imaging layers, in relation to lithographic printing forme preparation characterised by a macromolecular compound or binder obtained by reactions not involving carbon-to-carbon unsaturated bonds
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B41—PRINTING; LINING MACHINES; TYPEWRITERS; STAMPS
    • B41C—PROCESSES FOR THE MANUFACTURE OR REPRODUCTION OF PRINTING SURFACES
    • B41C2210/00—Preparation or type or constituents of the imaging layers, in relation to lithographic printing forme preparation
    • B41C2210/26—Preparation or type or constituents of the imaging layers, in relation to lithographic printing forme preparation characterised by a macromolecular compound or binder obtained by reactions not involving carbon-to-carbon unsaturated bonds
    • B41C2210/264—Polyesters; Polycarbonates
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B41—PRINTING; LINING MACHINES; TYPEWRITERS; STAMPS
    • B41C—PROCESSES FOR THE MANUFACTURE OR REPRODUCTION OF PRINTING SURFACES
    • B41C2210/00—Preparation or type or constituents of the imaging layers, in relation to lithographic printing forme preparation
    • B41C2210/26—Preparation or type or constituents of the imaging layers, in relation to lithographic printing forme preparation characterised by a macromolecular compound or binder obtained by reactions not involving carbon-to-carbon unsaturated bonds
    • B41C2210/266—Polyurethanes; Polyureas
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B41—PRINTING; LINING MACHINES; TYPEWRITERS; STAMPS
    • B41M—PRINTING, DUPLICATING, MARKING, OR COPYING PROCESSES; COLOUR PRINTING
    • B41M5/00—Duplicating or marking methods; Sheet materials for use therein
    • B41M5/26—Thermography ; Marking by high energetic means, e.g. laser otherwise than by burning, and characterised by the material used
    • B41M5/40—Thermography ; Marking by high energetic means, e.g. laser otherwise than by burning, and characterised by the material used characterised by the base backcoat, intermediate, or covering layers, e.g. for thermal transfer dye-donor or dye-receiver sheets; Heat, radiation filtering or absorbing means or layers; combined with other image registration layers or compositions; Special originals for reproduction by thermography
    • B41M5/46—Thermography ; Marking by high energetic means, e.g. laser otherwise than by burning, and characterised by the material used characterised by the base backcoat, intermediate, or covering layers, e.g. for thermal transfer dye-donor or dye-receiver sheets; Heat, radiation filtering or absorbing means or layers; combined with other image registration layers or compositions; Special originals for reproduction by thermography characterised by the light-to-heat converting means; characterised by the heat or radiation filtering or absorbing means or layers
    • B41M5/465—Infrared radiation-absorbing materials, e.g. dyes, metals, silicates, C black

Definitions

  • the invention relates to a radiation sensitive (photopolymerizable) mixture with a polymeric binder, a radically photopolymerizable component, one Infrared absorber and a triazine. It continues to affect one Recording material with a support and a radiation-sensitive Layer.
  • a mixture of the type mentioned is already in EP-A 0 369 645. It includes a radically polymerizable one Monomer and a photoinitiator system soluble therein, the trihalomethyl-substituted 1,3,5-triazine, a sensitizer for the triazine and an electron donor compound with a Oxidation potential greater than zero and less than that of 1,4-dimethoxy-benzene contains.
  • sensitizers are coumarin, Xanthene, acridine, thiazole, thiazine, oxazine, azine, aminoketone, Methine and polymethine dyes, porphyrins, aminotriarylmethanes, Merocyanines, squarylium and pyridinium dyes called. they are particularly sensitive to radiation in the range from 350 to 700 nm. For radiation in the near IR range (700 to 1200 nm) is the Sensitivity, on the other hand, is only slight.
  • EP-A 0 315 988 also describes a photopolymerizable one Mixture disclosed that for radiation in the range of 600 to 700 nm is sensitive. It includes a polymerizable, ethylenic unsaturated compound, a radical generator and a substituted one 2-phenyl-2H-naphtho [6,5,4-a, m, n] thioxanthene-1,3-dione or a substituted 3-alkoxy-2-phenyl-naphtho [6,5,4-a, m, n] thioxanthen-1-one as a sensitizer.
  • EP-A 0 441 542 relates to radiation crosslinking composition with a polymer to which mono-, dioder trihalomethyl-substituted [1,3,5] triazine residues via a Bridge group are covalently bound.
  • the base polymer can be made from a variety of polymers can be selected. It can for example a polyamide, a polyester, a polyurethane Polysiloxane, a phenolic resin, a polystyrene, a polyacrylate, a Polyacrylic acid, a polyacrylamide, a polyacrylonitrile Polyethylene, a polybutadiene, polyvinylpyrrolidone, polycaprolactone, Gelatin, starch or a polysaccharide.
  • EP-A 0 563 925 describes a photopolymerizable mixture discloses a radically polymerizable monomer substituted 2-phenyl-4-halomethyl (or 4,6-bishalogenmethyl) - [1,3,5] triazine as well as a connection that as Sensitizer for the triazine acts. The mixture will used for the production of negative working printing plates.
  • a directly imageable recording material for production of planographic printing plates is described in EP-A 1 106 381. It comprises an electrochemically roughened carrier from a special aluminum alloy and a light-sensitive layer, which is an IR absorber and a water-insoluble but alkali-soluble contains polymeric binder.
  • a photosensitive layer comprises the a monomer with one or more polymerizable, substituted acrylate group / s or derivatives thereof and one Contains photopolymerization initiator.
  • Preferred initiators are aromatic ketones, aromatic onium salts, organic peroxides, Hexaarylbiimidazoles, borates, metallocenes and compounds with Carbon-halogen bonds.
  • the latter also include optionally further substituted [1,3,5] triazines with trihalomethyl groups.
  • the light-sensitive layer can also Sensitizer dyes included.
  • On the photosensitive Layer can also be a polyvinyl alcohol layer.
  • the task is solved with a radiation sensitive Mixture that absorbs in the range of 700 to 1,200 nm Contains heptamethine cyanine dye and acrylate and / or Methacrylate monomers with at least one photooxidizable group.
  • the present invention accordingly relates to radiation sensitive mixture which is a radical polymerizable acrylate or methacrylate monomer and / or oligomer with at least two acrylate and / or meth-acrylate groups and at least one photooxidizable group, a photoinitiator, an IR absorbing dye and an organic polymer Contains binders, and is characterized in that the IR-absorbing Dye is a heptamethine cyanine dye.
  • Heptamethine cyanine dyes are preferred in which 3 Methine carbon atoms part of a 5- to 7-membered isocyclic or heterocyclic ring.
  • the label "Heptamethine cyanine dyes” includes amphoteric as well as ionic Connections.
  • the aromatic end groups in the dyes are preferred indole or indolium groups to which, if appropriate other rings, in particular carbocyclic rings, fused could be.
  • the binder can be selected from a whole range of organic polymers. Mixtures of different binders can also be used. For example, chlorinated polyalkylenes (in particular chlorinated polyethylene and chlorinated polypropylene), poly (meth) acrylic acid alkyl esters or alkenyl esters (in particular polymethyl (meth) acrylate, polyethyl (meth) acrylate, polybutyl (meth) acrylate, polyisobutyl (meth) acrylate, Polyhexyl (meth) acrylate, poly [(2-ethylhexyl) - (meth) acrylate] and poly [allyl (meth) acrylate]), copolymers of (meth) acrylic acid alkyl esters or alkenyl esters with other copolymerizable monomers (in particular with (meth ) acrylonitrile, vinyl chloride, vinylidene chloride, styrene and / or butadiene), polyviny
  • binders are the Contain carboxy groups, particularly suitable. That is in particular Copolymers with units from ⁇ , ⁇ -unsaturated carboxylic acids or Dicarboxylic acids (preferably acrylic acid, methacrylic acid, crotonic acid, Vinyl acetic acid, maleic acid or itaconic acid).
  • copolymers with units of (meth) acrylic acid and Units from alkyl (meth) acrylates, allyl methacrylates and / or (Meth) acrylonitrile as well as copolymers with units Crotonic acid and units from alkyl (meth) acrylates and / or (Meth) acrylonitrile, finally also vinyl acetic acid / Alkyl (meth) acrylate copolymers.
  • copolymers with units Maleic anhydride and styrene, substituted styrenes, unsaturated ethers or esters or unsaturated aliphatic Hydrocarbons, as well as those obtainable from such copolymers Esterification.
  • products that come from the Implementation of hydroxyl-containing polymers with intramolecular ones Dicarboxylic anhydrides arise.
  • copolymers here are polymers with units of at least 2 different Monomers are understood, including terpolymers and higher Copolymers. Polymers in which groups with acidic hydrogen atoms occur, some or all of which have activated isocyanates is implemented.
  • Polymers with aliphatic or aromatic sulfonyl isocyanates or phosphinic acid isocyanates are well suited finally also polymers with aliphatic or aromatic Hydroxy groups, for example copolymers with units Hydroxyalkyl (meth) acrylates, from allyl alcohol, from hydroxystyrene or from vinyl alcohol, and epoxy resins, if one wear a sufficient number of free OH groups.
  • (meth) acrylic acid is related to the present invention for "acrylic acid and / or methacrylic acid”. The same applies to (meth) acrylonitrile, - (meth) acrylate, - (meth) acrylamide etc.
  • the organic polymers used as binders generally an average molecular weight Mw of 600 to 200,000, preferably 1,000 to 100,000. Also preferred are polymers that an acid number between 10 and 250, preferably from 20 to 200, or a hydroxyl number from 50 to 750, preferably from 100 to 500, exhibit.
  • the proportion of binder (s) is generally 10 to 90% by weight. %, preferably 20 to 80 wt .-%, each based on the total weight of the non-volatile components of the radiation-sensitive Mixture.
  • a group is said to be related with the present invention a group of the formula> N-CO-N ⁇ are understood, in which the valences on the nitrogen atoms with Hydrogen atoms or hydrocarbon residues are saturated (there should be no more than one valence on each of the two Nitrogen atoms must be saturated with a hydrogen atom). It is however, it is also possible that a valence on a nitrogen atom Binding to a carbamoyl group (i.e. a -CO-NH group) produces so that a biuret structure is created.
  • Aryl radicals R are generally mononuclear or dinuclear, but preferably mononuclear. They can be substituted by (C 1 -C 5 ) alkyl or (C 1 -C 5 ) alkoxy groups. If R 1 and R 2 are alkyl or alkoxy groups, then they preferably contain 1 to 5 carbon atoms. R 3 is preferably a hydrogen atom or a methyl group.
  • X 1 is preferably a straight-chain or branched aliphatic and / or cycloaliphatic radical with preferably 4 to 10 carbon atoms. In a preferred embodiment, X 2 comprises 2 to 15 carbon atoms.
  • X 2 is a saturated, straight-chain or branched aliphatic and / or cycloaliphatic radical with this number of carbon atoms. Up to 5 methylene groups in these residues can be replaced by oxygen atoms.
  • X 2 consists of pure hydrocarbon chains, the rest generally comprises 2 to 12, preferably 2 to 6, carbon atoms.
  • X 2 can also be a cycloaliphatic group with 5 to 10 carbon atoms, in particular a cyclohexanediyl group.
  • the saturated heterocyclic ring formed by D 1 , D 2 and the two nitrogen atoms generally comprises 5 to 10 ring members, in particular 6 ring members.
  • the heterocyclic ring is accordingly preferably a piperazine and the radical derived therefrom is a piperazine-1,4-diyl radical.
  • the radical E is an alkanediyl group which usually comprises about 2 to 6 carbon atoms.
  • the divalent 5- to 7-membered, saturated, isocyclic group E is preferably a cyclohexanediyl, in particular a cyclohexane-1,4-diyl group.
  • the divalent, isocyclic, aromatic group E is preferably an ortho-, meta- or para-phenylene group.
  • the divalent 5- or 6-membered aromatic heterocyclic group E preferably contains nitrogen and / or sulfur atoms in the heterocyclic ring.
  • c is preferably 1, ie each of the radicals in the square bracket generally contains only one polymerizable group, in particular only one (meth) acryloyloxy group.
  • hydroxyalkylamines used as starting materials are diethanolamine, triethanolamine, tris- (2-hydroxypropyl) amine, Tris (2-hydroxy-butyl) amine and alkyl bis-hydroxyalkyl amines.
  • esters containing are preferably hydroxyethyl (meth) acrylate, Hydroxypropyl (meth) acrylate and hydroxyisopropyl (meth) acrylate used.
  • the compounds of formula II are analogous to those of Formula I prepared, being instead of reaction products Hydroxy-alkyl acrylates or alkacrylates and diisocyanates corresponding acrylic acid or alkacrylic acid glycide ester used become. Such compounds and processes for their preparation are otherwise disclosed in EP-A 0 316 706.
  • X 1 , R 3 , a and b have the meaning given above in formula IV;
  • X 2 represents a divalent hydrocarbon group in which up to 5 methylene groups can be replaced by oxygen atoms.
  • the running number a is preferably 0 or 1;
  • i is preferably a number from 2 to 10.
  • polymerizable compounds with photooxidizable groups are also reaction products of mono- or diisocyanates polyhydric alcohols in which all or part of the Hydroxy groups are esterified with (meth) acrylic acid. Products such as those resulting from the implementation of Hydroxyalkyl (meth) acrylates with diisocyanates are formed.
  • Such Monomers are known and for example in DE-A 28 22 190 or DE-A 20 64 079 described.
  • the mixture according to the invention can moreover photopolymerizable acrylate and / or alkacrylate compounds with 2 or more, preferably 3 to 6, acrylate and / or alkacrylate, in particular contain methacrylate groups.
  • These multifunctional Connections act as crosslinkers.
  • Preferred crosslinkers are (Meth) acrylates of saturated aliphatic or alicyclic, trihydric or polyhydric alcohols, such as alkanediols (specifically Ethylene glycol and propylene glycol), bis-phenol-A, trimethylolethane, Trimethylolpropane, pentamethylolpropane, pentaerythritol or Dipentaerythritol.
  • ethoxylated and propoxylated trimethylolpropane tri (meth) acrylate ditrimethylolpropane tetra (meth) acrylate, Tris (2-hydroxyethyl) -isocyanurattri (meth) acrylate or glycerol tri (meth) acrylate.
  • the Proportion of cross-linking acrylic and / or Alkacrylate compounds are generally up to 20% by weight, preferred 5 to 15 wt .-%, each based on the total weight of the non-volatile components of the radiation-sensitive mixture.
  • the proportion of all photopolymerizable monomers or oligomers is generally 10 to 85% by weight, preferably 20 to 75% by weight, each based on the total weight of the non-volatile Components of the radiation sensitive mixture.

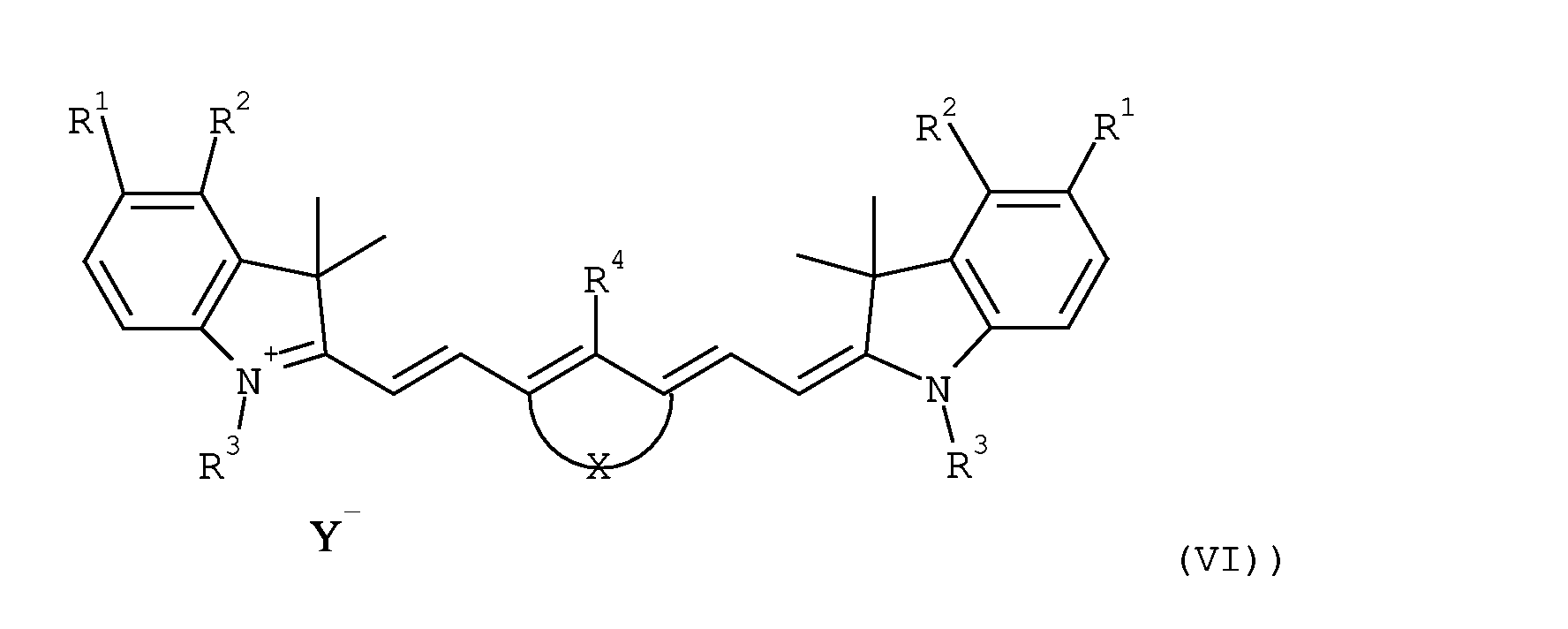

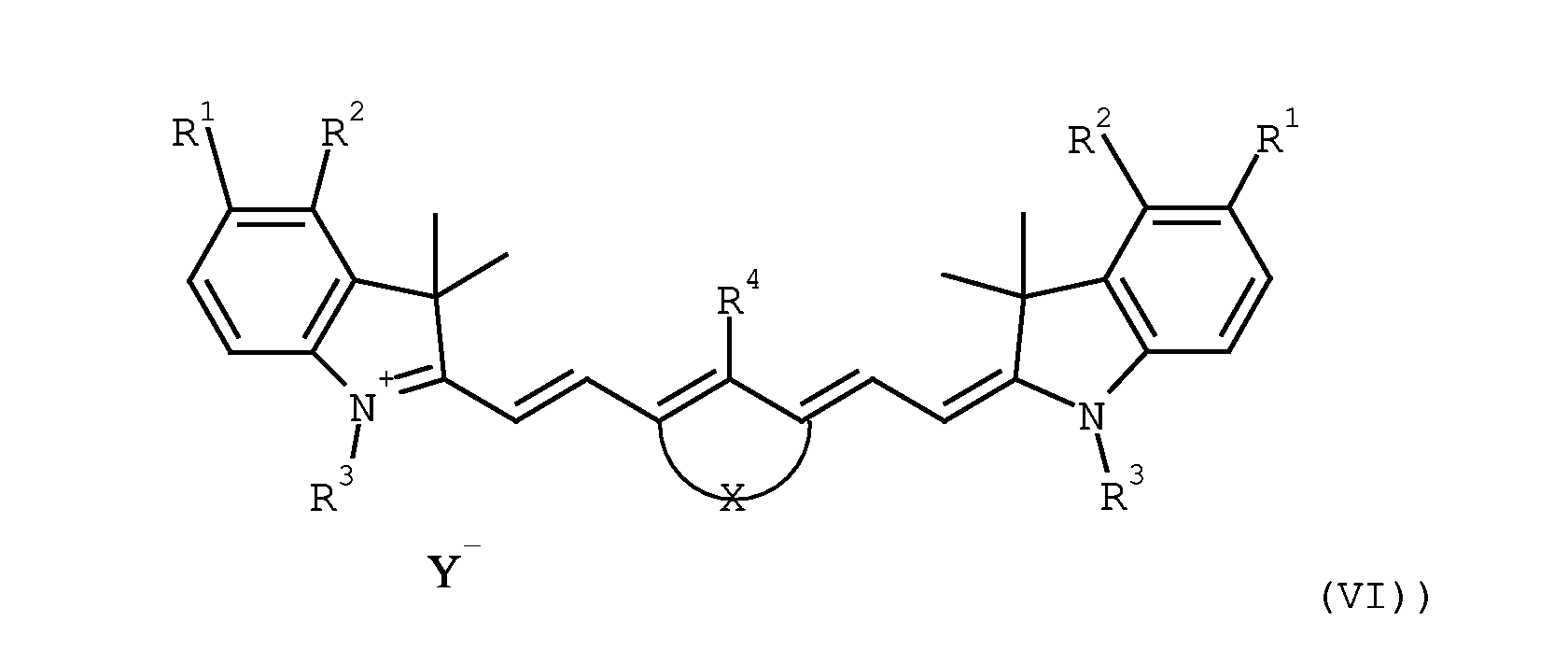

  • the heptamethine cyanine dye preferably corresponds to one of the general formulas V or VI.
  • R 3 methyl, ethyl, propyl or butyl
  • R 4 H, Cl
  • X - (CH 2 ) 3 - or - (CH 2 ) 2 -
  • Y Br - , Cl - , I - , pTosO - , ClO 4 - , BF 4 - or PF 6 -
  • the proportion of the heptamethine cyanine dye is general 0.01 to 10.0% by weight, preferably 0.5 to 8.0% by weight, in each case based on the total weight of the non-volatile components of the photopolymerizable mixture.
  • Triazine compounds are well suited with at least one photolytically cleavable Trihalomethyl group, especially a trichloro or Tribromomethyl.
  • the trihalomethyl groups can directly, via a conjugated double bond or via a chain of conjugated double bonds to an aromatic carbocyclic or heterocyclic ring.
  • Compounds are preferred with a triazine base on the 2 Trihalomethyl groups are bound. Such connections are for example in DE 2 718 259, EP-A 0 137 452 and in EP-A 0 563,925. Basically absorb the used Triazine is not the radiation used for imaging.
  • Trihalomethyltriazines can also be used, the Self absorption is below 300 nm. Such materials are particularly preferred, because the photoreactivity compared to the usual interior lighting is reduced.
  • usable Trihalomethyltriazines are, for example, those which (saturated) aliphatic substituents or unsaturated substituents with only slightly extended es electron systems capable of mesomerization contain. Connections to other frameworks, for example Phenyl-trihalomethyl-sulfones (especially phenyl-tribromomethylsulfone) and phenyl-trihalogen-methyl-ketones, which are in the shorter-wave Absorb UV range can in principle also be used.
  • the proportion of photoinitiator (s) is generally 0.1 to 20% by weight. preferably 1.0 to 10% by weight, in each case based on the total weight of the non-volatile components of the photopolymerizable Mixture.
  • any pre-dispersed phthalocyanine pigments present primarily serve to color the mixture and the layers created with it. Their proportion is generally about 1 to 20 wt .-%, preferably about 2 to 14 wt .-%.
  • Particularly suitable predispersed phthalocyanine pigments are described in DE-A 199 15 717 and DE-A 199 33 139. Are preferred especially metal-free phthalocyanine pigments.
  • additives that inhibit thermally induced polymerization, hydrogen donors, Dyes, colored and colorless pigments, color formers, Filter dyes, indicator dyes, plasticizers and / or Chain transfer agent.
  • additives that inhibit thermally induced polymerization, hydrogen donors, Dyes, colored and colorless pigments, color formers, Filter dyes, indicator dyes, plasticizers and / or Chain transfer agent.
  • Appropriately chosen additives are those which do not absorb the radiation acting on the image.
  • the radiation-sensitive mixture is appropriately in one organic solvents dissolved or dispersed and the solution or Dispersion applied to the carrier as a thin film.
  • the Can be applied by pouring, spraying, dipping, applying with the help of rollers or similar, known to those skilled in the art Procedure. After drying, this is a Obtain recording material from which, for example Printing forms for high pressure, planographic printing, gravure printing or screen printing have it made. It can also be a material that is made up of Relief copies (e.g. for the production of texts in Braille), single copies, tanned images, pigment images or similar Have products structured according to the image.
  • the Mixture according to the invention is also suitable for the production of Etching reserves, for example in the manufacture of PCBs or name tags can be used, as well as for molding etching. However, it is preferably used for Production of photoresist layers and printing plates.
  • the present invention accordingly also relates to Recording material for the production of printing plates with a Carrier and a layer of the invention photopolymerizable mixture.
  • a carrier material for printing plates are suitable foils, tapes or plates made of metal (in particular Made of aluminum or an aluminum alloy, steel, zinc or Copper) or plastic (especially polyester - especially Polyethylene terephthalate or cellulose acetate), for screen printing supports also pearl gauze.
  • the surface of the Carrier of a mechanical, chemical and / or electrochemical To undergo pretreatment to ensure adhesion between the wearer and radiation-sensitive layer to adjust optimally or to achieve that the surface of the support acting imagewise Radiation less reflected (anti-halation).
  • the preferred Carrier for offset printing plates is made of aluminum or an Al alloy and is electrochemically roughened on its surface, then anodized, if necessary also with a hydrophilizing agents (for example Polyvinylphosphonic acid) has been treated.
  • the IR laser sources between 700 and 1200 nm familiar to the person skilled in the art are used for imagewise irradiation. Laser diodes which emit in the NIR range are preferred.
  • the recording material according to the invention has a particularly high imaging performance and is therefore particularly suitable for digital imaging with NIR laser beams. In the subsequent development process, a distinction is then made precisely between non-image areas and image areas, so that the dot gain is surprisingly significantly reduced. Even small negative fonts are therefore clearly reproduced. At the same time, the material has a very high sensitivity in the NIR wavelength range.
  • the cover layer can be self-supporting and removed before the subsequent development step. It then consists, for example, of a laminated polyester film. Cover layers made of a material which is soluble or dispersible in the developer liquid (at least in the non-hardened areas) can also be used.
  • Suitable materials for a top layer which is completely soluble in aqueous alkaline developers are, for example, polyvinyl alcohol, polyvinyl pyrrolidone, polyphosphates, sugar, etc.
  • the thickness of the top layer is generally 0.1 to 10 ⁇ m, preferably 1 to 5 ⁇ m.
  • the further processing of the imagewise irradiated Recording materials are made according to the generally accepted and Methods known to those skilled in the art. This can be done imagewise before developing irradiated material can still be reheated for better To achieve networking in the irradiated areas.
  • organic solvents or mixtures of organic Solvents are used, but preferred are aqueous alkaline Solutions with a pH of 8 to 14, especially from 9 to 13, up to about 20 wt.%, Preferably up to about 15 wt. %, of water-miscible organic solvents.
  • the Developers can also use wetting agents, dyes, salts and / or contain other additives.
  • the printing plate thus obtained was imaged with a CREO Trendsetter 3244T (2400 dpi), heated to 100 ° C. for 1 min and then with an aqueous alkaline developer (Agfa EN 231C) at 28 ° C. at a throughput speed of 1 m / min. (Agfa VSP85) developed.
  • the sensitivity indicated corresponded to the laser energy in the image plane that was required to make a 50% field formed from 1x1 and 8x8 pixels appear equally bright. The value determined in this way was 18 mJ / cm 2 .
  • compositions, layer weights and specific plate sensitivity used are listed in Table 1: component Examples 2 V1 V2 V3 V4 Gt Gt Gt Gt Gt A 6,900 6,904 6,904 6,904 6,904 B 3,770 - - - - C - 3,270 - - - D - - 3,270 - - e - - - 3,270 - F - - - - 3,270 G 0.163 0.163 0.163 0.163 0.163 H 6,870 6.869 6.869 6.869 6.869 6.869 6.869 6.869 6.869 I 0.408 0.408 0.408 0.408 0.408 0.408 J 0,007 0,007 0,007 0,007 K 0,680 0.679 0.679 0.679 0.679 L 20.48 20.98 20.98 20.98 20.98 M 40.72 40.72 40.72 40.72 40.72 40.72 40.72 Layer weight [g / m 2 ] 1.60 1.
  • composition used The composition used, the layer weights and the specific plate sensitivities are listed in Table 2: component Examples 4 5 6 7 8 Gt Gt Gt Gt Gt A 6,430 6,430 6,430 8,090 8.110 B 0,095 - - - - C - 0,095 - - - D - - 0,101 - - e - - - 0.130 - F - - - - 0,120 G 3,310 3,310 3,310 4,170 4,170 H 6,390 6,290 6,160 7,760 7,760 I 0,238 0,238 0,238 0,238 0,300 0,300 J 0,018 0,018 0,018 0,020 0,020 K 0,600 0,600 0,600 0,760 0,760 L 17.67 17.67 17,98 51.04 51.02 M 35.35 35.35 35.48 77.74 77.74 Layer weight [g / m 2 ] 1.50 1.50 1.66 1.10 1.10 Energy value [mJ / cm 2 ] 28 38 61 43 57

Landscapes

  • Physics & Mathematics (AREA)
  • Optics & Photonics (AREA)
  • Thermal Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Manufacturing & Machinery (AREA)
  • Photosensitive Polymer And Photoresist Processing (AREA)
  • Materials For Photolithography (AREA)

Abstract

Die Erfindung betrifft ein strahlungsempfindliches Gemisch, das ein radikalisch polymerisierbares Acrylat- oder Methacrylat-Monomer und/oder -Oligomer mit mindestens zwei Acrylat- und/oder Methacrylatgruppen und mindestens einer photooxidierbaren Gruppe, einen Photoinitiator,ein organisches polymeres Bindemittel sowie einen als IR-absorbierenden Farbstoff wirkenden Hepta-methincyanin-Farbstoff enthält. Sie betrifft weiterhin ein Aufzeichnungsmaterial mit einem Träger und einer photopolymerisierbaren Schicht sowie ein Verfahren zur Herstellung einer Druckplatte aus diesem Aufzeichnungsmaterial. Das Aufzeichnungsmaterial zeichnet sich durch eine gesteigerte Lichtempfindlichkeit aus.

Description

Die Erfindung betrifft ein strahlungsempfindliches (photopolymerisierbares) Gemisch mit einem polymerem Bindemittel, einer radikalisch photopolymerisierbaren Komponente, einem Infrarotabsorber und einem Triazin. Sie betrifft weiterhin ein Aufzeichnungsmaterial mit einem Träger und einer strahlungsempfindlichen Schicht.
Ein Gemisch der eingangs genannten Art ist bereits in der EP-A 0 369 645 beschrieben. Es umfaßt ein radikalisch polymerisierbares Monomer und ein darin lösliches Photoinitiator-System, das ein trihalogenmethyl-substituiertes 1,3,5-Triazin, einen Sensibilisator für das Triazin und eine Elektronen-Donor-Verbindung mit einem Oxidationspotential von größer als Null und kleiner als dem von 1,4-Dimethoxy-benzol enthält. Als Sensibilisatoren sind Cumarin-, Xanthen-, Acridin-, Thiazol-, Thiazin-, Oxazin-, Azin-, Aminoketon-, Methin- und Polymethinfarbstoffe, Porphyrine, Aminotriarylmethane, Merocyanine, Squarylium- und Pyridiniumfarbstoffe genannt. Sie sind empfindlich insbesondere für Strahlung im Bereich von 350 bis 700 nm. Für Strahlung im nahen IR-Bereich (700 bis 1200 nm) ist die Empfindlichkeit dagegen nur gering.
Auch in der EP-A 0 315 988 ist ein photopolymerisierbares Gemisch offenbart, das für Strahlung im Bereich von 600 bis 700 nm empfindlich ist. Es umfaßt eine polymerisierbare, ethylenisch ungesättigte Verbindung, einen Radikalbildner und ein substituiertes 2-Phenyl-2H-naphtho[6,5,4-a,m,n]thioxanthen-1,3-dion oder ein substituiertes 3-Alkoxy-2-phenyl-naphtho[6,5,4-a,m,n]thioxanthen-1-on als Sensibilisator.
Gegenstand der EP-A 0 441 542 ist eine bei Bestrahlung vernetzende Zusammensetzung mit einem Polymer, an das mono-, dioder trihalogenmethylsubstituierte [1,3,5]Triazin-Reste über eine Brückengruppe kovalent gebunden sind. Das Basispolymer kann aus einer Vielzahl an Polymeren ausgewählt werden. Es kann beispielsweise ein Polyamid, ein Polyester, ein Polyurethan, ein Polysiloxan, ein Phenolharz, ein Polystyrol, ein Polyacrylat, eine Polyacrylsäure, ein Polyacrylamid, ein Polyacrylnitril, ein Polyethylen, ein Polybutadien, Polyvinylpyrrolidon, Polycaprolacton, Gelatine, Stärke oder ein Polysaccharid sein.
In der EP-A 0 563 925 ist ein photopolymerisierbares Gemisch offenbart, das ein radikalisch polymerisierbares Monomer, ein substituiertes 2-Phenyl-4-halogen-methyl- (oder 4,6-bishalogenmethyl)-[1,3,5]triazin sowie eine Verbindung, die als Sensibilisator für das Triazin fungiert, umfaßt. Das Gemisch wird zur Herstellung von negativ-arbeitenden Druckplatten eingesetzt.
Ein direkt bebilderbares Aufzeichnungsmaterial zur Herstellung von Flachdruckplatten ist in der EP-A 1 106 381 beschrieben. Es umfaßt einen elektrochemisch aufgerauhten Träger aus einer speziellen Aluminiumlegierung und eine lichtempfindliche Schicht, die einen IR-Absorber und ein wasserunlösliches, aber alkalilösliches polymeres Bindemittel enthält.
Das mit UV-, VIS- oder IR-Laserstrahlen direkt bebilderbare Aufzeichnungs-material für die Herstellung von Offsetdruckplatten gemäß der EP-A 1 091 247 umfaßt eine lichtempfindliche Schicht, die ein Monomer mit einer oder mehreren polymerisierbaren, substituierten Acrylatgruppe/n oder Derivaten davon und einem Photopolymerisationsinitiator enthält. In der α-Position zur polymerisierbaren Doppelbindung des Monomers befindet sich stets ein Heteroatom oder ein Halogenatom. Bevorzugte Initiatoren sind aromatische Ketone, aromatische Oniumsalze, organische Peroxide, Hexaarylbiimidazole, Borate, Metallocene und Verbindungen mit Kohlenstoff-Halogen-Bindungen. Zu den letztgenannten zählen auch ggf. noch weiter substituierte [1,3,5]Triazine mit Trihalogenmethyl-Gruppen. Die lichtempfindliche Schicht kann daneben noch Sensibilisator-Farbstoffe enthalten. Auf der lichtempfindlichen Schicht kann sich zusätzlich eine Polyvinylalkoholschicht befinden. Ein wesentlicher Nachteil dieses Aufzeichnungsmaterials besteht darin, daß die Monomere synthetisch nur schwer zugänglich und damit entsprechend kostspielig sind. Weiterhin ist die Reaktivität und damit die Lichtempfindlichkeit der Schicht vermindert.
Es bestand daher die Aufgabe, ein strahlungsempfindliches Gemisch sowie ein Aufzeichnungsmaterial zur Verfügung zu stellen, das auf einfache Weise zugängliche, möglichst kommerziell verfügbare Monomere enthält und eine gegenüber dem Stand der Technik verbesserte Lichtempfindlichkeit aufweist.
Gelöst wird die Aufgabe mit einem strahlungsempfindlichen Gemisch, das einen im Bereich von 700 bis 1.200 nm absorbierenden Heptamethincyanin-Farbstoff enthält sowie Acrylat- und/oder Methacrylat-Monomere mit mindestens einer photooxidierbaren Gruppe.
Gegenstand der vorliegenden Erfindung ist demgemäß ein strahlungsempfindliches Gemisch, das ein radikalisch polymerisierbares Acrylat- oder Methacrylat-Monomer und/oder-Oligomer mit mindestens zwei Acrylat- und/oder Meth-acrylatgruppen und mindestens einer photooxidierbaren Gruppe, einen Photoinitiator, einen IR-absorbierenden Farbstoff und ein organisches polymeres Bindemittel enthält, und dadurch gekennzeichnet ist, daß der IR-absorbierende Farbstoff ein Heptamethincyanin-Farbstoff ist.
Bevorzugt sind dabei Heptamethincyanin-Farbstoffe, bei denen 3 Methin-Kohlenstoffatome Bestandteil eines 5- bis 7-gliedrigen isocyclischen oder heterocyclischen Rings sind. Die Bezeichnung "Heptamethincyanin-Farbstoffe" schließt amphotere wie auch ionische Verbindungen ein. Die aromatischen Endgruppen in den Farbstoffen sind bevorzugt Indol- bzw. Indoliumgruppen, an die gegebenenfalls noch weitere Ringe, insbesondere carbocyclische Ringe, anelliert sein können.
Das Bindemittel kann aus einer ganzen Reihe von organischen Polymeren ausgewählt sein. Auch Gemische verschiedener Bindemittel können zum Einsatz kommen. Geeignet sind beispielsweise chlorierte Polyalkylene (insbesondere chloriertes Polyethylen und chloriertes Polypropylen), Poly(meth)acrylsäure-alkylester oder -alkenylester (insbesondere Polymethyl(meth)acrylat, Polyethyl(meth)acrylat, Polybutyl(meth)acrylat, Polyisobutyl(meth)acrylat, Polyhexyl(meth)acrylat, Poly[(2-ethyl-hexyl)-(meth)acrylat] und Poly[allyl(meth)acrylat]), Copolymere von (Meth)acrylsäurealkylestern oder -alkenylestern mit anderen copolymerisierbaren Monomeren (insbesondere mit (Meth)acrylnitril, Vinylchlorid, Vinylidenchlorid, Styrol und/oder Butadien), Polyvinylchlorid (PVC), Vinylchlorid/Acrylnitril-Copolymere, Polyvinylidenchlorid (PVDC), Vinylidenchlorid/Acrylnitril-Copolymere, Polyvinylacetat, Polyvinylalkohol, Polyacrylnitril, Acrylnitril/Styrol-Copolymere, (Meth)acrylamid/Alkyl(meth)acrylat-Copolymere, Acrylnitril/Butadien/Styrol (ABS)-Terpolymere, Polystyrol, Poly(α-methyl-styrol), Polyamide, Polyurethane, Polyester, Methylcellulose, Ethylcellulose, Acetylcellulose, (Hydroxy-(C1-C4)alkyl)-cellulose, Carboxymethylcellulose, Polyvinylformal und Polyvinylbutyral. Besonders geeignet sind Bindemittel, die in Wasser unlöslich, in wäßrig-alkalischen Lösungen dagegen löslich oder zumindest quellbar sind. Zweckmäßigerweise werden dafür solche Polymere gewählt, die in den üblichen organischen Beschichtungslösemitteln löslich sind.
Für die Zwecke der vorliegenden Erfindung sind Bindemittel, die Carboxygruppen enthalten, besonders geeignet. Das sind insbesondere Copolymere mit Einheiten aus α,β-ungesättigten Carbonsäuren oder Dicarbonsäuren (bevorzugt Acrylsäure, Methacrylsäure, Crotonsäure, Vinylessigsäure, Maleinsäure oder Itaconsäure). Zu nennen sind insbesondere Copolymere mit Einheiten aus (Meth)acrylsäure und Einheiten aus Alkyl(meth)acrylaten, Allylmethacrylaten und/oder (Meth)acrylnitril, daneben auch Copolymere mit Einheiten aus Crotonsäure und Einheiten aus Alkyl(meth)acrylaten und/oder (Meth)acrylnitril, schließlich auch Vinylessigsäure/ Alkyl(meth)acrylat-Copolymere. Geeignet sind daneben Copolymere mit Einheiten aus Maleinsäureanhydrid oder Maleinsäuremonoalkylestern. Dazu gehören beispielsweise Copolymere mit Einheiten aus Maleinsäureanhydrid und Styrol, substituierten Styrolen, ungesättigten Ethern oder Estern oder ungesättigten aliphatischen Kohlenwasserstoffen, sowie die aus solchen Copolymeren erhältlichen Veresterungsprodukte. Zu nennen sind weiterhin Produkte, die aus der Umsetzung von hydroxylgruppenhaltigen Polymeren mit intramolekularen Dicarbonsäureanhydriden entstehen. Unter dem Begriff "Copolymere" sollen hier Polymere mit Einheiten aus mindestens 2 verschiedenen Monomeren verstanden werden, also auch Terpolymere und höhere Mischpolymere. Verwendbar sind auch Polymere, in denen Gruppen mit aciden Wasserstoffatomen vorkommen, von denen ein Teil oder alle mit aktivierten Isocyanaten umgesetzt ist. Hierzu gehören beispielsweise Produkte, wie sie bei der Umsetzung von hydroxylgruppenhaltigen Polymeren mit aliphatischen oder aromatischen Sulfonylisocyanaten oder Phosphinsäure-isocyanaten entstehen. Gut geeignet sind schließlich auch Polymere mit aliphatischen oder aromatischen Hydroxygruppen, beispielsweise Copolymere mit Einheiten aus Hydroxyalkyl(meth)acrylaten, aus Allylalkohol, aus Hydroxystyrol oder aus Vinylalkohol, sowie Epoxyharze, sofern sie eine ausreichende Anzahl an freien OH-Gruppen tragen.
Der Begriff "(Meth)acrylsäure" steht im Zusammenhang mit der vorliegenden Erfindung für "Acrylsäure und/oder Methacrylsäure". Entsprechendes gilt für (Meth)acrylnitril, -(meth)acrylat,-(meth)acrylamid usw.
Die als Bindemittel eingesetzten organischen Polymere haben allgemein ein mittleres Molekulargewicht Mw von 600 bis 200.000, bevorzugt 1.000 bis 100.000. Bevorzugt sind ferner Polymere, die eine Säurezahl zwischen 10 und 250, bevorzugt von 20 bis 200, oder eine Hydroxylzahl von 50 bis 750, bevorzugt von 100 bis 500, aufweisen.
Der Anteil an Bindemittel(n) beträgt allgemein 10 bis 90 Gew.- %, bevorzugt 20 bis 80 Gew.-%, jeweils bezogen auf das Gesamtgewicht der nichtflüchtigen Bestandteile des strahlungsempfindlichen Gemisches.
Die radikalisch polymerisierbare Acrylat- oder Methacrylat-Verbindung mit mindestens einer photooxidierbaren Gruppe ist beispielsweise eine Verbindung mit einer primären, sekundären und insbesondere tertiären Aminogruppe. Besonders bevorzugt sind polymerisierbare Verbindungen, die neben einer (tertiären) Aminogruppe noch mindestens eine Harnstoff- und/oder Urethangruppe enthalten. Unter dem Begriff "Harnstoffgruppe" soll im Zusammenhang mit der vorliegenden Erfindung eine Gruppe der Formel >N-CO-N< verstanden werden, bei der die Valenzen an den Stickstoffatomen mit Wasserstoffatomen bzw. Kohlenwasserstoffresten abgesättigt sind (dabei sollte nicht mehr als eine Valenz an jedem der beiden Stickstoffatome mit einem Wasserstoffatom abgesättigt sein). Es ist jedoch auch möglich, daß eine Valenz an einem Stickstoffatom die Bindung zu einer Carbamoylgruppe (d.h. einer -CO-NH-Gruppe) herstellt, so daß eine Biuret-Struktur entsteht.
Daneben sind Verbindungen geeignet, die eine photooxidierbare Amino-, Harnstoff- oder Thiogruppe, die auch Bestandteil eines heterocyclischen Ringes sein kann, aufweisen. Verbindung mit photooxidierbaren Enolgruppen kommen ebenfalls in Betracht. Konkrete Beispiele für photooxidierbaren Gruppen sind Triethanolamino-, Triphenylamino-, Thioharnstoff-, Imidazol-, Oxazol-, Thiazol-, Acetylacetonyl-, N-Phenyl-glycin- und Ascorbinsäuregruppen. Besonders geeignete Monomere mit photooxidierbaren Gruppen lassen sich durch die folgende Formel I R(m-n)Q[(-CH2-CR1R2-O)a-CO-NH-(X1-NH-CO-O)b-X2-(O-CO-CR3=CH2)c]n    beschreiben, worin
Q
für -S-,
Figure 00060001
R
für eine (C2-C8)Alkyl-, (C2-C8)Hydroxyalkyl- oder (C6-C14)-Aryl-gruppe,
R1 und R2
unabhängig voneinander für ein Wasserstoffatom, eine Alkyl- oder Alkoxyalkylgruppe und
R3
für ein Wasserstoffatom, eine Methyl- oder Ethylgruppe steht,
X1
eine geradkettige oder verzweigte, gesättigte Kohlenwasserstoffgruppe mit 1 bis 12 Kohlenstoffatomen ist,
X2
eine (c+1)wertige Kohlenwasserstoffgruppe darstellt, in der bis zu 5 Methylengruppen durch Sauerstoffatome ersetzt sein können,
D1 und D2
unabhängig voneinander eine gesättigte Kohlenwasserstoffgruppe mit 1 bis 5 Kohlenstoffatomen bedeuten,
E
eine zweiwertige gesättigte Kohlenwasserstoffgruppe mit 2 bis 12 Kohlenstoffatomen, eine zweiwertige 5- bis 7- gliedrige, gesättigte, iso- oder heterocyclische Gruppe, wobei die heterocyclische Gruppe bis zu 2 Stickstoff-, Sauerstoff- und/oder Schwefelatome im Ring enthalten kann, eine zweiwertige, aromatische, mono- oder bicyclische, isocyclische Gruppe mit 6 bis 12 Kohlenstoffatomen oder eine zweiwertige 5- oder 6- gliedrige aromatische heterocyclische Gruppe darstellt,
a
eine ganze Zahl von 0 bis 4,
b
0 oder 1,
c
eine ganze Zahl von 1 bis 3,
m
eine ganze Zahl von 2 bis 4 und
n
eine ganze Zahl von 1 bis m ist.
Verbindungen dieser Art sowie Verfahren zu ihrer Herstellung sind ausführlich in der EP-A 0 287 818 beschrieben. Wenn in einer Verbindung der allgemeinen Formel I mehrere Reste R oder mehrere Reste der in der eckigen Klammer angegebenen Struktur vorhanden sind, d.h. wenn (m - n) > 1 bzw. n > 1 ist, dann können diese Reste untereinander gleich oder verschieden sein. Verbindungen der Formel I, in denen n = m ist, sind besonders bevorzugt. Sämtliche Reste enthalten dann polymerisierbare Gruppen. Vorzugsweise ist die Laufzahl a = 1, bei mehreren Resten sollte a = 0 in nicht mehr als einem Rest vorkommen. Wenn R eine Alkyl- oder Hydroxyalkylgruppe ist, dann umfaßt sie allgemein 2 bis 8, insbesondere 2 bis 4, Kohlenstoffatome. Arylreste R sind allgemein ein- oder zweikernig, bevorzugt jedoch einkernig. Sie können durch (C1-C5)Alkyl- oder (C1-C5)Alkoxygruppen substituiert sein. Wenn R1 und R2 Alkyl- oder Alkoxy-gruppen sind, dann enthalten sie bevorzugt 1 bis 5 Kohlenstoffatome. R3 ist bevorzugt ein Wasserstoffatom oder eine Methylgruppe. X1 ist bevorzugt ein geradkettiger oder verzweigter aliphatischer und/oder cycloaliphatischer Rest mit vorzugsweise 4 bis 10 Kohlenstoffatomen. X2 umfaßt in einer bevorzugten Ausführungsform 2 bis 15 Kohlenstoffatome. Insbesondere handelt es sich um einen gesättigten, geradkettigen oder verzweigten aliphatischen und/oder cycloaliphatischen Rest mit dieser Anzahl an Kohlenstoffatomen. Bis zu 5 Methylengruppen in diesen Resten können durch Sauerstoffatome ersetzt sein. Besteht X2 aus reinen Kohlenwasserstoffketten, so umfaßt der Rest allgemein 2 bis 12, bevorzugt 2 bis 6 Kohlenstoffatome. X2 kann auch eine cycloaliphatische Gruppe mit 5 bis 10 Kohlenstoffatomen, insbesondere eine Cyclohexandiyl-Gruppe sein. Der durch D1, D2 und die beiden Stickstoffatome gebildete gesättigte heterocyclische Ring umfaßt allgemein 5 bis 10 Ringglieder, insbesondere 6 Ringglieder. In dem letztgenannten Fall ist der heterocyclische Ring demgemäß vorzugsweise ein Piperazin und der davon abgeleitete Rest ein Piperazin-1,4-diyl-Rest. Der Rest E ist in einer bevorzugten Ausführungsform eine Alkandiylgruppe, die gewöhnlich etwa 2 bis 6 Kohlenstoffatome umfaßt. Die zweiwertige 5- bis 7-gliedrige, gesättigte, isocyclische Gruppe E ist bevorzugt eine Cyclohexandiyl- , insbesondere eine Cyclohexan-1,4-diyl-Gruppe. Die zweiwertige, isocyclische, aromatische Gruppe E ist bevorzugt eine ortho-, metaoder para-Phenylengruppe. Die zweiwertige 5- oder 6-gliedrige aromatische heterocyclische Gruppe E schließlich enthält bevorzugt Stickstoff- und/oder Schwefelatome im heterocyclischen Ring. c ist bevorzugt 1, d.h. jeder der Reste in der eckigen Klammer enthält allgemein nur eine polymerisierbare Gruppe, insbesondere nur eine (Meth)acryloyloxygruppe.
Die Verbindungen der Formel I mit b = 1, die demgemäß zwei Urethangruppen in jedem der in der eckigen Klammer angegebenen Reste aufweisen, können in an sich bekannter Weise hergestellt werden durch Umsetzung von Acrylsäureestern oder Alkacrylsäureestern, die freie Hydroxygruppen enthalten, mit äquimolaren Mengen an Diisocyanaten. Überschüssige Isocyanatgruppen werden dann beispielsweise mit Tris-(hydroxyalkyl)-aminen, N,N'-Bishydroxyalkylpiperazinen oder N,N,N',N'-Tetrakishydroxylalkylalkylendiaminen, wobei jeweils einzelne Hydroxyalkylgruppen durch Alkyl- und/oder Arylgruppen R ersetzt sein können. Im Fall a = 0 liegt eine Harnstoffgruppierung vor. Beispiele für die als Ausgangsmaterialien verwendeten Hydroxyalkylamine sind Diethanolamin, Triethanolamin, Tris-(2-hydroxy-propyl)-amin, Tris-(2-hydroxy-butyl)-amin und Alkyl-bis-hydroxyalkyl-amine. Beispiele für geeignete Diisocyanate sind Hexamethylendiisocyanat, 2,2,4-Trimethyl-hexamethylen-diiso-cyanat, 1,4-Cyclohexylendiisocyanat (= 1,4-Diisocyanato-cyclohexan) und 1,1,3-Trimethyl-3-isocyanatomethyl-5-isocyanato-cyclohexan. Als Hydroxygruppen enthaltende Ester werden bevorzugt Hydroxyethyl-(meth)acrylat, Hydroxypropyl-(meth)acrylat und Hydroxyisopropyl-(meth)acrylat eingesetzt.
Polymerisierbare Verbindungen der Formel I mit b = 0 lassen sich herstellen, indem die bereits beschriebenen Hydroxyalkylaminoverbindungen umgesetzt werden mit Isocyanatgruppen enthaltenden Acryl- oder Alkacrylsäureestern. Als Isocyanatgruppen enthaltender Ester wird dabei bevorzugt (2-Isocyanato-ethyl)-(meth)acrylat eingesetzt.
Die Verbindungen der Formel II werden analog zu denen der Formel I hergestellt, wobei anstelle von Umsetzungsprodukten aus Hydroxy-alkylacrylaten oder -alkacrylaten und Diisocyanaten die entsprechenden Acrylsäure- oder Alkacrylsäure-glycidester eingesetzt werden. Solche Verbindungen sowie Verfahren zu ihrer Herstellung sind im übrigen in der EP-A 0 316 706 offenbart.
Polymerisierbare Verbindungen mit photooxidierbaren Gruppen der Formel II R(m-n)Q[(-CH2 -CR1R2-O)a' -(CH2-CH[CH2O-CO-CR3=CH2]-O)b' -H]n sind für die Zwecke der vorliegenden Erfindung geeignet, wenn a' und b' ganze Zahlen von 1 bis 4 darstellen und Q, R, R1, R2, R3, n und m die oben angegebenen Bedeutungen haben, wobei Q zusätzlich eine Gruppe der Formel >N-E'-N< sein kann, worin der Rest E' der Formel III -CH2-CH(OH)-CH2-[O-(p)C6H4-C(CH3)2-(p)C6H4-CH2-CH(OH)-CH2-]c entspricht, wobei c die gleiche Bedeutung wie in Formel I hat und (p)C6H4 für para-Phenylen steht.
Als polymerisierbare Verbindungen mit photooxidierbaren Gruppen lassen sich ferner Acryl- und Alkacrylsäureester der Formel IV Q'[(-X1' -CH2 -O)a -CO-NH(-X1 -NH-CO-O)b -X2-O-CO-CR3=CH2]n einsetzen, worin
Q' =

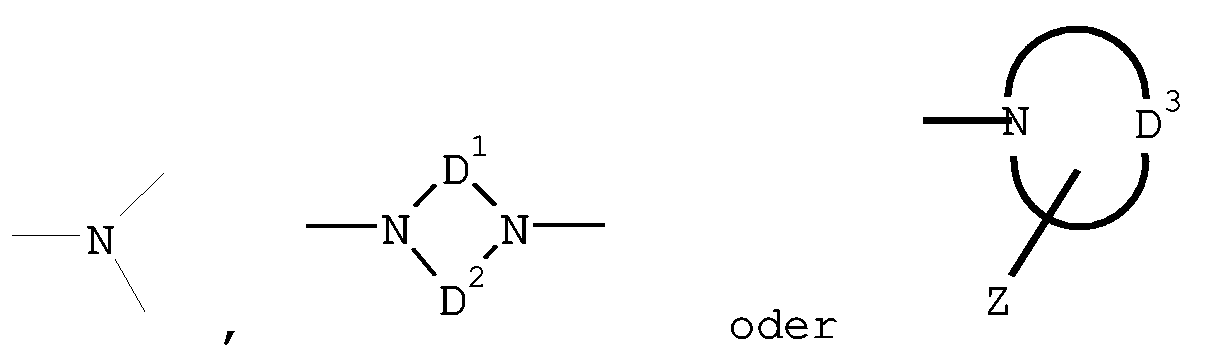

Figure 00100001
X1'
für -CiH2i - oder -CiH2i-1-O-CO-NH(-X1-NH-CO-O)b-X2-O-CO- CR3=CH2 steht,
D3
eine gesättigte Kohlenwasserstoffgruppe mit 4 bis 8 Kohlenstoffatomen, die mit dem Stickstoffatom einen 5- oder 6- gliedrigen Heterocyclus bildet,
Z
ein Wasserstoffatom oder einen Rest der Formel CkH2k-O-CO-NH(-X1-NH-CO-O)b-X2-O-CO-CR3=CH2 darstellt,
i und k
unabhängig voneinander ganze Zahlen von 1 bis 12 sind und
n'
eine ganze Zahl von 1 bis 3 ist,
wobei in mindestens einem der an Q gebundenen Reste a = 0 ist.
X1, R3, a und b haben in der Formel IV die oben angegebene Bedeutung; X2 stellt eine zweiwertige Kohlenwasserstoffgruppe dar, in der bis zu 5 Methylengruppen durch Sauerstoffatome ersetzt sein können. Die Laufzahl a ist in dieser Formel bevorzugt 0 oder 1; i ist bevorzugt eine Zahl von 2 bis 10. Bevorzugte Reste Q sind Piperazin-1,4-diyl (D1=D2= CH2-CH2), Piperidin-1-yl (D3= [CH2]5, Z= H) und 2-(2-Hydroxy-ethyl)-piperidin-1-yl (D3=[CH2]5 , Z= CH2-CH2OH).
Von den Verbindungen der Formel IV werden solche bevorzugt, die neben einer Harnstoffgruppe noch mindestens eine Urethangruppe enthalten. Unter "Harnstoffgruppe" soll wiederum die bereits weiter oben beschriebene Gruppe der Formel >N-CO-N< verstanden werden. Verbindungen der Formel IV sowie Verfahren zu ihrer Herstellung sind in der EP-A 0 355 387 offenbart.
Als polymerisierbare Verbindungen mit photooxidierbaren Gruppen sind auch Umsetzungsprodukte von Mono- oder Diisocyanaten mit mehrwertigen Alkoholen, in denen alle oder ein Teil der Hydroxygruppen mit (Meth)acrylsäure verestert sind, geeignet. Bevorzugt sind Produkte, wie sie aus der Umsetzung von Hydroxyalkyl(meth)acrylaten mit Diisocyanaten entstehen. Solche Monomere sind bekannt und beispielsweise in den DE-A 28 22 190 oder DE-A 20 64 079 beschrieben.
Das erfindungsgemäße Gemisch kann darüber hinaus photopolymerisierbare Acrylat- und/oder Alkacrylat-Verbindungen mit 2 oder mehr, bevorzugt 3 bis 6, Acrylat- und/oder Alkacrylat-, insbesondere Methacrylat-Gruppen enthalten. Diese multifunktionellen Verbindungen wirken als Vernetzer. Bevorzugte Vernetzer sind (Meth)acrylate von gesättigten aliphatischen oder alicyclischen, drei- oder mehrwertigen Alkoholen, wie Alkandiolen (speziell Ethylenglykol und Propylenglykol), Bis-phenol-A, Trimethylolethan, Trimethylolpropan, Pentamethylolpropan, Pentaerythrit oder Dipentaerythrit. Das sind beispielsweise ethoxyliertes und propoxyliertes Trimethylolpropantri(meth)acrylat, Ditrimethylolpropantetra(meth)acrylat, Tris(2-hydroxyethyl)-isocyanurattri(meth)-acrylat oder Glycerin-tri(meth)acrylat. Der Anteil der vernetzend wirkenden Acrylat- und/oder Alkacrylatverbindungen beträgt allgemein bis zu 20 Gew.-%, bevorzugt 5 bis 15 Gew.-%, jeweils bezogen auf das Gesamtgewicht der nichtflüchtigen Bestandteile des strahlungsempfindlichen Gemisches.
Der Anteil aller photopolymerisierbaren Monomere oder Oligomere beträgt allgemein 10 bis 85 Gew.-%, bevorzugt 20 bis 75 Gew.-%, jeweils bezogen auf das Gesamtgewicht der nichtflüchtigen Bestandteile des strahlungsempfindlichen Gemisches. Dabei sind allgemein mindestens 40 Gew.-% der photopolymerisierbaren Monomere und/oder Oligomere solche mit photooxidierbaren Gruppen.
Der Heptamethincyanin-Farbstoff entspricht vorzugsweise einer der allgemeinen Formeln V oder VI.
Figure 00120001
   R1=R2=H oder R1 und R2 zusammen -CH=CH-CH=CH- bedeuten, wobei R1 gemeinsam mit R2 einen sechgliederigen anellierten Ring bildet.
   R3=Methyl, Ethyl, Propyl oder Butyl X= -(CH2)3- oder -(CH2)2-    Y=
Figure 00130001
Figure 00130002
   R1=R2=H oder R1 und R2 zusammen -CH=CH-CH=CH- bedeuten, wobei R1 gemeinsam mit R2 einen sechgliederigen anellierten Ring bildet. R3=Methyl, Ethyl, Propyl oder Butyl R4=H, Cl,

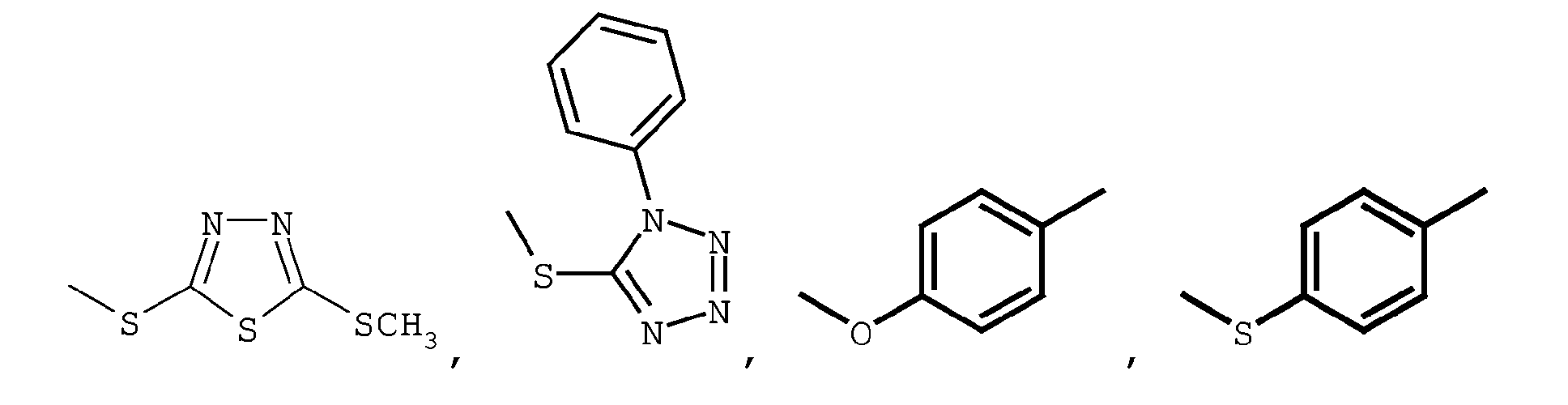

Figure 00130003
X= -(CH2)3- oder -(CH2)2- Y= Br-, Cl-, I-, pTosO-, ClO4 -, BF4 - oder PF6 -
Struktur und Nomenklatur von Cyanin-Farbstoffen sind u. a. bei H. Zollinger, Color Chemistry, VCH, Weinheim 1991 Nomenklatur beschrieben.
Der Anteil des Heptamethincyanin-Farbstoffs beträgt allgemein 0,01 bis 10,0 Gew.-%, bevorzugt 0,5 bis 8,0 Gew.-%, jeweils bezogen auf das Gesamtgewicht der nichtflüchtigen Bestandteile des photopolymerisierbaren Gemisches.
Die in dem erfindungsgemäßen Gemisch eingesetzen Photoinitiatoren sind an sich bekannt. Gut geeignet sind TriazinVerbindungen mit mindestens einer photolytisch spaltbaren Trihalogenmethylgruppe, insbesondere einer Trichlor- oder Tribrommethylgruppe. Die Trihalogenmethylgruppen können dabei direkt, über eine konjugierte Doppelbindung oder über eine Kette von konjugierten Doppelbindungen an einen aromatischen carbocyclischen oder heterocylischen Ring gebunden sein. Bevorzugt sind Verbindungen mit einem Triazin-Grundkörper an den insbesondere 2 Trihalogenmethylgruppen gebunden sind. Solche Verbindungen sind beispielsweise in der DE 2 718 259, EP-A 0 137 452 und in der EP-A 0 563 925 offenbart. Grundsätzlich absorbieren die verwendeten Triazine die zur Bebilderung verwendete Strahlung nicht. Deshalb können auch Trihalogenmethyltriazine zum Einsatz kommen, deren Eigenabsorption unter 300 nm liegt. Solche Materialien sind besonders bevorzugt, weil dadurch die Photoreaktivität gegenüber den üblichen Innenraumbeleuchtungen reduziert ist. Verwendbare Trihalogenmethyltriazine sind beispielsweise solche, die (gesättigte) aliphatische Substituenten oder ungesättigte Substituenten mit nur wenig ausgedehnten mesomeriefähigen Π-Elektronensystemen enthalten. Verbindungen mit anderen Grundgerüsten, beispielsweise Phenyl-trihalogen-methyl-sulfone (insbesondere Phenyl-tribrommethylsulfon) und Phenyl-trihalogen-methyl-ketone, die im kürzerwelligen UV-Bereich absorbieren, sind prinzipiell ebenso verwendbar. Der Anteil an Photoinitiator(en) liegt allgemein bei 0,1 bis 20 Gew.-%, bevorzugt 1,0 bis 10 Gew.-%, jeweils bezogen auf das Gesamtgewicht der nichtflüchtigen Bestandteile des photopolymerisierbaren Gemisches.
Gegebenenfalls vorhandene vordisperigierte Phthalocyanin-Pigmente dienen in erster Linie zum Einfärben des Gemisches und der damit erzeugten Schichten. Ihr Anteil beträgt allgemein etwa 1 bis 20 Gew.-%, bevorzugt etwa 2 bis 14 Gew.-%. Besonders geeignete vordispergierte Phthalocyanin-Pigmente sind in den Schriften DE-A 199 15 717 und DE-A 199 33 139 offenbart. Bevorzugt sind insbesondere metallfreie Phthalocyanin-Pigmente.
Um die Eigenschaften der photopolymerisierbaren Schicht noch besser an die jeweiligen Verwendungszwecke anzupassen, kann diese noch weitere Zusätze enthalten. Das sind beispielsweise Zusätze, die eine thermisch induzierte Polymerisation inhibieren, Wasserstoff-Donatoren, Farbstoffe, gefärbte und farblose Pigmente, Farbbildner, Filterfarbstoffe, Indikatorfarbstoffe, Weichmacher und/oder Kettenüberträger. Als Additive werden zweckmäßig solche gewählt, die die bildmäßig einwirkende Strahlung nicht absorbieren.
Zur Herstellung des erfindungsgemäßen Aufzeichnungsmaterials wird das strahlungsempfindliche Gemisch zweckmäßig in einem organischen Lösemittel gelöst bzw. dispergiert und die Lösung oder Dispersion als dünner Film auf den Träger aufgebracht. Das Aufbringen kann durch Aufgießen, Sprühen, Tauchen, durch Antragen mit Hilfe von Walzen oder nach ähnlichen, dem Fachmann bekannten Verfahren erfolgen. Nach dem Trocknen wird auf diese Weise ein Aufzeichnungsmaterial erhalten, aus dem sich beispielsweise Druckformen für den Hochdruck, Flachdruck, Tiefdruck oder Siebdruck herstellen lassen. Es kann auch ein Material sein, aus dem sich Reliefkopien (z.B. für die Herstellung von Texten in Blindenschrift), Einzelkopien, Gerbbilder, Pigmentbilder oder ähnliche bildmäßig strukturierte Produkte herstellen lassen. Das erfindungsgemäße Gemisch eignet sich ferner für die Herstellung von Ätzreservagen, die beispielsweise bei der Herstellung von Leiterplatten oder von Namensschildern eingesetzt werden können, sowie für das Formteilätzen. Bevorzugt wird es jedoch eingesetzt zur Herstellung von Photoresistschichten sowie von Druckplatten.
Gegenstand der vorliegenden Erfindung ist demgemäß auch ein Aufzeichnungsmaterial für die Herstellung von Druckplatten mit einem Träger und einer Schicht aus dem erfindungsgemäßen photopolymerisierbaren Gemisch. Als Trägermaterial für Druckplatten eignen sich Folien, Bänder oder Platten aus Metall (insbesondere aus Aluminium oder einer Aluminiumlegierung, aus Stahl, Zink oder Kupfer) oder Kunststoff (insbesondere Polyester - speziell Polyethylenterephthalat - oder Celluloseacetat), für Siebdruckträger auch Perlongaze. In vielen Fällen ist es günstig, die Oberfläche des Trägers einer mechanischen, chemischen und/oder elektrochemischen Vorbehandlung zu unterziehen um die Haftung zwischen Träger und strahlungsempfindlicher Schicht optimal ein-zustellen oder um zu erreichen, daß die Trägeroberfläche die bildmäßig einwirkende Strahlung weniger stark reflektiert (Lichthofschutz). Der bevorzugte Träger für Offsetdruckplatten besteht aus Aluminium oder einer Al-Legierung und ist auf seiner Oberfläche elektrochemisch aufgerauht, anschließend anodisiert, gegebenenfalls auch noch mit einem hydrophilierend wirkenden Mittel (beispielsweise Polyvinylphosphonsäure) behandelt worden.
Durch die Empfindlichkeit des erfindungsgemäßen Aufzeichnungsmaterials im nahen Infrarot(NIR)-Bereich werden zur bildmäßigen Bestrahlung die dem Fachmann geläufigen IR-Laserquellen zwischen 700 und 1200 nm eingesetzt. Bevorzugt sind Laserdioden, die im NIR-Bereich emittieren.
   Das erfindungsgemäße Aufzeichnungsmaterial weist eine besonders hohe Abbildungsleistung auf und ist daher besonders für eine digitale Bebilderung mit NIR-Laserstrahlen geeignet. Im nachfolgenden Entwicklungsprozess wird dann exakt zwischen Nichtbildstellen und Bildstellen differenziert, so daß der Punktzuwachs überraschend deutlich vermindert ist. Auch kleine Negativ-Schriften werden daher noch klar wiedergegeben. Gleichzeitig besitzt das Material eine sehr hohe Empfindlichkeit im NIR-Wellenlängenbereich.
Es ist praktisch unabdingbar, die strahlungsempfindliche Schicht während der durch NIR-Strahlung induzierten Polymerisation vor der Einwirkung von Luftsauerstoff zu schützen. Das ist am einfachsten zu erreichen durch eine für Sauerstoff undurchlässige oder nur wenig durchlässige Deckschicht ("wenig durchlässig" bedeutet eine Durchlässigkeit von nicht mehr als 100 cm3 O2/m2 * d * bar, bestimmt gemäß DIN 53 380 bei 23°C), die auf die strahlungsempfindliche Schicht aufgebracht ist. Die Deckschicht kann selbsttragend sein und vor dem nachfolgenden Entwicklungsschritt abgezogen werden. Sie besteht dann beispielsweise aus einer auflaminierten Polyesterfolie. Auch Deckschichten aus einem Material, das (mindestens in den nicht gehärteten Bereichen) in der Entwicklerflüssigkeit löslich oder dispergierbar ist, können verwendet werden. Geeignete Materialien für eine in wäßrig-alkalischen Entwicklern vollflächig lösliche Deckschicht sind beispielsweise Polyvinylalkohol, Polyvinylpyrrolidon, Polyphosphate, Zucker usw. Die Dicke der Deckschicht beträgt allgemein 0,1 bis 10 µm, bevorzugt 1 bis 5µm.
Die weitere Verarbeitung der bildmäßig bestrahlten Aufzeichnungsmaterialien erfolgt nach allgemein üblichen und dem Fachmann bekannten Verfahren. Vor dem Entwickeln kann das bildmäßig bestrahlte Material noch nacherwärmt werden, um eine bessere Vernetzung in den bestrahlten Bereichen zu erzielen. Zum Entwickeln selbst können organische Lösemittel oder Gemische von organischen Lösemitteln eingesetzt werden, bevorzugt sind jedoch wäßrigalkalische Lösungen mit einem pH-Wert von 8 bis 14, insbesondere von 9 bis 13, die bis zu etwa 20 Gew.-%, bevorzugt bis zu etwa 15 Gew.- %, an wassermischbaren organischen Lösemitteln enthalten können. Die Entwickler können darüber hinaus noch Netzmittel, Farbstoffe, Salze und/oder andere Zusätze enthalten. Beim Entwickeln werden die nichtbestrahlten Bereiche der Schicht entfernt, während die bestrahlten und damit gehärteten Bereiche der Schicht auf dem Träger zurückbleiben.
Die nachfolgenden Beispiele illustrieren die Erfindung. "Gt" steht darin für "Gewichtsteil(e)", "Vt" für "Volumenteil(e)". Prozente sind Gewichtsprozente, soweit nicht anders angegeben oder aus dem Zusammenhang ersichtlich.
Beispiel 1
Ein Gemisch aus
6,92 Gt
einer 32,8 %igen Lösung eines Methylmethacrylat-/Methacrylsäure-Copolymers (Molverhältnis von Methylmethacrylat- zu Methacryl-säure-Einheiten 4:1; Säurezahl: 110 mg KOH/g) in 2-Butanon (Viskosität der Lösung: 105 mm2/s mit Kapillarengröße 1,0 bei 25°C),
3,77 Gt
einer 86,8 %igen Lösung eines Reaktionsproduktes aus 1 mol 2,2,4-Trimethyl-hexamethylendiisocyanat und 2 mol Hydroxyethyl-methacrylat (Viskosität: 3,3 mm2/s mit Kapillarengröße 1,0 bei 25°C),
0,16 Gt
IR-Farbstoff FEW S0094 (= Formel VI, R1 und R2 zusammen -CH=CH-CH=CH- bedeuten, wobei R1 gemeinsam mit R2 einen sechgliederigen anellierten Ring bildet, R3 = CH3, R4 = Cl, X = (CH2)3 und Y- = pTosO
6,87 Gt
Heliogenblau D 7490-Farbstoffdispersion (vgl. DE 199 33 139 A1) (9,9 %ig, Viskosität 7,0 mm2/s mit Kapillargröße 1 bei 25°C),
0,41 Gt
2,4-Bis-trichlormethyl-6-diphenyl-4-yl-[ 1,3,5]triazin,
0,68 Gt
Edaplan™ LA 411 (1 %ig in ®Dowanol PM),
20,5 Gt
2-Butanon und
40,7 Gt
Propylenglykolmonomethylether (®Dowanol PM)
wurde auf einen elektrochemisch aufgerauhten, anodisierten (Oxidgewicht 3 g/m2) und mit Polyvinylphosphonsäure hydrophilierten Aluminium-Druckplattenträger aufgeschleudert und bei 100°C 2 min im Umlufttrockenschrank getrocknet. Die Schichtdicke der strahlungsempfindlichen Schicht betrug dabei 1,58 g/m2. Auf die strahlungsempfindliche Schicht wurde eine 6 %ige wäßrige Lösung eines Gemisches aus 1 Gt vollverseiften Polyvinylalkohol (Hydrolysegrad 98,4 %, Viskosität 4 mPa s in 4 %iger wäßrigen Lösung bei 20°C), aus 1 Gt teilverseiften Polyvinylalkohol (Hydrolysegrad 87,7 %, Viskosität 8 mPa s in 4 %iger wäßriger Lösung bei 20°C) und 0,5 Gt Polyvinylpyrrolidon (k-Wert = 30) aufgebracht und ebenfalls 2 min bei 100°C in Umluft getrocknet. Die Deckschicht wies ein Schichtgewicht von 1,47 g/m2 auf.
Die so erhaltene Druckplatte wurde mit einem CREO Trendsetter 3244T (2400 dpi) bebildert, 1 min auf 100°C erwärmt und danach mit einem wäßrig-alkalischen Entwickler (Agfa EN 231C) bei 28°C mit einer Durchlaufgeschwindigkeit von 1 m/min. (Agfa VSP85) entwickelt. Die angegebene Empfindlichkeit entsprach derjenigen Laserenergie in der Bildebene, die erforderlich war, um ein 50 %-Feld gebildet aus 1x1- und 8x8-Bildpunkten gleich hell erscheinen zu lassen. Der auf diese Weise bestimmte Wert betrug 18 mJ/cm2.
Beispiel 2 und Vergleichsbeispiele V1 bis V4
Wie in Beispiel 1 beschrieben wurden weitere Druckplatten hergestellt, wobei für die IR-empfindliche Schicht folgende Komponenten verwendet wurden:
A
eine 32,8 %ige Lösung eines Methylmethacrylat/Methacrylsäure-Copolymers (Molverhältnis von Methylmethacrylat- zu Methacrylsäure-Einheiten 4:1; Säurezahl: 110 mg KOH/g) in 2-Butanon (Viskosität 105 mm2/s bei Kapillarengröße 1,0 und 25°C)
B
eine 86,8 %ige Lösung eines Reaktionsproduktes aus 1 mol 2,2,4-Trimethyl-hexamethylendiisocyanat und 2 Mol Hydroxyethylmethacrylat (Viskosität 3,3 mm2/s bei Kapillarengröße 1,0 und 25°C)
C
Dipentaerythritpentaacrylat (Cray Valey SR 399)
D
ethoxyliertes Trimethylolpropantriacrylat (Cray Valey SR 454)
E
Trimethylolpropantriacrylat
F
Bisphenol-A-dimethacrylat
G
R-Farbstoff FEW S0094 (= Formel VI, R und R zusammen -CH=CH-CH=CH- bedeuten, wobei R1 gemeinsam mit R2 einen sechgliederigen anellierten Ring bildet, R3 = CH3, R4 = Cl, X = (CH2)3 und Y =pTosO (= para-toluolsulfonat))
H
Heliogenblau D 7490-Farbstoffdispersion (vgl. DE 199 33 139 A1) (9,9 %ig, Viskosität 7,0 mm2/s mit Kapillargröße 1,0 bei 25°C)
I
2,4-Bis-trichlormethyl-6-diphenyl-4-yl-[1,3,5]triazin
J
2-Mercapto-benzothiazol
K
Edaplan™ LA 411 (1 %ig in ®Dowanol PM)
L
2-Butanon
M
Propylenglykol-monomethylether (®Dowanol PM)
Die jeweils verwendete Zusammensetzung, Schichtgewichte und bestimmte Plattenempfindlichkeit sind in Tabelle 1 aufgelistet:
Komponente Beispiele
2 V1 V2 V3 V4
Gt Gt Gt Gt Gt
A 6,900 6,904 6,904 6,904 6,904
B 3,770 - - - -
C - 3,270 - - -
D - - 3,270 - -
E - - - 3,270 -
F - - - - 3,270
G 0,163 0,163 0,163 0,163 0,163
H 6,870 6,869 6,869 6,869 6,869
I 0,408 0,408 0,408 0,408 0,408
J 0,007 0,007 0,007 0,007 0,007
K 0,680 0,679 0,679 0,679 0,679
L 20,48 20,98 20,98 20,98 20,98
M 40,72 40,72 40,72 40,72 40,72
Schicht- gewicht [g/m2] 1,60 1,50 1,50 1,30 1,50
Energiewert [mJ/cm2] 42 109 - 117 90
Beispiel 3
Aus einem Gemisch von
2,92 Gt
einer 32,8 %igen Lösung eines Methylmethacrylat/Methacrylsäure-Copolymers (Molverhältnis von Methylmethacrylat- zu Methacrylsäure-Einheiten 4:1; Säurezahl: 110 mg KOH/g) in 2- Butanon (Viskosität 105 mm2/s bei Kapillarengröße 1,0 und 25°C),
6,99 Gt
einer 28,9 %igen Lösung eines Reaktionsproduktes aus 1 mol Hexamethylendiisocyanat, 1 mol Hydroxyethylmethacrylat und 0,5 mol 2-(2- Hydroxyethyl)-piperidin (Viskosität 1.7 mm2/s mit Kapillarengröße 1,0 bei 25°C),
0,10 Gt
IR-Farbstoff FEW S0094 (= Formel VI, R1 und R2 zusammen -CH=CH-CH=CH- bedeuten, wobei R1 gemeinsam mit R2 einen sechgliederigen anellierten Ring bildet, R3 = CH3, R4=Cl, X=(CH2)3 und Y- = pTosO-),
3,37 Gt
Heliogenblau D 7490-Farbstoffdispersion (vgl. DE 199 33 139 A1) (9,9 %ig, Viskosität 7,0 mm2/s mit Kapillargröße 1,0 bei 25°C),
0,41 Gt
2,4-Bis-trichlormethyl-6-diphenyl-4-yl- [1,3,5]triazin,
0,67 Gt
Edaplan™ LA 411 (1 %ig in ®Dowanol PM),
19,4 Gt
2-Butanon und
36,1 Gt
Propylenglykolmonomethylether (®Dowanol PM)
   wurde, wie unter Beispiel 1 beschrieben, eine Druckplatte hergestellt. Das Schichtgewicht der IR-empfindlichen Schicht betrug 1,2 g/m2. Mit der oben beschriebenen Weiterverarbeitung wurde ein Energiewert von weniger als 20 mJ/cm2 erhalten. Beispiele 4 bis 8
Wie im Beispiel 1 beschrieben wurden aus den folgenden Komponenten IR-empfindliche Druckplatten hergestellt:
A
eine 32,8 %ige Lösung eines Methylmethacrylat/Methacrylsäure-Copolymers (Molverhältnis von Methylmethacrylat- zu Methacrylsäure-Einheiten 4:1; Säurezahl: 110 mg KOH/g) in 2-Butanon (Viskosität 105 mm2/s mit Kapillarengröße 1,0 bei 25°C)
B
IR-Farbstoff FEW S0325 (= Formel V, R1 und R2 zusammen - CH=CH-CH=CH- bedeuten, wobei R1 gemeinsam mit R2 einen sechgliederigen anellierten Ring bildet, R = CH3, Y = N- Methylbarbituryl, X = (CH2)2)
C
IR-Farbstoff FEW S0507 (= Formel VI, R1, R2 = H, R3 = CH3, R4 = 1-Phenyl-5-thio-[1,2,3,4]tetrazolyl, X = (CH2)3 und Y = Chlorid
D
IR-Farbstoff FEW S0331 (= Formel V, R1 und R2 zusammen - CH=CH-CH=CH- bedeuten, wobei R1 gemeinsam mit R2 einen sechgliederigen anellierten Ring bildet, R = CH3, Y = N- Ethylthiobarbituryl, X = (CH2)2)
E
IR-Farbstoff FEW S0382 (= Formel VI, R1, R2 = H, R3 = CH3, R4 = 5-methylsulfanyl-[1,3,4]thiadiazol-2ylsulfanyl, X = (CH2)2 und Y- = ClO4-
F
IR-Farbstoff FEW S0367 (= Formel VI, R1, R2 = H, R3 = CH3, R = 5-methyl-sulfanyl-[1,3,4]thiadiazol-2ylsulfanyl, X = (CH2)3 und Y- = ClO4-
G
eine 86,8 %ige Lösung eines Reaktionsproduktes aus 1 mol 2,2,4-Trimethyl-hexamethylendiisocyanat und 2 Mol 2- Hydroxyethyl-methacrylat (Viskosität 3,3 mm2/s mit Kapillarengröße 1,0 bei 25°C)
H
Heliogenblau D 7490-Farbstoffdispersion (vgl. DE 199 33 139 A1) (9,9 %ig, Viskosität 7,0 mm2/s mit Kapillargröße 1,0 bei 25°C)
I
2,4-Bis-trichlormethyl-6-diphenyl-4-yl-[1,3,5]triazin
J
2-Mercapto-benzothiazol
K
®Edaplan LA 411 (1 %ig in ®Dowanol PM)
L
2-Butanon
M
Propylenglykolmonomethylether (®Dowanol PM)
Die jeweils verwendete Zusammensetzung, die Schichtgewichte und die bestimmten Plattenempfindlichkeiten sind in Tabelle 2 aufgelistet:
Komponente Beispiele
4 5 6 7 8
Gt Gt Gt Gt Gt
A 6,430 6,430 6,430 8,090 8,110
B 0,095 - - - -
C - 0,095 - - -
D - - 0,101 - -
E - - - 0,130 -
F - - - - 0,120
G 3,310 3,310 3,310 4,170 4,170
H 6,390 6,290 6,160 7,760 7,760
I 0,238 0,238 0,238 0,300 0,300
J 0,018 0,018 0,018 0,020 0,020
K 0,600 0,600 0,600 0,760 0,760
L 17,67 17,67 17,98 51,04 51,02
M 35,35 35,35 35,48 77,74 77,74
Schicht- gewicht [g/m2] 1,50 1,50 1,66 1,10 1,10
Energiewert [mJ/cm2] 28 38 61 43 57

Claims (20)

  1. Strahlungsempfindliches Gemisch, das ein radikalisch polymerisierbares Acrylat- oder Methacrylat-Monomer und/oder-Oligomer mit mindestens zwei Acrylat- und/oder Methacrylatgruppen und mindestens einer photooxidierbaren Gruppe, einen Photoinitiator, einen IR-absorbierenden Farbstoff und ein organisches polymeres Bindemittel enthält, dadurch gekennzeichnet, daß der IR-absorbierende Farbstoff ein Heptamethincyanin-Farbstoff ist.
  2. Gemisch gemäß Anspruch 1, dadurch gekennzeichnet, daß 3 Methin-Kohlenstoffatome in der Heptamethinkette des Farbstoffs Bestandteil eines 5- bis 7-gliedrigen isocyclischen oder heterocyclischen Rings sind.
  3. Gemisch gemäß Anspruch 1 oder 2, dadurch gekennzeichnet, daß die beiden aromatischen Endgruppen in den Heptamethincyanin-Farbstoffen Indol- und/oder Indoliumgruppen sind, an die gegebenenfalls noch mindestens ein weiterer Ring anelliert sein kann.
  4. Gemisch gemäß einem oder mehreren der Ansprüche 1 bis 3,
    dadurch gekennzeichnet, daß der Heptamethincyanin-Farbstoff der Formel V entspricht
    Figure 00250001
    R1=R2=H oder R1 und R2 zusammen -CH=CH-CH=CH- bedeuten, wobei R1 gemeinsam mit R2 einen sechgliederigen anellierten Ring bildet. R =Methyl, Ethyl, Propyl oder Butyl X= -(CH2)3- oder -(CH2)2- Y=
    Figure 00260001
    bedeuten, oder der formel VI
    Figure 00260002
    R1=R2=H oder R1 und R2zusammen -CH=CH-CH=CH- bedeuten, wobei R1 gemeinsam mit R2 einen sechgliederigen anellierten Ring bildet. R3=Methyl, Ethyl, Propyl oder Butyl R4 =H, Cl,
    Figure 00270001
    X= -(CH2)3- oder -(CH2)2- Y= Br-, Cl-, I-, pTosO-, ClO4 -, BF4 - oder PF6 -
  5. Gemisch gemäß einem oder mehreren der Ansprüche 1 bis 4, dadurch gekennzeichnet, daß der Anteil des Heptamethincyanin-Farbstoffs 0,01 bis 10 Gew.-%, bevorzugt 0,5 bis 8,0 Gew.-%, jeweils bezogen auf das Gesamtgewicht der nichtflüchtigen Bestandteile des Gemisches, beträgt.
  6. Gemisch gemäß einem oder mehreren der Ansprüche 1 bis 5, dadurch gekennzeichnet, daß das radikalisch polymerisierbare Acrylat- oder Methacrylat-Monomer zwei Acrylat- oder Methacrylatgruppen enthält.
  7. Gemisch gemäß Anspruch 6, dadurch gekennzeichnet, daß die photo-oxidierbare Gruppe in dem radikalisch polymerisierbaren Acrylat- oder Methacrylat-Monomer oder -Oligomer eine primäre, sekundäre oder tertiären Aminogruppe, eine Harnstoff-, eine Thio- und/oder Urethangruppe ist.
  8. Gemisch gemäß einem oder mehreren der Ansprüche 1 bis 7, dadurch gekennzeichnet, daß der Anteil aller photopolymerisierbaren Monomere oder Oligomere allgemein 10 bis 85 Gew.-%, bevorzugt 20 bis 75 Gew.-%, jeweils bezogen auf das Gesamtgewicht der nichtflüchtigen Bestandteile des Gemisches, beträgt.
  9. Gemisch gemäß Anspruch 8, dadurch gekennzeichnet, daß der Anteil der photopolymerisierbaren Monomere oder Oligomere mit photooxidierbaren Gruppen mindestens 40 Gew.-% beträgt, bezogen auf das Gesamtgewicht aller photopolymerisierbaren Monomere und/oder Oligomere.
  10. Gemisch gemäß einem oder mehreren der Ansprüche 1 bis 9, dadurch gekennzeichnet, daß der Photoinitiator eine TriazinVerbindung mit mindestens einer photolytisch spaltbaren Trihalogenmethylgruppe, insbesondere einer Trichlor- oder Tribrommethylgruppe, enthält.
  11. Gemisch gemäß einem oder mehreren der Ansprüche 1 bis 10, dadurch gekennzeichnet, daß der Anteil an Photoinitiator(en) allgemein bei 0,1 bis 20 Gew.-%, bevorzugt 1,0 bis 10 Gew.-%, jeweils bezogen auf das Gesamtgewicht der nichtflüchtigen Bestandteile des Gemisches, liegt .
  12. Gemisch gemäß einem oder mehreren der Ansprüche 1 bis 11, dadurch gekennzeichnet, daß als Bindemittel chlorierte Polyalkylene (insbesondere chloriertes Polyethylen und chloriertes Polypropylen), Poly(meth)acrylsäure-alkylester oder -alkenylester (insbesondere Polymethyl(meth)acrylat, Polyethyl(meth)acrylat, Polybutyl(meth)acrylat, Polyisobutyl-(meth)acrylat, Polyhexyl(meth)acrylat, Poly[(2-ethyl-hexyl)-(meth)acrylat] und Poly[allyl(meth)acrylat]), Alkyl(meth)acrylat/(Meth)acrylsäure-Copolymere, Copolymere von (Meth)acrylsäure-alkylestern oder -alkenylestern mit anderen copolymerisierbaren Monomeren (insbesondere mit (Meth)acrylnitril, Vinylchlorid, Vinylidenchlorid, Styrol und/oder Butadien), Polyvinylchlorid (PVC), Vinylchlorid/Acrylnitril-Copolymere, Polyvinylidenchlorid (PVDC), Vinylidenchlorid/Acrylnitril-Copolymere, Polyvinylacetat, Polyvinylalkohol, Polyacrylnitril, Acrylnitril/Styrol-Copolymere, (Meth)acrylamid/ Alkyl(meth)acrylat-Copolymere, Acrylnitril/Butadien/Styrol (ABS)-Terpolymere, Polystyrol, Poly(α-methyl-styrol), Polyamide, Polyurethane, Polyester, Methylcellulose, Ethylcellulose, Acetylcellulose, (Hydroxy-(C1-C4)alkyl)-cellulose, Carboxymethylcellulose, Polyvinylformal und/oder Polyvinylbutyral sowie α,β-ungesättigte Carbon- oder Dicarbonsäuren eingesetzt werden.
  13. Gemisch gemäß einem oder mehreren der Ansprüche 1 bis 12, dadurch gekennzeichnet, daß das Bindemittel ein mittleres Molekulargewicht Mw von 600 bis 200.000, bevorzugt 1.000 bis 100.000, und eine Säurezahl zwischen 10 und 250, bevorzugt von 20 bis 200, oder eine Hydroxylzahl von 50 bis 750, bevorzugt von 100 bis 500, aufweisen.
  14. Gemisch gemäß einem oder mehreren der Ansprüche 1 bis 13, dadurch gekennzeichnet, daß der Anteil des bzw. der Bindemittel(s) allgemein 10 bis 90 Gew.-%, bevorzugt 20 bis 80 Gew.-%, jeweils bezogen auf das Gesamtgewicht der nichtflüchtigen Bestandteile des Gemisches, beträgt.
  15. Aufzeichnungsmaterial für die Herstellung von Druckplatten mit einem Träger und einer Schicht aus dem photopolymerisierbaren Gemisch gemäß einem oder mehreren der Ansprüche 1 bis 14.
  16. Aufzeichnungsmaterial gemäß Anspruch 15, dadurch gekennzeichnet, daß der Träger eine Folie, ein Band oder eine Platte aus Kunststoff oder Metall, bevorzugt aus Aluminium oder einer Aluminiumlegierung mit einer gegebenenfalls mechanisch, chemisch und/oder elektrochemisch vorbehandelten Oberfläche, ist.
  17. Aufzeichnungsmaterial gemäß Anspruch 15, dadurch gekennzeichnet, daß sich auf der strahlungsempfindlichen Schicht eine für Sauerstoff undurchlässige oder nur wenig durchlässige Deckschicht befindet.
  18. Aufzeichnungsmaterial gemäß Anspruch 17, dadurch gekennzeichnet, daß die Deckschicht aus Polyvinylalkohol, Polyvinylpyrrolidon, Polyphosphaten oder einem Zucker besteht.
  19. Aufzeichnungsmaterial gemäß Anspruch 17, dadurch gekennzeichnet, daß die Deckschicht eine Dicke von 0,1 bis 10 µm, bevorzugt 1 bis 5 µm, aufweist.
  20. Verfahren zur Herstellung einer Druckplatte aus dem Aufzeichnungsmaterial gemäß einem oder mehreren der Ansprüche 15 bis 19, dadurch gekennzeichnet, daß das Aufzeichnungsmaterial mit IR-Laserstrahlen einer Wellenlänge zwischen 700 und 1200 nm bildmäßig bestrahlt und anschließend mit einem organischen Lösemittel oder Lösemittelgemisch oder einer wäßrig-alkalischen Lösung entwickelt wird.
EP20020100424 2002-04-29 2002-04-29 Strahlungsempfindliches Gemisch, damit hergestelltes Aufzeichnungsmaterial, und Verfahren zur Herstellung einer Druckplatte Expired - Lifetime EP1359008B1 (de)

Priority Applications (4)

Application Number Priority Date Filing Date Title
DE50204080T DE50204080D1 (de) 2002-04-29 2002-04-29 Strahlungsempfindliches Gemisch, damit hergestelltes Aufzeichnungsmaterial, und Verfahren zur Herstellung einer Druckplatte
EP20020100424 EP1359008B1 (de) 2002-04-29 2002-04-29 Strahlungsempfindliches Gemisch, damit hergestelltes Aufzeichnungsmaterial, und Verfahren zur Herstellung einer Druckplatte
US10/425,158 US7314699B2 (en) 2002-04-29 2003-04-29 Radiation-sensitive mixture and recording material produced therewith
JP2003125528A JP2003344997A (ja) 2002-04-29 2003-04-30 放射線感受性混合物およびそれを用いて製造される記録材料

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
EP20020100424 EP1359008B1 (de) 2002-04-29 2002-04-29 Strahlungsempfindliches Gemisch, damit hergestelltes Aufzeichnungsmaterial, und Verfahren zur Herstellung einer Druckplatte

Publications (2)

Publication Number Publication Date
EP1359008A1 true EP1359008A1 (de) 2003-11-05
EP1359008B1 EP1359008B1 (de) 2005-08-31

Family

ID=28799725

Family Applications (1)

Application Number Title Priority Date Filing Date
EP20020100424 Expired - Lifetime EP1359008B1 (de) 2002-04-29 2002-04-29 Strahlungsempfindliches Gemisch, damit hergestelltes Aufzeichnungsmaterial, und Verfahren zur Herstellung einer Druckplatte

Country Status (3)

Country Link
EP (1) EP1359008B1 (de)
JP (1) JP2003344997A (de)
DE (1) DE50204080D1 (de)

Cited By (40)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2005085372A1 (de) * 2004-03-05 2005-09-15 Basf Aktiengesellschaft Druckfarben für den offset- und/oder hochdruck mit nir-absorbern sowie in offset- und/oder hochdruckfarben lösliche nir-absorber
EP1614541A2 (de) 2004-07-08 2006-01-11 Agfa-Gevaert Verfahren zur Herstellung einer lithographischen Druckplatte
WO2006058731A2 (de) 2004-12-03 2006-06-08 Basf Aktiengesellschaft Strahlungshärtbare beschichtungsmassen
EP1788449A1 (de) 2005-11-21 2007-05-23 Agfa Graphics N.V. Verfahren zur Herstellung einer Lithografiedruckform
EP1788450A1 (de) 2005-11-18 2007-05-23 Agfa Graphics N.V. Verfahren zur Herstellung einer Lithografiedruckform
EP1788435A1 (de) 2005-11-21 2007-05-23 Agfa Graphics N.V. Verfahren zur Herstellung einer Lithografiedruckform
EP1788429A1 (de) 2005-11-18 2007-05-23 Agfa Graphics N.V. Verfahren zur Herstellung einer Lithografiedruckform
EP1788444A1 (de) 2005-11-18 2007-05-23 Agfa Graphics N.V. Verfahren zur Herstellung einer Lithografiedruckform
EP1788431A2 (de) 2005-11-18 2007-05-23 Agfa Graphics N.V. Verfahren zur Herstellung einer Lithografiedruckform
EP1788448A1 (de) 2005-11-21 2007-05-23 Agfa Graphics N.V. Verfahren zur Herstellung einer Lithografiedruckform
EP1788443A1 (de) 2005-11-18 2007-05-23 Agfa Graphics N.V. Verfahren zur Herstellung einer Lithografiedruckform
EP1788442A1 (de) 2005-11-18 2007-05-23 Agfa Graphics N.V. Verfahren zur Herstellung einer Lithografiedruckform
EP1788434A1 (de) 2005-11-18 2007-05-23 Agfa Graphics N.V. Verfahren zur Herstellung einer Lithografiedruckform
US7316891B2 (en) 2002-03-06 2008-01-08 Agfa Graphics Nv Method of developing a heat-sensitive lithographic printing plate precursor with a gum solution
EP2186637A1 (de) 2008-10-23 2010-05-19 Agfa Graphics N.V. Lithographiedruckplatte
US7767382B2 (en) 2004-05-19 2010-08-03 Agfa Graphics Nv Method of making a photopolymer printing plate
WO2013182328A1 (en) 2012-06-05 2013-12-12 Agfa Graphics Nv A lithographic printing plate precursor
WO2014198820A1 (en) 2013-06-14 2014-12-18 Agfa Graphics Nv A lithographic printing plate precursor
WO2015086659A1 (en) 2013-12-11 2015-06-18 Agfa Graphics Nv A lithographic printing plate precursor and monomer
EP2916171A1 (de) 2014-03-03 2015-09-09 Agfa Graphics Nv Verfahren zum Herstellen eines Lithographiedruckformvorläufers
EP3431290A1 (de) 2017-07-20 2019-01-23 Agfa Nv Lithografiedruckplattenvorläufer
EP3441223A1 (de) 2017-08-07 2019-02-13 Agfa Nv Lithographiedruckplattenvorläufer
EP3474073A1 (de) 2017-10-17 2019-04-24 Agfa Nv Lithographiedruckplattenvorläufer
CN109814337A (zh) * 2019-01-25 2019-05-28 安徽强邦印刷材料有限公司 一种双涂层直接上机免处理ctp版
WO2019179996A1 (en) 2018-03-22 2019-09-26 Agfa Nv A lithographic printing plate precursor
WO2019219560A1 (en) 2018-05-14 2019-11-21 Agfa Nv A lithographic printing plate precursor
WO2019243036A1 (en) 2018-06-21 2019-12-26 Agfa Nv A lithographic printing plate precursor
WO2019243037A1 (en) 2018-06-21 2019-12-26 Agfa Nv A lithographic printing plate precursor
EP3637188A1 (de) 2018-10-08 2020-04-15 Agfa Nv Sprudelnder entwicklervorläufer zur verarbeitung eines lithografischen druckplattenvorläufers
EP3650938A1 (de) 2018-11-09 2020-05-13 Agfa Nv Lithographiedruckplattenvorläufer
EP3815900A1 (de) 2019-10-31 2021-05-05 Agfa Nv Lithographiedruckplattenvorläufer und verfahren zur herstellung von hydrophoben harzpartikeln
EP3875271A1 (de) 2020-03-04 2021-09-08 Agfa Nv Lithographiedruckplattenvorläufer
EP3892469A1 (de) 2020-04-10 2021-10-13 Agfa Nv Lithographiedruckplattenvorläufer
EP3922462A1 (de) 2020-06-08 2021-12-15 Agfa Offset Bv Lithografischer photopolymerer druckplattenvorläufer mit verbesserter tageslichtstabilität
WO2022128283A1 (en) 2020-12-16 2022-06-23 Agfa Offset Bv Lithographic printing press make-ready method
EP4035897A1 (de) 2021-01-28 2022-08-03 Agfa Offset Bv Lithografiedruckplattenvorläufer
EP4129682A1 (de) 2021-08-05 2023-02-08 Agfa Offset Bv Lithografiedruckplattenvorläufer
EP4223534A1 (de) 2022-02-07 2023-08-09 Agfa Offset Bv Lithografiedruckplattenvorläufer
EP4239411A1 (de) 2022-03-04 2023-09-06 Eco3 Bv Verfahren und vorrichtung zum verarbeiten eine lithografiedruckplattenvorläufers
EP4382306A1 (de) 2022-12-08 2024-06-12 Eco3 Bv Make-ready-verfahren für eine lithographische druckmaschine

Families Citing this family (77)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP5541913B2 (ja) 2009-12-25 2014-07-09 富士フイルム株式会社 平版印刷版の作製方法
JP2011148292A (ja) 2009-12-25 2011-08-04 Fujifilm Corp 平版印刷版原版及びその製版方法
JP5624880B2 (ja) 2009-12-28 2014-11-12 富士フイルム株式会社 平版印刷版原版及び平版印刷版の作製方法
JP5322963B2 (ja) 2010-01-29 2013-10-23 富士フイルム株式会社 平版印刷版原版及び平版印刷版の作製方法
JP5346845B2 (ja) 2010-02-26 2013-11-20 富士フイルム株式会社 平版印刷版の作製方法及び平版印刷版原版用現像液
BR112012023662A2 (pt) 2010-03-19 2016-08-16 Fujifilm Corp composição fotossensível à coloração, precursor de chapa de impressão litográfica e método de fabricação de chapa
BR112012024695A2 (pt) 2010-03-30 2020-11-24 Fujifilm Corporation método de produção de placa de impressão litográfica
EP2555054B1 (de) 2010-03-31 2018-06-20 FUJIFILM Corporation Verfahren zur herstellung einer lithographischen druckplatte und druckverfahren
JP5572576B2 (ja) 2010-04-30 2014-08-13 富士フイルム株式会社 平版印刷版原版及びその製版方法
EP2383118B1 (de) 2010-04-30 2013-10-16 Fujifilm Corporation Lithographiedruckplattenvorläufer und Plattenherstellungsverfahren damit
CN103068583B (zh) 2010-08-27 2015-05-13 富士胶片株式会社 机上显影型平版印刷版原版和使用该原版的制版方法
JP2012073594A (ja) 2010-08-31 2012-04-12 Fujifilm Corp 平版印刷版の作製方法
JP5789448B2 (ja) 2010-08-31 2015-10-07 富士フイルム株式会社 平版印刷版原版及びその製版方法
JP5656784B2 (ja) 2010-09-24 2015-01-21 富士フイルム株式会社 重合性組成物及びそれを用いた平版印刷版原版、並びに平版印刷方法
JP5205505B2 (ja) 2010-12-28 2013-06-05 富士フイルム株式会社 平版印刷版原版及びその平版印刷方法
JP5205483B2 (ja) 2011-02-04 2013-06-05 富士フイルム株式会社 平版印刷版原版及び製版方法
JP5211187B2 (ja) 2011-02-28 2013-06-12 富士フイルム株式会社 平版印刷版原版及び製版方法
EP3001249B1 (de) 2011-02-28 2019-12-25 FUJIFILM Corporation Lithografiedruckplattenvorläufer und verfahren zur herstellung von lithografiedruckplatten
JP5244987B2 (ja) 2011-02-28 2013-07-24 富士フイルム株式会社 平版印刷版原版及びその製版方法
JP5186574B2 (ja) 2011-02-28 2013-04-17 富士フイルム株式会社 平版印刷版原版及びその製版方法
EP2693270B1 (de) 2011-03-28 2015-12-09 FUJIFILM Corporation Verfahren zur herstellung einer lithografiedruckplatte
JP5301015B2 (ja) 2011-07-25 2013-09-25 富士フイルム株式会社 感光性平版印刷版原版及び平版印刷版の作製方法
JP5743783B2 (ja) 2011-07-27 2015-07-01 富士フイルム株式会社 感光性組成物、平版印刷版原版、及びポリウレタン
BR112014002574A2 (pt) 2011-08-22 2019-12-17 Fujifilm Corp precursores de placa de impressão litográfica e processos para preparação de placas de impressão litográfica
JP5432960B2 (ja) 2011-08-24 2014-03-05 富士フイルム株式会社 平版印刷版原版及び平版印刷版の作製方法
JP5514781B2 (ja) 2011-08-31 2014-06-04 富士フイルム株式会社 平版印刷版原版及びこれを用いた平版印刷版の作成方法
JP5401522B2 (ja) 2011-09-15 2014-01-29 富士フイルム株式会社 コーティング組成物、ならびに該組成物を用いた、画像形成材料、平版印刷版原版及び酸素遮断性フィルム
JP5732012B2 (ja) 2011-09-26 2015-06-10 富士フイルム株式会社 平版印刷版の製版方法
CN103827749B (zh) 2011-09-26 2018-06-15 富士胶片株式会社 平版印刷版的制版方法
JP5602195B2 (ja) 2011-09-27 2014-10-08 富士フイルム株式会社 平版印刷版原版及び平版印刷版の作製方法
JP5740275B2 (ja) 2011-09-30 2015-06-24 富士フイルム株式会社 機上現像型の平版印刷版原版を用いる印刷方法
EP2818930B1 (de) 2012-02-20 2018-08-22 FUJIFILM Corporation Verfahren zur konzentrierung des flüssigen abfalls aus der druckplattenherstellung, sowie verfahren zur wiederaufbereitung des flüssigen abfalls aus der druckplattenherstellung
EP2818522B1 (de) 2012-02-23 2018-11-21 FUJIFILM Corporation Chromogene zusammensetzung, chromogene härtbare zusammensetzung, lithografiedruckplattenvorläufer, plattenherstellungsverfahren und chromogene verbindung
JP5786098B2 (ja) 2012-09-20 2015-09-30 富士フイルム株式会社 平版印刷版原版及び製版方法
BR112015006578A2 (pt) 2012-09-26 2019-12-17 Fujifilm Corp precursor da chapa de impressão litográfica e método de fabricação da chapa
JP5786099B2 (ja) 2012-09-26 2015-09-30 富士フイルム株式会社 平版印刷版原版及び平版印刷版の製版方法
CN105190436A (zh) 2013-02-27 2015-12-23 富士胶片株式会社 红外线感光性显色组合物、红外线固化性显色组合物、平版印刷版原版和制版方法
JP6271594B2 (ja) 2014-01-31 2018-01-31 富士フイルム株式会社 赤外線感光性発色組成物、平版印刷版原版、平版印刷版の製版方法、及び、赤外線感光性発色剤
EP3088201B1 (de) 2014-02-04 2019-01-16 Fujifilm Corporation Flachdruckplattenvorläufer, herstellungsverfahren dafür, verfahren zur herstellung einer lithografischen druckplatte und druckverfahren
WO2017150039A1 (ja) 2016-02-29 2017-09-08 富士フイルム株式会社 平版印刷版原版及び平版印刷版の製版方法
WO2018092661A1 (ja) 2016-11-16 2018-05-24 富士フイルム株式会社 輻射線感光性組成物、平版印刷版原版、及び、平版印刷版の製版方法
EP3590976A4 (de) 2017-02-28 2020-03-25 Fujifilm Corporation Härtbare zusammensetzung, lithografiedruckplattenvorläufer und verfahren zur herstellung einer lithografiedruckplatte
BR112019017433A2 (pt) 2017-02-28 2020-04-07 Fujifilm Corp método para produzir chapa de impressão litográfica
WO2018159640A1 (ja) 2017-02-28 2018-09-07 富士フイルム株式会社 硬化性組成物、平版印刷版原版、平版印刷版の作製方法、及び、化合物
JP6934939B2 (ja) 2017-05-31 2021-09-15 富士フイルム株式会社 平版印刷版原版、及び平版印刷版の作製方法
EP3632694A4 (de) 2017-05-31 2020-06-17 FUJIFILM Corporation Flachdruckplattenvorläufer, harzzusammensetzung zur herstellung eines flachdruckplattenvorläufers und herstellungsverfahren für flachdruckplatte
EP3640039B1 (de) 2017-06-12 2024-04-24 FUJIFILM Corporation Lithographische originalplatte, plattenherstellungsverfahren für lithographische platte und lichtempfindliche harzzusammensetzung
CN110809521B (zh) 2017-06-30 2022-01-07 富士胶片株式会社 平版印刷版原版及平版印刷版的制作方法
JP6621570B2 (ja) 2017-07-13 2019-12-18 富士フイルム株式会社 平版印刷版原版、及び、平版印刷版の作製方法
JP6832431B2 (ja) 2017-07-25 2021-02-24 富士フイルム株式会社 平版印刷版原版、平版印刷版の作製方法、及び、発色組成物
WO2019151361A1 (ja) 2018-01-31 2019-08-08 富士フイルム株式会社 平版印刷版原版、及び、平版印刷版の作製方法
WO2020026956A1 (ja) 2018-07-31 2020-02-06 富士フイルム株式会社 平版印刷版原版、平版印刷版原版積層体、平版印刷版の製版方法、及び、平版印刷方法
JPWO2020026957A1 (ja) 2018-07-31 2021-08-19 富士フイルム株式会社 平版印刷版原版、及び、捨て版原版
EP3845394A4 (de) 2018-08-31 2021-10-27 FUJIFILM Corporation Flachdruckplatte, originalplatte, verfahren zur herstellung einer flachdruckplatte, flachdruckverfahren und härtbare zusammensetzung
EP3858636B1 (de) 2018-09-28 2024-09-18 FUJIFILM Corporation Druckplattenvorläufer und verfahren zur herstellung einer druckplatte
EP3858629A4 (de) 2018-09-28 2021-09-29 FUJIFILM Corporation Originalplatte zum drucken, laminat aus originalplatte zum drucken, verfahren zur herstellung einer druckplatte und druckverfahren
WO2020090996A1 (ja) 2018-10-31 2020-05-07 富士フイルム株式会社 平版印刷版原版、平版印刷版の作製方法、及び、平版印刷方法
WO2020090995A1 (ja) 2018-10-31 2020-05-07 富士フイルム株式会社 平版印刷版原版、平版印刷版の作製方法、及び、平版印刷方法
EP3904099B1 (de) 2019-01-31 2024-08-28 FUJIFILM Corporation Flachdruckplattenvorläufer, verfahren zur herstellung einer flachdruckplatte und flachdruckverfahren
JP7184931B2 (ja) 2019-01-31 2022-12-06 富士フイルム株式会社 平版印刷版原版、平版印刷版の作製方法、及び、平版印刷方法
WO2020158288A1 (ja) 2019-01-31 2020-08-06 富士フイルム株式会社 平版印刷版原版、平版印刷版の作製方法、及び、平版印刷方法
EP3904100A4 (de) 2019-01-31 2022-06-08 FUJIFILM Corporation Flachdruckplattenvorläufer, verfahren zur herstellung einer flachdruckplatte und flachdruckverfahren
JP7282886B2 (ja) 2019-06-28 2023-05-29 富士フイルム株式会社 機上現像型平版印刷版原版、平版印刷版の作製方法、及び、平版印刷方法
WO2020262696A1 (ja) 2019-06-28 2020-12-30 富士フイルム株式会社 機上現像型平版印刷版原版、平版印刷版の作製方法、及び、平版印刷方法
CN114072290B (zh) 2019-06-28 2024-04-30 富士胶片株式会社 机上显影型平版印刷版原版、平版印刷版的制作方法及平版印刷方法
CN114051459B (zh) 2019-06-28 2024-07-23 富士胶片株式会社 平版印刷版原版、平版印刷版的制作方法及平版印刷方法
WO2020262692A1 (ja) 2019-06-28 2020-12-30 富士フイルム株式会社 機上現像型平版印刷版原版、平版印刷版の作製方法、及び、平版印刷方法
JP7562527B2 (ja) 2019-06-28 2024-10-07 富士フイルム株式会社 平版印刷版原版、平版印刷版の作製方法、及び平版印刷方法
EP3991985A4 (de) 2019-06-28 2022-09-07 FUJIFILM Corporation Flachdruckoriginalplatte, verfahren zur herstellung einer flachdruckplatte und flachdruckverfahren
WO2020262686A1 (ja) 2019-06-28 2020-12-30 富士フイルム株式会社 機上現像型平版印刷版原版、平版印刷版の作製方法、及び、平版印刷方法
JP7389128B2 (ja) 2019-09-30 2023-11-29 富士フイルム株式会社 平版印刷版原版、平版印刷版の作製方法、及び、平版印刷方法
WO2021065279A1 (ja) 2019-09-30 2021-04-08 富士フイルム株式会社 平版印刷版原版、平版印刷版の作製方法、及び、平版印刷方法
CN118046659A (zh) 2019-09-30 2024-05-17 富士胶片株式会社 平版印刷版原版、平版印刷版的制作方法及平版印刷方法
EP4082791B1 (de) 2019-12-27 2024-10-16 FUJIFILM Corporation Flachdruckverfahren
WO2021172453A1 (ja) 2020-02-28 2021-09-02 富士フイルム株式会社 平版印刷版原版、平版印刷版の作製方法、及び、平版印刷方法
JPWO2022138880A1 (de) 2020-12-25 2022-06-30
JPWO2023032868A1 (de) 2021-08-31 2023-03-09

Citations (13)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE2718259A1 (de) 1977-04-25 1978-11-02 Hoechst Ag Strahlungsempfindliche kopiermasse
EP0137452A1 (de) 1983-10-12 1985-04-17 Hoechst Aktiengesellschaft Lichtempfindliche, Trichlormethylgruppen aufweisende Verbindungen, Verfahren zu ihrer Herstellung und diese Verbindungen enthaltendes lichtempfindliches Gemisch
EP0315988A2 (de) 1987-11-10 1989-05-17 Nippon Paint Co., Ltd. Photopolymerisierbare Zusammensetzungen
EP0441542A1 (de) 1990-02-05 1991-08-14 General Electric Company Brennkammer und Verbrennungsverfahren
EP0563925A1 (de) 1992-04-01 1993-10-06 Fuji Photo Film Co., Ltd. Photopolymerisierbare Zusammensetzung
DE19915717A1 (de) 1999-04-08 2000-10-12 Agfa Gevaert Ag Aufzeichnungsmaterial mit pigmentgefärbter strahlungsempfindlicher Schicht
DE19933139A1 (de) 1999-07-19 2001-01-25 Agfa Gevaert Ag Stabile Pigmentdispersion und damit hergestelltes strahlungsempfindliches Aufzeichnungsmaterial
EP1091247A2 (de) 1999-09-22 2001-04-11 Fuji Photo Film Co., Ltd. Fotopolymerisierbare Zusammensetzung
EP1106381A1 (de) 1999-12-09 2001-06-13 Fuji Photo Film Co., Ltd. Flachdruckplattenvorstufe
EP1162078A2 (de) * 2000-06-06 2001-12-12 Fuji Photo Film Co., Ltd. Bilderzeugungsmaterial und Infrarotabsorber
EP1176007A2 (de) * 2000-07-25 2002-01-30 Fuji Photo Film Co., Ltd. Negativ-Aufzeichnungsmaterial und Bebilderungsverfahren
EP1203660A1 (de) * 2000-11-01 2002-05-08 Fuji Photo Film Co., Ltd. Flachdruckplattenvorläufer
EP1223196A2 (de) * 2001-01-15 2002-07-17 Fuji Photo Film Co., Ltd. Negativfilm-Aufzeichnungsmaterial und Cyaninfarbstoff

Patent Citations (13)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE2718259A1 (de) 1977-04-25 1978-11-02 Hoechst Ag Strahlungsempfindliche kopiermasse
EP0137452A1 (de) 1983-10-12 1985-04-17 Hoechst Aktiengesellschaft Lichtempfindliche, Trichlormethylgruppen aufweisende Verbindungen, Verfahren zu ihrer Herstellung und diese Verbindungen enthaltendes lichtempfindliches Gemisch
EP0315988A2 (de) 1987-11-10 1989-05-17 Nippon Paint Co., Ltd. Photopolymerisierbare Zusammensetzungen
EP0441542A1 (de) 1990-02-05 1991-08-14 General Electric Company Brennkammer und Verbrennungsverfahren
EP0563925A1 (de) 1992-04-01 1993-10-06 Fuji Photo Film Co., Ltd. Photopolymerisierbare Zusammensetzung
DE19915717A1 (de) 1999-04-08 2000-10-12 Agfa Gevaert Ag Aufzeichnungsmaterial mit pigmentgefärbter strahlungsempfindlicher Schicht
DE19933139A1 (de) 1999-07-19 2001-01-25 Agfa Gevaert Ag Stabile Pigmentdispersion und damit hergestelltes strahlungsempfindliches Aufzeichnungsmaterial
EP1091247A2 (de) 1999-09-22 2001-04-11 Fuji Photo Film Co., Ltd. Fotopolymerisierbare Zusammensetzung
EP1106381A1 (de) 1999-12-09 2001-06-13 Fuji Photo Film Co., Ltd. Flachdruckplattenvorstufe
EP1162078A2 (de) * 2000-06-06 2001-12-12 Fuji Photo Film Co., Ltd. Bilderzeugungsmaterial und Infrarotabsorber
EP1176007A2 (de) * 2000-07-25 2002-01-30 Fuji Photo Film Co., Ltd. Negativ-Aufzeichnungsmaterial und Bebilderungsverfahren
EP1203660A1 (de) * 2000-11-01 2002-05-08 Fuji Photo Film Co., Ltd. Flachdruckplattenvorläufer
EP1223196A2 (de) * 2001-01-15 2002-07-17 Fuji Photo Film Co., Ltd. Negativfilm-Aufzeichnungsmaterial und Cyaninfarbstoff

Cited By (67)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US7316891B2 (en) 2002-03-06 2008-01-08 Agfa Graphics Nv Method of developing a heat-sensitive lithographic printing plate precursor with a gum solution
US8187373B2 (en) 2004-03-05 2012-05-29 Basf Se Printing inks for offset and/or high printing containing NIR absorbers and NIR absorbers soluble in offset and/or high printing inks
US7901494B2 (en) 2004-03-05 2011-03-08 Basf Se Printing inks for offset and/or high printing containing NIR absorbers and NIR absorbers soluble in offset and/or high printing inks
WO2005085372A1 (de) * 2004-03-05 2005-09-15 Basf Aktiengesellschaft Druckfarben für den offset- und/oder hochdruck mit nir-absorbern sowie in offset- und/oder hochdruckfarben lösliche nir-absorber
EP2278404A2 (de) 2004-05-19 2011-01-26 Agfa Graphics N.V. Verfahren zur Herstellung einer photopolymeren Druckplatte
US7767382B2 (en) 2004-05-19 2010-08-03 Agfa Graphics Nv Method of making a photopolymer printing plate
EP1614541A2 (de) 2004-07-08 2006-01-11 Agfa-Gevaert Verfahren zur Herstellung einer lithographischen Druckplatte
WO2006058731A2 (de) 2004-12-03 2006-06-08 Basf Aktiengesellschaft Strahlungshärtbare beschichtungsmassen
WO2006058731A3 (de) * 2004-12-03 2006-10-05 Basf Ag Strahlungshärtbare beschichtungsmassen
EP1788444A1 (de) 2005-11-18 2007-05-23 Agfa Graphics N.V. Verfahren zur Herstellung einer Lithografiedruckform
EP2772805A1 (de) 2005-11-18 2014-09-03 Agfa Graphics Nv Verfahren zur Herstellung einer Flachdruckplatte
EP1788443A1 (de) 2005-11-18 2007-05-23 Agfa Graphics N.V. Verfahren zur Herstellung einer Lithografiedruckform
EP1788442A1 (de) 2005-11-18 2007-05-23 Agfa Graphics N.V. Verfahren zur Herstellung einer Lithografiedruckform
EP1788434A1 (de) 2005-11-18 2007-05-23 Agfa Graphics N.V. Verfahren zur Herstellung einer Lithografiedruckform
EP1788431A2 (de) 2005-11-18 2007-05-23 Agfa Graphics N.V. Verfahren zur Herstellung einer Lithografiedruckform
EP1788429A1 (de) 2005-11-18 2007-05-23 Agfa Graphics N.V. Verfahren zur Herstellung einer Lithografiedruckform
EP2214056A2 (de) 2005-11-18 2010-08-04 Agfa Graphics N.V. Verfahren zur Herstellung einer Flachdruckplatte
EP1788450A1 (de) 2005-11-18 2007-05-23 Agfa Graphics N.V. Verfahren zur Herstellung einer Lithografiedruckform
EP1788448A1 (de) 2005-11-21 2007-05-23 Agfa Graphics N.V. Verfahren zur Herstellung einer Lithografiedruckform
EP1788435A1 (de) 2005-11-21 2007-05-23 Agfa Graphics N.V. Verfahren zur Herstellung einer Lithografiedruckform
EP1788449A1 (de) 2005-11-21 2007-05-23 Agfa Graphics N.V. Verfahren zur Herstellung einer Lithografiedruckform
EP2186637A1 (de) 2008-10-23 2010-05-19 Agfa Graphics N.V. Lithographiedruckplatte
WO2013182328A1 (en) 2012-06-05 2013-12-12 Agfa Graphics Nv A lithographic printing plate precursor
WO2014198820A1 (en) 2013-06-14 2014-12-18 Agfa Graphics Nv A lithographic printing plate precursor
WO2015086659A1 (en) 2013-12-11 2015-06-18 Agfa Graphics Nv A lithographic printing plate precursor and monomer
EP2916171A1 (de) 2014-03-03 2015-09-09 Agfa Graphics Nv Verfahren zum Herstellen eines Lithographiedruckformvorläufers
EP3431290A1 (de) 2017-07-20 2019-01-23 Agfa Nv Lithografiedruckplattenvorläufer
WO2019015979A1 (en) 2017-07-20 2019-01-24 Agfa Nv LITHOGRAPHIC PRINTING PLATE PRECURSOR
EP3441223A1 (de) 2017-08-07 2019-02-13 Agfa Nv Lithographiedruckplattenvorläufer
WO2019029945A1 (en) 2017-08-07 2019-02-14 Agfa Nv LITHOGRAPHIC PRINTING PLATE PRECURSOR
EP3474073A1 (de) 2017-10-17 2019-04-24 Agfa Nv Lithographiedruckplattenvorläufer
WO2019076584A1 (en) 2017-10-17 2019-04-25 Agfa Nv LITHOGRAPHIC PRINTING PLATE PRECURSOR
WO2019179996A1 (en) 2018-03-22 2019-09-26 Agfa Nv A lithographic printing plate precursor
WO2019179995A1 (en) 2018-03-22 2019-09-26 Agfa Nv A lithographic printing plate precursor
WO2019219570A1 (en) 2018-05-14 2019-11-21 Agfa Nv A lithographic printing plate precursor
WO2019219560A1 (en) 2018-05-14 2019-11-21 Agfa Nv A lithographic printing plate precursor
WO2019219565A1 (en) 2018-05-14 2019-11-21 Agfa Nv A lithographic printing plate precursor
WO2019219574A1 (en) 2018-05-14 2019-11-21 Agfa Nv A lithographic printing plate precursor
WO2019219577A1 (en) 2018-05-14 2019-11-21 Agfa Nv A lithographic printing plate precursor
WO2019243037A1 (en) 2018-06-21 2019-12-26 Agfa Nv A lithographic printing plate precursor
WO2019243036A1 (en) 2018-06-21 2019-12-26 Agfa Nv A lithographic printing plate precursor
EP3587112A1 (de) 2018-06-21 2020-01-01 Agfa Nv Lithographiedruckplattenvorläufer
EP3587113A1 (de) 2018-06-21 2020-01-01 Agfa Nv Lithographiedruckplattenvorläufer
EP3637188A1 (de) 2018-10-08 2020-04-15 Agfa Nv Sprudelnder entwicklervorläufer zur verarbeitung eines lithografischen druckplattenvorläufers
WO2020074258A1 (en) 2018-10-08 2020-04-16 Agfa Nv An effervescent developer precursor for processing a lithographic printing plate precursor
EP3650938A1 (de) 2018-11-09 2020-05-13 Agfa Nv Lithographiedruckplattenvorläufer
WO2020094368A1 (en) 2018-11-09 2020-05-14 Agfa Nv A lithographic printing plate precursor
CN109814337A (zh) * 2019-01-25 2019-05-28 安徽强邦印刷材料有限公司 一种双涂层直接上机免处理ctp版
WO2021083729A2 (en) 2019-10-31 2021-05-06 Agfa Nv A lithographic printing plate precursor
EP3815900A1 (de) 2019-10-31 2021-05-05 Agfa Nv Lithographiedruckplattenvorläufer und verfahren zur herstellung von hydrophoben harzpartikeln
EP3875271A1 (de) 2020-03-04 2021-09-08 Agfa Nv Lithographiedruckplattenvorläufer
WO2021175571A1 (en) 2020-03-04 2021-09-10 Agfa Nv A lithographic printing plate precursor
EP3892469A1 (de) 2020-04-10 2021-10-13 Agfa Nv Lithographiedruckplattenvorläufer
WO2021204502A1 (en) 2020-04-10 2021-10-14 Agfa Nv A lithographic printing plate precursor
EP3922462A1 (de) 2020-06-08 2021-12-15 Agfa Offset Bv Lithografischer photopolymerer druckplattenvorläufer mit verbesserter tageslichtstabilität
WO2021249754A1 (en) 2020-06-08 2021-12-16 Agfa Offset Bv Lithographic photopolymer printing plate precursor with improved daylight stability
WO2022128283A1 (en) 2020-12-16 2022-06-23 Agfa Offset Bv Lithographic printing press make-ready method
EP4035897A1 (de) 2021-01-28 2022-08-03 Agfa Offset Bv Lithografiedruckplattenvorläufer
WO2022161760A1 (en) 2021-01-28 2022-08-04 Agfa Offset Bv A lithographic printing plate precursor
EP4129682A1 (de) 2021-08-05 2023-02-08 Agfa Offset Bv Lithografiedruckplattenvorläufer
WO2023011820A1 (en) 2021-08-05 2023-02-09 Agfa Offset Bv A lithographic printing plate precursor
EP4223534A1 (de) 2022-02-07 2023-08-09 Agfa Offset Bv Lithografiedruckplattenvorläufer
WO2023148114A1 (en) 2022-02-07 2023-08-10 Eco3 A lithographic printing plate precursor
EP4239411A1 (de) 2022-03-04 2023-09-06 Eco3 Bv Verfahren und vorrichtung zum verarbeiten eine lithografiedruckplattenvorläufers
WO2023165919A1 (en) 2022-03-04 2023-09-07 Eco3 Bv Method and apparatus for processing a lithographic printing plate precursor
EP4382306A1 (de) 2022-12-08 2024-06-12 Eco3 Bv Make-ready-verfahren für eine lithographische druckmaschine
WO2024120763A1 (en) 2022-12-08 2024-06-13 Eco3 Bv Lithographic printing press make-ready method

Also Published As

Publication number Publication date
EP1359008B1 (de) 2005-08-31
JP2003344997A (ja) 2003-12-03
DE50204080D1 (de) 2005-10-06

Similar Documents

Publication Publication Date Title
EP1359008B1 (de) Strahlungsempfindliches Gemisch, damit hergestelltes Aufzeichnungsmaterial, und Verfahren zur Herstellung einer Druckplatte
DE10250626B4 (de) Lichtempfindliche Zusammensetzung
DE10255667B4 (de) Strahlungsempfindliche Elemente mit ausgezeichneter Lagerbeständigkeit
DE60127043T2 (de) Negativ-Aufzeichnungsmaterial und Bebilderungsverfahren
DE19940921A1 (de) Photopolymerisierbares Gemisch und damit hergestelltes Aufzeichnungsmaterial
DE60209047T2 (de) Flachdruckplattenvorläufer
DE10103964B4 (de) Lichtempfindliche Zusammensetzung und Verfahren zur Bildung eines Relief-Bildes unter Verwendung dieser Zusammensetzung
DE60026205T2 (de) Bildaufzeichnungsmaterial
DE3822909C2 (de) Photopolymerisierbares Gemisch
DE102004055733B3 (de) Lithographie-Druckplattenvorläufer mit oligomeren oder polymeren Sensibilisatoren
DE19906823A1 (de) IR-Empfindliche Zusammensetzung und deren Verwendung zur Herstellung von Druckplatten
DE60304889T2 (de) Heterosubstituierte arylessigsäure-co-initiatoren für ir-empfindliche zusammensetzungen
DE3807381A1 (de) 4,6-bis-trichlormethyl-s-triazin-2-ylgruppen enthaltende heterocyclische verbindungen, verfahren zu ihrer herstellung und lichtempfindliches gemisch, das diese verbindung enthaelt
DE69817345T2 (de) Digitale druckplatte mit einer thermischen maske
DE602005004085T2 (de) Flachdruckplattenvorläufer sowie Verfahren zur Herstellung einer Flachdruckplatte
DE19738134A1 (de) Photoempfindliche Zusammensetzung
EP0364735A1 (de) Photopolymerisierbares Gemisch und daraus hergestelltes Aufzeichnungsmaterial
DE3851921T2 (de) Photopolymerisierbare Zusammensetzung.
EP0321828B1 (de) Photopolymerisierbares Gemisch und daraus hergestelltes Aufzeichnungsmaterial
EP0354475A2 (de) Photopolymerisierbares Aufzeichnungsmaterial
DE69831774T2 (de) Nahinfrarot-empfindliche abbildbare/photopolymerisierbare Zusammensetzungen, Media und verbundene Verfahren
DE3602093A1 (de) Photopolymerisierbare zusammensetzung
EP0355387A2 (de) Photopolymerisierbares Gemisch und daraus hergestelltes Aufzeichnungsmaterial
US20070059637A1 (en) Photosensitive resin composition
EP0243784B1 (de) Photopolymerisierbares Gemisch und dieses enthaltendes photopolymerisierbares Aufzeichnungsmaterial

Legal Events

Date Code Title Description
PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

Free format text: ORIGINAL CODE: 0009012

AK Designated contracting states

Kind code of ref document: A1

Designated state(s): AT BE CH CY DE DK ES FI FR GB GR IE IT LI LU MC NL PT SE TR

AX Request for extension of the european patent

Extension state: AL LT LV MK RO SI

17P Request for examination filed

Effective date: 20040506

AKX Designation fees paid

Designated state(s): DE FR GB

17Q First examination report despatched

Effective date: 20040621

GRAP Despatch of communication of intention to grant a patent

Free format text: ORIGINAL CODE: EPIDOSNIGR1

RTI1 Title (correction)

Free format text: RADIATION-SENSITIVE MIXTURE, RECORDING MATERIAL USING THIS MIXTURE, AND METHOD FOR PREPARING A PRINTING PLATE

GRAS Grant fee paid

Free format text: ORIGINAL CODE: EPIDOSNIGR3

GRAA (expected) grant

Free format text: ORIGINAL CODE: 0009210

AK Designated contracting states

Kind code of ref document: B1

Designated state(s): DE FR GB

REG Reference to a national code

Ref country code: GB

Ref legal event code: FG4D

Free format text: NOT ENGLISH

REF Corresponds to:

Ref document number: 50204080

Country of ref document: DE

Date of ref document: 20051006

Kind code of ref document: P

GBT Gb: translation of ep patent filed (gb section 77(6)(a)/1977)
ET Fr: translation filed
PLBE No opposition filed within time limit

Free format text: ORIGINAL CODE: 0009261

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: NO OPPOSITION FILED WITHIN TIME LIMIT

26N No opposition filed

Effective date: 20060601

REG Reference to a national code

Ref country code: GB

Ref legal event code: 732E

REG Reference to a national code

Ref country code: FR

Ref legal event code: TP

REG Reference to a national code

Ref country code: FR

Ref legal event code: PLFP

Year of fee payment: 15

REG Reference to a national code

Ref country code: FR

Ref legal event code: PLFP

Year of fee payment: 16

REG Reference to a national code

Ref country code: DE

Ref legal event code: R081

Ref document number: 50204080

Country of ref document: DE

Owner name: AGFA NV, BE

Free format text: FORMER OWNER: AGFA GRAPHICS N.V., MORTSEL, BE

REG Reference to a national code

Ref country code: FR

Ref legal event code: PLFP

Year of fee payment: 17

REG Reference to a national code

Ref country code: FR

Ref legal event code: CD

Owner name: AGFA NV, BE

Effective date: 20180628

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: GB

Payment date: 20200210

Year of fee payment: 19

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: FR

Payment date: 20200210

Year of fee payment: 19

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: DE

Payment date: 20200211

Year of fee payment: 19

REG Reference to a national code

Ref country code: DE

Ref legal event code: R119

Ref document number: 50204080

Country of ref document: DE

GBPC Gb: european patent ceased through non-payment of renewal fee

Effective date: 20210429

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: DE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20211103

Ref country code: GB

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20210429

Ref country code: FR

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20210430
