EP0114973A2 - Wasserfester fotografischer Papierträger - Google Patents

Wasserfester fotografischer Papierträger Download PDF

Info

Publication number
EP0114973A2
EP0114973A2 EP83111927A EP83111927A EP0114973A2 EP 0114973 A2 EP0114973 A2 EP 0114973A2 EP 83111927 A EP83111927 A EP 83111927A EP 83111927 A EP83111927 A EP 83111927A EP 0114973 A2 EP0114973 A2 EP 0114973A2
Authority
EP
European Patent Office
Prior art keywords
barrier layer
layer
paper
electron beams
curable
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
EP83111927A
Other languages
English (en)
French (fr)
Other versions
EP0114973A3 (en
EP0114973B1 (de
Inventor
Reiner Chem.-Ing. Anthonsen
Wieland Dr. Dipl.-Phys. Sack
Heinz Trentmann
Hans-Georg Wöllmer
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Felix Schoeller Jr Foto und Spezialpapiere GmbH
Felex Schoeller Jr and GmbH and Co KG
Original Assignee
Felix Schoeller Jr Foto und Spezialpapiere GmbH
Felex Schoeller Jr and GmbH and Co KG
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Felix Schoeller Jr Foto und Spezialpapiere GmbH, Felex Schoeller Jr and GmbH and Co KG filed Critical Felix Schoeller Jr Foto und Spezialpapiere GmbH
Priority to AT83111927T priority Critical patent/ATE42838T1/de
Publication of EP0114973A2 publication Critical patent/EP0114973A2/de
Publication of EP0114973A3 publication Critical patent/EP0114973A3/de
Application granted granted Critical
Publication of EP0114973B1 publication Critical patent/EP0114973B1/de
Expired legal-status Critical Current

Links

Images

Classifications

    • D—TEXTILES; PAPER
    • D21—PAPER-MAKING; PRODUCTION OF CELLULOSE
    • D21H—PULP COMPOSITIONS; PREPARATION THEREOF NOT COVERED BY SUBCLASSES D21C OR D21D; IMPREGNATING OR COATING OF PAPER; TREATMENT OF FINISHED PAPER NOT COVERED BY CLASS B31 OR SUBCLASS D21G; PAPER NOT OTHERWISE PROVIDED FOR
    • D21H19/00—Coated paper; Coating material
    • D21H19/80—Paper comprising more than one coating
    • D21H19/82—Paper comprising more than one coating superposed
    • D21H19/822—Paper comprising more than one coating superposed two superposed coatings, both being pigmented
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03C—PHOTOSENSITIVE MATERIALS FOR PHOTOGRAPHIC PURPOSES; PHOTOGRAPHIC PROCESSES, e.g. CINE, X-RAY, COLOUR, STEREO-PHOTOGRAPHIC PROCESSES; AUXILIARY PROCESSES IN PHOTOGRAPHY
    • G03C1/00—Photosensitive materials
    • G03C1/76—Photosensitive materials characterised by the base or auxiliary layers
    • G03C1/775—Photosensitive materials characterised by the base or auxiliary layers the base being of paper
    • G03C1/79—Macromolecular coatings or impregnations therefor, e.g. varnishes
    • D—TEXTILES; PAPER
    • D21—PAPER-MAKING; PRODUCTION OF CELLULOSE
    • D21H—PULP COMPOSITIONS; PREPARATION THEREOF NOT COVERED BY SUBCLASSES D21C OR D21D; IMPREGNATING OR COATING OF PAPER; TREATMENT OF FINISHED PAPER NOT COVERED BY CLASS B31 OR SUBCLASS D21G; PAPER NOT OTHERWISE PROVIDED FOR
    • D21H19/00—Coated paper; Coating material
    • D21H19/36—Coatings with pigments
    • D21H19/44—Coatings with pigments characterised by the other ingredients, e.g. the binder or dispersing agent
    • D21H19/54—Starch
    • D—TEXTILES; PAPER
    • D21—PAPER-MAKING; PRODUCTION OF CELLULOSE
    • D21H—PULP COMPOSITIONS; PREPARATION THEREOF NOT COVERED BY SUBCLASSES D21C OR D21D; IMPREGNATING OR COATING OF PAPER; TREATMENT OF FINISHED PAPER NOT COVERED BY CLASS B31 OR SUBCLASS D21G; PAPER NOT OTHERWISE PROVIDED FOR
    • D21H19/00—Coated paper; Coating material
    • D21H19/36—Coatings with pigments
    • D21H19/44—Coatings with pigments characterised by the other ingredients, e.g. the binder or dispersing agent
    • D21H19/56—Macromolecular organic compounds or oligomers thereof obtained by reactions only involving carbon-to-carbon unsaturated bonds
    • D21H19/58—Polymers or oligomers of diolefins, aromatic vinyl monomers or unsaturated acids or derivatives thereof
    • D—TEXTILES; PAPER
    • D21—PAPER-MAKING; PRODUCTION OF CELLULOSE
    • D21H—PULP COMPOSITIONS; PREPARATION THEREOF NOT COVERED BY SUBCLASSES D21C OR D21D; IMPREGNATING OR COATING OF PAPER; TREATMENT OF FINISHED PAPER NOT COVERED BY CLASS B31 OR SUBCLASS D21G; PAPER NOT OTHERWISE PROVIDED FOR
    • D21H19/00—Coated paper; Coating material
    • D21H19/36—Coatings with pigments
    • D21H19/44—Coatings with pigments characterised by the other ingredients, e.g. the binder or dispersing agent
    • D21H19/56—Macromolecular organic compounds or oligomers thereof obtained by reactions only involving carbon-to-carbon unsaturated bonds
    • D21H19/60—Polyalkenylalcohols; Polyalkenylethers; Polyalkenylesters
    • D—TEXTILES; PAPER
    • D21—PAPER-MAKING; PRODUCTION OF CELLULOSE
    • D21H—PULP COMPOSITIONS; PREPARATION THEREOF NOT COVERED BY SUBCLASSES D21C OR D21D; IMPREGNATING OR COATING OF PAPER; TREATMENT OF FINISHED PAPER NOT COVERED BY CLASS B31 OR SUBCLASS D21G; PAPER NOT OTHERWISE PROVIDED FOR
    • D21H19/00—Coated paper; Coating material
    • D21H19/36—Coatings with pigments
    • D21H19/44—Coatings with pigments characterised by the other ingredients, e.g. the binder or dispersing agent
    • D21H19/62—Macromolecular organic compounds or oligomers thereof obtained otherwise than by reactions only involving carbon-to-carbon unsaturated bonds
    • D—TEXTILES; PAPER
    • D21—PAPER-MAKING; PRODUCTION OF CELLULOSE
    • D21H—PULP COMPOSITIONS; PREPARATION THEREOF NOT COVERED BY SUBCLASSES D21C OR D21D; IMPREGNATING OR COATING OF PAPER; TREATMENT OF FINISHED PAPER NOT COVERED BY CLASS B31 OR SUBCLASS D21G; PAPER NOT OTHERWISE PROVIDED FOR
    • D21H19/00—Coated paper; Coating material
    • D21H19/80—Paper comprising more than one coating
    • D21H19/84—Paper comprising more than one coating on both sides of the substrate
    • D—TEXTILES; PAPER
    • D21—PAPER-MAKING; PRODUCTION OF CELLULOSE
    • D21H—PULP COMPOSITIONS; PREPARATION THEREOF NOT COVERED BY SUBCLASSES D21C OR D21D; IMPREGNATING OR COATING OF PAPER; TREATMENT OF FINISHED PAPER NOT COVERED BY CLASS B31 OR SUBCLASS D21G; PAPER NOT OTHERWISE PROVIDED FOR
    • D21H25/00—After-treatment of paper not provided for in groups D21H17/00 - D21H23/00
    • D21H25/04—Physical treatment, e.g. heating, irradiating
    • D21H25/06—Physical treatment, e.g. heating, irradiating of impregnated or coated paper

Definitions

  • the invention relates to a multilayer waterproof photographic paper support with very high O berflä- chenebenheit and good photographic properties and a method for its production.
  • DE-AS 14 47 815 describes a paper support for photosensitive layers coated on both sides with polyolefin resin.
  • DE-OS 30 22 451 describes a paper support which is coated on both sides with lacquer layers hardened by electron beams.
  • DE-OS 30 22 709 finally describes a paper carrier coated with curable mixtures, in which a coating is cured in contact with a shaping surface, and which is consequently distinguished by high flatness of the surface.
  • the new waterproof lacquer coatings hardened by electron beams described in DE-OS 30 22 451 and DE-OS 30 22 709 are above all more scratch-resistant than the polyolefin coatings according to DE-AS 14 47 815 which have been customary to date.
  • a disadvantage of backing materials with radiation-hardened coatings has hitherto been that with normal storage of the photographic products there is a slight shift in the sensitivity of the photographic layers and a measurable haze occurs during longer storage times. This disadvantage becomes noticeable after a few months of storage.
  • the layer hardened by electron beams according to DE-OS 30 46 130 was covered with an additional polyolefin layer.
  • an additional polyolefin layer As a result, it was possible to ensure a storage stability of several months while maintaining the good surface characteristics of the support and to obtain a product that was usable under normal conditions.
  • a reduction in sharpness due to the polyolefin coverage had to be accepted.
  • the scratch sensitivity of the polyolefin surface is again disadvantageous in this embodiment. It also increases the durability of the photographic material limited by the polyolefin, which, in terms of its aging resistance, lags significantly behind the classic photo substrates with baryta layers.
  • the paper support is asispapier of a fully sized B, which is covered with radiation-hardened lacquer layer. At least one barrier layer is arranged between the paper and the lacquer layer.
  • the base paper preferably consists of fiber pulp or synthetic fibers or other constituents, also in a mixture, it is hydrophobized and equipped with other customary glues and strengthening agents.
  • the barrier layer lies on the base paper and is described in detail below.
  • the permeability of the barrier layer for acrylate monomer is expediently so low that more than 100 seconds are required when testing with the Hercules sizing tester until the remission has dropped to 70%.
  • the barrier layer can be on below can be made in different ways from different materials.
  • the permeability for an acrylate monomer does not fall significantly below the stated value of 100 seconds, and that the layer contains only minimal amounts of free wetting agent, preferably no free wetting agent.
  • the barrier layer consists of a polyolefin film which has been applied by extrusion coating.
  • the thickness of the layer in this case is 5 to 30 ⁇ m, preferably 7 to 20 ⁇ m.
  • the polyolefin is, for example, polypropylene or polyethylene or an ionomer resin or another ethylene copolymer resin.
  • the barrier layer can also consist of a mixture of the thermoplastic resins mentioned with one another or with other thermoplastic resins.
  • the front side barrier layer preferably contains pigments.

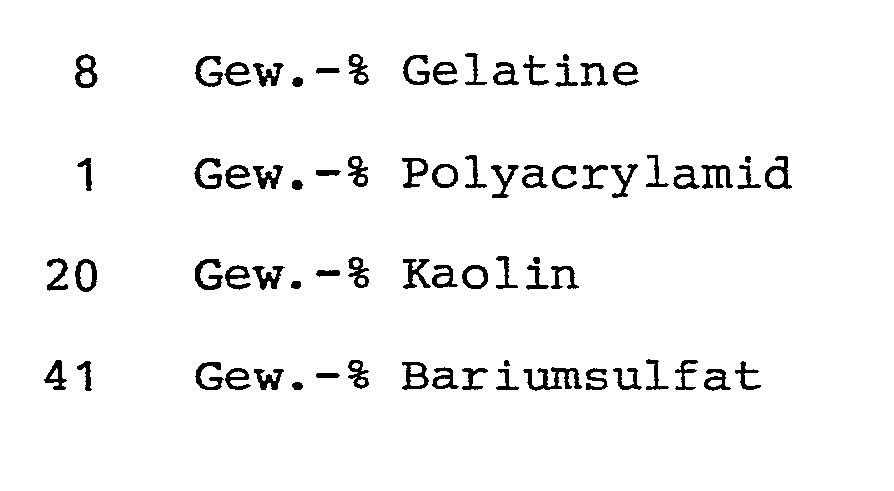

  • the barrier layer is applied as an aqueous solution of a water-soluble film-forming polymer and dried.
  • Suitable water-soluble polymers are, for example, polyvinyl alcohols, film-forming starch derivatives, film-forming cellulose derivatives, copolymers or acrylic acid with other vinyl monomers, alginates, casein, polyacrylamide, polystyrene sulfonate or mixtures of these polymers with one another or with other substances dissolved or dispersed in water.
  • the thickness of the dried barrier layer is each depending on the type of polymer between 3 and 30 ⁇ .
  • the barrier layer is produced from the aqueous dispersion of a water-insoluble polymer or from a mixture of such a polymer dispersion with a water-soluble binder dissolved in water.
  • Suitable polymer dispersions are dispersions of ethylene polymers and copolymers, acrylate or methacrylate polymers and copolymers, vinyl acetate copolymers and mixtures of such polymer dispersions with one another which are film-forming at the drying temperatures customary in the paper machine or in the coating machine.
  • the thickness of the dried barrier layer is between 4 and 30 ⁇ when produced from an aqueous dispersion.
  • the barrier layer can contain all the usual additives and auxiliaries such as pigments, dyes, brighteners, plasticizers, electrolytes and others.
  • auxiliaries such as pigments, dyes, brighteners, plasticizers, electrolytes and others.
  • the surface tension of an aqueous coating mixture is preferably not less than 55 dynes. cm -1 should be.
  • nonionic wetting agents in the barrier layer should be avoided as far as possible.
  • an electron beam curable layer is applied to the water-free barrier layer Mixture drawn up and solidified by the action of electron beams.
  • Conventional photographic layers based on photocatalytic redox systems, for example silver salts, are applied to this layer hardened by means of electron beams, optionally also after applying an adhesive layer.
  • the coating solidified by means of electron beams preferably contains pigments and optionally small amounts of dyes and / or other additives.
  • a coating has a basis weight of about 10 to 60 g / m 2 (preferably 15 to 40 g / m 2 ).
  • the curable mixture is applied using one of the known coating methods, leveled and, after being covered with a protective gas, cured by means of electron beams.
  • a protective gas cured by means of electron beams.
  • DE-OS 30 22 709 it can also be pressed against a shaping surface after application and then solidified by means of electron beams through paper and barrier layers without the use of a protective gas.
  • the two-sided layers according to DE-OS 30 22 709 can also be applied in one operation and solidified at the same time.
  • pigments in a layer to be hardened by means of electron beams are white pigments, e.g. Titanium oxide, zirconium oxide, zinc oxide, zinc sulfide, antimony oxide, barium sulfate, calcium carbonate. Color pigments, carbon black or soluble dyes can also be contained in the layer for special purposes or for taste considerations. However, the layer can also be transparent.
  • the back of the paper of the multi-layer carrier material produced according to the invention is also coated with a barrier layer and a hardenable layer and optionally further layers.
  • the single-sided multilayer structure according to the invention is sufficient for simple applications.
  • One or more photographic layers based on silver salt emulsions for black / white or color photography are arranged over the front layer hardened by electron beams, optionally after applying a further intermediate layer.
  • FIGS. 1-3 different embodiments are shown in cross-section in FIGS. 1-3.
  • 1 denotes the photographic layer, which in turn can consist of several layers.
  • 2 designates an optional Y- promoting intermediate layer
  • 3 designates the front layer which is solidified by means of electron beams and preferably contains pigment
  • 4 designates the front blocking layer
  • 5 designates the photographic base paper with a hydrophobizing inner sizing and / or optionally a surface sizing
  • 6 designates the back barrier layer
  • 7 denotes another electron beam-cured layer
  • 8 designates a deliberatelyfunkti tionally e R e i-ckse ten kg.
  • a photographic base paper weighing approx. 80 g / m 2 which is glued on the inside with alkyl ketene dimer and polyamide epichlorohydrin resin and which has been given a surface sizing from anionic starch with NaCl, is coated on both sides by means of extrusion coating with approx. 12 g / m 2 of a polyethylene mixture.
  • the polyethylene mixture contains approximately 10% by weight of titanium dioxide and 0.2% by weight of cobalt violet pigment.
  • Polyethylene represents all extrudable thermoplastic polymers.
  • Parts of the thus pre-coated paper are then respectively, according to the coated after corona treatment of the Polyäthylenoberfest on both sides in the DE-OS No. 30 22 709 with 25 g / m 2 of radiation-curable mixtures of these and solidified by means of electron beams.
  • the coating on one side is solidified through the paper in contact with a high-gloss cylinder, and the coating on the opposite side after leveling is solidified under nitrogen as a protective gas.
  • the solidification takes place by means of electron beams with an energy dose of 40 J / g.
  • a photographic base paper weighing approximately 110 g / m 2 and sized as in Example 1 is coated on both sides by means of a doctor blade with a mixture of the following composition and dried:
  • the dried barrier coating has a weight per unit area of approximately 15 g / m 2 . It is smoothed with the aid of a calendering device and, according to Example 1, recipe F, is coated on both sides with 20 g / m 2 of a layer hardened by electron beams.
  • the barrier coating obtained after drying and smoothing has a weight per unit area of approximately 7 g / m 2 .
  • the paper precoated in this way is then coated on both sides with 30 g / m 2 of a layer hardened by electron beams in accordance with Example 1, recipe F.
  • a photographic base paper weighing approximately 100 g / m 2 and sized as in Example 1 is coated on one side with a mixture of the following composition:
  • the layer application is approx. 10 g / m 2 .
  • the dried layer is smoothed by means of a warmed calender and with about 20 g / m 2 of a curable mixture formulation F coated according to Example 1, ochglanzzylinder pressed against a H and from the uncoated paper side by means of electron beams with an energy dose of 40 J / g solidified.
  • the layer application is approximately 6 g / m 2 per side.
  • the pre-coated paper is 25 g / m 2 of a curable mixture corresponding to formulation F from Example 1, the uncured mixture pressed against a high-gloss cylinder and solidified from the uncoated paper side by means of electron beams at 40 J / g. Then the opposite side is coated with about 25 g / m 2 of a curable mixture, which has the following composition:
  • the layer is solidified under nitrogen by means of electron beams with an energy dose of 30 J / g and forms the back of the photographic support.
  • a photographic base paper weighing approx. 170 g / m 2 which is sized with alkyl ketene dimer, aluminum stearate, gelatin and polyamide epichlorohydrin resin, is coated on both sides with a coating mixture which has the following composition:
  • the weight per unit area of the barrier layer is approx. 25 g / m 2 .
  • the precoated paper is smoothed and, according to Example 1, recipe F, coated on one side with about 15 g / m 2 of a curable mixture. The mixture is pressed against a high-gloss cylinder and solidified from the back by means of electron beams at 50 J / g.
  • the base papers used in Examples 1-6 were coated directly with the radiation-curable mixtures given in the examples without prior application of the barrier layers.
  • the coating weight was increased by the amount that makes up half the barrier layer.
  • the coatings were solidified by means of electron beams with the energy dose given in the examples.
  • a comparative example 13 was taken from a photographic carrier paper coated on both sides with polyethylene as standard, which according to comparative example A from DOS 30 22 451 on the front side with a 15/85 titanium dioxide / polyethylene mixture and was coated on the back with a non-pigmented polyethylene layer.
  • the effect of the barrier layers was determined with the Hercules sizing tester using hexanediol diacrylate ( H DDA) as test equipment. The device and its function are described in the leaflet "Hercules - Glue Level Tester” from Hercules NV. The Hague (Holland). These tests were carried out on the papers before the curable coating was applied
  • the effect of the barrier layers on fog and sensitivity of the photographic layers was determined in two ways.
  • the pattern coated with radiation-hardened layers examples and comparative examples as well as samples of the associated B were asispapiere each between two sheets of commercially available photographic Bromsilberpapiers set and so in the dark for four days at 60 ° C and 80% relative humidity stored.
  • the sheets were exposed to a pressure load of approximately 300 g / m 2 .
  • the 4-day contact test had ended, the test specimens were removed and the photographic papers that had been in contact with the test specimens were exposed and developed to a medium shade of gray, and the areas that had been in contact with the test specimens were compared with the surrounding areas.
  • a possibly existing ne deviation in the shade of gray was assessed and graded on a 6-point scale.
  • the papers coated with radiation-hardened layers were coated with a conventional fine-grained black and white silver halide emulsion layer with high resolution after corona treatment of the surface.
  • the test negative used was a line grid, which was made in the form of a gradient wedge. From the different course of the optical density over the gradient wedge, the line grid copied on enables a comparative statement about the sharpness performance of the different samples.
  • the mixture curable by means of electron beams can be used to increase the whiteness in addition to white pigment and optionally color pigment, an optical brightener, e.g. of the aminocoumarin type, as marketed by ACC under the name "Calcofluor White RW", can be added. It is also possible to color the base paper and to coat one side of the paper with a layer containing carbon black while the other is coated with a white layer.
  • an optical brightener e.g. of the aminocoumarin type, as marketed by ACC under the name "Calcofluor White RW”
  • the curable mixture can also be cured without adverse side effects, while the water is first absorbed by the base paper and removed from the back after the curing has been carried out.
  • Papers coated on both sides with water resistance are generally only coated on the side with a barrier layer and an electron beam hardened layer which is intended for coating with light-sensitive layers.
  • the opposite side can be coated in any waterproof manner according to one of the methods described in the literature. All known types of surface design can be practiced, which are required by the use of the papers, ie roughness, Be Writability, antistatic properties and rolling behavior of the papers are preferably controlled via the back coating.

Landscapes

  • Physics & Mathematics (AREA)
  • Spectroscopy & Molecular Physics (AREA)
  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • General Physics & Mathematics (AREA)
  • Paper (AREA)
  • Laminated Bodies (AREA)
  • Wrappers (AREA)
  • Packages (AREA)

Abstract

Beschrieben wird ein mehrschichtiger wasserfester fotografischer Papierträger, wobei der Papierträger mit einer Lackschicht aus einem strhlengehärteten Lack überzogen ist und zwischen Papier und Lackschicht eine weitere Sperrschicht angeordnet ist, die aus einem polymeren, filmbildenden Material besteht oder aus einer Extrusionsbeschichtung oder aus einem Auftrag einer wässrigen Lösung oder einer wässrigen Dispersion.

Description

  • Die Erfindung betrifft einen mehrschichtigen wasserfesten fotografischen Papierträger mit besonders hoher Oberflä- chenebenheit und guten fotografischen Eigenschaften sowie ein Verfahren zu dessen Herstellung.
  • Wasserfest beschichtete fotografische Papierträger sind in verschiedenen Ausführungsformen bekannt. Die DE-AS 14 47 815 beschreibt einen beidseitig mit Polyolefinharz beschichteten Papierträger für lichtempfindliche Schichten. In der DE-OS 30 22 451 wird ein Papierträger beschrieben, der beidseitig mit durch Elektronenstrahlen gehärteten Lackschichten überzogen ist. Die DE-OS 30 22 709 beschreibt schließlich einen mit härtbaren Mischungen überzogenen Papierträger, bei dem ein Überzug in Kontakt mit einer formgebenden Oberfläche ausgehärtet wird, und der infolgedessen durch hohe Ebenheit der Oberfläche ausgezeichnet ist. Die neuen in der DE-OS 30 22 451 und DE-OS 30 22 709 beschriebenen durch Elektronenstrahlen gehärteten wasserfesten Lacküberzüge sind vor allem kratzfester als die bislang üblichen Polyolefinüberzüge gemäß DE-AS 14 47 815. Darüber hinaus ist die Möglichkeit zu höherer Pigmentierung gegeben, die eine bessere Bildschärfe bei Aufsichtsbildern zur Folge hat, und die Verbesserung der Oberflächenstruktur gemäß DE-OS 30 22 709 trägt entscheidend dazu bei, daß dünnere fotografische Schichten gleichmäßig aufgezogen werden können. Auch dies hat eine Verbesserung der Bildqualität zur Folge.
  • Nachteilig an Trägermaterialien mit strahlengehärteten Überzügen ist bislang, daß bei normaler Lagerung der fotografischen Produkte eine geringfügige Verschiebung der Empfindlichkeit der fotografischen Schichten und bei längeren Lagerzeiten ein meßbarer Schleier auftritt. Dieser Nachteil macht sich nach einigen Monaten Lagerung bemerkbar.
  • Bislang ist unklar, warum die Lagerstabilität nicht gewährleistet ist, denn die Ausgangsmaterialien haben keinen meßbaren Einfluß auf die fotografischen Schichten. Es wird angenommen, daß ein fotochemisch aktives niedermolekulares Monomer oder Verunreinigung durch Diffusion in die fotografischen Schichten gelangt und dort zur Reaktion gelangt, nachdem es durch die Strahlung erst fotochemisch aktiv wurde. Solche niedermolekularen Monomere sind in der härtbaren, bzw. noch ungehärteten Schicht enthalten.
  • Um diesem Nachteil zu begegnen, wurde die durch Elektronenstrahlen gehärtete Schicht gemäß DE-OS 30 46 130 mit einer zusätzlichen Polyolefinschicht überdeckt. Dadurch gelang es, unter annäherndem Erhalt der guten Oberflächencharakteristik des Trägers eine Lagerstabilität von mehreren Monaten sicherzustellen und ein unter Normalbedingungen gebrauchsfähiges Produkt zu erhalten. Als Nachteil mußte eine durch die Polyolefinüberdeckung bedingte Verringerung der Bildschärfe in Kauf genommen werden. Auch die Kratzempfindlichkeit der Polyolefinoberfläche ist bei dieser Ausführungsform wieder nachteilig zu vermerken. Außerdem wird die Haltbarkeit des fotografischen Materials durch das Polyolefin begrenzt, das hinsichtlich seiner Alterungsbeständigkeit deutlich hinter den klassischen Fototrägern mit Barytschichten zurückbleibt.
  • Es ist demzufolge Aufgabe der vorliegenden Erfindung, ein wasserfestes und kratzfestes fotografisches Trägerelement mit hoher Haltbarkeit zu schaffen, das nicht nur eine stabile, gleichbleibend ebene Oberfläche besitzt, sondern auch nach längeren Lagerungszeiten keinen Einfluß auf die Empfindlichkeit aufliegender fotografischer Schichten hat und keinen störenden Schleier in den fotografischen Schichten verursacht.
  • Diese Aufgabe wird gelöst, durch die in den Ansprüchen gekennzeichneten Merkmale.
  • Der Papierträger besteht aus einem voll geleimten Basispapier, welches mit strahlengehärteter Lackschicht überzogen ist. Zwischen Papier und Lackschicht ist mindestens eine Sperrschicht angeordnet. Das Basispapier besteht vorzugsweise aus Faserzellstoff oder aus synthetischen Fasern oder sonstigen Bestandteilen auch in Mischung, es ist hydrophobiert und mit sonstigen üblichen Leim- und Verfestigungsmitteln ausgerüstet. Auf dem Basispapier liegt die Sperrschicht, die unten ausführlich beschrieben ist.
  • Die Durchlässigkeit der Sperrschicht für Acrylatmonomer ist zweckmäßigerweise so gering, daß bei Prüfung mit dem Hercules-Sizing-Tester mehr als 100 Sekunden benötigt werden bis die Remission auf 70 % abgefallen ist.
  • Die Sperrschicht kann erfindungsgemäß auf unterschiedliche Weise aus unterschiedlichen Stoffen hergestellt werden.
  • Zu beachten ist lediglich, daß die Durchlässigkeit für ein Acrylatmonomer den genannten Wert von 100 Sekunden nicht wesentlich unterschreitet, und daß die Schicht nur minimale Mengen an freiem Netzmittel, vorzugsweise kein freies Netzmittel enthält.
  • In einer besonderen Ausführungsform besteht die Sperrschicht aus einem Polyolefinfilm, der durch Extrusionsbeschichtung aufgebracht wurde. Die Dicke der Schicht beträgt in diesem Falle 5 - 30 µ, vorzugsweise 7 - 20 µ. Das Polyolefin ist beispielsweise Polypropylen oder Polyäthylen oder ein Ionomerharz oder ein anderes Äthylencopolymerharz. Die Sperrschicht kann aber auch aus einer Mischung der genannten thermoplastischen Harze untereinander oder mit anderen thermoplastischen Harzen bestehen. Vorzugsweise enthält die Sperrschicht der Vorderseite Pigmente.
  • In einer weiteren Ausführungsform wird die Sperrschicht als wässrige Lösung eines wasserlöslichen filmbildenden Polymers aufgetragen und getrocknet. Geeignete wasserlösliche Polymere sind beispielsweise Polyvinylalkohole, filmbildende Stärkederivate, filmbildende Cellulosederivate, Copolymere oder Acrylsäure mit anderen Vinylmonomeren, Alginate, Kasein, Polyacrylamid, Polystyrolsulfonat oder Mischungen dieser Polymere untereinander oder mit anderen in Wasser gelösten oder dispergierten Stoffen. Die Dicke der getrockneten Sperrschicht beträgt je nach Art des Polymers zwischen 3 und 30 µ.
  • In einer dritten Ausführungsform wird die Sperrschicht aus der wässrigen Dispersion eines in Wasser unlöslichen Polymerisates oder aus einer Mischung einer solchen Polymerisatdispersion mit einem in Wasser gelösten wasserlöslichen Bindemittel hergestellt. Geeignete Polymerisatdispersionen sind Dispersionen von Äthylen-Polymeren und -Copolymeren, Acrylat- oder Methacrylat-Polymeren und -Copolymeren, Vinylacetat-Copolymeren sowie Mischungen solcher Polymerisatdispersionen untereinander, die bei den in der Papiermaschine oder in der Streichmaschine üblichen Trocknungstemperaturen filmbildend sind. Die Dicke der getrockneten Sperrschicht beträgt bei Herstellung aus wässriger Dispersion zwischen 4 und 30 µ.
  • Grundsätzlich kann die Sperrschicht alle üblichen Zusätze und Hilfsmittel wie Pigmente, Farbstoffe, Aufheller, Weichmacher, Elektrolyte u.a. enthalten. Ausgenommen ist lediglich die Verwendung von größeren Mengen an freien Netzmitteln. Konkret bedeutet dies, daß die Oberflächenspannung einer wässrigen Streichmischung vorzugsweise nicht kleiner als 55 dyn. cm-1 sein sollte. Insbesondere sind nichtionische Netzmittel in der Sperrschicht möglichst zu vermeiden.
  • Auf die wasserfreie Sperrschicht wird entweder direkt oder nach Vornahme einer haftungsverbessernden Vorbehandlung eine durch Elektronenstrahlen härtbare Mischung aufgezogen und durch Einwirkung von Elektronenstrahlen verfestigt. Auf diese mittels Elektronenstrahlen gehärtete Schicht werden, gegebenenfalls auch nach Anbringung einer Haftschicht, übliche fotografische Schichten auf der Basis von fotokatalytischen Redoxsystemen, beispielsweise Silbersalzen, aufgetragen.
  • Der mittels Elektronenstrahlen verfestigte Überzug enthält neben dem Bindemittel vorzugsweise Pigmente und gegebenenfalls kleine Mengen an Farbstoffen und/oder anderen Zusatzstoffen. Ein Überzug hat ein Flächengewicht von etwa 10 bis 60 g/m2 (vorzugsweise 15 bis 40 g/m2).
  • Die härtbare Mischung wird unter Verwendung eines der bekannten Beschichtungsverfahren aufgetragen, egalisiert und nach Abdeckung mit einem Schutzgas mittels Elektronenstrahlen ausgehärtet. Sie kann aber auch gemäß der DE-OS 30 22 709 nach Auftragung gegen eine formgebende Oberfläche gedrückt werden und dann ohne Anwendung eines Schutzgases durch Papier- und Sperrschichten hindurch mittels Elektronenstrahlen verfestigt werden. Schließlich können die beidseitigen Schichten gemäß der DE-OS 30 22 709 auch in einem Arbeitsgang aufgetragen und gleichzeitig verfestigt werden.
  • Das Bindemittel der durch Elektronenstrahlen härtbaren Schicht besteht im wesentlichen aus solchen Stoffen, die vor der Härtung c=c Doppelbindungen, z.B. in Form von Acrylat- oder Methaacrylatgruppen enthalten.
  • Es kann auch kleinere Anteile an nicht härtbaren polymeren, oligomeren oder niedermolekularen Substanzen enthalten, soweit solche Zusätze zur Verbesserung bestimmter Eigenschaften sinnvoll sind und den Charakter einer durch Elektronenstrahlen härtenden Mischung nicht grundsätzlich verändern. Bevorzugte Pigmente in einer mittels Elektronenstrahlen zu härtenden Schicht sind Weißpigmente, z.B. Titanoxid, Zirkonoxid, Zinkoxid, Zinksulfid, Antimonoxid, Bariumsulfat, Calciumcarbonat. Für spezielle Anwendungszwecke oder aus geschmacklichen Erwägungen können auch Farbpigmente, Ruß oder lösliche Farbstoffe in der Schicht enthalten sein. Die Schicht kann aber auch transparent sein.
  • Im allgemeinen wird die Papierrückseite des erfindungsgemäß hergestellten mehrschichtigen Trägermaterials gleichfalls mit Sperrschicht und härtbarer Schicht sowie gegebenenfalls weiteren Schichten überzogen. Für einfache Anwendungen ist jedoch der einseitige Mehrschichtaufbau gemäß der Erfindung ausreichend.
  • Über der vorderseitigen durch Elektronenstrahlen gehärteten Schicht werden, gegebenenfalls nach Aufbringung einer weiteren Zwischenschicht, eine oder mehrere fotografische Schichten auf der Basis von Silbersalzemulsionen für Schwarz/Weiß- oder Farbfotografie angeordnet.
  • Zum besseren Verständnis des Aufbaus des''erfindungsgemäßen Trägermaterials sind in den Abbildungen 1 - 3 verschiedene Ausführungsformen im Querschnitt dargestellt. In den Zeichnungen ist jeweils mit 1 die fotografische Schicht bezeichnet, die ihrerseits aus mehreren Schichten bestehen kann. 2 bezeichnet eine gegebenenfalls Yor- handene haftungsvermittelnde Zwischenschicht, 3 bezeichnet die vorderseitige mittels Elektronenstrahlen verfestigte und vorzugsweise Pigment enthaltende Schicht, 4 bezeichnet die vorderseitige Sperrschicht, 5 bezeichnet das fotografische Basispapier mit einer hydrophobierenden Innenleimung und/oder gegebenenfalls einer Oberflächenleimung, 6 bezeichnet die rückseitige Sperrschicht, 7 bezeichnet eine weitere durch Elektronenstrahlen gehärtete Schicht und 8 bezeichnet eine weiterefunktionelle Rücksei-tenschicht.
  • Die Erfindung wird nun anhand der nachfolgenden Beispiele näher erläutert.
    • Beispiel 1
  • Ein ca. 80 g/m2 schweres fotografisches Basispapier, das innen mit Alkylketendimer und Polyamidepichlorhydrin-Harz geleimt ist und eine Oberflächenleimung aus anionischer Stärke mit NaCl erhalten hat, wird beidseitig mittels Extrusionsbeschichtung mit ca. 12 g/m2 einer Polyäthylenmischung beschichtet. Die Polyäthylenmischung enthält ca. 10 Gew.-% Titandioxid und 0,2 Gew.-% Kobaltviolett-Pigment.
  • Es hat sich gezeigt, daß die Art, die Dicke oder das Molekulargewicht oder eventuelle Abmischungen mit anderen thermoplastischen Stoffen keinen Einfluß auf die Sperrwirkung haben. Polyäthylen steht stellvertretend für alle extrudierbaren thermoplastischen Polymere.
  • Teile des so vorbeschichteten Papieres werden dann jeweils nach Coronabehandlung der Polyäthylenoberflächen auf beiden Seiten gemäß dem in der DE-OS 30 22 709 beschriebenen Verfahren mit je 25 g/m2 von strahlenhärtbaren Mischungen überzogen und diese mittels Elektronenstrahlen verfestigt. Dabei wird der Überzug der einen Seite jeweils in Kontakt mit einem Hochglanzylinder durch das Papier hindurch und der Überzug der entgegengesetzten Seite nach Egalisierung jeweils unter Stickstoff als Schutzgas verfestigt. Die Verfestigung geschieht mittels Elektronenstrahlen mit einer Energiedosis von 40 J/g.
  • Die verwendeten härtbaren Mischungen bei den verschiedenen Proben des Beispiels waren wie folgt zusammengesetzt:
    Figure imgb0001
    Figure imgb0002
    Figure imgb0003
    Figure imgb0004
    Figure imgb0005
    Figure imgb0006
    Figure imgb0007
    • Beispiel 2
  • Ein ca. 110 g/m2 schweres und wie im Beispiel 1 geleimtes fotografisches Basispapier wird beidseitig mittels Rakel mit einer Mischung der folgenden Zusammensetzung überzogen und getrocknet:
    Figure imgb0008
  • Der getrocknete Sperrschicht-Überzug hat ein Flächengewicht von ca. 15 g/m2 je Seite. Er wird mit Hilfe einer Kalandriervorrichtung geglättet und gemäß Beispiel 1, Rezeptur F, beidseitig mit je 20 g/m2 einer durch Elektronenstrahlen gehärteten Schicht überzogen.
    • Beispiel 3
  • Ein ca. 100 g/m2 schweres und wie im Beispiel 1 geleimtes fotografisches Basispapier wird innerhalb einer Papiermaschine beidseitig mit Hilfe einer Twinblade-Streicheinrichtung mit einer Lösung der folgenden Zusammensetzung überzogen:
    Figure imgb0009
  • Der nach Trocknung und Glättung erhaltene Sperrschicht-Überzug hat ein Flächengewicht von ca. 7 g/m2 je Seite. Das so vorbeschichtete Papier wird anschließend gemäß Beispiel 1, Rezeptur F, beidseitig mit je 30 g/m2 einer durch Elektronenstrahlen gehärteten Schicht überzogen.
    • Beispiel 4
  • Ein ca. 100 g/m2 schweres und wie im Beispiel 1 geleimtes fotografisches Basispapier wird einseitig mit einer Mischung der folgenden Zusammensetzung überzogen:
    Figure imgb0010
    Figure imgb0011
  • Nach Trocknung beträgt der Schichtauftrag ca. 10 g/m2. Die getrocknete Schicht wird mittels eines gewärmten Kalanders geglättet und mit ca. 20 g/m2 einer härtbaren Mischung gemäß Rezeptur F aus Beispiel 1 überzogen, gegen einen Hochglanzzylinder gedrückt und von der unbeschichteten Papierseite her mittels Elektronenstrahlen mit einer Energiedosis von 40 J/g verfestigt.
    • Beispiel 5
  • Ein ca. 70 g/m2 schweres fotografisches Basispapier, das mit epoxidiertem Difettsäureamid (R=C14 oder größer), Stärke/Polyacrylamid und Aluminiumstearat geleimt ist, wird in der Leimpresse der Papiermaschine beidseitig mit einer Mischung der folgenden Zusammensetzung überzogen:
    Figure imgb0012
  • Nach Trocknung und Glättung beträgt der Schichtauftrag ca. 6 g/m2 je Seite.
  • Das vorbeschichtete Papier wird einseitig mit ca. 25 g/m2 einer härtbaren Mischung entsprechend Rezeptur F aus Beispiel 1 überzogen, die ungehärtete Mischung gegen einen Hochglanzzylinder gedrückt und von der unbeschichteten Papierseite her mittels Elektronenstrahlen mit 40 J/g verfestigt. Dann wird die Gegenseite mit ca. 25 g/m2 einer härtbaren Mischung überzogen, die folgende Zusammensetzung hat:
    Figure imgb0013
  • Die Schicht wird unter Stickstoff mittels Elektronenstrahlen mit einerEnergiedosis von 30 J/g verfestigt und bildet die Rückseite des fotografischen Trägers.
    • Beispiel 6
  • Ein ca. 170 g/m2 schweres fotografisches Basispapier, das mit Alkylketendimer, Aluminiumstearat, Gelatine und Polyamidepichlorhydrinharz geleimt ist, wird beidseitig mit einer Streichmischung überzogen, die folgende Zusammensetzung hat:
    Figure imgb0014
    Figure imgb0015
  • Nach Trocknung beträgt das Flächengewicht der Sperrschicht ca. 25 g/m2 je Seite. Das vorbeschichtete Papier wird geglättet und gemäß Beispiel 1, Rezeptur F, einseitig mit ca. 15 g/m2 einer härtbaren Mischung überzogen. Die Mischung wird gegen einen Hochglanzzylinder gedrückt und von der Rückseite mittels Elektronenstrahlen mit 50 J/g verfestigt.
    • Vergleichsbeispiele
  • Als Vergleiche 7 - 12 wurden jeweils die in den Beispielen 1 - 6 benutzten Rohpapiere ohne vorherige Aufbringung der Sperrschichten direkt mit den in den Beispielen angegebenen strahlenhärtbaren Mischungen überzogen. Dabei wurde das Überzugsgewicht jeweils um den Betrag erhöht, den die halbe Sperrschicht ausmacht. Die überzüge wurden wie in den zugehörigen Beispielen mittels Elektronenstrahlen mit der in den Beispielen angegebenen Energiedosis verfestigt.
  • Als Vergleichsbeispiel 13 wurde ein standardgemäß beidseitig mit Polyäthylen überzogenes fotografisches Trägerpapier genommen, das gemäß Vergleichs-beispiel A aus DOS 30 22 451 vorderseitig mit einer 15/85-Titan- dioxid/Polyäthylenmischung und rückseitig mit einer nicht pigmentierten Polyäthylenschicht überzogen war.
    • Prüfung der Trägermaterialien
  • Der Effekt der Sperrschichten wurde mit dem Hercules-Leimungsprüfgerät unter Verwendung von Hexandioldiacrylat (HDDA) als Prüfmittel bestimmt. Das Gerät und seine Funktion sind beschrieben in dem Merkblatt "Hercules - Leimungsgradprüfer" der Hercules NV. Den Haag (Holland). Diese Prüfungen wurden jeweils vor Aufbringung des härtbaren Überzugs an den Papieren durchgeführt
  • Die Wirkung der Sperrschichten auf Schleier und Empfindlichkeit der fotografischen Schichten wurde auf zweierlei Art ermittelt. Zunächst wurden Muster der mit strahlengehärteten Schichten überzogenen Beispiele und Vergleichsbeispiele sowie Muster der zugehörigen Basispapiere je zwischen zwei Blatt handelsüblichen fotografischen Bromsilberpapiers gelegt und so im Dunkeln vier Tage bei 60° C und 80% relativer Luftfeuchte gelagert. Bei dieser Kontaktlagerprüfung waren die Blätter einer Druckbelastung von etwa 300 g/m2 ausgesetzt. Nach Ablauf der 4-Tage-Kontaktprüfung wurden die Prüflinge entnommen und die mit den Prüflingen in Kontakt gewesenen fotografischen Papiere zu einem mittleren Grauton belichtet und entwickelt und die jeweils mit den Prüflingen in Kontakt gewesenen Flächen mit den umgebenden Flächen verglichen. Eine eventuell vorhandene Abweichung im Grauton wurde bewertet und in einer 6er Skala benotet. Dabei bedeutet:
    Figure imgb0016
  • Eine Abweichung vom Vergleichsgrauton zeigte sich immer als Sensibilisierung (=dunkler).
  • Bei der zweiten fotografischen Prüfung wurden die mit strahlengehärteten Schichten überzogenen Papiere nach Coronabehandlung der Oberfläche mit einer üblichen feinkörnigen Schwarzweiß-Silberhalogenidemulsionsschicht mit hohem Auflösungsvermögen überzogen.
  • Teile der so hergestellten lichtempfindlichen Papiere wurden lichtdicht verpackt und ein Jahr bei Zimmertemperatur gelagert. Dann wurden sie standardmäßig entwickelt und der jeweils entstandene Schleier wurde mit dem Densitometer ausgemessen. Die erhaltenen Meßwerte sind mit den anderen Prüfdaten in Tabelle 1 zusammengestellt.
  • Andere Teile der wie beschrieben hergestellten lichtempfindlichen Papiere wurden durch ein Testnegativ bildmäßig belichtet und in üblicher Weise entwickelt und fixiert.
  • Das verwendete Testnegativ war ein Linienraster, das in Form eines Verlaufkeiles hergestellt war. Aus dem unterschiedlichen Verlauf der optischen Dichte über den Verlaufkeil ermöglicht das aufkopierte Linienraster eine vergleichende Aussage über die Schärfeleistung der verschiedenen Proben. Die relativen Bildschärfezahlen sind ebenfalls in Tabelle 1 zusammengestellt. Dabei sind alle Werte auf die Probe mit der relativ höchsten Schärfeleistung bezogen. (d.i. Beispiel 1 F= 100 %).
    Figure imgb0017
  • Es sind weitere Ausgestaltungen der Erfindung möglich. In einer Variante kann der mittels Elektronenstrahlen härtbaren Mischung zur Erhöhung der Weiße neben Weißpigment und gegebenenfalls Farbpigment ein optischer Aufheller, z.B. vom Aminocumarintyp, wie er von der Firma ACC unter der Bezeichnung "Calcofluor White RW" in den Handel gebracht wird, zugefügt sein. Es ist ferner möglich, das Basispapier einzufärben und es kann eine Seite des Papieres mit einer Ruß enthaltenden Schicht überzogen werden, während die andere mit einer weißen Schicht überzogen wird.
  • In einer speziellen Ausführungsform ist es auch möglich, eine wässrige Sperrschicht aufzutragen und diese ohne Zwischentrocknung mit der strahlenhärtbaren Mischung zu überziehen. überraschenderweise kann die härtbare Mischung auch dann ohne nachteilige Begleiterscheinung gehärtet werden, während das Wasser zunächst vom Basispapier aufgenommen und über die Rückseite entfernt wird, nachdem die Härtung vollzogen ist.
  • Beidseitig wasserfest überzogene Papiere sind in der Regel nur auf der Seite mit Sperrschicht und Elektronenstrahlen gehärteter Schicht überzogen, die für die Beschichtung mit lichtempfindlichen Schichten vorgesehen ist. Die Gegenseite kann beliebig wasserfest überzogen sein gemäß eines der in der Literatur beschriebenen Verfahren. Dabei können alle bekannten Arten der Ausgestaltung der Oberfläche praktiziert werden, die durch die Anwendung der Papiere erforderlich werden, d.h. Rauhigkeit, Beschreibbarkeit, antistatische Eigenschaften und Rollverhalten der Papiere werden vorzugsweise über die Rückseitenbeschichtung gesteuert.

Claims (23)

1. Wasserfester, fotografischer Papierträger, mit mehreren Schichten, wobei der Papierträger mit einer Lackschicht aus einem strahlengehärteten Lack überzogen ist, dadurch gekennzeichnet, daß zwischen Papier und Lackschicht mindestens eine Sperrschicht angeordnet ist.
2. Papierträger nach Anspruch 1, dadurch gekennzeichnet, daß die Sperrschicht so ausgeführt ist, daß die Durchlässigkeit für das Acrylatmonomer den Wert von 100 Sekunden nicht unterschreitet und die Sperrschicht vorzugsweise kein freies Netzmittel enthält.
3. Papierträger nach Anspruch 1 und 2, dadurch gekennzeichnet, daß die Sperrschicht eine Dicke von 2 - 30 µ, vorzugsweise 4 - 20 µ aufweist.
4. Papierträger nach Anspruch 1 - 3, dadurch gekennzeichnet, daß die Sperrschicht aus einem polymeren, filmbildenden Ma-terial hergestellt ist, das durch Extrusionsbeschichtung oder durch Auftrag einer wässrigen Lösung oder einer wässrigen Dispersion erfolgt.
5. Papierträger nach Anspruch 1 - 4, dadurch gekennzeichnet, daß die Sperrschicht Pigmente, Farbstoffe, Aufheller, Weichmacher, Elektrolyte und sonstige bekannte Zusätze enthält.
6. Papierträger nach Anspruch 5, dadurch gekennzeichnet, daß die Sperrschicht Weißpigmente, wie Titandioxid, Zircon- oxid, Zinkoxid, Zinksulfid, Antimonoxid, Bariumsulfat und Calciumcarbonat enthält.
7. Papierträger nach Anspruch 1 - 6, dadurch gekennzeichnet, daß die Sperrschicht aus einem Polyolefin oder Polyolefin-Copolymer besteht.
8. Papierträger nach Anspruch 1 - 7, dadurch gekennzeichnet, daß die Sperrschicht aus einem (Meth)acrylat-Polymer oder-Copolymer besteht.
9. Papierträger nach Anspruch 1 - 8, dadurch gekennzeichnet, daß die Sperrschicht aus einem filmbildenden Stärkederivat mit einem Anteil eines synthetischen filmbildenden Polymers besteht.
10. Papierträger nach Anspruch 1 - 9, dadurch gekennzeichnet, daß die Sperrschicht aus Polyvinylalkohol oder einer Kombination mit anderen wasserlöslichen oder in Wasser dispergierbaren Polymeren besteht.
11. Verfahren zur Herstellung eines mehrschichtigen foto- grafischen Trägermaterials auf Papierbasis, nach Anspruch 1 bis 10, gekennzeichnet durch die Kombination folgender Verfahrensschritte:
a) Aufbringung einer Sperrschicht mit geringer Durchlässigkeit für monomere Acrylsäureester auf wenigstens einer Oberfläche eines Basispapieres,
b) Überziehen der Sperrschicht mit einer mittels Elektronenstrahlen härtbaren fließfähigen Mischung,
c) Härtung der über der Sperrschicht angeordneten Schicht mittels Elektronenstrahlen.
12. Verfahren nach Anspruch 11, gekennzeichnet durch die Kombination folgender Verfahrensschritte:
a) Aufbringung einer Sperrschicht mit geringer Durchlässigkeit für monomere Acrylsäureester auf wenigstens einer Oberfläche eines Basispapieres,
b) Vorbehandlung der Oberfläche der Sperrschicht zwecks Verbesserung der Haftung des nachfolgend aufgebrachten härtbaren Überzugs,
c) überziehen der vorbehandelten Oberfläche der Sperrschicht mit einer mittels Elektronenstrahlen härtbaren fließfähigen Mischung,
d) Härtung der über der Sperrschicht angeordneten härtbaren Schicht mittels Elektronenstrahlen.
13) Verfahren gemäß Anspruch 11 oder 12, dadurch gekennzeichnet, daß die Sperrschicht mittels eines Extrusionsbeschichtungsverfahrens aus einem thermoplastischen Harz erzeugt wird.
14) Verfahren gemäß Anspruch 11 oder 12, dadurch gekennzeichnet, die Sperrschicht durch Aufbringen einer wässrigen Dispersion eines filmbildenden Stoffes oder Stoffgemisches mit anschließender Trocknung gebildet wird.
15) Verfahren gemäß Anspruch 11 oder 12, dadurch gekennzeichnet, daß die Sperrschicht durch Aufbringen einer wässrigen Lösung eines filmbildenden Stoffes oder Stoffgemisches gebildet wird.
16) Verfahren gemäß Anspruch 12 bis 15, dadurch gekennzeichnet, daß die Vorbehandlung der Oberfläche der Sperrschicht eine oxidierend wirkende Vorbehandlung ist.
17) Verfahren gemäß Anspruch 16, dadurch gekennzeichnet, daß die oxidierend wirkende Vorbehandlung eine Coronabehandlung ist.
18) Verfahren gemäß Anspruch 12 bis 15, dadurch gekennzeichnet, daß die Vorbehandlung der Oberfläche der Sperrschicht eine gesonderte Haftbeschichtung ist.
19) Verfahren gemäß Anspruch 11 oder 12, dadurch gekennzeichnet, daß die mittels Elektronenstrahlen härtbare Schicht mit einer Energiedosis von 5 - 60 Joule/g gehärtet wird (vorzugs-
20. Verfahren gemäß Anspruch 11 - 19, dadurch gekennzeichnet, daß die Oberfläche der mittels Elektronenstrahlen gehärteten Schicht vor Auftrag einer fotografischen Schicht einer haftungsverbessernden Vorbehandlung unterzogen wird.
21. Verfahren zur Herstellung eines mehrschichtigen fotografischen Trägermaterials auf Papierbasis, nach Anspruch 11 - 20, gekennzeichnet durch die Kombination folgender Verfahrensschritte:
a) Aufbringung eines im wesentlichen aus Polyolefin bestehenden Überzugs auf beiden Oberflächen eines Basispapiers,
b) oxidierende Vorbehandlung einer der beiden Polyolefinoberflächen,
c) Überziehen der vorbehandelten Polyolefinoberfläche mit einer mittels Elektronenstrahlen härtbaren fließfähigen Mischung,
d) Härtung der härtbaren Schicht mittels Elektronenstrahlen.
22. Verfahren gemäß Anspruch 11 - 21, dadurch gekennzeichnet, daß die mittels Elektronenstrahlen härtbare Schicht in Kontakt mit einer formgebenden Oberfläche gebracht wird, dann durch das Papier hindurch mittels Elektronenstrahlen gehärtet und anschließend von der formgebenden Oberfläche getrennt wird.
23. Verfahren gemäß Anspruch 11 - 21 dadurch gekennzeichnet dass die mittels Elektronenstrahlen härtbare Schicht in. Kontakt mit einer formgebenden Oberfläche gebracht wird, dann durch das formgebende Material hindurch mittels Elektronenstrahlen gehärtet und anschließend von der formgebenden Oberfläche getrennt wird .
EP83111927A 1983-01-03 1983-11-29 Wasserfester fotografischer Papierträger Expired EP0114973B1 (de)

Priority Applications (1)

Application Number Priority Date Filing Date Title
AT83111927T ATE42838T1 (de) 1983-01-03 1983-11-29 Wasserfester fotografischer papiertraeger.

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
DE3300025A DE3300025A1 (de) 1983-01-03 1983-01-03 Wasserfester fotografischer papiertraeger
DE3300025 1983-01-03

Publications (3)

Publication Number Publication Date
EP0114973A2 true EP0114973A2 (de) 1984-08-08
EP0114973A3 EP0114973A3 (en) 1985-03-06
EP0114973B1 EP0114973B1 (de) 1989-05-03

Family

ID=6187663

Family Applications (1)

Application Number Title Priority Date Filing Date
EP83111927A Expired EP0114973B1 (de) 1983-01-03 1983-11-29 Wasserfester fotografischer Papierträger

Country Status (9)

Country Link
US (1) US4645736A (de)
EP (1) EP0114973B1 (de)
JP (1) JPS59124336A (de)
AT (1) ATE42838T1 (de)
AU (1) AU566769B2 (de)
DD (1) DD217913A5 (de)
DE (2) DE3300025A1 (de)
ES (1) ES527998A0 (de)
HU (1) HU200634B (de)

Cited By (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP0213231B1 (de) * 1985-09-04 1989-05-03 Felix Schoeller jr Foto- und Spezialpapiere GmbH & Co. KG Wasserfester Papierträger für fotografische Schichten
EP0253911B1 (de) * 1986-07-22 1990-02-07 Felix Schoeller jr Foto- und Spezialpapiere GmbH & Co. KG Fotografischer Papierträger und Verfahren zu seiner Herstellung
WO1992000418A1 (en) * 1990-06-29 1992-01-09 Glory Mill Papers Limited Co-extrusion method
EP0609648A1 (de) * 1993-02-01 1994-08-10 Felix Schoeller jr. Papierfabrik GmbH & Co. KG Recyclierbarer Schichtträger
US5773491A (en) * 1995-03-16 1998-06-30 Bayer Ag (Co)polycarbonates stabilized against γ-radiation
US5852070A (en) * 1995-11-13 1998-12-22 Bayer Ag (Co) polycarbonates stabilised against γ-radiation
US5936007A (en) * 1996-11-04 1999-08-10 Bayer Ag (Co)polycarbonates stabilized against γ-radiation
WO2007106885A3 (en) * 2006-03-15 2007-12-27 Hewlett Packard Development Co Photographic printing paper and method of making same
US20210114967A1 (en) * 2018-06-29 2021-04-22 Kaneka Corporation Resist composition for pattern printing and pattern forming method

Families Citing this family (25)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
GB8429729D0 (en) * 1984-11-24 1985-01-03 Wiggins Teape Group Ltd Base paper
DE3535954C2 (de) * 1985-10-09 1994-05-26 Schoeller Felix Jun Papier Wasserfester Papierträger für fotografische Aufzeichnungsmaterialien
US5084344A (en) * 1988-02-26 1992-01-28 Mitsubishi Paper Mills Limited Photographic support comprising a layer containing an electron beam hardened resin and white pigment of a thickness of 5-100 microns
JP2680333B2 (ja) * 1988-03-22 1997-11-19 三菱製紙株式会社 写真用支持体およびその製造方法
EP0492887B1 (de) * 1990-12-21 1997-08-27 Oji Paper Co., Ltd. Schichtträger für photographische Abzüge
US5374508A (en) * 1990-12-21 1994-12-20 New Oji Paper Co., Ltd. Support sheet for photographic printing sheet
WO1993004399A1 (en) * 1991-08-19 1993-03-04 Eastman Kodak Company Photographic paper with low oxygen permeability
US5185230A (en) * 1991-09-03 1993-02-09 Eastman Kodak Company Oxygen barrier coated photographic coupler dispersion particles for enhanced dye-stability
US5264317A (en) * 1991-09-03 1993-11-23 Eastman Kodak Company Oxygen barrier coated photographic coupler dispersion particles for enhanced dye-stability
EP0560992B1 (de) * 1991-10-03 1998-02-04 Oji Paper Co., Ltd. Träger für photographische abzüge und verfahren zu deren herstellung
US5290671A (en) * 1992-05-22 1994-03-01 Eastman Kodak Company Color photographic element providing improved dye stability
JPH06130551A (ja) * 1992-10-21 1994-05-13 Konica Corp ハロゲン化銀カラー写真感光材料
JP3724822B2 (ja) * 1993-12-22 2005-12-07 富士写真フイルム株式会社 写真印画紙用支持体
US5780213A (en) * 1993-12-22 1998-07-14 Fuji Photo Film Co., Ltd. Photographic printing paper support
JP3134644B2 (ja) * 1993-12-27 2001-02-13 富士ゼロックス株式会社 インクジェット用記録紙
JP3237363B2 (ja) * 1993-12-28 2001-12-10 王子製紙株式会社 写真印画紙用支持体
US5576152A (en) * 1994-08-26 1996-11-19 Eastman Kodak Company Photographic paper formed with low molecular weight polyvinyl alcohol having low oxygen permeability
US20010005550A1 (en) * 1998-03-10 2001-06-28 Jorgen Bengtsson Laminated packaging materials and packaging containers produced therefrom
SE9801675D0 (sv) * 1998-05-13 1998-05-13 Tetra Laval Holdings & Finance Gas barrier packaging laminate, method for production thereof and packaging containers
US5895074A (en) * 1997-10-02 1999-04-20 Moore U.S.A., Inc. Identification card and method of making
US5994045A (en) * 1997-12-24 1999-11-30 Eastman Kodak Company Composite photographic material with laminated biaxially oriented polyolefin sheets with controlled water vapor transmission rate
US6291127B1 (en) 2000-08-23 2001-09-18 Eastman Kodak Company Water-borne polyester coated imaging member
US7078447B2 (en) * 2003-11-21 2006-07-18 General Electric Company Ionizing radiation stable polyarylestercarbonate compositions
US20050123439A1 (en) * 2003-12-09 2005-06-09 Eastman Kodak Company Device for sensing contaminants
BRPI0417390A (pt) * 2003-12-09 2007-04-17 Celanese Int Corp método para preparação de um concentrado aquoso de abrilhantador óptico/pvoh, método para preparação de uma composição de revestimento colorida e método para preparação de uma composição aquosa incluindo um abrilhantador óptico e uma resina de álcool polivinìlico

Family Cites Families (14)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US2366723A (en) * 1941-02-13 1945-01-09 Eastman Kodak Co Baryta coating of melt-coated paper
US2360216A (en) * 1943-06-08 1944-10-10 Eastman Kodak Co Subbing photographic paper supports
US2415631A (en) * 1945-03-30 1947-02-11 Eastman Kodak Co Photographic paper
US3525621A (en) * 1968-02-12 1970-08-25 Eastman Kodak Co Antistatic photographic elements
JPS512825B1 (de) * 1969-05-31 1976-01-29
US3682639A (en) * 1971-01-22 1972-08-08 Herbert Stephen Barbehenn Photographic paper with polyolefin coating
DE2326759C2 (de) * 1973-05-25 1984-03-08 Felix Schoeller jr. GmbH & Co KG, 4500 Osnabrück Mit thermoplastischen Kunstharzen beschichtetes, wasserfestes, fotografisches Papier
JPS554027A (en) * 1978-06-23 1980-01-12 Fuji Photo Film Co Ltd Photographic base
US4322450A (en) * 1979-09-24 1982-03-30 Scott Paper Company Surface replication on a coated substrate
US4311766A (en) * 1979-09-24 1982-01-19 Scott Paper Company Release coatings
JPS5659231A (en) * 1979-10-02 1981-05-22 Fuji Photo Film Co Ltd Silver halide color photographic material
DE2940870C2 (de) * 1979-10-09 1986-10-02 Felix Schoeller jr. GmbH & Co KG, 4500 Osnabrück Beschichteter Papierträger für photographische Schichten
DE3022451A1 (de) * 1980-06-14 1982-01-07 Felix Schoeller jr. GmbH & Co KG, 4500 Osnabrück Wasserfestes fotografisches papier
DE3022709A1 (de) * 1980-06-18 1982-01-07 Felix Schoeller jr. GmbH & Co KG, 4500 Osnabrück Wasserfestes fotografisches papier und verfahren zu seiner herstellung

Cited By (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP0213231B1 (de) * 1985-09-04 1989-05-03 Felix Schoeller jr Foto- und Spezialpapiere GmbH & Co. KG Wasserfester Papierträger für fotografische Schichten
EP0253911B1 (de) * 1986-07-22 1990-02-07 Felix Schoeller jr Foto- und Spezialpapiere GmbH & Co. KG Fotografischer Papierträger und Verfahren zu seiner Herstellung
WO1992000418A1 (en) * 1990-06-29 1992-01-09 Glory Mill Papers Limited Co-extrusion method
EP0609648A1 (de) * 1993-02-01 1994-08-10 Felix Schoeller jr. Papierfabrik GmbH & Co. KG Recyclierbarer Schichtträger
US5773491A (en) * 1995-03-16 1998-06-30 Bayer Ag (Co)polycarbonates stabilized against γ-radiation
US5852070A (en) * 1995-11-13 1998-12-22 Bayer Ag (Co) polycarbonates stabilised against γ-radiation
US5936007A (en) * 1996-11-04 1999-08-10 Bayer Ag (Co)polycarbonates stabilized against γ-radiation
WO2007106885A3 (en) * 2006-03-15 2007-12-27 Hewlett Packard Development Co Photographic printing paper and method of making same
US20210114967A1 (en) * 2018-06-29 2021-04-22 Kaneka Corporation Resist composition for pattern printing and pattern forming method

Also Published As

Publication number Publication date
DE3300025A1 (de) 1984-07-05
ATE42838T1 (de) 1989-05-15
US4645736A (en) 1987-02-24
DE3379804D1 (en) 1989-06-08
EP0114973A3 (en) 1985-03-06
HU200634B (en) 1990-07-28
AU566769B2 (en) 1987-10-29
JPS59124336A (ja) 1984-07-18
JPH0563784B2 (de) 1993-09-13
DD217913A5 (de) 1985-01-23
EP0114973B1 (de) 1989-05-03
ES8406747A1 (es) 1984-08-01
HUT37277A (en) 1985-11-28
AU2246883A (en) 1984-07-05
DE3300025C2 (de) 1992-11-05
ES527998A0 (es) 1984-08-01

Similar Documents

Publication Publication Date Title
EP0114973B1 (de) Wasserfester fotografischer Papierträger
DE3022451C2 (de)
DE69822564T2 (de) Vorbeschichtete, fixierte Kunststoffpartikel als schützende Deckschicht für farbfotografische Prints
EP0274017B1 (de) Antistatisches fotografisches Trägermaterial
DE4426620A1 (de) Papierträger für den photographischen Druck
DE1266126B (de) Lichtempfindliches photographisches Aufzeichnungsmaterial
DE2650532A1 (de) Verfahren zur herstellung eines masshaltigen polyesterfilmtraegers
DE2003993C3 (de) Mehrschichtiges photographisches Aufzeichnungsmaterial
DE3110999A1 (de) Traeger fuer das fotografische negativ von selbstentwickler-filmpacks
DE3046130C2 (de)
DE69101110T2 (de) Photographisches Element mit einer Filterfarbstoff enthaltenden Schicht und einer matten Schicht.
DE1572119C3 (de)
EP0202410B1 (de) Trägermaterial für thermisch entwickelbare fotografische Schichten
DE2931460C2 (de) Photographisches Aufzeichnungsmaterial
EP0312638B1 (de) Fotografisches Trägermaterial für lichtempfindliche Schichten in Form eines kunststoffbeschichteten Papiers oder einer Kunststoffolie mit einer beschreibbaren antistatischen Rückseitenbeschichtung
DE60008657T2 (de) Tintenstrahlaufzeichnungselement mit einem polymeren Beizmittel
EP0253911A1 (de) Fotografischer Papierträger und Verfahren zu seiner Herstellung
DE1572119B2 (de) Wäßrige Haftschichtdisperion
DE2936041A1 (de) Uebertragungsfolie fuer die elektrophotographische druckfixierung
DE69329515T2 (de) Verfahren und Zusammensetzung zum Härten von photographischen Materialien
DE68921618T2 (de) Verfahren zur bildung von antihaloschichten auf polyesterphotographischen filmträgern.
DE4010731C2 (de) Träger für lithografische Druckplatten
DE3884152T2 (de) Antistatische Rückschicht für einen photographischen Film und Hilfsschicht.
DE69023267T2 (de) Verfahren zur Herstellung eines photographischen Silberhalogenidmaterials.
DE2807346A1 (de) Photographisches aufzeichnungsmaterial fuer die herstellung von vesicularbildern

Legal Events

Date Code Title Description
PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

Free format text: ORIGINAL CODE: 0009012

AK Designated contracting states

Designated state(s): AT BE CH DE FR GB IT LI LU NL SE

ITCL It: translation for ep claims filed

Representative=s name: STUDIO MODIANO & ASSOCIATI S.P.A.

EL Fr: translation of claims filed
TCNL Nl: translation of patent claims filed
PUAL Search report despatched

Free format text: ORIGINAL CODE: 0009013

AK Designated contracting states

Designated state(s): AT BE CH DE FR GB IT LI LU NL SE

17P Request for examination filed

Effective date: 19850327

17Q First examination report despatched

Effective date: 19860228

GRAA (expected) grant

Free format text: ORIGINAL CODE: 0009210

AK Designated contracting states

Kind code of ref document: B1

Designated state(s): AT BE CH DE FR GB IT LI LU NL SE

REF Corresponds to:

Ref document number: 42838

Country of ref document: AT

Date of ref document: 19890515

Kind code of ref document: T

REF Corresponds to:

Ref document number: 3379804

Country of ref document: DE

Date of ref document: 19890608

ET Fr: translation filed
GBT Gb: translation of ep patent filed (gb section 77(6)(a)/1977)
ITF It: translation for a ep patent filed
PLBE No opposition filed within time limit

Free format text: ORIGINAL CODE: 0009261

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: NO OPPOSITION FILED WITHIN TIME LIMIT

26N No opposition filed
ITTA It: last paid annual fee
PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: LU

Payment date: 19921014

Year of fee payment: 10

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: SE

Payment date: 19921117

Year of fee payment: 10

Ref country code: DE

Payment date: 19921117

Year of fee payment: 10

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: AT

Payment date: 19921124

Year of fee payment: 10

EPTA Lu: last paid annual fee
PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: LU

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 19931129

Ref country code: AT

Effective date: 19931129

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: SE

Effective date: 19931130

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: DE

Effective date: 19940802

EUG Se: european patent has lapsed

Ref document number: 83111927.6

Effective date: 19940610

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: GB

Payment date: 20001013

Year of fee payment: 18

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: CH

Payment date: 20001016

Year of fee payment: 18

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: NL

Payment date: 20001026

Year of fee payment: 18

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: BE

Payment date: 20001116

Year of fee payment: 18

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: FR

Payment date: 20001120

Year of fee payment: 18

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: GB

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20011129

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: LI

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20011130

Ref country code: CH

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20011130

Ref country code: BE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20011130

REG Reference to a national code

Ref country code: GB

Ref legal event code: IF02

BERE Be: lapsed

Owner name: FELIX SCHOELLER JR. G.M.B.H. & CO. K.G.

Effective date: 20011130

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: NL

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20020601

REG Reference to a national code

Ref country code: CH

Ref legal event code: PL

GBPC Gb: european patent ceased through non-payment of renewal fee

Effective date: 20011129

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: FR

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20020730

NLV4 Nl: lapsed or anulled due to non-payment of the annual fee

Effective date: 20020601

REG Reference to a national code

Ref country code: FR

Ref legal event code: ST

REG Reference to a national code

Ref country code: FR

Ref legal event code: ST
