WO2014007254A1 - 油脂の結晶化を促進させる方法 - Google Patents

油脂の結晶化を促進させる方法 Download PDF

Info

Publication number
WO2014007254A1
WO2014007254A1 PCT/JP2013/068152 JP2013068152W WO2014007254A1 WO 2014007254 A1 WO2014007254 A1 WO 2014007254A1 JP 2013068152 W JP2013068152 W JP 2013068152W WO 2014007254 A1 WO2014007254 A1 WO 2014007254A1
Authority
WO
WIPO (PCT)
Prior art keywords
oils
fats
oil
mass
sample
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2013/068152
Other languages
English (en)
French (fr)
Inventor
仁美 尾森
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Fuji Oil Co Ltd (fka Fuji Oil Holdings Inc)
Original Assignee
Fuji Oil Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Fuji Oil Co Ltd filed Critical Fuji Oil Co Ltd
Publication of WO2014007254A1 publication Critical patent/WO2014007254A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C11—ANIMAL OR VEGETABLE OILS, FATS, FATTY SUBSTANCES OR WAXES; FATTY ACIDS THEREFROM; DETERGENTS; CANDLES
    • C11B—PRODUCING, e.g. BY PRESSING RAW MATERIALS OR BY EXTRACTION FROM WASTE MATERIALS, REFINING OR PRESERVING FATS, FATTY SUBSTANCES, e.g. LANOLIN, FATTY OILS OR WAXES; ESSENTIAL OILS; PERFUMES
    • C11B3/00—Refining fats or fatty oils
    • A—HUMAN NECESSITIES
    • A23—FOODS OR FOODSTUFFS; TREATMENT THEREOF, NOT COVERED BY OTHER CLASSES
    • A23D—EDIBLE OILS OR FATS, e.g. MARGARINES, SHORTENINGS OR COOKING OILS
    • A23D7/00—Edible oil or fat compositions containing an aqueous phase, e.g. margarines
    • A23D7/02—Edible oil or fat compositions containing an aqueous phase, e.g. margarines characterised by the production or working-up
    • A—HUMAN NECESSITIES
    • A23—FOODS OR FOODSTUFFS; TREATMENT THEREOF, NOT COVERED BY OTHER CLASSES
    • A23D—EDIBLE OILS OR FATS, e.g. MARGARINES, SHORTENINGS OR COOKING OILS
    • A23D9/00—Other edible oils or fats, e.g. shortenings or cooking oils
    • A23D9/02—Other edible oils or fats, e.g. shortenings or cooking oils characterised by the production or working-up
    • C—CHEMISTRY; METALLURGY
    • C11—ANIMAL OR VEGETABLE OILS, FATS, FATTY SUBSTANCES OR WAXES; FATTY ACIDS THEREFROM; DETERGENTS; CANDLES
    • C11B—PRODUCING, e.g. BY PRESSING RAW MATERIALS OR BY EXTRACTION FROM WASTE MATERIALS, REFINING OR PRESERVING FATS, FATTY SUBSTANCES, e.g. LANOLIN, FATTY OILS OR WAXES; ESSENTIAL OILS; PERFUMES
    • C11B15/00—Solidifying fatty oils, fats, or waxes by physical processes

Definitions

  • the present invention relates to a method for promoting crystallization of fats and oils without being limited to the type, apparatus, and temperature conditions of the fats and oils.
  • oil and fat compositions such as margarine, shortening, chocolates and hard butter products used in confectionery and bread making have a large influence on the crystal behavior of the fats and oils used because the ratio of fats and oils in the composition is high. There were various problems.
  • transesterified fats and oils that have a slower crystallization rate than hardened oils, especially random This problem becomes more prominent in the used plastic fat composition such as margarine and shortening.
  • Patent Document 1 when a plastic lipid product such as margarine, shortening or the like is produced so as to have a ⁇ 'type which is a desirable crystal state in terms of emulsion stability and consistency, it is more energetically determined if storage conditions are not appropriate. There is a problem that the polymorphic transition phenomenon to stable ⁇ -type occurs, and this ⁇ -type crystal forms coarse crystal grains called graining or bloom, resulting in roughness and poor touch and loss of product value . Also, empirically, it is known that the product becomes harder over time in the process of polymorphic transition or ⁇ -type crystal growth, but even the most stable lipids in ⁇ '-type become harder over time. It points out that there is a tendency.
  • the triglyceride species contained in the lipids to be used (triglyceride species and their ratio in lipids forming compound crystals) and the crystal structure of lipids obtained under specific temperature conditions are defined. Since the lipid composition is limited, it lacks versatility.
  • Patent Documents 2 to 4 describe techniques for applying pressure, a magnetic field, and microwaves in order to efficiently perform margarine, shortening, or chocolate fat and oil crystal stabilization generally performed by tempering or aging. Although it is disclosed, all of them require a special apparatus and require a skillful technique because strict adjustment in accordance with the fat and oil composition is necessary.
  • Patent Document 5 discloses a technique of adding and mixing triglyceride stable crystal particles having a specific composition during the cooling process of a chocolate compound as a chocolate manufacturing method in which the tempering step is omitted or simplified.
  • a chocolate manufacturing method is usually called a seeding method, but it is similar to the triglyceride composition of the lipid in the chocolate compound, that is, cocoa butter, such as 1,3-dibehenyl-2-oleylglycerin. It was necessary to use a specific glyceride composition as the stable crystal particles.
  • the stable crystal particles In addition, in order to obtain a seeding effect, the stable crystal particles must be uniformly dispersed in the chocolate dough without being completely melted or completely dissolved in the lipid in the chocolate composition, and within a limited temperature range. It was necessary to add a relatively large amount of the stable crystal particles.
  • the object of the present invention is limited to the type, equipment and temperature conditions of fats and oils in a short time during the production process of fats and oils compositions such as margarine, shortening, chocolates and hard butter products used in confectionery and bread making. It is providing the method of promoting crystallization of fats and oils, without going through.
  • the present inventors have made the oils and fats contain 3% by mass or more of a trisaturated fatty acid glyceride and 0.3 to 5% by mass of an animal or vegetable wax, It has been found that crystallization of fats and oils is promoted without being limited to the apparatus and temperature conditions, and the present invention has been completed.
  • the present invention provides (1) a method for promoting crystallization of fats and oils, wherein the fats and oils contain 3% by mass or more of tri-saturated fatty acid glycerides and 0.3 to 5% by mass of animal or vegetable waxes (2) The method according to (1), wherein the animal or vegetable wax is at least one selected from beeswax, candelilla wax, carnauba wax, and rice wax.
  • the oil or fat contains trisaturated fatty acid glyceride.
  • the trisaturated fatty acid glyceride is a triglyceride in which all fatty acids constituting the triglyceride are composed of saturated fatty acids.
  • the fatty acid species constituting the tri-saturated fatty acid glyceride is not particularly limited, and may be a single or plural types of saturated fatty acid glycerides, or a combination of these plural types of tri-saturated fatty acid glycerides.
  • the animal or vegetable wax is contained in the oil or fat.
  • the animal and vegetable wax include waxes derived from animals such as beeswax, whale wax and shellac wax, candelilla wax, carnauba wax, rice Plant-derived waxes such as wax and wood wax can be mentioned, and these waxes can be used alone or in admixture of two or more.
  • beeswax, candelilla wax, carnauba wax, and rice wax are preferably used.
  • SFC Solid Fat Content
  • solid fat content indicates the content (%) of solid fat present in the fat under a certain temperature. Therefore, the larger the SFC value of the fat after a certain time from the start of the cooling step (crystallization step), the faster the fat crystallization, and the higher the effect of promoting the fat crystallization.
  • the evaluation test of the effect of promoting the crystallization of fats and oils can be performed as follows. First, a sample obtained by completely melting animal and vegetable wax and tri-saturated fatty acid glyceride in oil and fat at 80 ° C. is uniformly placed in a dedicated test tube and kept in a constant temperature bath at 60 ° C. for 30 minutes. Subsequently, the SFC of the sample is measured in the nuclear magnetic resonance (NMR) apparatus after a predetermined time after the test tube containing the sample is transferred to a constant temperature bath at 25 ° C.
  • NMR nuclear magnetic resonance
  • Oils and fats that can promote crystallization by the method of the present invention include vegetable oils such as palm oil, cocoa butter, coconut oil, and palm kernel oil, and animal oils such as milk fat, beef fat, lard, fish oil, and whale oil.
  • Other oils and fats include rapeseed oil, soybean oil, sunflower seed oil, cottonseed oil, peanut oil, rice bran oil, corn oil, safflower oil, olive oil, kapok oil, sesame oil, evening primrose oil, palm oil, shea fat, monkey Processed oil, vegetable oil such as cocoa butter, coconut oil, palm kernel oil and animal oil such as milk fat, beef tallow, lard, fish oil, whale oil, etc. Fats and oils can be mentioned.
  • the method for promoting crystallization of fats and oils of the present invention can be preferably applied to palm oils and cacao fats and transesterified fats and oils having a slow crystallization speed among these fats and oils. Palm olein or palm stearin obtained by fractionating purified palm oil and natural palm oil obtained in this manner, and transesterified fats and oils are particularly preferably applicable to random transesterified fats and oils.
  • the method for promoting crystallization of fats and oils of the present invention is particularly effective in foods containing fats and oils, especially margarine, shortening, chocolates and hard foods that require the effect of promoting crystallization of fats and oils in a short time during the production process.
  • the effect of the present invention can be exhibited in an oil and fat composition such as a butter product.
  • the solidification rate during the cooling step can be increased, and the cooling step can be shortened.
  • transesterified oil A trisaturated fatty acid triglyceride 23.8% by mass
  • FIG. 1 A first figure.
  • FIG. 1 A first figure.
  • FIG. 1 A first figure.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Oil, Petroleum & Natural Gas (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Wood Science & Technology (AREA)
  • Organic Chemistry (AREA)
  • Food Science & Technology (AREA)
  • Polymers & Plastics (AREA)
  • Microbiology (AREA)
  • Edible Oils And Fats (AREA)
  • Fats And Perfumes (AREA)

Abstract

製菓、製パンに用いられる、マーガリン、ショートニング、あるいはチョコレート類やハードバター製品などの油脂組成物の製造工程中の短時間において、油脂の種類、装置、温度条件に限定されることなく油脂の結晶化を促進させる方法を提供すること。 油脂にトリ飽和脂肪酸グリセリドを３質量％以上、及び蜜蝋、キャンデリラワックス、カルナウバワックス、ライスワックスから選ばれる１種以上である動植物性ワックスを０．３～５質量％含有させることを特徴とする油脂の結晶化を促進させる方法。

Description

油脂の結晶化を促進させる方法
本発明は、油脂の種類、装置、温度条件に限定されることなく油脂の結晶化を促進させる方法に関する。
油脂を含む食品において、油脂の結晶挙動や特性は、その食品の開発、製造、保存、流通に至る多くのシーンにおいて重要な影響を及ぼす。そのため、油脂結晶の制御技術は、油脂食品業界において、最も重要な課題の一つである。
とりわけ、製菓、製パンに用いられる、マーガリン、ショートニング、あるいはチョコレート類やハードバター製品などの油脂組成物は、その組成に占める油脂の割合が高いため、使用する油脂の結晶挙動の影響が大きく、さまざまな問題があった。
とりわけ、最近はトランス酸含量の高い硬化油の使用量が少なくなり、エステル交換油脂の使用量が増えているが、硬化油に比べると結晶化速度の遅いエステル交換油脂、特にランダムエステル交換油脂を使用したマーガリン、ショートニングなどの可塑性油脂組成物においては、この問題がより顕著となる。
特許文献１には、マーガリン、ショートニング等の可塑性脂質製品を乳化安定性や稠度の点において望ましい結晶状態であるβ’型となるように製造した場合、保存条件等が適切でなければエネルギー的により安定なβ型への多形転移現象が起こり、このβ型結晶がグレーニングやブルームと呼ばれる粗大結晶粒を形成した結果、ザラつきや触感の悪さを呈し製品価値を失う問題が挙げられている。
また、経験的に上記多形転移またはβ型結晶の成長過程で経日的に製品が硬くなることは知られているが、β’型で最安定形の脂質でさえ経日的に硬くなる傾向があると指摘している。これらの解決手段として、使用する脂質に含まれるトリグリセリド種（コンパウンド結晶を形成する脂質においてはトリグリセリド種及びその比率）、及び特定の温度条件下で得られる脂質の結晶構造を規定しているが、脂質組成が限定されるため汎用性に欠ける。
特許文献２～４には、一般的にテンパリングや熟成によって行われるマーガリン、ショートニング、あるいはチョコレート類の油脂結晶安定化を短時間で効率良く行うために、圧力、磁場、マイクロ波を印加する技術が開示されているが、いずれも特殊な装置を必要とし、油脂組成に合わせた厳密な調整が必要なため熟練の技術を要する。
特許文献５には、テンパリング工程を省略乃至簡便化したチョコレート製造方法として、特定組成のトリグリセリド安定結晶粒子をチョコレート配合物の冷却過程で添加混合する技術が開示されている。
このようなチョコレート製造方法は通常シーディング法と呼ばれているが、１，３－ジベヘニル－２－オレイルグリセリン等のように、チョコレート配合物中の脂質、すなわちココアバターのトリグリセリド組成に類似させた特定のグリセリド組成物を上記安定結晶粒子として使用する必要があった。
また、シーディング効果を得るためには、この安定結晶粒子が完全融解またはチョコレート配合物中の脂質に完全溶解することなく、チョコレート生地に均一分散する必要があり、限られた温度範囲の中で上記安定結晶粒子を比較的多く添加する必要があった。
特許第４３３８３４７号 特開２００４－８３７９４号公報 特開２００４－３１３１４３号公報 特許第４２７９８０８号 特開平７－１２３９２２号公報
　本発明の目的は、製菓、製パンに用いられる、マーガリン、ショートニング、あるいはチョコレート類やハードバター製品などの油脂組成物の製造工程中の短時間において、油脂の種類、装置、温度条件に限定されることなく油脂の結晶化を促進させる方法を提供することである。
　本発明者らは、上記課題を解決するため鋭意検討した結果、油脂にトリ飽和脂肪酸グリセリドを３質量％以上、及び動植物性ワックスを０．３～５質量％含有させることにより、油脂の種類、装置、温度条件に限定されることなく油脂の結晶化が促進されることを見出し、本発明を完成させるに至った。
すなわち、本発明は
（１）油脂にトリ飽和脂肪酸グリセリドを３質量％以上、及び動植物性ワックスを０．３～５質量％含有させることを特徴とする油脂の結晶化を促進させる方法
（２）動植物性ワックスが蜜蝋、キャンデリラワックス、カルナウバワックス、ライスワックスから選ばれる１種以上である（１）記載の方法
である。
本発明の油脂の結晶化を促進させる方法により、結晶化速度の遅いパーム系の油脂や、エステル交換油脂を用いても、製菓、製パンに用いられる、マーガリン、ショートニング、あるいはチョコレート類やハードバター製品などの油脂組成物の製造工程中の短時間において、油脂の種類、装置、温度条件に限定されることなく油脂の結晶化を促進させることが可能となる。
本発明の方法において、油脂にトリ飽和脂肪酸グリセリドを含有させることを特徴とするが、トリ飽和脂肪酸グリセリドとはトリグリセリドを構成する全ての脂肪酸が飽和脂肪酸からなるトリグリセリドである。
本発明の方法において、トリ飽和脂肪酸グリセリドを構成する脂肪酸種は特に限定されず、単一あるいは複数種の飽和脂肪酸グリセリド、またそれら複数種のトリ飽和脂肪酸グリセリドの組合せであってもよい。
本発明の方法において、油脂にトリ飽和脂肪酸グリセリドを３質量％以上含有させることにより、動植物性ワックスとの相乗効果により、油脂の結晶化を促進させることができ、好ましくは油脂にトリ飽和脂肪酸グリセリドを５質量％以上含有させることがよい。
本発明の方法において、油脂に動植物性ワックスを含有させることを特徴とするが、動植物性ワックスとしては、蜜蝋、鯨蝋、セラック蝋等の動物由来のワックス、キャンデリラワックス、カルナウバワックス、ライスワックス、木蝋等の植物由来のワックスを挙げることができ、これらのワックスを単独又は２種以上を混合し用いることができる。
これらの動植物性ワックスのうち、蜜蝋、キャンデリラワックス、カルナウバワックス、ライスワックスを用いることが好ましい。
本発明の方法において、油脂に動植物性ワックスを０．３～５質量％添加することにより、トリ飽和脂肪酸グリセリドとの相乗効果により、油脂の結晶化を促進させることができ、好ましくは油脂に動植物性ワックスを０．５～１．５質量％含有させることが良い。
ここで、油脂の結晶化を促進させる効果はＳＦＣに基づいて評価することができる。
ＳＦＣとは、Ｓｏｌｉｄ　Ｆａｔ　Ｃｏｎｔｅｎｔ（固体脂含量）の略称であり、一定の温度下で油脂中に存在する固体脂の含量（％）を示す。
従って、冷却工程（結晶化工程）を開始してから一定時間後における油脂のＳＦＣの値が大きいほど、油脂の結晶化が速く、油脂の結晶化を促進させる効果が高いことを意味する。
油脂の結晶化を促進させる効果の評価試験は、具体的には次のように実施することができる。
先ず、動植物性ワックス、トリ飽和脂肪酸グリセリドを８０℃で油脂中に完全に融解して得たサンプルを専用の試験管に均一に入れ、６０℃の恒温槽で３０分間保持する。
続いて、サンプルの入った試験管を２５℃の恒温槽に移してから一定時間後に、核磁気共鳴（ＮＭＲ）装置内によりサンプルのＳＦＣを測定する。
本発明の方法により、結晶化を促進することができる油脂としては、パーム油、カカオ脂、ヤシ油、パーム核油等の植物性油脂並びに乳脂、牛脂、ラード、魚油、鯨油等の動物性油脂が例示でき、その他の油脂として、菜種油、大豆油、ヒマワリ種子油、綿実油、落花生油、米糠油、コーン油、サフラワー油、オリーブ油、カポック油、ゴマ油、月見草油、パーム油、シア脂、サル脂、カカオ脂、ヤシ油、パーム核油等の植物性油脂並びに乳脂、牛脂、ラード、魚油、鯨油等の動物性油脂の単独又は混合油あるいはそれらの硬化、分別、エステル交換等を施した加工油脂を挙げることができる。
本発明の油脂の結晶化を促進させる方法は、これら油脂の中でも特に結晶化速度が遅いパーム系油脂やカカオ脂、エステル交換油脂等に好ましく適用でき、パーム系油脂としては、天然パーム油を精製して得られる精製パーム油や天然パーム油を分別して得られるパームオレインあるいはパームステアリンを挙げることができ、またエステル交換油脂はとくに、ランダムエステル交換油脂に好ましく適用できる。
本発明の油脂の結晶化を促進させる方法は、油脂を含む食品において、とりわけ、製造工程中の短時間に油脂の結晶化を促進させる効果が必要とされるマーガリン、ショートニング、あるいはチョコレート類やハードバター製品などの油脂組成物において、本発明の効果を発揮することができる。
さらに、本発明の方法は、チョコレート類やハードバター製品に使用することで、冷却工程中の固化速度を上げることができ、冷却工程を短縮することが可能になる。
以下に本発明の実施例を示し、本発明をより詳細に説明する。
なお、例中の％及び部はいずれも質量基準とする。
精製パーム油（トリ飽和脂肪酸トリグリセリド６．４質量％）に、カルナウバワックスを１質量％添加し、品温８０℃にて完全に融解後、６０℃の恒温槽で３０分間保持した。
続いて、サンプルの入った試験管を２５℃の恒温槽に移してから一定時間後に、核磁気共鳴（ＮＭＲ）装置内によりサンプルのＳＦＣを測定した。
精製パーム油（トリ飽和脂肪酸トリグリセリド６．４質量％）に、キャンデリラワックスを１質量％添加し、品温８０℃にて完全に融解後、６０℃の恒温槽で３０分間保持した。続いて、サンプルの入った試験管を２５℃の恒温槽に移してから一定時間後に、核磁気共鳴（ＮＭＲ）装置内によりサンプルのＳＦＣを測定した。
精製パーム油（トリ飽和脂肪酸トリグリセリド６．４質量％）に、蜜蝋を１質量％添加し、品温８０℃にて完全に融解後、６０℃の恒温槽で３０分間保持した。続いて、サンプルの入った試験管を２５℃の恒温槽に移してから一定時間後に、核磁気共鳴（ＮＭＲ）装置内によりサンプルのＳＦＣを測定した。
精製パーム油（トリ飽和脂肪酸トリグリセリド６．４質量％）に、ライスワックスを０．５質量％添加し、品温８０℃にて完全に融解後、６０℃の恒温槽で３０分間保持した。続いて、サンプルの入った試験管を２５℃の恒温槽に移してから一定時間後に、核磁気共鳴（ＮＭＲ）装置内によりサンプルのＳＦＣを測定した。
原料として、パーム油（ヨウ素価；５２）５０部、パーム核オレイン（ヨウ素価；２５）４０部、パームステアリン（ヨウ素価；３１）を混合した後、触媒としてナトリウムメチラートを混合油に対して０．３質量％添加し、８０℃真空度２０Ｔｏｒｒ、４０分間非選択的エステル交換反応を行なった後、水洗、脱水し、通常の精製工程を経てエステル交換油脂Ａを得た。エステル交換油脂Ａ（トリ飽和脂肪酸トリグリセリド２３．８質量％）に、カルナウバワックスを１質量％添加し、品温８０℃にて完全に融解後、６０℃の恒温槽で３０分間保持した。続いて、サンプルの入った試験管を２５℃の恒温槽に移してから一定時間後に、核磁気共鳴（ＮＭＲ）装置内によりサンプルのＳＦＣを測定した。
エステル交換油脂Ａ（トリ飽和脂肪酸トリグリセリド２３．８質量％）に、キャンデリラワックスを１質量％添加し、品温８０℃にて完全に融解後、６０℃の恒温槽で３０分間保持した。続いて、サンプルの入った試験管を２５℃の恒温槽に移してから一定時間後に、核磁気共鳴（ＮＭＲ）装置内によりサンプルのＳＦＣを測定した。
エステル交換油脂Ａ（トリ飽和脂肪酸トリグリセリド２３．８質量％）に、蜜蝋を１質量％添加し、品温８０℃にて完全に融解後、６０℃の恒温槽で３０分間保持した。続いて、サンプルの入った試験管を２５℃の恒温槽に移してから一定時間後に、核磁気共鳴（ＮＭＲ）装置内によりサンプルのＳＦＣを測定した。
エステル交換油脂Ａ（トリ飽和脂肪酸トリグリセリド２３．８質量％）に、ライスワックスを１質量％添加し、品温８０℃にて完全に融解後、６０℃の恒温槽で３０分間保持した。続いて、サンプルの入った試験管を２５℃の恒温槽に移してから一定時間後に、核磁気共鳴（ＮＭＲ）装置内によりサンプルのＳＦＣを測定した。
（比較例１）
精製パーム油（トリ飽和脂肪酸トリグリセリド６．４質量％）を品温８０℃にて完全に融解後、６０℃の恒温槽で３０分間保持した。続いて、サンプルの入った試験管を２５℃の恒温槽に移してから一定時間後に、核磁気共鳴（ＮＭＲ）装置内によりサンプルのＳＦＣを測定した。
（比較例２）
精製パーム油（トリ飽和脂肪酸トリグリセリド６．４質量％）に、パーム極度硬化油を１質量％添加し、品温８０℃にて完全に融解後、６０℃の恒温槽で３０分間保持した。続いて、サンプルの入った試験管を２５℃の恒温槽に移してから一定時間後に、核磁気共鳴（ＮＭＲ）装置内によりサンプルのＳＦＣを測定した。
（比較例３）
エステル交換油脂Ａ（トリ飽和脂肪酸トリグリセリド２３．８質量％）を品温８０℃にて完全に融解後、６０℃の恒温槽で３０分間保持した。続いて、サンプルの入った試験管を２５℃の恒温槽に移してから一定時間後に、核磁気共鳴（ＮＭＲ）装置内によりサンプルのＳＦＣを測定した。
（比較例４）
エステル交換油脂Ａ（トリ飽和脂肪酸トリグリセリド２３．８質量％）に、パーム極度硬化油を１質量％添加し、品温８０℃にて完全に融解後、６０℃の恒温槽で３０分間保持した。続いて、サンプルの入った試験管を２５℃の恒温槽に移してから一定時間後に、核磁気共鳴（ＮＭＲ）装置内によりサンプルのＳＦＣを測定した。
（比較例５）
パーム中融点画分（ヨウ素価；３４、トリ飽和脂肪酸トリグリセリド１．７質量％）に、カルナウバワックスを１質量％添加し、品温８０℃にて完全に融解後、６０℃の恒温槽で３０分間保持した。続いて、サンプルの入った試験管を２５℃の恒温槽に移してから一定時間後に、核磁気共鳴（ＮＭＲ）装置内によりサンプルのＳＦＣを測定した。
（比較例６）
パーム中融点画分（ヨウ素価；３４、トリ飽和脂肪酸トリグリセリド１．７質量％）に、キャンデリラワックスを１質量％添加し、品温８０℃にて完全に融解後、６０℃の恒温槽で３０分間保持した。続いて、サンプルの入った試験管を２５℃の恒温槽に移してから一定時間後に、核磁気共鳴（ＮＭＲ）装置内によりサンプルのＳＦＣを測定した。
（比較例７）
パーム中融点画分（ヨウ素価；３４、トリ飽和脂肪酸トリグリセリド１．７質量％）に、蜜蝋を１質量％添加し、品温８０℃にて完全に融解後、６０℃の恒温槽で３０分間保持した。続いて、サンプルの入った試験管を２５℃の恒温槽に移してから一定時間後に、核磁気共鳴（ＮＭＲ）装置内によりサンプルのＳＦＣを測定した。
（比較例８）
パーム中融点画分（ヨウ素価；３４、トリ飽和脂肪酸トリグリセリド１．７質量％）に、ライスワックスを１質量％添加し、品温８０℃にて完全に融解後、６０℃の恒温槽で３０分間保持した。続いて、サンプルの入った試験管を２５℃の恒温槽に移してから一定時間後に、核磁気共鳴（ＮＭＲ）装置内によりサンプルのＳＦＣを測定した。
（比較例９）
パーム中融点画分（ヨウ素価；３４、トリ飽和脂肪酸トリグリセリド１．７質量％）を品温８０℃にて完全に融解後、６０℃の恒温槽で３０分間保持した。続いて、サンプルの入った試験管を２５℃の恒温槽に移してから一定時間後に、核磁気共鳴（ＮＭＲ）装置内によりサンプルのＳＦＣを測定した。
（比較例１０）
パーム中融点画分（ヨウ素価；３４、トリ飽和脂肪酸トリグリセリド１．７質量％）に、パーム極度硬化油を１質量％添加し、品温８０℃にて完全に融解後、６０℃の恒温槽で３０分間保持した。続いて、サンプルの入った試験管を２５℃の恒温槽に移してから一定時間後に、核磁気共鳴（ＮＭＲ）装置内によりサンプルのＳＦＣを測定した。

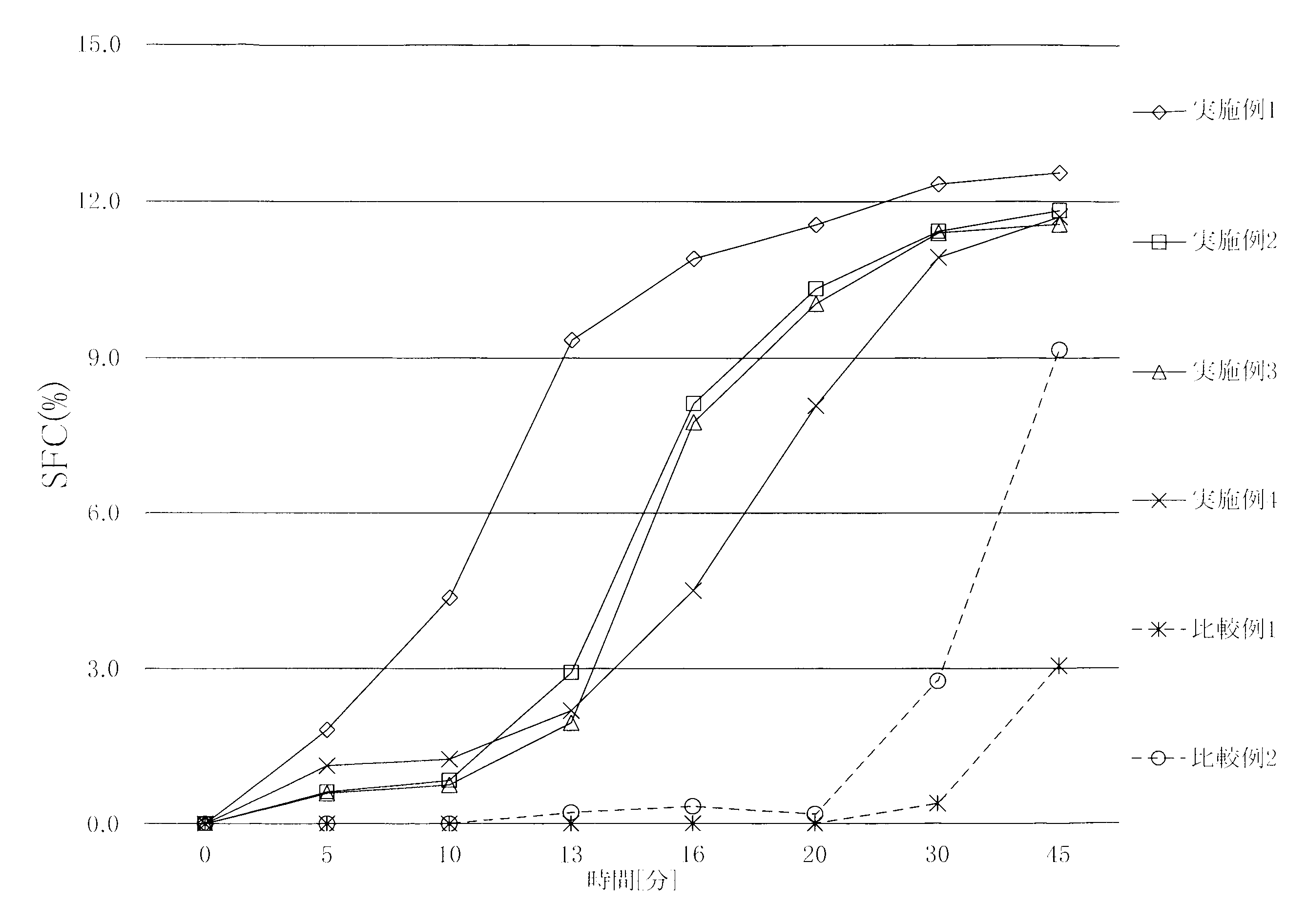

実施例１～４及び比較例１、２の結果を図１に示す。
図１
Figure JPOXMLDOC01-appb-I000001

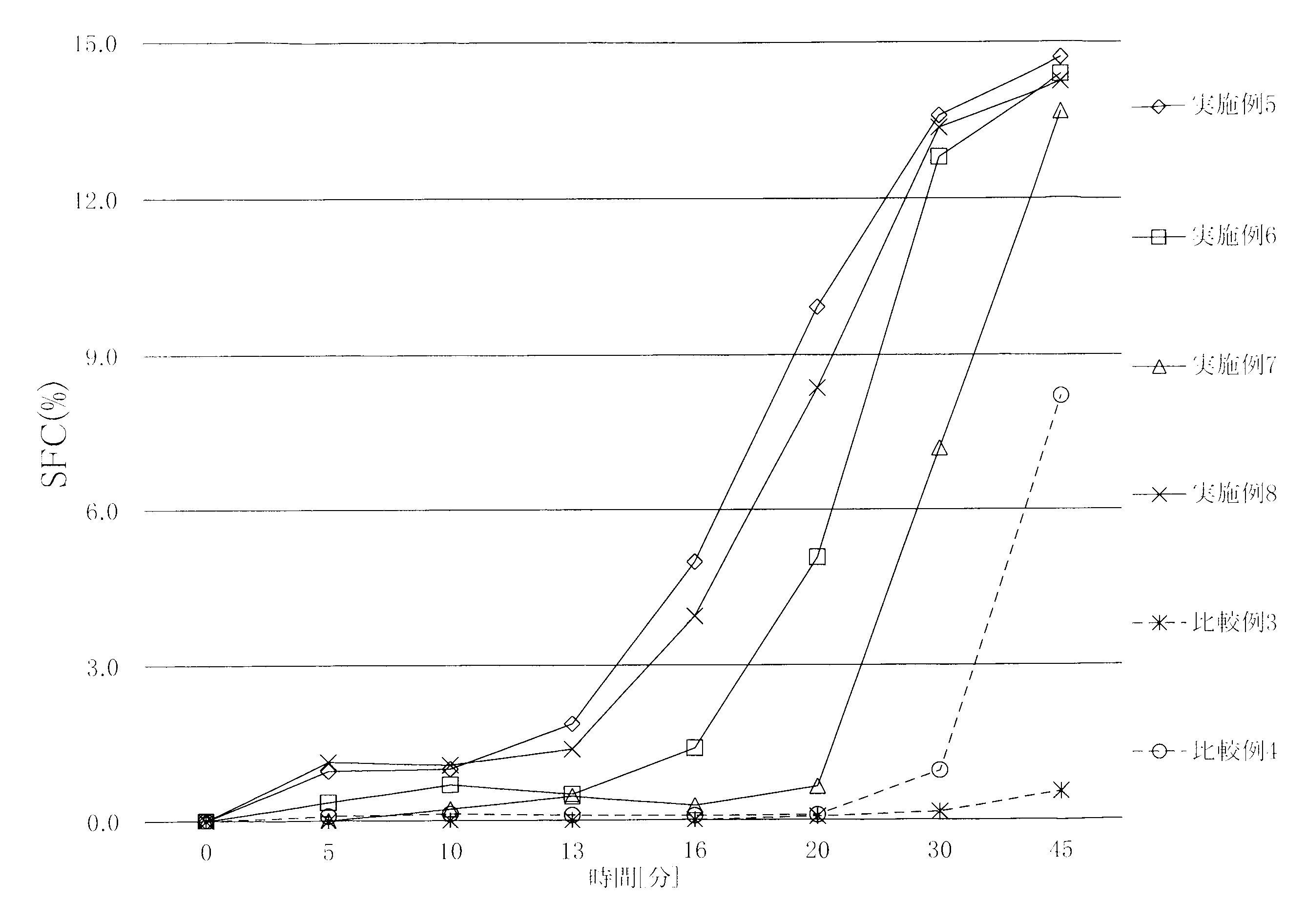

実施例５～８及び比較例３、４の結果を図２に示す。
図２
Figure JPOXMLDOC01-appb-I000002

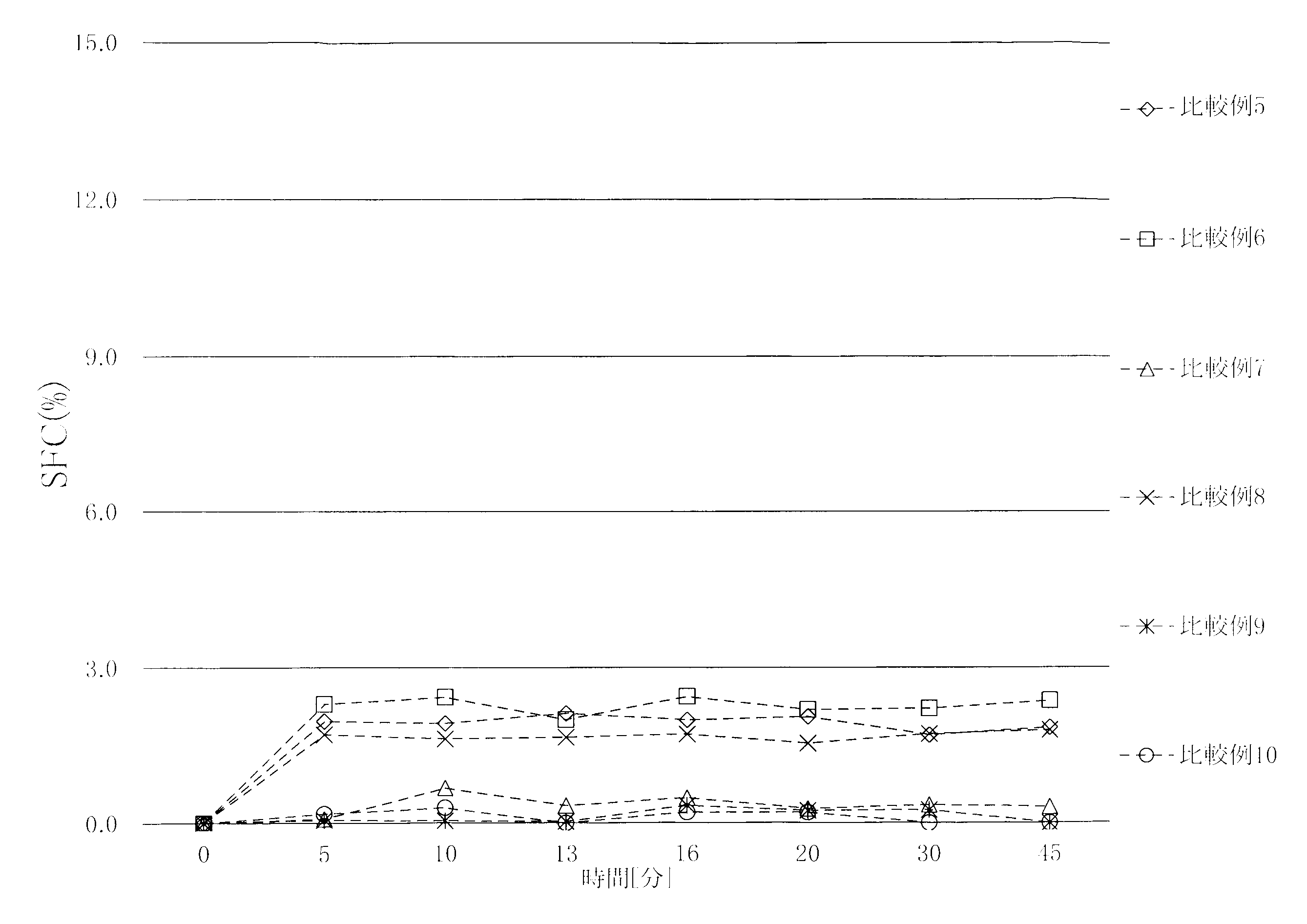

比較例５～１０の結果を図３に示す。
図３
Figure JPOXMLDOC01-appb-I000003

Claims (2)

  1. 油脂にトリ飽和脂肪酸グリセリドを３質量％以上、及び動植物性ワックスを０．３～５質量％含有させることを特徴とする油脂の結晶化を促進させる方法。
  2. 動植物性ワックスが蜜蝋、キャンデリラワックス、カルナウバワックス、ライスワックスから選ばれる１種以上である請求項１記載の方法。
PCT/JP2013/068152 2012-07-03 2013-07-02 油脂の結晶化を促進させる方法 Ceased WO2014007254A1 (ja)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2012-149708 2012-07-03
JP2012149708A JP2014011962A (ja) 2012-07-03 2012-07-03 油脂の結晶化を促進させる方法

Publications (1)

Publication Number Publication Date
WO2014007254A1 true WO2014007254A1 (ja) 2014-01-09

Family

ID=49882008

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2013/068152 Ceased WO2014007254A1 (ja) 2012-07-03 2013-07-02 油脂の結晶化を促進させる方法

Country Status (2)

Country Link
JP (1) JP2014011962A (ja)
WO (1) WO2014007254A1 (ja)

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2015146787A (ja) * 2014-02-07 2015-08-20 ミヨシ油脂株式会社 水中油型乳化物
CN113943605A (zh) * 2021-09-27 2022-01-18 嘉必优生物技术（武汉）股份有限公司 一种微生物油脂冬化分提的方法
CN115053931A (zh) * 2022-05-31 2022-09-16 江南大学 一种油脂结晶促进剂及其制备方法和应用

Families Citing this family (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP6430724B2 (ja) * 2014-06-13 2018-11-28 ミヨシ油脂株式会社 加熱調理用油脂組成物
KR101759502B1 (ko) * 2015-03-26 2017-07-19 세종대학교산학협력단 카놀라유 겔을 이용한 베이커리 제품
KR101894067B1 (ko) * 2016-08-08 2018-10-04 세종대학교산학협력단 포도씨유 젤을 사용함으로써 포화지방산의 함량이 저감된 에어레이션 베이커리 제품 및 그 제조방법
JP7490300B2 (ja) * 2019-09-26 2024-05-27 日清オイリオグループ株式会社 可塑性油脂組成物
EP4345154A4 (en) 2021-03-23 2025-03-26 Fuji Oil Holdings Inc. METHOD FOR PROMOTING THE SOLIDIFICATION OF OIL AND FAT
JP2023128796A (ja) * 2022-03-04 2023-09-14 ボーソー油脂株式会社 オイルゲル組成物

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH067087A (ja) * 1992-06-26 1994-01-18 Kanegafuchi Chem Ind Co Ltd 可塑性油脂組成物およびそれを用いたセンタークリーム類
JPH06327407A (ja) * 1993-05-21 1994-11-29 Kanegafuchi Chem Ind Co Ltd 口融けの良いチョコレート類
WO1998019554A1 (en) * 1996-11-06 1998-05-14 Unilever N.V. Triglyceride fat crystallization
WO2000024360A2 (en) * 1998-10-25 2000-05-04 Yamega Ltd. Preparation and use of solidified oils

Family Cites Families (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP4349617B2 (ja) * 2003-11-21 2009-10-21 ミヨシ油脂株式会社 スプレー用油中水型乳化物
JP2006129819A (ja) * 2004-11-09 2006-05-25 Fuji Oil Co Ltd 可塑性油脂組成物及びその製造法

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH067087A (ja) * 1992-06-26 1994-01-18 Kanegafuchi Chem Ind Co Ltd 可塑性油脂組成物およびそれを用いたセンタークリーム類
JPH06327407A (ja) * 1993-05-21 1994-11-29 Kanegafuchi Chem Ind Co Ltd 口融けの良いチョコレート類
WO1998019554A1 (en) * 1996-11-06 1998-05-14 Unilever N.V. Triglyceride fat crystallization
WO2000024360A2 (en) * 1998-10-25 2000-05-04 Yamega Ltd. Preparation and use of solidified oils

Non-Patent Citations (2)

* Cited by examiner, † Cited by third party
Title
BASSO R.C. ET AL.: "Tripalmitin and monoacylglycerols as modifiers in the crystallisation of palm oil", FOOD CHEMISTRY, vol. 122, no. 4, 15 October 2010 (2010-10-15), pages 1185 - 1192 *
CALLIAUW G. ET AL.: "On the fractional crystallization of palm olein: Solid solutions and eutectic solidification", FOOD RESEARCH INTERNATIONAL, vol. 43, no. 4, May 2010 (2010-05-01), pages 972 - 981 *

Cited By (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2015146787A (ja) * 2014-02-07 2015-08-20 ミヨシ油脂株式会社 水中油型乳化物
CN113943605A (zh) * 2021-09-27 2022-01-18 嘉必优生物技术（武汉）股份有限公司 一种微生物油脂冬化分提的方法
CN113943605B (zh) * 2021-09-27 2024-04-05 嘉必优生物技术（武汉）股份有限公司 一种微生物油脂冬化分提的方法
CN115053931A (zh) * 2022-05-31 2022-09-16 江南大学 一种油脂结晶促进剂及其制备方法和应用
CN115053931B (zh) * 2022-05-31 2023-08-25 江南大学 一种油脂结晶促进剂及其制备方法和应用

Also Published As

Publication number Publication date
JP2014011962A (ja) 2014-01-23

Similar Documents

Publication Publication Date Title
WO2014007254A1 (ja) 油脂の結晶化を促進させる方法
RU2374890C2 (ru) Жиры с низким содержанием трансизомеров для кондитерских жировых композиций
JP6562362B2 (ja) 脂肪組成物および脂肪混合物
JP6195791B2 (ja) 油脂組成物および該油脂組成物を使用した油性食品
JP4952865B2 (ja) トリ飽和脂肪酸グリセリド含有油脂組成物の製造方法
JP6366495B2 (ja) 油脂組成物及び該油脂組成物を使用した油性食品
CN103533840A (zh) 用于巧克力的脂肪组合物
WO2009098963A1 (ja) 油脂の結晶化促進剤
EP2848127A1 (en) Oil and fat composition suitable for non-tempering hard butter
JP6036028B2 (ja) 焼菓子練り込み用油脂組成物
JP2023515061A (ja) ジグリセリド量の少ないカカオバター同等物として適した脂肪組成物
JP6463878B1 (ja) 油脂組成物及び該油脂組成物を含む油性食品
US20180352827A1 (en) Fat composition for low-trans fat, non-tempered chocolate and chocolate
WO2019176963A1 (ja) ココアバター相溶性向上剤およびその製造方法、並びに、ノーテンパリング型チョコレート及びそれを含む食品
JP5755472B2 (ja) 油脂のドライ分別方法
US4183971A (en) Hard butter
JP7085146B2 (ja) ブルーム抑制用油脂組成物及びこれを使用した油脂性菓子
JPH0427813B2 (ja)
JP6369586B1 (ja) 食用シアオレインおよびその製造法
CN112367844B (zh) 油性食品和其制造方法
JP7320347B2 (ja) ブルーム抑制材
WO2019176964A1 (ja) ココアバター相溶性向上剤およびその製造方法、並びに、ノーテンパリング型チョコレート及びその油脂組成物
CN116056585B (zh) 制点心用油脂组合物
JP2019129796A (ja) チョコレート
JP6448404B2 (ja) シーディング剤及び該シーディング剤を使用したチョコレート生地の製造方法

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 13813249

Country of ref document: EP

Kind code of ref document: A1

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 13813249

Country of ref document: EP

Kind code of ref document: A1
