  • the present invention oxidizes isobutylene to methacrolein in the presence of an oxidation catalyst to obtain methacrolein, and in the second stage, oxidizes methacrolein in the presence of an oxidation catalyst.
  • the present invention relates to a method for producing methacrylic acid by a direct-coupled two-stage contact gas phase oxidation method for obtaining methacrylic acid and a second-stage (for methacrolein oxidation) oxidation catalyst therefor.
  • Patent Documents 1 to 5 Many methods for producing methacrylic acid by catalytic gas phase oxidation reaction of methacrolein and catalysts used in the reaction have been proposed (for example, Patent Documents 1 to 5), and some of them are used for industrial scale production. Yes.
  • Non-patent Document 1 As one method for producing methacrylic acid, in the first stage, isobutylene is oxidized to methacrolein, and the resulting reaction product gas is supplied to the second stage to oxidize methacrolein.
  • a direct-coupled two-stage contact gas phase oxidation method for obtaining methacrylic acid has been studied (Non-patent Document 1).
  • methacrolein by catalytic gas phase oxidation reaction of isobutylene or formation of methacrolein by catalytic gas phase oxidation reaction of isobutylene generated by dehydration reaction of tertiary butyl alcohol, and methacrylic acid by catalytic gas phase oxidation reaction of the methacrolein
  • methacrylic acid production method by the direct-coupled two-stage contact gas phase oxidation method for producing the product, by using a specific catalyst as the latter catalyst, there is little adverse effect on isobutylene even in the presence of relatively high unreacted isobutylene.
  • the present inventors have found that a relatively high methacrolein conversion rate and methacrylic acid selectivity can be maintained, thereby completing the present invention.
  • the present invention relates to the following. (1) (a) isobutylene is oxidized to methacrolein in the gas phase with molecular oxygen or a molecular oxygen-containing gas in the presence of an oxidation catalyst (step (a)), (B) The obtained reaction product gas containing unreacted isobutylene and methacrolein is oxidized in the gas phase with molecular oxygen or a molecular oxygen-containing gas in the presence of an oxidation catalyst to produce methacrylic acid.
  • Step (b) A method, The reaction is performed at a conversion rate of isobutylene in the step (a) of 95 mol% or more and 98 mol% or less, and the oxidation catalyst of the step (b) is molybdenum, vanadium, phosphorus, potassium, rubidium, cesium and ammonia components.
  • a method for producing methacrylic acid which is a catalyst obtained by molding and firing a catalyst composition containing one or two kinds selected from the group consisting of: (2)
  • the oxidation catalyst in step (b) is represented by the general formula (1) Mo 10 V a P b (NH 4) c X d Y e O f (1)
  • Mo molybdenum
  • V vanadium
  • P phosphorus
  • (NH 4 ) is an ammonium group
  • X is at least one element selected from K, Rb, and Cs
  • Y is Sb
  • f represents the atomic ratio of each element, a is a positive number of 0.1 ⁇ a ⁇ 6.0, b is a positive number of 0.5 ⁇ b ⁇ 6.0, and c
  • the catalyst composition is molded by coating the dried slurry of the composition with a strength improver and water or an alcohol having 1 to 4 carbon atoms on a spherical carrier to form a spherical coated catalyst. 6. The method for producing methacrylic acid according to any one of (1) to (5) above. (7) The catalyst composition is formed by coating the slurry dried body of the composition on a spherical carrier with water or an alcohol having 1 to 4 carbon atoms as a binder together with a strength improver and a pore-forming agent. 6. The method for producing methacrylic acid according to any one of the above (1) to (5), which is a spherical coating catalyst.
  • the bismuth-molybdenum-containing composite oxide catalyst is selected from the group consisting of molybdenum, bismuth, iron, and cobalt, and the group consisting of nickel, tin, zinc, tungsten, chromium, manganese, magnesium, antimony, cerium, and titanium.
  • the method for producing methacrylic acid according to (8) above, wherein a composite oxide catalyst containing at least one kind of alkali metal or thallium is used.
  • step (10) The above (1) to (9), wherein the reaction product gas containing unreacted isobutylene and methacrolein in step (b) contains 2 to 5 mol% of unreacted isobutylene in the total amount of reaction product gas.
  • the method for producing methacrylic acid according to any one of the above.
  • a positive number of 0.1 ⁇ d ⁇ 3.0, e represents a positive number of 0 ⁇ e ⁇ 3.0
  • the dried product is combined with a strength improver and a pore-forming agent, and water or an alcohol having 1 to 4 carbon atoms as a binder on a spherical carrier.
  • Coating to spherical cover formed into a catalyst 100-450 steps in the above (1) obtained by firing ° C. (b) for producing methacrylic acid oxidation catalyst.
  • the oxidation catalyst for methacrylic acid production for the step (b) according to the above (11) or (12) obtained by the method.
  • the catalyst obtained by molding and calcining the catalyst composition for step (b) has the following general formula (a′-1) Mo 10 V a P b (NH 4) c 'X dd Y e O f (a'-1) (Wherein Mo is molybdenum, V is vanadium, P is phosphorus, (NH 4 ) is an ammonium group, X is at least one element selected from K, Rb, and Cs, Y is Sb, As, Cu, Ag, Each represents at least one element selected from Mg, Zn, Al, B, Ge, Sn, Pb, Ti, Zr, Cr, Re, Bi, W, Fe, Co, Ni, Ce, and Th; c ′, dd, g and f represent the atomic ratio of each element,
  • the catalyst composition is molded by coating a dried slurry of the composition on a spherical carrier with water or an alcohol having 1 to 4 carbon atoms as a binder together with a strength improver and a pore-forming agent.
  • c ′ is a positive number satisfying 0.01 ⁇ c ′ ⁇ 5.
  • 20) The method for producing methacrylic acid according to any one of the above (16) to (19), wherein dd is a positive number satisfying 0.1 ⁇ dd ⁇ 3.0.
  • the conversion of isobutylene does not need to be as high as 98 mol% or more, particularly 99% or more, and optimal conversion is achieved.
  • the reaction temperature of the first stage (step (a) in the present invention) can be lowered because the isobutylene conversion is not required to be carried out at a high rate. Since the thermal load on the eye catalyst is small, the life of the first stage catalyst is extended, and a catalyst strong against isobutylene poisoning is used in the second stage, so that stable operation for a long period of time becomes possible.
  • it is possible to operate the pre-stage reaction in a range where the yield of active ingredients is high it is possible to increase the yield of methacrylic acid with respect to isobutylene.
  • the object of the present invention is a methacrylic acid production method for producing methacrylic acid from isobutylene via methacrolein.
  • the oxidation reactor in the first stage (step (a)) and the second stage (step) This is a method for producing methacrylic acid by directly coupled two-stage contact gas phase oxidation without providing a purification apparatus between the oxidation reactors of (b)).
  • the raw material isobutylene may be isobutylene directly used or may be isobutylene produced by a dehydration reaction of tertiary butyl alcohol.
  • the isobutylene catalytic gas phase oxidation reaction in the previous stage is carried out at a conversion rate of isobutylene (mol%: the same applies below) % Or more and 98% or less, more preferably 96 or more and less than 98%, still more preferably 97% or more and less than 98%.
  • the final yield of methacrylic acid is improved by reacting so that the total selectivity of methacrolein and methacrylic acid (hereinafter also referred to as pre-stage effective selectivity) is 80% or more, more preferably 84% or more. Preferred above.
  • the upper limit of the total selectivity is most preferably 100%, but in practice it is 95% or less, more usually 90% or less.
  • the isobutylene conversion rate in the preceding step (a) can be adjusted to the above range depending on the catalyst used, the reaction temperature, the gas flow rate, and the like. These can be easily determined by those skilled in the art by appropriately conducting preliminary tests in consideration of the performance of the pre-reaction catalyst and the shape of the pre-reactor.
  • the catalyst used for the catalytic gas phase oxidation of isobutylene in step (a) is generally a catalyst known as a catalyst for the production of methacrolein in the catalytic gas phase oxidation of isobutylene and achieves the above performance. Any can be used. Many such catalysts are generally known. For example, it is most commonly a bismuth-molybdenum-containing composite oxide catalyst. Examples thereof include catalysts disclosed in JP2007-61763, JP10-216523, JP2009-114119, and the like.
  • Examples of preferred catalysts include molybdenum, bismuth and iron, and cobalt, nickel (Ni), tin (Sn), zinc (Zn), tungsten (W), chromium (Cr), manganese (Mn), magnesium (Mg), antimony (Sb), cerium (Ce), at least one selected from the group consisting of titanium (Ti) (preferably one or two of cobalt and nickel), and an alkali metal (preferably potassium , At least one selected from the group consisting of rubidium and cesium) or composite oxide catalysts containing thallium.
  • the composite oxidation catalyst As an example of the composite oxidation catalyst, the following general formula (2) Mo 13 Bi aa Fe bb Co cc XX d ′ YY e ′ Of ' (2) (Wherein Mo is molybdenum, Bi is bismuth, Fe is iron, Co is cobalt, XX is an alkali metal (preferably at least one selected from potassium, rubidium and cesium) or thallium, YY is nickel (Ni), tin ( At least selected from the group consisting of Sn), zinc (Zn), tungsten (W), chromium (Cr), manganese (Mn), magnesium (Mg), antimony (Sb), cerium (Ce), and titanium (Ti).
  • Mo molybdenum
  • Bi bismuth
  • Fe iron
  • Co cobalt
  • XX is an alkali metal (preferably at least one selected from potassium, rubidium and cesium) or thallium
  • YY is nickel (Ni),
  • Aa, bb, cc, d ′, e ′, and f ′ represent the atomic ratio of each element, aa is a positive number of 0.1 ⁇ aa ⁇ 10, and bb is 0.1 ⁇ bb ⁇ 10.0 positive number, cc is 1 ⁇ cc ⁇ 10.0 positive number, d ′ is 0.01 ⁇ d ′ ⁇ 2 positive number, e ′ is 0 ⁇ e ′ ⁇ 2.0 positive number
  • XX cesium is more preferable, and as YY, nickel is more preferable.
  • YY nickel is more preferable.
  • XX is at least one selected from potassium, rubidium and cesium (preferably cesium), and YY is nickel.
  • the catalyst for producing methacrylic acid used in the step (b) of the method for producing methacrylic acid by direct-coupled two-stage contact gas phase oxidation of the present invention comprises catalyst active components (molybdenum, phosphorus, vanadium, ammonia, potassium, rubidium and An aqueous solution containing a compound containing one or more of at least one element selected from cesium) or an aqueous dispersion of the compound so that all active ingredients are contained (hereinafter, both are referred to as a slurry) Can be obtained by molding and baking the obtained dry powder.
  • catalyst active components mobdenum, phosphorus, vanadium, ammonia, potassium, rubidium
  • An aqueous solution containing a compound containing one or more of at least one element selected from cesium) or an aqueous dispersion of the compound so that all active ingredients are contained (hereinafter, both are referred to as a slurry) Can be obtained by molding and baking the obtained dry powder.
  • the catalyst used in the present invention includes antimony, arsenic, copper, silver , Magnesium, zinc, aluminum, boron, germanium, tin, lead, titanium, zirconium, chromium, rhenium, bismuth, tungsten, iron, cobalt, nickel, cerium, thorium may be included as an optional component .
  • composition of the active component element excluding oxygen before calcining the preferred catalyst used in the step (b) of the present invention can be represented by the following general formula (a-1) from the addition ratio of the raw material compounds.
  • Mo 10 V a P b (NH 4) c X dd Y e (a-1) (In the formula, the same symbols as in general formula (1) all have the same meaning as in general formula (1), and dd represents 0 ⁇ d ⁇ 3.0.)
  • X is more preferably Cs
  • Y is more preferably at least two elements selected from the group consisting of Sb, As and Cu.
  • a catalyst in which Y is As and Cu in the above formula (a-1) is also preferable.
  • the catalyst used in the subsequent step (b) preferably has a composition represented by the above formula (a-1) by adding an ammonium group-containing compound during slurry preparation to prepare a slurry. Therefore, a catalyst obtained by molding and calcining a dry composition having this elemental composition is preferable as a catalyst used in the subsequent step (b) of the present invention.
  • the catalyst composition after the calcination has the following general formula (a′-1) Mo 10 V a P b (NH 4) c 'X dd Y e O f (a'-1) (Wherein c ′ represents a positive number of 0 ⁇ c ′ ⁇ 10, f represents a value determined by the degree of oxidation of each element by firing, and the other symbols have the same meaning as in the above general formula (a-1)) Represents) Can be expressed as In the above formula, preferable c ′ is a positive number of 0.01 ⁇ c ′ ⁇ 5, and preferable dd is a positive number of 0.1 ⁇ d ⁇ 3.0. Further, a catalyst in which the calcination temperature is set to 400 ° C. or lower so that an ammonium component is contained in the baked catalyst is more preferable.
  • One of the more preferable embodiments of the catalyst used in the step (b) of the present invention is represented by the general formula (1) when the catalyst composition after calcination is expressed from the addition ratio of the active ingredient-containing compound.
  • Mo 10 V a P b (NH 4) c X d Y e O f (1)
  • Mo molybdenum
  • V vanadium
  • P phosphorus
  • (NH 4 ) is an ammonium group
  • X is at least one element selected from K, Rb, and Cs
  • Y is Sb
  • Represents at least one element selected from Zn, Al, B, Ge, Sn, Pb, Ti, Zr, Cr, Re, Bi, W, Fe, Co, Ni, Ce, Th Represents the atomic ratio of each element, a is 0.1 ⁇ a ⁇ 6.0, preferably 0.3 ⁇ a ⁇ 2.0, and b is 0.5 ⁇ b ⁇ 6.0, preferably 0.7 ⁇
  • the amount of the ammonium component in the catalyst after the actual calcination is in the range of 0 to 10 in the above formula (1) depending on the calcination conditions.
  • a preferable value of c after firing is from about traces (0.001) to about 5, and most preferably about 0.01 to 1. Therefore, the composition after firing in the more preferred embodiment has the following general formula (1 ′).
  • c ′ represents a positive number of 0 ⁇ c ′ ⁇ 10, and other symbols represent the same meaning as in the general formula (1)). More preferably when c ′ is from 0.01 to 5, more preferably from 0.01 to 1.
  • X is more preferably Cs
  • Y is more preferably at least two elements selected from the group consisting of Sb, As and Cu. In some cases, a catalyst in which Y is As and Cu in the above formula (a-1) is also preferable.
  • a slurry dry powder is formed and then calcined to provide a catalyst for use in the step (b) of the present invention.
  • Molding may be in any form that can be used as a catalyst.
  • a coated catalyst obtained by coating a granular simple substance with a slurry dry powder is preferred.
  • a coated catalyst obtained by blending a catalyst strength improver and a pore forming agent is more preferred as the catalyst for step (b) of the present invention.
  • a catalyst using a pore-forming agent is less susceptible to poisoning with unreacted isobutylene and is suitable for the production of methacrylic acid by direct-coupled two-stage contact gas phase oxidation, and improves the yield of methacrylic acid, and the catalyst It is preferable for extending the life. If the catalyst used in the step (b) of the present invention is a catalyst that satisfies the above conditions, it is less poisoned even in the presence of unreacted isobutylene, and the preceding step (a) is performed under the optimum conditions described above.
  • step (b) Even if the reaction is carried out, the reduction in methacrolein conversion due to unreacted isobutylene poisoning is small, and the yield of methacrylic acid can be improved.
  • the specific oxidation catalyst as described above is used in step (b)
  • the reduction in methacrolein conversion rate due to poisoning with unreacted isobutylene is less than when other catalysts are used.
  • the yield of the catalyst can be increased and the catalyst life due to poisoning can be reduced, so that the catalyst life can be extended.
  • a catalyst that does not use an ammonium component during catalyst preparation is considered to be more poisonous than a catalyst that uses an ammonium component.
  • the atomic ratio of the catalytically active component described in the present invention is calculated from the raw material charge unless otherwise specified. Further, f of oxygen in the general formula (1) is a value that is naturally determined depending on the firing conditions and the like.
  • the active ingredient-containing compound used for catalyst preparation includes chloride, sulfate, nitrate, oxide or acetate of the active ingredient element.
  • Specific examples of preferred compounds include nitrates such as potassium nitrate and cobalt nitrate, oxides such as molybdenum oxide, vanadium pentoxide, antimony trioxide, cerium oxide, zinc oxide and germanium oxide, and acetates such as cesium acetate and ammonium acetate.
  • Hydroxides such as cesium hydroxide and ammonium hydroxide, and acids (or salts thereof) such as orthophosphoric acid, phosphoric acid, boric acid, aluminum phosphate or 12 tungstophosphoric acid.
  • the compounds containing these active ingredients may be used alone or in combination of two or more.
  • the slurry can be obtained by uniformly mixing each active ingredient-containing compound and water.
  • the order of addition of the active ingredient-containing compound in preparing the slurry is selected from the group consisting of potassium, rubidium and cesium after sufficiently dissolving the compound containing molybdenum, vanadium, phosphorus and other metal elements as required. It is preferable to add a compound containing at least one element and an ammonium compound to the slurry.
  • a metal compound other than the essential active component in this case for example, as a copper compound, copper acetate (cuprous acetate, cupric acetate, basic copper acetate, etc., preferably cupric acetate) or copper oxide (oxidized oxide) When using cuprous, cupric oxide), a preferable effect may be obtained.
  • the ammonium component any compound having an ammonium group may be used, but ammonium hydroxide, ammonium acetate and the like are preferable, and ammonium acetate is most preferable.
  • the temperature at which the slurry is prepared is preferably heated to a temperature at which the compound containing molybdenum, phosphorus, vanadium and, if necessary, other metal elements can be sufficiently dissolved.
  • the temperature when adding the compound containing at least one element selected from the group consisting of potassium, rubidium and cesium and the ammonium compound is usually in the range of about 0 to 35 ° C., preferably about 10 to 30 ° C. In this case, the resulting catalyst tends to be highly active.
  • the amount of water used in the slurry is not particularly limited as long as the total amount of the compound used can be completely dissolved or mixed uniformly. The amount of water used may be appropriately determined in consideration of the drying method and drying conditions.
  • the amount of water may be large, but if it is too large, the energy cost of the drying process becomes high, and there are many disadvantages such as the case where it cannot be completely dried.
  • Step 2 Drying Next, the slurry obtained above is dried to obtain a dry powder (composite oxide).
  • the drying method is not particularly limited as long as the slurry can be completely dried. Examples thereof include drum drying, freeze drying, spray drying, and evaporation to dryness. Among these, in the present invention, spray drying which can be dried from a slurry state into powder or granules in a short time is particularly preferable.
  • the drying temperature of spray drying varies depending on the slurry concentration, the liquid feeding speed, etc., but the temperature at the outlet of the dryer is generally 70 to 150 ° C. Further, it is preferable to dry so that the average particle size of the dried slurry obtained at this time is 30 to 700 ⁇ m.
  • Step 3 Molding
  • the dry powder (active ingredient powder) obtained in Step 2 is used after being molded into a columnar shape, tablet, ring shape, spherical shape, etc., in order to reduce the pressure loss of the reaction gas in the oxidation reaction. .
  • an inert carrier it is particularly preferable to coat an inert carrier to form a coated catalyst, since selectivity can be improved and reaction heat can be removed.
  • This coating step is preferably the rolling granulation method described below. In this method, for example, in a device having a flat or uneven disk at the bottom in a fixed container, the support in the container is vigorously stirred by repeated rotation and revolution movements by rotating the disk at high speed.
  • the carrier is coated with a binder, a dry powder, and a coating mixture to which other additives such as a molding aid, a strength improver, and a pore-forming agent are added if necessary.
  • the method of adding the binder is as follows: 1) Preliminarily mix with the coating mixture 2) Add at the same time as adding the coating mixture into the fixed container 3) Add after adding the coating mixture into the fixed container 4) Addition before adding the coating mixture into the fixed container, 5) Divide the coating mixture and the binder, and add 2) to 4) in an appropriate combination, etc. .
  • the coating rate is adjusted by using an auto feeder or the like so that a predetermined amount is supported on the carrier without adhesion of the coating mixture to the fixed container wall and aggregation of the coating mixture.
  • the binder is not particularly limited as long as it is at least one selected from the group consisting of water and an organic compound having a boiling point of 150 ° C. or less at 1 atm.
  • binders other than water include alcohols such as methanol, ethanol, propanols and butanols, preferably alcohols having 1 to 4 carbon atoms, ethers such as ethyl ether, butyl ether or dioxane, and esters such as ethyl acetate or butyl acetate. , Ketones such as acetone or methyl ethyl ketone, and aqueous solutions thereof, and ethanol is particularly preferable.
  • ethanol / water 10/0 to 0/10 (mass ratio), preferably 9/1 to 1/9 (mass ratio) by mixing with water.
  • the amount of these binders used is usually 2 to 60 parts by weight, preferably 10 to 50 parts by weight, based on 100 parts by weight of the coating mixture.
  • the carrier in the coated catalyst include a spherical carrier having a diameter of 1 to 15 mm, preferably 2.5 to 10 mm, such as silicon carbide, alumina, silica alumina, mullite and alundum. These carriers are usually those having a porosity of 10 to 70%.
  • silica gel, diatomaceous earth, an alumina powder etc. are mentioned as a shaping
  • the amount of the molding aid used is usually 1 to 60 parts by mass with respect to 100 parts by mass of the dry powder.
  • inorganic fibers for example, ceramic fibers or whiskers
  • the amount of these fibers used is usually 1 to 30 parts by mass with respect to 100 parts by mass of the dry powder.
  • Examples of the pore-forming agent used as necessary in the above include organic polymer compounds such as wheat flour, purified starch, and cellulose, and those having a decomposition point or a transition point of less than 430 ° C. are preferably used. More preferred are wheat flour and starches such as purified starch, and most preferred is wheat flour.
  • the use amount of the pore forming agent is usually 1 to 40 parts by mass, preferably 1 to 30 parts by mass with respect to 100 parts by mass of the dry powder (active ingredient powder).
  • the catalyst calcined with the pore-forming agent added is preferably any of the above-mentioned catalysts because it is less susceptible to adverse effects even in the presence of unreacted isobutylene. In this way, the dry powder is coated on the carrier, and the coated product obtained at this time usually has a diameter of about 3 to 15 mm.
  • Step 4 Calcination
  • the coated catalyst obtained as described above can be directly used for the catalytic gas phase oxidation reaction as a catalyst, but calcination is preferred because the catalyst activity may be improved.
  • the calcination temperature is usually from 100 to 450 ° C., preferably from 250 to 420 ° C., more preferably from 250 to 400 ° C., more preferably from 300 to 400 ° C. in order to leave the ammonium component.
  • the firing time is 1 to 20 hours.
  • the ratio of the active component to the entire coated catalyst obtained as described above is 10 to 60% by mass.
  • the manufacturing method of methacrylic acid by the direct connection two-stage contact gas phase reaction of this invention is demonstrated.
  • the reactor in the former stage step (a)) is charged with an oxidation catalyst for oxidizing isobutylene to methacrolein, and the latter stage (
  • the reactor of the step (b)) is filled with the catalyst for the latter stage, and a mixed gas of isobutylene, oxygen and a dilution gas is supplied to the reactor of the former stage, and the preceding oxidation reaction and the latter stage oxidation reaction are performed.
  • the desired methacrylic acid can be produced.
  • the preceding catalytic gas phase oxidation reaction comprises a mixed gas of isobutylene, oxygen and diluent gas, for example, isobutylene: oxygen: water vapor: nitrogen in a molar ratio of isobutylene 1: oxygen 2-5: water vapor 1: nitrogen 10-20.
  • the mixed gas is supplied to the pre-stage reactor, and prepared and reacted at the pre-stage reaction bath temperature of 200 ° C. to 450 ° C. so that the conversion of isobutylene is 95 to 98%.
  • the pre-stage effective selectivity is 80% or more.
  • the source gas may be supplied at a normal space velocity of 400 to 4000 / hr (under normal temperature and normal pressure (NTP) conditions) to maintain the isobutylene conversion rate.
  • NTP normal temperature and normal pressure
  • the reaction product gas is supplied as it is to the subsequent reactor.
  • the reaction product gas contains 2% to 5% unreacted isobutylene.
  • the subsequent oxidation reaction is performed at a reaction bath temperature of 200 to 450 ° C., preferably 250 to 400 ° C., more preferably about 260 ° C. to 360 ° C.
  • the reaction it is preferable to carry out the reaction at a methacrolein conversion rate of 50% to 85%, preferably 60% to 85%, more preferably 70% to 85%.
  • the catalytic gas phase oxidation reaction in the preceding stage and the subsequent stage can be performed under pressure or under reduced pressure, but generally a pressure around atmospheric pressure is suitable.
  • Example 1 1) Preparation of catalyst To 5680 ml of pure water, 800 g of molybdenum trioxide, 40.43 g of vanadium pentoxide, 73.67 g of 85 mass% normal phosphoric acid and 26.29 g of 60 mass% arsenic acid aqueous solution were added, and the mixture was heated and stirred at 92 ° C. for 3 hours. A clear reddish brown solution was obtained. Subsequently, the solution was cooled to 15 to 20 ° C., and 944.8 g of a 9.1% by weight cesium hydroxide aqueous solution was gradually added with stirring, and aged at 15 to 20 ° C. for 1 hour to give a yellow slurry. Got.
  • the composite oxide and 24 g of the strength improver were uniformly mixed, and 166 g of a spherical porous alumina support (particle size: 4.0 mm) was coated and molded using about 80 g of a 90% by mass ethanol aqueous solution as a binder. Subsequently, the obtained molded product was calcined at 360 ° C. for 5 hours under an air flow to obtain a target coated catalyst.
  • the composition of the obtained catalyst is the same as the above composition except that the ammonium component is largely lost by calcination and is considered to be about 0.01 to 1.0.
  • the catalyst prepared in 1) above was used for the latter stage oxidation reaction.
  • the catalyst was filled in 25 ml of a stainless steel reaction tube having an inner diameter of 18.4 mm, and the product gas of the above-mentioned pre-stage oxidation reaction was introduced to carry out the post-stage oxidation reaction.
  • the post-reaction bath temperature was constant at 275 ° C., and the reaction gas composition produced in the pre-stage oxidation reaction was changed depending on the difference in the conversion of isobutylene in the pre-stage oxidation reaction.
  • the reaction results were measured to determine how the methacrolein conversion rate and methacrylic acid selectivity change in the latter stage due to the difference in conversion rate (difference in the amount of unreacted isobutylene). The results are shown in Table 1.
  • Example 2 A coated catalyst was prepared in the same manner as in Example 1 except that 144 g of the composite oxide, 24 g of the strength improver (ceramic fiber) and 14 g of the pore forming agent (wheat flour) were mixed in Example 1.
  • the active component composition in the composite oxide before firing is Mo 10 V 0.8 P 1.15 As 0.2 Cu 0.4 Cs 1.0 (NH 4 ) 2.1 It is.
  • the composition of the catalyst after calcination is the same as the above composition except that the ammonium component is largely lost by calcination and is considered to be about 0.01 to 1.0.
  • a two-stage oxidation reaction of isobutylene was carried out in the same manner as in Example 1 except that this coated catalyst was used and the reaction bath temperature of the latter stage oxidation reaction was 280 ° C. The results are shown in Table 1.
  • Example 3 To 5680 ml of pure water, 800 g of molybdenum trioxide, 40.43 g of vanadium pentoxide and 73.67 g of 85% by mass orthophosphoric acid were added and stirred at 92 ° C. for 3 hours to obtain a reddish brown transparent solution. Subsequently, this solution was cooled to 15 to 20 ° C., and 283.4 g of a 9.1 mass% cesium hydroxide aqueous solution was gradually added thereto while stirring. The obtained mixture was aged at 15 to 20 ° C. for 1 hour to obtain a yellow slurry.
  • the composition of the obtained catalyst is the same as the above composition except that it is considered that the ammonium component is mostly lost by calcination and is about 0.01 to 1.0.
  • a two-stage oxidation reaction of isobutylene was carried out in the same manner as in Example 1 except that this coated catalyst was used and the reaction bath temperature of the latter stage oxidation reaction was set to 300 ° C. The results are shown in Table 1.
  • Example 4 800 g of molybdenum trioxide, 40.43 g of vanadium pentoxide, 73.67 g of 85 mass% normal phosphoric acid and 65.73 g of 60 mass% arsenic acid aqueous solution were added to 5680 ml of pure water, and the mixture was heated and stirred at 92 ° C. for 3 hours to obtain a reddish brown transparent solution Got. Subsequently, 44.37 g of cupric acetate was further added to the solution, followed by further aging at 92 ° C. for 30 minutes. Subsequently, this slurry was spray-dried to obtain a composite oxide.
  • the composition of the obtained composite oxide was Mo 10 V 0.8 P 1.15 Cu 0.4 As 0.5 It is.
  • 214 g of the composite oxide and 30 g of the strength improver (ceramic fiber) were uniformly mixed, and 200 g of a spherical porous alumina support (particle size: 4.0 mm) was coated and molded using about 50 g of a 90% by mass ethanol aqueous solution as a binder.
  • the obtained molded product was calcined at 310 ° C. for 5 hours under an air flow to obtain a target coated catalyst.
  • the composition of the obtained catalyst is the same as described above.
  • a two-stage oxidation reaction of isobutylene was carried out in the same manner as in Example 1 except that this coated catalyst was used and the reaction bath temperature of the latter stage oxidation reaction was 305 ° C. The results are shown in Table 1.
  • a catalyst having a lower decrease in methacrolein conversion rate by lowering the isobutylene conversion rate is less susceptible to the adsorption poisoning of isobutylene.
  • the catalyst in which the addition amount of the X component is 0.4 to 1.5 with respect to molybdenum 10 is not easily affected by the adsorption poisoning of isobutylene.
  • the catalyst satisfying the composition described in claim 2 has an effect of reducing the influence of the adsorption poisoning of isobutylene.
  • the yield of methacrylic acid in the above examples is not shown because the unreacted residual isobutylene has an adverse effect on the methacrolein conversion rate, but the methacrylic acid yield is not shown.
  • the combined methacrylic acid and methacrylic acid produced in the latter stage were 48 mol% to slightly less than 59 mol% based on the supplied isobutylene.
  • the highest methacrylic acid yield was achieved when the isobutylene conversion rate was 99% or more.
  • the first stage catalyst was thermally Considering that the catalyst life is shortened due to the large load, it is considered that the reaction at an isobutylene conversion of 95 mol% or more and 98 mol% or less, particularly 96 mol% or more and less than 98 mol% is most preferable.
  • the conversion of isobutylene was 97.92 mol% and 96.43 compared with the case where the conversion of isobutylene was 99.01 mol%.
  • the methacrolein conversion rate in the latter stage is rather improved.
  • the yields of methacrylic acid were also 54.65 mol% (when the isobutylene conversion was 99.01 mol%) and 56.10 mol% (when the isobutylene conversion was 97.92 mol%), respectively. And 55.41 mol% (when the conversion of isobutylene is 96.43 mol%), the coexistence of an ammonium component and a pore forming agent indicates that it is particularly preferable.
  • the methacrylic acid production method of the present invention using a specific catalyst in the direct-coupled two-stage catalytic gas phase oxidation method is very useful for improving the yield of methacrylic acid in the direct-coupled two-stage catalytic gas phase oxidation method. .

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Oil, Petroleum & Natural Gas (AREA)
  • Catalysts (AREA)
  • Organic Low-Molecular-Weight Compounds And Preparation Thereof (AREA)
  • Low-Molecular Organic Synthesis Reactions Using Catalysts (AREA)

Abstract

　本発明は、イソブチレンを直結二段接触気相酸化法で、酸化してメタクリル酸を製造する際に、前段におけるイソブチレン転化率を９５～９８％で反応を行い、後段に、モリブデン、バナジウム、リン、及び、カリウム、ルビジウム、セシウム及びアンモニウム成分からなる群から選ばれる一種又は２種、を含む触媒組成物を焼成して得られた触媒、特にアンモニウム成分含む触媒を使用することにより、長期間に亘り安定したメタクリル酸を高い収率で製造しうるメタクリル酸の製造方法及び直結二段接触気相酸化法用のメタクリル酸製造用触媒に関するものである。

Description

メタクリル酸の製造方法及びメタクリル酸製造用触媒
 本発明は、第１段目において、酸化触媒の存在下にイソブチレンを酸化してメタクロレインとし、得られた反応生成ガスを、第２段目において、酸化触媒の存在下にメタクロレインを酸化してメタクリル酸を得る直結二段接触気相酸化法によるメタクリル酸の製造方法及びそのための、２段目用（メタクロレイン酸化用）酸化触媒に関する。
　メタクロレインを接触気相酸化反応しメタクリル酸を製造する方法及び同反応において使用する触媒は数多く提案されており（例えば特許文献１～５）、その一部は工業的規模の生産に用いられている。
　また、メタクリル酸を製造する方法の１つとして、第１段目において、イソブチレンを酸化してメタクロレインとし、得られた反応生成ガスを、第２段目に供給して、メタクロレインを酸化してメタクリル酸を得る直結二段接触気相酸化法も検討されている（非特許文献１）。
　直結二段接触気相酸化法によるイソブチレンからのメタクリル酸製造法においては、第１段目及び第２段目を直結して反応を行うと未反応イソブチレンが後段触媒の活性に悪影響を与えるため、未反応イソブチレンを減らすため、前段反応のイソブチレンの転化率は９８％を超えて運転されるのが一般的である。
特開昭５０－１０１３１６号公報 特開昭５７－１７７３４７号公報 特開平４－６３１３９号公報 特開平５－３１３６８号公報 特開平６－９１１７２号公報
和田正大，触媒，Vol. ３２，４，２２３（１９９０）
　しかしながら、モリブデン‐バナジウム系触媒を用いたアクロレインの接触気相酸化反応によるアクリル酸の製造と比較すると、メタクロレインの接触気相酸化反応によるメタクリル酸製造法及びメタクリル酸製造用触媒は一部工業化されているものの、反応収率（活性及び選択性）が低く、触媒寿命も短いため、改良が求められている。特に、イソブチレンからの直結二段接触気相酸化によるメタクリル酸の製造では、第２段目の反応での未反応イソブチレンによる触媒活性の低下、触媒寿命の短命化を避けるため、９８％を超えるイソブチレン転化率での反応が好ましいと考えられている。
　一方、第一段目反応を９９％以上の転化率で、反応を行うと、高温での反応が必要とされ、一段目触媒の寿命が短縮されると共に、メタクロレイン及びメタクリル酸への選択率（有効選択率）も下がる傾向がある。そのため、触媒への熱的負荷も少なく、有効選択率も高い、イソブチレン転化率９５～９８モル％程度で行うことは望ましい。そのため、未反応イソブチレンの残存率が２～５％という比較的高い値においても、未反応イソブチレンでの悪影響の少ない触媒の開発が求められている。
イソブチレンの接触気相酸化反応によりメタクロレインを生成させ、又はターシャリーブチルアルコールの脱水反応により生成したイソブチレンの接触気相酸化反応によりメタクロレイン生成させ、該メタクロレインの接触気相酸化反応によりメタクリル酸を製造する直結二段接触気相酸化法によるメタクリル酸製造方法において、後段の触媒として特定の触媒を使用することにより、比較的高い、未反応イソブチレンの残存下においても、イソブチレンでの悪影響が少なく、比較的高いメタクロレイン転化率及びメタクリル酸選択率維持することが出来ることを見出し、本発明を完成した。
即ち、本発明は下記に関するものである。
（１）（ａ）イソブチレンを、酸化触媒の存在下に、分子状酸素または分子状酸素含有ガスにより気相にてメタクロレインに酸化し（工程（ａ））、
（ｂ）得られた、未反応イソブチレン及びメタクロレインを含む、反応生成ガスを、酸化触媒の存在下に、分子状酸素または分子状酸素含有ガスにより気相にて酸化してメタクリル酸を製造する（工程（ｂ））、
方法であって、
工程（ａ）におけるイソブチレンの転化率を９５モル％以上、９８モル％以下で、反応を行い、工程（ｂ）の酸化触媒が、モリブデン、バナジウム、リン、及び、カリウム、ルビジウム、セシウム及びアンモニア成分からなる群から選ばれる一種又は二種、を含む触媒組成物を成形及び焼成して得られた触媒であることを特徴とするメタクリル酸の製造方法。
（２）　工程（ｂ）における、酸化触媒が、一般式（１）
Ｍｏ１０ＶａＰｂ（ＮＨ４）ｃＸｄＹｅＯｆ　　（１）
（式中Ｍｏはモリブデン、Ｖはバナジウム、Ｐはリン、（ＮＨ４）はアンモニウム基を、ＸはＫ、Ｒｂ、Ｃｓから選ばれる少なくとも一種の元素、ＹはＳｂ、Ａｓ、Ｃｕ、Ａｇ、Ｍｇ、Ｚｎ、Ａｌ、Ｂ、Ｇｅ、Ｓｎ、Ｐｂ、Ｔｉ、Ｚｒ、Ｃｒ、Ｒｅ、Ｂｉ、Ｗ、Ｆｅ、Ｃｏ、Ｎｉ、Ｃｅ、Ｔｈからなる群から選ばれる少なくとも一種の元素をそれぞれ表し、ａ～ｆは、それぞれの元素の原子比を表し、ａは０．１≦ａ≦６．０の正数、ｂは０．５≦ｂ≦６．０の正数、ｃは０．１≦ｃ≦１０．０の正数、ｄは０．１≦ｄ≦３．０の正数、ｅは０≦ｅ≦３．０の正数をそれぞれ表す。）で表される活性成分組成を有する触媒組成物を成型及び焼成することにより得られたメタクリル酸製造用触媒である上記（１）に記載のメタクリル酸の製造方法。
（３）　一般式（１）で表される活性成分組成を有する触媒組成物を焼成する温度が３００～４００℃未満で焼成することにより得られたメタクリル酸製造用触媒を使用する上記（１）又は（２）に記載のメタクリル酸の製造方法。
（４）　ＹがＳｂ、Ａｓ及びＣｕからなる群から選ばれる少なくとも２種の元素である上記（２）～（３）の何れか１項に記載のメタクリル酸の製造方法。
（５）　ＹがＡｓ及びＣｕの両者である上記（４）に記載のメタクリル酸の製造方法。
（６）　触媒組成物の成型が、該組成物のスラリー乾燥体を、強度向上剤と共に、水又は炭素数１～４のアルコールをバインダーとし、球状担体上に被覆して、球状被覆触媒とするものである上記（１）～（５）の何れか１項に記載のメタクリル酸の製造方法。
（７）　触媒組成物の成型が、該組成物のスラリー乾燥体を、強度向上剤及び細孔形成剤と共に、水又は炭素数１～４のアルコールをバインダーとし、球状担体上に被覆して、球状被覆触媒とするものである上記（１）～（５）の何れか１項に記載のメタクリル酸の製造方法。
（８）　工程（ａ）において、ビスマス‐モリブデン含有複合酸化物触媒を使用する上記（１）～（７）の何れか１項に記載のメタクリル酸の製造方法。
（９）　ビスマス‐モリブデン含有複合酸化物触媒が、モリブデン、ビスマス、鉄及びコバルトの４者、及び、ニッケル、錫、亜鉛、タングステン、クロム、マンガン、マグネシウム、アンチモン、セリウム、チタンからなる群から選択される少なくとも一種、更に、アルカリ金属又はタリウムを含む複合酸化物触媒を使用する上記（８）に記載のメタクリル酸の製造方法。
（１０）　工程（ｂ）における、未反応イソブチレン及びメタクロレインを含む、反応生成ガスが、反応生成ガスの総量中に、未反応イソブチレンを２～５モル％含むものである上記（１）～（９）の何れか１項に記載のメタクリル酸の製造方法。
（１１）一般式（１）
Ｍｏ１０ＶａＰｂ（ＮＨ４）ｃＸｄＹｅＯｆ　　（１）
（式中Ｍｏはモリブデン、Ｖはバナジウム、Ｐはリン、（ＮＨ４）はアンモニウム基を、ＸはＫ、Ｒｂ、Ｃｓから選ばれる少なくとも一種の元素、ＹはＳｂ、Ａｓ、Ｃｕ、Ａｇ、Ｍｇ、Ｚｎ、Ａｌ、Ｂ、Ｇｅ、Ｓｎ、Ｐｂ、Ｔｉ、Ｚｒ、Ｃｒ、Ｒｅ、Ｂｉ、Ｗ、Ｆｅ、Ｃｏ、Ｎｉ、Ｃｅ、Ｔｈから選ばれる少なくとも一種の元素をそれぞれ表し、ａ～ｆは、それぞれの元素の原子比を表し、ａは０．１≦ａ≦６．０の正数、ｂは０．５≦ｂ≦６．０の正数、ｃは０．１≦ｃ≦１０．０の正数、ｄは０．１≦ｄ≦３．０の正数、ｅは０≦ｅ≦３．０の正数をそれぞれ表す。）で表される活性成分組成を有する触媒組成物のスラリー乾燥体を、強度向上剤及び細孔形成剤と共に、水又は炭素数１～４のアルコールをバインダーとし、球状担体上に被覆して、球状被覆触媒に成形し、１００～４５０℃で焼成することにより得られた上記（１）における工程（ｂ）用メタクリル酸製造用酸化触媒。
（１２）　ＹはＳｂ、Ａｓ及びＣｕからなる群から選ばれる少なくとも２種の元素である請求項１１に記載の工程（ｂ）用メタクリル酸製造用触媒。
（１３）　ＹがＡｓ及びＣｕからなる群から選ばれる少なくとも一種の元素である一般式（１）で表される活性成分組成を有する触媒組成物を成型し、次いで２５０～４００℃で焼成することにより得られた上記（１１）又は（１２）に記載の工程（ｂ）用メタクリル酸製造用酸化触媒。
（１４）　球状被覆触媒全体に対する活性成分の割合が１０～６０質量％である上記（１１）～（１３）に記載の工程（ｂ）用メタクリル酸製造用酸化触媒。
（１５）　細孔形成剤の割合が活性成分に対して１～４０質量％である上記（１１）～（１４）に記載の工程（ｂ）用メタクリル酸製造用酸化触媒。
(１６）　工程（ｂ）用の、触媒組成物を成型及び焼成することにより得られた触媒が、下記一般式（ａ’－１）
Ｍｏ１０ＶａＰｂ（ＮＨ４）ｃ’ＸｄｄＹｅＯｆ　　　 （ａ’－１）
（式中，Ｍｏはモリブデン、Ｖはバナジウム、Ｐはリン、（ＮＨ４）はアンモニウム基を、ＸはＫ、Ｒｂ、Ｃｓから選ばれる少なくとも一種の元素、ＹはＳｂ、Ａｓ、Ｃｕ、Ａｇ、Ｍｇ、Ｚｎ、Ａｌ、Ｂ、Ｇｅ、Ｓｎ、Ｐｂ、Ｔｉ、Ｚｒ、Ｃｒ、Ｒｅ、Ｂｉ、Ｗ、Ｆｅ、Ｃｏ、Ｎｉ、Ｃｅ、Ｔｈから選ばれる少なくとも一種の元素をそれぞれ表し、ａ、ｂ、ｃ’、ｄｄ、ｇ及びｆは、それぞれの元素の原子比を表し、ａは０．１≦ａ≦６．０の正数、ｂは０．５≦ｂ≦６．０の正数、ｃ’は０≦ｃ’≦１０の正数、ｄｄは０≦ｄｄ≦３．０の正数、ｅは０≦ｅ≦３．０の正数をそれぞれ表す。）
で表される活性成分組成を有する触媒である上記（１）に記載のメタクリル酸の製造方法。
(１７）　触媒組成物の成型が、該組成物のスラリー乾燥体を、強度向上剤及び細孔形成剤と共に、水又は炭素数１～４のアルコールをバインダーとし、球状担体上に被覆して、球状被覆触媒とするものである上記（１６）に記載のメタクリル酸の製造方法。　
(１８）　ＹがＳｂ、Ａｓ及びＣｕからなる群から選ばれる少なくとも２種の元素である上記（１６）又は（１７）に記載のメタクリル酸の製造方法。
(１９） ｃ’が０．０１≦ｃ’≦５の正数である上記（１６）～（１８）に記載のメタクリル酸の製造方法。　
(２０）　ｄｄが０．１≦ｄｄ≦３．０の正数である上記（１６）～（１９）の何れか１項に記載のメタクリル酸の製造方法。　
　本発明によれば、イソブチレンの直結二段接触気相酸化によるメタクリル酸の製造においても、イソブチレンの転化率を９８モル％以上、特に９９％以上という高い転化率にする必要がなく、最適な転化率での運転が可能であり、更に、高いイソブチレン転化率にする必要がないことから、第１段目（本発明における工程（ａ））の反応温度を下げることが可能であり、第１段目触媒への熱的負荷が小さく、第１段目触媒の寿命が延び、且つ、第２段目において、イソブチレン被毒に強い触媒を使用することから、長期の安定した運転が可能となる。また、前段反応を有効成分収率の高い範囲で運転することが可能となることから、イソブチレンに対するメタクリル酸の収率を高めることが可能である。
　以下、本発明を詳細に説明する。本発明で対象とするのは、イソブチレンからメタクロレインを経由してメタクリル酸を製造するメタクリル酸製造方法であり、第１段目（工程（ａ））の酸化反応器と第２段目（工程（ｂ））の酸化反応器の間に精製装置を設けない直結二段接触気相酸化によるメタクリル酸の製造方法である。
　原料イソブチレンは、イソブチレンを直接用いても、また、ターシャリーブチルアルコールの脱水反応により生成したイソブチレンであってもよい。
　本発明の直結二段接触気相酸化法によるメタクリル酸の製造方法においては、前段（工程（ａ））のイソブチレンの接触気相酸化反応を、イソブチレンの転化率(モル％：以下同じ）が９５％以上で９８％以下、より好ましくは９６以上で、９８％未満、更に好ましくは、９７％以上で、９８％未満となる条件で行うのが好ましい。また、メタクロレイン及びメタクリル酸の合計選択率（以下前段有効選択率ともいう）が、８０％以上、より好ましくは８４％以上となるように反応させるのが、メタクリル酸の最終収率を向上させる上で好ましい。上記合計選択率の上限は１００％が最も好ましいが、実際は、９５％以下、より普通には９０％以下である。
　前段工程（ａ）のイソブチレン転化率は、使用触媒、反応温度やガス流量などによって上記の範囲に調節することが出来る。これらは前段反応用触媒の性能及び前段反応器の形状を考慮して、適宜予備的試験を行うことにより、当業者は容易に決定することが出来る。
　　工程（ａ）のイソブチレンの接触気相酸化に使用する触媒は、一般に、イソブチレンの接触気相酸化でのメタクロレインの製造用触媒として知られている触媒で、上記の性能を達成するものであればいずれも使用出来る。そのような触媒は一般に多く知られている。
　例えば、最も一般的にはビスマス‐モリブデン含有複合酸化物触媒である。それらは、特開２００７－６１７６３、特開平１０－２１６５２３、特開２００９－１１４１１９等に開示された触媒を挙げることが出来る。好ましい触媒の一例としては、モリブデン、ビスマス及び鉄の３者、及びコバルト、ニッケル（Ｎｉ）、錫（Ｓｎ）、亜鉛（Ｚｎ）、タングステン（Ｗ）、クロム（Ｃｒ）、マンガン（Ｍｎ）、マグネシウム（Ｍｇ）、アンチモン（Ｓｂ）、セリウム（Ｃｅ）、チタン（Ｔｉ）からなる群から選択される少なくとも一種（好ましくはコバルト及びニッケルの何れか一種又は二種）、更に、アルカリ金属（好ましくはカリウム、ルビジウム、及びセシウムからなる群から選ばれる少なくとも一種）又はタリウムを含む複合酸化物触媒を挙げることが出来る。
　該複合酸化触媒の一例としては、下記一般式（２）
Ｍｏ１３　Ｂｉａａ　Ｆｅｂｂ　Ｃｏｃｃ　ＸＸｄ’　ＹＹｅ’　Ｏｆ’　　　（２）
(式中，Ｍｏはモリブデン、Ｂｉはビスマス、Ｆｅは鉄、Ｃｏはコバルト、　ＸＸはアルカリ金属(好ましくはカリウム、ルビジウム及びセシウムから選ばれる少なくとも一種）又はタリウム、ＹＹはニッケル（Ｎｉ）、錫（Ｓｎ）、亜鉛（Ｚｎ）、タングステン（Ｗ）、クロム（Ｃｒ）、マンガン（Ｍｎ）、マグネシウム（Ｍｇ）、アンチモン（Ｓｂ）、セリウム（Ｃｅ）、チタン（Ｔｉ）からなる群から選択される少なくとも一種の元素を表し、ａａ、ｂｂ、ｃｃ、ｄ’、ｅ’、ｆ’は、それぞれの元素の原子比を表し、ａａは０．１≦ａａ≦１０の正数、ｂｂは０．１≦ｂｂ≦１０．０の正数、ｃｃは１≦ｃｃ≦１０．０の正数、ｄ’は０．０１≦ｄ’≦２の正数、ｅ’は０≦ｅ’≦２．０の正数をそれぞれ表す、また、ｆ’は焼成による各元素の酸化程度により決まる値を表す。）で表される複合酸化触媒を挙げることが出来る。ＸＸとしてはセシウムがより好ましく、ＹＹとしてはニッケルがより好ましい。
より好ましい触媒としては、上記式（２）において、ＸＸがカリウム、ルビジウム及びセシウムから選ばれる少なくとも一種(好ましくはセシウム）であり、ＹＹがニッケルである触媒である。
　本発明の直結二段接触気相酸化によるメタクリル酸の製造方法の工程（ｂ）で使用するメタクリル酸製造用触媒は、触媒の活性成分（モリブデン、リン、バナジウム、及び、アンモニア、カリウム、ルビジウム及びセシウムから選ばれる少なくとも一種の元素）の一種又は二種以上を含有する化合物を、全ての活性成分が含まれるように、含む水溶液または該化合物の水分散体（以下、両者をあわせてスラリーという）を乾燥し、得られた乾燥粉末を成型、焼成することにより得ることが出来る。
　本発明において使用する触媒は上記の活性成分（モリブデン、リン、バナジウム、及び、アンモニア、カリウム、ルビジウム及びセシウムから選ばれる少なくとも一種の元素）以外に、活性成分としては、アンチモン、砒素、銅、銀、マグネシウム、亜鉛、アルミニウム、硼素、ゲルマニウム、錫、鉛、チタン、ジルコニウム、クロム、レニウム、ビスマス、タングステン、鉄、コバルト、ニッケル、セリウム、トリウムから選ばれる少なくとも一種の元素を任意成分として含んでもよい。
　本発明の工程（ｂ）で使用する好ましい触媒の焼成前の、酸素を除く活性成分元素の組成は、原料化合物の添加割合から、下記一般式（ａ－１）で表すことができる。
Ｍｏ１０ＶａＰｂ（ＮＨ４）ｃＸｄｄＹｅ　　　　（ａ－１）
(式中の、一般式（１）と同じ記号は、何れも、一般式（１）と同じ意味を表し、ｄｄは０≦ｄ≦３．０を表す。）
　上記触媒において、ＸとしてはＣｓがより好ましく、ＹとしてはＳｂ、Ａｓ及びＣｕからなる群から選ばれる少なくとも２種の元素がより好ましい。また、場合により、上記式（ａ－１）において、ＹがＡｓ及びＣｕの２種である触媒も好ましい。
　後段工程（ｂ）で使用する触媒は、スラリー調製時に、アンモニウム基含有化合物を添加して、スラリーを調製し、前記式（ａ－１）で表される組成とするのが好ましい。従って、この元素組成を有する乾燥組成物を、成形、焼成して得られた触媒は、本発明の後段工程（ｂ）で使用する触媒として好ましい。
　この焼成後の触媒組成は、下記一般式（ａ’－１）
Ｍｏ１０ＶａＰｂ（ＮＨ４）ｃ’ＸｄｄＹｅＯｆ　　　 （ａ’－１）
（式中，ｃ’は０≦ｃ’≦１０の正数を表し、ｆは焼成による各元素の酸化程度により決まる値を表し、他の記号は、上記一般式（ａ－１）と同じ意味を表す）
で表すことができる。
　上記式において好ましいｃ’は０．０１≦ｃ’≦５の正数であり、好ましいｄｄは０．１≦ｄ≦３．０の正数である。
　また、焼成温度を４００℃以下にして、焼成後の触媒中にアンモニウム成分が含まれるようにした触媒は、より好ましい。
　本発明の工程（ｂ）で使用する触媒のより好ましい態様一つは、活性成分含有化合物の添加割合から、焼成後の触媒組成を表すと、一般式（１）
Ｍｏ１０ＶａＰｂ（ＮＨ４）ｃＸｄＹｅＯｆ　　　　　　（１）
（式中Ｍｏはモリブデン、Ｖはバナジウム、Ｐはリン、（ＮＨ４）はアンモニウム基を、ＸはＫ、Ｒｂ、Ｃｓから選ばれる少なくとも一種の元素、ＹはＳｂ、Ａｓ、Ｃｕ、Ａｇ、Ｍｇ、Ｚｎ、Ａｌ、Ｂ、Ｇｅ、Ｓｎ、Ｐｂ、Ｔｉ、Ｚｒ、Ｃｒ、Ｒｅ、Ｂｉ、Ｗ、Ｆｅ、Ｃｏ、Ｎｉ、Ｃｅ、Ｔｈから選ばれる少なくとも一種の元素をそれぞれ表し、ａ～ｈは、それぞれの元素の原子比を表し、ａは０．１≦ａ≦６．０、好ましくは０．３≦ａ≦２．０、ｂは０．５≦ｂ≦６．０、好ましくは０．７≦ｂ≦２．０、ｃは０．１≦ｃ≦１０．０、好ましくは０．５≦ｃ≦５．０、ｄは０．１≦ｄ≦３．０、好ましくは０．４≦ｄ≦１．５、ｅは０≦ｅ≦３．０、好ましくは０．０１≦ｅ≦０．５、ｆは焼成後の酸化状態により決まる値である）
で表される。
　しかし、触媒を焼成した際に、アンモニウム成分は、３００～４００℃程度の高温での焼成ではかなり失われ、４２０℃を超える焼成においては、ほぼ完全に失われることが知られている(特開平４－６３１３９）ので、実際の焼成後の触媒でのアンモニウム成分の量は、焼成条件により、上記式（１）におけるｃは０～１０の範囲となる。焼成後の好ましいｃの値は痕跡(０．００１）程度から、５程度までであり、最も好ましくは０．０１～１程度と考えられる。
　従って、上記より好ましい態様における焼成後の組成は、下記一般式（１’）
Ｍｏ１０ＶａＰｂ（ＮＨ４）ｃ’ＸｄＹｅＯｆ　　　　（１’）
（式中、ｃ’は０≦ｃ’≦１０の正数を表し、他の記号は、上記一般式（１）と同じ意味を表す）
で表される元素組成を有し、ｃ’が０．０１～５の時より好ましく、０．０１～１の時、更に好ましい。
　　上記式（１）及び（１’）の触媒において、ＸとしてはＣｓがより好ましく、ＹとしてはＳｂ、Ａｓ及びＣｕからなる群から選ばれる少なくとも２種の元素がより好ましい。また、場合により、上記式（ａ－１）において、ＹがＡｓ及びＣｕの２種である触媒も好ましい。
　上記何れの式で表される触媒においても、スラリーの乾燥粉体を成形した後、焼成して、本発明の工程（ｂ）で使用する触媒とされる。成形は触媒として使用出来る形態であれば何れでも良い。好ましい形態としては、粒状単体を、スラリーの乾燥粉体で被覆して得られる被覆触媒が好ましい。
また、上記の被覆の際に、後記するバインダーを使用するのが好ましい。
更に、触媒の強度向上剤及び細孔形成剤を配合して得られる被覆触媒は、本発明の工程（ｂ）用触媒として、更に好ましい。特に、細孔形成剤を使用した触媒は、未反応イソブチレンでの被毒を受けにくく、直結二段接触気相酸化によるメタクリル酸の製造に適しており、メタクリル酸の収率向上、及び、触媒寿命の延長に好ましい。
　本発明の工程（ｂ）で使用する触媒は、上記の条件を満たす触媒であれば、未反応イソブチレンの存在下においても、被毒が少なく、前段工程（ａ）を前記した最適条件下において、反応させても、未反応イソブチレン被毒によるメタクロレインの転化率の低下が少なく、メタクリル酸の収率向上を図ることが出来る。
　上記のような特定の酸化触媒を、工程（ｂ）で使用すると、他の触媒を使用した場合に比して、未反応イソブチレンでの被毒による、メタクロレイン転化率の低下が少なく、メタクリル酸の収量を多くできると共に、被毒による触媒寿命の短命化が少なくて済むことから、触媒寿命を長くすることが出来る。
　例えば、未反応イソブチレンの存在による悪影響(被毒とも言う）を、
（１）前段工程（ａ）をイソブチレン転化率を９９％より高い転化率で反応させた、未反応イソブチレンがほとんど存在しない状態の反応生成ガスと、
（２）前段工程（ａ）をイソブチレン転化率を９６％より高く、９８未満の転化率で反応させた、未反応イソブチレンが２％より多く、４％未満である反応生成ガスを用いて、その他の条件を全く同一として、直結二段接触気相酸化反応行い、両者のメタクロレイン転化率及びメタクリル酸の選択率の違いを見た結果、下記の事実が判明した。
１．上記工程（ｂ）用酸化触媒を用いても、最も好ましい実施例２を除き、実施例１，３～４では、未反応イソブチレンの存在する反応生成ガスを用いた場合は、未反応イソブチレンの存在しない反応生成ガスを用いた場合に比して、メタクリル酸の選択率は多少上がっているが、何れもメタクロレイン転化率はそれ以上に低下している。
即ち、未反応イソブチレンが２％より多く３％より少ない量で存在する反応生成ガスを用いた場合、メタクロレイン転化率は８～１２％低下し、メタクリル酸の選択率の１～２％の上昇では、到底補い得ない、低下である。更に、未反応イソブチレンの多い方が、メタクロレイン転化率の低下が大きい。未反応イソブチレンが３％より多く４％より少ない量で存在する反応生成ガスを用いた場合、メタクロレイン転化率は１９～２３％低下し、メタクリル酸の選択率の４～８％の上昇では、到底補い得ない、低下である。
　このように、本発明で使用する特定な触媒を用いても、未反応イソブチレンの悪影響(被毒）を避けることができないが、一応、その転化率の低下が、２５％以内である点で、評価することが出来る。一方、実施例４の触媒は、実施例１及び３の触媒が、その低下率は１９％程度と、２０％以内にとどまっているのに対して２３％と、２０％を超えて低下していることから、本発明の他の触媒に比して、未反応イソブチレンの悪影響(被毒）を受けやすいことが判明した。即ち、本発明の上記工程（ｂ）で使用する触媒においても、アンモニウム成分を、触媒調製時に用いていない触媒は、アンモニウム成分を用いた触媒に比して、被毒し易いと考えられる。
　なお本発明中に記載されている触媒活性成分の原子比は、特に断りの無い限り、原料仕込み量から算出されたものである。また、一般式（１）における酸素のｆは焼成条件等により、自然に決まる値である。
　以降、上記の工程に従って実施形態を説明する。これらは、前記の工程（ｂ）用の触媒全てに共通である。
工程１：スラリーの調製
　本発明において、触媒調製用に用いられる活性成分含有化合物としては、活性成分元素の塩化物、硫酸塩、硝酸塩、酸化物又は酢酸塩等が挙げられる。好ましい化合物をより具体的に例示すると硝酸カリウム又は硝酸コバルト等の硝酸塩、酸化モリブデン、五酸化バナジウム、三酸化アンチモン、酸化セリウム、酸化亜鉛又は酸化ゲルマニウム等の酸化物、酢酸セシウム、酢酸アンモニウム等の酢酸塩、水酸化セシウム、水酸化アンモニウム等の水酸化物、正リン酸、リン酸、硼酸、リン酸アルミニウム又は１２タングストリン酸等の酸（又はその塩）等が挙げられる。これら活性成分を含む化合物は単独で使用してもよいし、２種以上を混合して使用してもよい。スラリーは、各活性成分含有化合物と水とを均一に混合して得ることができる。スラリーを調製する際の活性成分含有化合物の添加順序は、モリブデン、バナジウム、リン及び必要により他の金属元素を含有する化合物を十分に溶解し、その後、カリウム、ルビジウム及びセシウムからなる群から選ばれる少なくとも一種の元素を含む化合物及びアンモニウム化合物をスラリーに添加する方が好ましい。この場合の必須活性成分以外の金属化合物として例えば、銅化合物としては酢酸銅（酢酸第一銅、酢酸第二銅、又は塩基性酢酸銅等、好ましくは酢酸第二銅）または酸化銅（酸化第一銅、酸化第二銅）を使用すると好ましい効果を奏する場合がある。
　アンモニウム成分のためには、アンモニウム基を有する化合物であればよいが、水酸化アンモニウム、酢酸アンモニウム等が好ましく、酢酸アンモニウムが最も好ましい。
　スラリーを調製する際の温度は、モリブデン、リン、バナジウム及び必要により他の金属元素を含有する化合物を充分溶解できる温度まで加熱することが好ましい。カリウム、ルビジウム及びセシウムからなる群から選ばれる少なくとも一種の元素を含む化合物及びアンモニウム化合物を添加する際の温度は、通常０～３５℃、好ましくは１０～３０℃程度の範囲が好ましい。この場合、得られる触媒が高活性になる傾向がある。スラリーにおける水の使用量は、用いる化合物の全量を完全に溶解できるか、または均一に混合できる量であれば特に制限はない。　乾燥方法や乾燥条件等を勘案して、水の使用量を適宜決定すれば良い。通常、スラリー調製用化合物の合計質量１００質量部に対して、２００～２０００質量部程度である。水の量は多くてもよいが、多過ぎると乾燥工程のエネルギーコストが高くなり、又完全に乾燥できない場合も生ずるなどデメリットが多い。
工程２：乾燥
　次いで上記で得られたスラリーを乾燥し、乾燥粉体（複合酸化物）とする。乾燥方法は、スラリーが完全に乾燥できる方法であれば特に制限はないが、例えばドラム乾燥、凍結乾燥、噴霧乾燥、蒸発乾固などが挙げられる。これらのうち本発明においては、スラリー状態から短時間に粉末又は顆粒に乾燥することができる噴霧乾燥が特に好ましい。
　噴霧乾燥の乾燥温度はスラリーの濃度、送液速度等によって異なるが、概ね乾燥機の出口における温度が７０～１５０℃である。また、この際得られるスラリー乾燥体の平均粒径が３０～７００μｍとなるように乾燥するのが好ましい。
工程３：成型
　工程２で得られた乾燥粉体（活性成分粉体）は、酸化反応において反応ガスの圧力損失を小さくするために、柱状物、錠剤、リング状、球状等に成型し使用する。このうち選択性の向上や反応熱の除去が期待できることから、不活性担体にこれらを被覆し、被覆触媒とするのが特に好ましい。
　この被覆工程は以下に述べる転動造粒法が好ましい。この方法は、例えば固定容器内の底部に、平らなあるいは凹凸のある円盤を有する装置中で、円盤を高速で回転することにより、容器内の担体を自転運動と公転運動の繰返しにより激しく撹拌させ、ここにバインダーと乾燥粉体並びにこれらに、必要により、他の添加剤例えば成型助剤、強度向上剤及び細孔形成剤を添加した被覆用混合物を担体に被覆する方法である。バインダーの添加方法は、１）前記被覆用混合物に予め混合しておく、２）被覆用混合物を固定容器内に添加するのと同時に添加、３）被覆用混合物を固定容器内に添加した後に添加、４）被覆用混合物を固定容器内に添加する前に添加、５）被覆用混合物とバインダーをそれぞれ分割し、２）～４）を適宜組み合わせて全量添加する等の方法が任意に採用しうる。このうち５）においては、例えば被覆用混合物の固定容器壁への付着、被覆用混合物同士の凝集がなく担体上に所定量が担持されるようオートフィーダー等を用いて添加速度を調節して行うのが好ましい。
　バインダーは水及び１気圧下での沸点が１５０℃以下の有機化合物からなる群から選ばれる少なくとも１種であれば特に制限はない。水以外のバインダーの具体例としてはメタノール、エタノール、プロパノール類、ブタノール類等のアルコール、好ましくは炭素数１～４のアルコール、エチルエーテル、ブチルエーテル又はジオキサン等のエーテル、酢酸エチル又は酢酸ブチル等のエステル、アセトン又はメチルエチルケトン等のケトン等並びにそれらの水溶液が挙げられ、特にエタノールが好ましい。バインダーとしてエタノールを使用する場合、エタノール／水＝１０／０～０／１０（質量比）、好ましくは水と混合し９／１～１／９（質量比）とすることが好ましい。これらバインダーの使用量は、被覆用混合物１００質量部に対して通常２～６０質量部、好ましくは１０～５０質量部である。
　上記被覆触媒における担体の具体例としては、炭化珪素、アルミナ、シリカアルミナ、ムライト、アランダム等の直径１～１５ｍｍ、好ましくは２．５～１０ｍｍの球形担体等が挙げられる。これら担体は通常は１０～７０％の空孔率を有するものが用いられる。担体と被覆用混合物の割合は通常、被覆用混合物／（被覆用混合物＋担体）＝１０～７５質量％、好ましくは１５～６０質量％となる量使用する。
　被覆用混合物の割合が大きい場合、被覆触媒の反応活性は大きくなるが、機械的強度が小さくなる傾向にある。逆に、被覆用混合物の割合が小さい場合、機械的強度は大きいが、反応活性は小さくなる傾向がある。
　なお、前記において必要により使用する成型助剤としては、シリカゲル、珪藻土、アルミナ粉末等が挙げられる。成型助剤の使用量は、乾燥粉体１００質量部に対して通常１～６０質量部である。
　また、更に必要により触媒活性成分及び反応ガスに対して不活性な無機繊維（例えば、セラミックス繊維又はウイスカー等）を強度向上剤として用いることは、触媒の機械的強度の向上に有用であり、好ましい。これら繊維の使用量は、乾燥粉体１００質量部に対して通常１～３０質量部である。
　また、前記において必要により使用する細孔形成剤としては、小麦粉、精製デンプンやセルロース等の有機高分子化合物が挙げられ、好ましくは分解点もしくは転移点が４３０℃未満のものを使用する。更に好ましくは小麦粉又は精製デンプン等デンプン類であり、最も好ましくは小麦粉である。細孔形成剤の使用量は、前記乾燥粉体（活性成分粉体）１００質量部に対して通常１～４０質量部、好ましくは１～３０質量部である。
　細孔形成剤を加えて焼成した触媒は、前記した何れの触媒であっても、未反応イソブチレンの残存下においても、悪影響を受けにくくなることから、細孔形成剤の添加は好ましい。
　このようにして乾燥粉体を担体に被覆するが、この際得られる被覆品は通常直径が３～１５ｍｍ程度である。
工程４：焼成
　前記のようにして得られた被覆触媒はそのまま触媒として接触気相酸化反応に供することができるが、焼成すると触媒活性が向上する場合があり好ましい。この場合の焼成温度は通常１００～４５０℃、好ましくは２５０～４２０℃、より好ましくはアンモニウム成分を残存させるため、２５０～４００℃未満であり、更に好ましくは３００～４００℃未満である。焼成時間は１～２０時間である。
　上記のようにして得られた被覆触媒全体に対する、活性成分の割合は、１０～６０質量％である。
　以下、本発明の直結二段接触気相反応によるメタクリル酸の製造法について説明する。
　本発明の直結二段接触気相反応によるメタクリル酸の製造方法においては、前段（工程（ａ））の反応器に、イソブチレンをメタクロレインに酸化する酸化触媒を充填し、それと直結した、後段（工程（ｂ））の反応器に、後段用の前記触媒を充填し、イソブチレン、酸素及び希釈ガスの混合ガスを、前段の反応器に供給して、前段の酸化反応及び後段の酸化反応を行うことにより、目的のメタクリル酸を製造することが出来る。
上記酸素としては、純酸素ガス、及び空気等の酸素を含むガスが挙げられる。また、上記希釈ガスの例としては、窒素、二酸化炭素、水蒸気及びこれらの混合ガス等が挙げられる。
　前段の接触気相酸化反応は、イソブチレン、酸素及び希釈ガスの混合ガス、例えば、イソブチレン：酸素：水蒸気：窒素をモル比で、イソブチレン１：酸素２－５：水蒸気１：窒素１０－２０からなる混合ガスを、前段反応器に供給し、前段反応浴温度２００℃～４５０℃で、前記した、イソブチレン転化率９５～９８％となるように、調製して反応させる。この場合好ましくは前段有効選択率が８０％以上になるよう反応させるのが好ましい。原料ガスの供給速度は、通常空間速度４００～４０００／ｈｒ［常温常圧（ＮＴＰ）条件下］で供給し、上記イソブチレン転化率を維持すればよい。次いで、反応生成ガスは、そのまま後段の反応器に供給される。該反応生成ガスは、２％～５％の未反応イソブチレンを含む。
　後段の酸化反応は、反応浴温度２００～４５０℃、好ましくは２５０～４００℃、更に好ましくは、２６０℃～３６０℃程度である。メタクロレインの転化率が５０％以上で８５％以下、好ましくは６０％以上８５％以下、更に好ましくは７０％以上８５％以下程度で反応させるのが好ましい。
　また、上記前段及び後段における接触気相酸化反応は加圧下または減圧下でも可能ではあるが、一般的には大気圧付近の圧力が適している。
　以下に本発明を実施例により更に具体的に説明するが本発明は実施例に限定されるものではない。
　なお下記において転化率、選択率及び収率は次のとおりに定義される。
イソブチレン転化率＝（反応したイソブチレンのモル数／供給したイソブチレンのモル数）×１００
メタクロレイン転化率＝（後段で反応したメタクロレインのモル数／後段に供給されたメタクロレインのモル数）×１００
前段有効選択率＝｛（前段で生成したメタクロレインのモル数＋前段で生成したメタクリル酸のモル数）／反応したイソブチレンのモル数｝×１００
後段メタクリル酸選択率＝（後段で生成したメタクリル酸のモル数／後段で反応したメタクロレインのモル数）×１００
メタクリル酸収率＝（前段及び後段において生成したメタクリル酸の合計モル数／供給したイソブチレンのモル数）×１００
　以下の実施例における触媒組成は、酸素を除く活性成分組成で示す。
実施例１
１）触媒の調製
　純水５６８０ｍｌに三酸化モリブデン８００ｇ、五酸化バナジウム４０．４３ｇ、８５質量％正燐酸７３．６７ｇ及び６０質量％砒酸水溶液２６．２９ｇを添加し、９２℃で３時間加熱撹拌して赤褐色の透明溶液を得た。続いて、この溶液を１５～２０℃に冷却して、撹拌しながら９．１質量％の水酸化セシウム水溶液９４４．８ｇを徐々に添加し、１５～２０℃で１時間熟成させて黄色のスラリーを得た。
　続いて、さらにそのスラリーに酢酸アンモニウム８９．８７ｇを添加し、さらに１５～２０℃で３０分熟成した。
　続いて、さらにそのスラリーに酢酸第二銅４４．３７ｇを添加し、さらに１５～２０℃で３０分熟成した。
　続いて、このスラリーを噴霧乾燥し複合酸化物を得た。得られた複合酸化物の組成は
Ｍｏ１０Ｖ０．８Ｐ１．１５Ａｓ０．２Ｃｕ０．４Ｃｓ１．０（ＮＨ４）２．１　
である。
次いで複合酸化物１４４ｇ、強度向上剤（セラミック繊維）２４ｇを均一に混合して、球状多孔質アルミナ担体（粒径４．０ｍｍ）１６６ｇに９０質量％エタノール水溶液約８０ｇをバインダーとして被覆成型した。次いで得られた成型物を空気流通下において３６０℃で５時間かけて焼成を行い目的とする被覆触媒を得た。得られた触媒の組成はアンモニウム成分が焼成により、大部分失われて、０．０１～１．０程度となっていると考えられる以外は、上記組成と同じである。
２）イソブチレンの二段酸化反応
　２本の反応管を直列に配置し、それぞれにメタクロレイン製造用触媒及びメタクリル酸製造用触媒を充填し、原料ガスを供給することによりメタクリル酸を得る反応を行った。以下に詳細を示す。
　前段酸化反応用の触媒としてビスマス‐モリブデン系複合酸化物を上記実施例１の触媒と同様に成型して得られた被覆触媒を用いた。この触媒の活性成分組成は
Ｍｏ１２Ｂｉ１．７Ｆｅ１．８Ｃｏ７．０Ｎｉ０．８Ｃｓ０．１
である。触媒を内径２２．２ｍｍのステンレス反応管に１７ｍｌ充填し、原料ガス（組成（モル比）；イソブチレン：酸素：水蒸気：窒素＝１：２．２：１：１２．５）を空間速度（ＳＶ）１２００ｈ－１の条件でイソブチレンの酸化反応を実施した。
　前段酸化反応においては、イソブチレン転化率を最初に約９９％を超えるように調整し、順次同転化率を、９７％台、及び９６％台へ下げて、反応を行った。この際の反応浴温度は、イソブチレン転化率が９９％以上の場合は、３６０～　３７０　℃、イソブチレン転化率が９７％台の場合は、３４５～３５０℃、イソブチレン転化率が９６％台の場合は、３４０～３４２℃であった。
　後段酸化反応用には上記１）で調製した触媒を用いた。触媒を内径１８．４ｍｍのステンレス反応管に２５ｍｌ充填し、上記前段酸化反応の生成ガスを導入し、後段酸化反応を実施した。後段反応浴温度は２７５℃で一定とし、前段酸化反応で生成した反応ガス組成が、上記前段酸化反応でのイソブチレン転化率の相違により変わる以外は、後段反応条件を一定とし、前段でのイソブチレンの転化率の相違（未反応イソブチレン量の相違）で、後段におけるメタクロレインの転化率、メタクリル酸選択率がどのように変化するか反応成績の測定を行った。
結果を表１に示す。
実施例２
　実施例１において複合酸化物１４４ｇ、強度向上剤（セラミック繊維）２４ｇ及び細孔形成剤（小麦粉）１４ｇを混合したこと以外は実施例１と同様の方法で被覆触媒を調製した。焼成前の複合酸化物における活性成分組成は
Ｍｏ１０Ｖ０．８Ｐ１．１５Ａｓ０．２Ｃｕ０．４Ｃｓ１．０（ＮＨ４）２．１　
である。
焼成後の触媒の組成は、アンモニウム成分が焼成により、大部分失われて、０．０１～１．０程度となっていると考えられること以外は、上記組成と同じである。
　この被覆触媒を使用したことと後段酸化反応の反応浴温度を２８０℃としたこと以外は、実施例１と同様にイソブチレンの二段酸化反応を行った。結果を表１に示す。
実施例３
　純水５６８０ｍｌに三酸化モリブデン８００ｇ、五酸化バナジウム４０．４３ｇ及び８５質量％正燐酸７３．６７ｇを添加し、９２℃で３時間加熱撹拌して赤褐色の透明溶液を得た。続いて、この溶液を１５～２０℃に冷却して、そこに、撹拌しながら９．１質量％の水酸化セシウム水溶液２８３．４ｇを徐々に添加した。得られた混合物を１５～２０℃で１時間熟成させて黄色のスラリーを得た。
　続いて、さらにそのスラリーに酢酸アンモニウム８９．８７ｇを添加し、さらに１５～２０℃で３０分熟成した。
　続いて、さらにそのスラリーに酢酸第二銅４４．３７ｇを添加し、さらに１５～２０℃で３０分熟成した。
　続いて、このスラリーを噴霧乾燥し複合酸化物を得た。得られた複合酸化物の組成は
Ｍｏ１０Ｖ０．８Ｐ１．１５Ａｓ０．２Ｃｕ０．４Ｃｓ０．３（ＮＨ４）２．１　
である。
　次いで、この複合酸化物顆粒を空気流通下３１０℃で５時間かけて焼成し、予備焼成顆粒を得た。予備焼成により約４％の質量減があった。この予備焼成顆粒１３１ｇに三酸化アンチモン１０ｇ、強度向上剤（セラミック繊維）７ｇを均一に混合した。得られた顆粒を、球状多孔質アルミナ担体（粒径４．０ｍｍ）１７９ｇ上に、５０質量％エタノール水溶液約７０ｇをバインダーとして、被覆成型した。次いで得られた成型物を空気流通下において３８０℃で５時間かけて焼成を行い目的とする被覆触媒を得た。得られた触媒の組成は、アンモニウム成分が焼成により、大部分失われて、０．０１～１．０程度となっていると考えられる以外は、上記組成と同じである。
　この被覆触媒を使用したことと後段酸化反応の反応浴温度を３００℃としたこと以外は、実施例１と同様にイソブチレンの二段酸化反応を行った。結果を表１に示す。
実施例４
　純水５６８０ｍｌに三酸化モリブデン８００ｇ、五酸化バナジウム４０．４３ｇ、８５質量％正燐酸７３．６７ｇ及び６０質量％砒酸水溶液６５．７３ｇを添加し、９２℃で３時間加熱撹拌して赤褐色の透明溶液を得た。
　続いて、さらにその溶液に酢酸第二銅４４．３７ｇを添加し、さらに９２℃で３０分熟成した。
　続いて、このスラリーを噴霧乾燥し複合酸化物を得た。得られた複合酸化物の組成は
Ｍｏ１０Ｖ０．８Ｐ１．１５Ｃｕ０．４Ａｓ０．５
である。
次いで複合酸化物２１４ｇ、強度向上剤（セラミック繊維）３０ｇを均一に混合して、球状多孔質アルミナ担体（粒径４．０ｍｍ）２００ｇに９０質量％エタノール水溶液約５０ｇをバインダーとして被覆成型した。次いで得られた成型物を空気流通下において３１０℃で５時間かけて焼成を行い目的とする被覆触媒を得た。得られた触媒の組成は上記と同じである。
　この被覆触媒を使用したことと後段酸化反応の反応浴温度を３０５℃としたこと以外は、実施例１と同様にイソブチレンの二段酸化反応を行った。
結果を表１に示す。

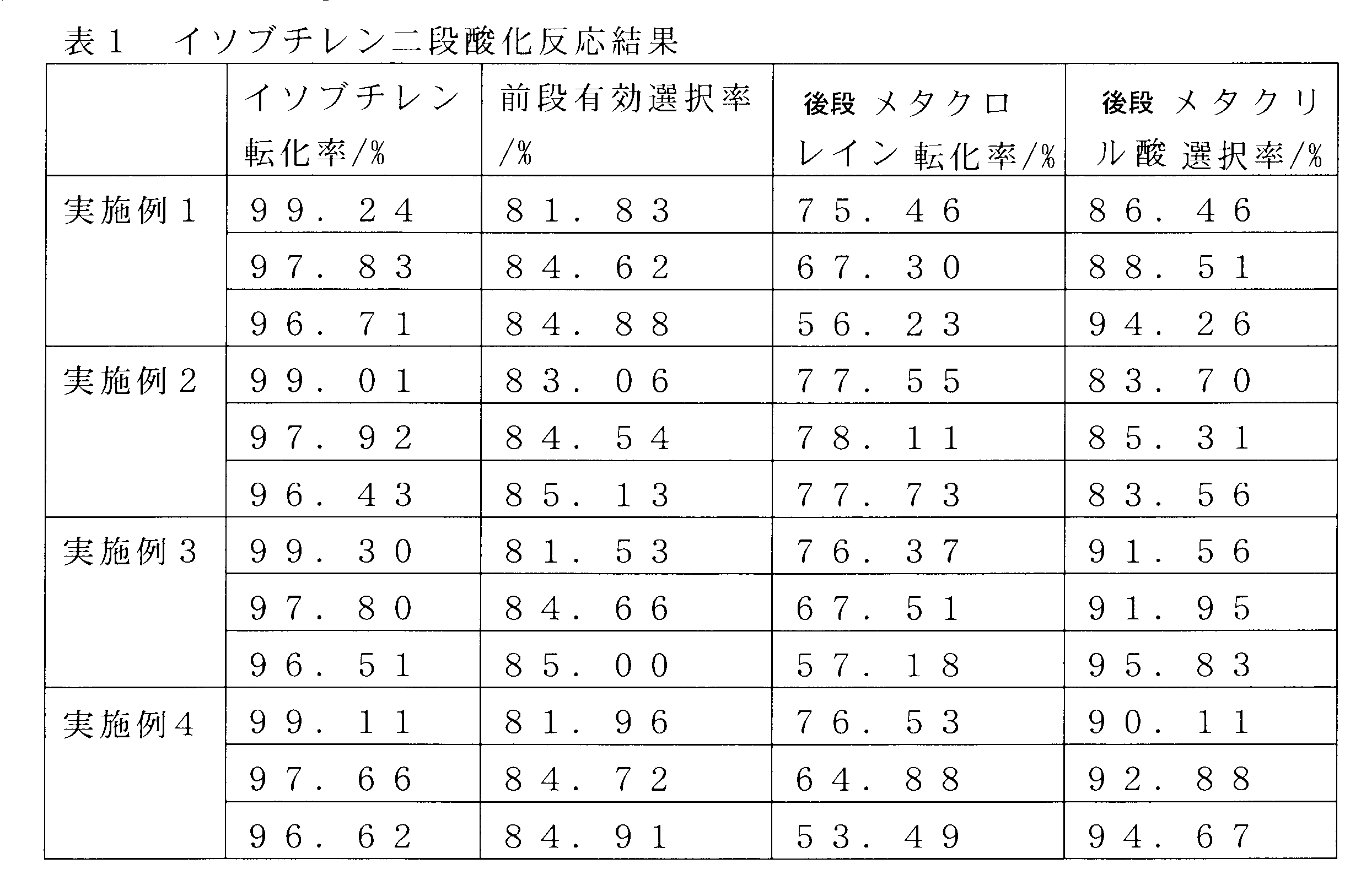

Figure JPOXMLDOC01-appb-T000001
　上記の結果より、下記の事項が判明した。
　イソブチレン転化率を下げることによるメタクロレイン転化率の低下が少ない触媒ほどイソブチレンの吸着被毒の影響を受けにくいといえる。
　実施例１のようにモリブデン１０に対してＸ成分の添加量が０．４～１．５である触媒はイソブチレンの吸着被毒の影響を受けにくい。
　実施例２のように細孔形成剤を適宜添加することにより、イソブチレンの吸着被毒の影響は大幅に低減する。
　また、実施例３のように、請求項２に記載した組成を満たしている触媒であれば、イソブチレンの吸着被毒の影響を低減する効果がある。
　なお、上表では、未反応残存イソブチレンの、メタクロレイン転化率への悪影響を見ている関係で、メタクリル酸収率が記載されていないが、上記実施例におけるメタクリル酸収率は、前段で生成したメタクリル酸及び後段で生成したメタクリル酸を合わせて、供給したイソブチレンに対して４８モル％～５９モル％弱であった。実施例１、３及び４の何れにおいても、イソブチレン転化率が９９％以上の場合に、最も高いメタクリル酸収率を達成したが、イソブチレン転化率９９％以上では、第１段目触媒が熱的負荷が大きいことから、触媒寿命が短くなることを考慮すると、イソブチレン転化率９５モル％以上、９８モル％以下、特に９６モル％以上、９８モル％未満での反応が最も好ましいと考えられる。
特に、実施例２においては、未反応イソブチレンの存在での悪影響が見られず、イソブチレン転化率が、９９．０１モル％の場合に比して、イソブチレン転化率９７．９２モル％及び９６．４３モル％の場合、後段におけるメタクロレイン転化率はむしろ、向上している。即ち、メタクリル酸の収率も、それぞれ、５４．６５モル％（イソブチレン転化率が、９９．０１モル％の場合）、５６．１０モル％（イソブチレン転化率が、９７．９２モル％の場合）及び５５．４１モル％（イソブチレン転化率が、９６．４３モル％の場合）となっており、アンモニウム成分及び細孔形成剤の共存は、特に好ましいことを示している。
産業上の利用の可能性
　直結二段接触気相酸化法において、前記本発明で使用する特定の触媒を使用すると、未反応イソブチレン含有メタクロレインガスであっても、メタクロレインのメタクリル酸への転化率の下げが小さいので、反応生成ガス前段イソブチレンの転化率を下げて、前段有効選択率が向上する好ましい条件で反応させた場合でも、メタクリル酸を高収率で得ることができ、前段イソブチレンの転化率を下げる結果、反応温度が低く済み、触媒への熱負荷が減り、第一段目の触媒寿命を長くできる。また、二段目も触媒も、未反応イソブチレン被毒が少ないことから、触媒寿命を延ばすことができる。直結二段接触気相酸化法において、特定の触媒を使用する本発明のメタクリル酸製造方法は、直結二段接触気相酸化法でのメタクリル酸の収率を向上させるために非常に有用である。

Claims (20)

  1. （ａ）イソブチレンを、酸化触媒の存在下に、分子状酸素または分子状酸素含有ガスにより気相にてメタクロレインに酸化し（工程（ａ））、
    （ｂ）得られた、未反応イソブチレン及びメタクロレインを含む、反応生成ガスを、酸化触媒の存在下に、分子状酸素または分子状酸素含有ガスにより気相にて酸化してメタクリル酸を製造する（工程（ｂ））、
    方法であって、
    工程（ａ）におけるイソブチレンの転化率を９５モル％以上、９８モル％以下で、反応を行い、工程（ｂ）の酸化触媒が、モリブデン、バナジウム、リン、及び、カリウム、ルビジウム、セシウム及びアンモニウム成分からなる群から選ばれる一種又は二種、を含む触媒組成物を成形及び焼成して得られた触媒であることを特徴とするメタクリル酸の製造方法。
  2. 　工程（ｂ）における、酸化触媒が、一般式（１）
    Ｍｏ１０ＶａＰｂ（ＮＨ４）ｃＸｄＹｅＯｆ　　（１）
    （式中Ｍｏはモリブデン、Ｖはバナジウム、Ｐはリン、（ＮＨ４）はアンモニウム基を、ＸはＫ、Ｒｂ、Ｃｓから選ばれる少なくとも一種の元素、ＹはＳｂ、Ａｓ、Ｃｕ、Ａｇ、Ｍｇ、Ｚｎ、Ａｌ、Ｂ、Ｇｅ、Ｓｎ、Ｐｂ、Ｔｉ、Ｚｒ、Ｃｒ、Ｒｅ、Ｂｉ、Ｗ、Ｆｅ、Ｃｏ、Ｎｉ、Ｃｅ、Ｔｈからなる群から選ばれる少なくとも一種の元素をそれぞれ表し、ａ～ｈは、それぞれの元素の原子比を表し、ａは０．１≦ａ≦６．０の正数、ｂは０．５≦ｂ≦６．０の正数、ｃは０．１≦ｃ≦１０．０の正数、ｄは０．１≦ｄ≦３．０の正数、ｅは０≦ｅ≦３．０の正数をそれぞれ表す。）で表される活性成分組成を有する触媒組成物を成型及び焼成することにより得られたメタクリル酸製造用触媒である請求項１に記載のメタクリル酸の製造方法。
  3. 　一般式（１）で表される活性成分組成を有する触媒組成物を焼成する温度が３００～４００℃未満で焼成することにより得られたメタクリル酸製造用触媒を使用する請求項２に記載のメタクリル酸の製造方法。
  4. 　ＹがＳｂ、Ａｓ及びＣｕからなる群から選ばれる少なくとも２種の元素である請求項２に記載のメタクリル酸の製造方法。
  5. 　ＹがＡｓ及びＣｕの両者である請求項４に記載のメタクリル酸の製造方法。
  6. 　一般式（１）で表される活性成分組成を有する触媒組成物の成型が、該組成物のスラリー乾燥体を、強度向上剤と共に、水又は炭素数１～４のアルコールをバインダーとし、球状担体上に被覆して、球状被覆触媒とするものである請求項２に記載のメタクリル酸の製造方法。
  7. 　一般式（１）で表される活性成分組成を有する触媒組成物の成型が、該組成物のスラリー乾燥体を、強度向上剤及び細孔形成剤と共に、水又は炭素数１～４のアルコールをバインダーとし、球状担体上に被覆して、球状被覆触媒とするものである請求項２に記載のメタクリル酸の製造方法。
  8. 　工程（ａ）において、ビスマス‐モリブデン含有複合酸化物触媒を使用する請求項１又は２に記載のメタクリル酸の製造方法。
  9. 　ビスマス‐モリブデン含有複合酸化物触媒が、モリブデン、ビスマス及び鉄の３者、及びコバルト、ニッケル、錫、亜鉛、タングステン、クロム、マンガン、マグネシウム、アンチモン、セリウム、チタンからなる群から選択される少なくとも一種、更に、アルカリ金属又はタリウムを含む複合酸化物触媒を使用する請求項８に記載のメタクリル酸の製造方法。
  10. 　工程（ｂ）における、未反応イソブチレン及びメタクロレインを含む、反応生成ガスが、反応生成ガスの総量中に、未反応イソブチレンを２～５モル％含むものである請求項１又は２に記載のメタクリル酸の製造方法。
  11. 一般式（１）
    Ｍｏ１０ＶａＰｂ（ＮＨ４）ｃＸｄＹｅＯｆ　　（１）
    （式中Ｍｏはモリブデン、Ｖはバナジウム、Ｐはリン、（ＮＨ４）はアンモニウム基を、ＸはＫ、Ｒｂ、Ｃｓから選ばれる少なくとも一種の元素、ＹはＳｂ、Ａｓ、Ｃｕ、Ａｇ、Ｍｇ、Ｚｎ、Ａｌ、Ｂ、Ｇｅ、Ｓｎ、Ｐｂ、Ｔｉ、Ｚｒ、Ｃｒ、Ｒｅ、Ｂｉ、Ｗ、Ｆｅ、Ｃｏ、Ｎｉ、Ｃｅ、Ｔｈから選ばれる少なくとも一種の元素をそれぞれ表し、ａ～ｆは、それぞれの元素の原子比を表し、ａは０．１≦ａ≦６．０の正数、ｂは０．５≦ｂ≦６．０の正数、ｃは０．１≦ｃ≦１０．０の正数、ｄは０．１≦ｄ≦３．０の正数、ｅは０≦ｅ≦３．０の正数をそれぞれ表す。）で表される活性成分組成を有する触媒組成物のスラリー乾燥体を、強度向上剤及び細孔形成剤と共に、水又は炭素数１～４のアルコールをバインダーとし、球状担体上に被覆して、球状被覆触媒に成形し、１００～４５０℃で焼成することにより得られた請求項１における工程（ｂ）用メタクリル酸製造用酸化触媒。
  12. 　ＹはＳｂ、Ａｓ及びＣｕからなる群から選ばれる少なくとも２種の元素である請求項１１に記載の工程（ｂ）用メタクリル酸製造用触媒。
  13. 　ＹがＡｓ及びＣｕからなる群から選ばれる少なくとも一種の元素である一般式（１）で表される活性成分組成を有する触媒組成物を成型し、次いで２５０～４００℃で焼成することにより得られた請求項１２における工程（ｂ）用メタクリル酸製造用触媒。
  14. 　球状被覆触媒全体に対する活性成分の割合が１０～６０質量％である請求項１１又は１３に記載のメタクリル酸製造用触媒。
  15. 　細孔形成剤の割合が活性成分に対して１～４０質量％である請求項１１に記載の工程（ｂ）用メタクリル酸製造用触媒。
  16. 　工程（ｂ）用の、触媒組成物を成型及び焼成することにより得られた触媒が、下記一般式（ａ’－１）
    Ｍｏ１０ＶａＰｂ（ＮＨ４）ｃ’ＸｄｄＹｅＯｆ　　　 （ａ’－１）
    （式中，Ｍｏはモリブデン、Ｖはバナジウム、Ｐはリン、（ＮＨ４）はアンモニウム基を、ＸはＫ、Ｒｂ、Ｃｓから選ばれる少なくとも一種の元素、ＹはＳｂ、Ａｓ、Ｃｕ、Ａｇ、Ｍｇ、Ｚｎ、Ａｌ、Ｂ、Ｇｅ、Ｓｎ、Ｐｂ、Ｔｉ、Ｚｒ、Ｃｒ、Ｒｅ、Ｂｉ、Ｗ、Ｆｅ、Ｃｏ、Ｎｉ、Ｃｅ、Ｔｈから選ばれる少なくとも一種の元素をそれぞれ表し、ａ、ｂ、ｃ’、ｄｄ、ｇ及びｆは、それぞれの元素の原子比を表し、ａは０．１≦ａ≦６．０の正数、ｂは０．５≦ｂ≦６．０の正数、ｃ’は０≦ｃ’≦１０の正数、ｄｄは０≦ｄｄ≦３．０の正数、ｅは０≦ｅ≦３．０の正数をそれぞれ表す。）
    で表される活性成分組成を有する触媒である請求項１に記載のメタクリル酸の製造方法。
  17. 　触媒組成物の成型が、該組成物のスラリー乾燥体を、強度向上剤及び細孔形成剤と共に、水又は炭素数１～４のアルコールをバインダーとし、球状担体上に被覆して、球状被覆触媒とするものである請求項１６に記載のメタクリル酸の製造方法。　
  18. 　ＹがＳｂ、Ａｓ及びＣｕからなる群から選ばれる少なくとも２種の元素である請求項１７に記載のメタクリル酸の製造方法。
  19.  ｃ’が０．０１≦ｃ’≦５の正数である請求項１６に記載のメタクリル酸の製造方法。　
  20. 　ｄｄが０．１≦ｄ≦３．０の正数である請求項１６に記載のメタクリル酸の製造方法。　
PCT/JP2009/005873 2008-11-06 2009-11-05 メタクリル酸の製造方法及びメタクリル酸製造用触媒 Ceased WO2010052909A1 (ja)

Priority Applications (2)

Application Number Priority Date Filing Date Title
CN200980144313.1A CN102203040B (zh) 2008-11-06 2009-11-05 甲基丙烯酸的制造方法及甲基丙烯酸制造用催化剂
JP2010536690A JP5574434B2 (ja) 2008-11-06 2009-11-05 メタクリル酸の製造方法及びメタクリル酸製造用触媒

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2008285291 2008-11-06
JP2008-285291 2008-11-06

Publications (1)

Publication Number Publication Date
WO2010052909A1 true WO2010052909A1 (ja) 2010-05-14

Family

ID=42152722

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2009/005873 Ceased WO2010052909A1 (ja) 2008-11-06 2009-11-05 メタクリル酸の製造方法及びメタクリル酸製造用触媒

Country Status (4)

Country Link
JP (1) JP5574434B2 (ja)
KR (1) KR20110092272A (ja)
CN (1) CN102203040B (ja)
WO (1) WO2010052909A1 (ja)

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN103360237A (zh) * 2012-03-27 2013-10-23 住友化学株式会社 生产甲基丙烯酸烷基酯的方法
WO2013172414A1 (ja) * 2012-05-18 2013-11-21 日本化薬株式会社 メタクリル酸製造用触媒、その製造方法及び該触媒を用いるメタクリル酸の製造方法
JP2020015043A (ja) * 2015-03-09 2020-01-30 日本化薬株式会社 メタクリル酸製造用触媒の製造方法

Families Citing this family (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN103664554B (zh) * 2012-09-05 2016-01-13 中国石油化工股份有限公司 用于制备甲基丙烯醛的方法
JP6078387B2 (ja) * 2013-03-19 2017-02-08 住友化学株式会社 メタクリル酸の製造方法
JP6341094B2 (ja) * 2013-09-11 2018-06-13 三菱ケミカル株式会社 メタクリル酸製造用触媒の製造方法
KR101511449B1 (ko) * 2013-11-28 2015-04-10 롯데케미칼 주식회사 메타아크롤레인 또는 메타아크릴산 제조용 촉매 제조방법 및 이를 이용하여 제조된 촉매
CN105749944A (zh) * 2016-03-23 2016-07-13 重庆紫光海力催化剂有限公司 一种由2-甲基丙烯醛气相催化氧化法制备α－甲基丙烯酸的催化剂
CN111757779A (zh) * 2018-02-20 2020-10-09 日本化药株式会社 催化剂以及使用该催化剂的直接连接两段气相催化氧化方法
CN110420643A (zh) * 2019-08-16 2019-11-08 中国科学院过程工程研究所 一种蛋壳型复合金属催化剂的制备方法及其应用
CN114425355B (zh) * 2020-09-27 2023-08-15 中国石油化工股份有限公司 一种用于固定床的制备甲基丙烯醛的催化剂、制备方法及应用
KR20240103876A (ko) 2022-12-27 2024-07-04 강경희 일자형 종이기저귀 고정 장치

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2004073857A1 (ja) * 2003-02-20 2004-09-02 Nippon Kayaku Kabushiki Kaisha メタクリル酸製造用触媒及びその製法
WO2004105941A1 (ja) * 2003-05-30 2004-12-09 Nippon Kayaku Kabushiki Kaisha メタクリル酸製造用触媒の製造方法
JP2006272151A (ja) * 2005-03-29 2006-10-12 Nippon Kayaku Co Ltd メタクリル酸製造用触媒及びその製造方法
JP2006314923A (ja) * 2005-05-12 2006-11-24 Nippon Kayaku Co Ltd メタクリル酸製造用触媒の製造方法
JP2008238161A (ja) * 2007-02-27 2008-10-09 Sumitomo Chemical Co Ltd 触媒の製造方法

Family Cites Families (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE3930533C1 (ja) * 1989-09-13 1991-05-08 Degussa Ag, 6000 Frankfurt, De
CN1028224C (zh) * 1990-06-09 1995-04-19 齐鲁石油化工公司研究院 异丁烯或叔丁醇两步氧化制甲基丙烯酸
JP4279038B2 (ja) * 2002-06-27 2009-06-17 三菱レイヨン株式会社 固体触媒の充填方法
JP5063055B2 (ja) * 2006-08-04 2012-10-31 三菱レイヨン株式会社 固体触媒の充填方法並びに不飽和アルデヒド及び不飽和カルボン酸を製造する方法
DE102007009981A1 (de) * 2007-03-01 2008-09-04 Evonik Degussa Gmbh Aus hohlen Formen bestehende Mischoxidkatalysatoren

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2004073857A1 (ja) * 2003-02-20 2004-09-02 Nippon Kayaku Kabushiki Kaisha メタクリル酸製造用触媒及びその製法
WO2004105941A1 (ja) * 2003-05-30 2004-12-09 Nippon Kayaku Kabushiki Kaisha メタクリル酸製造用触媒の製造方法
JP2006272151A (ja) * 2005-03-29 2006-10-12 Nippon Kayaku Co Ltd メタクリル酸製造用触媒及びその製造方法
JP2006314923A (ja) * 2005-05-12 2006-11-24 Nippon Kayaku Co Ltd メタクリル酸製造用触媒の製造方法
JP2008238161A (ja) * 2007-02-27 2008-10-09 Sumitomo Chemical Co Ltd 触媒の製造方法

Non-Patent Citations (3)

* Cited by examiner, † Cited by third party
Title
APPLIED CATALYSIS A: GENERAL, vol. 206, 2001, pages 183 - 195 *
SHOKUBAI, vol. 32, 1990, pages 223 - 229 *
SHOKUBAI, vol. 46, 2004, pages 8 - 12 *

Cited By (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN103360237A (zh) * 2012-03-27 2013-10-23 住友化学株式会社 生产甲基丙烯酸烷基酯的方法
US9045406B2 (en) 2012-03-27 2015-06-02 Sumitomo Chemical Company, Limited Process for producing alkyl methacrylate
WO2013172414A1 (ja) * 2012-05-18 2013-11-21 日本化薬株式会社 メタクリル酸製造用触媒、その製造方法及び該触媒を用いるメタクリル酸の製造方法
JPWO2013172414A1 (ja) * 2012-05-18 2016-01-12 日本化薬株式会社 メタクリル酸製造用触媒、その製造方法及び該触媒を用いるメタクリル酸の製造方法
EP2851119A4 (en) * 2012-05-18 2016-01-20 Nippon Kayaku Kk CATALYST FOR USE IN THE PREPARATION OF METACRYLIC ACID, METHOD FOR THE PRODUCTION OF THE CATALYST AND METHACRYLIC ACID PROCESS FOR THE PREPARATION OF THIS CATALYST
JP2020015043A (ja) * 2015-03-09 2020-01-30 日本化薬株式会社 メタクリル酸製造用触媒の製造方法

Also Published As

Publication number Publication date
CN102203040B (zh) 2014-04-16
CN102203040A (zh) 2011-09-28
JP5574434B2 (ja) 2014-08-20
KR20110092272A (ko) 2011-08-17
JPWO2010052909A1 (ja) 2012-04-05

Similar Documents

Publication Publication Date Title
JP5574434B2 (ja) メタクリル酸の製造方法及びメタクリル酸製造用触媒
KR101579702B1 (ko) 포화 및 불포화 알데히드의 불포화 카복실산으로의 산화 촉매, 이의 제조방법 및 사용방법
JP5973999B2 (ja) メタクリル酸製造用触媒及びそれを用いたメタクリル酸の製造方法
JP4478107B2 (ja) メタクリル酸製造用触媒及びその製法
JP4421558B2 (ja) メタクリル酸製造用触媒の製造方法
JP6077533B2 (ja) メタクリル酸製造用触媒、その製造方法及び該触媒を用いるメタクリル酸の製造方法
US20110237829A1 (en) Method For Manufacturing Catalyst For Use In Production Of Methacrylic Acid
JP6387341B2 (ja) メタクリル酸製造用触媒及びその製造方法並びにメタクリル酸の製造方法
JP2011092882A (ja) メタクリル酸製造用触媒の製造方法及びメタクリル酸の製造方法
JP6628386B1 (ja) 不飽和カルボン酸製造用触媒
JP4756890B2 (ja) メタクリル酸製造用触媒及びその製造方法
JP2015120133A (ja) アクリル酸製造用の触媒および該触媒を用いたアクリル酸の製造方法
JP2011152543A (ja) メタクリル酸製造用触媒の製造方法
JP5214500B2 (ja) メタクリル酸製造用触媒の製造方法及びメタクリル酸の製造方法
JP2016168588A (ja) メタクリル酸製造用触媒
EP4286050A1 (en) Catalyst, and method for producing unsaturated carboxylic acid using same
JP7105397B1 (ja) 触媒及びそれを用いた不飽和カルボン酸の製造方法
WO2022163725A1 (ja) 触媒及びそれを用いた不飽和カルボン酸の製造方法
JP5269046B2 (ja) メタクリル酸製造用触媒の製造方法

Legal Events

Date Code Title Description
WWE Wipo information: entry into national phase

Ref document number: 200980144313.1

Country of ref document: CN

121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 09824609

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2010536690

Country of ref document: JP

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

ENP Entry into the national phase

Ref document number: 20117010782

Country of ref document: KR

Kind code of ref document: A

122 Ep: pct application non-entry in european phase

Ref document number: 09824609

Country of ref document: EP

Kind code of ref document: A1
