WO2005100476A1 - 光拡散性樹脂組成物 - Google Patents

光拡散性樹脂組成物 Download PDF

Info

Publication number
WO2005100476A1
WO2005100476A1 PCT/JP2005/006667 JP2005006667W WO2005100476A1 WO 2005100476 A1 WO2005100476 A1 WO 2005100476A1 JP 2005006667 W JP2005006667 W JP 2005006667W WO 2005100476 A1 WO2005100476 A1 WO 2005100476A1
Authority
WO
WIPO (PCT)
Prior art keywords
light
mass
resin composition
component
diffusing
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2005/006667
Other languages
English (en)
French (fr)
Inventor
Hiroshi Kawato
Masami Kogure
Yoshihiko Horio
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Idemitsu Kosan Co Ltd
Original Assignee
Idemitsu Kosan Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Idemitsu Kosan Co Ltd filed Critical Idemitsu Kosan Co Ltd
Priority to CN2005800113850A priority Critical patent/CN1942521B/zh
Priority to KR1020067021224A priority patent/KR101153090B1/ko
Priority to DE112005000840.1T priority patent/DE112005000840B4/de
Priority to US11/578,416 priority patent/US7847007B2/en
Publication of WO2005100476A1 publication Critical patent/WO2005100476A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L69/00—Compositions of polycarbonates; Compositions of derivatives of polycarbonates
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K3/00—Use of inorganic substances as compounding ingredients
    • C08K3/34—Silicon-containing compounds
    • C08K3/36—Silica
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K7/00—Use of ingredients characterised by shape
    • C08K7/02—Fibres or whiskers
    • C08K7/04—Fibres or whiskers inorganic
    • C08K7/10—Silicon-containing compounds
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L33/00—Compositions of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides or nitriles thereof; Compositions of derivatives of such polymers
    • C08L33/04—Homopolymers or copolymers of esters
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L33/00—Compositions of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides or nitriles thereof; Compositions of derivatives of such polymers
    • C08L33/04—Homopolymers or copolymers of esters
    • C08L33/06—Homopolymers or copolymers of esters of esters containing only carbon, hydrogen and oxygen, which oxygen atoms are present only as part of the carboxyl radical
    • C08L33/08—Homopolymers or copolymers of acrylic acid esters
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L33/00—Compositions of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides or nitriles thereof; Compositions of derivatives of such polymers
    • C08L33/04—Homopolymers or copolymers of esters
    • C08L33/06—Homopolymers or copolymers of esters of esters containing only carbon, hydrogen and oxygen, which oxygen atoms are present only as part of the carboxyl radical
    • C08L33/10—Homopolymers or copolymers of methacrylic acid esters
    • C08L33/12—Homopolymers or copolymers of methyl methacrylate
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L63/00—Compositions of epoxy resins; Compositions of derivatives of epoxy resins
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K3/00—Use of inorganic substances as compounding ingredients
    • C08K3/01—Use of inorganic substances as compounding ingredients characterized by their specific function
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K7/00—Use of ingredients characterised by shape
    • C08K7/02—Fibres or whiskers
    • C08K7/04—Fibres or whiskers inorganic
    • C08K7/14—Glass
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L83/00—Compositions of macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing silicon with or without sulfur, nitrogen, oxygen or carbon only; Compositions of derivatives of such polymers
    • C08L83/04—Polysiloxanes
    • G—PHYSICS
    • G02—OPTICS
    • G02B—OPTICAL ELEMENTS, SYSTEMS OR APPARATUS
    • G02B5/00—Optical elements other than lenses
    • G02B5/02—Diffusing elements; Afocal elements

Definitions

  • LCDs liquid crystal displays
  • light diffusion plates for direct-type backlights mounted on TVs that require brightness are mainly made of acrylic resin for screen sizes of about 20 inches.
  • acrylic resin has low heat resistance and high hygroscopicity, so it is inferior in dimensional stability.
  • a large screen size has a problem that warpage deformation occurs. Therefore, recently, polycarbonate resin, which is superior to acrylic resin in heat resistance and hygroscopicity, has been used as a matrix resin for a light diffusion plate, and the demand thereof has been increasing.
  • polycarbonate resin is used as the transparent resin for the matrix, the resin has superior heat resistance, impact strength and moisture absorption compared to acrylic resin.
  • Polycarbonate resin itself is transparent. It is inferior to acrylic resin in that it has a disadvantage that when a light diffusing agent is added, the diffused light obtained as a result of light diffusion has a yellow color tone and a reduced brightness.
  • Patent Document 3 Patent No. 3447156
  • Patent Document 4 Patent No. 3447848
  • Patent Document 5 JP-A-10-46018
  • the present invention relates to a light diffusing resin composition used for optical elements such as light diffusing plates, optical lenses and light guide plates in streets of liquid crystal displays, street light covers, glass substitutes for laminated glass for vehicles and building materials, and the like. It is an object to provide a product.
  • the present invention provides:
  • the light-diffusing resin composition of the present invention was able to reduce the yellow color tone of the diffused light, so that the brightness, color tone, A light diffusion plate having excellent steam resistance and heat stability during molding can be obtained.
  • Aromatic polycarbonate resin [(A) component]
  • the aromatic polycarbonate resin used as the component (A) a conventional production method, that is, usually, divalent phenol and phosgene or The compounds produced by reacting with a polycarbonate precursor such as a carbonated esterified product can be mentioned.
  • a branching agent is added to form a carbonate precursor such as divalent phenol and phosgene. It is produced by a reaction with a compound, or by a transesterification reaction of a divalent phenol with a carbonate precursor such as diphenol carbonate.
  • bisphenol A 2,2 bis (4-hydroxyphenyl) propane
  • bisphenol A 2,2 bis (4-hydroxyphenyl) propane
  • divalent phenols may be used alone or in combination of two or more.
  • Examples of the carbonate compound include diaryl carbonates such as diphenyl carbonate and dialkyl carbonates such as dimethyl carbonate and getyl carbonate.
  • molecular weight modifier various substances can be used as long as they are generally used for polymerization of aromatic polycarbonate resin.
  • examples of the monovalent phenol include phenol, o-n-butylphenol, mn-butylphenol, ⁇ - ⁇ -butylphenol, ⁇ isobutylphenol, m-isobutylphenol, ⁇ -isobutylphenol, and o— t-butyl phenol, m-t butino phenol, pt-buteno phenol, o-n-pent phenol, m-n-pent phenol, ⁇ - ⁇ pliers Noref henore, o—n—hexenole henore, m -N-hexylphenol, ⁇ - ⁇ -hexylphenol, p-t-octylphenol, o cyclohexylphenol, m-cyclohexylphenol, ⁇ cyclohexylphenol, o phenylphenol, m-phenol Enenylphenol, p-phenylphenol, o-n-non
  • p-t-butylphenol p-tamylphenol, p-phenylphenol, and the like are preferably used.
  • branching agents include, for example, 1,1,1-tris (4-hydroxyphenyl) ethane; ⁇ , ⁇ ′, ⁇ ′′ -tris (4hydroxyphenyl) -1,3,5 Isopropylbenzene; 1- [a-methyl-1-a- (4'-hydroxyphenyl) ethyl] 4- [ ⁇ ', ⁇ '-bis (4 "-hydroxyphenyl) ethyl] benzene; phloroglysin, trimellit A compound having three or more functional groups such as an acid and isatin bis ( ⁇ -talesol) can also be used.
  • the aromatic polycarbonate resin used in the present invention generally has a viscosity average molecular weight of 10,000 to 100,000, more preferably 15,000 to 40,000.
  • the acrylic resin used in the present invention refers to a polymer containing, as a repeating unit, a monomer unit of acrylic acid, acrylic ester, methacrylic acid, methacrylic ester, acrylonitrile, methallyl-tolyl, and a derivative thereof, and a single polymer. Copolymers or copolymers with styrene, butadiene, etc.
  • polyacrylic acid polymethyl methacrylate ( ⁇ )
  • polyacrylonitrile polyacrylonitrile
  • ethyl acrylate-acrylic acid 2-chloroethyl copolymer ⁇ -butyl acrylonitrile copolymer
  • acrylonitrile styrene copolymer Acrylonitrile butadiene copolymer, acrylonitrile butadiene styrene copolymer and the like.
  • polymethyl methacrylate ( ⁇ ) can be particularly preferably used.
  • This polymethyl methacrylate (PMMA) is a known material and is usually produced by bulk polymerization of a methyl methacrylate monomer in the presence of a peroxide or an azo-based polymerization initiator.
  • the viscosity average molecular weight of the acrylic resin is usually from 1,000 to 200,000, preferably from 20,000 to 100,000.
  • the amount of the acrylic resin is 0.01 part by mass or more, the light-guiding property of the aromatic polycarbonate resin as the matrix becomes good, and as a result, the luminance is improved.
  • the acrylic resin component When the amount is less than 1 part by mass, the acrylic resin component does not undergo phase separation and does not become cloudy, so that the light-guiding property of the aromatic polycarbonate resin as a matrix does not decrease. Brightness is improved.
  • These light diffusing agents may be used alone or in a combination of two or more.
  • the compounding amount is 10 parts by mass or less, the light diffusing property does not become excessive and the luminance does not decrease.
  • the average particle size of the light diffusing agent is generally 1 to 200 m, preferably 1 to 150 m, more preferably 20 to: L00 / zm.
  • Examples of the phosphoric acid compound include phosphorous acid, phosphoric acid, phosphonous acid, phosphonic acid, esters thereof, and the like. Specific examples include triphenyl phosphite, tris (noylphenyl) phosphite, and tris (2 , 4 di-tert-butylphenol) phosphite, tridecylphosphite, trioctylphosphite, trioctadecylphosphite, didecylmonophenylphosphite, dioctylmonophenylphosphite, diisopropylmonophenylphosphite, monobutyldiphenylphosphite, Monodecyldiphenylphosphite, monooctyldiphenylphosphite, bis (2,6 ditert-butyl-4-methylphenyl) pentaerythritol diphosphi
  • Tris-no-phenyl phosphate, trimethyl phosphate, tris (2,4-di-tert-butylphenyl) phosphite and dimethyl benzenephosphonate are preferred.
  • aromatic phosphine compound for example, a compound represented by the general formula (1)
  • X is a hydrocarbon group, at least one of which is an azyl group having 6 to 18 carbon atoms which may have a substituent.
  • Examples of the arylphosphine compound represented by the general formula (1) include triphenylphosphine, diphenylbutylphosphine, diphenyloctadecylphosphine, tris- (p-tolyl) phosphine, and tris- ( ⁇ -no -Ruphenyl) phosphine, tris- (naphthyl) phosphine, diphenyl- (hydroxymethyl) -phosphine, diphenyl- (acetoxymethyl) -phosphine, diphenyl- (13-ethylcarboxyethyl) -phosphine, tris- (P-chlorophenyl) phosphine, tris- (p-fluorophenyl) phosphine, diphenyl-pentylphosphine, diphenyl 13-cyanoethylphosphine, diphenyl (p-hydroxyphenyl) pho
  • triphenylphosphine can be particularly preferably used.
  • the amount of the phosphorus-based stabilizer used in the present invention is generally 0.001 to 0.5 part by mass, preferably 0.005 to 0.3 part by mass, based on 100 parts by mass of the aromatic polycarbonate resin. It is preferably 0.01 to 0.1 part by mass.
  • the organopolysiloxane used in the present invention has at least one type of neutral group selected from the group consisting of a phenyl group, a diphenyl group, a butyl group, and an alkoxy group.
  • the compound represented by the formula (2), the formula (8) or the formula (11) is preferred in that it has excellent compatibility with the aromatic polycarbonate resin and does not impair the transparency.
  • the amount of the alicyclic epoxy resin conjugate is 0.001 to 1 part by mass, preferably 0.005 to 0.8 part by mass, more preferably 0.01 part by mass, based on 100 parts by mass of the aromatic polycarbonate resin. ⁇ 0.5 parts by mass.
  • the method of mixing and kneading the above components can be carried out by a commonly used method without any particular limitation.
  • ribbon blender Henschel mixer, Banbury mixer, drum tumbler 1, a single screw extruder, a twin screw extruder, a coneder, a multi-screw extruder and the like.
  • a suitable heating temperature for kneading is usually 280 to 320 ° C.
  • the polycarbonate resin yarn composition of the present invention can be formed into an optical component by molding.
  • the viscosity average molecular weight Mv was measured by measuring the intrinsic viscosity [r?] Of a methylene chloride solution at 20 ° C. with an Ubbelohde type viscosity tube, and calculated by the following relational expression.
  • Thermoplastic polymethyl methacrylate resin ( ⁇ ) Sumipec MHF (trade name, manufactured by Sumitomo Chemical Co., Ltd., viscosity average molecular weight 200000)
  • Crosslinked acrylic resin beads 1 Techno Polymer MBX-20 [trade name, manufactured by Sekisui Plastics Co., Ltd., average particle diameter 20 m]
  • Trefil R900 (trade name, manufactured by Toray Dow Koung Silicone Co., Ltd., amorphous, average particle diameter 20 m)
  • Polyorganosilsesquioxane resin Tospearl 145 [trade name, manufactured by Toshiba Corp., spherical, average particle size 4.5 ⁇ ⁇ ]
  • Crosslinked dimethyl siloxane resin X-52-875 [trade name, manufactured by Shin-Etsu Danigaku Co., Ltd., amorphous, average particle diameter 40 ⁇ m]

Landscapes

  • Chemical & Material Sciences (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Organic Chemistry (AREA)
  • Compositions Of Macromolecular Compounds (AREA)
  • Optical Elements Other Than Lenses (AREA)

Abstract

　本発明は、（Ａ）芳香族ポリカーボネート樹脂１００質量部に対し、（Ｂ）アクリル系樹脂０．０１～１質量部及び（Ｃ）光拡散剤０．０１～１０質量部を配合してなる光拡散性樹脂組成物であって、液晶ディスプレー分野における光拡散板、光学レンズ及び導光板等の光学素子、街路灯カバー、車両及び建材用合わせガラス等のガラス代替用途などに用いられる光拡散性樹脂組成物を提供する。

Description

明 細 書
光拡散性樹脂組成物
技術分野
[0001] 本発明は、液晶ディスプレー分野における光拡散板、光学レンズ及び導光板等の 光学素子、街路灯カバー、車両及び建材用合わせガラス等のガラス代替用途などに 用いられる光拡散性榭脂組成物に関するものである。
背景技術
[0002] 近年、液晶ディスプレー（LCD)の用途は、ノート型パソコン、モニターのみならず、 テレビジョン (TV)にまでその用途を拡大してきて 、る。
特に明るさが求められる TVに搭載される直下型バックライト用の光拡散板（肉厚 1 〜3mmt)は、 20インチ程度の画面サイズのものは、アクリル榭脂製が主流である。 し力しながら、アクリル榭脂は、耐熱性が低く吸湿性が高いために、寸法安定性に 劣り、結果として、大画面サイズのものは反り変形が生じるという問題点がある。 従って、最近では、耐熱性、吸湿性の点でアクリル榭脂よりも優れるポリカーボネー ト榭脂が光拡散板のマトリックス榭脂として用いられ、その需要が拡大しつつある。
[0003] 従来、通常のポリカーボネート榭脂に、光拡散剤を配合した組成物は公知である（ 例えば、特許文献 1〜5参照)。
し力しながら、マトリックスに用いる透明性榭脂としてポリカーボネート榭脂を用いた ものは、アクリル榭脂に比較して、耐熱性、衝撃強さ及び吸湿性に優れる力 ポリ力 ーボネート榭脂自体の透明性がアクリル榭脂よりも劣るため、光拡散剤を配合した場 合に、光拡散の結果得られる拡散光は色調が黄色ぐ明るさが低下するという欠点が めつに。
即ち、ポリカーボネート榭脂製の光拡散板は、光が散乱を繰り返す (多重散乱)こと で、アクリル榭脂よりも短波長側の光の吸収が大きぐ拡散光が長波長側にシフトす るという欠点があり、拡散光の輝度及び色相の低下が大きぐその導光性の改良が要 望されている。
[0004] 特許文献 1 :特許第 3100853号明細書 特許文献 2：特許第 3357809号明細書
特許文献 3：特許第 3447156号明細書
特許文献 4：特許第 3447848号明細書
特許文献 5 :特開平 10—46018号公報
発明の開示
[0005] 本発明は、液晶ディスプレー分野における光拡散板、光学レンズ及び導光板等の 光学素子、街路灯カバー、車両及び建材用合わせガラス等のガラス代替用途などに 用いられる光拡散性榭脂組成物を提供することを課題とするものである。
[0006] 本発明者らは、上記課題を解決すべく鋭意検討した結果、芳香族ポリカーボネート 榭脂に、特定の成分を所定の割合で配合することにより、輝度、色調、耐スチーム性 及び成形時の熱安定性に優れる光拡散板用榭脂組成物が得られることを見出し、本 発明を完成するに至った。
[0007] すなわち、本発明は、
1. (A)芳香族ポリカーボネート榭脂 100質量部に対し、（B)アクリル系榭脂 0. 01〜 1質量部及び (C)光拡散剤 0. 01〜10質量部を配合してなることを特徴とする光拡 散性樹脂組成物、
2. (A)成分 100質量部に対して、更に、（D)リン系安定化剤 0. 001〜0. 5質量部 を配合してなることを特徴とする上記 1に記載の光拡散性榭脂組成物、
3. (A)成分 100質量部に対して、更に、（E) (A)成分との屈折率の差が 0. 1以下の オルガノポリシロキサン 0. 01〜1質量部を配合してなることを特徴とする上記 1又は 2 に記載の光拡散性榭脂組成物、
4. (A)成分 100質量部に対して、更に、（F)脂環式エポキシィ匕合物 0. 001〜1質 量部を配合してなることを特徴とする上記 1〜3に記載の光拡散性榭脂組成物、
5. (B)成分の粘度平均分子量が、 1000〜200000であることを特徴とする上記 1に 記載の光拡散性樹脂組成物、
6. (C)成分が、架橋ポリメチルメタタリレート榭脂粒子、シリコーン榭脂粒子、ポリオ ルガノシルセスキォキサン粒子、シリカ粒子、石英粒子、シリカ繊維、石英繊維、ガラ ス繊維力 選ばれた 1種又は 2種以上の組合わせであることを特徴とする上記 1に記 載の光拡散性樹脂組成物、
7. (C)成分の平均粒子径が、 1〜200 111でぁることを特徴とする上記1に記載の光 拡散性樹脂組成物、
8. (D)成分が、リン酸エステルイ匕合物及び Z又は芳香族ホスフィンィ匕合物であること を特徴とする上記 2に記載の光拡散性榭脂組成物
を提供するものである。
[0008] 本発明の光拡散性榭脂組成物は、拡散光が明るぐその黄色の色調を低減するこ とができたため、現状のポリカーボネート榭脂製光拡散板よりも更に、輝度、色調、耐 スチーム性及び成形時の熱安定性に優れる光拡散板を得ることができる。
発明を実施するための最良の形態
[0009] 以下、本発明について詳細に説明する。
1.光拡散性榭脂組成物の各成分及びその配合量
(1)芳香族ポリカーボネート榭脂〔 (A)成分〕
本発明の光拡散性榭脂組成物にぉ ヽて、 (A)成分として用いられる芳香族ポリ力 ーボネート榭脂としては、慣用された製造方法、即ち、通常、二価フ ノールとホスゲ ン又は炭酸エステルイ匕合物等のポリカーボネート前駆体とを反応させることにより製 造したちのを挙げることができる。
具体的には、例えば、塩化メチレンなどの溶媒中において、公知の酸受容体や分 子量調節剤の存在下、更に、必要により分岐剤を添加し、二価フエノールとホスゲン のようなカーボネート前駆体との反応により、又は二価フエノールとジフエ-ルカーボ ネートのようなカーボネート前駆体とのエステル交換反応などによって製造されたもの である。
[0010] 二価フエノールとしては、様々なものが挙げられる力 特に、 2, 2 ビス（4ーヒドロ キシフエ-ル）プロパン〔通称：ビスフエノール A〕が好適である。
ビスフエノール A以外のビスフエノールとしては、例えば、ビス（4—ヒドロキシフエ- ル）メタン； 1, 1—ビス（4 ヒドロキシフエ-ル）ェタン； 2, 2 ビス（4 ヒドロキシフエ -ル）ブタン； 2, 2 ビス（4 ヒドロキシフエ-ル）オクタン； 2, 2 ビス（4 ヒドロキシ フエ-ル）フエニルメタン ; 2, 2 ビス（4 ヒドロキシ 1—メチルフエ-ル）プロパン； ビス（4 -ヒドロキシフエ-ル）ナフチルメタン； 1 , 1 ビス（4 ヒドロキシ t ブチル フエ-ル）プロパン； 2, 2 ビス（4ーヒドロキシ 3 ブロモフエ-ル）プロパン； 2, 2 —ビス（4 ヒドロキシ一 3, 5—テトラメチルフエ-ル）プロパン； 2, 2 ビス（4 ヒドロ キシ一 3 クロ口フエニル）プロパン； 2, 2 ビス（4 ヒドロキシ一 3, 5—テトラタロロフ ェ -ル）プロパン； 2, 2 ビス（4 ヒドロキシ一 3, 5—テトラブロモフエ-ル）プロパン 等のビス（ヒドロキシァリール）アルカン類、 1, 1—ビス（4 ヒドロキシフエ-ル）シクロ ペンタン； 1, 1—ビス（4 ヒドロキシフエ-ル）シクロへキサン； 1, 1—ビス（4 ヒドロ キシフエ-ル）一 3, 5, 5—トリメチルシクロへキサン等のビス（ヒドロキシァリール）シク ロアルカン類、 4, 4'ージヒドロキシフエニルエーテル； 4, 4'ージヒドロキシ 3, 3'— ジメチルフエニルエーテル等のジヒドロキシァリールエーテル類、 4, 4'ージヒドロキシ ジフエ-ルスルフイド； 4, 4'—ジヒドロキシ— 3, 3'—ジメチルジフエ-ルスルフイド等 のジヒドロキシジァリールスルフイド類、 4, 4'ージヒドロキシジフエニルスルホキシド； 4 , 4'ージヒドロキシ 3, 3'—ジメチルジフエニルスルホキシド等のジヒドロキシジァリ 一ルスルホキシド類、 4, 4'ージヒドロキシジフエニルスルホン； 4, 4'ージヒドロキシー 3, 3'—ジメチルジフエ-ルスルホン等のジヒドロキシジァリールスルホン類、 4, 4'— ジヒロキシジフエ-ルなどのジヒドロキシジフエ-ル類などが挙げられる。
これらの二価フエノールは、それぞれ単独で用いてもよいし、 2種以上を混合して用 いてもよい。
また、炭酸エステル化合物としては、ジフエ-ルカーボネート等のジァリールカーボ ネートゃジメチルカーボネート，ジェチルカーボネート等のジアルキルカーボネート 等が挙げられる。
分子量調整剤としては、通常、芳香族ポリカーボネート榭脂の重合に用いられるも のなら、各種のものを用いることができる。
具体的には、一価フエノールとして、例えば、フエノール、 o— n—ブチルフエノール 、 m—n—ブチルフエノール、 ρ—η—ブチルフエノール、 ο イソブチルフエノール、 m イソブチルフエノール、 ρ—イソブチルフエノール、 o— t—ブチルフエノール、 m—t ーブチノレフエノーノレ、 p—t—ブチノレフエノーノレ、 o—n—ペンチノレフエノーノレ、 m—n —ペンチノレフエノーノレ、 ρ—η—ペンチノレフエノーノレ、 o—n—へキシノレフエノーノレ、 m —n—へキシルフェノール、 ρ—η—へキシルフェノール、 p—t—ォクチルフエノール、 o シクロへキシルフェノール、 m—シクロへキシルフェノール、 ρ シクロへキシルフ エノーノレ、 o フエニルフエノール、 m—フエニルフエノール、 p フエニルフエノール、 o—n—ノニノレフエノーノレ、 m—ノニノレフエノーノレ、 p—n—ノニノレフエノーノレ、 o クミノレ フエノール、 m タミルフエノール、 p タミルフエノール、 o ナフチルフエノール、 m ナフチルフエノール、 ρ ナフチルフエノール； 2, 5 ジー t ブチルフエノール； 2 , 4ージー t ブチルフエノール； 3, 5 ジー t ブチルフエノール； 2, 5 ジクミルフ ェノール； 3, 5—ジクミルフエノール； p クレゾール、ブロモフエノール、トリブロモフエ ノールなどが挙げられる。
これらの一価フエノールのなかでは、 p— t—ブチルフエノール、 p—タミルフエノール 、 p フエ-ルフエノールなどが好ましく用!、られる。
[0012] その他、分岐剤として、例えば、 1, 1, 1—トリス（4 ヒドロキシフエ-ル）ェタン； α , α ', α "—トリス（4 ヒドロキシフエ-ル）一 1, 3, 5 トリイソプロピルベンゼン； 1—〔 a—メチル一 a - (4 '―ヒドロキシフエ-ル）ェチル〕 4—〔 α ', α '―ビス（4"—ヒド ロキシフエ-ル）ェチル〕ベンゼン；フロログリシン、トリメリト酸、ィサチンビス（ο—タレ ゾール)等の官能基を 3つ以上有する化合物を用いることもできる。
本発明で用いられる芳香族ポリカーボネート榭脂は、通常、粘度平均分子量が 10 , 000〜100, 000のもの力 子ましく、より好ましくは 15, 000〜40, 000である。
[0013] (2)アクリル系榭脂〔(Β)成分〕
本発明で用いられるアクリル系榭脂は、アクリル酸、アクリル酸エステル、メタクリル 酸、メタクリル酸エステル、アクリロニトリル、メタタリ口-トリル及びそれらの誘導体のモ ノマー単位を繰り返し単位として含むポリマーをいい、単独重合体又はスチレン、ブ タジェン等との共重合体がある。
具体的には、ポリアクリル酸、ポリメタクリル酸メチル（ΡΜΜΑ)、ポリアクリロニトリル 、アクリル酸ェチルーアクリル酸 2—クロ口ェチル共重合体、アクリル酸 η—ブチルー アクリロニトリル共重合体、アクリロニトリル スチレン共重合体、アクリロニトリルーブタ ジェン共重合体、アクリロニトリル ブタジエン スチレン共重合体等が挙げられる。 なかでも、特に、ポリメタクリル酸メチル (ΡΜΜΑ)を好適に用いることができる。 [0014] このポリメタクリル酸メチル（PMMA)は、公知のものでよぐ通常、過酸化物、ァゾ 系の重合開始剤の存在下、メタクリル酸メチルモノマーを塊状重合してつくられる。 アクリル系榭脂の粘度平均分子量は、通常、 1000〜200000であり、好ましくは 20 000〜 100000である。
粘度平均分子量が上記範囲内であると、マトリックスである芳香族ポリカーボネート 榭脂への相溶性が優れて 、る。
本発明に用いられるアクリル系榭脂は、芳香族ポリカーボネート榭脂 100質量部に 対し、通常、 0. 01〜1質量部、好ましくは 0. 05-0. 5質量部、より好ましくは 0. 1〜 0. 3質量部配合される。
アクリル系榭脂の配合量が 0. 01質量部以上であると、マトリックスである芳香族ポリ カーボネート榭脂の導光性が良好となり、結果として輝度が向上する。
また、配合量が 1質量部以下であると、アクリル系榭脂成分の相分離が起こらず、白 濁しな 、ため、マトリックスである芳香族ポリカーボネート榭脂の導光性が低下せず、 結果として輝度が向上する。
[0015] (3)光拡散剤〔(C)成分〕
本発明で用いられる光拡散剤は、光学的に透明で、かつ芳香族ポリカーボネート 榭脂とは異なる屈折率を有するものである。
光拡散剤の具体例としては、架橋ポリメチルメタタリレート榭脂粒子、シリコーン榭脂 粒子、ポリオルガノシルセスキォキサン粒子、シリカ粒子、石英粒子、シリカ繊維、石 英繊維及びガラス繊維等が挙げられ、なかでも、架橋ポリメチルメタタリレート榭脂粒 子、シリコーン榭脂粒子、ポリオルガノシルセスキォキサン粒子、シリカ粒子及び石英 粒子を好適に用いることができる。
これらの光拡散剤は、 1種単独で用いてもよいし、 2種以上を組み合わせて用いて ちょい。
本発明に用いられる光拡散剤は、芳香族ポリカーボネート榭脂 100質量部に対し、 0. 01〜10質量部、好ましくは 0. 05〜8質量部、より好ましくは 0. 1〜6質量部配合 される。
光拡散剤の配合量が 0. 01質量部以上であると、光拡散性が発現し、輝度が上昇 する。
また、配合量が 10質量部以下であると、光拡散性が過剰とならず、輝度が低下する ことがない。
光拡散剤の平均粒径は、通常、 1〜200 m、好ましくは 1〜150 m、より好ましく は 20〜： L 00 /z mである。
本発明の光拡散性榭脂組成物には、更に以下の添加剤を必要に応じて配合する ことができる。
(4)リン系安定化剤〔(D)成分〕
本発明に用いられるリン系安定化剤としては、リン酸系化合物及び Z又は芳香族ホ スフインィ匕合物が挙げられる。
リン酸系化合物としては、亜リン酸、リン酸、亜ホスホン酸、ホスホン酸及びこれらの エステル等が挙げられ、具体的には、トリフエ-ルホスフアイト、トリス（ノユルフェ-ル） ホスファイト、トリス（2, 4 ジ一 tert—ブチルフエ-ル）ホスファイト、トリデシルホスフ アイト、トリオクチルホスフアイト、トリオクタデシルホスフアイト、ジデシルモノフエ-ルホ スフアイト、ジォクチルモノフエ-ルホスフアイト、ジイソプロピルモノフエ-ルホスフアイ ト、モノブチルジフエ-ルホスフアイト、モノデシルジフエ-ルホスフアイト、モノォクチ ルジフエ-ルホスフアイト、ビス（2, 6 ジ tert—ブチルー 4 メチルフエ-ル）ペン タエリスリトールジホスフアイト、 2, 2—メチレンビス（4, 6 ジ一 tert—ブチルフエ- ル）ォクチルホスファイト、ビス（ノユルフェ-ル）ペンタエリスリトールジホスフアイト、ビ ス（2, 4 ジ tert ブチルフエ-ル）ペンタエリスリトールジホスフアイト、ジステアリ ノレペンタエリスリトールジホスフアイト、トリブチノレホスフェート、トリェチノレホスフェート、 トリメチルホスフェート、トリフエ-ルホスフェート、ジフエ-ルモノオルソキセ -ルホスフ エート、ジブチノレホスフェート、ジォクチノレホスフェート、ジイソプロピノレホスフェート、 4 , 4'—ビフエ二レンジホスホスフィン酸テトラキス（2, 4 ジ一 tert—ブチルフエニル） 、ベンゼンホスホン酸ジメチル、ベンゼンホスホン酸ジェチル、ベンゼンホスホン酸ジ プロピル等が挙げられる。
トリスノ -ルフエ-ルホスフアイト、トリメチルホスフェート、トリス（2, 4 ジ一 tert—ブ チルフエ-ル）ホスファイト及びベンゼンホスホン酸ジメチルが好まし 、。 [0017] 芳香族ホスフィン化合物としては、例えば、一般式（1)
P— (X) (1)
3
(式中、 Xは炭化水素基であり、少なくともその 1つは置換基を有していてもよい炭素 数 6〜 18のアジール基である。 )
で表わされるァリールホスフィン化合物が挙げられる。
一般式（1)のァリールホスフィン化合物としては、例えば、トリフエ-ルホスフィン、ジ フエ-ルブチルホスフィン、ジフエ-ルォクタデシルホスフィン、トリス一（p—トリル）ホ スフイン、トリス一（ρ—ノ-ルフエ-ル）ホスフィン、トリス一（ナフチル）ホスフィン、ジフ ェニルー（ヒドロキシメチル）一ホスフィン、ジフエ二ルー（ァセトキシメチル）一ホスフィ ン、ジフエ-ルー（ 13—ェチルカルボキシェチル）—ホスフィン、トリス—（p—クロロフ ェニル）ホスフィン、トリス一（p—フルオロフェ -ル）ホスフィン、ジフエ-ルペンジルホ スフイン、ジフエ-ルー 13—シァノエチルホスフィン、ジフエ-ルー（p—ヒドロキシフエ -ル）一ホスフィン、ジフエ-ノレ一 1, 4—ジヒドロキシフエ-ノレ一 2—ホスフィン、フエ- ルナフチルベンジルホスフィン等が挙げられる。
なかでも、特にトリフエ-ルホスフィンを好適に用いることができる。
上記リン系安定化剤は、 1種単独で用いてもよいし、 2種以上を組み合わせて用い てもよい。
本発明で用いられるリン系安定化剤の配合量は、芳香族ポリカーボネート榭脂 100 質量部に対し、通常 0. 001〜0. 5質量部、好ましくは 0. 005〜0. 3質量部、より好 ましくは 0. 01〜0. 1質量部である。
リン系安定化剤の配合量が上記範囲内であると、成形時の熱安定性が向上する。
[0018] (5)オルガノポリシロキサン〔（E)成分〕
本発明に用いられるオルガノポリシロキサンは、フエ-ル基、ジフエ-ル基、ビュル 基、アルコキシ基の中力 選ばれる少なくとも一種の基を有し、例えば、シリコーン系 化合物にフ -ル基、ジフヱ-ル基、ビニル基、アルコキシ基の中力 選ばれる少な くとも一種の基を導入した反応性シリコーン系化合物 (オルガノシロキサン等)等であ る。
好ましいオルガノポリシロキサンとしては、フエ-ル基及び Z又はジフエ-ル基、ビ -ル基及び z又はアルコキシ基を有するオルガノポリシロキサンが挙げられる。 本発明に用いられるオルガノポリシロキサンは、（A)芳香族ポリカーボネート榭脂と の屈折率の差が 0. 1以下、好ましくは 0. 09以下、より好ましくは 0. 08以下である。 本発明に用いられるオルガノポリシロキサンの配合量は、芳香族ポリカーボネート 榭脂 100質量部に対し、通常、 0. 01〜1質量部、好ましくは 0. 02〜0. 8質量部、よ り好ましくは 0. 03-0. 3質量部配合される。
オルガノポリシロキサンの配合量が上記範囲内であると、成形時の熱安定性が向上 する。
[0019] (6)脂環式エポキシ化合物〔(F)成分〕
本発明に用いられる脂環式エポキシ化合物は、脂環式エポキシ基、即ち、脂肪族 環内のエチレン結合に酸素 1原子が付加したエポキシ基をもつ環状脂肪族化合物を 意味し、具体的には式（2)〜（11)で表される化合物が好適に用いられる。
[0020] [化 1]
Figure imgf000010_0001
[0021] [化 2]
3)
Figure imgf000010_0002
[0022] [化 3]
Figure imgf000011_0001
H3)
(n=1平均）

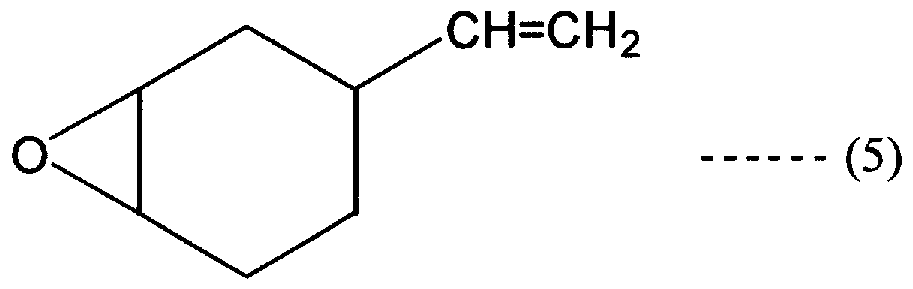

[0023] [化 4]
Figure imgf000011_0002
[0024] [化 5]
Figure imgf000011_0003
(a+b=1 又は 2)
6]
Figure imgf000012_0001
(a+b+c+d=1〜3)
[0026] [ィ匕 7]
Figure imgf000013_0001
(a+b+c+d=n (整数)， R:炭化水素基)
[0027] [ィ匕 8]
Figure imgf000013_0002
(n:整数, R:炭化水素基)
[0028] [化 9]
Figure imgf000014_0001
(R :炭化水素基)
[0029] [化 10]
Figure imgf000014_0002
(n :整数， R:炭化水素基）
[0030] 中でも、式（2)、式 (8)又は式（11)で表される化合物力 芳香族ポリカーボネート 榭脂への相溶性に優れ、透明性を損なうことがな 、点で好ま 、。
脂環式エポキシィ匕合物の配合量は、芳香族ポリカーボネート系榭脂 100質量部に 対し、 0. 001〜1質量部、好ましくは 0. 005〜0. 8質量部、より好ましくは 0. 01〜0 . 5質量部配合される。
脂環式エポキシィ匕合物の配合量が上記範囲内であると、耐スチーム性が向上する
[0031] 2.各成分の配合及び混練
上記各成分の配合及び混練法については、特に制限はなぐ通常用いられる方法 で行うことができる。
例えば、リボンブレンダー、ヘンシェルミキサー、バンバリ一ミキサー、ドラムタンブラ 一、単軸スクリュー押出機、 2軸スクリュー押出機、コニーダ、多軸スクリュー押出機等 により行なうことができる。
混練に際しての加熱温度は、通常、 280〜320°Cが適当である。
[0032] 本発明のポリカーボネート系榭脂糸且成物は、成形することにより光学部品とすること ができる。
光学部品としては、例えば、光拡散板、光学レンズ及び導光板、街路灯カバー、車 両及び建材用合わせガラス等が挙げられる。
実施例
[0033] 次に、本発明を実施例、比較例及び参考例により、更に詳細に説明するが、本発 明はこれらの例によってなんら限定されるものではない。
[0034] (1)実施例、比較例及び参考例で用いた材料の種類は、下記のとおりである。
(A)芳香族ポリカーボネート (PC)榭脂
1.タフロン FN1500A〔商品名、出光石油化学 (株)製、粘度平均分子量 15000、 屈折率 1. 585〕
2.タフロン FN2200A〔商品名、出光石油化学 (株)製、粘度平均分子量 22000、 屈折率 1. 585〕
また、粘度平均分子量 Mvは、ウベローデ型粘度管にて、 20°Cにおけるメチレンク 口ライド溶液の極限粘度 [ r? ]を測定し、下記の関係式により計算した。
[ r? ] = l. 23 X 10— 5Μν0·83
(Β)アクリル系榭脂
1.熱可塑性ポリメチルメタタリレート榭脂（ΡΜΜΑ)：ダイアナール BR87〔商品名、 三菱レーヨン (株)製、粘度平均分子量 40000〕
2.熱可塑性ポリメチルメタタリレート榭脂（ΡΜΜΑ)：スミペック MHF〔商品名、住友 化学 (株)製、粘度平均分子量 200000〕
分子量は、ォストワルド型粘度管にて、 25°Cにおけるクロ口ホルム溶液の極限粘度 [ r? ]を測定し、次の関係式により平均重合度 PAを求め、計算した。
logPA= l. 6131og ( [ r? ] X 10ソ 8. 29)
(C)光拡散剤 1.架橋アクリル榭脂ビーズ 1 :テクノポリマー MBX— 20〔商品名、積水化成品工業（ 株)製、平均粒子径 20 m〕
2.架橋シリコーン榭脂 1 :トレフィル R900〔商品名、東レダウコーユングシリコーン (株 )製、不定形、平均粒子径 20 m〕
3.ポリオルガノシルセスキォキサン榭脂：トスパール 145〔商品名、（株)東芝製、球 状、平均粒子径 4. 5 ^ πι]
4.架橋ジメチルシロキサン榭脂: ΚΜΡ598〔商品名、信越ィ匕学 (株)製、球状、平均 粒子径 13 m〕
5.架橋ジメチルシロキサン榭脂 :X— 52— 875〔商品名、信越ィ匕学 (株)製、不定形 、平均粒子径 40 μ m〕
(D)リン系安定化剤
1. トリス（2, 4 ジ— tert—ブチルフエ-ル）ホスファイト：ィルガフォス 168〔商品名、 チバスべシャリティ ·ケミカルズ社製〕
2.ビス（2, 6 tert—ブチルー 4 メチルフエニル）ペンタエリスリトールージ—ホス ファイト：アデカスタブ PFP36〔商品名、旭電化工業 (株)製〕
3.トリフ ニルホスフィン: JC 263〔商品名、城北化学工業 (株)製〕
(E)オルガノポリシロキサン
1.ジフヱ-ル基、ビニル基、メトキシ基を有するオルガノポリシロキサンィ匕合物: KR — 511〔商品名、信越ィ匕学 (株)製、屈折率 1. 518〕
2.フエ-ル基、ビュル基、メトキシ基を有するオルガノポリシロキサンィ匕合物: KR— 2 19〔商品名、信越化学 (株)製、屈折率 1. 510]
(F)脂環式エポキシィ匕合物
1.脂環式エポキシィ匕合物:セロキサイド 2021P〔商品名、ダイセル化学 (株)製、式（ 2)の化合物〕
2.アクリル基を有する脂環式エポキシィ匕合物: M100〔商品名、ダイセルィ匕学 (株)製 、式（3)の R力 Sメチル基である化合物〕
(G)市販光拡散板
1.ポリカーボネート (PC)榭脂ベース製光拡散板〔帝人化成 (株)製〕 2.ポリメチルメタタリレート (PMMA)榭脂ベース製光拡散板〔旭化成 (株)製〕
[0036] (2)各評価項目の測定法は、下記のとおりである。
1.平均輝度:ルミラー (東レ製 E60L)上に lmmのギャップを設けて冷陰極管を配置 し、この冷陰極管上 12mmの光源間距離を置いて評価用成形体又は市販光拡散板 を設置し、更に光拡散フィルム (恵和商工社製） 1枚を光拡散板の上に積層して、光 源直上の位置での光拡散光（出射光)の平均輝度 (cd/m2)を色彩色差計 (ミノルタ カメラ社製、 LS-110)で測定した。
2.拡散光の色調:ルミラー (東レ製 E60L)上に lmmのギャップを設けて冷陰極管を 配置し、この冷陰極管上 12mmの光源間距離を置いて評価用成形体又は市販光拡 散板を設置し、更に光拡散フィルム (恵和商工社製） 1枚を光拡散板の上に積層して 、光源直上の位置での拡散光の色調 (YI値; JIS—K— 7105に準拠した。）を色彩色 差計〔マクベス社製 MS 2020プラス (F光源 10度視野； J透過法)〕にて測定した。
3.成形時の熱安定性：評価用成形体外観を目視で観察した。
評価は、◎ (無色透明、シルバーの発生なし）、△ (やや黄変、シルバーの発生あり )の 2段階で行なった。
4.耐スチーム性:評価用成形体を、耐スチーム試験機 (平山製作所社製)槽内に入 れ、 120°Cの飽和水蒸気下に 50時間暴露し、外観の変化を目視観察した。
評価は、◎ (変化なし)、〇（白濁なし、クレーズのみ発生）、△ (白濁)の 3段階で行 なった。
[0037] 〔実施例 1〜10、比較例 1〜4及び参考例 1〜2〕
表 1に示す割合で各成分を混合後、単軸押出機（口径 40mm φ )を用い、スクリュ 一回転数 100rpm、温度 280°Cで混練し、ペレツトイ匕した。
このペレットを射出成形機にて、成形温度 300°C、金型温度 100°Cの条件で評価 用成形体（14mm角 X 3mmt)を作製し、各評価を行なった。
評価結果を表 1に示す。
[0038] [表 1]
Figure imgf000018_0001
産業上の利用可能性
本発明の光拡散性榭脂組成物は、拡散光が明るぐその黄色の色調を低減するこ とができるため、現状のポリカーボネート榭脂製光拡散板よりも更に、輝度、色調、耐 スチーム性及び成形時の熱安定性に優れる光拡散板を得ることができるので、液晶 ディスプレー分野における光拡散板、光学レンズ及び導光板等の光学素子、街路灯 カバー、車両及び建材用合わせガラス等のガラス代替用途などに用いられる。

Claims

請求の範囲
[1] (A)芳香族ポリカーボネート榭脂 100質量部に対し、（B)アクリル系榭脂 0. 01〜1 質量部及び (C)光拡散剤 0. 01〜10質量部を配合してなることを特徴とする光拡散 性榭脂組成物。
[2] (A)成分 100質量部に対して、更に、（D)リン系安定化剤 0. 001〜0. 5質量部を 配合してなることを特徴とする請求項 1に記載の光拡散性榭脂組成物。
[3] (A)成分 100質量部に対して、更に、 (E) (A)成分との屈折率の差が 0. 1以下の オルガノポリシロキサン 0. 01〜1質量部を配合してなることを特徴とする請求項 1又 は 2に記載の光拡散性榭脂組成物。
[4] (A)成分 100質量部に対して、更に、（F)脂環式エポキシィ匕合物 0. 001〜1質量 部を配合してなることを特徴とする請求項 1〜3のいずれかに記載の光拡散性榭脂 組成物。
[5] (B)成分の粘度平均分子量が、 1000〜200000であることを特徴とする請求項 1 に記載の光拡散性榭脂組成物。
[6] (C)成分が、架橋ポリメチルメタタリレート榭脂粒子、シリコーン榭脂粒子、ポリオル ガノシルセスキォキサン粒子、シリカ粒子、石英粒子、シリカ繊維、石英繊維、ガラス 繊維力 選ばれた 1種又は 2種以上の組合わせであることを特徴とする請求項 1に記 載の光拡散性樹脂組成物。
[7] (C)成分の平均粒子径が、 1〜200 111でぁることを特徴とする請求項1に記載の 光拡散性樹脂組成物。
[8] (D)成分が、リン酸エステルイ匕合物及び Z又は芳香族ホスフィンィ匕合物であること を特徴とする請求項 2に記載の光拡散性榭脂組成物。
PCT/JP2005/006667 2004-04-14 2005-04-05 光拡散性樹脂組成物 Ceased WO2005100476A1 (ja)

Priority Applications (4)

Application Number Priority Date Filing Date Title
CN2005800113850A CN1942521B (zh) 2004-04-14 2005-04-05 光漫射性树脂组合物
KR1020067021224A KR101153090B1 (ko) 2004-04-14 2005-04-05 광확산성 수지 조성물
DE112005000840.1T DE112005000840B4 (de) 2004-04-14 2005-04-05 Lichtstreuende Harz-Zusammensetzung
US11/578,416 US7847007B2 (en) 2004-04-14 2005-04-05 Light-diffusing resin composition

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2004-118633 2004-04-14
JP2004118633A JP5230056B2 (ja) 2004-04-14 2004-04-14 光拡散性樹脂組成物

Publications (1)

Publication Number Publication Date
WO2005100476A1 true WO2005100476A1 (ja) 2005-10-27

Family

ID=35149975

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2005/006667 Ceased WO2005100476A1 (ja) 2004-04-14 2005-04-05 光拡散性樹脂組成物

Country Status (7)

Country Link
US (1) US7847007B2 (ja)
JP (1) JP5230056B2 (ja)
KR (1) KR101153090B1 (ja)
CN (1) CN1942521B (ja)
DE (1) DE112005000840B4 (ja)
TW (1) TWI433889B (ja)
WO (1) WO2005100476A1 (ja)

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN101432335B (zh) * 2006-04-28 2011-05-25 出光兴产株式会社 导光构件及照明单元
US8119228B2 (en) * 2006-05-01 2012-02-21 Idemitsu Kosan Co., Ltd. Polycarbonate resin composition, optical molded body using the same, and illumination unit
US8795824B2 (en) * 2006-05-11 2014-08-05 Idemitsu Kosan Co., Ltd. Light diffusing resin composition and light diffusing plate using the same
US8877850B2 (en) * 2006-06-19 2014-11-04 Idemitsu Kosan Co., Ltd. Light-diffusing polycarbonate resin composition and light-diffusing plate

Families Citing this family (38)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP4938993B2 (ja) 2004-08-06 2012-05-23 パナソニック株式会社 樹脂組成物及びそれより成る照明カバー
JP4759245B2 (ja) 2004-10-22 2011-08-31 出光興産株式会社 ポリカーボネート系光拡散性樹脂組成物
US7297381B2 (en) * 2005-05-20 2007-11-20 General Electric Company Light diffusing films, methods of making the same, and articles using the same
JP4914027B2 (ja) * 2005-06-08 2012-04-11 出光興産株式会社 光拡散性ポリカーボネート系樹脂組成物、および同樹脂組成物を用いた光拡散板
JP4837981B2 (ja) * 2005-11-18 2011-12-14 住化スタイロンポリカーボネート株式会社 光拡散性に優れた熱可塑性樹脂組成物およびそれからなる光拡散板
JP5093832B2 (ja) * 2005-11-18 2012-12-12 住化スタイロンポリカーボネート株式会社 光拡散性に優れた熱可塑性樹脂組成物およびそれからなる光拡散板
US20070149661A1 (en) * 2005-12-23 2007-06-28 Sanjay Gurbasappa Charati Polycarbonate composition, method of manufacture thereof and articles comprising the same
JP5064720B2 (ja) * 2006-05-11 2012-10-31 出光興産株式会社 ポリカーボネート系樹脂組成物、それを用いた光学成形体及び照明ユニット
JP5005949B2 (ja) * 2006-05-01 2012-08-22 出光興産株式会社 ポリカーボネート系樹脂組成物、光学成形品及び照明ユニット
KR100853518B1 (ko) * 2007-01-09 2008-08-21 주식회사 옵틱스 다기능성 광학 필름, 이를 채용한 면광원장치와액정표시소자
JP5602992B2 (ja) * 2008-03-04 2014-10-08 帝人株式会社 光拡散性芳香族ポリカーボネート樹脂組成物
US7994248B2 (en) 2008-12-11 2011-08-09 Sabic Innovative Plastics Ip B.V. Flame retardant thermoplastic polycarbonate compositions
JP5281423B2 (ja) * 2009-01-28 2013-09-04 住友化学株式会社 導光板
DE102009015040A1 (de) * 2009-03-26 2010-09-30 Bayer Materialscience Ag (Co)polycarbonate mit verbesserten optischen Eigenschaften
JP2011068724A (ja) * 2009-09-24 2011-04-07 Shin-Etsu Chemical Co Ltd 光拡散性シリコーンゴム組成物及び成型物
CN101792586A (zh) * 2010-03-30 2010-08-04 广州金园聚合物挤出成型科技有限公司 一种高光通量、防眩光聚碳酸酯及其制备方法
KR101297160B1 (ko) 2010-05-17 2013-08-21 제일모직주식회사 폴리카보네이트 수지 조성물　및 이를 이용한 성형품
EP3336145B1 (en) 2010-05-27 2023-11-01 Idemitsu Kosan Co., Ltd Polycarbonate resin composition and molded polycarbonate resin
CN101880450B (zh) * 2010-07-02 2012-09-26 深圳市科聚新材料有限公司 一种高雾度高透明led灯管料及其制备方法
KR101309808B1 (ko) 2010-07-30 2013-09-23 제일모직주식회사 내스크래치성과 내충격성이 우수한 난연 폴리카보네이트 수지 조성물 및 이를 이용한 성형품
CN102464875B (zh) * 2010-11-04 2013-12-04 朱正荣 一种led日光灯护眼灯罩材料加工方法
KR101340539B1 (ko) * 2010-11-23 2014-01-02 제일모직주식회사 표면 특성이 우수한 고광택 고충격 폴리카보네이트계 수지 조성물 및 이를 이용한 성형품
KR101335290B1 (ko) 2010-12-30 2013-12-02 제일모직주식회사 내화학성이 우수한 폴리카보네이트 수지 조성물
CN102250462B (zh) * 2011-06-08 2012-12-05 广州市聚赛龙工程塑料有限公司 一种聚碳酸酯复合材料及其制备方法与led灯罩的制作方法
KR101452086B1 (ko) * 2012-02-03 2014-10-16 주식회사 엘지화학 열가소성 수지 조성물 및 상기 수지 조성물을 이용하여 제조된 도광판
DE202012102963U1 (de) 2012-08-07 2013-11-13 Rp-Technik E.K. Leuchtstofflampenartiges LED-Leuchtmittel
KR20140087597A (ko) * 2012-12-31 2014-07-09 제일모직주식회사 방열부와 투광부가 일체로 형성된 튜브형 led 램프 하우징 및 그 제조방법
US20170015782A1 (en) * 2014-02-28 2017-01-19 Idemitsu Kosan Co., Ltd. Polycarbonate resin, and polycarbonate resin composition
KR102317927B1 (ko) 2014-02-28 2021-10-26 이데미쓰 고산 가부시키가이샤 폴리카보네이트 수지 및 폴리카보네이트 수지 조성물
US9929319B2 (en) * 2014-06-13 2018-03-27 General Electric Company LED package with red-emitting phosphors
CN104650567A (zh) * 2015-02-12 2015-05-27 杭州奥普卫厨科技有限公司 高性能光扩散pc原料
KR20160141078A (ko) * 2015-05-27 2016-12-08 롯데첨단소재(주) 광확산 파우더 및 그 제조방법
CN108350223A (zh) * 2015-11-02 2018-07-31 Sabic环球技术有限责任公司 光漫射制品
US10385163B2 (en) 2016-02-18 2019-08-20 Lg Chem, Ltd. Polycarbonate resin composition and optical molded article using the same
US10687178B2 (en) 2017-03-03 2020-06-16 Orion Labs, Inc. Phone-less member of group communication constellations
US11524432B2 (en) * 2017-05-17 2022-12-13 Sabic Global Technologies B.V. Use of a polycarbonate composition
JP7194610B2 (ja) * 2019-02-13 2022-12-22 三菱エンジニアリングプラスチックス株式会社 ポリカーボネート樹脂組成物成形体
CN111019316B (zh) * 2019-12-26 2021-12-03 宁波坚锋新材料有限公司 一种具有光扩散性能的聚碳酸酯组合物、制备方法及应用

Citations (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH06192556A (ja) * 1992-12-24 1994-07-12 Nippon G Ii Plast Kk 光拡散性ポリカーボネート樹脂組成物
JPH09279001A (ja) * 1996-04-10 1997-10-28 Idemitsu Petrochem Co Ltd ポリカーボネート樹脂組成物
JPH1036655A (ja) * 1996-07-17 1998-02-10 Mitsubishi Plastics Ind Ltd 光拡散性ポリカーボネイト樹脂組成物
JPH1073725A (ja) * 1996-07-01 1998-03-17 Idemitsu Petrochem Co Ltd 導光板およびその製造方法
JPH11158364A (ja) * 1997-11-27 1999-06-15 Idemitsu Petrochem Co Ltd ポリカーボネート樹脂組成物及び導光板
JP2001214049A (ja) * 1999-11-25 2001-08-07 Teijin Chem Ltd 光拡散性芳香族ポリカーボネート樹脂組成物
JP2002060609A (ja) * 2000-08-18 2002-02-26 Idemitsu Petrochem Co Ltd 芳香族ポリカーボネート樹脂組成物および成形品
JP2005112963A (ja) * 2003-10-07 2005-04-28 Idemitsu Kosan Co Ltd ポリカーボネート系樹脂組成物及び光学部品

Family Cites Families (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2000239407A (ja) 1999-02-18 2000-09-05 Asahi Chem Ind Co Ltd 光拡散性及び色調に優れた照明カバー用樹脂シート
US6808804B2 (en) * 2000-08-18 2004-10-26 Teijin Chemicals, Ltd. Sheet-form layered structure with attractive appearance and utilization thereof
CN1206278C (zh) * 2001-07-23 2005-06-15 帝人化成株式会社 热塑性树脂组合物、成形品及其制造方法

Patent Citations (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH06192556A (ja) * 1992-12-24 1994-07-12 Nippon G Ii Plast Kk 光拡散性ポリカーボネート樹脂組成物
JPH09279001A (ja) * 1996-04-10 1997-10-28 Idemitsu Petrochem Co Ltd ポリカーボネート樹脂組成物
JPH1073725A (ja) * 1996-07-01 1998-03-17 Idemitsu Petrochem Co Ltd 導光板およびその製造方法
JPH1036655A (ja) * 1996-07-17 1998-02-10 Mitsubishi Plastics Ind Ltd 光拡散性ポリカーボネイト樹脂組成物
JPH11158364A (ja) * 1997-11-27 1999-06-15 Idemitsu Petrochem Co Ltd ポリカーボネート樹脂組成物及び導光板
JP2001214049A (ja) * 1999-11-25 2001-08-07 Teijin Chem Ltd 光拡散性芳香族ポリカーボネート樹脂組成物
JP2002060609A (ja) * 2000-08-18 2002-02-26 Idemitsu Petrochem Co Ltd 芳香族ポリカーボネート樹脂組成物および成形品
JP2005112963A (ja) * 2003-10-07 2005-04-28 Idemitsu Kosan Co Ltd ポリカーボネート系樹脂組成物及び光学部品

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN101432335B (zh) * 2006-04-28 2011-05-25 出光兴产株式会社 导光构件及照明单元
US8119228B2 (en) * 2006-05-01 2012-02-21 Idemitsu Kosan Co., Ltd. Polycarbonate resin composition, optical molded body using the same, and illumination unit
US8795824B2 (en) * 2006-05-11 2014-08-05 Idemitsu Kosan Co., Ltd. Light diffusing resin composition and light diffusing plate using the same
US8877850B2 (en) * 2006-06-19 2014-11-04 Idemitsu Kosan Co., Ltd. Light-diffusing polycarbonate resin composition and light-diffusing plate

Also Published As

Publication number Publication date
TWI433889B (zh) 2014-04-11
US7847007B2 (en) 2010-12-07
TW200538508A (en) 2005-12-01
KR20070009619A (ko) 2007-01-18
CN1942521B (zh) 2011-09-14
JP5230056B2 (ja) 2013-07-10
US20070213452A1 (en) 2007-09-13
CN1942521A (zh) 2007-04-04
JP2005298710A (ja) 2005-10-27
DE112005000840T5 (de) 2007-02-22
KR101153090B1 (ko) 2012-06-04
DE112005000840B4 (de) 2014-10-09

Similar Documents

Publication Publication Date Title
JP5230056B2 (ja) 光拡散性樹脂組成物
JP4759245B2 (ja) ポリカーボネート系光拡散性樹脂組成物
JP5063873B2 (ja) 光拡散性ポリカーボネート系樹脂組成物、および同樹脂組成物を用いた光拡散板
US8795824B2 (en) Light diffusing resin composition and light diffusing plate using the same
JP4914027B2 (ja) 光拡散性ポリカーボネート系樹脂組成物、および同樹脂組成物を用いた光拡散板
JP5879124B2 (ja) ポリカーボネート樹脂組成物ペレットの製造方法
CN101932655B (zh) 聚碳酸酯树脂组合物及由该组合物形成的光学用成形品
JP2006257299A (ja) 光拡散性樹脂組成物
JP4843592B2 (ja) ポリカーボネート樹脂組成物及び導光板

Legal Events

Date Code Title Description
AK Designated states

Kind code of ref document: A1

Designated state(s): AE AG AL AM AT AU AZ BA BB BG BR BW BY BZ CA CH CN CO CR CU CZ DE DK DM DZ EC EE EG ES FI GB GD GE GH GM HR HU ID IL IN IS KE KG KM KP KR KZ LC LK LR LS LT LU LV MA MD MG MK MN MW MX MZ NA NI NO NZ OM PG PH PL PT RO RU SC SD SE SG SK SL SM SY TJ TM TN TR TT TZ UA UG US UZ VC VN YU ZA ZM ZW

AL Designated countries for regional patents

Kind code of ref document: A1

Designated state(s): BW GH GM KE LS MW MZ NA SD SL SZ TZ UG ZM ZW AM AZ BY KG KZ MD RU TJ TM AT BE BG CH CY CZ DE DK EE ES FI FR GB GR HU IE IS IT LT LU MC NL PL PT RO SE SI SK TR BF BJ CF CG CI CM GA GN GQ GW ML MR NE SN TD TG

121 Ep: the epo has been informed by wipo that ep was designated in this application
WWE Wipo information: entry into national phase

Ref document number: 1020067021224

Country of ref document: KR

WWE Wipo information: entry into national phase

Ref document number: 200580011385.0

Country of ref document: CN

WWE Wipo information: entry into national phase

Ref document number: 1120050008401

Country of ref document: DE

WWP Wipo information: published in national office

Ref document number: 1020067021224

Country of ref document: KR

RET De translation (de og part 6b)

Ref document number: 112005000840

Country of ref document: DE

Date of ref document: 20070222

Kind code of ref document: P

WWE Wipo information: entry into national phase

Ref document number: 112005000840

Country of ref document: DE

WWE Wipo information: entry into national phase

Ref document number: 11578416

Country of ref document: US

Ref document number: 2007213452

Country of ref document: US

122 Ep: pct application non-entry in european phase
WWP Wipo information: published in national office

Ref document number: 11578416

Country of ref document: US
