JP6889823B2 - 鉄筋コンクリート構造物破砕用エアーハンマービット - Google Patents
鉄筋コンクリート構造物破砕用エアーハンマービット Download PDFInfo
- Publication number
- JP6889823B2 JP6889823B2 JP2019561223A JP2019561223A JP6889823B2 JP 6889823 B2 JP6889823 B2 JP 6889823B2 JP 2019561223 A JP2019561223 A JP 2019561223A JP 2019561223 A JP2019561223 A JP 2019561223A JP 6889823 B2 JP6889823 B2 JP 6889823B2
- Authority
- JP
- Japan
- Prior art keywords
- cutting block
- enlarged diameter
- bit
- diameter portion
- inclined surface
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Active
Links
Images
Classifications
-
- E—FIXED CONSTRUCTIONS
- E04—BUILDING
- E04G—SCAFFOLDING; FORMS; SHUTTERING; BUILDING IMPLEMENTS OR AIDS, OR THEIR USE; HANDLING BUILDING MATERIALS ON THE SITE; REPAIRING, BREAKING-UP OR OTHER WORK ON EXISTING BUILDINGS
- E04G23/00—Working measures on existing buildings
- E04G23/08—Wrecking of buildings
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B28—WORKING CEMENT, CLAY, OR STONE
- B28D—WORKING STONE OR STONE-LIKE MATERIALS
- B28D1/00—Working stone or stone-like materials, e.g. brick, concrete or glass, not provided for elsewhere; Machines, devices, tools therefor
- B28D1/14—Working stone or stone-like materials, e.g. brick, concrete or glass, not provided for elsewhere; Machines, devices, tools therefor by boring or drilling
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B28—WORKING CEMENT, CLAY, OR STONE
- B28D—WORKING STONE OR STONE-LIKE MATERIALS
- B28D1/00—Working stone or stone-like materials, e.g. brick, concrete or glass, not provided for elsewhere; Machines, devices, tools therefor
- B28D1/14—Working stone or stone-like materials, e.g. brick, concrete or glass, not provided for elsewhere; Machines, devices, tools therefor by boring or drilling
- B28D1/146—Tools therefor
Landscapes
- Engineering & Computer Science (AREA)
- Architecture (AREA)
- Mechanical Engineering (AREA)
- Civil Engineering (AREA)
- Electrochemistry (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Chemical & Material Sciences (AREA)
- Structural Engineering (AREA)
- Mining & Mineral Resources (AREA)
- Earth Drilling (AREA)
- Polishing Bodies And Polishing Tools (AREA)
- Processing Of Stones Or Stones Resemblance Materials (AREA)
- Percussive Tools And Related Accessories (AREA)
- Working Measures On Existing Buildindgs (AREA)
Description
100:ビット軸
200:拡径部
210:中央平面
220:傾斜面
230:カッティングブロック装着溝
300:超硬チップ
400:カッティングブロック
410:固定ボルト
11:空気通路
22:案内溝
Claims (3)
- 空圧によって作動するエアーシリンダー、エアーシリンダーの内部で上下運動をするピストン、およびピストンと結合して上下振動と回転を通じて鉄筋コンクリート構造物を破砕するエアーハンマーのビットに関するものであって、
ビットの胴体役割をするビット軸(100);
前記ビット軸(100)の下端部で直径が拡張されてなる拡径部(200);
前記拡径部(200)の表面に突出するように挿入される多数個の掘削用超硬チップ(300);および、
前記拡径部(200)に着脱可能に結合され、前記拡径部(200)の表面に突出してコンクリート構造物の破砕過程で鉄筋を切断するカッティングブロック(400);を含んで構成され、
前記拡径部(200)の下部は、
中央平面(210)と前記中央平面(210)の周囲を囲む傾斜面(220)で構成され、
前記カッティングブロック(400)は前記傾斜面(220)に沿って放射状に多数配列され、

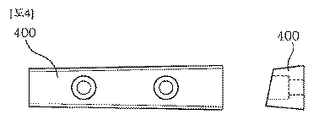

前記カッティングブロック(400)は、
前記拡径部(200)の傾斜面(220)の外側に露出する上端部から下端部に行くほど断面積が増加し、
前記拡径部(200)の傾斜面(220)には前記カッティングブロック(400)と対応する形態のカッティングブロック装着溝(230)が備えられ、
前記カッティングブロック(400)の上端部は、前記拡径部(200)が回転する方向の前端が後端よりも高いため拡径部(200)の傾斜面(220)の外側に突出する構造であることを特徴とする、鉄筋コンクリート構造物破砕用エアーハンマービット。 - 前記カッティングブロック装着溝(230)は、
前記拡径部(200)の傾斜面(220)の上部から中央平面(210)と会う下部に行くほど左右の幅が次第に減少する形態であり、
前記カッティングブロック(400)も前記カッティングブロック装着溝(230)と対応するように前記拡径部(200)の中央平面(210)に行くほど左右の幅が次第に減少する形態であることを特徴とする、請求項1に記載の鉄筋コンクリート構造物破砕用エアーハンマービット。 - 前記カッティングブロック(400)は、
前記カッティングブロック装着溝(230)にスライディング方式で挿入された状態で前記カッティングブロック(400)を貫通して前記カッティングブロック装着溝(230)の底面に締結される固定ボルト(410);によって固定されることを特徴とする、請求項1または請求項2に記載の鉄筋コンクリート構造物破砕用エアーハンマービット。
