【課題】安全性を確保しつつ、優れた長寿命及び高電圧特性を確保することができるリチウム二次電池用セパレータ及びこれを用いた二次電池を提供する。
【解決手段】本発明のセパレータはＰＥ又はＰＰ系ベースフィルム、及び前記ベースフィルムと異なる成分のＰＰ系又はＰＰ系パウダーを前記ベースフィルムにコーティングしたパウダーコーティング層を含み、相互補完して上昇した効果を表す。
【選択図】図２

Description

本発明は、安全性を確保しつつ優れた長寿命と高電圧特性を確保することができるセパレータ及びこれを含むリチウム二次電池に関する。
リチウム二次電池は充放電が可能で、動作時間を延長させたり製品を軽量化することができ、高電圧、高電池容量が可能であるので携帯電話、携帯用パーソナルコンピューターなどの小型電子機器の用途に使用されている一方、電気自動車又は小型自動二輪車などへの応用も図られている。後者の用途に用いられるリチウム二次電池は大型かつ高エネルギー容量であるため、より高い安全性が求められる。そのため、電池の異常発熱に起因する高温時にも安全性を維持しながら長寿命及び高電圧特性に優れたセパレータが求められている。
しかし、従来、主に使用されてきたＰＥ（Ｐｏｌｙｅｔｈｙｌｅｎｅ）系セパレータは融点がＰＰ（Ｐｏｌｙｐｒｏｐｙｌｅｎｅ）系より低くてシャットダウン効果によって安全性を確保することはできるが、耐久性が弱くＰＰ系より低い電圧で酸化するため寿命が短く高電圧に不利な短所がある。ＰＰ系セパレータは融点と酸化電圧がＰＥ系より高くて耐熱性が強く寿命が長く高電圧に有利な特性があるが、量産工程の利点のため一般に乾式法で製造され、一方向に延伸される特徴を持つため一方向に裂けることが発生しやすく、高温でセパレータの孔隙が容易に塞がらないため安全性が低くなるという問題点があった。
本発明の目的は、リチウム二次電池の安全性を改善しつつ寿命が長く優れた高電圧特性を確保することができるセパレータ及びこれを含むリチウム二次電池を提供することにある。
本発明の一実施例によるセパレータはポリプロピレン（ＰＰ）系又はポリエチレン（ＰＥ）系ベースフィルム；及び前記ベースフィルム内、前記ベースフィルム上、又は前記ベースフィルム内及び前記ベースフィルム上にＰＰ系パウダー又はＰＥ系パウダーを含み、前記ＰＥ系パウダー又はＰＰ系パウダーは前記ベースフィルムと異なる成分のパウダーである。
本発明の一実施例によれば、前記ベースフィルムはＰＥ系ベースフィルムで前記パウダーはＰＰ系パウダーである。
本発明の一実施例によれば、前記ベースフィルムはＰＰ系ベースフィルムで前記パウダーはＰＥ系パウダーである。
本発明の一実施例によれば、前記ベースフィルムは孔隙を有し前記パウダーは前記孔隙の平均直径より小さい平均粒径を有する。
本発明の一実施例によれば、前記ベースフィルムは１μm以下の直径の孔隙を有する。
本発明の一実施例によれば、前記パウダーの粒径は０．１〜１μmであることがある。
本発明の一実施例によれば、前記ＰＰ系又はＰＥ系パウダーは重量平均分子量が約３０００〜５０００であるものが使用され得る。
本発明の一実施例によれば、前記セパレータは２００〜３００ｓｅｃ／１００ｃｃの通気度を有する。
本発明の一実施例によれば、前記ベースフィルムは表面積を有し前記パウダーは前記ベースフィルムの表面積の約１０％〜３０％に含まれる。
本発明の一実施例によれば、前記パウダーは前記ベースフィルムの一側面又は両側面に含まれることができる。
本発明の一実施例によれば、前記パウダーの少なくとも一部は前記ベースフィルムの孔隙内に挿入される。
本発明の一実施例によれば、パウダーは次のコーティング方法によって前記ベースフィルムに含まれる（塗布される）。前記コーティング方法はＰＰ系又はＰＥ系樹脂を提供するステップ；前記樹脂からＰＰ系ベースフィルム又はＰＥ系ベースフィルムを形成するステップ；前記ベースフィルム内、前記ベースフィルム上、又は前記ベースフィルム内及び上にＰＥ系パウダー又はＰＰ系パウダーをコーティングさせるステップ；前記コーティングされたベースフィルムを乾燥させるステップ；及び前記フィルムを延伸して孔隙を形成するステップを含む。
本発明の一実施例によれば、前記パウダーは次のコーティング方法によってベースフィルムに含まれる（塗布される）。前記コーティング方法はＰＰ系又はＰＥ系樹脂を提供するステップ；前記樹脂からＰＰ系ベースフィルム又はＰＥ系ベースフィルムを形成するステップ；前記フィルムを延伸して孔隙を形成するステップ；前記ベースフィルムを溶媒で濡らすステップ；溶融ポリマーバスで前記ベースフィルム内、前記ベースフィルム上、又は前記ベースフィルム内及び上にＰＥ系パウダー又はＰＰ系パウダーをコーティングさせるステップ；及び前記コーティングされたベースフィルムを乾燥させるステップを含む。
本発明の一実施例によれば、前記パウダーは次のコーティング方法によってベースフィルムに含まれる（塗布される）：前記コーティング方法はＰＰ系又はＰＥ系樹脂を提供するステップ；前記樹脂からＰＰ系ベースフィルム又はＰＥ系ベースフィルムを形成するステップ；溶媒で可塑剤を前記ベースフィルムから除去するステップ；溶融ポリマーバスで前記ベースフィルム内、前記ベースフィルム上、又は前記ベースフィルム内及び上にＰＥ系パウダー又はＰＰ系パウダーをコーティングさせるステップ；前記コーティングされたベースフィルムを乾燥させるステップ；及び前記ベースフィルムを延伸して孔隙を形成するステップを含む。
本発明の一実施例によれば、正極板、負極板、及び前記正極及び負極の間に介在するセパレータを含む電極組立体；電解液と前記電極組立体を収納する缶；及び前記電極組立体の正極板又は負極板と電気的に連結され前記缶の上端部を密封するギャップ組立体を含むリチウム二次電池が提供される。
本発明によるセパレータ及びこれを含むリチウム二次電池は、ＰＰ系及びＰＥ系セパレータの短所をすべて解消しつつ、それぞれの長所をすべて維持することができるので、電池の安全性、特に高温安全性を確保しつつ長寿命特性及び高電圧特性に優れるという効果がある。
特に、ベースフィルムにベースフィルムと異なる成分のパウダーでコーティング層を形成することによって、単に異種成分のパウダーをミックスしてシートに製造するか、異種のフィルムを互いに積層したものに比べて生産原価が安価である。
また、ベースフィルム上にパウダーをコーティングすることによって形成された層からなるので、異種成分を混合して直接極板にコーティングしたものに比べて、コーティング性に関係なく一定の性能を示すことができる。

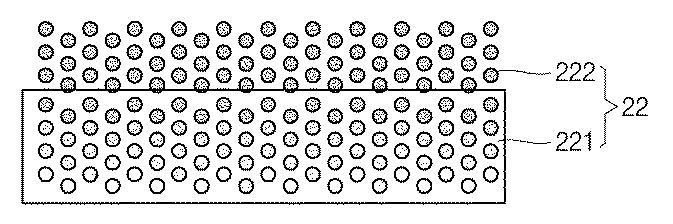

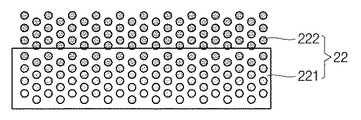

本発明の一実施例によるリチウム二次電池の部分断面図である。 本発明の一実施例によるセパレータを概略的に示す断面図である。
これより具体的な実施例が図面を参照してより具体的に説明される。しかし、これらは他の実施形態で実施されることができ、ここに開示された実施例に限定されるものではない。
以下、実施例によって本発明によるセパレータ及びこれを含むリチウム二次電池についてより具体的に説明する。
本発明の一実施例によるセパレータはＰＰ系又はＰＥ系ベースフィルム及び前記ベースフィルムの成分と異なる成分のＰＰ系又はＰＥ系パウダーで前記ベースフィルムの少なくとも一側面にコーティングされたコーティング層を含む。ここでコーティング層とは前記ベースフィルムの内、前記ベースフィルムの上、又は前記ベースフィルム内及び上にパウダーが挿入及び／又は塗布されたものをすべて含む概念である。
従来、ＰＰ系セパレータはその特徴上、湿式法による量産が困難で乾式法で製造されており、このようなセパレータは気孔が長さ方向に配列しているので、その強度が弱く、弱い衝撃にも容易に裂ける。一方、ＰＥ系セパレータは湿式法によって製造されるので横、縦を含む多方向に延伸可能であるが、ＰＰ系より融点が低くて耐熱性が低く酸化電位がＰＰ系より低いため寿命特性及び高電圧特性面で不利である。
本発明ではこのような点を考慮してＰＰ系又はＰＥ系ベースフィルムの少なくとも一表面にベースフィルムと異なる成分のパウダーをコーティングしたパウダーコーティング層を形成したことを特徴とする。
具体的には、本発明の一実施例によって製造されたセパレータは、ＰＰ系ベースフィルムの少なくとも一表面にＰＥ系パウダーコーティング層を形成したもの（以下、「ＰＰ／ＰＥ系セパレータ」という）、及びＰＥ系ベースフィルムの少なくとも一表面にＰＰ系パウダーコーティング層を形成したもの（以下、「ＰＥ／ＰＰ系セパレータ」という）に区別することができる。
前記ＰＰ／ＰＥ系セパレータでは、ＰＰ系ベースフィルムの一表面にコーティングされたＰＥ系パウダーコーティング層によって方向性を持たなくなるので一方向に裂けることが防止されて不良の発生率が低くなる。また、過充電時にＰＥワックスが膨脹及び溶融されてＰＰ系ベースフィルムの気孔を塞いで容易にシャットダウンされるので電池の安全性が高くなる効果を得ることができる。したがって、ＰＰ系セパレータの長所である高い長寿命特性と高電圧でも有利な特性を維持しつつ、従来のＰＰ系セパレータの問題、例えば低い電池安全性及び高い不良発生率をすべて解消できるようになった。
本発明の一実施例によれば、前記ＰＥ系パウダーはＰＥ系ベースフィルム用物質より融点の低いものを使用することが好ましい。これは高温で容易に溶融されてセパレータの孔隙を塞いで電池の内部短絡を防げるようにするためである。本発明の一実施例によれば、前記ＰＥ系パウダーは重量平均分子量（光散乱法、沈降平衡法、アーチバルド法等）が３０００〜５０００であるものが使用され得る。分子量が５０００を超えると融点温度が高くなってセパレータ孔隙を塞ぐことができる温度が上昇するようになって安全性が低下し、分子量が３０００未満である場合は融点が低すぎてセパレータが低い温度、例えば５０〜６０℃の温度で酸化し得るので電池の高温保存特性が悪くなる。
前記ＰＥ／ＰＰ系セパレータでは、ＰＥ系ベースフィルムの一表面にコーティングされたＰＰ系パウダーコーティング層によって、融点が高くなるので耐熱性及び耐久性が高くなり、寿命が長くなる効果と４．３Ｖ以上の高電圧でも使用が可能になる。したがって、ＰＥ系セパレータの長所である電池安全性及び内部短絡の側面で有利でありながら、長寿命特性と高電圧に有利な効果を同時に示すことができる。
本発明の一実施例によれば、前記ＰＰ系パウダーは重量平均分子量が３０００〜５０００であるものが使用され得る。重量平均分子量が５０００を超えると融点温度が高くなってセパレータ孔隙を塞ぐことができる温度が上昇するようになって安全性が低下し、重量平均分子量が３０００未満である場合は酸化電位が低くなって、長寿命特性及び高電圧特性が悪くなる。
本発明の一実施例によれば、前記パウダーの粒径はベースフィルムの孔隙（ｐｏｒｅ）より小さいことが好ましい。パウダーの粒径がベースフィルムの孔隙より大きいと前記孔隙内部に挿入されなくなり、上述のような補完的な役割が果たせなくなる。本発明の好ましい実施例によれば、前記ベースフィルムの孔隙が１μm以下で、パウダーの粒径が０．１〜１μmである。
本発明の一実施例によれば、前記パウダーの塗布量はセパレータの通気度が２００〜３００ｓｅｃ／１００ｃｃになるように調節され得る。通気度は一定の圧力の下に与えられたセパレータ面の垂直方向にエアー（Ａｉｒ）を通過させて１００ｃｃのエアーが通過するまでかかる時間を測定して得ることができる。通気度が低いということはベースフィルムの孔隙をパウダーが過度に塞ぐことになるので、リチウムイオンの移動を阻害して電池容量の低減と抵抗が上昇する問題点があり、通気度が高いということは十分にコーティングされなかったということであるので、相互補完する効果を得ることができない問題点がある。したがって、前記通気度に到達するようにパウダーの塗布量を適切に調節して本発明によるセパレータを製造することができる。
本発明の一実施例によれば、前記パウダーの塗布量は前記ベースフィルム表面積の１０％〜３０％を塗布できる程度の量が使用され得る。前記パウダーの塗布量が１０％より少なくなると、相互補完効果を得ることができず、３０％を超えると、パウダーがベースフィルム表面の孔隙を過度に塞いでリチウムイオンの移動を阻害して電池容量が減り抵抗が上昇する問題がある。
本発明の一実施例によれば、前記パウダーコーティング層は前記ベースフィルムのいずれか一つの側面又は両側面に形成され得る。大容量で使用されるセパレータは一般に１０〜２０μmの厚さを有し孔隙の大きさが１〜５μm程度であるので、一面ダイコーティング又はスプレーコーティングでもパウダーが十分に孔隙内部に挿入されることができる。
前記ポリプロピレンパウダーとしては単独重合体（ｈｏｍｏｐｏｌｙｍｅｒ）、ランダム共重合体及びブロック共重合体を揚げることができ、１種又は２種以上を配合して使用することができる。また重合触媒にも特に制限はなく、チーグラー・ナッタ（Ｚｉｅｇｌｅｒ−Ｎａｔｔａ）系触媒又はメタロセン系触媒などを挙げることができる。また、使用するポリプロピレンの立体規則性にも特に制限はなく、イソタクティック、シンジオタクティック又はアタクティックポリプロピレンを使用することができる。
前記ポリエチレンパウダーとしては高密度、中密度も又は低密度ポリエチレンを揚げることができ、１種又は２種以上を配合して使用することができる。
本発明の一実施例によるセパレータはＰＰ系又はＰＥ系ベースフィルムの少なくとも一表面に前記ベースフィルムと異なる成分のＰＰ系又はＰＥ系パウダーをコーティングすることで製造され得る。この時、パウダーコーティングはスプレー法によって行なわれることが孔隙に前記パウダー粒子がより容易に挿入され得るので好ましい。
この時、パウダーコーティングは関連技術分野で当業者に周知の方法で行われ得る。本発明の一実施例によって、前記コーティング方法は、例えばＴダイを用いてＰＰ又はＰＥ系溶融樹脂からＰＰ又はＰＥ系ベースフィルムを押し出してベースフィルムを形成するステップを含むことができる。また、前記コーティング方法は、ＬＤＰＥ〜ＭＤＰＥ系溶融ポリマーバス（ｂａｔｈ）内でスプレー又はドット（ｄｏｔ）コーティングによって前記ベースフィルム内及び／又は上にＰＥ又はＰＰ系パウダーを適用させてコーティングするステップを含むことができる。また、前記コーティング方法は、例えば７０〜９０℃でロールトゥーロール（ｒｏｌｌ ｔｏ ｒｏｌｌ）方式で前記フィルムを乾燥させるステップを含むことができる。また、前記コーティング方法は、前記フィルムを、例えばＭＤ（Ｍａｃｈｉｎｅ Ｄｉｒｅｃｔｉｏｎ）／ＴＤ（Ｔｒａｎｓｖｅｒｓｅ Ｄｉｒｅｃｔｉｏｎ）方向に延伸して孔隙を形成するステップを含むことができる。
本発明の一実施例による他の方法で、前記コーティング方法は、例えばＴダイを用いてＰＰ又はＰＥ溶融樹脂からＰＰ又はＰＥ系ベースフィルムを押し出してベースフィルムを形成するステップを含むことができる。また、前記コーティング方法は、例えばＭＤ方向に前記フィルムを延伸して孔隙を形成するステップを含むことができる。また、前記コーティング方法は、沸点が７０〜９０℃である溶媒、例えば、アセトン／エタノール／メタノール／ＴＨＦでディップウェッティング（ｄｅｅｐ ｗｅｔｔｉｎｇ）によって前記ベースフィルムを溶媒で濡らすステップを含むことができる。前記コーティング方法はＬＤＰＥ〜ＭＤＰＥ系溶融ポリマーバスでスプレー又はドットコーティングで前記ベースフィルム内及び／又は上にＰＰ又はＰＥ系パウダーを適用させてコーティングするステップを含むことができる。また、前記コーティング方法は、ロールトゥーロール方法で７０℃〜９０℃でフィルムを乾燥させるステップを含むことができる。
本発明の一実施例による他のコーティング方法で、前記コーティング方法は、例えばＰＰ又はＰＥ溶融樹脂から可塑剤を含むＰＰ又はＰＥ系ベースフィルムをＴ−ｔｉｅ法で押し出すステップを含むことができる。前記コーティング方法は、また、溶媒で前記ベースフィルムから前記可塑剤を洗浄又は除去するステップを含む。前記コーティング方法は、また、ＬＤＰＥ〜ＭＤＰＥ系溶融ポリマーバスでスプレー方法又はドットコーティング方法で前記ベースフィルム内及び／又は上にＰＰ又はＰＥ系パウダーを塗布させてコーティングするステップを含むことができる。前記コーティング方法は、また、ロールトゥーロール方法によって約７０℃〜９０℃で前記フィルムを乾燥するステップ；及び前記ベースフィルムをＭＤ／ＴＤ方向に延伸して孔隙を形成するステップを含むことができる。
前記コーティング方法はベースフィルム内及び／又は上にパウダーをコーティングする例として開示されたものである。しかし、スプレーコーティング法を使用する方法はパウダーの粒子がより容易にフィルムの孔隙に挿入され得るので有利である。
本発明の一実施例によって製造されたセパレータを含む二次電池を以下で詳細に説明する。
図１は、本発明の実施例によるリチウム二次電池の部分断面図を示す。以下で説明される二次電池の製造方法は本発明の理解を助けるためのものであり、当該技術分野で周知の技術内容を利用して適切に変更して使用され得る。
本発明の実施例によるリチウム二次電池は、図１に示すように、缶１０と電極組立体２０とギャップ組立体３０及び電解液を含んで形成される。前記リチウム二次電池は電極組立体２０と電解液が缶１０の内部に収容され、ギャップ組立体３０が缶１０の上端部を密封して形成される。
前記電極組立体２０は正極板２１、負極板２３及びセパレータ２２を含んで形成される。前記電極組立体２０は正極板２１、セパレータ２２、負極板２３及びセパレータ２２が順に積層された後、巻回されて形成され得る。
前記正極板２１は正極集電体の表面に正極活物質が塗布されて形成される。前記正極集電体にはアルミニウム又はアルミニウム合金などが使用され得る。前記正極集電体はホイルやメッシュの形態に形成され得る。前記正極活物質はバインダー及び導電材、必要な場合は増粘剤とともに溶媒に分散されてスラリー状に形成された後、正極集電体の表面に塗布される。
前記正極活物質はリチウムイオンを可逆的に挿入及び脱離可能な物質からなる。前記正極活物質にはコバルト、マンガン、ニッケルから選択される少なくとも１種及びリチウムとの複合金属酸化物が使用され得る。前記正極活物質はＭｇ、Ａｌ、Ｃｏ、Ｋ、Ｎａ、Ｃａ、Ｓｉ、Ｔｉ、Ｓｎ、Ｖ、Ｇｅ、Ｇａ、Ｂ、Ａｓ、Ｚｒ、Ｍｎ、Ｃｒ、Ｆｅ、Ｓｒ、Ｖ及び希土類元素からなる群から選択される元素がさらに含まれることができる。
前記負極板２３は負極集電体の表面に負極活物質が塗布されて形成される。前記負極集電体には銅又は銅合金などが使用され得る。前記負極集電体はホイルやメッシュの形態に形成され得る。前記負極活物質はバインダー及び導電材、必要な場合は増粘剤とともに溶媒に分散されてスラリー状に形成された後、負極集電体の表面に塗布される。
前記負極活物質はリチウムイオンを挿入及び脱離可能な物質からなる。前記負極活物質には結晶質又は非晶質の炭素、又は炭素複合体の炭素系負極活物質（熱的に分解された炭素、コークス、黒鉛）、燃焼された有機重合体化合物、炭素繊維、酸化スズ化合物、リチウム金属又はリチウムと他の元素の合金が使用され得る。前記非結晶質炭素にはハードカーボン、コークス、１５００℃以下で焼成したメソカーボンマイクロビーズ（ｍｅｓｏｃａｒｂｏｎ ｍｉｃｒｏｂｅａｄ：ＭＣＭＢ）、メソフェーズピッチ系炭素繊維（ｍｅｓｏｐｈａｓｅ ｐｉｔｃｈ−ｂａｓｅｄ ｃａｒｂｏｎ ｆｉｂｅｒ：ＭＰＣＦ）等がある。前記結晶質炭素には黒鉛系材料があり、具体的には天然黒鉛、黒鉛化コークス、黒鉛化ＭＣＭＢ、黒鉛化ＭＰＣＦなどがある。
前記セパレータ２２は正極板２１及び負極板２３の間に位置して正極板２１と負極板２３の短絡を防止する。図２を参照すると、前記セパレータ２２はＰＰ系又はＰＥ系ベースフィルム２２１と、前記ベースフィルム２２１の少なくとも一表面に塗布され前記ベースフィルム２２１と異なる成分のＰＰ系又はＰＥ系パウダーコーティング層２２２を含む。前記ＰＰ系又はＰＥ系パウダー２２２はベースフィルム２２１の孔隙に挿入されてベースフィルム２２１の短所を補完する効果を示す。したがって前記ベースフィルム２２１の成分と前記パウダー層２２２の成分は互いに異なるもので構成される。例えばベースフィルム２２１がＰＥ系フィルムであれば、パウダーコーティング層２２２のパウダーはＰＰ系であることが好ましい。前記セパレータ２２に関する具体的な内容については上述のとおりである。
前記ギャップ組立体３０はギャッププレート４０と絶縁プレート５０とターミナルプレート６０及び電極端子８０を含んで形成され得る。前記ギャップ組立体３０は絶縁ケース７０と結合されて缶１０を密封する。
前記電極端子８０はギャッププレート４０の中央に形成されている端子通孔４１に挿入される。前記電極端子８０は端子通孔４１に挿入される際、電極端子８０の外面にチューブ型ガスケット４６が結合されてともに挿入される。したがって、前記電極端子８０はギャッププレート４０と電気的に絶縁される。
前記電解液はギャップ組立体３０が缶１０の上端部に組み立てられた後、電解液注入孔４２を介して缶１０に注入される。前記電解液注入孔４２は別途の栓４３によって密閉される。前記電極端子８０は負極板２３の負極タブ１７又は正極板２１の正極タブ１６に連結されて負極端子又は両極端子として作用するようになる。
一方、前記リチウム二次電池は正極板／セパレータ／負極板の構造を有する単位電池、正極板／セパレータ／負極板／セパレータ／正極板構造を有するバイセル、又は単位電池の構造が繰り返される積層電池の構造に形成できる。
また、本発明のリチウム二次電池は図示の角型の他に円筒型、パウチ型などの他の形状を有し得る。
次は、本発明のセパレータ及びこれを含むリチウム二次電池に対して具体的な実施例及び比較例によってより具体的に説明する。以下の実施例は本発明の好ましい一実施例に過ぎず、本発明の範囲が下記実施例に限定されるものではない。
実施例１乃至６
正極活物質としてＬｉＣｏＯ２、バインダーとしてポリフッ化ビニリデン（ＰＶｄＦ）及び導電剤としてカーボンを９２：４：４の重量比でＮ−メチル−２−ピロリドン溶媒中で分散させて正極活物質スラリーを製造した。前記正極活物質スラリーを厚さ１５μmのアルミニウムホイルにコーティングして乾燥、圧延して正極板を製造した。
負極活物質としてグラファイト（Ｇｒａｐｈｉｔｅ）、バインダーとしてスチレンブタジエンゴム（ＳＢＲ）及び増粘剤としてカルボキシメチルセルロース（ＣＭＣ）を９６：２：２の重量比で混合した後、水に分散させて負極活物質スラリーを製造した。このスラリーを厚さ１０μmの銅ホイルにコーティングして乾燥、圧延して負極板を製造した。
厚さ１２μmのベースフィルムをＬＤＰＥ〜ＭＤＰＥ系溶融ポリマーバスに入れてスプレーを使用してパウダーを塗布した。塗布時に前記ポリマーの含有量がベースフィルムの２０重量％になるように前記ポリマーバスを制御した。パウダーが塗布されたフィルムをロールトゥーロール法を用いて８０℃〜９０℃で乾燥した。乾燥されたフィルムをＭＤ／ＴＤ方向に延伸して孔隙を形成した。
前記１２μmの厚さのベースフィルムにスプレーを使用して前記ベースフィルムの総表面積の約２０％になるようにコーティング層を形成した。
使用されたベースフィルム、パウダーについては表１に記載したとおりである。
前記製造されたセパレータを前記正極板及び負極板の間に挿入して電極組立体を形成した。前記電極組立体を巻回して４６ｍｍ×３４ｍｍ×５０ｍｍの角型缶に挿入した。前記缶に電解液を注入してリチウム二次電池を製造した。
電解液はエチレンカーボネート（ＥＣ）とエチルメチルカーボネート（ＥＭＣ）の容量比が３：７である混合溶媒にＬｉＰＦ６が１．０Ｍになるように混合して製造した。
比較例１乃至１０
表１に記載のようにセパレータを製造したことを除けば実施例１と同じ方法で二次電池を製造した。
実験例１：一方向への裂け具合
実施例及び比較例によって製造されたセパレータのＴＤ引張強度を測定して次の基準によって表１に示した。
◎：１０００ｋｇｆ／ｃｍ２≦ＴＤ
○：７５０ｋｇｆ／ｃｍ２≦ＴＤ＜１０００ｋｇｆ／ｃｍ２
△：５００ｋｇｆ／ｃｍ２≦ＴＤ＜７５０ｋｇｆ／ｃｍ２
Ｘ：ＴＤ＜５００ｋｇｆ／ｃｍ２
実験例２：安全性評価
実施例及び比較例によって製造されたリチウム二次電池を１５０℃で１０分の間露出させた後、高温短絡を評価した。
また、実施例及び比較例によって製造されたリチウム二次電池を３ｃ−レートで１０Ｖまで充電した後、電池の状態を観察した。
電池の状態によって◎：ＬＥＡＫ；○：ＳＭＯＫＥ、＜２００℃；△：ＳＭＯＫＥ、>２００℃；Ｘ：ＦＩＲＥに表示した。
実験例３：高温保存特性
実施例及び比較例によって製造されたリチウム二次電池を６０℃で３０日の間長期保存した後、電池の容量を測定して、電池の容量によって次のように示した。
◎：初期電池容量の８０％≦電池容量
○：初期電池容量の７０％≦電池容量＜初期電池容量の８０％
△：初期電池容量の６０≦電池容量＜初期電池容量の７０％
Ｘ：電池容量＜初期電池容量の６０％
実験例４：長寿命特性
実施例及び比較例によって製造されたリチウム二次電池をそれぞれ３０００サイクル充放電した後、容量を測定して前記実験例３の基準によってそれぞれ表示した。
実験例５：過充電効果
実施例及び比較例によって製造された２０個のリチウム二次電池を２０℃で２時間、１Ｃ（７９０ｍＡｈ）／１２Ｖの定電流・定電圧で過充電させて、電池の状態を観察して評価した。
◎：２０個の電池すべてが良好。
○：１または２個の電池がＬＥＡＫ。
△：５〜６個の電池がＬＥＡＫ、またはＦＬＡＳＨ。
Ｘ：１０個を超える電池がＬＥＡＫ、ＦＬＡＳＨ、またはＳＭＯＫＥ。
前記実験結果を表１に示した。
Figure 2012164655
表１から実施例１乃至実施例６の二次電池は一方向への裂け具合や高温短絡、過充電効果、高温保存特性及び長寿命特性に優れたことがわかる。したがって、本発明によるセパレータ及びこれを含む二次電池は電池安全性を確保しつつ、耐熱性、長寿命特性、高温保存特性にすべて優れたことがわかる。
しかし、ＰＰ系フィルムやＰＥ系フィルム単層で構成された比較例１及び２の二次電池はそれぞれの限界を克服できず、またパウダーの平均粒径が大きいものを使用した比較例３及び４の二次電池は単層フィルムと同じようにパウダーコーティング層を形成した効果を得られなかった。
また、ＰＥパウダーの分子量が小さすぎるものを使用した比較例５の二次電池は融点が低くて高温保存特性が低く、大きすぎるものを使用した比較例６の二次電池は融点が高くなって過充電時の安全性や高温短絡効果が低くなる。
また、ＰＰパウダーの分子量が小さすぎるものを使用した比較例７の二次電池は充分なＰＰ特性を発揮できず、融点が低くなってＰＥ系セパレータの短所である高温での熱収縮を防止できなくなり、分子量が大きすぎるものを使用した比較例８の二次電池は融点が高くなって高温で孔隙を塞いで短絡を誘導するセパレータ特性を妨害するようになるので、高温安全性が低い。
また、パウダーの平均粒径が小さいものを使用した比較例９及び１０の二次電池は過充電時の安全性や高温短絡効果が相対的に低い。
本発明は上記実施例に限定されず本発明の技術的要旨から逸脱しない範囲内で様々に修正・変形されて実施され得ることは本発明の属する技術分野における通常の知識を有する者にとっては自明である。
１０：缶
２０：電極組立体
３０：ギャップ組立体
４０：ギャッププレート
５０：絶縁プレート
６０：ターミナルプレート
７０：絶縁ケース
８０：電極端子

Claims (20)

  1. ポリエチレン（ＰＥ）系又はポリプロピレン（ＰＰ）系ベースフィルム、及び
    前記ベースフィルム内、前記ベースフィルム上、又は前記ベースフィルム内及び上にコーティングされたポリエチレン系パウダー又はポリプロピレン系パウダーを含み、
    前記ポリエチレン系パウダー又は前記ポリプロピレン系パウダーは前記ベースフィルムと異なる成分である二次電池用セパレータ。
  2. 前記ベースフィルムがポリエチレン系フィルムで前記パウダーがポリプロピレン系パウダーである請求項１に記載の二次電池用セパレータ。
  3. 前記ベースフィルムがポリプロピレン系フィルムで前記パウダーがポリエチレン系フィルムである二次電池用セパレータ。
  4. 前記ポリプロピレン系パウダー又は前記ポリエチレン系パウダーは３，０００〜５，０００の重量平均分子量を有する請求項１に記載の二次電池用セパレータ。
  5. 前記ベースフィルムが孔隙を有し前記パウダーは前記孔隙の平均直径より小さい平均粒径を有する請求項１に記載の二次電池用セパレータ。
  6. 前記ベースフィルムが１μm以下の直径の孔隙を有する請求項１に記載の二次電池用セパレータ。
  7. 前記パウダーが０．１μm〜１μmの粒径を有する請求項６に記載の二次電池用セパレータ。
  8. 前記セパレータが２００ｓｅｃ／１００ｃｃ〜３００ｓｅｃ／１００ｃｃの通気度を有する請求項１に記載の二次電池用セパレータ。
  9. 前記ベースフィルムは表面積を有し前記パウダーは前記ベースフィルムの表面積の１０％〜３０％で含まれる請求項１に記載の二次電池用セパレータ。
  10. 前記パウダーは前記ベースフィルムの一側面又は両側面にコーティングされる請求項１に記載の二次電池用セパレータ。
  11. 前記パウダーの少なくとも一部は前記ベースフィルムの孔隙に挿入される請求項１に記載の二次電池用セパレータ。
  12. ポリエチレン系パウダー又はポリプロピレン系パウダーをポリエチレン系又はポリプロピレン系ベースフィルムに適用して前記パウダーが前記ベースフィルム内、前記ベースフィルム上、又は前記ベースフィルム内及び上にコーティングされるようにするコーティングステップを含み、
    前記ポリエチレン系パウダー又はポリプロピレン系パウダーは前記ベースフィルムと異なる成分からなる二次電池用セパレータの製造方法。
  13. 適用された前記パウダーの含有量が、前記セパレータの通気度が２００ｓｅｃ／１００ｃｃ〜３００ｓｅｃ／ｃｃになるように、調節される請求項１２に記載の二次電池用セパレータの製造方法。
  14. 前記ベースフィルムがポリエチレン系フィルムで前記パウダーがポリプロピレン系パウダーである請求項１２に記載の二次電池用セパレータの製造方法。
  15. 前記ベースフィルムがポリプロピレン系フィルムで前記パウダーがポリエチレン系パウダーである請求項１２に記載の二次電池用セパレータの製造方法。
  16. 前記ベースフィルムが表面積を有し前記パウダーが前記ベースフィルムの表面積の１０％〜３０％でコーティングされる請求項１２に記載の二次電池用セパレータの製造方法。
  17. ポリエチレン又はポリプロピレン樹脂を提供するステップ；
    前記樹脂からポリエチレン系ベースフィルム又はポリプロピレン系ベースフィルムを形成するステップ；
    前記ベースフィルム内、前記ベースフィルム上、又は前記ベースフィルム内及び上に前記ポリエチレン系パウダー又はポリプロピレン系パウダーをコーティングするステップ；
    前記コーティングされたベースフィルムを乾燥させるステップ；及び
    前記フィルムを延伸して孔隙を形成するステップ；を含むコーティング方法によって前記パウダーを前記ベースフィルムに含む請求項１２に記載の二次電池用セパレータの製造方法。
  18. ポリエチレン又はポリプロピレン樹脂を提供するステップ；
    前記樹脂からポリエチレン系ベースフィルム又はポリプロピレン系ベースフィルムを形成するステップ；
    前記フィルムを延伸して孔隙を形成するステップ；
    前記ベースフィルムを溶媒で濡らすステップ；
    溶融ポリマーバスで前記ベースフィルム内、前記ベースフィルム上、又は前記ベースフィルム内及び上に前記ポリエチレン系パウダー又はポリプロピレン系パウダーをコーティングするステップ；及び
    前記コーティングされたベースフィルムを乾燥させるステップ；を含むコーティング方法によって前記パウダーを前記ベースフィルムにコーティングさせる請求項１２に記載の二次電池用セパレータの製造方法。
  19. ポリエチレン又はポリプロピレン樹脂を提供するステップ；
    前記樹脂から可塑剤を含むポリエチレンベースフィルム又はポリプロピレンベースフィルムを形成するステップ；
    溶媒を使用して前記ベースフィルムから可塑剤を除去するステップ；
    溶融ポリマーバスで前記ベースフィルム内、前記ベースフィルム上、又は前記ベースフィルム内及び上に前記ポリエチレン系パウダー又はポリプロピレン系パウダーをコーティングするステップ；
    前記コーティングされたベースフィルムを乾燥させるステップ；及び
    前記ベースフィルムを延伸して孔隙を形成するステップ；を含むコーティング方法によって前記パウダーを前記ベースフィルムにコーティングさせる請求項１２に記載の二次電池用セパレータの製造方法。
  20. 第１電極、第２電極及び前記第１及び第２電極の間に介在される請求項１のセパレータを含む二次電池。
JP2012019473A 2011-02-03 2012-02-01 リチウム二次電池用セパレータ及びこれを含むリチウム二次電池 Active JP6478198B2 (ja)

Applications Claiming Priority (4)

Application Number Priority Date Filing Date Title
US201161439300P 2011-02-03 2011-02-03
US61/439,300 2011-02-03
US13/101,088 2011-05-04
US13/101,088 US8980461B2 (en) 2011-02-03 2011-05-04 Separator for lithium secondary battery and lithium secondary battery including the same

Publications (2)

Publication Number Publication Date
JP2012164655A true JP2012164655A (ja) 2012-08-30
JP6478198B2 JP6478198B2 (ja) 2019-03-06

Family

ID=45346197

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2012019473A Active JP6478198B2 (ja) 2011-02-03 2012-02-01 リチウム二次電池用セパレータ及びこれを含むリチウム二次電池

Country Status (5)

Country Link
US (1) US8980461B2 (ja)
EP (1) EP2485297B1 (ja)
JP (1) JP6478198B2 (ja)
KR (1) KR101211894B1 (ja)
CN (1) CN102629677B (ja)

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2016047165A1 (ja) * 2014-09-26 2016-03-31 旭化成イーマテリアルズ株式会社 蓄電デバイス用セパレータ
JP2020513134A (ja) * 2017-04-06 2020-04-30 旭化成株式会社 リチウムイオン二次電池用セパレータ
WO2021210590A1 (ja) * 2020-04-13 2021-10-21 旭化成株式会社 蓄電デバイス用セパレータの製造方法

Families Citing this family (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2014078495A (ja) * 2012-09-21 2014-05-01 Gs Yuasa Corp 非水電解質二次電池
FR3013512B1 (fr) 2013-11-20 2021-04-23 Commissariat Energie Atomique Additif d'electrolyte de batteries li-ion
KR102246767B1 (ko) 2014-08-13 2021-04-30 삼성에스디아이 주식회사 리튬이차전지용 세퍼레이터, 이를 채용한 리튬이차전지 및 그 제조방법
WO2019122423A1 (en) 2017-12-21 2019-06-27 Dsm Ip Assets B.V. Article comprising a substrate and a porous layer comprising polyolefin particles
KR102560825B1 (ko) 2018-04-30 2023-07-31 현대자동차주식회사 리튬 이차전지 및 그 제조방법
KR102859067B1 (ko) 2019-10-18 2025-09-12 주식회사 엘지에너지솔루션 안전성이 향상된 분리막을 포함하는 젤리-롤형 전극조립체
CN113078414A (zh) * 2019-12-17 2021-07-06 山东海科创新研究院有限公司 一种具备低温热闭孔机制的聚丙烯复合隔膜及其制备方法、锂离子电池
CN111628131B (zh) * 2020-06-09 2022-02-01 江苏厚生新能源科技有限公司 具备低温关断性能的涂覆隔膜及制备方法、锂电池、汽车

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2001307708A (ja) * 2000-04-19 2001-11-02 Japan Vilene Co Ltd 電池用セパレータの製造方法
JP2009114434A (ja) * 2007-10-15 2009-05-28 Toray Ind Inc 多孔性フィルム
JP2010240936A (ja) * 2009-04-03 2010-10-28 Asahi Kasei E-Materials Corp 多層多孔膜
JP2010267466A (ja) * 2009-05-14 2010-11-25 Hitachi Maxell Ltd 扁平形非水電池

Family Cites Families (23)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS6052A (ja) * 1983-06-15 1985-01-05 Fuji Elelctrochem Co Ltd 非水電解液電池
JPS60136161A (ja) * 1983-12-26 1985-07-19 Japan Vilene Co Ltd リチウム電池用セパレ−タ材
US4734324A (en) * 1987-03-27 1988-03-29 Hercules Incorporated Heat sealable microporous polypropylene films
JP2625798B2 (ja) 1987-07-04 1997-07-02 東レ株式会社 電解液セパレータ
US5213722A (en) * 1987-11-17 1993-05-25 Matsushita Electric Industrial Co., Ltd. Method of making a separator material for a storage battery
JPH01258358A (ja) * 1988-04-06 1989-10-16 Japan Vilene Co Ltd リチウム電池用セパレータ
JPH0513062A (ja) 1991-07-03 1993-01-22 Mitsui Toatsu Chem Inc 非水電解液型電池
JPH08244152A (ja) 1995-03-15 1996-09-24 Nitto Denko Corp 多孔質フィルムおよびその製造法
US6875540B2 (en) * 1997-07-29 2005-04-05 Ngk Insulators, Ltd. Lithium secondary battery
TW431004B (en) * 1998-10-29 2001-04-21 Toshiba Corp Nonaqueous electrolyte secondary battery
JP2002279956A (ja) 2001-03-16 2002-09-27 Sony Corp 非水電解質電池
WO2002065561A1 (fr) * 2001-02-14 2002-08-22 Sony Corporation Pile a electrolyte non aqueux
US6703161B2 (en) * 2001-09-20 2004-03-09 Daramic, Inc. Multilayer separator for lead-acid batteries
US7595130B2 (en) * 2003-11-06 2009-09-29 Ube Industries, Ltd. Battery separator and lithium secondary battery
KR100819478B1 (ko) 2004-05-27 2008-04-07 쇼와 덴코 가부시키가이샤 연료전지 세퍼레이터용 도전성 수지 조성물 및 연료전지세퍼레이터
KR100775310B1 (ko) * 2004-12-22 2007-11-08 주식회사 엘지화학 유/무기 복합 다공성 분리막 및 이를 이용한 전기 화학소자
KR101183912B1 (ko) * 2005-08-25 2012-09-21 토레이 밧데리 세퍼레이터 필름 고도 가이샤 폴리에틸렌 다층 미세 다공막 및 이를 이용한 전지용세퍼레이터 및 전지
DE102005042215A1 (de) * 2005-09-05 2007-03-08 Degussa Ag Separator mit verbesserter Handhabbarkeit
KR20080037865A (ko) 2006-10-27 2008-05-02 삼성에스디아이 주식회사 리튬 이차전지용 세퍼레이터 및 이를 이용한 리튬 이차전지
WO2010008003A1 (ja) * 2008-07-16 2010-01-21 東レ株式会社 蓄電デバイス用セパレータ
CN101343374B (zh) * 2008-08-18 2010-11-10 中国科学院化学研究所 具有温度敏感性的聚丙烯多孔膜及其制法
JP5262556B2 (ja) 2008-10-16 2013-08-14 Ｊｎｃ株式会社 ポリオレフィン樹脂多孔膜及びそれを用いた電池セパレータ
JP2010244875A (ja) * 2009-04-07 2010-10-28 Panasonic Corp リチウム二次電池用セパレータ、およびそれを用いたリチウム二次電池

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2001307708A (ja) * 2000-04-19 2001-11-02 Japan Vilene Co Ltd 電池用セパレータの製造方法
JP2009114434A (ja) * 2007-10-15 2009-05-28 Toray Ind Inc 多孔性フィルム
JP2010240936A (ja) * 2009-04-03 2010-10-28 Asahi Kasei E-Materials Corp 多層多孔膜
JP2010267466A (ja) * 2009-05-14 2010-11-25 Hitachi Maxell Ltd 扁平形非水電池

Cited By (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2016047165A1 (ja) * 2014-09-26 2016-03-31 旭化成イーマテリアルズ株式会社 蓄電デバイス用セパレータ
JPWO2016047165A1 (ja) * 2014-09-26 2017-04-27 旭化成株式会社 蓄電デバイス用セパレータ
US10361415B2 (en) 2014-09-26 2019-07-23 Asahi Kasei Kabushiki Kaisha Separator for electricity storage device
JP2020513134A (ja) * 2017-04-06 2020-04-30 旭化成株式会社 リチウムイオン二次電池用セパレータ
JP7185634B2 (ja) 2017-04-06 2022-12-07 旭化成株式会社 リチウムイオン二次電池用セパレータ
WO2021210590A1 (ja) * 2020-04-13 2021-10-21 旭化成株式会社 蓄電デバイス用セパレータの製造方法
JPWO2021210590A1 (ja) * 2020-04-13 2021-10-21
JP7054764B2 (ja) 2020-04-13 2022-04-14 旭化成株式会社 蓄電デバイス用セパレータの製造方法
JP2022084617A (ja) * 2020-04-13 2022-06-07 旭化成株式会社 蓄電デバイス用セパレータの製造方法
JP7674292B2 (ja) 2020-04-13 2025-05-09 旭化成バッテリーセパレータ株式会社 蓄電デバイス用セパレータの製造方法
US12548849B2 (en) 2020-04-13 2026-02-10 Asahi Kasei Battery Separator Corporation Method for producing separator for power storage device

Also Published As

Publication number Publication date
CN102629677A (zh) 2012-08-08
EP2485297A3 (en) 2015-06-03
EP2485297A2 (en) 2012-08-08
CN102629677B (zh) 2017-03-01
KR101211894B1 (ko) 2012-12-13
JP6478198B2 (ja) 2019-03-06
KR20120089551A (ko) 2012-08-13
US8980461B2 (en) 2015-03-17
EP2485297B1 (en) 2017-01-18
US20120202104A1 (en) 2012-08-09

Similar Documents

Publication Publication Date Title
JP6478198B2 (ja) リチウム二次電池用セパレータ及びこれを含むリチウム二次電池
CN107925058B (zh) 二次电池用负极、其制造方法及包含其的二次电池
CN110313089B (zh) 非水电解质二次电池用负极和非水电解质二次电池
TWI591889B (zh) Current Collector, Electrode Structure, Nonaqueous Electrolyte Battery, Conductivity Packing and storage components
JP7041807B2 (ja) 二次電池用正極の製造方法、それにより製造された二次電池用正極、およびそれを含むリチウム二次電池
JP7001723B2 (ja) 分離膜及びそれを採用したリチウム電池
JP6016038B2 (ja) 非水電解質二次電池
US20060019151A1 (en) Non-aqueous electrolyte battery
US9595745B2 (en) Nonaqueous electrolyte secondary battery
US20090169986A1 (en) Non-aqueous secondary battery and method for producing the same
JP5183016B2 (ja) 非水系電解液二次電池用多孔質セパレータおよびそれを用いた非水系電解液二次電池
CN107316969A (zh) 非水电解质二次电池
JP7048850B2 (ja) 二次電池用正極及びこれを含むリチウム二次電池
JP2020501315A (ja) リチウム二次電池用負極の製造方法
CN105322221A (zh) 非水电解质电池、非水电解质电池的制造方法及电池包
CN103904368A (zh) 锂二次电池
US9450222B2 (en) Electric storage device, and vehicle mounted electric storage system
CN116315445A (zh) 锂二次电池用隔膜及包含该隔膜的锂二次电池
US20170338456A1 (en) Lithium Ion Secondary Battery
CN104425846A (zh) 制备锂二次电池的方法和使用该方法制备的锂二次电池
JP2010225561A (ja) リチウムイオン二次電池
CN107851838A (zh) 锂离子二次电池
JP7761346B2 (ja) 安全性が向上されたリチウム二次電池
JP2016134218A (ja) リチウムイオン二次電池
WO2024046274A1 (zh) 正极极片、二次电池及用电装置

Legal Events

Date Code Title Description
A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20150121

RD03 Notification of appointment of power of attorney

Free format text: JAPANESE INTERMEDIATE CODE: A7423

Effective date: 20150121

A977 Report on retrieval

Free format text: JAPANESE INTERMEDIATE CODE: A971007

Effective date: 20150916

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20151104

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20160203

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20160809

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20161107

A02 Decision of refusal

Free format text: JAPANESE INTERMEDIATE CODE: A02

Effective date: 20170418

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20170817

A911 Transfer to examiner for re-examination before appeal (zenchi)

Free format text: JAPANESE INTERMEDIATE CODE: A911

Effective date: 20170828

A912 Re-examination (zenchi) completed and case transferred to appeal board

Free format text: JAPANESE INTERMEDIATE CODE: A912

Effective date: 20171013

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20180629

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20181101

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20190128

R150 Certificate of patent or registration of utility model

Ref document number: 6478198

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250
