Abstract

【課題】固体電解質を有する蓄電装置において、充放電容量を高めることが可能な、蓄電装置及びその作製方法を提供する。
【解決手段】正極と、負極と、正極及び負極の間に設けられる電解質とを有し、電解質は、イオン伝導性高分子化合物、無機酸化物、及びリチウム塩を有し、電解質において、イオン伝導性高分子化合物及び無機酸化物の合計に対して無機酸化物は３０ｗｔ％より多く５０ｗｔ％以下である蓄電装置である。
【選択図】図１

Description

本発明は、蓄電装置及びその作製方法に関する。
なお、蓄電装置とは、蓄電機能を有する素子及び装置全般を指すものである。
近年、リチウムイオン二次電池及びリチウムイオンキャパシタなど、蓄電装置の開発が行われている。
また、固体電解質を用いた蓄電装置として、電解質にポリエチレンオキサイドにリチウム塩を溶解したイオン伝導性の高い高分子化合物を用いることが検討されている。
また、イオン伝導性の高い高分子化合物のイオン伝導性を向上させるために、金属酸化物で形成されるメソ多孔体フィラーをイオン伝導パスとして電極間に設け、且つメソ多孔体フィラーの間にイオン導電性の高い高分子化合物を満たした蓄電装置が提案されている（例えば特許文献１）。
特開２００６−４０８５３号公報
しかしながら、イオン導電性パスとして機能する金属酸化物で形成されるメソ多孔体フィラーを電極間に設けることで、電解質の導電率を向上させることが可能ではあるもの、蓄電装置の充放電容量は依然として向上しない。
そこで、本発明の一態様では、固体電解質を有する蓄電装置において、充放電容量を高めることが可能な、蓄電装置及びその作製方法を提供することを課題とする。
本発明の一態様は、正極、固体電解質、及び負極を有する蓄電装置において、電解質は、イオン伝導性高分子化合物、無機酸化物、及びアルカリ金属塩を有し、電解質において、高分子化合物及び無機酸化物の合計に対して、３０ｗｔ％より多く５０ｗｔ％以下、より好ましくは３３ｗｔ％以上５０ｗｔ％以下の無機酸化物が含まれる。
また、本発明の一態様は、正極、固体電解質、及び負極を有する蓄電装置において、電解質は、イオン伝導性高分子化合物、無機酸化物、及びアルカリ金属塩を有し、正極または負極に含まれる活物質層には、バインダとして、軟化点が、電解質に含まれるイオン伝導性高分子化合物の軟化点以下である高分子化合物を有することを特徴とする。なお、正極または負極に含まれる活物質層には、バインダとして、イオン伝導性高分子化合物を用いてもよい。または、バインダとして、電解質に含まれるイオン伝導性高分子化合物と同じ材料のイオン伝導性高分子化合物を有してもよい。
本発明の一態様は、イオン伝導性高分子化合物、無機酸化物、及びアルカリ金属塩を混合し、基板上に塗布し乾燥して電解質を形成した後、基板から該電解質を剥離し、正極と、負極とで、剥離した電解質を挟持し、イオン伝導性高分子化合物の軟化点より高い温度において上記正極及び負極の間で１回の充電及び放電をし、電解質、第１の活物質層、及び第２の活物質層を癒着させて、蓄電装置を作製することを特徴とする。
イオン伝導性高分子化合物の代表例は、ポリアルキレンオキサイドがある。ポリアルキレンオキサイドの代表例としては、ポリエチレンオキサイド、ポリプロピレンオキサイド、ポリフェニレンオキサイド等がある。
電解質に含まれる無機酸化物としては、酸化シリコン、酸化チタン、酸化ジルコニウム、酸化アルミニウム、酸化亜鉛、酸化鉄、酸化セリウム、酸化マグネシウム、酸化アンチモン、酸化ゲルマニウム、酸化リチウム、酸化グラファイト、チタン酸バリウム、及びメタ珪素酸リチウムから選ばれる一または複数がある。
アルカリ金属塩の代表例は、リチウム塩、ナトリウム塩等を有する。リチウム塩の代表例としては、ＬｉＣＦ３ＳＯ３、ＬｉＰＦ６、ＬｉＢＦ４、ＬｉＣｌＯ４、ＬｉＳＣＮ、ＬｉＮ（ＣＦ３ＳＯ２）２（ＬｉＴＦＳＩともいう。）、ＬｉＮ（Ｃ２Ｆ５ＳＯ２）２（ＬｉＢＥＴＩともいう。）等がある。
本発明の一態様により、電解質に含まれるイオン伝導性高分子化合物の軟化点より低い温度においても、充放電容量の高い蓄電装置を作製することができる。
蓄電装置を説明するための断面図である。 蓄電装置の作製方法を説明するための図である。 蓄電装置の電解質の作製方法を説明するための図である。 蓄電装置の電解質の作製方法を説明するための図である。 蓄電装置の応用の一形態の斜視図である。 無線給電システムの構成の例を示す図である。 無線給電システムの構成の例を示す図である。 二次電池の充放電特性を説明するための図である。 二次電池の充放電特性を説明するための図である。 二次電池の充放電特性を説明するための図である。 二次電池の充放電特性を説明するための図である。 二次電池の充放電特性を説明するための図である。 二次電池のインピーダンスを説明するための図である。
本発明の実施の形態の一例について、図面を用いて以下に説明する。但し、本発明は以下の説明に限定されず、本発明の趣旨及びその範囲から逸脱することなくその形態及び詳細を様々に変更し得ることは当業者であれば容易に理解される。従って、本発明は以下に示す実施の形態及び実施例の記載内容に限定して解釈されるものではないとする。なお、説明中に図面を参照するにあたり、同じものを指す符号は異なる図面間でも共通して用いる場合がある。また、同様のものを指す際には同じハッチパターンを使用し、特に符号を付さない場合がある。
（実施の形態１）
本実施の形態では、本発明の一態様である蓄電装置及びその作製方法について説明する。
本実施の形態の蓄電装置の一形態について図１を用いて説明する。ここでは、蓄電装置として、二次電池の断面構造について、以下に説明する。
二次電池として、リチウム含有金属酸化物を用いたリチウムイオン二次電池は、容量が高く、安全性が高い。ここでは、二次電池の代表例であるリチウムイオン二次電池の構造について、説明する。
図１は、蓄電装置１００の断面図である。
蓄電装置１００は、負極１０１と、正極１１１と、負極１０１及び正極１１１で挟持された固体電解質（以下、電解質１２１と示す。）とで構成される。また、負極１０１は、負極集電体１０２及び負極活物質層１０３とで構成されてもよい。正極１１１は、正極集電体１１２及び正極活物質層１１３で構成されてもよい。また、電解質１２１は、負極活物質層１０３及び正極活物質層１１３と接する。
負極集電体１０２及び正極集電体１１２はそれぞれ異なる外部端子と接続する。また、負極１０１、電解質１２１、及び正極１１１は、図示しない外装部材で覆われている。
なお、活物質とは、キャリアであるイオンの挿入及び脱離に関わる物質を指し、グルコース等を用いて得られた炭素層などを含むものではない。後に説明する塗布法により正極及び負極等の電極を作製する時には、炭素層に覆われた活物質と共に、導電助剤やバインダ、溶媒等の他の材料を混合したものを活物質層として集電体上に形成する。よって、「活物質」と「活物質層」は区別される。
はじめに、本実施の形態に示す蓄電装置１００に含まれる電解質１２１について説明する。
電解質１２１には、イオン伝導性高分子化合物、無機酸化物、及びアルカリ金属塩が含まれる。なお、電解質１２１は、複数のイオン伝導性高分子化合物を有してもよい。また、電解質１２１は、複数の無機酸化物を有してもよい。また、電解質１２１は、複数のアルカリ金属塩を有してもよい。
イオン伝導性高分子化合物の代表例としては、分子量が１万以上１００万以下のポリアルキレンオキサイドがある。ポリアルキレンオキサイドの代表例としては、ポリエチレンオキサイド、ポリプロピレンオキサイド、ポリフェニレンオキサイド等である。
無機酸化物としては、酸化シリコン、酸化チタン、酸化ジルコニウム、酸化アルミニウム、酸化亜鉛、酸化鉄、酸化セリウム、酸化マグネシウム、酸化アンチモン、酸化ゲルマニウム、酸化リチウム、酸化グラファイト、チタン酸バリウム、メタ珪素酸リチウム等がある。
無機酸化物の粒子の直径は、５０ｎｍ以上１０μｍ以下が好ましい。
アルカリ金属塩としては、リチウム塩、ナトリウム塩等がある。リチウム塩の代表例としては、ＬｉＣＦ３ＳＯ３、ＬｉＰＦ６、ＬｉＢＦ４、ＬｉＣｌＯ４、ＬｉＳＣＮ、ＬｉＮ（ＣＦ３ＳＯ２）２、ＬｉＮ（Ｃ２Ｆ５ＳＯ２）２等がある。ナトリウム塩の代表例としては、ＮａＣｌＯ４、ＮａＰＦ６、ＮａＢＦ４、ＮａＣＦ３ＳＯ３、ＮａＮ（ＣＦ３ＳＯ２）２、ＮａＮ（Ｃ２Ｆ５ＳＯ２）２、ＮａＣ（ＣＦ３ＳＯ２）３等がある。
電解質において、イオン伝導性高分子化合物、無機酸化物、及びアルカリ金属塩は、それぞれ１５〜６５重量％、１２〜８０重量％、５〜５０重量％の割合で、且つ全体で１００重量％になるように混合する。また、イオン伝導性高分子化合物及び無機酸化物の合計に対して、３０ｗｔ％より多く５０ｗｔ％以下、より好ましくは３３ｗｔ％以上５０ｗｔ％以下の無機酸化物が電解質に含まれることで、電解質に含まれるイオン伝導性高分子化合物の結晶化を抑制することが可能であり、電解質のイオン伝導率が高まる。これらの結果、正極及び負極の間での可動イオンの移動が容易となり、充放電容量を高めることができる。また、電解質に含まれるイオン伝導性高分子化合物の軟化点より低い温度でも、高い充放電容量を得ることができる。
次に、本実施の形態に示す蓄電装置１００に含まれる負極１０１について説明する。
負極集電体１０２は、銅、ステンレス、鉄、ニッケル等の導電性の高い材料を用いることができる。また、負極集電体１０２は、箔状、板状、網状等の形状を適宜用いることができる。
負極活物質層１０３としては、リチウムイオンの吸蔵放出が可能な材料を用いる。代表的には、リチウム、アルミニウム、黒鉛、シリコン、錫、ゲルマニウムなどが用いられる。負極集電体１０２を用いずそれぞれの負極活物質層１０３を単体で負極として用いてもよい。黒鉛と比較すると、ゲルマニウム、シリコン、リチウム、アルミニウムの理論リチウム吸蔵容量が大きい。吸蔵容量が大きいと小面積でも十分に充放電が可能であり、負極として機能するため、コストの節減及び二次電池の小型化につながる。ただし、シリコンなどはリチウム吸蔵により体積が４倍程度まで増えるために、材料自身が脆くなる事に十分に気をつける必要がある。
なお、負極活物質層１０３にリチウムをプレドープしてもよい。リチウムのプレドープ方法としては、スパッタリング法により負極活物質層１０３表面にリチウム層を形成してもよい。または、負極活物質層１０３の表面にリチウム箔を設けることで、負極活物質層１０３にリチウムをプレドープすることができる。
負極活物質層１０３の厚さは、２０μｍ以上１００μｍ以下の間で所望の厚さを選択する。
なお、負極活物質層１０３には、バインダ、導電助剤を有してもよい。
バインダとしては、澱粉、カルボキシメチルセルロース、ヒドロキシプロピルセルロース、再生セルロース、ジアセチルセルロースなどの多糖類や、ポリビニルクロリド、ポリエチレン、ポリプロピレン、ポリビニルアルコール、ポリビニルピロリドン、ポリテトラフルオロエチレン、ポリフッ化ビニリデン、ＥＰＤＭ（Ｅｔｈｙｌｅｎｅ Ｐｒｏｐｙｌｅｎｅ Ｄｉｅｎｅ Ｍｏｎｏｍｅｒ）ゴム、スルホン化ＥＰＤＭゴム、スチレンブタジエンゴム、ブタジエンゴム、フッ素ゴムなどのビニルポリマー、ポリエチレンオキシドなどのポリエーテルなどがある。
導電助剤としては、その材料自身が電子導電体であり、蓄電装置内で他の物質と化学変化を起こさないものであればよい。例えば、黒鉛、炭素繊維、カーボンブラック、アセチレンブラック、ＶＧＣＦ（登録商標）などの炭素系材料、銅、ニッケル、アルミニウムもしくは銀などの金属材料またはこれらの混合物の粉末や繊維などがそれに該当する。導電助剤とは、活物質間の導電性を助ける物質であり、離れている活物質の間に充填され、活物質同士の導通をとる材料である。
次に、本実施の形態に示す蓄電装置１００に含まれる正極１１１について説明する。
正極集電体１１２は、白金、アルミニウム、銅、チタン、ステンレス等の導電性の高い材料を用いることができる。また、正極集電体１１２は、箔状、板状、網状等の形状を適宜用いることができる。
正極活物質層１１３は、ＬｉＦｅＯ２、ＬｉＣｏＯ２、ＬｉＮｉＯ２、ＬｉＭｎ２Ｏ４、ＬｉＦｅＰＯ４、Ｌｉ３Ｆｅ２（ＰＯ４）３、ＬｉＣｏＰＯ４、ＬｉＮｉＰＯ４、ＬｉＭｎ２ＰＯ４、Ｌｉ１−ｘ１Ｆｅｙ１Ｍ１−ｙ１ＰＯ４（ｘ１は０以上１以下）（Ｍは、Ｍｎ、Ｃｏ、及びＮｉの一以上）（ｙ１は０以上１未満）、Ｌｉ２ＦｅＳｉＯ４、Ｌｉ２ＭｎＳｉＯ４、Ｖ２Ｏ５、Ｃｒ２Ｏ５、ＭｎＯ２、その他の材料を用いることができる。
正極活物質層１１３の厚さは、２０μｍ以上１００μｍ以下の間で所望の厚さを選択する。なお、クラックや剥離が生じないように、正極活物質層１１３の厚さを適宜調整することが好ましい。
また、正極活物質層１１３には、負極活物質層１０３と同様に、バインダ及び導電助剤を有してもよい。バインダ及び導電助剤は、負極活物質層１０３に列挙するバインダ及び導電助剤を適宜用いることができる。
リチウムイオン二次電池は、メモリー効果が小さく、エネルギー密度が高く、容量が大きい。また、出力電圧が高い。これらのため、小型化及び軽量化が可能である。また、充放電の繰り返しによる劣化が少なく、長期間の使用が可能であり、コスト削減が可能である。また、本実施の形態において、電解質に、イオン伝導性高分子化合物と共に無機酸化物を有するため、イオン伝導性高分子化合物の結晶化が抑制され、電解質のイオン伝導率が高まる。これらの結果、正極及び負極の間での可動イオンの移動が容易となり、充放電容量を高めることができる。
次に、本実施の形態に示す蓄電装置１００の作製方法について、図２乃至図３を用いて説明する。
図２に示すように、工程Ｓ３０１に示すように、電解質、正極及び負極を作製する。
はじめに、電解質の作製方法について、図３及び図４を用いて説明する。
電解質の材料として、イオン伝導性高分子化合物、無機酸化物、及びアルカリ金属塩をそれぞれ秤量する。また、溶媒を秤量する。溶媒としては、脱水アセトニトリル、乳酸エステル、Ｎ−メチル−２ピロリドン（ＮＭＰ）等を用いることができる。
ここでは、イオン伝導性高分子化合物としてポリエチレンオキサイド、無機酸化物として酸化シリコン、酸化チタン、及び酸化アルミニウムの混合物、アルカリ金属塩としてＬｉＴＦＳＩを用いる。また、溶媒として脱水アセトニトリルを用いる。
次に、図３の工程Ｓ２０１に示すように、電解質の材料及び溶媒を混合し、混合溶液を形成する。
ここで、当該工程において、電解質の材料を均質に混合する一形態について、図４を用いて説明する。ここでは、材料を入れた容器に自転及び公転を同時に行う撹拌装置を用いることで、均質に撹拌することができる。
図４（Ａ）に示すように、電解質の材料を入れた容器２５１を撹拌装置にセットし、容器２５１を自転させながら、右回りの公転をさせる。図４（Ｂ）、図４（Ｃ）、及び図４（Ｄ）はそれぞれ、図４（Ａ）の位置から、容器２５１を９０度、１８０度、及び２７０度公転させた状態である。このように、容器２５１を自転しつつ公転させることで、電解質の材料の撹拌の際に空気を含ませず、材料を均質に混合させることができる。なお、ここでは、右回りの公転をさせたが、左回りの公転をさせてもよい。また、自転は右回りまたは左回りを適宜行えばよい。
次に、図３の工程Ｓ２１１に示すように、基板上に混合溶液を塗布する。基板としては、後の乾燥工程の温度に耐えうる基板を適宜用いればよい。基板の代表例としては、ガラス基板、ウェハー基板、プラスチック基板等がある。ここでは、基板としてガラス基板を用いる。また、自動塗工機に基板をセットし、上記混合溶液を基板に塗布する。
次に、図３の工程Ｓ２２１に示すように、基板上に塗布された混合溶液を乾燥する。ここでは、溶媒が蒸発する温度で加熱すればよい。ここでは、通風乾燥機中で溶媒を蒸発させ乾燥させる。この結果、基板上に固体の電解質が形成される。
次に、図３の工程Ｓ２３１に示すように、基板から電解質を剥離する。電解質として無機酸化物を混入することで、容易に基板から電解質を剥離することができる。ここでは、ピンセットを用いて、基板から電解質を剥離する。
この後、さらに乾燥処理を行ってもよい。この結果、電解質から水分、溶媒等を除去することができる。
以上の工程により、電解質を作製することができる。
次に、負極の作製方法について、説明する。
負極集電体１０２上に、塗布法、スパッタリング法、蒸着法などにより負極活物質層１０３を形成することで、負極を作製することができる。または、負極として、リチウム、アルミニウム、黒鉛、及びシリコンの箔、板、または網を負極として用いることができる。または、リチウムをプレドープした黒鉛を用いることができる。ここでは、黒鉛にリチウムをプレドープして負極を作製する。
次に、正極の作製方法について、説明する。
正極集電体１１２上に、塗布法、スパッタリング法、蒸着法などにより正極活物質層１１３を形成することで、正極を作製することができる。
次に、図２の工程Ｓ３１１に示すように、正極、電解質、及び負極の順に重ね合わせ、電解質を正極及び負極で挟持し、蓄電セルを作製する。
次に、工程Ｓ３２１に示すように、蓄電セルを加熱しながら、１回の充電及び放電を行う。ここでは、電解質に含まれるイオン伝導性高分子化合物の軟化点より高い温度で加熱しながら１回の充放電を行う。以上の工程により、蓄電装置を作製することができる。
本実施の形態で作製される蓄電セルにおいて、電解質に含まれるイオン伝導性高分子化合物の軟化点より高い温度で加熱しながら１回の充放電を行うことで、電解質と、正極及び負極との密着性が高まる。この結果、電解質と、正極及び負極との界面における抵抗を低減することができる。また、電解質に、イオン伝導性高分子化合物及び無機酸化物の合計に対して３０ｗｔ％より多く５０ｗｔ％以下、より好ましくは３３ｗｔ％以上５０ｗｔ％以下である無機酸化物を混合することで、電解質に含まれるイオン伝導性高分子化合物の結晶化を抑制することが可能であり、電解質のイオン伝導率が高まる。これらの結果、正極及び負極の間での可動イオンの移動が容易となり充放電容量を高めることができる。また、電解質に含まれるイオン伝導性高分子化合物の軟化点より低い温度でも、高い充放電容量を得ることができる。
（実施の形態２）
本実施の形態では、実施の形態１に示す蓄電装置よりも充放電容量を高めるため、実施の形態１に示す蓄電装置において、正極及び負極の一以上を塗布法により作製し、且つ軟化点が、電解質に含まれるイオン伝導性高分子化合物の軟化点以下である高分子化合物を正極活物質層及び負極活物質層の一以上のバインダとして用いることを特徴とする。
本実施の形態で説明する蓄電装置は、正極、電解質、及び負極により構成される。電解質は実施の形態１に示す電解質を適宜用いることができる。
また、負極を構成する負極活物質層は、活物質となるアルミニウム、黒鉛、シリコン、錫、ゲルマニウム等の粒子と、導電助剤と、バインダとを有し、バインダとして、軟化点が、電解質に含まれるイオン伝導性高分子化合物の軟化点以下の高分子化合物を用いる。
また、正極を構成する正極活物質層は、活物質となるＬｉＦｅＯ２、ＬｉＣｏＯ２、ＬｉＮｉＯ２、ＬｉＭｎ２Ｏ４、ＬｉＦｅＰＯ４、Ｌｉ３Ｆｅ２（ＰＯ４）３、ＬｉＣｏＰＯ４、ＬｉＮｉＰＯ４、ＬｉＭｎ２ＰＯ４、Ｌｉ１−ｘ１Ｆｅｙ１Ｍ１−ｙ１ＰＯ４（ｘ１は０以上１以下）（Ｍは、Ｍｎ、Ｃｏ、及びＮｉの一以上）（ｙ１は０以上１未満）、Ｌｉ２ＦｅＳｉＯ４、Ｌｉ２ＭｎＳｉＯ４、Ｖ２Ｏ５、Ｃｒ２Ｏ５、ＭｎＯ２等と、導電助剤と、バインダとを有する。さらに、バインダとして、軟化点が、電解質に含まれるイオン伝導性高分子化合物の軟化点以下である高分子化合物を用いることを特徴とする。
軟化点が、電解質に含まれるイオン伝導性高分子化合物の軟化点以下である高分子化合物としては、スチレンブタジエン共重合体がある。
また、軟化点が、電解質に含まれるイオン伝導性高分子化合物の軟化点以下である高分子化合物の代わりに、電解質に含まれるイオン伝導性高分子化合物の軟化点以下である、イオン伝導性高分子化合物をバインダとしてもよい。この場合、電解質に含まれるイオン伝導性高分子化合物と、正極活物質層に含まれるバインダとが、同じイオン伝導性高分子化合物であってもよく、または異なっていてもよい。
なお、本実施の形態では、正極活物質層及び負極活物質層の少なくとも一において、バインダとして、軟化点が、電解質に含まれるイオン伝導性高分子化合物の軟化点以下である高分子化合物を用いればよい。
次に、本実施の形態に示す蓄電装置の作製方法について、図２を用いて説明する。
図２に示すように、工程Ｓ３０１で、電解質、正極及び負極を作製する。電解質は、実施の形態１と同様に作製することができる。
次に、負極及び正極の作製方法について説明する。
はじめに本実施の形態に示す負極の作製方法について説明する。
負極活物質、導電助剤、バインダ、及び溶媒を混合する。なお、バインダとしては、本実施の形態で述べた、軟化点が、電解質に含まれるイオン伝導性高分子化合物の軟化点以下である高分子化合物を適宜用いることができる。
負極活物質、導電助剤、及びバインダは、それぞれ８０〜９６重量％、２〜１０重量％、２〜１０重量％の割合で、且つ全体で１００重量％になるように混合する。更に、活物質、導電助剤、及びバインダの混合物と同体積程度の有機溶媒を混合し、スラリーを形成する。なお、後に形成される活物質層の活物質及び導電助剤の密着性が弱い時にはバインダを多くし、活物質の抵抗が高い時には導電助剤を多くするなどして、活物質、導電助剤、バインダの割合を適宜調整する。
次に、負極集電体上にキャスト法、塗布法等によりスラリーを塗布し薄く広げ、ロールプレス機で更に延伸し、厚みを均等にした後、真空乾燥（１０Ｐａ以下）や加熱乾燥（１５０〜２８０℃）して、負極集電体上に負極活物質層を形成する。
なお、正極は、負極と同様に、正極活物質、導電助剤、バインダ、及び溶媒を加えて混合しスラリーを形成した後、当該スラリーを正極集電体上に塗布し乾燥して、正極集電体上に正極活物質を形成する。なお、バインダとしては、本実施の形態で述べた、軟化点が、電解質に含まれるイオン伝導性高分子化合物の軟化点以下である高分子化合物を適宜用いることができる。
次に、図２の工程Ｓ３１１に示すように、正極、電解質、及び負極の順に重ね合わせ、電解質を正極及び負極で挟持する。
次に、工程Ｓ３２１に示すように、蓄電セルを加熱しながら、１回の充電及び放電を行う。ここでは、電解質に含まれるイオン伝導性高分子化合物の軟化点より高い温度で加熱する。以上の工程により、蓄電セルを作製することができる。
本実施の形態で作製される蓄電セルにおいて、電解質に含まれるイオン伝導性高分子化合物の軟化点より高い温度で加熱しながら１回の充放電を行うことで、電解質と、正極及び負極との密着性が高まる。ここでは、正極及び負極の一以上に、軟化点が、電解質に含まれるイオン伝導性高分子化合物の軟化点以下である高分子化合物がバインダとして含まれるため、高分子化合物の軟化点より高い温度で加熱しながら１回の充放電を行うと、正極及び負極の一に含まれるバインダと、電解質に含まれるイオン伝導性高分子化合物とが融着し、正極及び負極の一と、電解質との密着性が、実施の形態１よりも高まる。この結果、電解質と、正極及び負極との界面における抵抗を低減することができる。また、イオン伝導性高分子化合物及び無機酸化物の合計に対して３０ｗｔ％より多く５０ｗｔ％以下より好ましくは３３ｗｔ％以上５０ｗｔ％以下である無機酸化物を混合することで、電解質に含まれるイオン伝導性高分子化合物の結晶化を抑制することが可能であり、電解質のイオン伝導率が高まる。これらの結果、正極及び負極の間での可動イオンの移動が容易となり、充放電容量を高めることができる。
（実施の形態３）
本実施の形態では、実施の形態１及び実施の形態２で説明した蓄電装置の応用形態について図５を用いて説明する。
実施の形態１及び実施の形態２で説明した蓄電装置は、デジタルカメラやビデオカメラ等のカメラ、デジタルフォトフレーム、携帯電話機（携帯電話、携帯電話装置ともいう。）、携帯型ゲーム機、携帯情報端末、音響再生装置等の電子機器に用いることができる。また、電気自動車、ハイブリッド自動車、鉄道用電気車両、作業車、カート、電動車椅子等の電気推進車両に用いることができる。ここでは、電気推進車両の例を説明する。
図５（Ａ）に、電気推進車両の一つである四輪の自動車５００の構成を示す。自動車５００は、電気自動車またはハイブリッド自動車である。自動車５００は、その底部に蓄電装置５０２が設けられている例を示している。自動車５００における蓄電装置５０２の位置を明確にするために、図５（Ｂ）に、輪郭だけ示した自動車５００と、自動車５００の底部に設けられた蓄電装置５０２とを示す。実施の形態１及び実施の形態２で説明した蓄電装置を、蓄電装置５０２に用いることができる。蓄電装置５０２は、プラグイン技術や無線給電システムによる外部からの電力供給により充電をすることができる。
（実施の形態４）
本実施の形態では、本発明の一態様に係る蓄電装置の一例である二次電池を、無線給電システム（以下、ＲＦ給電システムと呼ぶ。）に用いた場合の一例を、図６および図７のブロック図を用いて説明する。なお、各ブロック図では、受電装置および給電装置内の構成要素を機能ごとに分類し、互いに独立したブロックとして示しているが、実際の構成要素は機能ごとに完全に切り分けることが困難であり、一つの構成要素が複数の機能に係わることもあり得る。

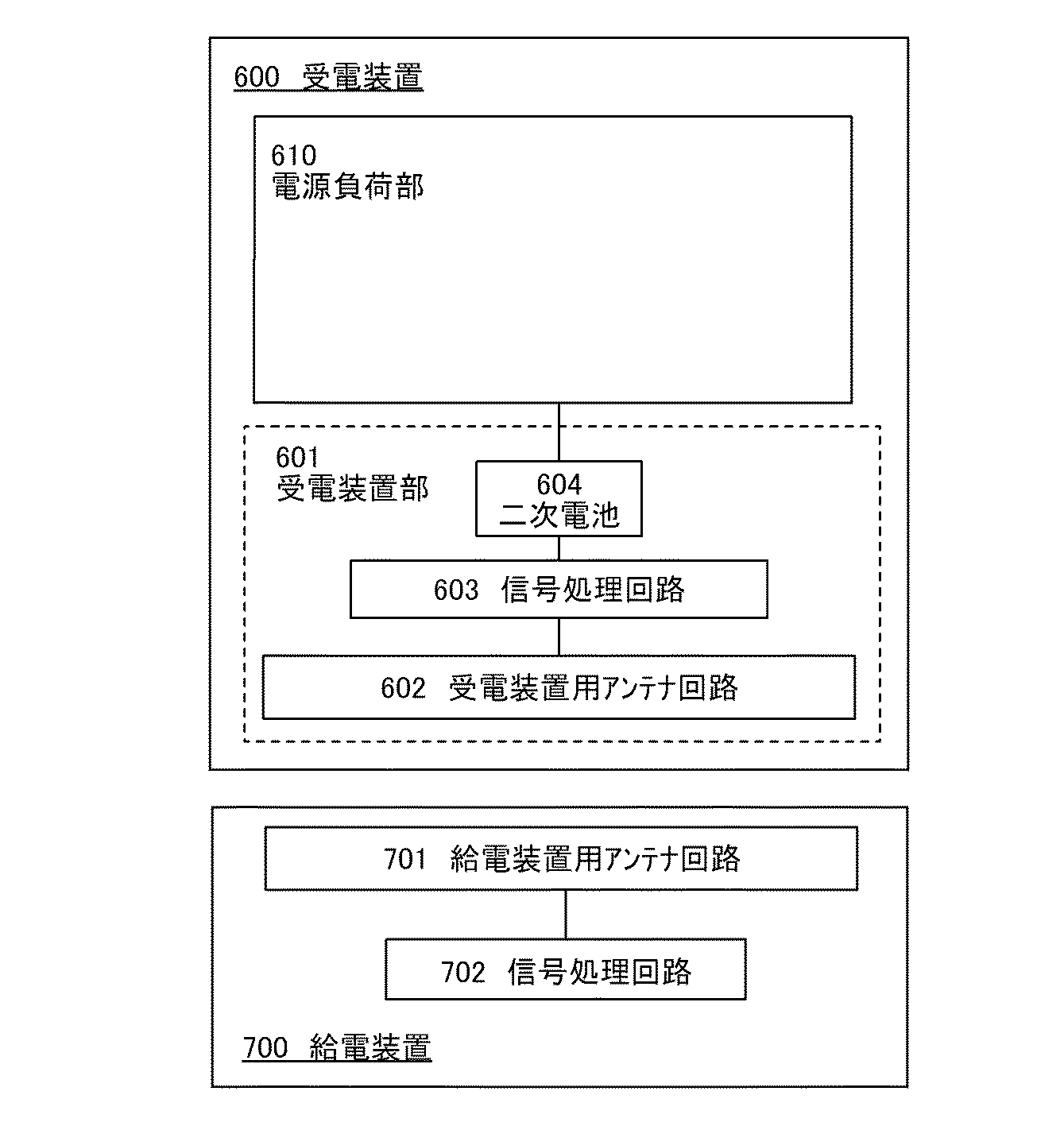

はじめに、図６を用いてＲＦ給電システムについて説明する。
受電装置６００は、給電装置７００から供給された電力で駆動する電子機器または電気推進車両であるが、この他電力で駆動する装置に適宜適用することができる。電子機器の代表的としては、デジタルカメラやビデオカメラ等のカメラ、デジタルフォトフレーム、携帯電話機、携帯型ゲーム機、携帯情報端末、音響再生装置、表示装置、コンピュータ等がある。また、電気推進車両の代表例としては、電気自動車、ハイブリッド自動車、鉄道用電気車両、作業車、カート、電動車椅子等がある。また、給電装置７００は、受電装置６００に電力を供給する機能を有する。
図６において、受電装置６００は、受電装置部６０１と、電源負荷部６１０とを有する。受電装置部６０１は、受電装置用アンテナ回路６０２と、信号処理回路６０３と、二次電池６０４とを少なくとも有する。また、給電装置７００は、給電装置用アンテナ回路７０１と、信号処理回路７０２とを少なくとも有する。
受電装置用アンテナ回路６０２は、給電装置用アンテナ回路７０１が発信する信号を受け取る、あるいは、給電装置用アンテナ回路７０１に信号を発信する役割を有する。信号処理回路６０３は、受電装置用アンテナ回路６０２が受信した信号を処理し、二次電池６０４の充電、二次電池６０４から電源負荷部６１０への電力の供給を制御する。また、信号処理回路６０３は、受電装置用アンテナ回路６０２の動作を制御する。すなわち、受電装置用アンテナ回路６０２から発信する信号の強度、周波数などを制御することができる。電源負荷部６１０は、二次電池６０４から電力を受け取り、受電装置６００を駆動する駆動部である。電源負荷部６１０の代表例としては、モータ、駆動回路等があるが、その他の電力を受け取って受電装置を駆動する装置を適宜用いることができる。また、給電装置用アンテナ回路７０１は、受電装置用アンテナ回路６０２に信号を送る、あるいは、受電装置用アンテナ回路６０２からの信号を受け取る役割を有する。信号処理回路７０２は、給電装置用アンテナ回路７０１が受信した信号を処理する。また、信号処理回路７０２は、給電装置用アンテナ回路７０１の動作を制御する。すなわち、給電装置用アンテナ回路７０１から発信する信号の強度、周波数などを制御することができる。
本発明の一態様に係る二次電池は、図６で説明したＲＦ給電システムにおける受電装置６００が有する二次電池６０４として利用される。
ＲＦ給電システムに本発明の一態様に係る二次電池を利用することで、従来の二次電池に比べて放電容量または充電容量（蓄電量ともいう）を増やすことができる。よって、無線給電の時間間隔を延ばすことができる（何度も給電する手間を省くことができる）。
また、ＲＦ給電システムに本発明の一態様に係る二次電池を利用することで、電源負荷部６１０を駆動することができる放電容量または充電容量が従来と同じであれば、受電装置６００の小型化および軽量化が可能である。従って、トータルコストを減らすことができる。
次に、ＲＦ給電システムの他の例について図７を用いて説明する。
図７において、受電装置６００は、受電装置部６０１と、電源負荷部６１０とを有する。受電装置部６０１は、受電装置用アンテナ回路６０２と、信号処理回路６０３と、二次電池６０４と、整流回路６０５と、変調回路６０６と、電源回路６０７とを、少なくとも有する。また、給電装置７００は、給電装置用アンテナ回路７０１と、信号処理回路７０２と、整流回路７０３と、変調回路７０４と、復調回路７０５と、発振回路７０６とを、少なくとも有する。
受電装置用アンテナ回路６０２は、給電装置用アンテナ回路７０１が発信する信号を受け取る、あるいは、給電装置用アンテナ回路７０１に信号を発信する役割を有する。給電装置用アンテナ回路７０１が発信する信号を受け取る場合、整流回路６０５は受電装置用アンテナ回路６０２が受信した信号から直流電圧を生成する役割を有する。信号処理回路６０３は受電装置用アンテナ回路６０２が受信した信号を処理し、二次電池６０４の充電、二次電池６０４から電源回路６０７への電力の供給を制御する役割を有する。電源回路６０７は、二次電池６０４が蓄電している電圧を電源負荷部６１０に必要な電圧に変換する役割を有する。変調回路６０６は受電装置６００から給電装置７００へ何らかの応答を送信する場合に使用される。
電源回路６０７を有することで、電源負荷部６１０に供給する電力を制御することができる。このため、電源負荷部６１０に過電圧が印加されることを低減することが可能であり、受電装置６００の劣化や破壊を低減することができる。
また、変調回路６０６を有することで、受電装置６００から給電装置７００へ信号を送信することが可能である。このため、受電装置６００の充電量を判断し、一定量の充電が行われた場合に、受電装置６００から給電装置７００に信号を送信し、給電装置７００から受電装置６００への給電を停止させることができる。この結果、二次電池６０４の充電量を１００％としないことで、二次電池６０４の充電回数を増加させることが可能である。
また、給電装置用アンテナ回路７０１は、受電装置用アンテナ回路６０２に信号を送る、あるいは、受電装置用アンテナ回路６０２から信号を受け取る役割を有する。受電装置用アンテナ回路６０２に信号を送る場合、信号処理回路７０２は、受電装置に送信する信号を生成する回路である。発振回路７０６は一定の周波数の信号を生成する回路である。変調回路７０４は、信号処理回路７０２が生成した信号と発振回路７０６で生成された一定の周波数の信号に従って、給電装置用アンテナ回路７０１に電圧を印加する役割を有する。そうすることで、給電装置用アンテナ回路７０１から信号が出力される。一方、受電装置用アンテナ回路６０２から信号を受け取る場合、整流回路７０３は受け取った信号を整流する役割を有する。復調回路７０５は、整流回路７０３が整流した信号から受電装置６００が給電装置７００に送った信号を抽出する。信号処理回路７０２は復調回路７０５によって抽出された信号を解析する役割を有する。
なお、ＲＦ給電を行うことができれば、各回路の間にどんな回路を設けてもよい。例えば、受電装置６００が信号を受信し整流回路６０５で直流電圧を生成したあとに、後段に設けられたＤＣ−ＤＣコンバータやレギュレータといった回路によって、定電圧を生成してもよい。そうすることで、受電装置６００内部に過電圧が印加されることを抑制することができる。
本発明の一態様に係る二次電池は、図７で説明したＲＦ給電システムにおける受電装置６００が有する二次電池６０４として利用される。
ＲＦ給電システムに本発明の一態様に係る二次電池を利用することで、従来の二次電池に比べて放電容量または充電容量を増やすことができるので、無線給電の時間間隔を延ばすことができる（何度も給電する手間を省くことができる）。
また、ＲＦ給電システムに本発明の一態様に係る二次電池を利用することで、電源負荷部６１０を駆動することができる放電容量または充電容量が従来と同じであれば、受電装置６００の小型化および軽量化が可能である。従って、トータルコストを減らすことができる。
なお、ＲＦ給電システムに本発明の一態様に係る二次電池を利用し、受電装置用アンテナ回路６０２と二次電池６０４を重ねる場合は、二次電池６０４の充放電による二次電池６０４の変形と、当該変形に伴うアンテナの形状の変化によって、受電装置用アンテナ回路６０２のインピーダンスが変化しないようにすることが好ましい。アンテナのインピーダンスが変化してしまうと、十分な電力供給がなされない可能性があるためである。例えば、二次電池６０４を金属製あるいはセラミックス製の電池パックに装填するようにすればよい。なお、その際、受電装置用アンテナ回路６０２と電池パックは数十μｍ以上離れていることが望ましい。
また、本実施の形態では、充電用の信号の周波数に特に限定はなく、電力が伝送できる周波数であれば、どの帯域であっても構わない。充電用の信号は、例えば、１３５ｋＨｚのＬＦ帯（長波）でも良いし、１３．５６ＭＨｚのＨＦ帯（短波）でも良いし、９００ＭＨｚ〜１ＧＨｚのＵＨＦ帯（極超短波）でも良いし、２．４５ＧＨｚのマイクロ波帯でもよい。
また、信号の伝送方式としては電磁結合方式、電磁誘導方式、共鳴方式、マイクロ波方式など様々な種類があるが、適宜選択すればよい。ただし、雨や泥などの、水分を含んだ異物によるエネルギーの損失を抑えるためには、周波数が低い帯域、具体的には、短波である３ＭＨｚ〜３０ＭＨｚ、中波である３００ｋＨｚ〜３ＭＨｚ、長波である３０ｋＨｚ〜３００ｋＨｚ、および超長波である３ｋＨｚ〜３０ｋＨｚの周波数を利用した電磁誘導方式や共鳴方式を用いることが望ましい。
本実施の形態は、上記実施の形態と組み合わせて実施することが可能である。
本実施例では、電解質における無機酸化物の添加の有無と蓄電装置の充放電特性について、図８を用いて説明する。
はじめに、蓄電装置として、リチウムイオン二次電池の作製工程及び構成について、説明する。
＜電解質１〜電解質６の作製工程及び構成＞
電解質１〜電解質６の材料として、表１に示す重量のポリエチレンオキサイド（以下、ＰＥＯと示す。軟化点６５〜６７度。）、ＬｉＴＦＳＩ、及びＳｉＯ２、Ｌｉ２Ｏ、Ａｌ２Ｏ３の一以上を含む無機酸化物を秤量した。ここでは、ＰＥＯに含まれる酸素原子と、ＬｉＴＦＳＩに含まれるリチウムイオンの比が２０：１となるように、それぞれの重量を決定した。次に、ＰＥＯ、ＬｉＴＦＳＩ、及び無機酸化物の混合物それぞれに、溶媒として１５ｍｌの脱水アセトニトリルを混合し、混合溶液を形成した。
次に、自動塗工機にガラス基板を設けた後、ガラス基板上に混合溶液をそれぞれ塗布した。このときの混合溶液の厚さを３００μｍとした。
次に、室温の通風乾燥機に上記基板を設置し、混合溶液を自然乾燥して、電解質１〜電解質６を形成した。電解質１〜電解質６に含まれるＰＥＯ及び無機酸化物の合計に対する無機酸化物の重量比と、電解質に対する無機酸化物の重量比を表１に示す。
Figure 2012138353
次に、ガラス基板から電解質１〜電解質６を剥がした後、２枚のフッ素樹脂シートで電解質を挟んだ状態で、真空乾燥機において温度８０度で３時間加熱し、電解質１〜電解質６中の溶媒を乾燥させた。以上の工程により、ＰＥＯ、ＬｉＴＦＳＩ、及び無機酸化物を有する電解質を作製した。
＜比較電解質の作製工程及び構成＞
１ｇのＰＥＯ、及び０．１７２４ｇのＬｉＰＦ６を秤量した。次に、上記電解質１〜電解質６と同様の工程により、ＰＥＯ及びＬｉＰＦ６を有する比較電解質を形成した。
＜正極の構成＞
活物質層の材料として、７９．４ｇのＬｉＦｅＰＯ４、１４．８ｇのアセチレンブラック、５ｇのＰＥＯ、及び０．８ｇのＬｉＰＦ６を混合し、スラリーを形成した。
次に、集電体であるアルミニウム箔上に、スラリーを塗布した後、真空乾燥及び加熱乾燥により活物質層を形成した。以上の工程により、集電体上に活物質層を有する正極を形成した。
＜負極の構成＞
ここでは、負極としてリチウム箔を準備した。
＜二次電池の作製工程＞
次に、本実施例の二次電池の作製工程を示す。
上記電解質１〜電解質６のいずれか、または比較電解質を、正極及び負極で挟んで二次電池を形成した。
次に、二次電池の充電及び放電特性を測定した。このときの電気特性を図８に示す。
図８（Ａ）に、電解質１を有する二次電池（以下、二次電池１とする。）の温度を５０度、または４０度として充放電したとき、電解質２を有する二次電池（以下、二次電池２とする。）の温度を３０度で充放電したとき、それぞれの容量及び電圧の関係を示す。なお、ここでは、各二次電池において、充放電を２回行った後の、３回目の充放電の測定結果を示す。
図８（Ａ）に示すように、二次電池１を５０度で充放電を行ったときの放電容量は、正極（ＬｉＦｅＰＯ４）の理論放電容量の１７０ｍＡｈ／ｇを超える、１８７ｍＡｈ／ｇであった。また、二次電池１の温度を４０度として充放電を行ったときの放電容量は１３３ｍＡｈ／ｇ、二次電池２の温度を３０度として充放電を行ったときの放電容量は９２ｍＡｈ／ｇであった。
一方、比較電解質を用いた比較二次電池の充電及び放電特性を図８（Ｂ）に示す。図８（Ｂ）においては、比較二次電池の温度をそれぞれ５０度、５５度として充放電を行ったときの、容量及び電圧の関係をそれぞれ示す。
５５度で充放電を行ったときの放電容量は７６ｍＡｈ／ｇ、５０度で充放電を行ったときの放電容量は１７ｍＡｈ／ｇであった。
図８（Ａ）を図８（Ｂ）と比較すると、ＰＥＯ及び無機酸化物の合計に対して、３３ｗｔ％、または５０ｗｔ％の無機酸化物（ここでは、酸化シリコン）を電解質に添加することで、電解質に含まれるイオン伝導性高分子化合物であるＰＥＯの軟化点以下の５０度での充放電においても充放電容量が急増した。また、図示しないが、温度３０度及び４０度の充放電においても、比較的高い充放電容量が得られた。以上のことから、電解質に無機酸化物を添加することで、イオン伝導性高分子化合物の軟化点より低い温度においても、二次電池の充放電容量を理論容量に近づけることができることが分かる。
次に、電解質３を有する二次電池（二次電池３と示す。）の充電及び放電特性を測定した。このときの電気特性を図９に示す。なお、ここでは、二次電池３において、温度５０度で１時間保持した後、室温で１回の充放電を行い、各電極の活物質層及び電解質を癒着させ、室温での充放電をさらに２回行った後の、室温での４回目の充放電の測定結果を示す。
図９に示すように、二次電池３を室温で充放電を行ったときの放電容量は、５１ｍＡｈ／ｇであった。
図９から、ＰＥＯ及び無機酸化物の合計に対して４４ｗｔ％の無機酸化物（ここでは、酸化シリコン）を電解質に添加することで、室温での充放電においても、充放電容量を得ることができた。
次に、電解質４を有する二次電池（二次電池４と示す。）の充電及び放電特性を測定した。このときの電気特性を図１０に示す。なお、ここでは、二次電池３と同様処理を行い、室温での４回目の充放電の測定結果を示す。
図１０に示すように、二次電池４を室温で充放電を行ったときの放電容量は、５５ｍＡｈ／ｇであった。
図１０から、ＰＥＯ及び無機酸化物の合計に対して３３ｗｔ％の無機酸化物（ここでは、酸化リチウム）を電解質に添加することで、室温での充放電においても、充放電容量を得ることができた。
次に、電解質５を有する二次電池（二次電池５と示す。）の充電及び放電特性を測定した。このときの電気特性を図１１に示す。なお、ここでは、二次電池３と同様の処理を行い、室温での４回目の充放電の測定結果を示す。
図１１に示すように、二次電池５を室温で充放電を行ったときの放電容量は、４３ｍＡｈ／ｇであった。
図１１から、ＰＥＯ及び無機酸化物の合計に対して５０ｗｔ％の無機酸化物（ここでは、酸化シリコン、酸化リチウム、及び酸化アルミニウム）を電解質に添加することで、室温での充放電においても、充放電容量を得ることができた。
次に、電解質６を有する二次電池（二次電池６と示す。）の充電及び放電特性を測定した。このときの電気特性を図１２に示す。なお、ここでは、二次電池３と同様の処理を行い、室温での４回目の充放電の測定結果を示す。
図１２に示すように、二次電池６を室温で充放電を行ったときの放電容量は、５３ｍＡｈ／ｇであった。
図１２から、ＰＥＯ及び無機酸化物の合計に対して３３ｗｔ％の無機酸化物（ここでは、酸化シリコン、酸化リチウム、及び酸化アルミニウム）を電解質に添加することで、室温での充放電においても、充放電容量を得ることができた。
即ち、イオン伝導性高分子化合物及び無機酸化物の合計に対して、３３ｗｔ％以上５０ｗｔ％以下の無機酸化物を含む電解質を有する二次電池は、イオン伝導性高分子化合物の軟化点より低い温度においても充放電容量を得ることが可能であり、さらには室温での充放電が可能である。
本実施例では、電解質における無機酸化物の添加の有無と、正極及び負極と電解質との界面における抵抗について、図１３を用いて説明する。
はじめに、二次電池の作製方法について、以下に説明する。
電解質の材料として、１ｇのＰＥＯ、０．１７２４ｇのＬｉＰＦ６、及び１ｇの酸化シリコンを秤量した後、実施例１と同様の作製方法により、電解質を形成した。また、実施例１と同様の正極及び負極で当該電解質を挟んで、電池セルを作製した。
次に、電池セルの温度を７０度で保ちながら、１回の充放電を行い、二次電池を作製した。
次に、比較用二次電池の作製方法を以下に示す。
上記電解質の材料から酸化シリコンを除いた、１ｇのＰＥＯ、及び０．１７２４ｇのＬｉＰＦ６を比較電解質の材料として秤量した。次に、実施例１と同様の作製方法により、比較電解質を形成した。また、実施例１と同様の正極及び負極で当該比較電解質を挟んで、比較電池セルを作製した。
次に、電池セルの温度を７０度で保ちながら、１回の充放電を行い、比較二次電池を作製した。
次に、二次電池、及び比較二次電池の温度をそれぞれ、４０度、５０度、６０度、７０度に保ちながら、各二次電池のインピーダンスを測定した。ここでは、北斗電工株式会社製の電気化学測定システムＨＺ−５０００を用いて、定電位交流インピーダンス測定を行った。このときの、測定条件は、開始周波数を２０ｋＨｚ、ＡＣ（交流）振幅を１０ｍＶ、終了周波数を１００ｍＨｚ、測定時間を１時間、サンプリング間隔を１０秒とした。
図１３（Ａ）は４０度での測定結果、図１３（Ｂ）は５０度での測定結果、図１３（Ｃ）は６０度での測定結果、図１３（Ｄ）は７０度での測定結果を示す。また、それぞれのグラフにおいて、三角印Ａは二次電池のインピーダンスＺ、菱形印Ｂは比較二次電池のインピーダンスＺを示す。また、横軸はインピーダンスＺの実部を示し、縦軸はインピーダンスＺの虚部を示す。
図１３より、比較二次電池と比べ、二次電池は、インピーダンスＺの実部が低下していることが分かる。特に、図１３（Ａ）及び図１３（Ｂ）のように、４０度、５０度と、ＰＥＯの軟化点より低い温度で、インピーダンスＺの実部の低減が大きい。
このことから、電解質に無機酸化物を添加することで、電解質と、正極及び負極との界面における抵抗が低減していることが分かる。また、イオン伝導性高分子化合物であるＰＥＯの軟化点より高い温度で１度充放電することで、電解質と、正極及び負極との界面における抵抗が低減していることが分かる。

Claims (6)

  1. 正極と、負極と、前記正極及び前記負極の間に設けられる電解質とを有し、
    前記電解質は、イオン伝導性高分子化合物、無機酸化物、及びリチウム塩を有し、
    前記電解質において、前記イオン伝導性高分子化合物及び前記無機酸化物の合計に対して前記無機酸化物は３０ｗｔ％より多く５０ｗｔ％以下であることを特徴とする蓄電装置。
  2. 正極と、負極と、前記正極及び前記負極の間に設けられる電解質とを有し、
    前記電解質は、イオン伝導性高分子化合物、無機酸化物、及びリチウム塩を有し、
    前記電解質において、前記イオン伝導性高分子化合物及び前記無機酸化物の合計に対して前記無機酸化物は３０ｗｔ％より多く５０ｗｔ％以下であり、
    前記正極及び前記負極の少なくとも一方は、集電体上に活物質層が設けられ、
    前記活物質層は、前記イオン伝導性高分子化合物を有することを特徴とする蓄電装置。
  3. 請求項１または請求項２において、前記イオン伝導性高分子化合物は、ポリアルキレンオキサイドであることを特徴とする蓄電装置。
  4. 請求項３において、前記ポリアルキレンオキサイドは、ポリエチレンオキサイド及びポリプロピレンオキサイドの一以上であることを特徴とする蓄電装置。
  5. 請求項１乃至請求項４のいずれか一項において、前記無機酸化物は、酸化シリコン、酸化チタン、酸化ジルコニウム、酸化アルミニウム、酸化亜鉛、酸化鉄、酸化セリウム、酸化マグネシウム、酸化アンチモン、酸化ゲルマニウム、酸化リチウム、酸化グラファイト、チタン酸バリウム、及びメタ珪素酸リチウムの一以上であることを特徴とする蓄電装置。
  6. 請求項１乃至請求項５のいずれか一項において、前記リチウム塩は、ＬｉＣＦ３ＳＯ３、ＬｉＰＦ６、ＬｉＢＦ４、ＬｉＳＣＮ、ＬｉＮ（Ｃ２Ｆ５ＳＯ２）２、ＬｉＮ（ＣＦ３ＳＯ２）２及びＬｉＣｌＯ４の一以上であることを特徴とする蓄電装置。
JP2011267878A 2010-12-10 2011-12-07 蓄電装置の作製方法 Expired - Fee Related JP5984370B2 (ja)

Priority Applications (1)

Application Number Priority Date Filing Date Title
JP2011267878A JP5984370B2 (ja) 2010-12-10 2011-12-07 蓄電装置の作製方法

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
JP2010275838 2010-12-10
JP2010275838 2010-12-10
JP2011267878A JP5984370B2 (ja) 2010-12-10 2011-12-07 蓄電装置の作製方法

Related Child Applications (1)

Application Number Title Priority Date Filing Date
JP2016152235A Division JP6189502B2 (ja) 2010-12-10 2016-08-02 蓄電装置

Publications (3)

Publication Number Publication Date
JP2012138353A true JP2012138353A (ja) 2012-07-19
JP2012138353A5 JP2012138353A5 (ja) 2015-01-22
JP5984370B2 JP5984370B2 (ja) 2016-09-06

Family

ID=46199715

Family Applications (7)

Application Number Title Priority Date Filing Date
JP2011267878A Expired - Fee Related JP5984370B2 (ja) 2010-12-10 2011-12-07 蓄電装置の作製方法
JP2016152235A Expired - Fee Related JP6189502B2 (ja) 2010-12-10 2016-08-02 蓄電装置
JP2017149565A Active JP6449388B2 (ja) 2010-12-10 2017-08-02 蓄電装置
JP2018227791A Active JP6781238B2 (ja) 2010-12-10 2018-12-05 蓄電装置
JP2020173741A Withdrawn JP2021005576A (ja) 2010-12-10 2020-10-15 電気推進車両
JP2022150173A Withdrawn JP2022176241A (ja) 2010-12-10 2022-09-21 蓄電装置
JP2023212720A Withdrawn JP2024019590A (ja) 2010-12-10 2023-12-18 蓄電装置

Family Applications After (6)

Application Number Title Priority Date Filing Date
JP2016152235A Expired - Fee Related JP6189502B2 (ja) 2010-12-10 2016-08-02 蓄電装置
JP2017149565A Active JP6449388B2 (ja) 2010-12-10 2017-08-02 蓄電装置
JP2018227791A Active JP6781238B2 (ja) 2010-12-10 2018-12-05 蓄電装置
JP2020173741A Withdrawn JP2021005576A (ja) 2010-12-10 2020-10-15 電気推進車両
JP2022150173A Withdrawn JP2022176241A (ja) 2010-12-10 2022-09-21 蓄電装置
JP2023212720A Withdrawn JP2024019590A (ja) 2010-12-10 2023-12-18 蓄電装置

Country Status (5)

Country Link
US (1) US20120148924A1 (ja)
JP (7) JP5984370B2 (ja)
CN (1) CN103283077B (ja)
TW (2) TWI527290B (ja)
WO (1) WO2012077504A1 (ja)

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2017046917A1 (ja) * 2015-09-17 2017-03-23 株式会社東芝 二次電池用複合電解質、二次電池及び電池パック
JP2020504420A (ja) * 2016-12-12 2020-02-06 ナノテク インストゥルメンツ, インコーポレイテッドNanotek Instruments, Inc. リチウム二次電池用ハイブリッド固体電解質
WO2021181191A1 (ja) * 2020-03-13 2021-09-16 株式会社半導体エネルギー研究所 二次電池、二次電池の作製方法、電子機器および車両

Families Citing this family (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP3963253B2 (ja) * 2001-12-14 2007-08-22 富士通メディアデバイス株式会社 弾性表面波素子及びこれを用いた分波器
US20120154981A1 (en) * 2010-12-16 2012-06-21 Samsung Electro-Mechanics Co., Ltd. Hybrid solid electrolyte membrane, method of manufacturing the same, and lithium ion capacitor comprising the same
JP6045162B2 (ja) 2011-03-25 2016-12-14 株式会社半導体エネルギー研究所 二次電池の作製方法
US9680272B2 (en) * 2012-02-17 2017-06-13 Semiconductor Energy Laboratory Co., Ltd. Method for forming negative electrode and method for manufacturing lithium secondary battery
CN107104222B (zh) 2016-02-19 2021-09-21 株式会社半导体能源研究所 蓄电装置、蓄电系统
WO2018011675A1 (en) 2016-07-13 2018-01-18 Semiconductor Energy Laboratory Co., Ltd. Graphene compound, method for forming graphene compound, and power storage device
FI128119B (fi) * 2018-03-20 2019-10-15 Kalustebetoni Oy Jännitelähde, jonka elektrolyytissä on alumiinin ja piin oksideja, ja menetelmä jännitelähteen valmistamiseksi
FI128155B (fi) 2018-03-20 2019-11-15 Kalustebetoni Oy Jännitelähde, jonka elektrolyytissä on tuhkaa, ja menetelmä jännitelähteen valmistamiseksi
US11437610B2 (en) * 2019-05-03 2022-09-06 Unist(Ulsan National Institute Of Science And Technology) High capacity secondary battery
US12166187B1 (en) * 2024-04-08 2024-12-10 Inlyte Energy, Inc. Method for improving performance of metal conversion batteries and metal conversion batteries formed therefrom preliminary class

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH1197072A (ja) * 1997-07-23 1999-04-09 Sanyo Electric Co Ltd ラミネート外装体を用いた密閉型非水電解質電池
JP2002280072A (ja) * 2001-03-19 2002-09-27 National Institute Of Advanced Industrial & Technology 無機／有機複合高分子固体電解質を組み込んだ電池
JP2006086102A (ja) * 2004-08-17 2006-03-30 Ohara Inc リチウムイオン二次電池および固体電解質
JP2006219561A (ja) * 2005-02-09 2006-08-24 Nitto Denko Corp 高分子電解質とそれを用いた電解質フィルムおよび電気化学素子

Family Cites Families (17)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS5029510B1 (ja) * 1970-12-04 1975-09-23
JPH02253571A (ja) * 1989-03-27 1990-10-12 Japan Storage Battery Co Ltd ポリマー電解質二次電池
JPH06140052A (ja) * 1992-09-08 1994-05-20 Sumitomo Seika Chem Co Ltd ゲル状電解質
JP3724960B2 (ja) * 1998-10-19 2005-12-07 Ｔｄｋ株式会社 固体電解質およびこれを用いた電気化学デバイス
JP2000195494A (ja) * 1998-10-21 2000-07-14 Seiko Instruments Inc 非水電解質二次電池
JP2002216843A (ja) * 2001-01-23 2002-08-02 Matsushita Electric Ind Co Ltd リチウムポリマー電池の製造方法
JP2002367676A (ja) * 2001-06-08 2002-12-20 Sony Corp 固体電解質電池の製造方法
JP4198524B2 (ja) * 2003-05-19 2008-12-17 三井化学株式会社 高分子固体電解質フィルム
KR20050006540A (ko) * 2003-07-09 2005-01-17 한국과학기술연구원 초극세 섬유상 다공성 고분자 분리막을 포함하는리튬이차전지 및 그 제조방법
JP4734912B2 (ja) * 2004-12-17 2011-07-27 日産自動車株式会社 リチウムイオン電池およびその製造方法
JP2006236628A (ja) * 2005-02-22 2006-09-07 Nippon Zeon Co Ltd 金属酸化物フィラー、固体電解質組成物およびリチウム二次電池
JP2006252878A (ja) * 2005-03-09 2006-09-21 Nippon Zeon Co Ltd イオン伝導性組成物の製造方法
TW200701258A (en) * 2005-05-17 2007-01-01 Nippon Catalytic Chem Ind Ionic material and application thereof
JP2007134305A (ja) * 2005-10-13 2007-05-31 Ohara Inc リチウムイオン伝導性固体電解質およびその製造方法
JP2007280658A (ja) * 2006-04-04 2007-10-25 Matsushita Electric Ind Co Ltd 高分子固体電解質
US9178255B2 (en) * 2008-06-20 2015-11-03 University Of Dayton Lithium-air cells incorporating solid electrolytes having enhanced ionic transport and catalytic activity
CN102356129B (zh) * 2009-01-15 2014-03-12 康奈尔大学 纳米颗粒有机杂交材料(nohm)

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH1197072A (ja) * 1997-07-23 1999-04-09 Sanyo Electric Co Ltd ラミネート外装体を用いた密閉型非水電解質電池
JP2002280072A (ja) * 2001-03-19 2002-09-27 National Institute Of Advanced Industrial & Technology 無機／有機複合高分子固体電解質を組み込んだ電池
JP2006086102A (ja) * 2004-08-17 2006-03-30 Ohara Inc リチウムイオン二次電池および固体電解質
JP2006219561A (ja) * 2005-02-09 2006-08-24 Nitto Denko Corp 高分子電解質とそれを用いた電解質フィルムおよび電気化学素子

Cited By (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2017046917A1 (ja) * 2015-09-17 2017-03-23 株式会社東芝 二次電池用複合電解質、二次電池及び電池パック
US11329316B2 (en) 2015-09-17 2022-05-10 Kabushiki Kaisha Toshiba Secondary battery composite electrolyte, secondary battery, and battery pack
JP2020504420A (ja) * 2016-12-12 2020-02-06 ナノテク インストゥルメンツ, インコーポレイテッドNanotek Instruments, Inc. リチウム二次電池用ハイブリッド固体電解質
JP7312700B2 (ja) 2016-12-12 2023-07-21 ナノテク インストゥルメンツ，インコーポレイテッド リチウム二次電池用ハイブリッド固体電解質
WO2021181191A1 (ja) * 2020-03-13 2021-09-16 株式会社半導体エネルギー研究所 二次電池、二次電池の作製方法、電子機器および車両
JPWO2021181191A1 (ja) * 2020-03-13 2021-09-16

Also Published As

Publication number Publication date
JP6781238B2 (ja) 2020-11-04
JP2016192413A (ja) 2016-11-10
TWI621294B (zh) 2018-04-11
JP6189502B2 (ja) 2017-08-30
JP6449388B2 (ja) 2019-01-09
JP2017191797A (ja) 2017-10-19
TW201232878A (en) 2012-08-01
WO2012077504A8 (en) 2013-01-10
TW201614903A (en) 2016-04-16
JP2021005576A (ja) 2021-01-14
JP5984370B2 (ja) 2016-09-06
US20120148924A1 (en) 2012-06-14
WO2012077504A1 (en) 2012-06-14
CN103283077A (zh) 2013-09-04
JP2024019590A (ja) 2024-02-09
JP2019046806A (ja) 2019-03-22
TWI527290B (zh) 2016-03-21
JP2022176241A (ja) 2022-11-25
CN103283077B (zh) 2017-03-01

Similar Documents

Publication Publication Date Title
JP6449388B2 (ja) 蓄電装置
JP6092989B2 (ja) リチウムイオン二次電池
JP6430460B2 (ja) 二次電池のエージング処理方法
JP6035013B2 (ja) 電極の作製方法
JP6383032B2 (ja) 正極
JP2020158834A (ja) ハロゲン化金属粒子、これを用いた全固体電池及び非水系リチウムイオン電池
JP6266729B2 (ja) 活物質の作製方法
JP6363268B2 (ja) 活物質層の作製方法

Legal Events

Date Code Title Description
A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20141127

A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20141127

A977 Report on retrieval

Free format text: JAPANESE INTERMEDIATE CODE: A971007

Effective date: 20150610

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20150707

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20150827

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20160119

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20160210

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20160712

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20160802

R150 Certificate of patent or registration of utility model

Ref document number: 5984370

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

LAPS Cancellation because of no payment of annual fees
