JP2012002243A - 玉軸受用保持器および玉軸受 - Google Patents
玉軸受用保持器および玉軸受 Download PDFInfo
- Publication number
- JP2012002243A JP2012002243A JP2010135249A JP2010135249A JP2012002243A JP 2012002243 A JP2012002243 A JP 2012002243A JP 2010135249 A JP2010135249 A JP 2010135249A JP 2010135249 A JP2010135249 A JP 2010135249A JP 2012002243 A JP2012002243 A JP 2012002243A
- Authority
- JP
- Japan
- Prior art keywords
- diameter side
- convex portion
- side convex
- outer diameter
- inner diameter
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Granted
Links
- 229920003002 synthetic resin Polymers 0.000 claims description 9
- 239000000057 synthetic resin Substances 0.000 claims description 9
- 229920003189 Nylon 4,6 Polymers 0.000 claims description 6
- 229920002302 Nylon 6,6 Polymers 0.000 claims description 6
- 230000013011 mating Effects 0.000 claims 1
- 230000008878 coupling Effects 0.000 description 13
- 238000010168 coupling process Methods 0.000 description 13
- 238000005859 coupling reaction Methods 0.000 description 13
- 238000006243 chemical reaction Methods 0.000 description 9
- 210000000078 claw Anatomy 0.000 description 7
- 239000004734 Polyphenylene sulfide Substances 0.000 description 6
- 229920000069 polyphenylene sulfide Polymers 0.000 description 6
- 230000020169 heat generation Effects 0.000 description 3
- 238000005461 lubrication Methods 0.000 description 3
- 229920005989 resin Polymers 0.000 description 3
- 239000011347 resin Substances 0.000 description 3
- 239000000463 material Substances 0.000 description 2
- 238000000926 separation method Methods 0.000 description 2
- 230000002195 synergetic effect Effects 0.000 description 2
- OAICVXFJPJFONN-UHFFFAOYSA-N Phosphorus Chemical compound [P] OAICVXFJPJFONN-UHFFFAOYSA-N 0.000 description 1
- NINIDFKCEFEMDL-UHFFFAOYSA-N Sulfur Chemical compound [S] NINIDFKCEFEMDL-UHFFFAOYSA-N 0.000 description 1
- 230000005540 biological transmission Effects 0.000 description 1
- 238000004040 coloring Methods 0.000 description 1
- 239000002184 metal Substances 0.000 description 1
- 230000004048 modification Effects 0.000 description 1
- 238000012986 modification Methods 0.000 description 1
- 229910052698 phosphorus Inorganic materials 0.000 description 1
- 239000011574 phosphorus Substances 0.000 description 1
- 239000000843 powder Substances 0.000 description 1
- 238000005096 rolling process Methods 0.000 description 1
- 229910052717 sulfur Inorganic materials 0.000 description 1
- 239000011593 sulfur Substances 0.000 description 1
Images
Classifications
-
- F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
- F16—ENGINEERING ELEMENTS AND UNITS; GENERAL MEASURES FOR PRODUCING AND MAINTAINING EFFECTIVE FUNCTIONING OF MACHINES OR INSTALLATIONS; THERMAL INSULATION IN GENERAL
- F16C—SHAFTS; FLEXIBLE SHAFTS; ELEMENTS OR CRANKSHAFT MECHANISMS; ROTARY BODIES OTHER THAN GEARING ELEMENTS; BEARINGS
- F16C33/00—Parts of bearings; Special methods for making bearings or parts thereof
- F16C33/30—Parts of ball or roller bearings
- F16C33/38—Ball cages
- F16C33/3837—Massive or moulded cages having cage pockets surrounding the balls, e.g. machined window cages
- F16C33/3862—Massive or moulded cages having cage pockets surrounding the balls, e.g. machined window cages comprising two annular parts joined together
- F16C33/3875—Massive or moulded cages having cage pockets surrounding the balls, e.g. machined window cages comprising two annular parts joined together made from plastic, e.g. two injection moulded parts joined by a snap fit
-
- F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
- F16—ENGINEERING ELEMENTS AND UNITS; GENERAL MEASURES FOR PRODUCING AND MAINTAINING EFFECTIVE FUNCTIONING OF MACHINES OR INSTALLATIONS; THERMAL INSULATION IN GENERAL
- F16C—SHAFTS; FLEXIBLE SHAFTS; ELEMENTS OR CRANKSHAFT MECHANISMS; ROTARY BODIES OTHER THAN GEARING ELEMENTS; BEARINGS
- F16C33/00—Parts of bearings; Special methods for making bearings or parts thereof
- F16C33/30—Parts of ball or roller bearings
- F16C33/38—Ball cages
- F16C33/3887—Details of individual pockets, e.g. shape or ball retaining means
-
- F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
- F16—ENGINEERING ELEMENTS AND UNITS; GENERAL MEASURES FOR PRODUCING AND MAINTAINING EFFECTIVE FUNCTIONING OF MACHINES OR INSTALLATIONS; THERMAL INSULATION IN GENERAL
- F16C—SHAFTS; FLEXIBLE SHAFTS; ELEMENTS OR CRANKSHAFT MECHANISMS; ROTARY BODIES OTHER THAN GEARING ELEMENTS; BEARINGS
- F16C19/00—Bearings with rolling contact, for exclusively rotary movement
- F16C19/02—Bearings with rolling contact, for exclusively rotary movement with bearing balls essentially of the same size in one or more circular rows
- F16C19/04—Bearings with rolling contact, for exclusively rotary movement with bearing balls essentially of the same size in one or more circular rows for radial load mainly
- F16C19/06—Bearings with rolling contact, for exclusively rotary movement with bearing balls essentially of the same size in one or more circular rows for radial load mainly with a single row or balls
-
- F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
- F16—ENGINEERING ELEMENTS AND UNITS; GENERAL MEASURES FOR PRODUCING AND MAINTAINING EFFECTIVE FUNCTIONING OF MACHINES OR INSTALLATIONS; THERMAL INSULATION IN GENERAL
- F16C—SHAFTS; FLEXIBLE SHAFTS; ELEMENTS OR CRANKSHAFT MECHANISMS; ROTARY BODIES OTHER THAN GEARING ELEMENTS; BEARINGS
- F16C2208/00—Plastics; Synthetic resins, e.g. rubbers
- F16C2208/20—Thermoplastic resins
- F16C2208/52—Polyphenylene sulphide [PPS]
-
- F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
- F16—ENGINEERING ELEMENTS AND UNITS; GENERAL MEASURES FOR PRODUCING AND MAINTAINING EFFECTIVE FUNCTIONING OF MACHINES OR INSTALLATIONS; THERMAL INSULATION IN GENERAL
- F16C—SHAFTS; FLEXIBLE SHAFTS; ELEMENTS OR CRANKSHAFT MECHANISMS; ROTARY BODIES OTHER THAN GEARING ELEMENTS; BEARINGS
- F16C2208/00—Plastics; Synthetic resins, e.g. rubbers
- F16C2208/20—Thermoplastic resins
- F16C2208/60—Polyamides [PA]
Abstract
【解決手段】対向面11を衝合させて二枚の環状体10を結合させた玉軸受用保持器であって、一方の環状体10の隣り合うポケット12間の外径側を軸方向に延出させて外径側凸部13を形成すると共に内径側を凹ませて内径側凹部14を形成し、かつ、他方の環状体10の隣り合うポケット12間の内径側を軸方向に延出させて内径側凸部15を形成すると共に外径側を凹ませて外径側凹部16を形成し、外径側凸部13を外径側凹部16に挿入すると共に内径側凸部15を内径側凹部14に挿入することにより外径側凸部13と内径側凸部15を軸方向で係合させ、外径側凸部13と内径側凸部15との係合面13a,15aを、外径側凸部13および内径側凸部15の基端側よりも先端側が厚肉となるように軸方向に対して傾斜させる。
【選択図】図1
Description
2 内輪
3 外輪
4 玉
5 保持器

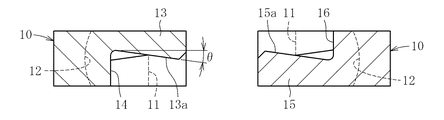

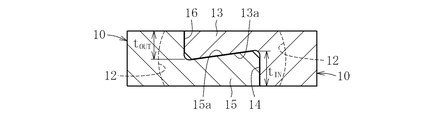

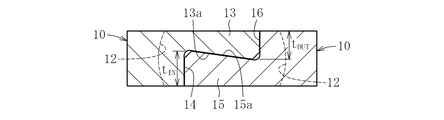

10 環状体
11 対向面
12 ポケット
13 外径側凸部
13a 係合面
14 内径側凹部
15 内径側凸部
15a 係合面
16 外径側凹部
17 指標
18 反対向面
19 舌片部
20 切り欠き部
θ 傾斜角度
Claims (11)
- 軸方向に向き合う二枚の環状体の対向面に玉を収容する半球状のポケットを周方向の複数箇所に形成し、前記対向面を衝合させて二枚の環状体を結合させた玉軸受用保持器であって、
一方の環状体の隣り合うポケット間の外径側を軸方向に延出させて外径側凸部を形成すると共に内径側を凹ませて内径側凹部を形成し、かつ、他方の環状体の隣り合うポケット間の内径側を軸方向に延出させて内径側凸部を形成すると共に外径側を凹ませて外径側凹部を形成し、前記外径側凸部を外径側凹部に挿入すると共に前記内径側凸部を内径側凹部に挿入することにより前記外径側凸部と内径側凸部を軸方向で係合させ、前記外径側凸部と内径側凸部との係合面を、外径側凸部および内径側凸部の基端側よりも先端側が厚肉となるように軸方向に対して傾斜させたことを特徴とする玉軸受用保持器。 - 前記外径側凸部と前記内径側凸部との係合面の傾斜角度を5°以上とした請求項1に記載の玉軸受用保持器。
- 前記内径側凸部を前記外径側凸部よりも厚肉にした請求項1又は2に記載の玉軸受用保持器。
- 前記外径側凸部と前記内径側凸部とを周方向の三箇所以上に形成した請求項1〜3のいずれか一項に記載の玉軸受用保持器。
- 前記外径側凸部と前記内径側凸部との相対位置を識別するための指標を、軸方向に向き合う二枚の環状体の反対向面にそれぞれ設けた請求項1〜4のいずれか一項に記載の玉軸受用保持器。
- 前記一方の環状体の外径側凸部および内径側凹部と周方向に隣接させて外径側凹部および内径側凸部を形成し、前記他方の環状体の内径側凸部および外径側凹部と周方向に隣接させて内径側凹部および外径側凸部を形成した請求項1〜5のいずれか一項に記載の玉軸受用保持器。
- 前記一方の環状体のポケットの周方向端部を軸方向に延出させて舌片部を形成すると共に、他方の環状体のポケットの周方向端部に前記舌片部を収容する切り欠き部を形成した請求項1〜6のいずれか一項に記載の玉軸受用保持器。
- 前記ポケットの一方の周方向端部に舌片部を形成すると共に他方の周方向端部に切り欠き部を形成した請求項7に記載の玉軸受用保持器。
- 前記環状体は合成樹脂製である請求項1〜8のいずれか一項に記載の玉軸受用保持器。
- 前記環状体はPPS、PA66あるいはPA46から選択されたいずれか一つの合成樹脂で成形されている請求項1〜9のいずれか一項に記載の玉軸受用保持器。
- 請求項1〜10のいずれか一項に記載の保持器と、互いに相対回転する外輪および内輪と、前記外輪と内輪との間に介在する玉とを備えた玉軸受。
