Abstract

【課題】組電池のサイクル特性が向上される組電池システム、組電池の充電方法及び充電式掃除機を提供する。
【解決手段】２５℃環境下で１Ｃにて定電流充電を行った場合のＳＯＣに対する電圧変化率Ａ（ｍＶ／％ＳＯＣ）が満充電電圧ＶH1に達する時に２０（ｍＶ／％ＳＯＣ）よりも大きい単電池を少なくとも１個備える複数の電池ユニットが直列接続された組電池３と、前記組電池３に充電電流を供給するための電流供給手段と、前記単電池の電圧を検出し得る電圧検出手段４と、前記電圧検出手段４により検出された前記単電池の電圧のうち最大値Ｖmaxが前記満充電電圧ＶH1に達するまで前記充電電流を電流値Ｉ1に制御した後、前記組電池３の電圧を次式（１）に示す電圧値Ｖ２に制御する電流電圧制御手段とを具備することを特徴とする組電池システム。 Ｖ２＝ＶH2×ｎ （１）
【選択図】 図２

Description

本発明は、複数の二次電池が少なくとも直列に接続された組電池を備えた組電池システムと、この組電池システムを用いた充電式掃除機と、組電池の充電方法とに関するものである。
携帯電話やノートパソコン（PC）などの小型情報機器用の電源として、高エネルギー密度の二次電池が開発され、利用されている。それぞれの機器に必要な電圧及び電流に応じ、組電池を構成する二次電池（単電池）の本数を変更したり、直列接続や並列接続の仕方を変えたりすることが行われている。上記のような小型情報機器の電源電圧は数Vから10V程度であるため、二次電池を単独で使用するか、複数の二次電池を直列に接続した組電池を使用するにしても２〜３直列程度がほとんどであった。しかし近年、二次電池の用途は情報機器にとどまらず、家電、パワーツール、アシスト自転車、ハイブリッド自動車など、高出力化、高電圧化の方向へと急速に広がりを見せている。これに伴い、組電池の直列数も増加し、10本以上の二次電池を直列接続して使用する場合も珍しくない。
電池を直列接続した場合、問題になるのは、単セル間のばらつきである。ばらつきには、容量ばらつき、インピーダンスばらつき、SOC（充電状態）ばらつきなど色々な観点があるが、特に不具合につながりやすい問題として、充電状態における電圧ばらつきがある。容量の異なる電池を直列接続したり、SOCがずれた状態で接続すると、組電池の満充電状態において、電圧が平均より高い単電池と低い単電池が生じ、電圧が高い単電池は過充電状態となって、劣化が大きくなってしまう。このような充電を繰り返すと、過充電により劣化が大きくなった単電池は容量が低下するため、さらに過充電され、加速度的に劣化が進行してしまう。結果として、組電池のサイクル寿命は、単電池の寿命より著しく短くなるという問題があった。
このような問題に対し、ニッケル水素電池の組電池においては、均等化充電と呼ばれる充電を適宜行うことにより、充電状態での電圧ばらつきを解消するという方法が一般にとられている。ニッケル水素電池は、満充電に近い状態でさらに充電を継続しようとすると、電極材料の充電反応と、電解液中の水の分解・再結合反応とが競争反応となり、充電反応が進まなくなるという特徴がある。そのため、満充電を超えた領域での充電を、電池の劣化が起こらないように適切な充電条件で行えば、電池内部での電気化学的な電流バイパス機能を利用し、直列接続した組電池の充電電圧をそろえることができる。このような均等化充電の方法について多数の公知例があるが、例えば特許文献１などを挙げることができる。
一方、非水電解質を用いた二次電池やキャパシタにおいては、一般に充放電のクーロン効率はほぼ100％であり、ニッケル水素電池のような電池内部での電流バイパス機能は期待できない。このような場合に対しては、電池の外部回路として、各電池をバイパスする平均化回路を設け、一定電圧を超えた単電池に対しては充電電流をバイパスすることにより、充電電圧のばらつきを抑える方法が提案されている。例えば、特許文献２には、複数の単電池を直列に接続した組電池において、各単電池に並列となるようにツェナーダイオードを接続し、そのツェナー電圧を超えた単電池の充電電流をバイパスするという技術が開示されている。
しかし、このような方法をとったとしても、次のような問題から効果的に単電池の充電電圧ばらつきを解消することは困難である。まず、ツェナーダイオードのように単一の素子で機能を実現しようとした場合、電池の充電電圧はツェナー電圧のばらつきに支配される。ツェナー電圧のばらつきを抑えることは、ばらつきの小さい電池を製造することと同様、困難である。また、ツェナー電圧に達したときのツェナー電流の立ち上がりは決して急峻でなく、必要な充電電圧よりも低い電圧からバイパス電流が流れてしまうため、数十mVのオーダーで電圧制御が必要な二次電池には適用しにくい。他の問題としては、組電池の容量が大きい、または急速充電を行う場合など、充電電流が大きい場合には、ツェナーダイオードでの電力消費が大きくなり、発熱等の問題で実現困難となる。以上のような問題を回避するには、バイパス回路をツェナーダイオードのような単一素子でなく、基準電圧やフィードバック制御などを備え、大電流スイッチ素子を適用したバイパス回路にすれば原理的には実現可能である。しかしながら、実際には電池の直列数が大きいと回路が非常に煩雑になるうえ、サイズやコストの面からも電池に対して大きくなりすぎ、実現困難である。
上記のようなバイパス制御回路をICチップ化してコンパクトにまとめた場合には、直列数が多い組電池においても適用可能である。その反面、バイパス電流を大きくとることができなくなるため、非常にゆっくりとした平均化制御しかできなくなってしまう。特に、満充電電圧付近での電池容量に対する電圧変化率が大きい単電池を使用した場合、充電が進行すると電圧ばらつきが急激に拡大するため、バイパスによる電圧ばらつき抑制を期待するのに必要なバイパス電流が大きすぎる。そのため、バイパス回路のみで単電池充電電圧のばらつきを抑制することは非常に困難である。
特開２００１−３１４０４６号公報 特開２００２−２３８１７９号公報
本発明は、組電池のサイクル特性が向上される組電池システム、組電池の充電方法及び充電式掃除機を提供することを課題とする。
本発明に係る組電池システムは、２５℃環境下で１Ｃにて定電流充電を行った場合のＳＯＣに対する電圧変化率Ａ（ｍＶ／％ＳＯＣ）が満充電電圧ＶH1に達する時に２０（ｍＶ／％ＳＯＣ）よりも大きい単電池を少なくとも１個備える複数の電池ユニットが直列接続された組電池と、
前記組電池に充電電流を供給するための電流供給手段と、
前記単電池の電圧を検出し得る電圧検出手段と、
前記電圧検出手段により検出された前記単電池の電圧のうち最大値Ｖmaxが前記満充電電圧ＶH1に達するまで前記充電電流を電流値Ｉ1に制御した後、前記組電池の電圧を下記（１）式に示す電圧値Ｖ２に制御する電流電圧制御手段と
を具備することを特徴とする。
Ｖ２＝ＶH2×ｎ （１）
但し、ＶH2は、前記電圧変化率Ａ（ｍＶ／％ＳＯＣ）がＡ＜２０（ｍＶ／％ＳＯＣ）からＡ＝２０（ｍＶ／％ＳＯＣ）に達する時の前記単電池の電圧ＶM1よりも低い電圧値で、ｎは直列接続される前記電池ユニットの数である。
本発明に係る充電式掃除機は、前記組電池システムを備えることを特徴とする。
本発明に係る組電池の充電方法は、２５℃環境下で１Ｃにて定電流充電を行った場合のＳＯＣに対する電圧変化率Ａ（ｍＶ／％ＳＯＣ）が満充電電圧ＶH1に達する時に２０（ｍＶ／％ＳＯＣ）よりも大きい単電池を少なくとも１個備える複数の電池ユニットが直列接続された組電池の充電方法であって、
前記各単電池の電圧のうち最大値Ｖmaxが前記満充電電圧ＶH1に達するまで電流値Ｉ1で定電流充電を施す第１の充電工程と、
前記組電池の電圧を下記（１）式に示す電圧値Ｖ２に制御する定電圧充電を施す第２の充電工程と
を具備することを特徴とする。
Ｖ２＝ＶH2×ｎ （１）
但し、ＶH2は、前記電圧変化率Ａ（ｍＶ／％ＳＯＣ）がＡ＜２０（ｍＶ／％ＳＯＣ）からＡ＝２０（ｍＶ／％ＳＯＣ）に達する時の前記単電池の電圧ＶM1よりも低い電圧値で、ｎは直列接続される前記電池ユニットの数である。
本発明によれば、組電池のサイクル特性が向上された組電池システム、組電池の充電方法及び充電式掃除機を提供することができる。
以下に、本発明の各実施の形態について図面を参照しながら説明する。なお、実施の形態を通して共通の構成には同一の符号を付すものとし、重複する説明は省略する。また、各図は発明の説明とその理解を促すための模式図であり、その形状や寸法、比などは実際の装置と異なる個所があるが、これらは以下の説明と公知の技術を参酌して適宜、設計変更することができる。
（第１の実施形態）
まず、第１の実施形態に係る組電池の充電方法を説明する。
組電池は、少なくとも１個の単電池を備える複数の電池ユニットが直列接続されたものから形成される。電池ユニットが複数の単電池から構成されている場合、単電池同士を並列接続したものを１つの電池ユニットとすることが望ましい。
図１は、第１の実施形態に係る組電池の充電方法で単電池として使用される非水電解質二次電池を２５℃環境下で１Ｃ充電した場合の充電曲線の一例である。ここで、１Ｃとは、単電池を１時間で放電しきるに要する電流値であり、便宜的には単電池の公称容量の数値を１Ｃ電流値と置き換えることができる。図１の横軸が非水電解質二次電池の充電状態（ＳＯＣ）を示し、縦軸が非水電解質二次電池の電圧（閉回路電圧）を示す。ＳＯＣは、満充電容量に対する単電池の充電容量の比である。満充電容量には、単電池の公称容量が使用される。図１に示す通り、２５℃環境下で１Ｃ充電した際の充電曲線におけるＳＯＣに対する電圧変化率Ａ（電圧は閉回路電圧）は、満充電電圧ＶH1（Ｖ）に達する時に２０（ｍＶ／％ＳＯＣ）よりも大きな値となっている。例えば電圧変化率Ａが１００（ｍＶ／％ＳＯＣ）である場合、満充電付近でのＳＯＣばらつきが１％あると電圧のばらつきが１００ｍＶ発生することになる。従って、組電池の電流及び電圧に対して定電圧定電流制御を行うと、制御電圧よりも高い電圧を持つ単電池は容易に過充電に陥り、著しく劣化する。ここで、電圧変化率Ａは、ＳＯＣと電池電圧の関係において、あるＳＯＣ・電圧の一点における、電圧をＳＯＣで微分した微分値である。言い換えれば、ＳＯＣ対電圧で表した充電曲線においては、曲線上のある点での傾きが、電圧変化率Ａということになる。ここでは、ＳＯＣの単位を（％）、電池電圧の単位を（ｍＶ）としたとき、電圧変化率Ａの単位を（ｍＶ／％ＳＯＣ）と表記することとする。
第１の充電工程として、任意に設定した充電電流Ｉ1で各単電池の電圧のうちの最大値Ｖmax（Ｖ）がＶH1（Ｖ）に達するまで定電流充電を行う。通常、非水電解質二次電池の組電池においては、安全性確保のため、各単電池の電圧を監視する機能を持っている。従って、単電池電圧の最大値がある値に達したことを検知することは比較的容易である。この時点で第１の充電工程を終了すれば、第１の充電工程で過充電される単電池が発生することはない。第１の充電工程での充電電流は比較的小さいため、充電時間を長くすると公称容量に近い容量を充電することが可能である。しかしながら、急速充電を行う場合などのように充電電流が大きい場合には、第１の充電工程で充電されうる容量は公称容量よりもずっと小さいため、これだけで充電完了とすることはできない。第１の充電工程での充電電流Ｉ1は、組電池のＳＯＣが０％から８０％に達した際の充電時間が２０分以内となるように設定することが望ましい。具体的には、５Ｃ以上にすることが望ましい。さらに好ましい範囲は、１０Ｃ以上である。なお、組電池を構成する単電池それぞれが持つＳＯＣが同じでなく、ばらつきが存在する場合、組電池のＳＯＣは、組電池を構成する単電池のＳＯＣのうち最も低い値のＳＯＣとする。この場合、組電池のＳＯＣが０％から８０％に達した際の充電時間は、組電池を構成する単電池のＳＯＣのうち最低ＳＯＣ値が、８０％に達するまでに要する充電時間を意味する。
第２の充電工程として、組電池の電圧を下記（１）式に示す電圧値Ｖ２（Ｖ）に制御する定電圧充電を行う。
Ｖ２＝ＶH2×ｎ （１）
但し、ＶH2は、前記電圧変化率Ａ（ｍＶ／％ＳＯＣ）がＡ＜２０（ｍＶ／％ＳＯＣ）からＡ＝２０（ｍＶ／％ＳＯＣ）に達する時の前記単電池の電圧ＶM1よりも低い電圧値（Ｖ）で、ｎは直列接続される電池ユニットの数である。
このとき、組電池は単電池１つあたりＶM1（Ｖ）よりも低い電圧で定電圧充電されることになる。単電池電圧がＶM1（Ｖ）よりも低いとき、単電池のＳＯＣに対する電圧変化率Ａは２０（ｍＶ／％ＳＯＣ）よりも小さい。従って、仮にＳＯＣばらつきが５％あっても電圧のばらつきは１００ｍＶよりも小さく抑えられることになる。また、単電池電圧をＶM1（Ｖ）よりも小さい値に設定しているため、単電池電圧がわずかにばらついたとしても満充電電圧ＶH1（Ｖ）を超えて過充電に至ることがない。さらに、単電池電圧をＶM1（Ｖ）よりも低い値に制御した結果、充電電流は特に制限しなくてもＩ1よりも小さくなり、充電器や電池に与えるダメージを少なくすることができる。
また、第２の充電工程では、定電圧充電の前に、充電電流値Ｉ1よりも低い値Ｉ2（Ｉ2＜Ｉ1）に制御する定電流充電を行うこともできる。これにより、充電末期の単電池間の電圧ばらつきをより小さくすることができるため、組電池のサイクル特性をより向上することができる。
仮に、第１の充電工程を省略し、第２の充電工程のみで充電を行った場合でも、単電池電圧のばらつきを抑えて充電することが可能であるが、第１の充電工程は第２の充電工程よりも大電流で充電することができるため、第１の充電工程を設けるとより急速に、短時間で充電することが可能となる。第２の充電工程での定電圧値はＶM1より小さい値で任意に設定することができ、小さい値であるほど単セル電圧のばらつきを小さく抑えることができる。その反面、小さすぎると充電される容量が小さくなり、好ましくない。第２の充電工程が終了した時点での組電池の充電容量が、満充電電圧ＶH1での充電容量を１００％としたＳＯＣで７０〜９８％の範囲に達するように電圧値Ｖ２を設定することが好ましい。組電池のＳＯＣは、組電池を構成する単電池のＳＯＣ間にばらつきが存在する場合、そのうちの最低ＳＯＣ値とする。この場合、組電池を構成する単電池のＳＯＣのうち最低ＳＯＣ値が７０〜９８％に達した際に、組電池のＳＯＣが７０〜９８％に達したと言うことができる。
さらに、必要に応じて第３の充電工程を行うことができる。第３の充電工程では、３Ｃ以下の電流値での定電流充電と、組電池の電圧を下記（２）式に示す電圧値ＶH3（Ｖ）以下に制御する定電圧充電とを行う。
ＶH3＝ＶH1×ｎ （２）
但し、ＶH1は前記満充電電圧（Ｖ）で、ｎは直列接続される前記電池ユニットの数である。
ＶH1×ｎ（Ｖ）で定電圧定電流充電を行うこと自体は一般的な充電方法であるが、その前に第１、第２の充電工程を経て充電が進んでいること、また電池の急速充電性能にあわせて３Ｃ以下の小さな定電流値に抑えることで、単電池電圧ばらつきを抑えつつ満充電に近づけることができる。よって、組電池の初期容量をより向上することができる。
（第２の実施形態）
以下、本発明の第２の実施形態に係る組電池システムの一例を詳細に説明する。
図２は、本発明の第２の実施形態に係る組電池システムのブロック図の一例である。組電池システムは、電池パック１と、充電器２とを備える。電池パック１は、組電池３と、保護回路とを有している。保護回路は、電圧検出回路４と、スイッチ回路（ＳＷ回路）５と、通信回路６とを含んでいる。組電池３は単電池からなる電池ユニット７を複数直列に接続したものである。単電池には非水電解質二次電池が使用されている。図２では直列数は５個となっているが、この数は２個以上、任意の個数であってもよい。ただし、あまり直列数が多いと１個の電圧検出回路での電圧検出が困難になり、回路が複雑化するため、通常は２〜２０個程度で必要な組電池電圧が得られる直列数とするのが好ましい。
また、図２では、１個の単電池から電池ユニット７を構成したが、複数の単電池を並列接続して電池ユニットを構成してもよい。その場合、並列接続と直列接続の両方を含む組電池となる。電圧検出手段としての電圧検出回路４は、電池パック１に含まれる全ての単電池の電圧を測定できるよう、電池ユニット７同士の各接続点にそれぞれ接続される。但し、組電池が並列接続を含む場合には、並列の組は電圧が等しいから、並列１組あたり電圧１箇所測定とすればよい。測定された単電池の電圧値を比較し、最大値を示す値が、所定の電圧設定値に達したかどうか、という信号を通信回路６に送り、通信回路６は、充電器に対して信号を送信する。送信する信号の内容は、電圧設定値に達したかどうかに限らず、電圧値そのものを送信してもよい。本発明においては、複数の充電工程において異なる電圧設定値が存在するため、それらは外部から同じ通信回路を用いて設定できることが好ましい。電池パックに含まれる電圧検出回路４は、充電制御に利用されるだけでなく、本来、電池異常や充電器の故障などの場合に電池の過充電を防ぐことが目的のひとつであるから、そのような場合に充放電電流を遮断するスイッチ回路５が電流路に挿入され、電圧検出回路４がそれを制御する。電圧検出回路４は、各単電池の電圧の最大値を監視して電圧設定値と比較するのみであればマイコン回路を含まない回路構成で可能であるが、外部からの設定に柔軟に対応するにはマイコン回路を含むものであってもよい。
充電器２は、交流電源８に接続された整流回路９、パワースイッチ回路１０、高周波トランス回路１１、整流回路１２及び平滑回路１３からなる変換部で電池パックの充電に必要な直流電圧・電流に変換し、電池パックの組電池に充電電流を供給する。すなわち、電流供給手段は、整流回路９、パワースイッチ回路１０、高周波トランス回路１１、整流回路１２及び平滑回路１３を備えるものである。交流電源８は、図２に示すように充電器２が備えていても良いが、充電器２の外部に設置されていても良い。電流供給手段の出力の電流及び電圧を、電流検出手段としての電流検出回路１４、定電圧定電流制御回路１５で検出し、フィードバック制御する。マイコン回路１６は、それぞれの充電工程にあわせて定電圧設定値、定電流設定値を定電圧定電流制御回路１５に与える。また、マイコン回路１６は、電池パック１からの信号を受け、単電池電圧に関して判定を行って充電工程を制御する。本実施形態では、上記定電圧定電流制御回路１５及びマイコン回路１６を備えるものを定電圧定電流制御手段と呼ぶ。
図３は、本発明の第２の実施形態に係る組電池システムのブロック図の別の一例である。
組電池、電圧検出回路４、スイッチ回路５、通信回路６を備えた電池モジュールは前述の電池パックと同じ構成であるが、これをさらに任意の個数直列に接続し、高電圧を得ている。電池モジュールの通信回路６同士を接続し、その情報を統合して、マイコン回路１７で全ての電池モジュールの中での単電池電圧最大値などを監視する。また、電池モジュール毎のスイッチ回路５は、通常ＯＮのままとし、別に用意したさらに高耐圧のスイッチ回路１８を制御して過充電禁止を行う。
便宜上、充電器と電池パックとに分けて説明したが、本発明を実施する際に機能的に分かれていた方が合理的と考えられるところで分割した一例にすぎない。基本的には、本発明は、単電池の電圧を検出し、それに基づいて充電電圧と電流を制御できれば実施できるのであって、電池パックや充電器の構成は上記の例に限定されるものではない。
図４は、第１の実施形態に係る充電方法及び第２の実施形態に係る組電池システムによって充電を行うための制御フローチャートの例である。
まずＳ１のステップで第１の充電工程を開始、電流Ｉ1で定電流充電を行う。マイコン回路１６は、第１の充電工程の定電流設定値を定電圧定電流制御回路１５に与える。電流供給手段の出力の電流及び電圧を、電流検出回路１４及び定電圧定電流制御回路１５で検出し、フィードバック制御することによって、定電流充電がなされる。
Ｓ２では組電池を構成する単電池の中で最大の電圧を監視し、それがＶH1を超えた場合は第１の充電工程を終了する。マイコン回路１６には、単電池の２５℃環境下で１Ｃ電流にて定電流充電を行った場合の充電曲線のデータから決定された充電制御データが予め保存されている。このデータは、電圧検出回路４に与えられる。電圧検出回路４は、検出される単電池電圧の中での最大値と、充電制御データによる満充電電圧ＶH1（Ｖ）とを比較し、最大値が満充電電圧ＶH1（Ｖ）に達した場合に、通信回路６に信号を送信する。通信回路６は、充電器のマイコン回路１６に信号を送信する。その結果、第１の充電工程が終了する。
Ｓ３のステップでは、第２の充電工程を開始、前述した（１）式に示す定電圧値Ｖ２で定電圧充電を行う。なお、定電圧値Ｖ２は、マイコン回路１６により決定され、決定された値が定電圧定電流制御回路１５に与えられる。
Ｓ４のステップでは、第２の充電工程を終了するための条件分岐を行う。第２の充電工程の定電圧充電において、電流が減少してＩ3より小さくなった場合に第２の充電工程を終了する。具体的には、定電圧定電流制御回路１５は、データとして保存されているＩ3と、電流検出回路１４により検出される電流値とを比較し、電流値がＩ3に達した際にマイコン回路１６に信号を送信し、これにより第２の充電工程が終了する。Ｉ3の電流は任意に決めることができるが、１Ｃに相当する電流の１／２０以上、１／５以下が適当である。
Ｓ４の条件分岐は、電流減少のほかに単純に一定の時間が経過したら次のステップに進むようにしてもよい。
Ｓ５のステップは、第３の充電工程を行う例となるが、前述した（２）式に示す電圧値ＶH3以下、かつ電流Ｉ4で定電圧定電流充電を行う。Ｉ4は３Ｃ相当の電流以下の値にすることができるが、電池のインピーダンス等によって０．２Ｃから１Ｃ程度の値にすることが好ましい。
Ｓ６のステップでは、第３の充電工程を終了するための条件分岐を行う。第３の充電工程の定電圧定電流充電において、充電モードが定電圧充電に移行後、電流が減少してＩ5より小さくなった場合に第２の充電工程を終了する。具体的には、定電圧定電流制御回路１５は、データとして保存されているＩ5と、電流検出回路１４により検出される電流値とを比較し、電流値がＩ5に達した際にマイコン回路１６に信号を送信し、第３の充電工程が終了する。Ｉ5の電流は任意に決めることができるが、１Ｃに相当する電流の１／４０以上、１／１０以下が適当である。Ｓ６の条件分岐は、電流減少のほかに単純に一定の時間が経過したら次のステップに進むようにしてもよい。

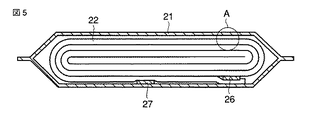

単電池として使用される非水電解質二次電池を、図５〜図６を参照して説明する。図５は、非水電解質二次電池の一例であるリチウムイオン二次電池を示す断面図、図６は図５のＡ部を示す拡大断面図である。
図５に示すように、例えばフィルムからなる外装部材２１内には、電極群２２が収納されている。電極群２２は、正極２３と負極２４がセパレータ２５を介して偏平形状に捲回された構造を有する。図６に示すように、正極２３は、正極集電体２３ａと、正極集電体２３ａの少なくとも片面に形成された正極活物質含有層２３ｂとを含む。また、負極２４は、負極集電体２４ａと、負極集電体２４ａの少なくとも片面に形成された負極活物質含有層２４ｂとを含む。セパレータ２５は、正極活物質含有層２３ｂと負極活物質含有層２４ｂの間に介在されている。
帯状の正極端子２６は、電極群６の正極集電体２３ａに接続されており、先端が外装部材２１の外部に引き出されている。また、帯状の負極端子２７は、電極群６の負極集電体２４ａに接続されており、先端が外装部材２１の外部に引き出されている。正極端子２６と負極端子２７は、外装部材２１の同じ辺から引き出されており、正極端子２６の引き出し方向と負極端子２７の引き出し方向が同一になっている。
以下、正極、負極、セパレータ、非水電解質及び外装部材について説明する。
１）負極
前記負極は、例えば負極活物質、導電剤および結着剤を適当な溶媒に分散させて得られる負極材ペーストを集電体の片側、もしくは両面に塗布することにより作製する。
前記負極活物質は、例えばリチウムイオンを吸蔵・放出する炭素質物、金属酸化物、金属硫化物、金属窒化物、合金、軽金属などが挙げられる。
前記リチウムイオンを吸蔵・放出する炭素質物としては、例えばコークス、炭素繊維、熱分解気相炭素物、黒鉛、樹脂焼成体、メソフェーズピッチ系炭素繊維またはメソフェーズ球状カーボンの焼成体などを挙げることができる。中でも、２５００℃以上で黒鉛化したメソフェーズピッチ系炭素繊維またはメソフェーズ球状カーボンを用いると電極容量が高くなるため好ましい。
金属酸化物としては、例えば、チタン含有金属複合酸化物、例えばＳｎＢ0.4Ｐ0.6Ｏ3.1やＳｎＳｉＯ3などのスズ系酸化物、例えばＳｉＯなどのケイ素系酸化物、例えばＷＯ3などのタングステン系酸化物などが挙げられる。これら金属酸化物のなかで、金属リチウムに対する電位が0.5Vよりも高いような負極活物質、例えばチタン酸リチウムのようなチタン含有金属複合酸化物を用いた場合、電池を急速に充電した場合でも負極上でのリチウムデンドライトの発生が起こらず、劣化が少なくなるため好ましい。
チタン含有金属複合酸化物としては、例えば、酸化物合成時はリチウムを含まないチタン系酸化物、リチウムチタン酸化物、リチウムチタン酸化物の構成元素の一部を異種元素で置換したリチウムチタン複合酸化物などを挙げることができる。リチウムチタン酸化物としては、例えば、スピネル構造を有するチタン酸リチウム（例えばＬｉ4+xＴｉ5Ｏ12（ｘは充放電により変化する値で、０≦ｘ≦３））、ラムステライド型のチタン酸リチウム（例えばＬｉ2+yＴｉ3Ｏ7（ｙは充放電により変化する値で、０≦ｙ≦３）などを挙げることができる。
チタン系酸化物としては、ＴｉＯ2、ＴｉとＰ、Ｖ、Ｓｎ、Ｃｕ、Ｎｉ、Ｃｏ及びＦｅよりなる群から選択される少なくとも１種類の元素を含有する金属複合酸化物などが挙げられる。ＴｉＯ2はアナターゼ型で熱処理温度が300〜500℃の低結晶性のものが好ましい。ＴｉとＰ、Ｖ、Ｓｎ、Ｃｕ、Ｎｉ、Ｃｏ及びＦｅよりなる群から選択される少なくとも１種類の元素を含有する金属複合酸化物としては、例えば、ＴｉＯ2−Ｐ2Ｏ5、ＴｉＯ2−Ｖ2Ｏ5、ＴｉＯ2−Ｐ2Ｏ5−ＳｎＯ2、ＴｉＯ2−Ｐ2Ｏ5−ＭｅＯ（ＭｅはＣｕ、Ｎｉ、Ｃｏ及びＦｅよりなる群から選択される少なくとも１種類の元素）などを挙げることができる。この金属複合酸化物は、結晶相とアモルファス相が共存もしくは、アモルファス相単独で存在したミクロ構造であることが好ましい。このようなミクロ構造であることによりサイクル性能が大幅に向上することができる。中でも、リチウムチタン酸化物、ＴｉとＰ、Ｖ、Ｓｎ、Ｃｕ、Ｎｉ、Ｃｏ及びＦｅよりなる群から選択される少なくとも１種類の元素を含有する金属複合酸化物が好ましい。
金属硫化物として硫化リチウム（TiS2）、硫化モリブデン（MoS2）,硫化鉄（FeS、FeS2、LixFeS2）などが挙げられる。金属窒化物としてリチウムコバルト窒化物（LixCoyN、0<x<4,0<y<0.5）などが挙げられる。
負極活物質には、スピネル構造を有するチタン酸リチウムを使用することが望ましい。この場合、正極活物質には、リチウムコバルト複合酸化物、リチウムニッケルコバルト複合酸化物及びリチウムニッケルコバルトマンガン複合酸化物のうちのいずれかを使用することが望ましい。このような正極活物質及び負極活物質を用いた非水電解質二次電池は、２５℃環境下で１Ｃ充電した際の充電曲線におけるＳＯＣに対する電圧変化率Ａが満充電電圧ＶH1（Ｖ）に達する時に２０（ｍＶ／％ＳＯＣ）よりも大きな値となる。なお、上記充電曲線を示す非水電解質二次電池は、負極活物質として炭素質物を使用し、かつ正極活物質にリチウムマンガン複合酸化物を使用することによっても実現可能である。
負極活物質の平均粒子径は１μｍ以下であることが望ましい。平均粒子径１μｍ以下の負極活物質を使用することにより、上記充電曲線を示す非水電解質二次電池のサイクル性能を向上することができる。とくに、急速充電時および高出力放電時においてこの効果は顕著となる。但し、平均粒径が小さ過ぎると、非水電解質の分布が負極側に偏り、正極での電解質の枯渇を招く恐れがあるため、その下限値は０．００１μｍにすることが好ましい。
なお、負極活物質の粒径測定は、例えば、レーザー回折式分布測定装置（島津SALD-300）を用い、まず、ビーカーに試料を約０．１ｇと界面活性剤と１〜２ｍＬの蒸留水を添加して十分に攪拌した後、攪拌水槽に注入し、２秒間隔で６４回光度分布を測定し、粒度分布データを解析するという方法にて測定できる。
前記導電剤として、炭素材料を用いることができる。例えば、アセチレンブラック、カーボンブラック、コークス、炭素繊維、黒鉛等を挙げることができる。
前記結着剤としては、例えばポリテトラフルオロエチレン（ＰＴＦＥ）、ポリフッ化ビニリデン（ＰＶｄＦ）、エチレン−プロピレン−ジエン共重合体（ＥＰＤＭ）、スチレン−ブタジエンゴム（ＳＢＲ）、カルボキシメチルセルロース（ＣＭＣ）等を用いることができる。
前記集電体としては、負極の電位に応じて種々の金属箔等を用いることができるが、例えばアルミニウム箔、アルミニウム合金箔、ステンレス箔、チタン箔等、銅箔、ニッケル箔などが挙げられる。このときの箔の厚さとしては、８μｍ以上２５μｍ以下であることが好ましい。また、負極電位が金属リチウムに対して0.3Vよりも貴である場合、例えば負極活物質としてリチウムチタン酸化物を使用する際には、アルミニウム箔やアルミニウム合金箔が電池重量を抑えることができるため好ましい。
アルミニウム箔及びアルミニウム合金箔の平均結晶粒径は、５０μｍ以下であることが好ましい。これにより、集電体の強度を飛躍的に増大させることができるため、負極を高いプレス圧で高密度化することが可能となり、電池容量を増大させることができる。また、高温環境下（４０℃以上）における過放電サイクルでの負極集電体の溶解・腐食劣化を防ぐことができるため、負極インピーダンスの上昇を抑制することができる。さらに、出力特性、急速充電、充放電サイクル特性も向上させることができる。平均結晶粒径のより好ましい範囲は３０μｍ以下であり、更に好ましい範囲は５μｍ以下である。
平均結晶粒径は次のようにして求められる。集電体表面の組織を光学顕微鏡で組織観察し、１ｍｍ×１ｍｍ内に存在する結晶粒の数ｎを求める。このｎを用いてＳ＝１ｘ１０6／ｎ（μｍ2）から平均結晶粒子面積Ｓを求める。得られたＳの値から下記（Ａ）式により平均結晶粒子径ｄ（μｍ）を算出する。
ｄ＝２（Ｓ／π）1/2 （Ａ）
前記平均結晶粒子径の範囲が５０μｍ以下の範囲にあるアルミニウム箔またはアルミニウム合金箔は、材料組成、不純物、加工条件、熱処理履歴ならび焼なましの加熱条件など多くの因子に複雑に影響され、前記結晶粒子径（直径）は、製造工程の中で、前記諸因子を組み合わせて調整される。
アルミニウム箔およびアルミニウム合金箔の厚さは、２０μｍ以下、より好ましくは１５μｍ以下である。アルミニウム箔の純度は９９％以上が好ましい。アルミニウム合金としては、マグネシウム、亜鉛、ケイ素などの元素を含む合金が好ましい。一方、鉄、銅、ニッケル、クロムなどの遷移金属の含有量は１％以下にすることが好ましい。なお、車載用の場合、アルミニウム合金箔が特に好ましい。
前記負極の活物質、導電剤及び結着剤の配合比は、負極活物質80〜95重量%、導電剤3〜20重量%、結着剤1.5〜7重量%の範囲にすることが好ましい。
２）正極
前記正極は、例えば正極活物質、導電剤および結着剤を適当な溶媒に分散させて得られる正極材ペーストを集電体の片側、もしくは両面に塗布することにより作製する。
前記正極の活物質は、種々の酸化物、硫化物などが挙げられる。例えば、二酸化マンガン(MnO2)、酸化鉄、酸化銅、酸化ニッケル、リチウムマンガン複合酸化物(例えばLixMn2O4またはLixMnO2)、リチウムニッケル複合酸化物(例えばLixNiO2)、リチウムコバルト複合酸化物(例えばLixCoO2)、リチウムニッケルコバルト複合酸化物(例えばLiNi1-yCoyO2)、リチウムマンガンコバルト複合酸化物(例えばLiMnyCo1-yO2)、スピネル型リチウムマンガンニッケル複合酸化物（LixMn2-yNiyO4）、オリビン構造を有するリチウムリン酸化物（LixFePO4、LixFe1-yMnyPO4、LixCoPO4など）、硫酸鉄（Fe2(SO4)3）、バナジウム酸化物（例えばV2O5） などが挙げられる。 また、ポリアニリンやポリピロールなどの導電性ポリマー材料、ジスルフィド系ポリマー材料、イオウ（S）、フッ化カーボンなどの有機材料および無機材料も挙げられる。
より好ましい二次電池用の正極は、電池電圧が高いリチウムマンガン複合酸化物(LixMn2O4)、リチウムニッケル複合酸化物(LixNiO2)、リチウムコバルト複合酸化物(LixCoO2)、リチウムニッケルコバルト複合酸化物(LixNi1-yCoyO2)、スピネル型リチウムマンガンニッケル複合酸化物（LixMn2-yNiyO4）、リチウムマンガンコバルト複合酸化物(LixMnyCo1-yO2)、リチウムリン酸鉄（LixFePO4）などが挙げられる。なお、x、ｙは０〜1の範囲であることが好ましい。
また、正極活物質には、組成がLiaNibCocMndO2（但し、モル比a,b,c及びdは0≦a≦1.1、0.1≦b≦0.5、0≦c≦0.9、0.1≦d≦0.5）で表されるリチウムニッケルコバルトマンガン複合酸化物を使用することができる。
前記導電剤としては、例えばアセチレンブラック、カーボンブラック、人工黒鉛、天然黒鉛、導電性ポリマー等を用いることができる。
前記結着剤としては、例えばポリテトラフルオロエチレン（ＰＴＦＥ）、ポリフッ化ビニリデン（ＰＶｄＦ）、ＰＶｄＦの水素もしくはフッ素のうち、少なくとも１つを他の置換基で置換した変性ＰＶｄＦ、フッ化ビニリデン−６フッ化プロピレンの共重合体、ポリフッ化ビニリデン−テトラフルオロエチレン−６フッ化プロピレンの３元共重合体等を用いることができる。
前記結着剤を分散させるための有機溶媒としては、Ｎ−メチル−２−ピロリドン（ＮＭＰ）、ジメチルホルムアミド（ＤＭＦ）等が使用される。
前記集電体としては、例えば厚さ８〜２５μｍのアルミニウム箔、アルミニウム合金箔、ステンレス箔、チタン箔等を挙げることができる。
前記正極集電体は、アルミニウム箔若しくはアルミニウム合金箔が好ましく、負極集電体と同様にその平均結晶粒径は５０μｍ以下であることが好ましい。より好ましくは、３０μｍ以下である。更に好ましくは５μｍ以下である。前記平均結晶粒径が５０μｍ以下であることにより、アルミニウム箔またはアルミニウム合金箔の強度を飛躍的に増大させることができ、正極を高いプレス圧で高密度化することが可能になり、電池容量を増大させることができる。
前記平均結晶粒径の範囲が５０μｍ以下の範囲にあるアルミニウム箔またはアルミニウム合金箔は、材料組織、不純物、加工条件、熱処理履歴、ならびに焼鈍条件など複数の因子に複雑に影響され、前記結晶粒径は製造工程の中で、前記諸因子を組合せて調整される。
アルミニウム箔およびアルミニウム合金箔の厚さは、２０μｍ以下、より好ましくは１５μｍ以下である。アルミニウム箔の純度は９９％以上が好ましい。アルミニウム合金としては、マグネシウム、亜鉛、ケイ素、などの元素を含む合金が好ましい。一方、鉄、銅、ニッケル、クロムなどの遷移金属の含有量は１％以下にすることが好ましい。
前記正極の活物質、導電剤及び結着剤の配合比は、正極活物質80〜95重量%、導電剤3〜20重量%、結着剤1.5〜7重量%の範囲にすることが好ましい。
３）セパレータ
セパレータには多孔質セパレータを用いる。
多孔質セパレータとしては、例えば、ポリエチレン、ポリプロピレン、セルロース、またはポリフッ化ビニリデン（ＰＶｄＦ）を含む多孔質フィルム、合成樹脂製不織布等を挙げることができる。中でも、ポリエチレンか、あるいはポリプロピレン、または両者からなる多孔質フィルムは、電池温度が上昇した場合に細孔を閉塞して充放電電流を大幅に減衰させるシャットダウン機能を付加しやすく、二次電池の安全性を向上できるため、好ましい。
４）非水電解質
非水電解質として、LiBF4、LiPF6、LiAsF6、LiClO4、LiCF3SO3、LiN(CF3SO2)2、LiN(C2F5SO2)2、Li(CF3SO2)3C、LiB[(OCO)2]2などから選ばれる一種以上のリチウム塩を０．５〜２ｍｏｌ／Ｌの濃度で有機溶媒に溶解した有機電解液が挙げられる。
前記有機溶媒としてプロピレンカーボネート（PC）、エチレンカーボネート（EC）などの環状カーボネートや、ジエチレルカーボネート（DEC）、ジメチルカーボネート（DMC）、メチルエチルカーボネート（MEC）などの鎖状カーボネートや、ジメトキシエタン（DME）、ジエトエタン（ＤＥＥ）などの鎖状エーテルや、テトラヒドロフラン（THF）、ジオキソラン（DOX）などの環状エーテルや、γ-ブチロラクトン（GBL）、アセトニトリル（AN）、スルホラン（SL）などの単独もしくは混合溶媒を用いることが好ましい。
また、非水電解質として、リチウムイオンを含有した常温溶融塩（イオン性融体）を用いることができる。リチウムイオンと有機物カチオンとアニオンから構成されるイオン性融体であり、100℃以下、好ましくは室温以下でも液状であるものを選択すると、広い動作温度の二次電池を得ることができる。
５）外装部材
外装部材に使用されるラミネートフィルムの厚さは、０．２ｍｍ以下にすることが望ましい。
ラミネートフィルムは、例えば、最内層に位置する熱融着性樹脂フィルム（熱可塑性樹脂フィルム）、アルミニウム箔のような金属箔および剛性を有する有機樹脂フィルムをこの順序で積層した複合フィルム材から構成することが可能である。
前記熱融着性樹脂フィルムとしては、例えばポリエチレン（ＰＥ）フィルム、ポリプロピレン（ＰＰ）フィルム、ポリプロピレン−ポリエチレン共重合体フィルム、アイオノマーフィルム、エチレンビニルアセテート（ＥＶＡ）フィルム等を用いることができる。また、前記剛性を有する有機樹脂フィルムとしては、例えばポリエチレンテレフタレート（ＰＥＴ）フィルム、ナイロンフィルム等を用いることができる。
６）正極端子及び負極端子
正極端子には、アルミニウム、チタン及びそれらをもとにした合金、ステンレスなどを用いることができる。負極端子には、ニッケル、銅及びそれらをもとにした合金などを用いることができる。負極電位が金属リチウムに対し１Ｖよりも貴な場合、例えば負極活物質としてリチウムチタン酸化物を使用した場合などは、負極端子としてアルミニウムあるいはアルミニウム合金を用いることができる。この場合、正極端子、負極端子ともアルミニウムまたはアルミニウム合金を用いると、軽量かつ電気抵抗を小さく抑えることができるため好ましい。
非水電解質二次電池は、前述した図５乃至図６に示す構成のものに限らず、例えば、図７及び図８に示す構成にすることができる。図７は扁平型非水電解質二次電池を模式的に示す部分切欠斜視図で、図８は図７のＢ部の拡大断面図である。
図７に示すように、ラミネートフィルム製の外装部材２１内には、積層型電極群２２が収納されている。積層型電極群２２は、図８に示すように、正極２３と負極２４とをその間にセパレータ２５を介在させながら交互に積層した構造を有する。正極２３は複数枚存在し、それぞれが正極集電体２３ａと、正極集電体２３ａの両面に担持された正極活物質含有層２３ｂとを備える。負極２４は複数枚存在し、それぞれが負極集電体２４ａと、負極集電体２４ａの両面に担持された負極活物質含有層２４ｂとを備える。それぞれの負極２４の負極集電体２４ａは、一辺が正極２３から突出している。正極２３から突出した負極集電体２４ａは、帯状の負極端子２７に電気的に接続されている。帯状の負極端子２７の先端は、外装部材２１から外部に引き出されている。また、ここでは図示しないが、正極２３の正極集電体２３ａは、負極集電体２４ａの突出辺と反対側に位置する辺が負極２４から突出している。負極２４から突出した正極集電体２３ａは、帯状の正極端子２６に電気的に接続されている。帯状の正極端子２６の先端は、外装部材２１の辺から外部に引き出されている。正極端子２６が外装部材２１から引き出されている方向は、負極端子２７が外装部材２１から引き出されている方向と反対向きである。
電極群の構造として、前述した図５〜図６に示すような捲回構造、前述した図７，８に示す積層構造を挙げたが、優れた入出力特性に加え、高い安全性と信頼性を兼ね備えるために、電極群の構造を積層構造とすることが好ましい。更に、長期間使用した際にも高い大電流性能を実現させるためには、正極と負極を含む電極群が積層構造であって、図９に示されるようにセパレータを九十九に折って使用することが好ましい。帯状のセパレータ２５は、九十九に折り重ねられている。九十九に折り重なったセパレータ２５の最上層に短冊状の負極２４1が積層されている。セパレータ２５同士が重なった部分に上から順番に短冊状の正極２３1、短冊状の負極２４2、短冊状の正極２３2、短冊状の負極２４3が挿入されている。このように九十九に折り重なったセパレータ２５の間に正極２３と負極２４を交互に配置することによって、積層構造の電極群を得る。
（第３の実施の形態）
第２の実施形態の組電池システムの用途としては、大電流特性でのサイクル特性が望まれるものが好ましい。具体的には、デジタルカメラの電源用や、二輪乃至四輪のハイブリッド電気自動車、二輪乃至四輪の電気自動車、アシスト自転車等の車載用、充電式掃除機が挙げられる。特に、車載用が好適である。
第３の実施形態に係る自動車は、第２の実施形態に係る組電池システムを備える。ここでいう自動車としては、二輪〜四輪のハイブリッド電気自動車、二輪〜四輪の電気自動車、アシスト自転車などが挙げられる。以下の図１０〜図１５には、二輪〜四輪の自動車に第２の実施形態に係る組電池システムの電池パックを搭載し、第２の実施形態に係る組電池システムの充電器を充電スタンド（図示しない）に搭載した例を示す。
図１０〜１２は、内燃機関と電池駆動の電動機とを組み合わせて走行動力源としたハイブリッドタイプの自動車を示している。自動車の駆動力には、その走行条件に応じ、広範囲な回転数及びトルクの動力源が必要となる。一般的に内燃機関は理想的なエネルギー効率を示すトルク・回転数が限られているため、それ以外の運転条件ではエネルギー効率が低下する。ハイブリッドタイプの自動車は、内燃機関を最適条件で稼動させて発電すると共に、車輪を高効率な電動機にて駆動することによって、あるいは内燃機関と電動機の動力を合わせて駆動したりすることによって、自動車全体のエネルギー効率を向上できるという特徴を有する。また、減速時に車両のもつ運動エネルギーを電力として回生することによって、通常の内燃機関単独走行の自動車に比較して、単位燃料当りの走行距離を飛躍的に増大させることができる。
ハイブリッド自動車は、内燃機関と電動機の組み合わせ方によって、大きく3つに分類することができる。
図１０には、一般にシリーズハイブリッド自動車と呼ばれるハイブリッド自動車５０が示されている。内燃機関５１の動力を一旦すべて発電機５２で電力に変換し、この電力をインバータ５３を通じて電池パック５４に蓄える。電池パック５４には本発明の第４の実施形態に係る電池パックが使用される。電池パック５４の電力はインバータ５３を通じて電動機５５に供給され、電動機５５により車輪５６が駆動する。電気自動車に発電機が複合されたようなシステムである。内燃機関は高効率な条件で運転でき、電力回生も可能である。その反面、車輪の駆動は電動機のみによって行われるため、高出力な電動機が必要となる。また、電池パックも比較的大容量のものが必要となる。電池パックの定格容量は、５〜５０Ａｈの範囲にすることが望ましい。より好ましい範囲は１０〜２０Ａｈである。ここで、定格容量とは、０．２Ｃレートで放電した時の容量を意味する。
図１１には、パラレルハイブリッド自動車と呼ばれるハイブリッド自動車５７が示されている。付番５８は、発電機を兼ねた電動機を示す。内燃機関５１は主に車輪５６を駆動し、場合によりその動力の一部を発電機５８で電力に変換し、その電力で電池パック５４が充電される。負荷が重くなる発進や加速時には電動機５８により駆動力を補助する。通常の自動車がベースになっており、内燃機関５１の負荷変動を少なくして高効率化を図り、電力回生なども合わせて行うシステムである。車輪５６の駆動は主に内燃機関５１によって行うため、電動機５８の出力は必要な補助の割合によって任意に決定することができる。比較的小さな電動機５８及び電池パック５４を用いてもシステムを構成することができる。電池パックの定格容量は、１〜２０Ａｈの範囲にすることができる。より好ましい範囲は５〜１０Ａｈである。
図１２には、シリーズ・パラレルハイブリッド車と呼ばれるハイブリッド自動車５９が示されている。シリーズとパラレルの両方を組み合わせた方式である。動力分割機構６０は、内燃機関５１の出力を、発電用と車輪駆動用とに分割する。パラレル方式よりもきめ細かくエンジンの負荷制御を行い、エネルギー効率を高めることができる。
電池パックの定格容量は、１〜２０Ａｈの範囲にすることが望ましい。より好ましい範囲は５〜１０Ａｈである。
上述した図１０〜図１２に示すようなハイブリッド自動車に搭載される電池パックの公称電圧は、２００〜６００Ｖの範囲にすることが望ましい。
本発明の実施形態に係る組電池システムは、シリーズ・パラレル方式のハイブリッド自動車での使用に特に適している。
電池パック５４は、一般に外気温度変化の影響を受けにくく、衝突時などに衝撃を受けにくい場所に配置されるのが好ましい。例えば図１３に示すようなセダンタイプの自動車では、後部座席６１後方のトランクルーム６２内などに配置することができる。また、座席６１の下や後ろに配置することができる。電池重量が大きい場合には、車両全体を低重心化するため、座席の下や床下などに配置するのが好ましい。
電気自動車（EV）は、自動車外部から電力を供給して充電された電池パックに蓄えられたエネルギーで走行する。よって、電気自動車は、他の発電設備などを用いて高効率に発電された電気エネルギーを利用することが可能である。また、減速時には自動車の運動エネルギーを電力として回生できるため、走行時のエネルギー効率を高くすることができる。電気自動車は二酸化炭素その他の排気ガスを全く排出しないため、クリーンな自動車である。その反面、走行時の動力はすべて電動機であるため、高出力の電動機が必要である。一般には一回の走行に必要なすべてのエネルギーを一度の充電で電池パックに蓄えて走行する必要があるため、非常に大きな容量の電池が必要である。電池パックの定格容量は、１００〜５００Ａｈの範囲にすることが望ましい。より好ましい範囲は２００〜４００Ａｈである。
また、車両の重量に占める電池重量の割合が大きいため、電池パックは床下に敷き詰めるなど、低い位置に、かつ車両の重心から大きく離れない位置に配置することが好ましい。１回の走行に相当する大きな電力量を短時間のうちに充電するためには、大容量の充電器と充電ケーブルが必要である。このため、電気自動車は、それらを接続する充電コネクタを備えることが望ましい。充電コネクタには、電気接点による通常のコネクタを用いることができるが、電磁結合による非接触式の充電コネクタを用いても良い。
図１４には、ハイブリッドバイク６３の一例を示す。二輪車の場合においても、ハイブリッド自動車と同様に、内燃機関６４、電動機６５、電池パック５４を備えたエネルギー効率の高いハイブリッドバイクを構成することができる。内燃機関６４は主に車輪６６を駆動し、場合によりその動力の一部で電池パック５４が充電される。負荷が重くなる発進や加速時には電動機６５により駆動力を補助する。車輪６６の駆動は主に内燃機関６４によって行うため、電動機６５の出力は必要な補助の割合によって任意に決定することができる。比較的小さな電動機６５及び電池パック５４を用いてもシステムを構成することができる。電池パックの定格容量は、１〜２０Ａｈの範囲にすることができる。より好ましい範囲は３〜１０Ａｈである。
図１５には、電動バイク６７の一例を示す。電動バイク６７は、外部から電力を供給して充電された電池パック５４に蓄えられたエネルギーで走行する。走行時の動力はすべて電動機６５であるため、高出力の電動機６５が必要である。一般には一回の走行に必要なすべてのエネルギーを一度の充電で電池パックに蓄えて走行する必要があるため、比較的大きな容量の電池が必要である。電池パックの定格容量は、１０〜５０Ａｈの範囲にすることが望ましい。より好ましい範囲は１５〜３０Ａｈである。
図１６には、第３の実施形態に係る充電式掃除機の一例を示す。充電式掃除機は、掃除機の筐体７０内に第２の実施形態に係る組電池システムの電池パックが収容されている。置き台兼用の充電器７１は、第２の実施形態に係る組電池システムの充電器として機能する。電池パックの定格容量は、２〜１０Ａｈの範囲にすることが望ましい。より好ましい範囲は２〜４Ａｈである。また、電池パックの公称電圧は、４０〜８０Ｖの範囲にすることが望ましい。
[実施例]
以下に例を挙げ、本発明をさらに詳しく説明するが、発明の主旨を超えない限り本発明は以下に掲載される実施例に限定されるものでない。
（実施例１）
正極活物質にリチウムコバルト酸化物（LiCoO2）を用いた。正極活物質、導電材及び結着剤を配合してｎ−メチルピロリドン（NMP）溶媒に分散してスラリーを調製した。得られたスラリーを厚さ15μｍで、平均結晶粒子径が５０μｍのアルミニウム箔（純度99.99%）に塗布、乾燥、プレス工程を経て正極を作製した。
負極活物質としてチタン酸リチウム（Li4Ti5O12）を用意した。負極活物質、導電材及び結着剤を配合してｎ−メチルピロリドン（NMP）溶媒に分散してスラリーを調製した。得られたスラリーを厚さ15μmで、平均結晶粒子径が５０μｍのアルミニウム箔（純度99.99%）に塗布、乾燥、プレス工程を経て負極を作製した。
次に、厚さ20μmの帯状ポリエチレン製多孔質フィルムのセパレータを横向きに配し、その左端に短冊状に裁断した正極片を乗せ、セパレータを正極片の右端に沿って左に折り返し、その上に、短冊状に裁断した負極片を乗せ、セパレータを負極片の左端に沿って右に折り返し、という手順を繰り返して、正極と負極をその間に九十九に折られたセパレータを挟みながら積層し、正極を31枚及び負極を30枚有する発電要素を作製した。
作製した発電要素は、プレスし、形状を整えた後、正極端子と負極端子を接続し、ラミネートフィルム製の外装部材内に密封し、非水電解質を注液し、容量3Ahの扁平状の非水電解質二次電池を作製した。得られた二次電池の満充電電圧ＶH1は２．８Ｖであった。満充電に達するときのＳＯＣに対する電圧変化率Ａ（ｍＶ／％ＳＯＣ）は１５０（ｍＶ／％ＳＯＣ）であった。また、電圧変化率Ａ（ｍＶ／％ＳＯＣ）がＡ＜２０（ｍＶ／％ＳＯＣ）からＡ＝２０（ｍＶ／％ＳＯＣ）に達する時の単電池電圧ＶM1は、２．６３Ｖであった。
この単電池を５個直列に接続し、各接続部から電圧測定端子を取り出して、図２に示すように電池パックを組み立て、充電器を接続し、組電池システムを得た。第１の充電工程における充電電流Ｉ1は６０Ａ（２０Ｃ）とし、第２の充電工程においてはＶH2を２．６Ｖ、Ｖ２を１３Ｖとする定電圧充電とした。また、第２の充電工程を終了する分岐の電流値Ｉ3を０．１５Ａとし、第２の充電工程で充電を終了する充電方法とした。充電を終了した時点での組電池のＳＯＣは９５％であった。放電状態から組電池のＳＯＣ８０％まで充電するのに要する時間は約５分であった。このときの組電池電圧と充電電流の変化は概ね図１７のようになった。
図１７に示す通り、第１の充電工程は、電圧検出回路４により検出される単電池電圧の中での最大値が満充電電圧ＶH1に達した際に終了され、第２の充電工程に移行した。第２の充電工程は、組電池の電圧を前述した（１）式に示すＶ２に制御する定電圧充電のため、充電電流が徐々に収束し、電流値Ｉ3に達した。
（実施例２）
実施例１と同様に単電池を作製し、電池パックを組み立てて充電器を接続し、組電池システムを得た。満充電に達するときのＳＯＣに対する電圧変化率Ａ（ｍＶ／％ＳＯＣ）、ＶM1はそれぞれ実施例１と同じ値となった。充電電流Ｉ1を実施例１と同じ値にして第１の充電工程とした。その後、ＶH2、Ｖ２、Ｉ3はそれぞれ実施例１と同じ値に設定し、Ｉ2を１５Ａと設定して第２の充電工程を定電圧定電流充電とした。その他の条件はすべて実施例１と同様とし、放電状態から組電池のＳＯＣ８０％まで充電するのに要する時間は約６分であった。充電が完了した時点での組電池のＳＯＣは９５％であった。このときの組電池電圧と充電電流の変化は概ね図１８のようになった。
図１８に示す通り、第１の充電工程での組電池の電圧変化及び電流変化は、実施例１の場合と同様な傾向が得られた。第２の充電工程の初期段階では、第１の充電工程での充電電流Ｉ1よりも低い電流値Ｉ2で定電流充電がなされたため、組電池の電圧を満充電電圧ＶH1よりも低い値に抑えることができた。組電池の電圧がＶ２まで上昇した時点で定電圧充電に切り替えて第２の充電工程を行った。
（実施例３）
実施例１と同様に単電池を作製し、電池パックを組み立てて充電器を接続し、組電池システムを得た。満充電に達するときのＳＯＣに対する電圧変化率Ａ（ｍＶ／％ＳＯＣ）、ＶM1はそれぞれ実施例１と同じ値となった。Ｉ1、ＶH2、Ｖ２、Ｉ2、Ｉ3はそれぞれ実施例２と同じ値に設定して、第２の充電工程までを行うこととした。その後、第３の充電工程として、充電電流Ｉ4を１．５Ａ、充電電圧ＶH3をＶH1×ｎ＝１４Ｖと設定した定電圧定電流充電を行った。第３の充電工程を終了する分岐の電流値Ｉ5は０．１５Ａとし、第１から第３の充電工程で充電を終了する充電方法とした。充電が完了した時点での組電池のＳＯＣは１００％であった。放電状態から組電池のＳＯＣ８０％まで充電するのに要する時間は約６分であった。このときの組電池電圧と充電電流の変化は概ね図１９のようになった。
図１９に示す通り、第１，第２の充電工程での組電池の電圧変化及び電流変化は、実施例１の場合と同様な傾向が得られた。第３の充電工程では、充電電流Ｉ4で定電流充電が行われた後、（満充電電圧ＶH1×ｎ）で表される電圧値での定電圧充電がなされた。
（実施例４）
正極活物質としてＬｉＮｉ0.75Ｃｏ0.19Ａｌ0.05Ｏ2で表されるリチウムニッケルコバルトアルミニウム複合酸化物粉末を用いた他は、実施例１と同様に単電池を作製し、電池パックを組み立てて充電器を接続し、組電池システムを得た。この単電池の満充電電圧ＶH1は、実施例1と同じく2.8Vである。満充電に達するときのＳＯＣに対する電圧変化率Ａ（ｍＶ／％ＳＯＣ）は１６０（ｍＶ／％ＳＯＣ）で、ＶM1は２．６１Ｖであった。
第１の充電工程における充電電流Ｉ1は６０Ａ（２０Ｃ）とし、第２の充電工程においてはＩ2を１５Ａとし、ＶH2を２.６Ｖ、Ｖ２を１３Ｖとする定電圧定電流充電とした。その後、第３の充電工程として、充電電流Ｉ4を１.５Ａ、充電電圧をＶH1×ｎ＝１４Ｖと設定した定電圧定電流充電を行った。
第３の充電工程を終了する分岐の電流値Ｉ5は0.15Ａとし、第１から第３の充電工程で充電を終了する充電方法とした。充電が完了した時点での組電池のＳＯＣは１００％であった。
放電状態から組電池のＳＯＣ８０％まで充電するのに要する時間は約６分であった。組電池電圧と充電電流の変化は、前述した図１９に示したのとほぼ同様な傾向が得られた。
（比較例１）
実施例１と同様に単電池を作製し、電池パックを組み立てて充電器を接続した。満充電に達するときのＳＯＣに対する電圧変化率Ａ（ｍＶ／％ＳＯＣ）、ＶM1はそれぞれ実施例１と同じ値となった。充電方法としては、ＶH1×ｎ＝１４Ｖを定電圧設定値、Ｉ＝６０Ａを定電流設定値として、定電圧定電流充電を行い、充電電流が０．１５Ａまで減少した時点で充電終了とする方法とした。
（比較例２）
実施例１と同様に単電池を作製し、電池パックを組み立てて充電器を接続した。満充電に達するときのＳＯＣに対する電圧変化率Ａ（ｍＶ／％ＳＯＣ）、ＶM1はそれぞれ実施例１と同じ値となった。充電方法としては、ＶH1×ｎ＝１４Ｖを定電圧設定値、Ｉ＝３Ａを定電流設定値として、定電圧定電流充電を行い、充電電流が０．１５Ａまで減少した時点で充電終了とする方法とした。
作製した組電池システムは、繰り返し充放電を行うサイクル寿命試験を行った。２５℃環境において、充電は接続した充電器で行い、充電方法は各実施例、比較例で説明したとおりとした。放電方法は、２５℃環境において、放電容量測定装置を接続し、定電流値３０Ａで、各単電池電圧の最低値が２Ｖになるまで放電するという方法とした。
試験によって得られた放電容量のサイクル依存性を図２０に示す。
実施例１は、１０００サイクルまで単調に、わずかずつ容量が減少するものの、大きな劣化はみられなかった。実施例２は、実施例１と殆んど変わらないが、実施例１より僅かに劣化が少なかった。実施例３は、第３の充電工程を含み、実施例１より満充電に近づくまで充電しているため、初期の放電容量は大きい。容量の劣化速度は実施例１よりわずかに大きいものの、やはり同様に、単調な容量劣化にとどまった。実施例４は、同様の充電方法である実施例３に似た傾向を示したが、正極活物質が異なるために初期容量がわずかに大きく、繰り返しによる容量低下の割合もわずかに大きいという結果であった。これらは、単セルをサイクル試験した場合とほぼ同様の特性と考えられる。
一方、比較例１では容量の劣化速度が大きく、さらに２０サイクル程度から著しい劣化加速がみられた。このときの充電状態を調べてみると、単セル電圧ばらつきのために保護回路の過充電禁止電圧２．９Ｖ以上となるセルが発生し、正常な充電工程が終了する前に電流が遮断されていることがわかった。比較例２についても同様で、劣化速度はやや緩やかだったものの、１００サイクル程度で著しい劣化加速がみられた。
以上のように、満充電に達するときのＳＯＣに対する電圧変化率Ａ（ｍＶ／％ＳＯＣ）が２０（ｍＶ／％ＳＯＣ）より大きな非水電解質二次電池を直列接続した組電池を従来方法で充電すると、単電池電圧のばらつきにより過充電が発生し、サイクル寿命が著しく短くなるが、本実施形態の充電方法によれば、過充電が発生することなく、サイクル特性を向上することができる。
以上述べた如く、本実施形態によれば、複数の非水電解質二次電池を直列に接続した組電池の充電方法において、充電時の単電池電圧ばらつきを抑えることによって組電池のサイクル特性を向上させ、また過充電の可能性を低減して安全性を向上した充電方法を提供することができる。
なお、本発明は上記実施形態そのままに限定されるものではなく、実施段階ではその要旨を逸脱しない範囲で構成要素を変形して具体化できる。また、上記実施形態に開示されている複数の構成要素の適宜な組み合わせにより、種々の発明を形成できる。例えば、実施形態に示される全構成要素から幾つかの構成要素を削除してもよい。さらに、異なる実施形態にわたる構成要素を適宜組み合わせてもよい。
第１の実施形態に係る組電池の充電方法で単電池として使用される非水電解質二次電池を２５℃環境下で１Ｃ充電した場合の充電曲線の一例を示す特性図。 本発明の第２の実施形態に係る組電池システムの一例を示すブロック図。 本発明の第２の実施形態に係る組電池システムの別の例を示すブロック図。 第１の実施形態に係る充電方法及び第２の実施形態に係る組電池システムによって充電を行うための制御フローの一例を示すフローチャート図。 扁平型非水電解質二次電池の一例を模式的に示す断面図。 図５のＡ部を示す拡大断面図。 扁平型非水電解質二次電池の別な例を模式的に示す部分切欠斜視図。 図７のＢ部の拡大断面図。 非水電解質二次電池で使用される積層構造の電極群を示す斜視図。 本発明の第３の実施形態に係るシリーズハイブリッド自動車を示す模式図。 本発明の第３の実施形態に係るパラレルハイブリッド自動車を示す模式図。 本発明の第３の実施形態に係るシリーズ・パラレルハイブリッド自動車を示す模式図。 本発明の第３の実施形態に係る自動車を示す模式図。 本発明の第３の実施形態に係るハイブリッドバイクを示す模式図。 本発明の第３の実施形態に係る電動バイクを示す模式図。 本発明の第３の実施形態に係る充電式掃除機を示す模式図。 実施例１の組電池システムにおける組電池の電圧及び電流の経時変化を示す特性図。 実施例２の組電池システムにおける組電池の電圧及び電流の経時変化を示す特性図。 実施例３の組電池システムにおける組電池の電圧及び電流の経時変化を示す特性図。 実施例１〜４及び比較例１，２の組電池システムの放電容量とサイクル数との関係を示す特性図。
符号の説明
１…電池パック、２…充電器、３…組電池、４…電圧検出回路、５…スイッチ回路、６…通信回路、７…電池ユニット、８…交流電源、９…整流回路、１０…パワースイッチ回路、１１…高周波トランス回路、１２…整流回路、１３…平滑回路、１４…電流検出回路、１５…定電圧定電流制御回路、１６，１７…マイコン回路、１８…高耐圧スイッチ回路、２１…外装部材、２２…電極群、２３…正極、２３ａ…正極集電体、２３ｂ…正極活物質含有層、２４…負極、２４ａ…負極集電体、２４ｂ…負極活物質含有層、２５…セパレータ、２６…正極端子、２７…負極端子、５０，５７，５９…ハイブリッド自動車、５１，６４…内燃機関、５２…発電機、５３…インバータ、５４…電池パック、５５，６５…電動機、５６，６６…車輪、５８…発電機を兼ねた電動機、６０…動力分割機構、６１…後部座席、６２…トランクルーム、６３…ハイブリッドバイク、６７…電動バイク、７０…筐体、７１…置き台を兼ねた充電器。

Claims (20)

  1. ２５℃環境下で１Ｃにて定電流充電を行った場合のＳＯＣに対する電圧変化率Ａ（ｍＶ／％ＳＯＣ）が満充電電圧ＶH1に達する時に２０（ｍＶ／％ＳＯＣ）よりも大きい単電池を少なくとも１個備える複数の電池ユニットが直列接続された組電池と、
    前記組電池に充電電流を供給するための電流供給手段と、
    前記単電池の電圧を検出し得る電圧検出手段と、
    前記電圧検出手段により検出された前記単電池の電圧のうち最大値Ｖmaxが前記満充電電圧ＶH1に達するまで前記充電電流を電流値Ｉ1に制御した後、前記組電池の電圧を下記（１）式に示す電圧値Ｖ２に制御する電流電圧制御手段と
    を具備することを特徴とする組電池システム。
    Ｖ２＝ＶH2×ｎ （１）
    但し、ＶH2は、前記電圧変化率Ａ（ｍＶ／％ＳＯＣ）がＡ＜２０（ｍＶ／％ＳＯＣ）からＡ＝２０（ｍＶ／％ＳＯＣ）に達する時の前記単電池の電圧ＶM1よりも低い電圧値で、ｎは直列接続される前記電池ユニットの数である。
  2. 前記電流電圧制御手段は、前記電流値Ｉ1での制御後で、かつ前記電圧値Ｖ２での制御前に、前記充電電流を電流値Ｉ2（但し、Ｉ2＜Ｉ1）に制御することを特徴とする請求項１記載の組電池システム。
  3. 前記電流電圧制御手段は、前記電圧値Ｖ２での制御後に、前記充電電流を３Ｃ以下に設定する定電流制御と、前記組電池の電圧を下記（２）式に示す電圧値ＶH3以下に設定する定電圧制御とを行うことを特徴とする請求項１記載の組電池システム。
    ＶH3＝ＶH1×ｎ （２）
    但し、ＶH1は前記満充電電圧で、ｎは直列接続される前記電池ユニットの数である。
  4. 前記電流電圧制御手段は、前記組電池のＳＯＣが０％から８０％に達した際の充電時間が２０分以内となるように前記電流値Ｉ1を制御することを特徴とする請求項１記載の組電池システム。
  5. 前記電流値Ｉ1は５Ｃ以上であることを特徴とする請求項４記載の組電池システム。
  6. 前記電流電圧制御手段は、前記電圧値Ｖ２での制御後の前記組電池のＳＯＣが７０〜９８％に達するように前記電圧値Ｖ２を制御することを特徴とする請求項１記載の組電池システム。
  7. 前記単電池は、リチウムチタン酸化物を含む負極、正極及びセパレータを備えた非水電解質二次電池であることを特徴とする請求項１記載の組電池システム。
  8. 前記リチウムチタン酸化物はスピネル構造を有することを特徴とする請求項７記載の組電池システム。
  9. 前記リチウムチタン酸化物の平均粒径は１μｍ以下であることを特徴とする請求項７記載の組電池システム。
  10. 前記負極は、５０μｍ以下の平均結晶粒径を有するアルミニウムまたは５０μｍ以下の平均結晶粒径を有するアルミニウム合金から形成された負極集電体を具備することを特徴とする請求項７記載の組電池システム。
  11. 前記非水電解質二次電池は、前記正極と前記負極がその間に前記セパレータを介在させて交互に積層された積層構造を有することを特徴とする請求項７記載の組電池システム。
  12. 前記セパレータは帯状で、九十九に折り重ねられており、折り重なった部分の間に前記正極と前記負極が交互に挿入されていることを特徴とする請求項６記載の組電池システム。
  13. 請求項１〜１２いずれか１項記載の組電池システムを備える充電式掃除機。
  14. ２５℃環境下で１Ｃにて定電流充電を行った場合のＳＯＣに対する電圧変化率Ａ（ｍＶ／％ＳＯＣ）が満充電電圧ＶH1に達する時に２０（ｍＶ／％ＳＯＣ）よりも大きい単電池を少なくとも１個備える複数の電池ユニットが直列接続された組電池の充電方法であって、
    前記各単電池の電圧のうち最大値Ｖmaxが前記満充電電圧ＶH1に達するまで電流値Ｉ1で定電流充電を施す第１の充電工程と、
    前記組電池の電圧を下記（１）式に示す電圧値Ｖ２に制御する定電圧充電を施す第２の充電工程と
    を具備することを特徴とする組電池の充電方法。
    Ｖ２＝ＶH2×ｎ （１）
    但し、ＶH2は、前記電圧変化率Ａ（ｍＶ／％ＳＯＣ）がＡ＜２０（ｍＶ／％ＳＯＣ）からＡ＝２０（ｍＶ／％ＳＯＣ）に達する時の前記単電池の電圧ＶM1よりも低い電圧値で、ｎは直列接続される前記電池ユニットの数である。
  15. 前記第２の充電工程では、前記電圧値Ｖ２での定電圧充電の前に、前記充電電流を電流値Ｉ2（但し、Ｉ2＜Ｉ1）に制御する定電流充電が行われることを特徴とする請求項１４記載の組電池の充電方法。
  16. ３Ｃ以下の電流値に制御する定電流充電と、前記組電池の電圧を下記（２）式に示す電圧値ＶH3以下に制御する定電圧充電とを行う第３の充電工程をさらに具備することを特徴とする請求項１４記載の組電池の充電方法。
    ＶH3＝ＶH1×ｎ （２）
    但し、ＶH1は前記満充電電圧で、ｎは直列接続される前記電池ユニットの数である。
  17. 前記組電池のＳＯＣが０％から８０％に達した際の充電時間が２０分以内となるように前記電流値Ｉ1を設定することを特徴とする請求項１４記載の組電池の充電方法。
  18. 前記第２の充電工程後の前記組電池のＳＯＣが７０〜９８％に達するように前記電圧値Ｖ２を設定することを特徴とする請求項１４記載の組電池の充電方法。
  19. 前記単電池は、リチウムチタン酸化物を含む負極、正極及びセパレータを備えた非水電解質二次電池であることを特徴とする請求項１４記載の組電池の充電方法。
  20. 前記リチウムチタン酸化物はスピネル構造を有することを特徴とする請求項１９記載の組電池の充電方法。
JP2006096001A 2006-03-30 2006-03-30 組電池システム、組電池の充電方法及び充電式掃除機 Expired - Fee Related JP4461114B2 (ja)

Priority Applications (5)

Application Number Priority Date Filing Date Title
JP2006096001A JP4461114B2 (ja) 2006-03-30 2006-03-30 組電池システム、組電池の充電方法及び充電式掃除機
US11/688,461 US7723956B2 (en) 2006-03-30 2007-03-20 Battery module system, method of charging battery module and charging type vacuum cleaner
EP07005847A EP1841003A1 (en) 2006-03-30 2007-03-21 Battery module system, method of charging battery module and charging type vacuum cleaner
KR1020070030748A KR100903244B1 (ko) 2006-03-30 2007-03-29 조전지 시스템, 조전지의 충전 방법 및 충전식 청소기
CNB2007100919980A CN100521352C (zh) 2006-03-30 2007-03-30 组电池系统、组电池的充电方法及充电式扫除机

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
JP2006096001A JP4461114B2 (ja) 2006-03-30 2006-03-30 組電池システム、組電池の充電方法及び充電式掃除機

Publications (2)

Publication Number Publication Date
JP2007273192A true JP2007273192A (ja) 2007-10-18
JP4461114B2 JP4461114B2 (ja) 2010-05-12

Family

ID=38226491

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2006096001A Expired - Fee Related JP4461114B2 (ja) 2006-03-30 2006-03-30 組電池システム、組電池の充電方法及び充電式掃除機

Country Status (5)

Country Link
US (1) US7723956B2 (ja)
EP (1) EP1841003A1 (ja)
JP (1) JP4461114B2 (ja)
KR (1) KR100903244B1 (ja)
CN (1) CN100521352C (ja)

Cited By (13)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2009129644A (ja) * 2007-11-21 2009-06-11 Toyota Motor Corp リチウムイオン二次電池、組電池、ハイブリッド自動車、組電池システム、及び充放電制御方法
JP2009232664A (ja) * 2008-03-25 2009-10-08 Toshiba Corp 組電池の充電方法及び組電池システム
WO2010061465A1 (ja) * 2008-11-28 2010-06-03 トヨタ自動車株式会社 車両の充電システム
JP2012043682A (ja) * 2010-08-20 2012-03-01 Toshiba Corp 組電池システム
JP5033262B2 (ja) * 2009-12-14 2012-09-26 パナソニック株式会社 リチウムイオン二次電池の充電完了の判定方法及び放電終了の判定方法、充電制御回路、放電制御回路、並びに電源
WO2013008409A1 (ja) * 2011-07-08 2013-01-17 Ｎｅｃエナジーデバイス株式会社 電池パックの製造方法および電池パック
JP2013031274A (ja) * 2011-07-27 2013-02-07 Joy Ride Technology Co Ltd 直列接続された二次電池の充電システム
JP2013211228A (ja) * 2012-03-30 2013-10-10 Sony Corp 電池、電池用負極、電池パック、電子機器、電動車両、蓄電装置および電力システム
JP2014521474A (ja) * 2011-08-09 2014-08-28 シュラー，カルメン 空気洗浄装置
WO2017046891A1 (ja) * 2015-09-16 2017-03-23 株式会社 東芝 充電システム及び非水電解質電池の充電方法
JP2017093284A (ja) * 2015-11-02 2017-05-25 三星電子株式会社Ｓａｍｓｕｎｇ Ｅｌｅｃｔｒｏｎｉｃｓ Ｃｏ．，Ｌｔｄ． バッテリ充電方法及びバッテリ充電装置
JP2025039244A (ja) * 2023-09-08 2025-03-21 株式会社東芝 電池パックの管理装置、蓄電システム、電池パックの管理方法、及び、電池パックの管理プログラム
WO2025126382A1 (ja) * 2023-12-13 2025-06-19 日本たばこ産業株式会社 バッテリパック及び制御装置

Families Citing this family (58)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR100669434B1 (ko) 2005-04-07 2007-01-15 삼성에스디아이 주식회사 이차 전지 모듈 제어방법
KR100740097B1 (ko) 2005-10-20 2007-07-16 삼성에스디아이 주식회사 배터리의 ｓｏｃ 추정 방법 및 이를 이용한 배터리 관리시스템
KR100739054B1 (ko) 2005-10-20 2007-07-12 삼성에스디아이 주식회사 배터리 관리 시스템 및 배터리의 셀 전압 측정방법
KR100796668B1 (ko) 2006-09-26 2008-01-22 삼성에스디아이 주식회사 배터리 관리 시스템 및 그의 구동 방법
KR100859688B1 (ko) 2006-10-12 2008-09-23 삼성에스디아이 주식회사 배터리 관리 시스템 및 그의 구동 방법
KR100814884B1 (ko) 2006-10-16 2008-03-20 삼성에스디아이 주식회사 배터리 관리 시스템 및 그 구동방법
KR100839381B1 (ko) 2006-11-01 2008-06-20 삼성에스디아이 주식회사 배터리 관리 시스템 및 그 구동방법
CN102437384B (zh) * 2006-11-06 2014-08-06 日本电气株式会社 电池控制系统以及电池控制方法
KR100882913B1 (ko) 2007-03-19 2009-02-10 삼성에스디아이 주식회사 배터리 팩
US20090079391A1 (en) * 2007-09-25 2009-03-26 O2Micro Inc. Systems and methods for cell balancing
US8461806B2 (en) * 2007-10-15 2013-06-11 O2Micro Inc Systems and methods for cell balancing
JPWO2009119075A1 (ja) * 2008-03-25 2011-07-21 パナソニック株式会社 充電方法、充電装置及び電池パック
TWI388103B (zh) * 2008-06-19 2013-03-01 聚積科技股份有限公司 光能電力電路
JP2010088202A (ja) * 2008-09-30 2010-04-15 Toshiba Corp 電池ユニットおよびこれを用いた電池システム
FR2938071B1 (fr) * 2008-10-30 2010-12-31 Commissariat Energie Atomique Procede de determination de l'etat de charge d'une batterie en phase de charge ou de decharge
JP5439000B2 (ja) * 2009-03-19 2014-03-12 株式会社東芝 組電池システム及び組電池の保護装置
JP5593849B2 (ja) 2009-06-12 2014-09-24 日産自動車株式会社 組電池の監視装置
CN101710630B (zh) * 2009-12-14 2011-08-10 奇瑞汽车股份有限公司 一种车载锂电池智能充电方法及装置
KR101671774B1 (ko) 2010-02-04 2016-11-02 가부시키가이샤 지에스 유아사 충전 방법
US9991551B2 (en) 2010-02-04 2018-06-05 Gs Yuasa International Ltd. Assembled battery, method of charging an assembled battery, and charging circuit which charges an assembled battery
US8765306B2 (en) * 2010-03-26 2014-07-01 Envia Systems, Inc. High voltage battery formation protocols and control of charging and discharging for desirable long term cycling performance
JPWO2011145250A1 (ja) * 2010-05-17 2013-07-22 パナソニック株式会社 リチウムイオン二次電池システムおよび電池パック
WO2011146783A1 (en) 2010-05-21 2011-11-24 Qnovo Inc. Method and circuitry to adaptively charge a battery/cell
US12081057B2 (en) 2010-05-21 2024-09-03 Qnovo Inc. Method and circuitry to adaptively charge a battery/cell
US10389156B2 (en) 2010-05-21 2019-08-20 Qnovo Inc. Method and circuitry to adaptively charge a battery/cell
US8791669B2 (en) 2010-06-24 2014-07-29 Qnovo Inc. Method and circuitry to calculate the state of charge of a battery/cell
US10067198B2 (en) 2010-05-21 2018-09-04 Qnovo Inc. Method and circuitry to adaptively charge a battery/cell using the state of health thereof
US11397216B2 (en) 2010-05-21 2022-07-26 Qnovo Inc. Battery adaptive charging using a battery model
US11397215B2 (en) 2010-05-21 2022-07-26 Qnovo Inc. Battery adaptive charging using battery physical phenomena
US9142994B2 (en) 2012-09-25 2015-09-22 Qnovo, Inc. Method and circuitry to adaptively charge a battery/cell
US11791647B2 (en) 2010-05-21 2023-10-17 Qnovo Inc. Method and circuitry to adaptively charge a battery/cell
US8970178B2 (en) 2010-06-24 2015-03-03 Qnovo Inc. Method and circuitry to calculate the state of charge of a battery/cell
US20120109503A1 (en) * 2010-10-29 2012-05-03 Gm Global Technology Operations, Inc. Li-ION BATTERY FOR VEHICLES WITH ENGINE START-STOP OPERATIONS
DE102010043585A1 (de) * 2010-11-08 2012-05-10 Hilti Aktiengesellschaft Verfahren und Ladegerät zum Laden von wenigstens zwei Akkumulatoren
DE102011108231A1 (de) * 2011-04-12 2012-10-18 Audi Ag Energiespeicheranordung
US9348492B1 (en) * 2011-04-22 2016-05-24 Angel A. Penilla Methods and systems for providing access to specific vehicle controls, functions, environment and applications to guests/passengers via personal mobile devices
US10572123B2 (en) * 2011-04-22 2020-02-25 Emerging Automotive, Llc Vehicle passenger controls via mobile devices
WO2012177193A1 (en) * 2011-06-21 2012-12-27 Husqvarna Ab System and method for charging of a rechargeable battery
US9159990B2 (en) 2011-08-19 2015-10-13 Envia Systems, Inc. High capacity lithium ion battery formation protocol and corresponding batteries
JP5945405B2 (ja) * 2011-12-05 2016-07-05 オートモーティブエナジーサプライ株式会社 リチウムイオン二次電池の製造方法
US20130257381A1 (en) * 2012-03-29 2013-10-03 Steven Diamond Peak-equalized battery charge balancing
CN102832597B (zh) * 2012-09-25 2015-06-17 珠海拓普智能电气股份有限公司 一种记忆电池的充电保护电路
US9461492B1 (en) * 2013-04-19 2016-10-04 Qnovo Inc. Method and circuitry to adaptively charge a battery/cell using a charge-time parameter
CN103413981B (zh) * 2013-07-24 2015-05-20 清华大学 电池组容量均衡方法和装置
US10574079B1 (en) 2014-06-20 2020-02-25 Qnovo Inc. Wireless charging techniques and circuitry for a battery
CN104442436B (zh) * 2014-10-09 2017-08-25 惠州市亿能电子有限公司 一种适合轨道客车的电池组功率控制方法
KR101640706B1 (ko) * 2015-01-28 2016-07-18 엘지전자 주식회사 진공 청소기
US9771124B2 (en) 2015-02-25 2017-09-26 Ford Global Technologies, Llc Wheel rim-mounted regeneration coil-magnet system
JPWO2016136212A1 (ja) * 2015-02-27 2017-12-07 三洋電機株式会社 非水電解質二次電池
EP3068010A1 (de) * 2015-03-10 2016-09-14 HILTI Aktiengesellschaft Netzbetreibbares Akku-Ladegerät und Ladesystem
CN106385062B (zh) * 2015-07-31 2019-01-11 比亚迪股份有限公司 电池组均衡方法及装置
JP6759668B2 (ja) 2016-03-31 2020-09-23 株式会社Ｇｓユアサ 蓄電素子管理装置、蓄電装置、及び蓄電システム
JP7044487B2 (ja) * 2017-06-14 2022-03-30 東芝ライフスタイル株式会社 電気掃除機
TWI657639B (zh) * 2017-12-04 2019-04-21 Industrial Technology Research Institute 電池放電流程決定方法和系統
CN108859864B (zh) * 2018-06-19 2021-05-25 闪渡新能源科技（上海）有限公司 基于等额动能变化的电机降速控制方法
US12531283B2 (en) 2018-11-07 2026-01-20 Qnovo Inc. Battery adaptive charging using battery physical phenomena
US11070073B2 (en) 2018-12-04 2021-07-20 Mobile Escapes, Llc Mobile power system with multiple DC-AC converters and related platforms and methods
EP4683035A1 (en) * 2023-04-27 2026-01-21 Contemporary Amperex Technology Co., Limited Charging method and apparatus, electronic device, and computer-readable storage medium

Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2000014035A (ja) * 1998-06-22 2000-01-14 Sony Corp 充電方法及び充電装置
JP2003274570A (ja) * 2002-03-14 2003-09-26 Fujitsu Ltd 定電流定電圧充電方法および定電流定電圧充電装置
JP2004171955A (ja) * 2002-11-20 2004-06-17 Nissan Motor Co Ltd バイポーラ電池、該バイポーラ電池を複数接続した組電池、該バイポーラ電池または該組電池の充電を制御する充電制御システム、該バイポーラ電池、該組電池または該充電システムを搭載した車両
JP2005158285A (ja) * 2003-11-20 2005-06-16 Tdk Corp リチウムイオン二次電池の充電方法、充電装置および電力供給装置
JP2005243455A (ja) * 2004-02-26 2005-09-08 Tdk Corp 電気化学デバイス
JP2005317512A (ja) * 2004-03-31 2005-11-10 Toshiba Corp 非水電解質電池

Family Cites Families (15)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH08140209A (ja) 1994-11-11 1996-05-31 Fuji Heavy Ind Ltd 電気自動車のバッテリ管理システム
US5747968A (en) * 1996-01-11 1998-05-05 Lockheed Martin Corp. Missiles & Space Lithium polymer battery charger apparatus
GB2330460B (en) 1997-10-16 2001-09-05 Nec Technologies Fast charging of lithium ion cells
US5869950A (en) * 1997-10-30 1999-02-09 Lockheed Martin Corp. Method for equalizing the voltage of traction battery modules of a hybrid electric vehicle
JPH11285161A (ja) 1998-03-31 1999-10-15 Sanyo Electric Co Ltd 二次電池の充電方法
JP4135297B2 (ja) 2000-05-01 2008-08-20 トヨタ自動車株式会社 組電池の充電装置、充電方法、および電動車両
JP2002238179A (ja) 2001-02-13 2002-08-23 Hitachi Ltd 二次電池の充電装置及び充電方法
US6599655B2 (en) * 2001-04-06 2003-07-29 The Boeing Company Procedure for performing battery reconditioning on a space vehicle designed with one battery
US6700350B2 (en) * 2002-05-30 2004-03-02 Texas Instruments Incorporated Method and apparatus for controlling charge balance among cells while charging a battery array
US6789026B2 (en) * 2002-12-29 2004-09-07 Texas Instruments Incorporated Circuit and method for monitoring battery state of charge
JP3905867B2 (ja) 2003-07-17 2007-04-18 東芝テック株式会社 充電式電気掃除機
JP3993843B2 (ja) 2003-07-30 2007-10-17 レシップ株式会社 充電方法及び充電装置
JP3832660B2 (ja) 2003-10-29 2006-10-11 株式会社Ｎｔｔファシリティーズ 充電装置
JP2005318790A (ja) 2004-03-30 2005-11-10 Matsushita Electric Ind Co Ltd 充電器
JP4186916B2 (ja) * 2004-11-18 2008-11-26 株式会社デンソー 組電池管理装置

Patent Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2000014035A (ja) * 1998-06-22 2000-01-14 Sony Corp 充電方法及び充電装置
JP2003274570A (ja) * 2002-03-14 2003-09-26 Fujitsu Ltd 定電流定電圧充電方法および定電流定電圧充電装置
JP2004171955A (ja) * 2002-11-20 2004-06-17 Nissan Motor Co Ltd バイポーラ電池、該バイポーラ電池を複数接続した組電池、該バイポーラ電池または該組電池の充電を制御する充電制御システム、該バイポーラ電池、該組電池または該充電システムを搭載した車両
JP2005158285A (ja) * 2003-11-20 2005-06-16 Tdk Corp リチウムイオン二次電池の充電方法、充電装置および電力供給装置
JP2005243455A (ja) * 2004-02-26 2005-09-08 Tdk Corp 電気化学デバイス
JP2005317512A (ja) * 2004-03-31 2005-11-10 Toshiba Corp 非水電解質電池

Cited By (19)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US8334676B2 (en) 2007-11-21 2012-12-18 Toyota Jidosha Kabushiki Kaisha Lithium ion secondary battery, battery pack, hybrid electric vehicle, battery pack system, and charge-discharge control method
JP2009129644A (ja) * 2007-11-21 2009-06-11 Toyota Motor Corp リチウムイオン二次電池、組電池、ハイブリッド自動車、組電池システム、及び充放電制御方法
JP2009232664A (ja) * 2008-03-25 2009-10-08 Toshiba Corp 組電池の充電方法及び組電池システム
CN102227332B (zh) * 2008-11-28 2014-04-02 丰田自动车株式会社 车辆的充电系统
WO2010061465A1 (ja) * 2008-11-28 2010-06-03 トヨタ自動車株式会社 車両の充電システム
US8368347B2 (en) 2008-11-28 2013-02-05 Toyota Jidosha Kabushiki Kaisha Vehicular charging system
JP5033262B2 (ja) * 2009-12-14 2012-09-26 パナソニック株式会社 リチウムイオン二次電池の充電完了の判定方法及び放電終了の判定方法、充電制御回路、放電制御回路、並びに電源
JP2012043682A (ja) * 2010-08-20 2012-03-01 Toshiba Corp 組電池システム
WO2013008409A1 (ja) * 2011-07-08 2013-01-17 Ｎｅｃエナジーデバイス株式会社 電池パックの製造方法および電池パック
JP2013031274A (ja) * 2011-07-27 2013-02-07 Joy Ride Technology Co Ltd 直列接続された二次電池の充電システム
JP2014521474A (ja) * 2011-08-09 2014-08-28 シュラー，カルメン 空気洗浄装置
JP2013211228A (ja) * 2012-03-30 2013-10-10 Sony Corp 電池、電池用負極、電池パック、電子機器、電動車両、蓄電装置および電力システム
US9508979B2 (en) 2012-03-30 2016-11-29 Sony Corporation Battery, negative electrode for battery, battery pack, electronic apparatus, electric vehicle, electricity storage apparatus and electric power system
WO2017046891A1 (ja) * 2015-09-16 2017-03-23 株式会社 東芝 充電システム及び非水電解質電池の充電方法
JP6125719B1 (ja) * 2015-09-16 2017-05-10 株式会社東芝 充電システム及び非水電解質電池の充電方法
JP2017093284A (ja) * 2015-11-02 2017-05-25 三星電子株式会社Ｓａｍｓｕｎｇ Ｅｌｅｃｔｒｏｎｉｃｓ Ｃｏ．，Ｌｔｄ． バッテリ充電方法及びバッテリ充電装置
JP7130353B2 (ja) 2015-11-02 2022-09-05 三星電子株式会社 バッテリ充電方法及びバッテリ充電装置
JP2025039244A (ja) * 2023-09-08 2025-03-21 株式会社東芝 電池パックの管理装置、蓄電システム、電池パックの管理方法、及び、電池パックの管理プログラム
WO2025126382A1 (ja) * 2023-12-13 2025-06-19 日本たばこ産業株式会社 バッテリパック及び制御装置

Also Published As

Publication number Publication date
KR100903244B1 (ko) 2009-06-17
KR20070098642A (ko) 2007-10-05
CN100521352C (zh) 2009-07-29
US20070229034A1 (en) 2007-10-04
CN101047263A (zh) 2007-10-03
US7723956B2 (en) 2010-05-25
JP4461114B2 (ja) 2010-05-12
EP1841003A1 (en) 2007-10-03

Similar Documents

Publication Publication Date Title
JP4461114B2 (ja) 組電池システム、組電池の充電方法及び充電式掃除機
JP4413888B2 (ja) 蓄電池システム、車載電源システム、車両、および蓄電池システムの充電方法
JP4435194B2 (ja) 非水電解質電池、電池パック及び自動車
JP4284341B2 (ja) 非水電解質電池、自動車、アシスト自転車、二輪車、充電式掃除機及び電池パック
JP4599314B2 (ja) 非水電解質電池、電池パック及び自動車
JP4421570B2 (ja) 非水電解質電池、電池パック及び自動車
US7923152B2 (en) Nonaqueous electrolyte battery, battery pack and vehicle
US10700376B2 (en) Methods for fast-charging and detecting lithium plating in lithium ion batteries
JP6192738B2 (ja) 電池モジュールおよび組電池
JP4580949B2 (ja) 非水電解質電池、電池パック及び充電式掃除機
CN100524933C (zh) 非水电解质电池、电池组和汽车
JP4314223B2 (ja) 回生用蓄電システム、蓄電池システムならびに自動車
US20130216911A1 (en) Active material, electrode, secondary battery, battery pack, electric vehicle, electric energy storage system, electric power tool, and electronic unit
KR20060103199A (ko) 전지팩 및 차량
CN102035028A (zh) 非水电解质电池、电池组以及汽车
JP2011165453A (ja) リチウムイオン二次電池システムおよびリチウムイオン二次電池
JP2009199929A (ja) リチウム二次電池
JP5032063B2 (ja) 非水電解質電池、電池パックおよび自動車
JP6038560B2 (ja) 非水電解質電池の保管または搬送方法、電池パックの保管または搬送方法、及び非水電解質電池の充電状態を維持する方法

Legal Events

Date Code Title Description
A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20070926

A977 Report on retrieval

Free format text: JAPANESE INTERMEDIATE CODE: A971007

Effective date: 20091014

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20091020

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20091217

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20100119

A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20100215

R151 Written notification of patent or utility model registration

Ref document number: 4461114

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R151

FPAY Renewal fee payment (event date is renewal date of database)

Free format text: PAYMENT UNTIL: 20130219

Year of fee payment: 3

FPAY Renewal fee payment (event date is renewal date of database)

Free format text: PAYMENT UNTIL: 20140219

Year of fee payment: 4

LAPS Cancellation because of no payment of annual fees
