DE60003461T2 - Mesoporöses zeolithisches material mit mikroporösen kristallinen mesoporenwänden - Google Patents

Mesoporöses zeolithisches material mit mikroporösen kristallinen mesoporenwänden Download PDF

Info

Publication number
DE60003461T2
DE60003461T2 DE60003461T DE60003461T DE60003461T2 DE 60003461 T2 DE60003461 T2 DE 60003461T2 DE 60003461 T DE60003461 T DE 60003461T DE 60003461 T DE60003461 T DE 60003461T DE 60003461 T2 DE60003461 T2 DE 60003461T2
Authority
DE
Germany
Prior art keywords
mesoporous
zeolite
silicon dioxide
walls
mesopore
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Expired - Fee Related
Application number
DE60003461T
Other languages
English (en)
Other versions
DE60003461D1 (de
Inventor
Serge Kaliaguine
On Trong DO
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Universite Laval
Original Assignee
Universite Laval
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Universite Laval filed Critical Universite Laval
Publication of DE60003461D1 publication Critical patent/DE60003461D1/de
Application granted granted Critical
Publication of DE60003461T2 publication Critical patent/DE60003461T2/de
Anticipated expiration legal-status Critical
Expired - Fee Related legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01B—NON-METALLIC ELEMENTS; COMPOUNDS THEREOF; METALLOIDS OR COMPOUNDS THEREOF NOT COVERED BY SUBCLASS C01C
    • C01B39/00—Compounds having molecular sieve and base-exchange properties, e.g. crystalline zeolites; Their preparation; After-treatment, e.g. ion-exchange or dealumination
    • C01B39/02—Crystalline aluminosilicate zeolites; Isomorphous compounds thereof; Direct preparation thereof; Preparation thereof starting from a reaction mixture containing a crystalline zeolite of another type, or from preformed reactants; After-treatment thereof
    • C01B39/36—Pentasil type, e.g. types ZSM-5, ZSM-8 or ZSM-11
    • C01B39/38—Type ZSM-5
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J29/00—Catalysts comprising molecular sieves
    • B01J29/005—Mixtures of molecular sieves comprising at least one molecular sieve which is not an aluminosilicate zeolite, e.g. from groups B01J29/03 - B01J29/049 or B01J29/82 - B01J29/89
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J29/00—Catalysts comprising molecular sieves
    • B01J29/04—Catalysts comprising molecular sieves having base-exchange properties, e.g. crystalline zeolites
    • B01J29/041—Mesoporous materials having base exchange properties, e.g. Si/Al-MCM-41
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01B—NON-METALLIC ELEMENTS; COMPOUNDS THEREOF; METALLOIDS OR COMPOUNDS THEREOF NOT COVERED BY SUBCLASS C01C
    • C01B37/00—Compounds having molecular sieve properties but not having base-exchange properties
    • C01B37/005—Silicates, i.e. so-called metallosilicalites or metallozeosilites
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01B—NON-METALLIC ELEMENTS; COMPOUNDS THEREOF; METALLOIDS OR COMPOUNDS THEREOF NOT COVERED BY SUBCLASS C01C
    • C01B37/00—Compounds having molecular sieve properties but not having base-exchange properties
    • C01B37/02—Crystalline silica-polymorphs, e.g. silicalites dealuminated aluminosilicate zeolites
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01B—NON-METALLIC ELEMENTS; COMPOUNDS THEREOF; METALLOIDS OR COMPOUNDS THEREOF NOT COVERED BY SUBCLASS C01C
    • C01B39/00—Compounds having molecular sieve and base-exchange properties, e.g. crystalline zeolites; Their preparation; After-treatment, e.g. ion-exchange or dealumination
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01B—NON-METALLIC ELEMENTS; COMPOUNDS THEREOF; METALLOIDS OR COMPOUNDS THEREOF NOT COVERED BY SUBCLASS C01C
    • C01B39/00—Compounds having molecular sieve and base-exchange properties, e.g. crystalline zeolites; Their preparation; After-treatment, e.g. ion-exchange or dealumination
    • C01B39/02—Crystalline aluminosilicate zeolites; Isomorphous compounds thereof; Direct preparation thereof; Preparation thereof starting from a reaction mixture containing a crystalline zeolite of another type, or from preformed reactants; After-treatment thereof
    • C01B39/04—Crystalline aluminosilicate zeolites; Isomorphous compounds thereof; Direct preparation thereof; Preparation thereof starting from a reaction mixture containing a crystalline zeolite of another type, or from preformed reactants; After-treatment thereof using at least one organic template directing agent, e.g. an ionic quaternary ammonium compound or an aminated compound
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01B—NON-METALLIC ELEMENTS; COMPOUNDS THEREOF; METALLOIDS OR COMPOUNDS THEREOF NOT COVERED BY SUBCLASS C01C
    • C01B39/00—Compounds having molecular sieve and base-exchange properties, e.g. crystalline zeolites; Their preparation; After-treatment, e.g. ion-exchange or dealumination
    • C01B39/02—Crystalline aluminosilicate zeolites; Isomorphous compounds thereof; Direct preparation thereof; Preparation thereof starting from a reaction mixture containing a crystalline zeolite of another type, or from preformed reactants; After-treatment thereof
    • C01B39/46—Other types characterised by their X-ray diffraction pattern and their defined composition
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J2229/00—Aspects of molecular sieve catalysts not covered by B01J29/00
    • B01J2229/60—Synthesis on support
    • B01J2229/62—Synthesis on support in or on other molecular sieves
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J29/00—Catalysts comprising molecular sieves
    • B01J29/03—Catalysts comprising molecular sieves not having base-exchange properties
    • B01J29/035—Microporous crystalline materials not having base exchange properties, such as silica polymorphs, e.g. silicalites
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J29/00—Catalysts comprising molecular sieves
    • B01J29/04—Catalysts comprising molecular sieves having base-exchange properties, e.g. crystalline zeolites
    • B01J29/06—Crystalline aluminosilicate zeolites; Isomorphous compounds thereof
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J29/00—Catalysts comprising molecular sieves
    • B01J29/04—Catalysts comprising molecular sieves having base-exchange properties, e.g. crystalline zeolites
    • B01J29/06—Crystalline aluminosilicate zeolites; Isomorphous compounds thereof
    • B01J29/40—Crystalline aluminosilicate zeolites; Isomorphous compounds thereof of the pentasil type, e.g. types ZSM-5, ZSM-8 or ZSM-11, as exemplified by patent documents US3702886, GB1334243 and US3709979, respectively
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J29/00—Catalysts comprising molecular sieves
    • B01J29/04—Catalysts comprising molecular sieves having base-exchange properties, e.g. crystalline zeolites
    • B01J29/06—Crystalline aluminosilicate zeolites; Isomorphous compounds thereof
    • B01J29/70—Crystalline aluminosilicate zeolites; Isomorphous compounds thereof of types characterised by their specific structure not provided for in groups B01J29/08 - B01J29/65
    • B01J29/7007—Zeolite Beta
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J29/00—Catalysts comprising molecular sieves
    • B01J29/89—Silicates, aluminosilicates or borosilicates of titanium, zirconium or hafnium
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10S—TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10S423/00—Chemistry of inorganic compounds
    • Y10S423/22—MFI, e.g. ZSM-5. silicalite, LZ-241
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10S—TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10S423/00—Chemistry of inorganic compounds
    • Y10S423/27—Beta, e.g. NU-2
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10S—TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10S977/00—Nanotechnology
    • Y10S977/70—Nanostructure
    • Y10S977/773—Nanoparticle, i.e. structure having three dimensions of 100 nm or less
    • Y10S977/775—Nanosized powder or flake, e.g. nanosized catalyst
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10S—TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10S977/00—Nanotechnology
    • Y10S977/70—Nanostructure
    • Y10S977/773—Nanoparticle, i.e. structure having three dimensions of 100 nm or less
    • Y10S977/775—Nanosized powder or flake, e.g. nanosized catalyst
    • Y10S977/776—Ceramic powder or flake

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • General Life Sciences & Earth Sciences (AREA)
  • Geology (AREA)
  • Inorganic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Materials Engineering (AREA)
  • Dispersion Chemistry (AREA)
  • Crystallography & Structural Chemistry (AREA)
  • Silicates, Zeolites, And Molecular Sieves (AREA)

Description

  • Gebiet der Erfindung
  • Die vorliegende Erfindung bezieht sich auf Verbesserungen auf dem Gebiet von katalytischen Materialien. Insbesondere bezieht sich die Erfindung auf ein mesoporöses zeolithisches Material, das mikroporöse kristalline Mesoporenwände hat, und auf ein Verfahren zur Herstellung desselben.
  • Hintergrundgebiet
  • Zeolithe und verwandte kristalline Molekularsiebe werden weit verbreitet als Katalysatoren in der Industrie eingesetzt, da sie katalytisch aktive Plätze wie auch Mikroporen von gleichförmiger Größe und Gestalt besitzen, was ihre Verwendung als geformte selektive Katalysatoren bei beispielsweise der Ölraffination, Petrochemie und organischen Synthese erlaubt. Als Folge der Porengrößenbeschränkungen sind die einzigartigen katalytischen Eigenschaften von Zeolithen jedoch auf Reaktionsteilnehmermoleküle, die kinetische Durchmesser unterhalb 10 Å besitzen, beschränkt.
  • In neuerer Zeit berichtete eine Gruppe von Forschern bei Mobil Co. über eine Reihe von mesoporösen Molekularsieben, bezeichnet M41S Reihen, in den US-Patenten Nr. 5 057 296 und 5 102 643. Diese Molekularsiebe mit Mesoporendurchmessern von 50–100 Å überwinden die Beschränkungen von mikroporösen Zeolithen und erlauben die Diffusion von größeren Molekülen. Diese Materialien sind jedoch amorphe Feststoffe. Amorphe Siliziumdioxid-Aluminiumoxide haben sehr viel schwächere Säureplätze als Zeolithe und zeigen daher nicht die spektakulären katalytischen Eigenschaften von sauren Zeolithen. Darüber hinaus ist ihre hydrothermale Stabilität niedrig, und als Folge hiervon ist ihre industrielle Verwendung als Katalysatoren sehr eingeschränkt.
  • Beschreibung der Erfindung
  • Es ist daher eine Aufgabe der vorliegenden Erfindung, einen neuen Typ von katalytischem Material, das eine bimodale Porenstruktur hat, bereitzustellen, welches die Beschränkungen von sowohl Zeolithen als auch mesoporösen Molekularsieben überwindet.
  • Gemäß einer Ausführungsform der Erfindung wird ein mesoporöses zeolithisches Material bereitgestellt, das eine stereoreguläre Anordnung von Mesoporen gleichmäßiger Größe mit Durchmessern, die von 20 bis 500 Å reichen, und Wänden, die eine mikroporöse nanokristalline Struktur haben, hat. Die Mesoporenwände haben eine Stärke von wenigstens 40 Å und eine stereoreguläre Anordnung von Mikroporen gleichmäßiger Größe mit Durchmessern geringer als 15 Å.
  • Die vorliegende Erfindung liefert ebenfalls bei einer anderen Ausführungsform hiervon ein Verfahren zur Herstellung eines mesoporösen zeolithischen Materials wie oben definiert. Das Verfahren gemäß der Erfindung umfaßt die Stufen von:
    • a) Bereitstellung eines mesoporösen Siliziumdioxids, das eine stereoreguläre Anordnung von Mesoporen gleichförmiger Größe mit Durchmessern, die von 20 bis 500 Å reichen, und Wänden, die eine Stärke von wenigstens 40 Å und eine amorphe Struktur haben, hat;
    • b) Imprägnieren dieses mikroporösen Siliziumdioxids mit einer Zeolith-Templatverbindung;
    • c) Unterziehen des in Stufe b) erhaltenen imprägnierten mesoporösen Siliziumdioxids einer Hitzebehandlung bei einer Temperatur und für eine Zeitspanne, die zur Umwandlung der amorphen Struktur in eine mikroporöse nanokristalline Struktur ausreichen, wodurch ein mesoporöses zeolithisches Material mit Mesoporenwänden, die eine stereoreguläre Anordnung von Mikroporen gleichmäßiger Größe mit Durchmesser geringer als 15 Å haben, erhalten wird; und
    • d) Entfernen dieser Zeolith-Templatverbindung aus dem in Stufe c) erhaltenen mesoporösen zeolithischen Material.
  • Der Ausdruck "nanokristalline Struktur", wie er hier verwendet wird, bezieht sich auf eine Struktur, welche Kristalle mit Größen in der Größenordnung von 10 Nanometern oder geringer umfaßt.
  • Beschreibung der Zeichnungen
  • In den begleitenden Zeichnungen:
  • 1 zeigt Röntgenbeugungsmuster des im folgenden Beispiel 1 verwendeten mesoporösen Ausgangsmaterials und von einem mesoporösen zeolithischen Material, bezeichnet als [2]UL-ZSM-S[1,0] und erhalten in Beispiel 1;
  • 2A und 2B zeigen elektronenmikroskopische (TEM) Hellfeld- und Dunkelfeldbilder desselben Bereiches von [2]UL-ZSM-5 [1,0];
  • 3 zeigt N2-Adsorptions/Desorptionsisothermen von [2] UL-ZSM-S [1,0];
  • 4 zeigt die Entwicklung der Mesoporendurchmesser der Probe UL-ZSM-5[1,0] als Funktion der Kristallisationszeit;
  • 5 zeigt das Röntgenbeugungsmuster eines mesoporösen zeolithischen Materials, bezeichnet als UL-Silicalit und erhalten im folgenden Beispiel 2;
  • 6 zeigt das Fourier-Transformationsinfrarotspek- trum (FTIR) von UL-Silicalit;
  • 7 zeigt N2-Adsorptions/Desorptionsisothermen von UL-Silicalit, wobei die Einschübe Mikroporen- und Mesoporengrößenverteilungen zeigen;
  • 8A zeigt das 29Si MAS-NMR-Spektrum von UL-Silicalit;
  • 8B zeigt das 29Si MAS-NMR-Spektrum des in Beispiel 2 verwendeten mesoporösen Ausgangsmaterials;
  • 9 zeigt das Röntgenbeugungsmuster eines mesoporösen zeolithischen Materials, bezeichnet als UL-beta und erhalten im folgenden Beispiel 3;
  • 10 zeigt das 27Al MAS-NMR-Spektrum von UL-beta;
  • 11 zeigt das 29Si MAS-NMR-Spektrum von UL-beta;
  • 12 zeigt N2-Adsorptions/Desorptionsisothermen eines mesoporösen zeolithischen Materials, bezeichnet als I[5]UL-TS1[1,5] und erhalten im folgenden Beispiel 4, wobei der Einschub die aus der Desorptionsisotherme berechnete BJH-Porenradiusverteilung zeigt;
  • 13 zeigt N2-Adsorptions/Desorptionsisothermen eines mesoporösen zeolithischen Materials, bezeichnet als II[5]UL-TS1[1,5] und erhalten in Beispiel 4, wobei der Einschub die aus der Desorptionsisotherme berechnete BJH-Porenradiusverteilung zeigt;
  • 14A zeigt die Kurven der BJH-Porenradiusverteilung für die Probe I-UL-TS1[1,5] bei verschiedenen Kristallisationszeiten: a) 3 Tage, b) 5 Tage und c) 10 Tage;
  • 14B zeigt die Kurven der BJH-Porenradiusverteilung für die Probe II-UL-TS1[1,5] bei verschiedenen Kristallisationszeiten: a) 0 Tage, b) 5 Tage und c) 10 Tage;
  • 15A zeigt Röntgenbeugungsmuster der Probe I-UL-TS1[1,5] nach verschiedenen Kristallisationszeiten: a) 0 Tage, b) 8 Tage und c) 10 Tage;
  • 15B zeigt Röntgenbeugungsmuster der Probe II-UL-TS1[1,5] nach verschiedenen Kristallisationszeiten: a) 0 Tage, b) 8 Tage und c) 10 Tage;
  • 16A zeigt ein TEM-Bild eines kalzinierten mesoporösen Titandioxid-Siliziumdioxid-Ausgangsmaterials (Ti/Si = 1,5%), hergestellt in Beispiel 4 aus SiCl4;
  • 16B zeigt ein TEM-Bild eines kalzinierten mesoporösen Titandioxid-Siliziumdioxid-Ausgangsmaterials (Ti/Si = 1,5%), hergestellt in Beispiel 4 aus Tetraethylorthosilikat;
  • 17A zeigt ein TEM-Bild eines mesoporösen zeolithischen Materials, bezeichnet als I-[10]UL-TS1[1,5] und erhalten in Beispiel 4;
  • 17B zeigt ein TEM-Bild eines mesoporösen zeolithischen Materials, bezeichnet als II-[10]UL-TS1[1,5] und erhalten in Beispiel 4;
  • 18A zeigt ein diffuses UV-sichtbares Spektrum des Reflexionsvermögens der Probe I-UL-TS1[1,5] nach verschiedenen Kristallisationszeiten: a) 0 Tage, b) 5 Tage und c) 10 Tage;
  • 18B zeigt ein diffuses W-sichtbares Spektrum des Reflexionsvermögens der Probe II-UL-TS1[1,5] nach verschiedenen Kristallisationszeiten: a) 0 Tage, b) 5 Tage und c) 10 Tage;
  • 19 zeigt FTIR-Spektren: a) einer kalzinierten SBA-Siliziumdioxidprobe und der Probe II-UL-TS1[1,5] nach verschiedenen Kristallisationszeiten: b) 0 Tage, c) 5 Tage, d) 8 Tage und e) 10 Tage;
  • 20 zeigt 29Si MAS-NMR-Spektren von: a) einem in Beispiel 4 verwendeten kalzinierten Ausgangsmaterial und b) der Probe I–[10] UL-TS 1[1,5] ; und
  • 21 zeigt die Entwicklung des Mesoporenvolumens und des Durchschnittsradius der Probe I-UL-TS1[1,5] (•) und der Probe II-UL-TS1[1,5]
    Figure 00050001
    als Funktion des Prozentsatzes von Kristallinität.
  • Möglichkeiten für die Durchführung der Erfindung
  • Das mesoporöse zeolithische Material gemäß der Erfindung hat eine stereoreguläre Anordnung von Mesoporen mit gleichförmiger Größe mit Durchmessern von 20 bis 500 Å, bevorzugt 30 bis 200 Å Die Mesoporenwände haben eine stereoreguläre Anordnung von Mikroporen gleichförmiger Größe mit Durchmessern geringer als 15 11, bevorzugt von 3 bis 12 11. Bevorzugt hat jede der Mesoporenwände eine Stärke von wenigstens 40 Å, bevorzugt 40 bis 50 Å.
  • Das mesoporöse Siliziumdioxid, das als Ausgangsmaterial zur Herstellung des mesoporösen zeolithischen Materials gemäß der Erfindung verwendet wird, kann nach dem Verfahren, das beispielsweise im US-Patent Nr. 5 942 208 oder 5 958 368 beschrieben ist, hergestellt werden. Ebenfalls ist es möglich, die von D. Zhao et al. in Science, Vol. 279, S. 548 (1998) oder von P. Yang et al. in Nature, Vol. 396, S. 152 (1998) beschriebenen Verfahren anzuwenden. Ein besonders bevorzugtes Verfahren zur Herstellung des gewünschten Ausgangsmaterials schließt die Stufen ein von:
    • i) Auflösung eines micellenbildenden Tensids in einem polaren Lösungsmittel zur Bildung einer Lösung;
    • ii) Mischen der in Stufe (i) erhaltenen Lösung mit einem Siliziumdioxidvorläufer;
    • iii) Erhitzen der aus Stufe (ii) resultierenden Mischung zur Herbeiführung von gleichzeitiger Bildung von röhrenförmigen Micellen und Ausfällen von amorphem Siliziumdioxid hierauf; und
    • iv) Trennen der röhrenförmigen Micellen mit dem amorphen Siliziumdioxid hierauf von dem Lösungsmittel.
  • Gebrauch wird bevorzugt gemacht von einem nichtionischen micellenbildenden Tensid wie einem Poly(alkylenoxid)blockcopolymeren. Beispiele von geeigneten Poly(alkylenoxid)blockcopolymeren, welche verwendet werden können, schließen solche ein, die unter den Handelsmarken BRIJ 56
    (C16H33(OCH2CH2)10OH), BRIJ 58 (C16H33(OCH2CH2)20OH), BRIJ 76
    (C10H37(OCH2CH2)10OH), PLURONIC P-123
    (HO(CH2CH2O)20(CH2CH (CH3)O)70(CH2CH2O)20H) und PLURONIC F-127
    (HO(CH2CH2O)106(CH2CH(CH3)O)70(CH2CH2O)106H) verkauft werden. Die Verwendung eines nicht-ionischen micellenbildenden Tensids ermöglicht es, ein mesoporöses Siliziumdioxid mit Mesoporenwänden, wovon jede eine Stärke von wenigstens 40 A hat, zu erhalten. Das zum Auflösen des micellenbildenden Tensids verwendete polare Lösungsmittel kann Wasser, ein niederes Alkanol oder eine Mischung hiervon sein. Ethanol ist bevorzugt.
  • Der Siliziumdioxidvorläufer kann irgendeine geeignete Verbindung sein, welche Siliziumdioxid als ein Ergebnis einer physikalischen oder chemischen Behandlung ergibt. Beispiele sind hydrolysierbare organische Siliziumverbindungen wie Al-koholate oder Chelate. Zusätzlich kann der Siliziumdioxidvorläufer in Form eines löslichen Salzes wie SiCl4 verwendet werden. Wenn ein mesoporöses Siliziumdioxid, das Aluminium oder Titan enthält, erwünscht ist, wird der Siliziumdioxidvorläufer in Kombination mit einer Aluminium- oder Titanquelle verwendet.
  • In Stufe (iii) wird die aus Stufe (ii) resultierende Mischung erhitzt, um gleichzeitige Bildung von röhrenförmigen Micellen und Ausfällung von amorphem Siliziumdioxid hierauf zu bewirken. Diese Stufe wird bevorzugt bei einer Temperatur im Bereich von 40 bis 150°C durchgeführt. Die röhrenförmigen Micellen mit dem amorphen Siliziumdioxid hierauf werden danach von dem Lösungsmittel getrennt, beispielsweise durch Filtration oder durch Verdampfen des Lösungsmittels.
  • Das resultierende Tensid enthaltende mesoporöse Siliziumdioxid kann direkt in Stufe (b) des Verfahrens gemäß der Erfindung verwendet werden. Alternativ kann das Tensid vor der Stufe (b) entfernt werden, beispielsweise durch Kalzinieren. Falls ein Tensid enthaltendes mesoporöses Siliziumdioxid als Ausgangsmaterial verwendet wird, wird Entfernung des Tensids im allgemeinen während der Entfernung der Zeolith templatierenden Verbindung in Stufe (d) durchgeführt, beispielsweise durch Kalzinieren des in Stufe (c) erhaltenen mesoporösen zeolithischen Materials.
  • Beispiele von geeigneten Zeolith templatierenden Verbindungen, welche in Stufe (b) zum Imprägnieren des mesoporösen Siliziumdioxids verwendet werden können, schließen Tetraethylammoniumhydroxid und Tetrapropylammoniumhydroxid ein. Die Verwendung von Tetraethylammoniumhydroxid ermöglicht es, ein mesoporöses zeolithisches Material mit aus beta-Zeolith gebildeten Mesoporenwänden zu erhalten. Die Zeolith templatierende Verbindung wird bevorzugt in Form einer wässrigen Lösung verwendet. Gewünschtenfalls kann vor der Stufe (b) das mesoporöse Siliziumdioxid unter Vakuum bei einer Temperatur im Bereich von 25 bis 100°C, bevorzugt 60°C, behandelt werden, um die Menge von physikalisch sorbiertem Wasser, die in dem imprägnierten mesoporösen Siliziumdioxid während Stufe (b) zurückbleibt, zu steuern.
  • Die Hitzebehandlung, welchem das imprägnierte mesoporöse Siliziumdioxid in Stufe (c) unterworfen wird, wird im allgemeinen bei einer Temperatur von 80 bis 180°C, bevorzugt 120 bis 130°C, und für eine Zeitspanne von 1 Stunde bis 10 Tagen, bevorzugt 24 bis 48 Stunden, durchgeführt. Dies bewirkt die Umwandlung der zuvor genannten amorphen Struktur in eine mikroporöse nanokristalline Struktur, welche als das gewünschte mesoporöse zeolithische Material resultiert.
  • Wie zuvor angegeben, kann die Entfernung der Zeolith templatierenden Verbindung in Stufe (d) durch Kalzinieren des in Stufe (c) erhaltenen mesoporösen zeolithischen Materials bewirkt werden. Bevorzugt wird vor Stufe (d) das in Stufe (c) erhaltene mesoporöse zeolithische Material einer Trocknungsbehandlung unterworfen.
  • Das mesoporöse Zeolithmaterial gemäß der Erfindung zeigt sowohl die katalytischen Eigenschaften, welche mit starke Brönsted-Säureplätze enthaltenden Zeolithen verbunden sind, und die große Mesoporenoberfläche, die mit mesoporösen Molekularsieben verbunden ist. Eine große Zeolithoberfläche ist durch große Poren in dem Mesoporenbereich zugänglich, was die katalytische Umwandlung von große Molekülen erlaubt.
  • Da die Zeolithteilchen aus den sehr dünnen Wänden von mesoporösen Molekularsiebmaterialien kristallisiert sind, ermöglicht das Verfahren der Erfindung die Herstellung einer Zeolithphase in Form von Nanokristallen, die äußere Oberfläche hiervon stellt die Mesoporenwandoberfläche dar. Eine der Konsequenzen dieser kleinen Teilchengröße ist, daß die Moleküle mit Zugang zu Intrateilchenmikroporen auf sehr kurzen Abständen innerhalb der Zeolithstruktur diffundieren. Daher werden mehrere Probleme, die mit dem Auftreten von Sekundär reaktionen verbunden sind, umgangen, beispielsweise bei der Herstellung von reformulierten Gasolinen durch katalytisches Cracken.
  • Das mesoporöse zeolithische Material gemäß der Erfindung kann ebenfalls als Adsorptionsmittel, insbesondere für Wasseradsorption, verwendet werden. Wegen der sehr kurzen Diffusionswege in den Mikroporen sind sowohl Adsorption als auch Desorption sehr viel schneller als mit konventionellen Zeolithen, obwohl die Gesamtkapazität der Adsorption höher ist. Daher können die mesoporösen zeolithischen Materialien der Erfindung bei mehreren kommerziellen Adsorptions/Desorptionsprozessen verwendet werden.
  • Das Verfahren gemäß der Erfindung ist für die Herstellung einer sehr großen Reihe von mesoporösen zeolithischen Materialien anwendbar, da es mehr als 140 Zeolithkristallstrukturen und etwa 30 verwandte AIPO-Materialien gibt.
  • Die folgenden nicht-beschränkenden Beispiele erläutern die Erfindung.
  • Beispiel 1: Herstellung von UL-ZSM-S
  • Eine Reihe von mesoporösen zeolithischen Materialien, bezeichnet als UL-ZSM-5 und mit aus ZSM-5-Zeolith gebildeten Mesoporenwänden, in welchen die Prozentsätze der Atomverhältnisse Al/Si von 0,5 bis 3,0% variiert wurden, wurde unter Verwendung von Siliziumtetrachlorid (SiCl,) und Aluminiumchlorid (AlCl3) als Siliziumdioxidvorläufer und Aluminiumquelle, sowie einem Poly(alkylenoxid)-blockcopolymeren, vertrieben unter der Handelsmarke PLURONIC P-123, und Tetrapropylammoniumhydroxid (TPAOH) als micellenbildendes Tensid bzw. Zeolith templatierende Verbindung hergestellt.
  • Stufe 1: Herstellung von mesoporösem Ausgangsmaterial
  • 5 g PLURONIC P-123 wurden in 50 g Ethanol aufgelöst. Zu dieser Lösung wurden 0,05 Mol SiCl4 gefolgt von einer geeigneten Menge von AlCl4 unter kräftigem Rühren zugegeben. Das Gemisch wurde unter Rühren für 24 Stunden bei Zimmertemperatur gehalten, dann auf 40°C erhitzt, um die Hydrolyse von SiCl4 und AlCl3 zu beschleunigen und den Ethylalkohol zu verdampfen und ebenfalls gleichzeitige Bildung von röhrenförmigen Micellen und Ausfällung von amorphem SiO2·Al2O, hierauf zu bewirken. Das so erhaltene, Tensid enthaltende mesoporöse Material wurde gewonnen und bei Zimmertemperatur an Luft getrocknet.
  • Stufe 2: Herstellung von mesoporösem zeolithischem Material
  • Das Tensid enthaltende mesoporöse Ausgangsmaterial wurde zuerst unter Vakuum bei 60°C für 24 Stunden getrocknet. Dann wurden 20 g des mesoporösen Ausgangsmaterials mit 40 g einer wässrigen 10 Gew.-%igen Lösung von TPAOH (frei von anorganischem Alkali) imprägniert. Der imprägnierte Feststoff wurde auf 60°C für 24 Stunden erhitzt, um Wasser zu entfernen, und über Nacht bei Zimmertemperatur vor dem Trocknen unter Vakuum für etwa 24 Stunden bei Zimmertemperatur belassen. Der getrocknete imprägnierte Feststoff wurde danach in einen mit TEFLON (Handelsmarke) ausgekleideten Autoklaven überführt und auf 130°C für 24 Stunden erhitzt, um Umwandlung seiner amorphen Struktur in eine mikroporöse nanokristalline Struktur herbeizuführen. Da die Menge von auf dem Feststoff adsorbiertem Wasser eine wichtige Rolle bei der Kristallisation spielt, wurde der partiell kristalline Feststoff weiter bei derselben Temperatur (130°C) für eine vorgegebene Zeitdauer nach der Einführung einer kleinen Wassermenge kristallisiert. Da die Kristallisation im festen Zustand bei Anwesenheit dieser kleinen Wassermenge fortfährt, erlaubt es das Verfahren, die Kristallinität und die Mesoporengröße des erhaltenen mesoporösen zeolithischen Materials zu steuern. Das Produkt wurde mit destilliertem Wasser gewaschen, in Luft bei 80°C getrocknet und schließlich bei 500°C für 6 Stunden zur Entfernung des Tensids und der Zeolith templatierenden Verbindung getrocknet, wobei das Produkt von Zimmertemperatur auf 500°C mit einer Erhitzungsgeschwindigkeit von 1°C/min erhitzt wurde.
  • Die UL-ZSM-S Materialien wurden durch Röntgenbeugung (XRD), Transmissionselektronenmikroskopie (TEM) und Infrarotspektroskopie analysiert, und ihre physikalisch chemischen Eigenschaften sind in der Tabelle 1 unten angegeben. Die XRD-Muster des mesoporösen Ausgangsmaterials und von UL-ZSM-5 sind in 1 gezeigt. Das mesoporöse Ausgangsmaterial, das Mesoporenwände mit einer amorphen Struktur (keine Hochwinkelbeugungen, 1a) besaß, stellt ein Ausgangsmaterial dar, aus welchem nanokristalline Bereiche innerhalb der Mesoporenwände sich entwickeln können. Das XRD-Muster von UL-ZSM-S (1b) zeigt breite Peaks, welche mit denjenigen von ZSM-5-Zeolith übereinstimmen. Diese Peaks wachsen in der Intensität, wenn die Kristallisationszeit erhöht wird. Diese Werte zeigen, daß die Mesoporenwände Nanokristalle dieses Zeoliths umfassen.
  • 2A und 2B zeigen Hellfeld- und Dunkelfeld-TEM-Bilder, aufgezeichnet in demselben Bereich von UL-ZSM-5. wie in dem Dunkelfeldbild (2B) gezeigt, sind die Nanokristalle gleichförmig in einer kontinuierlichen amorphen anorganischen Matrix unter Bildung von semikristallinen Wandstrukturen eingebettet, wobei die mesoporöse Struktur beibehalten wird.
  • Die N2-Adsorptions/Desorptionsisothermen, die in 3 gezeigt sind und für unterschiedliche Proben UL-ZSM-5 erhalten wurden, zeigen, daß die Proben UL-ZSM-5 das typische Verhalten eines mesoporösen Molekularsiebs mit einer Mesoporenvolumensättigungskapazität von 1,86 cm3/g (Tabelle 1) haben. Diese N2-Adsorptions/Desorptionsisothermen sind repräsentativ für mikro/mesoporöse Materialien. Barrett-Joyner-Halenda (BJH)-analysen zeigen, daß die Proben UL-ZSM-5 Mesoporendurchmesser von 90, 150 und 220 Å zeigen. Die Porendurchmesser der Proben UL-ZSM-5 sind wesentlich größer als diejenigen des mesoporösen Ausgangsmaterials (4 und Tabelle 1).
  • Die Proben UL-ZSM-5 zeigen eine Fourier-Transformations-Infrarot(FTIR)-absorptionsbande bei 561/547 (Dublett), welche in dem mesoporösen Ausgangsmaterial nicht vorliegt. Die Bande bei ungefähr 550 cm–1 wurde dem asymmetrischen Streckmodus in fünfgliedrigen Ringblöcken zugeschrieben. Das Aufsplitten dieser gitterempfindlichen Bande in ein Dublett bei 561–547 cm–1 ist charakteristisch für eine Nanophase der ZSM-S-Struktur.
  • Beispiel 2: Herstellung von UL-Silicalit
  • Ein mesoporöses zeolithisches Material, bezeichnet als UL-Silicalit und mit aus Silicalit gebildeten Mesoporenwänden, wurde gemäß derselben Arbeitsweise, wie in Beispiel 1 beschrieben, unter denselben Arbeitsbedingungen mit der Ausnahme hergestellt, daß keine Aluminiumquelle zu der Lösung während der ersten Stufe zugesetzt wurde. In der zweiten Stufe wurde der imprägnierte Feststoff in einen mit TEFLON ausgekleideten Autoklauen überführt und auf 130°C für 48 Stunden ohne unter Vakuum für etwa 24 Stunden bei Zimmertemperatur getrocknet worden zu sein. In diesem Fall ist immer noch eine kleine Wassermenge in dem Feststoff physikalisch sorbiert.
  • Die physikalisch chemischen Eigenschaften des erhaltenen UL-Silicalits sind in Tabelle 1 angegeben.
  • Das XRD-Muster des UL-Silicalits ist in 5 gezeigt. Dieses Muster ist insgesamt dem typischen XRD-Muster von Silicalit ähnlich. 6 zeigt eine FTIR-Absorptionsbande bei 561/547 cm–1 (Dublett), was charakteristisch von Nanophasensilicalit ist. TEM-Abbildung (nicht gezeigt) des Materials zeigt gleichförmige Nanokristalle mit einem Durchmesser von 80–100 nm. Diese Werte zeigen, daß der größte Teil der amorphen Phase in eine nanokristalline Phase umgewandelt war. Die Adsorptions/Desorptionsisotherme (7) ist ebenfalls ein Anzeichen der Mikro/Mesoporosität des Materials. Eine flache Kurve bei relativ niedrigen Drücke entspricht dem Auffüllen von Mikroporen. Die Aufwärtsbewegung der Isotherme bei höhe rem relativem Druck zeigt das Auffüllen von Mesoporen. Diese Probe zeigt einen Mesoporendurchmesser von ~180 Å und einen Mikroporendurchmesser von 6 Å. Die Gesamtoberfläche der UL-Silicalitprobe ist 420 m2/g: 310 m2/g sind Folge der Mikroporen und 110 m2/g Folge der Mesoporen (Tabelle 1).
  • Das 29Si MAS-NMR-Spektrum (8A) der UL-Silicalitprobe zeigt eine Hauptresonanz, die bei –113 ppm zentriert ist, wobei dies Q4-Silizium des Silicalitgitterwerks zuzuschreiben ist. Nur eine schwache Resonanz (~5%), die Q3-Silizium aus Oberflächenhydroxylgruppen oder einer amorphen Komponente zuzuschreiben ist, wird bei 104 ppm beobachtet. Im Gegensatz dazu hat das mesoporöse Ausgangsmaterial ein 29Si MAS-NMR-Spektrum (8B), das typisch für amorphe Materialien ist.
  • Beispiel 3: Herstellung von UL-beta
  • Ein mesoporöses zeolithisches Material, bezeichnet als UL-Beta und mit aus beta-Zeolith gebildeten Mesoporenwänden, wurde unter Verwendung eines Alkali (Na+, K+) enthaltenden Tetraethylammoniumhydroxids (TEAOH) als Zeolith templatierende Verbindung und bei einem Al/Si-Atomverhältnis von 1% hergestellt.
  • Das Material wurde entsprechend derselben Arbeitsweise, wie in Beispiel 1 beschrieben, und unter denselben Betriebs-Bedingungen mit der Ausnahme hergestellt, daß Alkali enthaltendes TEAOH (TEAOH/SiO2 = 0,1, Na + K/SiO2 = 3) als Zeolith templatierende Verbindung anstelle von Tetrapropylammoniumhydroxid verwendet wurde, und daß der imprägnierte Feststoff nicht unter Vakuum bei Zimmertemperatur vor der Überführung in einen mit TEFLON ausgekleideten Autoklauen behandelt wurde. Die physikalisch chemischen Eigenschaften des erhaltenen UL-beta sind in Tabelle 1 angegeben.
  • Das XRD-Muster (9) der Probe zeigt, daß das Material einen kristallinen beta-Zeolith im Vergleich zu dem standardmäßigen hoch kristallinen beta-Zeolith enthält. Das 27Al MAS-NMR-Spektrum (10) dieser Probe zeigt eine einzelne Resonanz, die bei 53 ppm zentriert ist, wobei dies charakteristisch für tetraedrisches Aluminium ist. Dies zeigt, daß der größte Teil des Aluminiums in das Materialgitterwerk eingebaut ist. Die Probe zeigte ebenfalls ein typisches 29Si MAS-NMR-Spektrum (11) von beta-Zeolith; einen Haupt-Q4-peak bei –113 ppm und einen schwachen Q3-Peak bei –104 ppm.
  • Beispiel 4: Herstellung von UL-TS-1
  • Eine Reihe von mesoporösen zeolithischen Materialien, bezeichnet als UL-TS1 und mit aus Titan enthaltendem Silicalit gebildeten Mesoporenwänden, wurde unter Verwendung von PLURONIC P-123 und TPAOH als micellenbildendes Tensid bzw. als Zeolith templatierende Verbindung hergestellt.
  • Stufe 1: Herstellung von mesoporösem Ausgangsmaterial
  • Weg I: Herstellung des Ausgangsmaterials wurde entsprechend derselben Arbeitsweise wie in Stufe 1 von Beispiel 1 und unter denselben Betriebsbedingungen mit der Ausnahme hergestellt, daß Tetrapropylorthotitanat anstelle von Aluminiumchlorid verwendet wurde, und daß das Rühren für 12 Stunden anstelle von 24 Stunden durchgeführt wurde.
  • Weg II: Ein mesoporöses Titan enthaltendes Siliziumdioxid (Ti/Si = 1,5%) mit einer amorphen Struktur wurde unter Verwendung von Tetraethylorthosilikat (TEOS) als ein Siliziumdioxidvorläufer in einem stark sauren Medium (2M HCl-Lösung) entsprechend dem in der zuvor genannten Referenz von Zhao et al. beschriebenen Verfahren hergestellt.
  • Stufe 2: Herstellung von mesoporösem zeolithischem Material
  • Diese Stufe wurde entsprechend derselben Arbeitsweise wie in Stufe 2 von Beispiel 1 und unter denselben Betriebsbedingungen mit der Ausnahme durchgeführt, daß die Hitzebehandlung bei 120°C für mehrere Tage durchgeführt wurde.
  • Zwei Reihen von UL-TS1-Materialien wurden hergestellt, eins über den Weg I unter Verwendung von SiCl4 und das andere über den Weg II unter Verwendung von TEOS als Siliziumdioxidvorläufer. Sie werden jeweils bezeichnet als I[x]UL-TS1[y] und II[x]UL-TS1[y], worin x und y die Kristallisationszeit in Tagen und der Prozentsatz des Ti/Si-Atomverhältnisses sind. Ihre physikalisch chemischen Eigenschaften sind in Tabelle 2 unten angegeben.
  • 12 und 13 zeigen N2-Adsorptions/Desorptionsisothermen von Proben I- [5] UL-TS1 [1, 5] und II- [5] UL-TS1 [1, 5] nach 5 Tagen der Kristallisation bei 120°C. Die Isothermen zeigen einen typischen Typ IV, wie von IUPAC definiert. Bei niedrigem relativem P/P0-Druck entspricht ein "steiler Anstieg bei der Aufnahme, gefolgt von einer flachen Kurve, dem Füllen von Mikroporen mit Stickstoff. Eine scharfe Beugung bei höheren Drücken (z. B. im P/P0-Bereich von 0,7 bis 0,9) ist charakteristisch für Kapillarkondensation. Die P/P0-Stellung des Beugepunktes ist deutlich abhängig von einem Durchmesser in dem Mesoporenbereich, und die Schärfe dieser Stufen zeigt die Gleichförmigkeit der Porengrößenverteilung. Alle Proben UL-TS1 ergaben typische Adsorptions/Desorptionsisotherme vom Typ IV mit einer H1-Hystereseschleife und Stufenanstiegen bei niedrigem relativem P/P0-Druck, was die Anwesenheit von sowohl Mesoporen als auch Mikroporen in UL-TS1, sogar in der kalzinierten Probe [0]UL-TS1 anzeigt. Mit zunehmender Kristallisationszeit ergaben die Materialien UL-TS1 Isothermen mit ähnlicher Beugung, jedoch reduzierter Schärfe und einer Verschiebung nach höheren P/P0-Werten über einem breiteren P/P0-Bereich (nicht gezeigt).
  • Die BJH-Porenradienverteilung kann aus der Kelvin-Gleichung berechnet werden, und sie wurde weit verbreitet für mesoporöse Materialien benutzt. Durchschnittliche BJH-Werte des Porenradius sind in Tabelle 2 angegeben. Die Porengrößenverteilung ist deutlicher in 14A und 14B gezeigt. Eine signifikante Zunahme im Porendurchmesser und eine breitere Porengrößenverteilung wurden als Funktion der Kristallisationszeit beobachtet. Dies zeigt eine gewisse Modifizierung der röhrenförmigen Kanäle dieser Materialien während der Kristallisation.
  • Die gesamte spezifische Oberfläche SBET von beiden Reihen von Proben ist in Tabelle 2 angegeben. Wenn die Kristallisationszeit erhöht wird, variiert SBET von 820 bis 580 m2/g für I [x] UL-TS1 [1, 5] und von 790 bis 520 m2/g für II [x] UL-TS1[1,5]. Die Mesoporenoberfläche SBJH derselben Materialien variiert von 645 bis 180 m2/g bzw. von 710 bis 145 m2/g. Gleichzeitig nimmt das Mikroporenvolumen von 0,045 auf 1,159 cm3/g und von 0,025 auf 0,149 cm3/g für dieselben Reihen von Proben zu. Das Mesoporenvolumen und der Radius sind in Tabelle 2 angegeben.
  • Die kristalline Phase in Materialien UL-TSl bei der Kristallisation wurde mit einem Weitwinkel-XRD-Diffraktogramm charakterisiert, wie in 15A und 15B für die Proben I-UL-TS1[1,5] bzw. II-UL-TS1[1,5] gezeigt. Die mesoporösen Ausgangsmaterialien mit amorphen Wänden (nur das breite Merkmal der amorphen Phase erscheint, 15A,a und 15B,a) liefert ein Ausgangsmaterial, aus welchem nanokristalline Bereiche sich innerhalb der Wände bilden können. Die XRD-Diffraktogramme der Proben UL-TS1[1,5] in 15A,b und 15B,b zeigen. breite Peaks, welche diejenigen von ZSM-5 treffen. Diese Peaks nehmen an Intensität zu, wenn die Kristallisationszeit erhöht wird (15A,c und 15B,C). Die relative Zunahme der Intensität in dem charakteristischen Triplett in dem 2θ-Bereich 21,5–25,5° sind in Tabelle 1 gezeigt. Unter Annahme von UL-TS1 als 100% kristallin wurde eine Kristallinität von 80% nach 10 Tagen der Kristallisation bei 120°C unter Befolgung des Syntheseweges II erreicht. Die beobachteten XRD-Spektren nach unterschiedlichen Zeiten der Kristallisation sind für beide Reihen von I-UL-TS1[1,5] und II-UL-TS1[1,5], die nach den zwei unterschiedlichen Wegen hergestellt wurden, sehr ähnlich. Diese Werte zeigen, daß die anfänglich amorphen Wände der zwei mesoporösen Materialien fortschreitend in kristalline Nanopartikel umgewandelt werden.
  • Die Porenstruktur von mesoporösen Materialien ist direkt durch Transmissionselektronenmikroskopie sichtbar. Das aus SiCl4 (Weg I) hergestellte mesoporöse Ausgangsmaterial scheint von einer gleichförmigen Porengröße mit einer hoch unregelmäßigen Porenstruktur zu bestehen. Dies erinnert an mesoporöse Materialien MSU-1 und KIT-1, die von S.A. Bagshaw et al. in Science, Vol. 269, S. 1242 (1995) und von R. Ryoo et al. in J.Phys.Chem., Vol. 100, S. 17718 (1996) beschrieben sind, welche wurmähnliche Porengitterwerke (16A) haben. Im Gegensatz dazu wurde eine wohlgeordnete Porenstruktur (16B) für das aus TEOS (Weg II) hergestellte Ausgangsmaterial beobachtet. 17A und 17B zeigen TEM-Abbildungen der Proben I- [10] UL-TS1 [1, 5] und II- [10] UL-TS1 [1, 5] nach 10 Tagen der Kristallisation. 17A zeigt nach Kristallisation in Anwesenheit von TPAOH die Mesoporen des Ausgangsmaterials vom Typ MSU (16A) ihre Größe und Morphologie beibehalten. Das Wurmlochporengitter ist jedoch immer noch vorhanden, und Mikrobereiche in der Größenordnung von ~10 nm werden beobachtet. Die Größe von MFI-Mikrobereichen, berechnet unter Anwendung der Scherrer-Formel aus der Linienverbreiterung im XRD-Spektrum dieser Probe beträgt~20 nm, wobei dies mit diesen Beobachtungen übereinstimmt. Die spezifische Oberfläche, berechnet für einen Durchmesser von 20 nm eines durchschnittlichen Teilchens UL-TS1 ist 200 m2/g, was den Wert SBJH berechnet aus BET-Daten (Tabelle 2) trifft. Aus 17B ist ersichtlich, daß die hexagonale Struktur der SBA-Phase des Ausgangsmaterials (16B) nach der Kristallisationsstufe umgewandelt ist. Der Durchmesser der regelmäßig angeordneten Poren ist beträchtlich von 5 nm auf 10 nm vergrößert, was den gemessenen BJH-Porendurchmesser von 6,6 bzw. 12,8 nm (Tabelle 2) trifft. 17B zeigt ebenfalls Nanoteilchen von UL-TS1, die auf eine Größe von 10 nm angewachsen sind und schwach agglomeriert sind. Die Porenwände selbst zeigen eine diskonti nuierliche Struktur, verglichen mit der Vorläuferverbindung, was nahelegt, daß die Keimbildung von UL-TS1 in diesen Wänden beginnt.
  • Spektroskopie im UV-Sichtbaren wurde extensiv zur Charakterisierung der Art und der Koordination von Titanionen in mit Titan substituierten Molekularsieben benutzt. Die Wellenlänge der Ultraviolettabsorption von Titan ist für seine Koordinierung und für die TiO2-Teilchengröße empfindlich. 18A und 18B zeigen Spektren im W-Sichtbaren von zwei Reihen von Proben von UL-TS1[1,5], hergestellt auf Weg I und Weg II mit unterschiedlichen Kristallisationszeiten. Nur eine einzelne intensive breite Bande bei 230 nm wurde bei allen Proben beobachtet. Diese Bande wurde dem Liganden-zu-Metallladungstransfer zugeschrieben, der mit isolierten Ti4+-Gitterplätzen bei tetraedrischer Koordination verbunden ist. Keine Bande bei 330 nm, die charakteristisch für octaedrisches Extragitterwerk von Titan ist, wurde beobachtet. Dies legt nahe, daß alles Titan im wesentlichen in das Gitterwerk von UL-TS1 eingebaut ist.
  • 19 zeigt die FTIR-Spektren einer Reihe von Proben II[x]UL-TS1[1,5] bei unterschiedlichen Kristallisationszeiten. Die Probe von reinem SBA-Siliziumdioxid zeigt spektroskopische Merkmale, welche denjenigen von amorphem mesoporösem Siliziumdioxid ähnlich sind, wobei eine breite Bande bei 985 cm–1, zugeordnet Silanolgruppen auf der Wandoberfläche, vorhanden ist (19a). Jedoch ist für die Probe II[0]UL-TS1[1,5] eine Bande bei 965 cm–1, welche für Gitterwerk von Titan charakteristisch ist, gezeigt, und keine Bande bei 550 cm–1 wurde beobachtet. Die Bande bei 985 cm–1 verschwindet fortschreitend, während sich die Banden bei 550 und 965 cm–1 mit zunehmender Kristallisationszeit entwickeln. Die entsprechenden FTIR-Spektren für die Reihen I[x]UL-TS1[1,5] sind denjenigen in 19 vergleichbar. Mehrere Forscher (P. A. Jacobs et al., J. Chem. Soc., Chem. Commun., S. 591 (1981); B.J. Shoeman, Stud. Surf. Sci. Catal., Vol. 105, S. 647 (1997)) haben die Bande bei 550 cm–1 der asymmetrischen Streckweise des fünfgliedrigen Ringes, der in ZSM-5 vorliegt, zugeschrieben, was daher ein Anzeichen für die Anwesenheit der MFI-Struktur von UL-TS1 ist. Das Splitten dieser gitterempfindlichen Bande in ein Dublett wurde bei Nanophasensilicalit beobachtet. Die FTIR-Spektren der Proben in 19 zeigen die Dublettbande bei 561/547 cm–1 und die Bande bei 965 cm–1, welche charakteristisch für Nanokristalle bzw. Titangitter sind.
  • 20 zeigt die 29Si MAS-NMR-Spektren des amorphen mesoporösen Ti-Materials, I[0]UL-TS1[1,5], und der Probe, die nach 10 Tagen der Kristallisation erhalten wurde, I[19]UL-TS1[1,5]. Das mesoporöse Titandioxid-Siliziumdioxid zeigt ein 29Si MAS-NMR-Spektrum, das typisch für amorphe Materialien ist; zwei Hauptresonanzen bei ~114 und 104 ppm, und ein sehr schwacher Peak bei 98 ppm, entsprechend Silikatspezies Si(OSi)4(Q4), Si(OSi)3(Q3) und Si(OSi)2(Q2). Das Verhältnis der relativen Peakflächen der aufgewickelten Peaks, Q4/Q3 war 1,8. Dieses Verhältnis war mit anderen kalzinierten amorphen mesoporösen Siliziumdioxiden vergleichbar. Bei Kristallisation für 10 Tage in Anwesenheit des auf die TPA+-Struktur gerichteten Mittels zeigte das 29Si MAS-NMR-Spektrum als die Hauptresonanz (Q4) bei ~114 ppm zusammen mit der einzigen schwachen Resonanz (Q3) bei 104 ppm von Oberflächenhydroxylgruppen, und die Resonanz (Q2) bei 98 ppm war verschwunden. Die 29Si MAS-NMR-Spektren der Reihen II [x] UL-TS1 [1, 5] zeigen dieselben Trends und sind daher hier nicht wiedergegeben. Die Zunahme der Intensität der Q4-Resonanz und die gleichzeitige Abnahme der Intensität der Q4-Resonanz reflektieren den Kristallisationsprozess und die Umwandlung der hydrophilen Oberfläche in eine hydrophobe Oberfläche.

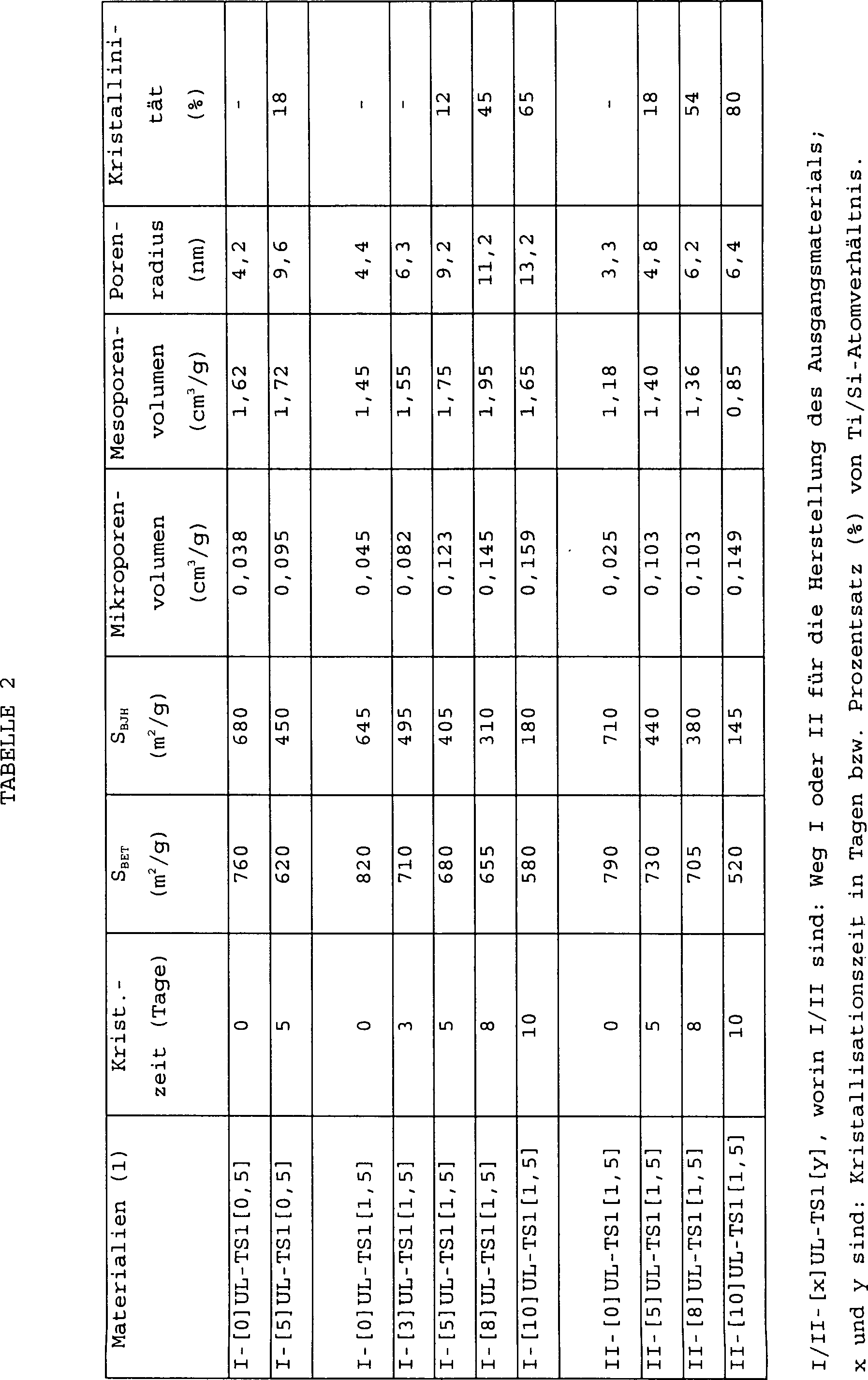

  • Wie in sowohl Tabelle 2 als auch 21 gezeigt ist, steigen Mesoporenvolumen und Porenradius mit Kristallinität bis ungefähr ~35% an. Es wird angenommen, daß unter diesen Bedingungen die Porenwände als Folge der Veränderung der Dichte, die mit der Bildung der kristallinen Silicalitphase verbunden ist, schrumpfen. Bei höherer Kristallinität beginnt das Mesoporenvolumen abzunehmen, obwohl die Mesoporengröße selbst wenig beeinflußt wird. Dies entspricht der Wanderung des Materials, das die Wände darstellt, was zu dem Extrawändewachstum von Silicalitnanoteilchen (17B) beibeträgt. Dieser Prozess ergibt eine beträchtliche Beschädigung der anfänglichen Regelmäßigkeit des Mesoporennetzwerkes, jedoch ein signifikanter Bruchteil der anfänglichen Mesoporenoberfläche wird in dem Endprodukt beibehalten.
  • Figure 00210001
  • Figure 00220001

Claims (31)

  1. Mesoporöses zeolithisches Material, das eine stereoreguläre Anordnung von Mesoporen gleichmäßiger Größe mit Durchmessern, die von 20 bis 500 Å reichen, und Wänden, die eine mikroporöse nanokristalline Struktur haben, hat, wobei die Mesoporenwände eine Stärke von wenigstens 40 Å und eine stereoreguläre Anordnung von Mikroporen gleichmäßiger Größe mit Durchmessern geringer als 15 Å haben.
  2. Material nach Anspruch 1, bei welchem diese Mesoporen Durchmesser haben, die von 30 bis 200 Å reichen.
  3. Material nach Anspruch 1, bei welchem diese Mikroporen Durchmesser haben, die von 3 bis 12 Å reichen.
  4. Material nach Anspruch 1, bei welchem jeder dieser Mesoporenwände eine Stärke von 40 bis 50 Å hat.
  5. Material nach Anspruch 1, bei welchem diese Mesoporenwände aus Silicalit gebildet sind.
  6. Material nach Anspruch 1, bei welchem diese Mesoporenwände aus Titan enthaltendem Silicalit gebildet sind.
  7. Material nach Anspruch 1, bei welchem diese Mesoporenwände aus Zeolith vom ZSM-Typ gebildet sind.
  8. Material nach Anspruch 7, bei welchem dieser Zeolith vom ZSM-Typ ZSM-5-Zeolith ist.
  9. Material nach Anspruch 1, bei welchem diese Mesoporenwände aus Beta-Zeolith gebildet sind.
  10. Verfahren zur Herstellung eines mesoporösen neolithischen Materials wie in Anspruch 1 definiert, umfassend die Stufen von: a) Bereitstellung eines mesoporösen Siliziumdioxids, das eine stereoreguläre Anordnung von Mesoporen gleichförmiger Größe mit Durchmessern, die von 20 bis 500 Å reichen, und Wänden, die eine Stärke von wenigstens 40 Å und eine amorphe Struktur haben, hat; b) Imprägnieren dieses mikroporösen Siliziumdioxids mit einer Zeolith-Templatverbindung; c) Unterziehen des in Stufe (b) erhaltenen imprägnierten mesoporösen Siliziumdioxids einer Hitzebehandlung bei einer Temperatur und für eine Zeitspanne, die zur Umwandlung dieser amorphen Struktur in eine mikroporöse, nanokristalline Struktur ausreichen, wodurch ein mesoporöses neolithisches Material mit Mesonorenwänden, die eine sterreoreguläre Anordnung von Mikroporen gleichmäßiger Größe mit Durchmessern geringer als 15 Å haben, erhalten wird; und d) Entfernen dieser Zeolith-Templatverbindung aus dem in Stufe (c) erhaltenen mesoporösen neolithischen Material.
  11. Verfahren nach Anspruch 10, bei welchem diese mesoporöse Siliziumdioxid Aluminium oder Titan enthält.
  12. Verfahren nach Anspruch 10, bei welchem vor Stufe (b) dieses mesoporöse Siliziumdioxid unter Vakuum bei einer Temperatur, die von 25 bis 100°C reicht, behandelt wird.
  13. Verfahren nach Anspruch 10, bei welchem diese Zeolith-Templatverbindung in der Form einer wässrigen Lösung verwendet wird.
  14. Verfahren nach Anspruch 13, bei welchem diese Zeolith-Templatverbindung Tetraethylammoniumhydroxid oder Tetrapropylammoniumhydroxid ist.
  15. Verfahren nach Anspruch 13, bei welchem vor Stufe (c) das imprägnierte mesoporöse Siliziumdioxid unter Vakuum getrocknet wird,
  16. Verfahren nach Anspruch 13, bei welchem (c) in Anwesenheit von Wasserdampf durchgeführt wird.
  17. Verfahren nach Anspruch 10, bei welchem Stufe (c) bei einer Temperatur, die von 80 bis 180°C reicht, durchgeführt wird.
  18. Verfahren nach Anspruch 17, bei welchem Stufe (c) für eine Zeitspanne, die von 1 Stunde bis 10 Tage reicht, durchgeführt wird.
  19. Verfahren nach Anspruch 18, bei welchem Stufe (c) bei einer Temperatur von 120 bis 130°C und für eine Zeitspanne, die von 24 bis 48 Stunden reicht, durchgeführt wird.
  20. Verfahren nach Anspruch 10, bei welchem Stufe (d) durch Kalzinieren des in Stufe (c) erhaltenen mesoporösen zeolithischen Materials durchgeführt wird.
  21. Verfahren nach Anspruch 20, bei welchem vor Stufe (d) das in Stufe (c) erhaltene mesoporöse zeolithische Material einer Trocknungsbehandlung unterzogen wird.
  22. Verfahren nach Anspruch 10, bei welchem das in Stufe (a) bereitgestellte mesoporöse Siliziumdioxid erhalten wurde durch: i) Auflösen eines micellenbildenden Tensids in einem polaren Lösungsmittel zur Bildung einer Lösung; ii) Mischen der in Stufe (i) erhaltenen Lösung mit einem Siliziumdioxidvorläufer; iii) Erhitzen der aus Stufe (ii) resultierenden Mischung zum Herbeiführen von gleichzeitiger Bildung von röhren förmigen Micellen und Ausfällen von amorphem Siliziumdioxid hierauf; und iv) Trennen der röhrenförmigen Micellen mit dem amorphen Siliziumdioxid hierauf von dem Lösungsmittel.
  23. Verfahren nach Anspruch 22, bei welchem das micellenbildende Tensid ein nicht-ionisches Tensid ist.
  24. Verfahren nach Anspruch 23, bei welchem das nichtionische micellenbildende Tensid ein Poly(alkylenoxid)-Blockcopolymeres ist.
  25. Verfahren nach Anspruch 24, bei welchem das Poly(alkylenoxid)-Blockcopolymere aus der Gruppe ausgewählt wird, die besteht aus: HO(CH2CH2O)20(CH2CH(CH3)O)70(CH2CH2O )20H HO(CH2CH2O)106(CH2CH(CH3)O)70(CH2CH2O)106H, C16H33(OCH2CH2)10OH C16H33(OCH2CH2)10OH und C18H37(OCH2CH2)10OH.
  26. Verfahren nach Anspruch 22, bei welchem das polare Lösungsmitte 1, Wasser, ein niederer Alkohol oder eine Mischung hiervon ist.
  27. Verfahren nach Anspruch 22, bei welchem in Stufe (ii) die in Stufe (i) erhaltene Lösung mit diesem Siliziumdioxidvorläufer und einer Aluminium- oder Titanquelle gemischt wird.
  28. Verfahren nach Anspruch 22, bei welchem Stufe (iii) bei einer Temperatur, die von 40 bis 150°C reicht, durchgeführt wird.
  29. Verfahren nach Anspruch 22, weiter einschließend die Stufe der Entfernung dieses Tensias von aen abgetrennten Micellen.
  30. Verfahren nach Anspruch 29, bei welchem Entfernung dieses Tensids während der Entfernung dieser Zeolith-Schablonen-Verbindung in Stufe (d) herbeigeführt wird.
  31. Verfahren nach Anspruch 30, bei welchem Entfernung dieses Tensids und dieser Zeolith-Schablonen-Verbindung durch Kalzinieren des in Stufe (c) erhaltenen Zeolithmaterials herbeigeführt wird.
DE60003461T 1999-11-23 2000-11-23 Mesoporöses zeolithisches material mit mikroporösen kristallinen mesoporenwänden Expired - Fee Related DE60003461T2 (de)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
US16699699P 1999-11-23 1999-11-23
US166996P 1999-11-23
PCT/CA2000/001375 WO2001038223A1 (en) 1999-11-23 2000-11-23 Mesoporous zeolitic material with microporous crystalline mesopore walls

Publications (2)

Publication Number Publication Date
DE60003461D1 DE60003461D1 (de) 2003-07-24
DE60003461T2 true DE60003461T2 (de) 2004-05-06

Family

ID=22605517

Family Applications (1)

Application Number Title Priority Date Filing Date
DE60003461T Expired - Fee Related DE60003461T2 (de) 1999-11-23 2000-11-23 Mesoporöses zeolithisches material mit mikroporösen kristallinen mesoporenwänden

Country Status (7)

Country Link
US (1) US6669924B1 (de)
EP (1) EP1237818B1 (de)
AT (1) ATE243165T1 (de)
AU (1) AU1684101A (de)
CA (1) CA2392296C (de)
DE (1) DE60003461T2 (de)
WO (1) WO2001038223A1 (de)

Families Citing this family (69)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US6346140B2 (en) * 2000-03-31 2002-02-12 Kabushiki Kaisha Toyota Chuo Kenkyusho Porous solid for gas adsorption separation and gas adsorption separation process employing it
US6749628B1 (en) 2001-05-17 2004-06-15 Advanced Cardiovascular Systems, Inc. Stent and catheter assembly and method for treating bifurcations
EP1413552A1 (de) * 2001-06-29 2004-04-28 Japan Science and Technology Corporation Verfahren zur herstellung von anorganischem porösem material
US6897175B2 (en) 2001-10-09 2005-05-24 General Electric Catalyst and method for the alkylation of hydroxyaromatic compounds
CN100335567C (zh) * 2002-03-20 2007-09-05 新加坡纳米材料科技有限公司 CaCO3/SiO2·nH2O纳米复合颗粒和空心SiO2·nH2O纳米材料及其制备方法
ES2206064B1 (es) * 2002-10-31 2005-08-01 Consejo Sup. De Investig. Cientificas. Estructuras mesoporosas con elevada actividad catalitica en reacciones de catalisis acida y su procedimiento de preparacion.
GB0315012D0 (en) * 2003-06-27 2003-07-30 Leuven K U Res & Dev Zeotiles
US8273371B2 (en) * 2003-06-27 2012-09-25 Johan Adriaan Martens Crystalline mesoporous oxide based materials useful for the fixation and controlled release of drugs
US7081432B2 (en) 2003-07-10 2006-07-25 General Electric Company Alkylation catalyst and method for making alkylated phenols
JP2005053728A (ja) * 2003-08-01 2005-03-03 Dsl Japan Co Ltd 高吸油性および高い構造性を有する非晶質シリカ粒子
CN100427393C (zh) * 2003-08-07 2008-10-22 复旦大学 含y沸石次级结构单元的介孔分子筛及其制备方法
ES2228271B1 (es) * 2003-09-18 2006-06-01 Universidad Rey Juan Carlos Metodo para la preparacion de nanozeolita zsm-5 de elevada superficie externa por cristalizacion de nucleos sililados.
US8439047B2 (en) 2003-12-22 2013-05-14 Philip Morris Usa Inc. Composite mesoporous/microporous materials and their use in smoking articles for removing certain gas phase constituents from tobacco smoke
US7087705B2 (en) 2004-03-31 2006-08-08 General Electric Company Process for the monoalkylation of dihydroxy aromatic compounds
US20050234136A1 (en) 2004-04-19 2005-10-20 Holland Brian T Colloidal compositions and methods of preparing same
US7589041B2 (en) * 2004-04-23 2009-09-15 Massachusetts Institute Of Technology Mesostructured zeolitic materials, and methods of making and using the same
GB0420016D0 (en) 2004-09-09 2004-10-13 Leuven K U Res & Dev Controlled release oral delivery system
CN1325375C (zh) * 2004-10-29 2007-07-11 中国石油化工股份有限公司 具有多级孔道的β沸石颗粒及其制备方法
US20060182681A1 (en) * 2004-12-28 2006-08-17 Fortum Oyj Catalytic materials and method for the preparation thereof
FR2886637B1 (fr) * 2005-06-02 2007-08-03 Inst Francais Du Petrole Materiau mesostructure a forte teneur en aluminium
FR2886636B1 (fr) * 2005-06-02 2007-08-03 Inst Francais Du Petrole Materiau inorganique presentant des nanoparticules metalliques piegees dans une matrice mesostructuree
US20070104643A1 (en) * 2005-08-05 2007-05-10 Holland Brian T Mesoporous nanocrystaline zeolite composition and preparation from amorphous colloidal metalosilicates
CN100439246C (zh) * 2005-08-26 2008-12-03 吉林大学 硬模板或复合模板合成复合孔沸石分子筛的方法
CN100453460C (zh) * 2005-08-26 2009-01-21 吉林大学 高分子聚合物模板合成的复合孔沸石分子筛的制备方法
KR100727288B1 (ko) * 2005-10-14 2007-06-13 한국과학기술원 메조다공성 골격을 갖는 미세다공성 결정성 분자체의제조방법
US7288237B2 (en) * 2005-11-17 2007-10-30 Lyondell Chemical Technology, L.P. Epoxidation catalyst
FR2909012B1 (fr) * 2006-11-23 2009-05-08 Inst Francais Du Petrole Catalyseur a base d'un materiau a porosite hierarchisee comprenant du silicium et procede d'hydrocraquage/ hydroconversion et d'hydrotraitement de charges hydrocarbonees.
ES2319007B1 (es) 2006-12-07 2010-02-16 Rive Technology, Inc. Metodos para fabricar materiales zeoliticos mesoestructurados.
US20080214882A1 (en) * 2007-02-16 2008-09-04 Board Of Trustees Of Michigan State University Acidic mesostructured aluminosilicates assembled from surfactant-mediated zeolite hydrolysis products
DE102007042286A1 (de) 2007-09-06 2009-03-12 Henkel Ag & Co. Kgaa Färbemittel mit Naturfarbstoffen und 1,3-Dihydroxyaceton
FR2920757B1 (fr) * 2007-09-07 2009-11-13 Inst Francais Du Petrole Materiau cristallise comprenant du silicium a porosite hierarchisee et organisee
US8206498B2 (en) 2007-10-25 2012-06-26 Rive Technology, Inc. Methods of recovery of pore-forming agents for mesostructured materials
US8258137B2 (en) * 2008-01-29 2012-09-04 Katholieke Universiteit Leuven Process for release of biologically active species from mesoporous oxide systems
FR2929264B1 (fr) 2008-03-31 2010-03-19 Inst Francais Du Petrole Materiau inorganique forme de particules spheriques de taille specifique et presentant des nanoparticules metalliques piegees dans une matrice mesostructuree
FR2929266B1 (fr) 2008-03-31 2010-03-19 Inst Francais Du Petrole Materiau mesostructure a forte teneur en aluminium et constitue de particules spheriques de taille specifique
FR2931705B1 (fr) 2008-05-28 2010-09-03 Inst Francais Du Petrole Catalyseur a base d'un materiau amorphe comprenant du silicium a porosite hierarchisee et organisee et procede ameliore de traitement de charges hydrocarbonees
FR2931708B1 (fr) * 2008-05-28 2014-03-14 Inst Francais Du Petrole Catalyseur a base d'un materiau cristallise a porosite hierarchisee et organisee et son utilisation en oligomerisation des olefines legeres
FR2931706B1 (fr) * 2008-05-28 2010-12-24 Inst Francais Du Petrole Catalyseur a base d'un materiau cristallise comprenant du silicium a porosite hierarchisee et organisee et procede ameliore de traitement de charges hydrocarbonees
ES2394978T3 (es) * 2008-12-01 2013-02-07 Vodafone Holding Gmbh Control de acceso para dispositivos M2M ("máquina o máquina") en una red de comunicaciones móviles
US8524625B2 (en) 2009-01-19 2013-09-03 Rive Technology, Inc. Compositions and methods for improving the hydrothermal stability of mesostructured zeolites by rare earth ion exchange
AU2010204511B2 (en) 2009-01-19 2014-10-30 W. R. Grace & Co.-Conn. Introduction of mesoporosity in low Si/Al zeolites
RU2393992C1 (ru) * 2009-03-17 2010-07-10 Общество с ограниченной ответственностью "УНИСИТ" Микромезопористый кристаллический материал и способ его получения
US8685875B2 (en) 2009-10-20 2014-04-01 Rive Technology, Inc. Methods for enhancing the mesoporosity of zeolite-containing materials
KR101147669B1 (ko) * 2010-07-05 2012-05-21 한국과학기술원 규칙적 또는 불규칙적으로 배열된 메조기공을 포함하는 제올라이트 또는 유사 제올라이트 물질 및 그의 제조 방법
US8951498B2 (en) 2010-07-30 2015-02-10 University Of Iowa Research Foundation Synthesis of hierarchical nanocrystalline zeolites with controlled particle size and mesoporosity
CN102464336B (zh) * 2010-11-05 2013-10-09 中国石油化工股份有限公司 一种zsm-5沸石的改性处理方法
WO2012138910A2 (en) 2011-04-08 2012-10-11 Rive Technology, Inc. Mesoporous framework-modified zeolites
US9174849B2 (en) 2011-08-25 2015-11-03 Basf Corporation Molecular sieve precursors and synthesis of molecular sieves
US9376324B2 (en) 2012-01-13 2016-06-28 Rive Technology, Inc. Introduction of mesoporosity into zeolite materials with sequential acid, surfactant, and base treatment
CA2850979A1 (en) 2012-01-13 2013-07-18 Rive Technology, Inc. Introduction of mesoporosity into low silica zeolites
US10752526B2 (en) 2012-02-12 2020-08-25 Bluflow Technologies, Inc. Method for destruction of reducible contaminants in waste or ground water
JP6070336B2 (ja) 2012-03-26 2017-02-01 東ソー株式会社 均一メソ細孔を有するｍｆｉ型ゼオライト、及び、その製造方法
KR101384479B1 (ko) 2012-08-24 2014-04-10 한국화학연구원 중형 세공을 갖는 제올라이트의 제조방법
WO2014049621A1 (en) 2012-09-28 2014-04-03 Council Of Scientific & Industrial Research A catalytic process to convert renewable feedstock into aromatics rich aviation fuel
US8765660B1 (en) 2013-03-08 2014-07-01 Rive Technology, Inc. Separation of surfactants from polar solids
CN104556085B (zh) * 2013-10-29 2017-01-04 中国石油化工股份有限公司 一种合成全硅微介孔复合材料的方法
CN104556087B (zh) * 2013-10-29 2017-11-28 中国石油化工股份有限公司 一种全硅分子筛及其合成方法
KR102307924B1 (ko) * 2013-10-29 2021-09-30 차이나 페트로리움 앤드 케미컬 코포레이션 완전-Si 분자체 및 이의 합성 방법
US9662640B2 (en) 2013-12-27 2017-05-30 Rive Technology, Inc. Introducing mesoporosity into zeolite materials with a modified acid pre-treatment step
DK3129138T3 (da) * 2014-04-10 2020-07-27 Univ Danmarks Tekniske Generel fremgangsmåde til inkorporering af metalnanopartikler i zeolitter og zeotyper
EP3166910B1 (de) * 2014-07-11 2018-10-03 Total Research & Technology Feluy Verfahren zur herstellung mesoporöser mikroporöser kristalliner materialien unter verwendung eines wiederherstellbaren und wiederverwendbaren mesoporenformungsmittels
CN107001056B (zh) 2014-12-11 2019-04-02 瑞弗科技有限公司 以减少的处理制备介孔沸石
US10626019B2 (en) 2014-12-30 2020-04-21 W. R. Grace & Co.-Conn. Methods for preparing zeolites with surfactant-templated mesoporosity and tunable aluminum content
CN107954438B (zh) * 2016-10-14 2020-09-04 中国石油化工股份有限公司 直通介孔fau分子筛及其制备方法
KR101922614B1 (ko) * 2017-05-24 2018-11-27 재단법인 탄소순환형 차세대 바이오매스 생산전환 기술연구단 위계다공성 베타 제올라이트 기반 수첨분해반응 촉매 및 이의 제조방법 및 상기 수첨분해반응 촉매를 활용한 트리글리세라이드를 포함하는 바이오매스로부터 바이오항공유 생산방법
US10350585B1 (en) 2018-08-14 2019-07-16 Saudi Arabian Oil Company Methods for synthesizing hierarchical zeolites for catalytic cracking
CN110982154A (zh) * 2019-12-23 2020-04-10 安徽国登管业科技有限公司 一种抗菌pe给水管的制备方法
CN111530493B (zh) * 2020-05-27 2021-11-02 清华大学 一种将烷烃转化为芳烃的催化剂、制备方法及使用方法
CN113307284A (zh) * 2021-07-09 2021-08-27 山东亮剑环保新材料有限公司 一种纳米尺度复合分子筛的制备方法

Family Cites Families (27)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4367342A (en) 1969-04-02 1983-01-04 Shell Oil Company Olefin epoxidation
IT1127311B (it) 1979-12-21 1986-05-21 Anic Spa Materiale sintetico,cristallino,poroso costituito da ossidi di silicio e titanio,metodo per la sua preparazione e suoi usi
US4673559A (en) 1983-12-19 1987-06-16 Mobil Oil Corporation Silicoaluminophosphate crystallization using hydrolysis
US4880611A (en) 1983-12-19 1989-11-14 Mobil Oil Corp. Crystalline composition
US4650655A (en) 1984-07-26 1987-03-17 Mobil Oil Corporation Crystallization of ZSM-5 from reaction mixtures containing zeolite beta
US4859648A (en) 1984-12-28 1989-08-22 Mobil Oil Corporation Layered metal chalcogenides containing interspathic polymeric chalcogenides
EP0987220A1 (de) * 1998-09-17 2000-03-22 Technische Universiteit Delft Mesoporöse amorphe Silikatmaterialien und Verfahren zu deren Herstellung
US5057296A (en) 1990-12-10 1991-10-15 Mobil Oil Corp. Method for synthesizing mesoporous crystalline material
US5102643A (en) 1990-01-25 1992-04-07 Mobil Oil Corp. Composition of synthetic porous crystalline material, its synthesis
US5304363A (en) 1990-01-25 1994-04-19 Mobil Oil Corp. Porous materials
US5134243A (en) 1991-06-21 1992-07-28 Mobil Oil Corporation Catalytic oligomerization process using synthetic mesoporous crystalline material
US5134242A (en) 1991-06-21 1992-07-28 Mobil Oil Corporation Catalytic olefin upgrading process using synthetic mesoporous crystalline material
IT1270069B (it) * 1994-07-06 1997-04-28 Eniricerche Spa Gel micro-mesoporoso e procedimento per la sua preparazione
US5712402A (en) 1994-08-22 1998-01-27 Board Of Trustees Operating Michigan State University Catalytic applications of mesoporous metallosilicate molecular sieves and methods for their preparation
US5672556A (en) 1994-08-22 1997-09-30 Board Of Trustees Operating Michigan State University Crystalline silicate compositions and method of preparation
US5538710A (en) * 1994-12-14 1996-07-23 Energy Mines And Resources-Canada Synthesis of mesoporous catalytic materials
WO1996031434A1 (en) 1995-04-03 1996-10-10 Massachusetts Institute Of Technology Composition and method for producing hexagonally-packed mesoporous metal oxide
US5622684A (en) 1995-06-06 1997-04-22 Board Of Trustees Operating Michigan State University Porous inorganic oxide materials prepared by non-ionic surfactant templating route
JP3577681B2 (ja) 1995-08-29 2004-10-13 日本化学工業株式会社 メソポーラスメタロシリケートの製造方法
US5726113A (en) 1996-03-19 1998-03-10 Board Of Trustees Operating Michigan State University Porous clay heterostructures prepared by gallery templated synthesis
US5849258A (en) * 1996-06-06 1998-12-15 Intevep, S.A. Material with microporous crystalline walls defining a narrow size distribution of mesopores, and process for preparing same
DE19639016A1 (de) 1996-09-23 1998-03-26 Basf Ag Mesoporöses Siliciumdioxid, Verfahren zu seiner Herstellung und seiner Verwendung
JPH10139419A (ja) 1996-11-11 1998-05-26 Yukong Ltd 非結晶性中間細孔モレキュラーシーブの製造方法及びそのモレキュラーシーブ
DE19705497C2 (de) * 1997-02-13 1999-01-28 Max Planck Gesellschaft Verfahren zur Herstellung mesoporöser Feststoffe, durch das Verfahren erhältliche Feststoffe und deren Verwendung
US5942208A (en) 1997-06-20 1999-08-24 Yu Kong Limited Mesoporous molecular sieve substance and method for preparing the same
CN1101339C (zh) * 1998-07-01 2003-02-12 复旦大学 复合中微孔分子筛及其合成方法
FR2802120B1 (fr) * 1999-12-14 2002-02-01 Inst Francais Du Petrole Solide silicoaluminate micro et mesoporeux, procede de preparation, utilisation comme catalyseur et en conversion d'hydrocarbures

Also Published As

Publication number Publication date
CA2392296A1 (en) 2001-05-31
DE60003461D1 (de) 2003-07-24
ATE243165T1 (de) 2003-07-15
EP1237818B1 (de) 2003-06-18
US6669924B1 (en) 2003-12-30
WO2001038223A1 (en) 2001-05-31
EP1237818A1 (de) 2002-09-11
CA2392296C (en) 2008-03-11
AU1684101A (en) 2001-06-04

Similar Documents

Publication Publication Date Title
DE60003461T2 (de) Mesoporöses zeolithisches material mit mikroporösen kristallinen mesoporenwänden
DE60024350T2 (de) Adsorptionsmittel und adsorptives Trennungsverfahren
DE60005987T2 (de) Material mit mesostruktur teilchen im nanometer-bereich enthaltend
DE102014222018A1 (de) Vollständig aus Si gebildetes Molekularsieb und Syntheseprozess dafür
Taufiqurrahmi et al. Nanocrystalline zeolite Y: synthesis and characterization
CN101311117B (zh) 纳米复合中微孔分子筛及制备方法
WO2016026960A1 (de) Zeolithische materialien mit ausgeprägter makroporosität im einzelkristall und verfahren zu deren herstellung
DE112013001773T5 (de) Synthese von Zeolith X mit hierarchischer Morphologie aus Flugasche
US20180334389A1 (en) Method for the preparation of defect-free nanosized synthetic zeolite materials
Mu et al. Synthesis and catalytic performance of a small crystal NaY zeolite with high SiO 2/Al 2 O 3 ratio
DE69701470T2 (de) Verfahren zur herstellung von y-typ faujasit mittels eines organischen templats
EP1809576A1 (de) Verfahren zur synthese von zeolith beta mit diethylentriamin
DE69907853T2 (de) Verfahren zur Herstellung kleiner Zeotypkristalle
DE69705264T2 (de) Verfahren zur Herstellung von einem Mikro-mesoporösen Material mit hoher spezifischer Oberfläche und kontrollierter Porositätsverteilung
EP0985636B1 (de) Kieselsäuren und Metallsilikate mit regelmässiger Mesoporenstruktur
DE69804513T2 (de) Herstellung von zeolith-l
EP2603457B1 (de) Hydrothermale synthese von zeolithen unter verwendung von modifizierten mischoxiden
WO2017162575A1 (de) Herstellung von zeolith-basierten kompositmaterialien mit hierarchischer porosität
DE69610710T2 (de) Verfahren zur herstellung eines mesoporösen kristallinen materials
DE102016202516A1 (de) Hierarchisierter ZSM-58 Zeolith
DE112021007314T5 (de) Siliciumdioxid-Aluminiumoxid-Pulver, Verfahren zur Herstellung von Siliciumdioxid-Aluminiumoxid-Pulver, Katalysator für Fluid Catalytic Cracking und Verfahren zu dessen Herstellung
DE69802564T2 (de) Zeolith itq-5
CN116060106B (zh) 一种Al-SBA-15/β核壳型复合分子筛及其制备方法和应用
Zhang et al. A surfactant-directed sol-gel evolution in the formation of hierarchical zeolite beta
US12297117B2 (en) Aluminosilicate structure body having novel structure and skein-shaped morphology, method for preparing same, and HPLC column filled with same as static bed

Legal Events

Date Code Title Description
8364 No opposition during term of opposition
8339 Ceased/non-payment of the annual fee
