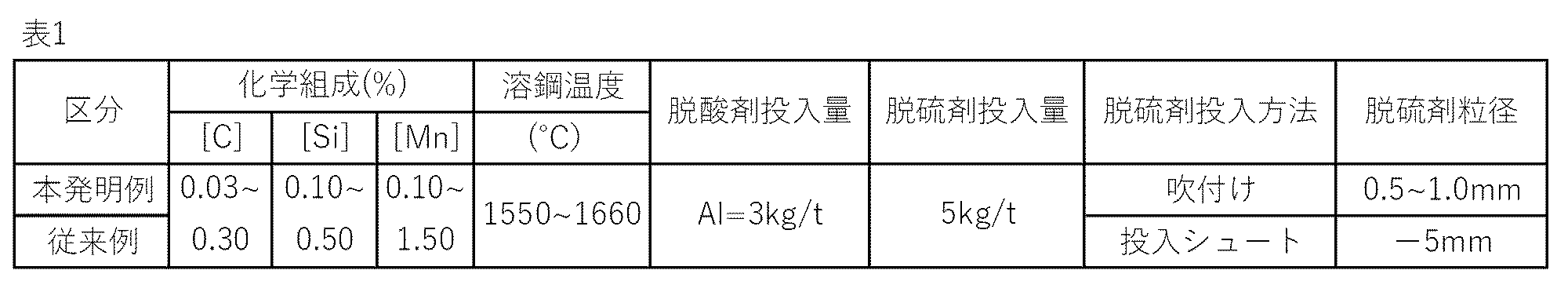

  • Table 1 shows the conditions of the present invention example and the conventional example.
  • Table 1 shows the chemical composition and molten steel temperature of the molten steel (after steelmaking).
  • the particle size of the desulfurizing agent was ⁇ 5 mm in the conventional example, and 0.5 to 1.0 mm in the example of the present invention.
  • the input amount of the desulfurizing agent was 5 kg / t.
  • FIG. 2 is a graph showing the desulfurization rate when the desulfurizing agents CaO—CaF 2 and CaO—Al 2 O 3 are used in the present invention example and the conventional example.
  • the black column in the graph of FIG. 2 is an example of the present invention, and the white column is a conventional example.
  • the desulfurization rate of the present invention example was about 1.2 times the desulfurization rate of the comparative example. is there.
  • a desulfurizing agent 7 having a particle diameter of 0.5 to 1 mm was introduced into the ladle 2 from the introduction chute 8. However, it was confirmed visually that the desulfurizing agent 7 which could not be hatched was dusted, and the suspension in the molten steel in the ladle 2 could not be confirmed and was not mixed.
  • Desulfurization apparatus 1 according to the present invention Refining furnace (converter, etc.) 2 Refining container (ladder) 3 Spray nozzle 4 Container (hopper) 5 Piping 6 Spraying equipment 7 Desulfurization agent 8 Input chute 11 Steel flow 12 Hot water surface 13 Steel outlet

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Metallurgy (AREA)
  • Organic Chemistry (AREA)
  • Manufacturing & Machinery (AREA)
  • Treatment Of Steel In Its Molten State (AREA)
  • Carbon Steel Or Casting Steel Manufacturing (AREA)
  • Furnace Charging Or Discharging (AREA)
  • Refinement Of Pig-Iron, Manufacture Of Cast Iron, And Steel Manufacture Other Than In Revolving Furnaces (AREA)

Abstract

転炉出鋼時に高い脱硫率で脱硫を行う技術を提供する。投入シュート８に設けられた吹付けノズル３と脱硫剤を貯蔵する容器（ホッパー）４とそれらを接続する配管５からなる吹付け設備６を用いて、精錬容器１から取鍋２に出鋼する際に吹付けノズル３から出鋼流１１に脱硫剤７を吹付ける。

Description

溶鉄の脱硫方法及び脱硫装置
　本発明は、溶鉄の脱硫方法及び脱硫装置に関する。
　従来、例えば［Ｓ］≦２４ｐｐｍの低硫鋼を溶製する際には、二次精錬における脱硫負荷を軽減するため、転炉から取鍋への出鋼時に脱硫剤及び脱酸剤を同時に投入シュートから取鍋へ投入することにより脱硫を行っていた。しかし、脱硫剤が溶鋼へ巻き込まれ難いため、脱硫率が低かった。
　特許文献１には、脱酸剤、脱硫剤及びスラグ改質剤を出鋼中の溶鋼に添加することにより脱硫を行う方法が開示されている。この方法は、脱硫剤と溶鋼を、転炉出鋼時の出鋼流が有する攪拌エネルギーを利用して攪拌して反応させる。
　特許文献２には、転炉から取鍋に出鋼される溶鋼に向けて、加熱した粉状のフラックスを、ランスを介して吹き付けることにより、溶鋼を精錬する方法が開示されている。
特開平８－２２５８２４号公報 特開２００５－１８７９０１号公報
　特許文献１により開示された発明は、出鋼流が有する攪拌エネルギーだけで脱硫剤と溶鋼を反応させる。このため、攪拌力が不足して脱硫剤を有効に利用できないため、脱硫率が低い。
　また、脱硫剤の粒径を細かくすることが脱硫率を向上するためには有効である。しかし、特許文献１により開示された発明において細粒の脱硫剤（～１ｍｍ程度）を用いると、脱硫剤の一部が不可避的に飛散して散逸する。これにより、脱硫剤の歩留まりの低下や脱硫の不良が発生する。
　特許文献２により開示された発明を実施するには、特許文献２の段落００３３及び図１に記載されるように、ランス２を注入流１８に近付け、ランス２の傾斜角度を変更し、さらに、ランス２を上下方向へ移動及び傾斜させるために、ランス移動装置（図示せず）を、原料投入装置１６とは別に新たに設ける必要がある。このため、設備コストが上昇する。また、ランス２を、原料投入装置１６とは別に転炉１２の近傍に配置する必要もあるため、設備が大型化する。
　本発明の目的は、精錬炉（例えば転炉）から精錬容器（例えば取鍋）への出湯時に高い脱硫率で溶鉄の脱硫を行うことができる技術を提供することである。
　本発明は、精錬炉から精錬容器へ溶鉄を出湯する際に、流下位置を変動しながら流下する出湯流に脱硫剤を添加する溶鉄の脱硫方法であって、
　精錬容器の内部に原料を投入するために投入方向が可変の投入シュートに取り付けられ、脱硫剤を放出する吹付けノズルと、脱硫剤を貯蔵する貯蔵容器と、貯蔵容器に貯蔵された脱硫剤を吹付けノズルへ供給する脱硫剤供給路とを有する吹付け設備を用い、
　吹付けノズルによる脱硫剤の吹付け方向を、投入シュートとともに、出湯流の流下位置の変動に追随させながら、吹付けノズルから出湯流へ脱硫剤を吹付ける、溶鉄の脱硫方法である。
　別の観点からは、本発明は、精錬炉から精錬容器へ溶鉄を出湯する際に、流下位置を変動しながら流下する出湯流に脱硫剤を添加する溶鉄の脱硫装置であって、
　精錬容器の内部に原料を投入するために投入方向が可変の投入シュートに取り付けられ、脱硫剤を放出する吹付けノズルと、脱硫剤を貯蔵する貯蔵容器と、貯蔵容器に貯蔵された脱硫剤を吹付けノズルへ供給する脱硫剤供給路とを有する吹付け設備を備え、
　吹付けノズルによる脱硫剤の吹付け方向は、投入シュートとともに可変であり、吹付けノズルは、脱硫剤を出湯流の流下位置の変動に追随して吹付けることができる、溶鉄の脱硫装置である。
　これらの本発明では、出湯流に脱硫剤を吹付ける位置は、精錬炉の出湯口から精錬容器内の溶鉄の湯面までの間の１／２の高さ位置より上側であることが、好ましい。
　これらの本発明では、脱硫剤の粒径は０．５～１．０ｍｍであることが好ましい。
　これらの本発明では、精錬炉から精錬容器への溶鉄の出湯の開始時から出湯の終了時までの期間の３／４以上の期間に、吹付けノズルから出湯流に脱硫剤を吹付けることが好ましい。
　これらの本発明では、吹付けノズルから脱硫剤の吹付けを開始する時と同時に、または該開始する時よりも先に、投入シュートから精錬容器の内部への脱酸剤の投入を開始することが好ましい。
　これらの本発明では、前記溶鉄は溶鋼であることが例示される。この場合、前記精錬炉は、二次精錬を行う製鋼における一次精錬を行う精錬炉であること、具体的には転炉であることが例示され、前記精錬容器は取鍋であることが、例示される。
　本発明によれば、脱硫剤を流下する出湯流に吹き付けるため、脱硫剤の出湯流に対する吹付けと出湯流の撹拌力を利用して溶鉄への脱硫剤の巻き込みを増加できる。このため、脱硫率を高めることができる。
　また、従来のように、投入シュートなどから精錬容器内の溶湯の湯面へ脱硫剤を添加すると、滓化し切れない脱硫剤が粉塵化し、脱硫剤のロスや作業環境上の問題などが発生する。このため、細粒の脱硫剤を使用できなかった。しかし、本発明によれば、脱硫剤の滓化速度が高く、細粒の脱硫剤であってもロス無く吹付けることができるため、脱硫率をより高めることができる。
　さらに、本発明は、脱硫剤を放出する吹付けノズルを既存の投入シュートに装着するだけで、実施できる。したがって、本発明によれば、特許文献２により開示されたランス移動装置を設ける必要が無いため、設備コストの上昇や設備の大型化を防止できる。
図１は、本発明に係る溶鋼の脱硫装置の構成を示す説明図である。 図２は、本発明例及び従来例について、脱硫剤ＣａＯ－ＣａＦ２，ＣａＯ－Ａｌ２Ｏ３を用いた場合の脱硫率を示すグラフである。
　以降の説明では、溶鉄が溶鋼であり、精錬炉が二次精錬を行う製鋼において一次精錬を行う精錬炉である転炉であるとともに、精錬容器が取鍋である場合を例にとる。また、以降の説明では、特に断りがない限り、化学組成または濃度に関する「％」は「質量％」を意味する。
　１．本発明に係る脱硫装置０
　図１は、本発明に係る溶鋼の脱硫装置０の構成を示す説明図である。
　図１に示すように、脱硫装置０は、二次精錬を行う製鋼において、一次精錬後の出鋼時に脱硫剤７を溶鋼１１に添加するための装置である。脱硫装置０は、吹付け設備６を備える。吹付け設備６は、一次精錬を行った転炉１から二次精錬を行う取鍋２へ出鋼されて流下する出鋼流１１に、脱硫剤７を吹き付ける。なお、一次精錬で用いる転炉１の型式や種類は制限されない。
　吹付け設備６は、吹付けノズル３と、貯蔵容器４と、脱硫剤供給路５を有する。吹付けノズル３は、投入シュート８に取り付けられる。投入シュート８は、取鍋２の内部に合金（例えば脱酸剤）を投入するために、投入方向が三次元で可変になるように、設けられる。投入シュート８は既存のものを用いればよい。
　吹付けノズル３は、脱硫剤１１を放出し、流下位置を変動しながら流下する出鋼流１１に脱硫剤７を吹付ける。貯蔵容器４は脱硫剤７を貯蔵する。脱硫剤供給路７は、例えば配管であり、貯蔵容器４に貯蔵された脱硫剤１１を吹付けノズル３へ供給する。
　吹付けノズル３は、投入シュート８に取り付けられることにより、脱硫剤７の噴射口の向きが可変に配置される。これにより、吹付けノズル３は、出鋼流１１の流下位置の変動に追随して脱硫剤７を吹き付けることができる。すなわち、吹付けノズル３は、脱硫剤７の噴射方向（吹付け方向）が出鋼流１１の流下位置の変動範囲を被う範囲で可変となるように、配置される。
　吹付けノズルの型式や種類は特に制限されない。ノズル径は、脱硫剤の飛散防止のため、好ましくは２００～３００ｍｍである。
　２．本発明に係る脱硫方法
　本発明は、［Ｓ］≦２４ｐｐｍ程度の低硫鋼を対象とする。本発明は、図１に示すように、転炉１から取鍋２に出鋼する際に吹付け設備６を用い、吹付けノズル３から出鋼流１１に脱硫剤７を吹付ける。
　吹付けノズル３から出鋼流１１に脱硫剤７を吹付けることによって、吹付けのエネルギー及び出鋼流１１の撹拌エネルギーを有効に活用できる。このため、出鋼流１１への脱硫剤７の巻き込みを増加でき、脱硫率が向上する。
　従来、投入シュートなどからの溶鋼の湯面への脱硫剤の添加では、上述したように、細粒の脱硫剤を使用できなかった。これに対し、本発明によれば、出鋼流１１への脱硫剤７の巻き込みが増加するため、例えば粒径が０．５～１．０ｍｍの細粒の脱硫剤７を用いることができる。脱硫剤７は、粒度が細かい程、脱硫反応に寄与する表面積が増加するため、脱硫率をより高めることができる。脱硫剤７の粒径が０．５ｍｍより小さいと滓化し切れない脱硫剤が粉塵化し、一方、脱硫剤７の粒径が１．０ｍｍより大きくなると、脱硫率が低下する。このように、本発明によれば、細粒の脱硫剤７を吹付けることが可能になり、脱硫率が向上する。
　脱硫剤７の組成は、一般的に脱硫剤として用いられる組成であればよく、特に制限されない。好ましくは、ＣａＯ単体あるいは、ＣａＯにＣａＦ２やＡｌ２Ｏ３を一部添加した組成ＣａＯ－ＣａＦ２，ＣａＯ－Ａｌ２Ｏ３が例示される。脱硫剤の添加量は制限されない。
　この際に、吹付けノズル３の吹付け方向を、流下位置を変動しながら流下する出鋼流１１に追随させ、出鋼流１１に脱硫剤７を吹付け続けることが好ましい。転炉１の出鋼口１３の径は一般的に１５０～２５０ｍｍであり、出銑口の径は１１００～１３００ｍｍである。このため、溶銑流に比べて出鋼流１１は細い。さらに、出鋼流１１は、転炉１の傾転角度や出鋼口１３の部分的な詰まり等に起因して、水平面内での流下位置を変動しながら、流下する。このため、脱硫剤７の吹付け方向が出鋼流１１からずれ易く、脱硫率が低下し易い。本発明では、吹付けノズル３の吹付け方向を出鋼流１１に追随させるため、脱硫剤７のロスを防止できる。
　また、出鋼流１１に脱硫剤７を吹付ける吹付け位置は、出鋼口１３から取鍋２内の溶鋼の湯面１２までの距離の間の１／２の高さ位置よりも上側であることが好ましい。これにより、より高い位置から出鋼流１１とともに脱硫剤７を湯面１２に投入することができ、位置エネルギーも利用して攪拌力を高めることができるからである。
　脱硫剤７の吹付けには不活性ガスを用いることができる。不活性ガスとしては、好ましくはＡｒガスあるいはＮ２ガスである。脱硫剤７の噴射圧は好ましくは０．５～１．０ＭＰａである。
　吹付けノズル３から出鋼流１１への脱硫剤７の吹付けは、転炉１から取鍋２への溶鋼の出鋼の開始時から出鋼の終了時までの期間の３／４以上の期間、最も好ましくは全期間に行うことが、脱硫率を高めるために好ましい。
　また、吹付けノズル３から脱硫剤の吹付けを開始する時と同時に、またはこの時よりも先に、投入シュート８から取鍋２の内部への脱酸剤の投入を開始することが好ましい。脱硫反応が下記の式（１）に示す還元反応である。このため、溶鋼中の酸素の濃度やスラグ中のＦｅＯ，ＭｎＯといった酸化物の濃度が高いと逆反応により復硫して脱硫率が低下する。投入シュート８より脱酸剤も投入することにより溶鋼中の酸素の濃度やスラグ中の酸化物の濃度を低下することにより、脱硫率をさらに高めることができる。
　ＣａＯ＋［Ｓ］＝ＣａＳ＋［Ｏ］　　　・・・・・（１）
　脱酸剤は、出鋼流１１に吹付ける必要はなく、取鍋２への入れ置きや出鋼流１１への添加など、様々な方法を用いることができる。また、脱酸剤は、一般的に用いられるものを用いることができ、特に制限されない。例えば、Ａｌを含有する脱酸剤が好ましい。脱酸剤の添加量は、必要とされる溶鋼中酸素量に応じて適宜決定すればよく、制限されない。
　さらに、本発明は、脱硫剤７を放出する吹付けノズル３を、既設の投入シュート８に装着するだけで、実施できる。したがって、本発明によれば、特許文献２により開示されたランス移動装置を設ける必要が無いため、設備コストの上昇や設備の大型化を防止できる。
　図１に示す本発明に係る脱硫装置０と、脱硫装置０から吹付け設備６を除いた従来例の脱硫装置を用い、脱硫率を求めた。すなわち、慣用手段によって転炉１による吹錬（一次精錬）が行われた溶鋼７の出鋼時に、脱硫剤を添加し、出鋼前後の［Ｓ］から脱硫率を求めた。
　転炉１の出鋼孔１３の大きさは２５０ｍｍである。脱硫剤７を、吹付け装置０を用いて出鋼流１１に吹き付けることにより、添加した。吹付けノズル３のノズル径は２００ｍｍである。脱硫剤７のキャリアガスとしてＡｒガスを用いた。
　脱硫装置０では、脱硫剤７の吹付けノズル３は、水平面内における脱硫剤７の吹付け方向が水平面内における投入シュート８からの投入方向と一致するように、投入シュート８の上部中央に、溶接や締結といった適宜手段により固定されて、配置される。
　したがって、吹付けノズル３からの脱硫剤７の吹付け方向は、投入シュート８が操作されて投入方向が取鍋２へ向かう方向に変更されることに伴って、出鋼流１１へ向かう方向に変更される。これにより、脱硫剤７を、転炉１から取鍋２への溶鋼１１の出鋼の開始時から出鋼の終了時までの全期間について、出鋼流１１の流下位置の変動に追随させながら、吹付け続けた。
　出鋼流１１への脱硫剤７の吹付け位置は、出鋼口１３から湯面１２までの間の１／２の高さ位置より上側とした。
　一方、従来例として、投入シュート８から取鍋２の内部の溶鋼へ脱硫剤を投入した。
　表１に本発明例及び従来例それぞれの条件を示す。
Figure JPOXMLDOC01-appb-T000001
　合金成分としてＭｎ，Ｓｉ合金を投入し、脱酸剤としてＡｌを３ｋｇ／ｔ投入した。表１に、溶鋼（出鋼後）の化学組成と溶鋼温度を示す。
　脱硫剤には、本発明例及び従来例ともに、ＣａＯ－ＣａＦ２，ＣａＯ－Ａｌ２Ｏ３の二種類を用いた。脱硫剤の粒径は、従来例では－５ｍｍであり、本発明例では０．５～１．０ｍｍであった。脱硫剤の投入量はいずれも５ｋｇ／ｔであった。
　脱硫の前後のＳ濃度を把握するため、出鋼の前後にサンプリングを行い、溶鋼中硫黄濃度［Ｓ］を確認した。その後、各硫黄濃度に基づいて出鋼前後の脱硫率（％）を求めた。［Ｓ］０を出鋼前硫黄濃度、［Ｓ］１を出鋼後硫黄濃度とすると、脱硫率は、［Ｓ］０－［Ｓ］１）／［Ｓ］０×１００（％）として求められる。
　図２は、本発明例及び従来例について、脱硫剤ＣａＯ－ＣａＦ２，ＣａＯ－Ａｌ２Ｏ３を用いた場合の脱硫率を示すグラフである。図２のグラフにおける黒い柱が本発明例であり、白い柱が従来例である。
　図２のグラフに示すように、脱硫剤ＣａＯ－ＣａＦ２，ＣａＯ－Ａｌ２Ｏ３を用いたいずれの場合においても、本発明例の脱硫率は比較例の脱硫率の約１．２倍である。
　なお、粒径が０．５～１ｍｍの脱硫剤７を投入シュート８から取鍋２に投入した。しかし、滓化し切れない脱硫剤７が粉塵化し、取鍋２内の溶鋼への懸濁を確認できず、混ざらなかったことが目視で確認された。
０　本発明に係る脱硫装置
１　精錬炉（転炉等）
２　精錬容器（取鍋）
３　吹付けノズル
４　容器（ホッパー）
５　配管
６　吹付け設備
７　脱硫剤
８　投入シュート
１１　出鋼流
１２　湯面
１３　出鋼口



Claims (9)

  1. 　精錬炉から精錬容器へ溶鉄を出湯する際に、流下位置を変動しながら流下する出湯流に脱硫剤を添加する溶鉄の脱硫方法であって、
    　前記精錬容器の内部に原料を投入するために投入方向が可変の投入シュートに取り付けられ、脱硫剤を放出する吹付けノズルと、脱硫剤を貯蔵する貯蔵容器と、該貯蔵容器に貯蔵された脱硫剤を前記吹付けノズルへ供給する脱硫剤供給路とを有する吹付け設備を用い、
    　前記吹付けノズルによる前記脱硫剤の吹付け方向を、前記投入シュートとともに、前記出湯流の流下位置の変動に追随させながら、前記吹付けノズルから前記出湯流へ前記脱硫剤を吹付ける、溶鉄の脱硫方法。
  2. 　前記出湯流に前記脱硫剤を吹付ける位置は、前記精錬炉の出湯口から前記精錬容器内の溶鉄の湯面までの間の１／２の高さ位置よりも上側である、請求項１に記載の溶鉄の脱硫方法。
  3. 　前記脱硫剤の粒径は０．５～１．０ｍｍである、請求項１または２に記載の溶鉄の脱硫方法。
  4. 　前記精錬炉から前記精錬容器への前記溶鉄の出湯の開始時から該出湯の終了時までの期間の３／４以上の期間に、前記吹付けノズルから前記出湯流に前記脱硫剤を吹付ける、請求項１～３のいずれかに記載の溶鉄の脱硫方法。
  5. 　前記吹付けノズルから前記脱硫剤の吹付けを開始する時と同時に、または該開始する時よりも先に、前記投入シュートから前記精錬容器の内部への脱酸剤の投入を開始する、請求項１～４のいずれかに記載の溶鉄の製造方法。
  6. 　前記溶鉄は溶鋼である、請求項１～５のいずれかに記載の溶鉄の脱硫方法。
  7. 　前記精錬炉は、二次精錬を行う製鋼における一次精錬を行う精錬炉である、請求項６に記載の溶銑の脱硫方法。
  8. 　前記精錬炉は転炉であるとともに前記精錬容器は取鍋である、請求項７に記載の溶鉄の脱硫方法。
  9. 　精錬炉から精錬容器へ溶鉄を出湯する際に、流下位置を変動しながら流下する出湯流に脱硫剤を添加する溶鉄の脱硫装置であって、
    　前記精錬容器の内部に原料を投入するために投入方向が可変の投入シュートに取り付けられ、脱硫剤を放出する吹付けノズルと、脱硫剤を貯蔵する貯蔵容器と、該貯蔵容器に貯蔵された脱硫剤を前記吹付けノズルへ供給する脱硫剤供給路とを有する吹付け設備を備え、
    　前記吹付けノズルによる前記脱硫剤の吹付け方向は、前記投入シュートとともに可変であり、前記吹付けノズルは、前記脱硫剤を前記出湯流の流下位置の変動に追随して吹付けることができる、溶鉄の脱硫装置。


PCT/JP2017/016091 2016-04-25 2017-04-21 溶鉄の脱硫方法及び脱硫装置 Ceased WO2017188159A1 (ja)

Priority Applications (3)

Application Number Priority Date Filing Date Title
JP2018514569A JP6521177B2 (ja) 2016-04-25 2017-04-21 溶鉄の脱硫方法及び脱硫装置
CN201780025893.7A CN109072320B (zh) 2016-04-25 2017-04-21 铁水的脱硫方法和脱硫装置
KR1020187033618A KR102300458B1 (ko) 2016-04-25 2017-04-21 용철의 탈황 방법 및 탈황 장치

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2016-086923 2016-04-25
JP2016086923 2016-04-25

Publications (1)

Publication Number Publication Date
WO2017188159A1 true WO2017188159A1 (ja) 2017-11-02

Family

ID=60161528

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2017/016091 Ceased WO2017188159A1 (ja) 2016-04-25 2017-04-21 溶鉄の脱硫方法及び脱硫装置

Country Status (5)

Country Link
JP (1) JP6521177B2 (ja)
KR (1) KR102300458B1 (ja)
CN (1) CN109072320B (ja)
TW (1) TWI652350B (ja)
WO (1) WO2017188159A1 (ja)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN108588330A (zh) * 2018-06-07 2018-09-28 王琼 一种钢水在出钢过程中自动增碳系统及方法

Families Citing this family (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR102334956B1 (ko) 2018-11-01 2021-12-02 주식회사 엘지화학 차량용 램프 및 이의 제조 방법
EP3670677A1 (en) * 2018-12-17 2020-06-24 S.A. Lhoist Recherche Et Developpement Process for manufacturing a slag conditioning agent for steel desulfurization
CN110747315A (zh) * 2019-11-18 2020-02-04 张家港宏昌钢板有限公司 一种高效铁水脱硫装置

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS5123420A (en) * 1974-06-07 1976-02-25 Nippon Steel Corp Shutsukochuyokoheno tenkazaitonyusochi
EP0340711A2 (de) * 1988-05-03 1989-11-08 Thyssen Stahl Aktiengesellschaft Verfahren und Vorrichtung zur Zugabe von Legierungsmitteln in einen Metallgiessstrahl
JPH09316525A (ja) * 1996-05-31 1997-12-09 Nippon Steel Corp 電気炉出湯時の溶湯脱硫方法および装置
JPH11199019A (ja) * 1998-01-07 1999-07-27 Kawasaki Steel Corp 副原料投入用旋回シュート
JP2005187901A (ja) * 2003-12-26 2005-07-14 Jfe Steel Kk 溶鋼の精錬方法

Family Cites Families (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS54103719A (en) * 1978-02-01 1979-08-15 Nisshin Steel Co Ltd Production of low phosphorous and sulfur steel by using conuerter
JP2988305B2 (ja) 1995-02-23 1999-12-13 住友金属工業株式会社 溶鋼の脱硫方法
JP3289614B2 (ja) * 1996-09-26 2002-06-10 日本鋼管株式会社 溶鋼の脱硫方法
KR20030054521A (ko) * 2001-12-26 2003-07-02 주식회사 포스코 전로 출강 중 기체취입 장치
CN100572565C (zh) * 2007-03-14 2009-12-23 张登山 铁水预处理方法及其预处理装置
CN102978326A (zh) * 2012-12-18 2013-03-20 营口东邦冶金设备耐材有限公司 自由式铁水脱硫喷枪
CN103924025B (zh) * 2014-03-27 2015-09-30 东北大学 一种铁水包内顶底复吹铁水预脱硫的方法

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS5123420A (en) * 1974-06-07 1976-02-25 Nippon Steel Corp Shutsukochuyokoheno tenkazaitonyusochi
EP0340711A2 (de) * 1988-05-03 1989-11-08 Thyssen Stahl Aktiengesellschaft Verfahren und Vorrichtung zur Zugabe von Legierungsmitteln in einen Metallgiessstrahl
JPH09316525A (ja) * 1996-05-31 1997-12-09 Nippon Steel Corp 電気炉出湯時の溶湯脱硫方法および装置
JPH11199019A (ja) * 1998-01-07 1999-07-27 Kawasaki Steel Corp 副原料投入用旋回シュート
JP2005187901A (ja) * 2003-12-26 2005-07-14 Jfe Steel Kk 溶鋼の精錬方法

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN108588330A (zh) * 2018-06-07 2018-09-28 王琼 一种钢水在出钢过程中自动增碳系统及方法

Also Published As

Publication number Publication date
CN109072320B (zh) 2021-01-05
JPWO2017188159A1 (ja) 2018-09-27
KR20180132918A (ko) 2018-12-12
TW201800583A (zh) 2018-01-01
CN109072320A (zh) 2018-12-21
TWI652350B (zh) 2019-03-01
JP6521177B2 (ja) 2019-05-29
KR102300458B1 (ko) 2021-09-09

Similar Documents

Publication Publication Date Title
JP6521177B2 (ja) 溶鉄の脱硫方法及び脱硫装置
CN102268513A (zh) 一种改善中低碳钢钢水可浇性的方法
TWI685577B (zh) 高錳鋼的冶煉方法
JP5343506B2 (ja) 溶銑の脱燐方法
JP5967139B2 (ja) 溶銑の予備処理方法
JP5343308B2 (ja) 溶鋼の脱硫方法
JP5888194B2 (ja) 溶鋼の脱硫方法
JP2008144224A (ja) 極低硫低窒素高清浄度鋼の溶製方法
JP4715384B2 (ja) 溶銑の脱燐処理方法及び脱燐処理用上吹きランス
JPH06240338A (ja) 溶鋼の脱硫方法
JP5333542B2 (ja) 溶鋼ならびに溶融鉄合金の脱硫方法
JP5272378B2 (ja) 溶銑の脱燐処理方法
JP4743072B2 (ja) 脱燐処理後のスラグの排滓性向上方法およびそれを用いた溶銑の脱燐処理方法
CN103814142A (zh) 用于将液态热金属例如液态高炉铁脱磷的方法和装置
JP6996311B2 (ja) 溶鋼の脱硫方法および脱硫設備
JP5289906B2 (ja) 脱りん処理におけるフォーミング抑制方法
KR20230170766A (ko) 용강의 가스 무화
JP6416634B2 (ja) 溶銑鍋における脱珪および脱硫方法
JP6358039B2 (ja) 溶鋼の脱硫方法
JP4360239B2 (ja) 真空脱ガス設備における溶鋼の脱硫処理方法
JP3660040B2 (ja) Ｒｈ真空脱ガス装置を用いた溶鋼の脱硫方法
JP6273947B2 (ja) 溶鋼の脱硫処理方法
JP6289204B2 (ja) 溶銑鍋における脱珪および脱硫方法
JP2007270178A (ja) 極低硫鋼の製造方法
JP5289907B2 (ja) スラグのフォーミングを抑制するための酸化鉄源の投入方法

Legal Events

Date Code Title Description
ENP Entry into the national phase

Ref document number: 2018514569

Country of ref document: JP

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

ENP Entry into the national phase

Ref document number: 20187033618

Country of ref document: KR

Kind code of ref document: A

121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 17789442

Country of ref document: EP

Kind code of ref document: A1

122 Ep: pct application non-entry in european phase

Ref document number: 17789442

Country of ref document: EP

Kind code of ref document: A1
