本発明の光通信デバイス用基材は、−４０～＋１００℃における平均熱膨張係数が−５５～−１２０×１０-7／℃であり、β−石英固溶体もしくはβ−ユークリプタイト固溶体を主結晶として含有するセラミックスまたはガラスセラミックスからなる光通信デバイス用基材において、−４０℃から１００℃まで１℃／分での昇温、および１００℃から−４０℃まで１℃／分での降温を行なった際に生じる熱膨張ヒステリシスが最大で１２ｐｐｍ未満である。

Description

光通信デバイス用基材、その製造方法およびそれを用いた光通信デバイス技術分野

本発明は、負の熱膨張係数を有する光通信デバイス用基材、その製造方法およぴその基材上に正の熱膨張係数を有する光部品を固定してなる光通信デバイスに関するものである。背景技術

光通信技術の進歩に伴い、光ファイバを用いたネットワークが急速に整備されつつある。ネットワークの中では、複数の波長の光を一括して伝送する波長多重技術が用いられるようになり、波長フィルタ、力ブラ、導波路等が重要な光通信デバイスになりつつある。

この種の光通信デバイスの中には、温度によって特性が変化し、屋外での使用に支障をきたすものがあるため、このような光通信デバイスの特性を温度変化によらずに一定に保つ技術、いわゆる温度補償技術が必要とされている。

温度捕償を必要とする光通信デバイスの代表的なものとして、ファイバブラッググレーティング（以下、 F B Gという）がある。 F B Gは、光ファイバのコア内に格子状に屈折率変化を持たせた部分、いわゆるグレーティング部分を形成した光通信デバイスであり、下記の式 1に示した関係に従って、特定の波長の光を反射する特性を有している。このため、波長の異なる光信号が 1本の光ファイバを介して多重伝送される波長分割多重伝送方式の光通信システムにおける重要な光通信デバイスとして注目を浴びている。

λ = 2 η Λ … （式 1 )

ここで、； L は反射波長、 ηはコアの実効屈折率、 Λ は格子状に屈折率に変化を設けた部分の格子間隔を表す。しかしながら、このような FBGは、温度が変化すると反射波長が変動するという問題がある。反射波長の温度依存性は、式 1を温度 Tで微分して得られる下記の式 2で示される。

=2Λ {(3 η/5 Τ) +η (3 Λ/5 Τ) /Λ} … (式 2) この式 2の右辺第 2項の（3 Λ/3 Τ) ΖΛは光ファイバの熱膨張係数に相当し、その値はおよそ 0. 6 X 1 Ο"⁶/^である。一方、右辺第 1項は光ファイバのコア部分における屈折率の温度依存性であり、その値はおよそ 7. 5 X 10一⁶ Z°Cである。つまり、反射波長の温度依存性はコア部分の屈折率変化と熱膨張による格子間隔の変化の双方に依存する力大部分は屈折率の温度変化に起因していることが分かる。

このような反射波長の変動を防止するための手段として、温度変化に応じた張力を F B Gに印加し、グレーティング部分の格子間隔を変化させることによって、屈折率変化に起因する成分を相殺する方法が知られている。

この具体例として、予め板状に成形した原ガラス体を結晶化して得られる負の熱膨張係数を有するガラスセラミックス基材に、所定の張力を印加した F B Gを接着固定することによって、 FBGの張力をコントロールしたデバイス（例えば、特許文献 1 ：特表 2000— 553967号公報参照。）や、セラミックスを焼結して得られる負の熱膨張係数を有するセラミックス基材に、所定の張力を印加した FBGを接着固定することによって、 FBGの張力をコントロールしたデバイス（例えば、特許文献 2 ：特開 2003— 146693号公報参照）が開示さ ' れている。

上記デバイスは、温度が上昇するとセラミックス基材またはガラスセラミックス基材が収縮し、光ファイバのグレーティング部分に印加されている張力が減少する。一方、温度が低下するとガラスセラミックス基材またはセラミックス基材が伸長して光ファイバのグレーティング部分に印加されている張力が増加する。この様に、温度変化によって F B Gにかかる張力を変化させることによってグレ一ティング部分の間隔を調節することができ、これによつて反射中心波長の温度依存性を相殺することができる。上記の特許文献 1、 2に記載のガラスセラミックス基材ゃセラミック基材は、熱膨張係数が負であり、単一部材からなるため簡便な機構で温度捕償を行なうことができるが、昇温時と降温時での最大の寸法の差（熱膨張ヒステリシス）が大きく、これらのガラスセラミックス基材ゃセラミック基材を光通信デバイス用基材として使用し、正の熱膨張係数を有する光部品としての F B Gをこの基材に固定すると、光通信デバイス用基材の寸法が温度変化の速度によって異なるため、 F B Gによる反射中心波長が安定せず、光通信デバイスとして安定した性能を発揮できないという問題を有していた。発明の開示

本発明の目的は、温度補償技術に必要な負の熱膨張係数を有するとともに、熱膨張ヒステリシスが小さい光通信デバイス用基材、その製造方法およびそれを用いた光通信デバイスを提供することである。

本発明者等は、負の熱膨張係数を有するセラミックスまたはガラスセラミックスを低温処理と高温処理とを交互に各々複数回行なうことで、熱膨張ヒステリシスを小さくできることを見いだし、本発明を提案するものである。

すなわち、本発明の光通信デバイス用基材は、一 4 0〜+ 1 0 0 °Cにおける平均熱膨張係数がー 5 5〜一 1 2 0 X 1 0— ⁷/°Cであり、 β一石英固溶体もしくは _ユークリプタイト固溶体を主結晶として含有するセラミックスまたはガラスセラミックスからなる光通信デバイス用基材において、一 4 0 °Cから 1 0 0 °C まで 1 °C/分での昇温、および 1 0 0 °Cから一 4 0 °〇まで1 °〇分での降温を行なった際に生じる最大の熱膨張ヒステリシスが 1 2 p p m未満であることを特徴とする。

また、本発明の光通信デバイス用基材の製造方法は、一 4 0〜十 1 0 0 °Cにおける平均熱膨張係数が— 5 5〜一 1 2 0 X 1 0— ⁷Z°Cであり、 β一石英固溶体もしくは /3—ユークリプタイト固溶体を主結晶として含有するセラミックスまたはガラスセラミックスからなる光通信デパイス用基材の製造方法において、基材に対して 2 0。C以上の温度での高温処理と 2 0 °C以下の温度での低温処理とを交互に各々複数回行ない高温処理と低温処理の温度差が 40〜240°Cであることを特徴とする。

また、本発明の光通信デバイスは、一 40〜十 100°Cにおける平均熱膨張係数が _55〜一 120X 10一⁷ Z°Cであり、 /3—石英固溶体もしくは 3—ユークリブタイト固溶体を主結晶として含有するセラミックスまたはガラスセラミツクスからなる光通信デバイス用基材に、正の熱膨張係数を有する光部品を固定してなる光通信デバイスであって、光通信デバイス用基材において一 40°Cから 1 00 °Cまで 1で分での昇温、および 100 °Cから一 40 °Cまで 1 °C /分での降温を行なった際に生じる熱膨張ヒステリシスが最大 12 p pm未満であることを特徴とする。

本発明の光通信デパイス用基材はー 40〜十 100°Cにおける平均熱膨張係数が一 55〜一 12 OX 1 Cr⁷/°Cであり、 —石英固溶体もしくは i3_ユークリブタイト固溶体を主結晶として含有するセラミックスまたはガラスセラミッタスからなる光通信デパイス用基材において、一 40°Cから 100°Cまで 1°C/ 分での昇温、および 100°Cから— 40°Cまで 1°CZ分での降温を行なった際に生じる最大の熱膨張ヒステリシスが 12 p pm未満であるため、この基材に固定した光通信デバイスの反射中心波長ヒステリシスを 20 pm以下に抑制することができる。

また、本発明の光通信デバイス用基材は、長期間にわたって高温高湿雰囲気に曝されても、一 40〜： L 00°Cにおける平均熱膨張係数や、熱膨張ヒステリシスの変化を小さくすることができる。図面の簡単な説明

図 1は、本発明における実施例の光通信デバイスを示す平面図である。

図 2は、 _40〜100°Cの範囲における基材の熱膨張ヒステリシスを示すグラフである。

図 3は、実施例 8の長期耐久性試験の平均熱膨張係数と熱膨張ヒステリシスの結果を示すグラフである。図 4は、実施例 6と比較例 1の長期耐久性試験（温度サイクル試験）の結果を示すグラフである。発明を実施するための最良の形態

本発明の光通信デバイス用基材は、一 40〜十 100°Cの温度範囲において一 55— 120 X 10— ⁷/°Cの負の平均熱膨張係数を有するため、光通信デバイスの温度依存性を相殺でき、光部品の温度補償用部材として使用することができる。一 40〜+ 100°Cの温度範囲において熱膨張係数がー 55X 10— ⁷Z°Cよりも負に小さいまたは正であると、または、一 120 X 1 cr⁷Z°cよりも負に大きいと、正の熱膨張係数を有する光部品の温度依存性を相殺することができないため、光部品の温度補償用部材として使用することができない。

また、本発明の光通信デバイス用基材は、 0一石英固溶体もしくは —ユークリプタイト固溶体を主結晶として含有するセラミックスまたはガラスセラミッタスからなるため、充分な機械的強度を有するとともに機械加工性に優れており、所定の形状に容易に成形することができる。

光通信デバイス用基材の形状は角柱状、円柱状、円筒状、平板状が加工しやすく、角柱状、円柱状、平板状の場合、光部品を収納するためにスリットが全長にわたって設けられていても構わない。

本発明の光通信デバイス用基材は、 100°Cから一 40°Cまで 1°C/分で降温した際、一 40〜： L 00°Cまで 20°C毎に 7つに区切った温度範囲の平均熱膨張係数の最大値と最小値の差が 6 X 10一⁷/。 C以内であると、一 40°Cから + 10 0 °Cまで 1 °C /分で昇温、および 100でからー 40 °Cまで 1 °C /分での降温を行なった際に生じる最大の熱膨張ヒステリシスが 12 p： pm未満になりやすい。本発明の光通信デバイス用基材は、質量％で、 S i 0₂ 45〜 60 %、 A 1₂ 0₃ 20〜45%、L i₂O 7〜12%、T i〇₂ 0〜4%、Z rO₂ 0〜4% を含有すると、 e一石英固溶体もしくは β一ユークリブタイト固溶体の結晶化度を高くできるため好ましく、特に、 L i₂〇： A 1₂0₃: S i 0₂のモル比が 1： 1. 5〜2. 5 ： 2〜3であると好ましい。

上記のように組成範囲を限定した理由を述べる。 S i〇₂は、負の熱膨張係数を示す主結晶の主成分であるが、その含有量が 4 5%未満の場合には主結晶の析出量が不十分となりやすく、一方、 60%を超えると所望の主結晶相以外の結晶相が析出しやすいことから、 S i〇₂の範囲は、 45〜 60 %、好ましい範囲は、 46〜 59 %である。

A 1₂0₃も同様に、負の熱膨張係数を示す主結晶の主成分であるが、その量が 20 %未満の場合には主結晶の析出量が不十分となりやすく、 45 %を超えると所望の主結晶相以外の結晶相が析出しやすいことから、 A 1₂0₃の範囲は、 20 〜45%、好ましい範囲は、 21〜44%である。

L i₂〇も同様に、負の熱膨張係数を示す主結晶の主成分であるが、その量が 7%未満の場合には主結晶の析出量が不十分となりやすく、 12%を超えると所望の主結晶相以外の結晶相が析出しやすいことから、 L i₂〇の範囲は、 7〜1 2%、好ましい範囲は、 7. 5〜： L 1. 5%である。

なお、 S i〇₂、 A 1₂0₃、 L i₂〇が負の熱膨張係数を示すー石英固溶体もしくは β—ユークリプタイト固溶体の主成分であるが、 L i₂〇： A 1₂0₃： S i 〇₂のモル比が 1 : 1. 5〜2. 5 ： 2〜3である。この範囲において主結晶の析出量が高くなりやすく、この範囲から外れると大きな負の熱膨張係数が得られにくい。

Z r 0₂、 T i 0₂は、いずれも核形成剤として作用するが、いずれも 4%を超えると、核形成剤として作用しない余剰な成分が存在し、曲げ強度の劣化が発生することから範囲は、それぞれ 0〜 4%、好ましい範囲は、 0. 5〜3°/₀である。また、上記の成分以外にも Mg 0、 B aO、 Ζ ηθ等のアルカリ土類や N a₂ ο、 κ₂ο等のアルカリ成分等の他成分を 10%以下まで添加する事ができる。また、本発明の光通信デバイス用基材は、シラン化合物、シロキサン化合物もしくはシラザン化合物から選ばれる有機珪素化合物の 1種または 2種以上を含む溶液によって処理されてなると、高温高湿雰囲気に長期間曝されても基材の熱膨張係数が変化しにくいとともに、熱膨張ヒステリシスを小さくしゃすいため好ましい。

本発明の光通信デバイス用基材の製造方法は、一 40〜十 100°Cにおける平均熱膨張係数が— 55〜一 120X 10— ⁷/°Cであり、 13一石英固溶体もしくは一ユークリプタイト固溶体を主結晶として含有するセラミックスまたはガラスセラミックスからなる光通信デバイス用基材の製造方法において、基材に対して 2 0 °C以上の温度での高温処理と 2 0 °C以下の温度での低温処理とを交互に各々複数回行ない高温処理と低温処理の温度差が 4 0〜 2 4 0 °Cであるため、熱膨張ヒステリシスが小さく長期間にわたって高温高湿雰囲気に曝されても熱膨張係数や熱膨張ヒステリシスの変化が小さい光通信用デバイス用基材を得ることができる。特に、一 4 0 °C以下での低温処理と、 2 0〜 2 0 0 °Cでの高温処理とを交互に各々複数回行なうと、一 4 0 °Cから + 1 0 0 °Cまで 1 °CZ分で昇温、および 1 0 0 °Cから一 4 0 °Cまで 1 °C/分での降温を行なった際に生じる最大の熱膨張ヒステシスを 1 2 p p m未満にすることができる。なお、低温処理と高温処理の順序は問わない。

;3—石英固溶体もしくは —ユークリプタイト固溶体を主結晶として含有するセラミックスまたはガラスセラミックスは、負に大きい熱膨張係数を有する β 一石英固溶体もしくは β—ユークリプタイト固溶体からなる複数個の結晶粒子の集合体（多結晶体）を主成分として含有しており、 i3—石英固溶体もしくは β 一ユークリプタイト固溶体は、異方性の熱膨張係数を有する結晶（c軸方向の熱膨張係数が負であり、 a軸方向の熱膨張係数は正である結晶）であるため、異方性による歪みにより結晶粒子の粒界には、部分的に粒界空隙が形成される。温度変化時の a軸方向の膨張または収縮は、この粒界空隙によって緩和されるが、 c 軸方向の熱膨張係数が主にセラミックスまたはガラスセラミックスの熱膨張係数を支配するため、セラミックスまたはガラスセラミックスは、負に大きい熱膨張係数を有するようになる。

熱膨張ヒステリシスは、昇温させたときの熱膨張曲線と降温させた時の熱膨張曲線が一致しない現象を指す。粒界空隙は、降温時には a軸方向に結晶粒子が収縮することによって解離（粒界空隙の容積が増大）し、昇温時には a軸方向に結晶粒子が膨張することによって結合（粒界空隙の容積が減少）するが、一石英固溶体もしくは一ユークリプタイト固溶体を主結晶として含有するセラミツタスまたはガラスセラミックスにおいて熱膨張ヒステリシスが発生する原因は、粒界空隙の解離が、スムースに行なえず、温度変化に追随できないことにあると考えられる。粒界空隙の解離がスムースに行われない理由は、空隙表面での摩擦に起因すると考えられる。

2 0 °C以上の温度での高温処理と 2 0 °C以下の温度での低温処理とを交互に各々複数回行ない、高温処理と低温処理の温度差が 6 0〜2 4 0 °Cであると、特に一 4 0 °C以下での低温処理と、 2 0〜2 0 0 °Cでの高温処理を交互に各々複数回行なうと、熱膨張ヒステリシスの測定温度範囲において、粒界空隙に新しい表面が形成されることがなく、粒界空隙の表面の摩擦を減少させることができるため、熱膨張ヒステリシスが小さくなる。すなわち、低温処理温度から高温処理温度への昇温、あるいは高温処理温度から低温処理温度への降温を繰り返すことによって、粒界空隙の結合と解離が繰り返されることで、粒界空隙の表面が擦れ合つて滑らかになり、摩擦を減少させることができるため、熱膨張ヒステリシスが小さくなる。

高温処理と低温処理の温度差が 6 0 °Cよりも小さいと粒界空隙が擦れ合って滑らかになる効果が小さく、 2 4 0 °Cよりも大きくても粒界空隙の表面が擦れ合つて滑らかになる効果が増大することがなく、また、昇温または降温に時間がかかり生産性が悪く経済的でない。

低温処理温度が、熱膨張ヒステリシスを測定する際の最低温度、具体的には一 4 0 °Cよりも高いと、熱膨張ヒステリシスを測定する際に、粒界空隙に滑らかでない新しい表面が形成され、粒界空隙の表面同士の摩擦を増加させてしまうため好ましくない。

また高温処理温度が、 2 0 °Cよりも低レ、と、昇温時または降温時に粒界空隙の表面同士が擦れ合いにくく、粒界空隙の表面同士の摩擦を減少させにくい。 2 0 0 °Cよりも高いと、昇温時または降温時に粒界空隙の表面同士が擦れ合うものの、この温度よりも高くしてもその効果が増大することがなく、また昇温または降温に時間がかかり生産性が悪く経済的ではない。

また、一 4 0 °C以下での低温処理と、 2 0〜2 0 0 °Cでの高温処理を交互に各々 1回づっ行なうだけであると、粒界空隙の表面同士が擦れ合う回数が少なく、粒界空隙の表面同士の摩擦が小さくなりにくい。 - 4 0 °C以下での 1回の等温保持時間おょぴ 2 0〜2 0 0 °Cでの 1回の等温保持時間がそれぞれ 6 0分以内、好ましくは 1〜3 0分である。 6 0分より長く熱処理を行なっても、粒界空隙の表面同士の摩擦をより小さくする効果が増大しないため、生産性が悪くなり、経済的でない。

本発明の光通信デバイス用基材の製造方法は、シラン化合物、シロキサン化合物もしくはシラザン化合物から選ばれる有機珪素化合物の 1種または 2種以上を含む溶液で基材を処理すると、高温高湿雰囲気に長期間曝されても基材の熱膨張係数が変化しにくいとともに、熱膨張ヒステリシスを小さくしゃすいため好ましレ、。なお、基材に対して一 4 0 °C以下での低温処理や 2 0〜2 0 0 °Cでの高温処理と、有機珪素化合物を含む溶液での処理を行なう順序は問わない。

本発明の光通信デバイス用基材の製造方法は、基材を 0 °Cにおける飽和水蒸気圧よりも低い水蒸気圧の雰囲気において低温処理や高温処理を行なうと、結露や霜が発生しないため基材に水分が付着せず、粒界空隙の表面同士が擦れ合うことを阻害することなく、粒界空隙の表面同士の摩擦を減少させやすい。

また、本発明の光通信デバイス用基材の製造方法は、基材を低温や高温で処理する雰囲気がヘリゥムガス雰囲気であると、基材に熱が伝わりやすいため好ましい。

本発明の光通信デバイスは、一 4 0〜+ 1 0 0 °Cにおける平均熱膨張係数がー 5 5〜一 1 2 0 X 1 0— ⁷/。Cであり、 j3—石英固溶体もしくは j3—ユークリプタィト固溶体を主結晶として含有するセラミックスまたはガラスセラミックスからなる光通信デバイス用基材に正の熱膨張係数を有する光部品（例えば、 F B G) を固定してなる光通信デバイスであって、光通信デパイス用基材において一 4 0 °Cから 1 0 0 °Cまで 1 °CZ分での昇温、および 1 0 0 °Cから一 4 0 °Cまで 1 °C /分での降温を行なった際に生じる熱膨張ヒステリシスが最大 1 2 p p m未満であるため、反射中心波長ヒステリシスを 2 0 p m以下に抑制することができる。本発明の光通信デバイスは、本発明の光通信デバイス用基材上に正の熱膨張係数を有する光部品を固定する際に使用する接着剤として、ガラス、ポリマー接着剤、または金属が使用可能であるが、ポリマー接着剤を用いると、安価で、強固に接着可能であり、高効率で光通信デバイスを生産できるため好ましく、具体的には、エポキシ系接着剤が好適であるが、その他にもシリコーン系やアクリル系接着剤が使用可能である。

【実施例】

以下、本発明を実施例および比較例を用いて詳細に説明する。

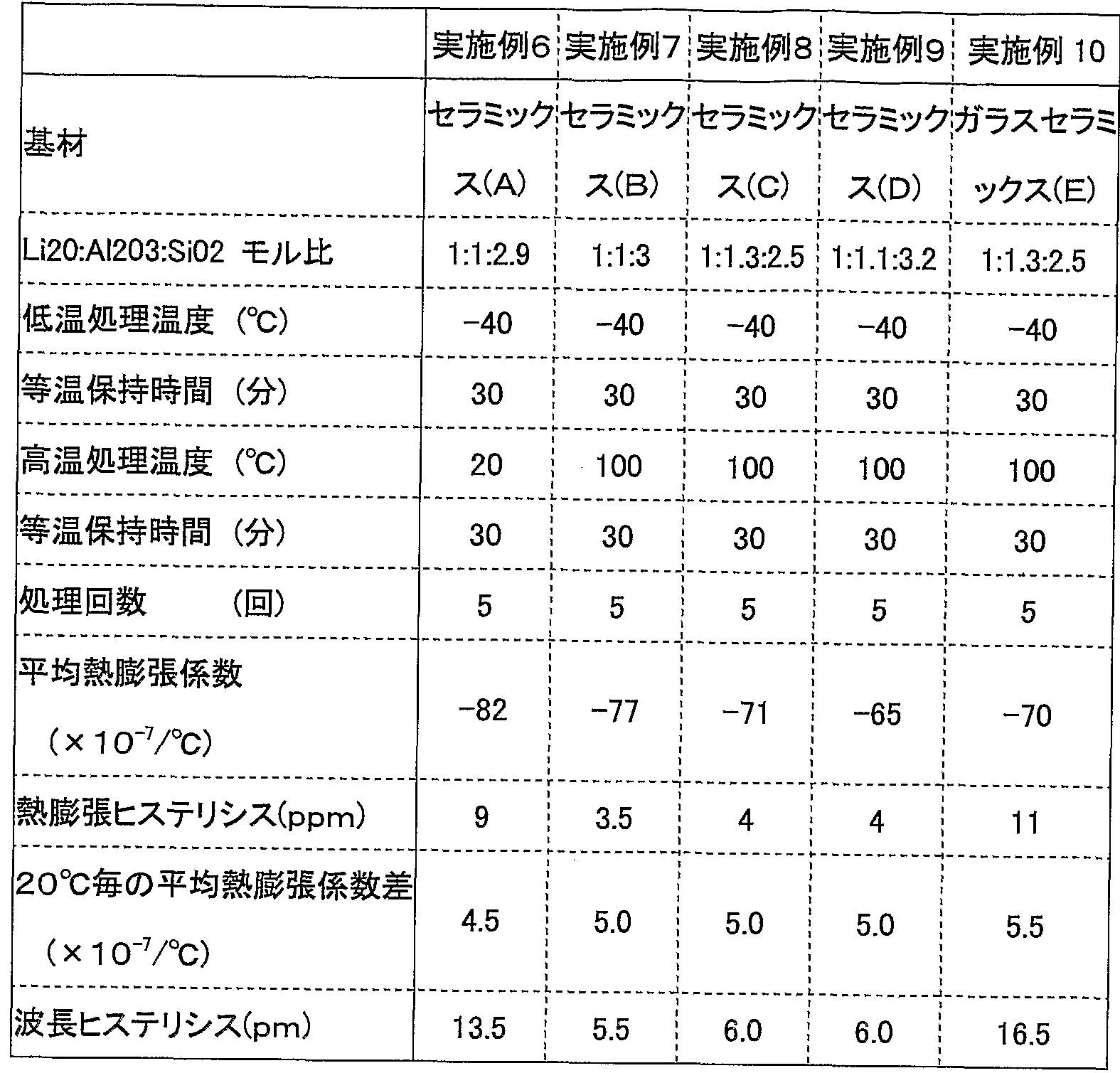

表 1および 2に、本発明の実施例 1〜 10を示し、表 3に比較例 1〜 6を示す。また、図 1は、本発明における実施例の光通信デバイスを示す平面図であり、図 2は、一 40〜+ 100°Cの範囲における基材の熱膨張ヒステリシスを示すダラフである。また、図 3は、実施例 8の長期耐久性試験の平均熱膨張係数 (□) と熱膨張ヒステリシス（令）の結果を示すグラフであり、図 4は、実施例 6 (秦）と比較例 1 (▲) の長期耐久性試験（温度サイクル試験）の結果を示すグラフである。

表 1

実施例 1 実施例 2実施例 3実施例 4 実施例 5

セラミックセラミックセラミックセラミックセラミック

基材

ス (A) ス (A) ス (A) ス (A) ス (A)

Li20:AI203:Si02 モル比 1:1:2.9 1:1:2.9 1:1:2.9 1:1:2.9 1:1:2.9

低温処理温度（°C) -40 —40 -40 一 40 -40

等温保持時間（分） 3 3 30 30 30

高温処理温度（°C) 20 100 100 100 100

等温保持時間（分） 3 3 30 30 30

処理回数（回） 2 2 2 5 10

平均熱膨張係数

-81 - 81 -81 -72 -82

( 10"⁷/°0

熱膨張ヒステリシス (ppm) 11 9 7 5 4

20°C毎の平均熱膨張係数差

6.0 6.0 5.0 5.0 4.5

(X 10— ⁷/°C)

波長ヒステリシス (pm) 16.5 13.5 10.5 7.5 6.0 表 2

表 3

まず、実施例 1〜 6は、焼結後の組成が、質量％で3 i 0₂ 55. 0 %、 A 1 ₂0₃ 33. 1%、 L i₂0 9. 4%、 T i 0₂ 0. 8%、 Z r〇₂ 1. 0%、 MgO 0. 2%、 P₂O_s 0. 5%となるように粉末を焼結し、一石英固溶体を主結晶として含有するセラミックス（A) 力らなる基材 1を作製した。図 1に示すように、基材 1は、長さ 40mm、幅 4mm、厚さ 3 mmの寸法を有し、上面に全面にわたって深さ 0. 6 mmのスリット 1 aが形成されている。この基材 1を {R i (OH) _a (OCH₃) _bO_(o__1)/m} _ωで表されるシロキサン化合物を含む Ι ΡΑ (イソプロピルアルコール）溶液に浸し、 10分間超音波振動を与えた後 +100°Cで 10分間乾燥した。なお、上記シロキサン化合物は、 R ¹が C₆H₁₃、 a力 SO. 07、 b力 Si. 88、 mが 2. 1である。続いて、基材 1を表 1および表 2に記載した処理温度、等温保持時間および処理回数で、恒温恒湿槽（日立恒温恒湿槽： E C— 13 MH P )によつて処理した。なお、 _40°C以下での低温処理と 20〜200°Cでの高温処理をそれぞれ 1 回づっ行なった場合、処理回数を 1回として数えた。

最後に、各基材 1のスリット 1 a中に、 FBG2を挿入し、基材 1の両端付近の 2点をエポキシ系接着剤 3 (協立化学産業（株）製 XOC— 02THK) を用い、 FBG 2を基材 1に接着固定することによって光通信デバイス 10を作製した。なお、 FBG2の基材 1への接着は、 320 OmWZc m²の出力を有するメタルハライドランプを使用して、波長 300~400 nmの紫外線をエポキシ系接着剤 3に 2秒間照射して接着剤を硬化させて行なつた。

実施例 7は、焼結後の組成が、質量％で S i 0₂ 55. 5 %、 A 1₂0₃ 32. 6 % L i ₂0 9. 2 %、 T i 0₂ 0. 9 %、 Z r 0₂ 1. 0 %、 M g O 0. 2%、 P₂0₅ 0. 5%となるように粉末を焼結し、）3—石英固溶体を主結晶として含有するセラミックス .(B) を使用した以外は、実施例 4と同様にして基材およぴ光通信デバイスを作製した。

実施例 8は、焼結後の組成力質量⁰んで S i〇₂ 56. 0 %、 A 1₂0₃ 32. 1 %、 L i ₂0 9. 0 %、 T i 0₂ 0. 9 %、 Z r 0₂ 1. 1 %、 M g O 0. 2%、 P₂0₅ 0. 7%となるように粉末を焼結し、 i3—石英固溶体を主結晶として含有するセラミックス（C) を使用した以外は、実施例 4と同様にして基材および光通信デバイスを作製した。

実施例 9は、焼結後の組成が、質量％で S i〇₂ 56. 0 %、 A 1₂0₃ 32. 6 %、 L i ₂0 8. 6。/。、 T i 0₂ 0. 9 %、 Z r 0₂ 1. 1 %、 M g O 0. 3%、 P₂0₅ 0. 5%となるように粉末を焼結し、一石英固溶体を主結晶として含有するセラミックス（D) を作製した以外は、実施例 4と同様にして基材および光通信デパイスを作製した。

実施例 10は、組成が質量％で3 i 0₂ 46. 2 %、 A 1₂0₃ 40. 9 %、 L i₂0 9. 1%、 T i〇₂ 2. 0%、 Z r〇₂ 1. 8%となるように原料を調合した後、 1200 °Cで 7時間熔融し、急冷することによってガラスを作製し、次いで 1350°Cで 15時間加熱して主結晶として β—石英固溶体が析出したガラスセラミックス（E) を使用した以外は、実施例 4と同様にして基材および光通信デバイスを作製した。

比較例 1は、低温処理および高温処理を行なわなかった以外は実施例 1〜 6と同様にして基材ぉよぴ光通信デバイスを作製した。

比較例 2は、低温処理および高温処理を行なわなかった以外は実施例 8と同様にして基材ぉよぴ光通信デバイスを作製した。

比較例 3は、低温処理および高温処理を行なわなかった以外は実施例 9と同様にして基材ぉよび光通信デバイスを作製した。

比較例 4〜 6は、表 3に記載した温度—保持時間で熱処理を行なった以外は実施例 1〜 6と同様にして基材ぉよび光通信デバイスを作製した。

— 4 0〜十 1 0 0 °Cの範囲における基材の平均熱膨張係数と熱膨張ヒステリシスの測定は、ディラトメーター（マックサイエンス製）を用いて行なった。熱膨張ヒステリシスは、図 2に示すように一 4 0〜 1 0 0 °Cの間で 1 °CZ分で昇温およぴ降温し、 4 0 °Cにおける冷却時の寸法と加熱時の寸法 L₂を測定し、 L 丄と：^との差（ | L - L₂ I ) を常温で測定した寸法 Lで除した値とした。

2 0 °C毎の平均熱膨張係数差は、図 2に示すように _ 4 0〜 1 0 0 °Cの間で 1 °CZ分で降温を行なった際の熱膨張曲線を 2 0 °C毎に 7つの温度範囲に区分し、それぞれの温度範囲における平均熱膨張係数を算出した後、それらの最大値と最小値の差から求めた。

作製した光通信デバイスの波長ヒステリシスは、光通信デバイスを一 4 0〜 1 0 0 °Cの範囲で 1 °0 分で昇温および降温し、 F B Gによって反射された光の波長のうち、 1 5 5 0 n m付近に現れる中心波長をスペクトラムアナライザー（ァドバンテスト製 Q— 8 3 8 4 ) を用いて p m単位で精密に測定し、 3 5ででの波長の差として求めた。

基材の長期耐久性は、基材を 8 5 °C、 8 5 %の高温高湿雰囲気で 2 0 0 0時間放置し、基材の熱膨張係数および熱膨張ヒステリシスを経時的に測定して評価した。

光通信デバイスの長期信頼性（温度サイクル試験）は、室温（2 0 °C) より一 4 0 °Cまで 1 °0 分で降温させ、一 4 0 °Cで 3 0分間保持した後、 8 5 °Cまで 1°C/分で昇温、 85°Cで 30分間保持した後、室温（20°C) まで 1°CZ分で降温させる温度サイクルを最大 500回行い、 0回、 200回、 500回行なつた際の、 1550 nm付近の中心波長をスぺクトラムアナライザー（ァドパンテスト製 Q— 8384) を用いて pm単位で精密に測定し、 _40°C〜85°Cまでの温度変化による波長の変化量を温度依存性として算出し、温度サイクルが 0 回の時との差を温度依存性の変化量として評価した。

表 1、 2から明らかなように、実施例 1〜10の光通信デバイスは、一 40〜 1 00°Cにおける平均熱膨張係数が一 65〜一 81 X 1 0_⁷Z°Cであり、光通信デバイス用基材の 20°C毎の平均熱膨張係数が 6 X 10— ⁷/°C以下であり、熱膨張ヒステリシスが l i p pm以下と小さいため反射中心波長ヒステリシスも 1 6. 5 pm以下と小さかった。

また、図 3から明らかなように、実施例 8の光通信デバイス用基材は、長期間にわたつて高温高湿雰囲気に放置されても、平均熱膨張係数や熱膨張ヒステリシスの変化が小さかった。なお、実施例 1〜7および 9〜10も実施例 8と同様に長期間にわたつて高温高湿雰囲気に放置しても平均熱膨張係数や熱膨張ヒステリシスの変化が小さかった。

また、図 4から明らかなように、実施例 6の光通信デバイスは、長期信頼性試験である温度サイクル試験を行なっても、温度依存性の変化量が小さかった。なお、実施例 1〜 5および 7〜 10も実施例 6と同様に長期信頼性試験である温度サイクル試験を行なっても、温度依存性の変ィ匕量が小さかった。

一方、表 3から明らかなように比較例 1〜 3の光通信デパイスは、低温処理および高温処理を行なわなかったため、光通信デパイス用基材の熱膨張ヒステリシスが 20 p pm以上と大きく、光通信デバイスの反射中心波長ヒステリシスも 3 0 pm以上と大きかった。また、比較例 4および 5の光通信デバイスは、一 40°C 以下の低温領域で低温処理を行なっていないため、光通信デバイス用基材の熱膨張ヒステリシスが 20 p pm以上と大きく、光通信デバイスの反射中心波長ヒステリシスも 30 pm以上と大きかった。また、比較例 6の光通信デバイスは、一 40°C以下の低温領域での低温処理と 20〜200°Cの高温領域での高温処理をそれぞれ 1回づつしか行なっていないため、光通信デバイス用基材の熱膨張ヒステリシスが 1 6 p p m以上と大きく、光通信デバイスの反射中心波長ヒステリシスも 2 4 p m以上と大きかった。

また、図 4から明らかなように、比較例 1の光通信デバイスは、長期信頼性試験である温度サイクル試験を行なった結果、温度依存性の変化量が大きかった。なお、比較例 2〜 6も比較例 1と同様に長期信頼性試験である温度サイクル試験を行なった結果、温度依存性の変化量が大きかつた。産業上の利用可能性

本発明の光通信デバイス用基材は、充分に大きな負の平均熱膨張係数を有するとともに熱膨張ヒステリシスが小さく、長期耐久性に優れるため、この材に F B Gを固定した光通信デバイスは、温度変化や、長期間高温多湿環境に曝されても、温度補償を充分に行なうことができ、 F B Gによる反射中心波長ヒステリシスを 2 0 p m以下と小さくすることができ、例えば、一度により多くの情報を伝達するために異なる波長の光を同時に伝送する波長分割多重伝送方式用の光通信デバイス用の基材として好適である。

Claims

:請求の範囲 .

1. — 40〜十 100°Cにおける平均熱膨張係数が— 55〜一 120X 1 0一⁷/。 Cであり、；3—石英固溶体もしくは β—ユークリプタイト固溶体を主結晶として含有するセラミックスまたはガラスセラミックスからなる光通信デバイス用基材において、 — 40°Cから 100°Cまで 1°C/分での昇温、および 10 0°Cから一 40°Cまで 1 °C /分での降温を行なった際に生じる最大の熱膨張ヒステリシスが 12 p 未満であることを特徴とする光通信デバイス用基材。

2. 100°Cからー40°Cまで 1°CZ分で降温した際、一 40〜100°C まで 20 °C毎に 7つに区切つた温度範囲の平均熱膨張係数の最大値と最小値の差が 6 X 10— ⁷Z°C以内であることを特徴とする請求の範囲 1に記載の光通信デパイス用基材。

3. 質量％で、 S i 0₂ 45〜 60 %、 A 1₂0₃ 20〜 45 %、 L i ₂ O 7〜12%、 T i〇₂ 0〜4%、 Z r〇₂ 0〜 4 %を含有することを特徴とする請求の範囲 1または 2に記載の光通信デバイス用基材。

4. L i ₂0： A 1₂〇₃： S i〇₂のモル比が 1 : 1. 5〜2. 5 ： 2〜3であることを特徴とする請求の範囲 3に記載の光通信デバイス用基材。

5. — 40〜十 100°Cにおける平均熱膨張係数がー 55〜一 120 X 1 0一⁷ /°Cであり、 β一石英固溶体もしくは β—ユークリプタイト固溶体を主結晶として含有するセラミックスまたはガラスセラミックスからなる光通信デバイス用基材の製造方法において、基材に対して 20°C以上の温度での高温処理と 2 0 °c以下の温度での低温処理とを交互に各々複数回行ない高温処理と低温処理の温度差が 40〜 240°Cであることを特徴とする光通信デバイス用基材の製造方法。

6. 基材に対して一 40°C以下での低温処理と、 20〜200°Cでの高温処理とを交互に各々複数回行なうことを特徴とする請求の範囲 5に記載の光通信デパイス用基材の製造方法。

7. -40 °C以下での 1回の等温保持時間おょぴ 20〜 200 °Cでの 1回の等温保持時間がそれぞれ 60分以内であることを特徴とする請求の範囲 6に記載の光通信デバイス用基材の製造方法。

8. 請求の範囲 1〜 4のいずれかに記載の光通信デパイス用基材に、正の熱膨張係数を有する光部品を固定してなることを特徴とする光通信デバイス。
