Description

本発明は、内燃機関のカムの回転運動を伝達するロッカーアーム式動弁機構に関し、特に、フリクション性能と耐焼付性能を向上させたローラー式のロッカーアームの構造に関する。

４ストローク内燃機関の動弁機構において、吸排気バルブを開閉させるためのカムシャフトのリフト動作を、タペットを使用して伝達するものを直打式、ロッカーアームを使用して伝達するものをロッカーアーム式として分類している。タペット、ロッカーアーム共に、両者はカムシャフトと吸排気バルブの間に設置され、バルブ開時は、バルブスプリング反力に打ち勝ちながらリフトし、閉時はバルブスプリングによって押し戻されながら運動し、これと動弁系の慣性力を合成した荷重が常時生じている。

近年は、燃費向上を目的として、ロッカーアームにローラーを設けたものが多く採用されている。このローラー式は、ボディと称される本体、カムシャフトと摺動する外輪ローラー、外輪ローラーを支持する軸、軸と外輪ローラーとの間にコロと称する小径の実軸あるいは内輪と称する中空のローラーの合計四部品で構成される。前者のコロを用いたタイプを総ころがり式、後者の内輪ローラーを用いたタイプを総すべり式と分類されている。

図１（Ａ）にすべりタイプのロッカーアームの概略斜視図を示し、図１（Ｂ）にころがりタイプのロッカーアームの概略斜視図を示す。但し、ここにはロッカーアームのボディが省略されている。すべりタイプのロッカーアーム１０は、ローラー軸１２と、ローラー軸１２の回転可能に取付けられた内輪ローラー１４と、内輪ローラー１４の外周上に回転可能に取付けられた外輪ローラー１６とを有する。ころがりタイプのロッカーアーム２０は、ローラー軸２２と、ローラー軸２２の外周に回転可能に取付けられた複数のニードルコロ２４と、ニードルコロ２４の外周上を回転可能に取付けられたローラー２６とを有する。

図２は、カムシャフトのカムと吸排気バルブのバルブステムとの間に設置されたころがりタイプのロッカーアームの一例を示す図である。ロッカーアームは、図１（Ｂ）に示すようなローラー２６を回転可能に保持したボディ３０を含み、ボディ３０の一方の端部３２がピボット部３４によって支持され、他方の端部３６が吸排気バルブのバルブステムのキャップ３８に当接される。ローラー２６はカム４０に当接され、カム４０の回転運動がボディ３０に伝達される。こうして、カム４０の回転に応じて他方の端部３６が吸排気バルブを上下動させる。すべりタイプのロッカーアームもまたこれと同様に用いられる。

総ころがり式は、エンジン運転時にコロが転がる状態で使用されるため、総すべり式と比較してフリクション性能は良好となる。しかし、コロは、軸あるいは外輪と線接触に近い摺動状態となる。特にコロと軸は、コロの外径が小さく軸と凸Ｒ同士の接触となるため、ヘルツの接触理論より面圧が高くなる。

一方、総すべり式は、カムシャフトのリフト荷重を外輪ローラーの内周と内輪ローラーの外周、内輪ローラーの内周とローラー軸の外周の面で支持する。最も面圧が高くなる内輪ローラーとローラー軸は、コロと比較して内輪ローラーの内径が大きく、ローラー軸に対し凹Ｒと凸Ｒの接触となるため、総ころがり式よりも面圧が低い状態で使用される。各摺動面には、クリアランスが存在し、すべりながら相対運動をするため、フリクション性能は悪化する。

燃費向上のためには、これら摺動部のフリクションを減ずることが必要である。また、長期にわたって円滑にリフト動作を伝達する機能を確保するためには、これらの摺動部は磨耗しないことや焼付かないことが必要である。このような従来のロッカーアームにおいて、磨耗を抑制したり(特許文献１)、潤滑油を効率的に供給したり(特許文献２、３)する技術が開示されている。また、内輪ローラーの周面に潤滑性皮膜を加工することにより、損傷や焼付を防止する技術が開示されている(特許文献４)。

特開２００８−２５５８８３号公報 特開２００７−２３８１７号公報 特開２００７−２６３０２３号公報 特開２０００−３４９０７号公報

総すべり式ロッカーアームは、外輪ローラーの内周と内輪ローラーの外周、内輪ローラーの内周とローラー軸の外周がそれぞれ摺動面として機能し、この部分にクリアランスを設けてある。従来は、この摺動面の製作は、研磨で形状を作成した後、バレルにて面粗度の調整を行った加工仕上げとなっている。

運動時、この摺動面への潤滑は、シリンダーヘッド内部の雰囲気中に存在する飛沫状態の潤滑油を利用した飛沫給油を行っているため、元々潤滑油の供給量が少ない。更に、潤滑油の供給入口である側面部分は、ボディで覆われているために潤滑油の供給を遮る形になり、供給量を減少させている。このため、十分な量の潤滑油を確保することができず、境界潤滑状態での摺動となってしまう。境界潤滑状態では、部分的に固体接触をしているため、フリクション低減や、耐摩耗性、耐焼付性を向上させることは困難である。

本発明は、上記の課題を解決するため、摺動面に存在する潤滑油を有効に利用し、流体潤滑領域で摺動させることができるロッカーアームを提供することを目的とする。

本発明は、４ストローク内燃機関のロッカーアーム式動弁機構において、構成する部品の一つであるロッカーアームが、ボディと、ローラー軸と、ローラー軸に回転可能に支持された内輪ローラーと外輪ローラーの二つのローラーの合計四部品を有して構成される。このような総すべりしながら摺動するロッカーアームにおいて、ローラー軸の外周面と内輪ローラーの内周面、内輪ローラー外周面と外輪ローラーの内周面の間に生じる各部のクリアランスに供給される潤滑油を有効に利用し、流体潤滑状態とすることでフリクション性能と耐焼付性能を向上させたロッカーアームを提供する。

ローラー軸と内輪ローラーの摺動面において、ローラー軸の外周面と内輪ローラーの内周面の片面あるいはその両面に、内輪ローラーと外輪ローラーの摺動面において、内輪ローラーの外周面と外輪ローラーの内周面の片面あるいはその両面に、ディンプル形状の油溜まりを設ける。ディンプルの付与は、従来のロッカーアームのローラーのバレル後に行うため、この工程を追加するだけとなる。好ましい態様では、ディンプル形状は、長さ５ｍｍ以下、幅１ｍｍ以下、深さ１ｍｍ以下の楕円または長方形とし、その断面形状は摺動方向に一定であり、その配置は摺動方向に平行または直角であり、その間隔は一定の等ピッチまたは不等ピッチとする。

この様なディンプルを摺動面に設けることによって、供給された潤滑油を留めておくことが可能となる。そのため、潤滑油の供給が少量であっても有効に利用することができ、従来の境界潤滑から流体潤滑へ移行することができる。

本発明によれば、ローラー軸の外周面と内輪ローラーの内周面の片方あるいはその両方に、内輪ローラーの外周面と外輪ローラーの内周面の片方あるいはその両方に、複数の溝（ディンプル）を形成することにより、供給された潤滑油を溝内に効率的に留めることができ、フリクション性能と耐焼付性能を向上させることができる。

図１（Ａ）は、従来のローラー式ロッカーアーム（すべりタイプ）を示した概要斜視図、図１（Ｂ）は、従来のローラー式ロッカーアーム（ころがりタイプ）を示した概略斜視図である。 ロッカーアームがカムによって動作される一例を示す模式図である。 本発明の実施例に係るローラー式ロッカーアームの模式的な外観斜視図である。 図３に示すロッカーアームのボディの一部を除去したときの模式図である。 本発明の実施例に係るロッカーアームの各部構成部品を示した図であり、図５（Ａ）はローラー軸の斜視図、図５（Ｂ）は内輪ローラーの斜視図、図５（Ｃ）は外輪ローラーの斜視図である。 本発明の実施例に係るローラー軸の外周面に形成されたディンプルの一例を示す図であり、図６（Ａ）は、その斜視図、図６（Ｂ）は、その平面図である。 本発明の実施例に係るディンプルを説明する図であり、図７（Ａ）は、その平面図、図７（Ｂ）は、図６（Ｂ）のＸ１−Ｘ１断面図である。 本発明の実施例にかかるディンプルの他の構成例を示す図である。 本発明の実施例に係るディンプルの他の配置例を示す平面図である。 本発明の実施例に係るディンプルの他の配置例を示す平面図である。 本発明の実施例に係る内輪ローラーの外周面にディンプルが形成された例を示す斜視図である。 本発明の実施例に係る内輪ローラーの摺動面の効果を説明する図であり、図１２（Ａ）は、従来構造の外周面の断面図、図１２（Ｂ）は、図１１に示す内輪ローラーの外周面のＸ１−Ｘ１断面図、図１２（Ｃ）は、クリアランスに潤滑油が供給された状態を模式的に表す断面図、１２（Ｄ）は、流体膜の形成を模式的に表す断面図である。

次に、本発明を実施するための形態について詳細に説明する。なお、図面は、分かり易くするために各部を強調して示してあり、実際のスケールとは異なることに留意すべきである。

図３は、本発明の実施例に係るロッカーアームの全体を示した斜視図、図４は、図３に示すロッカーアームのボディの一部を除去した図、図５は、各部品の斜視図である。本発明の実施例に係るロッカーアームは、４ストローク内燃機関のロッカーアーム式動弁機構を構成する部品の一つであり、総すべりしながら摺動するロッカーアームのフリクション性能と耐焼付性能を向上させるものである。

本実施例に係るロッカーアーム１００は、図３および図４に示すように、ボディ１１０と、ボディ１１０内に固定されるローラー軸１２０と、ローラー軸１２０の外周上に回転可能に取付けられた内輪ローラー１３０と、内輪ローラー１３０の外周上に回転可能に取付けられた外輪ローラー１４０とを含んで構成される。

ボディ１１０は、ローラー軸１２０、内輪ローラー１３０および外輪ローラー１４０を支持する金属部材であり、一方の端部１１２にはピボット部３４（図２を参照）を支持するための開口１１２Ａが形成され、他方の端部１１４が吸排気バルブのバルブステムのキャップ３８に当接される。ボディ１１０の一方の端部１１２と他方の端部１１４との間には、離間された一対の側壁１１６Ａ、１１６Ｂが形成され、一対の側壁１１６Ａ、１１６Ｂには、円形状の貫通孔１１８がそれぞれ形成される。一対の側壁１１６Ａ、１１６Ｂの貫通孔１１８内には、ローラー軸１２０が取付けられる。

ローラー軸１２０は、図５（Ａ）に示すように、一様な直径Ｄ１を有する円筒状の金属部材であり、上記したように一対の側壁１１６Ａ、１１６Ｂの各貫通孔１１８内に挿入される。好ましくは、ローラー軸１２０の直径Ｄ１は、貫通孔１１８の直径とほぼ等しいかそれよりも幾分大きく形成され、ローラー軸１２０が貫通孔１１８内にカシメなどにより締結される。

内輪ローラー１３０は、一対の側壁１１６Ａ、１１６Ｂ間で、ローラー軸１２０の外周を覆うように取付けられる環状の金属部材である。内輪ローラー１３０は、図５（Ｂ）に示すように、内径Ｄ２の内周面１３２と外径Ｄ３の外周面１３４とを有する。内径Ｄ２は、ローラー軸１２０の直径Ｄ１よりも幾分大きく、つまりＤ２＞Ｄ１となるように一定のクリアランスＳ１を持つように形成される。その結果、内輪ローラー１３０の内周面１３２は、ローラー軸１２０の外周面１２２上を摺動可能である。

外輪ローラー１４０は、一対の側壁１１６Ａ、１１６Ｂ間で、内輪ローラー１３０の外周を覆うように取付けられる環状の金属部材である。外輪ローラー１４０は、図５（Ｃ）に示すように、内径Ｄ４の内周面１４２と外周面１４４を有する。外輪ローラー１４０の内径Ｄ４は、内輪ローラー１３０の外径Ｄ３よりも幾分大きく、つまりＤ４＞Ｄ３となるように一定のクリアランスＳ２を持つように形成される。その結果、外輪ローラー１４０の内周面１４２は、内輪ローラー１３０の外周面１３４上を摺動可能である。

本実施例のロッカーアームの特徴的な点は、ロッカーアームを構成する部品間の摺動面の少なくとも１つに、フリクションを軽減し、耐焼付性能を向上させるためのディンプル、すなわち溝が形成される。ローラー軸１２０の外周面１２２、内輪ローラー１３０の内周面１３２および外周面１３４、外輪ローラー１４０の内周面１４２のいずれか１つの摺動面に複数のディンプルを形成することにより、潤滑油の供給が少ない状態でも油溜まりに留まった潤滑油を有効に利用し、摺動面を流体潤滑領域で摺動させることでフリクション性能と焼付性能を向上させる。好ましい１つの態様では、加工の容易さから、ローラー軸１２０と内輪ローラー１３０間の摺動では、ローラー軸１２０の外周面１２２にディンプルを形成し、内輪ローラー１３０と外輪ローラー１４０間の摺動では、内輪ローラー１３０の外周面１３４にディンプルを形成している。ディンプルは、例えば転写、エッチング、レーザー加工等により形成することができる。

次に、ローラー軸１２０の外周面１２２にディンプル１５０を形成した例を図６に示す。図６（Ａ）は、ローラー軸の外観斜視図、図６（Ｂ）は、その平面図である。ローラー軸の端面１２４、１２６で規定された長さは、少なくとも内輪ローラー１３０の軸方向の幅と等しいかそれよりも大きい。

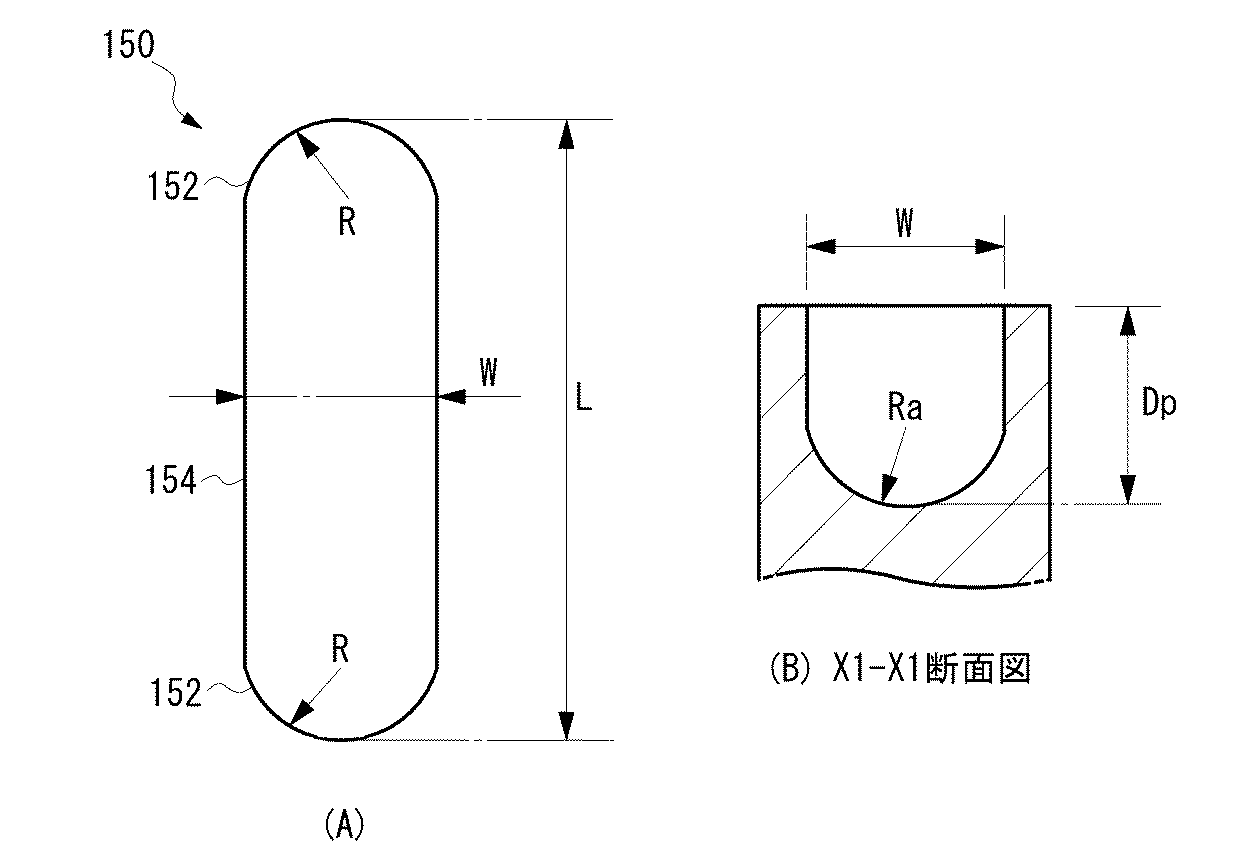

好ましい態様では、複数のディンプル１５０は、同一の楕円形状から構成される。図７（Ａ）にディンプルの拡大平面図を示す。１つのディンプル１５０の平面形状は、曲率半径Ｒの両端部１５２と、当該両端部１５２を連結する一定の幅Ｗの連結部１５４とを有する、概略楕円状である。ディンプル１５０の長軸方向の長さＬは、例えば５ｍｍかそれ以下であり、幅Ｗは１ｍｍかそれ以下である。図７（Ｂ）にディンプルのＸ１−Ｘ１断面図を示す。好ましくは、ディンプル１５０は、曲率半径Ｒａの底面から構成される深さＤｐを有し、例えば深さＤｐは、１ｍｍかそれ以下である。ディンプル１５０のＹ方向深さは、Ｘ方向と同じく深さを一定に形成される。ローラーの回転方向によりＹ方向の深さを変えることもできる。

このようなディンプル１５０は、ローラー軸１２０の外周面１２２上に、Ｘ方向およびＹ方向に整列するように、かつそれぞれ均等なピッチＰｘ、Ｐｙとなるように形成される。また、ディンプル１５０は、長軸方向が摺動方向Ｙと平行になるように配列される。ディンプルのＸ方向およびＹ方向のピッチＰｘ、Ｐｙは、ディンプルの大きさ（Ｗ、Ｌ、Ｄｐ）に応じて適宜選択される。

一方、ローラー軸１２０の外周面１２２と摺動する内輪ローラー１３０の内周面１３２は、平坦に加工された曲面であり、ディンプルの形成を必須とするものではない。摺動面のいずれか一方に、上記のようなディンプル１５０を均一にかつ二次元的に形成することで、ディンプル１５０内に潤滑油が保持される。その結果、２つの摺動面間には、ディンプル１５０によって保持された潤滑油による油膜が均一にかつ二次元的に形成され、それ故、ローラー軸１２０の外周面１２２と内輪ローラー１３０の内周面１３２間の摺動特性が向上され、フリクションが低減される。さらに、ディンプル１５０の長手方向が摺動方向に一致するように配列されるので、摺動時に潤滑油がディンプル１５０内に保持され易くなり、摺動特性がさらに改善される。

次に、本実施例のディンプルの他の形状の適用例を図８（Ａ）、図８（Ｂ）に示す。図８（Ａ）に示すディンプル１５０Ａの平面形状は、４つのコーナー部にＲ面取りＣｍが形成された概略矩形状を有する。また、ディンプル１５０Ａの平坦な底面１５６と側面１５８との間にはＲ面取りＣｍが形成される。また、ディンプル１５０Ｂは、図８（Ｂ）に示すような面取りが施されていない矩形状であってもよい。このようなディンプル１５０Ａ、１５０Ｂの形状であっても、図７に示すディンプル１５０と同様の効果を得ることができる。

なお、ディンプルの平面形状は、上記の楕円、矩形状に限定されるものではない。ディンプルの平面形状は、長軸と短軸とを有する異方形状であることも可能であるし、円、正方形等の点対称または線対称の形状であってもよい。

次に、本実施例のディンプルの他の配置例について説明する。ディンプルの数および配置は、油膜形成能を十分に発揮できる程度に付与されていれば良い。図９（Ａ）は、図６（Ｂ）と比較して、ディンプルの数を減少させた態様を表している。効率的な油膜形成能を考慮して、図９（Ａ）では、ディンプルが千鳥状に配置されている。奇数行のディンプル１５０ＡのＸ方向のピッチＰｘと、偶数行のディンプル１５０ＢのＸ方向のピッチＰｘとは等しいが、両ピッチは互いに１／２だけずれている。ディンプル同士のピッチ（Ｐｙ、Ｐｘ）は、図６（Ｂ）のものよりも大きくなるので、その代わりにディンプルの深さを図６（Ｂ）のものよりも大きくし、保油性が減少されないようにしてもよい。図９（Ｂ）は、奇数列のディンプル１５０Ｃと偶数列のディンプル１５０ＤのＹ方向のピッチＰｙをそれぞれ半ピッチずらした例を示している。

次に、本実施例のディンプルの他の配置例について説明する。上記した例は、ディンプルの長軸方向が摺動方向Ｙと平行になるように配列されているが、図１０（Ａ）、図１０（Ｂ）に示す例は、ディンプルの長軸方向が摺動方向Ｙと直交する方向Ｘと平行になるように配列されている。このようなディンプルの配列であっても、ディンプル内に保持された潤滑油によって摺動面間のフリクション軽減を期待することができる。

図１１に、内輪ローラー１３０の外周面１３４にディンプルが形成された斜視図を示す。複数のディンプル１５２が均一に外周面１３４に形成される。ここに示す例では、ディンプル１５２は、１組の直線状に並んだディンプルが、円周方向に複数組形成される例を示しているが、これは一例であり、ディンプル１５２の数、配列、形状（断面も含む）、大きさ、深さ等は、内輪ローラー１３０および外輪ローラー１４０の材質、内輪ローラーの内径Ｄ２と外径Ｄ３、外輪ローラーの内径Ｄ４、摺動面の面積、クリアランスＳ１等に応じて適宜選択される。

次に、本実施例のローラー式ロッカーアームの動作を説明する。 エンジン運転時、シリンダーヘッド内には、カムジャーナルやＨＬＡから排出された潤滑油が飛沫上になって存在している。このような潤滑油が、能動的にロッカーアームの外輪ローラー１４０や内輪ローラー１３０を潤滑している。カムシャフトと外輪ローラー１４０は常時接触しているので、外輪ローラー１４０は常時回転しており、付着した潤滑油は、クリアランスを介して内部に引き込まれ、摺動面を潤滑する。

図１２（Ａ）は、従来の内輪ローラーの外周面の概略断面図、図１２（Ｂ）は、図１１の外周面１３４のＸ１−Ｘ１線の概略断面図である。図１２（Ａ）に示すように、従来の構造では、外周面１３４にディンプル１５２が形成されていないため、外周面１３４には、加工によって形成された面粗度の粗さ成分として谷部分１６０と山部分１７０が形成され、内部に引き込まれた潤滑油１８０は、谷部分１６０にしか溜まることができない。谷部分１６０が外周面１３４に均一に形成されていないので、潤滑油１８０は外周面１３４に均一に溜まることができない。このため、山部分１７０は相手部品と直接接触し、境界潤滑状態となる。更に、飛沫上の潤滑油の供給量が少ないため、十分な厚さの流体膜を形成することができない。それ故、フリクション性能や焼付性能が悪化してしまう。

一方、本実施例では、図１２（Ｂ）に示すように、外周面１３４に均一に複数のディンプル１５２が形成されるため、クリアランスを介して内部に引き込まれた潤滑油は、図１２（Ｃ）に示すように、摺動面のディンプル１５２内に溜まることができる。ディンプル１５２が谷部分１６０よりも深ければ、潤滑油の保持がさらに増加する。潤滑油の供給量が少なくても、エンジン運転中は飛沫給油が存在し、常時、外輪ローラーが回転しているため、潤滑油が供給され続けるので油溜まり中の潤滑油が途切れることはない。油溜まりは、面粗度の粗さ成分の谷部分１６０と山部分１７０の合計上の深さを有するため、図１２（Ｄ）に示すように、十分な厚さを持った流体膜１９０を形成することができる。外輪ローラー１４０は常時回転しているので、形成された流体膜１９０は、潤滑油が有する粘性によってくさび膜効果を発生し、流体潤滑状態となる。一方、ローラー軸と内輪ローラー間では、ローラー軸がボディと締結されているので、回転することはない。内輪ローラー１３０は拘束されていないため自由に回転することができる。内輪ローラー１３０と外輪ローラー１４０のクリアランスに形成された流体膜は、流体の性質である粘性抵抗による摩擦を有するため、外輪ローラー１４０の回転を内輪ローラー１３０へ伝達することができる。そのためローラー軸と内輪ローラーにおいても同様の効果が発生し、総じて、フリクション性能と耐焼付性能が向上する。

実施例として、ローラー軸１２０にＳＵＪ２材（JIS G 4805）を焼入処理したものを用い、外周面１２２に転写によって表１に示した長さＬ、幅Ｗ、深さＤｐを有する図６に示すディンプル１５０を形成したものを作製した。内輪ローラー１３０および外輪ローラー１４０にＳＵＪ２材（JIS G 4805）を焼入処理したものを用い、内周ローラー１３０の外周面１３４にも転写によって表１に示した長さＬ、幅Ｗ、深さＤｐを有するディンプル１５０を形成したものを作製した。これらを図示しないボディに組み付け、実施例のすべり式ローラーロッカーアームを作製した。また、本実施例と同材質を用いて、ローラー軸、内輪ローラーにディンプルを形成しない従来技術による比較例のすべり式ローラーロッカーアームを作製した。

前記のように作製した各実施例、比較例について、摩擦抵抗（フリクション）及び耐焼付性（耐スカッフ性）の評価を行った。摩擦抵抗の測定は、動弁機構のみの摩擦損失が測定できる動力計が接続されたモータリングベンチに、本発明の実施例、比較例を組み込んだ実機エンジンをセットしてカムシャフトを回転させ、その駆動トルクを測定した。測定条件は、カムシャフト回転数３００ｒｐｍ、潤滑油の供給温度１２０℃とし、飛沫潤滑のみにより潤滑油を供給とした。摩擦抵抗は、比較例を基準にしたときに３％程度向上を△、５％以上向上を○で示している。耐焼付性の評価は、摩擦抵抗の測定と同様にモータリングベンチに本発明の実施例、比較例を組み込んだ荷重を負荷できる専用の単体試験機をセットし、摩擦抵抗の評価と同様の条件において、所定時間毎にロッカーアームへの負荷荷重を一定量ずつ増加させていき、スカッフ発生までの荷重を測定した。耐焼付性は、比較例のスカッフ発生荷重との対比で３％程度向上を△、５％以上向上を○で示している。

これらの実験結果から本実施例のロッカーアームでは、比較例と比べて摩擦抵抗が減少し、耐焼付性が向上したことが確認された。

以上、本発明の好ましい実施の形態について説明したが、本発明は、特定の実施形態に限定されるものではなく、本発明は、特許請求の範囲に基づき本発明の要旨を逸脱しない範囲で変形、変更が可能である。

１００：ロッカーアーム
１１０：ボディ
１２０：ローラー軸
１２２：外周面
１３０：内輪ローラー
１３２：内周面
１３４：外周面
１４０：外輪ローラー
１４２：内周面
１４４：外周面
１５０：ディンプル

Claims (5)

1. カムの回転動作を吸排気バルブに伝達する機能を備えたローラー式ロッカーアームであって、
   ローラー軸であって、当該ローラー軸の外周面の摺動面が複数の溝を含む、前記ローラー軸と、
   前記ローラー軸の外周面上に摺動可能に取付けられた内輪ローラーであって、当該内輪ローラーの内周面および外周面が複数の溝を含む、前記内輪ローラーと、
   前記内輪ローラーの外周面上に摺動可能に取付けられた外輪ローラーであって、当該外輪ローラーの内周面が複数の溝を含む、前記外輪ローラーとを有し、
   それぞれの溝は、長軸と短軸とを有する異方形状を有し、各表面上の複数の溝は摺動する方向および摺動する方向と直交する方向において離間されている、ローラー式ロッカーアーム。
2. 前記複数の溝は、均一に配置される、請求項１に記載のローラー式ロッカーアーム。
3. 前記溝の長軸方向が摺動面の摺動方向に平行である、請求項１または２に記載のローラー式ロッカーアーム。
4. 前記溝の長軸方向が摺動面の摺動方向に直交する、請求項１または２に記載のローラー式ロッカーアーム。
5. 前記溝は、長軸方向の長さが５ｍｍ以下、短軸方向の幅が１ｍｍ以下、深さが１ｍｍ以下である、請求項１ないし４いずれか１つに記載のローラー式ロッカーアーム。
