本発明は、排ガス浄化用触媒に関する。
従来から、自動車等の自動推進車両の排ガスを浄化するために種々の三元触媒が使用されている。例えば、特許文献１には、支持体上に少なくとも２層の触媒成分含有層を有し、内側の触媒成分含有層は、触媒成分として白金族元素の少なくとも一種、活性アルミナ及び酸化セリウムを含み、外側の触媒成分含有層は、触媒成分として白金族元素の少なくとも一種及び活性アルミナを含み、内側の触媒成分含有層と外側の触媒成分含有層の少なくとも一方が、さらにセリウム安定化ジルコニウム共沈酸化物を含む排気ガス浄化用触媒が開示されている。
特許文献２には、無機耐火性触媒担体に、白金、パラジウム及びロジウムからなる群から選ばれる一種以上の触媒成分を含有するアルミナコート層が形成された触媒において、前記触媒成分に加えて該アルミナコート層に、該アルミナコート層全体の１０〜４０重量％の複合酸化物、および、２〜２０重量％の酸化ランタンを含有させた排気ガス浄化用触媒が開示されている。前述した複合酸化物としては、結晶粒子径５０〜３００Åの酸化セリウム中に酸化ジルコニウムを５〜１５重量％固溶させたものが用いられている。
特許文献３には、セリウム−ジルコニウム複合酸化物の層がモノリス基材にコートされてなる触媒担体構造体であって、前記層が少なくとも２層からなり、上層のセリウム−ジルコニウム複合酸化物のＣｅ／Ｚｒのモル比が、１／１以上でありかつ下層のセリウム−ジルコニウム複合酸化物のＣｅ／Ｚｒのモル比よりも高い触媒担体構造体が開示されている。
ところで、近年、世界的に排ガス規制が強化されており、自動車等には、炭化水素（ＨＣ）、一酸化炭素（ＣＯ）、窒素酸化物（ＮＯx）などのエミッションをさらに低減することが求められている。特許文献１〜３の排ガス浄化用触媒は、コールドトランジェントフェイズ（ＣＴ期）では十分な性能を発揮する。しかしながら、これら触媒は、ホットトランジェントフェイズ（ＨＴ期）では必ずしも十分な性能を発揮しない。エミッション低減には、ＨＴ期における排ガス浄化性能を向上させることが必要である。
国際公開第９０／１４８８７号パンフレット 特許第３３３０１５４号明細書 特開２００３−２９９９６７号公報
本発明は、ＨＴ期で十分な性能を発揮する排ガス浄化用触媒を提供することを目的とする。
本発明の第１の側面に係る排ガス浄化用触媒は、担体基材と、前記担体基材上に形成され、第１の希土類元素とジルコニウムとの第１の複合酸化物と、第１のアルミナと、前記第１のアルミナに担持されたパラジウムとを含んだ前記第１の層と、前記第１の層上に形成され、第２の希土類元素とジルコニウムとの第２の複合酸化物と、第２のアルミナと、前記第２の複合酸化物に担持されたロジウムとを含み、且つ、触媒金属として実質的に前記ロジウムのみを含んでいる前記第２の層とを含み、前記第１の複合酸化物および前記第２の複合酸化物として、希土類元素に対するジルコニウムの原子比が０．８以上の希土類元素とジルコニウムとの複合酸化物のみを含み、かつ前記原子比が０．８未満の希土類元素とジルコニウムとの複合酸化物を含まないことを特徴とする。
本発明の第２の側面に係る排ガス浄化用触媒は、担体基材と、前記担体基材上に形成され、第１の希土類元素とジルコニウムとの第１の複合酸化物と、第１のアルミナと、前記第１のアルミナに担持されたパラジウムとを含んだ第１の層と、前記第１の層上に形成され、実質的に、第２の希土類元素とジルコニウムとの第２の複合酸化物、第２のアルミナ、及び前記第２の複合酸化物に担持されたロジウムのみからなる第２の層とを含み、前記第１の複合酸化物および前記第２の複合酸化物として、希土類元素に対するジルコニウムの原子比が０．８以上の希土類元素とジルコニウムとの複合酸化物のみを含み、かつ前記原子比が０．８未満の希土類元素とジルコニウムとの複合酸化物を含まないことを特徴とする。
本発明の第３の側面に係る排ガス浄化用触媒は、担体基材と、第１の希土類元素とジルコニウムとの第１の複合酸化物と、パラジウムが担持された第１のアルミナとを含んだ第１のスラリーを前記担体基材上にコートすることを含んだ方法により得られる第１の層と、第２の希土類元素とジルコニウムとの第２の複合酸化物であって、ロジウムが担持された前記第２の複合酸化物と、第２のアルミナとを含み、且つ触媒金属として実質的に前記ロジウムのみを含んだ第２のスラリーを前記第１の層上にコートすることを含んだ方法により得られる第２の層とを含み、前記第１の複合酸化物および前記第２の複合酸化物として、希土類元素に対するジルコニウムの原子比が０．８以上の希土類元素とジルコニウムとの複合酸化物のみを含み、かつ前記原子比が０．８未満の希土類元素とジルコニウムとの複合酸化物を含まないことを特徴とする。
本発明によれば、ＨＴ期で十分な性能を発揮する排ガス浄化用触媒を提供することができる。
以下、本発明の実施形態を説明する。
図１は、本発明の一実施形態に係る排ガス浄化用触媒を概略的に示す図であり、図２は、図１の排ガス浄化用触媒を概略的に示す断面図である。この排ガス浄化用触媒１０は、モノリス触媒である。このモノリス触媒１０は、蜂の巣（ハニカム）状に多数の微細孔が貫通した円筒形の担体基材１を含んでいる。担体基材１は、直方体にすることもできる。この担体基材１は、典型的には、セラミックス製であり、セラミックスとしては、例えばコージエライトを挙げることができる。また、この担体基材１は、金属製とすることもできる。
図２に示すように、この担体基材１の隔壁上には第１の触媒担体層（内層）２が形成されており、この内層２上には第２の触媒担体層（外層）３が形成されている。これら内層２と外層３について、図３，４を参照しながら説明する。
図３は、図１の触媒の内層を概略的に示す図であり、図４は、図１の触媒の外層を概略的に示す図である。内層２は、希土類元素とジルコニウムとの複合酸化物２１とアルミナ２２とを含んでおり、第１の触媒金属２３を担持している。また、外層３は、希土類元素とジルコニウムとの複合酸化物３１とアルミナ３２とを含んでおり、第２の触媒金属３３を担持している。一例として、図３では、第１の触媒金属２３を主にアルミナ２２に担持させており、図４では、第２の触媒金属３３を主に複合酸化物３１に担持させている。
触媒担体である複合酸化物２１，３１およびアルミナ２２，３２は、触媒金属の比表面積を増大させると共に、触媒反応による発熱を消散させて触媒金属のシンタリングを抑制する役割を担っている。複合酸化物２１，３１のそれぞれにおいて、希土類元素に対するジルコニウムの原子比Ｒは０．８以上である。
触媒金属２３，３３は、種類が異なる貴金属である。触媒金属２３，３３としては、例えばロジウム（Ｒｈ）、白金（Ｐｔ）、パラジウム（Ｐｄ）およびそれらの混合物などを挙げることができる。これら触媒金属２３，３３は、ＮＯxの還元反応、並びに、ＣＯおよびＨＣの酸化反応を促進する役割を担っている。典型的には、触媒金属２３をＰｔあるいはＰｄとし、触媒金属３３をＲｈとする。
このモノリス触媒１０は、希土類元素を含んだ酸化物として、希土類元素に対するジルコニウムの原子比Ｒが０．８以上の希土類元素とジルコニウムとの複合酸化物２１，３１のみを含んでいる。モノリス触媒１０が、これら複合酸化物２１，３１を含み、かつ、原子比Ｒが０．８未満の複合酸化物や金属元素として希土類元素のみを含んだ酸化物を含有していない場合、このモノリス触媒は、ＨＴ期で十分な排ガス浄化性能を発揮する。
原子比Ｒは、典型的には、１〜２０の範囲内とする。原子比Ｒが小さいと、ＨＴ期における排ガス浄化性能が不十分となることがある。原子比Ｒが大きいと、ＣＴ期における排ガス浄化性能が不十分となることがある。
なお、通常、触媒担体層２，３に含まれるジルコニウムの一部は、酸化ジルコニウムとして存在している。典型的には、ジルコニウムの９０質量％以上が希土類元素との複合酸化物として存在する。
希土類元素は、例えば、Ｌａ、Ｃｅ、Ｐｒ、Ｎｄ、Ｐｍ、Ｓｍ、Ｅｕ、Ｇｄ、Ｔｂ、Ｄｙ、Ｈｏ、Ｅｒ、Ｔｍ、Ｙｂ、Ｌｕ、ＳｃおよびＹである。希土類元素は１種のみを使用することもできるし、２種以上を組合せて用いることもできる。
触媒担体層２，３中における複合酸化物２１，３１に対するアルミナ２２，３２の重量比は、典型的には、１／２００ないし２００／１の範囲とする。複合酸化物に対するアルミナの重量比が小さいと、触媒担体層が剥離する可能性がある。一方、複合酸化物に対するアルミナの重量比が大きいと、触媒のＨＴ期での性能が劣化する傾向がある。触媒担体層中における複合酸化物に対するアルミナの重量比は、望ましくは、１／２０ないし２０／１の範囲とする。
内層２と外層３とでは、複合酸化物に対するアルミナの重量比が互いに等しくてもよく、あるいは、異なっていてもよい。例えば、外層３における重量比は、内層２における重量比よりも大きくしてもよい。
この排ガス浄化用触媒１０は、例えば、以下に説明するように製造することができる。
まず、希土類元素塩の水溶液とジルコニウム塩の水溶液とを、希土類元素に対するジルコニウムのモル比が０．８以上となるように混合する。ここでは、一例として、硝酸セリウム水溶液と硝酸ジルコニウム水溶液とを混合することとする。次に、この混合液に、アンモニア水溶液を添加して、セリウムとジルコニウムとの共沈物を得る。その後、この共沈物を焼成することにより、セリウムとジルコニウムとの複合酸化物２１，３１を得る。
次に、複合酸化物２１と、触媒金属塩を含む溶液と、アルミナ２２とを混合して第１のスラリーを調製する。また、複合酸化物３１と、触媒金属塩を含む溶液と、アルミナ３２とを混合して第２のスラリーを調製する。触媒金属塩を含む溶液としては、触媒金属をＰｄとする場合には、硝酸パラジウム水溶液等を用いることができる。触媒金属をＲｈとする場合には、硝酸ロジウム水溶液等を用いることができる。触媒金属をＰｔとする場合には、ジニトロジアミノ白金水溶液等を用いることができる。
続いて、担体基材１を第１のスラリー中に浸漬させることにより、その表面に塗膜を形成する。この塗膜を乾燥させた後、第２のスラリーを用いること以外は同様の方法により、担体基材１の表面に塗膜を形成する。この塗膜を乾燥させ、必要に応じて焼成を行う。以上のようにして排ガス浄化用触媒１０を得る。
排ガス浄化用触媒１０の製造方法はこれに限られるものではなく、例えば、以下に説明するように製造することもできる。
まず、アルミナ２２と第１の触媒金属塩を含む溶液とを混合し、乾燥した後、焼成することにより触媒金属２３を担持したアルミナ２２を得る。同様に、前述したように得られる複合酸化物３１と第２の触媒金属塩を含む溶液とを混合し、乾燥した後、焼成することにより触媒金属３３を担持した複合酸化物３１を得る。第１の触媒金属塩を含む溶液は、例えば硝酸パラジウム水溶液あるいはジニトロジアミノ白金水溶液である。第２の触媒金属塩を含む溶液は、例えば硝酸ロジウム水溶液である。
次に、前述したように得られる複合酸化物２１と、触媒金属２３を担持したアルミナ２２と、水とを混合して第１のスラリーを調製する。また、触媒金属３３を担持した複合酸化物３１と、アルミナ３２と、水とを混合して第２のスラリーを調製する。
続いて、担体基材１を第１のスラリー中に浸漬させることにより、その表面に塗膜を形成する。この塗膜を乾燥させた後、第２のスラリーを用いること以外は同様の方法により、担体基材１の表面に塗膜を形成する。この塗膜を乾燥させ、必要に応じて焼成を行う。以上のようにして排ガス浄化用触媒１０を得る。
図２では、触媒担体層が２層である例を示したが、触媒担体層は１層であってもよいし、３層以上であってもよい。
ここでは、本発明をモノリス触媒に適用した例を示したが、本発明は、他の触媒にも適用可能である。
［実施例］
以下、本発明を実施例により説明する。
＜排ガス浄化用触媒の製造＞
（実施例１）
先に説明した方法によりジルコニウムと希土類元素との複合酸化物Ｘを製造した。ここで製造した複合酸化物Ｘは、希土類元素として、セリウム（Ｃｅ）とランタン（Ｌａ）とネオジム（Ｎｄ）とを含んでいる。また、Ｃｅ原子数とＬａ原子数とＮｄ原子数との合計に対するジルコニウム原子数の比率Ｒは、８５／１５とした。
アルミナを５０ｇと、硝酸Ｐｄ溶液（Ｐｄ含有量１ｇ）と、複合酸化物Ｘを１００ｇとを混合してスラリーＡを調製した。このスラリーＡをモノリスハニカム担体（容積１Ｌ）にコートし、２５０℃で１時間乾燥させた。
次に、アルミナを９０ｇと、硝酸Ｒｈ溶液（Ｒｈ含有量０．２ｇ）と、複合酸化物Ｘを７０ｇとを混合してスラリーＢを調製した。このスラリーＢを、スラリーＡを塗布したモノリスハニカム担体にコートし、２５０℃で１時間乾燥させた後、５００℃で１時間焼成することにより実施例１の触媒を得た。得られた触媒の組成を以下に示す。
外層：Ｒｈ０．２ｇ、アルミナ９０ｇ、複合酸化物Ｘ（Ｒ＝８５／１５）７０ｇ
内層：Ｐｄ１．０ｇ、アルミナ５０ｇ、複合酸化物Ｘ（Ｒ＝８５／１５）１００ｇ
（実施例２）
アルミナを５０ｇと、ジニトロジアミノＰｔ溶液（Ｐｔ含有量１ｇ）と、複合酸化物Ｘを１００ｇとを混合してスラリーＣを調製した。このスラリーＣをモノリスハニカム担体（容積１Ｌ）にコートし、２５０℃で１時間乾燥させた。
スラリーＢを、スラリーＣを塗布したモノリスハニカム担体にコートし、２５０℃で１時間乾燥させた後、５００℃で１時間焼成することにより実施例２の触媒を得た。得られた触媒の組成を以下に示す。
外層：Ｒｈ０．２ｇ、アルミナ９０ｇ、複合酸化物Ｘ（Ｒ＝８５／１５）７０ｇ
内層：Ｐｔ１．０ｇ、アルミナ５０ｇ、複合酸化物Ｘ（Ｒ＝８５／１５）１００ｇ
（実施例３）
希土類元素塩の配合量を変更したこと以外は、実施例１と同様にして、ジルコニウムと希土類元素との複合酸化物Ｙを製造した。すなわち、本例ではＣｅ原子数とＬａ原子数とＮｄ原子数との合計に対するジルコニウム原子数の比率Ｒは、６５／３５とした。
アルミナを５０ｇと、硝酸Ｐｄ溶液（Ｐｄ含有量１ｇ）と、複合酸化物Ｙを１００ｇとを混合してスラリーＤを調製した。このスラリーＤをモノリスハニカム担体（容積１Ｌ）にコートし、２５０℃で１時間乾燥させた。
スラリーＢを、スラリーＤを塗布したモノリスハニカム担体にコートし、２５０℃で１時間乾燥させた後、５００℃で１時間焼成することにより実施例３の触媒を得た。得られた触媒の組成を以下に示す。
外層：Ｒｈ０．２ｇ、アルミナ９０ｇ、複合酸化物Ｘ（Ｒ＝８５／１５）７０ｇ
内層：Ｐｄ１．０ｇ、アルミナ５０ｇ、複合酸化物Ｙ（Ｒ＝６５／３５）１００ｇ
（実施例４）
アルミナを５０ｇと、ジニトロジアミノＰｔ溶液（Ｐｔ含有量１ｇ）と、複合酸化物Ｙを１００ｇとを混合してスラリーＥを調製した。このスラリーＥをモノリスハニカム担体（容積１Ｌ）にコートし、２５０℃で１時間乾燥させた。
スラリーＢを、スラリーＥを塗布したモノリスハニカム担体にコートし、２５０℃で１時間乾燥させた後、５００℃で１時間焼成することにより実施例４の触媒を得た。得られた触媒の組成を以下に示す。
外層：Ｒｈ０．２ｇ、アルミナ９０ｇ、複合酸化物Ｘ（Ｒ＝８５／１５）７０ｇ
内層：Ｐｔ１．０ｇ、アルミナ５０ｇ、複合酸化物Ｙ（Ｒ＝６５／３５）１００ｇ
（実施例５）
希土類元素塩の配合量を変更したこと以外は、実施例１と同様にして、ジルコニウムと希土類元素との複合酸化物Ｚを製造した。すなわち、本例ではＣｅ原子数とＬａ原子数とＮｄ原子数との合計に対するジルコニウム原子数の比率Ｒは、４５／５５とした。
アルミナを５０ｇと、硝酸Ｐｄ溶液（Ｐｄ含有量１ｇ）と、複合酸化物Ｚを１００ｇとを混合してスラリーＦを調製した。このスラリーＦをモノリスハニカム担体（容積１Ｌ）にコートし、２５０℃で１時間乾燥させた。
スラリーＢを、スラリーＦを塗布したモノリスハニカム担体にコートし、２５０℃で１時間乾燥させた後、５００℃で１時間焼成することにより実施例５の触媒を得た。得られた触媒の組成を以下に示す。
外層：Ｒｈ０．２ｇ、アルミナ９０ｇ、複合酸化物Ｘ（Ｒ＝８５／１５）７０ｇ
内層：Ｐｄ１．０ｇ、アルミナ５０ｇ、複合酸化物Ｚ（Ｒ＝４５／５５）１００ｇ
（実施例６）
アルミナを５０ｇと、ジニトロジアミノＰｔ溶液（Ｐｔ含有量１ｇ）と、複合酸化物Ｚを１００ｇとを混合してスラリーＧを調製した。このスラリーＧをモノリスハニカム担体（容積１Ｌ）にコートし、２５０℃で１時間乾燥させた。
スラリーＢを、スラリーＧを塗布したモノリスハニカム担体にコートし、２５０℃で１時間乾燥させた後、５００℃で１時間焼成することにより実施例６の触媒を得た。得られた触媒の組成を以下に示す。
外層：Ｒｈ０．２ｇ、アルミナ９０ｇ、複合酸化物Ｘ（Ｒ＝８５／１５）７０ｇ
内層：Ｐｔ１．０ｇ、アルミナ５０ｇ、複合酸化物Ｚ（Ｒ＝４５／５５）１００ｇ
（実施例７）
アルミナを５０ｇと、硝酸Ｐｄ溶液（Ｐｄ含有量１ｇ）とを混合した後、焼成してＰｄ担持アルミナ粉末を得た。このＰｄ担持アルミナ粉末と、複合酸化物Ｘを１００ｇと、水とを混合してスラリーＪを調製した。このスラリーＪをモノリスハニカム担体（容積１Ｌ）にコートし、２５０℃で１時間乾燥させた。
複合酸化物Ｘを１００ｇと、硝酸Ｒｈ水溶液（Ｒｈ含有量０．２ｇ）とを混合した後、焼成してＲｈ担持複合酸化物粉末を得た。このＲｈ担持複合酸化物粉末と、アルミナを９０ｇと、水とを混合してスラリーＫを調製した。このスラリーＫを、スラリーＪを塗布したモノリスハニカム担体にコートし、２５０℃で１時間乾燥させた後、５００℃で１時間焼成することにより実施例７の触媒を得た。得られた触媒の組成を以下に示す。
外層：Ｒｈ０．２ｇ、アルミナ９０ｇ、複合酸化物Ｘ（Ｒ＝８５／１５）７０ｇ
内層：Ｐｄ１．０ｇ、アルミナ５０ｇ、複合酸化物Ｘ（Ｒ＝８５／１５）１００ｇ
（比較例１）
希土類元素塩の配合量を変更したこと以外は、実施例１と同様にして、ジルコニウムと希土類元素との複合酸化物Ｗを製造した。すなわち、本例ではＣｅ原子数とＬａ原子数とＮｄ原子数との合計に対するジルコニウム原子数の比率Ｒは、２５／７５とした。
アルミナを５０ｇと、硝酸Ｐｄ溶液（Ｐｄ含有量１ｇ）と、複合酸化物Ｗを１００ｇとを混合してスラリーＨを調製した。このスラリーＨをモノリスハニカム担体（容積１Ｌ）にコートし、２５０℃で１時間乾燥させた。
スラリーＢを、スラリーＨを塗布したモノリスハニカム担体にコートし、２５０℃で１時間乾燥させた後、５００℃で１時間焼成することにより比較例１の触媒を得た。得られた触媒の組成を以下に示す。
外層：Ｒｈ０．２ｇ、アルミナ９０ｇ、複合酸化物Ｘ（Ｒ＝８５／１５）７０ｇ
内層：Ｐｄ１．０ｇ、アルミナ５０ｇ、複合酸化物Ｗ（Ｒ＝２５／７５）１００ｇ
（比較例２）
アルミナを５０ｇと、ジニトロジアミノＰｔ溶液（Ｐｔ含有量１ｇ）と、複合酸化物Ｗを１００ｇとを混合してスラリーＩを調製した。このスラリーＩをモノリスハニカム担体（容積１Ｌ）にコートし、２５０℃で１時間乾燥させた。
スラリーＢを、スラリーＩを塗布したモノリスハニカム担体にコートし、２５０℃で１時間乾燥させた後、５００℃で１時間焼成することにより比較例２の触媒を得た。得られた触媒の組成を以下に示す。
外層：Ｒｈ０．２ｇ、アルミナ９０ｇ、複合酸化物Ｘ（Ｒ＝８５／１５）７０ｇ
内層：Ｐｔ１．０ｇ、アルミナ５０ｇ、複合酸化物Ｗ（Ｒ＝２５／７５）１００ｇ
（比較例３）
希土類元素塩の配合量を変更したこと以外は、実施例１と同様にして、ジルコニウムと希土類元素との複合酸化物Ｑを製造した。すなわち、本例ではＣｅ原子数とＬａ原子数とＮｄ原子数との合計に対するジルコニウム原子数の比率Ｒは、１０／９０とした。
アルミナを５０ｇと、硝酸Ｐｄ溶液（Ｐｄ含有量１ｇ）と、複合酸化物Ｑを１００ｇとを混合してスラリーＬを調製した。このスラリーＬをモノリスハニカム担体（容積１Ｌ）にコートし、２５０℃で１時間乾燥させた。
スラリーＢを、スラリーＬを塗布したモノリスハニカム担体にコートし、２５０℃で１時間乾燥させた後、５００℃で１時間焼成することにより比較例３の触媒を得た。得られた触媒の組成を以下に示す。
外層：Ｒｈ０．２ｇ、アルミナ９０ｇ、複合酸化物Ｘ（Ｒ＝８５／１５）７０ｇ
内層：Ｐｄ１．０ｇ、アルミナ５０ｇ、複合酸化物Ｑ（Ｒ＝１０／９０）１００ｇ
（比較例４）
アルミナを５０ｇと、ジニトロジアミノＰｔ溶液（Ｐｔ含有量１ｇ）と、複合酸化物Ｑを１００ｇとを混合してスラリーＭを調製した。このスラリーＭをモノリスハニカム担体（容積１Ｌ）にコートし、２５０℃で１時間乾燥させた。
スラリーＢを、スラリーＭを塗布したモノリスハニカム担体にコートし、２５０℃で１時間乾燥させた後、５００℃で１時間焼成することにより比較例４の触媒を得た。得られた触媒の組成を以下に示す。
外層：Ｒｈ０．２ｇ、アルミナ９０ｇ、複合酸化物Ｘ（Ｒ＝８５／１５）７０ｇ
内層：Ｐｔ１．０ｇ、アルミナ５０ｇ、複合酸化物Ｑ（Ｒ＝１０／９０）１００ｇ
＜試験＞
実施例１〜７および比較例１〜４の排ガス浄化用触媒を、それぞれ排気量２．２Ｌのエンジンを有する自動車へ搭載し、ＬＡ＃４モード走行してＨＣ，ＣＯ，ＮＯxエミッションを測定した。このとき得られたメタンを除く炭化水素（ＮＭＨＣ）のエミッションについて、Ｂａｇ１〜３の結果を表１に示す。また、実施例１〜６および比較例１〜４の排ガス浄化用触媒で得られた結果を図５にまとめる。図５中、縦軸は、ＮＭＨＣ排出量（ｍｇ／ｍｉｌｅ）を示し、横軸は、複合酸化物中のジルコニウム含有量（原子％）を示す。また、黒塗りの菱形印、四角印、三角印は、触媒金属としてＲｈおよびＰｔを含む触媒の結果を示し、白抜きの菱形印、四角印、三角印は、触媒金属としてＲｈおよびＰｄを含む触媒の結果を示す。
Figure 0004648089

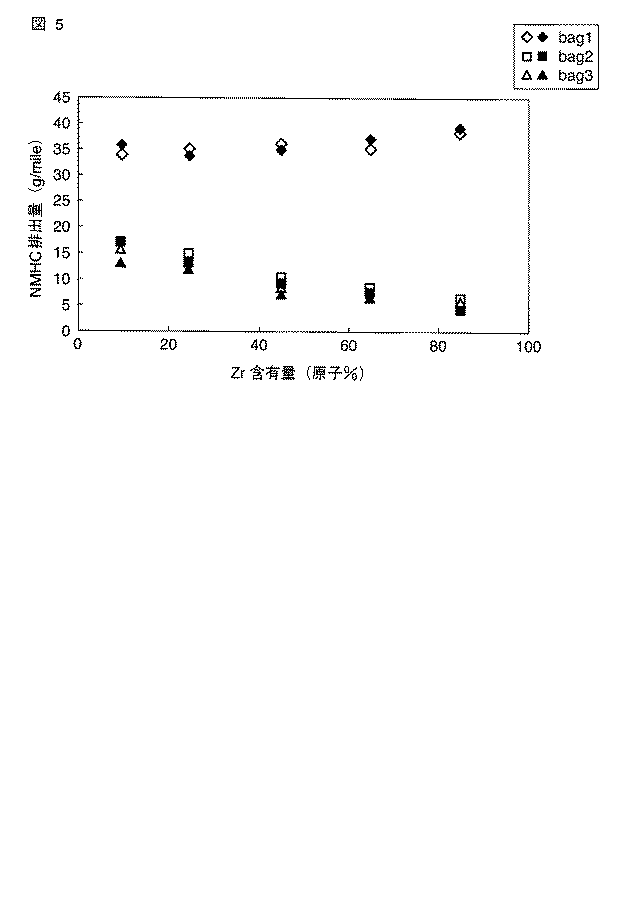

ここで、「ＬＡ＃４モード」とは、連邦テスト方法規則，ＦＴＰ７５に規定された米国におけるテストモードを示すものである。また、表１および図５の「Ｂａｇ１」は、このテストのＣＴ期において採取した排ガスを示し、「Ｂａｇ２」は、スタビライズドフェイズ（Ｓ期）において採取した排ガスを示し、「Ｂａｇ３」は、ＨＴ期において採取した排ガスを示している。
表１および図５から明らかなように、実施例１〜７の触媒を用いることにより、ＨＴ期およびＳ期でのＮＭＨＣ排出量を低減することができた。また、ＣＯ，ＮＯxエミッションについても同様な結果が得られた。これらの結果から、実施例１〜７の触媒は、ＨＴ期で十分な排ガス浄化性能を発揮することを確認できた。また、Ｒｈを複合酸化物に担持させ、Ｐｄをアルミナに担持させた実施例７の触媒は、ＣＴ期およびＳ期でのＮＭＨＣ排出量の低減効果にも非常に優れていた。
これに対して、内層に、希土類元素に対するジルコニウムの原子比が０．８未満である複合酸化物を含む比較例１〜４の触媒を用いた場合には、実施例１〜７の触媒を用いた場合に比較してＨＴ期でのＮＭＨＣ排出量が多かった。
本発明の一実施形態に係る排ガス浄化用触媒を概略的に示す図。 図１の排ガス浄化用触媒を概略的に示す断面図。 図１の触媒の内層を概略的に示す図。 図１の触媒の外層を概略的に示す図。 ジルコニウム含有量とＮＭＨＣエミッションとの関係を示す図。
符号の説明
１…担体基材、２…第１の触媒担体層（内層）、３…第２の触媒担体層（外層）、１０…排ガス浄化用触媒（モノリス触媒）、２１，３１…希土類元素とジルコニウムとの複合酸化物、２２，３２…アルミナ、２３…第１の触媒金属、３３…第２の触媒金属。

Claims (5)

  1. 担体基材と、
    前記担体基材上に形成され、第１の希土類元素とジルコニウムとの第１の複合酸化物と、第１のアルミナと、前記第１のアルミナに担持されたパラジウムとを含んだ前記第１の層と、
    前記第１の層上に形成され、第２の希土類元素とジルコニウムとの第２の複合酸化物と、第２のアルミナと、前記第２の複合酸化物に担持されたロジウムとを含み、且つ、触媒金属として実質的に前記ロジウムのみを含んでいる前記第２の層と
    を含み、
    前記第１の複合酸化物および前記第２の複合酸化物として、希土類元素に対するジルコニウムの原子比が０．８以上の希土類元素とジルコニウムとの複合酸化物のみを含み、かつ前記原子比が０．８未満の希土類元素とジルコニウムとの複合酸化物を含まないことを特徴とする排ガス浄化用触媒。
  2. 担体基材と、
    前記担体基材上に形成され、第１の希土類元素とジルコニウムとの第１の複合酸化物と、第１のアルミナと、前記第１のアルミナに担持されたパラジウムとを含んだ第１の層と、
    前記第１の層上に形成され、実質的に、第２の希土類元素とジルコニウムとの第２の複合酸化物、第２のアルミナ、及び前記第２の複合酸化物に担持されたロジウムのみからなる第２の層と
    を含み、
    前記第１の複合酸化物および前記第２の複合酸化物として、希土類元素に対するジルコニウムの原子比が０．８以上の希土類元素とジルコニウムとの複合酸化物のみを含み、かつ前記原子比が０．８未満の希土類元素とジルコニウムとの複合酸化物を含まないことを特徴とする排ガス浄化用触媒。
  3. 担体基材と、
    第１の希土類元素とジルコニウムとの第１の複合酸化物と、パラジウムが担持された第１のアルミナとを含んだ第１のスラリーを前記担体基材上にコートすることを含んだ方法により得られる第１の層と、
    第２の希土類元素とジルコニウムとの第２の複合酸化物であって、ロジウムが担持された前記第２の複合酸化物と、第２のアルミナとを含み、且つ触媒金属として実質的に前記ロジウムのみを含んだ第２のスラリーを前記第１の層上にコートすることを含んだ方法により得られる第２の層と
    を含み、
    前記第１の複合酸化物および前記第２の複合酸化物として、希土類元素に対するジルコニウムの原子比が０．８以上の希土類元素とジルコニウムとの複合酸化物のみを含み、かつ前記原子比が０．８未満の希土類元素とジルコニウムとの複合酸化物を含まないことを特徴とする排ガス浄化用触媒。
  4. 前記第１の希土類元素及び前記第２の希土類元素が、Ｌａ、Ｃｅ、Ｐｒ、Ｎｄ、Ｐｍ、Ｓｍ、Ｅｕ、Ｇｄ、Ｔｂ、Ｄｙ、Ｈｏ、Ｅｒ、Ｔｍ、Ｙｂ、Ｌｕ、ＳｃおよびＹからなる群より選択される少なくとも１種であることを特徴とする請求項１ないし３のいずれか１項記載の排ガス浄化用触媒。
  5. 前記第１の複合酸化物に対する前記第１のアルミナの重量比及び前記第２の複合酸化物に対する前記第２のアルミナの重量比が、１／２００ないし２００／１の範囲にあることを特徴とする請求項１ないし４のいずれか１項記載の排ガス浄化用触媒。
JP2005155780A 2005-05-27 2005-05-27 排ガス浄化用触媒 Expired - Fee Related JP4648089B2 (ja)

Priority Applications (3)

Application Number Priority Date Filing Date Title
JP2005155780A JP4648089B2 (ja) 2005-05-27 2005-05-27 排ガス浄化用触媒
EP06004020.1A EP1726359B1 (en) 2005-05-27 2006-02-28 Exhaust gas-purifying catalyst
US11/367,179 US20060270549A1 (en) 2005-05-27 2006-03-02 Exhaust gas-purifying catalyst

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
JP2005155780A JP4648089B2 (ja) 2005-05-27 2005-05-27 排ガス浄化用触媒

Publications (2)

Publication Number Publication Date
JP2006326527A JP2006326527A (ja) 2006-12-07
JP4648089B2 true JP4648089B2 (ja) 2011-03-09

Family

ID=36975269

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2005155780A Expired - Fee Related JP4648089B2 (ja) 2005-05-27 2005-05-27 排ガス浄化用触媒

Country Status (3)

Country Link
US (1) US20060270549A1 (ja)
EP (1) EP1726359B1 (ja)
JP (1) JP4648089B2 (ja)

Families Citing this family (26)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP5210306B2 (ja) * 2006-06-29 2013-06-12 ユミコア・アクチエンゲゼルシャフト・ウント・コムパニー・コマンディットゲゼルシャフト 三元触媒
JP5270075B2 (ja) 2006-07-04 2013-08-21 株式会社キャタラー 排ガス浄化用触媒
US8067330B2 (en) * 2007-02-15 2011-11-29 Mazda Motor Corporation Catalytic material and catalyst for purifying exhaust gas component
ATE482766T1 (de) * 2007-03-19 2010-10-15 Umicore Ag & Co Kg Doppelschichtiger dreiweg-katalysator
JP2009000648A (ja) * 2007-06-22 2009-01-08 Toyota Motor Corp 排ガス浄化用触媒
DE502007002874D1 (de) * 2007-09-28 2010-04-01 Umicore Ag & Co Kg Entfernung von Partikeln aus dem Abgas von mit überwiegend stöchiometrischem Luft/Kraftstoff-Gemisch betriebenen Verbrennungsmotoren
JP5131053B2 (ja) * 2008-06-24 2013-01-30 トヨタ自動車株式会社 貴金属担持触媒及び触媒装置
JPWO2010053163A1 (ja) * 2008-11-06 2012-04-05 株式会社キャタラー ディーゼル用排ガス浄化触媒及びディーゼル用排ガス浄化システム
JP5903205B2 (ja) * 2010-01-04 2016-04-13 株式会社キャタラー 排ガス浄化用触媒
US9266092B2 (en) 2013-01-24 2016-02-23 Basf Corporation Automotive catalyst composites having a two-metal layer
EP3045226B1 (de) 2015-01-19 2024-08-21 Umicore AG & Co. KG Doppelschichtiger Dreiweg-Katalysator mit verbesserter Alterungsstabilität
WO2017218092A2 (en) * 2016-06-13 2017-12-21 Basf Corporation Catalytic article comprising combined pgm and osc
EP3501648B1 (de) 2017-12-19 2023-10-04 Umicore Ag & Co. Kg Katalytisch aktives partikelfilter
EP3505246B1 (de) 2017-12-19 2019-10-23 Umicore Ag & Co. Kg Katalytisch aktives partikelfilter
EP3505245B1 (de) 2017-12-19 2019-10-23 Umicore Ag & Co. Kg Katalytisch aktives partikelfilter
WO2020200398A1 (de) 2019-03-29 2020-10-08 Umicore Ag & Co. Kg Katalytisch aktives partikelfilter
JP7288331B2 (ja) * 2019-03-29 2023-06-07 株式会社キャタラー 排ガス浄化触媒装置
CN111078000B (zh) * 2019-11-18 2023-04-28 中北大学 一种根据眼行为特征进行眼机交互的方法、装置及系统
DE102020101876A1 (de) 2020-01-27 2021-07-29 Umicore Ag & Co. Kg Doppelschichtiger Dreiweg-Katalysator mit weiter verbesserter Alterungsstabilität
DE102021118803A1 (de) 2021-07-21 2023-01-26 Umicore Ag & Co. Kg Abgasreinigungssystem zur Reinigung von Abgasen von Benzinmotoren
DE102021118802A1 (de) 2021-07-21 2023-01-26 Umicore Ag & Co. Kg Abgasreinigungssystem zur Reinigung von Abgasen von Benzinmotoren
DE102021118801A1 (de) 2021-07-21 2023-01-26 Umicore Ag & Co. Kg Abgasreinigungssystem zur Reinigung von Abgasen von Benzinmotoren
DE102022130469A1 (de) 2022-11-17 2024-05-23 Umicore Ag & Co. Kg Verfahren und Vorrichtung zum Herstellen eines Substrats für eine Abgasnachbehandlungseinrichtung
DE102023117464A1 (de) 2023-07-03 2025-01-09 Umicore Ag & Co. Kg Verfahren und Vorrichtung zum Herstellen eines Substrats für eine Abgasnachbehandlungseinrichtung
DE102023132075A1 (de) 2023-11-17 2025-05-22 Umicore Ag & Co. Kg Katalytischer Partikelfilter
DE102024115458A1 (de) 2024-06-04 2025-12-04 Umicore Ag & Co. Kg Doppelschichtiger Drei-Wege-Katalysator mit deutlich verbessertem CO-Umsatz

Family Cites Families (12)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS6388040A (ja) * 1986-09-30 1988-04-19 Nippon Engeruharudo Kk 車輌用排気ガス浄化用触媒及びその製造方法
CA1334962C (en) * 1988-04-14 1995-03-28 Tomohisa Ohata Catalyst for purifying exhaust gas and method for production thereof
DK0428752T3 (da) * 1989-06-09 1994-10-03 N E Chemcat Corp Udstødningsgasrensningskatalysator med fortrinlig termisk bestandighed og fremgangsmåde til fremstilling deraf
US5057483A (en) * 1990-02-22 1991-10-15 Engelhard Corporation Catalyst composition containing segregated platinum and rhodium components
JP2734808B2 (ja) * 1991-05-10 1998-04-02 日産自動車株式会社 排ガス浄化用触媒
JPH0760117A (ja) * 1993-08-30 1995-03-07 Honda Motor Co Ltd 排気ガス浄化用触媒
JP4053623B2 (ja) * 1996-12-27 2008-02-27 阿南化成株式会社 ジルコニウム−セリウム系複合酸化物及びその製造方法
US5888464A (en) * 1997-04-08 1999-03-30 Engelhard Corporation Catalyst composition containing an intimately combined cerium-zirconium oxide
DE10024994A1 (de) * 1999-05-24 2001-01-04 Daihatsu Motor Co Ltd Katalytischer Umwandler zum Reinigen von Abgasen
US6846466B2 (en) * 2000-03-22 2005-01-25 Cataler Corporation Catalyst for purifying an exhaust gas
JP3851521B2 (ja) * 2000-09-26 2006-11-29 ダイハツ工業株式会社 排ガス浄化用触媒
GB2376903A (en) * 2001-04-05 2002-12-31 Johnson Matthey Plc Nitrogen oxides emission control under lean-burn conditions

Also Published As

Publication number Publication date
JP2006326527A (ja) 2006-12-07
EP1726359B1 (en) 2020-04-15
US20060270549A1 (en) 2006-11-30
EP1726359A1 (en) 2006-11-29

Similar Documents

Publication Publication Date Title
JP4648089B2 (ja) 排ガス浄化用触媒
KR102536415B1 (ko) 층상 자동차 촉매 복합체
JP5903205B2 (ja) 排ガス浄化用触媒
JP5461184B2 (ja) 層状触媒複合材料
JP5996538B2 (ja) 改善されたｎｏ酸化活性度を有するリーン燃焼ガソリンエンジン用の触媒
EP1938895A1 (en) Catalyst containing little or no rhodium for purifying exhaust gases of internal combustion engine
JP2011101840A (ja) 排気ガス浄化用触媒
JP2019084467A (ja) 排ガス浄化用触媒
JP6567168B2 (ja) 排ガス浄化用触媒及びその製造方法並びにそれを用いた排ガス浄化装置
JPWO2017203863A1 (ja) ガソリンエンジン排気ガスの浄化用三元触媒
JP7078521B2 (ja) 排ガス浄化用触媒
KR101432331B1 (ko) 배출 가스 정화용 촉매
KR101147055B1 (ko) 배기 가스 정화용 촉매
JP6339013B2 (ja) 排気ガス浄化触媒用担体、排気ガス浄化用触媒及び排気ガス浄化用触媒構成体
EP2992955B1 (en) Exhaust-gas purification catalyst
JP5531567B2 (ja) 排気ガス浄化用触媒
JP2001232199A (ja) 排ガス浄化用触媒
JP2023039982A (ja) 窒素酸化物吸蔵材及び排ガス浄化用触媒
JP2005000884A (ja) 排気ガス浄化用触媒
US20240157341A1 (en) Exhaust gas purification catalyst and exhaust gas purification system
JP2013027876A (ja) 排ガス浄化用触媒
JP2010051847A (ja) 排ガス浄化用触媒
WO2022209155A1 (ja) 排ガス浄化用触媒
JPH1085604A (ja) 排気ガス浄化用触媒
JP2004058001A (ja) 排気ガス浄化用触媒及びその製造方法

Legal Events

Date Code Title Description
A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20080324

A977 Report on retrieval

Free format text: JAPANESE INTERMEDIATE CODE: A971007

Effective date: 20100607

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20100706

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20100906

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20101005

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20101105

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20101130

A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20101209

FPAY Renewal fee payment (event date is renewal date of database)

Free format text: PAYMENT UNTIL: 20131217

Year of fee payment: 3

R150 Certificate of patent or registration of utility model

Ref document number: 4648089

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150

Free format text: JAPANESE INTERMEDIATE CODE: R150

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

LAPS Cancellation because of no payment of annual fees
