Abstract
簡単な回路構成で、低出力電流リップル特性と高速負荷応答特性を実現し、これにより出力平滑コンデンサを小容量化できるコンバータを提供すること。
【解決手段】
ハーフブリッジ結合方式によるコンバータの、トランスを2分割にし、且つ、出力平滑用インダクタを除去した簡単な回路構成において、各トランスの励磁インダクタンス成分に生成される2相の三角波電流波形を2次側整流回路によって足し合わせることで、低出力電流リップル特性と高速負荷応答特性を実現し、出力平滑コンデンサの小容量化を図る。
【選択図】図1
Description

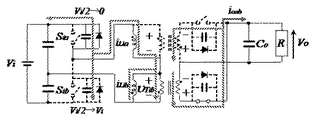

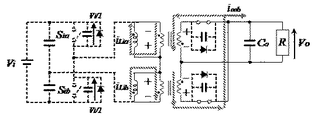

上記のように、本実施の形態では、特別な部品などを追加することなく、デッドタイム期間a'、b'、c'及びd'において上記のようなスイッチング状態を生成することで実現できる。

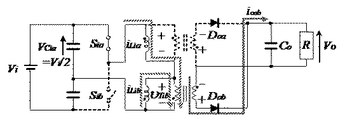

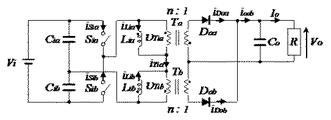

Sia、Sib、Soa、Sob スイッチ素子
Cia、Cib、Ci、Co コンデンサ
Ta、Tb トランス
Doa、Dob ダイオード
R 負荷
Claims (3)
- 正側端子、負側端子、及び中間点の少なくとも3つの端子を持つ電源部と、前記電源部の正負端子に直列接続された第1及び第2のスイッチ素子からなるスイッチング部と、前記電源部の中間点と前記スイッチング部の中間点との間に1次巻線が直列接続された第1及び第2のトランスからなるトランス部と、前記第1のトランスの2次巻線に接続された第1の整流素子と、前記第2のトランスの2次巻線に接続された第2の整流素子と、前記第1及び第2の整流素子の接続点と前記トランス部の2次巻線の接続点との間に接続された第1の出力平滑コンデンサと、前記スイッチング部のスイッチングを制御する制御部と、を有し、前記制御部から、第1の期間において、前記スイッチング部の第1のスイッチ素子のみをオンさせ、第2の期間において、前記スイッチング部の第1及び第2のスイッチ素子を両方ともオフさせ、第3の期間において、前記スイッチング部の第2のスイッチ素子のみをオンさせ、第4の期間において、前記スイッチング部の第1及び第2のスイッチ素子を両方ともオフさせる制御を繰り返し行い、前記第1の期間において、前記第1の整流素子のみを導通させ、前記第2の期間において、前記第1及び第2の整流素子を導通させ、前記第3の期間において、前記第2の整流素子のみを導通させ、前記第4の期間において、前記第1及び第2の整流素子を導通させることにより、前記第1及び第2のトランスの励磁インダクタンス成分に、2相の三角波電流波形を誘導し、前記2相の三角波電流波形が、前記第1及び第2の整流素子によって足しあわされ、さらに、前記第1の出力平滑コンデンサによって平滑されることにより、直流電圧を負荷に供給することを特徴とする電源装置。
- 正側端子、負側端子、及び中間点の少なくとも3つの端子を持つ電源部と、前記電源部の正負端子に直列接続された第1及び第2のスイッチ素子からなるスイッチング部と、前記電源部の中間点と前記スイッチング部の中間点との間に1次巻線が直列接続された第1及び第2のトランスからなるトランス部と、前記第1のトランスの2次巻線に接続された第3のスイッチ素子と、前記第2のトランスの2次巻線に接続された第4のスイッチ素子と、前記第3及び第4のスイッチ素子の接続点と前記トランス部の2次巻線の接続点との間に接続された第1の出力平滑コンデンサと、前記スイッチング部のスイッチングを制御する制御部と、を有し、前記制御部は、第1の期間において、前記第1と第4のスイッチ素子のみをオンにし、第2の期間において、前記第3と第4のスイッチ素子のみをオンにし、第3の期間において、前記第2と第3のスイッチ素子のみをオンさせ、第4の期間において、前記第3と第4のスイッチ素子のみをオンさせる制御を繰り返し行って、前記第1及び第2のトランスの励磁インダクタンス成分に、2相の三角波電流波形を誘導し、前記2相の三角波電流波形を、前記第3及び第4のスイッチ素子によって足しあわせ、さらに、前記第1の出力平滑コンデンサによって平滑して、直流電圧を負荷に供給することを特徴とする電源装置。
- 前記電源装置の2相の励磁電流波形が正負に振れるようにし、前記第1のスイッチ素子と前記第3のスイッチ素子のスイッチング転換時に、両方のスイッチがオフとなるデッドタイム期間を作り、同様に、前記第2のスイッチ素子と前記第4のスイッチ素子のスイッチング転換時に、両方のスイッチがオフとなるデッドタイム期間を作ることで、零電圧ソフトスイッチングを行うことを特徴とする請求項2記載の電源装置。
