Abstract
【課題】 半田バンプの柔軟性向上を図ることにより、半田バンプのくびれ部におけるクラックの発生を抑制し、かつ、クラックが発生しても断線不良を起こさず、半田バンプの破壊を防止できる電子部品及び電子装置の提供する。
【解決手段】 本発明に係る電子部品は、第一基板と第二基板が対向して配置され、第一基板の絶縁性を有する一面(第一絶縁部20)側に配された複数個の第一導電部21aと、第二基板の電気絶縁性を有する一面(第三絶縁部30)側に配された複数個の第二導電部32との間に、個別に半田バンプ23を設けてなる。少なくとも1つの半田バンプにおいては、第一導電部21aにおいて半田バンプ23と接する側の一面は、絶縁層(第二絶縁部22)で被覆された外周部と、第一導電部21aと接して配される凸部24を備えた内周部とから構成され、凸部は半田バンプより高い柔軟性をもつ部材からなる。
【選択図】 図2
【解決手段】 本発明に係る電子部品は、第一基板と第二基板が対向して配置され、第一基板の絶縁性を有する一面(第一絶縁部20)側に配された複数個の第一導電部21aと、第二基板の電気絶縁性を有する一面(第三絶縁部30)側に配された複数個の第二導電部32との間に、個別に半田バンプ23を設けてなる。少なくとも1つの半田バンプにおいては、第一導電部21aにおいて半田バンプ23と接する側の一面は、絶縁層(第二絶縁部22)で被覆された外周部と、第一導電部21aと接して配される凸部24を備えた内周部とから構成され、凸部は半田バンプより高い柔軟性をもつ部材からなる。
【選択図】 図2
Description
本発明は、配線基板(インタポーザ)を使用しないウェハレベルCSP(Chip Size/Scale Package)等の半導体パッケージや、LSIチップを裏返して回路基板に接合する実装方法であるフリップチップに代表される、半田バンプを介して基板間の電気的接続が図られる電子部品及びこのような電子部品を含む電子装置に関する。
従来、電子部品で用いられる半導体パッケージ構造として、たとえば半導体チップを樹脂により封止したパッケージ(いわゆるDual Inline PackageやQuad Flat Package)では、樹脂パッケージ周辺の側面に金属リード線を配置する周辺端子配置型が主流であった。
これに対し、近年急速に普及している半導体パッケージ構造として、例えばチップスケールパッケージ(CSP:Chip Scale Package)とよばれ、パッケージの平坦な表面に電極を平面状に配置した、いわゆるボールグリッドアレイ(BGA:Ball Grid Array )技術の採用により、同一電極端子数を持つ同一投影面積の半導体チップを、従来よりも小さい面積で電子回路基板に高密度実装することを可能にしたパッケージ構造がある。
BGAタイプの半導体パッケージにおいては、パッケージの面積が半導体チップの面積にほぼ等しいCSP構造が、前述のBGA電極配置構造とともに開発され、電子機器の小型軽量化に大きく貢献している。CSPは、回路を形成した例えばシリコンからなるウエハを切断し、個々の半導体チップに対して個別にパッケージ工程を施し、パッケージを完成するものである。
これに対し、一般的に「ウエハレベルCSP」とよばれる製法においては、このウエハ上に、絶縁層、再配線層、封止層等を形成し、半田バンプを形成する。そして最終工程においてウエハを所定のチップ寸法に切断することでパッケージ構造を具備した半導体チップを得ることができる。
ウエハ前面にこれらの回路を積層し、最終工程においてウエハをダイシングすることから、切断したチップそのものの大きさが、パッケージの施された半導体チップとなり、実装基板に対して最小投影面積を有する半導体チップを得ることが可能になる。
ウエハレベルCSPの製造方法における特徴は、パッケージを構成する部材を、すべてウエハの形状において加工することにある。すなわち、絶縁層、導電層(再配線層)、封止樹脂層、半田バンプ等は、すべてウエハをハンドリングすることで形成される。これは、例えば半田バンプの形成においても同じことである。
従来のウエハレベルCSPの製造工程では、半田バンプを形成する際にウエハの一方の平面の多数の電極を配置する所定位置に、半田材料を必要量設け、リフロー工程と呼ばれる半田融点以上の温度での加熱溶融、また、半田融点以下での冷却凝固を経ることにより、その形状が球状に近い半田バンプを得る。

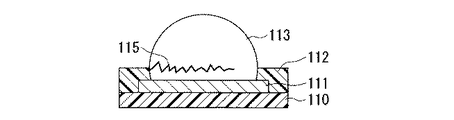

図9は従来のCSP等の電子部品(以下、半導体装置とも呼ぶ)の構造を例示する断面図であり、半導体装置において半田バンプを設ける部分を拡大して示すものである。
図10において、110は第一絶縁部であり、不図示の回路を一方の面上に設けたウエハからなる半導体基板(以下、半導体チップとも呼ぶ)の表層部に配置されている。111は第一導電部であり、この回路に導通し、半導体基板の第一絶縁部110の表面に形成されている。112は第二絶縁部であり、第一導電部111の外周部と第一絶縁部110を覆うように形成されている。113は半田バンプであり、露出された第一導電部111を覆うように設けられている。従来の半導体装置において半田バンプを設ける部分は、上述した第一絶縁部110、第一導電部111、第二導電部112、半田バンプ113から構成されている。
図10において、110は第一絶縁部であり、不図示の回路を一方の面上に設けたウエハからなる半導体基板(以下、半導体チップとも呼ぶ)の表層部に配置されている。111は第一導電部であり、この回路に導通し、半導体基板の第一絶縁部110の表面に形成されている。112は第二絶縁部であり、第一導電部111の外周部と第一絶縁部110を覆うように形成されている。113は半田バンプであり、露出された第一導電部111を覆うように設けられている。従来の半導体装置において半田バンプを設ける部分は、上述した第一絶縁部110、第一導電部111、第二導電部112、半田バンプ113から構成されている。
図9に示すような半球状の半田バンプ113は、第一導電部111上に半田材料を形成した後、加熱処理(以下、リフロー処理とも呼ぶ)を施すことにより得られる。
第一導電部111上にまず半田を設ける方法としては、例えば(イ)電解半田めっき法、(ロ)半田ボール搭載法、(ハ)半田ペースト印刷法、(ニ)半田ペーストディスペンス法、(ホ)半田蒸着法などの製法が一般に使用されている。いずれの製法も、ウエハ全面の電極配置位置に、半田バンプ下部が所定の形状となるように形成された、半田と濡れ性の良い表面性状とした第一導電部111上に、所定の面積および高さを持つ半田材料を形成するものである。
第一導電部111上にまず半田を設ける方法としては、例えば(イ)電解半田めっき法、(ロ)半田ボール搭載法、(ハ)半田ペースト印刷法、(ニ)半田ペーストディスペンス法、(ホ)半田蒸着法などの製法が一般に使用されている。いずれの製法も、ウエハ全面の電極配置位置に、半田バンプ下部が所定の形状となるように形成された、半田と濡れ性の良い表面性状とした第一導電部111上に、所定の面積および高さを持つ半田材料を形成するものである。
各製法ごとに異なる半田材料が使用される。製法(イ)では半田成分を含有するめっき層が、製法(ロ)では予め所定のバンプ径に近い形状に分粒された半田ボールが、それぞれ用いられる。製法(ハ)や製法(ニ)では所定のバンプ径に比較して微細な半田粒子をフラックス成分に混合した印刷用のペースト状の半田を用いる。製法(ホ)では真空中で蒸着法により形成された半田成分を含有する金属蒸着膜を使用する。
いずれの製法により形成された半田であっても、リフロー処理時に半田を融点以上の温度に到達させることによって、半田は溶融し、溶融した半田は表面張力により凝集する。その形状は、下地をなす第一導電部111の周縁における金属の濡れ性、溶融した半田の表面張力、溶融した半田自体の重さによる変形、第一導電部111の外周部を覆う第二絶縁部112の端部形状など等により決定される。溶融した半田は、リフロー処理の後半において、半田の融点より低い温度で冷却処理を施すことにより固体となる。その結果、いわゆる半田バンプと呼ばれる球状に近い形状の半田塊が得られる。
このような半田バンプを有する半導体装置では、その性能向上のために種々の改良が提案されている(例えば、特許文献1参照)。

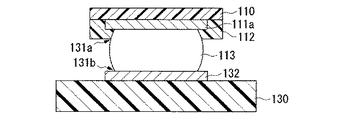

図10は、従来の電子部品の実装時、半田バンプにくびれが生じた状態を示す断面図であり、図9に示した半導体装置を例とした場合である。ここで、半導体装置から半田バンプ113を除いた部分を半導体パッケージと呼ぶことにする。
図10は、半田バンプ113を回路基板(第二基板とも呼ぶ)の表層部に配置されている第二絶縁部130上の第二導通部132(電極パッドとも呼ぶ)に押し付けることにより、半導体装置(以下では、半導体チップとも呼ぶ)が回路基板に実装される様子を示している。なお、図9及び図10には半田バンプ113を突出させた状態で導電層を覆うように第二絶縁部(封止層とも呼ぶ)112を設けた例を示しているが、封止層は必須要件ではない。
つまり、上述した半田バンプ113は、半導体基板の第一導電部111と回路基板の第二導電部132との電気的な導通を図るための電極端子として機能するとともに、両者の熱変形や反りによって発生する応力を緩和、吸収する役割も担う。
しかしながら、図9に示すように、従来の半田バンプはその側面方向から見て半球状に近い。また、従来の半田バンプ113は第一導電部111に載置された状態では、半田バンプ113が第一導電部111と接してなる面は円形をなす傾向がある。特に、回路基板に実装した半導体パッケージでは、主に半導体チップと回路基板との熱膨張率の違いにより発生する応力を、回路基板から半導体チップが受ける。
このため、半田バンプ113は、第一導電部111や第二導電部132と接触する接合部に応力の集中が発生しやすい。より具体的には、半田バンプ113はその外周面が、束縛された状態から解放された状態に変わる領域(くびれ部とも呼ぶ)131a、131bに応力が加わると、図9に示すように、例えば半田バンプ113の中にクラック(亀裂とも呼ぶ)115が外側から内側の方向に発生する傾向にあった。このようなクラック115の発生は断線不良を招き、ひいては半田バンプ113の破壊をもたらす恐れがあることから、半導体パッケージの信頼性を著しく低下させる原因の一つとして挙げられている。そこで、半田バンプの柔軟性を上げて、半田バンプに加わる力を分散させることにより、半田バンプのくびれ部におけるクラックの発生を抑制するとともに、たとえクラックが発生したとしても断線不良には至ることのない構成を備えた電子部品及び電子装置の開発が期待されていた。
特開平5−13418号公報
本発明は上記事情に鑑みてなされたもので、半田バンプの柔軟性を向上させることにより、半田バンプのくびれ部におけるクラックの発生を抑制することが可能であり、かつ、半田バンプのくびれ部においてクラックが発生しても断線不良を起こさず、半田バンプの破壊を防止できる電子部品及び電子装置の提供を目的とする。
本発明に係る電子部品は、第一基板と第二基板が対向して配置され、前記第一基板の絶縁性を有する一面側に配された複数個の第一導電部と、前記第二基板の電気絶縁性を有する一面側に配された複数個の第二導電部との間に、個別に半田バンプを設けてなる電子部品であって、少なくとも1つの半田バンプにおいては、前記第一導電部において前記半田バンプと接する側の一面は、絶縁層で被覆された外周部と、前記第一導電部と接して配される凸部を備えた内周部とから構成されており、前記凸部は、前記半田バンプより高い柔軟性をもつ部材からなり、前記凸部の上面は、前記第一導電部から半田バンプの高さ方向において、半田バンプのくびれ部より突出した位置にあると共に、前記凸部の側面は第一導電部の一面と略垂直をなしており、前記半田バンプは少なくとも前記凸部の一部と前記内周部とを覆うように配設されていることを特徴としている。
従来の半田バンプは、第一導電部の内周部と接して配される凸部を持たないか、あるいは凸部を有してもその凸部は台形状をなしていたため、第一基板や第二基板に外力が加わると、半田バンプがこれらの基板と接合されている部分あるいはその近傍に応力が集中し、クラック発生などが発生し、そのクラックは半田バンプの中を横断する方向に延びやすく、その結果、断線不良を生じたり、あるいは半田バンプの破壊を招いていた。
これに対し、本発明に係る電子部品を構成する少なくとも1つの半田バンプは、その内部に凸部を備え、かつ、その凸部は、前記半田バンプより高い柔軟性をもつ部材から構成されており、半田バンプにより包み込まれた状態にある。このように内包された半田バンプより高い柔軟性をもつ部材からなる凸部は、半田バンプにおいてコア(核とも呼ぶ)として機能する。つまり、このようにコアを設けた半田バンプはそれ自体より柔軟性の高い芯を備えることになるので、半田バンプに外力が加わった際、半田バンプに生じる応力を小さくする(分散させる)ことができる能力の向上が図れる。ゆえに、半田バンプのくびれ部におけるクラックの発生を抑制することが可能な電子部品が得られる。なお、上記高い柔軟性とは、凸部をなす部材が、実仕様温度域(−40℃〜125℃)において半田よりもヤング率が小さく、かつ、破断強度が大きいことを意味する。
また、半田バンプより高い柔軟性をもつ部材からなるコアの場合、コアのサイズを変更することにより、そのコアを内包してなる半田バンプの外力に対する柔軟性を向上させつつ、外力を受けた際にバンプに生じる応力を小さくすることも可能となる。柔軟性の大きさを制御する手法としては、例えばコアの面積や高さを調整する方法が好適に用いられる。なお、上記バンプに生じる応力とは、バンプの上部と下部との位置が水平方向にズレることによって発生するものである。
さらに、前記凸部の上面は、前記第一導電部から半田バンプの高さ方向において、半田バンプのくびれ部より突出した位置にあると共に、前記凸部の側面は第一導電部の一面と略垂直をなしていることから、基板との接合部から半田バンプの中を横断する方向にクラックが延びてきた場合、そのクラックの先頭部は凸部の側面にほぼ垂直に衝突するので、凸部を越えてクラックが延びるのを確実に防止できる。ゆえに、本発明によれば、実装後に半田バンプのくびれ部においてクラックが発生しても断線不良を起こさず、半田バンプの破壊を防止できる電子部品が得られる。なお、上記略垂直とは、凸部の側面と第一導電部の一面とがなす角度が45度〜135度の範囲内にあることを指す。45度より狭い角度ではクラック進展を阻止する能力に乏しい。135度を超えるものは作製が極めて困難である。よって、45度以上135度以下のとき、上述したクラック進展阻止の作用が得られる。
さらにまた、本発明に係る半田バンプはその内部に少なくとも前記凸部の一部を備えているので、上述した半田バンプが凸部を内包する構成とした際に得られる作用が働く。
したがって、かかる構成の半田バンプを備えてなる電子部品は、基板間の安定した導通を長期に亘って維持できる
したがって、かかる構成の半田バンプを備えてなる電子部品は、基板間の安定した導通を長期に亘って維持できる
かかる構成からなる電子部品において、凸部は、樹脂またはゴムからなる弾性部材が好適に用いられる。弾性部材を用いた場合は、この弾性部材を内包してなる半田バンプは、弾性部材を含まない半田バンプに比べて、高い柔軟性をもつことができるので、半田バンプのくびれ部におけるクラックが発生が抑制され、クラックが発生し半田バンプ内に延びてきても、そのクラックの先端部を弾力的な凸部が緩衝体となり確実に受け止めることができるので望ましい。凸部が導電性部材であれば、クラックが発生しても安定した導通が確保されるのでより好ましい。
本発明に係る電子部品において、凸部は、第一導電部の一面に接して配される形態A、
第一基板と第一導電部との間に設けられ、第一基板の一面と接して配される形態B、あるいは第一導電部を貫通するとともに、前記第一基板の一面と接して配される形態C、の何れであっても構わない。
第一基板と第一導電部との間に設けられ、第一基板の一面と接して配される形態B、あるいは第一導電部を貫通するとともに、前記第一基板の一面と接して配される形態C、の何れであっても構わない。
形態Aとした場合は、凸部が導電性部材と絶縁性部材の何れであっても、凸部と半田バンプは両方とも必ず第一導電部の一面に接して設けられる。この構成によれば、凸部の高さを精密に制御できることから、設計および製造が容易になるので好ましい。凸部として弾性部材を採用した場合は、コアが強度に加えて異質の柔軟性も併せ持つことができる。
形態Bとした場合は、凸部が第一基板と第一導電部との間に設けられ、第一基板の一面と接して配される。凸部をなす弾性部材が絶縁性を示すものであっても、その上に第一導電部が配され、半田バンプとの電気的接合に寄与する面積が広がることになるので、第一導電部を設けなかった場合に比べて電気抵抗を小さくできる。
形態Cとした場合は、凸部が第一導電部を貫通するとともに、電気絶縁性を有する第一基板の一面と接して設けられる。この構成によれば、凸部のうち一部(第一基板の一面と接する部分)が第一導電部内部に埋設されているので、凸部はその足下が強固に保持された状態となる。ゆえに、このような凸部を内包する半田バンプは、外力に対する抗力の向上が図れる。凸部として絶縁性部材を採用した場合は、コアが強度に加えて異質の柔軟性も併せ持つことができる。
また、本発明に係る電子部品において、半田バンプは、前記凸部を全て被覆する形態Dであってもよいし、前記凸部の中央部のみを被覆する形態Eであっても構わない。
形態Dとした場合は、半田バンプ内に凸部は内包されるので、半田バンプを複数配する際に、半田バンプ同士の間隔に凸部は影響を与えることなく、半田バンプの外力に対する抗力を改善できる。
形態Eとした場合は、半田バンプのサイズに制限されることなく、大型の凸部(面積や高さ、体積という観点から)を配することができる。大型の凸部は作製が容易であり、かつ、外力を受けやすい方向に大きな側面をなすなど特殊な形状を採ることも可能である。
形態Dとした場合は、半田バンプ内に凸部は内包されるので、半田バンプを複数配する際に、半田バンプ同士の間隔に凸部は影響を与えることなく、半田バンプの外力に対する抗力を改善できる。
形態Eとした場合は、半田バンプのサイズに制限されることなく、大型の凸部(面積や高さ、体積という観点から)を配することができる。大型の凸部は作製が容易であり、かつ、外力を受けやすい方向に大きな側面をなすなど特殊な形状を採ることも可能である。
さらに、本発明に係る電子部品において、前記第一導電部は、凸部ごとに第一導電部を一つ配した形態Fであってもよいし、凸部ごとに第一導電部を複数個配した形態Gであっても構わない。
形態Fとした場合は、凸部を設ける第一導電部が、第一基板のどの様な場所に位置するのかを考慮して、半田バンプが好ましい強度を有するように、凸部を構成する部材を選択配置できる。
形態Gとした場合は、凸部が接する第一導電部を複数に分断することで、半田バンプ内を進行するクラック(亀裂)は、この分断された箇所においてその進行が阻まれる。ゆえに、第一導電部を複数に分断してなる構成は、クラック(亀裂)の進展を止めることができる。
形態Fとした場合は、凸部を設ける第一導電部が、第一基板のどの様な場所に位置するのかを考慮して、半田バンプが好ましい強度を有するように、凸部を構成する部材を選択配置できる。
形態Gとした場合は、凸部が接する第一導電部を複数に分断することで、半田バンプ内を進行するクラック(亀裂)は、この分断された箇所においてその進行が阻まれる。ゆえに、第一導電部を複数に分断してなる構成は、クラック(亀裂)の進展を止めることができる。
本発明に係る電子装置は、上述した構成の電子部品を含むことを特徴としている。上述した構成の電子部品は、実装後に断線不良や半田バンプの破壊を防止する構造を具備したことにより、基板間の安定した導通を長期に亘って維持できるので、長期信頼性に優れた電子部品の提供が可能となる。
以上説明したように、本発明に係る電子部品を構成する半田バンプは少なくともその内部に凸部を備え、この凸部は半田バンプより高い柔軟性をもつ部材から構成され、この凸部の上面は半田バンプのくびれ部より突出した位置にあると共に、前記凸部の側面は第一導電部の一面と略垂直をなす構成を有する。したがって、上記構成の半田バンプはそれ自体より柔軟性の高い芯(コア)を備えることになるので、半田バンプに外力が加わった際、半田バンプに生じる応力を小さくする(分散させる)ことができる能力の向上が図れる。ゆえに、半田バンプのくびれ部におけるクラックの発生を抑制することが可能であり、ひいては落下衝撃や振動といったメカニカルな力をも吸収できる電子部品が得られる。
また、外力や熱の影響を受けた場合に半田バンプの付け根に相当する導電部との接合付近(くびれ部)への応力集中が発生した際に、これに起因して、基板との接合部から半田バンプの中を横断する方向にクラックが発生するのを抑えるとともに、たとえクラックが発生しても上記凸部がクラックの進行を阻止するように機能する。ゆえに、本発明は、実装後に断線不良や半田バンプの破壊を防止できる電子部品をもたらす。換言すると、本発明は、実装後に半田バンプにクラックが発生した場合に生じていた電気的接続に関する不具合を防止できるので、長期信頼性の高い電子部品の提供に寄与するとともに、電気的接続の信頼性も向上させる。
以下では、本発明に係る電子部品の一実施形態を図面に基づいて説明する。
図1は、本発明に係る電子部品の作製に用いる第一基板の他の一例を示す部分断面図であり、一つの第一導電部21a上に凸部24が配され、これらを覆うように半田23を設けた場合である。(a)は半田バンプに外力が印加されていない状態を、(b)は半田バンプに外力が印加され、半田バンプにクラックが発生した状態を、それぞれ表している。その際、凸部24としては、半田バンプより高い柔軟性をもつ部材が用いられる。例えば、スズ、銀、ニッケル、銅、ゲルマニウム等の材料からなる半田バンプに対しては、絶縁性の凸部24をなす部材としては、樹脂やゴムからなる弾性部材が好適に用いられる。具体的な樹脂としては、エポキシ樹脂、ポリイミド樹脂、フェノール樹脂、ユリア樹脂、メラミン樹脂、フッ素樹脂、ポリアミド−イミド樹脂、四フッ化エチレン樹脂等が、ゴムとしては、シリコーンゴム、フッ素ゴム、アクリルゴム、水素化ニトリルゴム等が挙げられる。
図1において、20は第一絶縁部であり、不図示の回路を一方の面上に設けたウエハからなる半導体基板(以下、半導体チップとも呼ぶ)の表層部に配置されている。21aは第一導電部であり、この回路に導通し、半導体基板の第一絶縁部20の表面に形成されている。22は第二絶縁部であり、第一導電部21aの外周部と第一絶縁部20を覆うように形成されている。23は半田バンプであり、露出された第一導電部21を覆うように設けられている。
半田バンプ23の内部には、凸部24が次に述べるような位置に配されている。
すなわち、第一導電部21aにおいて半田バンプ23と接する側の一面は、第二絶縁部22からなる第二絶縁部22をなす絶縁層で被覆された外周部と、第一導電部21aと接して配される凸部24を備えた内周部とから構成されている。そして、この凸部24は、第一導電部11aの一面と略垂直をなす側面24αと前記絶縁層(第二絶縁部)の表面22αより突出した位置にある上面24βとを有しており、半田バンプ23は少なくとも凸部24の一部と前記内周部とを覆うように配設されている。
すなわち、第一導電部21aにおいて半田バンプ23と接する側の一面は、第二絶縁部22からなる第二絶縁部22をなす絶縁層で被覆された外周部と、第一導電部21aと接して配される凸部24を備えた内周部とから構成されている。そして、この凸部24は、第一導電部11aの一面と略垂直をなす側面24αと前記絶縁層(第二絶縁部)の表面22αより突出した位置にある上面24βとを有しており、半田バンプ23は少なくとも凸部24の一部と前記内周部とを覆うように配設されている。
かかる構成によれば、半田バンプ23の内部に設けられた凸部24は、第一導電部21aの一面と略垂直をなす側面24αと前記絶縁層の表面22αより突出した位置にある上面24βとを有しているので、図9(b)に示すように、基板との接合部から半田バンプの中を横断する方向にクラック25が延びてきた場合、そのクラック25の先頭部は凸部24の側面24αにほぼ垂直に衝突するので、凸部24を越えてクラック25が延びるのを確実に防止できる。その結果、実装後に断線不良や半田バンプの破壊を確実に防止することが可能となる。特に、図1に示した例においては、導電性の半田バンプ23は、それ自体とは大きく物性の異なる柔軟性に富む部材からなる凸部24を内包した構成なので、半田バンプ23が外力を受けた際に、凸部24はその加わった力を小さくする(分散させる)ように働き、ひいては半田バンプ23内における力の伝搬が緩和される。

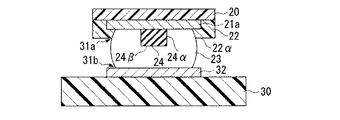

図2は本発明に係る電子部品の部分断面図であり、第一基板を第二基板に実装した状態を示している。図2において、30は第三絶縁部であり、第二基板(以下、回路基板とも呼ぶ)の表層部に配置されている。32は第二導電部であり、第三絶縁部30の表面に形成されており、半田バンプ23を介して第一基板の第一導電部21aと電気的な接続を図るために用いられる。
図2に示すように、第一基板を第二基板に実装すると、対向する一組の導電部21a、32間に半田バンプ23が挟まれた状態となる。その結果、半田バンプ23の各導電部21a、32と接合部(いわゆる、付け根)の外周にはくびれ部31a、31bが形成される。前述したクラック25は、このくびれ部31a、31bから半田バンプ23の内部に進行するように発生する傾向にある。
ところが、本発明に係る電子部品では、半田バンプ23より高い柔軟性をもつ部材からなる凸部24が半田バンプ23の中に設けてあるので、凸部24はその加わった力を小さくする(分散させる)ように働き、ひいては半田バンプ23内における力の伝搬が緩和される。その結果、半田バンプ23は外力に対する柔軟性をもつことが可能となるので、落下衝撃や振動などのメカニカルな力の吸収性能も改善が図れることから、クラック25の発生を抑制できる。また、本発明に係る電子部品では、上記形態の凸部24を半田バンプ23内に予め設けてあるので、くびれ部31a、31bから半田バンプ内へクラック25が進行しても、凸部24がその進行を阻害する構造物として機能するので、クラック25が凸部24を越えてさらに進行し、半田バンプ23の破壊をもたらす恐れはない。
ところが、本発明に係る電子部品では、半田バンプ23より高い柔軟性をもつ部材からなる凸部24が半田バンプ23の中に設けてあるので、凸部24はその加わった力を小さくする(分散させる)ように働き、ひいては半田バンプ23内における力の伝搬が緩和される。その結果、半田バンプ23は外力に対する柔軟性をもつことが可能となるので、落下衝撃や振動などのメカニカルな力の吸収性能も改善が図れることから、クラック25の発生を抑制できる。また、本発明に係る電子部品では、上記形態の凸部24を半田バンプ23内に予め設けてあるので、くびれ部31a、31bから半田バンプ内へクラック25が進行しても、凸部24がその進行を阻害する構造物として機能するので、クラック25が凸部24を越えてさらに進行し、半田バンプ23の破壊をもたらす恐れはない。

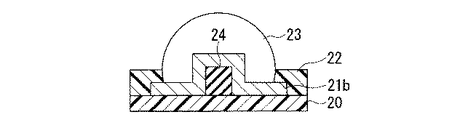

図3は、本発明に係る電子部品の作製に用いる第一基板の他の一例を示す部分断面図であり、半導体基板の第一絶縁部20と一つの第一導電部21bとの間に凸部24が配され、第一導電部21bを覆うように半田バンプ23を設けた場合である。
この構成によれば、凸部24には柔軟性を確保する働きをもたせると共に、第一導電部21bには電気抵抗を小さくする働きをもたせるように、機能分離させた構造を採用できる。その際、凸部24としては、半田バンプ23より高い柔軟性をもつ部材が用いられる。例えば、スズ、亜鉛、ビスマス、鉛等の材料からなる半田バンプ23に対しては、凸部24をなす部材としては、樹脂やゴム等からなる弾性部材が、第一導電部11bをなす部材としては、銅、アルミニウム、ニッケル、金等が好適に用いられる。
この構成によれば、凸部24には柔軟性を確保する働きをもたせると共に、第一導電部21bには電気抵抗を小さくする働きをもたせるように、機能分離させた構造を採用できる。その際、凸部24としては、半田バンプ23より高い柔軟性をもつ部材が用いられる。例えば、スズ、亜鉛、ビスマス、鉛等の材料からなる半田バンプ23に対しては、凸部24をなす部材としては、樹脂やゴム等からなる弾性部材が、第一導電部11bをなす部材としては、銅、アルミニウム、ニッケル、金等が好適に用いられる。

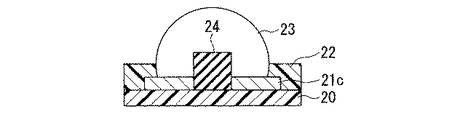

図4は、本発明に係る電子部品の作製に用いる第一基板の他の一例を示す部分断面図であり、一つの第一導電部21cを貫通して半導体基板の第一絶縁部20上に凸部24が配され、第一導電部21cと凸部24とを覆うように半田23を設けた場合である。
この構成によれば、凸部24のうち一部(第一基板20の一面と接する部分)が第一導電部21c内部に埋設されているので、凸部24はその足下が強固に保持された状態となる。ゆえに、このような凸部24を内包する半田バンプ23は、外力に対する抗力も向上が図れる。その際、凸部24としては、半田バンプより大きな強度をもつ絶縁部材が用いられる。例えば、スズ、アンチモン、銀、鉛等の材料からなる半田バンプに対しては、凸部24をなす部材としては、樹脂やゴム等からなる弾性部材が、第一導電部11cをなす部材としては、銅、チタン、タングステン、銀等が好適に用いられる。
この構成によれば、凸部24のうち一部(第一基板20の一面と接する部分)が第一導電部21c内部に埋設されているので、凸部24はその足下が強固に保持された状態となる。ゆえに、このような凸部24を内包する半田バンプ23は、外力に対する抗力も向上が図れる。その際、凸部24としては、半田バンプより大きな強度をもつ絶縁部材が用いられる。例えば、スズ、アンチモン、銀、鉛等の材料からなる半田バンプに対しては、凸部24をなす部材としては、樹脂やゴム等からなる弾性部材が、第一導電部11cをなす部材としては、銅、チタン、タングステン、銀等が好適に用いられる。
図5は、本発明に係る電子部品の作製に用いる第一基板を構成する半田を上方から見た平面図であり、半田23の中に正方形をなす凸部24aが全て内包されるように設けた場合である。
この構成によれば、半田バンプ23内に凸部24aは内包されるので、第一基板(不図示)の上に半田バンプ23を複数配置したり、サイズの小さな半田バンプ23に対応させる場合などにおいて、半田バンプ同士の間隔に凸部は影響を与えることなく、半田バンプの外力に対する抗力も改善できる。また、凸部24aが、第一基板(不図示)のどの様な場所に位置するのかを考慮して、半田バンプ23が好ましい柔軟性を有するように、凸部24aを構成する部材を選択配置できる。図13には凸部24aが上方(半田バンプ側)から見て正方形をなす例を示したが、その形状は限定されるものではない。例えば、円形や楕円形等でもよいし、長方形や多角形等など各種の矩形であっても構わない。その際、凸部24aとしては、半田バンプより大きな強度をもつ絶縁部材が用いられる。例えば、スズ、銀、ビスマス、銅等の材料からなる半田バンプに対しては、凸部24aをなす部材としては、樹脂やゴム等からなる弾性部材が好適に用いられる。
この構成によれば、半田バンプ23内に凸部24aは内包されるので、第一基板(不図示)の上に半田バンプ23を複数配置したり、サイズの小さな半田バンプ23に対応させる場合などにおいて、半田バンプ同士の間隔に凸部は影響を与えることなく、半田バンプの外力に対する抗力も改善できる。また、凸部24aが、第一基板(不図示)のどの様な場所に位置するのかを考慮して、半田バンプ23が好ましい柔軟性を有するように、凸部24aを構成する部材を選択配置できる。図13には凸部24aが上方(半田バンプ側)から見て正方形をなす例を示したが、その形状は限定されるものではない。例えば、円形や楕円形等でもよいし、長方形や多角形等など各種の矩形であっても構わない。その際、凸部24aとしては、半田バンプより大きな強度をもつ絶縁部材が用いられる。例えば、スズ、銀、ビスマス、銅等の材料からなる半田バンプに対しては、凸部24aをなす部材としては、樹脂やゴム等からなる弾性部材が好適に用いられる。

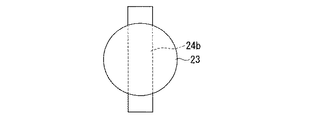

図6は、本発明に係る電子部品の作製に用いる第一基板を構成する半田を上方から見た平面図であり、半田23の中を貫通し、その両端部が半田23の外部に突き出るように、長方形をなす凸部24bを設けた場合である。
この構成によれば、半田バンプ23のサイズに制限されることなく、大型の凸部24b(面積や高さ、体積という観点から)を配することができる。大型の凸部24bは作製が容易であり、かつ、外力を受けやすい方向に大きな側面をなど特殊な形状を採ることも可能である。また、大型の凸部24bを設ける半田バンプ23が、第一基板(不図示)のどの様な場所に位置するのかを考慮して、半田バンプ23が好ましい柔軟性を有するように、凸部24bを構成する部材を選択配置することもできる。その際、凸部24bとしては、半田バンプより高い柔軟性をもつ部材が用いられる。例えば、スズ、銀、ニッケル、リン、銅等の材料からなる半田バンプに対しては、凸部24bをなす部材としては、樹脂やゴム等からなる弾性部材が好適に用いられる。
この構成によれば、半田バンプ23のサイズに制限されることなく、大型の凸部24b(面積や高さ、体積という観点から)を配することができる。大型の凸部24bは作製が容易であり、かつ、外力を受けやすい方向に大きな側面をなど特殊な形状を採ることも可能である。また、大型の凸部24bを設ける半田バンプ23が、第一基板(不図示)のどの様な場所に位置するのかを考慮して、半田バンプ23が好ましい柔軟性を有するように、凸部24bを構成する部材を選択配置することもできる。その際、凸部24bとしては、半田バンプより高い柔軟性をもつ部材が用いられる。例えば、スズ、銀、ニッケル、リン、銅等の材料からなる半田バンプに対しては、凸部24bをなす部材としては、樹脂やゴム等からなる弾性部材が好適に用いられる。

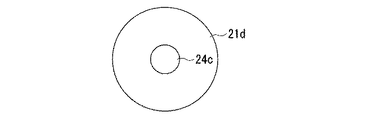

図7は、本発明に係る電子部品の作製に用いる第一基板を構成する第一導電部21dと凸部24cとを上方から見た平面図であり、凸部あたり一つの第一導電部11dを設けた場合である。
この構成によれば、凸部24cを設ける第一導電部11dが、第一基板(不図示)のどの様な場所に位置するのかを考慮して、半田バンプ(不図示)が好ましい柔軟性を有するように、凸部24cを構成する部材を選択配置できる。図15は凸部24cが上方(半田バンプ側)から見て円形をなす例を示したが、その形状は限定されるものではない。例えば、円形の他に楕円形等でもよいし、正方形や長方形、多角形等など各種の矩形であっても構わない。その際、凸部24cとしては、半田バンプより高い柔軟性をもつ部材が用いられる。例えば、スズ、銀、銅、ニッケル、コバルト等の材料からなる半田バンプに対しては、凸部24cをなす部材としては、樹脂やゴム等からなる弾性部材が、第一導電部21dとしては、銅、亜鉛、銀、ニッケル、金等が好適に用いられる。
この構成によれば、凸部24cを設ける第一導電部11dが、第一基板(不図示)のどの様な場所に位置するのかを考慮して、半田バンプ(不図示)が好ましい柔軟性を有するように、凸部24cを構成する部材を選択配置できる。図15は凸部24cが上方(半田バンプ側)から見て円形をなす例を示したが、その形状は限定されるものではない。例えば、円形の他に楕円形等でもよいし、正方形や長方形、多角形等など各種の矩形であっても構わない。その際、凸部24cとしては、半田バンプより高い柔軟性をもつ部材が用いられる。例えば、スズ、銀、銅、ニッケル、コバルト等の材料からなる半田バンプに対しては、凸部24cをなす部材としては、樹脂やゴム等からなる弾性部材が、第一導電部21dとしては、銅、亜鉛、銀、ニッケル、金等が好適に用いられる。

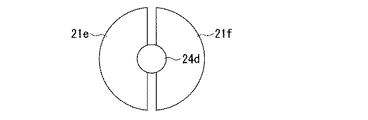

図8は、本発明に係る電子部品の作製に用いる第一基板を構成する第一導電部21e、21fと凸部24dとを上方から見た平面図であり、凸部あたり複数個の第一導電部21e、21fを設けた場合(図8は第一導電部が二つの場合を表す)である。
これは、凸部が接する第一導電部を複数に分断する構成であり、図8は2つに分断された第一導電部11e、11fを示した例である。この構成によれば、半田バンプ(不図示)内を進行するクラック(亀裂)は、この分断された箇所においてその進行が阻まれる。ゆえに、第一導電部を複数に分断してなる構成は、クラック(亀裂)の進展を止めることができる。図8には第一導電部を2つに分断した例を示したが、3つ以上に分断しても上述した作用は得られるので、第一導電部を分断する数は2つに限定されるものではない。その際、凸部24dとしては、半田バンプより高い柔軟性をもつ部材が用いられる。例えば、スズ、亜鉛、ビスマス、インジウム等の材料からなる半田バンプに対しては、凸部24dをなす部材としては、チタン、タングステン、シリコン、ゲルマニウム等が、分断されてなる第一導電部11e、11fとしては、アルミニウム、銅、クロム、金、ニッケル、コバルト、タンタル等が好適に用いられる。
これは、凸部が接する第一導電部を複数に分断する構成であり、図8は2つに分断された第一導電部11e、11fを示した例である。この構成によれば、半田バンプ(不図示)内を進行するクラック(亀裂)は、この分断された箇所においてその進行が阻まれる。ゆえに、第一導電部を複数に分断してなる構成は、クラック(亀裂)の進展を止めることができる。図8には第一導電部を2つに分断した例を示したが、3つ以上に分断しても上述した作用は得られるので、第一導電部を分断する数は2つに限定されるものではない。その際、凸部24dとしては、半田バンプより高い柔軟性をもつ部材が用いられる。例えば、スズ、亜鉛、ビスマス、インジウム等の材料からなる半田バンプに対しては、凸部24dをなす部材としては、チタン、タングステン、シリコン、ゲルマニウム等が、分断されてなる第一導電部11e、11fとしては、アルミニウム、銅、クロム、金、ニッケル、コバルト、タンタル等が好適に用いられる。
本発明によれば、実装後における優れた耐久性と高い信頼性とを兼ね備えた電子部品及び電子装置を提供することができる。ゆえに、本発明は、外部からの衝撃などを受けやすい商品、例えば携帯電話やビデオカメラにおいて、耐衝撃性の改善や長期信頼性の向上をもたらす。
20 第一絶縁部、21a〜21f 第一導電部、22 第二絶縁部、23 半田(半田バンプ)、24 凸部、30 第三絶縁部、31a、31b くびれ部、32 第二導電部。
Claims (10)
- 第一基板と第二基板が対向して配置され、前記第一基板の絶縁性を有する一面側に配された複数個の第一導電部と、前記第二基板の電気絶縁性を有する一面側に配された複数個の第二導電部との間に、個別に半田バンプを設けてなる電子部品であって、
少なくとも1つの半田バンプにおいては、
前記第一導電部において前記半田バンプと接する側の一面は、絶縁層で被覆された外周部と、前記第一導電部と接して配される凸部を備えた内周部とから構成されており、
前記凸部は前記半田バンプより高い柔軟性をもつ部材からなり、
前記凸部の上面は、前記第一導電部から半田バンプの高さ方向において、半田バンプのくびれ部より突出した位置にあると共に、前記凸部の側面は第一導電部の一面と略垂直をなしており、
前記半田バンプは少なくとも前記凸部の一部と前記内周部とを覆うように配設されていることを特徴とする電子部品。 - 前記凸部は、樹脂またはゴムからなる弾性部材であることを特徴とする請求項1に記載の電子部品。
- 前記凸部は、前記第一導電部の一面に接して配されていることを特徴とする請求項1に記載の電子部品。
- 前記凸部は、前記第一基板と前記第一導電部との間に設けられ、前記第一基板の一面と接して配されていることを特徴とする請求項1に記載の電子部品。
- 前記凸部は、前記第一導電部を貫通するとともに、前記第一基板の一面と接して配されていることを特徴とする請求項1に記載の電子部品。
- 前記半田バンプは、前記凸部を全て被覆していることを特徴とする請求項1に記載の電子部品。
- 前記半田バンプは、前記凸部の中央部のみを被覆していることを特徴とする請求項1に記載の電子部品。
- 前記凸部ごとに、前記第一導電部を一つ配したことを特徴とする請求項1に記載の電子部品。
- 前記凸部ごとに、前記第一導電部を複数個配したことを特徴とする請求項1に記載の電子部品。
- 請求項1〜9のいずれか1項に記載の電子部品を含むことを特徴とする電子装置。
