EP0590322A2 - Trägermaterial für ein Bildempfangsmaterial für thermische Farbstoffdiffusionsübertragung - Google Patents

Trägermaterial für ein Bildempfangsmaterial für thermische Farbstoffdiffusionsübertragung Download PDF

Info

Publication number
EP0590322A2
EP0590322A2 EP19930113782 EP93113782A EP0590322A2 EP 0590322 A2 EP0590322 A2 EP 0590322A2 EP 19930113782 EP19930113782 EP 19930113782 EP 93113782 A EP93113782 A EP 93113782A EP 0590322 A2 EP0590322 A2 EP 0590322A2
Authority
EP
European Patent Office
Prior art keywords
material according
microspheres
intermediate layer
support material
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
EP19930113782
Other languages
English (en)
French (fr)
Other versions
EP0590322B1 (de
EP0590322A3 (de
Inventor
Jürgen Dipl.-Ing. Graumann
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Felex Schoeller Jr and GmbH and Co KG
Original Assignee
Felex Schoeller Jr and GmbH and Co KG
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Family has litigation
First worldwide family litigation filed litigation Critical https://patents.darts-ip.com/?family=6469388&utm_source=google_patent&utm_medium=platform_link&utm_campaign=public_patent_search&patent=EP0590322(A2) "Global patent litigation dataset” by Darts-ip is licensed under a Creative Commons Attribution 4.0 International License.
Application filed by Felex Schoeller Jr and GmbH and Co KG filed Critical Felex Schoeller Jr and GmbH and Co KG
Publication of EP0590322A2 publication Critical patent/EP0590322A2/de
Publication of EP0590322A3 publication Critical patent/EP0590322A3/de
Application granted granted Critical
Publication of EP0590322B1 publication Critical patent/EP0590322B1/de
Anticipated expiration legal-status Critical
Expired - Lifetime legal-status Critical Current

Links

Classifications

    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B41—PRINTING; LINING MACHINES; TYPEWRITERS; STAMPS
    • B41M—PRINTING, DUPLICATING, MARKING, OR COPYING PROCESSES; COLOUR PRINTING
    • B41M5/00—Duplicating or marking methods; Sheet materials for use therein
    • B41M5/26—Thermography ; Marking by high energetic means, e.g. laser otherwise than by burning, and characterised by the material used
    • B41M5/40—Thermography ; Marking by high energetic means, e.g. laser otherwise than by burning, and characterised by the material used characterised by the base backcoat, intermediate, or covering layers, e.g. for thermal transfer dye-donor or dye-receiver sheets; Heat, radiation filtering or absorbing means or layers; combined with other image registration layers or compositions; Special originals for reproduction by thermography
    • B41M5/42—Intermediate, backcoat, or covering layers
    • B41M5/44—Intermediate, backcoat, or covering layers characterised by the macromolecular compounds
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10S—TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10S428/00—Stock material or miscellaneous articles
    • Y10S428/913—Material designed to be responsive to temperature, light, moisture
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10S—TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10S428/00—Stock material or miscellaneous articles
    • Y10S428/914—Transfer or decalcomania
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T428/00—Stock material or miscellaneous articles
    • Y10T428/24—Structurally defined web or sheet [e.g., overall dimension, etc.]
    • Y10T428/24802—Discontinuous or differential coating, impregnation or bond [e.g., artwork, printing, retouched photograph, etc.]
    • Y10T428/24893—Discontinuous or differential coating, impregnation or bond [e.g., artwork, printing, retouched photograph, etc.] including particulate material
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T428/00—Stock material or miscellaneous articles
    • Y10T428/249921—Web or sheet containing structurally defined element or component
    • Y10T428/249953—Composite having voids in a component [e.g., porous, cellular, etc.]
    • Y10T428/249987—With nonvoid component of specified composition
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T428/00—Stock material or miscellaneous articles
    • Y10T428/25—Web or sheet containing structurally defined element or component and including a second component containing structurally defined particles
    • Y10T428/254—Polymeric or resinous material
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T428/00—Stock material or miscellaneous articles
    • Y10T428/27—Web or sheet containing structurally defined element or component, the element or component having a specified weight per unit area [e.g., gms/sq cm, lbs/sq ft, etc.]
    • Y10T428/273—Web or sheet containing structurally defined element or component, the element or component having a specified weight per unit area [e.g., gms/sq cm, lbs/sq ft, etc.] of coating
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T428/00—Stock material or miscellaneous articles
    • Y10T428/27—Web or sheet containing structurally defined element or component, the element or component having a specified weight per unit area [e.g., gms/sq cm, lbs/sq ft, etc.]
    • Y10T428/273—Web or sheet containing structurally defined element or component, the element or component having a specified weight per unit area [e.g., gms/sq cm, lbs/sq ft, etc.] of coating
    • Y10T428/277—Cellulosic substrate
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T428/00—Stock material or miscellaneous articles
    • Y10T428/29—Coated or structually defined flake, particle, cell, strand, strand portion, rod, filament, macroscopic fiber or mass thereof
    • Y10T428/2982—Particulate matter [e.g., sphere, flake, etc.]
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T428/00—Stock material or miscellaneous articles
    • Y10T428/31504—Composite [nonstructural laminate]
    • Y10T428/31855—Of addition polymer from unsaturated monomers
    • Y10T428/3188—Next to cellulosic
    • Y10T428/31895—Paper or wood
    • Y10T428/31899—Addition polymer of hydrocarbon[s] only
    • Y10T428/31902—Monoethylenically unsaturated

Definitions

  • the object of the invention is to provide a carrier material for an image-receiving material for thermal sublimation processes which, regardless of the type and composition of the image-receiving layer, enables the printing of images with high color density and resolution with uniform color distribution in the area and without unprinted areas .
  • a base paper coated with polyethylene on both sides was used for the coating.
  • This paper is characterized by:
  • the carrier materials produced according to Examples 1 to 3 were also coated with other receiving layers.
  • the test results corresponded to the results obtained with the aid of the receiving layer described in Example 1.
  • “Mottle” here refers to an effect that manifests itself in a cloudy appearance in the printed material. It is assessed in an internal test on the basis of comparison pictures using a scale from 1 to 5, with a 1 for a very uniform and a 5 for a very cloudy appearance of the printed material.

Landscapes

  • Physics & Mathematics (AREA)
  • Optics & Photonics (AREA)
  • Thermal Transfer Or Thermal Recording In General (AREA)

Abstract

Beschrieben wird ein Verfahren zur Herstellung eines Trägermaterials für ein Bildempfangsmaterial für thermische Farbstoffdiffusionsübertragung, bestehend aus einem Träger und einer Mikrokugeln enthaltenden Zwischenschicht, wobei die Zwischenschicht ein filmbildendes Bindemittel mit einer minimalen Filmbildungstemperatur von mindestens 25 °C und ein Pigment in Form von hohlen polymeren Mikrokugeln enthält, wobei die Mikrokugeln einen Innenraum aufweisen, dessen Volumen zwischen 10 und 55 % des gesamten Kugelkörpers aufweist.

Description

  • Die Vorliegende Erfindung betrifft ein Trägermaterial für ein Bildempfangsmaterial für thermische Farbstoffdiffusionsübertragung (Dye Diffusion Thermal Transfer, D2T2), das einen Träger und eine Zwischenschicht enthält.
  • In den letzten Jahren wurde ein Verfahren der thermischen Farbstoffdiffusionsübertragung entwickelt, welches die Wiedergabe eines elektronisch erzeugten Bildes in Form einer "Hardcopy" ermöglicht. Das Prinzip eines solchen Verfahrens ist wie folgt. Ein digitales Bild wird hinsichtlich der Grundfarben Cyan, Magenta, Gelb und Schwarz aufbereitet und in entsprechende elektrische Signale umgewandelt, die dann in Wärme mittels eines Thermokopfs umgesetzt werden. Durch die Wärmeeinwirkung sublimiert der Farbstoff aus der Donorschicht eines im Kontakt mit dem Empfangsmaterial stehenden Farbbandes (Farbblattes) und diffundiert in die Empfangsschicht hinein.
  • Ein Empfangsmaterial für thermische Farbstoffübertragung besteht in der Regel aus einem Träger mit auf dessen Vorderseite aufgebrachter Empfangsschicht. Außer der Empfangsschicht werden oft noch andere Schichten auf die Vorderseite des Trägers aufgebracht. Dazu gehören beispielsweise Zwischenschichten wie Sperr-, Trenn-, Haftschichten u.ä. oder Schutzschichten.
  • Als Träger kann eine Kunststoffolie, z. B. Polyesterfilm oder ein beschichtetes Papier dienen.
  • Die Hauptkomponente der Empfangsschicht ist in der Regel ein thermoplastisches Harz, das eine Affinität zum Farbstoff aus dem Farbband aufweist. Hierfür können z.B. Kunststoffe mit Esterverbindungen (Polyesterharze, Polyacrylsäureesterharze, Polycarbonatharze, Polyvinylacetatharze und Styrolacrylatharze), Kunststoffe mit Amidbindungen (Polyamidharze) sowie Mischungen der aufgeführten Harze verwendet werden. Es können aber auch Copolymere eingesetzt werden, die als Hauptbestandteil mindestens eine der oben genannten Strukturen aufweisen, z.B. Vinylchlorid/Vinylacetat-Copolymer.
  • Um Bilder hoher Qualität hinsichtlich optischer Dichte, Farbton (Gradationsreproduzierbarkeit) und Auflösung zu erreichen, werden an die Empfangsmaterialien folgende Anforderungen gestellt:
    • glatte Oberfläche
    • Hitzestabilität
    • Lichtstabilität
    • gute Farbstofflöslichkeit
    • gute Kratz- und Abriebfestigkeit
    • "anti-blocking"-Eigenschaften (kein Kleben)
    Es ist bekannt, daß trotz Erreichung der oben genannten Eigenschaften qualitativ minderwertige Bilder entstehen können, was auf einen mangelnden Kontakt des Thermokopfs zur gegenüberliegenden Transportwalze im Printer zurückzuführen ist und sich in unbedruckten Stellen äußert. Um diesem Effekt vorzubeugen, wird an das Empfangsmaterial eine weitere Anforderung gestellt, bei der es sich um eine sog. Weichheit (Softness) handelt.
  • Ein weiches anschmiegsames Empfangsmaterial kann z.B. durch das Aufbringen einer die Funktion einer Polsterschicht erfüllenden Zwischenschicht hergestellt werden.
  • Dieses Problem soll in JP 62-146 693 durch das Aufbringen einer aus Styrol/Butadien- oder Vinylacetat-Latex bestehender Polsterschicht gelöst werden.
  • In einer anderen Patentschrift J 02-274 592 wird eine Zwischenschicht aus aufgeschäumtem Polypropylen aufgetragen.
  • Das gleiche Problem soll in einer weiteren Patentschrift J 03-092 382 durch das Auftragen einer mikroporösen Harz-Zwischenschicht gelöst werden.
  • Ferner ist bekannt (J 03-110 195), in eine Polsterschicht einen kugelförmigen Füller, wie z.B. Polypropylen einzuarbeiten.
  • In der DE 39 34 014 wird ein Empfangsmaterial vorgeschlagen, in dem eine poröse hitzeisolierende Schicht, die makromolekulare Mikrokugeln in Form von hohlen Harzteilchen und/oder heterogenen Harzteilchen enthält, auf ein Substrat aufgetragen wird.
  • Nachteilig an diesem Empfangsmaterial ist die Porosität der Zwischenschicht. Dadurch können Farbstoffe aus der Empfangsschicht ins Innere der Unterlage eindringen, und das übertragene Bild erscheint unscharf.
  • Die Aufgabe der Erfindung besteht darin, ein Trägermterial für ein Bildempfangsmaterial für thermische Sublimationsverfahren zur Verfügung zu stellen, welches unabhängig von der Art und der Zusammensetzung der Bildempfangsschicht das Drucken von Bildern mit hoher Farbdichte und Auflösung bei gleichmäßiger Farbverteilung in der Fläche und ohne unbedruckte Stellen ermöglicht.
  • Die Aufgabe wird durch eine Zwischenschicht gelöst, die ein filmbildendes Bindemittel mit einer minimalen Filmbildungstemperatur (MFFT) von mindestens 25°C und ein Pigment in Form von hohlen polymeren Mikrokugeln enthält, wobei die Mikrokugeln einen Innenraum aufweisen, dessen Volumen zwischen 10 und 55 % des gesamten Kugelkörpers beträgt. Insbesondere sind Mikrokugeln geeignet, deren Innenraum-Volumen 12,5 - 25 % des gesamten Kugelkörpers beträgt.
  • Die hohlen Mikrokugeln weisen einen Durchmesser von 0,4 bis 1 µm auf, vorzugsweise 0,4 bis 0,6 µm.
  • Die erfindungsgemäße Zwischenschicht wird auf ein polyolefinbeschichtetes Basispapier, insbesondere polyethylenschichtetes oder polypropylenbeschichtetes Basispapier aufgetragen.
  • Das Material der hohlen Mikrokugeln ist ausgewählt aus Styrol-, Acryl- und/oder Styrol/AcrylCopolymer-Harzen.
  • Es hat sich entgegen den zu erwartenden Effekten überraschenderweise gezeigt, daß bei einer Menge von 4 bis 30 Gew.-% Mikrokugeln in der Zwischenschicht eine hohe Auflösung der übertragenen Bilder sowie deren gleichmäßiges Erscheinungsbild ohne unbedruckte Stellen zu erreichen ist.
  • Darüber hinaus wird durch den Einsatz der erfindungsgemäßen Mikrokugeln eine gute Opazität des mit der Zwischenschicht beschichteten Materials erreicht, was zusätzlich die üblichen Rückseiten-Markierungen unsichtbar macht.
  • Durch den Einsatz der erfindungsgemäßen Zwischenschicht wird eine gute Sperrwirkung zwischen Empfangsschicht und dem polyolefinbeschichteten Papierträger erreicht. Dadurch können Farbstoffe bei Wärmeeinwirkung nicht in die Papierunterlage diffundieren und von Stoffen aus der Polyolefinbeschichtung und dem Papier weitergeschleppt werden, was sich durch eine unscharfe Bilderscheinung äußert.
  • Das in der erfindungsgemäßen Zwischenschicht verwendete filmbildende Bindemittel mit einer minimalen Filmbildungstemperatur von mindestens 25°C ist ein in organischen Lösungsmitteln lösliches Harz aus der Gruppe der Acrylnitril-, Acrylsäureester-, Vinylchlorid-, Vinylacetat-, Vinylidenchlorid-, Polyamid-, Urethan-Homopolymere oder - Copolymere sowie Mischungen aus diesen Harzen.
  • Besonders vorteilhaft hat sich eine Mischung erwiesen, welche neben den aufgeführten Bindemitteln stets Polyvinylidenchlorid enthält, wie z. B. eine Mischung aus Acrylat-Copolymer und Polyvinylidenchlorid, deren minimale Filmbildungstemperatur ca. 26°C beträgt.
  • Außerdem kann die Zwischenschicht noch andere Zusatzstoffe wie Dispergierhilfsmittel, Trennmittel, Farbstoffe u.ä. Hilfsmittel enthalten.
  • Die Zwischenschicht wird als eine wäßrige Dispersion mit Hilfe aller gebräuchlichen Auftrags- und Dosierungsverfahren wie z. B. Rakel-, Walzen-, Bürsten-, Gravur- oder Nipp-Verfahren auf den Träger aufgetragen und anschließend getrocknet. Die Auftragsmenge der getrockneten Schicht beträgt 0,5 - 50 g/m², insbesondere aber 2 - 10 g/m².
  • In einer besonderen Ausgestaltung der Erfindung wird auf die Rückseite des Empfangsmaterials eine Schicht aufgetragen, die das Abdrücken der Bilder auf die Rückseite des Materials verhindert. Diese Rückseitenschicht kann Bindemittel wie Stärke, Gelatine und andere Hilfsstoffe, wie z. B. Pigmente enthalten.
  • Die Erfindung wird mit Hilfe der nachfolgenden Beispiele erläutert.
    • Beispiel 1
  • Für die Beschichtung wurde ein beidseitig polyethylenbeschichtetes Basispapier eingesetzt. Dieses Papier ist gekennzeichnet durch:
    Figure imgb0001
  • Die Vorderseite des auf Seite 7 beschriebenen Basispapiers wurde mit einer wäßrigen Dispersion folgender Zusammensetzung beschichtet und anschließend getrocknet:
    Figure imgb0002
    • Sonstige Versuchsbedingungen
  • - Maschinengeschwindigkeit 130 m/min
    - Trocknungstemperatur 110° C
    - Trocknungszeit 10 sek
  • Auf das mit der beschriebenen Zwischenschicht versehene Material wurde eine Empfangsschicht folgender Zusammensetzunmg aufgetragen:
    Vinylchlorid/Vinylacetat 50 %ig in Wasser 50 Gew.-%
    Vinylchlorid/Acrylsäuremethylester 50 %ig in Wasser 50 Gew.-%
  • Die Auftragsmenge der Empfangsschicht betrug 6 g/m².
  • Das auf diese Weise erhaltene Empfangsmaterial wurde unter Anwendung des thermischen Bildübertragungsverfahrens bedruckt und anschließend analysiert. Die Ergebnisse sind in Tabelle 1 zusammengestellt.
    • Beispiel 2
  • Ein PE-beschichtetes Basispapier wie im Beispiel 1 wurde mit einer wäßrigen Dispersion folgender Zusammensetzung beschichtet:

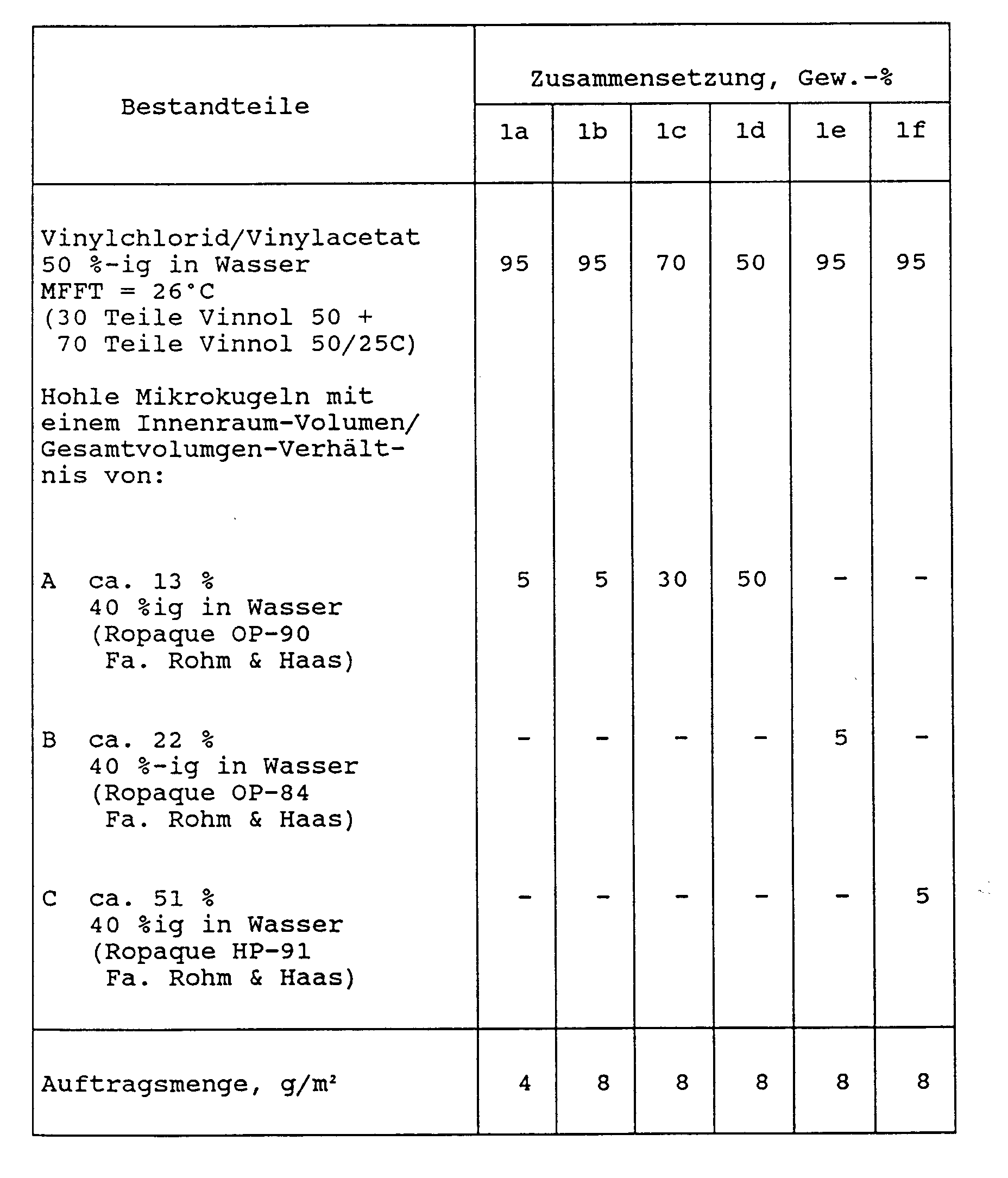

    Bestandteile Zusammensetzung, Gew.-%
    2a 2b
    Acrylat-Copolymer 40 %ig in Wasser MFFT = 30°C (Primal HG 44, Rohm & Haas) 95 70
    Polyvinylidenchlorid 55 %ig in Wasser MFFT = 18°C (Diofan 233 D, BASF) - 25
    Hohle Mikrokugeln Typ A 5 5
    Auftragsmenge, g/m² 8 8
  • Das auf diese Weise hergestellte Trägermaterial wurde mit einer Bildempfangsschicht wie im Beispiel 1 beschichtet, anschließend bedruckt und analysiert. Die Ergebnisse sind in Tabelle 1 zusammengestellt.
    • Beispiel 3
  • Ein polypropylenbeschichtetes Basispapier wurde mit einer wäßrigen Dispersion folgender Zusammensetzung beschichtet:
    Vinylchlorid/Vinylacetat 50 %ig in Wasser MFFT = 26°C (30 Teile Vinnol 50 + 70 T. Vinnol 50/25C) 95 Gew.-%
    Hohle Mikrokugeln Typ A 40 %ig in Wasser (Ropaque OP-90, Rohm & Haas) 5 Gew.-%
  • Die Auftragsmenge betrug 8 g/m², bezogen auf das Trockengewicht der Schicht.
  • Das Trägermaterial wurde ferner mit einer Empfangsschicht wie im Beispiel 1 versehen und anschließend bedruckt und analysiert (Tab. 1).
  • Die gemäß den Beispielen 1 bis 3 hergestellten Trägermaterialien wurden auch mit anderen Empfangsschichten beschichtet. Die Prüfergebnisse entsprachen in der Aussage den Ergebnissen, die mit Hilfe der in Beispiel 1 beschriebenen Empfangsschicht erhalten wurden.
    • Vergleichsbeispiele V1 und V2
  • Ein polyethylenbeschichtetes Basispapier wurde wie im Beispiel 1 mit folgender Dispersion beschichtet:
    Bestandteile Zusammensetzung, Gew.-%
    V1 V2
    Acrylat-Copolymer 40 %ig in Wasser MFFT = 30°C (Primal HG 44, Rohm & Haas) - 5
    Ethylen/Vinylacetat/Vinylchlorid 50 %ig in Wasser MFFT = 7°C (Vinnapas CEF 10,Fa.Wacker) 95 -
    Mikrokugeln Typ A 5 95
    Auftragsmenge, g/m² 8 8
    • Prüfung des gemäß der Beispiele und der Vergleichsbeispiele erhaltenen Bildempfangsmaterials
  • Das erfindungsgemäße Bildempfangsmaterial wurde einem thermischen Bildübertragungsverfahren unterzogen. Hierzu wurde ein Colour Video Printer VY-25 E der Fa. Hitachi eingesetzt unter Anwendung eines Hitachi-Farbbandes. Der Video-Printer hat folgende Daten:
    Bildspeicher PAL 1-Vollbild-Speicher
    Druckbild 64 Farbton-Bild Bildelemente: 540:620 Punkte
    Druckzeit 2 Minuten/Bild
  • Bei dem bedruckten Bildempfangsmaterial (Hardcopy) wurden die Farbdensität und die Strichschärfe gemessen. Außerdem wurde das Erscheinungsbild (Mottle- und Topping-Effekt) des bedruckten Materials visuell begutachtet.
  • Die Densitätsmessungen wurde mit Hilfe des Original Reflection Densitometer SOS-45 durchgeführt. Die Messungen erfolgten für die Grundfarben Cyan, Magenta und Gelb. In der Tabelle sind jeweils Mittelwerte von Densitäten für alle drei Farben angegeben.
  • Die Strichschärfe (Auflösung) wurde an Hand von in den Grundfarben geprinteten Testbildern ermittelt. Das Testbild zeigt gerade Linien, die sowohl horizontal als auch vertikal geprintet sind. Die Messung erfolgt mit einem Fadenzähler an drei Meßstellen. Daraus wird das arithmetische Mittel berechnet. Je kleiner der gemessene Wert der Strichbreite ist, desto höher ist die Schärfe des Bildes.
  • Die gleichen Messungen der Strichschärfe wurden durchgeführt, nachdem die Proben einem Alterungsschnelltest unterzogen wurden. Hierfür wurden die Proben im Trockenschrank bei 75°C für 24 Stunden belassen.
  • Mit "Mottle" wird hier ein Effekt bezeichnet, der sich durch eine Wolkigkeit im Erscheinungsbild des bedruckten Materials äußert. Er wird in einem internen Prüftest an Hand von Vergleichsbildern durch eine Notenskala von 1 bis 5 beurteilt, wobei die Note 1 für ein sehr gleichmäßiges und die Note 5 für ein sehr wolkiges Erscheinungsbild des bedruckten Materials stehen.
  • Auf die gleiche Weise, d.h. an Hand von Vergleichsbildern, wird auch der sog. "Topping"-Effekt visuell beurteilt. Mit "Topping" werden unbedruckte, weiße Stellen im Bild bezeichnet, die durch einen mangelnden Kontakt des Thermokopfs zur gegenüberliegenden Transportwalze im Printer zustande kommen. Die Note 1 steht für ein gleichmäßig bedrucktes Material, die Note 5 dagegen für ein Material mit vielen unbedruckten Stellen.
  • Die in der Tabelle 1 zusammengestellten Ergebnisse zeigen, daß mit Hilfe des erfindungsgemäßen Trägermaterials ein Bildempfangsmaterial hergestellt werden kann, welches eine gute Bedruckbarkeit (s. "Mottle" und "Topping") aufweist und das Drucken von Bildern mit hoher Farbdensität und Auflösung erlaubt.
    Figure imgb0003

Claims (10)

  1. Trägermaterial für ein Bildempfangsmaterial für thermische Farbstoffdiffusionsübertragung, bestehend aus einem Träger und einer Mikrokugeln enthaltenden Zwischenschicht, dadurch gekennzeichnet, daß die Zwischenschicht ein filmbildendes Bindemittel mit einer minimalen Filmbildungstemperatur von mindestens 25° C und ein Pigment in Form von hohlen polymeren Mikrokugeln enthält, wobei die Mikrokugeln einen Innenraum aufweisen, dessen Volumen zwischen 10 und 55 % des gesamten Kugelkörpers beträgt.
  2. Trägermaterial nach Anspruch 1, dadurch gekennzeichnet, daß das Innenraum-Volumen der Mikrokugeln 12,5 bis 25 % des gesamten Kugelkörpers beträgt.
  3. Trägermaterial nach Anspruch 1 und 2, dadurch gekennzeichnet, daß die hohlen Mikrokugeln einen Durchmesser von 0,4 bis 1 µm aufweisen.
  4. Trägermaterial nach Anspruch 1 bis 3, dadurch gekennzeichnet, daß die Menge der Mikrokugeln in der Zwischenschicht 4 bis 30 Gew.-% beträgt.
  5. Trägermaterial nach Anspruch 1 bis 4, dadurch gekennzeichnet, daß die hohlen polymeren Mikrokugeln aus Styrol-, Acryl- und/oder Styrol/Acryl-Copolymer-Harz bestehen.
  6. Trägermaterial nach Anspruch 1 bis 5, dadurch gekennzeichnet, daß das Bindemittel ein Harz aus der Gruppe der Polyacrylnitril-, Polyvinylchlorid-, Polyvinylacetat-, Polyvinylidenchlorid-, Polyamid-, Melamin-, Polyurethanharze oder eine Mischung aus diesen ist.
  7. Trägermaterial nach Anspruch 6, dadurch gekennzeichnet, daß das Bindemittel eine Polyvinylidenchlorid enthaltende Mischung ist.
  8. Trägermaterial nach Anspruch 1 bis 7, dadurch gekennzeichnet, daß die Zwischenschicht auf ein polyolefinbeschichtetes Basispapier aufgetragen ist.
  9. Trägermaterial nach Anspruch 1 bis 8, dadurch gekennzeichnet, daß die Auftragsmenge der Zwischenschicht 0,5 bis 50 g/m², insbesondere 2 bis 10 g/m², beträgt.
  10. Trägermaterial nach Anspruch 1 bis 9, dadurch gekennzeichnet, daß auf die Zwischenschicht eine Empfangsschicht aufgetragen ist.
EP19930113782 1992-10-01 1993-08-28 Trägermaterial für ein Bildempfangsmaterial für thermische Farbstoffdiffusionsübertragung Expired - Lifetime EP0590322B1 (de)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
DE4233018 1992-10-01
DE4233018A DE4233018C2 (de) 1992-10-01 1992-10-01 Trägermaterial für ein Bildempfangsmaterial für thermische Farbstoffdiffusionsübertragung

Publications (3)

Publication Number Publication Date
EP0590322A2 true EP0590322A2 (de) 1994-04-06
EP0590322A3 EP0590322A3 (de) 1995-01-04
EP0590322B1 EP0590322B1 (de) 1997-10-08

Family

ID=6469388

Family Applications (1)

Application Number Title Priority Date Filing Date
EP19930113782 Expired - Lifetime EP0590322B1 (de) 1992-10-01 1993-08-28 Trägermaterial für ein Bildempfangsmaterial für thermische Farbstoffdiffusionsübertragung

Country Status (4)

Country Link
US (1) US5393726A (de)
EP (1) EP0590322B1 (de)
JP (1) JP3447338B2 (de)
DE (2) DE4233018C2 (de)

Cited By (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP0742486A1 (de) * 1995-05-10 1996-11-13 Felix Schoeller jr Foto- und Spezialpapiere GmbH & Co. KG Trägermaterial zur Herstellung von Farb-Prüfdrucken im Analog-Proofsystem
DE19615650A1 (de) * 1996-04-19 1997-10-23 Pelikan Produktions Ag Thermosublimations-Drucksystem
EP0850780A1 (de) * 1996-12-27 1998-07-01 Dai Nippon Printing Co., Ltd. Bildempfangsschicht für thermische Farbstoffübertragung und Verfahren zu deren Herstellung
EP1216839A1 (de) * 2000-12-20 2002-06-26 Sihl Tintenstrahl-Aufzeichnungsmaterial
WO2004076194A1 (en) * 2003-02-26 2004-09-10 Eastman Kodak Company Thermal dye-transfer receiving element with microvoided substrate
EP2000318A1 (de) * 2004-07-08 2008-12-10 Oji Paper Co., Ltd. Thermale Übertragungsempfangsfolie

Families Citing this family (14)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US6372689B1 (en) * 1999-05-25 2002-04-16 Ricoh Company, Ltd. Thermal transfer image receiving material and thermal transfer recording method using the receiving material
JP4554538B2 (ja) * 2006-02-28 2010-09-29 富士フイルム株式会社 感熱転写方式を用いた画像形成方法
JP2007229985A (ja) 2006-02-28 2007-09-13 Fujifilm Corp 感熱転写受像シート
JP4621608B2 (ja) * 2006-02-28 2011-01-26 富士フイルム株式会社 熱転写方式を用いた画像形成方法
JP4490382B2 (ja) * 2006-02-28 2010-06-23 富士フイルム株式会社 感熱転写受像シートおよびその製造方法
JP4503542B2 (ja) * 2006-02-28 2010-07-14 富士フイルム株式会社 感熱転写方式を用いた画像形成方法
JP4486937B2 (ja) * 2006-02-28 2010-06-23 富士フイルム株式会社 感熱転写方式を用いた画像形成方法
JP4632976B2 (ja) * 2006-03-09 2011-02-16 富士フイルム株式会社 感熱転写方式を用いた画像形成方法
JP4632975B2 (ja) * 2006-03-09 2011-02-16 富士フイルム株式会社 感熱転写方式を用いた画像形成方法
JP4593497B2 (ja) * 2006-03-10 2010-12-08 富士フイルム株式会社 感熱転写受像シート
JP4646836B2 (ja) * 2006-03-10 2011-03-09 富士フイルム株式会社 感熱転写受像シートおよび画像形成方法
JP4684143B2 (ja) * 2006-03-24 2011-05-18 富士フイルム株式会社 感熱転写受像シートを用いた画像形成方法
JP4587982B2 (ja) * 2006-03-24 2010-11-24 富士フイルム株式会社 感熱転写方式を用いた画像形成方法および印画物
JP2009096197A (ja) 2007-09-27 2009-05-07 Fujifilm Corp 感熱転写受像シートの製造方法

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS62146693A (ja) 1985-12-20 1987-06-30 Mitsubishi Paper Mills Ltd 昇華型熱転写受像紙
DE3934014A1 (de) 1988-10-12 1990-04-19 Mitsubishi Paper Mills Ltd Ein bildempfangendes flachmaterialelement fuer uebertragungsaufnahme
JPH0392382A (ja) 1989-09-05 1991-04-17 Ricoh Co Ltd 昇華型熱転写記録用受像媒体
JPH03110195A (ja) 1989-09-26 1991-05-10 Nisshinbo Ind Inc 熱転写受像紙
US5106818A (en) 1989-04-27 1992-04-21 Mitsubishi Paper Mills Limited Receiving sheet for heat transfer recording

Family Cites Families (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US5001106A (en) * 1988-03-16 1991-03-19 Dai Nippon Insatsu Kabushiki Kaisha Image-receiving sheet

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS62146693A (ja) 1985-12-20 1987-06-30 Mitsubishi Paper Mills Ltd 昇華型熱転写受像紙
DE3934014A1 (de) 1988-10-12 1990-04-19 Mitsubishi Paper Mills Ltd Ein bildempfangendes flachmaterialelement fuer uebertragungsaufnahme
US5106818A (en) 1989-04-27 1992-04-21 Mitsubishi Paper Mills Limited Receiving sheet for heat transfer recording
JPH0392382A (ja) 1989-09-05 1991-04-17 Ricoh Co Ltd 昇華型熱転写記録用受像媒体
JPH03110195A (ja) 1989-09-26 1991-05-10 Nisshinbo Ind Inc 熱転写受像紙

Cited By (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP0742486A1 (de) * 1995-05-10 1996-11-13 Felix Schoeller jr Foto- und Spezialpapiere GmbH & Co. KG Trägermaterial zur Herstellung von Farb-Prüfdrucken im Analog-Proofsystem
US5858603A (en) * 1995-05-10 1999-01-12 Becker; Dieter Support material for making color test prints in the analog proof system
DE19615650A1 (de) * 1996-04-19 1997-10-23 Pelikan Produktions Ag Thermosublimations-Drucksystem
DE19615650C2 (de) * 1996-04-19 2001-04-26 Pelikan Produktions Ag Egg Thermosublimations-Drucksystem
EP0850780A1 (de) * 1996-12-27 1998-07-01 Dai Nippon Printing Co., Ltd. Bildempfangsschicht für thermische Farbstoffübertragung und Verfahren zu deren Herstellung
EP1216839A1 (de) * 2000-12-20 2002-06-26 Sihl Tintenstrahl-Aufzeichnungsmaterial
WO2004076194A1 (en) * 2003-02-26 2004-09-10 Eastman Kodak Company Thermal dye-transfer receiving element with microvoided substrate
EP2000318A1 (de) * 2004-07-08 2008-12-10 Oji Paper Co., Ltd. Thermale Übertragungsempfangsfolie
US7795177B2 (en) 2004-07-08 2010-09-14 Oji Paper Co., Ltd. Thermal transfer receiving sheet and its manufacturing method
US8043994B2 (en) 2004-07-08 2011-10-25 Oji Paper Co., Ltd. Thermal transfer receiving sheet and its manufacturing method

Also Published As

Publication number Publication date
US5393726A (en) 1995-02-28
DE4233018A1 (de) 1994-04-07
DE4233018C2 (de) 1995-09-21
EP0590322B1 (de) 1997-10-08
EP0590322A3 (de) 1995-01-04
DE59307489D1 (de) 1997-11-13
JP3447338B2 (ja) 2003-09-16
JPH0717149A (ja) 1995-01-20

Similar Documents

Publication Publication Date Title
EP0590322B1 (de) Trägermaterial für ein Bildempfangsmaterial für thermische Farbstoffdiffusionsübertragung
DE3588091T2 (de) Wärmeempfindliche Übertragungsschicht
DE69208773T2 (de) Durch Tintenstrahlverfahren bedrucktes Papier
DE69202158T2 (de) Bildempfangsschicht für Übertragung durch Wärme.
DE3151471C2 (de)
DE69315135T3 (de) Papier für Tintenstrahldruck und Verfahren zur Herstellung
EP0445327B1 (de) Aufzeichnungsmaterial für das Tintenstrahldruck-Verfahren
DE4302210C2 (de) Harzbeschichtetes Papier und seine Verwendung
DE69707967T2 (de) Bildübertragungsmaterial für Tintenstrahldruck, Übertragungsdruckverfahren unter Verwendung desselben und somit gedrucktes Textilstück
DE69517901T2 (de) Bilderzeugungsverfahren
DE69310053T2 (de) Thermisches Übertragungsaufzeichnungsverfahren
DE60026256T2 (de) Thermofarbband für den Thermotransferdruck sowie dessen Herstellung
DE60107725T3 (de) Für eine pigmenthaltige Tinte geeignetes Tintenstrahlaufzeichnungsmaterial
EP1048480A1 (de) Ink-Jet-Aufzeichnungspapier mit Pigmentschichten
DE69203666T3 (de) Bildempfangsschicht für thermische Farbstoffübertragung.
DE69033287T2 (de) Thermische Farbbildübertragungsempfangsschicht
DE69714950T2 (de) Tintenstrahlaufzeichnungsmaterial
DE3932419C1 (de)
DE69517660T2 (de) Bildempfangsschicht für thermische Übertragung
DE69805470T2 (de) Aufzeichnungsmaterial für mehrfarbiges Tintenstrahldruckverfahren mit wässerigen Tinten
DE69218310T2 (de) Copolymere von Alkyl(2-acryl-amidomethoxycarbonsäureestern) für Haft-Trennschichten
DE19653548A1 (de) Wärmeübertragungsaufzeichnungsverfahren und indirektes Übertragungsmedium zur Verwendung hierfür
DE69708584T2 (de) Bildempfangsschicht für thermische Farbstoffübertragung und Verfahren zu deren Herstellung
DE69005427T2 (de) Aufnahmeblatt für wärmetransferbilder.
DE69003285T2 (de) Thermischer Übertragungsdruck.

Legal Events

Date Code Title Description
PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

Free format text: ORIGINAL CODE: 0009012

AK Designated contracting states

Kind code of ref document: A2

Designated state(s): BE CH DE FR GB IT LI NL

PUAL Search report despatched

Free format text: ORIGINAL CODE: 0009013

AK Designated contracting states

Kind code of ref document: A3

Designated state(s): BE CH DE FR GB IT LI NL

17P Request for examination filed

Effective date: 19950621

17Q First examination report despatched

Effective date: 19960305

GRAG Despatch of communication of intention to grant

Free format text: ORIGINAL CODE: EPIDOS AGRA

GRAH Despatch of communication of intention to grant a patent

Free format text: ORIGINAL CODE: EPIDOS IGRA

GRAH Despatch of communication of intention to grant a patent

Free format text: ORIGINAL CODE: EPIDOS IGRA

GRAA (expected) grant

Free format text: ORIGINAL CODE: 0009210

AK Designated contracting states

Kind code of ref document: B1

Designated state(s): BE CH DE FR GB IT LI NL

REG Reference to a national code

Ref country code: CH

Ref legal event code: EP

GBT Gb: translation of ep patent filed (gb section 77(6)(a)/1977)

Effective date: 19971010

REF Corresponds to:

Ref document number: 59307489

Country of ref document: DE

Date of ref document: 19971113

ET Fr: translation filed
ITF It: translation for a ep patent filed
PLBE No opposition filed within time limit

Free format text: ORIGINAL CODE: 0009261

26N No opposition filed
REG Reference to a national code

Ref country code: GB

Ref legal event code: IF02

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: CH

Payment date: 20110824

Year of fee payment: 19

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: GB

Payment date: 20120821

Year of fee payment: 20

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: FR

Payment date: 20120906

Year of fee payment: 20

Ref country code: BE

Payment date: 20120824

Year of fee payment: 20

Ref country code: DE

Payment date: 20120822

Year of fee payment: 20

Ref country code: IT

Payment date: 20120822

Year of fee payment: 20

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: NL

Payment date: 20120821

Year of fee payment: 20

REG Reference to a national code

Ref country code: DE

Ref legal event code: R071

Ref document number: 59307489

Country of ref document: DE

BE20 Be: patent expired

Owner name: FELIX *SCHOELLER JR. PAPIERFABRIK G.M.B.H. & CO. K

Effective date: 20130828

REG Reference to a national code

Ref country code: NL

Ref legal event code: V4

Effective date: 20130828

REG Reference to a national code

Ref country code: CH

Ref legal event code: PL

REG Reference to a national code

Ref country code: GB

Ref legal event code: PE20

Expiry date: 20130827

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: DE

Free format text: LAPSE BECAUSE OF EXPIRATION OF PROTECTION

Effective date: 20130829

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: GB

Free format text: LAPSE BECAUSE OF EXPIRATION OF PROTECTION

Effective date: 20130827
