WO2016163479A1 - 耐擦傷性コーティング用硬化性組成物 - Google Patents
耐擦傷性コーティング用硬化性組成物 Download PDFInfo
- Publication number
- WO2016163479A1 WO2016163479A1 PCT/JP2016/061443 JP2016061443W WO2016163479A1 WO 2016163479 A1 WO2016163479 A1 WO 2016163479A1 JP 2016061443 W JP2016061443 W JP 2016061443W WO 2016163479 A1 WO2016163479 A1 WO 2016163479A1
- Authority
- WO
- WIPO (PCT)
- Prior art keywords
- group
- poly
- oxyalkylene
- hard coat
- meth
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Ceased
Links
Classifications
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
- C08J7/00—Chemical treatment or coating of shaped articles made of macromolecular substances
- C08J7/04—Coating
- C08J7/043—Improving the adhesiveness of the coatings per se, e.g. forming primers
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B32—LAYERED PRODUCTS
- B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
- B32B27/00—Layered products comprising a layer of synthetic resin
- B32B27/30—Layered products comprising a layer of synthetic resin comprising vinyl (co)polymers; comprising acrylic (co)polymers
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
- C09D4/00—Coating compositions, e.g. paints, varnishes or lacquers, based on organic non-macromolecular compounds having at least one polymerisable carbon-to-carbon unsaturated bond ; Coating compositions, based on monomers of macromolecular compounds of groups C09D183/00 - C09D183/16
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B32—LAYERED PRODUCTS
- B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
- B32B27/00—Layered products comprising a layer of synthetic resin
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B32—LAYERED PRODUCTS
- B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
- B32B38/00—Ancillary operations in connection with laminating processes
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F290/00—Macromolecular compounds obtained by polymerising monomers on to polymers modified by introduction of aliphatic unsaturated end or side groups
- C08F290/02—Macromolecular compounds obtained by polymerising monomers on to polymers modified by introduction of aliphatic unsaturated end or side groups on to polymers modified by introduction of unsaturated end groups
- C08F290/06—Polymers provided for in subclass C08G
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G65/00—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule
- C08G65/02—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from cyclic ethers by opening of the heterocyclic ring
- C08G65/32—Polymers modified by chemical after-treatment
- C08G65/329—Polymers modified by chemical after-treatment with organic compounds
- C08G65/331—Polymers modified by chemical after-treatment with organic compounds containing oxygen
- C08G65/332—Polymers modified by chemical after-treatment with organic compounds containing oxygen containing carboxyl groups, or halides, or esters thereof
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G65/00—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule
- C08G65/02—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from cyclic ethers by opening of the heterocyclic ring
- C08G65/32—Polymers modified by chemical after-treatment
- C08G65/329—Polymers modified by chemical after-treatment with organic compounds
- C08G65/333—Polymers modified by chemical after-treatment with organic compounds containing nitrogen
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
- C08J7/00—Chemical treatment or coating of shaped articles made of macromolecular substances
- C08J7/04—Coating
- C08J7/046—Forming abrasion-resistant coatings; Forming surface-hardening coatings
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
- C08J7/00—Chemical treatment or coating of shaped articles made of macromolecular substances
- C08J7/12—Chemical modification
- C08J7/16—Chemical modification with polymerisable compounds
- C08J7/18—Chemical modification with polymerisable compounds using wave energy or particle radiation
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L71/00—Compositions of polyethers obtained by reactions forming an ether link in the main chain; Compositions of derivatives of such polymers
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
- C09D171/00—Coating compositions based on polyethers obtained by reactions forming an ether link in the main chain; Coating compositions based on derivatives of such polymers
- C09D171/02—Polyalkylene oxides
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
- C09D7/00—Features of coating compositions, not provided for in group C09D5/00; Processes for incorporating ingredients in coating compositions
- C09D7/20—Diluents or solvents
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
- C09D7/00—Features of coating compositions, not provided for in group C09D5/00; Processes for incorporating ingredients in coating compositions
- C09D7/40—Additives
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
- C09D7/00—Features of coating compositions, not provided for in group C09D5/00; Processes for incorporating ingredients in coating compositions
- C09D7/40—Additives
- C09D7/65—Additives macromolecular
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
- C09K3/00—Materials not provided for elsewhere
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
- C09K3/00—Materials not provided for elsewhere
- C09K3/18—Materials not provided for elsewhere for application to surfaces to minimize adherence of ice, mist or water thereto; Thawing or antifreeze materials for application to surfaces
-
- G—PHYSICS
- G02—OPTICS
- G02B—OPTICAL ELEMENTS, SYSTEMS OR APPARATUS
- G02B1/00—Optical elements characterised by the material of which they are made; Optical coatings for optical elements
- G02B1/10—Optical coatings produced by application to, or surface treatment of, optical elements
- G02B1/11—Anti-reflection coatings
- G02B1/111—Anti-reflection coatings using layers comprising organic materials
-
- G—PHYSICS
- G02—OPTICS
- G02B—OPTICAL ELEMENTS, SYSTEMS OR APPARATUS
- G02B1/00—Optical elements characterised by the material of which they are made; Optical coatings for optical elements
- G02B1/10—Optical coatings produced by application to, or surface treatment of, optical elements
- G02B1/18—Coatings for keeping optical surfaces clean, e.g. hydrophobic or photo-catalytic films
Definitions
- the bonds of the plural oxyalkylene groups may be either block bonds or random bonds. May be.
- the poly (oxyalkylene) group is preferably a poly (oxyethylene) group.
- the number of repeating units of the oxyalkylene group in the poly (oxyalkylene) group is, for example, in the range of 1 to 15, and more preferably in the range of 5 to 12, for example, 7 to 12.
- Examples of the active energy ray polymerizable group that bonds the poly (oxyalkylene) group or the poly (oxyalkylene) group and one urethane bond in this order include a (meth) acryloyl group and a urethane (meth) acryloyl group. And vinyl group.
- alkylphenones as the polymerization initiator (c) from the viewpoints of transparency, surface curability, and thin film curability.
- alkylphenones By using alkylphenones, a cured film with improved scratch resistance can be obtained.
- the coating film is pre-dried with a hot plate or an oven as necessary to remove the solvent (solvent removal step).
- the heat drying conditions at this time are preferably 40 to 120 ° C. and about 30 seconds to 10 minutes, for example.

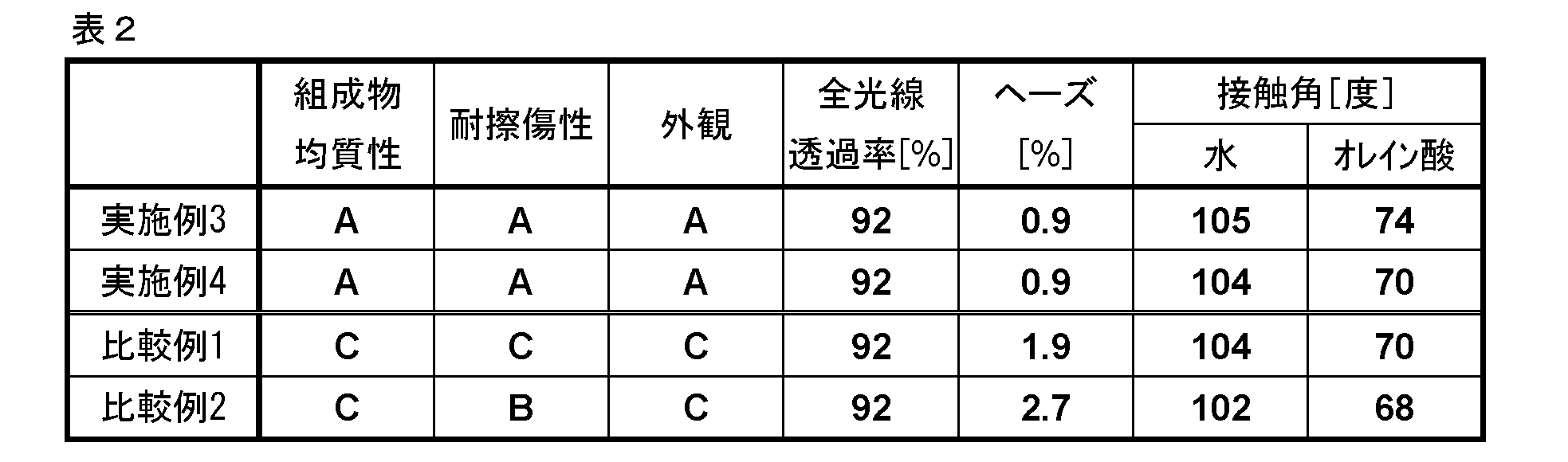

- the coating film is cured by irradiating active energy rays such as ultraviolet rays. Examples of active energy rays include ultraviolet rays, electron beams, and X-rays, and ultraviolet rays are particularly preferable.
- a homogeneous curable composition cannot be obtained only by slightly different terminal structure of perfluoropolyether used as a surface modifier, and the composition It is difficult to obtain satisfactory scratch resistance and appearance in the prepared hard coat layer, and only the curable composition of the present invention can provide a hard coat film satisfying all these performances.
Landscapes
- Chemical & Material Sciences (AREA)
- Organic Chemistry (AREA)
- Health & Medical Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Medicinal Chemistry (AREA)
- Polymers & Plastics (AREA)
- Engineering & Computer Science (AREA)
- Materials Engineering (AREA)
- Life Sciences & Earth Sciences (AREA)
- Wood Science & Technology (AREA)
- General Chemical & Material Sciences (AREA)
- Combustion & Propulsion (AREA)
- Toxicology (AREA)
- Paints Or Removers (AREA)
- Macromonomer-Based Addition Polymer (AREA)
- Physics & Mathematics (AREA)
- Plasma & Fusion (AREA)
- Thermal Sciences (AREA)
- Coating Of Shaped Articles Made Of Macromolecular Substances (AREA)
- Application Of Or Painting With Fluid Materials (AREA)
Abstract
【課題】ムラのない外観を呈し、高い耐擦傷性を発現するハードコート層の形成材料を提供すること。 【解決手段】（ａ）活性エネルギー線硬化性多官能モノマー１００質量部、（ｂ）ポリ（オキシパーフルオロアルキレン）基を含む分子鎖の両末端に、ポリ（オキシアルキレン）基を介して又はポリ（オキシアルキレン）基及び１つのウレタン結合をこの順に介して、活性エネルギー線重合性基を有するパーフルオロポリエーテル０．１～１０質量部、及び（ｃ）活性エネルギー線によりラジカルを発生する重合開始剤１～２０質量部を含む硬化性組成物、及び該組成物より形成されるハードコート層を備えるハードコートフィルム。
Description
本発明は、タッチパネルディスプレイ、液晶ディスプレイ等の各種表示素子等の表面に適用されるハードコート層の形成材料として有用な硬化性組成物に関する。
パーソナルコンピューター、携帯電話、携帯ゲーム機器、ＡＴＭ等のフラットパネルディスプレイにタッチパネルが搭載された製品が非常に数多く商品化されている。特に、スマートフォンやタブレットＰＣの登場により、マルチタッチ機能を有する静電容量式タッチパネルが一気にその搭載数を伸ばしている。
これらタッチパネルディスプレイ表面には薄い強化ガラスが用いられており、このガラスが飛散するのを防止するためにディスプレイ表面に保護フィルムが貼り付けられる。保護フィルムは、プラスチックフィルムを用いるためガラスより傷が付き易く、その表面に耐擦傷性に優れるハードコート層を設けることが必要となる。プラスチックフィルム表面に耐擦傷性を付与するには、例えば高度の架橋構造を形成する、すなわち分子運動性の低い架橋構造を形成することで表面硬度を高め、外力への抵抗性を与える手法が採られる。
これらのハードコート層形成材料として現在最も用いられている多官能アクリレート系材料は、その多くが常温で液状のモノマーであり、光重合開始剤から発生したラジカルにより３次元架橋する。アクリレート系は紫外線（ＵＶ）で硬化し、ＵＶを照射する時間は非常に短時間で省エネルギーであることから、生産性が高いことが特徴である。プラスチックフィルム表面にハードコート層を形成する手段としては、例えば多官能アクリレート、光重合開始剤及び有機溶媒を含む溶液をプラスチックフィルムにグラビアコートなどでコーティングを行い、有機溶媒を乾燥後、紫外線により硬化し、ハードコート層を形成する手段が採用される。形成したハードコート層において硬度、耐擦傷性などの機能を実用上問題のないレベルで発現させるために、通常、ハードコート層の厚さは５～１０μｍで形成されている。
これらのハードコート層形成材料として現在最も用いられている多官能アクリレート系材料は、その多くが常温で液状のモノマーであり、光重合開始剤から発生したラジカルにより３次元架橋する。アクリレート系は紫外線（ＵＶ）で硬化し、ＵＶを照射する時間は非常に短時間で省エネルギーであることから、生産性が高いことが特徴である。プラスチックフィルム表面にハードコート層を形成する手段としては、例えば多官能アクリレート、光重合開始剤及び有機溶媒を含む溶液をプラスチックフィルムにグラビアコートなどでコーティングを行い、有機溶媒を乾燥後、紫外線により硬化し、ハードコート層を形成する手段が採用される。形成したハードコート層において硬度、耐擦傷性などの機能を実用上問題のないレベルで発現させるために、通常、ハードコート層の厚さは５～１０μｍで形成されている。
ところで、静電容量式タッチパネルでは人間の指で触れることにより操作を行う。このため、操作を行う度にタッチパネルの表面に指紋が付着し、ディスプレイの画像の視認性が著しく損なわれたり、ディスプレイの外観が損なわれたりするという問題が発生している。指紋には汗由来の水分及び皮脂由来の油分が含まれており、それらの何れも付着しにくくするために、ディスプレイ表面のハードコート層には撥水性及び撥油性を付与することが強く望まれている。
このような観点から、タッチパネルディスプレイ表面には、指紋などに対する防汚性を有していることが望まれている。しかし、静電容量式タッチパネルでは、人が毎日指で触れるため、初期の防汚性はかなりのレベルに達しているとしても、使用中にその機能が低下する場合が多い。そのため、使用過程での防汚性の耐久性が課題であった。
このような観点から、タッチパネルディスプレイ表面には、指紋などに対する防汚性を有していることが望まれている。しかし、静電容量式タッチパネルでは、人が毎日指で触れるため、初期の防汚性はかなりのレベルに達しているとしても、使用中にその機能が低下する場合が多い。そのため、使用過程での防汚性の耐久性が課題であった。
従来、ハードコート層表面に防汚性を付与する手法として、ハードコート層を形成する塗布液にフッ素系表面改質剤を少量添加する手法が用いられている。添加されたフッ素系化合物は、その低表面エネルギーによりハードコート層の表面に偏析され、撥水性及び撥油性が付与される。フッ素系化合物としては、撥水性、撥油性の観点から、ポリ（オキシパーフルオロアルキレン）鎖を有したパーフルオロポリエーテルと呼ばれる１，０００～５，０００程度の数平均分子量を有するオリゴマーが用いられる。しかし、パーフルオロポリエーテルは高いフッ素濃度を有しているため、通常、ハードコート層を形成する塗布液に使用される有機溶媒には溶解し難い。また、形成されたハードコート層においては凝集を起こす。
このようなパーフルオロポリエーテルに、有機溶媒に対する溶解性及びハードコート層における分散性を付与するために、パーフルオロポリエーテルに有機部位を付加する手法が用いられている。更に、耐擦傷性を付与するために、（メタ）アクリレート基に代表される活性エネルギー線硬化性部位を結合させる手法が用いられている。
これまで、耐擦傷性を有した防汚性ハードコート層として、防汚性をハードコート層表面に付与する成分として、ポリ（オキシパーフルオロアルキレン）鎖の両末端に、イソホロン骨格を有する複数のウレタン結合を介して（メタ）アクリロイル基を有する化合物を表面改質剤として用いた技術が開示されている（特許文献１）。
このようなパーフルオロポリエーテルに、有機溶媒に対する溶解性及びハードコート層における分散性を付与するために、パーフルオロポリエーテルに有機部位を付加する手法が用いられている。更に、耐擦傷性を付与するために、（メタ）アクリレート基に代表される活性エネルギー線硬化性部位を結合させる手法が用いられている。
これまで、耐擦傷性を有した防汚性ハードコート層として、防汚性をハードコート層表面に付与する成分として、ポリ（オキシパーフルオロアルキレン）鎖の両末端に、イソホロン骨格を有する複数のウレタン結合を介して（メタ）アクリロイル基を有する化合物を表面改質剤として用いた技術が開示されている（特許文献１）。
特許文献１に具体的に記載された方法では、１段階目の反応である両末端に水酸基を有するパーフルオロポリエーテル及びジイソシアネートの反応において、ポリウレタンの形成による分子量の制御が困難であった。更に、２段階目の反応である水酸基を有する多官能アクリレートを段階的に加える必要があり、合成法が煩雑であった。また、高極性なウレタン結合が増加するため、耐擦傷性が低下するという問題があった。
本発明者らは、上記目的を達成するため鋭意検討を重ねた結果、ポリ（オキシパーフルオロアルキレン）基を含む分子鎖の両末端に、ポリ（オキシアルキレン）基を介して又はポリ（オキシアルキレン）基及び１つのウレタン結合を介して、活性エネルギー線重合性基を有するパーフルオロポリエーテルが、ハードコート層を形成する塗布液に対する溶解性、及びハードコート層における分散性に優れ、また該パーフルオロポリエーテルを、フッ素系表面改質剤として用いた硬化性組成物が、優れた耐擦傷性を有し、ムラのない外観を呈するハードコート層を形成可能なことを見出し、本発明を完成させた。
すなわち本発明は、第１観点として、
（ａ）活性エネルギー線硬化性多官能モノマー１００質量部、

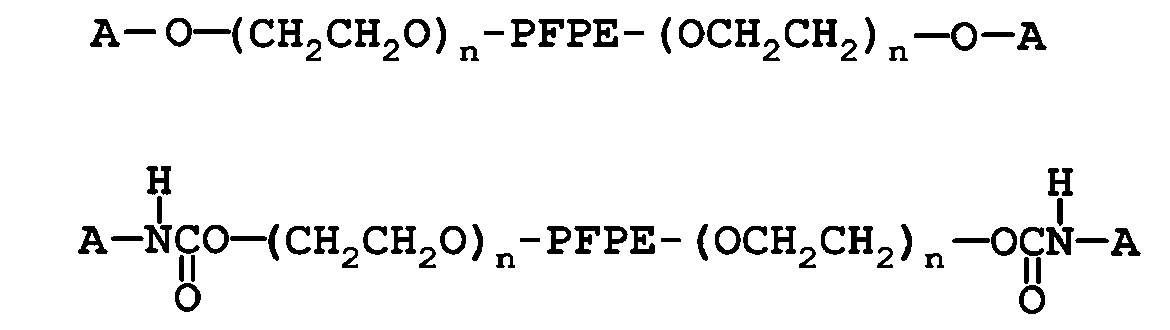

（ｂ）ポリ（オキシパーフルオロアルキレン）基を含む分子鎖の両末端に、
ポリ（オキシアルキレン）基を介して又はポリ（オキシアルキレン）基及び１つのウレタン結合をこの順に介して、活性エネルギー線重合性基を有するパーフルオロポリエーテル０．１～１０質量部、及び
（ｃ）活性エネルギー線によりラジカルを発生する重合開始剤１～２０質量部
を含む硬化性組成物に関する。
第２観点として、前記ポリ（オキシパーフルオロアルキレン）基が、－［ＯＣＦ2］－及び－［ＯＣＦ2ＣＦ2］－を繰り返し単位として有する基である、第１観点に記載の硬化性組成物に関する。
第３観点として、前記ポリ（オキシアルキレン）基が、５～１２の繰返し単位数を有するポリ（オキシアルキレン）基である、第１観点又は第２観点に記載の硬化性組成物に関する。
第４観点として、前記ポリ（オキシアルキレン）基がポリ（オキシエチレン）基である、第１観点乃至第３観点のうち何れか一項に記載の硬化性組成物に関する。
第５観点として、前記活性エネルギー線重合性基が活性エネルギー線重合性部分を少なくとも２つ以上有する基である、第１観点乃至第４観点のうち何れか一項に記載の硬化性組成物に関する。
第６観点として、前記成分（ａ）の多官能モノマーが、多官能（メタ）アクリレート化合物及び多官能ウレタン（メタ）アクリレート化合物からなる群から選ばれる少なくとも１つである、第１観点乃至第５観点のうち何れか一項に記載の硬化性組成物に関する。
第７観点として、さらに（ｄ）溶媒を含む、第１観点乃至第６観点のうち何れか一項に記載の硬化性組成物に関する。
第８観点として、第１観点乃至第７観点のうち何れか一項に記載の硬化性組成物より得られる硬化膜に関する。
第９観点として、フィルム基材の少なくとも一方の面にハードコート層を備えるハードコートフィルムであって、該ハードコート層が第８観点に記載の硬化膜からなる、ハードコートフィルムに関する。
第１０観点として、フィルム基材の少なくとも一方の面にハードコート層を備えるハードコートフィルムであって、該ハードコート層が、第１観点乃至第７観点のうち何れか一項に記載の硬化性組成物をフィルム基材上に塗布し塗膜を形成する工程と、該塗膜に活性エネルギー線を照射し硬化する工程を含む方法により形成されてなる、ハードコートフィルムに関する。
第１１観点として、前記ハードコート層が１～１０μｍの膜厚を有する、第９観点又は第１０観点に記載のハードコートフィルムに関する。
第１２観点として、ポリ（オキシパーフルオロアルキレン）基を含む分子鎖の両末端に、ポリ（オキシアルキレン）基を介して又はポリ（オキシアルキレン）基及び１つのウレタン結合をこの順に介して、活性エネルギー線重合性基を有するパーフルオロポリエーテル化合物に関する。
第１３観点として、前記ポリ（オキシパーフルオロアルキレン）基が、－［ＯＣＦ2］－及び－［ＯＣＦ2ＣＦ2］－を繰り返し単位として有する基である、第１２観点に記載のパーフルオロポリエーテル化合物に関する。
第１４観点として、前記ポリ（オキシアルキレン）基が、５～１２の繰返し単位数を有するポリ（オキシアルキレン）基である、第１２観点又は第１３観点に記載のパーフルオロポリエーテル化合物に関する。
第１５観点として、前記ポリ（オキシアルキレン）基がポリ（オキシエチレン）基である、第１２観点乃至第１４観点のうち何れか一項に記載のパーフルオロポリエーテル化合物に関する。
第１６観点として、前記活性エネルギー線重合性基が活性エネルギー線重合性部分を少なくとも２つ以上有する基である、第１２観点乃至第１５観点のうち何れか一項に記載のパーフルオロポリエーテル化合物に関する。
第１７観点として、第１２観点乃至第１６観点のうち何れか一項に記載のパーフルオロポリエーテル化合物からなる表面改質剤に関する。
第１８観点として、第１２観点乃至第１６観点のうち何れか一項に記載のパーフルオロポリエーテル化合物の表面改質のための使用に関する。
（ａ）活性エネルギー線硬化性多官能モノマー１００質量部、
（ｂ）ポリ（オキシパーフルオロアルキレン）基を含む分子鎖の両末端に、
ポリ（オキシアルキレン）基を介して又はポリ（オキシアルキレン）基及び１つのウレタン結合をこの順に介して、活性エネルギー線重合性基を有するパーフルオロポリエーテル０．１～１０質量部、及び
（ｃ）活性エネルギー線によりラジカルを発生する重合開始剤１～２０質量部
を含む硬化性組成物に関する。
第２観点として、前記ポリ（オキシパーフルオロアルキレン）基が、－［ＯＣＦ2］－及び－［ＯＣＦ2ＣＦ2］－を繰り返し単位として有する基である、第１観点に記載の硬化性組成物に関する。
第３観点として、前記ポリ（オキシアルキレン）基が、５～１２の繰返し単位数を有するポリ（オキシアルキレン）基である、第１観点又は第２観点に記載の硬化性組成物に関する。
第４観点として、前記ポリ（オキシアルキレン）基がポリ（オキシエチレン）基である、第１観点乃至第３観点のうち何れか一項に記載の硬化性組成物に関する。
第５観点として、前記活性エネルギー線重合性基が活性エネルギー線重合性部分を少なくとも２つ以上有する基である、第１観点乃至第４観点のうち何れか一項に記載の硬化性組成物に関する。
第６観点として、前記成分（ａ）の多官能モノマーが、多官能（メタ）アクリレート化合物及び多官能ウレタン（メタ）アクリレート化合物からなる群から選ばれる少なくとも１つである、第１観点乃至第５観点のうち何れか一項に記載の硬化性組成物に関する。
第７観点として、さらに（ｄ）溶媒を含む、第１観点乃至第６観点のうち何れか一項に記載の硬化性組成物に関する。
第８観点として、第１観点乃至第７観点のうち何れか一項に記載の硬化性組成物より得られる硬化膜に関する。
第９観点として、フィルム基材の少なくとも一方の面にハードコート層を備えるハードコートフィルムであって、該ハードコート層が第８観点に記載の硬化膜からなる、ハードコートフィルムに関する。
第１０観点として、フィルム基材の少なくとも一方の面にハードコート層を備えるハードコートフィルムであって、該ハードコート層が、第１観点乃至第７観点のうち何れか一項に記載の硬化性組成物をフィルム基材上に塗布し塗膜を形成する工程と、該塗膜に活性エネルギー線を照射し硬化する工程を含む方法により形成されてなる、ハードコートフィルムに関する。
第１１観点として、前記ハードコート層が１～１０μｍの膜厚を有する、第９観点又は第１０観点に記載のハードコートフィルムに関する。
第１２観点として、ポリ（オキシパーフルオロアルキレン）基を含む分子鎖の両末端に、ポリ（オキシアルキレン）基を介して又はポリ（オキシアルキレン）基及び１つのウレタン結合をこの順に介して、活性エネルギー線重合性基を有するパーフルオロポリエーテル化合物に関する。
第１３観点として、前記ポリ（オキシパーフルオロアルキレン）基が、－［ＯＣＦ2］－及び－［ＯＣＦ2ＣＦ2］－を繰り返し単位として有する基である、第１２観点に記載のパーフルオロポリエーテル化合物に関する。
第１４観点として、前記ポリ（オキシアルキレン）基が、５～１２の繰返し単位数を有するポリ（オキシアルキレン）基である、第１２観点又は第１３観点に記載のパーフルオロポリエーテル化合物に関する。
第１５観点として、前記ポリ（オキシアルキレン）基がポリ（オキシエチレン）基である、第１２観点乃至第１４観点のうち何れか一項に記載のパーフルオロポリエーテル化合物に関する。
第１６観点として、前記活性エネルギー線重合性基が活性エネルギー線重合性部分を少なくとも２つ以上有する基である、第１２観点乃至第１５観点のうち何れか一項に記載のパーフルオロポリエーテル化合物に関する。
第１７観点として、第１２観点乃至第１６観点のうち何れか一項に記載のパーフルオロポリエーテル化合物からなる表面改質剤に関する。
第１８観点として、第１２観点乃至第１６観点のうち何れか一項に記載のパーフルオロポリエーテル化合物の表面改質のための使用に関する。
本発明によれば、厚さ１～１０μｍ程度の薄膜においても優れた耐擦傷性を有し外観にも優れる硬化膜及びハードコート層の形成に有用な硬化性組成物を提供することができる。
また、本発明によれば、前記硬化性組成物より得られる硬化膜又はそれより形成されるハードコート層が表面に付与されたハードコートフィルムを提供することができ、耐擦傷性及び外観に優れるハードコートフィルムを提供することができる。
また、本発明によれば、前記硬化性組成物より得られる硬化膜又はそれより形成されるハードコート層が表面に付与されたハードコートフィルムを提供することができ、耐擦傷性及び外観に優れるハードコートフィルムを提供することができる。
＜硬化性組成物＞
本発明の硬化性組成物は、詳細には、
（ａ）活性エネルギー線硬化性多官能モノマー１００質量部、
（ｂ）ポリ（オキシパーフルオロアルキレン）基を含む分子鎖の両末端に、ポリ（オキシアルキレン）基を介して又はポリ（オキシアルキレン）基及び１つのウレタン結合をこの順に介して、活性エネルギー線重合性基を有するパーフルオロポリエーテル０．１～１０質量部、及び
（ｃ）活性エネルギー線によりラジカルを発生する重合開始剤１～２０質量部
を含む硬化性組成物に関する。
以下、まず上記（ａ）～（ｃ）の各成分について説明する。
本発明の硬化性組成物は、詳細には、
（ａ）活性エネルギー線硬化性多官能モノマー１００質量部、
（ｂ）ポリ（オキシパーフルオロアルキレン）基を含む分子鎖の両末端に、ポリ（オキシアルキレン）基を介して又はポリ（オキシアルキレン）基及び１つのウレタン結合をこの順に介して、活性エネルギー線重合性基を有するパーフルオロポリエーテル０．１～１０質量部、及び
（ｃ）活性エネルギー線によりラジカルを発生する重合開始剤１～２０質量部
を含む硬化性組成物に関する。
以下、まず上記（ａ）～（ｃ）の各成分について説明する。
［（ａ）活性エネルギー線硬化性多官能モノマー］
活性エネルギー線硬化性多官能モノマーとは、紫外線等の活性エネルギー線を照射することで重合反応が進行し、硬化するモノマーを指す。
本発明の硬化性組成物において好ましい（ａ）活性エネルギー線硬化性多官能モノマーとしては、多官能（メタ）アクリレート化合物及び多官能ウレタン（メタ）アクリレート化合物からなる群から選択されるモノマーである。
なお、本発明において（メタ）アクリレート化合物とは、アクリレート化合物とメタクリレート化合物の両方をいう。例えば（メタ）アクリル酸は、アクリル酸とメタクリル酸をいう。
活性エネルギー線硬化性多官能モノマーとは、紫外線等の活性エネルギー線を照射することで重合反応が進行し、硬化するモノマーを指す。
本発明の硬化性組成物において好ましい（ａ）活性エネルギー線硬化性多官能モノマーとしては、多官能（メタ）アクリレート化合物及び多官能ウレタン（メタ）アクリレート化合物からなる群から選択されるモノマーである。
なお、本発明において（メタ）アクリレート化合物とは、アクリレート化合物とメタクリレート化合物の両方をいう。例えば（メタ）アクリル酸は、アクリル酸とメタクリル酸をいう。
上記多官能（メタ）アクリレート化合物としては、例えば、トリメチロールプロパントリ（メタ）アクリレート、ジトリメチロールプロパンテトラ（メタ）アクリレート、ペンタエリスリトールジ（メタ）アクリレート、ペンタエリスリトールトリ（メタ）アクリレート、ペンタエリスリトールテトラ（メタ）アクリレート、ジペンタエリスリトールペンタ（メタ）アクリレート、ジペンタエリスリトールヘキサ（メタ）アクリレート、グリセリントリ（メタ）アクリレート、エトキシ化トリメチロールプロパントリ（メタ）アクリレート、エトキシ化ペンタエリスリトールテトラ（メタ）アクリレート、エトキシ化ジペンタエリスリトールヘキサ（メタ）アクリレート、エトキシ化グリセリントリ（メタ）アクリレート、エトキシ化ビスフェノールＡジ（メタ）アクリレート、１，３－プロパンジオールジ（メタ）アクリレート、１，３－ブタンジオールジ（メタ）アクリレート、１，４－ブタンジオールジ（メタ）アクリレート、１，６－ヘキサンジオールジ（メタ）アクリレート、２－メチル－１，８－オクタンジオールジ（メタ）アクリレート、１，９－ノナンジオールジ（メタ）アクリレート、１，１０－デカンジオールジ（メタ）アクリレート、ネオペンチルグリコールジ（メタ）アクリレート、エチレングリコールジ（メタ）アクリレート、ジエチレングリコールジ（メタ）アクリレート、トリエチレングリコールジ（メタ）アクリレート、テトラエチレングリコールジ（メタ）アクリレート、プロピレングリコールジ（メタ）アクリレート、ジプロピレングリコールジ（メタ）アクリレート、ビス（２－ヒドロキシエチル）イソシアヌレートジ（メタ）アクリレート、トリス（２－ヒドロキシエチル）イソシアヌレートトリ（メタ）アクリレート、トリシクロ［５．２．１．０2,6］デカンジメタノールジ（メタ）アクリレート、ジオキサングリコールジ（メタ）アクリレート、２－ヒドロキシ－１－アクリロイルオキシ－３－メタクリロイルオキシプロパン、２－ヒドロキシ－１，３－ジ（メタ）アクリロイルオキシプロパン、９，９－ビス［４－（２－（メタ）アクリロイルオキシエトキシ）フェニル］フルオレン、ビス［４－（メタ）アクリロイルチオフェニル］スルフィド、ビス［２－（メタ）アクリロイルチオエチル］スルフィド、１，３－アダマンタンジオールジ（メタ）アクリレート、１，３－アダマンタンジメタノールジ（メタ）アクリレート、ポリエチレングリコールジ（メタ）アクリレート、ポリプロピレングリコールジ（メタ）アクリレート等を挙げることができる。
中でも好ましいものとして、ペンタエリスリトールトリ（メタ）アクリレート、ペンタエリスリトールテトラ（メタ）アクリレート、ジペンタエリスリトールペンタ（メタ）アクリレート、ジペンタエリスリトールヘキサ（メタ）アクリレート等を挙げることができる。
中でも好ましいものとして、ペンタエリスリトールトリ（メタ）アクリレート、ペンタエリスリトールテトラ（メタ）アクリレート、ジペンタエリスリトールペンタ（メタ）アクリレート、ジペンタエリスリトールヘキサ（メタ）アクリレート等を挙げることができる。
上記多官能ウレタン（メタ）アクリレート化合物は、１分子内にアクリロイル基又はメタクリロイル基を複数有し、ウレタン結合（－ＮＨＣＯＯ－）を一つ以上有する化合物である。
例えば上記多官能ウレタン（メタ）アクリレートとしては、多官能イソシアネートとヒドロキシ基を有する（メタ）アクリレートとの反応により得られるもの、多官能イソシアネートとヒドロキシ基を有する（メタ）アクリレートとポリオールとの反応により得られるものなどが挙げられるが、本発明で使用可能な多官能ウレタン（メタ）アクリレート化合物はかかる例示のみに限定されるものではない。
例えば上記多官能ウレタン（メタ）アクリレートとしては、多官能イソシアネートとヒドロキシ基を有する（メタ）アクリレートとの反応により得られるもの、多官能イソシアネートとヒドロキシ基を有する（メタ）アクリレートとポリオールとの反応により得られるものなどが挙げられるが、本発明で使用可能な多官能ウレタン（メタ）アクリレート化合物はかかる例示のみに限定されるものではない。
なお上記多官能イソシアネートとしては、例えば、トリレンジイソシアネート、イソホロンジイソシアネート、キシリレンジイソシアネート、ヘキサメチレンジイソシアネート等が挙げられる。
また上記ヒドロキシ基を有する（メタ）アクリレートとしては、例えば、（メタ）アクリル酸２－ヒドロキシエチル、（メタ）アクリル酸２－ヒドロキシプロピル、ペンタエリスリトールトリ（メタ）アクリレート、ジペンタエリスリトールペンタ（メタ）アクリレート、トリペンタエリスリトールヘプタ（メタ）アクリレート等が挙げられる。
そして上記ポリオールとしては、例えば、エチレングリコール、プロピレングリコール、ネオペンチルグリコール、１，４－ブタンジオール、１，６－ヘキサンジオール、ジエチレングリコール、ジプロピレングリコール等のジオール類；これらジオール類とコハク酸、マレイン酸、アジピン酸等の脂肪族ジカルボン酸類又はジカルボン酸無水物類との反応生成物であるポリエステルポリオール；ポリエーテルポリオール；ポリカーボネートジオール等が挙げられる。
また上記ヒドロキシ基を有する（メタ）アクリレートとしては、例えば、（メタ）アクリル酸２－ヒドロキシエチル、（メタ）アクリル酸２－ヒドロキシプロピル、ペンタエリスリトールトリ（メタ）アクリレート、ジペンタエリスリトールペンタ（メタ）アクリレート、トリペンタエリスリトールヘプタ（メタ）アクリレート等が挙げられる。
そして上記ポリオールとしては、例えば、エチレングリコール、プロピレングリコール、ネオペンチルグリコール、１，４－ブタンジオール、１，６－ヘキサンジオール、ジエチレングリコール、ジプロピレングリコール等のジオール類；これらジオール類とコハク酸、マレイン酸、アジピン酸等の脂肪族ジカルボン酸類又はジカルボン酸無水物類との反応生成物であるポリエステルポリオール；ポリエーテルポリオール；ポリカーボネートジオール等が挙げられる。
本発明では、上記（ａ）活性エネルギー線硬化性多官能モノマーとして、上記多官能（メタ）アクリレート化合物及び上記多官能ウレタン（メタ）アクリレート化合物からなる群から一種を単独で、或いは二種以上を組合せて使用することができる。得られる硬化物の耐擦傷性の観点から、多官能（メタ）アクリレート化合物及び多官能ウレタン（メタ）アクリレート化合物を併用することが好ましい。また、上記多官能（メタ）アクリレート化合物として、５官能以上の多官能（メタ）アクリレート化合物及び４官能以下の多官能（メタ）アクリレート化合物を併用することが好ましい。
また、上記多官能（メタ）アクリレート化合物と上記多官能ウレタン（メタ）アクリレート化合物とを組み合わせて使用する場合、多官能（メタ）アクリレート化合物１００質量部に対し、多官能ウレタン（メタ）アクリレート化合物２０～１００質量部を使用することが好ましく、３０～７０質量部を使用することがより好ましい。
さらに、上記多官能（メタ）アクリレート化合物において、上記５官能以上の多官能（メタ）アクリレート化合物と上記４官能以下の多官能（メタ）アクリレート化合物とを組み合わせて使用する場合、５官能以上の多官能（メタ）アクリレート化合物１００質量部に対し、４官能以下の多官能（メタ）アクリレート化合物１０～１００質量部を使用することが好ましく、２０～６０質量部を使用することがより好ましい。
また、多官能（メタ）アクリレート化合物１００質量部に対し多官能ウレタン（メタ）アクリレート化合物２０～１００質量部かつ５官能以上の多官能（メタ）アクリレート化合物１００質量部に対し４官能以下の多官能（メタ）アクリレート化合物１０～１００質量部にて使用すること、
多官能（メタ）アクリレート化合物１００質量部に対し多官能ウレタン（メタ）アクリレート化合物２０～１００質量部かつ５官能以上の多官能（メタ）アクリレート化合物１００質量部に対し４官能以下の多官能（メタ）アクリレート化合物２０～６０質量部にて使用すること、
多官能（メタ）アクリレート化合物１００質量部に対し多官能ウレタン（メタ）アクリレート化合物３０～７０質量部かつ５官能以上の多官能（メタ）アクリレート化合物１００質量部に対し４官能以下の多官能（メタ）アクリレート化合物１０～１００質量部にて使用すること、
多官能（メタ）アクリレート化合物１００質量部に対し多官能ウレタン（メタ）アクリレート化合物３０～７０質量部かつ５官能以上の多官能（メタ）アクリレート化合物１００質量部に対し４官能以下の多官能（メタ）アクリレート化合物２０～６０質量部にて使用することが好ましい。
また、上記多官能（メタ）アクリレート化合物と上記多官能ウレタン（メタ）アクリレート化合物とを組み合わせて使用する場合、多官能（メタ）アクリレート化合物１００質量部に対し、多官能ウレタン（メタ）アクリレート化合物２０～１００質量部を使用することが好ましく、３０～７０質量部を使用することがより好ましい。
さらに、上記多官能（メタ）アクリレート化合物において、上記５官能以上の多官能（メタ）アクリレート化合物と上記４官能以下の多官能（メタ）アクリレート化合物とを組み合わせて使用する場合、５官能以上の多官能（メタ）アクリレート化合物１００質量部に対し、４官能以下の多官能（メタ）アクリレート化合物１０～１００質量部を使用することが好ましく、２０～６０質量部を使用することがより好ましい。
また、多官能（メタ）アクリレート化合物１００質量部に対し多官能ウレタン（メタ）アクリレート化合物２０～１００質量部かつ５官能以上の多官能（メタ）アクリレート化合物１００質量部に対し４官能以下の多官能（メタ）アクリレート化合物１０～１００質量部にて使用すること、
多官能（メタ）アクリレート化合物１００質量部に対し多官能ウレタン（メタ）アクリレート化合物２０～１００質量部かつ５官能以上の多官能（メタ）アクリレート化合物１００質量部に対し４官能以下の多官能（メタ）アクリレート化合物２０～６０質量部にて使用すること、
多官能（メタ）アクリレート化合物１００質量部に対し多官能ウレタン（メタ）アクリレート化合物３０～７０質量部かつ５官能以上の多官能（メタ）アクリレート化合物１００質量部に対し４官能以下の多官能（メタ）アクリレート化合物１０～１００質量部にて使用すること、
多官能（メタ）アクリレート化合物１００質量部に対し多官能ウレタン（メタ）アクリレート化合物３０～７０質量部かつ５官能以上の多官能（メタ）アクリレート化合物１００質量部に対し４官能以下の多官能（メタ）アクリレート化合物２０～６０質量部にて使用することが好ましい。
［（ｂ）ポリ（オキシパーフルオロアルキレン）基を含む分子鎖の両末端に、ポリ（オキシアルキレン）基を介して又はポリ（オキシアルキレン）基及び１つのウレタン結合をこの順に介して、活性エネルギー線重合性基を有するパーフルオロポリエーテル］
本発明では、（ｂ）成分として、ポリ（オキシパーフルオロアルキレン）基を含む分子鎖の両末端に、ポリ（オキシアルキレン）基を介して又はポリ（オキシアルキレン）基及び１つのウレタン結合をこの順に介して、活性エネルギー線重合性基を有するパーフルオロポリエーテル（以降、単に「（ｂ）両末端に重合性基を有するパーフルオロポリエーテル」とも称する）を使用する。（ｂ）成分は、本発明の硬化性組成物を適用するハードコート層における表面改質剤としての役割を果たす。
本発明では、（ｂ）成分として、ポリ（オキシパーフルオロアルキレン）基を含む分子鎖の両末端に、ポリ（オキシアルキレン）基を介して又はポリ（オキシアルキレン）基及び１つのウレタン結合をこの順に介して、活性エネルギー線重合性基を有するパーフルオロポリエーテル（以降、単に「（ｂ）両末端に重合性基を有するパーフルオロポリエーテル」とも称する）を使用する。（ｂ）成分は、本発明の硬化性組成物を適用するハードコート層における表面改質剤としての役割を果たす。
上記ポリ（オキシパーフルオロアルキレン）基におけるアルキレン基の炭素原子数は特に限定されないが、好ましくは炭素原子数１～４であることが好ましい。すなわち、上記ポリ（オキシパーフルオロアルキレン）基は、炭素原子数１～４の２価のフッ化炭素基と酸素原子が交互に連結した構造を有する基を指し、オキシパーフルオロアルキレン基は炭素原子数１～４の２価のフッ化炭素基と酸素原子が連結した構造を有する基を指す。具体的には、－［ＯＣＦ2］－（オキシパーフルオロメチレン基）、－［ＯＣＦ2ＣＦ2］－（オキシパーフルオロエチレン基）、－［ＯＣＦ2ＣＦ2ＣＦ2］－（オキシパーフルオロプロパン－１，３－ジイル基）、－［ＯＣＦ2Ｃ（ＣＦ3）Ｆ］－（オキシパーフルオロプロパン－１，２－ジイル基）等の基が挙げられる。
上記オキシパーフルオロアルキレン基は、一種を単独で使用してもよく、或いは二種以上を組み合わせて使用してもよく、その場合、複数種のオキシパーフルオロアルキレン基の結合はブロック結合及びランダム結合の何れであってもよい。
上記オキシパーフルオロアルキレン基は、一種を単独で使用してもよく、或いは二種以上を組み合わせて使用してもよく、その場合、複数種のオキシパーフルオロアルキレン基の結合はブロック結合及びランダム結合の何れであってもよい。
これらの中でも、耐擦傷性が良好となる硬化膜が得られる観点から、ポリ（オキシパーフルオロアルキレン）基として、－［ＯＣＦ2］－（オキシパーフルオロメチレン基）と－［ＯＣＦ2ＣＦ2］－（オキシパーフルオロエチレン基）の双方を繰り返し単位として有する基を用いることが好ましい。
中でも上記ポリ（オキシパーフルオロアルキレン）基として、繰り返し単位：－［ＯＣＦ2］－と－［ＯＣＦ2ＣＦ2］－とが、モル比率で［繰り返し単位：－［ＯＣＦ2］－］：［繰り返し単位：－［ＯＣＦ2ＣＦ2］－］＝２：１～１：２となる割合で含む基であることが好ましく、およそ１：１となる割合で含む基であることがより好ましい。これら繰り返し単位の結合は、ブロック結合及びランダム結合の何れであってもよい。
上記オキシパーフルオロアルキレン基の繰り返し単位数は、その繰り返し単位数の総計として５～３０の範囲であることが好ましく、７～２１の範囲であることがより好ましい。
また、上記ポリ（オキシパーフルオロアルキレン）基のゲル浸透クロマトグラフィーによるポリスチレン換算で測定される重量平均分子量（Ｍｗ）は、１，０００～５，０００、好ましくは１，５００～２，０００である。
中でも上記ポリ（オキシパーフルオロアルキレン）基として、繰り返し単位：－［ＯＣＦ2］－と－［ＯＣＦ2ＣＦ2］－とが、モル比率で［繰り返し単位：－［ＯＣＦ2］－］：［繰り返し単位：－［ＯＣＦ2ＣＦ2］－］＝２：１～１：２となる割合で含む基であることが好ましく、およそ１：１となる割合で含む基であることがより好ましい。これら繰り返し単位の結合は、ブロック結合及びランダム結合の何れであってもよい。
上記オキシパーフルオロアルキレン基の繰り返し単位数は、その繰り返し単位数の総計として５～３０の範囲であることが好ましく、７～２１の範囲であることがより好ましい。
また、上記ポリ（オキシパーフルオロアルキレン）基のゲル浸透クロマトグラフィーによるポリスチレン換算で測定される重量平均分子量（Ｍｗ）は、１，０００～５，０００、好ましくは１，５００～２，０００である。
上記ポリ（オキシアルキレン）基におけるアルキレン基の炭素原子数は特に限定されないが、好ましくは炭素原子数１～４であることが好ましい。すなわち、上記ポリ（オキシアルキレン）基は、炭素原子数１～４のアルキレン基と酸素原子が交互に連結した構造を有する基を指し、オキシアルキレン基は炭素原子数１～４の２価のアルキレン基と酸素原子が連結した構造を有する基を指す。上記アルキレン基としては、エチレン基、１－メチルエチレン基、トリメチレン基、テトラメチレン基等が挙げられる。
上記オキシアルキレン基は、一種を単独で使用してもよく、或いは二種以上を組み合わせて使用してもよく、その場合、複数種のオキシアルキレン基の結合はブロック結合及びランダム結合の何れであってもよい。
中でも、上記ポリ（オキシアルキレン）基は、ポリ（オキシエチレン）基であることが好ましい。
上記ポリ（オキシアルキレン）基におけるオキシアルキレン基の繰り返し単位数は、例えば１～１５の範囲であり、例えば５～１２の範囲、例えば７～１２の範囲であることがより好ましい。
上記オキシアルキレン基は、一種を単独で使用してもよく、或いは二種以上を組み合わせて使用してもよく、その場合、複数種のオキシアルキレン基の結合はブロック結合及びランダム結合の何れであってもよい。
中でも、上記ポリ（オキシアルキレン）基は、ポリ（オキシエチレン）基であることが好ましい。
上記ポリ（オキシアルキレン）基におけるオキシアルキレン基の繰り返し単位数は、例えば１～１５の範囲であり、例えば５～１２の範囲、例えば７～１２の範囲であることがより好ましい。
上記ポリ（オキシアルキレン）基を介して又はポリ（オキシアルキレン）基及び１つのウレタン結合をこの順に介して結合する活性エネルギー線重合性基としては、（メタ）アクリロイル基、ウレタン（メタ）アクリロイル基、ビニル基等が挙げられる。
上記活性エネルギー線重合性基は、（メタ）アクリロイル部分等の活性エネルギー線重合性部分を１つ有するものに限られず、２つ以上の活性エネルギー線重合性部分を有するものであってもよく、例えば、以下に示すＡ１～Ａ５の構造、及びこれらの構造中のアクリロイル基をメタクリロイル基に置換した構造が挙げられる。
このような（ｂ）両末端に重合性基を有するパーフルオロポリエーテルとして、工業的製造が容易であるという点から、以下に示す化合物及びこれらの化合物中のアクリロイル基をメタクリロイル基に置換した化合物を好ましい例として挙げることができる。なお、構造式中、Ａは前記式［Ａ１］～式［Ａ５］で表される構造のうちの１つを表し、ＰＦＰＥは前記ポリ（オキシパーフルオロアルキレン）基を表し、ｎはそれぞれ独立してオキシエチレン基の繰り返し単位数を表し、好ましくは１～１５の数を表し、より好ましくは５～１２の数を表し、さらに好ましくは７～１２の数を表す。
中でも、本発明の（ｂ）両末端に重合性基を有するパーフルオロポリエーテルは、ポリ（オキシパーフルオロアルキレン）基を含む分子鎖の両末端に、ポリ（オキシアルキレン）基及び１つのウレタン結合をこの順に介して、すなわち、ポリ（オキシパーフルオロアルキレン）基を含む分子鎖の両末端にポリ（オキシアルキレン）基がそれぞれ結合し、該両端の各ポリ（オキシアルキレン）基にそれぞれウレタン結合が１つ結合し、そして該両端の各ウレタン結合に活性エネルギー線重合性基がそれぞれ結合したパーフルオロポリエーテルであることが好ましい。さらに、前記パーフルオロポリエーテルにおいて、活性エネルギー線重合性基が少なくとも２つ以上の活性エネルギー線重合性部分を有する基であるパーフルオロポリエーテルであることが好ましい。
本発明において（ｂ）両末端に重合性基を有するパーフルオロポリエーテルは、前述の（ａ）活性エネルギー線硬化性多官能モノマー１００質量部に対して、０．１～１０質量部、好ましくは０．２～５質量部の割合で使用することが望ましい。
上記（ｂ）両末端に重合性基を有するパーフルオロポリエーテルは、例えば、ポリ（オキシパーフルオロアルキレン）基の両末端にポリ（オキシアルキレン）基を介してヒドロキシ基を有する化合物において、その両端のヒドロキシ基に対して２－（メタ）アクリロイルオキシエチルイソシアネートや１，１－ビス（（メタ）アクリロイルオキシメチル）エチルイソシアネート等の重合性基を有するイソシアネート化合物をウレタン化反応させる方法、（メタ）アクリル酸クロリド又はクロロメチルスチレンを脱塩酸反応させる方法、（メタ）アクリル酸を脱水反応させる方法、無水イタコン酸をエステル化反応させる方法などにより得られる。
中でも、ポリ（オキシパーフルオロアルキレン）基の両末端にポリ（オキシアルキレン）基を介してヒドロキシ基を有する化合物において、その両端のヒドロキシ基に対して、２－（メタ）アクリロイルオキシエチルイソシアネートや１，１－ビス（（メタ）アクリロイルオキシメチル）エチルイソシアネート等の重合性基を有するイソシアネート化合物をウレタン化反応させる方法、或いは、該ヒドロキシ基に対して（メタ）アクリル酸クロリド又はクロロメチルスチレンを脱塩酸反応させる方法が、反応が容易である点で特に好ましい。
中でも、ポリ（オキシパーフルオロアルキレン）基の両末端にポリ（オキシアルキレン）基を介してヒドロキシ基を有する化合物において、その両端のヒドロキシ基に対して、２－（メタ）アクリロイルオキシエチルイソシアネートや１，１－ビス（（メタ）アクリロイルオキシメチル）エチルイソシアネート等の重合性基を有するイソシアネート化合物をウレタン化反応させる方法、或いは、該ヒドロキシ基に対して（メタ）アクリル酸クロリド又はクロロメチルスチレンを脱塩酸反応させる方法が、反応が容易である点で特に好ましい。
なお本発明の硬化性組成物には、（ｂ）ポリ（オキシパーフルオロアルキレン）基を含む分子鎖の両末端に、ポリ（オキシアルキレン）基を介して又はポリ（オキシアルキレン）基及び１つのウレタン結合をこの順に介して、活性エネルギー線重合性基を有するパーフルオロポリエーテルに加えて、ポリ（オキシパーフルオロアルキレン）基を含む分子鎖の一端にポリ（オキシアルキレン）基を介して又はポリ（オキシアルキレン）基及び１つのウレタン結合をこの順に介して、活性エネルギー線重合性基を有し、且つその他端にポリ（オキシアルキレン）基を介してヒドロキシ基を有するパーフルオロポリエーテルや、ポリ（オキシパーフルオロアルキレン）基を含む分子鎖の両端にポリ（オキシアルキレン）基を介してヒドロキシ基をするパーフルオロポリエーテル［活性エネルギー線重合性基を有していない化合物］が含まれていてもよい。
なお、上記（ｂ）ポリ（オキシパーフルオロアルキレン）基を含む分子鎖の両末端に、ポリ（オキシアルキレン）基を介して又はポリ（オキシアルキレン）基及び１つのウレタン結合をこの順に介して、活性エネルギー線重合性基を有するパーフルオロポリエーテル化合物もまた、本発明の対象であり、該両末端に重合性基を有するパーフルオロポリエーテル化合物からなる表面改質剤、並びに該パーフルオロポリエーテル化合物の表面改質のための使用についても本発明の対象である。
［（ｃ）活性エネルギー線によりラジカルを発生する重合開始剤］
本発明の硬化性組成物において好ましい活性エネルギー線によりラジカルを発生する重合開始剤（以下、単に「（ｃ）重合開始剤」とも称する）は、例えば、電子線、紫外線、Ｘ線等の活性エネルギー線により、特に紫外線照射によりラジカルを発生する重合開始剤である。
上記（ｃ）重合開始剤としては、例えばベンゾイン類、アルキルフェノン類、チオキサントン類、アゾ類、アジド類、ジアゾ類、ｏ－キノンジアジド類、アシルホスフィンオキシド類、オキシムエステル類、有機過酸化物、ベンゾフェノン類、ビスクマリン類、ビスイミダゾール類、チタノセン類、チオール類、ハロゲン化炭化水素類、トリクロロメチルトリアジン類、あるいはヨードニウム塩、スルホニウム塩などのオニウム塩類等が挙げられる。これらは一種単独で或いは二種以上を混合して用いてもよい。
中でも本発明では、透明性、表面硬化性、薄膜硬化性の観点から（ｃ）重合開始剤として、アルキルフェノン類を使用することが好ましい。アルキルフェノン類を使用することにより、耐擦傷性がより向上した硬化膜を得ることができる。
本発明の硬化性組成物において好ましい活性エネルギー線によりラジカルを発生する重合開始剤（以下、単に「（ｃ）重合開始剤」とも称する）は、例えば、電子線、紫外線、Ｘ線等の活性エネルギー線により、特に紫外線照射によりラジカルを発生する重合開始剤である。
上記（ｃ）重合開始剤としては、例えばベンゾイン類、アルキルフェノン類、チオキサントン類、アゾ類、アジド類、ジアゾ類、ｏ－キノンジアジド類、アシルホスフィンオキシド類、オキシムエステル類、有機過酸化物、ベンゾフェノン類、ビスクマリン類、ビスイミダゾール類、チタノセン類、チオール類、ハロゲン化炭化水素類、トリクロロメチルトリアジン類、あるいはヨードニウム塩、スルホニウム塩などのオニウム塩類等が挙げられる。これらは一種単独で或いは二種以上を混合して用いてもよい。
中でも本発明では、透明性、表面硬化性、薄膜硬化性の観点から（ｃ）重合開始剤として、アルキルフェノン類を使用することが好ましい。アルキルフェノン類を使用することにより、耐擦傷性がより向上した硬化膜を得ることができる。
上記アルキルフェノン類としては、例えば、１－ヒドロキシシクロヘキシル＝フェニル＝ケトン、２－ヒドロキシ－２－メチル－１－フェニルプロパン－１－オン、２－ヒドロキシ－１－（４－（２－ヒドロキシエトキシ）フェニル）－２－メチルプロパン－１－オン、２－ヒドロキシ－１－（４－（４－（２－ヒドロキシ－２－メチルプロピオニル）ベンジル）フェニル）－２－メチルプロパン－１－オン等のα－ヒドロキシアルキルフェノン類；２－メチル－１－（４－（メチルチオ）フェニル）－２－モルホリノプロパン－１－オン、２－ベンジル－２－ジメチルアミノ－１－（４－モルホリノフェニル）ブタン－１－オン等のα－アミノアルキルフェノン類；２，２－ジメトキシ－１，２－ジフェニルエタン－１－オン；フェニルグリオキシル酸メチルなどが挙げられる。
本発明において（ｃ）重合開始剤は、前述の（ａ）活性エネルギー線硬化性多官能モノマー１００質量部に対して、１～２０質量部、好ましくは２～１０質量部の割合で使用することが望ましい。
［（ｄ）溶媒］
本発明の硬化性組成物は、更に（ｄ）溶媒を含んでいてもよく、すなわちワニス（膜形成材料）の形態としてもよい。
上記溶媒としては、前記（ａ）～（ｃ）成分を溶解し、また後述する硬化膜（ハードコート層）形成にかかる塗工時の作業性や硬化前後の乾燥性等を考慮して適宜選択すればよく、例えば、ベンゼン、トルエン、キシレン、エチルベンゼン、テトラリン等の芳香族炭化水素類；ｎ－ヘキサン、ｎ－ヘプタン、ミネラルスピリット、シクロヘキサン等の脂肪族又は脂環式炭化水素類；塩化メチル、臭化メチル、ヨウ化メチル、ジクロロメタン、クロロホルム、四塩化炭素、トリクロロエチレン、パークロロエチレン、ｏ－ジクロロベンゼン等のハロゲン化物類；酢酸エチル、酢酸ブチル、メトキシブチルアセテート、メチルセロソルブアセテート、エチルセロソルブアセテート、プロピレングリコールモノメチルエーテルアセテート等のエステル類又はエステルエーテル類；ジエチルエーテル、テトラヒドロフラン、１，４－ジオキサン、メチルセロソルブ、エチルセロソルブ、ブチルセロソルブ、プロピレングリコールモノメチルエーテル、プロピレングリコールモノエチルエーテル、プロピレングリコールモノ－ｎ－プロピルエーテル、プロピレングリコールモノイソプロピルエーテル、プロピレングリコールモノ－ｎ－ブチルエーテル等のエーテル類；アセトン、メチルエチルケトン、メチルイソブチルケトン、ジ－ｎ－ブチルケトン、シクロヘキサノン等のケトン類；メタノール、エタノール、ｎ－プロパノール、イソプロピルアルコール、ｎ－ブタノール、イソブチルアルコール、ｔｅｒｔ－ブチルアルコール、２－エチルヘキシルアルコール、ベンジルアルコール、エチレングリコール等のアルコール類；Ｎ，Ｎ－ジメチルホルムアミド、Ｎ，Ｎ－ジメチルアセトアミド等のアミド類；ジメチルスルホキシド等のスルホキシド類；Ｎ－メチル－２－ピロリドン等の複素環式化合物類、並びにこれらの２種以上の混合溶媒が挙げられる。
これら（ｄ）溶媒の使用量は特に限定されないが、例えば本発明の硬化性組成物における固形分濃度が１～７０質量％、好ましくは５～５０質量％となる濃度で使用する。ここで固形分濃度（不揮発分濃度とも称する）とは、本発明の硬化性組成物の前記（ａ）～（ｄ）成分（及び所望によりその他添加剤）の総質量（合計質量）に対する固形分（全成分から溶媒成分を除いたもの）の含有量を表す。
本発明の硬化性組成物は、更に（ｄ）溶媒を含んでいてもよく、すなわちワニス（膜形成材料）の形態としてもよい。
上記溶媒としては、前記（ａ）～（ｃ）成分を溶解し、また後述する硬化膜（ハードコート層）形成にかかる塗工時の作業性や硬化前後の乾燥性等を考慮して適宜選択すればよく、例えば、ベンゼン、トルエン、キシレン、エチルベンゼン、テトラリン等の芳香族炭化水素類；ｎ－ヘキサン、ｎ－ヘプタン、ミネラルスピリット、シクロヘキサン等の脂肪族又は脂環式炭化水素類；塩化メチル、臭化メチル、ヨウ化メチル、ジクロロメタン、クロロホルム、四塩化炭素、トリクロロエチレン、パークロロエチレン、ｏ－ジクロロベンゼン等のハロゲン化物類；酢酸エチル、酢酸ブチル、メトキシブチルアセテート、メチルセロソルブアセテート、エチルセロソルブアセテート、プロピレングリコールモノメチルエーテルアセテート等のエステル類又はエステルエーテル類；ジエチルエーテル、テトラヒドロフラン、１，４－ジオキサン、メチルセロソルブ、エチルセロソルブ、ブチルセロソルブ、プロピレングリコールモノメチルエーテル、プロピレングリコールモノエチルエーテル、プロピレングリコールモノ－ｎ－プロピルエーテル、プロピレングリコールモノイソプロピルエーテル、プロピレングリコールモノ－ｎ－ブチルエーテル等のエーテル類；アセトン、メチルエチルケトン、メチルイソブチルケトン、ジ－ｎ－ブチルケトン、シクロヘキサノン等のケトン類；メタノール、エタノール、ｎ－プロパノール、イソプロピルアルコール、ｎ－ブタノール、イソブチルアルコール、ｔｅｒｔ－ブチルアルコール、２－エチルヘキシルアルコール、ベンジルアルコール、エチレングリコール等のアルコール類；Ｎ，Ｎ－ジメチルホルムアミド、Ｎ，Ｎ－ジメチルアセトアミド等のアミド類；ジメチルスルホキシド等のスルホキシド類；Ｎ－メチル－２－ピロリドン等の複素環式化合物類、並びにこれらの２種以上の混合溶媒が挙げられる。
これら（ｄ）溶媒の使用量は特に限定されないが、例えば本発明の硬化性組成物における固形分濃度が１～７０質量％、好ましくは５～５０質量％となる濃度で使用する。ここで固形分濃度（不揮発分濃度とも称する）とは、本発明の硬化性組成物の前記（ａ）～（ｄ）成分（及び所望によりその他添加剤）の総質量（合計質量）に対する固形分（全成分から溶媒成分を除いたもの）の含有量を表す。
［その他添加物］
また、本発明の硬化性組成物には、本発明の効果を損なわない限り、必要に応じて一般的に添加される添加剤、例えば、重合禁止剤、光増感剤、レベリング剤、界面活性剤、密着性付与剤、可塑剤、紫外線吸収剤、酸化防止剤、貯蔵安定剤、帯電防止剤、無機充填剤、顔料、染料等を適宜配合してよい。
また、本発明の硬化性組成物には、本発明の効果を損なわない限り、必要に応じて一般的に添加される添加剤、例えば、重合禁止剤、光増感剤、レベリング剤、界面活性剤、密着性付与剤、可塑剤、紫外線吸収剤、酸化防止剤、貯蔵安定剤、帯電防止剤、無機充填剤、顔料、染料等を適宜配合してよい。
＜硬化膜＞
本発明の硬化性組成物は、基材上に塗布（コーティング）して塗膜を形成し、該塗膜に活性エネルギー線を照射して重合（硬化）させることにより、硬化膜を形成できる。該硬化膜も本発明の対象である。また後述するハードコートフィルムにおけるハードコート層を該硬化膜からなるものとすることができる。
この場合の前記基材としては、例えば、各種樹脂（ポリカーボネート、ポリメタクリレート、ポリスチレン、ポリエチレンテレフタレート（ＰＥＴ）やポリエチレンナフタレート（ＰＥＮ）等のポリエステル、ポリオレフィン、ポリアミド、ポリイミド、エポキシ樹脂、メラミン樹脂、トリアセチルセルロース、アクリロニトリル－ブタジエン－スチレン共重合体（ＡＢＳ）、アクリロニトリル－スチレン共重合体（ＡＳ）、ノルボルネン系樹脂等）、金属、木材、紙、ガラス、スレート等を挙げることができる。これら基材の形状は板状、フィルム状又は３次元成形体でもよい。
本発明の硬化性組成物は、基材上に塗布（コーティング）して塗膜を形成し、該塗膜に活性エネルギー線を照射して重合（硬化）させることにより、硬化膜を形成できる。該硬化膜も本発明の対象である。また後述するハードコートフィルムにおけるハードコート層を該硬化膜からなるものとすることができる。
この場合の前記基材としては、例えば、各種樹脂（ポリカーボネート、ポリメタクリレート、ポリスチレン、ポリエチレンテレフタレート（ＰＥＴ）やポリエチレンナフタレート（ＰＥＮ）等のポリエステル、ポリオレフィン、ポリアミド、ポリイミド、エポキシ樹脂、メラミン樹脂、トリアセチルセルロース、アクリロニトリル－ブタジエン－スチレン共重合体（ＡＢＳ）、アクリロニトリル－スチレン共重合体（ＡＳ）、ノルボルネン系樹脂等）、金属、木材、紙、ガラス、スレート等を挙げることができる。これら基材の形状は板状、フィルム状又は３次元成形体でもよい。
前記基材上への塗布方法は、キャストコート法、スピンコート法、ブレードコート法、ディップコート法、ロールコート法、スプレーコート法、バーコート法、ダイコート法、インクジェット法、印刷法（凸版、凹版、平版、スクリーン印刷等）等を適宜選択し得、中でもロール・ツー・ロール（ｒｏｌｌ－ｔｏ－ｒｏｌｌ）法に利用でき、また薄膜塗布性の観点から、凸版印刷法、特にグラビアコート法を用いることが望ましい。なお事前に孔径が０．２μｍ程度のフィルタなどを用いて硬化性組成物を濾過した後、塗布に供することが好ましい。なお塗布する際、必要に応じて該硬化性組成物に溶剤を添加してワニスの形態としてもよい。この場合の溶剤としては前述の［（ｄ）溶媒］で挙げた種々の溶媒を挙げることができる。
基材上に硬化性組成物を塗布し塗膜を形成した後、必要に応じてホットプレート又はオーブン等で塗膜を予備乾燥して溶媒を除去する（溶媒除去工程）。この際の加熱乾燥の条件としては、例えば、４０～１２０℃で、３０秒～１０分程度とすることが好ましい。
乾燥後、紫外線等の活性エネルギー線を照射して、塗膜を硬化させる。活性エネルギー線としては、紫外線、電子線、Ｘ線等が挙げられ、特に紫外線が好ましい。紫外線照射に用いる光源としては、太陽光線、ケミカルランプ、低圧水銀灯、高圧水銀灯、メタルハライドランプ、キセノンランプ、ＵＶ－ＬＥＤ等が使用できる。
さらにその後、ポストベークを行うことにより、具体的にはホットプレート、オーブンなどを用いて加熱することにより重合を完結させてもよい。
なお、形成される硬化膜の厚さは、乾燥、硬化後において、通常０．０１～５０μｍ、好ましくは０．０５～２０μｍである。
基材上に硬化性組成物を塗布し塗膜を形成した後、必要に応じてホットプレート又はオーブン等で塗膜を予備乾燥して溶媒を除去する（溶媒除去工程）。この際の加熱乾燥の条件としては、例えば、４０～１２０℃で、３０秒～１０分程度とすることが好ましい。
乾燥後、紫外線等の活性エネルギー線を照射して、塗膜を硬化させる。活性エネルギー線としては、紫外線、電子線、Ｘ線等が挙げられ、特に紫外線が好ましい。紫外線照射に用いる光源としては、太陽光線、ケミカルランプ、低圧水銀灯、高圧水銀灯、メタルハライドランプ、キセノンランプ、ＵＶ－ＬＥＤ等が使用できる。
さらにその後、ポストベークを行うことにより、具体的にはホットプレート、オーブンなどを用いて加熱することにより重合を完結させてもよい。
なお、形成される硬化膜の厚さは、乾燥、硬化後において、通常０．０１～５０μｍ、好ましくは０．０５～２０μｍである。
＜ハードコートフィルム＞
本発明の硬化性組成物を用いて、フィルム基材の少なくとも一方の面（表面）にハードコート層を備えるハードコートフィルムを製造することができる。該ハードコートフィルムも本発明の対象であり、該ハードコートフィルムは、例えばタッチパネルや液晶ディスプレイ等の各種表示素子等の表面を保護するために好適に用いられる。
本発明の硬化性組成物を用いて、フィルム基材の少なくとも一方の面（表面）にハードコート層を備えるハードコートフィルムを製造することができる。該ハードコートフィルムも本発明の対象であり、該ハードコートフィルムは、例えばタッチパネルや液晶ディスプレイ等の各種表示素子等の表面を保護するために好適に用いられる。
本発明のハードコートフィルムにおけるハードコート層は、前述の本発明の硬化性組成物をフィルム基材上に塗布し塗膜を形成する工程と、該塗膜に紫外線等の活性エネルギー線を照射し該塗膜を硬化させる工程を含む方法により形成することができる。
前記フィルム基材としては、前述の＜硬化膜＞で挙げた基材のうち、光学用途に使用可能な各種の透明な樹脂製フィルムが用いられる。好ましくは例えば、ポリエチレンテレフタレート（ＰＥＴ）、ポリブチレンテレフタレート（ＰＢＴ）、ポリエチレンナフタレート（ＰＥＮ）などのポリエステル、ポリカーボネート、ポリメタクリレート、ポリスチレン、ポリオレフィン、ポリアミド、ポリイミド、トリアセチルセルロース等から選択される樹脂製フィルムが挙げられる。
また前記フィルム基材上への硬化性組成物の塗布方法（塗膜形成工程）及び塗膜への活性エネルギー線照射方法（硬化工程）は、前述の＜硬化膜＞に挙げた方法を用いることができる。また本発明の重合組成物に溶媒が含まれる（ワニス形態）の場合、塗膜形成工程の後、必要に応じて該塗膜を乾燥し溶媒除去する工程を含むことができる。その場合、前述の＜硬化膜＞に挙げた塗膜の乾燥方法（溶媒除去工程）を用いることができる。
こうして得られたハードコート層の膜厚は、好ましくは１～２０μｍ、より好ましくは１～１０μｍである。
また前記フィルム基材上への硬化性組成物の塗布方法（塗膜形成工程）及び塗膜への活性エネルギー線照射方法（硬化工程）は、前述の＜硬化膜＞に挙げた方法を用いることができる。また本発明の重合組成物に溶媒が含まれる（ワニス形態）の場合、塗膜形成工程の後、必要に応じて該塗膜を乾燥し溶媒除去する工程を含むことができる。その場合、前述の＜硬化膜＞に挙げた塗膜の乾燥方法（溶媒除去工程）を用いることができる。
こうして得られたハードコート層の膜厚は、好ましくは１～２０μｍ、より好ましくは１～１０μｍである。
以下、実施例を挙げて、本発明をより具体的に説明するが、本発明は下記の実施例に限定されるものではない。
なお、実施例において、試料の調製及び物性の分析に用いた装置及び条件は、以下の通りである。
なお、実施例において、試料の調製及び物性の分析に用いた装置及び条件は、以下の通りである。
（１）ゲル浸透クロマトグラフィー（ＧＰＣ）
装置：東ソー（株）製 ＨＬＣ－８２２０ＧＰＣ
カラム：昭和電工（株）製 Ｓｈｏｄｅｘ（登録商標）ＧＰＣ Ｋ－８０４Ｌ、ＧＰＣ Ｋ－８０５Ｌ
カラム温度：４０℃
溶離液：テトラヒドロフラン
検出器：ＲＩ
（２）バーコート塗布
装置：（株）エスエムテー製 ＰＭ－９０５０ＭＣ
バー：オーエスジーシステムプロダクツ（株）製 Ａ－Ｂａｒ ＯＳＰ－３０、最大ウエット膜厚３０μｍ（ワイヤーバー＃１２相当）
塗布速度：４ｍ／分
（３）オーブン
装置：アドバンテック東洋（株）製 無塵乾燥器 ＤＲＣ４３３ＦＡ
（４）ＵＶ硬化
装置：ヘレウス（株）製 ＣＶ－１１０ＱＣ－Ｇ
ランプ：ヘレウス（株）製 高圧水銀ランプＨ－ｂｕｌｂ
（５）擦傷試験
装置：新東科学（株）製 往復摩耗試験機 ＴＲＩＢＯＧＥＡＲ ＴＹＰＥ：３０Ｓ
走査速度：３，０００ｍｍ／分
走査距離：５０ｍｍ
（６）全光線透過率、ヘーズ
装置：日本電色工業（株）製 ヘーズメーター ＮＤＨ５０００
（７）接触角
装置：協和界面科学（株）製 ＤｒｏｐＭａｓｔｅｒ ＤＭ－５０１
測定温度：２０℃
装置：東ソー（株）製 ＨＬＣ－８２２０ＧＰＣ
カラム：昭和電工（株）製 Ｓｈｏｄｅｘ（登録商標）ＧＰＣ Ｋ－８０４Ｌ、ＧＰＣ Ｋ－８０５Ｌ
カラム温度：４０℃
溶離液：テトラヒドロフラン
検出器：ＲＩ
（２）バーコート塗布
装置：（株）エスエムテー製 ＰＭ－９０５０ＭＣ
バー：オーエスジーシステムプロダクツ（株）製 Ａ－Ｂａｒ ＯＳＰ－３０、最大ウエット膜厚３０μｍ（ワイヤーバー＃１２相当）
塗布速度：４ｍ／分
（３）オーブン
装置：アドバンテック東洋（株）製 無塵乾燥器 ＤＲＣ４３３ＦＡ
（４）ＵＶ硬化
装置：ヘレウス（株）製 ＣＶ－１１０ＱＣ－Ｇ
ランプ：ヘレウス（株）製 高圧水銀ランプＨ－ｂｕｌｂ
（５）擦傷試験
装置：新東科学（株）製 往復摩耗試験機 ＴＲＩＢＯＧＥＡＲ ＴＹＰＥ：３０Ｓ
走査速度：３，０００ｍｍ／分
走査距離：５０ｍｍ
（６）全光線透過率、ヘーズ
装置：日本電色工業（株）製 ヘーズメーター ＮＤＨ５０００
（７）接触角
装置：協和界面科学（株）製 ＤｒｏｐＭａｓｔｅｒ ＤＭ－５０１
測定温度：２０℃
また、略記号は以下の意味を表す。
ＰＦＰＥ１：両末端にポリ（オキシアルキレン）基（繰返し単位数８～９）を介してヒドロキシ基を有するパーフルオロポリエーテル［ソルベイスペシャルティポリマーズ社製 Ｆｌｕｏｒｏｌｉｎｋ ５１４７Ｘ］
ＰＦＰＥ２：両末端にポリ（オキシアルキレン）基（繰返し単位数５～６）を介してヒドロキシ基を有するパーフルオロポリエーテル［ソルベイスペシャルティポリマーズ社製 Ｆｌｕｏｒｏｌｉｎｋ ５１５８Ｘ］
ＰＦＰＥ３：両末端にポリ（オキシアルキレン）基（繰返し単位数３～４）を介してヒドロキシ基を有するパーフルオロポリエーテル［ソルベイスペシャルティポリマーズ社製 Ｆｌｕｏｒｏｌｉｎｋ Ｅ１０Ｈ］
ＰＦＰＥ４：両末端にポリ（オキシアルキレン）基を介さずヒドロキシ基を有するパーフルオロポリエーテル［ソルベイスペシャルティポリマーズ社製 Ｆｌｕｏｒｏｌｉｎｋ Ｄ１０Ｈ］
ＢＥＩ：１，１－ビス（アクリロイルオキシメチル）エチルイソシアネート［昭和電工（株）製 カレンズ（登録商標）ＢＥＩ］
ＨＤＩ：ヘキサメチレンジイソシアネート［旭化成ケミカルズ（株）製 デュラネート（登録商標）５０Ｍ－ＨＤＩ］
ＤＢＴＤＬ：ジラウリン酸ジブチル錫［東京化成工業（株）製］
ＤＯＴＤＤ：ジネオデカン酸ジオクチル錫［日本化学産業（株）製 ＭＳＣＡＴ－０５］
ＤＰＨＡ：ジペンタエリスリトールペンタアクリレート／ジペンタエリスリトールヘキサアクリレート混合物［日本化薬（株）製 ＫＡＹＡＬＡＤ ＤＰＨＡ］
ＰＥＴＡ：ペンタエリスリトールトリアクリレート／ペンタエリスリトールテトラアクリレート混合物［新中村化学工業（株）製 ＮＫエステル Ａ－ＴＭＭ－３ＬＭ－Ｎ］
ＵＡ：６官能 脂肪族ウレタンアクリレートオリゴマー［ダイセル・オルネクス（株）製 ＥＢＥＣＲＹＬ（登録商標）５１２９］
Ｉ２９５９：２－ヒドロキシ－１－（４－（２－ヒドロキシエトキシ）フェニル）－２－メチルプロパン－１－オン[ＢＡＳＦジャパン（株）製 ＩＲＧＡＣＵＲＥ ２９５９]
ＭＥＫ：メチルエチルケトン
ＭＩＢＫ：メチルイソブチルケトン
ＰＧＭＥ：プロピレングリコールモノメチルエーテル
ＰＦＰＥ１：両末端にポリ（オキシアルキレン）基（繰返し単位数８～９）を介してヒドロキシ基を有するパーフルオロポリエーテル［ソルベイスペシャルティポリマーズ社製 Ｆｌｕｏｒｏｌｉｎｋ ５１４７Ｘ］
ＰＦＰＥ２：両末端にポリ（オキシアルキレン）基（繰返し単位数５～６）を介してヒドロキシ基を有するパーフルオロポリエーテル［ソルベイスペシャルティポリマーズ社製 Ｆｌｕｏｒｏｌｉｎｋ ５１５８Ｘ］
ＰＦＰＥ３：両末端にポリ（オキシアルキレン）基（繰返し単位数３～４）を介してヒドロキシ基を有するパーフルオロポリエーテル［ソルベイスペシャルティポリマーズ社製 Ｆｌｕｏｒｏｌｉｎｋ Ｅ１０Ｈ］
ＰＦＰＥ４：両末端にポリ（オキシアルキレン）基を介さずヒドロキシ基を有するパーフルオロポリエーテル［ソルベイスペシャルティポリマーズ社製 Ｆｌｕｏｒｏｌｉｎｋ Ｄ１０Ｈ］
ＢＥＩ：１，１－ビス（アクリロイルオキシメチル）エチルイソシアネート［昭和電工（株）製 カレンズ（登録商標）ＢＥＩ］
ＨＤＩ：ヘキサメチレンジイソシアネート［旭化成ケミカルズ（株）製 デュラネート（登録商標）５０Ｍ－ＨＤＩ］
ＤＢＴＤＬ：ジラウリン酸ジブチル錫［東京化成工業（株）製］
ＤＯＴＤＤ：ジネオデカン酸ジオクチル錫［日本化学産業（株）製 ＭＳＣＡＴ－０５］
ＤＰＨＡ：ジペンタエリスリトールペンタアクリレート／ジペンタエリスリトールヘキサアクリレート混合物［日本化薬（株）製 ＫＡＹＡＬＡＤ ＤＰＨＡ］
ＰＥＴＡ：ペンタエリスリトールトリアクリレート／ペンタエリスリトールテトラアクリレート混合物［新中村化学工業（株）製 ＮＫエステル Ａ－ＴＭＭ－３ＬＭ－Ｎ］
ＵＡ：６官能 脂肪族ウレタンアクリレートオリゴマー［ダイセル・オルネクス（株）製 ＥＢＥＣＲＹＬ（登録商標）５１２９］
Ｉ２９５９：２－ヒドロキシ－１－（４－（２－ヒドロキシエトキシ）フェニル）－２－メチルプロパン－１－オン[ＢＡＳＦジャパン（株）製 ＩＲＧＡＣＵＲＥ ２９５９]
ＭＥＫ：メチルエチルケトン
ＭＩＢＫ：メチルイソブチルケトン
ＰＧＭＥ：プロピレングリコールモノメチルエーテル
［実施例１］両末端にポリ（オキシアルキレン）基及び１つのウレタン結合を介してアクリロイル基を有するパーフルオロポリエーテルＳＭ１の製造
スクリュー管に、ＰＦＰＥ１ １．０５ｇ（０．５ｍｍｏｌ）、ＢＥＩ ０．２６ｇ（１．０ｍｍｏｌ）、ＤＢＴＤＬ ０．０１ｇ（０．０２ｍｍｏｌ）、及びＭＥＫ １．３０ｇを仕込んだ。この混合物を、スターラーチップを用いて室温（およそ２３℃）で２４時間撹拌した。この反応混合物をＭＥＫ ３．９３ｇで希釈して、目的化合物であるＳＭ１の２０質量％ＭＥＫ溶液を得た。
得られたＳＭ１のＧＰＣによるポリスチレン換算で測定される重量平均分子量：Ｍｗは３，４００、分散度：Ｍｗ（重量平均分子量）／Ｍｎ（数平均分子量）は１．１であった。
スクリュー管に、ＰＦＰＥ１ １．０５ｇ（０．５ｍｍｏｌ）、ＢＥＩ ０．２６ｇ（１．０ｍｍｏｌ）、ＤＢＴＤＬ ０．０１ｇ（０．０２ｍｍｏｌ）、及びＭＥＫ １．３０ｇを仕込んだ。この混合物を、スターラーチップを用いて室温（およそ２３℃）で２４時間撹拌した。この反応混合物をＭＥＫ ３．９３ｇで希釈して、目的化合物であるＳＭ１の２０質量％ＭＥＫ溶液を得た。
得られたＳＭ１のＧＰＣによるポリスチレン換算で測定される重量平均分子量：Ｍｗは３，４００、分散度：Ｍｗ（重量平均分子量）／Ｍｎ（数平均分子量）は１．１であった。
［実施例２］両末端にポリ（オキシアルキレン）基及び１つのウレタン結合を介してアクリロイル基を有するパーフルオロポリエーテルＳＭ２の製造
スクリュー管に、ＰＦＰＥ２ １．８９ｇ（１．０ｍｍｏｌ）、ＢＥＩ ０．５２ｇ（２．０ｍｍｏｌ）、ＤＢＴＤＬ ０．０１ｇ（０．０２ｍｍｏｌ）、及びＭＥＫ ２．４１ｇを仕込んだ。この混合物を、スターラーチップを用いて室温（およそ２３℃）で２４時間撹拌して、目的化合物であるＳＭ２の５０質量％ＭＥＫ溶液を得た。
得られたＳＭ２のＧＰＣによるポリスチレン換算で測定される重量平均分子量：Ｍｗは２，８００、分散度：Ｍｗ／Ｍｎは１．２であった。
スクリュー管に、ＰＦＰＥ２ １．８９ｇ（１．０ｍｍｏｌ）、ＢＥＩ ０．５２ｇ（２．０ｍｍｏｌ）、ＤＢＴＤＬ ０．０１ｇ（０．０２ｍｍｏｌ）、及びＭＥＫ ２．４１ｇを仕込んだ。この混合物を、スターラーチップを用いて室温（およそ２３℃）で２４時間撹拌して、目的化合物であるＳＭ２の５０質量％ＭＥＫ溶液を得た。
得られたＳＭ２のＧＰＣによるポリスチレン換算で測定される重量平均分子量：Ｍｗは２，８００、分散度：Ｍｗ／Ｍｎは１．２であった。
［合成例１］両末端にポリ（オキシアルキレン）基及び２つのウレタン結合を介してアクリロイル基を有するパーフルオロポリエーテルＳＭ３の製造
スクリュー管に、ＨＤＩ ０．３ｇ（２ｍｍｏｌ）、ＰＥＴＡ １．１ｇ（２ｍｍｏｌ）、ＤＯＴＤＤ ０．０３ｇ（０．０５ｍｍｏｌ）、及びＭＥＫ ３．０ｇを仕込んだ。この混合物を、スターラーチップを用いて室温（およそ２３℃）で４時間撹拌した。そこへＰＦＰＥ３ １．６ｇ（０．８ｍｍｏｌ）を加え、さらに２４時間撹拌して、目的化合物であるＳＭ３の５０質量％ＭＥＫ溶液を得た。
得られたＳＭ３のＧＰＣによるポリスチレン換算で測定される重量平均分子量：Ｍｗは４，８００、分散度：Ｍｗ／Ｍｎは１．１であった。
スクリュー管に、ＨＤＩ ０．３ｇ（２ｍｍｏｌ）、ＰＥＴＡ １．１ｇ（２ｍｍｏｌ）、ＤＯＴＤＤ ０．０３ｇ（０．０５ｍｍｏｌ）、及びＭＥＫ ３．０ｇを仕込んだ。この混合物を、スターラーチップを用いて室温（およそ２３℃）で４時間撹拌した。そこへＰＦＰＥ３ １．６ｇ（０．８ｍｍｏｌ）を加え、さらに２４時間撹拌して、目的化合物であるＳＭ３の５０質量％ＭＥＫ溶液を得た。
得られたＳＭ３のＧＰＣによるポリスチレン換算で測定される重量平均分子量：Ｍｗは４，８００、分散度：Ｍｗ／Ｍｎは１．１であった。
［合成例２］両末端にアクリロイル基を有するパーフルオロポリエーテルＳＭ４の製造
スクリュー管に、ＰＦＰＥ４ ２．０ｇ（１．０ｍｍｏｌ）、ＢＥＩ ０．５２ｇ（２．０ｍｍｏｌ）、ＤＢＴＤＬ ０．０１ｇ（０．０２ｍｍｏｌ）、及びＭＥＫ ２．５２ｇを仕込んだ。この混合物を、スターラーチップを用いて室温（およそ２３℃）で２４時間撹拌して、目的化合物であるＳＭ４の５０質量％ＭＥＫ溶液を得た。
得られたＳＭ４のＧＰＣによるポリスチレン換算で測定される重量平均分子量：Ｍｗは２，２００、分散度：Ｍｗ／Ｍｎは１．１であった。
スクリュー管に、ＰＦＰＥ４ ２．０ｇ（１．０ｍｍｏｌ）、ＢＥＩ ０．５２ｇ（２．０ｍｍｏｌ）、ＤＢＴＤＬ ０．０１ｇ（０．０２ｍｍｏｌ）、及びＭＥＫ ２．５２ｇを仕込んだ。この混合物を、スターラーチップを用いて室温（およそ２３℃）で２４時間撹拌して、目的化合物であるＳＭ４の５０質量％ＭＥＫ溶液を得た。
得られたＳＭ４のＧＰＣによるポリスチレン換算で測定される重量平均分子量：Ｍｗは２，２００、分散度：Ｍｗ／Ｍｎは１．１であった。
［実施例３，４、比較例１，２］
表１の記載に従って以下の各成分を混合し、表１に記載の固形分濃度の硬化性組成物を調製した。なお、ここで固形分とは溶媒以外の成分を指す。また、表中、［部］とは［質量部］を表す。
（１）多官能モノマー：ＤＰＨＡ ５０質量部、ＵＡ ３０質量部、及びＰＥＴＡ ２０質量部
（２）表面改質剤：表１に記載の表面改質剤を表１に記載の量（固形分換算）
（３）重合開始剤：Ｉ２９５９ ５質量部
（４）溶媒：ＰＧＭＥ １５５質量部
この硬化性組成物を、Ａ４サイズの両面易接着処理ＰＥＴフィルム［東レ（株）製 ルミラー（商標登録）Ｕ４０３、厚み１００μｍ］上にバーコート塗布し、塗膜を得た。この塗膜を１２０℃のオーブンで３分間乾燥させ溶媒を除去した。得られた膜を、窒素雰囲気下、露光量２００ｍＪ／ｃｍ2のＵＶ光を照射し露光することで、およそ６μｍの膜厚を有するハードコート層（硬化膜）を有するハードコートフィルムを作製した。
表１の記載に従って以下の各成分を混合し、表１に記載の固形分濃度の硬化性組成物を調製した。なお、ここで固形分とは溶媒以外の成分を指す。また、表中、［部］とは［質量部］を表す。
（１）多官能モノマー：ＤＰＨＡ ５０質量部、ＵＡ ３０質量部、及びＰＥＴＡ ２０質量部
（２）表面改質剤：表１に記載の表面改質剤を表１に記載の量（固形分換算）
（３）重合開始剤：Ｉ２９５９ ５質量部
（４）溶媒：ＰＧＭＥ １５５質量部
この硬化性組成物を、Ａ４サイズの両面易接着処理ＰＥＴフィルム［東レ（株）製 ルミラー（商標登録）Ｕ４０３、厚み１００μｍ］上にバーコート塗布し、塗膜を得た。この塗膜を１２０℃のオーブンで３分間乾燥させ溶媒を除去した。得られた膜を、窒素雰囲気下、露光量２００ｍＪ／ｃｍ2のＵＶ光を照射し露光することで、およそ６μｍの膜厚を有するハードコート層（硬化膜）を有するハードコートフィルムを作製した。
各硬化性組成物の均質性、並びに得られたハードコートフィルムの、外観、耐擦傷性、全光線透過率、ヘーズ、並びに水及びオレイン酸の接触角を評価した。組成物均質性、外観、耐擦傷性、及び接触角の評価の手順を以下に示す。結果を表２に併せて示す。
［組成物均質性］
調製２時間後の硬化性組成物の外観を目視で確認し、以下の基準に従い評価した。
Ａ：透明な溶液になっている
Ｃ：白濁している
［外観］
ハードコートフィルムの外観を目視で確認し、以下の基準に従い評価した。
Ａ：ハードコート層全面に亘ってムラがない
Ｃ：ハードコート層全面に凝集物が析出し斑状のムラが目立つ
［耐擦傷性］
ハードコート層表面を、往復摩耗試験機に取り付けたスチールウール［ボンスター販売（株）製 ボンスター（登録商標）＃００００（超極細）］で１ｋｇ／ｃｍ2の荷重を掛けて５，０００往復擦り、その擦った部分に油性マーカー［ゼブラ（株）製 マッキー極細（青）、細側を使用］で線を描いた。続けて描いた線を不織布ワイパー［旭化成せんい（株）製 ＢＥＭＣＯＴ Ｍ－１］で拭き取り、傷の程度を目視で確認し以下の基準に従い評価した。なおハードコート層として実際の使用を想定した場合、少なくともＢであることが求められ、Ａであることが望ましい。
Ａ：傷がつかず油性マーカーで描いた線がきれいに拭き取れる
Ｂ：かすかに傷がつくが油性マーカーで描いた線がきれいに拭き取れる
Ｃ：油性マーカーのインクが傷に入り込み拭き取れない
［接触角］
水又はオレイン酸１μＬをハードコート層表面に付着させ、その５秒後の接触角θを５点で測定し、その平均値を接触角値とした。
［組成物均質性］
調製２時間後の硬化性組成物の外観を目視で確認し、以下の基準に従い評価した。
Ａ：透明な溶液になっている
Ｃ：白濁している
［外観］
ハードコートフィルムの外観を目視で確認し、以下の基準に従い評価した。
Ａ：ハードコート層全面に亘ってムラがない
Ｃ：ハードコート層全面に凝集物が析出し斑状のムラが目立つ
［耐擦傷性］
ハードコート層表面を、往復摩耗試験機に取り付けたスチールウール［ボンスター販売（株）製 ボンスター（登録商標）＃００００（超極細）］で１ｋｇ／ｃｍ2の荷重を掛けて５，０００往復擦り、その擦った部分に油性マーカー［ゼブラ（株）製 マッキー極細（青）、細側を使用］で線を描いた。続けて描いた線を不織布ワイパー［旭化成せんい（株）製 ＢＥＭＣＯＴ Ｍ－１］で拭き取り、傷の程度を目視で確認し以下の基準に従い評価した。なおハードコート層として実際の使用を想定した場合、少なくともＢであることが求められ、Ａであることが望ましい。
Ａ：傷がつかず油性マーカーで描いた線がきれいに拭き取れる
Ｂ：かすかに傷がつくが油性マーカーで描いた線がきれいに拭き取れる
Ｃ：油性マーカーのインクが傷に入り込み拭き取れない
［接触角］
水又はオレイン酸１μＬをハードコート層表面に付着させ、その５秒後の接触角θを５点で測定し、その平均値を接触角値とした。
表１に示すように、ハードコート層における表面改質剤として両末端にポリ（オキシアルキレン）基及び１つのウレタン結合を介して、アクリロイル基を有するパーフルオロポリエーテルＳＭ１及びＳＭ２を用いた実施例３及び実施例４の硬化性組成物は、透明な溶液を呈し、またこれら硬化性組成物を用いて作製した各ハードコートフィルムは、耐擦傷性に優れ、ムラのない外観を得ることができた。
一方、ハードコート層の表面改質剤として、両末端にポリ（オキシアルキレン）基及び１つのウレタン結合を介して、アクリロイル基を有するパーフルオロポリエーテルに替えて、両末端にポリ（オキシアルキレン）基及び２つのウレタン結合を介して、アクリロイル基を有するパーフルオロポリエーテルＳＭ３を用いた比較例１は、実施に比べて耐擦傷性が大きく劣る結果となり、またハードコート層全面に凝集物が析出して斑状のムラが目立つ外観を呈した。
さらに、表面改質剤として、両末端にポリ（オキシアルキレン）基を介さずにアクリロイル基を有するパーフルオロポリエーテルＳＭ４を用いた比較例２は、組成物が白濁して均質性に劣り、また該組成物から得られたハードコート層は実施例に比べて耐擦傷性に劣り、さらに外観にも大きく劣る結果となった。
さらに、表面改質剤として、両末端にポリ（オキシアルキレン）基を介さずにアクリロイル基を有するパーフルオロポリエーテルＳＭ４を用いた比較例２は、組成物が白濁して均質性に劣り、また該組成物から得られたハードコート層は実施例に比べて耐擦傷性に劣り、さらに外観にも大きく劣る結果となった。
以上、実施例の結果に示すように、表面改質剤として用いるパーフルオロポリエーテルの末端の構造がわずかに異なるだけで、均質性な硬化性組成物を得ることができず、また該組成物より作製したハードコート層において満足する耐擦傷性並びに外観を得ることが困難であり、本発明の硬化性組成物のみがこうした性能をすべて満足するハードコートフィルムを得ることができる。
Claims (18)
- （ａ）活性エネルギー線硬化性多官能モノマー１００質量部、
（ｂ）ポリ（オキシパーフルオロアルキレン）基を含む分子鎖の両末端に、ポリ（オキシアルキレン）基を介して又はポリ（オキシアルキレン）基及び１つのウレタン結合をこの順に介して、活性エネルギー線重合性基を有するパーフルオロポリエーテル０．１～１０質量部、及び
（ｃ）活性エネルギー線によりラジカルを発生する重合開始剤１～２０質量部
を含む硬化性組成物。 - 前記ポリ（オキシパーフルオロアルキレン）基が、－［ＯＣＦ2］－及び－［ＯＣＦ2ＣＦ2］－を繰り返し単位として有する基である、請求項１に記載の硬化性組成物。
- 前記ポリ（オキシアルキレン）基が、５～１２の繰返し単位数を有するポリ（オキシアルキレン）基である、請求項１又は請求項２に記載の硬化性組成物。
- 前記ポリ（オキシアルキレン）基がポリ（オキシエチレン）基である、請求項１乃至請求項３のうち何れか一項に記載の硬化性組成物。
- 前記活性エネルギー線重合性基が活性エネルギー線重合性部分を少なくとも２つ以上有する基である、請求項１乃至請求項４のうち何れか一項に記載の硬化性組成物。
- 前記成分（ａ）の多官能モノマーが、多官能（メタ）アクリレート化合物及び多官能ウレタン（メタ）アクリレート化合物からなる群から選ばれる少なくとも１つである、請求項１乃至請求項５のうち何れか一項に記載の硬化性組成物。
- さらに（ｄ）溶媒を含む、請求項１乃至請求項６のうち何れか一項に記載の硬化性組成物。
- 請求項１乃至請求項７のうち何れか一項に記載の硬化性組成物より得られる硬化膜。
- フィルム基材の少なくとも一方の面にハードコート層を備えるハードコートフィルムであって、該ハードコート層が請求項８に記載の硬化膜からなる、ハードコートフィルム。
- フィルム基材の少なくとも一方の面にハードコート層を備えるハードコートフィルムであって、該ハードコート層が、請求項１乃至請求項７のうち何れか一項に記載の硬化性組成物をフィルム基材上に塗布し塗膜を形成する工程と、該塗膜に活性エネルギー線を照射し硬化する工程を含む方法により形成されてなる、ハードコートフィルム。
- 前記ハードコート層が１～１０μｍの膜厚を有する、請求項９又は請求項１０に記載のハードコートフィルム。
- ポリ（オキシパーフルオロアルキレン）基を含む分子鎖の両末端に、ポリ（オキシアルキレン）基を介して又はポリ（オキシアルキレン）基及び１つのウレタン結合をこの順に介して、活性エネルギー線重合性基を有するパーフルオロポリエーテル化合物。
- 前記ポリ（オキシパーフルオロアルキレン）基が、－［ＯＣＦ2］－及び－［ＯＣＦ2ＣＦ2］－を繰り返し単位として有する基である、請求項１２に記載のパーフルオロポリエーテル化合物。
- 前記ポリ（オキシアルキレン）基が、５～１２の繰返し単位数を有するポリ（オキシアルキレン）基である、請求項１２又は請求項１３に記載のパーフルオロポリエーテル化合物。
- 前記ポリ（オキシアルキレン）基がポリ（オキシエチレン）基である、請求項１２乃至請求項１４のうち何れか一項に記載のパーフルオロポリエーテル化合物。
- 前記活性エネルギー線重合性基が活性エネルギー線重合性部分を少なくとも２つ以上有する基である、請求項１２乃至請求項１５のうち何れか一項に記載のパーフルオロポリエーテル化合物。
- 請求項１２乃至請求項１６のうち何れか一項に記載のパーフルオロポリエーテル化合物からなる表面改質剤。
- 請求項１２乃至請求項１６のうち何れか一項に記載のパーフルオロポリエーテル化合物の表面改質のための使用。
Priority Applications (3)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2017511067A JP6802528B2 (ja) | 2015-04-07 | 2016-04-07 | 耐擦傷性コーティング用硬化性組成物 |
| KR1020177030882A KR102332177B1 (ko) | 2015-04-07 | 2016-04-07 | 내찰상성 코팅용 경화성 조성물 |
| CN201680020033.XA CN107406564B (zh) | 2015-04-07 | 2016-04-07 | 耐擦伤性涂覆用固化性组合物 |
Applications Claiming Priority (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2015-078815 | 2015-04-07 | ||
| JP2015078815 | 2015-04-07 |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| WO2016163479A1 true WO2016163479A1 (ja) | 2016-10-13 |
Family
ID=57071987
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| PCT/JP2016/061443 Ceased WO2016163479A1 (ja) | 2015-04-07 | 2016-04-07 | 耐擦傷性コーティング用硬化性組成物 |
Country Status (5)
| Country | Link |
|---|---|
| JP (1) | JP6802528B2 (ja) |
| KR (1) | KR102332177B1 (ja) |
| CN (1) | CN107406564B (ja) |
| TW (1) | TWI736530B (ja) |
| WO (1) | WO2016163479A1 (ja) |
Cited By (15)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2019065066A (ja) * | 2017-09-28 | 2019-04-25 | 株式会社ネオス | 硬化性組成物および硬化被膜の製造方法ならびに樹脂成形物品 |
| JPWO2018070438A1 (ja) * | 2016-10-12 | 2019-07-25 | 日産化学株式会社 | 耐光性ハードコート材 |
| WO2019163193A1 (ja) * | 2018-02-21 | 2019-08-29 | 株式会社ダイセル | 積層体ならびに成形体およびその製造方法 |
| JP2019200409A (ja) * | 2018-05-11 | 2019-11-21 | デクセリアルズ株式会社 | 積層体、及びその製造方法、並びにフレネルミラー、及びその製造方法 |
| WO2020008937A1 (ja) * | 2018-07-05 | 2020-01-09 | 日産化学株式会社 | フレキシブルコーティング用硬化性組成物 |
| KR20200046037A (ko) | 2017-09-01 | 2020-05-06 | 닛산 가가쿠 가부시키가이샤 | 연신성 내찰상성 코팅용 경화성 조성물 |
| CN113412190A (zh) * | 2019-02-06 | 2021-09-17 | 日产化学株式会社 | 抗静电硬涂用固化性组合物 |
| CN113423749A (zh) * | 2019-02-06 | 2021-09-21 | 日产化学株式会社 | 防眩性硬涂用固化性组合物 |
| KR20210124349A (ko) | 2019-02-06 | 2021-10-14 | 닛산 가가쿠 가부시키가이샤 | 하드코트용 경화성 조성물 |
| JPWO2020162323A1 (ja) * | 2019-02-06 | 2021-12-16 | 日産化学株式会社 | フレキシブルハードコート用硬化性組成物 |
| WO2022034733A1 (ja) * | 2020-08-13 | 2022-02-17 | 日産化学株式会社 | ハードコート用硬化性組成物 |
| JP2022058240A (ja) * | 2020-09-30 | 2022-04-11 | 荒川化学工業株式会社 | 活性エネルギー線硬化型樹脂組成物及び積層体 |
| WO2022203060A1 (ja) * | 2021-03-25 | 2022-09-29 | 日産化学株式会社 | 二種のパーフルオロポリエーテルを含有する硬化性組成物 |
| KR20230156827A (ko) | 2021-03-11 | 2023-11-14 | 닛산 가가쿠 가부시키가이샤 | 하드코트용 경화성 조성물 |
| KR20230162016A (ko) | 2021-04-02 | 2023-11-28 | 닛산 가가쿠 가부시키가이샤 | 대전방지 하드코트층 및 경화성 조성물 |
Families Citing this family (6)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPWO2019235108A1 (ja) * | 2018-06-06 | 2021-04-22 | 富士フイルム株式会社 | 改質剤、組成物、ハードコートフィルム、ハードコートフィルムを備えた物品、及び画像表示装置 |
| JP7401854B2 (ja) * | 2018-07-05 | 2023-12-20 | 日産化学株式会社 | 耐擦傷性ハードコートフィルムの製造方法 |
| CN112469790B (zh) * | 2018-09-18 | 2022-02-11 | 富士胶片株式会社 | 硬涂组合物、硬涂膜、具有硬涂膜的物品、图像显示装置及硬涂膜的制造方法 |
| CN113396190B (zh) * | 2019-02-06 | 2023-05-02 | 日产化学株式会社 | 防眩性柔性硬涂层用固化性组合物 |
| CN113423513B (zh) * | 2019-02-06 | 2023-08-15 | 日产化学株式会社 | 耐光性硬涂用固化性组合物 |
| KR102763261B1 (ko) | 2019-05-14 | 2025-02-04 | 주식회사 엘지에너지솔루션 | 전지 모듈 및 이를 포함하는 전지팩 |
Citations (10)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPH05209030A (ja) * | 1992-01-31 | 1993-08-20 | Dainippon Ink & Chem Inc | 硬化性組成物及び絶縁電線 |
| JP2001272507A (ja) * | 2000-03-28 | 2001-10-05 | Omron Corp | マイクロレンズアレイ |
| JP2005126453A (ja) * | 2003-10-21 | 2005-05-19 | Tdk Corp | ハードコート剤組成物及びこれを用いた光情報媒体 |
| JP2005519146A (ja) * | 2002-02-28 | 2005-06-30 | ルバンティックス・カンパニー・リミテッド | 光導波路用光硬化性樹脂組成物およびそれから製造された光導波路 |
| JP2006137948A (ja) * | 2004-11-05 | 2006-06-01 | E I Du Pont De Nemours & Co | 低収縮性で低光吸収性で低屈折率の接着剤組成物 |
| JP2011053674A (ja) * | 2009-08-21 | 2011-03-17 | Dongwoo Fine-Chem Co Ltd | 着色感光性樹脂組成物、これを用いて製造されたカラーフィルタ及び液晶表示装置 |
| JP2012518067A (ja) * | 2009-02-19 | 2012-08-09 | ソルヴェイ・スペシャルティ・ポリマーズ・イタリー・エッセ・ピ・ア | ナノリソグラフィ法 |
| JP2013076029A (ja) * | 2011-09-30 | 2013-04-25 | Tdk Corp | ハードコート剤組成物及びこれを用いたハードコートフィルム |
| JP2014070165A (ja) * | 2012-09-28 | 2014-04-21 | Fujifilm Corp | 重合性組成物、それを用いた、反射防止フィルム、偏光板、及び画像表示装置、並びに撥水ないし撥油膜 |
| JP2015199910A (ja) * | 2014-03-31 | 2015-11-12 | 信越化学工業株式会社 | 含フッ素アクリル化合物及びその製造方法並びに硬化性組成物、基材 |
Family Cites Families (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2005209030A (ja) | 2004-01-23 | 2005-08-04 | Matsushita Electric Works Ltd | 火災感知器および火災感知器のメンテナンス支援システム |
-
2016
- 2016-04-07 TW TW105111013A patent/TWI736530B/zh active
- 2016-04-07 CN CN201680020033.XA patent/CN107406564B/zh active Active
- 2016-04-07 JP JP2017511067A patent/JP6802528B2/ja active Active
- 2016-04-07 WO PCT/JP2016/061443 patent/WO2016163479A1/ja not_active Ceased
- 2016-04-07 KR KR1020177030882A patent/KR102332177B1/ko active Active
Patent Citations (10)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPH05209030A (ja) * | 1992-01-31 | 1993-08-20 | Dainippon Ink & Chem Inc | 硬化性組成物及び絶縁電線 |
| JP2001272507A (ja) * | 2000-03-28 | 2001-10-05 | Omron Corp | マイクロレンズアレイ |
| JP2005519146A (ja) * | 2002-02-28 | 2005-06-30 | ルバンティックス・カンパニー・リミテッド | 光導波路用光硬化性樹脂組成物およびそれから製造された光導波路 |
| JP2005126453A (ja) * | 2003-10-21 | 2005-05-19 | Tdk Corp | ハードコート剤組成物及びこれを用いた光情報媒体 |
| JP2006137948A (ja) * | 2004-11-05 | 2006-06-01 | E I Du Pont De Nemours & Co | 低収縮性で低光吸収性で低屈折率の接着剤組成物 |
| JP2012518067A (ja) * | 2009-02-19 | 2012-08-09 | ソルヴェイ・スペシャルティ・ポリマーズ・イタリー・エッセ・ピ・ア | ナノリソグラフィ法 |
| JP2011053674A (ja) * | 2009-08-21 | 2011-03-17 | Dongwoo Fine-Chem Co Ltd | 着色感光性樹脂組成物、これを用いて製造されたカラーフィルタ及び液晶表示装置 |
| JP2013076029A (ja) * | 2011-09-30 | 2013-04-25 | Tdk Corp | ハードコート剤組成物及びこれを用いたハードコートフィルム |
| JP2014070165A (ja) * | 2012-09-28 | 2014-04-21 | Fujifilm Corp | 重合性組成物、それを用いた、反射防止フィルム、偏光板、及び画像表示装置、並びに撥水ないし撥油膜 |
| JP2015199910A (ja) * | 2014-03-31 | 2015-11-12 | 信越化学工業株式会社 | 含フッ素アクリル化合物及びその製造方法並びに硬化性組成物、基材 |
Cited By (31)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPWO2018070438A1 (ja) * | 2016-10-12 | 2019-07-25 | 日産化学株式会社 | 耐光性ハードコート材 |
| KR20200046037A (ko) | 2017-09-01 | 2020-05-06 | 닛산 가가쿠 가부시키가이샤 | 연신성 내찰상성 코팅용 경화성 조성물 |
| KR20230173736A (ko) | 2017-09-01 | 2023-12-27 | 닛산 가가쿠 가부시키가이샤 | 연신성 내찰상성 코팅용 경화성 조성물 |
| JP2019065066A (ja) * | 2017-09-28 | 2019-04-25 | 株式会社ネオス | 硬化性組成物および硬化被膜の製造方法ならびに樹脂成形物品 |
| WO2019163193A1 (ja) * | 2018-02-21 | 2019-08-29 | 株式会社ダイセル | 積層体ならびに成形体およびその製造方法 |
| JP2020106850A (ja) * | 2018-05-11 | 2020-07-09 | デクセリアルズ株式会社 | 積層体、及びその製造方法、並びにフレネルミラー、及びその製造方法 |
| JP2019200409A (ja) * | 2018-05-11 | 2019-11-21 | デクセリアルズ株式会社 | 積層体、及びその製造方法、並びにフレネルミラー、及びその製造方法 |
| WO2020008937A1 (ja) * | 2018-07-05 | 2020-01-09 | 日産化学株式会社 | フレキシブルコーティング用硬化性組成物 |
| CN112368305A (zh) * | 2018-07-05 | 2021-02-12 | 日产化学株式会社 | 柔性涂层用固化性组合物 |
| KR20210029768A (ko) | 2018-07-05 | 2021-03-16 | 닛산 가가쿠 가부시키가이샤 | 플렉서블코팅용 경화성 조성물 |
| JPWO2020008937A1 (ja) * | 2018-07-05 | 2021-08-05 | 日産化学株式会社 | フレキシブルコーティング用硬化性組成物 |
| KR20230093369A (ko) | 2018-07-05 | 2023-06-27 | 닛산 가가쿠 가부시키가이샤 | 플렉서블코팅용 경화성 조성물 |
| CN112368305B (zh) * | 2018-07-05 | 2023-03-28 | 日产化学株式会社 | 柔性涂层用固化性组合物 |
| JP7116171B2 (ja) | 2018-07-05 | 2022-08-09 | 日産化学株式会社 | フレキシブルコーティング用硬化性組成物 |
| JPWO2020162323A1 (ja) * | 2019-02-06 | 2021-12-16 | 日産化学株式会社 | フレキシブルハードコート用硬化性組成物 |
| CN113412190A (zh) * | 2019-02-06 | 2021-09-17 | 日产化学株式会社 | 抗静电硬涂用固化性组合物 |
| JP7545113B2 (ja) | 2019-02-06 | 2024-09-04 | 日産化学株式会社 | フレキシブルハードコート用硬化性組成物 |
| CN113412190B (zh) * | 2019-02-06 | 2023-09-26 | 日产化学株式会社 | 抗静电硬涂用固化性组合物 |
| KR20210124349A (ko) | 2019-02-06 | 2021-10-14 | 닛산 가가쿠 가부시키가이샤 | 하드코트용 경화성 조성물 |
| CN113423749A (zh) * | 2019-02-06 | 2021-09-21 | 日产化学株式会社 | 防眩性硬涂用固化性组合物 |
| KR20210124271A (ko) | 2019-02-06 | 2021-10-14 | 닛산 가가쿠 가부시키가이샤 | 대전방지 하드코트용 경화성 조성물 |
| KR20230050372A (ko) | 2020-08-13 | 2023-04-14 | 닛산 가가쿠 가부시키가이샤 | 하드코트용 경화성 조성물 |
| WO2022034733A1 (ja) * | 2020-08-13 | 2022-02-17 | 日産化学株式会社 | ハードコート用硬化性組成物 |
| JPWO2022034733A1 (ja) * | 2020-08-13 | 2022-02-17 | ||
| JP7569021B2 (ja) | 2020-08-13 | 2024-10-17 | 日産化学株式会社 | ハードコート用硬化性組成物 |
| JP2022058240A (ja) * | 2020-09-30 | 2022-04-11 | 荒川化学工業株式会社 | 活性エネルギー線硬化型樹脂組成物及び積層体 |
| JP7729145B2 (ja) | 2020-09-30 | 2025-08-26 | 荒川化学工業株式会社 | 活性エネルギー線硬化型樹脂組成物及び積層体 |
| KR20230156827A (ko) | 2021-03-11 | 2023-11-14 | 닛산 가가쿠 가부시키가이샤 | 하드코트용 경화성 조성물 |
| WO2022203060A1 (ja) * | 2021-03-25 | 2022-09-29 | 日産化学株式会社 | 二種のパーフルオロポリエーテルを含有する硬化性組成物 |
| KR20230160236A (ko) | 2021-03-25 | 2023-11-23 | 닛산 가가쿠 가부시키가이샤 | 2종의 퍼플루오로폴리에테르를 함유하는 경화성 조성물 |
| KR20230162016A (ko) | 2021-04-02 | 2023-11-28 | 닛산 가가쿠 가부시키가이샤 | 대전방지 하드코트층 및 경화성 조성물 |
Also Published As
| Publication number | Publication date |
|---|---|
| KR102332177B1 (ko) | 2021-11-29 |
| JP6802528B2 (ja) | 2020-12-16 |
| CN107406564B (zh) | 2020-05-22 |
| JPWO2016163479A1 (ja) | 2018-02-01 |
| CN107406564A (zh) | 2017-11-28 |
| TWI736530B (zh) | 2021-08-21 |
| TW201700634A (zh) | 2017-01-01 |
| KR20170135878A (ko) | 2017-12-08 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| JP6802528B2 (ja) | 耐擦傷性コーティング用硬化性組成物 | |
| JP6806048B2 (ja) | 防眩性コーティング用硬化性組成物 | |
| KR102507695B1 (ko) | 방현성 하드코트 적층체 | |
| JP2020023717A (ja) | ヒドロキシ基を有するパーフルオロポリエーテルを含む重合性組成物 | |
| KR102902455B1 (ko) | 연신성 내찰상성 코팅용 경화성 조성물 | |
| WO2018070438A1 (ja) | 耐光性ハードコート材 | |
| JP6982280B2 (ja) | 高硬度ハードコート積層体 | |
| CN109715685B (zh) | 耐擦伤性硬涂材 | |
| KR102593819B1 (ko) | 방현성 하드코트용 경화성 조성물 | |
| JP7832598B2 (ja) | ハードコート用硬化性組成物 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| 121 | Ep: the epo has been informed by wipo that ep was designated in this application |
Ref document number: 16776645 Country of ref document: EP Kind code of ref document: A1 |
|
| ENP | Entry into the national phase |
Ref document number: 2017511067 Country of ref document: JP Kind code of ref document: A |
|
| NENP | Non-entry into the national phase |
Ref country code: DE |
|
| ENP | Entry into the national phase |
Ref document number: 20177030882 Country of ref document: KR Kind code of ref document: A |
|
| 122 | Ep: pct application non-entry in european phase |
Ref document number: 16776645 Country of ref document: EP Kind code of ref document: A1 |
