JP6777554B2 - 粉末状歯科用セメント組成物 - Google Patents
粉末状歯科用セメント組成物 Download PDFInfo
- Publication number
- JP6777554B2 JP6777554B2 JP2017003788A JP2017003788A JP6777554B2 JP 6777554 B2 JP6777554 B2 JP 6777554B2 JP 2017003788 A JP2017003788 A JP 2017003788A JP 2017003788 A JP2017003788 A JP 2017003788A JP 6777554 B2 JP6777554 B2 JP 6777554B2
- Authority
- JP
- Japan
- Prior art keywords
- cement
- mass
- cement composition
- dental cement
- dental
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Active
Links
Description
従って、本発明の課題は、セメントペーストからのCaイオン溶出量が増加して硬組織誘導能が高く、短時間で初期強度の高い歯科セメント硬化体を形成できる組織物を提供することにある。
(A)CaO 60〜73質量%、SiO2 18〜31質量%、Al2O3 0.5〜6.0質量%及びSO3 0.5〜10.0質量%を含有するポルトランドセメント粉末、
(B)ケイ酸カルシウム水和物 粉末状歯科用セメント組成物全体に対して0.5〜15質量%
〔2〕さらに、造影剤粉末を成分(A)90〜50質量部に対して10〜50質量部含有する〔1〕記載の粉末状歯科用セメント組成物。
〔3〕造影剤が、Zr、Ba、Bi、Sn、Ta及びZnから選ばれる金属の酸化物、硫酸塩及び炭酸塩から選ばれる1種以上である〔2〕記載の粉末状歯科用セメント組成物。〔4〕成分(A)が、セメントクリンカ及び石膏の粉砕混合物である〔2〕又は〔3〕記載の粉末状歯科用セメント組成物。
CaOの含有量は、60〜73であり、61〜72質量%がより好ましく、62〜71量%がさらに好ましく、63〜71質量%がさらに好ましい。CaOの含有量が60質量%未満では、セメントペースト硬化体の初期強度が低下し、73質量%を超えるとセメントクリンカが難焼成となり合成が困難となる。 SiO2の含有量は、18〜31質量%であり、20〜31質量%が好ましく、20〜28質量%がより好ましい。SiO2の含有量が18質量%未満ではセメントクリンカが難焼成となり合成が困難であり、31質量%を超えるとセメントペーストの初期強度が低下する。
Al2O3の含有量は、0.5〜6.0質量%であり、0.5〜5.5質量%が好ましく、0.5〜5.0質量%がより好ましい。Al2O3の含有量が0.5質量%未満ではセメントクリンカが難焼成となり合成が困難であり、6.0質量%を超えると3CaO・Al2O3が多く生成され、セメントペーストのこわばりが顕著になる。
SO3の含有量は、0.5〜10.0質量%であり、0.5〜7.5質量%が好ましく、0.5〜5.0質量%がより好ましい。SO3の含有量が0.5質量%未満ではセメントペーストのこわばりが顕著であり、10.0質量%を超えるとセメントペースト硬化体の初期強度が低下する。
セメントクリンカと石膏は別々に粉砕した後混合してもよく、両者を混合して粉砕してもよい。
(C)造影剤粉末としては、Zr、Ba、Bi、Sn、Ta及びZnから選ばれる金属の酸化物、硫酸塩及び炭酸塩から選ばれる1種以上が挙げられる。このうち、白色度を高くする点から、ZrO2及びBaSO4から選ばれる1種以上がより好ましい。
(C)造影剤粉末の粉末度(ブレーン比表面積)は、セメントとの混合性の点から3000〜10000cm2/gが好ましく、3500〜9000cm2/gがより好ましく、4000〜8000cm2/gがさらに好ましい。
(i)原料を調合する原料調合工程。
(ii)調合工程で得られた調合原料を焼成して、セメントクリンカを得る焼成工程。
(iii)焼成工程で得られたセメントクリンカを900℃以上で、炉外強制風冷、水没、不活性ガス冷却のいずれかの方法により冷却する冷却工程。
(iv)セメントクリンカ、石膏、ケイ酸カルシウム水和物、必要により造影剤を粉砕しながら、混合する歯科用セメントの調合工程。
焼成するときに不純物が混合しない炉を使用する。例えば、焼成中に密閉できる箱型電気炉などを使用する。
冷却は、焼成して得られたセメントクリンカの温度が900℃以上で、炉外強制風冷、水没、不活性ガス冷却のいずれかの方法により冷却するのが好ましい。冷却開始温度が900℃以上であると、セメントの白色度が向上する。炉外強制風冷とは、セメントクリンカに送風機で風を吹き付けて冷却する。水没とは、セメントクリンカを水中に落として冷却する。不活性ガス冷却とは、セメントクリンカに窒素ガス等を吹き付けて冷却する。
ア.セメントクリンカ、石膏、ケイ酸カルシウム水和物、必要により造影剤を粉砕しながら、混合する方法
イ.セメントクリンカ、石膏、ケイ酸カルシウム水和物、必要により造影剤をそれぞれ別々に粉砕した粉末を、粉砕しながら混合する方法。
ウ.セメントクリンカと石膏とケイ酸カルシウム水和物を粉砕しながら混合したセメント組成物、必要により造影剤を粉砕しながら、混合する方法。
・二酸化けい素(石英型)(特級)
・炭酸カルシウム(特級)
・酸化アルミニウム(α型)(特級)
・二水石膏(特級)
・半水石膏(特級)
上記、原料試薬を調合・混合した後、ハンドプレス機でペレット化し、ペレットを箱型電気炉で1000℃で1時間、1450℃で1時間焼成した。電気炉の温度が1100℃になったら、取り出し、炉外強制風冷を行い、セメントクリンカを得た。
(3)添加したケイ酸カルシウム水和物は、歯科用セメントを硬化させ、平均粒径が10μmとなるように粉砕したものを用いた。
・酸化ビスマス(特級)
・硫酸バリウム(特級)
・酸化ジルコニウム(特級)
セメントクリンカに所定量の二水石膏、半水石膏を添加し5Lアルミナポットミルでブレーン比表面積3000cm2/gまで粉砕し、ポルトランドセメント粉末A及びBを作製した。ポルトランドセメント粉末Aは、CaOが64.7質量%、SiO2が22.6質量%、Al2O3が4.4質量%及びSO3が2.6質量%であった。ポルトランドセメント粉末Bは、CaOが71.0質量%、SiO2が26.0質量%、Al2O3が1.4質量%及びSO3が1.0質量%をであった。
ポルトランドセメント粉末とケイ酸カルシウム水和物を添加し5Lアルミナポットミルでブレーン比表面積5000cm2/gまで粉砕し、歯科用セメント組成物を作製した。

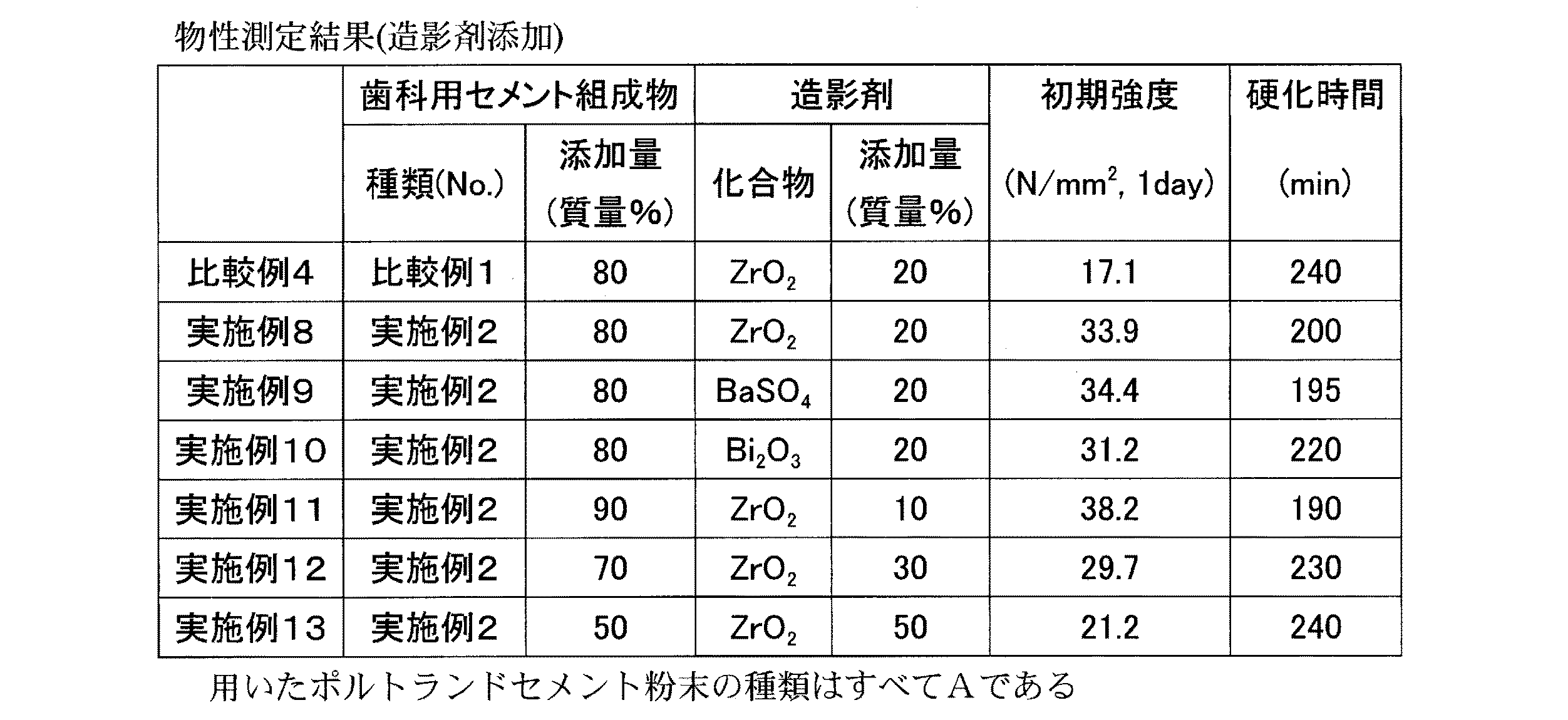

実施例8〜13及び比較例4は、表2に示す割合で、歯科用セメント組成物と造影剤を添加して同ミルでブレーン比表面積5000cm2/gまで微粉砕した。
初期強度は、JIS R 5201「セメントの物理試験方法」11.強さ試験に準拠して測定。1日材齢時点での強度を初期強度とした。
硬化時間は、JIS R 5201「セメントの物理試験方法」9.凝結試験に準拠して測定。凝結終結時間を硬化時間とした。
Claims (4)
- 次の成分(A)及び(B)を含有する粉末状歯科用セメント組成物。
(A)CaO 60〜73質量%、SiO2 18〜31質量%、Al2O3 0.5〜6.0質量%及びSO3 0.5〜10.0質量%を含有するポルトランドセメント粉末、
(B)ケイ酸カルシウム水和物 粉末状歯科用セメント組成物全体に対して0.5〜15質量% - さらに、造影剤粉末を成分(A)90〜50質量部に対して10〜50質量部含有する請求項1記載の粉末状歯科用セメント組成物。
- 造影剤が、Zr、Ba、Bi、Sn、Ta及びZnから選ばれる金属の酸化物、硫酸塩及び炭酸塩から選ばれる1種以上である請求項2記載の粉末状歯科用セメント組成物。
- 成分(A)が、セメントクリンカ及び石膏の粉砕混合物である請求項2又は3記載の粉末状歯科用セメント組成物。
Priority Applications (1)
Application Number | Priority Date | Filing Date | Title |
---|---|---|---|
JP2017003788A JP6777554B2 (ja) | 2017-01-13 | 2017-01-13 | 粉末状歯科用セメント組成物 |
Applications Claiming Priority (1)
Application Number | Priority Date | Filing Date | Title |
---|---|---|---|
JP2017003788A JP6777554B2 (ja) | 2017-01-13 | 2017-01-13 | 粉末状歯科用セメント組成物 |
Publications (2)
Publication Number | Publication Date |
---|---|
JP2018111664A JP2018111664A (ja) | 2018-07-19 |
JP6777554B2 true JP6777554B2 (ja) | 2020-10-28 |
Family
ID=62911788
Family Applications (1)
Application Number | Title | Priority Date | Filing Date |
---|---|---|---|
JP2017003788A Active JP6777554B2 (ja) | 2017-01-13 | 2017-01-13 | 粉末状歯科用セメント組成物 |
Country Status (1)
Country | Link |
---|---|
JP (1) | JP6777554B2 (ja) |
Families Citing this family (1)
Publication number | Priority date | Publication date | Assignee | Title |
---|---|---|---|---|
JP7464359B2 (ja) * | 2019-06-27 | 2024-04-09 | クラレノリタケデンタル株式会社 | 歯科用硬化性組成物 |
Family Cites Families (3)
Publication number | Priority date | Publication date | Assignee | Title |
---|---|---|---|---|
US20030159618A1 (en) * | 2002-01-03 | 2003-08-28 | Primus Carolyn M. | Dental material |
JP2009203145A (ja) * | 2008-02-29 | 2009-09-10 | Sumitomo Osaka Cement Co Ltd | ポーラスコンクリート及びその製造方法 |
KR101000402B1 (ko) * | 2008-04-24 | 2010-12-13 | 장성욱 | 치과 치료용 포졸란 시멘트 |
-
2017
- 2017-01-13 JP JP2017003788A patent/JP6777554B2/ja active Active
Also Published As
Publication number | Publication date |
---|---|
JP2018111664A (ja) | 2018-07-19 |
Similar Documents
Publication | Publication Date | Title |
---|---|---|
JP6225292B1 (ja) | ポルトランドセメント粉末 | |
JP4968390B1 (ja) | セメント組成物及びその製造方法 | |
JPH0219087B2 (ja) | ||
JPS59130805A (ja) | 粉末歯科用組成物、その製法及び用途 | |
WO2012120747A1 (ja) | セメント組成物及びその製造方法 | |
EP2783675B1 (en) | Dental gypsum powder | |
JP6777554B2 (ja) | 粉末状歯科用セメント組成物 | |
WO2018012352A1 (ja) | 歯科用ガラス、歯科用組成物 | |
JP6209655B2 (ja) | 粉末状歯科用セメント組成物 | |
JP6096039B2 (ja) | 急結剤 | |
JPH03501618A (ja) | 粉末状歯科用加工材料及びその調整方法と用途 | |
JP7051461B2 (ja) | 歯科用ポルトランドセメント粉末 | |
JP6368406B1 (ja) | 歯科用ポルトランドセメント粉末 | |
JP6657046B2 (ja) | 歯科用セメント組成物 | |
JP6180595B2 (ja) | 粉末状歯科用セメント組成物 | |
JP6981481B2 (ja) | セメント組成物およびその製造方法 | |
JP5855902B2 (ja) | アルミナセメント | |
JP2020176025A (ja) | カルシウムアルミノシリケート、及び、水硬性組成物 | |
JP2015124140A (ja) | 速硬化促進材 | |
JP2012246189A (ja) | セメント組成物の製造方法 | |
JPH02275731A (ja) | グラスアイオノマーセメント用ガラス粉 | |
JPS6042178B2 (ja) | アルミナセメント | |
JP2018172260A (ja) | 高活性銅スラグ微粉末の製造方法、高活性銅スラグ微粉末およびセメント組成物 | |
JP3190973B2 (ja) | キャスタブル組成物 | |
JP6258692B2 (ja) | 成型用モルタル組成物 |
Legal Events
Date | Code | Title | Description |
---|---|---|---|
A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20190924 |
|
TRDD | Decision of grant or rejection written | ||
A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20201006 |
|
A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20201008 |
|
R150 | Certificate of patent or registration of utility model |
Ref document number: 6777554 Country of ref document: JP Free format text: JAPANESE INTERMEDIATE CODE: R150 |
|
R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
