JP5367521B2 - リチウム二次電池の負極用炭素材料及びその製造方法

Info

Publication number: JP5367521B2
Application number: JP2009217842A
Authority: JP
Inventors: 貴志鈴木; 明男坂本; 保田野; 和久中西; 隆大山
Original assignee: JXTG Nippon Oil and Energy Corp
Current assignee: Eneos Corp
Priority date: 2009-09-18
Filing date: 2009-09-18
Publication date: 2013-12-11
Anticipated expiration: 2029-09-18
Also published as: JP2011065961A; EP2479823A4; WO2011034152A1; KR101820071B1; EP2479823A1; CN102511096B; US8617508B2; KR20120081114A; US20140079622A1; CN102511096A; US20120171572A1

Description

本発明は、リチウム二次電池の負極として使用される炭素材料及びその製造方法に関する。

リチウム二次電池は、従来の二次電池であるニッケルカドミウム電池、ニッケル水素電池、鉛電池に比較し、軽量であり且つ高い入出力特性を有することから、近年、電気自動車やハイブリッド車用の電源として期待されている。通常、この種の電池は、リチウムの可逆的なインターカレーションが可能なリチウムを含んだ正極と、炭素材料から成る負極とが、非水電解質を介して対向することにより構成されている。従って、この種の電池は放電状態で組み立てられ、充電しなければ放電可能状態とはならない。以下、正極としてコバルト酸リチウム（ＬｉＣｏＯ_２）、負極として炭素材料、電解質としてリチウム塩を含んだ非水電解液が使用された場合を例に取り、その充放電反応について説明する。

先ず、第一サイクル目の充電を行うと、正極に含まれたリチウムが電解液に放出され（下式２）、その正極電位は貴な方向へ移行する。負極では、正極から放出されたリチウムが炭素材料に吸蔵され（下式２）、その負極電位が卑な方向へ移行する。通常は、正・負極電位の差、即ち電池電圧が、所定の値に到達した時点で充電終止となる。この値は、充電終止電圧と呼称されている。そして放電させると、負極に吸蔵されたリチウムが放出され、負極電位は貴な方向へ移行し、そのリチウムは再び正極に吸蔵され、正極電位は卑な方向へ移行する。放電も、充電の場合と同様に、正・負極電位の差、即ち電池電圧が、所定の値に到達した時点で終止とされる。その値は、放電終止電圧と呼称されている。以上のような充電及び放電の全反応式は、下式３のように示される。その後に続く第二サイクル以降は、リチウムが正極と負極との間を行き来することで充放電反応（サイクル）が進行する。

リチウム二次電池の負極材料として使用される炭素材料は、一般に黒鉛系と非晶質系に大別される。黒鉛系炭素材料は、非晶質系炭素材料と比較し、単位体積あたりのエネルギー密度が高いという利点がある。従って、コンパクトでありながら大きい充電放電容量が要求される携帯電話やノート型パソコン用のリチウムイオン二次電池においては、負極材料として黒鉛系炭素材料が一般に用いられている。黒鉛は炭素原子の六角網面が規則正しく積層した構造を有しており、充放電の際には六角網面のエッジ部でリチウムイオンの挿入離脱反応が進行する。

前述の通り、この種の電池は、近年、自動車用、産業用、電力供給インフラ用の蓄電装置としても盛んに検討されているが、これら用途に利用される場合には、携帯電話やノート型パソコン用として利用される場合より、極めて高度な信頼性が要求される。ここで信頼性とは寿命に関する特性であり、充放電サイクルが繰り返された場合でも、又は所定の電圧に充電された状態で保存された場合でも、あるいは一定の電圧で充電され続けた場合（フローティング充電された場合）でも、充放電容量や内部抵抗が変化し難い（劣化し難い）特性を指す。

一方、従来の携帯電話やノート型パソコンに利用されてきたリチウムイオン二次電池の寿命特性は、負極材料にも大きく依存することが一般的に知られている。その理由は、正極反応（式２）と負極反応（式３）の充放電効率を全く同じにすることが原理的に不可能で、その充放電効率は負極の方が低いからである。ここで充放電効率とは、充電に消費された電気容量に対する、放電が可能な電気容量の割合である。以下に、負極反応の充放電効率の方が低いことに起因して寿命特性が劣化する反応機構について詳述する。

充電過程では、前述の通り、正極の中のリチウムが放出され（式２）、負極に吸蔵される（式３）が、その充電に消費される電気容量は、正・負極反応とも同一である。しかしながら、充放電効率は負極の方が低いので、その後に続く放電反応では、正極側に吸蔵可能なリチウム量、即ち充電する前の正極側に吸蔵されていたリチウム量よりも、負極から放出されるリチウム量の方が少ない状態で放電が終止する事態が生ずることとなる。その理由は、負極で充電に消費された電気容量のうちの一部が副反応及び競争反応に消費され、リチウムが吸蔵される反応、即ち放電可能な容量として吸蔵される反応に消費されなかったからである。

このような充放電反応が生ずる結果、放電終止状態の正極電位は、充放電前の元の電位よりも貴な方向へ移行する一方、負極電位も充放電前の元の電位よりも貴な方向へ移行することとなる。この原因は、正極の充電過程で放出されたリチウムの全てが放電のときに吸蔵されない（戻らない）ため、充電過程で貴な方向へ移行した電位が、放電過程で卑な方向へ移行するときも、正・負極の充放電効率の差に相当する分だけ、元の正極電位に戻ることが不可能となり、元の正極電位より貴な電位で放電が終止することとなる。前述の通りリチウム二次電池の放電は、電池電圧（即ち、正極電位と負極電位との差）が所定の値（放電終止電圧）に達した時点で完了するため、放電終止時点での正極の電位が貴になれば、その分負極電位も同様に貴な方向へ移行することになるからである。

以上の通り、この種の電池は充放電サイクルを繰り返すと、正・負極の容量の作動領域が変化することで、所定の電圧範囲内（放電終止電圧と充電終止電圧の範囲内）で得られる容量が低下する問題が生じていた。このような容量劣化の反応機構は学会等でも報告されている（例えば、非特許文献１及び非特許文献２）。また、いったん作動領域が変化した正・負極電位は不可逆であり、原理的に元に戻ることはあり得ず、容量回復の手段が無いことも、この問題を深刻化させている。

なお、前述の充放電サイクルが繰り返されたときに生ずる容量劣化の反応機構は、充電状態で電池が保存されたときの容量劣化、又はフローティング充電されたときの容量劣化の各々の反応機構と基本的には同様である。先ず電池が充電状態で保存された場合であるが、充電状態で生ずる副反応・競争反応によって失われる容量、即ち自己放電量は、正極よりも負極の方が大きいため、正・負極の容量の作動領域は、保存前後で変化することにより、保存後の電池容量は劣化することが知られている（例えば、非特許文献３）。充電状態における正・負極の自己放電速度の差も、前述の正・負極の充放電効率の差と同様に、充電状態の負極で生ずる副反応・競争反応の速度が、同じく充電状態の正極で生ずる副反応・競争反応の速度よりも高いことに起因している。

次にフローティング充電された場合であるが、充電初期には正・負極電位とも各々所定の電位で充電され続けることとなる。しかし、正極電位を、その電位に保持させておくために必要な電流値（正極側の漏れ電流）と、負極電位を、その電位に保持させておくために必要な電流値（負極側の漏れ電流）は異なるのが実情である。その原因は、前述の通り、充電状態での正極及び負極の自己放電速度が異なり、負極の自己放電速度の方が大きいからである。従ってフローティング充電時は、負極側の漏れ電流の方が、正極側の漏れ電流よりも大きくなることにより、負極電位は漏れ電流が小さくなる方向、即ち貴な方向へ移行し、正極電位は漏れ電流が大きくなる方向、即ち貴な方向へ移行する。このようにフローティング充電された場合も、正・負極の容量の作動領域は不可逆的に変化し、電池容量が劣化する問題が生じていた。

特開２００９−８７８７１号公報

第４８回電池討論会要旨集１Ａ１１（２００７年１１月１３日）第７６回電気化学会大会要旨集１Ｐ２９（２００９年３月２６日）第７１回電気化学会大会要旨集２Ｉ０７（２００４年３月２４日）第２３回炭素材料学会要旨集１Ｃ１４（１９９６年１２月３日）第２９回炭素材料学会要旨集２Ｃ０８（２００２年１２月４日）中溝実，炭素，９０，１０５（１９７７） J. O. Besenhard, M. Winter, J. Yang, W. Biberacher, J. Power Sources, 54, 228(1995) 第３５回電池討論会要旨集２B０４（１９９４年１１月１４日）

本発明は、以上のようなリチウム二次電池の容量劣化を改良するためのものであって、その目的は、充放電サイクルの繰り返し、充電状態での保存、及びフローティング充電などに伴う容量劣化が抑制可能となる負極炭素材料を開発することにより、高度な信頼性が要求される自動車用、産業用、電力貯蔵インフラ用のリチウム二次電池の負極材料を提供しようとするものである。

上記の課題を解決するために、本出願に係る発明の第一の態様は、Ｘ線広角回折法によって得られた（１１２）回折線から算出されるｃ軸方向の結晶子の大きさＬ（１１２）が２．０〜４．２ｎｍであって、且つ、波長５１４５オングストロームのアルゴンイオンレーザー光を用いたラマンスペクトル分析において、１５８０ｃｍ^−１±１００ｃｍ^−１の波長領域に存在するピークの半価幅Δν_Ｇが１５〜１９ｃｍ^−１であるリチウム二次電池負極用人造黒鉛である。

また本出願に係る発明の第二の態様は、重質油組成物をディレードコーキングプロセスによってコーキング処理した後、熱処理する工程を経て得られたリチウム二次電池負極用人造黒鉛であって、前記重質油組成物は、ノルマルパラフィン含有率が５〜２０ｗｔ％、Ｋｎｉｇｈｔ法により求められた芳香族指数ｆａが０．３〜０．６５であるリチウム二次電池負極用人造黒鉛である。

また本出願に係る発明の第三の態様は、前記熱処理する工程が、１５００℃以下で炭素化し粉砕することにより炭素微粒子材料を得るステップと、該炭素微粒子材料を不活性ガス雰囲気下最高到達温度が２２００から２６００℃になるまで加熱して前記人造黒鉛を得るステップとを含む前記リチウム二次電池負極用人造黒鉛である。

また本出願に係る発明の第四の態様は、重質油組成物をディレードコーキングプロセスによってコーキング処理した後、熱処理する工程を含むリチウム二次電池負極用黒鉛の製造方法であって、前記重質油組成物は、ノルマルパラフィン含有率が５〜２０ｗｔ％、Ｋｎｉｇｈｔ法により求められた芳香族指数ｆａが０．３〜０．６５であるリチウム二次電池負極用人造黒鉛の製造方法である。

また本出願に係る発明の第五の態様は、前記製造方法により得られたリチウム二次電池負極用人造黒鉛である。

また本出願に係る発明の第六の態様は、リチウムの可逆的なインターカレーションが可能なリチウムを含んだ正極と、請求項１、請求項２、３または請求項５に記載のリチウム二次電池負極用人造黒鉛を含む負極と、非水電解質とを備えたリチウム二次電池である。
とを備えたリチウム二次電池である。

本発明の人造黒鉛の製造方法により、充放電サイクルの繰り返し、充電状態での保存、及びフローティング充電などに伴う容量劣化が抑制可能となる負極炭素材料を得ることができる。

本願実施例の負極材料評価試験で使用したセルの模式的断面図である。本願実施例の電池評価試験で使用したセルの模式的断面図である。

本出願に係る発明の第一の態様に記載されたような物性、即ち、Ｘ線広角回折法によって得られた（１１２）回折線から算出されるｃ軸方向の結晶子の大きさＬ（１１２）が２．０〜４．２nmであって、且つ、波長５１４５オングストロームのアルゴンイオンレーザー光を用いたラマンスペクトル分析において、１５８０ｃｍ^−１±１００ｃｍ^−１の波長領域に存在するピークの半価幅Δν_Gが１５〜１９ｃｍ^−１である炭素材料の特徴は、炭素材料の表層の結晶化度が極めて高いにも拘わらず、内部バルクの結晶化度が低い点にある。一般的に、ある種の有機高分子化合物を炭素化・黒鉛化した炭素材料は、表層の黒鉛化度とバルク内部の黒鉛化度が異なり、表層のほど結晶の発達が早い（例えば、非特許文献４及び非特許文献５）。本出願の第一、及び第二の態様に係る炭素材料も、この性質を利用している。

一般的に、リチウム二次電池用負極炭素材料の製造方法としては、所定の重質油組成物をコーキング処理し、得られた生コークスを１４００℃程度でか焼した後、所定の粒度となるように粉砕・分級し、２４００℃程度で黒鉛化処理する工程が知られている（例えば、特許文献１）。このような生コークスやか焼コークスを粉砕・分級した後に黒鉛化された黒鉛粉末も、粒子表面（表層）の結晶化度と粒子内部（バルク）の結晶化度は異なり、粒子表面の結晶化度の方が高いのが一般的である。粒子表面の結晶化度は、波長５１４５オングストロームのアルゴンイオンレーザー光を用いたラマンスペクトル分析における、１５８０ｃｍ^−１±１００ｃｍ^−１の波長領域に存在するピークの半価幅Δν_Gで、粒子内部の結晶化度は、Ｘ線広角回折法によって得られた（１１２）回折線から算出される結晶子の大きさＬ（１１２）で各々評価可能である。なおΔν_Gは、粒子表面のローカルな黒鉛結晶の完全性が高いほど、その半価幅は小さくなることが一般的に知られている（例えば、非特許文献６）。

表層の黒鉛化度が高いことは、表層における結晶子エッヂの露出領域が小さいことを意味する。一般的に結晶子エッヂには、多数のダングリングボンド、即ち価電子結合が飽和せず結合の相手無しに存在する局在電子の状態が多く存在する。本発明者らは、充電過程での負極炭素材料の表面、即ち電解質と炭素材料が接触している界面では、リチウムが黒鉛結晶にインターカレーションする本来の充電反応の他に、この局在電子が触媒的に作用し、電解質が還元分解されることに起因した副反応・競争反応が生じることによって、負極の充放電効率が低下することを見出した。また本発明者等は、粒子表面の結晶化度を高度に発達させること、即ちラマンスペクトル分析のΔν_Ｇが所定の値より小さくなった場合に、この充放電効率を大幅に向上させることが可能であることを見出した。Δν_Ｇが１９ｃｍ^−１を超えた場合、粒子表面で電解質の還元分解に起因した副反応・競争反応が急速に生じ易くなり好ましくない。このようにΔν_Ｇは可能な限り小さいほど好ましいが、本発明者等が後述の通り、合成法について種々検討した結果、１５ｃｍ^−１未満のものを得ることが不可能であったため、本出願に係る発明の第一の態様では、Δν_Ｇを１５〜１９ｃｍ^−１と規定した。

また発明に係る負極炭素材料は、Ｘ線広角回折法によって得られた（１１２）回折線から算出される結晶子の大きさＬ（１１２）が２．０〜４．２nmである点も併せて規定されている。以下、この理由について詳述する。

リチウム二次電池用の負極炭素材料は、充電過程においてリチウムが、黒鉛の結晶層間にインターカレーションするとき、電解質の溶媒分子も一緒に取り込まれてコインターカレーションし、結晶層間で還元分解される現象が一般的に知られている（例えば、非特許文献７）。このときコインターカレーションされた溶媒は、黒鉛の結晶層間で容易に還元分解されるので、必然的に充放電効率は著しく低下する。

一方、特許文献１に記載された製法、即ち、生コークスやか焼コークスを粉砕・分級した後に黒鉛化するような製法により合成された黒鉛粉末は、粒子内部（バルク）の結晶化度が大きくなり過ぎると、即ちＬ（１１２）が４．２ｎｍを超えた場合、充電過程において、前述のコインターカレーション現象が生じ易くなり、コインターカレーションされた溶媒等が、前述の通り結晶層間で還元分解される結果、その充放電効率が著しく低下するため好ましくない。

また負極炭素材料の充放電可能容量は、Ｘ線広角回折法により算出された結晶子の大きさが小さいほど小さいことが一般的に知られている（例えば、非特許文献８）。この傾向は、本出願に係る発明の第一の態様で規定された炭素材料についても同様に認められる。即ち、Ｌ（１１２）が２．０ｎｍよりも小さい場合、充放電可能な容量が小さくなるため好ましくない。

以上の理由から本出願に係る発明の第一の態様では、Ｘ線広角回折法によって得られた（１１２）回折線から算出される結晶子の大きさＬ（１１２）として、２．０〜４．２ｎｍである点も規定されている。Ｌ（１１２）が、２．０〜４．２ｎｍであって、且つ前述の通り規定されたΔν_Ｇが１５〜１９ｃｍ^−１であるような黒鉛粉末の負極としての電気化学的な特性は、可逆的に充放電が可能な容量が大きく、且つ充電過程でも溶媒分子のコインターカレーションや、粒子表面のダングリングボンドに起因した副反応・競争反応が抑制される。この結果、リチウム二次電池の負極として、このような物性を有した黒鉛粉末を適用することにより、充放電サイクルが繰り返された場合や、充電状態で保存された場合、及びフローティング充電された場合も負極に起因した容量劣化が抑制され、信頼性が向上する。

本出願に係る発明の第二の態様は、第一の態様で規定された炭素材料を得るための原料油組成物を規定している。即ち、本出願に係る発明の第二の態様は、重質油組成物をディレードコーキングプロセスによってコーキング処理した後、熱処理する工程を経て得られたリチウム二次電池負極用人造黒鉛であって、前記重質油組成物は、ノルマルパラフィン含有率が５〜２０ｗｔ％、Ｋｎｉｇｈｔ法により求められた芳香族指数ｆａが０．３〜０．６５であるリチウム二次電池負極用人造黒鉛である。

リチウム二次電池の負極炭素材料を製造するためのプロセスとして、「重質油組成物をディレードコーキングプロセスによってコーキング処理した後、熱処理する」方法は、一般的に知られている（前述の特許文献１）。この製造方法は、品質が高い炭素材料を大量生産するために大変適しており、多品種のコークス製品がこのプロセスで量産されている。本発明者等は、重質油組成物の物性、及び組成と、コーキング条件を適切な範囲とすることにより、このプロセスを利用して本出願に係る発明の第一の態様に規定された炭素材料を製造できることを見出し、本出願に係る発明の第二の態様を完成するに至った。

本出願に係る発明の第一の態様で規定された炭素材料の特徴は、前述の通り、粒子表面（表層）の黒鉛化度が、粒子内部（バルク）の黒鉛化度よりも極めて高い点である。粒子表面（表層）の黒鉛化度が、粒子内部（バルク）の黒鉛化度よりも高いという物性的特徴を有した黒鉛粉末を製造するためには、前述の通り、生コークス又はか焼コークスを粉砕・分級し、粒度調整した後、黒鉛化して製造する方法が一般的である。粉砕した後に黒鉛化することで、得られた黒鉛粉末の粒子表面（表層）の黒鉛化度を、粒子内部（バルク）の黒鉛化度より高めることが可能だからである。ここで、生コークスとは、重質油をディレードコーカーで熱分解したものを指し、か焼コークスとは、生コークスを工業炉で炭素化し、水分や揮発分を除去して結晶構造を発達させたものを指すこととする。逆に、黒鉛化した後に粉砕することで得られた黒鉛粉末は、粉砕による力学的なエネルギーが粒子表面に付与される結果、粒子表面の黒鉛化度が粒子内部の黒鉛化度よりも低下するため、本出願に係る発明の第一の態様に規定された物性が達成された黒鉛粉末を得ることはできず、好ましくない。

しかし、単に、生コークス又はか焼コークスを粉砕・分級した後に黒鉛化しただけでは、粒子表面の黒鉛化度が粒子内部の黒鉛化度よりも高い黒鉛粉末を得ることができるに過ぎず、本出願に係る発明の第一の態様に規定された物性的特徴、即ち、粒子表面（表層）の黒鉛化度が、粒子内部（バルク）の黒鉛化度よりも極めて高い物性的特徴を有した黒鉛粉末を得ることはできない。粉砕したときに、粒子表層の結晶子へ導入される格子欠陥や未組織炭素が、表層の結晶子の発達を阻害するからである。ここで未組織炭素とは、炭素六角網平面に組み込まれない炭素を指し、その特徴は、隣接する炭素結晶子の成長や選択的な配向を妨害しながら、処理温度の上昇と共に徐々に炭素六角網平面中に取り込まれる炭素原子のことである。

そこで本発明者等は、黒鉛粉末の製造方法を検討した結果、粉砕される生コークス又はか焼コークスの結晶組織を、粉砕による力学的エネルギーが付与された場合であっても、その表層に格子欠陥や未組織炭素が導入され難い構造に制御することで、表層の結晶組織が高度に発達した黒鉛粉末が得られることを見出した。また、この構造は、生コークスやか焼コークスの製造方法を制御することにより実現可能である点を見出した。

その構造とは、比較的小さなサイズの六角網平面が積層された結晶子で構成された選択的な配向性を有する結晶組織である。結晶組織が、このような構造であれば、粉砕による力学的エネルギーが加わった場合であっても、積層する六角網平面のサイズが小さいため、隣接する結晶子間で割れる確率が高まり、六角網平面が割断的に割れる確率や、六角網平面に亀裂が入る確率を大幅に低減させることが可能となる。粉砕される生コークスやか焼コークスの結晶組織の構造が、比較的大きなサイズの六角網平面が積層された結晶子から構成される場合、粉砕による力学的エネルギーは、比較的大きなサイズの六角網平面に加わり易くなり、隣接する結晶子間へ加わる確率が低下するため、結晶子を構成する六角網平面が割断的に割れるか、あるいは結晶子に亀裂が入る確率が高まる。このため格子欠陥や未組織炭素が導入される確率が高まり、黒鉛化後に得られる黒鉛粉末の表層の黒鉛化度を高めることができなくなるため好ましくない。

従って本出願に係る発明の第二の態様は、前述の通り、粉砕される生コークスやか焼コークスの結晶組織が、比較的小さなサイズの六角網平面から成る結晶子で構成された組織となるための製造方法が具体的に規定されているとも換言することができる。発明者らは、このような組織を有した生コークス、か焼コークスを、量産に適したディレードコーキングプロセスによって製造するためには、原料となる重質油組成物の物性、コーキング条件を制御すれば可能となることを見出し、本出願に係る発明の第二の態様を完成するに至った。

先ず、原料となる重質油組成物の物性であるが、その特徴は、ノルマルパラフィン含有率が５〜２０ｗｔ％であって、特定の方法で算出される芳香族指数ｆａが０．３〜０．６５であることにある。重質油は高温処理されることによって、熱分解及び重縮合反応が起こり、メソフェーズと呼ばれる大きな液晶が中間生成物として生成する過程を経て生コークスが製造される。このとき、良好なバルクメソフェーズを生成する重質油成分と、このバルクメソフェーズが重縮合して炭化及び固化する際に、メソフェーズを構成する六角網平面積層体の大きさを小さく制限する機能を有したガスを生じ得る重質油成分とが、両方とも含有された原料油組成物を用いることが有効である。良好なバルクメソフェーズを生成する重質油成分が、芳香族指数ｆａとして０．３〜０．６５を与える成分であり、ガスを生じ得る重質油成分が、ノルマルパラフィン含有率の５〜２０ｗｔ％に相当する成分である。

ここでｆａとは、Ｋｎｉｇｈｔ法により求めた芳香族炭素分率（ｆａ）である。Ｋｎｉｇｈｔ法では、炭素の分布を^１３Ｃ−ＮＭＲ法による芳香族炭素のスペクトルとして３つの成分（Ａ１，Ａ２，Ａ３）に分割する。ここで、Ａ１は芳香族環内部炭素数、置換されている芳香族炭素と置換していない芳香族炭素の半分（^１３Ｃ−ＮＭＲの約４０〜６０ｐｐｍのピークに相当）、Ａ２は置換していない残りの半分の芳香族炭素（^１３Ｃ−ＮＭＲの約６０〜８０ｐｐｍのピークに相当）、Ａ３は脂肪族炭素数（^１３Ｃ−ＮＭＲの約１３０〜１９０ｐｐｍのピークに相当）であり、これらから、ｆａはｆａ＝（Ａ１＋Ａ２）／（Ａ１＋Ａ２＋Ａ３）により求められる。^１３Ｃ−ＮＭＲ法が、ピッチ類の化学構造パラメータの最も基本的な量であるｆａを定量的に求められる最良の方法であることは、文献（「ピッチのキャラクタリゼーションII.化学構造」横野、真田、（炭素、１９８１（Ｎｏ．１０５）、ｐ７３−８１））に示されている。

また原料油組成物のノルマルパラフィンの含有率は、キャピラリーカラムが装着されたガスクロマトグラフによって測定した値を意味する。具体的には、ノルマルパラフィンの標準物質によって検定した後、上記溶出クロマトグラフィー法によって分離された非芳香族成分の試料をキャピラリーカラムに通して測定する。この測定値から原料油組成物の全質量を基準とした含有率が算出可能である。

芳香族指数ｆａが０．３未満となった場合は、重質油組成物からのコークスの収率が極端に低くなるほか、良好なバルクメソフェーズを形成することができず、黒鉛化しても結晶組織が発達し難いため好ましくない。また０．６５を超える場合には、生コークスの製造過程においてマトリックス中に急激にメソフェーズが多数発生し、主としてメソフェーズのシングル成長よりも、メソフェーズどうしの急激な合体が繰り返される。このためノルマルパラフィン含有成分によるガスの発生速度よりも、メソフェーズどうしの合体速度の方が速くなるため、バルクメソフェーズの六角網平面を小さなサイズに制限することが不可能となり好ましくない。

以上の通り、重質油組成物の芳香族指数ｆａは０．３〜０．６５が好ましい。このような芳香族指数ｆａは、重質油組成物の密度Ｄが０．９１〜１．０２ｇ／ｃｍ^３、粘度Ｖが１０〜２２０ｍｍ^２／ｓｅｃ．の範囲の重質油組成物で、ｆａが０．３〜０．６５となるようなものが特に好ましい。

一方、重質油組成物の中に適度に含まれるノルマルパラフィン成分は、前述の通り、コーキング処理時にガスを発生することで、バルクメソフェーズの大きさを、小さなサイズに制限する重要な役割を演じている。また、このガス発生は、小さなサイズに制限された隣接するメソフェーズどうしを一軸配向させ、系全体を選択的に配向させる機能も有している。このためメソフェーズのサイズは小さく制限されているにも拘らず、粉砕された粒子を炭化・黒鉛化した場合、特に粒子表層の結晶組織が発達し易くなるため、ノルマルパラフィン含有成分は、本発明の効果を得るための必須の成分である。

ノルマルパラフィン含有成分の含有率が５ｗｔ％未満になると、メソフェーズが必要以上に成長し、巨大な炭素六角網平面が形成されてしまうため好ましくない。また２０ｗｔ％を超えると、ノルマルパラフィンからのガス発生が過多となり、バルクメソフェーズの配向を逆に乱す方向に働く傾向があるため、炭素化・黒鉛化しても結晶組織が発達し難いため好ましくない。以上の通り、ノルマルパラフィン含有率は５〜２０ｗｔ％が好ましい。

以上のような物性を有する重質油としては、単独の重質油を上記の条件を満たすように各種の処理を施したもの、あるいは、上記の条件を満たすように二種類以上の原料油をブレンドすることによっても得ることができる。この原料油としては、流動接触分解油のボトム油（ＦＣＣＤＯ）、高度な水添脱硫処理を施した重質油、減圧残油（ＶＲ）、石炭液化油、石炭の溶剤抽出油、常圧残渣油、シェルオイル、タールサンドビチューメン、ナフサタールピッチ、コールタールピッチ、エチレンボトム油及びこれらを水素化精製した重質油等が挙げられる。なかでも固化時のガス発生源として、適度な飽和成分とその成分中に適度なノルマルパラフィンを含む高度な水添脱硫処理を施した重質油は好ましく用いることができる。二種類以上の原料油をブレンドして原料油組成物を調製する場合、使用する原料油の性状に応じて配合比率を適宜調整すればよい。なお、原料油の性状は、原油の種類、原油から原料油が得られるまでの処理条件等によって変化する。

本実施形態に係る重質油組成物は、コークス化され、ついで必要に応じて、炭素化・黒鉛化され、リチウム二次電池の負極用の炭素材料として使用される。所定の条件を満たす重質油組成物をコークス化する方法としては、ディレードコーキング法が好ましい。より具体的には、加圧条件下、ディレードコーカーによって原料油組成物を熱処理して生コークスを得る。このとき、本発明の効果を得るためには、ディレードコーカーの条件として、圧力が０．１〜０．８ＭＰａ、温度が４００〜６００℃の範囲が好ましい。

前記圧力に好ましい範囲が規定されている理由は、ノルマルパラフィン含有成分より発生するガスの系外への放出速度を、圧力で制限することができるからである。前述の通り、メソフェーズを構成する炭素六角網平面のサイズは、発生するガスで制御するため、発生ガスの系内への滞留時間は、前記六角網平面の大きさを決定するための重要な制御パラメータとなる。

また、前記温度に好ましい範囲が規定されている理由は、本発明の効果を得るために調整された重質油から、メソフェーズを成長させるために重要な温度だからである。前記温度が４００〜６００℃の範囲外である条件、あるいは前記圧力が０．１〜０．８ＭＰａの範囲外である条件でコーキングされた場合には、その後所定の方法で製造された黒鉛粉末であっても、表層の黒鉛化度が低いものしか得られないか、又は結晶子の大きさＬ（１１２）が４．２ｎｍを超えるまで黒鉛化しなければ、表層の黒鉛化度が発達しなくなるため好ましくない。

以上の通り、本出願に係る発明の第二の態様は、重質油組成物をディレードコーキングプロセスによってコーキング処理した後、熱処理する工程を経て得られたリチウム二次電池負極用人造黒鉛であって、前記重質油組成物は、ノルマルパラフィン含有率が５〜２０ｗｔ％、Ｋｎｉｇｈｔ法により求められた芳香族指数ｆａが０．３〜０．６５の範囲にあるものである。

ここで熱処理とは、原料粉体を加熱して揮発成分を除き、脱水、熱分解、固相黒鉛化反応により、安定な品質の黒鉛材料を得るための熱処理であり、１５００℃以下、好ましくは、５００〜１５００℃で炭素化され、次いで黒鉛化開始温度となる２０００℃以上、好ましくは最高到達温度が２２００〜２６００℃の温度で黒鉛化される一連の熱処理過程を指す。本発明に係る第一態様で示されたような黒鉛材料を得るための好ましい熱処理過程としては、コーキング処理された重質油組成物を、窒素、アルゴン等の不活性ガス雰囲気下、５００〜１５００℃で炭素化し、平均粒子径として５０μｍ以下に粉砕・分級した後、これらを更に不活性ガス雰囲気中で最高到達温度が２２００〜２６００℃の温度で黒鉛化する熱処理過程を挙げることができる。

特に、黒鉛化処理前の出発原料の段階で粉砕・分級処理を施し、黒鉛化を行った後では、結晶構造に歪が導入される程度の粉砕を行わないことが望ましい。このような方法で製造された黒鉛粉末は、黒鉛化処理を行った後に粉砕・粒度調整された黒鉛粉末と比較して、粒子表面の結晶領域に格子歪が導入され難く、ラマン分光分析で測定されるΔν_Ｇを小さく抑制することが可能だからである。また粒子径を５０μｍ以下とした理由は、この種の黒鉛材料に求められている一般的な粒子径だからである。

次に、本発明に係る原料炭組成物から得られるリチウムイオン二次電池負極用炭素材料を用いたリチウム二次電池について説明する。

リチウム二次電池用負極の製造方法としては特に限定されず、例えば、本出願に係る発明が適用された炭素材料、バインダー（結着剤）、必要に応じて導電助剤、有機溶媒を含む混合物（負極合剤）を、所定寸法に加圧成形する方法が挙げられる。また他の方法としては、本出願に係る発明が適用された炭素材料、バインダー（結着剤）、導電助剤等を有機溶媒中で混練・スラリー化し、当該スラリーを銅箔等の集電体上に塗布・乾燥したもの（負極合剤）を圧延し、所定の寸法に裁断する方法も挙げることができる。

前記バインダー（結着剤）としては、ポリフッ化ビニリデン、ポリテトラフルオロエチレン、ＳＢＲ（スチレンーブタジエンラバー）等を挙げることができる。負極合剤の中のバインダーの含有率は、炭素材料１００質量部に対して１〜３０質量部程度を、電池の設計上、必要に応じて適宜設定すればよい。

前記導電助剤としては、カーボンブラック、グラファイト、アセチレンブラック、又は導電性を示すインジウム−錫酸化物、又は、ポリアニリン、ポリチオフェン、ポリフェニレンビニレン等の導電性高分子を挙げることができる。導電助剤の使用量は、炭素材料１００質量部に対して１〜１５質量部が好ましい。

前記有機溶媒としては、ジメチルホルムアミド、Ｎ−メチルピロリドン、イソプロパノール、トルエン等を挙げることができる。

炭素材料、バインダー、必要に応じて導電助剤、有機溶媒を混合する方法としては、スクリュー型ニーダー、リボンミキサー、万能ミキサー、プラネタリーミキサー等の公知の装置を用いることができる。該混合物は、ロール加圧、プレス加圧することにより成形されるが、このときの圧力は１００〜３００ＭＰａ程度が好ましい。

前記集電体の材質については、リチウムと合金を形成しないものであれば、特に制限なく使用することができる。例えば、銅、ニッケル、チタン、ステンレス鋼等を挙げることができる。また前記集電体の形状についても特に制限なく利用可能であるが、例示するとすれば、箔状、穴開け箔状、メッシュ状等にした帯状のものを挙げることができる。また、多孔性材料、例えばポーラスメタル（発泡メタル）やカーボンペーパーなども使用可能である。

前記スラリーを集電体に塗布する方法としては、特に限定されないが、例えば、メタルマスク印刷法、静電塗装法、ディップコート法、スプレーコート法、ロールコート法、ドクターブレード法、グラビアコート法、スクリーン印刷法、ダイコーター法など公知の方法を挙げることができる。塗布後は、必要に応じて平板プレス、カレンダーロール等による圧延処理を行うのが一般的である。
また、シート状、ペレット状等の形状に成形された負極材スラリーと集電体との一体化は、例えば、ロール、プレス、もしくはこれらの組み合わせ等、公知の方法により行うことができる。

本実施形態に係るリチウムイオン二次電池負極用炭素材料を用いたリチウム二次電池は、例えば、以上のようにして製造した負極と正極とが、セパレータを介して対向するように配置し、電解液を注入することにより得ることができる。
正極に用いる活物質としては、特に制限はなく、例えば、リチウムイオンをドーピング又はインターカレーション可能な金属化合物、金属酸化物、金属硫化物、又は導電性高分子材料を用いればよく、例示するのであれば、コバルト酸リチウム（ＬｉＣｏＯ_２）、ニッケル酸リチウム（ＬｉＮｉＯ_２）、マンガン酸リチウム（ＬｉＭｎ_２Ｏ_４）、及び複酸化物（ＬｉＣｏ_ＸＮｉ_ＹＭｎ_ＺＯ_２、Ｘ＋Ｙ＋Ｚ＝１）、リチウムバナジウム化合物、Ｖ_２Ｏ_５、Ｖ_６Ｏ_１３、ＶＯ_２、ＭｎＯ_２、ＴｉＯ_２、ＭｏＶ_２Ｏ_８、ＴｉＳ_２、Ｖ_２Ｓ_５、ＶＳ_２、ＭｏＳ_２、ＭｏＳ_３、Ｃｒ_３Ｏ_８、Ｃｒ_２Ｏ_５、オリビン型ＬｉＭＰＯ_４（Ｍ：Ｃｏ、Ｎｉ、Ｍｎ、Ｆｅ）、ポリアセチレン、ポリアニリン、ポリピロール、ポリチオフェン、ポリアセン等の導電性ポリマー、多孔質炭素等及びこれらの混合物を挙げることができる。
セパレータとしては、例えば、ポリエチレン、ポリプロピレン等のポリオレフィンを主成分とした不織布、クロス、微多孔性フィルム又はそれらを組み合わせたものを使用することができる。なお、作製するリチウムイオン二次電池の正極と負極が直接接触しない構造にした場合は、セパレータを使用する必要はない。

リチウム二次電池に使用する電解液及び電解質としては公知の有機電解液、無機固体電解質、高分子固体電解質が使用できる。好ましくは、電気伝導性の観点から有機電解液が好ましい。

有機電解液としては、ジブチルエーテル、エチレングリコールモノメチルエーテル、エチレングリコールモノエチルエーテル、エチレングリコールモノブチルエーテル、ジエチレングリコールモノメチルエーテル、エチレングリコールフェニルエーテル等のエーテル、Ｎ−メチルホルムアミド、Ｎ，Ｎ−ジメチルホルムアミド、Ｎ−エチルホルムアミド、Ｎ，Ｎ−ジエチルホルムアミド、Ｎ−メチルアセトアミド、Ｎ，Ｎ−ジメチルアセトアミド、Ｎ−エチルアセトアミド、Ｎ，Ｎ−ジエチルアセトアミド等のアミド、ジメチルスルホキシド、スルホラン等の含硫黄化合物、メチルエチルケトン、メチルイソブチルケトン等のジアルキルケトン、テトラヒドロフラン、２−メトキシテトラヒドロフラン等の環状エーテル、エチレンカーボネート、ブチレンカーボネート、プロピレンカーボネート、ビニレンカーボネート等の環状カーボネート、ジエチルカーボネート、ジメチルカーボネート、メチルエチルカーボネート、メチルプロピルカーボネート等の鎖状カーボネート、γ−ブチロラクトン、γ−バレロラクトン等の環状炭酸エステル、酢酸メチル、酢酸エチル、プロピオン酸メチル、プロピオン酸エチル等の鎖状炭酸エステル、Ｎ−メチル２−ピロリジノン、アセトニトリル、ニトロメタン等の有機溶媒を挙げることができる。これらの溶媒は、単独で又は２種以上を混合して使用することができる。

これらの溶媒の溶質としては、各種リチウム塩を使用することができる。一般的に知られているリチウム塩にはＬｉＣｌＯ_４、ＬｉＢＦ_４、ＬｉＰＦ_６、ＬｉＡｌＣｌ_４、ＬｉＳｂＦ_６、ＬｉＳＣＮ、ＬｉＣｌ、ＬｉＣＦ_３ＳＯ_３、ＬｉＣＦ_３ＣＯ_２、ＬｉＮ（ＣＦ_３ＳＯ_２）_２、ＬｉＮ（Ｃ_２Ｆ_５ＳＯ_２）_２等がある。

高分子固体電解質としては、ポリエチレンオキサイド誘導体及び該誘導体を含む重合体、ポリプロピレンオキサイド誘導体及び該誘導体を含む重合体、リン酸エステル重合体、ポリカーボネート誘導体及び該誘導体を含む重合体等が挙げられる。

なお、上記以外の電池構成上必要な部材の選択についてはなんら制約を受けるものではない。

リチウムイオン二次電池の構造は、特に限定されないが、帯状に成型された正極と負極とが、セパレータを介して渦巻状に巻回された巻回電極群を、電池ケースに挿入し、封口した構造や、平板状に成型された正極と負極とが、セパレータを介して順次積層された積層式極板群を外装体中に封入した構造とするのが一般的である。リチウム二次電池は、例えば、ペーパー型電池、ボタン型電池、コイン型電池、積層型電池、円筒型電池、角形電池などとして使用される。

本出願の発明に係る炭素材料を用いたリチウム二次電池は、従来の炭素材料を用いたリチウム二次電池と比較して、高度な信頼性を確保することが可能となるため、自動車用、具体的にはハイブリッド自動車用、プラグインハイブリッド自動車用、電気自動車用や、系統インフラの電力貯蔵用など産業用として利用することができる。

以下、実施例及び比較例に基づき本出願に係る発明を更に具体的に説明するが、本発明は以下の実施例に何ら限定されるものではない。
＜物性の測定＞
（１）黒鉛粉末の結晶子の大きさＬ（１１２）の算出
黒鉛粉末に、内部標準としてＳｉ標準試料を１０ｗｔ％混合し、ガラス製回転試料ホルダー（２５ｍｍφ×０．２ｍｍｔ）に詰め、ＪＩＳＲ７６５１（２００７）に基づき、広角Ｘ線回折法で測定を行い、黒鉛粉末の結晶子の大きさＬ（１１２）を算出した。Ｘ線回折装置は、Ｂｒｕｋｅｒ−ＡＸＳ社製Ｄ８ＡＤＶＡＮＣＥ（封入管型）、Ｘ線源はＣｕＫα線（ＫβフィルターＮｉを使用）、Ｘ線管球への印可電圧及び電流は４０ｋＶ及び４０ｍＡとした。
得られた回折図形についても、ＪＩＳＲ７６５１（２００７）に準拠した方法で解析を行った。具体的には、測定データにスムージング処理、バックグラウンド除去の後、吸収補正、偏光補正、Lorentz 補正を施し、Ｓｉ標準試料の（４２２）回折線のピーク位置、及び値幅を用いて、黒鉛粉末の（１１２）回折線に対して補正を行い、結晶子サイズを算出した。なお、結晶子サイズは、補正ピークの半値幅から以下のＳｃｈｅｒｒｅｒの式を用いて計算した。測定・解析は3 回ずつ実施し、その平均値をＬ（１１２）とした。
Ｌ＝Ｋ×λ／（β_０×ｃｏｓθ_Ｂ）- - - - - -Ｓｃｈｅｒｒｅｒの式
ここで、Ｌ：結晶サイズ（nm）
Ｋ：形状因子定数（＝１．０）
λ ：Ｘ線の波長（＝０．１５４０６ｎｍ）
θ_Ｂ：ブラッグ角
β_０：半値幅（補正値）
実施例及び比較例に記載された黒鉛粉末のＬ（１１２）が測定された結果は、表１に示された通りである。

（２）黒鉛粉末のラマンスペクトル分析
光源をＡｒ^＋レーザー（励起波長５１４.５ nm）としたラマン分光分析を行った。測定はマクロモードで、レーザーのスポット径は約１００μｍであり、レーザー照射範囲全体からの平均的な情報が得られるように設定した。測定装置はＲａｍａｎｏｒＴ−６４０００（ＪｏｂｉｎＹｖｏｎ／愛宕物産）、測定配置は６０°、レーザーパワーは１０ｍＷである。
得られたラマンスペクトル図において、１５８０ｃｍ^−１±１００ｃｍ^−１の波長領域に存在するピークの半価幅Δν_Gを、最小二乗法による直接読み取りにより算出した。なお測定・解析は３回ずつ実施し、その平均値をΔν_Gとした。
実施例及び比較例に記載された黒鉛粉末のΔν_Gが測定された結果は、表１に示された通りである。

（３）重質油組成物の物性
原料油組成物のノルマルパラフィンの含有率は、キャピラリーカラムが装着されたガスクロマトグラフによって測定した。具体的には、ノルマルパラフィンの標準物質によって検定した後、溶出クロマトグラフィー法によって分離された非芳香族成分の試料をキャピラリーカラムに通して測定した。この測定値から原料油組成物の全質量を基準とした含有率を算出した。
また芳香族炭素分率（ｆａ）は、Ｋｎｉｇｈｔ法により算出した。すなわち、重質油組成物の^１３Ｃ−ＮＭＲ法による芳香族炭素のスペクトルとして３つの成分（Ａ１，Ａ２，Ａ３）に分割する。ここで、Ａ１は芳香族環内部炭素数、置換されている芳香族炭素と置換していない芳香族炭素の半分（^１３Ｃ−ＮＭＲの約４０〜６０ｐｐｍのピークに相当）、Ａ２は置換していない残りの半分の芳香族炭素（^１３Ｃ−ＮＭＲの約６０〜８０ｐｐｍのピークに相当）、Ａ３は脂肪族炭素数（^１３Ｃ−ＮＭＲの約１３０〜１９０ｐｐｍのピークに相当）であり、これらからｆａは、ｆａ＝（Ａ１＋Ａ２）／（Ａ１＋Ａ２＋Ａ３）により算出した。比較例８以外の全ての実施例及び比較例に記載された黒鉛粉末の原料油のノルマルパラフィン含有率、及び芳香族指数ｆａは、表１に示された通りである。

＜負極材料評価用セルの作製と特性の評価方法＞
（１）負極材料評価用セルの作製方法
負極材料として、下記実施例又は比較例で得られた黒鉛粉末と結着剤のポリフッ化ビニリデン（クレハ社製ＫＦ＃９３１０）、アセチレンブラック（デンカ社製のデンカブラック）を重量比で９０：２：８に混合し、Ｎ−メチル−２−ピロリジノンを加えて混練した後、ペースト状にして、厚さ１８μｍの銅箔の片面に塗布し、乾燥及び圧延した。得られたシート状の電極を直径φ１５ｍｍに打ち抜き作用極とした。この作用極及びその他の必要部材を十分に乾燥させ、露点−１００℃のアルゴンガスが満たされたグローブボックス内に導入し、負極材料評価用セルを組み立てた。乾燥条件は、作用極が減圧状態の下１５０℃で１２時間以上、その他部材が減圧状態の下７０℃で１２時間以上である。
図１に負極材料評価用セル１の断面図を示す。評価用セル１は、四弗化エチレン製パッキング４により内部の気密が保持可能な中空金属体２を容器としている。当該中空金属体２にはまず、参照極１５と上記工程により得られた作用極７とを離間して配置した。次に、これらの電極上に直径φ２４ｍｍのポリプロピレン製のマイクロポーラスフィルム（セルガード社製＃２４００）からなるセパレータ９と、厚さ０．７ｍｍ、直径φ１７ｍｍの円盤状リチウム金属箔からなる対極５とを順に積層した。なおリチウム金属箔と作用極との積層位置関係は、リチウム金属箔を作用極側に投影したときにその外周部が作用極７の外周を包囲するように押さえ治具３によって保持した。さらに、対極５、作用極７および参照極１５から各々金属枠２の外部に延びる端子８、１０、１２を設けた。
次いで、前記中空金属体３に電解液６を注入すると共に、この積層体が、厚さ１ｍｍ、直径φ２０ｍｍのステンレス（ＳＵＳ３０４）製円盤１１を介してステンレス製のバネ１３で加圧され、帯状のニッケル製リード板（厚さ５０μｍ，幅３ｍｍ）にリチウム金属が巻きつけられた参照極１５が作用極７近傍で固定されるように前記中空金属体３を封止し、負極材料評価用セル１を作製した。使用した電解液６は、エチレンカーボネートとエチルエチルメチルカーボネートとを体積比で３：７に混合した溶媒にヘキサフルオロリン酸リチウム（ＬｉＰＦ６）を１ｍｏｌ／Ｌの濃度となるように溶解したものである。

（２）負極材料評価用セルの充放電試験方法
負極材料評価用セルを２５℃の恒温室内に設置し、以下に示す充放電試験を行った。先ず作用極の面積を基準とし、電流密度が０．１ｍＡ／ｃｍ^２となるような電流値で対極及び作用極の間を通電（放電）し、参照極に対する作用極の電位が０．０１Ｖになるまで作用極にリチウムをドープした。１０分間の休止の後、同じ電流値で参照極に対する作用極の電位が１．２Ｖになるまで通電（充電）し、作用極に吸蔵されたリチウムを脱ドープした。得られたリチウムドープ容量（ｍＡｈ／ｇ）とリチウム脱ドープ容量（ｍＡｈ／ｇ）を確認し、これらの値から初期充放電サイクルの充放電効率（％）を以下の式から算出した。

実施例及び比較例に記載された黒鉛粉末のリチウム脱ドープ容量、及び充放電効率は、表１に示された通りである。

＜電池の作製と特性の評価方法＞
（１）電池の作製方法

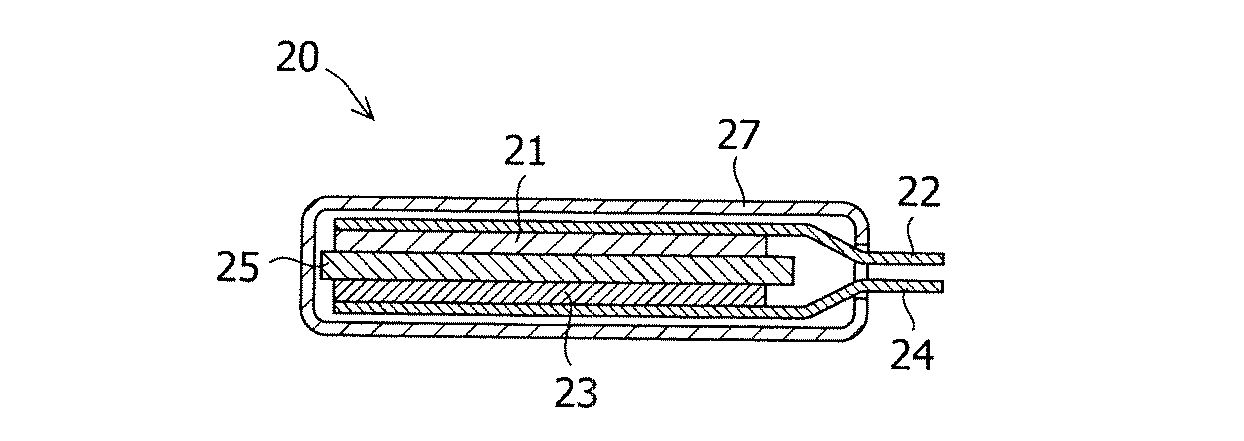

図２に作製した電池２０の断面図を示す。正極２１は、正極材料である平均粒子径６μｍのニッケル酸リチウム（戸田工業社製ＬｉＮｉ_０．８Ｃｏ_０．１５Ａｌ_０．０５）と結着剤のポリフッ化ビニリデン（クレハ社製ＫＦ＃１３２０）、アセチレンブラック（デンカ社製のデンカブラック）を重量比で８９：６：５に混合し、Ｎ−メチル−２−ピロリジノンを加えて混練した後、ペースト状にして、厚さ３０μｍのアルミニウム箔の片面に塗布し、乾燥及び圧延操作を行い、塗布部のサイズが、幅３０ｍｍ、長さ５０ｍｍとなるように切断されたシート電極である。このシート電極の一部はシートの長手方向に対して垂直に正極合剤が掻き取られ、その露出したアルミニウム箔が塗布部の集電体２２（アルミニウム箔）と一体化して繋がっており、正極リード板としての役割を担っている。
負極２３は、負極材料である下記実施例又は比較例で得られた黒鉛粉末と結着剤のポリフッ化ビニリデン（クレハ社製ＫＦ＃９３１０）と、アセチレンブラック（デンカ社製のデンカブラック）とを重量比で９０：２：８に混合し、Ｎ−メチル−２−ピロリジノンを加えて混練した後、ペースト状にして、厚さ１８μｍの銅箔の片面に塗布し、乾燥及び圧延操作を行い、塗布部のサイズが、幅３２ｍｍ、長さ５２ｍｍとなるように切断されたシート電極である。このシート電極の一部はシートの長手方向に対して垂直に負極合剤が掻き取られ、その露出した銅箔が塗布部の集電体２４（銅箔）と一体化して繋がっており、負極リード板としての役割を担っている。
電池２０の作製は、正極２１、負極２３、セパレータ２５、外装２７及びその他部品を十分に乾燥させ、露点−１００℃のアルゴンガスが満たされたグローブボックス内に導入して組み立てた。乾燥条件は、正極２１及び負極２３が減圧状態の下１５０℃で１２時間以上、セパレータ２５及びその他部材が減圧状態の下７０℃で１２時間以上である。
このようにして乾燥された正極２１及び負極２３を、正極の塗布部と負極の塗布部とが、ポリポロピレン製のマイクロポーラスフィルム（セルガード社製＃２４００）を介して対向させる状態で積層し、ポリイミドテープで固定した。なお、正極及び負極の積層位置関係は、負極の塗布部に投影される正極塗布部の周縁部が、負極塗布部の周縁部の内側で囲まれるように対向させた。得られた単層電極体を、アルミラミネートフィルムで包埋させ、電解液を注入し、前述の正・負極リード板がはみ出した状態で、ラミネートフィルムを熱融着することにより、密閉型の単層ラミネート電池を作製した。使用した電解液は、エチレンカーボネートとエチルメチルカーボネートが体積比で３：７に混合された溶媒にヘキサフルオロリン酸リチウム（ＬｉＰＦ_６）が１ｍｏｌ／Ｌの濃度となるように溶解されたものである。

（２）電池の評価方法
得られた電池を２５℃の恒温室内に設置し、以下に示す充放電試験を行った。先ず１．５ｍＡの電流で、電池電圧が４．２Ｖとなるまで定電流で充電した。１０分間休止の後、同じ電流で電池電圧が３．０Ｖとなるまで定電流で放電する充放電サイクルを１０回繰り返した。この充放電サイクルは、電池の異常を検地するためのものであるため、充放電サイクル試験のサイクル数には含まなかった。本実施例で作製された電池は、全て異常がないことを確認した。
次の充放電サイクルを第１サイクル（初期サイクル）とする。７５ｍＡの電流で、電池電圧が４．２Ｖとなるまで定電流で充電し、１分間休止の後、同じ電流で電池電圧が３．０Ｖとなるまで定電流で放電する充放電サイクルを設定し、このサイクルを１０００回繰り返した。充放電サイクルの容量維持率として、初期放電容量に対する１０００サイクル目の放電容量の割合（％）を算出した。実施例及び比較例で作製した黒鉛粉末を負極として使用した電池の充放電サイクルの容量維持率を表１中に示す。

＜実施例及び比較例の黒鉛粉末の製造方法＞
（比較例１）
硫黄分３．１質量％の常圧蒸留残油を、触媒存在下、水素化分解率が２５％以下となるように水素化脱硫し、水素化脱硫油を得た。水素化脱硫条件は、全圧１８０ＭＰａ、水素分圧１６０ＭＰａ、温度３８０℃である。また、常圧蒸留残渣油を減圧蒸留し、更に水素化脱硫したもの（硫黄分３８０質量ｐｐｍ、１５℃における密度０．８３ｇ／ｃｍ^３）を、反応温度５３０℃、全圧２．３ｋｇｆ／ｃｍ^２、触媒／油比１３、接触時間７秒で流動接触分解し、流動接触分解残油を得た。触媒としては、シリカ・アルミナ触媒に白金が担持されたものを使用した。次に、前述の水素化脱硫油と流動接触分解残油及びエチレンボトム油とを、質量比１：３：１で混合し、コークスの原料となる重質油組成物（以下、特に原料油組成物と略記）を得た。この原料油組成物のノルマルパラフィン含有率、及び芳香族指数ｆａを表１に示す。
この原料油組成物をディレードコーカー装置に導入して、不活性ガス雰囲気下、５５０℃でコーキング処理し、原料炭組成物を得た。次いで、当該原料炭組成物をロータリーキルンに導入して１４００℃でか焼し、炭素材料を得た。得られた炭素材料を機械式粉砕機（スーパーローターミル／日清エンジニアリング製）で粉砕し、精密空気分級機（ターボクラシファイヤー／日清エンジニアリング製）で分級することにより、平均粒子径１２μｍの炭素微粒子材料を得た。この炭素微粒子材料をるつぼに投入し、電気炉に設置して、８０Ｌ／分の窒素ガス気流中、最高到達温度２１００℃で熱処理した。このとき昇温速度は２００℃／時間、最高到達温度の保持時間は１６時間、降温速度は１０００℃までが１００℃／時間とし、その後窒素気流を保持させた状態で室温まで放冷させた。炭素微粒子材料を得た後の熱処理を、以下「黒鉛化」と呼称する。得られた黒鉛粉末を、黒鉛Ａとする。

（実施例１）
比較例１と同様にして得た炭素微粒子材料に対し、最高到達温度を２２００℃とした以外は比較例１と同様な方法で黒鉛化した。得られた黒鉛粉末を、黒鉛Ｂとする。

（実施例２）
比較例１と同様にして得た炭素微粒子材料に対し、最高到達温度を２４００℃とした以外は比較例１と同様な方法で黒鉛化した。得られた黒鉛粉末を、黒鉛Ｃとする。

（実施例３）
比較例１と同様にして得た炭素微粒子材料に対し、最高到達温度を２６００℃とした以外は比較例１と同様な方法で黒鉛化した。得られた黒鉛粉末を、黒鉛Ｄとする。

（比較例２）
比較例１と同様にして得た炭素微粒子材料に対し、最高到達温度を２７００℃とした以外は比較例１と同様な方法で黒鉛化した。得られた黒鉛粉末を、黒鉛Ｅとする。

（比較例３）
比較例１と同様にして得た原料炭組成物をるつぼに投入し、最高到達温度を２４００℃とした以外は比較例１と同様な方法で黒鉛化した。この黒鉛を機械式粉砕機（スーパーローターミル／日清エンジニアリング製）で粉砕し、精密空気分級機（ターボクラシファイヤー／日清エンジニアリング製）で分級することにより、平均粒子径１２μｍの炭素微粒子材料を得た。得られた黒鉛粉末を黒鉛Ｆとする。

（比較例４）
比較例１記載の流動接触分解残油のノルマルパラフィン含有率、及び芳香族指数ｆａを表１に示す。この流動接触分解残油を原料油組成物とし、比較例１に記載された方法と同様にして原料炭組成物及び炭素微粒子を得た。この炭素微粒子材料に対し、最高到達温度を２４００℃とした以外は比較例１と同様な方法で黒鉛化した。得られた黒鉛粉末を、黒鉛Ｇとする。

（実施例４）
比較例１記載の流動接触分解残油を、同体積のｎ−ヘプタンを加え混合した後、ジメチルホルムアミドで選択抽出し、芳香族分と飽和分に分離させた。このうちの芳香族分と比較例１記載の水素化脱硫油とを質量比４：１で混合し、コークスの原料油組成物を得た。この原料油組成物のノルマルパラフィン含有率、及び芳香族指数ｆａを表１に示す。この原料油を、比較例１に記載された方法と同様に処理し、原料炭組成物及び炭素微粒子を得た。この炭素微粒子材料に対し、最高到達温度を２４００℃とした以外は比較例１と同様な方法で黒鉛化した。得られた黒鉛粉末を、黒鉛Ｈとする。

（比較例５）
比較例１記載の水素化脱硫油と流動接触分解残油とを質量比３：１で混合し、コークスの原料油組成物を得た。この原料油組成物のノルマルパラフィン含有率、及び芳香族指数ｆａを表１に示す。この原料油組成物を、比較例１に記載された方法と同様に処理し、原料炭組成物及び炭素微粒子を得た。この炭素微粒子材料に対し、最高到達温度を２４００℃とした以外は比較例１と同様な方法で黒鉛化した。得られた黒鉛粉末を、黒鉛Ｉとする。

（実施例５）
比較例１記載の流動接触分解残油に、同体積のｎ−ヘプタンを加え混合した後、ジメチルホルムアミドで選択抽出し、芳香族分と飽和分に分離させた。このうちの飽和分と比較例１記載の流動接触分解残油とを質量比１：１で混合し、コークスの原料油組成物を得た。この原料油組成物のノルマルパラフィン含有率、及び芳香族指数ｆａを表１に示す。この原料油組成物を、比較例１に記載された方法と同様に処理し、原料炭組成物及び炭素微粒子を得た。この炭素微粒子材料に対し、最高到達温度を２４００℃とした以外は比較例１と同様な方法で黒鉛化した。得られた黒鉛粉末を、黒鉛Ｊとする。

（比較例６）
比較例１記載の水素化脱硫油と流動接触分解残油とを質量比４：１で混合し、コークスの原料油組成物を得た。この原料油組成物のノルマルパラフィン含有率、及び芳香族指数ｆａを表１に示す。この原料油組成物を、比較例１に記載された方法と同様に処理し、原料炭組成物及び炭素微粒子を得た。この炭素微粒子材料に対し、最高到達温度を２４００℃とした以外は比較例１と同様な方法で黒鉛化した。得られた黒鉛粉末を、黒鉛Ｋとする。

（比較例７）
比較例１記載の流動接触分解残油を、ジメチルホルムアミドで選択抽出し、芳香族分と飽和分に分離させた。このようにして得られた芳香族分と飽和分を質量比４：１で混合し、コークスの原料油組成物を得た。この原料油組成物のノルマルパラフィン含有率、及び芳香族指数ｆａを表１に示す。この原料油を、比較例１に記載された方法と同様に処理し、原料炭組成物及び炭素微粒子を得た。この炭素微粒子材料に対し、最高到達温度を２４００℃とした以外は比較例１と同様な方法で黒鉛化した。得られた黒鉛粉末を、黒鉛Ｌとする。

（比較例８）
高純度化処理された市販のブラジル産鱗片状天然黒鉛（固定炭素＝９９．６％，灰分＝０．１％，揮発分＝０．３％）を機械式粉砕機（スーパーローターミル／日清エンジニアリング製）で粉砕し、精密空気分級機（ターボクラシファイヤー／日清エンジニアリング製）で分級することにより、平均粒子径１２μｍの炭素微粒子材料を得た。得られた黒鉛粉末を黒鉛Ｍとする。

＜実施例及び比較例の試験結果に関する考察＞
比較例１、実施例１〜３及び比較例２は同一の原料油組成物から得られた黒鉛粉末で、黒鉛化温度のみが異なっている。比較例１の黒鉛Ａは、Ｌ（１１２）が１．５ｎｍ、Δν_Ｇが２２．３ｃｍ^−１で、本出願に係る第一の態様の範囲であるＬ（１１２）が２〜４．２ｎｍ、Δν_Ｇが１５〜１９ｃｍ^−１の２つの範囲から共に外れている。
本発明の技術的範囲を以下の考察が何ら制約するものではないが、Ｌ（１１２）が２ｎｍ以下と相対的に小さくなった要因は、黒鉛化温度が２１００℃と低かったからであると考えられる。このため負極としての容量（負極材料評価用セルのリチウム脱ドープ容量）が低くなった。

また黒鉛Ａを負極に使用した電池の１０００サイクル後の容量維持率は７５％であり、相対的に低い値を示した。この理由は、本発明の技術的範囲を以下の考察が何ら制約するものではないが、Δν_Ｇが低く粒子表面の結晶子の露出部分、即ち未組織炭素やダングリングボンドが多く存在するため、この領域で電解液溶媒が還元分解され易く、充放電サイクルの進行と共に抵抗分極が増大するからであると考えられる。以上の通り、負極に使用される黒鉛粉末のΔν_Ｇが本出願に係る第一の態様で規定された上限範囲１９ｃｍ^−１を超えると、その電池のサイクル劣化が大きくなるため好ましくない。

一方、実施例１〜３の黒鉛Ｂ，Ｃ及びＤは、比較例１と同一の原料油から製造された黒鉛粉末であるが、黒鉛化温度が高く、２２００〜２６００℃である点のみが異なっており、Ｌ（１１２）、ΔνＧが共に本出願の発明の範囲内に含まれている。このため負極としての容量（負極材料評価用セルのリチウム脱ドープ容量）は２９０ｍＡｈ／ｇ以上が確保され、且つこれら黒鉛粉末を負極に使用した電池の１０００サイクル後の容量維持率は９０％以上が確保されているため好ましい。

比較例２の黒鉛Ｅも実施例１〜３と同一の原料油から製造された黒鉛粉末であるが、黒鉛化温度が更に高く、２７００℃である点のみが異なっている。比較例２の黒鉛ＥはΔν_Ｇが小さく、粒子表面に存在する結晶子のエッヂ面の露出領域は少ないが、結晶子の大きさＬ（１１２）が相対的に大きく、リチウムが黒鉛結晶にインターカレーションするとき、電解液の溶媒も共挿入され易い。このため、この溶媒分子が結晶層間で還元分解され易くなり、初期の充放電効率（負極材料評価用セルの充放電効率）が６２％と大幅に低下した。また黒鉛Ｅを負極に使用した電池の１０００サイクル後の容量維持率は７２％であり、実施例１〜３の電池のそれ（９０〜９３％）と比較しても大幅に低下していた。本発明の技術的範囲を以下の考察が何ら制約するものではないが、この原因は、黒鉛結晶に共挿入された溶媒の還元分解反応が、充放電サイクルを繰り返しているときも継続していることを示唆する。即ち、各サイクルにおける充電過程では、この種の副反応が発生し、その結果生じる反応生成物が堆積し続け、サイクルを繰り返す毎に抵抗分極が増大する。以上の通り、負極黒鉛粉末のＬ（１１２）が本出願に係る第一の態様の上限範囲である４．２ｎｍを越えると、それを使用した電池のサイクル劣化が大きくなるため好ましくない。

比較例３の黒鉛Ｆも実施例１〜３及び比較例１〜２と同一の原料油から製造された黒鉛粉末であるが、黒鉛化した後に粉砕されている点のみが異なっている。同じ黒鉛化温度である実施例２の黒鉛Ｃの物性値と比較すれば明らかなように、黒鉛ＦのＬ（１１２）は黒鉛Ｃの場合と同様で、本出願に係る発明の範囲内にあるが、そのΔν_Ｇは２１．３ｃｍ^−１となり、黒鉛Ｃのそれ（１７．４ｃｍ^−１）と比較して大きな値となった。この原因は、黒鉛化後に粉砕しているため、黒鉛粉末の粒子表面に多量のダングリングボンドや未組織炭素が導入されてしまうからである。これに対して黒鉛Ｃは、１４００℃で炭素化した後に黒鉛化処理されているため、炭素化段階で導入された粒子表面のダングリングボンドや未組織炭素は、黒鉛化の過程で修復され、Δν_Ｇは小さくなっている。

黒鉛Ｆの負極としての可逆容量、即ち負極材料評価用セルのリチウム脱ドープ容量は、Ｌ（１１２）が同様な黒鉛Ｃの場合と同様であるが、負極として使用した電池の１０００サイクル後の容量維持率は６８％となり、黒鉛Ｃの場合より大幅に低下している。この理由は、ΔνＧが低いことからも明らかな通り、粒子表面に存在する未組織炭素やダングリングボンドが多く存在するため、この領域で電解液溶媒が還元分解され易く、充放電サイクルの進行と共に抵抗分極が増大するからで、黒鉛Ａの場合と同じである。

比較例４の黒鉛Ｇは、Δν_Ｇが１３．６ｃｍ^−１と小さく、粒子表面の結晶子エッヂが露出している領域や未組織炭素の量も小さいと考えられる。このため充放電サイクルを繰り返したときに溶媒が還元分解される領域は小さく、サイクル劣化を抑制できると考えられるが、Ｌ（１１２）は４．７ｎｍと大きく、本出願に係る第一の態様の上限範囲を超えている。このため電池の充放電サイクルの容量維持率が６２％と低く、サイクル劣化は大きかったが、この原因は比較例２の黒鉛Ｅと同様であると考えられる。

比較例５の黒鉛Ｉは、Ｌ（１１２）が本出願に係る第一の態様の範囲内である一方、Δν_Ｇが１９．８ｃｍ^−１と大きく、本出願に係る発明の上限範囲を超えている。このため電池の充放電サイクルの容量維持率が７８％と低く、サイクル劣化は大きかったが、この原因は比較例１の黒鉛Ａと同様であると考えられる。

比較例６の黒鉛Ｋは、熱処理温度が２４００℃で実施例２の黒鉛Ｃ、実施例４の黒鉛Ｈ及び実施例５の黒鉛Ｊと同じであるが、Ｌ（１１２）が本出願に係る第一の態様の下限以下で、且つΔν_Ｇが２１．４と大きく、本出願に係る発明の上限範囲を超えている。このため電池の充放電サイクルの容量維持率が６４％と低く、サイクル劣化は大きかったが、この原因は比較例１の黒鉛Ａと全く同様であると考えられる。

比較例７の黒鉛Ｌは、熱処理温度が２４００℃で実施例２の黒鉛Ｃ、実施例４の黒鉛Ｈ及び実施例５の黒鉛Ｊと同じであるが、Ｌ（１１２）が本出願に係る第一の発明の態様の上限より大きくなった。一方Δν_Ｇは本出願に係る第一の発明の態様で規定された範囲内であるが、比較例２及び４の電池の挙動と同様に大きなサイクル劣化が認められた。この原因はＬ（１１２）が大き過ぎるからであり、Δν_Ｇが本出願に係る第一の発明の態様で規定された範囲内の黒鉛材料であっても、溶媒の共挿入反応が抑制できず、黒鉛結晶の層間で還元分解され、その反応生成物が充放電サイクルの繰り返しにより継続して堆積した結果、電池の抵抗が大きくなって容量が劣化したと考えられる。

比較例８の黒鉛Ｍは、Δν_Ｇが本出願に係る第一の態様の範囲内である一方、Ｌ（１１２）が３２．４ｎｍと大きく、本出願に係る発明の上限範囲を超えている。黒鉛ＭのＬ（１１２）は黒鉛Ａ〜Ｍの中で最も大きいため、負極としての充放電容量（負極材料評価用セルのリチウム脱ドープ容量に相当）が最も高い特徴が認められた。しかしながらＬ（１１２）が大き過ぎるため、電池の充放電サイクルの容量維持率が６９％と低く、サイクル劣化が大きかった。この原因は比較例２の黒鉛Ｅと同様であると考えられる。

以上の通り、リチウム二次電池の負極としての黒鉛粉末として、Ｌ（１１２）が２〜４．２ｎｍ及びΔν_Ｇが１５〜１９である実施例１〜５（本出願に係る第一の態様に規定された範囲内）は、負極としての容量、即ち負極材料評価用セルのリチウム脱ドープ容量として２９０ｍＡｈ／ｇ以上が確保され、且つ負極として使用した電池の充放電１０００サイクル後の容量維持率が８８％以上であった。

Ｌ（１１２）及びΔν_Ｇが本出願に係る発明の範囲外である比較例１〜８は、負極としての初期の可逆容量（負極材料評価用セルのリチウム脱ドープ容量に相当）が２２１〜３６５ｍＡｈ／ｇであり、特に比較例２及び７のように実施例の黒鉛材料より高い容量が認められる場合もあったが、負極として使用した電池の１０００サイクル充放電後の容量維持率が６２〜７８％と低く、寿命特性に関しては、実施例の黒鉛材料を使用した場合より低下することが明確となった。

また表１に記載された通り、実施例の黒鉛材料を得るための原料油組成物は、本出願に係る第二の態様の範囲内、即ちノルマルパラフィン含有量が５〜２０ｗｔ％であり、且つ芳香族指数ｆａが０．３〜０．６５であることが望ましいことが明確となった。従って、本出願に係る第一の態様に規定された黒鉛材料を完成させるための製造方法として、重質油組成物をディレードコーキングプロセスによってコーキング処理した後、熱処理して得る場合、その原料油組成物は、本出願に係る第二の態様で規定された通り、ノルマルパラフィン含有量が５〜２０ｗｔ％であり、且つ芳香族指数ｆａが０．３〜０．６５であることが望ましいことが明確となった。

ただし比較例１〜３で示された通り、原料油組成物のノルマルパラフィン含有量及び芳香族指数が、本出願に係る第二の態様の範囲内であっても、黒鉛化温度や粉砕処理する工程の順序に依存して、必ずしも本出願の第一の態様で規定された黒鉛材料が得られない場合もあり得る。

１負極材料評価用セル
２中空金属体
３押さえ治具
４パッキン
５、２１対極（正極）
６電解液
７、２３作用極（負極）
８、１０，１２端子
９、２５セパレータ
１１対極押さえ板
１３ばね
１５参照極
２０電池
２２正極集電体
２４負極集電体
２７外装

Claims

Ｘ線広角回折法によって得られた（１１２）回折線から算出されるｃ軸方向の結晶子の大きさＬ（１１２）が２．０〜４．２ｎｍであって、且つ、波長５１４５オングストロームのアルゴンイオンレーザー光を用いたラマンスペクトル分析において、１５８０ｃｍ^−１±１００ｃｍ^−１の波長領域に存在するピークの半価幅Δν_Ｇが１５〜１９ｃｍ^−１であるリチウム二次電池負極用人造黒鉛。
重質油組成物をディレードコーキングプロセスによってコーキング処理した後、熱処理する工程を経て得られたリチウム二次電池負極用人造黒鉛であって、前記重質油組成物は、ノルマルパラフィン含有率が５〜２０ｗｔ％、Ｋｎｉｇｈｔ法により求められた芳香族指数ｆａが０．３〜０．６５である請求項１に記載のリチウム二次電池負極用人造黒鉛。
前記熱処理する工程が、１５００℃以下で炭素化し粉砕することにより炭素微粒子材料を得るステップと、該炭素微粒子材料を不活性ガス雰囲気下最高到達温度が２２００から２６００℃になるまで加熱して前記人造黒鉛を得るステップとを含む請求項２に記載のリチウム二次電池負極用人造黒鉛。
重質油組成物をディレードコーキングプロセスによってコーキング処理した後、熱処理する工程を含む、請求項１〜３のいずれか１項に記載のリチウム二次電池負極用人造黒鉛の製造方法であって、前記重質油組成物は、ノルマルパラフィン含有率が５〜２０ｗｔ％、Ｋｎｉｇｈｔ法により求められた芳香族指数ｆａが０．３〜０．６５であるリチウム二次電池負極用人造黒鉛の製造方法。
リチウムの可逆的なインターカレーションが可能なリチウムを含んだ正極と、請求項１〜３のいずれか１項に記載のリチウム二次電池負極用人造黒鉛を含む負極と、非水電解質とを備えたリチウム二次電池。
