Abstract

【課題】負極活物質として炭素を用いた場合よりも放電容量が高く、かつサイクル特性に優れたリチウムイオン二次電池の提供と、そのための負極の提供。
【解決手段】集電体に、リチウムイオンを吸蔵・脱離する金属の薄層を面積率５〜９０％で有し、該薄層の上に、炭素材料の層を有するリチウムイオン二次電池用負極、および該負極を用いたリチウムイオン二次電池。
【選択図】図２

Description

本発明は、リチウムイオン二次電池用負極、該負極を用いた放電容量が大きいリチウムイオン二次電池に関する。

リチウムイオン二次電池は作動電圧が高いこと、電池容量が大きいことおよびサイクル寿命が長いなどの優れた特徴を有し、かつ環境汚染が少ないことから、従来主流であったニッケル・カドミウム電池やニッケル水素電池に代わって広範囲で用いられている。リチウムイオン二次電池が実用可能となったのは、負極材料として安全性に問題があったリチウム金属に代わり、リチウムイオンを層間挿入した炭素材料が安定した活物質となり得ることが発見され、リチウムイオン二次電池の実用化と性能向上に果たす炭素材料の役割が認識されたことに起因する。

近年の携帯電話やノートパソコンなどの携帯電子機器の高性能・高機能化に伴い消費電力が増加し、リチウムイオン二次電池のさらなる高容量化が求められている。リチウムイオン二次電池の容量は、特に負極用炭素材料の質量当りの放電容量が大きな支配要因であるが、質量当りの放電容量は炭素材料の中では高純度の天然黒鉛の理論容量３７２mAh/gが限界である。そのため、炭素に代えて、単位質量当りの放電容量が高いケイ素、錫などを用いることが検討されている。例えば、特許文献１には、集電体の上に、ケイ素、ゲルマニウムなどの第一活物質層を形成し、さらにその上に炭素の第二活物質層を形成した電極が提案されている。しかし、第一活物質層は集電体の全体を覆っており、これらの材料は充電時の膨張率が大きいため、炭素の第二活物質層との剥離が生じ、充分な電流を供給できないという問題があった。例えば、ケイ素では３００％もの体積膨張をするため、負極が繰り返しの充放電により崩壊し、放電容量が劣化するという問題があった。
また、集電体の上に、錫ーニッケル合金、リチウムーアルミニウム合金などの薄膜を形成し、さらにその上に炭素材料の層を形成した二次電池用電極が提案されている（特許文献２）。これには、炭素材料の層への電流供給が不充分であるという問題がある。
特開２００１−２８３８３４号公報特開２００２−１５７２９号公報

本発明は、負極活物質としての炭素より単位質量当たりの放電容量が大きいが、膨張率が大きいケイ素、錫などの金属や合金を用いるにも拘わらず、集電体の表面に所定の面積率の合金の薄膜が形成されており、炭素材料の層に直接電流が供給されるため、リチウムイオンの充電時における、負極合剤層中のケイ素、錫などの金属や合金の膨張を吸収でき、放電容量が高く、かつサイクル特性に優れたリチウムイオン二次電池を提供すること、および、そのための負極を提供することが目的である。

本発明は、集電体の表面に、リチウムイオンを吸蔵・脱離する金属の薄層を、面積率５〜９０％で有し、さらにその上に炭素材料の層を有することを特徴とするリチウムイオン二次電池用負極である。

本発明のリチウムイオン二次電池用負極において、前記金属の薄層を形成する金属はケイ素、錫、アンチモン、ニオブまたはアルミニウムの単体または合金であることが好ましい。

本発明のリチウムイオン二次電池用負極において、前記金属の薄層の層厚は１０μｍ以下であることが好ましい。

本発明のリチウムイオン二次電池用負極において、前記集電体は銅、ニッケル、ステンレスまたは鉄であることが好ましい。

本発明は、前記のいずれかのリチウムイオン二次電池用負極を用いたリチウムイオン二次電池である。

本発明のリチウムイオン二次電池用負極は、リチウムイオン吸蔵の際に膨張が大きいケイ素や錫などの金属が、集電体に接しているため、この膨張を吸収することができる。しかも該金属が粒子状で分散しているため、炭素材料の層への導電性も良好となる。その結果、本発明のリチウムイオン二次電池用負極を用いてリチウムイオン二次電池を作製したときに、高い放電容量が得られ、サイクル特性にも優れる。

以下、本発明を具体的に説明する。
本発明は、集電体の表面に、リチウムイオンを吸蔵・脱離する金属（後述するように、合金を含む）の薄層を、面積率５〜９０％で有し、さらにその上に炭素材料の層を有するリチウムイオン二次電池用負極である。

（集電体）
負極に用いる集電体の材質は、銅、ステンレス、ニッケル、鉄などの金属であり、特に好ましいのは銅である。集電体の形状は、特に限定されないが、箔状、またはメッシュ、エキスパンドメタルなどの網状のものなどが用いられる。集電体の厚さは、箔状の場合、５〜２０μｍ、特に５〜１５μｍであることが好ましい。集電体の大きさは、リチウムイオン二次電池の大きさにより決められる。

（金属の薄層）
負極に用いる集電体の表面に存する金属の薄層は、負極の放電容量の増大に有効に作用する。該金属の薄層は、集電体の表面の全面ではなく、一部分に形成される。それは、面積率として５〜９０％、好ましくは１０〜８０％、より好ましくは２０〜７０％である。５％未満であると、該金属の薄層のリチウムイオンによる金属の負極としての膨張を吸収することができない。９０％超であると、負極としての導電性に劣る。該金属の薄層の面積率は、用いた金属の特性Ｘ線のマッピング像を１０視野観察した平均値である。
また、金属は、粒子状に分散するか、粒子同士が融合しているので、負極としての導電性に優れ、高い放電容量が得られる。
金属の薄層の層厚は１０μｍ以下であることが好ましく、０．５〜８μｍであることがより好ましい。１０μｍを超えると、金属の薄層の膨張収縮による崩壊が生じる虞がある。該層厚はマイクロメーターにより１０箇所の層厚を測定し、算術平均した値である。

該金属の薄層は、金属または合金の融液を集電体に塗布する方法、金属または合金をめっきする方法などにより一旦、金属または合金の薄層を形成した後、エッチングにより一部の薄層を除去する方法、金属をスパッタリングや真空蒸着で集電体に付着させ、薄層を形成する際に、集電体表面の一部をマスクする方法などにより形成される。一旦形成された金属の薄層を平滑にするために、ガスブロー、熱処理、圧延などの処理を施してもよい。

該金属または合金は、リチウムイオンの吸蔵・脱離可能な金属または合金であれば、特に限定されないが、ケイ素、錫、アンチモン、ニオブ、アルミニウムなどの金属の単体または合金であることが好ましい。特に好ましいのは、ケイ素または錫の単体またはケイ素または錫を含む合金である。金属または合金の薄層における形状は特に限定されないが、集電体の表面に対し垂直方向から観察し、粒子状に分布していることが好ましい。粒子状に分布する該金属または合金の粒径は１ｎｍ〜１００μｍ、好ましくは１０ｎｍ〜５０μｍ、より好ましくは０．１〜１０μｍである。該粒径は走査型電子顕微鏡で粒子１００個の最大径を測定し、算術平均した値である。

（炭素材料層）
本発明の負極は、前記金属の薄層の上に炭素材料層を有している。炭素材料層は、リチウムイオンを吸臓して膨張する金属の薄層の崩壊を防止する作用をする。その結果、リチウムイオン二次電池のサイクル特性を向上させることができる。
炭素材料層は、集電体表面の金属の薄層の上、および該金属の薄層がない部分、すなわち、集電体表面上に形成される。いわば、炭素材料が金属の間に、集電体表面にまで、楔のように食い込んだ構造をしているので、金属の薄層の崩壊防止がより強化される。ここで、炭素材料層の付着量は５〜４０mg/cm²、特に１０〜２０mg/cm²とすることが好ましい。この範囲とすることで、金属の薄層の膨張を吸収でき、サイクル特性を向上させることができる。また、この付着量は、炭素材料層を形成させる前後で質量を測定して、形成前後の質量差により求めることができる。

炭素材料層の形成は、炭素材料の性能を充分に引出し、かつ炭素材料粉末に対する成形性が高く、化学的、電気化学的に安定な負極を得ることができる方法であれば、特に制限されない。例えば、天然黒鉛複合体、炭素繊維黒鉛化物、メソカーボン小球体黒鉛化物などの炭素材料を分級などによって適当な粒径に調整し、有機溶媒の存在で、結合剤と混合することによって負極合剤ペーストを調製し、該ペーストを集電体の片面あるいは両面の前記金属の薄層の上に塗布して炭素材料層を形成する。

結合剤としては、電解質に対して化学的安定性、電気化学的安定性を有するものを用いることが好ましく、例えば、ポリフッ化ビニリデン、ポリテトラフルオロエチレンなどのフッ素系樹脂、ポリエチレン、ポリビニルアルコール、カルボキシメチルセルロース、スチレンブタジエンラバーなどが用いられる。これらを併用することもできる。ポリフッ化ビニリデンなどの有機溶媒系結合剤を用いることが好ましい。結合剤は、通常、負極合剤ペースト全量中０．５〜２０質量％の量で用いることが好ましい。
なお、本発明においては、有機溶媒に溶解または分散する有機溶媒系結合剤はもちろんのこと、水溶性および／または水分散性の水系結合剤を用いても優れた充放電特性を有する負極を得ることができる。

（負極）
より具体的な負極の作製は、例えば、炭素材料と、ポリテトラフルオロエチレンなどのフッ素系樹脂粉末とを、イソプロピルアルコールなどの溶媒中で混合・混練して、ペーストを得、これを集電体に塗布する方法である。また高結晶性炭素材料と、ポリフッ化ビニリデン等のフッ素系樹脂および／またはカルボキシメチルセルロース、スチレンブタジエンラバーなどを、Ｎ-メチルピロリドン、ジメチルホルムアミド、水、アルコールなどの溶媒と混合してスラリーとした後、塗布することもできる。
ペーストは、公知の攪拌機、混合機、混練機、ニーダーなどを用いて攪拌することにより調製することができる。
前記負極合剤ペーストを前記金属の薄層上に塗布、乾燥すれば、炭素材料層が均一かつ強固に、金属の薄層を有する集電体に接着される。炭素材料と、ポリエチレン、ポリビニルアルコールなどの樹脂粉末とを乾式混合し、金型内でホットプレス成形して炭素材料層を形成することもできる。炭素材料層を形成した後、プレス加圧などの圧着を行うと、炭素材料層と金属の薄層を有する集電体との接着強度をさらに高めた負極が作製できる。

（リチウムイオン二次電池）
リチウムイオン二次電池は、本質的に、充放電時にはリチウムイオンが負極中に吸蔵され、放電時には負極から脱離する電池機構である。リチウムイオン二次電池は、通常、負極、正極および非水電解質を主たる電池構成要素とする。本発明のリチウムイオン二次電池は、負極として集電体の上に前記の金属の薄層と炭素材料層を有すること以外は特に限定されず、他の電池構成要素については一般的なリチウムイオン二次電池の要素に準ずる。

正極の材料（正極活物質）としては、充分量のリチウムを吸蔵・脱離しうるものを選択するのが好ましい。そのような正極活物質としては、リチウム含有遷移金属酸化物、遷移金属カルコゲン化物、バナジウム酸化物（V₂O₅、V₆O₁₃、V₂O₄、V₃O₈など）およびＬｉ化合物などのリチウム含有化合物、一般式M_XMo₆S_8-Y（式中Xは0≦X≦4、Yは0≦Y≦1の範囲の数値であり、Mは遷移金属などの金属を表す）で表されるシェブレル相化合物、活性炭、活性炭素繊維などを用いることができる。

前記リチウム含有遷移金属酸化物は、リチウムと遷移金属との複合酸化物であり、リチウムと２種類以上の遷移金属を固溶したものであってもよい。リチウム含有遷移金属酸化物は、具体的には、LiM（1）_1-XM（2）_XO₂（式中Xは0≦X≦1の範囲の数値であり、M（1）、M（2）は少なくとも一種類の遷移金属を表す）またはLIM（1）_2-YM（2）_YO₄（式中Yは0≦Y≦1の範囲の数値であり、M（1）、M（2）は少なくとも一種の遷移金属元素を表す）で示される。
前記において、Mで示される遷移金属元素としては、Co、Ni、Mn、Cr、Ti、V、Fe、Zn、Al、In、Snなどが挙げられ、好ましくはCo、Fe、Mn、Ti、Cr、V、Alが挙げられる。
リチウム含有遷移金属酸化物としては、より具体的に、LiCoO₂、Li_XNi_YM_1-YO₂（MはNiを除く遷移金属元素、好ましくはCo、Fe、Mn、Ti、Cr、V、Alから選ばれる少なくとも一種、0.05≦X≦1.10、0.5≦Y≦1.0である）で示されるリチウム複合酸化物、LiNiO₂、LiMnO₂、LiMn₂O₄などが挙げられる。

前記のようなリチウム含有遷移金属酸化物は、例えば、Ｌｉ、遷移金属の酸化物または塩類を出発原料とし、これら出発原料を組成に応じて混合し、酸素存在雰囲気下６００〜１０００℃の温度範囲で焼成することにより得ることができる。なお、出発原料は酸化物または塩類に限定されず、水酸化物などからも合成可能である。
本発明においては、正極活物質として、前記化合物を単独で使用しても２種類以上併用してもよい。また、炭酸リチウムなどの炭素塩や、従来公知の導電剤や結着剤などの各種添加剤を適宜添加することができる。
このような正極材料によって正極を形成するには、例えば、正極材料と結合剤および電極に導電性を付与するための導電剤よりなる正極合剤を集電体の両面に塗布することで正極合剤層を形成する。結合剤としては、負極で例示したものがいずれも使用可能である。導電剤としては、例えば、黒鉛質粒子が用いられる。

集電体の形状は特に限定されず、箔状、あるいはメッシュ、エキスパンドメタルなどの網状などのものが用いられる。例えば、集電体としては、アルミニウム、ステンレス、ニッケルなどを挙げることができる。その厚さとしては、１０〜４０μｍのものが好適である。
また正極の場合も負極と同様に、正極合剤を溶剤中に分散させることでペースト状にし、このペースト状の正極合剤を集電体に塗布、乾燥することによって正極合剤層を形成してもよく、正極合剤層を形成した後、さらにプレス加圧などの圧着を行ってもよい。これにより正極合剤層が均一かつ強固に集電体に接着される。

本発明に用いられる電解質としては通常の非水電解液に使用されている電解質塩を用いることができ、例えばLiPF₆、LiBF₄、LiAsF₆、LiClO₄、LiB(C₆H₅)、LiCl、LiBr、LiCF₃SO₃、LiCH₃SO₃、LiN(CF₃SO₂)、LiC(CF₃SO₂)₃、LiN(CF₃CH₂OSO₂)₂、LiN(HCF₂CF₂CH₂OSO₂)₂、LiN[(CF₃)₂CHOSO₂]₂、LiB[C₆H₃(CF₃)₂]_４、LiAlCl₄、LiSiF₆などのリチウム塩を用いることができる。特に、LiPF6、LiBrF4が酸化安定性の点から好ましく用いられる。
電解液中の電解質濃度は、０．１〜５mol/Lが好ましく、０．５〜３．０mol/Lがより好ましい。
前記非水電解質は、液系の非水電解液としてもよいし、固体電解質あるいはゲル電解質などの高分子電解質としてもよい。前者の場合、非水系電解質電池は、いわゆるリチウムイオン電池として構成され、後者の場合、非水電解質電池は、高分子固体電解質電池、高分子ゲル電解質電池などの高分子電解質電池として構成される。

液系の非水電解液とする場合には、溶媒として、エチレカーボネート、プロピレンカーボネート、ジエチルカーボネート、ジメチルカーボネート、1,1-または1,2-ジメトキシエタン、1,2-ジエトキシエタン、テトラヒドロフラン、2-メチルタトラヒドロフラン、γ-ブチルラクトン、1,3-ジオキソラン、4-メチル-1,3-ジオキソラン、アニソール、ジエチルエーテル、スルホラン、メチルスルホラン、アセトニトリル、クロロニトリル、プロピオニトリル、ホウ酸トリメチル、ケイ酸テトラメチル、ニトロメタン、ジメチルホルムアミド、N-メチルピロリドン、酢酸エチル、テトラヒドロチオフェン、ジメチルスルホキシド、3-メチル-2-オキサゾリドン、エチレングリコール、ジメチルサルファイト等の非プロトン性有機溶媒を用いることができる。

非水電解質を高分子固体電解質、高分子電解質などの高分子電解質とする場合には、可塑剤（非水電解液）でゲル化されたマトリクス高分子化合物を含むが、このマトリクス高分子化合物としては、ポリエチレンオキサイドやその架橋体などのエーテル系高分子化合物、ポリメタクリレート系化合物、ポリアクリレート系化合物、ポリビニリデンフルオライドやビニリデンフルオライド−ヘキサフルオロプロピレン共重合体などのフッ素系高分子などを単独、または混合して用いることができる。
これらの中で、酸化還元安定性の観点などから、ポリビニリデンフルオライドやビニリデンフルオライド−ヘキサフルオロプロピレン共重合体などのフッ素系高分子化合物を用いることが好ましい。
これら高分子固体電解質、高分子ゲル電解質に含有される可塑剤を構成する電解質塩や非水系溶媒としては、前述のものがいずれも使用可能である。ゲル電解質の場合、可塑剤である非水電解液中の電解質塩濃度は、０．１〜５mol/Lが好ましく、０．５〜２．０mol/Lがより好ましい。

このような固体電解質の作製方法としては特に制限はないが、例えば、マトリックスを形成する高分子化合物、リチウム塩および溶媒を混合し、加熱して溶融する方法、適当な混合用の有機溶媒に高分子化合物、リチウム塩および溶媒を溶解させた後、混合用の有機溶剤を蒸発させる方法、ならびにモノマー、リチウム塩および溶媒を混合し、それに紫外線、電子線または分子線などを照射してポリマーを形成させる方法などをあげることができる。
また、前記固体電解質中の溶媒の添加割合は、１０〜９０質量％が好ましく、さらに好ましくは３０〜８０質量％である。１０〜９０質量％であると、導電率が高く、かつ機械的強度が高く、フィルム化しやすい。

本発明のリチウムイオン二次電池においては、セパレーターを使用することもできる。
セパレーターとしては、特に限定されるものではないが、例えば、織布、不織布、合成樹脂製微多孔膜などが挙げられる。特に合成樹脂製多孔膜が好適に用いられるが、その中でもポリオレフィン系微多孔膜が、厚さ、膜強度、膜抵抗の面で好適である。具体的には、ポリエチレンおよびポリプロピレン製微多孔膜、またはこれらを複合した微多孔膜などである。

本発明のリチウムイオン二次電池においては、初期充放電効率が高いことから、ゲル電解質を用いることも可能である。
ゲル電解質二次電池は、前記負極と、正極およびゲル電解質を、例えば、負極、ゲル電解質、正極の順で積層し、電池外装材内に収容することで構成される。なお、これに加えてさらに負極と正極の外側にゲル電解質を配するようにしても良い。このような負極を用いるゲル電解質二次電池では、ゲル電解質にプロピレンカーボネートが含有され、また炭素材料粉末としてインピーダンスを十分に低くできる程度に小粒径のものを用いた場合でも、不可逆容量が小さく抑えられる。したがって、大きな放電容量が得られるとともに高い初期充放電効率が得られる。

さらに、本発明に係るリチウムイオン二次電池の構造は任意であり、その形状、形態について特に限定されるものではなく、円筒型、角型、コイン型、ボタン型当の中から任意に選択することができる。より安全性の高い密閉型非水電解液電池を得るためには、過充電などの異常時に電池内圧上昇を感知して電流を遮断させる手段を備えたものであることが好ましい。高分子固体電解質電池や高分子ゲル電解質電池の場合には、ラミネートフィルムに封入した構造とすることもできる。

次に本発明を実施例により具体的に説明するが、本発明はこれら実施例に限定されるものではない。また以下の実施例および比較例では、図1に示すような構成の評価用ボタン型二次電池を作製して評価したが、実電池は、本発明の概念に基づき、公知の方法に準じて作製することができる。

（実施例１）
厚さ２０μｍの銅箔を塩化錫水溶液に漬し、錫めっきした後、該錫めっき銅箔を３００℃に２秒間加熱すると同時に、錫めっき層表面に窒素ガスを吹き付け、銅箔上に単位面積当り目付け量が１．０mg/cm²の錫の薄層を形成した。該薄層の厚さは２．８μｍであり、錫の薄層は、平均粒径が３．０μｍの粒子状に分布しており、面積率は５０％であった。
コールタールピッチを熱処理し、メソカーボン小球体を生成させ、抽出ろ過して得たメソカーボン小球体を焼成し、黒鉛化して得られたメソカーボン小球体黒鉛化物９０質量％と、結合剤としてポリフッ化ビニリデン１０質量％とを、Ｎ−メチルピロリドンを溶媒として混合し、ホモミキサーを用いて５００rpmで５分間攪拌し、有機溶媒系負極合剤ペーストを調製した。
該負極合剤ペーストを、前記の錫の薄層を有する銅箔（集電体7b）上に、その塗布量が１１mg/cm²となるように塗布し、さらに真空中において９０℃で溶剤を揮発させて乾燥した。次に、この銅箔上に塗布された負極合剤をローラープレスによって加圧し、さらに直径１５．５ｍｍの円形状に打ち抜くことで、炭素材料層（付着量：１０mg/cm²）が錫の薄層（厚さ：２．８μｍ）を介して銅箔（厚さ：２０μｍ）に密着した作用電極2を作製した。

対極4は、リチウム金属箔を、ニッケルネットに押付け、直系１５．５ｍｍの円形状に打ち抜いて、ニッケルネットからなる集電体（７a）とし、該集電体にリチウム金属箔を密着させて作製した。
エチレンカーボネート３３質量％、メチルエチルカーボネート６７質量％の割合で混合してなる溶媒に、ＬｉＰＦ₆を１mol/Lとなる濃度で溶解させ、非水電解液を調製した。得られた非水電解液をポリプロピレン多孔質体に含浸させ、電解質液が含浸されたセパレーター5を作製した。

評価電池として図1に示すボタン型二次電池を作製した。
評価電池は、外装カップ1と外装缶3とが、その周辺部において絶縁ガスケット6を介してかしめられた密閉構造を有し、その内部に、外装缶3の内面から順に、ニッケルネットからなる集電体７a、リチウム箔よりなる円盤状の作用電極2および銅箔からなる集電体7bが積層された電池系である。
評価電池は、電解質溶液を含浸させたセパレーター5を、集電体7bに密着した作用電極2と、集電体7aに密着した対極4との間に挟んで積層した後、作用電極2を外装カップ1内に、対極4を外装缶3内に収容して、外装カップ1と外装缶3とを合わせ、外装カップ1と外装缶3との周辺部を、絶縁ガスケット6を介してかしめ密閉して作製した。

この評価電池について、２５℃の温度で下記のような充放電試験を行った。
０．９ｍＡの電流値で回路電圧が０ｍＶに達するまで定電流充電を行い、回路電圧が０ｍＶに達した時点で定電圧充電に切り替え、さらに電流値が２０μＡになるまで充電を続けた。その間の通電量から充電容量を求めた。その後、１２０分間休止した。
次に０．９ｍＡの電流値で、回路電圧が１．５Ｖに達するまで定電流充電を行い、その間の通電量から放電容量を求めた。
なお、この試験では、リチウムイオンを炭素材料中に吸蔵する過程を充電、炭素材料から脱離する過程を放電とした。
放電容量は４０２mAh/gであり、天然黒鉛の理論値３７２mAh/gを超える高容量であった。
また、このときの充放電後の負極を取り出して、充放電後の作用電極の厚さを測定し、充放電前の作用電極の厚さと比較した。なお、作用電極の厚さは、マイクロメーターで測定した。また、次式から作用電極の充放電前後の間の膨張率を計算した。膨張率は１８％であった。
膨張率（％）＝［（充放電後の厚さ−充電前の厚さ）／充電前の厚さ］×１００

（実施例２）
実施例１において、錫の薄層の目付け量を２．０mg/cm²とし、層厚を４．５μｍ、面積率を６０％とする以外は、実施例１と同様な方法と条件で、作用電極および評価電池を作製し、実施例１と同様に、充放電試験を行った。放電容量は４５３mAh/gであり、膨張率は２３％であった。

（比較例１）
実施例１において、錫の薄層の目付け量を５．０mg/cm²とし、層厚を１４．０μｍ、面積率を５０％とし、かつ炭素材料層を省略する以外は、実施例１と同様な方法と条件で、作用電極および評価電池を作製し、実施例１と同様に、充放電試験を行った。放電容量は９９１mAh/gであり、膨張率は５３％であった。

（比較例２）
実施例１において、錫の薄層がない銅箔を用いる以外は、実施例１と同様な方法と条件で、作用電極よび評価電池を作製し、実施例１と同様に、充放電試験を行った。放電容量は３４５mAh/gであり、膨張率は１４％であった。

（比較例３）
実施例２において、錫の薄層の目付け量を３．３mg/cm²とし、層厚を４．５μｍ、面積率を１００％とする以外は、実施例２と同様な方法と条件で、作用電極および評価電池を作製し、実施例１と同様に、充放電試験を行った。放電容量は５６３mAh/gであり、膨張率は３５％であった。

表１に示すように、実施例は、放電容量が高く、膨張率も小さく優れている。

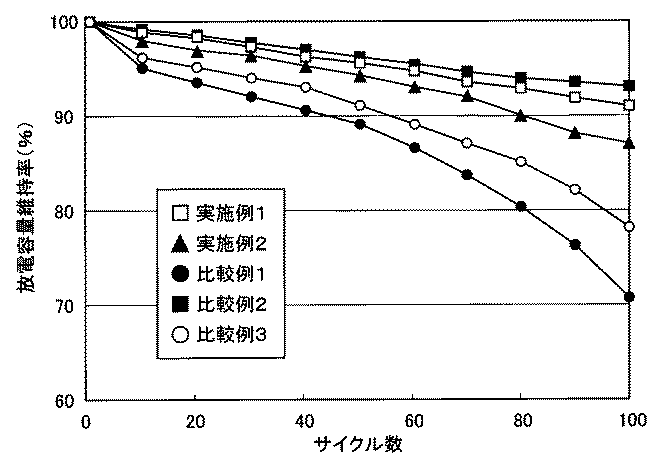

次に、実施例１〜２および比較例１〜３によって作製した作用電極を用いて、エチレンカーボネート（EC）とエチルメチルカーボネート（EMC）を体積比１：２とした溶媒に、ＬｉＰＦ₆を１mol/Lの濃度とした非水系電解液を用い、対極をコバルト酸リチウムとし、該作用電極と対極の間を多孔質のセパレーターで介して評価電池を別途作製した。該作用電極を用いて、放電容量維持率を求めた。その結果を図２に示した。なお、放電容量維持率は、初回の放電容量を１００％としたときの各サイクルの放電容量の変化をいう。

第１００サイクルでの放電容量維持率は、比較例２の集電体に錫の薄層を有していないものが９３％で最も良く、実施例１、２の集電体に錫の薄層を有するものが９１％と８７％で次いで良かった。一方、比較例３の面積率１００％の錫の薄層を有するものは７８％、比較例１の集電体に炭素材料層を有しないものは７１％と低かった。
以上から、実施例１〜２のように集電体に所定の面積率の金属の薄層を有する負極を用いると、放電容量が高く、かつサイクル特性（放電容量維持率）に優れたリチウムイオン二次電池が製造可能である。

本発明の負極を用いたリチウムイオン二次電池は、小型電子機器に搭載され、その高性能化、高機能化に貢献することができる。

充放電特性を評価するための評価電池の断面図である。評価電池の放電容量維持率を示すグラフである。

符号の説明

１外装カップ
２作用電極
３外装缶
４対極
５電解質溶液含浸セパレーター
６絶縁ガスケット
７ａ、７ｂ集電体

Claims

集電体の表面に、リチウムイオンを吸蔵・脱離する金属の薄層を、面積率５〜９０％で有し、さらにその上に炭素材料の層を有することを特徴とするリチウムイオン二次電池用負極。
前記金属の薄層を形成する金属がケイ素、錫、アンチモン、ニオブまたはアルミニウムの単体または合金であることを特徴とする請求項１に記載のリチウムイオン二次電池用負極。
前記金属の薄層の層厚が１０μｍ以下であることを特徴とする請求項１または２に記載のリチウムイオン二次電池用負極。
請求項１〜３のいずれか１項に記載のリチウムイオン二次電池用負極を用いたリチウムイオン二次電池。
