JP2005290034A - 目的成分含有複合微粒子 - Google Patents
目的成分含有複合微粒子 Download PDFInfo
- Publication number
- JP2005290034A JP2005290034A JP2004102670A JP2004102670A JP2005290034A JP 2005290034 A JP2005290034 A JP 2005290034A JP 2004102670 A JP2004102670 A JP 2004102670A JP 2004102670 A JP2004102670 A JP 2004102670A JP 2005290034 A JP2005290034 A JP 2005290034A
- Authority
- JP
- Japan
- Prior art keywords
- component
- containing composite
- fine particles
- target component
- composite fine
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Pending
Links
Landscapes
- Paints Or Removers (AREA)
- Adhesives Or Adhesive Processes (AREA)
- Sealing Material Composition (AREA)
- Compositions Of Macromolecular Compounds (AREA)
- Polyurethanes Or Polyureas (AREA)
Abstract
【解決手段】(A)ポリウレタンと(B)ビニル重合体との複合樹脂によって、(C)目的成分を含有複合化した粒子であり、上記の(A)成分、(B)成分及び(C)成分の組成比率(重量比)が下記の式(1)及び(2)を満たす目的成分含有複合微粒子を用いる。
0.1≦(A)/((B)+(C))≦10 (1)
10/90≦(B)/(C)≦90/10 (2)
【選択図】なし
Description
0.1≦(A)/((B)+(C))≦10 (1)
10/90≦(B)/(C)≦90/10 (2)
また、特定の複合樹脂を用いてコアシェル的構造を構成し、ここに目的成分を含有させるので、これを水に分散させても、十分に分散性が保持される。
さらに、コアシェル的構造部分を構成する樹脂として、特定の複合樹脂を用い、これと目的成分との量比を所定範囲内に限定するので、得られる微粒子の粒子径を小さくすることができる。このため、水に分散させて塗膜化したときに透明性を発揮することができる。
なお、上記のビニル基を有する単量体は、単独で用いてもよく、2種以上を混合して用いてもよい。
まず、(A)成分たるポリウレタンを製造する工程として、ラジカル重合性単量体及び/又は目的成分の存在下、ポリオールとポリイソシアネートとを反応させる(イ)工程が行われる。
0.1≦(A)/((B)+(C))≦10 (1)
10/90≦(B)/(C)≦90/10 (2)
[平均粒子径]
大塚電子(株)製:ELS−8000を用い、動的光散乱法により、25℃で測定し、体積平均粒子径として示した。
水分散中の凝集の有無を目視で判定した。
(1)皮膜の作成
18cm×18cmのテフロンシート上に表1に記載の量の水分散液を塗布し、室温で10時間乾燥した。
上記皮膜を、50℃のオーブンに入れ、5,50,120時間経過後の重量を測定し、DEETの残量及び残存割合を計算した。
DEET残存割合(%)=(皮膜の重量−ポリウレタン重量−ポリアクリレート重量)/DEET初期重量
なお、水分散液中のポリウレタン成分を12重量%、ポリアクリレート成分を12重量%、初期DEET成分を16重量%とした。
上記皮膜を、室温下で、イオン水中に2時間浸漬し、外観を目視にて観察した。
[ポリオール成分]
・メチルペンタンジオールアジペート…(株)クラレ製:クラレポリオールP−2010、OHV:56.1mgKOH/g、以下、「P2010」と称する。
・ジメチロールプロピオン酸…マリンクロット ケミカル(Mallinckrodt Chemical Inc)社製、以下、「DMPA」と称する。
・イソホロンジイソシアネート…(株)テグサジャパン製:ベスタナートIPDI、以下、「IPDI」と称する。
・ジブチルチンジラウレート…和光純薬工業(株)製:試薬
[重合安定剤]
・ハイドロキノン…和光純薬工業(株)製:試薬、以下、「HQ」と称する。
・メタクリル酸メチル…三菱レイヨン(株)製、以下、「MMA」と称する。
・アクリル酸ブチル…三菱化学(株)製、以下、「BA」と称する。
・N,N−ジエチルトリアミド(防虫剤)…三菱ガス化学(株)製、以下、「DEET」と称する。
温度計、撹拌装置及び還流冷却管を備えた4つ口フラスコに、ジオール成分としてP2010を36.4重量部、DMPAを5.64重量部、MMAを49.5重量部、BAを16.5重量部、及びHQを0.02重量部加えた。そして、内温50℃とし、IPDIを24重量部、及びジブチルチンジラウレート0.02重量部を加えた。次に、内温を90℃に加温し、この温度で5時間反応させて、(A)成分であるウレタンプレポリマーを得た。
そして、この溶液に蒸留水304.6重量部を50℃で15分間かけて滴下し、乳白色透明性のある分散液を得た。
P2010を60.6重量部、DMPAを9.4重量部、MMA及びBAを0重量部、IPDIを40重量部とした以外は実施例1と同様にして、ウレタンプレポリマーを含有する溶液を得た。
次に、DEET110.02重量部、トリエチルアミン7.21重量部、蒸留水332.85重量部を用いた以外は実施例1と同様にして、乳白色透明性のある分散液を得ようとしたが、凝集が生じてしまった。

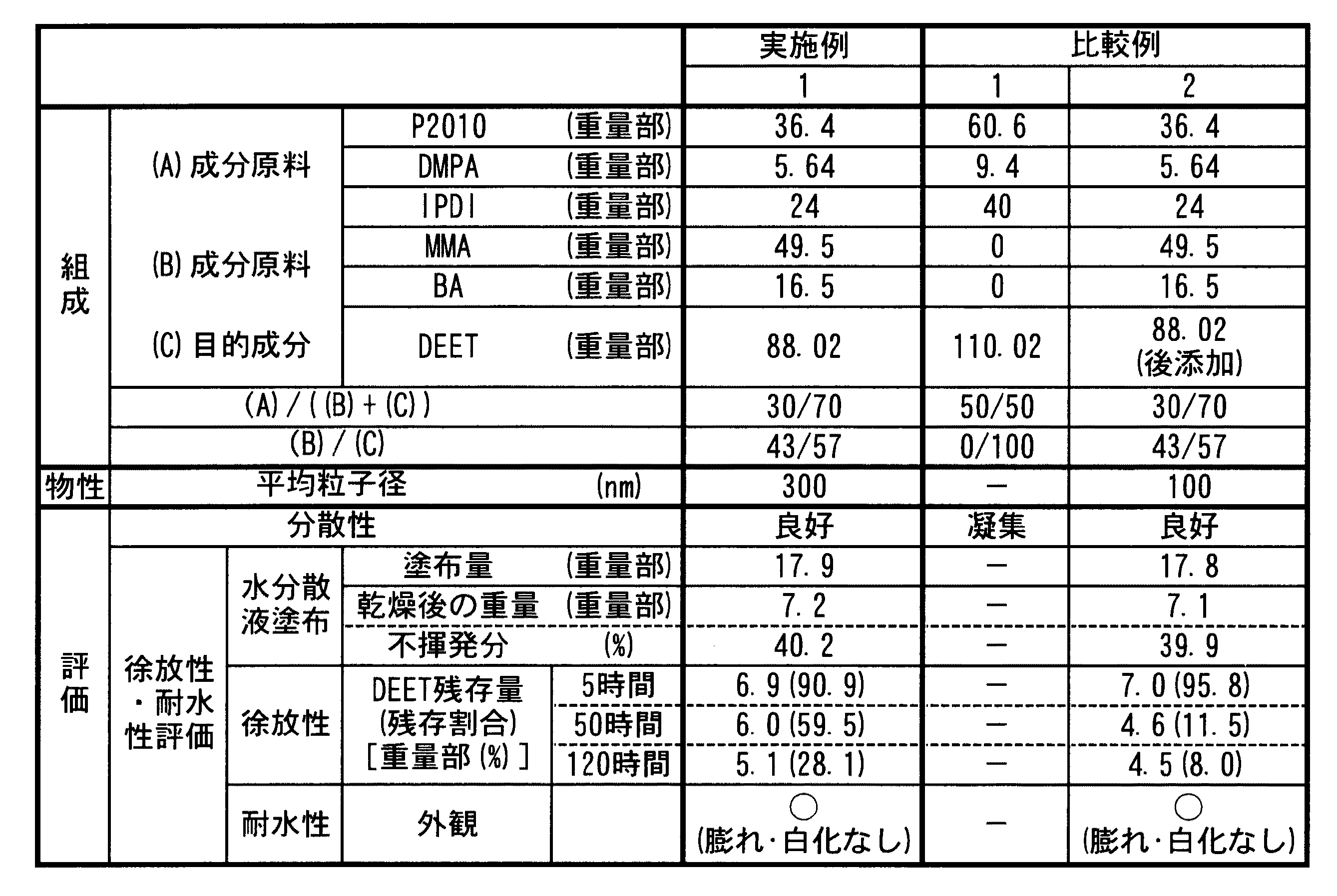

得られたウレタンプレポリマー溶液に、(C)成分としてDEETを滴下しなかった以外は、実施例1と同様にして、(A)成分であるポリウレタンと(B)成分であるビニル重合体とを含む水分散液を得た。得られた水分散液の平均粒子径は100nmであった。
次に、30℃にまで冷却し、(C)成分としてDEETの88.02重量部を滴下混合し、均一な分散液を得た。そして、分散性、徐放性及び耐水性を上記の基準で評価した。その結果を表1に示す。
Claims (8)
- (A)ポリウレタンと(B)ビニル重合体との複合樹脂によって、(C)目的成分を含有・複合化した粒子であり、
上記の(A)成分、(B)成分及び(C)成分の組成比率(重量比)が下記の式(1)及び(2)を満たす目的成分含有複合微粒子。
0.1≦(A)/((B)+(C))≦10 (1)
10/90≦(B)/(C)≦90/10 (2) - 上記(A)成分が、カルボキシル基を含有するものである請求項1に記載の目的成分含有複合微粒子。
- 上記(B)成分が、アクリル酸エステル、メタクリル酸エステル、及びスチレンからなる群から選ばれる少なくとも一種の単量体の重合体である請求項1又は2に記載の目的成分含有複合微粒子。
- 請求項1乃至3のいずれかに記載の目的成分含有複合微粒子を水性媒体中に分散させたエマルジョン。
- 接着剤、塗料、コーティング剤又はシーリング剤用に使用される請求項4に記載のエマルジョン。
- 下記(イ)〜(ハ)の各工程を順次行うことにより、請求項1乃至3のいずれかに記載の目的成分含有複合微粒子を製造する、目的成分含有複合微粒子の製造方法。
(イ)活性水素を含まないラジカル重合性単量体及び/又は目的成分の存在下、ポリオールとポリイソシアネートとを反応させて、(A)成分たるポリウレタンを製造する工程、
(ロ)前工程で得られた反応液を水に分散させる工程、
(ハ)前工程で得られた水分散液を用いて、これに含まれるラジカル重合性単量体を重合させる工程。 - 上記(イ)工程と(ロ)工程との間に、(ニ)工程として、下記の操作を行い、この(ニ)工程で得られる混合物を上記(ロ)工程において、反応液の代わりに用いる、請求項6に記載の目的成分含有複合微粒子の製造方法。
(ニ)上記(イ)工程で得られた反応液を用いて、(A)成分たるポリウレタン、活性水素を含まないラジカル重合性単量体、及び目的成分の混合物を得る工程。 - 上記ポリオールとして、カルボキシル基を有するポリオールを用い、かつ、上記(ロ)工程において、このカルボキシル基を有するポリオール中のカルボキシル基を中和する請求項6又は7に記載の目的成分含有複合微粒子の製造方法。
Priority Applications (1)
Application Number | Priority Date | Filing Date | Title |
---|---|---|---|
JP2004102670A JP2005290034A (ja) | 2004-03-31 | 2004-03-31 | 目的成分含有複合微粒子 |
Applications Claiming Priority (1)
Application Number | Priority Date | Filing Date | Title |
---|---|---|---|
JP2004102670A JP2005290034A (ja) | 2004-03-31 | 2004-03-31 | 目的成分含有複合微粒子 |
Publications (1)
Publication Number | Publication Date |
---|---|
JP2005290034A true JP2005290034A (ja) | 2005-10-20 |
Family
ID=35323344
Family Applications (1)
Application Number | Title | Priority Date | Filing Date |
---|---|---|---|
JP2004102670A Pending JP2005290034A (ja) | 2004-03-31 | 2004-03-31 | 目的成分含有複合微粒子 |
Country Status (1)
Country | Link |
---|---|
JP (1) | JP2005290034A (ja) |
Cited By (4)
Publication number | Priority date | Publication date | Assignee | Title |
---|---|---|---|---|
JP2011068066A (ja) * | 2009-09-28 | 2011-04-07 | Sumitomo Bakelite Co Ltd | 不燃性化粧板 |
JP2011079297A (ja) * | 2009-09-14 | 2011-04-21 | Sumitomo Bakelite Co Ltd | 表面層材料及びメラミン化粧板 |
WO2012086032A1 (ja) * | 2010-12-22 | 2012-06-28 | 住友ベークライト株式会社 | 表面層材料及びメラミン化粧板 |
JP2018075897A (ja) * | 2016-11-08 | 2018-05-17 | 住友ゴム工業株式会社 | 空気入りタイヤ |
-
2004
- 2004-03-31 JP JP2004102670A patent/JP2005290034A/ja active Pending
Cited By (5)
Publication number | Priority date | Publication date | Assignee | Title |
---|---|---|---|---|
JP2011079297A (ja) * | 2009-09-14 | 2011-04-21 | Sumitomo Bakelite Co Ltd | 表面層材料及びメラミン化粧板 |
JP2011068066A (ja) * | 2009-09-28 | 2011-04-07 | Sumitomo Bakelite Co Ltd | 不燃性化粧板 |
WO2012086032A1 (ja) * | 2010-12-22 | 2012-06-28 | 住友ベークライト株式会社 | 表面層材料及びメラミン化粧板 |
US9511570B2 (en) | 2010-12-22 | 2016-12-06 | Sumitomo Bakelite Co., Ltd. | Surface layer material and melamine decorative laminate |
JP2018075897A (ja) * | 2016-11-08 | 2018-05-17 | 住友ゴム工業株式会社 | 空気入りタイヤ |
Similar Documents
Publication | Publication Date | Title |
---|---|---|
Li et al. | Preparation of polyurethane/acrylic hybrid nanoparticles via a miniemulsion polymerization process | |
TWI510513B (zh) | 放射線硬化水性組成物 | |
CN105722925A (zh) | 涂料组合物及使用了该涂料组合物的光扩散部件 | |
JP2005199683A (ja) | 積層体、光学部品、これらの製造方法ならびにコーティング液 | |
JP5015414B2 (ja) | ポリウレタン−ビニル重合体複合樹脂水性分散液 | |
JP5085911B2 (ja) | ポリウレタン−ビニル重合体複合樹脂水性分散液 | |
JP4132416B2 (ja) | 複合樹脂エマルジョンの製造方法 | |
JP2005290034A (ja) | 目的成分含有複合微粒子 | |
JP6295184B2 (ja) | 分散物、フィルム、及びフィルムの製造方法 | |
JP4226755B2 (ja) | 複合樹脂エマルジヨンの製造方法 | |
JP3661047B2 (ja) | 重合体水性分散液の製造方法 | |
JP6739204B2 (ja) | 紫外線吸収剤−ウレタン系樹脂複合分散液 | |
JPH05132636A (ja) | 被覆膜の形成方法 | |
JP4092600B2 (ja) | 水性複合樹脂分散体およびその製造方法 | |
JP5173980B2 (ja) | ポリウレタン−ビニル重合体複合樹脂水性分散液 | |
JP2016008251A (ja) | 活性エネルギー線硬化性組成物、その硬化塗膜、及び該硬化塗膜を有する物品 | |
JP4184122B2 (ja) | 水性分散液及びその製造方法 | |
JP2003313429A (ja) | 活性エネルギー線硬化型水性エマルション組成物 | |
JP2000327733A (ja) | 複合樹脂エマルジヨン | |
JPH10298251A (ja) | 水性樹脂分散液 | |
JP6474635B2 (ja) | ウレタン/(メタ)アクリル系複合樹脂粒子の製造方法 | |
JP2008231188A (ja) | 一液型水性コーティング剤、その製造方法および塗装物 | |
JP2001040048A (ja) | ウレタンシリコンアクリルエマルション等のエマルション樹脂およびその製造方法並びにその分散液 | |
JP2004269700A (ja) | 複合樹脂エマルジョンおよびその製造方法 | |
JP5715799B2 (ja) | 活性エネルギー線硬化性組成物、及びそれを硬化させてなる塗膜 |
Legal Events
Date | Code | Title | Description |
---|---|---|---|
A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20070115 |
|
A977 | Report on retrieval |
Free format text: JAPANESE INTERMEDIATE CODE: A971007 Effective date: 20090421 |
|
A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20090428 |
|
A521 | Written amendment |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20090605 |
|
A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20090630 |
|
A02 | Decision of refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A02 Effective date: 20091027 |
