ES2733374T3 - Material activo de electrodo negativo de batería recargable de litio-ion y su método de preparación, placa de electrodo negativo de batería recargable de litio-ion y batería recargable de litio-ion - Google Patents

Material activo de electrodo negativo de batería recargable de litio-ion y su método de preparación, placa de electrodo negativo de batería recargable de litio-ion y batería recargable de litio-ion Download PDF

Info

Publication number
ES2733374T3
ES2733374T3 ES14806158T ES14806158T ES2733374T3 ES 2733374 T3 ES2733374 T3 ES 2733374T3 ES 14806158 T ES14806158 T ES 14806158T ES 14806158 T ES14806158 T ES 14806158T ES 2733374 T3 ES2733374 T3 ES 2733374T3
Authority
ES
Spain
Prior art keywords
nitrogen
silicon
doped carbon
ion battery
active substance
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Active
Application number
ES14806158T
Other languages
English (en)
Inventor
Shengan Xia
Jun Yang
Pinghua Wang
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Huawei Technologies Co Ltd
Original Assignee
Huawei Technologies Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Huawei Technologies Co Ltd filed Critical Huawei Technologies Co Ltd
Application granted granted Critical
Publication of ES2733374T3 publication Critical patent/ES2733374T3/es
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/04—Processes of manufacture in general
    • H01M4/0402—Methods of deposition of the material
    • H01M4/0421—Methods of deposition of the material involving vapour deposition
    • H01M4/0428—Chemical vapour deposition
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/04—Processes of manufacture in general
    • H01M4/0471—Processes of manufacture in general involving thermal treatment, e.g. firing, sintering, backing particulate active material, thermal decomposition, pyrolysis
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/04—Processes of manufacture in general
    • H01M4/0402—Methods of deposition of the material
    • H01M4/0416—Methods of deposition of the material involving impregnation with a solution, dispersion, paste or dry powder
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/13—Electrodes for accumulators with non-aqueous electrolyte, e.g. for lithium-accumulators; Processes of manufacture thereof
    • H01M4/133—Electrodes based on carbonaceous material, e.g. graphite-intercalation compounds or CFx
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/13—Electrodes for accumulators with non-aqueous electrolyte, e.g. for lithium-accumulators; Processes of manufacture thereof
    • H01M4/134—Electrodes based on metals, Si or alloys
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/13—Electrodes for accumulators with non-aqueous electrolyte, e.g. for lithium-accumulators; Processes of manufacture thereof
    • H01M4/139—Processes of manufacture
    • H01M4/1393—Processes of manufacture of electrodes based on carbonaceous material, e.g. graphite-intercalation compounds or CFx
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/13—Electrodes for accumulators with non-aqueous electrolyte, e.g. for lithium-accumulators; Processes of manufacture thereof
    • H01M4/139—Processes of manufacture
    • H01M4/1395—Processes of manufacture of electrodes based on metals, Si or alloys
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/362—Composites
    • H01M4/364—Composites as mixtures
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/38—Selection of substances as active materials, active masses, active liquids of elements or alloys
    • H01M4/386—Silicon or alloys based on silicon
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/58—Selection of substances as active materials, active masses, active liquids of inorganic compounds other than oxides or hydroxides, e.g. sulfides, selenides, tellurides, halogenides or LiCoFy; of polyanionic structures, e.g. phosphates, silicates or borates
    • H01M4/583—Carbonaceous material, e.g. graphite-intercalation compounds or CFx
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/58—Selection of substances as active materials, active masses, active liquids of inorganic compounds other than oxides or hydroxides, e.g. sulfides, selenides, tellurides, halogenides or LiCoFy; of polyanionic structures, e.g. phosphates, silicates or borates
    • H01M4/583—Carbonaceous material, e.g. graphite-intercalation compounds or CFx
    • H01M4/587—Carbonaceous material, e.g. graphite-intercalation compounds or CFx for inserting or intercalating light metals
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/62—Selection of inactive substances as ingredients for active masses, e.g. binders, fillers
    • H01M4/624—Electric conductive fillers
    • H01M4/625—Carbon or graphite
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
    • Y02E60/00—Enabling technologies; Technologies with a potential or indirect contribution to GHG emissions mitigation
    • Y02E60/10—Energy storage using batteries

Landscapes

  • Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Electrochemistry (AREA)
  • General Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Manufacturing & Machinery (AREA)
  • Materials Engineering (AREA)
  • Composite Materials (AREA)
  • Inorganic Chemistry (AREA)
  • Dispersion Chemistry (AREA)
  • Battery Electrode And Active Subsutance (AREA)

Abstract

Un material activo de ánodo para una batería recargable de litio-ion que comprende: una sustancia activa a base de silicio que es una o más de una nanopartícula y un nanohilo; un material de carbono dopado con nitrógeno, en donde la sustancia activa a base de silicio está revestida en el interior del material de carbono dopado con nitrógeno, en donde un diámetro de partícula de la sustancia activa a base de silicio es de 1 nm-1 μm, y el nanohilo es de 1-200 nm de diámetro y 1-10 μm de longitud; se dispone un microporo en al menos uno del exterior y el interior del material de carbono dopado con nitrógeno y una abertura del microporo varía entre 0,5-500 nm; y un material del material de carbono dopado con nitrógeno es una red de carbono dopado con nitrógeno, en donde un átomo de nitrógeno y un átomo de carbono en la red de carbono dopado con nitrógeno están unidos en al menos una forma de nitrógeno piridínico, nitrógeno de grafito y nitrógeno pirrólico; en donde una relación del diámetro de la nanopartícula de sustancia activa a base de silicio con respecto a la abertura del microporo es de 1:1-10:1; en donde una relación másica de la sustancia activa a base de silicio con respecto al material activo de ánodo para una batería recargable de litio-ion es del 5 % - 50 %.

Description

DESCRIPCIÓN
Material activo de electrodo negativo de batería recargable de litio-ion y su método de preparación, placa de electrodo negativo de batería recargable de litio-ion y batería recargable de litio-ion
Campo técnico
La presente invención se refiere al campo de baterías recargable de litio-ion y, en particular, a un material activo de ánodos para una batería recargable de litio-ion y un método de preparación de la misma, una pieza de polo ánodo para una batería recargable de litio-ion y una batería recargable de litio-ion.
Antecedentes
Con una necesidad cada vez mayor de densidad energética de un dispositivo electrónico portátil y un automóvil eléctrico, la investigación y desarrollo de una batería recargable de litio-ion de alto rendimiento resulta cada vez más importante.
Con una capacidad teórica relativamente alta (hasta 4.200 mAh/g) y una buena capacidad de intercalación/desintercalación, un material de silicio puro se convierte en el nuevo tipo más prometedor de material de ánodo para el almacenamiento eficaz de litio-ion. Sin embargo, un volumen del material de silicio cambia más de un 300 % durante un proceso de desintercalación e intercalación de litio, haciendo que el material de silicio sea extremadamente sencillo de que caiga de un colector de corriente; además, el material de silicio tiene una conductividad relativamente baja. Actualmente, la industria modifica el material de silicio principalmente adoptando cuatro modos: nanocristalización, pasivación, combinación y compuestos y diseño de una estructura multinivel especial. Sin embargo, los efectos son insatisfactorios bien porque que el proceso de preparación es tan complejo que resulta complicado de implementar su comercialización o porque la introducción de una gran cantidad de sustancias inactivas reduce significativamente la ventaja de una alta capacidad del material de silicio puro.
El documento no patente publicado en RSC ADVANCES, vol. 2, n.° 10, páginas 4311-4317, XP055177465 describe nanopartículas de Si injertadas en esferas de carbono dopado con nitrógeno poroso. El documento de patente CN103219517 publicado el 24 de julio de 2013 describe un método de preparación para un material de electrodo positivo de un compuesto de azufre y esferas de carbono poroso dopado con nitrógeno.
Compendio
La presente invención se define por la materia de la reivindicación 1. Realizaciones preferentes se definen en las reivindicaciones dependientes. En vista de esto, las realizaciones de la presente invención proporcionan un nuevo tipo de material activo de ánodo para una batería recargable de litio-ion, que soluciona un problema en la técnica anterior de que cuando se usa un material de silicio como un material activo de ánodo cae fácilmente de un colector de corriente debido al gran cambio de volumen y a que tiene una baja conductividad.
De acuerdo con un primer aspecto, una realización de la presente invención proporciona un material activo de ánodo para una batería recargable de litio-ion, donde el material activo de ánodo para una batería recargable de litio-ion incluye una sustancia activa a base de silicio y un material de carbono dopado con nitrógeno. La sustancia activa a base de silicio está revestida en el interior del material a base de carbono dopado con nitrógeno y la sustancia activa a base de silicio es una o más de una nanopartícula y un nanohilo, donde un diámetro de partícula de la nanopartícula de sustancia activa a base de silicio es de 1 nm-1 pm, y el nanohilo es de 1-200 nm de diámetro y 1­ 10 pm de longitud. Se dispone un microporo en el exterior, el interior o tanto en el exterior como en el interior del material de carbono dopado con nitrógeno y una abertura del microporo varía entre 0,5-500 nm. Un material del material de carbono dopado con nitrógeno es una red de carbono dopado con nitrógeno, donde un átomo de nitrógeno y un átomo de carbono en la red de carbono dopado con nitrógeno se unen en, al menos, una forma de nitrógeno piridínico, nitrógeno de grafito y nitrógeno pirrólico, en donde la relación de masa en la sustancia activa a base de silicio con respecto al material activo de ánodo para una batería recargable de litio-ion es del 5 % - 50 % y en donde una relación del diámetro de partícula de la nanopartícula de sustancia activa a base de silicio con respecto a la abertura del microporo es de 1-10:1.
Preferentemente, el material de carbono dopado con nitrógeno se encuentra en una forma de una red tridimensional y el material de carbono dopado con nitrógeno incluye una pluralidad de ramas entrelazadas, donde las ramas varían entre 1 nm-10 pm de diámetro.
Preferentemente, la red de carbono dopado con nitrógeno incluye nitrógeno pirrólico. El nitrógeno pirrólico en la red de carbono dopado con nitrógeno puede estar unido con Li+ teniendo, de este modo, un buen rendimiento de almacenamiento de litio-ion.
Preferentemente, un material de la sustancia activa a base de silicio se selecciona de una o más de sustancia simple de silicio, óxido de silicio y aleación de silicio.
En comparación con la técnica anterior, el primer aspecto de la realización de la presente invención proporciona un material activo de ánodo para una batería recargable de litio-ion. Se encierra una sustancia activa a base de silicio en el interior de un material de carbono dopado con nitrógeno y la sustancia activa a base de silicio se combina con un colector de corriente usando el material de carbono dopado con nitrógeno. Se dispone un microporo sobre al menos uno del exterior y el interior del material de carbono dopado con nitrógeno. El microporo del material carbono dopado con nitrógeno puede reservar espacio para la expansión de la sustancia activa a base de silicio y, limitado por el material de carbono dopado con nitrógeno, puede hacer que no caiga una sustancia activa a base de silicio resolviendo, de este modo, un problema en la técnica anterior de que un material de silicio, cuando se usa como un material activo de ánodo, cae fácilmente del colector de corriente debido al gran cambio de volumen y tiene una baja conductividad, extendiendo así en gran medida la vida útil del material activo de ánodo de una batería recargable de litio-ion. Además, una red de carbono dopado con nitrógeno puede mejorar la conductividad global de un material compuesto del material de carbono dopado con nitrógeno/sustancia activa a base de silicio; y la red de carbono dopado con nitrógeno tiene una determinada capacidad, la cual, más una alta capacidad de la sustancia activa a base de silicio, permite que el material activo de ánodo de una batería recargable de litio-ion tenga una ventaja de alta capacidad. Además, el material activo de ánodo de una batería recargable de litio-ion tiene un coste relativamente bajo y es sencillo para su producción industrial.
De acuerdo con un segundo aspecto, una realización de la presente descripción proporciona un método de preparación de un material activo de ánodo para una batería recargable de litio-ion, donde un material activo de ánodo para una batería recargable de litio-ion se prepara de acuerdo con uno de los siguientes métodos:
Método 1: dispersar, mediante el uso de un dispersante, una sustancia activa a base de silicio con un diámetro de partícula de 1 nm-1 pm en disolución para obtener una disolución mezclada; añadir un oxidante en la disolución mezclada y, a continuación, añadir un monómero molecular orgánico, donde el monómero molecular orgánico se selecciona de uno o más de un monómero de piridina, un monómero de pirrol, un monómero de anilina y un derivado del monómero de piridina, el monómero de pirrol o el monómero de anilina, y la sustancia activa a base de silicio se hace reaccionar con el monómero molecular orgánico para formar un precipitado negro; filtrar el precipitado negro y tomar un residuo del filtro y, a continuación, revestir el exterior de la sustancia activa a base de silicio en un material de carbono dopado con nitrógeno usando un método de pirólisis para obtener el material activo de ánodo para una batería recargable de litio-ion;
Método 2: colocar una sustancia a base de silicio con un diámetro de partícula de 1 nm-1 pm en un horno tubular; incorporar, mediante gas protector, un monómero molecular orgánico gasificado, donde el monómero molecular orgánico se selecciona de uno o más de un monómero de piridina, un monómero de pirrol, un monómero de anilina y un derivado del monómero de piridina, el monómero de pirrol o el monómero de anilina; y revestir el exterior de la sustancia activa a base de silicio en un material de carbono dopado con nitrógeno usando un método de deposición con vapor químico para obtener el material activo de ánodo para una batería recargable de litio-ion; y
Método 3: mezclar una o más moléculas orgánicas del líquido iónico de dicianamida de 3-metil-1 -butilpiridina o dicianamida de 1 -etil-3-metilimidazol y un derivado de la dicianamida de 3-metil-1 -butilpiridina o la dicianamida de 1-etil-3-metilimidazol, con una sustancia activa a base de silicio con un diámetro de partícula de 1 nm-1 pm para obtener una disolución mezclada y, a continuación, revestir el exterior de la sustancia activa a base de silicio en un material de carbono dopado con nitrógeno usando un método de pirólisis con líquido iónico para obtener el material activo de ánodo para una batería recargable de litio-ion.
El material activo de ánodo para una batería recargable de litio-ion incluye una sustancia activa a base de silicio y un material de carbono dopado con nitrógeno. La sustancia activa a base de silicio está revestida en el interior del material a base de carbono dopado con nitrógeno y la sustancia activa a base de silicio es una o más de una nanopartícula y un nanohilo, donde un diámetro de partícula de la nanopartícula de sustancia activa a base de silicio es de 1 nm-1 pm, y el nanohilo es de 1-200 nm de diámetro y 1-10 pm de longitud. Se dispone un microporo en, al menos, uno del exterior y el interior del material de carbono dopado con nitrógeno y una abertura del microporo varía entre 0,5-500 nm. Un material del material de carbono dopado con nitrógeno es una red de carbono dopado con nitrógeno, donde un átomo de nitrógeno y un átomo de carbono en la red de carbono dopado con nitrógeno están unidos en, al menos, una forma de nitrógeno piridínico, nitrógeno de grafito y nitrógeno pirrólico.
Preferentemente, en el Método 1, el revestimiento del exterior de la sustancia activa a base de silicio en un material de carbono dopado con nitrógeno usando un método de pirólisis es: secar el residuo de filtro a 60-100 °C durante 12-36 horas; colocar el residuo de filtro secado en un horno tubular; introducir gas protector y sinterizar el residuo de filtro secado a 500-1.300 °C durante 1-6 horas.
Preferentemente, en el Método 2, el revestimiento del exterior de la sustancia activa a base de silicio en un material de carbono dopado con nitrógeno usando un método de deposición con vapor químico es: establecer una relación másica de la sustancia activa a base de silicio con respecto al monómero molecular orgánico a 1:1-10; controlar la cantidad de flujo de gas del gas protector entre 10-100 ml/min; calentar el horno tubular a 500-1.300 °C en el interior a una velocidad de calentamiento de 10-50 °C/min y conservar una temperatura durante 1-12 horas y, a continuación, enfriar el horno tubular para que esté a temperatura ambiente.
Preferentemente, en el Método 3, el revestimiento del exterior de la sustancia activa a base de silicio en un material de carbono dopado con nitrógeno usando un método de pirólisis con líquido iónico es: colocar la disolución mezclada en un horno tubular; vaciar el horno tubular; introducir gas protector y controlar la cantidad de flujo de gas del gas protector para que sea de 10-100 ml/min; calentar el horno tubular a 500-1.300 °C en el interior a una velocidad de calentamiento de 1-10 °C/min y conservar una temperatura durante 1 -6 horas y, a continuación, enfriar el horno tubular para que esté a temperatura ambiente.
El método de preparación de un material activo de ánodo para una batería recargable de litio-ion que se proporciona de acuerdo con el segundo aspecto de la realización de la presente descripción es simple y conveniente en su proceso, tiene un coste relativamente bajo y es sencillo para su producción industrial.
De acuerdo con un tercer aspecto, una realización de la presente descripción proporciona una pieza de polo ánodo para una batería recargable de litio-ion, donde la pieza de polo ánodo para una batería recargable de litio-ion incluye un colector de corriente y un material activo de ánodo para batería recargable de litio-ion, donde el material activo de ánodo está revestido sobre el colector de corriente. El material activo de ánodo para una batería recargable de litioion incluye una sustancia activa a base de silicio y un material de carbono dopado con nitrógeno. La sustancia activa a base de silicio está revestida en el interior del material a base de carbono dopado con nitrógeno y la sustancia activa a base de silicio es una o más de una nanopartícula y un nanohilo, donde un diámetro de partícula de la nanopartícula de sustancia activa a base de silicio es de 1 nm-1 |um, y el nanohilo es de 1-200 nm de diámetro y 1­ 10 |um de longitud. Se dispone un microporo en, al menos, uno del exterior y el interior del material de carbono dopado con nitrógeno y una abertura del microporo varía entre 0,5-500 nm. Un material del material de carbono dopado con nitrógeno es una red de carbono dopado con nitrógeno, donde un átomo de nitrógeno y un átomo de carbono en la red de carbono dopado con nitrógeno están unidos en, al menos, una forma de nitrógeno piridínico, nitrógeno de grafito y nitrógeno pirrólico.
La pieza de polo ánodo para una batería recargable de litio-ion que se proporciona de acuerdo con el tercer aspecto de la realización de la presente invención tiene una vida útil prolongada y una buena conductividad.
De acuerdo con un cuarto aspecto, una realización de la presente descripción proporciona una batería recargable de litio-ion, donde la batería recargable de litio-ion está formada por una pieza de polo ánodo, una pieza de polo cátodo, una membrana, un electrolito no acuoso y un revestimiento. La pieza de polo ánodo para una batería recargable de litio-ion incluye un colector de corriente y un material activo de ánodo para una batería recargable de litio-ion, donde el material activo de ánodo está revestido sobre el colector de corriente. El material activo de ánodo para una batería recargable de litio-ion incluye una sustancia activa a base de silicio y un material de carbono dopado con nitrógeno. La sustancia activa a base de silicio está revestida en el interior del material a base de carbono dopado con nitrógeno y la sustancia activa a base de silicio es una o más de una nanopartícula y un nanohilo, donde un diámetro de partícula de la nanopartícula de sustancia activa a base de silicio es de 1 nm-1 |um, y el nanohilo es de 1-200 nm de diámetro y 1-10 |um de longitud. Se dispone un microporo en, al menos, uno del exterior y el interior del material de carbono dopado con nitrógeno y una abertura del microporo varía entre 0,5-500 nm. Un material del material de carbono dopado con nitrógeno es una red de carbono dopado con nitrógeno, donde un átomo de nitrógeno y un átomo de carbono en la red de carbono dopado con nitrógeno están unidos en, al menos, una forma de nitrógeno piridínico, nitrógeno de grafito y nitrógeno pirrólico.
La batería recargable de litio-ion proporcionada de acuerdo con el cuarto aspecto de la realización de la presente descripción tiene una vida útil prolongada y una buena conductividad.
En conclusión, un primer aspecto de una realización de la presente invención proporciona un material activo de ánodo para una batería recargable de litio-ion. Se encierra una sustancia activa a base de silicio en el interior de un material de carbono dopado con nitrógeno y la sustancia activa a base de silicio se combina con un colector de corriente usando el material de carbono dopado con nitrógeno. Se dispone un microporo sobre al menos uno del exterior y el interior del material de carbono dopado con nitrógeno. El microporo del material carbono dopado con nitrógeno puede reservar espacio para la expansión de la sustancia activa a base de silicio y, limitado por el material de carbono dopado con nitrógeno, puede hacer que no caiga una sustancia activa a base de silicio resolviendo, de este modo, un problema en la técnica anterior de que un material de silicio, cuando se usa como un material activo de ánodo, cae fácilmente del colector de corriente debido al gran cambio de volumen y tiene una baja conductividad, extendiendo así en gran medida la vida útil del material activo de ánodo de una batería recargable de litio-ion. Además, una red de carbono dopado con nitrógeno puede mejorar la conductividad global de un material compuesto del material de carbono dopado con nitrógeno/sustancia activa a base de silicio; y la red de carbono dopado con nitrógeno tiene una determinada capacidad, la cual, más una alta capacidad de la sustancia activa a base de silicio, permite que el material activo de ánodo de una batería recargable de litio-ion tenga una ventaja de alta capacidad. Además, el material activo de ánodo de una batería recargable de litio-ion tiene un coste relativamente bajo y es sencillo para su producción industrial. El método de preparación de un material activo de ánodo para una batería recargable de litio-ion que se proporciona de acuerdo con el segundo aspecto de la realización de la presente invención es sencillo y conveniente en su proceso, tiene un coste relativamente bajo y es fácil para su producción industrial. La pieza de polo ánodo para una batería recargable de litio-ion que se proporciona de acuerdo con el tercer aspecto de la realización de la presente invención y la batería recargable de litio-ion proporciona de acuerdo con el cuarto aspecto tiene una vida útil prolongada y una buena conductividad.
Las ventajas de las realizaciones de la presente invención se describirán parcialmente en la siguiente memoria descriptiva. Algunas resultan aparentes de acuerdo con la memoria descriptiva o pueden aprenderse de acuerdo con la implementación de las realizaciones de la presente invención.
Breve descripción de los dibujos
La Fig. 1 es un micrográfico de electrones de MET de un material activo de ánodo para una batería recargable de litio-ion que se obtiene de acuerdo con la Realización 1 de la presente invención; y
la Fig. 2 es un diagrama estructural esquemático de una red de carbono dopado con nitrógeno en un material activo de ánodo para una batería recargable de litio-ion que se obtiene de acuerdo con la Realización 2 de la presente invención.
Descripción de las realizaciones
Las siguientes descripciones son simplemente realizaciones ejemplares de la presente invención. Cabe destacar que un experto en la técnica puede además realizar algunas modificaciones y pulirlas sin alejarse del principio de las realizaciones de la presente invención tal como se reivindica en las reivindicaciones anejas.
Un primer aspecto de una realización de la presente invención proporciona un nuevo tipo de material activo de ánodo para una batería recargable de litio-ion, que soluciona un problema en la técnica anterior de que cuando se usa un material de silicio como un material activo de ánodo cae fácilmente de un colector de corriente debido al gran cambio de volumen y a que tiene una baja conductividad. Un segundo aspecto de la realización de la presente descripción proporciona un método de preparación de un material activo de ánodo para una batería recargable de litio-ion, donde el método de preparación es sencillo y conveniente en su proceso, tiene un coste relativamente bajo y es sencillo para su producción industrial. Un tercer aspecto de la realización de la presente descripción proporciona una pieza de polo ánodo para una batería recargable de litio-ion que incluye el material activo de ánodo para una batería recargable de litio-ion, y un cuarto aspecto de la realización de la presente descripción proporciona una batería recargable de litio-ion que incluye el material activo de ánodo para una batería recargable de litio-ion. En un primer aspecto, una realización de la presente invención proporciona un material activo de ánodo para una batería recargable de litio-ion que incluye una sustancia activa a base de silicio y un material de carbono dopado con nitrógeno. La sustancia activa a base de silicio está revestida en el interior del material a base de carbono dopado con nitrógeno y la sustancia activa a base de silicio es una o más de una nanopartícula y un nanohilo, donde un diámetro de partícula de la nanopartícula de sustancia activa a base de silicio es de 1 nm-1 gm, y el nanohilo es de 1-200 nm de diámetro y 1-10 gm de longitud. Se dispone un microporo en, al menos, uno del exterior y el interior del material de carbono dopado con nitrógeno y una abertura del microporo varía entre 0,5-500 nm. Un material del material de carbono dopado con nitrógeno es una red de carbono dopado con nitrógeno, donde un átomo de nitrógeno y un átomo de carbono en la red de carbono dopado con nitrógeno están unidos en, al menos, una forma de nitrógeno piridínico, nitrógeno de grafito y nitrógeno pirrólico.
Una relación másica de la sustancia activa a base de silicio con respecto al material activo de ánodo para una batería recargable de litio-ion es del 5 % - 50 %. Preferentemente, una relación másica de la sustancia activa a base de silicio con respecto al material activo de ánodo para una batería recargable de litio-ion es del 15 % - 30 %.
Preferentemente, el diámetro de partícula de la nanopartícula de sustancia activa a base de silicio es de 1-200 nm. Preferentemente, el nanohilo de la sustancia activa a base de silicio es de 1-50 nm de diámetro y de 1-5 pm de longitud.
Preferentemente, el material de carbono dopado con nitrógeno se encuentra en una forma de una red tridimensional y el material de carbono dopado con nitrógeno incluye una pluralidad de ramas entrelazadas, donde las ramas son de 1 nm-10 pm de diámetro.
Preferentemente, la abertura del microporo varía entre 2-100 nm.
Una relación del diámetro de la nanopartícula de sustancia activa a base de silicio con respecto a la abertura del microporo es de 1-10:1.
Se dispone un microporo en el exterior o en el interior del material de carbono dopado con nitrógeno o se dispone un microporo en el exterior y en el interior del material de carbono dopado con nitrógeno.
Preferentemente, la red de carbono dopado con nitrógeno incluye nitrógeno pirrólico. El nitrógeno pirrólico en la red de carbono dopado con nitrógeno puede estar unido con Li+ teniendo, de este modo, un buen rendimiento de almacenamiento de litio-ion.
Preferentemente, un material de la sustancia activa a base de silicio se selecciona de una o más de sustancia simple de silicio, óxido de silicio y aleación de silicio.
En comparación con la técnica anterior, el primer aspecto de la realización de la presente invención proporciona un material activo de ánodo para una batería recargable de litio-ion. Se encierra una sustancia activa a base de silicio en el interior de un material de carbono dopado con nitrógeno y la sustancia activa a base de silicio se combina con un colector de corriente usando el material de carbono dopado con nitrógeno. Se dispone un microporo sobre al menos uno del exterior y el interior del material de carbono dopado con nitrógeno. El microporo del material carbono dopado con nitrógeno puede reservar espacio para la expansión de la sustancia activa a base de silicio y, limitado por el material de carbono dopado con nitrógeno, puede hacer que no caiga una sustancia activa a base de silicio resolviendo, de este modo, un problema en la técnica anterior de que un material se silicio, cuando se usa como un material activo de ánodo, cae fácilmente del colector de corriente debido al gran cambio de volumen y tiene una baja conductividad, extendiendo así en gran medida la vida útil del material activo de ánodo de una batería recargable de litio-ion. Además, una red de carbono dopado con nitrógeno puede mejorar la conductividad global de un material compuesto del material de carbono dopado con nitrógeno/sustancia activa a base de silicio; y la red de carbono dopado con nitrógeno tiene una determinada capacidad, la cual, más una alta capacidad de la sustancia activa a base de silicio, permite que el material activo de ánodo de una batería recargable de litio-ion tenga una ventaja de alta capacidad. Además, el material activo de ánodo de una batería recargable de litio-ion tiene un coste relativamente bajo y es sencillo para su producción industrial.
En un segundo aspecto, una realización de la presente descripción proporciona un método de preparación de un material activo de ánodo para una batería recargable de litio-ion, donde un material activo de ánodo para una batería recargable de litio-ion se prepara de acuerdo con uno de los siguientes métodos:
Método 1: dispersar, mediante el uso de un dispersante, una sustancia activa a base de silicio con un diámetro de partícula de 1 nm-1 pm en disolución para obtener una disolución mezclada; añadir un oxidante en la disolución mezclada y, a continuación, añadir un monómero molecular orgánico, donde el monómero molecular orgánico se selecciona de uno o más de un monómero de piridina, un monómero de pirrol, un monómero de anilina y un derivado del monómero de piridina, el monómero de pirrol o el monómero de anilina, y la sustancia activa a base de silicio se hace reaccionar con el monómero molecular orgánico para formar un precipitado negro; filtrar el precipitado negro y tomar un residuo del filtro y, a continuación, revestir el exterior de la sustancia activa a base de silicio en un material de carbono dopado con nitrógeno usando un método de pirólisis para obtener el material activo de ánodo para una batería recargable de litio-ion;
Método 2: colocar una sustancia a base de silicio con un diámetro de partícula de 1 nm-1 pm en un horno tubular; incorporar, mediante gas protector, un monómero molecular orgánico gasificado, donde el monómero molecular orgánico se selecciona de uno o más de un monómero de piridina, un monómero de pirrol, un monómero de anilina y un derivado del monómero de piridina, el monómero de pirrol o el monómero de anilina; y revestir el exterior de la sustancia activa a base de silicio en un material de carbono dopado con nitrógeno usando un método de deposición con vapor químico para obtener el material activo de ánodo para una batería recargable de litio-ion; y
Método 3: mezclar una o más moléculas orgánicas del líquido iónico de dicianamida de 3-metil-1 -butilpiridina o dicianamida de 1 -etil-3-metilimidazol y un derivado de la dicianamida de 3-metil-1 -butilpiridina o la dicianamida de 1-etil-3-metilimidazol, con una sustancia activa a base de silicio con un diámetro de partícula de 1 nm-1 gm para obtener una disolución mezclada y revestir el exterior de la sustancia activa a base de silicio en un material de carbono dopado con nitrógeno usando un método de pirólisis con líquido iónico para obtener el material activo de ánodo para una batería recargable de litio-ion.
El material activo de ánodo para una batería recargable de litio-ion incluye una sustancia activa a base de silicio y un material de carbono dopado con nitrógeno. La sustancia activa a base de silicio está revestida en el interior del material a base de carbono dopado con nitrógeno y la sustancia activa a base de silicio es una o más de una nanopartícula y un nanohilo, donde un diámetro de partícula de la nanopartícula de sustancia activa a base de silicio es de 1 nm-1 gm, y el nanohilo es de 1-200 nm de diámetro y 1-10 gm de longitud. Se dispone un microporo en, al menos, uno del exterior y el interior del material de carbono dopado con nitrógeno y una abertura del microporo varía entre 0,5-500 nm. Un material del material de carbono dopado con nitrógeno es una red de carbono dopado con nitrógeno, donde un átomo de nitrógeno y un átomo de carbono en la red de carbono dopado con nitrógeno están unidos en, al menos, una forma de nitrógeno piridínico, nitrógeno de grafito y nitrógeno pirrólico.
Preferentemente, en el Método 1, el revestimiento del exterior de la sustancia activa a base de silicio en un material de carbono dopado con nitrógeno usando un método de pirólisis es: secar el residuo de filtro a 60-100 °C durante 12-36 horas; colocar el resto de filtro secado en un horno tubular; introducir gas protector y sinterizar el residuo de filtro secado a 500-1.300 °C durante 1-6 horas. El dispersante se usa para dispersar la sustancia activa a base de silicio con el diámetro de partícula de 1 nm-1 gm en la disolución; el oxidante se añade y, a continuación, se añade el monómero molecular orgánico, donde el monómero molecular orgánico se selecciona de uno o más de un monómero de piridina, un monómero de pirrol, un monómero de anilina y un derivado del monómero de piridina, el monómero de pirrol o el monómero de anilina; y una relación másica de la sustancia activa a base de silicio con respecto al monómero molecular orgánico es de 1-4:1-10; se conserva una temperatura a 0-100 °C para hacer reaccionar durante 12-36 horas para formar el precipitado negro; se filtra el precipitado negro y el residuo de filtro se limpia; a continuación, el residuo de filtro se seca a 60-100 °C durante 12-36 horas; el residuo de filtro secado se coloca en el horno tubular; se introduce el gas protector y el residuo de filtro secado se sinteriza a 500-1.300 °C durante 1 -6 horas para obtener el material activo de ánodo para una batería recargable de litio-ion.
Más preferentemente, se prepara solución de (C16H33)N(CH3)3Br (Bromuro de cetiltrimetilamonio, CTAB) con 0,5-2 mol/l de ácido clorhídrico en un baño de agua con hielo; se añade una sustancia activa a base de silicio con el diámetro de partícula de 1 nm-1 gm; se lleva a cabo dispersión ultrasónica durante 10-60 minutos; a continuación, se añade peroxodisulfato de amonio (APS); después la mezcla se agita durante 0,5-2 horas y, a continuación, se añade un monómero de pirrol, donde una relación másica de polvo de silicio con respecto a pirrol, APS, CTAB y ácido clorhídrico es de 1-4:1-10:1-10:1-6:10-20; se conserva una temperatura a 0-5 °C para hacer reaccionar durante 12­ 36 horas para formar el precipitado negro; el precipitado negro se filtra y el residuo de filtro se limpia; a continuación, el residuo de filtro se seca a 60-100 °C durante 12-36 horas; el residuo de filtro secado se coloca en el horno tubular; se introduce el gas protector; y el residuo de filtro secado se sinteriza a 500-1.300 °C durante 1-6 horas para obtener el material activo de ánodo para una batería recargable de litio-ion.
Preferentemente, en el Método 2, el revestimiento del exterior de la sustancia activa a base de silicio en un material de carbono dopado con nitrógeno usando un método de deposición con vapor químico es: establecer una relación másica de la sustancia activa a base de silicio con respecto al monómero molecular orgánico a 1:1-10; controlar la cantidad de flujo de gas del gas protector para que sea de 10-100 ml/min; calentar el horno tubular a 500-1.300 °C en el interior a una velocidad de calentamiento de 10-50 °C/min y conservar una temperatura durante 1 -12 horas y, a continuación, enfriar el horno tubular para que esté a temperatura ambiente. La sustancia activa a base de silicio con el diámetro de partícula de 1 nm-1 gm se coloca en el horno tubular y se vacía el horno tubular; se usa el gas protector para incorporar el monómero molecular orgánico gasificado, donde el monómero molecular orgánico se selecciona de uno o más de un monómero de piridina, un monómero de pirrol, un monómero de anilina y un derivado del monómero de piridina, el monómero de pirrol o el monómero de anilina y monómero de anilina; una relación másica de la sustancia activa a base de silicio con respecto al monómero molecular orgánico es de 1:1-10; la cantidad de flujo de gas del gas protector se controla para que sea de 10-100 ml/min; el horno tubular se calienta a 500-1.300 °C en el interior de una velocidad de calentamiento de 10-50 °C/min y se conserva una temperatura durante 1-12 horas; y, a continuación, el horno tubular se enfría para que esté en una temperatura ambiente para obtener el material activo de ánodo para una batería recargable de litio-ion.
Más preferentemente, la sustancia activa a base de silicio con el diámetro de partícula de 1 nm-1 gm se coloca en un tubo de cuarzo, a continuación, el tubo de cuarzo se coloca en el horno tubular y se varía el horno tubular a 0-10­ 2 Pa; se usa el gas protector para incorporar el monómero de piridina gasificado; una relación másica de la sustancia activa a base de silicio con respecto al monómero molecular orgánico es de 1:1-10; la cantidad del flujo de gas del gas protector se controla para que sea de 10-100 ml/min; el horno tubular se calienta a 500-1.300 °C en el interior a una velocidad de calentamiento de 10-50 °C/min y se conserva una temperatura durante 1-12 horas; y, a continuación, el horno tubular se enfría hasta una temperatura ambiente para obtener el material activo de ánodo para una batería recargable de litio-ion.
Preferentemente, en el Método 3, el revestimiento del exterior de la sustancia activa a base de silicio en un material de carbono dopado con nitrógeno usando un método de pirólisis con líquido iónico es: colocar la disolución mezclada en un horno tubular; vaciar el horno tubular; introducir gas protector y controlar la cantidad de flujo de gas para que sea de 10-100 ml/min; calentar el horno tubular a 500-1.300 °C en el interior a una velocidad de calentamiento de 1-10 °C/min y conservar una temperatura durante 1-6 horas y, a continuación, enfriar el horno tubular para que esté a temperatura ambiente. En una atmósfera seca, una o más moléculas orgánicas del líquido iónico dicianamida de 3-metil-1 -butilpiridina o dicianamida de 1 -etil-3-metilimidazol y un derivado de la dicianamida de 3-metil-1 -butilpiridina o la dicianamida de 1 -etil-3-metilimidazol se oscilan y mezclan con la sustancia activa a base de silicio con el diámetro de partícula de 1 nm-1 pm, donde una relación másica de la molécula orgánica con respecto a la sustancia activa a base de silicio es de 0,5-10:1; a continuación, la mezcla se coloca en el horno tubular y se vacía el horno tubular; se introduce el gas protector y la cantidad de flujo de gas del gas protector se controla para que sea de 10-100 ml/min; se calienta el horno tubular a 500-1.300 °C en el interior a una velocidad de calentamiento de 1-10 °C/min y se conserva una temperatura durante 1-6 horas; y, a continuación el horno tubular se enfría hasta una temperatura ambiente para obtener el material activo de ánodo para una batería recargable de litio-ion.
Más preferentemente, en una atmósfera seca, una o más moléculas orgánicas del líquido iónico de dicianamida de 3-metil-1 -butilpiridina o dicianamida de 1 -etil-3-metilimidazol y un derivado de la dicianamida de 3-metil-1 -butilpiridina o la dicianamida de 1 -etil-3-metilimidazol se oscila y mezclan con la sustancia activa a base de silicio con el diámetro de partícula de 1 nm-1 pm durante 30-120 minutos, donde una relación másica de la molécula orgánica con respecto a la sustancia activa a base de silicio es de 0,5-10:1; a continuación, la mezcla se coloca en un crisol, el crisol se coloca en el horno tubular y el horno tubular se vacía a 0-10-2 Pa; se introduce gas protector y la cantidad de flujo de gas del gas protector se controla para que sea de 10-100 ml/min: el horno tubular se calienta a 500-1.300 °C en el interior a una velocidad de calentamiento de 1-10 °C/min y se conserva una temperatura durante 1-6 horas; y, a continuación, el horno tubular se enfría hasta una temperatura ambiente para obtener el material activo de ánodo para una batería recargable de litio-ion.
Se selecciona un monómero molecular orgánico de uno o más de un monómero de piridina, un monómero de pirrol, un monómero de anilina y un derivado del monómero de piridina, el monómero de pirrol o el monómero de anilina o se selecciona de uno o más del líquido iónico de dicianamida de 3-metil-1 -butilpiridina o dicianamida de 1 -etil-3-metilimidazol y un derivado de la dicianamida de 3-metil-1 -butilpiridina o la dicianamida de 1 -etil-3-metilimidazol. Como fuente de carbono, una molécula orgánica forma una red de carbono dopado con nitrógeno durante el piroprocesamiento, donde un átomo de nitrógeno y un átomo de carbono en la red de carbono dopado con nitrógeno se unen en, al menos, una forma de nitrógeno piridínico, nitrógeno de grafito y nitrógeno pirrólico. Además, durante un proceso de pirólisis, la molécula orgánica se descompone en un gas molecular pequeño, y el gas molecular pequeño escapa del exterior del material de carbono dopado con nitrógeno formando, de este modo, una estructura de microporos en el exterior o en el interior del material de carbono dopado con nitrógeno, o en el exterior y en el interior del material de carbono dopado con nitrógeno.
Una relación másica de la sustancia activa a base de silicio con respecto al material activo de ánodo para una batería recargable de litio-ion es del 5 % - 50 %. Preferentemente, una relación másica de la sustancia activa a base de silicio con respecto al material activo de ánodo para una batería recargable de litio-ion es del 15 % - 30 %.
Preferentemente, el diámetro de partícula de la nanopartícula de sustancia activa a base de silicio es de 1-200 nm y el nanohilo de la sustancia activa a base de silicio es de 1-50 nm de diámetro y 1-5 pm de longitud.
Preferentemente, la abertura del microporo varía entre 2-100 nm.
Una relación del diámetro de la nanopartícula de sustancia activa a base de silicio con respecto a la abertura del microporo es de 1-10:1.
Preferentemente, el material de carbono dopado con nitrógeno se encuentra en una forma de una red tridimensional y el material de carbono dopado con nitrógeno incluye una pluralidad de ramas entrelazadas, donde las ramas son de 1 nm-10 pm de diámetro.
Preferentemente, la red de carbono dopado con nitrógeno incluye nitrógeno pirrólico. El nitrógeno pirrólico en la red de carbono dopado con nitrógeno puede estar unido con Li+ teniendo, de este modo, un buen rendimiento de almacenamiento de litio-ion.
Preferentemente, un material de la sustancia activa a base de silicio se selecciona de una o más de sustancia simple de silicio, óxido de silicio y aleación de silicio.
El método de preparación de un material activo de ánodo para una batería recargable de litio-ion que se proporciona de acuerdo con el segundo aspecto de la realización de la presente descripción es simple y conveniente en su proceso, tiene un coste relativamente bajo y es sencillo para su producción industrial.
En un tercer aspecto, una realización de la presente descripción proporciona una pieza de polo ánodo para una batería recargable de litio-ion, donde la pieza de polo ánodo para una batería recargable de litio-ion incluye un colector de corriente y un material activo de ánodo para batería recargable de litio-ion, donde el material activo de ánodo está revestido sobre el colector de corriente. El material activo de ánodo para una batería recargable de litioion incluye una sustancia activa a base de silicio y un material de carbono dopado con nitrógeno. La sustancia activa a base de silicio está revestida en el interior del material a base de carbono dopado con nitrógeno y la sustancia activa a base de silicio es una o más de una nanopartícula y un nanohilo, donde un diámetro de partícula de la nanopartícula de sustancia activa a base de silicio es de 1 nm-1 pm, y el nanohilo es de 1-200 nm de diámetro y 1­ 10 pm de longitud. Se dispone un microporo en, al menos, uno del exterior y el interior del material de carbono dopado con nitrógeno y una abertura del microporo varía entre 0,5-500 nm. Un material del material de carbono dopado con nitrógeno es una red de carbono dopado con nitrógeno, donde un átomo de nitrógeno y un átomo de carbono en la red de carbono dopado con nitrógeno están unidos en, al menos, una forma de nitrógeno piridínico, nitrógeno de grafito y nitrógeno pirrólico.
La pieza de polo ánodo para una batería recargable de litio-ion que se proporciona de acuerdo con el tercer aspecto de la realización de la presente descripción tiene una vida útil prolongada y una buena conductividad. Un modo ejemplar del material activo de ánodo para una batería recargable de litio-ion es el mismo que el del primer aspecto. En un cuarto aspecto, una realización de la presente descripción proporciona una batería recargable de litio-ion, donde la batería recargable de litio-ion está formada por una pieza de polo ánodo, una pieza de polo cátodo, una membrana, un electrolito no acuoso y un revestimiento. La pieza de polo ánodo para una batería recargable de litioion incluye un colector de corriente y un material activo de ánodo para una batería recargable de litio-ion, donde el material activo de ánodo está revestido sobre el colector de corriente. El material activo de ánodo para una batería recargable de litio-ion incluye una sustancia activa a base de silicio y un material de carbono dopado con nitrógeno. La sustancia activa a base de silicio está revestida en el interior del material a base de carbono dopado con nitrógeno y la sustancia activa a base de silicio es una o más de una nanopartícula y un nanohilo, donde un diámetro de partícula de la nanopartícula de sustancia activa a base de silicio es de 1 nm-1 pm, y el nanohilo es de 1-200 nm de diámetro y 1-10 pm de longitud. Se dispone un microporo en, al menos, uno del exterior y el interior del material de carbono dopado con nitrógeno y una abertura del microporo varía entre 0,5-500 nm. Un material del material de carbono dopado con nitrógeno es una red de carbono dopado con nitrógeno, donde un átomo de nitrógeno y un átomo de carbono en la red de carbono dopado con nitrógeno están unidos en, al menos, una forma de nitrógeno piridínico, nitrógeno de grafito y nitrógeno pirrólico.
La batería recargable de litio-ion proporcionada de acuerdo con el cuarto aspecto de la realización de la presente descripción tiene una vida útil prolongada y una buena conductividad. Un modo ejemplar del material activo de ánodo para una batería recargable de litio-ion es el mismo que el del primer aspecto.
Lo que sigue escribe adicionalmente las realizaciones de la presente invención con una pluralidad de realizaciones. Las realizaciones de la presente invención no están limitadas a las siguientes realizaciones específicas. Su implementación se puede cambiar oportunamente dentro del alcance, pero sin que modifique un derecho principal. Realización 1
Un método de preparación de un material activo de ánodo para una batería recargable de litio-ion incluye las siguientes etapas:
disolver la disolución de bromuro de cetiltrimetilamonio (CTAB, (C16H33)N(CH3)3Br, 7,3 g) en un HCl (120 ml, 1 mol/l) en un baño de agua con hielo; a continuación, añadir 1 g de polvo de silicio con un diámetro de partícula de 10 nm; realizar dispersión ultrasónica durante 30 minutos; añadir peroxodisulfato de amonio (APS, 13,7 g), formando inmediatamente una suspensión de color blanco; agitar la mezcla durante 0,5 horas y, a continuación, añadir un monómero de pirrol (Py, 12 ml) en la suspensión y conservar una temperatura de 4 °C para hacer reaccionar durante 24 horas para formar un precipitado negro; limpiar el residuo de filtro obtenido usando la disolución de HCI de 1 mol/l tres veces; limpiar el residuo de filtro usando agua purificada hasta que la suspensión sea incolora y neutra; a continuación, secar el residuo de filtro a 80 °C durante 24 horas; colocar un residuo de filtro secado en un horno tubular; introducir mezcla de H2/Ar al 5 %; y sinterizar el residuo de filtro a 700 °C durante 2 horas para obtener el material activo de ánodo para una batería recargable de litio-ion.
El material activo de ánodo para una batería recargable de litio-ion incluye una sustancia activa a base de silicio y un material de carbono dopado con nitrógeno, donde la sustancia activa a base de silicio está revestida en el interior del material de carbono dopado con nitrógeno. De acuerdo con un análisis de difracción de rayos X (XRD), la sustancia activa a base de silicio en el material activo de ánodo para una batería recargable de litio-ion es silicio de sustancia simple y una relación másica del silicio de sustancia simple es del 25,3 % como se ha medido usando un método gravimétrico de cloruro de amonio. Se dispone un microporo sobre al menos uno del exterior y el interior del material de carbono dopado con nitrógeno. Una abertura del microporo varía entre 0,5-4 nm según se ha calculado de acuerdo con Brunauer-Emmett-Teller (BET) y Barrett-JoynerHalenda (BJH) usando un método de adsorción con nitrógeno. Según un análisis de espectroscopía de fotoelectrones de rayos X (XPS), un átomo de nitrógeno sale en una forma de nitrógeno piridínico y nitrógeno pirrólico. La Fig. 1 es un micrográfico de electrones de MET de un material activo de ánodo para una batería recargable de litio-ion que se obtiene de acuerdo con una realización de la presente invención. Tal como se muestra en la Fig. 1, el material activo de ánodo para una batería recargable de litio-ion incluye una sustancia activa a base de silicio y un material de carbono dopado con nitrógeno. El material de carbono dopado con nitrógeno se encuentra en una forma de una red tridimensional y el material de carbono dopado con nitrógeno incluye una pluralidad de ramas entrelazadas, donde las ramas son de 50 nm-80 nm de diámetro. La estructura utiliza en su totalidad una red conductiva tridimensional del material de carbono dopado con nitrógeno y una baja conductividad de la sustancia activa a base de silicio difícilmente tiene un efecto sobre la propiedad conductiva global del material. Además, el microporo del material de carbono dopado con nitrógeno puede reducir eficazmente el impacto de un cambio de volumen de la sustancia activa a base de silicio en la vida global del material.
Realización 2
Un método de preparación de un material activo de ánodo para una batería recargable de litio-ion incluye las siguientes etapas:
colocar 3 g de polvo de silicio con un diámetro de partícula de 200 nm en un tubo de cuarzo y colocar el tubo de cuarzo en un horno tubular; vaciar el horno tubular; introducir Ar que está cargado con un monómero de piridina gasificado (piridina, 10 g) para servir como gas de reacción y controlar la cantidad de flujo de gas del Ar para que sea de 50 ml/min; calentar el horno tubular a 700 °C en el interior a una velocidad de calentamiento de 30 °C/min y conservar la temperatura durante 6 horas; y, a continuación, enfriar el horno tubular hasta una temperatura ambiente para obtener un material activo de ánodo para una batería recargable de litio-ion.
El material activo de ánodo para una batería recargable de litio-ion incluye una sustancia activa a base de silicio y un material de carbono dopado con nitrógeno. La sustancia activa a base de silicio está revestida en el interior del material de carbono dopado con nitrógeno. De acuerdo con un análisis de XRD, la sustancia activa a base de silicio en el material activo de ánodo para una batería recargable de litio-ion es silicio de sustancia simple y una relación másica del silicio de sustancia simple es del 53,6% como se ha medido usando un método gravimétrico de cloruro de amonio. Se dispone un microporo sobre al menos uno del exterior y el interior del material de carbono dopado con nitrógeno. Una abertura del microporo varía entre 20-50 nm según se ha calculado de acuerdo con BET y BJH usando un método de adsorción con nitrógeno. De acuerdo con un análisis de XPS, un átomo de nitrógeno sale en tres formas: nitrógeno piridínico, nitrógeno pirrólico y nitrógeno de grafito. Desde una perspectiva de microscopio electrónico por transmisión (MET), el material de carbono dopado con nitrógeno se encuentra en una forma de una red tridimensional y el material de carbono dopado con nitrógeno incluye una pluralidad de ramas entrelazadas, donde las ramas son de 300-500 nm de diámetro. La Fig. 2 es un diagrama estructural esquemático de una red de carbono dopado con nitrógeno en un material activo de ánodo para una batería recargable de litio-ion que se obtiene de acuerdo con otra realización de la presente invención. Tal como se muestra en la Fig. 2, un átomo de nitrógeno y un átomo de carbono en la red de carbono dopado con nitrógeno se unen, en general, en diversas formas de nitrógeno piridínico, nitrógeno de grafito y nitrógeno pirrólico oscila.
Realización 3
Un método de preparación de un material activo de ánodo para una batería recargable de litio-ion incluye las siguientes etapas:
en una atmósfera seca, añadir 5 g de líquido iónico de dicianamida de 3-metil-1 -butilpiridina (dicianamida de 3-metil-1 -butilpiridina) en 1 g de polvo de silicio con un diámetro de partícula de 100 nm; oscilar la mezcla en un mezclador de oscilación durante 60 minutos; transferir la mezcla a un crisol y colocar el crisol en un horno tubular; introducir argón y controlar la cantidad de flujo de gas del argón para que sea de 10 ml/min; calentar el horno tubular a 600 °C en el interior a una velocidad de calentamiento de 2 °C/min y conservar la temperatura durante 2 horas para descomponer completamente el líquido iónico; y, a continuación, enfriar el horno tubular hasta una temperatura ambiente para obtener el material activo de ánodo para una batería recargable de litio-ion.
El material activo de ánodo para una batería recargable de litio-ion incluye una sustancia activa a base de silicio y un material de carbono dopado con nitrógeno. La sustancia activa a base de silicio está revestida en el interior del material de carbono dopado con nitrógeno. De acuerdo con un análisis de XRD, la sustancia activa a base de silicio en el material activo de ánodo para una batería recargable de litio-ion es silicio de sustancia simple y una relación másica del silicio de sustancia simple es del 29,9% como se ha medido usando un método gravimétrico de cloruro de amonio. Se dispone un microporo sobre al menos uno del exterior y el interior del material de carbono dopado con nitrógeno. Una abertura del microporo varía entre 10-50 nm según se ha calculado de acuerdo con BET y BJH usando un método de adsorción con nitrógeno. Desde una perspectiva de MET, el material de carbono dopado con nitrógeno se encuentra en una forma de una red tridimensional y el material de carbono dopado con nitrógeno incluye una pluralidad de ramas entrelazadas, donde las ramas son de 100-200 nm de diámetro. De acuerdo con un análisis de XPS, un átomo de nitrógeno sale en tres formas: nitrógeno piridínico, nitrógeno pirrólico y nitrógeno de grafito.
Ejemplo comparativo 1
Colocar 3 g de polvo de silicio con un diámetro de partícula de 200 nm en un tubo de cuarzo y colocar el tubo de cuarzo en un horno tubular; vaciar el horno tubular; introducir Ar/Metano (una relación de volumen de 8:2) para servir como gas de reacción y controlar la cantidad de flujo de gas a 50 ml/min; calentar el horno tubular a 700 °C en el interior a una velocidad de calentamiento de 30 °C/min y conservar la temperatura durante 6 horas; y, a continuación, enfriar el horno tubular para que esté a una temperatura ambiente para obtener un material activo de ánodo para una batería recargable de litio-ion.
Ejemplo comparativo 2
Un método de preparación de un material activo de ánodo para una batería recargable de litio-ion incluye las siguientes etapas:
disolver una disolución de bromuro de cetiltrimetilamonio (CTAB, (C16H33)N(CH3)3Br, 7,3 g) en un HCl (120 ml, 1 mol/l) en un baño de agua con hielo; a continuación, añadir 1 g de polvo de silicio con un diámetro de partícula de 1 gm; realizar dispersión ultrasónica durante 30 minutos; añadir peroxodisulfato de amonio (APS, 13,7 g), formando inmediatamente una suspensión de color blanco; agitar la mezcla durante 0,5 horas y, a continuación, añadir un monómero de pirrol (Py, 12 ml) en la suspensión; conservar una temperatura de 4 °C para hacer reaccionar durante 24 horas para formar un precipitado negro; filtrar el precipitado negro, limpiar el residuo de filtro obtenido usando la solución de HCI de 1 mol/l tres veces; limpiar el residuo de filtro usando agua purificada hasta que la suspensión sea incolora y neutra; a continuación, secar el residuo de filtro a 80 °C durante 24 horas; colocar un residuo de filtro secado en un horno tubular; introducir mezcla de H2/Ar al 5 %; sinterizar el resto de filtro a 700 °C durante 2 horas para obtener un material activo de ánodo para una batería recargable de litio-ion.
De acuerdo con un análisis de XRD, la sustancia activa a base de silicio en el material activo de ánodo para una batería recargable de litio-ion es silicio de sustancia simple y una relación másica del silicio de sustancia simple es del 28,3% como se ha medido usando un método gravimétrico de cloruro de amonio. Una abertura del microporo varía entre 0,5-4 nm según se ha calculado de acuerdo con BET y BJH usando un método de adsorción con nitrógeno. Desde una perspectiva de MET, un material de carbono dopado con nitrógeno se encuentra en una forma de una red tridimensional y el material de carbono dopado con nitrógeno incluye una pluralidad de ramas entrelazadas, donde un elemento estructural de la rama es de 50-80 nm de diámetro. Según un análisis de XPS, un átomo de nitrógeno sale en una forma de nitrógeno piridínico y nitrógeno pirrólico.
Ejemplo comparativo 3
Un método de preparación de un material activo de ánodo para una batería recargable de litio-ion incluye las siguientes etapas:
en una atmósfera seca, añadir 5 g de líquido iónico de dicianamida de 3-metil-1 -butilpiridina (dicianamida de 3-metil-1 -butilpiridina) en 1 g de polvo de silicio con un diámetro de partícula de 200 nm; oscilar la mezcla en un mezclador de oscilación durante 60 minutos para obtener una mezcla arenosa; transferir la mezcla arenosa a un crisol y colocar el crisol en un horno tubular; introducir argón y controlar la cantidad de flujo de gas de argón para que sea de 30 ml/min; calentar el horno tubular a 1.000 °C en el interior a una velocidad de calentamiento de 30 °C/min y conservar la temperatura durante 2 horas para descomponer completamente el líquido iónico; y, a continuación, enfriar el horno tubular hasta temperatura ambiente para obtener el material activo de ánodo para una batería recargable de litio-ion.
De acuerdo con un análisis de XRD, la sustancia activa a base de silicio en el material activo de ánodo para una batería recargable de litio-ion es silicio de sustancia simple y una relación másica del silicio de sustancia simple es del 31,9% como se ha medido usando un método gravimétrico de cloruro de amonio. Una abertura del microporo varía entre 0,5-1 gm según se ha calculado de acuerdo con BET y BJH usando un método de adsorción con nitrógeno. Desde una perspectiva de MET, un material de carbono dopado con nitrógeno se encuentra en una forma de una red tridimensional y el material de carbono dopado con nitrógeno incluye una pluralidad de ramas entrelazadas, donde las ramas son de 10-20 gm de diámetro. De acuerdo con un análisis de XPS, un átomo de nitrógeno sale en tres formas: nitrógeno piridínico, nitrógeno pirrólico y nitrógeno de grafito.
Preparación de una pieza de polo ánodo para una batería recargable de litio-ion:
Mezclar uniformemente el material activo de ánodo para una batería recargable de litio-ion que se obtiene de acuerdo con la Realización 1 con un aditivo conductivo (Timcal, Super-p y SFG-6); a continuación, añadir 8 % de flúor de polivinilideno PVDF (Arkmer, HSV900) y disolución de N-metil pirrolidona NMP y agitar la mezcla uniformemente; revestir el tamaño de mezcla anterior uniformemente sobre 10 gm de un colector de corriente de papel de cobre; y cocer el colector de corriente de papel de cobre a 110 °C al vacío durante 12 horas para obtener una pieza de polo ánodo para una batería recargable de litio-ion. Una fórmula (una relación másica) para el tamaño de mezcla de ánodo para la pieza de polo de ánodo para la batería recargable de litio-ion es: Material activo de ánodo para una batería recargable de litio-ion: super-p: SFG-6: PVDF=92: 3:1:4.
Preparación de una batería recargable de litio-ion:
Producir la pieza de polo de ánodo para una batería recargable de litio-ion en una batería de botón tipo 2016, donde un electrodo adopta un metal de litio, una membrana es celgard C2400 y un electrolito es 1,3 M LiPF6 EC y disolución DEC (una relación de volumen es 3:7).
Los materiales activos de ánodo para una batería recargable de litio-ion que se obtienen de acuerdo con la Realización 2, Realización 3 y Ejemplo comparativo 1-Ejemplo comparativo 3 se manipulan del mismo modo.
Realizaciones de efecto
Para respaldar firmemente un efecto beneficioso de las realizaciones de la presente invención, se proporcionan las siguientes realizaciones de efecto para evaluar el rendimiento de los productos proporcionados en las realizaciones de la presente invención.
Cargar una batería recargable de litio-ion de tipo botón obtenida de acuerdo con la Realización 1-Realización 3 y Ejemplo comparativo1-Ejemplo comparativo 3 a 0,001 V con una corriente de 100 mA/1g de sustancia activa y, a continuación, mantener el voltaje constante hasta que la corriente sea inferior a la de 10 mA/1g; apartar la batería recargable de litio-ion de tipo botón durante 10 minutos; y descargar la anterior batería de botón a 2,5 V con una corriente de 100 mA/1g de sustancia activa. Registrar los anteriores procesos de carga y descarga como un ciclo de carga/descarga. Las fórmulas de una eficiencia culómbica inicial y una tasa de capacidad de retención de la batería recargable de litio-ion de tipo botón son respectivamente del siguiente modo y los resultados se registran en la Tabla 1:
Eficiencia culómbica inicial (%) =Plimera capacidad de carga/Primera capacidad de descargan 100 % Tasa de capacidad de retención del ciclo n-tJh. (%) = Capacidad de descarga del ciclo n-th/Capacidad de descarga del pnmer ciclo x 100 %

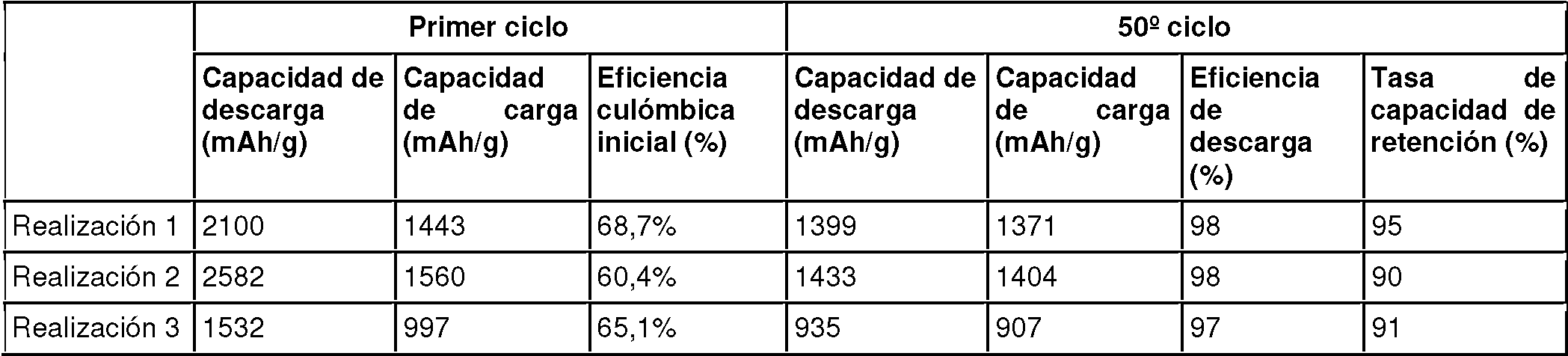

Tabla 1. Resultados de ensa o de la batería recar able de litio-ion de ti o botón
Figure imgf000012_0001
Figure imgf000013_0001
Como se puede observar a partir de la Tabla 1, en comparación con un compuesto de silicio/carbono, el material activo de ánodo para una batería recargable de litio-ion que se obtiene a la misma temperatura de acuerdo con el Ejemplo comparativo 1, los materiales activos de ánodo para una batería recargable de litio-ion que se obtienen de acuerdo con la Realización 1 - Realización 3 de la presente invención tienen un largo ciclo de vida, una alta capacidad y una alta eficiencia inicial, puesto que una red de carbono dopado con nitrógeno tiene una capacidad y conductividad superiores que el carbono, y un microporo de un material de carbono dopado con nitrógeno puede reducir eficazmente el impacto de un cambio de volumen de una sustancia activa a base de silicio en la vida global del material. En comparación con los materiales activos de ánodo para una batería recargable de litio-ion que se obtienen a la misma temperatura de acuerdo con los Ejemplos comparativos 2 y 3, los materiales activos de ánodo para una batería recargable de litio-ion que se obtienen de acuerdo con la Realización 1 - Realización 3 de la presente invención tienen una correspondencia más razonable con respecto a un tamaño de una nanopartícula de sustancia activa a base de silicio, un diámetro de ramas de un material de carbono dopado con nitrógeno y un intervalo de abertura de un microporo del material de carbono dopado con nitrógeno y tienen una mayor conductividad, mayor capacidad, mayor eficiencia inicial y un ciclo de vida más largo.

Claims (3)

REIVINDICACIONES
1. Un material activo de ánodo para una batería recargable de litio-ion que comprende:
una sustancia activa a base de silicio que es una o más de una nanopartícula y un nanohilo;
un material de carbono dopado con nitrógeno, en donde la sustancia activa a base de silicio está revestida en el interior del material de carbono dopado con nitrógeno, en donde un diámetro de partícula de la sustancia activa a base de silicio es de 1 nm-1 gm, y el nanohilo es de 1-200 nm de diámetro y 1-10 gm de longitud;
se dispone un microporo en al menos uno del exterior y el interior del material de carbono dopado con nitrógeno y una abertura del microporo varía entre 0,5-500 nm; y
un material del material de carbono dopado con nitrógeno es una red de carbono dopado con nitrógeno, en donde un átomo de nitrógeno y un átomo de carbono en la red de carbono dopado con nitrógeno están unidos en al menos una forma de nitrógeno piridínico, nitrógeno de grafito y nitrógeno pirrólico;
en donde una relación del diámetro de la nanopartícula de sustancia activa a base de silicio con respecto a la abertura del microporo es de 1:1-10:1;
en donde una relación másica de la sustancia activa a base de silicio con respecto al material activo de ánodo para una batería recargable de litio-ion es del 5 % - 50 %.
2. El material activo de ánodo para una batería recargable de litio-ion de acuerdo con la reivindicación 1, en donde una relación másica de la sustancia activa a base de silicio con respecto al material activo de ánodo para una batería recargable de litio-ion es del 15 % - 30 %.
3. El material activo de ánodo para una batería recargable de litio-ion de acuerdo con una cualquiera de las reivindicaciones 1 a 2, en donde la red de carbono dopado con nitrógeno comprende nitrógeno pirrólico.
ES14806158T 2013-07-29 2014-02-25 Material activo de electrodo negativo de batería recargable de litio-ion y su método de preparación, placa de electrodo negativo de batería recargable de litio-ion y batería recargable de litio-ion Active ES2733374T3 (es)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
CN201310323018.0A CN104347857B (zh) 2013-07-29 2013-07-29 锂离子二次电池负极活性材料及其制备方法、锂离子二次电池负极极片和锂离子二次电池
PCT/CN2014/072477 WO2015014121A1 (zh) 2013-07-29 2014-02-25 锂离子二次电池负极活性材料及其制备方法、锂离子二次电池负极极片和锂离子二次电池

Publications (1)

Publication Number Publication Date
ES2733374T3 true ES2733374T3 (es) 2019-11-28

Family

ID=52430941

Family Applications (1)

Application Number Title Priority Date Filing Date
ES14806158T Active ES2733374T3 (es) 2013-07-29 2014-02-25 Material activo de electrodo negativo de batería recargable de litio-ion y su método de preparación, placa de electrodo negativo de batería recargable de litio-ion y batería recargable de litio-ion

Country Status (7)

Country Link
US (2) US10454094B2 (es)
EP (1) EP2876710B1 (es)
JP (1) JP6169260B2 (es)
KR (1) KR20150143767A (es)
CN (1) CN104347857B (es)
ES (1) ES2733374T3 (es)
WO (1) WO2015014121A1 (es)

Families Citing this family (48)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2013120011A1 (en) 2012-02-09 2013-08-15 Energ2 Technologies, Inc. Preparation of polymeric resins and carbon materials
CN110112377A (zh) 2013-03-14 2019-08-09 14族科技公司 包含锂合金化的电化学改性剂的复合碳材料
US10195583B2 (en) 2013-11-05 2019-02-05 Group 14 Technologies, Inc. Carbon-based compositions with highly efficient volumetric gas sorption
KR102663138B1 (ko) 2014-03-14 2024-05-03 그룹14 테크놀로지스, 인코포레이티드 용매의 부재하의 졸-겔 중합을 위한 신규한 방법 및 그러한 방법으로부터의 가변형 탄소 구조의 생성
CN109119603B (zh) 2014-04-29 2022-08-09 华为技术有限公司 复合负极材料及其制备方法、锂离子二次电池负极极片和锂离子二次电池
CN105047870A (zh) * 2015-06-17 2015-11-11 南京航空航天大学 一种掺氮碳包覆硅复合材料及其制备方法
US20190097222A1 (en) 2015-08-14 2019-03-28 Energ2 Technologies, Inc. Composites of porous nano-featured silicon materials and carbon materials
CN119419246A (zh) * 2015-08-28 2025-02-11 14集团技术公司 具有极其持久的锂嵌入的新型材料及其制造方法
KR101653962B1 (ko) * 2015-09-17 2016-09-23 한국에너지기술연구원 나노입자의 도핑된 탄소 코팅 방법, 도핑된 탄소의 나노 스케일 구조체의 제조방법, 이에 의해 제조된 도핑된 탄소로 코팅된 나노입자와 도핑된 탄소의 나노 스케일 구조체 및 이의 용도
US10427982B2 (en) 2015-09-17 2019-10-01 Korea Institute Of Energy Research Method of carbon coating on nanoparticle and carbon coated nanoparticle produced by the same
CN106505189A (zh) * 2015-12-08 2017-03-15 上海杉杉科技有限公司 一种三维硅-聚吡咯-石墨负极材料及其制备方法
CN105460917B (zh) * 2015-12-08 2017-12-29 武汉理工大学 一种具有分级结构的氮掺杂碳纳米管及制备方法
CN106898738B (zh) 2015-12-18 2019-07-23 华为技术有限公司 一种锂离子二次电池负极活性材料及制备方法、锂离子二次电池负极极片和锂离子二次电池
CN105870411B (zh) * 2016-04-15 2018-04-06 上海电力学院 一种锂离子电池负极活性材料的制备方法
KR101865382B1 (ko) * 2016-04-20 2018-06-07 울산과학기술원 표면개질된 양극 활물질, 양극 활물질의 표면개질 방법, 및 상기 표면개질된 양극 활물질을 포함하는 전기화학소자
CN105742611B (zh) * 2016-05-06 2018-09-21 中国科学院宁波材料技术与工程研究所 一种锂离子电池负极材料、其制备方法及锂离子电池
CN106169572A (zh) * 2016-09-18 2016-11-30 复旦大学 一种氮掺杂碳包覆锗复合锂电池负极材料及其制备方法和应用
EP3593369A4 (en) 2017-03-09 2021-03-03 Group14 Technologies, Inc. DECOMPOSITION OF PRECURSORS CONTAINING SILICON ON POROUS SCAFFOLDING MATERIALS
EP3618151A4 (en) * 2017-04-28 2021-01-06 Sekisui Chemical Co., Ltd. NEGATIVE ELECTRODE ACTIVE MATERIAL FOR LITHIUM-ION BATTERY
US11165112B2 (en) 2017-07-25 2021-11-02 Samsung Electronics Co., Ltd. Positive electrode for metal-air battery, metal-air battery including the same, and method of manufacturing carbon nanotube thin film
CN107579237B (zh) * 2017-09-13 2021-11-05 桑顿新能源科技(长沙)有限公司 一种三元正极材料制备方法及三元正极材料
TWI646051B (zh) * 2018-02-07 2019-01-01 光宇材料股份有限公司 氮摻雜碳矽複合材料及其製造方法
CN108963276B (zh) * 2018-06-27 2020-10-16 中国科学技术大学 用于催化氧还原的非贵金属催化剂及其制备方法
CN109473628B (zh) * 2018-11-14 2021-08-10 东华大学 一种硅-氮化碳复合负极材料及其制备和应用
CN109659598A (zh) * 2018-12-10 2019-04-19 江苏天鹏电源有限公司 一种高镍高容量动力锂电池
CN109755506A (zh) * 2018-12-18 2019-05-14 宁波革鑫新能源科技有限公司 一种硅碳复合材料及其制备方法
CN210429950U (zh) * 2019-07-22 2020-04-28 宁德新能源科技有限公司 层叠极耳、极片、电芯和电池
CN113809312B (zh) * 2020-06-15 2023-07-14 溧阳天目先导电池材料科技有限公司 氮掺杂软碳包覆硅基锂离子负极材料及其制备方法和应用
JP2023537954A (ja) 2020-08-10 2023-09-06 グループ１４・テクノロジーズ・インコーポレイテッド 振動熱補助化学気相浸透
US11639292B2 (en) 2020-08-18 2023-05-02 Group14 Technologies, Inc. Particulate composite materials
EP4146595A1 (en) 2020-08-18 2023-03-15 Group14 Technologies, Inc. Manufacturing of silicon-carbon composites materials
US11335903B2 (en) 2020-08-18 2022-05-17 Group14 Technologies, Inc. Highly efficient manufacturing of silicon-carbon composites materials comprising ultra low z
US11174167B1 (en) 2020-08-18 2021-11-16 Group14 Technologies, Inc. Silicon carbon composites comprising ultra low Z
CN116457309B (zh) 2020-09-30 2025-02-14 14集团技术公司 控制硅-碳复合材料的氧含量和反应性的钝化方法
CN112246270B (zh) * 2020-10-20 2022-08-16 青岛理工大学 一种N/P共掺杂MOFs-C基材料及其制备方法和应用
CN112670491A (zh) * 2020-12-03 2021-04-16 天津市捷威动力工业有限公司 多孔含氮碳丝内嵌入合金化机制储锂颗粒负极复合材料以及包含该材料的锂离子二次电池
CN113023734A (zh) * 2021-03-03 2021-06-25 昆山宝创新能源科技有限公司 多孔氮掺杂硅基负极材料及其制备方法、负极极片及锂离子电池
WO2022193123A1 (zh) * 2021-03-16 2022-09-22 宁德新能源科技有限公司 负极材料及其制备方法, 电化学装置及电子装置
CN113270580B (zh) * 2021-05-27 2022-04-22 南京林业大学 一种生物炭/硅纳米材料及其制备方法与作为锂离子电池负极的应用
CN113517431B (zh) * 2021-06-25 2022-12-13 深圳市博理科技有限公司 正极复合材料的制备方法、正极复合材料以及二次电池
CN113644250B (zh) * 2021-07-16 2024-05-17 国网镇江综合能源服务有限公司 氮磷掺杂的Si/CNTs/C复合锂离子电池负极材料及制备方法
CN113603075B (zh) * 2021-08-03 2023-01-31 上海汉禾生物新材料科技有限公司 一种酶解木质素基硬碳材料及其制备方法
CN114436327B (zh) * 2021-12-22 2024-02-02 中国建筑材料科学研究总院有限公司 二氧化锆纳米空心线、其制备方法、隔热毡
CN114447336A (zh) * 2022-01-27 2022-05-06 上海兰钧新能源科技有限公司 一种高镍三元正极材料的制备方法、正极材料及电池
JP7582270B2 (ja) * 2022-07-14 2024-11-13 トヨタ自動車株式会社 電極層
CN115101741B (zh) * 2022-08-10 2023-04-07 胜华新能源科技(东营)有限公司 氮掺杂石墨烯包覆硅碳复合材料及其制备方法和应用
CN118738315B (zh) * 2024-05-20 2025-12-16 比亚迪股份有限公司 复合正极活性材料及其制备方法、应用
CN120914240B (zh) * 2025-10-11 2026-01-13 宁波广科新材料有限公司 一种硅基复合材料的制备方法及应用

Family Cites Families (23)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US6541156B1 (en) 1999-11-16 2003-04-01 Mitsubishi Chemical Corporation Negative electrode material for non-aqueous lithium secondary battery, method for manufacturing the same, and non-aqueous lithium secondary battery using the same
US6733922B2 (en) 2001-03-02 2004-05-11 Samsung Sdi Co., Ltd. Carbonaceous material and lithium secondary batteries comprising same
EP1406834A1 (en) * 2001-07-13 2004-04-14 Kent State University Imprinted mesoporous carbons and a method of manufacture thereof
CN101210119B (zh) * 2006-12-29 2012-01-25 比亚迪股份有限公司 一种含硅复合材料及其制备方法和用途
CN101069588B (zh) 2007-05-25 2010-05-19 上海第二工业大学 空气电池纳米保健鞋垫
CN101710617B (zh) * 2009-05-12 2011-10-26 大连丽昌新材料有限公司 一种锂离子电池用高能硅碳复合负极材料的制造工艺
JP5369031B2 (ja) * 2009-08-11 2013-12-18 積水化学工業株式会社 炭素材料、電極材料及びリチウムイオン二次電池負極材料
US20110070495A1 (en) * 2009-09-23 2011-03-24 Alliance For Sustainable Energy, Llc Method of fabricating electrodes including high-capacity, binder-free anodes for lithium-ion batteries
CN102315440A (zh) 2010-07-09 2012-01-11 中国科学院物理研究所 一种尖晶石复合材料及其制备方法和用途
CN102339999B (zh) 2010-07-14 2014-02-05 中国科学院物理研究所 一种聚阴离子复合材料及其制备方法和用途
CN102386439B (zh) * 2010-08-31 2014-02-12 比亚迪股份有限公司 一种锂离子二次电池
CN101969111B (zh) 2010-09-30 2013-09-04 湛江市聚鑫新能源有限公司 锂离子电池硅碳合金负极材料及其制备方法
CN102034975A (zh) 2010-11-15 2011-04-27 中国科学院青岛生物能源与过程研究所 用作锂离子电池负极材料的氮掺杂石墨碳及制法和应用
CN102157731B (zh) * 2011-03-18 2015-03-04 上海交通大学 一种锂离子电池硅碳复合负极材料及其制备方法
CN102219542A (zh) 2011-04-24 2011-10-19 大连理工大学 一种高氮含量泡沫状有序中孔炭整体材料的制备方法
JP2012254899A (ja) * 2011-06-09 2012-12-27 Masstech:Kk シリコン二次粒子及びその製造方法
CN102891314A (zh) * 2011-07-19 2013-01-23 张少波 氮碳化硅作为负极材料
US20120164528A1 (en) * 2012-02-01 2012-06-28 Electrochemical Materials, LLC Composite anode with an interfacial film and lithium secondary battery employing the same
US9136526B2 (en) * 2012-04-20 2015-09-15 Korea Institute Of Energy Research Method of manufacturing anode active material, and anode and lithium battery using the anode active material
CN102723489B (zh) 2012-06-27 2014-04-02 北京化工大学 氮掺杂碳包覆Li3V2(PO4)3正极材料及制备方法
US9734954B2 (en) * 2012-09-24 2017-08-15 Nanyang Technological University Conducting polymer/graphene-based material composites, and methods for preparing the composites
CN102969508A (zh) * 2012-12-06 2013-03-13 苏州大学 锂离子电池碳包覆石墨烯复合材料制备方法及应用
CN103219517B (zh) * 2013-04-15 2015-01-21 中南大学深圳研究院 一种氮掺杂多孔碳球-硫复合正极材料的制备方法

Also Published As

Publication number Publication date
JP6169260B2 (ja) 2017-07-26
EP2876710A4 (en) 2016-02-24
KR20150143767A (ko) 2015-12-23
US10454094B2 (en) 2019-10-22
CN104347857B (zh) 2017-07-07
EP2876710B1 (en) 2019-05-01
JP2016526262A (ja) 2016-09-01
US20150104697A1 (en) 2015-04-16
CN104347857A (zh) 2015-02-11
WO2015014121A1 (zh) 2015-02-05
EP2876710A1 (en) 2015-05-27
US20200028150A1 (en) 2020-01-23

Similar Documents

Publication Publication Date Title
ES2733374T3 (es) Material activo de electrodo negativo de batería recargable de litio-ion y su método de preparación, placa de electrodo negativo de batería recargable de litio-ion y batería recargable de litio-ion
Li et al. Preparation of promising anode materials with Sn-MOF as precursors for superior lithium and sodium storage
Tan et al. The multi-yolk/shell structure of FeP@ foam-like graphenic scaffolds: strong P–C bonds and electrolyte-and binder-optimization boost potassium storage
Yu et al. Metal–organic framework-derived NiSb alloy embedded in carbon hollow spheres as superior lithium-ion battery anodes
Qiu et al. Ultrahigh level nitrogen/sulfur co-doped carbon as high performance anode materials for lithium-ion batteries
Wang et al. NASICON-structured NaTi2 (PO4) 3@ C nanocomposite as the low operation-voltage anode material for high-performance sodium-ion batteries
Xu et al. In situ incorporation of FeS nanoparticles/carbon nanosheets composite with an interconnected porous structure as a high-performance anode for lithium ion batteries
Xia et al. Facile synthesis of MoO3/carbon nanobelts as high-performance anode material for lithium ion batteries
Wu et al. NiCo 2 S 4 nanotube arrays grown on flexible nitrogen-doped carbon foams as three-dimensional binder-free integrated anodes for high-performance lithium-ion batteries
Song et al. Porous nano-Si/carbon derived from zeolitic imidazolate frameworks@ nano-Si as anode materials for lithium-ion batteries
Wang et al. Onion-like carbon matrix supported Co 3 O 4 nanocomposites: a highly reversible anode material for lithium ion batteries with excellent cycling stability
Wang et al. Self-assembled mesoporous TiO2/carbon nanotube composite with a three-dimensional conducting nanonetwork as a high-rate anode material for lithium-ion battery
Wang et al. One-step synthesis of nanoporous silicon@ graphitized carbon composite and its superior lithium storage properties
Choi et al. Porous carbon microspheres with highly graphitized structure for potassium-ion storage
Xu et al. Effects of different atmosphere on electrochemical performance of hard carbon electrode in sodium ion battery
Wang et al. Hierarchically Porous Carbon Nanofibers Encapsulating Carbon‐Coated Mini Hollow FeP Nanoparticles for High Performance Lithium and Sodium Ion Batteries
Wei et al. Surface engineered polar CeO2-based cathode host materials for immobilizing lithium polysulfides in High-performance Li-S batteries
Qu et al. Vapor selenization produced Bi 2 Se 3 nanoparticles in carbon fiber 3D network as binder-free anode for flexible lithium-ion batteries
Ding et al. Advanced and safer lithium-ion battery based on sustainable electrodes
Yang et al. Rational construction of multidimensional oxygen-deficient Co3O4 nanosheet/nanowire arrays as high-performance electrodes for aqueous Zn-ion batteries and asymmetric supercapacitors
CN111668453A (zh) 柔性自支撑正极材料及其制备方法和应用
Huang et al. Two-dimensional Ga2O3/C nanosheets as durable and high-rate anode material for lithium ion batteries
Zhang et al. Porous nitrogen-doped FeP/C nanofibers as promising anode for potassium-ion batteries
Yang et al. High-performance lithium− sulfur batteries fabricated from a three-dimensional porous reduced graphene oxide/La2O3 microboards/sulfur aerogel
Luo et al. Fast energy storage performance of CoFe2O4/CNTs hybrid aerogels for potassium ion battery
